Parker Гидравлический мотор пилы Parker F11 и F12 нерегулируемые. Каталог (2018 год)
Гидравлический мотор пилы
Каталог MSG30-8245/RU
Серия F11/F12
Основные формулы для расчета гидравлических моторов
Расход (q)
D x n
q =
[л/мин]
D - рабочий объем [см3/об]
1000 x η
v
n - частота вращения вала [об/мин]
ηv
- объемный КПД
Крутящий момент (М)
∆p - перепад давления [бар]
D x ∆p x ηhm
M =
[Н-м]
(между всасыванием и нагнетанием)
63
механический КПД
ηhm -
ηt
- общий КПД
Мощность (P)
(ηt = ηv x ηhm)
q x ∆p x ηt
P =
[кВт]
600
Основные формулы для расчета гидравлических насосов
Расход (q)
D x n x ηv
q =
[л/мин]
D - рабочий объем [см3/об]
1000
n - частота вращения вала [об/мин]
ηv
- объемный КПД
Крутящий момент (М)
∆p - перепад давления [бар]
D x ∆p
M =
[Н-м]
(между всасыванием и нагнетанием)
63 x ηhm
механический КПД
ηhm -
- общий КПД
ηt
Мощность (P)
(ηt = ηv x ηhm)
q x ∆p
P =
[кВт]
600 x η
t
Коэффициенты пересчета
Коэффициенты пересчета
1 кг
2,20 фунта
1 фунт
0,454 кг
1 Н
0,225 фунта силы
1 фунт силы
4,448 Н
1 Н-м
0,738 фунта силы-фут
1 фунт силы-фут
1,356 Н-м
1 бар
14,5 фунта/дюйм²
1 фунт/дюйм²
0,068948 бар
1 л
0,264 галлона США
1 галлон США
3,785 л
1 см3
0,061 дюйма³
1 дюйм³
16,387 см3
1 мм
0,039 дюйма
1 дюйм
25,4 мм
9/5°C + 32
1°F
1°F
9/5°C + 32
1 кВт
1,34 л.с.
1 л.с
0,7457 кВт
2
Parker Hannifin Corporation
Подразделение насосов и гидромоторов - Европа
г. Тролльхеттан, Швеция
Гидравлический мотор пилы
Каталог MSG30-8245/RU
Содержание
Серия F11/F12
Cодержание
Общие сведения
4
Введение
4
Оптимальный мотор для пилы
4
Преимущества
4
Техническая информация
5
Версии мотора пилы
5
Устройство форсированного наддува Parker Power Boost
5
Характеристики
6
Коды для заказа
7

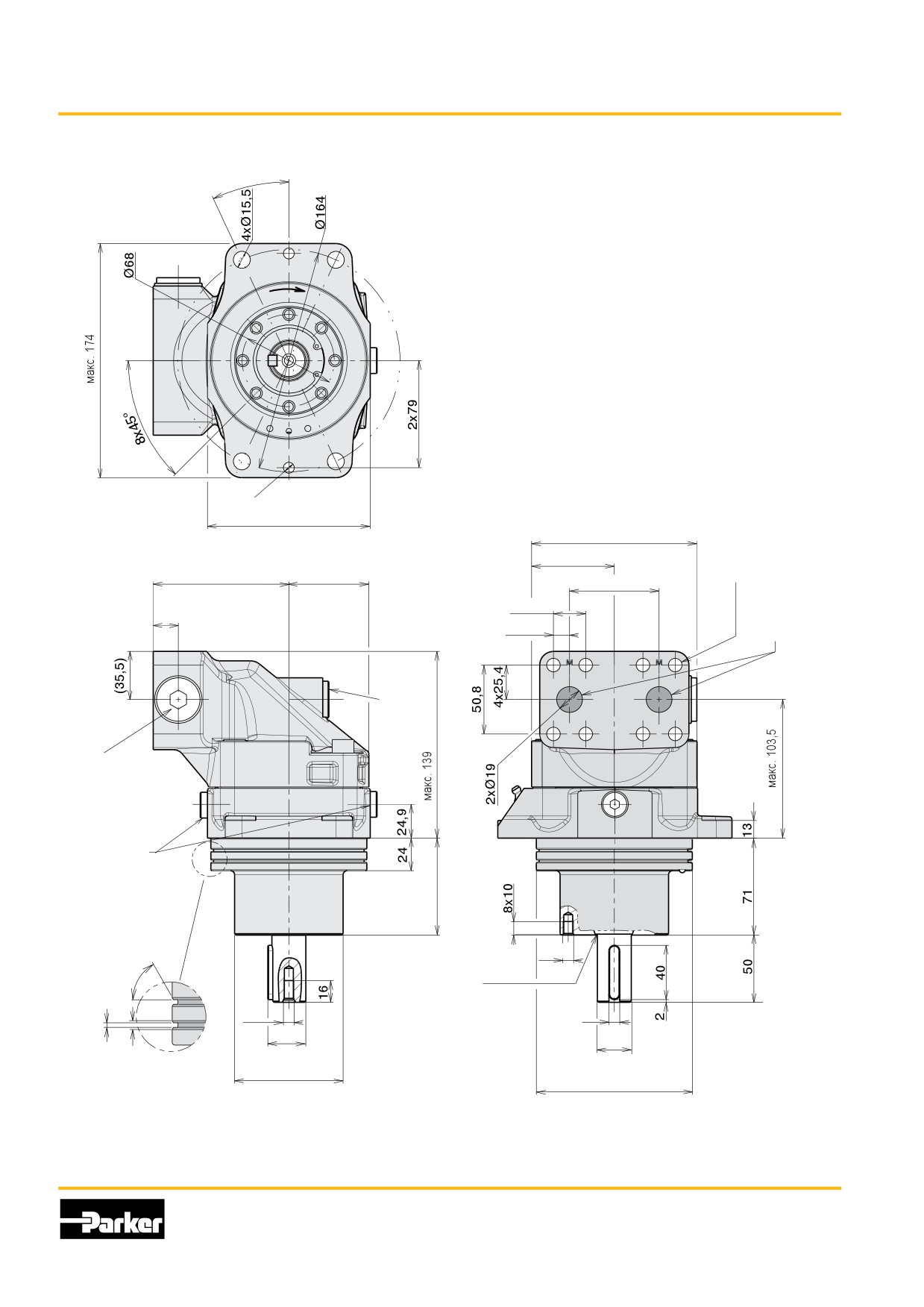

Монтажные размеры
F11-6 и -10 гидромотор пилы без подпиточного клапана
8
F11-6 и -10 гидромотор пилы с подпиточным клапаном
9
F11-12 и -14 гидромотор пилы с подпиточным клапаном
10
F11-19 гидромотор пилы с подпиточным клапаном
11

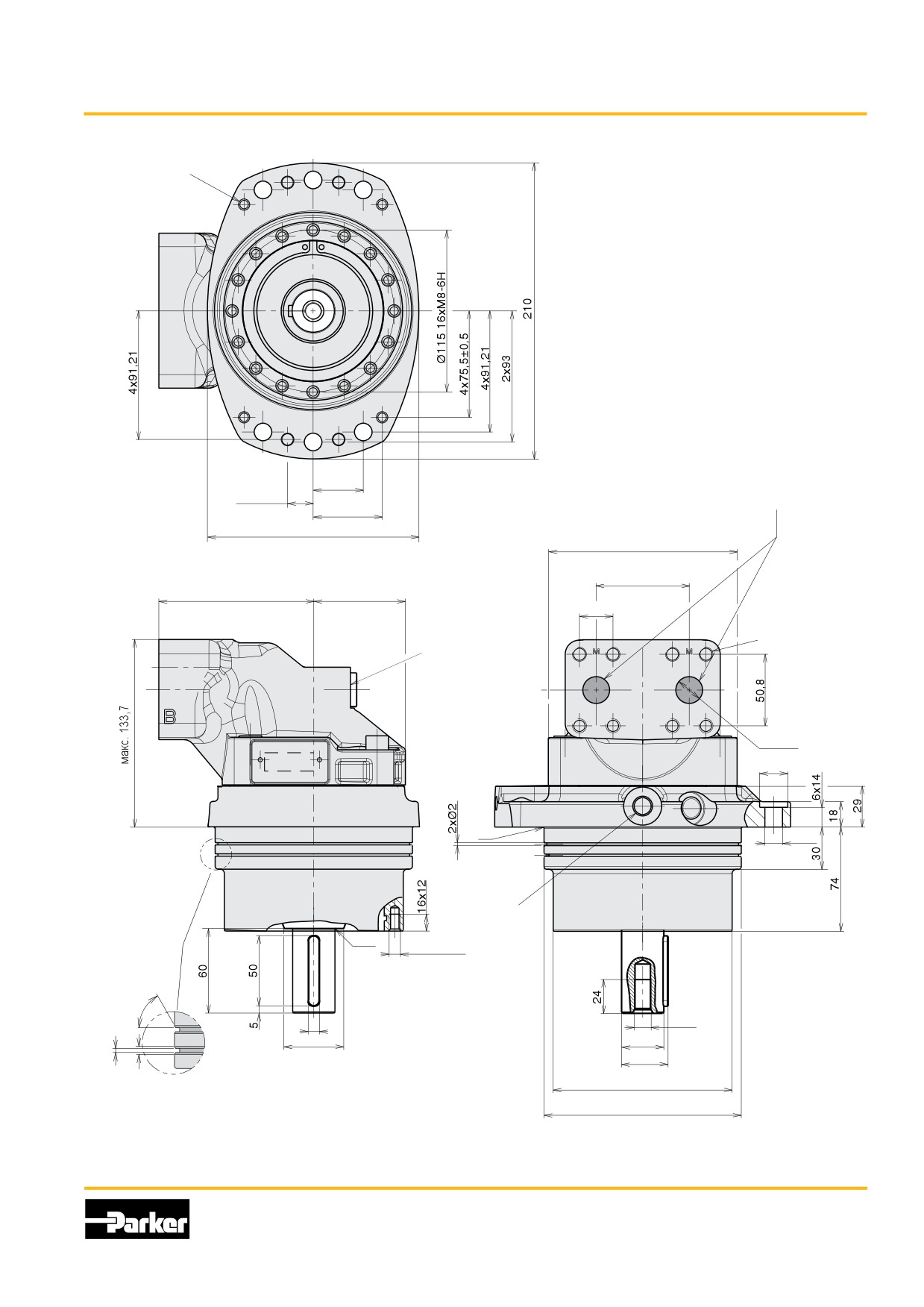

F12-30 гидромотор пилы с подпиточным клапаном
12
F12-40 гидромотор пилы без подпиточного клапана
13
Версии мотора для цепи F12-60
13
Информация по монтажу
14
Дренажные соединения на корпусе
14
3
Parker Hannifin Corporation
Подразделение насосов и гидромоторов - Европа
г. Тролльхеттан, Швеция
Гидравлический мотор пилы
Каталог MSG30-8245/RU
Общие сведения
Серия F11/F12
Введение
Компания Parker Hannifin предлагает широкий выбор компонентов
для оборудования, используемого в лесном хозяйстве, и поможет
с выбором оптимального технического решения с точки зрения
экономии.
С учетом многолетнего опыта применения нашей продукции в
лесном хозяйстве разработка продукции была сконцентрирована
на том, чтобы помочь изготовителям получить максимальную
отдачу от используемого оборудования. Многие изделия были
разработаны в непосредственном контакте с клиентами.
Компания Parker Hannifin занимает лидирующее место в
поставках продукции и применении знаний, которые относятся
к рынку машинного оборудования, используемого в лесной
промышленности.
Для большинства используемых в лесной промышленности
гидравлических систем мы готовы поставлять следующую
продукцию: насосы, цилиндры, моторы, направляющие пнев-
мораспределители, устройства дистанционного управления и
электронное оборудование.

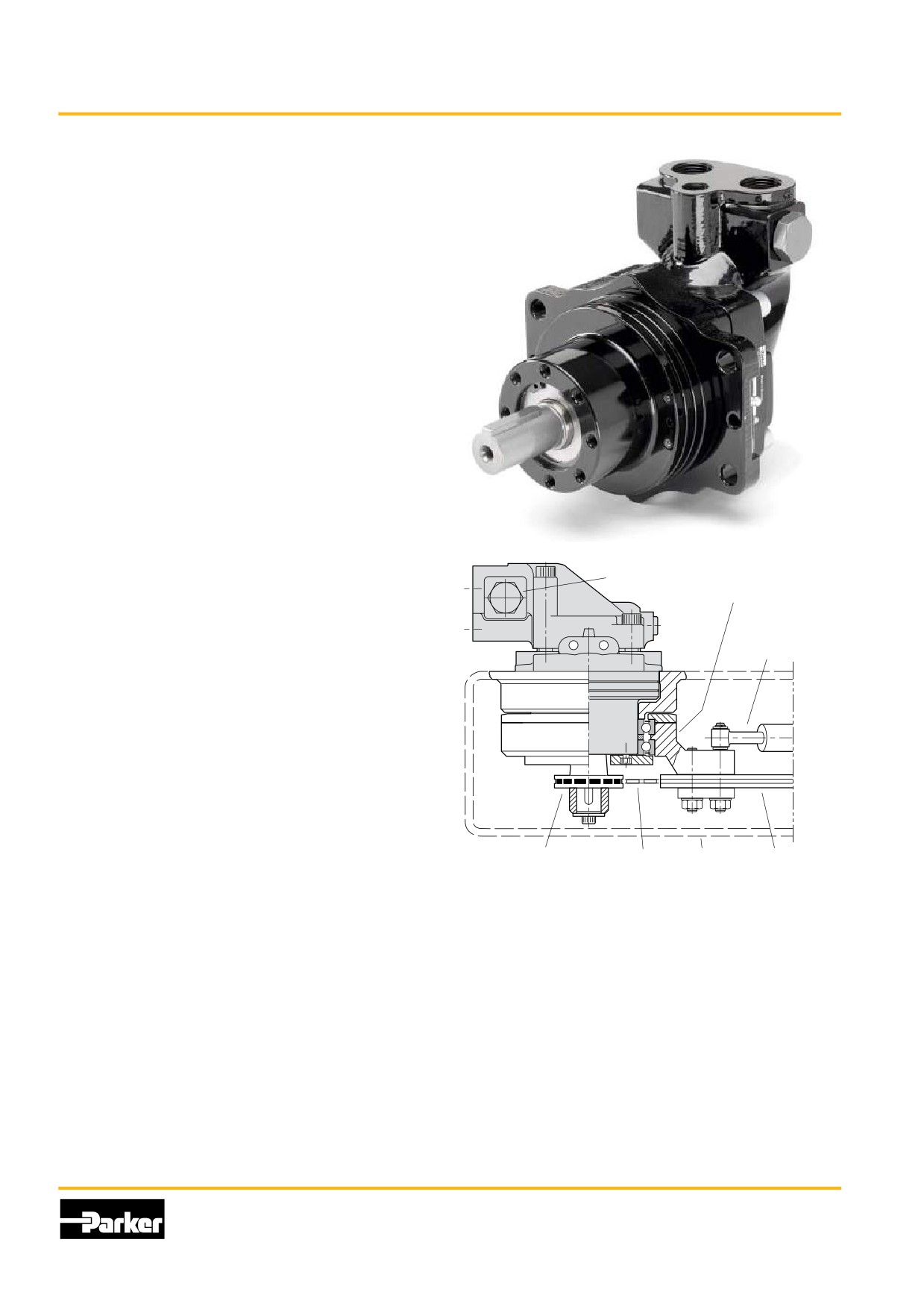

Оптимальный мотор для пилы
Моторы серий F11 / F12 прошли проверку в такой ответственной
области применения, как работа с приводами цепных пил (пил
F11 с встроенным
Штанга пилы
с направляющей шиной). Они обеспечивают высокую частоту
подпиточным
смонтирована
вращения главным образом благодаря конструкции с ломаной
клапаном
непосредственно на
фланце мотора
осью под углом 40°, сферическим поршням (с многослойными
поршневыми кольцами) и синхронизации передачи. Даже низкие
T
Цилиндр
температуры при запуске не оказывают влияния на надежность.
подачи
S
R
Для дальнейшего улучшения работы пилы и одновременного
уменьшения веса, стоимости и монтажных размеров компанией
Parker был разработан специальный гидромотор, предназна-
ченный для пил с направляющей шиной. Конструкция гидромо-
тора позволяет смонтировать подшипники шины непосредственно
на корпусе мотора, а звездочка устанавливается на валу мотора
без дополнительных подшипников.
Фланец пилы снабжен отверстиями для обеспечения дополни-
тельных возможностей.
Преимущества
Звездочка цепи, смонтированная Цепь
Защитный
Штанга
непосредственно на валу
пилы
кожух
пилы
• Простая установка - низкая стоимость
• Более прочная опора для шины пилы.
Монтаж для цепной пилы (пример; показан F11-10)
• Более низкая общая масса
• Намного более компактная конструкция для монтажа
• Одинаковый монтажный фланец для всех типоразмеров.
4
Parker Hannifin Corporation
Подразделение насосов и гидромоторов - Европа
г. Тролльхеттан, Швеция
Гидравлический мотор пилы
Каталог MSG30-8245/RU
Техническая информация
Серия F11/F12
Версии мотора пилы
Мотор пилы представлен восемью типоразмерами: 6, 10, 12, 14,
19, 30, 40 и 60 cм3/об. Моторы типоразмером от 6 до 30 cм3/об
снабжены встроенным высокопроизводительным подпиточным
(антикавитационным) клапаном. Данный клапан снижает риск
кавитации в случае внезапного прекращения питания насоса
при работающем на высоких оборотах моторе. Рекомендуется
применение противодавления ок. 10 бар (измеряется в порте «B»
в соответствии с показанной ниже схемой).
При наличии подпиточного клапана мотор считается нере-
версивным. При заказе необходимо указывать направление
вращения: R (правое/по часовой стрелке) или L (левое/против
часовой стрелки)
При заказе мотора с подпиточным клапаном указывать код
изделия. См. пример ниже.
F12-030-SF-WS-X-284-MUVL-B0
Порт A
Порт A
Порт B
Порт B
Дренажные
Дренажные
порты C
порты C

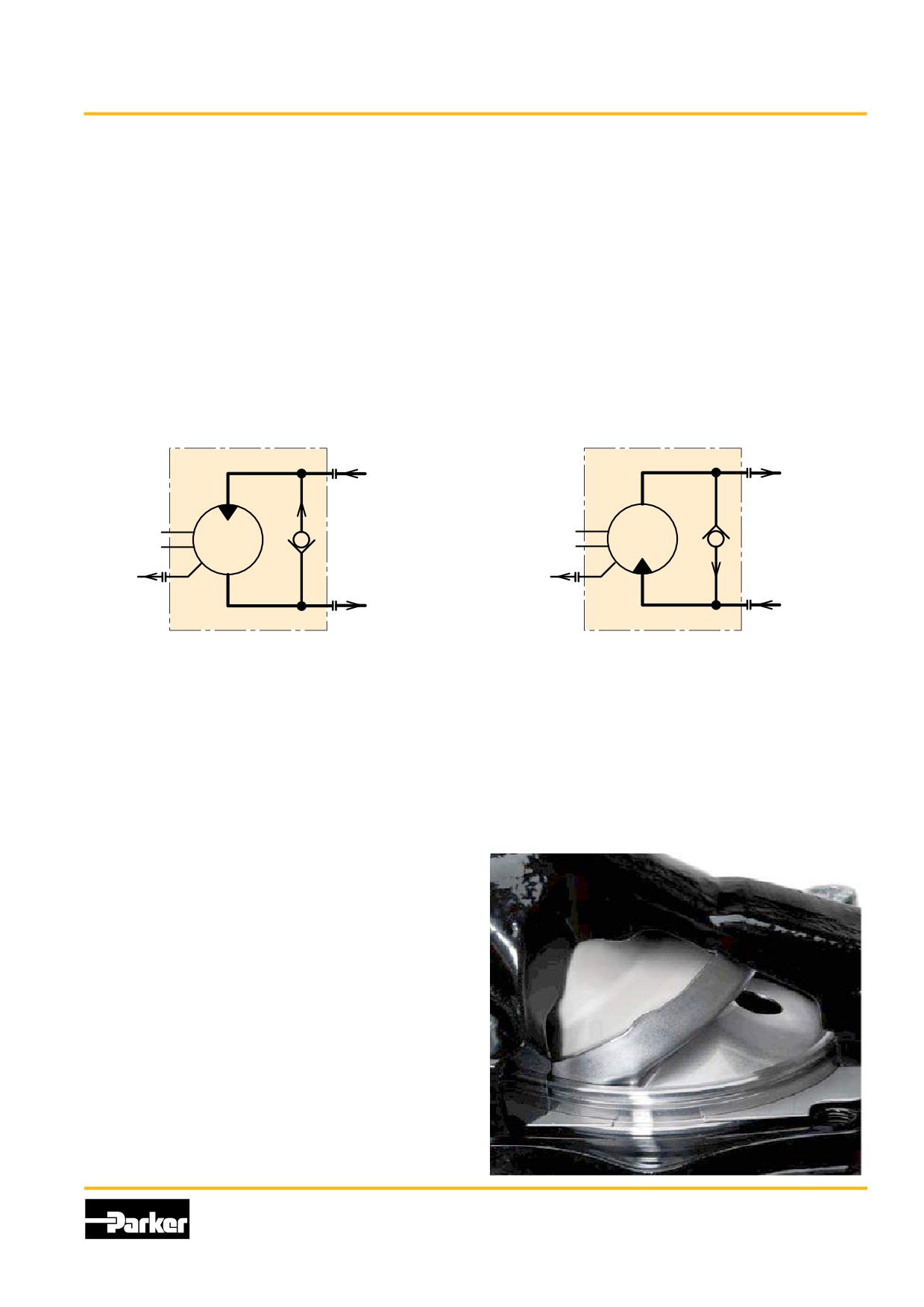

Гидравлическая схема, показан мотор с подпиточным
Гидравлическая схема, показан мотор с подпиточным
клапаном; направление вращения вала «L» (MUVL)
клапаном; направление вращения вала «R» (MUVL)
Устройство форсированного наддува Parker
Power Boost
Работу высокоскоростных гидромоторов F11 или F12 можно
оптимизировать путем использования устройства форсиро-
ванного наддува Power Boost™, позволяющего снизить трение
гидравлической жидкости и сжатие масла. Это позволяет
уменьшить потери мощности на 5 кВт. Благодаря повышению
КПД вырабатывается меньше тепла, сокращается потребность в
охлаждении и, следовательно, снижается расход топлива.
Система Parker Power Boost может использоваться на моторах
следующих типоразмеров: F11-006, -010, -012, -014, -019 и
F12-030
Для заказа мотора с системой Power Boost необходимо указать
букву B в последнем поле кода модели. См. пример ниже.
F12-030-SF-WS-X-284-MUVL-B0
5
Parker Hannifin Corporation
Подразделение насосов и гидромоторов - Европа
г. Тролльхеттан, Швеция
Гидравлический мотор пилы
Каталог MSG30-8245/RU
Характеристики
Серия F11/F12
Размер корпуса F11/F12
-006
-010
-012
-014
-019
-030
-040
-060
Рабочий объем [см3/об]
6,0
9,8
12,5
14,3
19,0
30,0
40,0
59,8
Рабочее давление макс. [бар]
420
420
420
420
420
420
480
480
Рабочая частота вращения гидромотора макс. [об/мин]
11 200
11 200
10 300
9 900
8 900
8600
6700
5800
Температура главного контура3), макс. [°C]
115
115
115
115
115
115
115
115
мин. [°C]
-40
-40
-40
-40
-40
-40
-40
-40
Теоретический крутящий момент при 100 бар [Н-м]
9,5
15,6
19,8
22,7
30,2
47,6
63,5
94,9
Момент инерции
(x10-3) [кг-м2]
0,39
0,39
0,40
0,42
1,1
1,7
2,9
5,0
Масса [кг]
7,5
7,5
8,2
8,3
11
12
16,5
21
3) См. также сведения по установке. Стр.14
Цепь
0,404"
Скорость цепи 40 м/сек
Звездочка
Кол-во
11
12
13
14
15
16
17
18
19
20
зубьев
Частота вращения
об/мин
10700
9800
9000
8400
7850
7350
6900
6550
5900
5350
двигателя
F11-006
л/мин
66
60
55
51
-
-
-
-
-
-
F11-010
л/мин
107
98
90
84
-
-
-
-
-
-
F11-012
л/мин
-
125
115
107
100
-
-
-
-
-
F11-014
л/мин
-
143
131
123
115
-
-
-
-
-
F11-019
л/мин
-
-
174
163
152
143
134
-
-
-
F12-030
л/мин
-
-
-
-
240
225
211
201
181
164
F12-040
л/мин
-
-
-
-
-
-
-
267
241
218
F12-060
л/мин
-
-
-
-
-
-
-
-
360
326
Цепь
3/4"
корость цепи 30 /сек
Звездочка
Кол-во
7
8
9
10
11
12
зубьев
Motor speed
об/мин
6500
5700
5050
4550
4150
3800
F12-030
л/мин
199
174
155
139
127
116
F12-040
л/мин
265
233
206
186
169
155
F12-060
л/мин
-
348
308
278
253
232
6
Parker Hannifin Corporation
Подразделение насосов и гидромоторов - Европа
г. Тролльхеттан, Швеция
Гидравлический мотор пилы
Каталог MSG30-8245/RU
Коды для заказа
Серия F11/F12
—
—
—
—
—
—
—
Размер
Назна-
Главные
Монтажный Уплотнение
Вал
Номер
Вариант
Вариант
корпуса
чение
порты
Серия
фланец
вала
версии
стр. 5
стр. 5
F11
F12
Размер корпуса
Номер версии
Код
Раб. объем
(для специальных версий)
(см3/об)
006*
6,0
010*
9,8
012*
12,5
Размер корпуса
6
10
12
14
19
30
40
60
014*
14,3
Код
Вариант
019*
19,0
0000
Стандарт
x
x
x
x
x
x
x
x
030**
30,0
MUVR
Подпиточный/ан-
(x)
(x)
(x)
(x)
(x)
(x)
-
-
040**
40,0
тикавитационный
060**
59,8
клапан, вращение по
часовой стрелке
** F11
MUVL
Подпиточный/ан-
(x)
(x)
(x)
(x)
(x)
(x)
-
-
** F12
тикавитационный
клапан, вращение
против часовой
Размер корпуса
6
10
12
14
19
30
40
60
стрелки
Код
Назначение
M
Гидромотор
x
-
-
-
-
-
-
-
S
Гидромотор, высокая
-
x
x
x
x
x
x
x
частота вращения
Размер корпуса
6
10
12
14
19
30
40
60
Код
Вал
K
Метрическая шпонка
x
x
x
x
x
x
x
x
Размер корпуса
6
10
12
14
19
30
40
60
(Стандартный)
Код
Главные порты
P
Метрическая шпонка
-
-
-
-
-
x
-
-
B
Резьба BSP
x
x
x
x
x
-
-
-
(25 мм)
F
Фланец , метрическая резьба
-
-
-
-
-
x
x
x
X
Метрическая шпонка
-
-
-
x
x
x
-
-
SAE 6000 фунт/кв. дюйм
(Фланец гидромотора пилы)
Размер корпуса
6
10
12
14
19
30
40
60
Размер корпуса
6
10
12
14
19
30
40
60
Код
Монтажный фланец
Код
Уплотнение вала
W
Фланец гидромотора пилы
x
x
x
x
x
x
x
-
S
PTFE, Гидромотор пилы
x
x
x
x
x
x
x
x
C
CETOP / Картридж
x
x
x
x
x
x
x
x
Размер корпуса
6
10
12
14
19
30
40
60
Код
Вариант
00
Стандарт
x
x
x
x
x
x
x
x
B_
Устройство форсированного
x
x
x
x
x
x
-
-
наддува Power Boost
x: поставляется
(x) По заказу
- : не поставляется
_T
Окрашено в черный цвет
(x)
(x)
(x)
(x)
(x)
(x)
(x)
(x)
7
Parker Hannifin Corporation
Подразделение насосов и гидромоторов - Европа
г. Тролльхеттан, Швеция
Гидравлический мотор пилы
Каталог MSG30-8245/RU
Монтажные размеры
Серия F11/F12
F11-6 и -10 гидромотор пилы без подпиточного клапана
Ø12,5 (x4)
77
на P.C.164
CW
79
макс.
Ø 123
макс.
178
R 110
(x4)
79
BSP 1/8” (x2)
(прямая резьба;
R 11
мин. глубина 14)
(x4)
Ø8 (x2)
Вид C-C
M8 (x8)
на P.C.68
C
95
C
79
53
46
Главные порты
Главные порты
BSP 3/4”-A
BSP 3/4”-A
(прямая резьба)
(прямая резьба)
Дренажные порты
BSP 3/8”-A
30
макс.
(прямая резьба)
96
71
13
(39)
17
9
71,5 ±0,1
R 1
10
60 (x4)
1,6 (x2)
(M8)
R 1
35
50
3 (x2)
Масштаб 2:1
6
7
M6 (глубина 12 )
Ø20 (+0,009/-0,004)
22,5
23
Ø80 g6 (-0,010/-0,029)
Ø115 h8 (0/-0,054)
8
Parker Hannifin Corporation
Подразделение насосов и гидромоторов - Европа
г. Тролльхеттан, Швеция
Гидравлический мотор пилы
Каталог MSG30-8245/RU
Монтажные размеры
Серия F11/F12
F11-6 и -10 гидромотор пилы с подпиточным клапаном
Ø12,5 (x4)
77
на P.C. 164
CW
79
макс.
Ø 123
макс.
178
R 110
(x4)
79
BSP 1/8” (x2)
(прямая резьба;
R 11
мин. глубина 14)
(x4)
Ø8 (x2)
Подпиточный/антикавитаци-
Вид C-C
онный клапан
M8 (x8)
(MUVL или MUVR по заказу;
на P.C. 68
показан правосторонний).
95
53
C
46
C
68
Главные порты
55
BSP 3/4”-A
(прямая резьба)
Дренажные порты
28 B
BSP 3/8”-A
(прямая резьба)
30
макс.
96
71
13
(39)
17
9
71,5 ±0,1
R 1
10
60 (x4)
1,6 (x2)
(M8)
R 1
35
50
3 (x2)
Масштаб 2:1
6
7
M6 (глубина 12)
Ø20 (+0,009/-0,004)
22,5
23
Ø80 g6 (-0,010/-0,029)
Ø115 h8 (0/-0,054)
9
Parker Hannifin Corporation
Подразделение насосов и гидромоторов - Европа
г. Тролльхеттан, Швеция
Гидравлический мотор пилы
Каталог MSG30-8245/RU
Монтажные размеры
Серия F11/F12
F11-12 и -14 гидромотор пилы с подпиточным клапаном
Ø12,5 (x4)
77
на P.C. 164
BSP 1/8” (x2)
(прямая резьба;
мин. глубина 14)
CW
79
макс.
Ø 123
макс.
178
R 110
79
(x4)
Подпиточный/антикавитаци-
R 11
онный клапан
Вид C-C
Ø8 (x2)
(x4)
(MUVL или MUVR по заказу;
показан правосторонний).
M8 (x8)
на P.C.68
C
46
C
Главные порты
59
BSP 3/4”-A
(прямая резьба)
B
31,5
Дренажные порты
BSP 3/8”-A
30
макс.
(прямая резьба)
95
71
13
9
17
R 1
10
71,5 ±0.1
(M8)
60 (x4)
50
42
1,6 (x2)
8
M8 (глубина 16)
3 (x2)
Ø25 j6 (+0,009/-0,004)
28
Масштаб 2:1
Ø27
Ø80 g6 (-0,010/-0,029)
Ø115 h8 (0/-0,054)
10
Parker Hannifin Corporation
Подразделение насосов и гидромоторов - Европа
г. Тролльхеттан, Швеция
Гидравлический мотор пилы
Каталог MSG30-8245/RU
Монтажные размеры
Серия F11/F12
F11-19 гидромотор пилы с подпиточным клапаном
Ø12,5 (x4)
на P.C.164
77
M8 (x8)
на P.C.68
CW
BSP 1/8” (x2)
79
(прямая резьба;
61
мин. глубина 14)
макс.
178
57
79
R 11
макс. 145
(x4)
Подпиточный/антикавитаци-
Вид C-C
онный клапан
(MUVL или MUVR по заказу;
показан правосторонний).
110
63
C
61
C
83
27
27
Главные порты
BSP 3/4”-A
(прямая резьба)
Дренажные порты
B
BSP 3/8”-A
(прямая резьба)
29
8
макс.
121
(94)
(56)
13
9
17
24
R 3
10
71,5 ±0,1
(M8)
R 1
60 (x4)
35
50
1,6 (x2)
8
M8 (глубина 16)
7
Ø25 j6 (+0,009/-0,004)
3 (x2)
28,1
Масштаб 2:1
Ø28,5
Ø80 g6 (-0,010/-0,029)
Ø115 h8 (+0/-0,054)
11
Parker Hannifin Corporation
Подразделение насосов и гидромоторов - Европа
г. Тролльхеттан, Швеция
Гидравлический мотор пилы
Каталог MSG30-8245/RU
Монтажные размеры
Серия F11/F12
F12-30 гидромотор пилы с подпиточным клапаном
4x25°
CW
2xØ8
120
макс. 123,5
Резьба 8xM10
61
Глубина 20
100
59
66
Главные порты A и B
23,8
(18,5)
SAE J518c
4x11,9
6000 фунт/дюйм²
Дренажный
порт
M18x1,5
Подпиточный/антика-
витационный клапан
(MUVL); показано
вращение по часовой
стрелке
Дренажные
порты
M14x1,5
8xM8
R0,8+0,3
60 (x4)
-0,1
1,6 (x2)
M8
8
28
Ø25
3 (x2)
Ø80 g6 (-0,010/-0,029)
Масштаб 2:1
Ø115 h8 (0/-0,054)
12
Parker Hannifin Corporation
Подразделение насосов и гидромоторов - Европа
г. Тролльхеттан, Швеция
Гидравлический мотор пилы
Каталог MSG30-8245/RU
Монтажные размеры
Серия F11/F12
F12-40 гидромотор пилы без подпиточного клапана
4xM8
Главные порты A и B
4x35,59
SAE J518c
4x18,14
6000 фунт/дюйм²
4x49±0,5
150
134
66
110
65
23,8
Резьба 8xM10
Порт корпуса
Глубина 20
M18x1,5
2xØ19
6xØ20
R1
Ø12,5
Порт корпуса
M14x1,5
R0,7
16xM8 H6
60 (x4)
M12
1,6 (x2)
8
Ø42,5
Ø30 k6
33
3 (x2)
-0,014
Масштаб 2:1
Ø127 g6
-0,039
-0
-0,04
Ø140 h7
Версии мотора для цепи F12-60
Размерные чертежи приведены в главном каталоге F11/F12
HY30-8249, страницы 46 - 53.
13
Parker Hannifin Corporation
Подразделение насосов и гидромоторов - Европа
г. Тролльхеттан, Швеция
Гидравлический мотор пилы
Каталог MSG30-8245/RU
Информация по монтажу
Серия F11/F12
Рабочие жидкости гидравлической системы
Указанные в спецификации параметры двигателя пилы
Вязкость
действительны в тех случаях, когда применяется высококачест-
Идеальным значением вязкости для двигателя пилы считается
венная рабочая жидкость на минеральной основе и с мини-
15-30 мм2/сек (сантистокс). При достижении гидравлической
мальным количеством примесей.
системой необходимой рабочей температуры вязкость слива-
Для использования подходят рабочие жидкости типа HLP (DIN
емой жидкости не должна быть менее 8 мм2/сек (измеряется на
51524), ATF (жидкость автоматической коробки передач) и
сливном отверстии используемого двигателя).
машинные масла типа API CD.
Максимальная пусковая вязкость:1 000 мм2/сек.
Рабочая температура
Фильтрация
Температура рабочей жидкости основной гидравлической
Длительный срок службы двигателя пилы гарантируется в тех
системы не должна превышать 70°C, а температура сливаемой
случаях, когда степень чистоты рабочей жидкости отвечает
жидкости не должна быть выше 115°C.
требованиям (или превышает) значения «кода ISO 20/18/13»
ПРИМЕЧАНИЕ: (лишние пробелы) Температура рабочей
(в соответствии с ISO 4406).
жидкости измеряется на сливном отверстии используемого
Для нормальных условий эксплуатации рекомендуется уровень
двигателя.
фильтрации, равный 10 μм (абсолютный).
Давление корпуса
Срок службы уплотнительного кольца вала зависит от частоты
вращения двигателя и давления слива корпуса и может умень-
шаться при увеличении частоты скачков давления.
Следует отметить, что срок службы уплотнения может сокра-
титься при неблагоприятных условиях эксплуатации (кави-
тация, повышенная частота вращения, высокая температура,
низкая вязкость масла, загрязненное масло).
Давление корпуса должно быть равным или большим по отно-
шению к давлению снаружи уплотнительного кольца вала.
Дренажные соединения на корпусе
Серия F11/F12 имеет два дренажных порта, C и D.
Для обеспечения нужного уровня давления в корпусе и для
смазки на дренажной линии рекомендуется предусмотреть
контрольный клапан с пружиной.
Дренажный
F12
F11
поток
Рекомендуемое
давление 3-5 бар
Рекомендуемое
Дренажный
Порт C
поток
давление 3-5 бар
Порт C
Порт D
Поток промывки
(при необходимости)
Порт D
Поток промывки
(при необходимости)
14
Parker Hannifin Corporation
Подразделение насосов и гидромоторов - Европа
г. Тролльхеттан, Швеция
