Parker Serviceman Plus Портативный ручной измерительный прибор. Руководство (2012 год)

Содержание

4.3

[SORT] — установка последовательности каналов

на дисплее

Введение

4.4

[SORT RESET] — сброс сортировки к заводским настройкам

Редакции

по умолчанию

Контактные адреса

4.5

[CALC] — ввод расчетного канала

Правила техники безопасности/выбор продукции ... 4

4.6

[SET] — основные параметры настройки прибора

4.7

[START/STOP] (ПУСК/СТОП) — сохранение данных

1.1

Использование по назначению

измерения

1.2

Квалифицированный персонал

4.8

Сохранение данных измерения во внутренней памяти . .

1.3

Точность технической документации

4.9

Онлайн измерения, проводимые при помощи

1.4

Использование в случае высокого давления

программного обеспечения ПК

1.5

Обслуживание и ремонт

4.10

[ZERO] (обнулить) — откалибровать по погрешности

1.6

Информация об утилизации

смещения

Вариант исполнения устройства/объём поставки/

4.11

Сброс параметров прибора

обновления

Сообщения об ошибках

2.1

Обновления — обновление ПО устройства

Техническое обслуживание, очистка и ремонт

Подключение датчиков

6.1

Замечания по выполнению технического обслуживания

3.1

SCM-155-0-02 с аналоговыми входами Parker

и калибровки

3.2

SCM-155—2-05 с датчиками Parker CAN

6.2

Ремонт

3.3

Использование преобразователя ток/напряжение

SCMA-VADC-600

Аксессуары

3.4

Использование частотного преобразователя

7.1

Аксессуары и запасные детали для обеих

SCMA-FCU-600

модификаций

Настройки прибора

7.2

Аналоговые датчики (с функцией автоматической иденти-

фикации датчика) и соединительный кабель

4.1

[RESET] — сброс МИН и МАКС значений

7.3

Датчики шины CAN (с функцией автоматической идентифи-

4.2

[DISP] — просмотр текущих показаний, МИН

кации датчика) и соединительный кабель

и МАКС значений, предельного значения датчика

или температуры

Технические данные

V1.0/02/12

Правила техники безопасности / выбор продукции

Правила техники безопасности/выбор продукции

1.1

Использование по назначению

1.4

Использование в случае высокого давления

Данный портативный ручной измерительный прибор используется для

Выбор

измерения, мониторинга и сохранения измеряемых значений. Также его

можно применять для проведения ремонта, технического обслуживания и

ОПАСНОСТЬ

оптимизации оборудования. Он предназначен для использования только

совместно с датчиками и аксессуарами из линии Parker SensoControl.

При выборе датчиков, следует убедиться в отсутствии пре-

Любое иное применение не допускается, так как может привести к аварий-

вышения избыточного давления, иначе существует возмож-

ным ситуациям или повреждению устройства, а также к аннулированию всех

ность повреждения датчика (в зависимости от длительности,

гарантийных обязательств и требований по возмещению, предъявляемых

частоты и уровня пика давления).

производителю.

«Дизель эффект», вызванный попаданием воздуха внутрь, может

привести к пикам давления, которые значительно превышают

максимальное значение.

Номинальное давление датчиков должно быть выше номи-

нального давления измеряемой системы

ПРЕДУПРЕЖДЕНИЕ

Использование устройства, не соответствующее указанным

спецификациям, или несоблюдение инструкций по эксплуатации

Монтаж

и правил техники безопасности способно привести к воз-

никновению серьёзных неисправностей, которые могут стать

ВНИМАНИЕ

причиной получения травмы или повреждения имущества.

Следует соблюдать инструкции и надлежащие моменты затя-

Данное устройство не должно использоваться в опасных

жки для фитингов и адаптеров.

зонах, где существует риск возникновения взрыва!

Резьба присоединения:

1.2

Квалифицированный персонал

1/2" BSPP (с уплотнением ED) = 90 Нм

Данные инструкции по эксплуатации были составлены для пользования

1/4" BSPP (с уплотнением ED) = 30 Нм

квалифицированным персоналом, знакомым с действующими правилами

и стандартами, соответствующей области применения.

M101 (с уплотнительным кольцом) = 15 Нм

1.3

Точность технической документации

Данные инструкции по эксплуатации были составлены с особым вниманием.

Тем не менее, мы не гарантируем, что содержащиеся здесь информация,

графические изображения и чертежи являются верными или полными.

Данный документ может подвергаться изменениям без уведомления.

V1.0/02/12

Правила техники безопасности / выбор продукции

1.5

Обслуживание и ремонт

Что требуется от покупателя?

Для получения помощи в проведении ремонта или калибровке измери-

По истечении срока службы устройства следует просто осуществить его

тельных приборов следует обращаться в ближайший торговый филиал

возврат почтовой посылкой (в коробке) в торговый филиал компании.

компании.

Затем мы позаботимся об утилизации и переработке. Покупатель не несёт

никаких расходов и не испытывает неудобств.

1.6

Информация об утилизации

Есть вопросы?

Утилизация в соответствии с Директивой об отходах электрического и

электронного оборудования (WEEE)

Если у Вас появятся дополнительные вопросы, обращайтесь к нам.

Покупатель может воспользоваться возможностью возврата устройства

Утилизация использованных батарей

в торговый филиал по окончанию срока службы.

Утилизация батарей подлежит действию Директивы 2006/66/EC по

Директива 2002/96 EC (WEEE) устанавливает правила возврата и

батареям в ЕС, закону об утилизации батарей (BattG) от 25.6.2009,

утилизации отработанного электрического и электронного обо-

Германия, и соответствующего национального законодательства

рудования. Начиная с 13/8/2005, производители электрического и

во всём мире. Запрещается утилизировать батареи вместе с бы-

электронного оборудования категории B-2-B (бизнес для биз-

товыми отходами.

неса)

обязаны бесплатно принимать назад электронное оборудование,

реализованное ими позднее этой даты, и осуществлять его утилизацию.

После этой даты электрическое оборудование не должно утилизировать-

ся через «обычные» каналы утилизации отходов. Электрическое обо-

рудование должно утилизироваться и перерабатываться отдельно. Все

устройства, на которые распространяется действие данной Директивы,

должны иметь соответствующую маркировку.

Как мы можем помочь?

Мы предлагаем Вам возможность вернуть отработанное устройство без

дополнительных расходов. После этого мы выполним утилизацию устройства

в соответствии с действующими нормами.

V1.0/02/12

Версия устройства / комплект поставки / обновление ПО

Версия устройства/комплект поставки/обновления ПО

2.1

Обновление ПО устройства

Базовая конфигурация измерительного устройства включает:

Пользователь может поддерживать свой измерительный прибор на

•

«SCM-155-0-02»: Порты для двух аналоговых датчиков Parker

современном уровне посредством обновления программного обеспечения

(ПО). Процесс обновления описывается в данном разделе.

или

Текущая версия ПО отображается при загрузке.

•

«SCM-155-2-05»: Порт шины CAN максимум для трёх датчиков

Для выполнения обновления используются файлы с расширением

CAN Parker :

*.FIMG. Эти файлы копируются на измерительный прибор. Для переда-

•

Блок питания USB (5 В 1A) с региональными адаптерами

чи файлов используется флэш-накопитель USB.

Скопировать файл с расширением *. FIMG (без вложенных

•

Кабель USB

папок) с ПК на флеш-накопитель USB. Затем подключить флэш-

•

Флеш-накопитель USB

накопитель к прибору, пока прибор выключен.

Отключить все датчики, которые могут быть подсоединены к

•

Программное обеспечение SensoWin (включено в поставку)

измерительному прибору.

•

Руководство в печатном виде, руководство по эксплуатации в

Запустить прибор и подождать, когда появится сообщение «NO

электронном виде (на приложенном диске)

SENSOR» (датчики отсутствуют), вверху появится значок Save

(сохранить).

•

В главе «Дополнительное оборудование» содержится более подробная

информация об имеющихся аксессуарах, не входящих в комплект

Нажать и сразу отпустить кнопку [ON/OFF] (ВКЛ/ВЫКЛ).

поставки.

Подождать, когда на экране появится надпись: FIRMWARE UPDATE

OK (обновление ПО -> выполнено).

Нажать кнопку [OK] для запуска обновления: FIRMWARE UPDATE.

Нажать кнопку [Esc] для выключения прибора без установки обно-

вления.

Необходимо зарегистрировать продукт, отправив информацию

о нём на электронную почту SMP. Info@ Parker.com; после этого

Вы будете автоматически получать информацию о любых

обновлениях ПО.

V1.0/02/12

Версия устройства / комплект поставки / обновление ПО

Замена аккумуляторной батареи

Время зарядки от ПК: > 7 часов

Время зарядки от блока питания:

Версия CAN: около 7 часов

Аналоговая версия: около 3,5 часов

ВНИМАНИЕ

Данный прибор можно заряжать от порта USB на ПК. Тем не менее, ПК обеспечивает недостаточную мощность, поэтому

зарядка аккумуляторной батареи занимает более длительное время.

Если к прибору будут подключены датчики, то расход тока может превышать зарядный ток; в этом случае аккумуляторная

батарея продолжит разряжаться. Таким образом, для быстрой зарядки, а также во время непрерывного процесса изме-

рения рекомендуется использовать источник питания или автомобильное зарядное устройство (предоставляются отдельно).

Замена аккумуляторной батареи

Для получения дополнительной информации о замене аккумуляторной батареи следует обратиться к ближайшему торговому

представителю компании.

V1.0/02/12

Подключение датчиков

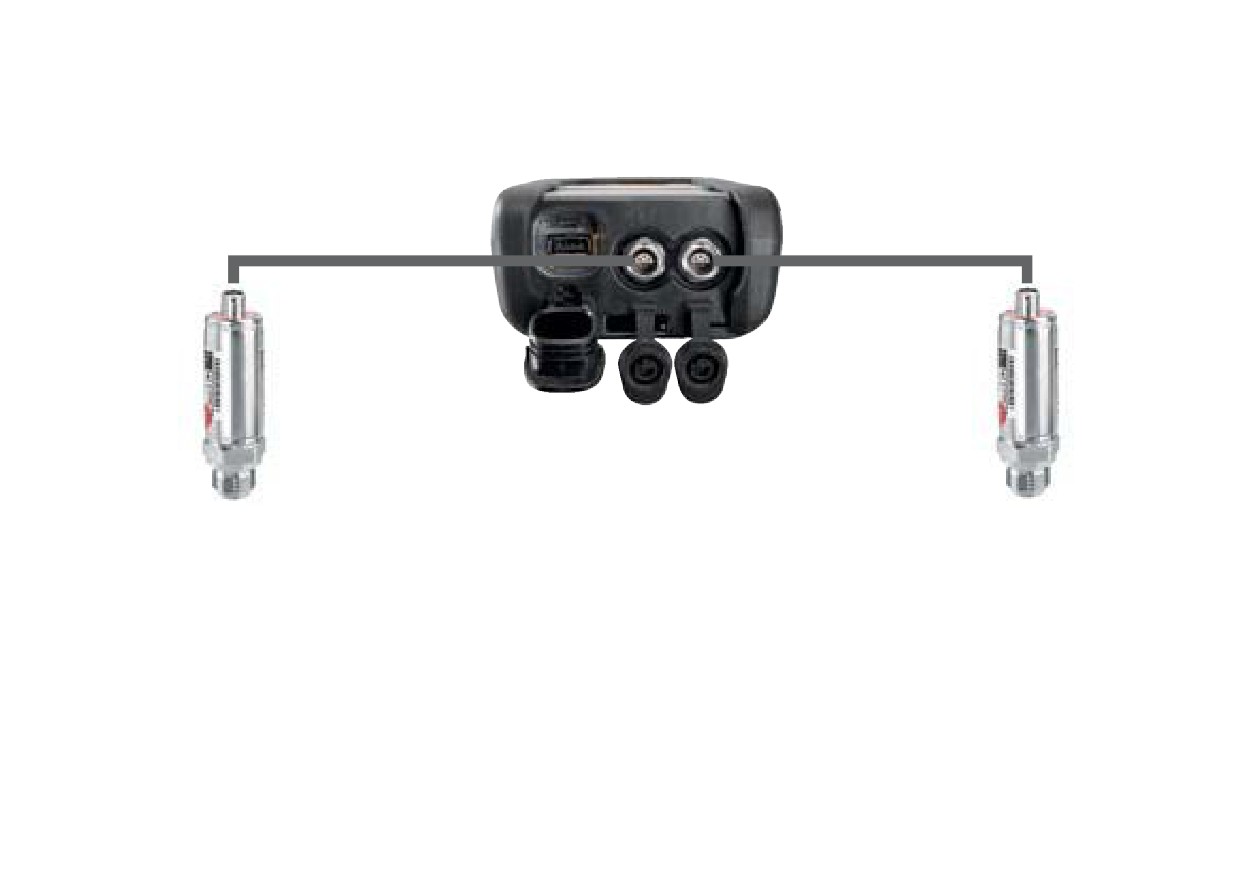

3.1

SCM-155-0-02 с аналоговыми портами Parker

Аналоговый кабель

SCK-102-XX-02

V1.0/02/12

Подключение датчиков

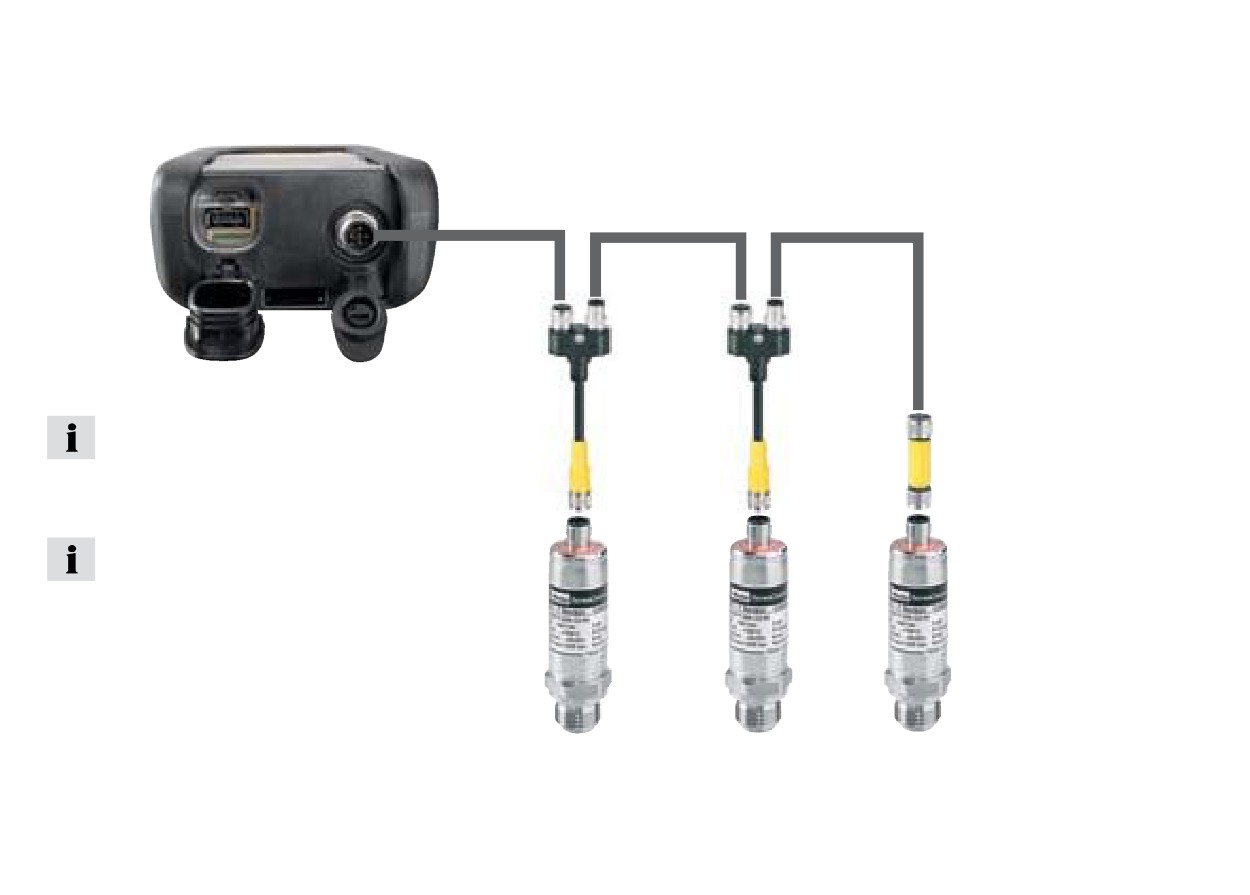

3.2

SCM-155-2-05 с датчиками Parker CAN

CAN-кабель

SCK-401-XX-4F-4M

Y-разветвитель

CAN

Датчики CAN назначаются на каналы в таком

порядке, в каком они подключаются. Данный

SCK-401-0.3-Y

Резистор CAN

порядок сортировки сохраняется даже тогда,

SCK-401-R

когда прибор выключен.

Шину CAN следует подключить к последнему

датчику при помощи оконечного резистора

SCK-401-R.

Применить опцию <SORT> для изменения порядка на дисплее (см. стр. 12).

Применить опцию <Reset SORT> для сброса порядка сортировки (см. стр. 13). Датчики сортируются в порядке подключения

V1.0/02/12

Подключение датчиков

3.2.1 Подключение посредством SpeedCon

Датчик, подключённый во время записи измерений, не учитыва-

ВНИМАНИЕ

ется (т. е., новый канал не отображается на дисплее и измере-

ния с данного канала не сохраняются).

Следует закрыть неиспользуемые порты пластмассовыми

крышками. Нет никакой гарантии, что при открытых портах

Процесс измерения не прерывается, даже если датчик отсоеди-

прибор будет надлежащим образом защищён от пыли и брызг

няется во время измерения. Данные, записанные до отсоедине-

воды. Степень защиты IP54 или IP67 гарантирована, если

ния датчика, сохраняются.

все порты закрыты пластмассовыми крышками, либо если ис-

пользуется сеть CAN или аналоговые датчики.

V1.0/02/12

Настройки прибора

3.3

Использование преобразователя ток/напряжение

Настройки прибора

SCMA-VADC-600

Некоторые кнопки отвечают за две функции. Чтобы выполнить

Преобразователь ток/напряжение может использоваться только с анало-

вторую функцию (та функция, которая отмечена серым цветом),

говой версией измерительного прибора SCM-155—0-02. Как только он бу-

необходимо нажать кнопку и удерживать её в течение трёх секунд.

дет подсоединён, на дисплее появится значение %. Масштаб и величина

измерения может быть изменён при помощи программного обеспечения

SensoWin.

4.1

[RESET] — сброс МИН и МАКС значений

Сброс минимальных и максимальных значений для

всех каналов.

3.4

Использование частотного преобразователя

SCMA-FCU-600

(Сброс)

Частотный преобразователь SCMA-FCU-600 может использоваться в обе-

их модификациях прибора. Частотный преобразователь настраивается

при помощи программного обеспечения SensoWin (см. инструкцию по

эксплуатации преобразователя).

Модификация CAN может определить диапазон установленных значений

частотного преобразователя и сразу же отобразить их на дисплее. У

аналоговой модификации есть функция обнаружения датчика с диапазо-

нами значений от 0 до 15, 60, 150, 300, 600, 750 л/мин и от 0 до 10000

об/мин. Они сразу же отображаются на дисплее прибора. Остальные

диапазоны изначально показаны в виде значения %, но они могут быть

сконфигурированы через программное обеспечение SensoWin.

V1.0/02/12

Настройки прибора

4.2

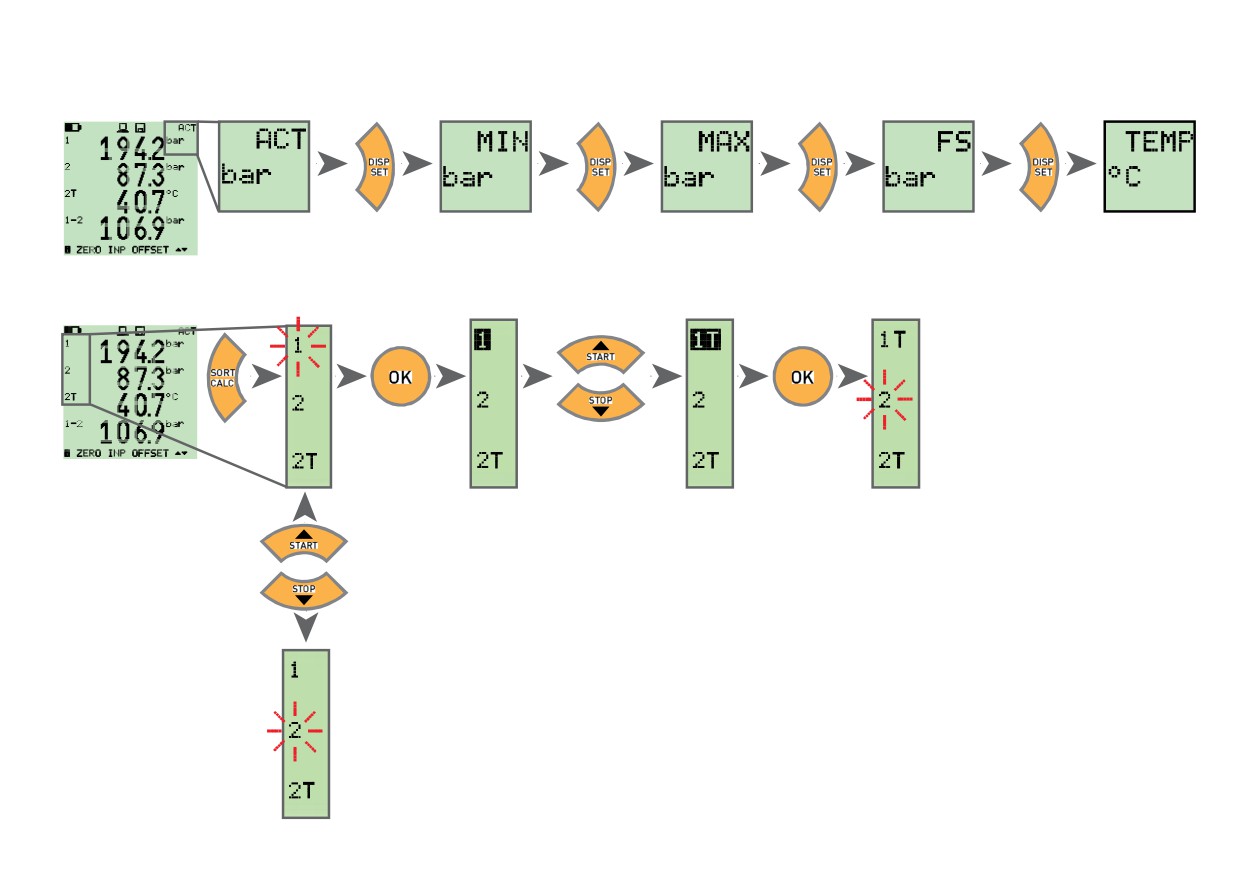

[DISP] — просмотр текущих показаний, МИН и МАКС значений, предельного значения датчика или температуры.

4.3

[SORT] — установка последовательности каналов на дисплее

V1.0/02/12

Настройки прибора

4.4

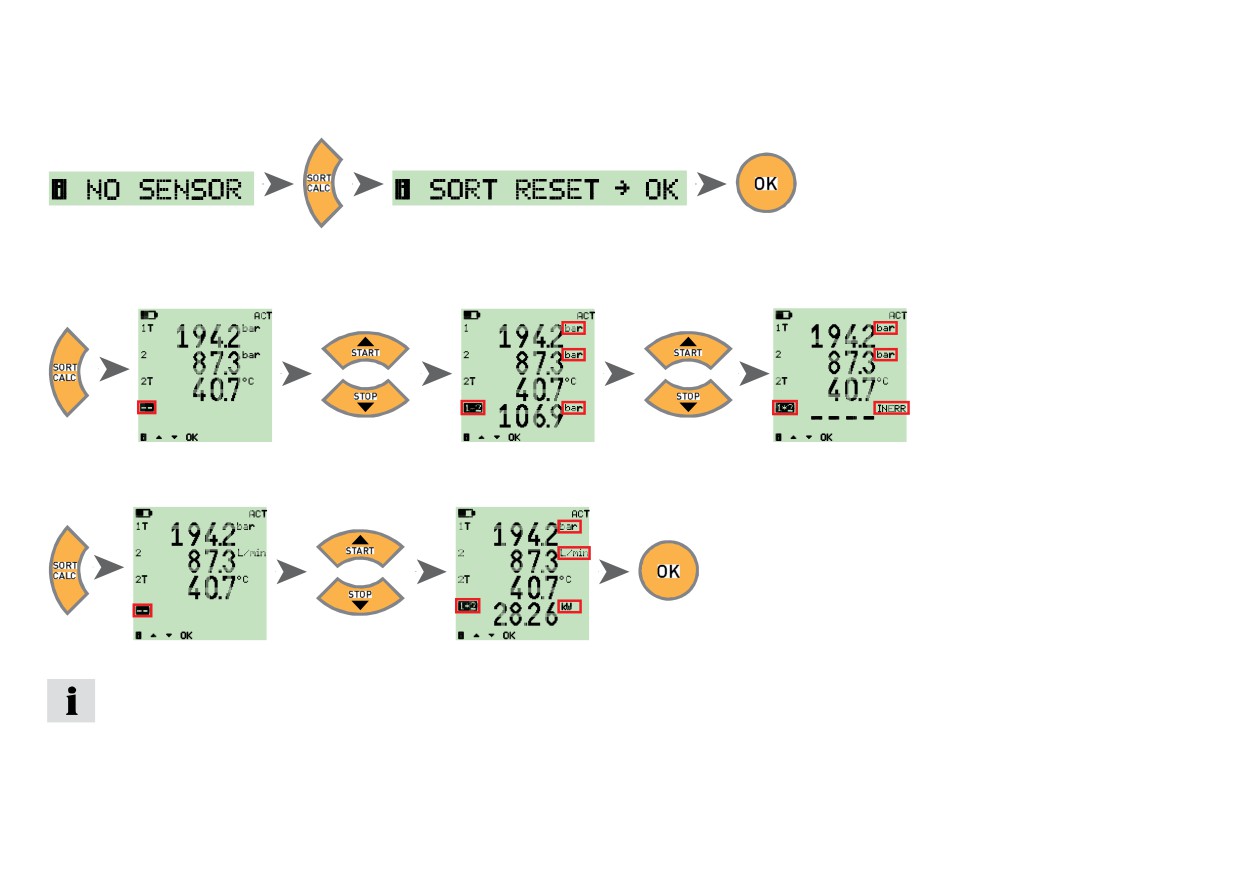

[SORT RESET] — сброс сортировки к заводским настройкам по умолчанию

Следует отключить все датчики

4.5

[CALC] — ввод расчетного канала

Разница между 1 и 2

Гидравлическая мощность (1*2 -> p*Q/600)

В качестве расчётных формул доступны вычитание, сложение и умножение. После выбора формулы измеряемые величины проверяются на до-

стоверность данных. Если данные по измеряемым величинам не достоверны, то на дисплее появится сообщение об ошибке INERR.

V1.0/02/12

Настройки прибора

4.6

[SET] — основные параметры настройки прибора

Давление: бар, мбар, psi, кПа, МПа

Температура: °C, °F

Поток: л/мин, г/мин

Число оборотов: RPM, об/мин

Мощность: кВт, л. с.

Качество масла: ISO, NAS

Контрастность: от 0 до 100 %

Основные параметры настройки прибора могут быть изменены

Языки: немецкий, английский, французский,

при помощи программного обеспечения ПК.

итальянский, испанский

При помощи программного обеспечения можно установить времен-

ной интервал для функции автоматического выключения прибора,

Формат даты: ДД.ММ. ГГГГ, MM.ДД. ГГГГ

фоновой подсветки и масштабирования внешних датчиков.

Дата

Время

V1.0/02/12

Настройки прибора

4.7

[START/STOP] (ПУСК/СТОП) — сохранение данных измерения

Во внутренней памяти прибора можно сохранить только один набор измерений. При запуске нового измерения, набор измерений перезапи-

сывается.

Чтобы сохранить несколько наборов измерений, следует использовать флеш-накопитель USB.

Если подключить флеш-накопитель до включения прибора, то на него будут переданы сохранённые в системе измерения. На дисплее отобра-

жается надпись:

ВНИМАНИЕ

Вставлять и извлекать флеш-накопитель следует только тогда, когда прибор выключен.

V1.0/02/12

Настройки прибора

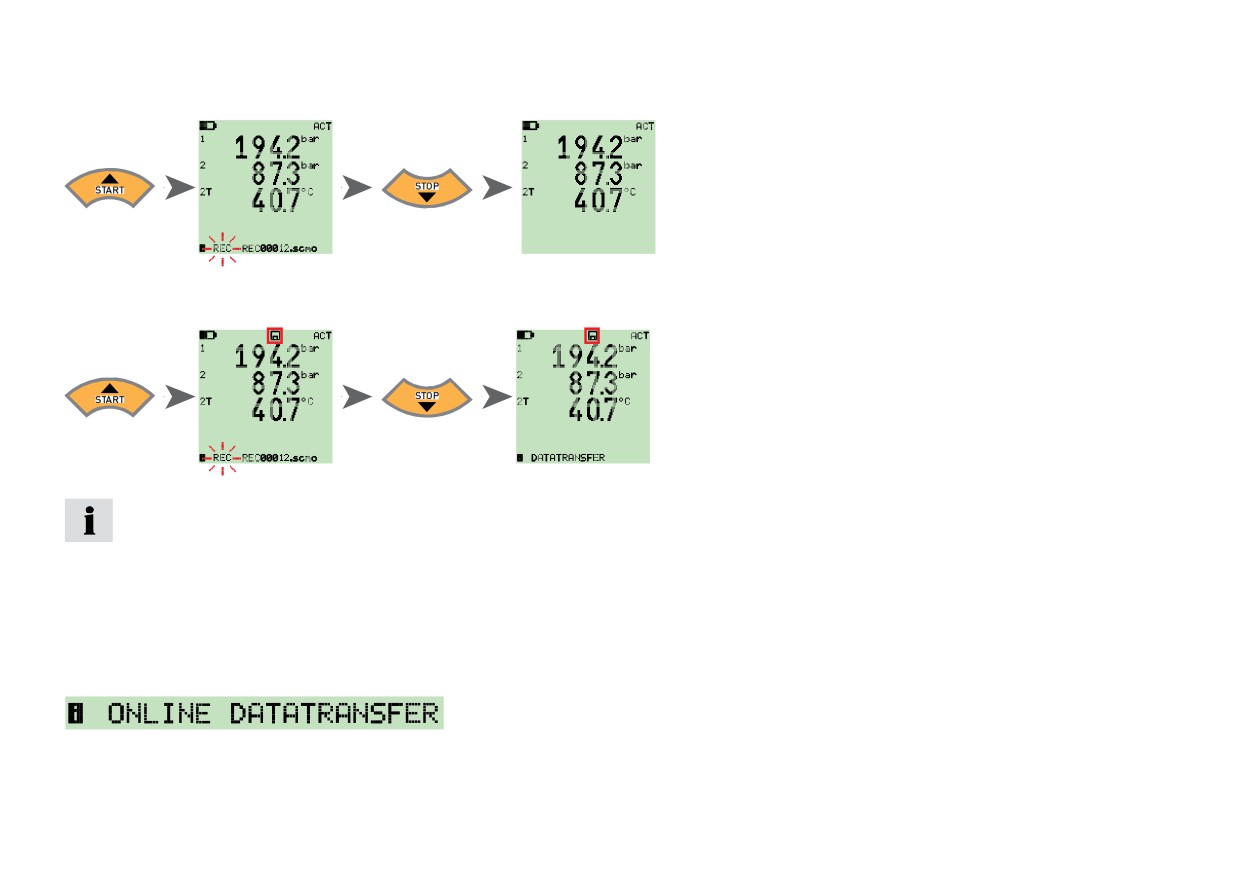

4.8

Сохранение данных измерения во внутренней памяти

4.8.1 Сохранение данных измерения на флеш-накопитель USB

С каждым последующим измерением имя файла изменяется. Файлы сохраняются с датой и временем.

4.9

Онлайн измерения, проводимые при помощи программного обеспечения ПК

Посредством интерфейса USB результаты измерения могут передаваться непосредственно в программное обеспечение ПК, в котором они могут быть

отображены и сохранены. Более детальная информация приводится в справочном меню программного обеспечения.

На дисплее отображается надпись:

V1.0/02/12

Настройки прибора

4.10

[ZERO] — калибровка погрешности

4.10.1 [ZERO — input offset] (ввод погрешности )

Функция [ZERO — Input Offset] сбрасывает нулевую точку подсоединённых датчиков.

По условиям техники безопасности, калибровка нулевой точки выполняется только тогда, когда калибровочные значения меньше 5 % от

полномасштабного значения датчиков. В ином случае, на дисплее появится сообщение «OFL».

Значение смещения сохраняется до тех пор, пока прибор не будет выключен.

ВНИМАНИЕ

Калибровка нулевой точки датчиков давления выполняется только после сброса давления

3 s

V1.0/02/12

Настройки прибора

4.10.2 [ZERO —  offset] (смещение нуля)

Функция [ZERO —  offset] устанавливает дифференциальное значение для измерения перепада давления на ноль.

Следует выполнить калибровку перепада давления при рабочем давлении; калибровка действует только для этого давления. Подсоединить

оба датчика к одному и тому же порту (при помощи Т-переходника). Калибровка сводит погрешность датчиков до нуля. По условиям техники

безопасности калибровка нулевой точки выполняется только тогда, когда калибровочные значения меньше 5 % от полномасштабного значения

датчиков. В ином случае, на дисплее появится сообщение «OFL».

Значение смещения сохраняется до тех пор, пока прибор не будет выключен.

4.11 Сброс параметров прибора

Выключить прибор.

Удерживать

кнопку

Сброс прибора к заводским настройкам.

V1.0/02/12

Сообщения об ошибках

Дисплей

Описание

Решение

ERROR 1

Внутренняя ошибка устройства

Подтвердить, нажав кнопку <OK>. Если ошибка возникает

неоднократно, следует отдать устройство в ремонт.

ERROR 2

Ошибка памяти

Подтвердить, нажав кнопку <OK>. Если ошибка возникает

неоднократно, следует отдать устройство в ремонт.

USB ERROR

Ошибка при сохранении данных на флеш-накопитель USB

Флеш-накопитель переполнен, неисправен или несовместим.

Следует использовать только флеш-накопители, которые со-

ответствуют техническим требованиям (см. стр. 23).

USB FULL ERROR

Флеш-накопитель USB переполнен

Следует удалить файлы с флеш-накопителя или воспользо-

ваться новым

FIRMWARE ERROR

Обновление ПО не выполнено. Это происходит при сбое Подтвердить, нажав кнопку <OK>. Если ошибка возникает

передачи нового ПО на флеш-накопитель USB.

неоднократно, следует отдать устройство в ремонт.

CAN ERROR

Инициализация CAN не выполнена. Подключён неизвестный Использовать только датчики Parker CAN и подсоединять

датчик CAN или подключено более трёх датчиков CAN

не более трёх датчиков.

V1.0/02/12

Техническое обслуживание, очистка и ремонт

6.2

Ремонт

Если прибору требуется ремонт, следует обратиться к ближайшему

торговому представителю компании-изготовителя. Необходимо

ВНИМАНИЕ

подготовить следующую информацию:

•

Название вашей компании или организации

Перед началом очистки следует выключить прибор и

отсоединить его от источника питания.

•

Название вашего отдела

•

Контактное лицо

•

Номер телефона и факса

ВНИМАНИЕ

•

Адрес электронной почты

Запрещено использовать агрессивные очищающие средства,

•

Артикул неисправного прибора (или серийный номер, если

растворители и подобные химические вещества, так как

имеется).

они могут повредить корпус или дисплей прибора.

•

Подробное описание проблемы

Очистку корпуса следует выполнять при помощи мягкой влажной ткани.

Для удаления сложных загрязнений может использоваться мягкое бытовое

чистящее средство.

6.1

Замечания по выполнению технического

обслуживания и калибровки

Данный измерительный прибор не требует специального технического

обслуживания. Однако следует регулярно выполнять его калибровку. Если

прибор используется часто, процедуру калибровки требуется выполнять

ежегодно. Для получения более подробной информации следует обра-

щаться к ближайшему торговому представителю компании-изготовителя.

V1.0/02/12

Аксессуары

Датчики температуры (-25 до 125° C)

7.1

Аксессуары и запасные детали для обеих модификаций

С резьбоавым щупом (M101)

SCT-150-04-02

С ручным щупом

SCT-150-0-02

Автомобильный переходник 12/24 Вольт

SCNA-USB-CAR

Тахометр (от 0 до 10,000 об. мин)

постоянного тока

С присоединённым 2-метровым кабелем

SCRPM-220

Кабель USB (2 м) для зарядки и связи с ПК

SCK-315-02-36

Датчик расхода

Источник питания (c USB-портом)

SCSN-440

От -60 до +60 л / мин

SCQ-060-0-02

От -150 до 150 л / мин

SCQ-150-0-02

Флеш-накопитель USB (1 ГБ)

SC-USB-MINISTICK

Турбина

015 / 060 / 150 / 300 / 600 / 750 л / мин

SCFT-XXX-02-02

7.2

Аналоговые датчики (с функцией автоматической

идентификации датчика) и соединительный кабель

Турбина с нагрузочным клапаном

150 л / мин

SCFT-150-DRV

(Для получения более детальной информации, см. Каталог 4054)

300 / 750 л / мин

SCFT-PTQ-XXX

Аналоговый соединительный кабель

Преобразователь «ток / напряжение»

3м

SCK-102-03-02

(от 0 до 48 В, от 0 до 4A), включая соединительный

кабель

SCMA-VADC-600

5м

SCK-102-05-02

Удлинитель (5 м)

SCK-102-05-12

Частотный преобразователь (2 Гц до 5 кГц)

Включая кабельный переходник M81 с аналоговым

Датчики давления

интерфейсом и интерфейсом CAN

SCMA-FCU-600

От -25 до +125 °C, включая переходник

SCA-1 / 4-EMA-3

Диапазон давлений:

от -1 до 015 бар / от 0 до 060 бар / от 0 до 150 бар / от

0 до 400 бар / от 0 до 600 бар / от 0 до 1,000 бар

SCP-XXX-74-02

Датчики давления / температуры

От -25 до +125 °C, включая переходник

SCA-1 / 2-EMA-3

Диапазон давлений:

от -1 до 015 бар / от 0 до 060 бар / от 0 до

150 бар / от 0 до 400 бар / от 0 до 600 бар / от 0 до

1,000 бар

SCPT-XXX-02-02

V1.0/02/12

Аксессуары

7.3

Датчики CAN (с функцией автоматической

Турбина с нагрузочным клапаном

SCFT-150-DRV-C2-05

идентификации датчика) и соединительный кабель

150 л / мин

SCFT-PTQ-XXX-C2-05

(Для получения более детальной информации, см. Каталог 4054)

300 / 750 л / мин

Частотный преобразователь (от 2 Гц до 5 кГц)

Соединительный кабель CAN

включая кабельный переходник M8x1

с аналоговым

2 м

SCK-401-02-4F-4M

интерфейсом и интерфейсом CAN

SCMA-FCU-600

5м

SCK-401-05-4F-4M

Удлинитель (10 м)

SCK-401-10-4F-4M

Y-разветвитель CAN

Включая кабель 0,3 м

SCK-401-0.3-Y

Оконечный резистор CAN

Розетка 5 контактная — розетка 5 контактная

SCK-401-R

Датчики давления

От -25 до +125 °C,

включая переходник SCA-1 / 4-EMA-3

Диапазон давлений: от -1 до 016 бар / от

0 до 060 бар / от 0 до 160 бар / от 0 до 400 бар / от

0 до 600 бар / от 0 до 1,000 бар

SCP-XXX-C4-05

Датчики давления / температуры

От -25 до +125 °C,

включая переходник SCA-1 / 2-EMA-3

Диапазон давлений:

От -1 до 016 бар / от 0 до 060 бар / от

0 до 160 бар / от 0 до 400 бар / от 0 до 600 бар / от

0 до 1,000 бар

SCPT-XXX-C2-05

Турбина

015 / 060 / 150 / 300 / 600 / 750 л / мин

SCFT-XXX-C2-05

V1.0/02/12

Технические данные

Модификация

Аналоговая модификация SCM-155-0-02

Модификация CAN SCM-155-2-05

Входы

Входы датчика:

Два аналоговых датчика Parker

Входы датчика:

Интерфейс CAN-шины применяет

с идентификацией датчика

до трёх датчиков CAN-шины

Parker с идентификацией датчика

Интерфейс CAN-шины применяет

до трёх датчиков CAN-шины

Parker с идентификацией датчика

Точность измерения:

< 0.2 % полной шкалы ±1

Точность измерения:

—

Разъём:

5-полюсный, Push-Pull

Разъём:

5-полюсный, M121,

SPEEDCON®, штекер

Частота обновления на P-канал:

1 мс

Частота обновления

1 мс

на P-канал:

Интерфейсы

USB-устройство:

Передача данных в режиме реального времени между прибором и ПК через программное

обеспечение SensoWin

Передача показаний: ACT/MIN/MAX, мин. 5 мс

USB-стандарт: 2.0

Соединение: разъём микро-USB, экранированный, тип B

USB-порт:

Порт для флеш-накопителя USB (макс. 4 ГБ)

Предпочтительный тип: флеш-накопитель Delock USB 2.0 Nano, Intenso Micro Line

USB-стандарт: максимальная скорость 2.0,100 мА макс.

Разъёмное соединение: гнездо микро-USB, экранированный, тип A

Память

Внутренняя память для данных измерения:

1 измерение, около 15,000 записей (270,000 показаний для ACT / MIN / MAX)

Флеш-накопитель USB:

1 ГБ

Функции

Разность; сложение; мощность;

ACT; MIN; MAX; FS; TEMP;

Состояние батареи

Измерение Старт-Стоп

V1.0/02/12

Технические данные

Модификация

Аналоговая модификация SCM-155-0-02

Модификация CAN SCM-155-2-05

Дисплей

Тип:

FSTN LCD со светодиодной подсветкой

Размер:

62 мм  62 мм

Разрешение:

130  130 пикселей

Батарея

Тип:

Литий-ионный

Тип:

Литий-ионный 3.7 В пост.

3.7 В пост.тока / 2250 мАч

тока / 4500 мАч

Время зарядки от источника питания:

около 3.5 часов

Время зарядки

около 7 часов

от источника питания

Время работы:

> 8 часов, при использовании 2

Время работы:

> 8 часов,

датчиков

При использовании 2

датчиков

CAN-шины

Источник питания

Разъём микро-USB, тип B, +5 В пост.тока, макс. 1000 мА

(внешний)

Корпус

Материал корпуса:

PC/ABS

Материал защитного чехла вокруг корпуса TPU

Размеры (Ш  В  Г):

96  172  54 мм

Вес:

540 г

Условия окружаю-

Рабочая температура:

От 0 до +50 °C

щей среды

Температура хранения:

От -25 до +60 °C

Относительная влажность:

< 80 %

Экология:

DIN EN 60068-2-32 (1 м. свободное падение)

Степень защиты (EN60529): P54

Степень защиты (EN60529): IP67

Программное

Экспорт данных измерений; отобразить на дисплее и проанализировать данные в ПО

обеспечение ПК

Экспортировать и добавить настройки прибора

Загрузить настройки прибора из базы данных измерительного прибора

V1.0/02/12

///////////////////////////////////////
