Принципиальные электрические схемы РЗА для камер КСО на базе защит МКЗП-М1 (2020 год)

Альбом принципиальных электрических схем РЗА для камер КСО на базе защит МКЗП-М1
2020

Ведомость чертежей
Лист Наименование Примечание
1 Ведомость чертежей 1 ЛИСТ

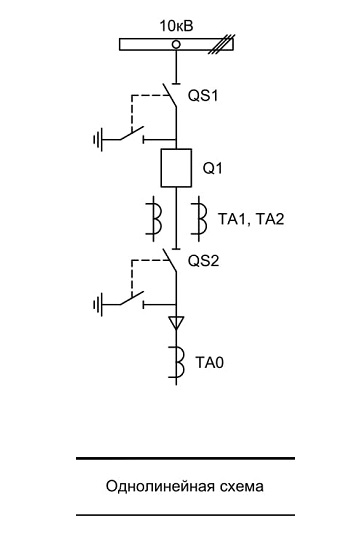

2 Однолинейная схема 1 лист

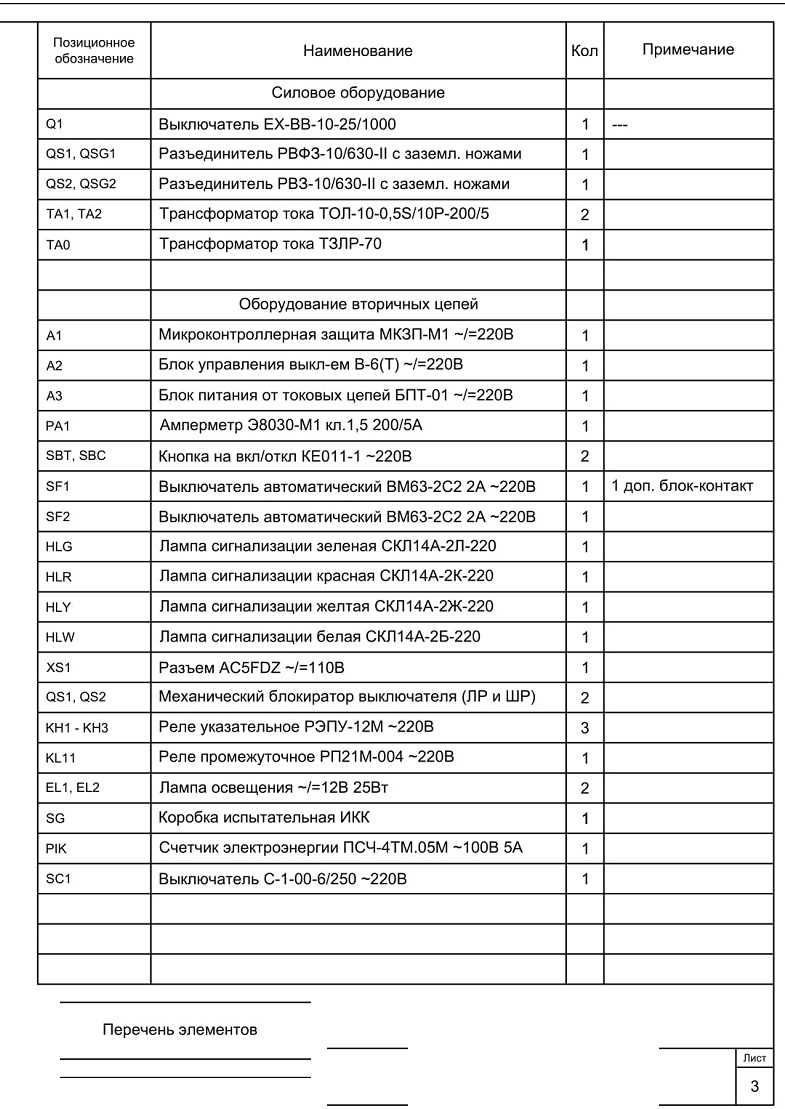

3 Перечень элементов 1 лист

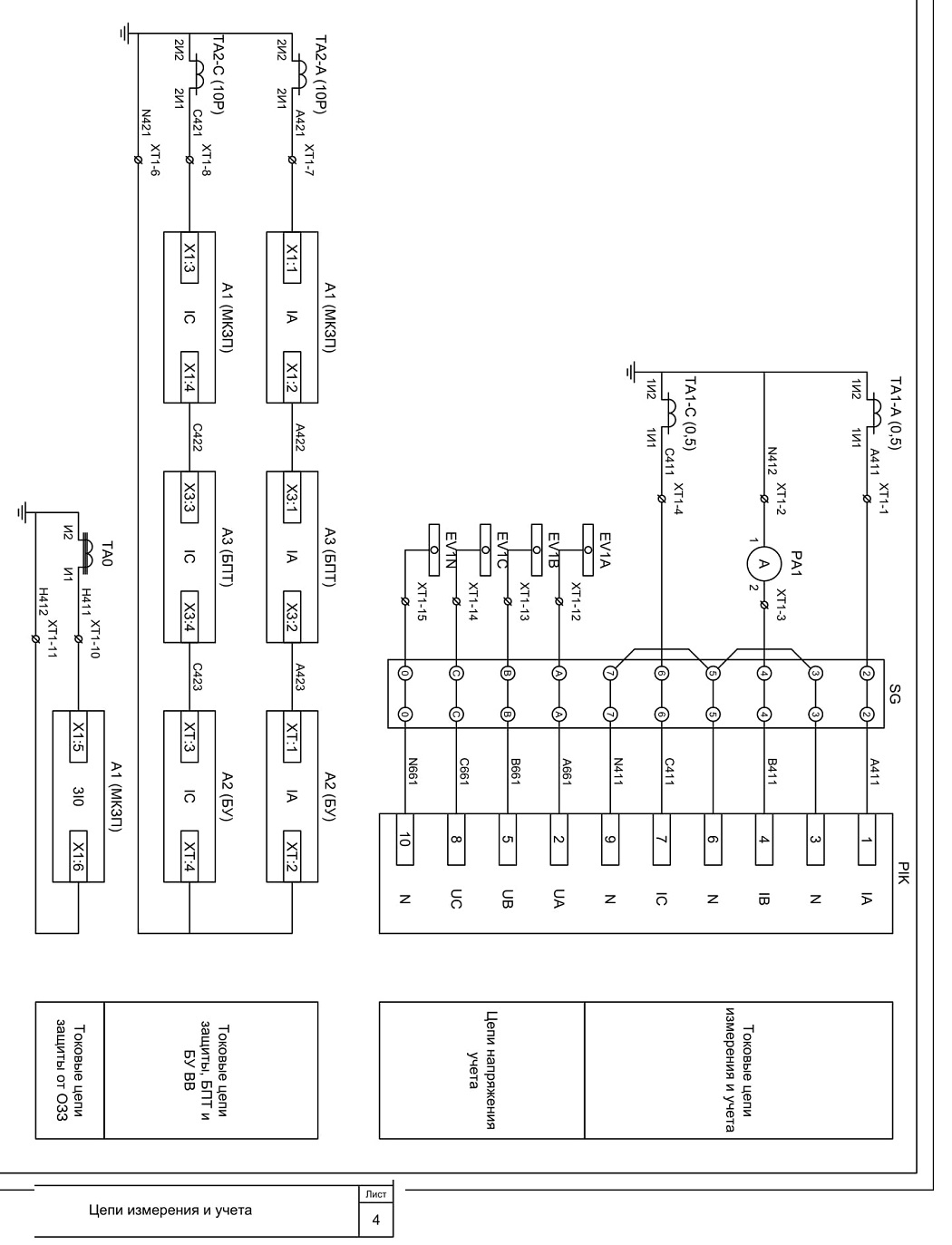

4 Цепи измерения и учета 1 лист

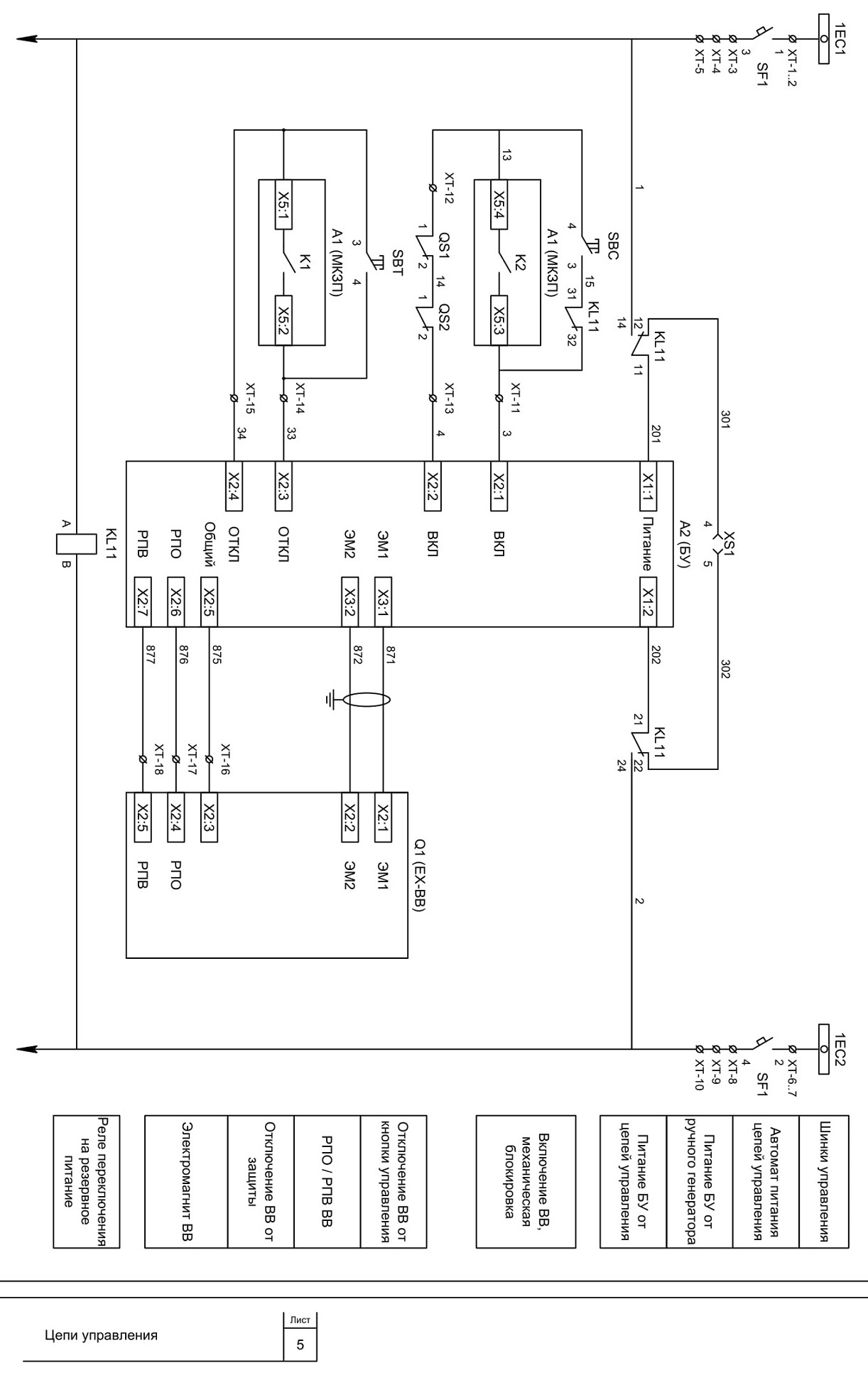

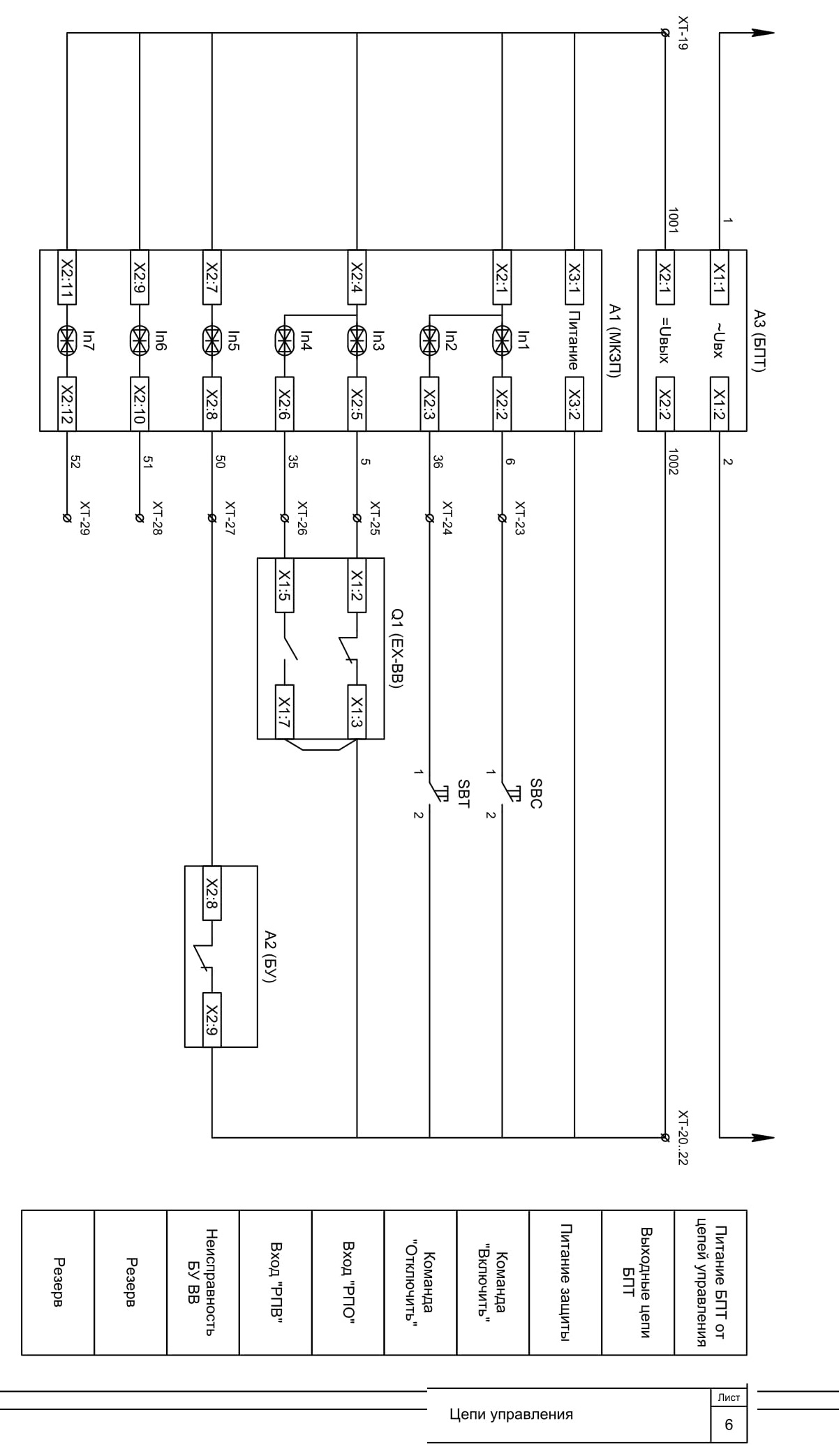

5-6 Цепи управления 2 листа

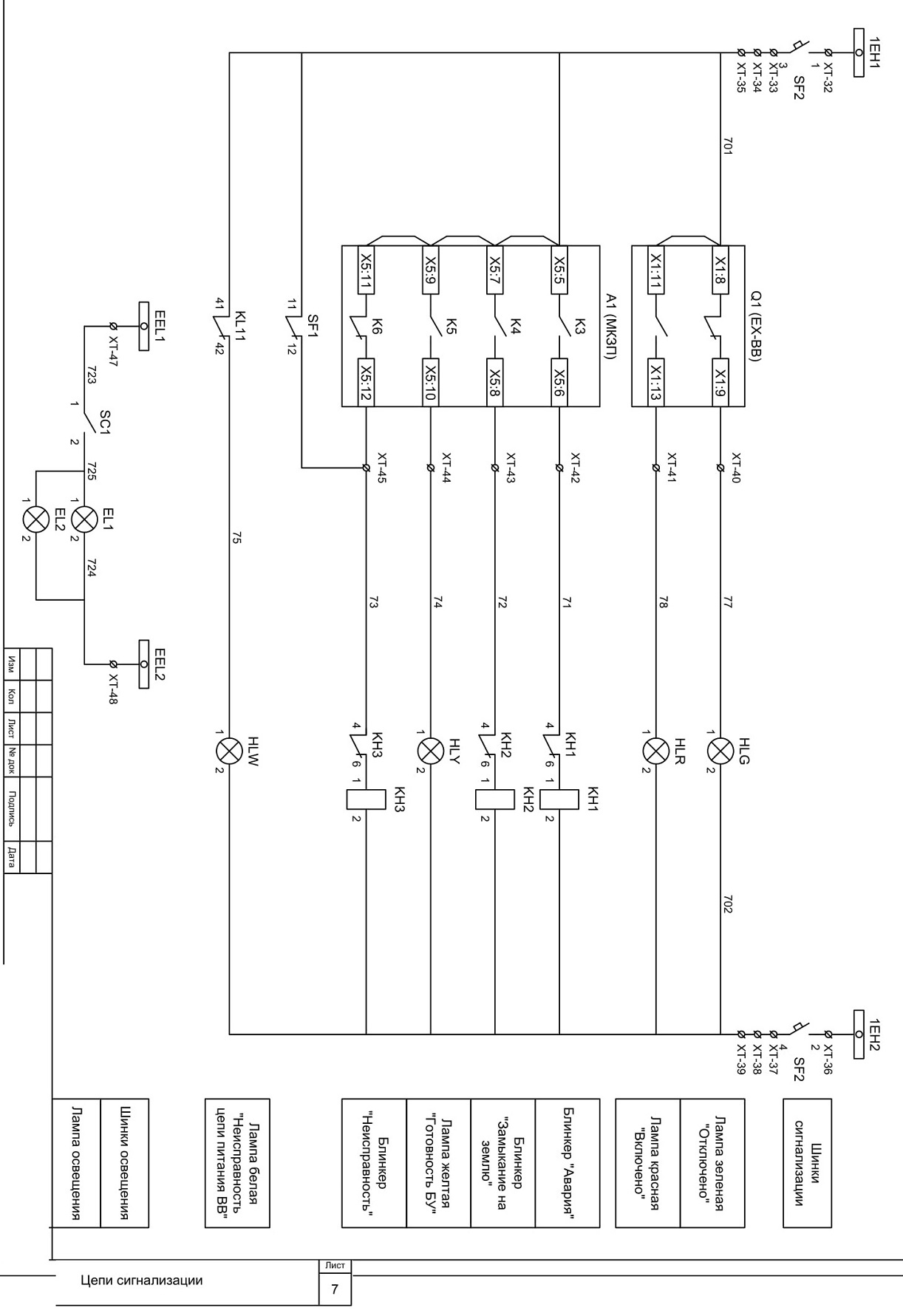

7 Цепи сигнализации 1 лист

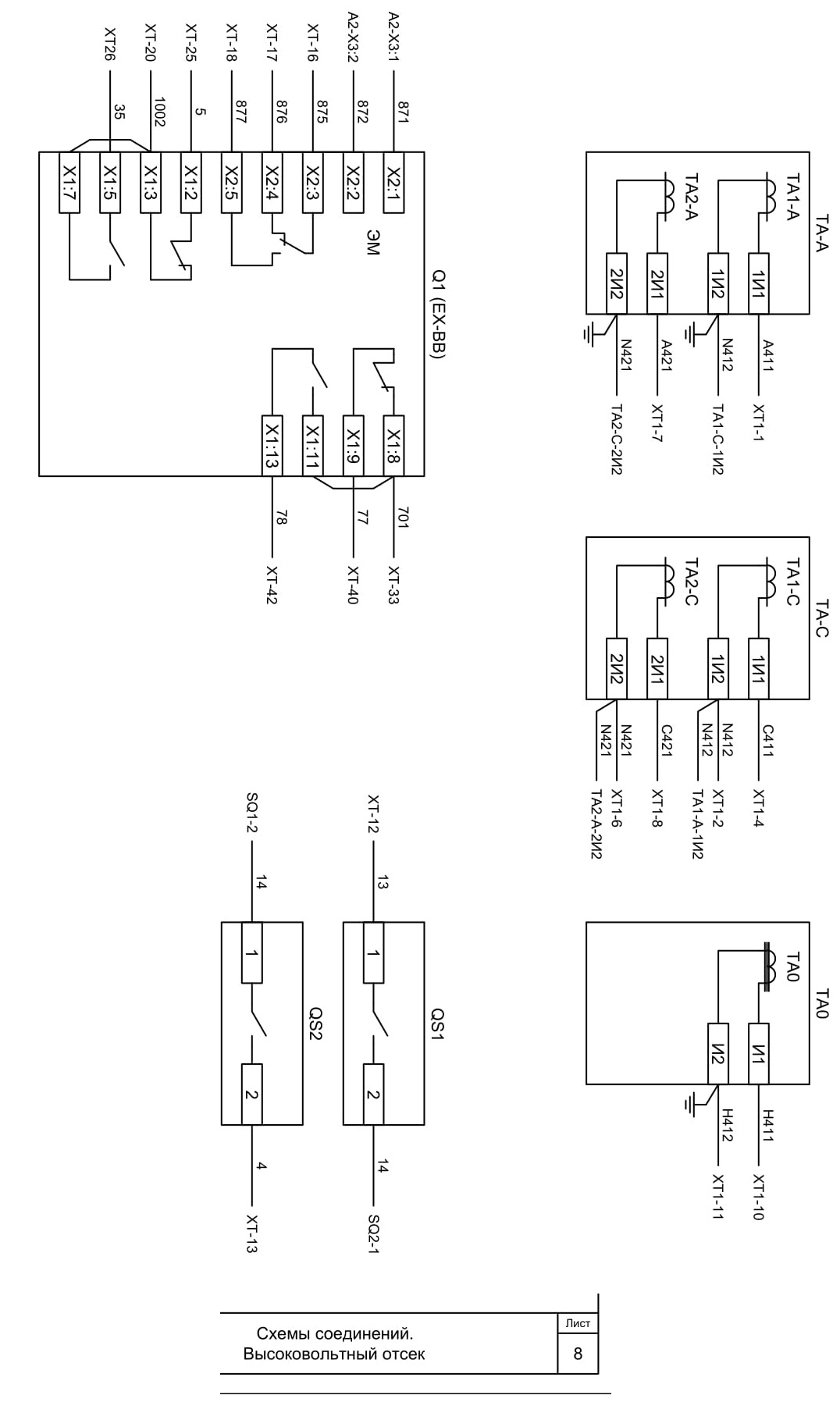

8 Схемы соединения. Высоковольтный отсек 1 лист

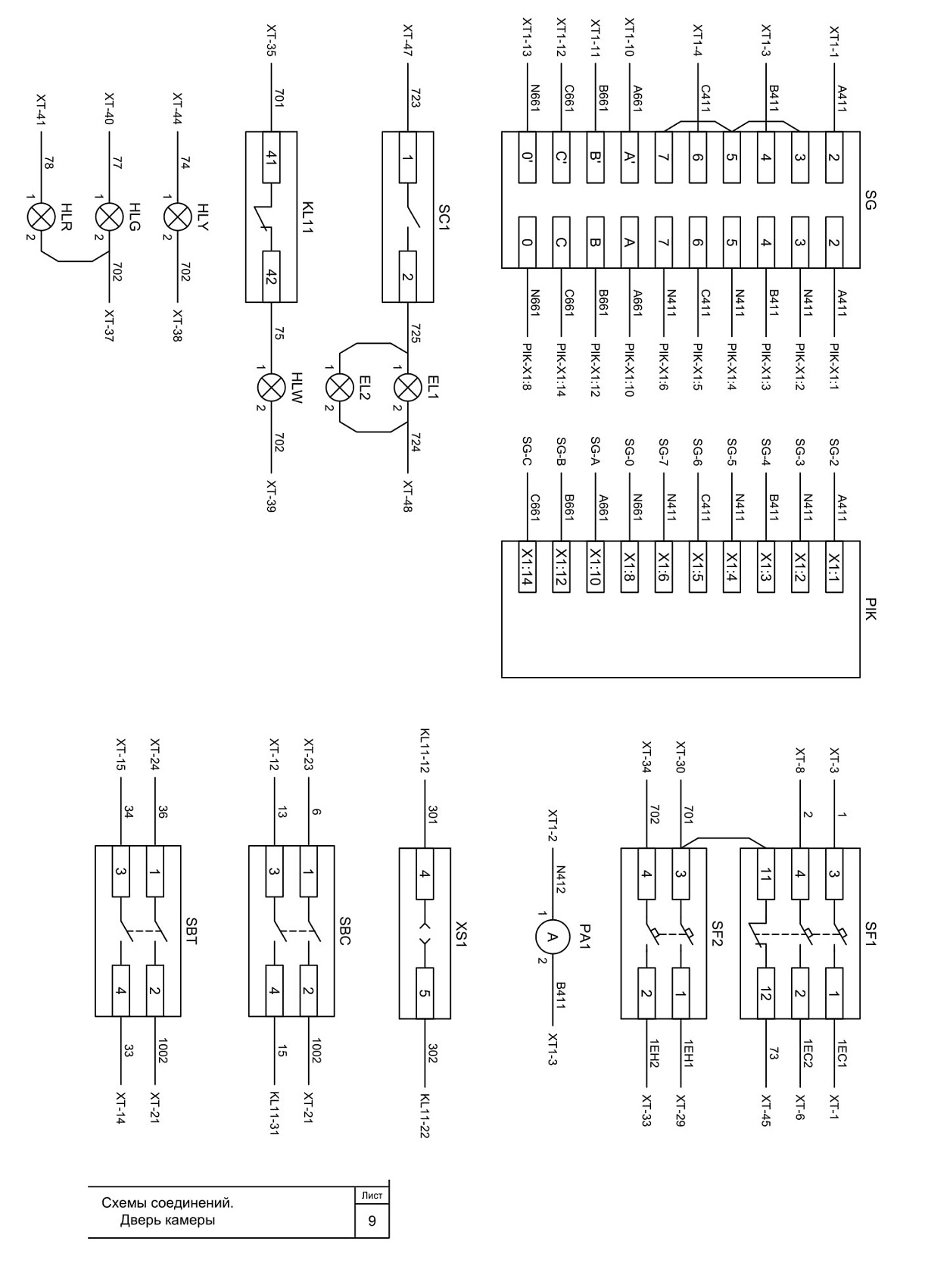

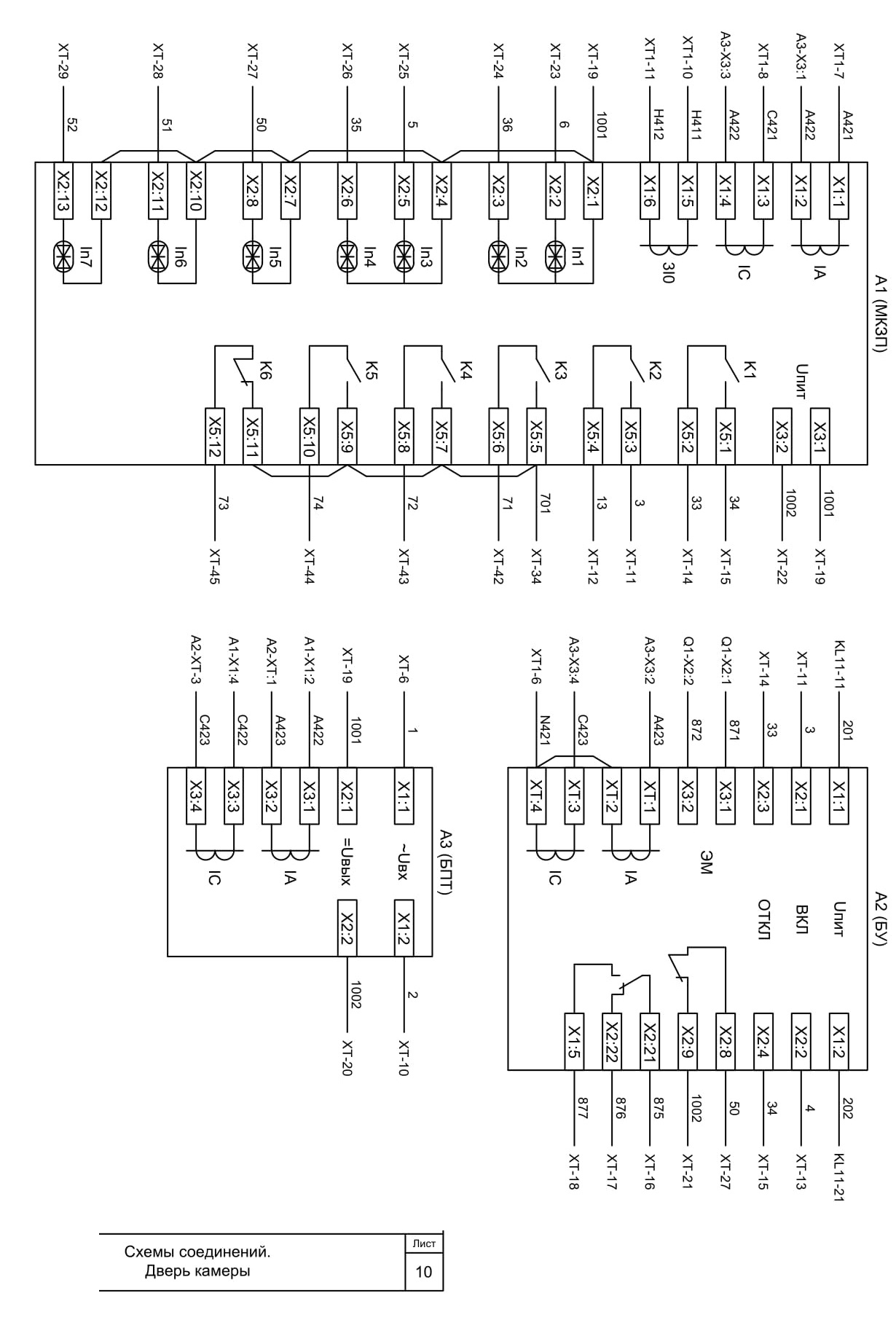

9-10 Схемы соединения. Двери камеры 2 листа

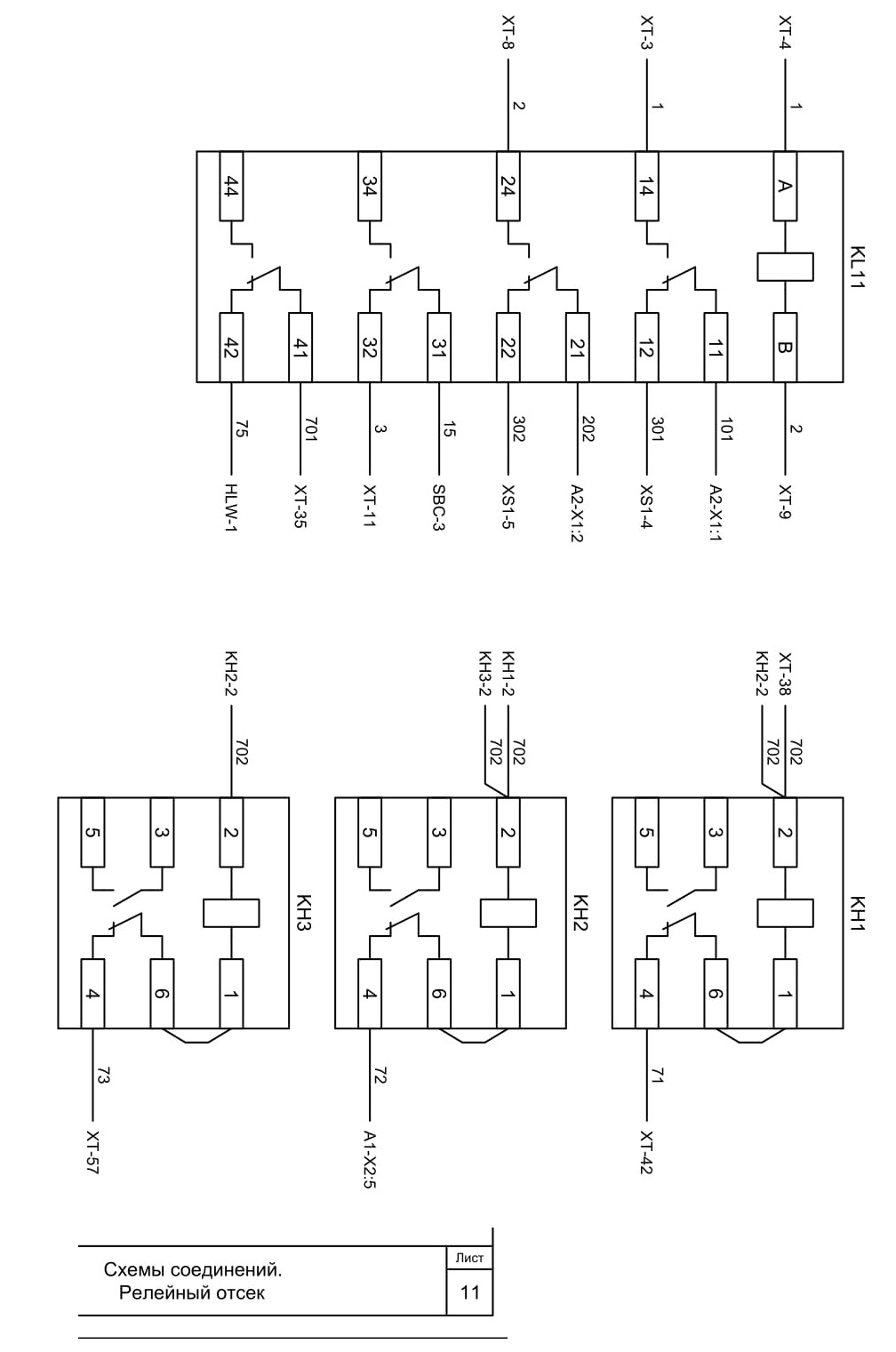

11 Схемы соединения. Релейный отсек 1 лист

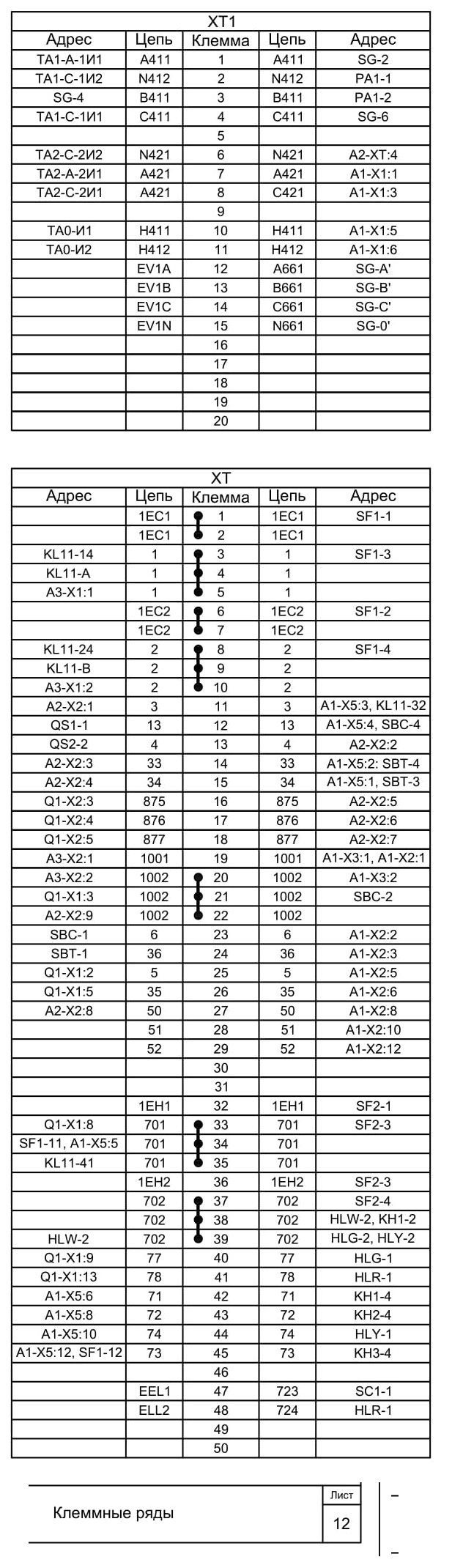

12 Клемные ряды 1 лист

///////////////////////////////////////
