Принципиальные электрические схемы РЗА для ЯКНО на базе защит МКЗП-Микро 2.0 (2019 год)

Принципиальные электрические схемы РЗА для ЯКНО на базе защит МКЗП-Микро 2.0 (2019 год)

Альбом принципиальных электрических схем РЗА для ЯКНО на базе защит

МКЗП-Микро 2.0
2019

Ведомость чертежей
Лист Наименование Примечание
1 Ведомость чертежей 1 лист

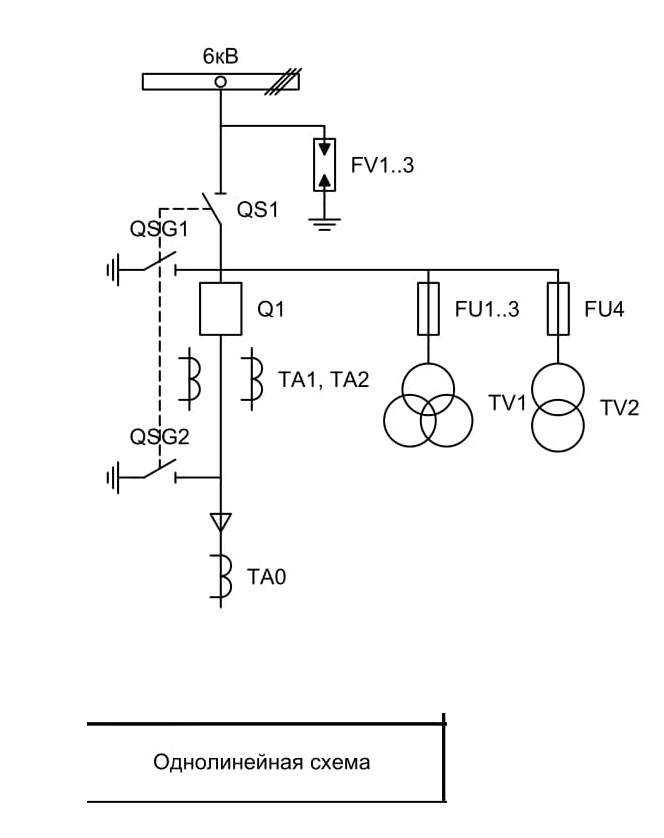

2 Однолинейная схема ЯКНО 1 лист

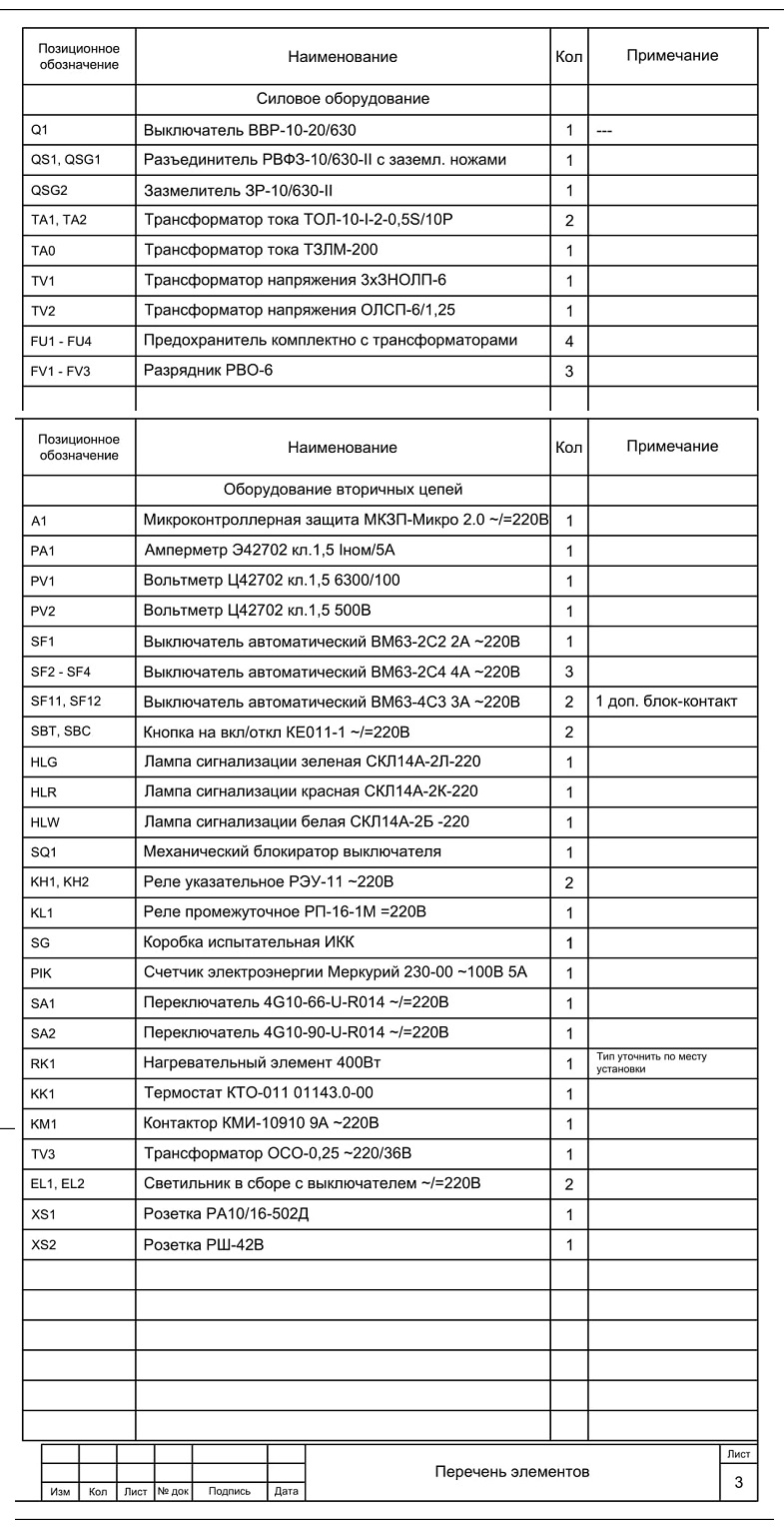

3 Перечень элементов 1 лист

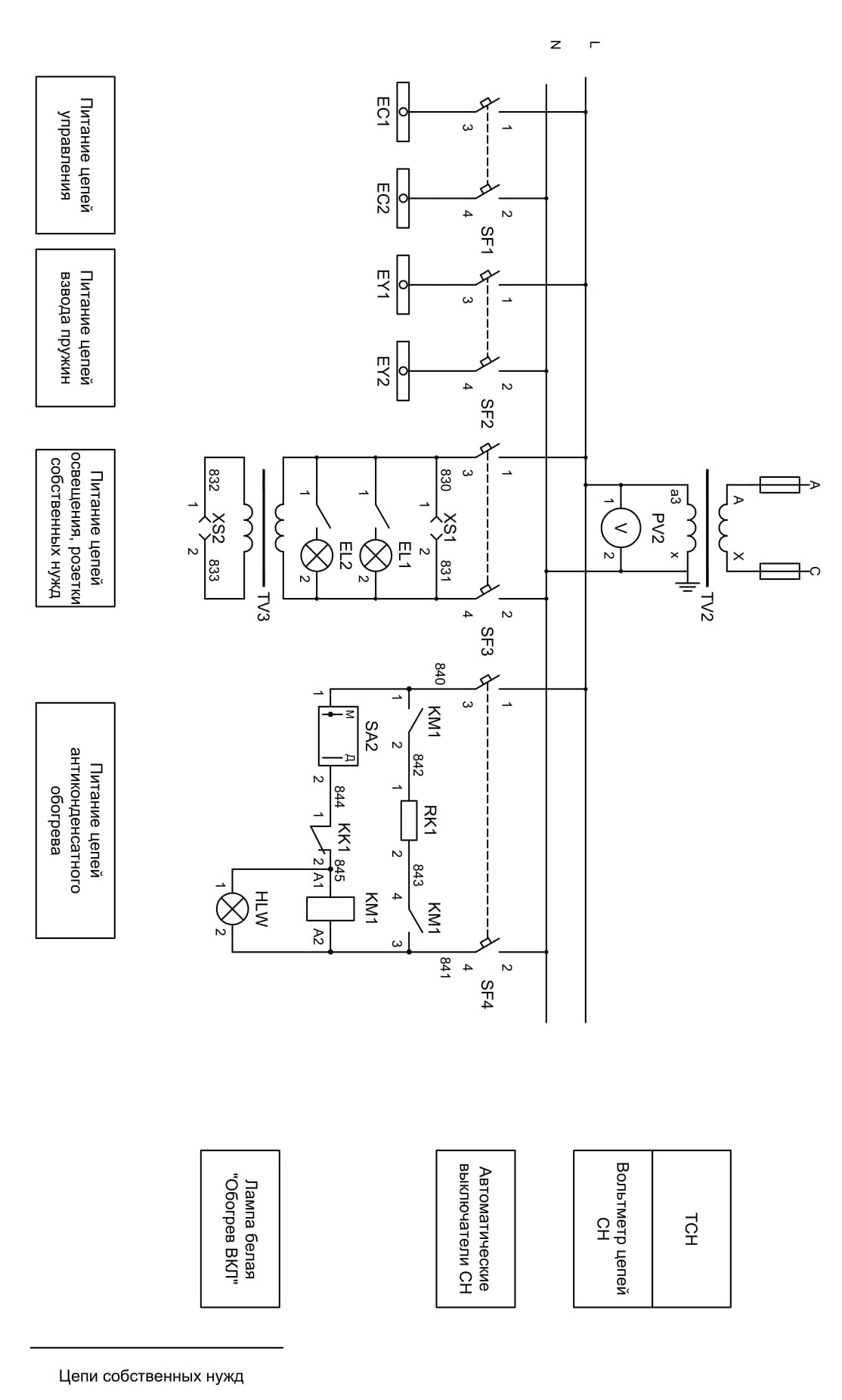

4 Цепи собственных нужд 1 лист

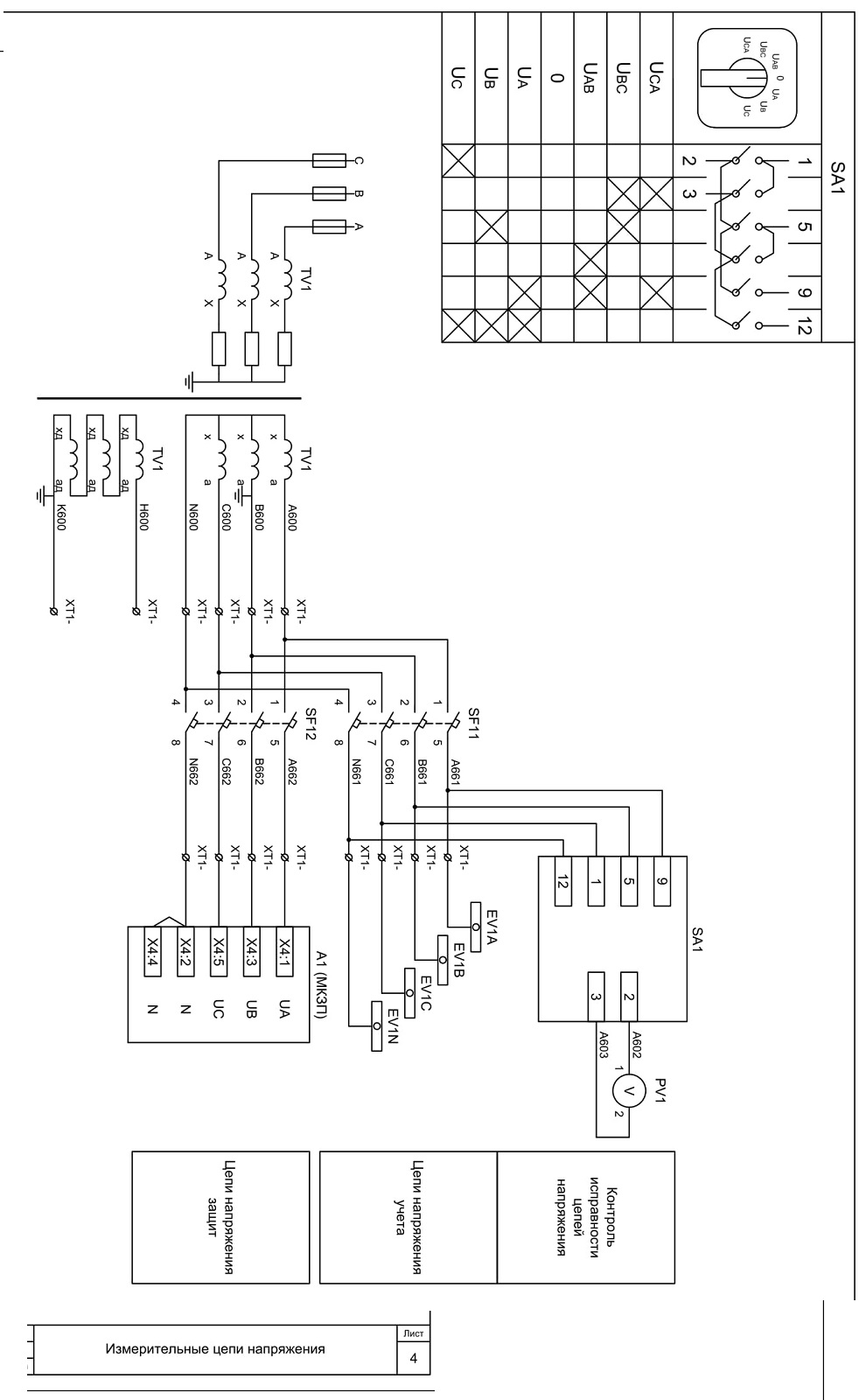

5 Цепи напряжения учета и защит 1 лист

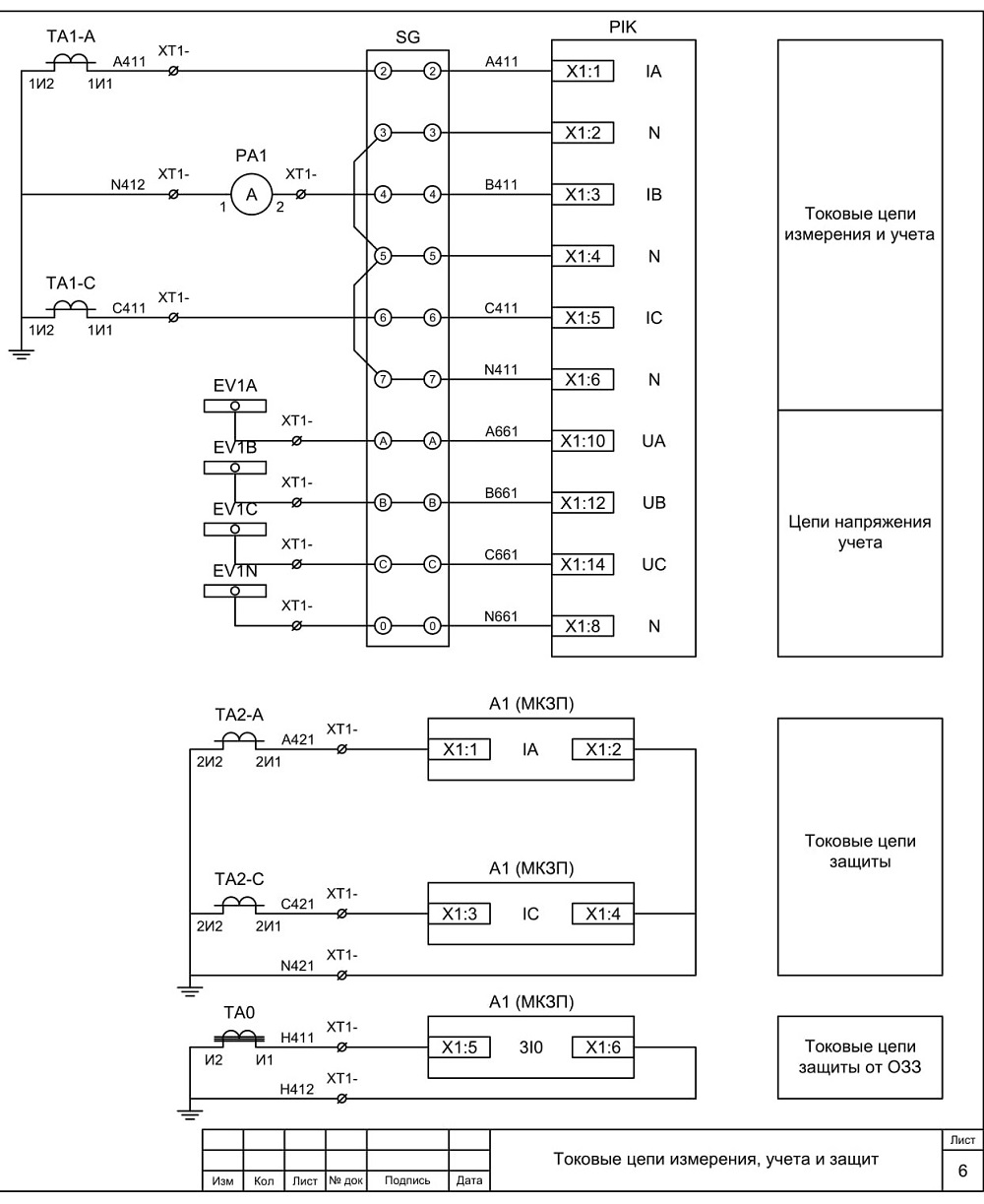

6 Токовые цепи измерения, учета и защит 1 лист

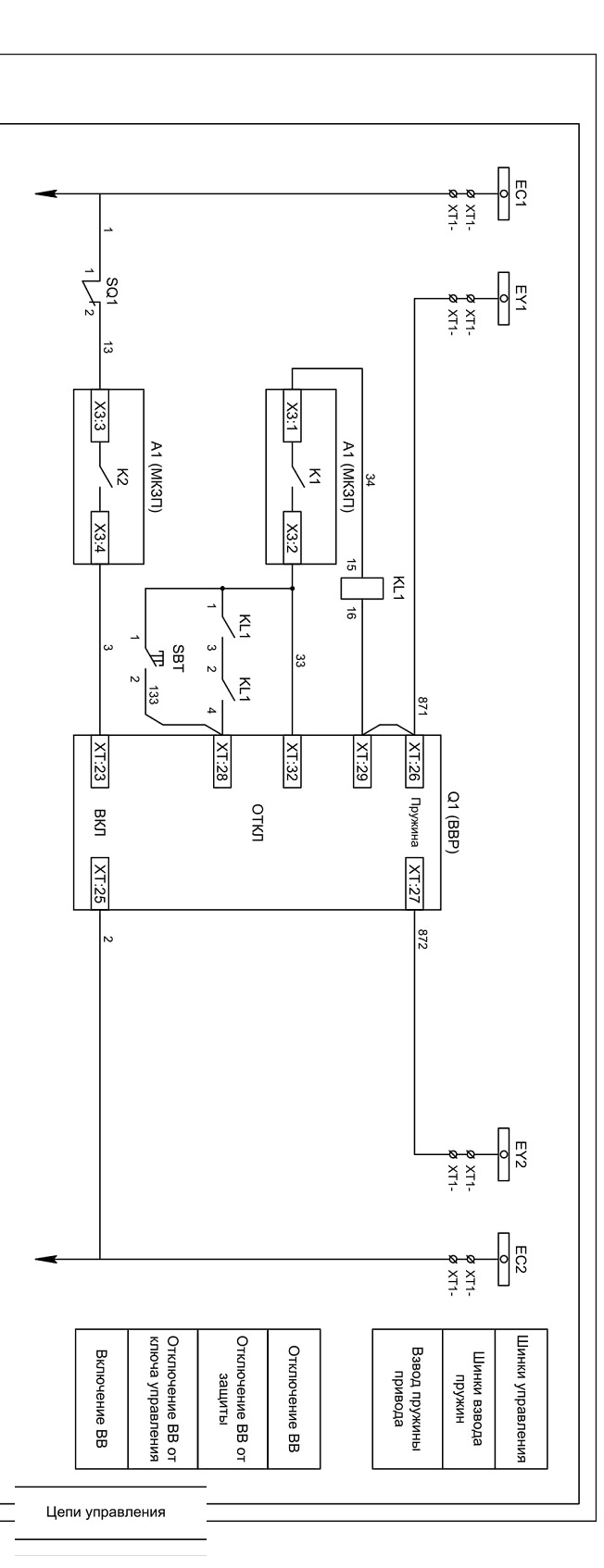

7-8 Цепи управления 2 листа

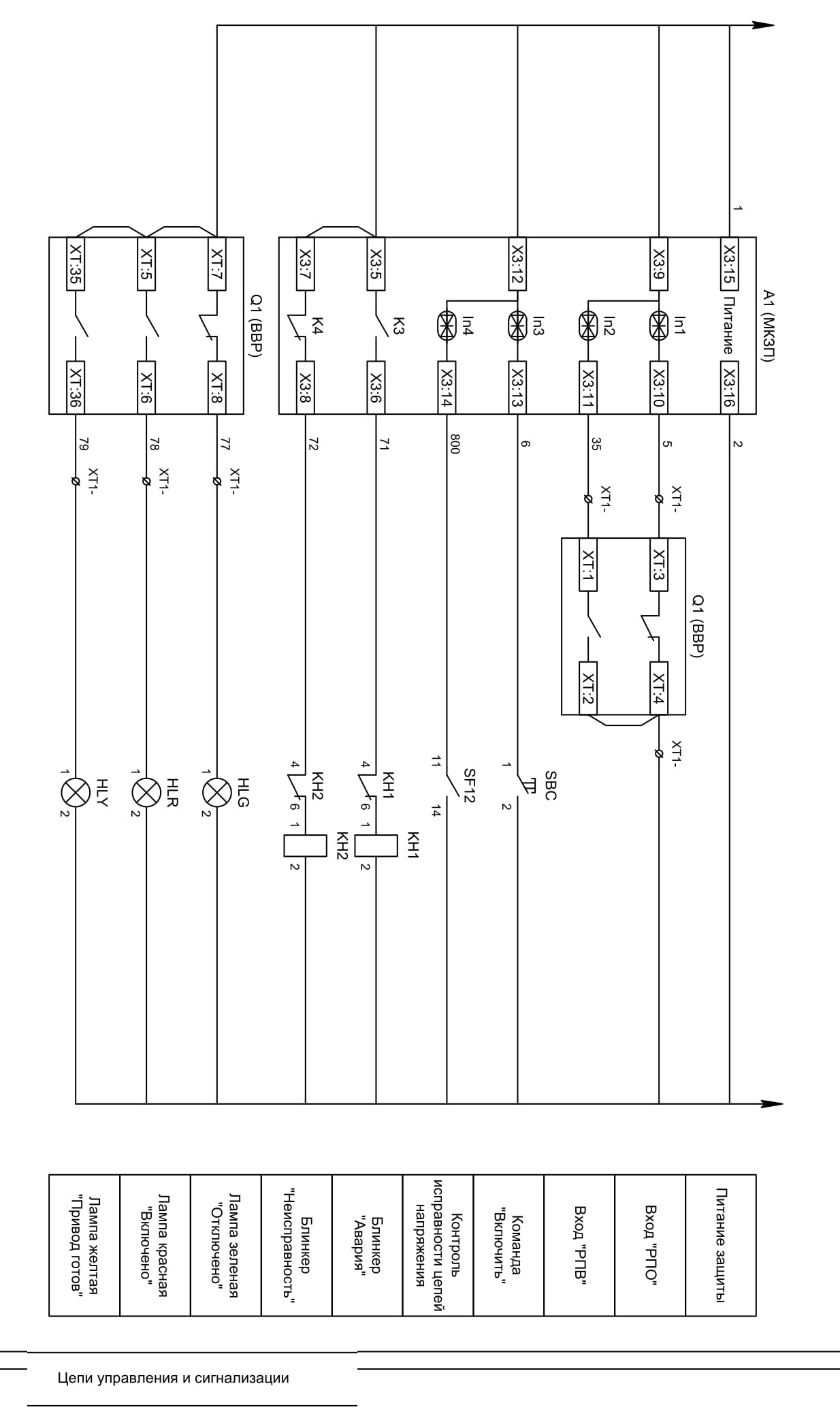

8 Цепи управления и сигнализации 1 лист

///////////////////////////////////////
