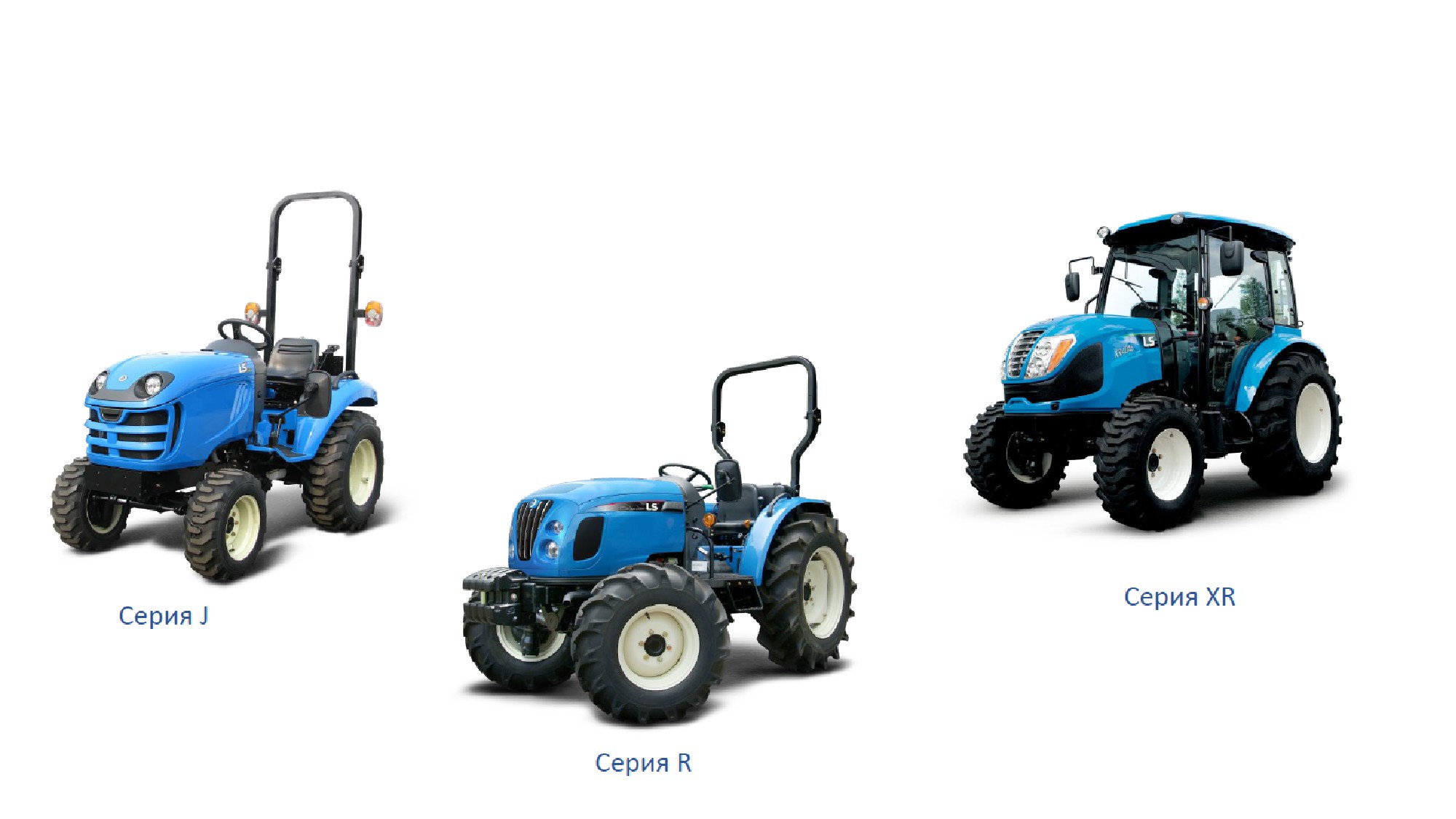

Презентация тракторов LS (модельный ряд 2014)

1. Вступление

Компания LS является дочерней структурой южнокорейского концерна LG,

использующего в своей работе самые передовые мировые технологии в

производстве тракторов различного класса. Девиз компании «Мы заботимся о вас" -

это больше чем слоган, это образ жизни и работы фирмы. Трактора LS поставляются

более, чем в 40 стран мира .

2.1. Модели J23 и J27

Многофункциональные минитракторы LS J23 представляет собой современную машину, созданную по последним

технологиям и требованиям в удобстве эксплуатации, ведении самых различных работ с помощью более 80 типов

навесного оборудования. Трактор имеет следующие важные параметры:

Двигатель

Расход топлива -

Грузоподъемность

Гидростатическая

Полный

Комплектуется

Mitsubishi S3L

1,5 л/час при

задней

трансмиссия-

подключаемый

тремя видами

мощностью 23

номинальном

трехточечной

автомат

привод с

колес -

л͘с͘, дизель

режиме работы

сцепки - 715,0 кг

блокировкой

индустриальные,

жидкостного

дифференциала

сельскохозяйствен

охлаждения

ные, газонные

- Круиз-контроль скорости движения трактора;

- Тяговый класс - 0,6;

- Гидроусилитель руля;

- Гарантия 3 года или 1950 моточасов.

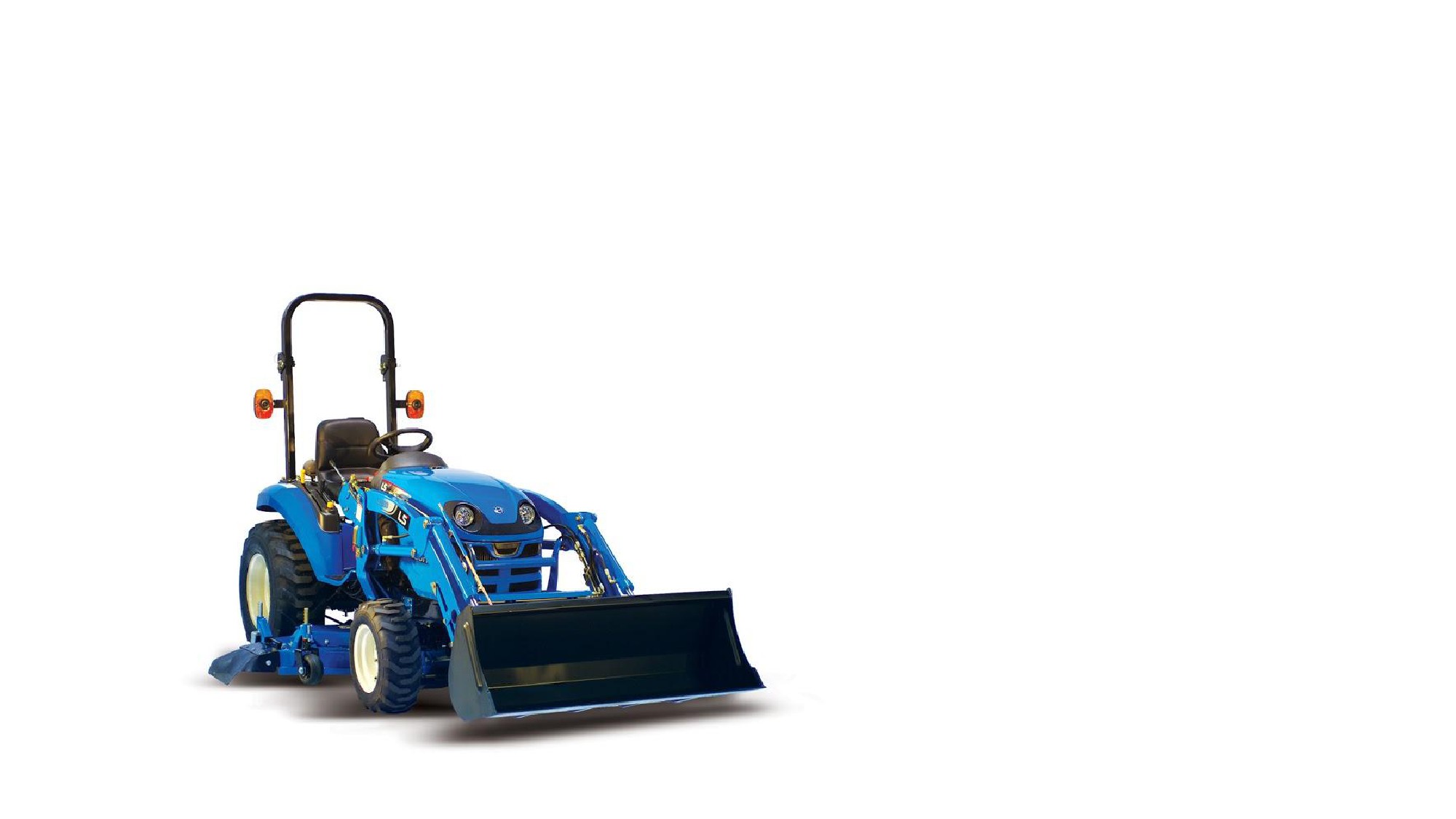

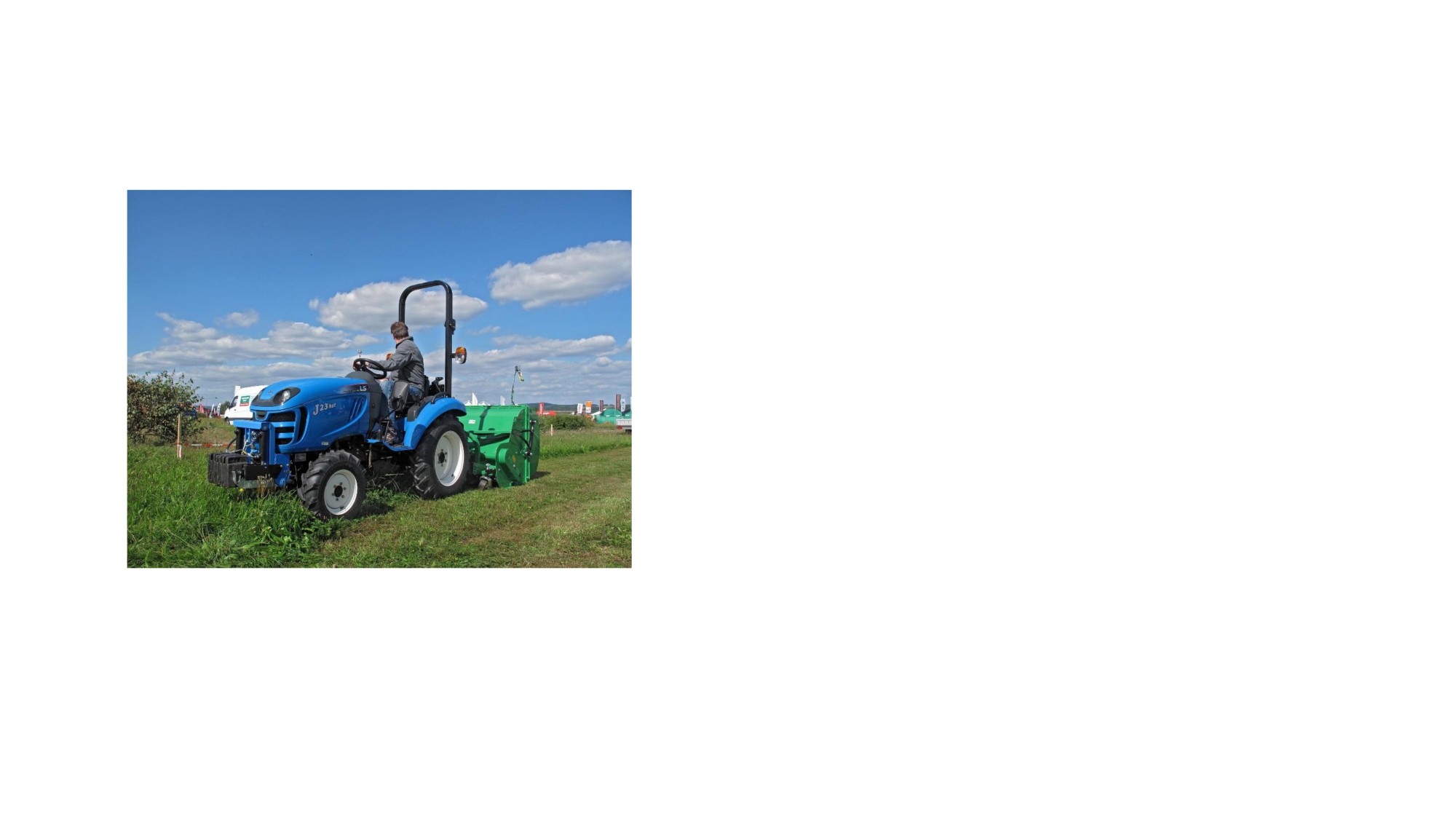

Описание минитрактора LS J23

Минитрактор LS J23 является на данный момент самым

маленьким трактором в модельном ряду LS. Это универсальная

машина с мощной гидросистемой, с автоматической коробкой

передач, гидроусилителем руля, с двумя ВОМ

- задний и

средний, комфортным широким сидением и самым маленьким

радиусом разворота - 180 см! Управлять LS J23 легко и просто,

практически любой человек справится с управлением трактора,

даже не имея начальной подготовки.

Удобство в работе LS J23 достигается установкой на тракторе следующих систем и устройств:

Гидростатическая коробка переключения передач - автомат

Гидроусилитель руля

Двигатель Mitsubishi S3L обладает очень низкими шумовыми характеристиками

Подключаемый полный привод 2WD - 4WD, обеспечивает отличную проходимость и управляемость в любых условиях работы

Быстроразъемное гидравлическое соединение

Круиз-контроль при движении трактора

Широкое сидение с демпфером гашения качаний

Комфортабельное расположение органов управления

Мощные фары

Независимые задний и средний ВОМ

Позиционное управление трехточечной сцепкой

Для большего комфорта при работе в плохих погодных условиях на трактор LS J23 можно дополнительно установить

кабину, которая обеспечит Вас следующими удобствами:

Верхнее и заднее рабочее освещение

Габаритные огни и указатели поворота

Система вентиляции и обогрева кабины

Боковые зеркала заднего обзора

Тонированные стекла

Задняя открывающаяся форточка на газовых демпферах

Стеклоочиститель и омыватель переднего стекла оператора

Двери с газовыми демпферами и замками

При желании кабину можно оборудовать CD системой с мощной акустикой͘

Многофункциональность минитрактора LS J23 также заключается в разнообразии применяемых шин - индустриальные,

сельскохозяйственные и газонные (шины низкого давления). Какие шины для каких типов работы можно понять из

таблицы:

Тип шин

Индустриальные

Сельскохозяйственные

Газонные (шины низкого

давления)

Назначение минитрактора Коммунальные и

Работы в поле, вспашка,

Различные работы в парках,

LS J23

строительные работы

боронование и другое

спортивных полях и

площадках͘

Многофункциональный минитрактор LS J27 является модификацией трактора LS J23, на него установлен более мощный

двигатель Mitsubishi S3L 2 мощностью 27 л.с.

Гарантия на трактор 3 года или 1950 моточасов.

Технические характеристики минитракторов LS J23 и J27

J 23

J 27

Тип

Mitsubishi S3L

Mitsubishi S3L2

Мощность, л͘с.

23,0

27,0

Номинальная частота вращения, об/мин

2700,0

Топливо

Дизель

Количество цилиндров

Двигатель

Рабочий объем, куб͘см.

1125,0

1318,0

Емкость топливного бака, л

25,0

Расход топлива при номинальном режиме работы, л/час

1,5

1,7

Система охлаждения

Жидкостная

Фильтрация воздуха

Двойной картридж

Коробка передач

ГСКПП (автомат)

Количество передач

Максимальная скорость, км/ч

21,5 (с/х колеса)

Трансмиссия

Привод

Подключаемый 2WD/4WD

Круиз-контроль скорости движения

Есть

Тяговый класс

0,6 Тяговое усилие max >5,9 кН

0,6Тяговое усилие max >6,5 кН

Блокировка дифференциала

Механическая

Тип

Независимый

Максимальная мощность на ВОМ, л͘с.

19,0

22,0

ВОМ

Скорость вращения среднего ВОМ, об/мин

2000,0

Скорость вращения заднего ВОМ, об/мин

540,0

Диаметр, мм

35,0

Шлицы, шт

J 23

J 27

Тормозная система

Тип тормозов

Дисковые в масле

Рулевое управление

Гидроусилитель руля

Есть

Производительность гидронасоса, л/мин

32,6

Максимальная грузоподъемность задней сцепки, кг

715,0 Позиционное управление

Гидросистема

Категория задней сцепки

Трехточечная CAT1

Грузоподъемность штатного ковша, кг

600,0

Длина без навесного оборудования, мм

2620,0

Ширина с индустриальными колесами, мм

1140,0

Высота с дугой безопасности, мм

2160,0

Габариты, масса

Минимальный радиус разворота, мм

1800,0

Минимальный клиренс, мм

200,0 (индустриальные колеса)

Колесная база, мм

1500,0

Масса без навесного оборудования, кг

830,0

Вентиляция, обогрев, освещение

Есть

Щетки, стеклоомыватель

Есть

Верхнее рабочее освещение вперед-назад

Есть

Кабина

Зеркало заднего вида слева-справа

Есть

(опция)

Проблесковый желтый фонарь

Есть

Открытие окон на проветривание

Есть

AUDI система

Опция

Индустриальные, перед/зад

23 х 8.5-12 / 12.0-16.5

Колеса

Газонные, перед/зад

23x8,5-14 / 36x13,5-15

Сельскохозяйственные, перед/зад

6-14 /9,5-20

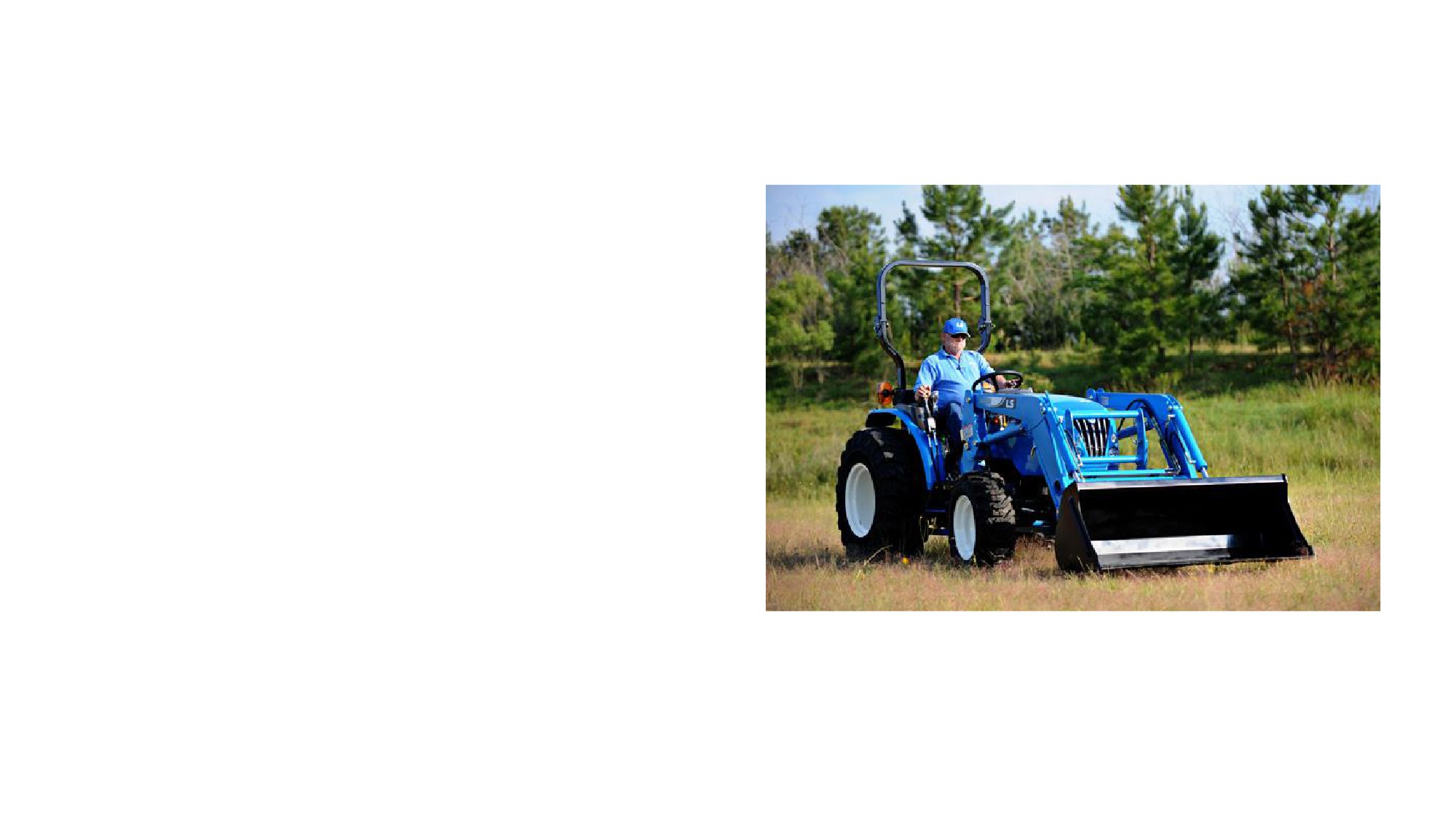

Описание трактора LS R36i

Трактор LS R36i представляет собой компактный трактор с выдающимися

техническими параметрами. Он способен одинаково успешно работать как

в коммунальном хозяйстве, так и на небольших фермерских угодьях,

выполняя широкий перечень сельскохозяйственных работ

- полевые

работы по возделыванию почвы, работа на виноградниках и в плодовых

садах.

Мощность в 38,0 л.с. позволяет для этого использовать широкий спектр

навесного оборудования, а узкая колея в 1,3 м делает его удобным в работе

в плодовых садах и виноградниках. На трактор LS R36i может

устанавливаться фирменное навесное оборудование - фронтальный ковш

LL3101 грузоподъемностью 1100 кг и экскаватор LB2100 с ковшами шириной

от 30 до 60 см и глубиной копания до 2,3 м!

Трактор LS R36i поставляется в двух комплектациях - с механической коробкой переключения передач (МКПП) - модель R36i

GEER. И модель R36i HST с гидростатической коробкой переключения передач (ГСКПП). LS R36i - это многофункциональный

трактор, имеющий широчайший перечень навесного оборудования для работ в сельском хозяйстве, строительстве и

коммунальной сфере. Для каждого типа работ требуется установка специальных шин:

Тип шин

Индустриальные

Сельскохозяйственные

Газонные (низкого

давления )

Назначение трактора LS R36i, Коммунальные и

Работы в поле, вспашка,

Различные работы в парках,

LS R41, LS R50, LS R60

строительные работы

боронование и другое

спортивных полях и

площадках͘

Основные параметры трактора LS R36i

Двигатель Mitsubishi S4L2 мощностью 38 л͘с͘, дизель жидкостного охлаждения

Тяговый класс - 0,9

Тяговое усилие - 8,2 кН

Подключаемый полный привод 2 WD - 4WD

Расход топлива при номинальном режиме работы - 2,4 л/ч

Трансмиссия : механическая -16 вперед / 16 назад или гидростатическая (автомат) - 3 положения

Грузоподъемность задней сцепки 1200,0 кг

Дополнительные контуры гидросистемы - задние 2 шт͘

Автоматическое подключение заднего ВОМ при опускании задней сцепки

Гарантия на трактор 3 года или 1950 моточасов

Для большего комфорта при работе в плохих погодных условиях на трактор LS J36i можно дополнительно

установить кабину, которая обеспечит Вас следующими удобствами:

Верхнее и заднее рабочее освещение

Габаритные огни и указатели поворота

Система вентиляции и обогрева кабины

Боковые зеркала заднего обзора

Тонированные стекла

Задняя открывающаяся форточка на газовых демпферах

Стеклоочиститель и омыватель переднего стекла оператора

Двери с газовыми демпферами и замками

При желании кабину можно оборудовать CD системой с мощной акустикой͘

Описание трактора LS R41

Трактор LS R41 является дальнейшим развитием модельного

ряда компактных тракторов LS и представляет собой

машину, предназначенную для широкого спектра работ в

сельском хозяйстве и коммунальной сфере. Мощность

двигателя в

41,0 л.с., компактные размеры и рекордно

малый радиус разворота

3,3 м, позволяет с успехом

использовать этот трактор в коммунальном хозяйстве с

различным навесным оборудованием для проведения

работ всех видов сложности и в первую очередь

-для

уборки улиц и тротуаров. На трактор LS R41 может

устанавливаться фирменное навесное оборудование

фронтальный ковш LL4101 грузоподъемностью 1210 кг и

экскаватор LB2101 с ковшами шириной от 30 до 60 см и

глубиной копания до 2,3 м!

Трактор LS R41 поставляется в двух комплектациях - с механической коробкой переключения передач (МКПП)- модель LS R41

GEER͘ И модель LS R41HST с гидростатической коробкой переключения передач (ГСКПП) ͘

Основные параметры трактора LS R41

Двигатель Mitsubishi S4QL мощностью 41 л͘с͘, дизель жидкостного охлаждения

Тяговый класс - 0,9

Тяговое усилие - 12,0 кН

Подключаемый полный привод 2 WD - 4WD

Расход топлива при номинальном режиме работы - 2,9 л/ч

Трансмиссия: механическая - 32 вперед / 16 назад или гидростатическая (автомат) - 3 положения

Грузоподъемность задней сцепки 1510,0 кг

Дополнительные контуры гидросистемы - задние 2 шт͘

Автоматическое подключение заднего ВОМ при опускании задней сцепки

Гарантия на трактор 3 года или 1950 моточасов

Для большего комфорта при работе в плохих погодных условиях на трактор LS R41 можно дополнительно

установить кабину, которая обеспечит Вас следующими удобствами:

Верхнее и заднее рабочее освещение

Габаритные огни и указатели поворота

Система вентиляции и обогрева кабины

Боковые зеркала заднего обзора

Тонированные стекла

Задняя открывающаяся форточка на газовых демпферах

Стеклоочиститель и омыватель переднего стекла оператора

Двери с газовыми демпферами и замками

При желании кабину можно оборудовать CD системой с мощной акустикой͘

Описание трактора LS R50

Трактор LS R50

- это модификация трактора LS R41, на нем

установлен такой же мощный двигатель Mitsubishi S4QL, но он

форсирован до 47 л.с. Благодаря этому трактор LS R50, имея

абсолютно такое же шасси, трансмиссию и габаритные размеры

как и LS R41, способен выполнять

весь перечень

сельскохозяйственных и коммунальных работ как и LS R41, но

быстрее! При этом тяговый класс трактора LS R50 стал уже 1,4!

Также, мощный двигатель в 47,0 л.с., компактные размеры и

рекордно малый радиус разворота 3,3 м, позволяет с успехом

использовать этот трактор в коммунальном хозяйстве с различным

навесным оборудованием для проведения работ всех видов

сложности и в первую очередь -для уборки улиц и тротуаров.

На трактор LS R50 может устанавливаться фирменное навесное оборудование - фронтальный ковш LL4101 грузоподъемностью

1300 кг и экскаватор LB2101 с ковшами шириной от 30 до 60 см и глубиной копания до 2,3 м!

Трактор LS R50 поставляется в двух комплектациях - с механической коробкой переключения передач (МКПП)- модель LS R50 GEER

и модель LS R50HST с гидростатической коробкой переключения передач (ГСКПП).

Основные параметры трактора LS R50

Двигатель Mitsubishi S4QL мощностью 47 л͘с, дизель жидкостного охлаждения

Тяговый класс - 1,4

Тяговое усилие - 13,5 кН

Подключаемый полный привод 2 WD - 4WD

Расход топлива при номинальном режиме работы - 3,5 л/ч

Трансмиссия: механическая -32 вперед / 16 назад или гидростатическая (автомат) - 3 положения

Грузоподъемность задней сцепки 1510,0 кг

Дополнительные контуры гидросистемы - задние 2 шт͘

Автоматическое подключение заднего ВОМ при опускании задней сцепки

Гарантия на трактор 3 года или 1950 моточасов

Для большего комфорта при работе в плохих погодных условиях на трактор LS R50 можно дополнительно

установить кабину, которая обеспечит Вас следующими удобствами:

Верхнее и заднее рабочее освещение

Габаритные огни и указатели поворота

Система вентиляции и обогрева кабины

Боковые зеркала заднего обзора

Тонированные стекла

Задняя открывающаяся форточка на газовых демпферах

Стеклоочиститель и омыватель переднего стекла оператора

Двери с газовыми демпферами и замками

При желании кабину можно оборудовать CD системой с мощной акустикой͘

Технические характеристики тракторов серии R

Модель трактора

R36i HST / GEER

R41 HST / GEER

R50 HST / GEER

R60 GEER

Тип

Mitsubishi S4L2

Mitsubishi S4QL

Mitsubishi S4QLТ

Мощность, л͘с.

38,0

41,0

47,0

56,0

Номинальная частота вращения, об/мин

2700,0

2600,0

Топливо

Дизель

Двигатель

Количество цилиндров

Рабочий объем, куб͘см.

1758,0

2505,0

Емкость топливного бака, л

32,0

36,0

Расход топлива при номинальном режиме

2,4

2,9

3,5

4,2

работы, л/час

Система охлаждения

Жидкостная

Фильтрация воздуха

Двойной картридж

Коробка передач

Механика/ ГСКПП

Механика

(автомат)

Количество передач

3 / F12 x R12

3 / F32 x R16

F32 x R16

Максимальная скорость, км/ч

25,0 (c/x колеса)

32,0 (с/х колеса)

34,0 (с/х колеса)

35,5 (с/х колеса)

Трансмиссия

Привод

Подключаемый

полный 2WD/4WD

Круиз-контроль скорости движения

Есть

Тяговый класс

0,9 Тяговое усилие

1,4 Тяговое усилие

max >8,5 кН

max > 12,0 кН

max > 13,5 кН

max > 14,0 кН

Блокировка дифференциала

Механическая

Тип

Независимый

Максимальная мощность на ВОМ, л͘с.

32,0 / 30,0

35,0 / 33,0

40,0 / 37,0

47,0

ВОМ

Скорость вращения среднего ВОМ, об/мин

2000,0 (опция)

2000,0(опция)

Скорость вращения заднего ВОМ, об/мин

540,0

Диаметр, мм

35,0

Шлицы, шт

Модель трактора

R36i HST / GEER

R41 HST / GEER

R50 HST / GEER

R60 GEER

Тормозная система

Тип тормозов

Дисковые в масле

Рулевое управление

Гидроусилитель руля

Есть

Гидросистема

Производительность гидронасоса, л/мин

44,3

55,5

57,5

Максимальная грузоподъемность задней

1200,0

1510,0

1940,0

сцепки, кг

Позиционное

управление

Категория задней сцепки

Трехточечная CAT1

Трехточечная САТ1

Трехточечная САТ2

Грузоподъемность штатного ковша, кг

1100,0

1210,0

1300,0

1400,0

Габариты, масса

Длина без навесного оборудования, мм

2987,0

3192,0

Ширина с индустриальными колесами, мм

1379,0

1420,0

Высота с дугой безопасности, мм

2352,0

2416,0

Минимальный радиус разворота, мм

2400,0

3300,0

Минимальный клиренс, мм

330,0 (с/х колеса )

355,0 (с/х колеса )

Колесная база, мм

1661,0

1733,0

Масса без навесного оборудования, кг

1500,0

1900,0

Кабина

Вентиляция, обогрев, освещение

Есть

(опция)

Щетки, стеклоомыватель

Есть

Верхнее рабочее освещение вперед-назад

Есть

Зеркало заднего вида слева-справа

Есть

Проблесковый желтый фонарь

Есть

Открытие окон на проветривание

Есть

AUDI система

Опция

Колеса

Индустриальные, перед/зад

Газонные, перед/зад

Сельскохозяйственные, перед/зад

7-16 / 12,4 - 24

8-16 / 12,4 - 24

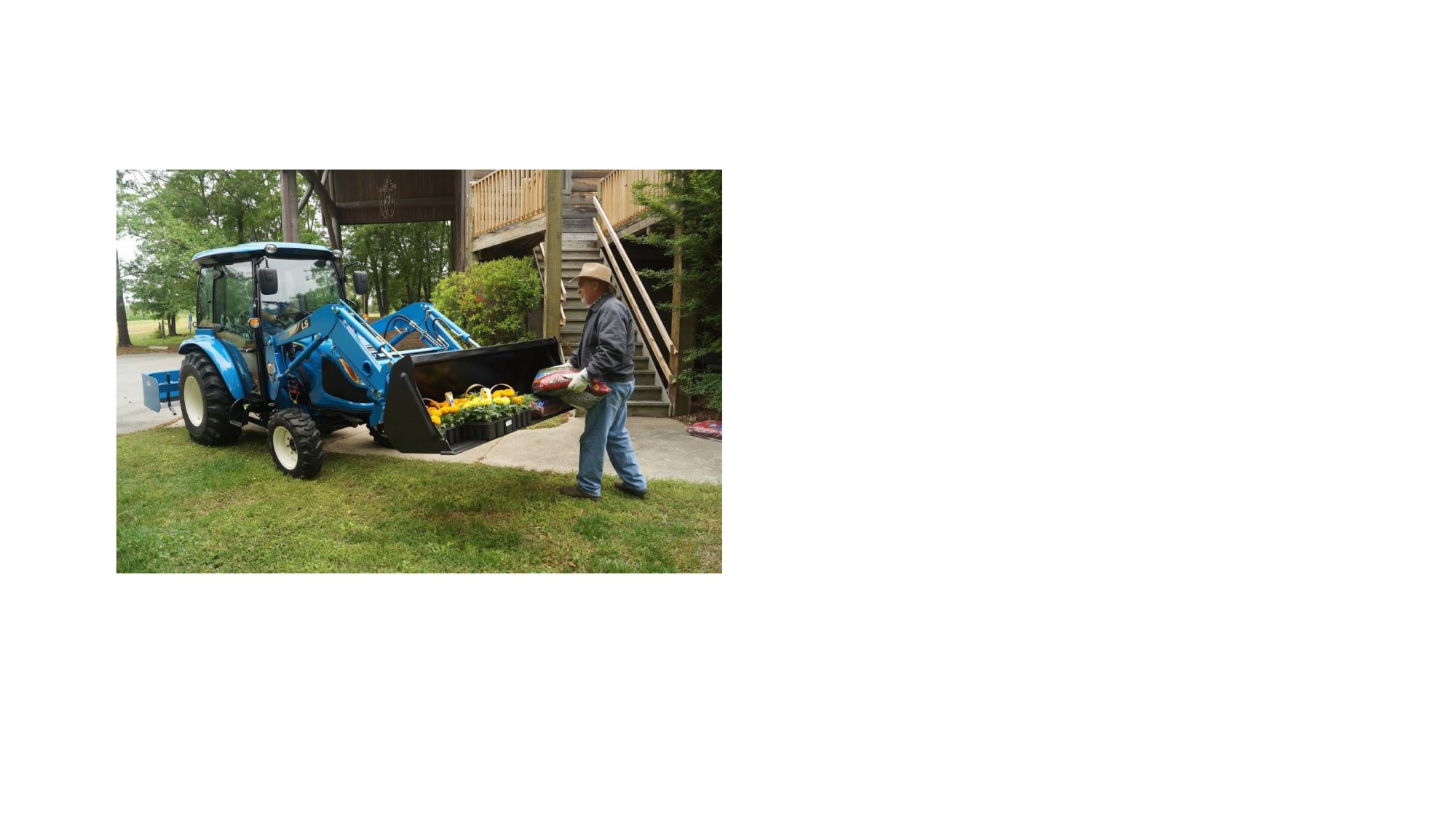

Описание трактора LS XR45C (Cabin)

Трактор LS ХR45C- это представитель новой серии XR тракторов

южнокорейского концерна LS. Эта машина воплотила в себе все

лучшие достижения

на

данный момент мирового

тракторостроения. Великолепная эргономика, регулируемая

рулевая колонка и место оператора с системой гашения вибрации и

резких качков, удобно расположенная справа от оператора панель

управления гидравликой с джойстиком, автоматический режим

работы заднего ВОМ, двигатель Mitsubishi S4QL с рекордно

низкими шумовыми характеристиками, полноприводный

подключаемый привод

2WD-4WD и автоматическая коробка

передач ставят трактор LS ХR45C в число лидеров мирового рынка

тракторов данного класса.

Комфортная кабина трактора хорошо шумоизолирована, имеет мягкую обивку, оснащена системой вентиляции и обогрева, по

желанию может устанавливаться кондиционер. Установлено верхнее рабочее освещение вперед-назад, стеклоочистители и

омыватели переднего и заднего стекла. Ремень безопасности надежно фиксирует оператора во время работы.

На трактор LS ХR45C может устанавливаться фирменное навесное оборудование

- фронтальный ковш LL4103

грузоподъемностью 1200 кг и экскаватор LB2103 с ковшами шириной от 30 до 60 см и глубиной копания до 2,3 м!

Трактор поставляется в двух комплектациях - с механической коробкой переключения передач (МКПП)- модель LS ХR45C

GEER. И модель LS ХR45C HST с гидростатической коробкой переключения передач (ГСКПП).

LS ХR45C

- это многофункциональный трактор, имеющий широчайший перечень навесного оборудования для работ в

сельском хозяйстве, строительстве и коммунальной сфере. Для каждого типа работ требуется установка специальных шин:

Тип шин

Индустриальные

Сельскохозяйственные

Газонные (низкого

давления )

Назначение тракторов LS

Коммунальные и

Работы в поле, вспашка,

Различные работы в парках,

ХR45C и LS XR50C

строительные работы

боронование и другое

спортивных полях и

площадках

Основные параметры трактора LS ХR45C

Двигатель Mitsubishi S4QL мощностью 43 л͘с͘, дизель жидкостного охлаждения

Тяговый класс - 0,9

Тяговое усилие - 12,5 кН

Подключаемый полный привод 2 WD - 4WD

Расход топлива при номинальном режиме работы - 3,3 л/ч

Трансмиссия: механическая -16 вперед / 16 назад или гидростатическая (автомат) - 3 положения

Грузоподъемность задней сцепки 1510,0 кг

Дополнительные контуры гидросистемы - задние 2 шт͘

Автоматическое подключение заднего ВОМ при опускании задней сцепки

Гарантия на трактор 3 года или 1950 моточасов

Верхнее и заднее рабочее освещение

Габаритные огни и указатели поворота

Система вентиляции и обогрева кабины

Боковые зеркала заднего обзора

Тонированные стекла

Задняя открывающаяся форточка на газовых демпферах

Стеклоочиститель и омыватель переднего и заднего стекла оператора

Двери с газовыми демпферами и замками

При желании кабину можно оборудовать CD системой с мощной акустикой͘

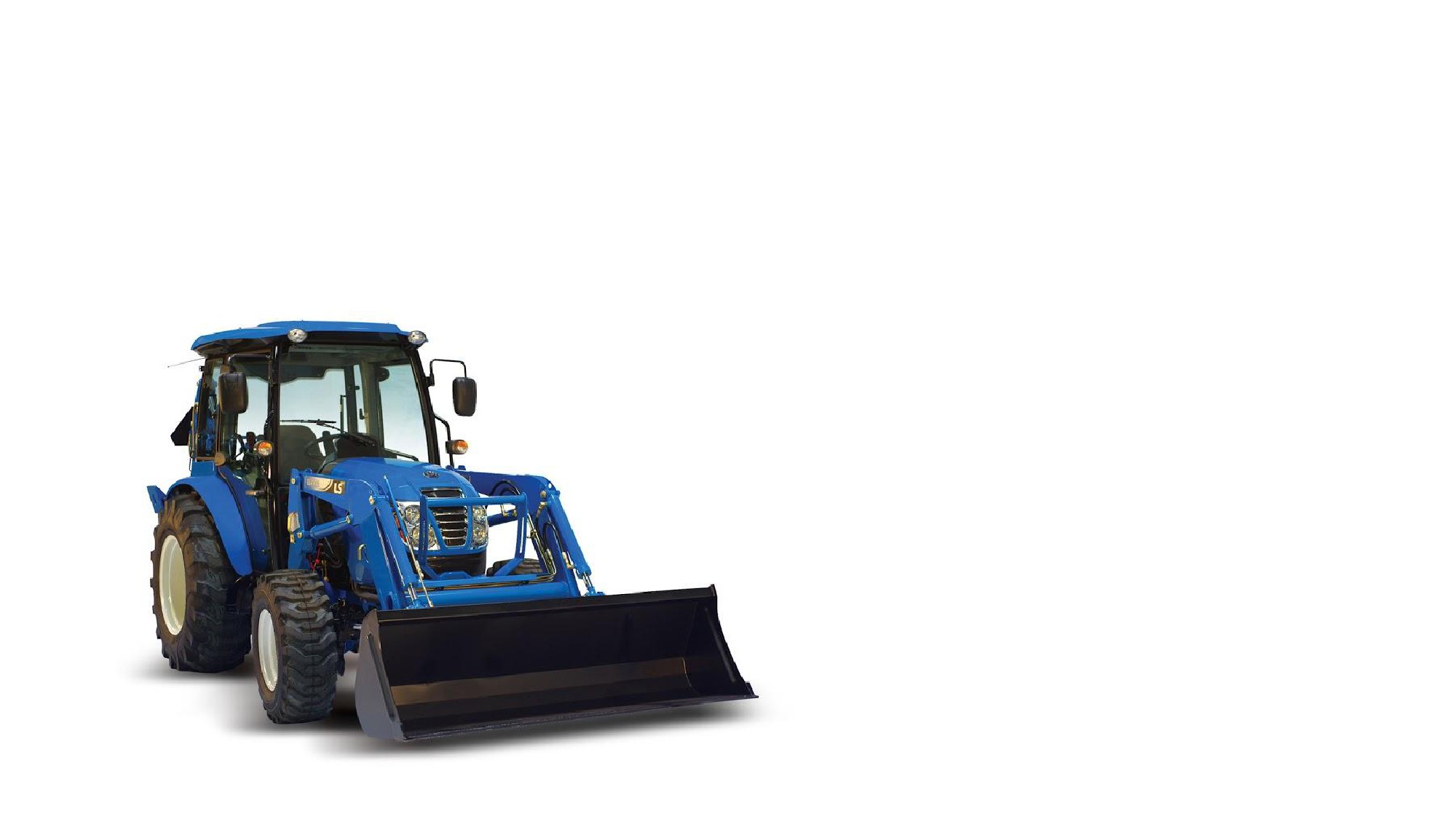

Описание трактора LS ХR50C (Cabin)

Трактор LS ХR50C- это дальнейшее развитие серии XR

тракторов южнокорейского концерна LS. Эта машина

имеет более мощный форсированный двигатель

Mitsubishi S4QL мощностью

47,0 л.с. и большие

габариты и массу. Благодаря этому трактор перешел в

другой

тяговый класс

1,4! Увеличилась и

грузоподъёмность фронтального ковша - до 1300 кг!

Основные параметры трактора LS ХR50C

Форсированный двигатель Mitsubishi S4QL мощностью 47 л͘с͘, дизель жидкостного охлаждения

Тяговый класс - 1,4

Тяговое усилие - 13,5 кН

Подключаемый полный привод 2 WD - 4WD

Расход топлива при номинальном режиме работы - 4,0 л/ч

Трансмиссия : механическая -16 вперед / 16 назад или гидростатическая (автомат) - 3 положения

Грузоподъемность задней сцепки 1510,0 кг

Дополнительные контуры гидросистемы - задние 2 шт͘

Автоматическое подключение заднего ВОМ при опускании задней сцепки

Гарантия на трактор 3 года или 1950 моточасов

Верхнее и заднее рабочее освещение

Габаритные огни и указатели поворота

Система вентиляции и обогрева кабины

Боковые зеркала заднего обзора

Тонированные стекла

Задняя открывающаяся форточка на газовых демпферах

Стеклоочиститель и омыватель переднего и заднего стекла оператора

Двери с газовыми демпферами и замками

При желании кабину можно оборудовать CD системой с мощной акустикой͘

Технические характеристики тракторов LS ХR45C и LS XR50C

Модель трактора

LS ХR45C Geer /

LS ХR50C Geer /

LS ХR45C HST

LS ХR50C HST

Тип

Mitsubishi S4QL

Мощность, л͘с.

43,0

47,0

Номинальная частота вращения, об/мин

2600,0

Топливо

Дизель

Количество цилиндров

Двигатель

Рабочий объем, куб͘см.

2505,0

Емкость топливного бака, л

50,0

Расход топлива при номинальном режиме работы, л/час

3,3

4,0

Система охлаждения

Жидкостная

Фильтрация воздуха

Двойной картридж

Коробка передач

Механика/ ГСКПП (автомат)

Количество передач

3 / F16 x R16

Трансмисси

Максимальная скорость, км/ч

35,5(с/х колеса)

36,0 (индустриальные)

Привод

Подключаемый полный 2WD/4WD

Круиз-контроль скорости движения

Есть

Тяговый класс

0,9 Тяговое усилие max > 12,5 кН

1,4 Тяговое усилие max > 13,5 кН

Блокировка дифференциала

Механическая

Тип

Независимый

Максимальная мощность на ВОМ, л͘с.

36,0 / 34,0

39,0 / 37,0

ВОМ

Скорость вращения среднего ВОМ, об/мин

2000,0 (опция)

Скорость вращения заднего ВОМ, об/мин

540,0

Диаметр, мм

35,0

Шлицы, шт

Модель трактора

LS ХR45C Geer /

LS ХR50C Geer /

LS ХR45C HST

LS ХR50C HST

Тормозная система

Тип тормозов

Дисковые в масле

Рулевое управление

Гидроусилитель руля

Есть

Гидросистема

Производительность гидронасоса, л/мин

55,5

57,5

Максимальная грузоподъемность задней сцепки, кг

1510,0 Позиционное управление

Категория задней сцепки

Трехточечная САТ1

Грузоподъемность штатного ковша, кг

1200,0

1300,0

Габариты, масса

Длина без навесного оборудования, мм

3083,0

3288,0

Ширина с индустриальными колесами, мм

1525,0

1586,0

Высота, мм

2212,0

2314,0

Минимальный радиус разворота, мм

3300,0

Минимальный клиренс, мм

355,0 (индустриальные колеса)

Колесная база, мм

1689,0

1762,0

Масса без навесного оборудования, кг

1900,0

2000,0

Кабина

Вентиляция, обогрев, освещение

Есть

Щетки, стеклоомыватель

Есть

Верхнее рабочее освещение вперед-назад

Есть

Зеркало заднего вида слева-справа

Есть

Проблесковый желтый фонарь

Есть

Открытие окон на проветривание

Есть

AUDI система

Опция

Колеса

Индустриальные, перед/зад

Газонные, перед/зад

Сельскохозяйственные, перед/зад

8-16 / 12,4 - 24

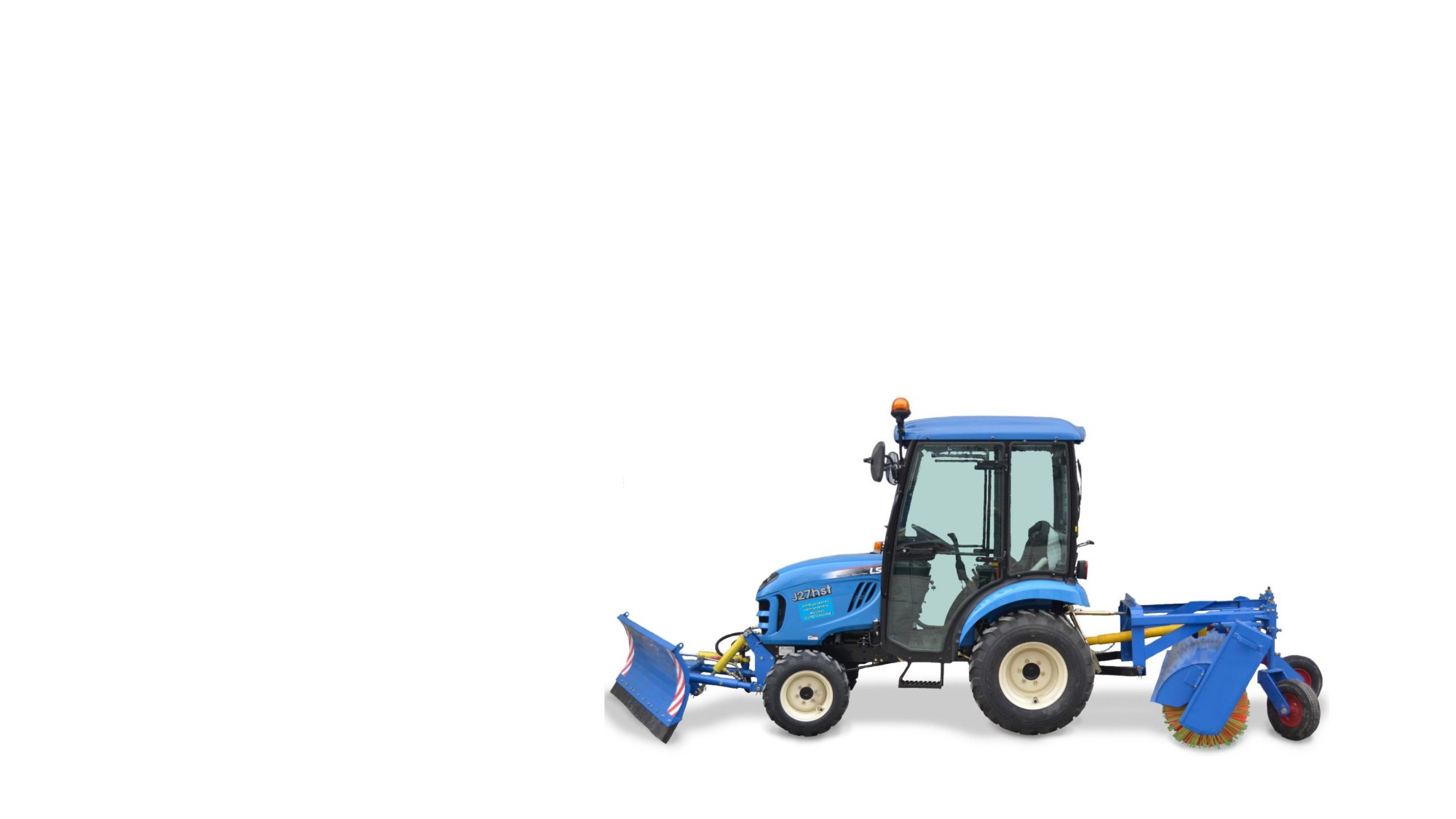

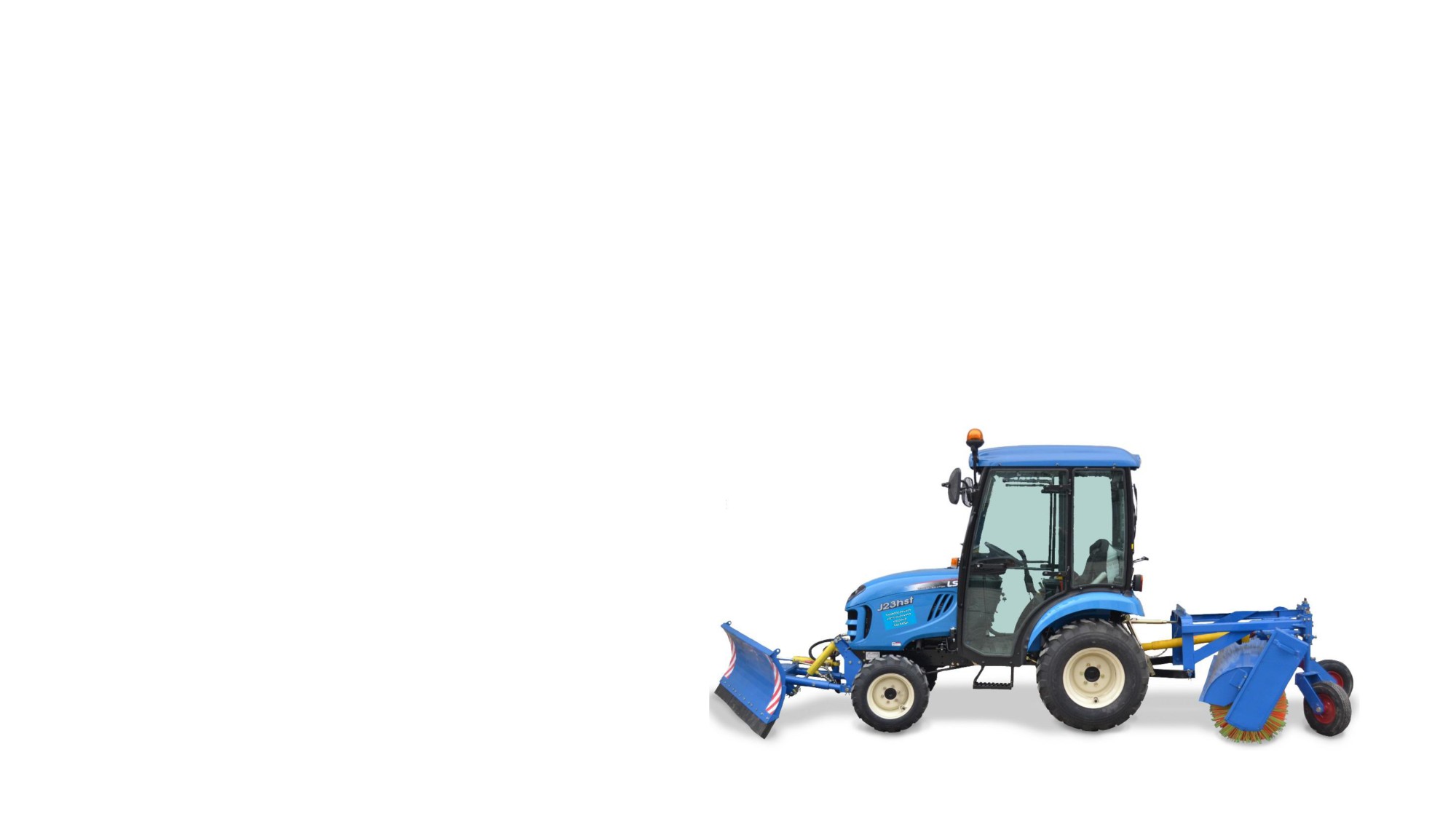

5.1. Описание УКМ "Малыш"

На базе минитрактора LS J23 выпускается универсальная коммунальная машина (УКМ) "Малыш", предназначенная для

выполнения широкого спектра уборочных работ в зимнее и летнее время. УКМ "Малыш" имеет передний отвал

шириной 1,5 м с гидравлическим поворотом влево - вправо до 30 градусов и гидравлическим подъемом-опусканием.

Управление отвалом легко и удобно - осуществляется джойстиком. Также УКМ "Малыш" имеет функцию - "плавающий

отвал", когда отвал не фиксируется жестко по вертикали. Эта функция очень удобна при расчистке неровных

поверхностей дорог, тротуаров, различных больших и малых площадей и полей. Включается также джойстиком из

кабины оператора.

На заднюю сцепку установлена мощная щетка шириной 1,5 м

под углом 30 градусов к оси трактора и диаметром 550 мм!

Щетка приводится во вращение от заднего ВОМ и с помощью

гидравлики легко поднимается и опускается оператором из

кабины.

УКМ "Малыш" обладает компактными размерами, что делает ее очень удобной в работе в условиях узких пространств.

Несмотря на свои небольшие габариты УКМ "Малыш" имеет массу

1,5 т! Большой вес этой "малышки" гарантирует

надежное сцепление колес с дорогой и грунтом любого типа при проведении работ в любое время года при любых

погодных условиях. Комфортабельная кабина с отоплением позволяет оператору выполнять работы в течении

продолжительного времени.

УКМ "Малыш" имеет следующие важные параметры:

Двигатель Mitsubishi S3L мощностью 23 л͘с͘, дизель жидкостного охлаждения

Гидростатическая трансмиссия - автомат

Круиз-контроль скорости движения трактора

Полный подключаемый привод с блокировкой дифференциала

Тяговый класс - 0,6

Грузоподъемность задней трехточечной сцепки - 715,0 кг

Расход топлива - 1,5 л/час при номинальном режиме работы

Гидроусилитель руля

Тип колес- коммунальные

Ширина отвала -1,5 м

Угол поворота отвала - 30 градусов влево-вправо

Управление отвалом - джойстиком в кабине оператора

Ширина задней щетки - 1,5 м

Угол установки щетки относительно оси трактора - 30 градусов

Диаметр задней щетки - 550,0 мм

Гарантия 3 года или 1950 моточасов.

5.2. Описание УКМ "Супер-Малыш"

На базе минитрактора LS J27 выпускается универсальная коммунальная машина (УКМ) "Супер-Малыш", предназначенная

для выполнения широкого спектра уборочных работ в зимнее и летнее время. УКМ "Супер-Малыш" является

модификацией УКМ "Малыш" и имеет более мощный двигатель Mitsubishi S3L2 в 27 л.с. Благодаря более мощному

двигателю УКМ "Супер-Малыш" способна выполнять уборочные работы быстрее на 20 %, чем УКМ "Малыш".

Технические характеристики УКМ "Малыш" и "Супер-Малыш"

Наименование УКМ

УКМ "Малыш"

УКМ "Супер-Малыш"

Тип

Mitsubishi S3L

Mitsubishi S3L2

Мощность, л͘с.

23,0

27,0

Номинальная частота вращения, об/мин

2700,0

Двигатель

Топливо

Дизель

Количество цилиндров

Рабочий объем, куб͘см.

1125,0

1318,0

Емкость топливного бака, л

25,0

Расход топлива при номинальном режиме

1,7

2,2

работы, л/час

Система охлаждения

Жидкостная

Фильтрация воздуха

Двойной картридж

Коробка передач

ГСКПП (автомат)

Количество передач

Трансмиссия

Максимальная скорость, км/ч

21,5 (с/х колеса)

Привод

Подключаемый 2WD/4WD

Круиз-контроль скорости движения

Есть

Блокировка дифференциала

Механическая

Максимальная мощность на ВОМ, л͘с.

22,0

Скорость вращения среднего ВОМ, об/мин

2000,0

ВОМ

Скорость вращения заднего ВОМ, об/мин

540,0

Диаметр, мм

35,0

Шлицы, шт

Тормозная система

Тип тормозов

Дисковые в масле

Рулевое управление

Гидроусилитель руля

Есть

Наименование УКМ

УКМ "Малыш"

УКМ "Супер-Малыш"

ВОМ

Тип

Независимый

Тормозная система

Тип тормозов

Дисковые в масле

Рулевое управление

Гидроусилитель руля

Есть

Производительность гидронасоса, л/мин

32,6

Гидросистема

Максимальная грузоподъемность задней сцепки, кг

715,0 Позиционное управление

Категория задней сцепки

Трехточечная CAT1

Длина, мм

4120,0

Ширина, мм

до 1500,0 (в зависимости от

до 1500,0 (в зависимости от угла

угла поворота отвала)

поворота отвала )

Габариты, масса

Высота, мм

2160,0

Минимальный клиренс, мм

200,0

Колесная база, мм

1500,0

Масса, кг

1500,0

Колеса

Индустриальные, перед/зад

23 х 8͘5-12 / 12.0-16.5

Вентиляция, обогрев, освещение

Есть

Щетки, стеклоомыватель

Есть

Кабина

Верхнее рабочее освещение вперед-назад

Есть

Зеркало заднего вида слева-справа

Есть

Проблесковый желтый фонарь

Есть

Открытие окон на проветривание

Есть

AUDI система

Опция

Ширина, м

1,5

Угол поворота, град

+/- 30

Передний отвал

Подъём-опускание

Есть

Функция "плавающий отвал"

Есть

Управление

Джойстик

Ширина, м

1,5

Задняя щетка

Угол установки относительно оси трактора, град

Подъем - опускание

Есть

Управление

Рычаг управления САТ1

Кабины

Вентиляция, освещение

Верхнее и заднее рабочее освещение

Габаритные огни и указатели поворота

Система вентиляции и обогрева кабины

Боковые зеркала заднего обзора

Тонированные стекла

Задняя открывающаяся форточка на газовых демпферах

Стеклоочиститель и омыватель переднего стекла оператора

Двери с газовыми демпферами и замками

Страна-изготовитель: EU

Щётки для заднего ВОМ

Фото

Наименование

Ширина,

Диаметр,

Поворот

Производитель

мм

Щетка для заднего

1200

400

+/-30⁰

Италия

ВОМ

вручную

1500

400

Щетка задняя

1250

500

+/-30⁰

Италия

гидравлическая

вручную

1550

500

Щетка для заднего

1250

400

+/-30⁰

Германия

ВОМ

вручную

1500

400

Щетка для заднего

1500

550

+/-30⁰

Россия

ВОМ

вручную

Щетки для переднего ВОМ, для снега и мусора

Фото

Наименование

Ширина,

Диаметр,

Привод

Поворот

Производител

мм

Щетка для

1400

450

от заднего

гидравлический

Германия

переднего ВОМ,

ВОМ

+/-30⁰

для снега и мусора

1600

450

от заднего

гидравлический

ВОМ

+/-30⁰

Щетка для

1200

400

от заднего /

механический

Италия

переднего ВОМ,

переднего

+/-30⁰

для снега и мусора

ВОМ

1500

400

от заднего /

механический

переднего

+/-30⁰

ВОМ

Разбрасыватели соли, песка и удобрений

Фото

Наименование

Объём, л

Привод

Производитель

Разбрасыватель песка, удобрений, соли

125

от заднего ВОМ

Германия

250

от заднего ВОМ

Разбрасыватель песка, удобрений, соли

250

гидравлический

Италия

Разбрасыватель песка, удобрений, соли

от заднего ВОМ

Италия

(прицепной)

Разбрасыватель песка, удобрений, соли

180

гидравлический

Италия
