Правила оформления и сдачи текстовых отчетов и презентаций по лабораторным и практическим работам кафедры ГКПД (2022 год)

держит часть сборочного чертежа с номерами позиций, то каждая часть рисун-

ка подписывается а), б), в) « или 1, 2, 3 «, а подрисуночная надпись содержит

пояснение для всех и для каждого в отдельности. Например:

Современный рынок тонометров достаточно обширен, однако почти все

приборы имеют однотипный дизайн и элементы управления (рисунок 1).

а)

б)

в)

а) - автоматические приборы с манжетой для предплечья;

б) - приборы с манжетой на запястье; в) - механического типа

Рисунок 1 - Приборы для измерения артериального давления

К основным недостаткам автоматических приборов (рисунок 1, а, б) сле-

дует отнести «

6) таблицы являются отличным способом структурирования данных и пред-

ставления информации. На каждую из таблиц должна быть выполнена ссылка

по тексту аналогично рисунку. Например:

«« получим результаты эксперимента, которые сведем в таблицу 1».

«« в соответствии с полученными данными (таблица 1) построим график».

Каждая таблица имеет заголовок и матричную часть, которая в свою оче-

редь делится на шапку таблицы и данные: шрифт Times New Roman, кегль 14

пунктов заголовок и для матричной части допустимо снижение до 10 пунктов,

обозначение имеет курсивное начертание, выравнивание заголовка и шапки

таблицы - по центру, все параметры абзаца нулевые, данных - по левому краю.

После таблицы следует один интервал. Например:

Получим переходные процессы в традиционной системе при различных

значениях комбинаций задающих воздействий (таблица 1).

Таблица 1 - Планирование экспериментов

№

Задающие воздействия

эксперимента

1-е задающее воздействие

2-е задающее воздействие

1

Единичное ступенчатое

Единичное ступенчатое

2

Единичное ступенчатое

Отсутствие воздействия

3

Отсутствие воздействия

Единичное ступенчатое

В дальнейшем под первым экспериментом понимается «

5

Нумерация таблиц аналогично рисункам выполняется арабскими цифра-

ми и является сквозной. В случае если таблица занимает несколько страниц, то:

 после шапки идет строка с нумерацией столбцов, которая указывается на

последующих страницах, либо приводится вся шапка целиком:

№

Задающие воздействия

эксперимента

1-е задающее воздействие

2-е задающее воздействие

1

2

3

 последующая страница начинается с заголовка «Продолжение таблицы «»

с указанием номера таблицы.

Столбец «Номер по порядку» в таблицу включать не допускается. При

необходимости нумерации показателей, параметров или других данных, поряд-

ковые номера следует указывать в первом столбце таблицы непосредственно

перед их наименованием.

7) Математические формулы и уравнения набираются в редакторах формул,

таких как встроенный в Microsoft Word, а также Microsoft Equation 3.0 и

MathType 5.0 Equation. Все формулы должны быть встроены в текст, иметь

стиль «Математика», «Обычный» размер, кегль 14 пунктов для основного

шрифта и соответствующие настройки для индексов и коэффициентов:

Формулы и уравнения выделяют в отдельную строку и выполняют один

интервал до и один после. Если уравнение не умещается в одну строку, оно

должно быть перенесено на следующую строку только на знаках выполняемых

операций, причем знак в начале следующей строки повторяют. Для знака ум-

ножения в формулах и уравнениях следует применять символ « », либо «».

Нумерация формул сквозная и выполняется арабскими цифрами в круглых

скобках с выравниванием по правому краю.

Ссылка в тексте обязательна для каждой формулы и выполняется также в

круглых скобках.

Пояснение символов и числовых коэффициентов следует приводить не-

посредственно под формулой. Пояснение каждого символа следует давать с но-

вой строки в той же последовательности, в которой символы приведены в фор-

муле (с указанием единицы измерения через запятую), если же они участвуют в

дальнейших уравнениях, то повторное пояснение не требуется. Первая строчка

пояснения должна начинаться со слова «где» без двоеточия после него, с абзац-

ного отступа.

F

P



,

(2)

S

где P - давление, Па;

F - сила, действующая перпендикулярно поверхности, Н;

S - площадь поверхности, м².

8) Списки оформляются либо в числовой последовательности, например 1, 2, 3,

4, «, либо буквенной а), б), в), либо символами. Рекомендуется принять не бо-

лее одного начертания каждого типа. Если категории списка содержат много

текста, то параметры абзаца возможно принять нулевыми, в случае простого

перечисления - отступ текста слева 0,5 см, выступ первой строки 0,5 см.

Форматирование листов приложений выполняется в соответствии со

следующими правилами:

1) нумерация приложений выполняется арабскими цифрами, она сквозная;

2) каждое приложение начинается с заголовка «Приложение «» с указанием

номера, затем через интервал идет еще один заголовок к приведенной инфор-

мации: шрифт Times New Roman, кегль 14 пунктов;

3) нумерация рисунков, таблиц и формул начинается заново с указанием номера

приложения, например в первом приложении: «Рисунок 1.1», «Таблица 1.1»,

формула «(1.1)»;

4) В случае приведения комплекта чертежей, на первом из них приводится сле-

дующая основная надпись:

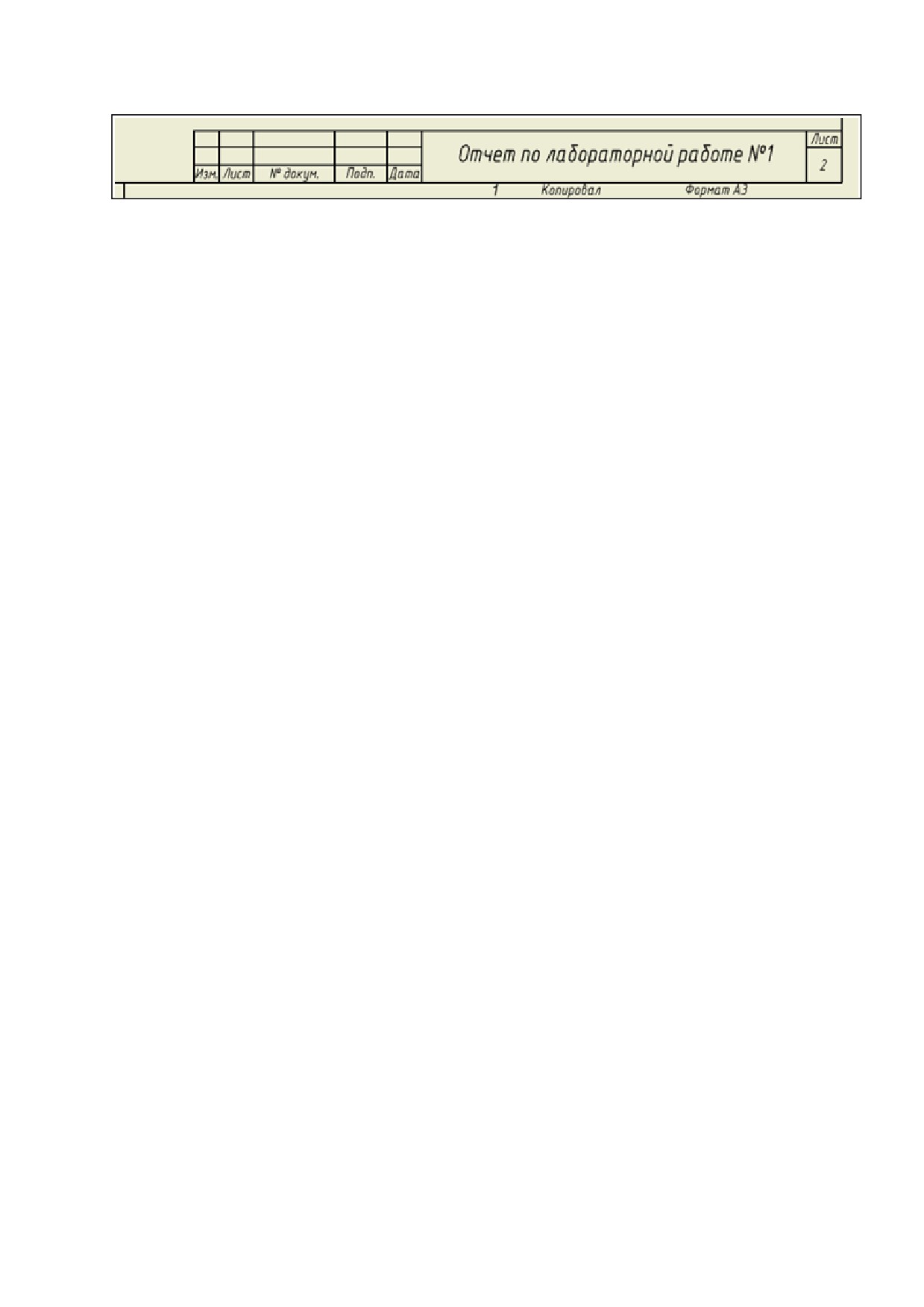

Последующие чертежи одного типа идут с другой рамкой:

 в графе «Разраб.» указывается фамилия студента;

 в графах «Пров.» и «Утв.» указывается фамилия преподавателя;

 тема работы указывается без кавычек;

 под типом документа подразумевается сборочный чертеж, схема сборки-

разборки, деталировочный чертеж, спецификация и т.д.;

 литера «у» означает «учебный»;

 масштаб чертежа (на схемах любого типа (электрических, гидравлических,

пневматических и др.), блок-схемах алгоритмов не указывается);

 в случае если приведен один чертеж, то графа «Лист» должна быть пустой,

а в графе «Листов» присутствовать «1». При приложении комплекта чер-

тежей сначала идет сборочный чертеж, затем деталировочные чертежи, да-

лее спецификации.

Складывание чертежей выполняется по ГОСТ 2.501-88 «Правила учета и хра-

нения».

Правила предоставления текстового отчета

При непосредственной сдаче текстового отчета преподавателю необхо-

димо помнить:

1) отчет является целостной работой, а это значит, что бумажные листы должны

быть скреплены с помощью скоросшивателя и помещены в папку, либо скреп-

лены посредством степлера и помещены в папку-вкладыш (файл);

2) листы текстового отчета должны быть уложены в соответствии с их порядко-

выми номерами. Недопустимо скреплять отчет вместе с пустыми листами;

3) бумажные листы должны выглядеть опрятно: не быть мятыми и не содержать

пятна от каких-либо пищевых и иных красителей;

4) на титульном листе, на основных надписях чертежей, спецификаций (если

имеются) студенту, защищающему работу, необходимо расписаться и проста-

вить дату защиты, номер группы;

5) в случае успешной защиты (ответы на вопросы преподавателя устно или

письменно) по усмотрению преподавателя отчет может быть им забран или от-

дан студенту вместе с отметкой о сдаче.

///////////////////////////////////////
