Аппарат водонагревательный проточный газовый бытовой NEVALUX-5014. Руководство по эксплуатации (2008 год)

УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!

Благодарим Вас за то, что Вы отдали предпочтение нашему водонагревателю.

Перед использованием аппарата прочтите внимательно это руководство и

следуйте приведенным в нем указаниям. Это руководство содержит сведения о порядке

установки водонагревателя, правилах его эксплуатации и технического обслуживания,

соблюдение которых обеспечит длительную безотказную и безопасную работу изде-

лия.

При покупке аппарата проверьте целостность упаковки, отсутствие внешних

повреждений упаковки и аппарата, комплектность поставки (п. 1.2), соответствие ре-

гулировки аппарата, указанной в разделе 7 данного руководства и в табличке на аппа-

рате, имеющемуся у Вас виду газа.

Требуйте заполнения торгующей организацией талонов на гарантийный ре-

монт.

С уважением ОАО «Газаппарат», Санкт-Петербург.

Установка аппарата, инструктаж владельца о принципах действия и правилах эксплуатации

аппарата, техническое обслуживание, устранение неисправностей и ремонт производятся только

квалифицированными специалистами уполномоченной сервисной организации, имеющей лицен-

зию на данный вид деятельности.

Проверка и очистка дымохода, ремонт системы водопроводных коммуникаций проводятся

жилищно-эксплуатационными службами по заявке владельца аппарата.

Ответственность за безопасную эксплуатацию аппарата и за содержание его в надлежащем

состоянии несет его владелец.

Несоблюдение изложенных в руководстве мер безопасности и правил установки, пользова-

ния и технического обслуживания может привести к пожару, ожогу или отравлению газом или

окисью углерода (СО).

20.08.2008

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

Во избежание несчастных случаев и выхода из строя аппарата ЗАПРЕЩАЕТСЯ:

- самостоятельно устанавливать и запускать аппарат в работу;

- пользоваться аппаратом лицам, не ознакомленным с настоящим руководством по эксплуатации;

- хранить вблизи аппарата летучие взрывоопасные и горючие вещества;

- после ввода аппарата в эксплуатацию самостоятельно изменять его месторасположение;

- пользоваться аппаратом при отсутствии тяги в дымоходе;

- пользоваться неисправным аппаратом;

- самостоятельно разбирать и ремонтировать аппарат;

- вносить изменения в конструкцию аппарата;

- оставлять работающий аппарат без надзора;

- прикасаться во время работы аппарата к облицовке в районе смотрового окна и непосредствен-

ной близости от него, а также к трубе отвода продуктов сгорания вблизи газоотводящего уст-

ройства аппарата, т.к. температура нагрева может достигать 100°C;

- закрывать решетку или зазор в нижней части двери или стены, предназначенные для притока

воздуха, необходимого для горения газа, в помещении, где установлен аппарат;

- после ввода аппарата в эксплуатацию самостоятельно изменять его месторасположение.

При возможности замерзания воды в водяной системе аппарата необходимо воду из аппарата

слить.

ВНИМАНИЕ! При обнаружении неисправности в работе аппарата необходимо обратиться в упол-

номоченную сервисную организацию и не пользоваться аппаратом до устранения неисправностей.

При нормальной работе аппарата и при исправном газопроводе в помещении не должно ощущать-

ся запаха газа.

ВНИМАНИЕ!

ЕСЛИ ВЫ ПОЧУВСТВОВАЛИ ЗАПАХ ГАЗА:

- закройте кран подачи газа, находящийся на газопроводе перед аппаратом;

- откройте окна и двери для проветривания помещения, обеспечив максимальный приток свежего

воздуха;

- не включайте и не выключайте электрический свет или какие-либо электроприборы;

- не пользуйтесь открытым огнем (зажигалками, спичками и т.п.);

- не курите;

- не пользуйтесь телефоном в загазованном помещении;

- немедленно вызовите аварийную службу газового хозяйства по тел. 04.

При несоблюдении вышеуказанных правил безопасности может произойти отравление газом или

окисью углерода (CO), находящимися в продуктах неполного сгорания газа.

Первыми признаками отравления являются: тяжесть в голове, сильное сердцебиение, шум в ушах,

головокружение, общая слабость. Затем могут появиться тошнота, рвота, одышка, нарушение двигатель-

ных функций. Пострадавший может внезапно потерять сознание.

Для оказания первой помощи необходимо:

- вынести пострадавшего на свежий воздух;

- расстегнуть стесняющую дыхание одежду;

- дать понюхать нашатырный спирт;

- тепло укрыть, но не давать уснуть и вызвать скорую помощь;

- в случае отсутствия дыхания немедленно вынести пострадавшего в теплое помещение со све-

жим воздухом и производить искусственное дыхание, не прекращая его до приезда врача.

СОДЕРЖАНИЕ

1. ОПИСАНИЕ АППАРАТА

1.1 Назначение аппарата

1.2 Комплект поставки

1.3 Технические характеристики

1.4 Устройство и работа аппарата

2. УСТАНОВКА АППАРАТА

2.1 Распаковывание и осмотр аппарата

2.2 Подготовка аппарата к монтажу

2.3 Требования к месту установки аппарата

2.4 Установка аппарата

2.5 Подключение воды

2.6 Подключение газа

2.7 Подключение аппарата к баллону со сжиженным газом

2.8 Правила подключения аппарата при помощи гибких шлангов

2.9 Переналадка аппарата на другой вид газа

2.10 Подключение аппарата к дымоходу

2.11 Проверка аппарата

2.12 Проверка работоспособности термореле

2.13 Проверка давления газа на входе в аппарат

3. ПОЛЬЗОВАНИЕ АППАРАТОМ

3.1 Эксплуатационные ограничения

3.2 Включение аппарата

3.3 Регулирование температуры воды

3.4 Выключение аппарата

3.5 Предохранение от замерзания

3.6 Действия при возникновении аварийной ситуации

4. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

4.1 Общие указания

4.2 Осмотр аппарата

4.3 Уход за аппаратом

4.4 Чистка основной и запальной горелок

4.5 Чистка теплообменника

4.6 Внеочередная чистка аппарата

5. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

6. ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ

7. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

8. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

9. ОТМЕТКА ОБ УСТАНОВКЕ АППАРАТА И ПРОВЕДЕНИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

10. СОСТАВНЫЕ ЧАСТИ АППАРАТА

11. СЕРВИСНЫЕ ЦЕНТРЫ ПО ОБСЛУЖИВАНИЮ ВОДОНАГРЕВАТЕЛЕЙ «NEVALUX»

1. ОПИСАНИЕ АППАРАТА

1.1 Назначение аппарата

1.1.1 Водонагреватель проточный газовый бытовой NEVALUX-5014 ВПГ-24-2₂₃-В11-УХЛ 4.2 ТУ-

4858-016-00153413-2005, ГОСТ19910-94 (далее - аппарат), предназначен для нагревания воды, используе-

мой в санитарных целях (мытье посуды, стирка, купание) в квартирах и индивидуальных жилых домах.

1.1.2 Аппарат предназначен для работы на природном газе по ГОСТ 5542-87 или сжиженном газе по

ГОСТ 20448-90.

1.1.3 При изготовлении на заводе аппарат настраивается на определенный вид газа, указанный в

табличке на аппарате и в разделе 7 «Свидетельство о приемке» настоящего руководства.

Обозначение аппарата: ВПГ-24-2₂₃-В11-УХЛ 4.2, где

В - аппарат водонагревательный;

П - проточный;

Г - газовый;

24 - номинальная теплопроизводительность, кВт;

2₂₃ - аппарат работает на природном или сжиженном газе;

В11 - отвод продуктов сгорания через дымоход;

УХЛ 4.2 - климатическое исполнение.

1.2 Комплект поставки

Таблица 1. Комплект поставки

Обозначение

Наименование

Количество, штук

3263-00.00

Аппарат «NEVALUX-5014»

3263-00.00РЭ

Руководство по эксплуатации

3263-82.00

Упаковка

3208-06.600

Элементы крепления аппарата (комплект)

G40-SP041

Ручка регулировки температуры воды

Запасные части

3103-00.014

Прокладка D19×d10×2

Кольцо 013-017-25-2-4 ГОСТ9833-73

1.3 Технические характеристики

Таблица 2. Технические характеристики аппарата

Параметр

Значение

Номинальная тепловая мощность, кВт

Номинальная теплопроизводительность, кВт

Номинальная тепловая мощность запальной горелки, кВт, не более

0,17

Номинальное давление газа, Па (мм вод. ст.)

- природного

1274 (130) - 1960 (200)

- сжиженного

2940 (300)

Номинальный расход газа, м³/ч

- природного

3,1

- сжиженного

1,1

Коэффициент полезного действия, %, не менее

Давление подводимой воды для нормальной работы аппарата, кПа

30 ... 600

Минимальный проток воды (для зажигания), л/мин

2,5

Минимальное давление воды (для зажигания), кПа

Расход воды при нагреве на Δ Т = 40 °С, л/мин

8,7*

Расход воды при нагреве на Δ Т = 25 °С, л/мин

14*

Требуемое разрежение в дымоходе, Па (мм вод. ст.),

- не менее

1,96 (0,2)

- не более

29,4 (3,0)

Температура продуктов сгорания, °С, не менее

110

Розжиг аппарата

пьезоэлектрический

Габаритные размеры аппарата, мм

- высота

650

- ширина

350

- глубина

239

Масса аппарата, кг, не более

Диаметр сопел основной горелки, мм

- природный газ

1,40

- сжиженный газ

0,79

Диаметр сопел запальной горелки, мм

- природный газ

2 отв. 0,27

- сжиженный газ

0,22

* Параметры справочные, при давлении воды перед работающим аппаратом не менее 250 кПа.

1.4 Устройство и работа аппарата

1.4.1 Аппарат настенного типа имеет прямоугольную форму, образуемую съемной облицовкой 19

(рис. 1). На лицевой стороне облицовки расположены: смотровое окно 20 для наблюдения за пламенем за-

пальной и основной горелок, ручка розжига и регулировки мощности 4, ручка регулировки температу-

ры/расхода воды 5. Все основные элементы аппарата смонтированы на задней стенке 32.

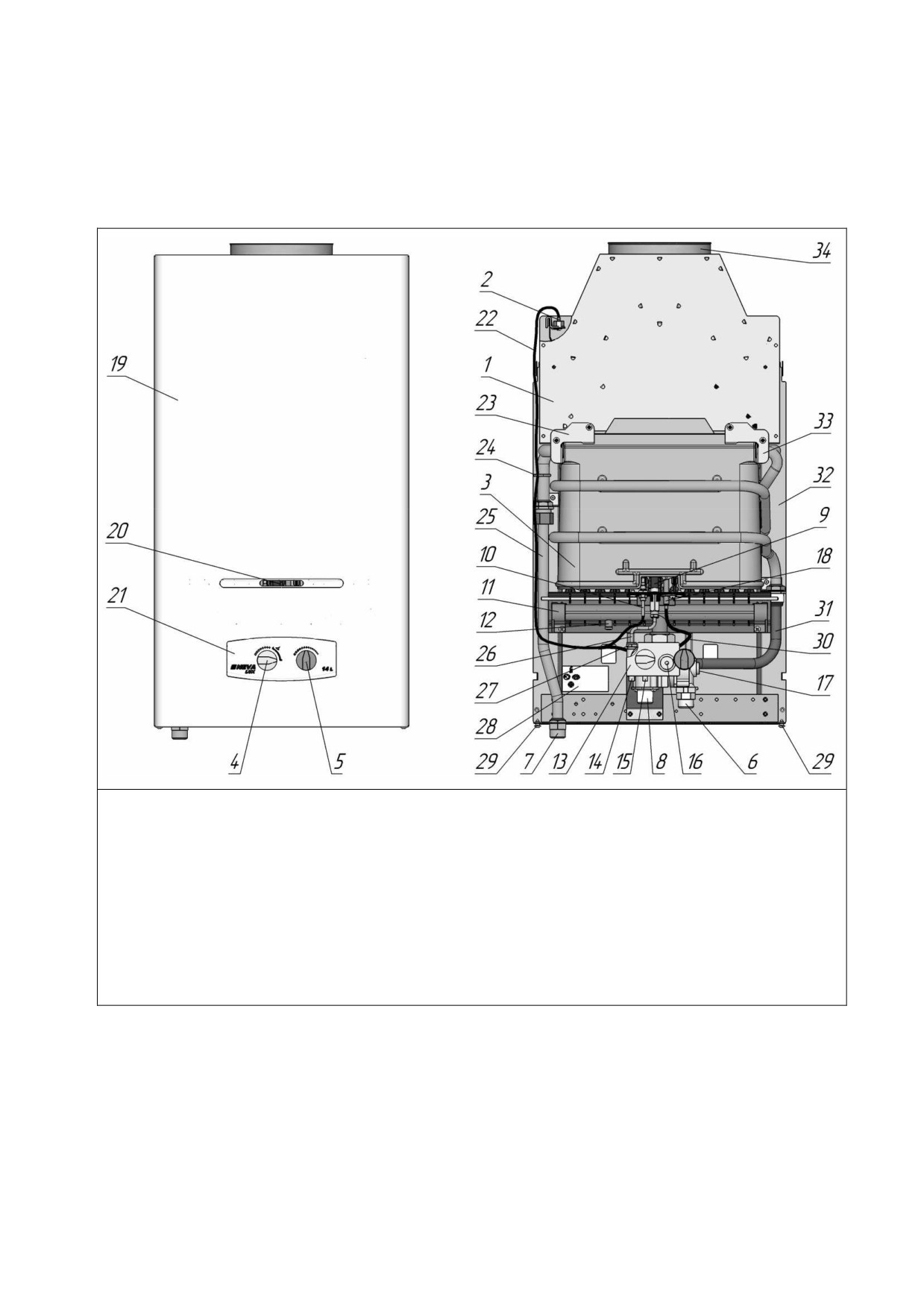

Рисунок 1. Вид аппарата

1 - газоотводящее устройство; 2 - термореле; 3 - теплообменник; 4 - ручка розжига и регулировки

мощности; 5 - ручка регулировки температуры/расхода воды; 6 - подвод холодной воды, резьба

G 1/2-B; 7 - отвод горячей воды, резьба G 1/2-B; 8 - подвод газа, резьба G 1/2-B; 9 - горелка за-

пальная; 10 - термопара; 11 - горелка основная; 12 - штуцер замера давления газа в коллекторе;

13 - узел водогазовый; 14 - винт регулировки горелки запальной; 15 - штуцер замера входного

давления газа; 16 - винт регулятора расхода газа; 17 - пробка; 18 - свеча; 19 - облицовка;

20 - окно смотровое; 21 - накладка; 22 - провод термопары; 23 - кронштейн; 24 - ремешок кре-

пежный; 25 - труба горячей воды; 26 - трубка запальника; 27 - штуцер трубки запальника; 28 -

табличка; 29 - винт; 30 - провод пьезорозжига; 31 - труба холодной воды; 32 - стенка задняя; 33 -

кронштейн; 34 - патрубок газоотводящего устройства.

ПРИМЕЧАНИЕ. Так как ОАО «ГАЗАППАРАТ» продолжает совершенствовать конструкции вы-

пускаемых водонагревателей, то приобретенный аппарат может незначительно отличаться от изо-

бражений и описаний в данном Руководстве.

1.4.2 Назначение основных узлов аппарата (рис. 1, 2):

- водогазовый узел 13 предназначен для розжига аппарата и управления поступлением газа на за-

пальную и основную горелки;

- запальная горелка 9 предназначена для нагрева термопары и воспламенения подаваемой к мес-

ту горения воздушно-газовой смеси;

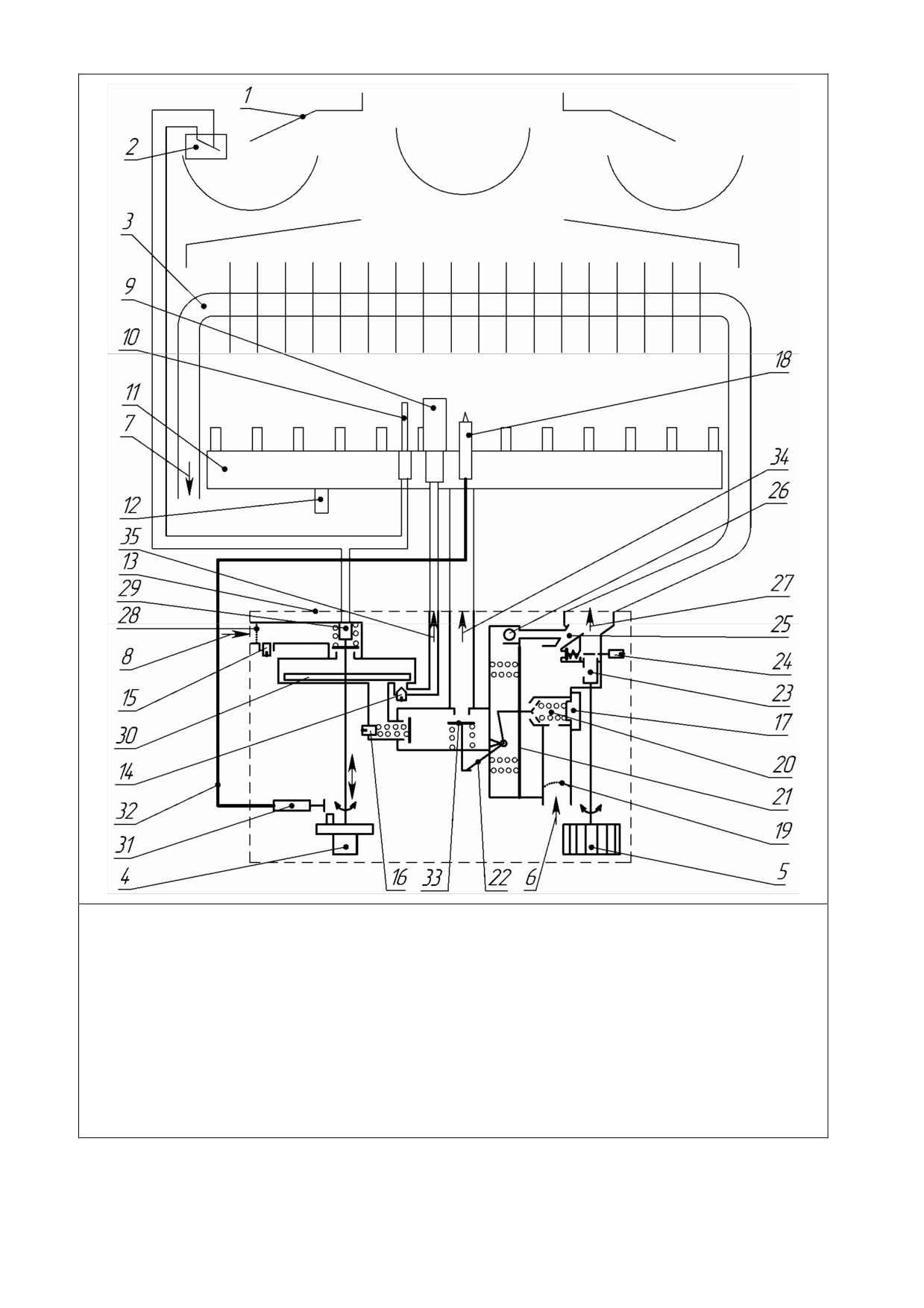

Рисунок 2. Функциональная схема аппарата

1 - газоотводящее устройство; 2 - термореле; 3 - теплообменник; 4 - ручка розжига и регулировки

мощности; 5 - ручка регулировки температуры/расхода воды; 6 - подвод холодной воды; 7 - отвод

горячей воды; 8 - подвод газа; 9 - горелка запальная; 10 - термопара; 11 - горелка основная;12 -

штуцер замера давления газа в коллекторе; 13 - узел водогазовый; 14 - винт регулировки горелки

запальной; 15 - штуцер замера входного давления газа; 16 - винт регулятора расхода газа; 17 -

пробка; 18 - свеча; 19 - водяной фильтр; 20 - регулятор расхода воды; 21 - мембрана; 22 - рычаг

управления газовым клапаном; 23 - регулятор температуры/расхода воды; 24 - регулятор штуцера

Вентури; 25 - штуцер Вентури; 26 - замедлитель зажигания; 27 - выход воды к теплообменнику; 28

- газовый фильтр; 29 - клапан электромагнитный; 30 - клапан ручной регулировки расхода газа; 31

- пьезорозжиг; 32 - кабель пьезорозжига; 33 - газовый клапан, управляемый протоком воды; 34 -

выход газа к основной горелке; 35 - выход газа к запальной горелке.

- свеча 18 предназначена для создания искрового разряда для воспламенения запальной горелки;

- основная горелка 11 предназначена для создания и подачи к месту горения воздушно-газовой

смеси;

- термопара 10 вырабатывает ЭДС для электромагнитного клапана и обеспечивает контроль нали-

чия пламени запальной горелки;

- теплообменник 3 обеспечивает передачу получаемого при сжигании газа тепла воде, протекаю-

щей по его трубам;

- газоотводящее устройство 1 предназначено для отвода продуктов сгорания в дымоход;

- термореле 2 предназначено для контроля тяги и служит для отключения аппарата в случае от-

сутствия тяги в дымоходе.

1.4.3 После открытия газового крана перед аппаратом газ поступает в водогазовый узел 13.

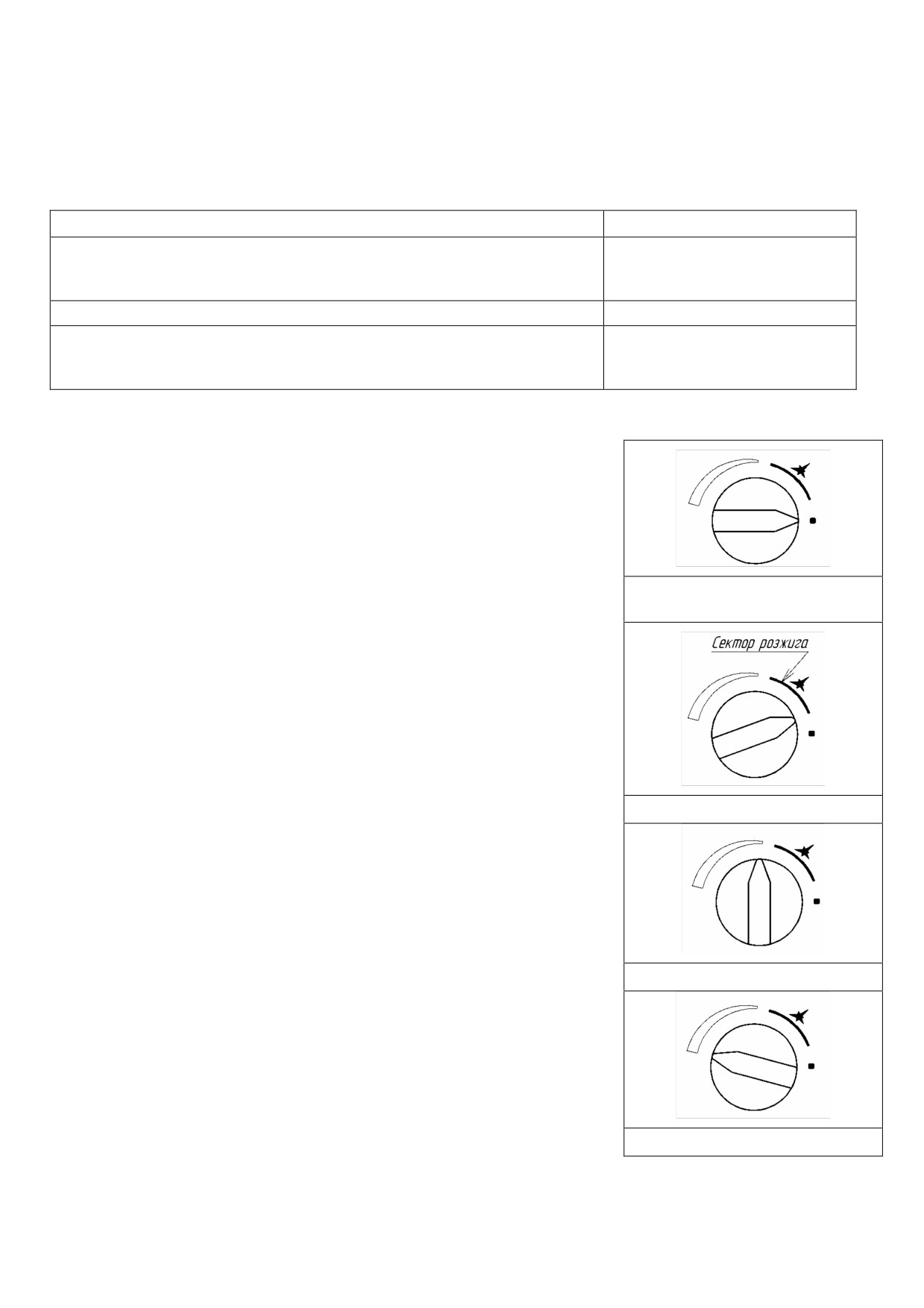

1.4.4 При нажатии ручки 4 в положении «Розжиг» (рис.11) открывается электромагнитный клапан 29

(рис. 2), и газ поступает к запальной горелке 9. При дальнейшем повороте ручки 4 в нажатом состоянии про-

тив часовой стрелки до упора срабатывает устройство пьезорозжига 31 (рис. 2), вызывая появление искрово-

го разряда между свечой 18 и корпусом запальной горелки 9 и воспламенение запальной горелки.

1.4.5 Термопара 10, нагреваемая пламенем запальной горелки 9, передает ЭДС электромагниту

клапана 29 (рис. 2). В дальнейшем, электромагнит удерживает клапан открытым и обеспечивает доступ газа

к запальной и основной горелкам. Во время прогрева термопары (10…30 секунд) ручку 4 необходимо удер-

живать нажатой.

1.4.6 При дальнейшем повороте ручки 4 (в ненажатом состоянии) против часовой стрелки открыва-

ется подача газа к газовому клапану 33 (см. рис. 2), управляемому мембраной 21. При возникновении доста-

точного протока воды через аппарат (при открывании крана горячей воды) газовый клапан 33 открывается

мембраной 21 через рычаг 22, и газ поступает в основную горелку. Далее происходит воспламенение воз-

душно-газовой смеси от запальной горелки.

1.4.7 Выключение аппарата производится поворотом ручки 4 по часовой стрелке до упора в поло-

жение “Аппарат выключен” (рис.10), при этом мгновенно гасятся основная и запальная горелки. Электромаг-

нитный клапан 29 будет оставаться открытым до остывания термопары (10...15 с).

1.4.8 Регулятор давления газа, установленный в водогазовом узле, позволяет использовать аппарат

при давлении природного газа в газовой сети 1274-1960 Па (130-200 мм.вод.ст.) без переналадки. При рабо-

те на сжиженном газе регулятор давления должен быть отключен путем заворачивания винта регулятора

давления 16 (рис.1 и 2) по часовой стрелке до упора. Вращение винта 16 по часовой стрелке приводит к

увеличению давления газа в коллекторе, против часовой стрелки - к уменьшению давления газа в коллекто-

ре.

1.4.9 Аппарат оснащен устройствами безопасности, обеспечивающими:

= доступ газа к основной горелке только при наличии запального пламени и протока воды;

= прекращение подачи газа при отсутствии тяги в дымоходе или при погасании запальной горелки.

2. УСТАНОВКА АППАРАТА

ВНИМАНИЕ! Установка аппарата должна производится только квалифицированными специалистами

уполномоченной сервисной организации, имеющей лицензию на данный вид деятельности. Установленный

аппарат должен быть зарегистрирован службой газового хозяйства.

После установки аппарата и инструктажа владельца организацией, установившей аппарат, должна

быть сделана отметка об установке аппарата в разделе 9 данного руководства.

2.1 Распаковывание и осмотр аппарата

2.1.1 При покупке аппарата необходимо проверить целостность упаковки, отсутствие на ней внеш-

них повреждений.

2.1.2 Аппарат поставляется в твердой картонной упаковке с картонными вставками и пенопласто-

выми вкладышами.

2.1.3 Для распаковывания аппарата необходимо:

- вскрыть картонную коробку, в которой он транспортировался;

- извлечь амортизирующие вкладыши и вставки;

- аккуратно извлечь аппарат из коробки.

2.1.4 После вскрытия упаковки проверьте:

- комплектность (п. 1.2);

- соответствие заводского номера, указанного на табличке аппарата номеру, приведенному в раз-

деле 7 данного руководства;

- соответствие регулировки аппарата, указанной в разделе 7 данного руководства и в табличке на

аппарате, имеющемуся у Вас виду газа.

2.1.5 После распаковывания аппарата упаковка может быть утилизирована.

ВНИМАНИЕ! Не позволяйте маленьким детям играть с упаковочным материалом, так как это может

представлять для них опасность.

2.2 Подготовка аппарата к монтажу

Перед установкой аппарата необходимо снять облицовку, для чего (см. рис. 1):

- снять ручку регулировки температуры/расхода воды 5, потянув ее на себя;

- отвернуть в нижней части аппарата два винта 29, крепящих облицовку к задней стенке;

- одной рукой нажать ручку 4, при этом другой рукой потянуть на себя нижний край облицовки 19,

сняв ее с ручки 4;

- приподнять облицовку вверх и снять ее с отгибов на задней стенке 32.

2.3 Требования к месту установки аппарата

2.3.1 Аппарат необходимо устанавливать на кухнях или других нежилых отапливаемых помещениях

в соответствии с проектом газификации и СНиП 42-01-2002.

2.3.2 Аппарат должен быть подсоединен к дымоходу с хорошей тягой (разрежение 1,96…29,4 Па) и

при этом должен быть установлен как можно ближе к дымоходу. Один из простейших и доступных методов

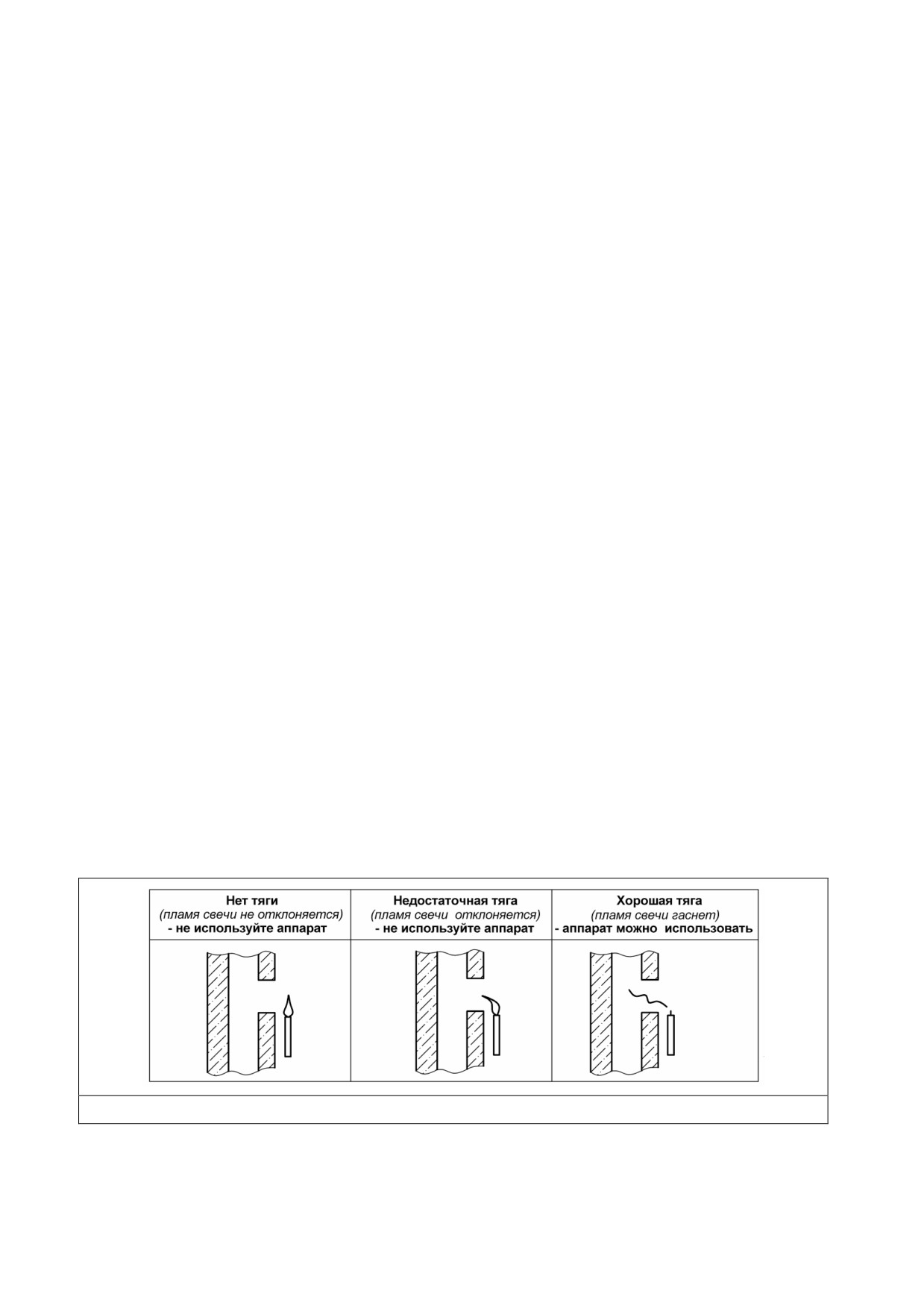

проверки наличия тяги в дымоходе показан на рисунке 3.

Рисунок 3. Простейший способ проверки тяги в дымоходе

2.3.3 Объем помещения, где устанавливается водонагреватель, должен быть не менее 8 м³.

2.3.4 При работе аппарата происходит сжигание кислорода в помещении, поэтому помещение

должно иметь окно с форточкой (открывающейся фрамугой) для постоянного притока свежего воздуха во

время работы водонагревателя, а также вентиляцию.

ЗАПРЕЩАЕТСЯ устанавливать аппарат над газовыми

или электрическими приборами, а также на деревянных стенах;

оштукатуренных стенах, имеющих деревянную основу; на сте-

нах, покрытых легко возгораемыми материалами.

2.3.5 Устанавливать аппарат необходимо на несгорае-

мых стенах - кирпичных, бетонных

(с облицовкой керамической

плиткой или без неё).

2.3.6 Допускается установка аппарата на трудносгорае-

мых стенах при условии изоляции стены оцинкованным листом

толщиной 0,8…1 мм по листу базальтового теплоизоляционного

картона БТК толщиной 3…5 мм. Изоляция должна выступать за

габариты корпуса аппарата не менее чем на 100 мм с каждой

стороны (рис. 4).

2.3.7 Расстояние от боковых поверхностей аппарата до

трудновоспламеняемых стен без применения теплоизоляции

должно быть не менее 250 мм. При уменьшении указанного рас-

стояния до

150 мм, необходимо установить теплоизоляцию

(рис. 4).

2.3.8 В регионах с жесткой водой рекомендуется перед

аппаратом устанавливать смягчители воды. Это уменьшит обра-

зование накипи в теплообменнике и увеличит его срок службы.

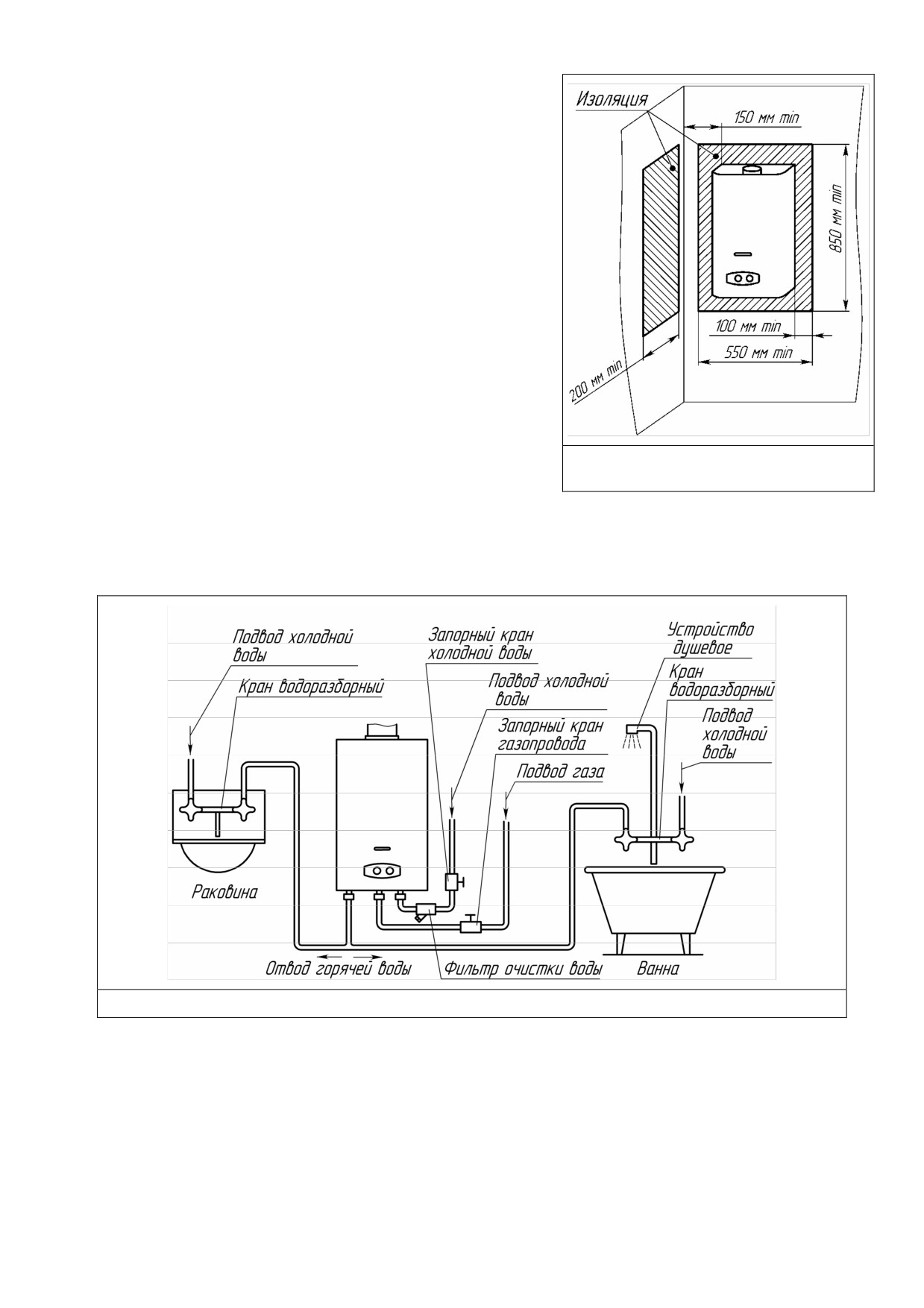

Рисунок 4. Установка аппарата на

трудносгораемых стенах

2.4 Установка аппарата

2.4.1 Перед установкой аппарата необходимо снять облицовку (п. 2.2).

2.4.2 Схема установки аппарата приведена на рисунке 5. Рекомендуется сначала подключить аппа-

рат к водопроводной сети, заполнить водяную систему аппарата водой и затем подключить его к газовой се-

ти.

Рисунок 5. Схема установки аппарата

2.4.3 Для осуществления сервисного обслуживания при установке аппарата необходимо выдержать

следующие зазоры:

- расстояние от боковой поверхности аппарата до боковой стены не менее 150 мм (рис. 4);

- свободное пространство перед лицевой поверхностью аппарата должно быть не менее 600 мм.

2.4.4 Габаритные и присоединительные размеры для подсоединения трубопроводов подвода газа,

подвода и отвода воды, отвода продуктов сгорания через газоотводящую трубу приведены на рисунке 6.

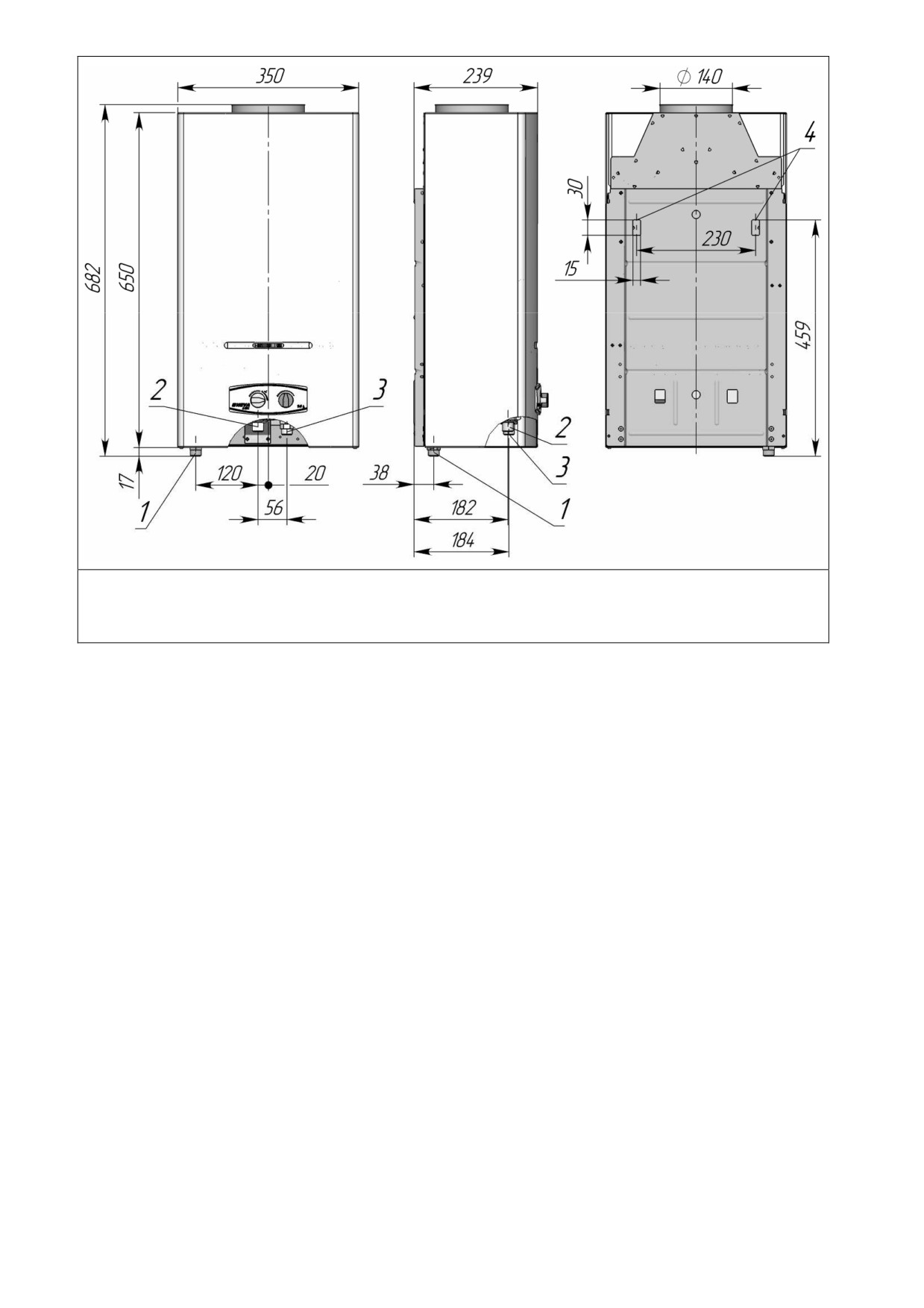

Рисунок 6. Габаритные и присоединительные размеры аппарата

1 - отвод горячей воды, резьба G 1/2-B; 2 - подвод газа, резьба G 1/2-B; 3 - подвод холодной воды,

резьба G 1/2-B; 4 - монтажные отверстия.

2.4.5 Аппарат рекомендуется устанавливать на такой высоте, чтобы смотровое окно находилось на

уровне глаз пользователя. При этом должны быть выполнены требования п.2.10.

2.4.6 Аппарат навешивается монтажными отверстиями (на задней стенке) на 2 крючка, установлен-

ные в стене (крючки и дюбели входят в комплект поставки). Расположение и размеры монтажных отверстий

показаны на рис. 6.

2.5 Подключение воды

2.5.1 Для увеличения срока службы аппарата и улучшения его эксплуатационных характеристик ре-

комендуется устанавливать перед аппаратом фильтр очистки воды (рис. 5).

2.5.2 Для облегчения последующего технического обслуживания необходимо установить перед ап-

паратом запорный кран на трубопроводе подвода холодной воды. Запорный кран должен быть легко досту-

пен.

2.5.3 Подключение аппарата к водопроводной сети выполняют металлическими трубами или гибки-

ми шлангами с внутренним диаметром не менее 13 мм. Длина гибких шлангов должна быть не более 2,5 м.

Правила установки гибких шлангов приведены в п. 2.8.

2.5.4 Подключение трубопроводов холодной и горячей воды не должно сопровождаться взаимным

натягом труб и частей аппарата во избежание смещения или поломки отдельных деталей и частей аппарата

и нарушением герметичности водяной системы.

2.5.5 Перед подключением водонагревателя к водопроводной сети необходимо открыть подачу хо-

лодной воды на некоторое время для прочистки трубы подвода воды к аппарату и предотвращения нежела-

тельного попадания в аппарат грязи и отложений при первом его включении.

2.5.6 После подсоединения трубопроводов к аппарату необходимо обязательно проверить герме-

тичность мест соединений. Проверка герметичности производится в следующем порядке:

- открыть запорный кран холодной воды перед аппаратом;

- открыть кран горячей воды;

- после заполнения тракта аппарата водой (прекращается сильный шум в трубопроводах) закрыть

кран горячей воды и осмотреть соединения. Течь в местах соединений не допускается.

2.6 Подключение газа

2.6.1 Аппарат должен быть подключен только на тот вид газа, который указан в разделе 7 настояще-

го руководства по эксплуатации и на табличке аппарата 28 (рис. 1).

2.6.2 Для обеспечения устойчивой работы аппарата необходимо производить подводку газовой ли-

нии металлическими трубами с внутренним диаметром не менее 13 мм или гибкими шлангами с внутренним

диаметром не менее 13 мм и длиной не более 2,5 м.

2.6.3 Гибкие шланги для подвода газа, согласно требованиям СНиП 42-01-2002, должны быть стой-

кими к подводимому газу при заданных давлениях и температуре. Правила установки гибких шлангов приве-

дены в п. 2.8.

2.6.4 При монтаже газопроводов количество разборных соединений необходимо сводить к миниму-

му.

2.6.5 При монтаже газовой линии к аппарату на входе в аппарат необходимо обязательно устано-

вить запорный кран.

2.6.6 Присоединение газовой трубы не должно сопровождаться взаимным натягом труб и частей ап-

парата во избежание смещения или поломки отдельных деталей и частей аппарата и нарушением герметич-

ности газовой линии.

2.6.7 После подключения аппарата к газовой линии места соединений аппарата с коммуникациями

должны быть проверены на герметичность.

2.6.8 Проверка герметичности в местах соединения подвода газа производится при неработающем

аппарате и открытом положении запорного крана перед аппаратом.

2.6.9 Контроль герметичности производится путем обмыливания мест соединений или другими

безопасными методами. Появление пузырьков означает утечку газа. Утечка газа не допускается.

2.7 Подключение аппарата к баллону со сжиженным газом

2.7.1 Перед подключением аппарата к баллону со сжиженным газом убедитесь в том, что Ваш аппа-

рат настроен на работу с данным видом газа (п.п. 2.6.1). В противном случае необходимо произвести пере-

наладку аппарата (п. 2.9).

2.7.2 Баллон со сжиженным газом обязательно должен быть оборудован редуктором с давлением

стабилизации паровой фазы 300 мм вод. ст. и производительностью паровой фазы не менее 1,2 м³/час

ЗАПРЕЩАЕТСЯ использование редукторов с давлением стабилизации, отличающимся от

300 мм вод. ст.

2.7.3 Длина гибкого шланга для подключения аппарата должна быть не более 2,5 м, внутренний

диаметр - не менее 12 мм. Гибкий шланг для подвода газа должен быть стойким к подводимому газу при за-

данных давлении и температуре. Правила установки гибких шлангов приведены в п.2.8.

2.7.4 Перед входом газа в аппарат должен быть установлен запорный кран, который должен быть

легко доступен.

2.7.5 После окончания монтажа необходимо проверить места соединений и всю длину соедини-

тельного шланга на предмет утечки газа (п.п. 2.6.9).

2.7.6 Во избежание несчастных случаев ЗАПРЕЩАЕТСЯ:

- хранить газовые баллоны и прокладывать шланги под прямыми солнечными лучами, вблизи от

источников тепла (печь, плита, радиаторы отопления, другие нагревательные приборы);

- нагревать баллоны с помощью пламени или нагревательных приборов;

- использовать поврежденные газовые баллоны.

2.7.7 Рекомендуется хранить газовые баллоны в специальном металлическом шкафу, чтобы огра-

ничить доступ к ним детей и посторонних лиц.

2.8 Правила подключения аппарата при помощи гибких шлангов

2.8.1 Гибкие рукава, применяемые для подключения газа и

воды, должны иметь сертификат соответствия, где должны быть ука-

заны технические условия на поставку, область их применения, срок

службы и технические характеристики.

2.8.2 По истечении срока службы, указанного в сертификате,

рукав должен быть обязательно заменен.

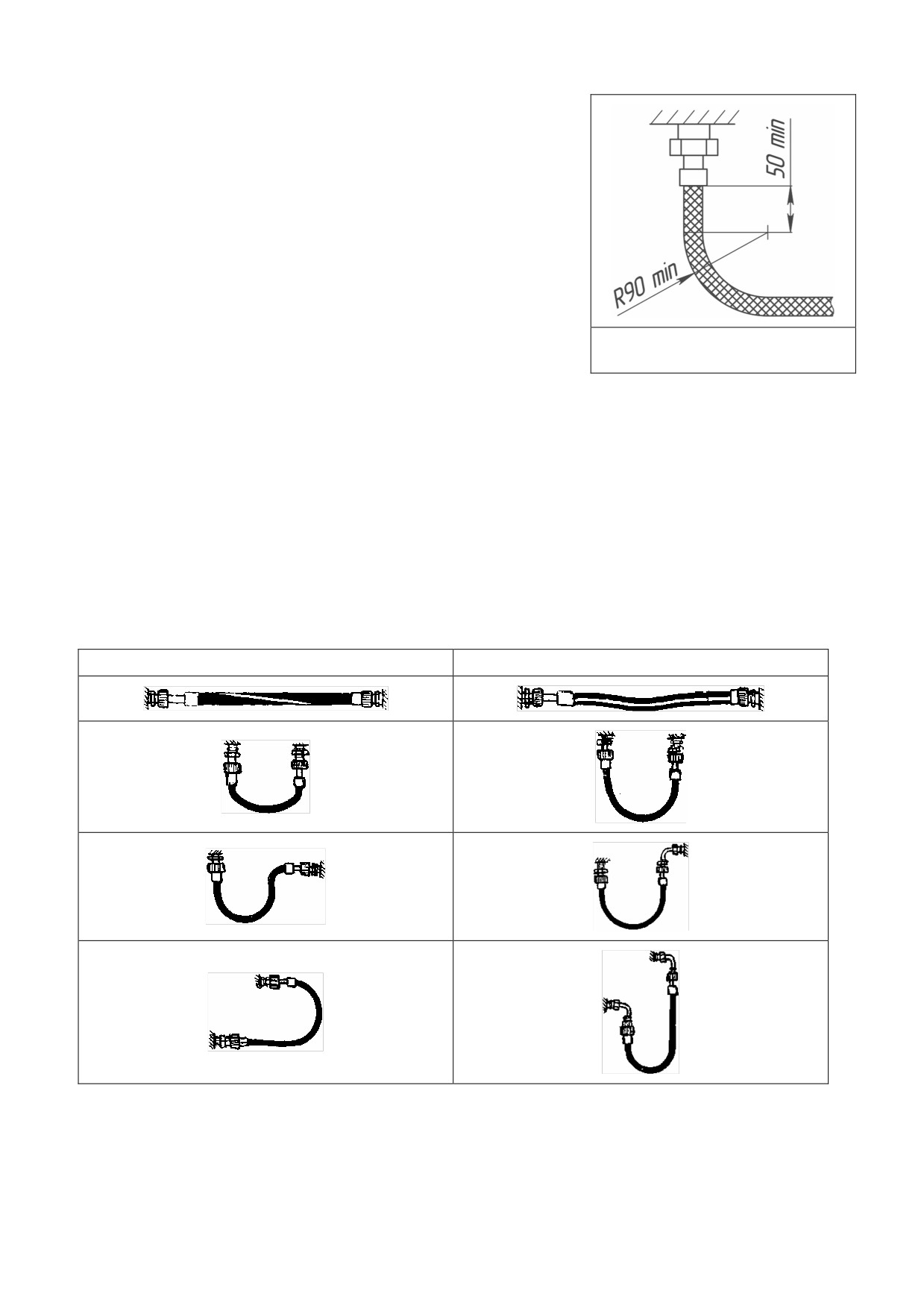

2.8.3 При подключении аппарата при помощи гибких рукавов

необходимо соблюдать правила монтажа, которые не допускают:

- скручивание шланга относительно продольной оси;

- установку шланга с изгибом вблизи наконечников. Длина

участка шланга у заделки, который не должен подвергаться изгибу,

должна быть не менее 50 мм. Минимально допустимый радиус изгиба

шланга, измеряемый по внешней образующей, должен составлять

90 мм (рис. 7).

Рисунок 7. Требования к мон-

2.8.4 Рекомендуется:

тажу гибких шлангов

- применять угловые соединения и переходники во избежание

изломов шлангов вблизи наконечников;

- применять промежуточные опоры при установке длинных шлангов;

- при прямолинейном расположении устанавливать шланги с провисанием.

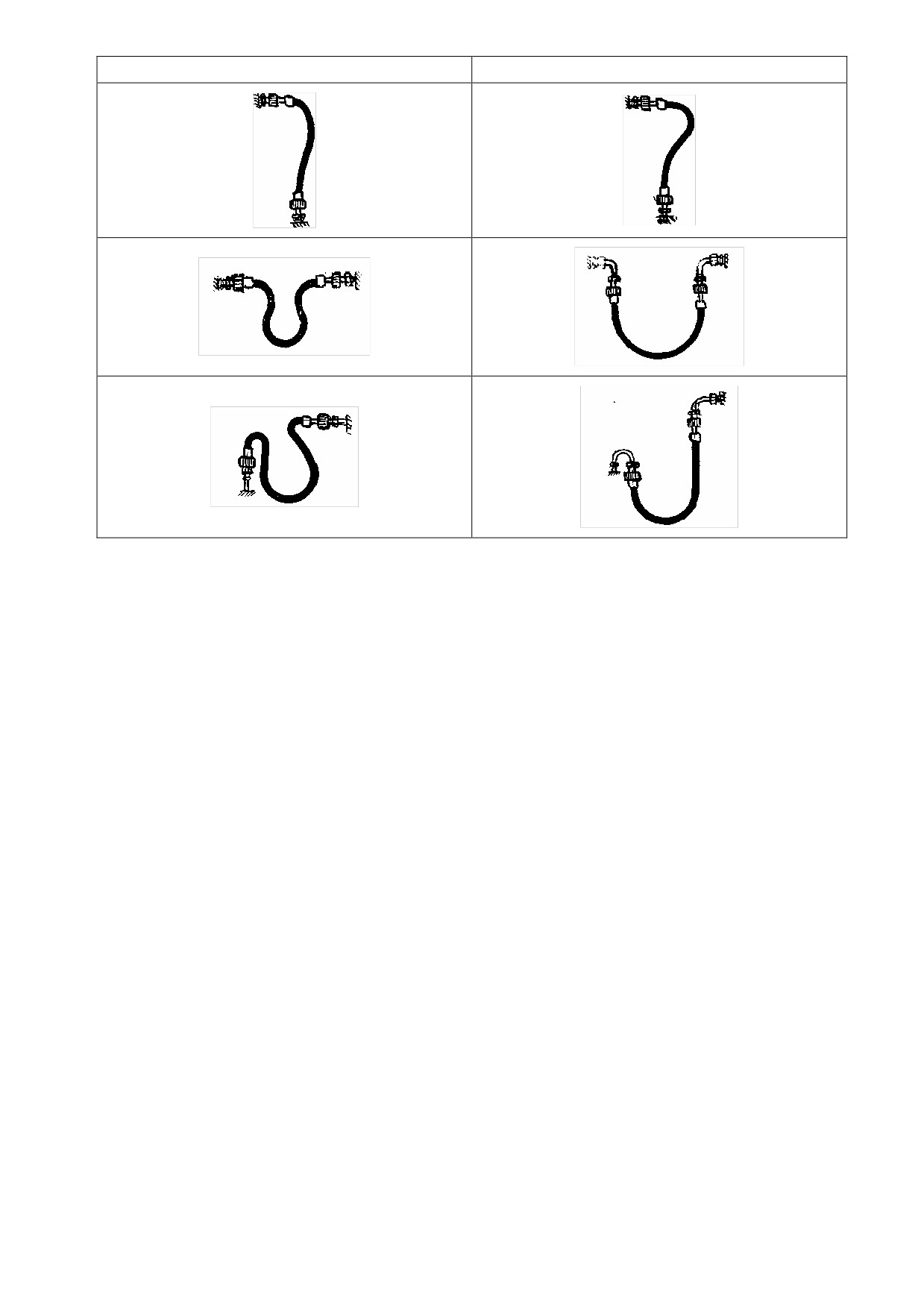

2.8.5 Рекомендуемые правила монтажа гибких шлангов показаны в таблице 3.

2.8.6 Монтаж шланга необходимо начинать с его неподвижных элементов, имеющих трубную ци-

линдрическую резьбу. Это требование не относится к соединению, ответной деталью, которой является на-

кидная гайка.

2.8.7 Уплотнение резьбового соединения штуцера с ответной деталью (радиальное соединение)

необходимо производить с применением ленточного фторопластового уплотнительного материала (ФУМ)

или герметика, обеспечивающего герметичность резьбового соединения.

2.8.8 Резьбовое соединение накидных гаек (торцовое соединение), как подвижных, так и неподвиж-

ных, с ответным штуцером выполнять с применением прокладок.

2.8.9 Материал прокладок - маслобензостойкая резина, паронит или фторопласт-4.

Таблица 3. Правила монтажа гибких шлангов

Неправильно

Правильно

Неправильно

Правильно

2.9 Переналадка аппарата на другой вид газа

ВНИМАНИЕ! Переналадка аппарата на другой вид газа должна осуществляться уполномоченной

сервисной организацией, имеющей лицензию на данный вид деятельности.

2.9.1 Для переналадки необходимо использовать только фирменный комплект деталей.

2.9.2 Для переналадки аппарата на другой вид газа необходимо заменить (при закрытом запорном

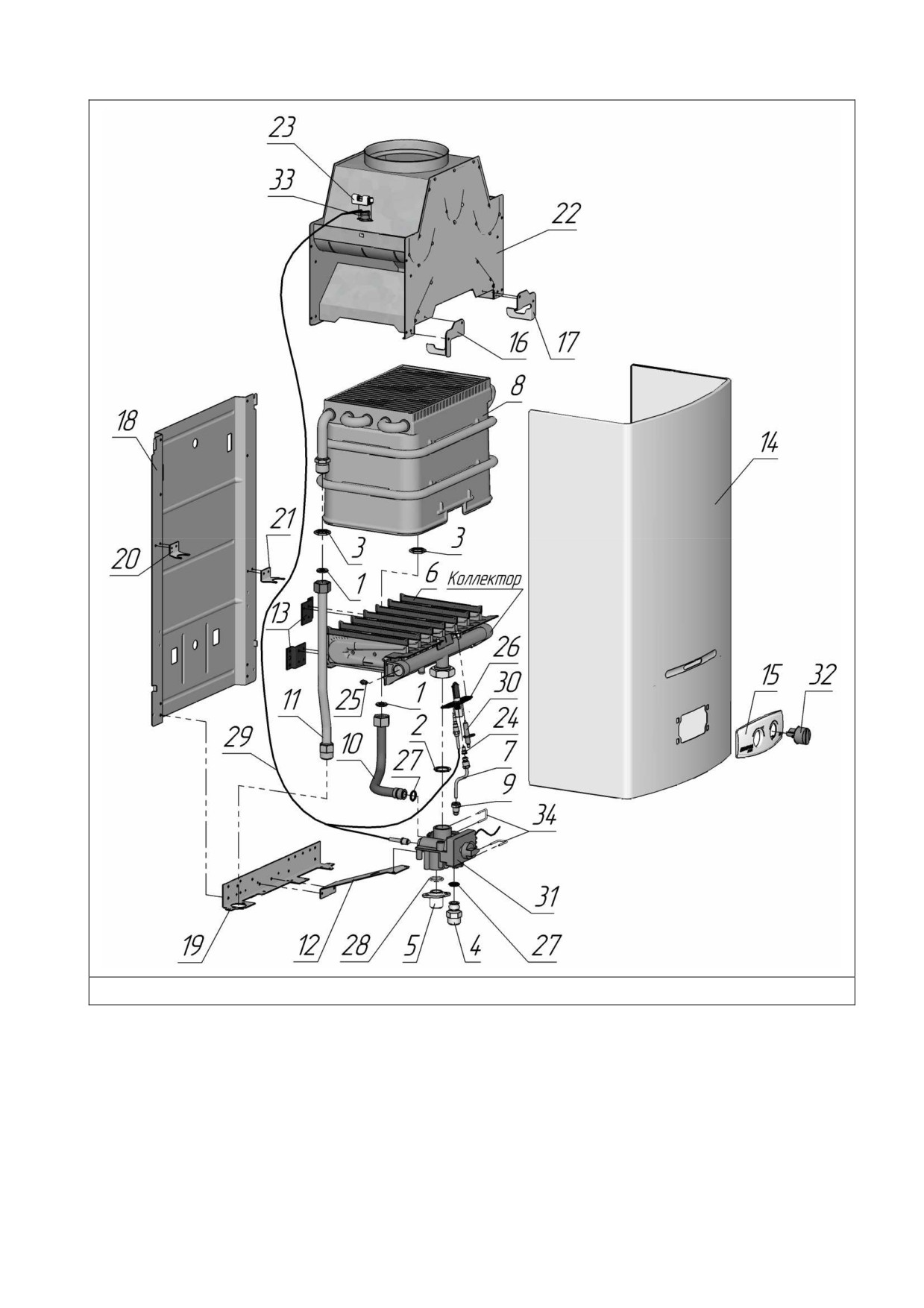

кране газопровода) сопла коллектора основной горелки 25 (рис. 15) и сопло запальной горелки 24 (рис. 15)

на сопла с диаметрами отверстий в соответствии с таблицей 2 или таблицей 6 для вида газа, на котором бу-

дет работать аппарат. При этом, для перехода с природного газа на сжиженный, винт регулятора расхода

газа 16 (рис. 1) необходимо завернуть по часовой стрелке до упора. Для перехода со сжиженного газа на

природный необходимо установить этим же винтом давление газа в коллекторе 80 мм вод. ст., используя для

измерения штуцер 12 (рис. 1), при полностью открытом кране горячей воды и в крайнем правом положении

ручки 5 (рис. 1). При вращении винта 16 против часовой стрелки происходит уменьшение давления газа в

коллекторе.

2.9.3 После переналадки необходимо проверить герметичность газовых соединений (п.п. 2.6.9).

2.9.4 Вид и давление газа, на которые перенастроен аппарат, необходимо указать в разделе 7 на-

стоящего руководства по эксплуатации (с указанием организации, выполнившей перенастройку, и даты) а

также на табличке 28 (рис. 1) аппарата.

2.10 Подключение аппарата к дымоходу

2.10.1 В целях удаления всех продуктов сгорания газа и для обеспечения безопасной работы аппа-

рата должны быть выполнены следующие требования к дымоходу и газоотводящей трубе, соединяющей

аппарат и дымоход.

- Дымоход должен быть герметичным и стойким к тепловой нагрузке и к воздействию продуктов сгорания.

Не используйте вентиляционные каналы для удаления продуктов сгорания.

- Тяга в дымоходе должна быть в пределах от 1,96 до 29,40 Па (см. табл.2 и рис.3).

- Материал газоотводящей трубы должен быть коррозионостойким, негорючим и выдерживать длительную

работу при температуре до 200 °С. Рекомендуемые материалы: нержавеющая, оцинкованная или эмали-

рованная сталь, алюминий, медь с толщиной стенки не менее 0,5 мм.

- Газоотводящая труба должна иметь внутренний диаметр не менее 125 мм.

- Длина вертикального участка газоотводящей трубы от аппарата должна быть не менее 300 мм.

- Длина газоотводящей трубы от вертикального участка до дымохода должна быть не более 2 м.

- Газоотводящая труба должна иметь уклон не менее 2° вверх по направлению к месту стыковки с дымохо-

дом и минимальное количество поворотов (не более трёх).

- Газоотводящая труба и её соединение с аппаратом должны быть герметичными. Соединение трубы с аппа-

ратом рекомендуется выполнять в соответствии с рисунком 8.

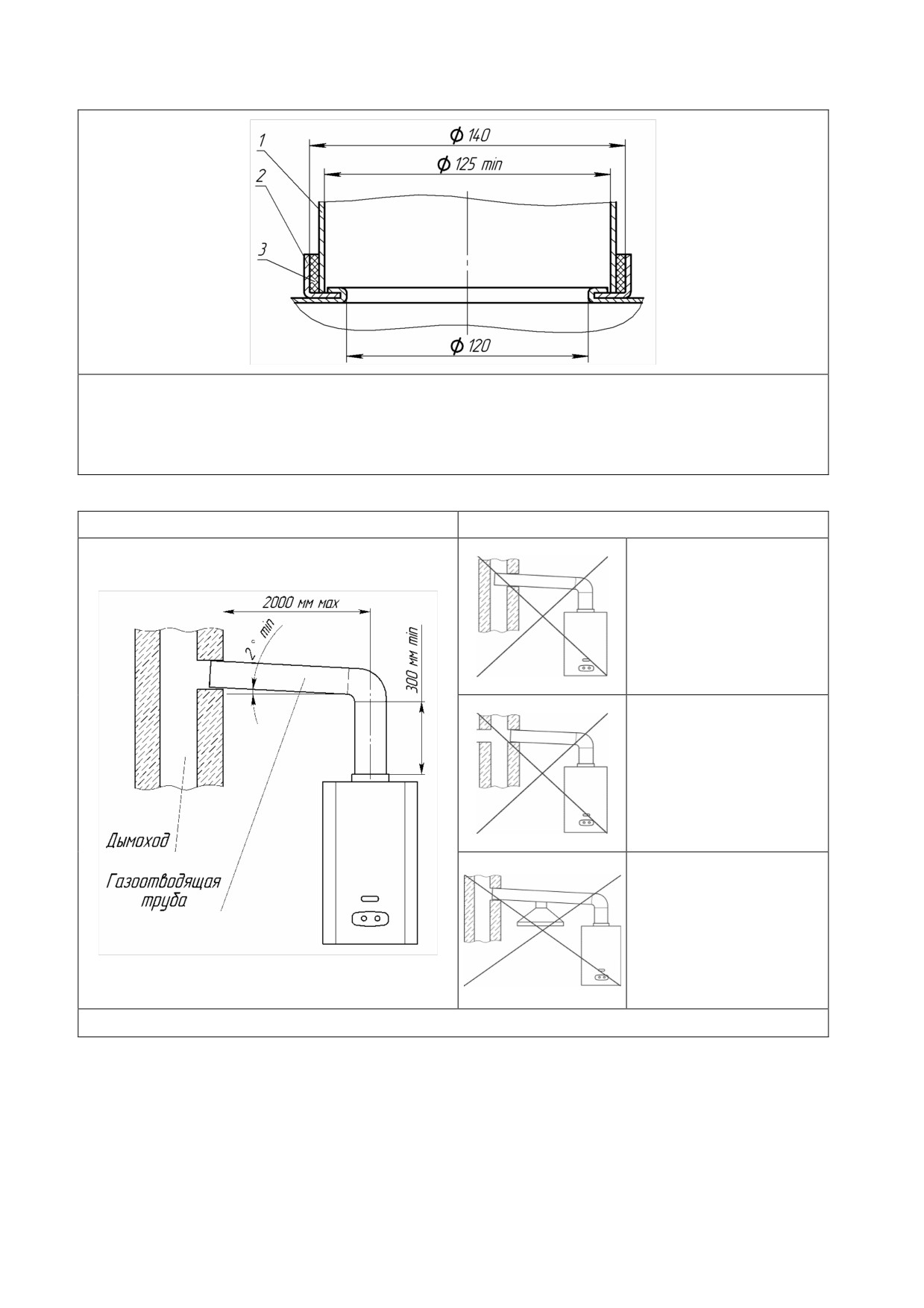

Рисунок 8. Схема соединения аппарата с газоотводящей трубой

1 - газоотводящая труба; 2 - патрубок газоотводящего устройства аппарата;

3 - уплотнитель термостойкий.

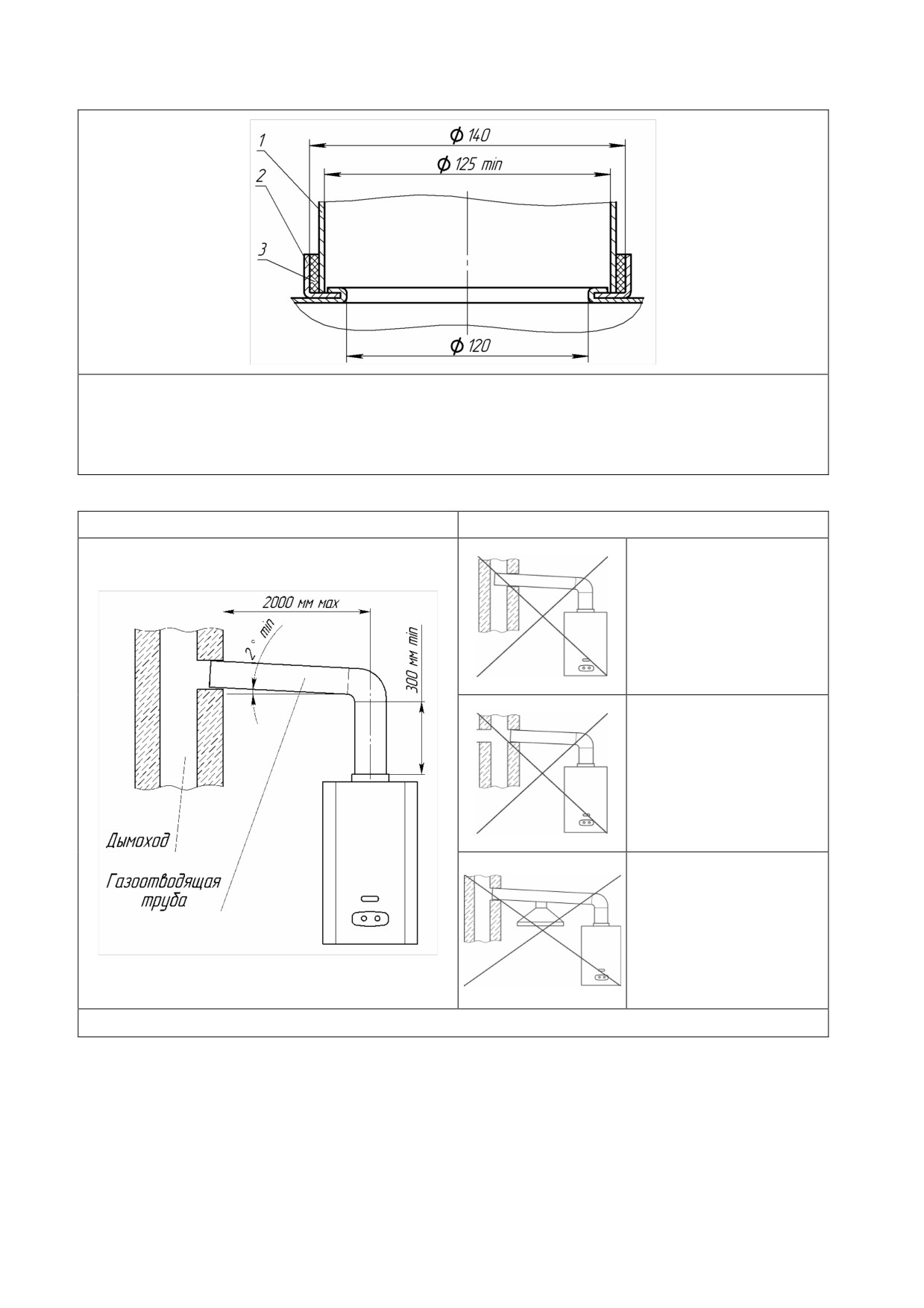

2.10.2 Вариант подсоединения аппарата к дымоходу показан на рисунке 9.

Правильно

Неправильно

Конец газоотводящей

трубы расположен слиш-

ком близко к противопо-

ложной стене дымохода.

В дымоходе на уровне

подсоединения газоотво-

дящей трубы имеется от-

верстие (в том числе и с

подключенным к нему

другим устройством).

Два устройства имеют

одно подсоединение к

дымоходу.

Рисунок 9. Подключение аппарата к дымоходу

2.11 Проверка аппарата

2.11.1 После установки аппарата и проверки на герметичность должна быть визуально проверена

работа запальной и основной горелок, работа автоматики безопасности (п. 2.12) и температура нагрева во-

ды. Включение/выключение аппарата, и регулировку температуры воды следует выполнять в соответствии с

разделом 3. При необходимости (при недостаточном нагреве воды) следует проверить давление газа на

входе в аппарат (п. 2.13), подключив манометр к штуцеру 15 (рис. 1). Давление газа на входе в аппарат

должно соответствовать давлению, указанному в таблице 2.

2.11.2 После розжига запальной горелки необходимо проверить её исправность по картине горения.

Пламя запальной горелки должно быть не коптящим и доставать до термопары 10 и основной горелки 11

(рис. 1).

2.11.3 После розжига основной горелки необходимо визуально проверить её работу: пламя должно

быть голубым, ровным и не иметь желтых коптящих краев, указывающих на засорение внутренних каналов

секций горелок.

2.12 Проверка работоспособности термореле

2.12.1 Для проверки работоспособности термореле необходимо снять газоотводящую трубу, вклю-

чить аппарат и при номинальном режиме работы (при полностью открытом газовом кране и номинальном

расходе воды) закрыть горловину газоотводящего устройства металлическим листом. Через 10…60 секунд

аппарат должен отключиться. Если аппарат не отключается в этот промежуток времени - термореле неис-

правно, необходимо его заменить.

2.12.2 После проверки установить газоотводящую трубу на место, обеспечив герметичность соеди-

нения.

2.13 Проверка давления газа на входе в аппарат

2.13.1 Для замера давления газа на входе в аппарат необходимо использовать дифманометр, для

чего:

- убедиться, что газовый кран на входе в аппарат закрыт;

- подключить дифманометр к штуцеру 15 (рис. 1), предварительно отвернув винт внутри штуцера на

2 оборота;

- открыть газовый кран на входе в аппарат;

- запустить аппарат в работу;

- определить показания прибора, которое должно соответствовать данным табл. 2 (параметр «но-

минальное давление газа»).

2.13.2 После проведения замеров:

- закрыть газовый кран на входе в аппарат;

- отключить дифманометр;

- завернуть до упора винт в штуцере 15 (рис. 1);

- открыть газовый кран на входе в аппарат;

- проверить штуцер15 (рис. 1) на герметичность (п.п.2.6.9).

3. ПОЛЬЗОВАНИЕ АППАРАТОМ

3.1 Эксплуатационные ограничения

3.1.1 В табл. 4 приведены технические характеристики аппарата, несоблюдение которых недопус-

тимо по условиям безопасности и может привести к неправильной работе аппарата или выходу его из строя.

Таблица 4. Эксплуатационные ограничения аппарата

Параметры

Значение

Номинальное давление газа, Па (мм вод. ст.)

- природного

1274 (130) - 1960 (200)

- сжиженного

2940 (300)

Давление подводимой воды для нормальной работы аппарата, кПа

30 ... 600

Требуемое разрежение в дымоходе, Па (мм вод. ст.),

- не менее

1,96 (0,2)

- не более

29,4 (3,0)

3.2 Включение аппарата

3.2.1 Перед включением аппарата ручка 4 (рис. 1) должна нахо-

диться в крайнем правом положении (рис. 10).

3.2.2 Для включения аппарата необходимо:

- открыть запорный кран на газопроводе перед аппаратом;

- открыть запорный кран холодной воды, установленный перед входом в

аппарат;

- перевести ручку 4 (рис. 1), не нажимая на неё, в положение “Розжиг”

(рис. 11), в этом положении нажать на ручку до упора и удерживать её в

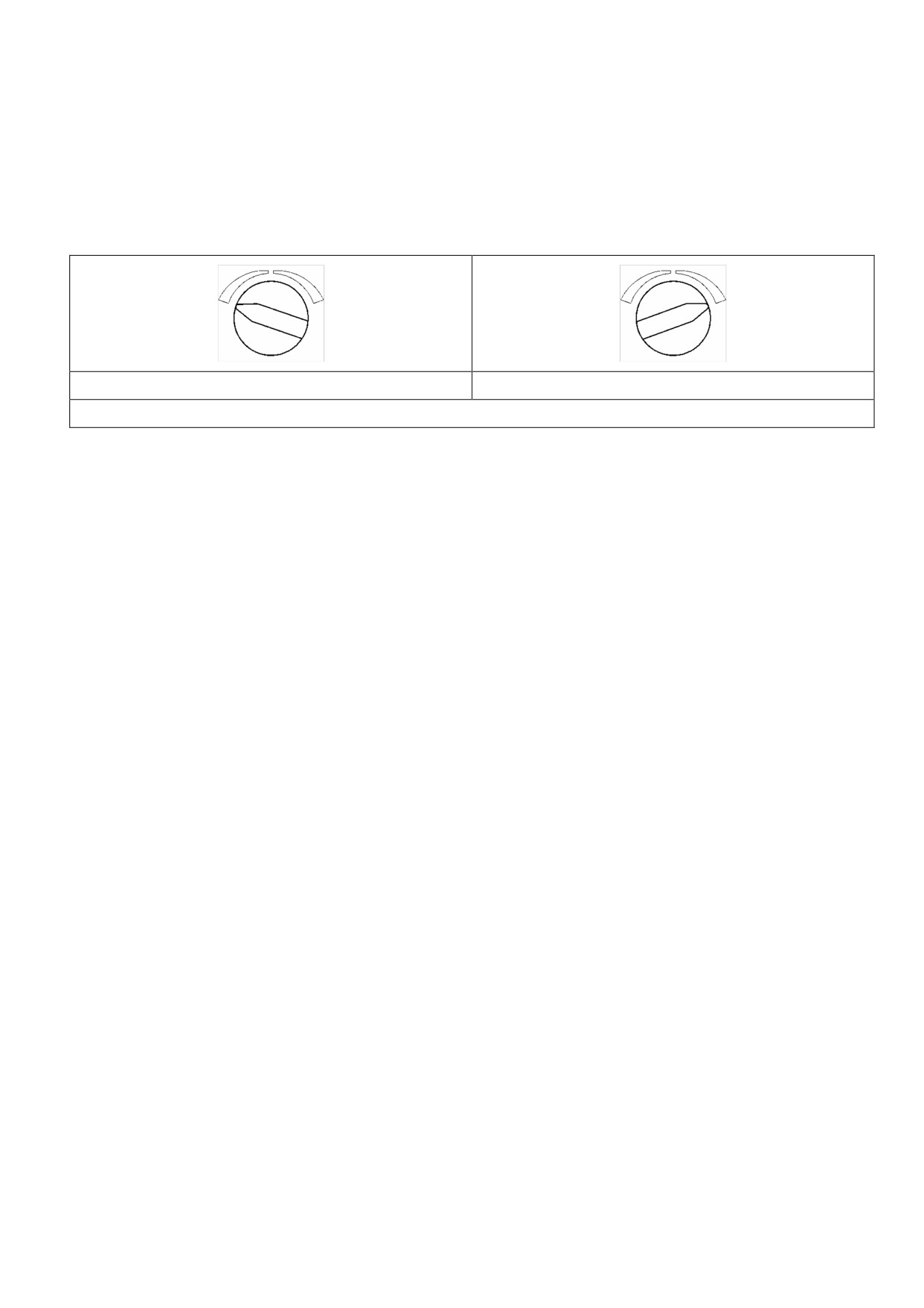

Рисунок 10. Аппарат

нажатом состоянии несколько секунд (начнется поступление газа на за-

выключен

пальную горелку с легким шипением);

- повернуть ручку 4 в нажатом состоянии против часовой стрелки до упора,

при этом должно сработать устройство пьезорозжига (со щелчком) и от ис-

кры должен произойти розжиг запальной горелки;

ВНИМАНИЕ! Во избежание ожогов при включении аппарата не

следует приближать глаза слишком близко к смотровому окну.

ПРИМЕЧАНИЕ 1. При первом запуске аппарата в работу, после

его установки или после длительного перерыва в работе, зажигание го-

релки запальной произойдет только после удаления воздуха из газовых

коммуникаций и заполнения их газом, для чего необходимо некоторое

время (до двух минут) удерживать ручку 4 (рис. 1) в нажатом состоянии и

Рисунок 11. Розжиг

при этом периодически совершать повороты ручки из положения “Роз-

жиг” против часовой стрелки до упора и обратно (в пределах сектора

розжига) с интервалом в несколько секунд, пока не произойдет розжиг

запальной горелки.

- после розжига запальной горелки, удерживать ручку 4 в нажатом до упо-

ра состоянии 10-30 секунд (пока не нагреется термопара) и затем отпустить

её, при этом запальная горелка не должна погаснуть;

- повернуть ручку 4 против часовой стрелки в положение между «Малым

пламенем» (рис.

12) и «Большим пламенем» (рис.13) , при этом горелка

запальная должна продолжать гореть;

Рисунок 12. «Малое пламя»

- открыть водоразборный кран горячей воды, при этом должно произойти

зажигание основной горелки.

ПРИМЕЧАНИЕ 2. Зажигание основной горелки произойдет при

расходе воды не менее 2,5 л/мин в положении ручки регулировки темпе-

ратуры/расхода воды 5 «Горячо» (рис. 1 и 14) и не менее 4,5 л/мин в поло-

жении «Тепло». Поэтому, если при установленном расходе воды основная

горелка не зажигается, то следует перевести ручку регулировки темпе-

ратуры/расхода воды в положение «Горячо» (крайнее правое положение).

Если и в этом положении основная горелка не зажигается, то следует

Рисунок 13. «Большое пламя»

увеличить расход воды, протекающей через аппарат, краном горячей

воды.

3.3 Регулирование температуры воды

Регулирование температуры воды производится одним из трёх способов:

1. Изменением ручкой 4 (рис. 1) расхода газа, поступающего на основную горелку (между положе-

ниями «Малое пламя» и «Большое пламя», рис. 12 и 13). Поворот ручки 4 против часовой стрелки увеличи-

вает расход газа и температуру воды, поворот ручки 4 по часовой стрелке уменьшает расход газа и темпера-

туру воды.

2. Вращением ручки 5 регулировки температуры/расхода воды (рис.1 и 14): поворот ручки по ча-

совой стрелке увеличивает температуру воды и уменьшает её расход (при этом увеличивается подача газа),

поворот ручки против часовой стрелки уменьшает температуру воды и увеличивает её расход (при этом

уменьшается подача газа).

«Тепло» (максимальный расход воды)

«Горячо» (минимальный расход воды)

Рисунок 14. Положения ручки регулировки температуры/расхода воды

От положения ручки 5 зависит также значение расхода воды, при котором происходит включение и

выключение основной горелки (см. примечание 2 п.3.2).

Температура нагрева воды, установленная ручкой 5, остается примерно постоянной при изменении

расхода краном горячей воды.

ВНИМАНИЕ! При малом расходе воды, протекающей через работающий аппарат, поворот ручки 5

против часовой стрелки может привести к погасанию основной горелки. Чтобы основная горелка снова зара-

ботала необходимо увеличить расход краном горячей воды.

3. Разбавлением горячей воды холодной с помощью смесителя.

ПРИМЕЧАНИЕ. При жесткой воде для снижения температуры выходящей из аппарата воды не

рекомендуется пользоваться последним способом, так как перегрев воды в теплообменнике приводит к

более быстрому образованию накипи в трубах теплообменника и сужению их проходного сечения, что со

временем приведет к снижению эффективности работы аппарата и ослаблению напора струи горячей

воды. В этом случае (для получения большого расхода воды невысокой температуры) для уменьшения

интенсивности образования накипи рекомендуется устанавливать температуру воды не выше 60°C

первыми двумя способами.

3.4 Выключение аппарата

По окончании пользования аппаратом (ночное время, отсутствие дома и т.п.) его необходимо вы-

ключить, соблюдая следующую последовательность:

- повернуть ручку розжига и регулировки мощности 4 (рис. 1) в положение “Аппарат выключен” (см.

рис. 10);

- закрыть кран (краны) горячей воды;

- закрыть запорный газовый кран на входе в аппарат;

- закрыть запорный кран холодной воды на входе в аппарат;

При жесткой воде для уменьшения образования накипи кран горячей воды рекомендуется закрыть

после появления из него холодной воды. Если кран был закрыт, то рекомендуется открыть его и слить горя-

чую воду до появления холодной.

В периоды частого использования аппарата и при условии надзора за ним, ручкой 4 для включения

и выключения аппарата можно не пользоваться, а включение и выключение основной горелки производить

открытием или закрытием крана горячей воды (после выключения основной горелки закрытием крана горя-

чей воды запальная горелка продолжает работать).

ВНИМАНИЕ! Если после закрытия всех кранов горячей воды основная горелка продолжает рабо-

тать, необходимо:

- перевести ручку 4 (рис. 1) в положение “Аппарат выключен” (см. рис. 10);

- закрыть запорный газовый кран на входе в аппарат;

- вызвать уполномоченную сервисную организацию для ремонта аппарата.

3.5 Предохранение от замерзания

Если после выключения аппарата возможно замерзание в нём воды, то необходимо слить воду из

аппарата следующим образом:

- закрыть запорный кран холодной воды перед аппаратом;

- открыть кран горячей воды;

- предварительно сняв фиксирующую защелку, вынуть пробку 17 (рис. 1), удерживая от выпадения

пружину регулятора расхода воды;

- повернуть ручку 5 (рис. 1) в положение «Тепло» и дать вытечь воде;

- установить пробку 17 обратно, зафиксировать ее защелкой и закрыть кран горячей воды.

3.6 Действия при возникновении аварийной ситуации

При возникновении аварийной ситуации во время работы аппарата необходимо:

- закрыть запорный газовый кран на входе в аппарат;

- закрыть запорный кран холодной воды на входе в аппарат (при возникновении течи воды);

- вызвать уполномоченную сервисную организацию для ремонта аппарата.

4. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

4.1 Общие указания

Техническое обслуживание аппарата (п. 4.4, п. 4.5, п. 4.6) проводится специалистами уполномочен-

ной сервисной организацией, имеющей лицензию на данный вид деятельности, не реже одного раза в год.

Осмотр и уход (п. 4.2, п. 4.3) осуществляются владельцем аппарата.

ВНИМАНИЕ! Операции по техническому обслуживанию, связанные с разборкой его газовых или

водяных коммуникаций, необходимо выполнять только после полного отключения аппарата (должны быть

закрыты краны на линиях воды и газа перед аппаратом). После разборки и сборки водных и газовых комму-

никаций, необходимо обязательно устанавливать новые уплотнения.

Работы, связанные с техническим обслуживанием, не являются гарантийными обяза-

тельствами предприятия-изготовителя и производятся за счёт потребителя.

При техническом обслуживании выполняются следующие работы:

- чистка основной и запальной горелок (п. 4.4);

- чистка теплообменника (п. 4.5) от сажи и чистка (промывка) труб теплообменника от накипи (при

необходимости);

- проверка герметичности водяной и газовой систем аппарата (п.п. 2.5.6, 2.6.9);

- проверка работоспособности термореле (п. 2.12);

- замена уплотнений в газовой и водяной системах;

- смазка подвижных соединений (при необходимости);

- внеочередная чистка аппарата (п. 4.6).

Вид аппарата в разобранном состоянии приведен в разделе 10 данного руководства (рис. 15).

4.2 Осмотр аппарата

4.2.1 Перед каждым включением аппарата необходимо:

- убедиться в отсутствии сгораемых предметов около аппарата;

- убедиться в отсутствии запаха газа в помещении, при обнаружении запаха газа в помещении вы-

звать аварийную службу газового хозяйства.

4.2.2 После розжига запальной горелки необходимо проверить её исправность по картине горения.

Пламя запальной горелки должно быть не коптящим и доставать до термопары и основной горелки.

4.2.3 После розжига основной горелки необходимо визуально проверить её работу: пламя должно

быть голубым, ровным и не иметь желтых коптящих краев, указывающих на засорение внутренних каналов

секций горелок.

4.2.4 Засорение внутренних каналов секций горелки вызывает неполное сгорание газа, что приводит

к следующим явлениям:

- образование в больших количествах окиси углерода, что может привести к отравлению;

- образование в больших количествах сажи и осаждение её на теплообменнике, что ухудшает теп-

лообмен и может привести к выходу аппарата из строя и пожару.

4.3 Уход за аппаратом

Аппарат следует содержать в чистоте, для чего необходимо регулярно удалять пыль с верхней по-

верхности аппарата, а также протирать облицовку сначала влажной, а затем сухой тряпкой. В случае значи-

тельного загрязнения, сначала протирать облицовку мокрой тряпкой, смоченной нейтральным моющим

средством, а затем сухой тряпкой.

ВНИМАНИЕ! Все операции по уходу за аппаратом нужно выполнять только после его отключения и

остывания.

ЗАПРЕЩАЕТСЯ применять моющие средства усиленного действия и содержащие абразивные час-

тицы, бензин или другие органические растворители для очистки поверхности облицовки и пластмассовых

деталей.

4.4 Чистка основной и запальной горелок

4.4.1 Для чистки основной горелки требуется выполнить ее демонтаж, для чего необходимо (см.

рис. 15):

- закрыть краны воды и газа перед аппаратом;

- снять облицовку 14 (п. 2.2);

- отвернуть два винта, крепящих запальную грелку 26 к основной горелке 6 и отвести запальную го-

релку в сторону;

- ключом S=36 мм отвернуть гайку, крепящую основную горелку 6 и водогазовый узел 31 между со-

бой;

- отвернуть винты, крепящие горелку 6 к задней стенке 18;

- вынуть горелку 6 из аппарата.

4.4.2 Для чистки основной горелки необходимо (см. рис. 15):

- щеткой удалить пыль с наружных поверхностей основной горелки 6 и с коллектора;

- влажной ветошью протереть коллектор основной горелки 6 и сопла 25;

- щеткой-«ершом» удалить пыль из внутренних каналов секций горелки 6;

- промыть горелку мыльным раствором, особенно внутренние полости ее секций при помощи щет-

ки-«ерша»;

- промыть проточной водой и просушить.

4.4.3 Для чистки запальной горелки требуется выполнить ее демонтаж, для чего необходимо (см.

рис. 15):

- закрыть краны воды и газа перед аппаратом;

- снять облицовку 14 (п. 2.2);

- снять провод пьезорозжига водогазового узла 31 со свечи 30;

- ключом S=10 мм отвернуть гайку запальной трубки 7 со стороны горелки 6;

- отвернуть два винта, крепящих запальную грелку 26 к основной горелке 6 и вынуть запальную го-

релку 26 из аппарата;

- ключом S=13 мм отвернуть гайку крепления наконечника термопары 29 к запальной горелке 26;

- вынуть из запальной горелки 26 сопло 24;

- отвернуть винт крепления свечи 30 и вынуть свечу из кронштейна запальной горелки.

4.4.4 Для чистки запальной горелки необходимо (см. рис. 15) тщательно промыть внутреннюю по-

лость запальной горелки 26 сначала мыльным раствором, затем проточной водой и просушить.

После чистки следует собрать аппарат, проверить на герметичность места соединений, подвергав-

шиеся разборке и проверить работоспособность водонагревателя.

Содержание горелок в чистоте избавит теплообменник от загрязнения сажей и увеличит его срок

службы.

4.5 Чистка теплообменника

4.5.1 При загрязнении теплообменника необходимо произвести чистку его поверхностей, на которых

образовалась сажа, и труб теплообменника, когда в них образовалась накипь.

4.5.2 Перед чисткой требуется выполнить демонтаж теплообменника, для чего необходимо (см.

рис. 15):

- закрыть краны воды и газа перед аппаратом;

- снять облицовку 14 (п. 2.2);

- ключом S=24 отвернуть гайки крепления труб 10 и 11 к теплообменнику 8;

- ключом S=27 ослабить гайки крепления теплообменника к кронштейнам 20 и 21;

- отвернуть четыре винта крепления кронштейнов 16 и 17 к газоотводящему устройству 22;

- вынуть теплообменник 8 из аппарата, он готов к чистке.

4.5.3 Для чистки теплообменника необходимо выполнить следующие операции:

- опустить теплообменник в горячий раствор мыла или другого синтетического моющего средства;

- подержать теплообменник в растворе 10-15 минут и произвести чистку верхней и нижней поверх-

ностей при помощи мягкой щетки, промыть сильной струей воды;

- при необходимости весь процесс повторить.

4.5.4 Для устранения накипи необходимо:

- поместить теплообменник в емкость;

- приготовить 10% раствор лимонной кислоты (100 г порошковой лимонной кислоты на 1 литр теп-

лой воды);

- залить в трубопровод теплообменника приготовленный раствор;

- раствор оставить на 10-15 минут, затем слить и промыть трубопровод водой;

- при необходимости весь процесс повторить;

После чистки необходимо установить теплообменник с новыми уплотнениями и проверить на гер-

метичность места соединений, подвергавшиеся разборке.

4.6 Внеочередная чистка аппарата

Проведение чистки аппарата может потребоваться чаще, чем 1 раз в год, в случае интенсивной ра-

боты аппарата в помещении, в воздухе которого содержится много пыли. Это можно определить визуально

по изменившемуся цвету пламени запальной и основной горелок аппарата. Если пламя стало желтым или

коптящим, это указывает на то, что горелка забилась частицами пыли из воздуха, и необходимо произвести

чистку. При нормальной работе аппарата пламя должно быть голубого цвета.

ВНИМАНИЕ! Внеочередную чистку аппарата необходимо обязательно произвести и в том случае,

если в помещении, где установлен аппарат, были проведены строительные или ремонтные работы и в аппа-

рат попало много строительной пыли и мусора.

5. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Таблица 5. Возможные неисправности аппарата и методы из устранения

Наименование

Вероятная причина

Методы устранения

неисправности

Запальная горелка

Наличие воздуха в газовых коммуника-

См. п. 3.2 “Включение аппарата”.

с трудом зажигает-

циях.

ся или вообще не

зажигается.

Засорение сопла или канала подвода

Прочистить запальную горелку.*

воздуха запальной горелки.

Кончился запас сжиженного газа в бал-

Заменить баллон со сжиженным газом.

лоне.

Нарушена электрическая цепь водогазо-

Проверить присоединение кабеля пьезороз-

вый узел - свеча.

жига к свече и к водогазовому узлу.*

Неисправно устройство пьезорозжига.

Заменить водогазовый узел.*

При отпускании

Нарушена электрическая цепь термопара

Проверить электрическую цепь, при необхо-

ручки 4 (рис.1), по

- термореле - электромагнитный кла-

димости зачистить контакты.*

истечении кон-

пан.

Усилие затяжки соединения термопары с

трольного времени

электромагнитным клапаном не должно пре-

30 сек., запальная

вышать 1,5 Н⋅м (0,15 кг⋅м), во избежание вы-

горелка гаснет.

хода из строя этих узлов.

Вышел из строя электромагнитный клапан

Заменить водогазовый узел или термопару.*

или термопара.

Основная горелка

Недостаточное открытие газового клапа-

Повернуть ручку 4 аппарата в положение

не зажигается или с

на на аппарате или общего крана на газо-

“Большое пламя” и открыть полностью общий

трудом зажигается

проводе.

кран на газопроводе.

при открывании

Низкое давление газа.

Обратиться в ответственную службу газово-

крана горячей воды.

го хозяйства.

Низкое давление водопроводной воды.

Временно не пользоваться аппаратом.

Засорен фильтр воды, порвана мембрана

Прочистить фильтр или заменить водогазо-

в водогазовом узле.

вый узел.*

Основная горелка

Пламя запальной горелки мало и не дос-

Прочистить запальную горелку.*

зажигается с “хлоп-

тает до основной горелки (засорение со-

ком” и выбросом

пла или канала подвода воздуха запаль-

пламени из окна

ной горелки, низкое давление газа).

кожуха.

Пламя основной

Отложение пыли на соплах и внутренних

Прочистить основную горелку.*

горелки вялое, вы-

поверхностях основной горелки.

тянутое, с жел-

тыми коптящими

языками.

После непродолжи-

Нет тяги в дымоходе.

Очистить дымоход.

тельной работы

Термопара не находится в зоне пламени

Отрегулировать положение запальной горел-

аппарат самопро-

запальной горелки.

ки и термопары.*

извольно отключа-

ется.

Износ мембраны водогазового узла.

Заменить водогазовый узел.*

Негерметичность соединения патрубка

Устранить негерметичность соединения пат-

газоотводящего устройства аппарата с

рубка с газоотводящей трубой.*

газоотводящей трубой.

Малый расход воды

Наличие накипи в теплообменнике или в

Очистить от накипи трубы теплообменника и

на выходе из аппа-

выходной трубе горячей воды.

выходную трубу горячей воды.*

рата при нормаль-

Засорен фильтр воды водогазового узла.

Прочистить фильтр.*

ном напоре воды в

трубопроводе.

Наименование

Вероятная причина

Методы устранения

неисправности

Недостаточный на-

Большой расход воды.

Отрегулировать температуру и расход воды

грев воды.

ручкой 5.

Отложение пыли в каналах основной го-

Прочистить основную горелку.*

релки.

Отложение сажи на ребрах теплообмен-

Очистить теплообменник от сажи, а его трубы

ника или накипи в трубах теплообменника.

и выходную трубу горячей воды от накипи.*

Неисправен водогазовый узел.

Заменить водогазовый узел.*

Низкое давление газа.

Обратиться в ответственную службу газово-

го хозяйства.

Основная горелка

Заклинивание рычага водогазового узла.

Перевести ручку 4 в положение “Аппарат вы-

не гаснет при за-

ключен”, закрыть запорный газовый кран на

крывании крана

входе в аппарат и вызвать уполномоченную

горячей воды.

сервисную организацию для замены водога-

зового узла.

* Работы выполняются уполномоченной сервисной организацией.

6. ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ

6.1 Аппарат должен храниться и транспортироваться в упаковке только в положении, указанном на

манипуляционных знаках.

6.2 Аппарат должен храниться в закрытом помещении, гарантирующем защиту от атмосферных и

других вредных воздействий при относительной влажности не более 98% и температуре воздуха от -50 °C до

+40 °С.

6.3 При хранении аппарата более 12 месяцев последний должен быть подвергнут консервации по

ГОСТ 9.014-78.

6.4 Отверстия входных и выходных патрубков должны быть закрыты заглушками или пробками.

6.5 Через каждые 6 месяцев хранения аппарат должен подвергаться техническому осмотру, при ко-

тором проверяется отсутствие попадания влаги и засорений пылью узлов и деталей аппарата.

6.6 Аппараты следует укладывать не более чем в восемь ярусов при складировании в штабеля и

транспортировании.

7. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Аппарат

водонагревательный

проточный

газовый

бытовой

NEVALUX-5014

заводской номер ___________________________________________

соответствует ТУ-4858-016-00153413-2005, ГОСТ19910-94 и признан годным для эксплуатации

Аппарат отрегулирован на __________________________________ газ

(природный, сжиженный)

Дата выпуска __________________________

Контролер ОТК

8. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

ПРЕДУПРЕЖДЕНИЕ! В случае самостоятельной установки аппарата потребителем или иным

специалистом по работе с газовым оборудованием, не имеющим действующего Удостоверения на

право работ с данными моделями оборудования, гарантийный срок на товар не устанавливается.

8.1 Предприятие-изготовитель гарантирует безотказную работу аппарата при наличии документа-

ции на установку аппарата и при соблюдении Потребителем правил хранения, использования и технического

обслуживания, установленных настоящим «Руководством по эксплуатации».

На аппарат предоставляется гарантийный срок эксплуатации 24 (Двадцать четыре) месяца с мо-

мента установки аппарата Специалистом Сервисного центра, имеющим действующее Удостоверение на

право работ с данными моделями оборудования, но не более 30 (Тридцати) месяцев с даты продажи аппа-

рата.

8.2 Кассовый чек об оплате аппарата прикрепляется стиплером к Руководству по эксплуатации.

8.3 После установки аппарата Сервисный центр выдает потребителю Гарантийный талон, в котором

указывается фамилия и инициалы специалиста, которым была произведена установка аппарата, а также да-

та установки аппарата.

8.4 При покупке аппарата с использованием кредита необходимо распечатать график платежей, на

котором указать: «С графиком платежей и суммой, подлежащей к выплате, ознакомлен и согласен. Дата,

подпись и расшифровка подписи потребителя».

8.5 Гарантийный ремонт аппарата производится уполномоченными Сервисными центрами, имею-

щими лицензию на данный вид деятельности (раздел 11).

8.6 В случае возникновения необходимости в период гарантийного срока проведения гарантийного

ремонта аппарата такой ремонт выполняется в срок не более 45 (сорок пять) дней с момента передачи аппа-

рата потребителем Продавцу (Сервисному центру) по Акту. Датой окончания ремонта считается дата на-

правления Потребителю Уведомления (в том числе посредством телефонной связи) об окончании ремонта

изделия.

8.7 В случае обнаружения недостатков в изделии в пределах гарантийного срока, потребитель име-

ет право обратиться к продавцу с письменным требованием о ремонте, замене или возврате изделия. При

этом к письменному заявлению должны быть приложены оригиналы следующих документов:

- кассовый чек на приобретение изделия;

- гарантийный талон;

- руководство по эксплуатации;

- технический акт, подтверждающий наличие недостатков изделия с подробным описанием неис-

правностей.

8.8 Срок службы аппарата составляет не менее 12 (двенадцати) лет.

8.9 При покупке аппарата покупатель должен получить «Руководство по эксплуатации» с отметкой и

штампом магазина о продаже в талонах на гарантийный ремонт.

8.10 При отсутствии в гарантийных талонах штампа магазина с отметкой даты продажи аппарата

гарантийный срок исчисляется со дня его выпуска предприятием-изготовителем.

8.11 При ремонте аппарата гарантийный талон и корешок к нему заполняются работником органи-

зации, производящей ремонт, при этом Гарантийный талон изымается.

Корешок гарантийного талона остается в руководстве по эксплуатации.

8.12 Изготовитель не несет ответственность за неисправность аппарата и не гарантирует безотказ-

ную работу аппарата в случаях:

- несоблюдения Потребителем правил использования аппарата;

- несоблюдения Потребителем правил технического обслуживания аппарата в установленный на-

стоящим Руководством срок (не реже одного раза в год);

- несоблюдения Потребителем, торгующей или транспортной организацией правил транспортиров-

ки и хранения аппарата;

- если аппарат имеет механические повреждения.

Адрес предприятия-изготовителя: ОАО “Газаппарат”,

192019, Санкт-Петербург, ул. Проф. Качалова, д. 3

тел. (812) 567-60-54

9. ОТМЕТКА ОБ УСТАНОВКЕ АППАРАТА И ПРОВЕДЕНИИ ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

Аппарат установлен, проверен и пущен в работу работником уполномоченной сервисной организа-

ции, имеющей лицензию на данный вид деятельности.

Адрес и телефон организации ___________________________

Штамп

организации

Работник ____________________________

_________________

(Фамилия И.О.)

(подпись)

О правилах пользования аппаратом проинструктирован(а). С гарантийными обязательствами ознаком-

лен(а). Осмотр товара мной произведен, внешних недостатков у товара не имеется.

_________________

___ ___ 20 __ г.

(подпись владельца) (ФИО владельца, полностью)

(дата)

Техническое обслуживание проведено:
