NEVA-4513 Аппарат водонагревательный проточный газовый бытовой. Руководство по эксплуатации (2006 год)

ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО

«ГАЗАППАРАТ»

АППАРАТ

ВОДОНАГРЕВАТЕЛЬНЫЙ ПРОТОЧНЫЙ

ГАЗОВЫЙ БЫТОВОЙ

ОП035

АЕ44

033

NEVA 4513 (НЕВА-4513)

РУКОВОДСТВО ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

3222-00.000 РЭ

Разрешение Госгортехнадзора на серийное изготовление и

применение №РРС

Санкт-Петербург

2006г

Уважаемый покупатель!

Вы приобрели газовый проточный водонагреватель с электронным уст-

ройством, позволяющим автоматически производить его розжиг при откры-

вании крана горячей воды.

Благодарим Вас за то, что Вы отдали предпочтение нашему водонагре-

вателю.

При покупке аппарата проверьте комплектность, а также требуйте

заполнения торгующей организацией талонов на гарантийный ремонт.

Это руководство содержит сведения о порядке установки аппарата,

правилах пользования и технического обслуживания, о мерах безопасности при

эксплуатации аппарата, соблюдение которых обеспечит длительную безот-

казную и безопасную работу изделия. Пожалуйста, прочтите его внимательно

и следуйте приведенным в нем указаниям.

С уважением, Санкт-Петербургский ОАО «Газаппарат»

Введение:

Установка аппарата, инструктаж владельца о принципах действия и пра-

вилах эксплуатации аппарата, техническое обслуживание, устранение неисправ-

ностей и ремонт проводятся эксплуатационной организацией газового хозяйства

или другими организациями, имеющими лицензию на данный вид деятельно-

сти.

Проверка и очистка дымохода, ремонт и наблюдение за системой водопро-

водных коммуникаций проводятся владельцем аппарата или домоуправлением.

Ответственность за безопасную эксплуатацию аппарата и за содержание

его в надлежащем состоянии несет его владелец.

СОДЕРЖАНИЕ

Согласовано:

УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

ОПИСАНИЕ И РАБОТА ИЗДЕЛИЯ

Орлов А.И.

__________

«___» __________ 20__ г.

2.1.

Назначение изделия

2.2.

Технические характеристики

2.3.

Состав изделия

Филатов В.П.

__________

«___» __________ 20__ г.

2.4.

Описание аппарата и назначение основных узлов

2.5.

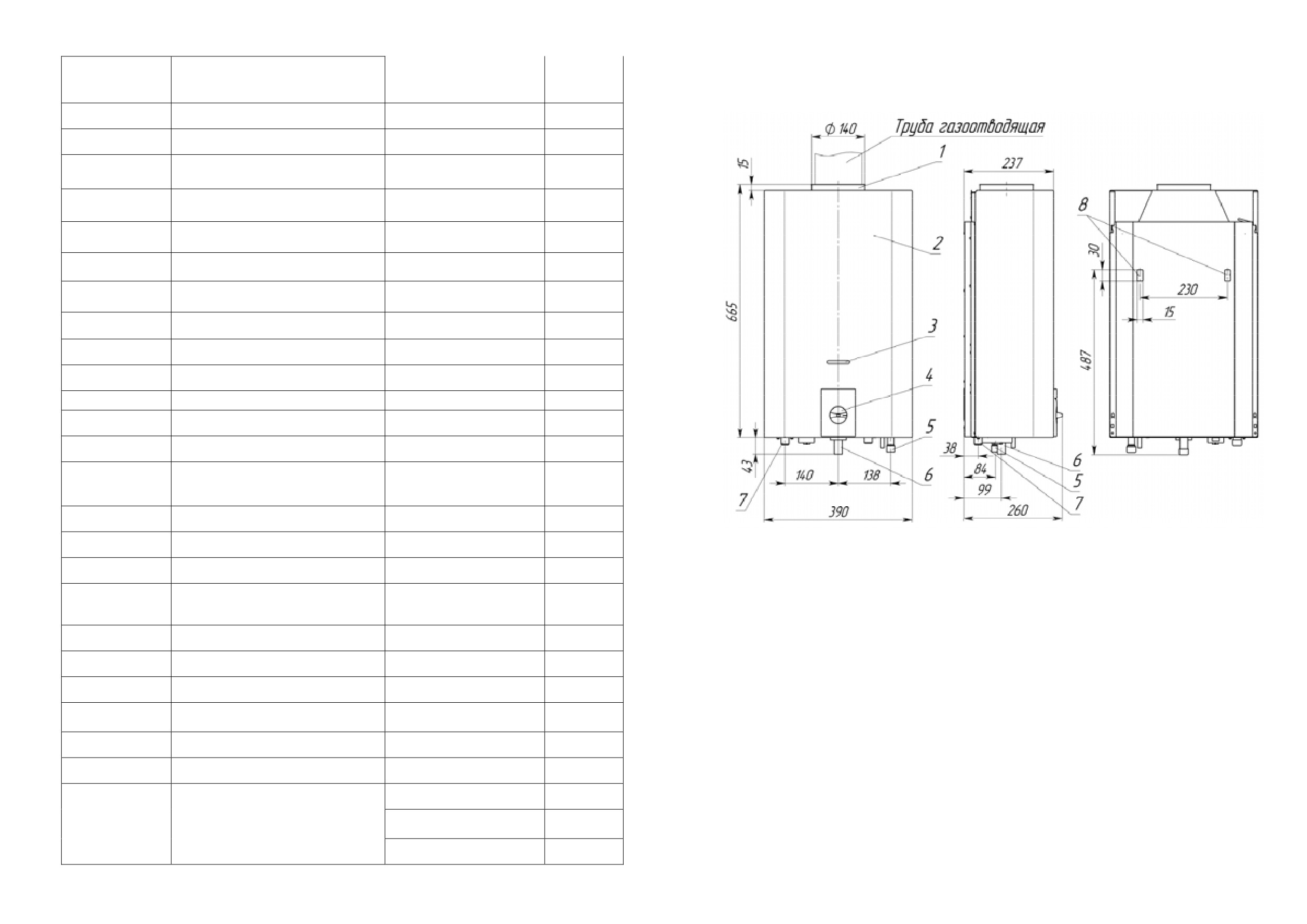

Габаритные и монтажные размеры

Ковалёв В.П.

__________

«___» __________ 20__ г.

2.6.

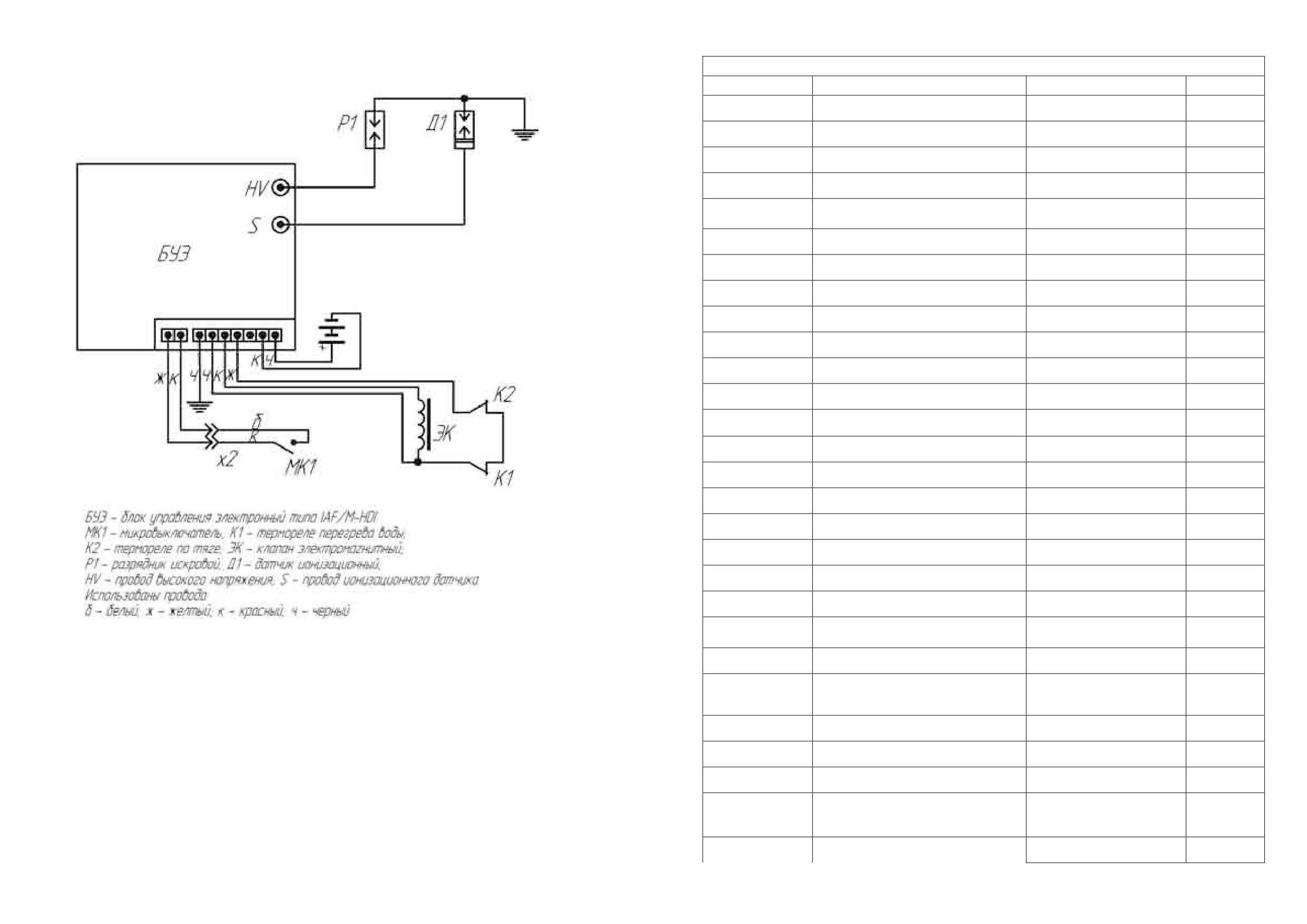

Схема электрическая

ПОРЯДОК УСТАНОВКИ

3.1.

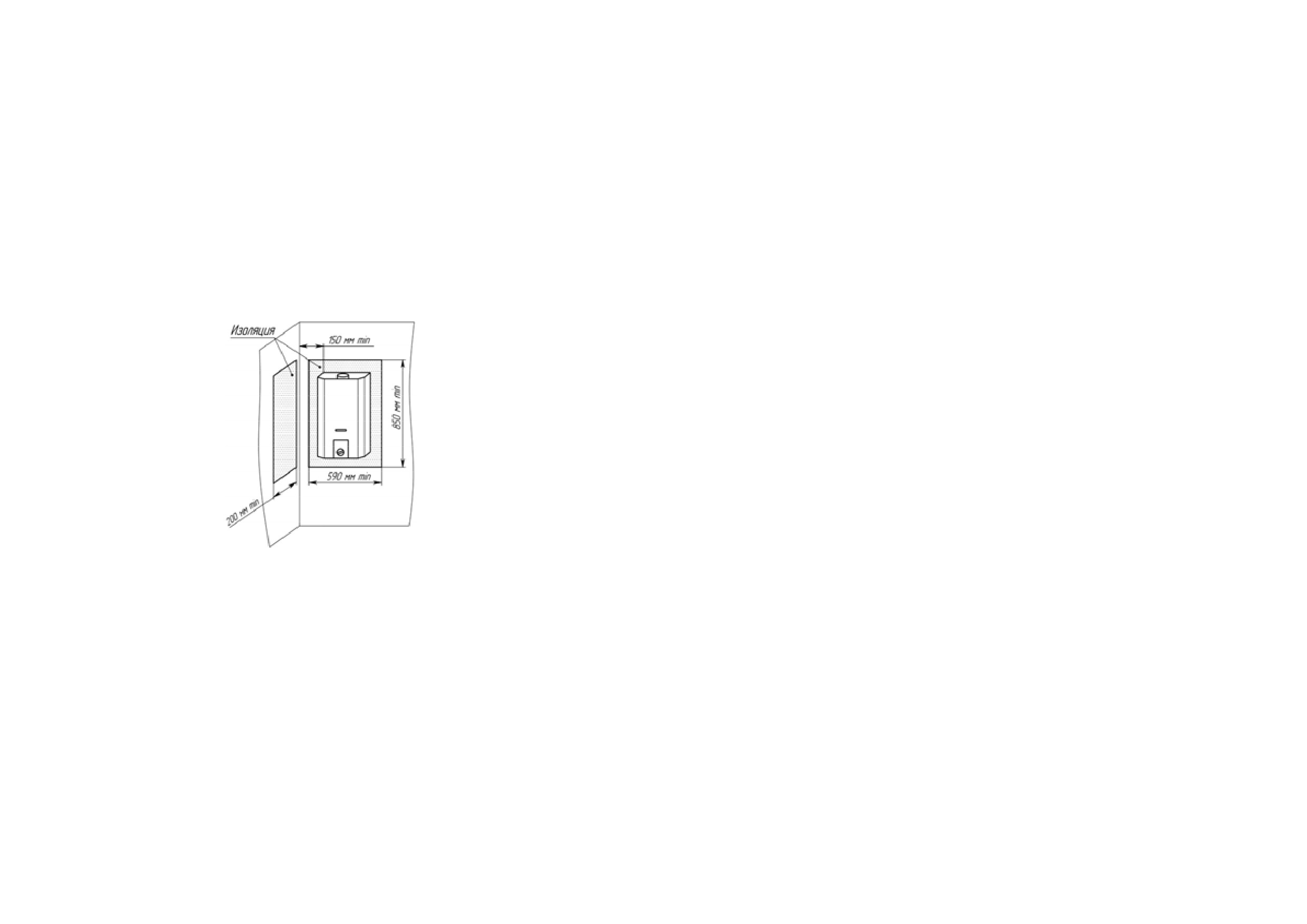

Место установки

Агеноров Ю.М.

__________

«___» __________ 20__ г.

3.2.

Монтаж аппарата

3.3.

Подключение воды

Устихин О.А.

__________

«___» __________ 20__ г.

3.4.

Подключение газа

3.5.

Подключение аппарата к баллону со сжиженным газом

Игнатьев П.Е.

__________

«___» __________ 20__ г.

3.6.

Установка трубы для отвода продуктов сгорания

3.7.

Проверка давления газа в системе

3.8.

Переналадка аппарата на другой вид газа

ИСПОЛЬЗОВАНИЕ АППАРАТА

4.1.

Включение аппарата

4.2.

Регулирование степени нагрева воды

4.3.

Выключение аппарата на длительное время

4.4.

Предохранение от замерзания

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

5.1.

Осмотр

5.2.

Уход

5.3.

Техническое обслуживание

5.3.1.

Чистка горелки

5.3.2.

Чистка фильтров воды и газа

5.3.3.

Чистка теплообменника

5.3.4.

Замена уплотнительных соединений

5.3.5.

Проверка герметичности газовой и водяной систем аппарата

5.3.6.

Проверка работоспособности датчика тяги

5.3.7.

Внеочередная чистка аппарата

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ АППАРАТА И МЕТОДЫ ИХ УСТРАНЕНИЯ

ПРАВИЛА ХРАНЕНИЯ

СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

10. ОТМЕТКА ОБ УСТАНОВКЕ АППАРАТА И ПРОВЕДЕНИИ

ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

11. СЕРВИСНЫЕ ЦЕНТРЫ ПО ОБСЛУЖИВАНИЮ ВОДОНАГРЕВАТЕЛЕЙ «NEVA»

29 июля 2006г.

УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

1.1. В целях собственной безопасности и во избежание выхода из строя аппарата

запрещается:

а) самостоятельно устанавливать и запускать аппарат в работу;

б) пользоваться аппаратом при отсутствии тяги в дымоходе;

в) пользоваться неисправным аппаратом;

г) самостоятельно разбирать и ремонтировать аппарат;

д) вносить изменения в конструкцию аппарата;

е) оставлять работающий аппарат без надзора;

ж) прикасаться во время работы аппарата к облицовке в районе смотрового ок-

на и непосредственной близости от него, а также к трубе отвода продуктов сгора-

ния вблизи газоотводящего устройства аппарата, т.к. температура нагрева этих

мест может достигать 100 °С.

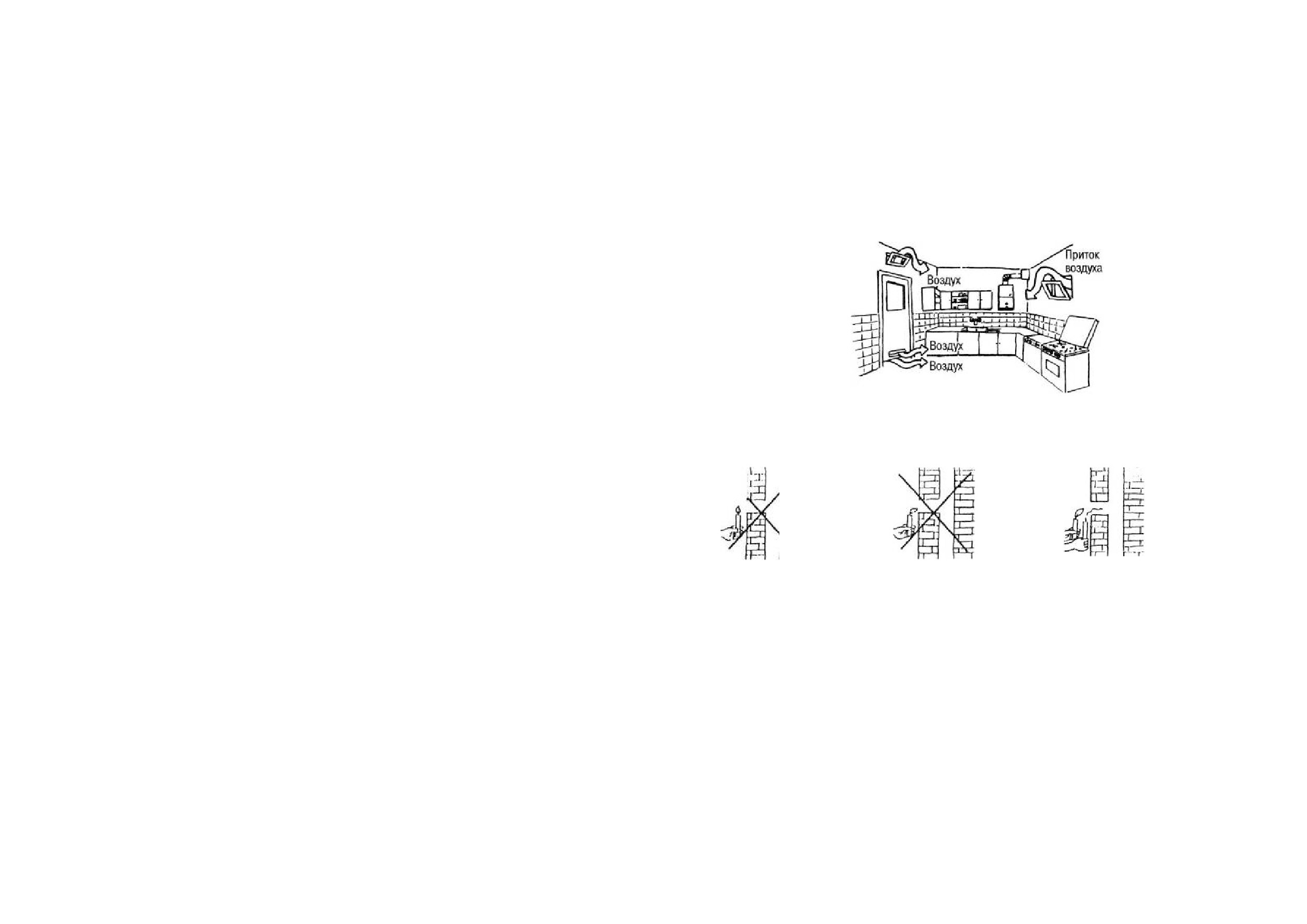

1.2. Во избежание отравления угарным газом аппарат необходимо устанавливать

в хорошо проветриваемом помещении, где не должны наглухо закрываться решет-

ки или щель в нижней части двери или стены

1.3. При установке аппарата в неотапливаемом помещении в зимнее время необ-

ходимо слить из него воду.

1.4. При нормальной работе аппарата и при исправном газопроводе в помеще-

нии не должно ощущаться запаха газа.

1.5. ЕСЛИ ВЫ ПОЧУВСТВОВАЛИ ЗАПАХ ГАЗА:

а) закройте кран подачи газа, находящийся на газопроводе перед аппаратом;

б) откройте окна и двери для проветривания помещения, обеспечив макси-

мальный приток свежего воздуха;

в) не включайте и не выключайте электрический свет или какие-либо электро-

приборы;

г) не пользуйтесь открытым огнем (зажигалками, спичками и т.п.);

д) не курите;

е) немедленно вызовите аварийную службу газового хозяйства по тел. 04.

При обнаружении неисправности в работе аппарата необходимо обратиться в

службу газового хозяйства и до устранения неисправностей аппаратом не пользо-

ваться.

При нормальной работе аппарата при закрытии крана горячей воды основная

горелка должна погаснуть.

В случае если после закрытия крана горячей воды основная горелка продол-

жает гореть, необходимо отключить подачу газа на горелку с помощью газового

запорного крана, установленного перед аппаратом, и вызвать службу газового хо-

зяйства.

1.6. При пользовании неисправным аппаратом или при невыполнении вышеука-

занных правил эксплуатации может привести к взрыву или пожару, отравлению

газом или окисью углерода (СО), находящимися в продуктах неполного сгорания

газа.

1.7. Первыми признаками отравления являются: тяжесть в голове, сильное серд-

цебиение, шум в ушах, головокружение, общая слабость. Затем могут появиться

тошнота, рвота, одышка, нарушение двигательных функций. Пострадавший может

внезапно потерять сознание.

1.8. Для оказания первой помощи необходимо:

вынести пострадавшего на свежий воздух;

расстегнуть стесняющую дыхание одежду;

дать понюхать нашатырный спирт;

тепло укрыть, но не давать уснуть;

вызвать скорую помощь.

1.9. В случае отсутствия дыхания немедленно вынести пострадавшего в теплое

помещение со свежим воздухом и производить искусственное дыхание, не пре-

кращая его до приезда врача.

ОПИСАНИЕ И РАБОТА ИЗДЕЛИЯ

2.1. Назначение изделия

2.1.1. Аппарат водонагревательный проточный газовый бытовой NEVA-4513

(НЕВА-4513) (ВПГ-22-2₂₃-В11-УХЛ4.2) ГОСТ-19910-94 и ТУ 4858-016-00153413-

2005, именуемый в дальнейшем «аппарат», предназначен для нагревания воды,

используемой в санитарных целях (мытье посуды, стирка, купание) в квартирах,

коттеджах, дачных домах.

2.1.2. Аппарат предназначен для работы на природном газе по ГОСТ 5542-87 или

сжиженном газе по ГОСТ 20448-90.

2.1.3. При изготовлении на заводе аппарат настраивается на определенный вид

газа, указанный в табличке на аппарате и в разделе «Свидетельство о приемке»

настоящего руководства.

Обозначение аппарата:

ВПГ- 22-2₂₃-В11-УХЛ 4.2, где

В - аппарат водонагревательный,

П - проточный.

Г - газовый;

22 - номинальная теплопроизводительность, кВт;

2₂₃ - аппарат работает на природном и сжиженном газах;

В11 - отвод продуктов сгорания через дымоход;

УХЛ 4.2 - климатическое исполнение.

2.2.

Технические характеристики

Таблица 1

Параметры

Значение

2.2.1. Номинальная тепловая мощность, кВт

2.2.2. Теплопроизводительность, кВт

2.2.3 Коэффициент полезного действия, %, не менее

2.2.4. Номинальное давление газа, Па (мм вод.ст.):

природного

1274 (130)

1960 (200)

2205 (225)

- сжиженного

2940 (300)

2.2.5. Номинальный расход газа, м3/час:

природного

2,78

сжиженного

0,94

2.2.6. Давление подводимой воды для нормальной работы

аппарата, кПа

30…600

2.2.7. Мин. расход воды, необходимый для зажигания

основной горелки, л/мин

2,5

2.2.8. Расход воды при нагреве на ΔТ=40°С, л/мин

7,0

2.2.9. Расход воды при нагреве на ΔТ=25°С, л/мин

12,0

2.2.10. Разрежение в дымоходе, Па (мм вод.ст.):

не менее

2,0 (0,2)

не более

30,0 (3,0)

2.2.11. Температура продуктов сгорания, °С, не менее

110

2.2.12. Розжиг аппарата

Электронный

2.2.13. Габаритные размеры аппарата, мм

высота

665

ширина

390

глубина

237

2.2.14. Масса аппарата, не более, кг

15,8

2.2.15. Диаметр сопел горелки, мм:

1,25±0,01

природного (130 мм вод. ст.)

1,12±0,01

(200 мм вод. ст.)

1,1±0,01

(225 мм вод. ст.)

0,7±0,01

сжиженного (300 мм вод. ст.)

2.3. Состав изделия

2.3.1. Составные части изделия

Составные части изделия, поясняющие принцип устройства аппарата и тре-

бующие технического обслуживания во время эксплуатации, показаны на рис. 1

Линия отреза

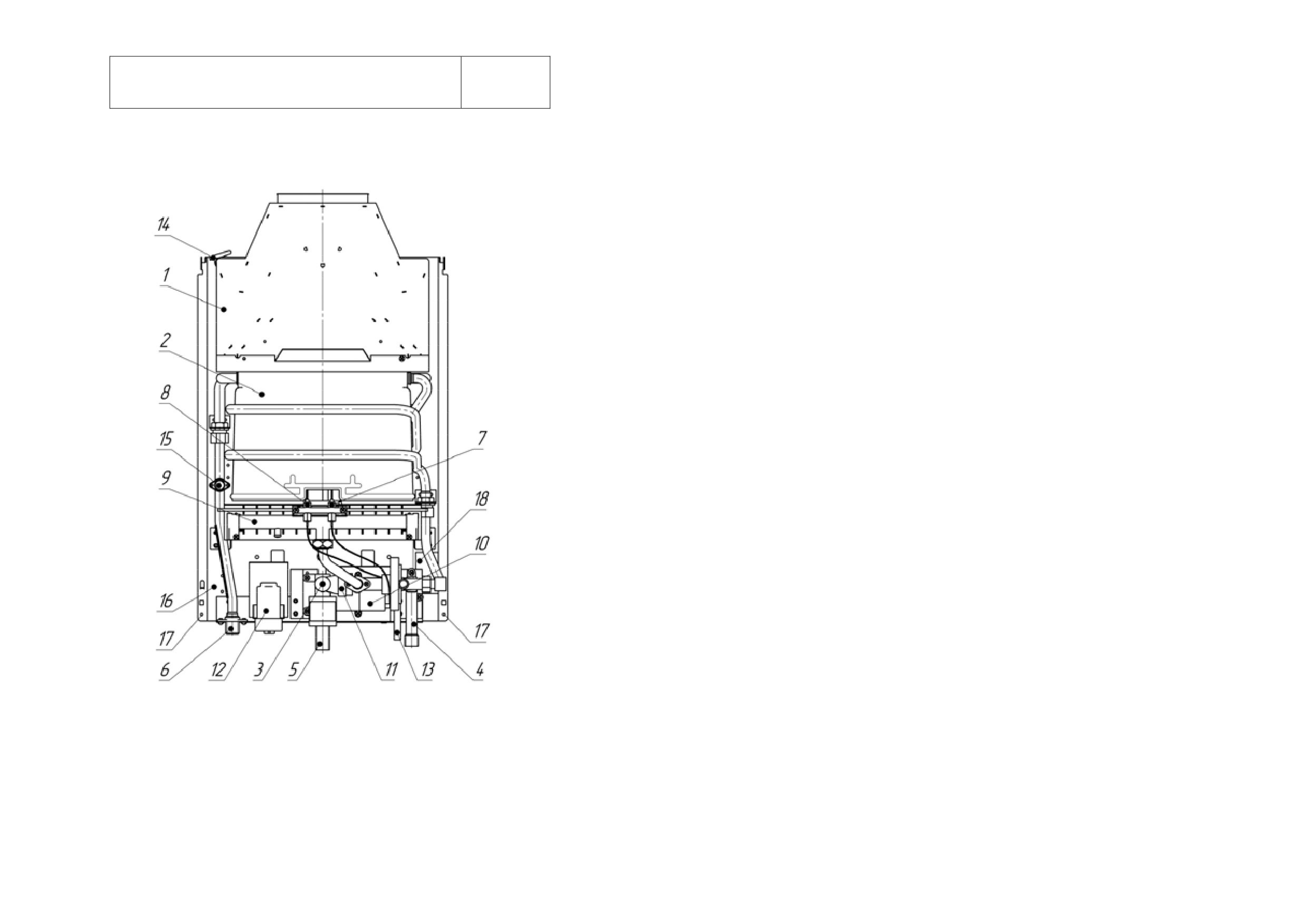

Рисунок 1. Аппарат водонагревательный проточный газовый бытовой

1 - газоотводящее устройство (ГОУ); 2 - теплообменник; 3 - блок водогазовый; 4 -

подвод холодной воды; 5 - подвод газа; 6 - выход горячей воды; 7 - свеча электронно-

го розжига горелки ; 8 - датчик контроля пламени ионизационный; 9 - горелка с кол-

лектором; 10 - блок управления электронный; 11 - газовый блок; 12- отсек батарей-

ный; 13 - пробка сливная; 14 - датчик по тяге; 15 - датчик от перегрева воды; 16 - кар-

кас; 17 - отверстия для крепления облицовки; 18 - табличка;

2.3.2. Комплект поставки

Комплект поставки представлен в таблице 2.

Таблица 2

№

Обозначение

Наименование

Количество

3222-00.000

Водонагреватель NEVA-4513 (НЕВА-4513)

3222-00.000 РЭ

Руководство по монтажу и эксплуатации

3222-82.000

Упаковка

3208-06.600

Комплект элементов крепления

3103-00.014

Резиновая прокладка

3224-00.04

Ручка

3222-00.003

Прокладка

2.4. Описание аппарата и назначение основных узлов

2.4.1. Аппарат настенного типа имеет прямоугольную форму, образуемую съем-

ной облицовкой 2 (см. рис.3), установленной на каркасе 16 (см. рис. 1).

2.4.2. В аппарате применена электронная система зажигания, получающая пита-

ние от двух батареек типа R20 напряжением по 1,5 В, расположенных в батарей-

ном отсеке 12.

2.4.3. Подключение электронного блока 10 к батарейному отсеку 12 осуществля-

ется при помощи микровыключателя 11, срабатывающего при протоке воды через

водогазовый блок (см. рис. 2)

2.4.4. Комфортность пользования аппаратом достигается благодаря включению

водонагревателя простым открыванием крана горячей воды.

2.4.5. Назначение основных узлов аппарата:

Водогазовый блок (рис.2), предназначен для включения аппарата и обеспе-

чения регулирования температуры воды и регулирования расхода газа. Блок со-

стоит из двух регуляторов: водяного А и газового Б.

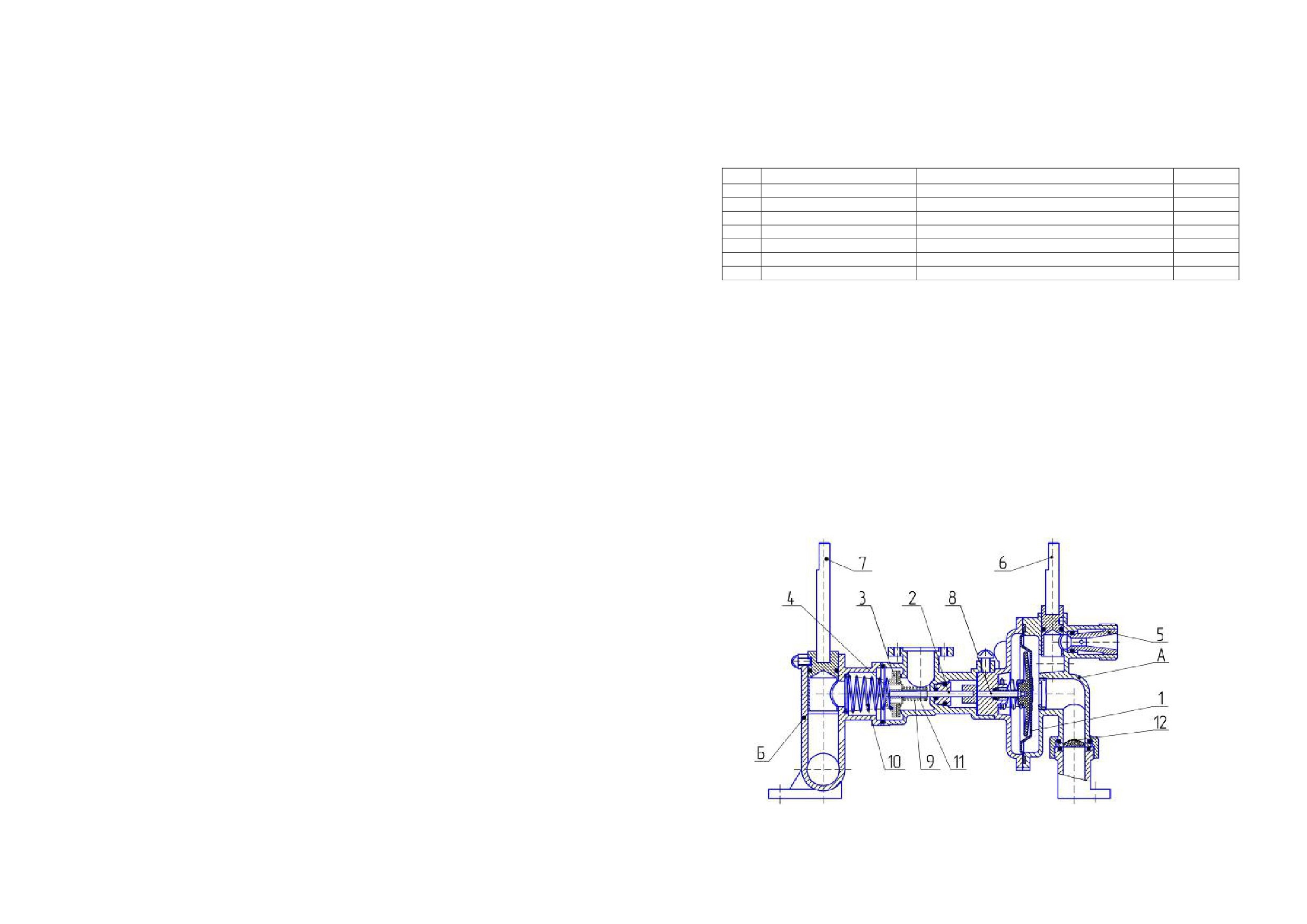

Рисунок 2 Блок водогазовый

А -регулятор водяной; Б -регулятор газовый; 1 -мембрана; 2 -шток; 3 -клапан основной;

(4812) 65-22-

Смоленск

ООО "Фирма КРиМ"

ул. Воробьева, 13

4 -клапан малый; 5 -штуцер Вентури; 6 -стержень регулятора водяного; 7 -стержень ре-

гулятора газового; 8 -тарелка со штоком; 9 -пружина; 10 -пружина; 11 -втулка; 12 -фильтр

Батумское шоссе, маг.

8-901-491-

Сочи, Дагомыс

ПБОЮЛ Аполлонов А.И.

№64

6097

ст. Брюховецкая,

Конструкция регулятора водяного А обеспечивает доступ газа к основной го-

(86156) 325-

Краснодарский

ОАО "Брюховецкаярайгаз"

ул. Димитрова, 95

релке только при наличии протока воды, одновременно обеспечивая срабатывание

край

электромагнитного клапана.

(8652) 26-38-

Ставрополь

ИП Кожаев Д.Г.

ул. Маяковкого 9

Конструкция газового регулятора Б является частью газовой арматуры, регу-

(4752) 53-27-

лирующий подачу газа между газовой сетью и горелкой.

Тамбов

ОАО "Рубин-Сервис"

ул. М.Вирты, 2а

Водогазовый блок содержит мембрану 1, двухступенчатый клапан (шток 2,

Тбилисская ст.,

(86158) 230-

клапан газовый основной 3; клапан малый 4; пружину 9, предназначенную для

Краснодарский

ОАО "Тбилисскаярайгаз"

ул. Кубанская,24

78,3-26-95

управления малым клапаном 4; пружину 10, предназначенную для управления ос-

край

новным клапаном 3; втулку 11, предназначенную для ограничения хода малого

(86196) 250-

Тихорецк

ОАО "Тихорецкгоргаз"

ул. Октябрьская, 96

77,

539-09

клапана); штуцер Вентури 5; стержень регулятора водяного 6; стержень регулято-

(81361) 2-00-

ра газового 7; тарелку со штоком 8; фильтр 12.

Тосно, Лен. Обл.

ООО "Тосномежрайгаз"

Московское шоссе, 4

Горелка с коллектором 9 (см. рис. 1) предназначена для воспламенения

(4872)32-60-

Тула

ООО "Теплосервис"

ул. Оборонная, 37

подаваемой к месту горения воздушно-газовой смеси.

Теплообменник 2 (система: продукты сгорания - вода) является частью во-

(8422) 44-66-

Ульяновск

ООО "Компания Газовик"

ул. Ленина, 132

дяной арматуры, в которой происходит теплообмен между горячими продуктами

(8422) 46-52-

Ульяновск

ООО "Ульяновскгоргаз"

ул. Ватутина, 4

сгорания горелки и протекающей по трубам теплообменника водой.

Датчик перегрева воды 15 предназначен для отключения аппарата при

(07472) 2-23-

Усмань

ООО "Дельта-Газ"

ул. Ленина, 115

перегреве воды (защита теплообменника от перегрева).

(3372) 53-20-

Датчик по тяге 14 предназначен для отключения аппарата в случае отсут-

Уфа

ООО "Газтехника Плюс"

ул. Революционная, 154/1

ствия тяги в дымоходе.

Шахты, Ростов-

8928906-05-

ИП Прокопенко Александр Петрович

пр. Красной Армии,21

Газоотводящее устройство 1 предназначено для отвода продуктов сгора-

ская обл.

ния в дымоход и служит местом установки датчика 14.

(4852)47-75-

Ярославль

ИП «Гасанов»

пр. Московский, 163

Свеча электронного розжига горелки 7, образуя искровые разряды в тече-

(8452)24-10-

ние 7 c при включении аппарата (при пропуске воды через аппарат), производит

Ярославль

ОАО «Яргазсервис»

ул. Цветочная, 7

розжиг горелки.

Ионизационный датчик контроля пламени 8 обеспечивает контроль пла-

мени горелки и автоматическое отключение подачи газа на горелку при ее погаса-

нии.

ПРИМЕЧАНИЕ

Ввиду того, что предприятие продолжает вести работу по дальнейшему со-

вершенствованию конструкции аппарата, приобретенный аппарат может не полно-

стью совпадать в отдельных элементах с описанием или изображением в «Руково-

дстве по монтажу и эксплуатации».

2.5.

Габаритные и монтажные размеры

Крымск, Красно-

(86131) 457-

ОАО "Крымскрайгаз"

ул. Гречко, 10А

дарский край

457-01

(86147) 313-

Курганинск

ОАО "Курганинскгазсервис""

ул. Мира, 109

(0742) 41-93-

Липецк

ОАО "Липецкоблгаз"

ул. Неделина,25

Люберцы, Мос-

(495)230-94-

ООО "Центр Ареал Престиж"

наб. Озерковая, 22/24

ковская обл.

(8772) 57-07-

Майкоп

ООО "Газкомплект"

ул. Жуковского, 52

10 , 52-76-33

(495)185-21-

Москва

ООО "Альстрамерия"

пр. Анадырский, 9

80,184-31-46

(495)710-79-

Москва

ООО "ИТЦ Термосинтез"

ш. Ленинградское, 58

17,710-79-54

(495)323-78-

Москва

ЗАО "СЦБТ"

ул. Кантемировская, 20

88,323-78-77

(495)506-56-

Москва

ООО "РемГазСервис"

ул. Гончарная, 13/2

49,746-50-61

(495)771-26-

Москва

ООО "ГазПроектСервис"

ул. Азовская, 12/2

(498)553-30-

Москва

ООО "Мастер СК ГАЗ - Сервис"

ул. Толстого, 1/32

Москва

ГУП "Мосгаз"

наб. Озерковая, 48

(8312) 16-31-

Н.Новгород

ООО "Галант-Сервис"

ул. Заярская, 18

(8312) 61-90-

Н.Новгород

ООО "Термотехника"

ул. Ошарская, 14/6

Новоалександ-

ровск, Красно-

ОАО "Новоалександровскрайгаз"

пер. Красноармейский, 59

дарский край

(8617) 670-

Новороссийск

ООО "Техсервис"

ул. Видова,165/111

433

(86133) 452-

Новороссийск

ООО "Векрател-В"

ул. Володарского, 6/18

(3532) 34-13-

Оренбург

ОАО "Оренбургоблгаз"

ул. Самолетная, 79

Павловская ст.,

(86191) 316-

Краснодарский

ОАО "Павловскаярайгаз"

ул.Преградная,4

93, 316-16

край

1 - патрубок; 2 -облицовка; 3 - окно смотровое; 4 - ручка;

(8412) 46-25-

Пенза

ООО "Метан" (Пензагоргаз)

ул. Рахманова, 1А

5 - штуцер подвода холодной воды, резьба G 1/2;

6 штуцер подвода газа, резьба G 1/2;

(8112) 72-35-

7 - штуцер отвода горячей воды, резьба G 1/2;

Псков

ОАО "Псковоблгаз"

ул. Рабочая, 5

8 - монтажные отверстия.

(863)234-40-

Ростов-на-Дону,

ООО "Импульс Сервис Дон"

ул. Шеболдаева, 95/2

Рисунок 3 Размеры габаритные и монтажные

(4912)96-91-

Рязань

ОАО «Рязаньгоргаз»

ул. Семашко, 18

18,76-57-11

ул. Молодогвардейская,

(8462) 33-39-

Самара

ООО "Стройкомплект"

104

ООО "Балтийская Газовая Компа-

(812) 380-30-

Санкт-Петербург

ул. Качалова, 3

ния"

(812) 717-03-

Центральный р-он

Кировский р-он, Адмирал-

(812) 785-23-

Санкт-Петербург

ОАО "Ленгаз"

тейский р-он

(812) 387-84-

Московский р-он

СПИСОК СЕРВИСНЫХ ЦЕНТРОВ ПО ГАЗОВЫМ ВОДОНАГРЕВАТЕЛЯМ NEVALux

2.6.

Схема электрическая

Город

Организация

Адрес

Телефон

(86133)

Анапа

ООО "ЭкдаЛимитед"

ул. Парковая, 35

52996

(8512) 30-17-

Астрахань

ОАО "АстраханьГазСервис"

ул. Боевая, 124

(4722) 27-17-

Белгород

ООО "Белгородгазснаб"

ул. Победы, 69 А

(0722) 34-04-

Белгород

ОАО "Белгородоблгаз"

пер. 5-й Заводской, 38

Белоусово, Ка-

(48432)53-

ООО «ТКП Газком»

ул. Калужская, 20

лужская обл.

338, 29-531

(4832)41-18-

Брянск

ПУ «Брянскмежрайгаз

ул. Щукина, 58

ООО "Новгородская Газовая компа-

(81622) 3-88-

В.Новгород

ул. Михайлова, 3.

ния"

(81622) 23-

В.Новгород

ООО "Новгородмежрайгаз"

ул. Загородная, 2/1

838

(4922)32-22-

Владимир

ООО «Аванпост»

ул. Ноябрьская, 131

(8172) 76-84-

Вологда

ООО "Устюггазсервис"

ул. Саммира, 2А

(8172) 24-48-

Вологда

ООО "Теплогазкомплект"

ул. Некрасова, 68

(4732) 54-33-

Воронеж

ООО "Галант"

ул. Волгоградская, 46А

Всеволожск, Лен.

(81370) 1-03-

Колтушское шоссе, 294

Обл.

ООО "Всеволожскмежрайгаз"

Выборг, Лен.

(81378) 3-54-

ООО "Выборгмежрайгаз"

ул.Выборгская, 17

Обл.

(343) 220-95-

Екатеринбург

ОАО"Уральские Газовые Сети"

ул. Фрунзе, 100А

(4932) 32-81-

Иваново

ОАО "Ивановогоргаз"

ул. Воробьевская, 4

(4932) 47-29-

Иваново

ООО "Луч-Сервис"

ул. Заводская, 13

(8362) 42-52-

Йошкар-Ола

ООО "Марийскгаз"

ул. Эшпая, 45

(843) 521-37-

Казань

ООО"Горизонт"

ул. Ямашева, 36

(843) 554-90-

Казань

ООО "Татгазселькомплект"

Горьковское шоссе, 30

(4842)56-56-

Калуга

ООО «Техногаз»

ул. Декабристов, 15

15,59-11-75

Рисунок 4 Монтажная схема соединений

(4842)56-53-

Калуга

ООО «Центгазбыт»

ул. Достоевского, 32

Кореновск, Крас-

(8242) 3-60-

ОАО "Кореновскрайгаз"

ул. Тимашевская, 1Б

нодарский край

(4942) 32-55-

Кострома

ООО "Гидротерм"

ул. Советская, 109-1

(4942) 31-57-

Кострома

ОАО "Костромаоблгаз"

ул. Кузнецкая, 9

(4942) 62-42-

Кострома

ООО "Экспресс-мастер"

ул. Князева, 2

Краловская ст.,

(86161) 319-

Краснодарский

ОАО "Крыловскаярайгаз"

ул. Первомайская, 130

98 310-04

край

(861) 255-98-

Краснодар

ООО "Газтехника"

ул. Путевая,5

10. ОТМЕТКА ОБ УСТАНОВКЕ АППАРАТА И ПРОВЕДЕНИИ

ПОРЯДОК УСТАНОВКИ

ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

3.1. Место установки

3.1.1. Аппарат необходимо устанавливать на кухнях или других нежилых отапли-

Аппарат установлен, проверен и пущен в работу работником газового хозяйства

ваемых помещениях в соответствии с проектом газификации и

или другой организацией, имеющей лицензию на данный вид деятельности.

СНиП 42-01-2002.

3.1.2. Объем помещения, где устанавливается водонагреватель, должен быть не

Юридический адрес: ____________________________________________________________

менее 8 м³.

Фактический адрес:

____________________________________________________________

3.1.3. При работе аппарата происходит сжигание кислорода в помещении. Поэто-

Телефон/факс:

______________________________

му оно должно иметь окно с форточкой (открывающейся фрамугой) для постоян-

(Штамп с полным наименованием организа-

ного притока свежего воздуха во время работы водонагревателя.

ции и номером лицензии)

Работник ____________________________

_______________________

(Фамилия И.О.)

(подпись)

Об основных правилах пользования владелец аппарата проинструктирован

3.1.4. Водонагреватель необходимо подсоединять к дымоходу с хорошей тягой и

“____”________________200__г.

__________________________

как можно ближе к дымоходу. (требования к установке изложены в п. 3.6)

(подпись владельца аппарата)

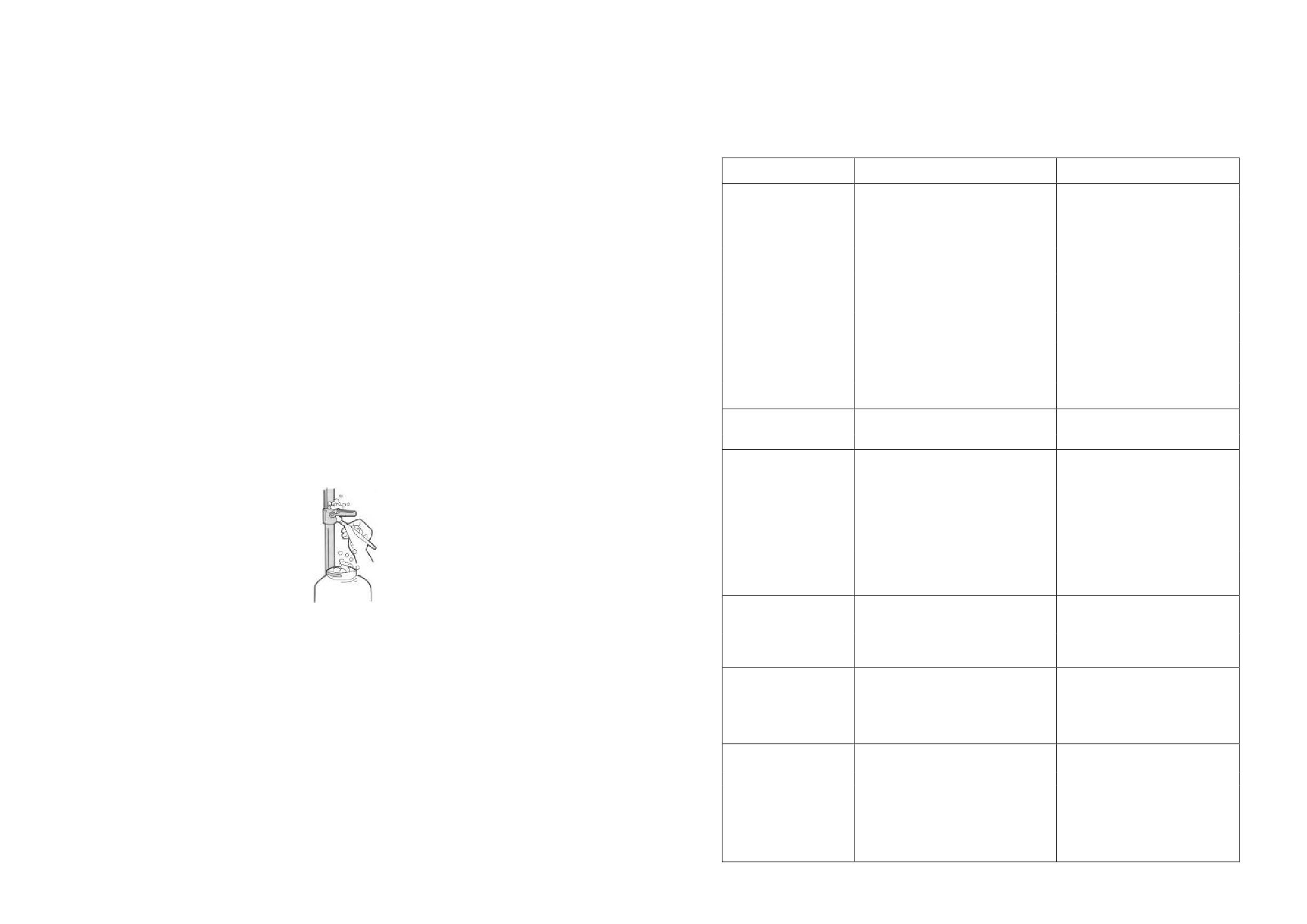

Один из доступных методов проверки наличия тяги в дымоходе показан на

рисунке.

Техническое обслуживание проведено:

Штамп

пламя свечи не

пламя свечи

За ________год Работник ____________________

_________ организации

отклоняется

гаснет

(Фамилия И.О.)

(подпись, дата)

За ________год Работник ____________________

_________ организации

Нет тяги

Недостаточная тяга

Хорошая тяга

(Фамилия И.О.)

(подпись, дата)

(Не используйте аппарат)

(аппарат можно использовать)

За ________год Работник ____________________

_________ организации

3.1.5. Запрещается устанавливать аппарат над источником тепла или открытого

(Фамилия И.О.)

(подпись, дата)

пламени (например, над газовой плитой, электрическими нагревательными прибо-

рами).

За ________год Работник ____________________

_________ организации

(Фамилия И.О.)

(подпись, дата)

3.2. Монтаж аппарата

3.2.1. Перед установкой аппарата необходимо получить разрешение компетентной

За ________год Работник ____________________

_________ организации

(Фамилия И.О.)

(подпись, дата)

организации газовой службы.

3.2.2. Монтаж аппарата должен производиться эксплуатационной организацией

За ________год Работник ____________________

_________ организации

газового хозяйства или другими организациями, имеющими лицензию на данный

(Фамилия И.О.)

(подпись, дата)

вид деятельности.

3.2.3. Установленный аппарат обязательно должен быть зарегистрирован службой

За ________год Работник ____________________

_________ организации

(Фамилия И.О.)

(подпись, дата)

газового хозяйства.

3.2.4. Устанавливать аппарат необходимо на несгораемых стенах (кирпичные, бе-

тонные, облицованные керамической плиткой).

3.2.5. Запрещается установка аппарата на деревянной стене (перегородке).

3.2.6. Перед установкой аппарата на стену из трудновоспламеняемого материала

необходимо предварительно установить изоляцию размером 560х850 мм, состоя-

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

щую из оцинкованного листа толщиной 0,8…1 мм по листу базальтового тепло-

изоляционного картона БТК толщиной 3…5 мм. Изоляция должна выступать за

9.1. Предприятие-изготовитель гарантирует безотказную работу аппарата при нали-

габариты корпуса аппарата не менее чем на 100 мм с каждой стороны.

чии документации на установку аппарата и при соблюдении Потребителем правил хра-

Расстояние от боковых поверхностей аппарата до трудновоспламеняемых

нения, монтажа, эксплуатации и технического обслуживания, установленных настоя-

стен без применения теплоизоляции должно быть не менее 250 мм. При уменьше-

щим “Руководством по эксплуатации”.

нии указанного расстояния до 150 мм необходимо установить теплоизоляцию.

9.2. Гарантийный срок эксплуатации аппарата составляет 2 (два) года со дня продажи

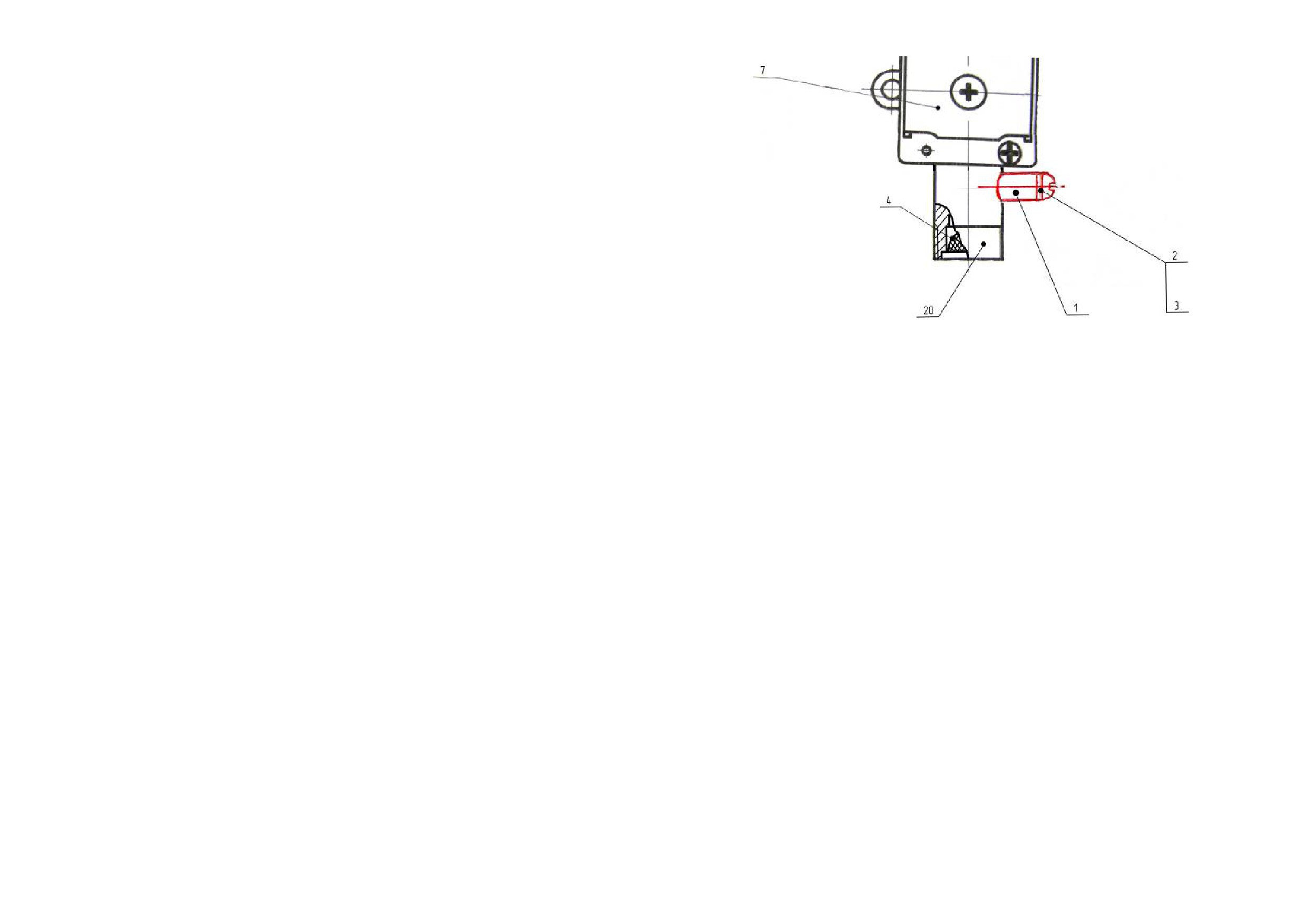

3.2.7. Перед установкой аппарата необходимо снять облицовку, для чего:

аппарата через розничную торговую сеть или со дня получения Потребителем (для вне-

рыночного потребления);

- вывернуть в нижней части изделия (под облицовкой) два винта - самореза,

9.3. Гарантийный ремонт аппарата производится уполномоченными сервисными цен-

скрепляющие облицовку с каркасом (см. рис. 1);

трами, имеющими лицензию на данный вид деятельности (см. перечень сервисных цен-

- потянуть на себя нижний конец облицовки, выводя ее из зацепления со

тров в разделе 11).

штырями;

9.4. Срок службы аппарата составляет не менее 12 (двенадцати) лет.

- поднять облицовку вверх и снять ее.

9.5. При покупке аппарата покупатель должен проверить отсутствие повреждений и

3.2.8. Для осуществления сервисного обслуживания при установке аппарата необ-

комплектность аппарата, получить «Руководство по эксплуатации» с отметкой и штам-

ходимо выдержать следующие зазоры:

пом магазина о продаже в талонах на гарантийный ремонт.

9.6. При отсутствии в гарантийных талонах штампа магазина с отметкой даты про-

дажи аппарата гарантийный срок исчисляется со дня его выпуска предприятием-

изготовителем.

9.7. При ремонте аппарата гарантийный талон и корешок к нему заполняются работ-

ником организации, производящей ремонт, при этом Гарантийный талон изымается.

Корешок гарантийного талона остается в руководстве по эксплуатации.

9.8. Изготовитель не несет ответственность за неисправность аппарата и не гаранти-

рует безотказную работу аппарата в случаях:

а) несоблюдения Потребителем правил установки и эксплуатации аппарата;

б) несоблюдения Потребителем правил технического обслуживания аппарата в

установленный настоящим Руководством срок (не реже одного раза в год);

в) несоблюдения Потребителем, торгующей или транспортной организацией пра-

вил транспортировки и хранения аппарата.

9.9.

Элементы питания являются расходным материалом и в комплект поставки не

входят. Работа по замене элементов питания не является гарантийной.

===========================================================

- расстояние от боковой поверхности аппарата до боковой стены не менее 150 мм;

Адрес завода - изготовителя: ОАО “Газаппарат”,

- свободное пространство перед лицевой поверхностью аппарата должно

192019, Санкт - Петербург, ул. Проф. Качалова, д. 3

быть не менее 600 мм.

тел. (812) 567-60-54

3.2.9. Аппарат навешивается на закрепленные в стене кронштейны (прилагаются к

изделию), с помощью монтажных отверстий на каркасе. Монтажные отверстия

аппарата показаны на рис.3.

3.2.10.Аппарат рекомендуется устанавливать на такой высоте, чтобы смотровое

окно находилось на уровне глаз потребителя.

3.2.11.Габаритные и присоединительные размеры для подсоединения трубопрово-

дов подвода газа, подвода и отвода воды, отвода продуктов сгорания через газоот-

водящую трубу показаны на рис.3.

3.2.12.Запорные краны подвода воды и газа, установленные перед аппаратом,

должны быть легко доступны.

3.3. Подключение воды

3.3.1. Для увеличения срока службы аппарата и улучшения его эксплуатационных

характеристик рекомендуется устанавливать перед аппаратом фильтр очистки во-

ды.

СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

В регионах с жесткой водой рекомендуется перед аппаратом устанавливать

смягчители воды.

3.3.2. Подключение аппарата к водопроводной сети выполнить металлическими

Аппарат водонагревательный проточный газовый бытовой NEVA - 4513

трубами Ду15 или гибкими рукавами с внутренним диаметром не менее 13 мм.

(НЕВА-4513)

Длина гибкого рукава должна быть не более 1,5 м.

3.3.3. Подключение трубопроводов холодной и горячей воды не должно сопрово-

Заводской номер ______________________________________________

ждаться взаимным натягом труб и частей аппарата во избежание смещения или

поломки отдельных деталей и частей аппарата и нарушением герметичности водя-

соответствует ГОСТ 19910-94, ТУ 4858-016-00153413-2005 и признан годным для

ной системы.

эксплуатации.

3.3.4. Перед подключением водонагревателя к водопроводной сети необходимо

слить воду из напорного трубопровода для предотвращения возможного нежела-

тельного попадания в аппарат грязи и отложений при первом его включении.

3.3.5. После подсоединения трубопроводов к аппарату необходимо проверить

Аппарат отрегулирован на _______________________________________ газ

(природный, 1274,1960 или 2205 Па; сжиженный 2940 Па)

герметичность мест соединений, предварительно заполнив внутренние полости

трубопровода аппарата водой. Проверка герметичности производится открытием

Дата выпуска __________________________

запорного вентиля холодной воды (при закрытых водоразборных кранах). Течь в

местах соединений не допускается.

3.3.6. Правила монтажа аппарата при помощи гибких шлангов

Контролер ОТК

Гибкие рукава, применяемые для подключения газа и воды должны иметь

сертификат соответствия, где должны быть указаны технические условия на по-

ставку, область их применения, срок службы и технические характеристики.

По истечении срока службы, указанного в сертификате, рукав должна быть

обязательно заменен.

При подключении аппарата при помощи гибких рукавов необходимо соблю-

дать правила монтажа, которые не допускают:

- скручивание шланга относительно продольной оси;

- установку шланга с изгибом вблизи наконечников. Длина участка шланга у

заделки, который не должен подвергаться изгибу, должна быть не менее 50 мм.

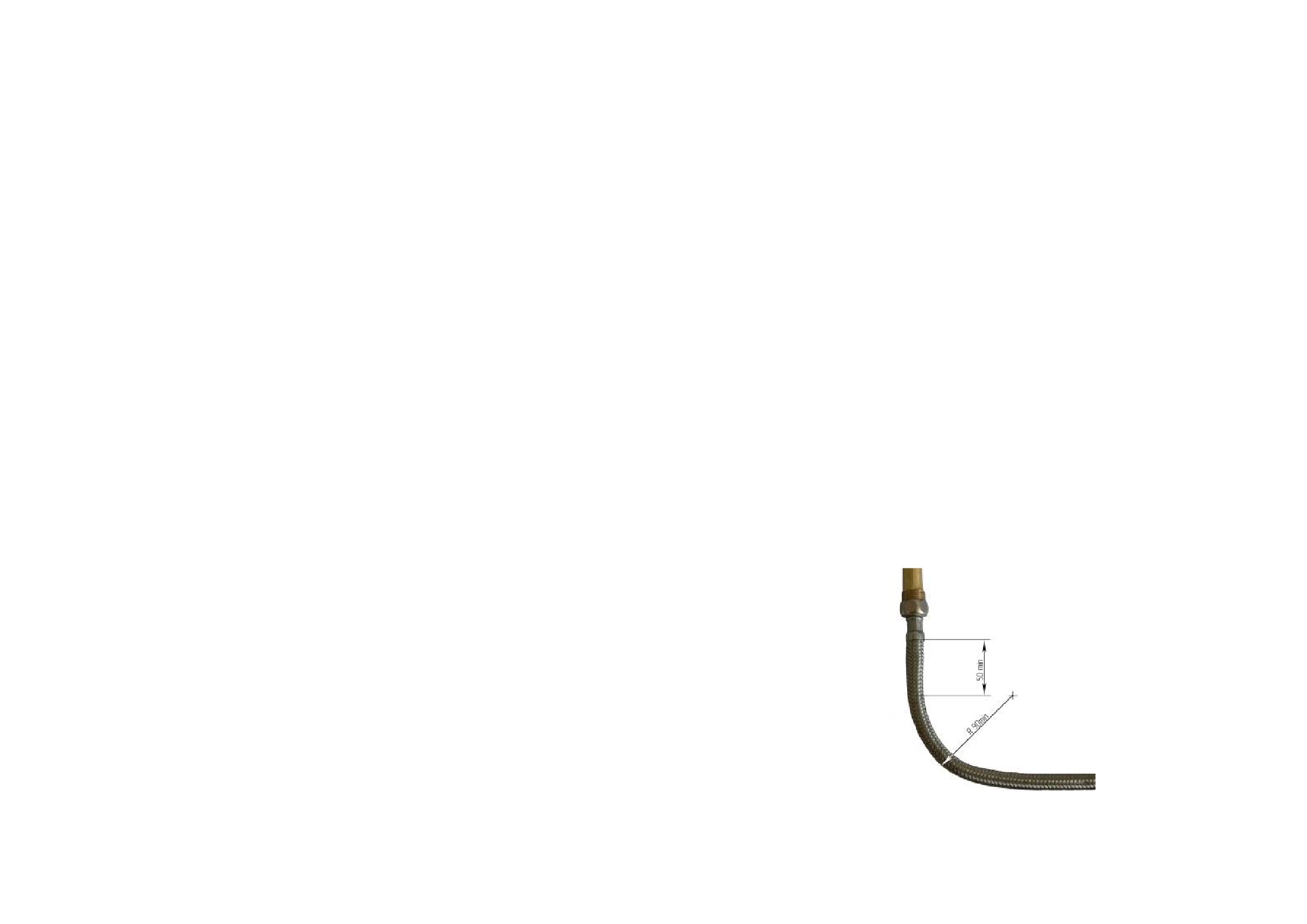

Минимально допустимый радиус изгиба шланга, измеряемый по внешней обра-

зующей, должен составлять 90 мм (см. рис. 5).

Рисунок 5 Требования к монтажу гибких шлангов

Рекомендуется:

ПРАВИЛА ХРАНЕНИЯ

а)

применять угловые соединения и переходники во избежание изломов

шлангов вблизи наконечников.

7.1. Аппарат должен храниться и транспортироваться в упаковке только в поло-

б) применять промежуточные опоры при установке длинных шлангов:

жении, указанном на манипуляционных знаках.

в) при прямолинейном расположении устанавливать шланги с провисанием.

7.2. Аппарат должен храниться в закрытом помещении, гарантирующем защиту

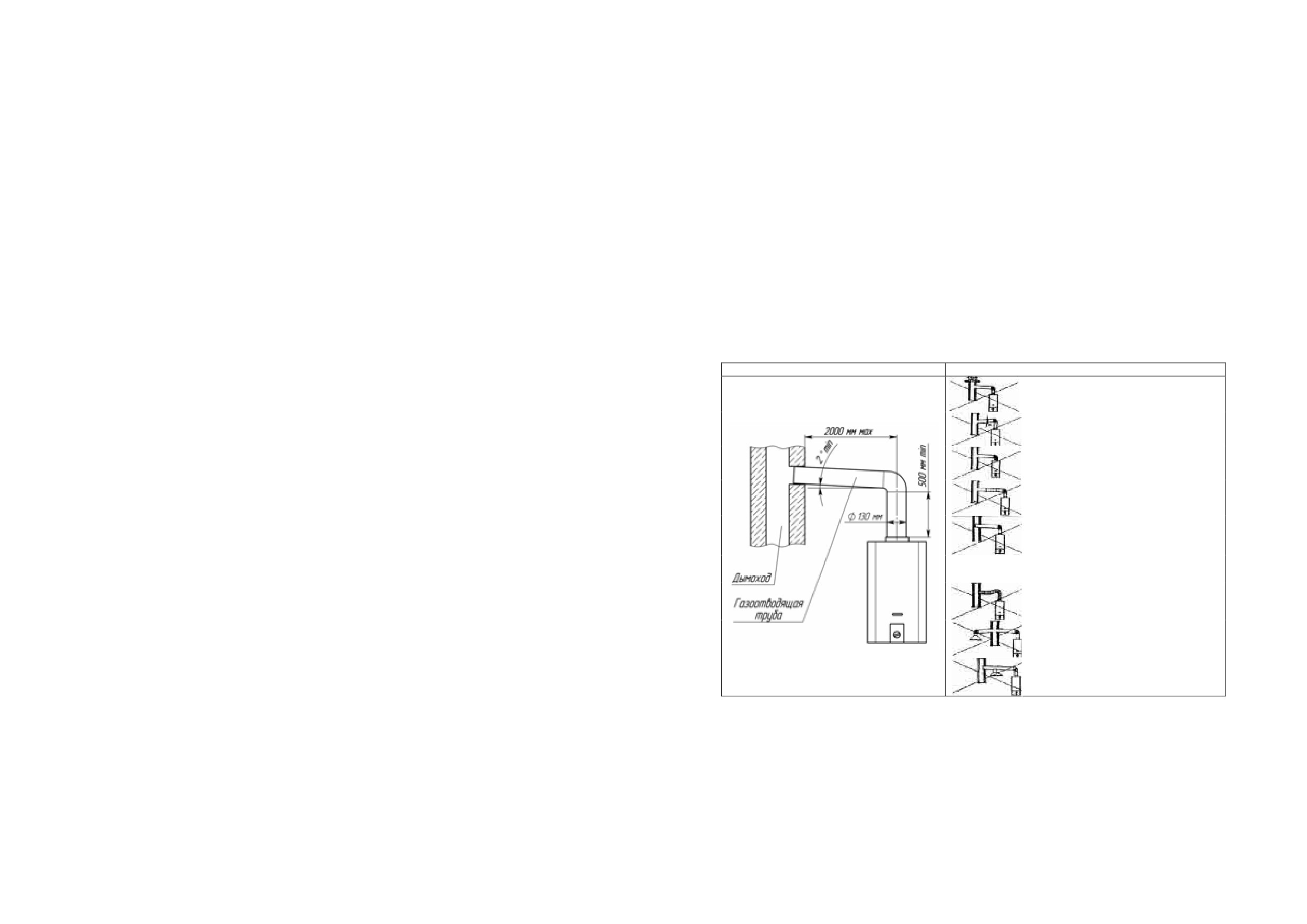

Рекомендуемые схемы монтажа шланга показаны в таблице 3.

от атмосферных и других вредных воздействий при температуре воздуха от минус

3.3.7. Монтаж шланга необходимо начинать с неподвижных элементов шланга,

50 до плюс 40 °С и относительной влажности не более 98 %.

имеющих трубную цилиндрическую резьбу.

7.3. При хранении аппарата более 12 месяцев последний должен быть подверг-

Это требование не относится к соединению, ответной деталью которой явля-

нут консервации по ГОСТ 9.014 .

ется накидная гайка.

7.4. Отверстия входных и выходных патрубков должны быть закрыты заглуш-

3.3.8. Уплотнение резьбового соединения штуцера с ответной деталью (радиаль-

ками или пробками.

ное соединение) необходимо производить с применением ленточного фторопла-

7.5. Через каждые 6 месяцев хранения аппарат должен подвергаться техниче-

стового уплотнительного материала (ФУМ) или герметика Анатерм-112.

скому осмотру, при котором проверяется отсутствие попадания влаги и засорений

3.3.9. Резьбовое соединение накидных гаек (торцовое соединение), как подвиж-

пылью узлов и деталей аппарата.

ных, так и неподвижных, с ответным штуцером необходимо выполнять с приме-

7.6. Аппараты следует укладывать не более чем в восемь ярусов при складиро-

нением прокладок.

вании в штабеля и транспортировании.

Материал прокладок - маслобензостойкая резина, паронит или фторопласт-4.

3.3.10.После подключения воды и испытания трубопровода необходимо проверить

работоспособность электронного розжига горелки, для чего:

- вставить в батарейный отсек батарейки, соблюдая полярность. Несоблюде-

ние этого условия приведет к несрабатыванию электронного блока;

- открыть кран горячей воды, при этом между свечей электронного розжига и

секцией горелки должен произойти непрерывный электронный разряд, что указы-

вает на работоспособность электронного блока и правильность монтажа электрон-

ной системы.

При отсутствии разряда внимательно проверить надежность монтажа систе-

мы согласно принципиальной электрической схеме соединений (см. рис. 4).

Наименование неисправ-

Вероятная причина

Методы устранения

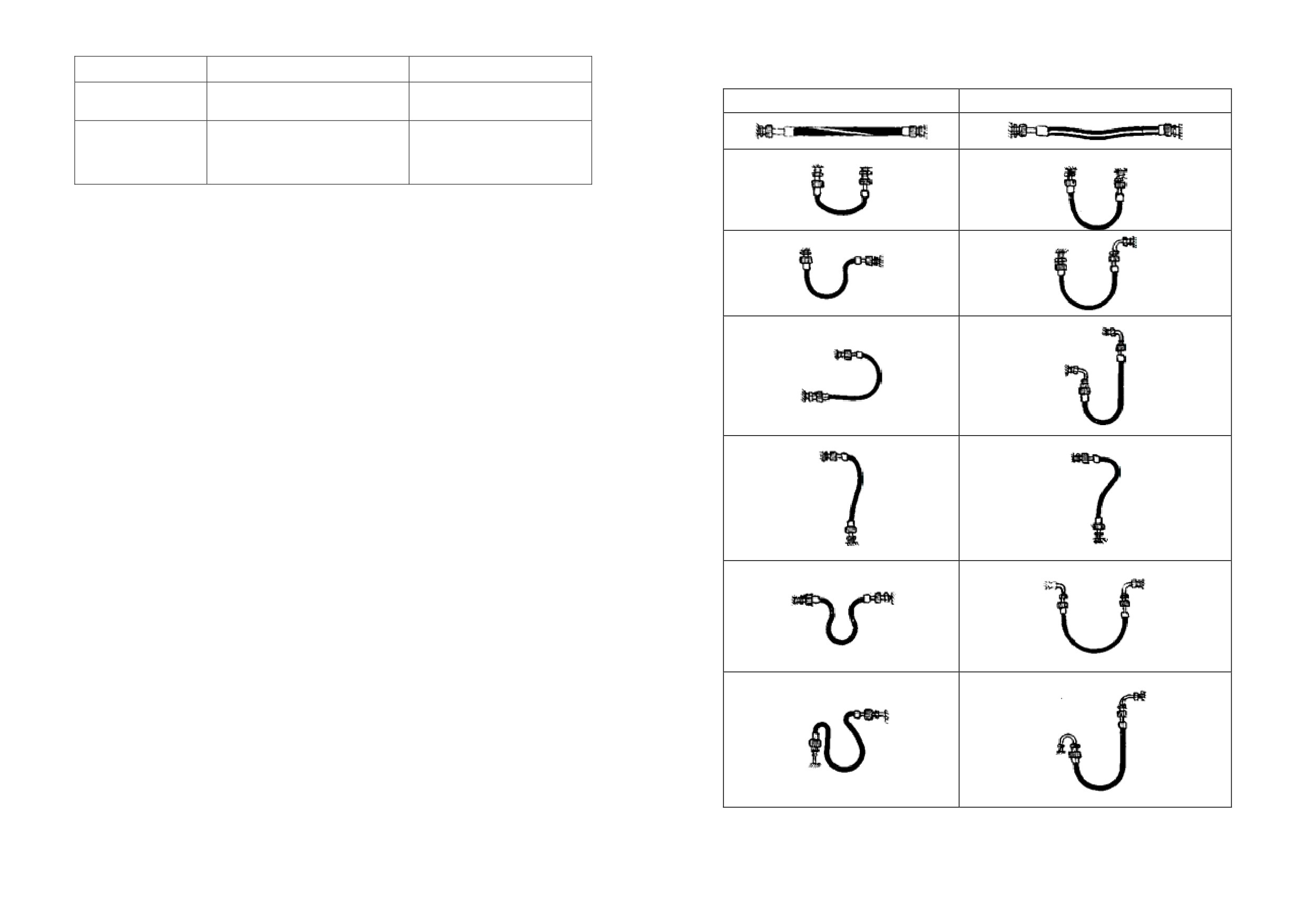

Таблица 3 Правила монтажа гибких шлангов

ностей

Пламя горелки вялое,

Отложение пыли на внутренних по-

Произвести чистку горелки (см.

вытянутое, с желтыми

верхностях основной горелки

п.5.3.1

Неправильно

Правильно

коптящими языками

При открывании горя-

Вышел из строя электронный блок

Заменить электронный блок

чей воды нет искрового

управления (БУЭ)

разряда,

аппарат не

включается, батарейки

исправны

3.4. Подключение газа

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ АППАРАТА

3.4.1. Для обеспечения устойчивой работы аппарата необходимо обязательно про-

И МЕТОДЫ ИХ УСТРАНЕНИЯ

изводить подводку газовой линии металлическими трубами с внутренним диамет-

ром не менее 13 мм или гибкими шлангами с Dу =13 мм, не менее, и длиной не

Возможные неисправности аппарата и методы их устранения приведены в

более 2,5 метра.

таблице 4

3.4.2. При монтаже газопроводов количество разборных соединений необходимо

Таблица 4

сводить к минимуму.

Наименование неисправ-

Вероятная причина

Методы устранения

ностей

3.4.3. Гибкие рукава для подвода газа, согласно требованиям СНиП 42-01-2002,

Аппарат не включается:

должны быть стойкими к подводимому газу при заданных давлениях и температу-

- при открывании горя-

Закрыт запорный кран газа перед ап-

Открыть запорный кран газа пе-

ре.

чей воды искровой раз-

паратом

ред аппаратом

3.4.4. Правила подключения газа при помощи гибких шлангов аналогичны прави-

ряд есть, аппарат не

Слабый напор воды в водопроводной

Вызвать водопроводчика

включается

сети

лам, изложенным в п.п. 3.3.6 и 3.3.7.

Слабый напор воды на выходе из ап-

3.4.5. При монтаже газовой линии к аппарату на входе в аппарат необходимо обя-

парата при нормальном на входе.

зательно установить запорный кран.

- возможно засорение фильтра на

Проверить фильтры и, при необ-

входе в аппарат или фильтра в смесите-

ходимости, прочистить

3.4.6. Присоединение газовой трубы не должно сопровождаться взаимным натя-

ле крана

гом труб и частей аппарата во избежание смещения или поломки отдельных дета-

- наличие накипи в теплообменнике

Удалить накипь из теплообмен-

лей и частей аппарата и нарушением герметичности газовой линии.

при использовании жесткой воды

ника (см. 5.3.3)

3.4.7. После подключения аппарата к газовой линии места соединений аппарата с

- при открывании горя-

Давление воды на входе в аппарат

Вызвать водопроводчика

коммуникациями должны быть проверены на герметичность.

чей воды нет искрового

недостаточно для срабатывания водяно-

разряда

го регулятора

3.4.8. Проверка герметичности в местах соединения подвода газа производится

В батарейном отсеке нет батареек или

Вставить батарейки

при неработающем аппарате и открытом положении запорного крана перед аппа-

батарейки разряжены

Заменить батарейки

ратом.

Нарушены контакты в электрической

Проверить контакты электриче-

Слабый искровой раз-

цепи

ской цепи

Контроль герметичности производится путем обмыливания мест соединений

ряд

Батарейки разрядились

Произвести замену батареек

или другими безопасными методами. Появление пузырьков означает утечку газа.

После

непродолжи-

Срабатывает датчик тяги, т.к. нет тяги

Вызвать трубочиста

Утечка газа не допускается.

тельной работы аппарат

в дымоходе или разрежение в дымоходе

отключается

ниже 2 Па

Наличие зазоров между газоотводя-

Герметизировать зазоры термо-

щей трубой и присоединительными

стойкой самоклеющейся лентой или

патрубками газоотводящего устройства

другими термостойкими материа-

и дымохода, а также между отдельными

лами

звеньями газоотводящей трубы

Срабатывает датчик по защите от пе-

Поворотом ручки 4 (рис.3) умень-

регрева воды

шить количество газа, поступающего на

аппарат или увеличить расход воды.

Недостаточный нагрев

Отложение сажи на ребрах теплооб-

Произвести чистку теплообмен-

воды при работе аппара-

менника или накипи в трубе горячей

ника согласно п.п. 5.3.3.

та на максимальный

воды теплообменника.

3.5. Подключение аппарата к баллону со сжиженным газом

нагрев

Слабое давление газа в системе (ме-

Вызвать службу газового хозяй-

3.5.1. Перед подключением аппарата к баллону со сжиженным газом убедитесь в

нее 65 мм вод. ст.)

ства

том, что Ваш аппарат настроен на работу со сжиженным газом. В противном слу-

После

непродолжи-

Разрушена мембрана

Произвести замену мембраны во-

чае необходимо произвести переналадку аппарата согласно п. 3.8.

тельной работы пламя

дяного блока

3.5.2. Баллон со сжиженным газом обязательно должен быть оборудован редукто-

основной горелки начи-

нает уменьшаться, а

ром, рассчитанным на стабилизацию давления 300 мм вод.ст. и расход газа не ме-

затем гаснет

нее 20 л/мин.

3.5.3. После подключения баллона с сжиженным газом необходимо проверить

Малый расход воды на

Наличие накипи в теплообменнике

Произвести чистку теплообмен-

выходе из аппарата при

ника согласно п. 5.3.3

места соединений на герметичность согласно п.3.4.8.

нормальном

расходе

Слабый напор воды в водопроводе

Вызвать водопроводчика

воды в трубопроводе

3.6. Установка трубы для отвода продуктов сгорания

Засорился фильтр в смесителе

Прочистить фильтр

Слабый напор горячей воды. Во

Произвести чистку входного

3.6.1. Важнейшим условием безопасной работы аппарата является удаление всех

входной фильтр попала грязь

фильтра

продуктов сгорания газообразного топлива. Поэтому описанные ниже правила

Установлены трубы горячей воды ма-

Установить трубы нужного сече-

подсоединения трубы отработанных газов (далее - газоотвод) к дымоходу должны

лого сечения (внутренний диаметр

ния (п.3.3.2)

выполняться неукоснительно.

менее 13 мм)

5.3.4. Замена уплотнительных соединений

Газоотвод должен быть герметичным и стойким к воздействию продуктов

сгорания. Под стойкостью к воздействию продуктов сгорания подразумевается

При техническом обслуживании, когда производится разборка и сборка вод-

стойкость материала, из которого он изготовлен, к тепловой нагрузке и к воздейст-

ных и газовых коммуникаций, необходимо обязательно устанавливать новые уп-

вию продуктов сгорания. Тяга в дымоходе должна быть в пределах от 2 до 30 Па.

лотнения.

Газоотвод должен быть изготовлен из жаропрочных и коррозионностойких

5.3.5. Проверка герметичности газовой и водяной систем аппарата

материалов, таких как: нержавеющая сталь, оцинкованная сталь, эмалированная

После очередного технического обслуживания, когда производилась разборка

сталь, алюминий с толщиной стенки не менее 0,5 мм.

газовых и водяных коммуникаций, необходима проверка аппарата на герметич-

Необходимо убедиться в том, что в дымоходе имеется действительно хоро-

ность. (см. п.п. 3.3.5 и 3.4.8)

шая тяга (см. рисунок на странице 13).

Не используйте вентиляционные каналы для удаления продуктов сгорания.

5.3.6. Проверка работоспособности датчика тяги

Газоотвод должен быть кратчайшим образом подсоединен к дымоходу (мак-

Для проверки датчика тяги необходимо снять газоотводящую трубу, вклю-

симально допустимое удаление газоотвода от дымохода - 2 м).

чить аппарат и при номинальном режиме работы (при полностью открытом газо-

Газоотвод должен иметь небольшой уклон (2°) вверх по направлению к месту

вом кране и номинальном расходе воды) закрыть газоотводящий патрубок аппара-

стыковки с дымоходом.

та металлическим листом. Через 10…60 секунд аппарат должен отключиться.

Газоотвод должен иметь внутренний диаметр не менее 115 мм.

После проверки установить газоотводящую трубу на место, обеспечив герме-

Для надежного отвода продуктов сгорания минимальная длина вертикального

тичность соединения.

участка газоотвода должна быть не менее 500 мм.

5.3.7. Внеочередная чистка аппарата

3.6.2. Вариант подсоединения газоотвода показан на рис. 6

Проведение чистки аппарата может потребоваться чаще, чем 1 раз в год, в

Правильно

Неправильно

случае интенсивной работы аппарата в помещении, в воздухе которого содержится

Дымоход блокирован по той или

много пыли. Это можно определить визуально по изменившемуся цвету пламени

иной причине.

горелки аппарата. Если пламя стало желтым или коптящим, это указывает на то,

Газоотвод имеет уклон вниз, вместо

что горелка забилась частицами пыли из воздуха, и необходимо произвести чистку

того, чтобы иметь уклон вверх.

и техническое обслуживание аппарата. В нормальном случае пламя должно быть

голубого цвета.

Отсутствует вертикальный участок

газоотвода длиной в 500 мм

Внеочередную чистку аппарата необходимо обязательно произвести и в том

случае, если в помещении, где установлен аппарат, были проведены строительные

Длина горизонтального участка

газоотвода превышает 2 метра

или ремонтные работы и в аппарат попало много строительной пыли и мусора.

Конец газоотвода слишком близок

к противоположной стене.

Имеется отверстие на наружной сто-

роне дымохода напротив точки со-

единения.

Газоотвод не лежит на прямой линии

и наклонен вниз.

Другое устройство подсоединено к

дымоходу.

Два устройства имеют одно под-

соединение к дымоходу

Рисунок 6 Подсоединение газоотвода к аппарату

ВНИМАНИЕ!

Все операции по уходу за аппаратом нужно выполнять только после его пол-

ного отключения.

5.3. Техническое обслуживание

При техническом обслуживании выполняются следующие работы:

- чистка горелки;

- чистка фильтров воды и газа;

- чистка теплообменника от накипи во внутренней полости и от сажи на на-

ружной поверхности (при необходимости);

- замена уплотнительных соединений в газовой и водяной системах;

- проверка герметичности газовой и водяной систем аппарата;

- проверка работы датчиков по тяге и перегреву воды;

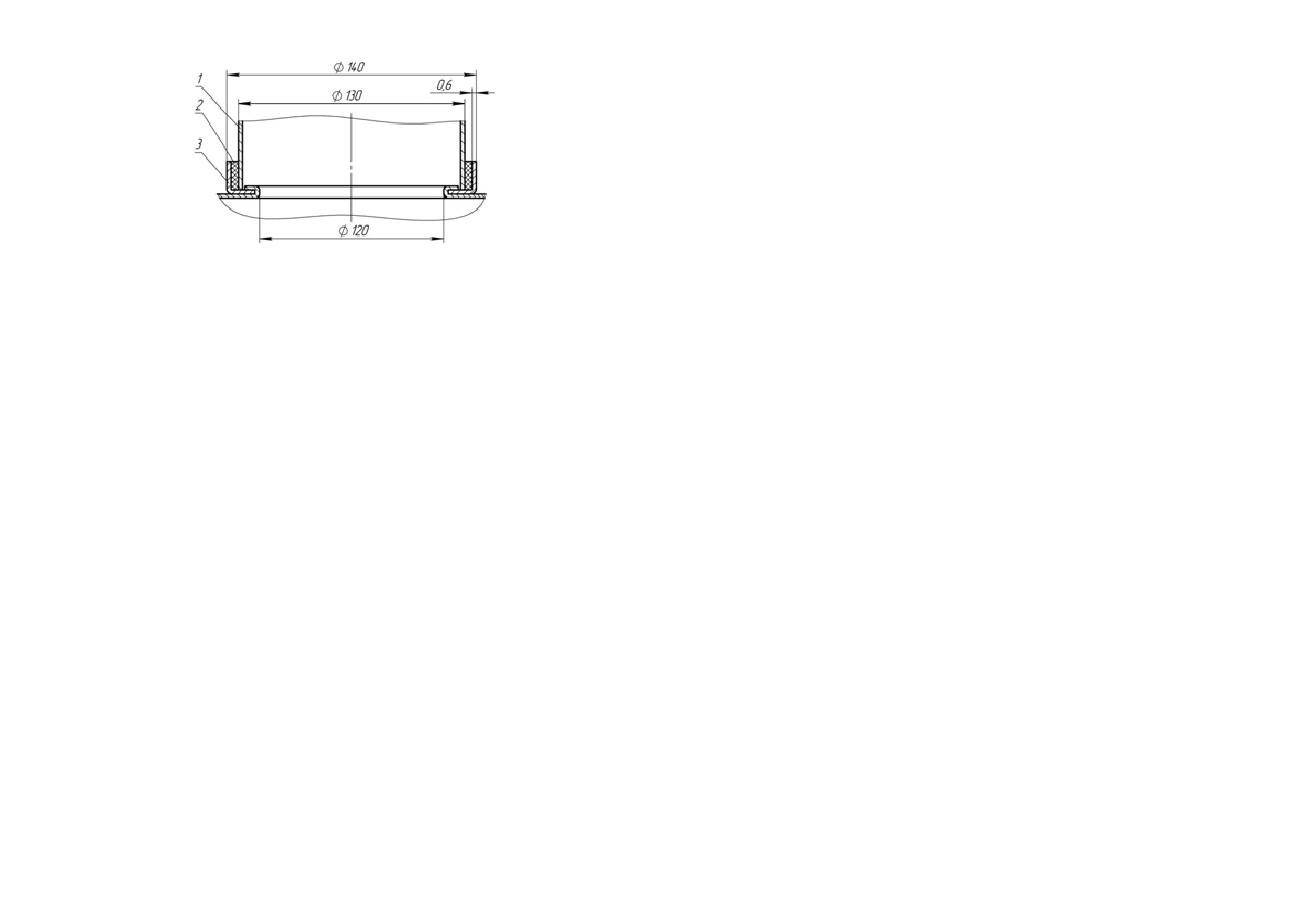

1 - газоотводящая труба; 2 - уплотнитель термостойкий;

- смазка подвижных соединений (при необходимости).

3 - патрубок газоотводящего устройства аппарата.

5.3.1. Чистка горелки

Рисунок 7. Схема подсоединения газоотводящей трубы.

Для очистки основной горелки необходимо выполнить следующие операции:

Газоотводящая труба и её соединение с аппаратом должны быть герметичны-

- выключить аппарат;

ми. Соединение трубы с аппаратом рекомендуется выполнять в соответствии с

- перекрыть кран подачи газа, снять облицовку, снять горелку;

рис.7.

- щеткой удалить пыль с наружных поверхностей горелки и с коллектора;

- влажной ветошью протереть коллектор и сопла;

3.7. Проверка давления газа в системе

- щеткой - «ершом» удалить пыль из внутренних каналов секций горелки;

3.7.1. При первом подключении аппарата следует проверить работу аппарата

- промыть мыльным раствором горелку, особенно ее внутренние полости при

оценкой вида пламени (пламя должно быть голубого цвета без желтых коптящих

помощи щетки - «ерша». Тщательно промыть проточной водой, просушить и по-

языков) и температуры нагрева воды. При необходимости, проверить давление

ставить на место.

газа на входе в аппарат. Давление газа проверяется при работающем водонагрева-

Содержание горелки в постоянной чистоте избавит теплообменник от загряз-

теле.

нения сажей и увеличит его срок службы.

3.7.2. Для замера давления газа на входе в аппарат необходимо использовать диф-

5.3.2. Чистка фильтров воды и газа

манометр. Для подключения дифманометра необходимо:

Местонахождение фильтра воды 12 показано на рис.2, а местонахождение

- закрыть газовый кран на входе в аппарат;

фильтра газа 4 показано на рис.8.

- подключить дифманометр к патрубку 1, находящемуся на входе 20 газового

Снять фильтры воды и газа. Произвести их чистку при помощи струи воды и

регулятора, предварительно отвернув винт 2 с уплотнением 3 (рис.8)

щетки. Просушить фильтр газового блока. Установить фильтры на место.

- запустить аппарат в работу;

- определить показания прибора, которые должны соответствовать данным

5.3.3. Чистка теплообменника

таблицы 1, п.2.2.4 на данный вид газа.

При загрязнении теплообменника необходимо произвести чистку его внеш-

После проведения замеров:

ней поверхности, когда на ней образовалась сажа, и внутренней поверхности труб

- выключить аппарат;

теплообменника, когда в них образовалась накипь.

- закрыть газовый кран на входе в аппарат;

Для удаления загрязнения с внешней стороны необходимо:

- отключить дифманометр;

- снять теплообменник и опустить в горячий раствор мыла или иного синте-

- поставить на место винт 2 с уплотнением 3;

тического моющего средства.

- проверить заглушку на герметичность.

- подержать его в растворе 10-15 минут и произвести чистку верхней и ниж-

ней поверхностей при помощи мягкой щетки. Промыть сильной струей воды.

- при необходимости весь процесс повторить.

- Для устранения накипи необходимо:

- снять теплообменник и поместить в емкость;

- приготовить 10% раствор лимонной кислоты (100 г порошковой лимонной

кислоты на 1 литр теплой воды);

- залить в трубопровод теплообменника приготовленный раствор. Раствор ос-

тавить на 10-15 минут, затем слить и трубопровод тщательно промыть водой;

- при необходимости весь процесс повторить.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Для обеспечения длительной и безотказной работы аппарата и сохранения его

рабочих характеристик необходимо регулярно проводить осмотр, уход и техниче-

ское обслуживание.

Для обеспечения пожаробезопасности необходимо внимательно следить за

чистотой горелок, не допускать коптящего пламени при сжигании газа, которое

ведет к отложению сажи на теплообменнике. При этом просветы между ребер теп-

лообменника зарастают сажей, вследствие чего пламя выбрасывается из камеры

сгорания, что может привести к пожару.

Осмотр и уход выполняются владельцем аппарата.

Техническое обслуживание аппарата проводится специалистами службы га-

зового хозяйства или другими организациями, имеющими лицензию на данный

вид деятельности не реже одного раза в год.

Работы, связанные с техническим обслуживанием, не являются гаран-

тийными обязательствами завода-изготовителя и производятся за счет потре-

бителя.

5.1. Осмотр

Рисунок 8. Патрубок замера давления газа

5.1.1. Ежедневно перед включением аппарата:

- проверить утечку газа (по характерному запаху). При его обнаружении об-

1- патрубок замера давления газа; 2- винт; 3- уплотнение; 4- фильтр; 7- электромаг-

нитный клапан (ЭМК); 20- входной патрубок газового блока (подвод газа)

ращайтесь в службу газового хозяйства;

- проверять отсутствие сгораемых предметов около аппарата.

- после включения аппарата необходимо проверять картину горения горелки,

3.8. Переналадка аппарата на другой вид газа

пламя которой должно быть голубым и не иметь желтых коптящих “языков”, ука-

3.8.1. Переналадка аппарата на другой тип и давление газа должна осуществлять-

зывающих на засорение коллектора и внутренних каналов секций горелок.

ся эксплуатационной организацией газового хозяйства или другими организация-

ми, имеющими лицензию на соответствующий вид деятельности. Для переналад-

Помните!

ки необходимо использовать только фирменный комплект деталей.

Из-за засорения внутренних каналов секций горелки поступает недостаточное

3.8.2. Для переналадки аппарата на другой тип или давление газа необходимо за-

количество воздуха, необходимого для нормальной работы аппарата, что приводит

менить сопла коллектора основной горелки и сопло запальной горелки на сопла с

к неполному сгоранию газа, которое, в свою очередь, приводит к следующим яв-

диаметрами отверстий в соответствии с таблицей 1 для типа и давления газа, на

лениям:

котором будет работать аппарат.

- возможность отравления, т.к. при неполном сгорании образуется окись уг-

3.8.3. После переналадки необходимо проверить герметичность соединений.

лерода;

3.8.4. Тип и давление газа, на которые перенастроен аппарат необходимо указать в

- осаждение на поверхности калорифера и на боковых поверхностях камеры

разделе 8 настоящего руководства (с указанием организации, выполнившей пере-

сгорания сажи, которая образуется при неполном сгорании газа. Наличие сажи во

настройку, и даты) и на табличке аппарата.

много раз ухудшает работу аппарата и может приводить к прогоранию теплооб-

менника.

5.2. Уход

5.2.1. Аппарат следует содержать в чистоте, для чего необходимо регулярно уда-

лять пыль с верхней поверхности аппарата, а также протирать облицовку сначала

влажной, а затем сухой тряпкой. В случае значительного загрязнения, сначала про-

тирать облицовку мокрой тряпкой, смоченной нейтральным моющим средством, а

затем сухой тряпкой.

5.2.2. Запрещается применять моющие средства усиленного действия и содержа-

щие абразивные частицы, бензин или другие органические растворители для очи-

стки поверхности облицовки и пластмассовых деталей.

ИСПОЛЬЗОВАНИЕ АППАРАТА

пропустить воду через аппарат до теплого состояния;

закрыть запорный газовый кран на входе в аппарат;

Аппарат, выпускаемый на заводе, настраивается на определенный вид газа,

закрыть запорный вентиль холодной воды на входе в аппарат.

указанный в табличке на аппарат и штампе ОТК раздела «Свидетельство о прием-

ке»

4.4. Предохранение от замерзания

4.1. Включение аппарата

4.4.1. Если после выключения аппарата возможно замерзание воды в нем, то не-

4.1.1. Перед включением аппарата откройте батарейный отсек и установите бата-

обходимо слить воду из аппарата следующим образом:

рейки, соблюдая полярность;

закрыть запорный газовый кран и запорный кран воды перед аппаратом;

4.1.2. Для включения аппарата необходимо:

открыть кран горячей воды;

а) открыть запорный вентиль холодной воды, установленный перед входом в

вывернуть сливную пробку 13 (см. рис.1);

аппарат, при этом кран горячей воды должен быть закрыт;

слить воду;

б) открыть запорный кран на газопроводе перед аппаратом;

завернуть пробу 13 до упора и закрыть кран горячей воды.

в) открыть кран горячей воды. Во время протока воды должен произойти ис-

кровой разряд между свечой электронного розжига 7 и горелкой 9 (см. рис.1).

При первом включении из-за присутствия воздуха в газопроводе в результате

монтажа аппарата розжиг горелки может произойти через 1-2 мин.

Т.к. искровой разряд длится непродолжительное время после включения во-

ды, для повторного образования искрового разряда необходимо воду закрыть, а

затем открыть. И так повторять до полного выхода воздуха, пока не произойдет

розжиг горелки;

4.2. Регулирование степени нагрева воды

4.2.1. Регулировка температуры воды производится одним из трёх способов:

1) вращением ручки 4 (рис.3) аппарата: поворот ручки против часовой стрелки уве-

личивает расход газа и температуру воды, поворот ручки по часовой стрелке

уменьшает расход газа и температуру воды;

2) изменением расхода воды, проходящей через аппарат (водоразборным краном го-

рячей воды): увеличение расхода воды приводит к уменьшению её температуры,

уменьшение расхода воды приводит к увеличению её температуры.

3) разбавлением горячей воды холодной с помощью смесителя.

4.2.2. Примечание. При жесткой воде для снижения температуры выходящей из

аппарата воды не рекомендуется пользоваться последним способом, так как пере-

грев воды в теплообменнике приводит к более быстрому образованию накипи в

трубах теплообменника и сужению их проходного сечения, что со временем при-

ведет к снижению эффективности работы аппарата и ослаблению струи горячей

воды. В этом случае для уменьшения интенсивности образования накипи рекомен-

дуется устанавливать температуру воды не выше

60 °С первыми двумя способа-

ми.

4.3. Выключение аппарата на длительное время

4.3.1. По окончании пользования аппаратом (ночное время, длительное отсутствие

дома и т.п.) его необходимо выключить, соблюдая следующую последователь-

ность:

закрыть кран горячей воды;

закрыть запорный газовый кран на входе в аппарат;

закрыть запорный вентиль холодной воды.

4.3.2. По окончании пользования аппаратом при жесткой воде необходимо:

открыть водоразборный кран горячей воды;

///////////////////////////////////////
