NEVA 4510 Аппарат водонагревательный проточный газовый бытовой. Руководство по эксплуатации 3227-00.000 РЭ
ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
«ГАЗАППАРАТ»
АППАРАТ
ВОДОНАГРЕВАТЕЛЬНЫЙ ПРОТОЧНЫЙ
ГАЗОВЫЙ БЫТОВОЙ
NEVA 4510
РУКОВОДСТВО ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
3227-00.000 РЭ
Уважаемый покупатель!
Вы приобрели газовый проточный водонагреватель с электронным уст-
ройством, позволяющим автоматически производить его розжиг при откры-
вании крана горячей воды.
Аппарат имеет цифровой индикатор, позволяющий контролировать
температуру нагрева воды, вытекающей из крана.
Благодарим Вас за то, что Вы отдали предпочтение нашему водонагре-
вателю.
При покупке аппарата проверьте комплектность, а также требуйте
заполнения торгующей организацией талонов на гарантийный ремонт.
Это руководство содержит сведения о порядке установки аппарата,
правилах пользования и технического обслуживания, о мерах безопасности при
эксплуатации аппарата, соблюдение которых обеспечит длительную безот-
казную и безопасную работу изделия. Пожалуйста, прочтите его внимательно
и следуйте приведенным в нем указаниям.
С уважением, Санкт-Петербургский ОАО «Газаппарат»
Установка аппарата, инструктаж владельца о принципах действия и пра-
вилах эксплуатации аппарата, техническое обслуживание, устранение неисправ-
ностей и ремонт проводятся эксплуатационной организацией газового хозяйства
или другими организациями, имеющими лицензию на данный вид деятельно-
сти.
Проверка и очистка дымохода, ремонт и наблюдение за системой водопро-
водных коммуникаций проводятся владельцем аппарата или домоуправлением.
Ответственность за безопасную эксплуатацию аппарата и за содержание
его в надлежащем состоянии несет его владелец.
2
СОДЕРЖАНИЕ
1 УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
4
2 ОПИСАНИЕ И РАБОТА ИЗДЕЛИЯ
6
2.1 Назначение изделия
6
2.2 Технические характеристики
6
2.3 Состав изделия
7
2.4 Описание аппарата и назначение основных узлов
8
2.5 Габаритные и монтажные размеры
10
2.6 Схема электрическая
11
3 ПОРЯДОК УСТАНОВКИ
12
3.1 Место установки
12
3.2 Монтаж аппарата
12
3.3 Подключение воды
14
3.4 Подключение газа
18
3.5 Установка дымохода для отвода продуктов сгорания
18
4 ИСПОЛЬЗОВАНИЕ АППАРАТА
21
4.1 Включение аппарата
22
4.2 Регулирование степени нагрева воды
23
4.3 Выключение аппарата на длительное время
23
5 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
25
5.1 Осмотр
25
5.2 Уход
25
5.3 Техническое обслуживание
26
6 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ АППАРАТА И МЕТОДЫ ИХ УСТРАНЕНИЯ
28
7 ПРАВИЛА ХРАНЕНИЯ
30
8 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
30
9 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
31
10
ОТМЕТКА ОБ УСТАНОВКЕ АППАРАТА И ПРОВЕДЕНИИ ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
32
ПРИЛОЖЕНИЕ. Шаблон разметки места крепления кронштейнов для навешивания аппарата.
3
1 УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
1.1 В целях собственной безопасности и во избежание выхода из строя аппа-
рата запрещается:
а) самостоятельно устанавливать и запускать аппарат в работу;
б) в помещении, где установлен аппарат, закрывать решетку или зазор в ниж-
ней части двери или стены, предназначенные для притока воздуха, необходимого
для горения газа;
в) пользоваться аппаратом при отсутствии тяги в дымоходе;
г) пользоваться неисправным аппаратом;
д) самостоятельно разбирать и ремонтировать аппарат;
е) вносить изменения в конструкцию аппарата;
ж) оставлять работающий аппарат без надзора;
з) прикасаться во время работы аппарата к облицовке в районе смотрового ок-
на и непосредственной близости от него, а также к трубе отвода продуктов сгора-
ния вблизи газоотводящего устройства аппарата, т.к. температура нагрева может
достигать 100 °С.
1.2 При установке аппарата в неотапливаемом помещении в зимнее время
необходимо слить из него воду.
1.3 При нормальной работе аппарата и при исправном газопроводе в поме-
щении не должно ощущаться запаха газа.
ЕСЛИ ВЫ ПОЧУВСТВОВАЛИ ЗАПАХ ГАЗА:
а) закройте кран подачи газа, находящийся на газопроводе перед аппаратом;
б) откройте окна и двери для проветривания помещения, обеспечив макси-
мальный приток свежего воздуха;
в) не включайте и не выключайте электрический свет или какие-либо электро-
приборы;
г) не пользуйтесь открытым огнем (зажигалками, спичками и т.п.);
д) не курите;
е) немедленно вызовите аварийную службу газового хозяйства по тел. 04.
При обнаружении неисправности в работе аппарата необходимо обратиться в
службу газового хозяйства и до устранения неисправностей аппаратом не пользо-
ваться.
1.4 Действия в экстремальных условиях
При нормальной работе аппарата при закрытии крана горячей воды основная
горелка должна погаснуть.
В случае если после закрытия крана горячей воды основная горелка продол-
жает гореть, необходимо отключить подачу газа на горелку с помощью газового
запорного крана, установленного перед аппаратом, и вызвать службу газового хо-
зяйства.
1.5 При пользовании неисправным аппаратом или при невыполнении выше-
указанных правил эксплуатации может произойти отравление газом или окисью
углерода (СО), находящимися в продуктах неполного сгорания газа, а также при-
вести к пожару.
1.6 Первыми признаками отравления являются: тяжесть в голове, сильное
сердцебиение, шум в ушах, головокружение, общая слабость. Затем могут поя-
виться тошнота, рвота, одышка, нарушение двигательных функций. Пострадавший
может внезапно потерять сознание.
4
1.7 Для оказания первой помощи необходимо:
-
вынести пострадавшего на свежий воздух;
-
расстегнуть стесняющую дыхание одежду;
-
дать понюхать нашатырный спирт;
-
тепло укрыть, но не давать уснуть и вызвать скорую помощь.
1.8 В случае отсутствия дыхания немедленно вынести пострадавшего в теп-
лое помещение со свежим воздухом и производить искусственное дыхание, не пре-
кращая его до приезда врача.
5
2 ОПИСАНИЕ И РАБОТА ИЗДЕЛИЯ
2.1
Назначение изделия
2.1.1 Аппарат водонагревательный проточный газовый бытовой NEVA-4510
(ВПГ-15-223-В11-Р2) ТУ, именуемый в дальнейшем «аппарат», предназначен для
нагревания воды, используемой в санитарных целях (мытье посуды, стирка, ку-
пание) в квартирах, коттеджах, дачных домах.
2.1.2 Аппарат предназначен для работы на природном газе по ГОСТ 5542-87
или сжиженном газе по ГОСТ 20448-90.
2.1.3 При изготовлении на заводе аппарат настраивается на определенный вид
газа, указанный в табличке на аппарате и в разделе «Свидетельство о приемке»
настоящего руководства.
Обозначение аппарата:
ВПГ- 15-223-В11-УХЛ 4.2, где
В - аппарат водонагревательный,
П - проточный.
Г - газовый;
15 - номинальная теплопроизводительность, кВт;
223 - аппарат работает на природном и сжиженном газах;
В11 - отвод продуктов сгорания через дымоход;
УХЛ 4.2 - климатическое исполнение.
2.2
Технические характеристики
Линия отреза
Таблица 1
Параметры
Значение
2.2.1. Номинальная тепловая мощность, кВт
17
2.2.2. Теплопроизводительность, кВт
15
2.2.3 Коэффициент полезного действия, %, не менее
88
2.2.4. Номинальное давление газа, Па (мм вод.ст.):
-
природного
1274 (130)
1960 (200)
-
сжиженного
2940 (300)
2.2.5. Номинальный расход газа, м3/час:
-
природного
1,95
-
сжиженного
0,77
2.2.6. Давление подводимой воды для нормаль-
ной работы аппарата, кПа
30…600
2.2.7. Мин. расход воды, необходимый для зажи-
гания основной горелки, л/мин
2,5
2.2.8. Расход воды при нагреве на ∆Т=40°С, л/мин
5,3
2.2.9. Расход воды при нагреве на ∆Т=25°С, л/мин
8,5
2.2.10. Разрежение в дымоходе, Па (мм вод.ст.):
-
не менее
2,0 (0,2)
-
не более
30,0 (3,0)
2.2.11. Температура продуктов сгорания, °С, не менее
110
2.2.12. Розжиг аппарата
Электронный
2.2.13. Габаритные размеры аппарата, мм
-
высота
648
-
ширина
356
-
глубина
218
2.2.14. Масса аппарата, не более, кг
10,4
2.2.15. Диаметр сопел горелки, мм:
1 ±0,02
6
2.3
Состав изделия
2.3.1 Составные части изделия
Составные части изделия, поясняющие принцип устройства аппарата и тре-
бующие технического обслуживания во время эксплуатации, показаны на рис. 1
Рисунок 1. Аппарат водонагревательный проточный газовый бытовой
1- облицовка; 2- каркас; 3- блок водогазовый; 4- ручка регулятора водяного; 5- ручка
регулятора газового; 6- электромагнитный клапан газового блока; 7- горелка с коллек-
тором; 8- теплообменник; 9- датчик от перегрева воды; 10- датчик по тяге; 11- газоот-
водящее устройство(ГОУ); 12- свеча электронного розжига горелки; 13- датчик кон-
троля пламени ионизационный; 14- отсек батарейный; 15- блок управления электрон-
ный; 16- индикатор цифровой температуры горячей воды; 17- окно смотровое; 18-
микровыключатель; 19- входной патрубок водяного блока (подвод воды); 20- входной
патрубок газового блока (подвод газа); 21- отвод воды; 22- пробка сливная, 23- датчик
температуры горячей воды
2.3.2 Комплект поставки
Комплект поставки представлен в таблице 2.
Таблица 2
№
Обозначение
Наименование
Количество
1
3227-00.000
Водонагреватель NEVA-4510
1
2
3227-00.000 РЭ
Руководство по монтажу и эксплуатации
1
3
Упаковка
1
4
Гибкая подводка
1
5
Комплект элементов крепления
1
6
Шланг душевой с насадкой
1
7
3103-00.014
Резиновая прокладка
2
7
2.4
Описание аппарата и назначение основных узлов
Регион, город
Название сервисного
Адрес, телефон
центра
2.4.1 Аппарат настенного типа имеет прямоугольную форму, образуемую
Брянск
ПУ “Брянскмежрайгаз”
241033, ул. Щукина, д.58,
тел. (0832)41-28-60, 41-68-87
съемной облицовкой 1, установленной на каркасе 2 (см. рис. 1).
Владимир
ООО “Газовые коммуникации”
600017, ул. Краснознаменная, д.3,
тел. (0922)23-66-84
2.4.2 В аппарате применена электронная система зажигания, получающая пи-
Екатеринбург
ОАО “Екатеринбурггаз”
ул. Белинского, д.37,
тание от двух батареек типа R20 напряжением по 1,5 В, расположенных в бата-
тел. (343)355-68-21
Иваново
ООО “Луч”
153024, ул. Заводская, д.13,
рейном отсеке 14.
тел. (0932)32-37-56
2.4.3 Подключение электронного блока 15 к батарейному отсеку 14 осущест-
Йошкар-Ола
ООО “Марийскгаз”
424002, ул. Эшпая, д.145,
тел. (8362)72-06-42
вляется при помощи микровыключателя 18, срабатывающего при протоке воды
Казань
ООО “Татгазселькомплект”
420004, Горьковское ш., д.30,
через водяной регулятор 1 (см. рис. 2)
тел. (8432)54-90-94, 55-05-39
Калининград
ООО “Авто Газ Сервис”
236029, ул. Сибирякова, д.17а,
2.4.4 Комфортность пользования аппаратом достигается благодаря включе-
тел. (0112)95-65-61, 95-65-63, 96-09-88
нию водонагревателя простым открыванием крана горячей воды.
Краснодарский край
Анапа
ОАО “Анапагоргаз”
353451, ул. Чехова, д.2,
2.4.5 Назначение основных узлов аппарата:
тел. (86133)375-65, 431-05
Анапа
ООО “ЭКДА лимитед”
353440, ул. Парковая, д.35,
Водогазовый блок (рис.2), представляет собой единый блок и состоит из
тел. (86133)529-96
ст. Брюховецкая
ОАО “Брюховецкаярайгаз”
352753, ул. Димитрова, д.20,
двух регуляторов:- водяного А и газового Б.
тел. (86156)338-50
ст. Крыловская
ОАО “Крыловскаярайгаз”
352081, ул. Первомайская, д.130,
тел. (86161)319-98, 309-86
Крымск
ОАО “Крымскрайгаз”
353386, ул. Маршала Гречко, д.10 А, тел.
(86131)510 -11
ст. Павловская
ОАО “Павловскаярайгаз”
352040, ул. Преградная, д.4,
тел. (86191)316-93, 316-16
Сочи (п. Дагомыс)
ПБОЮЛ Аполлонов А.И.
354207, Батуйское ш., маг.№64,
тел. (8622)667-097
Тихорецк
ОАО “Тихорецкгоргаз”
352100, ул. Октябрьская, д.96,
тел. (86196)539-60, 539-09
Майкоп
ООО “Газкомплект”
ул. Жуковского, д. 52, тел. (8772)57-07-10
Москва
ООО “Ремгазсервис”
115054, Озерковская наб., д.48-50, стр.1,
тел. (095)506-56-49, 746-50-61
Северовосточный
ГУП “Мосгаз” Управление №1
Графский пер., д.12, тел. (095)687-63-93
и Северный округ;
Мещанский и Твер-
ской район
Северозападный
ГУП “Мосгаз” Управление №3
Цветочный проезд, д.13а, тел. (095)497-68-60
и Западный округ;
районы Арбат,
Пресня и Тверской
Югозападный
ГУП “Мосгаз” Управление №5
ул. Шверника, д.1, корп.3, тел. (095)126-54-02
и Южный округ;
районы Хамовники
и Якиманка
Юговосточный
ГУП “Мосгаз” Управление №7
ул. Люблинская, д.8, тел. (095)178-47-00
и Южный округ;
районы Таганка и
Замоскворечье
Восточный округ;
ГУП “Мосгаз” Управление №10
ул. Наримановская, д.32, тел. (095)169-45-01
Красносельский и
Басманный район
Московская обл.,
ООО СК “Мастер Газ-сервис”
ул. Толстого, д.1/32,
Рисунок 2 Блок водогазовый
Люберцы
тел. (498)553-30-31, (926)553-90-69
Нижний Новгород
ООО “Гарант Сервис”
603146, ул. Заярская, д.18,
А- регулятор водяной; Б- регулятор газовый;
1- мембрана;
2- шток;
3- клапан газо-
тел. (8312)16-31-41,16-31-51
вый; 4- трубка Вентури; 5- регулятор расхода воды; 6- стержень регулятора водяно-
Новгород
ООО “Новгородская газовая ком-
ул. Михайлова, д.3, тел. (8162)67-16-09
пания”
го;
7- стержень регулятора газового; 8- фильтр
Санкт-Петербург
ООО “Балтийская газовая компа-
192029, ул. Бабушкина, д.2,
ния”
тел. (812)380-40-80
Смоленск
ОАО “Смоленскоблгаз”
214019, Трамвайный проезд, д.10,
Конструкция регулятора водяного А обеспечивает доступ газа к основной го-
тел. (0812)55-65-57
релке только при наличии протока воды, одновременно обеспечивая срабатывание
Тюмень
ООО “Тюменьгазсервис”
ул. Коммунистическая, д.16А, тел. (3452)43-03-24
Ульяновск
Компания “Газовик”
432063, ул. Ленина, д.132,
электромагнитного клапана 6 (см. рис. 1).
тел. (8422)44-51-86, 44-61-90
Конструкция газового регулятора Б является частью газовой арматуры, регу-
Уфа
ООО “Газкомплект”
450039, Индустриальное ш., д.47,
тел. (3472)42-39-17
лирующий подачу газа между газовой сетью и горелкой.
Челябинская обл.,
ООО “Вертикаль”
ул. Ленинградская, д.8, тел. (3519)22-24-39
Водогазовый блок содержит мембрану 1, шток 2, клапан газовый 3, трубку
Магнитогорск
Ярославская обл., Рыбинск
ОАО “Рыбинскгазсервис”
152905, пр. Революции, д.3, тел. (0855)24-78-42
Вентури 4, регулятор расхода воды 5, стержень регулятора водяного 6; стержень
регулятора газового 7; и фильтр 8. Водогазовый блок предназначен для включения
8
10 ОТМЕТКА ОБ УСТАНОВКЕ АППАРАТА И ПРОВЕ-
аппарата и обеспечения регулирования температуры воды и регулирования расхо-
дов воды и газа.
ДЕНИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
Горелка с коллектором 7 (см. рис. 1) предназначена для воспламенения
подаваемой к месту горения воздушно-газовой смеси.
Теплообменник 8 (система: продукты сгорания - вода) является частью во-
Аппарат установлен, проверен и пущен в работу работником газового хозяй-
дяной арматуры, в которой происходит теплообмен между горячими продуктами
ства или другой организацией, имеющей лицензию на данный вид деятельности.
сгорания горелки и протекающей по трубам теплообменника водой.
Юридический адрес: ____________________________________________________________
Датчик перегрева воды 9 предназначен для отключения аппарата при пе-
Фактический адрес:
____________________________________________________________
регреве воды (защита теплообменника от перегрева).
Телефон/факс:
______________________________
Датчик по тяге 10 предназначен для отключения аппарата в случае отсут-
ствия тяги в дымоходе.
(Штамп с полным наименованием ор-
ганизации и номером лицензии)
Газоотводящее устройство 11 предназначено для отвода продуктов сгора-
ния в дымоход и служит местом установки датчика 10.
Свеча электронного розжига горелки 12, образуя искровые разряды в те-
Работник ____________________________
_______________________
чение 7 c при включении аппарата (при пропуске воды через аппарат), производит
(Фамилия И.О.)
(подпись)
розжиг горелки.
Ионизационный датчик контроля пламени 13 обеспечивает контроль
пламени горелки и автоматическое отключение подачи газа на горелку при ее по-
Об основных правилах пользования владелец аппарата проинструктирован
гасании.
Датчик температуры горячей воды 23, являющийся термопарой, выдает на
цифровой индикатор 16 переменную ЭДС, величина которой зависит от степени
нагрева датчика.
“____”________________200__г.
___________________________
(подпись владельца аппарата)
Цифровой индикатор 16, позволяющий контролировать и показывать темпе-
ратуру нагрева воды, вытекающей из крана.
Техническое обслуживание проведено:
Штамп
За ________год Работник ____________________
_________ организации
(Фамилия И.О.)
(подпись, дата)
За ________год Работник ____________________
_________ организации
(Фамилия И.О.)
(подпись, дата)
За ________год Работник ____________________
_________ организации
(Фамилия И.О.)
(подпись, дата)
За ________год Работник ____________________
_________ организации
(Фамилия И.О.)
(подпись, дата)
За ________год Работник ____________________
_________ организации
(Фамилия И.О.)
(подпись, дата)
За ________год Работник ____________________
_________ организации
(Фамилия И.О.)
(подпись, дата)
За ________год Работник ____________________
_________ организации
(Фамилия И.О.)
(подпись, дата)
32
9
2.5
Габаритные и монтажные размеры
9 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
9.1 Предприятие-изготовитель гарантирует безотказную работу аппарата при
наличии проектной документации на установку аппарата и при соблюдении По-
требителем правил хранения, монтажа и эксплуатации, установленных настоящим
“Руководством по эксплуатации”.
9.2 Гарантийный срок эксплуатации аппарата:
2 года со дня продажи через розничную торговую сеть или со дня получения
потребителем (для внерыночного потребления);
9.3 Гарантийный ремонт аппарата производится уполномоченными сервис-
ными центрами, имеющими лицензию на данный вид деятельности.(См. перечень
сервисных центров)
9.4 Средний срок службы аппарата не менее 12 лет.
9.5 При покупке аппарата покупатель должен проверить отсутствие повреж-
дений и комплектность аппарата, получить «Руководство по эксплуатации» с от-
меткой и штампом магазина о продаже в талонах на гарантийный ремонт.
9.6 При отсутствии в гарантийных талонах штампа магазина с отметкой даты
продажи аппарата гарантийный срок исчисляется со дня его выпуска предприяти-
ем-Изготовителем.
9.7 При ремонте аппарата гарантийный талон и корешок к нему заполняются
работником организации, производящей ремонт, при этом Гарантийный талон
изымается.
Корешок гарантийного талона остается в руководстве по эксплуатации.
9.8 Изготовитель не несет ответственность за неисправность аппарата и не
гарантирует его работу, если на претензии Потребителя Изготовитель предъявит
доказательства о:
-
несоблюдения правил установки и эксплуатации;
-
несоблюдения правил транспортировки и хранения Потребителем, торгую-
щей или транспортной организациями.
Доказательства могут быть представлены как в виде заключения независимо-
го Эксперта, так и в виде акта, составленного представителем Изготовителя и под-
писанного Потребителем.
Адрес завода - изготовителя: ОАО “Газаппарат”,
192019, Санкт - Петербург, ул. Проф. Качалова, д. 3
тел. (812) 567-60-54

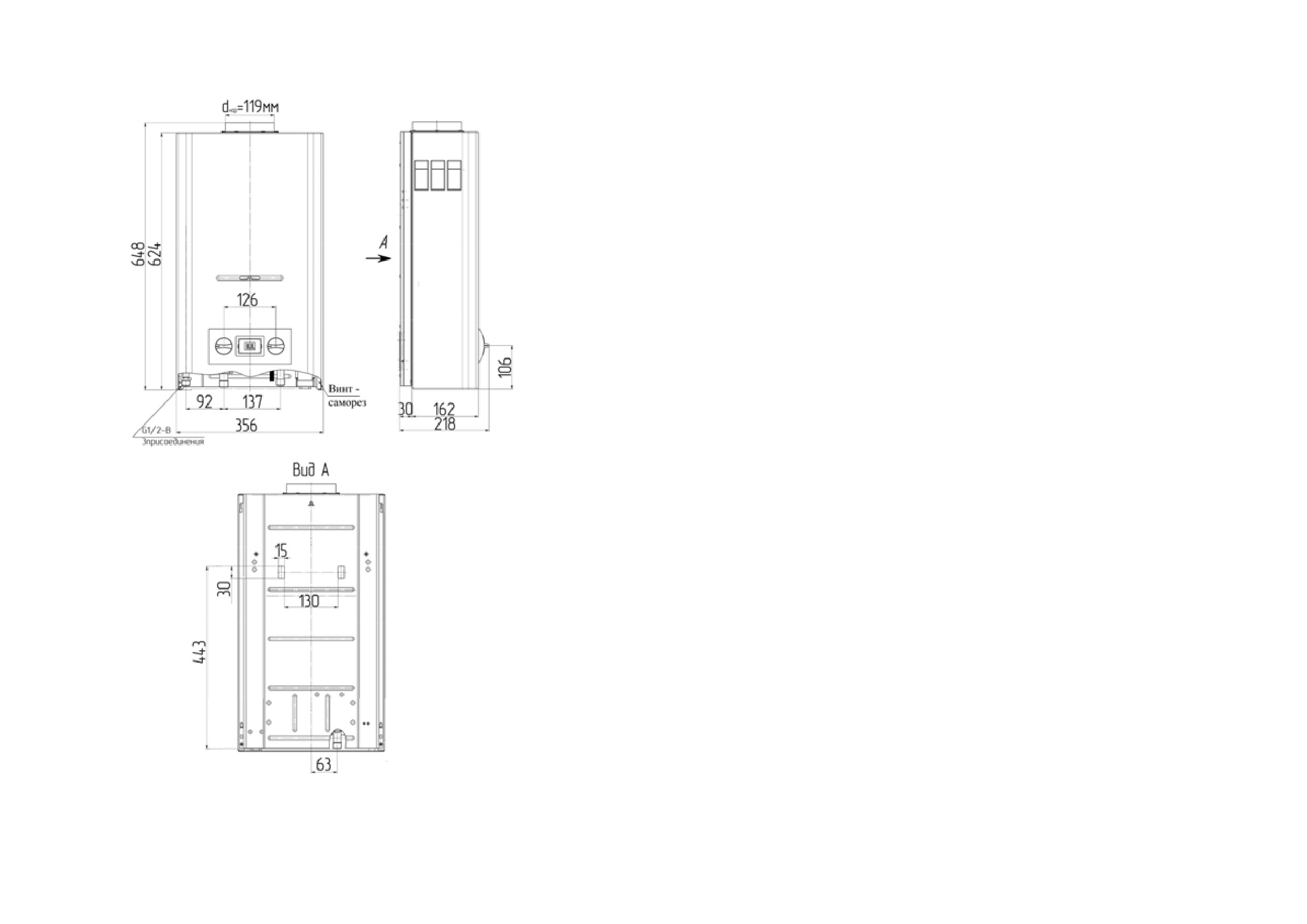

Рисунок 3 Размеры габаритные и монтажные
dнар - наружный диаметр горловины
10
7 ПРАВИЛА ХРАНЕНИЯ
2.6
Схема электрическая
7.1 Аппарат должен храниться и транспортироваться в упаковке только в по-
ложении, указанном на манипуляционных знаках.
7.2 Аппарат должен храниться в закрытом помещении, гарантирующем за-
щиту от атмосферных и других вредных воздействий при температуре воздуха от
минус 50 до плюс 40 °С и относительной влажности не более 98 %.
7.3 При хранении аппарата более 12 месяцев последний должен быть под-
вергнут консервации по ГОСТ 9.014 .
7.4 Отверстия входных и выходных патрубков должны быть закрыты за-
глушками или пробками.
7.5 Через каждые 6 месяцев хранения аппарат должен подвергаться техниче-
скому осмотру, при котором проверяется отсутствие попадания влаги и засорений
пылью узлов и деталей аппарата.
7.6 Аппараты следует укладывать не более чем в восемь ярусов при склади-
ровании в штабеля и транспортировании.
8 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Аппарат водонагревательный проточный газовый бытовой NEVA-4510
Заводской номер ______________________________________________
соответствует ТУ 4858-016-00153413-2005 и признан годным для эксплуатации
Аппарат отрегулирован на __________________________________ газ
(природный, сжиженный)
Дата выпуска __________________________
Контролер ОТК

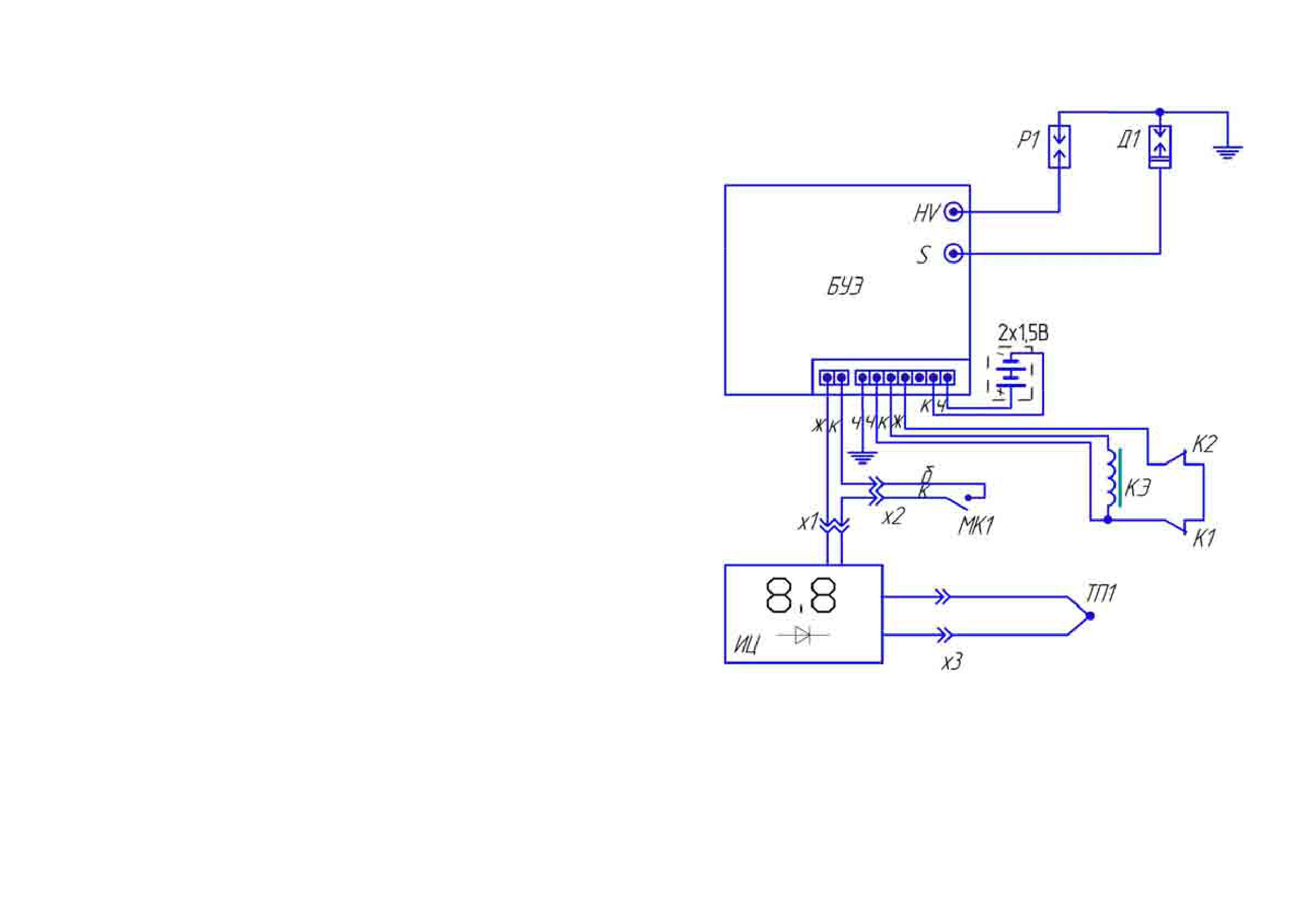

Рисунок 4 Монтажная схема соединений
БУЭ -блок управления электронный; ИЦ -индикатор температуры горячей воды;
ТП1 -датчик температуры горячей воды; МК1 -микровыключатель; К1 -датчик от
перегрева воды, К2 -датчик по тяге; КЭ -клапан электромагнитный газового блока;
Р1-свеча электронного розжига горелки; Д1 -датчик контроля пламени ионизацион-
ный;
НV -провод высокого напряжения; S -провод ионизационного датчика; Б -батарейки
2х1,5 В; Х1, Х2, Х3 -разъемы.
Условные обозначения проводов:
б -белый; ж -желтый; к -красный; ч -черный
30
Наименование неисправ-
Вероятная причина
Методы устранения
3 ПОРЯДОК УСТАНОВКИ
ностей
Малый расход воды на
Наличие накипи в теплообменнике
Произвести чистку теплообмен-
выходе из аппарата при
ника согласно п. 5.3.3
3.1
Место установки
нормальном
расходе
Засорился фильтр на входе в аппарат
Прочистить фильтр
воды в трубопроводе
Засорился фильтр в смесителе
Прочистить фильтр
3.1.1 Аппарат необходимо устанавливать на кухнях или других нежилых ота-
Пламя горелки вялое,
Отложение пыли на внутренних по-
Произвести чистку горелки
пливаемых помещениях в соответствии с проектом газификации и
вытянутое, с желтыми
лостях основной горелки
(см. п. 5.3.1)
СНиП 42-01-2002.
коптящими языками
На индикаторе не вы-
Нарушен контакт в цепи индикатор-
Найти причину неисправности
3.1.2 Объем помещения, где устанавливается водонагреватель, должен быть
свечиваются показания
датчик температуры горячей волы
(механическое отсоединение клемм,
не менее 8 м3.
температуры
окисление мест контакта) и устра-
3.1.3 Помещение должно иметь окно с форточкой (открывающейся фрамугой)
нить ее
для постоянного притока свежего воздуха во время работы аппарата.
Вышел из строя индикатор
Произвести замену индикатора
При открывании горя-
Вышел из строя электронный блок
Заменить электронный блок
чей воды нет искрового
управления (БУЭ)
управления (БУЭ)
разряда,
аппарат не
включается, батарейки
исправны
3.1.4 Водонагреватель необходимо подсоединять к дымоходу с хорошей тягой
и как можно ближе к дымоходу. (требования к установке изложены в п. 3.5)
Один из доступных методов проверки наличия тяги в дымоходе показан на
рисунке.
пламя свечи
пламя свечи
пламя свечи
не отклоняется
отклоняется
гаснет
Нет тяги
Недостаточная тяга
Хорошая тяга
(Не используйте аппарат)
(Не используйте аппарат)
(аппарат можно использовать)
3.1.5 Запрещается устанавливать аппарат над источником тепла или открыто-
го пламени (например, над газовой плитой, электрическими нагревательными
приборами).
3.2
Монтаж аппарата
3.2.1 Перед установкой аппарата необходимо получить разрешение компе-
тентной организации газовой службы.
3.2.2 Монтаж аппарата должен производиться эксплуатационной организаци-
ей газового хозяйства или другими организациями, имеющими лицензию на дан-
ный вид деятельности.
3.2.3 Установленный аппарат обязательно должен быть зарегистрирован
службой газового хозяйства.

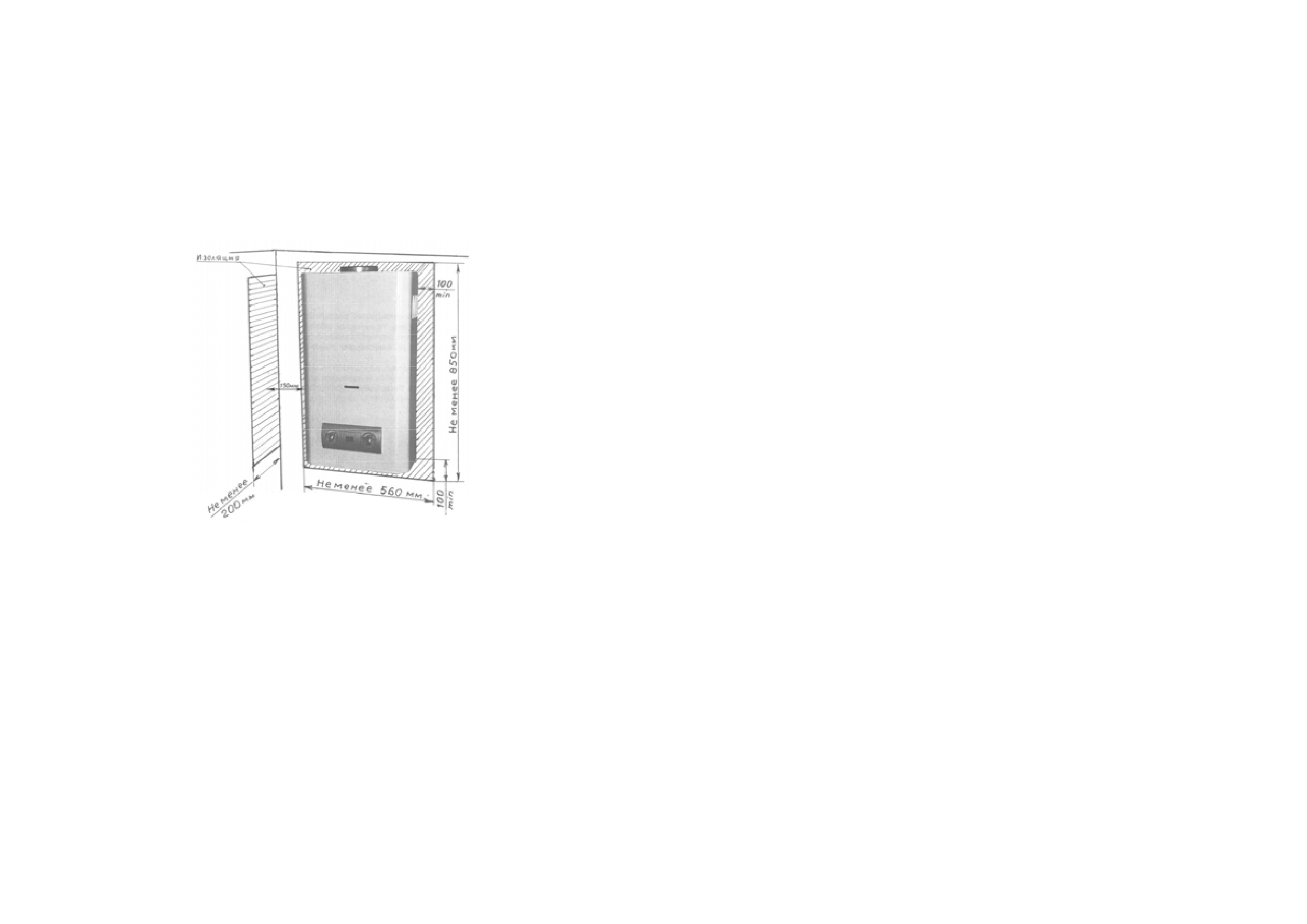

3.2.4 Устанавливать аппарат необходимо на несгораемых стенах (кирпичные,
бетонные, облицованные керамической плиткой).
3.2.5 Запрещается установка аппарата на деревянной стене (перегородке).
12
29
6 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ АППАРАТА
3.2.6 Перед установкой аппарата на стену необходимо предварительно уста-
новить из трудновоспламеняемого материала изоляцию размером 560х850 мм,
И МЕТОДЫ ИХ УСТРАНЕНИЯ
состоящую из оцинкованного листа толщиной 0,8…1 мм по листу базальтового
теплоизоляционного картона БТК толщиной 3…5 мм. Изоляция должна высту-
Возможные неисправности аппарата и методы их устранения приведены в
пать за габариты корпуса аппарата не менее чем на 100 мм с каждой стороны.
таблице 4
Таблица 4
Расстояние от боковых поверхностей аппарата до трудносгораемых стен без
Наименование неисправ-
Вероятная причина
Методы устранения
применения теплоизоляции должно быть не менее 250 мм. При уменьшении ука-
ностей
занного расстояния до 150 мм необходимо установить теплоизоляцию.
Аппарат не включается:
3.2.7 Перед установкой аппарата необходимо снять облицовку, для чего:
- при открывании горя-
Закрыт запорный кран газа перед ап-
Открыть запорный кран газа пе-
чей воды искровой раз-
паратом
ред аппаратом
-
разъединить разъем проводов, соединяющих индикатор температуры горячей
ряд есть, аппарат не
Слабый напор воды в водопроводной
Вызвать водопроводчика
воды 16 с термодатчиком температуры горячей воды 23 и электронным блоком
включается
сети
Слабый напор воды на выходе из ап-
управления (БУЭ) 15, для чего, нажать на рычажок разъема и потянуть элементы
парата при нормальном на входе.
разъема в разные стороны;
- возможно засорение фильтра на
Проверить фильтры и, при необ-
входе в аппарат или фильтра в смесите-
ходимости, прочистить
ле крана
- наличие накипи в теплообменнике
Удалить накипь из теплообмен-
при использовании жесткой воды
ника (см. 5.3.3)
- при открывании горя-
Ручка водяного регулятора 4 (рис. 1)
Повернуть ручку 4 в крайнее пра-
чей воды нет искрового
установлена в крайнее левое положе-
вое положение
разряда
ние. Давление воды на входе в аппарат
недостаточно для срабатывания водяно-
го регулятора
В батарейном отсеке нет батареек
Вставить батарейки
Нарушены контакты в электрической
Проверить контакты электриче-
Слабый искровой раз-
цепи
ской цепи
ряд
Батарейки разрядились
Произвести замену батареек
После
непродолжи-
Срабатывает датчик тяги, т.к. нет тяги
Вызвать трубочиста
тельной работы аппарат
в дымоходе или разрежение в дымоходе
отключается
ниже 2 Па
Наличие зазоров между газоотводя-
Герметизировать зазоры термо-
щей трубой и присоединительными
стойкой самоклеющейся лентой или
патрубками газоотводящего устройства
другими термостойкими материа-
и дымохода, а также между отдельными
лами
звеньями газоотводящей трубы
Срабатывает датчик по защите от пе-
Поворотом ручки 4 увеличить коли-
регрева воды
чество воды, протекающей через аппа-
рат, или поворотом ручки 6 уменьшить
количество газа, поступающего на
аппарат
Недостаточный нагрев
Отложение сажи на ребрах теплооб-
Произвести чистку теплообмен-
воды при работе аппара-
менника или накипи в трубе горячей
ника согласно п.п. 5.3.3.
та на максимальный
воды теплообменника.
нагрев
Слабый напор воды в водопроводе.
Вызвать водопроводчика
Слабый напор горячей воды. При
Произвести чистку входного
монтаже трубопровода во входной
фильтра.
фильтр попала грязь.
Установлены трубы горячей воды ма-
Установить трубы нужного сече-
лого сечения (внутренний диаметр
ния (п. 3.3.2)
менее 13 мм)
Слабое давление газа в системе (ме-
Вызвать службу газового хозяй-
нее 10 мм вод. ст.)
ства
После
непродолжи-
Разрушена мембрана
Произвести замену мембраны во-
тельной работы пламя
дяного блока
основной горелки начи-
нает уменьшаться, а
затем гаснет
28
13
-
вывернуть в нижней части изделия (под облицовкой) два винта - самореза,
-
залить в трубопровод теплообменника приготовленный раствор. Раствор ос-
скрепляющие облицовку с каркасом (см. рис. 3);
тавить на 10-15 минут, затем слить и трубопровод тщательно промыть во-
-
потянуть на себя нижний конец облицовки, выводя ее из зацепления со
дой;
штырями;
-
при необходимости весь процесс повторить.
-
поднять облицовку вверх и снять ее.
5.3.4 Замена уплотнительных соединений
3.2.8 Для осуществления сервисного обслуживания при установке аппарата
При техническом обслуживании, когда производится разборка и сборка вод-
необходимо выдержать следующие зазоры:
ных и газовых коммуникаций, необходимо обязательно устанавливать новые уп-
-
расстояние от боковой поверхности аппарата до боковой стены не менее 150 мм;
лотнения.
-
свободное пространство перед лицевой поверхностью аппарата должно
5.3.5 Проверка герметичности газовой и водяной систем аппарата
быть не менее 600 мм.
После очередного технического обслуживания, когда производилась разборка
газовых и водяных коммуникаций, необходима проверка аппарата на герметич-
ность.(см. п.п. 3.3.5 и 3.4.8)
5.3.6 Проверка работоспособности датчика тяги
Для проверки датчика тяги необходимо снять газоотводящую трубу, вклю-
чить аппарат и при номинальном режиме работы (при полностью открытом газо-
вом кране и номинальном расходе воды) закрыть газовый патрубок аппарата ме-
таллическим листом. Через 10…60 секунд аппарат должен отключиться.
После проверки установить газоотводящую трубу на место, обеспечив герме-
тичность соединения.
5.3.7 Внеочередная чистка аппарата
Проведение чистки аппарата может потребоваться чаще, чем 1 раз в год, в
случае интенсивной работы аппарата в помещении, в воздухе которого содержится
много пыли. Это можно определить визуально по изменившемуся цвету пламени
горелки аппарата. Если пламя стало желтым или коптящим, это указывает на то,
что горелка забилась частицами пыли из воздуха, и необходимо произвести чистку
и техническое обслуживание аппарата. В нормальном случае пламя должно быть
голубого цвета.
3.2.9 Аппарат навешивается на закрепленные в стене кронштейны (прилага-
Внеочередную чистку аппарата необходимо обязательно произвести и в том
ются к изделию), с помощью монтажных отверстий на каркасе. Монтажные от-
случае, если в помещении, где установлен аппарат, были проведены строительные
верстия аппарата показаны на рис.3.
или ремонтные работы и в аппарат попало много строительной пыли и мусора.
Разметку места крепления кронштейнов для навешивания аппарата произво-
дится с помощью прилагаемого шаблона. (см. приложение А)
3.2.10 Аппарат рекомендуется устанавливать на такой высоте, чтобы смот-
ровое окно находилось на уровне глаз потребителя.
3.2.11 Габаритные и присоединительные размеры для подсоединения трубо-
проводов подвода газа, подвода и отвода воды, отвода продуктов сгорания через
газоотводящую трубу показаны на рис.3.
3.2.12 Запорные краны подвода воды и газа, установленные перед аппара-
том, должны быть легко доступны.
3.3
Подключение воды
3.3.1 Для увеличения срока службы аппарата и улучшения его эксплуатаци-
онных характеристик рекомендуется устанавливать перед аппаратом фильтр очи-
стки воды.
В регионах с жесткой водой рекомендуется перед аппаратом устанавливать
смягчители воды.
14
27
3.3.2 Подключение аппарата к водопроводной сети выполнить металлически-
ВНИМАНИЕ!
ми трубами или гибкими рукавами с внутренним диаметром не менее13 мм и
Все операции по уходу за аппаратом нужно выполнять только после его пол-
длиной рукавов не более 1,5 м.
ного отключения.
3.3.3 Подключение трубопроводов холодной и горячей воды не должно со-
провождаться взаимным натягом труб и частей аппарата во избежание смещения
5.3
Техническое обслуживание
или поломки отдельных деталей и частей аппарата и нарушением герметичности
водяной системы.
При техническом обслуживании выполняются следующие работы:
3.3.4 Перед подключением водонагревателя к водопроводной сети необходи-
-
чистка горелки;
мо открыть подачу холодной воды на некоторое время для прочистки трубы под-
-
чистка фильтров воды и газа;
вода воды к аппарату и предотвращения нежелательного попадания в аппарат
-
чистка теплообменника от накипи во внутренней полости и от сажи на на-
грязи и отложений при первом его включении.
ружной поверхности (при необходимости);
3.3.5 После подсоединения трубопроводов к аппарату необходимо проверить
-
замена уплотнительных соединений в газовой и водяной системах;
герметичность мест соединений, предварительно заполнив внутренние полости
-
проверка герметичности газовой и водяной систем аппарата;
трубопровода аппарата водой. Проверка герметичности производится открытием
-
проверка работы датчиков по тяге и перегреву воды;
запорного вентиля холодной воды (при закрытых водоразборных кранах). Течь в
-
смазка подвижных соединений (при необходимости).
местах соединений не допускается.
5.3.1 Чистка горелки
3.3.6 Правила монтажа аппарата при помощи гибких шлангов
Для очистки основной горелки необходимо выполнить следующие операции:
Гибкие рукава, применяемые для подключения газа и воды должны иметь
-
выключить аппарат;
сертификат соответствия, где должны быть указаны технические условия на по-
-
перекрыть кран подачи газа, снять облицовку, снять горелку;
ставку, область их применения, срок службы и технические характеристики.
-
щеткой удалить пыль с наружных поверхностей горелки и с коллектора;
По истечении срока службы, указанного в сертификате, рукав должна быть
-
влажной ветошью протереть коллектор и сопла
обязательно заменен.
-
щеткой - «ершом» удалить пыль из внутренних каналов секций горелки;
При подключении аппарата при помощи гибких рукавов необходимо соблю-
-
промыть мыльным раствором горелку, особенно ее внутренние полости при
дать правила монтажа, которые не допускают:
помощи щетки - «ерша». Тщательно промыть проточной водой, просушить
-
скручивание шланга относительно продольной оси;
и поставить на место.
-
установку шланга с изгибом вблизи наконечников. Длина участка шланга у
Содержание горелки в постоянной чистоте избавит теплообменник от загряз-
заделки, который не должен подвергаться изгибу, должна быть не менее 50 мм.
нения сажей и увеличит его срок службы.

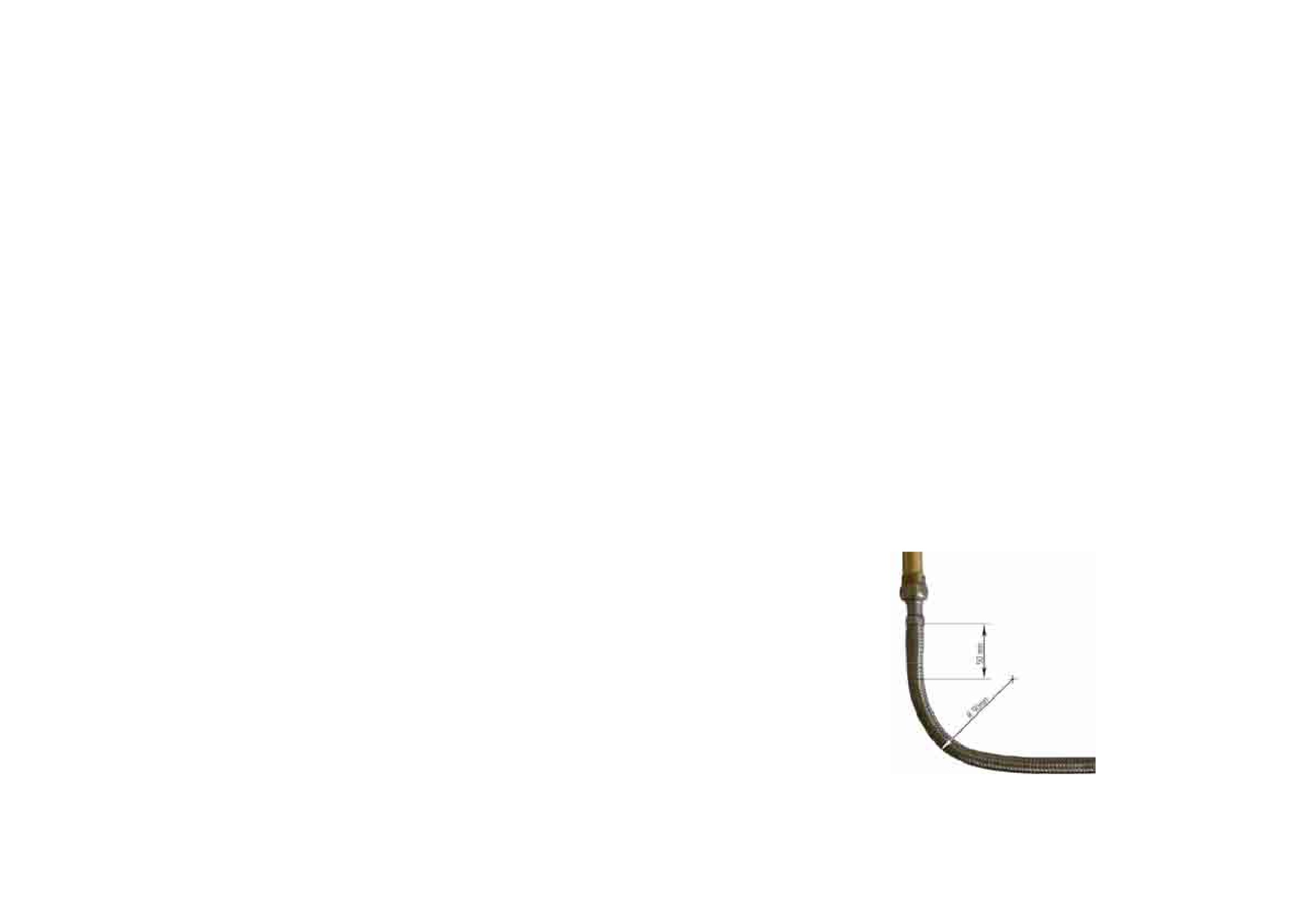

Минимально допустимый радиус изгиба шланга, измеряемый по внешней обра-
5.3.2 Чистка фильтров воды и газа
зующей, должен составлять 90 мм (см. рис. 5).
Местонахождение фильтра воды 7 показано на рис.2, а местонахождение
фильтра газа 4 показано на рис.7
Снять фильтры воды и газа. Произвести их чистку при помощи струи воды и
щетки. Просушить фильтр газового блока. Установить фильтры на место.
5.3.3 Чистка теплообменника
При загрязнении теплообменника необходимо произвести чистку его внеш-
ней поверхности, когда на ней образовалась сажа, и внутренней поверхности труб
теплообменника, когда в них образовалась накипь.
Для удаления загрязнения с внешней стороны необходимо:
-
снять теплообменник и опустить в горячий раствор мыла или иного синте-
тического моющего средства.
-
подержать его в растворе 10-15 минут и произвести чистку верхней и ниж-
ней поверхностей при помощи мягкой щетки. Промыть сильной струей во-
ды.
-
-при необходимости весь процесс повторить.
Рисунок 5 Требования к монтажу гибких шлангов
Для устранения накипи необходимо:
-
снять теплообменник и поместить в емкость;
-
приготовить 10% раствор лимонной кислоты (100 г порошковой лимонной
кислоты на 1 литр теплой воды);
26
15
Рекомендуется:
5 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
а)
применять угловые соединения и переходники во избежание изломов
шлангов вблизи наконечников.
Для обеспечения длительной и безотказной работы аппарата и сохранения его
б) применять промежуточные опоры при установке длинных шлангов:
рабочих характеристик необходимо регулярно проводить осмотр, уход и техниче-
в) при прямолинейном расположении устанавливать шланги с провисанием.
ское обслуживание.
Рекомендуемые схемы монтажа шланга показаны в таблице 3.
Для обеспечения пожаробезопасности необходимо внимательно следить за
3.3.7 Монтаж шланга необходимо начинать с неподвижных элементов шлан-
чистотой горелок, не допускать коптящего пламени при сжигании газа, которое
га, имеющих трубную цилиндрическую резьбу.
ведет к отложению сажи на теплообменнике. При этом просветы между ребер теп-
Это требование не относится к соединению, ответной деталью которой явля-
лообменника зарастают сажей, вследствие чего пламя выбрасывается из камеры
ется накидная гайка.
сгорания, что может привести к пожару.
3.3.8 Уплотнение резьбового соединения штуцера с ответной деталью (ради-
Осмотр и уход выполняются владельцем аппарата.
альное соединение) необходимо производить с применением ленточного фторо-
Техническое обслуживание аппарата проводится специалистами службы га-
зового хозяйства или другими организациями, имеющими лицензию на данный
пластового уплотнительного материала (ФУМ) или герметика.
вид деятельности не реже одного раза в год.
3.3.9 Резьбовое соединение накидных гаек (торцовое соединение), как под-
Работы, связанные с техническим обслуживанием, не являются гаран-
вижных, так и неподвижных, с ответным штуцером необходимо выполнять с
тийными обязательствами завода-изготовителя и производятся за счет потре-
применением прокладок.
бителя.
Материал прокладок - маслобензостойкая резина, паронит или фторопласт-4.
3.3.10 После подключения воды и испытания трубопровода необходимо
5.1
Осмотр
проверить работоспособность электронного розжига горелки, для чего:
5.1.1 Ежедневно перед включением аппарата:
-
вставить в батарейный отсек батарейки, соблюдая полярность. Несоблюде-
5.1.2 не должны ощущать запах газа. При его обнаружении обращайтесь в
ние этого условия приведет к несрабатыванию электронного блока;
службу газового хозяйства;
-
открыть кран горячей воды, при этом между свечей электронного розжига и
5.1.3 проверять отсутствие сгораемых предметов около аппарата.
секцией горелки должен произойти непрерывный электронный разряд, что указы-
5.1.4 После включения аппарата необходимо проверять исправность горения
вает на работоспособность электронного блока и правильность монтажа электрон-
горелки, пламя которой должно быть голубым и не иметь желтых коптящих
ной системы.
“языков”, указывающих на засорение коллектора и внутренних каналов секций
При отсутствии разряда внимательно проверить надежность монтажа систе-
горелок.
мы согласно принципиальной электрической схеме соединений (см. рис. 4).
Помните!
Из-за засорения внутренних каналов секций горелки поступает недостаточное
количество воздуха, необходимого для нормальной работы аппарата, что приводит
к неполному сгоранию газа, которое, в свою очередь, приводит к следующим яв-
лениям:
-
возможность отравления, т.к. при неполном сгорании образуется окись уг-
лерода;
-
осаждение на поверхности калорифера и на боковых поверхностях камеры
сгорания сажи, которая образуется при неполном сгорании газа. Наличие сажи во
много раз ухудшает работу аппарата.
5.2
Уход
5.2.1 Аппарат следует содержать в чистоте, для чего необходимо регулярно
удалять пыль с верхней поверхности аппарата, а также протирать облицовку сна-
чала влажной, а затем сухой тряпкой. В случае значительного загрязнения, сна-
чала протирать облицовку мокрой тряпкой, смоченной нейтральным моющим
средством, а затем сухой тряпкой.
5.2.2 Запрещается применять моющие средства усиленного действия и со-
держащие абразивные частицы, бензин или другие органические растворители
для очистки поверхности облицовки и пластмассовых деталей.
16
25
-
закрыть кран горячей воды;
Таблица 3 Правила монтажа гибких шлангов
-
закрыть запорный газовый кран на входе в аппарат;
-
закрыть запорный вентиль холодной воды.
Неправильно
Правильно
4.3.2 По окончании пользования аппаратом при жесткой воде необходимо:
-
открыть водоразборный кран горячей воды
-
установить ручку 5 в крайнее правое положение (до упора);
-
пропустить воду через аппарат до теплого состояния;
-
закрыть запорный газовый кран на входе в аппарат;
-
закрыть запорный вентиль холодной воды на входе в аппарат.
24
17
3.4
Подключение газа
4.1.3 Для включения аппарата необходимо:
а) открыть запорный вентиль холодной воды, установленный перед входом в
3.4.1 Для обеспечения устойчивой работы аппарата необходимо обязательно
аппарат, при этом кран горячей воды должен быть закрыт;
производить подводку газовой линии металлическими трубами с внутренним
б) открыть запорный кран на газопроводе перед аппаратом;
диаметром не менее 13 мм или гибкими шлангами с Dу =13 мм, не менее, и дли-
в) открыть кран горячей воды. Во время протока воды должен произойти ис-
ной не более 2,5 метров.
кровой разряд между свечой электронного розжига 12 и горелкой 7 (см. рис.1).
3.4.2 При монтаже газопроводов количество разборных соединений необхо-
При первом включении из-за присутствия воздуха в газопроводе в результате
димо сводить к минимуму.
монтажа аппарата розжиг горелки может произойти через 1-2 мин.
3.4.3 Гибкие рукава для подвода газа, согласно требованиям СНиП 42-01-
Т.к. искровой разряд длится непродолжительное время после включения во-
2002, должны быть стойкими к подводимому газу при заданных давлениях и тем-
ды, для повторного образования искрового разряда необходимо воду закрыть, а
пературе.
затем открыть. И так повторять до полного выхода воздуха, пока не произойдет
3.4.4 Правила подключения газа при помощи гибких шлангов аналогичны
розжиг горелки;
правилам, изложенным в п.п. 3.3.6 и 3.3.7.
3.4.5 При монтаже газовой линии к аппарату на входе в аппарат необходимо
4.2
Регулирование степени нагрева воды
обязательно установить запорный кран.
3.4.6 Присоединение газовой трубы не должно сопровождаться взаимным на-
4.2.1 Регулировка степени нагрева воды производится одним из четырех спо-
тягом труб и частей аппарата во избежание смещения или поломки отдельных
собов:
деталей и частей аппарата и нарушением герметичности газовой линии.
- для получения максимально количества теплой воды необходимо установить
3.4.7 После подключения аппарата к газовой линии места соединений аппара-
ручку 4 в крайнее левое положение, а поворотом ручки 5 газового регулятора до-
та с коммуникациями должны быть проверены на герметичность.
биться необходимой температуры ее нагрева.
3.4.8 Проверка герметичности в местах соединения подвода газа производит-
- поворотом ручки 5газового регулятора, при этом ручка 4 остается в крайнем
ся при неработающем аппарате и открытом положении запорного крана перед
правом положении (изменение подачи газа на основную горелку);
аппаратом.
- изменением расхода воды, проходящей через аппарат, с помощью крана го-
Контроль герметичности производится путем обмыливания мест соединений
рячей воды, установленного на выходе из аппарата.
или другими безопасными методами. Появление пузырьков означает утечку газа.
- с помощью смесителя, добавляя холодную воду до получения необходимой
Утечка газа не допускается.
температуры вытекающей из крана воды, при этом нужно помнить, что при малом
расходе воды (менее 4,5 л/мин) аппарат будет гаснуть.
4.2.2 При мягкой воде в водопроводе для разбавления горячей воды можно
пользоваться любым из вышеперечисленных способов.
4.2.3 При жесткой воде для разбавления горячей воды не рекомендуется поль-
зоваться смесителем воды, так как перегрев воды в теплообменнике приводит к
более быстрому образованию накипи в трубах теплообменника и их засорению.
При этом количество образующейся накипи пропорционально повышению тем-
пературы воды на выходе из аппарата.
4.2.4 Для уменьшения интенсивности образования накипи необходимо уста-
навливать ручку газового регулятора в положение, обеспечивающее нагрев воды
не выше 60°С. Образование накипи в теплообменнике со временем может при-
вести к снижению температуры нагреваемой воды и ослаблению струи горячей
3.5
Установка дымохода для отвода продуктов сгорания
воды.
3.5.1 Важнейшим условием безопасной работы аппарата является удаление
Все остальные методы регулирования температуры жесткой воды допустимы.
всех продуктов сгорания газообразного топлива. Поэтому описанные ниже пра-
4.2.5 Установив необходимую температуру воды, ручками 4 и 5 можно не
вила подсоединения трубы отработанных газов к дымоходу должны быть выпол-
пользоваться, т.к. включение и выключение горелки обеспечивается открытием
нены неукоснительно.
или закрытием крана горячей воды.
Дымоход должен быть герметичным и стойким к воздействию продуктов
сгорания. Под стойкостью к воздействию продуктов сгорания подразумевается
4.3
Выключение аппарата на длительное время
стойкость при тепловой нагрузке и стойкость к воздействию продуктов сгорания.
4.3.1 По окончании пользования аппаратом (ночное время, длительное отсут-
Тяга в дымоходе должна быть в пределах от 2 до 30 Па.
ствие дома и т.п.) его необходимо выключить, соблюдая следующую последова-
тельность:
18
23
Газоотводящая труба должна быть изготовлена из жаропрочных и коррози-
онностойких материалов, таких как: нержавеющая сталь, оцинкованная сталь, эма-
лированная сталь, алюминий с толщиной стенки не менее 0,5 мм.

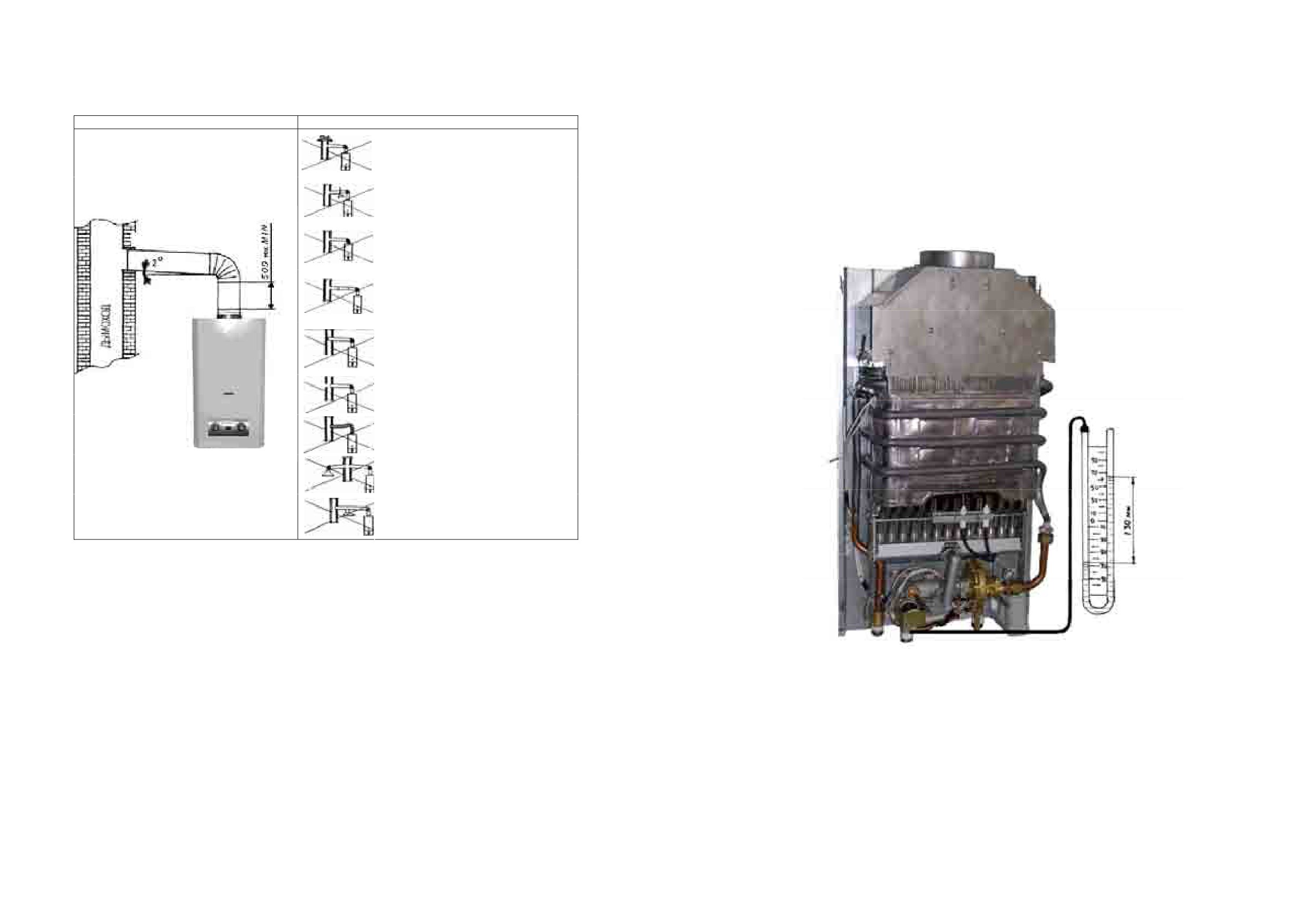

Необходимо убедиться в том, что в дымоходе имеется действительно хоро-
шая тяга (см. рисунок на странице 12).
Не используйте вентиляционные каналы для удаления продуктов сгора-
ния.
Вытяжная труба должна быть кратчайшим образом подсоединена к дымоходу
(максимально допустимое удаление трубы отработанных газов от дымохода - 2 м).
Вытяжная труба должна иметь небольшой уклон (2°) вверх по направлению к
месту стыковки с дымоходом.
Вытяжная труба должна иметь внутренний диаметр не менее 115 мм.
Для надежного отвода продуктов сгорания минимальная длина вертикального
участка дымохода должна быть не менее 500 мм.
Соединение аппарата с газоотводящей трубой должно быть герметичным,
рис. :6.

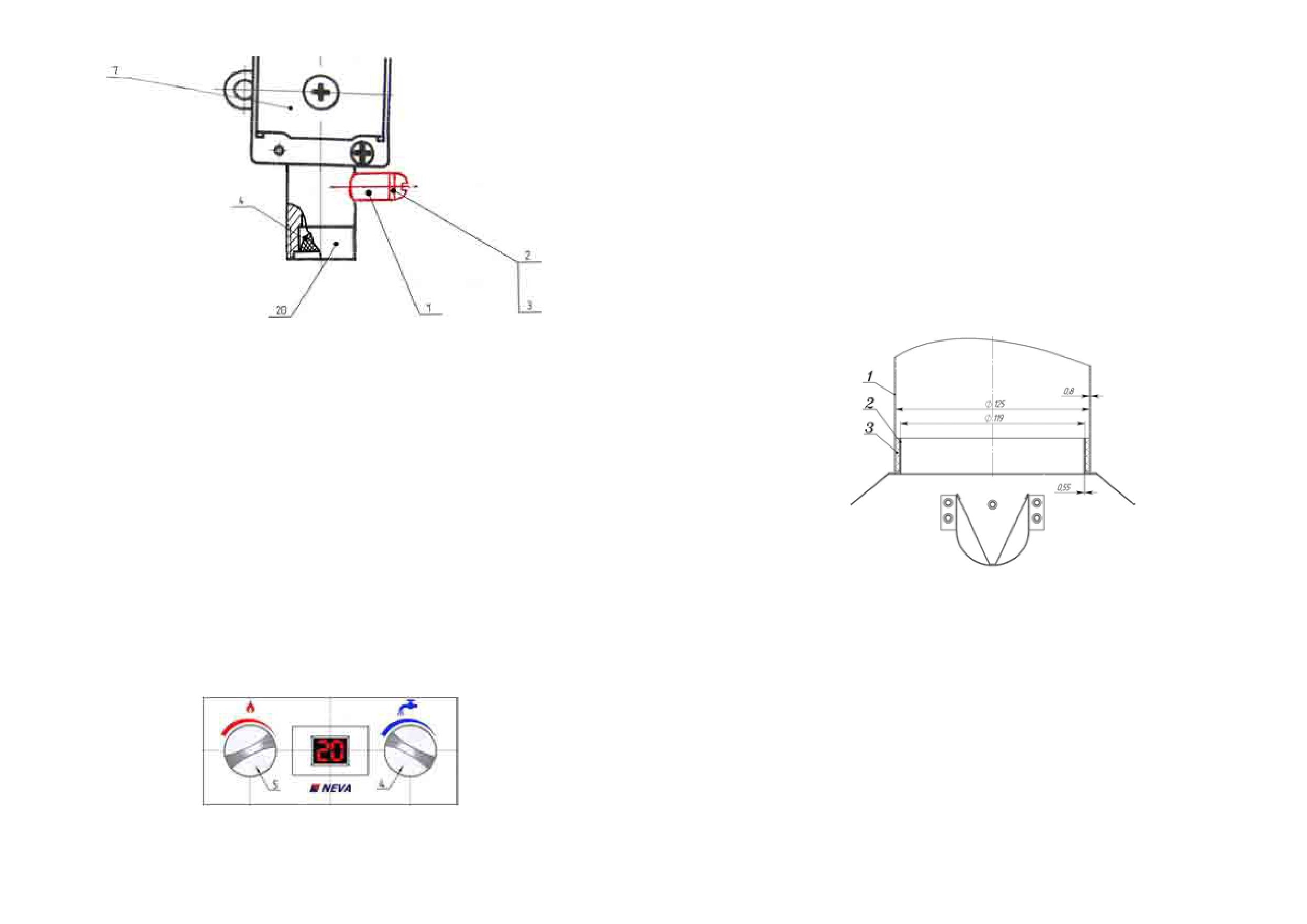

Рисунок 8 Патрубок замера давления газа
1- патрубок замера давления газа; 2- винт; 3- уплотнение; 4- фильтр; 7- электромаг-
нитный клапан (ЭМК); 20- входной патрубок газового блока (подвод газа)
При давлении газа на входе менее 637 Па (65 мм вод. ст.) аппарат использо-
вать нельзя. Необходимо вызвать службу газового хозяйства.
После проведения замеров:
-
закрыть газовый кран на входе в аппарат, отключить дифманометр
-
поставить винт 2 с уплотнением 3 на патрубок;
-
проверить заглушку на герметичность.
4.1
Включение аппарата
4.1.1 Перед включением аппарата откройте батарейный отсек и установите
батарейки, соблюдая полярность;
4.1.2 Установите ручку 5 в крайнее правое положение (минимальный расход
Рисунок 6 Соединение аппарата с газоотводящей трубой
газа), а ручку 4 - в крайнее левое (максимальный расход воды)
1 - газоотводящая труба; 2-горловина ГОУ: 3 -уплотнение жаропрочное
При работе аппарата и положениях ручек: 4 - в крайнем правом положении, а
5 - в крайнем левом положении, может произойти перегрев воды (более 80 °С) и
отключение водонагревателя.
Рисунок 9 Положение ручек перед включением аппарата
22
19
3.5.2 Варианты правильного и неправильного подсоединения вытяжной тру-
4 ИСПОЛЬЗОВАНИЕ АППАРАТА
бы показаны на рис. 6
Аппарат, выпускаемый на заводе, настраивается на определенный вид газа,
указанный в табличке на аппарат и штампе ОТК раздела «Свидетельство о прием-
Правильно
Неправильно
ке»
Дымоход блокирован по той или
При первом подключении аппарата следует проверить работу аппарата оцен-
иной причине.
кой вида пламени и температуры нагрева воды. При необходимости, проверить
давление газа на входе в аппарат.
Вытяжная труба имеет уклон вниз,
вместо того, чтобы иметь уклон
Для замера давления газа на входе в аппарат необходимо использовать диф-
вверх.
манометр, для чего:
Отсутствует вертикальный участок
вытяжной трубы длиной в 500 мм
Длина горизонтального участка вы-
тяжной трубы превышает 2 метра
Конец вытяжной трубы слишком
близок к противоположной стене.
Имеется отверстие па наружной сто-
роне дымохода напротив точки со-
единения.
Гибкая соединительная труба не
лежит на прямой линии и наклонена
вниз.
Другое устройство подсоединено к
дымоходу.
Два устройства имеют одно под-
соединение к дымоходу
Рисунок 7 Подсоединение вытяжной трубы к аппарату
-
закрыть газовый кран на входе в аппарат;
-
подключить дифманометр к патрубку 1, находящемуся на входе 20 газового
регулятора, предварительно отвернув винт 2 с уплотнением 3;
-
запустить аппарат в работу;
-
произвести замеры давления, при этом, аппарат допускается эксплуатиро-
вать при показаниях дифманометра на природном газе 1274 Па (130 мм вод.ст.)
или 1960 Па (200 мм вод.ст.) и сжиженном газе - 2940 Па (300 мм вод.ст.).
-
Предельные отклонения давления газа не должны превышать ± 10%.
20
21
