NEVA-4011, NEVA-4511 Аппарат водонагревательный проточный газовый бытовой. Руководство по эксплуатации (2012 год)

Уважаемый покупатель!

Благодарим Вас за то, что Вы отдали предпочтение нашему водонагревателю.

При покупке аппарата проверьте:

 комплектность поставки;

 соответствие давления и вида

(природный или сжиженный) газа,

используемого у Вас, давлению и виду газа, указанным в разделе

9 данного

руководства и в табличке на аппарате.

Также требуйте заполнения торгующей организацией талонов на

гарантийный ремонт.

При покупке аппарата с использованием кредита должен быть составлен

график платежей с указанием полной суммы, подлежащей выплате. График

платежей должен быть подписан Покупателем с указанием даты и расшифровкой

подписи.

Данное руководство содержит сведения о порядке установки водонагревателя,

правилах его эксплуатации и технического обслуживания, соблюдение которых

обеспечит длительную безотказную и безопасную работу аппарата. Пожалуйста,

прочтите внимательно это руководство и следуйте приведенным в нем

указаниям.

С уважением, ООО «Армавирский завод газовой аппаратурыª

Телефон Службы единой технической поддержки

8-800-555-40-35

(звонок на территории России бесплатный, время работы службы: с ПН по ПТ с 9.00 до 17.00 (мск))

Установка аппарата, инструктаж владельца о принципах действия и правилах эксплуатации

аппарата, техническое обслуживание, устранение неисправностей и ремонт производятся только

специализированной сервисной организацией.

Проверка и очистка дымохода, ремонт системы водопроводных коммуникаций проводятся

жилищно-эксплуатационными службами по заявке владельца аппарата.

Ответственность за безопасную эксплуатацию аппарата и за содержание его в надлежащем

состоянии несет его владелец.

Несоблюдение изложенных в руководстве мер безопасности и правил установки, пользования и

технического обслуживания может привести к пожару, ожогу или отравлению газом или окисью

углерода (СО).

ООО

«Армавирский завод газовой аппаратурыª постоянно ведет работу по

усовершенствованию выпускаемой продукции и оставляет за собой право вносить

необходимые изменения в конструкцию водонагревателя. Данные изменения могут быть не

отражены в руководстве по эксплуатации.

05.09.2012

СОДЕРЖАНИЕ

1. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

2. ОПИСАНИЕ И РАБОТА АППАРАТА

2.1. Назначение аппарата

2.2. Технические характеристики

2.3. Комплект поставки

2.4. Устройство аппарата «NEVA-4011»

2.5. Работа аппарата «NEVA-4011»

2.6. Устройство аппарата «NEVA-4511»

2.7. Работа аппарата «NEVA-4511»

3. УСТАНОВКА АППАРАТА

3.1. Место и схема установки

3.2. Монтаж аппарата

3.3. Подключение аппарата к водопроводной сети

3.4. Подключение аппарата к газовой сети

3.5. Подключение аппарата к баллону со сжиженным газом

3.6. Правила установки гибких шлангов

3.7. Подключение аппарата к дымоходу

3.8. Установка элементов питания аппарата «NEVA-4511»

3.9. Проверка аппарата

3.10. Переналадка аппарата на другой вид и давление газа

4. ПОЛЬЗОВАНИЕ АППАРАТОМ

4.1. Включение аппарата «NEVA-4011»

4.2. Включение аппарата «NEVA-4511»

4.3. Регулирование температуры и расхода воды

4.4. Выключение аппарата

4.5. Замена элементов питания аппарата «NEVA-4511»

4.6. Предохранение от замерзания

4.7. Действия при возникновении аварийной ситуации

5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

5.1. Осмотр

5.2 . Уход

5.3. Техническое обслуживание

6. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ АППАРАТА И МЕТОДЫ ИХ УСТРАНЕНИЯ

7. ПРАВИЛА ТРАНСПОРТИРОВАНИЯ И ХРАНЕНИЯ

8. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

9. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

10. ОТМЕТКА ОБ УСТАНОВКЕ АППАРАТА И

ПРОВЕДЕНИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

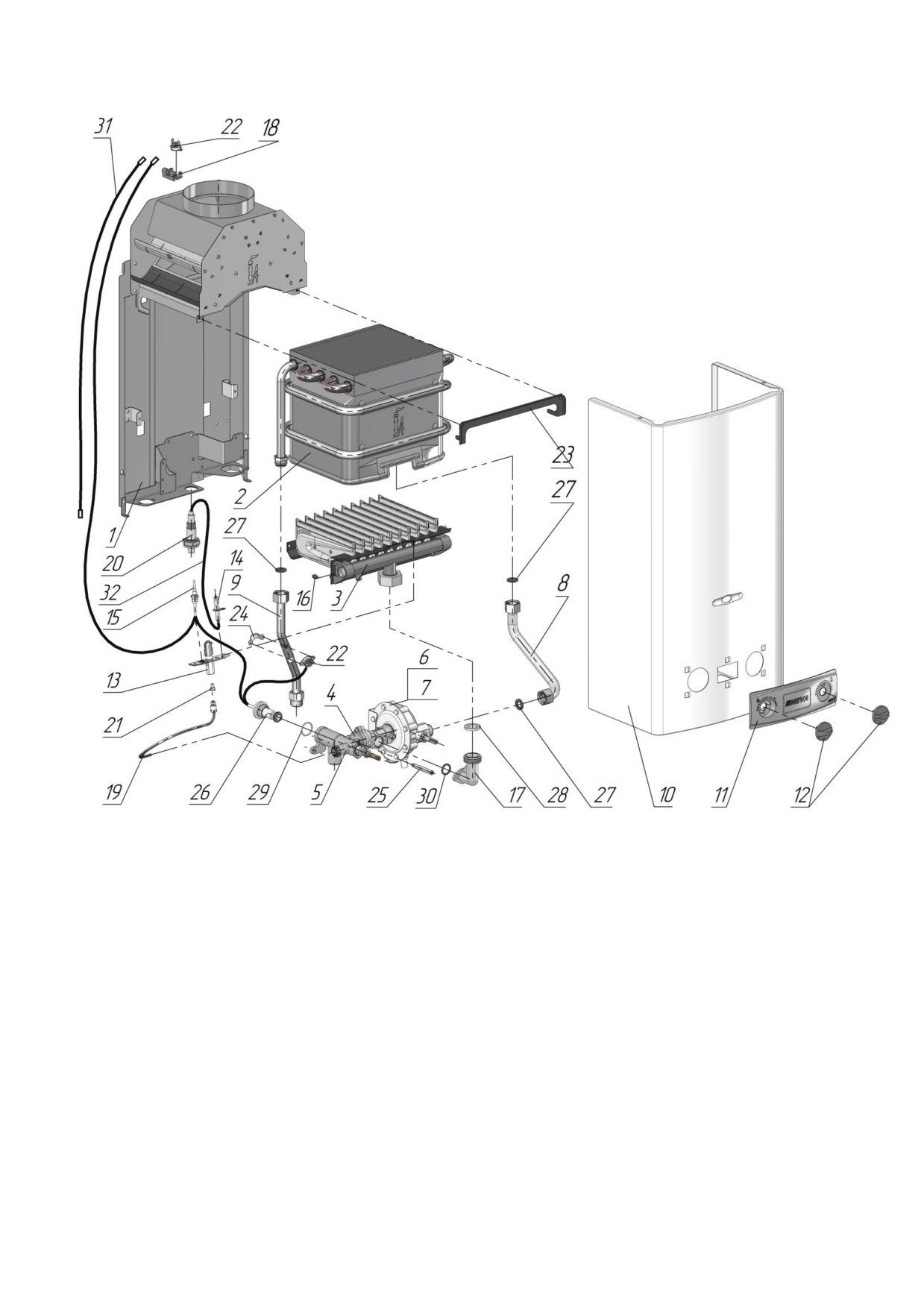

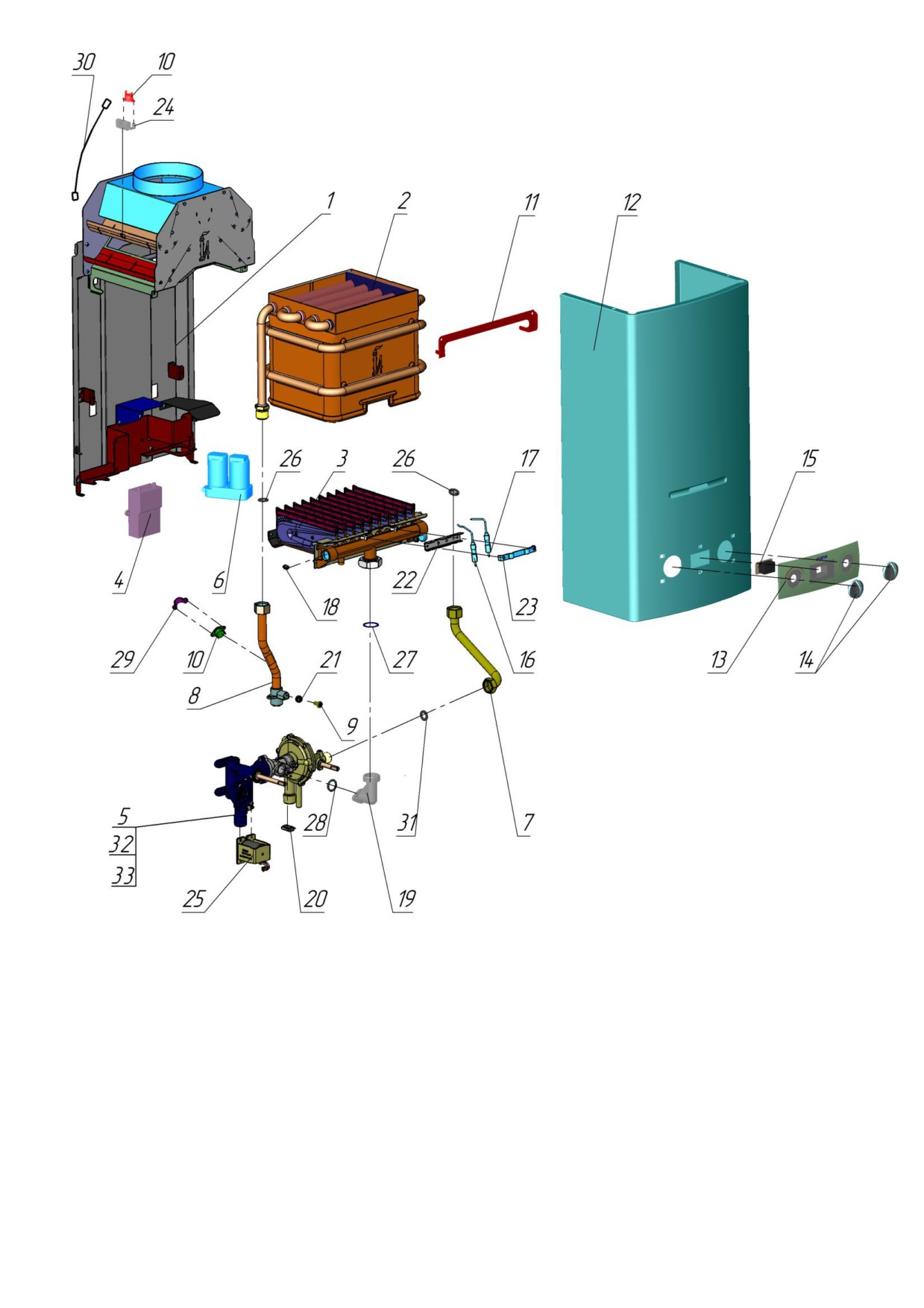

11. КАТАЛОГ СОСТАВНЫХ ЧАСТЕЙ

12. СЕРВИСНЫЕ ЦЕНТРЫ ПО ОБСЛУЖИВАНИЮ ВОДОНАГРЕВАТЕЛЕЙ «NEVA»

1. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

1.1. Во избежание несчастных случаев и выхода из строя аппарата запрещается:

1) самостоятельно устанавливать и запускать аппарат в работу;

2) производить включение и регулировки аппарата лицам, не знакомым с настоящим руководством по

эксплуатации;

3) закрывать решетку или зазор в нижней части двери или стены, предназначенные для притока воздуха,

необходимого для горения газа, в помещении, где установлен аппарат;

4) пользоваться аппаратом при отсутствии тяги в дымоходе;

5) пользоваться аппаратом с нарушением правил, изложенных в данном руководстве, и пользоваться неис-

правным аппаратом;

6) самостоятельно разбирать и ремонтировать аппарат;

7) вносить изменения в конструкцию аппарата;

8) оставлять работающий аппарат без надзора;

9) прикасаться во время работы аппарата к облицовке в районе смотрового окна и непосредственной

близости от него, а также к трубе отвода продуктов сгорания вблизи газоотводящего устройства аппарата, так как

температура данных поверхностей может превышать 100 С.

1.2. При возможности замерзания воды в водяной системе аппарата необходимо воду из аппарата слить.

1.3. При обнаружении неисправности в работе аппарата необходимо обратиться в специализированную

сервисную организацию и не пользоваться аппаратом до устранения неисправностей.

1.4. При нормальной работе аппарата и при исправном газопроводе в помещении не должен ощущаться

запах газа.

ЕСЛИ ВЫ ПОЧУВСТВОВАЛИ ЗАПАХ ГАЗА:

1) закройте кран подачи газа, находящийся на газопроводе перед аппаратом;

2) откройте окна и двери для проветривания помещения, обеспечив максимальный приток свежего воздуха;

3) не включайте и не выключайте электрический свет или какие-либо электроприборы;

4) не пользуйтесь открытым огнем (зажигалками, спичками и т.п.);

5) не пользуйтесь телефоном в загазованном помещении;

6) не курите;

7) немедленно вызовите аварийную службу газового хозяйства по телефону 04.

При несоблюдении вышеуказанных мер безопасности может произойти отравление газом или окисью

углерода (СО), находящимися в продуктах неполного сгорания газа.

Первыми признаками отравления являются: тяжесть в голове, сильное сердцебиение, шум в ушах,

головокружение, общая слабость. Затем могут появиться тошнота, рвота, одышка, нарушение двигательных

функций. Пострадавший может внезапно потерять сознание.

Для оказания первой помощи необходимо:

- вынести пострадавшего на свежий воздух;

- расстегнуть стесняющую дыхание одежду;

- дать понюхать нашатырный спирт;

- тепло укрыть, но не давать уснуть и вызвать скорую помощь.

В случае отсутствия дыхания немедленно вынести пострадавшего в теплое помещение со свежим воздухом

и производить искусственное дыхание, не прекращая его до приезда врача.

2. ОПИСАНИЕ И РАБОТА АППАРАТА

2.1. Назначение аппарата

2.1.1. Аппараты водонагревательные проточные газовые бытовые «NEVA-4011» («НЕВА-4011»), «NEVA-4511»

(«НЕВА-4511»), далее

- аппараты, изготовлены по ТУ

4858-008-26985921-2008

(ГОСТ Р

51847-2009) и

предназначены для нагревания воды, используемой в санитарных целях (мытье посуды, стирка, купание) в

квартирах и индивидуальных жилых домах.

2.1.2. Аппараты предназначены для работы на природном газе по ГОСТ 5542-87 или сжиженном газе по ГОСТ

20448-90 (категория аппаратов по ГОСТ Р 51847-2009

- II_2Н+3B/P). Предприятием

- изготовителем аппарат

выпускается отрегулированным на определенные вид и давление газа, указанные в табличке на аппарате и в

разделе «Свидетельство о приемке» настоящего руководства.

2.1.3. Аппараты предназначены для подсоединения к дымоходу для удаления продуктов сгорания за пределы

помещения, оснащены стабилизатором тяги и датчиком тяги, не имеют вентилятора в тракте удаления продуктов

сгорания и на входе воздуха (тип аппаратов по ГОСТ Р 51847-2009 - В_11BS).

2.2. Технические характеристики

Технические характеристики аппаратов приведены в таблице 1.

Таблица 1

Параметры

«NEVA-4011ª

«NEVA-4511ª

2.2.1. Номинальная тепловая мощность, кВт

2.2.2. Номинальная теплопроизводительность, кВт

2.2.3. Коэффициент полезного действия, %, не менее

2.2.4. Вид газа

Природный G20 / сжиженный G30

2.2.5. Семейство; группа газа

2-е; Н / 3-е; B/P

2.2.6. Номинальное давление газа, кПа (мм вод. ст.):

природного (G20, 2-е семейство, группа Н)

1,3 (130)

2,0 (200)

сжиженного (G30, 3-е семейство, группа В/Р)

2,9 (300)

2.2.7. Номинальный расход газа, м³/час:

природного

2,2

сжиженного

0,8

2.2.8. Номинальная тепловая мощность запальной горелки, кВт,

не более

0,17

2.2.9. Давление подводимой воды для нормальной работы

аппарата, кПа

30«600

2.2.10. Максимальное давление воды (при тепловом расширении

1000

воды давление не должно превысить эту величину), кПа

2.2.11. Минимальный расход воды (для зажигания), л/мин

2,5

2.2.12. Минимальное давление воды (для зажигания), кПа

2.2.13. Расход воды при нагреве на Т=40 С, л/мин, не более

2.2.14. Расход воды при нагреве на Т=25 С, л/мин, не более

11*

2.2.15. Требуемое разрежение в дымоходе, Па (мм вод. ст.),

не менее

1,96 (0,2)

не более

29,4 (3,0)

2.2.16. Средняя температура продуктов сгорания, С

150

2.2.17. Массовый расход продуктов сгорания природного / сжи-

7,4 / 8,0

женного газа при номинальной тепловой мощности, г/с

2.2.18. Вид розжига аппарата

пьезоэлектрический

электронный

2.2.19. Габаритные размеры аппарата, мм:

высота

565

ширина

290

глубина

221

2.2.20. Масса аппарата, НЕТТО / БРУТТО, кг, не более

9,5/10,5

10,0/11,0

2.2.21. Диаметр сопел основной горелки, мм:

природный газ, 1,3 кПа (130 мм вод. ст.)

1,28

природный газ, 2,0 кПа (200 мм вод. ст.)

1,14

сжиженный газ, 2,9 кПа (300 мм вод. ст.)

0,79

2.2.22. Диаметр сопел запальной горелки, мм:

природный газ

0,35

сжиженный газ

0,22

2.2.23. Тип и напряжение элементов питания, В

LR20, 1,5 В

2.2.24. Длительность непрерывной работы с одним комплектом

элементов питания, ч

250*

2.2.25. Климатическое исполнение по ГОСТ 15150-69

УХЛ 4.2

* Параметры справочные, для п. 2.2.14 - при давлении воды перед работающим аппаратом не менее 250 кПа,

для п.2.2.24 - при применении алкалиновых элементов питания с повышенной энергоемкостью.

2.3. Комплект поставки

Комплект поставки для модели «NEVA-4011» приведен в таблице 2.

Таблица 2

Обозначение

Наименование

Количество,штук

3251-00.000

Водонагреватель «NEVA-4011»

3251-00.000-01РЭ

Руководство по эксплуатации

3251-10.000

Упаковка

3208-06.600

Комплект элементов крепления

Запасные части

3103-00.014

Прокладка D19xd10x2

Комплект поставки для модели «NEVA-4511» приведѐн в таблице 3.

Таблица 3

Обозначение

Наименование

Количество, штук

3272-00.000

Водонагреватель «NEVA-4511»

3251-00.000-01 РЭ

Руководство по эксплуатации

3272-10.000

Упаковка

3208-06.600

Комплект элементов крепления

Запасные части

3103-00.014

Прокладка D19xd10x2

Примечание. Элементы питания в комплект поставки не входят.

2.4. Устройство аппарата «NEVA-4011ª

2.4.1. Аппарат настенного типа «NEVA-4011» (рис. 1) имеет прямоугольную форму, образуемую съемной об-

лицовкой 4. На лицевой стороне облицовки расположены ручка регулировки расхода воды 1, ручка регулировки

расхода газа 2 и смотровое окно 5 для наблюдения за пламенем горелок. Все основные элементы аппарата смон-

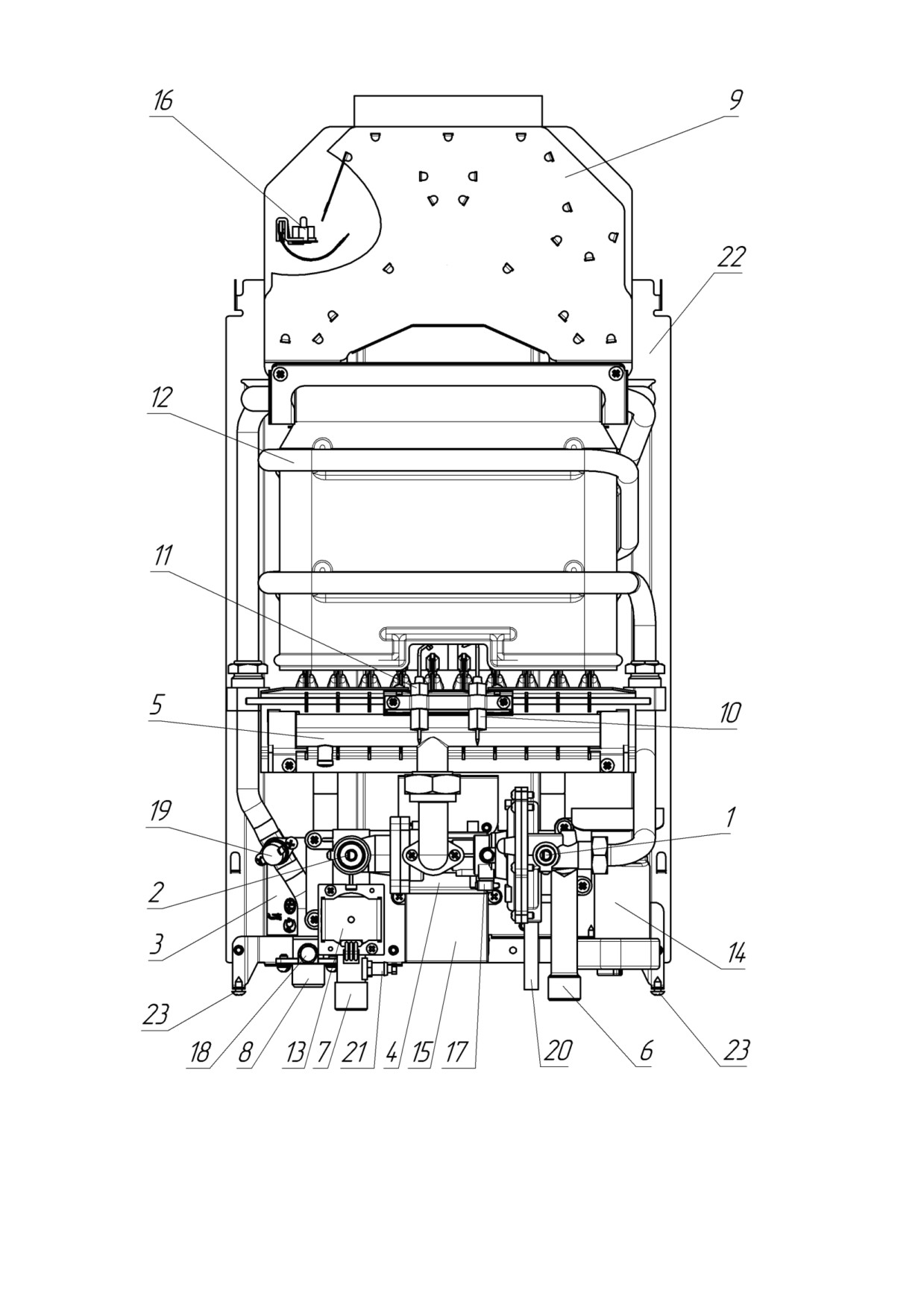

тированы на задней стенке 17 (рис.2).

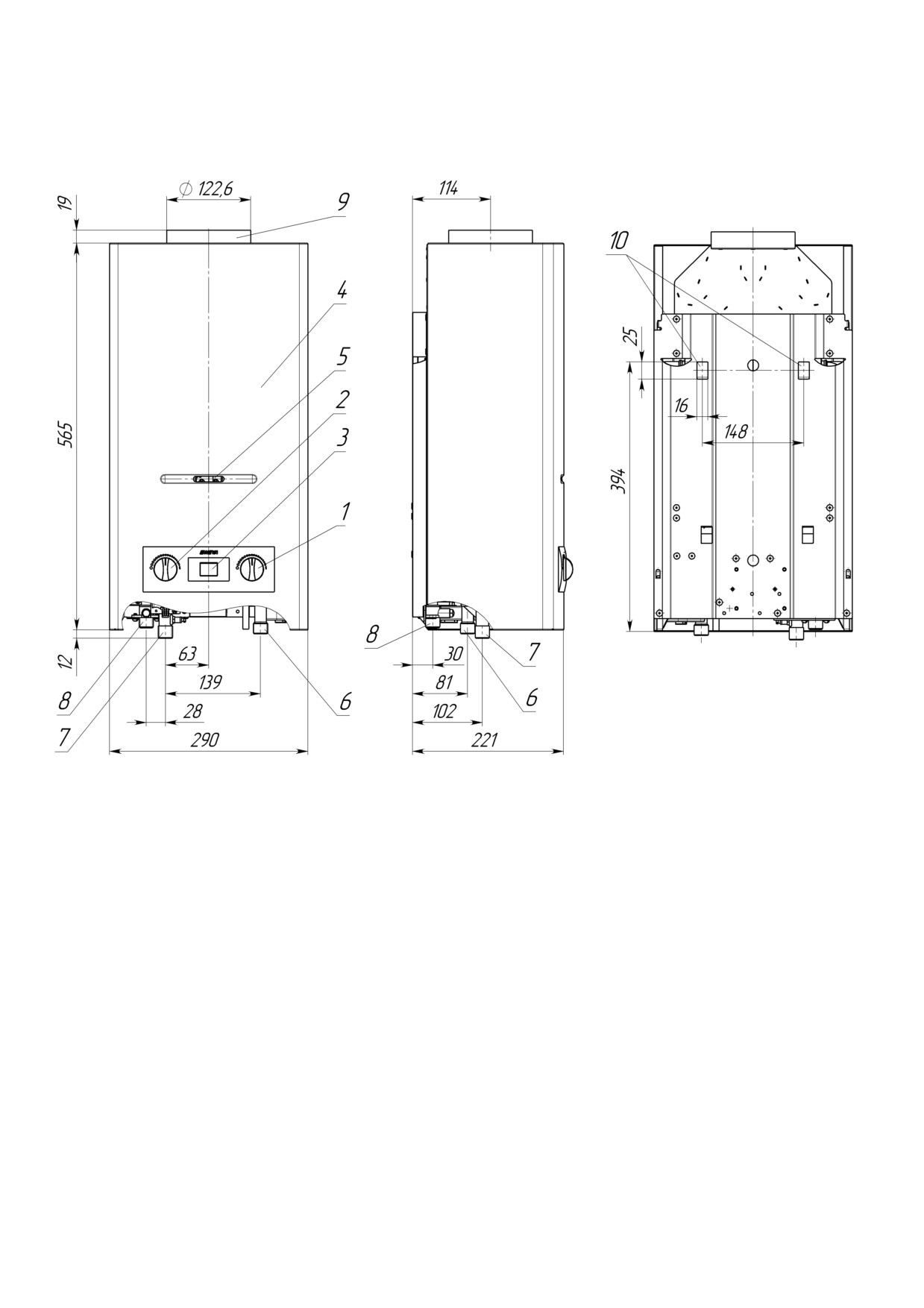

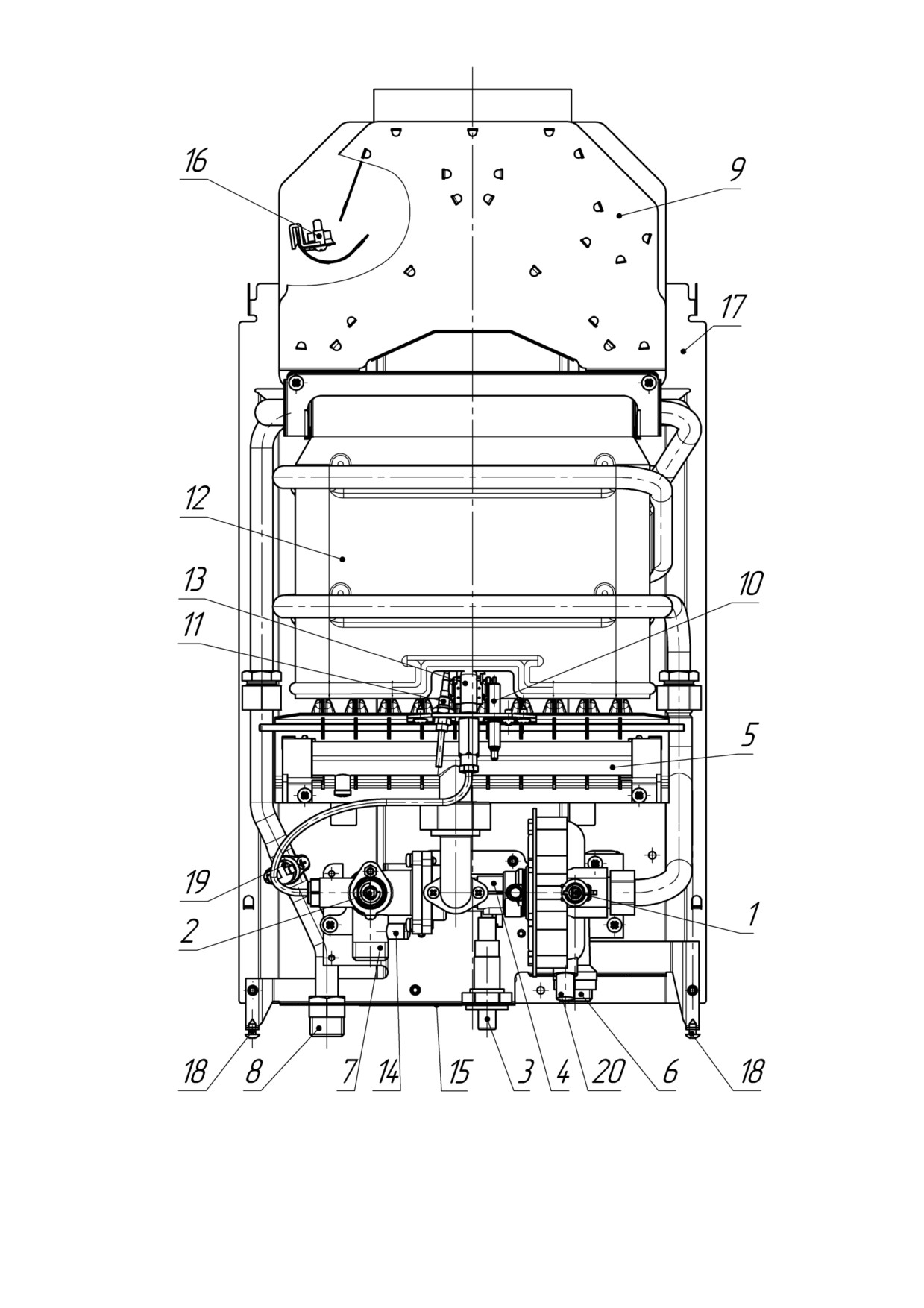

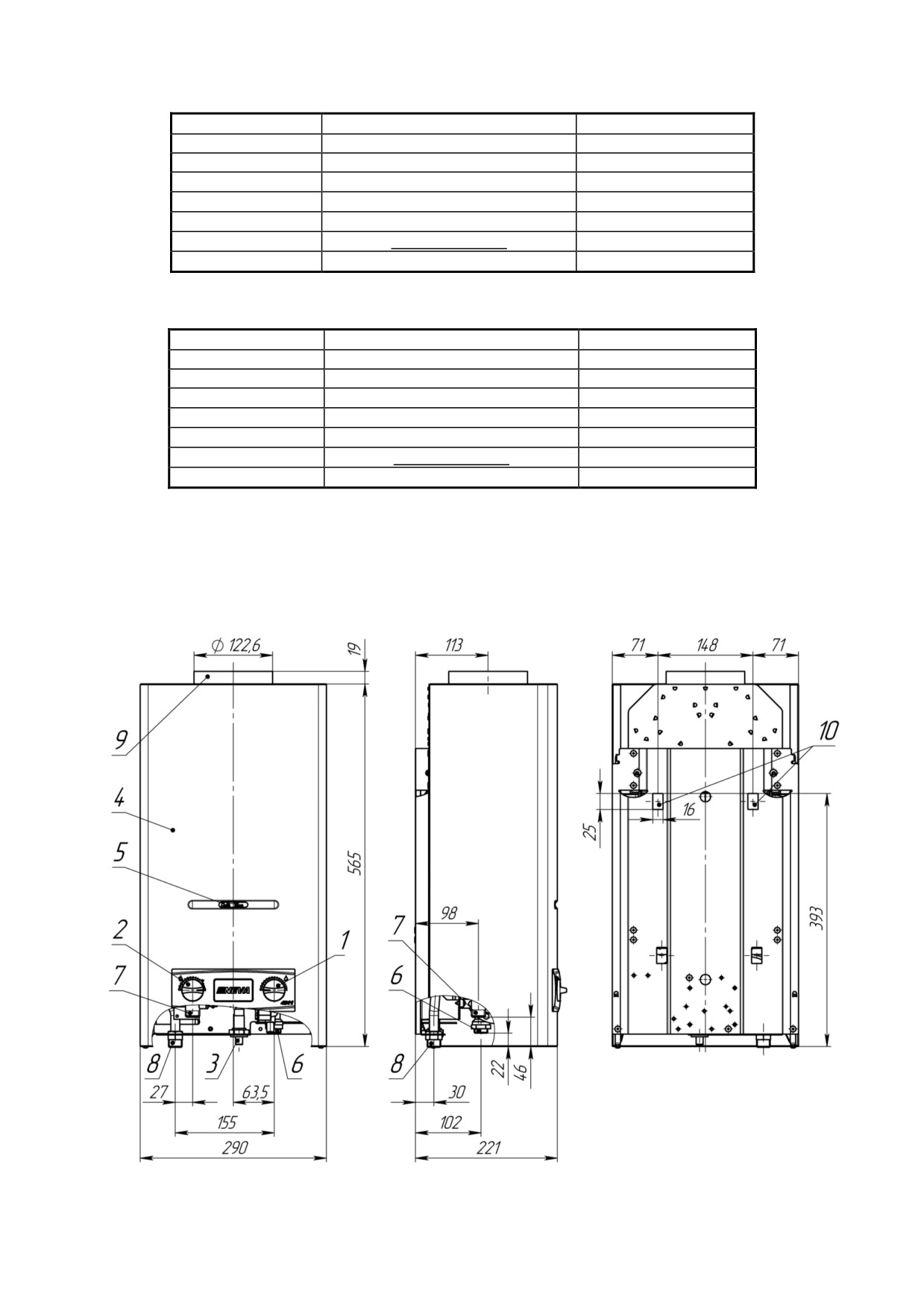

1 - ручка регулировки расхода воды; 2 - ручка регулировки расхода газа; 3 - кнопка пьезорозжига;

4 - облицовка; 5 - смотровое окно; 6 - штуцер подвода холодной воды, резьба G 1/2; 7 - штуцер подвода газа,

резьба G 1/2; 8 - штуцер отвода горячей воды, резьба G 1/2; 9 - патрубок газоотводящего устройства;

10- монтажные отверстия.

Рисунок 1. Внешний вид, габаритные и присоединительные размеры аппарата «NEVA-4011ª

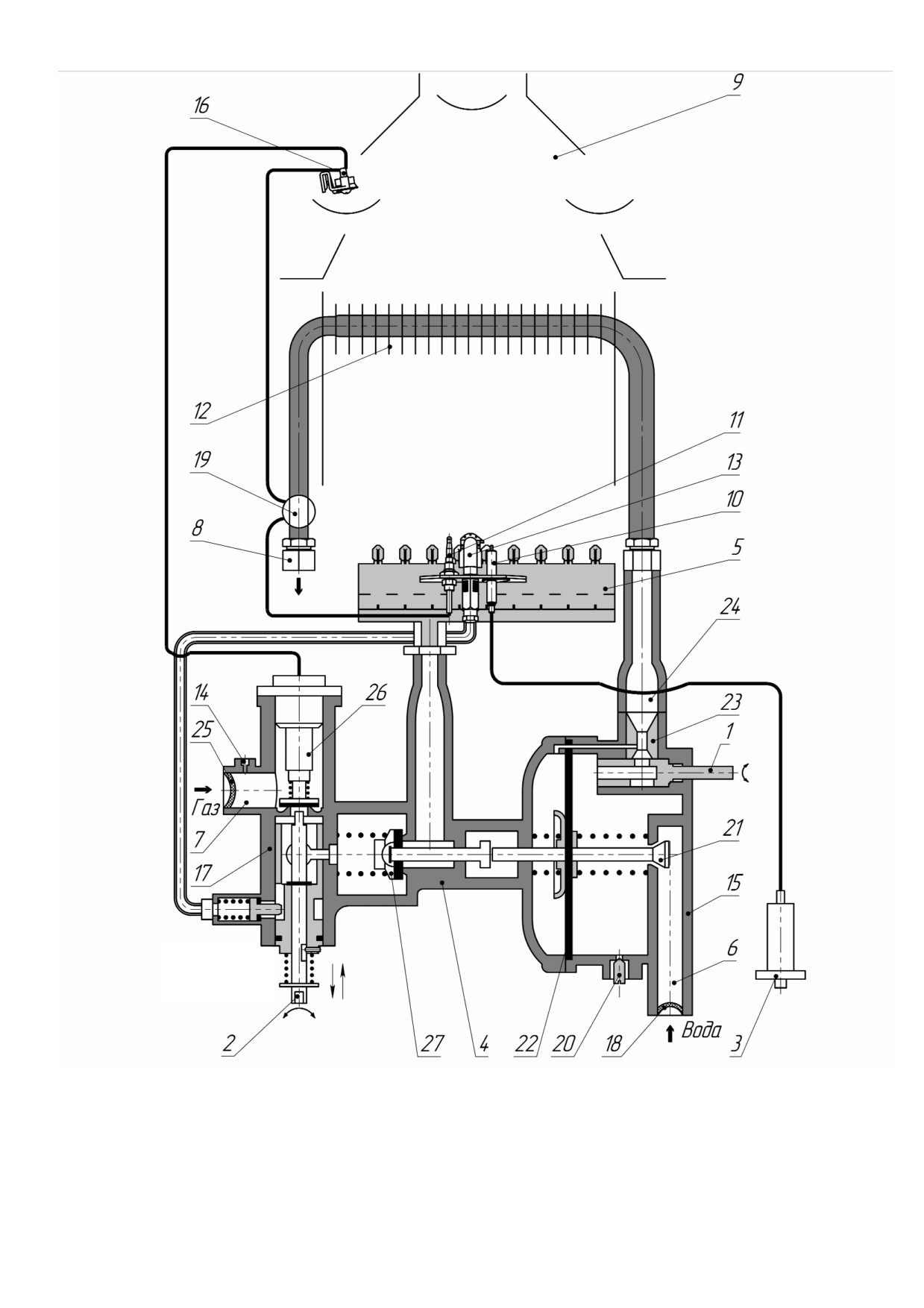

2.4.2. Назначение основных узлов и составных частей аппарата «NEVA-4011» (рис. 2):

 узел водогазовый 4 предназначен для управления подачей газа на запальную и основную горелку, регу-

лировки расхода воды и состоит из узлов водяного и газового (конструкция узла обеспечивает доступ га-

за к основной горелке только при наличии протока воды);

 горелка основная 5 предназначена для создания и подачи к месту горения воздушно-газовой смеси;

 газоотводящее устройство 9 предназначено для отвода продуктов сгорания в дымоход;

 свеча 10 предназначена для создания искрового разряда для розжига запальной горелки 13;

 термопара 11 предназначена для получения ЭДС при еѐ нагреве для удержания электромагнитного кла-

пана в открытом положении и контроля пламени запальной горелки 13;

 теплообменник 12 предназначен для передачи тепла, получаемого при сжигании газа на основной горел-

ке, воде, протекающей по трубам теплообменника;

 термореле 16 (датчик наличия тяги) предназначен для отключения аппарата в случае отсутствия тяги в

дымоходе или при разрежении в нѐм менее 1,96 Па. Термореле имеет нормально замкнутые контакты с

температурой размыкания 90С;

 термореле 19 (датчик перегрева воды) предназначен для отключения аппарата при нагреве воды свыше

90 °С;

 пробка 20 предназначена для слива воды из водяного контура аппарата для предотвращения еѐ замерза-

ния; встроенный в пробку предохранительный клапан предназначен для защиты водяного контура аппа-

рата от повышенного давления воды.

2.5. Работа аппарата «NEVA-4011ª

2.5.1. Функциональная схема аппарата приведена на рисунке 3.

2.5.2. Запальная горелка 13 зажигается от устройства пьезорозжига 3. Регулятор расхода газа при этом дол-

жен быть нажат в положении «Розжиг» (рис.12). При нагреве термопары 11 пламенем запальной горелки выраба-

тывается ЭДС, которая удерживает электромагнитный клапан 26 в открытом положении.

2.5.3. При повороте регулятора расхода газа в положение ―Включение основной горелки‖ (рис.12) открывается

доступ газа к клапану 27, управляемому мембраной водяного узла.

2.5.4. При протоке воды через штуцер Вентури 23 водяного узла 15 (с расходом не менее 2,5 л/мин) созда-

ѐтся перепад давлений между подмембранной и надмембранной полостями, за счет чего мембрана 22 переме-

щается, открывая подпружиненный клапан 27 и обеспечивая доступ газа к основной горелке. Происходит розжиг

основной горелки от запальной. Вода, протекающая по трубам теплообменника, нагревается.

2.5.5. Регулятором расхода воды 1 регулируется количество и температура воды, выходящей из аппарата:

поворот регулятора против часовой стрелки увеличивает расход и снижает температуру воды; поворот регулято-

ра по часовой стрелке уменьшает расход и увеличивает температуру воды. Положение регулятора также опреде-

ляет расход воды, при котором происходит включение аппарата (см. п. 4.1).

2.5.6. Регулятором расхода газа 2 регулируется количество газа, поступающего в горелку, для получения

требуемой температуры воды при еѐ установленном расходе: поворот регулятора против часовой стрелки увели-

чивает расход газа и температуру воды; поворот регулятора по часовой стрелке уменьшает расход газа и темпе-

ратуру воды (рис.12).

2.5.7. При прекращении протекания воды или при уменьшении еѐ расхода до значения менее 2,5 л/мин за-

крывается клапан 27 и основная горелка гаснет.

2.5.8. Аппарат оснащен устройствами безопасности, обеспечивающими:

 доступ газа к основной горелке только при наличии запального пламени и протока воды;

 прекращение подачи газа при отсутствии тяги в дымоходе или при погасании запальной горелки.

 отключение аппарата при нагреве воды свыше 90° С.

2.6. Устройство аппарата «NEVA-4511ª

2.6.1. Аппарат настенного типа «NEVA-4511»

(рис. 4) имеет прямоугольную форму, образуемую съемной

облицовкой 4. На лицевой стороне облицовки расположены: ручка регулировки расхода воды 1, ручка регулиров-

ки расхода газа

2, дисплей температуры воды 3 и смотровое окно 5 для наблюдения за пламенем горелки. Все

основные элементы аппарата смонтированы на задней стенке 22 (рис. 5).

1 - ручка регулировки расхода воды; 2 - ручка регулировки расхода газа; 3 - дисплей температуры

воды; 4 - облицовка; 5 - окно смотровое; 6 - штуцер подвода холодной воды, резьба G 1/2;

7 - штуцер подвода газа, резьба G 1/2; 8 - штуцер отвода горячей воды, резьба G 1/2;

9 - патрубок газоотводящего устройства; 10 - монтажные отверстия.

Рисунок 4. Внешний вид, габаритные и присоединительные размеры аппарата «NEVA-4511ª

2.6.2. Назначение основных узлов и составных частей аппарата «NEVA-4511» (рис. 5):

 узел водогазовый 4 предназначен для управления подачей газа в горелку, регулировки расхода воды и

состоит из узлов водяного и газового (конструкция узла обеспечивает доступ газа к горелке только при

наличии протока воды);

 горелка 5 предназначена для создания и подачи к месту горения воздушно-газовой смеси;

 газоотводящее устройство 9 предназначено для отвода продуктов сгорания в дымоход;

 свеча 10 предназначена для создания искрового разряда для розжига горелки;

 датчик наличия пламени 11 обеспечивает контроль работы горелки;

 теплообменник 12 обеспечивает передачу получаемого при сжигании газа тепла воде, протекающей по

его трубам;

 термореле 16 (датчик наличия тяги) предназначено для отключения аппарата в случае отсутствия тяги в

дымоходе или при разрежении в нѐм менее 1,96 Па. Термореле имеет нормально замкнутые контакты с

температурой размыкания 90С;

 датчик температуры воды 18 предназначен для определения температуры воды на выходе из аппарата;

 термореле 19 (датчик перегрева воды) предназначено для отключения аппарата при нагреве воды

свыше 90 °С;

 пробка 20 служит для слива воды из водяного контура аппарата для предотвращения еѐ замерзания;

встроенный в пробку предохранительный клапан предназначен для защиты водяного контура аппарата

от повышенного давления воды.

2.7. Работа аппарата «NEVA-4511ª

2.7.1. Функциональная схема аппарата приведена на рисунке 6.

2.7.2. При начале протекания воды через узел водяной 22 с расходом не менее 2,5 л/мин штоком мембра-

ны 25 открывается клапан газовый 30 и замыкаются контакты микровыключателя 17, после чего блоком управле-

ния 15 начинают подаваться импульсы тока высокого напряжения на свечу 10 и открывается клапан электромаг-

нитный 13. Розжиг горелки 5 происходит от искровых разрядов между электродом свечи и насадкой секции горел-

ки. Далее работа горелки контролируется датчиком наличия пламени 11.

2.7.3. Регулятором расхода воды 1 регулируется количество и температура воды, выходящей из аппарата:

поворот регулятора против часовой стрелки увеличивает расход и снижает температуру воды; поворот регулято-

ра по часовой стрелке уменьшает расход и увеличивает температуру воды. Положение регулятора также опре-

деляет расход воды, при котором происходит включение и выключение аппарата (см. п. 4.4.1).

2.7.4. Регулятором расхода газа 2 регулируется количество газа, поступающего в горелку, для получения

требуемой температуры воды при еѐ установленном расходе: поворот регулятора против часовой стрелки увели-

чивает расход газа и температуру воды; поворот регулятора по часовой стрелке уменьшает расход газа и тем-

пературу воды.

2.7.5. При прекращении протекания воды или при уменьшении еѐ расхода до значения менее 2,5...6 л/мин (в

зависимости от положения регулятора расхода воды 1) размыкаются контакты микровыключателя 17 и закрыва-

ются клапаны 13 и 30. Горелка гаснет.

2.7.6. Аппарат оснащен устройствами безопасности, обеспечивающими:

 доступ газа к горелке только при наличии протока воды;

 прекращение подачи газа в горелку при еѐ погасании;

 отключение аппарата при отсутствии тяги в дымоходе;

 отключение аппарата при нагреве воды свыше 90 °С;

 отключение аппарата при прекращении электропитания.

1 - регулятор расхода воды; 2 - регулятор расхода газа; 3 - дисплей температуры воды; 4 - узел водогазовый;

5 - горелка;

6 - вход холодной воды; 7 - вход газа; 8 - выход горячей воды;

9 - газоотводящее устройство;

- свеча;

- датчик наличия пламени;

- теплообменник;

- клапан электромагнитный;

14 - отсек батарейный; 15 - блок управления электронный; 16 - термореле (датчик тяги);

17 - микровыключатель; 18 - датчик температуры воды; 19 - термореле (датчик перегрева воды);

20 - пробка для слива воды; 21 - штуцер для замера давления газа; 22 - узел водяной; 23 - фильтр водяной;

24 - ограничитель расхода воды; 25 - мембрана; 26 - штуцер Вентури; 27 - выход воды на теплообменник;

28 - узел газовый; 29 - фильтр газовый; 30 - клапан газовый; 31 - выход газа на горелку.

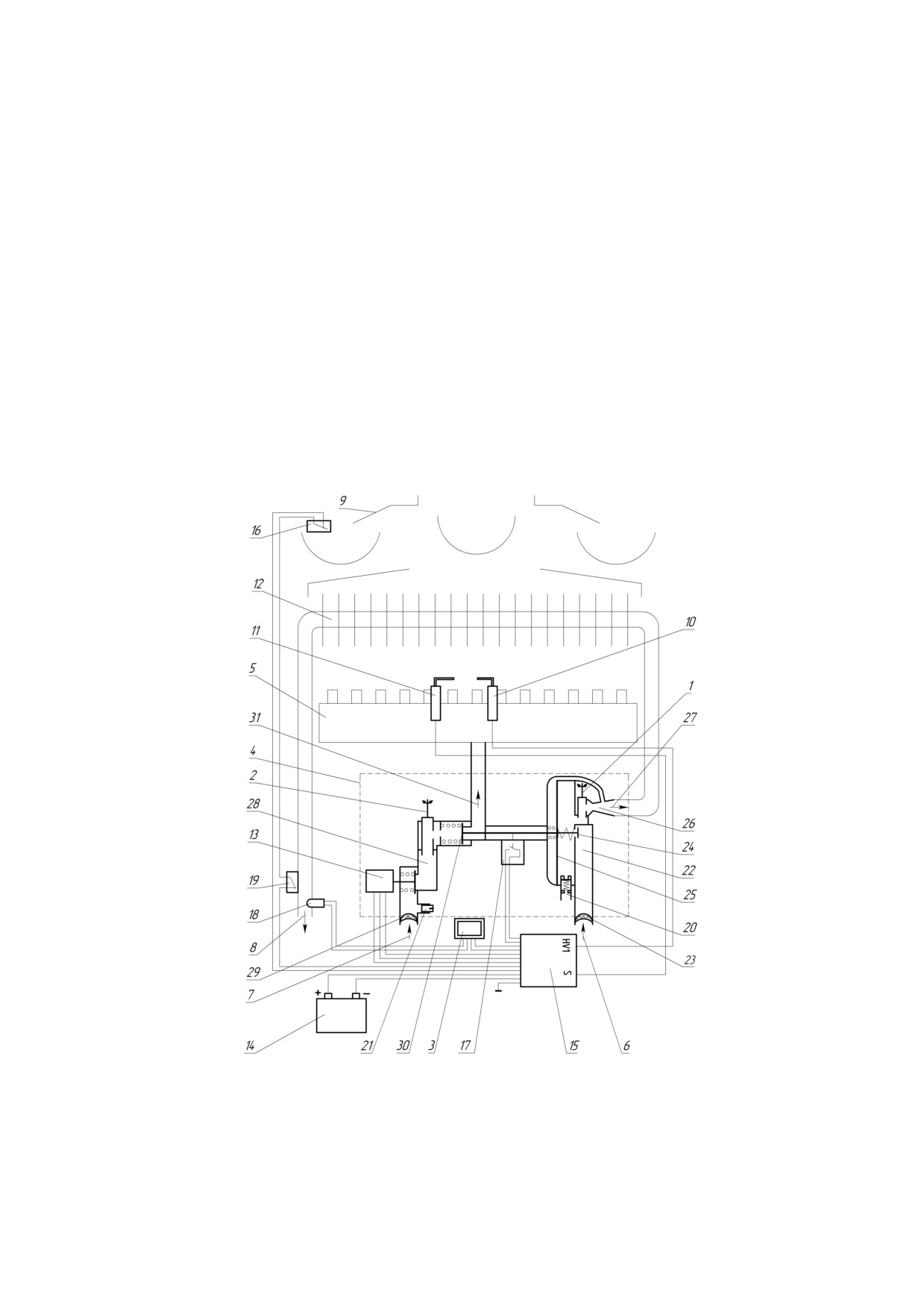

Рисунок 6. Функциональная схема аппарата «NEVA-4511ª

3. УСТАНОВКА АППАРАТА

Установка аппарата должна производиться специализированной сервисной организацией.

После установки аппарата, проверки его работоспособности и инструктажа владельца аппарата работником

организации, установившей аппарат, должна быть сделана отметка об установке аппарата в разделе 10 данного

руководства и в гарантийных талонах.

ВНИМАНИЕ! Перед установкой аппарата необходимо проверить соответствие настройки, указанной в

разделе 9 данного руководства и в табличке на аппарате, имеющемуся в месте установки виду и

давлению газа. В случае несоответствия необходимо произвести переналадку аппарата на используемые

вид и давление газа в соответствии с п. 3.10.

3.1. Место и схема установки

3.1.1. Аппарат необходимо устанавливать на кухнях или в других нежилых отапливаемых помещениях в

соответствии с проектом газификации, сводом правил СП 62.13330.2011 и Правилами пожарной безопасности в

Российской Федерации (ППБ 01-03).

3.1.2. Объем помещения, где устанавливается водонагреватель, должен быть не менее 8 м³.

3.1.3. Помещение, где устанавливается водонагреватель, должно иметь хорошую вентиляцию и постоянный

приток свежего воздуха (форточку или открывающуюся фрамугу), так как при работе аппарата происходит

сжигание кислорода. Решетки или щель в нижней части двери или стены не должны наглухо закрываться.

3.1.4. Аппарат должен быть подсоединен к дымоходу с хорошей тягой (разрежение 1,96«29,4 Па) и при этом

должен быть установлен как можно ближе к дымоходу. Один из доступных способов проверки тяги в дымоходе

приведѐн на рисунке 7.

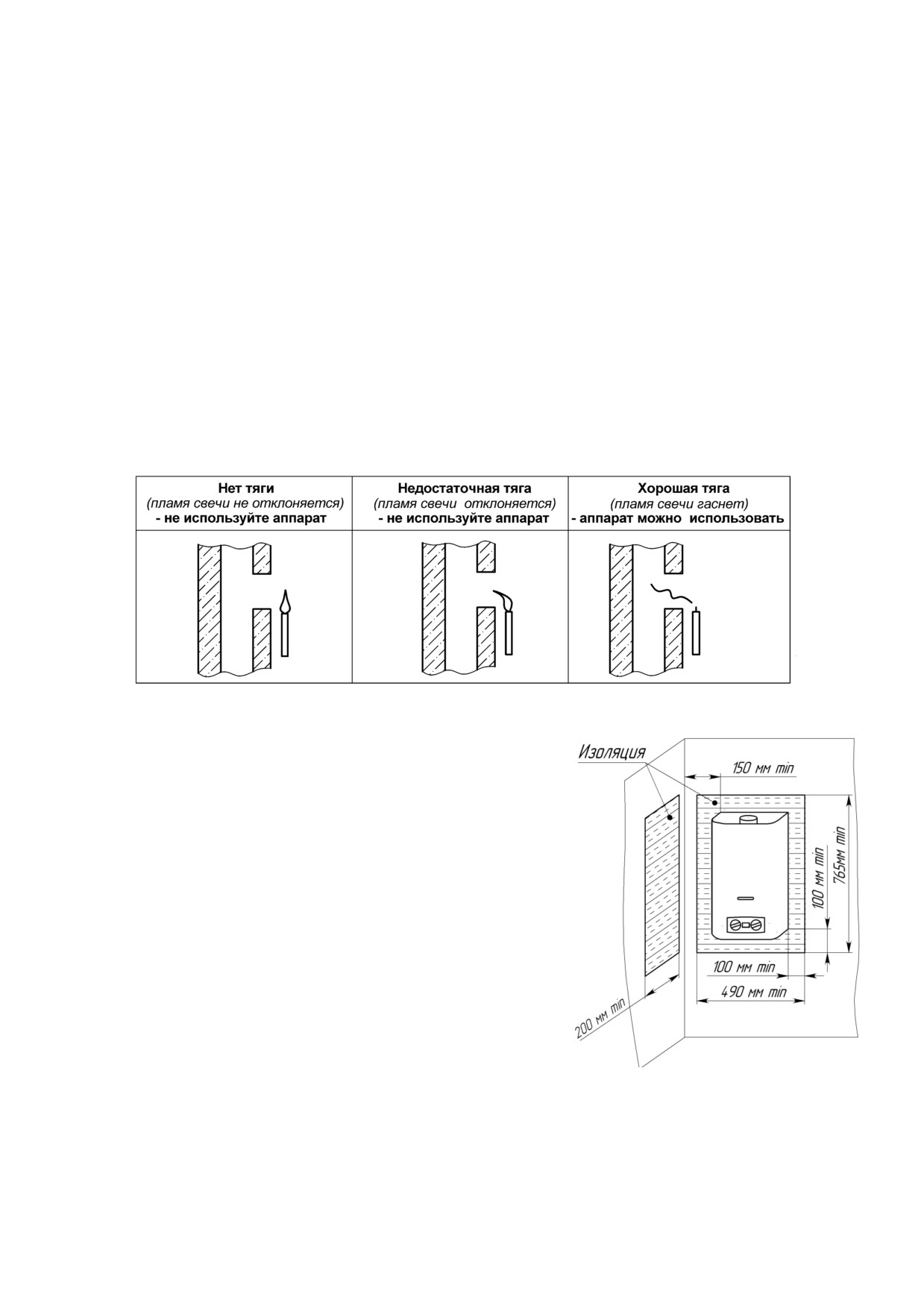

Рисунок 7. Способ проверки тяги в дымоходе

3.1.5. Устанавливать аппарат необходимо на несгораемых сте-

нах - кирпичных, бетонных

(с облицовкой керамической плиткой

или без неѐ).

3.1.6. Допускается установка аппарата на трудносгораемых

стенах при условии изоляции стены оцинкованным листом толщи-

ной 0,8«1 мм по листу базальтового теплоизоляционного картона

БТК толщиной 3«5 мм. Изоляция стены должна выступать за

габариты корпуса аппарата не менее чем на 100 мм с каж-

дой стороны (рис. 8).

Расстояние от боковых поверхностей аппарата до трудносго-

раемых стен без применения изоляции должно быть не менее 250

мм. При уменьшении указанного расстояния до 150 мм необходи-

ма установка теплоизоляции (обивка стен оцинкованным листом

по листу теплоизоляционного материала).

При установке аппарата на несгораемых стенах устройство

изоляции не требуется.

3.1.7. Запрещается установка аппарата на деревянных стенах;

оштукатуренных стенах, имеющих деревянную основу; на стенах,

покрытых легко возгораемыми материалами.

Рисунок 8. Установка аппарата на

3.1.8. Запрещается устанавливать аппарат над источником

тепла или открытого пламени.

трудносгораемых стенах

3.1.9. Место и высота установки аппарата должны обеспечивать выполнение требований п. 3.7 настоящего

руководства. При этом рекомендуется устанавливать аппарат на такой высоте, чтобы смотровое окно находилось

на уровне глаз потребителя или как можно ближе к этому уровню.

Также для осуществления сервисного обслуживания при установке аппарата необходимо выдержать сле-

дующие зазоры:

- расстояние от боковой поверхности аппарата до боковой стены не менее 150 мм;

- свободное пространство перед лицевой поверхностью аппарата должно быть не менее 600 мм.

3.1.10. Схема установки (подключения) аппарата приведена на рис. 9. Рекомендуется сначала подключить

аппарат к водопроводной сети, заполнить систему аппарата водой и затем подключить его к газовой сети.

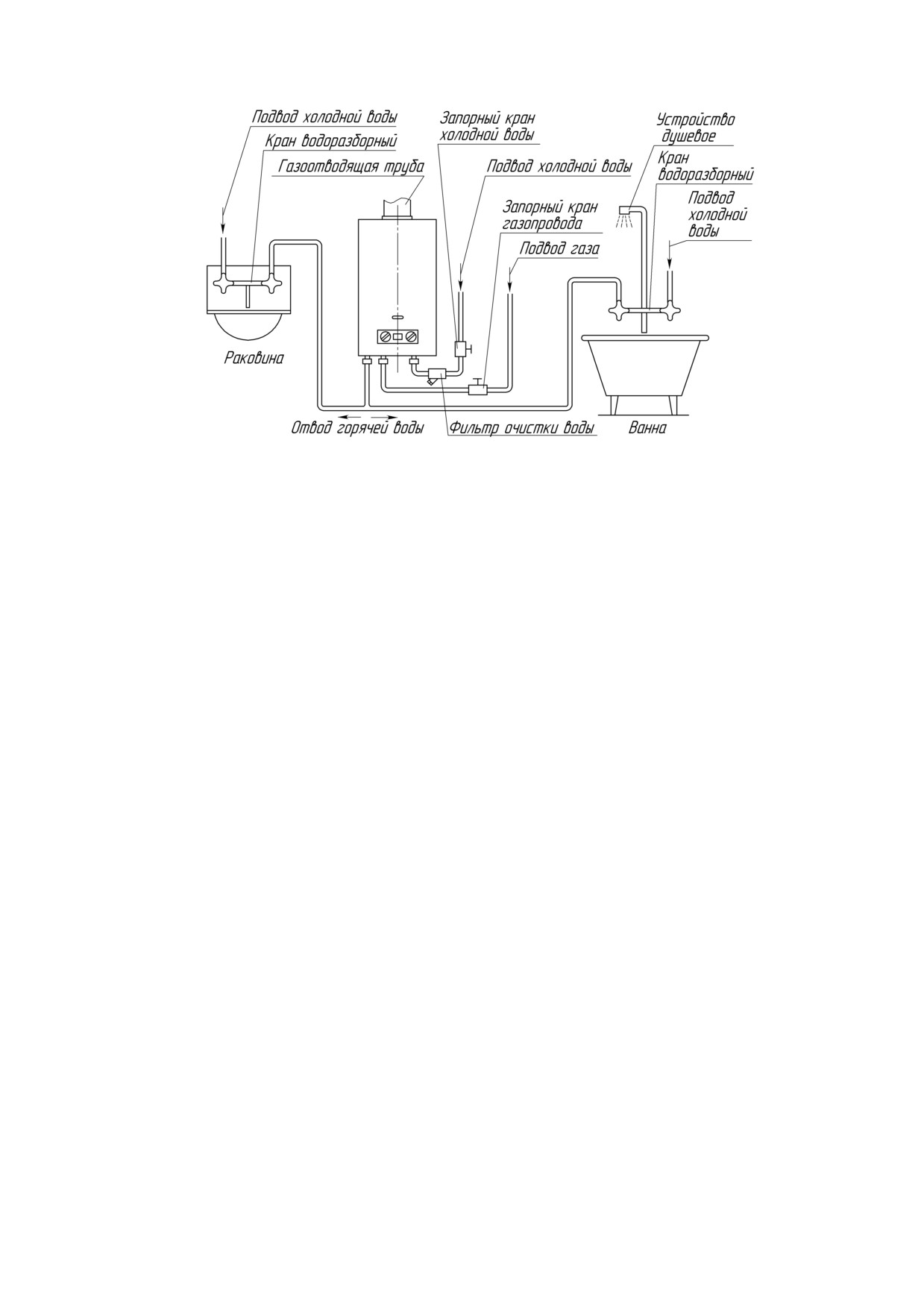

Рисунок 9. Схема установки аппарата

3.2. Монтаж аппарата

3.2.1. Перед установкой аппарата рекомендуется снять облицовку, для чего:

- снять ручки

1 и 2 (см. рис. 1, 4), потянув их на себя;

- вывернуть винт крепления накладки (для «NEVA-4011»);

- вывернуть в нижней части изделия два винта крепления облицовки (см. рис. 2, 5);

- разъединить провода, соединяющие дисплей с блоком управления электронным и с датчиком температуры

воды (для «NEVA-4511»);

- потянуть нижнюю часть облицовки на себя, сдвинуть ее вверх и снять с аппарата;

Если облицовка или задняя стенка аппарата покрыта защитной полиэтиленовой пленкой, то перед установкой

аппарата защитную пленку необходимо снять. Также с передней поверхности облицовки необходимо снять

наклейки с предупреждающими надписями и рекламной информацией (при их наличии).

ВНИМАНИЕ! Не разрешайте маленьким детям играть с упаковочным материалом, так как это может

представлять для них опасность. После установки аппарата упаковка может быть утилизирована.

3.2.2. Аппарат навешивается монтажными отверстиями (на задней стенке) на 2 крючка, установленные в стене

(крючки и дюбели входят в комплект поставки). Расположение и размеры монтажных отверстий, а также габаритные

и присоединительные размеры для подсоединения трубопроводов воды, газа, отвода продуктов сгорания

приведены на рис. 1, 4.

3.3. Подключение аппарата к водопроводной сети

3.3.1. Для увеличения срока службы аппарата и улучшения его эксплуатационных характеристик

рекомендуется устанавливать перед аппаратом фильтр очистки воды (см. рис. 9).

3.3.2. Для облегчения последующего технического обслуживания необходимо установить перед аппаратом

запорный кран на трубопроводе подвода холодной воды (рис. 9). Запорный кран должен быть легко доступен.

3.3.3. Подключение аппарата к водопроводной сети необходимо выполнять металлическими трубами или

гибкими шлангами с внутренним диаметром не менее 13 мм. Длина гибкого шланга для подвода и отвода воды

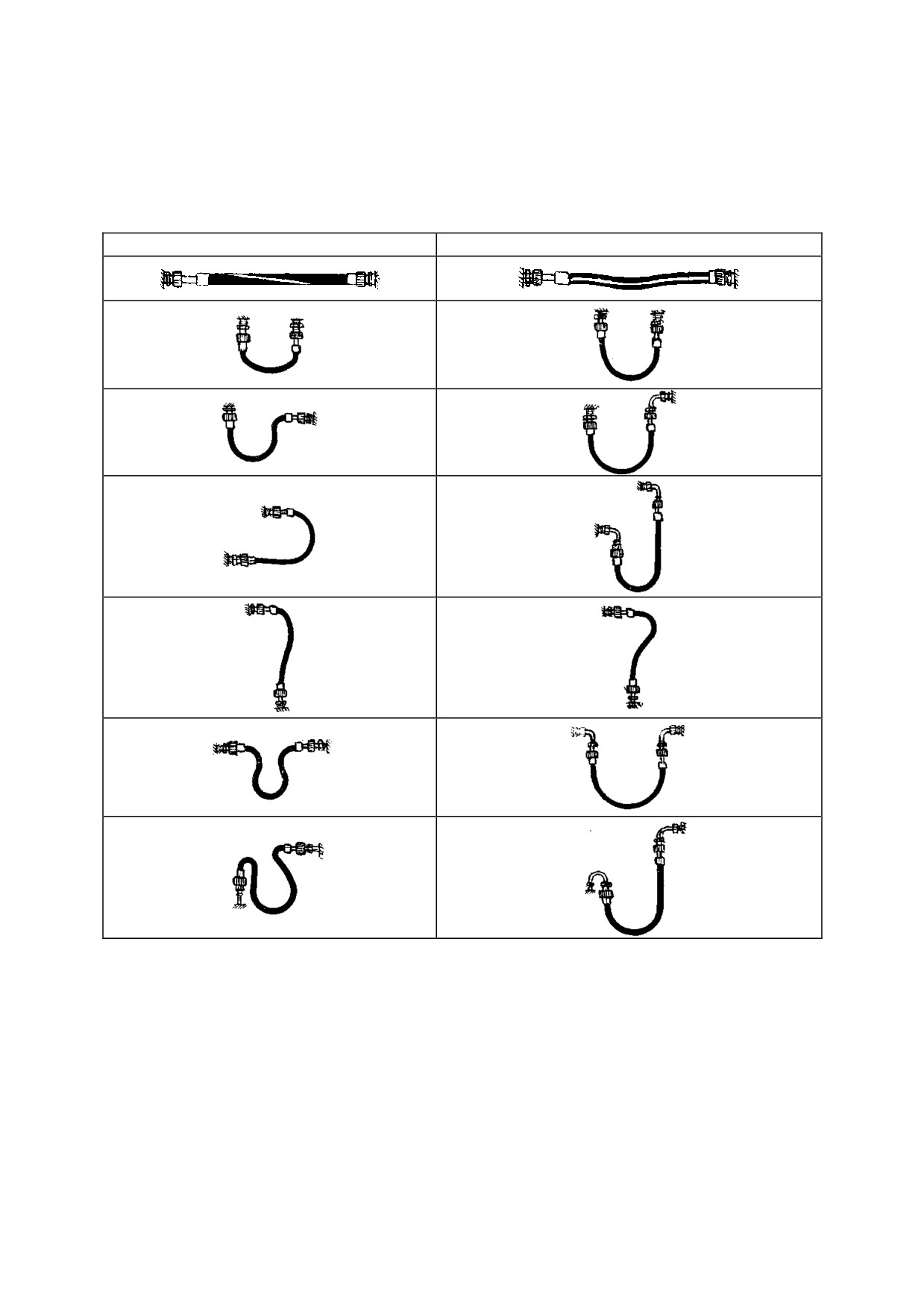

должна быть не более 2,5 м. Правила установки гибких шлангов приведены в п. 3.6.

3.3.4. Подключение холодной воды производить к штуцеру подвода холодной воды 6, а горячей воды - к

штуцеру отвода горячей воды 8 (см. рис. 1, 4), предварительно сняв со штуцеров защитные заглушки.

3.3.5. Подключение трубопроводов холодной и горячей воды не должно сопровождаться взаимным натягом

труб и частей аппарата во избежание смещения или поломки отдельных деталей и частей аппарата и нарушения

герметичности водяной системы.

3.3.6. Перед подключением водонагревателя к водопроводной сети необходимо открыть подачу холодной воды

на некоторое время для прочистки трубы подвода воды к аппарату и предотвращения нежелательного попадания в

аппарат грязи и отложений при первом его включении.

3.3.7. После подсоединения трубопроводов к аппарату необходимо обязательно проверить герметичность

мест соединений. Проверка герметичности производится в следующем порядке:

- открыть кран горячей воды;

- открыть запорный кран холодной воды перед аппаратом;

- после заполнения тракта аппарата водой закрыть кран горячей воды и осмотреть соединения.

Течь в местах соединений не допускается. Рекомендуется также осмотреть места соединений водяного

тракта аппарата, так как возможно нарушение их герметичности при нарушении условий транспортировки и

хранения аппарата. При необходимости места соединений подтянуть.

Максимальное давление воды, на которое рассчитан аппарат (в том числе и в случае теплового расширения

воды) - 600 кПа.

3.4. Подключение аппарата к газовой сети

3.4.1. Для обеспечения устойчивой работы аппарата необходимо производить подводку газовой линии

металлическими трубами или гибким шлангом с внутренним диаметром не менее 13 мм. Гибкий шланг для подвода

газа, в соответствии с требованиями СП 62.13330.2011, должен быть стойким к подводимому газу при заданных

давлении и температуре. Длина гибкого шланга должна быть не более 2,5 м. Правила установки гибких шлангов

приведены в п. 3.6. Трубы или гибкий шланг подключать к штуцеру 7 (см. рис. 1, 4) предварительно сняв с него

защитную заглушку.

3.4.2. При монтаже газопроводов количество разборных соединений необходимо сводить к минимуму.

3.4.3. При монтаже газовой линии к аппарату на входе в аппарат обязательно должен быть установлен

запорный кран. Запорный кран должен быть легко доступен.

3.4.4. Присоединение газовой трубы не должно сопровождаться взаимным натягом труб и частей аппарата во

избежание смещения или поломки отдельных деталей и частей аппарата и нарушением герметичности газовой

линии.

3.4.5. После подключения аппарата к газовой линии места соединений аппарата с коммуникациями должны

быть проверены на герметичность. Проверка герметичности в местах соединения подвода газа производится при

неработающем аппарате и открытом положении запорного клапана перед аппаратом. Утечка газа не допускается.

Проверка герметичности газовых соединений выполняется путем обмыливания мест соединений (или другими

безопасными методами без использования источников открытого пламени). Появление пузырьков означает утечку

газа.

3.5. Подключение аппарата к баллону со сжиженным газом

3.5.1. Перед подключением аппарата к баллону со сжиженным газом убедитесь в том, что Ваш аппарат

настроен на работу с данным видом газа. В противном случае необходимо произвести переналадку аппарата

(см. п. 3.10).

3.5.2. Баллон со сжиженным газом обязательно должен быть оборудован редуктором с давлением

стабилизации паровой фазы 2,9 кПа и производительностью паровой фазы не менее 1 м³/час.

ВНИМАНИЕ! Использование редукторов с давлением стабилизации, отличающимся от

2,9 кПа

ЗАПРЕЩАЕТСЯ.

3.5.3. Длина гибкого шланга для подключения аппарата должна быть не более 2,5 м, внутренний диаметр - не

менее 12 мм. Гибкий шланг для подвода газа должен быть стойким к подводимому газу при заданных давлении и

температуре. Правила установки гибких шлангов приведены в п. 3.6.

3.5.4. Перед входом в аппарат должен быть установлен запорный газовый кран. Запорный кран должен быть

легко доступен.

3.5.5. После окончания монтажа необходимо проверить места соединений и всю длину соединительного шланга

на предмет утечки газа (см. п. 3.4.5).

3.5.6. Во избежание несчастных случаев ЗАПРЕЩАЕТСЯ:

- хранить газовые баллоны и прокладывать шланги под прямыми солнечными лучами, вблизи от источников

тепла (печь, плита, радиаторы отопления, другие нагревательные приборы);

- нагревать баллоны с помощью пламени или нагревательных приборов;

- использовать поврежденные газовые баллоны.

3.5.7. Рекомендуется хранить газовые баллоны в специальном металлическом шкафу, чтобы ограничить доступ

к ним детей и посторонних лиц.

3.6. Правила установки гибких шлангов

3.6.1. Гибкие шланги, применяемые для подключения аппарата, должны быть сертифицированы для

соответствующего использования.

По истечении срока службы шланги должны быть обязательно заменены.

3.6.2. При подключении аппарата при помощи гибких шлангов необходимо

соблюдать следующие правила монтажа:

- не скручивать шланги относительно продольной оси;

- не допускать изгиба шланга вблизи наконечников: длина участка шланга у

заделки, который не должен подвергаться изгибу, должна быть не менее 50 мм;

- радиус изгиба шланга, измеряемый по внешней образующей, должен быть не

менее 90 мм.

Рекомендуется:

- применять угловые соединения и переходники во избежание изломов шлангов

вблизи наконечников;

- применять промежуточные опоры при установке длинных шлангов;

- при прямолинейном расположении устанавливать шланги с провисанием.

Рекомендуемые схемы монтажа гибких шлангов приведены в таблице 4.

3.6.3. Монтаж шланга необходимо начинать с неподвижных элементов шланга, имеющих трубную

цилиндрическую резьбу (если ответная деталь неподвижна).

3.6.4. Уплотнение резьбового соединения штуцера с ответной деталью (радиальное соединение) необходимо

производить с применением ленточного фторопластового уплотнительного материала (ФУМ) или герметика,

обеспечивающего герметичность резьбового соединения.

3.6.5. Резьбовое соединение накидных гаек (торцевое соединение), как подвижных, так и неподвижных, с

ответным штуцером необходимо выполнять с применением прокладок. Материал прокладок - маслобензостойкая

резина, паронит или фторопласт-4.

Таблица 4

Неправильно

Правильно

3.7. Подключение аппарата к дымоходу

3.7.1. В целях удаления всех продуктов сгорания газа и для обеспечения безопасной работы аппарата должны

быть выполнены следующие требования к дымоходу и газоотводящей трубе, соединяющей аппарат и дымоход:

1) дымоход должен быть герметичным и стойким к тепловой нагрузке и к воздействию продуктов сгорания.

Не допускается использование вентиляционных каналов для удаления продуктов сгорания;

2) тяга в дымоходе должна быть в пределах от 1,96 до 29,40 Па (см. табл. 1 и рис. 7);

3) материал газоотводящей трубы должен быть коррозионостойким, негорючим и выдерживать длительную

работу при температуре до 200 С (рекомендуемые материалы: нержавеющая, оцинкованная или эмалированная

сталь, алюминий, медь с толщиной стенки не менее 0,5 мм);

4) газоотводящая труба должна иметь внутренний диаметр не менее 110 мм;

5) длина вертикального участка газоотводящей трубы от аппарата должна быть не менее 500 мм;

6) длина газоотводящей трубы от вертикального участка до дымохода должна быть не более 2 м;

7) газоотводящая труба должна иметь уклон не менее 2 вверх по направлению к месту стыковки с

дымоходом и минимальное количество поворотов (не более трѐх);

8) газоотводящая труба и еѐ соединение с аппаратом должны быть герметичными, соединение трубы с

аппаратом рекомендуется выполнять в соответствии с рисунком 10.

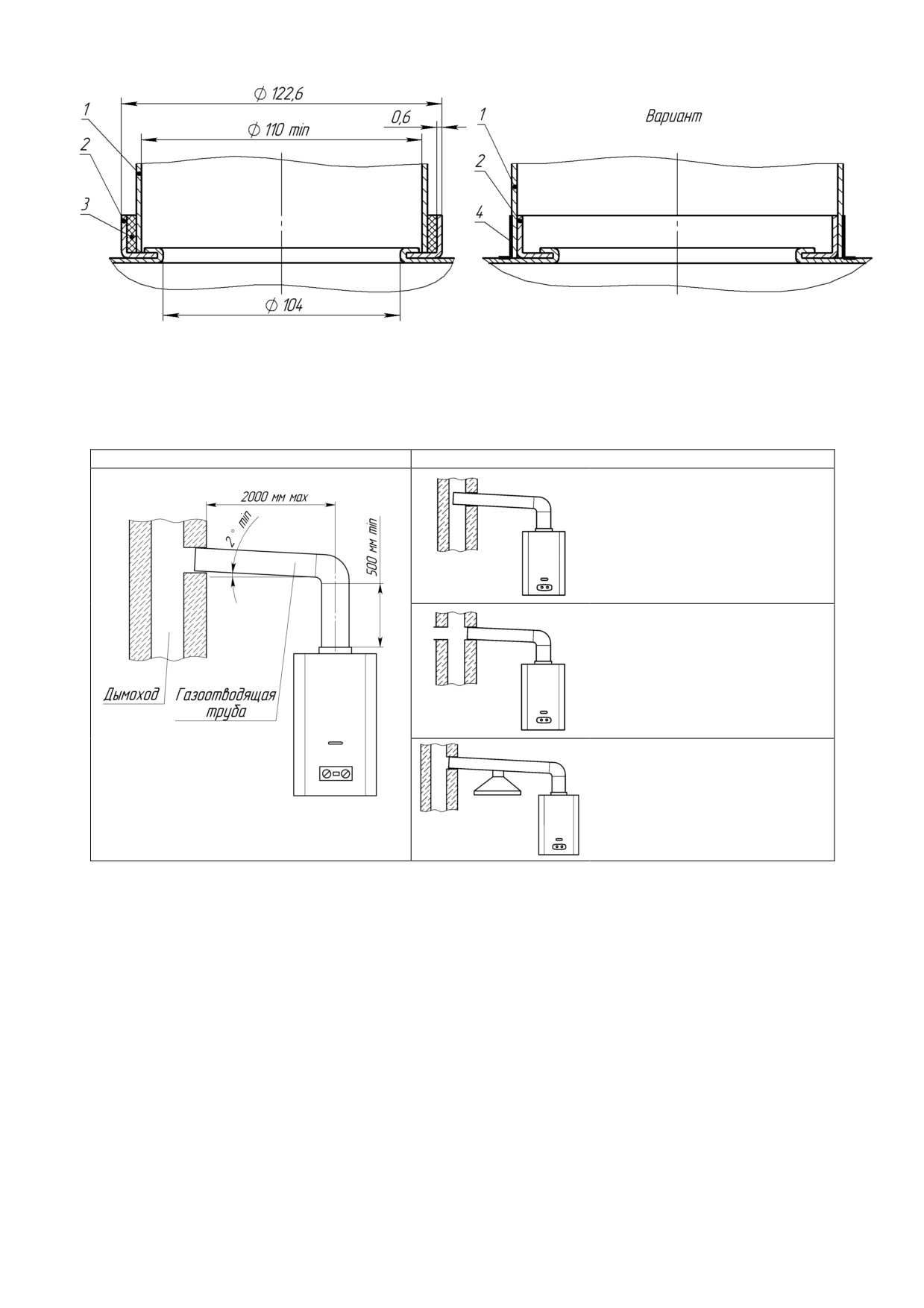

1 - газоотводящая труба; 2 - патрубок газоотводящего устройства аппарата;

3 - уплотнитель термостойкий; 4 - скотч алюминиевый термостойкий

Рисунок 10. Схема подсоединения газоотводящей трубы

3.7.2. Вариант подключения аппарата к дымоходу показан на рисунке 11.

Правильно

Неправильно

Конец газоотводящей трубы

слишком близок к

противоположной стене

дымохода.

В дымоходе на уровне

подсоединения газоотводящей

трубы имеется отверстие (в

том числе и с подключенным к

нему другим устройством).

Два устройства имеют одно

подсоединение к дымоходу.

Рисунок 11. Подключение аппарата к дымоходу

3.8. Установка элементов питания аппарата «NEVA-4511ª

Элементы питания типоразмера D (2 шт. напряжением 1,5 В) устанавливаются в батарейный отсек 14

(см.

рис.5) в соответствии с полярностью, указанной на внутренней стороне крышки отсека. Для открытия крышки

батарейного отсека необходимо повернуть ручку крышки в положение «ОN». Рекомендуется устанавливать ал-

калиновые элементы питания типа LR20, обладающие большей энергоѐмкостью и обеспечивающие более дли-

тельную работу аппарата. После установки элементов питания необходимо закрыть крышку отсека и повернуть

ручку крышки в положение «ОFF».

3.9. Проверка аппарата

3.9.1. После установки аппарата и проверки на герметичность должна быть проверена работа запальной

горелки (п. 5.1.2. для «NEVA-4011») и основной горелок (п. 5.1.3), работа автоматики безопасности (п. 2.5.8. для

«NEVA-4011»; п.2.7.6. для

«NEVA-4511») и температура нагрева воды. Включение и выключение аппарата,

регулировку температуры воды выполнять в соответствии с разделом 4. Проверку работоспособности термореле

(датчика тяги) производить в соответствии с п. 5.3.5.

Примечание. После хранения аппарата в помещении с отрицательной температурой его первый

запуск производить не ранее, чем через 1,5 ч после переноса его в тѐплое помещение.

3.9.2. При необходимости (при недостаточном нагреве воды) следует проверить давление газа на входе в

аппарат, для чего необходимо:

- закрыть газовый кран на входе в аппарат;

- вывернуть винт из штуцера 14 (рис. 2 для «NEVA-4011»), 21 (рис. 5 для «NEVA-4511») и подключить к

штуцеру дифманометр;

- открыть газовый кран на входе в аппарат и проверить подключение дифманометра на герметичность;

- включить аппарат и установить режим максимальной тепловой мощности;

- определить по дифманометру давление газа, которое должно соответствовать давлению, указанному в

разделе «Свидетельство о приемке».

После проведения замеров следует:

- выключить аппарат и закрыть газовый кран на входе в аппарат;

- отключить дифманометр и завернуть до упора винт в штуцере;

- открыть газовый кран на входе в аппарат и проверить штуцер на герметичность.

3.10. Переналадка аппарата на другой вид и давление газа

3.10.1. Переналадка аппарата на другой вид или давление газа должна осуществляться

специализированной сервисной организацией. Для переналадки необходимо использовать только

фирменный комплект деталей.

3.10.2. Для переналадки аппарата на другой вид или давление газа необходимо заменить сопла основной

горелки и сопло запальной горелки (для «NEVA-4011») на сопла с диаметрами отверстий в соответствии с

таблицей 1 для вида и давления газа, на котором будет работать аппарат.

Перед проведением переналадки необходимо выключить аппарат и перекрыть запорный газовый кран.

3.10.3. После переналадки необходимо проверить герметичность соединений (см. п. 3.4.5).

3.10.4. Вид и давление газа, на которые перенастроен аппарат, необходимо указать в разделе

настоящего руководства (с указанием организации, выполнившей перенастройку, и даты) и на табличке аппарата.

4. ПОЛЬЗОВАНИЕ АППАРАТОМ

Для нормальной и безопасной работы аппарата должно быть обеспечено выполнение условий

п.

2.2.7 и

2.2.12

(таблица

1). Невыполнение этих условий может привести к неправильной или

нестабильной работе аппарата или выходу его из строя. Указанная в п. 2.2.2 таблицы

теплопроизводительность аппарата обеспечивается (с точностью ± 5%) при номинальном давлении газа

на входе работающего аппарата, указанном в разделе «Свидетельство о приемкеª.

4.1. Включение аппарата «NEVA-4011ª

ПОЛОЖЕНИЕ

4.1.1. Для включения аппарата необходимо:

«Аппарат выключенª -

1) открыть запорный кран на газопроводе перед аппаратом;

подача газа закрыта на

2) открыть запорный кран на водопроводе, установленный перед

запальную и основную

аппаратом;

горелки.

3) установить ручку регулятора расхода газа 2 (см. рис. 13) в

положение «Розжиг» (см. рис. 12);

ПОЛОЖЕНИЕ

4) нажать на ручку 2 до упора (откроется подача газа на запаль-

«Розжигª - при нажатии

ную горелку) и, удерживая ее в таком положении, нажать на кноп-

на ручку открыта подача

ку пьезорозжига 3 (рис.1, 2). Возникающий при нажатии на кнопку 3

газа на запальную горел-

искровой разряд между свечей розжига 10 и корпусом запальной

ку, подача газа на основ-

горелки 13 воспламеняет газ, поступающий на запальную горелку;

ную горелку закрыта.

5) удерживать ручку регулятора расхода газа в нажатом положе-

ПОЛОЖЕНИЕ

нии 10-20 секунд. При этом термопара 11(рис. 2), нагреваемая

«Включение основной

пламенем запальной горелки

13, вырабатывает ЭДС, которая

горелки, минимальный

удерживает электромагнитный клапан в открытом положении,

расход газаª - подача

обеспечивая доступ газа к запальной горелке. Затем отпустить

газа открыта на запальную

ручку. Запальная горелка должна продолжать гореть;

и основную горелки. По-

Примечание 1. При первом включении аппарата после его

дача газа на основную

установки или после длительного перерыва в работе аппарата

горелку - минимальная.

зажигание запальной горелки произойдет только после удаления

ПОЛОЖЕНИЕ

воздуха из газовых коммуникаций и заполнения их газом. Поэто-

«Включение основной

му в таком случае необходимо некоторое время (до 2 мин.)

горелки, максимальный

удерживать ручку 2 в нажатом состоянии и при этом периоди-

расход газаª - подача

чески нажимать на кнопку пьезорозжига 3 с интервалом в не-

газа открыта на запальную

сколько секунд, пока не произойдет розжиг запальной горелки.

и основную горелки. По-

6) установить ручку регулятора расхода газа в положение «Вклю-

дача газа на основную

чение основной горелки» При этом запальная горелка продолжает

горелку - максимальная.

гореть, а основная горелка не зажигается;

7) открыть кран горячей воды, при этом должно произойти зажи-

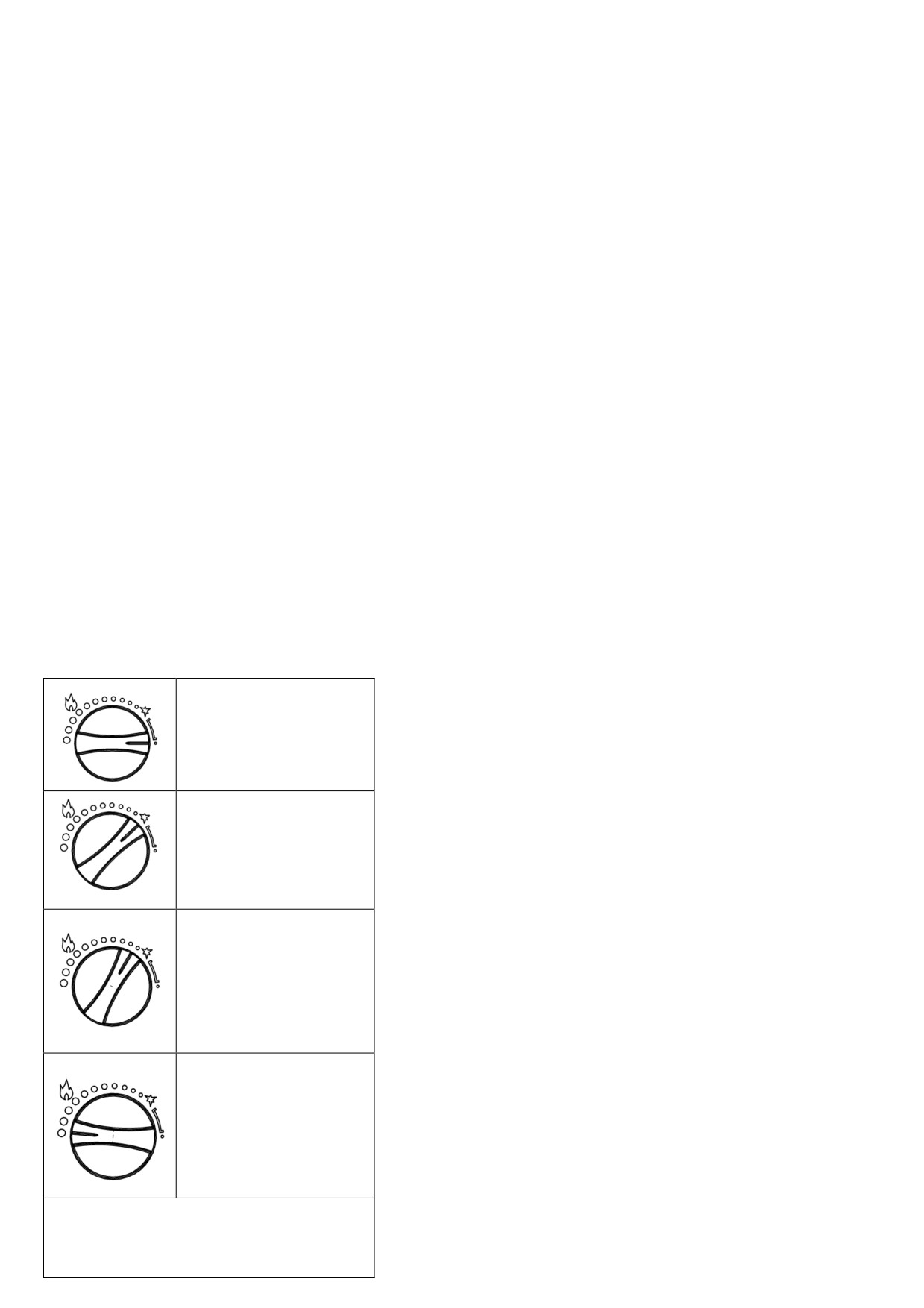

Рисунок 12. Положения ручки

гание основной горелки.

регулировки расхода газа

аппарата «NEVA-4011ª

Примечание 2. Зажигание основной горелки произойдет при расходе воды не менее 2,5 л/мин в положении

ручки 1 регулировки расхода воды «Минимальный расходª (рис. 13) и не менее 6,5 л/мин в положении «Макси-

мальный расходª. Поэтому, если после открытия крана горячей воды основная горелка не зажигается, то

следует перевести ручку регулировки расхода воды в положение «Минимальный расходª или краном горячей

воды увеличить расход воды, протекающей через аппарат.

4.1.2. После включения аппарата необходимо визуально проверить работу горелок (п. 5.1.2, 5.1.3). При закры-

тии крана горячей воды основная горелка должна погаснуть, запальная горелка должна продолжать гореть.

4.2. Включение аппарата «NEVA-4511ª

4.2.1. Для включения аппарата в общем случае необходимо:

1) установить элементы питания в батарейный отсек (см. п. 3.8);

2) открыть запорный кран на газопроводе перед аппаратом;

3) открыть запорный кран холодной воды перед аппаратом;

4) повернуть ручки 1 и 2 в положения минимального расхода воды и газа (рис. 14а).

5) открыть кран горячей воды, при этом должны начаться искровые разряды между свечой и горелкой (если

расход воды, проходящей через аппарат, будет не менее 2,5 л/мин), от искровых разрядов должна зажечься го-

релка и начаться нагрев воды.

ВНИМАНИЕ! Во избежание ожогов при включении аппарата не следует приближать глаза слишком

близко к смотровому окну.

Примечание. При первом зажигании или после длительного перерыва в работе аппарата, воспламене-

ние горелки будет происходить только после удаления воздуха из газовых коммуникаций. Так как искровые

разряды длятся около 7 секунд после включения воды, то для продолжения розжига необходимо кран горячей

воды закрыть, а затем снова открыть. Такую процедуру надо повторить до полного выхода воздуха из ком-

муникаций, пока не произойдет розжиг горелки.

4.2.2. После включения аппарата необходимо визуально проверить работу горелки (п. 5.1.3.).

4.3. Регулирование температуры и расхода воды

4.3.1. Регулирование расхода воды через аппарат производится ручкой 1 (рис.13, 14): поворот ручки к поло-

жению “Минимальный расход” уменьшает расход воды, поворот ручки к положению “Максимальный расход”

увеличивает расход воды. При этом в положении ручки “Минимальный расход” включение водонагревателя

происходит при расходе воды не менее 2,5 л/мин, в положении “Максимальный расход” - при расходе воды не

менее 6 л/мин. В промежуточных положениях ручки 1 включение водонагревателя происходит, соответственно, в

диапазоне расходов не менее 2,5...6 л/мин.

При пониженном входном давлении воды (при небольших обеспечиваемых водопроводной сетью расходах

воды) для включения аппарата рекомендуется ручку 1 оставлять в положении “Минимальный расход”. В этом

положении на выходе аппарата возможно получение малого и среднего расхода (2,5...5 л/мин) горячей воды.

Для получения большого количества теплой воды на выходе аппарата при нормальном входном давлении воды

(при обеспечиваемых водопроводной сетью расходах воды 6 л/мин и более) ручку 1 следует перевести в поло-

жение “Максимальный расход”.

а) Ручки регулировки расхода воды 1 и

б) Ручки регулировки расхода воды 1 и

расхода газа 2 в положении

“Минимальный расход”

“Максимальный расход”

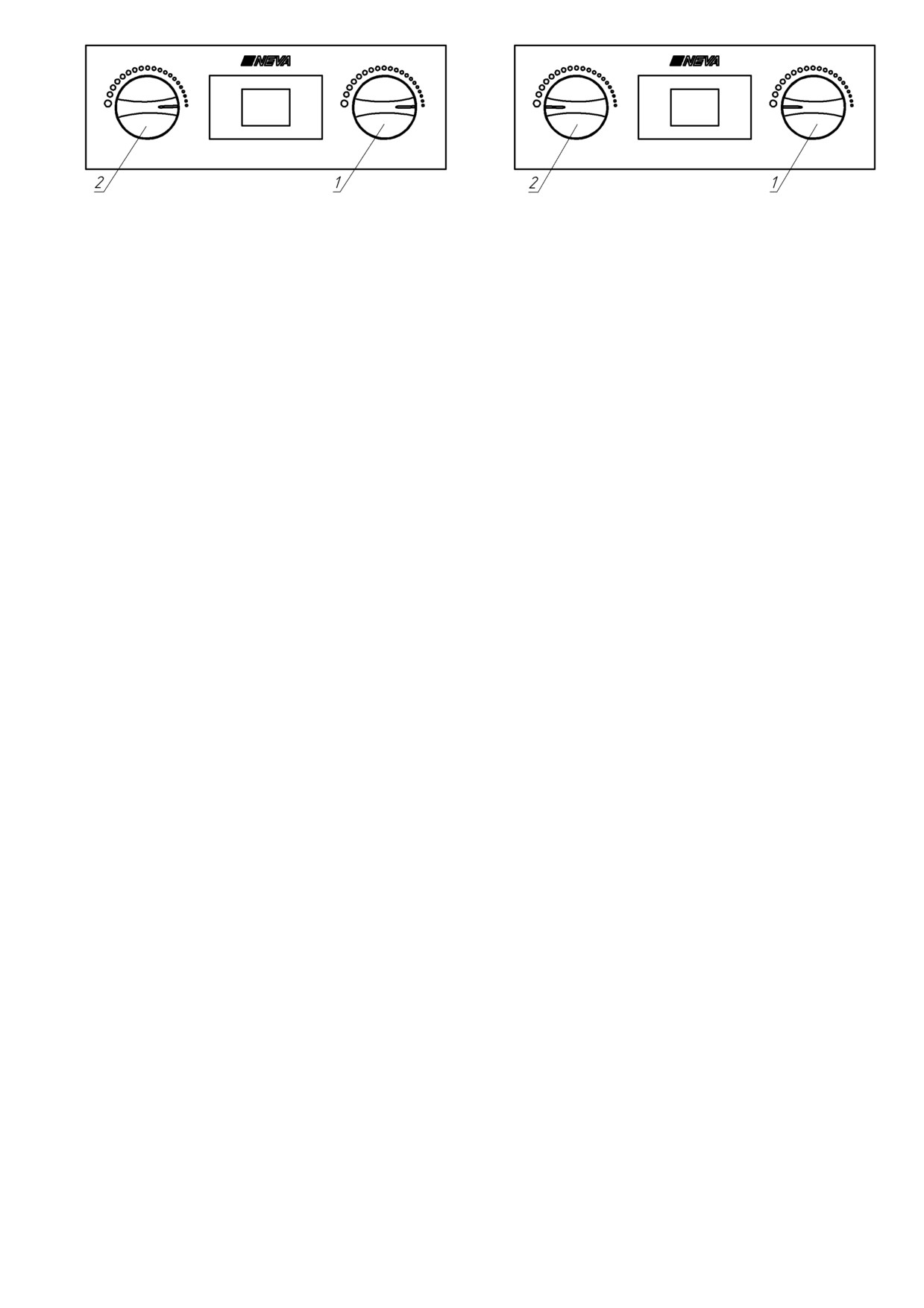

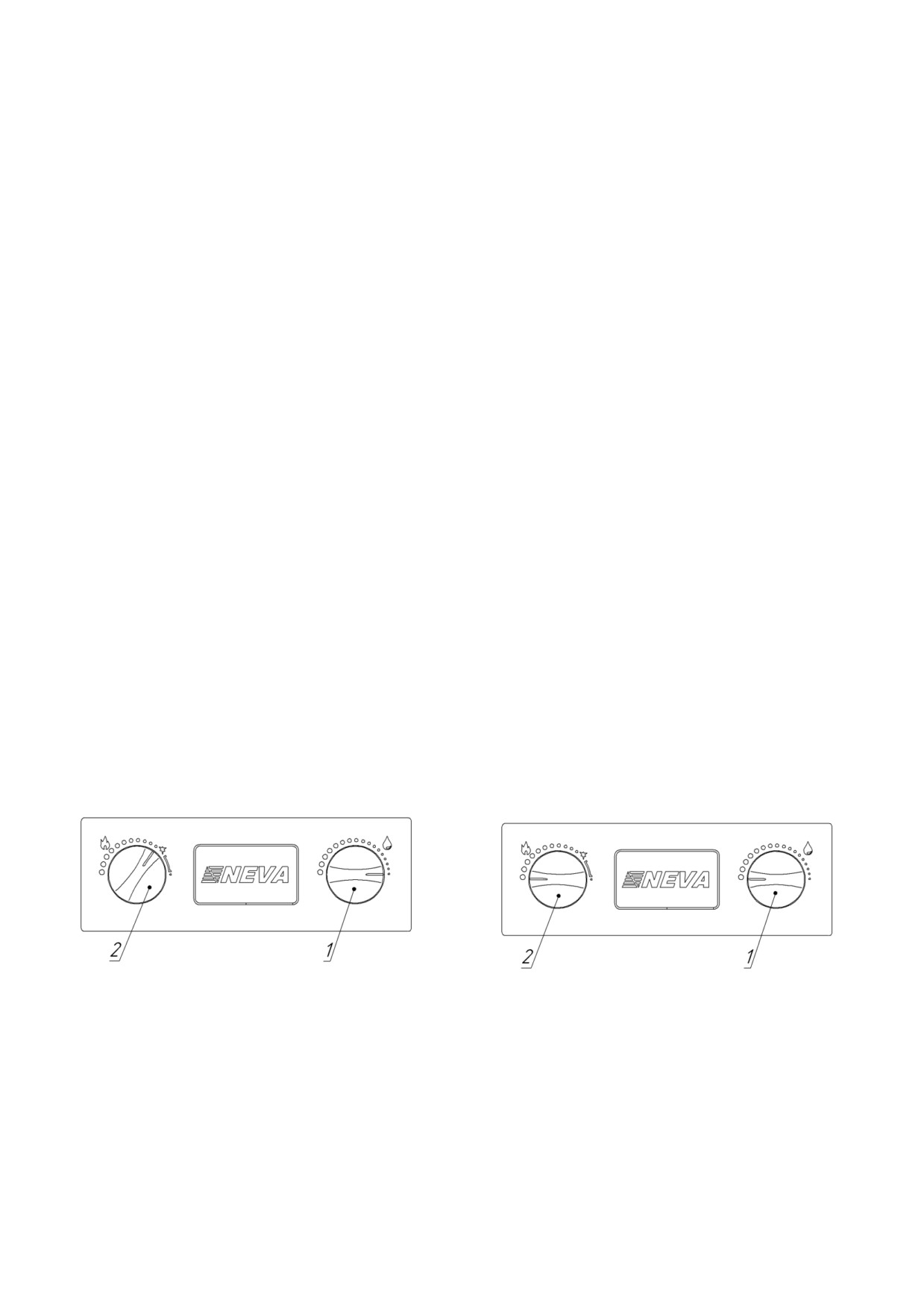

Рисунок 13. Положения ручек регулировки аппарата «NEVA-4011ª

а) Ручки регулировки расхода воды 1 и

б) Ручки регулировки расхода воды 1 и

расхода газа 2 в положении

“Минимальный расход”

“Максимальный расход”

Рисунок 14. Положения ручек регулировки аппарата «NEVA-4511ª

Примечание 1. При малом расходе воды, протекающей через работающий аппарат, поворот ручки 1 к

положению “Максимальный расход” может привести к погасанию горелки. Погасание горелки возможно

и при уменьшении расхода краном горячей воды или при падении входного давления воды. Чтобы горелка

снова заработала, необходимо повернуть ручку 1 к положению “Минимальный расход” или увеличить

расход воды краном горячей воды.

4.3.2. Регулировка температуры воды при еѐ установленном расходе через аппарат производится поворотом

ручки 2 регулировки расхода газа (рис.13,14): поворот ручки в положение “Максимальный расход” увеличивает

расход газа и температуру воды на выходе аппарата, поворот ручки в положение “Минимальный расход”

уменьшает расход газа и температуру воды на выходе аппарата.

Также возможно регулирование температуры воды на выходе аппарата изменением расхода воды с помо-

щью крана горячей воды или ручки 1: увеличение расхода воды приводит к уменьшению еѐ температуры и, на-

оборот, уменьшение расхода воды приводит к увеличению еѐ температуры.

Примечание 2. Температура нагрева воды ограничена теплопроизводительностью аппарата: при боль-

шом расходе воды, особенно в зимнее время, вода на выходе из аппарата может иметь недостаточную

температуру даже при максимальном расходе газа. В этом случае для увеличения температуры воды

необходимо уменьшить расход воды, проходящей через водонагреватель.

Температура воды на выходе аппарата «NEVA-4511» отображается на двухразрядном цифровом дисплее,

установленном в декоративной накладке на облицовке аппарата.

Примечание 3. При малом расходе воды (в положении ручки 1 “Минимальный расход”) и большом расхо-

де газа (в положении ручки 2 “Максимальный расход”) возможен перегрев воды в теплообменнике и, как

следствие, отключение горелки автоматической системой управления аппарата. Для повторного вклю-

чения аппарата необходимо закрыть кран горячей воды, а затем снова открыть его. Для исключения пе-

регрева воды необходимо уменьшить расход газа ручкой 2 или увеличить расход воды, протекающей че-

рез аппарат, ручкой 1 или краном горячей воды.

Перегрев воды в теплообменнике приводит к шуму при работе аппарата и вызывает быстрое обра-

зование накипи в трубах теплообменника и сужение их проходного сечения, что со временем приведет к

снижению эффективности работы аппарата и ослаблению струи горячей воды. Поэтому для снижения

температуры выходящей из аппарата воды не рекомендуется, особенно при жесткой воде, пользоваться

смесителем, добавляя холодную воду, а следует пользоваться описанными выше способами. Для умень-

шения интенсивности образования накипи рекомендуется не допускать нагрева воды на выходе из аппа-

рата до температуры выше 60С.

4.4. Выключение аппарата

По окончании пользования аппаратом (ночное время, отсутствие дома и т.п.) его необходимо выключить,

соблюдая следующую последовательность:

1) повернуть ручку регулятора расхода газа в положение "Аппарат выключен" (см. рис. 12) для аппарата

«NEVA-4011»;

2) закрыть кран (краны) горячей воды;

3) закрыть запорный газовый кран на входе в аппарат;

4) закрыть запорный кран холодной воды на входе в аппарат.

При жесткой воде для уменьшения образования накипи кран горячей воды рекомендуется закрыть после

появления из него холодной воды. Если кран был закрыт, то рекомендуется открыть его и слить горячую воду до

появления холодной.

В периоды частого использования аппарата «NEVA-4011» и при условии надзора за ним ручкой для

включения и выключения аппарата можно не пользоваться, а включение и выключение основной горелки

производить открытием или закрытием крана горячей воды (после выключения основной горелки закрытием

крана горячей воды запальная горелка продолжает работать). Для выключения аппарата

«NEVA-4511»

достаточно прекратить протекание воды через него, закрыв все краны горячей воды, после чего необходимо

убедиться, что горелка полностью погасла.

ВНИМАНИЕ! Если после закрытия всех кранов горячей воды горелка (основная) продолжает

работать, то:

- для аппарата «NEVA-4011ª необходимо сразу же повернуть ручку регулятора расхода газа в

положение “Аппарат выключен” и перекрыть подачу газа с помощью газового запорного крана,

установленного перед аппаратом;

- для аппарата «NEVA-4511ª необходимо сразу же перекрыть подачу газа с помощью газового

запорного крана, установленного перед аппаратом.

Затем необходимо вызвать специализированную сервисную организацию для ремонта аппарата.

4.5. Замена элементов питания аппарата «NEVA-4511ª

4.5.1. При разряде элементов питания, необходимо установить новые элементы питания (2 шт.) типораз-

мера D в отсек батарейный 14 (см. рис.5), в соответствии с полярностью, указанной на внутренней стороне крыш-

ки отсека. Признаком разряда элементов питания служит отсутствие или значительное

ослабление искровых разрядов между свечой и горелкой после начала протекания воды

через аппарат (с расходом не менее 2,5 л/мин). Для открытия крышки батарейного отсека

необходимо повернуть ручку крышки в положение «ОN». Для выемки разряженных эле-

ментов питания необходимо отогнуть удерживающие прижимы (показано стрелками на

рис.15).

Рекомендуется устанавливать алкалиновые элементы питания типа LR20, высокой

энергоѐмкости, обеспечивающие более длительную работу аппарата. Установка некаче-

ственных элементов питания или элементов питания малой энергоемкости приведет к

быстрому их разряду и потере работоспособности аппарата. После установки элементов

питания необходимо закрыть крышку отсека и повернуть ручку крышки в положение

«ОFF».

4.5.2. Замену элементов питания необходимо производить на неработающем аппа-

рате.

Рисунок 15. Батарейный

отсек

4.6. Предохранение от замерзания

Если после выключения аппарата возможно замерзание в нѐм воды, то необходимо слить воду из аппарата

следующим образом:

1) закрыть запорный газовый кран и запорный кран холодной воды перед аппаратом;

2) открыть кран горячей воды;

3) перевести ручку регулировки расхода воды в положение "Максимальный расход", вывернуть пробку 20

(рис. 2,

5), дать вытечь воде в ѐмкость и завернуть пробку 20 обратно до упора;

4) закрыть кран горячей воды.

4.7. Действия при возникновении аварийной ситуации

При возникновении аварийной ситуации во время работы аппарата необходимо:

1) закрыть запорный газовый кран на входе в аппарат;

2) закрыть запорный кран холодной воды на входе в аппарат (при возникновении течи воды);

3) вызвать специализированную сервисную организацию для ремонта аппарата.

ВНИМАНИЕ! При отключении аппарата датчиком тяги (термореле 16, рис. 2, 5) необходимо закрыть

кран горячей воды и проветрить помещение. Повторный запуск аппарата будет возможен после осты-

вания термореле (через 1-2минуты). При повторяющихся отключениях аппарата датчиком тяги необхо-

димо обратиться в специализированную сервисную организацию для устранения неисправности систе-

мы газоотведения. Отключение датчика тяги и некомпетентное обращение с ним не допускаются и мо-

гут привести к отравлению угарным газом.

5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Для обеспечения длительной и безотказной работы аппарата и сохранения его рабочих характеристик

необходимо регулярно проводить осмотр, уход и техническое обслуживание.

Для обеспечения пожаробезопасности необходимо внимательно следить за чистотой горелок, не допускать

коптящего пламени при сжигании газа, которое ведет к отложению сажи на теплообменнике. При этом просветы

между ребрами теплообменника перекрываются сажей, вследствие чего пламя выбрасывается из камеры

сгорания, что может привести к пожару.

Осмотр и уход выполняются владельцем аппарата.

Техническое обслуживание аппарата проводится специализированной сервисной организацией не позднее

12 месяцев после установки аппарата и в дальнейшем не реже, чем один раз в 12 месяцев.

ВНИМАНИЕ! Работы, связанные с техническим обслуживанием, не являются гарантийными

обязательствами предприятия - изготовителя и производятся за счѐт потребителя.

5.1. Осмотр

5.1.1. Перед каждым включением аппарата необходимо:

1) убедиться в отсутствии воспламеняющихся предметов около аппарата;

2) убедиться в отсутствии запаха газа в помещении, при обнаружении запаха газа в помещении вызвать

аварийную службу газового хозяйства.

5.1.2. После розжига запальной горелки («NEVA-4011») необходимо проверить еѐ исправность по картине

горения: пламя запальной горелки должно быть не коптящим и доставать до термопары и основной горелки.

5.1.3. После розжига основной горелки необходимо визуально проверить еѐ работу: пламя должно быть

голубым, ровным и не иметь желтых коптящих краев, указывающих на засорение внутренних каналов секций

горелок.

Засорение внутренних каналов секций горелки вызывает неполное сгорание газа, что приводит к следующим

явлениям:

- образование в больших количествах окиси углерода (угарного газа), что может привести к отравлению;

- образование в больших количествах сажи и осаждение еѐ на теплообменнике, что ухудшает теплообмен и

может привести к выходу аппарата из строя.

5.2. Уход

5.2.1. Аппарат следует содержать в чистоте, для чего необходимо регулярно удалять пыль с верхней

поверхности аппарата, а также протирать облицовку сначала влажной, а затем сухой тряпкой. В случае

значительного загрязнения, сначала протирать облицовку мокрой тряпкой, смоченной нейтральным моющим

средством, а затем сухой тряпкой.

5.2.2. Запрещается применять моющие средства усиленного действия и содержащие абразивные частицы,

бензин или другие органические растворители для очистки поверхности облицовки и пластмассовых деталей.

ВНИМАНИЕ! Все операции по уходу за аппаратом нужно выполнять только после его отключения и

остывания.

5.3. Техническое обслуживание

При техническом обслуживании выполняются следующие работы:

чистка основной и запальной горелок;

чистка теплообменника от сажи и чистка (промывка) труб теплообменника от накипи (при необходимости);

замена уплотнений в газовой и водяной системах;

проверка герметичности газовой и водяной систем аппарата;

проверка работы термореле (датчика тяги);

смазка подвижных соединений (при необходимости);

внеочередная чистка аппарата (в том числе от пыли на внутренних узлах и деталях).

ВНИМАНИЕ! Операции по техническому обслуживанию, связанные с разборкой его газовых или

водяных коммуникаций, необходимо выполнять только после полного отключения аппарата (должны

быть закрыты краны на линиях воды и газа перед аппаратом).

5.3.1. Чистка горелок

Для чистки горелки (основной) необходимо выполнить следующие операции:

- выключить аппарат и перекрыть запорный газовый кран;

- снять облицовку (см. п. 3.2.1), снять горелку и отсоединить от неѐ коллектор;

- щеткой удалить пыль с наружных поверхностей горелки и с коллектора;

- влажной ветошью протереть коллектор и сопла;

- щеткой - «ершом» удалить пыль из внутренних каналов секций горелки;

- очистить электроды свечи и датчика наличия пламени от нагара и зачистить их контакты («NEVA-4511»);

- промыть горелку мыльным раствором, особенно внутренние полости ее секций при помощи щетки -

«ерша», тщательно промыть проточной водой, просушить и поставить на место.

Для чистки запальной горелки («NEVA-4011») необходимо выполнить следующие операции:

- выключить аппарат и перекрыть запорный газовый кран;

- снять облицовку и снять запальную горелку;

- вынуть из запальной горелки сопло;

- промыть внутреннюю полость запальной горелки мыльным раствором, тщательно промыть проточной

водой, просушить, установить сопло и поставить на место.

Содержание горелок в чистоте избавит теплообменник от загрязнения сажей и увеличит его

срок службы.

5.3.2. Чистка теплообменника

При загрязнении теплообменника необходимо произвести чистку его поверхностей, на которых образовалась

сажа, и труб теплообменника, когда в них образовалась накипь.

Для удаления сажи необходимо:

снять теплообменник и опустить в горячий раствор мыла или иного синтетического моющего средства;

подержать его в растворе 10-15 минут и произвести чистку загрязненных поверхностей при помощи

мягкой щетки, затем промыть сильной струей воды;

при необходимости весь процесс повторить.

Для устранения накипи необходимо:

снять теплообменник и поместить в емкость;

приготовить 10% раствор лимонной кислоты (100 г порошковой лимонной кислоты на 1 литр теплой

воды);

- залить в трубопровод теплообменника приготовленный раствор и оставить на 10-15 минут, затем раствор

слить и трубопровод тщательно промыть водой;

при необходимости весь процесс повторить.

5.3.3. Замена уплотнений

При техническом обслуживании, когда производится разборка и сборка водяных и газовых коммуникаций,

необходимо обязательно устанавливать новые уплотнения.

5.3.4. Проверка герметичности газовой и водяной систем аппарата

После очередного технического обслуживания, когда производилась разборка водяных и газовых

коммуникаций, необходима проверка аппарата на герметичность (см. п. 3.3.7 и 3.4.5).

5.3.5. Проверка работоспособности термореле (датчика тяги)

Для проверки термореле необходимо отсоединить от аппарата газоотводящую трубу, включить аппарат и

при номинальном режиме работы (при полностью открытом газовом кране и номинальном расходе воды)

закрыть газовый патрубок аппарата металлическим листом. Через 10«60 секунд аппарат должен отключиться.

При неисправности термореле его необходимо заменить, сняв его с газоотводящего устройства (рис. 16,18). Для

замены может быть использовано только термореле, предусмотренное предприятием-изготовителем. После

замены термореле необходимо повторить испытание.

После проверки подсоединить газоотводящую трубу к аппарату, обеспечив герметичность соединения.

5.3.6. Внеочередная чистка аппарата

Проведение чистки аппарата может потребоваться чаще, чем 1 раз в 12 месяцев, в случае интенсивной работы

аппарата в помещении, в воздухе которого содержится много пыли. Это можно определить визуально по изме-

нившемуся цвету пламени запальной и основной горелок аппарата. Если пламя стало желтым или коптящим, это

указывает на то, что горелка забилась частицами пыли из воздуха, и необходимо произвести чистку и техниче-

ское обслуживание аппарата. При нормальной работе горелки пламя должно быть голубого цвета.

Внеочередную чистку аппарата необходимо обязательно произвести и в том случае, если в помещении, где

установлен аппарат, были проведены строительные или ремонтные работы и в аппарат попало много

строительной пыли и мусора.

ВНИМАНИЕ! При накоплении, пыли на внутренних узлах и деталях аппарата, возможно ее

воспламенение.

6. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ АППАРАТА

И МЕТОДЫ ИХ УСТРАНЕНИЯ

Возможные неисправности аппаратов «NEVA-4011» и методы их устранения приведены в таблице 5.

Таблица 5

Неисправность

Вероятная причина

Методы устранения

Запальная горелка

Перекрыт запорный газовый кран на

Открыть запорный газовый кран на входе в

не зажигается или

входе в аппарат.

аппарат.

зажигается с

Наличие воздуха в газовых

См. п. 4.1 Примечание 1.

трудом.

коммуникациях.

Засорение сопла или канала подвода

Прочистить запальную горелку.*

воздуха запальной горелки.

Кончился запас сжиженного газа в

Заменить баллон со сжиженным газом.

баллоне.

Нарушена электрическая цепь

Проверить присоединение кабеля

пьезоэлектрическое зажигание - свеча.

пьезорозжига к свече и

пьезоэлектрическому зажиганию.

Неисправно устройство пьезорозжига.

Заменить устройство.

Неисправна свеча.

Заменить свечу. *

Неисправность

Вероятная причина

Методы устранения

При отпускании

Нарушена электрическая цепь

Проверить электрическую цепь, при

ручки 2 (см. рис.1),

термопара - термореле -

необходимости зачистить контакты.*

по истечении

электромагнитный клапан (см. рис. 3).

Усилие затяжки соединения термопары с

контрольного

электромагнитным клапаном не должно

времени 30 сек.,

превышать 1,5 Нм (0,15 кгм), во

запальная горелка

избежание выхода из строя этих узлов.

гаснет.

Вышел из строя электромагнитный

Заменить водогазовый узел, термопару

клапан, термопара или термореле.

или термореле.*

Основная горелка

Недостаточное открытие регулятора

Повернуть ручку 2 (см. рис. 1) аппарата в

не зажигается или с

расхода газа аппарата или запорного

положение ―Максимальный расход‖ и

трудом зажигается

крана на газопроводе.

открыть полностью запорный кран на

при открывании

газопроводе.

крана горячей воды.

Низкое давление газа.

Обратиться в ответственную службу

газового хозяйства.

Недостаточный расход воды

См. п. 4.1 Примечание 2.

Низкое давление воды в

Обратиться в коммунальную службу

для устранения причины низкого давления

водопроводной сети.

в водопроводной сети.

Засорены водяные фильтры, порвана

Прочистить водяные фильтры или

мембрана в водогазовом узле.

заменить водогазовый узел или

мембрану.*

Основная горелка

Пламя запальной горелки мало и не

Прочистить запальную горелку.*

зажигается с

достает до основной горелки

―хлопком‖ и

(засорение сопла или канала подвода

выбросом пламени

воздуха запальной горелки, низкое

за облицовку.

давление газа).

Пламя основной

Отложение пыли на соплах и

Прочистить основную горелку.*

горелки вялое,

внутренних поверхностях основной

вытянутое, с жел-

горелки.

тыми коптящими

языками.

После

Недостаточная тяга (аппарат

Произвести чистку дымохода.

непродолжительной

отключается автоматикой

Герметизировать соединения

работы аппарат

безопасности).

газоотводящей трубы.

самопроизвольно

Повреждение мембраны водогазового

Заменить мембрану или водогазовый

отключается.

узла.

узел.*

Малый расход воды

Наличие накипи в теплообменнике или

Очистить от накипи трубы

на выходе из

в выходной трубе горячей воды.

теплообменника и выходную трубу

аппарата при

горячей воды.*

нормальном напоре

Засорены водяные фильтры.

Прочистить водяные фильтры.*

воды в

трубопроводе.

Недостаточный

Большой расход воды.

Отрегулировать температуру и расход

нагрев воды.

воды.

Отложение пыли в каналах основной

Прочистить основную горелку.*

горелки.

Отложение сажи на ребрах

Очистить теплообменник от сажи, а его

теплообменника или накипи в трубах

трубы и выходную трубу горячей воды от

теплообменника.

накипи.*

Неисправен водогазовый узел.

Заменить водогазовый узел.*

Низкое давление газа.

Обратиться в ответственную службу

газового хозяйства.

При работе аппара-

Большой расход воды.

Уменьшить расход воды.

та наблюдается

Перекос прокладок в соединениях во-

Заменить прокладки *.

повышенный шум

дяного тракта.

протекающей воды.

Основная горелка

Заклинивание штока водяного или

Перевести ручку 2 (см. рис. 1) в положение

не гаснет при

газового узла.

―Аппарат выключен‖, закрыть запорный

закрывании крана

газовый кран на входе в аппарат и вызвать

горячей воды.

специализированную сервисную

организацию для ремонта аппарата.

* Работы выполняются специализированной сервисной организацией.

Возможные неисправности аппарата «NEVA-4511» и методы их устранения приведены в таблице 6.

Таблица 6

Неисправность

Вероятная причина

Методы устранения

При открытии крана го-

В батарейном отсеке не установлены

рячей воды аппарат не

(или неправильно установлены) эле-

Установить или заменить элементы

включается, искровой

менты питания или они полностью

питания, соблюдая полярность.

разряд отсутствует.

разрядились.

Недостаточный расход воды для

Увеличить расход воды с помощью

включения аппарата при установлен-

крана горячей воды или перевести руч-

ном положении ручки 1 (рис. 4).

ку 1 к положению ―Минимальный рас-

ход‖ (рис. 14а).

Недостаточный расход воды из-за не-

Полностью открыть запорный кран на

полного открытия кранов.

входе в аппарат и кран горячей воды.

Недостаточный расход воды (менее

2,5 л/мин при полностью открытых

кранах), вызванный следующим:

Слабый напор воды в водопроводной

Обратиться в коммунальную службу

сети.

для устранения причины слабого

напора воды.

Нарушены требования настоящего

Произвести монтаж трубопроводов в

руководства при монтаже трубопрово-

соответствии с требованиями настоя-

дов.

щего руководства.*

Засорились фильтры очистки воды.

Прочистить или заменить фильтры

очистки воды.*

Наличие накипи в теплообменнике.

Очистить теплообменник от накипи

(см. п. 5.3.2).*

Разрыв электрической цепи.

Найти и устранить разрыв в электри-

ческой цепи.*

Образование нагара на электроде све-

Произвести чистку электрода свечи от

чи.

нагара*.

Неисправен блок управления элек-

Заменить неисправные изделия.*

тронный, микровыключатель или мем-

брана водяного узла.

При открытии крана го-

Закрыт запорный газовый кран перед

Открыть запорный газовый кран пе-

рячей воды аппарат не

аппаратом.

ред аппаратом.

включается, искровой

Наличие воздуха в газовых коммуни-

См. примечание п. 4.2.

разряд есть.

кациях.

Неисправен электромагнитный клапан

Заменить электромагнитный клапан

или нарушены контакты его подклю-

или восстановить контакты. *

чения.

Отрегулировать расстояние 5±0,5 мм

Искра не попадает в струю воздушно-

между концом электрода свечи и на-

газовой смеси горелки.

садкой горелки.*

Кончился запас сжиженного газа в

Заменить баллон со сжиженным га-

баллоне.

зом.

Произвести замену элементов пита-

Разрядились элементы питания.

Слабый искровой раз-

ния.

ряд.

Окислены контакты батарейного отсе-

Зачистить контакты батарейного отсе-

ка.

ка.*

После непродолжитель-

Недостаточная тяга (аппарат отключа-

Произвести чистку дымохода.

ной работы аппарат от-

ется автоматической системой управ-

Герметизировать соединения

ключается.

ления).

газоотводящей трубы.*

Температура горячей воды на выходе

Закрыть кран горячей воды и при

аппарата более 90 °С (аппарат отклю-

следующем включении (через 1-2 ми-

чается автоматической системой

нуты) снизить температуру горячей

управления).

воды, уменьшив расход газа или уве-

личив расход воды.

Повреждена мембрана водяного узла

Заменить мембрану водяного узла.*

Нарушен контакт с датчиком наличия

Восстановить контакт с датчиком на-

пламени или электрод датчика касает-

личия пламени, отрегулировать поло-

ся деталей горелки или находится вне

жение его электрода.*

зоны пламени (горелка работает в те-

чение 7 секунд при продолжающихся

искровых разрядах и затем отключает-

ся).

Образование нагара на электроде дат-

Произвести чистку электрода датчика

чика наличия пламени.

наличия пламени от нагара*.

На дисплее температуры

Не подключен дисплей температуры

Подключить дисплей температуры

воды не высвечиваются

воды (нарушены контакты).

воды (восстановить контакты).*

показания температуры.

Вышел из строя дисплей температуры

Произвести замену дисплея темпера-

воды.

туры воды.*

Неисправность

Вероятная причина

Методы устранения

После включения аппа-

Не подключен датчик температуры

Подключить датчик температуры воды

рата на дисплее кратко-

воды (нарушены контакты).

(восстановить контакты).*

временно высвечивается

Вышел из строя датчик температуры

Произвести замену датчика темпера-

температура воды, а за-

воды.

туры воды.*

тем появляются буквы

«ЕЕ».

Недостаточный нагрев

Отложение пыли в каналах горелки,

Произвести чистку горелки и

воды (не обеспечивается

отложение сажи на ребрах тепло-

теплообменника.*

заявленная тепло-

обменника или накипи в трубах тепло-

производительность).

обменника.

Низкое давление газа.

Вызвать службу газового хозяйства

для устранения причин.

Неисправен водяной или газовый узел.

Отремонтировать или заменить неис-

правный узел.*

Пламя основной горелки

Отложение пыли на соплах и

Произвести чистку горелки.*

вялое, вытянутое, с

внутренних поверхностях горелки.

желтыми коптящими

языками.

При работе аппарата

Большой расход воды.

Уменьшить расход воды.

наблюдается повышен-

Перекос прокладок в соединениях

Заменить прокладки *.

ный шум протекающей

водяного тракта.

воды.

Перегрев воды в теплообменнике.

Уменьшить подачу газа или увеличить

расход воды.

Горелка не гаснет при

Заклинивание штока водяного или га-

Закрыть запорный газовый кран на

закрывании крана горя-

зового узла.

входе в аппарат и вызвать специали-

зированную сервисную организацию

чей воды.

для ремонта аппарата.

*Работы выполняются специализированной сервисной организацией

7. ПРАВИЛА ТРАНСПОРТИРОВАНИЯ И ХРАНЕНИЯ

7.1. Аппарат должен храниться и транспортироваться в упаковке только в положении, указанном

на

манипуляционных знаках.

7.2. Аппарат должен храниться в закрытом помещении, гарантирующем защиту от атмосферных и других

вредных воздействий при температуре воздуха от -50 С до +40 С и относительной влажности не более 98%.

7.3. При хранении аппарата более 12 месяцев он должен быть подвергнут консервации по ГОСТ 9.014 - 78.

7.4. Отверстия входных и выходных штуцеров должны быть закрыты заглушками или пробками.

7.5. Через каждые 6 месяцев хранения аппарат должен подвергаться техническому осмотру, при котором

проверяется отсутствие попадания влаги и засорения пылью узлов и деталей аппарата.

7.6. Аппараты следует укладывать не более чем в восемь ярусов при складировании в штабеля и

транспортировании.

8. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

ПРЕДУПРЕЖДЕНИЕ! В случае самостоятельной установки аппарата Потребителем или иным лицом,

не являющимся работником специализированной сервисной организации, гарантийный срок на аппарат

не устанавливается.

8.1. Предприятие-изготовитель гарантирует безотказную работу аппарата при наличии документации на его

установку и при соблюдении Потребителем правил эксплуатации, технического обслуживания и хранения,

установленных настоящим «Руководством по эксплуатации».

8.2. Гарантийный срок эксплуатации аппарата

- 24 (двадцать четыре) месяца со дня продажи через

розничную торговую сеть. При отсутствии в гарантийных талонах штампа Продавца с отметкой даты продажи

аппарата гарантийный срок исчисляется со дня его выпуска предприятием-изготовителем.

8.3. При продаже аппарата Продавец должен проставить штамп и дату продажи в гарантийных талонах

«Руководства по эксплуатации». Покупатель должен проверить отсутствие внешних повреждений аппарата, его

комплектность и получить «Руководство по эксплуатации» с заполненными гарантийными талонами.

8.4. Кассовый чек об оплате аппарата необходимо сохранять в течение всего гарантийного срока

эксплуатации.

8.5. После установки аппарата организация, установившая аппарат, должна заполнить гарантийные талоны,

в которых указывается наименование организации, фамилия и инициалы специалиста, установившего аппарат, а

также дата установки аппарата.

8.6. При обнаружении недостатков в работе аппарата в период гарантийного срока Потребитель имеет право

обратиться к Продавцу с письменным требованием о ремонте, замене или возврате изделия. При этом к

письменному заявлению должны быть приложены оригиналы следующих документов:

1) кассовый чек на приобретение аппарата;

2) «Руководство по эксплуатации» с гарантийными талонами;

3) технический акт, подтверждающий наличие недостатков аппарата с подробным описанием

неисправностей, выданный специализированной сервисной организацией.

8.7. Гарантийный ремонт аппарата выполняется специализированной сервисной организацией в срок не

более 45 (сорока пяти) дней с момента передачи аппарата Потребителем Продавцу (сервисной организации) по

акту. Датой окончания ремонта считается дата направления Потребителю уведомления (в том числе посредством

телефонной связи) об окончании ремонта аппарата.

При гарантийном ремонте аппарата гарантийный талон и корешок к нему заполняются работником

организации, производящей ремонт, при этом гарантийный талон изымается. Корешок гарантийного талона

остается в руководстве по эксплуатации.

Перечень специализированных сервисных центров приведен в разделе 12. Дополнительную информацию о

сервисных центрах в конкретном регионе можно получить в торгующей организации или по телефону

предприятия-изготовителя.

8.8. Срок службы аппарата составляет не менее 12 (двенадцати) лет.

8.9. Изготовитель не несет ответственность за неисправность аппарата и не гарантирует безотказную работу

аппарата в случаях:

1) несоблюдения Потребителем, торгующей или транспортной организацией правил транспортировки и

хранения аппарата;

2) самостоятельной установки аппарата Потребителем или иным лицом, не являющимся работником

специализированной сервисной организации;

3) несоблюдения Потребителем правил эксплуатации аппарата;

4) несоблюдения Потребителем правил технического обслуживания аппарата в установленный

настоящим руководством срок (не реже одного раза в 12 месяцев);

5) наличия механических повреждений аппарата;

6) использования аппарата не по назначению.

8.10. Техническое обслуживание аппарата

(включая чистку его узлов) не входит в гарантийные

обязательства предприятия-изготовителя и выполняется за счет потребителя.

8.11 Элементы питания являются расходным материалом и в комплект поставки не входят. Замена

элементов питания не входит в гарантийные обязательства предприятия-изготовителя.

Адрес предприятия-изготовителя: ООО ―Армавирский завод газовой аппаратуры‖,

352902, Краснодарский край, г. Армавир, ул. Тургенева, 319

тел. (86137) 4-03-83

9. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Аппарат водонагревательный проточный газовый бытовой:

□ «NEVA-4011»

□ «NEVA-4511»

заводской номер ______________________________________________

соответствует ТУ 4858-008-26985921-2008 (ГОСТ Р 51847-2009) и признан годным для эксплуатации.

Аппарат отрегулирован на ___________________________газ

__________________________

(вид газа)

(номинальное давление газа)

Дата выпуска ___________________________

Контролер ОТК _________________________

10. ОТМЕТКА ОБ УСТАНОВКЕ АППАРАТА И ПРОВЕДЕНИИ

ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Аппарат установлен, проверен и пущен в работу работником специализированной сервисной организации:

Юридический адрес организации ________________________________________________

Фактический адрес организации _________________________________________________

Телефон/Факс организации ____________________________________________________ Штамп с полным

наименованием

организации

Работник ______________________________________

________________

________20 __ г.

(Фамилия И.О.)

(подпись)

(дата)

Информация об аппарате мне предоставлена полностью. С гарантийными обязательствами

ознакомлен(а). Осмотр товара мной произведен, внешних недостатков у товара не имеется.

_______________

/________ 20 __ г.

(подпись владельца)

(ФИО владельца, полностью)

(дата)

Техническое обслуживание проведено:

Штамп

За ________ год

Работник _____________________________

__________________

организации

(Фамилия И.О.)

(подпись, дата)

Штамп

За ________ год

Работник _____________________________

__________________

организации

(Фамилия И.О.)

(подпись, дата)

Штамп

За ________ год

Работник _____________________________

__________________

организации

(Фамилия И.О.)

(подпись, дата)

Штамп

За ________ год

Работник _____________________________

__________________

организации

(Фамилия И.О.)

(подпись, дата)

Штамп

За ________ год

Работник _____________________________

__________________

организации

(Фамилия И.О.)

(подпись, дата)

Штамп

За ________ год

Работник _____________________________

__________________

организации

(Фамилия И.О.)

(подпись, дата)

Штамп

За ________ год

Работник _____________________________

__________________

организации

(Фамилия И.О.)

(подпись, дата)

Таблица 7

Каталог составных частей аппарата «NEVA-4011ª

Поз.

Наименование

Обозначение

Кол.

Каркас

3251-01.000

Теплообменник *

3272-07.000

Горелка * (10 секций)

природный газ (G20, 2-е семейство, группа Н), 1,3 кПа

3272-02.100

природный газ (G20, 2-е семейство, группа Н), 2,0 кПа

3272-02.100-02

сжиженный газ (G30, 3-е семейство, группа В/Р), 2,9 кПа

3272-02.100-01

Узел водогазовый *

3251-02.400

Узел газовый *

3251-02.230

Узел водяной *

STG-W4P1

Мембрана с тарелкой *

3224-22.00

Труба *(от водяного узла к теплообменнику)

3275-04.000

Труба * (выход горячей воды)

3251-05.100

Облицовка * (белая)

3272-03.000-03

Накладка * (светло-серая)

3251-00.003-01

Ручка * (Ø 33 мм, светло-серая)

3275-00.006

Горелка запальная *

3295.07.30.000

Свеча *

D-191

Термопара *

ШМЯИ 426.475.003-01

Сопло * (основная горелка)

природный газ (G20, 2-е семейство, группа Н), 1,3 кПа

3295.07.20.005-13

природный газ (G20, 2-е семейство, группа Н), 2,0 кПа

3295.07.20.005-10

сжиженный газ (G30, 3-е семейство, группа В/Р), 2,9 кПа

3295.07.20.005-20

Переходник *

3272-00.005

Кронштейн

3295.07.00.001

Трубка запальника *

3251-02.700

Кнопка пьезорозжига *

D-102/22/S63

Сопло * (запальная горелка)

природный газ (G20, 2-е семейство, группа Н), Ø 0,35 мм

3295.07.00.010-01

сжиженный газ (G30, 3-е семейство, группа В/Р), Ø 0,22 мм

329 5.07.00.010

Термореле (90⁰С) *

TY60/А В230АG-90⁰С

Планка

3272-00.004

Хомут *

3222-00.025

Упор

3242-02.003-02

3208-05.130 или

Пробка магнитная*

3251-02.250 или 9300-133

Прокладка (D22хd10х2) *

3103-00.014

Прокладка (D28хd17х1,5) *

3219-00.07

D21хd1,9

Кольцо (021-024-19-2-4) *

ГОСТ 9833-73

Кольцо (d15 х 2,5) *

3275-02.204

Провод *(L=500 мм) *

3222-14.000-02

Провод * (L=300 мм)*

99LВ582

* Поставляются как запчасти

Таблица 8

Каталог составных частей аппарата «NEVA-4511ª

Поз.

Наименование

Обозначение

Кол.

Каркас

3272-01.000

Теплообменник*

3272-07.000

Горелка* (10 секций)

природный газ (G20, 2-е семейство, группа Н), 1,3 кПа

3272-02.100

природный газ (G20, 2-е семейство, группа Н), 2,0 кПа

3272-02.100-02

сжиженный газ (G30, 3-е семейство, группа В/Р), 2,9 кПа

3272-02.100-01

Блок управления электронный*

3272-16.000

Узел водогазовый *

3227-02.200

Отсек батарейный *

3227-00.008

Труба* (от водяного узла к теплообменнику)

3272-04.000-01

Труба* (выход горячей воды)

3272-05-100-01

Датчик температуры воды *

3227-12.000-01

Термореле * 90 °С

3222-15.000

Планка

3272-00.004

Облицовка*

белая

3272-03.000 или

3272-03.000-01

серебристая (белый алюминиевый)

3272-03.000-02

Накладка* (с защитной пленкой)

светло-серая

3272-00.050

серебристая (серый алюминиевый)

3272-00.050-02

Ручка* (Ø 33 мм)

светло-серая

3272- 00.006

серебристая (серый алюминиевый)

3272- 00.006-02

Дисплей *

3227-07.003

Свеча *

3227-02.130-01

Датчик наличия пламени*

3227-02.140-01

Сопло* горелки

природный газ (G20, 2-е семейство, группа Н), 1,3 кПа

3295.07.20.005-13

природный газ (G20, 2-е семейство, группа Н), 2,0 кПа

3295.07.20.005-10

сжиженный газ (G30, 3-е семейство, группа В/Р), 2,9 кПа

3295.07.20.005-20

Переходник *

3272-00.005

Микровыключатель* (датчик протока воды)

3227-02.330

Кольцо * (d 6х1,8)

3227-02.207-01

Кронштейн

3272-02.001

Планка

3272-02.002

Кронштейн

3295.07.00.001

Клапан электромагнитный*

3227-02.290

Прокладка* (D19xd10x2)

3103-00.014

Прокладка* (D28xd17x1,5)

3219-00.07

Кольцо *(d 15х2,65)

3227-02.204-01

Хомут *

3222-00.025

Провод *

3222-14.000-01

Прокладка *(D17xd10x2)

3222-00.003

Узел водяной *

3227-02.270

Узел газовый *

3227-02.310

* Поставляются как запчасти.
