CAME АВТОМАТИЧЕСКИЙ ДОРОЖНЫЙ ШЛАГБАУМ GARD 8 СЕРИЯ. ИНСТРУКЦИЯ ПО МОНТАЖУ G2080Z - G2080IZ

АВТОМАТИЧЕСКИЙ ДОРОЖНЫЙ ШЛАГБАУМ

ИНСТРУКЦИЯ ПО МОНТАЖУ

G2080Z - G2080IZ

МОНТАЖ И НАСТРОЙКУ ПРОВОДИТЬ В СООТВЕТСТВИИ С НАСТОЯЩЕЙ ИНСТРУКЦИЕЙ

ВНИМАНИЕ! НЕПРАВИЛЬНАЯ УСТАНОВКА МОЖЕТ ПРИВЕСТИ К ПОВРЕЖДЕНИЯМ,

ТОЧНО СЛЕДУЙТЕ УКАЗАНИЯМ ИНСТРУКЦИИ

ДАННАЯ ИНСТРУКЦИЯ ПРЕДНАЗНАЧЕНА ДЛЯ ПРОФЕССИОНАЛЬНЫХ И КВАЛИФИЦИРОВАННЫХ СПЕЦИАЛИСТОВ

1 Условные обозначения

Данным символом обозначаются разделы, требующие особого внимания

Данным символом обозначаются разделы, относящиеся к безопасности

Данным символом обозначаются разделы, требующие ознакомления конечного пользователя

2 Назначение и ограничения по применению

2.1 Назначение

Автоматический шлагбаум GARD 8 был разработан для использования на частных территориях или

автопарковках, в жилом секторе или в местах с повышенным трафиком движения.

Использование этого устройства не по назначению и установка не в соответствии с технической

документацией запрещена.

2.2 Ограничения

Ширина проезда до 7.60 метра, время открытия 4 - 8-секунд.

3 Соответствие стандартам

Компания CAME cancelli automatici имеет сертификат системы качества ISO 9001:2000; кроме того получила

сертификат системы защиты окружающей среды ISO 14001. Вся продукция CAME разрабатывается и производится

в Италии. Продукт соответствует нормам: см. последнюю страницу инструкции (декларация соответствия).

4 Описание

4.1 Привод

GARD 8 был разработан и произведен CAME CANCELLI AUTOMATICI S.p.A. в соответствии с нормами

безопасности. Гарантийный срок эксплуатации составляет 36 месяцев. Гарантия не распространяется

на системы, имеющие механические повреждения и следы самостоятельного ремонта. Тумба

шлагбаума сделана из окрашенной анодированной стали 2.5 мм или из нержавеющей стали с покрытием

AISI 304 и включает электромеханический привод и блок управления (корпус, электронная плата, трансформатор).

Редуктор блокирует возможность перемещения стрелы вручную. Контакт безопасности отключает

управление при снятой крышке тумбы. Предусмотрена возможность аварийной разблокировки.

G2080Z - тумба из окрашенной анодированной стали, привод на =24В, блок управления;

G2080IZ - тумба из нержавеющей стали с покрытием AISI 304, привод на =24В, блок управления.

Автоматическая система GARD 8 комплектуется следующими аксессуарами:

001 G02000 - Алюминиевая стрела круглого сечения (Ø 100 мм), белого цвета, с заглушкой L = 2м;

001 G04000 - Алюминиевая стрела круглого сечения (Ø 100 мм), белого цвета, с заглушкой L = 4м;

001 G02040 - Ø 40 балансировочная пружина (желтая);

001 G04060 - Ø 50 балансировочная пружина (зеленая);

001 G06080 - Ø 55 балансировочная пружина (красная);

001 G06803 - Кронштейн для стрелы с дополнительными креплениями (обязательный аксессуар для

стрелы длиной более 3.6м);

002 LB38 - Плата аварийного питания для подключения трех аккумуляторов 12В-6Ач;

Дополнительные опции для автоматической системы GARD 8:

001 G02801 - Сигнальная лампа для установки на верхнюю крышку тумбы;

001 G02802 - Кронштейн для установки фотоэлементов DIR на тумбу (не применяется для шлагбаумов со

шторкой и/или шарнирной опорой на стреле);

001 G02805 - Ящик для аккумуляторов;

001 G02803 - Дюралайт;

001 G02804 - Кабель для подключения дюралайта;

001 G02807 - Опора для стрелы фиксированная (обязательный аксессуар для стрелы длиной более 4м);

001 G02808 - Опора для стрелы шарнирная (обязательный аксессуар для стрелы длиной более 4м);

001 G02809 - Красные светоотражающие наклейки (20 шт.);

001 G02806 - Шторка под стрелу (модули L=2м);

ВНИМАНИЕ! Используйте оригинальные аксессуары CAME. Это гарантирует легкость установки и

обслуживания системы.

4.2 Технические характеристики

Электропитание: ~230В, 50/60Гц

Время открывания: 4÷8 с

Электропитание двигателя: =24В

Интенсивность использования:

Макс. потребляемый ток 1.3A (230В) / 15A (24В)

интенсивного использования

Мощность: 300Вт

Класс защиты: IP54

Макс. вращающий момент: 600 Нм

Вес: 91кг

Передаточное число: 1/202

4.3 Основные компоненты

ВИД СО СТОРОНЫ

КРЕПЛЕНИЯ СТРЕЛЫ

ДВЕРЦЫ

ТУМБА ШЛАГБАУМА

1) Крышка верхняя

2) Фланец крепления стрелы

3) Пластина крепления стрелы

4) Кронштейн крепления стрелы

5) Накладка стрелы декоративная

6) Корпус

7) Крепление ф/э в колпаке

8) Упоры

9) Коромысло

10) Соединительный рычаг

11) Дверца

12) Упоры

13) Моторедуктор

14) Блок управления

АКСЕССУАРЫ

1) G02011/G04000 - Алюминиевая стрела круглого сечения Ø 100 мм, белого цвета

2) G02040 - Ø40 балансировочная пружина (желтая)

3) G04060 - Ø50 балансировочная пружина (зеленая)

4) G06080 - Ø55 балансировочная пружина (красная)

5) G02806 - Шторка под стрелу (L=2 м)

6) G02802 - Кронштейн для установки ф/э DIR

7) G02803 - Дюралайт

8) G02807 - Опора для стрелы фиксированная

9) G02808 - Опора для стрелы шарнирная

CAME

10) G02809 - Светоотражающие наклейки

CAME

11) G02801 - Сигнальная лампа

12) G02805 - Ящик для аккумуляторов

13) G06803 - Вставка для стрелы с дополнительным креплением

4.4 Габаритные размеры

Размеры даны в мм

макс.

5 Монтаж

Установка должна производиться квалифицированным персоналом в полном соответствии с

нормами безопасности.

5.1 Предварительные проверки

Перед началом монтажа убедитесь, что:

• Область, выбранная для установки, не имеет помех для монтажа и использования шлагбаума;

• Между контактами подключения сетевого кабеля расстояние не менее 3мм;

•

Электрические подключения привода изолированы от внутренних ведущих частей;

• Установлены каналы для проводки кабеля, гарантирующие их защиту от механических повреждений.

5.2 Инструменты и материалы

Убедитесь, что применяемые инструменты и материалы полностью исправны и соответствуют действующим нормам

безопасности, стандартам и инструкциям. На рисунке показан минимальный набор инструментов для проведения

монтажа.

5.3 Тип и сечений кабелей

Подключения

Тип кабеля

Длина кабеля 1<10 м

Длина кабеля 10<20 м

Длина кабеля 20<30 м

Электропитание ~230В

3 x 1,5 мм²

3 x 2,5 мм²

3 x 4 мм²

Фотоэлемент TX (пер.)

2 x 0,5 мм²

2 x 0.5 мм²

2 x 0,5 мм²

FROR CEI

Фотоэлемент RX (прием.)

20-22

4 x 0,5 мм²

Питание аксес-ров ~24В

CEI EN

2 x 0,5 мм²

2 x 1 мм²

50267-2-1

Устройства управления

2 x 0,5 мм²

и безопасности

Антенный кабель

RG58

макс. 10м

Датчик обнаружения ТС

(смотрите прилагаемую документацию)

ПРИМЕЧАНИЕ: Если длина кабеля отличается от приведенной в таблице, необходимо определить его на-

длежащее сечение исходя из фактической потребляемой мощности устройства в соответствии с действую-

щими нормативами. Для последовательного подключения нескольких устройств размеры, приведенные в та-

блице, должны быть пересчитаны в зависимости от их суммарной мощности и расстояния прокладки кабеля.

5.4 Пример типовой установки

1 - Тумба шлагбаума GARD

2 - Блок управления

3 - Алюминиевая стрела

4 - Красные светоотражающие наклейки

5 - Дюралайт

6 - Сигнальная лампа

12 - Считыватель проксимити карт

7 - Стойка фотоэлементов

13 - Стойка для считывателя

8 - Фотоэлементы DIR

14 - Вставка для стрелы с креплением

9 - Опора для стрелы фиксированная

10 - Индукционная петля датчика SMA

15 - Антенна

11 - Кронштейн установки фотоэлементов

16 - Ключ-выключатель

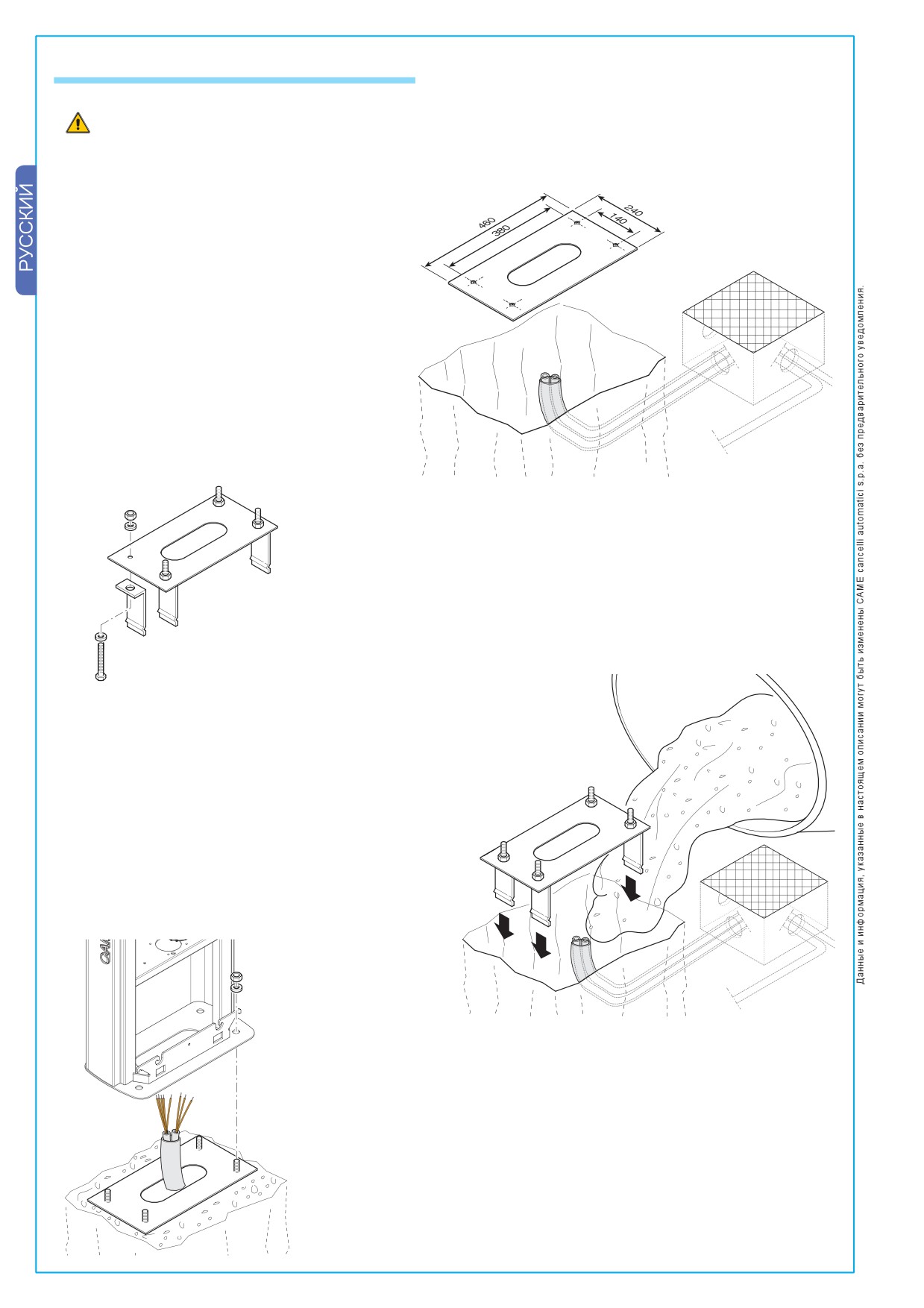

5.5 Установка монтажного основания

На рисунках ниже показан пример установки шлагбаума.

Место установки шлагбаума и применяемые аксессуары выбираются монтажником.

- Подготовьте яму для установки шлагбаума,

предусмотрев вывод проводки в центре

монтажного основания.

ВНИМАНИЕ! Количество труб выбирается

исходя из подключаемых аксессуаров.

- Закрепите четыре анкерных пластины на монтажном основании.

- Монтажное основание

устанавливается и

выравнивается при заливке фундамента. Проводка

должна выходить из центра монтажного основания.

Фундамент должен быть ровным и чистым, резьба

болтов полностью на поверхности.

Снимите гайки с анкерных болтов, установите тумбу на

монтажное основание и зафиксируйте ее снятыми гайками.

ПРИМЕЧАНИЕ: Рекомендуется устанавливать тумбу так, чтобы

дверца располагалась со стороны контролируемой территории.

5.6 Установка тумбы

- Вставьте ключ в замок

дверцы и поверните его

против часовой

стрелки. Снимите

верхнюю крышку и

дверцу.

- Шлагбаумы разработаны для установки как на левую сторону

проезда, так и на правую.

Коромысло

Соединительный

Если требуется установка

рычаг

шлагбаума на правую сторону

проезда, выполните

следующие действия:

- Снимите кронштейн

Рычаг

крепления балансировочных

мотора

пружин и соединительный

рычаг;

Кронштейн крепления

- Поверните коромысло и рычаг

балансировочных

пружин

мотора на 90° предварительно

разблокировав редуктор;

- Установите кронштейн

крепления балансировочных

пружин и соединительный

рычаг на противоположную

сторону коромысла;

- Закрепите соединительный

рычаг к рычагу мотора;

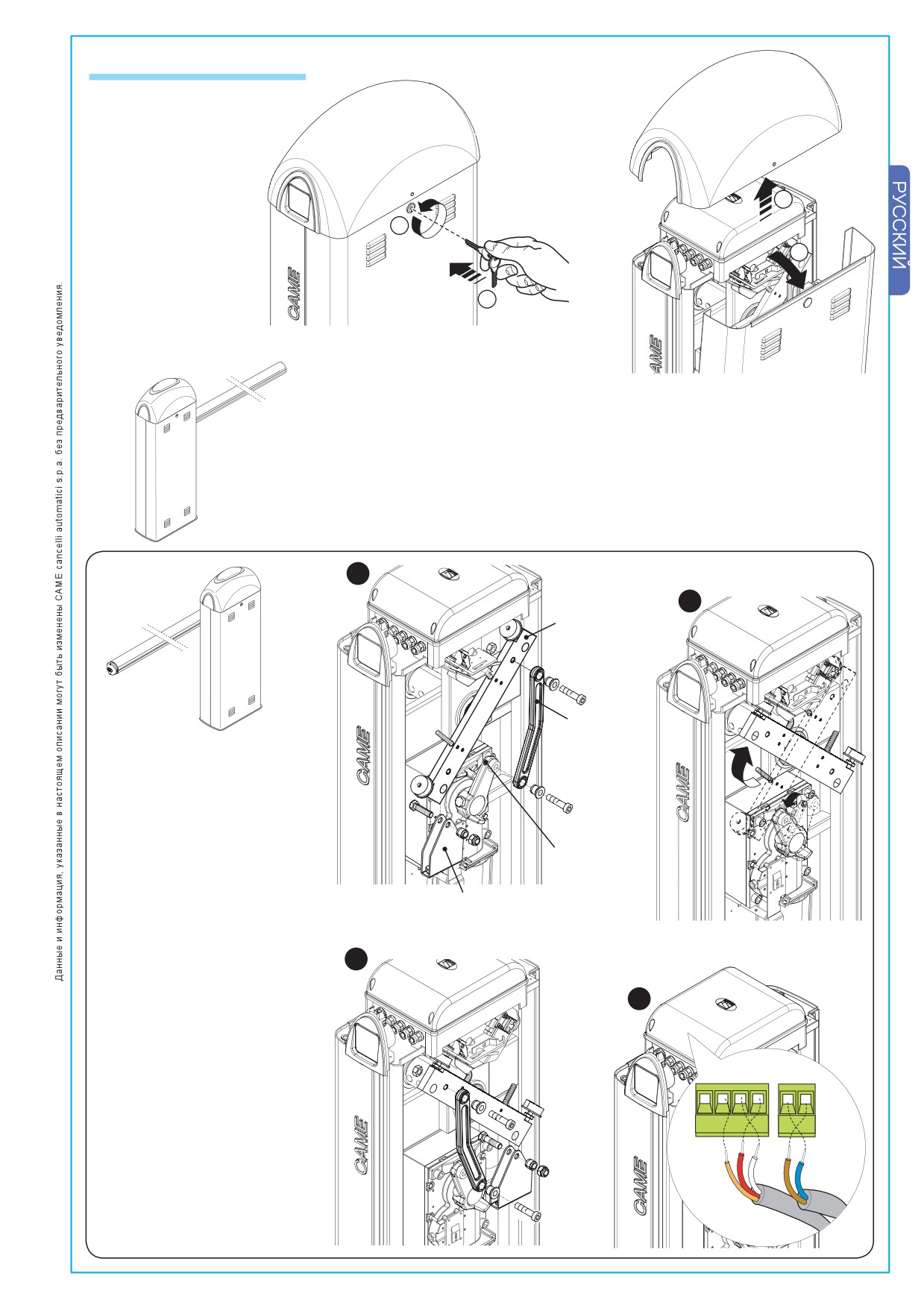

- Поменяйте полярность

подключения двигателя

(клеммы M-N) и подключение

микровыключателей

(клеммы FA-FC) в блоке

управления.

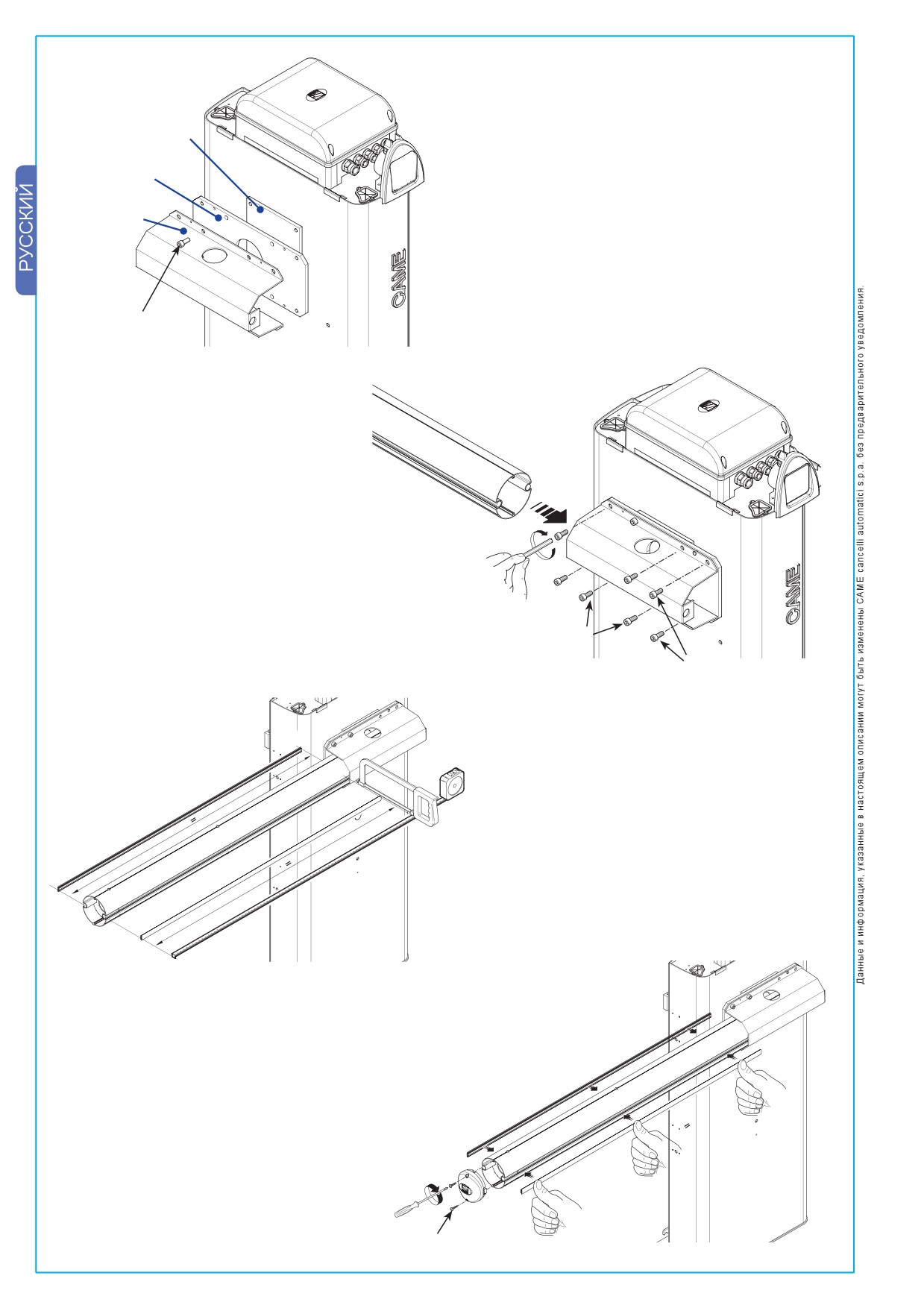

Крепление стрелы

- Поместите пластину крепления стрелы между

фланцем и кронштейном крепления стрелы и

Пластина крепления

установите (не затягивая) болты UNI 5931 M8x20.

стрелы

Крепление

стрелы

UNI5931 M8x20

- Вставьте стрелу в крепление и

зафиксируйте ее болтами.

UNI5931 M8x20

UNI5931 M8x12

- Если требуется, укоротите стрелу до

необходимой

длины. Размеры защитных

пластин и стрелы должны соответствовать.

- Вставьте дюралайт и защитные пластины. Наконец,

закрепите заглушку стрелы прилагаемыми винтами.

UNI6954 Ø2.9x13

- Зафиксируйте декоративную

накладку винтами UNI6954 Ø3.9x19.

UNI6954 Ø3.9x19

5.7 Балансировка стрелы

- Для балансировки стрелы, подберите пружины в соответствии с длиной стрелы и

установленными на ней аксессуарами (см. таблицу, приведенную ниже):

400 мм

Ширина проезда (макс. 7.60 м)

ТИПЫ ПРУЖИН

G02040 пружина Ø = 40 мм

G04060 пружина Ø = 50 мм

G06080 пружина Ø = 55 мм

Ширина проезда (м)

2.5

3.5

4.5

5.5

6.5

7.6

1aspring

1a spring

Стрела*

2a spring

1a spring

Стрела* + шарнирная опора

2a spring

1a spring

Стрела* + дюралайт

2a spring

1a spring

Стрела* + дюралайт+ шарнирная опора

2a spring

1a spring

Стрела* + шторка

2a spring

1a spring

Стрела* + шторка + дюралайт

2a spring

* Стрела с желобом, защитными пластинами и заглушкой.

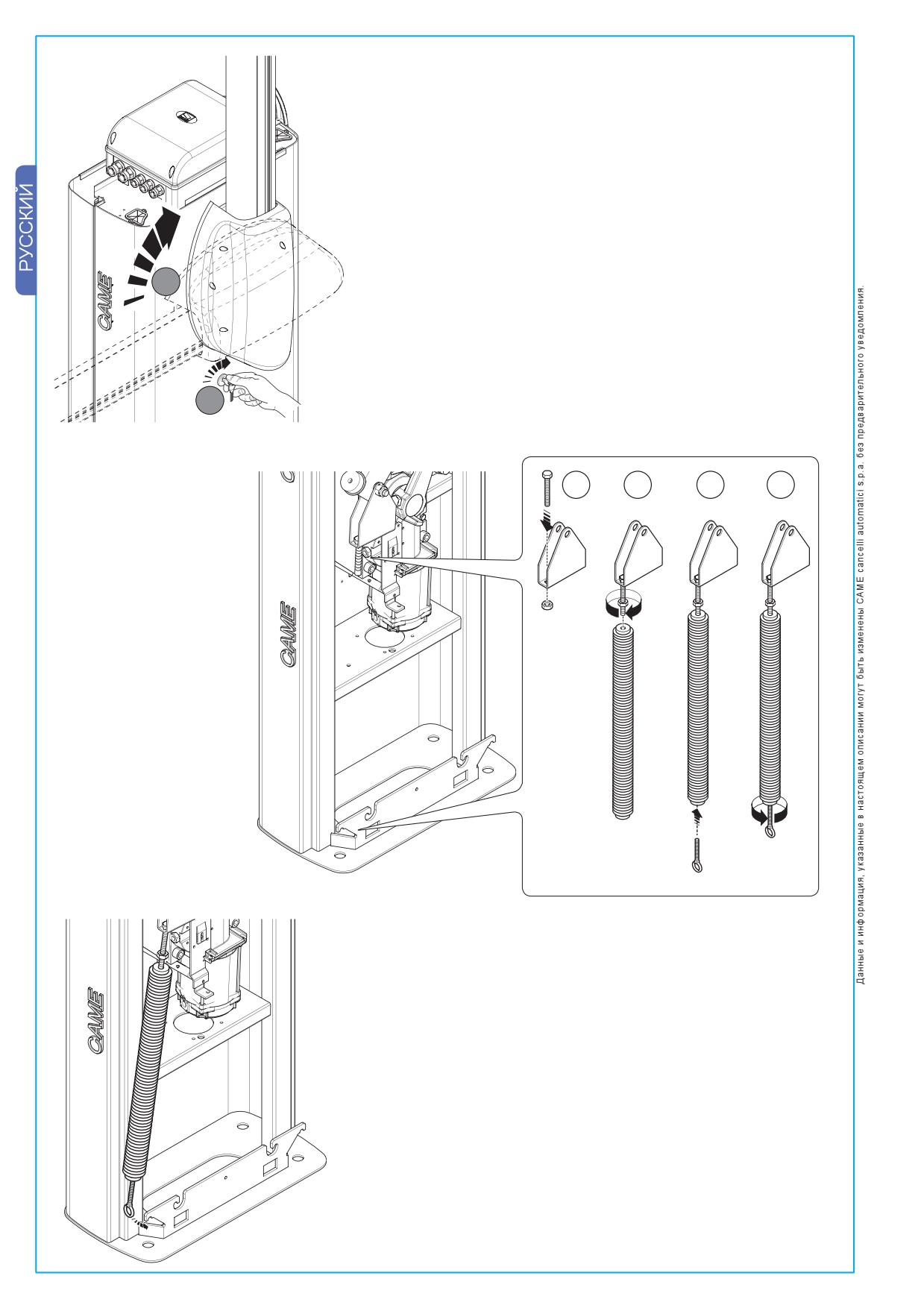

- Разблокируйте редуктор, переместите стрелу в вертикальное положение

затем, заблокируйте редуктор.

- В

ставьте болт UNI5739

M12X70 в кронштейн

крепления балансиро-

вочных пружин и наденьте

на него гайку UNI5588

M12 (1-2).

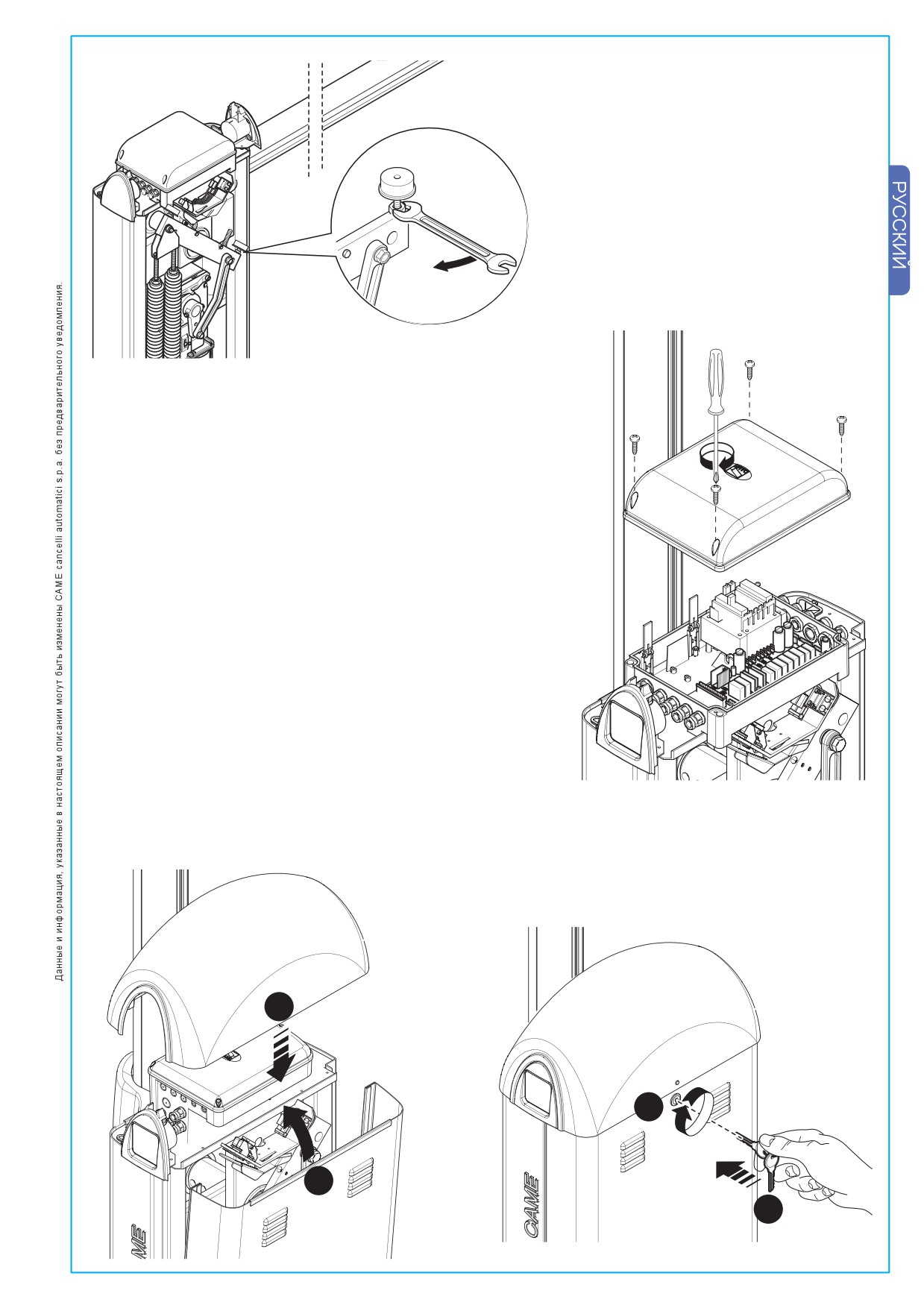

Закрутите болт в пружину

(2). Закрутите в пружину

нижнее крепление (3-4).

- Одеть нижнее крепление пружины на крюк в основании тумбы.

Выполните те же процедуры для установки второй пружины.

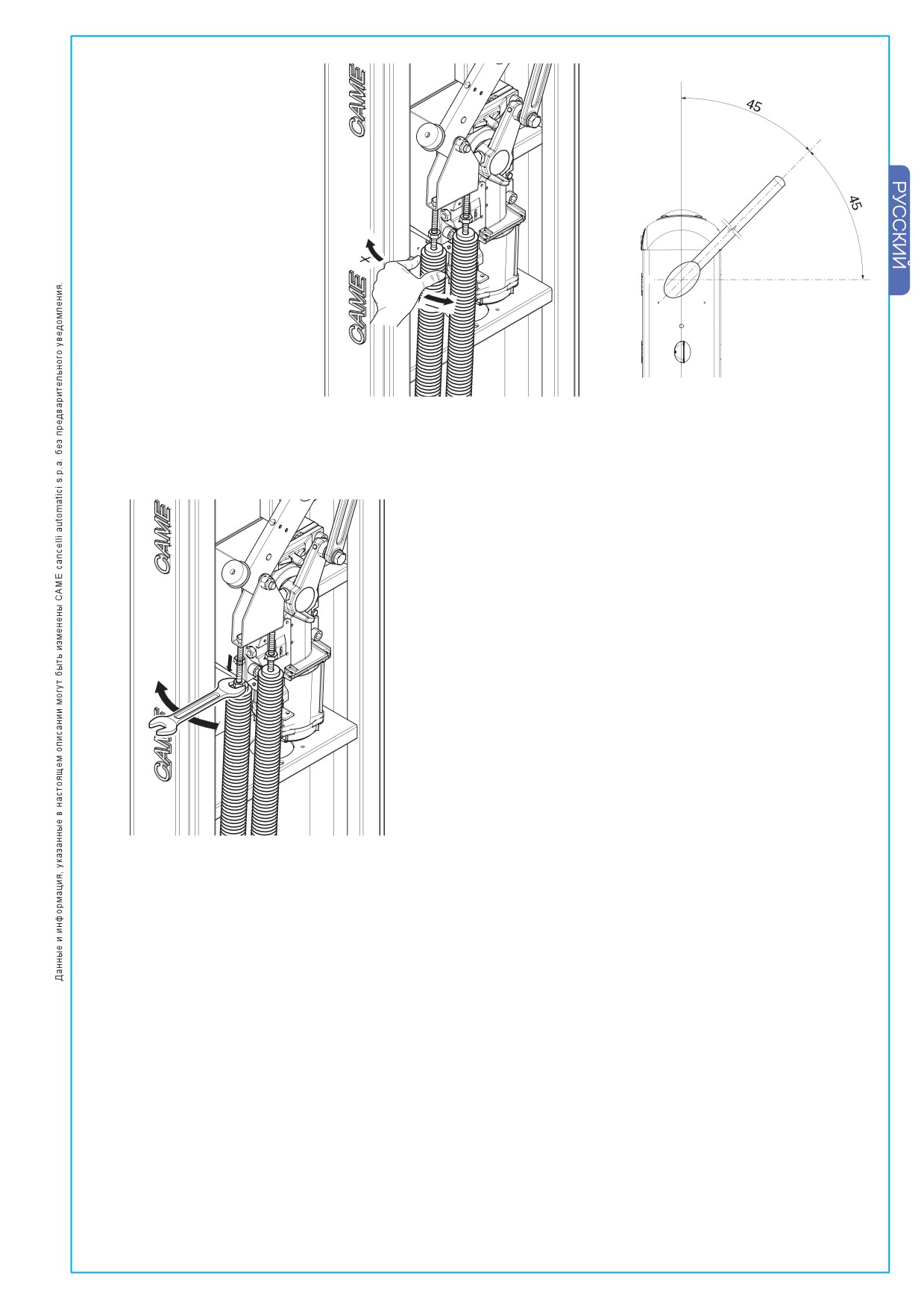

- Разблокируйте редуктор и

вручную крутите пружины по

или против часовой стрелки

до тех пор, пока стрела не

будет установлена под 45°.

- Зафиксируйте контргайки на пружинах и заблокируйте редуктор.

ПРИМЕЧАНИЕ: убедитесь, что пружины функционируют правильно:

- когда пружины сжаты, стрела находится в вертикальном

положении.

- когда пружины натянуты, стрела находится в горизонтальном

положении.

Выполните электрические подключения к блоку управления

(см. раздел электрические подключения).

5.8 Настройка конечных положений

Внимание: выполните эту процедуру после окончания электрических подключений.

Закройте дверцу на ключ и подайте питание, активируйте шлагбаум. Убедитесь, что стрела горизон-

тальна при закрытом положении и около 89° при открытом.

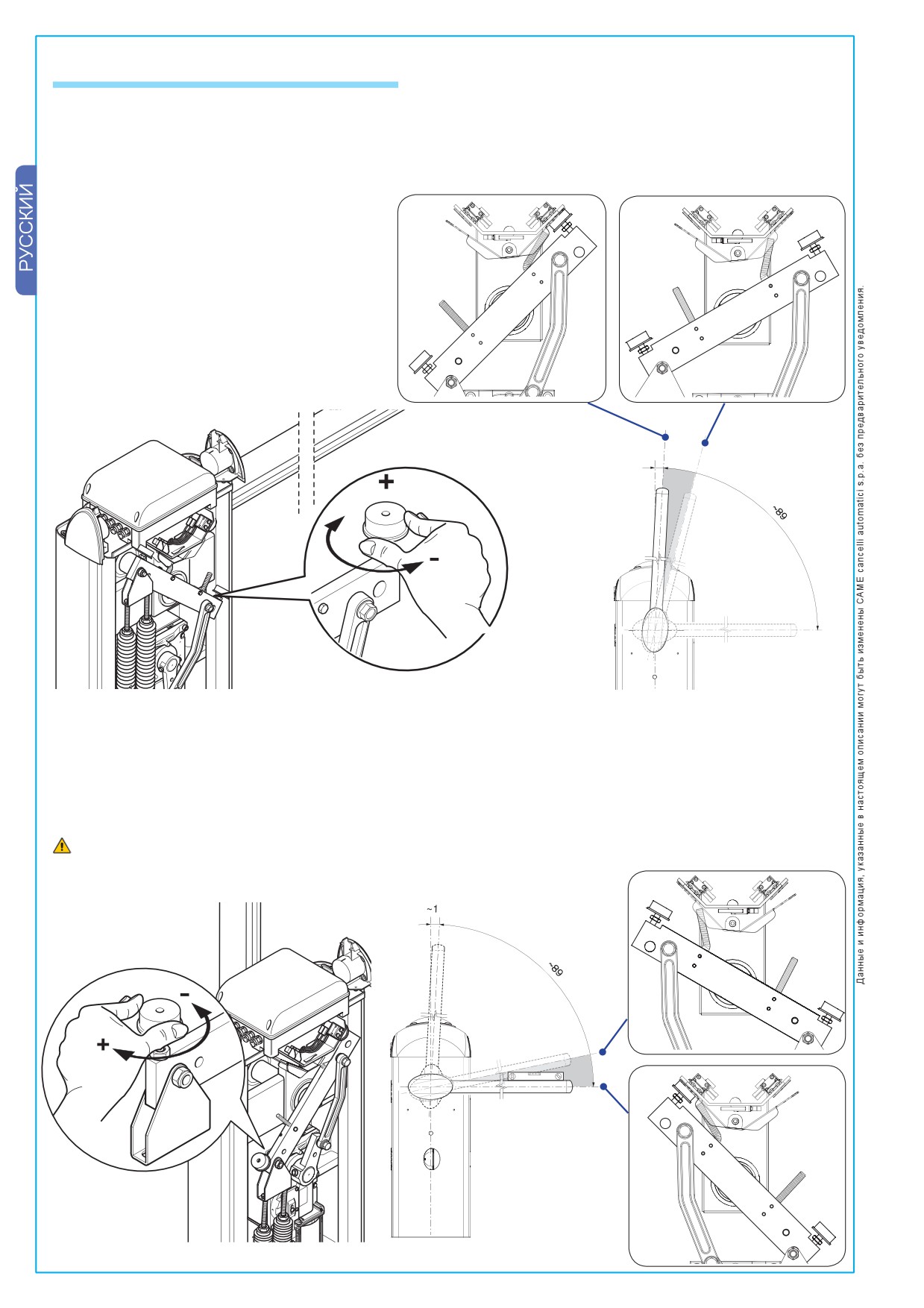

Регулировка вертикального положения

стрелы - откройте дверцу и вращайте упор

по часовой стрелке (для увеличения хода

стрелы) или против (для уменьшения хода).

Аналогично настройте упор для горизонтального положения стрелы

ВНИМАНИЕ! Перед

полной остановкой стрела проходит фазу замедления, которая активируется через

систему пружин и микровыключателей.

- После регулировки открытого и закрытого

положения стрелы зафиксируйте положение

упоров соответствующими гайками.

- После проведения настроек и регулировок блока управления,

закройте его крышкой...

- ... установите дверцу и верхнюю крышку тумбы. Закройте дверцу на ключ.

5.9 Разблокировка шлагбаума

- Вставьте ключ в замок (со стороны стрелы) и поверните его по часовой стрелке. Вручную

поднимите стрелу и заблокируйте шлагбаум, повернув ключ против часовой стрелки.

ВНИМАНИЕ!

Процедура разблоки-

ровки может быть

связана с риском для

пользователя по

следующим причинам:

- стрела закреплена

неправильно;

- треснула или

сломалась при

столкновении;

- пружина уже не

обеспечивает

балансировку;

- и т.п.

6 Блок управления

Данное изделие разработано

произведено

Команды управления:

компанией CAME CANCELLI AUTOMATICI S.p.A. в

- открыть/закрыть;

полном соответствии с действующими нормами

- открыть/закрыть

при присутствии оператора;

безопасности. Гарантийный

срок

эксплуатации

- открыть;

составляет 36 месяцев при отсутствии механи-

- полный стоп.

ческих повреждений и следов вскрытия.

Регулировки:

Электропитание блока управления:~230В, 50/60Гц.

- время автоматического закрывания;

Электропитание аксессуаров: ~24В.

- чувствительность токовой системы защиты;

ВНИМАНИЕ! Суммарная потребляемая мощность

Дополнительные аксессуары:

не должна превышать 40Вт.

- сигнальная лампа

- дюралайт;

Блок управления оснащен амперометрическим

- лампа-индикатор "шлагбаум открыт";

датчиком, который непрерывно контролирует ток

- плата LB38 осуществляет аварийное питание

мотора. Когда стрела упирается в препятствие,

через батареи в случае отсутствия основного

амперометрический датчик немедленно обнаружи-

электропитания. Когда питание возобновится,

вает перегрузку по току и:

начнется заряд батарей (смотрите инструкцию).

- при открывании стрела останавливается;

ВНИМАНИЕ! Перед подключением платы,

- при закрывании изменяет направление движения.

отключите основное питание и отключите все

батареи аварийного питания.

ВНИМАНИЕ! После трех следующих друг за другом

неудачных попыток автоматического закрывания,

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

стрела поднимется и останется в этом положении.

Электропитание

230В - 50/60Гц

Для закрытия необходимо подать команду с кнопки

управления или брелка-передатчика.

Макс. мощность

400Вт

Мощность без нагрузки

25Вт

Все подключения защищены предохранителями,

Макс. мощность аксесс. 24В

40Вт

смотри таблицу.

Материал корпуса

ABS

Функции блока управления:

- автоматическое закрывание;

ПРЕДОХРАНИТЕЛИ

- немедленное закрывание;

- предварительное включение сигнальной лампы;

Защищаемая цепь:

Максимальный ток

- обнаружение препятствий, когда стрела

Двигатель

10A

остановлена в любом положении;

Электронная плата (входной)

3.15A

- синхронная работа ;

Аксессуары

- функция дополнительного торможения стрелы.

Управляющие устройства

630мA

6.1 Основные компоненты

1 - Предохранитель цепи питания аксессуаров

10 - Кнопка запоминания радиокода

2 - Входной предохранитель

11 - Светодиодный индикатор

3 - Предохранитель цепи управления

(радиокодирование/автомат. закрывание)

4 - Предохранитель двигателя

12 - Разъем подключения трансформатора

5 - Колодки электрических подключений

13 - Разъем подключения платы ав. питания LB38

6 - Разъем подключения радиоприемника (стр. 19)

14 - Перемычка выбора команд для кнопки 2-7

7 - Регулировка SENS: чувствительность токовой

15 - Трансформатор

системы защиты

16 - Разъем подключения электропитания

8 - Регулировка АСT: время автоматич. закрывания

17 - Разъем подключения электродвигателя

9 - Микропереключатели выбора функций

18 - Разъем подключения микровыключателей

6.2 Электрические подключения

Микровыключатели

Если шлагбаум правосторонний описание необходимых электрических подключений смотрите на стр.7.

Микровыключатель режима

Электродвигатель =24В

замедления при открывании

COM

Оранж.

Белый

COM

Оранж.

Синий

Красн.

Коричн.

Микровыключатель режима

замедления при закрывании

& &# &!

Электропитание

Выход для электропитания аксессуаров :

~24В (при сетевом электропитании);

=24В (при аварийном электропитании).

Максимальная нагрузка: 40Вт.

+ -

Электропитание ~230В, 50/60 Гц

Клемма с винтом и гайкой

для заземления

Устройства управления

Кнопка “СТОП” (Н.З. контакты) - Полностью блокирует работу системы.

Автоматическое закрывание отключается. Для возобновления движения

необходимо подать команду с кнопки управления или брелка-передатчика.

Если кнопка не установлена, переключите микропереключатель 9 в ON.

Кнопка “ОТКРЫТЬ” (Н.О. контакты).

Кнопка пошагового управления (Н.О.

контакты). Выполняемая функция -

“ОТКРЫТЬ/ЗАКРЫТЬ”.

}

Перемычка, указанная на рисунке, в

положении 7, а микропереключатель

№2 - в “ОFF”.

Кнопка “ЗАКРЫТЬ” (Н.О. контакты).

Команда на закрытие шлагбаума.

}

Перемычка, указанная на рисунке, в

положении 4.

фотоэлементы DIR

Подключение фотоэлементов для

выполнения функции “Немедленного

закрывания” (Н.З. контакты).

Стрела автоматически закроется как

только препятствие покинет зону луча

фотоэлементов.

Если функция не используется установите

микропереключатель 8 в “ON”.

Устройства сигнализации

Сигнальная лампа и/или дюралайт (24В -

32Вт макс.) - Мигает при движении стрелы.

Лампа-индикатор “Шлагбаум открыт” (24В - 3Вт макс.)

- Выход активен при любом положении стрелы, кроме

положения “ Закрыто”.

Устройства безопасности

фотоэлементы DIR

Выход для подключения устройств

безопасности, например фотоэлементов,

для выполнения функции «Открывание в

режиме закрывания» (Н.З. контакты).

При размыкании контактов в фазе

закрывания стрела полностью откроется.

Если контакты не используются установите

перемычку 2-C1.

6.3 Регулировка скорости в обычном режиме и в режиме замедления

Для регулировки скорости открывания и

закрывания, переставьте клемму “A” в одно из

трех положений: Мin, Мed или Мax.

$)3

Для регулировки замедления переставьте клемму

“В” в одно из двух положений: Мin или Мax.

6ELOCITÍ

2ALLENTAM

-AX

-ED -IN

-IN

-AX

Макс. скорость открывания и закрывания;

Макс. замедление.

Белый

6.4 Выбор функций

Заводская установка

OFF

1 ON - "Автоматическое закрывание" - таймер автоматического закрывания активируется, когда стрела

полностью поднята. Время заранее регулируется, таймер сбрасывается при срабатывании любого

устройства безопасности. Таймер выключается после подачи команды “Стоп” или после нарушения

питания шлагбаума (1 OFF - функция не задействована);

2 OFF- Функция “Открыть-Закрыть” для кнопки управления [2-7] и брелка-передатчика (при

использовании встраиваемой платы радиоприемника);

2 ON - Функция “Только Открыть” для кнопки управления [2-7] и брелка-передатчика (при

использовании встраиваемой платы радиоприемника);

3 ON - Подается питание 24В на контакты [10-E] во время движения стрелы и в закрытом положении;

3 OFF- Подается питание 24В на контакты [10-E] во время движения стрелы;

4 ON - Присутствие оператора - стрела двигается при удержании кнопок управления ([2-3] для открытия, и

[2-7] для закрытия). Установите перемычку №14 согласно рисунку стр. 16;

5 ON - Предварительное включение сигнальной лампы - после подачи команды на открытие или закрытие,

лампа, подключенная к контактам [10-E], будет мигать 5 секунд перед началом движения;

6 ON - Функция "Обнаружение препятствий" - когда стрела остановлена (шлагбаум закрыт или после

команды "Стоп") функция не допускает любое движение если устройства безопасности, такие как

фотоэлементы, обнаруживают препятствие;

7 ON - Функция “Slave” - включена. Применяется для синхронной работы двух шлагбаумов (смотрите

соответствующий раздел);

8 OFF- Функция "Немедленное закрыть" - стрела немедленно закрывается, если препятствие полностью

покинуло зону устройств безопасности. Устройства безопасности подключаются на контакты [2-C5].

Если функция не используется, установите микропереключатель в положение ON;

9 OFF- Функция "Стоп" - останавливает стрелу и отключает функцию автоматического закрывания. Для

начала движения используйте кнопки управления или брелок-передатчик. Установите на контакты

[1-2] устройство безопасности. Если функция не используется, установите микропереключатель в ON;

10 ON-Функция "Дополнительное торможение стрелы" - увеличивает тормозящее воздействие на

стрелу при закрывании (10 OFF - функция не используется).

6.5 Регулировки

3%.3

!#4

- «A.C.T.» Регулировка времени автоматического закрывания. После истечения этого времени шлагбаум

автоматически закроется. Время регулируется в пределах от 1 до 120 секунд.

- «SENS» Регулировка чувствительности токовой системы защиты. Если сила тока превысит

установленный уровень, система остановит стрелу или изменит направление движения.

7 Радиоуправление

Антенна

Подключите антенну с помощью кабеля RG58 к соответствующим клеммам.

Плата радиоприемника

ПОСЛЕ ОТКЛЮЧЕНИЯ ЭЛЕКТРОПИТАНИЯ И АККУМУЛЯТОРОВ установите плату радиоприемника AF.

ПРИМЕЧАНИЕ: Блок управления распознает плату радиоприемника только после подачи электропитания.

плата AF

Частота

Плата

Серия брелка-

передачи /МГц

радиоприемника

передатчика

FM 26.995

AF130

TFM

FM 30.900

AF150

TFM

AM 26.995

AF26

TOP

AM 30.900

AF30

TOP

AM 433.92

AF43S / AF43SM

TAM / TOP

AM 433.92

AF43SR

ATOMO

AM 40.685

AF40

TOUCH

Брелки-передатчики

ATOMO

AT01 • AT02

AT04

Смотрите инструкцию, прилагаемую к

плате радиоприемника AF43SR

TOP

TOP-432A • TOP-434A

TOP-302A • TOP-304A

TOP-432NA • TOP-434NA

TOP-432S

TFM

TAM

T132 • T134 • T138

T432 • T434 • T438

T152 • T154 • T158

TOUCH

TAM-432SA

TCH 4024 • TCH 4048

Программирование

- Нажмите и удерживайте кнопку

PROG на плате блока управления. Светодиодный индикатор начнет мигать.

Кнопка

Светодиодный

Плата радиоприемника

PROG

индикатор мигает

- Нажмите кнопку на брелке-передатчике для программирования. Светодиодный индикатор загорится

ровным светом, сигнализируя о завершении программирования.

Светодиодный

индикатор горит

8 Синхронная работа двух шлагбаумов

- Необходимо выбрать ведущий шлагбаум - Master

и шлагбаум ведомый - Slave.

Плата блока управления

К плате блока

шлагбаума

MASTER

управления

шлагбаума Master

необходимо

выполнить все

подключения (см.

раздел

электр.

подключения),

настройки, ре-

гулировки

установить плату

радиоприемника

AF.

- На плате блока уп-

Плата блока управления

равления шлагбаума

шлагбаума SLAVE

Slave установите

микропереключатель

7 в положение ON.

Подключите электро-

питание к контактам

L-N, сигнальную

лампу к контактам

10-E. Установите на-

стройки скорости в

обычном режиме и

режиме замедления

7 ON

как у шлагбаума

Master.

- Выполните соединения между двумя платами блоков управления, колодки RX-TX GND.

Черный

Красный

Экранированный

кабель

2402C 22AWG

Черный

Красный

28 48 '.$

ПЛАТА УПРАВЛЕНИЯ SLAVE

28 48 '.$

ПЛАТА УПРАВЛЕНИЯ MASTER

9 Безопасность

Важные инструкции по безопасности

Изделие должно использоваться только по прямому назначению. Любое другое использование

неправильно и потенциально опасно. Изготовитель не несет ответственности за любые убытки,

возникшие вследствие неправомерного, ошибочного или небрежного использования изделия.

Избегать находиться близко с движущимися механическими частями. Запрещено находиться в зоне

действия стрелы шлагбаума, когда он работает.

Не применять силу против движения стрелы (привода), поскольку это может привести к травмам.

Не позволяйте детям находиться или играть в зоне действия стрелы шлагбаума. Держите устройства

дистанционного управления в местах, недоступных для детей, и не допускающих случайной активации

системы. В случае обнаружения неисправности или неправильной работы системы, немедленно

отключить электропитание.

ОПАСНО!

НЕ ПРОХОДИТЬ

Берегите руки!

Высокое напряжение!

во время движения!

10 Техническое обслуживание

10.1 Периодическое обслуживание

Периодическое обслуживание, которое необходимо выполнять

конечному пользователю: очистка внешних поверхностей фотоэлементов,

проверка правильности работы устройств безопасности, удаление помех

из зоны действия устройств безопасности, проверка надежности

крепления тумбы шлагбаума к фундаменту.

- Для проверки правильности работы устройств безопасности, поместите

любой объект перед фотоэлементами, когда шлагбаум закрывается. Если

привод изменит направление движения или остановится, фотоэлементы

работают должным образом. Это единственная процедура обслуживания,

которая должна выполняться с подключенным электропитанием.

Перед выполнением любых других процедур обслуживания необходимо

отключить электропитание системы для предотвращения несчастных

случаев из-за возможного движения подвижных частей системы.

- Очистку фотоэлементов проводить с помощью мягкой влажной ткани.

Запрещено использовать растворители или другие химические продукты,

которые могут повредить устройства.

-Убедитесь, что нет никаких растений в пределах луча фотоэлементов и

нет препятствий на пути движения стрелы.

Место печати

Компания

Дата проведения работ

Подпись установщика

Подпись клиента

Перечень работ_____________________________________________________________________________________

______________________________________________________________________________________________

Место печати

Компания

Дата проведения работ

Подпись установщика

Подпись клиента

Перечень работ_____________________________________________________________________________________

_____________________________________________________________________________________________

10.3 Возможные неисправности и способы их устранения

НЕИСПРАВНОСТЬ

ССЫЛКИ

СПОСОБ УСТРАНЕНИЯ

Шлагбаум не открывается и не

1-2-3-4-6-8-18

1 - Закройте боковую крышку на ключ и

закрывается

проверьте, заблокирован ли привод

Шлагбаум открывается, но не закр.

4-7-10

2 - Выключите “Присутствие оператора”

Шлагбаум закрывается, но не откр.

4-7-9

3 - Проверьте наличие питания и предохранители

Автоматически не закрывается

11-12-13

4 - Н.З. конт. безоп. открыты (1-2 / 2-C1 / 2-C5)

Шлагбаум не работает от

2-14-16

6 - Выключите функцию "Master-slave"

радиоуправления

Стрела изменяет направление движен.

7-18

7 - Проверьте крепление стрелы и балансировку

Шл. работает только от одного брелка

8 - Выключите "Обнаружение препятствий"

Нет реакции на фотоэлементы

12-23-24

9 - Проверьте микропереключатель на откр.

Светодиодный индикатор часто мигает

10 - Проверьте микропереключатель на закр.

Светодиодный индикатор горит

11 - Включите “Автоматическое закрывание”

Шлагбаум работает не останавливаясь

12 - Проверьте правильность направл. движения

Стрела не отбалансирована как следует

7-15

13 - (2-3 / 2-4 / 2-7) кнопки управления

Стрела не замедляется при опускании

7-15

14 -Проверьте джампер на AF43S, наличие питания

Шлагбаум не работает от

8-25-26

15 - Проверьте соответствие длины стрелы

батарей аварийного питания

установленным аксессуарам

Скорость шлагбаума замедленна

16 - Перезапишите код радиоуправления

18 - Отрегулируйте чувствительность

22 - Введите или скопируйте код во все брелки-

передатчики

23 - Активируйте фотоэлемент с пом. микроперекл.

24 - Подключите фотоэлементы последовательно,

а не параллельно

25 - Разряжены аккумуляторы

26 - Проверьте полярность питания фотоэлементов

///////////////////////////////////////
