CAME АВТОМАТИКА ДЛЯ ОТКАТНЫХ ВОРОТ BX-74 / BX-78. ИНСТРУКЦИЯ ПО МОНТАЖУ

АВТОМАТИКА

ДЛЯ ОТКАТНЫХ ВОРОТ

FA00127-RU

ИНСТРУКЦИЯ ПО МОНТАЖУ

Русский

BX-74 / BX-78

ВНИМАНИЕ!

Важные правила техники безопасности:

ПРОЧИТАЙТЕ ВНИМАТЕЛЬНО!

Предисловие

ную проверку работы фотоэлементов и чувствительных профилей

каждые шесть месяцев. Чтобы проверить исправность фотоэлемен-

• Это изделие должно использоваться исключительно по прямому на-

тов, проведите перед ними предметом во время закрывания ворот.

значению. Любое другое применение рассматривается как опасное.

Если створка меняет направление движения или останавливается,

CAME S.p.A. снимает с себя всякую ответственность за возможный

фотоэлементы работают исправно. Это единственная работа по техни-

ущерб, нанесенный в результате неправильного использования обору-

ческому обслуживанию оборудования, выполняемая при включенном

дования • Храните предупреждения вместе с инструкциями по уста-

электропитании. Следите за тем, чтобы стекла фотоэлементов были

новке и эксплуатации компонентов автоматической системы.

всегда чистыми (можно использовать слегка увлажненную водой мяг-

Перед установкой

кую тряпку; категорически запрещается использовать растворители

(проверка существующего состояния: если проверка дала отрица-

или другие продукты бытовой химии) • В том случае, если необходимо

тельные результаты, необходимо повременить с началом монтажных

произвести ремонт или регулировку автоматической системы, следу-

работ до тех пор, пока условия работы не будут полностью соответ-

ет разблокировать привод и не использовать его до тех пор, пока не

ствовать требованиям безопасности)

будет обеспечены безопасные условия работы системы • Обязатель-

• Проверьте, чтобы подвижная часть системы была в хорошем со-

но отключите электропитание перед тем, как разблокировать привод

стоянии, отрегулирована и сбалансирована, исправно открывалась

вручную. Внимательно ознакомьтесь с инструкциями • Если кабель

и закрывалась. Убедитесь в наличии соответствующих механических

электропитания поврежден, он должен быть заменен изготовителем

упоров • Если автоматическая система должна быть установлена на

или специалистами с надлежащей квалификацией и необходимыми

высоте ниже 2,5 м над полом или другим покрытием, проверьте не-

инструментами во избежание возникновения опасных ситуаций •

обходимость в установке дополнительных защитных приспособлений

Пользователю КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ выполнять ДЕЙСТВИЯ,

и/или предупреждающих знаков • Если в створках предусмотрены

НЕ УКАЗАННЫЕ И НЕ ПРЕДУСМОТРЕННЫЕ в инструкциях. Для ремонта,

проходы для пешеходов, установите блокировочный механизм, пре-

внепланового технического обслуживания, регулировки или измене-

дотвращающий их открывание во время движения • Убедитесь в том,

ния автоматической системы следует ОБРАЩАТЬСЯ В СЛУЖБУ ТЕХ-

что открывание автоматизированной створки не приведет к возник-

НИЧЕСКОЙ ПОДДЕРЖКИ • Необходимо отмечать выполнение прове-

новению опасных ситуаций, вызванных зажимом между подвижными

рочных работ в журнале периодического технического обслуживания.

компонентами системы и окружающими неподвижными объектами •

Особые инструкции и рекомендации для установщиков и поль-

Запрещается устанавливать автоматику в перевернутом положении

зователей

или на элементы, склонные к прогибанию. При необходимости ис-

• Избегайте контакта с петлями или другими подвижными механиз-

пользуйте усилительные детали в местах крепления • Запрещается

мами системы во избежание травм • Запрещается находиться в зоне

устанавливать створки в местах, где дорога идет под уклоном • Про-

действия автоматической системы во время ее движения • Запреща-

верьте, чтобы вблизи не было ирригационных устройств, которые мо-

ется препятствовать движению автоматической системы, так как это

гут намочить привод снизу.

может привести к возникновению опасных ситуаций • Всегда уделяй-

Монтаж

те особое внимание опасным местам, которые должны быть обозна-

• Обозначьте и отделите участок проведения монтажных работ с це-

чены специальными символами и/или черно-желтыми полосами • Во

лью предотвращения доступа к нему посторонних, особенно детей •

время использования ключа-выключателя или устройства управления

Проявляйте максимальную осторожность при обращении с автома-

в режиме «Присутствие оператора» постоянно следите за тем, чтобы

тикой, масса которой превышает 20 кг. В этом случае подготовьте

в радиусе действия подвижных механизмов системы не было людей •

инструменты для безопасного передвижения тяжелых грузов • Все

Ворота могут начать движение в любой момент, без предварительного

устройства управления (кнопки, ключи-выключатели, считыватели

сигнала • Всегда отключайте электропитание перед выполнением ра-

магнитных карт и т. д.) должны быть установлены, по крайней мере, на

бот по чистке или техническому обслуживанию системы.

расстоянии 1,85 м от периметра зоны движения ворот или там, где до

них нельзя дотянуться снаружи через ворота. Кроме того, контактные

устройства управления (выключатели, проксимити-устройства и т.д.)

должны быть установлены на высоте не менее 1,5 м и не должны быть

общедоступны • Все устройства управления в режиме "Присутствие

оператора" должны находиться в месте, откуда можно свободно на-

блюдать за движущимися створками и зоной прохода • Рекомендует-

ся использовать там, где это необходимо, наклейку с указанием места

расположения устройства разблокировки • Перед тем как передать

систему в распоряжение пользователя, проверьте ее на соответствие

требованиям норматива EN 12453 (толкающее усилие створки), убе-

дитесь в правильной регулировке и настройке автоматической систе-

мы, а также в работоспособности и эффективности устройств безо-

пасности и ручной разблокировки • Используйте там, где необходимо,

предупреждающие знаки (например, табличку на воротах).

Специальные инструкции и рекомендации для пользователей

• Необходимо оставлять свободным и чистым участок движения во-

рот. Следите за тем, чтобы в зоне действия фотоэлементов не было

растительности и препятствий для движения ворот. Не позволяйте

детям играть с переносными или фиксированными устройствами

управления или находиться в зоне движения ворот. Храните брелоки-

передатчики и другие устройства в недоступном для детей месте во

избежание случайного запуска системы • Устройство не предназначе-

но для использования людьми (в том числе детьми) с ограниченными

Осторожно. Возможно травмирование ног.

физическими, сенсорными и умственными возможностями или же

людьми, не имеющими достаточного опыта или знаний, если только

Осторожно. Возможно травмирование рук.

им не были даны соответствующие знания или инструкции по приме-

нению системы специалистом компании • Периодически проверяйте

систему на наличие возможных неполадок в работе или других следов

Опасность поражения электрическим током.

износа или повреждений на подвижных конструкциях, компонентах

автоматической системы, местах крепления, проводке и доступных

подключениях. Следите за чистотой и смазкой механизмов движения

Запрещен проход во время работы автоматической системы.

(петель) и скольжения (направляющих) • Выполняйте функциональ-

1. Условные обозначения

Этот символ обозначает раздел, требующий внимательного прочтения.

Этот символ обозначает раздел, связанный с вопросами безопасности.

Этот символ обозначает раздел, предназначенный для ознакомления конечного пользователя.

2. Условия эксплуатации

2.1 Назначение

Привод BX-74 предназначен для автоматизации откатных ворот в жилом секторе; привод BX-78 в свою очередь может быть

использован в кондоминиумах.

Запрещается использовать устройство не по назначению и устанавливать его методами, отличными от

описанных в настоящей инструкции.

2.2 Ограничения в использовании

BX-74: максимальная масса ворот составляет 400 кг.

BX-78: максимальная масса ворот — 800 кг; для использования в кондоминиумах — 600 кг.

3. Нормы и стандарты

CАМЕ применяет комплексную систему управления качеством, сертифицированную согласно ISO 9001, и систему контроля

охраны окружающей среды, сертифицированную согласно ISO 14001. Все производственные подразделения CАМЕ

расположены на территории Италии.

Рассматриваемое изделие соответствует требованиям следующих стандартов: смотрите заявление о соответствии.

4. Описание

4.1 Автоматика

Это изделие разработано и изготовлено компанией CAME S.p.A в полном соответствии с действующими нормами безопасности.

Автоматика изготовлена из алюминиевого сплава, защищающего самоблокирующийся мотор-редуктор и пластмассового покрытия

(АБС), под которым находится блок управления с трансформатором..

Важно! Удостоверьтесь в том, что все устройства управления, безопасности и аксессуары были производства компании CAME;

оригинальные компоненты гарантируют исправность работы системы, упрощают ее эксплуатацию и техническое обслуживание.

4.2 Технические данные

ПРИВОД BX-74

ПРИВОД BX-78

Питание блока управления: ~230 В, 50/60 Гц

Питание мотора: ~230 В, 50/60 Гц

Макс. потребляемый ток: 2,6 A

Макс. потребляемый ток: 2,4 A

Мощность: 200 Вт

Мощность: 300 Вт

Макс. вращающий момент: 24 Нм

Макс. вращающий момент: 32 Нм

Передаточное отношение: 1/33

Толкающее усилие: 300 Н

Толкающее усилие: 800 Н

Макс. скорость: 10 м/мин

Интенсивность работы: 30%

Класс защиты: IP54

Класс изоляции: I

Масса: 15 кг

Конденсатор: 12 μF

Конденсатор: 20 μF

Термозащита мотора: 150°C

4.3 Описание компонентов

1 - Кожух привода

2 - Боковая крышка

3 - Кронштейн крепления платы

4 - Упоры концевых выключателей

5 - Электронная плата ZBX74-78

6 - Крышка латы блока управления

7 - Дверца ручки разблокировки

8 - Монтажное основание

9 - Крепежные винты

10 - шайба

11 - Гайка

4.4 Габаритные размеры (мм)

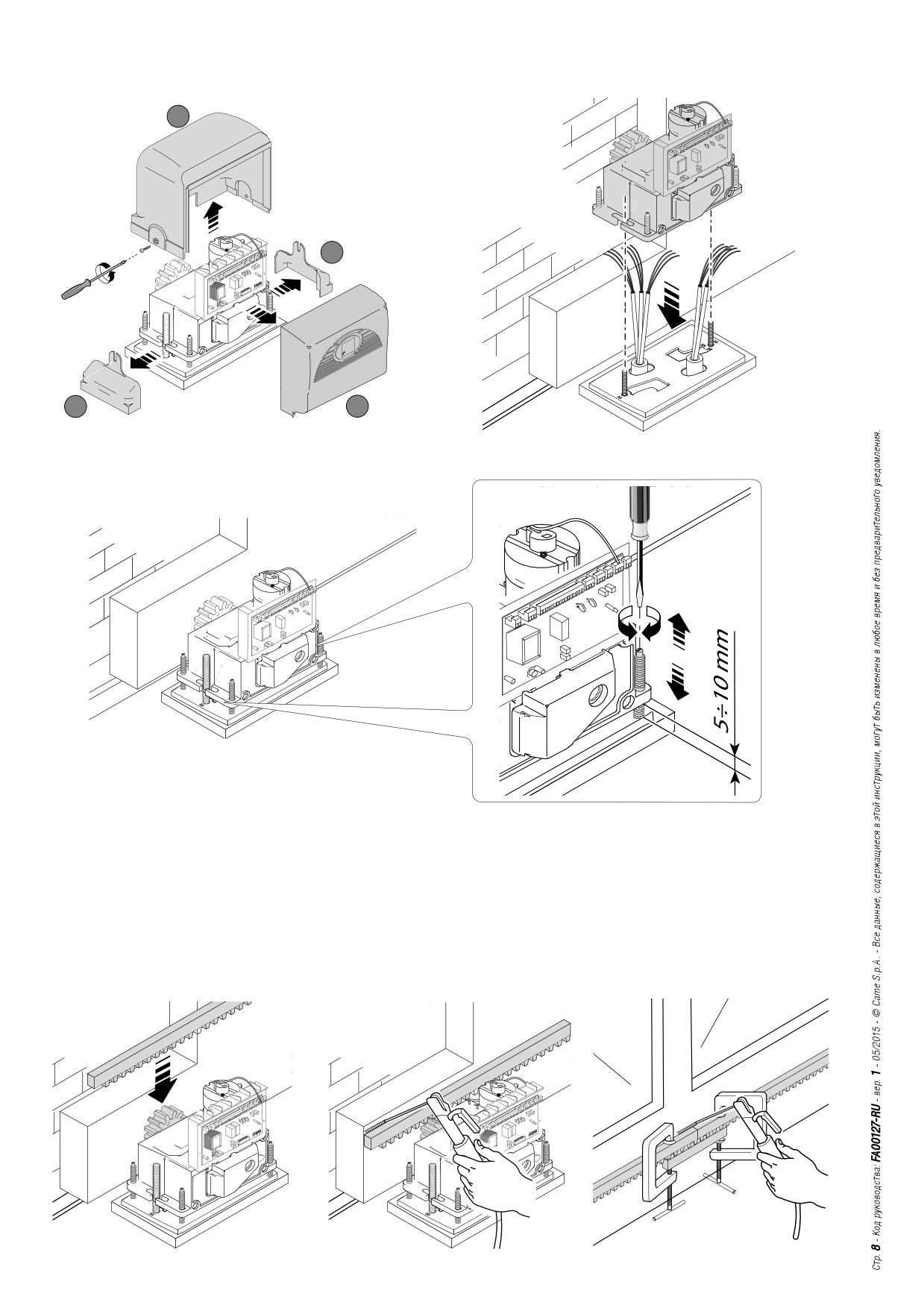

5. Монтаж

Установка должна производиться квалифицированным персоналом в полном соответствии с требованиями

действующих норм безопасности.

5.1 Предварительные проверки

Перед началом монтажных работ выполните следующее:

• Проверьте, чтобы ворота были в устойчивом положении, колеса были в рабочем состоянии и смазаны.

• Направляющий рельс должен быть хорошо прикреплен к грунту, находиться на поверхности и не обнаруживать неровностей или

дефектов, препятствующих свободному движению ворот.

• Направляющие скобы с роликами не должны вызывать трения.

• Проверьте наличие ограничителей хода ворот при открывании и закрывании.

• Убедитесь в том, что место крепления привода защищено от возможных повреждений, а установочная поверхность

обладает достаточной прочностью.

• Питание блока управления осуществляется от отдельной линии с соответствующим автоматическим выключателем,

расстояние между контактами должно быть не менее 3 мм.

• Убедитесь в том, чтобы между внутренними соединениями кабеля, обеспечивающими непрерывность контура

безопасности, и другими токопроводящими частями была предусмотрена дополнительная изоляция.

• Приготовьте лотки и каналы для проводки кабеля, гарантирующие надежную защиту от механических повреждений.

5.2 Инструменты и материалы

Перед началом монтажных работ убедитесь в наличии всех необходимых инструментов и материалов, которые позволят

произвести установку системы в полном соответствии с действующими нормами безопасности. На рисунке представлен

минимальный набор инструментов, необходимых для проведения монтажных работ.

5.3 Типология кабелей и минимальные сечения

Длина кабеля

Подключение

Тип кабеля

1 < 10 м

10 < 20 м

20 < 30 м

Напряжение питания ~230 В

3G x 1,5 мм²

3G x 2,5 мм²

3G x 4 мм²

Сигнальная лампа

2 x 0,5 мм²

2 x 1 мм²

2 x 1,5 мм²

FROR CEI

Фотоэлементы-передатчики

20-22

2 x 0,5 мм²

Фотоэлементы-приемники

CEI EN

4 x 0,5 мм²

50267-2-1

Питание дополнительных устройств

2 x 0,5 мм²

2 x 1 мм²

Устройства управления и безопасности

2 x 0,5 мм²

Подключение антенны

RG58

макс. 10 м

Важное примечание: если длина кабеля отличается от приведенной в таблице, то необходимо определить надлежащее

сечение кабеля исходя из фактической потребляемой мощности устройства в соответствии с указаниями стандарта CEI EN

60204-1.

Для последовательных подключений, предусматривающих большую нагрузку на тот же участок цепи, значения в таблице

должны быть пересмотрены с учетом реальных показателей потребления и фактических расстояний. При подключении

устройств, не рассматриваемых в данной инструкции, следует руководствоваться технической документацией

соответствующего изделия.

5.4 Вариант системы

1) Привод BX74-78

2) Зубчатая рейка

3) Приемная антенна

4) Сигнальная лампа

5) Ключ-выключатель

6) Фотоэлементы безопасности

7) Разветвительный колодец

8) Механические упоры

9) Направляющая

10) Упоры концевых выключателей

11) Чувствительный профиль

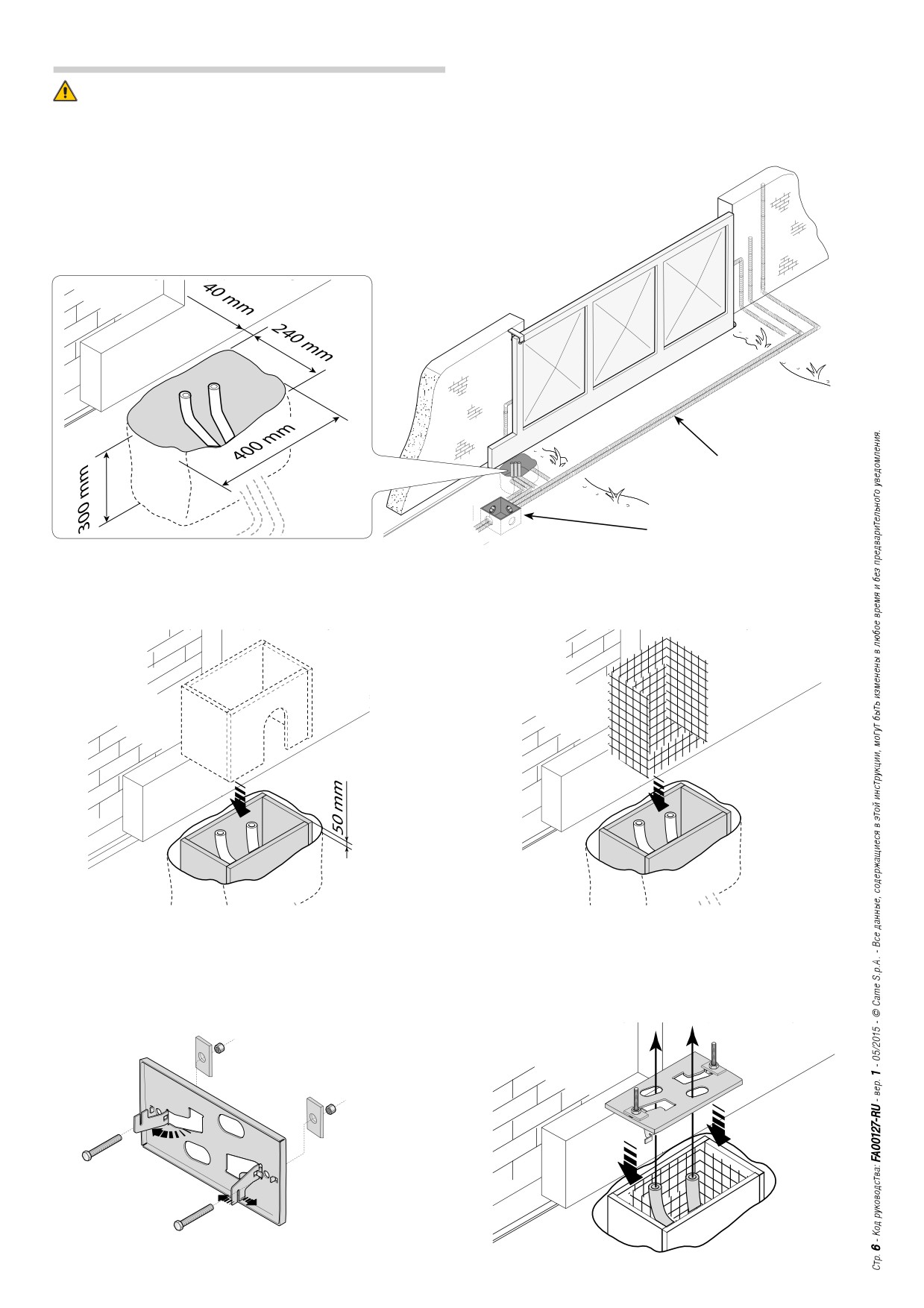

5.5 Крепление основания и установка группы

Приведенные ниже

рисунки носят иллюстративный характер, так как пространство для крепления автоматики и

дополнительных устройств

может меняться от случая к случаю. Таким образом, выбор наиболее подходящего решения

должен осуществляться

установщиком на месте.

- Подготовьте углубление

в грунте на стороне створки ворот (смотрите размеры на рисунке).

Подготовьте гофрированные трубы, необходимые для прокладки электрических соединений, исходящих из

разветвительного

колодца.

Важное примечание: требуемое количество труб зависит от варианта автоматической системы и

предусмотренных

дополнительных устройств.

Трубы для прокладки

электрических кабелей

Разветвительный колодец

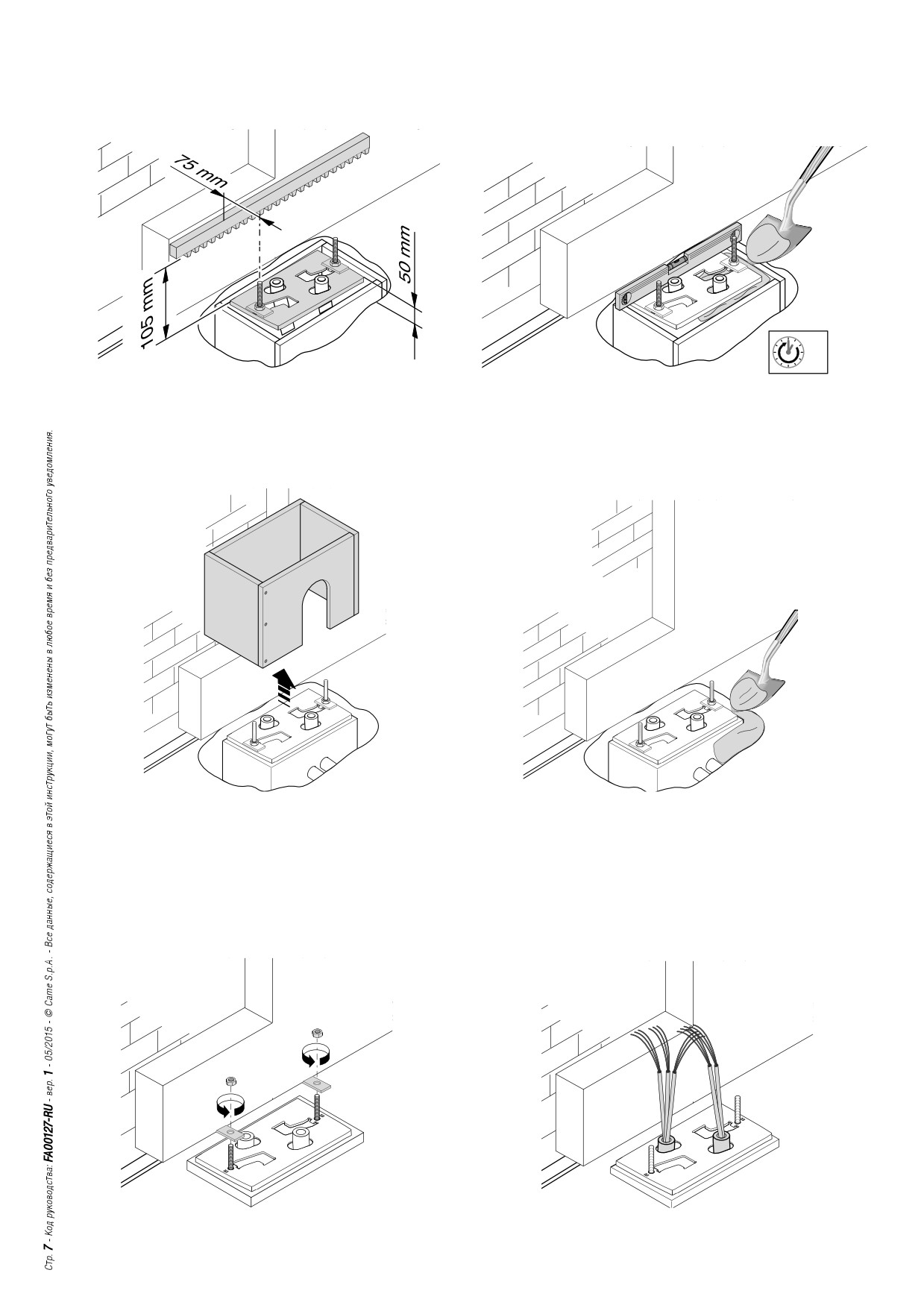

- Подготовьте опалубку большего

размера, чем монтажное основание, и вставьте ее в яму.

Опалубка должна подниматься над

уровнем грунта на 50 мм.

Вставьте арматурную сетку внутрь опалубки для армирования бетона.

- Подготовьте монтажное основание, вставив винты в отверстия и зафиксировав их с помощью

шайб и гаек.

Отогните формованные закладные пластины с помощью отвертки или плоскогубцев.

Установите основание поверх сетки. Внимание! Трубы должны проходить через специально предусмотренные для этого

отверстия.

- В процессе установки

монтажного основания необходимо соблюдать расстояния, указанные на рисунке.

Заполните опалубку цементным раствором и подождите не менее 24 часов, чтобы он полностью затвердел.

- Вытащите опалубку,

засыпьте пространство вокруг цементного блока

землей.

- Отвинтите гайки и снимите шайбы с винтов. Монтажное основание должно быть чистым и

абсолютно ровным, резьба винтов

должна находиться целиком на поверхности.

Вставьте электрические кабели в трубы таким образом, чтобы с другого конца они выходили не менее чем

на 400 мм.

- Снимите крышку привода, отвернув боковые винты. Установите привод на монтажное основание.

Внимание! Электрические кабели должны входить в корпус привода.

- Приподнимите привод над монтажным

основанием на 5÷10

мм, используя винтовые ножки

из стали, чтобы произвести

дальнейшие регулировки между зубчатым колесом и зубчатой рейкой.

- Приведенные ниже рисунки, иллюстрирующие крепление зубчатой

рейки, представляют собой лишь варианты возможного

применения. Таким образом, выбор наиболее подходящего решения должен осуществляться

установщиком на месте.

Разблокируйте привод (смотрите раздел о ручной разблокировке привода). Установите зубчатую рейку на зубчатое колесо

привода.

Приварите или прикрепите

зубчатую рейку к воротам по всей их

длине.

Чтобы собрать

модули зубчатой

рейки, необходимо использовать отрезок рейки, положив его на место соединения и

зафиксировав с помощью двух зажимов.

Примечание:

если зубчатая рейка уже закреплена, необходимо перейти непосредственно к регулировке расстояния между

шестерней и зубчатой рейкой.

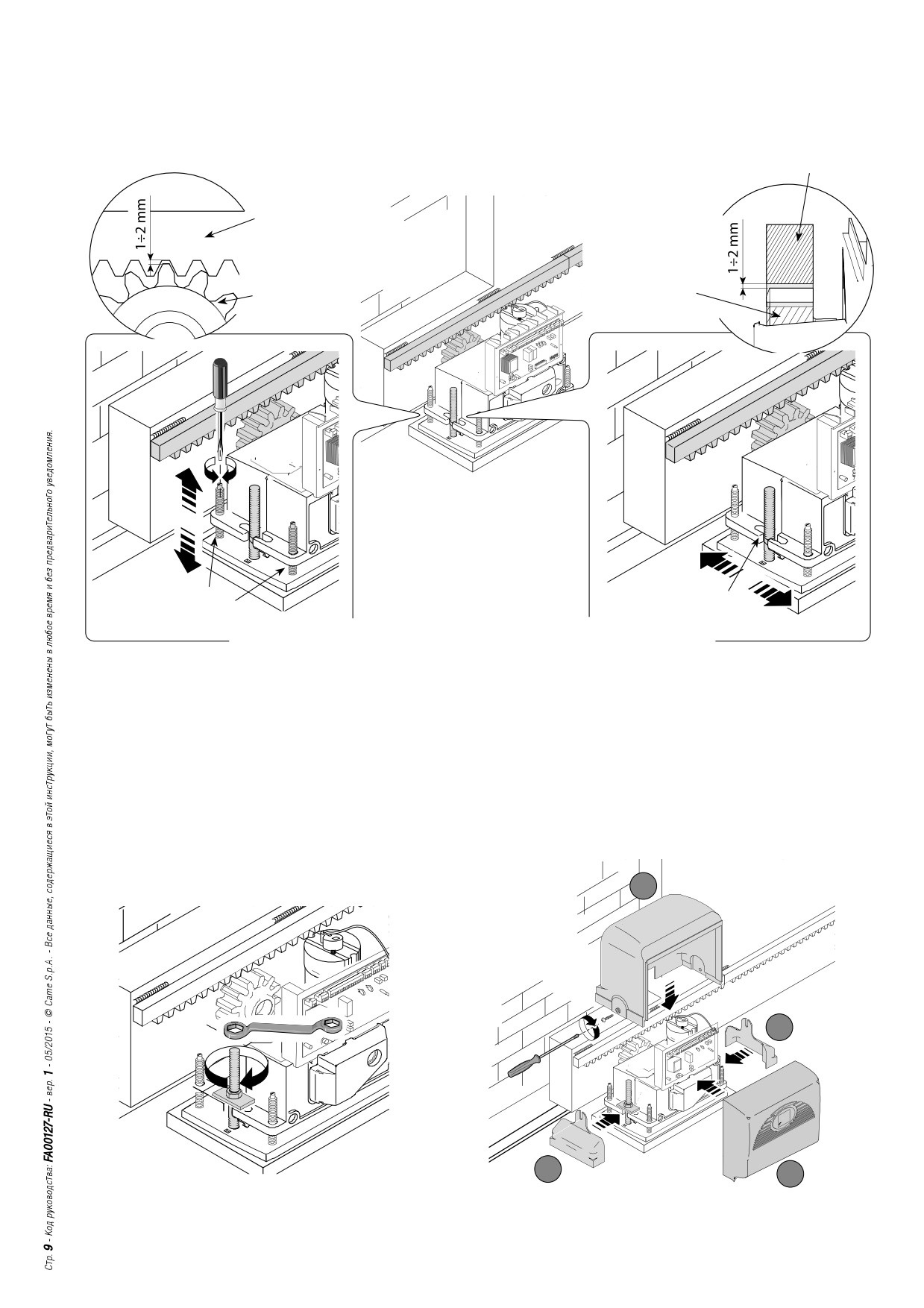

- Откройте и закройте ворота вручную и отрегулируйте расстояние от шестерни до зубчатой рейки, используя шпильки

с резьбой (для вертикальной настройки) и овальные отверстия ( для горизонтальной настройки). Это позволит избежать

излишнего давления массы

ворот на привод..

Зубчатая рейка

Зубчатое колесо

Ножки

Отверстие

Вертикальная регулировка

Горизонтальная регулировка

По окончании процесса

регулировки зафиксируйте привод с помощью

шайб и гаек. Крышка вставляется и фиксируется

после завершения всех

работ по регулировке и настройке платы блока управления.

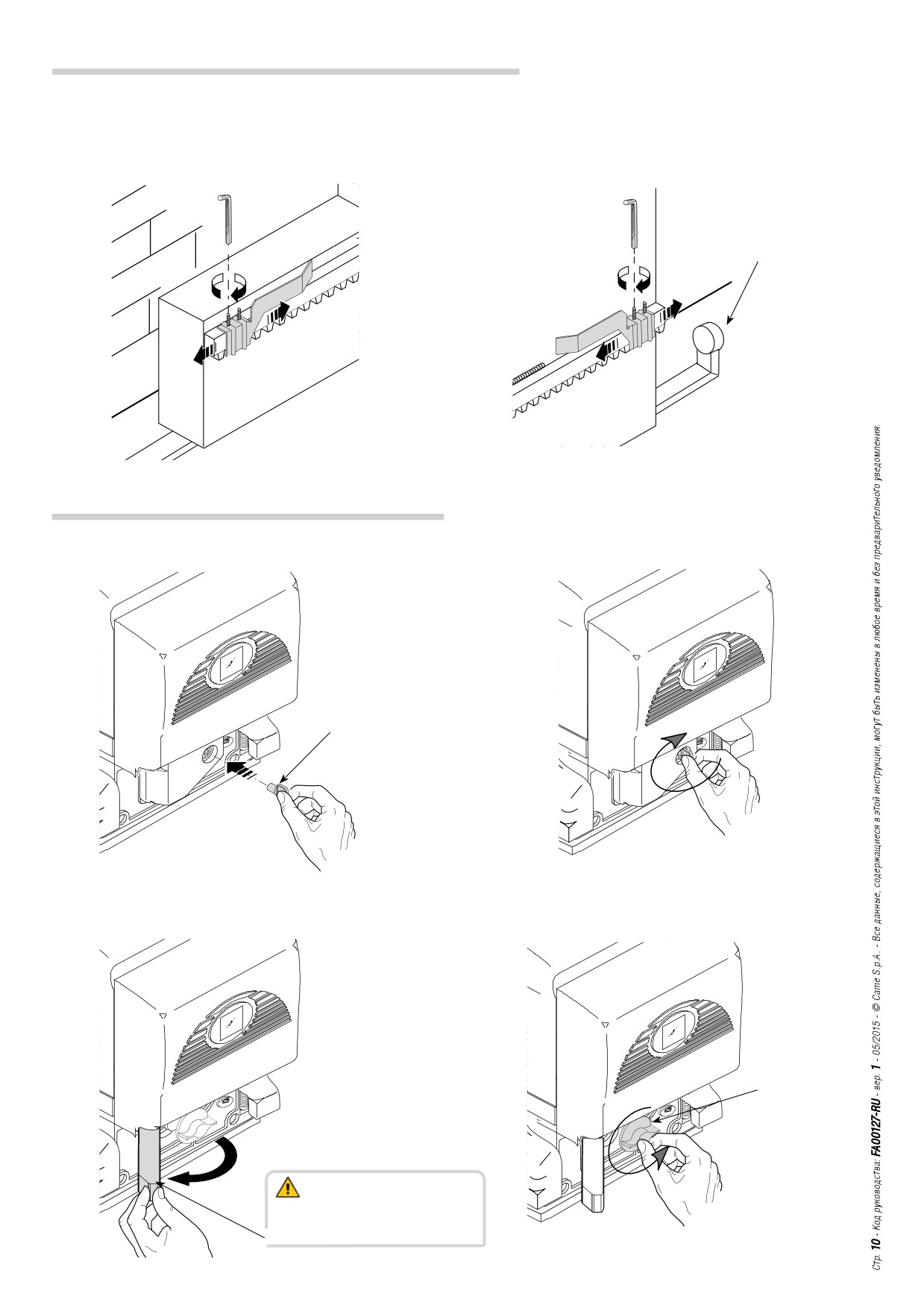

5.6 Крепление концевиков с крыльчатыми пластинами

Установите упоры концевых выключателей на зубчатую рейку

и закрепите их с помощью шестигранного ключа 3 мм. Их

положение ограничивает ход ворот.

Примечание: следите за тем, чтобы ворота не упирались в механические упоры в конечных точках

движения.

Механический упор

5.7 Ручная разблокировка привода

- Вставьте трехгранный ключ в замок, надавите на него и поверните по часовой стрелке.

Трехгранный ключ

..... Откройте дверцу и поверните ручку разблокировки против часовой стрелки.

Ручка

разблокировки

ВНИМАНИЕ: если дверца

системы разблокировки открыта,

работа привода невозможна.

6. Электронная плата

6.1 Техническое описание

На электронную плату подается напряжение ~230 В

Можно выделить следующие режимы управления:

частотой 50/60 Гц на контакты L-N.

- открывание/закрывание;

Устройства управления и аксессуары работают от 24 В.

- открывание/ режим «Присутствие оператора»;

Внимание! Суммарная мощность дополнительных

- частичное открывание;

устройств не должна превышать 20 Вт.

- полный стоп.

Фотоэлементы поддерживают следующие режимы работы:

Благодаря соответствующей регулировке можно установить:

открывание в режиме закрывания (2-С1), частичный стоп,

- время срабатывания режима автоматического закрывания;

полный стоп и обнаружение препятствий при

- частичное открывание.

остановленном приводе.

ВНИМАНИЕ: перед тем как приступить к подключения,

Примечание: если происходит размыкание нормально-

настройке или ремонту, отключите сетевое электропитание.

замкнутого контакта (2-C1, 2-C3 или 1-2), светодиодный

индикатор начинает мигать (см. пункт 11, основные

компоненты).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Если оптический считыватель обнаруживает препятствие

во время открывания и/или закрывания ворот, направление

Напряжение питания

230 В, 50/60 Гц

движение створок меняется.

Максимально допустимая

200 Вт (BX74)

Внимание! После трехкратного обнаружения препятствия и

мощность

300 Вт (BX78)

смены направления движения ворота остаются открытыми,

Потребление в состоянии покоя

65 мA

а автоматическое закрывание становится невозможным:

чтобы закрыть ворота, используйте соответствующую

Максимальная мощность дополни-

20 Вт

кнопку на брелоке-передатчике или кодонаборной

тельных устройств, работающих от

клавиатуре.

24 В

Все электрические соединения защищены плавкими

предохранителями, смотрите таблицу.

ТАБЛИЦА ПРЕДОХРАНИТЕЛЕЙ

Электронная плата обеспечивает и контролирует

выполнение следующих функций:

Для защиты:

Номинальный ток:

- автоматическое закрывание после команды открывания;

Электронная плата (линейный)

5A-F

- предварительное включение сигнальной лампы; -

обнаружение препятствий при неподвижном положении

Дополнительные устройства

1 A-F

створки в любой точке траектории ее движения.

Устройства управления (блок)

630 мA-F

6.2 Основные компоненты

1 - Клеммные колодки подключения электропитания и привода

2 - Линейный предохранитель, 5 А

3 - Предохранитель аксессуаров, 1 А

4 - Предохранитель платы 630 мА

5 - Кнопки программирования радиокода

6 - Триммер PAR.OP.: регулировка частичного открывания.

7 - Триммер AC: регулировка времени автоматического

закрывания.

8 - Микропереключатели функций, 4 микропереключателя

9 - Микропереключатели функций, 10 микропереключателей

10 - Разъем для платы радиоприемника

11 - Светодиодный индикатор

12 - Клеммные колодки подключения дополнительных устройств,

энкодера и концевых выключателей

ï ï ï ï ïï ï ï

O N

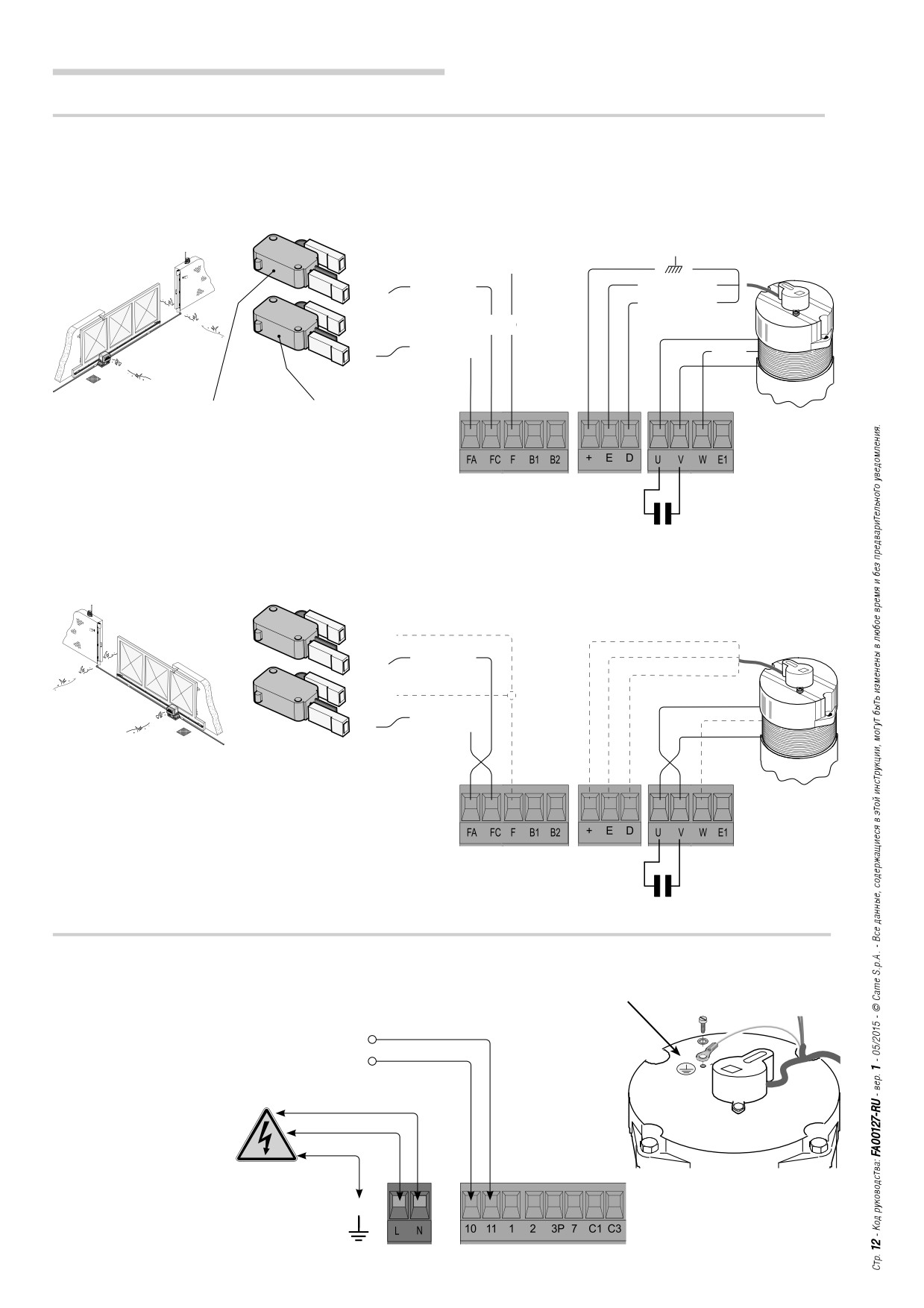

6.3 Электрические подключения

Привод, концевик и энкодер

Описание электрических подключений, уже предусмотренных для установки слева

Привод ~230 В с

энкодером

COM

Оранжевый

Красный

Черный

Красный

COM

Оранжевый

Белый

COM

Микровыключатель

закрывания

открывания

Конденсатор

Изменения в электрических подключениях при установке

справа

COM

Красный

COM

Белый

Инвертируйте фазы привода (U-V) и

концевиков (FA-FC).

Питание дополнительных устройств

Кольцевой кабельный наконечник с винтом и шайбой для

заземления

Электропитание аксессуаров: ~24 В.

Макс. суммарная мощность: 20 Вт

Напряжение питания: ~230 В,

частота 50/60 Гц

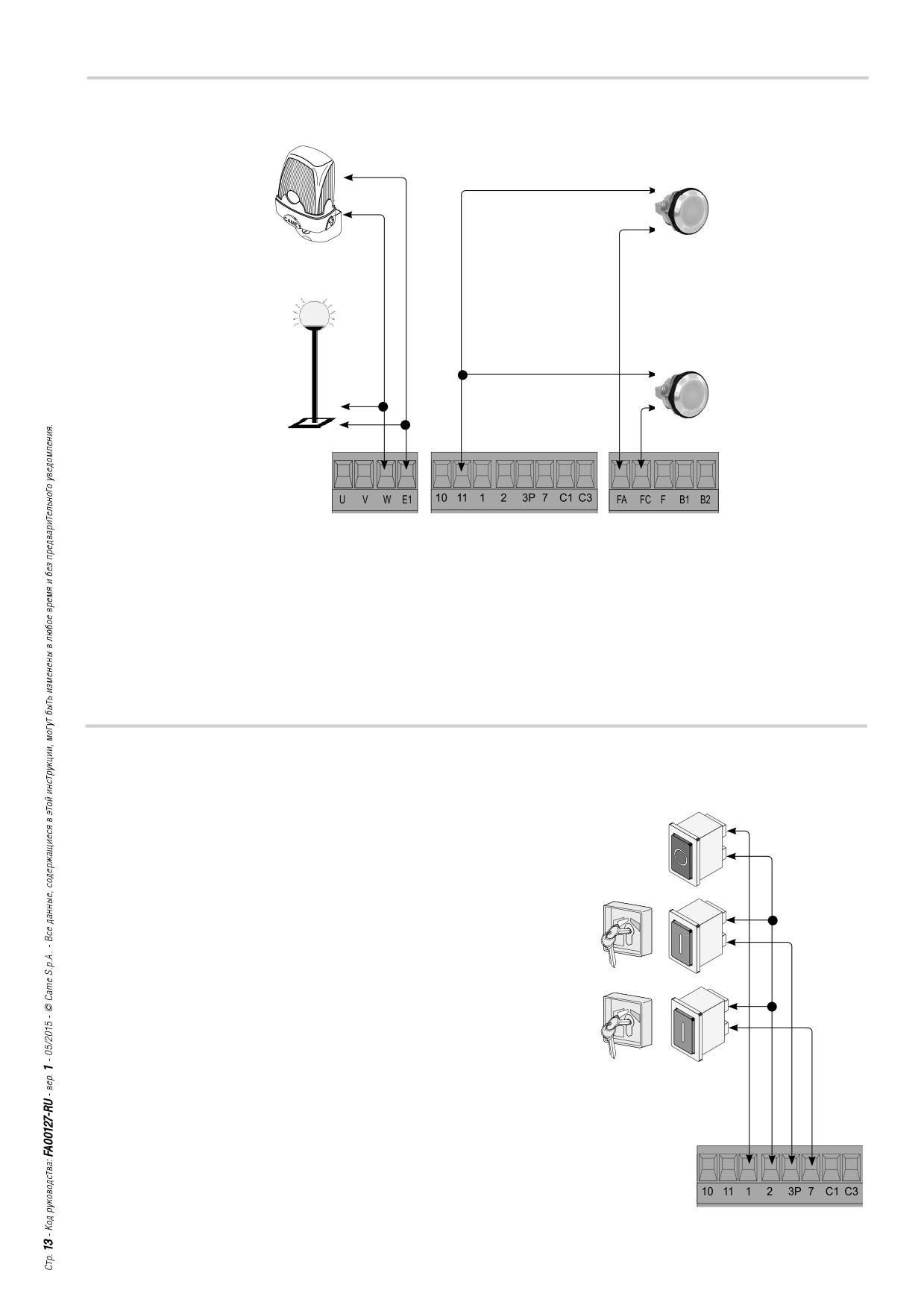

Устройства сигнализации

Светоиндикатор

Сигнальная лампа (Макс.

закрытого положения

нагрузка контакта: 230 В,

ворот

макс. 25 Вт).

(Макс. нагрузка контакта:

Сигнальная лампа мигает

24 В, макс. 3 Вт).

во время открывания или

Индикатор указывает на

закрывания ворот.

закрытое положение ворот.

Выключается, когда ворота

открываются.

Лампа с циклическим

включением

Лампа-индикатор

(Макс. нагрузка контакта: 230 В,

открытого положения

макс. 60 Вт).

ворот

Лампа освещает зону

(Макс. нагрузка контакта:

проезда с момента начала

24 В, макс. 3 Вт).

открывания ворот до их полного

Лампа указывает на

закрывания (включая время

открытое положение

автоматического закрывания).

ворот.

Установите

Выключается, когда

микропереключатели 1 и 6 в

ворота закрываются.

положение ON.

Устройства управления

Кнопка остановки движения (нормально-замкнутный контакт) - Кнопка остановки

движения ворот, исключающая цикл автоматического закрывания; для возобновления

движения необходимо нажать на соответствующую кнопку кодонаборной клавиатуры или

брелока-передатчика.

Важное примечание: если контакт не используется, установите микропереключатель 9 в

положение ON.

Ключ-выключатель и/или кнопка частичного открывания (Н.Р контакт) -

Открывание ворот для пропуска пешехода.

Ключ-выключатель и/или кнопка управления (контакт Н.Р.) - Команды

открывания и закрывания ворот, отдаваемые посредством нажатия на кнопку

или поворота ключа селектора: ворота меняют направление движения или

останавливаются, в зависимости от того, в каком положении находятся

микропереключатели (смотрите выбор режимов работы и функций,

микропереключатели 2 и 3 ⦇).

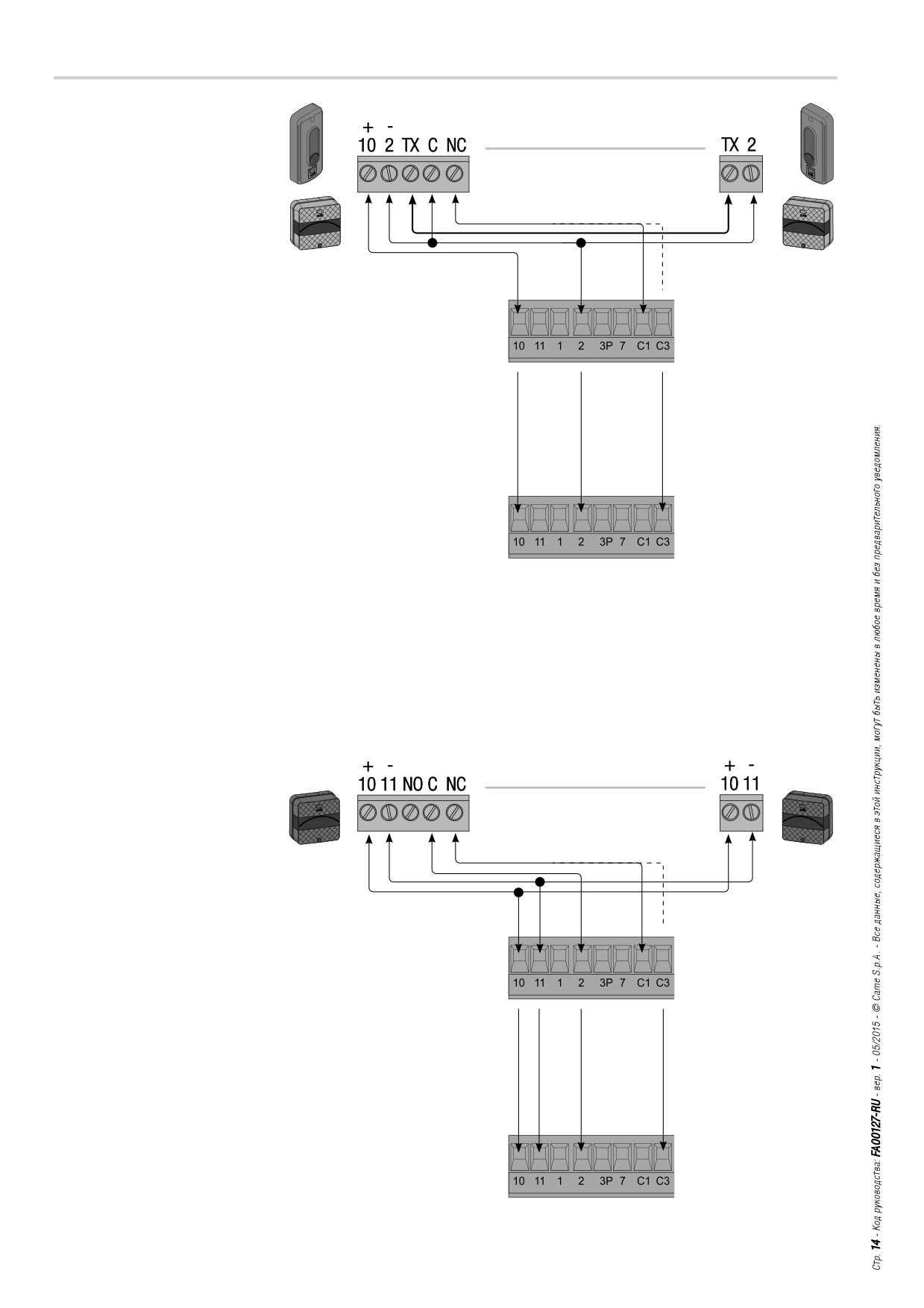

Устройства безопасности

Фотоэлементы

Dir/DeltaS

Контакт (НЗ) режима «повторное открывание в режиме

закрывания»

- Вход для устройств безопасности, в частности,

фотоэлементов, соответствующих требованиям стандарта EN

12978. Размыкание контакта во время закрывания створок

приводит к изменению направления их движения до полного

открывания ворот.

Контакт (НЗ) режима «частичный стоп»

- Вход для устройств безопасности, например,

фотоэлементов, соответствующих требованиям стандарта

EN 12978. Остановка ворот, если они находятся в движении,

с последующим автоматическим закрыванием (если эта

функция установлена).

Фотоэлементы

Delta

Контакт (НЗ) режима «повторное открывание в режиме

закрывания»

Контакт (НЗ) режима «частичный стоп»

6.4 Выбор функций

ï ï ï ï ïï ï ï

O N

OFF

DIP-ПЕРЕКЛЮЧАТЕЛЬ ⦇

1 ON - Автоматическое закрывание. Таймер автоматического закрывания включается в конце цикла открывания.

Предварительно заданное регулируемое время зависит от срабатывания устройств безопасности и аннулируется при

выполнении функции "полный стоп" или в случае аварийного отключения электроэнергии.

2 ON - Режим управления с помощью брелока-передатчика и/или кнопки управления "открыть-стоп-закрыть-стоп" (со

встроенной платой радиоприемника).

2 OFF - Режим «открыть-закрыть» с кнопкой [2-7] и брелоком-передатчиком (со встроенной платой радиоприемника).

3 ON - Режим «только открыть» с брелоком-передатчиком (со встроенной платой радиоприемника).

4 ON - Присутствие оператора - Ворота двигаются при постоянном нажатии на кнопку (кнопку, подключенную к контакту

2-3P, чтобы открыть ворота, кнопку, подключенную к контакту 2-7, чтобы их закрыть).

5 ON - Предварительное включение сигнальной лампы в режиме открывания и закрывания ворот - После команды открыть

или закрыть ворота сигнальная лампа, подключенная к W-E1, мигает в течение 5 секунд до начала движения створки.

6 ON - Обнаружение препятствия - При остановленном приводе (ворота закрыты, открыты или остановлены с помощью

команды полной остановки) препятствует движению створки, если устройства безопасности (например,

фотоэлементы) обнаруживают на ее пути препятствие.

7 OFF - Повторное открывание в режиме закрывания - Если фотоэлементы обнаруживают препятствие во время закрывания

ворот, происходит смена направления движения створок до полного открывания; подключите устройство безопасности

к клеммам [2-C1]; если функция не используется, установите переключатель в положение ON.

8 OFF - Частичная остановка - Остановка ворот при обнаружении препятствия устройством безопасности; после устранения

или исчезновения препятствия ворота остаются неподвижны или, если установлена функция автоматического

закрывания, закрываются. Подключите устройство безопасности к клемме [2-C3]; если она не используется,

установите микропереключатель в положение ON.

9 OFF - Полный стоп - Данная функция позволяет остановить ворота с последующим исключением цикла автоматического

закрывания; для возобновления движения ворот необходимо нажать на соответствующую кнопку брелока-передатчика

или кодонаборной клавиатуры. Подключите устройство безопасности к контактам [1-2]. Если контакт не используется,

установите микропереключатель в положение ON.

10 OFF Замедление по завершении хода активировано.

DIP-ПЕРЕКЛЮЧАТЕЛЬ ⦈

1 ON - Только закрыть - устройство управления подключено к контакту 2-7.

1 OFF - Открыть-закрыть - устройство управления подключено к контакту 2-7 (смотрите dip-переключатель 2 ⦇).

2 ON - Только открыть - устройство управления подключено к контакту 2-3P.

2 OFF - Частичное открывание - устройство управления подключено к контакту 2-3P. Если функция автоматического закрывания

отключена, но вы хотите установить ее после частичного открывания (в течение 8 с), поверните триммер регулировки

автоматического закрывания (ACT.) в положение "+".

3 ON - Оптический считыватель отключен; чтобы запрограммировать замедление, необходимо включить оптический считыватель.

4 OFF - Не используется, должен быть выключен.

ПРИМЕЧАНИЕ: выбор функций должен осуществляться при остановленном в закрытом положении ворот приводе.

6.5 Регулировки

!#4

0!2 /0

ï ï ï ï ïï ï ï

O N

Регулировка ACT. =Время автоматического закрывания. Регулирует время ожидания ворот в открытом положении; по истечении

этого времени ворота автоматически закрываются. Время ожидания может составлять от 1 до 120 секунд.

Регулировка PAR.OP. = Частичное открывание. Регулирует время открывания ворот. При нажатии на кнопку частичного

открывания, подключенную к контакту 2-3P, ворота будут открываться в течение заданного времени: от 0 до 16 секунд.

6.6 Программирование замедлений

В целях соответствия требованиям европейских стандартов EN 12445 и EN 12453 в отношении максимального толкающего усилия

створки, привод BX-74/78 предусматривает возможность замедления хода ворот за 50 см до концевых выключателей открывания и

закрывания. Для этого достаточно во время монтажа запрограммировать ход ворот так, как описано ниже.

Перед тем как приступить к программированию системы, установите все микропереключатели в положение OFF (dip-переключатель ⦇).

a) - Установите микропереключатели 4, 7, 8 и 9 в положение ON (dip-переключатель ⦇) и микропереключатель 3 в положение

OFF (dip-переключатель ⦈, оптический считыватель должен быть включен);

b) - Нажмите на кнопку CH1 и удерживайте ее в этом положении до тех пор, пока красный светодиодный индикатор не начнет

мигать (после порядка 3 секунд). Затем ворота выполнят полный рабочий цикл закрывания и открывания.

c) - когда светодиодный индикатор начинает гореть ровным светом, процедура программирования хода ворот считается

завершенной;

d) - верните микропереключатели в исходное положение, определяемое выбором функций (смотрите параграф 6.4, стр. 14).

Скорость замедления может быть изменена простым нажатием на кнопку CH1 (для снижения) или CH2 (для повышения) во время

замедленного движения ворот.

ПРИМЕЧАНИЕ: При первом включении платы светодиодный индикатор PROG начинает быстро мигать, указаывая тем самым на то, что

плата еще не настроена; по завершении процедуры программирования светодиодный индикатор останется выключенным.

Чтобы отключить функцию замедления, установите микропереключатель 10 в положение ON.

При аварийном отключении электропитания во время движения ворот и при включенной функции замедления, по возобновлении

нормального электроснабжения автоматика всегда выполняет полный цикл открывания с замедлением в целях безопасности.

6.7 Изменение частичной остановки при повторном закрывании в режиме открывания

Привод BX-74/78 позволяет установить функцию "частичная

остановка" устройства, подключенного к контакту 2-C3, или

“закрывание в режиме открывания”.

Для активирования функции выполните следующее:

a) - Установите микропереключатели 1 и 4 в положение ON;

CH1 = Повторное закрывание в режиме открывания

b) - нажмите на кнопку CH1: красный светодиодный индикатор

(выбираемый вариант)

начинает мигать;

c) - когда светодиодный индикатор загорится ровным светом

(спустя порядка 5 секунд), процедура будет завершена;

d) - установите микропереключатели в исходное положение,

определяемое выбором функций (смотрите параграф 6.4, стр. 14).

CH2 = Частичная остановка (по умолчанию)

Важное примечание: чтобы вернуть исходные установки, нужно

выполнить ту же процедуру, нажав на кпноку CH2.

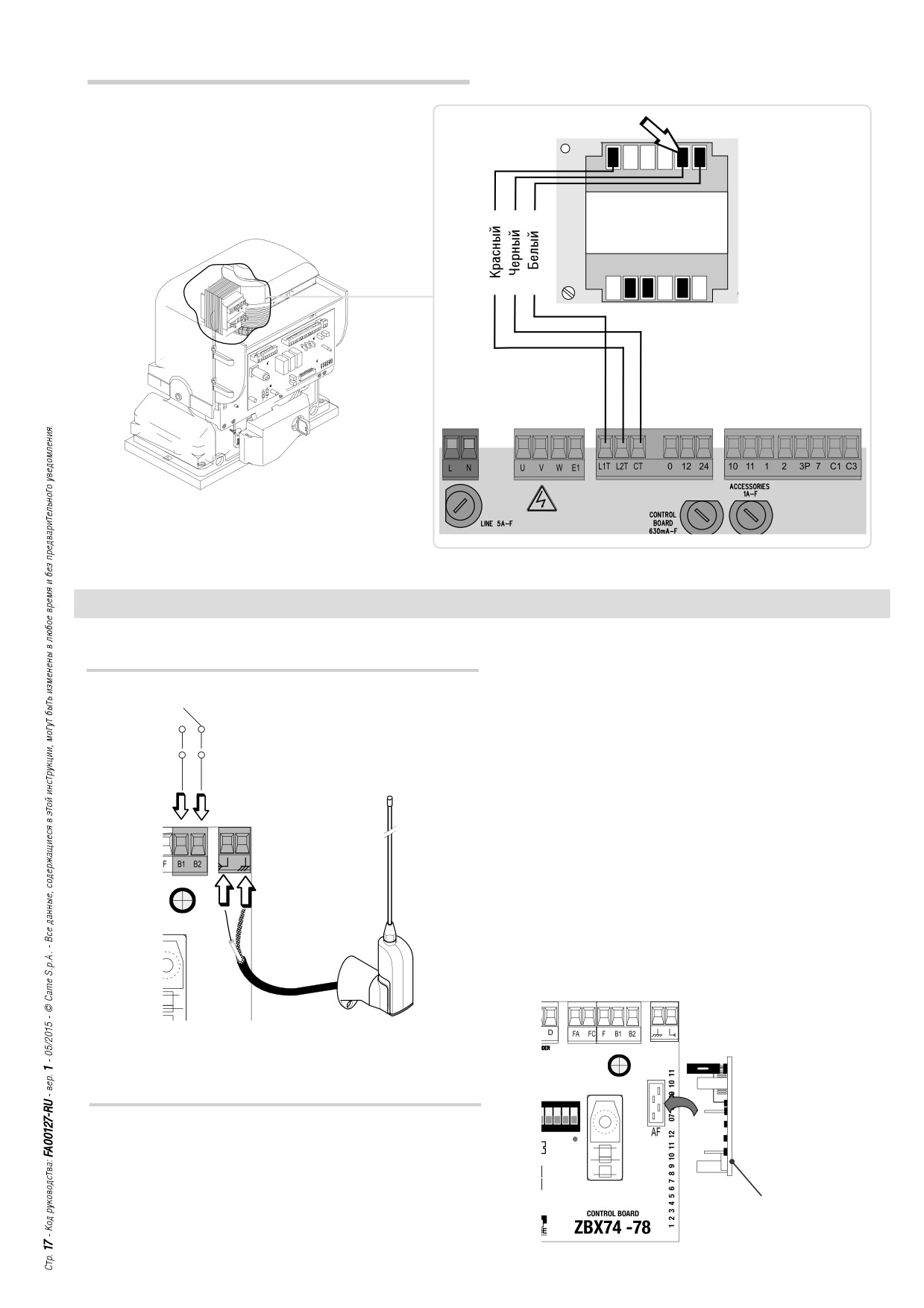

6.8 Регулировка усилия привода

Чтобы изменить усилие привода, установите клемму

с черным проводом (подключенным к клемме CT) в

одно из 4 положений: мин. 1 ÷ макс. 4.

L2T 1 2 3 4 L1T

0 12

ï ï ï ï ïï ï ï

7. Активация радиоуправления

Антенна

Выход второго радиоканала радиоприемника (нормально-разомкнутый контакт).

Макс. нагрузка контакта: 5 A, =24 В

Подключите антенный кабель RG58

к соответствующим клеммам.

Плата радиоприемника

8 9

ОТКЛЮЧИТЕ ЭЛЕКТРОПИТАНИЕ (или вытащите аккумуляторы,

если они используются) и только после этого вставьте плату

радиоприемника в электронную плату.

Важное примечание: основная электронная плата

Плата радиоприемника AF

распознает

плату радиоприемника только после подачи

электропитания.

Плата радиоприемника команд управления

Только для плат радиоприемника команд управления AF43S / AF43SM:

- установите перемычку так, как показано на рисунке, учитывая серию используемых брелоков-передатчиков.

Серия

Частота

Плата

брелоков-

МГц

радиоприемника

передатчиков

TOP

TAM

FM 26.995

AF130

TFM

FM 30.900

AF150

TFM

AM 26.995

AF26

TOP

AM 30.900

AF30

TOP

AM 433.92

AF43S / AF43SM

TAM / TOP

AM 433.92

AF43TW

TWIN (KeyBlock)

AM 433.92

AF43SR

ATOMO

AM 40.685

AF40

TOUCH

AM 863.35

AF868

TOP

Запоминание

- Нажмите и удерживайте в данном положении кнопку CH1 на электронной плате. Светодиодный индикатор мигает.

CH1 = Канал для управления одной из функций

платы привода (режим «только открыть» /

O 1

«открыть-закрыть-изменить направление» или

«открыть-стоп-закрыть-стоп», в зависимости от

установленного с помощью переключателей 2 и 3

⦇ режима работы).

Светодиодный индикатор мигает

- Нажмите на кнопку программируемого передатчика. Если индикатор загорится ровным светом, программирование

прошло успешно.

O 1

Светодиодный индикатор горит ровным светом

O 1

CH2 = Канал для управления

работой дополнительного

- Повторите ту же процедуру с кнопкой “CH2”,

устройства или двух

закрепляя за ней другую кнопку передатчика.

синхронизированных приводов,

с подключением к B1-B2.

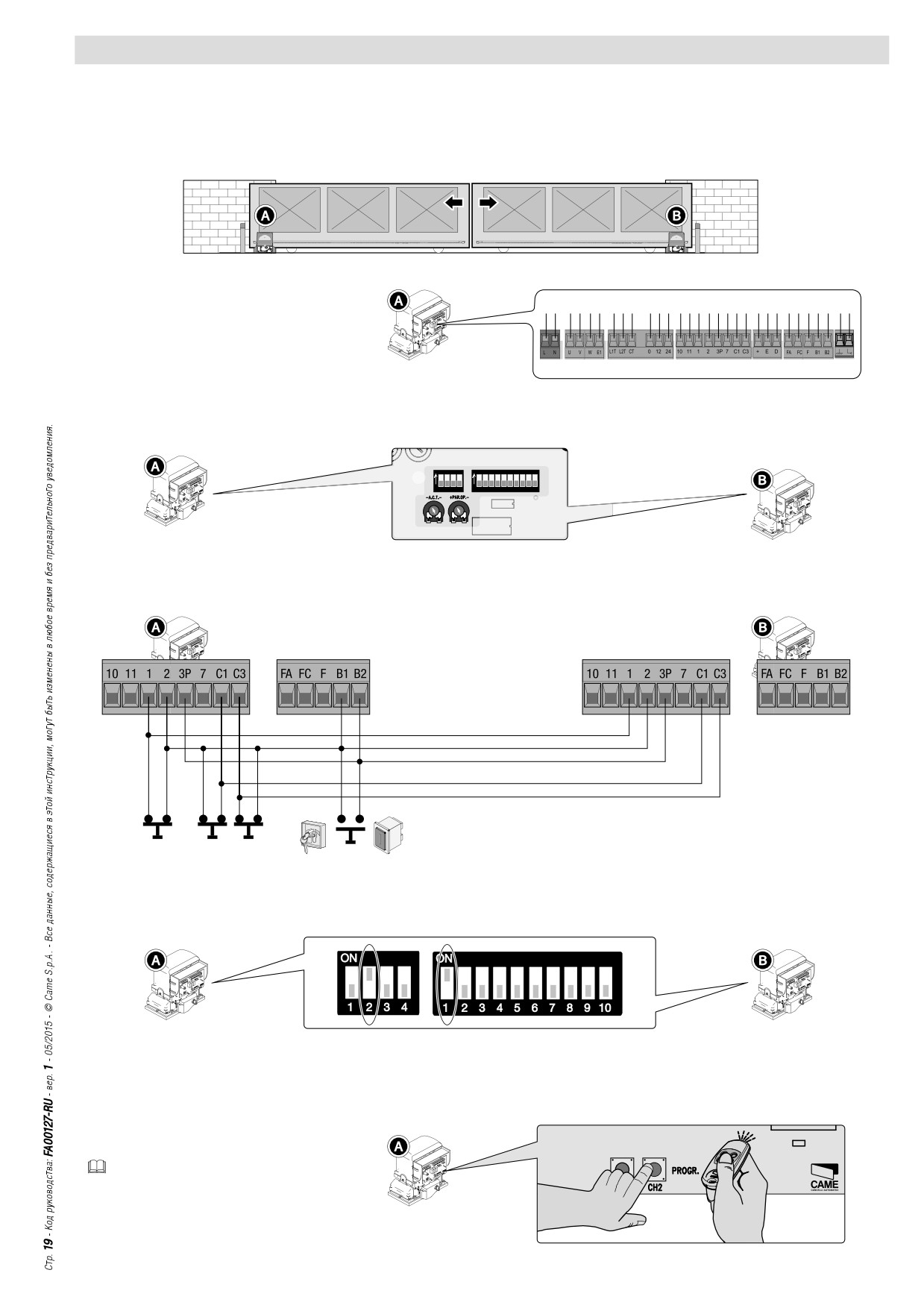

8 Подключение двух приводов для синхронной работы

При подключении двух приводов для синхронной работы можно отдавать только команду "Открыть ворота" (с помощью кнопки

управления и/или брелока-передатчика): ворота будут закрываться автоматически.

• Скоординируйте направление движения приводов ⦇ и ⦈ , изменив направление вращения привода ⦈ (поменяйте местами

провода на контактах FA-FC и U-V).

• Выполните электрические

подключения только на плате управления

привода ⦇.

• Установите одинаковые регулировки и функции на платах управления обоих приводов.

O 1

• Подключите платы друг к другу так, как показано на рисунке.

• Установите DIP-переключатели 2 и 1 в положение ON на обеих платах.

• Вставьте плату AF только в разъем платы

привода ⦇.

Кнопку брелока-передатчика,

предназначенную для открывания,

необходимо сохранить в канале CH2 привода

⦇.

10. Техническое обслуживание

10.1 Периодическое техническое обслуживание

Пользователем должны периодически выполняться следующие работы: чистка фотоэлементов, контроль за

правильной работой устройств безопасности и за отсутствием препятствий для работы автоматики.

Кроме того, рекомендуется периодически контролировать состояние смазки и проверять оборудование на наличие воз-

можного ослабления креплений.

- Чтобы проверить эффективность работы устройств безопасности, необходимо провести предметом перед фотоэлемента-

ми во время закрывания ворот. Если створки меняют направление движения, то фотоэлементы исправны. Это единствен-

ная работа по техническому обслуживанию оборудования, выполняемая при включенном питании ворот.

- Перед выполнением работ по техническому обслуживанию отключите питание во избежание возникновения опасных

ситуаций, вызванных непроизвольным движением ворот.

- Для чистки фотоэлементов ипользуйте слегка увлажненную водой мягкую тряпку. Запрещается использовать растворяю-

щие или другие химические вещества, так как они могут вывести оборудование из строя.

- Смазывайте шарнирные соединения густой смазкой каждый раз, когда появляются аномальные вибрации или скрип, так,

как показано на рисунке.

- Проверьте, чтобы в зоне действия фотоэлементов не было растительности и препятствий для движения ворот.

10.2 Устранение неисправностей

НЕПОЛАДКИ

ВОЗМОЖНЫЕ ПРИЧИНЫ НЕПОЛАДКИ

ПРОВЕРКА И УСТРАНЕНИЕ

НЕИСПРАВНОСТЕЙ

Створка ворот не двигается.

• Нет напряжения питания.

• Проверьте наличие электропитания.

• Разблокирован привод.

• Заблокируйте привод

• Разрядились батарейки брелока-передатчика.

• Замените батарейки.

• Сломан брелок-передатчик.

• Обратитесь в сервисную службу.

• Кнопка "Стоп" заедает или неисправна.

• Обратитесь в сервисную службу.

• Кнопка открывания/закрывания ворот или

• Обратитесь в сервисную службу.

селектор ключа заедает.

• Срабатывание фотоэлементов приводит к

• Обратитесь в сервисную службу.

частичной остановке ворот.

Ворота только открываются

• Срабатывают фотоэлементы.

• Проверьте чистоту и

исправность фотоэлементов.

• Срабатывает чувствительный профиль.

• Обратитесь в сервисную службу.

Ворота только закрываются.

• Срабатывает чувствительный профиль.

• Обратитесь в сервисную службу.

Не работает сигнальная лампа.

• Лампа перегорела.

• Обратитесь в сервисную службу.

///////////////////////////////////////
