FAAC Плата управления 740 D. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

3

1. ПРЕДУПРЕЖДЕНИЯ

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

3. ОПИСАНИЕ ЭЛЕМЕНТОВ НА ПЛАТЕ

4. ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ

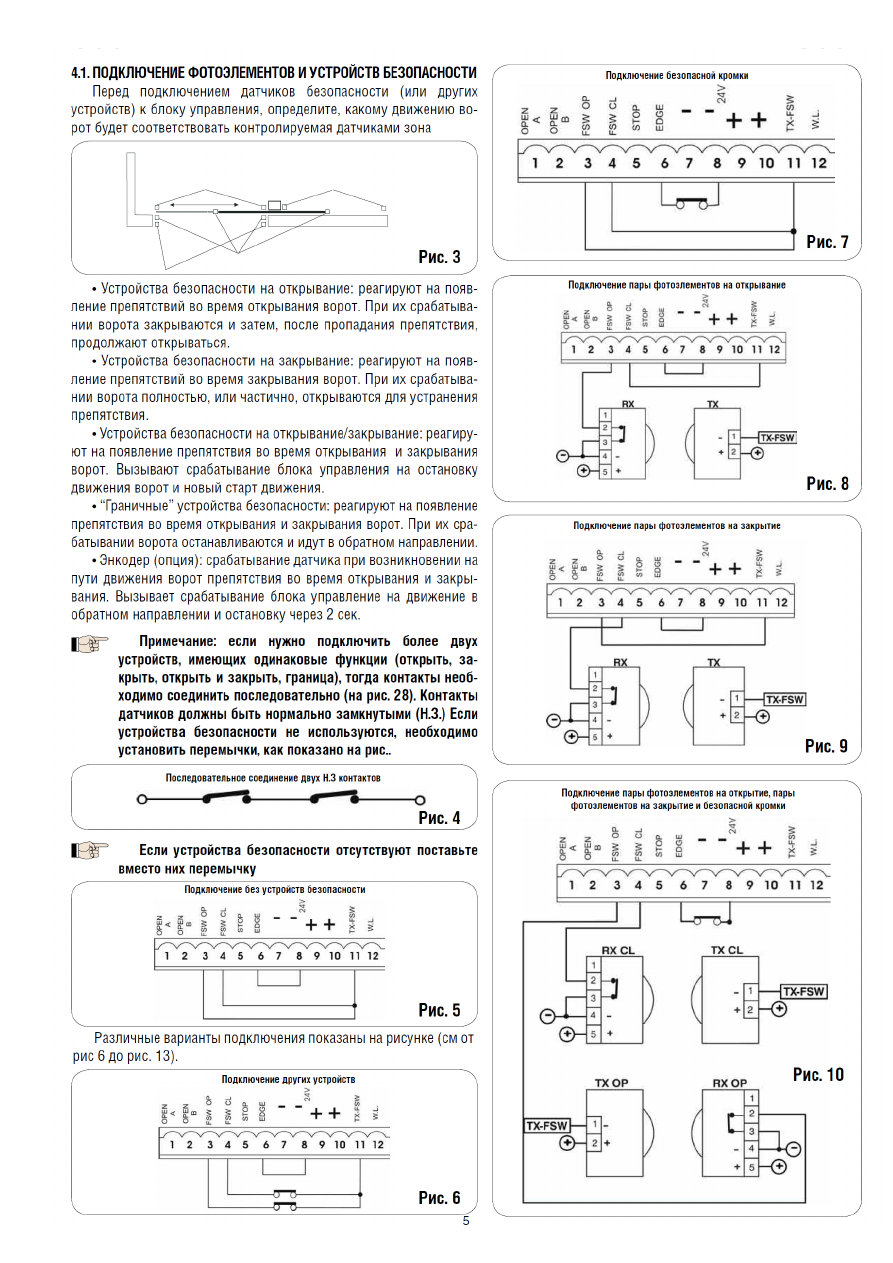

4.1. Подключение фотоэлементов и устройств безопасности



4.2. J7 - Подключение питания (рис. 2)



4.3. J6 - Подключение двигателя и сигнальной лампы (рис. 2)



4.4. J1 - Подключение аксессуаров (рис. 2)



4.5. J2 - Разъем для подключения приемника



4.6. J6 - Разъем для подключения концевиков (рис.2)



4.7. J3 - Разъем для подключения энкодера (рис.2)

5. ПРОГРАММИРОВАНИЕ


5.1. БАЗОВОЕ ПРОГРАММИРОВАНИЕ



5.2. РАСШИРЕННОЕ ПРОГРАММИРОВАНИЕ

6. ЗАПУСК ПРИВОДА


6.1. ПРОВЕРКА СВЕТОДИОДОВ

7. ПРОВЕРКА АВТОМАТИКИ

4

CONTROL BOARD 740 D

1. ПРЕДуПРЕжДЕнИЯ

Перед началом работы с платой управления (подключения, техобслуживание), всегда отключайте питание.
Перед системой установите дифференциальный термопрерыватель с необходимым порогом срабатывания.
Подсоедините провод заземления к соответствующей клемме на колодке J3 платы управления (см.рис.2).
Всегда отделяйте силовой кабель от кабеля управления аксессуарами (ключ-кнопка, приемник, фотоэлементы, и т.п.). Во из-

бежание помех используйте раздельную экранировку или экранированный кабель (с заземлением этой оплетки).

4. ЭЛЕКТРИчЕСКИЕ ПОДКЛючЕнИЯ

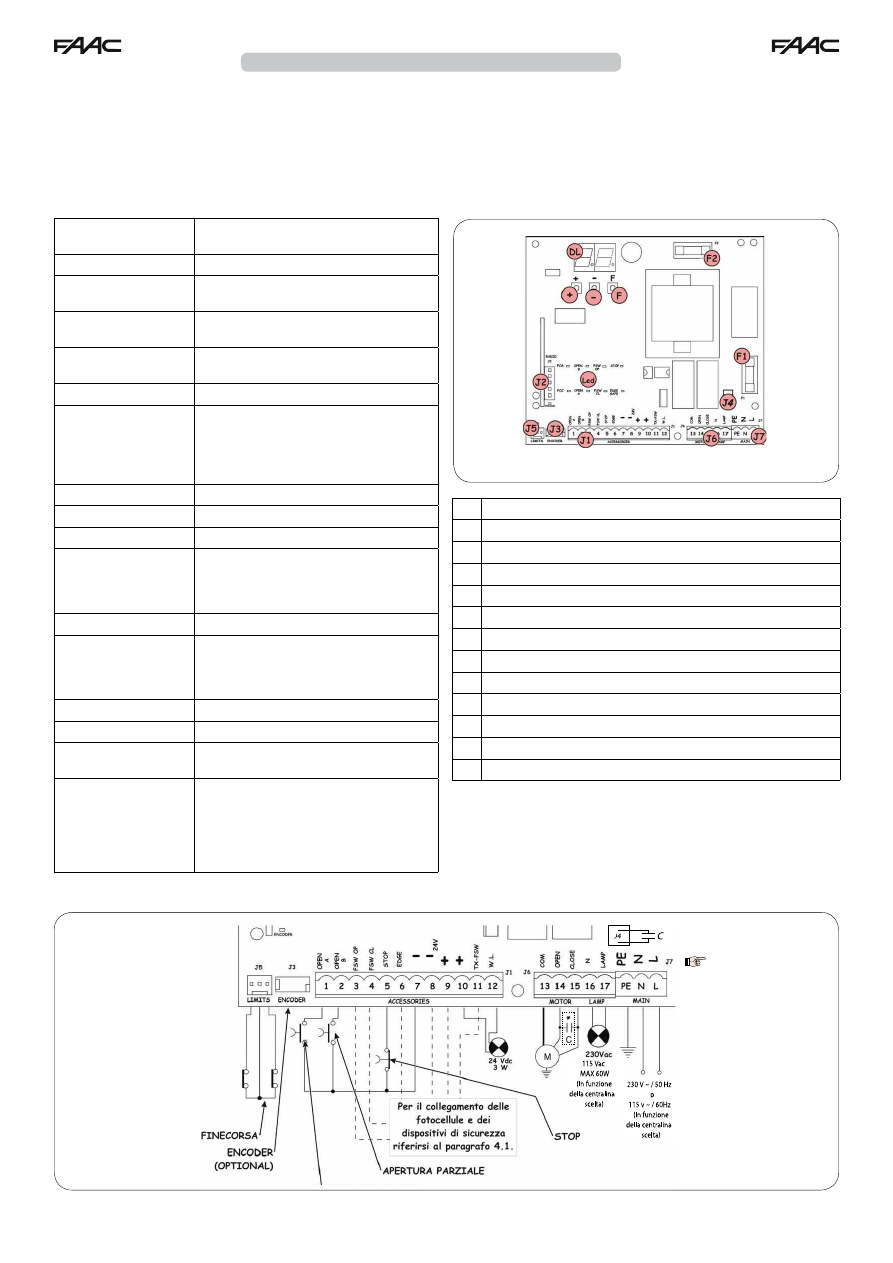

Рис. 1

Рис. 2

2. ТЕХнИчЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение питания
(+6% -10% В)

230 В~ - 50 Гц

Потребляемая мощность

10 Вт

Максимальная мощность
мотора

1000 Вт

Макс. ток потребляемый
аксессуарами

0,5 A

Рабочий интервал
температур

-20 °C +55 °C

Предохранители

2 (см рис)

Логика работы

Полуавтомат. / Автоматич. / По
срабатыванию устройства безопасности/
“Пошаговая” полуавтоматические /
“Пошаговая”автоматическая / Работа по
концевикам / Полуавтомат. B+С

Время работы

Регулируемое (от 0 до 4 мин.)

Время паузы

Регулируемое (от 0 до 4 мин.)

Усилие

Регулируемое : 50 уровней

Входы платы управления:

Открытие / Пешеходный проход / Останов /
Защитные устройства на основе концевых
выключателей / Тестирование фотоэлементов /
Напряжение питания + Заземление

Разъемы

Концевые выключатели/ инкодер

Выходы платы
управления:

Сигнальная лампа - Моторы – Питание
24 В пост. для аксессуаров - 24 В пост.
Индикаторные светодиоды –12 В перем. тока
для электрозамка

Быстрый разъем

5-контактный для приемников RP

Программирование

3 кнопки (+, -, F) и дисплей

Функции базового
программирования:

Логика – Пауза перед автозакрыванием -
Усилие – Направление движения

Функции расширенного
программирования:

Момент – Остановка по усилию – проверка
фотоэлементов - предварительное мигание
– индикаторный свет - Opening and closing
safety devices logic - Инкодер - замедление –
Частичное открытие Время работы – Запрос
обслуживания

DL

Сигнальный индикатор

Led

Светодиоды контроля входов

J1

Низковольтовый разъем

J2

Разъем для подключения приемника

J3

Разъем для подключения энкодера

J5

Разъем для подключения концевых выключателей

J6

Разъем для подключения мотора и сигнальной лампы

J7

Разъем для подключения питающего напряжения 230В

F1

Предохранитель для защиты двигателя и трансформатора (F 5A)

F2

Предохранитель для защиты внешних устройств (T 800mA)

F

“F” кнопка программирования блока

–

“–” кнопка программирования блока

+

“+” кнопка программирования блока

Если кнопка СТОП

не подключена,

между контактом

STOP (5) и "-" (7-8)

необходимо

установить

перемычку

6

4.2. КЛЕммный РАЗъЕм J7 - ПИТАнИЕ (РИС. 2)

J7 разъем на блоке служит для подключения к блоку напряжения

питания

Питание (обозначения клемм на плате: PE – N - L):

•

PE: подключение земли

•

N: Питание (нейтраль)

•

L: Питание (фаза)

•

For  correct  operation,  the  board  must  be  connected

to the earth conductor in the system. Install an adequate
differential thermal breaker upstream of the system.

4.3. Клеммный разъем J6 – моторы и сигнальная лампа

MOTOR - (клеммы 13-14-15): для подключения электродвигателя.
LAMP – (клеммы 16-17): выход для подключения сигнальной лам-

пы 230В, макс. 60Вт.

4.4. КЛЕммный РАЗъЕм J1 - АКСЕССуАРы

1. OPEN A - команда “Полное открывание”: Замыкание контактов

устройства, подключенного к этой клемме, приводит к срабатыванию
блока управления на полное открытие и/или закрытие ворот.

Для подключения нескольких устройств, нужно нормально от-
крытые Н.О. контакты этих устройств соединить параллельно

2. OPEN B - команда “Пешеходный проход” или “Закрыть”: Замы-

кание контактов устройства, подключенного к этой клемме, приводит
к срабатыванию блока управления на «пошаговое» открытие и/или за-
крытие ворот. При логики B и С эта команда всегда на закрывание.

Для подключения нескольких устройств, нужно нормально от-
крытые Н.О. контакты этих устройств соединить параллельно

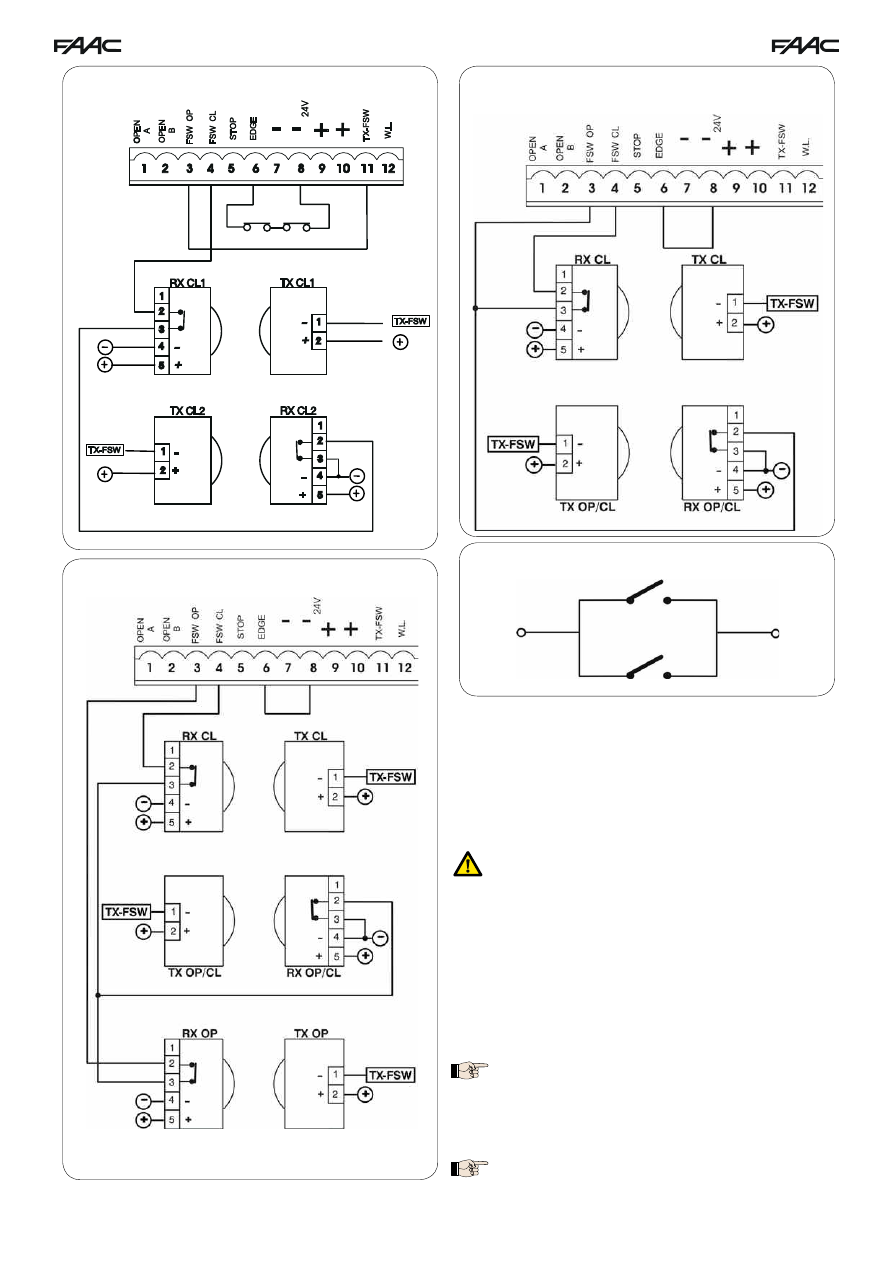

Подключение двух пар фотоэлементов

и двух безопасных кромок

Подключение пары фотоэлементов на закрывание и пары на открывание/

закрывание

Подключение пары фотоэлементов на открывание, пары на закрывание и

пары на открывание/закрывание

Подключение двух наромально открытых контактов

(например Open A, Open B)

Рис. 11

Рис. 13

Рис. 14

Рис. 12

7

3. FSW OP – Контакты подключения устройств безопасности на от-

крывание: назначение данных подключений - для защиты полотна во-
рот при открывании. При работе по логике A-AP-S-E-EP срабатывание
устройств приводит к реверсивному движению полотна ворот или не-
медленной остановке и последующему продолжению движения, когда
оно  установлено  (см.  параграф:  программирование).  При  работе  по
логике B и C, срабатывание приводит к прерыванию движения. Сра-
батывание устройств,  подключенных к этим клеммам, не оказывает
никакого влияния на работу во время закрывания ворот.

Если ворота закрыты, и датчики, подключенные к данным

клеммам, сработали, то это предотвратит движение ворот на
открывание.

Для подключения нескольких устройств, нужно Н. З. кон-

такты этих устройств соединить последовательно.

Примечание: Если никакие устройства к данным клеммам

не подключаются, то необходимо установить перемычку меж-
ду контактными клеммами FSW OP и –TX FSW (см. рис. 29)

4.  FSW  CL  -  Контакты  подключения  устройств  безопасности  на

закрывание:  назначение  данных  подключений  -  для  защиты  полотна
ворот при закрывании. При работе по логике A-AP-S-E-EP срабатыва-
ние устройств приводит к реверсивному движению полотна ворот или
немедленной  остановке  и    последующему  реверсивному  движению,
когда это установлено (см. параграф: программирование). При работе
по логике B и C, срабатывание приводит к прерыванию движения. Сра-
батывание  устройств,  подключенных  к  этим  клеммам,  не  оказывает
никакого влияния на работу во время открывания ворот.

Если ворота открыты и датчики, подключенные к данным

клеммам, сработали, то это предотвратит движение ворот на
закрывание.

Для подключения нескольких устройств с Н.З. контактами,

нужно контакты этих устройств соединить последовательно.

Примечание: Если никакие устройства к данным клеммам

не подключаются, то необходимо установить перемычку меж-
ду контактными клеммами FSW CL и –TX FSW (см. рис.).

5.  STOP  –  Контакты  подключения  устройств,  останавливающих

движение ворот: размыкание контактов устройства, подключенного к
этой клемме, приводит к срабатыванию блока управления на останов-
ку движения.

Для подключения нескольких устройств, нужно Н.З. кон-

такты этих устройств соединить последовательно.

Примечание:  Если  никакие  устройства  не  подключены  к

этим клеммам, то необходимо установить перемычку между
контактом STOP и клеммой “-“.

6. EDGE – контакт для подключения граничных устройств безопас-

ности:  назначение  данных  подключений  -  защита  полотна  ворот  при
закрывании/открывании.  Любая  логика  работы  блока  управления  по
сигналу от этих устройств  в процессе открывания и закрывания ворот
предусматривает изменение движения ворот в обратном направлении
в течение 2 сек; если за это время устройство сработало еще раз, то
блок управления останавливает движение полотна ворот (STOP).

Ворота не начнут своего движения в случае, если граничные

датчики сработали в закрытом или открытом состоянии ворот.

Для  подключения  нескольких  датчиков  к  этому  входу,

нужно  соединить  последовательно  выходы  Н.З.  контактов
датчиков.

Примечание: если граничные датчики не подключены, не-

обходимо установить перемычку между клеммами EDGE и “–“.

7.  “-“  Отрицательный  контакт  24В  напряжения  питания  для  под-

ключения аксессуаров.

8.  “-“  Отрицательный  контакт  24В  напряжения  питания  для  под-

ключения аксессуаров.

9. “+” Положительный контакт 24В напряжения питания для под-

ключения аксессуаров.

10. “+” Положительный контакт 24В напряжения питания для под-

ключения аксессуаров.

Внимание: максимально возможный ток составляет 500mА. Внима-

тельно считайте суммарный потребляемый ток Вашими устройствами.

11. TX –FSW – Отрицательный контакт напряжения питания пере-

дающего фотодатчика: если вы подключаете к этому контакту отрица-
тельный вход питания передающего фотодатчика, то предоставляется
возможность  использования  функции  тестирование  фотоэлементов
(см. параграф: расширенное программирование).

Если работа этой функции программно разрешена, то каждый раз

перед началом движения полотна ворот на открывание или закрыва-
ние блок управления проверяет работоспособность фотодатчиков.

12.  W.L. – выход напряжения питания индикаторной лампы/тай-

мера:  подключение  индикаторной  лампы,  выхода  таймера  или  элек-
тронного замка осуществляется подключением этих устройств между
клеммой  +24В  и  этой  клеммой  (см.  Расширенный  уровень  програм-
мирования);  максимальная  электрическая  мощность,  потребляемая
устройствами с этого выхода, не должна превышать 3Вт.

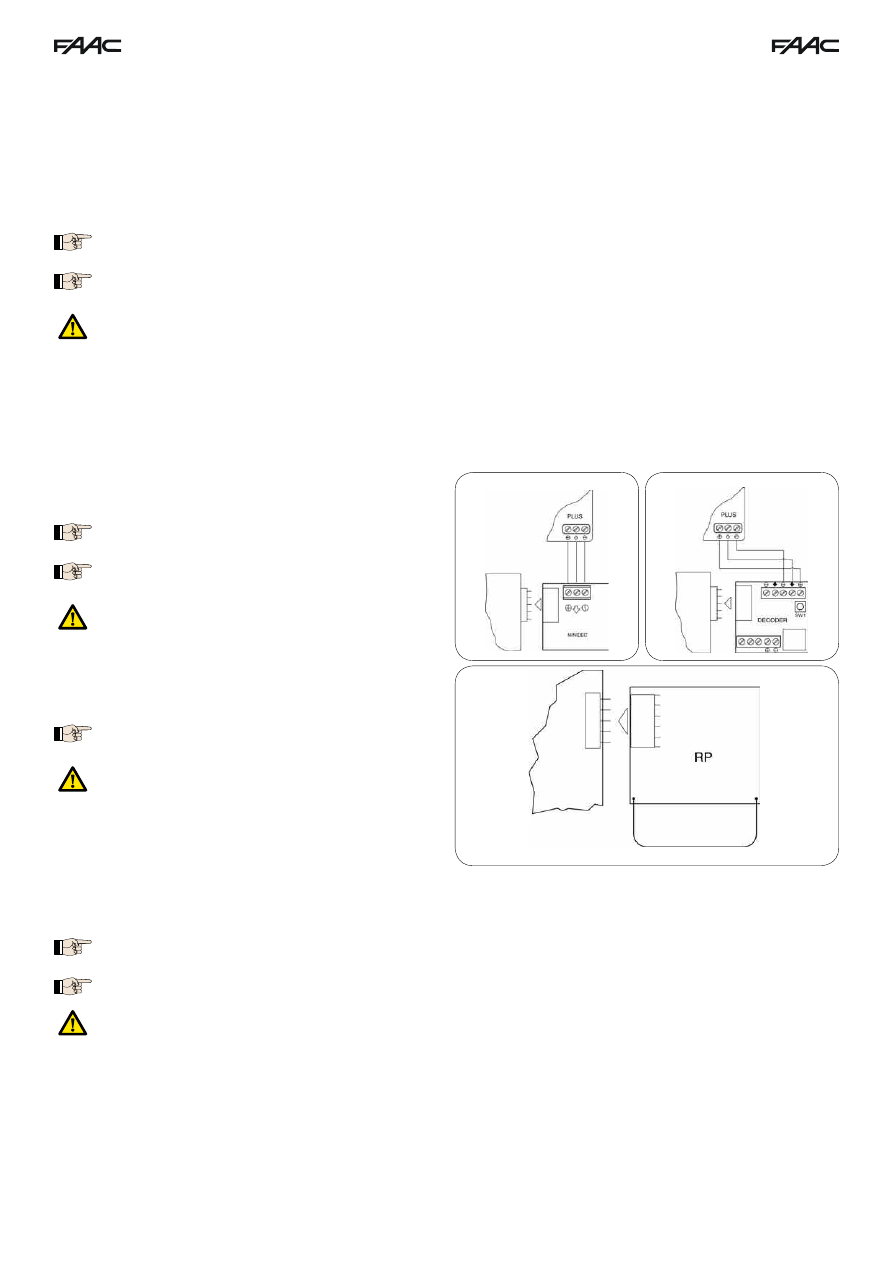

4.5. КЛЕммный РАЗъЕм J2 – быСТРОЕ ПОДКЛючЕнИЕ ПРИЕмнИКА

J2  разъем  на  блоке  служит  для  быстрого  подключения  к  блоку

радиоприемника

Используется  для  быстрого  подключения  радиоприемника.  При

подключении необходимо следовать приведенной на рис. схеме. Под-
ключать и отключать устройство следует при отключенном от блока
управления питании.

4.6. КЛЕммный РАЗъЕм J6 – КОнЦЕВыЕ ВыКЛючАТЕЛИ

Этот  разъем  предназначен  для  быстрого  подключения  концевых

выключателей, которые дают сигнал для начала замедления или оста-
новки (для расширенного программирования).

4.7. КЛЕммный РАЗъЕм J3 – ЭнКОДЕР

Установите энкодер (датчик оборотов) на двигатель, следуя при-

лагаемой инструкции.

Рис. 15

Рис. 16

Рис. 17

8

5. ПРОгРАммИРОВАнИЕ

Для работы блока управления в нужном режиме необходимо про-

извести программирование блока.

Программирование состоит из двух частей: БАЗОВОГО и РАСШИ-

РЕННОГО уровня программирования.

5.1. бАЗОВОЕ ПРОгРАммИРОВАнИЕ

Для  перехода  в  режим  БАЗОВОГО  программирования,  нажмите

кнопку F:

если нажать кнопку F и удерживать ее, на дисплее будет вы-

•

свечиваться  название  первой  функции,  которую  предстоит

программировать;

если  отпустить  кнопку  F,  на  дисплее  высветится  значение

•

функции, которое можно изменить, нажимая кнопки + и –;

если  нажать  кнопку  F  повторно,  на  дисплее  высветится  на-

•

звание  следующей  функции,  и  после  отпускания  кнопки  Вы

перейдете к программированию этой функции и т.д.

когда  таким  образом  последовательно  запрограммированы

•

все функции, нажатие кнопки F приводит к выходу из режима

программирования, и дисплей переходит к отображению со-

стояния ворот на данный момент.

Следующая таблица отражает набор функций, доступных в БАЗО-

ВОМ программировании:

5.2. РАСшИРЕннОЕ ПРОгРАммИРОВАнИЕ

Для  перехода  в  режим  РАСШИРЕННОЕ  ПРОГРАММИРОВАНИЕ,

нужно нажать кнопку F и, удерживая ее в нажатом состоянии, нажать

кнопку «+»:

если нажать кнопку «+», на дисплее будет высвечиваться на-

•

звание  первой  функции,  которую  предстоит  программиро-

вать;

если нажать и отпустить кнопку F повторно, на дисплее высве-

•

тится значение функции, которое можно изменить, нажимая

кнопки «+» и «-»;

если нажать кнопку F и удерживать ее в таком состоянии, на

•

дисплее  высветится  название  следующей  функции  и,  после

отпускания кнопки, Вы перейдете к программированию этой

функции и т.д.;

когда  таким  образом  последовательно  запрограммированы

•

все функции, нажатие кнопки F приводит к выходу из режима

программирования, и дисплей переходит к отображению со-

стояния ворот на данный момент.

В таблице, приведенной ниже, описаны все уровни каждой функ-

ции в РАСШИРЕННОМ ПРОГРАММИРОВАНИИ:

нАчАЛЬнОЕ ПРОгРАммИРОВАнИЕ

ДИСПЛЕй

фунКЦИЯ

Значение по
умолчанию

LO

Логика работы (см.табл. логики работы)



А

 =автоматическая

АР

 = “ Пошаговая “ автоматическая.

S

 = “Безопасная” автоматическая

E

 = полуавтоматическая

EP

 = “Пошаговая” полуавтоматическая.

C

= Режим присутсвия оператора

b

= “B” полуавтоматическая

EP

РА

ВРЕмЯ ПАуЗы

:

Эта функция работает, когда выбрана логика ра-

боты автоматическая. Имеет диапазон настрой-

ки от

0

 до

59

 сек. с шагом одна секунда. Далее

дисплей  переходит  на  отображение  минут  и,

после запятой, секунд с десятисекундным «ша-

гом», максимальное время

4.1

 минуты.

2.0

F0

уСИЛИЕ:



Настройка усилия электродвигателя.

01

 = минимум

50

 = максимум

25

d1

Открывающее перемещение:

Отображает вид перемещения ворот для их от-

крывания,  что  позволяет  не  переподключать

электродвигатель.

- З

 = открывание при перемещении вправо

Е -

 = открывании при перемещении влево

Вид со стороны усадьбы.

-3

St

Состояние автоматического блока управления:

При  завершении  программирования  дисплей

отображает статус ворот.

00

 = закрыто

01

 = открываются

02

 = в состоянии “СТОП”

03

 = открыты

04

 = пауза

05

 = сработал датчик безопасности

06

 = закрываются

07

 = реверсивное движение

08

 = фотодатчики сработали

F

нАчАЛЬнОЕ ПРОгРАммИРОВАнИЕ

ДИСПЛЕй

фунКЦИЯ

Значение по
умолчанию

b0

MAXIMUM TORQUE AT INITIAL THRUST:

The motor operate at maximum torque (ignoring

the torque setting) at start of movement. Useful

for heavy leaves.

Y

 = Active

no

 = Disabled

Y

br

Обратное усилие:

При  срабатывании  концевых  выключателей,

можно  включить  обратное  усилие  на  приводе,

которое будет гарантировать остановку полотна

ворот в нужной точке. Если функция замедления

включена, то обратное усилие будет включаться

после завершения функции замедления.

Значение

  00

  отменяет  действие  данной  функ-

ции. Программируется время обратного усилия

после завершения предыдущих операций: от

01



до

 20, с 0.01

сек. шагом.

00

 = Обратное усилие отключено

01 – 20

 = вкл. обратного усилия по таймеру

05

FS

Проверка устройств безопасности:

Если  функция  включена,  это  разрешает  тести-

рование фотоэлементов перед началом движе-

ния ворот. Если тестирование показало ошибку

в работе фотоэлементов (ошибка работы фото-

элементов отображается на табло 05), ворота не

начнут движения.

У

 = функция включена

no

 = отключена

no

PF

Предварительное включение сигнальной лампы

(5сек): Данная функция активирует работу

лампы, обеспечивая ее мигание до начала

движения в течении

5

 сек.

no

SP

Индикаторный свет:

Если выбрано

00,

 выход работает как стандарт-

ный световой индикатор (свет во время откры-

вания  и  паузы,  мигание  во  время  закрывания,

выключен в закрытом состоянии).

Световое предупреждение: различные срабаты-

вания  блока  могут  активировать  выход  с  тай-

мером. Время таймера этого выхода может на-

страиваться от

0

 до

59

 сек с

1

 сек. интервалом и

от

 1

 мин до

 4.1

 мин с

 10

 сек. интервалом.

Электронная блокировка:

Если на дисплее

00,

 то нажатие кнопки настроит

функцию на режим работы

E1

 – блокировка при

закрывании,  повторное  нажатие  кнопки  -  на-

строит функцию на режим работы

E2

 – блоки-

ровка при закрывании и открывании.

00

= Стандартная светоиндикация, программи-

рование таймера от

00

 до

4.1

E1

 = электронная блокировка перед открывани-

ем ворот

E2

 = электронная блокировка перед открывани-

ем и закрыванием ворот.

00

Ph

Логика работы фотоэлементов на закрывание:

Выбор  отключения  движения  ворот  во  время

закрывания.  Эта  логика  работает  только  при

движении  на  закрывание:  остановка  движения

и последующее продолжение движения или не-

медленное реверсивное движение.

У

 = остановка и последующий реверс

no

 = реверс немедленно

no

+

F

+

no

 = отключена

oP

 = перед циклом открытия

CL

 = перед циклом закрытия

OC

 = перед каждым циклом

9

нАчАЛЬнОЕ ПРОгРАммИРОВАнИЕ

ДИСПЛЕй

фунКЦИЯ

Значение по
умолчанию

oP

Логика работы фотоэлементов на открывание

:

Выбор  отключения  движения  ворот  во  время

открывания.  Эта  логика  работает  только  при

движении  на  открывание:  остановка  движения

и последующее продолжение движения или не-

медленное реверсивное движение.

У

 = реверс немедленно

no

 = остановка и продолжение движения

no

EC

Энкодер:

Если  энкодер  используется,  нужно  выставить

его наличие в функции.

Если энкодер установлен и активирован, то за-

медление и «пошаговое» открывание контроли-

руется  с  помощью  энкодера  (см.  предыдущий

параграф).

Применение энкодера нужно для предотвраще-

ния поломки ворот. Если ворота во время дви-

жения  натолкнулись  на  какую-либо  преграду,

энкодер немедленно выполнит реверсивное дви-

жение ворот в течении

2

сек. Если потом энкодер

сработает повторно, то он остановит ворота без

последующего продолжения их движения. Если

датчик  не  используется,  то  параметр  должен

быть выставлен

00

.  Если датчик используется,

нужно выставить его чувствительность от

01

 до

99

 (максимальная чувствительность).

У

 = энкодер активирован

no

 = энкодер отключен

00

rP

Замедление движения полотна ворот до сраба-

тывания концевых выключателей:

Можно  выставить  функцию  замедления  дви-

жения ворот после срабатывания концевых вы-

ключателей.

Время замедления от

0

 до

20

 с

0.02

 секундным

интервалом.

Если используется энкодер, настройка времени

не  используется,  но  используется  количество

оборотов  двигателя  при  замедлении,  что  обе-

спечивает более точную настройку замедления.

00

 = замедление отключено

01 – 20

 = замедление включено

00

rA

Замедление  движения  полотна  ворот  после

срабатывания концевых выключателей:

Можно  выставить  функцию  замедления

движения  ворот  после  срабатывания  концевых

выключателей.

Время замедления от

0

 до

20

с

0.02

 секундным

интервалом.

Если используется энкодер, настройка времени

не  используется,  но  используется  количество

оборотов  двигателя  при  замедлении,  что

обеспечивает

более

точную

настройку

замедления.

00

 = замедление отключено

01 – 20

 = замедление включено

05

PO

Пешеходный проход:

Можно настроить ширину пешеходного откры-

вания полотна ворот по таймеру.

Время настройки лежит в интервале от

00

 до

20



секунд, с интервалом

0.02

 сек.

Если  используется  энкодер,  то  время  интер-

претируется  как  количество  оборотов  электро-

двигателя,  это  обеспечивает  более  точную  на-

стройку.

05

нАчАЛЬнОЕ ПРОгРАммИРОВАнИЕ

ДИСПЛЕй

фунКЦИЯ

Значение по
умолчанию

t

Время работы:

Советуем выставлять данное время в интервале от

5

 до

10

 сек. Это время определяет время простоя

электродвигателя после того, как полотно ворот

совершило  полное  перемещение  из  положения

«закрыто» в положение «открыто» и служит для

того, чтобы электродвигатель не перегревался и

не вышел из строя раньше времени.

Настраиваемое значение времени лежит в диапа-

зоне от

 0

 до

59

 сек с секундным интервалом и от

1

 до

4.1

 мин с десятисекундным интервалом.

4.1

AS

Требование  сервисного  обслуживания  (приме-

няется совместно со следующей функцией ):

Если  функция  активирована  в  конце  обратного

отсчета  (устанавливается в следующей функции

“Программирование  цикла”),  включается  2  сек

мигание лампы для каждого цикла открывания.

У

 = активирована,

no

 = выключена

no

nc

Программирование цикла:

Функция для установления времени обратного от-

счета. Устанавливается интервал от

00

 до

99

 тысяч

циклов.  Значение  на  дисплее  изменяется  каждый

раз после уменьшения числа циклов на

1

 тысячу.

00

St

Состояние  автоматического  блока  управления:

Выход из режима программирования, сохране-

ние результатов и возврат в основное меню ото-

бражения состояния ворот.

Индикатор Горит

Не горит

FCA

Подается команда

Команда не подается

FCC

Подается команда

Команда не подается

OPEN B

Концевой выключатель разомкнут

Концевой выключатель замкнут

OPEN A

Концевой выключатель разомкнут

Концевой выключатель замкнут

FSW OP

устройства безопасности исправны

Устройства безопасности неисправны

FSW CL

устройства безопасности исправны

Устройства безопасности неисправны

STOP

Команда не подается

Подается команда

EDGE

устройства безопасности исправны

Устройства безопасности неисправны

LEDS

LIGHTED

OFF

FCA

Подается команда

Команда не подается

FCC

Подается команда

Команда не подается

OPEN B

Концевой выключатель разомкнут

Концевой выключатель замкнут

OPEN A

Концевой выключатель разомкнут

Концевой выключатель замкнут

FSW OP

устройства безопасности исправны

Устройства безопасности неисправны

FSW CL

устройства безопасности исправны

Устройства безопасности неисправны

STOP

Команда не подается

Подается команда

EDGE

устройства безопасности исправны

Устройства безопасности неисправны

+

+

F

F

+

+

Примечание  1:  для  сброса  программных  установок  на  установки

по  умолчанию,

у берите  перемычки  со  входов  безопасности



(SAFE LED

ВЫКЛ

), и наж

мите

 одновременно кнопки «+», «-» и «F», и

удержива

й те

 их в таком состоянии 5 сек.

Примечание 2: новые параметры программных установок вносятся

в память сразу после их установки, но вступают в силу только после за-

вершения цикла программирования. Если во время программирования

было выключено питание, то установки не сохранятся.

6. ЗАПуСК

6.1. Проверка светодиодов

Следующая таблица показывает состояние световых индикаторов в

соответствии с входящими параметрами.

Обратите внимание:

индикатор горит = замкнутый контакт

индикатор не горит = разомкнутый контакт

Проверьте состояние индикаторов по таблице:

Значения состояний световых индикаторов.

d1 = -3

 = Открытие вправо

Примечание: Состояние световых индикаторов, когда ворота закрыты и

находятся в состоянии покоя, показаны жирным шрифтом.

d1 = E-

= открытие влево

Примечание:  Состояние  световых  индикаторов,  когда  ворота  за-

крыты и находятся в состоянии покоя, показаны жирным шрифтом.

7. ПРОВЕРКА АВТОмАТИКИ

После окончания программирования проверьте корректность рабо-

ты системы. Важнее всего, проверить правильность настройки усилия

и правильность работы устройств безопасности.

10

Tабл. 3/a

Логика "E"

Им

Пу

ЛЬС

ы

СОСТОЯ

нИЕ СТВОРКИ

ОТКР

ы

ТИЕ-A

ОТКР

ы

ТИЕ-B

STOP

ЗАЩИТ

ны

Е

уСТРО

йСТВА ОТКР

ы

ТИЯ

ЗАЩИТ

ны

Е

уСТРО

йСТВА ЗАКР

ы

ТИЯ

ЗАЩИТ

ны

Е

уСТРО

йСТВА

(ОТКР

ы

ТИЯ/ ЗАКР

ы

ТИЯ)

ПО

гР

Ан

Ичны

Е ЗАЩИТ

ны

Е

уСТРО

йСТВА

ЗАКРЫТ

А

Открывает

створку

Открывает одну

створку

Никак

ого действия (режим открытия отк

лючен)

Никак

ого действия

Никак

ого действия (Режим открытия отк

лючен)

ОТКРЫТИЕ

Повторное немедленное закрытие

створки  (3)

Останавливает

выполнение

Никак

ого действия (при частичном

открывании режим открытия А

отк

лючен)

Никак

ого действия (3) (режим

открытия отк

лючен)

Никак

ого действия (Режим открытия отк

лючен)

ЗАКРЫТИЕ

Повторное немедленное открытие

створки

Никак

ого действия (сохраняет режим

открытия)

см.разд. 5.2

Замыкает , а при отмыкании,

реверсирует на открытие

Реверсирует на открытие в течение дву

х

сек. (2)

ОТКРЫТИЕ

Останавливает выполнение (3)

Реверсирует на закрытие

Никак

ого действия

Замыкает , а при отмыкании,

продолжает открытие

Реверсирует на закрытие в течение дву

х

сек. (2)

НА ЗАМКЕ

Закрывает створку (при вк

люченных

ЗАЩИТНЫХ УСТРОЙСТВАХ ЗАКРЫТИЯ,

открытие при  2-ом импу

льсе) (3)

Никак

ого действия

(Режим открытия

отк

лючен)

Никак

ого действия

Никак

ого действия (Режим открытия отк

лючен)

Табл. 3/b

Логика "A"

Им

Пу

ЛЬС

ы

СОСТОЯ

нИЕ ВОРОТ

ОТКР

ы

ТИЕ-A

ОТКР

ы

ТИЕ-B

STOP

ЗАЩИТ

ны

Е

уСТРО

йСТВА ОТКР

ы

ТИЯ

ЗАЩИТ

ны

Е

уСТРО

йСТВА ЗАКР

ы

ТИЯ

ЗАЩИТ

ны

Е

уСТРО

йСТВА

ОТКР

ы

ТИЯ/ЗАКР

ы

ТИЯ

ПО

гР

Ан

Ичны

Е

уСТРО

йСТВА

ОТКР

ы

ТИЯ/ЗАКР

ы

ТИЯ

ЗАКРЫТЫЕ

Открывает створку

и закрывает ее по

истечении паузы (1)

Открывает одну

створку и закрывает по

истечении паузы (1)

Никак

ого действия (Режим открытия отк

лючен)

Никак

ого действия

Никак

ого действия (Режим открытия отк

лючен)

ОТКРЫТИЕ ПОСЛЕ

ПА

УЗЫ

Перезагружает время паузы (1 )(3)

Останавливает

выполнение

Никак

ого действия (при частичном

открывании режим открытия А отк

лючен)

Перезагружает время паузы (1) (3)

Перезагружает время паузы (1)

(Режим открытия отк

лючен)

Перезагружает время паузы (1)

(Режим открытия отк

лючен)

ЗАКРЫТИЕ

Немедленно вновь открывает створку (1)

Никак

ого действия (сохраняет режим

открытия)

см.разд. 5.2

Замыкает , а при отмыкании,

реверсирует на открытие

Реверсирует на открытие в течение

дву

х сек. (2)

ОТКРЫТИЕ

Никак

ого действия (1) (3)

Реверсирует на закрытие

Никак

ого действия

Замыкает , а при отмыкании,

продолжает открытие

Реверсирует на закрытие в течение

дву

х сек. (2)

НА ЗАМКЕ

Закрывает створку (3)

Никак

ого действия

(Режим открытия

отк

лючен)

Никак

ого действия

Никак

ого действия (режим открытия отк

лючен)

Табл. 3/c

Логика “S”

Им

Пу

ЛЬС

ы

СОСТОЯ

нИЕ ВОРОТ

ОТКР

ы

ТИЕ-A

ОТКР

ы

ТИЕ-B

STOP

ЗАЩИТ

ны

Е

уСТРО

йСТВА ОТКР

ы

ТИЯ

ЗАЩИТ

ны

Е

уСТРО

йСТВА ЗАКР

ы

ТИЯ

ЗАЩИТ

ны

Е

уСТРО

йСТВА

ОТКР

ы

ТИЯ/ЗАКР

ы

ТИЯ

ПО

гР

Ан

Ичны

Е

уСТРО

йСТВА

ОТКР

ы

ТИЯ/ЗАКР

ы

ТИЯ

ЗАКРЫТЫЕ

Открывает створку

и закрывает ее по

истечении паузы

Открывает одну

створку и закрывает

по истечении паузы

Никак

ого действия (режим открытия отк

лючен)

Никак

ого действия

Никак

ого действия (режим открытия отк

лючен)

ОТКРЫТИЕ ПОСЛЕ

ПА

УЗЫ

Немедленно вновь закрывает створку (3)

Останавливает

выполнение

Никак

ого действия (при частичном

открывании режим открытия А отк

лючен)

После расцепления закрытие спустя

af

ter 5" (режим открытия отк

лючен) (3)

После расцепления закрытие спустя

af

ter 5" (режим открытия отк

лючен)

Перезагружает время паузы (1)

(режим открытия отк

лючен)

ЗАКРЫТИЕ

Немедленно вновь открывает створку

Никак

ого действия (сохраняет режим

открытия)

см.разд. 5.2

Замыкает , а при отмыкании,

реверсирует на открытие

Реверсирует на открытие в течение

дву

х сек." (2)

ОТКРЫТИЕ

Немедленно вновь закрывает створку (3)

Реверсирует на закрытие

Никак

ого действия (сохраняет режим

открытия)

Замыкает , а при отмыкании,

продолжает открытие

Реверсирует на закрытие в течение

дву

х сек." (2)

НА ЗАМКЕ

Закрывает створку (3)

Никак

ого действия

(Режим открытия

отк

лючен)

Никак

ого действия

Никак

ого действия Режим открытия отк

лючен)

11

Табл. 3/e

Логика “AP”

Им

Пу

ЛЬС

ы

СОСТОЯ

нИЕ ВОРОТ

ОТКР

ы

ТИЕ-A

ОТКР

ы

ТИЕ-B

STOP

ЗАЩИТ

ны

Е

уСТРО

йСТВА ОТКР

ы

ТИЯ

ЗАЩИТ

ны

Е

уСТРО

йСТВА ЗАКР

ы

ТИЯ

ЗАЩИТ

ны

Е

уСТРО

йСТВА

ОТКР

ы

ТИЯ/ЗАКР

ы

ТИЯ

ЗАЩИТ

ны

Е

уСТРО

йСТВА

ОТКР

ы

ТИЯ/ЗАКР

ы

ТИЯ









ПО

гР

Ан

Ичны

Е

уСТРО

йСТВА

ОТКР

ы

ТИЯ/ЗАКР

ы

ТИЯ

ЗАКРЫТЫЕ

Открывает створку

и закрывает ее по

истечении паузы

Открывает одну

створку и закрывает

по истечении паузы

Никак

ого действия (Режим открытия отк

лючен)

Никак

ого действия

Никак

ого действия (Режим открытия отк

лючен)

ОТКРЫТИЕ ПОСЛЕ

ПА

УЗЫ

Останавливает выполнение (3)

Останавливает

выполнение

Никак

ого действия (при частичном

открывании режим открытия А

отк

лючен)

Перезагружает время паузы (3)

(режим открытия отк

лючен)

Перезагружает время паузы (режим

открытия отк

лючен)

Перезагружает время паузы (режим

открытия отк

лючен)

ЗАКРЫТИЕ

Немедленно вновь открывает створку

Никак

ого действия (сохраняет режим

открытия)

см.разд. 5.2

Замыкает , а при отмыкании,

реверсирует на открытие

Реверсирует на открытие в течение

дву

х сек." (2)

ОТКРЫТИЕ

Останавливает выполнение (3)

Реверсирует на закрытие

Никак

ого действия

Замыкает , а при отмыкании,

продолжает открытие

Реверсирует на закрытие в течение

дву

х сек." (2)

НА ЗАМКЕ

Закрывает створку (АКТИВИРОВАНЫ

ЗАЩИТНЫЕ УСТРОЙСТВА ЗАКРЫТИЯ ,

открытие после второго импу

льса) (3)

Никак

ого действия

(Режим открытия

отк

лючен)

Никак

ого действия

Никак

ого действия (режим открытия отк

лючен)

Табл. 3/f

Логика “SP”

Им

Пу

ЛЬС

ы

СОСТОЯ

нИЕ ВОРОТ

ОТКР

ы

ТИЕ-A

ОТКР

ы

ТИЕ-B

STOP

ЗАЩИТ

ны

Е

уСТРО

йСТВА ОТКР

ы

ТИЯ

ЗАЩИТ

ны

Е

уСТРО

йСТВА ЗАКР

ы

ТИЯ

ЗАЩИТ

ны

Е

уСТРО

йСТВА

ОТКР

ы

ТИЯ/ЗАКР

ы

ТИЯ

ПО

гР

Ан

Ичны

Е

уСТРО

йСТВА

ОТКР

ы

ТИЯ/ЗАКР

ы

ТИЯ

ЗАКРЫТЫЕ

Открывает створку

и закрывает ее по

истечении паузы

Открывает одну

створку и закрывает

по истечении паузы

Никак

ого действия (режим открытия отк

лючен)

Никак

ого действия

Никак

ого действия (режим открытия отк

лючен)

ОТКРЫТИЕ ПОСЛЕ

ПА

УЗЫ

Останавливает выполнение (3)

Останавливает

выполнение

Никак

ого действия (при частичном

открывании режим открытия А

отк

лючен)

После расцепления закрытие спустя

af

ter 5" (Режим открытия отк

лючен) (3)

После расцепления закрытие спустя

af

ter 5" (Режим открытия отк

лючен)

Перезагружает время паузы (1)

(режим открытия отк

лючен)

ЗАКРЫТИЕ

Немедленно вновь открывает створку

Никак

ого действия (сохраняет режим

открытия)

см.разд. 5.2

Замыкает , а при отмыкании,

реверсирует на открытие

Реверсирует на открытие в течение

дву

х сек." (2)

ОТКРЫТИЕ

Останавливает выполнение (3)

Реверсирует на закрытие

Никак

ого действия (сохраняет режим

открытия)

Замыкает , а при отмыкании,

продолжает открытие

Реверсирует на закрытие в течение

дву

х сек." (2)

НА ЗАМКЕ

Закрывает створку (3)

Никак

ого действия

(Режим открытия

отк

лючен)

Никак

ого действия

Никак

ого действия Режим открытия отк

лючен)
