FAAC фотоэлементы SAFEBEAM. РУКОВОДСТВО (КРАТКО)

SAFEBEAM

3. Пуск

•

Включить подачу напряжения на фотоэлементы и убедиться в том, что световой ин-

дикатор DL1 на приемном устройстве (рис. 4) и передающем устройстве (рис. 5) за-

горелся.

•

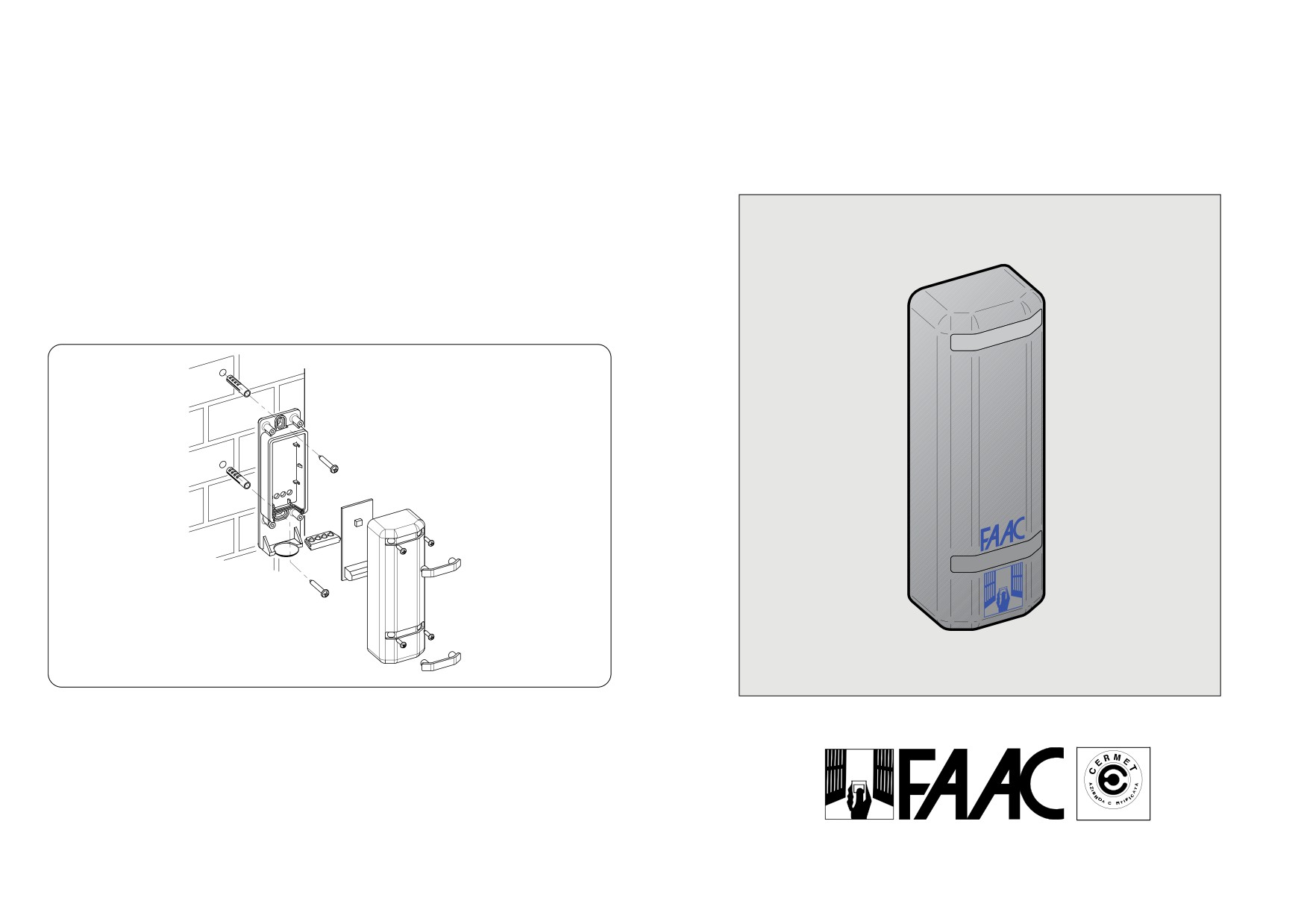

Выполнить сборку устройства Safebeam, используя поставленные компоненты (рис. 6).

•

Обеспечить правильную центровку по свету, убедившись в том, что световой индика-

тор DL2 на приемном устройстве (рис. 4) также горит.

E

UNI EN ISO 9001 085

1. УСТАНОВКА

ФОТОЭЛЕМЕНТЫ

SAFEBEAM

Фотоэлемент Safebeam с автоматической центровкой является устрой-

ством безопасности, включающим в себя модулированное инфракрасное

передающее устройство и приемное устройство. Прерывание хода луча

приводит к переключению в состоянии электрического контакта на прием-

ном устройстве.

Для получения надлежащей эффективности работы приемное и передающее устрой-

ство должны быть надлежащим образом выровнены.

ВАЖНО: По причине имеющейся функции автоматической центровки, не возможно

ЗАЯВЛЕНИЕ О СООТВЕТСТВИИ EC

установить две пары фотоэлементов SAFEBEAM на одну систему. В этом случае

должны

использоваться компоненты PHOTOBEAM. Возможны два типа установки:

•

Настенная с встроенной трубкой (рис.1).

Изготовитель: FAAC S.p.A.

•

С наружной трубкой/оболочкой (рис. 2).

Адрес: Via Benini, 1, 40069 - Zola Predosa BOLOGNA - ITALY

•

Выполнить всю работу

по электроподключениям.

•

Закрепить корпуса Safebeam соответствующими болтами и анкерами.

Заявляет о том, что: Настоящее оптоэлектронное устройство безо-

пасности, модель SAFEBEAM

2. ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ

• соответствует основным требованиям безопасности следующих

Размеры

директив:

73/23/EEC и последующего

дополнения 93/68/EEC

DL2

TX

89/336/EEC и последующего дополнения 92/31/EEC и 93/68/EEC

RX

DL1

DL1

Дополнительные замечания:

2

3

4

5

Данные изделия прошли испытания в типичной единообразной кон-

1

2

2

3

4

5

фигурации (все изделия, произведенные компанией FAAC S.p.A.).

NC COM

+

1

2

+

•

Выполнить электроподключения на клеммных

панелях приемного устройства (рис. 4) и

передающего устройства (рис. 5) используя поставленный кабельный уплотнитель.

Болонья, 1 января 2000 г.

Управляющий директор

•

Подсоединить проводку к электронному блоку управления и ко всем фотоэлементам,

A. Басси

имеющимся в системе.

•

По различным конфигурациям, см. Схемы, представленные в инструкции к электронно-

му блоку управления.

///////////////////////////////////////
