CAME АВТОМАТИКА ДЛЯ ПРОМЫШЛЕННОГО ИСПОЛЬЗОВАНИЯ Серия CBX. ИНСТРУКЦИЯ ПО МОНТАЖУ (С-ВХ_С-ВХК_СВХЕ_СВХЕК С-ВХТ С-ВХЕТ С-ВХЕ24)

“МОНТАЖ ПРОИЗВОДИТЬ В СООТВЕТСТВИИ С ИНСТРУКЦИЕЙ”

“ВНИМАНИЕ! НЕПРАВИЛЬНАЯ УСТАНОВКА МОЖЕТ ПРИВЕСТИ К ПОВРЕЖДЕНИЯМ.

ТОЧНО СЛЕДУЙТЕ УКАЗАНИЯМ ИНСТРУКЦИИ ДАННАЯ ИНСТРУКЦИЯ ПРЕДНАЗНАЧЕНА ДЛЯ ПРОФЕССИОНАЛЬНЫХ И КВАЛИФИЦИРОВАННЫХ СПЕЦИАЛИСТОВ"

1 Условные обозначения

Q Этот символ обозначает раздел требующий особого внимания.

Этот символ обозначает раздел относящийся к безопасности.

Этот символ обозначает раздел для ознакомления конечного пользователя.

2 Назначение и применение

2.1 Назначение

Привода серии СВХ были разработаны для автоматизации секционных ворот с непосредственным воздействием на вал или с цепной передачей. Также СВХ может использоваться для раздвижных или складывающихся ворот с соответствующими аксессуарами.

G$ Использование привода не по назначению, проведение монтажа и наладки методами отличными от описанных в данной инструкции запрещается.

2.2 Использование

Для секционных ворот с непосредственным воздействием на вал	• ворота высотой до 5.5 м • скорость* 7.15 м/мин с барабаном ~0 105мм • скорость* 9.3 м/мин с барабаном -0 138 мм
Для секционных ворот с цепной системой передачи	• ворота высотой до 8,5 м • скорость* 9,15 м/мин с барабаном ~0 208 мм
Для откатных и раздвижных ворот	• ворота шириной до 5.5 м для C-BXE / С-ВХЕ24 / С-ВХЕТ / С-ВХЕК • ворота шириной 11м для С-ВХ / С-ВХТ / С-ВХК • Максимальный вес ворот 1000 кг
* Скорость зависит от диаметра барабанов.

2.3 Область применения

С-ВХ / С-ВХК / С-ВХЕ / С-ВХЕК	Частная - Кондоминиум - Промышленная
С-ВХЕ24	Частная - Кондоминиум
С-ВХТ/ С-ВХЕТ	Промышленная

3 Соответствие стандартам

Данный продукт соответствует следующим стандартам - см.декларацию соответствия стр.23.

4 Описание
4.1 Привод

Все привода разработаны и произведены CAME CANCILLI S.p.A. в соответствие с нормами безопасности. Гарантийный срок составляет 36 месяцев. Гарантия не распространяется на системы, имеющие механические повреждения и следы самостоятельного ремонта. Корпус моторедуктор а сделан из сплава алюминия, а его часть, закрывающая ограничители хода ворот и колодку подключения, из ABS пластика. Серия СВХ имеет несколько типов приводов (для разных областей применения) с механическими концевыми выключателями или электронными ограничителями хода ворот (см. раздел 2.3).
Совместимость:

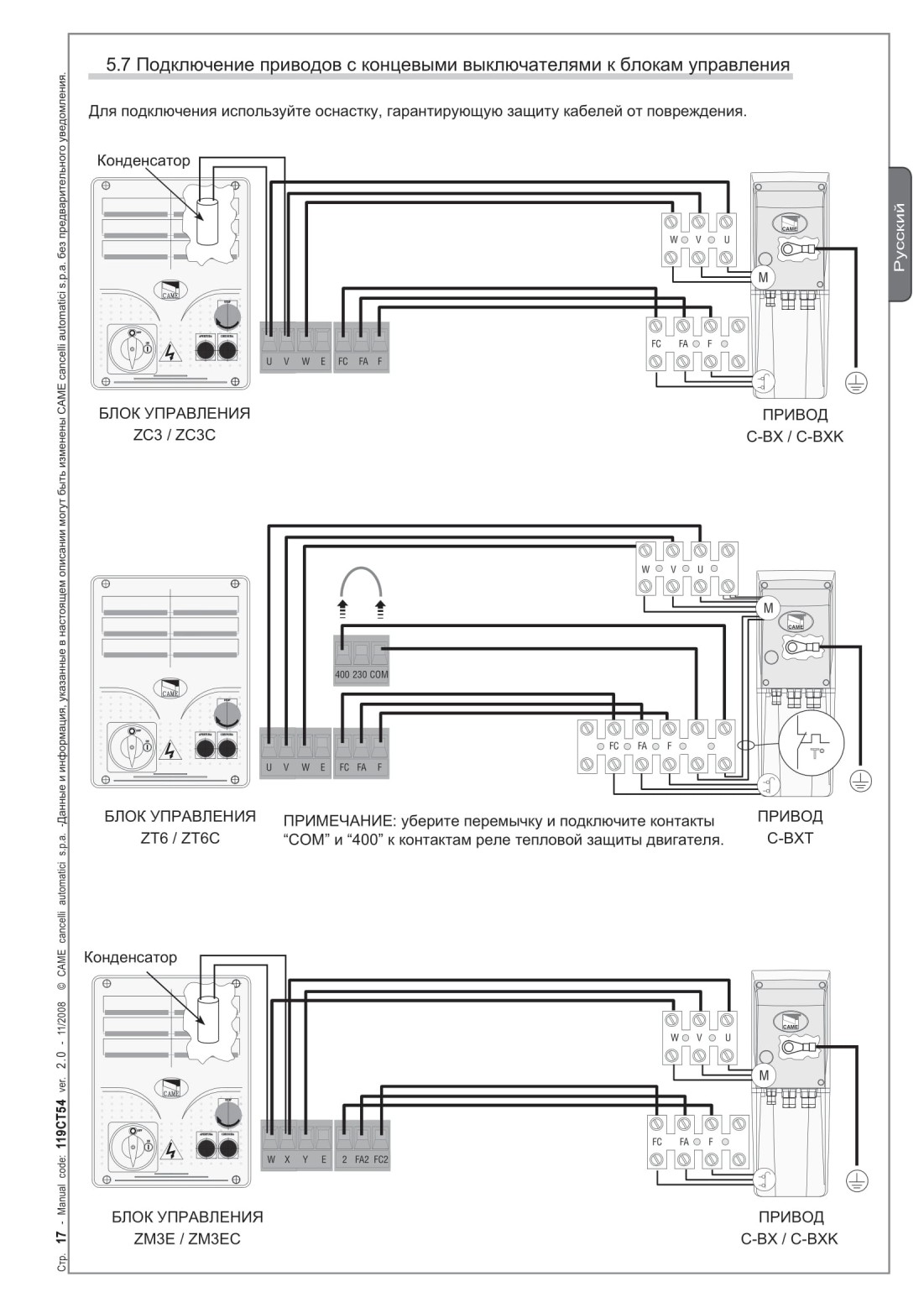

230 В Приводе механическими концевыми выключателями и блоком управления 001С-ВХ / 001С-ВХК- ~230В Привод с механическими концевыми выключателями.

002 ZC3 - Блок управления.

002 ZC3C / 002 ZM3EC - Блок управления с выключаталем питания и кнопками управления.

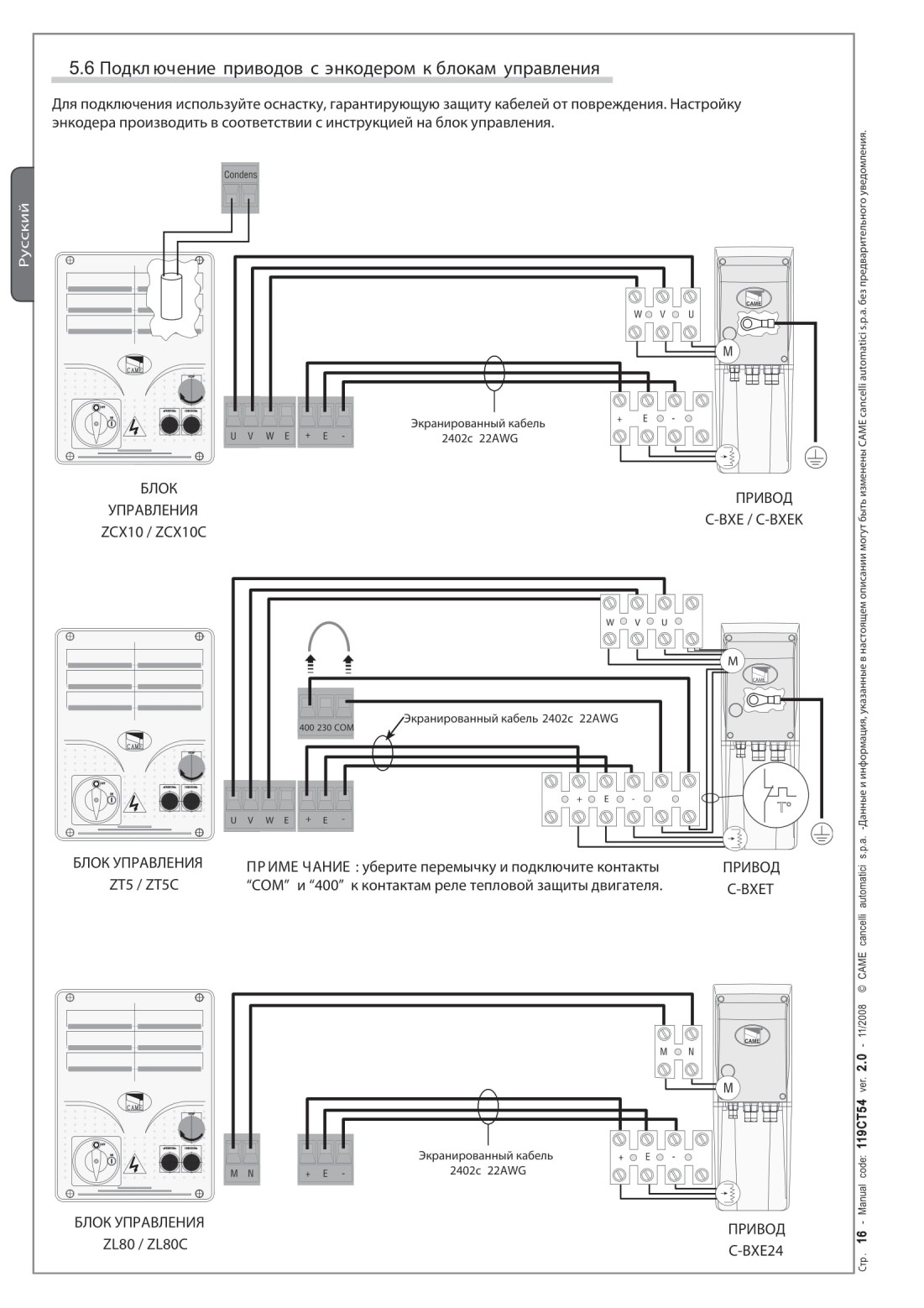

230 В Привод с электронным ограничителем хода ворот и блоком управления.

001С-ВХЕ/001С-ВХЕК- ~230В Привод с энкодером.

002ZCX10- Блок управления.

002 ZCX1 ОС - Блок управления с выключаталем питания и кнопками управления.

230В/400В Трёхфазный привод с механическими концевыми выключателями и блоком управления . 001С-ВХТ- ~230В/400В трёхфазный привод с механическими концевыми выключателями.

002ZT6- Блок управления.

002 ZT6C - Блок управления с выключаталем питания и кнопками управления.

230 В/400В Трёхфазный привод с электронным ограничителем хода и блоком управления.

001С-ВХЕТ- -230В/400В Привод с энкодером.

002 ZT5 - Блок управления.

002 ZT5C - Блок управления с выключаталем питания и кнопками управления.

24 В Привод с электронным ограничителем хода и блоком управления.

001С-ВХЕ24- 24В Привод с энкодером.

002ZL80- Блок управления.

002 ZL80C - Блок управления с выключаталем питания и кнопками управления.

002 BN1 - Плата аварийного питания для подключения двух аккумуляторных батарей (12В - 1.2Ач).

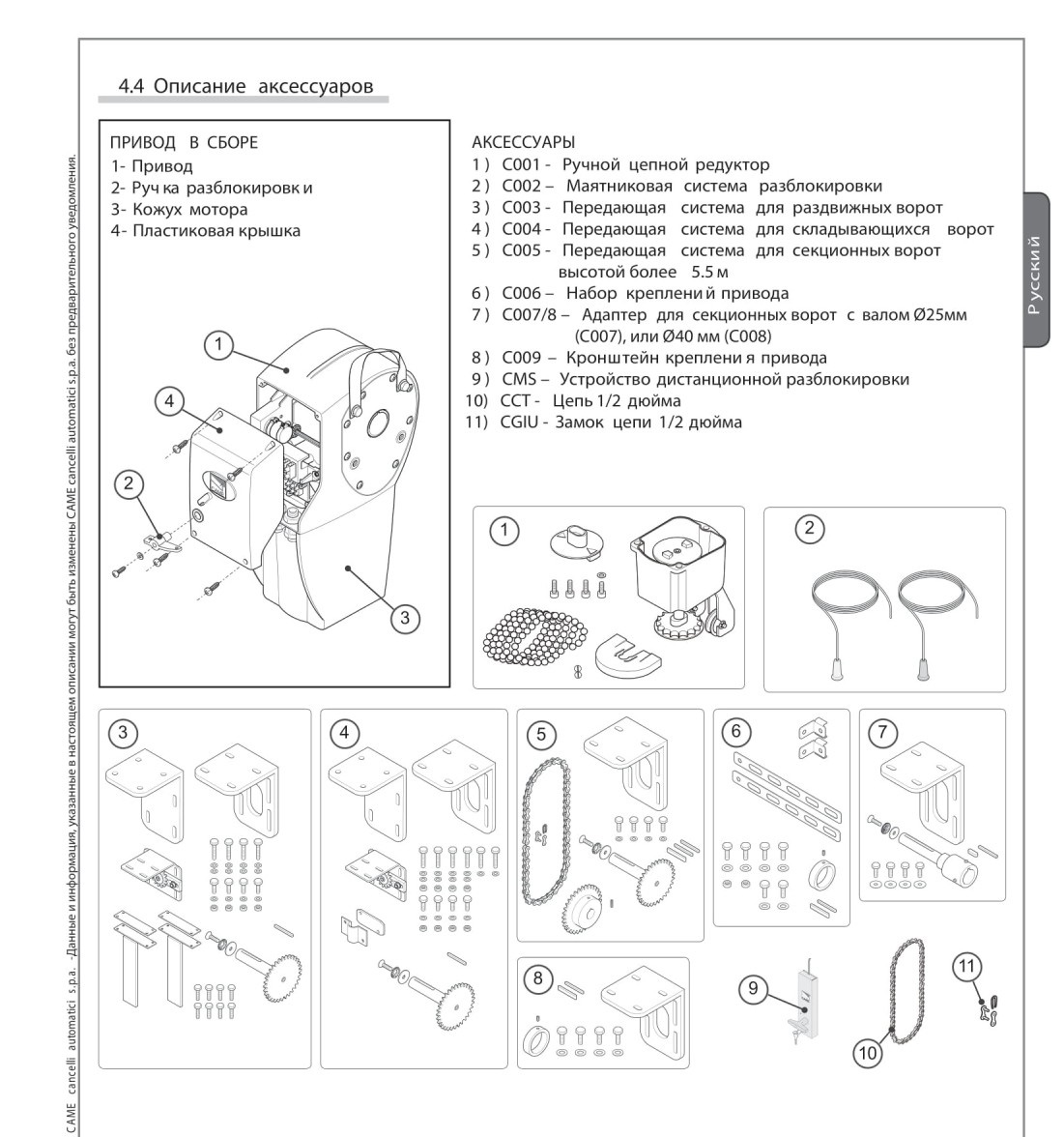

Привода серии СВХ комплектуются различными аксессуарами в зависимости от типа установки:

001 CMS - Устройство дистанционной разблокировки (длина троса L= 7м);

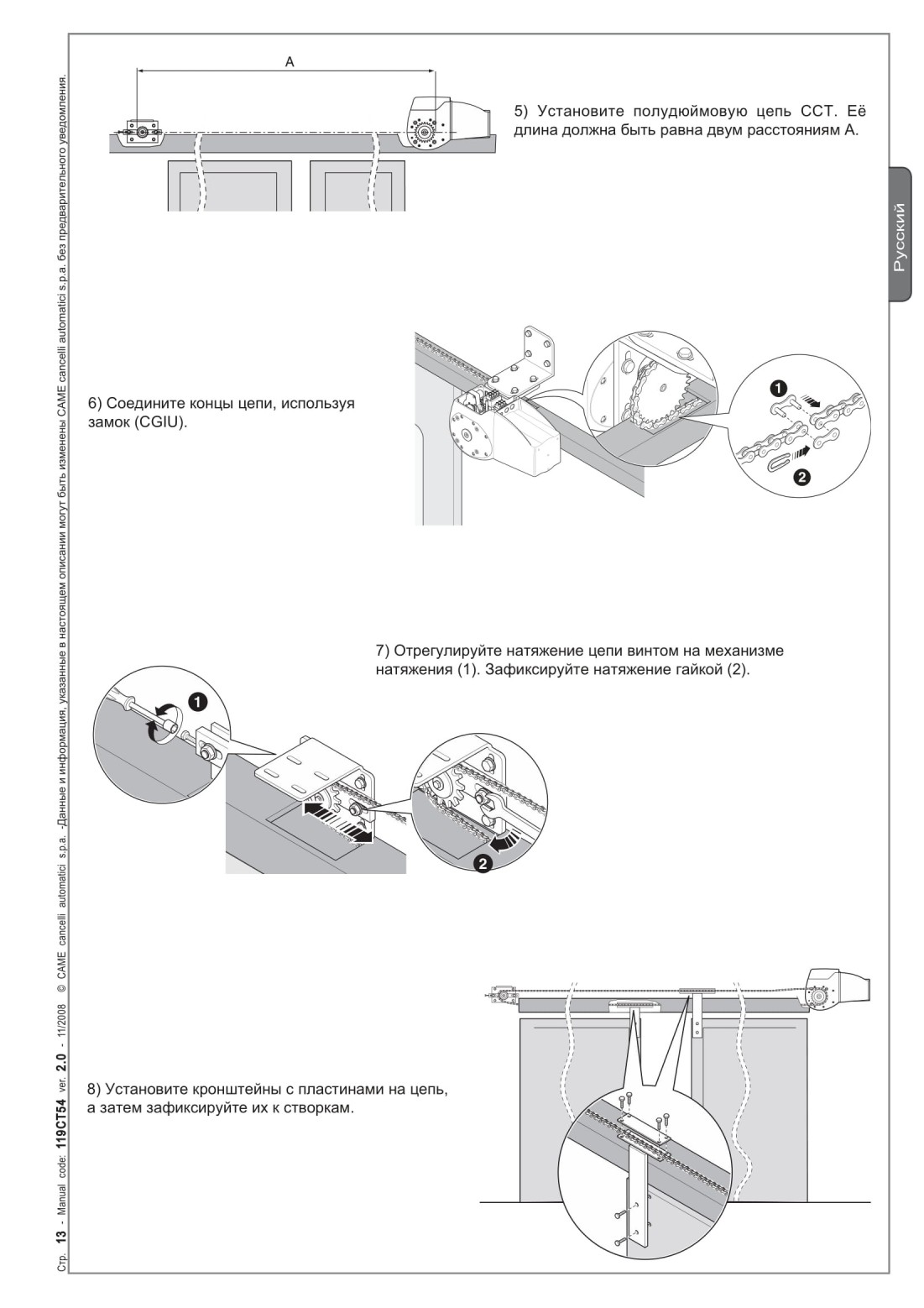

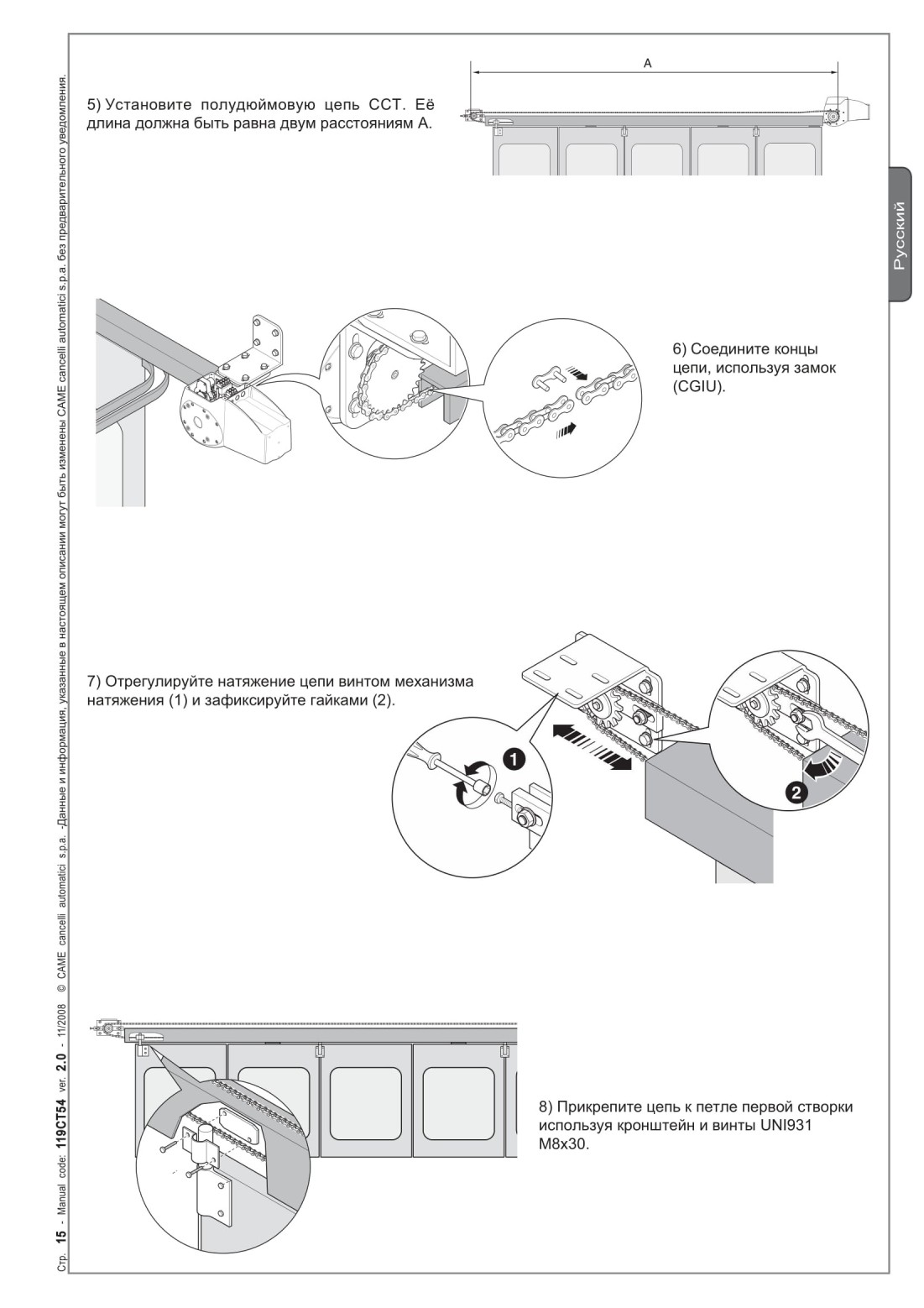

009 ССТ - Цепь1/2 дюйма для складывающихся и раздвижных ворот;

009 CGIU - Замок для цепи 1/2 дюйма;

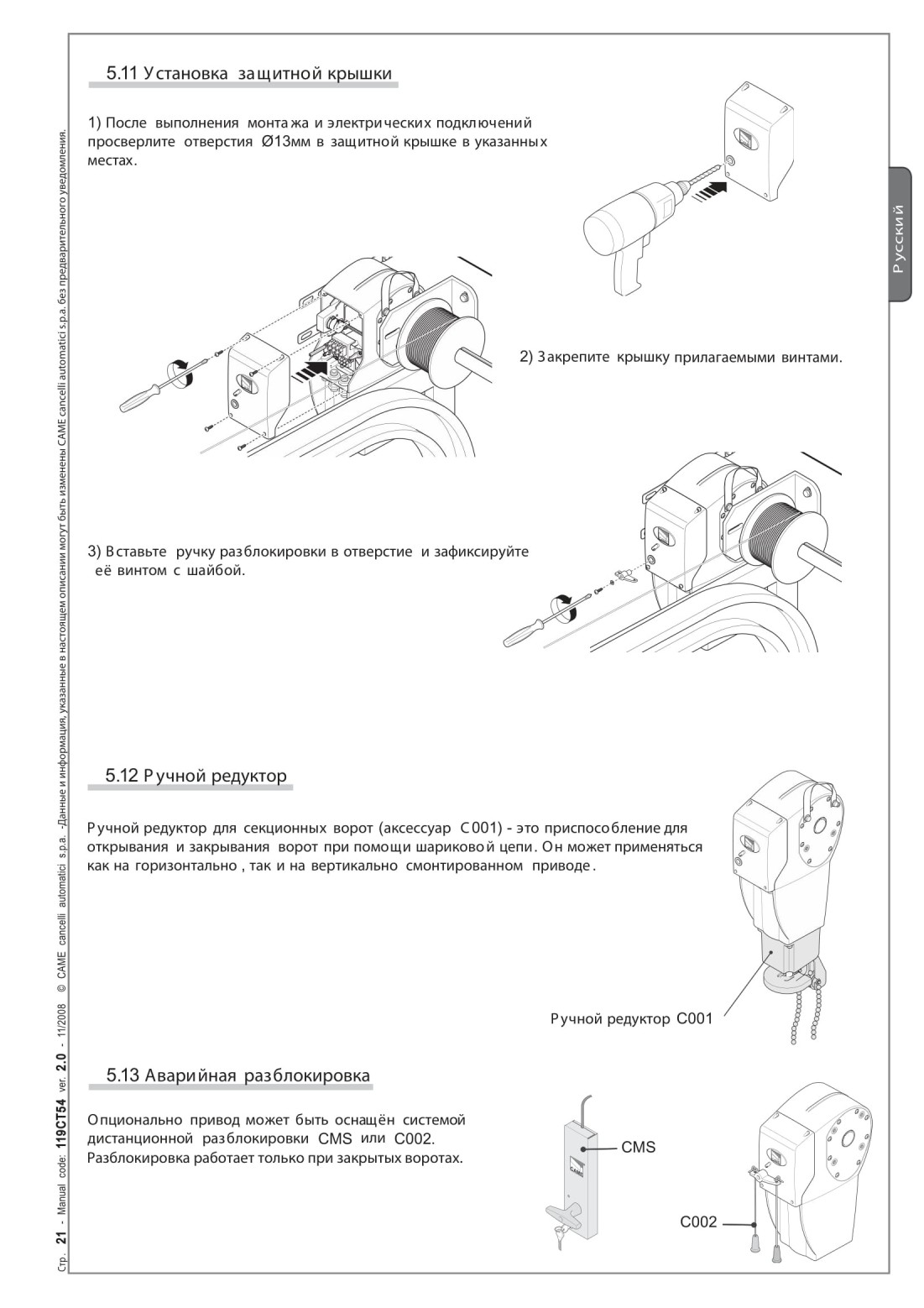

001 С001 - Ручной цепной редуктор для секционных ворот;

001 С002 - Маятниковая система разблокировки;

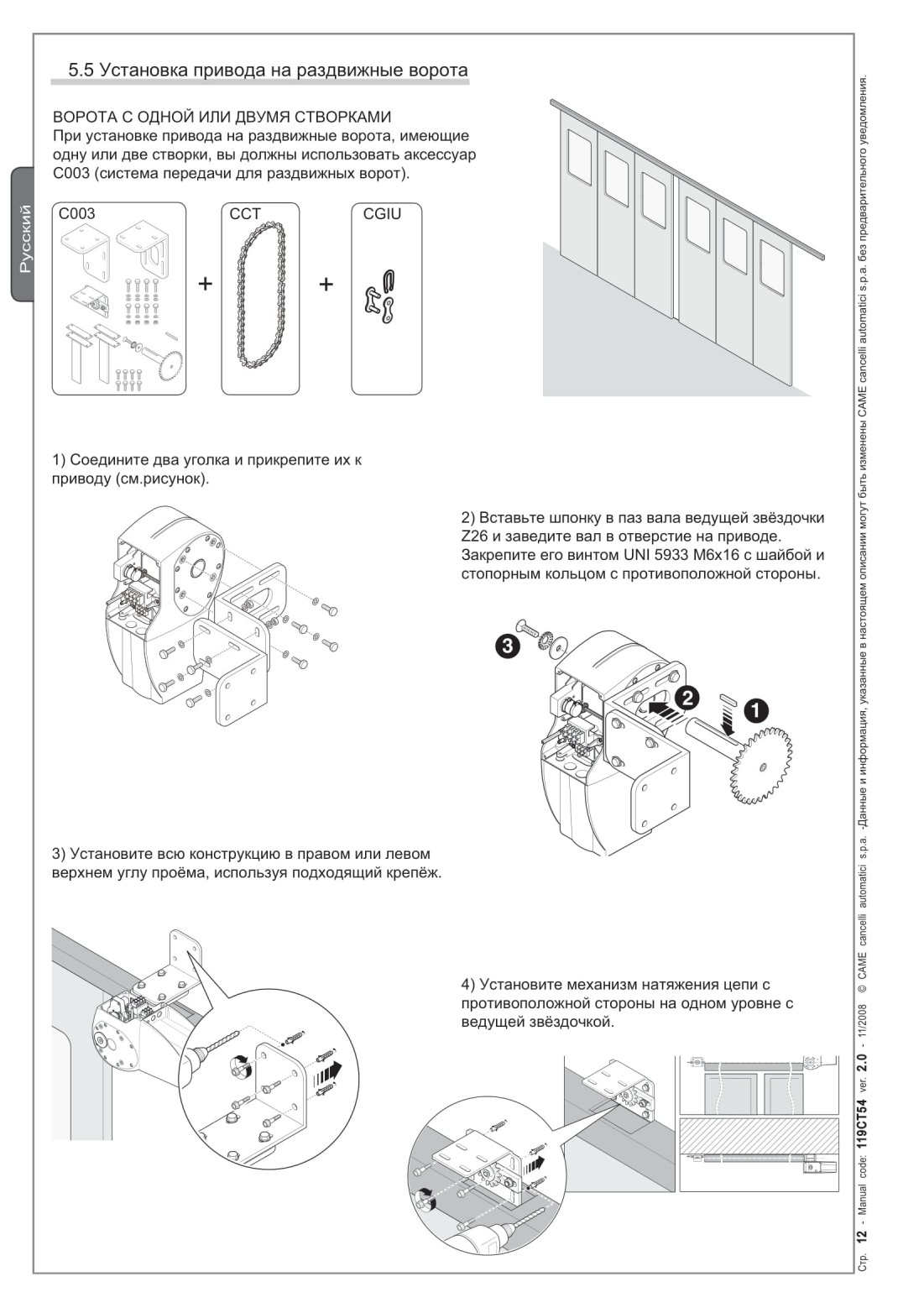

001 С003 - Передающая система для раздвижных ворот;

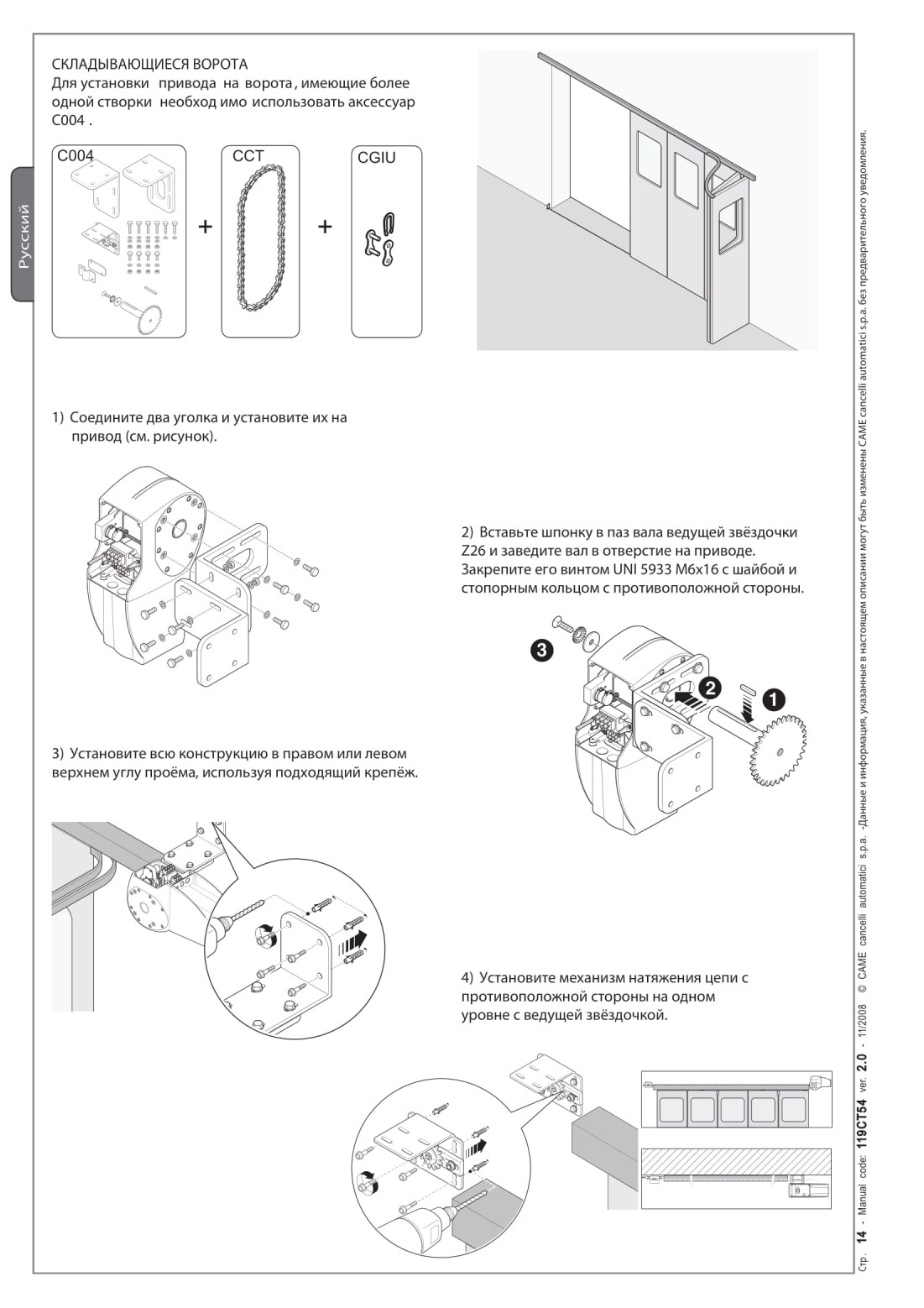

001 С004 - Передающая система для складывающихся ворот;

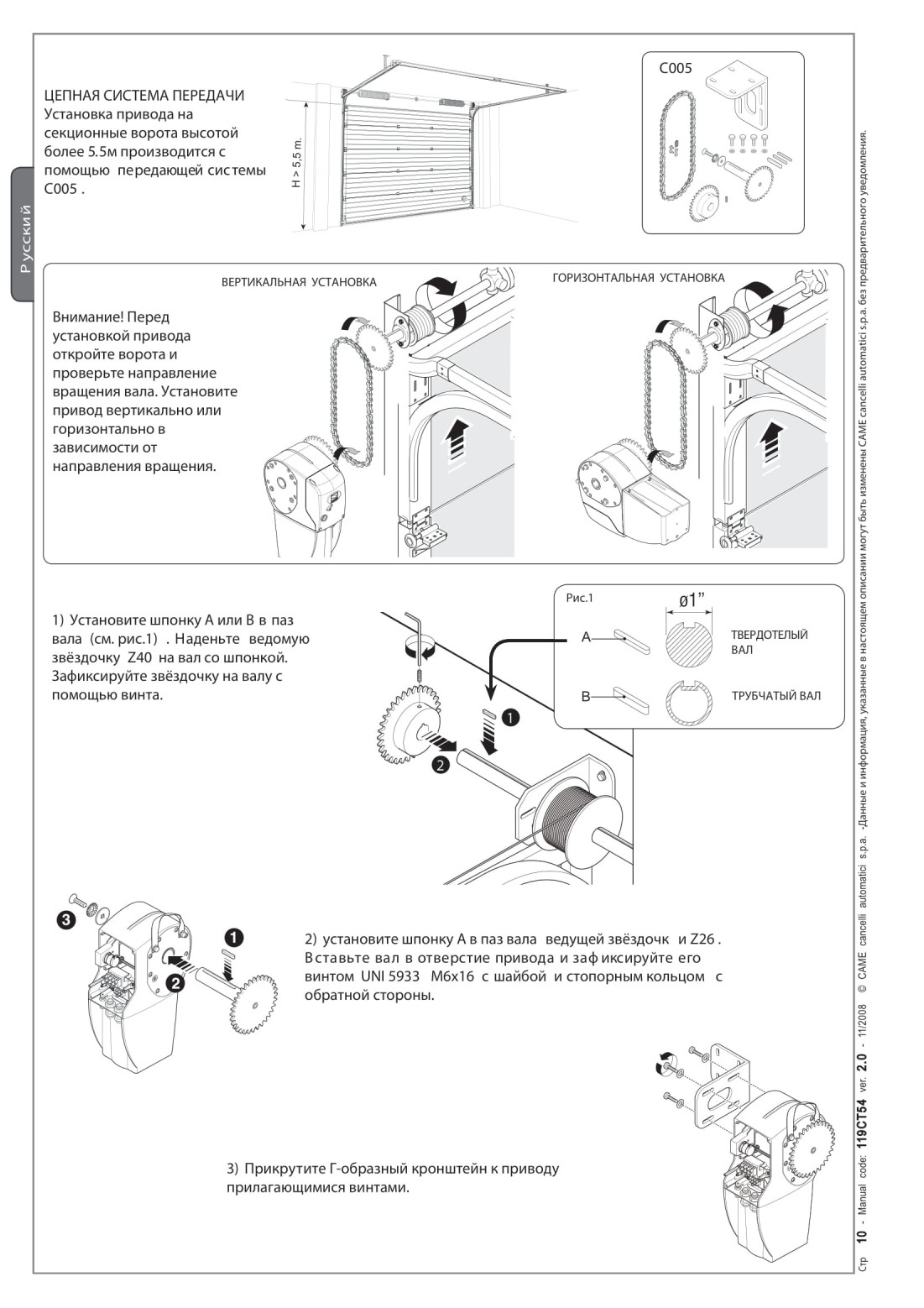

001 С005 - Передающая система для секционных ворот высотой более 5.5м;

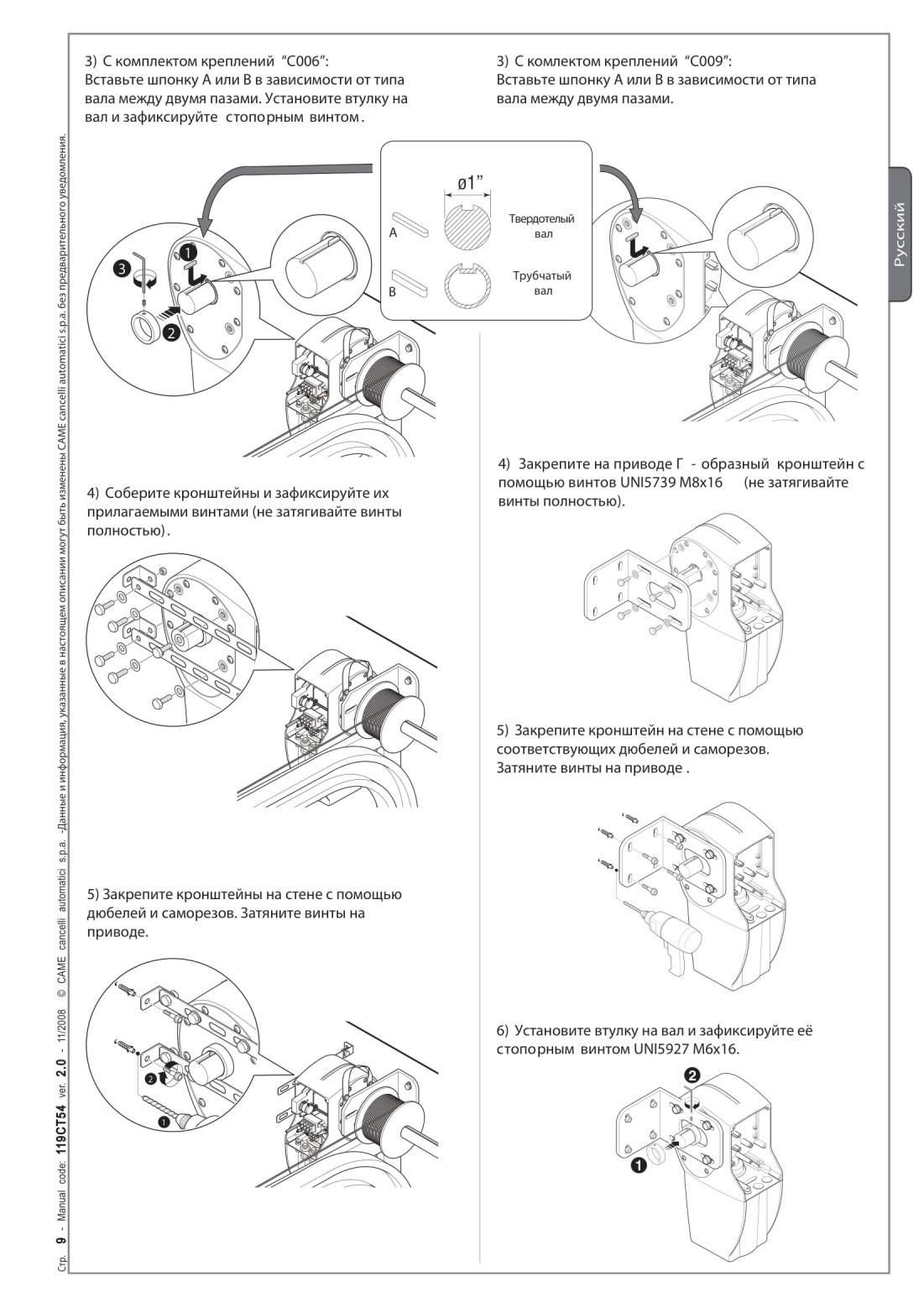

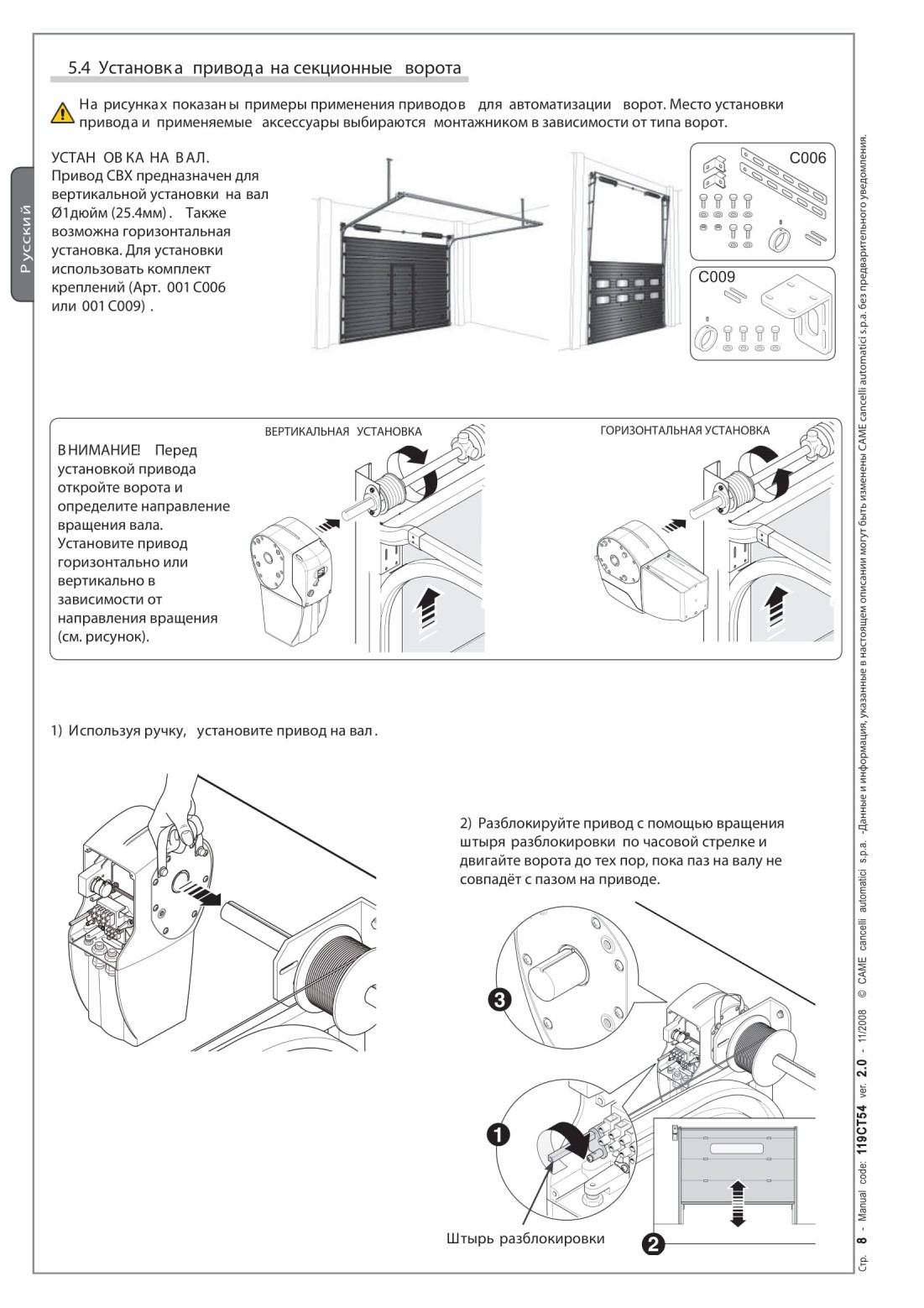

001 С006 - Набор креплений привода (для установки на вал 025.4 мм);

001 С007/8- Адаптер для секционных ворот с валом 025 мм (С007), или 040 мм (С008);

001 С009 - Кронштейн крепления привода (для установки на вал 025.4 мм).
В АЖНО! Для лёгкой и безопасной установки и эксплуатации системы рекомендуется применять оригинальные устройства управления и безопасности CAME .
со

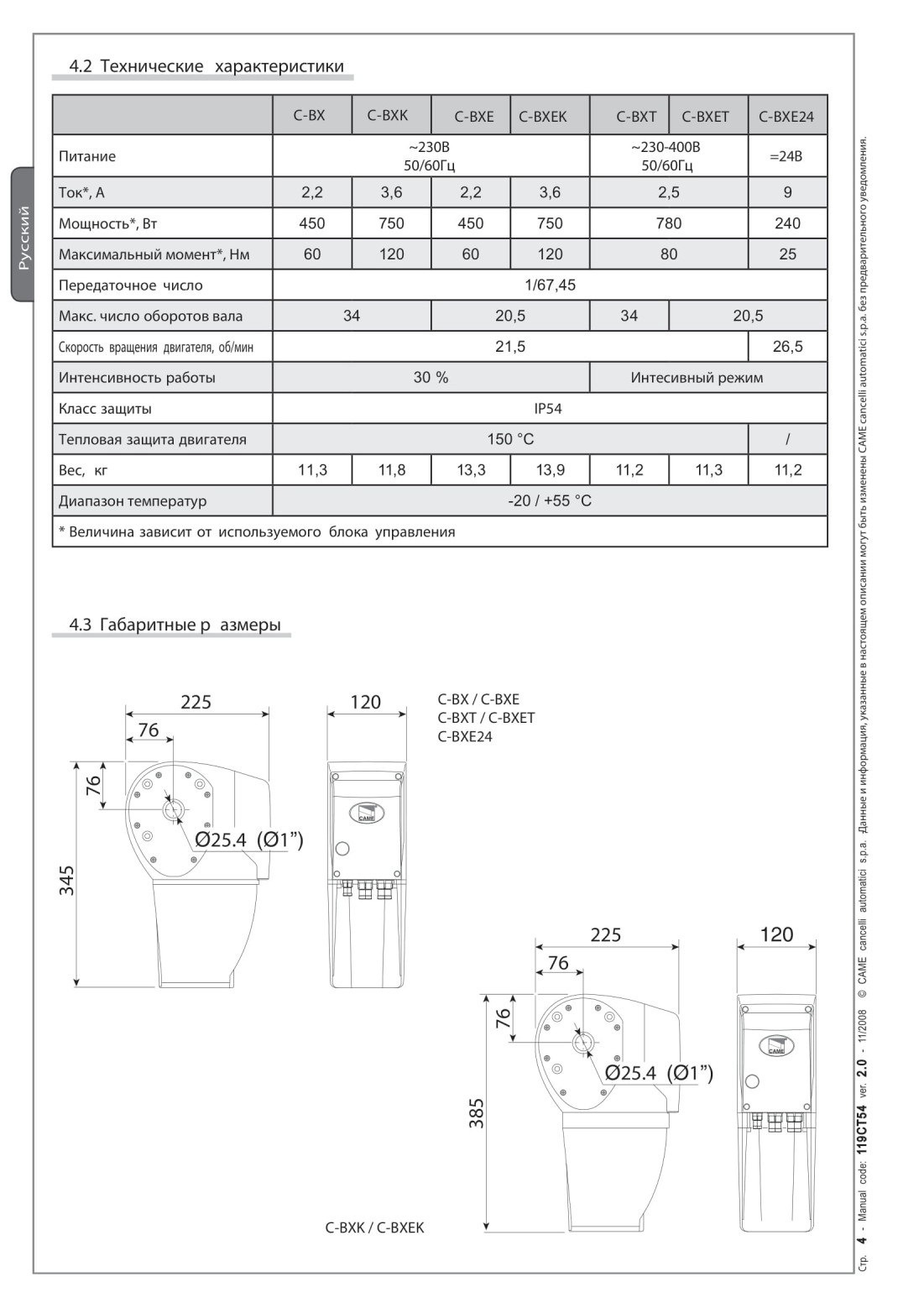

Технические характеристики

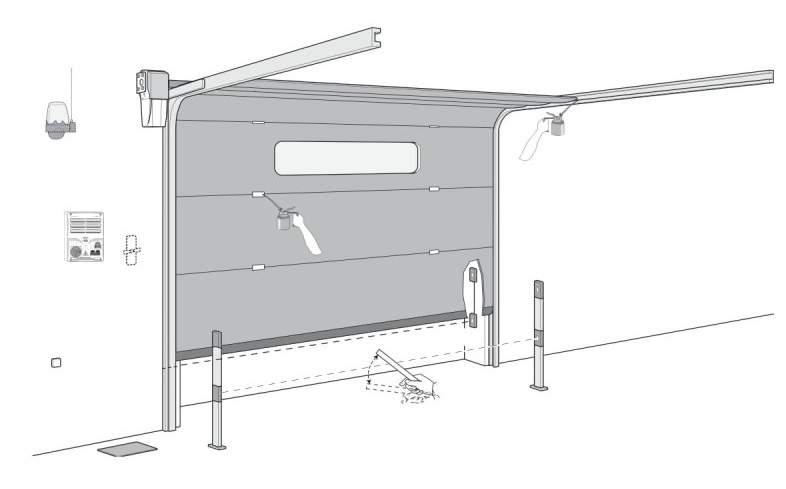

7 Обслуживание

7.1 Периодическое техническое обслуживание
При проведении ТО необходимо очистить оптические поверхности фотоэлементов , проверить функционирование всех устройств безопасности , убедиться в отсутствии препятствий для нормальной работы привода:

- Проверить наличие смазки в трущихся узла х и затяжку резьбовых соединений.

Для проверки эффективности системы безопасности установите препятствие перед

фотоэлементами во время движения ворот. Если направление движения ворот изменится или ворота остановятся , то система работает нормально . Это единственная процедура обслуживания проводимая с включённым питанием привода.

- При проведении любых других операций по обслуживанию следует отключить питание автоматики во избежании случайного движения ворот.

- Для очистки фотоэлементов пользуйтесь мягкой влажной тряпкой. Не пользуйтесь растворителями и химическими чистящими средствами .

- Смазывайте трущиеся детали механизма всякий раз когда обнаруживается вибрация или скрип при работе привода.

- Убедитесь, что растения не мешают работе фотоэлементов и нет препятствий для движения ворот.

7.2 Перечень возможных неисправностей

НЕИСПРАВНОСТЬ	ВОЗМОЖНАЯ ПРИЧИНА	ВАШИ ДЕЙСТВИЯ
Ворота не закрываются и не открываются	Отсутствует питающее напряжение Привод разблокирован Разряжены батарейки брелка-передатчика Брелок-передатчик неисправен Сломана или застряла кнопка СТОП Неисправна кнопка или ключ управления	Проверьте наличие питания Заблокируйте привод Заменив батарейки Звоните установщику Звоните установщику Звоните установщику
Ворота открываются, но не закрываются	Препятствие между фотоэлементами Сработал чувствительный профиль	Проверить чистоту фотоэлементов и свободное пространство между ними
Ворота закрываются, но не открываются	Срабатывает чувствительный профиль	Звоните установщику
Не работает сигнальная лампа	Лампа перегорела	Звоните установщику

///////////////////////////////////////
