ПРЕОБРАЗОВАТЕЛИ ТЕРМОЭЛЕКТРИЧЕСКИЕ ТППТ, ТПРТ. Руководство по эксплуатации РЭ 4211-005-10854341-09 (2013 год)

ПРЕОБРАЗОВАТЕЛИ ТЕРМОЭЛЕКТРИЧЕСКИЕ ТППТ, ТПРТ. Руководство по эксплуатации РЭ 4211-005-10854341-09 (2013 год)

ПРОИЗВОДСТВЕННАЯ КОМПАНИЯ «ТЕСЕЙ»

СОДЕРЖАНИЕ

1 Описание и работа................................................................................................................................5

1.1 Назначение изделия................................................................................................................5

1.2 Технические характеристики..................................................................................................6

1.3 Состав изделия.......................................................................................................................14

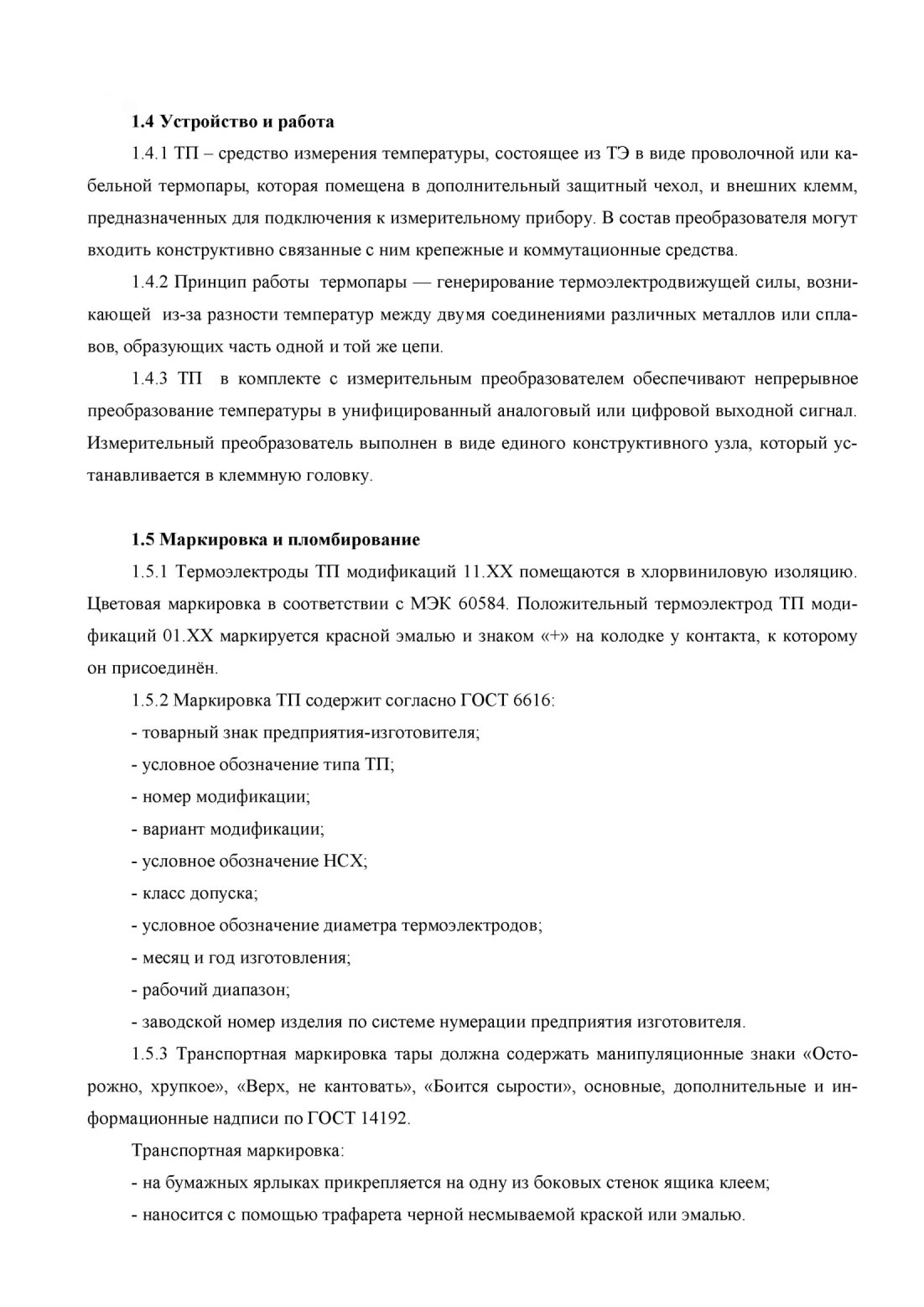

1.4 Устройство и работа..............................................................................................................16

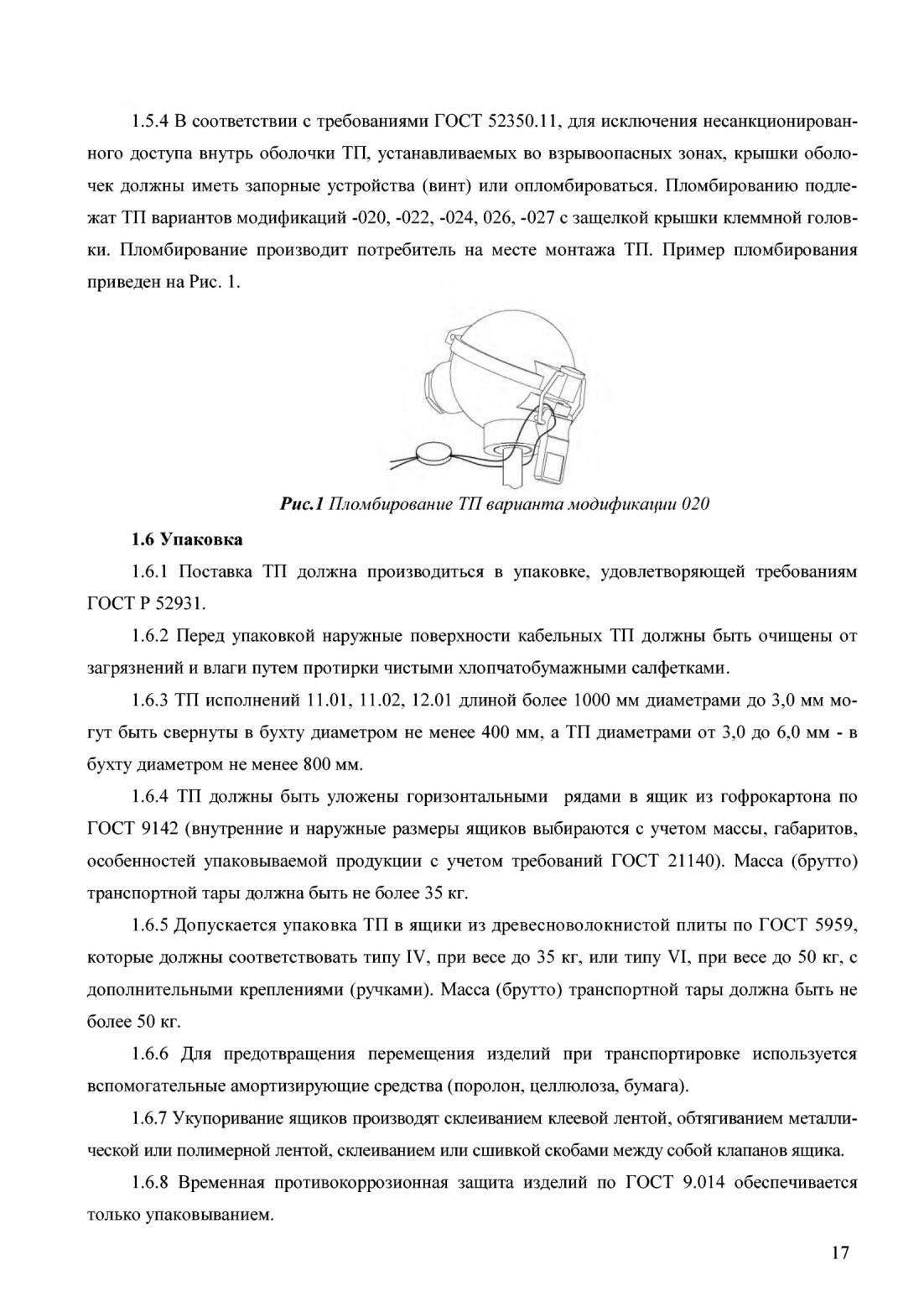

1.5 Маркировка и пломбирование..............................................................................................16

1.6 Упаковка.................................................................................................................................17

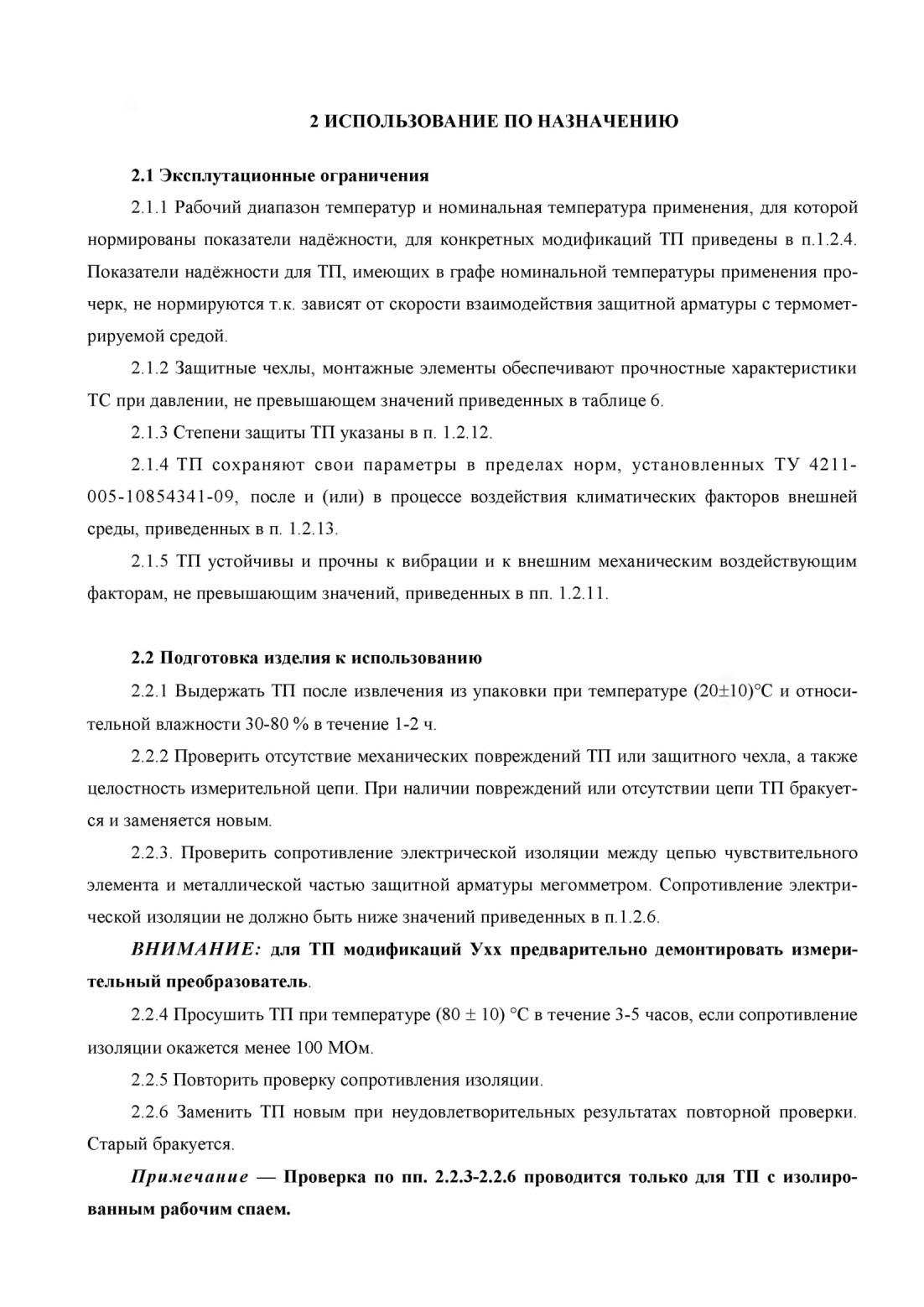

2 Использование по назначению.........................................................................................................18

2.1 Эксплутационные ограничения...........................................................................................18

2.2 Подготовка изделия к использованию................................................................................18

2.3 Использование изделия.........................................................................................................20

3 Техническое обслуживание..............................................................................................................22

3.1 Общие указания...............................................................................................................................22

3.2 Проверка работоспособности изделия.........................................................................................22

3.3 Поверка.............................................................................................................................................22

4 Транспортирование и хранение........................................................................................................23

5 Гарантии изготовителя.....................................................................................................................23

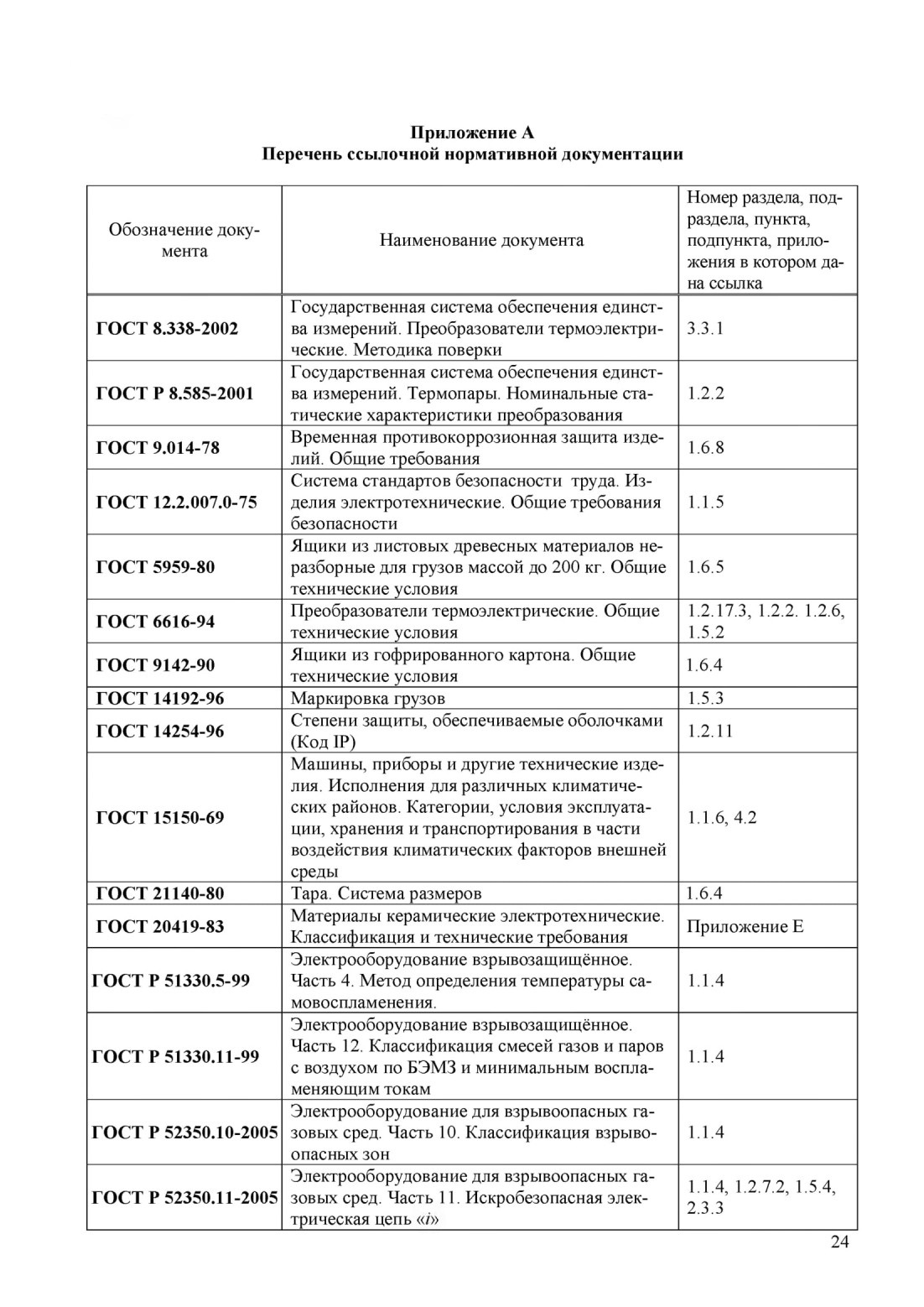

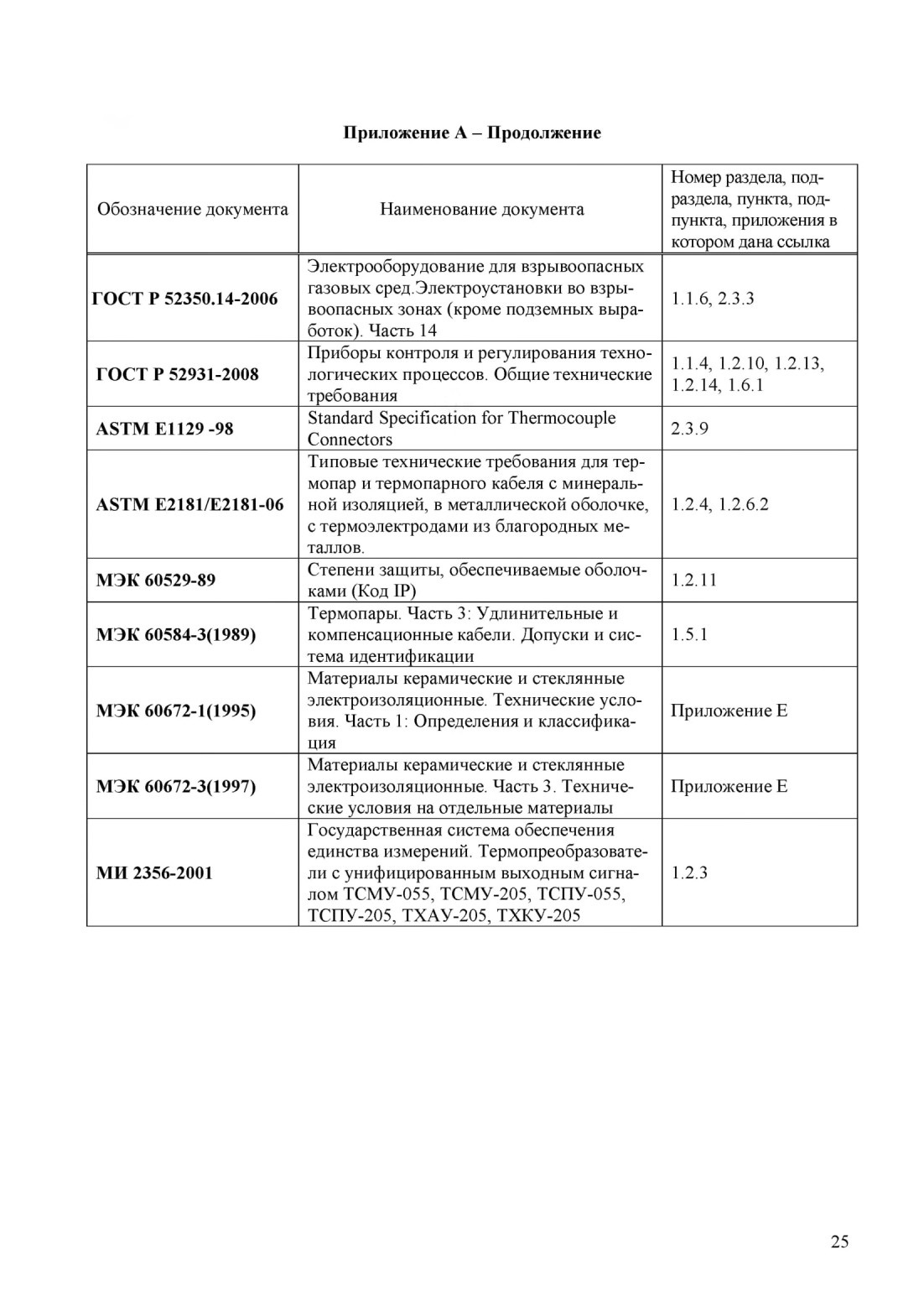

Приложение А Перечень ссылочной нормативной документации...............................................24

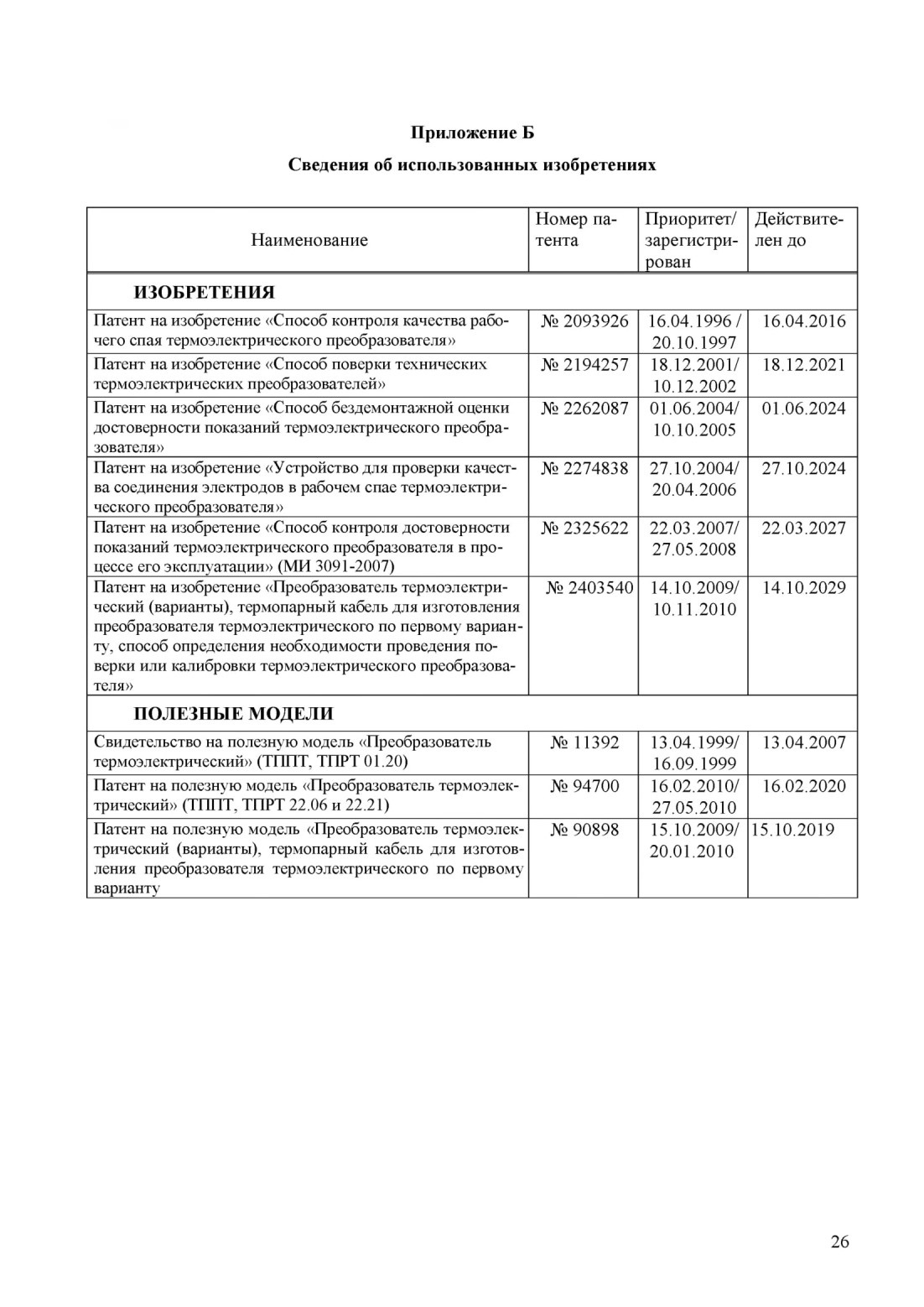

Приложение Б Сведения об использованных изобретениях..........................................................26

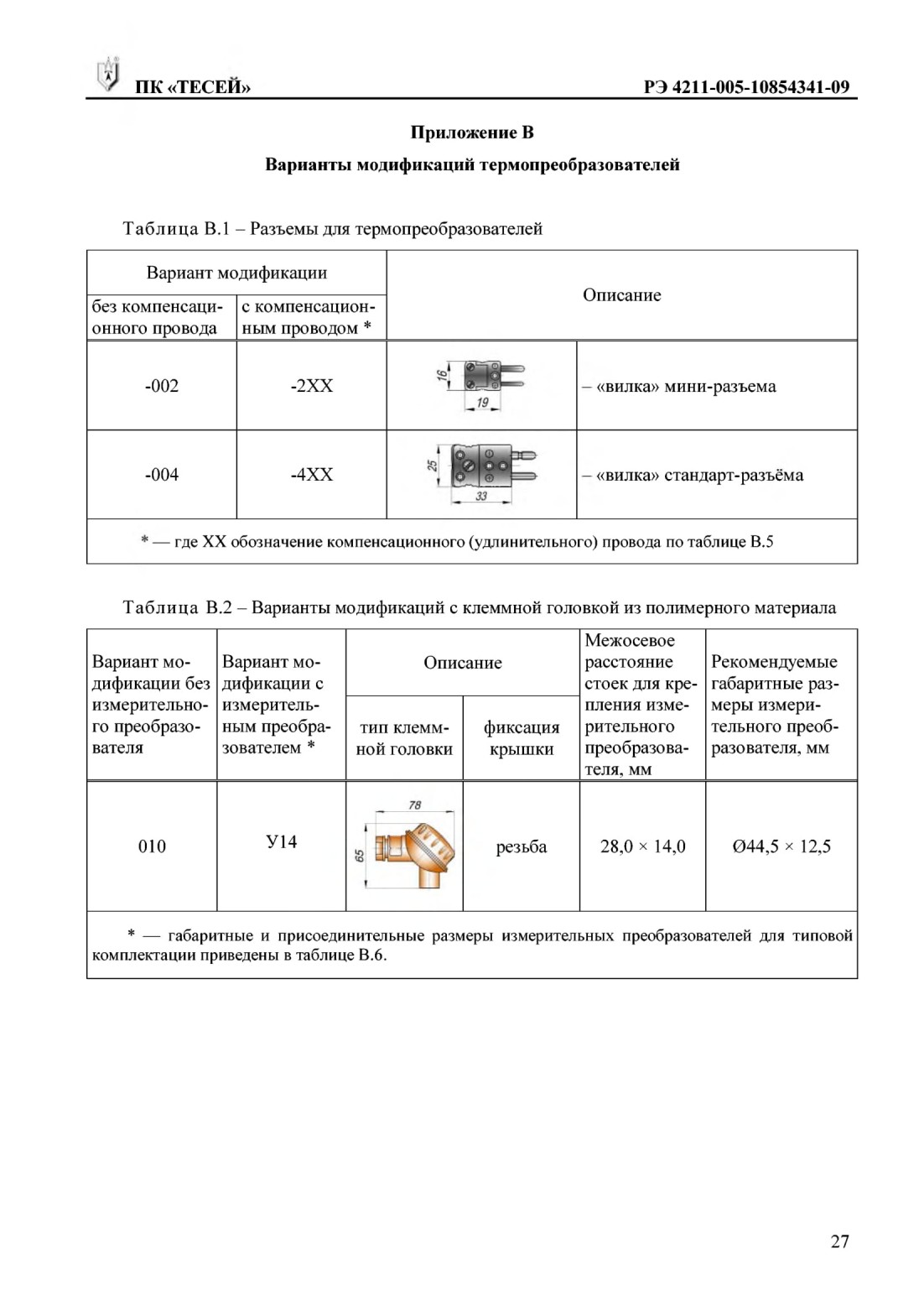

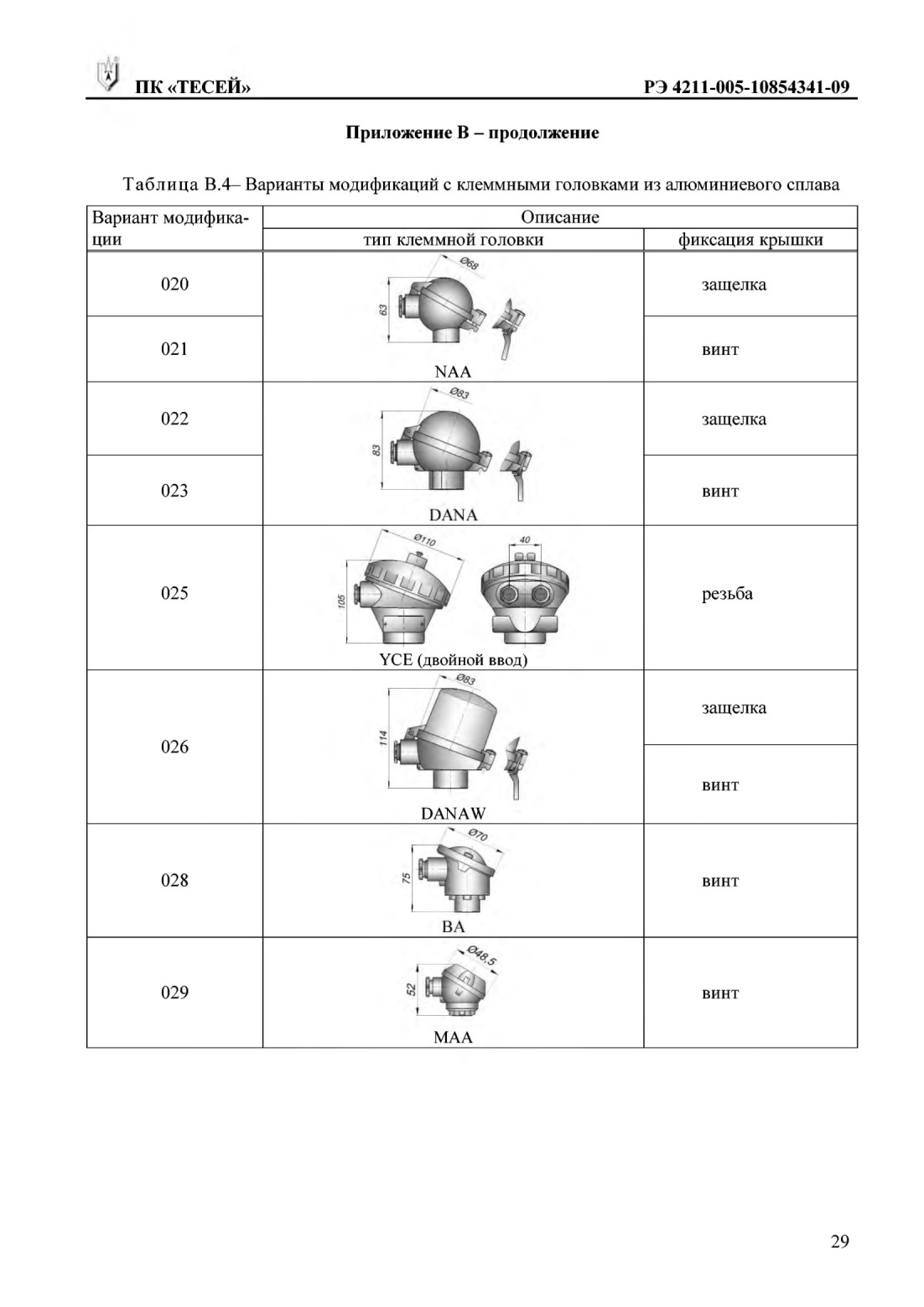

Приложение В Варианты модификаций термопреобразователей................................................27

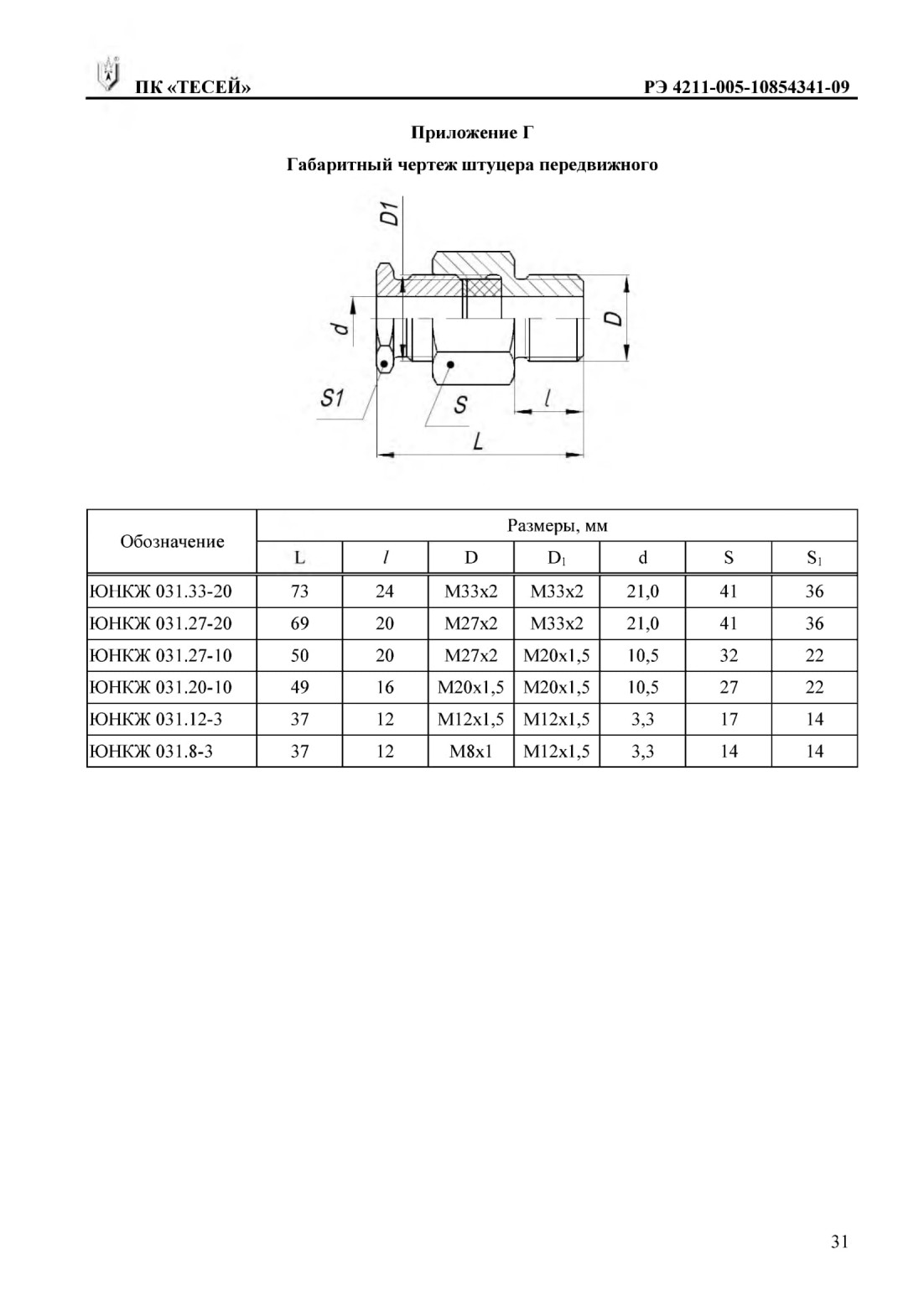

Приложение Г Габаритный чертеж штуцера передвижного..........................................................31

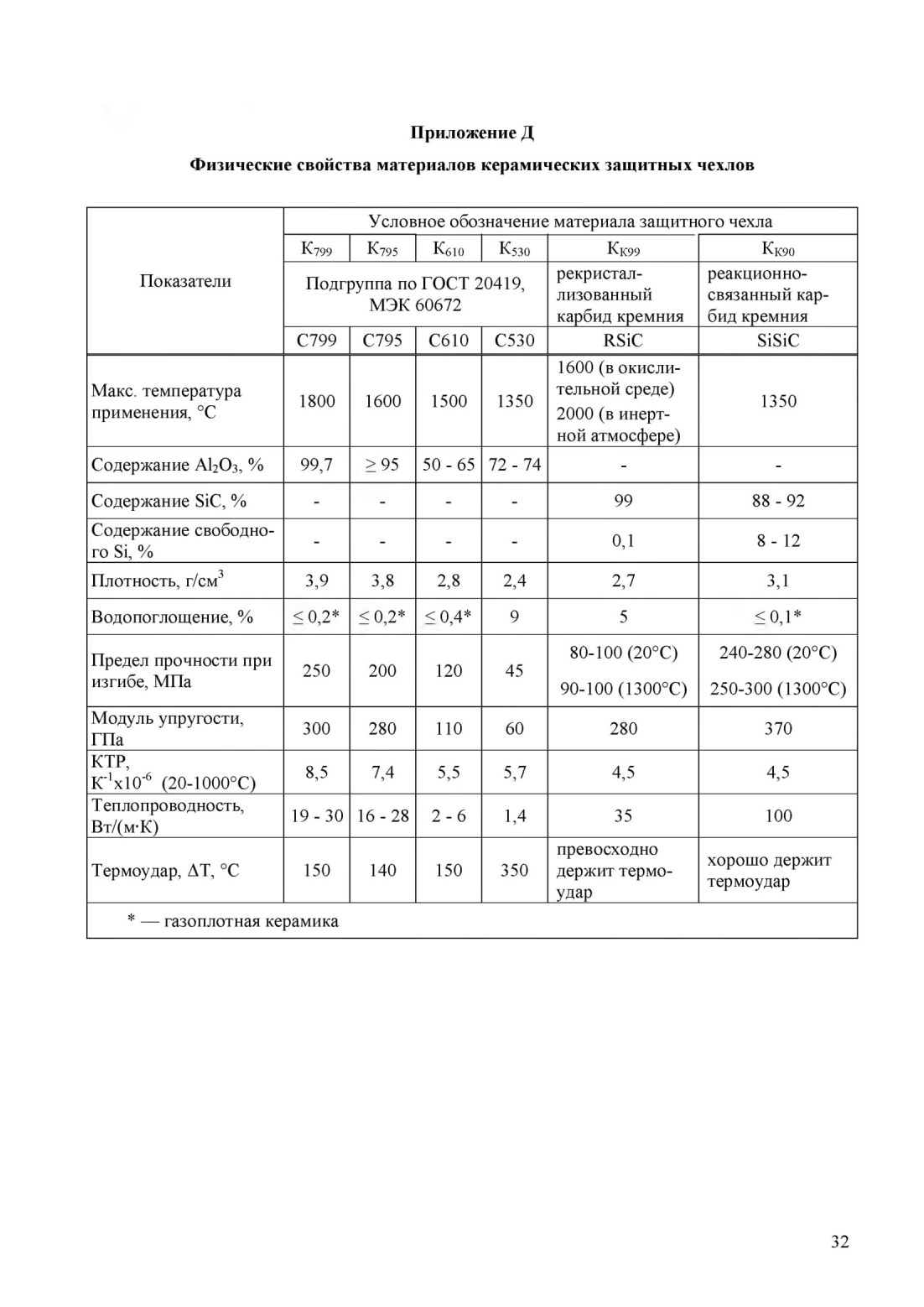

Приложение Д Физические свойства материалов керамических защитных чехлов..................32

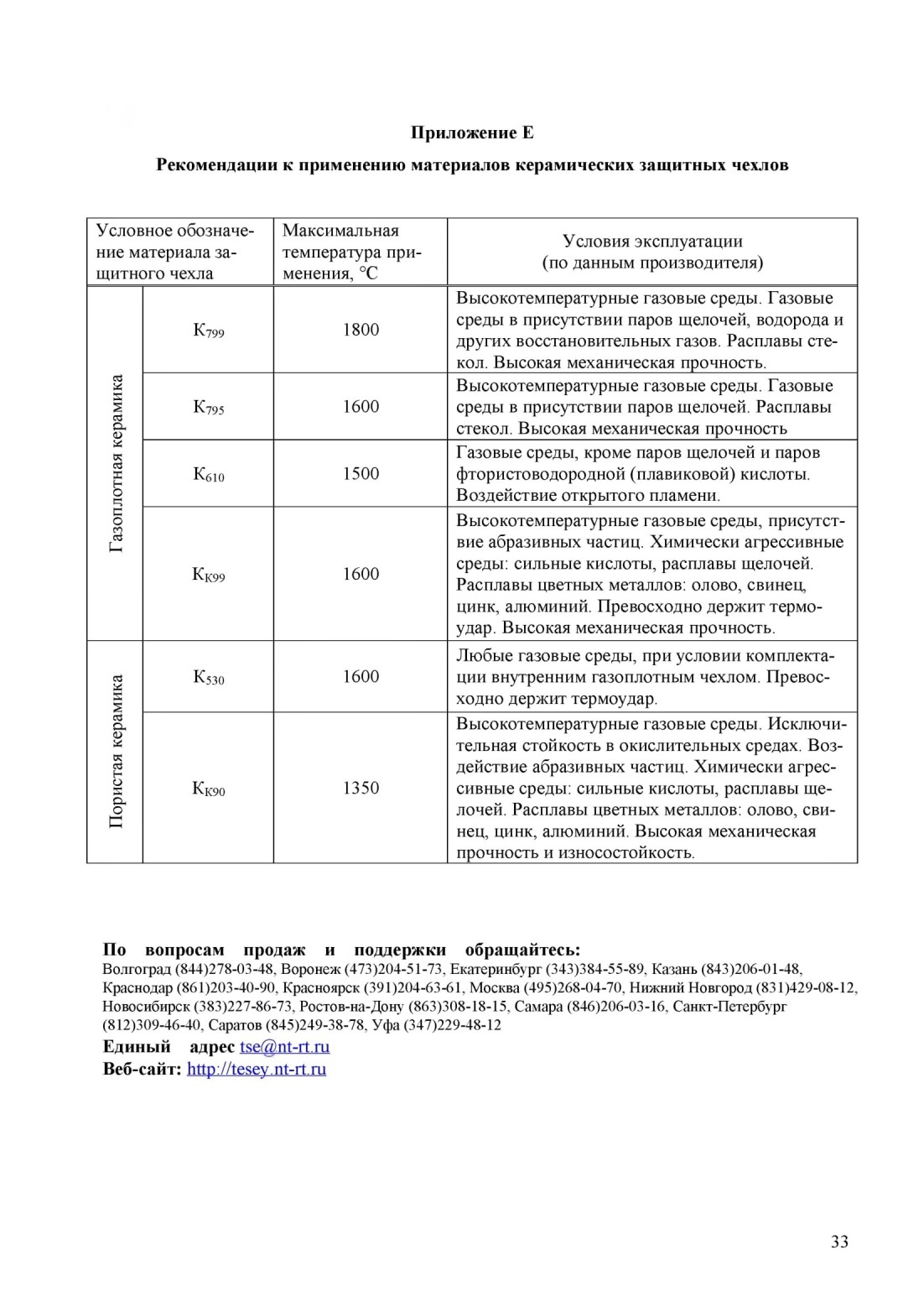

Приложение Е Рекомендации к применению материалов керамических защитных чехлов. ...33

Настоящее руководство по эксплуатации (далее РЭ) содержит сведения о конструкции, принципе действия, характеристиках преобразователей термоэлектрических платиновых ТППТ, ТПРТ (далее ТП), выпускаемых по ТУ 4211-005-10854341-09, и содержит указания, необходимые для их правильной и безопасной эксплуатации.

Номер по Государственному реестру средств измерений № 19255-10.

Перечень нормативных документов, на которые даны ссылки в настоящем РЭ, приведен в приложении А.

Сведения об использованных изобретениях, приведены в приложении Б.

К монтажу, эксплуатации и техническому обслуживанию ТП может быть допущен персонал, ознакомленный с настоящим РЭ и прошедший инструктаж по ТБ.

1 ОПИСАНИЕ И РАБОТА
1.1 Назначение изделия

1.1.1 ТП типов ТППТ и ТПРТ с термочувствительным элементом (далее ТЭ) в виде проволочной или кабельной термопары, предназначены для измерения температуры газообразных, жидких, сыпучих сред и твёрдых тел:

- с платинородий - платиновыми термоэлектродами в диапазоне от О °С до плюс 1300 °С;

- с платинородий-платинородиевыми термоэлектродами в диапазоне от плюс 600 до плюс 1600 °С.

1.1.2 ТП предназначены для применения как в сферах распространения государственного метрологического контроля и надзора в соответствии с Законом РФ «Об обеспечении единства измерений», так и в сферах, на которые государственный метрологический контроль не распространяется.

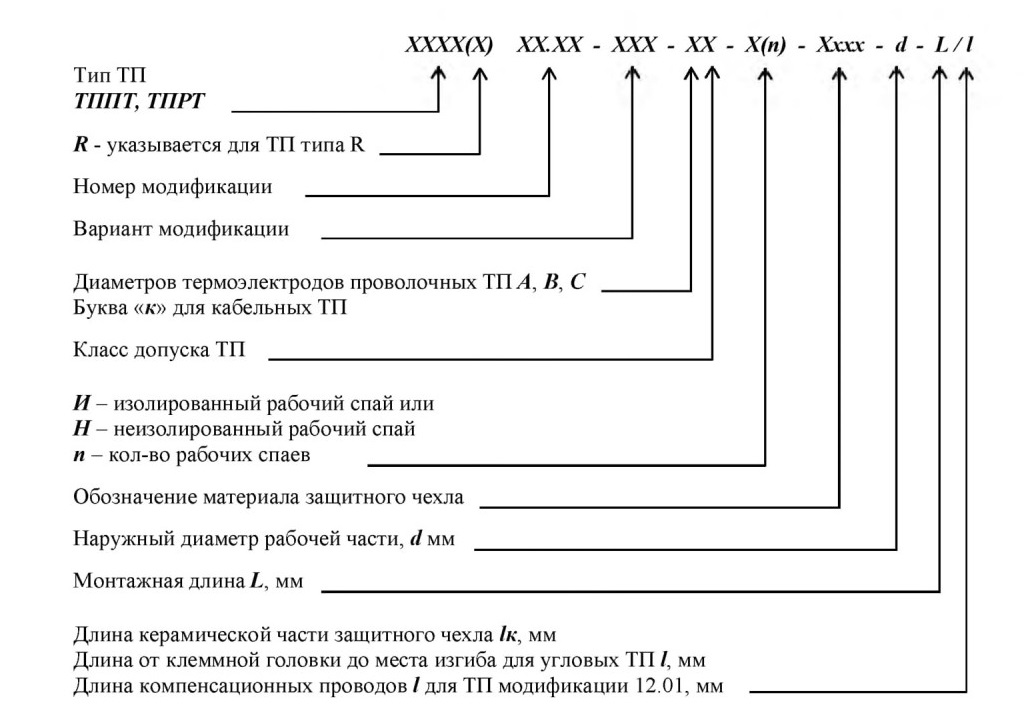

1.1.3 Структура условного обозначения ТП при записи в других документах и (или) при заказе:

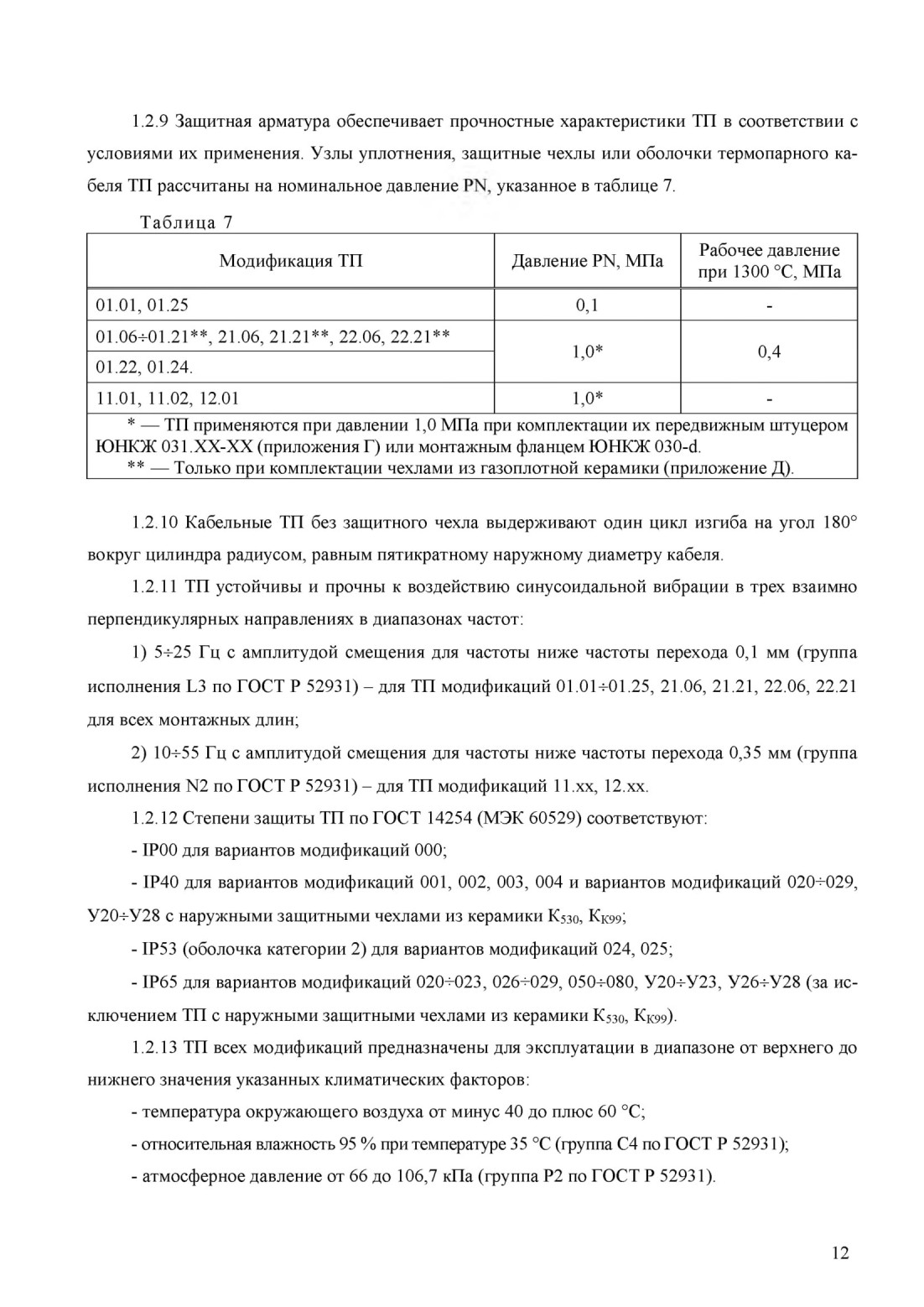

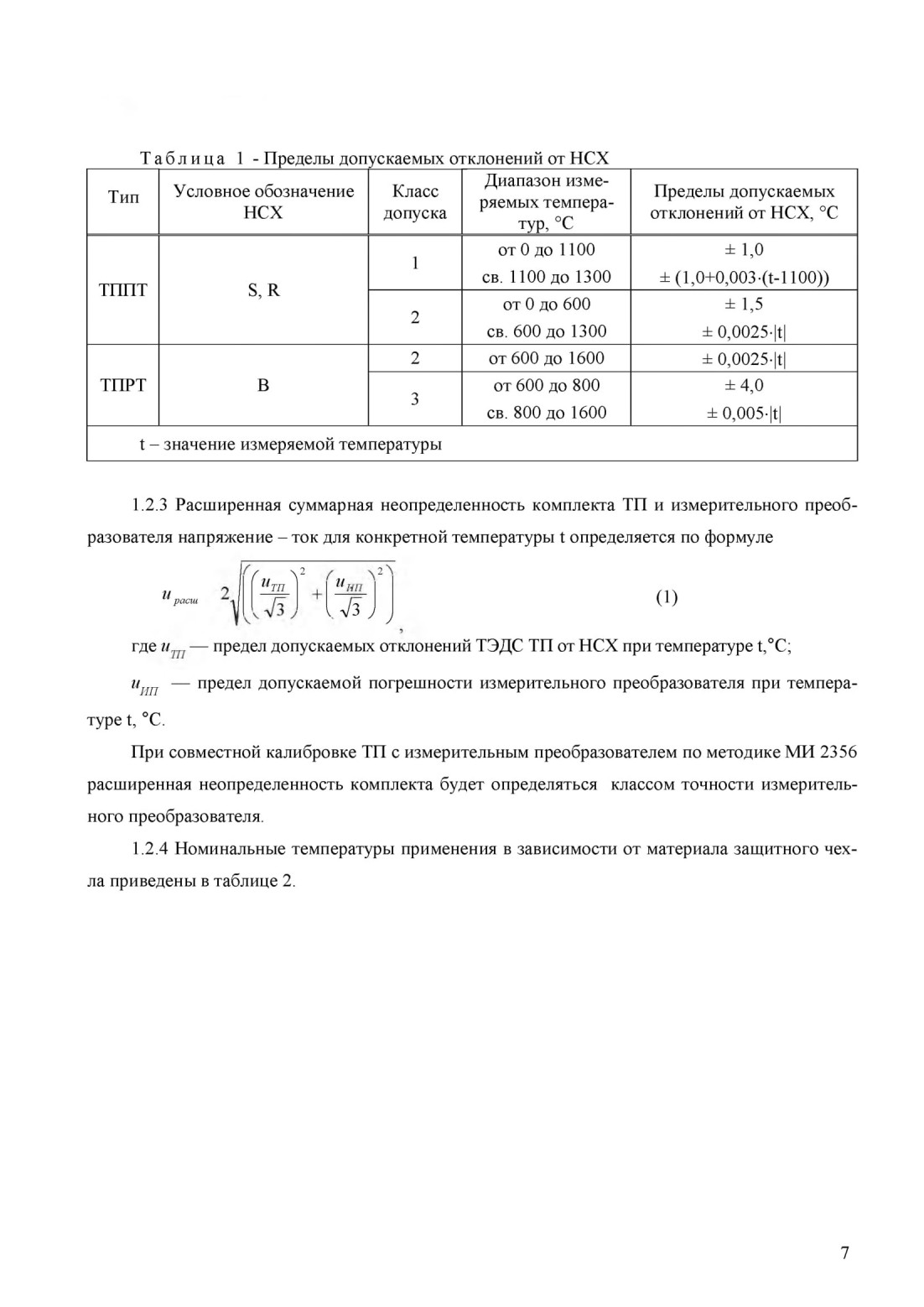

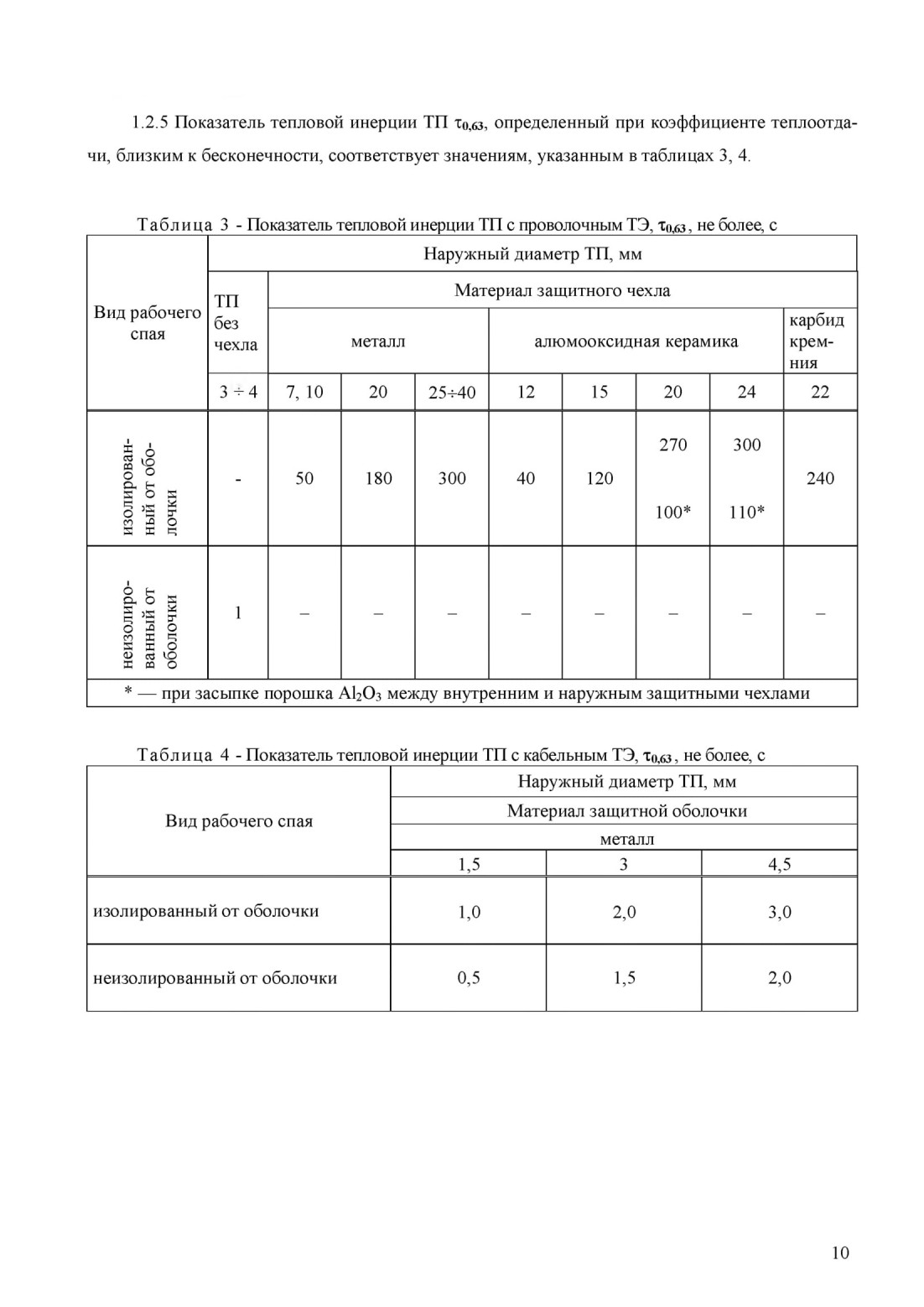

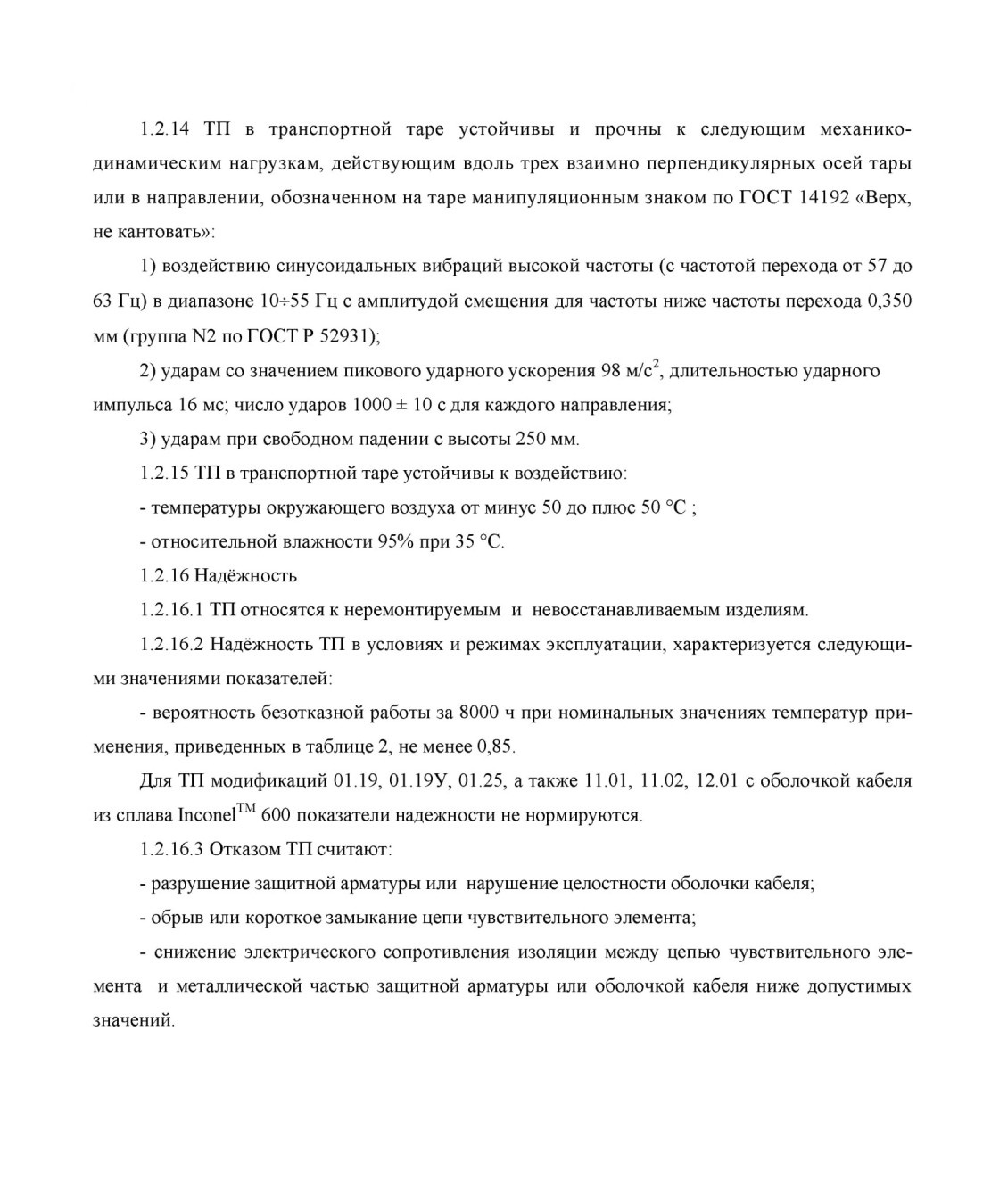

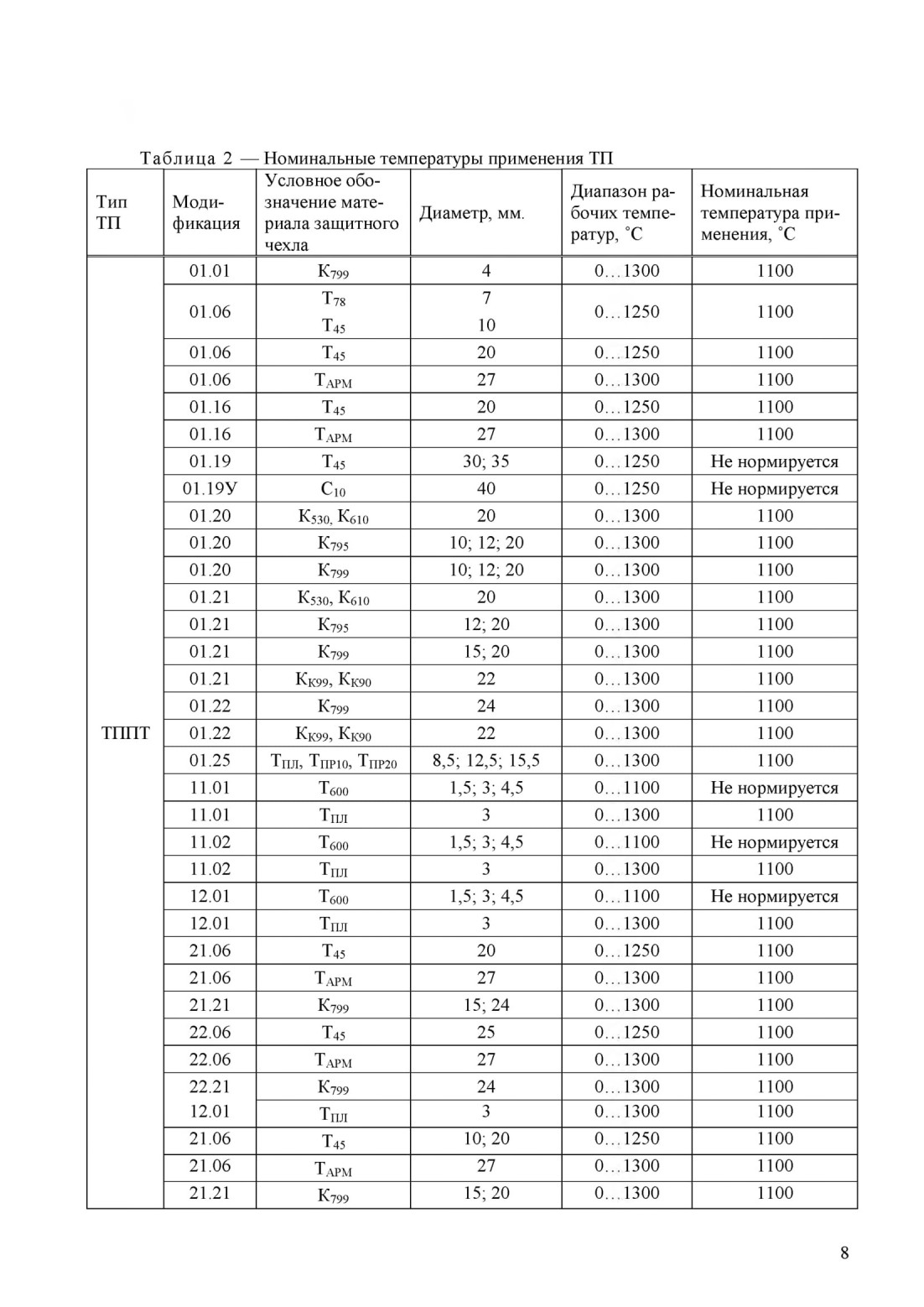

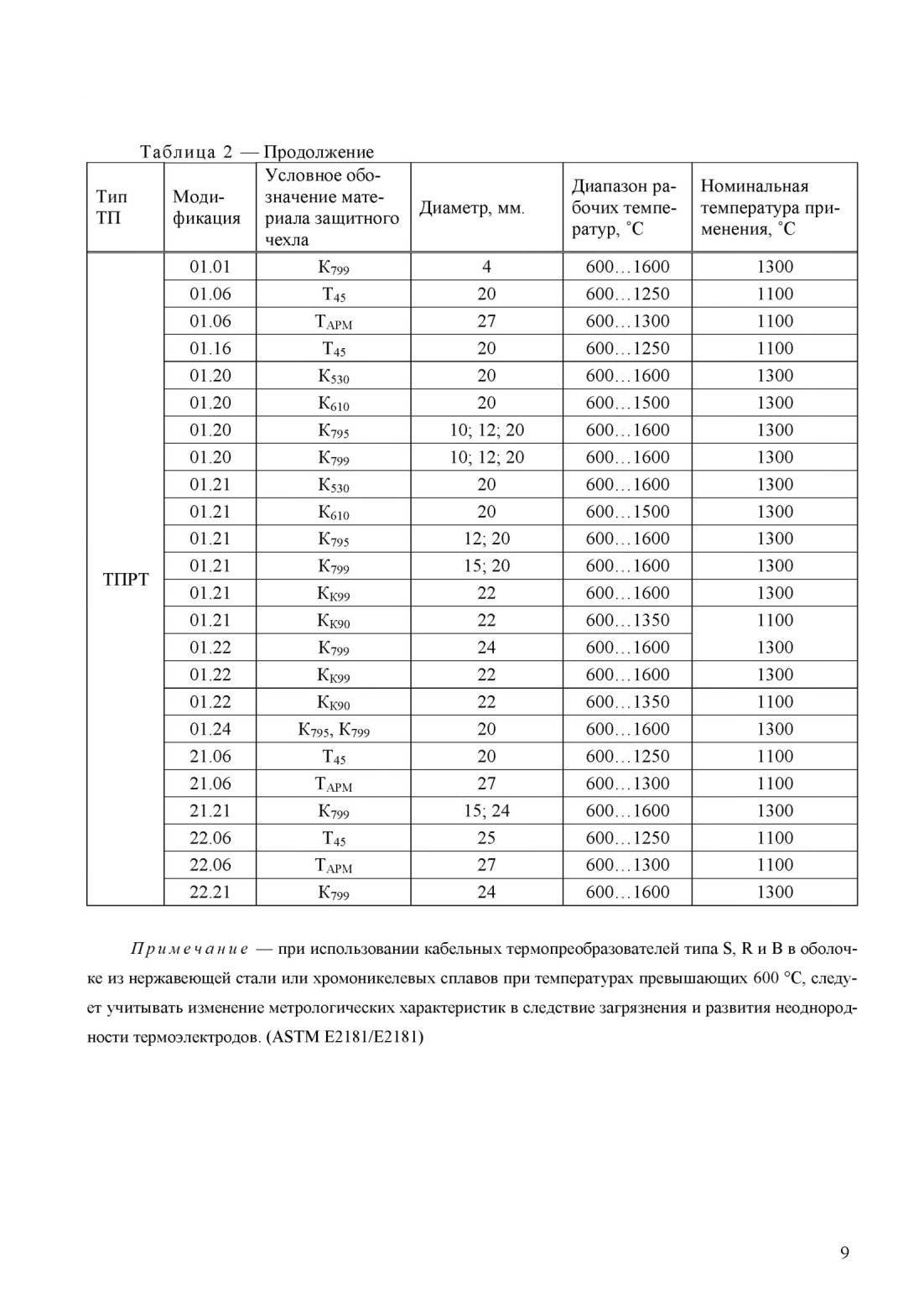

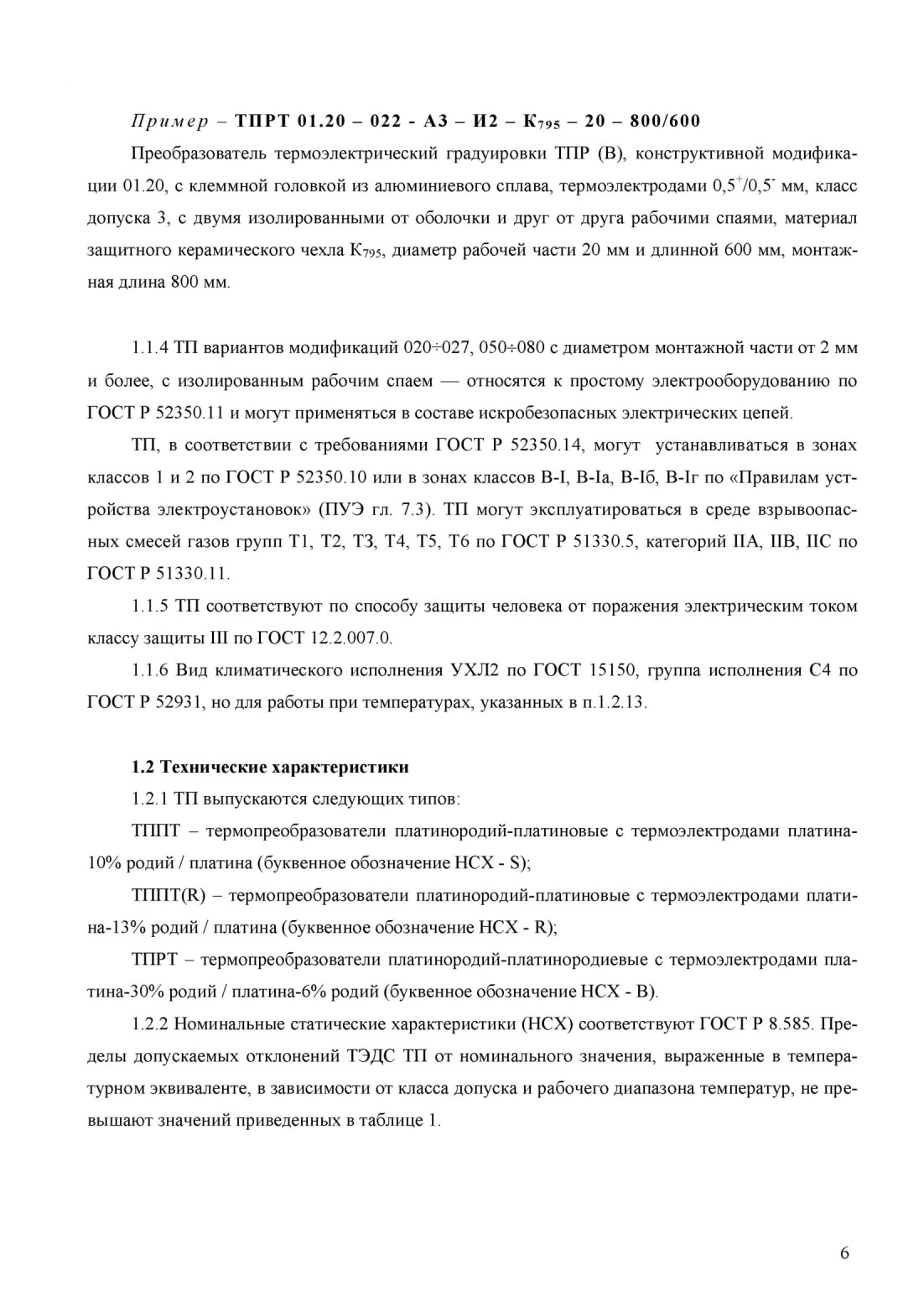

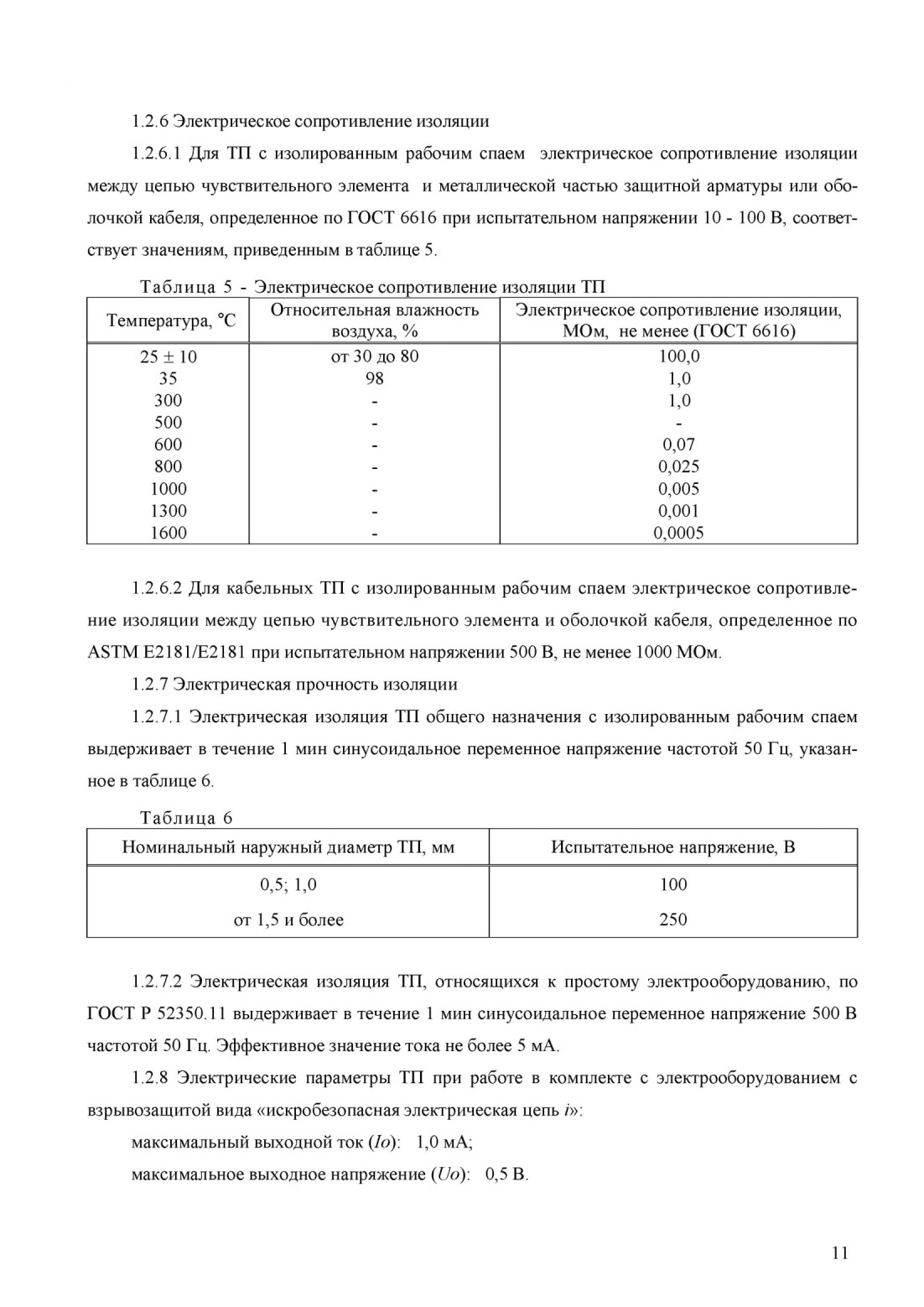

1.3 Состав изделия

1.3.1 В зависимости от конструкции защитного корпуса, наличия и вида монтажных элементов, а также узла подключения, изготавливают следующие модификации ТП: 01.01--01.26, 11.01, 11.02, 12.01, 21.06--21.26, 22.06--22.26, каждая из которых имеет свой ряд вариантов модификации (приложение В).

1.3.2 ТП модификаций 01.01 - термопреобразователь без дополнительного защитного чехла с термоэлектродами в керамической соломке из корунда.

1.3.3 ТП модификаций 11.01, 11.02, 12.01 - термопреобразователь без дополнительного защитного чехла с термоэлектродами в металлической оболочке, с термопарным разъёмом (11.01), клеммной головкой (11.02) или с удлинительными проводами (12.01).

1.3.4 ТП модификаций 01.06--01.26 - термопреобразователи с наружным металлическим или керамическим чехлом и клеммной головкой.

1.3.5 ТП модификаций 21.06--21.26 - аналоги термопреобразователей 01.06+01.26, с отверстием в переходнике клеммной головки, предназначенным для установки контрольного или эталонного кабельного термоэлектрического преобразователя внутрь защитного чехла.

1.3.6 ТП модификаций 22.06--22.26 - термопреобразователи с наружным металлическим чехлом и двумя внутренними защитными керамическими чехлами, расположенными параллельно. Один из внутренних защитных чехлов предназначен для установки контрольного или эталонного ТП.

1.3.7 ТП модификаций 11.02, 01.06--01.26, 21.06--21.26, 22.06--22.26 выполнены с узлом подключения в виде клеммной головки различной конструкции или термопарного разъёма и, в зависимости от этого, имеют ряд вариантов модификаций 001--004, 020--029.

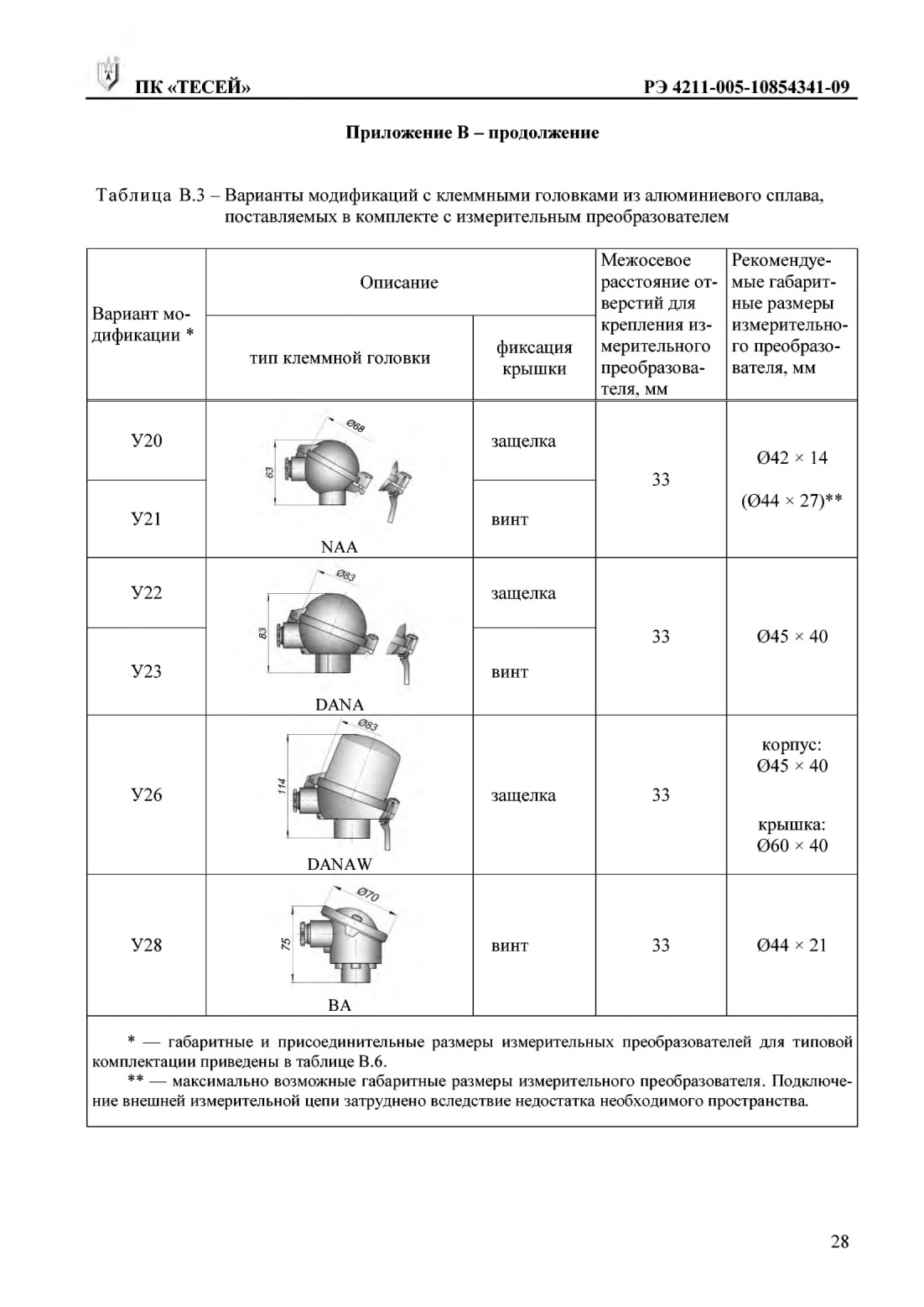

1.3.8 ТП вариантов модификаций У20 -- У28 - аналоги ТП вариантов модификаций 020--028, поставляются в комплекте с измерительными преобразователями напряжение-ток, являющимися независимыми средствами измерения, внесенными в Государственный реестр. Конструкция ТП предусматривает установку измерительных преобразователей в клеммную головку.

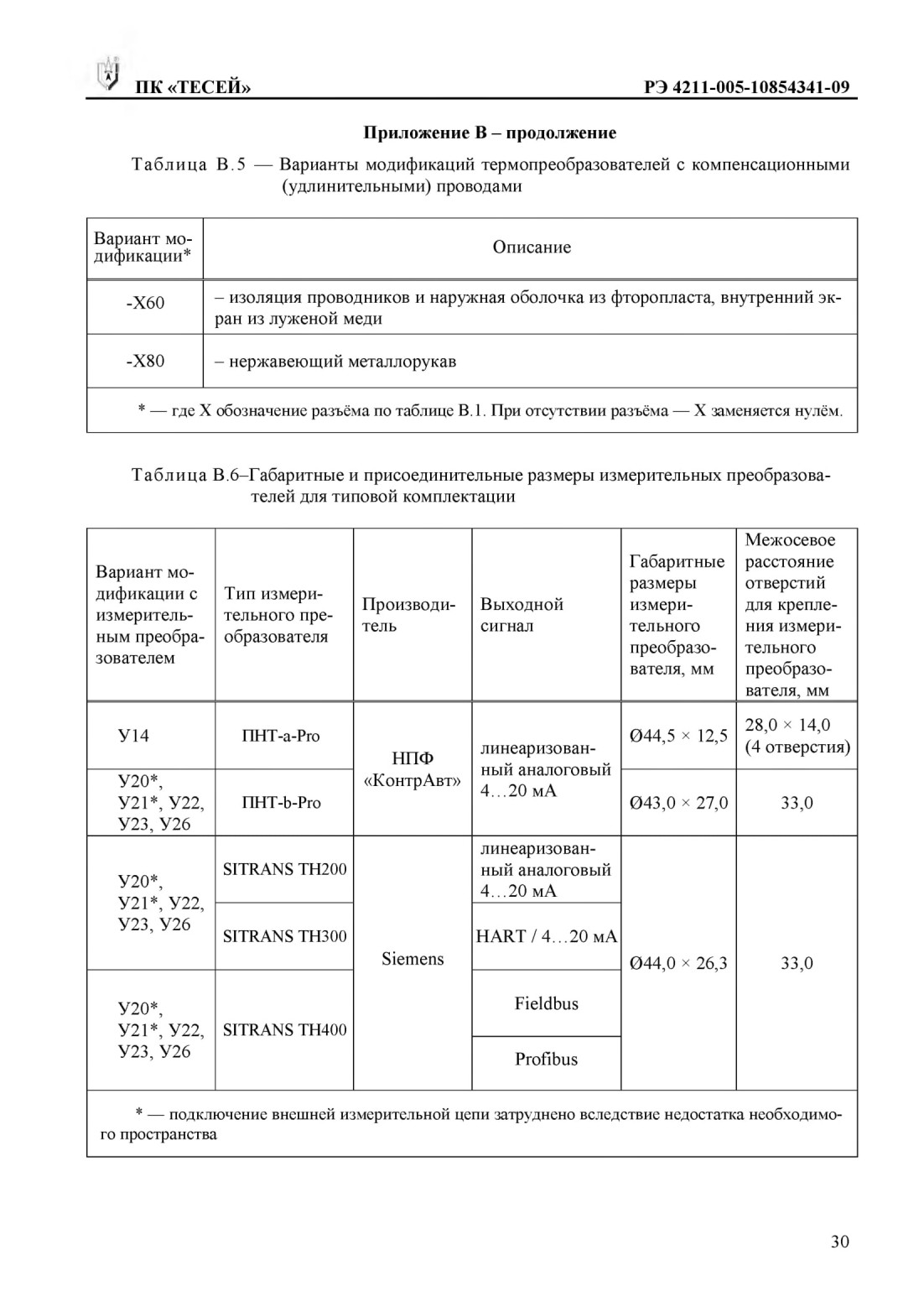

1.3.9 ТП вариантов модификаций 050 + 080 - изготавливаются с экранированными или неэкранированными удлинительными проводами в двойной изоляции из фторопласта, силиконовой резины или стеклонити, в нержавеющем металлорукаве или без него.

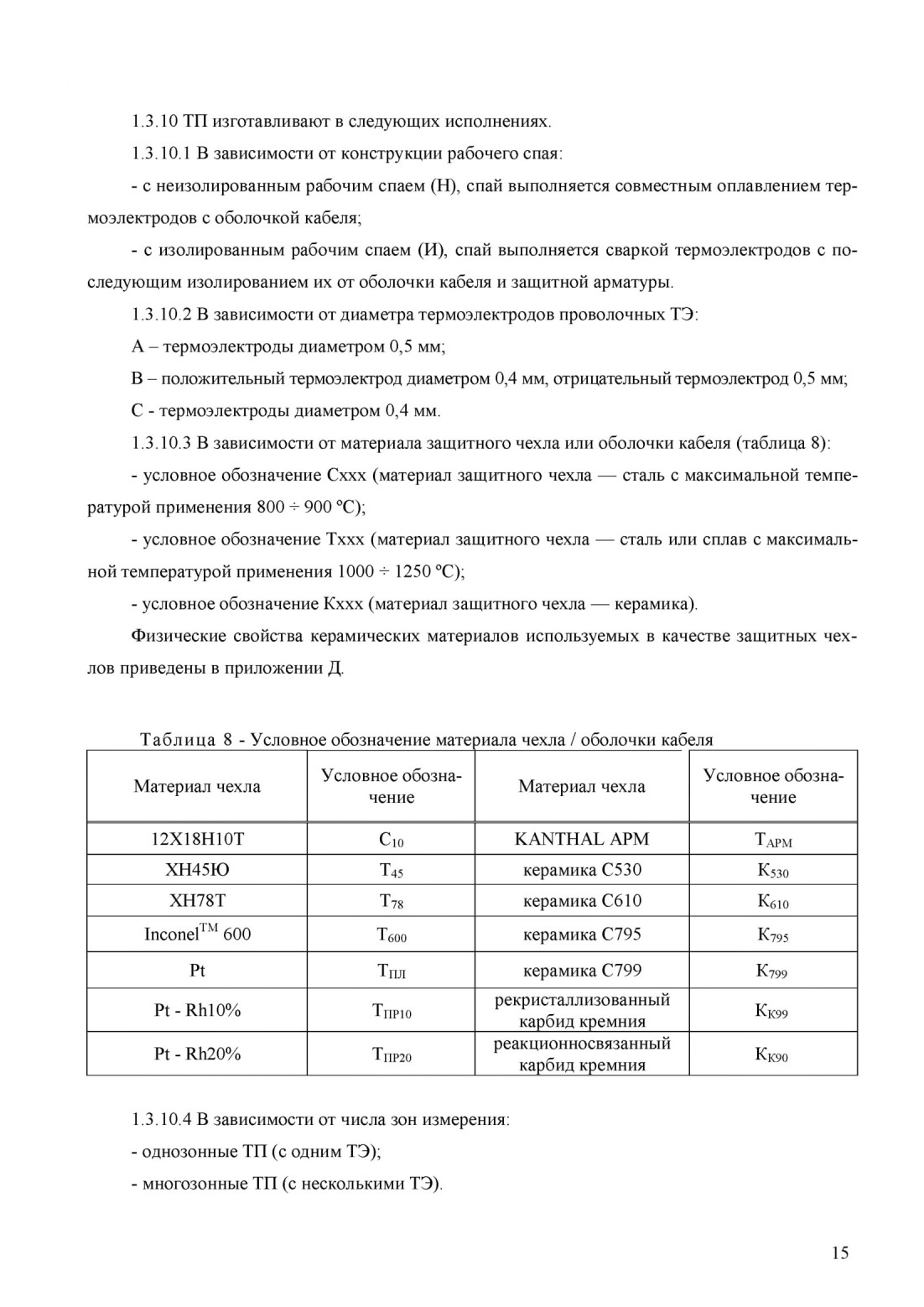

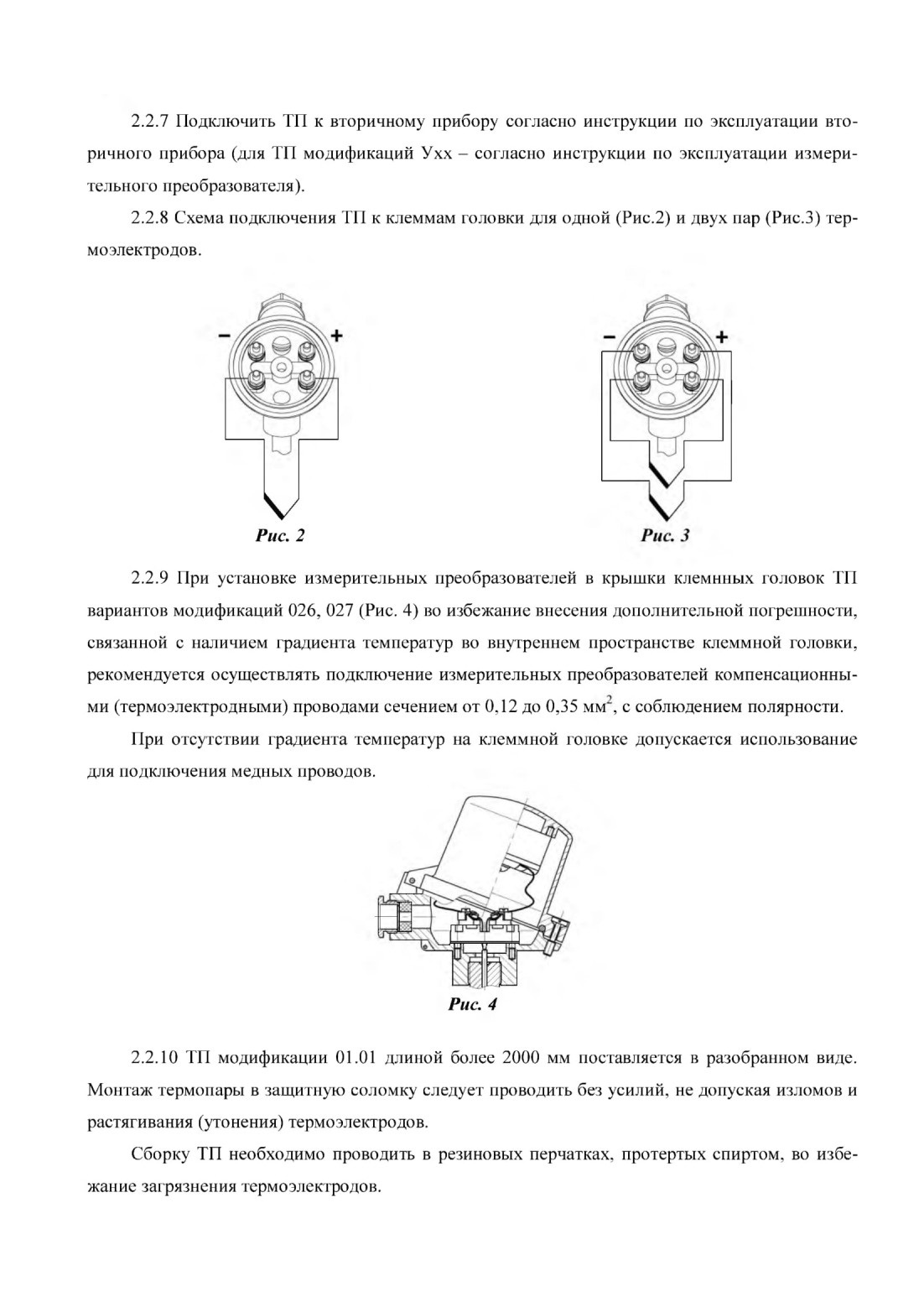

2.3 Использование изделия

2.3.1 Установка ТП, монтаж и проверка их технического состояния при эксплуатации должны проводиться в соответствии с техническим описанием ТП и инструкциями на оборудование, в комплекте с которым они работают.

2.3 .2 ТП во взрывоопасных зонах помещений и наружных установок должны применяться с соблюдением требований ГОСТ Р 52350.14, действующих «Правил устройства электроустановок» (ПУЭ гл. 7.3), «Правил технической эксплуатации электроустановок потребителей» (ПТЭЭП гл. 3.4), других нормативных документов, регламентирующих применение электрооборудования во взрывоопасных зонах.

Подключаемые к ТП источник питания и регистрирующая аппаратура должны иметь искробезопасные электрические цепи по ГОСТ Р 52350.11, а их искробезопасные параметры (уровень искробезопасной цепи и подгруппа электрооборудования) должны соответствовать условиям применения во взрывоопасной зоне.

2.3.3 Замена, присоединение и отсоединение ТП от магистралей с термометрируемой средой должно проводиться при полном отсутствии давления в магистралях.

2.3.4 При установке ТП в горизонтальном или наклонном положении без защитной арматуры, во избежание прогиба и вибрации ТП при эксплуатации, потребитель должен обеспечить дополнительное крепление.

2.3.5 При установке и эксплуатации ТП необходимо избегать ударов, т.к. разрушение керамического чехла приводит к быстрому разрушению термоэлектродов. Указанное требование относится также к модификациям 01.06, 01.16, 01.19, 01.19У, 21.06, 22.06, 22.21 поскольку внутренний чехол выполнен из керамики.

ВНИМАНИЕ: Во избежание разрушения керамического чехла из-за большого градиента температур, скорость разогрева ТП при погружении в рабочую среду не должна превышать 150 °С/мин.

2.3.6 ТП без защитного чехла модификаций 11.01, 11.02, 12.01 при установке на технологическом оборудовании сложной геометрии допускается изгибать по длине для размещения рабочего спая в требуемой зоне измерения (вплоть до сворачивания в петлю). Радиус гиба кабельной части ТП равен пяти диаметрам кабеля.

2.3.7 Температура на клеммной головке, разъёме или переходной втулке при эксплуатации не должна превышать 150 °С. Превышение указанной температуры приводит к разрушению маркировочного ярлыка, идентифицирующего изделие и производителя. При температуре свыше 150 °С происходит разрушение герметизирующей прокладки клеммной головки.

Работоспособность узлов подключения ТП в зависимости от материала:

200 °С - для клеммных головок из алюминиевого сплава, разъёмов и переходных втулок;

150 °С - для клеммных головок из полимерного материала.

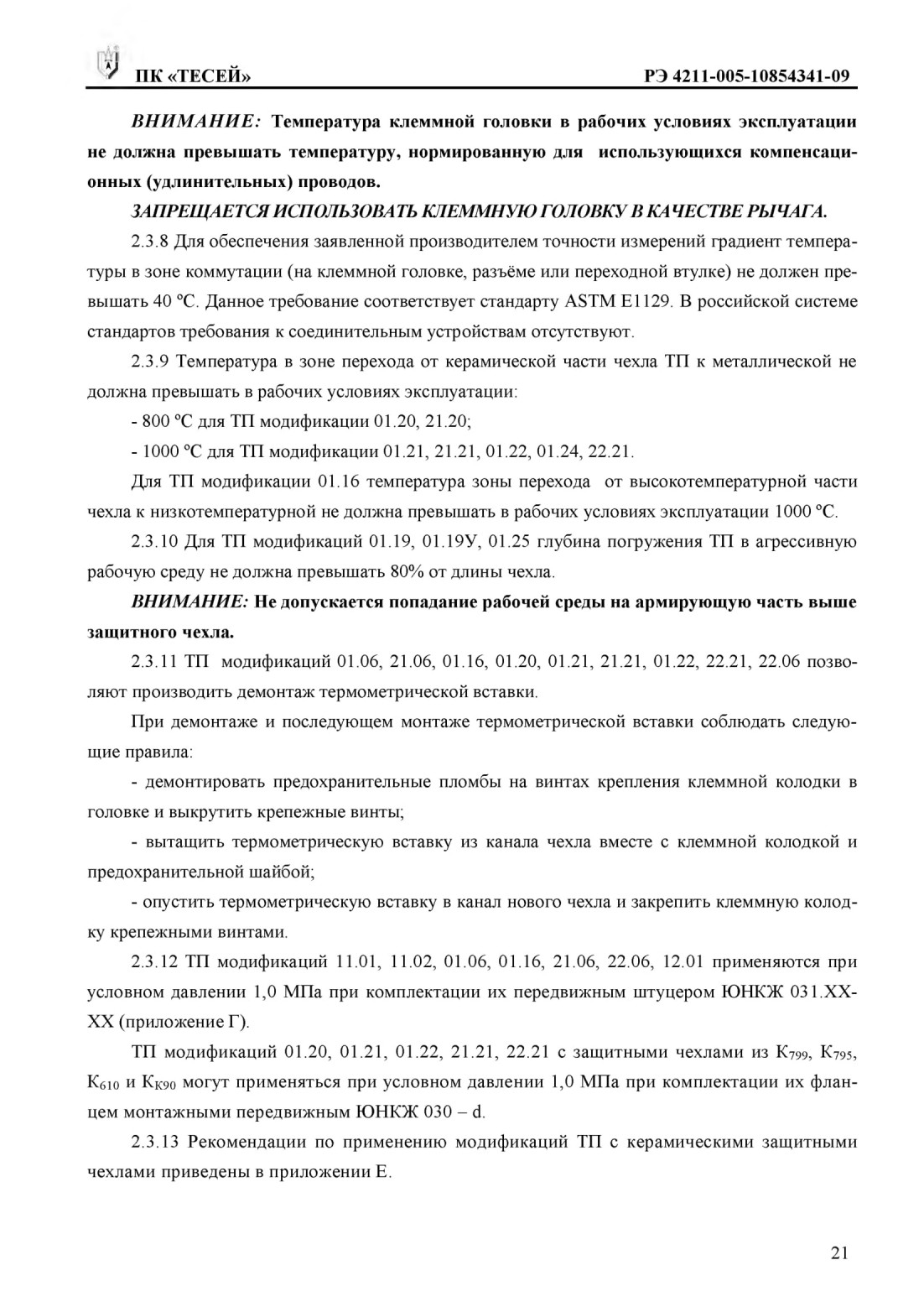

3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

3.1 Общие указания

3.1.1 ТП не требует специальных мероприятии по поддержанию его в рабочем состоянии.

3.1.2 Техническое обслуживание ТП включает в себя профилактические осмотры и периодическую поверку.

3.1.3 Профилактические осмотры проводятся в порядке, установленном на объектах эксплуатации ТП, но не реже двух раз в год.

3.1.4 Профилактический осмотр заключается в:

- внешнем осмотре ТП;

- проверка прочности крепления ТП;

- проверке работоспособности ТП в соответствии с п. 3.2.1.

- проверке сопротивления изоляции ТП.

ЗАПРЕЩАЕТСЯ ЭКСПЛУАТАЦИЯ ТП С ПОВРЕЖДЕННЫМИ ЭЛЕМЕНТАМИ И ДРУГИМИ НЕИСПРАВНОСТЯМИ

3.2 Проверка работоспособности изделия

3.2.1 Проверку работоспособности, производят путем подключения свободных концов ТП к милливольтметру с соблюдением полярности, при этом температура рабочего спая ТП должна быть не ниже 100 °С для ТППТ и не менее 300 °С для ТПРТ. Сигнал работоспособного ТП должен быть положительным.

3.2.2 Проверка работоспособности измерительных преобразователей, поставляемых в комплекте с ТП вариантов модификаций Ухх, производится согласно руководству по эксплуатации измерительного преобразователя.

3.3 Поверка

3.3.1 Поверка ТП производится по ГОСТ 8.338.

3.3.2 Поверка измерительных преобразователей, поставляемых в комплекте с ТП вариантов модификаций Ухх, производится в соответствии с нормативными документами, определяющими её проведение.

3.3.3 Межповерочный интервал составляет 12 месяцев для ТП всех модификаций и исполнений, работающих с соблюдением условий эксплуатации при температурах не выше номинальной температуры применения.

4 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
4.1 ТП в упаковке предприятия-изготовителя могут транспортироваться транспортом любого вида, кроме неотапливаемых и негерметизированных отсеков самолетов, на любые расстояния.

4.2 Хранение ТП - по группе условий хранения 5 по ГОСТ 15150.

5 ГАРАНТИИ ИЗГОТОВИТЕЛЯ

5.1 Изготовитель гарантирует соответствие ТП требованиям технических условий ТУ 4211-005-10854341-09 при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с эксплутационной документацией.

5.2 Гарантийный срок эксплуатации ТП с нормированными показателями надёжности — 18 месяцев с момента ввода ТП в эксплуатацию в пределах гарантийного срока хранения.

5.3 Гарантийный срок хранения два года с момента изготовления.

5.4 Гарантии изготовителя утрачивают силу в случае:

- истечения гарантийного срока, указанного в паспорте на ТП;

- условия эксплуатации или хранения ТП не соответствуют требованиям, изложенным в РЭ или паспорте;

- отсутствуют серийные и идентификационные номера ТП;

- повреждены пломбы и печати изготовителя (если они должны быть);

- имеются механические повреждения ТП;

- имеет место ремонт или модификация ТП или попытка таковых лицами, не уполномоченными изготовителем обслуживать ТП.

5.5 Замена продукции по гарантийным обязательствам производится при наличии следующих документов:

- паспорт на изделие;

- акт о несоответствии продукции заявленным техническим характеристикам, содержащий достоверные сведения о сроке и условиях эксплуатации;

- накладная по форме № ТОРГ-12 и счет-фактура действующего образца.

Наличие бухгалтерских документов обязательно во избежание нарушения налогового законодательства и нормативных документов по бухгалтерскому учету.

///////////////////////////////////////
