WIKA Термометры сопротивления (ТС) и термопары (ТП). Руководство по эксплуатации (2010 год)

1. Основная информация / 2. Конструкция и принцип ...

1. Основная информация

■■

Термометры, описанные в данном руководство по эксплуатации, произведены в

соответствии с современным уровнем развития техники.

■■

Данное руководство содержит информацию о работе с приборами. Для

безопасной работы необходимо соблюдать все указания по технике

безопасности и правила эксплуатации.

■■

Соблюдайте соответствующие местные правила техники безопасности и общие

требования к безопасности для сферы применения измерительного прибора.

■■

Квалифицированный персонал должен перед началом использования прибора

прочитать данное руководство и понять все его положения.

■■

Оставляем за собой право на внесение технических изменений.

■■

Дополнительная информация:

- интернет:

www.wika.com / www.wika.ru

- техническая поддержка:

Тел.: +7(495) 648-01-80

Факс: +7(495) 648-01-82

info@wika.ru

2. Конструкция и принцип действия

2.1 Описание

Данные термометры сопротивления и термопары используются для измерения

температуры в промышленных процессах.

Данный документ описывает стандартные исполнения измерительных приборов.

Для применений во взрывоопасных зонах необходимы специальные исполнения

измерительных приборов.

Дополнительные сведения об эксплуатации во взрывоопасных зонах содержатся

в дополнительной информации для соответствующего типа взрывозащиты (в

отдельном документе).

Прибор был спроектирован и произведен для применений, описанных в настоящем

руководстве и должен использоваться в соответствии с ним.

Незаземленный рабочий спай

Модели термометров TRxx или TCxx состоят из запаянной трубки, экранированного

кабеля с минеральной изоляцией или проводов термопары с керамической

изоляцией, в которой находится термочувствительный элемент. Он находится

2. Конструкция, принцип действия / 3. Техника безопасности

в керамической пудре, термостойкий герметизирующий компаунд, цементном

компаунде или теплопроводящей пасте.

Термопары с неизолированным (заземленым) рабочим спаем

Для специальных применений, например, для измерения температуры

поверхностей, чувствительные элементы имеют непосредственный контакт с

защитной оболочкой или рабочие спаи термопар припаяны к дну защитной трубки.

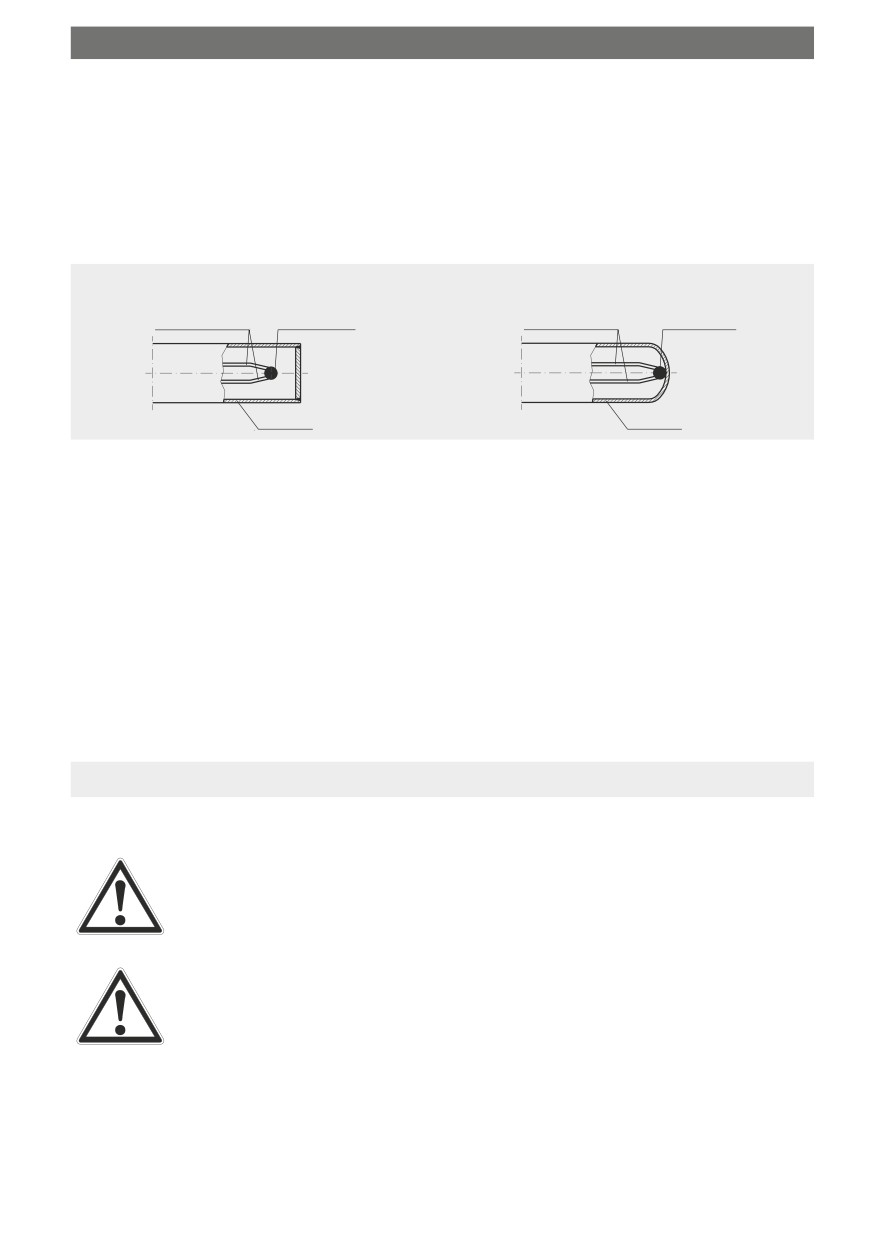

Изолированный рабочий спай

Неизолированный рабочий спай

(незаземленный)

(заземленный)

Термопара

Рабочий спай

Термопара

Рабочий спай

Гильза

Электрические подключения

Для подключения термометр имеет корпус и штекер или неизолированные концы

провода. В корпус помещены клеммы или сертифицированные преобразователи.

В качестве опции в корпусы могут быть встроены цифровые дисплеи, имеющие

отдельную сертификацию.

2.2 Комплект поставки

Сверьте комплектность поставки на соответствие отгрузочным документам и

условиям заказа.

3. Техника безопасности

3.1 Символы

ВНИМАНИЕ!

... указывает на потенциально опасную ситуацию/действие, которое,

если его не избежать, может привести к серьезным травмам, гибели.

ВНИМАНИЕ!

... указывает на потенциально опасную ситуацию/действие, которое,

если его не избежать, может привести к травмам, повреждению

оборудования или ущербу окружающей среде.

3. Техника безопасности

ВНИМАНИЕ!

... указывает на потенциально опасную ситуацию, которая, если

ее не избежать, может привести к ожогам, вызванным горячими

поверхностями или жидкостями.

Информация

… дает полезные рекомендации для эффективной и безопасной

работы.

3.2 Использование по назначению

Термометры, описанные в данном документе, пригодны для измерения температуры

в промышленности..

В зависимости от конструкции эти термометры могут устанавливаться

непосредственно в процесс или внутри защитной гильзы. Исполнения

защитных гильз можно выбирать по желанию, но необходимо учитывать данные

технологического процесса (температуру, давление, плотность и скорость потока).

Запрещен ремонт и структурные изменения, в противном случае гарантия и

сертификация утрачивают свою силу. Производитель не несет ответственности за

внесение пользователем изменений в конструкцию прибора.

Прибор был спроектирован и произведен для применений, описанных в настоящем

руководстве и должен использоваться в соответствии с ним.

Должны учитываться характеристики приборов, приведенные в настоящем

руководстве.

Все обязательства поставщика снимаются в случае использования прибора не по

назначению, не в соответствии с данным руководством.

3.3 Ответственность оператора

Пользователь несет ответственность за выбор термометра или защитной гильзы,

а также материалов, из которых они изготовлены, чтобы гарантировать их

безопасную эксплуатацию в установке или машине. При подготовке коммерческого

предложения фирма WIKA может только дать рекомендации, основанные на нашем

опыте использования с подобными применениями.

Необходимо следовать указаниям по технике безопасности в этом руководстве

по эксплуатации, а также предписаниям по безопасности, предотвращению

несчастных случаев и защите окружающей среды для области применения.

Оператор несет ответственность за то, чтобы данные на этикетке изделия были в

читаемом виде.

3. Техника безопасности

3.4 Квалификация персонала

ВНИМАНИЕ!

Опасность получения травм при недостаточной квалификации

Недостаток квалификации/обучения персонала и неправильное

обращение с приборами может привести к серьезным последствиям!

▶▶

Действия, описанные в данной инструкции по эксплуатации, должны

выполняться только квалифицированным электротехническим

персоналом, обладающим описанной ниже квалификацией.

Квалифицированный электротехнический персонал

Под квалифицированным электротехническим персоналом понимается персонал,

который, на основании технического обучения, опыта, а также своих знаний

норм и правил, стандартов и директив, способен выполнять данные работы на

электрических системах и способен самостоятельно оценить и предотвратить

потенциальную опасность на объекте. Квалифицированный электротехнический

персонал прошел специальную подготовку относительно рабочей среды, в

которой выполняется работа и ознакомлен с соответствующими стандартами

и предписаниями. Квалифицированный электротехнический персонал должен

соблюдать актуальные правовые нормы по технике безопасности.

Персонал эксплуатирующий приборы

Под персоналом, обученным оператором, понимается персонал, который,

основываясь на своем образовании, знаниях и опыте способен выполнять

описанные работы и самостоятельно распознавать потенциальные опасности.

Условия работы могут потребовать от персонала дополнительных знаний, например,

при работе с агрессивными средами.

3. Техника безопасности

3.5 Маркировка, знаки безопасности

3.5.1

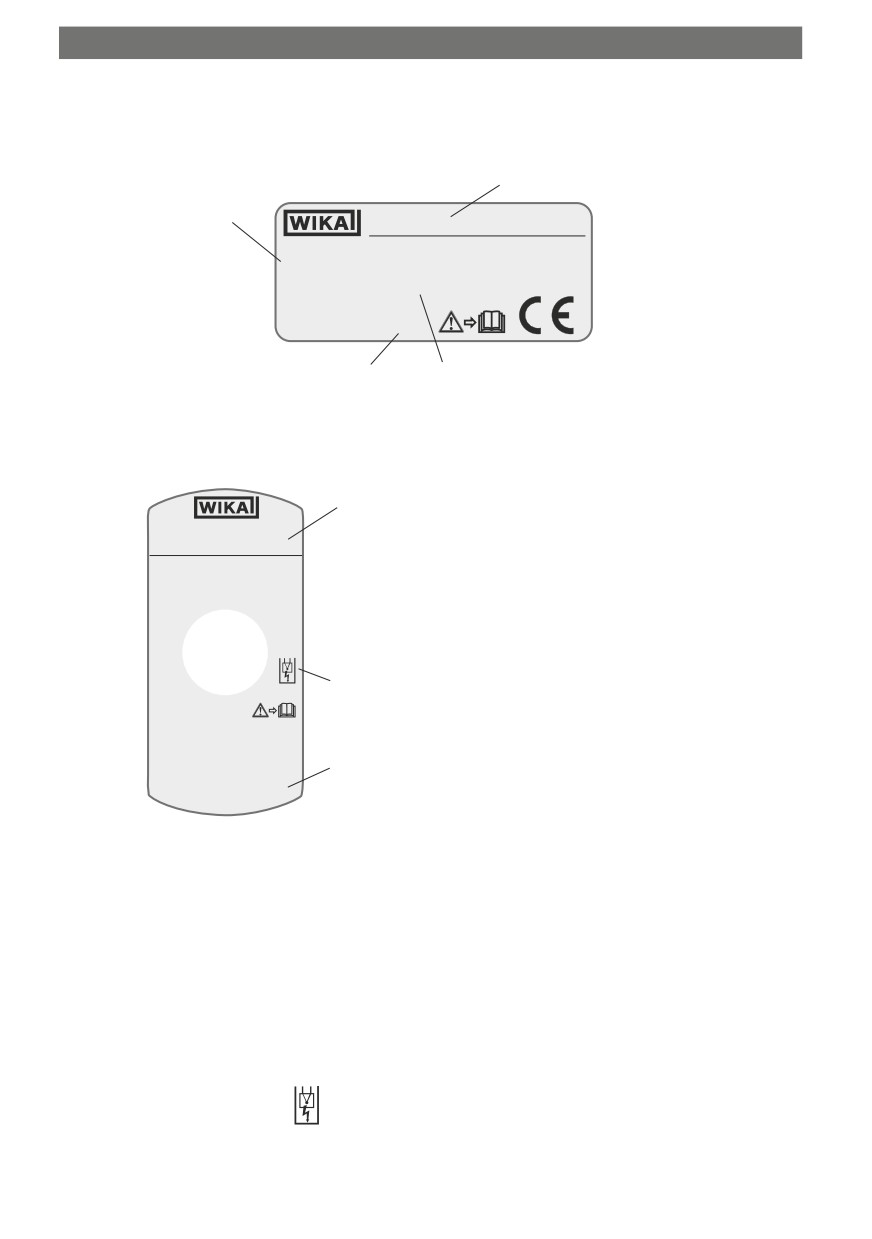

Этикетка термометра сопротивления (пример)

TR10-B

11012345

D-63911 Klingenberg

IEC 60751

1 x Pt100 / B / 3 (F)

-50 ... +250 °C

T32

4 ... 20 mA

-50 ... +250 °C

HART^®

Made in Germany

2015

■■

Этикетка измерительной вставки TR10-А

D-63911 Klingenberg

TR10-A

IEC 60751

11012345

1 x Pt100 / B / 3

-50 ... +250 °C

D = 6 mm

525 mm

(F)

Made in Germany 2015

c Модель

d Модель преобразователя (только для исполнения с преобразователем)

e Год выпуска

Сенсор по стандарту

■■

F = тонкопленочный измерительный резистор

тонкопленочный измерительный резистор,

■■

FT =

с повышенной чувствительностью

■■

W = проволочный измерительный резистор

g Символ чувствительного элемента

■■

псевдозаземленный

= Термометр следует считать заземленным из-за

небольшого изоляционного расстояния между датчиком

сопротивления и гильзой.

3. Техника безопасности

3.5.2

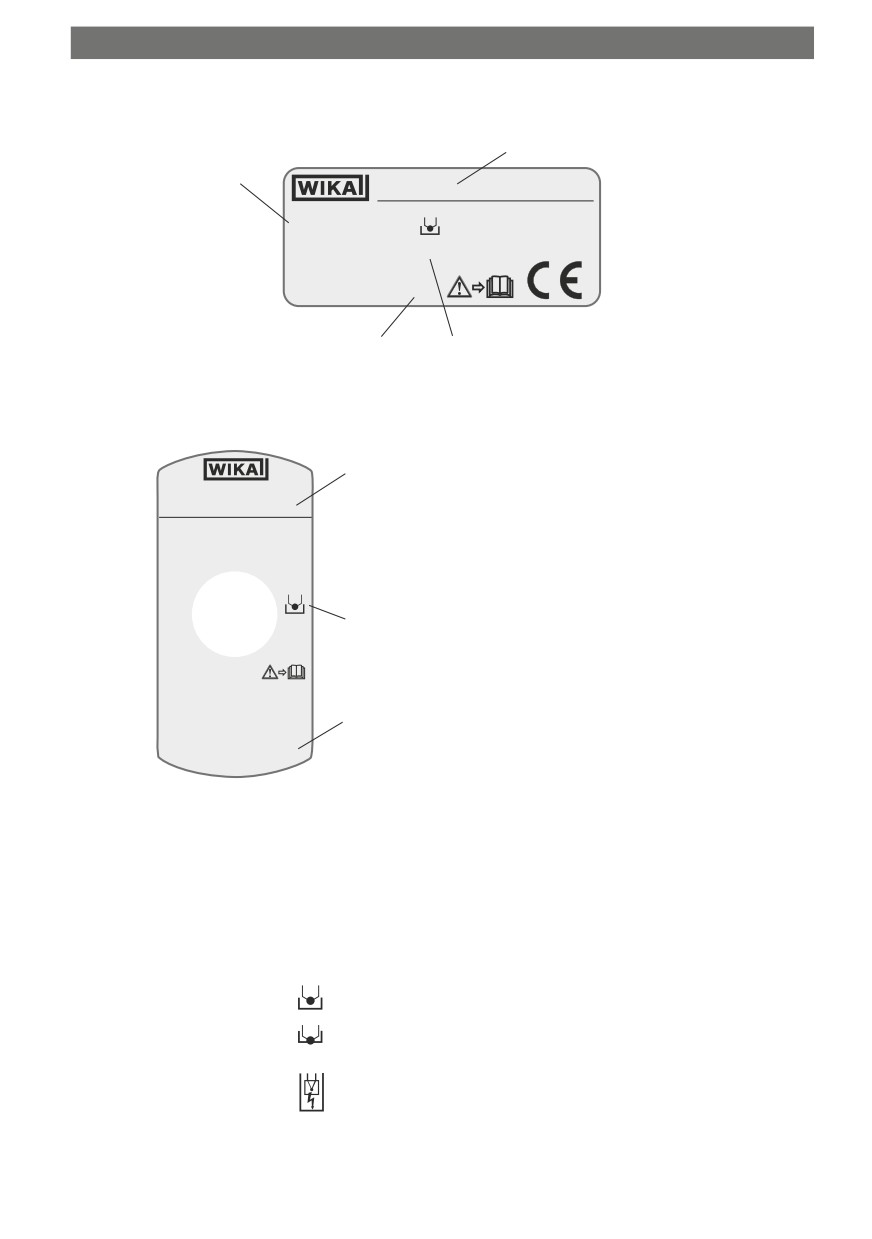

Этикетка термопары (пример)

TC10-B

11012345

D-63911 Klingenberg

IEC 60584

1 x Type K / 1 / .

0 ... 1260 °C

T32

4 ... 20 mA

-50 ... +250 °C

HART^®

Made in Germany

2015

■■

Этикетка измерительной вставки TC10-А

D-63911 Klingenberg

TC10-A

IEC 60584

11012345

1 x Type K / 1 / .

0 ... 1260 °C

D = 2 mm

525 mm

Made in Germany 2015

c Модель

d Модель преобразователя (только для исполнения с преобразователем)

e Год выпуска

Сенсор по стандарту

■■

незаземленный

■■

заземленный

g Символ чувствительного элемента

■■

незаземленный

= незаземленный, припаянный

■■

заземленный

= припаянный к гильзе (заземленный)

■■

псевдозаземленный

= Термометр следует считать заземленным из-за

небольшого изоляционного расстояния между датчиком

сопротивления и гильзой.

3. Техника безопасности / 4. Транспортировка, упаковка ...

Символы

Перед началом любых работ прочитайте это руководство!

Прибор с этим знаком соответствует европейским директивам.

4. Транспортировка, упаковка и хранение

4.1 Транспортировка

Проверьте измерительный прибор на наличие любых повреждений, которые могли

быть вызваны транспортировкой.

Об очевидных повреждениях немедленно сообщите поставщику.

ВНИМАНИЕ!

Повреждения вследствие неправильной транспортировки

При неправильной транспортировке возможен значительный

имущественный ущерб.

▶▶

Во время выгрузки упакованных изделий при доставке, а также во

время транспортировки внутри предприятия действуйте осторожно и

следуйте указаниям, представленным в виде символов на упаковке.

▶▶

Во время транспортировки внутри предприятия следуйте указаниям

в главе 4.2 “Упаковка и хранение”.

Если измерительный прибор был перенесен из холодного помещения в теплое,

то образование конденсата внутри измерительного прибора может привести

к его неправильной работе. Перед повторным вводом прибора в эксплуатацию

необходимо выдержать его в помещении, для того, чтобы его температура

сравнялась с температурой помещения.

4.2 Упаковка и хранение

Не удаляйте упаковку до момента непосредственного монтажа.

Допустимые пределы температуры в месте хранения:

Tемпература хранения:

Инструменты без встроенного преобразователя:

-40 ... +80 °C

Приборы с встроенным преобразователем:

см. инструкцию на

преобразователь

Избегайте влияния следующих факторов:

■■

Прямые солнечные лучи, близость нагретых предметов

■■

Механические вибрации, механические удары (удары вследствие резкой установки)

■■

Cажа, пыль, пары, корродирующие агрессивные газы

■■

Взрывоопасная окружающая среда, воспламеняющаяся атмосфера

4. Транспортировка ... / 5. Ввод в эксплуатацию, работа

Храните инструмент в заводской упаковке, с соблюдением условий, указанных

выше. Если заводская упаковка отсутствует, упакуйте приборы следующим

образом:

1. Положите измерительный прибор в упаковку, проложив мягким амортизирующим

материалом.

2. При длительном хранении (более 30 дней) внутрь упаковки положите мешочек с

влагопоглотителем.

5. Ввод в эксплуатацию, работа

ВНИМАНИЕ!

Повреждения измерительного прибора в случае эксплуатации

при температуре, выходящей за верхние или нижние пределы

рабочей температуры

Несоблюдение разрешенной рабочей температуры, учитывая также

конвекцию и радиацию, может причинить ущерб термометру даже во

время монтажа.

▶▶

Запрещается выходить за верхние и нижние пределы указанного

диапазона рабочей температуры.

5.1 Механический монтаж

5.1.1

Многозонные сборки

Обычно они оборудованы корпусом, в котором установлены преобразователи или

клеммные блоки.

Преобразователи/цифровые дисплеи закреплены механически (например, при

помощи DIN реек в корпусе или при помощи держателя в соединительной головке).

5.1.2

Кабельный зонд

Обычно они не помещены в корпус. Однако они могут быть соединены с

дополнительным корпусом, в котором установлен преобразователь или клеммные

блоки.

5.1.3

Цилиндрические резьбы

Если термометр имеет цилиндрические резьбы на соединительной головке,

удлинительной шейке, защитной гильзе или в качестве присоединения к процессу

(G ½, M20 x 1,5 ...), эти резьбовые соединения должны быть уплотнены при помощи

прокладок для предотвращения проникновения влаги в термометр.

В качестве стандарта WIKA использует медные уплотнительные кольца в месте

соединения удлинительной шейки и защитной гильзы, а также плоские картонные

прокладки в месте соединения головки с удлинительной шейкой или защитной

гильзой.

5. Ввод в эксплуатацию, работа

Если термометр поставляется в сборе с защитной гильзой, то все необходимые

уплотнения уже установлены (если это указано в заказе). Оператор установки

должен проверить, соответствуют ли уплотнения условиям эксплуатации и

при необходимости заменить их подходящими уплотнениями (см. главу 10

“Принадлежности”).

Необходимо заменить уплотнения после демонтажа!

5.1.4

Конические резьбы

При использовании резьбы NPT или других конических резьб необходимо

проверить необходимость их дополнительной герметизации при помощи

ФУМ-ленты или пакли. Перед установкой необходимо смазать резьбу подходящим

смазывающим материалом.

5.2 Электромонтаж

Использование преобразователя/цифрового дисплея (опция):

Следуйте указаниям руководства по эксплуатации преобразователя/цифрового

дисплея (см. комплект поставки).

Кабельные вводы

Указания по обеспечению защиты IP:

■■

Используйте кабельные вводы в соответствии с номинальным диаметром кабеля,

для которого они предназначены.

■■

Не используйте для подключения очень мягкие провода.

■■

Используйте только круглые кабели (при необходимости с немного овальным

поперечным сечением)

■■

Не перекручивайте кабель.

■■

Неоднократное откручивание/закручивание возможно. Однако это следует

делать только в случае необходимости, т. к. это может отрицательно сказаться на

степени защиты.

■■

Для кабеля, имеющего ярко выраженную тенденцию к деформации при

пониженных температурах, кабельный ввод должен быть полностью затянут.

5. Ввод в эксплуатацию, работа

5.3 Электрические подключения

ВНИМАНИЕ!

Опасность короткого замыкания

Повреждение кабелей, проводов и точек присоединения может

привести к неисправности измерительного прибора.

▶▶

Защитите кабели и провода от повреждения. Тонкожильные провода

с неизолированными концами должны быть сплетены на концах.

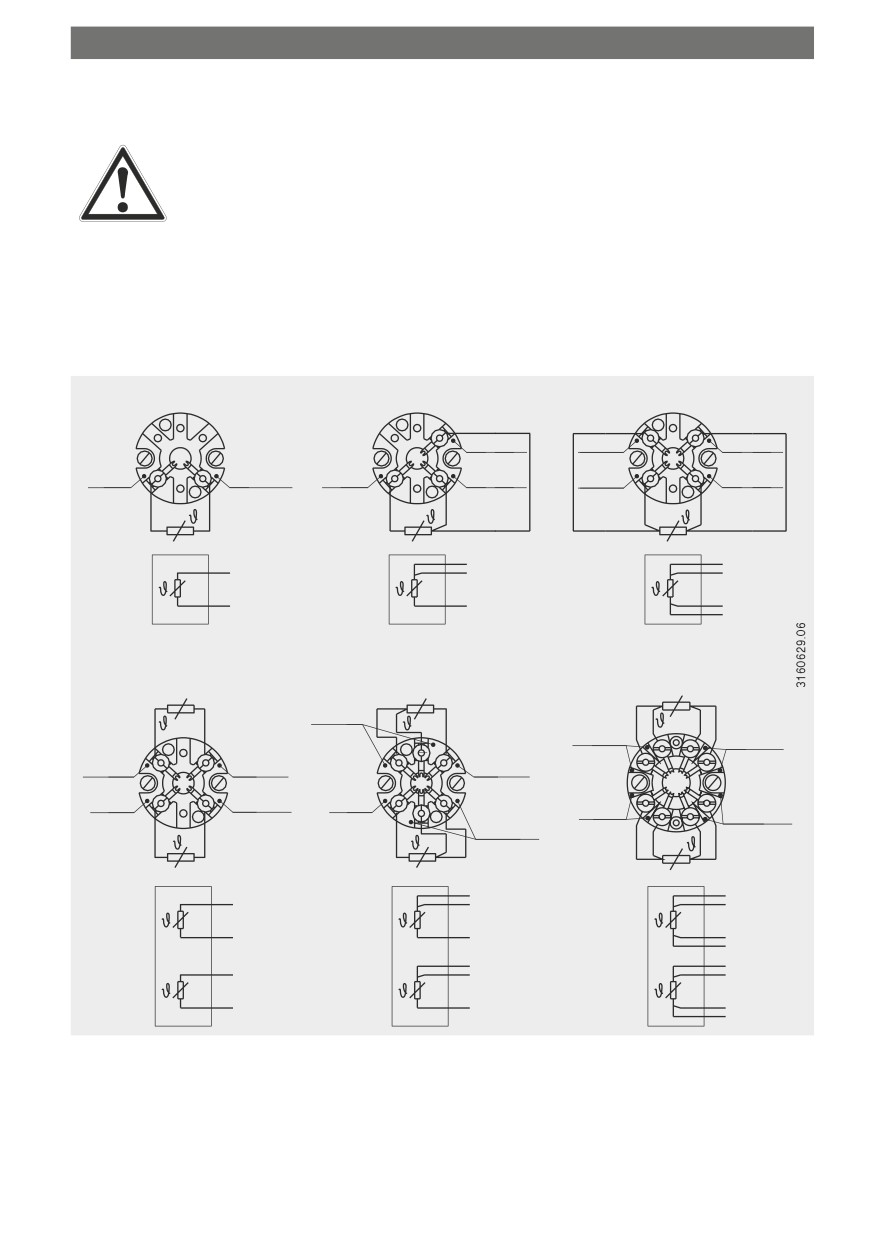

5.3.1

Термометры сопротивления

■■

С клеммным блоком

1 x Pt100, 2-проводный

1 x Pt100, 3-проводный

1 x Pt100,

4-проводный

красный

белый

красный

белый

красный

белый

красный

белый

красный

белый

2 x Pt100, 2-проводный

2 x Pt100, 3-проводный

2 x Pt100, 4-проводный

черный

желтый

черный

желтый

белый

красный

белый

красный

белый

черный

желтый

5. Ввод в эксплуатацию, работа

■■

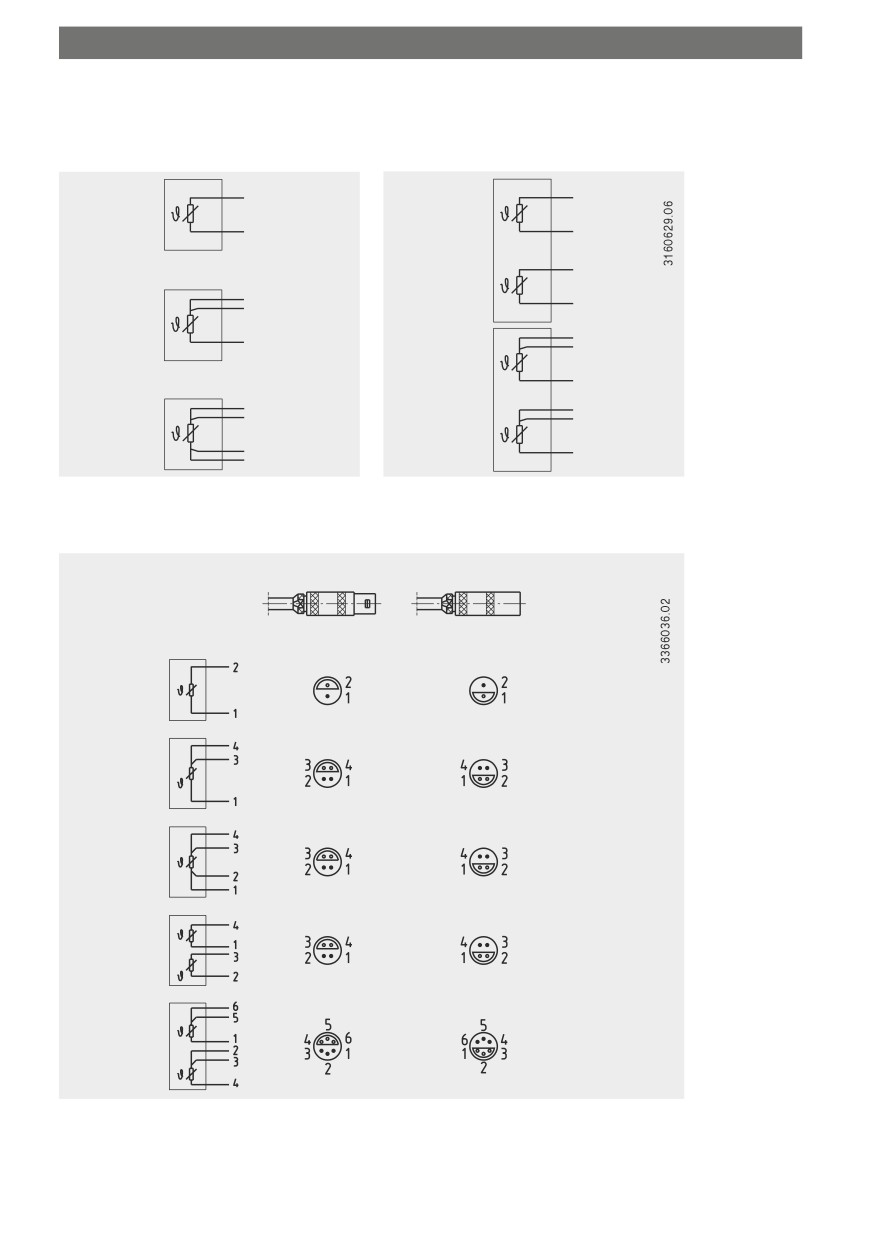

С кабелем

или

разъемом

Без разъема

красный

1 x Pt100

2-проводн.

белый

x Pt100

2-проводн.

черный

красный

желтый

1 x Pt100

красный

3-проводн.

красный

белый

красный

белый

2 x Pt100

красный

3-проводн.

черный

1 x Pt100

красный

черный

4-проводн.

белый

желтый

белый

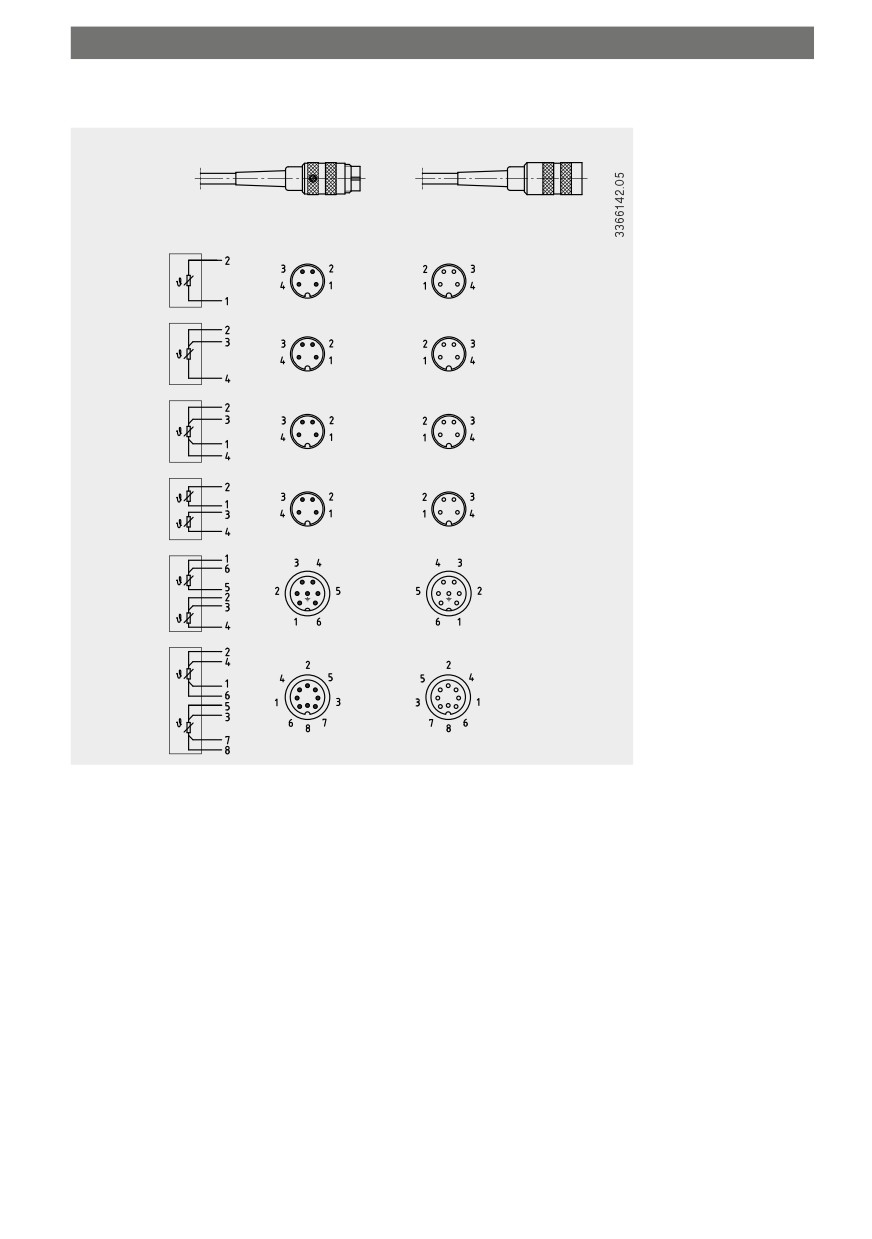

Lemosa разъем

Разъем (наружн) Разъём (внутр)

Вид спереди

1 x Pt100

2-проводн.

1 x Pt100

3-проводн.

1 x Pt100

4-проводн.

2 x Pt100

2-проводн.

2 x Pt100

3-проводн.

5. Ввод в эксплуатацию, работа

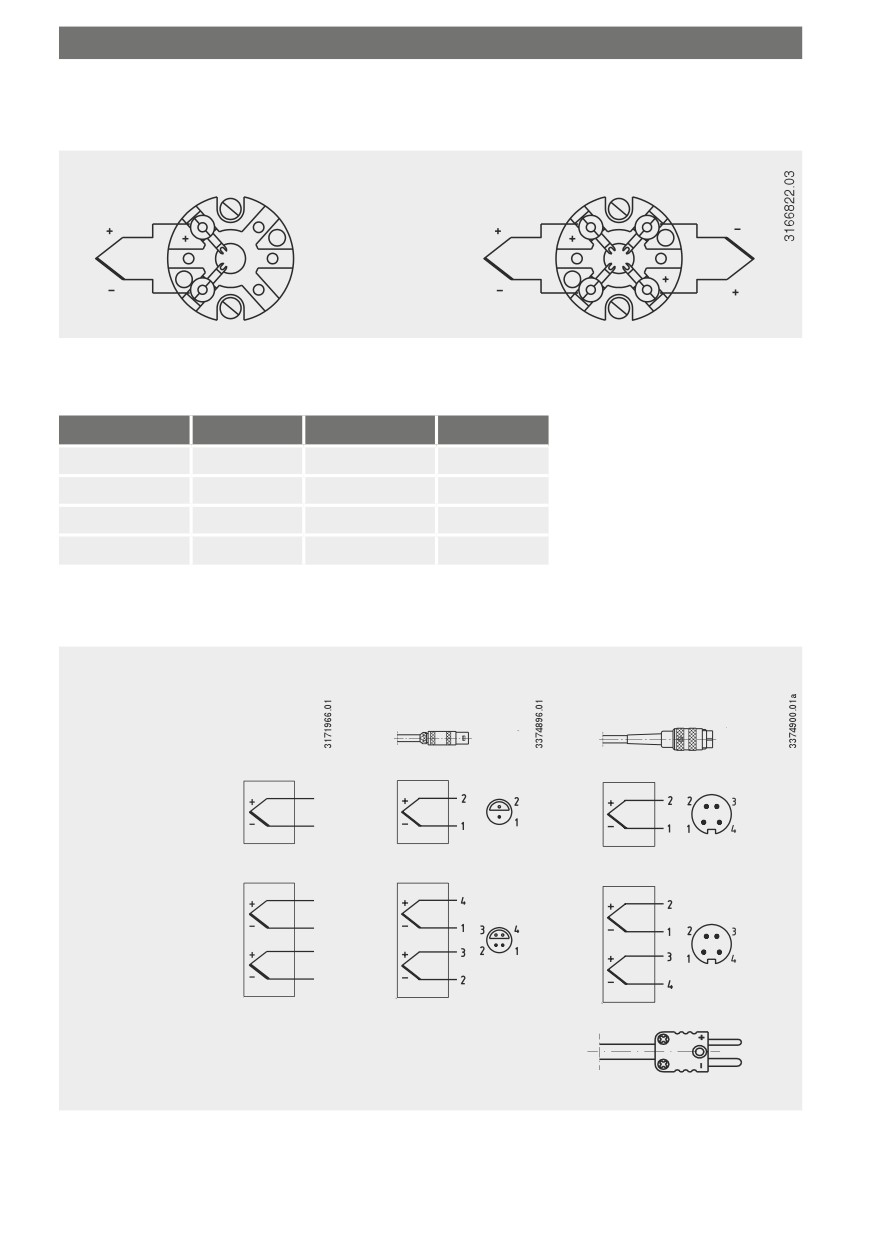

5.3.2

Термопары

■■

С клеммным блоком

Одиночная термопара

Двойная термопара

Цветовая маркировка

на положительных

полюсах

измерительного

прибора определяет

соответствие

полярности и клеммы.

Цветовая маркировка многожильных проводов кабеля

Тип сенсора

Стандарт

Положит.

Отриц.

IEC 60584

Зеленый

Белый

IEC 60584

Черный

Белый

IEC 60584

Фиолетовый

Белый

IEC 60584

Розовый

Белый

■■

С кабелем или разъемом

Кабель

Штекерный

Штекерный разъем

разъем Lemosa на

Binder на кабеле

кабеле

(винтовой штекер)

Маркировка концов

кабеля приведена в

таблице

Одиночная

термопара

Двойная

термопара

Термо-разъем

Положительные и отрицательные клеммы

помечены.

Два термо-разъема используются с двойными

термопарами.

5. Ввод в эксплуатацию, работа

5.4 Перенос температуры из процесса

Недопустим перенос тепла из процесса, температура которого превышает рабочую

температуру преобразователя (цифрового дисплея) или корпуса, и он должен быть

предотвращен за счет установки подходящей тепловой изоляции или достаточно

длинной удлинительной шейки.

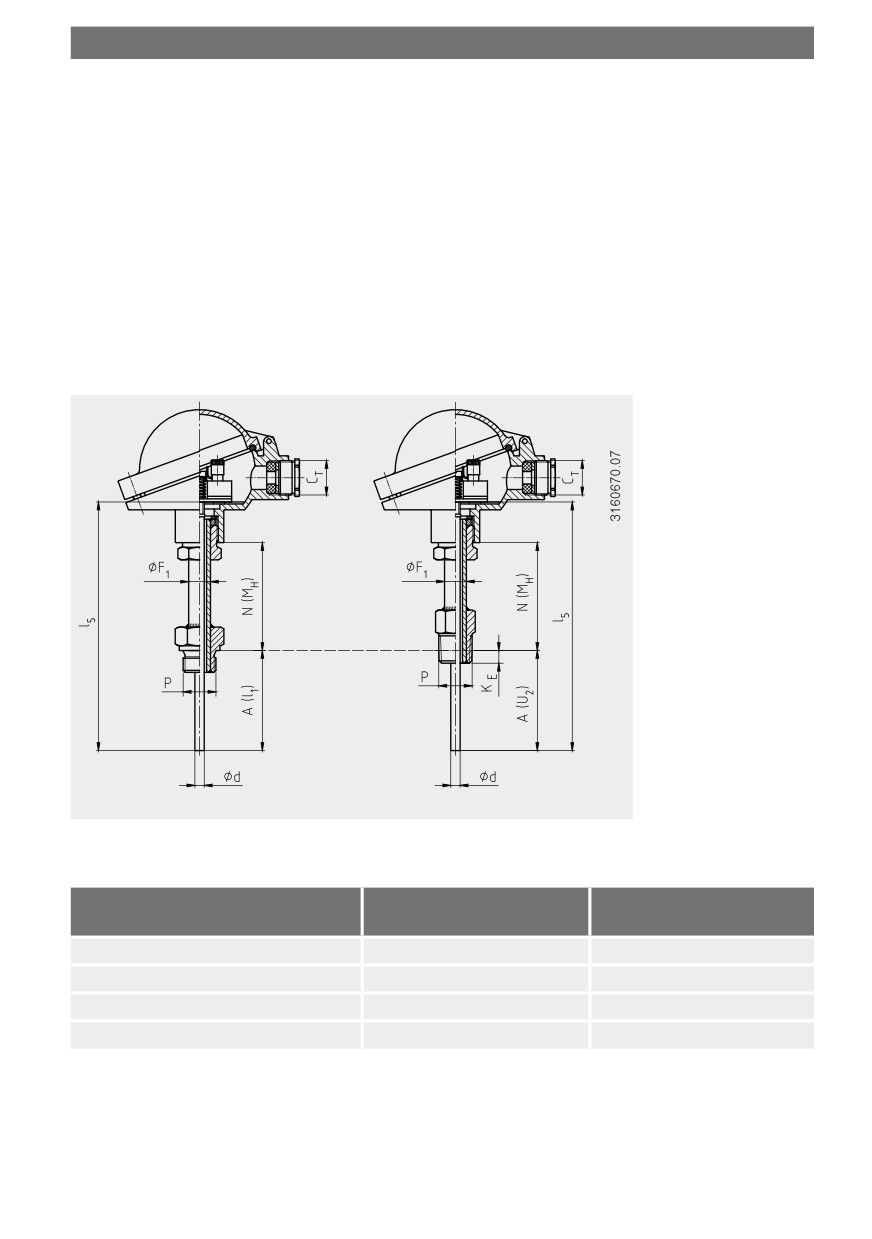

Увеличение расстояния между соединительными компонентами и горячими

поверхностями

Длина шейки (N) определяется как расстояние от нижнего края соединительной

головки или корпуса до поверхности, излучающей тепло. Ожидаемая температура

на нижнем крае соединительной головки или корпуса не должна превышать 80 °C.

Необходимо принять во внимание условия для встроенных преобразователей или

дисплеев и при необходимости следует увеличить длину шейки.

параллельная резьба

коническая резьба

Для выбора минимальной длины шейки применяются следующие стандартные

значения.

Максимальная температура

Рекомендуемая длина

среды

100 °C

135 °C

20 мм

200 °C

50 мм

> 200 °C ≤ 450 °C

100 мм

Для термометров, оснащенных соединительным кабелем, температура в месте

подключения кабеля ограничена. Максимальное значение составляет 150 °C.

Чтобы гарантировать, что допустимая температура не превышается, необходимо

соответствующим образом выбрать размер X.

5. Ввод в эксплуатацию, работа / 6. Проблемы и их решение

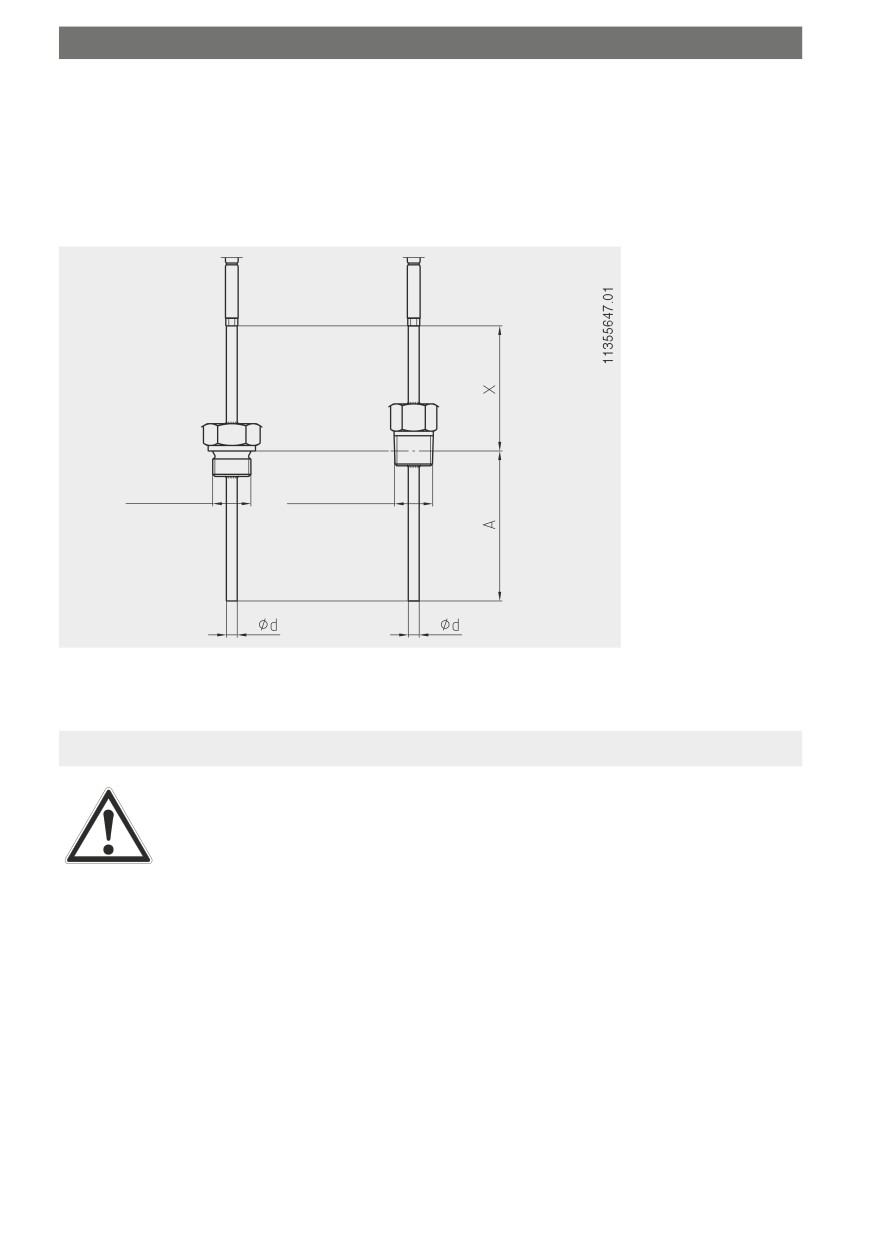

Увеличение расстояния между соединительными компонентами и горячими

поверхностями

Расстояние X определяется как расстояние между точкой присоединения кабеля и

поверхностью, излучающей тепло. Ожидаемая температура в точке присоединения

не должна превышать 120 °C.

▶▶

При необходимости следует увеличить расстояние X.

Резьба

Резьба_(NPT)

6. Проблемы и их решение

ВНИМАНИЕ!

Травмы, материальный ущерб и причинение вреда окружающей

среде

При невозможности устранить неисправности при помощи

перечисленных мер необходимо немедленно вывести измерительный

прибор из эксплуатации.

▶▶

Убедитесь в отсутствии каких-либо сигналов и обеспечьте защиту от

случайного ввода в эксплуатацию.

▶▶

Свяжитесь с производителем.

▶▶

При необходимости возврата просьба следовать указаниям в главе

8.2 “Возврат”.

6. Проблемы и их решение

ВНИМАНИЕ!

Травмы, материальный ущерб и причинение вреда окружающей

среде, причиненные опасными средами

При контакте с опасными средами (например, кислородом,

ацетиленом, воспламеняемыми или токсичными веществами),

вредными средами (например, коррозийными, токсичными,

канцерогенными, радиоактивными), а также с холодильными

установками и компрессорами существует опасность травм,

материального ущерба причинения вреда окружающей среде.

При возникновении сбоя в работе прибора, он может подвергнуться

агрессивной или высокотемпературной среде или среде, находящейся

под высоким давлением. Помните об этом при их демонтаже, сервисе.

▶▶

В дополнение к стандартным предписаниям для этих сред

необходимо также следовать соответствующим сводам норм и

правил или предписаниям.

▶▶

Используйте необходимое защитное снаряжение (которое зависит

от применения, сам термометр фактически не представляет

опасности).

Контактная информация содержится в главе 1 “Основная информация”

или на последней странице руководства по эксплуатации.

Проблемы и их

Возможная причина

Действие

решение

Нет сигнала/обрыв

механические нагрузки на

Замените зонд или

кабеля

прибор слишком высоки, или

измерительную вставку на

температура слишком высока

зонд/вставку подходящего

исполнения

Неправдоподобные

Сдвиг характеристики сенсора

Замените зонд или

результаты

из-за воздействия слишком

измерительную вставку на

измерений

высокой температуры

зонд/вставку подходящего

исполнения

Сдвиг характеристики сенсора

Используйте подходящую

из-за воздействия химически

защитную гильзу.

агрессивной среды

Неправдоподобные

Попадание влаги с кабель или

Замените зонд или

результаты

измерительную вставку

измерительную вставку на

измерений (сильно

зонд/вставку подходящего

заниженные)

исполнения

6. Проблемы и их решение

Проблемы и их

Возможная причина

Действие

решение

Неправдоподобные

Неправильно положение

Чувствительная к температуре

результаты

при установке, например,

часть чувствительного

измерений и

слишком большая или малая

элемента должна находиться

слишком большое

длина погружения, или

внутри среды, а поверхности

время отклика

слишком сильное рассеяние

для измерения должны быть

температурного поля

незаземленными

На поверхности сенсора

Очистите поверхности сенсора

или гильзы образовались

или гильзы

отложения среды

Неправдоподобные

Паразитные напряжения

Используйте подходящий

результаты

(термическое напряжение,

компенсационный кабель

измерений

гальваническое напряжение)

(термопар)

или неправильное

выравнивание потенциалов

Индикация скачков

Обрыв кабеля/провода,

Замените термометр или его

измеряемого

ухудшение электрического

измерительную вставку на

значения

контакта провода(-ов)

исполнения с защитой кабеля

из-за вибрации или др.

от излома/изгиба. используйте

механических воздействий

провода большего сечения

Появление коррозии

Корродирующие свойства

Изучите среду, а затем выберите

среды оказались выше,

более подходящий материал или

или выбран неправильный

регулярно заменяйте защитную

материал сенсора/гильзы

гильзу

Помехи сигнала

Паразитные токи, вызванные

Используйте экранированные

электрическими полями

соединительные кабели и

увеличьте расстояние до

электродвигателей и кабелей

электропитания

Заземляющие контуры

Устраните разности потенциалов

при помощи гальванически

развязанных барьеров или

преобразователей

7. Техобслуживание и чистка

Контактная информация содержится в главе 1 “Основная информация”

или на последней странице руководства по эксплуатации.

7.1 Обслуживание

Описанные здесь термометры не требуют технического обслуживания.

Ремонт производится только производителем или авторизованными организациями.

7.2 Чистка

ВНИМАНИЕ!

Травмы, материальный ущерб и причинение вреда окружающей

среде

Неправильная очистка может привести к травмам, материальному

ущербу и причинению вреда окружающей среде Остатки

измерительной среды в демонтированных измерительных приборах

могут представлять опасность для персонала, окружающей среды и

оборудования.

▶▶

Выполняйте очистку так, как описано ниже.

▶▶

Перед очисткой отсоедините измерительный прибор надлежащим образом.

▶▶

Используйте необходимое защитное снаряжение (которое зависит от

применения, сам термометр фактически не представляет опасности).

▶▶

Протирайте приборы влажной тканью.

Особенно это относится к термометрам с пластиковыми корпусами и кабельным

зондам с пластиковой изоляцией соединительного кабеля, чтобы избежать риска

возникновения электростатического заряда.

Электрические соединения не должны контактировать с влагой!

ВНИМАНИЕ!

Повреждение измерительного прибора

Неправильная очистка может привести к повреждению

измерительного прибора!

▶▶

Не используйте агрессивные чистящие средства.

▶▶

Не используйте для очистки заостренные и твердые предметы.

▶▶

Вымойте или очистите демонтированный измерительный прибор для того, чтобы

защитить персонал и окружающую среду от воздействия остатков среды.

7. Техобслуживание ... / 8. Демонтаж, возврат и утилизация

7.3 Калибровка, повторная калибровка

Рекомендуется регулярно производить повторную калибровку измерительной

вставки (термометры сопротивления: приблизительно каждые 24 месяца,

термопары: приблизительно каждые 12 месяцев). Этот интервал может быть

сокращен в зависимости от конкретного применения. Калибровка может быть

выполнена производителем, а также на месте квалифицированным техническим

персоналом при помощи калибровочных приборов.

8. Демонтаж, возврат и утилизация

8.1

Демонтаж

ВНИМАНИЕ!

Травмы, материальный ущерб и причинение вреда окружающей

среде остатками среды

При контакте с опасными средами (например, кислородом,

ацетиленом, воспламеняемыми и токсичными веществами), вредными

средами (например, коррозийными, токсичными, канцерогенными,

радиоактивными), а также с холодильными установками и

компрессорами существует опасность травм, материального ущерба и

причинения вреда окружающей среде.

▶▶

Перед помещением на хранение (после использования) вымойте или

очистите демонтированный измерительный прибор для того, чтобы

защитить персонал и окружающую среду от воздействия остатков

среды.

▶▶

Используйте необходимое защитное снаряжение (которое зависит

от применения, сам термометр фактически не представляет

опасности).

▶▶

Следуйте указаниям в паспорте безопасности материала

соответствующей среды.

Отсоединяйте термометр только после сброса давления.

ВНИМАНИЕ!

Риск возгораний

Во время демонтажа существует опасность высвобождения опасных

горячих сред.

▶▶

Дайте прибору остыть перед его демонтажом!

8.2 Возврат

При пересылке прибора строго соблюдать следующие указания:

Все приборы, отправляемые в компанию WIKA, не должны содержать никаких

опасных веществ (кислот, щелочей, растворов и т. д.) и поэтому должны быть

очищены перед возвратом.

8. Демонтаж, возврат и утилизация

ВНИМАНИЕ!

Травмы, материальный ущерб и причинение вреда окружающей

среде остатками среды

Остатки измерительной среды в демонтированных измерительных

приборах могут представлять опасность для персонала, окружающей

среды и оборудования.

▶▶

При наличии опасных веществ приложите паспорт безопасности

материала соответствующей среды.

▶▶

Очистите измерительный прибор, см. главу 7.2 “Чистка”.

При возврате используйте заводскую упаковку или другую упаковку,

обеспечивающую сохранность при транспортировке.

Во избежание повреждений:

1. Положите измерительный прибор в упаковку, проложив мягким амортизирующим

материалом.

Уложите амортизирующий материал ровно на все стороны упаковки для

пересылки.

2. Внутрь упаковки положите мешочек с влагопоглотителем (если возможно).

3. Пометьте посылку как содержащую высокочувствительный измерительный

прибор.

Информация по возврату содержится в разделе “Сервис” на сайте

местного представительства нашей фирмы.

8.3 Утилизация

Неправильная утилизация может навредить окружающей среде.

Утилизация компонентов измерительных приборов и упаковочных материалов

должна осуществляться экологически целесообразно в соответствии с местными

предписаниями по обращению с отходами и утилизации.

9. Характеристики

Из-за большого разнообразия имеется очень широкий спектр характеристик.

Поэтому мы рекомендуем обратиться к типовым листам WIKA и другой

документации.

■■

Термометры сопротивления

■■

Термопары

Модель

Типовой лист

Модель

Типовой лист

TR10-A

TE 60.01

TC10-A

TE 65.01

TR10-B

TE 60.02

TC10-B

TE 65.02

TR10-C

TE 60.03

TC10-C

TE 65.03

TR10-D

TE 60.04

TC10-D

TE 65.04

TR10-F

TE 60.06

TC10-F

TE 65.06

TR10-H

TE 60.08

TC10-H

TE 65.08

TR10-J

TE 60.10

TC10-K

TE 65.11

TR10-K

TE 60.11

TC10-L

TE 65.12

TR10-L

TE 60.12

TC40

TE 65.40

TR11-A

TE 60.13

TC50

TE 65.50

TR11-C

TE 60.14

TC53

TR11-H

TC55

TE 65.55

TR20

TE 60.20

TC80

TE 65.80

TR22-A

TE 60.22

TC81

TE 65.81

TR22-B

TE 60.23

TC95

TE 70.01

TR25

TE 60.25

TR40

TE 60.40

TR50

TE 60.50

TR51

TE 60.51

TR53

TE 60.53

TR55

TE 60.55

TR60

TE 60.60

TR81

TE 60.81

TR95

TE 70.01

10. Принадлежности

Уплотнения могут быть заказаны отдельно WIKA, см. таблицу.

WIKA

Обозначение

Для резьб:

код заказа

11349981

по DIN 7603 форма C 14 x 18 x 2 -CuFA

G ¼, M14 x 1,5

11349990

по DIN 7603 форма C 18 x 22 x 2 -CuFA

M18 x 1,5, G ⅜

11350008

по DIN 7603 форма C 21 x 26 x 2 -CuFA

G ½, M20 x 1,5

11350016

по DIN 7603 форма C 27 x 32 x 2,5 -CuFA

G ¾, M27 x 2

11367416

по DIN 7603 форма C 20 x 24 x 2 -CuFA

M20 x 1,5

1248278

по DIN 7603 D21,2 x D25,9 x 1,5 -Al

G ½, M20 x 1,5

3153134

по DIN 7603 форма C D14.2 x D17,9 x 2 -StFA

G ¼, M14 x 1,5

3361485

по DIN 7603 форма C D33.3 x D38.9 x 2,5 -StFA

G 1

Обозначения:

CuFA = Медь, макс. 45HB^a, заполнение безасбестовым изоляционным материалом

= алюминий Al99 ; F11, от 32 до 45 HB^b

StFA = Мягкое железо, от 80 до 95 HB^a; заполнение безасбестовым изоляционным материалом
