2063 КВ-УКВ шлюз. Описание
BARRETT
2063 КВ-УКВ
шлюз
TACTICAL COMMUNICATIONS
Шлюз Barrett 2063 КВ-УКВ обеспечивает бесперебойную передачу
данных из УКВ сети Barrett в КВ сеть без вмешательства оператора.
Полностью автоматизированная коммутация сокращает время,
необходимое для ретрансляции информации, критически важной для
выполнения поставленной задачи. Устройство также позволяет
уменьшить вероятность ошибок при передаче данных и обеспечивает
возможность прямой связи между командующими в стратегических
пунктах и подразделениями на местах.
Стандартная рабочая конфигурация включает в себя командный
автомобиль, информация на который передается от развернутых на
местности подразделений по УКВ каналам связи. Если полученную
информацию необходимо передать на более высокие уровни
командования, такая передача осуществляется по КВ радиоканалу.
Ответ от командования к подразделениям на местности передается
аналогичным образом, в обратной последовательности.
Как показано на приведенной ниже схеме, шлюз, установленный в
командном автомобиле, обеспечивает возможность прямой связи
между развернутыми подразделениями и командованием по запросу.
Шлюз Barrett 2063 позволяет устанавливать прямой канал обмена
данными между КВ и УКВ сетями через специальную станцию в
командном автомобиле. При переключении шлюза в режим “связь
установлена”, он обеспечивает ретрансляцию голосовой связи из
одной сети в другую.
Обеспечение передачи информации
между КВ и УКВ сетями связи Barrett
Обеспечивает возможность прямой
связи между подразделениями на
местности и находящимся на
значительном расстоянии
командованием и центрами управления
Сокращает задержки при передачи
критически важной информации
Командный автомобиль, КВ и УКВ
Тактическая УКВ
Тактическая УКВ мобильная
штыревая антенна
антенна 2019 с функцией
30 - 88 МГц
автоматической настройки
УКВ связь для
КВ связь для
подразделений
центрального
на местности
командования
Тактическая
носимая УКВ
радиостанция
PRC-2081
Тактическая
базовая КВ
Тактическая
Тактическая
радиостанция
мобильная
мобильная
PRC-2092
УКВ
КВ
радиостанция
радиостанция
PRC-2082,
PRC-2091
50 Вт
2063 КВ-УКВ
шлюз
2063 КВ-УКВ
шлюз

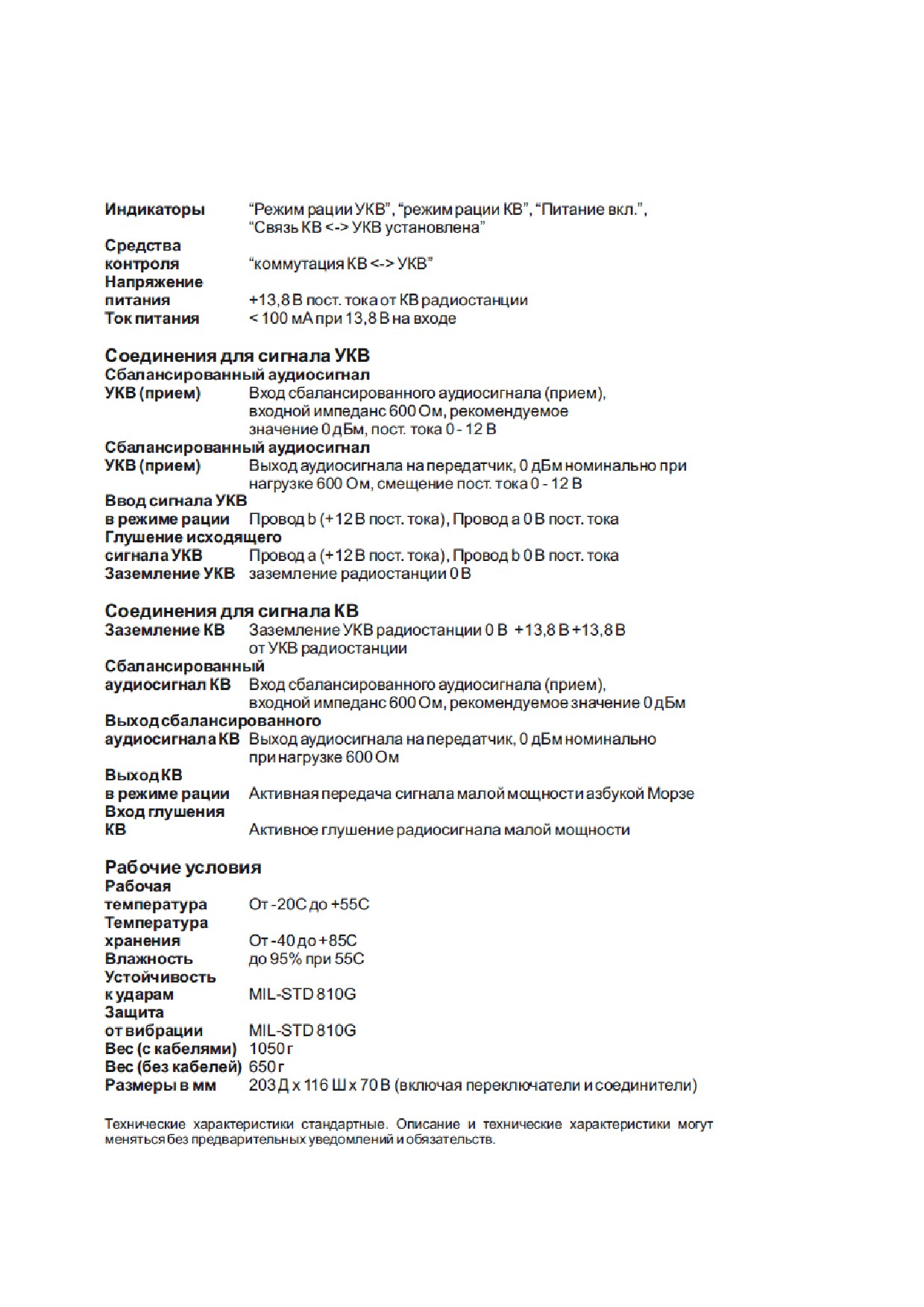

Общие технические характеристики
