ПРИБОР ПРИЕМНО-КОНТРОЛЬНЫЙ ПОЖАРНЫЙ ППК-2БМ. Руководство по эксплуатации БКЛА.425521.002 РЭ

-8-

1.2.1.11 Прибор ППК-2БМ обеспечивает регистрацию и отображение выдачи извещений позици-

онными индикаторами каналов контроля шлейфа на узлах УПР-04Л, групповыми индикаторами узла

УКУ-03Л, групповым звуковым сигнализатором, групповыми реле трансляции и оповещения, дейст-

вующими во внешние цепи сигнализации и контроля.

Позиционными индикаторами каналов контроля шлейфа на узлах УПР-04Л и групповыми инди-

каторами узла УКУ-03Л отображается выдача извещений о пожаре и неисправностях включением этих

индикаторов в различные режимы свечения:

− свечение позиционных индикаторов "ПОЖАР 1, 2" соответствующего канала при выдаче из-

вещений о пожаре:

1) "Пожар 1" - импульсное;

2) "Пожар 2" - прерывистое;

3) "Пожар с пуском АСПТ" - непрерывное;

− свечение позиционных индикаторов НЕИСПР при выдаче извещений о неисправностях:

1) "Неисправность-замыкание шлейфа" - импульсное соответствующего канала;

2) "Неисправность-обрыв шлейфа" - прерывистое соответствующего канала;

3) "Неисправность-обрыв адресной линии АСПТ" - в режиме "меандр" соответствующего канала;

4) "Неисправность-обрыв обобщенной линии АСПТ" - в режиме "меандр" двух связанных каналов;

5) "Неисправность-отключение шлейфа" - непрерывное соответствующего канала;

− свечение группового индикатора "ПОЖАР 1, 2" при выдаче извещений о пожаре:

1) "Пожар 1" - импульсное;

2) "Пожар 2", "Пожар с пуском АСПТ" - непрерывное;

− свечение группового индикатора "НЕИСПР. 1" при выдаче извещений о неисправностях и не-

санкционированном доступе:

1) "Неисправность-обрыв шлейфа", "Неисправность-замыкание шлейфа", "Неисправность-

обрыв адресной линии АСПТ", "Неисправность-обрыв обобщенной линии АСПТ" - импульсное;

2) "Неисправность-перегрузка по линиям АСПТ" - прерывистое;

3) "Несанкционированный доступ" - непрерывное;

− свечение группового индикатора "НЕИСПР. 2" при извещениях "Неисправность-отключение

шлейфа", "Неисправность-нарушение целостности прибора" - непрерывное.

Индикаторами оперативных отключений отображается извещение "Несанкционированный доступ" -

импульсное свечение индикаторов ОТКЛ. ЗВУКА, ОТКЛ. ОПОВЕЩ.

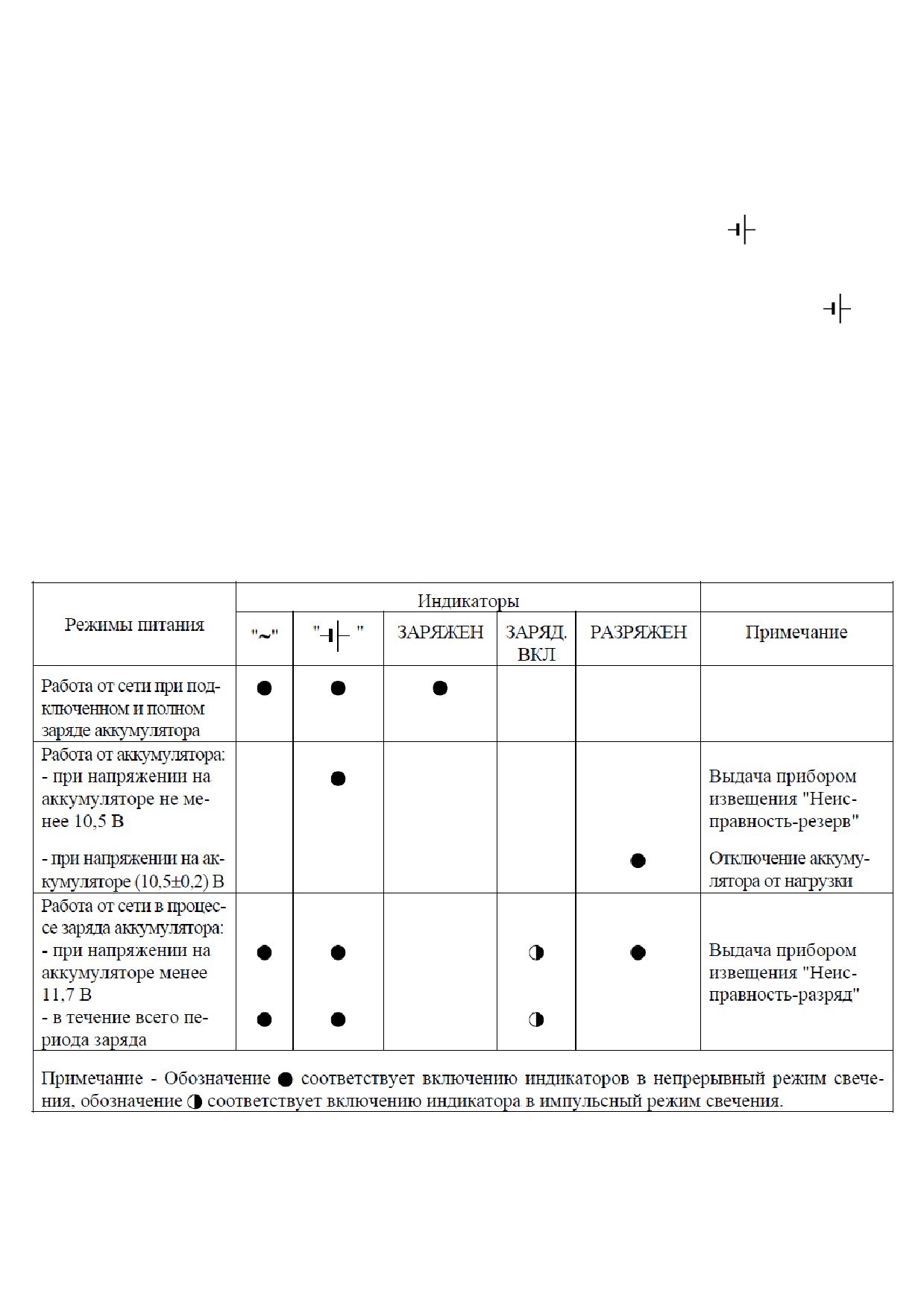

При извещениях "Неисправность-резерв", "Неисправность-разряд", "Неисправность-перегрузка

по линиям АСПТ" - непрерывное свечение индикатора НЕИСПР. ПИТАНИЯ при этом при извещении

"Неисправность-резерв" выключается индикатор " ~ " при свечении индикатора "

", а при извещении "Неис-

правность-разряд" и отключении от прибора аккумулятора выключается индикатор "

".

-12-

1.3 Устройство и работа

1.3.1 Устройство прибора ППК-2БМ

1.3.1.1 Прибор ППК-2БМ выполнен в малогабаритном настенном блочно-модульном конструктиве

и выпускается в зависимости от количества контролируемых шлейфов в шести вариантах исполнения:

ППК-2БМ.04, ППК-2БМ.06, ППК-2БМ.08, ППК-2БМ.10, ППК-2БМ.12, ППК-2БМ.14.

В состав прибора ППК-2БМ входят:

- блок приемно-контрольный пожарный БПК-2БМ (шесть вариантов исполнения);

- узел внешних подключений УВП-10Л (шесть вариантов исполнения).

Две последние цифры после точки в условных обозначениях блока БПК-2БМ и узла УВП-10Л

совпадают с двумя последними цифрами в обозначении прибора ППК-2БМ.

1.3.1.2 Общий вид прибора ППК-2БМ приведен на рисунке 1. Остальные пять вариантов прибора

ППК-2БМ отличаются количеством узлов УПР-04 и заглушек. В приборе ППК-2БМ.14 заглушки отсутствуют.

1.3.1.3 Блок БПК-2БМ содержит:

- металлический кожух с дверью и направляющими для функциональных узлов;

- печатную кросс-плату (узел коммутации УКС-07), содержащую розетки для подключения

функциональных узлов и в верхней части - две вилки для сочленения с узлом УВП-10Л и коммутацион-

ные колодки для подключения основного источника питания и внешнего аккумулятора. Контакты

"∼220В" и "

" закрываются планкой;

- верхнюю съемную металлическую крышку;

- функциональные узлы:

1) узел питания УП-10Л - 1 шт.;

2) преобразователь напряжения ПН-30Л - 1 шт.;

3) узел контроля и управления УКУ-03Л - 1 шт.,

4) узел приема и регистрации УПР-04Л - от 2 до 7 шт.,

5) узел коммутации УКС-08Л с обозначениями элементов управления и индикации узлов

УПР-04Л - 1 шт.;

- заглушки для блоков БПК-2БМ.04...БПК-2БМ.12.

1.3.1.4 Под верхней съемной крышкой установлена панель с нанесенными на ней обозначениями

контактов коммутационных колодок, расположенными на кросс - плате и в узле внешних подключений

УВП-10Л.

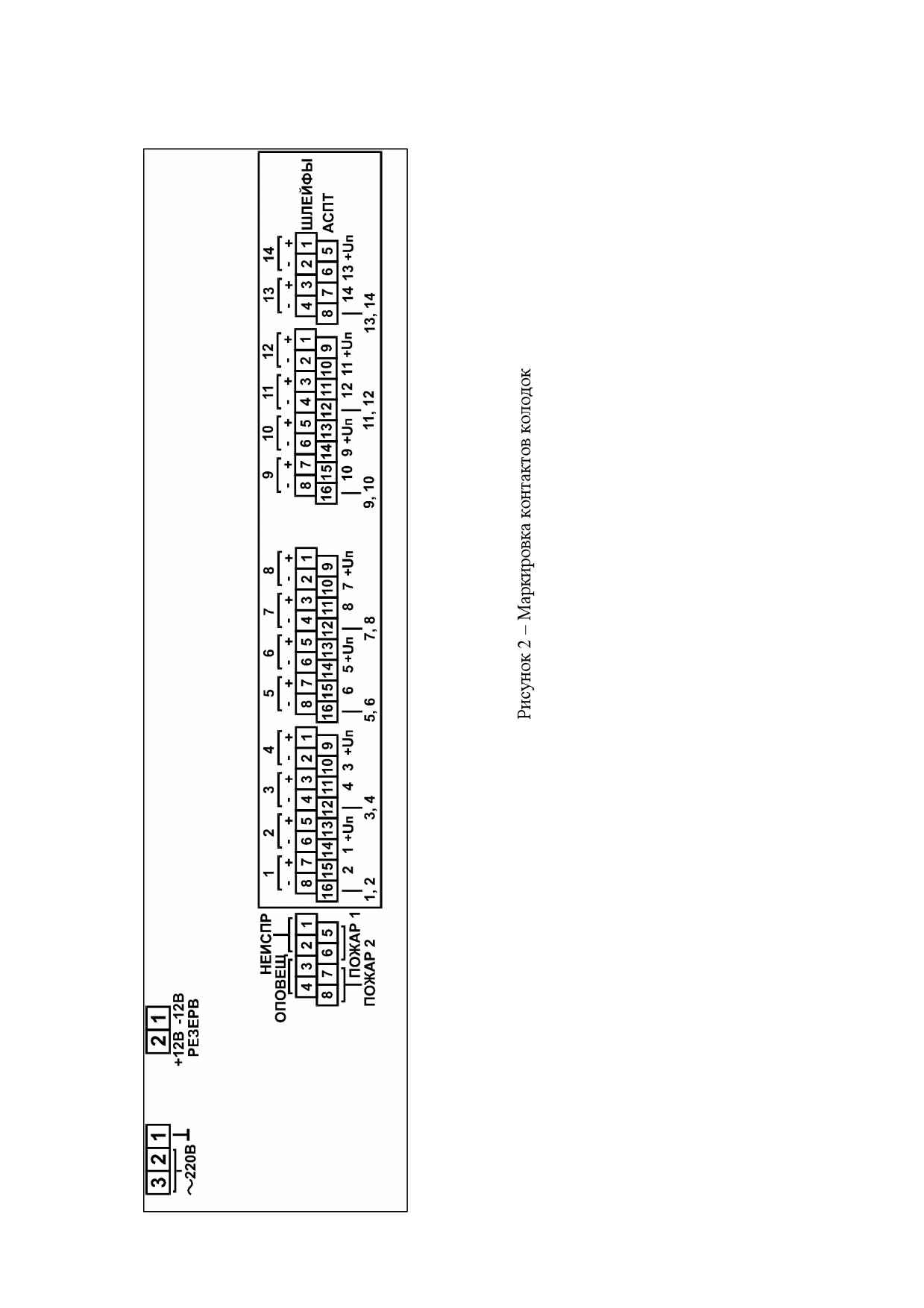

Маркировка контактов колодок, нанесенная на панель, приведена на рисунке 2.

1.3.1.5 Дверь кожуха имеет замок, запираемый на ключ. На кожухе установлен микропереключатель,

формирующий электрический сигнал о состоянии двери прибора ППК-2БМ, подключенного к питанию.

1.3.1.6 В нижней части кожуха расположен отсек для установки в нем внутреннего аккумулятора.

1.3.1.7 Узел внешних подключений УВП-10Л состоит из скобы, на которую установлены:

-13-

- печатная плата с двумя вилками для сочленения с блоком БПК-2БМ и коммутационными ко-

лодками для внешних подключений;

- прижимная скоба для фиксации внешних проводов.

1.3.1.8 Узел УВП-10Л соединяется с блоком БПК-2БМ с помощью двух кабелей

11

10

9

8

7

12

13

5

ПОЖАР

1,2

СЧЕТЧИК

-

ОТКЛЮЧЕНИЙ

ОТКЛ. ЗВУКА

ПИТАНИЯ

ШС

- ПОЖАРОВ

АСПТ

ОТКЛ. ОПОВЕЩ

СБРОС

ПИ

I

O

ПОЖАР 1, 2

I

1

1,2

ПОЖАР

O

НЕИСПР

НЕИСПР

2

ОТКЛ.

ШС

НЕИСПР.

СБРОС

ЗАРЯД ВКЛ.

ПИТАНИЯ

АСПТ

ЗАРЯЖЕН

ПУСК АСПТ

СБРОС

ПИ

УКУ-03Л

1

3

5

7

9

11

13

УП-10Л

ПН-03Л

2

4

6

8

10

12

14

1

6

2

3

4

1 Узел питания УП-10Л (1 шт.)

2 Преобразователь напряжения ПН-30Л (1 шт.)

3 Узел контроля и управления УКУ-03Л (1 шт.)

4 Узел приема и регистрации УПР-04Л (7 шт.)

5 Узел коммутации УКС-08Л (1 шт.)

6 Отсек аккумулятора

7 Узел коммутации УКС-07 (печатная кросс-плата)

8 Узел внешних подключений УВП-10Л (съемный)

9 Прижимная скоба для фиксации внешних проводов

10 Коммутационные колодки

11 Крышка

12 Кожух

13 Дверь

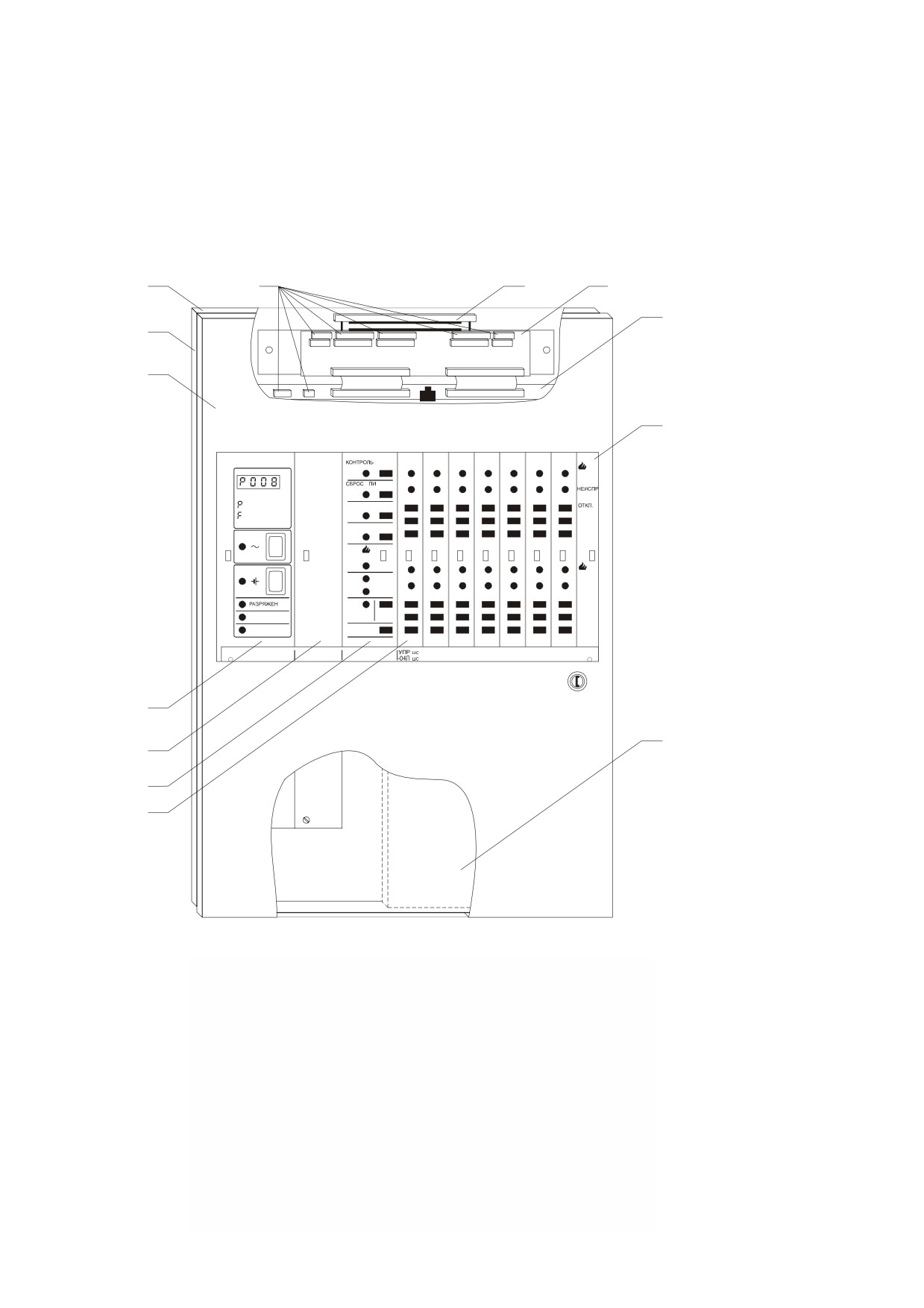

Рисунок 1 - Общий вид прибора ППК-2БМ.14

-14-

-15-

1.3.2 Описание принципа действия прибора ППК-2БМ

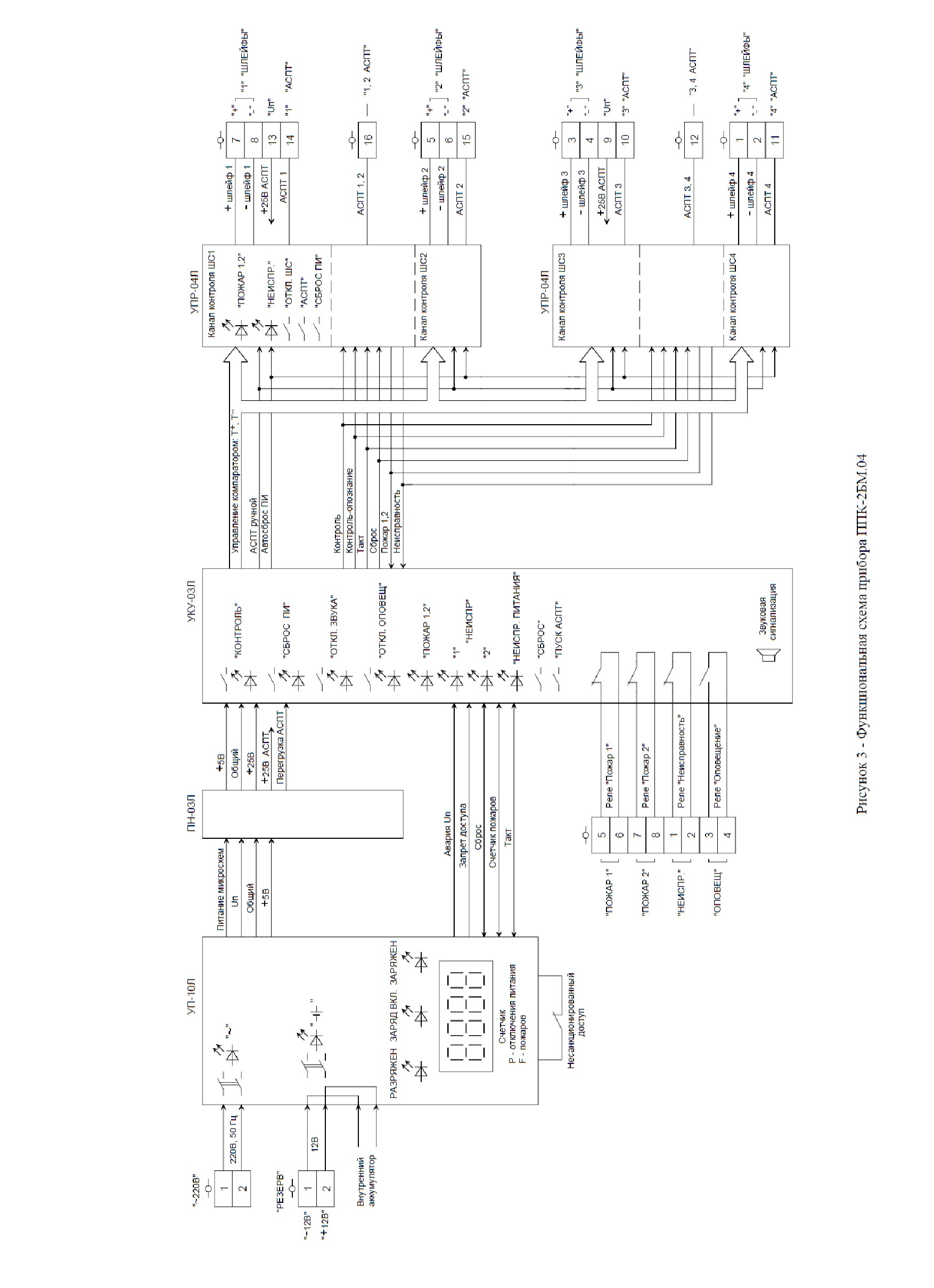

1.3.2.1 Функциональная схема прибора ППК-2БМ.04 приведена на рисунке 3. Функциональные

схемы остальных вариантов исполнения отличаются только большим числом каналов контроля шлей-

фов пожарной сигнализации. На схеме состояния контактов реле показаны при подключенном напря-

жении питания, закрытой двери прибора ППК-2БМ и отсутствии тревожных извещений.

1.3.2.2 Прибор ППК-2БМ имеет в зависимости от варианта исполнения от 4 до 14 независимых

друг от друга каналов контроля шлейфов пожарной сигнализации, сосредоточенных попарно в узлах

УПР-04Л. Каждый канал контроля обеспечивает питание подключенного шлейфа знакопеременным

двухтактным напряжением питания, управляемым коммутатором канала под воздействием сигналов

Т +, Т − от узла УКУ-03Л.

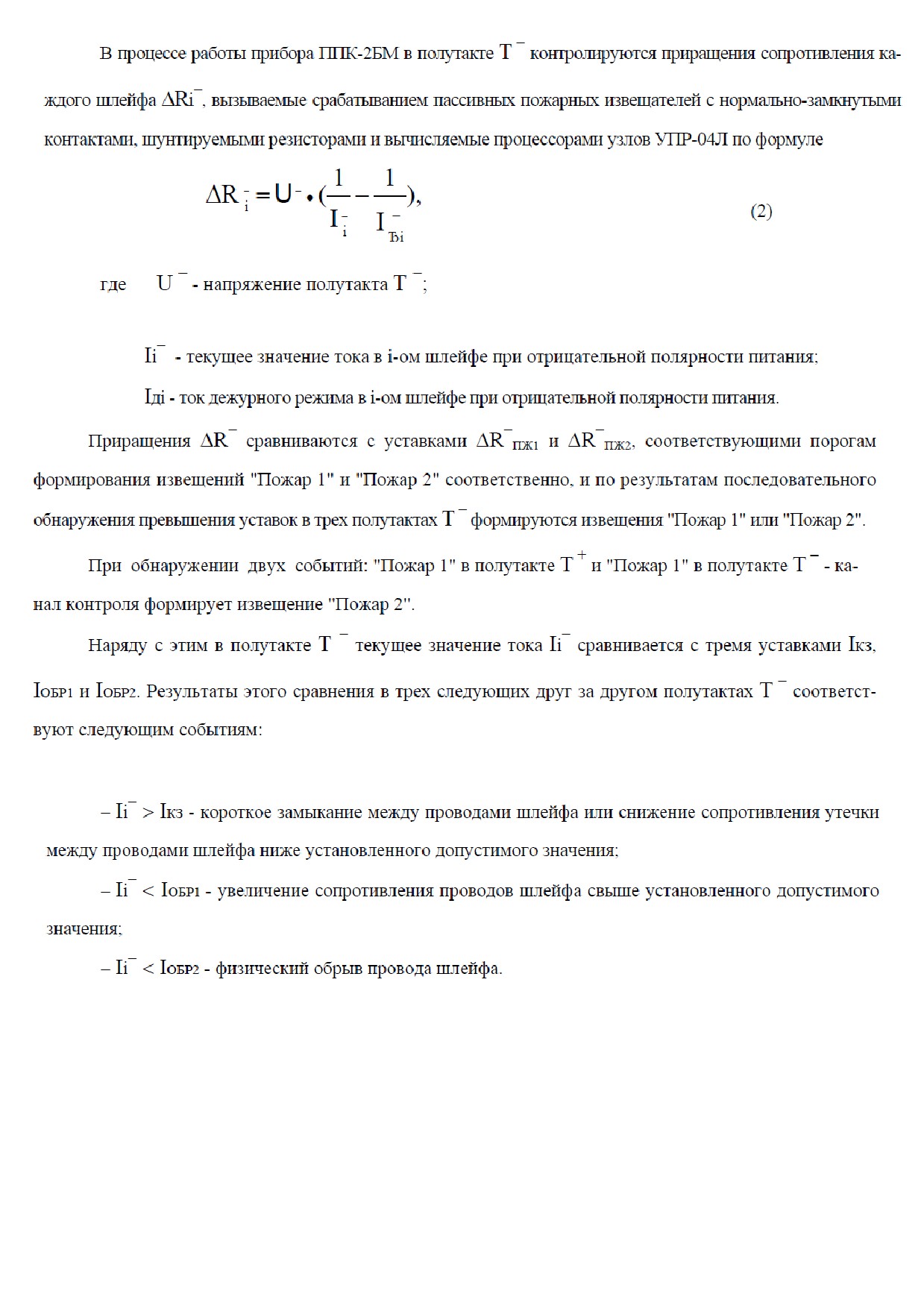

Прием электрических сигналов из шлейфа в виде дискретных изменений тока, их обработку и

формирование сигналов тревожных извещений осуществляют микропроцессоры - периферийные кон-

троллеры PIC16C72, имеющие аналоговые входы. Каждый процессор осуществляет прием и обработку

сигналов по двум каналам контроля. При включении прибора ППК-2БМ в оперативную память процес-

соров каналов контроля записываются токи положительного и отрицательного полутактов каждого кон-

кретного шлейфа, определяемые токопотреблением активных пожарных извещателей, сопротивлением утеч-

ки между проводами шлейфа, сопротивлением оконечного элемента и сопротивлением проводов шлейфа.

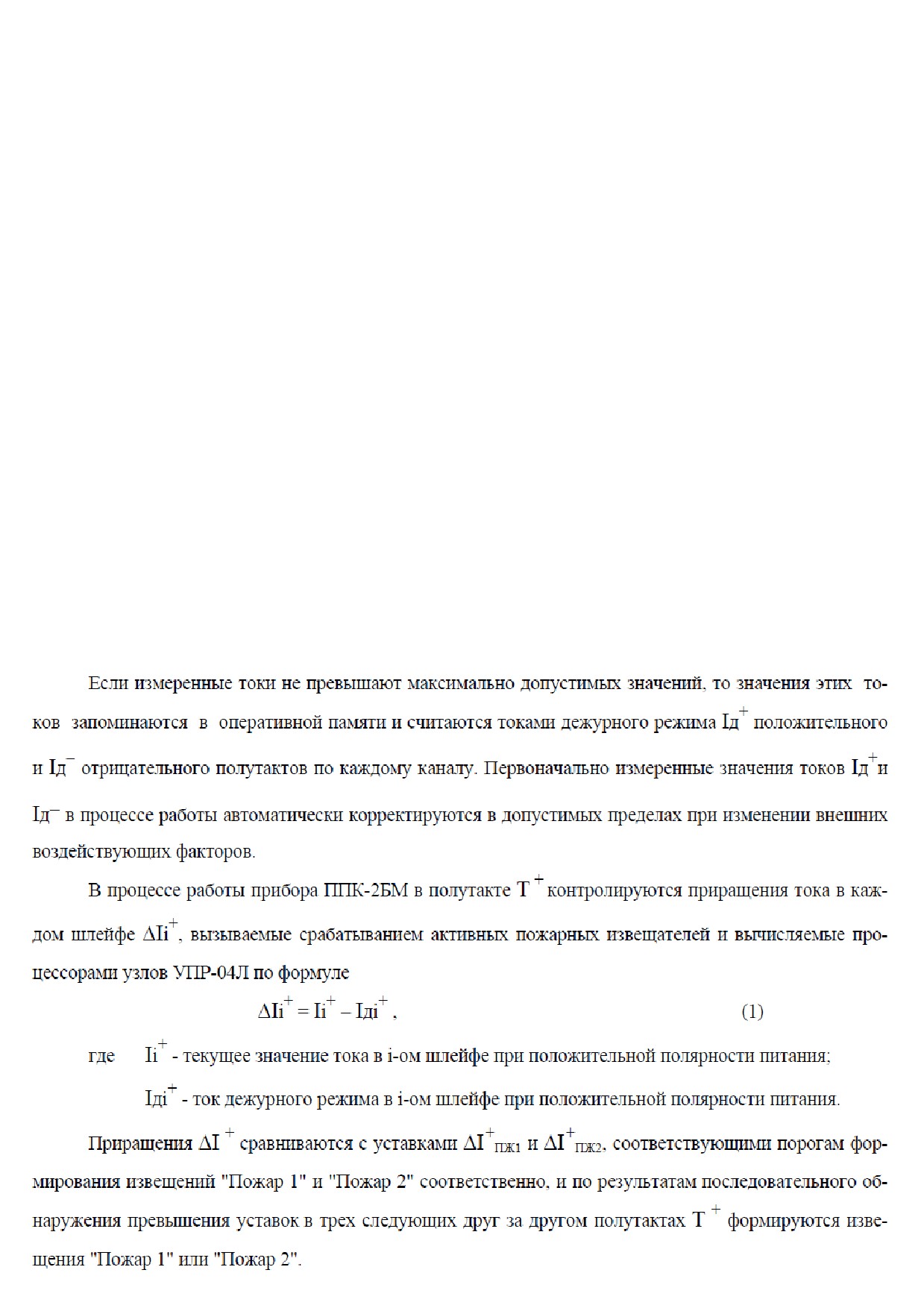

При обнаружении этих событий процессор в узле УПР-04Л формирует извещение "Неисправ-

ность-замыкание шлейфа" или "Неисправность-обрыв шлейфа".

Каналы контроля шлейфов в узлах УПР-04Л, формируя только позиционные признаки тревож-

ных извещений на своих индикаторах "ПОЖАР 1, 2" и НЕИСПР, одновременно передают электриче-

ские сигналы, соответствующие извещениям "Пожар 1", "Пожар 2", "Неисправность", в узел УКУ-03Л,

содержащий центральный управляющий процессор. Этот процессор формирует признаки извещений,

включая групповые оптические индикаторы, групповые звуковые сигналы, реле трансляции извещений

во внешние цепи сигнализации и реле включения сигнала пожарного оповещения, а также устанавлива-

ет приоритеты извещениям.

-17-

Прибор ППК-2БМ имеет электронный счетчик числа событий включения прибора и выдачи из-

вещений "Пожар 2".

При полном обесточивании прибора и после повторного его включения счетчик автоматически

регистрирует это событие в своей энергозависимой памяти и выводит на дисплей число этих событий с

индексом "Р".

При выдаче прибором извещений "Пожар 2" счетчик запоминает и индицирует эти события с

индексом "F". Число событий индицируется тремя цифровыми разрядами в диапазоне от 000 до 999.

Время индикации каждого события (6 ± 0,5) с.

1.3.3 Работа прибора ППК-2БМ в различных режимах работы

1.3.3.1 Включение и начальная установка

При включении прибора переключателями " ~ " и "

" узла питания УП-10Л запускается за-

ряд аккумулятора, индицируемый включением индикатора ЗАРЯД ВКЛ в импульсный режим свечения,

одновременно производится опрос состояния аккумулятора, а также формируется сигнал "Сброс", осу-

ществляющий начальную установку всех процессоров и индицируемый включением индикатора "НЕ-

ИСПР. 1" узла УКУ-03Л на время не более 3 с.

Окончание действия сигнала "Сброс" сопровождается включением схемы контроля доступа с

одновременным включением индикаторов ОТКЛ. ЗВУКА и ОТКЛ. ОПОВЕЩ узла УКУ-03Л в режим

импульсного свечения, а также включением режима автоматической калибровки каналов контроля

шлейфов с определением и запоминанием токов IД+, IД−, сопровождаемого импульсным свечением

всех позиционных индикаторов НЕИСПР узлов УПР-04Л.

Процесс контроля доступа завершается либо разрешением доступа специальной комбинацией

нажатия кнопок на узле УКУ-03Л в течение времени 10 с с момента включения прибора, либо форми-

рованием извещения "Несанкционированный доступ" и переходом прибора в режим "Запрет доступа".

Процесс опроса состояния аккумулятора завершается завершается через 16 с, при этом при на-

пряжении на аккумуляторе более 11,7 В продолжает светиться индикатор ЗАРЯД ВКЛ в импульсном

режиме, а при напряжении на аккумуляторе от 8 до 11,7 В дополнительно к индикатору ЗАРЯД ВКЛ

включаются индикаторы РАЗРЯЖЕН и НЕИСПР. ПИТАНИЯ.

Процесс калибровки завершается через 60 с после включения прибора переходом прибора ППК-2БМ

в дежурный режим при разрешении доступа и условии, что измеренные токи каждого шлейфа пожар-

ной сигнализации не превышают максимально допустимых значений и напряжение на аккумуляторе

более 11,7 В. При напряжении на аккумуляторе от 8 до 11,7 В или при отсутствии аккумулятора выда-

ется извещение "Неисправность-разряд".

-18-

Процесс заряда аккумулятора при напряжении на нем не менее 14 В продолжается 36 ч при им-

пульсном свечении индикатора ЗАРЯД ВКЛ в течение всего периода заряда. Затем индикатор ЗАРЯД

ВКЛ выключается и включается индикатор ЗАРЯЖЕН в непрерывный режим свечения.

1.3.3.2 Дежурный режим

Дежурный режим характеризуется отсутствием свечения всех индикаторов прибора ППК-2БМ

кроме индикаторов " ~ ", "

" и индикаторов, характеризующих состояние аккумулятора. На дисплее

счетчика светится в импульсном режиме нижний сегмент буквенного разряда.

В этом режиме при нажатии кнопок АСПТ каналов контроля в узлах УПР-04Л дополнительно к

описанному выше контролю шлейфов включается контроль на обрыв используемых линий пуска АСПТ.

При обрыве адресной линии АСПТ формируется извещение "Неисправность-обрыв адресной ли-

нии АСПТ" .

При обрыве обобщенной линии АСПТ формируется извещение "Неисправность-обрыв обобщен-

ной линии АСПТ".

Вывод индикации на дисплей счетчика в дежурном режиме работы прибора ППК-2БМ осуществля-

ется нажатием на кнопку СБРОС. При этом сначала индицируется число отключений питания с индек-

сом "Р", а затем - число выданных извещений "Пожар 2" с индексом "F".

1.3.3.3 Тревожный режим "Пожар 1"

Прибор ППК-2БМ переходит в этот режим из дежурного режима при срабатывании в шлейфе

одного активного извещателя типа ИП212-5СВ "ДИП-3СВ" или одного пассивного извещателя с нор-

мально-замкнутыми контактами, зашунтированными резистором с сопротивлением 2 кОм+5%.

При этом формируется извещение "Пожар 1", не блокирующее прием других видов извещений

по этому же шлейфу и не изменяющее форму напряжения питания шлейфа.

1.3.3.4 Тревожный режим "Пожар 2"

Прибор ППК-2БМ переходит в этот режим из дежурного режима при срабатывании:

− одного активного извещателя типа ИП212-5СУ, ИП212-5М, ИП212-5М1, ИП212-5М3;

− одного пассивного извещателя с нормально-замкнутыми контактами, зашунтированными рези-

стором с сопротивлением 4,3 кОм±5 %;

− одного ручного извещателя типа ИПР

− одного пассивного извещателя с нормально-разомкнутыми контактами.

Переход из режима "Пожар 1" в режим "Пожар 2" осуществляется при срабатывании:

− второго активного извещателя ИП212-5СВ или ИП212-5СУ после срабатывания первого изве-

щателя типа ИП212-5СВ, вызвавшего извещение "Пожар 1";

-23-

2 Комплектность

2.1 Составные части изделия, монтажные части, инструмент и принадлежности, эксплуатацион-

ная документация

2.1.1 Комплектность прибора ППК-2БМ приведена в таблице 1.

Таблица 1 - Комплектность

Обозначение

Наименование изделия

Коли-

Заводской

Приме-

изделия

чество

номер

чание

еУ2.407.028-

Прибор приемно-контрольный

пожарный ППК-2БМ.

в составе:

Блок приемно-контрольный

1

пожарный БПК-2БМ.

Узел внешних подключений УВП-10Л

1

Комплект монтажных частей:

Кабель еУ6.640.194

2

еУ4.077.025-

Комплект инструмента и принадлежностей:

Резистор

С2-33Н-0,25-20кОм±5%-А

ОЖО.467.173ТУ

Съемник еУ8.896.006

1

Клемма SG576 50

2

Клемма SG576 09

2

Этикетка еУ8.825.787

1

Эксплуатационная документация:

БКЛА.425521.002РЭ

Руководство по эксплуатации

1

еУ4.170.318-

Упаковка

1

Примечание - В поля, ограниченные контуром

, вписываются изготовителем

цифры, соответствующие конкретному исполнению прибора ППК-2БМ

2.2 Дополнительные сведения о комплектности

2.2.1 В качестве аккумулятора необходимо использовать необслуживаемый герметичный свин-

цово-кислотный аккумулятор с фиксированным электролитом и номинальным напряжением 12 В.

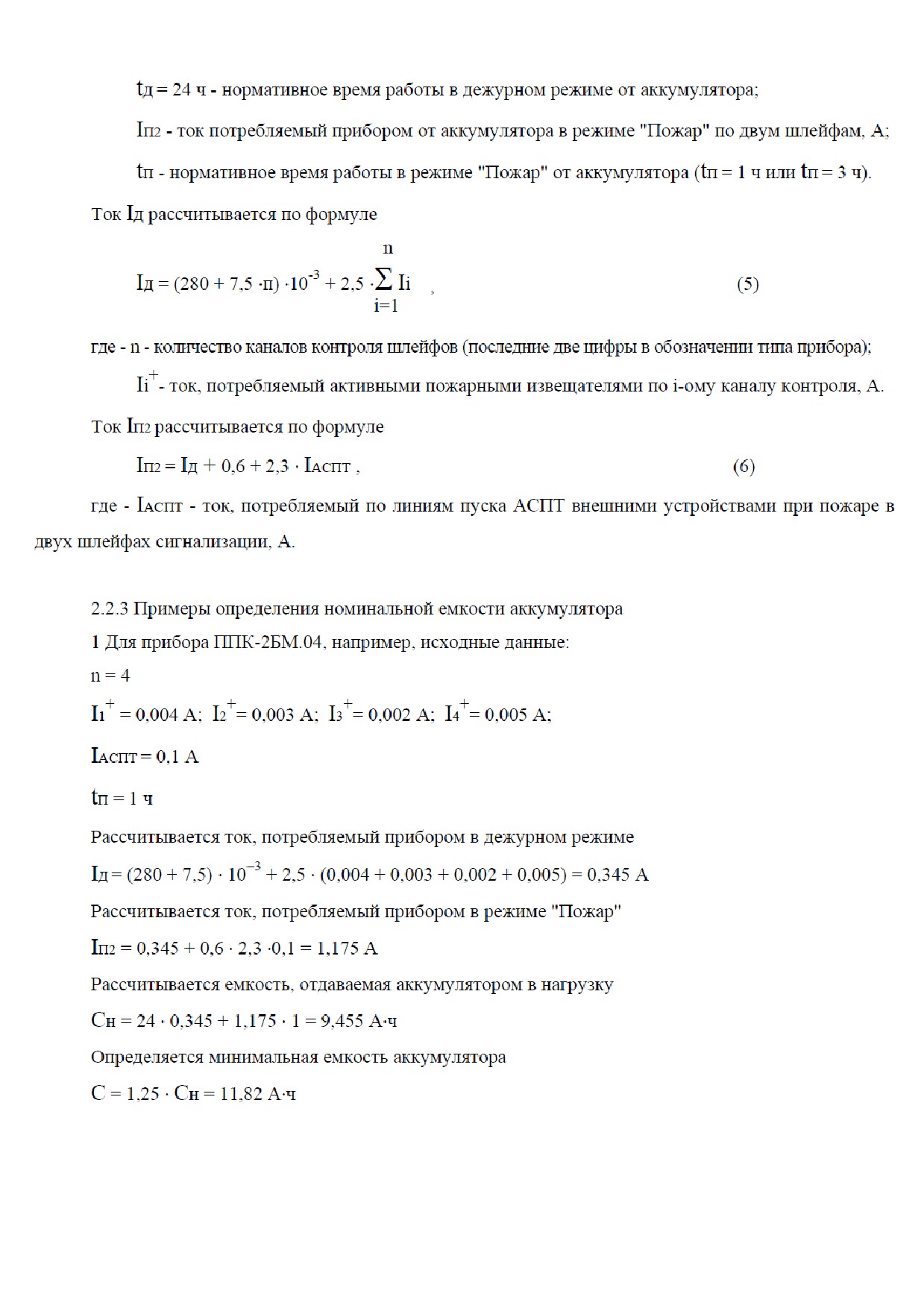

2.2.2 Номинальная емкость аккумулятора С выбирается из ряда 7, 10, 12, 15, 18, 27, 42 А⋅ч и долж-

на удовлетворять условию:

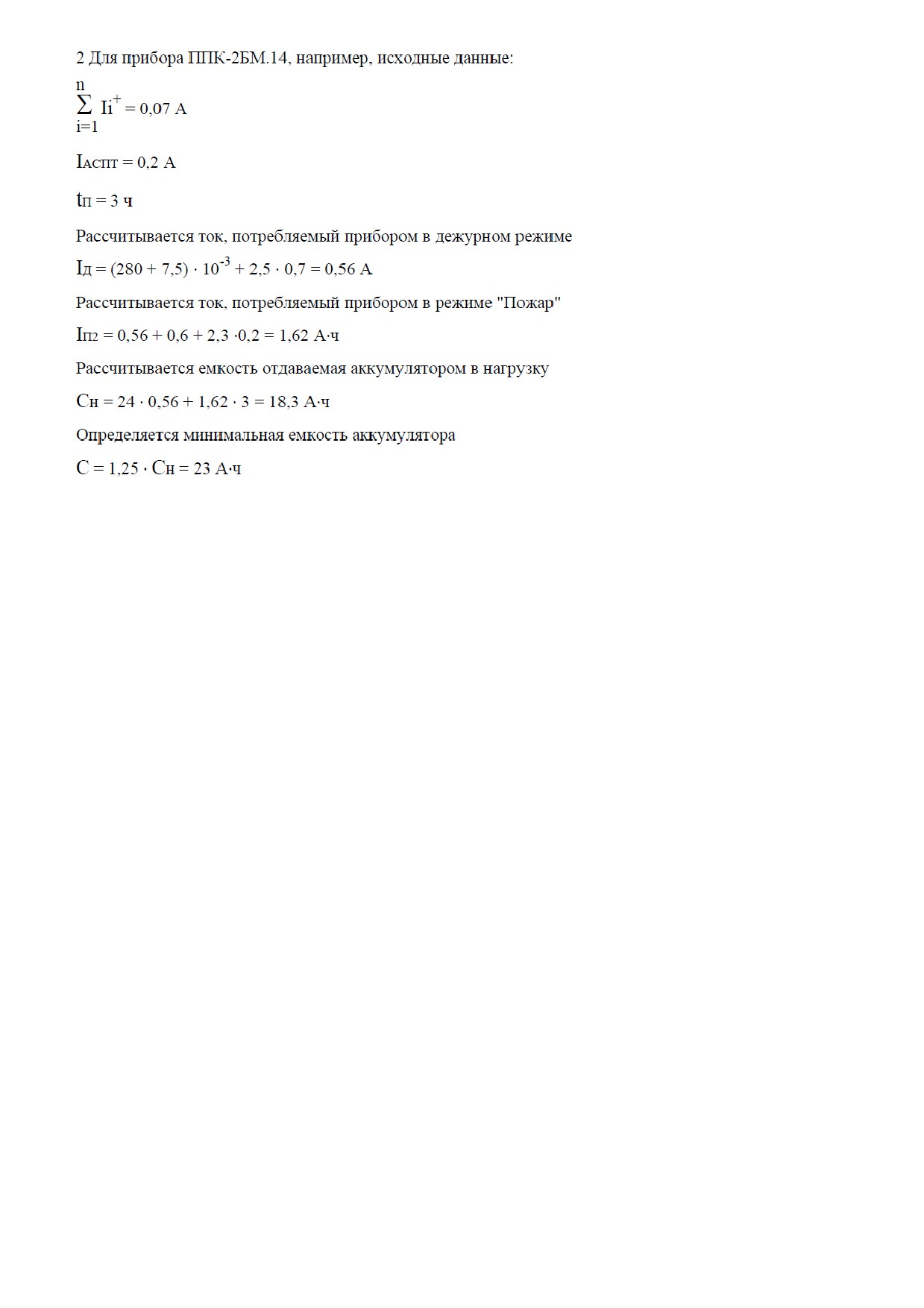

В прибор ППК-2БМ.04 для приведенных выше данных должен быть установлен внутренний ак-

кумулятор с номинальной емкостью 15 А⋅ч (например: FG21503)

К прибору ППК-2БМ.14 для приведенных выше данных должен быть подключен внешний акку-

мулятор с номинальной емкостью 27 А⋅ч (например FG22703).

2.2.4 Внешний аккумулятор рекомендуется размещать в аккумуляторном кожухе, который мож-

но заказать по отдельной заявке.

Пример обозначения кожуха при заказе:

Кожух аккумуляторный еУ6.430.105.

2.2.5 Для расширения информационной емкости (количества контролируемых шлейфов) прибо-

ров ППК-2БМ.04, ППК-2БМ.06, ППК-2БМ.08, ППК-2БМ.10, ППК-2БМ.12 по заявке потребителей

могут дополнительно поставляться узлы УПР-04Л. Каждый узел УПР-04Л увеличивает количество кон-

тролируемых шлейфов на два.

Пример обозначения узла УПР-04Л при заказе:

Узел приема и регистрации УПР-04Л еУ5.140.015.

-26-

3 Использование по назначению

3.1 Эксплуатационные ограничения

3.1.1 Эксплуатационные ограничения при эксплуатации приведены в таблице 2.

Таблица 2 - Эксплуатационные ограничения

Количественное значение тех-

Наименование технической характеристики

нической характеристики

Максимальное сопротивление проводов шлейфа, Ом

470

Минимальное сопротивление изоляции между проводами шлейфа, кОм

50

Максимальное количество активных извещателей типа ИП212-5М,

30

ИП212-5М3, включаемых в один шлейф, шт.

Максимальное количество активных извещателей типа ИП212-5СУ,

60

ИП212-5СВ, включаемых в один шлейф, шт.

Максимально-допустимый суммарный ток потребления каждым шлей-

6,0

фом в дежурном режиме (для определения допустимого количества ак-

тивных извещателей, включаемых в один шлейф), мА.

3.2 Подготовка изделия к использованию

3.2.1 Меры безопасности

3.2.1.1 Прибор ППК-2БМ должен быть надежно заземлен посредством зажима защитного зазем-

ления, имеющего маркировку "

". Заземление производить медным неизолированным проводом

сечением жилы не менее 0,75 мм².

ЗАПРЕЩАЕТСЯ ПОДКЛЮЧАТЬ ПРОВОД ЗАЗЕМЛЕНИЯ К КОНТАКТУ "

" КОММУТАЦИОН-

НОЙ КОЛОДКИ.

3.2.1.2 Все коммутации и подключения к прибору ППК-2БМ производить при отключенном ис-

точнике питания.

3.2.2 Объем и последовательность внешнего осмотра изделия

3.2.1.1 ВНИМАНИЕ! ЕСЛИ ПЕРЕД ВСКРЫТИЕМ УПАКОВКИ ПРИБОР ППК-2БМ НАХОДИЛСЯ В

УСЛОВИЯХ ОТРИЦАТЕЛЬНЫХ ТЕМПЕРАТУР, ВЫДЕРЖАТЬ ПРИБОР ПРИ КОМНАТНОЙ ТЕМПЕРА-

ТУРЕ НЕ МЕНЕЕ ЧЕТЫРЕХ ЧАСОВ.

3.2.2.2 Вскрыть упаковку, проверить комплектность согласно 2.1.

3.2.2.3 Провести внешний осмотр блока БПК-2БМ, убедиться в сохранности пломбы на задней

стенке блока, наличие таблички с заводским номером, знаками соответствия и товарным знаком пред-

приятия-изготовителя.

Проверить отсутствие видимых механических повреждений блока БПК-2БМ.

3.2.2.4 Открыть ключом, входящим в состав блока БПК-2БМ, дверь блока, убедиться в сохранно-

сти двух пломб на планке с маркировкой функциональных узлов прибора, проверить целостность пане-

лей функциональных узлов, отсутствие повреждений маркировки панелей.

-27-

3.2.2.5 Снять верхнюю крышку блока БПК-2БМ, предварительно открутив два винта, крепящих

крышку к передней панели, проверить отсутствие повреждений маркировки колодок.

3.2.2.6 Проверить наличие и целостность коммутационных колодок на узле внешних подключе-

ний УВП-10Л, наличие оконечных элементов на коммутационных колодках ШЛЕЙФЫ.

3.2.3 Указания по контролю работоспособности изделия

3.2.3.1 Отжать все кнопки прибора ППК-2БМ, переключатели " ∼ " и "

" установить в вы-

ключенное положение. Подключить с помощью двух кабелей еУ6.640.194, входящих в комплект по-

ставки, узел внешних подключений УВП-10Л к блоку БПК-2БМ.

3.2.3.2 Снять планку, закрывающую контакты "

", "∼220В" и подключить к контактам "∼220В"

основной источник питания. В случае подключения прибора ППК-2БМ к сетевому вводу с заземляю-

щим контактом основной источник питания подключить к контактам "

", "∼220В". Включить основ-

ной источник питания.

3.2.3.3 Включить на приборе ППК-2БМ переключатель " ∼ ", проконтролировать включение ин-

дикатора " ∼ " и кратковременное (на время не более 3 с) включение группового индикатора "НЕ-

ИСПР.1" в непрерывный режим свечения.

3.2.3.4 По истечении первых трех секунд проконтролировать выключение группового индикато-

ра "НЕИСПР.1", включение всех позиционных индикаторов НЕИСПР и индикаторов ОТКЛ. ЗВУКА,

ОТКЛ. ОПОВЕЩ в импульсный режим свечения.

3.2.3.5 Не позднее чем через 10 с после включения прибора ППК-2БМ последовательно нажать

кнопки КОНТРОЛЬ, СБРОС, ОТКЛ. ЗВУКА при этом должны выключиться индикаторы ОТКЛ. ЗВУКА и

ОТКЛ. ОПОВЕЩ.

3.2.3.6 По истечении 16 с проконтролировать включение индикаторов РАЗРЯЖЕН, НЕИСПР.

ПИТАНИЯ.

3.2.3.7 Проконтролировать через 1 мин выключение всех позиционных индикаторов НЕИСПР,

отсутствие свечения других индикаторов прибора ППК-2БМ, кроме индикаторов РАЗРЯЖЕН, НЕИСПР.

ПИТАНИЯ, включение непрерывного звукового сигнала высокого тона.

3.2.3.8 Нажать кнопку ОТКЛ. ЗВУКА, при этом звуковой сигнал должен отключиться и вклю-

читься индикатор ОТКЛ. ЗВУКА.

3.2.3.9 Провести контроль индикации информации на дисплее счетчика, для чего нажать кнопку

СБРОС, отключить звук кнопкой ОТКЛ. ЗВУКА. Проконтролировать включение на счетчике индика-

ции с индексом "Р", а затем индикации с индексом "F" с последующим переходом счетчика в дежурный режим.

3.2.3.10 Нажать кнопку КОНТРОЛЬ, проконтролировать включение индикатора КОНТРОЛЬ в непре-

рывный режим свечения, а индикаторов СБРОС ПИ, ОТКЛ. ЗВУКА, ОТКЛ. ОПОВЕЩ, "ПОЖАР 1, 2", НЕ-

ИСПР, НЕИСПР. ПИТАНИЯ в импульсный режим свечения с сохранением индикации " ∼ " и РАЗРЯЖЕН.

-28-

3.2.3.11 Повторно нажать кнопку КОНТРОЛЬ, проконтролировать включение непрерывного звуко-

вого сигнала высокого тона с сохранением световой индикации по 3.2.3.9.

3.2.3.12 Третий

раз нажать кнопку КОНТРОЛЬ и проконтролировать включение

непрерывно-

го звукового сигнала низкого тона с сохранением световой индикации по 3.2.3.10.

3.2.3.13 Четвертый раз нажать кнопку КОНТРОЛЬ и проконтролировать выключение звукового

сигнала и всех индикаторов, кроме индикаторов " ∼ ", КОНТРОЛЬ, РАЗРЯЖЕН.

3.2.3.14 Пятый раз нажать кнопку КОНТРОЛЬ, проконтролировать включение всех позиционных

индикаторов "ПОЖАР 1, 2" и группового индикатора "ПОЖАР 1, 2" в импульсный режим свечения, со-

хранение свечения индикаторов по 3.2.3.13, включение прерывистого звукового сигнала высокого тона.

3.2.3.15 Шестой раз нажать кнопку КОНТРОЛЬ, проконтролировать включение всех позицион-

ных индикаторов "ПОЖАР 1, 2" в прерывистый режим свечения, группового индикатора "ПОЖАР 1, 2"

в непрерывный режим свечения, сохранение свечения индикаторов по 3.2.3.13, включение двухтональ-

ного звукового сигнала.

3.2.3.16 Седьмой раз нажать кнопку КОНТРОЛЬ, проконтролировать включение всех позицион-

ных индикаторов НЕИСПР и группового индикатора "НЕИСПР. 1" в импульсный режим свечения, со-

хранение свечения индикаторов по 3.2.3.13, включение прерывистого звукового сигнала низкого тона.

3.2.3.17 Восьмой раз нажать кнопку КОНТРОЛЬ, проконтролировать включение всех позицион-

ных индикаторов НЕИСПР в прерывистый режим свечения, группового индикатора "НЕИСПР. 1" в им-

пульсный режим свечения, сохранение свечения индикаторов по 3.2.3.13, включение прерывистого зву-

кового сигнала низкого тона.

3.2.3.18 Девятый раз нажать кнопку КОНТРОЛЬ, проконтролировать выключение всех индика-

торов, кроме индикаторов " ~ ", РАЗРЯЖЕН, НЕИСПР. ПИТАНИЯ, включение непрерывного звуково-

го сигнала высокого тона.

Нажать кнопку ОТКЛ. ЗВУКА, при этом звуковой сигнал должен отключиться и включиться ин-

дикатор ОТКЛ. ЗВУКА.

3.2.3.19 Провести контроль исправности цепи, связанных с формированием извещения "Неисправ-

ность - обрыв шлейфа", для чего на любом узле УПР-04Л нажать кнопку ОТКЛ. ШС и проконтролиро-

вать включение позиционного индикатора НЕИСПР и группового индикатора "НЕИСПР.2", затем отжать

кнопку и проконтролировать выключение этих индикаторов.

3.2.3.20 Выключить переключатель" ~ ", проконтролировать выключение всех индикаторов.

3.2.4 Указания по подключению и контролю состояния аккумулятора

3.2.4.1 Отжать все кнопки прибора ППК-2БМ, переключатели " ∼ " и "

" установить в вы-

ключенное положение, отключить прибор от основного источника питания.

-29-

3.2.4.2 В случае использования в качестве резервного источника питания внутреннего аккумуля-

тора подсоединить к двум проводам красного и белого цвета, выходящим из узла питания прибора

ППК-2БМ, две клеммы, входящие в комплект поставки прибора.

Тип клемм выбрать в зависимости от типа подключаемого внутреннего аккумулятора.

3.2.4.3 Установить аккумулятор в аккумуляторный отсек прибора ППК-2БМ.

ВНИМАНИЕ: КРАСНЫЙ ПРОВОД ДОЛЖЕН БЫТЬ СОЕДИНЕН С КОНТАКТОМ " + " АККУМУ-

ЛЯТОРА, А БЕЛЫЙ - С КОНТАКТОМ " − " АККУМУЛЯТОРА.

Подключить провода с клеммами к выходным контактам аккумулятора.

3.2.4.4 В случае использования для резервного источника питания внешнего аккумулятора, под-

соединить к контактам "12 В РЕЗЕРВ" два медных провода сечением 1,5 мм² и, руководствуясь марки-

ровкой полярности, подключить эти провода к внешнему аккумулятору.

ВНИМАНИЕ: ПРИ ПОДКЛЮЧЕНИИ АККУМУЛЯТОРА СТРОГО СОБЛЮДАТЬ ПОЛЯРНОСТЬ.

3.2.4.5 Подключить прибор ППК-2БМ к основному источнику питания, включить переключатели

" ∼ " и "

", проконтролировать включение соответствующих индикаторов и индикатора ЗАРЯД ВКЛ

в импульсный режим свечения.

При невключении индикатора ЗАРЯД ВКЛ (напряжение аккумулятора менее 9 В) процесса заря-

да аккумулятора не будет, аккумулятор заменить или проверить цепь подключения аккумулятора.

3.2.4.6 Проконтролировать кратковременное (на время около 3 с) включение группового индика-

тора "НЕИСПР. 1" в непрерывный режим свечения.

3.2.4.7 По истечении первых трех секунд проконтролировать выключение группового индикато-

ра "НЕИСПР. 1 ", включение всех позиционных индикаторов НЕИСПР и индикаторов ОТКЛ. ЗВУКА,

ОТКЛ. ОПОВЕЩ в импульсный режим свечения.

3.2.4.8 Не позднее чем через 10 с после включения прибора ППК-2БМ последовательно нажать

кнопки КОНТРОЛЬ, СБРОС, ОТКЛ. ЗВУКА при этом должны выключиться индикаторы ОТКЛ. ЗВУКА и

ОТКЛ. ОПОВЕЩ.

3.2.4.9 По истечении 16 с проконтролировать состояние индикаторов ЗАРЯД ВКЛ, РАЗРЯЖЕН и

НЕИСПР.ПИТАНИЯ.

При свечении только индикатора ЗАРЯД ВКЛ в импульсном режиме, напряжение на аккумуля-

торе больше 11,7 В, если дополнительно к индикатору ЗАРЯД ВКЛ включились индикаторы РАЗРЯЖЕН и

НЕИСПР. ПИТАНИЯ, то напряжение на аккумуляторе от 9 до 11,7 В.

3.2.4.10 Проконтролировать через 1 мин выключение всех позиционных индикаторов НЕИСПР, све-

чение индикаторов " ∼ " и "

", импульсное свечение индикатора ЗАРЯД ВКЛ, при свечении кроме инди-

катора ЗАРЯД ВКЛ индикаторов РАЗРЯЖЕН и НЕИПР. ПИТАНИЯ проконтролировать включение непре-

рывного звукового сигнала высокого тона.

-30-

Отключить звук нажатием на кнопку ОТКЛ. ЗВУКА.

3.2.4.11 По истечении не менее двух суток проконтролировать свечение индикатора ЗАРЯЖЕН, если

индикатор ЗАРЯЖЕН не включился, проконтролировать напряжение на аккумуляторе, которое должно быть

не менее 14 В.

При напряжении менее 14 В проверить цепь заряда аккумулятора или заменить аккумулятор.

3.2.5 Перечень возможных неисправностей прибора ППК-2БМ в процессе его подготовки к экс-

плуатации и рекомендации по их устранению изложены в таблице 3.

Таблица 3 - Перечень возможных неисправностей и рекомендации по их устранению

Описание возможной

Вероятная причина

Рекомендации по действиям при возникнове-

неисправности

неисправности

нии неисправности

Не выполняется одна

Неисправность в одном

Выключить прибор и сообщить о неисправно-

или несколько операций

из функциональных

сти предприятию-изготовителю с указанием

по 3.2.3.

узлов прибора ППК-2БМ

номера пункта невыполнения.

ВНИМАНИЕ: РЕМОНТ ФУНКЦИОНАЛЬНЫХ БЛОКОВ И ПРИБОРА ППК-2БМ В ЦЕЛОМ ВЫ-

ПОЛНЯЕТСЯ ТОЛЬКО ПРЕДСТАВИТЕЛЯМИ ПРЕДПРИЯТИЯ- ИЗГОТОВИТЕЛЯ ИЛИ СПЕЦИАЛИЗИ-

РОВАННЫХ ОРГАНИЗАЦИЙ, ПОЛУЧИВШИХ РАЗРЕШЕНИЕ ОТ ПРЕДПРИЯТИЯ-ИЗГОТОВИТЕЛЯ.

ПОВТОРНОЕ ВКЛЮЧЕНИЕ ПРИБОРА ППК-2БМ ПОСЛЕ УСТРАНЕНИЯ НЕИСПРАВНОСТИ

ФУНКЦИОНАЛЬНЫХ БЛОКОВ ПРОИЗВОДИТСЯ ТОЛЬКО В ПРИСУТСТВИИ ПРЕДСТАВИТЕЛЯ

ОРГАНИЗАЦИИ, ВЫПОЛНИВШЕЙ РЕМОНТ.

3.2.6 Общие указания о размещении и монтаже прибора

3.2.6.1 Установку прибора производить на стене помещения на высоте, удобной для потребителя. Устано-

вочные размеры прибора ППК-2БМ приведены на рисунке 4. Для крепления блока приемно-контрольного ис-

пользовать три отверстия ∅ 10 мм, для крепления узла внешних подключений - два отверстия ∅ 5,5 мм.

3.2.6.2 Аккумуляторный кожух с внешним аккумулятором разместить вблизи от прибора ППК-2БМ во

избежании дополнительного падения напряжения питания на проводах линий связи между ними.

3.2.6.3 Монтаж линий питания, шлейфов сигнализации, линий пуска АСПТ, трансляционных ли-

ний, заземления производить медными проводами сечением жилы:

− линии питания от 0,75 до 1,5 мм²;

− заземления не менее 0,75 мм²;

− остальных от 0,2 до 1,5 мм².

3.2.6.4 Монтаж линий шлейфов и линий АСПТ следует вести через свободные от телефонных

линий коммутационные колодки.

3.2.6.5 Линии шлейфов и линии АСПТ не объединять в одном кабеле.

3.2.6.6 Линии питания не вести по одному каналу с линиями шлейфов и линиями АСПТ.

-31-

283,5

22,5 + 0,5

238

Узел внешних подключений

УВП-10Л

А

5,5

Кабель еУ6.640.194

2 отв.

Блок приемно-контрольный

пожарный БПК-2БМ

А

6

10

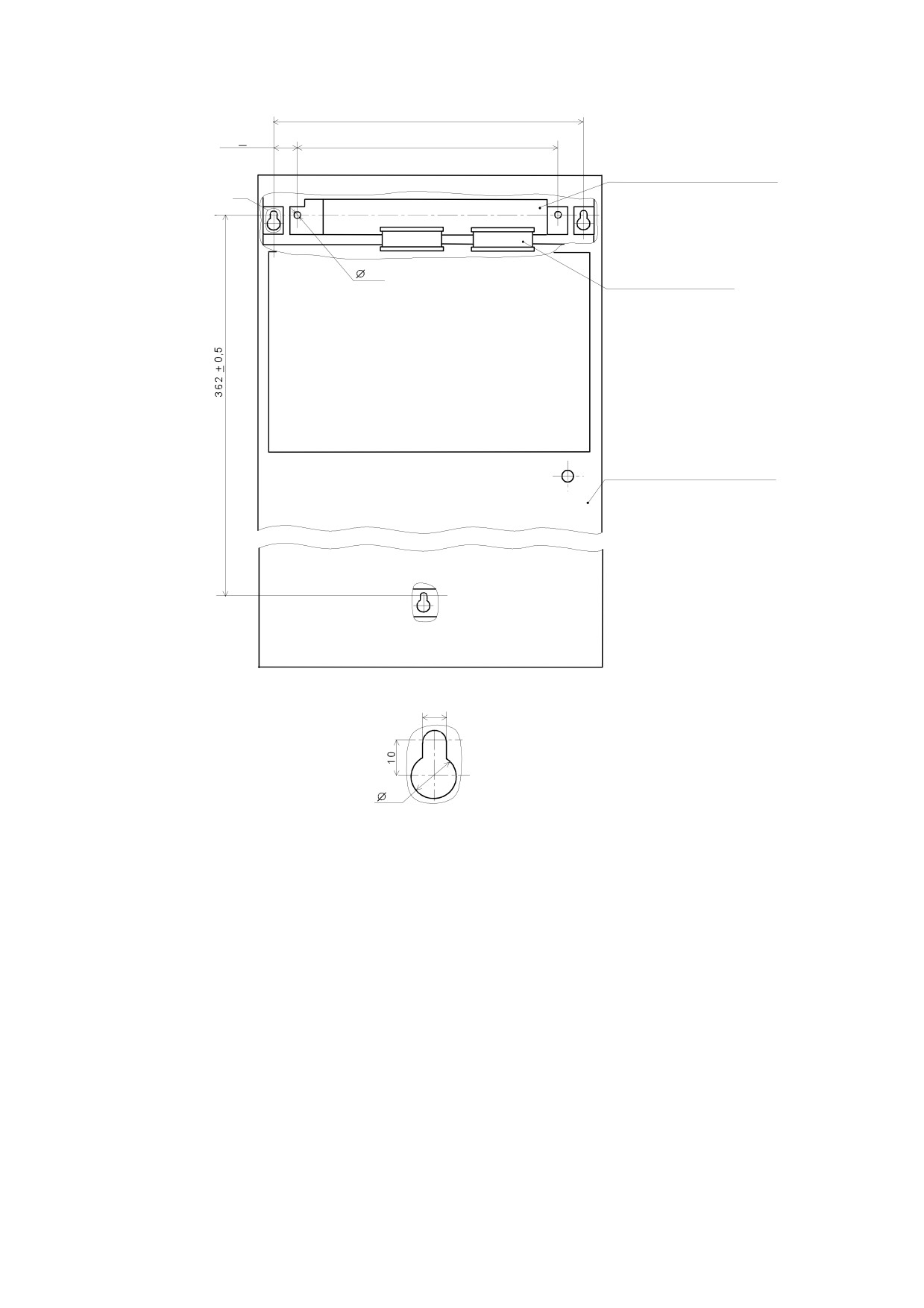

Рисунок 4 - Установочные размеры прибора ППК-2БМ

3.2.7 Монтаж шлейфов сигнализации

3.2.7.1 Снять с коммутационных колодок ШЛЕЙФЫ узла внешних подключений оконечные

элементы (резистор и диод). На неиспользуемых контактах наличие резистора и диода обязательно.

3.2.7.2 Рассчитать максимально допустимое количество активных извещателей, включаемых в

один шлейф по формуле

N1 ^• I1 + N2 ^• I2 + … ≤ 6,0 мА,

(7)

где

N1, N2 и т. д. − количество активных извещателей разных типов;

I1, I2 и т. д. − токи потребления выбранных извещателей (указываются в руководствах по

эксплуатации на извещатели).

-33-

Блок

Блок

Розетка

Розетка

извещателя

извещателя

Прибор

ППК-

1

1

1

1

+шлей

2

2

2

2

-

3

3

3

3

4

4

4

4

VDо

Rок

ВУОС

ВУОС - выносное устройство оптической сигнализации

VDок - оконечный диод типа КД521А

Rок - оконечный резистор 0,25 Вт-3,32кОм±1%

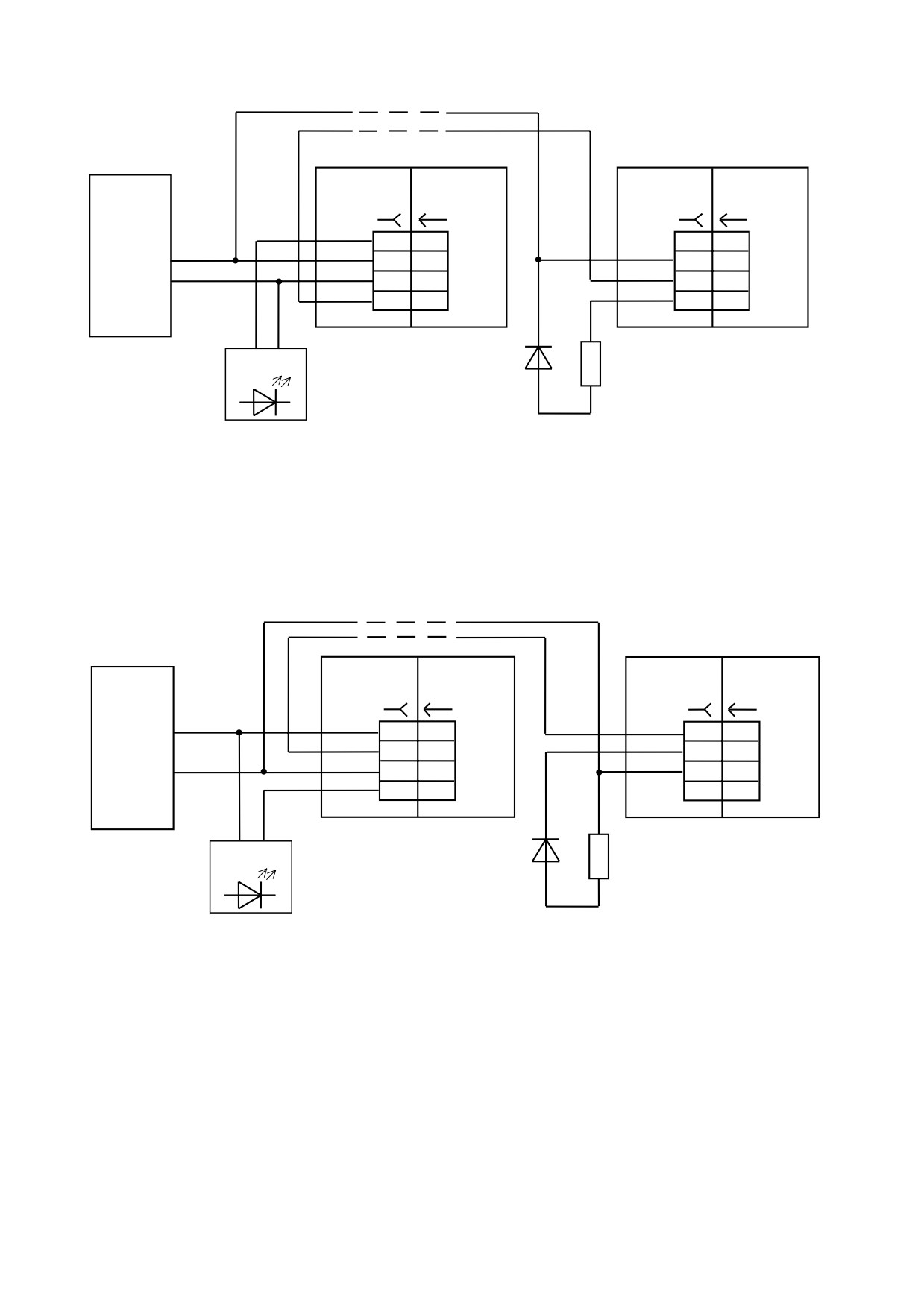

Рисунок 5 - Схема включения активных извещателей ИП212-5М, ИП212-5МА, ИП212-5М3,

ИП212-5СУ, ИП212-5СВ, устройства ВУОС в шлейф прибора ППК-2БМ

Блок

Блок

Розетка

Розетка

извещателя

извещателя

Прибор

+шлей

ППК-

1

1

1

1

2

2

2

2

-

3

3

3

3

4

4

4

4

VDо

Rок

ВУОС

ВУОС - выносное устройство оптической сигнализации

VDок - оконечный диод типа КД521А

Rок - оконечный резистор 0,25 Вт-3,32кОм±1%

Рисунок 6 - Схема включения активных извещателей ИП212-5М1 и устройства ВУОС

в шлейф прибора ППК-2БМ

-34-

Извещатель

Извещатель

Прибор

ИПР

ИПР

-

ППК-

1

1

2

2

+шлей

3

3

VDо

4

4

5

5

Rш

6

6

Rш

7

7

8

8

Rок

9

9

1

1

VDок - оконечный диод типа КД521А

Rок - оконечный резистор 0,25 Вт-3,32кОм±1%

Rш - шунтирующий резистор 0,25 Вт-4,3кОм±5%

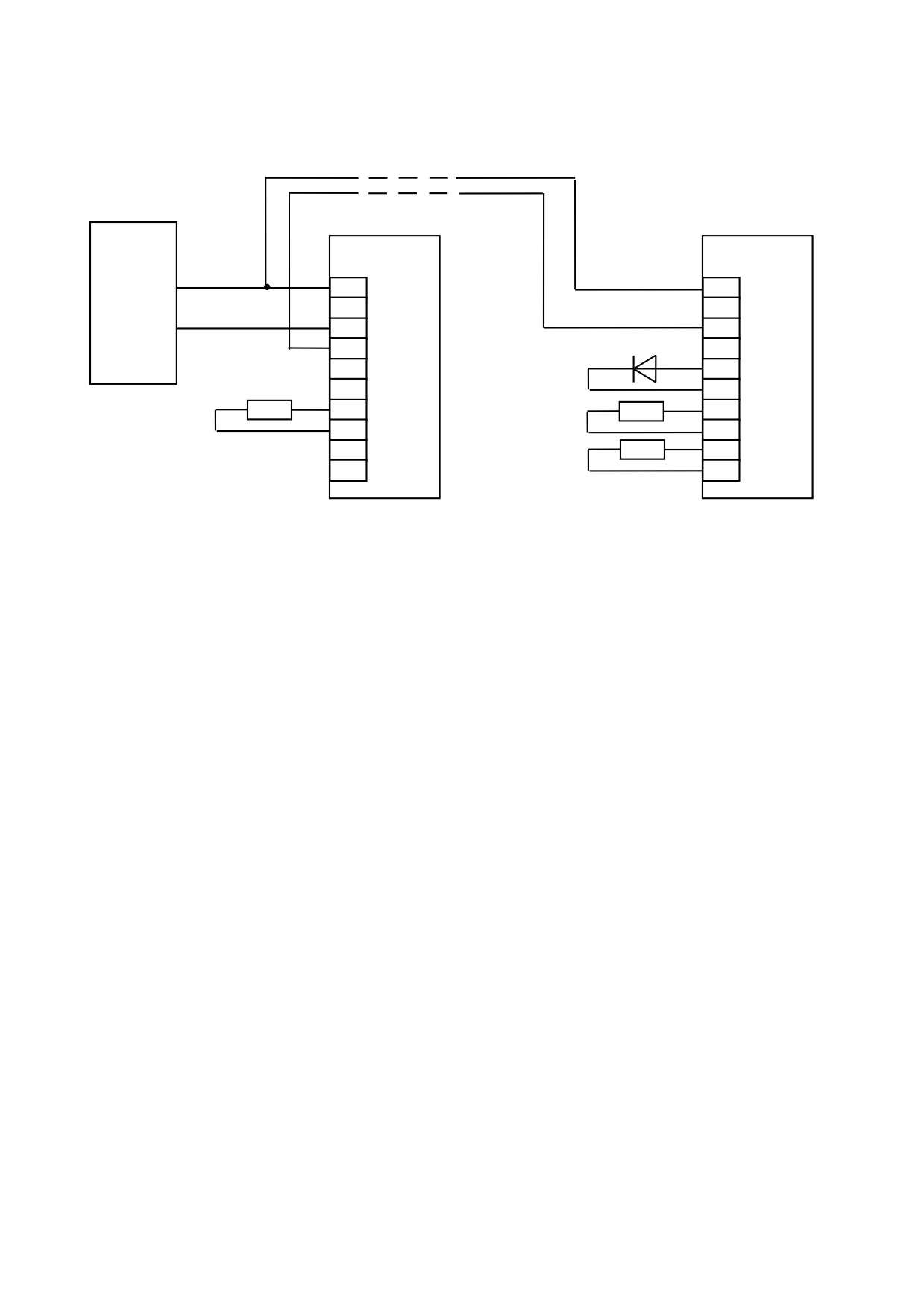

Рисунок 7 - Схема включения ручных извещателей типа ИПР в шлейф прибора ППК-2БМ

-35-

Извещатель

Извещатель

с нормально-

с нормально-

замкнутыми

замкнутыми

контактами

контактами

Прибор

VD1

Rш

Rш

VDо

+шлей

Активный

ППК-2БМ

+

извещатель

+

извещатель

VD2

−шлей

−

−

Rо

Извещатель

с нормально-

разомкнутыми

контактами

VDок - оконечный диод типа КД521А

Rок - оконечный резистор 0,25 Вт-3,32кОм±1%

VD1 - диод типа КД521А, устанавливается в извещатель с нормально-

разомкнутыми контактами при монтаже

Rш1 - шунтирующий резистор 0,25 Вт-2кОм±5%, устанавливается при монтаже

в извещатель с нормально-замкнутыми контактами для формирования

при срабатывании извещения "Пожар 1"

VD2 - шунтирующий диод типа КД521А, устанавливается при монтаже в

извещатель вместе с резистором Rш1

Rш2 - шунтирующий резистор 0,25 Вт-4,3кОм±5%, устанавливается при монтаже

в извещатель с нормально-замкнутыми контактами для формирования

при срабатывании извещения "Пожар 2"

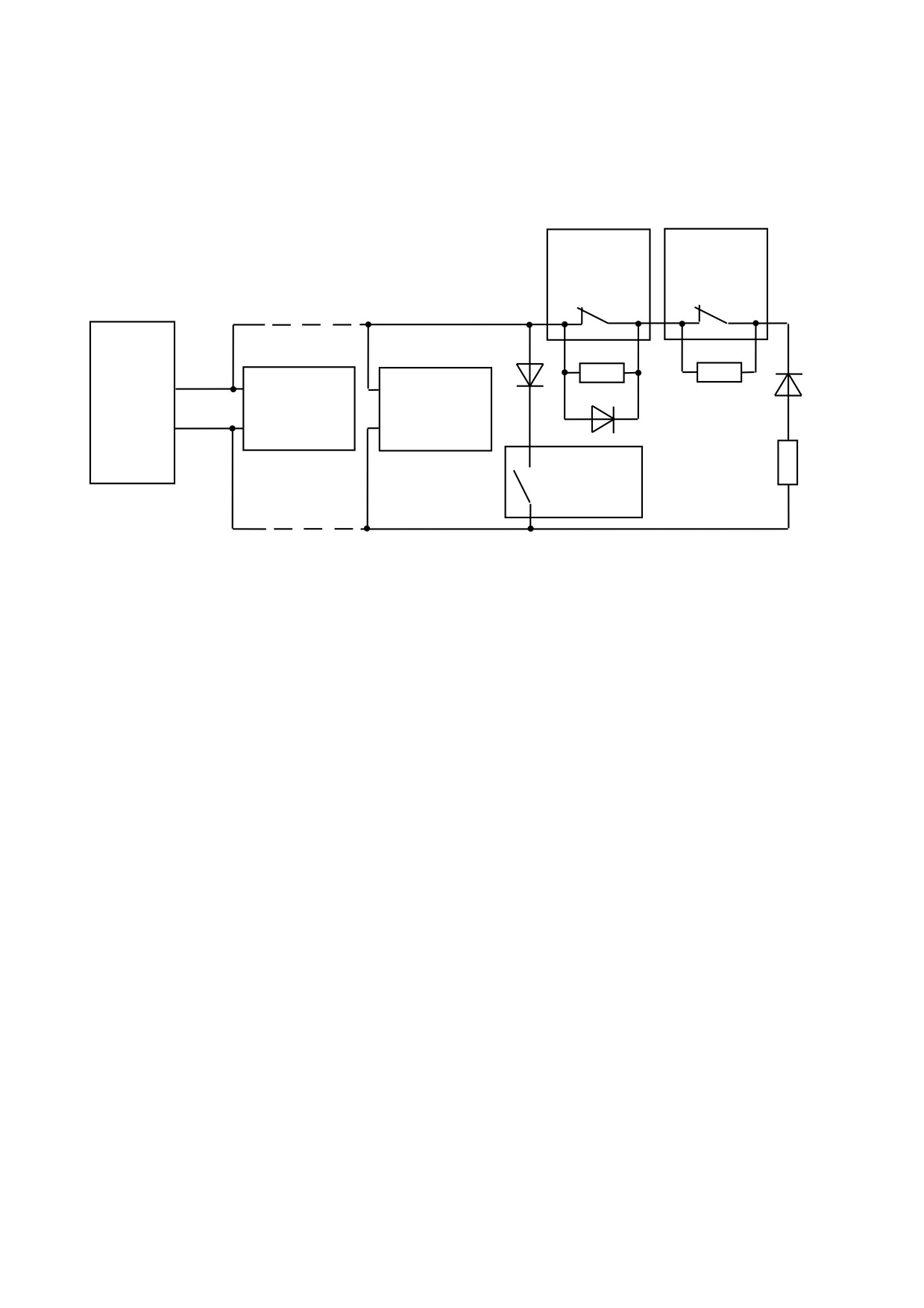

Рисунок 8 - Схема включения пожарных извещателей разных типов в шлейф прибора ППК-2БМ

-38-

VD

К1

VD

К1

R1

VD

К2

R2

R1

16

15

14

13

"АСП

16

15

14

13

"АСП

⎮

2

1

+U

⎮

2

1

+U

1 2

1 2

подключение адресных линий АСПТ

подключение обобщенной линии АСПТ

К1, К2 - промежуточные реле

VD1, VD2 - защитный диод типов КД521, КД522, КД208

R1, R2 - резистор С2-33Н-0,25-20кОм±5%-А-Д

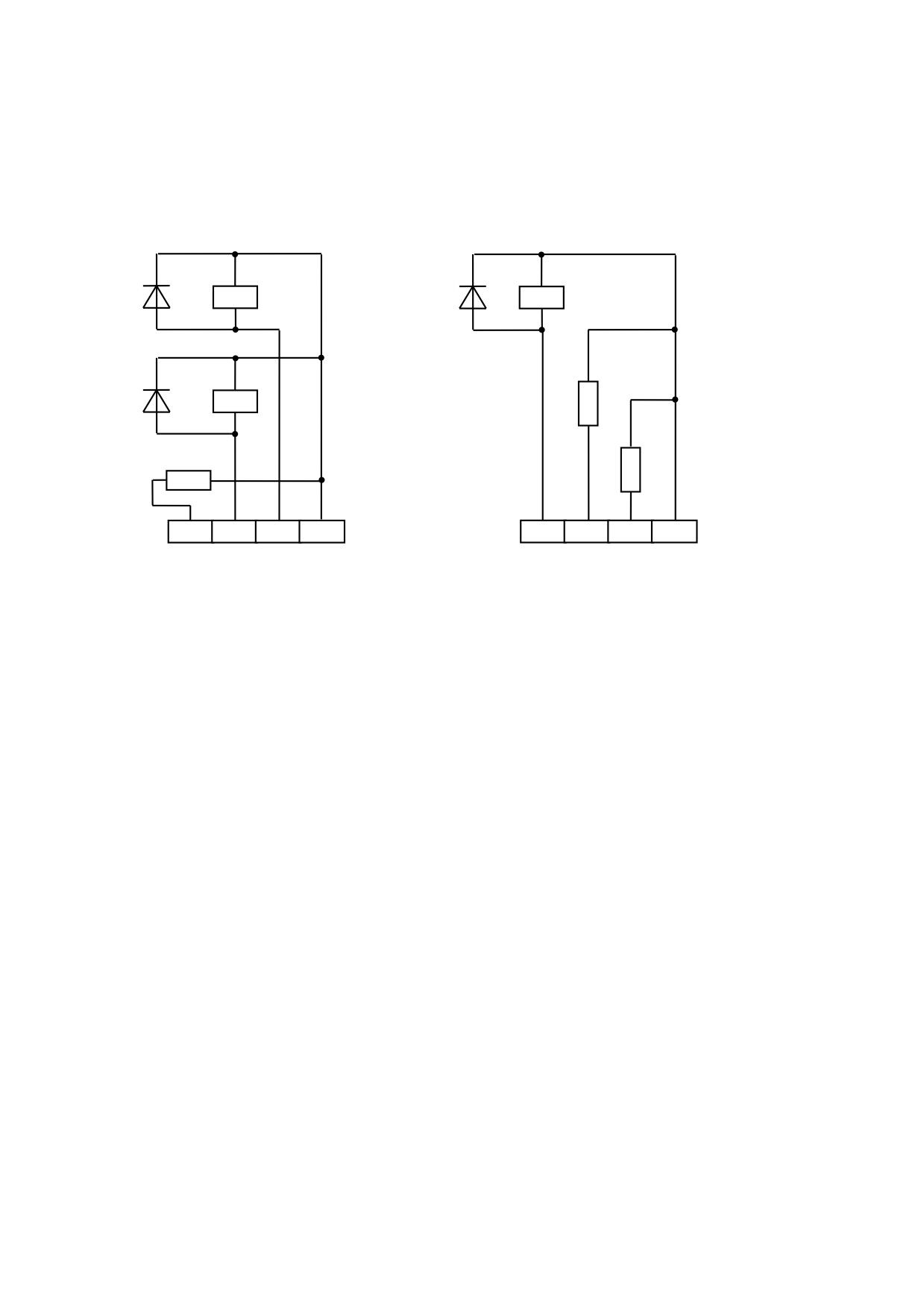

Рисунок 9 - Схема включения обмоток промежуточных реле и резисторов

при подключении линий пуска АСПТ

-39-

3.2.9 Монтаж трансляционных линий

3.2.9.1 При монтаже трансляционных линий учитывать, что при подключенном напряжении пи-

тания контакты реле сигнализации извещений "Пожар 1", "Пожар 2", "Неисправность" при отсутствии

извещений замкнуты, а контакты реле, включающего внешнее звуковое оповещение - разомкнуты (ри-

сунок 10). Максимальный ток постоянного или переменного напряжения, коммутируемый контактами

реле 100 мА при напряжении не более 36 В.

Неисправность

1

]

"Неиспр"

Неисправность

2

Оповещение

3

]

"ОПО-

Оповещение

4

Пожар 1

5

]

"Пожар 1"

Пожар 1

6

Пожар 2

7

]

"Пожар 2"

Пожар 2

8

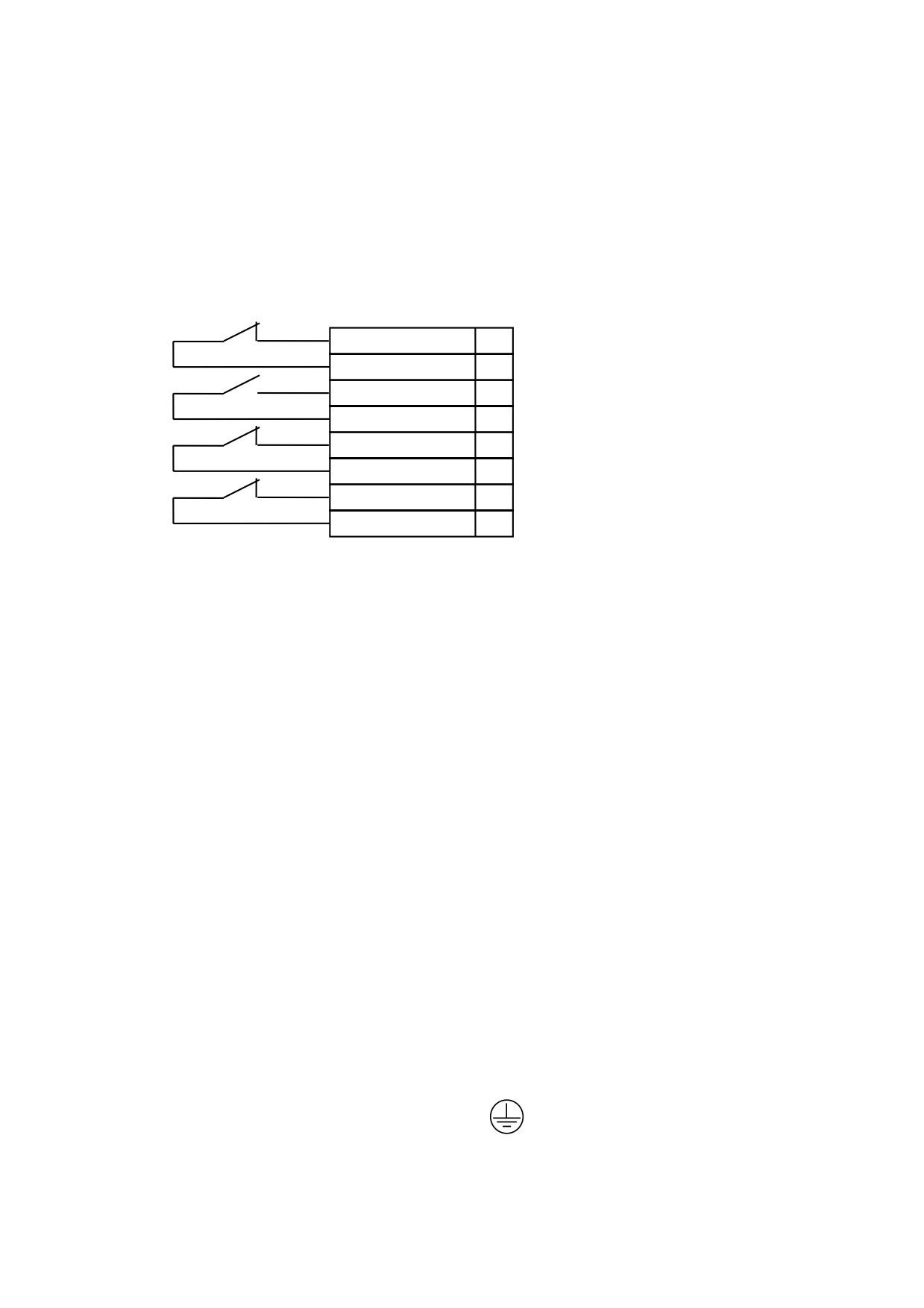

Рисунок 10 - Схема подключения контактов реле прибора ППК-2БМ

к коммутационным колодкам

3.2.10 Указания о подключении внешних проводов к прибору ППК-2БМ

3.2.10.1 Установить узел внешних подключений на стене помещения.

3.2.10.2 Выкрутив два винта, снять скобу для фиксации внешних проводов, расположенную в

верхней части узла внешних подключений.

3.2.10.3 Расположить слева направо на резиновой прокладке смонтированные линии питания,

провод заземления, трансляционные линии, линии пуска АСПТ, шлейфы сигнализации.

3.2.10.4 Установить скобу, прижав ее внешние провода таким образом, чтобы был обеспечен

технологический запас длины каждого провода от скобы до контакта коммутационной колодки.

3.2.10.5 Подключить шлейфы сигнализации, линии пуска АСПТ, трансляционные линии к кон-

тактам коммутационных колодок, руководствуясь маркировкой контактов приведенной на рисунке 2

или на верхней панели блока приемно-контрольного.

3.2.10.6 Установить блок приемно-контрольный на стене и подключить провод заземления к за-

жиму защитного заземления, имеющему обозначение "

".

3.2.10.7 При использовании внешнего аккумулятора подключить к контактам "12В РЕЗЕРВ" провода,

смонтированные для подводки питания внешнего аккумулятора.

-40-

3.2.10.8 Разместить вблизи прибора ППК-2БМ аккумуляторный кожух, в одно из двух отверстий,

расположенных на боковых стенках аккумуляторного кожуха, продеть ответные части проводов и под-

соединить к ним две клеммы, входящие в комплект поставки прибора ППК-2БМ.

3.2.10.9 Установить аккумулятор внутрь аккумуляторного кожуха и закрепить клеммы с прово-

дами на выходных контактах аккумулятора.

3.2.10.10 Снять планку, закрывающую контакты "∼220В", "

". Подключить линию основного

источника питания к контактам "∼220В" или к контактам "∼220В","

".

3.2.10.11 Установить планку, закрывающую контакты "∼220В", "

".

3.2.10.12 Соединить узел внешних подключений и блок приемно-контрольный с помощью двух

кабелей, входящих в комплект поставки прибора.

3.2.10.13 Закрыть верхнюю крышку прибора ППК-2БМ.

3.2.10.14 Подключить линию питания прибора к основному источнику питания и включить ос-

новной источник питания.

3.3 Использование изделия

3.3.1 Порядок действия обслуживающего персонала при выполнении задач применения изделия

3.3.1.1 Персонал (операторы), обслуживающий системы обнаружения и тушения пожаров с ис-

пользованием прибора ППК-2БМ, должен быть ознакомлен с настоящим руководством по эксплуатации

и соответствующими должностными инструкциями.

3.3.1.2 При поступлении сигналов тревожных извещений оператор должен зафиксировать номер

шлейфа, с которого поступила информация, и время поступления информации. Последующие действия

оператора должны соответствовать должностной инструкции.

3.3.2 Порядок контроля работоспособности прибора ППК-2БМ со шлейфами пожарной сигнализации.

3.3.2.1 Открыть дверь прибора ППК-2БМ и установить все кнопки на приборе ППК-2М в отжа-

тое положение.

3.3.2.2 Включить прибор ППК-2БМ, для чего включить переключатели " ~ " и "

", проконтролиро-

вать включение соответствующих индикаторов и индикации на дисплее счетчика числа отключений питания.

3.3.2.3 Проконтролировать кратковременное (на время около 3 с) включение группового индика-

тора "НЕИСПР.1" в непрерывный режим свечения.

3.3.2.4 По истечении первых трех секунд проконтролировать выключение группового индикато-

ра "НЕСПР.1", включение всех позиционных индикаторов НЕИСПР и индикаторов ОТКЛ. ЗВУКА,

ОТКЛ. ОПОВЕЩ в импульсный режим свечения.

3.3.2.5 Не позднее чем через 10 с после включения прибора ППК-2БМ последовательно нажать

кнопки КОНТРОЛЬ, СБРОС, ОТКЛ. ЗВУКА при этом должны выключиться индикаторы ОТКЛ. ЗВУ-

КА и ОТКЛ. ОПОВЕЩ.]

-41-

3.3.2.6 По истечение 20 с проконтролировать включение индикатора ЗАРЯД ВКЛ в импульсный

режим свечения.

3.3.2.7 Проконтролировать через 1 мин выключение всех позиционных индикаторов НЕИСПР

свечение индикаторов " ∼ ", "

" и импульсное свечение индикатора ЗАРЯД ВКЛ.

3.3.2.8 В случае, если прибор ППК-2БМ выдает тревожные извещения, выключить его и провес-

ти проверку шлейфов пожарной сигнализации на соответствие технических требований к шлейфам. По-

сле проверки шлейфов включить прибор ППК-2БМ по методике 3.3.2.2...3.3.2.7.

3.3.2.9 Закрыть дверь включенного прибора ППК-2БМ на замок, а затем открыть ее. Проконтро-

лировать включение индикаторов ОТКЛ. ЗВУКА и ОТКЛ. ОПОВЕЩ в импульсный режим свечения и

через 10 с включение индикатора "НЕИСПР.1" и непрерывного звукового сигнала низкого тона (изве-

щение "Несанкционированный доступ").

Последовательно нажать кнопки КОНТРОЛЬ, СБРОС, ОТКЛ. ЗВУКА и проконтролировать вы-

ключение звукового сигнала и индикаторов.

3.3.2.10 Вызвать срабатывание ближайшего к прибору ППК-2БМ активного извещателя в первом

шлейфе с помощью съемника, входящего в комплект поставки извещателя. Штырь съемника из извеща-

теля не извлекать. Проконтролировать кратковременное включение индикатора "ПОЖАР 1, 2" первого

канала контроля шлейфа в узле УПР-04Л, а затем включение группового индикатора "НЕИСПР. 1" на

время около 3 с.

3.3.2.11 Через 10 с проконтролировать выдачу прибором ППК-2БМ извещения "Пожар 1" (для изве-

щателя типа ИП212-5СВ) или извещения "Пожар 2" (для извещателей типа ИП212-5М, ИП212-5М3,

ИП212-5СУ).

3.3.2.12 Выдачу извещения "Пожар 1" проконтролировать в виде включения позиционного инди-

катора "ПОЖАР 1, 2" первого шлейфа и группового индикатора "ПОЖАР 1, 2" в импульсный режим свече-

ния (короткими вспышками), включения прерывистого .звукового сигнала высокого тона.

3.3.2.13 Выдачу извещения "Пожар 2" проконтролировать в виде включения позиционного инди-

катора "ПОЖАР 1, 2" первого шлейфа в режим прерывистого свечения (с короткими погасаниями), группо-

вого индикатора "ПОЖАР 1", 2 в режим непрерывного свечения, включения двухтонального .звукового

сигнала, индикации на дисплее счетчика числа пожаров, увеличенного на единицу.

3.3.2.14 В случае выдачи прибором ППК-2БМ извещения "Пожар 1" при выполнении 3.3.2.8 из-

влечь штырь съемника из сработавшего извещателя и вызвать им срабатывание другого извещателя в

этом же шлейфе. Проконтролировать выдачу извещения "Пожар 2" через время не более 3 с после сраба-

тывания второго извещателя..

3.3.2.15 Извлечь штырь съемника из извещателя, нажать кнопку СБРОС на приборе ППК-2БМ,

проконтролировать выключение звуковой сигнализации и индикаторов.

3.3.1.16 Выполнить операции 3.3.2.10...3.3.2.15 последовательно для всех шлейфов.

-42-

3.3.2.17 Проконтролировать работоспособность активных извещателей в подключенных шлей-

фах в следующей последовательности:

− нажать кнопку СБРОС ПИ на узле УПР-04Л, соответствующую первому каналу контроля

шлейфа, проконтролировать включение позиционного индикатора "Пожар 1, 2" - в импульсный режим

свечения, позиционного индикатора НЕИСПР - в непрерывный режим свечения;

− нажать кнопку СБРОС ПИ на узле УКУ-03Л, проконтролировать включение группового инди-

катора СБРОС ПИ в прерывистый режим свечения;

− вызвать срабатывание активного извещателя в первом шлейфе и не извлекая штыря съёмника

проконтролировать включение светодиода извещателя, а затем его выключение на время не менее 4с и

повторное включение, извлечь штырь съемника и проконтролировать автоматический сброс сработав-

шего состояния извещателя по выключению его светодиода.

3.3.2.18 Выполнить операции 3.3.2.17 для всех активных извещателей первого шлейфа, а затем

отжать кнопку СБРОС ПИ на узле УПР-04Л первого канала контроля шлейфа.

3.3.2.19 Выполнить операции 3.3.2.17, 3.3.2.18 для всех шлейфов с активными извещателями.

3.3.2.20 Кратковременно нажать кнопку СБРОС ПИ на узле УКУ-03Л, проконтролировать вы-

ключение группового индикатора СБРОС ПИ и переход прибора ППК-2БМ в дежурный режим.

3.3.3 Перечень возможных неисправностей в процессе использования прибора ППК-2БМ по на-

значению и рекомендации по действиям при их возникновении

3.3.3.1 Перечень возможных неисправностей в процессе использования прибора ППК-2БМ по

назначению и рекомендации по их устранению изложены в таблице 4.

Таблица 4 - Возможные неисправности и рекомендации по устранению

Наименование возможной

Вероятная

Рекомендации по устранению

неисправности

Причина

неисправности

Прибор выдает оптическую

Неисправность в функцио-

Отремонтировать узел в специализиро-

и (или) звуковую сигнали-

нальном узле прибора

ванной организации или заказать новый

зацию при отсутствии тре-

ППК-2БМ

по отдельной заявке у предприятия-

вожных извещений или

изготовителя.

прибор не выдает сигналов

при наличии тревожных

извещений

-43-

3.3.4 Перечень режимов работы изделия

3.3.4.1 В дежурном режиме должно отсутствовать свечение всех индикаторов прибора ППК-2БМ, кроме

индикаторов питания " ∼ ", "

", ЗАРЯЖЕН, при этом допускается кратковременное понижение яр-

кости свечения индикатора "

", все кнопки должны быть отжаты, кроме кнопок для подключения

линий АСПТ, на дисплее счетчика должен светиться в импульсном режиме нижний сегмент буквенного

разряда. При использовании адресных линий пуска АСПТ должны быть нажаты кнопки АСПТ соответ-

ствующих каналов контроля шлейфов, при использовании обобщенных линий пуска АСПТ должны

быть нажаты по две кнопки АСПТ в соответствующих узлах УПР-04Л. При отжатых кнопках АСПТ

линии АСПТ не контролируются и сигналы пуска по ним не формируются.

При открытии двери включенного прибора ППК-2БМ автоматически включается режим защиты

от несанкционированного доступа (режим защиты доступа), который завершается разрешением доступа

после последовательного нажатия кнопок КОНТРОЛЬ, СБРОС, ОТКЛ. ЗВУКА с переходом прибора в

режим, предшествующий открытию двери. В случае невыполнения операций по разрешению доступа в

течение 10 с после открытия двери прибор ППК-2БМ выдает извещение "Несанкционированный дос-

туп", которое снимается после нажатия указанных выше кнопок.

3.3.4.2 При выдаче тревожного извещения включаются соответствующие позиционные и групповые

индикаторы, звуковая сигнализация и срабатывает трансляционное реле "Пожар 1" или "Пожар 2" или "Неис-

правность". В случае поступления сигналов "Пожар 2" и "Пожар с пуском АСПТ" через 30 с срабатывает до-

полнительно реле включения внешнего оповещения. При необходимости сигнал на внешнее пожарное опо-

вещение можно отключить, нажав кнопку ОТКЛ. ОПОВЕЩ, при этом включится желтый индикатор

ОТКЛ. ОПОВЕЩ.

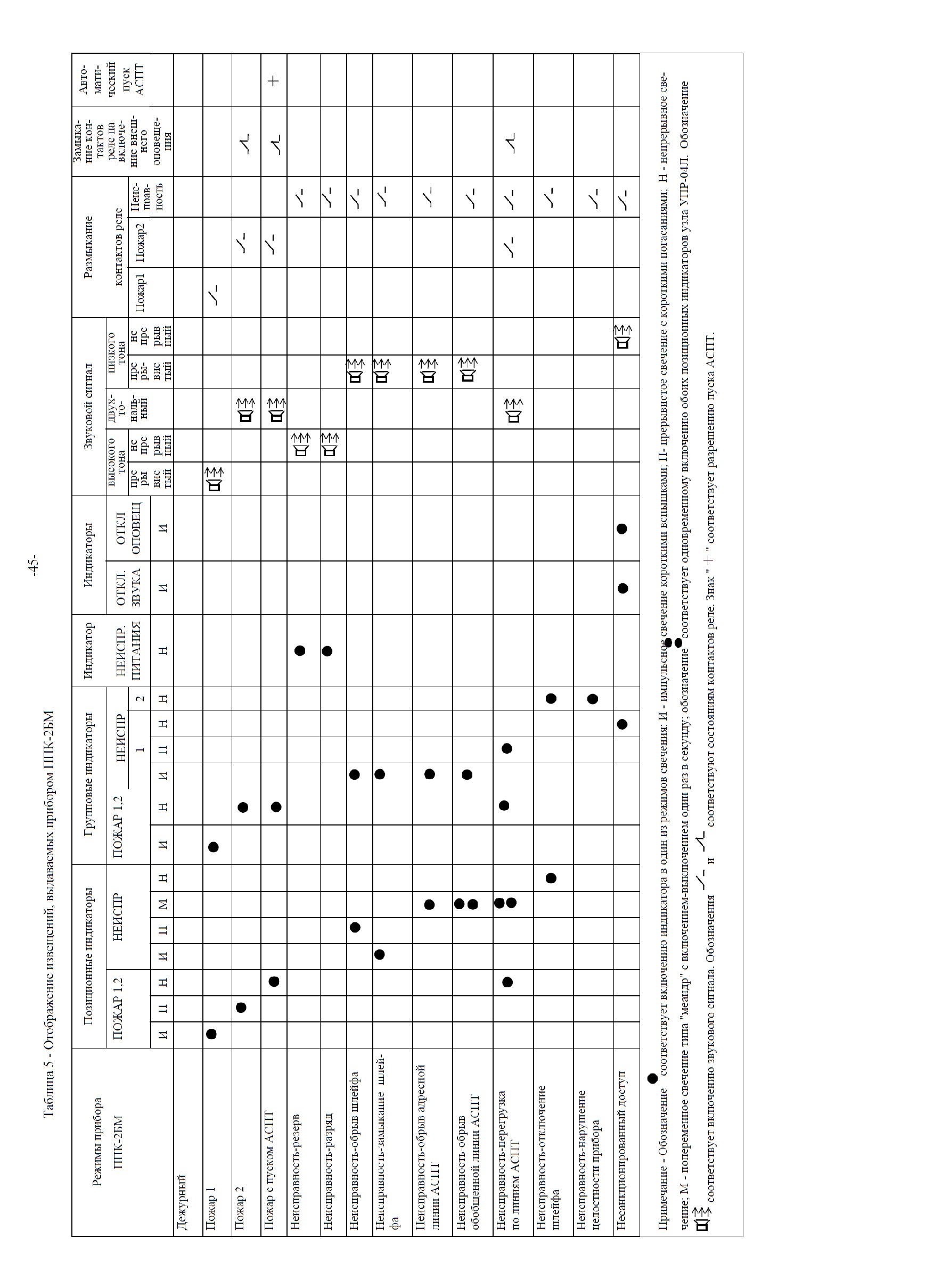

Режимы свечения индикаторов , а также включение звуковой сигнализации и размыкание кон-

тактов реле прибора ППК-2БМ при различных тревожных извещениях приведены в таблице 5.

Отображение выдачи извещений, приведенное в таблице 5, соответствует только раздельной вы-

даче извещений. При совместной выдаче различных извещений прибор ППК-2БМ автоматически уста-

навливает приоритеты отображения извещений, при этом:

− при выдаче извещения "Несанкционированный доступ" после выдачи извещения "Пожар" со-

храняется звуковой сигнал о пожаре при световой индикации и действиях реле трансляции, соответст-

вующих извещениям "Несанкционированный доступ" и "Пожар";

− при выдаче извещения "Неисправность" после выдачи извещения "Пожар" сохраняется звуко-

вой сигнал о пожаре при световой индикации и действиях реле трансляции, соответствующих извеще-

ниям "Неисправность" и "Пожар";

− при выдаче извещения "Пожар 1" после выдачи извещения "Пожар 2" или "Пожар с пуском АСПТ"

по другому каналу контроля шлейфа сохраняются световая групповая индикация, звуковой сигнал, действия

-46-

3.3.4.3 При выдачи прибором извещения "Неисправность-перегрузка по линиям АСПТ" необходимо вы-

ключить прибор ППК-2БМ, устранить перегрузку по линиям АСПТ и вновь включить прибор ППК-2БМ.

3.3.4.4 При отключении сети (питании от резервного источника питания) выключаются индикаторы

"∼", ЗАРЯЖЕН и прибор ППК-2БМ выдает извещение "Неисправность-резерв". При снижении напряжения

на аккумуляторе до 8 В включается индикатор РАЗРЯЖЕН, выключается индикатор "

" и происходит

выключение питания прибора.

При включении сети запускается заряд аккумулятора, включаются индикаторы "∼", "

" и

индикатор ЗАРЯД ВКЛ в импульсный режим свечения, сохраняется свечение индикатора РАЗРЯЖЕН,

прибор выдает извещение "Неисправность-разряд". Свечение индикатора РАЗРЯЖЕН при импульсном

свечении индикатора ЗАРЯД ВКЛ продолжается до напряжения на аккумуляторе 11,7 В, индикатор

ЗАРЯД ВКЛ светится в импульсном режиме в течение всего периода заряда.

Свечение индикаторов питания при различных режимах приведено в таблице 6.

Таблица 6 - Индикация источников питания

-48-

Таблица 7 − Наименование, объем и периодичность работ при техническом обслуживании

Периодичность

Наименование работы

Объем работ

выполнения работы

Контроль собственной

В объеме пошагового контроля с

Ежедневно

работоспособности

помощью кнопки КОНТРОЛЬ

Проверка всей системы

Проверка срабатывания извещателей,

Через каждые 6 месяцев

пожарной сигнализации

приема прибором ППК-2БМ тревожных

эксплуатации и после

извещений, проверка линий

проведения любых работ с

трансляционных сигналов и оповещения

сигнальными шлейфами и

линий АСПТ

извещателями

Проверка сопротивления

Измерение сопротивления проводов

Один раз в год

проводов и сопротивления

шлейфа и сопротив-ления между

утечки между проводами

проводами шлейфа по методике 3.2.7.6

шлейфов сигнализации

настоящего руководства

4.1.3 Требования к составу и квалификации обслуживающего персонала

4.1.3.1 Контроль собственной работоспособности прибора ППК-2БМ проводится оператором,

обслуживающим систему обнаружения и автоматического тушения пожаров на базе прибора ППК-2БМ и

прошедшим специальную подготовку.

4.1.3.2 Проверка работоспособности всей системы пожарной сигнализации проводится оператором,

либо специалистом эксплуатирующей или ремонтной организации в присутствии оператора.

4.1.3.3 Проверка сопротивления проводов и сопротивления утечки между проводами шлейфов

выполняется специалистом эксплуатирующей организации, имеющим допуск к работам на

электроустановках с напряжением до

1000 В и квалификационную группу по технике

электробезопасности не ниже третьей в соответствии с "Правилами эксплуатации электроустановок

потребителей".

4.2 Меры безопасности

4.2.1 При проведении всех видов работ по техническому обслуживанию прибора ППК-2БМ необходимо

строго соблюдать меры безопасности, указанные в 3.2.1 настоящего руководства по эксплуатации.

4.2.2 Работы по измерению сопротивления проводить при отключенных от прибора ППК-2БМ

основного и резервного источников питания.

4.3 Проверка работоспособности

4.3.1 Контроль собственной работоспособности прибора ППК-2БМ проводить с помощью

кнопки КОНТРОЛЬ по методике 3.2.3, не производя отключение кнопок АСПТ или ОТКЛ. ШС, если

они были включены. При этом при контроле режима "Пожар 2" по шлейфу, в котором нажата кнопка

АСПТ, будет индикация извещения "Пожар с пуском АСПТ". Если нажата кнопка ОТКЛ. ШС, то

-49-

контроль этого шлейфа не производится, при каждом нажатии кнопки КОНТРОЛЬ будут включены

позиционный индикатор НЕИСПР этого шлейфа и групповой индикатор "НЕИСПР. 2" в непрерывный

режим свечения.

4.3.2 При проведении проверки системы пожарной сигнализации проверить работоспособность

каждого извещателя, прохождение сигналов "Пожар 1", "Пожар 2" от каждого извещателя до прибора

ППК-2БМ, работоспособность приборов, принимающих трансляционные сигналы "Пожар 1", "Пожар

2", "Неисправность", внешнее оповещение, сигналы пуска АСПТ. Для проверки необходимо вызвать

срабатывание пожарного извещателя и проверить правильность прохождения электрических сигналов к

приборам, входящим в состав системы.

4.3.3 Записи проверки работоспособности вносятся в таблицу 8.

Таблица 8 - Проверка работоспособности

Результаты проверки

Наименование

Дата

Включение

Включение

Трансля-

Включение внешнего

работы

индикаторов

звуковых

ционные

звукового сигнала

прибора

сигналов прибора

сигналы

ППК-2БМ

ППК-2БМ

5 Хранение

5.1 Хранение прибора ППК-2БМ в упаковке изготовителя должно осуществляется на закрытых складах,

обеспечивающих защиту от влияния влаги, солнечной радиации, вредных испарений и плесени, при температу-

ре от плюс 5 до плюс 40 °С, верхнем значении относительной влажности 80 % при температуре 25 °С.

6 Транспортирование

6.1 Транспортирование прибора ППК-2БМ в упаковке предприятия-изготовителя может быть

произведено в закрытых транспортных средствах.

6.2 Значения климатических и механических воздействий при транспортировании:

− температура от минус 55 до плюс 50 °С;

− относительная влажность до (93 + 2) % при температуре плюс 40 °С;

− воздействие механических ударов со следующими предельными характеристиками:

1) форма ударного импульса - полусинусоида;

2) длительность ударного импульса - 11 мс;

3) пиковое ускорение 15g;

4) число направлений - 6;

5) число импульсов в каждом направлении - 3.

///////////////////////////////////////
