ПРИБОРЫ ПРИЕМНО-КОНТРОЛЬНЫЕ ОХРАННО-ПОЖАРНЫЕ ГРАНИТ™-3Р,-5Р,-8Р,-12Р, ГРАНИТ™-3РА,-5РА,-8РА,-12РА, ГРАНИТ™-3Р,-5Р,-8Р,-12Р с IP-регистратором событий. Руководство

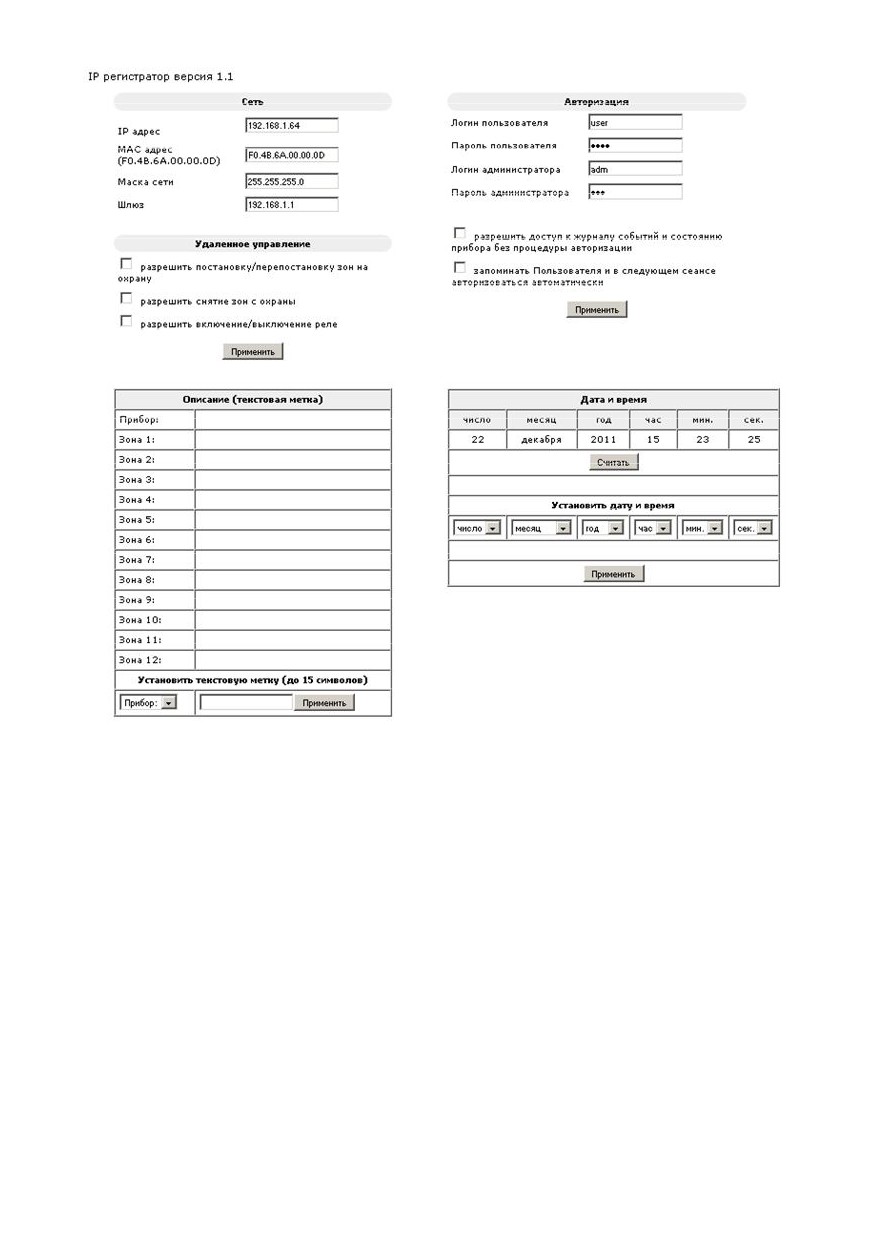

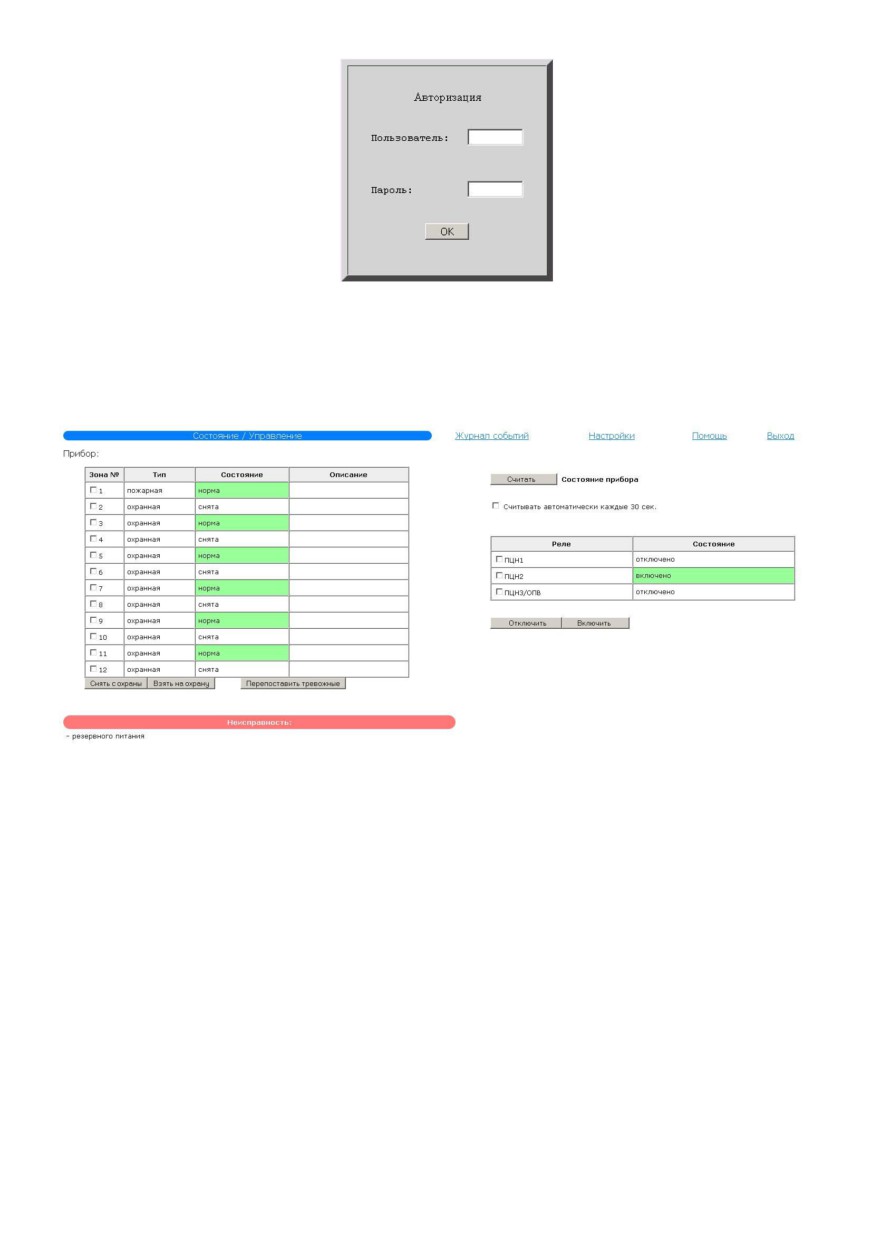

− удаленное управление прибором (постановка на охрану, снятие с охраны и управление

реле ПЦН) через WEB интерфейс (для доступа внешний IP адрес должен быть

статическим и «белым»).

Одновременно IP регистратор и универсальный коммуникатор работать не могут.

При пропадании напряжения сети обеспечивается автоматический переход на питание от

аккумулятора. Тревожный сигнал при этом на ПЦН не выдается.

Конструкция прибора не предусматривает его эксплуатацию в условиях воздействия

агрессивных сред и во взрывоопасных помещениях. Монтаж прибора выполняется

внутри охраняемого объекта. Режим работы - круглосуточный.

1.1 Комплектность поставки

Таблица 1.1 - Комплектность

Обозначение

Наименование

Кол-во, шт.

САПО.425513.081

ППКОП «Гранит-12Р»

САПО.425513.081-01

ППКОП «Гранит-8Р»

САПО.425513.081-02

ППКОП «Гранит-5Р»

САПО.425513.081-03

ППКОП «Гранит-3Р»

САПО.425513.081-04

ППКОП «Гранит-12РА»

САПО.425513.081-05

ППКОП «Гранит-8РА»

САПО.425513.081-06

ППКОП «Гранит-5РА»

САПО.425513.081-07

ППКОП «Гранит-3РА»

САПО.425513.081-08

ППКОП «Гранит-12Р с IP-регистратором событий»

САПО.425513.081-09

ППКОП «Гранит-8Р с IP-регистратором событий»

САПО.425513.081-10

ППКОП «Гранит-5Р с IP-регистратором событий»

САПО.425513.081-11

ППКОП «Гранит-3Р с IP-регистратором событий»

―

Антенна BY-433-03-SMA-M

2

ОЖО.467.093ТУ

Резистор С2-33Н-0,25-7,5 кОм±5

3

САПО.425729.001

Порт ТМ

1

―

Электронный ключ DS1990A

3

САПО.425718.012

Брелок БН-Р2

1¹

САПО.754342.053

Наклейка

1

САПО.426477.058

Универсальный коммуникатор

1²

САПО.426479.026

Регистратор IP

1³

САПО.685621.005

Жгут

1

САПО.685621.005-01

Жгут

1

САПО.425513.081РП

Руководство пользователя

1

Кабель USB-A-mini USB-B 5Р 1,8 м

1¹

Примечание: ¹ - поставляется по спец. заказу

² - только для «Гранит-3РА, -5РА, -8РА, -12РА»

³ - только для «Гранит-3Р, -5Р, -8Р, -12Р с IP-регистратором событий»

Copyright © 2012 ООО НПО «Сибирский Арсенал». Все права защищены.

ГРАНИТ, ПРИЗМА являются зарегистрированными товарными знаками ООО НПО «Сибирский Арсенал».

6

2 УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

При установке и эксплуатации прибора следует руководствоваться положениями «Правил

техники безопасности при эксплуатации электроустановок потребителей» и

«Правил

эксплуатации электроустановок потребителей».

К работам по монтажу, установке, проверке, обслуживанию прибора должны допускаться

лица, имеющие квалификационную группу по ТБ не ниже III на напряжение до 1000 В.

Запрещается использование предохранителей, не соответствующих номиналу.

Все монтажные работы и работы, связанные с устранением неисправностей, должны

проводиться только после отключения прибора от сети питания.

Внимание! При работе с прибором следует иметь в виду, что клеммы

«СЕТЬ»

находятся под напряжением 220 В и являются опасными.

3 ТЕХНИЧЕСКИЕ ДАННЫЕ

3.1 Общие технические характеристики

Прибор имеет четыре основных режима работы:

 режим снятия с охраны;

 режим охраны;

 режим тревоги;

 режим программирования.

Виды формируемых извещений:



«Норма» - передается замкнутым состоянием контактов реле ПЦН;



«Тревога» - при срабатывании извещателя в охранной зоне;



«Пожар» - при срабатывании извещателя в пожарной зоне;



«Неисправность» - при коротком замыкании или обрыве пожарной зоны;



«Сеть» - при наличии напряжения в сети;



«Резерв» - при переходе прибора на питание от аккумулятора;



«Разряд» - при автоматическом отключении аккумулятора после его разряда до

уровня 10,5 В;



«Вскрытие»

- при попытке снять крышку прибора. Данное

извещение можно

организовать с помощью выключателя ТАМПЕР.

Основные технические характеристики приведены в таблице 3.1.

Таблица 3.1 - Технические характеристики

Наименование параметра

Значение

Максимальное количество извещателей и оповещателей

32

Информативность (кол-во видов извещений)

8

«Гранит-3Р, -3РА, -3Р с IP-регистратором событий»

3

Количество

«Гранит-5Р, -5РА, -5Р с IP-регистратором событий»

5

контролируемых

зон сигнализации

«Гранит-8Р, -8РА, -8Р с IP-регистратором событий»

8

«Гранит-12Р, -12РА, -12Р с IP-регистратором событий»

12

Максимальное количество телефонных номеров для оповещения

16

Диапазон рабочих частот

433,05-434,79МГц

Период передачи контрольного сигнала охранным устройствам

от 8 до 200 секунд

Время контроля радиоканала с охранными устройствами

от 5 до 30 минут

Период контроля наличия связи для пожарных извещателей

5 минут

Напряжение/ток выходов ПЦН1 и ПЦН2, не более

72 В/50 мА

Параметры контактов реле ОПВ

3А=30В/3А~250В

Ток на выходе «12 В», не более

400 мА

между прибором и извещателями (оповещателями)

300 м

Дальность связи:

между прибором и брелоком

200 м

7

Наименование параметра

Значение

Ток потребления по выходу «СИР» для питания внешнего звукового

оповещателя, 12В (обязательно наличие в приборе подключенного

1 А

заряженного аккумулятора), до

Ток потребления по выходу «ЛМП» для питания внешнего светового

оповещателя, 12В (обязательно наличие в приборе подключенного

0,2 А

заряженного аккумулятора), до

Ток потребления по выходу «ОК»

300 мА

Диапазон рабочих температур

- 10…+55 °С

Относительная влажность воздуха при +40°С, не более

90%

Напряжение питания сети (переменный ток 50 Гц)

от 187 В до 242 В

Напряжение питания от аккумулятора

от 11,8 до 14,0 В

Мощность, потребляемая от сети (с заряженным аккумулятором и без внешних

15 Вт

потребителей) во всех режимах, не более

Номинальная емкость резервного аккумулятора

7 Ач

Ток потребления от

«Гранит-3Р, -3РА, -3Р с IP-регистратором событий,

100 мА

аккум. в деж. режиме

-5Р, -5РА, -5Р с IP-регистратором событий»

(при отсутст. внешн.

«Гранит-8Р, -8РА, -8Р с IP-регистратором событий,

105 мА

потребит.), не более

-12Р, -12РА, -12Р с IP-регистратором событий»

Ток потребления от

«Гранит-3Р, -3РА, -3Р с IP-регистратором событий,

100 мА

аккумулятора в режиме

-5Р, -5РА, -5Р с IP-регистратором событий»

«Тревога», «Пожар», не

«Гранит-8Р, -8РА, -8Р с IP-регистратором событий,

105 мА

более¹

-12Р, -12РА, -12Р с IP-регистратором событий»

Масса без аккумулятора, не более

1,5 кг

Габаритные размеры

285х210х95 мм

Средняя наработка на отказ прибора в режиме охраны или режиме снятия с

40 000 ч.

охраны, не менее

Срок службы, не менее

10 лет

Примечание: ¹ - в течении первых 5-10 сек ток может достигать:

для «Гранит-3Р, -3РА, -3Р с IP-регистратором событий,

-5Р, -5РА, -5Р с IP-регистратором событий»  120мА;

для «Гранит-8Р, -8РА, -8Р с IP-регистратором событий,

-12Р, -12РА, -12Р с IP-регистратором событий»  125мА

Передача сигналов тревоги на ПЦН осуществляется независимо от вида питания, разрывом

линий ПЦН с помощью контактов реле.

Извещение «Норма» передается замкнутым состоянием контактов реле ПЦН.

Реле ПЦН 1 размыкается при неисправности любой линии оповещения или неисправности

в пожарной зоне и не размыкается при неисправности по питанию: отсутствие 220В или

отсутствие (разряд) АБ. Режим работы ПЦН1 можно изменить в ПО «Конфигуратор Гранит».

Реле ПЦН 3 в тактиках применения с системами передачи информации переключается

только при постановке всех зон на охрану.

Прибор регистрирует срабатывание пожарного извещателя. При этом обеспечивается

переключение контактов реле ПНЦ 3 (см. рисунок 3.1) и замыкание вывода ОК на общий провод.

На плате прибора предусмотрен выключатель Тампер, с помощью которого можно

организовать формирование извещения «Вскрытие» при попытке снять крышку с прибора.

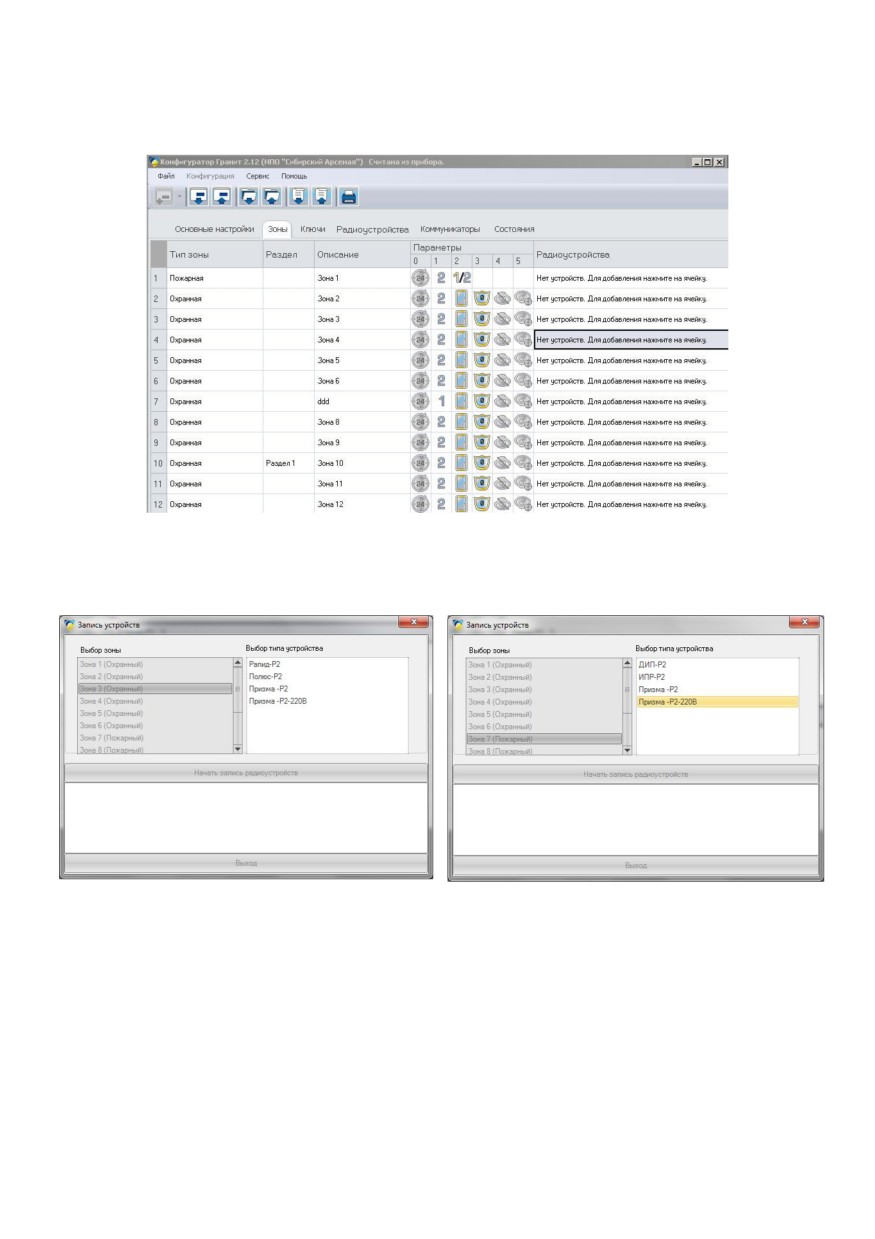

Для этого необходимо запустить программу «Конфигуратор Гранит». Считать конфигурацию

из прибора. Во вкладке «Основные настройки» установить режим работы реле ПЦН3 и выхода

ОК на значение всегда разомкнут. Во вкладке «Коммуникаторы» убедиться, что определён

необходимый вид доставки

(СМС, голос) для событий неисправность устройства и

восстановление исправности устройства. Записать конфигурацию в прибор. Соединить клеммы

тампера с клеммами «ОК» и «+12В» согласно приведенной схеме на рисунке 3.1. Установить

перемычку J8 на плате прибора в замкнутое состояние.

Таким образом, при вскрытии корпуса будет передаваться извещение неисправность ОК, а

после закрытия корпуса - восстановление ОК.

8

Постановка на охрану и снятие с охраны любой зоны в отдельности выполняется либо

нажатием кнопки этой зоны, касанием ключом охраны порта Touch Memory или при помощи

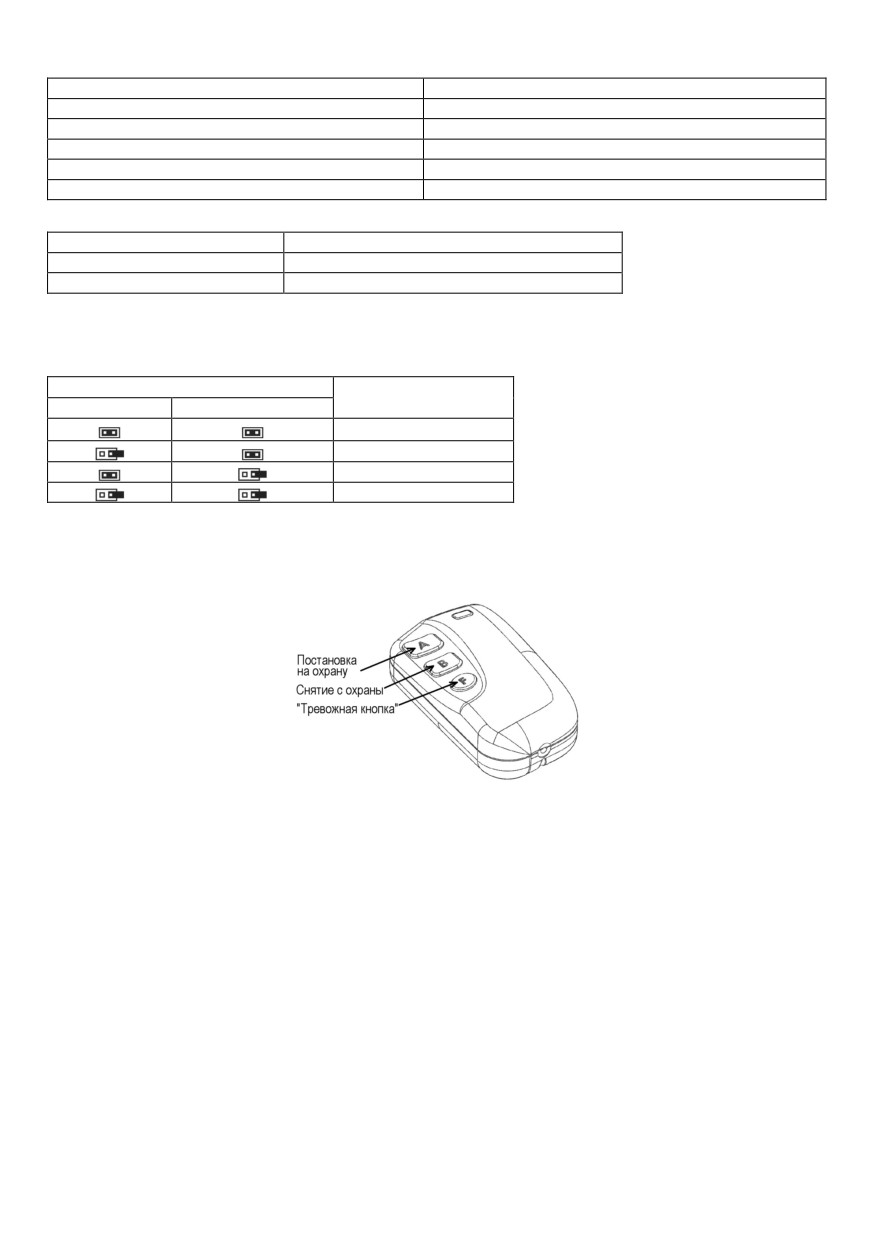

радиобрелока (кнопка «А» ставит на охрану, кнопка «B» - снимает). Постановка/снятие на

охрану любой зоны подтверждается встроенным звуковым сигнализатором и при помощи

оповещателя «Призма-Р2» («Призма-Р2М»). С помощью ключей Touch Memory или брелоков

можно осуществлять групповую постановку на охрану и снятие с охраны.

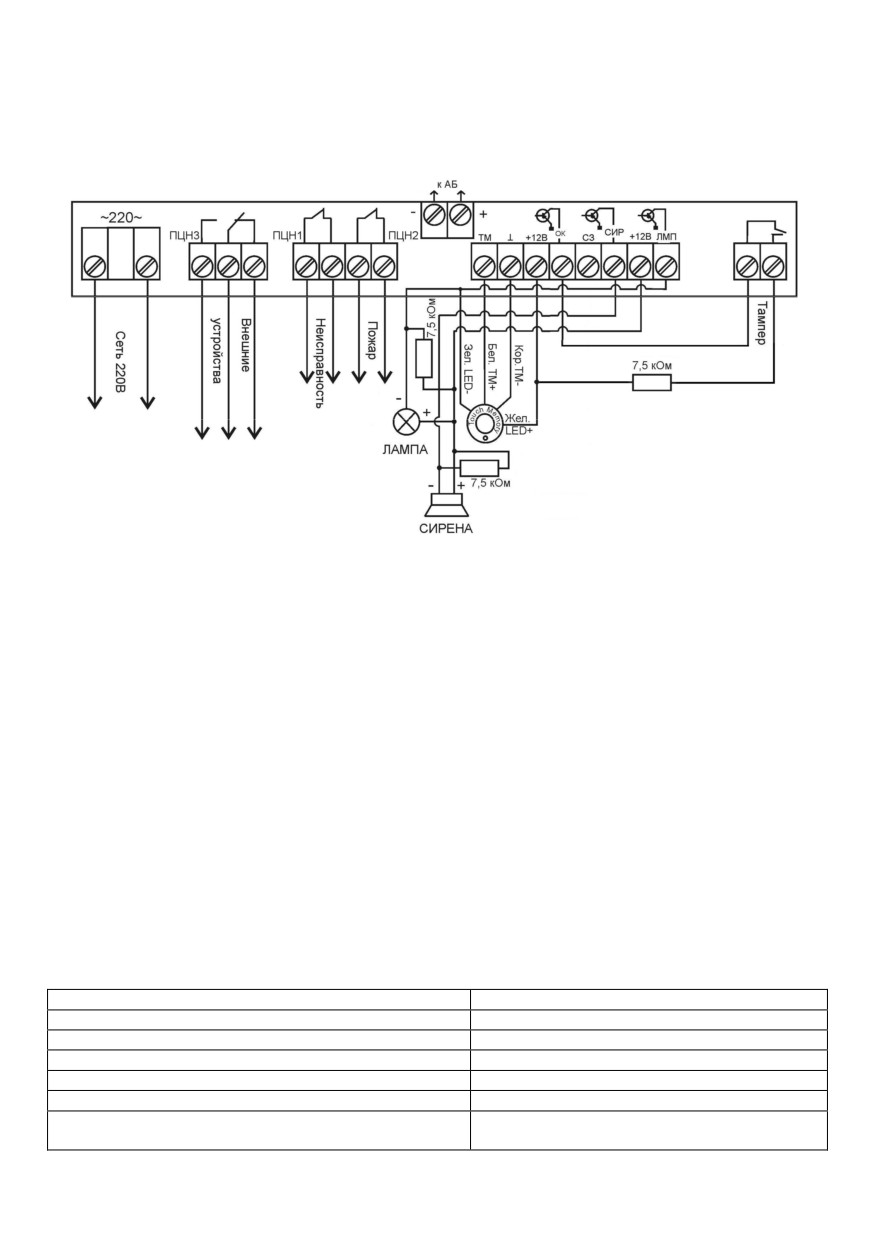

Рисунок 3.1 - Схема внешних подключений прибора

По всем охранным зонам обеспечивается постановка на охрану по двум тактикам:

- «Открытая дверь»

- «Закрытая дверь».

Тактика «Закрытая дверь» - режим охраны включается по истечении задержки (0 с ,32 с,

64 с или 96 с) после постановки на охрану или без задержки. Время задержки устанавливается

в программе

«Конфигуратор Гранита»

(далее конфигуратор). Время задержки начинает

отсчитываться с момента постановки зон на охрану.

При постановке на охрану по тактике «Открытая дверь», дверь в помещение должна быть

открыта и после ее закрывания прибор встает на охрану.

Прибор обеспечивает выдачу сигнала тревоги на звуковой оповещатель после регистрации

нарушения извещателем без задержки.

При извещении

«Тревога» выдается непрерывный звуковой сигнал, при извещении

«Пожар» прерывистый звуковой сигнал с периодом 1 с. Длительность звукового сигнала при

всех указанных извещениях составляет 3 мин.

Тревожный звуковой сигнал сбрасывается кратковременным нажатием на кнопку «Тест».

Световой оповещатель выключен при снятии всех зон с охраны, непрерывно светится при постановке

всех зон на охрану и сигнализирует прерывистым свечением в режиме тревоги. При постановке на охрану

ключом световой оповещатель включается на 2 секунды, при снятии мигает два раза.

В приборе предусмотрена индикация внешнего светового оповещателя

(лампы) в

зависимости от состояния прибора (см. таблицу 3.2).

Таблица 3.2 - Индикация светового оповещателя

Режим, состояние прибора

Индикация

Постановка на охрану ШС

Одна вспышка

Снятие с охраны ШС

Две вспышки

Неисправность ШП, Тревога

Мигает

Все ШС поставлены на охрану

Светится непрерывно

Хотя бы один ШС снят с охраны

Нет светового сигнала

Связь с ПЦН при постановке/снятии на охрану ШС

Редкие вспышки (если лампа не светится)

Редкие погасания (если лампа светится)

9

Также предусмотрена индикация наличия питания и наличия связи с извещателями

светодиодными индикаторами в соответствии с таблицами 3.3 - 3.5, 3.7.

Таблица 3.3 - Индикация состояния питания прибора

Состояние индикатора

Состояние питания прибора

«ПИТАНИЕ»

Прибор питается от сети, подключен аккумулятор

Светится зеленым цветом

Прибор питается от сети, нет аккумулятора

Мигает зеленым цветом

Прибор питается от аккумулятора

Светится красным цветом

Разряд аккумулятора

Мигает красным цветом

Таблица 3.4 - Индикация состояния зон

Режим

Состояние зоны

Состояние индикатора зоны

«Снят»

Не анализируется

Не светится

Зона в норме

Мигает зеленым цветом

«Закрытая дверь»

Мигает поочередно красным - зеленым

Зона нарушена

цветом

Мигает поочередно красным - зеленым

«Открытая дверь»

Зона нарушена

цветом

«Охрана»

Все извещатели в норме

Светится непрерывно зеленым цветом

Регистрация нарушения

«Тревога»

Мигает красным цветом

охранным извещателем

«Пожар»

Сработал ИП

Светится непрерывно красным цветом

Вскрыт корпус извещателя,

Мигает поочередно красным - зеленым

«Неисправность»

нет связи с извещателем,

цветом

разряд батареи извещателя

Таблица 3.5 - Индикация светодиода «БЛОК/НЕИСПР»

Режим

Индикация светодиода «БЛОК/НЕИСПР»

Включена блокировка клавиатуры

Мигает зеленым цветом

Неисправность прибора

Мигает красным цветом

Включен режим ввода пароля

Светится непрерывно зеленым цветом

Прибор готов к обновлению прошивки

Светится непрерывно красным цветом

Для индикации состояния неисправности предназначены светодиод «БЛОК/НЕИСПР» в

состоянии неисправности прибор может находиться в следующих ситуациях:



Нет связи с извещателями



Нет сети



Нет аккумулятора



Вскрыт корпус извещателя.

Проверка работоспособности светодиодных индикаторов и встроенного звукового

сигнализатора в приборе производится нажатием кнопки «ТЕСТ/ЗВУК».

Защита от несанкционированного управления прибором обеспечивается с помощью кнопки

«БЛОК» и индицируется светодиодным индикатором «БЛОК/НЕИСПР».

Для контроля линий оповещения используются резисторы номиналом 7.5 кОм, которые

подключаются к клеммам «ЛМП», «СИР», «ОК» (см. рисунок 2.2).

Внимание! Даже если вы не используете выходы ЛМП, +12, СИР и ОК для корректной

работы прибора необходимо установить все резисторы, указанные на схеме рисунок 3.2.

10

Гранит

ТМ

+12В ОК СЗ СИР+12ВЛМП

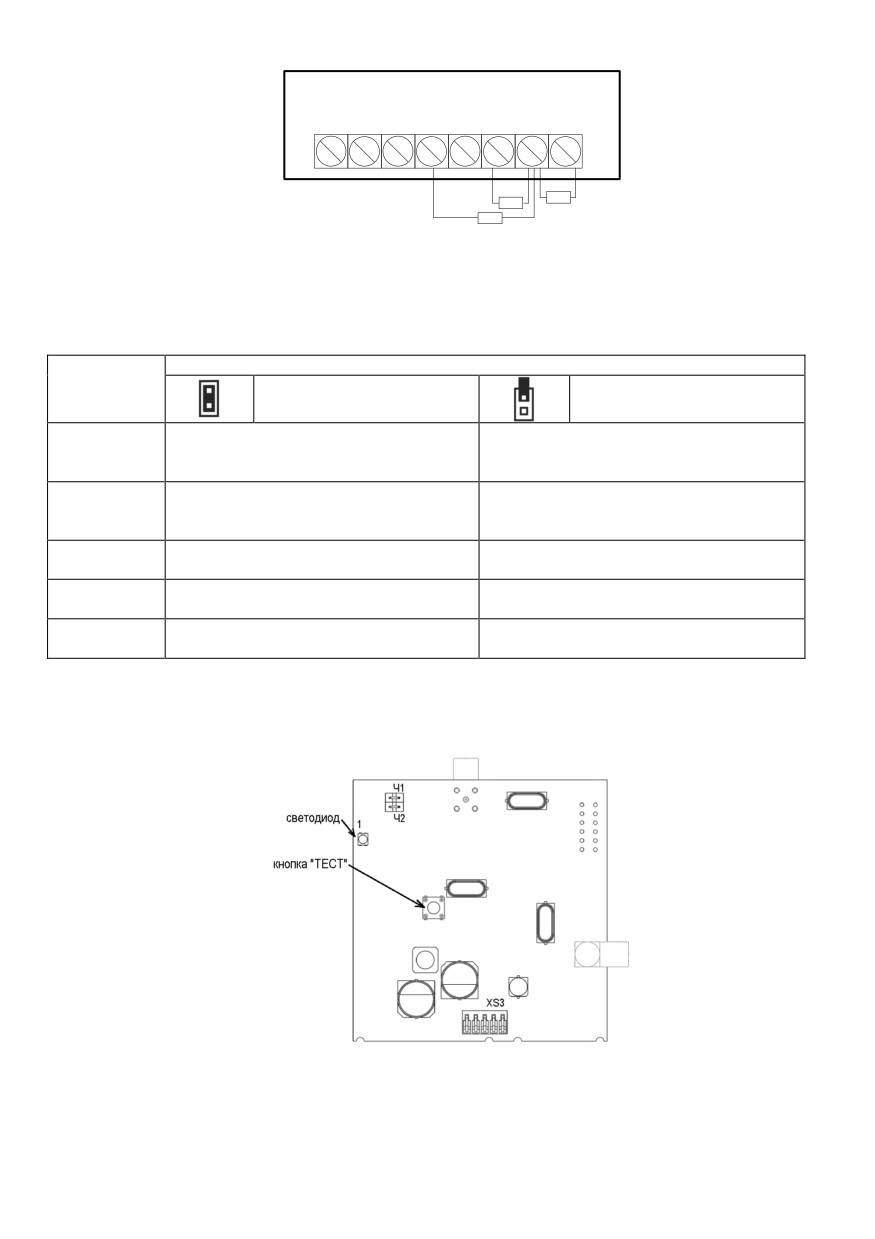

Рисунок 3.2 - Схема подключения резисторов

Контроль линий оповещения можно отключить при помощи перемычки J8. Перевод прибора

в рабочий режим и в режим программирование осуществляется при помощи перемычки J10

(см. таблицу 3.6).

Таблица 3.6 - Назначение перемычек

Назначение

Перемычка

Замкнуто

Разомкнуто

Линия ПЦН замыкается при

Линия ПЦН замыкается при

J5

постановке на охрану хотя бы одной

постановке на охрану всех зон,

зоны, относящейся к данному ПЦН

относящихся к данному ПЦН

Обеспечивается постановка на

Обеспечивается постановка на охрану

J6

охрану первой охраной зоны по

первой охраной зоны по тактике

тактике «закрытая дверь»

«открытая дверь»

Включен контроль соединительных

Контроль соединительных линий

J8

линий ЛАМ, СИР, ОК

ЛАМ, СИР, ОК выключен

Включен внутренний звуковой

Выключен внутренний звуковой

J9

оповещатель

оповещатель

Перевод прибора в режим

J10

Перевод прибора в рабочий режим

программирования

3.2 Радиорасширитель

В состав прибора входит плата радиорасширителя (см. рисунок 3.3), обеспечивающая связь

с радиоканальными устройствами.

Рисунок 3.3 - Плата радиорасширителя

На плате радиорасширителя (РР) расположены:

 светодиод «1», индикация которого приведена в таблице 3.7;

 кнопка

«ТЕСТ», предназначенная для запуска служебных режимов работы РР

(см. таблицу 3.8);

 перемычки «Ч1» и «Ч2» для выбора частотной литеры (см. таблицу 3.9).

11

Таблица 3.7 - Индикация режима работы радиорасширителя

Режим радиорасширителя

Индикация

Наличие электропитания, дежурный режим

Светится непрерывно зеленым цветом

Контроль качества связи с устройствами

Светится непрерывно красным цветом

Режим тестирования устройств

Мигает зеленым цветом

Режим поиска разряженных батарей

Мигает красным цветом

Режим регистрации устройств

Мигает поочередно зеленым - красным цветом

Таблица 3.8 - Выбор режима работы РР кнопкой «ТЕСТ»

Действие кнопкой

Режим радиорасширителя

Кратковременное нажатие

Запуск поиска неисправных устройств

Длительное нажатие

Запуск режима тестирования устройств

Выход из любого служебного режима осуществляется повторным кратковременным

нажатием кнопки.

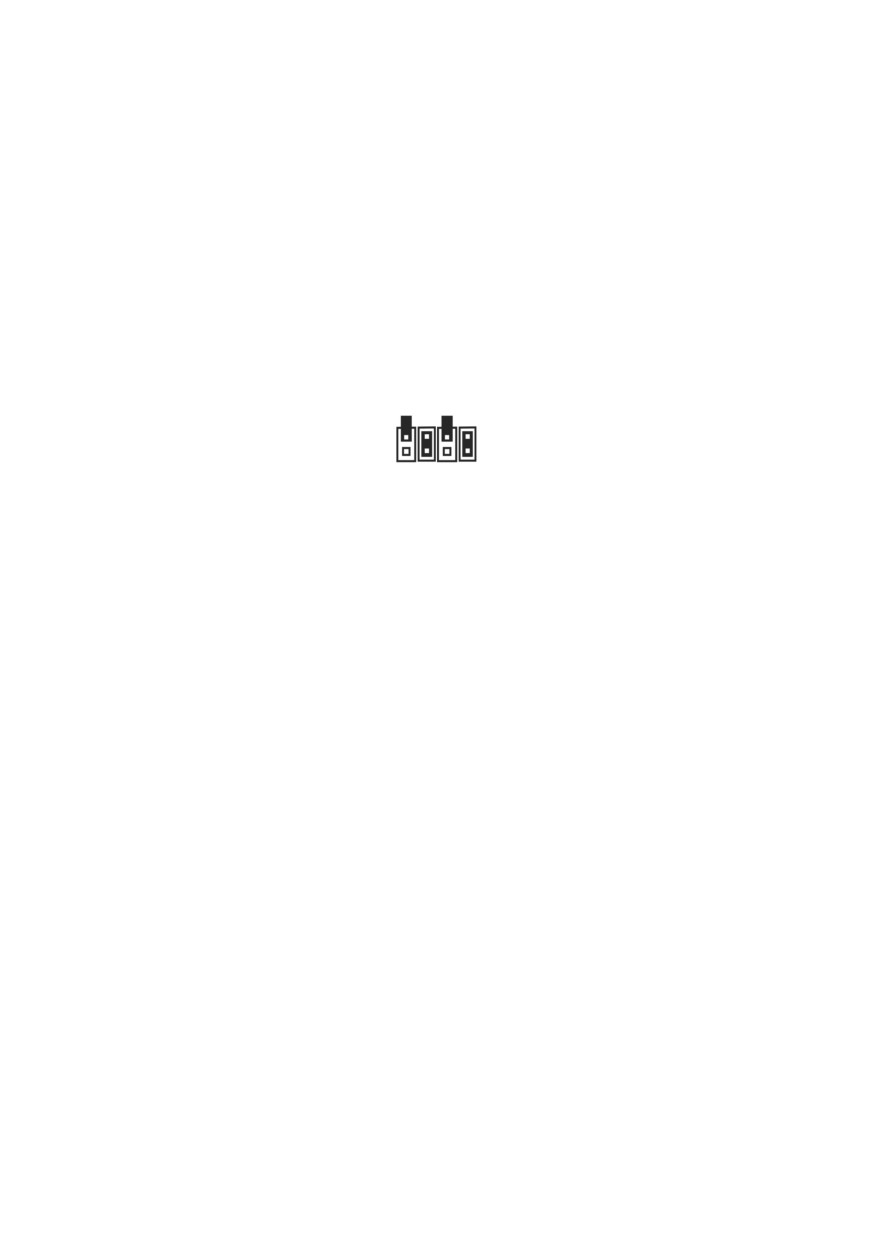

Таблица 3.9 - Выбор частотных литер

Положение перемычек

Рабочая

Ч1

Ч2

частотная литера

1

2

3

4

Выбор в радиорасширителе рабочей частотной литеры должен быть произведен до начала

регистрации брелков и радиоустройств. При необходимости смены частотной литеры все

зарегистрированные в приборе устройства должны быть удалены.

3.3 Брелок БН-Р2

Рисунок 3.4 - Брелок

Брелок БН-Р2 предназначен для дистанционного управления прибором, а также для

передачи экстренных извещений о тревоге. Кнопкой «А» можно поставить на охрану, а кнопкой

«В» - снять с охраны заданные при конфигурации разделы прибора. Кнопка «F» может быть

использована как «тревожная кнопка».

Регистрация в приборе необходимого количества брелоков и назначение им требуемых

функций осуществляется при помощи ПО «Конфигуратор Гранит» (см.п.5.2).

По любому нажатию кнопки брелок передает на прибор команду, а в ответ получает

квитанцию. Успешная передача команды отображается зеленым свечением индикатора

брелока, а неуспешная - красным.

Максимальная дальность связи брелока с прибором в открытом пространстве - не менее

200 м. Рабочая дальность связи на объекте зависит от наличия радиопомех, количества и

материала стен, перегородок и перекрытий.

Диапазон рабочих температур - от минус 10 до плюс 50 ºС.

В брелоке используется литиевая батарея типа CR2032. Отсутствие свечения индикатора

или только желтое свечение после нажатия кнопок говорит о необходимости замены батареи.

12

3.4 Извещатели и оповещатели радиоканальные

Прибор

«Гранит-3Р,-5Р,-8Р,-12Р»

(«Гранит-3РА,-5РА,-8РА,-12РА») работает с набором

радиоканальных устройств, состав и количество которых определяется с учетом характеристик

объекта и выполняемых функций. Эти устройства не входят в основной комплект прибора, а

заказываются и приобретаются отдельно.

Охранные извещатели:

- извещатель охранный инфракрасный пассивный «Рапид-Р2»;

- извещатель охранный магнитоконтактный «Полюс-Р2»;

Пожарные извещатели:

- извещатель пожарный дымовой ДИП-Р2;

- извещатель пожарный ручной ИПР-Р2;

Оповещатели:

- оповещатель комбинированный «Призма-Р2»;

- оповещатель комбинированный «Призма-Р2М».

Максимальное количество радиоустройств, которые могут быть подключены к прибору - 32.

3.4.1 Общие технические характеристики

Радиоканальные устройства предназначены для установки внутри защищаемого объекта и

рассчитаны на непрерывную круглосуточную работу при температуре окружающего воздуха от

минус 10 ºС до плюс 55 ºС.

Радиоустройства имеют в своём составе приемо-передающий тракт, рабочая частота которого

находится в диапазоне 433,05 - 434,79 МГц. Максимальная излучаемая мощность - 5 мВт.

Радиоустройства поддерживают связь с прибором, используя две разнесенные частоты, что

значительно повышает устойчивость всей системы к радиопомехам.

Радиоустройства периодически посылают на прибор сигналы контроля связи. Период

передачи контрольного сигнала для пожарных устройств и оповещателей всегда равен 200

секундам, а для охранных извещателей может выбираться при конфигурировании в диапазоне

от 8 до 200 секунд. Прибор контролирует наличие таких сигналов от каждого из устройств и при

их отсутствии в течение времени контроля радиоканала формирует сигнал «Потеря связи».

Для пожарных устройств и оповещателей это время всегда равно 5 минутам, а для охранных

извещателей может выбираться при конфигурировании в диапазоне от 1 до 30 минут.

Выбор меньших значений периода передачи и времени контроля позволяет быстрее реагировать

на саботаж (разрушение или кражу извещателей), однако вызывает повышенный расход батарей

питания. Так же следует учитывать, что устойчивость работы системы в условиях посторонних

радиопомех повышается при увеличении отношения времени контроля к периоду передачи.

Максимальная дальность связи радиоустройств с прибором в открытом пространстве - не менее

300 м. Наибольшее допустимое расстояние установки устройств от прибора на объекте зависит от

количества и материала стен, перегородок и перекрытий. Рекомендуемые максимальные

расстояния размещения устройств системы между собой приведены в таблице 3.10.

Для быстрой проверки работоспособности в выбранном для установки месте помещения,

все радиоустройства имеют режим контроля качества связи.

Таблица 3.10 - Рекомендации по установке радиоканальных устройств

Рекомендуемые

Место расположения радиоканальных устройств

расстояния, не более

В помещении в условиях прямой видимости

100 метров

В разных помещениях, перегородки между которыми деревянные

70 метров

или гипсокартонные

В разных помещениях, стены между которыми выполнены из

40 метров

кирпича (шлакоблоков ит.п.) толщиной не более 250 мм

В разных помещениях, стены (перекрытия) между которыми

25 метров

выполнены из железобетона

При передаче данных между радиоустройствами и прибором используется кодирование

информации, что исключает возможность подмены устройств и несанкционированного

управления прибором.

Радиоустройства не предназначены для эксплуатации в условиях воздействия агрессивных

сред и во взрывоопасных помещениях.

13

излучение, отраженное от частиц дыма, и передает информацию на прибор. Извещатель

соответствует требованиям ГОСТ Р 53325.

Питание извещателя осуществляется от двух батарей: основной и резервной. Извещатель

периодически тестирует наличие и работоспособность обеих батарей и переходит на питание

от резервной после разряда основной батареи. При этом он посылает на прибор сигнал о

разряде.

Конструктивно извещатель выполнен в виде базы, крепящейся на поверхность и съемного

корпуса, фиксируемого в базе. На внешней поверхности корпуса имеется световой индикатор и

нанесен знак «►», указывающий на место расположения магнитного датчика. На обратной

стороне корпуса расположены держатели батарей и переключатели:

«П» для включения

питания и «КС» для контроля качества связи.

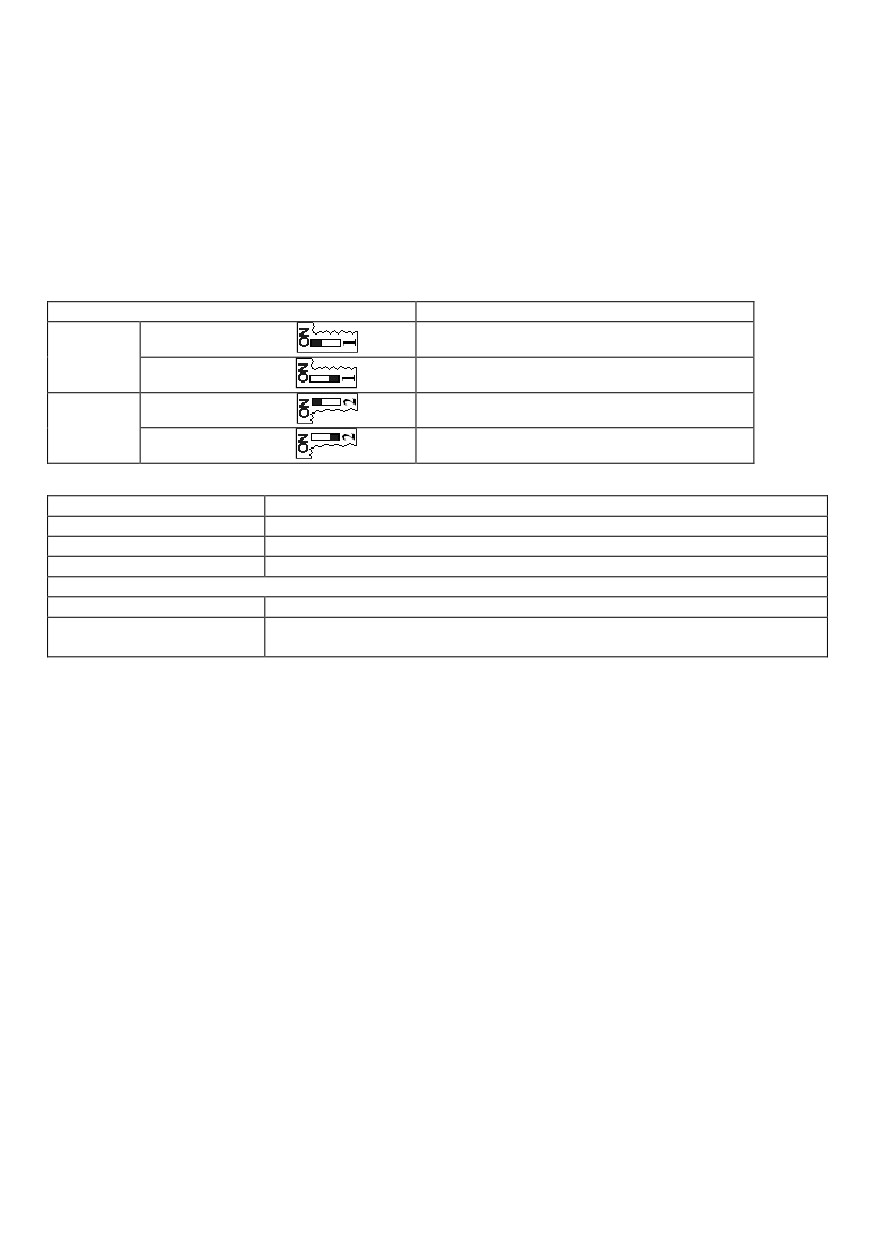

Таблица 3.11 - Назначение переключателей

Состояние переключателей

Режим

Питание включено

движок 1 в «ON»

«П»

Питание выключено

движок 1 в «OFF»

Режим контроля качества связи

движок 2 в «ON»

«КС»

Дежурный режим

движок 2 в «OFF»

Таблица 3.12 - Индикация состояний извещателя

Режим прибора

Светодиод

Дежурный

нет свечения

Пожар

первые 10 минут светится красным, далее - вспышки раз в 8 секунд

Поиск радиосети

вспышки раз в 8 секунд

Служебные режимы, задаваемые с прибора

Тестовая проверка

вспышки раз в 2 секунды

Поиск неисправных

вспышки c периодом 2 секунды, если батарея разряжена или есть

устройств

неисправность

Установка и проверка извещателя

Извещатели не должны устанавливаться в местах, где существуют интенсивные потоки

воздуха (вблизи вентиляторов, вентиляционных решеток и кондиционеров, источников тепла), в

помещениях с повышенным уровнем пыли, дыма сигарет, пара, во влажных и кухонных

помещениях, в местах скопления насекомых. Их следует монтировать по возможности дальше

от токоведущих кабелей, электрических ламп, электронных устройств и компьютерной техники.

Это увеличит рабочую дальность и поможет избежать ложных тревог и неисправностей.

После регистрации извещателя в приборе (см.раздел 5.2) необходимо закрепить базу в

выбранном месте и зафиксировать на ней извещатель поворотом по часовой стрелке.

По окончании монтажа всей системы и перевода прибора в дежурный режим необходимо

провести контроль качества связи в соответствии с п.3.4.2.

При эксплуатации извещателя в дежурном режиме отсутствие периодических вспышек

индикатора означает наличие устойчивой связи с прибором. Специальные сервисные режимы

по тестированию извещателей и поиску извещателей с разряженной батареей описаны в

п.3.4.2.

При необходимости возможна функциональная проверка извещателя. Для этого следует

приложить на 2-3 секунды магнит к знаку «►» на корпусе. После чего световой индикатор

загорится красным цветом, а сигнал

«Пожар» будет передан на прибор. Для возврата

извещателя в дежурный режим необходимо на приборе снять и вновь поставить зону на охрану.

Обслуживание извещателя

После получения сигнала разряда батареи замене подлежат одновременно обе батареи

извещателя. Батареи следует устанавливать в соответствии с указанной на плате полярностью

и при выключенном переключателе «П».

При длительной эксплуатации и запылении оптической камеры извещатель посылает на

прибор сигнал неисправности. В этом случае необходимо на приборе зону снять с охраны,

15

питание извещателя выключить и провести очистку устройства сжатым воздухом, подавая его

со всех сторон через решетку на боковой поверхности корпуса. Для этой цели допускается

использовать пылесос либо иной компрессор с давлением 1-2 кг/см².

После этого необходимо проверить работу извещателя по следующей методике:

- включите извещатель переключателем «П»;

- выждите не менее 5 минут.

- включите переключатель «КС» и дождитесь свечения индикатора;

- выключите «КС»;

- установите извещатель в базу на штатное место;

Если в течение следующих пяти минут не будет получен сигнал неисправность, то

работоспособность извещателя восстановлена.

Таблица 3.13 - Технические характеристики

Наименование параметра

Значение

Чувствительность (удельная оптическая плотность при

от 0,05 до 0,2 дБ/м

которой формируется извещение «ПОЖАР»)

Основная батарея

литиевая батарея CR123A, 3 В

Резервная батарея

литиевая батарея CR2032, 3 В

Время работы извещателя, от основной батареи, не менее

3 года

Время работы после выдачи сигнала разряд батареи, не

2 месяца

менее

Допустимая фоновая освещенность, не более

12 000 лк

Габаритные размеры

Ø104×50 мм

Степень защиты оболочкой по ГОСТ 14254

IP40

3.6 Извещатель пожарный ручной ИПР-Р2

Извещатель радиоканальный пожарный ручной радиоканальный ИПР-Р2 (далее - извещатель)

предназначен для работы в системе и служит для ручного включения сигнала пожарной тревоги и

передачи его на прибор. Извещатель соответствует требованиям ГОСТ Р 53325.

Питание извещателя осуществляется от двух батарей: основной и резервной. Извещатель

периодически тестирует наличие и работоспособность обеих батарей и переходит на питание

от резервной после разряда основной батареи. При этом он посылает на прибор сигнал о

разряде.

Конструктивно извещатель выполнен в виде корпуса, на лицевой панели которого имеется

световой индикатор и приводной рычаг, защищенный откидной прозрачной крышкой.

Для инициирования пожарной тревоги необходимо открыть защитную крышку и с усилием

нажать приводной рычаг вниз. После чего световой индикатор загорится красным цветом, а

сигнал «Пожар» будет передан на прибор.

Для возврата в дежурный режим необходимо использовать ключ, идущий в комплекте

извещателя. Ключ устанавливается в отверстие на нижней поверхности корпуса и продвигается

до возврата приводного рычага в исходное положение.

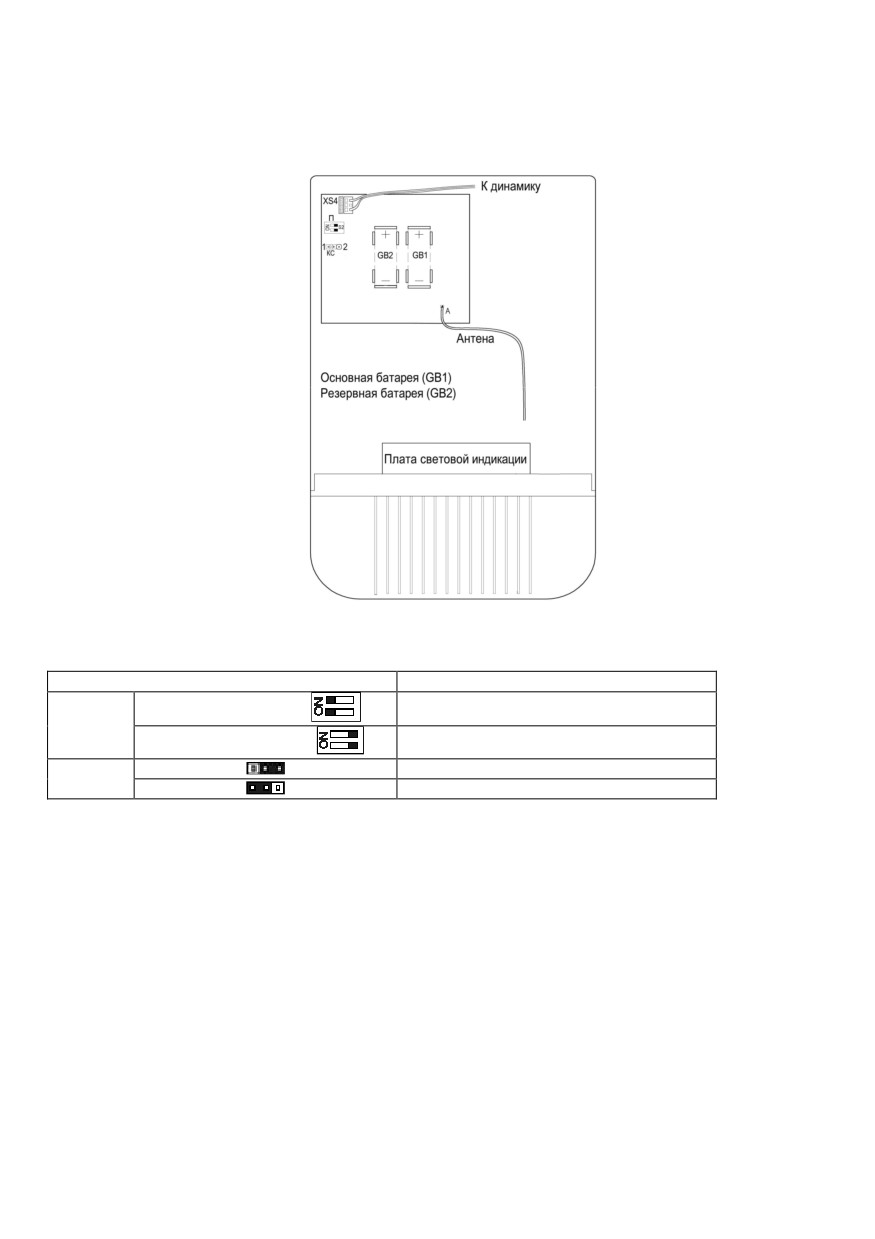

Для доступа к батареям питания и монтажным отверстиям необходимо снять лицевую

панель извещателя, отжав с помощью отвертки одну из защелок в нижней части корпуса. Под

лицевой панелью находятся также выключатель питания «П» и перемычка «КС» для включения

режима контроля качества связи.

Таблица 3.14 - Назначение переключателей и перемычек

Положение перемычек

Выбор режимов

Питание включено

оба движка «ON»

«П»

Питание выключено

оба движка «OFF»

КС

1

Режим контроля качества связи

«КС»

КС

1

Дежурный режим

16

Таблица 3.15 - Индикация состояний извещателя

Режим прибора

Светодиод

Дежурный

нет свечения

Пожар

светится красным

Поиск радиосети

вспышки раз в 8 секунд

Служебные режимы, задаваемые с прибора

Тестовая проверка

вспышки c периодом 2 секунды

Поиск неисправных устройств

вспышки c периодом 2 секунды, если батарея разряжена

Установка и проверка извещателя

Извещатели следует монтировать по возможности дальше от токоведущих кабелей,

электрических ламп, электронных устройств и компьютерной техники. Это увеличит рабочую

дальность и поможет избежать ложных тревог.

На задней поверхности извещателя предусмотрены четыре отверстия для крепления к стене.

По окончании конфигурирования, монтажа системы и перевода прибора в дежурный режим

необходимо провести контроль качества связи в соответствии с п.3.4.2.

При эксплуатации извещателя в дежурном режиме отсутствие периодических вспышек

индикатора означает наличие устойчивой связи с прибором. Специальные сервисные режимы по

тестированию извещателей и поиску извещателей с разряженной батареей описаны в п.3.4.2.

При необходимости возможна функциональная проверка извещателя. Для этого следует

открыть защитную крышку и с усилием нажать приводной рычаг вниз. После чего световой

индикатор загорится красным цветом, а сигнал

«Пожар» будет передан на прибор. Для

возврата извещателя в дежурный режим необходимо использовать ключ. Для сброса пожарной

тревоги на приборе необходимо снять зону с охраны.

Обслуживание извещателя

После получения сигнала разряда батареи замене подлежат одновременно обе батареи

извещателя. Батареи следует устанавливать в соответствии с указанной на плате полярностью

и при выключенном переключателе «П» (оба движка).

Технические характеристики

Таблица 3.16 - Технические характеристики

Наименование параметра

Значение

Усилие, прикладываемое к рычагу, для перехода в режим «Пожар»

25 Н

литиевая батарея

Основная батарея

CR123A, 3 В

литиевая батарея

Резервная батарея

CR2032, 3 В

Время работы извещателя, от основной батареи, не менее

3 года

Время работы после выдачи сигнала разряд батареи, не менее

2 месяца

Габаритные размеры

109х94х47

Степень защиты оболочкой по ГОСТ 14254

IP41

3.7 Извещатель охранный инфракрасный «Рапид-Р2»

Извещатель охранный инфракрасный пассивный радиоканальный «Рапид-Р2» (далее ИО)

предназначен для работы в составе системы

«Гранит-РА» и служит для обнаружения

проникновения в охраняемое пространство закрытого помещения и передачи извещений на

прибор. ИО соответствует требованиям ГОСТ Р 50777-95.

Принцип действия ИО основан на регистрации теплового излучения, возникающего при

пересечении человеком чувствительных зон (см. рис.3.5), которые формируются линзой и

пироэлектрическим приемником.

ИО передает на прибор следующие виды извещений:



«Тревога» при обнаружении проникновения в охраняемое помещение;



«Вскрытие корпуса» при размыкании контактов тампера;



«Неисправность питания» при понижении заряда батареи ниже нормы.



Периодический сигнал контроля связи;

17

Тревожный сигнал, формируемый пироэлектрическим приемником, передается на прибор

только в случае, если соответствующая извещателю зона поставлена на охрану. Сигналы

изменения состояния тампера передаются при любом состоянии зоны охраны.

Питание ИО осуществляется от одной батареи. Включение питания производится

удалением изолирующей пластины, установленной между батареей питания и держателем.

Извещатель периодически тестирует заряд батареи и при достижении минимально

допустимого уровня посылает на прибор сигнал о разряде. После передачи этого сигнала

работоспособность извещателя сохраняется в течение примерно двух недель.

Конструктивно извещатель выполнен в виде основания и съемной крышки с линзой,

закрывающей доступ к элементам крепления извещателя.

На плате ИО установлены батарея питания, светодиодный индикатор, тампер и перемычки:

«ЧВ» - для выбора чувствительности обнаружения и «КС» - для включения режима контроля

качества связи.

Таблица 3.17 - Назначение перемычек

Положение перемычек

Выбор режимов

Замкнуто

Режим контроля качества связи

«КС»

Разомкнуто

Дежурный режим

Замкнуто

Пониженная чувствительность

«ЧВ»

Разомкнуто

Нормальная чувствительность

Таблица 3.18 - Индикация состояния ИО

Состояние извещателя

Индикатор

Переход в рабочий режим после включения питания

свечение 3 секунды

Поиск радиосети

вспышки раз в 8 секунд

Отправка извещений на прибор

одиночные или серийные вспышки

Служебные режимы, задаваемые с прибора

Поиск неисправных устройств

вспышки c периодом 2 секунды, если

батарея разряжена

Тестовая проверка

вспышки c периодом 2 секунды

Установка и проверка извещателя

Извещатель должен быть установлен таким образом, чтобы вероятные пути проникновения

нарушителя пересекали центральную ось зоны обнаружения. Рекомендуемая высота установки

от 2,0 до 2,5 м.

При установке на высоту 2 м, дальность обнаружения будет около 10 м, угол обзора 87° (см.

рисунок 3.5).

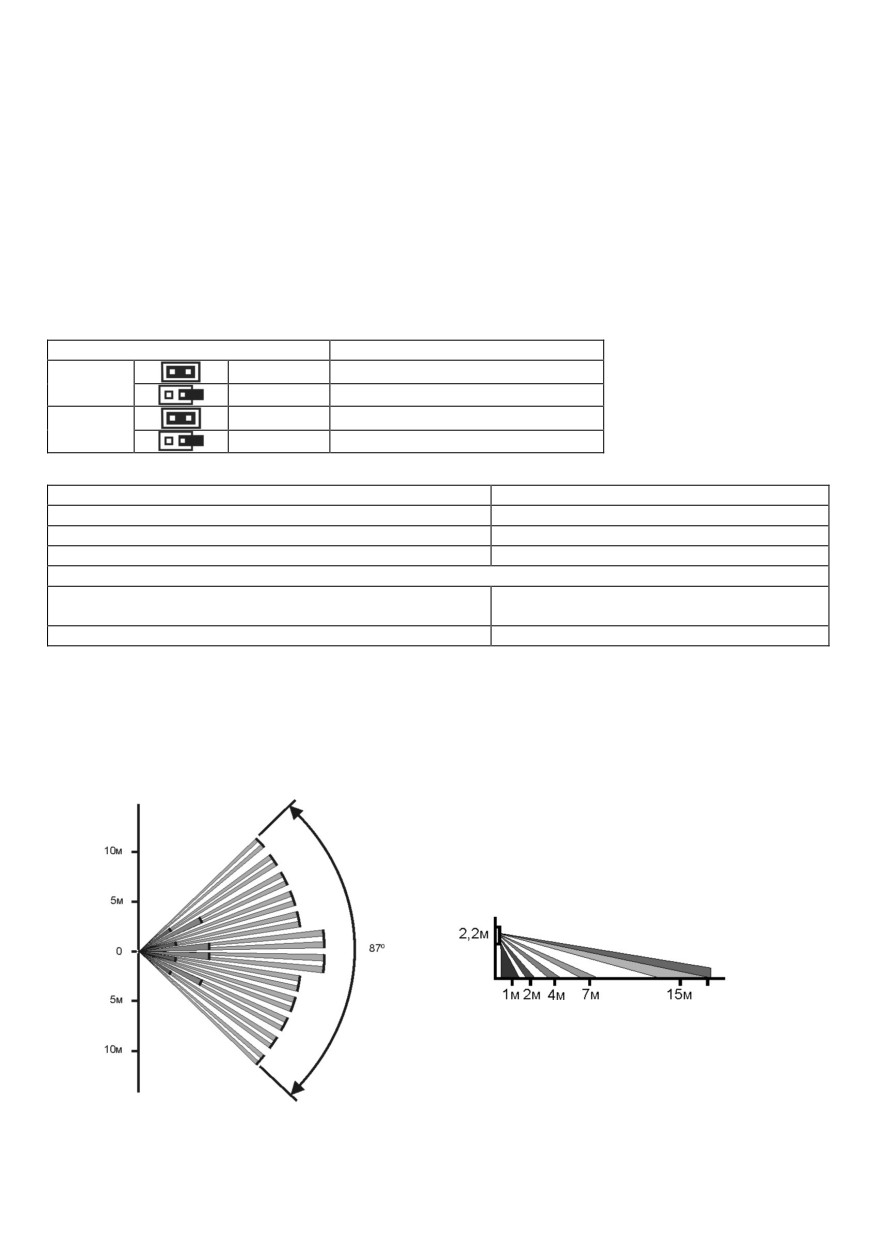

Рисунок 3.5 - Диаграмма зоны обнаружения

18

Не следует устанавливать извещатель вблизи объектов, являющихся мощными

источниками тепла или имеющих свойство быстро менять свою температуру (камины, печи,

кондиционеры, радиаторы отопления и т.п.), в местах с сильными потоками воздуха или

возможностью попадания прямых солнечных лучей (см. рисунок 3.6).

Извещатели следует монтировать по возможности дальше от токоведущих кабелей,

электрических ламп, электронных устройств и компьютерной техники. Это увеличит рабочую

дальность и поможет избежать ложных тревог.

При эксплуатации в условиях сильных помех возможно загрубление чувствительности ИО

установкой перемычки «ЧВ» в замкнутое положение.

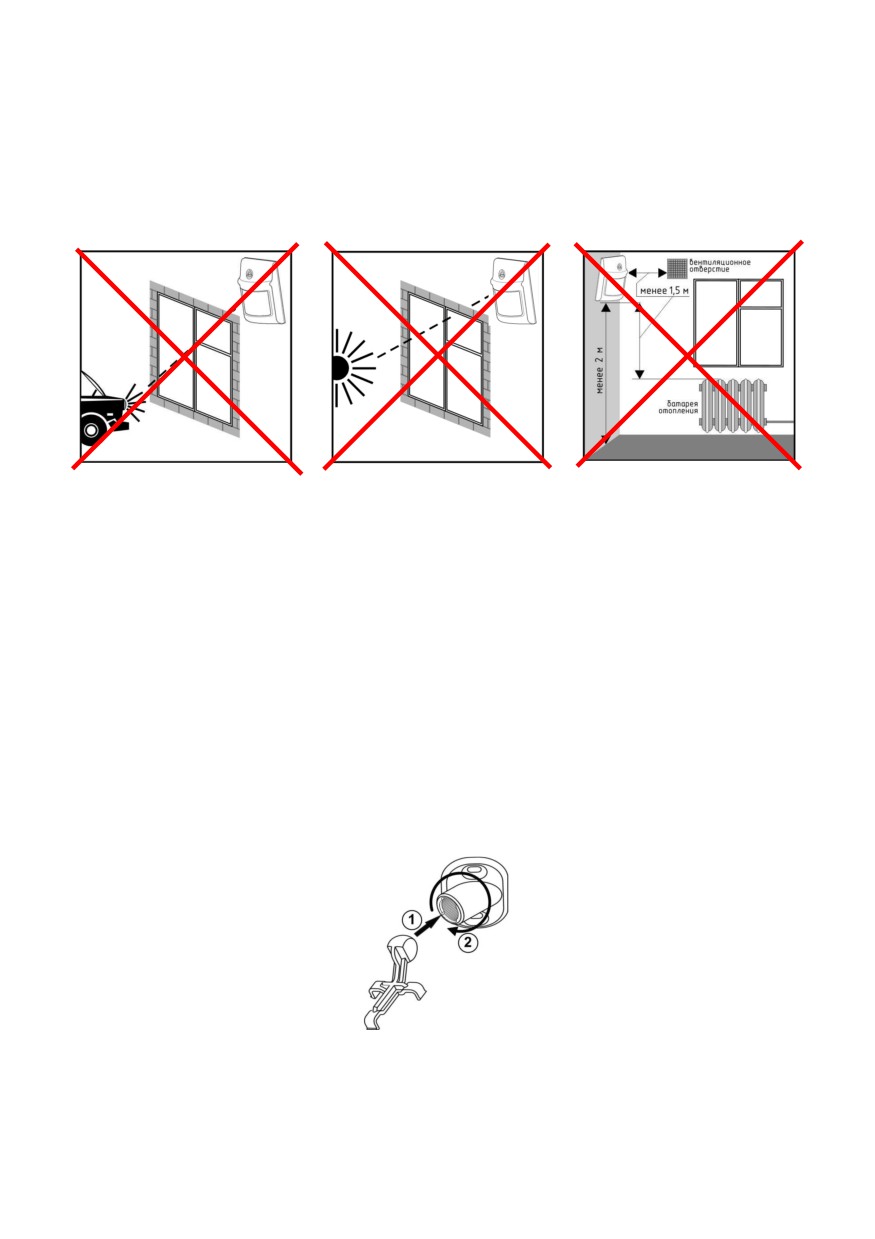

Рисунок 3.6 - Примеры неправильной установки

Стена, на которой устанавливается извещатель, не должна подвергаться сильным

вибрациям. Извещатель следует располагать вдали от мощных силовых кабелей.

Присутствие в зоне обнаружения предметов (ширм, мебели, растений и т.п.) создает за

ними «мертвые зоны», проход человека через которые может не обнаруживаться.

Для установки извещателя выполните следующую последовательность действий:



Снимите крышку извещателя. Для этого выкрутите винт из нижней части крышки и

отожмите защелку.



Извлеките плату из корпуса, отжав защелки.



Разметьте на стене отверстия для монтажа с учетом положения отверстий в кронштейне

(2) (см. рисунок 3.7).



Просверлите отверстия в стене и закрепите кронштейн на стене.



Удалите пластиковые заглушки на задней стенке извещателя.



Закрепите на основании извещателя держатель кронштейна (1) с помощью защелок.



Соедините держатель и кронштейн, поверните основание сигнализатора в нужное

положение.



9. Установите плату в корпус.



10. Установите верхнюю крышку и закрепите её винтом.

Рисунок 3.7 - Схема соединения кронштейна и держателя

По окончании конфигурирования, монтажа системы и перевода прибора в дежурный режим

необходимо провести контроль качества связи в соответствии с п.3.4.2.

При эксплуатации извещателя в дежурном режиме отсутствие периодических вспышек

индикатора означает наличие устойчивой связи с прибором. Специальные сервисные режимы по

тестированию извещателей и поиску извещателей с разряженной батареей описаны в п.3.4.2.

19

Функциональная проверка извещателя, а также регулировка диаграммы чувствительности

возможна после постановке на охрану соответствующей зоны прибора. Передвигаясь по

помещению, проверьте получение прибором сигнала тревоги. Отрегулируйте положение

диаграммы чувствительности, поворачивая кронштейн в вертикальной и горизонтальной

плоскости.

Технические характеристики

Таблица 3.19 - Основные технические характеристики

Наименование параметра

Значение

Дальность обнаружения человека при нормальной чувствительности

от 0 до10 м

Дальность обнаружения при пониженной чувствительности

от 0 до 8 м

Диапазон скоростей движения нарушителя

от 0,3 до 3,0 м/с

литиевая батарея

Батарея питания

CR123A, 3 В

Время работы батареи при различных значениях периода

передачи контрольных сигналов

8 с

15 месяцев

24 с

25 месяцев

72 с

30 месяцев

200 с

36 месяцев

Время работы после выдачи сигнала разряд батареи

2 недели

Габаритные размеры

90×58×45 мм

Степень защиты оболочкой по ГОСТ 14254

IP40

3.8 Извещатель охранный магнитоконтактный «Полюс-Р2»

Извещатель охранный магнитоконтактный радиоканальный

«Полюс-Р2»

(далее ИО)

предназначен для работы в составе системы и служит для обнаружения проникновения в

охраняемое пространство через дверные и оконные проемы. Он имеет встроенный датчик

магнитного поля и датчик вскрытия корпуса (тампер). Кроме того, ИО может применяться для

подключения внешних проводных охранных извещателей, а также, для управления работой

прибора через подключаемый к нему порт ключей Touch Memory(ТМ).

ИО формирует и передает на прибор следующие виды извещений:



«Тревога» при срабатывании магнитного датчика или внешнего извещателя;



«Вскрытие корпуса» при размыкании контактов тампера;



«Неисправность питания» при понижении заряда батареи ниже нормы;



Периодический сигнал контроля связи;



Пересылка данных ключа ТМ.

Тревожное сообщение, формируемое магнитным датчиком или внешним проводным

извещателем, передается на прибор только в случае, если соответствующая извещателю зона

поставлена на охрану. Сигналы изменения состояния тампера передаются при любом

состоянии зоны охраны.

Питание ИО осуществляется от одной батареи. Включение питания производится

удалением изолирующей пластины, установленной между батареей питания и держателем.

Извещатель периодически тестирует заряд батареи и при достижении минимально

допустимого уровня посылает на прибор сигнал о разряде. После передачи этого сигнала

работоспособность извещателя сохраняется в течение примерно двух недель.

Конструктивно ИО состоит из крышки, основания и платы. Крышка и основание

фиксируются при помощи защелки. На плате ИО установлена батарея питания, магнитный

датчик, перемычка «КС», двухцветный светодиодный индикатор, тампер и клеммные колодки

для внешних подключений. На крышке нанесен знак «►», указывающий на место расположения

магнитного датчика.

20

Таблица 3.20 - Назначение перемычки «КС»

Положение перемычки

Выбор режимов

Замкнуто

Режим контроля качества связи

«КС»

Разомкнуто

Дежурный режим

Светодиодный двухцветный индикатор, отображает состояние ИО согласно таблице 3.21.

Таблица 3.21 - Индикация состояний ИО

Состояние извещателя

Зеленый светодиод

Красный светодиод

Переход в рабочий режим

свечение 3 секунды

-

после включения питания

Поиск радиосети

-

вспышки раз в 8 секунд

Отправка извещений на

одиночные или

-

прибор

серийные вспышки

Отправка на прибор ключа

одиночные или серийные вспышки красным/зеленым

ТМ

Служебные режимы, задаваемые с прибора

Поиск неисправных

-

вспышки c периодом 2 секунды,

устройств

если батарея разряжена

вспышки c периодом

Тестовая проверка

-

2 секунды

Установка и проверка извещателя

Извещатели следует монтировать по возможности дальше от токоведущих кабелей,

электрических ламп, электронных устройств и компьютерной техники. Это увеличит рабочую

дальность и поможет избежать ложных тревог.

Чтобы активировать встроенный магнитный датчик необходимо при регистрации

извещателя (см.раздел 5.2) расположить имеющийся в комплекте магнит вблизи знака «►» на

корпусе ИО. Иначе состояние магнитного датчика при работе извещателя не будет

анализироваться.

Подключите к входам ИО, если это необходимо, дополнительные извещатели (рис.3.8,а) и

порт ТМ (рис.3.8,б). Если шлейф сигнализации (ШС) не используется, то оконечный резистор

(Rок) должен быть присоединен непосредственно к выходам

«ШС» и «┴». Отсутствие

оконечного резистора при работе извещателя будет приводить к формированию тревоги.

а

б

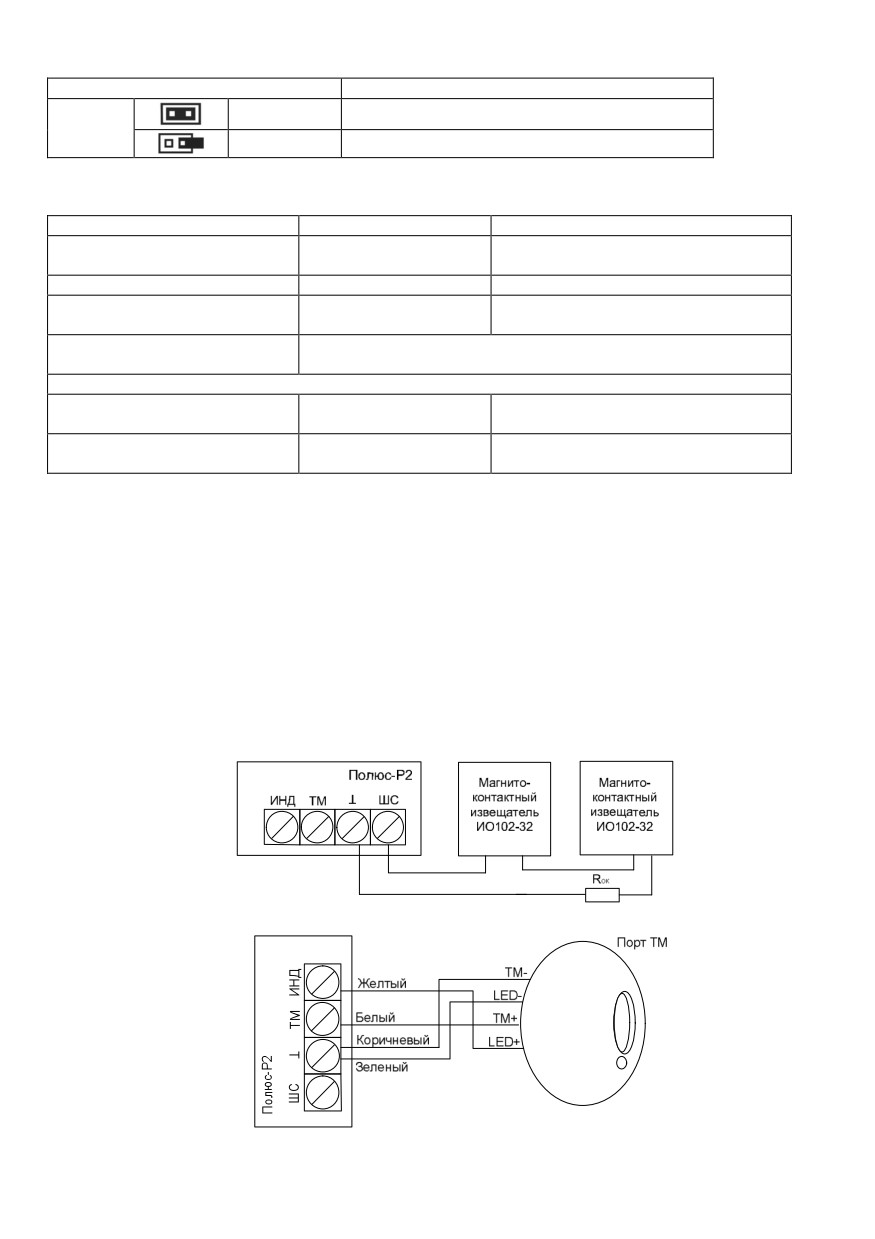

Рисунок 3.8 - Схемы подключений

21

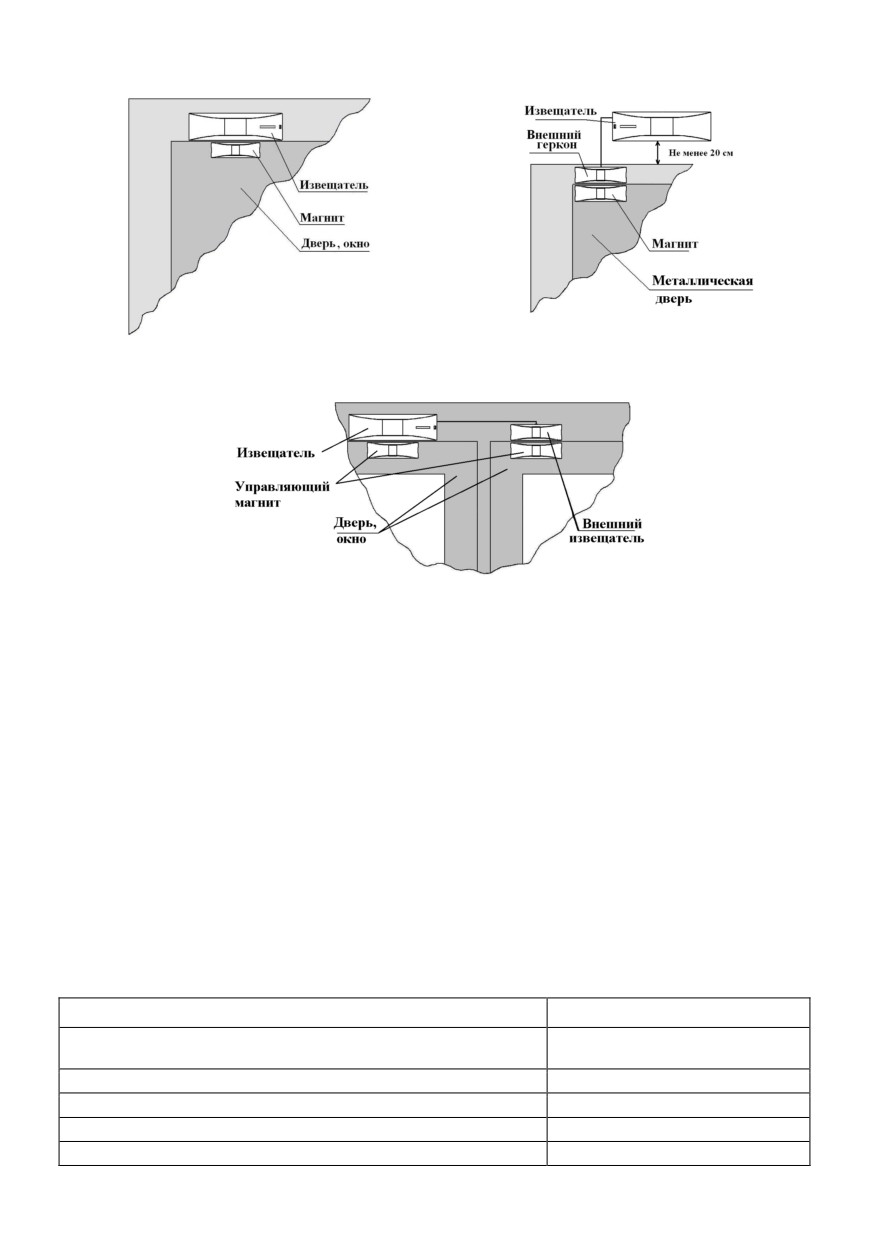

Основные варианты размещения извещателя показаны на рисунках 3.9 - 3.11.

Рисунок 3.9 - Размещение на двери без

Рисунок 3.10 - Размещение на

металлических конструкций

металлической двери

Рисунок 3.11 - Размещение на двухстворчатой двери

По окончании конфигурирования, монтажа системы и перевода прибора в дежурный режим

необходимо провести контроль качества связи в соответствии с п.3.4.2.

При эксплуатации извещателя в дежурном режиме отсутствие периодических красных

вспышек индикатора означает наличие устойчивой связи с прибором. Специальные сервисные

режимы по тестированию извещателей и поиску извещателей с разряженной батареей описаны

в п.3.4.2.

Функциональная проверка работоспособности:



расположите поставляемый в комплекте магнит напротив знака «►» на крышке ИО,

установите магниты вблизи извещателей, подключенных к линии ШС;



поставьте на приборе зону, соответствующую ИО, на охрану; зона не должна переходить в

тревогу;



удаляя поочередно магниты от ИО и внешних извещателей, убедитесь, что прибор

получает извещения о тревоге; для получения каждого нового извещения зона должна

повторно ставиться на охрану;



касаясь подключенного к ИО порта ТМ зарегистрированным в приборе ключом, убедитесь,

что соответствующие этому ключу разделы ставятся и снимаются с охраны.

Технические характеристики

Таблица 3.22 - Основные технические характеристики

Наименование параметра

Значение

Расстояние (между извещателем и магнитом) при котором

12 мм и более

формируется сигнала «Тревога»

Расстояние восстановления состояния «Норма»

10 мм и менее

Максимальная длина линий ШС и ТМ

10 м

Сопротивление оконечного резистора ШС, RОК

7,5 кОм

Батарея питания

литиевая батарея CR123A, 3 В

22

Наименование параметра

Значение

Время работы батареи при различных значениях периода

передачи контрольных сигналов

8 с

15 месяцев

24 с

25 месяцев

72 с

30 месяцев

200 с

36 месяцев

Время работы после выдачи сигнала разряд батареи

2 недели

Габариты, не более

109х32х27,5 мм

Степень защиты оболочкой по ГОСТ 14254

IP40

3.9 Оповещатель радиоканальный «Призма-Р2»

Оповещатель комбинированный радиоканальный «Призма-Р2» (далее - оповещатель)

предназначен для оповещения людей о пожаре посредством подачи световых, речевых и

звуковых сигналов в составе системы. Оповещатель соответствует требованиям

ГОСТ Р 53325.

Таблица 3.23 - Сигналы оповещения и индикации

Событие в системе

Звуковое/речевое оповещение

Световое оповещение

Речевое сообщение: «Внимание!

Пожарная тревога! Всем

Пожар

Непрерывное свечение

сотрудникам и посетителям

срочно покинуть здание»

Тревога, неисправность,

Непрерывное свечение

вскрытие корпуса, охранных

Звук сирены

извещателей и оповещателей *

Неисправность, вскрытие

Непрерывное свечение

Тонально-модулированный

корпуса пожарных

сигнал

извещателей и оповещателей *

Поиск радиосети

-

Вспышки раз в 8 секунд

Звуковое подтверждение события

Постановка на охрану **

Одиночный сигнал гонга

Вспышка 3 секунды

Снятие с охраны **

Двойной сигнал гонга

Вспышка 3 секунды

Служебные режимы, задаваемые с прибора

Речевое сообщение: «Внимание!

Непрерывное свечение

Тестовая проверка

Проверка системы»

Непрерывное свечение,

Периодический звуковой сигнал,

Поиск неисправных устройств

если батарея

если батарея разряжена

разряжена

Примечания:

* - только если зона находится в состоянии охраны

** - только если функция активирована в ПО «Конфигуратор Гранит».

При конфигурировании оповещатель может быть зарегистрирован либо в охранной, либо в

пожарной зоне сигнализации. Независимо от этого устройство оповещает обо всех событиях,

произошедших в системе. От типа зоны сигнализации будет зависеть лишь реакция прибора

(индикация и оповещение) на сигнал разряда батареи, полученный от этого оповещателя, а

также на отсутствие связи с ним.

Питание оповещателя осуществляется поочередно от двух батарей: основной (GB1) и

резервной (GB2). Оповещатель периодически тестирует наличие и работоспособность батарей

и полностью переходит на питание от резервной после разряда основной батареи. При этом он

посылает на прибор сигнал о разряде. После передачи этого сигнала работоспособность

устройства в режиме оповещения сохраняется в течение двух месяцев.

23

Оповещатель состоит из основания и крышки, которые скрепляются одним винтом,

расположенным в верхней части корпуса. Динамическая головка установлена на съемной

крышке и соединяется с платой через разъем XS4 (см.рисунок 3.12).

Под крышкой находятся батареи питания, выключатель питания «П» и перемычка «КС» для

включения режима контроля качества связи.

Рисунок 3.12 - Внешний вид оповещателя «Призма-Р2» (крышка с динамиком снята)

Таблица 3.24 - Назначение переключателей

Положение перемычек

Режим

Питание включено

оба движка «ON»

«П»

Питание выключено

оба движка «OFF»

1

2

Режим контроля качества связи

«КС»

1

2

Дежурный режим

Установка и проверка оповещателя

Оповещатель следует монтировать по возможности дальше от токоведущих кабелей,

электрических ламп, электронных устройств и компьютерной техники. Это увеличит рабочую

дальность.

На основании оповещателя имеются три отверстия для крепления винтами к стене.

По окончании конфигурирования, монтажа системы и перевода прибора в дежурный режим

необходимо провести контроль качества связи в соответствии с п.3.4.2.

При эксплуатации оповещателя в дежурном режиме отсутствие периодических вспышек

светового индикатора означает наличие устойчивой связи с прибором.

Для функциональной проверки оповещателя достаточно проведение его тестирования по

п.3.4.2.

Обслуживание оповещателя

После получения сигнала разряда батареи замене подлежат одновременно обе батареи

оповещателя. Батареи следует устанавливать в соответствии с указанной на плате

полярностью и при выключенном переключателе «П» (оба движка).

24

Технические характеристики

Таблица 3.25 - Основные технические характеристики

Наименование параметра

Значение

Уровень звукового давления на расстоянии 1 м при оповещении

от 86 до 90 дБ

Диапазон воспроизводимых частот при неравномерности частотной

от 200 до 4000 Гц

характеристики не более 16 дБ,

литиевая батарея

Батарея питания (основная и резервная)

CR123A, 3 В

Время работы извещателя, до разряда основной батареи, при

3 года

тестовых запусках оповещения 0,5 часа в год, не менее

Длительность оповещения после разряда основной батареи, не

1 час

менее

Габаритные размеры

260х180х80 мм

Масса

0,72 кг

Степень защиты оболочкой по ГОСТ 14254

IP40

3.10 Оповещатель комбинированный радиоканальный «Призма-Р2М»

Оповещатель комбинированный радиоканальный «Призма-Р2М» (далее - оповещатель)

предназначен для оповещения людей о пожаре посредством подачи световых и звуковых

сигналов в составе системы. Оповещатель соответствует требованиям ГОСТ Р 53325.

Таблица 3.26 - Сигналы оповещения и индикации

Событие в системе

Звуковое оповещение

Световое оповещение

Тонально-модулированный

Пожар

Непрерывное свечение

прерывистый сигнал

Тревога, неисправность,

Непрерывное свечение

вскрытие корпуса, охранных

Тонально-модулированный сигнал

извещателей и оповещателей *

Неисправность пожарных

Серии коротких однотонных

Непрерывное свечение

извещателей и оповещателей *

сигналов

Поиск радиосети

-

Вспышки раз в 8 секунд

Звуковое подтверждение события

Постановка на охрану **

Одиночный короткий сигнал

Вспышка 3 секунды

Снятие с охраны **

Двойной короткий сигнал

Вспышка 3 секунды

Служебные режимы, задаваемые с прибора

Тестовая проверка

Периодический короткий сигнал

Непрерывное свечение

Периодический короткий сигнал,

Непрерывное свечение,

Поиск неисправных устройств

если батарея разряжена

если батарея разряжена

Примечания:

* - только если зона поставлена на охрану

** - только если функция активирована в ПО «Конфигуратор Гранит».

При конфигурировании системы оповещатель может быть зарегистрирован либо в

охранной, либо в пожарной зоне сигнализации. Независимо от этого устройство оповещает обо

всех событиях, произошедших в системе. От типа зоны сигнализации будет зависеть лишь

реакция прибора (индикация и оповещение) на сигналы, полученные от оповещателя (разряд

батареи, вскрытие корпуса), а также на отсутствие связи с ним.

Питание оповещателя осуществляется поочередно от двух батарей: основной (GB1) и

резервной (GB2). Оповещатель периодически тестирует наличие и работоспособность батарей

и полностью переходит на питание от резервной после разряда основной батареи. При этом он

посылает на прибор сигнал о разряде. После передачи этого сигнала работоспособность

устройства в режиме оповещения сохраняется в течение двух месяцев.

Оповещатель состоит из основания и крышки, которые скрепляются винтом и защелками,

расположенными в нижней части корпуса.

25

Под крышкой находятся батареи питания, датчик вскрытия корпуса (тампер) для защиты от

несанкционированного доступа и перемычка «КС» для включения режима контроля качества

связи.

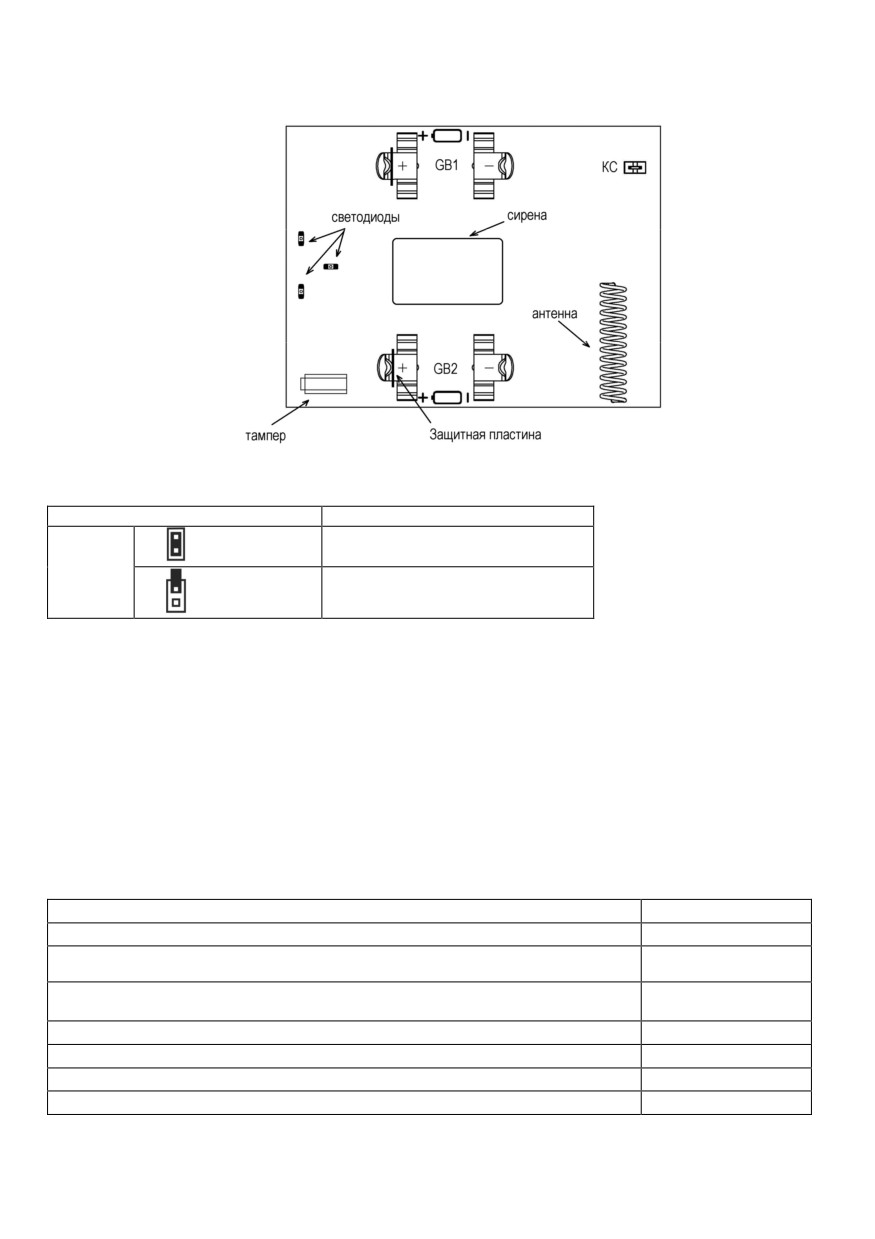

Рисунок 3.13 - Плата «Призма-Р2М»

Таблица 3.27 - Выбор режима контроля качества связи

Положение перемычки

Режим

Режим контроля качества связи

Замкнута

«КС»

Дежурный режим

Разомкнута

Установка и проверка оповещателя

Оповещатель следует монтировать по возможности дальше от токоведущих кабелей,

электрических ламп, электронных устройств и компьютерной техники. Это увеличит рабочую

дальность.

На основании оповещателя имеются два отверстия для крепления винтами к стене.

По окончании конфигурирования, монтажа системы и перевода прибора в дежурный режим

необходимо провести контроль качества связи в соответствии с п.3.4.2.

При эксплуатации оповещателя в дежурном режиме отсутствие периодических вспышек

светового индикатора означает наличие устойчивой связи с прибором.

Для функциональной проверки оповещателя достаточно проведение его тестирования по

п.3.4.2.

Технические характеристики

Таблица 3.28 - Характеристики оповещателя

Наименование параметра

Значение

Уровень звукового давления на расстоянии 1 м при оповещении

От 90 до 95

литиевая батарея

Батарея питания (основная и резервная)

CR123A, 3 В

Время работы извещателя, до разряда основной батареи, при тестовых

3 года

запусках оповещения 0,5 часа в год, не менее

Длительность оповещения после разряда основной батареи, не менее

1 час

Габаритные размеры

142х92х44 мм

Масса

0,2 кг

Степень защиты оболочкой по ГОСТ 14254

IP40

26

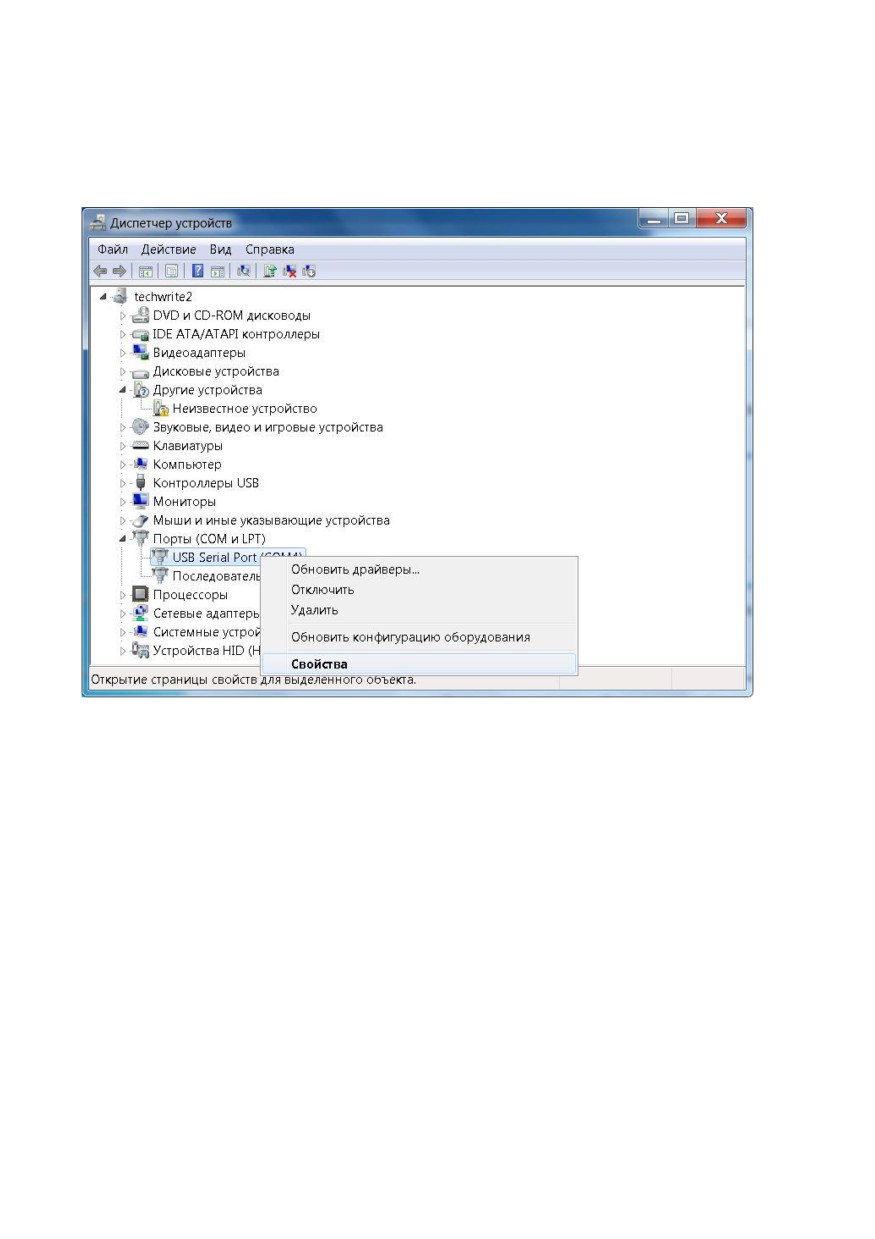

5 ПРОГРАММИРОВАНИЕ ПРИБОРА С ПОМОЩЬЮ ПРОГРАММНОГО

ОБЕСПЕЧЕНИЯ «Конфигуратор Гранит»

Все параметры прибора настраиваются при помощи ПО «Конфигуратор Гранит».

В панели «Прибор» задаются общие установки прибора.

Например: режимы работы ПЦН, необходимость передачи тех или иных извещений, режим

работы сирены при пожаре, функция автовозврата охранных зон.

Автовозврат - зона автоматически берется под охрану, если через 3 минуты после

нарушения, зона восстанавливается в норму. При этом встроенные и внешние световые

оповещатели остаются в режиме тревоги.

Имеется возможность подтверждения звуковым сигналом сирены постановки/снятия

ключом: один сигнал сирены - поставлено, два сигнала - снят. Данная функция работает

только в программируемой тактике.

В панели «Зоны» доступны настройки каждой зоны, такие как: пожарная или охранная,

режим работы пожарной зоны, режим работы охранной зоны, номер ПЦН, на который будет

выведено извещение, функция «тихой тревоги».

Обычно функция «тихой тревоги» необходима для организации тревожной кнопки.

Установка этой функции возможна для любого охранной зоны прибора. Срабатывание зоны в

«тихой тревоге» отображается только светодиодным индикатором прибора, а на внешний

световой, внутренний и внешний звуковые оповещатели, сигнал тревоги не передается. При

срабатывании других зон сигнал тревоги передается на внешние оповещатели обычным

образом.

В панели «ключи» можно создать разделы из зон, ввести/удалить коды ключей и брелоков,

назначить каждому введенному ключу/брелоку один из созданных разделов.

Считывание кода ключа ТМ при проведении операции создания ключа в ПО «Конфигуратор

Гранит», происходит через порт ТМ прибора.

В панели «Состояния» показывается последнее считанное состояние прибора: наличие

питания, неисправностей, состояние выходов лампы, сирены и ПЦН, а также состояние зон.

Хотя показываемые напряжения АБ и зон являются приблизительными, они могут служить для

оценки состояния в процессе установки и проверки прибора.

Коммуникатор настраивается из программы «Конфигуратор Гранит».

5.1 Смена прошивки прибора

С помощью программы «Конфигуратор Гранит» можно осуществить смену прошивки

прибора, если производитель объявил о выходе таковой и есть необходимость. Для смены

прошивки прибора необходимо выполнить следующие действия:

1.

Запустить ПО «Конфигуратор Гранит».

2.

Подключить USB-кабелем прибор к компьютеру. Дождаться опознания прибора

программой.

3.

Нажать на вкладку: «Сервис/Перепрошить прибор» в основном окне программы, как

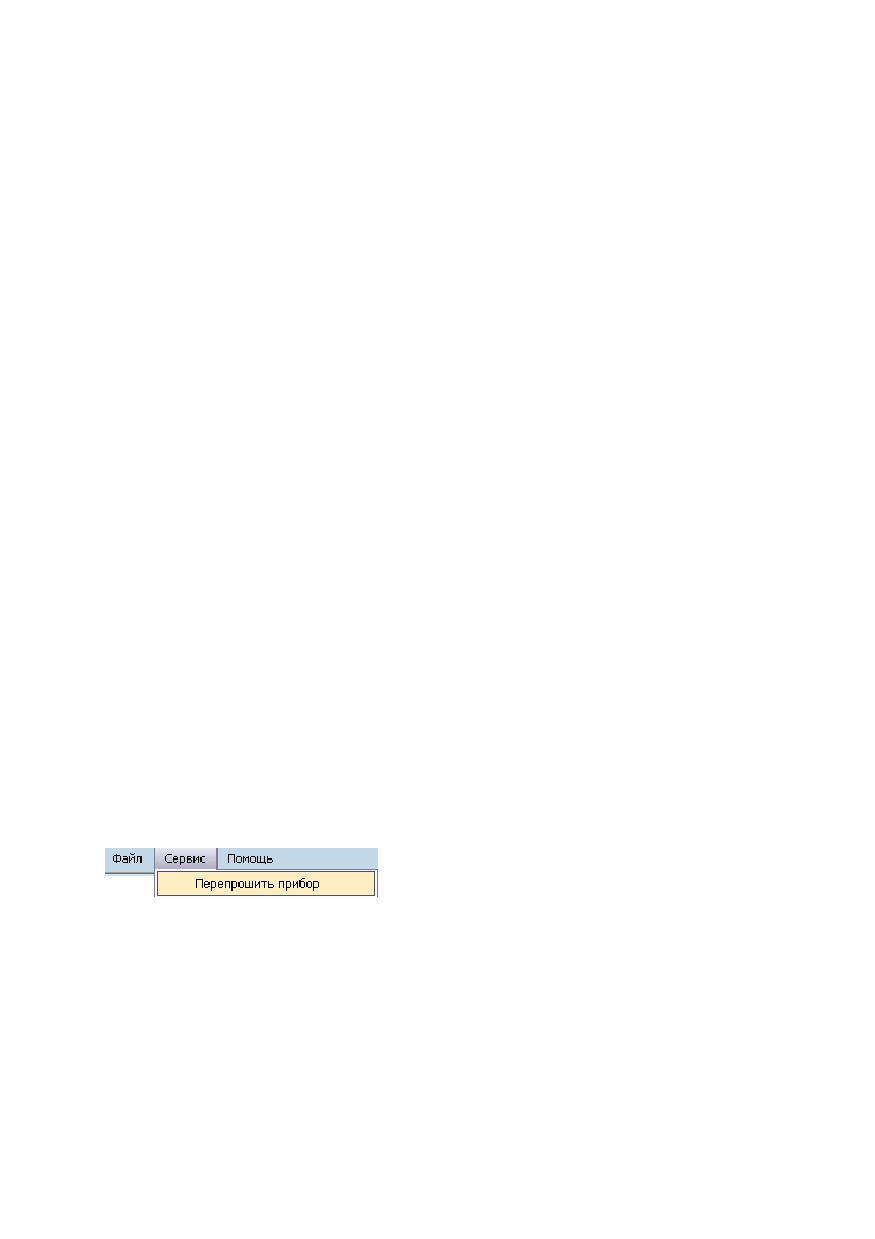

показано на рисунке.

4.

Указать место расположения новой версии прошивки в открывшемся окне.

5.

Установить перемычку J11, которая находится под панелью индикации.

6.

Снять J10, поставить J10. Светодиод «БЛОК» загорится красным. Прибор готов к

смене прошивки.

7.

Осуществить смену прошивки с помощью программы «Конфигуратор Гранит».

8.

Снять J11. Прибор перезапустится и перейдет в рабочий режим. Программа

«Конфигуратор Гранит» отобразит новую версию прошивки прибора

5.2. Добавление радиоустройств

Для добавления радиоустройств к прибору необходимо произвести ряд следующих

операций:

1.

Перейти во вкладку «Зоны» в ПО «Конфигуратор Гранит».

2.

Открыть корпус устройства, которое собираетесь добавить в зону.

28

3.

Разомкнуть перемычку «КС» (по умолчанию она установлена в режиме контроля

качества связи).

4.

Нажать в столбце «Радиоустройства», на ячейку напротив зоны, в которую хотите

добавить устройство (рисунок 5.1).

Рисунок 5.1 - Добавление устройства

5.

Откроется диалоговое окно 1 (если зона охранная) или 2 (если зона пожарная)

рисунок 5.2.

Диалоговое окно 1

Диалоговое окно 2

Рисунок 5.2 - Диалоговые окна для записи устройства

6.

Выбрать тип устройства и нажать кнопку

«Начать запись радиоустройств». В

диалоговом окне появится сообщение

«Включите устройство. Прибор в режиме

записи устройств».

7.

Установить в радиоустройство основную и резервную (для пожарных извещателей)

батареи, соблюдая полярность.

8.

Включить питание радиоустройства. Для этого перевести движок переключателя «П»

в положение «ON» (для ДИП-Р2, ИПР-Р2 и «Призма-Р2»). В устройствах «Рапид-Р2»,

«Полюс-Р2» и «Призма-Р2М» необходимо удалить изолирующую пластину.

9.

Дождаться сообщения:

«Устройство типа

… успешно добавлено. Включите

следующее устройство или нажмите ‘Выход’».

10. Если в эту зону больше не нужно добавлять радиоустройства, то нажать кнопку

«Выход».

29

6 ПРОГРАММИРОВАНИЕ КЛЮЧЕЙ

Запрограммировать «создать» ключи ТМ, для управления прибором, можно автономно от

ПО «Конфигуратор Гранит».

В комплекте с прибором поставляются три ключа Touch Memory (красного, черного и белого

цвета), предназначенные для самостоятельного программирования пользователем согласно

приведенной ниже методике.

Один из ключей обязательно должен быть запрограммирован как мастер-ключ

(необходимо для программирования ключей охраны).

При необходимости Вы легко можете запрограммировать дополнительные электронные

ключи. Максимально в прибор можно запрограммировать один мастер-ключ и 63 ключа охраны.

Запрограммированные ключи сохраняются в энергонезависимой памяти прибора.

При необходимости Вы также можете стереть из памяти прибора все ранее

запрограммированные ключи.

6.1 Программирование мастер-ключа

Для перехода в режим программирования мастер-ключа необходимо:

1.

Установить перемычки J1…J4 как показано на картинке.

J1 J2 J3 J4

2.

Снять J10. Прибор переходит в режим программирования мастер-ключа, который

индицируется миганием зеленым светом индикатора Зона1.

3.

Коснуться электронным ключом скважины ТМ. Считывание кода ключа и запоминание

этого кода в памяти прибора подтверждается зеленым свечением индикатора Зона1,

включением внутреннего звукового и выносного светового оповещателя.

4.

Установить перемычками J1…J4 необходимую тактику применения, в которую

перейдет прибор по окончанию режима программирования мастер-ключа.

5.

Установить J10. Прибор перезапустится с заданной тактикой применения.

Для каждого прибора может быть запрограммирован только один мастер-ключ.

6.2 Программирование ключа охраны

Перед программированием ключей охраны снимите все зоны с охраны.

Для программирования ключа охраны необходимо:

1.

Коснуться мастер-ключом скважины ТМ. Переход в режим программирования ключа

охраны индицируется миганием зеленым индикаторов зон, миганием выносного

светового оповещателя.

2.

Нажать в течение 20-ти секунд те кнопки зон, постановкой/снятием на охрану которых

будет управлять данный ключ охраны. При нажатии на кнопку зоны, индикатор

соответствующей зоны загорится зеленым цветом.

3.

Коснуться программируемым электронным ключом скважины ТМ. Считывание кода

ключа и запоминание этого кода в памяти прибора подтверждается свечением

зеленым цветом индикаторов выбранных зон, включением выносного светового

оповещателя на 2 с. и встроенным звуковым сигнализатором.

4.

До истечения 20 секунд можно коснуться скважины другими ключами, и они тоже

будут управлять выбранной группой зон.

Выбранные произвольным образом зоны в процессе программирования становятся группой

зон или «разделом», управляемой одним или несколькими ключами, принадлежащими этой

группе.

Внимание! Прибор не осуществляет запись ключа охраны, если при программировании

были выбраны зоны являющиеся частью или вложением групп выбранных при

программировании предыдущих ключей охраны.

Если запись ключа охраны не возможна, то это индицируется миганием красным светом

индикаторов выбранных зон, миганием выносного светового оповещателя и сигналом другой

тональности встроенного звукового сигнализатора.

30

Если память прибора заполнена то это индицируется «перемигиванием» красным и зеленым

цветом индикаторов выбранных зон, миганием выносного светового оповещателя и сигналом

другой тональности встроенного звукового сигнализатора.

6.3 Стирание базы электронных ключей

Для стирания базы электронных ключей необходимо выполнить следующую

последовательность действий:

1.

Установить перемычки J1…J4 как показано на картинке.

J1 J2 J3 J4

2.

Снять J10. Прибор переходит в режим стирания базы электронных ключей.

Индицируется включением индикатора Зона2, который мигает красным.

3.

Нажать кнопку «Блок», Зона2 будет светиться красным.

4.

Установить перемычками J1…J4 необходимую тактику применения, в которую

автоматически перейдет прибор по окончанию режима стирания базы электронных

ключей.

5.

Поставить J10. Прибор перезапустится с заданной тактикой применения.

Эту операцию желательно выполнить сразу после покупки прибора, а также в случае утери

электронных ключей.

Внимание! Процедура стирания базы электронных ключей стирает из памяти прибора

мастер-ключ. Необходимо записать новый мастер-ключ.

6.4 Особенности управления прибором электронными ключами

Если после постановки на охрану группы зон электронным ключом, часть зон из этой группы

будут сняты с охраны кнопками, то при следующем касании электронным ключом скважины ТМ

остальные зоны из этой группы тоже будут сняты с охраны.

Если после постановки на охрану группы зон электронным ключом, все зоны из этой группы

будут сняты с охраны, а затем поставлены на охрану кнопками, то при следующем касании

электронным ключом скважины ТМ все зоны из этой группы останутся в режиме охраны и

только при последующем касании электронным ключом скважины ТМ все зоны этой группы

будут сняты с охраны.

6.5 Установка пароля

Для перехода в режим установки пароля необходимо выполнить ряд операций:

1.

Установить перемычки J1…J4 в положение «замкнуто».

J1 J2 J3 J4

2.

Отключить контроль соединительных линий, сняв перемычку J8.

3.

Снять J10. Внешний световой оповещатель, подключенный к выходу ЛМП, мигает;

звуковое оповещение не производится. Светодиод Зона2 начнет мигать, показывая,

что прибор перешел в режим программирования.

4.

Нажать на передней панели прибора кнопку БЛОК для перехода в режим ввода

пароля. Загорится светодиод БЛОК/НЕИСПР зеленым. Светодиод Зона2 погаснет.

5.

Введите новый пароль, нажав 4 раза любые кнопки зон (пароль состоит из 4-х цифр).

При нажатии кнопок, соответствующий светодиод зоны будет загораться,

подтверждая нажатие. После нажатия 4-й кнопки прибор запомнит пароль и выйдет из

режима ввода пароля, подтверждая это кратковременным включением звукового

оповещателя и миганием светодиода Зона2.

Для стирания пароля в режиме ввода пароля, не вводя цифр, нажать кнопку БЛОК. Прибор

удалит пароль и выйдет из режима ввода пароля со звуковым подтверждением.

31

Разъемы J1 и J2 на плате коммуникатора предназначены для подключения термодатчиков

(см. пункт

11.7). Если термодатчики не используются, то J1 и J2 должны находиться в

разомкнутом положении. Разъемы J3 - J5 имеют технологическое назначение.

Внимание! Для работы с коммуникатором, при первом включении прибора, необходимо

установить необходимые параметры в ПО «Конфигуратор Гранит» для него и записать их

в прибор.

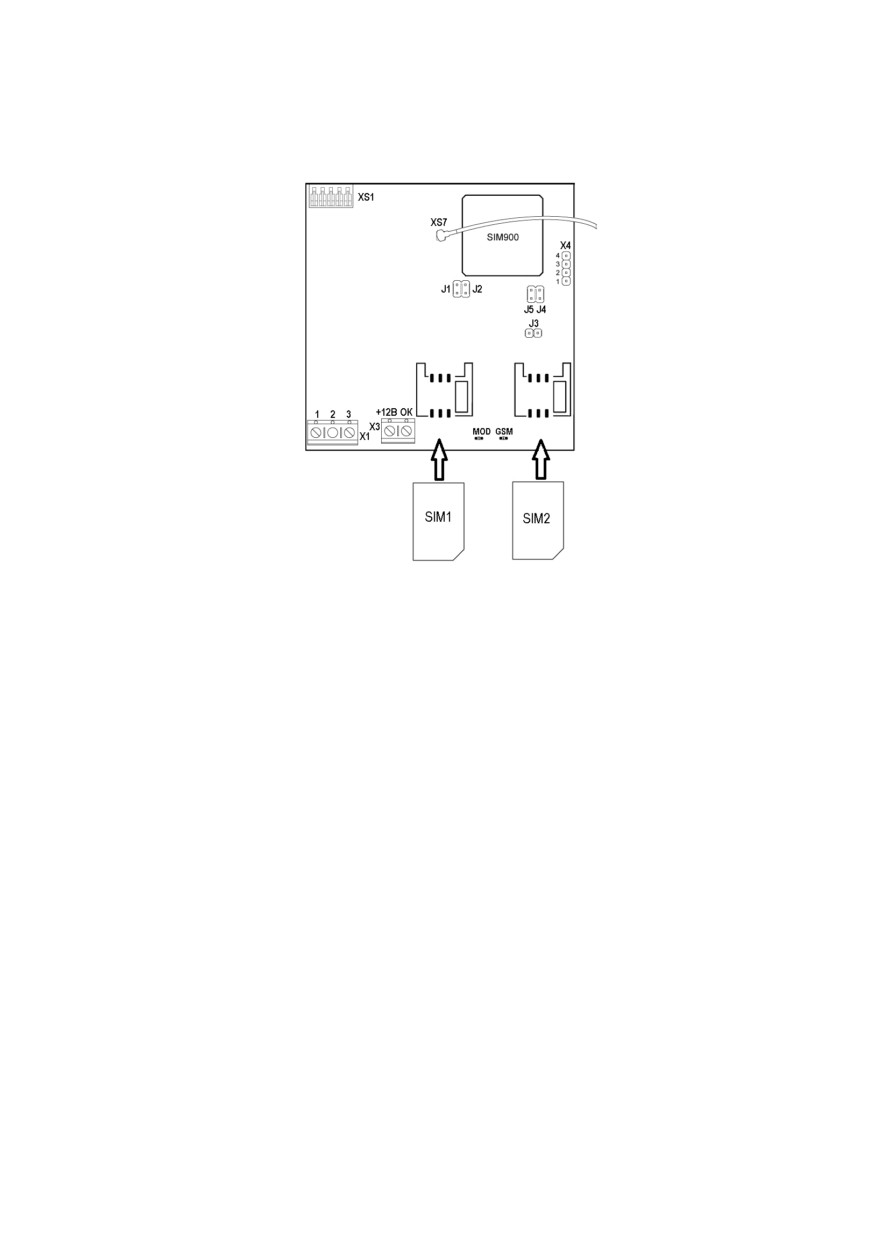

Рисунок 11.1 - Коммуникатор

11.1 Принцип работы коммуникатора

Получение пользователем информации о текущем состоянии прибора

Пользователь в любой момент может получить данные о состоянии прибора, сделав

соответствующий запрос. Информация о текущем состоянии прибора может доставляться на

телефон пользователя двумя способами речевым и SMS - сообщением.

SMS-сообщением

Для получения SMS-сообщения пользователь должен позвонить на объект (на номер GSM),

выждать не более 15 секунд и завершить соединение. Если пользователь не завершил

соединение по истечении 15 секунд, то коммуникатор снимет трубку для передачи речевого

сообщения. В процессе дозвона коммуникатор определит номер звонившего если этот номер

был прописан в коммуникаторе и отправит на него SMS-сообщение, иначе коммуникатор

разорвет соединение. Формат SMS-сообщений показан в Таблице 11.1.

Речевым сообщением

ППКУОП «ГРАНИТ-3РА,-5РА,-8РА,-12РА» может принимать звонки по двум каналам: ГТС и

GSM.

При звонке на номер GSM прибора идентификация происходит с помощью АОН. GSM-

номер телефона, с которого осуществляется запрос, должен быть прописан в конфигураторе.

При звонке на номер ГТС коммуникатора идентификация возможна только с помощью

пароля. Номер телефона ГТС, с которого осуществляется запрос, не определяется

коммуникатором, поэтому защита от несанкционированного доступа возможна только паролем

(который задается в конфигураторе).

При звонке на объект речевое сообщение (см. ПРИЛОЖЕНИЕ А) начинает передаваться по

истечении ~ 15 секунд от начала вызова.

После воспроизведения сообщения пользователю нужно переключить телефон в

тональный режим (если он находился в импульсном) и выбрать приемлемый вариант развития

событий:

9 завершение связи. Нажатие на телефоне клавишу

«1» вызовет завершение связи

коммуникатора с телефоном пользователя. Сообщение будет считаться доставленным и

дозвон по следующим номерам будет прекращен.

33

11.5 Удаленное управление

Для удаленного управления различными устройствами (например, освещением) существует

коммутируемый выход «ВЫХОД» (типа «открытый коллектор»), к которому можно подключить

внешний блок реле (БРВ) с напряжением питания 12 В и током управляющей обмотки реле не

более 50 мА (схема подключения внешнего устройства приведена на рисунке ниже). БРВ

(можно приобрести дополнительно) позволяет коммутировать нагрузку с током до 6 А.

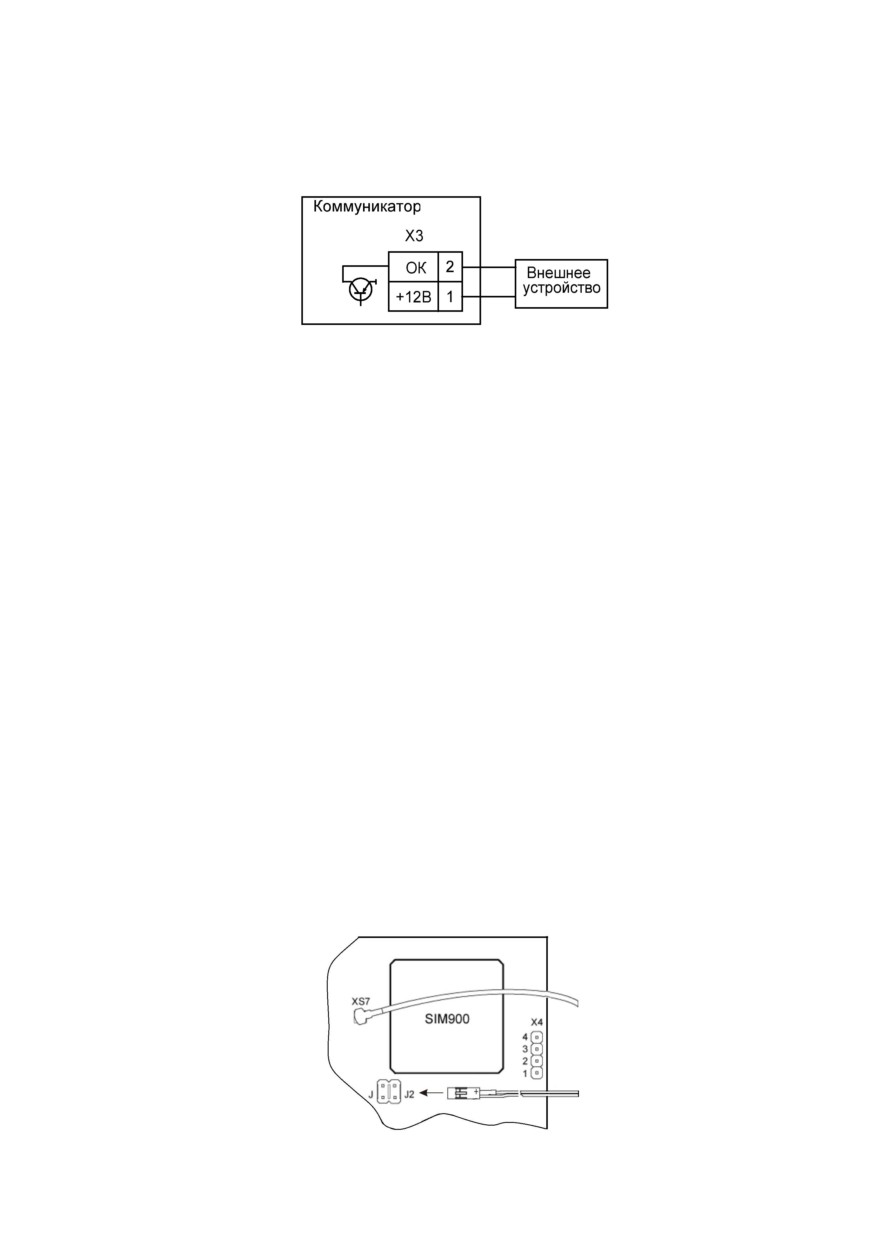

Рисунок 11.2 - Схема подключения внешнего устройства к коммуникатору

Для использования удаленного управления нужно подключить устройство к клеммнику «ВЫХОД».

Удаленное управление выходом X3 осуществляется при помощи SMS сообщений:

-

“R”-запрос текущего состояния;

-

“R1”-включить;

-

“R0”-выключить.

11.6 Аудиопрослушивание помещения

При звонке на GSM-номер объекта возможно прослушивание звука, полученного на внешний

микрофон. Для этого микрофон нужно подключить к разъему X4 (контакты «micp» и «micn»).

Для входа в режим аудиопрослушивания следует нажать цифру “3” в конце речевого

сообщения и воспроизведения

«голосового меню». Для того, чтобы закончить работу с

коммуникатором, нужно разорвать соединение («положить трубку»).

Для аудиопрослушивания помещения следует применять электретный микрофон с рабочим

напряжением 1,25-2,5 В.

11.7 Описание работы коммуникатора с подключенным термодатчиком

Термодатчик (ТД) нужен для контроля температуры в охраняемом помещении.

Подключение датчиков температуры осуществляется после завершения операции

программирования прибора через ПО «Конфигуратор Гранит».

Обязательным условием для работы коммуникатора с датчиками температуры является

наличие установленной SIM-карты и наличие связи по каналу GSM.

К коммуникатору можно подключить два термодатчика. Термодатчик выполнен в виде жгута

с розеткой. Розетка имеет метку зеленого цвета (на рисунке 11.3 помечена плюсовым выводом

термодатчика) и подключается на джамперную вилку коммуникатора J1 или J2 ближе к модулю

SIM900. Через 1 минуту после включения прибора ТД определит температуру.

Внимание! Важно подключить ТД правильно, соблюдая полярность. При неправильно

подключенном термодатчике коммуникатор будет работать некорректно.

Получить информацию о температуре можно с помощью SMS запроса или при

подключении прибора к ПК с установленным ПО.

Рисунок 11.3 - Подключение термодатчика

35

При достижении температуры порогового значения (определяется пользователем), прибор

формирует сообщение и отправляет его на указанные номера. Настройка порогового значения

производится из ПО «Конфигуратор Гранит».

11.8 Удаленное программирование

Удаленное программирование осуществляется при помощи отправления SMS с телефона

пользователя на номер коммуникатора. Команды для удаленного SMS

программирования

приведены в таблице 11.1.

Таблица 11.1 - Команды для SMS программирования

1 часть

2 часть

Описание

Примечание

команды

команды

Команды управления параметрами пользователей

u

t

номер телефона пользователя

Пример:

+791334343434

SMS:

u1t+791334343434

u

k

канал 0-ГТС 1-GSM

u

d

время дозвона коммуникатора пользователю

Пример:

возможные значения:(0-9)

d=0 (15сек)

время=15сек+15сек*d

d=1 (30сек)

d=2 (45сек)

SMS: u1d2

u

e0=0e1=1

Коды доставки для прибора.

SMS:

Для каждого события e0-e14 (Таблица 11.5)

u1e0=1e1=2e2=3.

задается способ доставки (Таблица 11.4)

Пример: постановка смс, снятие звонок, тревога

звонок + смс: e0=1e1=2e2=3

u

z1=0z2=1

Зоны, по которым будут передаваться события

SMS:

на номер t.

u1z1=0z2=1z3=1

0-передавать по этой зоне, 1-нет

u

m

Номер ключа Touch memory, который привязан к

SMS: u1m10

пользователю. Смотреть в конфигураторе.

u

p

Пароль. Любое СМС для прибора начинается с

SMS: u1p123456

этого пароля (1-6 цифр). Далее пробел и

команда

u

s

не отправлять событие постановка - снятие

SMS: u1s0

пользователю с TM = TM события (Проще

говоря: не отправлять себе свои постановки-

снятия) s1-отпр. s0-не отпр.

u

v

Порядок дозвона пользователю при событии,

SMS: u1v0

если для этого события задан код 3 (звонок,смс)

v1(Voice, sms), v0(sms,Voice)

Дополнительные команды управления пользователями

u

del

удалить “u1del”-удаление пользователя 1

SMS: u1del

u

total

запрос прописанных пользователей. В ответной

SMS: utotal

SMS присылаются номера пользователей

Команды для изменения общих параметров коммуникатора

P0

режим набора номеров ГТС

SMS: P0=1

1-тональный,

0-импульсный

P1

При наборе на линии ГТС ожидание ответа

SMS: P1=5

станции или пауза:

0-ожидание ответа; 1-9с - пауза

36

1 часть

2 часть

Описание

Примечание

команды

команды

P2

определяет количество используемых SIM карт:

SMS: P1=1

0,1,2

P3

переключение между SIM1 и SIM2 если не

SMS: P3=40

может дозвониться по SIM1 или SIM2

P3=40-250

40-250 секунд

P4

Зоны - определяющие ответ на звонок по ГТС

SMS:

(если одна из них снята, то ответа нет)

P4=1,2,3,4,5,6,7,8

P5

Номер запроса баланса SIM1

SMS: P5=*100#

P7

Номер запроса баланса SIM2

SMS: P7=*100#

P9

нижний порог температуры в градусах для

SMS: Р9=0

Датчика 1

P10

верхний порог температуры в градусах для

SMS: Р10=18

Датчика 1

P11

Пользователи для оповещения Датчик 1

SMS:

P11=1,2,3,4,5,6,7

P12

нижний порог температуры в градусах для

SMS: Р12=0

Датчика 2

P13

верхний порог температуры в градусах для

SMS: Р13=18

Датчика 2

P14

Пользователи для оповещения Датчик 2

SMS:

P14=1,2,3,4,5,6,7

P15

Нижний порог баланса SIM1

SMS: Р15=8

P16

Нижний порог баланса SIM2

SMS: Р15=20

P17

Пользователи оповещения о балансе

SMS:

P14=1,2,3,4,5,6,7

P18

Пользователи оповещения о пропадании GSM-

SMS:

сигнала

P18=1,2,3,4,5,6,7

P19

Пользователи оповещения о выполнении SMS-

SMS:

команды

P19=1,2,3,4,5,6,7

P21

Запрос пароля при звонках на ГТС:

SMS: P21=0

0-нет

1- да

P23

уровень усиления микрофона для

SMS: P23=7

аудиопрослушивания.

Допустимые значения: 0(min)-15(max)

P24

включение-выключение запроса по линии ГТС

SMS: P24=1

0-выкл;

1-вкл

P25

Зоны доступные для удаленного пост/снят

SMS:

P25=1,2,3,4,5,6,7

Команды управления через СМС

R

Управление выходом X3:

R1-включить; R0-выключить;

R-запрос текущего состояния выхода.

В ответ придет R1 или R0

SET

постановка на охрану зон

SET1,2,3,4,5,6,7,8,9,10,11,12 (указать нужные)

REMOVE

снятие с охраны

REMOVE1,2,3,4,5,6,7,8,9,10,11,12 (указать

нужные)

RESET

перепостановка зон

RESET1,2,3,4,5,6,7,8,9,10,11,12 (указать нужные)

37

1 часть

2 часть

Описание

Примечание

команды

команды

Команды управление реле PCN 1-3

PCN1

Включение PCN1=1; выключение PCN1=0

PCN2

Включение PCN2=1; выключение PCN2=0

PCN3

Включение PCN3=1 выключение PCN3=0

Для изменения параметров пользователя нужно отправить SMS вида:

1) Пароль (Для пользователя, с номера которого отправляется SMS. Пароль должен быть

прописан в конфигураторе.)

2) Пробел

3) u (Первая часть команды; u-user означает, что дальше будет меняться какой-то параметр

у какого-то пользователя.)

4) 1-16 (Номер пользователя, у которого меняем параметр. Номер можно посмотреть в

конфигураторе.)

5) Вторая часть команды (см. таблицу 11.1)

6) Значение параметра.

Пример 1. Изменение номера телефона пользователя 1

Текст СМС: 123456 пробел u1t+79560000000,

где 123456 - пароль, заданный для пользователя;

u - код параметра;

1 - номер пользователя, у которого меняется телефон;

t - символ параметра (описаны в таблице ниже);

+79560000000 - значение параметра.

Пример 2. Изменение номера телефона и канала дозвона пользователя 2

Допустим что у пользователя 2 был прописан в конфигураторе ГТС телефон 123456. Нам

нужно изменить ему телефон на мобильный.

Текст СМС: 123456 пробел u2t+79560000000k1,

где 123456 - пароль, заданный для пользователя;

u - код параметра;

2 - номер пользователя, у которого меняется телефон;

t - символ параметра (описаны в таблице 11.1);

+79560000000 - значение параметра;

k - символ параметра, устанавливает канал;

1 - устанавливает GSM канал.

Пример 3. Изменение способа доставки события у 6 пользователя

Текст СМС: 123456 пробел u6e0=0e1=1e2=2e3=0

где 123456 - пароль, заданный для пользователя;

u - код параметра;

6 - номер пользователя, у которого мы хотим изменить способ доставки;

e0 - постановка на охрану (см. таблицу 11.5);

=0 - значение доставки для события «постановка на охрану» 0 - не передается

(см. таблицу 11.4);

и т.д. для e1-e3.

Дополнительные команды для управления пользователями

Пример 4. Чтобы узнать какие параметры у пользователя 4

Текст СМС: 123456 пробел u4?

В ответ придет SMS вида: u1t9530000k1d1e0=1e1=3….и т.д. где будут перечислены все

параметры пользователя.

Пример 5. Чтобы узнать сколько прописано пользователей

Текст СМС: 123456 пробел utotal

Пример 6. Чтобы удалить пользователя 12: текст СМС: 123456 пробел u12del

38

Таблица 11.2 - Команды, для запроса состояний

описание команды

синтаксис

запрос баланса активной SIM-карты

B или b

управление выходом X3

R-запрос текущего состояния

R1-включить

R0-выключить

Запрос текущего состояния зон ПРИБОРА

ST

Запрос температуры

t

Таблица 11.3 - Команды

описание команды

синтаксис

Редактирование параметров

utotal-запрос активных пользователей

пользователей

u1?-запрос параметров пользователя 1

u11?-запрос параметров пользователя 11

u1del-удаление пользователя 1

u11del- удаление пользователя 11

u1t+79139098268e0=0e1=1z1=0z2=1-задание новых значений

Редактирование параметров

P1?-запрос параметра

P25?-запрос параметра

P1=1-запись параметра

P25=1,2,3,4,5,6,7,8,9,10,11,12 -запись параметра

Постановка на охрану

SET1,2,3,4,5,6,7,8,9,10,11,12

Снятие с охраны

REMOVE1,2,3,4,5,6,7,8,9,10,11,12

Перепостановка

RESET1,2,3,4,5,6,7,8,9,10,11,12

Управление PCN1-3

PCN1=0, PCN1=1

Запрос версии GSM модуля

gsv

Таблица 11.4 - Способы доставки

Код способа доставки

Способ доставки

Описание

0

-

Сообщения не передаются

1

SMS

приходит SMS

2

Kanal→Nomer

звонок

3

Kanal→Nomer,Sms

звонок, SMS

Таблица 11.5 - События

e

Событие

0

постановка на охрану

1

снятие с охраны

2

тревога

3

Отбой тревоги (восстановление из тревоги)

4

неисправность зоны

5

Внимание

6

пожар

7

неисправность устройства

8

восстановление исправности устройства

9

Тихая тревога

10

Сброс Тревоги

11

Включен выход по команде

12

Выключен выход по команде

13

Критическое значение температуры

14

Нижний порог баланса (только SMS)

39

12 IP РЕГИСТРАТОР

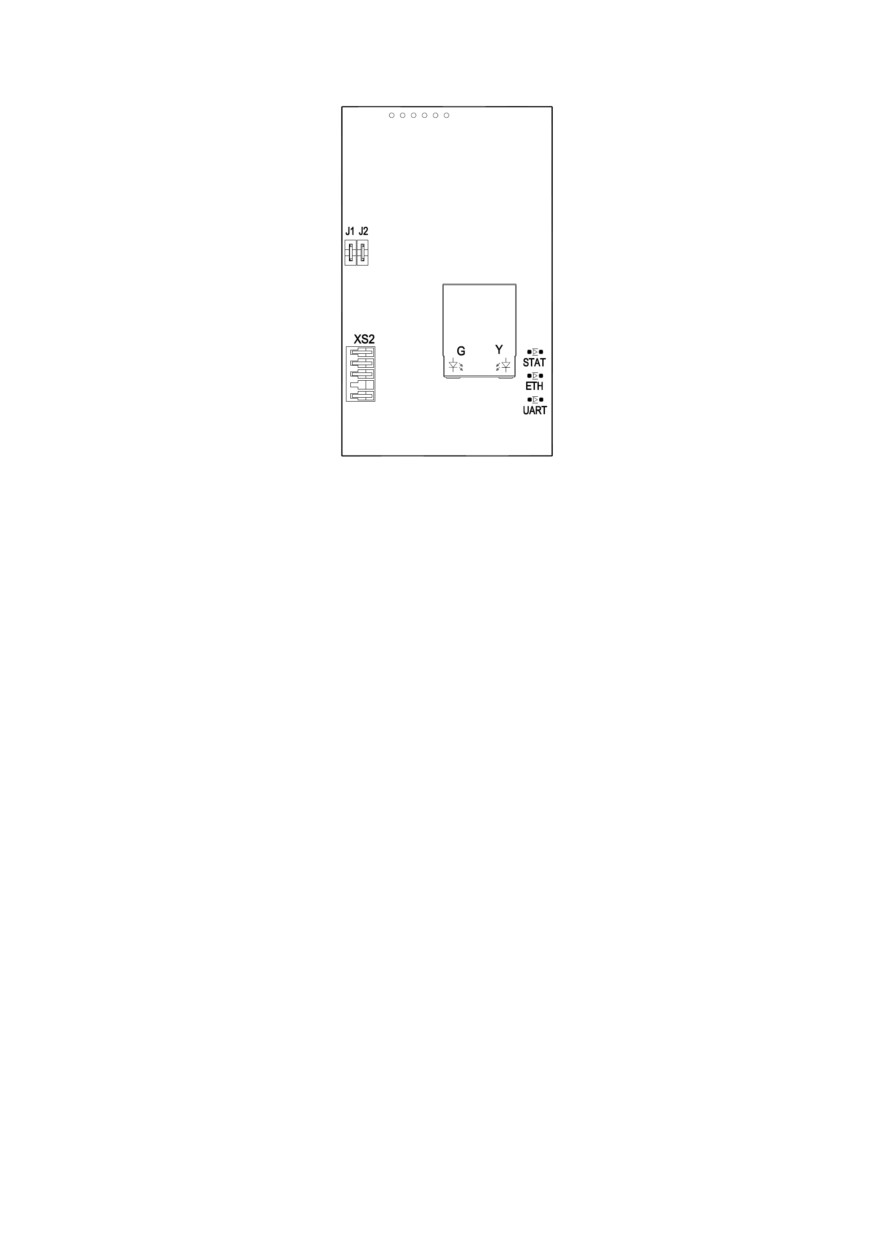

Рисунок 12.1 - IP регистратор

IP регистратор предназначен для регистрации событий, происходящих в приборе, с

указанием времени, в которое произошло событие.

IP регистратор также используется для добавления текстовых меток, просмотра текущего

состояния прибора, просмотра журнала событий и удаленного управления прибором

(постановка на охрану, снятие с охраны и управление реле ПЦН) через WEB интерфейс.

Для доступа к WEB интерфейсу может использоваться одна из двух учетных записей:

1. Учетная запись «Администратор»;

2. Учетная запись «Пользователь».

Учетная запись «Администратор» позволяет управлять прибором удаленно, изменять все

настройки (в т.ч. изменение логина и пароля для авторизации) и просматривать текущее

состояние прибора.

Учетная запись «Пользователь» позволяет управлять зонами, реле ПЦН и просматривать

текущее состояние прибора.

Логин и пароль могут состоять из любых символов, но не более 8.

По умолчанию логин администратора: adm, пароль - adm. Логин пользователя - user,

пароль пользователя - user.

Внимание! Если в течение четырех минут и более обращений к WEB интерфейсу не

производится, то авторизация прекращается.

Просмотреть журнал событий и текущее состояние прибора можно без авторизации, если

ранее в настройках был установлен параметр

«разрешить доступ к журналу событий и

состоянию прибора без процедуры авторизации». Для этого необходимо знать только IP адрес

WEB интерфейса.

Для просмотра журнала событий в адресной строке браузера введите IP адрес и

/journal.html, например: 212.20.50.79/journal.html.

Для просмотра текущего состояния прибора введите IP адрес и /status.html, например:

212.20.50.79/status.html.

При активации опции «запоминать Пользователя и в следующем сеансе авторизоваться

автоматически», запоминается последний авторизовавшийся Пользователь. В дальнейшем

этот Пользователь всегда сможет зайти на странички состояния прибора и журнала событий

без ввода логина/пароля. На Администратора эта опция не распространяется.

Внимание! Для нормальной работы авторизации и опций, обязательно включите

(разрешите) в браузере использование cookie.

40

На плате IP регистратора установлены две перемычки J1 и J2. Назначение перемычек

приведено в таблице 12.1.

Таблица 12.1 - Назначение перемычек

Замкнут

Нормальный режим работы регистратора.

J1

Режим программирования сетевых и прочих настроек.

Разомкнут

Администратор может просматривать и изменять любые

настройки регистратора.

Администратору разрешено просматривать и изменять настройки

Замкнут

регистратора (кроме сетевых) в нормальном режиме работы

регистратора

J2

Страничка настроек в нормальном режиме работы регистратора

Разомкнут

отключена - Администратор не может просматривать и изменять

настройки регистратора

Для подключения и первоначальной настройки необходимо выполнить следующую

последовательность операций:

1.

Подключить IP регистратор к ПК кабелем Ethernet.

2.

Отключить в настройках браузера использование прокси (шлюза).

3.

Включите (разрешите) в браузере использование cookie.

4.

Снимите перемычку J1 на плате IP регистратора.

5.

Подключите IP регистратор к разъему XS4 или XS5 на плате прибора. Подайте питание

на прибор

6.

Запустите на ПК браузер.

7.

Зайдите в панель Пуск→Панель управления→Сетевые подключения

8.

Откроется окно. В нем необходимо щелкнуть два раза по надписи «Подключение по

локальной сети». Откроется окно, показанное на рисунке 12.2.

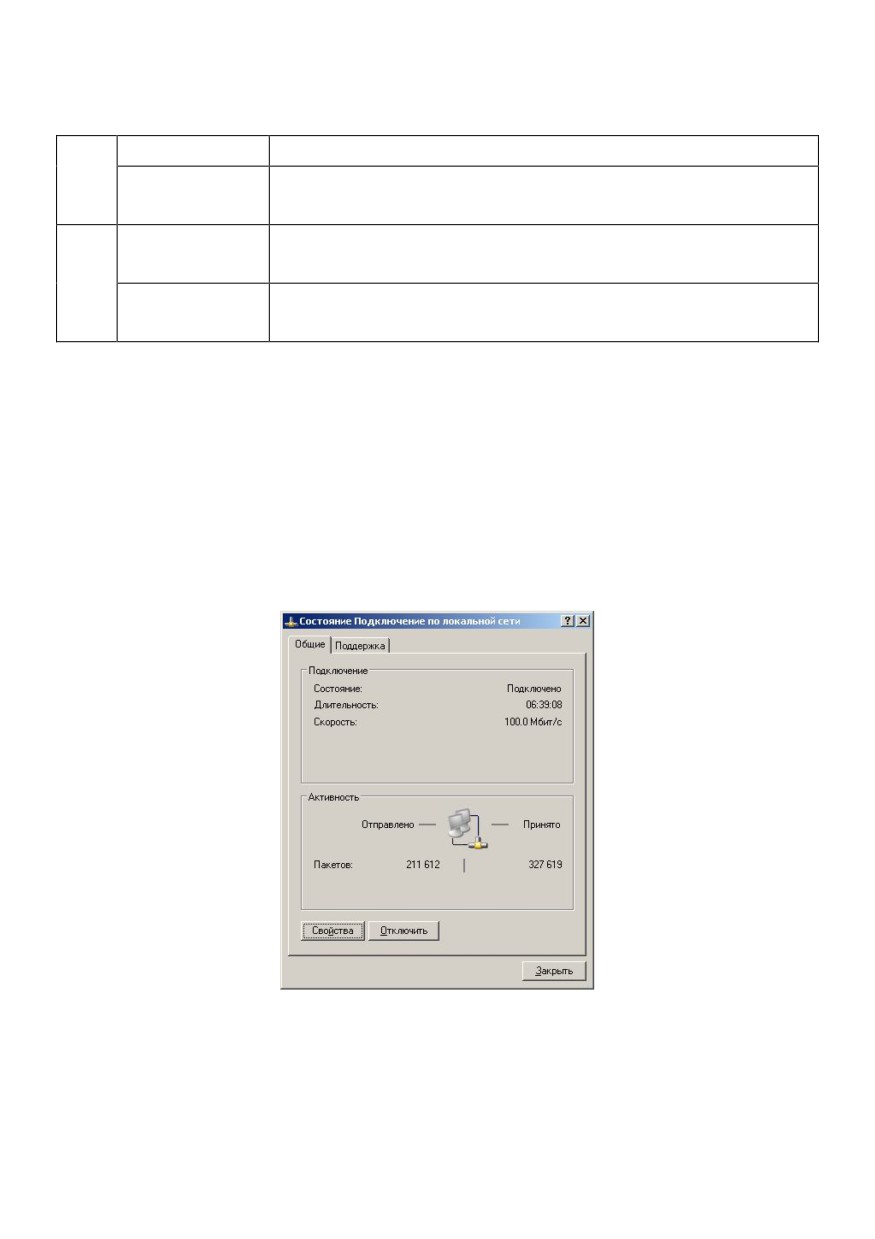

Рисунок 12.2 - Подключение по локальной сети

9.

Нажмите кнопку «Свойства». Откроется следующее окно.

41

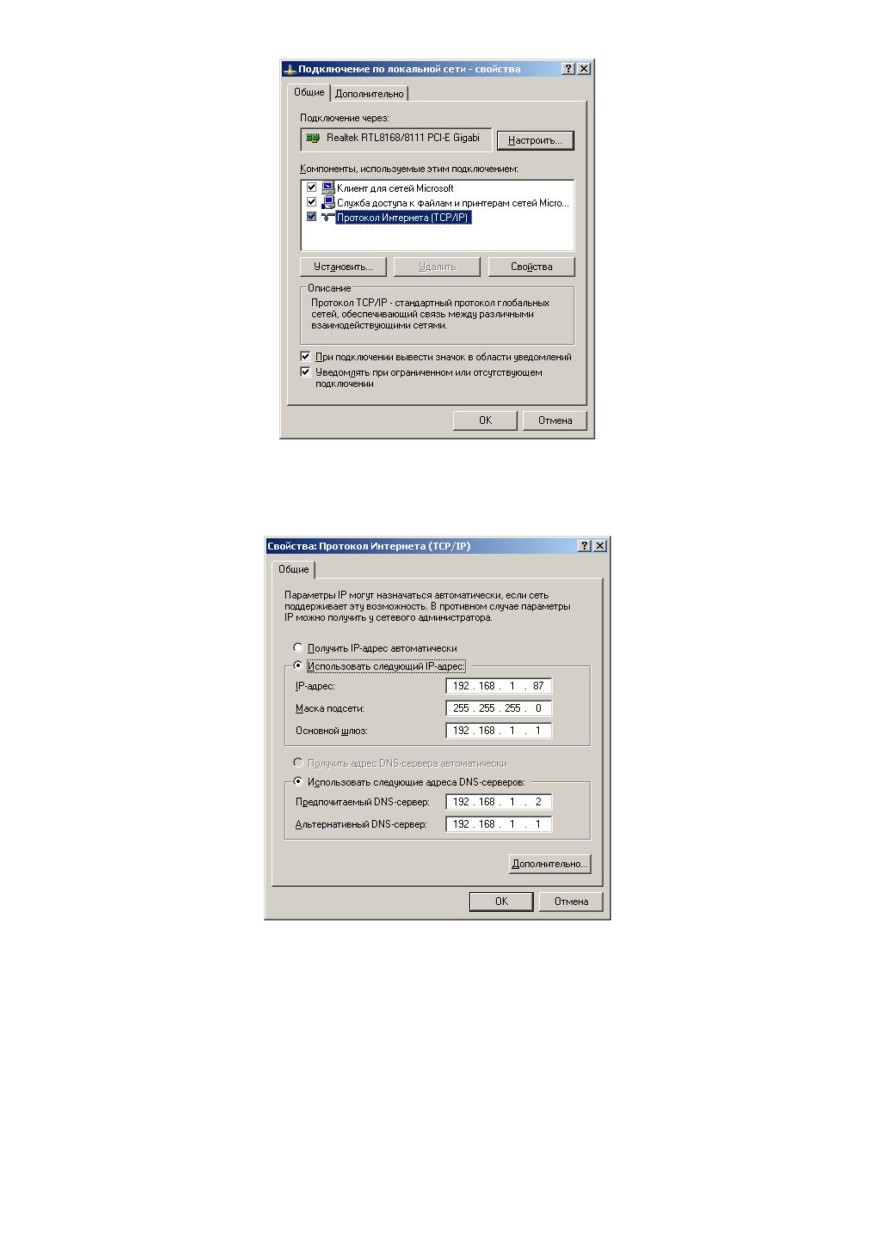

Рисунок 12.3 - Свойства подключения по локальной сети

10. Выделите строку «Протокол Интернета(TCP/IP)» и нажмите кнопку «Свойства».

11. Откроется окно (рисунок 12.4)

Рисунок 12.4 - Первоначальная настройка IP адреса

В нем необходимо установить параметр «Использовать следующий IP адрес» и вручную

ввести:

IP адрес: 192.168.1.250

Маска подсети: 255.255.255.0.

И нажмите кнопку «ОК»

12. Введите в адресной строке браузера IP адрес 192.168.1.251.

13. Откроется окно авторизации рисунок 12.5

42

Рисунок 12.5 - Окно авторизации

14. Введите в поле ввода «Пользователь» adm

15. Введите в поле ввода «Пароль» adm.

16. Нажмите кнопку «ОК».

17. Откроется страница «Состояние/Управление» (рисунок 12.6)

Рисунок 12.6 - Состояние/управление IP регистратором

18. Перейдите во вкладку «Настройки» (рисунок 12.7).

Внимание! Управление реле с IP регистратора будет возможно при условии, если в

«Конфигураторе Гранит» будет настроен режим работы выбранных реле

(ПЦН) как

«Удаленное управление».

43

Рисунок 12.7 - Подключение и первоначальная настройка IP регистратора

19. Измените IP адрес, MAC адрес, маску подсети и шлюз. Эти данные необходимо

запросить у провайдера или системного администратора.

Внимание! Изменение сетевых настроек (IP, MAC, маска, шлюз) возможно только при

снятой перемычке J1 на плате регистратора. Произведенные изменения сетевых настроек

вступают в силу после перевода регистратора в нормальный режим работы (J1 замкнута).

Порт доступа к серверу не изменяется и всегда равен 80.

Внимание! В настройках сети в графе МАС адрес в скобочках указан рекомендуемый

заводской МАС для данного экземпляра изделия. Использование этого МАС адреса

гарантирует его уникальность в вашей сети.

20. При необходимости измените настройки удаленного управления. После изменения

настроек нажмите кнопку «Применить».

Внимание! Для доступа через Internet на WEB интерфейс, внешний IP адрес должен

быть статическим и «белым».

21. Измените логины и пароли, при необходимости, настройки авторизации.

22. После изменения этих настроек нажмите кнопку «Применить».

Внимание! Чтобы избежать несанкционированного доступа к настройкам прибора,

необходимо сменить логины и пароли.

44

Внимание! Если вы забыли логин/пароль, или параметры сети, для доступа к серверу

проделайте следующую процедуру:

1) отключите питание прибора;

2) разомкните перемычку J1 на плате регистратора;

3) подайте питание на прибор.

Теперь доступ к серверу можно получить по:

- IP

192.168.1.251

- порт

80

- маска сети

255.255.255.0

- логин

adm

- пароль

adm

23. Добавьте текстовые метки зонам и прибору. Они будут отображаться во вкладке

«Состояние/управление» в таблице «Прибор», в столбце «Описание».

Для того чтобы добавить текстовую метку необходимо:

- выбрать из выпадающего списка прибор или соответствующую зону, в таблице «Описание

(текстовая метка)».

- Введите любой текст. Его длина не должна превышать 14 символов.

- Нажмите кнопку «Применить».

Внимание! Кнопку «Применить» необходимо нажимать для каждой метки отдельно.

24. Считайте дату и время с прибора, нажав кнопку «Считать».

Если дата и время не совпадают с текущими, то введите эти данные вручную.

25. Нажмите кнопку «Применить». Информация о текущем времени должна обновиться.

26. Установите перемычку J1 на плате IP регистратора. IP регистратор перезапустится с

новыми настройками. Светодиоды на плате IP регистратора моргнут последовательно.

Для просмотра событий, которые происходили в приборе, перейдите во вкладку «Журнал

событий» (рисунок 12.8).

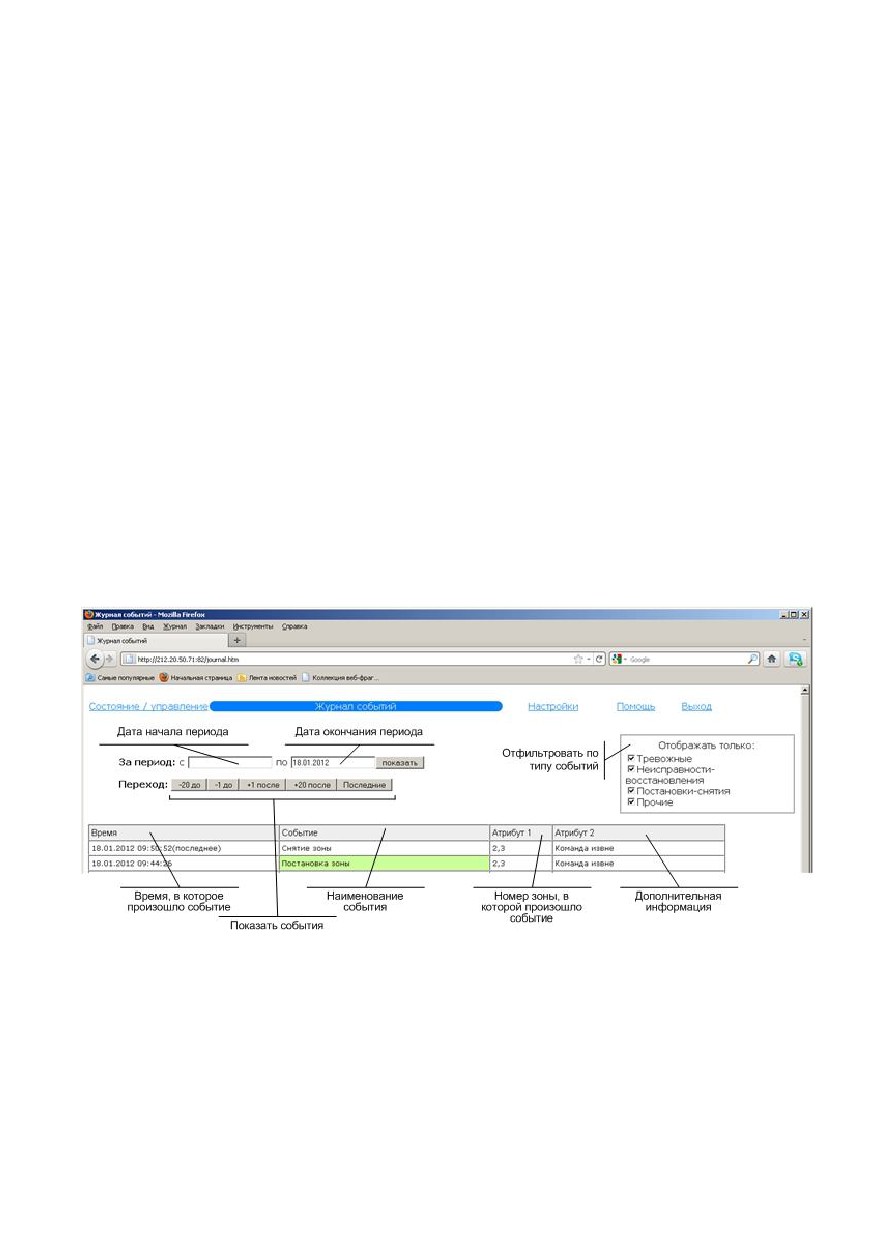

Рисунок 12.8 - Журнал событий

Все произошедшие события хранятся в памяти IP регистратора и отображаются в WEB

интерфейсе в виде таблицы. Максимальное количество хранящихся в памяти событий 10000.

Для того чтобы посмотреть события за определенный период, необходимо ввести дату

начала периода и дату окончания периода в формате: дд.мм.гггг и нажать кнопку «Показать».

В этой вкладке также можно сделать фильтрацию по событиям. Для этого необходимо

отметить нужные события и нажать на клавиатуре клавишу

«Enter» или нажать кнопку

«Показать».

Нажимая на кнопки: «-20 до», «-1 до», «+1 после», «+20 после» вы можете пролистывать по

20 событий или по одному, а при нажатии на кнопку «Последние» - отобразятся последние

события.

45

13 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Наименование

Возможная причина

Способ устранения

неисправности

Проверьте контакт сетевой вилки и

Отсутствует

Отсутствует напряжение сети

розетки

свечение

Сработал

индикатора

самовосстанавливающийся

Отключите прибор от сети на 1 минуту

«питание»

предохранитель

Отключите кабель USB и подключите

Неисправен кабель USB

заново, если не сработало, то

Компьютер не

замените кабель

определяет

Не установлены драйвера

Установите драйвера

прибор

Неверные настройки параметров

Проверьте параметры порта

USB Serial Port

(см. ПРИЛОЖЕНИЕ В)

14 ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ

Настоящая методика предназначена для персонала, обслуживающего технические

средства охранно-пожарной сигнализации и осуществляющего проверку технического

состояния (входной контроль).

Методика включает в себя проверку работоспособности прибора и оценку его технического

состояния с целью выявления скрытых дефектов. Несоответствие прибора требованиям,

указанным в данной методике, является основанием для предъявления претензий

предприятию-изготовителю.

Проверка технического состояния должна проводиться при нормальных климатических

условиях, согласно Руководства по эксплуатации.

Последовательность операций при проверке технического состояния прибора приведена в

таблице 14.1.

Таблица 14.1 Проверка технического состояния

№

Наименование

Используемая

Методика проверки

п.п.

параметра

аппаратура

Провести внешний осмотр. Убедиться в отсутствии

внешних повреждений прибора, в соответствии

1

Внешний вид

-

заводского номера прибора номеру, указанному в

руководстве по эксплуатации.

Длительность проверки: 2 мин.

Снять крышку прибора.

Внешним осмотром убедиться в соответствии

2

Комплектность

-

состава прибора комплектности, указанной в п.1.1.

Длительность проверки: 1 мин.

Подключить порт ТМ, световой и звуковой

оповещатели согласно схеме внешних подключений.

Подключить прибор к сети 220 В - должен включиться

зеленым индикатор «ПИТАНИЕ» на приборе.

Подключить прибор при помощи USB-кабеля к

компьютеру, запустить ПО «Конфигуратор Гранит»,

если драйвера не установлены, то установить их.

Подготовка к

3

-

Для зоны 1 установить охранную тактику с задержкой

испытаниям

взятия 32 секунды, для данной зоны добавить

охранный извещатель «Полюс-Р2» или «Рапид-Р2»,

в любую зону добавить светозвуковой оповещатель

«Призма-Р2» или «Призма-Р2М».

Запрограммировать прибор.

Длительность проверки: 7 мин.

46

№

Наименование

Используемая

Методика проверки

п.п.

параметра

аппаратура

Поставить на охрану зону 1 кратковременно нажав и

отпустив соответствующую кнопку. Светодиодный

индикатор «1» должен мигать зеленым. Произвести

нарушение зоны 1 («Полюс-Р2» или «Рапид-Р2»),

Проверка

индикатор зоны 1 должен мигать красным,

4

индикации

-

встроенный звуковой сигнализатор находится в

нарушения зон

режиме тревоги, внешние световой, звуковой и

радиоканальный «Призма-Р2» оповещатели

перейдут в режим тревоги.

Длительность проверки: 4 мин.

Снять зону 1 с охраны кратковременно нажав и

отпустив кнопку соответствующей зоны.

Светодиодный индикатор «1» и светозвуковые

оповещатели должны выключиться, встроенный

Проверка

звуковой сигнализатор должен выключиться.

снятия с

Поставить на охрану зону 1 кратковременно нажав и

охраны/

5

-

отпустив кнопку соответствующей зоны.

постановки на

Светодиодный индикатор «1» должен мигать

охрану

зеленым 32 секунды (режим «закрытая дверь»),

кнопками зон

внешний световой оповещатель должен быть

включен, встроенный звуковой сигнализатор

отображает режим «закрытая дверь».

Длительность проверки: 3 мин.

Проверка

При помощи ПО «Конфигуратор Гранит»

возможности

запрограммировать ключ и брелок.

снятия с

Коснуться скважины электронным ключом ТМ или

охраны/

нажать на брелке кнопку «В», прибор должен перейти

6

постановки на

-

в режим «снят с охраны».

охрану

Еще раз коснуться скважины электронным ключом

электронными

ТМ или нажать на брелке кнопку «А», прибор должен

ключами/

перейти в режим охраны.

брелками

Длительность проверки: 1 мин.

Подключить к прибору резервное питание

(встроенный резервный аккумулятор) - индикатор

«ПИТАНИЕ» на приборе должен гореть зеленым.

Поставить на охрану все зоны кратковременно нажав

Проверка

и отпустив кнопки соответствующих зон.

перехода

Отключить прибор от сети 220 В.

7

прибора на

-

Индикатор «ПИТАНИЕ» на приборе должен

резервное

включиться красным.

питание

Индикаторы «1»…«12» на панели прибора не

должны изменить режим свечения при отключении и

подключении сети 220 В.

Подключить к прибору сеть 220 В.

Длительность проверки: 1 мин.

Проверка

Перевести зону 1 в режим охраны. Подождать 32

включения

секунды.

сирены при

Нарушить зону 1, в результате чего по окончании

нарушении зон

интервала времени задержки на вход включится

в режиме

сирена на 3 минуты. Перевести зону 1 в режим «снят

8

Секундомер

охраны,

с охраны», сирена выключится.

проверка

длительности

Аналогично проверить включение сирены по

звучания

нарушению для остальных зон.

сирены

Длительность проверки: 15 мин.

47

№

Наименование

Используемая

Методика проверки

п.п.

параметра

аппаратура

Перевести зону 1 в режим охраны.

Многократные нарушения/восстановления зоны 1 в

течение действия задержки «закрытая дверь» (32

секунды) не должно приводить к включению сирены и

Проверка

переходу прибора в режим тревоги. При этом

постановки на

индикатор «1» и внешний световой оповещатель

9

охрану с

Секундомер

должны отображать состояние зоны 1.

закрытой

По истечение задержки «закрытая дверь» нарушение

дверью

зоны1 должно вызвать включение сирены по

окончании интервала времени задержки на вход и

переход в режим тревоги.

Длительность проверки: 2 мин.

При помощи ПО «Конфигуратор Гранит» установить

для ПЦН1 значение «Замкнут, если все зоны в

норме», для ПЦН2 значение «Разомкнут, если

нарушена зона» и для ПЦН3 значение «Замкнут при

взятии».

Поставить все зоны на охрану.

Проверка

Проверить сопротивление между клеммами «ПЦН1»,

передачи

Мультиметр

«ПЦН2» и «ПЦН3» (контакты ПР и НР). Оно должно

10

сигналов на

М890С или

быть менее 10 Ом.

ПЦН1, ПЦН2 и

аналогичный

Нарушить зону 1. Проверить сопротивление между

ПЦН3

клеммами «ПЦН1» и «ПЦН2». Оно должно быть

более 500 кОм.

Снять с охраны зону 1, сопротивление между

клеммами НР и ПР «ПЦН3» должно быть более 500

кОм, а между клеммами НР и НЗ - менее 10 Ом.

Длительность проверки: 5 мин.

Открыть крышку прибора. Индикатор

Проверка

Мультиметр

«БЛОК/НЕИСПР» должен начать мигать красным.

работы датчика

11

М890С или

Закрыть крышку. Индикатор «БЛОК/НЕИСПР»

вскрытия

аналогичный

должен погаснуть.

(тампера)

Длительность проверки: 30 секунд.

Мультиметр

Отключить прибор от сети питания. Подключить к

Проверка

М890С,

клеммам «+12», «» резистор сопротивлением 56

величины

МЛТ-2-

Ом, 2 Вт. Включить прибор.

12

выходного

56 Ом10 %

Замерить напряжение на резисторе - оно должно

напряжения

или

составлять от 13 до 14 В. Отключить резистор.

12 В

аналогичные

Длительность проверки: 1 мин.

15 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Эксплуатационно-технический персонал, в обязанности которого входит техническое

обслуживание прибора, должен знать конструкцию и правила эксплуатации прибора.

Работы проводит электромонтер охранно-пожарной сигнализации с квалификацией не ниже

5 разряда.

Сведения о проведении регламентных работ заносятся в журнал учета регламентных работ

и контроля технического состояния средств охранно-пожарной сигнализации.

Соблюдение периодичности, технологической последовательности и методики выполнения

регламентных работ являются обязательными.

При выполнении работ по техническому обслуживанию следует руководствоваться

разделом «Указания мер безопасности» данного Руководства, а также

«Руководством по

техническому обслуживанию установок охранно-пожарной сигнализации».

Предусматриваются следующие виды и периодичность технического обслуживания:

-

плановые работы в объеме регламента №1 - один раз в 3 месяца;

48

-

плановые работы в объеме регламента №2 - при поступлении с охраняемого

объекта двух и более ложных тревог в течение 30 дней.

Перечень работ для регламентов приведены в таблице 15.1 и таблице 15.2.

Вся контрольно-измерительная аппаратура должна быть поверена.

Не реже одного раза в год проводить проверку сопротивления изоляции прибора в

соответствии с таблицей 15.2, п.3.

Таблица 15.1 ПЕРЕЧЕНЬ работ по регламенту №1 (технологическая карта №1)

Приборы,

Нормы и

Содержание

инструмент,

Порядок выполнения

наблюдаемые

работ

оборудование,

явления

материалы

1 Внешний

1.1 Отключить прибор от сети

Ветошь, кисть

осмотр,

переменного тока и удалить с

флейц

чистка

поверхности прибора пыль, грязь и влагу

прибора

1.2 При наличии резервного источника

Ветошь, кисть

Напряжение

питания (аккумулятора) удалить с его

флейц,

должно

поверхности пыль, грязь, влагу.

мультиметр

соответствовать

Измерить напряжение резервного

М890С или

паспортным

источника. В случае необходимости

аналогичный

данным на

зарядить или заменить батарею

батарею

1.3 Снять крышку с прибора и удалить с

Отвертка,

Не должно быть

поверхности клемм, контактов перемычек,

ветошь, кисть

следов коррозии,

предохранителей пыль, грязь, следы

флейц, бензин Б-

грязи

коррозии

70

1.4 Проверить соответствие номиналу и

исправность предохранителей

1.5 Проверить соответствие подключения

Отвертка

Должно быть

внешних цепей к клеммам прибора.

соответствие

схеме внешних

соединений

1.6 Подтянуть винты на клеммах, где

Отвертка

крепление ослабло.

Восстановить соединение, если провод

оборван.

Заменить провод, если нарушена

изоляция

2.Проверка

2.1 Провести проверку прибора по плану

работоспосо

таблицы 14.1

бности

Таблица 15.2 ПЕРЕЧЕНЬ работ по регламенту №2 (технологическая карта №2)

Приборы,

Нормы и

Содержание

инструмент,

Порядок выполнения

наблюдаемые

работ

оборудование,

явления

материалы

1 Внешний осмотр,

1.1 Выполнить по 1.1 - 1.6

чистка прибора

технологической карты №1

2 Проверка

2.1 Выполнить работы в

работоспособности

соответствии с разделом 2

прибора

технологической карты №1

3 Измерение

3.1 Отключить прибор от сети и

Мегаомметр типа

Сопротивление

сопротивления

резервного источника питания

Е6-16, отвертка

должно быть не

изоляции

3.2 Измерить сопротивление

менее 20 МОм

изоляции между клеммой “” и

сетевой клеммой

49

Приборы,

Нормы и

Содержание

инструмент,

Порядок выполнения

наблюдаемые

работ

оборудование,

явления

материалы

4 Проверка

4.1 Подключить прибор к

РНО-250-2,

работоспособности

автотрансформатору

мультиметр

прибора при

4.2 Установить напряжение 187 В

М890С или

пониженном

и выполнить п.п.3-5, 9-10

аналогичный,

напряжении

таблицы 14.1

отвертка

питания

16 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Срок гарантийных обязательств 3 года. Срок гарантийных обязательств за пределами

Российской Федерации 1 год.

Гарантийные обязательства не распространяются на литиевые батареи. Замена батарей

производится потребителем самостоятельно.

В течение этого срока изготовитель обязуется производить по своему усмотрению ремонт,

замену либо наладку вышедшего из строя прибора бесплатно. На приборы, имеющие

механические повреждения, следы самостоятельного ремонта или другие признаки

неправильной эксплуатации, гарантийные обязательства не распространяются. Данный прибор

не является товаром, предназначенным для продажи населению с целью личного, семейного,

домашнего использования, не связанного с предпринимательской деятельностью.

Срок гарантийного обслуживания исчисляется со дня покупки прибора. Отсутствие отметки

о продаже снимает гарантийные обязательства.

17 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Прибор приемно-контрольный охранно-пожарный

Гранит

Дата выпуска

Заводской номер

Штамп ОТК

соответствующий конструкторской документации, ТУ 4371-051-11858298-11, признан годным

для эксплуатации.

Дата продажи

Название торгующей организации

МП

18 КОНТАКТНАЯ ИНФОРМАЦИЯ

Бесплатная горячая линия для

тел.: 8-800-200-00-21

звонков со всех регионов России

(многоканальный)

Сервисный центр

support@arsenalnpo.ru

Россия, 633010, Новосибирская

тел.: (383) 363-98-67

skype: arsenal_servis

область, г. Бердск, а/я 12

НПО «Сибирский Арсенал»

info@arsenalnpo.ru

Россия, 630073, г. Новосибирск,

тел.: (383) 240-85-40

www.arsenal-npo.ru

мкр. Горский, 8а

50

ПРИЛОЖЕНИЕ А. Текст речевых сообщений

1 часть

2 часть сообщения

3 часть сообщения

Примечание

сообщения

При постановке на охрану

Поставлены на

зона один, зона два, …, зона двенадцать.

охрану

При снятии с охраны

Сняты с охраны

зона один, зона два, …, зона двенадцать

При тревоге

Потеря связи с

радиоустройством один

(тридцать два)

При тихой

Разряд батареи

тревоге

Радиоустройства один

зона один, зона два, …,

речевое

Тревога

(тридцать два)

зона двенадцать

сообщение

Вскрытие корпуса

такое, как и при

Радиоустройства один

тревоге

(тридцать два)

Радиоустройство один

(тридцать два)

Сброс тревоги

Отбой тревоги

зона один, зона два, …, зона двенадцать.

При неисправности

Потеря связи с

радиоустройством один

(тридцать два)

Разряд батареи

Радиоустройства один

(тридцать два)

Вскрытие корпуса

Радиоустройства один

зона один, зона два, …,

(тридцать два)

зона двенадцать

Разряд батареи один

Радиоустройства один

(тридцать два)

для Призмы

Разряд батареи два

Неисправность

Радиоустройства один

(тридцать два)

Радиоустройство один

(тридцать два).

Сеть

АБ

Выход двенадцать вольт

Радиорасширитель

Коммуникатор

СЛ лампы

СЛ сирены

СЛ ОК

51

1 часть

2 часть сообщения

3 часть сообщения

Примечание

сообщения

При восстановлении неисправности

Сеть

АБ

Выход двенадцать

вольт

Радиорасширитель

НОРМА

Коммуникатор

СЛ лампы

СЛ сирены

СЛ ОК

При пожаре

зона один, зона два, …,

Радиоустройство один

Пожар

зона двенадцать.

(тридцать два).

Другое

Включен выход по команде. ПЦН один (два, три)

Выключен выход по команде. ПЦН один (два, три)

Критическое значение температуры датчик один (два)

Низкий баланс SIM карты

52

ПРИЛОЖЕНИЕ Б. Формат SMS сообщений

При запросе баланса

SIM(текущая 1 или 2): ответ gsm сети

(ПРИМЕР SIM1 или SIM2 . Здесь и далее между SIM 1 или 2 нет пробела)

При запросе состояния удаленного устройства

R0-выключено, R1-включено

При событиях

Поставлены на охрану зоны:1,2,3..12 Ключ:1 (0-поставлен кнопкой на панели,255- удаленно

через SMS)

Сняты с охраны зоны:1,2,3..12 Ключ:1 (0-сняты кнопкой на панели,255- удаленно через SMS

Тревога в зоне: 1 (если проводной ШС)

Тревога в зоне: 1, РУ номер РУ

Тревога в зоне: 1 ,потеря связи с РУ номер РУ

Тревога в зоне: 1 , разряд батареи РУ номер РУ

Тревога в зоне: 1 , вскрытие корпуса РУ номер РУ

Восст. из тревоги в зоне: 1

Неисправность в зоне: 1 (если проводной ШС)

Неисправность в зоне: 1, РУ номер РУ

Неисправность в зоне: 1 ,потеря связи с РУ номер РУ

Неисправность в зоне: 1 , разряд батареи РУ номер РУ

Неисправность в зоне: 1 , вскрытие корпуса РУ номер РУ

Внимание в зоне: 1 (если проводной ШС)

Внимание в зоне: 1, РУ номер РУ

Пожар в зоне: 1 (если проводной ШС)

Пожар в зоне: 1, РУ номер РУ

Неисправность: сеть 220, АБ, вых.12В, РР, ок, сирена, лампа

Восст. исправности: сеть 220, АБ, вых.12В, РР, ок, сирена, лампа

Включен выход: PCN (1-3)

Выключен выход: PCN (1-3)

Критическое значение температуры: датчик1=15, датчик2=0

Низкий баланс SIM1(2): 25 (текущий баланс)

При запросе температуры

датчик1=15, датчик2=0

датчик1=15, датчик2=нд (если датчика нет то нд -нет датчика)

Запрос состояния зон

В состоянии указываются только зоны на охране

Если все сняты: все зоны сняты.

Зоны группируются по типу охранные или пожарные, а внутри групп по состояниям (норма,

тревога, неисправность, пожар)

Охр: имя_зоны1, имя_зоны2 норма имя_зоны3, имя_зоны4 тревога

Пож:имя_зоны5, имя_зоны6 норма имя_зоны7, имя_зоны8 неисправность

Далее следуют неисправности (если они есть)

Неиспр: сеть 220

Сообщения, приходящие если у пользователя в настройках стоит

пропадание GSM сигнала

При потере регистрации на текущей SIM:

Нет регистр. на SIM(1,2) (нет в слоте) (если её нет в держателе)

Восстанов.регистр. на SIM(1,2) (если регистрация восстановилась)

Переключение на SIM(1,2) (если регистрация не восстановилась)

Если параметр количество SIM в конфигураторе выставлено 2 а в коммуникаторе 1 то каждые

10 минут коммуникатор производит поиск SIM карт и выдает сообщение (выдает один раз):

В слоте SIM1 нет карты. Если Вы испол. 1 SIM то вставьте ее в SIM1

В слоте SIM2 нет карты. Если Вы испол. 1 SIM измените настр. в конфигур.

53

ПРИЛОЖЕНИЕ В. Устранение неисправностей

Если прибор не находится, то необходимо увеличить время ожидания, для этого необходимо

выполнить следующие действия:

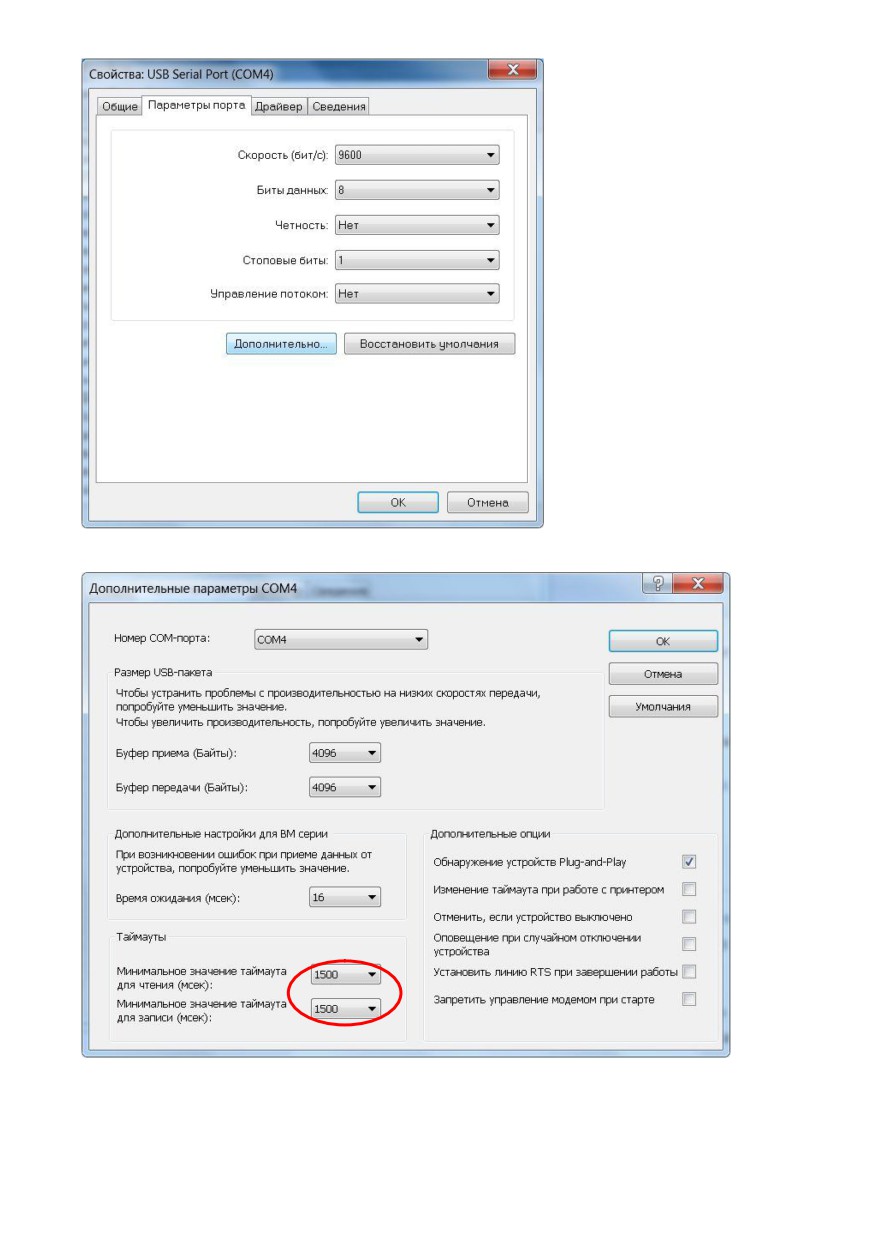

1. Заходим в «Диспетчер устройств» и в контекстном меню на USB Serial Port выбираем

«Свойства».

2. Переходим на вкладку «Параметры порта» и нажимаем «Дополнительно».

54

3. В открывшемся диалоговом окне ставим Таймауты 1500 (мсек).

04.02.2014 Гранит-3-5-8-12 Р, РА, с IP-регистратором событий

55

///////////////////////////////////////
