ПРИБОР ПРИЕМНО-КОНТРОЛЬНЫЙ ПОЖАРНЫЙ ППК-2М. Руководство по эксплуатации БКЛА.425521.001 РЭ

Содержание

1 Описание и работа изделия

1.1 Назначение изделия

1.2 Характеристики

1.3 Устройство и работа

2 Комплектность

3 Использование по назначению

3.1 Эксплуатационные ограничения

3.2 Подготовка изделия к использованию

3.3 Использование изделия

3.4 Действия в экстремальных условиях

4 Техническое обслуживание

5 Хранение

6 Транспортирование

7 Ресурсы, сроки службы и хранения, гарантии изготовителя

7.1 Ресурсы, сроки службы и хране-

ния

7.2 Гарантии изготовителя

8 Консервация

9 Свидетельство об упаковывании

10 Свидетельство о приемке

11 Работы при эксплуатации

11.1 Сведения о рекламациях

12 Ремонт

12.1 Краткие заметки о произведенном ремонте

12.2 Свидетельство о приемке и гарантии

13 Сведения об утилизации

Л2

1 Описание и работа изделия

1.1 Назначение изделия

1.1.1 Прибор приемно-контрольный пожарный ППК-2М (далее по тексту - прибор

ППК-2М) предназначен для обеспечения электропитанием активных (токопотребляющих)

пожарных извещателей, приема электрических сигналов от извещателей, выдачи извещений

для непосредственного восприятия человеком, дальнейшей передачи извещений, выдачи ко-

манд на включение пожарных оповещателей, а также формирование командных сигналов на

запуск пожарных приборов управления и включение инженерного оборудование

противодымной защиты.

1.1.2 Прибор ППК-2М контролирует 20 двухпроводных соединительных линий -

шлейфов пожарной сигнализации, в которые включаются пожарные извещатели.

Для расширения количества контролируемых шлейфов до 40 прибор ППК-2М ис-

пользуется с прибором БЛ-20М, для расширения до 60 шлейфов - прибор ППК-2М использу-

ется с прибором БЛ-40М.

1.1.3 Прибор ППК-2М применяется в автоматических системах обнаружения и туше-

ния пожаров жилых и производственных зданий и сооружений.

1.1.4 Прибор ППК-2М рассчитан на круглосуточную непрерывную работу. Вид кли-

матического исполнения прибора ППК-2М - УХЛ4 по ГОСТ 15150-69.

1.1.5 По информационной емкости прибор ППК-2М относится к пожарным приемно-

контрольным приборам со средней информационной емкостью по ГОСТ Р 51089-97.

1.1.6 По информативности (количеству видов формируемых извещений) прибор

ППК-2М относится к пожарным приемно-контрольным приборам с большой информативно-

стью по ГОСТ Р 51089-97 и формирует 13 видов извещений.

1.1.7 По возможности резервирования составных частей прибор ППК-2М относится к

приборам без резервирования по ГОСТ Р 51089-97.

1.1.8 По основным параметрам прибор ППК-2М соответствует ГОСТ Р 51089-97 и

ГОСТ 27990-88 (вторая ступень).

1.1.9 Прибор ППК-2М сохраняет работоспособность при температуре окружающего

воздуха от нуля °С до +40°С, относительной влажности воздуха 80% при температуре 35°С.

1.1.10 Прибор ППК-2М сохраняет работоспособность при воздействии синусоидаль-

ной вибрации в диапазоне частот от 10 до 150Гц с амплитудой смещения 0,1мм для частоты

ниже частоты перехода (57 - 62)Гц и амплитудой ускорения 0,5g выше частоты перехода.

Л4

1.1.11 Прибор ППК-2М соответствует требованиям ГОСТ Р 50009-92 и НПБ 57-97

"Приборы и аппаратура автоматических установок пожаротушения и пожарной сигнализа-

ции. Помехоустойчивость и помехоэмиссия. Общие технические требования. Методы испы-

таний". по устойчивости к электрическим помехам в цепях силового электропитания и цепях

ввода-вывода.

1.1.12 Квазипиковые значения напряжения помех и напряженности поля радиопомех,

создаваемых прибором ППК-2М, не превышают значений, указанных в ГОСТ Р 50009-92 и

НПБ 57-97 для изделий, не эксплуатируемых в жилых зданиях и не подключаемых к элек-

тросетям жилых зданий.

1.1.13 Пример обозначения прибора ППК-2М при заказе:

Прибор приемно-контрольный пожарный ППК-2М БКЛА.425521.001 ТУ.

Л5

1.2 Характеристики

1.2.1 Функциональные характеристики

1.2.1.1 Питание прибора ППК-2М осуществляется от сети переменного тока (основ-

ного источника питания) и от внешнего резервного источника питания, при этом прибор

ППК-2М обеспечивает:

− автоматическое переключение на питание от резервного источника питания при от-

ключении напряжения основного источника питания и выдачу извещения "Неисправность-

резерв";

− выдачу извещения "Неисправность-разряд" при отключении напряжения резервного

источника питания;

− счет полных отключений питания электромеханическим счетчиком ОТКЛ

ПИТАНИЯ;

− питание подключенного линейного прибора БЛ-20М или БЛ-40М.

1.2.1.2 Прибор ППК-2М обеспечивает на выходах каждого канала контроля шлейфа

знакопеременное (двухтактное) напряжение. В положительном полутакте напряжения осу-

ществляется питание энергопотребляющих (активных) пожарных извещателей и прием от

них электрических сигналов при срабатывании. В отрицательном полутакте напряжения

осуществляется прием сигналов срабатывания от пожарных извещателей с нормально замк-

нутыми контактами (пассивных) и контроль шлейфа на обрыв и замыкание.

1.2.1.3 Прибор ППК-2М обеспечивает для каждого канала контроля шлейфа раздель-

ную выдачу извещений "Пожар 1" и "Пожар 2" при следующих событиях:

− для извещения "Пожар 1":

1) срабатывании одного активного извещателя типа ИП212-5СВ;

2) срабатывании одного извещателя с нормально замкнутыми контактами

зашунтированными резистором с сопротивлением 2 кОм+5%;

− для извещения "Пожар 2":

1) срабатывании не менее двух активных извещателей типа ИП212-5СВ;

2) срабатывании одного активного извещателя типа ИП212-5СУ, ИП212-5М,

ИП212-5М3;

3) срабатывании одного извещателя с нормально разомкнутыми

контактами;

Л6

4) срабатывании одного извещателя с нормально замкнутыми контактами,

зашунтированными резистором с сопротивлением 4,3 кОм+5%;

5) срабатывании не менее двух извещателей с нормально замкнутыми

контактами, зашунтированными резистором с сопротивлением 2 кОм+5%;

6) срабатывании одного активного извещателя типа ИП212-5СВ и

извещателя с нормально замкнутыми контактами, зашунтированными

резистором с сопротивлением 2 кОм+5% или 4,3 кОм+5%;

7) срабатывании ручного извещателя (типа ИПР).

Выдача каждого извещения "Пожар 2" сопровождается посылкой в ручной извеща-

тель соответствующего шлейфа обратного электрического сигнала, подтверждающего прием

прибором ППК-2М извещзения "Пожар 2", а также счетом извещений "Пожар 2" электроме-

ханическим счетчиком ПОЖАРЫ.

1.2.1.4 Прибор ППК-2М осуществляет непрерывный автоматический контроль ис-

правности электрических цепей каждого шлейфа с выдачей извещения "Неисправность-

обрыв шлейфа" при обрыве проводов шлейфа или при увеличении сопротивления шлейфа

свыше максимально-допустимого значения и извещения "Неисправность-замыкание шлей-

фа" при коротком замыкании между проводами шлейфа или при снижении сопротивления

утечки между проводами ниже минимально-допустимого значения.

1.2.1.5 Прибор ППК-2М обеспечивает включение электрических сигналов пуска по

линиям автоматических средств пожаротушения (далее - линиям АСПТ), автоматически кон-

тролирует целостность подключенных линий АСПТ и при этом выполняет следующие функ-

ции:

− обеспечивает для каждого канала контроля шлейфа подключение адресной линии

АСПТ, контроль ее на обрыв, выдачу извещения "Неисправность-обрыв адресной линии

АСПТ" при обрыве адресной линии АСПТ, выдачу извещения "Пожар с пуском АСПТ" при

приеме каналом контроля шлейфа, подключенным к линиям АСПТ, электрических сигналов

от извещателей, соответствующих извещению "Пожар 2";

− обеспечивает для каждых двух попарно связанных в узлах УПР-04Л каналов кон-

троля шлейфа подключение обобщенной линии АСПТ, контроль ее на обрыв, выдачу изве-

щения "Неисправность-обрыв обобщенной линии АСПТ" при обрыве обобщенной линии

АСПТ, выдачу извещения "Пожар с пуском АСПТ" по обоим каналам контроля шлейфа при

приеме обоими каналами электрических сигналов от извещателей, соответствующих изве-

щению "Пожар 2";

Л7

− обеспечивает выдачу извещения "Неисправность-перегрузка по линиям АСПТ" при

превышении суммарной величиной тока потребления по линиям АСПТ максимального зна-

чения.

1.2.1.6 Прибор ППК-2М обеспечивает следующие ручные оперативные отключения:

− сброс всех поступивших и выданных извещений, кроме извещений "Несанкциони-

рованный доступ" и "Неисправность - отказ питания шлейфов", с помощью кнопки СБРОС;

− выключение звуковой сигнализации выданного извещении, кроме извещения "Не-

санкционированный доступ", с помощью кнопки ОТКЛ. ЗВУКА, при этом сохраняется све-

товая индикация о выданном извещении и включается дополнительно индикатор

ОТКЛ. ЗВУКА;

− отключение сигнала на внешнее пожарное оповещение с помощью кнопки

ОТКЛ. ОПОВЕЩ, при этом включается индикатор ОТКЛ. ОПОВЕЩ;

− снятие с контроля каждого шлейфа пожарной сигнализации с помощью кнопки

ОТКЛ. ШС с выдачей извещения "Неисправность - отключение шлейфа".

Каждое ручное выключение не влияет на прием и выдачу других извещений, а вы-

ключение звуковой сигнализации не влияет на последующее включение звукового сигнала

при поступлении нового тревожного извещения.

1.2.1.7 Прибор ППК-2М обеспечивает следующие ручные операции:

− включение электрических сигналов пуска по выбранным для этого линиям АСПТ с

помощью кнопок АСПТ, ОТКЛ. ШС, ПУСК АСПТ;

− пошаговый контроль работоспособности каналов контроля шлейфа с помощью

кнопки КОНТРОЛЬ;

− включение режима автоматического сброса сработавшего состояния активных из-

вещателей при проверке их работоспособности раздельно для каждого канала контроля

шлейфа с помощью кнопок СБРОС ПИ;

− разрешение автоматического пуска АСПТ по каждой адресной линии АСПТ и по

обобщенным линиям АСПТ с помощью кнопок АСПТ.

1.2.1.8 При подключении прибора ППК-2М к источникам питания, а также при лю-

бом открытии двери включенного прибора автоматически включается режим защиты от не-

санкционированного доступа, который снимается путем последовательного нажатия на

кнопки КОНТРОЛЬ, СБРОС, ОТКЛ. ЗВУКА.. При неснятии запрета доступа в течение опре-

деленного интервала времени после включения прибора или после открытия двери включен-

ного прибора выдается извещение "Несанкционированный доступ".

Л8

При нарушении целостности прибора ППК-2М путем изъятия из него любого функ-

ционального узла прибор ППК-2М выдает извещение "Неисправность-нарушение целостно-

сти прибора".

1.2.1.9 Прибор ППК-2М обеспечивает регистрацию и отображение выдачи извеще-

ний позиционными индикаторами каналов контроля шлейфа на узлах УПР-04Л, групповыми

индикаторами узла УКУ-03Л, групповым звуковым сигнализатором, групповыми реле

трансляции и оповещения, действующими во внешние цепи сигнализации и контроля.

Позиционными индикаторами каналов контроля шлейфа на узлах УПР-04Л и группо-

выми индикаторами узла УКУ-03Л отображается выдача извещений о пожаре и неисправно-

стях включением этих индикаторов в различные режимы свечения:

− свечение позиционных индикаторов "ПОЖАР 1, 2" соответствующего канала при

выдаче извещений о пожаре следующее:

1) "Пожар 1" - импульсное;

2) "Пожар 2" - прерывистое;

3)"Пожар с пуском АСПТ" - непрерывное;

− свечение позиционных индикаторов НЕИСПР при выдаче извещений о неисправно-

стях следующее:

1) "Неисправность-замыкание шлейфа" - импульсное соответствующего канала;

2) "Неисправность-обрыв шлейфа" - прерывистое соответствующего канала;

3) "Неисправность-обрыв адресной линии АСПТ" - в режиме "меандр"

соответствующего канала;

4) "Неисправность-обрыв обобщенной линии АСПТ" - в режиме "меандр"

двух связанных каналов;

5) "Неисправность-отключение шлейфа" - непрерывное соответствующего

канала;

− свечение группового индикатора "ПОЖАР 1, 2" при выдаче извещений о пожаре

следующее:

1) "Пожар 1" - импульсное;

2) "Пожар 2", "Пожар с пуском АСПТ" - непрерывное;

Л9

− свечение группового индикатора "НЕИСПР. 1" при выдаче извещений о неисправ-

ностях и несанкционированном доступе следующее:

1) "Неисправность-обрыв шлейфа", "Неисправность-замыкание шлейфа"

"Неисправность-обрыв адресной линии АСПТ", "Неисправность-обрыв

обобщенной линии АСПТ" - импульсное;

2) "Неисправность-перегрузка по линиям АСПТ" - прерывистое;

3) "Несанкционированный доступ" - непрерывное;

− свечение группового индикатора "НЕИСПР. 2" при извещениях "Неисправность-

отключение шлейфа", "Неисправность-нарушение целостности прибора" - непрерывное.

Индикаторами оперативных отключений отображается извещение "Несанкциониро-

ванный доступ" - импульсное свечение индикаторов ОТКЛ. ЗВУКА, ОТКЛ. ОПОВЕЩ.

При извещениях "Неисправность-резерв", "Неисправность-разряд" - непрерывное све-

чение индикатора НЕИСПР. ПИТАНИЯ, при этом при извещении "Неисправность-резерв"

выключается индикатор " ~ " при свечении индикатора "

", а при извещении "Неис-

правность-разряд" выключается индикатор "

" при свечении индикатора " ~ ".

Отображение выдачи извещений групповой звуковой сигнализации следующее:

− "Пожар 1" - прерывистый звуковой сигнал высокого тона;

− "Пожар 2", "Пожар с пуском АСПТ" - двухтональный звуковой сигнал;

− "Неисправность-резерв", "Неисправность-разряд" - непрерывный звуковой сигнал

высокого тона;

− "Неисправность-замыкание шлейфа", "Неисправность-обрыв шлейфа", "Неисправ-

ность-обрыв адресной линии АСПТ", "Неисправность-обрыв обобщенной линии АСПТ" -

прерывистый звуковой сигнал низкого тона;

− "Несанкционированный доступ" - непрерывный звуковой сигнал низкого тона.

Отображение выдачи извещений действиями реле трансляции и оповещения следую-

щее:

− "Пожар 1" - размыкание контактов реле "Пожар 1";

− "Пожар 2", "Пожар с пуском АСПТ", "Неисправность - перегрузка по линиям

АСПТ" - размыкание контактов реле "Пожар 2", замыкание контактов реле "Оповещение";

− "Несанкционированный доступ" и все извещения группы "Неисправность" - размы-

кание контактов реле "Неисправность".

Л10

1.2.2 Технические характеристики

1.2.2.1 Напряжение источников питания:

− основного - сети переменного тока частотой (50 ± 1)Гц, В

220 (+22; -33)

− резервного - источника постоянного тока, В

(24 ± 3)

1.2.2.2 Время технической готовности к работе, с

1.2.2.3 Максимальное количество шлейфов, подключаемых

к прибору, шт

− с использованием БЛ-20М

− с использованием БЛ-40М

1.2.2.4 Максимальное сопротивление проводов шлейфа, Ом

470

1.2.2.5 Сопротивление изоляции между проводами шлейфа, кОм, не менее

1.2.2.6 Максимальное количество активных (токопотребляющих) пожарных

извещателей, включаемых в один шлейф, шт.:

− типа ИП212-5М "ДИП-3М", ИП212-5М3 "ДИП-3М3"

− типа ИП212-5СУ "ДИП-3СУ", ИП212-5СВ "ДИП-3СВ"

1.2.2.7 Максимальное количество пожарных извещателей с нормально-

замкнутыми и нормально-разомкнутыми контактами, включаемых в один

шлейф, шт

1.2.2.8 Амплитуда знакопеременного напряжения на выходах канала

контроля шлейфа, В

(22 ± 2)

1.2.2.9 Длительность полутактов напряжения, с:

− длинного положительного

(0,70 ± 0,05)

− короткого отрицательного

(0,05 ± 0,01)

1.2.2.10 Максимальный ток потребления каждым шлейфом по длинному

полутакту напряжения в дежурном режиме, мА

6,0

1.2.2.11 Напряжение в линии АСПТ, В

25(+2;-3)

1.2.2.12 Максимально-допустимая суммарная величина тока потребления

по линиям АСПТ, А

0,3

1.2.2.13 Время задержки включения электрического сигнала пуска, с:

- по адресной линии АСПТ

- по обобщенной линии АСПТ

Л11

1.2.2.14 Напряжение питания линейных приборов БЛ-20Л,

БЛ-40Л, В

(25 ± 1) и (5 ± 0,25)

1.2.2.15 Инерционность выдачи прибором ППК-2М извещения "Пожар 1"

или "Пожар 2" после первого срабатывания:

− активного извещателя, с

(10 ± 3)

− пассивного извещателя, с

(8 ± 1)

1.2.2.16 Инерционность выдачи извещения "Пожар 1" или "Пожар 2"

при последующих срабатываниях любых типов извещателей в любых

шлейфах, с

(2,5 ± 0,5)

1.2.2.17 Время задержки включения контактов реле внешнего звукового

оповещения, с

(30 + 1)

1.2.2.18 Максимальный постоянный или переменный ток, коммутируемый

контактами реле трансляции во внешние цепи сигнализации извещений "Пожар 1",

"Пожар 2", "Неисправность", реле внешнего звукового оповещения при

напряжении до 36В, мА

100

1.2.2.19 Мощность, потребляемая от сети переменного тока, ВА, не более

− в дежурном режиме:

1) прибором ППК-2М

2) прибором ППК-2М с прибором БЛ-20М

3) прибором ППК-2М с прибором БЛ-40М

− в режиме приема извещения "Пожар 2" одновременно по двум шлейфам

сигнализации с включением обобщенной линии АСПТ:

1) прибором ППК-2М

2) прибором ППК-2М с прибором БЛ-20М

3) прибором ППК-2М с прибором БЛ-40М

1.2.2.20 Ток, потребляемый от резервного источника, А, не более

− в дежурном режиме :

1) прибором ППК-2М

0,8

2) прибором ППК-2М с прибором БЛ-20М

1,0

3) прибором ППК-2М с прибором БЛ-40М

1,3

− в режиме приема извещения "Пожар 2" одновременно по двум шлейфам

сигнализации с включением обобщенной линии АСПТ:

1) прибором ППК-2М

1,2

Л12

2) прибором ППК-2М с прибором БЛ-20М

1,5

3) прибором ППК-2М с прибором БЛ-40М

1,8

1.2.2.21 Габаритные размеры прибора ППК-2М, мм, не более

440х250х160

1.2.2.22 Масса прибора ППК-2М, кг, не более

1.3 Устройство и работа

1.3.1 Устройство прибора ППК-2М

1.3.1.1 Прибор ППК-2М выполнен в малогабаритном настенном блочно-модульном

конструктиве. Общий вид прибора ППК-2М приведен на рисунке 1 Приложения

БКЛА.425521.001 РЭ1. В состав прибора ППК-2М входят:

− металлический кожух с направляющими для функциональных узлов и дверью;

− печатная кросс-плата (узел коммутации УКС-04Л), содержащая розетки для под-

ключения функциональных узлов, разъем для подключения прибора линейного БЛ-20 или

БЛ-40 и в верхней части - коммутационные колодки для внешних подключений;

− верхняя съемная металлическая крышка, закрывающая доступ к коммутационным

колодкам;

− функциональные узлы:

1) узел питания УП-07Л

- 1 шт.;

2) узел контроля и управления УКУ-03Л - 1 шт.;

3) узел приема и регистрации УПР-04Л

- 10 шт.;

− фальш - панель с обозначениями элементов управления и индикации узлов УПР-04Л;

− планка с маркировкой номеров каналов контроля шлейфов и функциональных уз-

лов.

1.3.1.2 Под верхней съемной крышкой установлена панель с нанесенными на ней

обозначениями контактов коммутационных колодок, скоба, фиксирующая внешние провода,

подключаемые к коммутационным колодкам и планка, закрывающая контакты "

", "220В".

Маркировка контактов колодок, нанесенная на панель, приведена на рисунке 2 Приложения

БКЛА.425521.001 РЭ1.

1.3.1.3 Дверь кожуха имеет замок, запираемый на ключ. На кожухе рядом с замком

установлен микропереключатель, формирующий электрический сигнал об открытии двери

подключенного к питанию прибора ППК-2М.

1.3.1.4 В правой части кожуха имеется прямоугольный паз для сочленения вилки ка-

беля прибора линейного с розеткой, расположенной на кросс-плате. Розетка имеет заглушку.

Л13

1.3.2 Описание принципа действия прибора ППК-2М

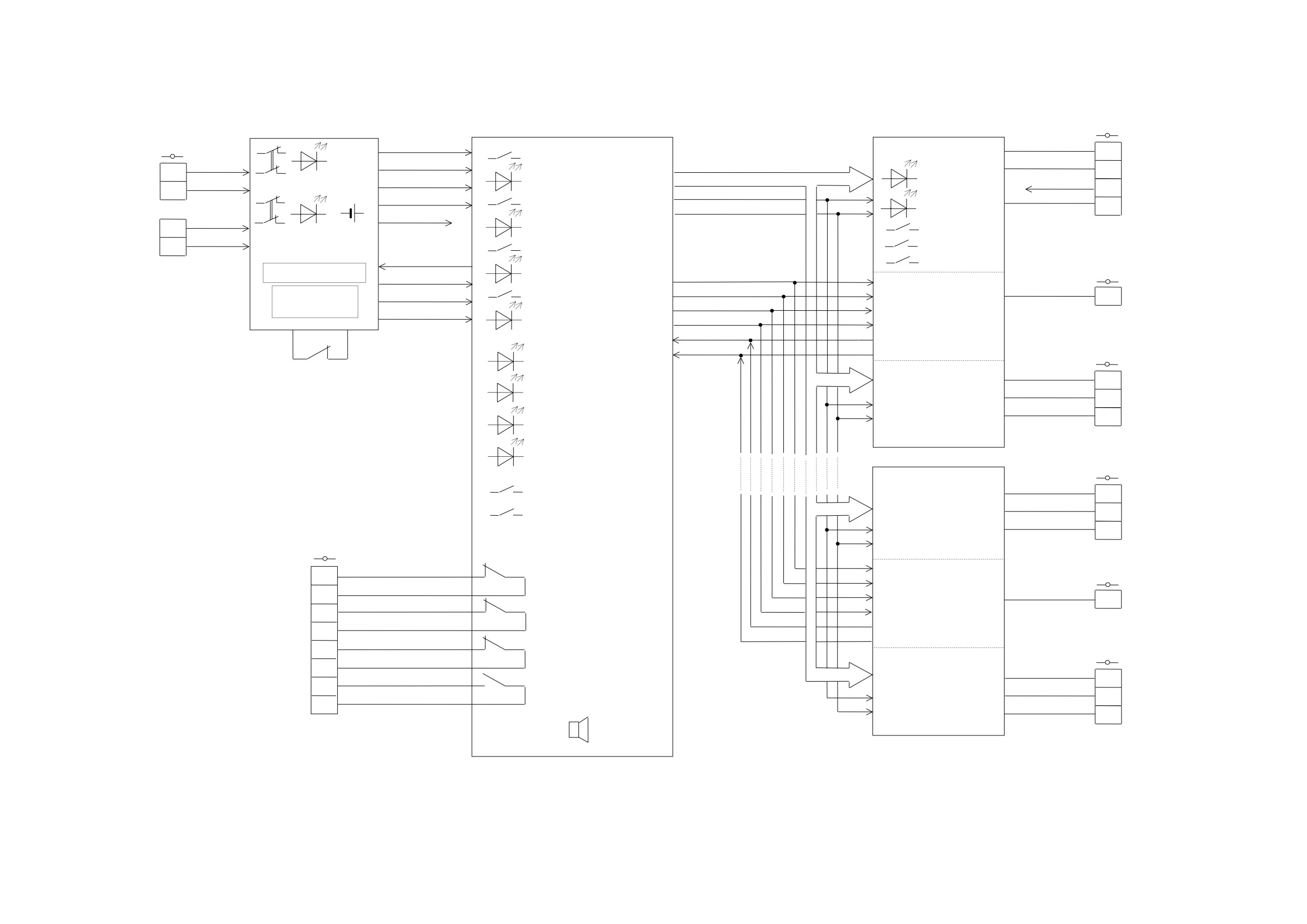

1.3.2.1 Функциональная схема прибора ППК-2М приведена на рисунке 3. На схеме

состояния контактов реле показаны при подключенном напряжении питания, закрытой двери

прибора ППК-2М и отсутствии тревожных извещений.

1.3.2.2 Прибор ППК-2М имеет 20 независимых друг от друга каналов контроля

шлейфов пожарной сигнализации, сосредоточенных попарно в узлах УПР-04Л. Каждый ка-

нал контроля обеспечивает питание подключенного шлейфа знакопеременным двухтактным

напряжением питания, управляемым коммутатором канала под воздействием сигналов Т +, Т

⁻ от узла УКУ-03Л.

Прием электрических сигналов из шлейфа в виде дискретных изменений тока, их об-

работку и формирование сигналов тревожных извещений осуществляют микропроцессоры -

периферийные контроллеры PIC16C72, имеющие аналоговые входы. Каждый процессор

осуществляет прием и обработку сигналов по двум каналам контроля. При включении при-

бора ППК-2М в оперативную память процессоров каналов контроля записываются токи по-

ложительного и отрицательного полутактов каждого конкретного шлейфа, определяемые то-

копотреблением активных пожарных извещателей, сопротивлением утечки между провода-

ми шлейфа сопротивлением оконечного элемента и сопротивлением проводов шлейфа.

Если измеренные токи не превышают максимально допустимых значений, то значе-

ния этих токов запоминаются в оперативной памяти и считаются токами дежурного режима

I_д+ и I_д− положительного и отрицательного полутактов по каждому каналу. Первоначально

измеренные значения токов I_д+ и I_д− в процессе работы автоматически корректируются в до-

пустимых пределах при изменении внешних воздействующих факторов.

В процессе работы прибора ППК-2М в полутакте Т + контролируются приращения

тока в каждом шлейфе ∆Ii+, вызываемые срабатыванием активных пожарных извещателей и

вычисляемые процессорами узлов УПР-04Л по формуле

∆I₊, = I₊ − I_д+ ,

(1)

где

I_i+ - текущее значение тока в i-ом шлейфе при положительной полярности питания;

I_дi+- ток дежурного режима в i-ом шлейфе при положительной полярности питания.

Приращения ∆I⁺ сравниваются с уставками ∆I +ПЖ1 и ∆I +ПЖ2, соответствующими по-

рогам формирования извещений "Пожар 1" и "Пожар 2" соответственно, и по результатам

Л14

последовательного обнаружения превышения уставок в трех следующих друг за другом

полутактах Т + формируются извещения "Пожар 1" или "Пожар 2".

В процессе работы прибора ППК-2М в полутакте Т − контролируются приращения со-

противления каждого шлейфа ∆R

, вызываемые срабатыванием пассивных пожарных изве-

щателей с нормально-замкнутыми контактами, шунтируемыми резисторами и вычисляемые

процессорами узлов УПР-04Л по формуле

−

• (

−

(2)

−

Дi

где

U⁻ - напряжение полутакта Т ⁻;

I₋

- текущее значение тока в i-ом шлейфе при отрицательной полярности питания;

Iд−i - ток дежурного режима в i-ом шлейфе при отрицательной полярности питания.

Приращения ∆ R⁻ сравниваются с уставками ∆R−ПЖ1 и ∆R−ПЖ2, соответствующими

порогам формирования извещений "Пожар 1" и "Пожар 2" соответственно, и по результатам

последовательного обнаружения превышения уставок в трех полутактах Т ⁻ формируются

извещения "Пожар 1" или "Пожар 2".

При обнаружении двух событий: "Пожар 1" в полутакте Т ⁺ и "Пожар 1" в полутакте

Т ⁻ - канал контроля формирует извещение "Пожар 2".

Наряду с этим в полутакте Т ⁻ текущее значение тока I₋ сравнивается с тремя устав-

ками I_КЗ, I_ОБР1 и I_ОБР2. Результаты этого сравнения в трех следующих друг за другом полу-

тактах Т ⁻ соответствуют следующим событиям:

− I₋ > I_КЗ

- короткое замыкание между проводами шлейфа или снижение сопротив-

ления утечки между проводами шлейфа ниже установленного допустимого значения;

− I₋

< I_ОБР1

- увеличение сопротивления проводов шлейфа свыше установленного

допустимого значения;

− I₋ < I_ОБР2 - физический обрыв провода шлейфа.

При обнаружении этих событий процессор в узле УПР-04Л формирует извещение

"Неисправность-замыкание шлейфа" или "Неисправность-обрыв шлейфа".

Л15

Каналы контроля шлейфов в узлах УПР-04Л, формируя только позиционные призна-

ки тревожных извещений на своих индикаторах "ПОЖАР 1, 2" и НЕИСПР, одновременно

передают электрические сигналы, соответствующие извещениям "Пожар 1", "Пожар 2", "Не-

исправность", в узел УКУ-03Л, содержащий центральный управляющий процессор

PIC16C64. Этот процессор формирует признаки извещений, включая групповые оптические

индикаторы, групповые звуковые сигналы, реле трансляции извещений во внешние цепи

сигнализации и реле включения сигнала пожарного оповещения, а также устанавливает при-

оритеты извещениям.

1.3.3 Работа прибора ППК-2М в различных режимах работы

1.3.3.1 Включение и начальная установка

При включении прибора кнопками " ~ " и "

" блока питания УП-07Л формирует-

ся сигнал "Сброс", осуществляющий начальную установку всех процессоров и индицируе-

мый включением индикатора "НЕИСПР. 1" узлаУКУ-03Л на время не более 3с.

Окончание действия этого сигнала сопровождается включением схемы контроля дос-

тупа с одновременным включением индикаторов ОТКЛ. ЗВУКА и ОТКЛ. ОПОВЕЩ узла

УКУ-03Л в режим импульсного свечения, а также включением режима автоматической ка-

либровки каналов контроля шлейфов с определением и запоминанием токов I_д+ , Iд−, сопро-

вождаемого импульсным свечением всех позиционных индикаторов НЕИСПР узлов УПР-

04Л.

Процесс контроля доступа завершается либо разрешением доступа специальной ком-

бинацией нажатия кнопок на узле УКУ-03Л в течение времени 10с с момента включения

прибора, либо формированием извещения "Несанкционированный доступ" и переходом при-

бора в режим "Запрет доступа".

Процесс калибровки завершается через 60с после включения прибора переходом при-

бора ППК-2М в дежурный режим при разрешении доступа и условии, что измеренные токи

каждого шлейфа пожарной сигнализации не превышают максимально допустимых значений.

В противном случае формируются тревожные извещения, соответствующие реально полу-

ченным значениям токов в шлейфах.

Л16

1.3.3.2 Дежурный режим

Дежурный режим характеризуется отсутствием свечения всех индикаторов прибора

ППК-2М кроме индикаторов " ~ " и "

В этом режиме при нажатии кнопок АСПТ каналов контроля в узлах УПР-04Л допол-

нительно к описанному выше контролю шлейфов включается контроль на обрыв используе-

мых линий пуска АСПТ.

При обрыве адресной линии АСПТ формируется извещение "Неисправность-обрыв

адресной линии АСПТ" .

При обрыве обобщенной линии АСПТ формируется извещение "Неисправность-

обрыв обобщенной линии АСПТ".

1.3.3.3 Тревожный режим "Пожар 1"

Прибор ППК-2М переходит в этот режим из дежурного режима при срабатывании в

шлейфе одного активного извещателя типа ИП212-5СВ "ДИП-3СВ" или одного пассивного

извещателя с нормально-замкнутыми контактами, зашунтированными резистором с сопро-

тивлением 2кОм+5%.

При этом формируется извещение "Пожар 1", не блокирующее прием других видов

извещений по этому же шлейфу и не изменяющее форму напряжения питания шлейфа.

1.3.3.4 Тревожный режим "Пожар 2"

Прибор ППК-2М переходит в этот режим из дежурного режима при срабатывании:

− одного активного извещателя типа ИП212-5СУ, ИП212-5М, ИП212-5М1, ИП212-5М3;

− одного пассивного извещателя с нормально-замкнутыми контактами, зашунтиро-

ванными резистором с сопротивлением 4,3кОм+5%;

− одного ручного извещателя типа ИПР

− одного пассивного извещателя с нормально-разомкнутыми контактами.

Л17

Переход из режима "Пожар 1" в режим "Пожар 2" осуществляется при срабатывании:

− второго активного извещателя ИП212-5СВ или ИП212-5СУ после срабатывания

первого извещателя типа ИП212-5СВ, вызвавшего извещение "Пожар 1";

− пассивного извещателя с нормально-замкнутыми контактами, зашунтированными

резистором 2кОм, после срабатывания первого извещателя ИП212-5СВ, вызвавшего извеще-

ние "Пожар 1";

− извещателя ИП212-5СВ после срабатывания пассивного извещателя, вызвавшего

извещение "Пожар 1".

Прием извещения "Пожар 2" сопровождается блокировкой короткого полутакта Т ⁻

напряжения питания шлейфа и блокировкой приема любых других видов извещений по это-

му же шлейфу, но не препятствует приему извещений по другим шлейфам.

1.3.3.5 Тревожный режим "Пожар с пуском АСПТ"

Прибор ППК-2М переходит в этот режим аналогично режиму "Пожар 2" при предва-

рительно нажатой кнопке АСПТ соответствующего канала контроля и подключенной линии

АСПТ.

Извещение "Пожар с пуском АСПТ" отличается от извещения "Пожар 2" только ре-

жимом свечения позиционного индикатора "ПОЖАР 1, 2" и включением выходного транзи-

сторного ключа, коммутирующего в подключенной линии АСПТ ток по цепи:

U_АСПТ - исполнительный элемент линии АСПТ - ключ - шина "Общий" прибора".

Вероятность ложного пуска средств пожарной автоматики по линиям АСПТ, подклю-

ченным к прибору ППК-2М, в значительной степени снижена порядком приема и регистра-

ции сигнала от первого сработавшего извещателя, а именно:

− при приеме сигнала от первого сработавшего извещателя любого типа в любом

шлейфе прибор ППК-2М воспринимает его как ложный сигнал и формирует сигнал

"Сброс";

− при неподтверждении сигнала срабатывания в течении 15с после первого срабаты-

вания прибор ППК-2М сохраняет дежурный режим;

− при подтверждении в течение установленного времени сигнала срабатывания изве-

щателя прибор ППК-2М выдает извещение "Пожар 1" или "Пожар 2" или "Пожар с пуском

АСПТ".

Л18

1.3.3.6 Тревожный режим "Неисправность шлейфа"

Переход прибора ППК-2М в этот режим осуществляется из дежурного режима при

следующих нарушениях шлейфа:

− при обрыве одного или двух проводов - с формированием извещения "Неисправ-

ность-обрыв шлейфа";

− при увеличении сопротивления проводов шлейфа, вызванном постепенным окисле-

нием контактов, свыше предельной величины - с формированием извещения "Неисправ-

ность-обрыв шлейфа";

− при коротком замыкании между проводами шлейфа - с формированием извещения

"Неисправность-замыкание шлейфа";

− при уменьшении сопротивления утечки между проводами шлейфа, вызванном вла-

гой, грязью, неисправностями активных извещателей и другими факторами, ниже предель-

ной величины - с формированием извещения "Неисправность-замыкание шлейфа";

1.3.3.7 Режим ручного контроля работоспособности прибора ППК-2М

Переход прибора в этот режим осуществляется нажатием кнопки КОНТРОЛЬ узла

УКУ-03Л и сопровождается снятием всех шлейфов с контроля узлами УПР-4Л под воздейст-

вием сигнала "Контроль-опознавание".

Для полной проверки работоспособности прибора предусмотрено 9 последователь-

ных тестов, вызываемых кратковременными нажатиями кнопки КОНТРОЛЬ:

− тест 1 (после первого нажатия кнопки КОНТРОЛЬ) - проверка работоспособности

всех оптических индикаторов узла УКУ-03Л кроме индикатора "НЕИСПР.2";

− тест 2 (после второго нажатия) - проверка звукового сигнала высокого тона на фоне

теста 1;

− тест 3 (после третьего нажатия) - проверка звукового сигнала низкого тона на фоне

теста 1;

− тест 4 (после четвертого нажатия) - выключение всей сигнализации, кроме индика-

тора КОНТРОЛЬ;

− тест 5 (после пятого нажатия) - проверка оптической и звуковой сигнализации из-

вещения "Пожар 1" одновременно по всем каналам контроля шлейфов;

− тест 6 (после шестого нажатия) - проверка оптической и звуковой сигнализации из-

вещения "Пожар 2" одновременно по всем каналам контроля шлейфов;

Л19

− тест 7 (после седьмого нажатия) - проверка оптической и звуковой сигнализации из-

вещения "Неисправность-замыкание шлейфа" одновременно по всем каналам контроля

шлейфов;

− тест 8 (после восьмого нажатия) - проверка оптической и звуковой сигнализации из-

вещения "Неисправность-обрыв шлейфа" одновременно по всем каналам контроля шлейфов;

− тест 9 (после девятого нажатия) - выход из режима "Контроль" в дежурный режим.

В режиме "Контроль" все реле внешней сигнализации блокируются.

После любого из тестов режим "Контроль" может прерываться нажатием кнопки

СБРОС.

1.3.3.8 Режим контроля работоспособности активных пожарных извещателей

режим "Автосброс"

Этот режим является сервисным и применяется при плановой проверке работоспо-

собности извещателей, имеющих контрольные устройства, обеспечивающие срабатывание

извещателя при ручном воздействии на них проверяющего.

После срабатывания извещателя от контрольного приспособления прибор ППК-2М

обеспечивает в этом режиме выдержку до 10с, а затем автоматически формирует сигнал

"Сброс", возвращающий извещатель в дежурный режим.

Режим "Автосброс" включается нажатием кнопки СБРОС ПИ на узле УКУ-03Л при

этом включается в прерывистый режим свечения индикатор СБРОС ПИ на этом узле и нажа-

тием кнопки с фиксацией СБРОС ПИ канала контроля проверяемого шлейфа в узле

УПР-04Л, при этом включается позиционный индикатор НЕИСПР в непрерывный режим

свечения и позиционный индикатор "ПОЖАР 1,2" в импульсный режим свечения.

Режим "Автосброс" распространяется только на те каналы шлейфов, которые переве-

дены в этот режим.

В этом режиме блокируется прием извещений "Пожар 1", "Пожар 2", "Неисправность"

и формирование сигнала на запуск АСПТ по проверяемому шлейфу.

Л20

1.3.3.9 Режим ручного пуска АСПТ

Этот режим применяется при аварийном пуске оператором по выбранной линии или

группе линий АСПТ электрического сигнала запуска технических средств управления по-

жарной автоматикой.

Каждый канал контроля в узлах УПР-04Л переводится в режим ручного пуска нажа-

тием с фиксацией кнопок ОТКЛ. ШС и АСПТ.

Нажатие кнопки ОТКЛ. ШС отключает шлейф от канала контроля с формированием

извещения "Неисправность-отключение шлейфа".

Ручной пуск осуществляется после двух последовательных нажатий на кнопку

ПУСК АСПТ узла УКУ-03Л в течение 15с. Если в течение 15с после первого нажатия на

кнопку не будет произведено повторного нажатия, то внутренний счетчик будет сброшен и

ручной пуск не осуществится.

После первого нажатия кратковременно включаются соответствующий позиционный

индикатор "ПОЖАР 1, 2" и групповой индикатор "НЕИСПР. 1" на время не более 3с, а после

второго нажатия на кнопку ПУСК АСПТ прибор формирует извещение "Пожар с пуском

АСПТ" с формированием электрических сигналов по выбранным для ручного пуска каналам.

1.3.3.10 Режим отключения шлейфа

Этот режим применяется при профилактических работах и в тех случая, когда в по-

мещении, где проложенны шлейфы пожарной сигнализации, проводятся работы, допускаю-

щие повышенный уровень задымленности в местах установки активных пожарных извеща-

телей или повышенный уровень температуры в местах установки пассивных извещателей.

Каждый канал контроля шлейфа переводится в режим отключения шлейфа нажатием

кнопки с фиксацией ОТКЛ. ШС с формированием извещения "Неисправность - отключение

шлейфа".

Л21

УП-07Л

УКУ- 03Л

УПР-04Л

" ~ 220 B"

+25B

+шлейф 1

Канал контроля ШС1

"+"

−шлейф 1

" ~ "

+25В Общ

]

"КОНТРОЛЬ"

+5B

Управление коммутатором: Т⁺, Т⁻

"Пожар 1, 2"

220B, 50Гц

+25В АСПТ

"Un"

АСПТ ручной

+5В Общ

АСПТ 1

Автосброс ПИ

"Неиспр"

"1"^"АСПТ"

"РЕЗЕРВ"

+25B АСПТ

"СБРОС ПИ"

"−24B"

"ОТКЛ. ШС"

25В АСПТ Общ

24B

"+24B

"АСПТ

Пожар

"ОТКЛ. ЗВУКА"

"СБРОС ПИ"

Счетчик пожаров

Контроль

Авария Un

Контроль - опоздание

АСПТ 1,

Счетчик откл-

Перегрузка АСПТ

 "1, 2 АСПТ"

Несанкционированный

Такт

чения питания

"ОТКЛ. ОПОВЕЩ"

доступ

Сброс

Пожар 1,2

Неисправность

"Пожар 1,2"

Несанкционированный

Канал контроля ШС2

+шлейф 2

"+"

доступ

−шлейф 2

"1"

]

"Неиспр"

АСПТ 2

"АСПТ"

"2"

"Неиспр.

ПИТАНИЯ"

УПР-04Л

Канал контроля ШС19

+шлейф 19

"СБРОС"

"+"

−шлейф 19

"ШЛЕЙФЫ"

]

"ПУСК АСПТ"

АСПТ 19

"19" "АСПТ"

"Пожар 1"

[

Реле "Пожар 1"

АСПТ 19, 20

 "19, 20 АСПТ"

"Пожар 2"

[

Реле "Пожар 2"

"Неиспр"

[

Реле "Неисправность"

Канал контроля ШС20

+шлейф 20

"+"

−шлейф 20

]

"ОПОВЕЩ" [

Реле "Оповещение"

АСПТ 20

"20" "АСПТ"

Звуковая

сигнализация

Рисунок 3 - Функциональная схема прибора ППК-2М

Л22

2 Комплектность

2.1 Изделие, запасные и монтажные части, эксплуатационная документация

2.1.1 Комплектность прибора ППК-2М приведена в таблице 1.

Таблица 1 - Комплектность

Обозначение

Наименование изделия

Коли-

Заводской

Приме-

изделия

чество

номер

чание

еУ2.407.020

Прибор приемно-контрольный

пожарный ППК-2М

Комплект запасных частей:

Вставка плавкая ВП1-1 1А

АГ0.481.303 ТУ

Вставка плавкая ВП1-1 5А

АГ0.481.303 ТУ

Комплект инструмента и

принадлежностей:

Съемник еУ6.894.008

Резистор

С2-33Н-0,25-20кОм±1%-А-Д

ОЖ0.467.173 ТУ

Этикетка еУ8.825.772

Эксплуатационная документация:

Руководство по эксплуатации

еУ4.170.313

Упаковка

Л23

2.2 Дополнительные сведения о комплектности

2.2.1 Для расширения информационной емкости прибора ППК-2М (количества

контролируемых шлейфов сигнализации) по заявке потребителей могут поставляться:

Прибор линейный БЛ-20М БКЛА.425521.001 ТУ;

Прибор линейный БЛ-40М БКЛА.425521.001 ТУ;

2.2.2 Для удобства контроля исправности проводов шлейфов по заявке потребите-

лей может поставляться блок контроля шлейфа БК-01Л БКЛА.425649.001 ТУ.

2.2.3 В качестве резервного источника питания рекомендуется использовать вы-

пускаемый предприятием-изготовителем данного прибора блок питания БРП-24-03Л

БКЛА.426431.001ТУ, содержащий контрольно-зарядное устройство со схемами индика-

ции процессов разряда и заряда аккумуляторов и схему контроля исправности.

Допускается использование других типов резервных блоков питания с номиналь-

ным напряжением на выходе 24В, обеспечивающих перегрузку по току не менее чем 4А и

работающих с аккумуляторами емкостью до 42А•ч.

Л24

3 Использование по назначению

3.1 Эксплуатационные ограничения

3.1.1 Эксплуатационные ограничения при эксплуатации приведены в таблице 2.

Таблица 2 - Эксплуатационные ограничения

Количественное

Наименование технической характеристики

значение технической

характеристики

Максимальное сопротивление проводов шлейфа, Ом

470

Минимальное сопротивление изоляции между проводами

шлейфа, кОм

Максимальное количество активных извещателей типа

ИП212-5М, ИП212-5М3, включаемых в один шлейф, шт.

Максимальное количество активных извещателей типа

ИП212-5СУ, ИП212-5СВ, включаемых в один шлейф, шт.

Максимально-допустимый суммарный ток потребления

6,0

каждым шлейфом в дежурном режиме (для определения

допустимого количества активных извещателей, включаемых в

один шлейф), мА.

3.2 Подготовка изделия к использованию

3.2.1 Меры безопасности

3.2.1.1 Прибор ППК-2М должен быть надежно заземлен посредством зажима за-

щитного заземления, имеющего маркировку "

". Заземление производить медным не-

изолированным проводом сечением жилы не менее 0,75мм².

ЗАПРЕЩАЕТСЯ ПОДКЛЮЧАТЬ ПРОВОД ЗАЗЕМЛЕНИЯ К КОНТАКТУ *

КОММУТАЦИОННОЙ КОЛОДКИ.

3.2.1.2 Все коммутации и подключения к прибору ППК-2М производить при от-

ключенных основном и резервном источниках питания.

Л25

3.2.2 Объем и последовательность внешнего осмотра изделия

3.2.1.1 ВНИМАНИЕ! ЕСЛИ ПЕРЕД ВСКРЫТИЕМ УПАКОВКИ ПРИБОР ППК-

2М НАХОДИЛСЯ В УСЛОВИЯХ ОТРИЦАТЕЛЬНЫХ ТЕМПЕРАТУР, ВЫДЕРЖАТЬ

ПРИБОР ПРИ КОМНАТНОЙ ТЕМПЕРАТУРЕ НЕ МЕНЕЕ ЧЕТЫРЕХ ЧАСОВ.

3.2.2.2 Вскрыть упаковку, проверить комплектность согласно 2.1.

3.2.2.3 Провести внешний осмотр прибора ППК-2М, убедиться в сохранности

пломбы на задней стенке прибора, наличие таблички с заводским номером, знаками соот-

ветствия и товарным знаком предприятия-изготовителя.

Проверить отсутствие видимых механических повреждений прибора.

3.2.2.4 Открыть ключом, входящим в состав прибора ППК-2М, дверь прибора, убе-

диться в сохранности двух пломб на планке с маркировкой функциональных узлов прибо-

ра, проверить целостность панелей функциональных узлов, отсутствие повреждений

маркировки панелей, наличие и целостность предохранителей в блоке питания БП-06Л.

3.2.2.5 Снять верхнюю крышку прибора ППК-2М, предварительно открутив два

винта, крепящих крышку к кожуху, проверить наличие и целостность коммутационных

колодок, отсутствие повреждений маркировки колодок, наличие двух перемычек на ком-

мутационных колодках БЛ, наличие оконечных элементов на коммутационных колодках

ШЛЕЙФЫ .

3.2.3 Указания по контролю работоспособности изделия

3.2.3.1 Отжать все кнопки прибора, убедиться в том, что перемычки на коммута-

ционных колодках БЛ установлены в положение НЕТ.

3.2.3.2 Снять планку, закрывающую контакты "

", "~220В" и подключить к кон-

тактам колодок " ~ 220В" и "РЕЗЕРВ 24В" основной и резервный источники питания. В

случае подключения прибора ППК-2М к розетке с заземляющим контактом основной ис-

точник питания подключить к контактам "

", "~220В". Включить источники питания.

3.2.3.3 Включить прибор ППК-2М, для чего нажать кнопки " ~ " и "

прокон-

тролировать включение индикаторов в этих кнопках.

3.2.3.4 Проконтролировать кратковременное (на время около 3с) включение груп-

пового индикатора "НЕИСПР.1" в непрерывный режим свечения.

Л26

3.2.3.5 По истечении первых трех секунд проконтролировать выключение группо-

вого индикатора "НЕИСПР.1", включение всех позиционных индикаторов НЕИСПР и ин-

дикаторов ОТКЛ. ЗВУКА, ОТКЛ. ОПОВЕЩ в импульсный режим свечения.

3.2.3.6 Не позднее чем через 10 с после включения прибора ППК-2М последова-

тельно нажать кнопки КОНТРОЛЬ, СБРОС, ОТКЛ. ЗВУКА при этом должны выключить-

ся индикаторы ОТКЛ. ЗВУКА и ОТКЛ. ОПОВЕЩ.

3.2.3.7 Проконтролировать через 1 мин выключение всех позиционных индикато-

ров НЕИСПР, отсутствие свечения других индикаторов прибора ППК-2М, кроме индика-

торов в кнопках " ~ " и "

3.2.3.8 Нажать кнопку КОНТРОЛЬ, проконтролировать включение индикатора

КОНТРОЛЬ в непрерывный режим свечения, а индикаторов СБРОС ПИ, ОТКЛ. ЗВУКА,

ОТКЛ. ОПОВЕЩ, "ПОЖАР 1, 2", НЕИСПР, НЕИСПР. ПИТАНИЯ в импульсный режим

свечения.

3.2.3.9 Повторно нажать кнопку КОНТРОЛЬ, проконтролировать включение не-

прерывного звукового сигнала высокого тона с сохранением световой индикации по

3.2.3.8.

3.2.3.10 Третий раз нажать кнопку КОНТРОЛЬ и проконтролировать включение

непрерывного звукового сигнала низкого тона с сохранением световой индикации по

3.2.3.8.

3.2.3.11 Четвертый раз нажать кнопку КОНТРОЛЬ и проконтролировать выключе-

ние звукового сигнала и всех индикаторов по 3.2.3.8, кроме индикатора КОНТРОЛЬ.

3.2.3.12 Пятый раз нажать кнопку КОНТРОЛЬ, проконтролировать включение

всех позиционных индикаторов "ПОЖАР 1, 2" и группового индикатора "ПОЖАР 1, 2" в

импульсный режим свечения, сохранение свечения индикатора КОНТРОЛЬ, включение

прерывистого звукового сигнала высокого тона.

3.2.3.13 Шестой раз нажать кнопку КОНТРОЛЬ, проконтролировать включение

всех позиционных индикаторов "ПОЖАР 1, 2" в прерывистый режим свечения, группово-

го индикатора "ПОЖАР 1, 2" в непрерывный режим свечения, сохранение свечения инди-

катора КОНТРОЛЬ, включение двухтонального звукового сигнала.

3.2.3.14 Седьмой раз нажать кнопку КОНТРОЛЬ, проконтролировать включение

всех позиционных индикаторов НЕИСПР и группового индикатора "НЕИСПР. 1" в им-

пульсный режим свечения, сохранение свечения индикатора КОНТРОЛЬ, включение пре-

рывистого звукового сигнала низкого тона.

Л27

3.2.3.15 Восьмой раз нажать кнопку КОНТРОЛЬ, проконтролировать включение

всех позиционных индикаторов НЕИСПР в прерывистый режим свечения, группового

индикатора "НЕИСПР. 1" в импульсный режим свечения, сохранение свечения индикато-

ра КОНТРОЛЬ, включение прерывистого звукового сигнала низкого тона.

3.2.3.16 Девятый раз нажать кнопку КОНТРОЛЬ, проконтролировать выключение

всех индикаторов, кроме индикаторов " ~ " и "

3.2.3.17 Провести контроль исправности цепи, связанных с формированием изве-

щения "Неисправность - обрыв шлейфа", для чего на любом узле УПР-04Л нажать кнопку

ОТКЛ. ШС и проконтролировать включение позиционного индикатора НЕИСПР и груп-

пового индикатора "НЕИСПР.2", затем отжать кнопку и проконтролировать выключение

этих индикаторов.

3.2.3.18 Нажать кнопки " ~ " и "

", проконтролировать выключение соответст-

вующих индикаторов.

3.2.4 Перечень возможных неисправностей прибора ППК-2М в процессе его под-

готовки к эксплуатации и рекомендации по их устранению изложены в таблице 3.

Таблица 3 - Перечень возможных неисправностей и рекомендации по их устранению

Описание возможной

Вероятная причина

Рекомендации по действиям при

неисправности

возникновении неисправности

При включении основного

Перегорели вставки

Заменить вставки плавкие

или резервного источника

плавкие

не включаются индикаторы

" ~ " или "

Не выполняется одна или

Неисправность в од-

Выключить прибор и сообщить о

несколько операций по

ном из функциональ-

неисправности предприятию-

3.2.3.

ных узлов прибора

изготовителю с указанием номе-

ППК-2М

ра пункта невыполнения.

ВНИМАНИЕ! РЕМОНТ ФУНКЦИОНАЛЬНЫХ БЛОКОВ И ПРИБОРА ППК-2М В

ЦЕЛОМ ВЫПОЛНЯЕТСЯ ТОЛЬКО ПРЕДСТАВИТЕЛЯМИ ПРЕДПРИЯТИЯ-

ИЗГОТОВИТЕЛЯ ИЛИ СПЕЦИАЛИЗИРОВАННЫХ ОРГАНИЗАЦИЙ, ПОЛУЧИВШИХ

РАЗРЕШЕНИЕ ОТ ПРЕДПРИЯТИЯ-ИЗГОТОВИТЕЛЯ.

Л28

ПОВТОРНОЕ ВКЛЮЧЕНИЕ ПРИБОРА ППК-2М ПОСЛЕ УСТРАНЕНИЯ

НЕИСПРАВНОСТИ ФУНКЦИОНАЛЬНЫХ БЛОКОВ ПРОИЗВОДИТСЯ ТОЛЬКО В

ПРИСУТСТВИИ ПРЕДСТАВИТЕЛЯ ОРГАНИЗАЦИИ, ВЫПОЛНИВШЕЙ РЕМОНТ.

3.2.5 Общие указания о размещении и монтаже прибора

3.2.5.1 Установка прибора производится на стене помещения на высоте не менее

1,4м и не более 1,8м от пола.

Разметка крепления приведена на рисунке 4.

∅ 10

300

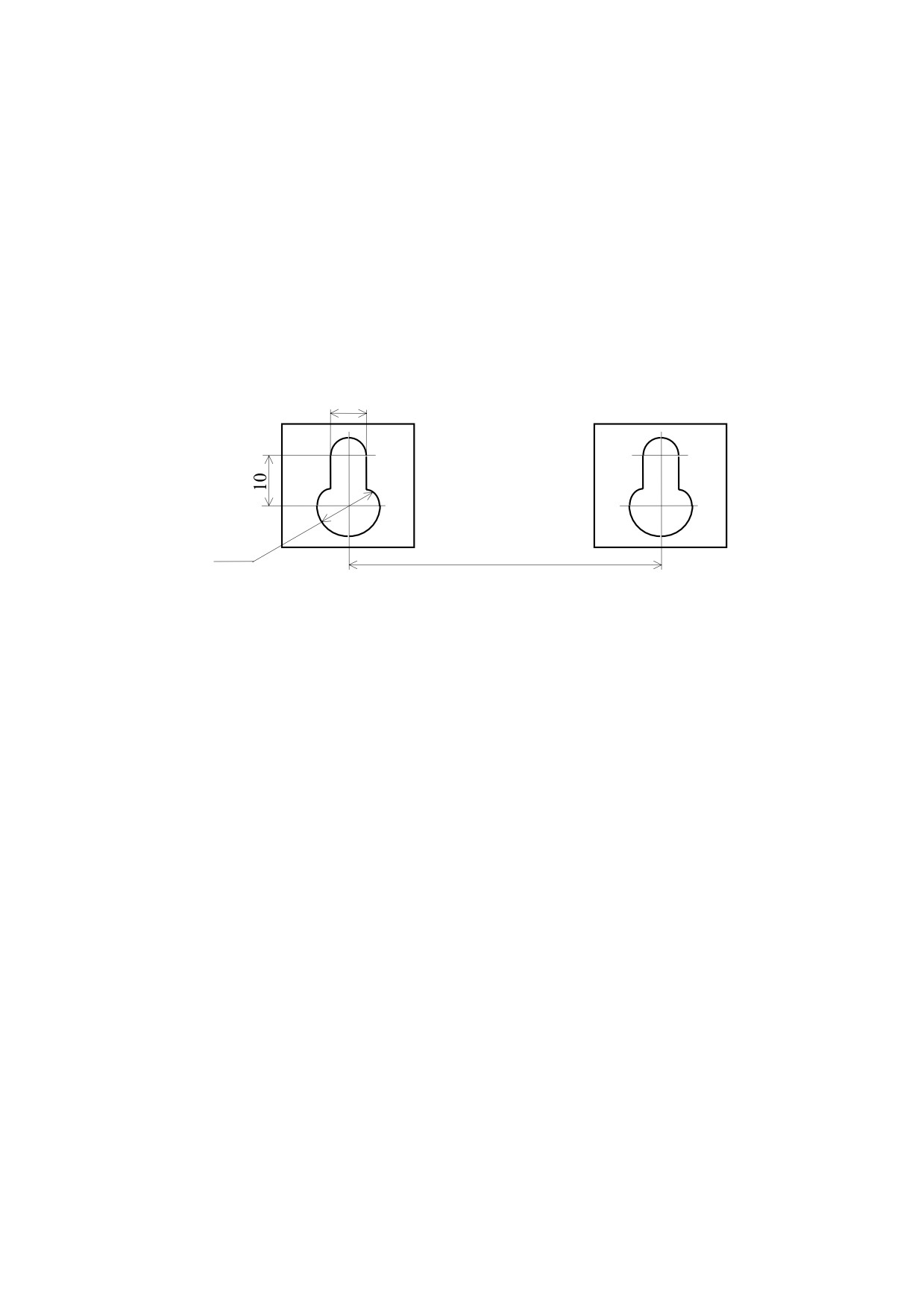

Рисунок 4 - Разметка крепления прибора ППК-2М на стене

3.2.5.2 Резервный источник питания разместить вблизи от прибора ППК-2М во из-

бежании большого падения напряжения питания на проводах линий связи между ними.

3.2.5.3 Монтаж линий питания, шлейфов сигнализации, линий пуска АСПТ,

трансляционных линий, заземления производить медными проводами сечением жилы:

− линии питания от 0,75 до 1,5мм²;

− заземления не менее 0,75мм²;

− остальных от 0,2 до 1,5мм².

3.2.5.4 Монтаж линий шлейфов и линий АСПТ следует вести через свободные от

телефонных линий коммутационные колодки.

3.2.5.5 Линии шлейфов и линии АСПТ не объединять в одном кабеле.

3.2.5.6 Линии питания не вести по одному каналу с линиями шлейфов и линиями

АСПТ.

Л29

3.2.6 Монтаж шлейфов сигнализации

3.2.6.1 Снять с коммутационных колодок ШЛЕЙФЫ прибора ППК-2М оконечные

элементы (резистор и диод). На неиспользуемых контактах наличие резистора и диода

обязательно.

3.2.6.2 Рассчитать максимально допустимое количество активных извещателей,

включаемых в один шлейф по формуле

N₁•I₁ + N₂•I₂ + … ≤ 6,0 мА,

(3)

где

N₁, N₂ и т. д. − количество активных извещателей разных типов;

I₁, I₂ и т. д. − токи потребления выбранных извещателей (указываются в

руководствах по эксплуатации на извещатели).

Примечание. Для обеспечения устойчивой работы прибора ППК-2М в условиях

воздействия электромагнитных помех, а также в моменты включения или кратковремен-

ных перерывов напряжения питания, не рекомендуется нагружать шлейфы более, чем на

(70 ÷ 80)% от Imax.

3.2.6.3 Установить снятые оконечные элементы на контакты розетки последнего

извещателя в каждом шлейфе.

3.2.6.4 Собрать схемы включения извещателей в шлейфы пожарной сигнализации.

Закрепление проводов шлейфов в розетках извещателей производить в соответствии с ре-

комендациями, указанными в руководствах по эксплуатации на извещатели.

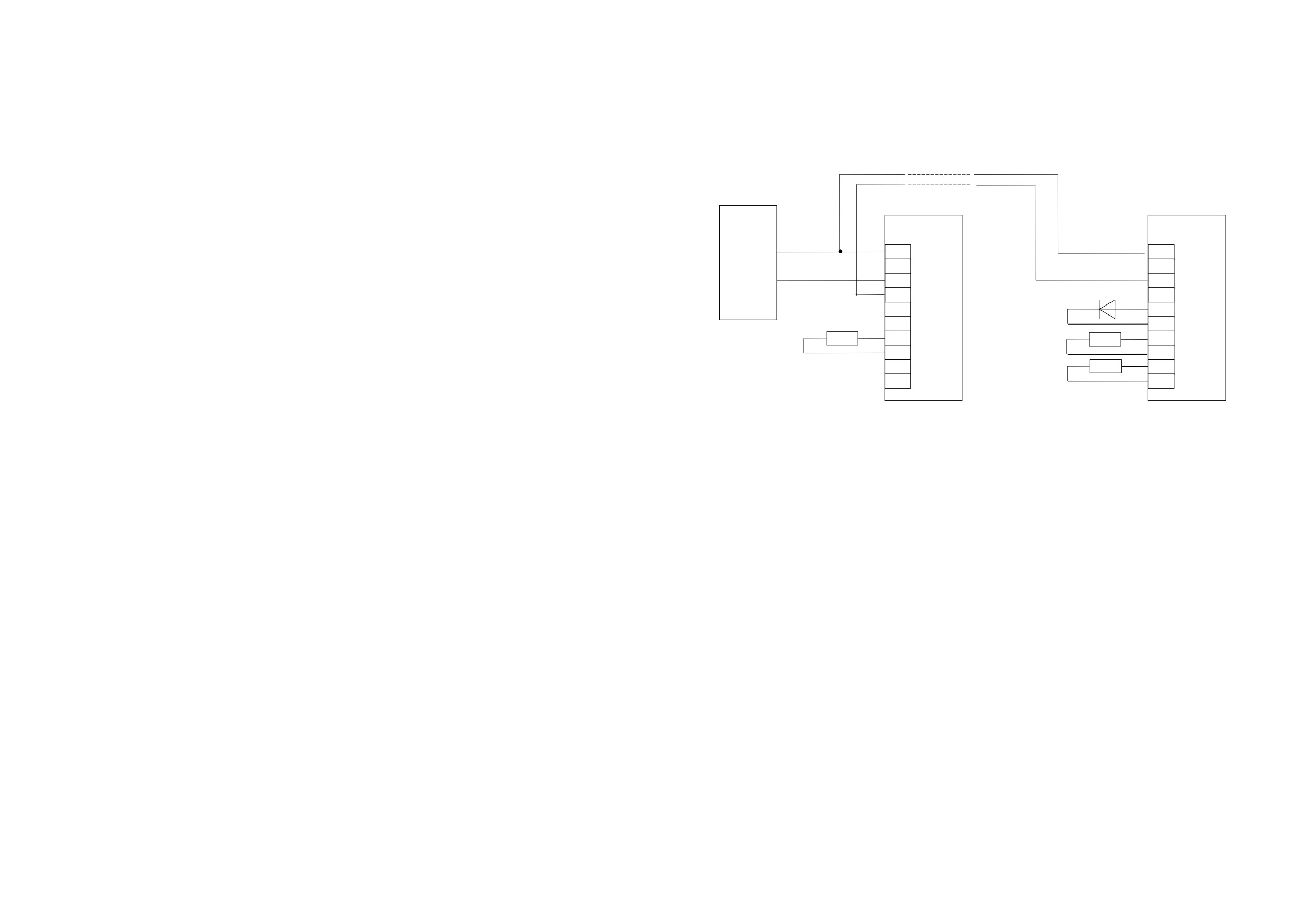

Схемы включения активных извещателей, выпускаемых предприятием-

изготовителем прибора ППК-2М, приведены на рисунках 5, 6, схема включения ручных

извещателей типа ИПР приведена на рисунке 7, общая схема включения извещателей раз-

ных типов приведена на рисунке 8.

3.2.6.5 Заполнить таблицу этикетки еУ8.825.772, в которой указать номера или обо-

значения помещений, защищенных каждым используемым шлейфом. Наклеить этикетку

на внутреннею сторону двери в верхней ее части.

Л30

Розетка

Блок

Розетка

Блок

извещателя

Прибор

ППК-2М

+шлейф

-шлейф

VDо

Rок

ВУОС

ВУОС - выносное устройство оптической сигнализации

VDок - оконечный диод типа КД521А

Rок - оконечный резистор 0,25 Вт-3,32кОм±1%

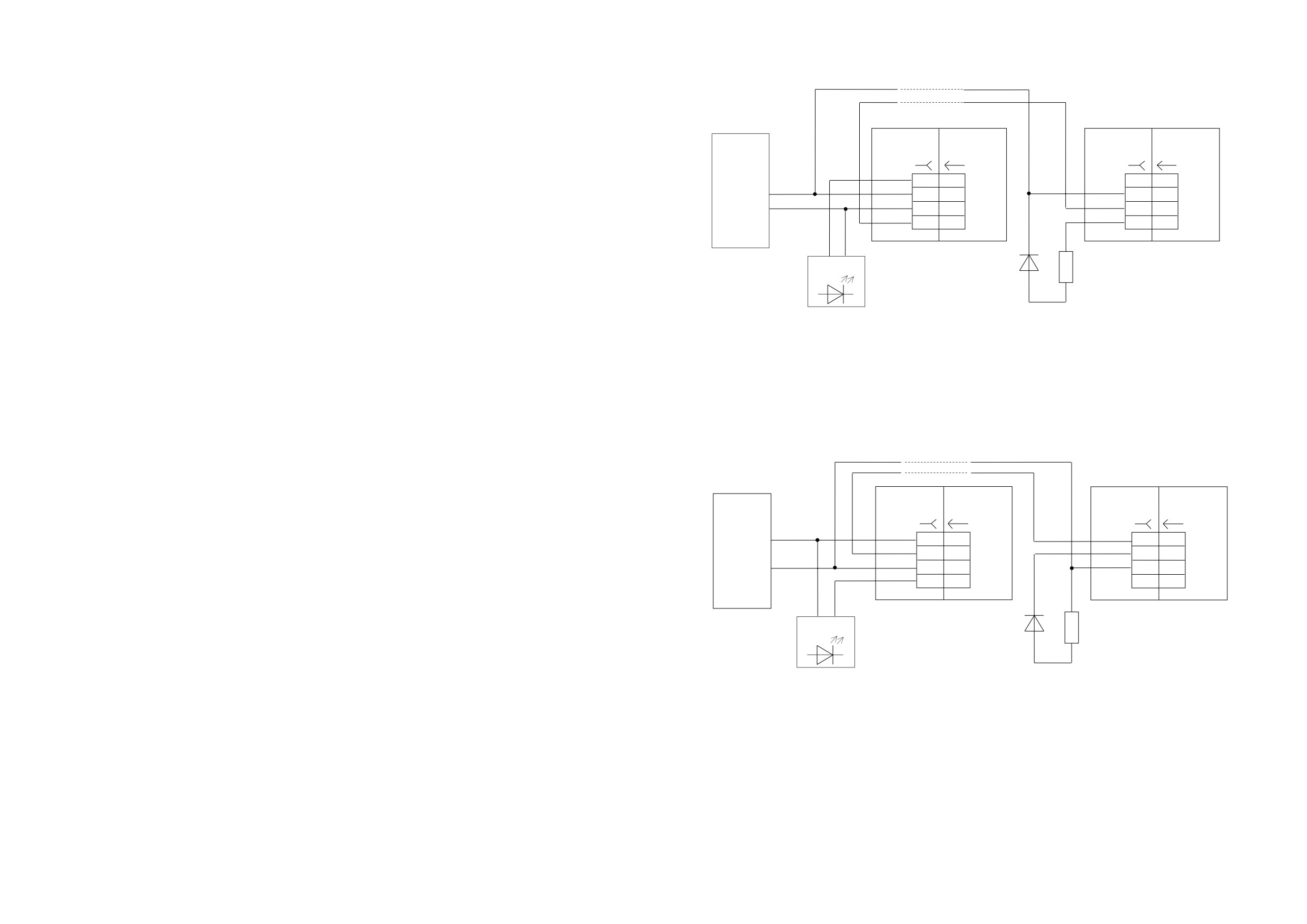

Рисунок 5 - Схема включения активных извещателей ИП212-5М, ИП212-5МА, ИП212-5М3,

ИП212-5СУ, ИП212-5СВ, устройства ВУОС в шлейф прибора ППК-2М

Розетка

Блок

Розетка

Блок

извещателя

Прибор

+шлейф

ППК-2М

-шлейф

VDо

Rок

ВУОС

ВУОС - выносное устройство оптической сигнализации

VDок - оконечный диод типа КД521А

Rок - оконечный резистор 0,25 Вт-3,32кОм±1%

Рисунок 6 - Схема включения активных извещателей ИП212-5М1 и устройства ВУОС

в шлейф прибора ППК-2М

Л31

Извещатель

с нормально-

замкнутыми

контактами

VD1

Rш1

Rш2

Прибор

VDо

+шлейф

Активный

ППК-2М

извещатель

VD2

−шлейф

−

Rок

Извещатель

с нормально-

разомкнутыми

контактами

VDок - оконечный диод типа КД521А

Rок - оконечный резистор 0,25 Вт-3,32кОм±1%

VD1 - диод типа КД521А, устанавливается в извещатель с нормально-

разомкнутыми контактами при монтаже

Rш1 - шунтирующий резистор 0,25 Вт-2кОм±5%, устанавливается при монтаже

в извещатель с нормально-замкнутыми контактами для формирования

при срабатывании извещения "Пожар 1"

VD2 - шунтирующий диод типа КД521А, устанавливается при монтаже в

извещатель вместе с резистором Rш1

Rш2 - шунтирующий резистор 0,25 Вт-4,3кОм±5%, устанавливается при монта-

же в извещатель с нормально-замкнутыми контактами для формирования

при срабатывании извещения "Пожар 2"

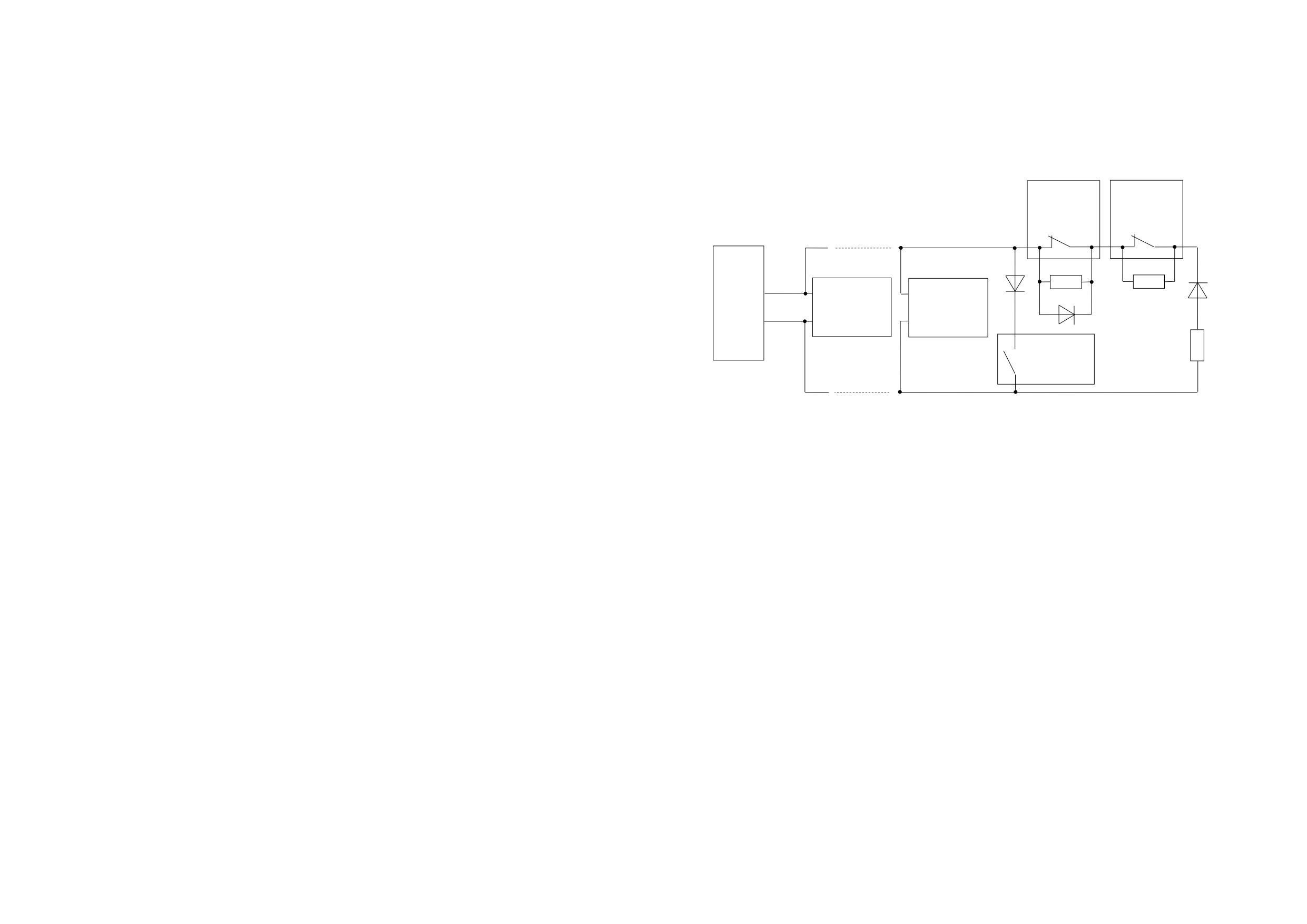

Рисунок 8 - Схема включения пожарных извещателей в шлейф прибора ППК-2М

Л33

3.2.6.6 После монтажа и до подключения шлейфа к прибору ППК-2М измерить со-

противление шлейфа и сопротивление между проводами шлейфа для чего:

− изъять из розетки последнего извещателя, в которую установлен оконечный эле-

мент шлейфа, блок извещателя;

− замкнуть перемычкой контакты 2 и 3 розетки, из которой изъят блок извещателя;

− измерительным прибором с пределом измерения сопротивления 1кОм и выход-

ным напряжением не более 20В измерить сопротивление шлейфа, подключив измери-

тельный прибор к шлейфу со стороны подключения его к прибору ППК-2М. Измеренное

сопротивление не должно превышать 470Ом;

− снять установленную перемычку между 2 и 3 контактами последней розетки;

− измерительным прибором с пределом измерения сопротивления 1МОм и выход-

ным напряжением не более 20В измерить сопротивление между проводами шлейфа, под-

ключив "плюс" прибора к "минусу" шлейфа, а "минус" прибора к "плюсу" шлейфа. Изме-

ренное сопротивление должно быть не менее 50кОм.

ВНИМАНИЕ

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ ПРОИЗВОДИТЬ ПРОВЕРКУ ИЗМЕРЕНИЯ

СОПРОТИВЛЕНИЯ ШЛЕЙФА И СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ ПРОВОДОВ

ПРИБОРАМИ С ВЫХОДНЫМ НАПРЯЖЕНИЕМ БОЛЕЕ 20 В.

3.2.6.7 Установить блок извещателя в розетку.

3.2.7 Монтаж линий АСПТ

3.2.7.1 При монтаже линий АСПТ следует учитывать, что каждому шлейфу соот-

ветствует одна линия АСПТ, называемая адресной, каждым двум шлейфам, попарно свя-

занным в узлах УПР-04Л, соответствует обобщенная линия АСПТ (1, 2; 3, 4; и т. д.).

3.2.7.2 В помещениях, оборудованных средствами автоматики, следует устанавли-

вать не менее двух пожарных извещателей, подключаемых к одному шлейфу при исполь-

зовании адресной линии АСПТ или подключаемых к разным шлейфам одного УПР-04Л

при использовании обобщенной линии АСПТ.

Л34

3.2.7.3 В помещениях, оборудованных шлейфами с активными извещателями типа

ИП212-5СВ и (или) пассивными извещателями с нормально замкнутыми контактами, за-

шунтированными резистором с номиналом 2кОм (извещателями, обеспечивающими раз-

дельную выдачу прибором ППК-2М извещений "Пожар 1" и "Пожар 2" при срабатывании

одного и двух извещателей соответственно), рекомендуется для пуска средств пожарной

автоматики преимущественно использовать адресные линии АСПТ, при этом сигнал

пуска по адресной линии АСПТ будет сформирован только после срабатывания не менее

двух извещателей шлейфа.

3.2.7.4 В помещениях, оборудованных шлейфами с активными извещателями типа

ИП212-5СУ, ИП212-5М, ИП2125М3 и (или) пассивными извещателями с нормально

замкнутыми контактами, зашунтированными резистором с номиналом 4кОм (извещате-

лями, обеспечивающими выдачу прибором ППК-2М только извещения "Пожар 2" при

срабатывании одного извещателя в шлейфе), для уменьшения вероятности ложного пуска

пожарной автоматики рекомендуется использовать обобщенные линии АСПТ, при этом

сигнал пуска АСПТ будет сформирован только при срабатывании двух извещателей,

включенных в разные шлейфы, контролируемые одним узлом УПР-04Л.

3.2.7.5 При выборе типов реле, включаемых сигналами пуска АСПТ, руководство-

ваться тем, что суммарная величина тока в линиях АСПТ не должна превышать 0,4А. За-

пуск исполнительного реле, действующего в сильноточных цепях пожарной автоматики,

рекомендуется производить через промежуточное слаботочное реле постоянного тока.

Для предотвращения выхода из строя элементов прибора ППК-2М,необходимо парал-

лельно обмоткам реле, подключаемым к линиям пуска АСПТ, подключать демпфирую-

щие диоды с предельно допустимым обратным напряжением не менее 50В (рисунок 9).

3.2.7.6

На контакты коммутационных колодок АСПТ, управляемые одним

УПР-04Л, и которые остаются свободными после подключения линий АСПТ, установить

резисторы С2-33Н-0,25-20кОм, входящие в комплект поставки прибора ППК-2М.

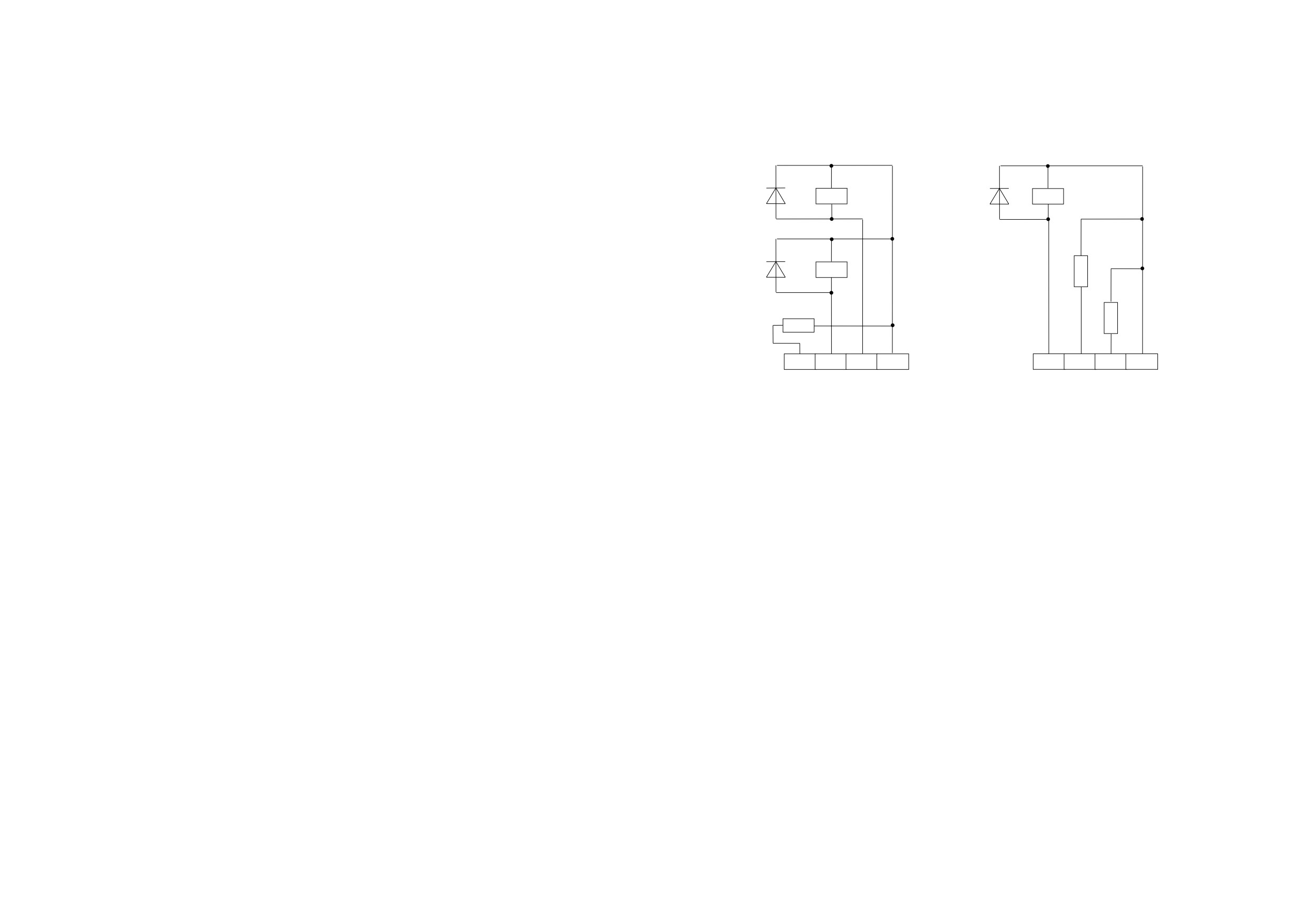

3.2.7.7 Пример подключения обмоток промежуточных реле и резисторов при под-

ключении адресных и обобщенной линий пуска АСПТ первого и второго шлейфов приве-

ден на рисунке 9. К остальным шлейфам линии АСПТ подключаются аналогично.

Л35

3.2.8 Монтаж трансляционных линий

3.2.8.1 При монтаже трансляционных линий учитывать, что при подключенном

напряжении питания контакты реле сигнализации извещений "Пожар 1", "Пожар 2", "Не-

исправность" при отсутствии извещений замкнуты, а контакты реле, включающего внеш-

нее звуковое оповещение - разомкнуты (рисунок 10). Максимальный ток постоянного или

переменного напряжения, коммутируемый контактами реле 100мА при напряжении не

более 36В.

Неисправность

]

"Неиспр"

Неисправность

Оповещение

]

"ОПОВЕЩ

Оповещение

Пожар 1

]

"Пожар 1"

Пожар 1

Пожар 2

]

"Пожар 2"

Пожар 2

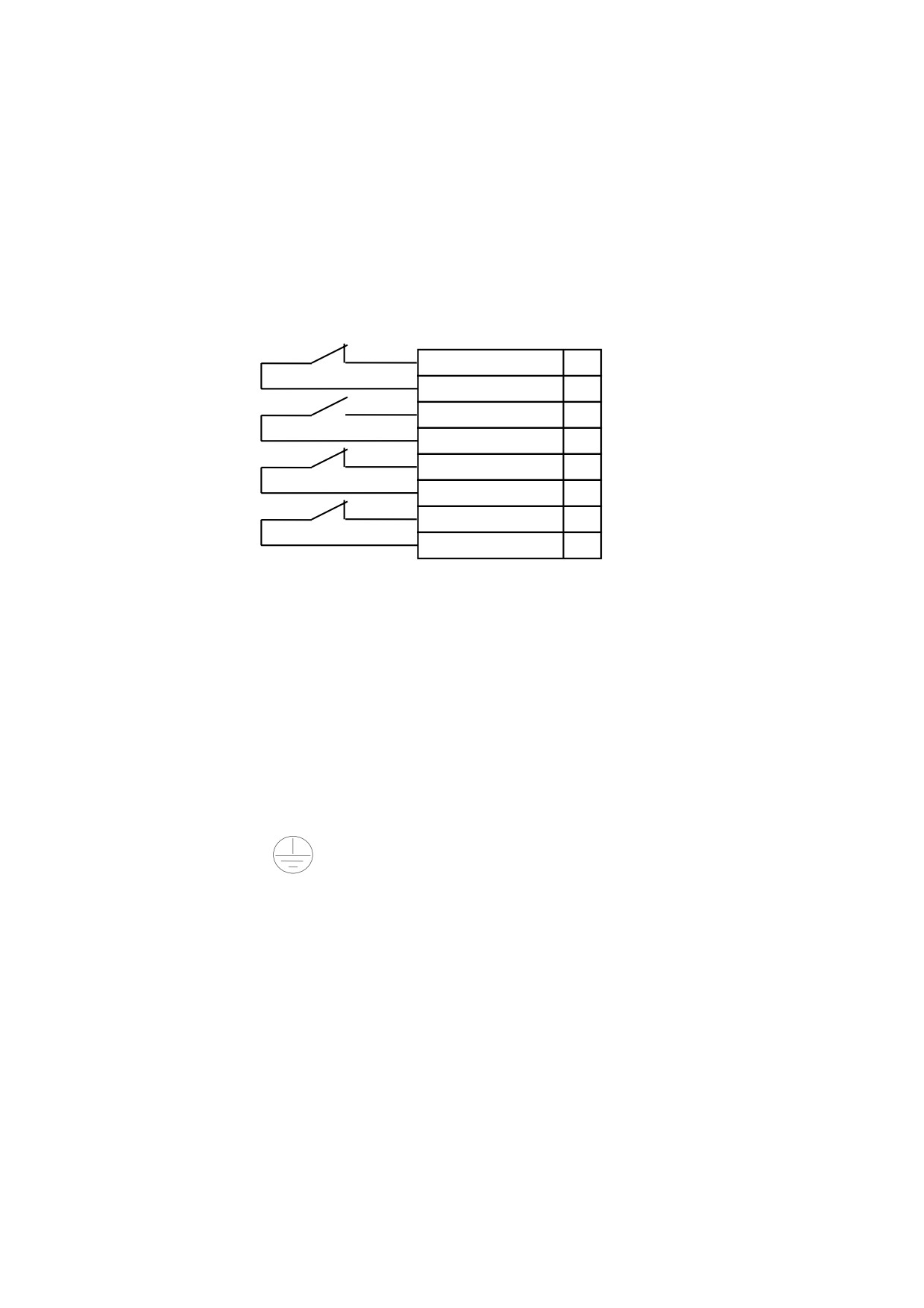

Рисунок 10 - Схема подключения контактов реле прибора ППК-2М

к коммутационным колодкам

3.2.9 Указания о подключении внешних проводов к прибору ППК-2М

3.2.9.1 Выкрутив два винта, снять скобу для фиксации внешних проводов, распо-

ложенную в верхней части задней стенки прибора ППК-2М.

3.2.9.2 Подключить провод заземления к зажиму защитного заземления, имеюще-

му обозначение "

3.2.9.3 Подключить смонтированные шлейфы сигнализации, трансляционные ли-

нии, линии пуска АСПТ, линии питания к контактам коммутационных колодок, руково-

дствуясь маркировкой контактов.

3.2.9.4 Установить скобу, прижав ею внешние провода таким образом, чтобы был

обеспечен запас длины каждого провода от скобы до контакта не менее (4 ÷ 5)см.

3.2.9.5 Установить планку, закрывающую контакты " ", "~220В".

3.2.9.6 Установить перемычки на коммутационных колодках БЛ в положение НЕТ

при неподключении приборов БЛ-20М, БЛ-40М или в положение ЕСТЬ при подключении

к прибору ППК-2М приборов БЛ-20М, БЛ-40М.

Л37

3.3 Использование изделия

3.3.1 Порядок действия обслуживающего персонала при выполнении задач

применения изделия

3.3.1.1 Персонал (операторы), обслуживающий системы обнаружения и тушения

пожаров с использованием прибора ППК-2М, должен быть ознакомлен с настоящим ру-

ководством по эксплуатации и соответствующими должностными инструкциями.

3.3.1.2 При поступлении сигналов тревожных извещений оператор должен зафик-

сировать номер шлейфа, с которого поступила информация, и время поступления инфор-

мации. Последующие действия оператора должны соответствовать должностной инструк-

ции.

3.3.2 Порядок контроля работоспособности прибора ППК-2М со шлейфами

пожарной сигнализации.

3.3.2.1 Открыть дверь прибора ППК-2М и установить все кнопки на приборе

ППК-2М в отжатое положение.

3.3.2.2 Включить прибор ППК-2М, для чего нажать кнопки " ~ " и "

", прокон-

тролировать включение индикаторов в этих кнопках.

3.3.2.3 Проконтролировать кратковременное (на время около 3с) включение груп-

пового индикатора "НЕИСПР.1" в непрерывный режим свечения.

3.3.2.4 По истечении первых трех секунд проконтролировать выключение группо-

вого индикатора "НЕСПР.1", включение всех позиционных индикаторов НЕИСПР и ин-

дикаторов ОТКЛ. ЗВУКА, ОТКЛ. ОПОВЕЩ в импульсный режим свечения.

3.3.2.5 Не позднее чем через 10с после включения прибора ППК-2М последова-

тельно нажать кнопки КОНТРОЛЬ, СБРОС, ОТКЛ. ЗВУКА при этом должны выключить-

ся индикаторы ОТКЛ. ЗВУКА и ОТКЛ. ОПОВЕЩ., прибор ППК-2М переходит в дежур-

ный режим.

3.3.2.6 В случае, если прибор ППК-2М выдает тревожные извещения, выключить

его и провести проверку шлейфов пожарной сигнализации на соответствие технических

требований к шлейфам. После проверки шлейфов включить прибор ППК-2М по методике

3.3.2.2...3.3.2.5.

Л39

3.3.2.7 Закрыть дверь включенного прибора ППК-2М на замок, а затем открыть ее.

Проконтролировать включение индикаторов ОТКЛ. ЗВУКА и ОТКЛ. ОПОВЕЩ в им-

пульсный режим свечения и через 10с включение индикатора "НЕИСПР.1" и непрерывно-

го звукового сигнала низкого тона (извещение "Несанкционированный доступ").

Последовательно нажать кнопки КОНТРОЛЬ, СБРОС, ОТКЛ. ЗВУКА и прокон-

тролировать выключение звукового сигнала и индикаторов.

3.3.2.8 Вызвать срабатывание ближайшего к прибору ППК-2М активного извеща-

теля в первом шлейфе. Штырь съемника-пробника из извещателя не извлекать. Прокон-

тролировать кратковременное включение индикатора "ПОЖАР 1, 2" первого канала кон-

троля шлейфа в узле УПР-04Л, а затем включение группового индикатора "НЕИСПР.1" на

время около 3с.

3.3.2.9 Через 10с проконтролировать выдачу прибором ППК-2М извещения "По-

жар 1" (для извещателя типа ИП212-5С3) или извещения "Пожар 2" (для извещателей ти-

па ИП212-5М, ИП212-5М3, ИП212-5СУ).

3.3.2.10 Выдачу извещения "Пожар 1" проконтролировать в виде включения пози-

ционного индикатора "ПОЖАР

2" первого шлейфа и группового индикатора

"ПОЖАР 1, 2" в импульсный режим свечения (короткими вспышками), включения преры-

вистого .звукового сигнала высокого тона.

3.3.2.11 Выдачу извещения "Пожар 2" проконтролировать в виде включения пози-

ционного индикатора "ПОЖАР 1, 2" первого шлейфа в режим прерывистого свечения (с

короткими погасаниями), группового индикатора "ПОЖАР 1", 2 в режим непрерывного

свечения, включения двухтонального

.звукового сигнала, переключения счетчика

ПОЖАРЫ на единицу.

3.3.2.12 В случае выдачи прибором ППК-2М извещения "Пожар 1" при выполне-

нии 3.3.2.8 извлечь штырь съемника-пробника из сработавшего извещателя и вызвать им

срабатывание другого извещателя в этом же шлейфе. Проконтролировать выдачу извеще-

ния "Пожар 2" через время не более 3с после срабатывания второго извещателя..

3.3.2.13 Извлечь штырь съемника-пробника из извещателя, нажать кнопку СБРОС

на приборе ППК-2М, проконтролировать выключение звуковой сигнализации и индикато-

ров.

3.3.1.14 Выполнить операции 3.3.2.8...3.3.2.13 последовательно для всех шлейфов.

3.3.2.15 Проконтролировать работоспособность активных извещателей в подклю-

ченных шлейфах в следующей последовательности:

Л40

− нажать кнопку СБРОС ПИ на узле УПР-04Л, соответствующую первому каналу

контроля шлейфа, проконтролировать включение позиционного индикатора "Пожар 1, 2" -

в импульсный режим свечения, позиционного индикатора НЕИСПР - в непрерывный ре-

жим свечения;

− нажать кнопку СБРОС ПИ на узле УКУ-03Л, проконтролировать включение

группового индикатора СБРОС ПИ в прерывистый режим свечения;

− вызвать срабатывание активного извещателя в первом шлейфе и не извлекая

штыря съёмника-пробника проконтролировать включение светодиода извещателя, а затем

его выключение на время не менее 4с и повторное включение, извлечь штырь съемника-

пробника и проконтролировать автоматический сброс сработавшего состояния извещате-

ля по выключению его светодиода.

3.3.2.16 Выполнить операции 3.3.2.15 для всех активных извещателей первого

шлейфа, а затем отжать кнопку СБРОС ПИ на узле УПР-04Л первого канала контроля

шлейфа.

3.3.2.17 Выполнить операции 3.3.2.15, 3.3.2.16 для всех шлейфов с активными из-

вещателями.

3.3.2.18 Кратковременно нажать кнопку СБРОС ПИ на узле УКУ-03Л, проконтро-

лировать выключение группового индикатора СБРОС ПИ и переход прибора ППК-2М в

дежурный режим.

Л41

3.3.3 Перечень возможных неисправностей в процессе использования прибора

ППК-2М по назначению и рекомендации по действиям при их возникновении

3.3.3.1 Перечень возможных неисправностей в процессе использования прибора

ППК-2М по назначению и рекомендации по их устранению изложены в таблице 4.

Таблица 4 - Возможные неисправности и рекомендации по устранению

Наименование возможной

Вероятная

Рекомендации по устранению

неисправности

причина

неисправности

При включенном основном

Перегорела одна или обе

Заменить вставку плавкую.

источнике питания

вставки плавкие "1А".

Выявить и устранить

индикатор " ~ " выключен

Повреждена цепь

повреждение

основного питания

При включенном резервном

Перегорела вставка

Заменить вставку плавкую.

источнике питания

плавкая "5А".

Проверить наличие

индикатор "

Нет напряжения на

напряжения 24В на выходе

выключен

выходе резервного

резервного источника

источника питания

питания

Прибор выдает оптическую

Неисправность в

Отремонтировать узел в

и (или) звуковую

функциональном узле

специализированной

сигнализацию при

прибора

организации или заказать

отсутствии тревожных

ППК-2М

новый по отдельной заявке у

извещений или прибор не

предприятия-изготовителя.

выдает сигналов при

наличии тревожных

извещений

Л42

3.3.4 Перечень режимов работы изделия

3.3.4.1 В дежурном режиме должно отсутствовать свечение всех индикаторов при-

бора ППК-2М, кроме индикаторов питания, все кнопки должны быть отжаты, кроме кно-

пок для подключения линий АСПТ. При использовании адресных линий пуска АСПТ

должны быть нажаты кнопки АСПТ соответствующих каналов контроля шлейфов, при

использовании обобщенных линий пуска АСПТ должны быть нажаты по две кнопки

АСПТ в соответствующих узлах УПР-04Л. При отжатых кнопках АСПТ линии АСПТ не

контролируются и сигналы пуска по ним не формируются.

При открытии двери включенного прибора ППК-2М автоматически включается

режим защиты от несанкционированного доступа (режим защиты доступ1), который за-

вершается разрешением доступа после последовательного нажатия кнопок КОНТРОЛЬ,

СБРОС, ОТКЛ. ЗВУКА с переходом прибора в режим, предшествующий открытию двери.

В случае невыполнения операций по разрешению доступа в течение 10с после открытия

двери прибор ППК-2М выдает извещение "Несанкционированный доступ", которое сни-

мается после нажатия указанных выше кнопок.

3.3.4.2 При выдаче тревожного извещения включаются соответствующие позици-

онные и групповые индикаторы, звуковая сигнализация и срабатывает трансляционное

реле "Пожар 1" или "Пожар 2" или "Неисправность". В случае поступления сигналов

"Пожар 2" и "Пожар с пуском АСПТ" через 30с срабатывает дополнительно реле включе-

ния внешнего оповещения. При необходимости сигнал на внешнее пожарное оповещение

можно отключить, нажав кнопку ОТКЛ. ОПОВЕЩ, при этом включится желтый индика-

тор ОТКЛ. ОПОВЕЩ.

Режимы свечения индикаторов , а также включение звуковой сигнализации и раз-

мыкание контактов реле прибора ППК-2М при различных тревожных извещениях приве-

дены в таблице 5.

Отображение выдачи извещений, приведенное в таблице 5, соответствует только

раздельной выдаче извещений. При совместной выдаче различных извещений прибор

ППК-2М автоматически устанавливает приоритеты отображения извещений, при этом:

− при выдаче извещения "Несанкционированный доступ" после выдачи извещения

"Пожар" сохраняется звуковой сигнал о пожаре при световой индикации и действиях реле

трансляции, соответствующих извещениям "Несанкционированный доступ" и "Пожар";

Л43

− при выдаче извещения "Неисправность" после выдачи извещения "Пожар" со-

храняется звуковой сигнал о пожаре при световой индикации и действиях реле трансля-

ции, соответствующих извещениям "Неисправность" и "Пожар";

− при выдаче извещения "Пожар 1" после выдачи извещения "Пожар 2" или "По-

жар с пуском АСПТ" по другому каналу контроля шлейфа сохраняются световая группо-

вая индикация, звуковой сигнал, действия реле трансляции, соответствующие извещению

"Пожар 2", при включении позиционного индикатора канала контроля шлейфа и действи-

ях реле трансляции, соответствующих извещению "Пожар 1";

− при выдаче извещения "Неисправность-обрыв шлейфа" или "Неисправность-

замыкание шлейфа" блокируется последующая выдача извещений типа "Пожар" по этому

каналу контроля шлейфа.

Звуковую сигнализацию выданного извещения, кроме извещений "Несанкциониро-

ванный доступ" и "Неисправность-отказ питания шлейфов", можно отключить, нажав

кнопку ОТКЛ. ЗВУКА, при этом включится желтый индикатор

ОТКЛ. ЗВУКА и со-

хранится световая индикация о выданном извещении. При последующем поступлении но-

вого тревожного извещения индикатор ОТКЛ. ЗВУКА горит и включится звуковой сиг-

нал, который также отключается кнопкой ОТКЛ. ЗВУКА.

Ручной сброс всех выданных извещений, кроме извещения "Несанкционированный

доступ", осуществляется нажатием на кнопку СБРОС.

Каждое ручное отключение не влияет на прием извещений с других шлейфов и на

последующие включения звуковой сигнализации при поступлении нового тревожного из-

вещения.

Л44

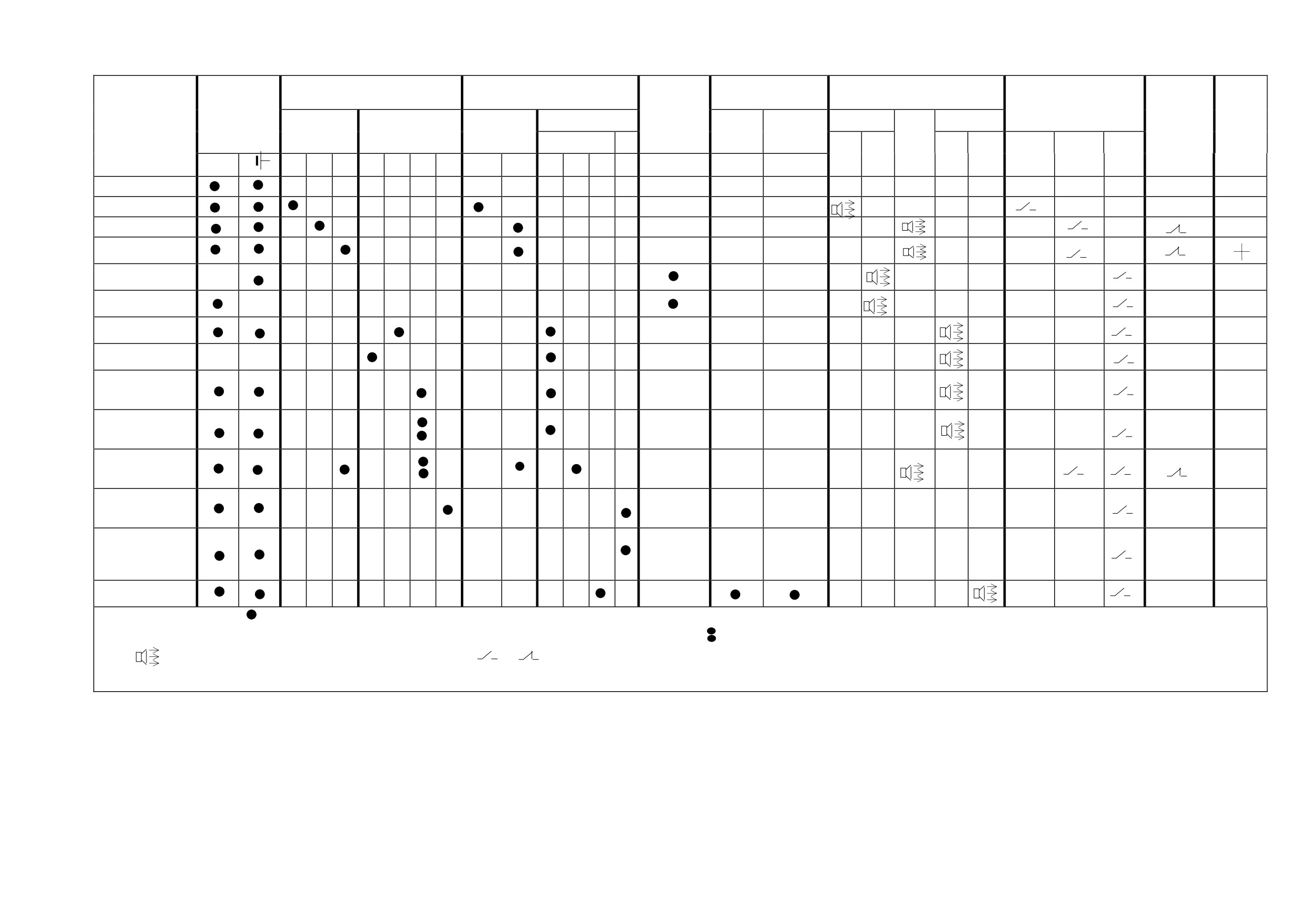

Таблица 5

Замыка-

Авто-

Режимы

Индикаторы

Позиционные индикаторы

Групповые индикаторы

Индикатор

Индикаторы

Звуковой сигнал

Размыкание

ние кон-

мати-

тактов

ческий

прибора

питания

высокого

двух-

низкого

реле на

пуск

ПОЖАР 1,2

НЕИСПР

ПОЖАР 1,2

НЕИСПР

НЕИСПР.

ОТКЛ.

ОТКЛ

контактов реле

тона

то-

тона

включе-

ППК-2М

пре

не

наль-

пре

не

ние внеш-

АСПТ

ПИТАНИЯ

ЗВУКА

ОПОВЕ

По-

Неис-

ры

пре

ный

ры-

пре

прав-

него

жар1

жар2

вис

рыв

вис

рыв

ность

оповеще-

" ~ "

тый

ный

тый

ный

ния

Дежурный

Пожар 1

Пожар 2

Пожар с пуском

АСПТ

Неисправность-

резерв

Неисправность-

разряд

Неисправность-

обрыв шлейфа

Неисправность-

замыкание шлейфа

Неисправность-

обрыв адресной

линии АСПТ

Неисправность-

обрыв обобщенной

линии АСПТ

Неисправность-

перегрузка по ли-

ниям АСПТ

Неисправность-

отключение

шлейфа

Неисправность-

нарушение

целостности

прибора

Несанкциониро-

ванный доступ

Примечание.- Обозначение соответствует включению индикатора в один из режимов свечения: И - импульсное свечение короткими вспышками; П- прерывистое свечение с короткими погасаниями; Н - непрерывное

свечение; М - попеременное свечение типа "меандр" с включением-выключением один раз в секунду; обозначение соответствует одновременному включению обоих позиционных индикаторов узла УПР-04Л. Обозначе-

ние

соответствует включению звукового сигнала. Обозначения

соответствуют состояниям контактов реле. Обозначение "+" соответствует разрешению пуска АСПТ.

Л45

3.3.4.3 При необходимости оператором применяется режим ручного пуска АСПТ, при этом в

соответствующем канале контроля шлейфа должны быть нажаты кнопки ОТКЛ. ШС и АСПТ (для

обобщенной АСПТ должны быть нажаты кнопки ОТКЛ. ШС и АСПТ по обоим каналам). Ручной

пуск АСПТ осуществляется после последовательного выполнения оператором следующих операций:

− кратковременного нажатия кнопки ПУСК АСПТ;

− контроля кратковременного включения позиционного индикатора "ПОЖАР 1, 2";

− контроль включения группового индикатора "НЕИСПР. 1" с последующим выключением

через время около 3с;

− повторного нажатия кнопки ПУСК АСПТ (через время не более 15с) после выключения

группового индикатора "НЕИСПР. 1".

После этого прибор выдает извещение "Пожар с пуском АСПТ" и формирует электрический

сигнал пуска по выбранным линям АСПТ.

Разрешение ручного пуска АСПТ должно быть предусмотрено должностной инструкцией.

3.4 Действия в экстремальных условиях

3.4.1 При пожаре в помещении, где установлен прибор ППК-2М, следует немедленно

обесточить прибор выключением основного и резервного источников питания и покинуть

помещение.

3.4.2 При самовозгорании прибора ППК-2М следует немедленно обесточить основной и

резервный источники питания и ликвидировать очаг пожара прекращением доступа воздуха к

прибору.

3.4.3 Действия оперативного персонала при пожаре в отношении прибора ППК-2М должны

быть установлены в дополнительных инструкциях.

Л46

4 Техническое обслуживание

4.1 Общие указания

4.1.1 Техническое обслуживание предусматривает проведение следующих видов работ:

− контроль собственной работоспособности;

− проверка работоспособности всей системы пожарной сигнализации;

− проверка сопротивления изоляции и сопротивления шлейфов.

4.1.2 Указанные работы проводятся при использовании прибора ППК-2М по назначению с

периодичностью, указанной в таблице 6.

Таблица 6 − Наименование, объем и периодичность работ при техническом

обслуживании

Периодичность

Наименование работы

Объем работ

выполнения работы

Контроль собственной

В объеме пошагового контроля

Ежедневно.

работоспособности

с помощью кнопки КОНТРОЛЬ

Проверка всей системы

Проверка срабатывания

Через каждые 6 месяцев

пожарной сигнализации

извещателей, приема прибором

эксплуатации и после

ППК-2М тревожных

проведения любых работ с

извещений, проверка линий

сигнальными шлейфами и

трансляционных сигналов и

извещателями.

оповещения линий АСПТ

Проверка сопротивления

Измерение сопротивления

Один раз в год.

проводов и сопротивления

проводов шлейфа и

утечки между проводами

сопротивления между

шлейфов сигнализации

проводами шлейфа по методике

3.2.6.5, 3.2.6.6 настоящего

руководства

Л47

4.1.3 Требования к составу и квалификации обслуживающего персонала

4.1.3.1 Контроль собственной работоспособности прибора ППК-2М проводится оператором,

обслуживающим систему обнаружения и автоматического тушения пожаров на базе прибора ППК-

2М и прошедшим специальную подготовку.

4.1.3.2 Проверка работоспособности всей системы пожарной сигнализации проводится

оператором, либо специалистом эксплуатирующей или ремонтной организации в присутствии

оператора.

4.1.3.3

Проверка сопротивления проводов и сопротивления утечки между проводами

шлейфов выполняется специалистом эксплуатирующей организации, имеющим допуск к работам на

электроустановках с напряжением до

1000 В и квалификационную группу по технике

электробезопасности не ниже третьей в соответствии с "Правилами эксплуатации электроустановок

потребителей".

4.2 Меры безопасности

4.2.1 При проведении всех видов работ по техническому обслуживанию прибора ППК-2М

необходимо строго соблюдать меры безопасности, указанные в 3.2.1 настоящего руководства по

эксплуатации.

4.2.2 Работы по измерению сопротивления проводить при отключенных от прибора ППК-2М

основного и резервного источников питания.

4.3 Проверка работоспособности

4.3.1 Контроль собственной работоспособности прибора ППК-2М проводить с помощью

кнопки КОНТРОЛЬ по методике 3.2.3, не производя отключение кнопок АСПТ или ОТКЛ.ШС, если

они были включены. При этом при контроле режима "Пожар 2" по шлейфу, в котором нажата кнопка

АСПТ, будет индикация извещения "Пожар с пуском АСПТ". Если нажата кнопка ОТКЛ.ШС, то

контроль этого шлейфа не производится, при каждом нажатии кнопки КОНТРОЛЬ будут включены

позиционный индикатор НЕИСПР этого шлейфа и групповой индикатор "НЕИСПР.

2" в

непрерывный режим свечения.

4.3.2

При проведении проверки системы пожарной сигнализации проверить

работоспособность каждого извещателя, прохождение сигналов "Пожар 1", "Пожар 2" от каждого

извещателя до прибора ППК-2М, работоспособность приборов, принимающих трансляционные

сигналы "Пожар 1", "Пожар 2", "Неисправность", внешнее оповещение, сигналы пуска АСПТ. Для

Л48

проверки необходимо вызвать срабатывание пожарного извещателя и проверить правильность

прохождения электрических сигналов к приборам, входящим в состав системы.

4.3.3 Записи проверки работоспособности вносятся в таблицу 7.

Таблица 7 - Проверка работоспособности

Результаты проверки

Наименование

Дата

Включение

Трансля-

Включение

работы

индикаторов

звуковых

ционные

внешнего

прибора

сигналов

сигналы

звукового

ППК-2М

прибора

сигнала

ППК-2М

Л49

5 Хранение

5.1 Хранение прибора ППК-2М в упаковке изготовителя должно осуществляется на закрытых

складах, обеспечивающих защиту от влияния влаги, солнечной радиации, вредных испарений и пле-

сени, при температуре от плюс 5 до плюс 40°С, верхнем значении относительной влажности 80% при

температуре 25°С.

6 Транспортирование

6.1 Транспортирование прибора ППК-2М в упаковке предприятия-изготовителя может быть

произведено в закрытых транспортных средствах.

6.2 Значения климатических и механических воздействий при транспортировании:

− температура от минус 50 до плюс 50°С;

− относительная влажность до (93 + 2)% при температуре плюс 40°С;

− воздействие механических ударов со следующими предельными характеристиками:

1) пиковое ударное ускорение 98 м/с²;

2) длительность ударного импульса - 16 мс;

3) число ударов 1010.

6.3 Расстановка и крепление в траънспортных средствах ящиков с приборами ППК-2М

должны обеспечивать их устойчивое положение, исключать возможность смещения ящиков и удары

их друг о друга, а также о стенки транспортных средств.

6.4 Указания предупредительной маркировки должны выполняться на всех этапах следования

по пути от грузоотправителя до грузополучателя.

Л50

7 Ресурсы, сроки службы и хранения, гарантии изготовителя

7.1 Ресурсы, сроки службы и хранения

7.1.1 Наработка прибора ППК-2М на отказ на один шлейф составляет 30000ч в течение срока

службы 10 лет, в том числе срок хранения 3 года в консервации изготовителя.

Указанные наработка, сроки службы и хранения действительны при соблюдении потребите-

лем требований действующей эксплуатационной документации.

7.2 Гарантии изготовителя

7.2.1 Гарантии изготовителя установлены в течение 18 месяцев со дня ввода прибора ППК-

2М в эксплуатацию или по истечении гарантийного срока хранения.

Гарантийный срок хранения - 12 месяцев со дня приемки прибора ППК-2М представителем

ОТК предприятия-изготовителя.

7.2.2 Безвозмездный ремонт в соответствии с принятыми обязательствами в течение установ-

ленных гарантийных сроков выполняет предприятие-изготовитель по адресу:

240935, Российская Федерация,

г. Обнинск Калужской обл., проспект Ленина 121,

ООО "Производственно-технический комплекс

"Приборный завод "Сигнал"

Л51

9 Свидетельство об упаковывании

СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ

Прибор приемно-контрольный пожарный ППК-2М еУ2.407.020 № ______________

заводской номер

упакован ООО "ПТК "ПЗ "Сигнал" согласно требованиям, предусмотренным в действующей техни-

ческой документации

______________

__________________

__________________________

должность

личная подпись

расшифровка подписи

_____________________

год, месяц, число

10 Свидетельство о приемке

СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Прибор приемно-контрольный пожарный ППК-2М еУ2.407.020 № ______________

заводской номер

изготовлен и принят в соответствии с обязательными требованиями государственных стандартов,

действующей технической документацией и признан годным для эксплуатации.

Начальник ОТК

МП

__________________

__________________________

личная подпись

расшифровка подписи

_____________________

год, месяц, число

Л53

11 Работы при эксплуатации

11.1 Сведения о рекламациях

11.1.1 При возникновении неисправности прибора ППК-2М в период гарантийных обяза-

тельств потребитель должен сообщить о неисправности предприятию-изготовителю прибора ППК-

2М.

11.1.2 Безвозмездный ремонт или замена прибора ППК-2М в течение гарантийного срока экс-

плуатации производится предприятием-изготовителем при условии соблюдения потребителем пра-

вил эксплуатации, транспортирования и хранения. В случае устранения неисправностей в приборе

ППК-2М по рекламации гарантийный срок эксплуатации продлевается на время, в течение которого

прибор ППК-2М не использовался из-за обнаруженных неисправностей.

11.1.3 Все предъявленные рекламации, их краткое содержание и меры, принятые по реклама-

ции регистрируются в таблице 9.

Таблица 9

Дата

Наработано,

Заводской

Краткое содержание

Меры, принятые по

отказа

номер

неисправности

рекламациям

Л54

12 Ремонт

12.1 Краткие записи о произведенном ремонте

12.1.1 Ремонт приборов ППК-2М, отказавших в послегарантийный период, рекомендуется

производить на специализированных предприятиях, адреса которых можно узнать на предприятии-

изготовителе.

12.1.2 Причины сдачи приборов ППК-2М в ремонт, наработку на отказ приборов к моменту

сдачи их в ремонт, наименование организации, производившей ремонт, и краткие сведения о произ-

веденном ремонте вносятся в приведенную ниже форму.

КРАТКИЕ СВЕДЕНИЯ О ПРОИЗВЕДЕННОМ РЕМОНТЕ

Прибор приемно-контрольный пожарный ППК-2М еУ2.407.020 № ______________

заводской номер

предприятие, дата

Наработка на отказ с начала эксплуатации

Наработка после последнего ремонта

Причина поступления в ремонт

Сведения о произведенном ремонте

Л55

12.2 Свидетельство о приемке и гарантии

СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ГАРАНТИИ

Прибор приемно-контрольный пожарный ППК-2М еУ2.407.020 зав. ___________

вид ремонта

наименование предприятия

принят в соответствии с обязательными требованиями государственных стандартов и действующей

технической документацией и признан годным для эксплуатации.

Исполнитель ремонта гарантирует соответствие прибора ППК-2М требованиям действующей

технической документации при соблюдении потребителем требований действующей эксплуатацион-

ной документации.

Начальник ОТК ремонтного предприятия

МП

__________________

__________________________

личная подпись

расшифровка подписи

_____________________

год, месяц, число

13 Сведения об утилизации

13.1 Прибор ППК-2М не представляет опасность для жизни, здоровья людей и окружающей

среды после окончания срока службы; утилизация его производится без принятия специальных мер

защиты окружающей среды.

Л56
