Прибор приемно-контрольный охранно-пожарный «А6» (Исполнения А6-04, А6-06). Руководство по эксплуатации. Часть I РЮИВ 170100.000 РЭ

Прибор приемно-контрольный охранно-пожарный «А6» (Исполнения А6-04, А6-06). Руководство по эксплуатации. Часть I РЮИВ 170100.000 РЭ
Техническое описание и инструкция по эксплуатации

(Редакция «АССТИР»)
2009

СОДЕРЖАНИЕ
ПЕРЕЧЕНЬ ПРИНЯТЫХ ТЕРМИНОВ И СОКРАЩЕНИЙ...........................................................4

1 НАЗНАЧЕНИЕ.................................................................................................................................5

2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.........................................................................................6

3 ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ....................................................................................7

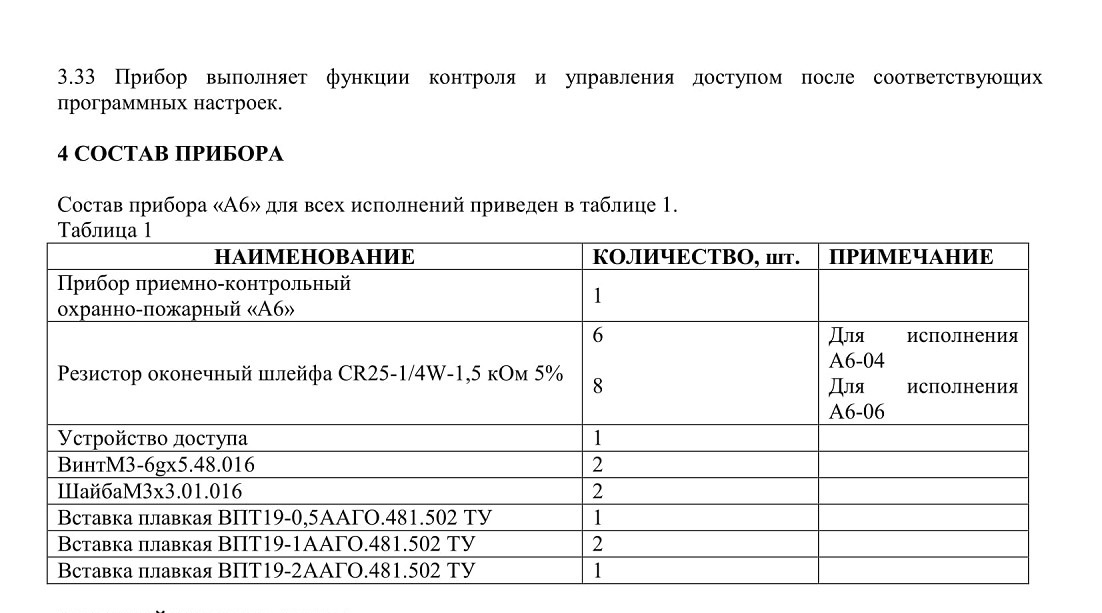

4 СОСТАВ ПРИБОРА.......................................................................................................................10

5 УСТРОЙСТВО ПРИБОРА.............................................................................................................10

5.1 Прибор «А6» и дополнительные устройства.............................................................................10

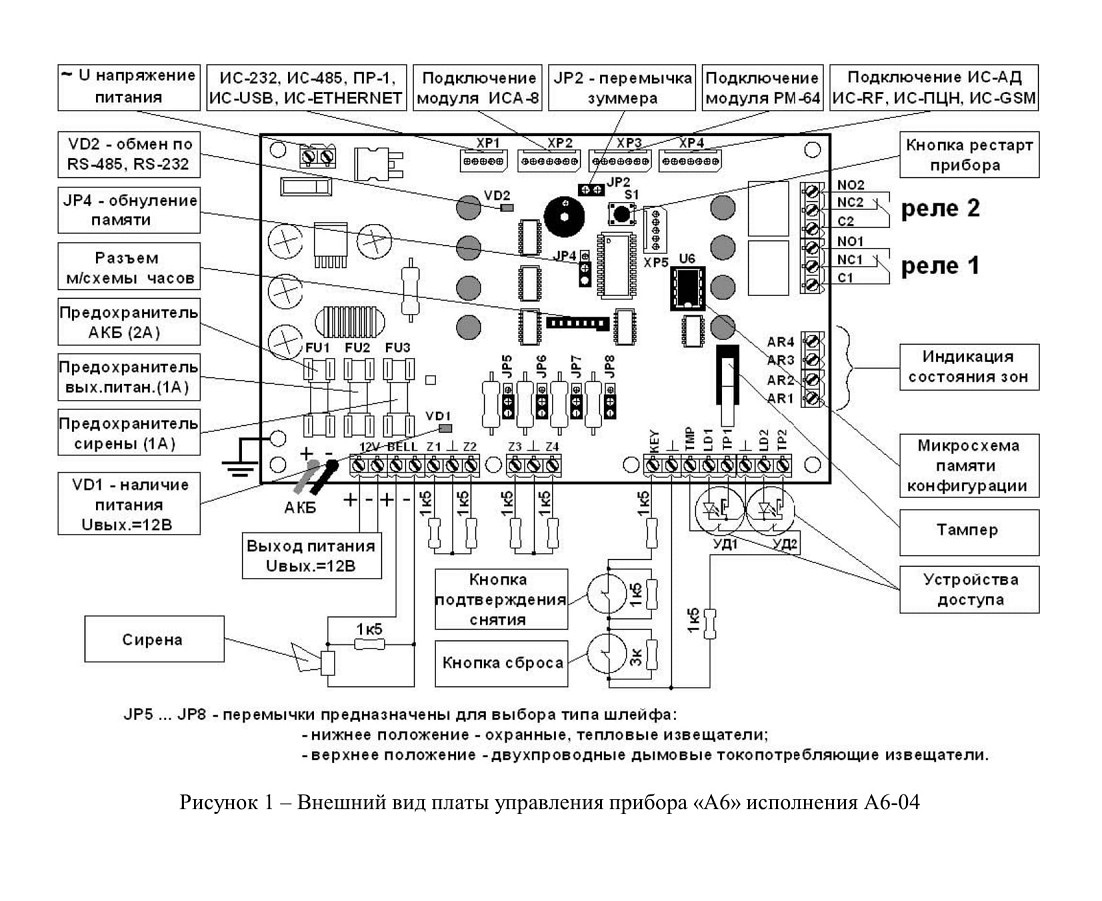

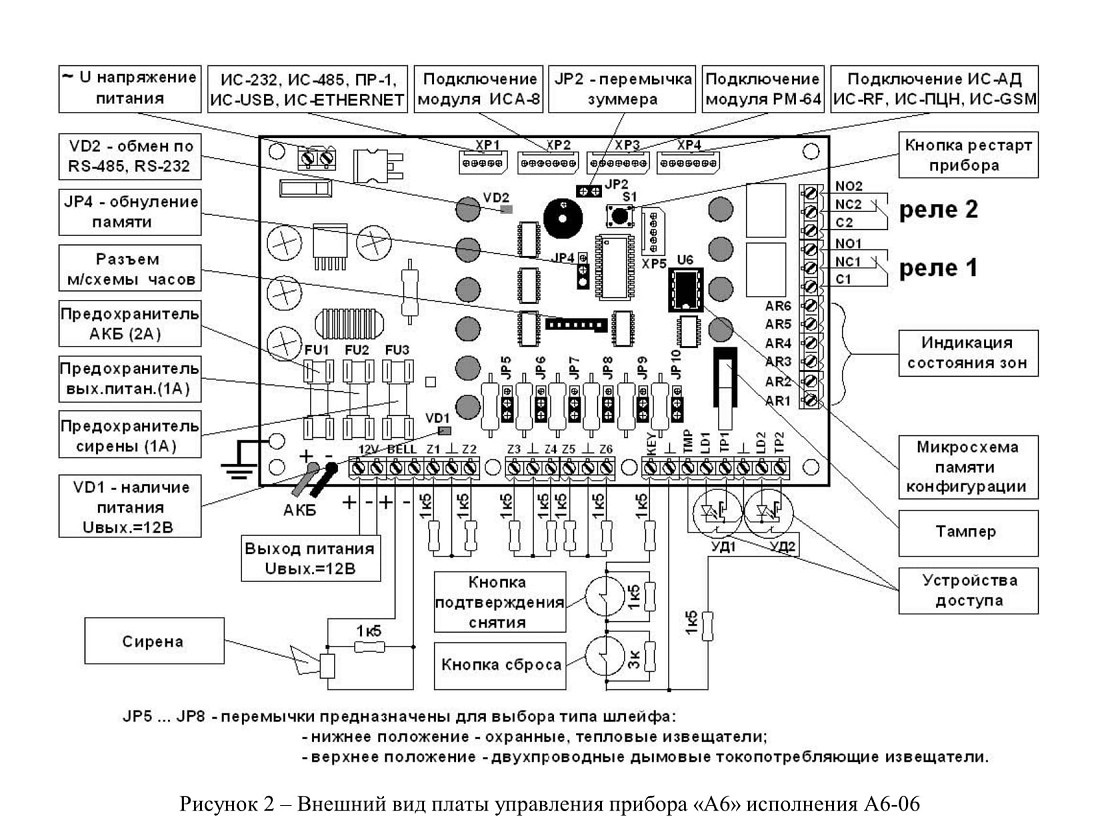

5.1.1 Прибор приемно-контрольный охранно-пожарный «А6».....................................................10

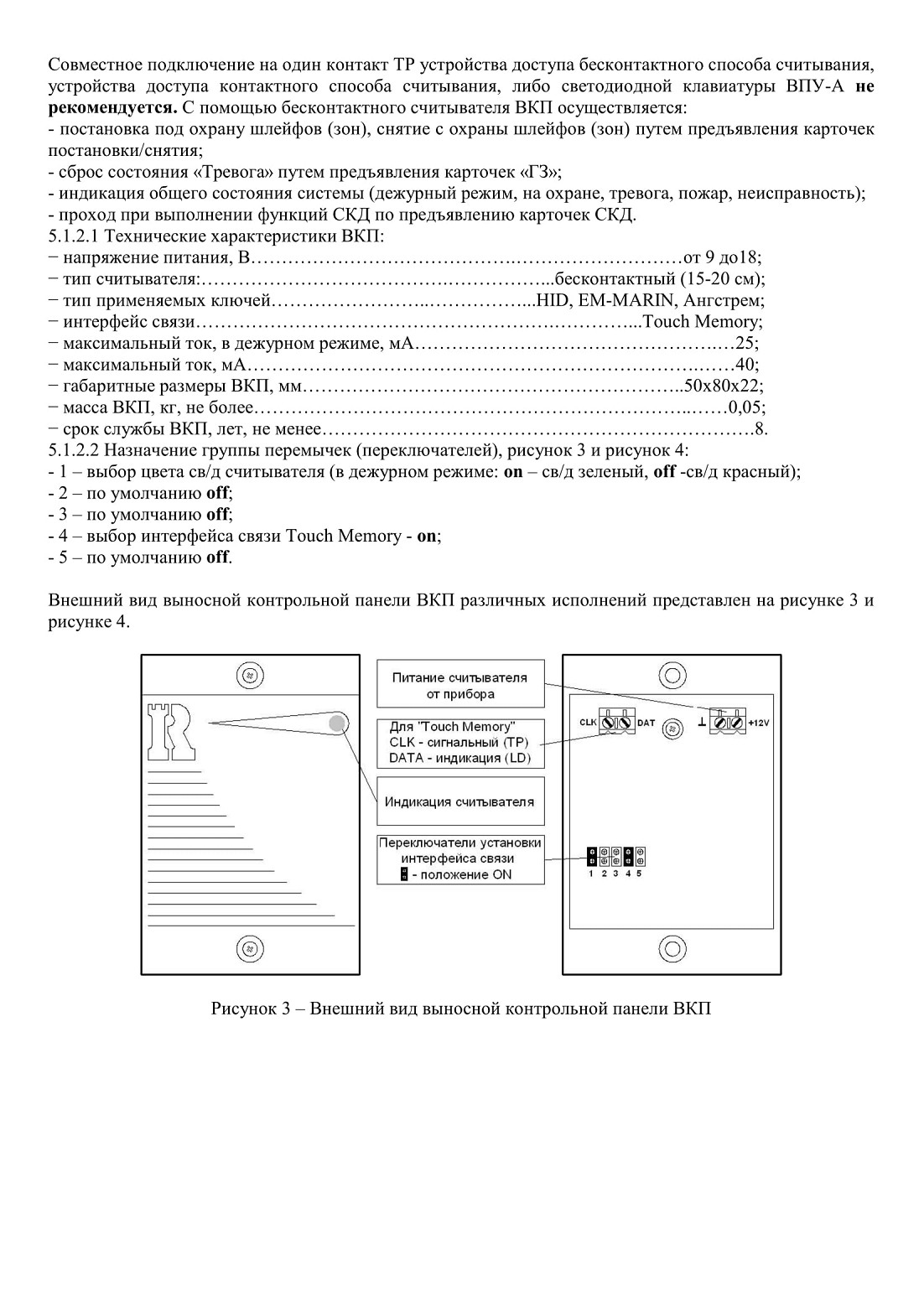

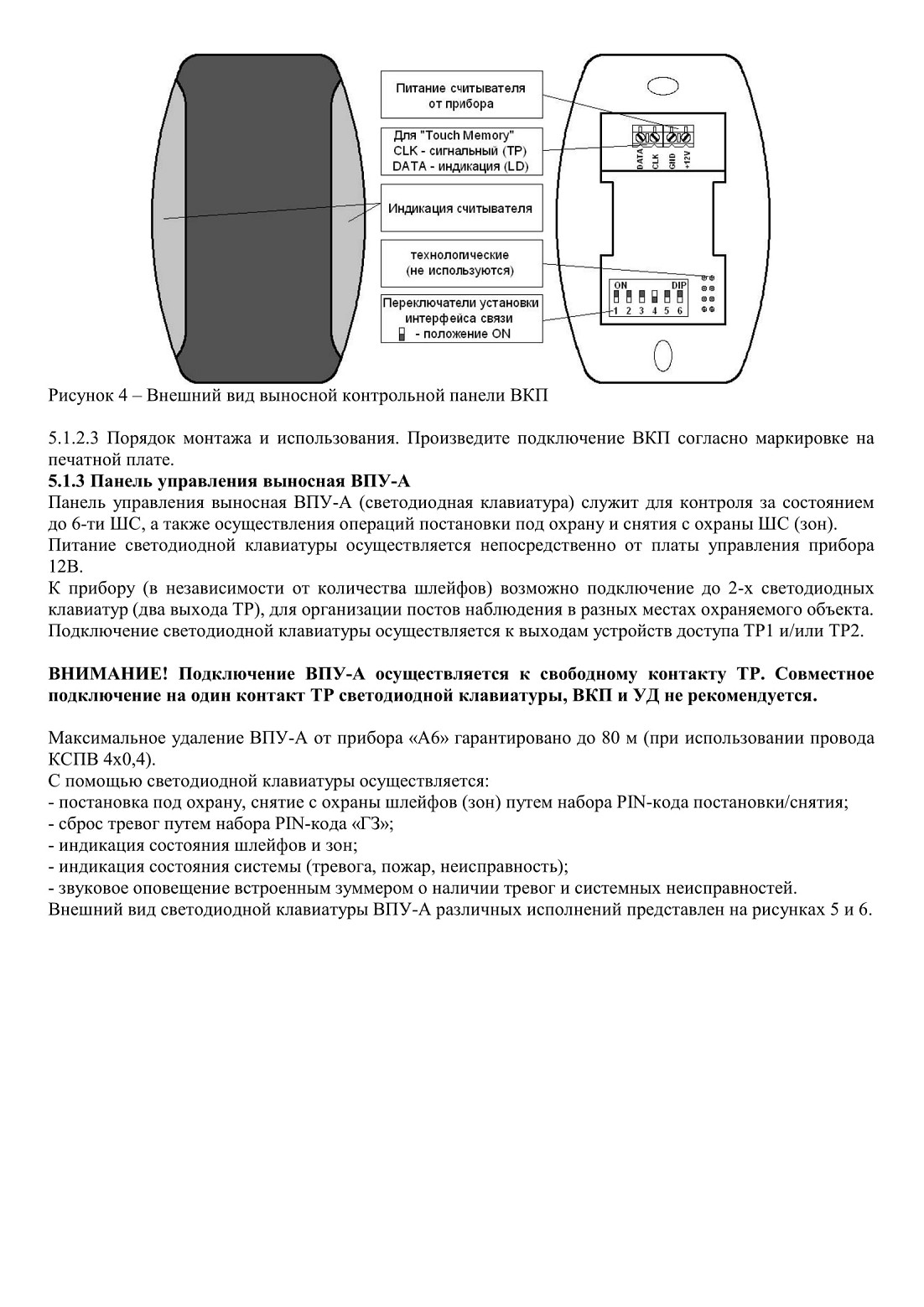

5.1.2 Выносная контрольная панель ВКП........................................................................................14

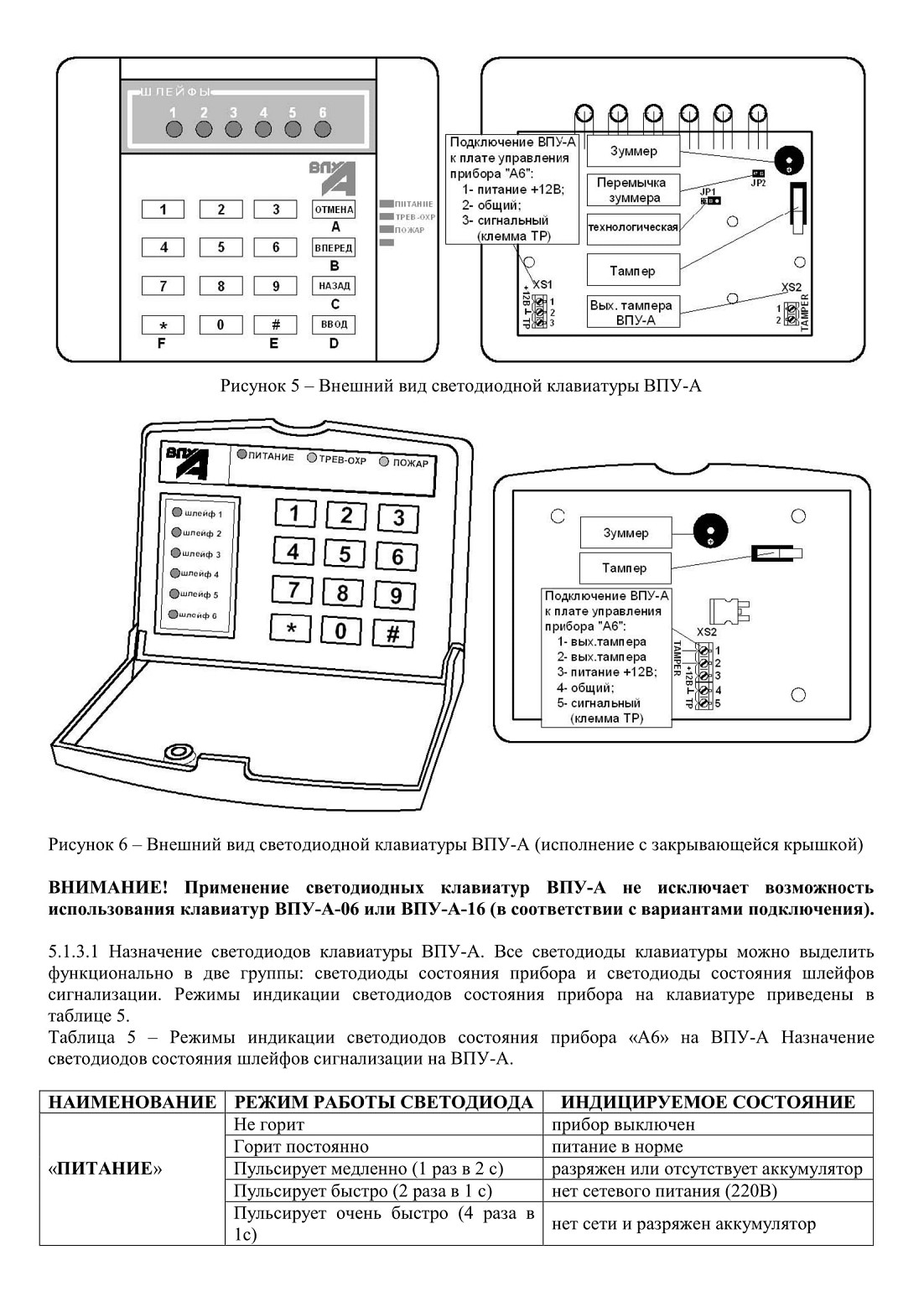

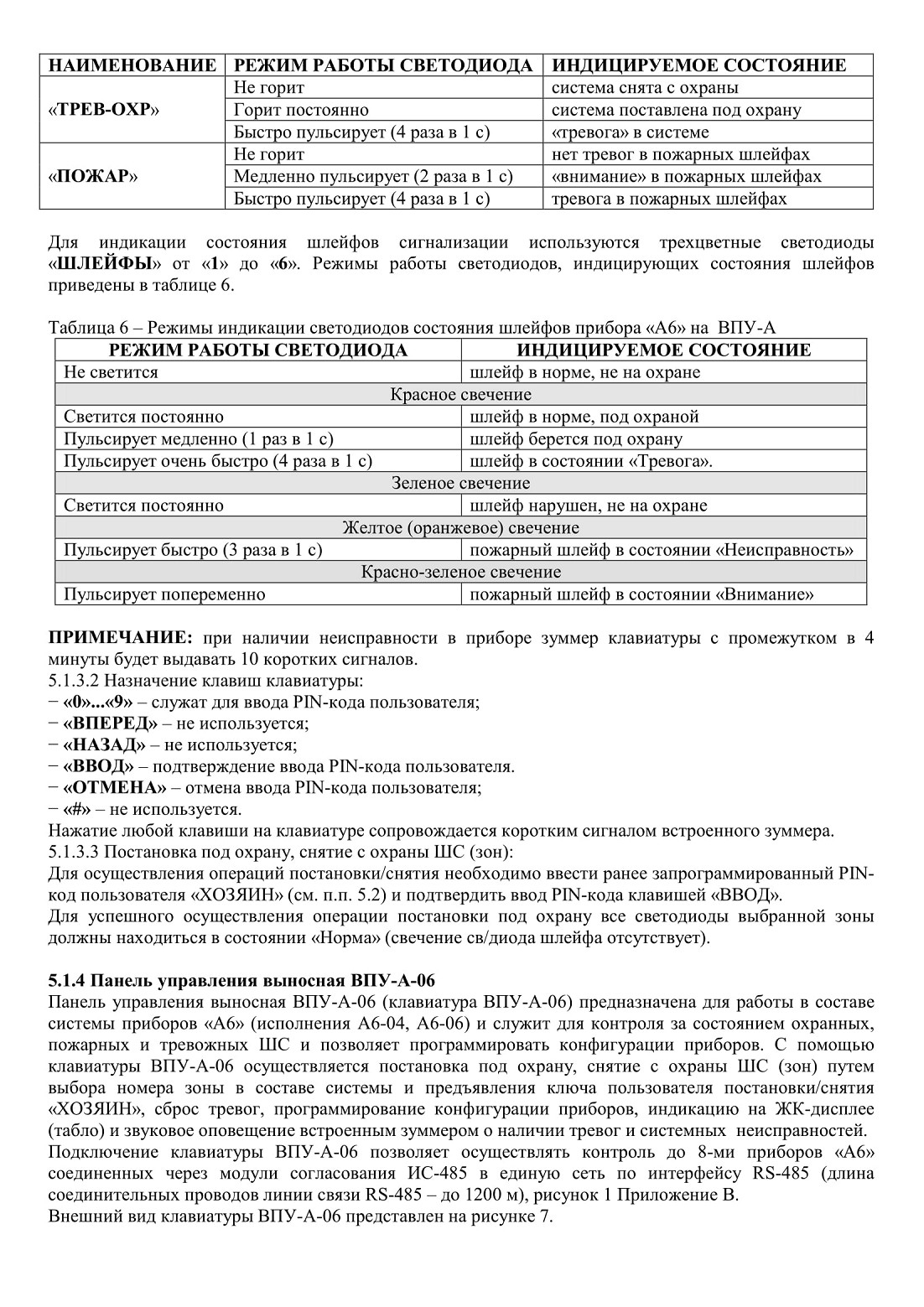

5.1.3 Панель управления выносная ВПУ-А.....................................................................................16

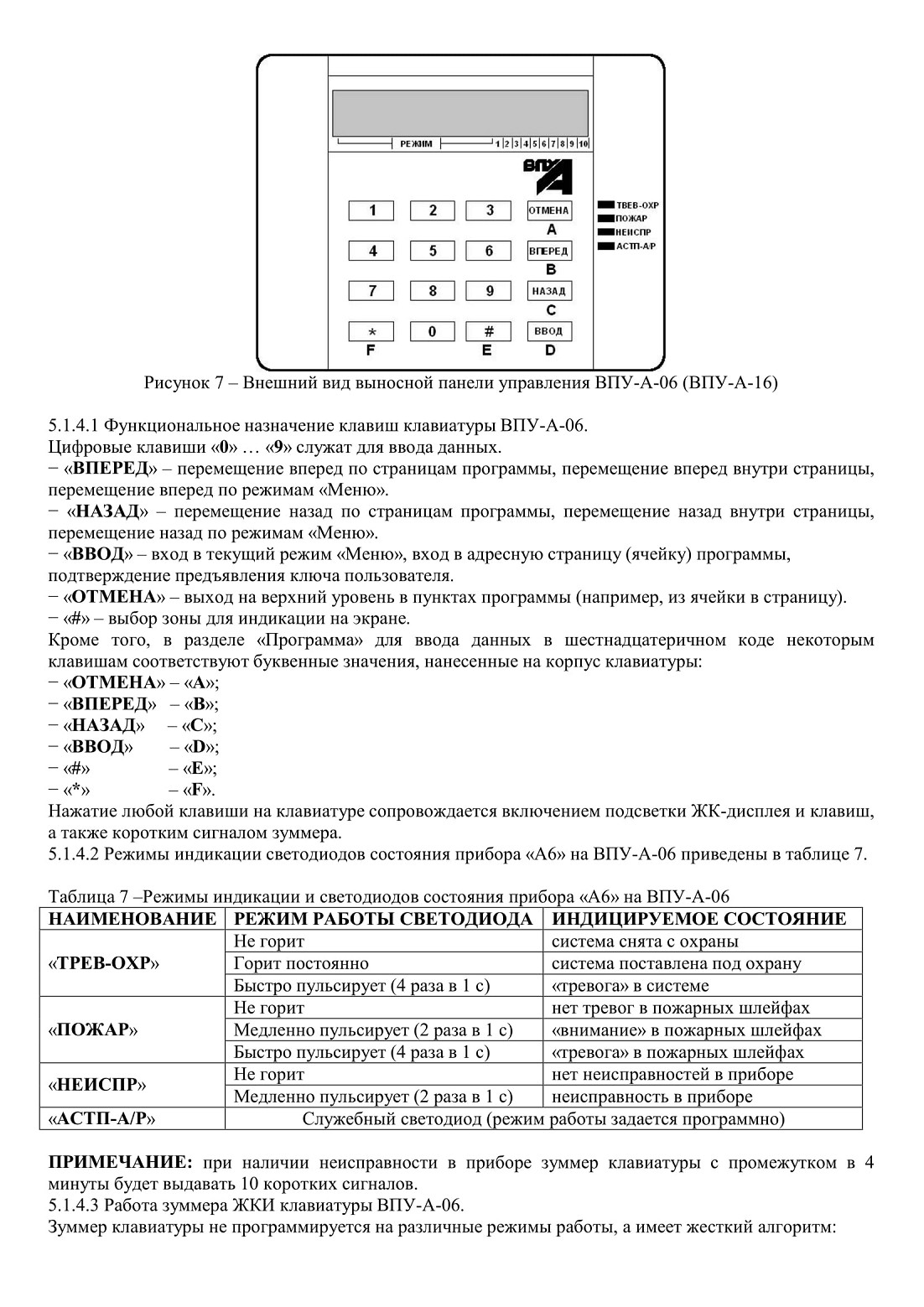

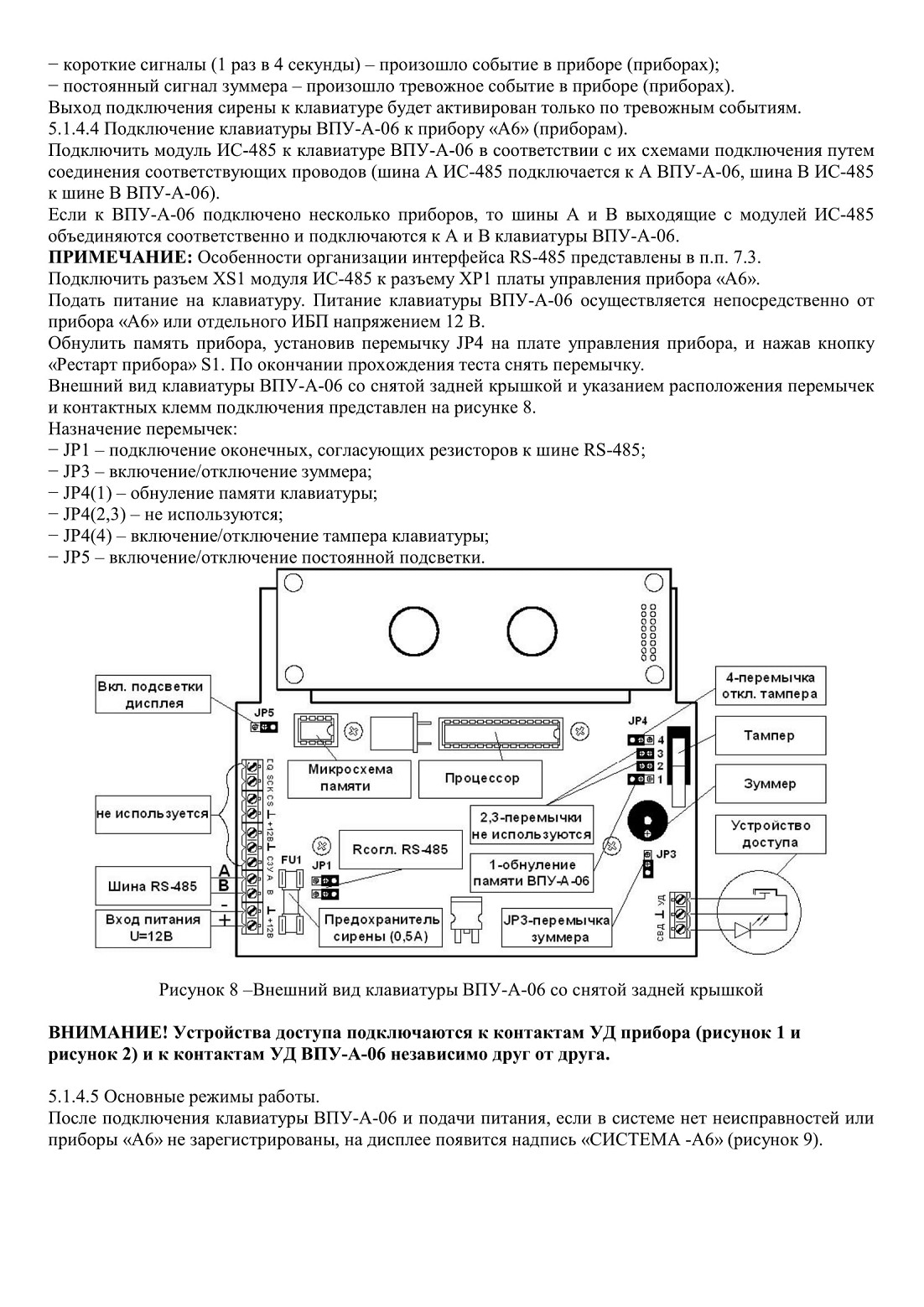

5.1.4 Панель управления выносная ВПУ-А-06................................................................................18

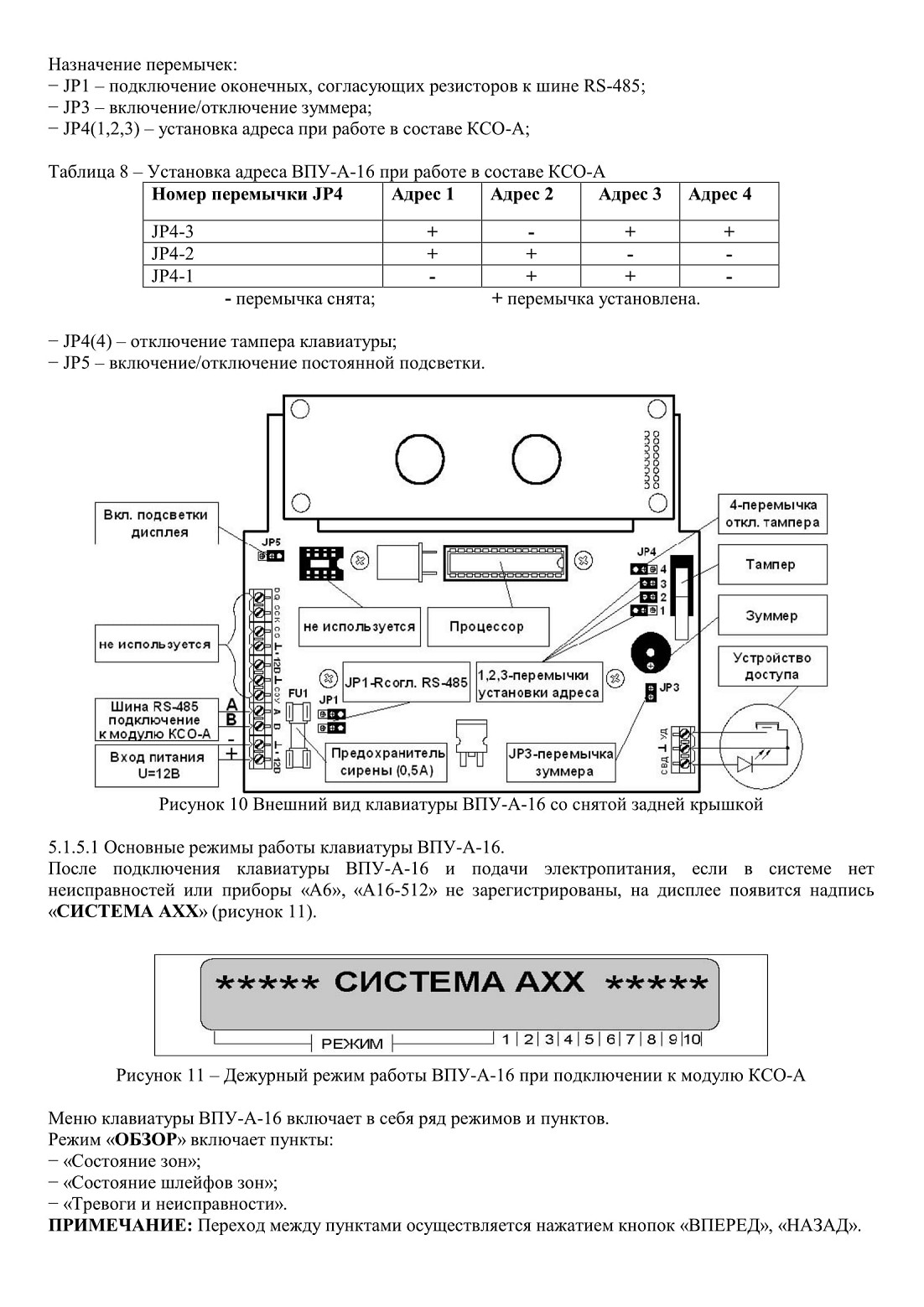

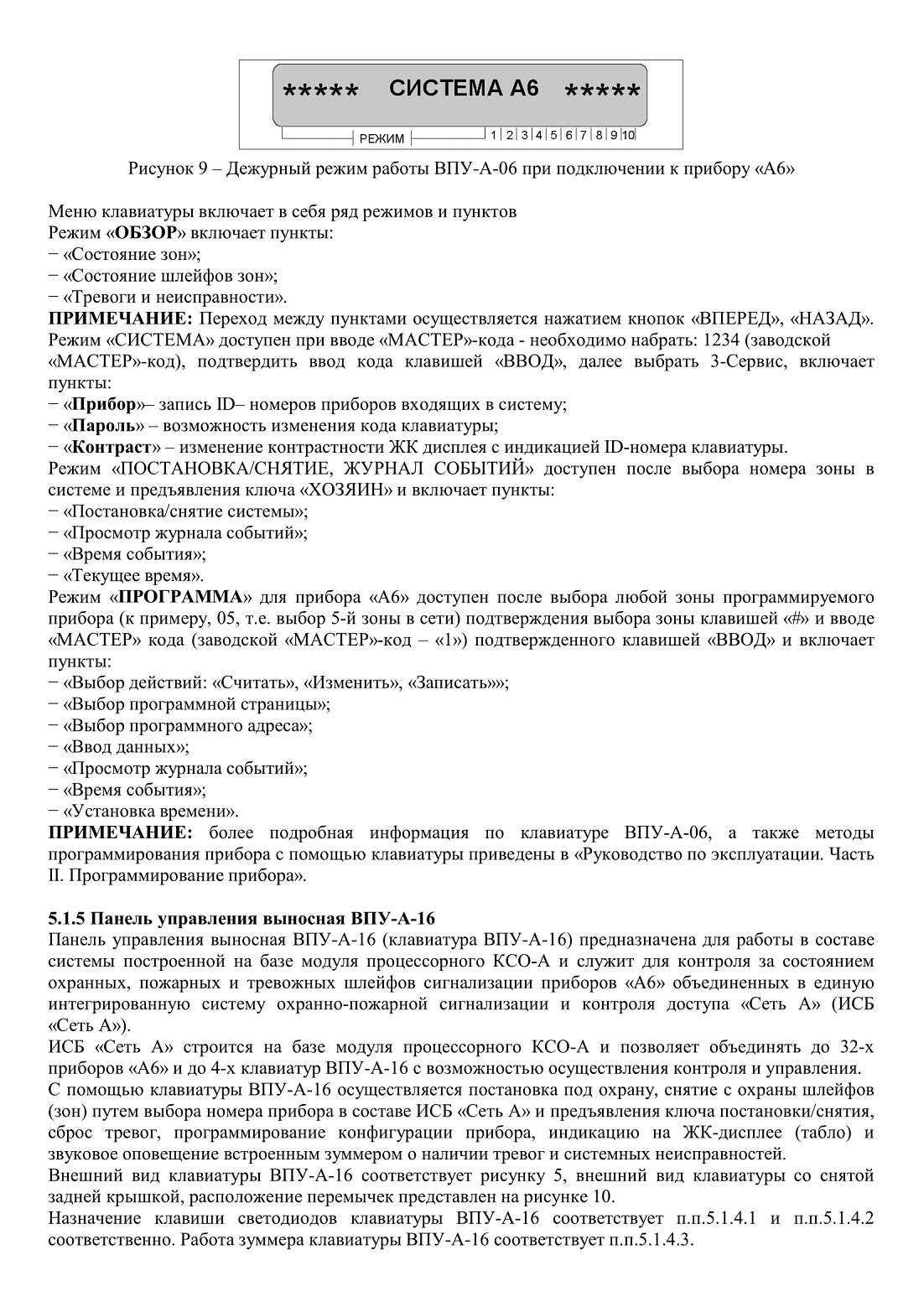

5.1.5 Панель управления выносная ВГ1У-А-16................................................................................21

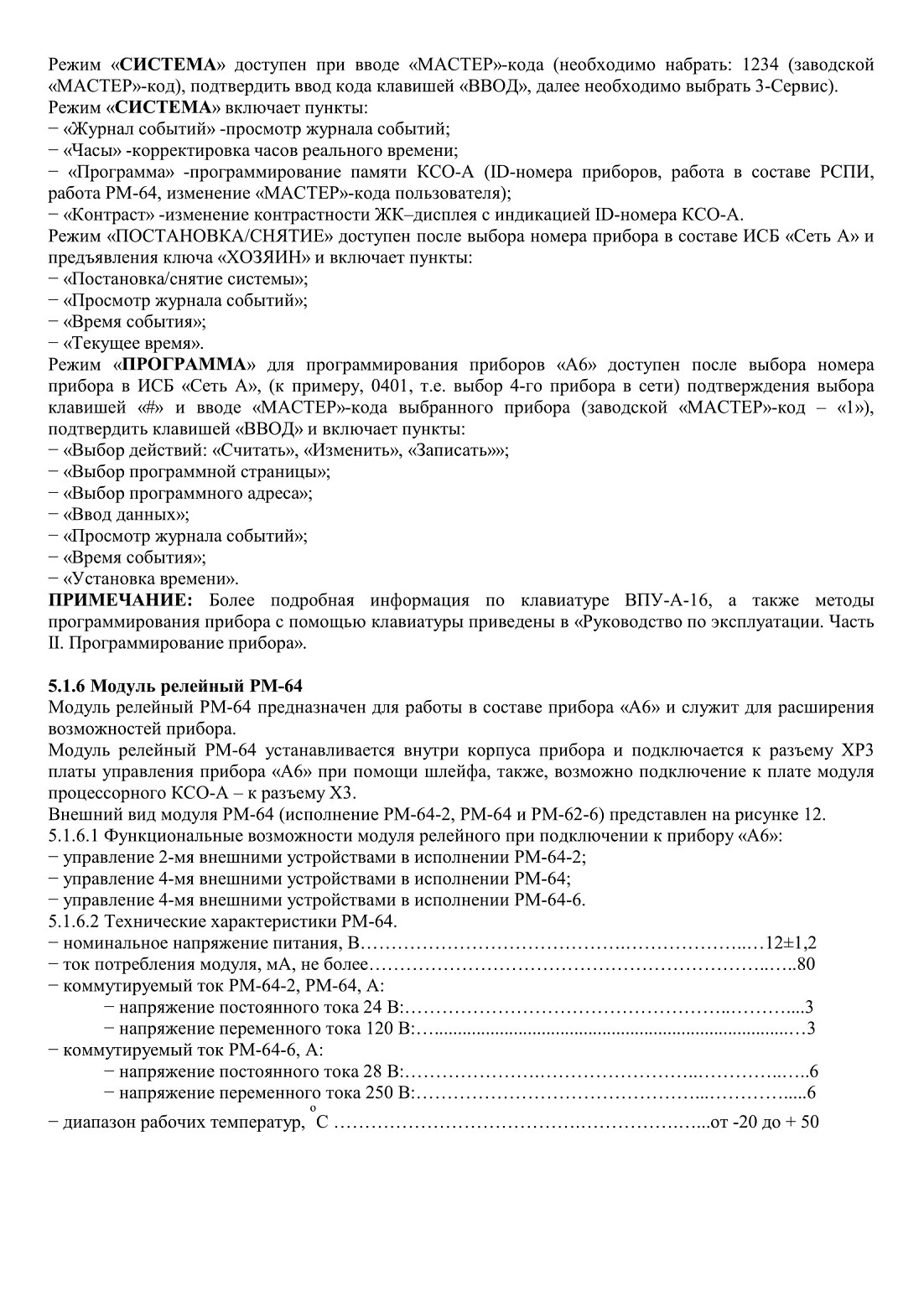

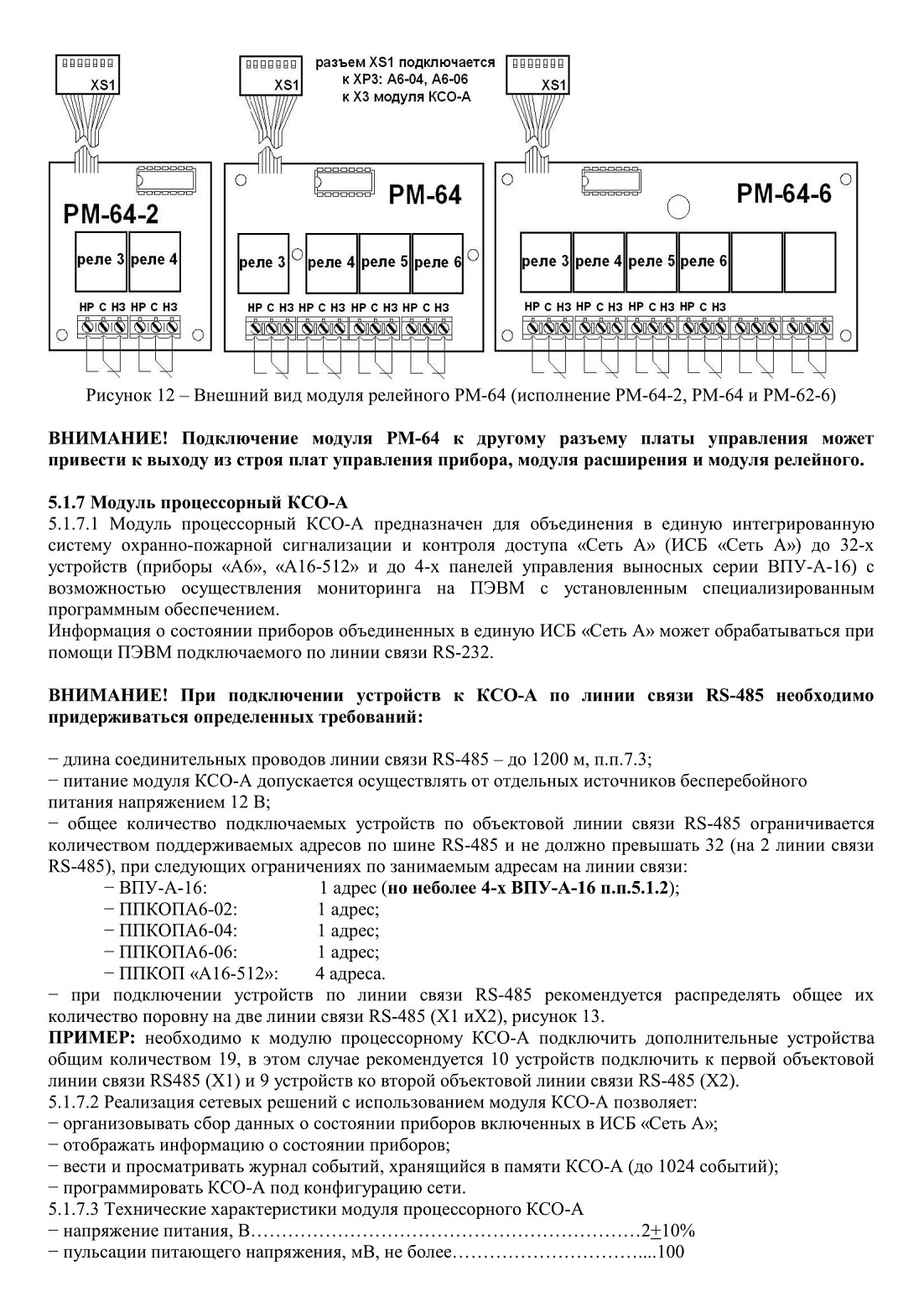

5.1.6 Модуль релейный РМ-64..........................................................................................................23

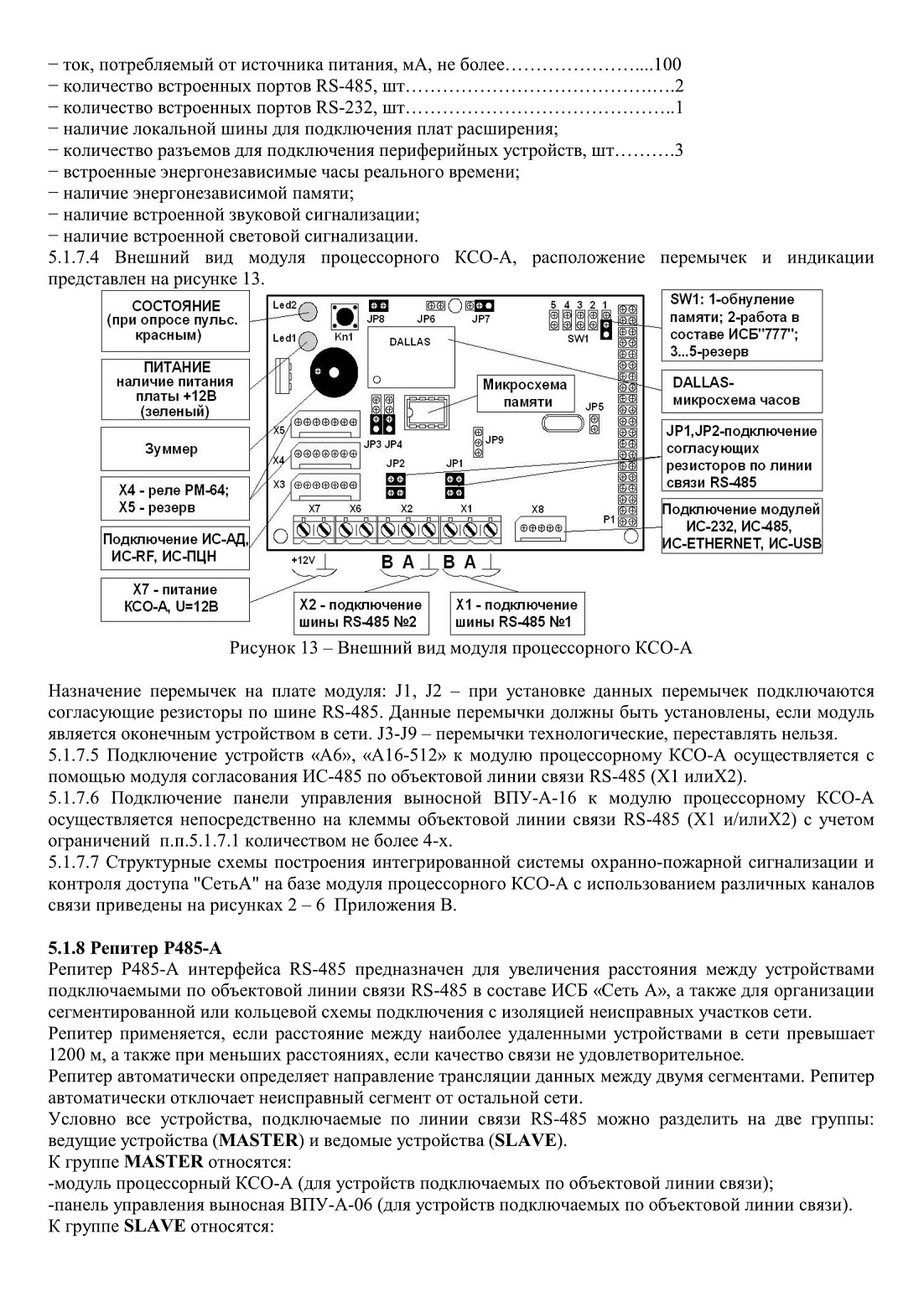

5.1.7 Модуль процессорный КСО-А.................................................................................................24

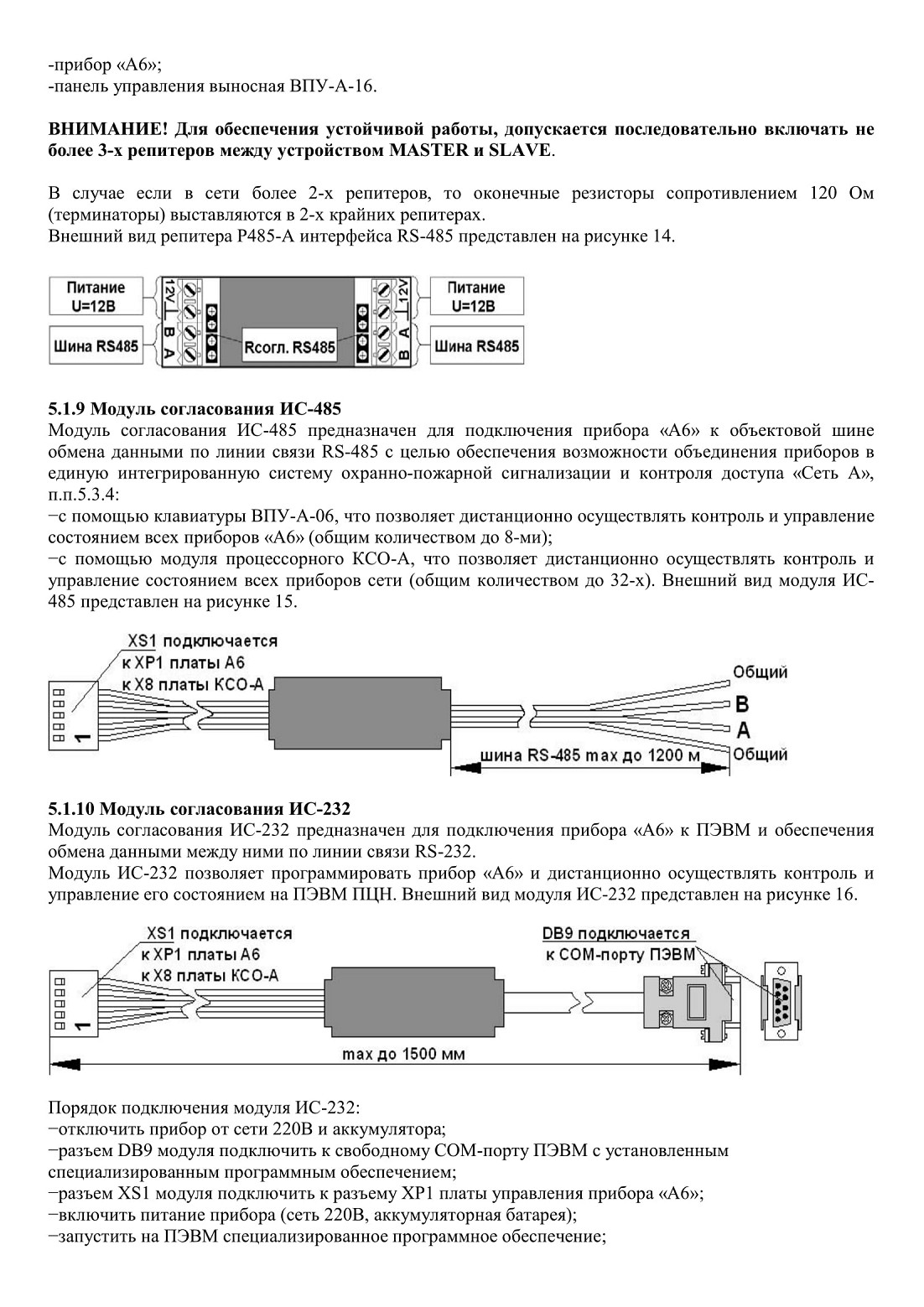

5.1.8 Репитер Р485-А..........................................................................................................................25

5.1.9 Модуль согласования ИС-485..................................................................................................26

5.1.10 Модуль согласования ИС-232.................................................................................................26

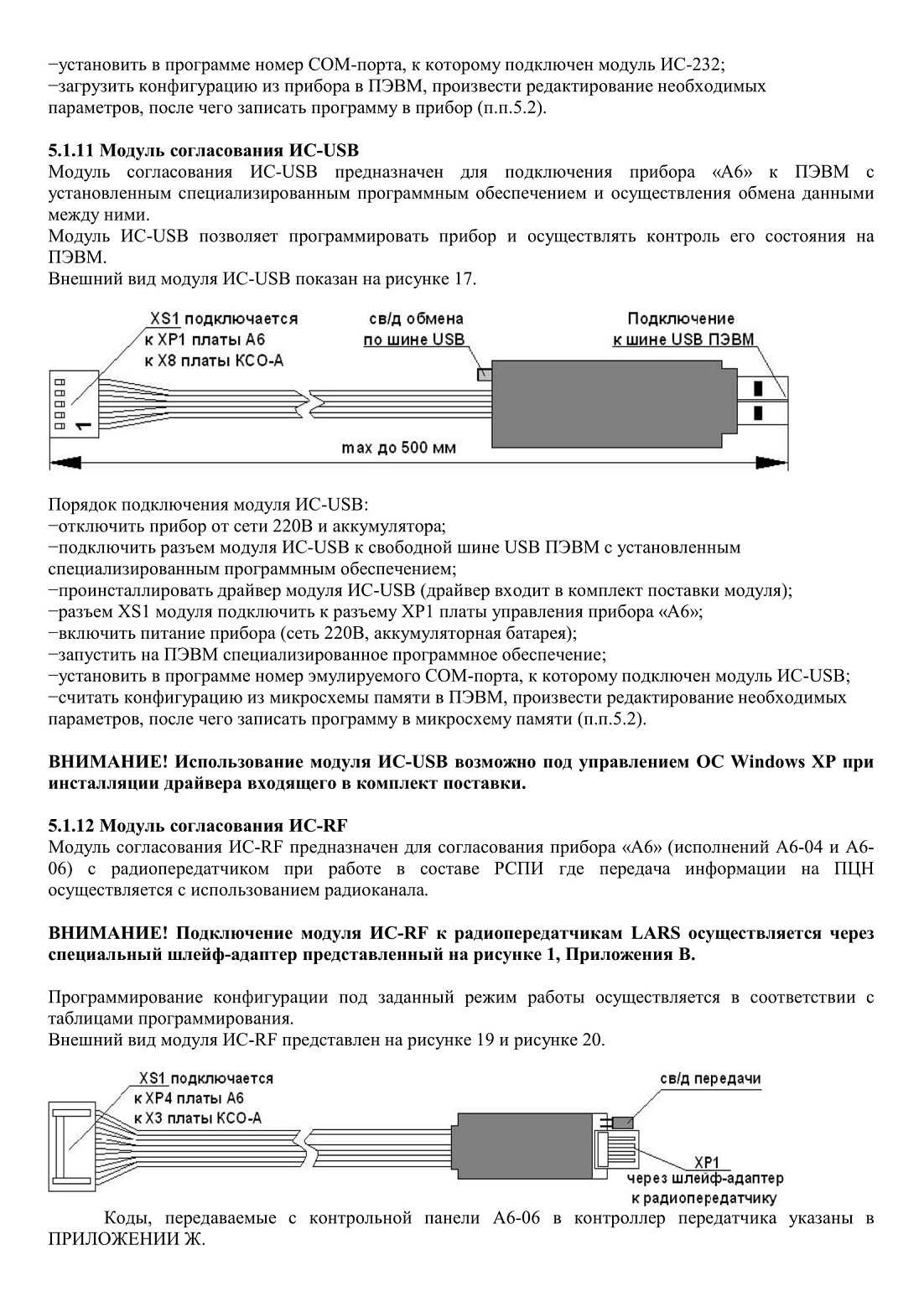

5.1.11 Модуль согласования ИС-USB...............................................................................................27

5.1.12 Модуль согласования ИС-RF..................................................................................................27

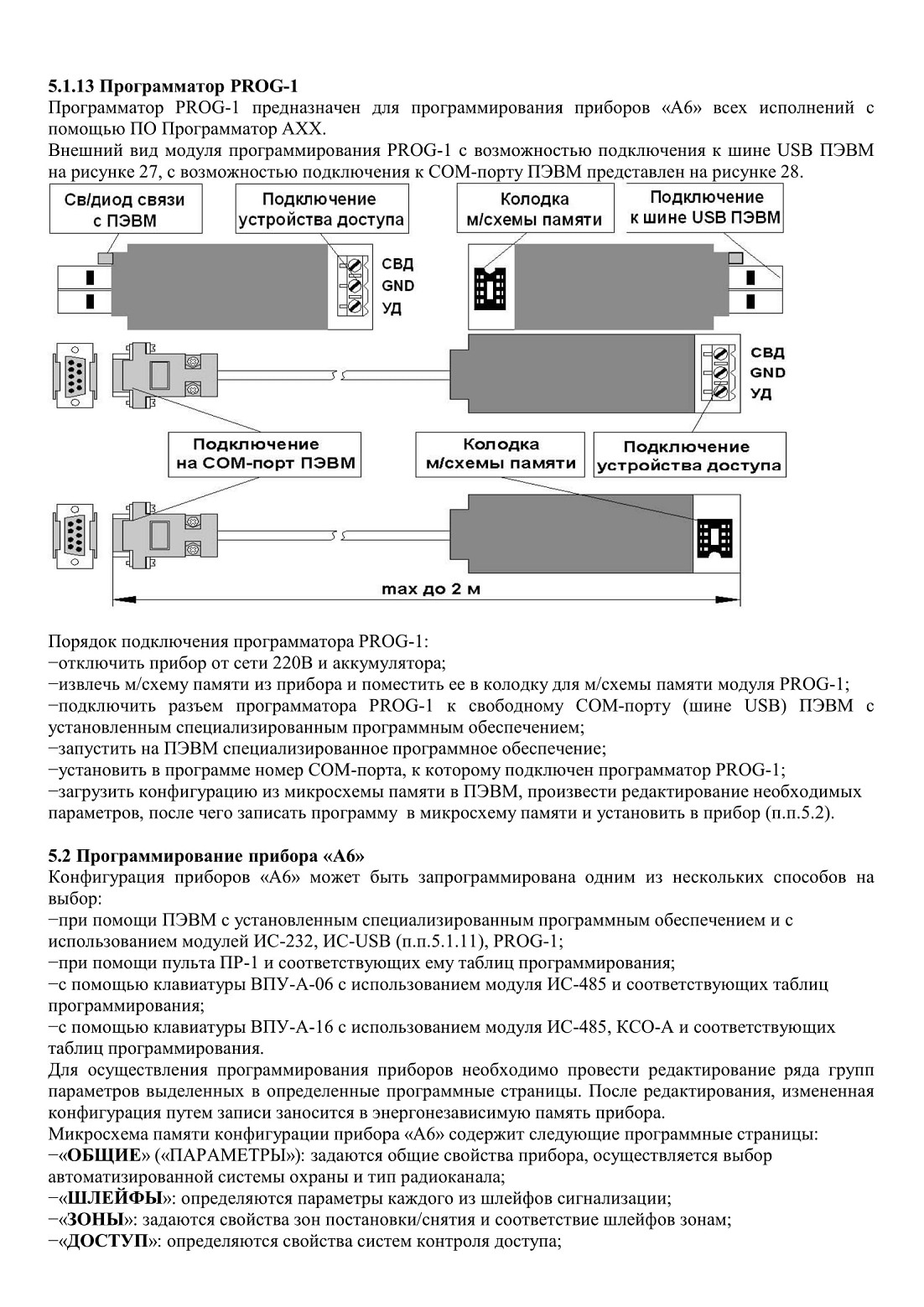

5.1.13 Программатор PROG-1............................................................................................................28

5.2 Программирование прибора «А6»..............................................................................................28

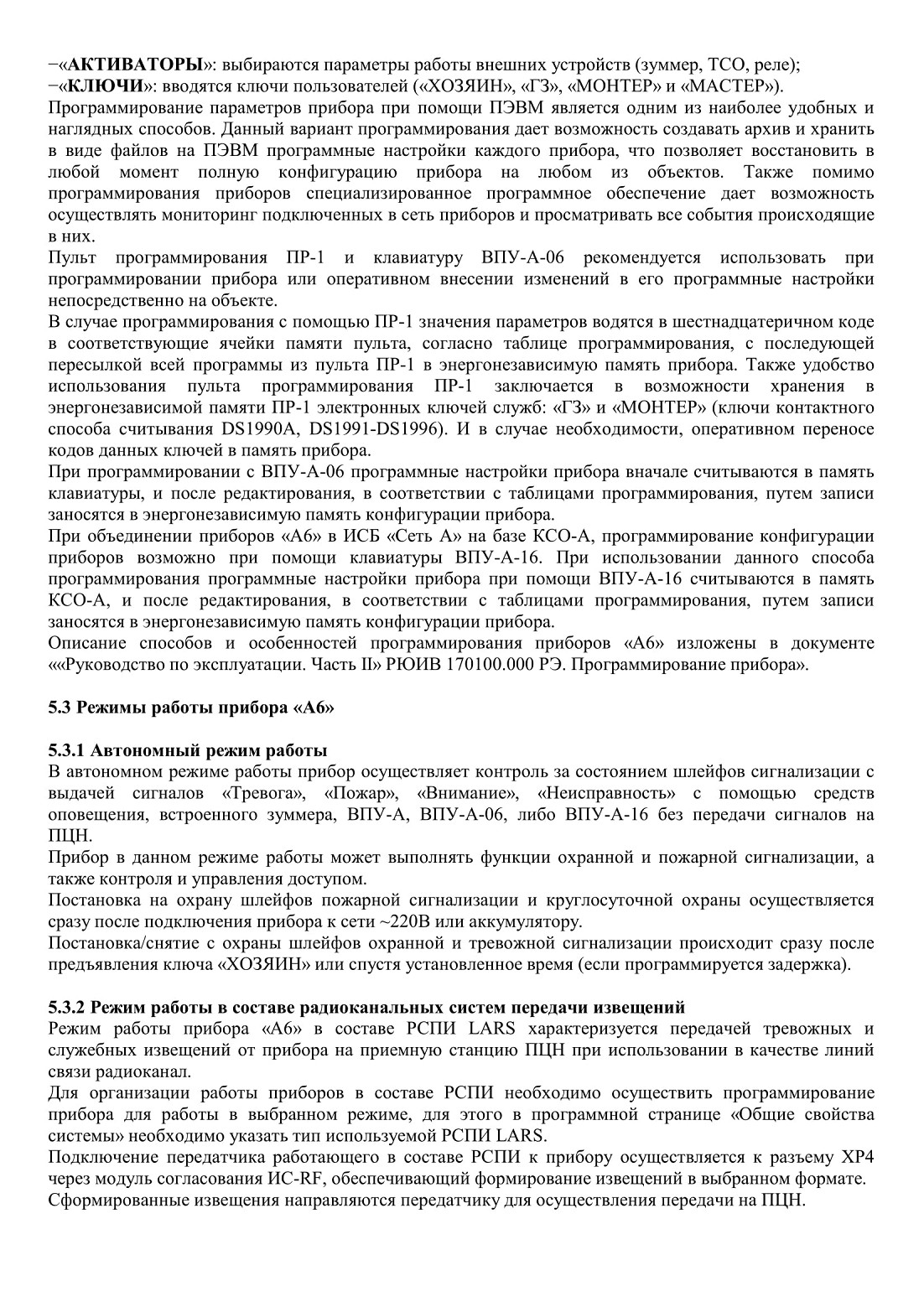

5.3 Режимы работы прибора «А6»....................................................................................................29

5.3.1 Автономный режим работы......................................................................................................29

5.3.2 Режим работы в составе радиоканальных систем передачи извещений..............................29

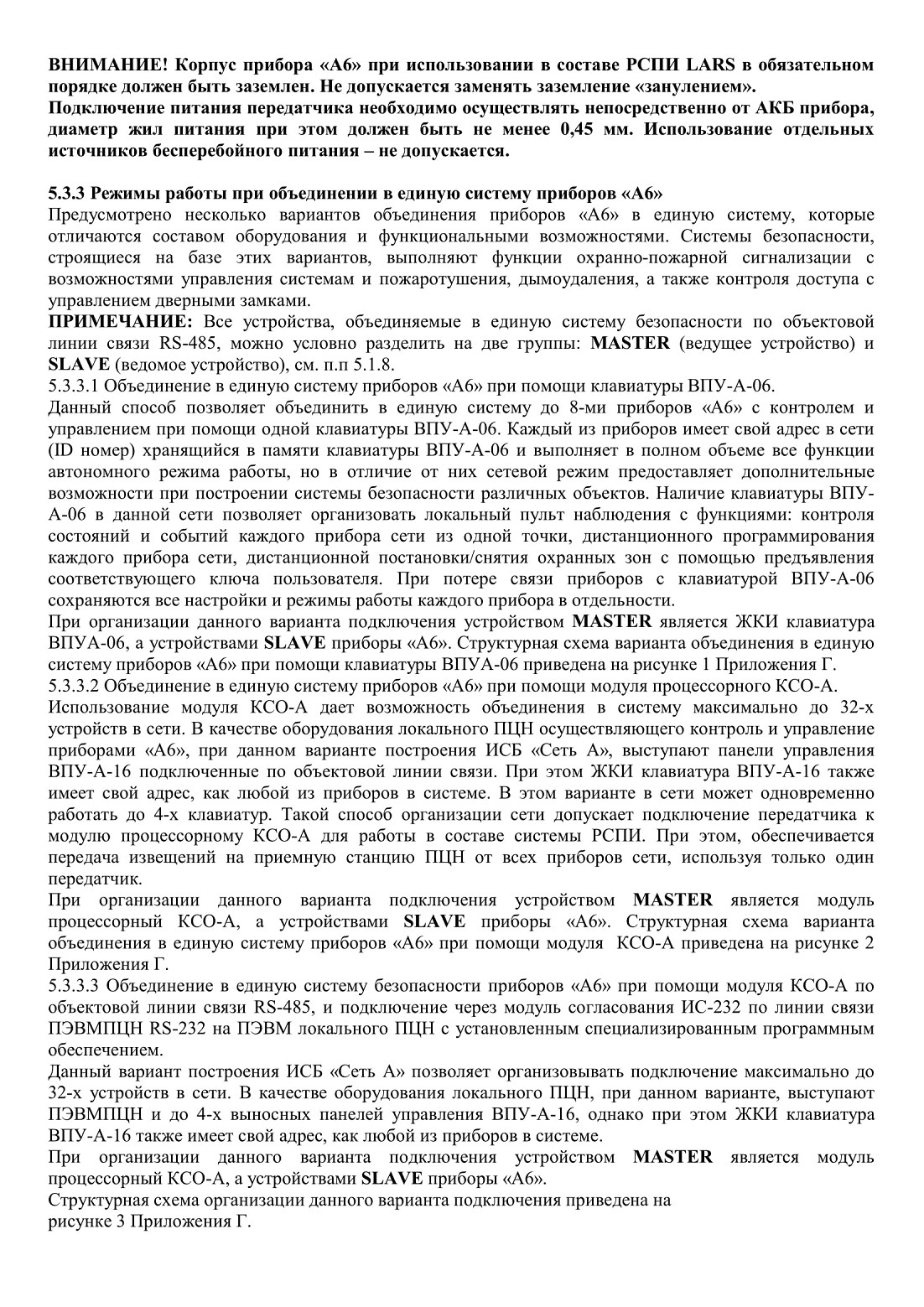

5.3.3 Режимы работы при объединении в единую систему приборов «А6»................................30

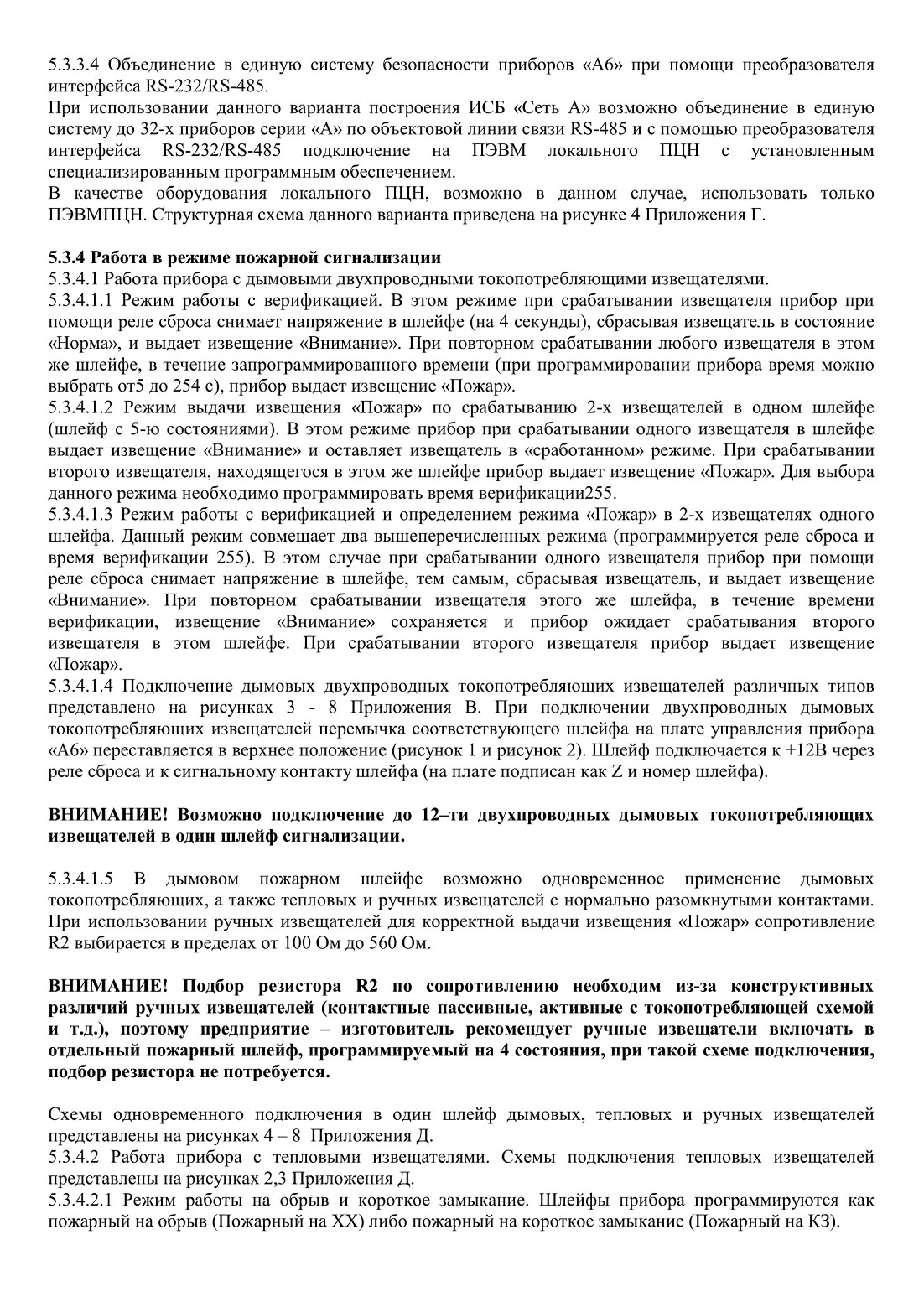

5.3.4 Работа в режиме пожарной сигнализации...............................................................................31

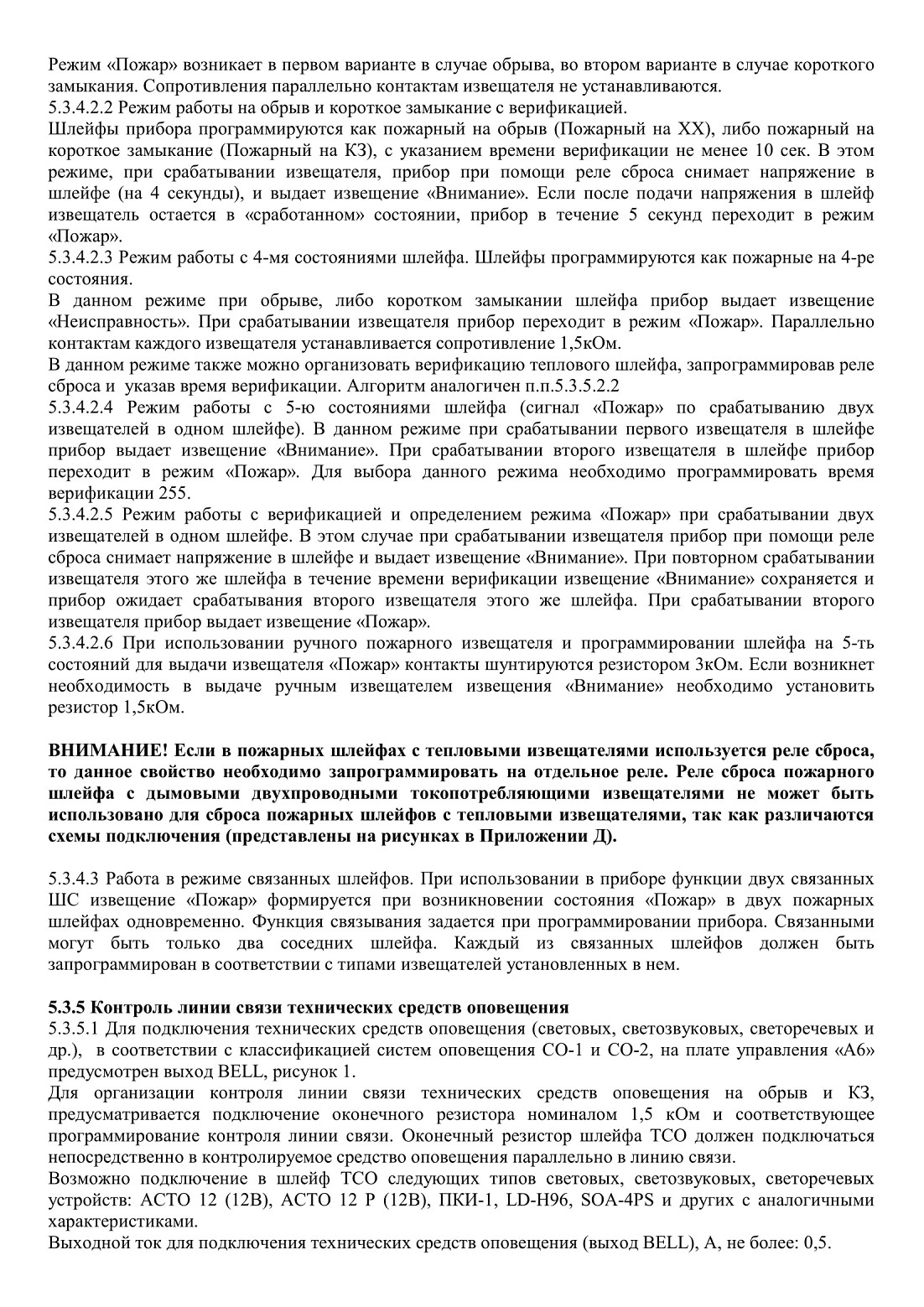

5.3.5 Контроль линии связи технических средств оповещения......................................................32

5.3.6 Функция формирования стартового импульса запуска приборов управления АСПТ.........33

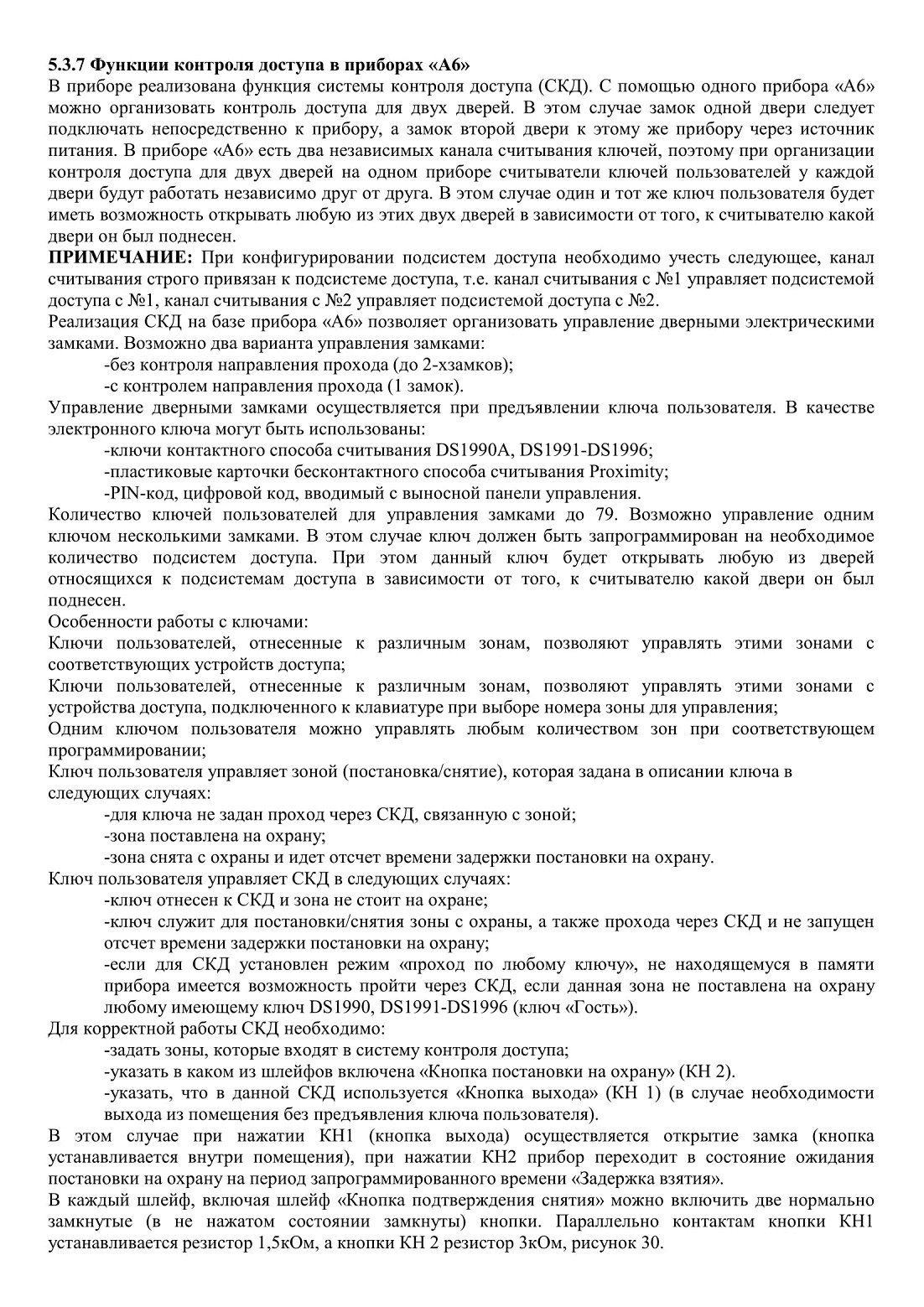

5.3.8 Функции контроля доступа в приборах «А6».........................................................................34

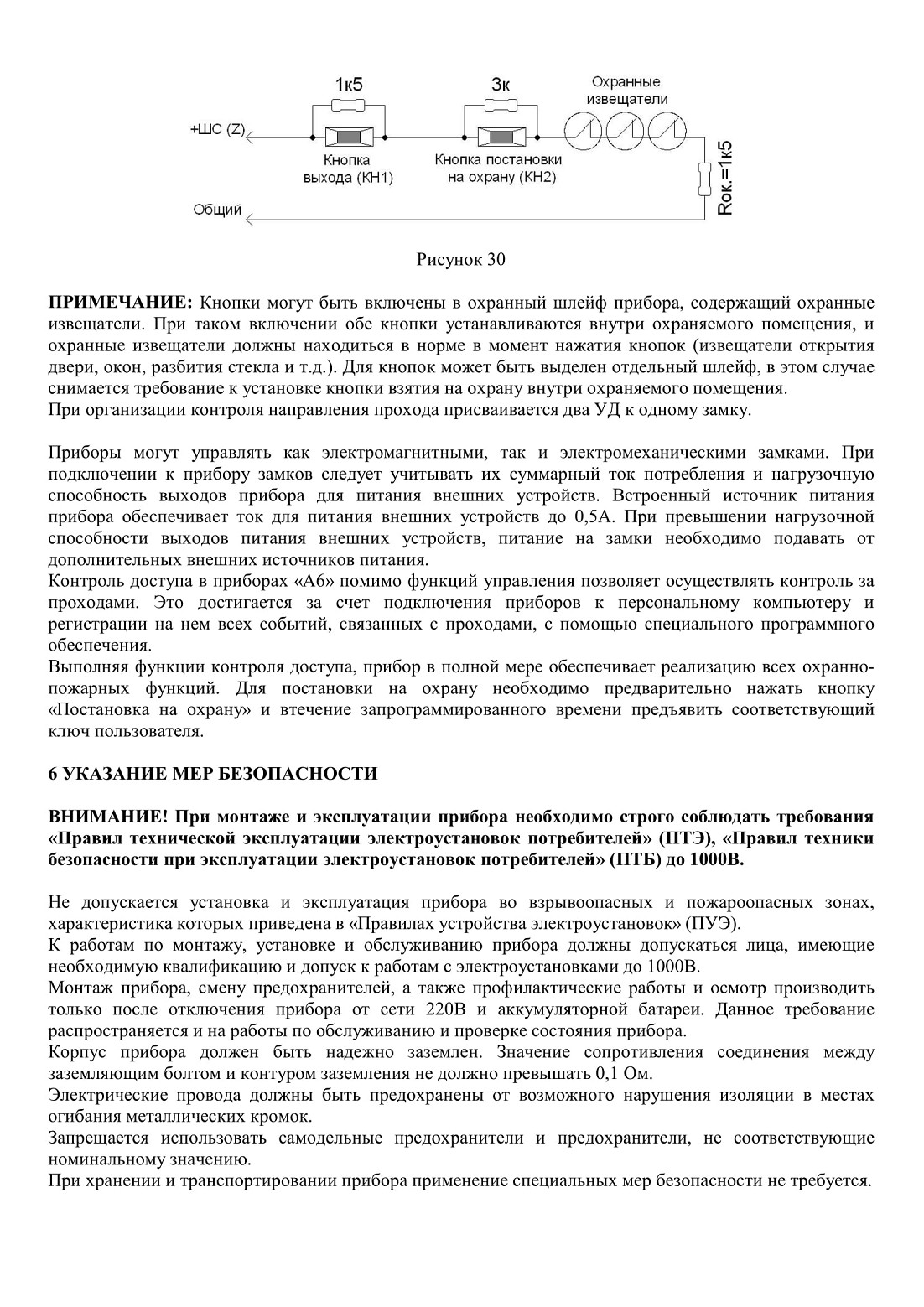

6 УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ.............................................................................................35

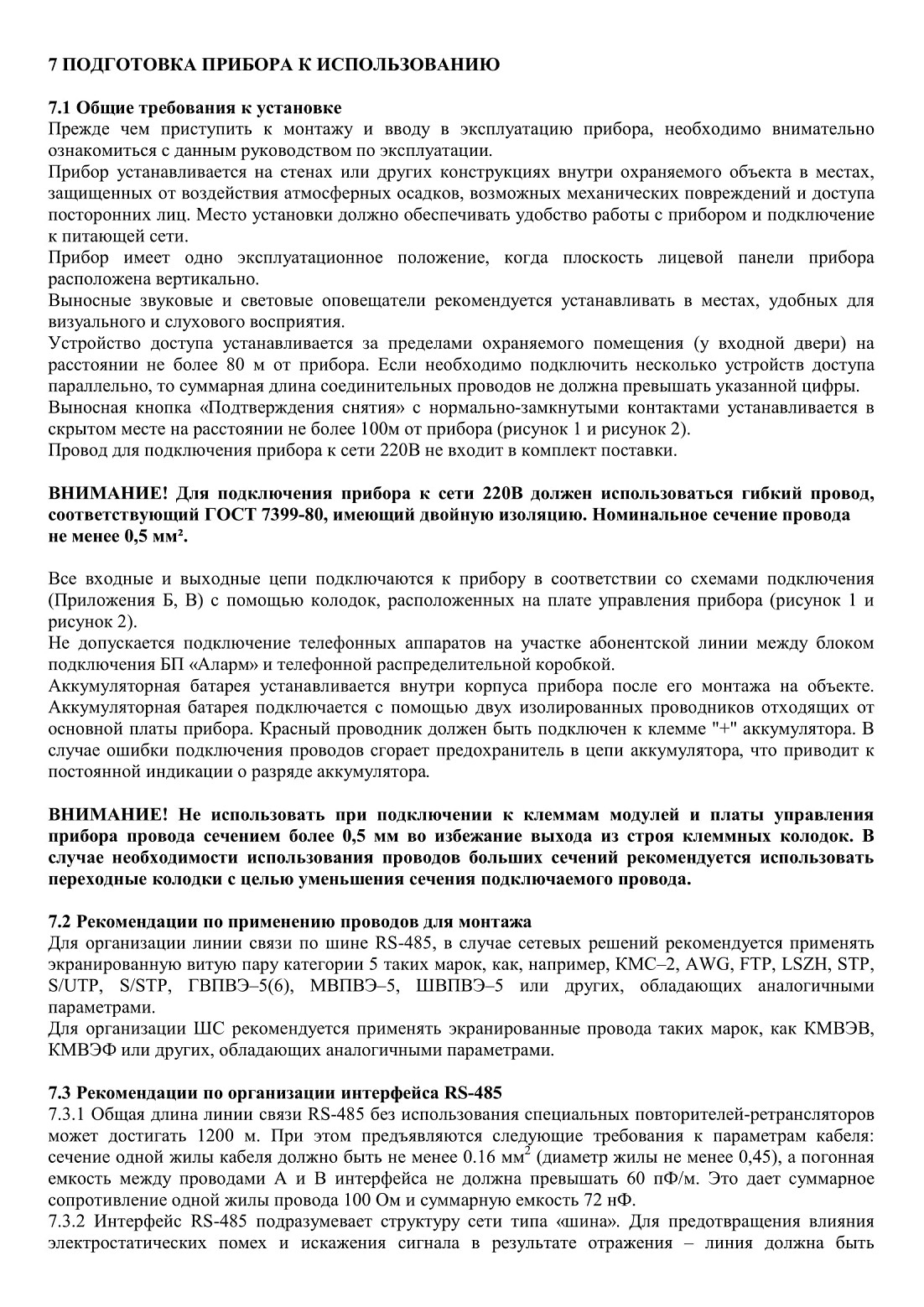

7 ПОДГОТОВКА ПРИБОРА К ИСПОЛЬЗОВАНИЮ.....................................................................36

7.1 Общие требования к установке....................................................................................................36

7.2 Рекомендации по применению проводов для монтажа.............................................................36

7.3 Рекомендации по организации интерфейса RS-485 ..................................................................36

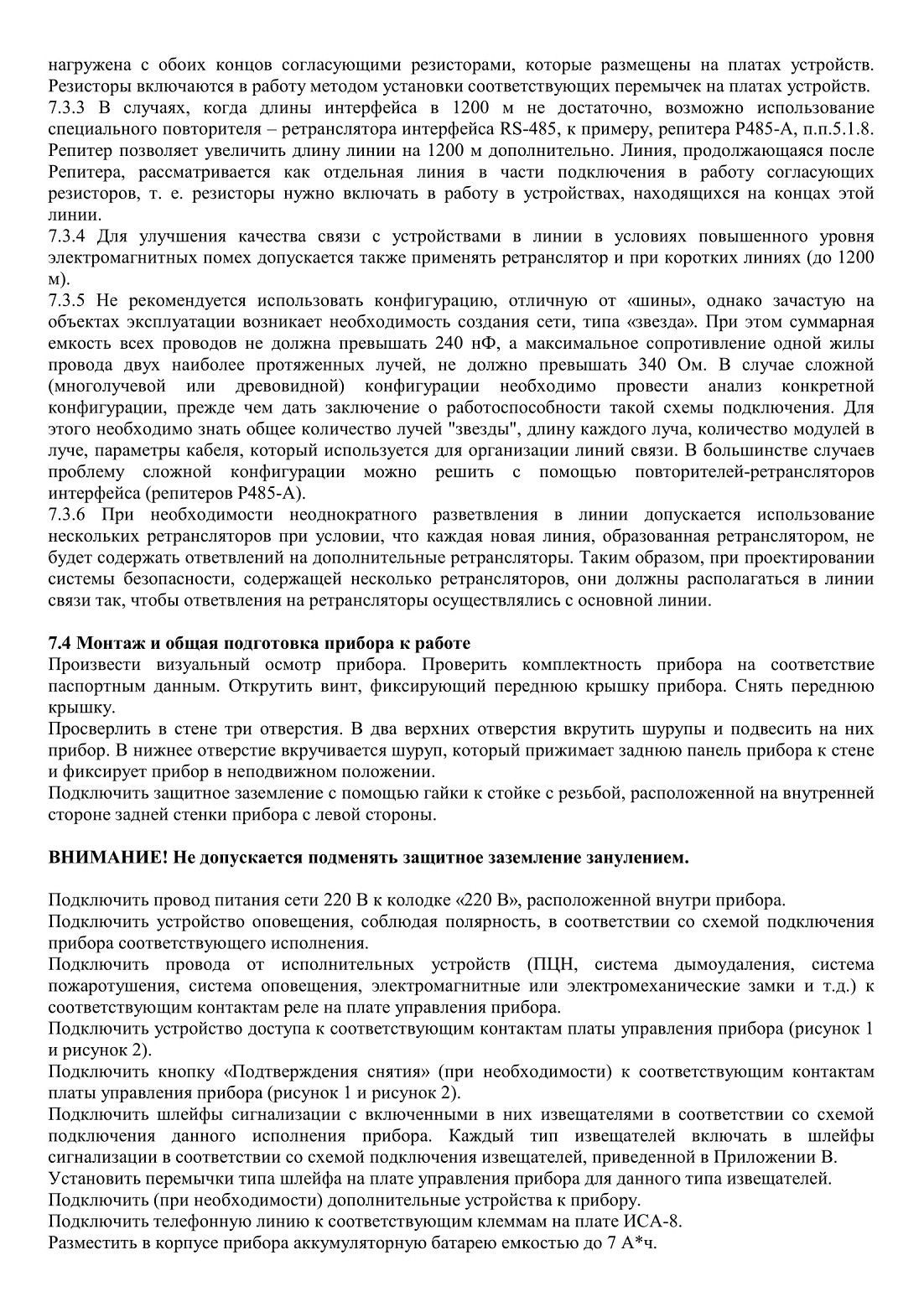

7.4 Монтаж и общая подготовка прибора к работе..........................................................................37

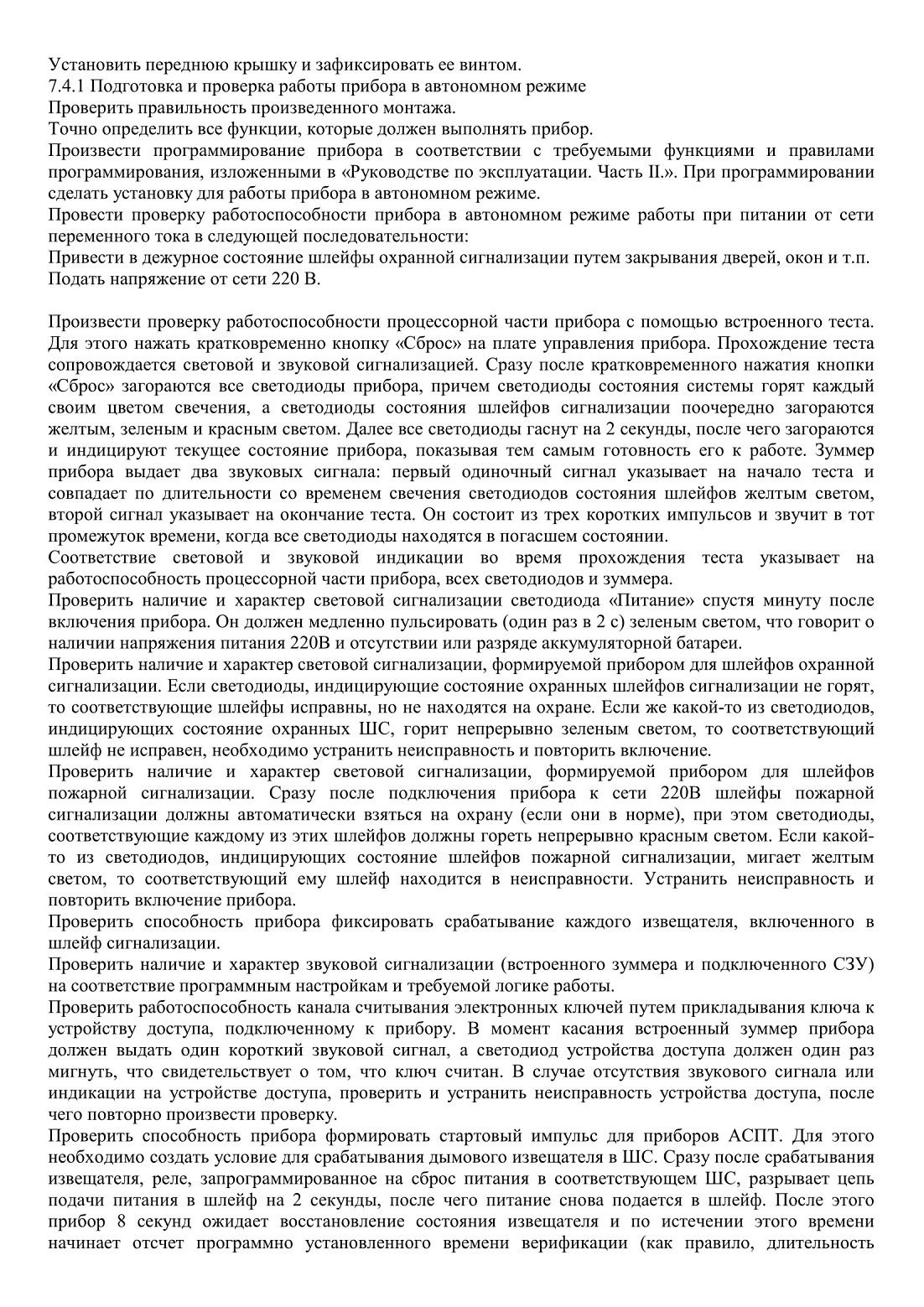

7.4.1 Подготовка и проверка работы прибора в автономном режиме............................................37

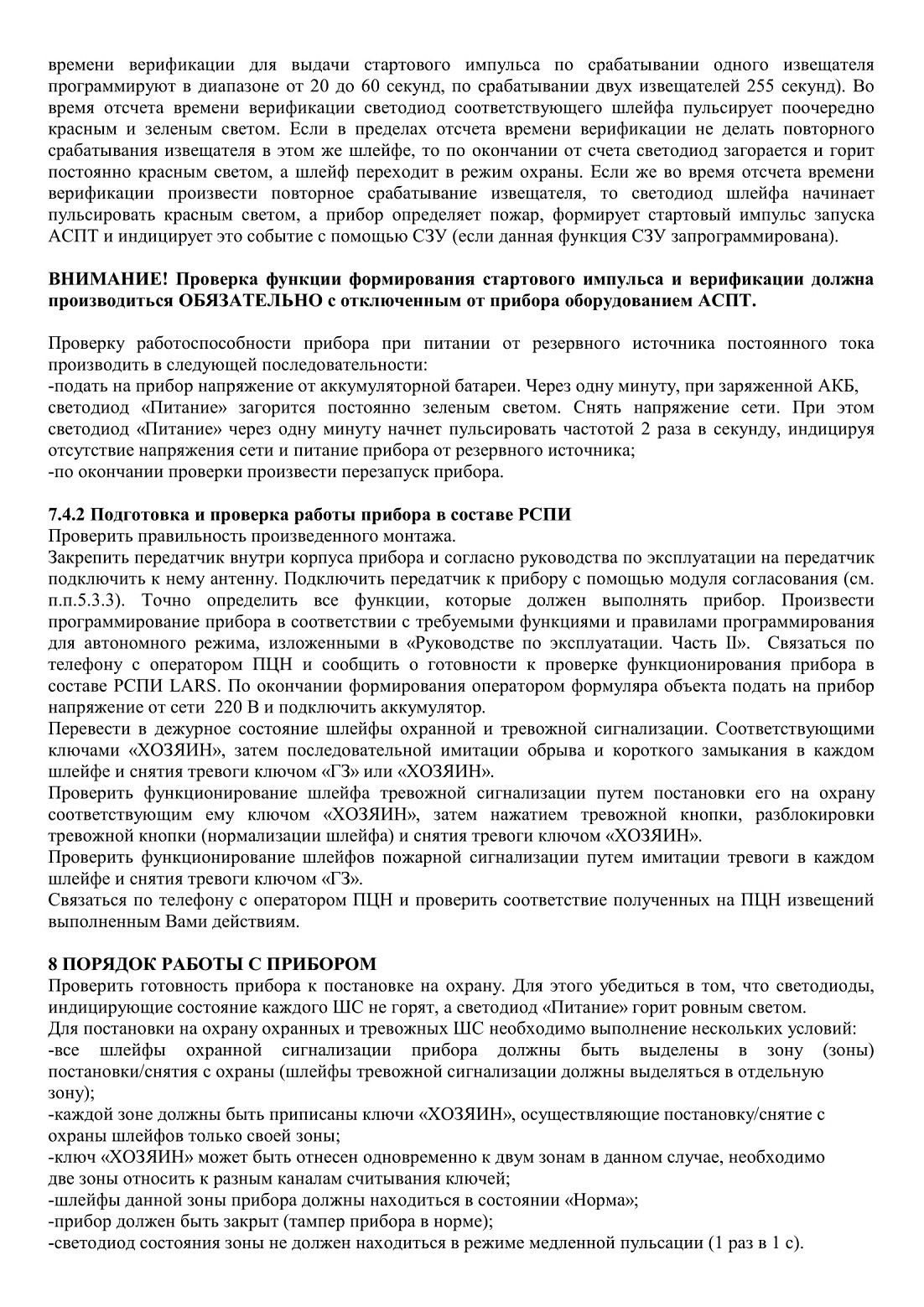

7.4.2 Подготовка и проверка работы прибора в составе РСПИ.......................................................39

8 ПОРЯДОК РАБОТЫ С ПРИБОРОМ...............................................................................................39

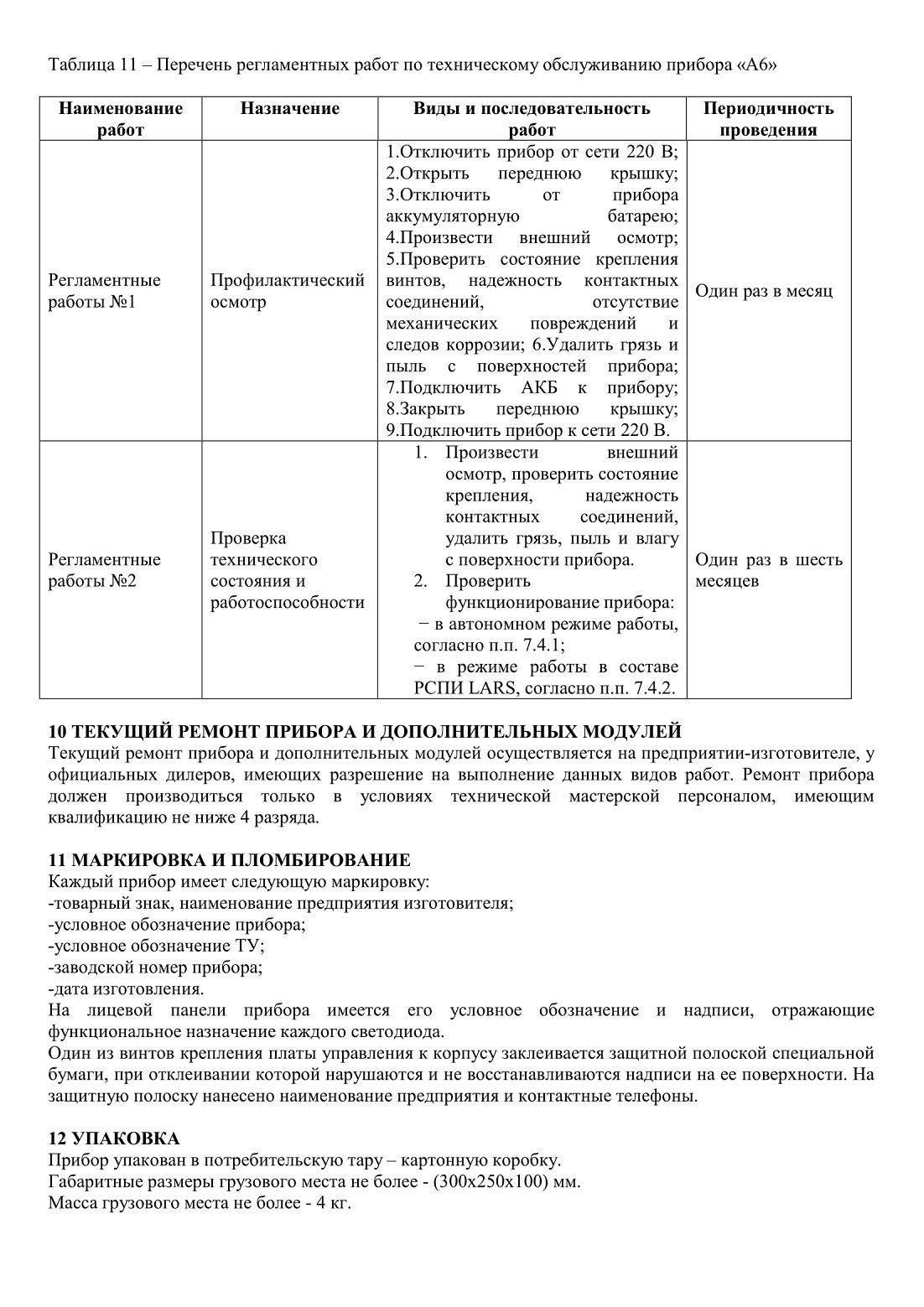

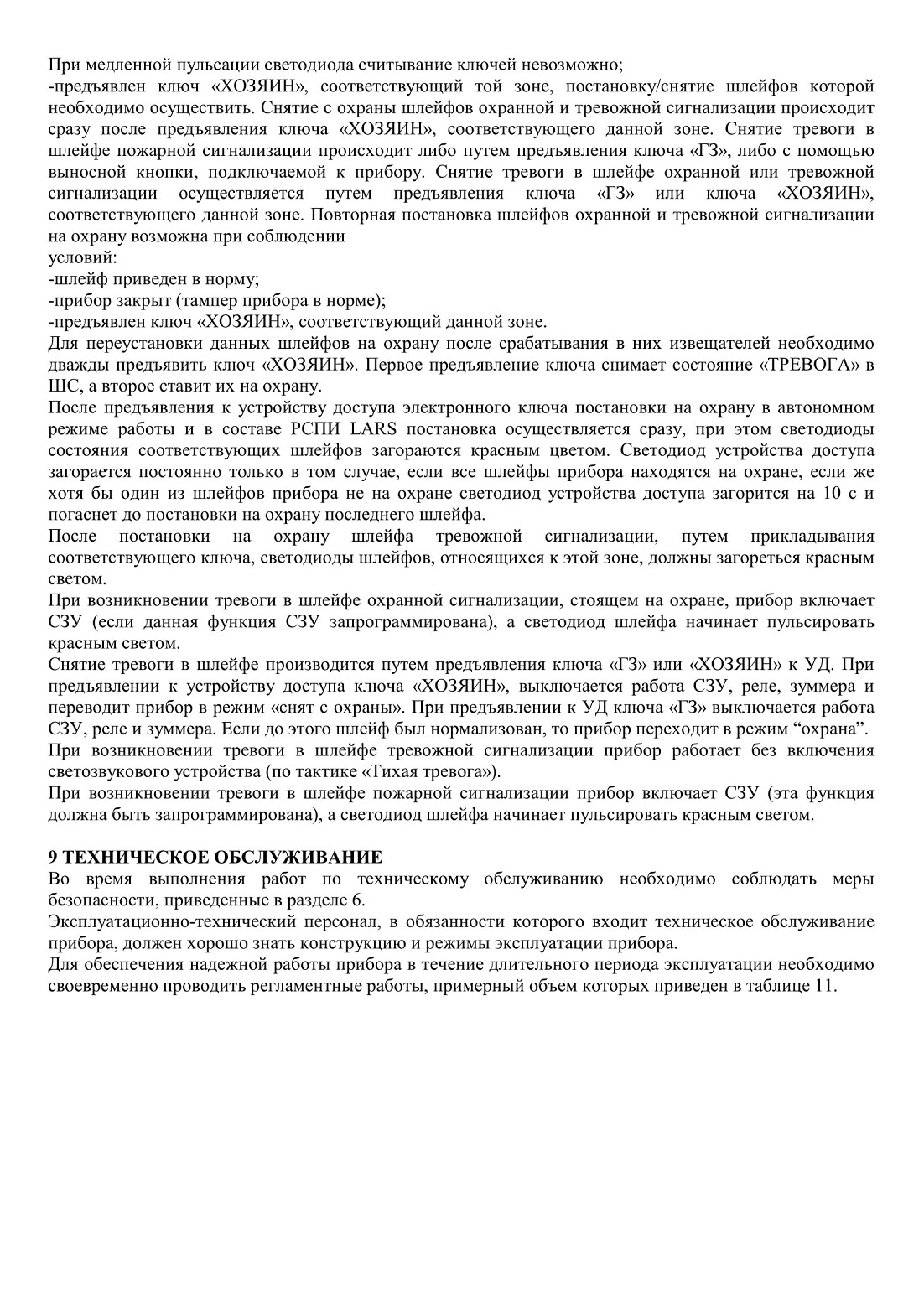

9 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ..............................................................................................40

10 ТЕКУЩИЙ РЕМОНТ ПРИБОРА И ДОПОЛНИТЕЛЬНЫХ МОДУЛЕЙ..................................41

11 МАРКИРОВКА И ПЛОМБИРОВАНИЕ.......................................................................................41

12 УПАКОВКА.....................................................................................................................................41

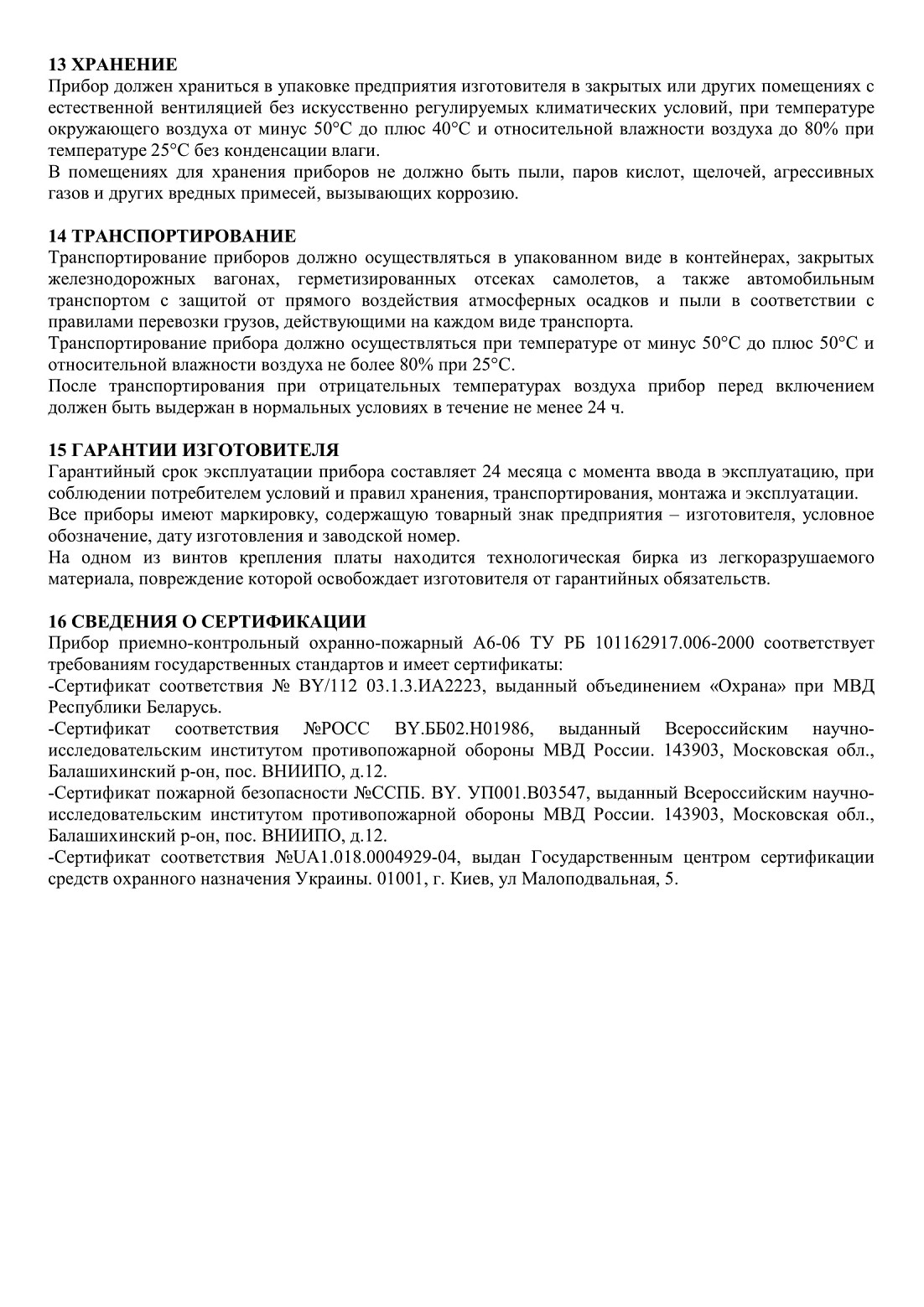

13 ХРАНЕНИЕ......................................................................................................................................42

14 ТРАНСПОРТИРОВАНИЕ..............................................................................................................42

15 ГАРАНТИИ ИЗГОТОВИТЕЛЯ......................................................................................................42

16 УТИЛИЗАЦИЯ.................................................................................................................................42

17 СВЕДЕНИЯ О СЕРТИФИКАЦИИ.................................................................................................42

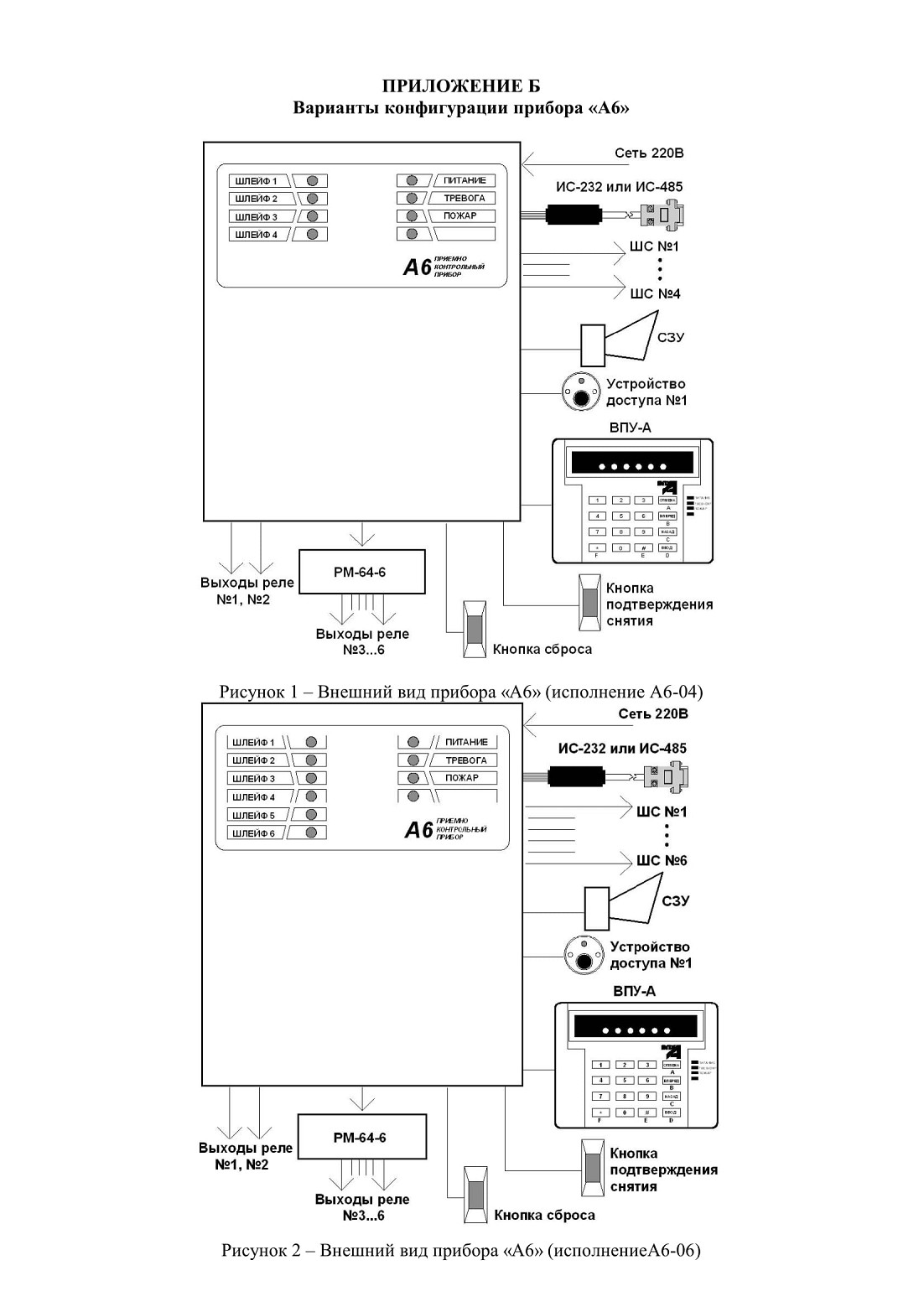

ПРИЛОЖЕНИЕ Б.................................................................................................................................43

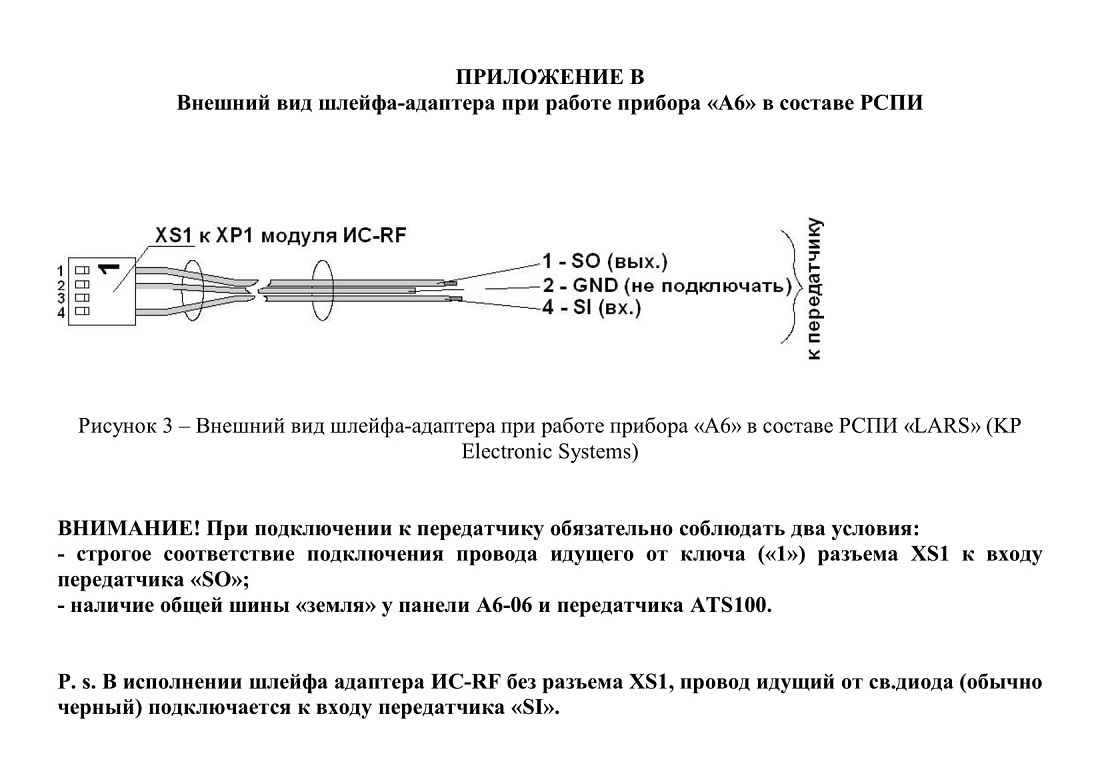

ПРИЛОЖЕНИЕ В.................................................................................................................................44

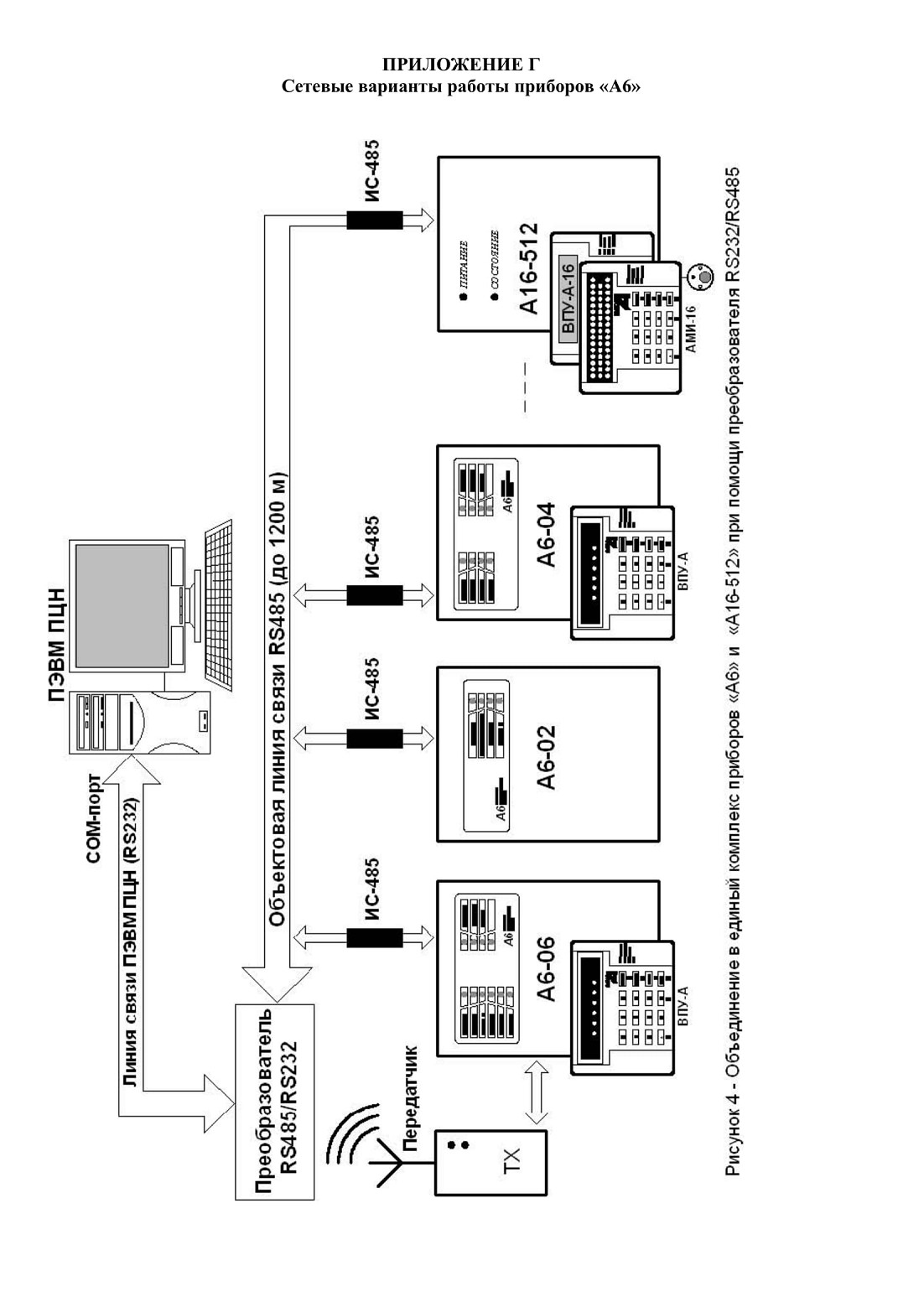

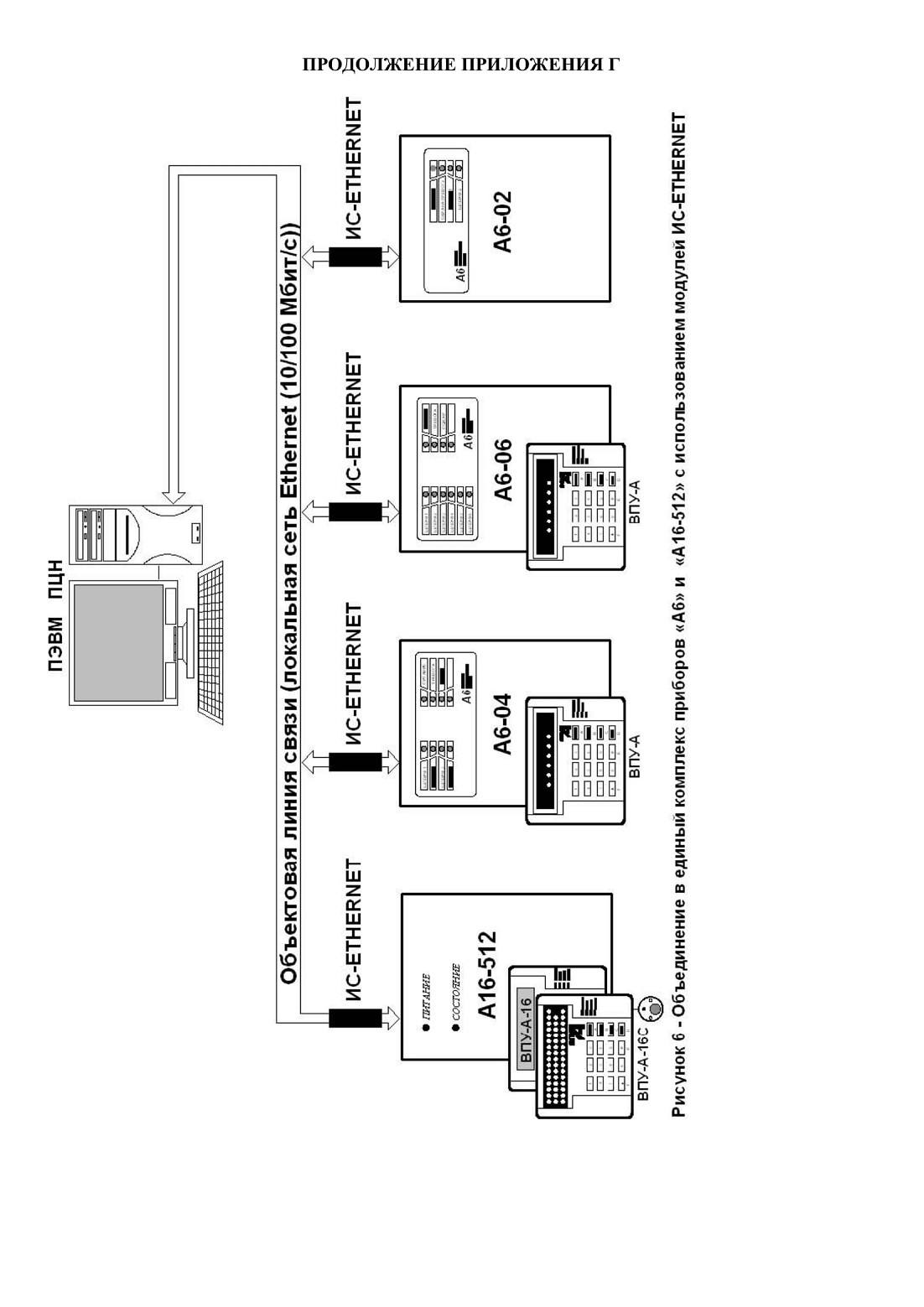

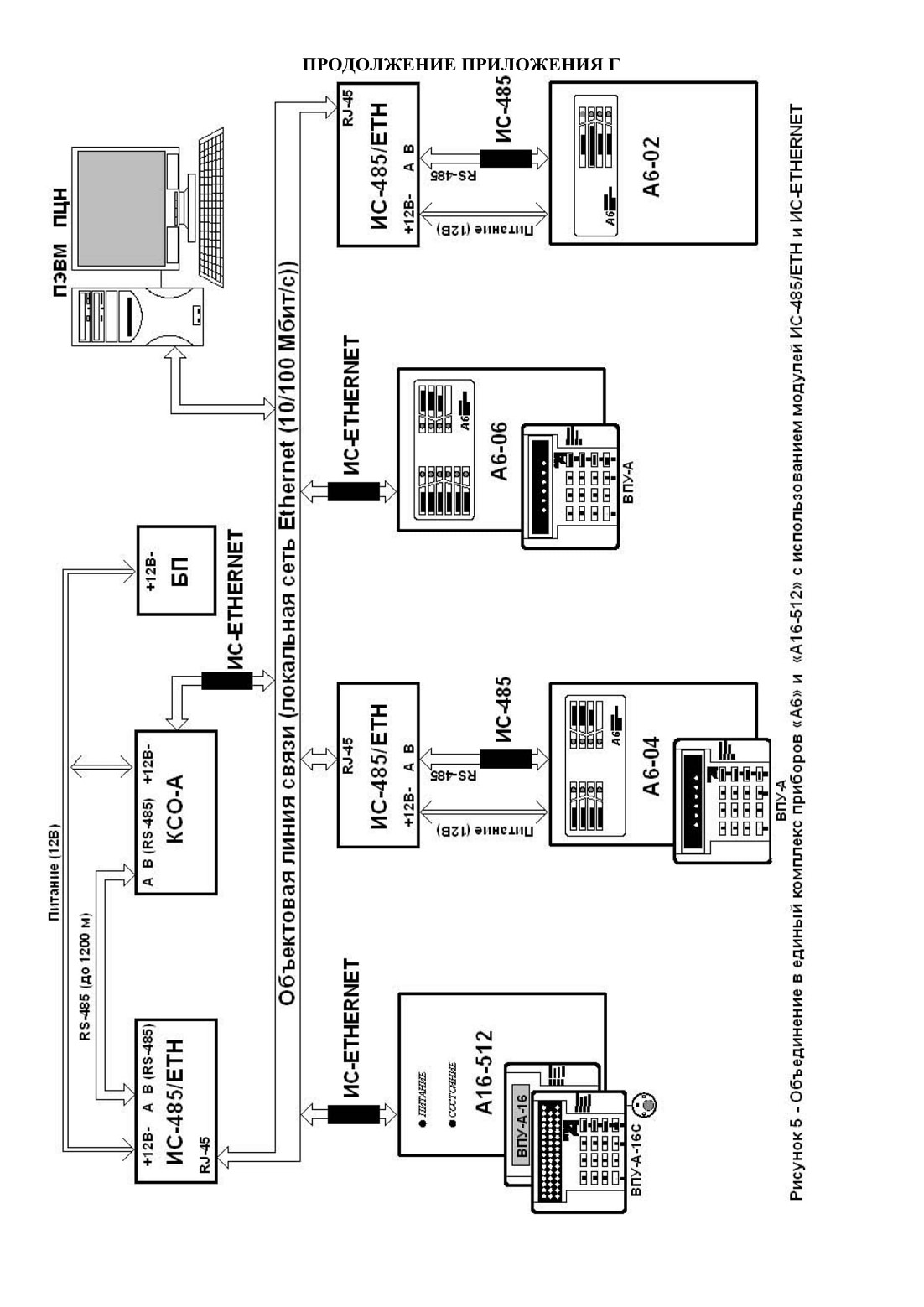

ПРИЛОЖЕНИЕ Г..................................................................................................................................45

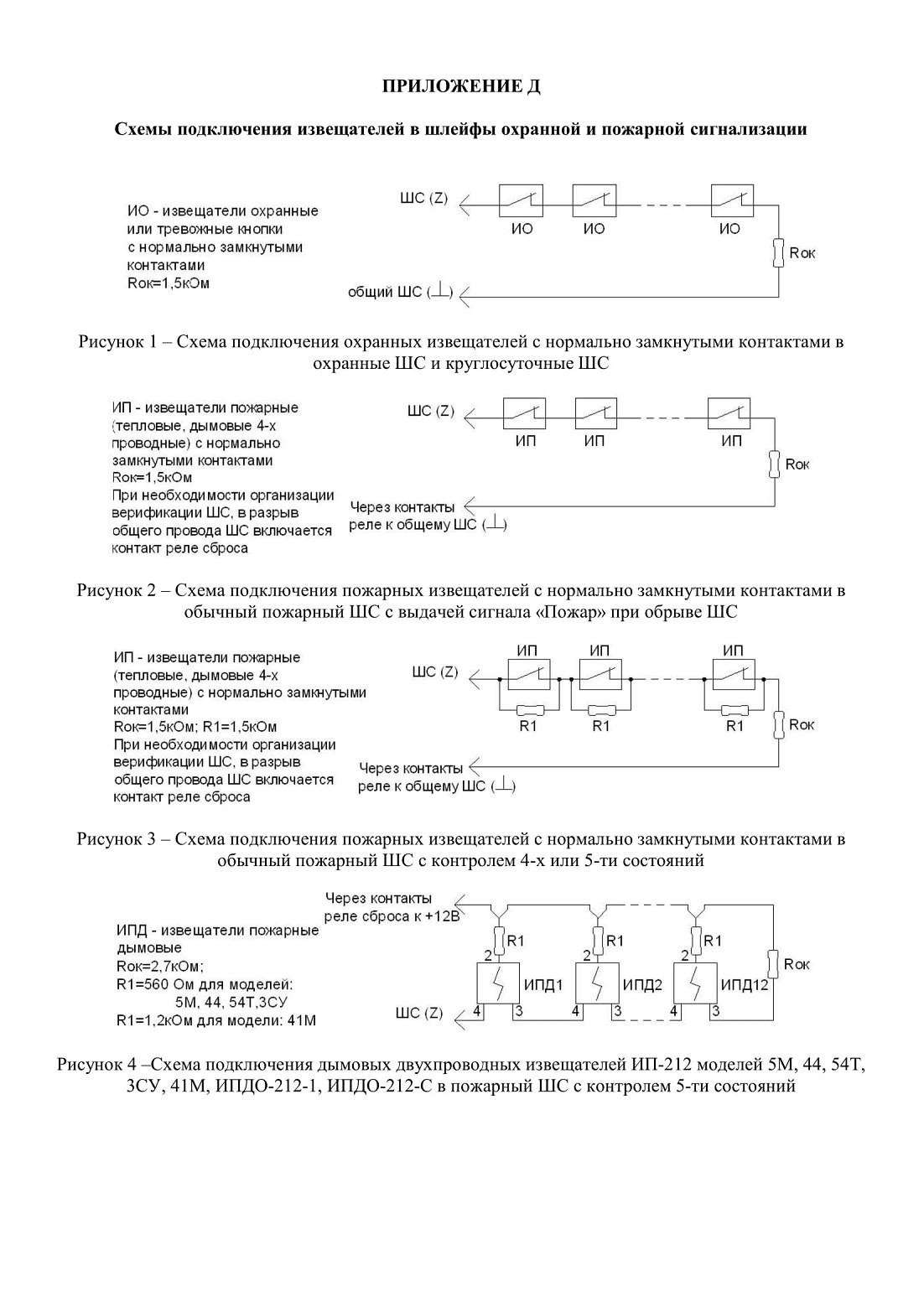

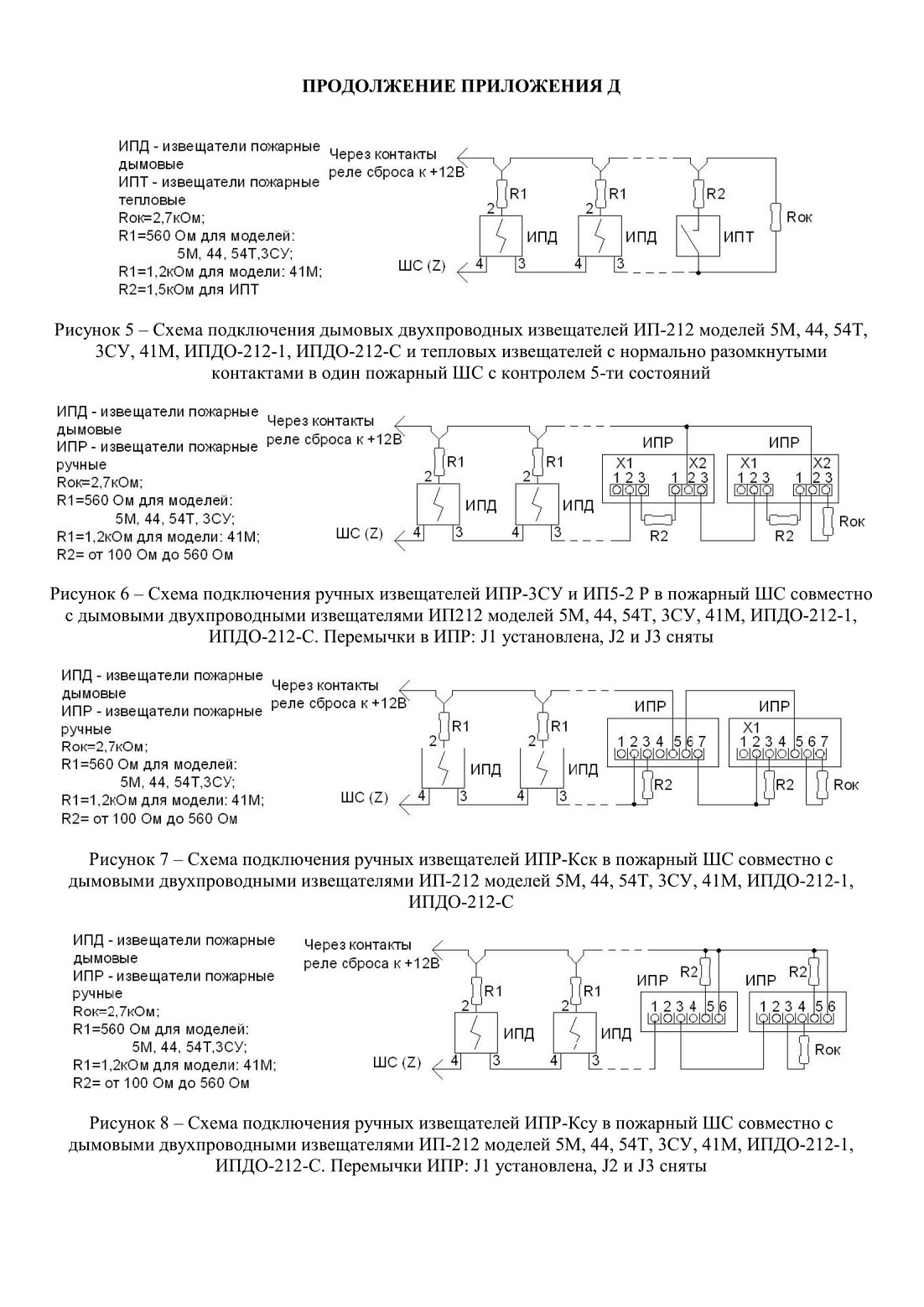

ПРИЛОЖЕНИЕ Д.................................................................................................................................48

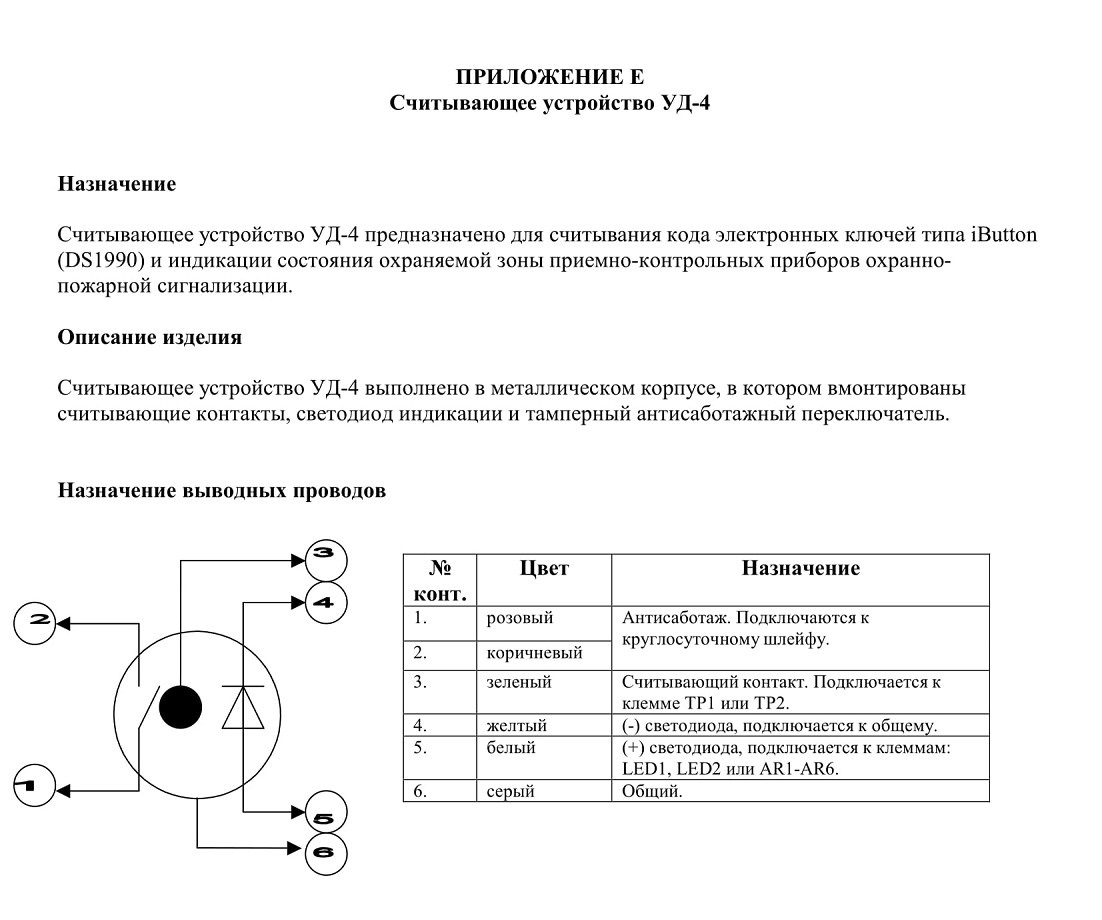

ПРИЛОЖЕНИЕ Е..................................................................................................51

ПРИЛОЖЕНИЕ Ж.................................................................................................52

ПЕРЕЧЕНЬ ПРИНЯТЫХ ТЕРМИНОВ И СОКРАЩЕНИЙ
АСПТ - автоматическая система пожаротушения.

Дежурный режим - режим работы прибора после снятия всех поступивших сигналов, в котором прибор в целом и его дополнительные устройства способны принять и передать извещения «Тревога», «Пожар», «Внимание» и «Неисправность».

ИО- извещатель охранный.

ИП - извещатель пожарный.

ипд — извещатель пожарный дымовой.

ИПР - извещатель пожарный ручной, ипт - извещатель пожарный тепловой.

ИСБ - интегрированная система безопасности.

Ключ «ГЗ» - ключ пользователя, применяемый для предупреждения операторов ПЦН о производимых действиях на объекте охраны обслуживающим персоналом (группой задержания), а также позволяющий осуществлять снятие состояния «Тревога» и/или «Пожар» с возможностью переустановки шлейфов (зон) в состояние «Охрана» (при условии их нормализации).

Ключ пользователя - ключ, подтверждающий право пользователя к совершению определенных действий с прибором, в качестве ключа пользователя при работе с прибором «А 16-512» возможно использовать: ключи контактного способа считывания DS1990A, DS1991-DS1996; бесконтактные карточки Proximity; цифровой PIN код.

Ключ «МОНТЕР» - ключ пользователя, применяемый для предупреждения операторов ПЦН о производимых действиях на объекте охраны обслуживающим персоналом (электромонтером).

Ключ «ХОЗЯИН» - ключ пользователя, дающий право осуществления операций постановки под охрану, снятия с охраны шлейфов (зон).

«МАСТЕР»-код - ключ пользователя, дающий право осуществления операций по изменению конфигурации прибора (программирования прибора).

Объектовая линия связи - линия связи, используемая для соединения приборов в интегрированную систему.

Пользователь - лицо, обладающее правом выполнения определенных действий, ограниченных уровнем доступа («МАСТЕР», «ХОЗЯИН», «ГЗ», «МОНТЕР»),

ППКОП - прибор приемно-контрольный охранно-пожарный.

ПО - программное обеспечение.

ПЦН - пульт централизованного наблюдения.

ПЭВМ - персональная электронно-вычислительная машина (персональный компьютер).

РСПИ - радиоканальная система передачи извещений.

СЗУ - светозвуковое устройство, скд - система контроля доступа.

СПИ - система передачи извещений.

сцн - система централизованного наблюдения.

Тампер - датчик вскрытия.

тсо - техническое средство оповещения.

УД - устройство доступа (считыватель), схема подключения представлена в ПРИЛОЖЕНИИ Е.

ШС - шлейф сигнализации.

PIN-код - персональный идентификационный номер (цифровой код) может служить в качестве ключа пользователя при осуществлении операций с прибором (при условии программирования PIN-кода в памяти данного прибора).

ВНИМАНИЕ! Перед началом работы с прибором определите его модификацию по этикетке и паспорту.

Настоящее руководство по эксплуатации предназначено для изучения устройства, конструкции, технических характеристик прибора приемно-контрольного охранно-пожарного «А6» ТУ РБ 101162917.006-2000 (прибор).

Данный документ содержит сведения, необходимые для обеспечения наиболее полного использования технических возможностей прибора и правильной его эксплуатации. К монтажу и обслуживанию

прибора должны допускаться лица, имеющие необходимую квалификацию и допуск к работе с электроустановками до 1000В.

Данное руководство по эксплуатации распространяется на следующие исполнения прибора:

- ППКОПА6-04 - (осуществляет контроль четырех шлейфов сигнализации);

- ППКОПАб-Об - (осуществляет контроль шести шлейфов сигнализации).

Все исполнения прибора А6 идентичны в отношении требований безопасности.

В связи с постоянной работой по совершенствованию прибора, повышающей надежность и улучшающей условия его эксплуатации, в конструкцию прибора могут быть внесены незначительные изменения, неотражеиные в настоящей редакции «Руководства по эксплуатации».

1 НАЗНАЧЕНИЕ

Прибор предназначен для контроля состояния шлейфов охранной, тревожной и (или) пожарной сигнализации, с соответствующей индикацией состояния на лицевой панели прибора, и на индикаторах выносной панели управления, и выдачи сигналов управления на светозвуковой оповещатель. В случае использования в системах пожарной сигнализации, прибор позволяет формировать сигнал запуска пожарных приборов управления АСПТ. Прибор также предназначен для работы в составе радиоканальных систем передачи извещений (РСПИ).

Возможно объединение приборов в интегрированную систему безопасности, в максимальной комплектации до 32-хприборов в сети по RS-485. При этом предусматривается несколько вариантов организации сети, которые отличаются составом оборудования и функциональными возможностями. Область применения прибора: системы охранно-тревожной сигнализации, пожарной сигнализации и управления контролем доступа, а также комплексы безопасности с совмещением функций выше перечисленных систем в любом их сочетании. Приборы применяются для автономной и централизованной охраны от пожаров и несанкционированных проникновений на таких объектах, как квартиры граждан, офисы, магазины, отделения банков, аптеки, административные и производственные помещения.

Для примера, в ШС прибора могут быть включены:

- точечные охранные извещатели (магнитоконтактные);

- извещатели охранные оптикоэлектронного, ультразвукового, радиоволнового, емкостного, акустического типов действия, в которых передача извещения «Тревога» осуществляется коммутацией шлейфа при помощи выходов реле извещателя;

- извещатели охранные комбинированные сочетающие различные физические принципы обнаружения;

- выходные цепи приемно-контрольных приборов и им подобные;

- извещатели пожарные тепловые пассивные с нормально замкнутыми и нормально разомкнутыми контактами;

- извещатели пожарные ручные, в которых передача извещения «Пожар» осуществляется вручную, путем коммутации шлейфа при помощи кнопки или рычага, возможно подключение некоторых типов ИПР в одном шлейфе совместно с извещателями пожарными тепловыми или дымовыми в соответствии со схемой подключения ИПР;

- извещатели пожарные дымовые двухпроводные токопотребляющие (питание в шлейфе с допустимым диапазоном напряжения 9 - 14В);

-извещатели пожарные дымовые четырехпроводные (питание отдельным шлейфом).

Прибор предназначен для установки внутри охраняемого объекта и рассчитан на круглосуточный режим работы. Конструкция прибора не предусматривает его использование в условиях воздействия агрессивных сред, пыли, а также в пожароопасных помещениях.

Условное обозначение прибора при заказе и в других документах: «Прибор приемно-контрольный охранно-пожарный А6-ХХТУРБ 101162917.006-2000», где XX - исполнение прибора.

Габаритные размеры, не более 210x240x80 мм.

Масса прибора (без аккумулятора), не более 3.2 кг.

По устойчивости к климатическим воздействиям прибор соответствует группе исполнения ВЗ по ГОСТ 12997-84 в диапазоне температур от минус 20°С до плюс 50°С.

2 ТЕХНИЧЕСКИЕХАРАКТЕРИСТИКИ
2.1 Напряжение питания, В:

- от сети переменного тока частотой 50±1 Гц от 187 до 242

- от резервного источника питания постоянного тока (аккумуляторная батарея

емкостью 7 А*ч) 12±2

2.2 Потребляемая мощность от сети переменного тока, ВА, не более 35

2.3 Ток потребления составными частями прибора по цепи 12 В, А, не более:

- плата управления «А6» (А6-04, А6-06): 0,150

- панель управления выносная ВПУ-А-06: 0,070

- панель управления выносная ВПУ-А: 0,020

- модуль релейный РМ-64: 0,080

2.4 Напряжение постоянного тока на выходах питания внешних устройств, В от 10,8 до 13,2

2.5 Выходной ток для питания внешних устройств, А, не более: 0,5

2.6 Выходной ток для подключения технических средств оповещения, А, не более: 0,5

2.7 Время работы прибора от аккумулятора 7 А*ч (при внешней нагрузке 0.2А), ч, не менее: 24

2.8 Отключение прибора при напряжении на аккумуляторе, В, менее 10,5

2.9 Максимальный ток заряда аккумулятора (при разряде до 10В), А: 0,4

2.10 Режим заряда аккумулятора постоянный

2.11 Информационная емкость прибора (количество подключаемых шлейфов сигнализации):

- для исполнения А6-04 4

- для исполнения А6-06 6

2.12 Оконечный резистор охранного шлейфа, кОм 1,5

2.13 Оконечный резистор пожарного теплового шлейфа, кОм 1,5

2.14 Дополнительный резистор в пожарный тепловой извещатель, кОм 1,5

2.15 Допустимое отклонение сопротивления охранного и пожарного теплового шлейфа, Ом +300

2.16 Оконечный резистор шлейфа с двухпроводными дымовыми токопотребляющими

извещателями, кОм 2,7

2.17 Дополнительный резистор в двухпроводные дымовые токопотребляющие

извещатели, Ом 560

2.18 Допустимое отклонение сопротивления шлейфа с двухпроводными дымовыми

токопотребляющими извещателями, Ом +50

2.19 Диапазон сопротивления охранного ШС в состоянии «Норма», кОм 1,2....1,8

2.20 Диапазон сопротивления охранного ШС в состоянии «Тревога», кОм 0... 1,2; более 1,8

2.21 Сопротивление утечки между проводами ШС и (или) между каждым

проводом и «землей», кОм, не менее 100

2.22 Оконечный резистор шлейфа контроля пожаротушения и оповещения 150 Ом, 2 Вт

2.23 Оконечный резистор шлейфа СЗУ, кОм 1.5

ПРИМЕЧАНИЕ. При необходимости подключения СЗУ с током потребления свыше 0,5А рекомендуется использовать дополнительный источник питания, см. п.п.5.3.6.

2.24 Программируемое время реакции шлейфа сигнализации, мс 60, 250, 500, 750

2.25 Цикличность опроса шлейфов, мс 30

2.26 Напряжение в ШС, В 12

2.27 Максимальный ток в ШС в дежурном режиме (при подключении пожарных дымовых

двухпроводных токопотребляющих извещателей), А, не более: 0.007

2.28 Максимальный ток в ШС в тревожном режиме (при подключении пожарных дымовых

двухпроводных токопотребляющих извещателей), А, не более: 0.040

ВНИМАНИЕ! Возможно подключение до 12-ги двухпроводных дымовых токопотребляющих извещателей в один ШС, см. п.п. 5.З.5.1.
2.29 Количество программируемых независимых зон постановки/снятия:

- для исполнения А6-04.............4

- для исполнения А6-06............6

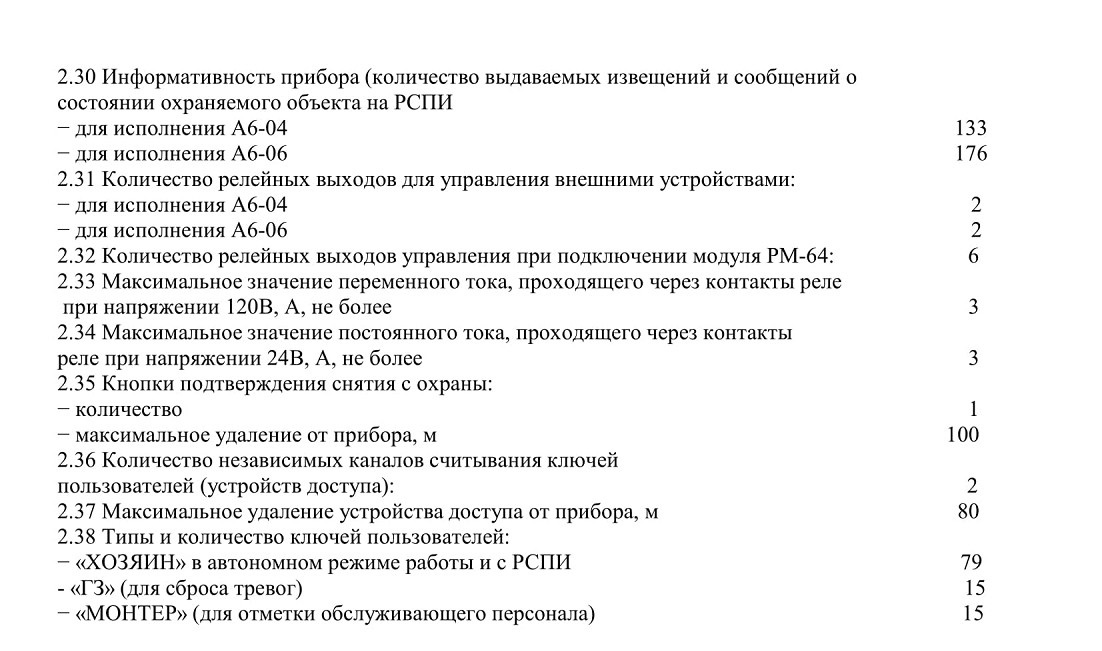

3 ФУНКЦИОНАЛЬНЫЕ возможности

3.1 Прибор обеспечивает автоматический переход на работу от резервного источника питания, в случае отключения напряжения сети 220В, и обратно без выдачи тревожных извещений.

3.2 Типы извещателей, подключаемых к ШС прибора:

- охранные извещатели с нормально замкнутыми или нормально разомкнутыми контактами;

- тревожные кнопки с нормально замкнутыми или нормально разомкнутыми контактами;

- пожарные тепловые извещатели с нормально замкнутыми или нормально разомкнутыми контактами;

- пожарные дымовые 4-х проводные извещатели;

- пожарные дымовые двухпроводные извещатели пожарной сигнализации с питанием по шлейфу и допустимым диапазоном напряжения питания 9-16В;

- пожарные ручные извещатели.

3.3 Прибор обеспечивает сброс питания ШС с двухпроводными дымовыми извещателями на время не менее 2 с для восстановления извещателей шлейфа в дежурный режим из состояния «Пожар».

3.4 Прибор обеспечивает периодический сброс питания ШС с двухпроводными дымовыми извещателями на время не менее 2 с для исключения зависания извещателей.

3.5 Программно устанавливаемые типы шлейфов (для каждого ШС):

- охранный;

- 24-хчасовой (круглосуточный);

- тревожный;

- пожарный на 4 состояния;

- пожарный на 5 состояний;

- пожарный со срабатыванием на обрыв;

- пожарный со срабатыванием на короткое замыкание;

- пожарный дымовой двухпроводный;

- пожарный дымовой двухпроводный на 5 состояний;

- контроль пожаротушения и оповещения.

3.6. Программно устанавливаемые значения времени реакции шлейфа на срабатывание извещателей:

- 60 мс;

- 250 мс;

- 500 мс;

- 750 мс.

3.7. Прибор обеспечивает контроль индикацию следующих четырех состояний любого ШС кроме двух проводных дымовых:

- обрыв;

- короткое замыкание;

- норма;

- тревога.

3.8. Для двухпроводных дымовых и тепловых извещателей прибор обеспечивает контроль и индикацию

следующих пяти состояний ШС:

- обрыв;

- короткое замыкание;

- норма;

- внимание;

- пожар.

3.9. В приборах программно устанавливается время задержки на вход и выход для охранных ШС в пределах от 1 до 255 с.

3.10. Прибор обеспечивает формирование стартового импульса запуска приборов управления АСПТ.

3.11. Прибор обеспечивает формирование стартового импульса запуска пожарных приборов управления АСПТ с задержкой не менее 30 с и без задержки времени для помещений, в которых пребывание людей не предусмотрено (устанавливается программно).

3.12 Выдача прибором извещения «Пожар» и формирования стартового импульса для запуска приборов АСПТ, при работе прибора с двухпроводными дымовыми извещателями установленными в одном защищаемом помещении, происходит при срабатывании 2-х извещателей в одном шлейфе либо в 2-х связанных соседних шлейфах (устанавливается программно).

3.13 Для ШС с двухпроводными дымовыми извещателями программно устанавливается время верификации (время, в течение которого ожидается повторная сработка извещателя для принятия решения о пожаре).

3.14 Прибор позволяет осуществлять постановку под охрану и снятие с охраны одновременно нескольких шлейфов, (количество шлейфов устанавливается программно) путем предъявления соответствующего ключа пользователя, в случае, когда эти шлейфы принадлежат одной зоне.

3.15 Прибор поддерживает работу со следующими типами ключей пользователей:

- ключи контактного способа считывания DS1990A, DS1991-DS1996;

- бесконтактные карточки Proximity;

- PIN-код - цифровой код, вводимый с выносной панели управления.

3.16 К прибору возможно подключение УД (считывателей), с возможностью организации 2-х независимых каналов считывания;

3.17 Программно устанавливаемые параметры работы выходных устройств (встроенного зуммера, технического средства оповещения, штатных и дополнительно подключаемых реле):

- пульсирующий режим работы;

- постоянный режим работы;

- задержка срабатывания;

- продолжительность срабатывания;

- тип события, по которому запускается выходное устройство;

- способ перевода выходного устройства в дежурный режим работы (ключом, кнопкой);

3.18 Прибор имеет следующие режимы работы:

- автономный;

- в составе РСПИ;

-объединение в единую систему (максимально до 32-х устройств в сеть по RS-485).

3.19 Светодиод «Питание» обеспечивает индикацию следующих состояний:

- прибор питается от сети, аккумуляторная батарея заряжена;

- прибор питается от сети, аккумуляторная батарея разряжена или отсутствует;

- нет сети и прибор питается от батареи резервного электропитания;

- нет сети, и батарея резервного электропитания разряжена;

- прибор выключен.

3.20 Светодиод «Охрана/Тревога» обеспечивает индикацию следующих состояний:

-система поставлена под охрану;

- тревога в системе;

- система снята с охраны.

3.21 Светодиод «Пожар» обеспечивает индикацию следующих состояний:

- нет тревоги в пожарных шлейфах;

- тревога в пожарном шлейфе.

3.22 Светодиод «Автоматика» обеспечивает индикацию следующих состояний:

- задержка запуска автоматики;

- запуск автоматики.

3.23 Светодиоды шлейфов пронумерованы от «1» до «4» для прибора исполнения А6-04 и от «1» до «6» для исполнения прибора А6-06, и отображают следующие состояния соответствующих шлейфов:

- шлейф в норме и стоит под охраной;

- шлейф нарушен и не стоит под охраной;

- шлейф берется под охрану;

- пожарный шлейф в состоянии «Внимание»;

- шлейф в состоянии «Тревога»/ «Пожар»;

- шлейф снят с охраны и в состоянии «Норма»;

- пожарный шлейф в состоянии «Неисправность».

3.24 Прибор обеспечивает следующую звуковую сигнализацию с помощью встроенного зуммера:

- «Тревога» (зуммер работает согласно запрограммированному режиму);

- «Предупреждение» (короткие импульсы с периодичностью 4 с);

- «Неисправность» (зуммер выдает серию из 10 коротких импульсов с интервалом 4 мин);

- считан ключ DS1990 (1 короткий импульс);

- система взята под охрану (2 коротких импульса);

- система снята с охраны (3 коротких импульса);

- попытка взятия под охрану при нарушенных ШС (1 длинный импульс).

3.25 Контроль несанкционированного вскрытия корпуса прибора, как в состоянии «Охрана», так и в состоянии «Снят с охраны».

3.26 Контроль соединительных проводов УД и тампера извещателей с формированием извещения «ТРЕВОГА ВСКРЫТИЕ» при нарушении.

3.27 Подключение кнопки подтверждения снятия с охраны и программная установка интервала времени на подтверждение.

3.28 К прибору также имеется возможность подключения следующих дополнительных устройств:

- панель управления выносная ВПУ-А (светодиодная клавиатура), с возможностью контроля за состоянием ШС, а также осуществления операций постановки/снятия;

- панель управления выносная ВПУ-А-06 (клавиатура ВПУ-А-06), с возможностью программирования конфигурации прибора, контроля и управления за состоянием ШС;

- панель управления выносная ВПУ-А-16 (клавиатура ВПУ-А-16), с возможностью программирования конфигурации прибора входящего в состав ПСБ «СетьА», а также осуществления контроля и управления за состоянием ШС прибора «А6» входящего в состав ИСБ «СетьА»;

- модуль процессорный КСО-А, предназначенный для объединения приборов «А6» в единую ИСБ «СетьА» по линиям связи RS-485;

- модуль релейный РМ-64, используемый для расширения возможностей прибора;

- модуль согласования ИС-RF, обеспечивающий согласование прибора «А6» всех исполнений при работе в составе РСПИ LARS;

- модуль согласования ИС-232, позволяющий программировать конфигурацию прибора «А6» и дистанционно осуществлять управление и контроль его состояния на ПЭВМ;

- модуль согласования ИС-485, позволяющий подключать приборы «А6» к объектовой линии связи по интерфейсу RS-485 с целью обеспечения возможности объединения приборов в ИСБ «СетьА», а также для подключения клавиатуры ВПУ-А-06;

- пульт программирования ПР-1, осуществляющий программирование конфигураций прибора.

3.31 Прибор программируется одним из ниже перечисленных способов:

- с ПЭВМ (с помощью ИС-232, PROG-1);

- с клавиатуры ВПУ-А-06 (ВПУ-А-16);

- с пульта программирования ПР-1.

3.32 Прибор имеет внутреннюю память на 128 событий, с возможностью расширения до 512 событий. При работе с компьютером память событий ограничивается только возможностями компьютера.

Вставка плавкая ВПТ 19-2ААГ0.481.502 ТУ 1

5 УСТРОЙСТВО И РАБОТА
5.1 Прибор «А6» и дополнительные устройства

5.1.1 Прибор приемно-контрольный охранно-пожарный «А6»

Принцип работы прибора основан на анализе переходных процессов в шлейфах сигнализации, нагрузкой которых является резистор.

Конструктивно прибор «А6» представляет собой металлический корпус, в котором расположены все узлы и блоки прибора. Дверца корпуса фиксируется в закрытом положении винтом, либо замком.

В корпусе прибора на задней стенке имеются отверстия, предназначенные для крепления прибора и подводки проводов. Датчик вскрытия прибора (тампер), расположен на плате управления.

В приборах «А6» всех исполнений трансформатор встроенного источника питания и сетевая колодка закреплены на корпусе прибора.

Под платой управления прибора исполнения находятся две стойки для крепления дополнительных модулей.

В нижней части корпуса прибора предусмотрено место для размещения аккумуляторной батареи емкостью до 7А*ч. Батарея подключается к соответствующим клеммам платы управления.

Платы управления прибора «А6» являются управляющим ядром приборов различных исполнений. Прибор имеет энергонезависимую память, в которой содержится программа с текущей конфигурацией и архив до 128-ти событий (с возможностью расширения до 512).

Внешний вид платы управления прибора «А6» исполнения А6-04 представлен на рисунке 1, а прибора «А6» исполнения А6-06 представлен на рисунке 2. Внешний вид прибора «А6» (исполнений А6-04 и А6-06) с подключенными дополнительными модулями представлен на рисунках 1 и 2, Приложения Б. Исполнения приборов отличаются следующим:

- на плате управления прибора для исполнения А6-04 отсутствуют колодки подключения 5 и 6 шлейфов и колодки подключения отображения состояния 5 и 6 зон;

- в прошивке процессора прибора для исполнения А6-04 отключена программная поддержка 5 и 6 шлейфов и 5 и 6 зоны. В остальном, выполняемые функции прибора исполнения А6-04 и прибора исполнения А6-06 идентичны.

JP5 ... JP8 - перемычки предназначены для выбора типа шлейфа:
-нижнее положение - охранные, тепловые извещатели;
- верхнее положение - двухпроводные дымовые токопотребляющие извещатели.
Рисунок I - Внешний вид платы управления прибора «А6» исполнения А6-04

Рисунок 2 - Внешний вид платы управления прибора «А6» исполнения А6-06

5.1.1.1 Назначение предохранителей на плате прибора:

- FU1 - цепь аккумулятора (2А);

- FU2 - выход питания внешних устройств (1 А);

- FU4 - выход технических средств оповещения (1 А).

5.1.1.2 Назначение разъемов на плате прибора:

- ХР1 - подключение модулей согласования ИС-232, ИС-485, ИС-USB, ИС-ETHERNET, пульта ПР-1;

- ХРЗ - подключение модуля релейного РМ-64 (РМ-64-2, РМ-64, РМ-64-6);

- ХР4 - подключение модулей согласования ИС-RF;

- ХР5 - технологический.

5.1.1.3 Назначение светодиодов на плате прибора:

- VD1 - индикация наличия напряжения на выходе питания внешних устройств;

- VD2 - индикация наличия опроса прибора (при подключении модулей ИС-485, ИС-232).

5.1.1.4 Назначение перемычек на плате прибора:

- JP2 - включение/выключение зуммера;

- JP4 - обнуление памяти конфигурации прибора;

ВНИМАНИЕ! Для обнуления памяти конфигурации прибора необходимо: замкнуть перемычку JP4; Включить питание прибора; дождаться режима ТЕСТ (перезапуск прибора); снять перемычку.

-JP5 ... JP10 - предназначены для выбора типа шлейфа (нижнее положение - охранные извещатели, верхнее - двухпроводные дымовые токопотребляющие извещатели).

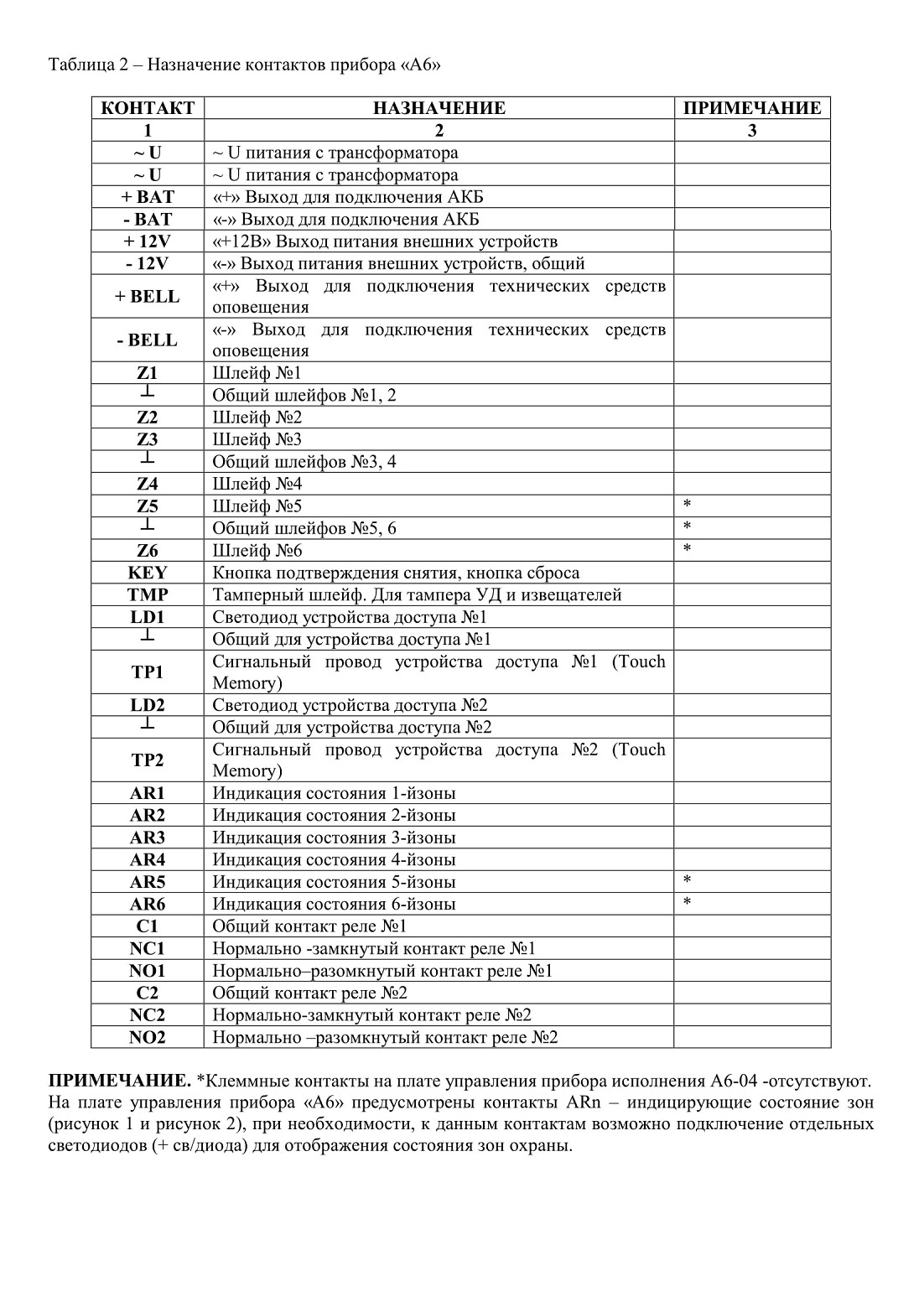

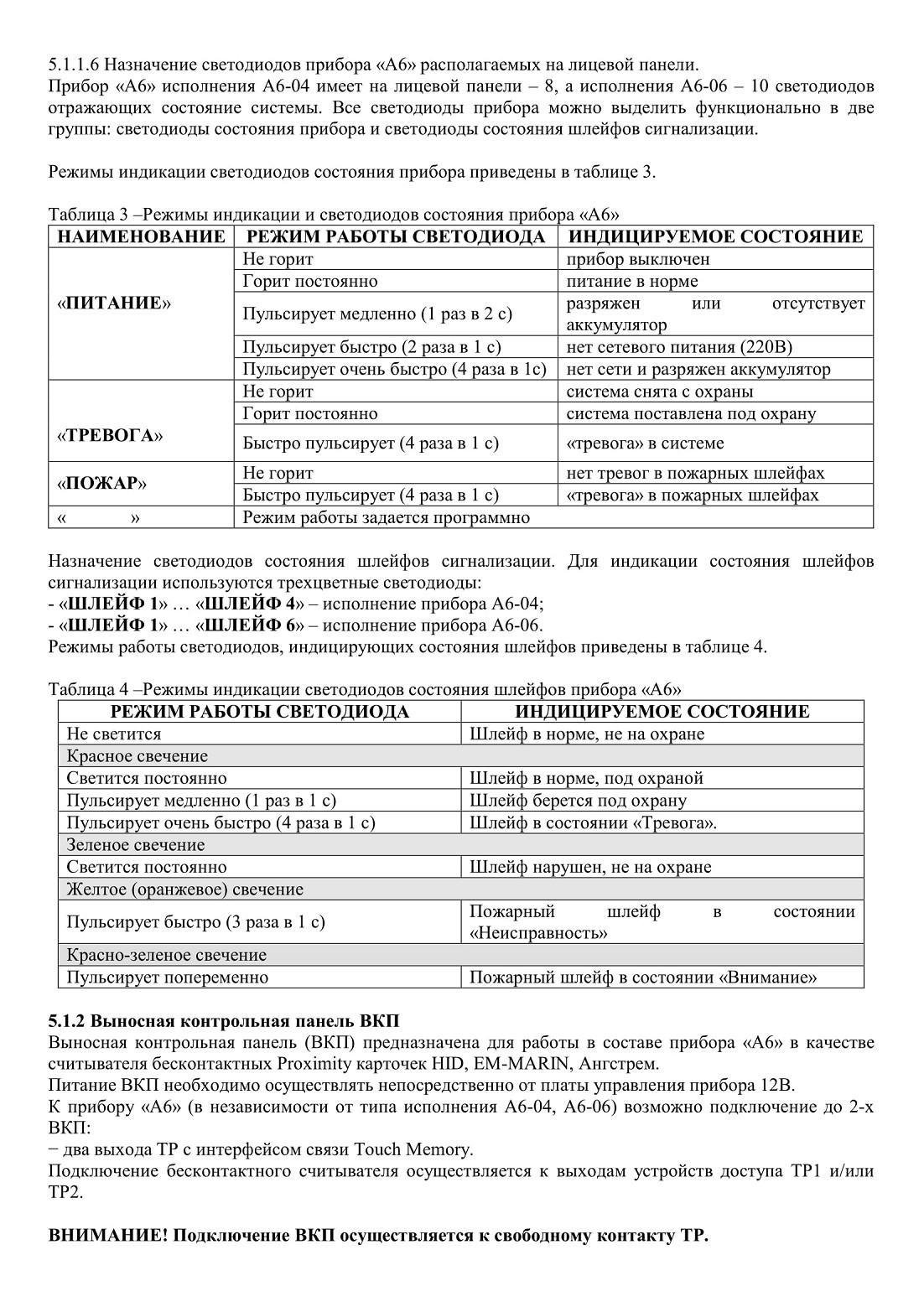

5.1.1.5 Назначение контактов прибора приведено в таблице 2.

Таблица 2 - Назначение контактов прибора «А6»

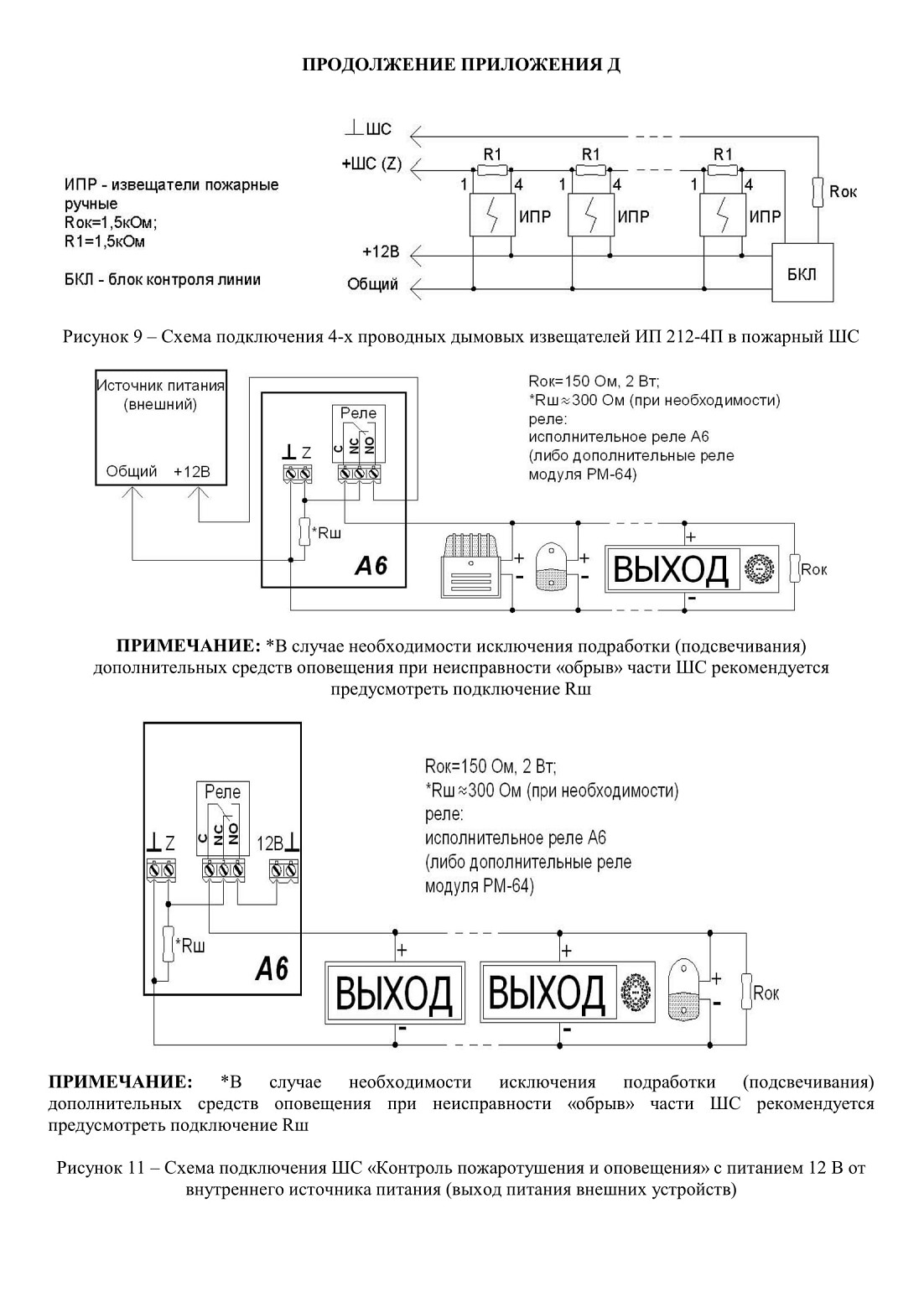

5.3.5.2 Работа в режиме шлейфа контроля пожаротушения и оповещения. Данный тип шлейфа можно использовать при необходимости организации подключения дополнительных технических средств оповещения (световых, светозвуковых, светоречевых и др. В соответствии с классификацией систем оповещения СО-1 иСО-2) и контроля их состояния помимо существующего выхода ТСО (BELL). Возможно подключение в шлейф «Контроля пожаротушения» следующих типов световых, светозвуковых, светоречевых устройств: АСТО 12 (12В), АСТО 12 Р(12В), ПКИ-1, LD-H96, SOA-4PS и других с аналогичными характеристиками.

ВНИМАНИЕ! Количество подключаемых световых, светозвуковых, светоречевых устройств в шлейф «Контроль пожаротушения и оповещения» выбирается из расчета тока потребления данными устройствами и ограничивается величиной тока коммутируемого выходом исполнительного реле.

При организации схемы с питанием от встроенного источника питания, количество дополнительных средств оповещения ограничивается максимальным током выхода питания внешних устройств.

Для корректной работы ШС «Контроль пожаротушения и оповещения» необходимо: -запрограммировать тип шлейфа прибора как «Контроль пожаротушения»;

-указать номер исполнительного реле - активация реле по тревоге;

-отнести Активатор, созданный по уровню тревоги «Неисправность», для шлейфа «Контроль пожаротушения и оповещения» к исполнительному устройству Зуммер и/или Сирена. Схемы подключения шлейфа «Контроль пожаротушения и оповещения» представлены в Приложении Д на рисунках 10 и 11.

5.3.6 Функция формирования стартового импульса запуска приборов управления АСПТ

Данная функция предназначена для включения установок дымоудаления, систем оповещения, отключения вентиляции кондиционирования.

Формирование стартового импульса запуска приборов АСПТ происходит при срабатывании 2-х извещателей, установленных в одном защищаемом помещении. Стартовый импульс может формироваться по трем вариантам.

5.3.6.1 Формирование стартового импульса при срабатывании двух извещателей установленных в одном ШС. При срабатывании первого извещателя, реле, запрограммированное на сброс питания в соответствующем ШС разрывает цепь подачи питания в ШС. По истечении 2-хсекунд, питание снова подается в ШС. После этого прибор 8 секунд ожидает восстановления состояния извещателя и поистечении этого времени начинает отсчет программно установленного времени верификации 255 секунд. Во время отсчета времени верификации светодиод соответствующего ШС индицирует состояние «Виимаиие». Если в период отсчета времени верификации произойдет срабатывание двух извещателей, то будет выдан сигнал «Пожар» и стартовый импульс запуска приборов АСПТ. Если в период верификации не произошло срабатывание второго извещателя и все извещатели исправны, ШС переходит в состояние «Охрана».

5.3.6.2 Формирование стартового импульса при срабатывании двух извещателей установленных в двух связанных ШС. При использовании в приборе функции двух связанных ШС формирование стартового импульса происходит при срабатывании извещателей только в обоих ШС.

5.3.6.3 Формирование стартового импульса по срабатыванию одного извещателя в ШС. При этом сразу после срабатывания извещателя реле, запрограммированное на сброс питания в соответствующем шлейфе, разрывает цепь подачи питания в шлейф на 2 секунды, после чего питание опять подается в шлейф. После этого прибор 8 секунд ожидает восстановления состояния извещателя и по истечении этого времени начинает отсчет программно установленного времени верификации (как правило, в данном случае длительность времени верификации программируют в диапазоне от 20 до 60 секунд). Во время отсчета времени верификации светодиод соответствующего ШС индицирует состояние «Внимание». Если в пределах отсчета времени верификации не произошло повторного срабатывания извещателя в этом же шлейфе, то по окончании отсчета шлейф переходит в режим «Охрана». Если же во время отсчета времени верификации произойдет повторное срабатывание извещателя, то светодиод ШС начинает индицировать состояние «Пожар», а прибор сформирует стартовый импульс.

ПРИЛОЖЕНИЕ Ж Коды сообщений в РСПИ LARS
00 Тест
01 Включение
02 Выключение
03 Программирование
04 Нет сети 220В
05 Восстановление сети 220В
06 Разряд аккумулятора
07 Восстановление аккумулятора
08 Подбор ключа
09 Снятие под принуждением
ОА Неисправность сирены
ОВ Восстановление сирены
ОС Вскрытие тампера
0D Закрытие тампера
0Е Потеря связи с модулем расширения
OF Восстановление связи с модулем расширения
11 Отметка ключа ГЗ № 1
12 Отметка ключа ГЗ № 2
13 Отметка ключа ГЗ №3
14 Отметка ключа ГЗ № 4
15 Отметка ключа ГЗ № 5
16 Отметка ключа ГЗ № 6
17 Отметка ключа ГЗ № 7
18 Отметка ключа ГЗ № 8
19 Отметка ключа ГЗ № 9
1А Отметка ключа ГЗ № 10
1В Отметка ключа ГЗ № 11
1C Отметка ключа ГЗ № 12
1D Отметка ключа ГЗ № 13
1Е Отметка ключа ГЗ № 14
1F Отметка ключа ГЗ № 15
21 Отметка ключа Монтер № 1
22 Отметка ключа Монтер № 2
23 Отметка ключа Монтер № 3
24 Отметка ключа Монтер № 4
25 Отметка ключа Монтер № 5
26 Отметка ключа Монтер № 6
27 Отметка ключа Монтер № 7
28 Отметка ключа Монтер № 8
29 Отметка ключа Монтер № 9
2А Отметка ключа Монтер № 10
2В Отметка ключа Монтер № 11
2С Отметка ключа Монтер № 12
2D Отметка ключа Монтер № 13
2Е Отметка ключа Монтер № 14
2F Отметка ключа Монтер № 15
30 Включение активатора № 1

31 Включение активатора № 2
32 Включение активатора № 3
33 Включение активатора № 4
34 Включение активатора № 5
35 Включение активатора № 6
36 Включение активатора № 7
37 Включение активатора № 8
38 Отключение активатора № 1
39 Отключение активатора № 2
ЗА Отключение активатора № 3
ЗВ Отключение активатора № 4
ЗС Отключение активатора № 5
3D Отключение активатора № 6
ЗЕ Отключение активатора № 7
3F Отключение активатора № 8
40 Тревога, шлейф 1
41 Тревога, шлейф 2
42 Тревога, шлейф 3
43 Тревога, шлейф 4
44 Тревога, шлейф 5
45 Тревога, шлейф 6
46 Тревога, шлейф 7
47 Тревога, шлейф 8
48 Тревога, шлейф 9
49 Тревога, шлейф 10
4А Тревога, шлейф 11
4В Тревога, шлейф 12
4С Тревога, шлейф 13
4D Тревога, шлейф 14
4Е Тревога, шлейф 15
4F Тревога, шлейф 16
50 Сигнал «Внимание» шлейф 1
51 Сигнал «Внимание» шлейф 2
52 Сигнал «Внимание» шлейф 3
53 Сигнал «Внимание» шлейф 4
54 Сигнал «Внимание» шлейф 5
55 Сигнал «Внимание» шлейф 6
56 Сигнал «Внимание» шлейф 7
57 Сигнал «Внимание» шлейф 8
58 Сигнал «Внимание» шлейф 9
59 Сигнал «Внимание» шлейф 10
5А Сигнал «Внимание» шлейф 11
5В Сигнал «Внимание» шлейф 12
5С Сигнал «Внимание» шлейф 13
5D Сигнал «Внимание» шлейф 14
5Е Сигнал «Внимание» шлейф 15
5F Сигнал «Внимание» шлейф 16

60 Восстановление шлейфа 1
61 Восстановление шлейфа 2
62 Восстановление шлейфа 3
63 Восстановление шлейфа 4
64 Восстановление шлейфа 5
65 Восстановление шлейфа 6
66 Восстановление шлейфа 7
67 Восстановление шлейфа 8
68 Восстановление шлейфа 9
69 Восстановление шлейфа 10
6А Восстановление шлейфа 11
6В Восстановление шлейфа 12
6С Восстановление шлейфа 13
6D Восстановление шлейфа 14
6Е Восстановление шлейфа 15
6F Восстановление шлейфа 16
70 Неисправность, шлейф 1
71 Неисправность, шлейф 2
72 Неисправность, шлейф 3
73 Неисправность, шлейф 4
74 Неисправность, шлейф 5
75 Неисправность, шлейф 6
76 Неисправность, шлейф 7
77 Неисправность, шлейф 8
78 Неисправность, шлейф 9
79 Неисправность, шлейф 10
7А Неисправность, шлейф 11
7В Неисправность, шлейф 12
7С Неисправность, шлейф 13
7D Неисправность, шлейф 14
7Е Неисправность, шлейф 15
7F Неисправность, шлейф 16
80 Постановка под охрану раздел № 1, ключ №1
81 Постановка под охрану раздел № 1, ключ №2
82 Постановка под охрану раздел № 1, ключ №3
83 Постановка под охрану раздел № 1, ключ №4
84 Постановка под охрану раздел № 1, ключ №5
85 Постановка под охрану раздел № 1, ключ №6
86 Постановка под охрану раздел № 1, ключ №7
87 Постановка под охрану раздел № 1, ключ №8
88 Постановка под охрану раздел № 1, ключ №9
89 Постановка под охрану раздел № 1, ключ №10
8А Постановка под охрану раздел № 1, ключ №11
8В Постановка под охрану раздел № 1, ключ №12
8С Постановка под охрану раздел № 1, ключ №13

8D Постановка под охрану раздел № 1, ключ №14
8Е Постановка под охрану раздел № 1, ключ №15
8F Постановка под охрану раздел № 1, ключ №16
90 Постановка под охрану раздел № 2, ключ № 1
91 Постановка под охрану раздел № 2, ключ № 2
92 Постановка под охрану раздел № 2, ключ № 3
93 Постановка под охрану раздел № 2, ключ № 4
94 Постановка под охрану раздел № 2, ключ № 5
95 Постановка под охрану раздел № 2, ключ № 6
96 Постановка под охрану раздел № 2, ключ № 7
97 Постановка под охрану раздел № 2, ключ № 8
98 Постановка под охрану раздел № 2, ключ № 9
99 Постановка под охрану раздел № 2, ключ № 10
9А Постановка под охрану раздел № 2, ключ № 11
9В Постановка под охрану раздел № 2, ключ № 12
9С Постановка под охрану раздел № 2, ключ № 13
9D Постановка под охрану раздел № 2, ключ № 14
9Е Постановка под охрану раздел № 2, ключ № 15
9F Постановка под охрану раздел № 2, ключ № 16
АО Постановка под охрану раздел № 3 ключ № 1
А1 Постановка под охрану раздел № 3 ключ № 2
А2 Постановка под охрану раздел № 3 ключ № 3
АЗ Постановка под охрану раздел № 3 ключ № 4
А4 Постановка под охрану раздел № 3 ключ № 5
А5 Постановка под охрану раздел № 3 ключ № 6
А6 Постановка под охрану раздел № 3 ключ № 7
А7 Постановка под охрану раздел № 3 ключ № 8
А8 Постановка под охрану раздел № 3 ключ № 9
А9 Постановка под охрану раздел № 3 ключ № 10
АА Постановка под охрану раздел № 3 ключ № 11
АВ Постановка под охрану раздел № 3 ключ № 12
АС Постановка под охрану раздел № 3 ключ № 13
AD Постановка под охрану раздел № 3 ключ № 14
АЕ Постановка под охрану раздел № 3 ключ № 15
AF Постановка под охрану раздел № 3 ключ № 16
ВО Постановка под охрану раздел № 4 ключ № 1
В1 Постановка под охрану раздел № 4 ключ № 2
В2 Постановка под охрану раздел № 4 ключ № 3
ВЗ Постановка под охрану раздел № 4 ключ № 4
В4 Постановка под охрану раздел № 4 ключ № 5
В5 Постановка под охрану раздел № 4 ключ № 6
В6 Постановка под охрану раздел № 4 ключ № 7
В7 Постановка под охрану раздел № 4 ключ № 8
В8 Постановка под охрану раздел № 4 ключ № 9

В9 Постановка под охрану раздел № 4 ключ № 10
ВА Постановка под охрану раздел № 4 ключ № 11
ВС Постановка под охрану раздел № 4 ключ № 12
BD Постановка под охрану раздел № 4 ключ № 13
BE Постановка под охрану раздел № 4 ключ № 14
BF Постановка под охрану раздел № 4 ключ № 15
СО Снятие с охраны раздел № 1, ключ № 1
С1 Снятие с охраны раздел № 1, ключ № 2
С2 Снятие с охраны раздел № 1, ключ № 3
СЗ Снятие с охраны раздел № 1, ключ № 4
С4 Снятие с охраны раздел № 1, ключ № 5
С5 Снятие с охраны раздел № 1, ключ № 6
С6 Снятие с охраны раздел № 1, ключ № 7
С7 Снятие с охраны раздел № 1, ключ № 8
С8 Снятие с охраны раздел № 1, ключ № 9
С9 Снятие с охраны раздел № 1, ключ № 10
СА Снятие с охраны раздел № 1, ключ № 11
СВ Снятие с охраны раздел № 1, ключ № 12
CD Снятие с охраны раздел № 1, ключ № 13
СЕ Снятие с охраны раздел № 1, ключ № 14
CF Снятие с охраны раздел № 1, ключ № 15
DO Снятие с охраны раздел № 2, ключ № 1
D1 Снятие с охраны раздел № 2, ключ № 2
D2 Снятие с охраны раздел № 2, ключ № 3
D3 Снятие с охраны раздел № 2, ключ № 4
D4 Снятие с охраны раздел № 2, ключ № 5
D5 Снятие с охраны раздел № 2, ключ № 6
D6 Снятие с охраны раздел № 2, ключ № 7
D7 Снятие с охраны раздел № 2, ключ № 8
D8 Снятие с охраны раздел № 2, ключ № 9
D9 Снятие с охраны раздел № 2, ключ № 10
DA Снятие с охраны раздел № 2, ключ № 11
DB Снятие с охраны раздел № 2, ключ № 12
DC Снятие с охраны раздел № 2, ключ № 13
DE Снятие с охраны раздел № 2, ключ № 14
DF Снятие с охраны раздел № 2, ключ № 15
EO Снятие с охраны раздел № 3, ключ № 1
E1 Снятие с охраны раздел № 3, ключ № 2
E2 Снятие с охраны раздел № 3, ключ № 3
E3 Снятие с охраны раздел № 3, ключ № 4
E4 Снятие с охраны раздел № 3, ключ № 5
E5 Снятие с охраны раздел № 3, ключ № 6
E6 Снятие с охраны раздел № 3, ключ № 7
E7 Снятие с охраны раздел № 3, ключ № 8

Е8 Снятие с охраны раздел № 3, ключ № 9
Е9 Снятие с охраны раздел № 3, ключ № 10
ЕА Снятие с охраны раздел № 3, ключ № 11
ЕВ Снятие с охраны раздел № 3, ключ № 12
ЕС Снятие с охраны раздел № 3, ключ № 13
ED Снятие с охраны раздел № 3, ключ № 14
ЕЕ Снятие с охраны раздел № 3, ключ № 15
EF Снятие с охраны раздел № 3, ключ № 16
F0 Снятие с охраны раздел № 4, ключ № 1
F1 Снятие с охраны раздел № 4, ключ № 2
F2 Снятие с охраны раздел № 4, ключ № 3
F3 Снятие с охраны раздел № 4, ключ № 4
F4 Снятие с охраны раздел № 4, ключ № 5
F5 Снятие с охраны раздел № 4, ключ № 6
F6 Снятие с охраны раздел № 4, ключ № 7
F7 Снятие с охраны раздел № 4, ключ № 8
F8 Снятие с охраны раздел № 4, ключ № 9
F9 Снятие с охраны раздел № 4, ключ № 10
FA Снятие с охраны раздел № 4, ключ № 11
FB Снятие с охраны раздел № 4, ключ № 12
FC Снятие с охраны раздел № 4, ключ № 13
FD Снятие с охраны раздел № 4, ключ № 14
FE Снятие с охраны раздел № 4, ключ № 15
FF Снятие с охраны раздел № 4, ключ № 16

///////////////////////////////////////
