ИЗВЕЩАТЕЛЬ ПОЖАРНЫЙ ИП212-5СВ "ДИП-3СВ". Руководство по эксплуатации БКЛА.425151.001-01 РЭ

Содержание

Лист

Описание и работа изделия

1.1 Назначение изделия

1.2 Характеристики

1.3 Устройство и работа

Комплектность

Использование по назначению

3.1 Эксплуатационные ограничения

3.2 Подготовка изделия к использованию

3.3 Использование изделия

Техническое обслуживание

Хранение

Транспортирование

Ресурсы, сроки службы и хранения, гарантии изготовителя

7.1 Ресурсы, сроки службы и хранения

7.2 Гарантии изготовителя

Консервация

Свидетельство об упаковывании

10 Свидетельство о приемке

11 Работы при эксплуатации

11.1 Сведения о рекламациях

12 Ремонт

13 Заметки по эксплуатации

14 Сведения об утилизации

Л2

1 Описание и работа изделия

1.1 Назначение изделия

1.1.1 Извещатель пожарный ИП212-5СВ "ДИП-3СВ" (далее по тексту - извещатель)

предназначен для обнаружения загораний, сопровождающихся появлением дыма, в помеще-

ниях различных зданий и сооружений.

1.1.2 Извещатель применяется в системах пожарной сигнализации, обеспечивающих

раздельное формирование извещений "Пожар1" и "Пожар2" при срабатывании в шлейфе по-

жарной сигнализации одного извещателя и двух извещателей соответственно.

1.1.3 Извещатель рассчитан на непрерывную круглосуточную работу.

Вид климатического исполнения извещателя - УХЛ3 по ГОСТ 15150-69.

Извещатель имеет степень защиты оболочки IP40 по ГОСТ 14254-96.

1.1.4 По принципу действия извещатель относится к точечным оптическим дымовым

пожарным извещателям, реагирующим на продукты горения, способные воздействовать на

рассеивающую способность излучения в инфракрасном диапазоне электромагнитного спектра.

1.1.5 По виду выходного сигнала извещатель относится к типу пожарных извещателей

с дискретным выходным сигналом, формируемым при срабатывании в виде увеличения по-

требляемого извещателем тока до фиксированной величины.

1.1.6 По основным техническим параметрам и характеристикам извещатель соответст-

вует нормам пожарной безопасности НПБ 65-97 "Извещатели пожарные дымовые оптико-

электронные. Общие технические требования. Методы испытаний".

1.1.7 Извещатель сохраняет работоспособность при температуре окружающего воздуха

от минус 30 ЦЕЛ до плюс 60 ЦЕЛ, относительной влажности воздуха 93% при температуре 40

ЦЕЛ.

1.1.8 Извещатель сохраняет работоспособность при воздействии в любом направле-

нии синусоидальной вибрации в диапазоне частот от 10 до 150 Гц с амплитудой смещения 0,1

мм для частоты ниже частоты перехода и амплитудой ускорения 0,5 g для частоты выше час-

тоты перехода.

Примечание - Частота перехода составляет 57...62 Гц.

1.1.9 Извещатель сохраняет работоспособность при воздействии фоновой освещенно-

сти от искусственного и (или) естественного освещения величиной не менее 12 000 лк.

1.1.10 Извещатель сохраняет работоспособность при воздействии воздушных потоков

со скоростью не более 10 м.с**-1

1.1.11 Извещатель соответствует требованиям НПБ 57-97 "Приборы и аппаратура ав-

томатических установок пожаротушения и пожарной сигнализации. Помехоустойчивость и

помехоэмиссия. Общие технические требования. Методы испытаний." по устойчивости к

электрическим помехам в цепи источника электрического питания и к электромагнитным по-

мехам, распространяющимся в пространстве (излученным помехам), при этом:

− по устойчивости к микросекундным импульсам большой энергии соответствует чет-

вертой степени жесткости;

− по устойчивости к наносекундным импульсным помехам соответствует четвертой

степени жесткости;

по устойчивости к электростатическим разрядам соответствует четвертой степени жестко-

сти;

− по устойчивости к радиочастотным полям соответствует четвертой степени жесткости;

− по устойчивости к магнитному полю с частотой питающей сети соответствует чет-

вертой степени жесткости.

1.1.12 Квазипиковое значение напряженности поля радиопомех, относительно 1 мкВ/м, соз-

даваемых извещателем, не превышает значений, указанных в НПБ 57-97 для изделий, эксплуати-

руемых в жилых зданиях или подключаемых к электрическим сетям жилых зданий.

1.1.13 Извещатель соответствует требованиям ГОСТ Р 50898-96 по чувствительности к

дымам различной природы.

1.1.14 Извещатель состоит из блока извещателя и розетки. По заявке потребителей мо-

жет поставляться только блок извещателя.

1.1.15 Извещатель ИП212-5СВ "ДИП-3СВ" сертифицирован ВНИИПО МВД РФ "ПО-

ЖТЕСТ" и имеет сертификаты соответствия № РОСС RU.ББ05.Н00277 и пожарной безопасно-

сти ССБП. RU.ОП002.В.00595, зарегистрированные в Госреестре 21.06.2000 г., со сроком дей-

ствия три года

Примечание - В соответствии с "Порядком проведения сертификации продукции в РФ"

для продукции реализуемой изготовителем в течение срока действия сертификатов - они дей-

ствительны при поставке, продаже, монтаже, эксплуатации и т.п. в течение срока службы из-

делия, указанного в руководстве по эксплуатации на изделие.

Пример обозначения извещателя при заказе:

Извещатель пожарный ИП212-5СВ "ДИП-3СВ" БКЛА.425151.001 ТУ.

Пример обозначения блока извещателя, поставляемого по отдельной заявке:

Блок извещателя еУ2.402.034-01.

1.2 Характеристики

1.2.1 Технические характеристики

1.2.1.1 Питание извещателя осуществляется напряжением 18 (+9;−8))В постоянного то-

ка с возможными перерывами или переполюсовками напряжения питания длительностью не

более 0,1 с, следующих с периодом повторения свыше 0,6 с.

1.2.1.2 Извещатель имеет чувствительность, соответствующую задымленности окру-

жающей среды с оптической плотностью не менее 0,05 дБ/м и не более 0,2 дБ/м.

Типовое значение чувствительности извещателя соответствует оптической плотности

от 0,09 до 0,15 дБ/м.

Значение чувствительности извещателя не зависит от количества срабатываний извеща-

теля и от напряжения питания в пределах по 1.2.1.1.

1.2.1.3 Извещатель при срабатывании формирует электрический сигнал в виде дис-

кретного увеличения потребляемого тока до величины (7,5±0,5) мА.

Ток, потребляемый извещателем в дежурном режиме (в несработавшем состоянии), не

превышает 90 мкА при питании его напряжением положительной полярности и не превышает

1 мкА при напряжении отрицательной полярности.

1.2.1.4 Сигнал срабатывания извещателя сохраняется после окончания воздействия

продуктов сгорания. Отключение сигнала срабатывания осуществляется путем отключения

напряжения питания извещателя на время не менее 3 с.

1.2.1.5 Извещатель имеет встроенную оптическую индикацию срабатывания красного

цвета и обеспечивает включение ВУОС*, дублирующего оптическую индикацию сработавше-

го состояния извещателя.

1.2.1.6 Извещатель срабатывает при введении в его контрольное отверстие штыря

съемника из комплекта принадлежностей (ручная проверка работоспособности). Время за-

держки срабатывания извещателя после введения штыря не превышает 5 с.

1.2.1.7 Конструкция извещателя предусматривает крепление блока извещателя в розет-

ке, включенной в шлейф пожарной сигнализации. При отделении блока извещателя от розетки

приемно-контрольный прибор зарегистрирует сигнал "Неисправность".

1.2.1.8 Габаритные размеры составляют, мм, не более:

− извещателя

∅ 100 х 61

− блока извещателя

∅ 100 х 53

* − ВУОС − выносное устройство оптической сигнализации.

1.2.1.9 Масса составляет, кг, не более:

− извещателя

0,23

− блока извещателя

0,18

1.2.1.10 Средняя наработка на отказ извещателя составляет не менее 60000 ч.

1.2.1.11 Средний срок службы извещателя составляет не менее 10 лет.

1.2.2 Сведения о содержании драгоценных материалов

1.2.2.1 Содержание драгоценных материалов в радиоэлементах извещателя составляет,

г:

золото

0,000263

палладий

0,016220

серебро

0,013960

1.3 Устройство и работа

1.3.1 Принцип действия извещателя основан на способности рассеивания инфракрас-

ного излучения на частицах продуктов горения и конструктивно реализован с помощью опти-

ческой системы, состоящей из оптической камеры со встроенными в нее инфракрасным свето-

диодом и фотодиодом, оптические оси которых расположены друг к другу под тупым углом.

Геометрия оптической системы устроена таким образом, что доля излучения светодиода, по-

падающая на фотодиод посредством отражения от частиц дыма в пределах оптической каме-

ры, пропорциональна концентрации продуктов горения.

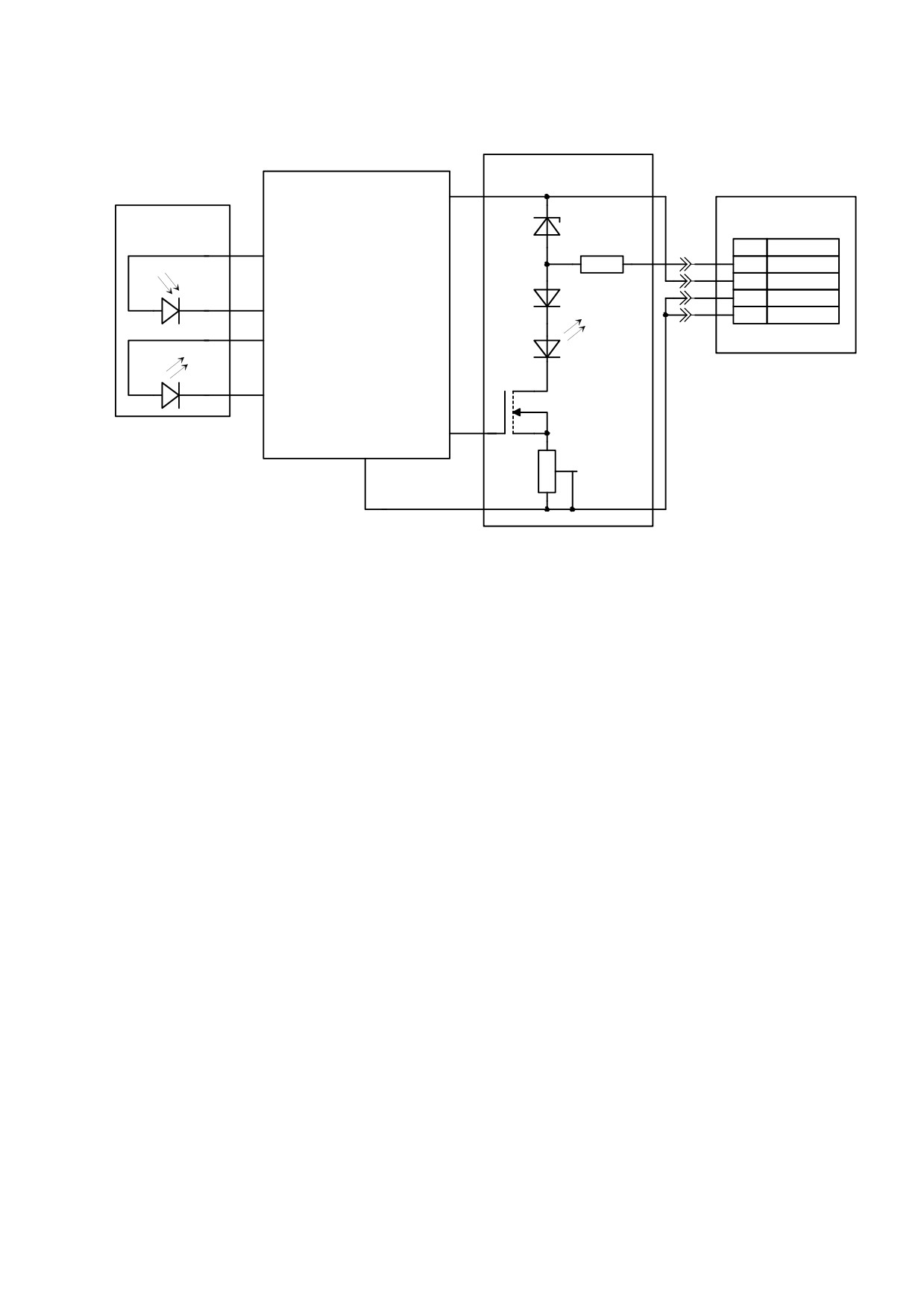

1.3.2 Функциональная схема извещателя приведена на рисунке 1.

Схема извещателя состоит из оптической системы, аналого-цифровой схемы управле-

ния (далее - схема АЦС) и выходной схемы срабатывания.

Схема АЦС включает в импульсный режим свечения светодиод оптической системы с

длительностью импульса около 50 мкс и периодом повторения около1 с. Отраженная доля из-

лучения светодиода преобразуется фотодиодом в импульсы напряжения, амплитуда которых

зависит от оптической плотности среды в пределах оптической камеры. Схема АЦС усиливает

эти импульсы, сравнивает их амплитуду с установленным значением порогового напряжения

(далее - порог) и при превышении порога запоминает это событие. При превышениях порога в

каждом из четырех следующих друг за другом периодах повторения импульсов излучения схе-

Т о к о вы й к л ю ч

4,7В

О п ти ч еск а я

Р о зетк а

си стем а

300

К о н т Ц еп ь

А н а ло го -ц и ф р о ва я

В У О С

+ 10...27В

схем а

О б щ ий

уп р а вл ен и я

Рисунок 1 -Функциональная схема извещателя ИП212-5СВ

ма АЦС переводит извещатель в режим срабатывания с сохранением сработавшего состояния.

При этом извещатель прекращает контроль оптической плотности среды, а выходная схема

срабатывания формирует между контактами извещателя фиксированный ток срабатывания со

значением, установленным схемой АЦС и не зависящим от напряжения питания извещателя.

Этот ток вызывает включение красного светодиода извещателя, квитирующего факт срабаты-

вания, и светодиода внешнего устройства оптической сигнализации ВУОС, подключенного к

контактам 1 и 2 извещателя. Возврат извещателя в режим контроля оптической плотности сре-

ды происходит при снятии с него питания на время не менее 2 с. При условии удаления дыма

из оптической камеры или недостаточной его концентрации извещатель переходит в дежур-

ный режим, выключая выходную схему срабатывания и резко снижая ток потребления от ис-

точника питания до величины менее 90 мкА.

Блок извещателя имеет короткозамкнутые контакты 3 и 4, обеспечивающие замыкание

цепи шлейфа сигнализации и возможность приема извещения "Неисправность - обрыв шлей-

фа" приемно-контрольным прибором при изъятии блока извещателя из розетки, включенной в

шлейф прибора.

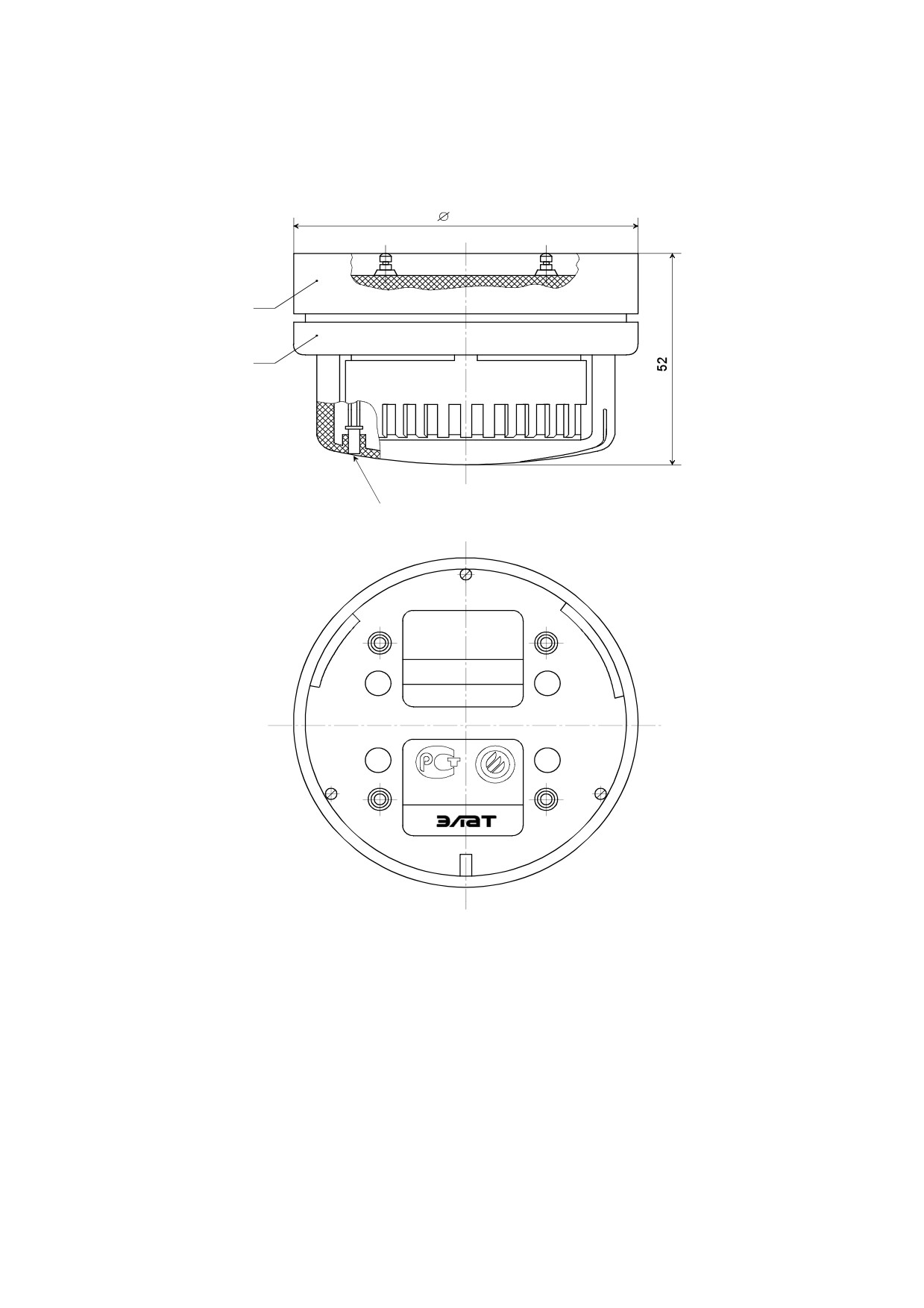

1.3.3 Извещатель состоит из блока извещателя и розетки. Общий вид блока извещателя

приведен на рисунке 2.

Блок извещателя содержит печатную плату с установленными на ней радиоэлементами,

оптическим узлом и выходными контактами 1...4. Плата закреплена между пластмассовыми

основанием и крышкой тремя винтами. На одном из трех винтов в углублении находится

пломба.

Крышка блока извещателя имеет прямоугольные отверстия для захода дыма, закрытые

изнутри металлической сеткой, которая защищает внутренний объем извещателя от твердых

частиц и вместе с плоским экраном полностью экранирует схему извещателя.

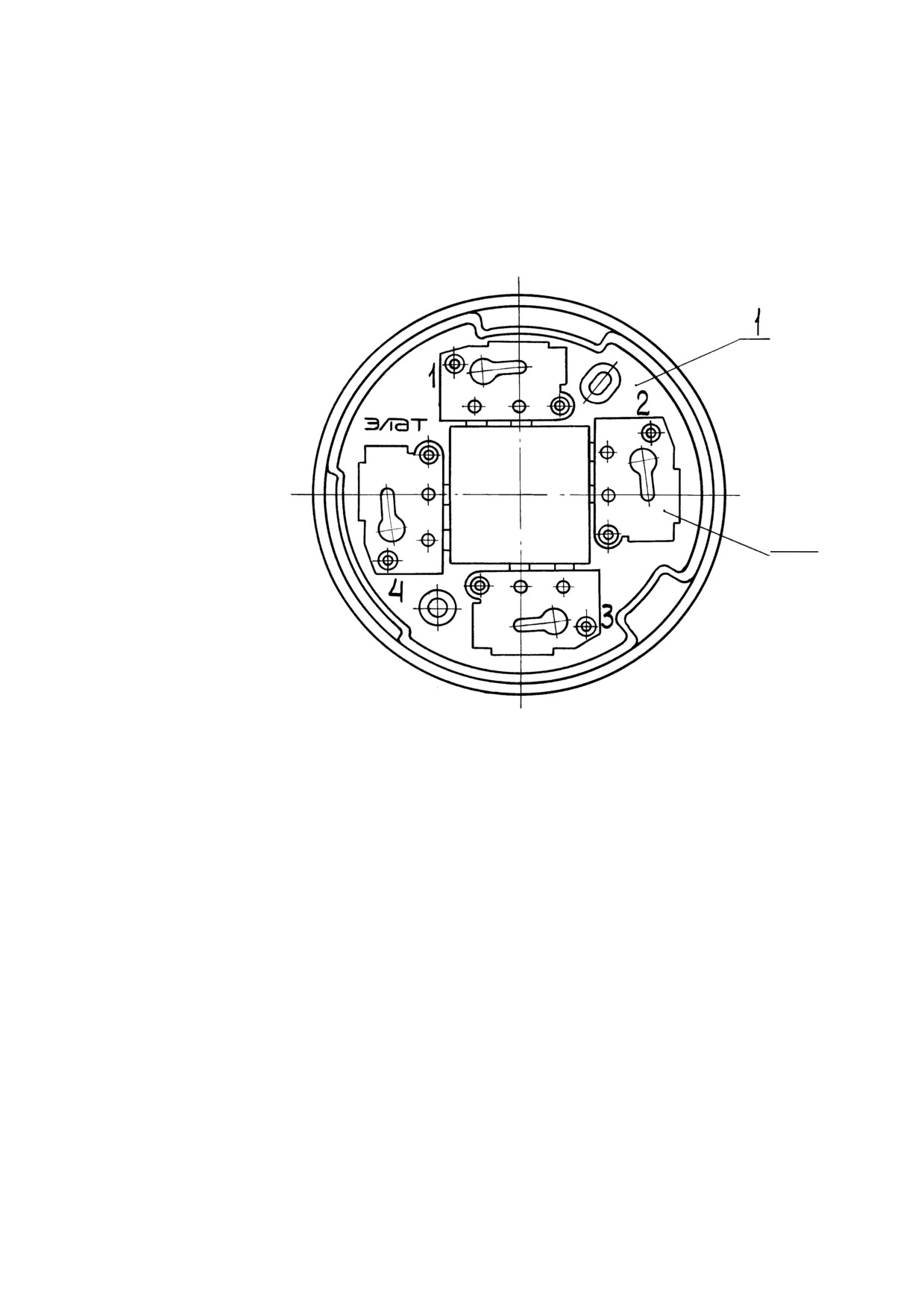

Розетка состоит из пластмассового корпуса и имеет четыре металлических контакта для

осуществления байонетного соединения с блоком извещателя и для закрепления на них прово-

дов шлейфа.

ВНИМАНИЕ! ДЛЯ ОТЛИЧИЯ ОТ ПОДДЕЛЬНОЙ ПРОДУКЦИИ НА КРЫШКЕ,

КОРПУСЕ, РОЗЕТКЕ, ДЕТАЛЯХ ОПТИЧЕСКОЙ СИСТЕМЫ И НА ПЕЧАТНОЙ ПЛАТЕ С

РАДИОЭЛЕМЕНТАМИ НАНЕСЕН ТОВАРНЫЙ ЗНАК

. ВСЕ ЗНАКИ И НАДПИ-

СИ НА ПЛАСТМАССОВЫХ ДЕТАЛЯХ ВЫПОЛНЕНЫ ПРИ ПРЕССОВАНИИ ПЛАСТ-

МАССЫ

1.3.4 Для удобства обслуживания извещателя поставляется съемник. Съемник имеет

специальный штырь, который при соединении съемника с блоком извещателя входит в отвер-

стие на крышке блока извещателя, что приводит к срабатыванию извещателя.

Съемник, закрепленный на ручке необходимой длины, обеспечивает сочленение и рас-

членение блока извещателя с розеткой, расположенной на удаленном расстоянии.

2 Комплектность

2.1 Составные части изделия, принадлежности, эксплуатационная документация

2.1.1 Извещатели поставляются партиями, количество извещателей в партии − двадцать

пять штук.

2.1.2 Комплектность партии извещателей приведена в таблице 1.

Таблица 1 - Комплектность

Обозначение

Коли-

Наименование изделия

Примечание

изделия

чество

еУ2.402.030-01

Извещатель пожарный ИП212-5СВ

"ДИП-3СВ" в составе:

Блок извещателя еУ2.402.034-01

Розетка еУ3.649.003

еУ4.075.053

Комплект монтажных частей:

Шайба еУ7.723.011

Винт В.М3-6qх8.36.136 ГОСТ 1491-80

Гайка М3-6Н.32.136 ГОСТ 5927-70

Шайба 3 65Г 136 ГОСТ6402-70

Комплект принадлежностей:

Съёмник еУ6.894.007

Один съем-

ник на че-

тыре партии

извещателей

Эксплуатационная документация:

БКЛА.425151.001-01 РЭ

Руководство по эксплуатации

еУ4.170.303-01

Упаковка

Л11

2.2 Дополнительные сведения о комплектности

2.2.1 По заявке потребителей извещатели могут поставляться в количестве не кратном

двадцати пяти, при этом количество поставляемых принадлежностей и эксплуатационной до-

кументации определяется заявкой.

2.2.2 По заявке потребителей могут поставляться составные части извещателя и ком-

плект принадлежностей вместе или отдельно в любом количестве. Вариант комплектности со-

ставных частей извещателя приведен в таблице 2.

Таблица 2

Обозначение

Коли-

Наименование изделия

Примечание

изделия

чество

еУ2.402.034-01

Блок извещателя

Комплект принадлежностей:

Съёмник еУ6.894.007

Один съемник

на четыре

партии блока

извещателей

Эксплуатационная документация:

еУ2.402.034-01 ЭТ

Этикетка

БКЛА.425151.001-01 РЭ

Руководство по эксплуатации

еУ4.170.303-01

Упаковка

Л12

3 Использование по назначению

3.1 Эксплуатационные ограничения

3.1.1 Эксплуатационные ограничения при эксплуатации извещателя приведены в таб-

лице 3.

Таблица 3 - Эксплуатационные ограничения

Количественное значение

Наименование технической характеристики

технической

характеристики

Верхнее значение рабочей температуры, °С

Максимально допустимая освещенность в месте

12000

установки извещателя, лк

Максимально допустимая скорость воздушного потока в

месте установки извещателя, м.с**-1

Максимально допустимая запыленность воздуха

в месте установки извещателя, мг.м**-3

Минимальное напряжение питания в шлейфе пожарной

сигнализации, В

3.2 Подготовка изделия к использованию

3.2.1 Сведения о безопасности извещателя при использовании его по назначению

3.2.1.1 Извещатель не является источником опасности ни для людей, ни для защищае-

мых материальных ценностей (в том числе и в аварийных ситуациях).

3.2.1.2 Конструкция и схемные решения извещателя обеспечивают его пожарную безо-

пасность при эксплуатации (в том числе и в аварийных режимах работы).

3.2.1.3 Извещатель по способу защиты человека от поражения электрическим током

удовлетворяет требованиям III класса согласно ГОСТ 12.2. 007.0-75.

3.2.1.4 В извещателе отсутствуют опасные для жизни человека напряжения, но при ре-

монте, проверке, монтаже и эксплуатации необходимо выполнять меры безопасности в соот-

ветствии с "Правилами технической эксплуатации электроустановок потребителей" и "Прави-

лами техники безопасности при эксплуатации электроустановок потребителей".

Л13

3.2.1.5 При установке или снятии извещателя необходимо соблюдать правила работ на

высоте.

3.2.2 Объем и последовательность внешнего осмотра извещателя

3.2.2.1 Вскрыть упаковку, проверить комплектность согласно 2.1.

ВНИМАНИЕ! ЕСЛИ ПЕРЕД ВСКРЫТИЕМ УПАКОВКИ ИЗВЕЩАТЕЛИ НАХОДИ-

ЛИСЬ В УСЛОВИЯХ ОТРИЦАТЕЛЬНЫХ ТЕМПЕРАТУР, ВЫДЕРЖАТЬ ИЗВЕЩАТЕЛИ

ПРИ КОМНАТНОЙ ТЕМПЕРАТУРЕ НЕ МЕНЕЕ ЧЕТЫРЕХ ЧАСОВ.

3.2.2.2 Провести внешний осмотр извещателя, убедиться в сохранности пломбы на

блоке извещателя, наличии заводских номеров, знаков соответствия и товарного знака пред-

приятия-изготовителя. Проверить отсутствие видимых механических повреждений извещате-

ля.

3.2.3 Порядок подключения извещателя к источнику питания при его опробовании

3.2.3.1 Подключить извещатель к источнику постоянного тока с выходным напряжени-

ем (18+2)В и током ограничения не менее 30 мА, при этом плюс источника питания подклю-

чить на контакт 2 извещателя, а минус - на контакт 3 или 4. В цепь "Плюс источника питания -

контакт 2 извещателя " включить миллиамперметр, обеспечивающий измерение постоянного

тока в диапазоне от 10 мкА до 100 мА.

3.2.4 Особенности подготовки изделия к использованию

3.2.4.1 Если до монтажа в систему пожарной сигнализации извещатели хранились более

одного года, то перед проверкой их на работоспособность для стабилизации параметров ра-

диоэлементов схемы провести тренировку напряжением питания, для чего подать напряжение

питания (25+2)В на извещатель на время (20÷30)с с последующим отключением на такое же

время. Количество циклов тренировки - от семи до десяти.

3.2.5 Указания по опробованию работы изделия

3.2.5.1 Выполнить операции 3.2.3.

3.2.5.2 Включить источник питания и проконтролировать отсутствие самосрабатыва-

ния по отсутствию свечения светодиода извещателя. Проконтролировать по миллиамперметру

Л14

ток дежурного режима менее 90 мкА. Через время не менее 10 с ввести в контрольное отвер-

стие извещателя стержень съемника и проконтролировать включение светодиода извещателя

через время не более 5 с.

3.2.5.3 Вывести стержень съемника из контрольного отверстия, при этом извещатель

должен сохранять сработавшее состояние. Проконтролировать по миллиамперметру ток

(22+3)мА. Восстановление извещателя для работы в дежурном режиме (сброс) осуществить

путем отключения напряжения питания на время не менее 2 с.

3.2.5.4 Установить на выходе источника питания напряжение 27 В, изменить поляр-

ность подключения источника питания к извещателю. Проконтролировать по миллиампермет-

ру ток не более 1 мкА.

3.2.6 Указания о подключении извещателей в шлейфы пожарной сигнализации

3.2.6.1 Извещатели ИП212-5СВ используются с приемно-контрольными приборами,

выпускаемыми предприятием-изготовителем данного извещателя, а также могут использо-

ваться в системах пожарной сигнализации, выполненных на базе любых отечественных или

импортных пожарных приемно-контрольных приборов, обеспечивающих питание в шлейфе

пожарной сигнализации напряжением постоянного тока от 10 до 27 В и формирование изве-

щения "Пожар" при увеличении тока в шлейфе сигнализации до величины свыше 18 мА.

3.2.6.2 Схема включения извещателей в шлейфы пожарной сигнализации приемно-

контрольных приборов, выпускаемых предприятием-изготовителем извещателя приведена на

рисунке 3.

3.2.7 Указания об установке и монтаже извещателя

3.2.7.1 При проектировании размещения извещателя руководствоваться "Строительными

нормами и правилами СНИП 2.04.09-84".

3.2.7.2 При прочих равных условиях выбрать для размещения извещателя место уста-

новки, в котором обеспечивается:

− исключение возможности попадания на корпус и затекания со стороны розетки воды;

− минимальная вибрация строительных конструкций;

− минимальная освещенность;

Л15

В У О С

Б ло к

П р и б о р ы

Р о зетка

и звещ а тел я

п р и ем н о -

ко н тр о ль н ы е

П П К -2

П П К -2А

Ш лей ф (+ )

П П К -2Б

Ш лей ф (

)

Б Л -20

Б Л 40

П П К У П -01Л

П П К -2К

V D о к

R о к

П П К -2М

П П К -2Б М

Б Л -20М

Б Л -40М

П П К П 4-01Л

П П К -2Б К М

ВУОС - выносное устройство оптической сигнализации

Vdок - оконечный диод типа КД521А

Rок - оконечный резистор

(0,25 Вт - 3,6 кОм±5% для ППК-2, ППК-2А, ППК-2Б, БЛ-20, БЛ-40, ППК-2К, ППК УП-01Л)

(0,25 Вт - 3,32 кОм±1% для ППК-2М, ППК-2БМ, БЛ-20М, БЛ-40М, ППК-2БКМ, ППКП4-01Л).

Оконечные элементы поставляются в комплекте с приемно-контрольными приборами

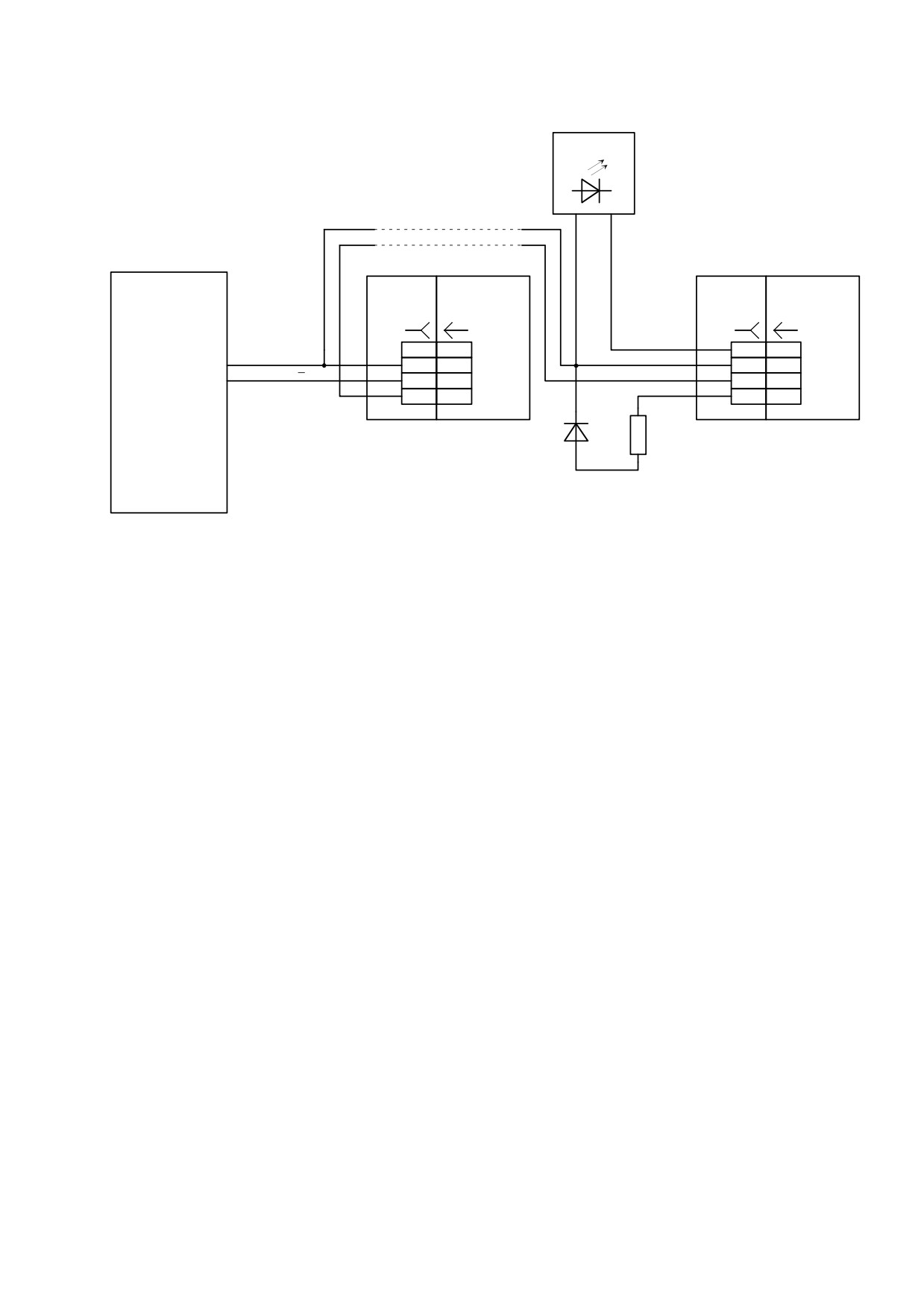

Рисунок 3 - Схема включения извещателей в шлейф

− максимальное удаление от источников электромагнитных помех и инфракрасного из-

лучения (тепловых приборов);

− максимальное удобство для установки, проверки и снятия блока извещателя.

3.2.7.3 В месте установки извещателя установить розетки. Перед установкой розетки

установить на ее контакты 2, 3 и 4 квадратные шайбы из комплекта монтажных частей усиком

вниз, закрепив их с помощью винтов, с подложенными под головку шайбами, и гаек, установ-

ленных в паз под контакты (рисунок 4). Если к извещателю планируется подключить ВУОС,

то на контактные площадки 1 и 2 розетки установить крепежные изделия из комплекта постав-

ки ВУОС.

Л16

3.2.7.4 При подводке к розетке проводов открытой проводки удалить тонкую часть

стенки розетки (рисунок 5).

3.2.7.5 Закрепить к поверхности потолка или стены розетку крепежными изделиями

диаметром 4 мм. Длина и тип крепежных изделий выбирается в зависимости от места эксплуа-

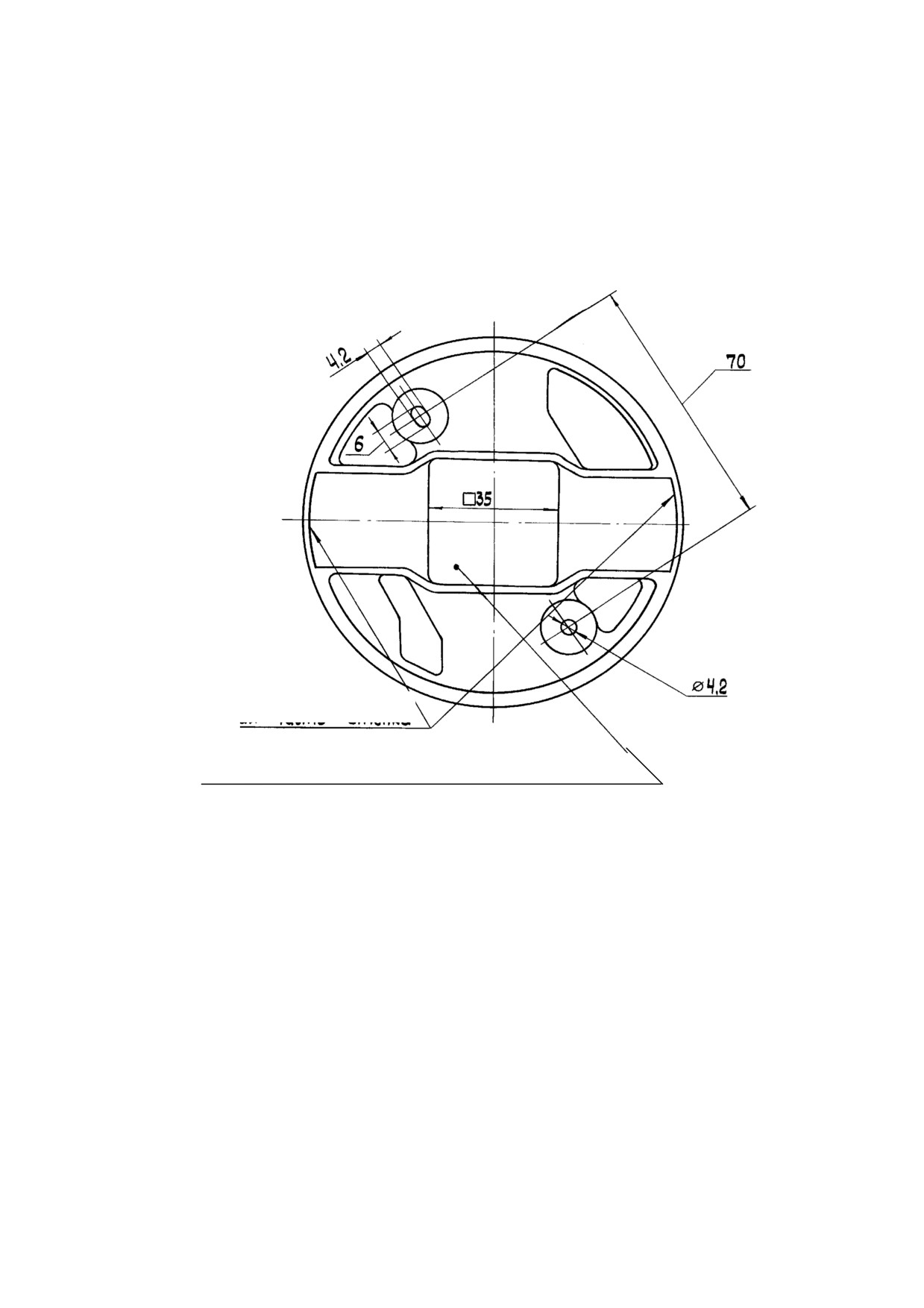

тации. Установочные размеры розетки приведены на рисунке 5.

При закреплении розетки учитывать сторону, в которую должен быть обращен свето-

диод блока извещателя после установки его в розетку. Ориентировку светодиода проводить по

пазу между 2 и 3 контактами розетки.

3.2.7.6 Провода шлейфа закрепить винтом между контактом розетки и квадратной

шайбой. Под одну шайбу к контактам розетки можно подсоединять до двух проводов сечени-

ем жилы каждого от 0,2 до 1,5 мм**2.

3.2.7.7 Соединить блок извещателя с розеткой, установив контакты блока извещателя в

одноименные контакты розетки, и после нажатия на корпус повернуть блок извещателя по ча-

совой стрелке до упора.

3.2.7.8 Установку блока извещателя в розетку и изъятие его из розетки рекомендуется

осуществлять с помощью съемника, смонтированного на шесте необходимой длины.

Л17

3.3 Использование изделия

3.3.1 После монтажа всей системы пожарной сигнализации проверку ее работоспособ-

ности проводить по технической документации на приемно-контрольный прибор. Перевод из-

вещателя в режим срабатывания производить с помощью съемника.

3.3.2 Перечень возможных неисправностей в процессе использования извещателя по

назначению и рекомендации по их устранению изложены в таблице 4.

Таблица 4 − Перечень возможных неисправностей и рекомендации по их устранению

Наименование возможной

Вероятная

Рекомендации по устра-

неисправности

причина

нению неисправности

Блок извещателя не замыкает цепь

Повреждены контакты

Выправить контакты

между контактами 3 и 4 розетки

блока извещателя или

или не сочленяется с розеткой

розетки

Извещатель срабатывает при

В чувствительной зоне

Очистить извещатель от

отсутствии дыма, извещатель не

оптической системы

пыли путем продувки

срабатывает при проверке его

находится пыль

воздухом

работоспособности

Л20

4 Техническое обслуживание

4.1. Общие указания

4.1.1 Техническое обслуживание предусматривает проведение при использовании

извещателя по назначению следующих видов работ:

− очистка от пыли и грязи;

− проверка работоспособности.

4.1.2 Техническое обслуживание проводится не реже одного раза в шесть месяцев, а

также после срабатывания извещателя и после проведения ремонтных работ в помещении, где

установлен извещатель.

4.1.3 При организации технического обслуживания извещателей необходимо руково-

дствоваться “Типовыми правилами технического содержания установок пожарной автоматики

ВСН 25-09.68” и требованиями настоящего руководства по эксплуатации.

4.1.4 Техническое обслуживание извещателей должно осуществляться специалистами

специализированных организаций, прошедшими специальную подготовку, имеющими

соответствующие сертификаты и лицензии.

4.1.5 Блоки извещателя, направляемые на техническое обслуживание должны быть

изъяты из розеток.

4.2 Очистка узлов извещателя

4.2.1 Очистить сетку блока извещателя от пыли и грязи с помощью пылесоса (отсосом

воздуха) в течение одной минуты.

4.2.2 При сильном загрязнении сетки (например, после ремонта помещения, нарушения

сроков осмотров, высокой запыленности воздуха), а также в случае, если после очистки пыле-

сосом по 4.2.1 появляются ложные срабатывания извещателя произвести очистку внутри блока

извещателя для чего:

− разобрать блок извещателя, открутив три винта, соединяющих основание и крышку;

− продуть оптическую систему и сетку блока извещателя изнутри сжатым воздухом;

− собрать блок извещателя, соединив основание и крышку тремя винтами.

ВНИМАНИЕ! ПРИ РАЗБОРКЕ И СБОРКЕ БЛОКА ИЗВЕЩАТЕЛЯ СОБЛЮДАТЬ

АККУРАТНОСТЬ ПРИ РАБОТЕ С ВИНТАМИ ВО ИЗБЕЖАНИИ СРЫВА ШЛИЦОВ И

РЕЗЬБЫ В ПЛАСТМАССЕ КРЫШКИ.

Л21

4.2.3 Протереть контакты блока извещателя и розетки бязью, смоченной спиртом

(спирт этиловый ректификованный технический ГОСТ 18300-87).

Примечание

− Нормы расхода материалов для протирки контактов определяются ру-

ководством организации, использующей извещатели, в зависимости от условий эксплуатации,

обслуживания и наличия материалов.

4.2.4 Данные о проведенных с извещателем работах вносятся в таблицу 5.

Таблица 5 − Работы по техническому обслуживанию

Условное обозначение

Дата

Пункт РЭ

Наименование работы

выполненной (+) работы

раздела 4.2

или невыполненной (−)

работы

4.3 Проверка работоспособности извещателя

4.3.1 Проверка работоспособности извещателя производится путем введения штыря

съемника в контрольное отверстие блока извещателя. У исправного извещателя должен заго-

реться светодиод, а на приемно-контрольном приборе должно формироваться извещение "По-

жар".

4.3.2 Записи проверки работоспособности извещателя вносятся в таблицу 6.

Таблица 6 − Проверка работоспособности извещателя

Результаты проверки

Наименование

Дата

Включение

Прием

Дата

Включение

Прием

работы

светодиода

извещения

светодиода

извещения

извещателя

"Пожар"

извещателя

"Пожар"

5 Хранение

5.1 Хранение извещателей в упаковке изготовителя должно осуществляться на закры-

тых складах, обеспечивающих защиту от влияния влаги, солнечной радиации, вредных испа-

рений и плесени. при температуре от плюс 5 до плюс 40 ЦЕЛ, верхнем значении относитель-

ной влажности 80% при температуре 25 ЦЕЛ.

6 Транспортирование

6.1 Транспортирование извещателей в упаковке предприятия-изготовителя может быть

произведено в закрытых транспортных средствах.

6.2 Значения климатических при транспортировании должны быть:

− температура от минус 50 до 50 ЦЕЛ;

− относительная влажность до (93+2)% при температуре 40 ЦЕЛ;

6.3 Расстановка и крепление в транспортных средствах ящиков с извещателями долж-

ны обеспечивать их устойчивое положение, исключать возможность смещения ящиков и уда-

ры их друг о друга, а также о стенки транспортных средств.

6.4 Указания предупредительной маркировки должны выполняться на всех этапах сле-

дования по пути от грузоотправителя до грузополучателя.

7 Ресурсы, сроки службы и хранения, гарантии изготовителя

7.1 Ресурсы, сроки службы и хранения

7.1.1 Наработка извещателя на отказ составляет 60000 ч в течение срока службы

10 лет, в том числе срок хранения 3 года в консервации изготовителя.

Указанные наработка, сроки службы и хранения действительны при соблюдении потре-

бителем требований действующей эксплуатационной документации.

7.2 Гарантии изготовителя

7.2.1 Гарантийный срок эксплуатации − 18 месяцев со дня ввода извещателя в эксплуа-

тацию или по истечению гарантийного срока хранения.

Гарантийный срок хранения − 12 месяцев со дня приемки извещателя представителем

ОТК предприятия-изготовителя.

7.2.2 Безвозмездный ремонт в соответствии с принятыми обязательствами в течение

установленных гарантийных сроков выполняет предприятие-изготовитель по адресу:

249035, Российская Федерация

г. Обнинск Калужской обл., проспект Ленина, 121,

ООО "Производственно-технический комплекс “Приборный завод "Сигнал"

Л24

9 Свидетельство об упаковывании

СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ

Извещатели пожарные ИП212-5СВ "ДИП-3СВ" еУ2.402.030-01 в количестве _________

штук зав. № ____________________________________________________________________

_________________________________________________________________________________

упакованы ООО "Производственно-технический комплекс "Приборный завод "Сигнал" со-

гласно требованиям, предусмотренным в действующей технической документации

______________

__________________

__________________________

должность

личная подпись

расшифровка подписи

_____________________

год, месяц, число

10 Свидетельство о приемке

СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Извещатели пожарные ИП212-5СВ "ДИП-3СВ" еУ2.402.030-01 в количестве _________

штук зав № ______________________________________________________________________

________________________________________________________________________________

изготовлены и приняты в соответствии с обязательными требованиями государственных стан-

дартов, действующей технической документацией и признаны годными для эксплуатации.

Начальник ОТК

МП

__________________

__________________________

личная подпись

расшифровка подписи

_____________________

год, месяц, число

Л26

11 Работы при эксплуатации

11.1 Сведения о рекламациях

11.1.1 При возникновении неисправности извещателя в период действия гарантийных

обязательств блок извещателя вместе с заполненным талоном на гарантийный ремонт должен

быть направлен в адрес предприятия-изготовителя.

11.1.2 В случае недостатка количества талонов к неисправным извещателям может

быть приложена заявка на гарантийный ремонт, оформленная в произвольной форме, но с обя-

зательным указанием даты выпуска, даты направления на гарантийный ремонт, заводских но-

меров извещателей, и с кратким описанием неисправностей.

ВНИМАНИЕ! НА ПРЕДПРИЯТИИ-ИЗГОТОВИТЕЛЕ ДЕЙСТВУЕТ СИСТЕМА ОП-

РЕДЕЛЕНИЯ ДАТЫ ИЗГОТОВЛЕНИЯ ИЗВЕЩАТЕЛЯ ПО ЕГО ЗАВОДСКОМУ НОМЕРУ,

ПОЭТОМУ НЕ СЛЕДУЕТ НАПРАВЛЯТЬ С ИЗВЕЩАТЕЛЯМИ ТАЛОНЫ, ВЗЯТЫЕ ИЗ

ДРУГИХ ПАСПОРТОВ.

11.1.3 Все предъявленные рекламации, их краткое содержание и меры, принятые по

рекламации регистрируются в таблице 8.

Таблица 8 - Предъявленные рекламации

Дата

Наработано, ч

Зав.

Краткое содержание

Меры, принятые

отказа

номер

неисправности

по рекламациям

Л27

12 Ремонт

12.1 Краткие записи о произведенном ремонте

12.1.1 Ремонт извещателей, отказавших в послегарантийный период рекомендуется

производить на специализированных предприятиях, адреса которых можно узнать на пред-

приятии-изготовителе.

ВНИМАНИЕ! ПРИ РЕМОНТЕ ИЗВЕЩАТЕЛЕЙ НАСТРОЙКА ЧУВСТВИТЕЛЬНО-

СТИ (ОСНОВНОГО ПАРАМЕТРА) НА СООТВЕТСТВИЕ ВЕЛИЧИНЕ, ТРЕБУЕМОЙ ГО-

СУДАРСТВЕННЫМИ СТАНДАРТАМИ ДОЛЖНА ПРОИЗВОДИТЬСЯ С ПРИМЕНЕНИЕМ

СПЕЦИАЛЬНЫХ ИМИТАТОРОВ ДЫМА, КОТОРЫЕ ИМЕЮТСЯ ТОЛЬКО У ПРЕДПРИ-

ЯТИЙ, ПОЛУЧИВШИХ РАЗРЕШЕНИЕ НА ПРОИЗВОДСТВО ТАКИХ РАБОТ ОТ ПРЕД-

ПРИЯТИЯ-ИЗГОТОВИТЕЛЯ.

12.1.2 Причины сдачи извещателей в ремонт, наработку на отказ извещателей к момен-

ту сдачи их в ремонт, наименование организации, производившей ремонт, и краткие сведения

о произведенном ремонте вносятся в приведенную ниже форму.

КРАТКИЕ СВЕДЕНИЯ О ПРОИЗВЕДЕННОМ РЕМОНТЕ

Извещатель ИП212-5СВ "ДИП-3СВ" еУ2.402.030-01 зав.№ ____________________

_________________________________________________________________________________

_________________________________________________________________________

предприятие, дата

Наработка на отказ с начала эксплуатации _______________________________

Наработка после последнего ремонта ____________________________________

Причина поступления в ремонт __________________________________________

_____________________________________________________________________________

Сведения о произведенном ремонте______________________________________

_____________________________________________________________________________

краткие сведения о ремонте

Л28

12.2 Свидетельство о приемке и гарантии

СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ГАРАНТИИ

Извещатели ИП212-5СВ "ДИП-3СВ" еУ2.402.030-01 зав. № _____________________

_________________________________________________________________________________

___________________________________________________________________________

вид ремонта

наименование предприятия

приняты в соответствии с обязательными требованиями государственных стандартов и дейст-

вующей технической документации и признаны годными для эксплуатации.

Исполнитель ремонта гарантирует соответствие извещателей требованиям действую-

щей технической документации при соблюдении потребителем требований действующей экс-

плуатационной документации.

Начальник ОТК

М.П.

__________________

____________________________

личная подпись

расшифровка подписи

__________________

год, месяц, число

Л29

13 Заметки по эксплуатации

13.1 Извещатель ИП212-5СВ "ДИП-3СВ" идентичен по принципу действия, схеме

включения в шлейф и присоединительным размерам извещателю ИП212-5М3 "ДИП-3М3".

13.2 При эксплуатации извещателя необходимо сохранять целостность пломбы изгото-

вителя.

13.3 При проведении ремонтных работ в помещениях, где установлены извещатели, не-

обходимо обеспечить защиту извещателей от механических повреждений и попаданий на них

строительных материалов (побелки, краски, пыли и т.п.).

14 Сведения об утилизации

14.1 Извещатель не представляет опасность для жизни, здоровья людей и окружающей

среды после окончания срока службы, утилизация его производится без принятия специаль-

ных мер защиты окружающей среды.

Л30
