БОРТОВОЙ ТВЕРДОТЕЛЬНЫЙ НАКОПИТЕЛЬ ЦИФРОВОЙ ИЗМЕРИТЕЛЬНОЙ ИНФОРМАЦИИ ТН1ПК.000. РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ КМНТ.794121.002РЭ

5

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

1. НАЗНАЧЕНИЕ

Бортовой твердотельный накопитель цифровой измерительной информации ТН1ПК

(рис.1.1) предназначен для информационного обеспечения летных испытаний авиационной

техники в качестве накопителя сигналов в составе СБИ.

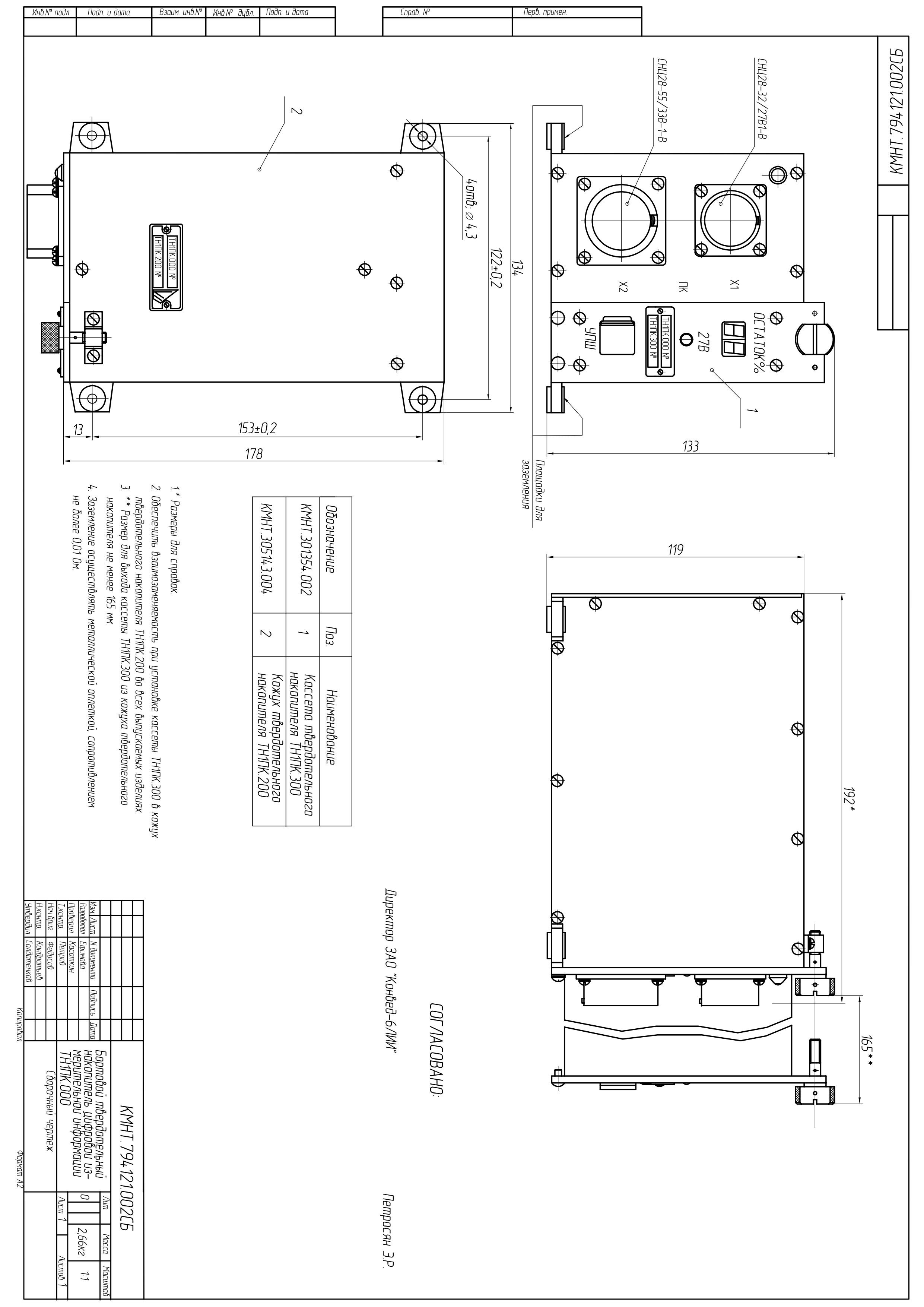

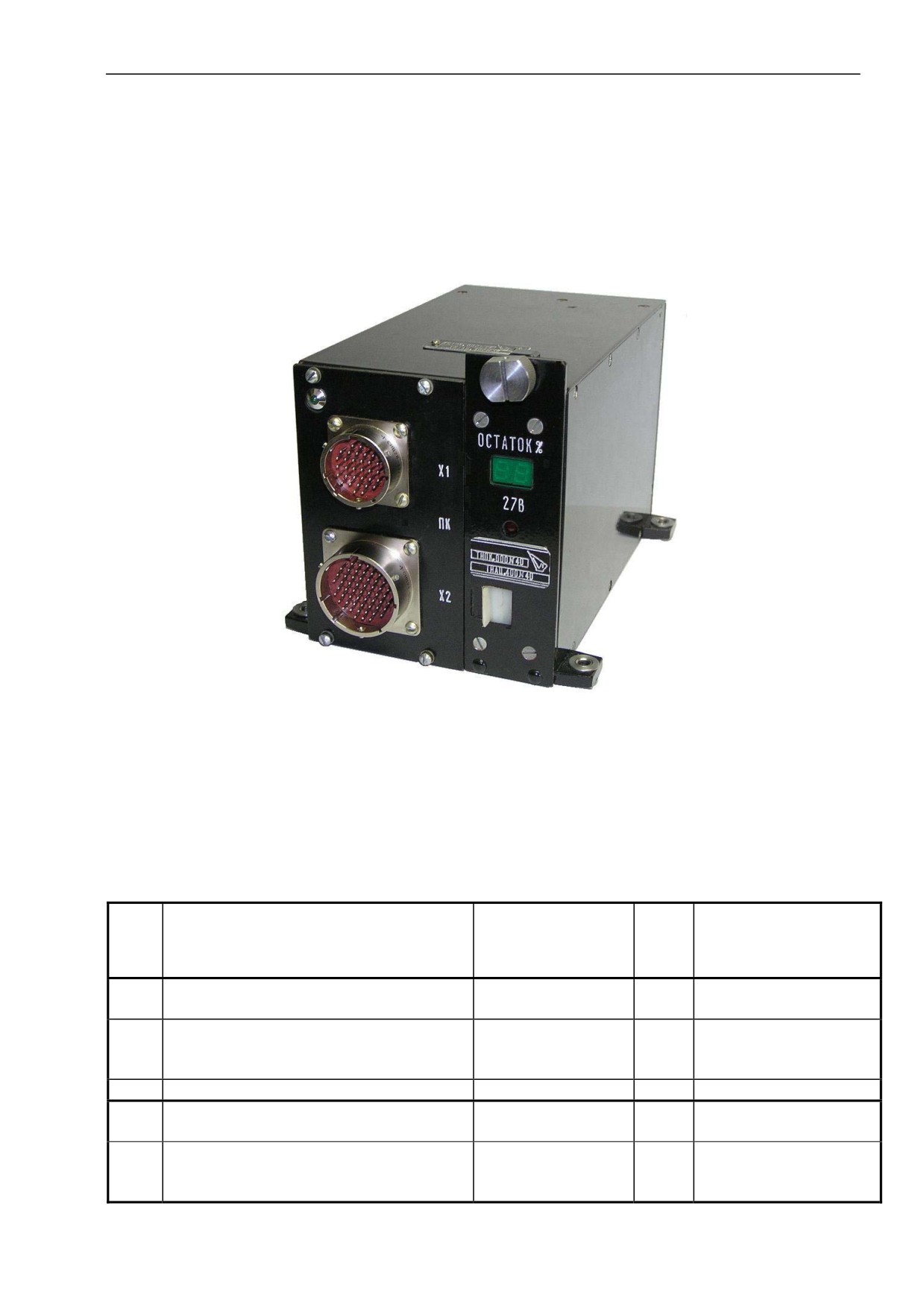

Рис.1.1. Внешний вид накопителя ТН1ПК

2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические характеристики ТН приведены в таблице 2.1.

Таблица 2.1

Единица

№ п/п

Наименование характеристики

Значение

Примечание

измере-

ния

1.

Количество входных линий по

16

ГОСТ 18977-79 (ARINC-429)

2.

Частота входного потока ARINC

12,5±25%; 50±1%;

кГц

Настраивается автома-

100±1%

тически для каждой ли-

нии

3.

Режимы сбора данных ARINC

монитор

4.

Количество входных линий по ГОСТ Р

2 основных,

52070-2003 (МКИО)

2 резервных

5.

Режим приема информации по ГОСТ Р

безадресный

52070-2003

монитор

6

6.

Количество входных линий

2

Вид входной информа-

RS-232/422/485

ции выбирается про-

граммно для каждой

линии

7.

Скорость входного потока RS

1200; 2400; 4800;

бит/с

Выбирается программ-

9600; 19200; 38400;

но для каждой линии

57600; 115200

8.

Количество цифровых параллельных по-

1

От системы «Гамма-К»

токов информации

9.

Амплитуда цифровых параллельных

от 2 до 5

В

Высокий уровень

сигналов

от 0 до 0,4

В

Низкий уровень

10.

Длительность импульса цифрового па-

от 24 до 36

мкс

раллельного сигнала, не менее

11.

Максимальная скорость приема цифро-

16384

слов/с

вой параллельной информации

12.

Количество разрядов параллельного кода

до 12

13.

Погрешность привязки регистрируемых

1

мс

При частоте сигналов

параметров к шкале времени, не более

внутренней синхрони-

зации 1024 Гц

14.

Объем накопления информации

8192

МБ

15.

Количество программ сбора информации

от 1 до 4

Инициализируются с

ПЭВМ

16.

Сопроводительная и служебная инфор-

мация, подлежащая регистрации:

- номера режимов записи

до 256

- размеры режимов

до 2⁴⁰

байт

- программы сбора информации

до 4 программ

- дата полета

День, Месяц, Год

- текущее время

Час,Минута,Секунда

От внутреннего таймера

- номер летательного аппарата

до 99999

- номер полета

до 9999

17.

Время сохранности записанной инфор-

10

лет

мации при отключении источника пита-

ния, не менее

18.

При заполнении накопителя производит-

ся выключение записи и защита данных

от случайного стирания

19.

Время стирания зарегистрированной ин-

5

с

формации, не более

20.

Время готовности от момента подачи

2

с

электропитания, не более

21.

Время загрузки данных инициализации,

10

с

не более

22.

Время безопасной непрерывной работы,

24

час

не менее

23.

Взаимодействие съемной кассеты памяти

Через шину USB

Спецификации 1.1; 2.0

ТН с ПЭВМ

24.

Скорость передачи информации в

10

МБ/с

Для USB 2.0

ПЭВМ, не менее

800

кБ/с

Для USB 1.1

25.

Длина линии связи накопитель - ПЭВМ,

5

м

не более

26.

Количество циклов записи / стирания, не

100000

менее

27.

Количество циклов воспроизведения

не ограничено

28.

Число съемов кассеты памяти, не менее

1000

с возможностью замены

клеммной части разъема

7

29.

Стойкость к механическим воздействи-

ям:

Синусоидальная вибрация:

- амплитуда ускорения

98,1

м/с²

10 g

- диапазон частот

3...2000

Гц

- амплитуда перемещения

до 2,5

мм

Механический удар многократного

действия:

- пиковое ударное ускорение

117,7

м/с²

12 g

- длительность действия ударного

20

мс

импульса

Механический удар одиночного дей-

ствия:

- пиковое ударное ускорение

147,2

м/с²

15 g

- длительность действия ударного

20

мс

импульса

Линейное ускорение

98,1

м/с²

10 g

30.

Стойкость к воздействию климатических

условий

Атмосферное давление

от 18 до 800

мм

Повышенная температура окружаю-

рт.ст.

щей среды:

- рабочая температура

+60

°C

- предельная температура

+85

°C

Пониженная температура окружаю-

щей среды:

- рабочая температура

-50

°C

- предельная температура.

-60

°C

Повышенная влажность:

- относительная влажность при

98

%

температуре +35°C

Циклическое изменение температуры:

- пониженная температура

-60

°С

- повышенная температура

+80

°С

Воздействие пыли (песка):

- относительная влажность

50

%

- скорость циркуляции

до 10

м/с

- массовая концентрация

до 3

г/м³

31.

Напряжение электропитания по

от 24 до 29,4

В

ГОСТ 19705-89

32.

Потребляемый ток, не более

0,5

А

33.

Сопротивление изоляции при нормаль-

ных климатических условиях:

-

“Общий” - “-27В”, не менее

40

МОм

-

“Общий” - “Корпус”, не менее

40

МОм

-

“Корпус” - “-27В”, не менее

40

МОм

34.

Габаритные размеры

192×133×134

мм

35.

Масса, не более

3,0

кг

бортового кожуха со

вставленной кассетой

8

3. СОСТАВ ИЗДЕЛИЯ

Перечень составных частей, входящих в ТН1ПК, а также комплект принадлежностей

показан в таблице 3.1.

Таблица 3.1

Наименование и шифр

Обозначение

Количество

Примечание

в комплекте

1. Кассета ТН1ПК.300

КМНТ.301354.002

1

2. Кожух бортовой ТН1ПК.200

КМНТ.305143.004

1

3. Чехол ТН1АЦ.820

КМНТ.305135.001

1

4. Специальное программное

ТН.001СПО

1

обеспечение (СПО) на диске

5. Паспорт

КМНТ.794121.002ПС

1

6. Руководство по технической

КМНТ.794121.002РЭ

1

эксплуатации

7. Ответный разъем

СНЦ23-55/33Р-6-В

1

8. Ответный разъем

СНЦ23-32/27Р-6-В

1

9. Кабель USB, тип A-A

SCUAA-1.5

1

4. УСТРОЙСТВО И РАБОТА

4.1. Принцип работы

В соответствии с назначением ТН принимает до 16 потоков цифрового последователь-

ного кода по ГОСТ 18977-79 и по РТМ 1495-84 с изменением 3, цифровой последовательный

код по ГОСТ Р 52070-2003 (МКИО) по двум основным и двум резервным линиям, до двух

потоков цифрового последовательного кода по стандарту RS-232/RS-422/RS-485, цифровой

параллельный поток информации, аналогичный формируемому блоком управления и син-

хронизации БУС-17 систем «Гамма-К», и сохраняет данные в энергонезависимой памяти для

последующей передачи их в ПЭВМ. ТН принимает синхросигналы частотой 131072 Гц и

1 Гц, формирует синхросигналы частотой 131072 Гц и 1 Гц. С целью привязки к шкале еди-

ного времени, ТН по каналу RS-422 принимает от МБХВ-1 (малогабаритный бортовой хра-

нитель времени) кодовую последовательность, содержащую информацию о времени. Для

временной синхронизации других устройств ТН выдает аналоговый сигнал в виде «пилы» и

кодовую последовательность, содержащую информацию о времени по каналу RS-232.

4.2. Устройство и работа ТН

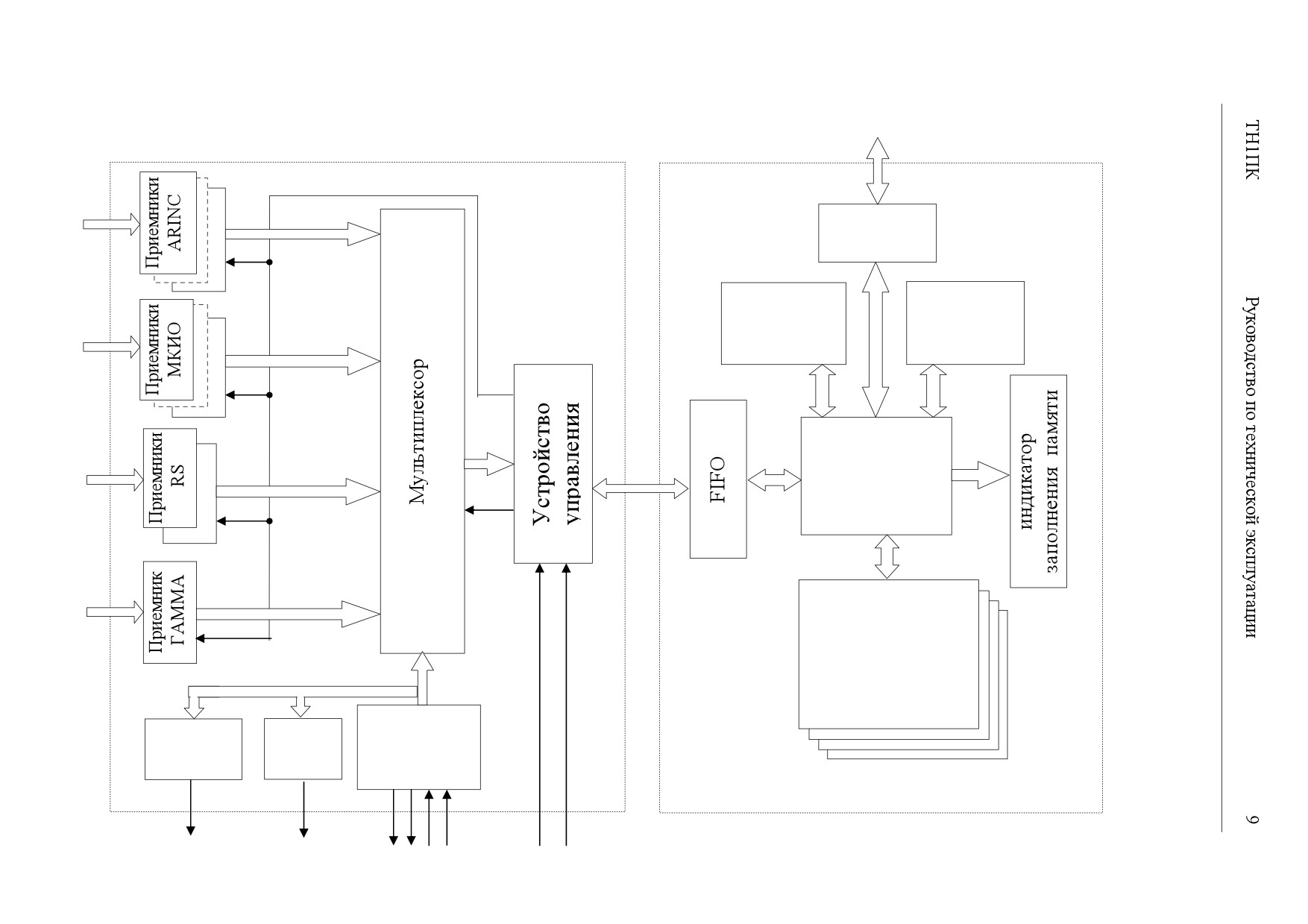

ТН состоит из следующих функциональных модулей, показанных на структурной схе-

ме (рис.4.2.1):

1) устройство сбора;

2) кассета энергонезависимой памяти.

к ПЭВМ

Устройство сбора

1

16

Контроллер

USB

Память

Память

1

4

заданий

режимов

1

2

Устройство

управления

Память

данных

Счетчик

Передатчик

времени

ЦАП

RS

Устройство

синхронизации

Кассета памяти

время

синхросигналы Сигналы ПДУ

Рис.4.2.1. Структурная схема ТН1ПК при работе на борту

10

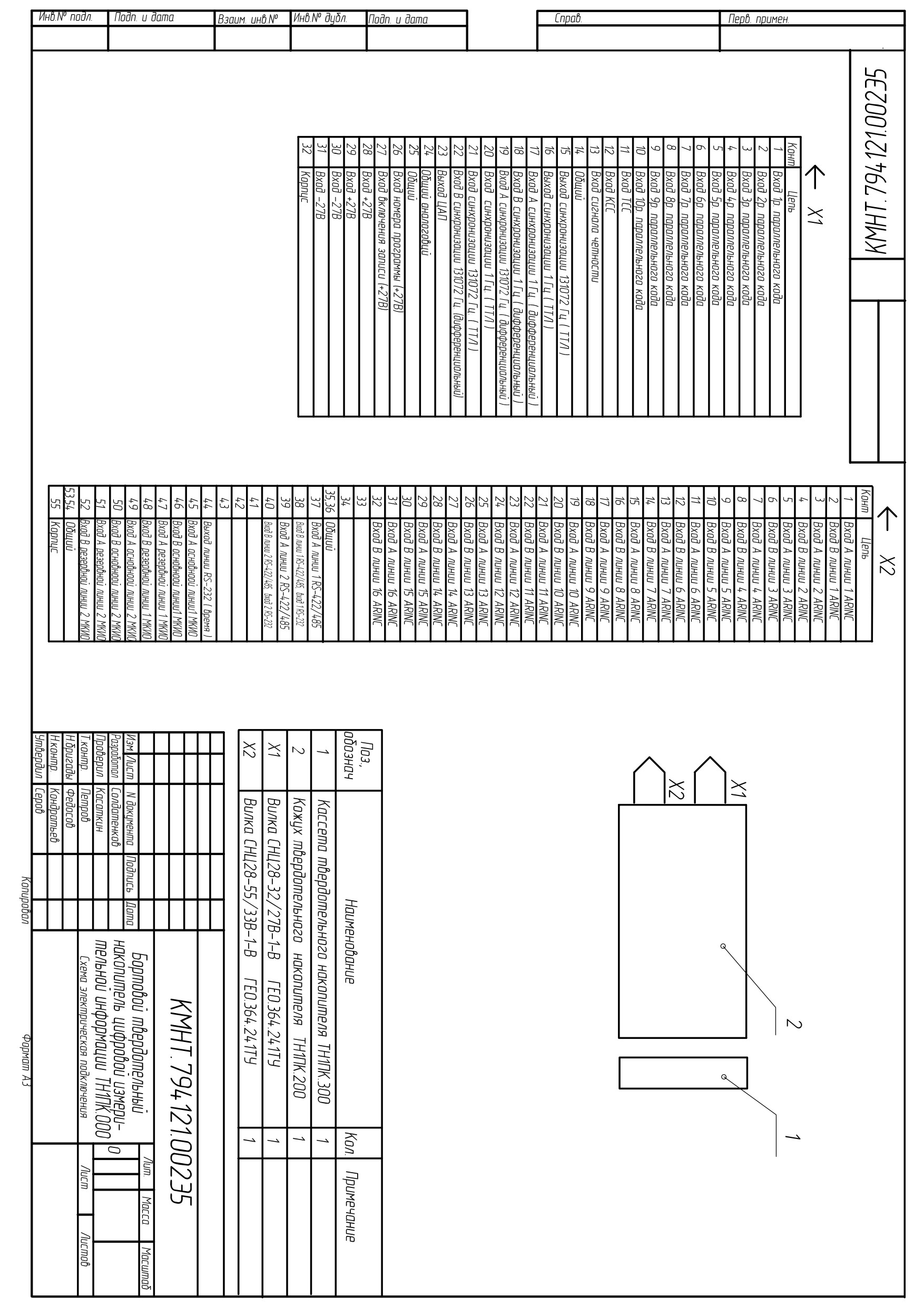

Распределение сигналов по контактам разъемов ТН для бортового кожуха приведено в

схеме подключения КМНТ.794121.002Э5 (приложение 1) и таблицах 4.2.1 ÷ 4.2.2. Соедине-

ние ТН и ПЭВМ осуществляется через разъем USB (УПШ - универсальной последователь-

ной шины спецификации 1.1 или 2.0), расположенного на лицевой части кассеты посредст-

вом кабеля USB SCUAA-1.5.

Таблица 4.2.1

Разъем Х1 (СНЦ28-32/27В-1-В)

№

кон-

Цепь

Функциональное назначение

такта

1

Вход 1р. параллельного кода

Вход 1 разряда параллельного кода (уровень ТТЛ)

2

Вход 2р. параллельного кода

Вход 2 разряда параллельного кода (уровень ТТЛ)

3

Вход 3р. параллельного кода

Вход 3 разряда параллельного кода (уровень ТТЛ)

4

Вход 4р. параллельного кода

Вход 4 разряда параллельного кода (уровень ТТЛ)

5

Вход 5р. параллельного кода

Вход 5 разряда параллельного кода (уровень ТТЛ)

6

Вход 6р. параллельного кода

Вход 6 разряда параллельного кода (уровень ТТЛ)

7

Вход 7р. параллельного кода

Вход 7 разряда параллельного кода (уровень ТТЛ)

8

Вход 8р. параллельного кода

Вход 8 разряда параллельного кода (уровень ТТЛ)

9

Вход 9р. параллельного кода

Вход 9 разряда параллельного кода (уровень ТТЛ)

10

Вход 10р. параллельного кода

Вход 10 разряда параллельного кода (уровень ТТЛ)

Тактовый синхроимпульс входного параллельного кода (уровень ТТЛ,

11

Вход ТСС

положительный синхроимпульс длительностью не менее 24 мкс)

12

Вход КСС

Кадровый синхроимпульс входного параллельного кода (уровень ТТЛ)

13

Вход сигнал четности

Разряд четности входного параллельного кода (уровень ТТЛ)

14

Общий

Общий вывод

Выход частоты 131072 Гц (уровень ТТЛ, активный положительный

15

Выход синхронизации 131072 Гц

фронт сигнала)

Выход частоты 1 Гц (уровень ТТЛ, активный положительный фронт

16

Выход синхронизации 1 Гц

сигнала)

Вход A синхронизации

Вход A дифференциального сигнала синхронизации 1 Гц (характери-

17

1 Гц (дифференц)

стики RS-422, активный положительный фронт сигнала)

Вход B синхронизации

Вход B дифференциального сигнала синхронизации 1 Гц (характери-

18

1 Гц (дифференц)

стики RS-422, активный положительный фронт сигнала)

Вход A синхронизации

Вход A дифференциального сигнала синхронизации 131072 Гц (харак-

19

131072 Гц (дифференц)

теристики RS-422, активный положительный фронт сигнала)

Вход синхронизации

Вход сигнала синхронизации 1 Гц (уровень ТТЛ, активный положи-

20

1 Гц (ТТЛ)

тельный фронт сигнала)

Вход синхронизации

Вход сигнала синхронизации 1 Гц (уровень ТТЛ, активный положи-

21

131072 Гц (ТТЛ)

тельный фронт сигнала)

Вход B синхронизации

Вход В дифференциального сигнала синхронизации 131072 Гц (харак-

22

131072 Гц (дифференц)

теристики RS-422, активный положительный фронт сигнала)

23

Выход ЦАП

Выход аналогового сигнала в виде «пилы»

24

Общий аналоговый

Общий вывод для аналогового сигнала «пилы»

25

Общий

Общий вывод

Вход управления номером задания для регистрации

26

Вход номера программы (+27В)

(отсутствие сигнала - задание №1, сигнал +27В - задание №2)

Вход управления включением регистрации (отсутствие сигнала - нет

27

Вход включения записи (+27В)

регистрации, сигнал +27В - процесс регистрации)

28

Вход +27В

Напряжение питания прибора +27В

29

Вход +27В

30

Вход -27В

Напряжение питания прибора -27В

31

Вход -27В

32

Корпус

Корпус прибора

11

Таблица 4.2.2

Разъем Х2 (СНЦ28-55/33В-1-В)

№ кон-

Цепь

Функциональное назначение

такта

1

Вход A линии 1 ARINC

Вход А и В линии 1 по ГОСТ 18977-79

2

Вход B линии 1 ARINC

3

Вход A линии 2 ARINC

Вход А и В линии 2 по ГОСТ 18977-79

4

Вход B линии 2 ARINC

5

Вход A линии 3 ARINC

Вход А и В линии 3 по ГОСТ 18977-79

6

Вход B линии 3 ARINC

7

Вход A линии 4 ARINC

Вход А и В линии 4 по ГОСТ 18977-79

8

Вход B линии 4 ARINC

9

Вход A линии 5 ARINC

Вход А и В линии 5 по ГОСТ 18977-79

10

Вход B линии 5 ARINC

11

Вход A линии 6 ARINC

Вход А и В линии 6 по ГОСТ 18977-79

12

Вход B линии 6 ARINC

13

Вход A линии 7 ARINC

Вход А и В линии 7 по ГОСТ 18977-79

14

Вход B линии 7 ARINC

15

Вход A линии 8 ARINC

Вход А и В линии 8 по ГОСТ 18977-79

16

Вход B линии 8 ARINC

17

Вход A линии 9 ARINC

Вход А и В линии 9 по ГОСТ 18977-79

18

Вход B линии 9 ARINC

19

Вход A линии 10 ARINC

Вход А и В линии 10 по ГОСТ 18977-79

20

Вход B линии 10 ARINC

21

Вход A линии 11 ARINC

Вход А и В линии 11 по ГОСТ 18977-79

22

Вход B линии 11 ARINC

23

Вход A линии 12 ARINC

Вход А и В линии 12 по ГОСТ 18977-79

24

Вход B линии 12 ARINC

25

Вход A линии 13 ARINC

Вход А и В линии 13 по ГОСТ 18977-79

26

Вход B линии 13 ARINC

27

Вход A линии 14 ARINC

Вход А и В линии 14 по ГОСТ 18977-79

28

Вход B линии 14 ARINC

29

Вход A линии 15 ARINC

Вход А и В линии 15 по ГОСТ 18977-79

30

Вход B линии 15 ARINC

31

Вход A линии 16 ARINC

Вход А и В линии 16 по ГОСТ 18977-79

32

Вход B линии 16 ARINC

33

не используется

34

не используется

35

Общий

Общий вывод

36

Общий

37

Вход А линии 1RS-422/485

Прямой вход линии 1 RS 422/485

Вход B линии 1RS-422/485,

38

Инверсный вход линии 1 RS 422/485, вход линии 1 RS 232

вход линии 1 RS-232

39

Вход А линии 2 RS-422/485

Прямой вход линии 2 RS 422/485

Вход B линии 2 RS-422/485,

40

Инверсный вход линии 2 RS 422/485, вход линии 2 RS 232

вход линии 2 RS-232

41

не используется

42

не используется

43

не используется

44

Выход линии RS-232 (время)

Выход кода времени по линии RS 232

45

Вход А основной линии 1 МКИО

Вход А и Б основной линии 1 по ГОСТ Р 52070-2003

46

Вход Б основной линии 1 МКИО

47

Вход А резервной линии 1 МКИО

Вход А и Б резервной линии 1 по ГОСТ Р 52070-2003

48

Вход Б резервной линии 1 МКИО

49

Вход А основной линии 2 МКИО

Вход А и Б основной линии 2 по ГОСТ Р 52070-2003

50

Вход Б основной линии 2 МКИО

51

Вход А резервной линии 2 МКИО

Вход А и Б резервной линии 2 по ГОСТ Р 52070-2003

52

Вход Б резервной линии 2 МКИО

53

Общий

Общий вывод

54

Общий

55

Корпус

Корпус прибора

12

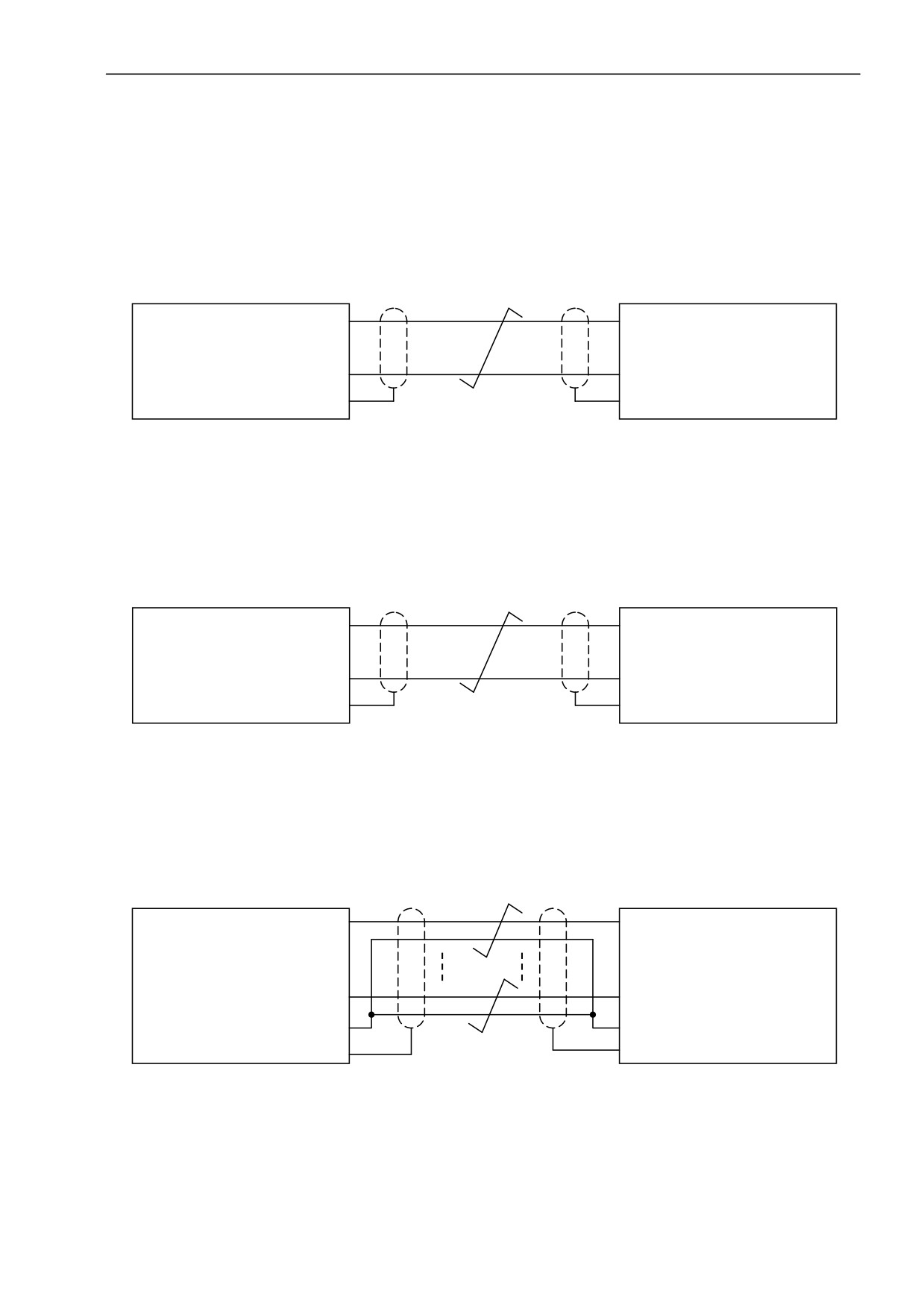

Для обеспечения помехозащищенности ТН следует особое внимание уделить линиям

связи накопителя с источниками сигналов.

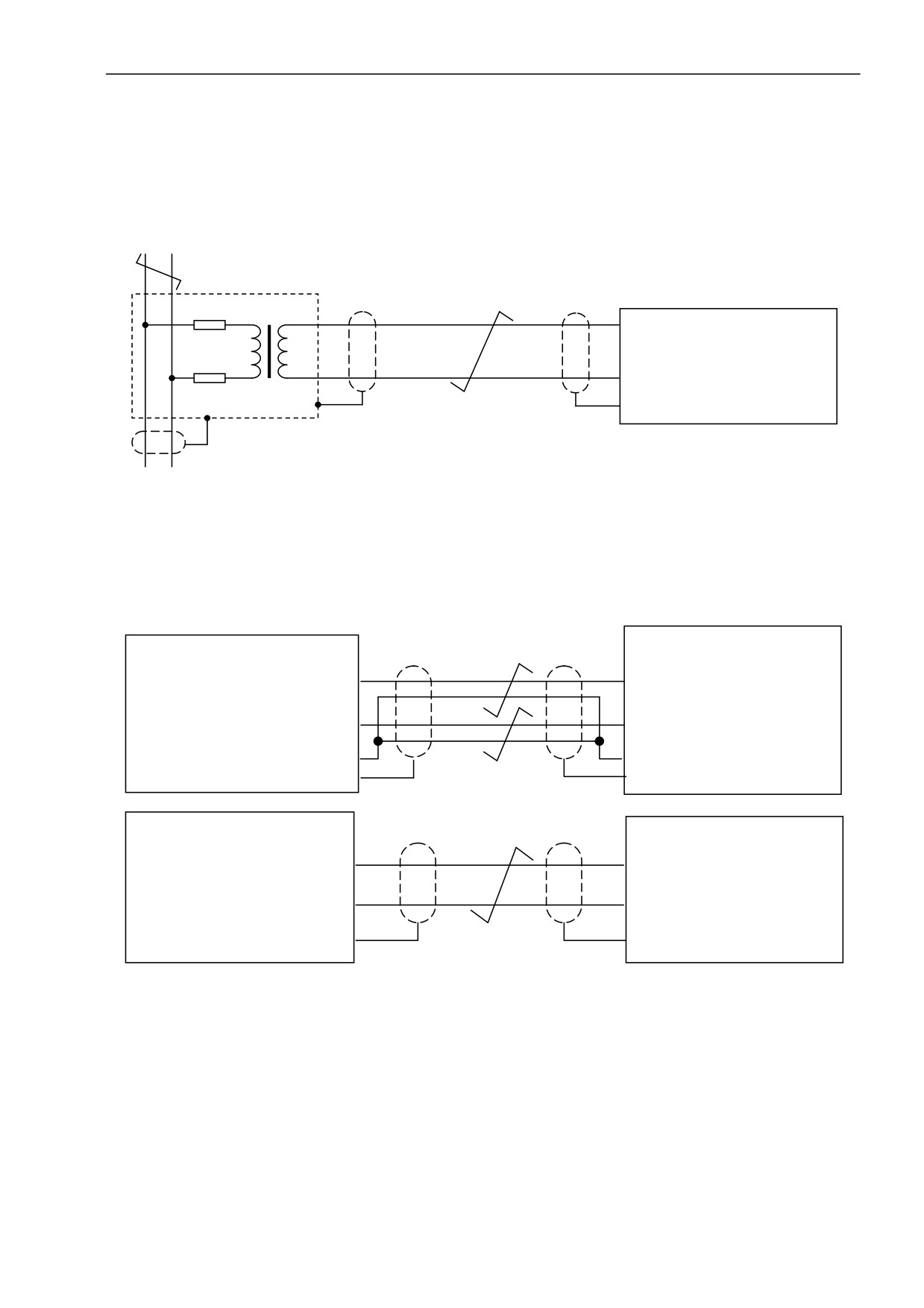

Передача кодовых сигналов по ГОСТ 18977-79 и по RS-422/485 осуществляется по

двум перевитым и помещенным в общий экран проводам (рис.4.2.2). Шаг скрутки 20-30 мм.

Не допускается обвивка двух проводов третьим взамен экрана и помещение свитых пар про-

водов без экрана в один жгут. Экраны по всей длине жгута должны быть изолированы от

корпуса ЛА. Экраны объединяются на разъеме Х2 и соединяются с контактом 55 (для сигна-

лов по ГОСТ 18977-79 и для сигналов по RS-422/485), на разъеме Х1 и соединяются с кон-

тактом 32 (для дифференциальных сигналов синхронизации).

Rc≤10 Ом

Rc≤10 Ом

Датчик

ТН

корпус

корпус

Рис.4.2.2. Схема подключения кодовых сигналов по ГОСТ 18977-79 и RS-422/485 к ТН

Передача кодовых сигналов по RS-232 осуществляется по двум перевитым и помещен-

ным в общий экран проводам, в которых второй провод соединен с шиной «Общий» с двух

сторон (рис.4.2.3). Шаг скрутки 20-30 мм. Не допускается обвивка двух проводов третьим

взамен экрана и помещение свитых пар проводов без экрана в один жгут. Экраны по всей

длине жгута должны быть изолированы от корпуса ЛА. Экраны объединяются на разъеме Х2

и соединяются с контактом 55 «Корпус».

Rc≤10 Ом

выход RS232

вход RS232

Датчик

Rc≤10 Ом

ТН

общий

общий

корпус

корпус

Рис.4.2.3. Схема подключения кодовых сигналов по RS-232 к ТН

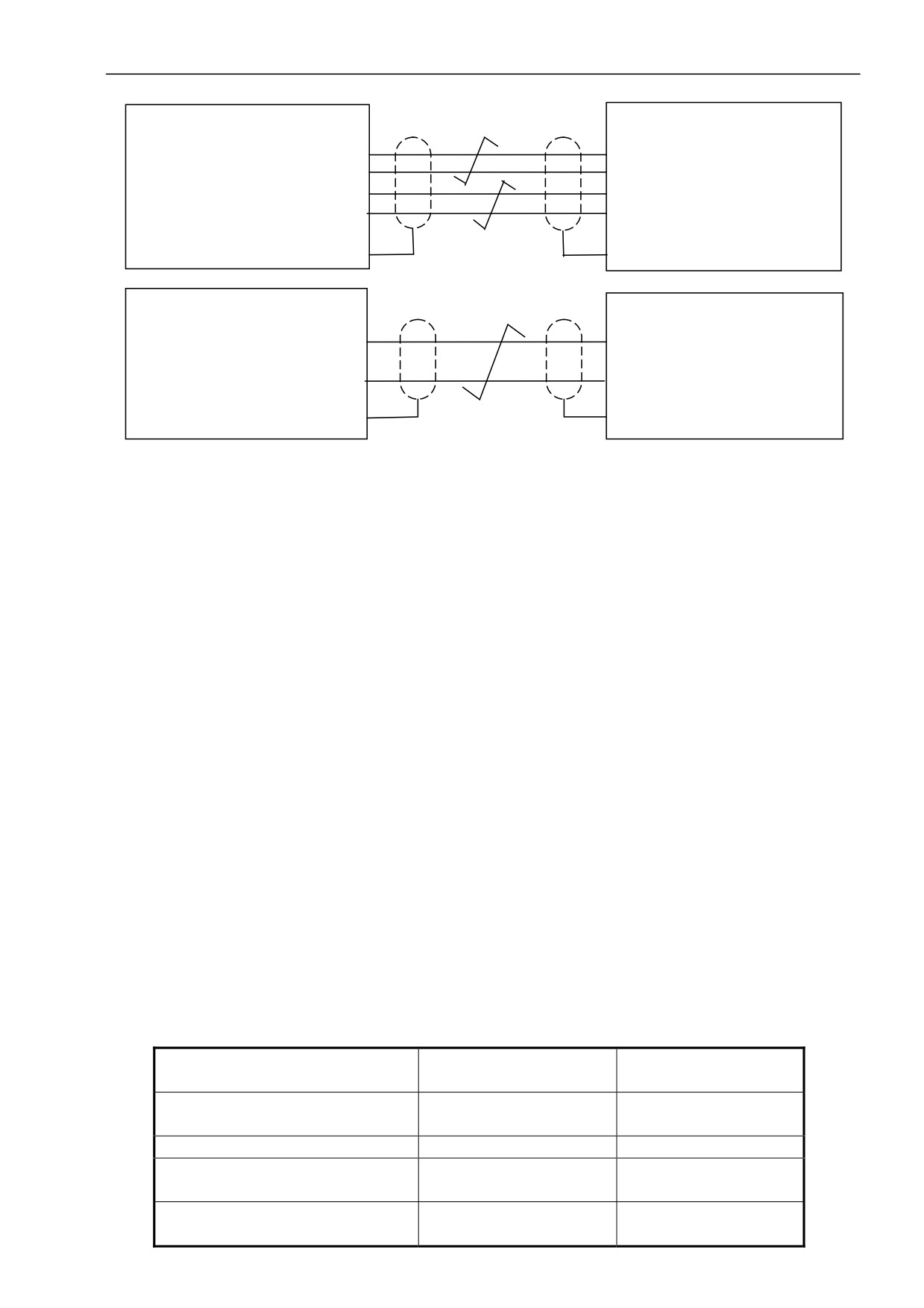

Подключение комплекса «Гамма-1101» к ТН осуществляется витыми парами, в кото-

рых второй провод соединен с шиной «Общий» с двух сторон (рис.4.2.4). Шаг скрутки 20÷30

мм. Витые пары помещаются в общий экран. Для обеспечения приема данных от комплекса

«Гамма-1101» необходимо подключить 10 разрядов информационного кода, сигналы ТСС,

КСС и сигнал четности. Экран по всей длине жгута должен быть изолирован от корпуса ЛА.

Экран соединен с шиной «Корпус» с двух сторон (Х18 контакт 23 и Х1 контакт 32).

ГАММА-1101

ТН

БУС-17 (Х18)

общий

общий

корпус

корпус

Рис.4.2.4. Схема подключения ИИК «Гамма-1101» к ТН

Передача кодовых сигналов по ГОСТ Р 52070-2003 осуществляется по двум перевитым

и помещенным в общий экран проводам (рис.4.2.5). Число скруток кабеля на 1 метр длины

должно быть не менее 13. Кабель шины должен иметь номинальное значение волнового со-

противления при измерении на синусоидальном токе частотой 1 МГц от 70 до 85 Ом. Погон-

ная электрическая емкость между проводами кабеля шины должна быть не более 100 пФ/м.

Затухание сигнала в кабеле при измерении на синусоидальном токе частотой 1 МГц должно

быть не более 0,05 дБ/м. Экранированием должно быть охвачено не менее 90% поверхности

13

кабеля. Экран должен быть равномерно распределен по всей длине кабеля и изолирован от

корпуса ЛА. Экран соединяется с контактом 55 «Корпус» разъема Х2. Ответвитель от маги-

стральной шины должен включать согласующий трансформатор, защитные резисторы и

шлейф длиной не более 6 м. Защитные резисторы должны иметь сопротивление, равное 75%

номинального значения волнового сопротивления кабеля с относительной погрешностью

±2%. Согласующий трансформатор должен иметь соотношение числа витков в обмотках

(1,0: 1,41) ± 3% при большем числе витков со стороны защитных резисторов.

Rc≤10 Ом

Rc≤10 Ом

ТН

Рис.4.2.5. Схема подключения кодовых сигналов по ГОСТ Р 52070-2003 к ТН

Подключение МБХВ-1 к ТН1ПК линий синхронизации с уровнями ТТЛ (рис.4.2.6) осу-

ществляется витыми парами. Второй провод витой пары для сигналов 131072 Гц и 1 Гц со-

единен с шиной «Общий» с двух сторон. Шаг скрутки 20÷30 мм. Витые пары помещаются в

общий экран. Экран по всей длине жгута должен быть изолирован от корпуса ЛА. Экран со-

единен с шиной «Корпус» с двух сторон.

ТН1ПК (Х1)

МБХВ-1(Х5)

131072 Гц (ТТЛ) - к.21

131072 Гц (ТТЛ) - к.40

1 Гц (ТТЛ) - к.42

1 Гц (ТТЛ) - к.20

Общий - к.50

Общий - к.25

Корпус - к.49

Корпус - к.32

МБХВ-1(Х3)

ТН1ПК (Х2)

Линия А TxNMEA - к.8

Вход А линия 2

RS422/485

- к.39

Линия B TxNMEA - к.9

Вход B линия 2

RS422/485

- к.40

Корпус - к.18

Корпус

- к.55

Рис.4.2.6. Схема подключения МБХВ-1 к ТН1ПК линий синхронизации с уровнями ТТЛ

Подключение МБХВ-1 к ТН1ПК дифференциальных линий синхронизации с электри-

ческими характеристиками RS-422 (рис.4.2.7) осуществляется витыми парами. Шаг скрутки

20÷30 мм. Витые пары помещаются в общий экран. Экран по всей длине жгута должен быть

изолирован от корпуса ЛА. Экран соединен с шиной «Корпус» с двух сторон.

14

МБХВ-1(Х4)

ТН1ПК (Х1)

Вых А 131072 Гц (диф.) - к.22

Вх А 131072 Гц (диф.) - к.19

Вых В 131072 Гц (диф.) - к.23

Вх В 131072 Гц (диф.) - к.22

Вых А 1 Гц (диф.) - к.14

Вх А 1 Гц (диф.) - к.17

Вых В 1 Гц (диф.) - к.15

Вх В 1 Гц (диф.) - к.18

Корпус

- к.32

Корпус

- к.31

МБХВ-1(Х3)

ТН1ПК (Х2)

Линия А TxNMEA

- к.8

Вход А линия 2

RS422/485

- к.39

Линия B TxNMEA

- к.9

Вход B линия 2

RS422/485

- к.40

Корпус

- к.18

Корпус

- к.55

Рис.4.2.7. Схема подключения МБХВ-1 к ТН1ПК дифференциальных линий синхрониза-

ции с электрическими характеристиками RS-422.

Подключение к ТН сигналов управления - «Вход номера программы (+27В)» и «Вход

включения записи (+27В)» осуществляется экранированными проводами с сечением не ме-

нее 0,35 мм². Экран по всей длине жгута должен быть изолирован от корпуса ЛА. Экран

должен быть соединен с шиной «Корпус» (Х1 контакт 32).

Подключение ТН к источнику питания осуществляется экранированными проводами с

сечением не менее 0,35 мм². Экран должен быть соединен с шиной «Корпус» (Х1 контакт

32).

4.2.1. Работа при регистрации данных.

Питание твердотельного накопителя осуществляется от бортовой сети 27В летательно-

го аппарата через разъем Х1 (схема подключения КМНТ.794121.002Э5). Встроенный модуль

питания преобразует входное напряжение в напряжения, необходимые для питания всей

электронной части накопителя. При подаче питания включаются индикаторы «+27В» и

«ОСТАТОК %». На индикаторе «ОСТАТОК %» отображаются две горизонтальные черты (-

-). Накопитель производит самоконтроль. При удачном исходе на передней панели на инди-

каторе «ОСТАТОК %» высвечивается двузначное десятичное число, означающее исправ-

ность и готовность накопителя к работе и отражающее объем свободной памяти.

Регистрация данных производится при наличии свободной памяти накопителя. На

вход ТН через разъем Х2 подаются сигналы по ГОСТ18977-79, по ГОСТ Р 52070-2003 и по

стандарту RS-232/422/485. На Х1 подается цифровой поток от ИИК ГАММА-К, содержащий

данные, тактовый и кадровый синхросигналы, и сигналы синхронизации. Информационный

поток попадает на устройство сбора, объединяется и передается на кассету для регистрации.

Показания индикаторов для различных состояний ТН приведены в таблице 4.2.4.

Таблица 4.2.1

Состояние ТН

Индикатор

Индикатор

«ОСТАТОК % »

«+27В»

1. Включение питания до

- -

Вкл.

готовности

2. Готовность к работе

Постоянное число

Вкл.

3. Производится запись

Число мигает с часто-

Вкл.

той 1 Гц

4. В процессе записи объем

Постоянное число 00

Вкл.

памяти заполнен

16

Выход 131072 Гц

131072 Гц

Внутренний

генератор

К1

1024 Гц

Выход 1 Гц

Вход 131072 Гц

Делитель

Делитель

на 128

на 1024

1024 Гц

Детектор

наличия

К2

частоты

Вход 1 Гц

Код времени

Счетчик

Передатчик

времени

RS422

Приемник

Вход RS422

RS422 от

Сигнал «пилы»

МБХВ-1

ЦАП

Внутреннее время

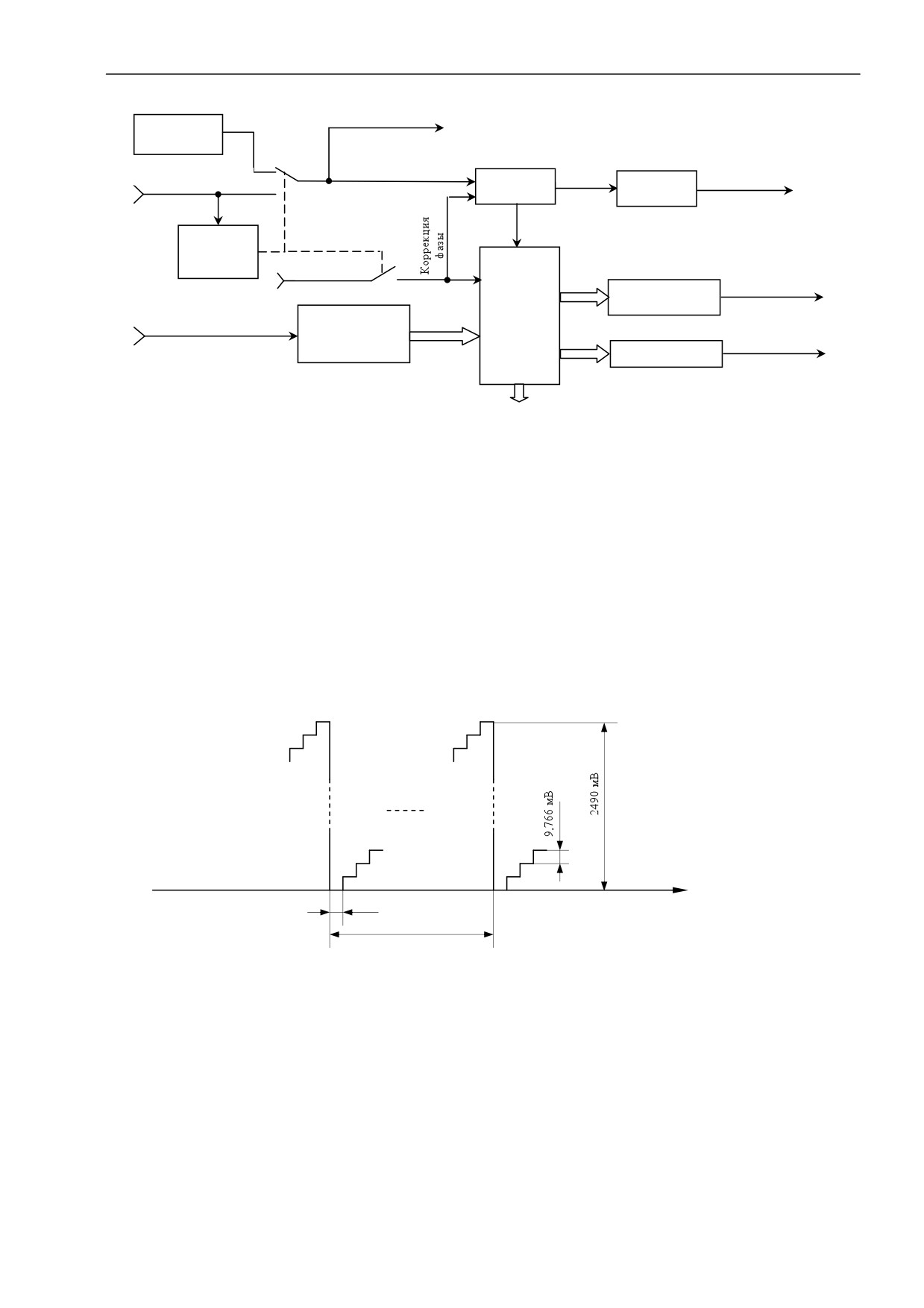

Рис. 4.2.1.3. Структурная схема устройства синхронизации

Для полной синхронизации накопителя необходимо использовать два сигнала: Вход

131072 Гц и Вход 1 Гц, которые, в свою очередь, должны быть синхронны между собой.

Последовательный код по RS422 от МБХВ-1 (Х2 к.39 фаза А, к.40 фаза Б и к.55 экран)

используется для передачи значения шкалы текущего времени в счетчик времени ТН1ПК.

Сигнал «Выход ЦАП» (Х1 к.23 «Выход аналогового сигнала в виде «пилы») служит

для формирования аналогового сигнала в виде «пилообразно» изменяющегося сигнала. Вы-

ходное напряжение, формируемое ЦАП, описывается формулой:

U = INT( [t/4] × 256) × 9,766 (мВ), где

[t/4] - дробная часть от деления текущего времени (счетчика времени) на 4;

INT( [t/4] × 256) - целая часть от произведения.

Форма сигнала изображена на рис. 4.2.1.4

t

1/64 сек

4 сек

Рис. 4.2.1.4. Временная диаграмма последовательности, формируемой на выходе ЦАП.

На контакте 44 разъема Х2 формируется поток стандарта RS-232, который содержит

код внутреннего счетчика времени (в секундах) ТН1ПК. Общим выводов являются контакты

53 и 54 разъема Х2. Формируемая последовательность состоит из семи символов, периодич-

ность появления которых равна 1 сек. Скорость последовательного порта 9600 бод, длина

символа 9 бит, 1 стоп-бит. Содержание символов изображено на рис. 4.2.1.5

17

Первый символ

Номер бита

8

7

6

5

4

3

2

1

0

Значение

0

0

1

1

1

0

1

0

0

Второй символ

Номер бита

8

7

6

5

4

3

2

1

0

Значение

0

0

1

1

0

1

0

0

1

Третий символ

Номер бита

8

7

6

5

4

3

2

1

0

Значение

0

0

1

1

0

1

1

0

1

Четвертый символ

Номер бита

8

7

6

5

4

3

2

1

0

Значение

0

0

1

1

0

0

1

0

1

Пятый символ

Номер бита

8

7

6

5

4

3

2

1

0

Значение

0

7 - 0 разряды кода времени (секунды)

Шестой символ

Номер бита

8

7

6

5

4

3

2

1

0

Значение

0

15 - 8 разряды кода времени (секунды×256)

Седьмой символ

Номер бита

8

7

6

5

4

3

2

1

0

Значение

0

23 - 16 разряды кода времени (секунды×65536)

Рис. 4.2.1.5. Поток стандарта RS-232, содержащий код времени.

4.2.2. Работа в режиме «Самоконтроль».

При работе в режиме «Самоконтроль» ТН выполняет проверку памяти

данных на

предмет наличия свободного пространства. Осуществляется проверка содержимого памяти

режимов и памяти заданий на наличие ошибочных записей и, при возможности, корректи-

ровка ошибочных данных. Также проверяется наличие взаимодействия платы сбора инфор-

мации с кассетой памяти.

При положительном исходе всех проверок ТН готов к работе. Индикация состояния

отображена в таблице 4.2.1.

4.2.3. Работа при передаче данных, зарегистрированных кассетой памяти, в ПЭВМ.

После отключения питания кассета изымается из бортового кожуха, подключается при

помощи кабеля с портом USB ПЭВМ спецификации 1.1 или 2.0. Кассета памяти ТН воспри-

нимает от ПЭВМ команды, подаваемые пользователем с помощью СПО, и выполняет дейст-

вия по считыванию зарегистрированной информации в ПЭВМ, стиранию накопленных в

энергонезависимой памяти данных, а также сохранению заданий на работу в энергонезави-

симой памяти заданий. При этом СПО, входящее в комплект поставки ТН, устанавливается и

выполняется на ПЭВМ.

4.3. Конструкция

ТН представляет собой блок, состоящий из съемной кассеты и бортового кожуха; сбо-

рочный чертеж КМНТ.794121.002СБ приведен в приложении 2.

В бортовой кожух вставлена плата сбора информации. В кассете находятся плата

управления и памяти.

Бортовой кожух предназначен для механического крепления кассеты на объекте испы-

таний, а также содержит соединительные разъемы, обеспечивающие электрическую связь

накопителя с внешними устройствами.

Дополнительной принадлежностью для ТН является чехол. Чехол предназначен для

хранения кассеты, изъятой из кожуха, при доставке ее от объекта к месту считывания данных

и обратно.

19

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

7. ОБЩИЕ УКАЗАНИЯ

К работе с твердотельным накопителем допускаются лица, изучившие руководство по

технической эксплуатации на ТН.

При эксплуатации СПО необходим опыт использования компьютерных графических

операционных систем WINDOWS.

При эксплуатации СПО необходимо следить за целостностью всех файлов СПО и за-

щищенностью их от компьютерных вирусов. Желательно наличие резервной дистрибутив-

ной копии СПО на дисках, защищенных от записи.

Изменение кода любого исполняемого или служебного файла СПО без его перекомпи-

ляции запрещено.

Внимание: не допускается при работе с накопителем использовать версии СПО, выпу-

щенные ранее данного комплекта! Информация о соответствии версии СПО и номера ком-

плекта находится в разделе 2 паспорта на накопитель.

7.1. Системные требования

ТН должен запитываться:

-

бортовой кожух - от бортсети напряжением от 24В до 29,4В мощностью не менее 15Вт,

-

кассета накопителя в наземных условиях - от ПЭВМ через шину USB в соответствии со

спецификацией 1.1 или 2.0.

ПЭВМ, на которой предполагается использование СПО, должна удовлетворять услови-

ям, приведенным в таблице 7.1.1.

Таблица 7.1.1

Требования к ПЭВМ

Минимально

Желательно

Процессор

PENTIUM III 633 МГц

PENTIUM IV 2 ГГц

Свободный объем ОЗУ

64 МБ

256 МБ

Объем свободного

24 ГБ

48 ГБ

пространства на ЖМД

Разрешение экрана

640x480 точек

1024x768 точек

Порт связи с ТН

Последовательная универ-

Последовательная

универ-

сальная шина USB в соответ-

сальная шина USB в соответ-

ствии со спецификацией 1.1

ствии со спецификацией 2.0

Управление ПЭВМ

Клавиатура

Клавиатура + мышь

Операционная система

WINDOWS 2000, XP, Vista

Файловая система

FAT32 (с ограничением на

NTFS

размер файла 2 ГБ)

8. МЕРЫ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

При работе с ТН необходимо соблюдать правила техники безопасности согласно дей-

ствующей на предприятии инструкции по электробезопасности.

9. РАБОТА С ТН В РЕЖИМЕ РЕГИСТРАЦИИ

9.1. Подготовка к работе

Подготовка ТН к работе в режиме регистрации выполняется по нижеприведенной ме-

тодике:

1) Извлечь ТН из транспортной упаковки.

21

Таблица 9.3.1

Неисправность

Возможные причины

Способы устранения

При включенном напряже-

Обрыв в соединительном

Проверить жгут по схеме

нии питания не горит инди-

жгуте к разъему Х1

КМНТ.794121.002Э5 (при-

катор «+27В»

ложение 1), при неисправ-

ности заменить

Неисправность модуля пи-

Устраняется заводом-

тания ТН

изготовителем

При горящем индикаторе

Память накопителя запол-

Необходимо при помощи

«+27В» и сигнале «Вкл. За-

нена полностью

ПЭВМ очистить память на-

писи» на индикаторе «ОС-

копителя

ТАТОК % » горит число 00

При горящем индикаторе

Внутренняя неисправность

Устраняется заводом-

«+27В» отсутствует свече-

накопителя

изготовителем

ние индикатора «ОСТАТОК

% » или на нем постоянно

отображаются две горизон-

тальные черты

Если горят оба индикатора, ТН исправен и готов к работе, при этом сигнал «Вкл. запи-

си» не подан.

10. РАБОТА С ТН В РЕЖИМЕ СЧИТЫВАНИЯ ИНФОРМАЦИИ

10.1. Подготовка к работе

10.1.1. Подготовка к работе ТН с ПЭВМ.

Подготовка к работе ТН с ПЭВМ включает в себя следующие этапы:

10.1.1.1. Удостовериться, что СПО соответствующей версии установлено (проинсталлирова-

но) на диске ПЭВМ. Если соответствующая версия СПО еще не установлена, обратиться к

п.10.1.2 настоящего руководства.

10.1.1.2. Подключить кассету ТН к компьютеру через универсальную последовательную ши-

ну USB спецификации 1.1 или 2.0. Если питание ПЭВМ было отключено, необходимо вклю-

чить ее питание.

10.1.1.3. Вызвать на выполнение программу TNLAB.EXE с помощью одной из иконок, по-

мещенных на рабочем столе Windows, панели быстрого запуска или меню «Пуск».

10.1.1.4. При появлении на экране главного окна программы (рис.10.2.1.1) приступить к вы-

полнению работы с СПО, иначе повторить проверку по п.10.1.1.

ВНИМАНИЕ: Питание ПЭВМ или портативного компьютера (ноутбука) осуществлять по

трёхпроводной линии, с обязательным заземлением (занулением) корпуса приборов.

10.1.2. Установка СПО на диск ПЭВМ

Для установки СПО на диск ПЭВМ (если это еще не сделано) необходимо:

10.1.2.1. Удалить, если была инсталлирована, предыдущую установленную версию СПО вы-

зовом строки “Удаление TNLab” в меню “Пуск -> Программы -> TNLab”.

10.1.2.2. Установить (или обновить, если драйвер уже установлен) драйвер USB кассеты

твердотельного накопителя.

Для установки драйвера следует предпринять следующие шаги:

• подключить кассету твердотельного накопителя к свободному разъему универсальной

последовательной шины (USB) компьютера;

• следовать дальнейшим указаниям мастера установки новых устройств, указав в каче-

стве размещения файлов драйвера дистрибутивный носитель СПО.

23

− стирания зарегистрированной информации с целью подготовки накопителя к натур-

ным работам;

− загрузки подготовленных заданий на сбор данных, при этом возможно редактирова-

ние существующих, создание новых и удаление ненужных заданий.

СПО функционирует в этом режиме, если программа TNLAB.EXE была запущена (с

помощью одной из иконок меню «Пуск», рабочего стола или панели быстрого доступа) при

наличии подключенной кассеты ТН. При этом на экране ПЭВМ появляется главное окно

программы (рис.10.2.1.1), показывающее зарегистрированные накопителем режимы инфор-

мации. Если вместо этого появится сообщение об ошибках соединения, необходимо выпол-

нить требования п.10.1.1 сначала. При повторной выдаче сообщения об ошибках необходимо

обратиться к разделу 10.3 «Отыскание и устранение неисправностей».

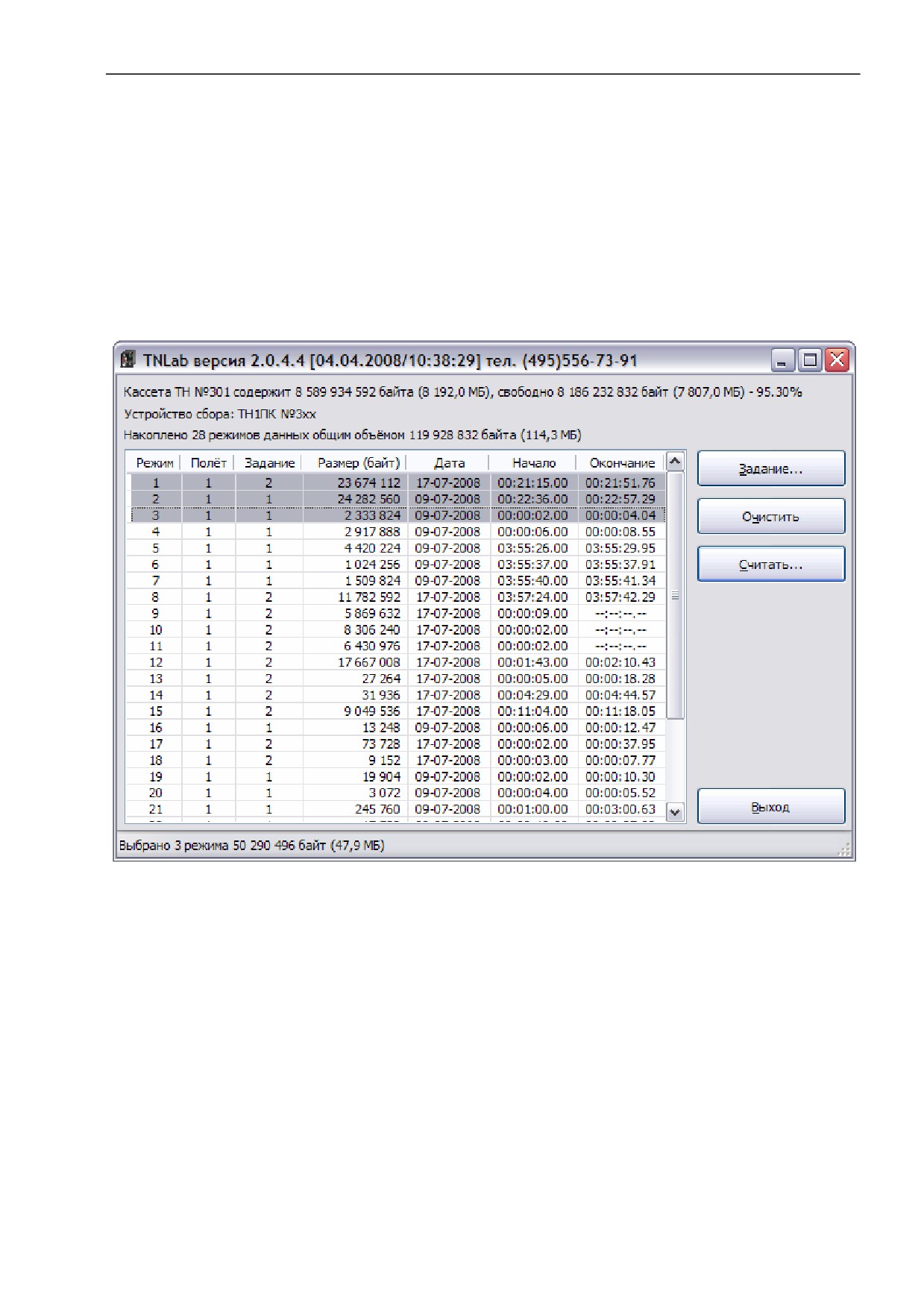

Рис.10.2.1.1. Вид главного окна СПО при работе со списком режимов накопленных

данных

Главное окно содержит несколько рабочих полей для управления работой ТН, основ-

ным из которых является список накопленных режимов данных. В этом поле для каждого

режима отображаются служебные данные (идентификации), сформированные ТН:

−

№ режима, зарегистрированного ТН (1 ÷ 256),

−

№ полета, в котором производилась запись режима (1 ÷ 9999),

−

№ задания, в соответствии с которым осуществлялся сбор информации (1 ÷ 4),

−

размер в байтах накопленного режима данных,

−

дата и времена начала и окончания регистрации режима.

В соответствии с данными идентификации выбираются режимы для считывания ин-

формации с целью дальнейшей обработки.

В верхней части окна содержится справочная информация о версии и дате создания

СПО, версии и серийном номере кассеты ТН, подключенной к ПЭВМ, общем и свободном

объеме памяти, содержащемся в накопителе. Кроме этого, СПО сообщает количество накоп-

ленных режимов и общий объем зарегистрированной информации, содержащейся в ТН.

24

Справа от списка накопленных режимов находятся кнопки управления видами работы

СПО с накопителем:

− кнопка "Задание" служит для входа в режим просмотра, редактирования и загрузки

заданий для ТН;

− кнопка "Очистить" служит для стирания зарегистрированных накопителем данных;

− кнопка "Считать" служит для считывания информации выбранных режимов в

ПЭВМ;

− кнопка "Выход" служит для окончания работы программы TNLAB.EXE СПО.

Если накопитель не содержит зарегистрированных данных, некоторые поля окна не-

доступны. В их число входят список накопленных режимов, кнопка считывания информации

режимов и кнопка очистки памяти накопителя.

10.2.1.1. Считывание информации выбранных режимов в ПЭВМ.

Данный вид работы СПО предназначен для переноса зарегистрированных накопителем

данных в ПЭВМ с целью их последующей обработки.

Для выполнения этого вида работы необходимо в списке режимов выделить мышью

или при помощи клавиатуры режимы, подлежащие считыванию. Затем нажатием клавиш

Alt+С (или щелчком левой клавиши мыши, когда ее курсор находится над кнопкой "Счи-

тать") вызвать окно запроса имени и типа файла данных для помещения информации. В

этом окне необходимо выбрать папку расположения файлов данных (возможно создание но-

вой папки) и задать имя файла. Для сохранения файлов данных в формате TN-Reader (пре-

дыдущие версии накопителей, серийные номера меньше 100), необходимо в выпадающем

списке "Тип файла" выбрать строку "Файлы данных в формате TN-Reader (*.0*)" (рис.

10.2.1.1.1). Описание формата файла данных TN-Reader находится в руководстве по эксплуа-

тации накопилей ТН1ПК с серийными номерами меньше 100.

Кнопка "Сохранить" окна запроса имени файла дает команду на начало считывания

данных. При считывании информация всех выбранных режимов помещается в файлы с ука-

занным именем и автоматически формируемыми по номерам режимов суффиксами.

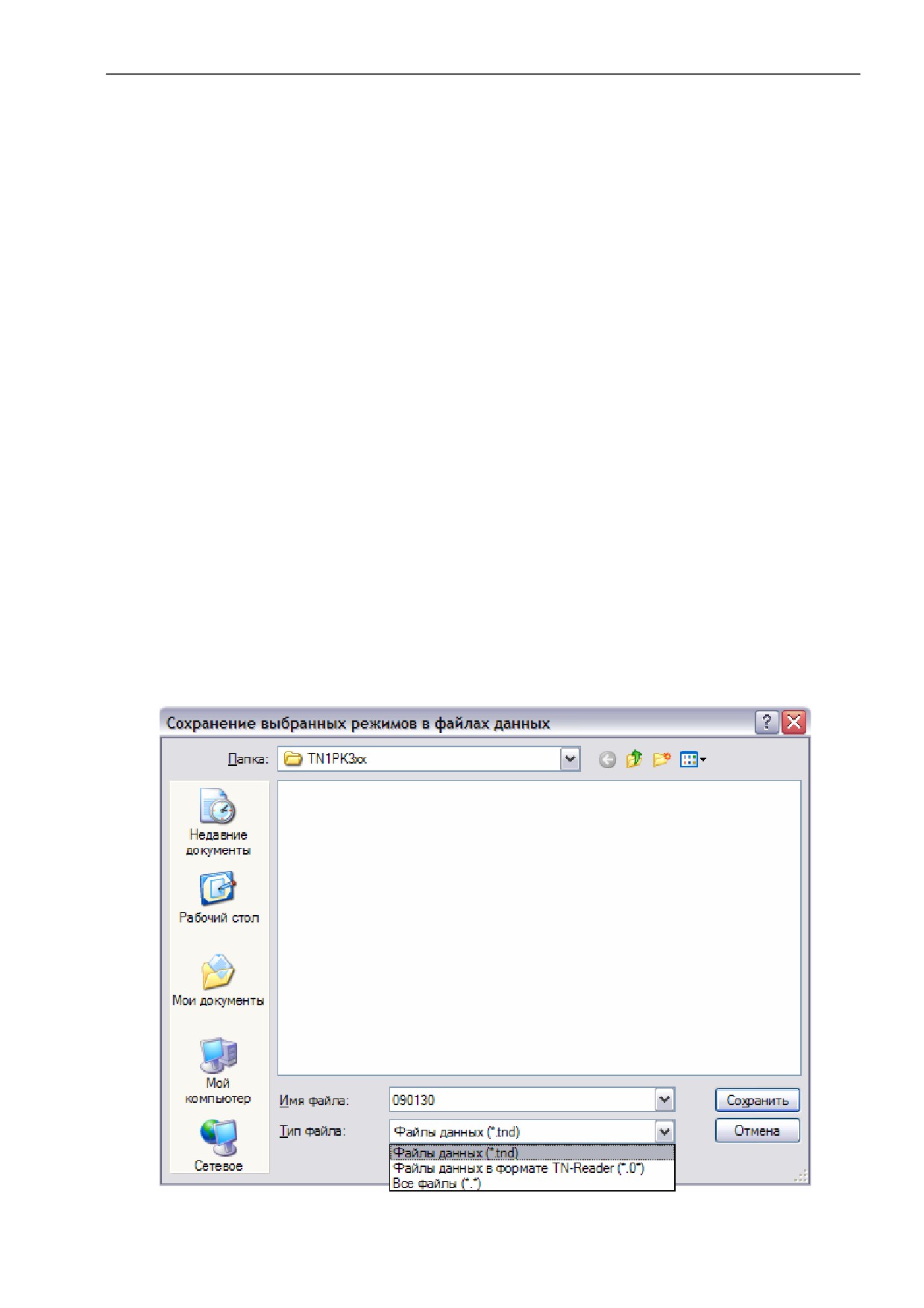

Рис.10.2.1.1.1. Вид окна задания имени и типа файла при сохранении накопленных ре-

жимов в файлы данных.

25

Примечание: Так как СПО для каждого файла данных автоматически генерирует

суффикс, то расширение имени файла, введенное пользователем, в соответствии с правилами

Windows становится частью имени файла. Например, при задании пользователем имени

«Прописка 28 октября 2004 на И-5.dat» для режима данных №3 программа сформирует файл

«Прописка 28 октября 2004 на И-5.dat-003.tnd».

Примечание: При сохранении файлов данных в формате TN-Reader применяется иная

схема именования файлов. Например, при задании пользователем имени файла «Прописка 28

октября 2004 на И-5» для режима данных №3 программа сформирует файл «Прописка 28 ок-

тября 2004 на И-5.003».

Процесс считывания идет примерно со скоростью 1 МБ/с (60 МБ/мин) на ПЭВМ с ин-

терфейсом универсальной последовательной шины спецификации 1.0 или 1.2 и со скоростью

до 20 МБ/с (1200 МБ/мин) на ПЭВМ с интерфейсом последовательной универсальной шины

спецификации 2.0. За ходом перезаписи можно наблюдать по линейкам специального окна,

отображаемого в этот момент на экране (рис.10.2.1.1.2.).

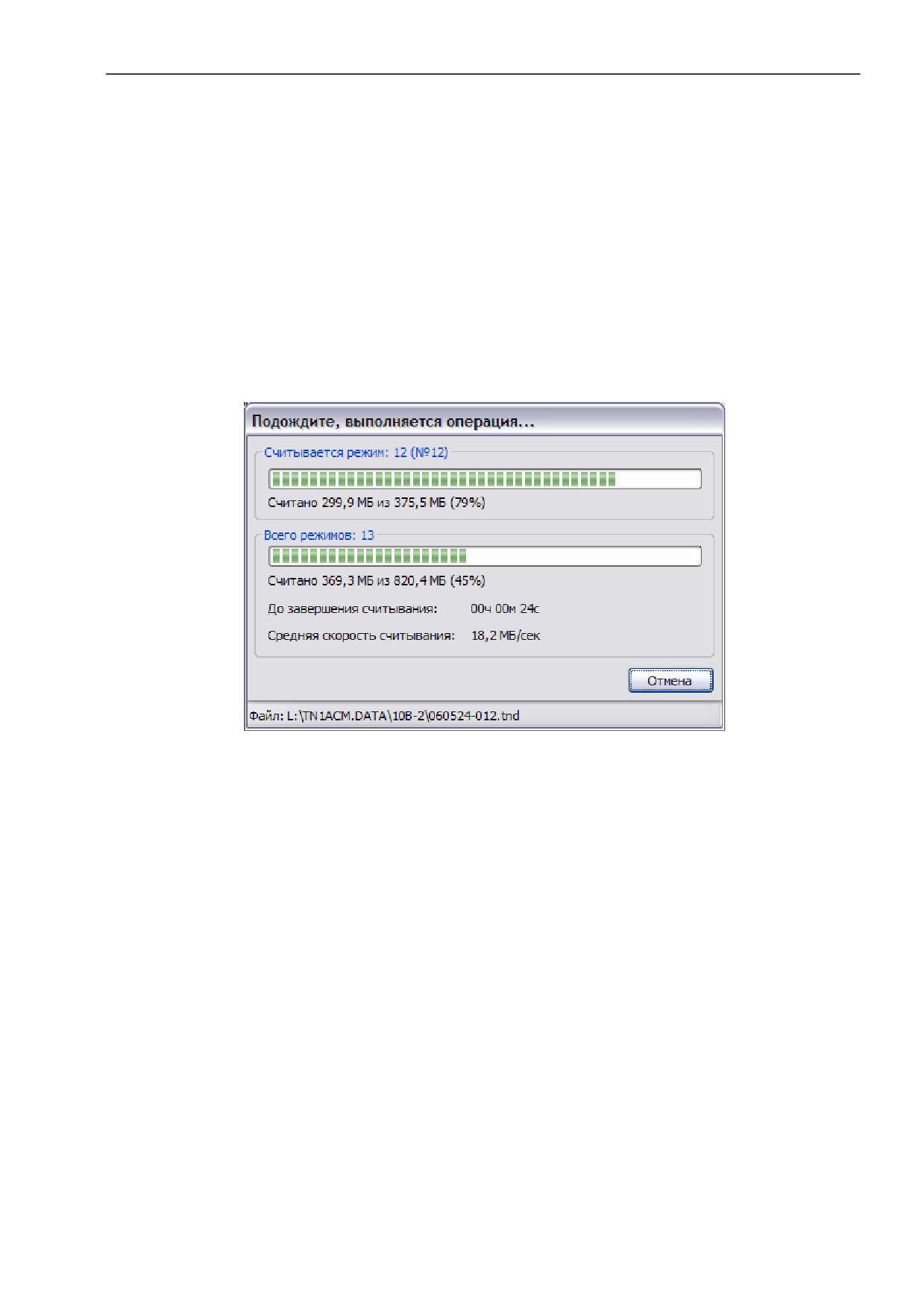

Рис.10.2.1.1.2. Вид окна выдачи информации о ходе считывания данных выбранных

режимов в ПЭВМ.

Данное окно содержит кнопку "Отмена" предназначенную для остановки процесса

переноса данных из памяти накопителя в ПЭВМ. При нажатии этой кнопки выдаётся запрос

на прерывание чтения и, в случае подтверждения, останавливает текущую операцию. Файл,

записываемый на ЖМД ПЭВМ в момент прерывания операции, будет содержать количество

данных, которые были считаны из накопителя до остановки.

При возникновении каких-либо ошибок СПО выводит на экран окно с предупреждени-

ем о возникновении неполадок, которое может содержать советы по устранению такой си-

туации. После исправления причин ошибок пользователь может повторить операцию чтения

информации.

Формат файла данных, получаемого в результате этой операции, приведен в приложе-

нии 3 к РЭ. Файл содержит заголовок и область данных. Заголовок файла формируемый

СПО, содержит информацию о формате зарегистрированных данных в текстовом и двоич-

ном видах. Двоичный вид представляет собой задание для ТН на сбор, в соответствии с ко-

торым регистрировалась информация режима. Область данных содержит зарегистрирован-

ную информацию в формате, определяемом заголовком файла.

10.2.1.2. Стирание информации, накопленной в ТН.

Стирание информации, накопленной в ТН, является НЕОБХОДИМЫМ условием пе-

ред постановкой накопителя на борт изделия для обеспечения достаточности свободного

объема ТН (требуемого времени регистрации).

26

После считывания и обработки информации, содержащейся в ТН, его память необхо-

димо очистить, подготовив таким образом к следующему накоплению данных. Это осущест-

вляется щелчком мышью при нахождении ее курсора на кнопке "Очистить" (или нажатием

клавиш Alt+Ч) в главном окне программы.

Стирание накопленной информации является невосстановимой операцией, при которой

зарегистрированные в ТН ДАННЫЕ ТЕРЯЮТСЯ, поэтому СПО требует подтверждения

данной команды. После утвердительного ответа СПО стирает зарегистрированную инфор-

мацию и обновляет главное окно программы. Признаком успешного завершения стирания

являются отсутствие строк в списке режимов и недоступность для работы кнопки считыва-

ния информации.

10.2.2. Редактирование заданий на сбор данных ТН при натурных работах.

Данный вид работы СПО предназначен для подготовки и загрузки конфигурации зада-

ний в ТН, в соответствии с которой накопитель будет собирать информацию при натурных

работах. Выбор данного вида работы осуществляется щелчком мышью по кнопке "Задание"

(или нажатием клавиш Alt+З) в главном окне программы. В ответ СПО выводит на экран ок-

но редактирования заданий (рис.10.2.2.1).

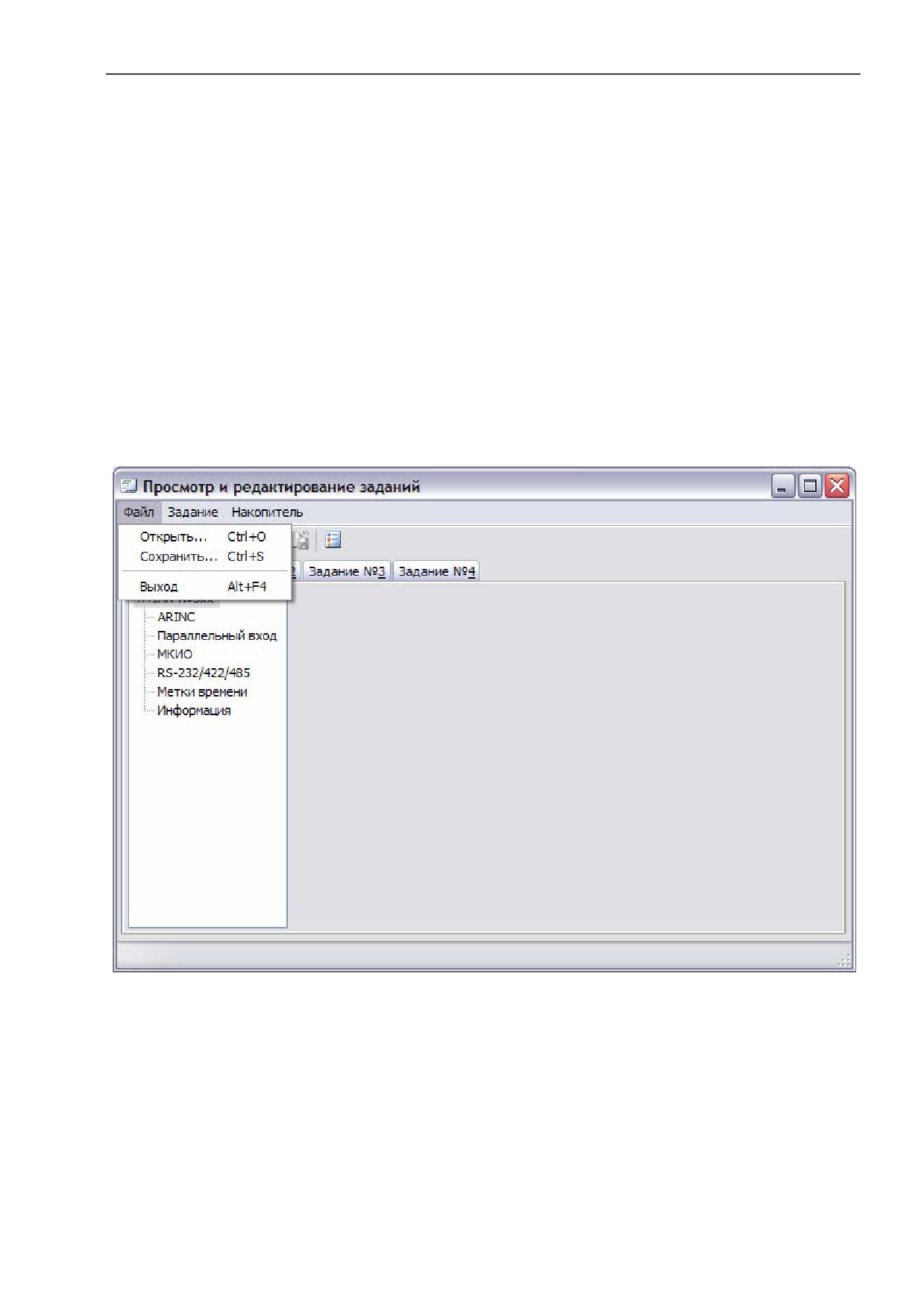

Рис.10.2.2.1. Вид окна редактирования заданий.

Данное окно содержит следующие рабочие поля:

− меню для работы с конфигурацией заданий в целом;

− закладки переключения между редактируемыми заданиями;

Закладки, соответствующие номерам заданий находятся в верхней части окна. Для вы-

бранного задания в левой части окна отображается древовидный список, верхним узлом ко-

торого является название накопителя и “ветви” служащие для переключения между различ-

ными компонентами задания ТН - для каждого компонента соответствующий набор полей.

Задание накопителя ТН1ПК имеет следующие настраиваемые компоненты, названия

которых отображаются в списке:

− параметры входов по ГОСТ 18977-79 ("ARINC");

− вид цифрового параллельного кода ("Параллельный код");

27

− параметры входов по ГОСТ Р 52070-2003 ("МКИО");

− параметры входов последовательного цифрового входа RS-232/422/485

("RS-232/422/485");

− частота следования меток времени и их привязка ("Метки времени");

− идентифицирующая информация (закладка "Информация").

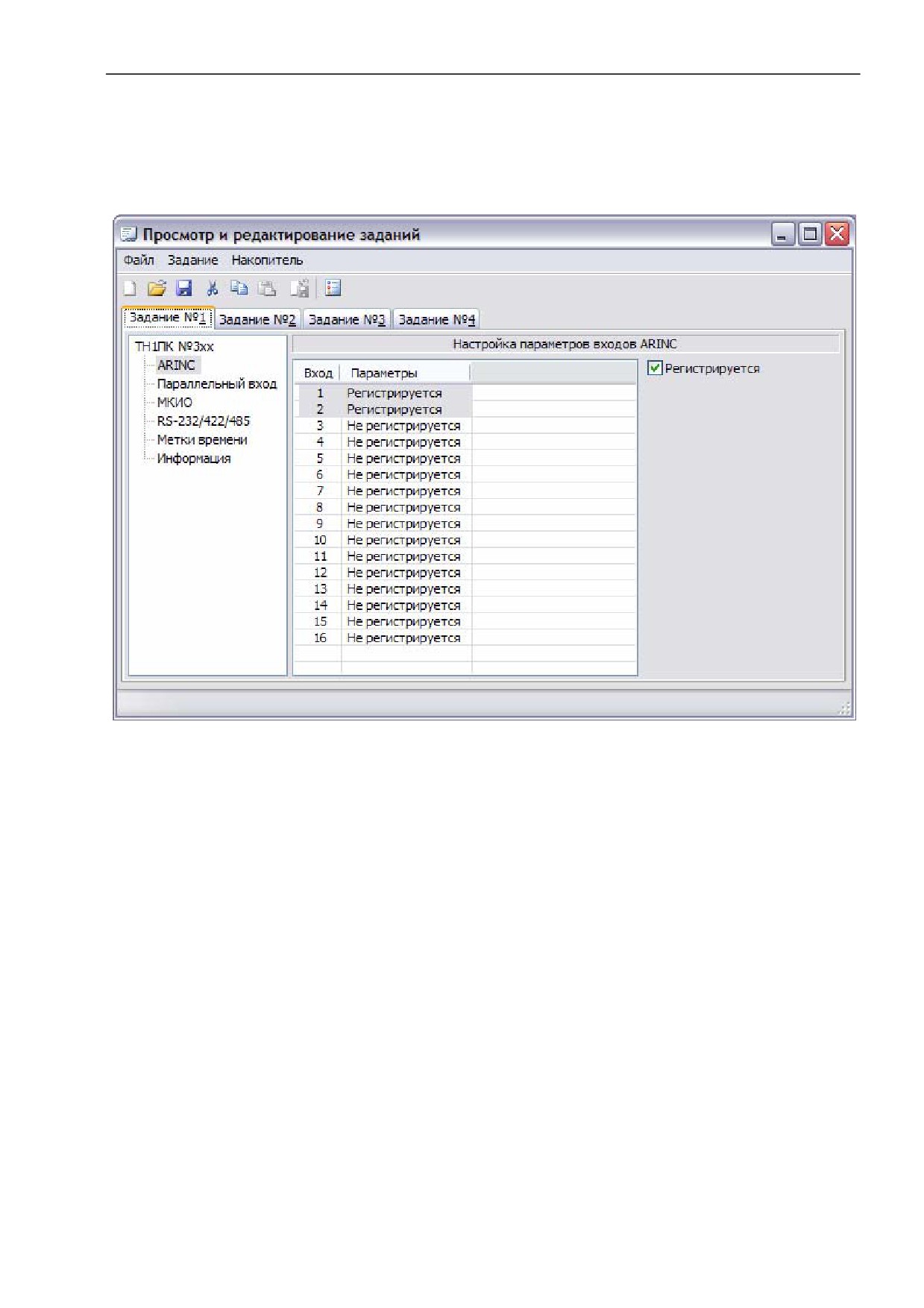

Рис.10.2.2.1.1. Вид окна редактирования заданий при изменении параметров входов по

ГОСТ 18977-79 (ARINC).

10.2.2.1. Изменение параметров входов по ГОСТ 18977-79 (ARINC).

При выборе в списке компонентов строки "ARINC", отображается нумерованный спи-

сок входов, их текущее состояние и бокс-переключатель "Регистрируется" (рис. 10.2.2.1.1).

Для изменения параметров необходимо выбрать в списке входы и установить требуе-

мое значение при помощи бокса-переключателя. При включении бокса-переключателя ин-

формация соответствующей линии будет регистрироваться в полном объеме в темпе прихо-

да, при выключении - игнорироваться.

10.2.2.2. Изменение вида принимаемого цифрового параллельного кода.

При выборе строки "Параллельный код" отображается выпадающий список, служа-

щий для выбора вида системы - источника цифровых данных, поступающих в виде парал-

лельного ТТЛ-кода (рис.10.2.2.2.1). Возможные значения, входящие в список:

− Гамма-К - накопление информации систем «Гамма-1101», «Гамма-1106» и подобных;

− Тестер - накопление информации систем «Тестер У3» различных серий;

− Не регистрируется - запрет накопления цифровой информации, поступающей в виде

параллельного кода.

28

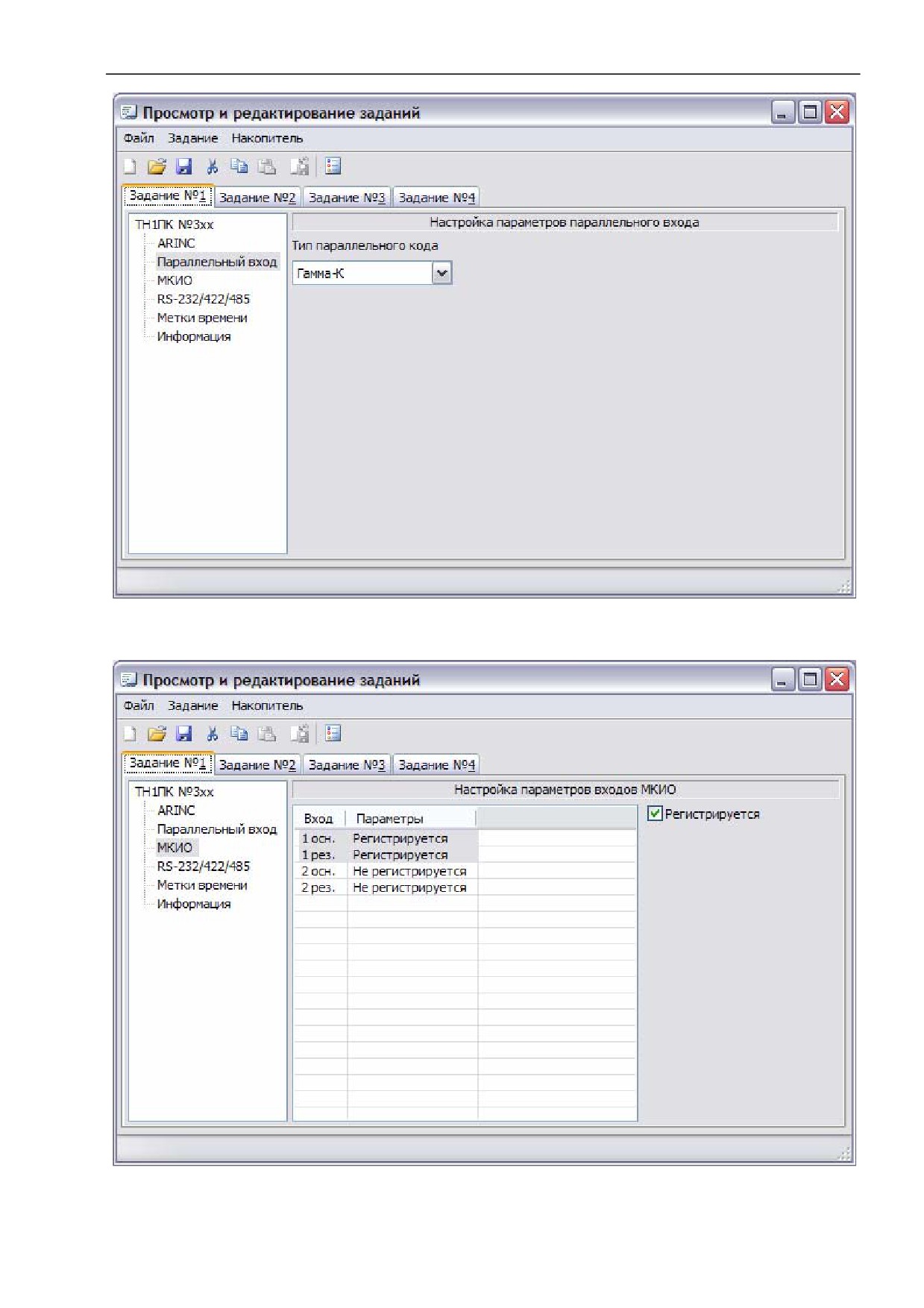

Рис.10.2.2.2.1. Вид окна редактирования заданий при изменении вида принимаемого

цифрового параллельного кода.

Рис.10.2.2.3.1. Вид окна редактирования заданий при изменении параметров входов по

ГОСТ Р 52070-2003 (МКИО).

29

10.2.2.3. Изменение параметров входов по ГОСТ Р 52070-2003 (МКИО).

При выборе строки "МКИО", отображается нумерованный список входов, их текущее

состояние и бокс-переключатель "Регистрируется" (рис.10.2.2.3.1).

Для изменения параметров необходимо выбрать в списке входы и установить требуе-

мое значение при помощи бокса-переключателя. При включении бокса-переключателя ин-

формация соответствующей линии будет регистрироваться в полном объеме в темпе прихо-

да, при выключении - игнорироваться.

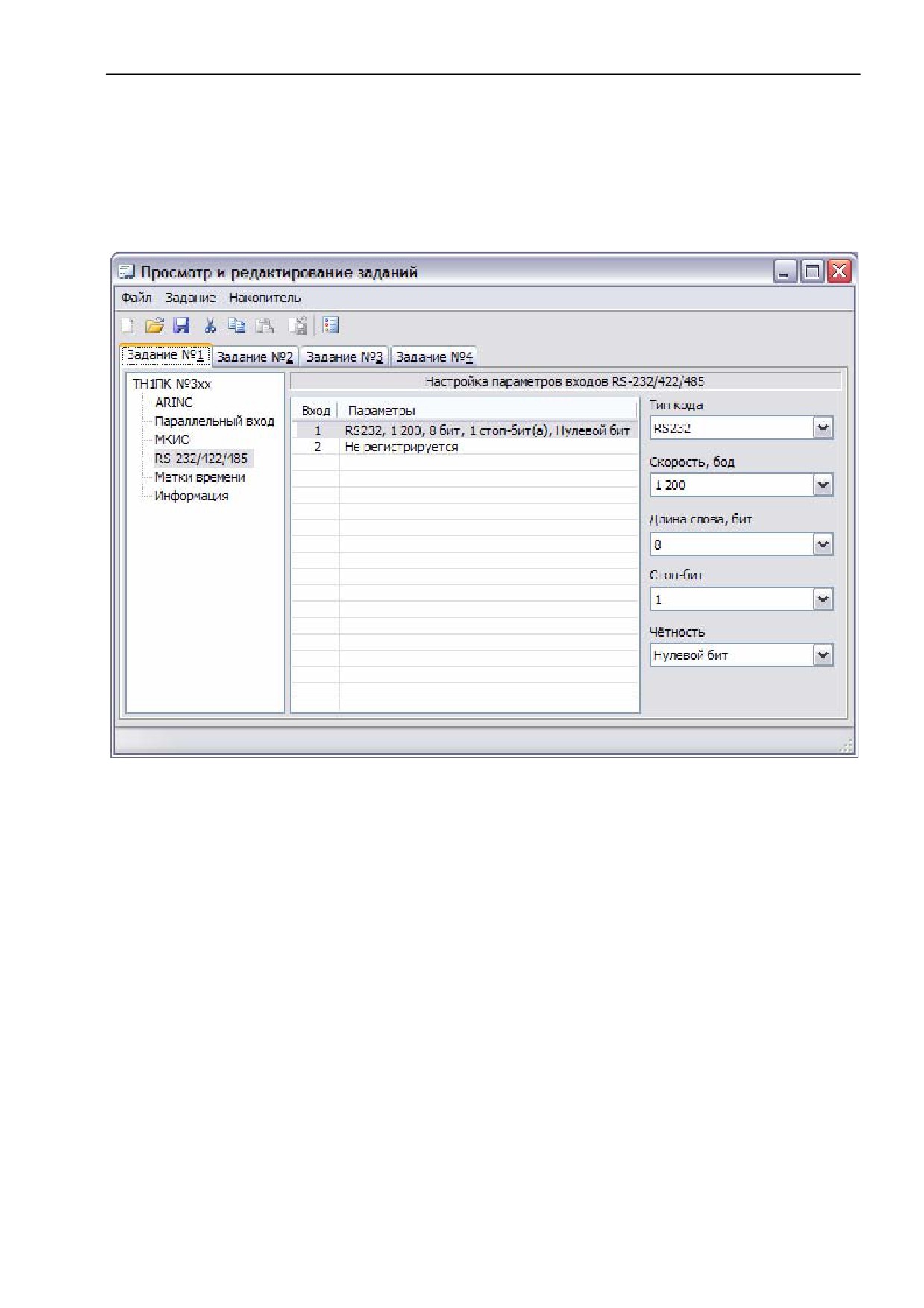

Рис.10.2.2.4.1. Вид окна редактирования заданий при изменении параметров входов по-

следовательного цифрового кода RS-232/422/485.

10.2.2.4. Изменение параметров входов последовательного цифрового кода RS-232/422/485.

При выборе строки "RS-232/422/485", отображается группа полей для управления па-

раметрами входов RS (рис. 10.2.2.4.1).

Поля для изменения параметров входов RS-232/422/485 включают в себя следующие:

− список, отображающий номера входов RS-232/422/485 и их текущие параметры;

− выпадающий список "Тип кода", определяющий тип кода и необходимость накопле-

ния информации с данного входа. Возможные значения - “RS-232”, “RS-422/485”, “Не

регистрируется”;

− выпадающий список “Скорость, бит/сек” служит для настройки устройства сбора на

скорость поступления данных по выбранной линии RS. Доступны следующие значе-

ния, бод: 1 200, 2 400, 4 800, 9 600, 19 200, 38 400, 57 600, 115 200;

− поле изменения "Длина слова, бит" служит для выбора количества значащих бит в

слове данных текущей линии RS. Возможные значения - 4, 5, 6, 7 или 8 информаци-

онных бит;

− выпадающий список "Стоп-биты" служит для выбора количества стоповых бит в сло-

ве данных текущей линии RS. Возможные значения - 1 бит, 1,5 или 2 стоповых бита;

− выпадающий список "Чётность" служит для настройки устройства сбора на вид чет-

ности информации, поступающей по текущей линии RS. Для выбора доступны сле-

дующие значения:

30

· "Доп. до нечётности" - количество единичных информационных бит, включая бит

четности, - нечетное;

· "Доп. до чётности" - количество единичных информационных бит, включая бит

четности, - четное;

· "Единичный бит" - значение бита четности всегда равно единице;

· "Нулевой бит" - значение бита четности всегда равно нулю;

· "Без чётности" - бит четности в словах данных текущей линии RS отсутствует.

Внимание: При изменении параметров последовательного кода необходимо учиты-

вать, что неправильная установка любого из параметров может привести к неверному сбору

информации RS вплоть до невозможности регистрации данных, поступающих по линии.

10.2.2.5. Изменение типа привязки и частоты следования меток времени.

При выборе в списке компонентов строки "Метки времени" отображаются поля

(рис.10.2.2.5.1):

− выпадающий список "Частота следования меток времени" задаёт частоту следо-

вания меток времени, которые накопитель вставляет в регистрируемые данные при

накоплении информации от различных источников. Этот параметр позволяет изме-

нять точность синхронизации увеличением или уменьшением частоты следования ме-

ток времени. Доступны значения 1024, 512, 256, 128, 64, 32 и 16 Гц;

− поле "Привязка меток времени" позволяет выбрать привязку меток времени. При

относительной привязке значения первой и последующих меток времени вычисляют-

ся относительно 0.0 сек. В случае абсолютной привязки значение первой и после-

дующих меток времени вычисляется относительно времени начала регистрации полу-

ченного с устройства хранителя времени.

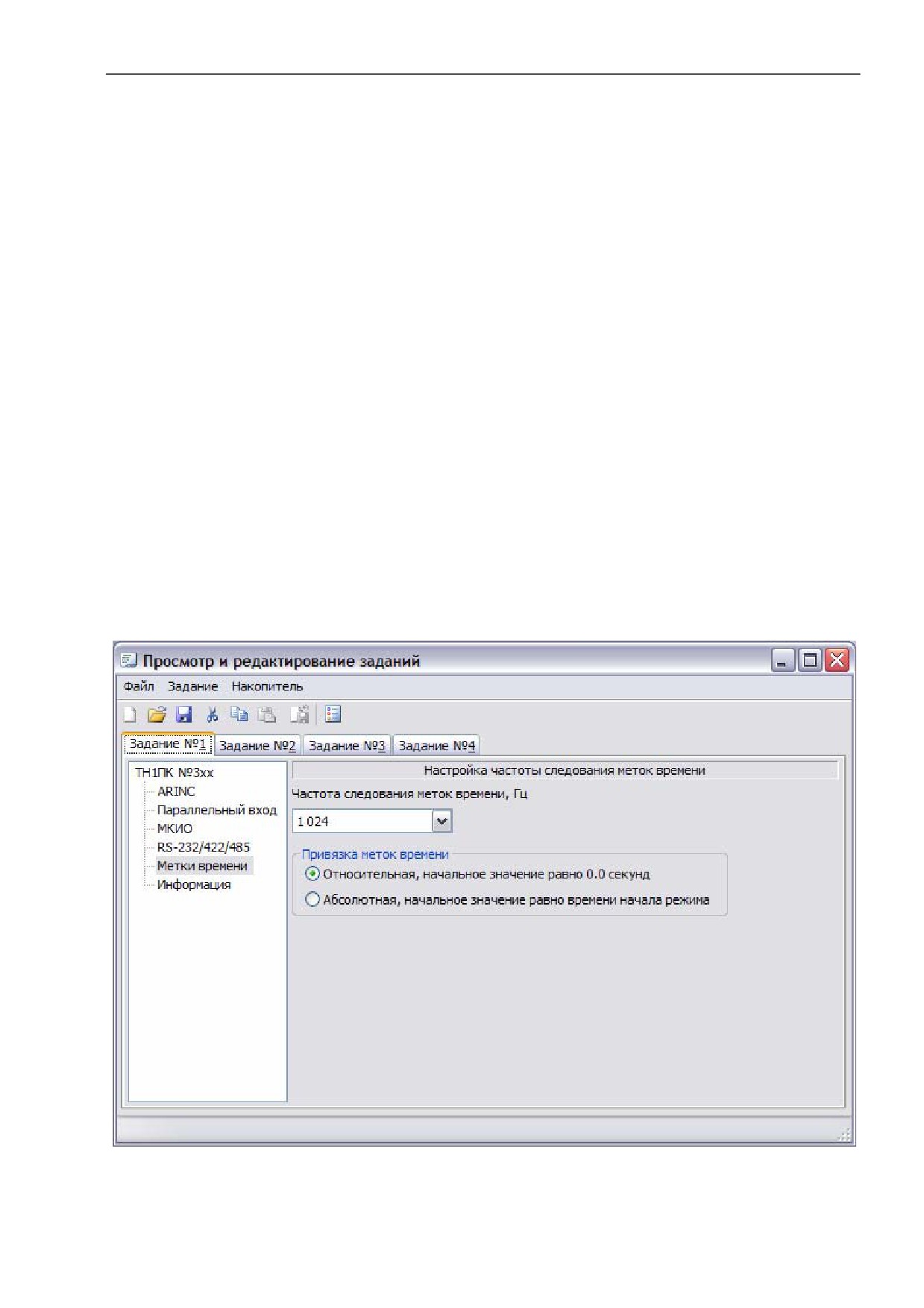

Рис.10.2.2.5.1. Вид окна редактирования заданий при изменении частоты следования

меток времени.

31

10.2.2.6. Изменение параметров идентифицирующей информации.

При выборе в списке компонентов строки "Информация" отображаются две группы

полей, предназначенных для изменения служебных данных, необходимых для идентифика-

ции считываемых файлов при обработке (рис.10.2.2.6.1).

Первая группа определяет изделие, на котором проводятся натурные работы:

− поле редактирования "Тип ЛА" служит для задания типа изделия, позволяет ввести

любые 16 символов;

− поле редактирования "Бортовой номер" позволяет указать бортовой номер изделия в

диапазоне от 1 до 99 999.

Вторая группа определяет полет, для которого предназначено задание на натурную ра-

боту:

− поле редактирования "Номер полета" позволяет указать номер полета изделия в

диапазоне от 1 до 9 999;

− поле изменения "Дата полёта" служит для задания числа, месяца и года полета из-

делия.

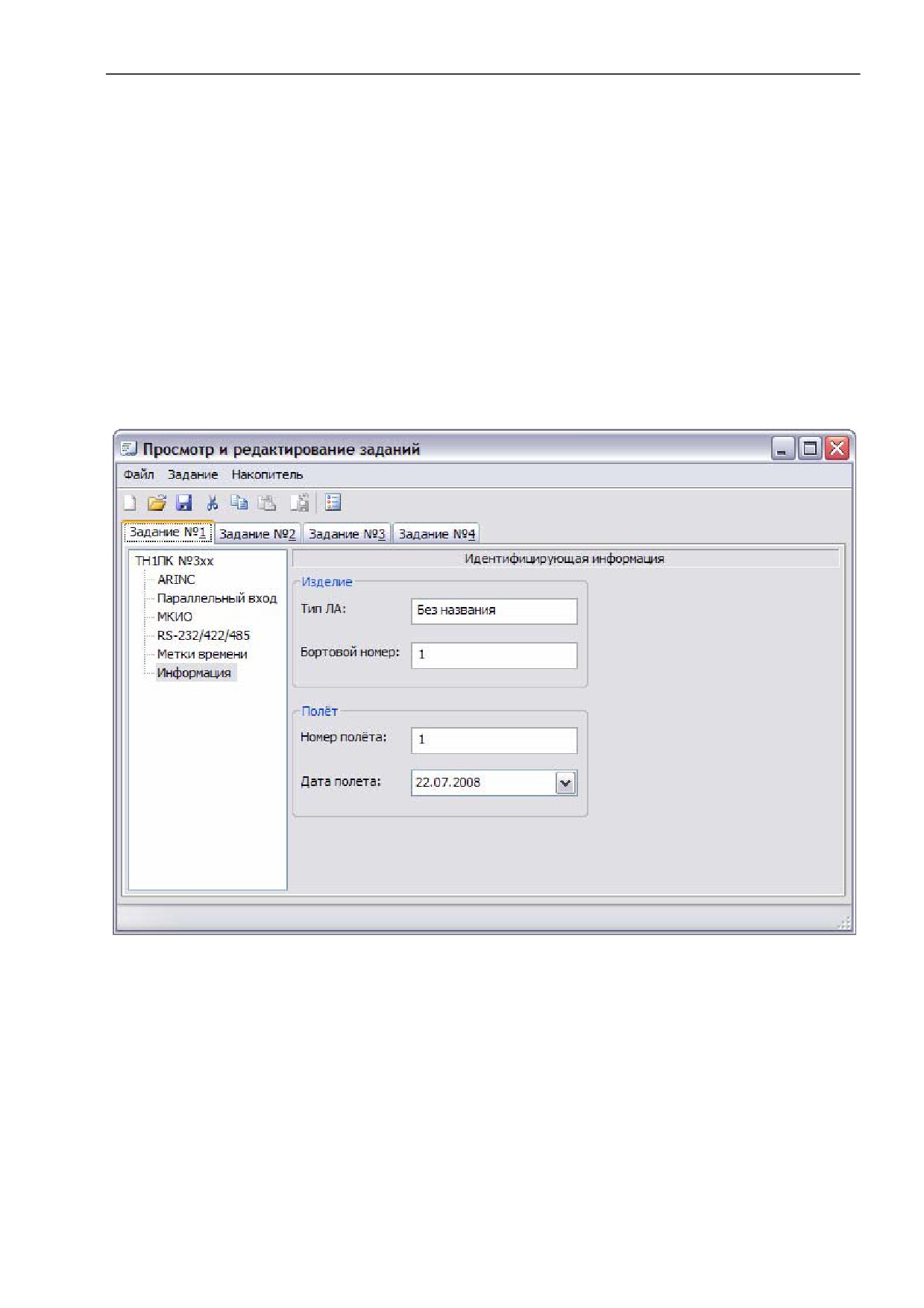

Рис.10.2.2.6.1. Вид окна редактирования заданий при изменении идентифицирующей

информации.

10.2.2.7. Изменение номера редактируемого задания.

СПО позволяет редактировать и загружать в ТН конфигурацию из нескольких заданий,

переключение между которыми при натурных работах производится с пульта управления

или пульта дистанционного управления. Максимальное количество заданий, загружаемых в

ТН, равно 4.

Переключение между редактируемыми заданиями в окне подготовки осуществляется с

помощью закладок (рис.10.2.2.1). Закладки имеют названия "Задание №N", где N - номера

заданий. Переключение между заданиями производится щелчком левой кнопки мыши над

соответствующей закладкой.

34

10.3. Характерные неисправности и меры по их устранению

Перечень неисправностей, возникающих при работе с ПЭВМ и СПО, и способы их уст-

ранения приведены в таблице 10.3.1.

Таблица 10.3.1

Неисправность

Возможные причины

Способ устранения

1.

СПО не запускается на

−

Конфигурация аппа-

−

использовать СПО на

выполнение, возвращая

ратных и

(или) про-

ПЭВМ, удовлетворяющей

управление операцион-

граммных средств не

системным требованиям

ной системе

допускает выполнение

СПО

−

проверить

накопители

−

Искажение кода СПО

ПЭВМ на наличие виру-

вирусом

сов, повторить установку

программного обеспече-

ния на ЖМД ПЭВМ с ди-

стрибутивных дисков

2.

ПЭВМ перезагружается

-”-

-”-

при попытке запуска

СПО

3.

Возникновение исключе-

-”-

-”-

ния при работе СПО

−

Ошибка в реализации

−

обратиться к изготовителю

программного

алго-

ТН, подробно описав ус-

ритма

ловия возникновения ис-

ключения

4.

Отсутствие соединения с

−

Не установлен драйвер

−

проверить правильность

ТН

USB кассеты твердо-

установки драйвера кассе-

тельного накопителя

ты ТН. При необходимо-

или кассета ТН не под-

сти установить, как указа-

ключена к разъему

но в п.10.1.2.2.

USB ПЭВМ.

−

Отсутствие или повре-

−

проверить правильность в

ждение жгута USB,

соответствии со схемой

связывающего кассету

подключения

ТН и ПЭВМ

КМНТ.794121.002Э5 (при-

ложение 1) на отсутствие

повреждений

−

Повреждение

порта

−

проверить наличие соеди-

USB компьютера

нения с помощью другой

ПЭВМ

5.

Ошибки при передаче

−

Повреждение

жгута

−

проверить, при необходи-

данных между ТН и

USB, связывающего

мости заменить жгут USB,

ПЭВМ

кассету ТН и ПЭВМ,

связывающий кассету ТН

или его несоответствие

и ПЭВМ

требованиям паспорта

− Помехи и наводки на

− устранить влияние силово-

жгут USB от близко

го оборудования на жгут

расположенного обо-

рудования

− Повреждение

порта

− проверить наличие соеди-

USB компьютера

нения с помощью другой

ПЭВМ

35

6. Несоответствие размеров

Сбой в программе регист-

Считать полный объем дан-

накопленных режимов

рации данных

ных ТН на ЖМД ПЭВМ для

информации и свободно-

последующего анализа ин-

го объема памяти ТН

формации, очистить память

ТН

7. Значительное количество

Возникновение сбойного

Провести

«форматирование»

сбоев в накопленных дан-

блока в памяти накопите-

памяти накопителя с помо-

ных

лей.

щью программы TNFOR-

MAT.EXE как указано в

п.10.2.5

В случае невозможности устранения неисправности при совместной работе накопителя

и ПЭВМ обратиться к изготовителю ТН.

36

11. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Для правильной эксплуатации ТН необходимо периодически производить работы, ука-

занные в п.11.1. Эти работы описаны в разделе «Технология обслуживания» и должны вы-

полняться при нормальных климатических условиях.

11.1. Виды и периодичность технического обслуживания

Виды и периодичность технического обслуживания приведены в таблице 11.1.1.

Таблица 11.1.1

Наиме-

Содержание работы

Периодичность тех-

Контрольно-

нование

нического обслужи-

поверочная ап-

изделия

вания (раз в год)

паратура, при-

способления

ТН

Проверка потребляемой мощности

1

ИЦС-1, Б5-7,

В7-40

Проверка сопротивления изоляции

1

Е6-13А

Проверка функционирования при

1

ИСБС-2, ИПК-11,

регистрации данных

ТЕСТ-МКК,

ИЦС-1, ПЭВМ

Проверка функционирования при

1

ПЭВМ

работе с ПЭВМ и СПО

11.2. Технология обслуживания

Технология обслуживания приведена в технологических картах №1-4.

ТЕХНОЛОГИЧЕСКАЯ КАРТА №1

На страницах 37

Наименование работы: Проверка потребляемой мощности

Работы, выполняемые

Кон-

Содержание операции и технические требования (ТТ)

при отклонениях от ТТ

троль

1.

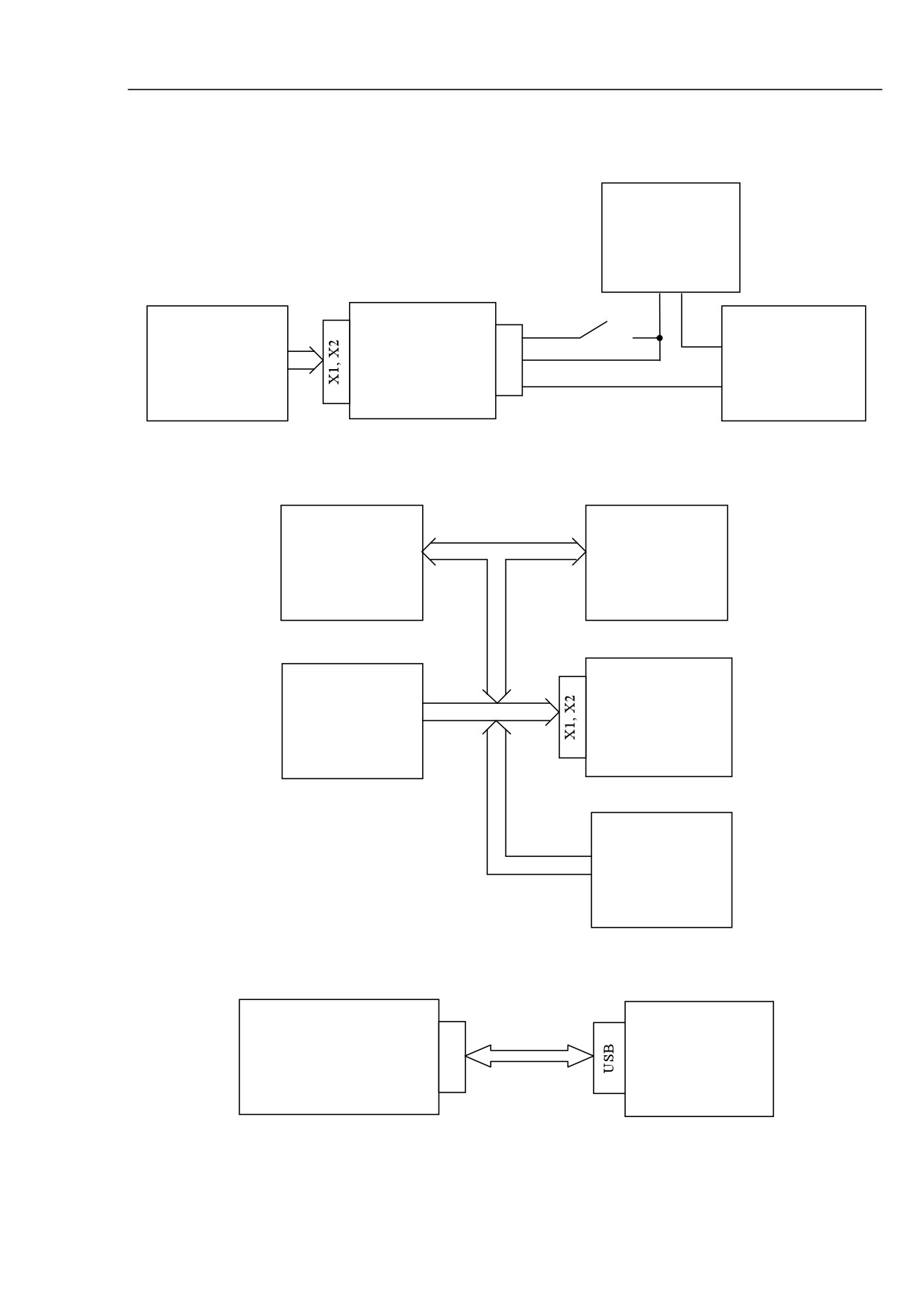

Соедините приборы по схеме рис.1, приведенной в приложении 4.

2.

Установите на выходе источника питания Б5-7 напряжение 27В;

3.

Настройте прибор В7-40 в режим измерения тока;

4.

Переведите тумблер К в нижнее положение по схеме;

5.

Включите питание ИЦС-1;

6.

Установите на ИЦС-1 следующие режимы передачи информации:

- по стандарту ARINC на частоте 100 кГц;

- по ГОСТ Р 52070-2003 для двух основных линий;

- по стандарту RS232 на скорости 115200 бит/с;

- в формате «ГАММА-1101»;

7.

Измерьте ток, протекающий через В7-40. Он должен быть не более 0,5 А.

Контрольно-проверочная аппаратура (КПА)

Инструмент и приспособления

Расходуемые материалы

Вольтметр В7-40

Источник питания Б5-7, ИЦС-1

ТЕХНОЛОГИЧЕСКАЯ КАРТА №2

На страницах 38

Наименование работы: Проверка сопротивления изоляции

Работы, выполняемые

Кон-

Содержание операции и технические требования (ТТ)

при отклонениях от ТТ

троль

1. Измерьте прибором Е6-13А сопротивление изоляции между выводами «-27В» (разъем Х1,

Необходим ремонт на

к.30,

31) и

«Корпус» (разъем Х2, к.55, разъем Х1, к.32) - см. схему подключения

заводе-изготовителе

КМНТ.794121.002Э5 в приложении 1. Оно должно быть не менее 40МОм;

2. Измерьте прибором Е6-13А сопротивление изоляции между выводами «-27В» (разъем Х1,

Необходим ремонт на

к.30,31) и «Общий» токоведущих цепей ТН (разъем Х1, к.14, разъем Х2, к.35,36,53,54) -

заводе-изготовителе

см. схему подключения КМНТ.794121.002Э5 в приложении 1. Оно должно быть не менее

40МОм;

3. Измерьте прибором Е6-13А сопротивление изоляции между выводами «Общий» токове-

Необходим ремонт на

дущих цепей ТН (разъем Х1, к.14, разъем Х2, к.35,36,53,54) и «Корпус» (разъем Х2, к.55,

заводе-изготовителе

разъем Х1, к.32). Оно должно быть не менее 40МОм.

Примечание. Сопротивление изоляции измеряется при выключенном питании накопителя

и изъятой из кожуха кассеты ТН1ПК.300.

Контрольно-проверочная аппаратура (КПА)

Инструмент и приспособления

Расходуемые материалы

Измеритель сопротивления изоляции Е6-13А

ТЕХНОЛОГИЧЕСКАЯ КАРТА №3

На страницах 39 - 40

Наименование работы: Проверка функционирования при регистрации данных

Работы, выполняемые

Кон-

Содержание операции и технические требования (ТТ)

при отклонениях от ТТ

троль

Перед проверкой удостоверьтесь в соответствии с разделом 10 ИНСТРУКЦИИ ПО

ЭКСПЛУАТАЦИИ, что память ТН очищена и он готов к накоплению данных. Загрузите в

ТН задание для сбора информации системы «Гамма К», 16 линий последовательного кода по

ГОСТ 18977-79, 4-х линий последовательного кода по ГОСТ Р 52070-2003 (2-х основных и 2-

х резервных), 2-х линий последовательного кода RS-232 со скоростью 115200 бит/с, длиной

информационного слова 8 бит без четности и одним стоп-битом. При этом частота следова-

ния меток времени должна составлять 1024 Гц.

1. Соедините приборы по схеме рис.2, приведенной в приложении 4;

2. В ИЦС-1 установите следующие значения параметров:

2.1. Для проверки ИИК «ГАММА-1101»

1) КОД ВЫБРАННОГО МПИ - КОД ВСЕХ МПИ - в положение КОД ВСЕХ МПИ;

2) НОМЕР ВЫБРАННОГО МПИ - в положение 3;

3) НОМЕР ПЕРВОЙ ВЫБРАННОЙ ПОЗИЦИИ - в положение 002;

4) НОМЕР ВТОРОЙ ВЫБРАННОЙ ПОЗИЦИИ - в положение 003;

5) КОД ПЕРВОЙ ВЫБРАННОЙ ПОЗИЦИИ - в положение 0101010101;

6) КОД ВТОРОЙ ВЫБРАННОЙ ПОЗИЦИИ - в положение КОД ПИЛЫ;

7) КОД НЕВЫБРАННЫХ ПОЗИЦИЙ МПИ - в положение 1010101010;

8) НОМЕР РЕЖИМА - в положение 55;

9) ЧИСЛО - в положение 17;

10) МЕСЯЦ - в положение 09;

11) ГОД - в положение 8;

12) НОМЕР КОМПЛЕКТА - в положение 123;

13) НОМЕР ПОЛЕТА - в положение 234;

14) НОМЕР БОРТА - в положение 345;

15) ЧАСЫ - в положение 11;

16) МИНУТЫ - в положение 58;

17) НОМЕР ПРОГРАММЫ - в положение 23;

18) ПЕРЕСТАНОВКИ МПИ - в положение 12345678;

19) НОМЕР ЧАСТОТЫ - в положение 9;

Работы, выполняемые

Кон-

Содержание операции и технические требования (ТТ)

при отклонениях от ТТ

троль

20) НОМЕР МПИ - в положение 1;

21) СТРУКТУРА СИСТЕМЫ И ВЫБОРКИ - в положение 1;

2.1. Для проверки каналов по ГОСТ 18977-79 ИЦС-1 перевести в режим внутреннего теста с

частотой следования информации 100 кГц.

2.2. Для проверки каналов по ГОСТ Р 52070-2003 установите режим выдачи информации по

В случае несоответствия

двум основным линиям (для первого режима записи) или по двум резервным линиям

состояний индикаторов

(для второго режима записи). Контроль сигналов с ИЦС-1 осуществлять при помощи

на ТН вышеописанным

прибора для контроля и отладки систем на основе мультиплексного канала ТЕСТ-МКК.

обратитесь к разделу 9.3

2.3. Для проверки каналов RS-232 установите выдачу сигналов в соответствии с загружен-

ИНСТРУКЦИИ

ПО

ным заданием.

ЭКСПЛУАТАЦИИ.

3. Подайте на ТН напряжение питания «27В».

4. На ТН должны загореться индикаторы «27В», на индикаторе «ОСТАТОК %» отобража-

ются две горизонтальные черты. По истечении не более 2 сек на индикаторе

«ОСТАТОК %» загорается число объема свободной памяти.

5. Произведите запись данных на ТН, для чего подайте напряжение «27В» на кл.27 разъема

Х1. При этом индикатор «ОСТАТОК %» должен начать мигать с частотой 1 Гц.

6. По истечении 2 мин работы остановите запись данных на ТН путем снятия напряжения

«27В» с кл.27 разъема Х1. При этом индикатор «ОСТАТОК %» должен непрерывно по-

казывать объем свободной памяти.

7. Повторите операцию записи до заполнения емкости накопления. При этом на индикаторе

«ОСТАТОК %» должно загореться число 00.

8. Выключите питание ИЦС-1 и ТН. Извлеките кассету из ТН для выполнения проверки по

технологической карте 4.

Контрольно-проверочная аппаратура (КПА)

Инструмент и приспособления

Расходуемые материалы

ИСБС-2, ИПК-11, ТЕСТ-МКК

ПЭВМ, ИЦС-1

ТЕХНОЛОГИЧЕСКАЯ КАРТА №4

На страницах 41

Наименование работы: Проверка функционирования при работе с ПЭВМ и СПО

Работы, выполняемые

Кон-

Содержание операции и технические требования (ТТ)

при отклонениях от ТТ

троль

Проверка выполняется вслед за успешным завершением проверки по технологической

карте 3.

1. Включите питание ПЭВМ;

2. Соедините приборы по схеме рис.3, приведенной в приложении 4;

3. В соответствии с разделом 10 ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ запустите на вы-

При

возникновении

полнение программу TNLAB.EXE и считайте в ПЭВМ информацию всех зарегистриро-

ошибок в работе СПО

ванных режимов.

обратитесь к разделу

4. Запустите на выполнение в ПЭВМ программу TN_CHK.EXE, задав в качестве параметра

10.3 ИНСТРУКЦИИ ПО

имя файла данных первого считанного режима. Программа проверит информацию и под-

ЭКСПЛУАТАЦИИ.

считает количество возникших сбоев. Коэффициент относительного количества сбойных

В случае превышения

слов не должен превышать значения 10^-5.

допустимого количества

При выдаче сообщения о недостоверности информации в данных необходимо повторить

сбоев повторить провер-

выполнение инструкций технологической карты № 3, так как не все настройки на ИЦС-1

ку по технологическим

были установлены правильно при регистрации данных, или возникли ошибки при пере-

картам №№ 3 и 4. При

даче информации в линиях связи.

неоднократном превы-

5. Повторите выполнение п.4 для остальных считанных режимов.

шении обратиться на за-

вод-изготовитель.

Контрольно-проверочная аппаратура (КПА)

Инструмент и приспособления

Расходуемые материалы

ПЭВМ

45

ПРИЛОЖЕНИЕ 3

Формат файлов данных, считываемых с накопителя ТН1ПК

Данные, зарегистрированные накопителем, считываются в ПЭВМ порежимно. Каждый

режим (файл данных) соответствует одному включению ТН на запись. Информация считы-

ваемых из ТН файлов имеет описанный ниже формат.

ТН принимает и накапливает информацию:

• до 16 линий последовательного кода по ГОСТ 18977-79 (ARINC-429) и по

РТМ-1495 с изменением 3;

•

1 потока параллельного кода систем «Гамма-К»;

•

до 2 основных и 2 резервных линий последовательного кода МКИО по ГОСТ Р

52070-2003 (MIL-STD-1553B);

• до 2 линий последовательного кода RS-232/422/485.

Исходная информация зарегистрированных режимов накопителя ТН, помещаемая в

файлы данных, состоит из 2 частей - заголовка и области данных.

Таблица №1

Формат заголовка файла данных (переменный размер)

№

Смещение от

Размер поля

Наименование поля

поля

начала фай-

(байт)

ла (байт)

1

0

4

Размер заголовка в байтах (N1)

2

4

4

Смещение информации о режиме от начала файла (N2)

3

8

N2 - 8

Описательная часть заголовка

4

N2

32

Структура информации о файле данных (Таблица №2)

6

N2 + 32

32

Структура информации о режиме (Таблица №3)

7

N2 + 64

576

Структура задания, в соответствии с которым собраны данные режима

(Таблица №4)

Формат описательной части заголовка не регламентируется, предназначен для исполь-

зования программами обработки. СПО помещает сюда текстовую информацию, дублирую-

щую структуру информации о режиме.

Таблица №2

Формат структуры информации о файле данных (32 байта)

№

Смещение от

Размер поля

Наименование поля

Поля

начала файла

(байт)

(байт)

1

0

2

Серийный номер устройства регистрации

2

2

2

Версия устройства регистрации

3

4

2

Номер режима

4

6

26

Зарезервировано, =0

46

Таблица №3

Формат структуры информации о режиме (размер 32 байта)

№

Смещение

Размер

Наименование поля

поля

от начала

поля

структуры

(байт)

(байт)

1

0

8

Размер режима в байтах

2

8

4

Дата в формате Год: 2 байта, Месяц: 1 байт, День: 1 байт

3

12

4

Время начала записи режима в формате Час:Мин:Сек:Сотая доля сек

4

16

4

Время окончания записи режима в формате Час:Мин:Сек:Сотая доля сек

5

20

2

№ задания, в соответствии с которым накоплены данные в режиме

6

22

2

№ полета

7

24

2

Серийный номер устройства сбора

8

26

2

Версия устройства сбора

9

28

4

Зарезервировано, = 0

Таблица №4

Формат структуры задания (размер 576 байт)

№

Смещение

Размер

Наименование поля

поля

от начала

поля

структуры

(байт)

(байт)

1

0

64

Заголовок задания

2

64

512

Задание для устройства сбора данных

Формат заголовка задания (размер 64 байта)

№

Смещение

Размер

Наименование поля

поля

от начала

поля

структуры

(байт)

(байт)

1

0

4

Размер задания с заголовком и заданием в байтах, = 576

2

4

4

Размер заголовка задания в байтах, =64

3

8

2

256 - № версии задания

4

10

2

Контрольная сумма задания (пословное (по 2 байта) дополнение до 0)

5

12

16

Тип ЛА (символьная строка с конечным нулем)

6

28

2

Дата полета

Год (2000 … 2050)

7

30

1

Месяц (1 … 12)

8

31

1

День (1… 31)

9

32

4

Зарезервировано

13

36

4

№ летательного аппарата

14

40

2

№ полета

16

42

2

Минимальная версия устройства сбора

17

44

4

Идентификатор устройства сбора (0x4B, 0x33, 0x31, 0x50)

15

48

16

Зарезервировано, =0

Формат задания (размер 512 байт)

№

Смещение

Размер

Наименование поля

поля

от начала

поля

структуры

(байт)

(байт)

1

0

256

Зарезервировано

2

256

4

Зарезервировано, = 65536

3

260

2

Частота следования меток времени [16, 32..1024] Гц

4

Привязка меток времени: ‘0’ - относительное время (0.0 сек - начало режи-

2

ма); ‘1’ - абсолютное время (время МБХВ)

47

4

264

8

Регистрируемые линии ARINC, каждый бит соответствует номеру линии (0 -

линия не регистрируется, 1 - линия регистрируется)

5

272

2

Регистрируемые линии МКИО, каждый бит соответствует номеру линии (0 -

не регистрируется, 1 - регистрируется)

6

274

2

Регистрация линии ГАММА, вкл/выкл [1|0]

7

276

4

Параметры линии №1 RS

Частота кода [1200, 2400..115200], Гц

1

Число бит данных [4..8]

1

Число стоп бит [0 - ‘1’, 1 - ‘1.5’, 2 - ‘2’]

8

Тип чётности [0 - нет чётности, 1 - доп. до

1

нечётности, 2 - доп. до чётности, 3 - бит ‘1’,

4 - бит ‘0’]

1

Тип кода [0 - ‘выкл’, 1 - ‘RS’]

…

10

300

4

Параметры линии №4 RS

Частота кода [1200, 2400..115200], Гц

1

Число бит данных [4..8]

1

Число стоп бит [0 - ‘1’, 1 - ‘1.5’, 2 - ‘2’]

8

Тип чётности [0 - нет чётности, 1 - доп. до

1

нечётности, 2 - доп. до чётности, 3 - бит ‘1’,

4 - бит ‘0’]

1

Тип кода [0 - ‘выкл’, 1 - ‘RS’]

11

308

204

Зарезервировано, = 0

Примечание:

В накопителе ТН1ПК объединены линия RS №1 с линией RS №3 на один вход согласно схе-

ме подключения КМНТ.794121.002Э5 (приложение 1). Также объединены на один вход ли-

ния RS №2 с линией RS №4. В связи с этим, разрешенным для регистрации может быть

только одна из объединённых линий. При этом разрешение регистрации линий RS №1 или

RS №2 означает регистрацию последовательного кода по RS-232, а разрешение регистрации

линий RS №3 или RS №4 означает регистрацию последовательного кода по RS-422/485.

Область данных

Область данных ТН1ПК располагается в файле сразу вслед за заголовком файла и со-

стоит из накопленных в порядке поступления двухбайтных (шестнадцатибитных) слов дан-

ных, следующих друг за другом. Слова данных могут быть шести видов в зависимости от

источника - слова последовательного кода по ГОСТ 18977-79 (ARINC-429), слова последо-

вательного кода МКИО по ГОСТ Р 52070-2003 (MIL-STD-1553B), слова последовательного

кода по стандарту RS-232/422/485, слова цифрового параллельного кода (системы «Гамма-

К» и тп), слова меток времени. 16 разрядов слова данных подразделяются на информацион-

ные и служебные. Служебные занимают 4 бита (номера разрядов 12÷15) и служат для иден-

тификации одного из шести видов слова данных:

Значение

Вид слова данных

разрядов

Примечание

ТН

15 … 12

0000

Слово №1 ТН в последовательности из 3 слов

Часть слова данных

0001

Слово №2 ТН в последовательности из 3 слов

ARINC

0010

Слово №3 ТН в последовательности из 3 слов

Метки времени, кратные секунде, содержат 3 слова

Метка времени или

0100

данных ТН; остальные метки располагаются в 1 слове

часть метки

ТН

Слово данных кода

0101

RS-232/422/485

Часть слова данных

Данные МКИО содержат последовательность из 2 или

0110

МКИО

3 слов ТН

48

Слово данных сис-

0111

темы «Гамма-К»

Значение зарезервировано, слова с таким значением

0011,

-

служебных разрядов не должны встречаться в файле

1000÷1111

данных

Формат слов данных времени

В процессе накопления ТН через заданные промежутки времени помещает в сохраняе-

мую информацию слова (метки), содержащие 10 или 30 информационных разрядов. Дли-

тельность промежутков времени (квантов) между двумя соседними метками указывается в

задании накопителя. Возможны следующие длительности: 1/1024 с, 1/512 с, 1/256 с, 1/128 с,

1/64 с, 1/32 с, 1/16 с.

Область данных всегда начинается с метки времени, соответствующей целому количе-

ству секунд. Существует два способа отсчета времени внутри режима: относительный отсчет

времени и абсолютный отсчет времени. Способ отсчета времени указывается в задании на

регистрацию.

При относительном отсчете времени отчет меток времени начинается с момента вклю-

чения режима регистрации (первая метка имеет значение 0). Первое слово данных ТН - мет-

ка времени, у которой все 30 информационных бит равны 0.

При абсолютном отсчете времени метки времени соответствуют реальному времени,

принятому от МБХВ. Первое слово времени - метка времени, у которой 10 информационных

бит равны 0. В случае отсутствия поступления информации о времени от МБХВ, метки вре-

мени будут формироваться с момента включения режима регистрации, как при относитель-

ном отсчете времени.

Метки времени, соответствующие долям секунд, имеют 10 информационных разрядов

и размещаются в одном слове ТН:

Слово времени, соответствующее долям секунд

15

14

13

12

11

10

9

биты

0

0

1

0

0

0

0

Количество долей секунд по 1/1024 с

Значение разрядов 15 ÷ 12 для всех слов времени равно 0100. Значение разрядов 11 ÷

10 для данного слова времени равно 00b.

Метки времени, соответствующие целому количеству секунд, имеют 30 информацион-

ных разрядов и размещаются в 3 последовательных словах ТН:

Слово времени, соответствующее целому количеству секунд

Слово №1 ТН

15

14

13

12

11

10

9

биты

0

0

1

0

0

0

0

Значения всех бит (количество долей секунд) = 0

Слово №2 ТН

15

14

13

12

11

10

9

биты

0

0

1

0

0

0

1

Количество секунд (разряды 9 ÷ 0)

Слово №3 ТН

15

14

13

12

11

10

9

биты

0

0

1

0

0

1

0

Количество секунд (разряды 10 ÷ 19)

Данное слово времени имеет 10 информационных разрядов, равных нулю, и 20 инфор-

мационных разрядов, отражающих целое количество секунд. Переполнение счетчика меток

времени произойдет при продолжительности режима записи в 1 048 576 с (17 476 мин или

49

291 час) при относительном отсчете времени или в 0 часов 0 минут 0 секунд при абсолютном

отсчете времени.

Значение разрядов 11 ÷ 10 для слова №2 ТН равно 01b. Значение разрядов 11 ÷ 10 для

слова №3 ТН равно 10b.

Формат слов данных ARINC

Слово данных ARINC, регистрируемое накопителем, содержит 24 разряда данных, 8

разрядов адреса канала в линии и 5 разрядов номера линии. Слово размещается в 3 последо-

вательных словах ТН. Формат слов данных ARINC:

Слово №1 данных ARINC

15

14

13

12

11

Биты

0

0

0

0

0

Биты данных 11…0 слова данных ARINC

Слово №2 данных ARINC

15

14

13

12

11

Биты

0

0

0

0

1

Биты данных 23…12 слова данных ARINC

Слово №3 данных ARINC

15

14

13

12

биты

8

7

биты

0

0

0

1

№ линии ARINC

Биты 7…0 адреса слова данных ARINC

Примечание: при адресном пространстве линии в 1024 адреса два верхних бита адреса

находятся в слове №1 данных ARINC в битах 0 и 1.

Формат слов данных системы «Гамма-К»

Слово данных системы «Гамма-К» размещается в одном слове ТН:

Слово данных системы «Гамма-К»

15

14

13

12

11

10

9

биты

0

Чет-

0

1

1

1

КСС

Биты данных 9…0 слова данных «Гаммы»

ность

Формат слова данных последовательного кода по стандарту RS-232/422/485

Слово данных шины RS-232/422/485 размещается в одном слове ТН:

Слово данных шины RS

15

14

13

12

11

10

9

8

биты

0

0 - RS-232

№ ли-

0

1

0

1

0

Биты 8…0 слова данных RS

1 - RS-422/485

нии RS

Если слово данных RS содержит бит четности, он является самым старшим битом в

слове (например, если в слове - 8 бит данных (занимающих биты 0÷7 слова данных ТН), то

бит четности - восьмой).

50

Формат слова данных МКИО по ГОСТ Р 52070-2003 (MIL-STD-1553B)

Информация МКИО регистрируется так называемым «отладочным» методом.

При отладочном методе регистрации для каждого оконечного устройства и подадреса

заданных линий регистрируются все приходящие и (или) выдаваемые слова данных вместе с

командными и ответными словами. Количество регистрируемых слов данных должно соот-

ветствовать заданному числу в командном слове. Регистрируемое слово информации МКИО

имеет для КС/ОС 48 разрядов (17 информационных, 31 служебный), размещается в 3 после-

довательных словах (№1, №2 и №3) ТН1ПК. Слова данных МКИО имеют 32 разряда (17 ин-

формационных, 15 служебных), размещаются в 2 последовательных словах (№1 и №2)

ТН1ПК. Размещение разрядов в битах слов ТН1ПК приведено в таблице.

Расположение слов информации МКИО в общем потоке данных ТН1ПК - асинхрон-

ное, совместно с данными других типов. Определение принадлежности слова данных ТН1ПК

к конкретному типу информации производится по битам 12÷15. Для слов информации

МКИО эти разряды должны содержать код 0110b. Слова данных ТН1ПК, составляющие од-

но слово информации МКИО, расположены друг за другом последовательно (слова других

типов информации не могут вклиниваться между ними).

Номер

Номера бит в слове

слова

15

12

11

10

0

1

0110

0

10 ÷0 биты данных

15

12

11

10

9

8

7

6

5

4

0

2

№ линии

Основная линия = 0,

СД = 0,

Четность

15 ÷11 би-

0110

1

0

МКИО

Резервная линия = 1 КС/ОС = 1

МКИО

ты данных

3

15

12

11

10

9

0

отсутствует

для слов

0110

1

1

9 ÷ 0 биты кода времени паузы в мкс

данных

Биты 12÷15 представляют собой предопределенный признак информации МКИО (Код

= 0110b).

Бит 11 представляет собой признак номера слова ТН1ПК в информации МКИО. Значе-

ние 0 определяет, что слово является начальным в последовательности из 3 или 2 слов

МКИО и содержит 11 измерительных разрядов информации. Значение 1 определяет, что

слово является вторым или третьим в последовательности слов МКИО и содержит в основ-

ном служебные данные. В данном случае для точного определения номера слова в последо-

вательности необходим анализ разряда 10.

Описание разрядов слова №1 данных ТН1ПК:

Бит 11 = 0 - признак, что слово имеет №=1 в последовательности слов МКИО.

Биты 0÷10 представляют измерительные разряды 0÷10 слова МКИО (в соответствии со

стандартом МКИО - разряды 19÷9).

Описание разрядов слова №2 данных ТН1ПК:

Бит 10 = 0 - признак, что слово имеет №=2 в последовательности слов МКИО (биты

10÷11 = 10b).

Биты 0÷4 представляют измерительные разряды 11÷15 слова МКИО (в соответствии со

стандартом МКИО - разряды 8÷4).

Бит 5 - признак четности, полученный по шине МКИО (в соответствии со стандартом

МКИО - разряд 20).

Бит 6 - признак, является ли слово МКИО командным или ответным (бит = 1) или сло-

вом данных (бит=0).

52

ПРИЛОЖЕНИЕ 4

В7-40

Х1

К

+27В

к27

ТН

к28

ИЦС-1

Б5-7

-27В

к30

Рис. 1. Схема соединения ТН с ИЦС-1 при измерении потребляемой мощности.

ИПК-11

ТЕСТ-МКК

ТН

ИЦС-1

ИСБС-2

Рис. 2. Схема соединения ТН для проверки функционирования при регистрации данных

УПШ

Кассета ТН

ПЭВМ

Рис. 3. Схема соединения ТН с ПЭВМ для проверки функционирования при работе с

ПЭВМ и СПО.

///////////////////////////////////////
