Название : Бортовая система регистрации режимов полета МСРП-64
Авторы/Редакторы : Асланов В. С.
Министерство высшего и среднего специального образования РСФСР
Куйбышевский авиационный институт им. С. П. Королева
Дата публикации : 1983
ние : Бортовая система регистрации режимов полета МСРП-64 : метод. указания к лаб. работе. - Текст : электронный / М-во высш. и сред. спец. образования РСФСР, Куйбышев. авиац. ин-т им. С. П. Королева ; сост. В. С. Асланов. - Куйбышев, 1983. -
Методические указания посвящены описанию системы регистрации режимов полета МСРП-64. В них содержится руководство к проведению лабораторной работы, при выполнении которой студенты познакомятся с принципами построения"системы МСРП-64 и приобретут навыки расшифровки информации, записанной на магнитной ленте, об основных параметрах полета самолета и работы его систем. Указания предназначены для студентов, обучающихся по специальностям 1610 ("Эксплуатация летательных аппаратов и двигателей") и 0535 ("Самолетостроение"). Данная работа рекомендована к публикации кафедрой конструкции и проектирования летательных аппаратов Куйбышевского авиационного института.
Другие идентификаторы : RU\НТБ СГАУ\447609
Ключевые слова: бортовая система МСРП-64
бортовые системы самолета
методические указания
параметры полета самолета


Методические указания посвященных описанию системы регистрации режимов полета МСРП-64. В них содержится руководство к проведению лабораторной работы, при выполнении которой студенты познакомятся с принципами построения системы МСРП-64 и приобретут навыки расшифровки информации, записанной на магнитной ленте, об основных параметрах полета самолета и работы его систем.

Указания предназначены для студентов, обучающихся по специальностям 1610 ("Эксплуатация летательных аппаратов и двигателей") и 0535 ("Самолетостроение").

Данная работа рекомендована к публикации кафедрой конструкции и проектирования летательных аппаратов Куйбышевского авиационного института.
Составитель B.C. Асланов
Рецензенты: к.т.н.,доц.

Цель работы: изучить принцип действия системы МСШ-64, конструкцию ее основных элементов произвести испытание системы с оценкой ее работоспособности.

I. Назначение и принцип действия системы МСРП-64

I. Общие сведения о системе МСРП-64

измерительная система регистрации режимов полета МСРП-64 (магнитный самописец режимов полета) предназначена для записи на магнитную ленту основных параметров полета самолета (вертолета), работы его двигателей, систем и оборудования с обеспечением сохранности записанной информации в случае аварии для определения причин летного происшествия.

Записанная информация может быть использована в учебных целях для контроля техники пилотирования, а также для контроля состояния и анализа надежности авиационной техники.

Обработка записанной информации производится с помощью наземного декодирующего устройства НДУ-8 и устройства ЛУЧ-74.

Принцип действия системы основан на преобразовании с помощью измерительных преобразователей (датчиков) физических величин в электрические сигналы, пропорциональные изменению этих величин, с последующей их регистрацией на магнитную ленту. Одновременно на магнитной ленте регистрируются опознавательные данные и текущее время.

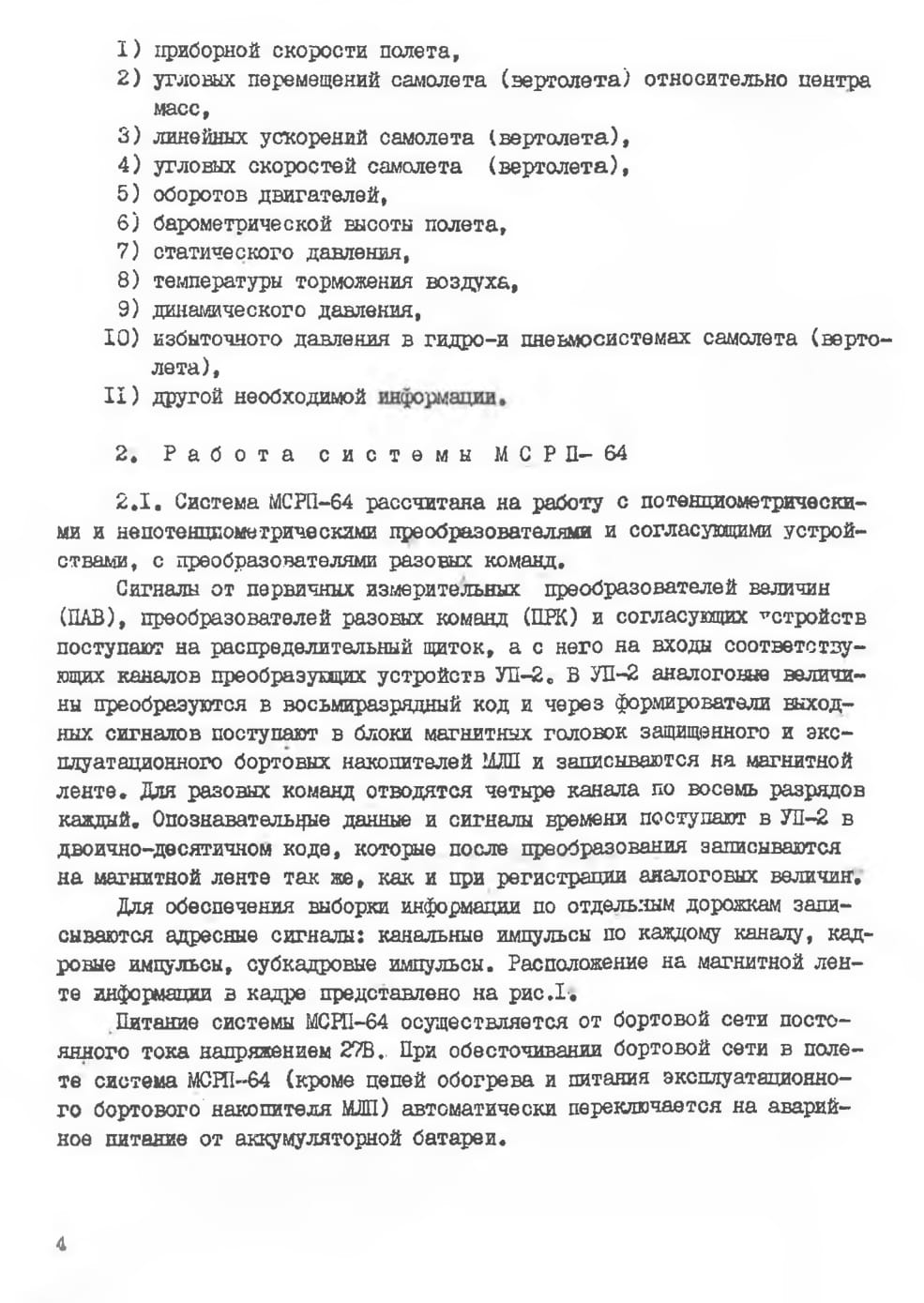

Система МСИ1-64 производит изменение и запись на магнитную ленту следующих физических величин:

///////////////////////////////////////
