ПРОФЕССИОНАЛЬНЫЙ АВТОМОБИЛЬНЫЙ ВИДЕОРЕГИСТРАТОР AdvoCam FD Black-III GPS+ГЛОНАСС. РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

СОДЕРЖАНИЕ

№ стр.

Меры предосторожности                                         2
Предисловие                                                                3
Сертификация изделия                                                                    3
Утилизация                      3
Общие сведения                                                   4
Особенности                                                                                    4
Внешний вид и органы управления                                            6
Установка в автомобиле                                               8
Магнитное крепление                                                               11
Карта памяти                                                                                  12
Видеосъемка                                                                                    13
Меню управления регистратором                              14

Настройка текущих даты и времени                                 15
Информация о системе                              16
Форматирование карты памяти                                           17
Системные настройки                                                           18
Воспроизведение                                                                        21

Функции просмотра фото и видеофайлов 22

Список файлов                                                                              23
Удаление файлов                                                                         23
Защита файла                                                                                24

Радар-детектор (speedcam)                                                          24
Принцип работы радар-детектора                                              25
Экран в режиме радар-детектора                                               25
Типы предупреждений радар-детектора      26
Загрузка базы координат                                                             27
Подключение к компьютеру                     28
Программа просмотра видеозаписей                                       29
Технические характеристики                                                        30
Возможные неисправности                                                           31
Расшифровка серийного номера                                                 33
Гарантийные обязательства                                                         33
Гарантийный талон                                                                         35

МЕРЫ ПРЕДОСТОРОЖНОСТИ



Автомобильный видеорегистратор AdvoCam-FD Black-III
(GPS+ ГЛОНАСС) является технически сложным электронным
устройством. Не роняйте его и предохраняйте от ударов.



Держите  AdvoCam-FD  Black-III  (GPS+ГЛОНАСС)  вдали  от
сильного электромагнитного излучения. Источником такого
излучения  могут  стать  электродвигатели,  антенны  радио-
передатчиков.  Также  не  рекомендуется  укладка  проводов
питания регистратора вблизи проводки автосигнализации.



Не подвергайте AdvoCam-FD Black-III (GPS+ГЛОНАСС) воздей-
ствию высоких температур или прямых солнечных лучей.



Не подвергайте карту памяти microSD воздействию сильного
электромагнитного поля. Не держите её в местах с
возможностью накопления электростатического заряда, в
противном случае данные могут быть утеряны.



В случае перегрева AdvoCam-FD Black-III (GPS+ГЛОНАСС),
появления дыма или запаха гари при зарядке немедленно
отключите его, в том числе и от источника питания во
избежание риска возгорания.



Держите AdvoCam-FD Black-III (GPS+ГЛОНАСС) вне доступа
детей, так как кабель питания может привести к удушению
или поражению ребёнка электрическим током.



Храните это изделие в прохладном, сухом и непыльном
месте.

ПРЕДИСЛОВИЕ

Благодарим за приобретение нашего видеорегистратора
AdvoCam-FD Black-III (GPS+ГЛОНАСС). Отличаясь малыми разме-
рами, цельной конструкцией и простым управлением, AdvoCam-
FD Black-III (GPS+ГЛОНАСС) может использоваться для фотогра-
фирования и записи сцен в любое время и в любом месте.

В этом руководстве описывается, как установить и использовать
AdvoCam-FD Black-III (GPS+ГЛОНАСС). Оно содержит подробную
информацию, включающую инструкции по использованию,
работе и установке, а также технические характеристики.

Внимательно прочтите это руководство перед использованием
изделия.

СЕРТИФИКАЦИЯ ИЗДЕЛИЯ

AdvoCam-FD Black-III (GPS+ГЛОНАСС) сертифицирован такими
авторитетными организациями, как FCC и СЕ.

Соответствует требованиям EAC: ТР ТС 020/2011
«Электромагнитная совместимость технических средств».

УТИЛИЗАЦИЯ

Правильно утилизируйте это изделие!
Изделие и его аксессуары по окончании их срока
службы нельзя утилизировать вместе с бытовыми
отходами.

Сведения о месте и способе утилизации изделия в соответствии
с нормами природоохраны можно получить в соответствующей
государственной организации.

ОБЩИЕ СВЕДЕНИЯ

Видеорегистраторы  AdvoCam-FD  Black-III  (GPS+ГЛОНАСС)  -  это
профессиональное  устройство  для  видеозаписи  в  автомобиле,
поддерживающее  передовые  форматы  записи  видео  с
разрешением Full-HD 1920х1080p и фоторежим с разрешением
1920х1080.

Высокое  качество  записи,  обеспечиваемое  современным
процессором  Novatek  NT96672  и  высокочувствительной  ма-
трицей  Sony  IMX323,  позволяет  различать  даже  небольшие
детали на изображении. Просмотр записей возможен на экране
регистратора и на ПК через порт microUSB.

ОСОБЕННОСТИ



Чувствительная матрица Sony IMX323 и мощный процессор
Novatek NT96672, благодаря чему видео получается светлым и
чётким даже при низкой освещённости.



Видео высокого разрешения FULL HD (1920х1080).



Передовая технология сжатия видео H.264.



Кронштейн с быстросъемным магнитным креплением.



Супер-конденсатор (ионистор).



Светосильный объектив с широким углом обзора 155°.



Встроенный IPS дисплей с диагональю 2.45 дюйма.



Сенсорный экран.



Функция WDR - широкий динамический диапазон, технология,
позволяющая получать качественное изображение при
сложных условиях освещения (движение навстречу солнцу на
закате или восходе, при выезде из тоннеля, и пр.).



Чувствительный MEMS-микрофон.



Поддержка карт памяти microSD объёмом до 256Gb.



Оборудован быстросъемным магнитным креплением.



Внешний GPS+ГЛОНАСС модуль для определения местополо-
жения и скорости автомобиля.



Радар-детектор – программная функция предупреждения о
радарах и камерах видеофиксации нарушений.



G-сенсор (датчик удара) в случае аварии защищает текущую
видеозапись от циклической перезаписи.



Защита файлов от повреждения, даже при неожиданном
отключении питания, незначительном повреждении машины и
т.д., видеофайлы будут сохранены.



Функция циклической записи без пауз между роликами.



Зарядное устройство адаптировано к автомобильному разъё-
му прикуривателя.



Автоматический старт/стоп записи видео при включении/
выключении зажигания.



Возможность настроить длительность файлов записи.



Возможность просмотра видео на экране регистратора.



Наложение даты, времени, госномера, скорости и координат
на видеозапись.



Датчик движения.



Интуитивно понятное меню.

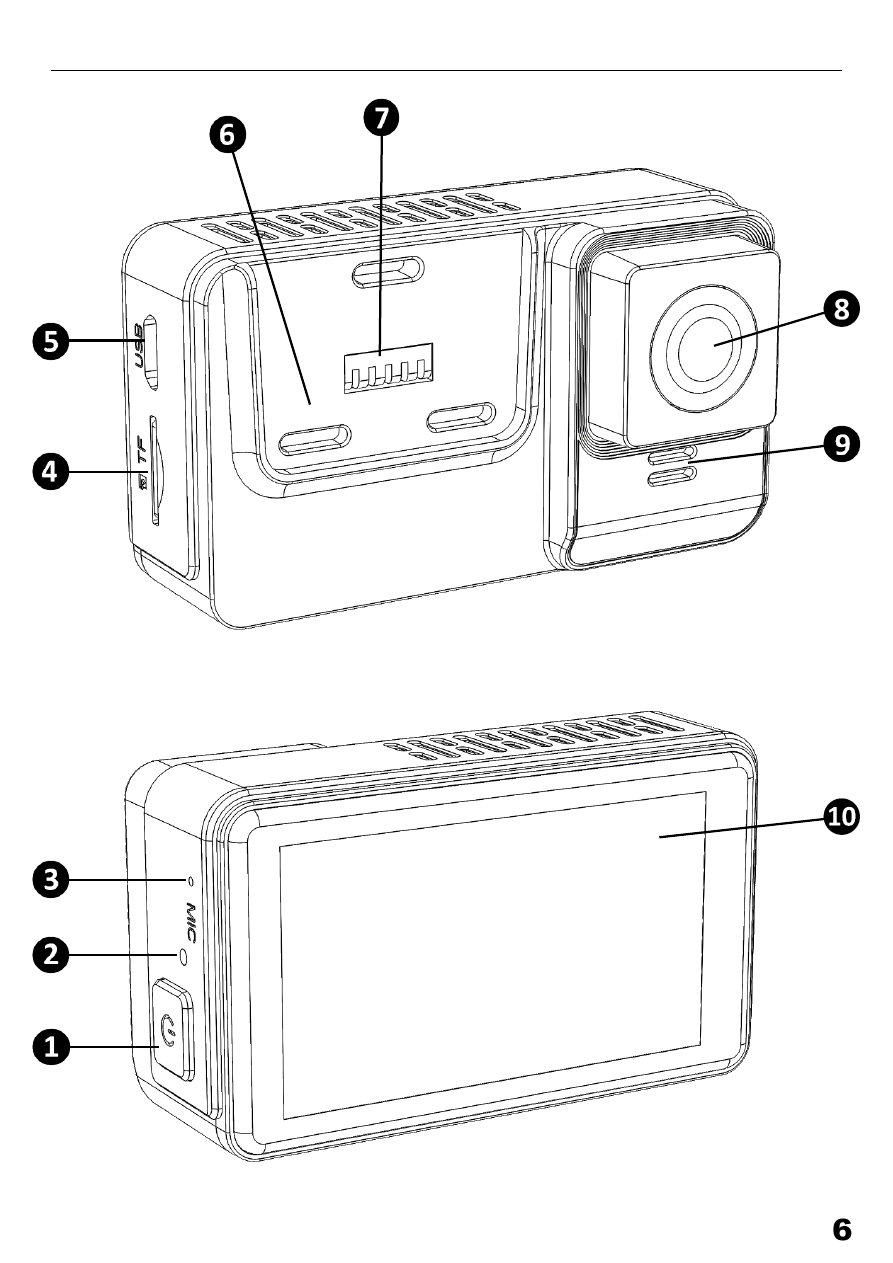

ВНЕШНИЙ ВИД И ОРГАНЫ УПРАВЛЕНИЯ

Кнопка  Power  (включение):  Кратковременное  нажатие
включает  регистратор,  удержание  кнопки  более  3сек.
отключает регистратор.
Короткое  нажатие  во  время  работы  регистратора  –
включение / отключение подсветки дисплея.

Индикатор записи: Во время видеозаписи индикатор
мигает синим.

Микрофон

Слот  карты  памяти  microSD:  Разъем  для  установки  карты
памяти,  на  которую  будет  производиться  фото  и  видео-
съёмка.  Регистратор  поддерживает  карты  памяти  форматов
microSD, microSDHC с максимальным объёмом до 256Gb.

Разъем microUSB: Через данный разъем осуществляется
подключение к компьютеру, для просмотра и копирования
отснятого материала.

Магнитная площадка: Для соединения с кронштейном.

Системный разъем: Осуществляет передачу питания и дан-
ных GPS+ГЛОНАСС от кронштейна к регистратору.

Объектив камеры регистратора

Динамик: Встроенный динамик позволяет просматривать
записанные ранее ролики со звуком.

10.

Дисплей: Для управления функциями регистратора, просмо-
тра фото и видеозаписей.

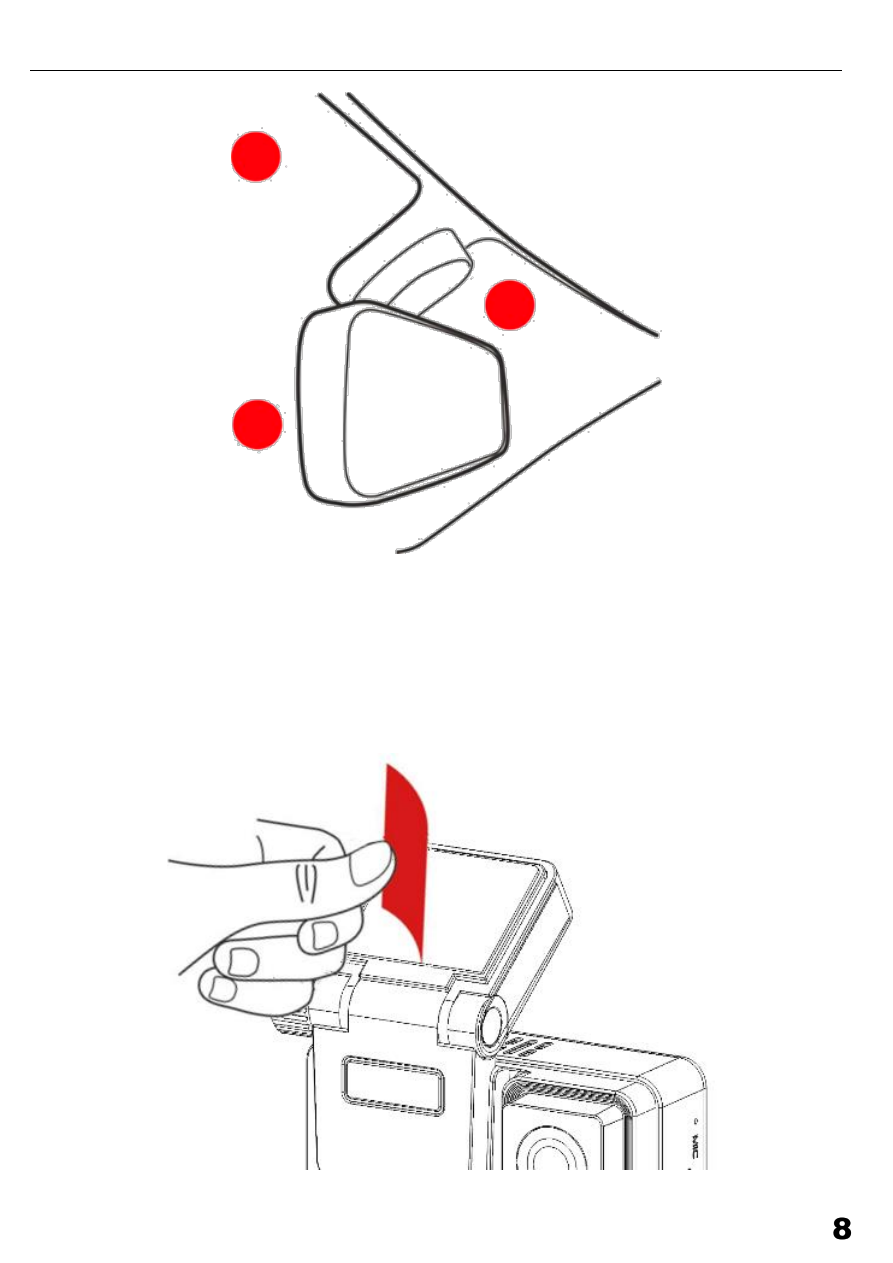

УСТАНОВКА В АВТОМОБИЛЕ

Протрите лобовое стекло чистой мягкой тканью. При

необходимости обезжирьте спиртом участок крепления
регистратора к лобовому стеклу.

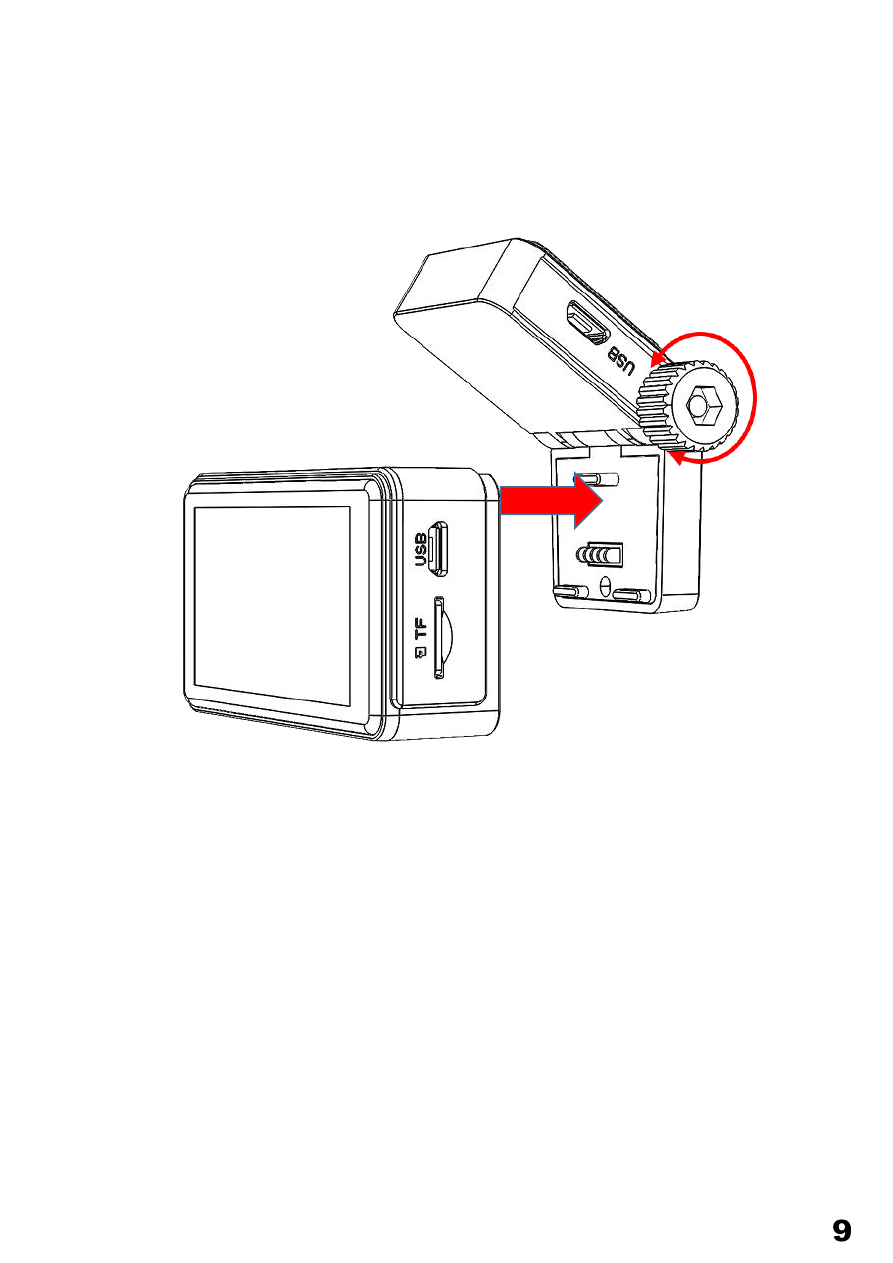

Присоедините блок регистратора к кронштейну, снимите

защитную пленку с клеевой площадки кронштейна и прикре-
пите регистратор к лобовому стеклу за зеркалом заднего вида,
в одной из зон как показано выше.

Ослабьте винт на кронштейне и отрегулируйте угол наклона

камеры.  Рекомендуется  сначала  немного  опустить  объектив,
чтобы убедиться, что вид камеры параллелен горизонтальной
поверхности.  Рекомендация:  соотношение  земля  /  небо
составляет  приблизительно  6/4.  После  регулировки  затяните
винт на кронштейне.

Проложите кабель питания регистратора как показано на

рисунке.

Подключите кабель питания к разъему microUSB, располо-
женному на корпусе кронштейна.

Подключите

другой

конец

автомобильного

зарядного

устройства к гнезду прикуривателя вашего автомобиля.

Когда двигатель автомобиля запускается, видеорегистратор
автоматически включится и начнет запись. Как только двигатель
автомобиля будет выключен, регистратор завершит запись и
выключится.

AdvoCam-FD Black-III (GPS+ГЛОНАСС) работает от напряжения
бортовой сети автомобиля 12-24В.

Видеорегистратор AdvoCam-FD Black-III
(GPS+ГЛОНАСС) является технически сложным
устройством,

рекомендуем

производить

установку в специализированы центрах.

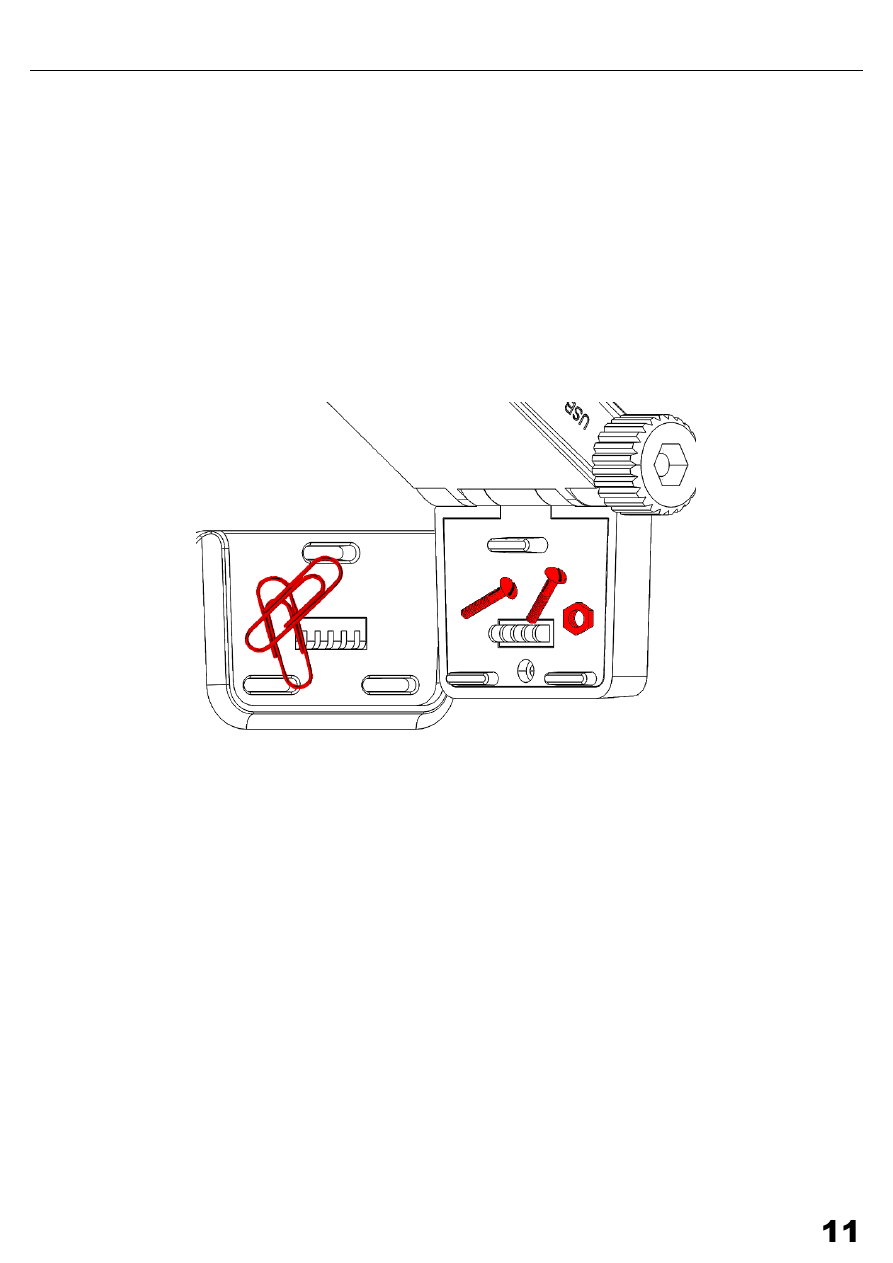

МАГНИТНОЕ КРЕПЛЕНИЕ

Магнитное крепление позволяет легко установить регистратор
на лобовое стекло и также оперативно его снять.

В  системе  крепления  использованы  мощные  неодимовые
магниты,  благодаря  которым  регистратор  прочно  фиксируется
на  кронштейне.  Направляющие  шип-паз  обеспечивают  точное
совпадение группы контактов.

Перед установкой регистратора, убедитесь в отсутствии
посторонних предметов на магнитных площадках регистратора
и кронштейна.

Избегайте попадания металлической стружки, метизов и прочих
токопроводящих предметов на магнитную поверхность и
контактную группу регистратора и кронштейна.

Наличие посторонних предметов помешает механическому и
электрическому

контакту

регистратора

кронштейна.

Замыкание контактной группы может привести к повреждению
регистратора, GPS+ГЛОНАСС модуля, зарядного устройства.

КАРТА ПАМЯТИ

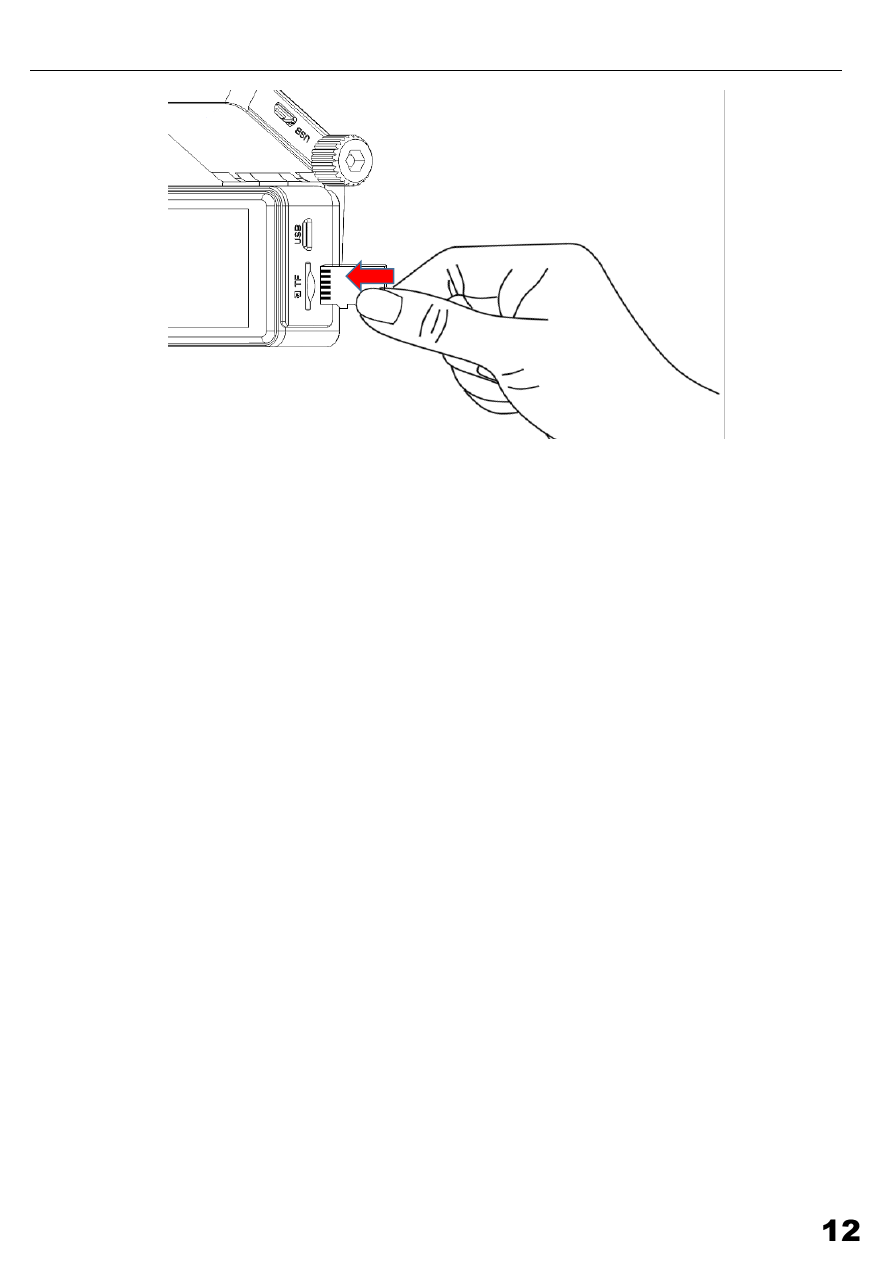

Установите карту памяти формата microSD до щелчка, как
показано на картинке.

Для извлечения карты памяти, нажмите на карту до щелчка.

Установку и извлечение карты памяти производите исключи-
тельно при выключенном регистраторе.

Регистратор поддерживает карты памяти форматов microSD,
microSDHC и microSDXC с максимальным объёмом до 256Gb.

Поскольку

автомобильный

видеорегистратор

является

устройством с высокой интенсивностью записи (перезаписи),
ресурс карты памяти значительно снижается.

Правильно  отнеситесь  к  выбору  карты  памяти.  Используйте
карты  памяти  10  класса  с  индексом  U1  или  U3,  на  базе  флэш-
памяти  MLC  NAND,  предназначенные  для  эксплуатации  в
цифровых видеокамерах и системах видеонаблюдения.

Использование карт памяти, не предназначенных для
эксплуатации в видеорегистраторах, может привести к
нестабильной работе, пропускам записи, зависанию и выключе-
нию AdvoCam-FD Black-III (GPS+ГЛОНАСС).

ВИДЕОСЪЕМКА

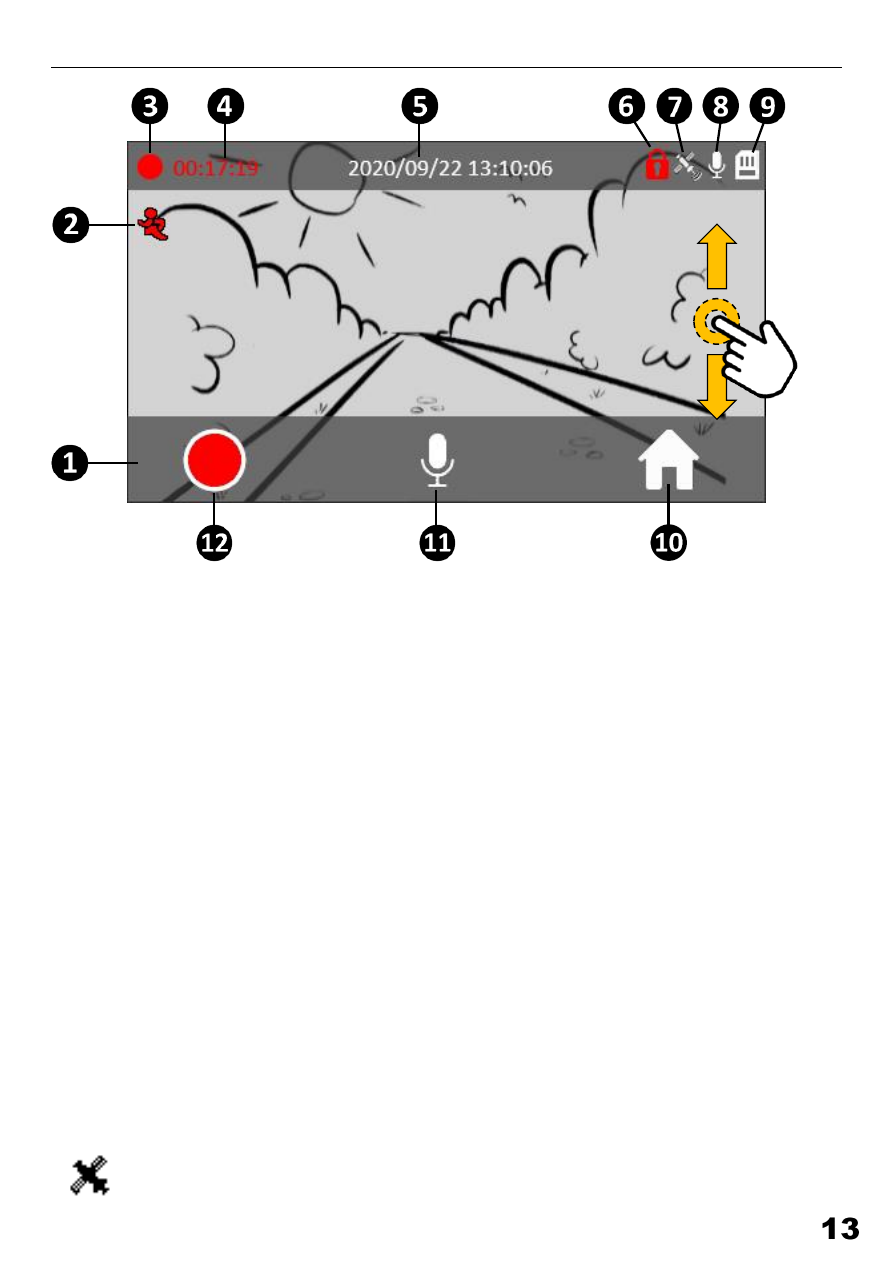

Условные обозначения индикаторов на экране:

Панель управления.

Индикатор режима записи по детектору движения.

Индикатор записи (мигает во время видеозаписи).

Счетчик времени текущей записи.

Вне  зависимости  от  выбранного  интервала  циклической
записи,  данный  счетчик  показывает  общую  продолжитель-
ность текущей записи.
Если  запись  остановлена,  счетчик  показывает  свободное
место на карте памяти в часах и минутах.

Текущие дата и время.

3ащита файла - указывает, что текущий файл защищён от
перезаписи при срабатывании G-сенсора или вручную.

Статус GPS+ГЛОНАСС:

исправно работает, регистратор получает данные о
местоположении и скорости передвижения.

поиск спутников, плохие условия приема,
GPS+ГЛОНАСС модуль отключен или неисправен.

Микрофон - индикатор указывает на состояние микрофона
(включен/выключен).

Карта памяти - показывает наличие или отсутствие карты
памяти в регистраторе.

10.

Меню – кнопка для входа в меню управления регистратором.

11.

Микрофон – кнопка отключения/включения микрофона.

12.

Запись – кнопка остановки и начала записи.

- Для моментального фото во время записи, кратковременно
коснитесь экрана пальцем.
- Чтобы скрыть панель управления, проведите пальцем по
экрану вниз.
- Чтобы вернуть панель управления, проведите пальцем по
экрану вверх.

МЕНЮ УПРАВЛЕНИЯ РЕГИСТРАТОРОМ

При нажатии кнопки

на панели управления, на экране

отобразится меню управления регистратором.

В данном меню доступны следующие функции:

Настройка текущих Даты и времени
Информация о системе
Форматирование карты памяти
Системные настройки
Воспроизведение (функции просмотра, защиты и удаления
файлов)
Запись (активация видеосъемки)

НАСТРОЙКА ТЕКУЩИХ ДАТЫ И ВРЕМЕНИ

Для выбора нужных значений используйте кнопки

Для сохранения введенных данных нажмите кнопку

Для возврата в предыдущее меню

ИНФОРМАЦИЯ О СИСТЕМЕ

Ver: - Версия программного обеспечения регистратора.
Card: - Информация о карте памяти:

объем записанных данных / общий объем карты.

GPS, GLONASS – кнопки открывают информацию о работе
соответствующей спутниковой системы глобального позицио-
нирования.

На экране визуально отображена информация о количестве
используемых спутников и уровне сигнала от каждого из них.

Установить часовой пояс – для установки нужного значения в
соответствии с вашим местонахождением, нажмите.

ФОРМАТИРОВАНИЕ КАРТЫ ПАМЯТИ

Форматирование, разметка диска (формирование логической
структуры карты памяти microSD).

Все  ранее  записанные  данные  будут  утеряны.
Рекомендуется  форматировать  карту  при
первом  использовании,  а  также  при  любых
сбоях во время записи.

Для

стабильной

работы

регистратора

требуется форматировать карту памяти не
реже одного раза в месяц.

СИСТЕМНЫЕ НАСТРОЙКИ

Видеорегистратор AdvoCam-FD Black-III (GPS+ГЛОНАСС) при
изготовлении настроен оптимальным образом и сразу готов к
работе.

После подачи питания регистратор автоматически включится и
начнет видеосъёмку. По завершении подачи питания
регистратор корректно остановит видеозапись и отключится.

В  случае  необходимости  параметры  регистратора  могут  быть
изменены  пользователем.  Описание  пунктов  системных
настроек  приведены  ниже.  Предустановленные  настройки
выделены по тексту подчёркиванием.

Для пролистывания списка проведите пальцем вверх или
вниз, для выбора кратковременно нажмите на нужный
пункт.



РАЗРЕШЕНИЕ: Выбор разрешения видеосъёмки
1920x1080, 1280x720.



ЦИКЛ ЗАПИСИ: Запись по кругу фрагментами по 1, 3, 5, 10
или 15мин. При полном заполнении карты памяти, запись
будет  производиться  поверх  ранее  записанных  файлов.
Выкл. - циклическая  запись  отключена,  при  заполнении
карты памяти видеозапись будет приостановлена.



WDR (Wide Dynamic Range – Широкий Динамический Диапа-
зон):  позволяет  получить  качественное  изображение  при
сложных  условиях  освещения  (движение  навстречу солнцу
на  закате  или  восходе,  при  выезде  из  тоннеля,  свет  фар
встречного потока и т.д. (вкл/выкл).



ЭКСПОЗИЦИЯ: Ручная коррекция экспозиции от -2 до +2EV.



ЗАПИСЬ ЗВУКА: Запись звука со встроенного микрофона
(вкл/выкл).



НАСТРОЙКИ G-СЕНСОРА: Датчик ускорения (удара). При рез-
ком изменении положения в пространстве (столкновении),
текущий файл будет заблокирован от перезаписи. Доступны
три уровня чувствительности низкий / средний / высокий,
выкл - датчик выключен.



ШТАМП ДАТЫ: Отображение даты и времени на видеоза-
писи (вкл/выкл).



ГОСНОМЕР: Возможность добавить госномер вашего
автомо-биля в титры видеозаписи.



ЭКРАННАЯ ЗАСТАВКА: Автоматическое отключение экрана
или вывести на экран заставку с отображением даты
/времени или текущей скорости автомобиля. Экран
выключен / Скорость / Время, Выкл.



ЗВУК НАЖАТИЯ КЛАВИШ: Отключение / включение звука
нажатия клавиш (вкл/выкл).



РАДАР-ДЕТЕКТОР: Программная функция информирования
о дорожных предупреждениях, камерах и радарах
(вкл/выкл).



ТИП ОПОВЕЩЕНИЯ: Настройка типов камер, радаров и
прочих точек, о которых будет вестись предупреждение.



КОНТРОЛЬ ФАР: Напоминание о необходимости включить
фары автомобиля. Система работает только при слабой
освещенности автомобильной дороги (вкл / выкл).



АНТИСОН: Система напоминания об усталости водителя.
Таймер оповещения работает через заданный интервал
времени (1 / 2 / 4 часа / выкл).



ЗАМЕДЛЕННАЯ СЪЕМКА (Time Lapse) (выкл/1/5/30сек): За-
медленная запись с частотой 1 кадр в 1сек, 5сек или 10сек
(рекомендуется для записи длительных процессов, экспе-
дирования грузов и т.д.).



ЧАСТОТА: Частота электросети в вашем регионе. При искус-
ственном освещении от ламп накаливания, позволяет избе-
жать «биений» на видеозаписи (для РФ - 50Гц).



ЯЗЫК: Выбор языка меню (Русский, English).



СБРОС НАСТРОЕК: Возврат к заводским настройкам.

ВОСПРОИЗВЕДЕНИЕ
(функции просмотра, защиты и удаления файлов)

В данном окне находится три папки:
НОРМАЛЬНОЕ ВИДЕО – папка с основным списком видео-
записей.

ЭКСТРЕННОЕ ВИДЕО – папка с защищенными от перезаписи
видеофайлами при срабатывании G-сенсора.

ФОТО – папка со скриншотами, сделанными во время
видеосъемки.

При выборе любой из папок откроется новое окно просмотра
медиафайла.

ФУНКЦИИ ПРОСМОТРА ФОТО И ВИДЕОФАЙЛОВ

список файлов

переход к предыдущему файлу

длительность текущего файла

имя текущего файла (дата и время создания)

порядковый номер / всего файлов в папке

переход к следующему файлу

возврат в предыдущее меню

защита файла

удаление файла

10.

воспроизведение файла

СПИСОК ФАЙЛОВ

Позволяет осуществлять быструю навигацию между записями.

УДАЛЕНИЕ ФАЙЛОВ

Дополнительное меню, которое позволяет удалить текущую
или удалить все записи в данной папке.

ЗАЩИТА ФАЙЛА

дополнительное меню, которое позволяет блокировать и
разблокировать текущую или все записи в данной папке.

РАДАР-ДЕТЕКТОР (SPEEDCAM)

Общие

положения:

Автомобильный

видеорегистратор

AdvoCam-FD  Black-III  (GPS+ГЛОНАСС)  имеет  функцию  про-
граммного  радар-детектора  (определение  местоположения
камер  видеофиксации  и  стационарных  радаров  ГИБДД  по
GPS/ГЛОНАСС координатам).

Для работы программного радар-детектора необходимо,
чтобы в памяти регистратора находился файл базы
GPS/ГЛОНАСС координат.

Актуальную базу GPS/ГЛОНАСС координат смотрите на сайте
www.advocam.ru

ПРИНЦИП РАБОТЫ РАДАР-ДЕТЕКТОРА

Регистратор непрерывно определяет своё местоположение по

сигналам GPS/ГЛОНАСС спутников и при приближении к любой
точке, записанной в файле базы координат, выдаст звуковое и
визуальное предупреждение с информацией об ограничении
скорости на данном участке, вашей скорости и расстоянии до
камеры, радара или иного предупреждения.

ЭКРАН В РЕЖИМЕ РАДАР-ДЕТЕКТОРА

ID – порядковый номер предупреждения (радар, камера и пр.).

Тип предупреждения – графическое отображение типа
предупреждения.

Ограничение скорости – ограничение скорости в зоне
действия радара или прочего предупреждения.

Скорость – скорость движения автомобиля (определяется
по GPS+ГЛОНАСС).

Индикатор расстояния – графический индикатор прибли-
жения к радару, камере или прочим предупреждениям.

Расстояние - расстояние в метрах до радара, камеры и
прочих предупреждений.

ТИПЫ ПРЕДУПРЕЖДЕНИЙ РАДАР-ДЕТЕКТОРА

Регистратор AdvoCam-FD Black-III (GPS+ГЛОНАСС) поддерживает
5 основных предупреждений (камеры и радары) и 7 дополни-
тельных дорожных предупреждений.
Оповещение по каждому типу предупреждений можно настро-
ить по отдельности (вкл/выкл).



Стационарная камера



Камера, встроенная в светофор



Проезд на красный свет



Парная камера



Мобильная камера (засада)



Пешеходный переход



Ограничение скорости



Лежачий полицейский



Плохая дорога



Опасный поворот



Опасный перекрёсток



Другая опасность

ЗАГРУЗКА БАЗЫ КООРДИНАТ

-  Скачайте  с  сайта  www.advocam.ru  архив  с  файлом  базы
координат.
-  Разархивируйте  и  скопируйте  файл  speeddata.bin  в  корень
карты памяти регистратора.
-  Включите  аппарат.  На  экране  появится  сообщение  Update
SpeedCam…  В  это  время  регистратор  копирует  данные  во
внутреннюю  память.  По  завершении  копирования,  на  экране
отобразится сообщение Update SpeedCam Finish.

Поскольку  база  координат  после  загрузки
хранится  во  внутренней  памяти  регистра-
тора,  то  microSD-карту  можно  формати-
ровать, не боясь потерять данные о радарах.

ПОДКЛЮЧЕНИЕ К КОМПЬЮТЕРУ

Подключение к компьютеру предназначено для передачи
файлов с регистратора на персональный компьютер.
Для подключения используйте USB кабель, входящий в комп-
лект поставки регистратора.

При подключении AdvoCam-FD Black-III (GPS+ГЛОНАСС)  к пер-
сональному  компьютеру,  на  экране  видеорегистратора  поя-
вится значок USB-подключения

Компьютер автоматически распознает устройство как съёмный
USB  накопитель  и  установит  необходимые  драйвера.  В
проводнике  операционной  системы  отобразится  съёмный
диск  (установленная  в  видеорегистратор  карта  памяти
microSD).

EMERG  –  папка  для  хранения  файлов,  защищённых  от
перезаписи.
MOVIE  –  папка  предназначенная  для  хранения  обычных
видеозаписей.
PHOTO – папка для хранения фотографий.

ПРОГРАММА ПРОСМОТРА ВИДЕОЗАПИСЕЙ

Для

регистратора

AdvoCam-FD

Black-III

(GPS+ГЛОНАСС)

просмотр  видео  возможен  одновременно  с  просмотром
положения  автомобиля  на  Google-карте.  Кроме  того,
проигрыватель  позволяет  удалять  ненужные  записи,  делать
скриншоты и распечатки изображений.

Проигрыватель AdvoCam Player можно загрузить с официального
сайта www.advocam.ru

Для отображения карт в окне программы,
необходимо активное подключение к сети
интернет.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Матрица

Sony IMX323

Процессор

Novatek NT96672

GPS/ГЛОНАСС модуль

внешний (встроен в кронштейн)

Объектив

угол обзора 155°, F1.8

Дисплей

IPS, 2.45", сенсорный

Фото

JPG формат

Видеозапись

кодек H.264, формат файла - MOV
1920x1080, 1280x720

Аудио

встроенный динамик и MEMS-микрофон

Память

поддержка карт памяти microSD, SDHC, SDXC
объёмом до 256Gb

Батарея

супер-конденсатор (ионистор)

Питание

автомобильный адаптер: вход 12-24В
выход: microUSB 5В/2А

Размеры ВхШхГ,
(без кронштейна)

72х41х26(32) мм

Вес (без кронштейна)

78 г

Температура хранения

от -30°С до +75°С

Температура эксплуатации от -20°С до +60°С

Комплектация

видеорегистратор, кронштейн, USB-
microUSB кабель, автомобильный адаптер
питания, инструкция.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ



Невозможно записать фото/видео:
- Проверьте SD карту, возможно, она повреждена или
защищена от записи.



Остановка фото/видеосъёмки:
- Проверьте SD карту. Необходима высокоскоростная карта
памяти 10 класса с индексом U1 или U3, на базе флэш-памяти
MLC NAND, предназначенные для эксплуатации в цифровых
видеокамерах и системах видеонаблюдения.



Возникает «Ошибка файла» при записи:
- Отформатируйте / замените карту памяти.



Фото или видео получаются смазанными:
- Очистите объектив, используя чистую мягкую ткань. Не при-
меняйте для очистки объектива растворители, бензо и спир-
тосодержащие жидкости.



Горизонтальные прерывающиеся линии на экране:
-  Причиной  является  неверная  настройка  «Частота»,  следует
настроить  «50Hz»  или  «60Hz»  в  соответствии  с  местной
частотой электроснабжения (для РФ 50Гц).



Видеорегистратор пишет все видеофайлы разной длины,
независимо от того, какой период времени выбран для
циклической записи (1, 3 или 5 минут):

- При

активированной

функции

«Датчик

движения»

видеофайлы, независимо от выставленной периодичности,
пишутся от начала до окончания движения в поле зрения
регистратора.

Чтобы

записать

файлы

заданной

продолжительности,

необходимо

отключить

«Датчик

движения» и выбрать необходимый период записи.



Скорость и координаты не отображаются:

В  первые  минуты  работы  после  включения  регистратора,
система  рассчитывает  местоположение,  исходя  из  данных,
полученных  от  GPS  и  ГЛОНАСС  спутников.  В  течение  этого
времени  данные  о  скорости  и  местоположении  не
фиксируются.  Время  сбора  информации  зависит  от  условий
радиоприема.  Ослабляющими  факторами  являются  высотная
городская  застройка,  нахождение  в  тоннелях  и  подземных
паркингах,  эксплуатация  на  автомобилях  с  функцией
подогрева лобового стекла.



Функция радар-детектора не работает или работает не
корректно:
Программный  радар-детектор  работает,  основываясь  на
данных,  полученных  от  GPS+ГЛОНАСС  модуля.  В  случае
отсутствия  данных  GPS+ГЛОНАСС  о  скорости  и  координатах,
функция радар-детектора будет не активна.



При использовании радар-детектора наблюдаются ложные
предупреждения:
Радар-детектор работает, основываясь на данных, полученных
из  базы  полицейских  радаров  и  камер.  Своевременно
производите обновление данных. Актуальную базу координат
можно скачать с сайта www.advocam.ru
Ложное  информирование  допустимо  на  близко  располо-
женных  друг  от  друга  параллельных  дорогах,  дублерах,  а
также на многоуровневых развязках.

РАСШИФРОВКА СЕРИЙНОГО НОМЕРА

На корпусе устройства, а также на упаковочной коробке
расположен серийный номер регистратора.
В серийном номере содержится информация о данной
модели и дате изготовления.

FDB3G

-00000000

порядковый номер

месяц изготовления
год изготовления

модель регистратора

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Изготовитель гарантирует работоспособность изделия в
течение 12 месяцев со дня продажи, но не более 15 месяцев с
даты изготовления, при соблюдении условий хранения и
эксплуатации.

Работа регистратора гарантируется в усло-
виях нормальной электромагнитной обстанов-
ки.

Гарантия не распространяется на изделие:
- имеющее механические повреждения, следы вскрытия или
неквалифицированного ремонта;

- вышедшее из строя в результате нарушения условий эксплу-
атации;

- вышедшее  из  строя  в  результате  воздействия  непреодо-
лимых сил (природных явлений, стихийных бедствий, аварий
в бортовой сети автомобиля и т.п.);

- гарантия не распространяется на аксессуары (кронштейн,
зарядное устройство и т.д.)

Гарантийный ремонт осуществляется при
наличии фирменного гарантийного талона и
серийного номера на изделии.

Гарантийный талон действителен только при наличии
правильно и чётко указанных: серийного номера изделия,
даты продажи, подписи и печати фирмы-продавца, а
также подписи покупателя.

Производитель оставляет за собой право вно-
сить  в  конструкцию,  комплектацию  и  про-
граммное  обеспечение  изменения,  не  описан-
ные  в  данном  руководстве  и  не  снижающие
потребительских качеств товара.
