ВИДЕОРЕГИСТРАТОР MDR 210(X) И МОДИФИКАЦИИ. РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ (Ver. 1.09)

7

ОБЩАЯ ИНФОРМАЦИЯ О ВИДЕОРЕГИСТРАТОРЕ

3.1

Устройство представляет собой видеорегистратор с функциями записи и воспроизведе-

ния 4х-каналов видео в разрешениях 960P/720P/D1 и одного канала звука.

3.2

В видеорегистраторе используется встроенная операционная система Linux.

3.3

Видеорегистратор поддерживает самые передовые системы кодирования и декодиро-

вания в области ИТ.

3.4

Конструкция видеорегистратора предназначена для эксплуатации в автомобилях, авто-

бусах, спецтехнике, речном, морском, авиатранспорте и прочих транспортных средствах.

3.5

Видеорегистратор поддерживает кодек сжатия изображения H.264 (100 к/сек).

3.6

Видеорегистратор поддерживает одновременную запись и воспроизведение 4х-кана-

лов видео с разрешением 960P/720P/D1 и одного канала аудио.

3.7

Видеорегистратор содержит встроенные модули

3G/4G/GPS/Wi-Fi

(дополнительно

5,8 ГГц с двумя антеннами Wi-Fi для быстрой выгрузки видео высокой четкости).

3.8

видеорегистраторе применена технология патентной защиты UPS - устройство может

работать от 3 до 8 секунд при отключении внешнего источника питания, чтоб предотвратить

случайное повреждение записываемого видеофайла.

3.9

Видеорегистратором поддерживаются SD-карты памяти максимальной емкости - 128ГБ.

3.10

Видеорегистратор имеет 1 разъем VGA и 1 разъем USB.

3.11

Видеорегистратор может работать при входном напряжении источника питания посто-

янного тока от 8 до 36В. Поддерживает стабильное выходное питание периферийных устройств

постоянным напряжением 12В.

3.12

В видеорегистраторе применены технологии поддержания стабильной температуры

жесткого диска.

3.13

Видеорегистратор может работать в диапазоне температур от минус 40℃ до плюс 70℃.

Внешний вид

8

ОСНОВНЫЕ ФУНКЦИИ ВИДЕОРЕГИСТРАТОРА

Табл. 4.1 Основные функции видеорегистратора

Главное

Подпункт

Параметры

4 канала видео и 1 канал звука (синхронно)

Видеоканал

Разрешение

720P (1280*720), D1 (704*576), HD1 (704*288), CIF (352*288)

Качество

8 уровней, 0 - самый высокий уровень

изображения

Указывает дату и идентификатор автомобиля

OSD

Поддержка циклической записи

Петля записи

Режим записи

Временная запись, запись по тревоге и ручная запись

Предвари-

Поддержка 1 канального и 4 канального предварительного

тельный

просмотра.

просмотр

Пространство предварительно распределено.

Перезапись

Поддерживает перезапись накопителя информации

- 10 -

Поиск видеофайлов по времени, дню, типу

Поиск видео

Поддержка воспроизведения от 1 до 4 каналов

Поддержка прямого и обратного воспроизведения

Воспроизве-

со скоростью: х1, x2, x4, x8, x16

дение

Поддержка поиска:

- по месту сигнала тревоги

- по времени

Графический

Установка параметров системы с помощью пульта дистанцион-

пользо-

ного управления

вательский

интерфейс

4-канальный электрический аварийный вход (опция)

Вход

Запись связи тревог / Активный запрос внутренней связи /

Однокнопочные функции вызова телефона и т. д.

Максимальная выходная мощность одноканального уровня

Выход

(опция)

GPS позици-

Встроенный модуль GPS / BD: может синхронизировать запись

онирование

информации GPS, отслеживать воспроизведение

Управления

Протокол Pelco-D 485 PTZ дистанционное / локальное управле-

PTZ

ние, предустановка

Поддержка

Поддержка

допол-

- светодиодной панели рекламы

нительного

- датчика масла

оборудования

- POS и т. д.

Программный

Акселерометр

Записывает состояние транспортного средства в реальном

масштабе времени

Поддерживает функцию голосового TTS-вещания

TTS -вещание

Модуль WIFI, поддержка 801.2b/g/n, 801.2a/c (опция)

Сеть

Встроенный модуль EVDO/WCDMA/TD-LTE/FDD-LTE, 3G/4G

Вкл. / Выкл.

Системная задержка времени включения/выключения питания

Специальная система записи файлов по специальной системной

технологии:

- эксклюзивная файловая система для автомобилей,

Файловая си-

- предварительное резервирование пространства,

стема

- запись 4-каналов в одиночном файле,

- циклическое покрытие для предохранения носителя от потери

- файлов с высокой надежностью и высокой стабильностью

- 11 -

5

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВИДЕОРЕГИСТРАТОРА*

Табл. 5.1 Технические характеристики видеорегистратора

Пункт

Параметр

OС

Linux

Язык

русский / китайский / английский / другие (можно настроить)

Сжатие видео

H.264 Режим сжатия

Указывает такую информацию как:

OSD

дата и идентификатор автомобиля

Графический

Настройка параметры системы с помощью пульта дистанци-

пользователь-

онного управления

ский интерфейс

4 канала 720P, вход AHD, разъемы для подключения авиаци-

Видео вход

онных разъемов, 1.0Vp-p, 75 Ом

1 CVBS, 1.0Vp-p, 75,

Видеовыход

поддержка полноэкранного режима 1канала,

режим 4х каналов на экране

Поддержка 1-канального и 4-канального предварительного

Предваритель-

просмотра,

ный просмотр

Поддержка ручного / Тревожного полноэкранного просмотра

720P/D1/HD1/CIF,

Разрешение

MAX: 4 канала 720P

8 уровней

Качество видео

(0 - самый высокий уровень, 7 - самый низкий уровень)

PAL: 100 к/с, CCIR625, 50 полей;

NTSC: 120 к/с, CCIR525, 60 полей;

CIF:

256 Кбит/с ~ 1,5 Мбит/с, 8 уровней качества видео;

Видеостандарт

HD1:

600 Кбит/с ~ 2.5 Мбит/с, 8 уровней качества видео;

D1:

800 Кбит/с ~ 3 Мбит / с, 8 уровней качества видео;

720P:

4Mbps-6Mbps, 8 уровней качества видео

По умолчанию используется автоматическая запись после

включения питания.

Поддерживается запись:

Режим записи

- по таймеру,

- по тревоге

- ручная запись.

Аудиовход

1канал

Аудиовыход

1 канал, уровень сигнала: 1-2В

Сжатие

G.726 сжатие, скорость 8 кБ/сек.

Тревожный вход

4 канала

Тревожный выход

1 канал, релейный выход сигнализации

Интерфейс связи

1хRS232 (опция)

- 12 -

Поддержка сетей 3G/4G, WCDMA, CDMA2000, TDD-LTE, FDD-LTE

Поддержка беспроводной

Поддержка встроенного/внешнего WIFI,

передачи данных

Совместимость с GPRS, EDGE

Встроенный модуль GPS/BD, может проводить анализ воспро-

Определение места

изведения маршрута транспортного средства

Акселерометр

Есть, встроенный

1-2 SD-карты (в зависимости от модификации),

Накопитель

до 128ГБ

Поддержка обновления с SD-карты,

Обновление

автоматическое удаленное обновление OTA

264,

Формат файла

обычный формат видео

Файловая

Специальная файловая система FAT32

система

-по времени записи

Поиск видео

-по типу записи и т. д.

Поддержка 4 канального воспроизведения,

Воспроизве-

Повтор, Стоп, Быстрая перемотка вперед, Быстрая назад

дение

Поддержка x2, x4, x8, x16.

Ускоренная перемотка вперед или назад

Пользователь/Администратор 2-х уровневые пароли,

Управление безопасностью

Блокировка экрана

TTS -вещание

Поддержка функции TTS -вещания

Поддержка различных видов вспомогательного оборудования:

Расширения

- светодиодной рекламы,

серийного порта

- управление PTZ,

- датчиков топлива и т. д.

Адаптивная входная мощность (поддержка напряжения ши-

рокого диапазона)

Управление

Защита от перегрузки перенапряжения.

питанием

Защита от короткого замыкания.

Поддержка настройки времени.

Отсрочка выключения питания

Входное

DC: 8-36В

напряжение

Выходное

+12В, 2.5A

напряжение

+5В, 2.5A

Защита оборудования и записи при отключении питания (UPS

Защита

технология) позволяет автоматически сохранять всю инфор-

от выключения

мация о видео при отключении питания и следить за тем,

питания

чтобы все файлы оставались не поврежденными

Потребляемая

Нормальная работа＜5Вт,

мощность

В режиме ожидания＜0.5Вт

Температура

От -20℃ до +70℃

- 13 -

7.2.1.3

[PWR]

- индикатор состояния питания.

Режимы работы индикатора:

- свечение отсутствует - видеорегистратор не работает, питание не поступает;

- горит

-- видеорегистратор включен;

7.2.1.4

[VLOS]

- индикатор состояния входного видеосигнала.

Режимы работы индикатора:

- свечение отсутствует - видеосигнал в норме;

- горит

- потеря видеосигнала.

Если индикаторы [SD1], [SD2], [VLOS] зажигаются и гаснут по кругу - идет загрузка т

ерминала.

7.2.2

Датчик приема сигнала пульта дистанционного управления

7.2.2.1

[IR]

- датчик приема инфракрасного сигнала от пульта дистанционного управлен

ия(далее пульт ДУ).

7.4

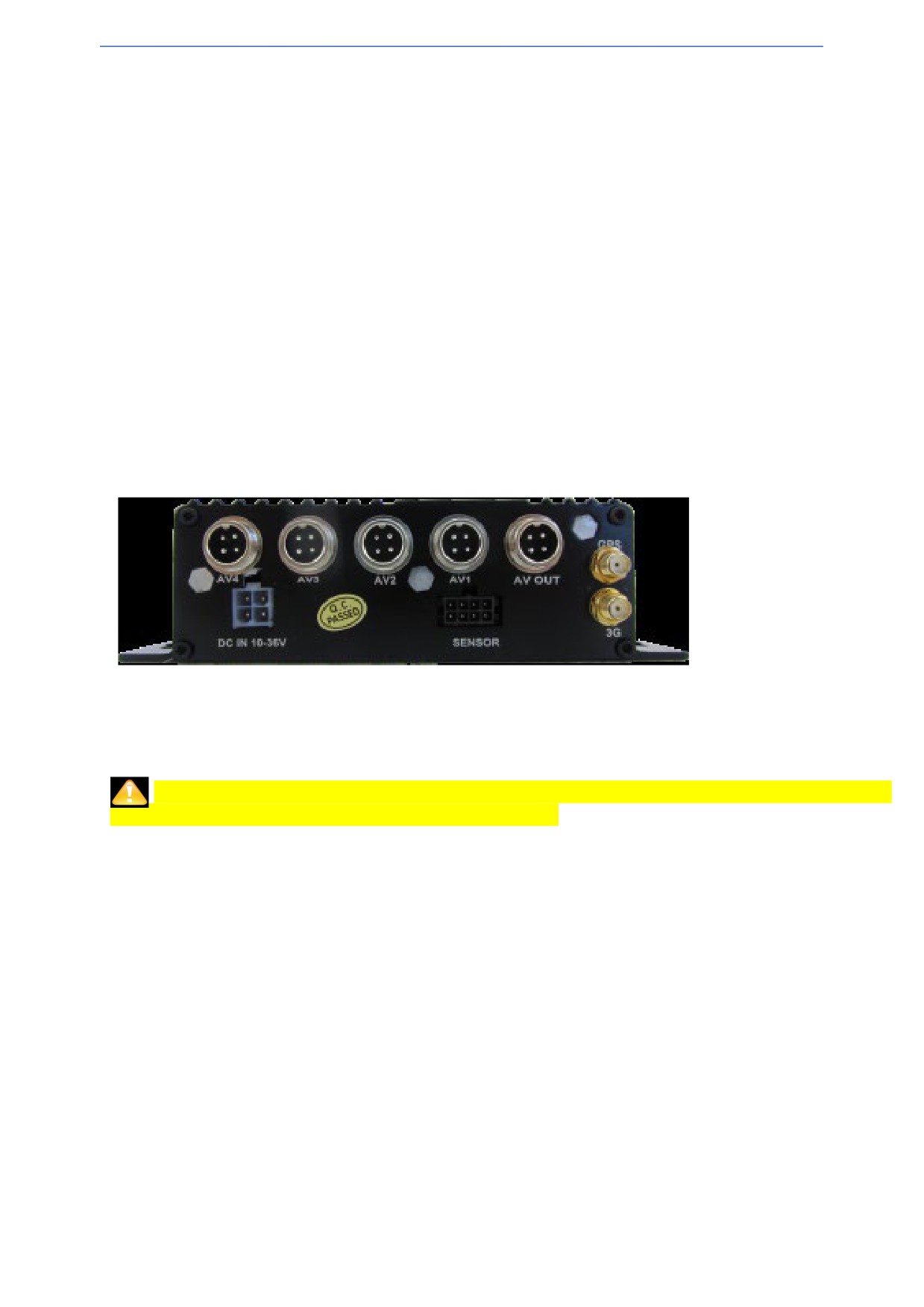

ЗАДНЯЯ ПАНЕЛЬ

Рис. 7.3

Внешний вид задней панели видеорегистратора

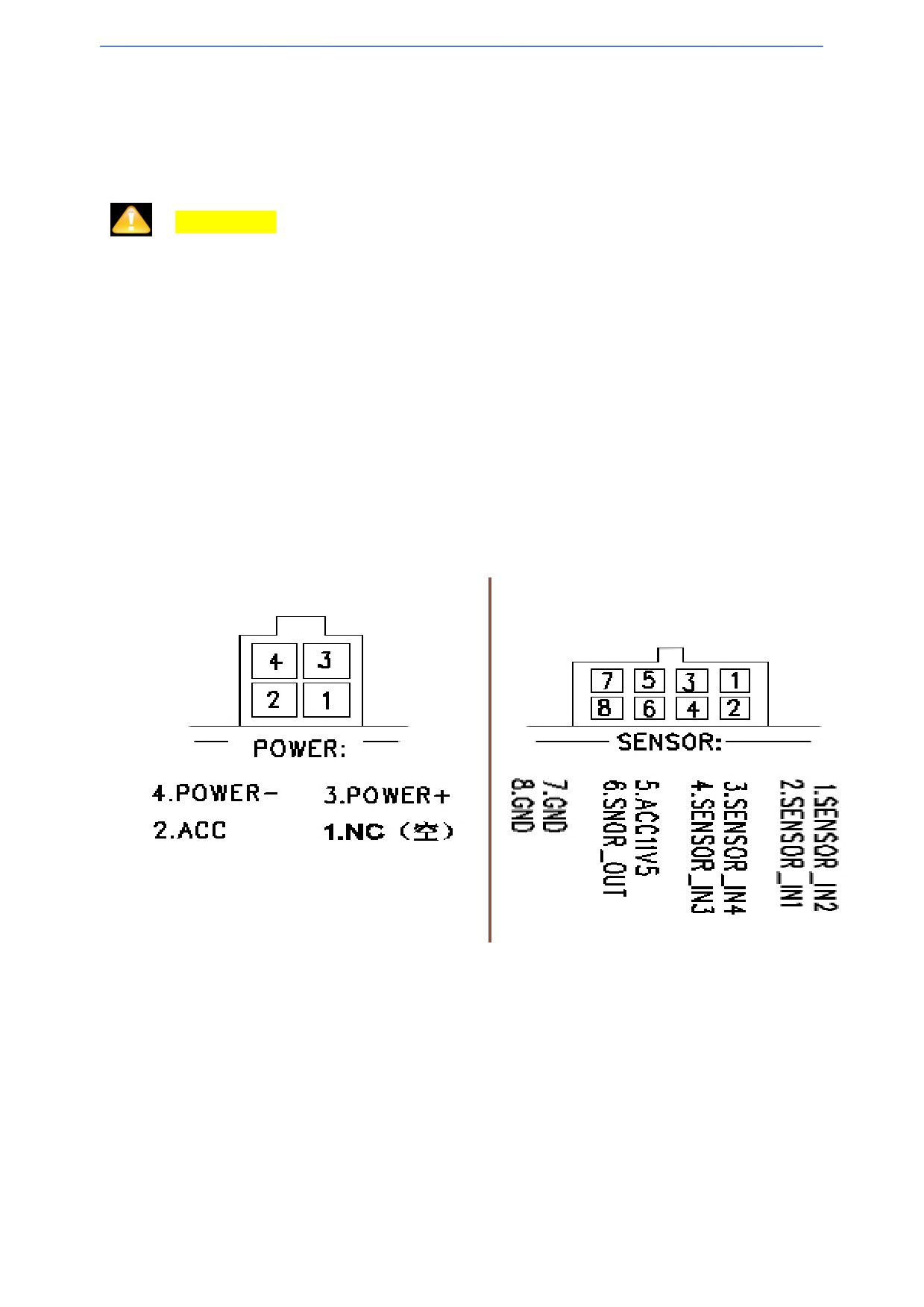

7.4.1 Интерфейс задней панели

7.3.1.1

[DC-IN]

- разъем питания.

ВНИМАНИЕ! При подключении видеорегистратора соблюдайте полярность подклю-ч

ния проводов к источникам питания и управления:

- красный

- кабель питания, подключите к положительной клейме питания;

- чёрный

- кабель питания, подключите к отрицательной клейме питания;

- желтый

- кабель управления, подключите к замку зажигания или отдельному переключ

ателю.

7.3.1.2

[AV1-AV4] - Входные интерфейсы, 1-4 каналы видео. Интерфейсы содержат выходы

питания постоянного напряжения 12В;

7.3.1.3

[AVOUT]

- Выходной интерфейс, выходы видео, аудио и питания постоянного на

пряжения 12В;

7.3.1.4

[WIFI]

- Интерфейс антенны Wi-Fi-модуля (опция);

7.3.1.5

[GPS]

- Интерфейс антенны GPS-модуля (опция);

7.3.1.6

[3G/4G]

- Интерфейс антенны 3G/4G-модуля (опция);

7.3.1.7

[SENSOR]

- Интерфейс прочих модулей расширения;

7.3.1.8

[VGA]

- Интерфейс VGA-видео выхода на монитор (опция).

- 16 -

7.4

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

7.4.1

Описание кнопок пульта дистанционного управления и их функционал представлены

в таблице 7.1.

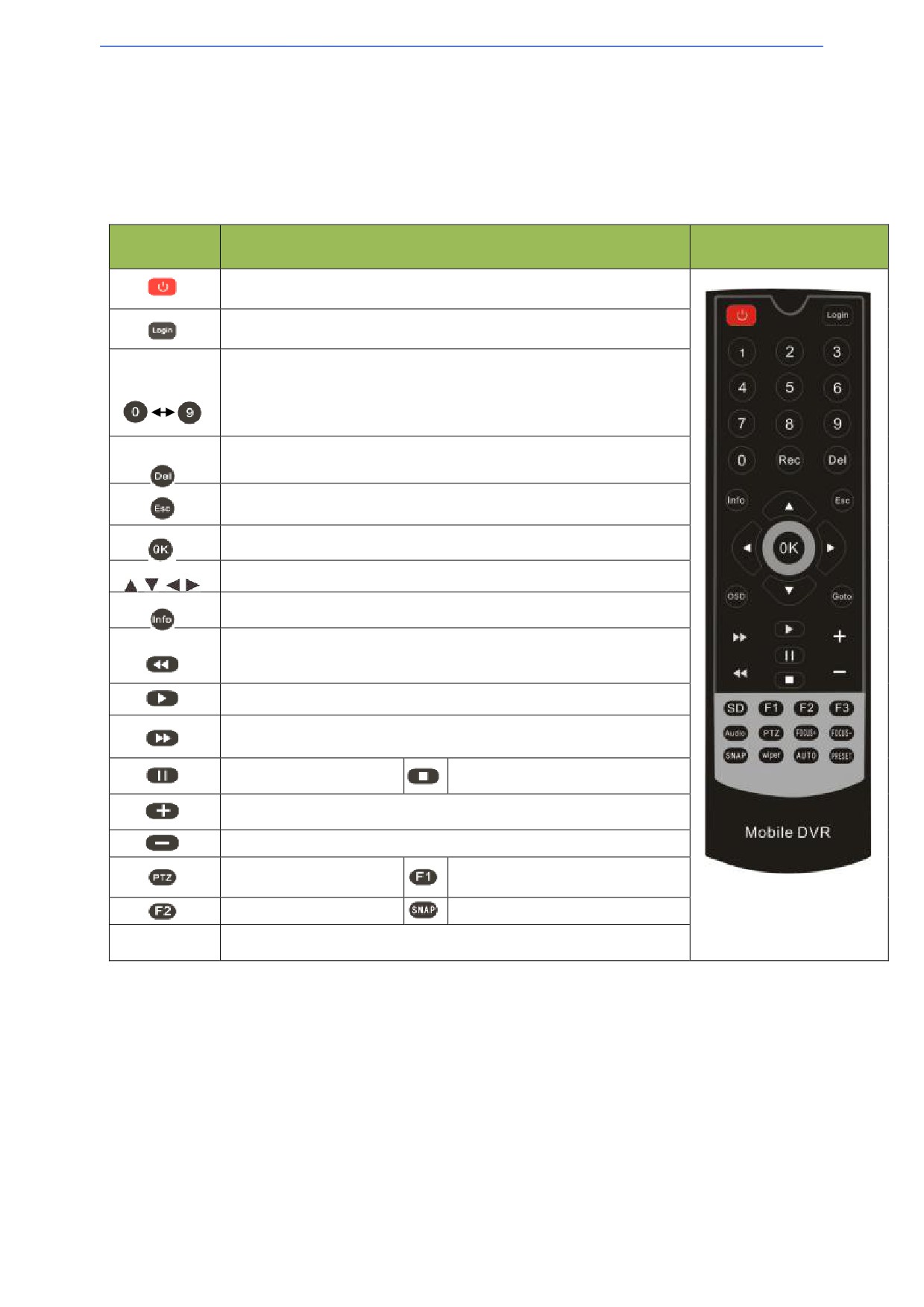

Табл.7.1

Кнопки пульта дистанционного управления и их функции

КНОПКА

ФУНКЦИЯ

ВНЕШНИЙ ВИД ПДУ

Кнопка включения и отключения видеорегистратора

Кнопка меню системных настроек

Кнопки [0－9].

В режиме настройки применяйте для выбора элементов меню.

В режиме воспроизведения используйте кнопки 1, 2, 3, 4

для выбора канала воспроизведения,

(Кнопка ESC для 4-канального воспроизведения)

Кнопка удаления

Кнопка возврата к предварительному изображению,

к предыдущему меню, 4-канальному отображению на мониторе

Кнопка подтверждения, установки системного параметра, выбора,

переключения и воспроизведения

Кнопка направления - вверх, вниз, влево, вправо

Кнопка "Информация" - сведения о системе (в режиме мониторинга)

Кнопка "Назад". В режиме воспроизведения позволяет выбрать скорость пере

мотки (х2/х4/х8/х16). Для возврата к нормальной скорости нажмите кнопку Ple

y

Кнопка "Воспроизведение" (Pley).

Кнопка «Вперед». В режиме воспроизведения позволяет выбрать скорость пер

емотки (х2/х4/х8/х16 /. Для возврата к нормальной скорости нажмите кн. Pley

Кнопка «Пауза».

Кнопка «Стоп».

Кнопка отображения страницы - Перенаправление / Увеличение диафрагмы.

Кнопка отображения страницы - Вернуться / Уменьшение диафрагмы

Кнопка вызова меню быстрого оповещ

Кнопка PTZ (функциональная)

ения

Кнопка быстрой настройки

Кнопка создания снимка

[Другие]

Резерв

7.4.2

В окне предварительного просмотра вы можете выполнить следующие действия:

1) Нажатие кнопки "F1" позволяет вызвать меню быстрого набора номера оповещения (при

наличии GSM-модуля в вашем видеорегистраторе);

2) Нажатие кнопки "F2" позволяет войти в меню быстрых настроек, чтобы изменить номер

устройства, IP-адрес сервера, порта;

3) Нажатие кнопки "F3" позволяет войти в меню настроек параметров изображения;

4) Нажатие кнопки "LOGIN" позволяет войти в меню. При необходимости введите пароль (по

умолчанию) администратора (Administrator) - 666666, пользователя (User) - 000000;

5) Нажатие кнопки "INFO" отобразит на мониторе силу сигнала, статус удаленного доступа,

версии аппаратного и программного обеспечения, емкость памяти и прочую информацию;

- 17 -

6) Нажатие кнопок 1, 2, 3 или 4 позволяет перейти в однооконный режим просмотра соответ-

ствующего канала (1, 2, 3 ,4) - произойдет увеличение соответствующего видеоканала до вывода

на весь экран контрольного монитора. Для возврата в режим просмотра одновременно 4х кана-

лов на мониторе нажмите 9 или ESC.

8

ПОДКЛЮЧЕНИЕ ВИДЕОРЕГИСТРАТОРА

И ПЕРИФЕРИЙНЫХ УСТРОЙСТВ

Внимание! Все подключения к видеорегистратору производите при отключенном

внешнем питании.

8.1

ПОДКЛЮЧЕНИЕ GPS, 3G/4G И WI-FI АНТЕНН

8.1.1

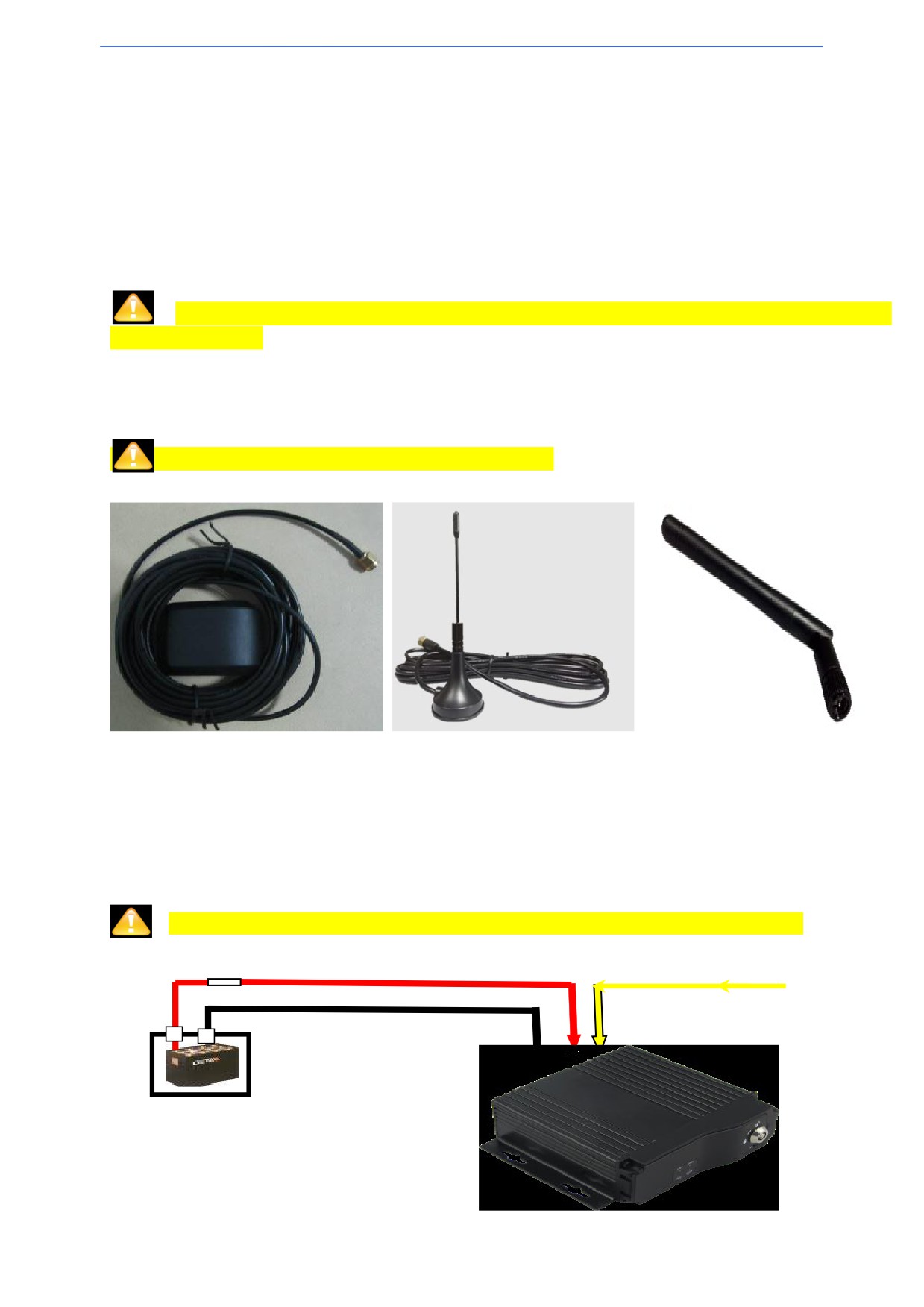

Антенны GPS, 3G/4G и Wi-Fi (см. рис. 8.1), подключаются к соответствующим разъемам

видеорегистратора. Антенны должны устанавливаться таким образом, чтоб принимаемые и пе-

редаваемые сигналы не подвергались внешним помехам.

Внимание! Антенны приобретаются отдельно.

а) антенна GPS

б) антенна 3G/4G

в) антенна WI-FI

Рис. 8.1 Внешний вид антенн подключаемых к видеорегистратору

8.2

ПОДКЛЮЧЕНИЕ ПИТАНИЯ И ДАТЧИКОВ

8.2.1

Питание видеорегистратора возможно постоянным током рабочим напряжением

от 8 до 36В.

Рекомендация: используйте зажигание ТС для управления видеозаписью

Кабель красный

Зажигание (желтый)

Клемма +

Кабель черный

Клемма -

Рис. 8.2

Схема подключения электропитания видеорегистратора

- 18 -

8.2.2

Красный кабель (+) подключите к положительной клейме аккумулятора ТС.

Черный провод подключите к отрицательной клейме аккумулятора. Желтый кабель

подключите к замку зажигания или независимому выключателю (положительной клейме)

(см.рис. 8.2).

ВНИМАНИЕ!

1 Видеорегистратор питается от источника постоянного тока. Обратите внимание на соблю-

дение полярности при подключении видеорегистратора.

2

Рабочее входное напряжение питания видеорегистратора 8-36В.

3

Пожалуйста, убедитесь, что видеорегистратор подключается напрямую к аккумулятору.

Не подключайте видеорегистратор к генератору. Скачки напряжения наносят вред регистрато-

ру.

4 Потребляемая мощность видеорегистратора при включении может превышать 30Вт.

Когда видеорегистратор включится, потребление электроэнергии снизится.

5 Силовые кабели питания видеорегистратора должны выдерживать более 60Вт нагрузки

(например, когда напряжение бортовой сети ТС составляет 12В, силовые кабели должны вы-

держивать ток не менее 5А).

6 Кабели питания должны быть защищены от воздействия внешних факторов.

8.2.3

Распиновка разъемов питания видеорегистратора и подключения датчиков располо-

женных на задней панели видеорегистратора (см. п.7.3) показана на рис 8.3.

Рис. 8.3

Распиновка разъемов питания видеорегистратора и подключения датчиков

(SENSOR_IN - входной порт тревоги, SENSOR_OUT - порт выхода)

- 19 -

8.3

ПОДКЛЮЧЕНИЕ СИГНАЛЬНЫХ ВХОДОВ И ВЫХОДОВ ТРЕВОГИ

Рис. 8.4

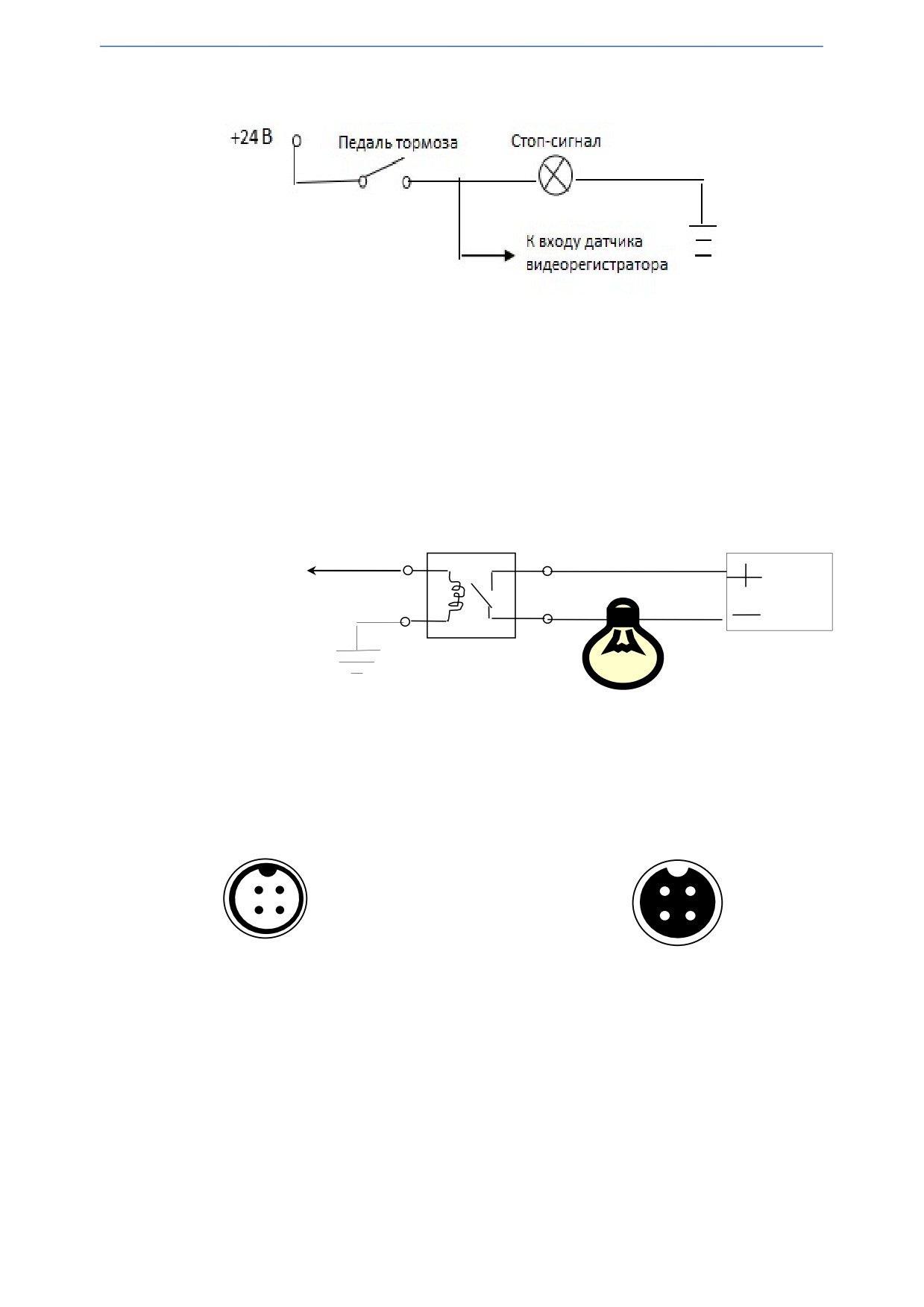

Схема подключения входного сигнала торможения к видеорегистратору

8.3.1

Тревожный вход обычно включается при высоком уровне. Активируется кнопкой SOS или

различными режимами работы ТС, такими как: торможение, поворот, открывание двери и т. д.

8.3.2

Выход тревоги - это выход релейного переключателя видеорегистратора, к которо-

му можно подключить звукооптическое устройство тревоги (например, сирену, маячек)

или дистанционное управление гидроприводом, электропитанием и т. д.. Для устройств

высокой потребляемой мощности необходимо подключить внешний переключатель (реле).

Схема включения выходного сигнала тревоги показана на рис. 8.5.

Тревожный выход

12В

Рис. 8.5

Схема включения выходного сигнала тревоги

8.4

ИНТЕРФЕЙС РАЗЪЕМОВ ТИПА GX

Connect With Camera

Connect With Display or Device

+12V

1

4

Video

Video

4

1

+12V

Audio

3

2

GND

2

3

Audio

GND

Схема расположения контактов

Схема расположения контактов

со стороны подключаемого устройства

со стороны вилеорегистратора

Рис. 8.6

Схемы расположения контактов со стороны подключаемого устройства и ви-

деорегистратора разъемам типа GX

9

ОТОБРАЖЕНИЕ ИНФОРМАЦИИ

В РЕЖИМЕ РЕАЛЬНОГО ВРЕМЕНИ

9.1

ИНТЕРФЕЙС МОНИТОРИНГА В РЕАЛЬНОМ ВРЕМЕНИ

9.1.1

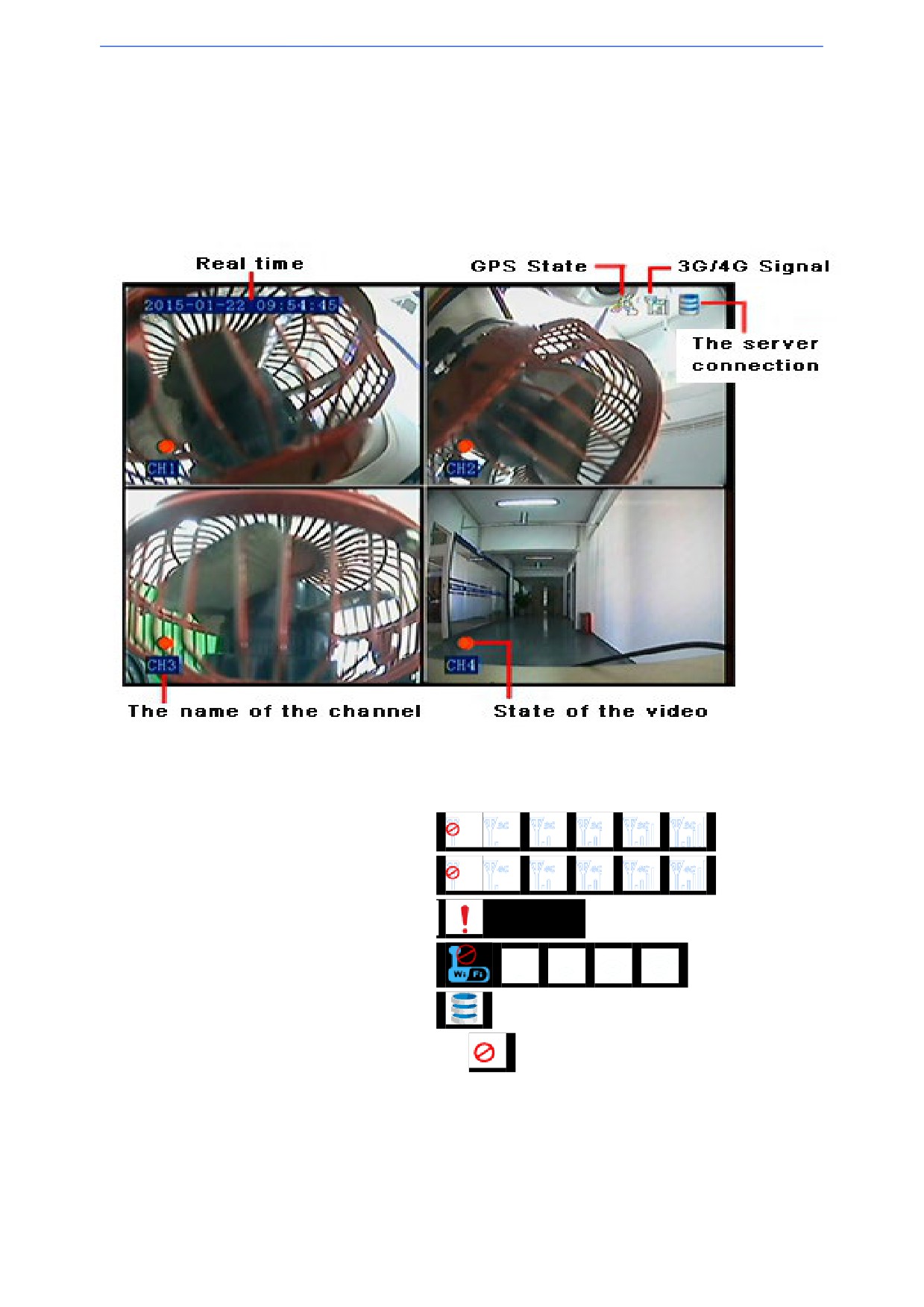

Информация в режиме мониторинга на контрольном мониторе отображается анало

гично изображению представленном на рис. 9.1.

Рис. 9.1

Отображение информации в режиме реального времени

9.2

ИНДИКАЦИЯ ПОДКЛЮЧЕНИЯ ВИДЕОРЕГИСТРАТОРА К РАЗЛИЧНЫМ СЕТЯМ

Состояние сигнала 3G:

Состояние сигнала 4G:

Состояние сигнала GPS:

WIFI Состояние сигнала:

Состояние подключения к центру:

Статус SIM-карты

:

- 21 -

10

ОПИСАНИЕ МЕНЮ ВИДЕОРЕГИСТРАТОРА

10.1

ВХОД В МЕНЮ

10.1.1 В случае, если в настройках видеорегистратора (п. 10.4.4.2) для входя в меню необхо-

димость введения пароля выключена, то нажатие на пульте дистанционного управления (далее

пульт ДУ) кнопки "Login" приведет к прямому доступу к главному меню.

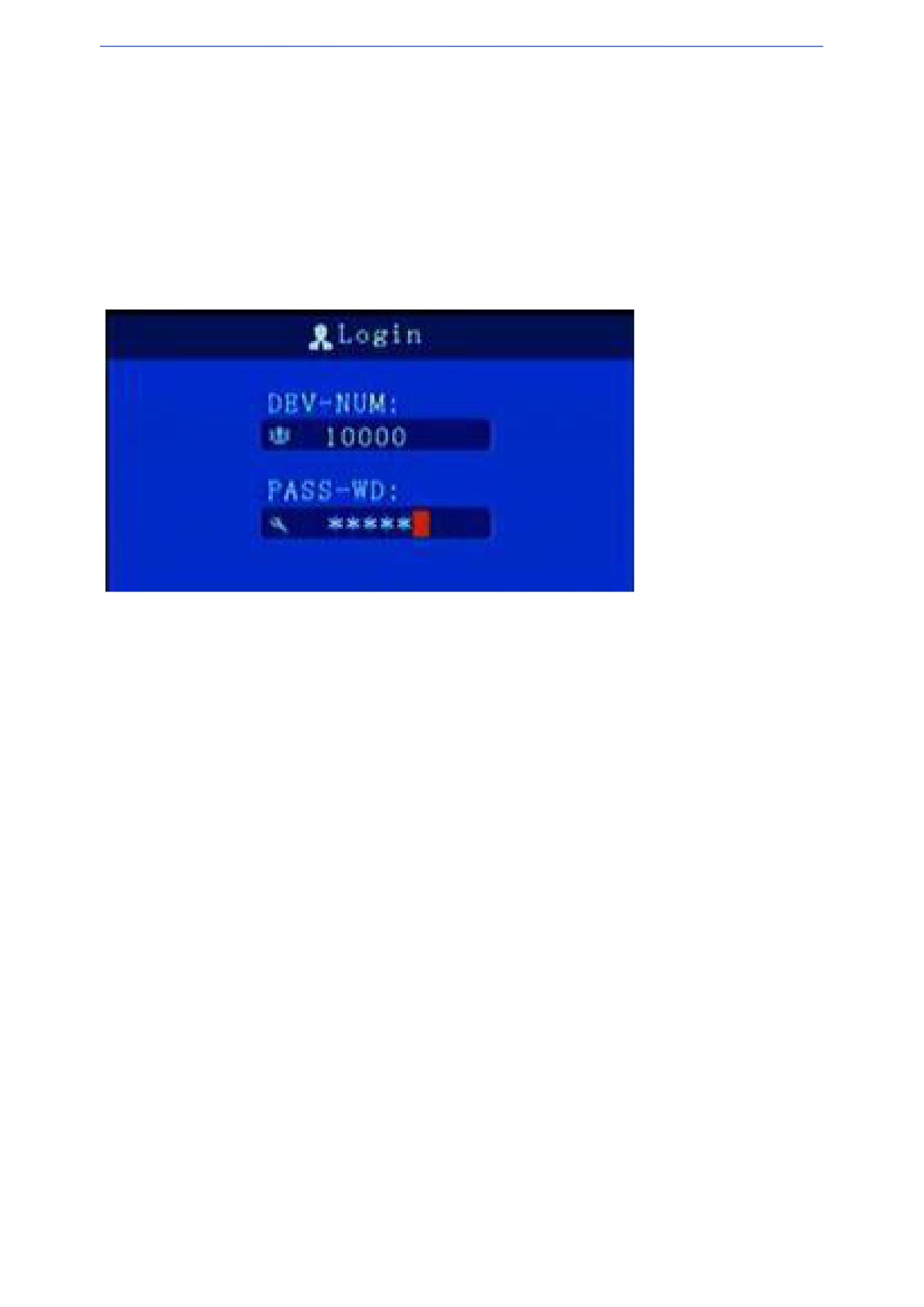

10.1.2 В случае, если в настройках видеорегистратора для входя в меню необходимость введе-

ния пароля включена, то нажатие на пульте ДУ кнопки "Login" приведет в окно ввода пароля

(см. рис. 10.1).

Рис. 10.1 Вид окна ввода пароля при входе в меню настроек видеорегистратора

10.1.3 Переместите курсор на колонку для ввода, введите пароль*.

• Пароль администратора по умолчанию

- 666666

Пароль пользователя по умолчанию

- 100000 или 000000

10.2

ГЛАВНОЕ МЕНЮ ВИДЕОРЕГИСТРАТОРА

10.2.1 Главное меню (см. рис.10.2) включает в себя следующие пункты:

- Поиск ("Поиск");

- Настройка системы ("Настройки");

- Настройка записи ("Запись");

- Настройка сети ("Сеть");

- Настройка датчиков оповещения ("Датчики");

- Настройка периферийных устройств ("Доп. настр");

- Системные инструменты ("Инструм");

- Системная информация ("Система").

- 22 -

Рис. 10.2 Вид окна главного меню настроек видеорегистратора

10.3

ПОДМЕНЮ ПОИСК

10.3.1 Подменю "Поиск" (см. рис. 10.3) включает пункты:

- Запись ("Запись");

- Изображение ("Изображ");

- Журнал ("Журнал");

- Отправка ("Отправка");

- Вызов ("Вызов").

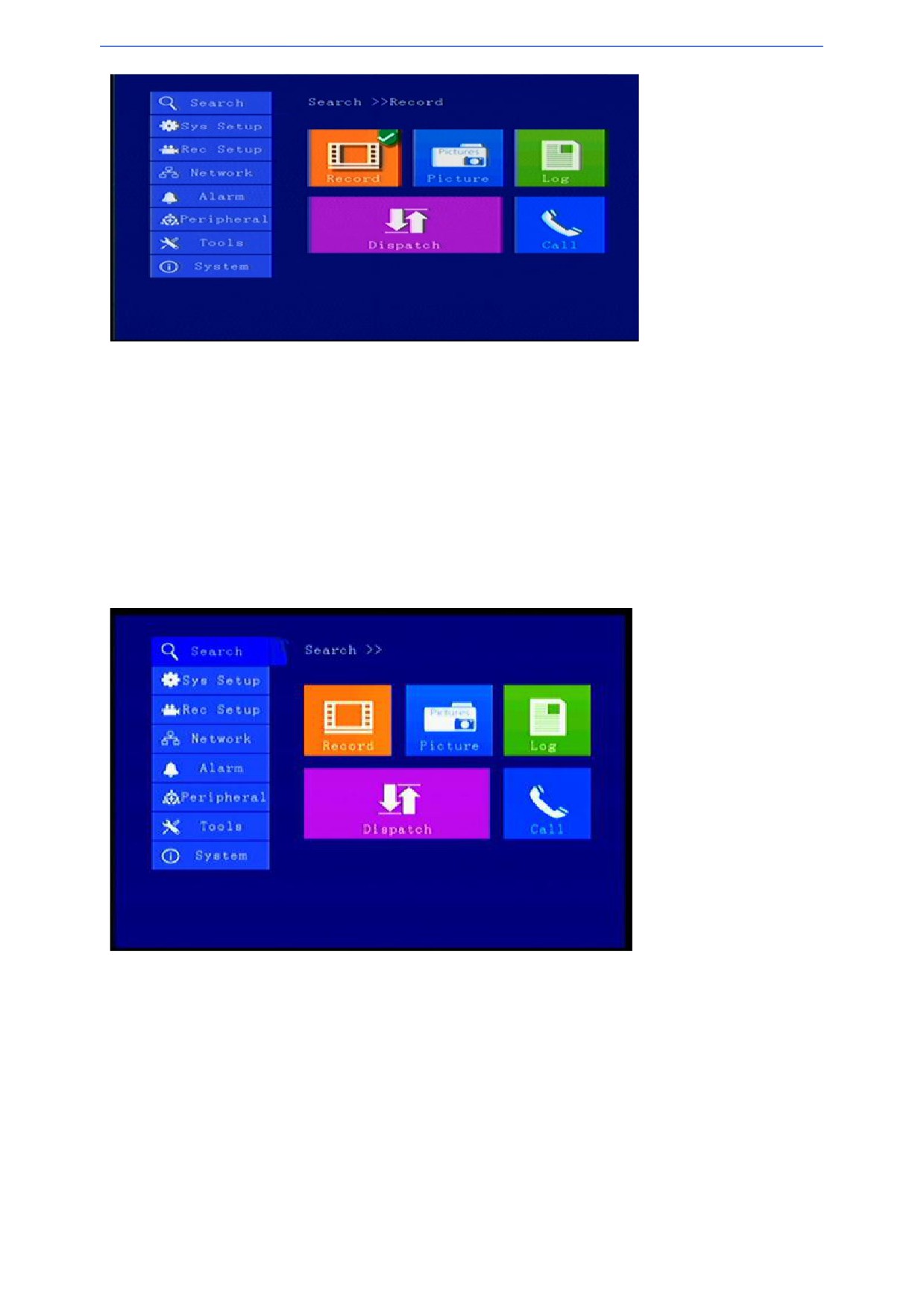

Рис. 10.3 Вид окна подменю "Поиск"

10.3.2 Запись ("Запись") (см. рис. 10.4). Данный пункт подменю "Запись" позволяет найти файл

(файлы) видео по заданным параметрам. Подменю "Запись" включает в себя пункты:

- Дата ("Дата");

- Время начала ("Время нач");

- Время окончания ("Время конеч");

- Тип видео ("Тип видео")

- Накопитель информации ("Тип диска")

- Поиск ("Поиск").

- 23 -

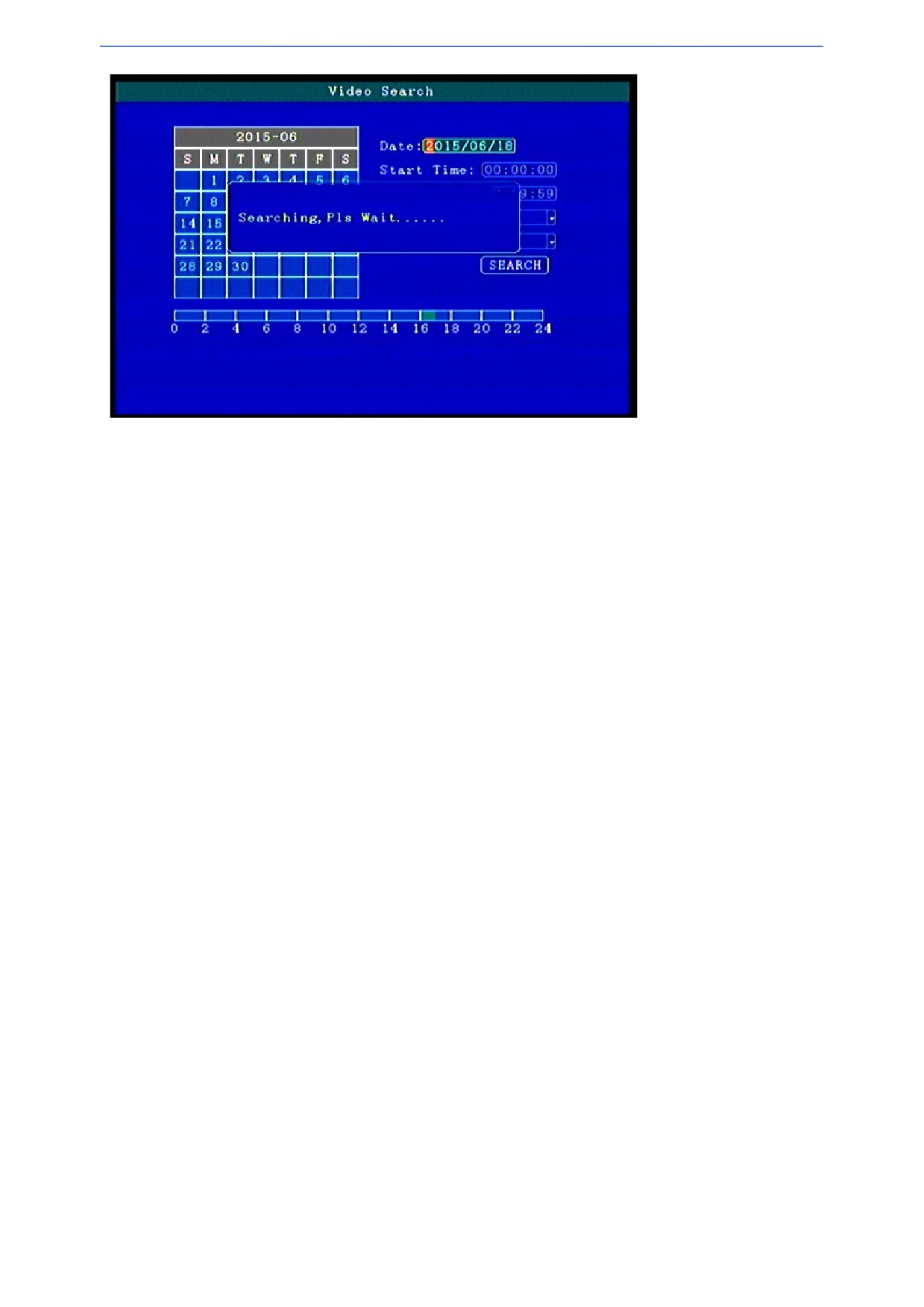

Рис. 10.4 Вид окна подменю "Запись"

10.3.2.1

Дата ("Дата") - дата поиска. В данном пункте задается дата поиска записанных фай-

лов. Чтобы задать дату воспользуйтесь цифровыми клавишами пульта ДУ. По умолчанию назна-

чается текущая дата.

10.3.2.2

Время начала ("Время нач"/"Start Time") В данном пункте задается начальное вре-

мя интервала поиска. Для ввода времени воспользуйтесь цифровыми клавишами. По умолчанию

задается 00:00.

10.3.2.3

Время окончания ("Время конеч"/"Конец времени"). В данном пункте задается

конечное время интервала поиска. Для ввода времени воспользуйтесь цифровыми клавишами.

По умолчанию задается 23:59.

10.3.2.4

Тип видео ("Тип видео"). В данном пункте выбирается тип видео для поиска.

Для входа в режим выбора типа видео нажмите кнопку "ОК" на пульте ДУ. В открывшемся списке

выберите один из доступных вариантов - "Все" / "Норм" / "Авар."(Запись по тревоге). По умол-

чанию задано "Все" (Поиск по всем файлам видео в заданный интервал времени).

10.3.2.5

Накопитель информации ("Тип диска"). В данном пункте меню выбирается накопи-

тель информации на котором будет проводиться поиск файлов. Для входа в режим выбора

накопителя информации нажмите кнопку "ОК" на пульте ДУ. В открывшемся списке выберите

один из доступных накопителей информации - "Все" / "SD1" / "SD2"(опция) / "HDD"(опция) /

"HDD-USB"(опция), По умолчанию задается "Все" (поиск по всем доступным носителям инфор-

мации).

10.3.2.6

Поиск ("Поиск"). Данный пункт меню запускает режим поиска файлов по заданным

критериям. Для входа в режим "Поиск" переместите курсор на поле «Поиск» и нажмите кнопку

"ОК" на пульте ДУ, видеорегистратор перейдет в окно отображения результатов поиска.

10.3.2.7

Навигация в окне отображения результатов поиска.

Для выбора необходимого видео воспользуйтесь клавишами со стрелками.

Для быстрого переключения воспользуйтесь клавишами ("+") и ("-").

Также для выбора файла можно воспользоваться полями «Первый», «Предыдущий», «Следую-

щий», «Последний» в нижней части окна режима "Поиск".

Для отображения следующей страницы информации нажмите кнопку "ОК".

Для воспроизведения видео нажмите кнопку воспроизведения ("Pley").

Для возврата в предыдущее меню нажмите кнопку возврата ("Ecs").

- 24 -

10.3.3

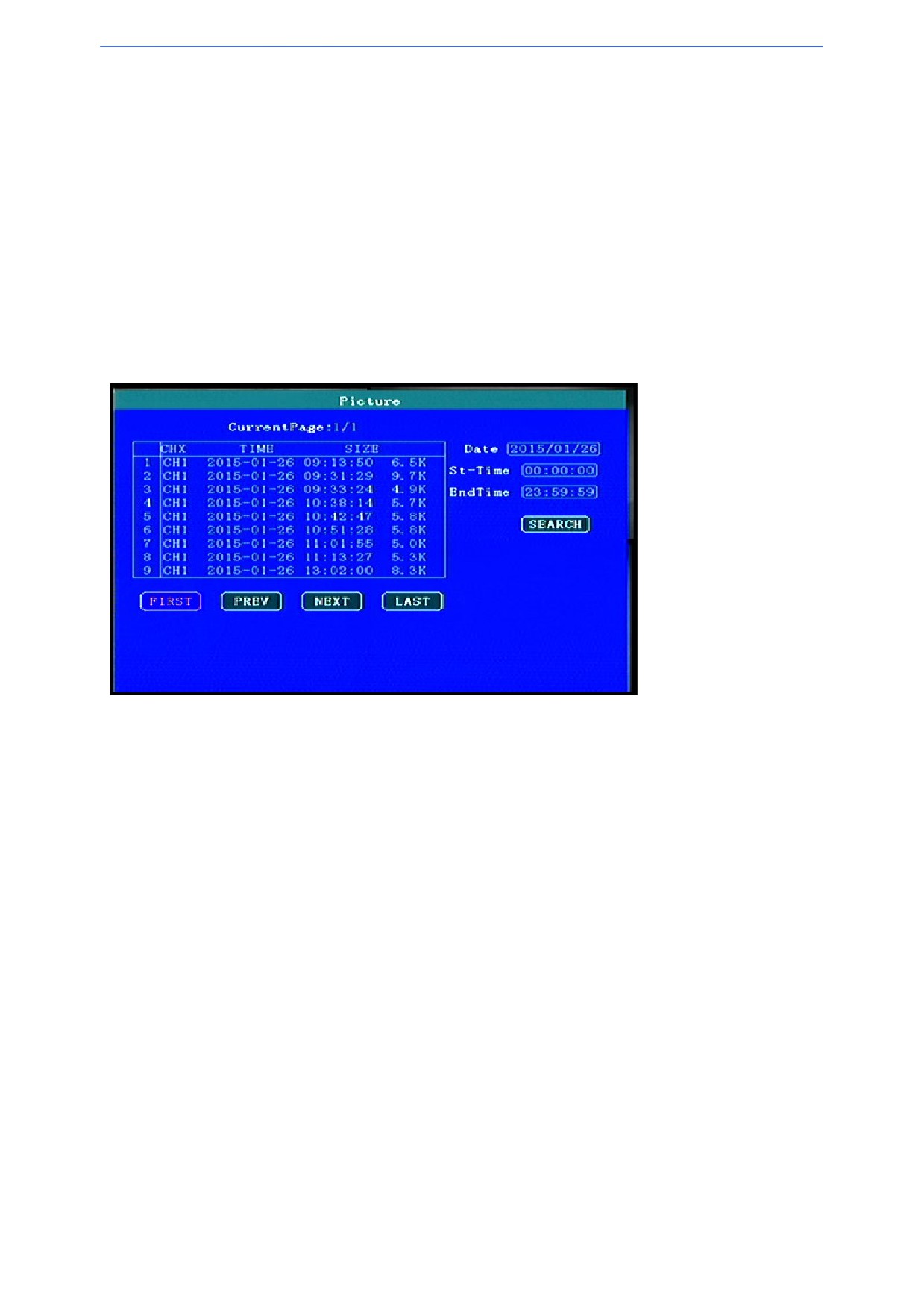

Изображение ("Изображ")(см. рис. 10.5). Данный пункт подменю "Поиск" позволяет

найти сохраненные снимки с экрана монитора по заданным параметрам. Подменю "Изображе-

ние" включает в себя пункты:

- Дата ("Дата");

- Время начала ("Нач врем");

- Время окончания ("Кон врем");

- Поиск ("Поиск").

- Первый ("Первый")

- Предыдущий ("Предв.")

- Следующий ("След.")

- Последний ("Послед")

- Экспорт ("Экспорт")

Рис. 10.5 Вид окна подменю "Изображение"

10.3.3.1

Дата ("Дата") - дата поиска. В данном пункте задается дата поиска сохраненных

файлов изображений. Чтоб задать дату воспользуйтесь цифровыми клавишами пульта ДУ.

По умолчанию назначается текущая дата.

10.3.3.2

Время начала ("Нач врем") В данном пункте задается начальное время интервала

поиска. Для ввода времени воспользуйтесь цифровыми клавишами. По умолчанию задается

00:00.

10.3.3.3

Время окончания ("Кон врем"). В данном пункте задается конечное время интерва-

ла поиска. Для ввода времени воспользуйтесь цифровыми клавишами. По умолчанию задается

23:59.

10.3.3.4

Поиск ("Поиск"). Данный пункт меню запускает режим поиска файлов по заданным

критериям. Для входа в режим "Поиск" переместите курсор на поле «Поиск» и нажмите кнопку

"ОК" на пульте ДУ.

10.3.3.5

Навигация в окне отображения результатов поиска.

Для выбора необходимого изображения воспользуйтесь клавишами со стрелками.

Для быстрого переключения воспользуйтесь клавишами ("+") и ("-").

Также для выбора файла можно воспользоваться полями «Первый», «Предыдущий», «Следую-

щий», «Последний» в нижней части окна подменю "Изображение".

Для отображения следующей страницы информации нажмите кнопку "ОК".

Для открытия изображения нажмите кнопку воспроизведения ("Pley").

Для возврата в предыдущее меню нажмите кнопку возврата ("Ecs").

10.3.3.6

Экспорт

("Экспорт"). Данный пункт меню позволяет скопировать необходимые

- 25 -

изображения. Для входа в режим "Экспорт" переместите курсор на поле «Экспорт» и нажмите

кнопку "ОК" на пульте ДУ.

10.3.4

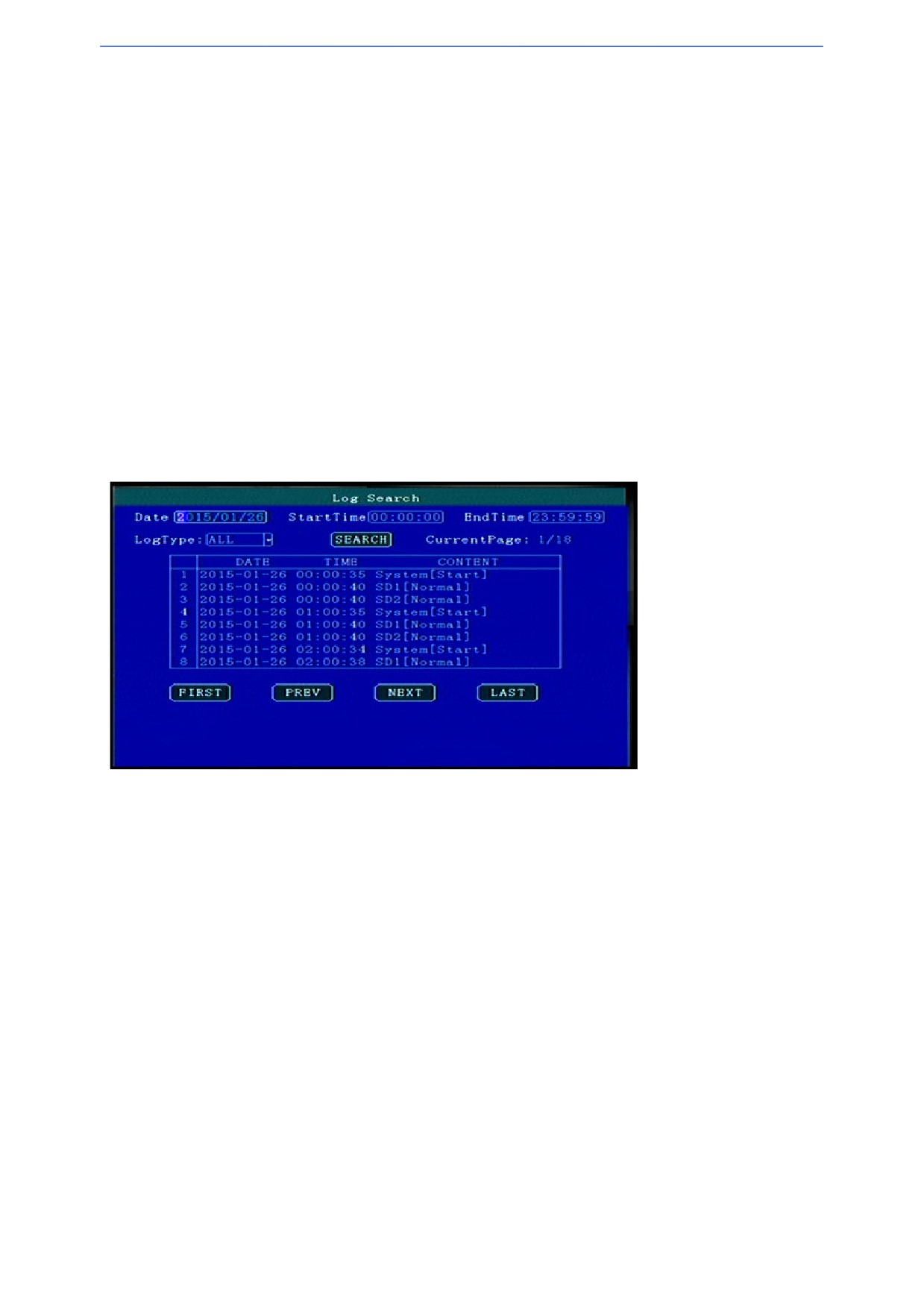

Журнал ("Журнал") (см.рис.10.6). Данный пункт подменю "Поиск" позволяет найти

и просмотреть события записанные видеорегистратором за необходимый период времени.

Подменю "Журнал" включает в себя пункты:

- Дата ("Дата");

- Тип события ("Тип"):

- Время начала ("Нач вр");

- Время окончания ("Кон вр");

- Поиск ("Поиск");

- Страница ("Стр.");

- Первый ("Первый");

- Предыдущий ("Пред.");

- Следующий ("След.");

- Последний ("Послед.");

- Экспорт ("Экспорт").

Рис. 10.6 Вид окна подменю "Журнал"

10.3.4.1

Дата ("Дата") - дата поиска событий. В данном пункте задается дата поиска запи-

санных событий. Чтоб задать дату воспользуйтесь цифровыми клавишами пульта ДУ. По умолча-

нию назначается текущая дата.

10.3.4.2

Тип события ("Тип"). В данном пункте задается тип события для поиска - "Все" /

"Аварийная"/ "Система"/"Работает". По умолчанию задается "Все" (Все события).

10.3.4.3

Время начала ("Нач врем"). В данном пункте задается начальное время интервала

поиска событий. Для ввода времени воспользуйтесь цифровыми клавишами на пульте ДУ.

По умолчанию задается 00:00.

10.3.4.4

Время окончания ("Кон врем"). В данном пункте задается конечное время интерва-

ла поиска событий. Для ввода времени воспользуйтесь цифровыми клавишами на пульте ДУ.

По умолчанию задается 23:59.

10.3.4.5

Поиск ("Поиск"). Данный пункт меню запускает поиск событий по заданным крите-

риям. Для входа в режим "Поиск" переместите курсор на поле «Поиск» и нажмите кнопку "ОК"

на пульте ДУ.

10.3.4.6

Страница ("Стр."). Данная позиция меню отображает номер текущей страницы

найденных событий и количество сформированных страниц найденных событий по заданным

- 26 -

критериям в виде х/n, где х - номер текущей страницы, n - число сформированных страниц со-

бытий по заданным критериям.

10.3.4.7

Навигация в окне отображения результатов поиска.

Для выбора необходимого события воспользуйтесь клавишами со стрелками.

Для быстрого переключения воспользуйтесь клавишами ("+") и ("-").

Также для выбора события можно воспользоваться полями «Первый», «Предыдущий», «Следу-

ющий», «Последний» в нижней части окна подменю "Изображение".

Для отображения следующей страницы информации нажмите кнопку "ОК".

Для открытия изображения нажмите кнопку воспроизведения ("Pley").

Для возврата в предыдущее меню нажмите кнопку возврата ("Ecs").

10.3.4.8

Экспорт

("Экспорт"). Данный пункт меню позволяет скопировать необходимые

файлы событий. Для входа в режим "Экспорт" переместите курсор на поле «Экспорт» и нажмите

кнопку "ОК" на пульте ДУ.

10.3.5

Отправка ("Отправка") (Рис. 10.3). Данное поле меню предназначено для настройки

видеорегистратора для отправки информации о возникающих событиях и текущем состоянии

оборудования.

10.3.6

Вызов ("Вызов") (Рис. 10.3). Данное поле меню предназначено для ведения журнала

записи голосовых вызовов с видеорегистратора.

10.4

НАСТРОЙКА СИСТЕМЫ ("НАСТРОЙКИ" ("SYSTEM SETUP"))

10.4.1

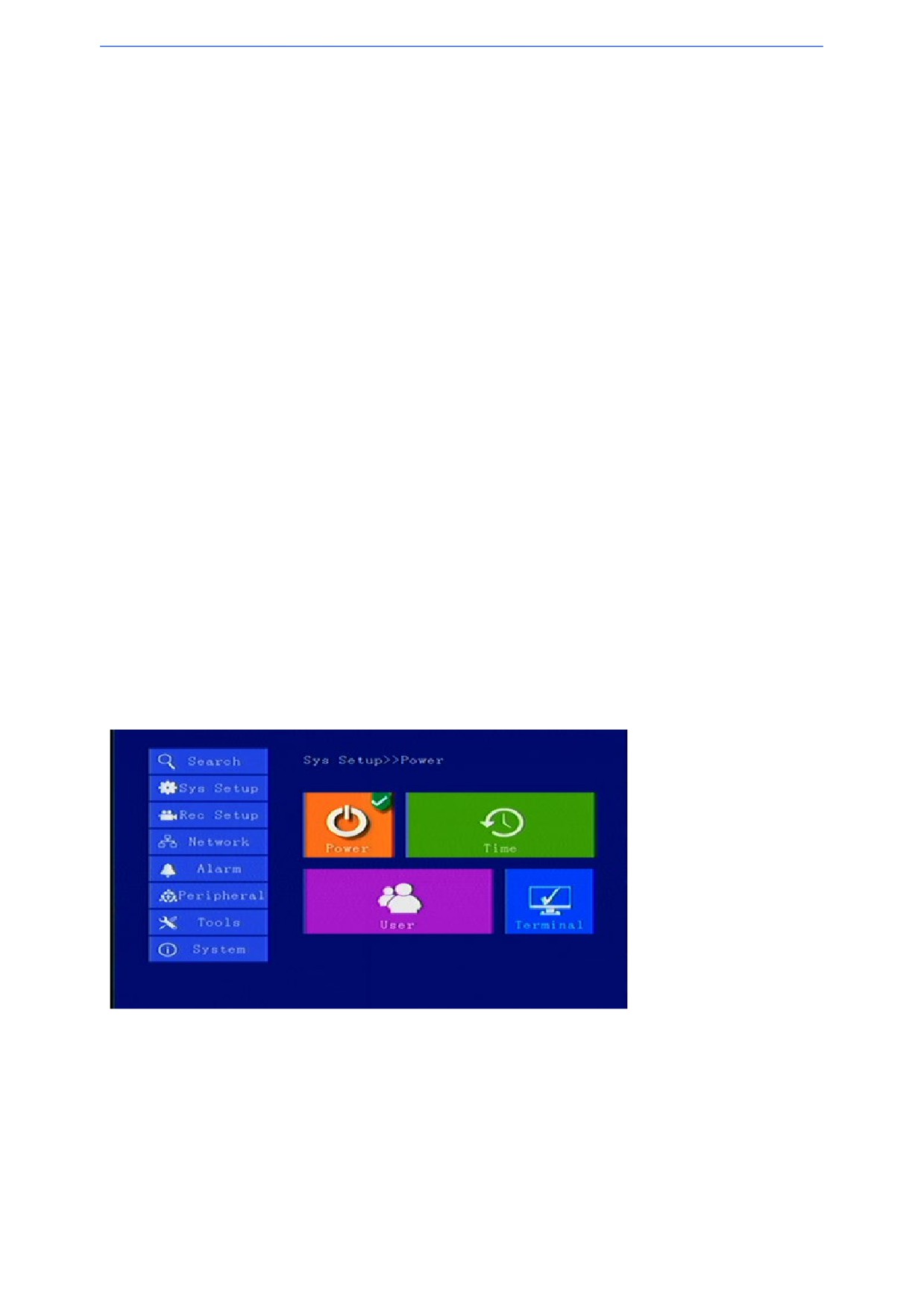

Подменю Настройка системы ("Настройки" ("System setup")) (см. рис.10.7) содер-

жит следующие пункты:

- Питание ("Power");

- Время ("Time");

- Пользователь ("User");

- Терминал ("Terminal").

Рис. 10.7 Вид окна подменю "Настройка системы"

10.4.2

Управление питанием ("Питание" ("Power")) (см. рис.10.8). Данное подменю пред-

назначено для настройки режимов включения и выключения видеорегистратора. Содержит

пункты настроек:

- Режим включения ("Режим вкл.");

- Режим ("Режим");

- Включение ("Включение");

- Задержка выключения ("Задер. выкл.");

- 27 -

- Экранное время ("Экран. вр");

- Выключение ("Выключение");

- Выбор канала при работе видеорегистратора от аккумулятора;

- Сохранение настроек ("Сохр.").

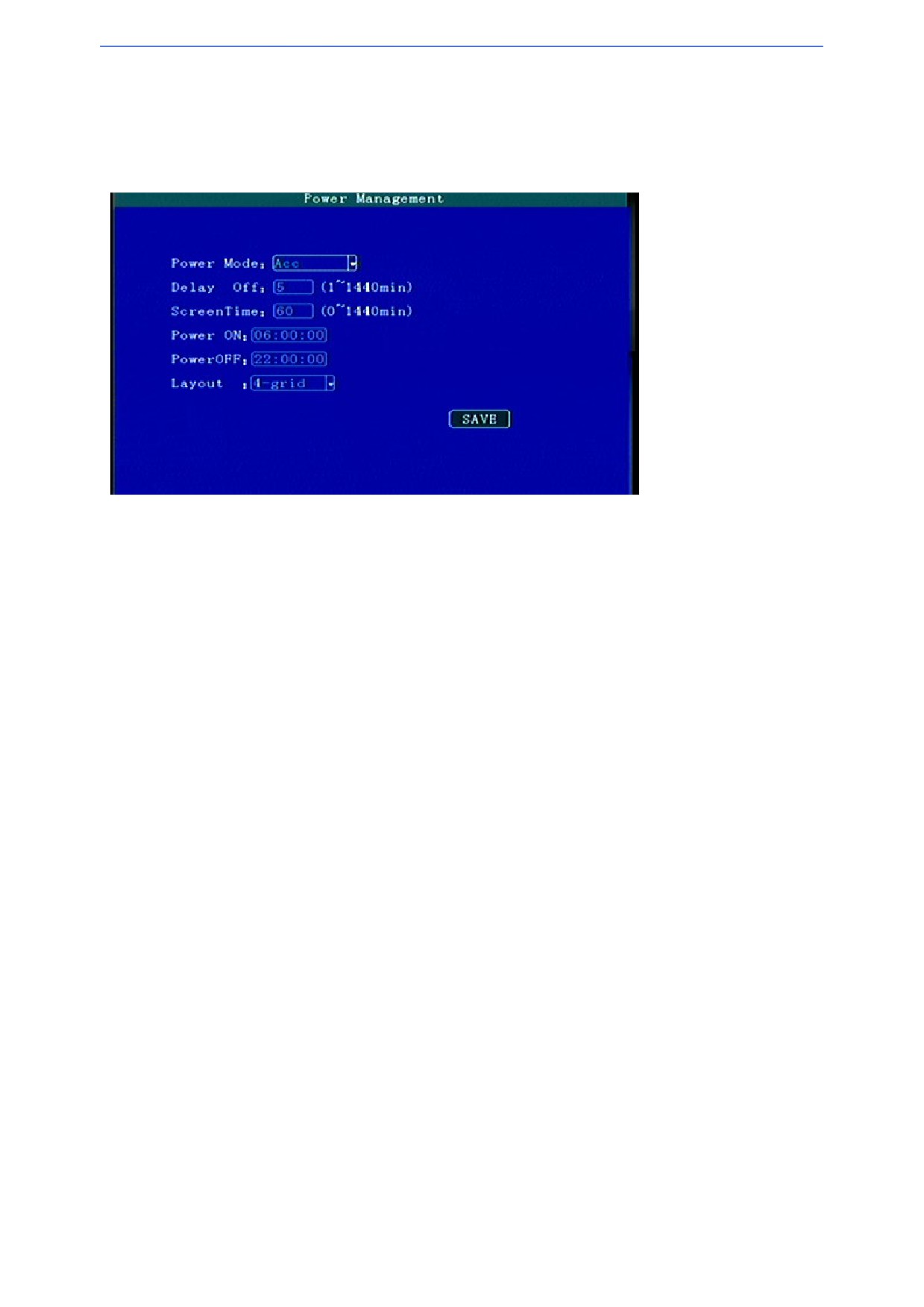

Рис. 10.8 Вид окна* подменю "Управление питанием"

*может отличается на различных модификациях видеорегистраторов

10.4.2.1

Режим включения ("Режим вкл."). Данный пункт меню позволяет выбрать режим

включения видеорегистратора - по зажиганию ("Зажигание") или по времени ("По времени").

По умолчанию - "Зажигание".

10.4.2.2

Режим ("Режим"). Данный пункт меню позволяет выбрать режим отображения ви-

деосигнала (сигналов) при включении видеорегистратора - Кн. 1 ("CH 1") / Кн. 2 ("CH 2") / Кн. 3

("CH 3") / Кн. 4 ("CH 4") / 2-канала ("2-канал") / 4-канала ("4-канал") / 5-каналов ("5-канал") /

6-каналов ("6-канал") /

8-каналов ("8-канал") / 9-канал ("9-канал"). По умолчание 4-канала

("4-канал").

10.4.2.3

Включение ("Включение"("Power On")). В данном пункте меню задается время

включения видеорегистратора, если выбран режим включения видеорегистратора "По времени".

По умолчанию - 06:00:00.

10.4.2.4

Задержка выключения ("Задер. выкл."). В данном пункте меню задается время

задержки выключения видеорегистратора (от 1 до 1440 минут). По умолчанию время задержки

5 минут.

10.4.2.5

Экранное время ("Экран. вр"). В данном пункте меню задается продолжительность

вывода видеосигнала на контрольный монитор (от 1 до 1440 минут) после прекращения записи.

По умолчанию время задержки 60 минут.

10.4.2.6

Выключение ("Выключение"("Power Off"). В данном пункте меню задается время

выключения видеорегистратора, если выбран режим включения видеорегистратора "По време-

ни". По умолчанию - 22:00:00.

10.4.2.7

Выбор канала при работе видеорегистратора от аккумулятора. В данной модели

видеорегистратора и ее модификациях эта функция недоступна.

10.4.2.8

Сохранение настроек ("Сохр."). После установки необходимых параметров кнопка-

ми навигации переместитесь на поле "Сохр." для сохранения внесенных вами изменений, либо

нажмите кнопку "Ecs" для выхода в подменю.

- 28 -

10.4.3

Настройка времени ("Время" ("Time"))

10.4.3.1

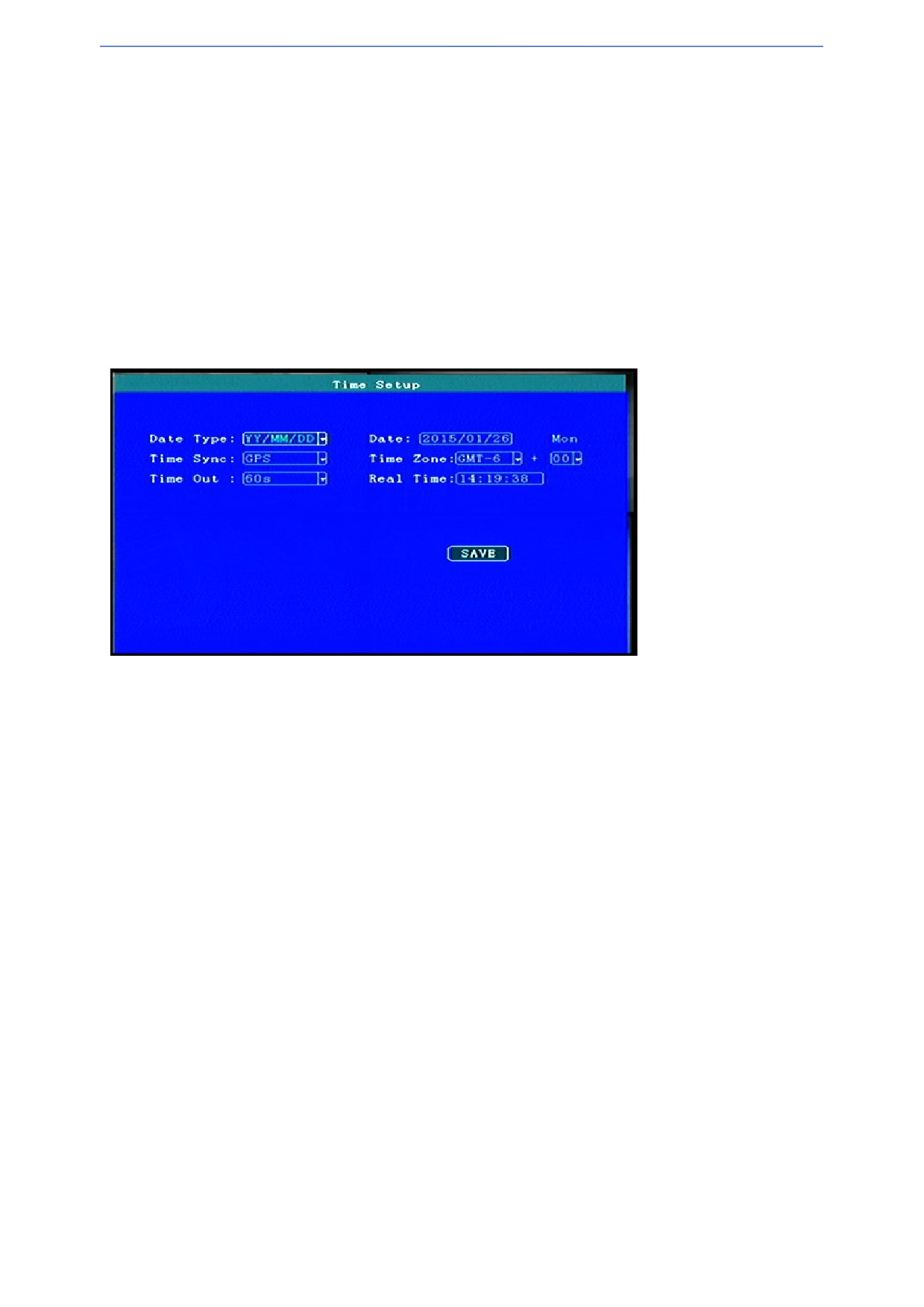

Назначение подменю Настройка времени ("Время" ("Time")) (см. рис.10.9) предна-

значено для настройки параметров даты и времени видеорегистратора. Содержит пункты

настроек:

- Тип даты ("Тип даты")

- Дата ("Дата")

- Синхронизация ("Синхрониз")

- Текущее время ("Тек. время")

- Перерыв ("Перерыв")

- Часовой пояс ("Час. пояс")

- Сохранение настроек ("Сохр.")

Рис. 10.9 Вид окна подменю "Время" ("Time")

10.4.3.2

Тип даты ("Тип даты"). В данном пункте меню выбирается способ отображения даты

– ГГ/ММ/ДД, ДД/ММ/ГГ или ММ/ДД/ГГ. Для подтверждения выбора варианта нажмите кнопку

"ОК" на пульте ДУ.

10.4.3.3

Дата ("Дата"). В данном пункте меню вводится и корректируется текущая дата. Ввод

даьы проводите цифровыми кнопками пульта ДУ.

10.4.3.4

Синхронизация ("Синхрониз"). В данном пункте меню задается способ коррекции

(синхронизации) текущего времени в видеорегистраторе. Возможно выбрать следующие вари-

анты - "Выкл" (отсутствие синхронизации) / "GPS" (синхронизация по сигналам спутников GPS) /

"NTP" (синхронизации времени по NTP (сети)).

10.4.3.5

Текущее время ("Тек. время"("Real Time")). В данном пункте меню вводится и кор-

ректируется текущее время. Ввод времени проводите цифровыми кнопками пульта ДУ.

10.4.3.6

Перерыв ("Перерыв"). В данном пункте меню задается период синхронизации те-

кущего времени видеорегистратора с сигналами времени по GPS или по NTP. Возможно выбрать

следующие значения - "60с" (раз в 60с) / "120с" (раз в 2минуты) / "300с" (раз в 5 минут) / "600с"

(раз в 10 минут).

10.4.3.7

Часовой пояс ("Час. пояс"). В данном пункте меню задается поясное время место-

нахождения транспортного средства относительно 0-го меридиана (пояса Гринвича). В дополни-

- 29 -

тельном окне данного пункта можно добавить коррекцию поясного времени с точностью 15 ми-

нут - 00, 15, 30, 45.

10.4.3.8

Сохранение настроек ("Сохр."). После установки необходимых параметров кнопка-

ми навигации пульта ДУ переместитесь на поле "Сохр." для сохранения внесенных вами значе-

ний,

либо нажмите кнопку "Ecs" для выхода в подменю.

10.4.4

Настройки пользователя ("Пользователь" ("User"))

10.4.4.1

Подменю Настройки пользователя ("Пользователь" ("User")) (см. рис.10.10) пред-

назначено для управления доступом в меню настроек видеорегистратора. Подменю содержит

пункты настроек:

- Пароль ("Пароль");

- Пользовательский пароль ("Польз. Пароль");

- Пользовательский подтвердить ("Польз. Подтвердить");

- Администраторский пароль ("Админ Пароль");

- Администраторский подтвердить ("Админ Подтвердить");

- Сохранение настроек ("Сохр.").

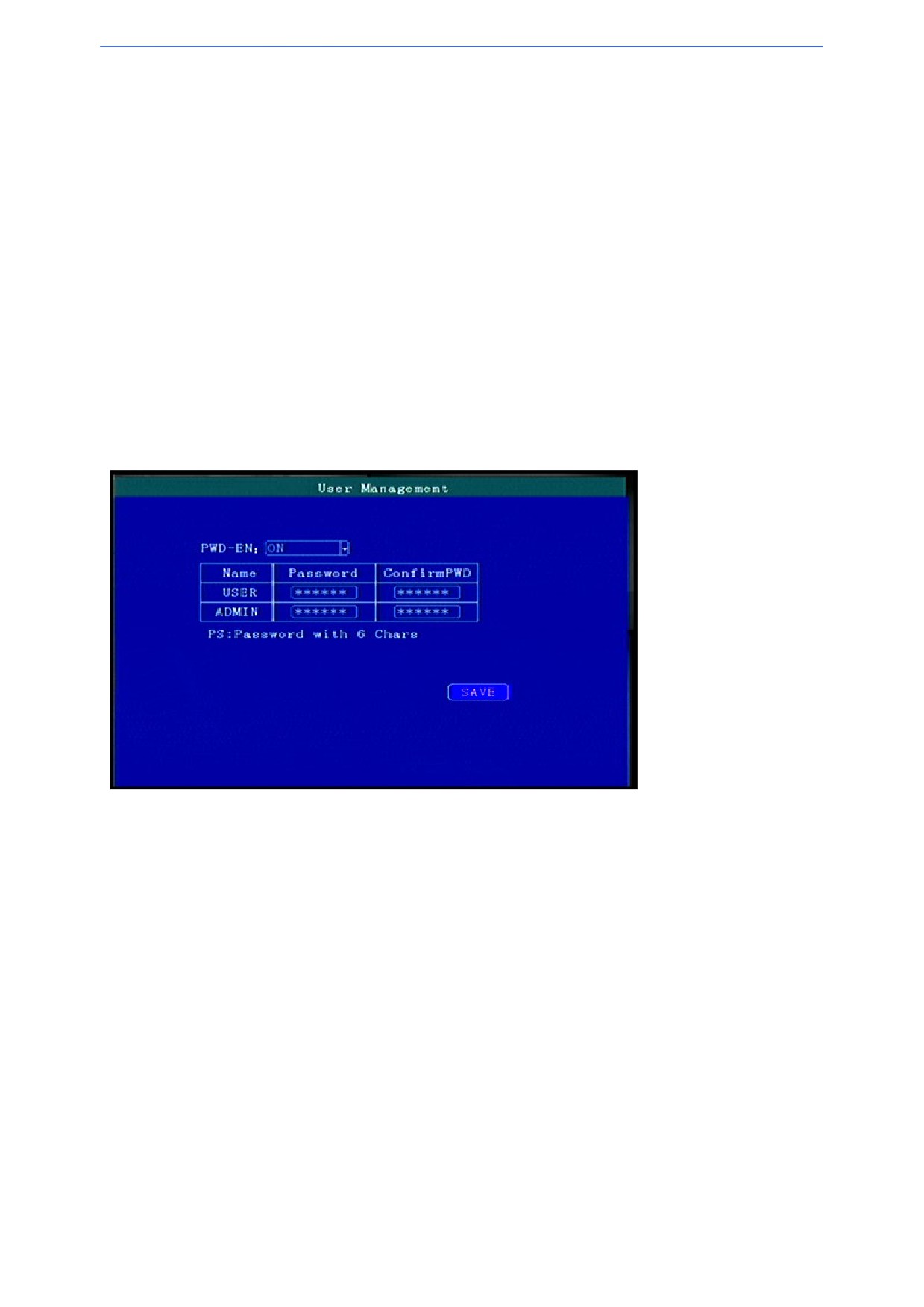

Рис. 10.10 Вид окна подменю "Настройки пользователя" ("Пользователь" ("User"))

10.4.4.2

Пароль

("Пароль"). Данный пункт подменю управляет режимами доступа к

настройкам видеорегистратора (см. п. 10.1.2). Возможно задать один из двух режимов - Выклю-

чено ("Выкл") или Включено ("Вкл"). В режиме Выключено ("Выкл") нажатие на пульте дистан-

ционного управления (далее пульт ДУ) кнопки "Login" приведет к прямому доступу к меню

настроек видеорегистратора.

В режиме Включено ("Вкл") доступ к меню настроек возможен после введения пароля Пользо-

вателя или Администратора.

10.4.4.3

Пользовательский пароль ("Польз. Пароль"). В данном пункте меню задается

6ти-значный цифровой пароль пользователя. По умолчанию - 100000.

10.4.4.4

Пользовательский подтвердить ("Польз. Подтвердить"). В данном пункте меню

вводится контрольный 6ти-значный цифровой пароль пользователя.

10.4.4.5

Администраторский пароль ("Админ Пароль"). В данном пункте меню задается

6ти-значный цифровой пароль администратора. По умолчанию - 666666.

10.4.4.6

Администраторский подтвердить ("Админ Подтвердить"). В данном пункте меню

вводится контрольный 6ти-значный цифровой пароль администратора.

10.4.4.7

Сохранение настроек ("Сохр."). После установки необходимых параметров кнопка-

- 30 -

ми навигации пульта ДУ переместитесь на поле "Сохр." для сохранения внесенных вами значе-

ний, либо нажмите кнопку "Ecs" для выхода в подменю.

10.4.5

Настройки терминала (Терминал ("Terminal"))

10.4.5.1

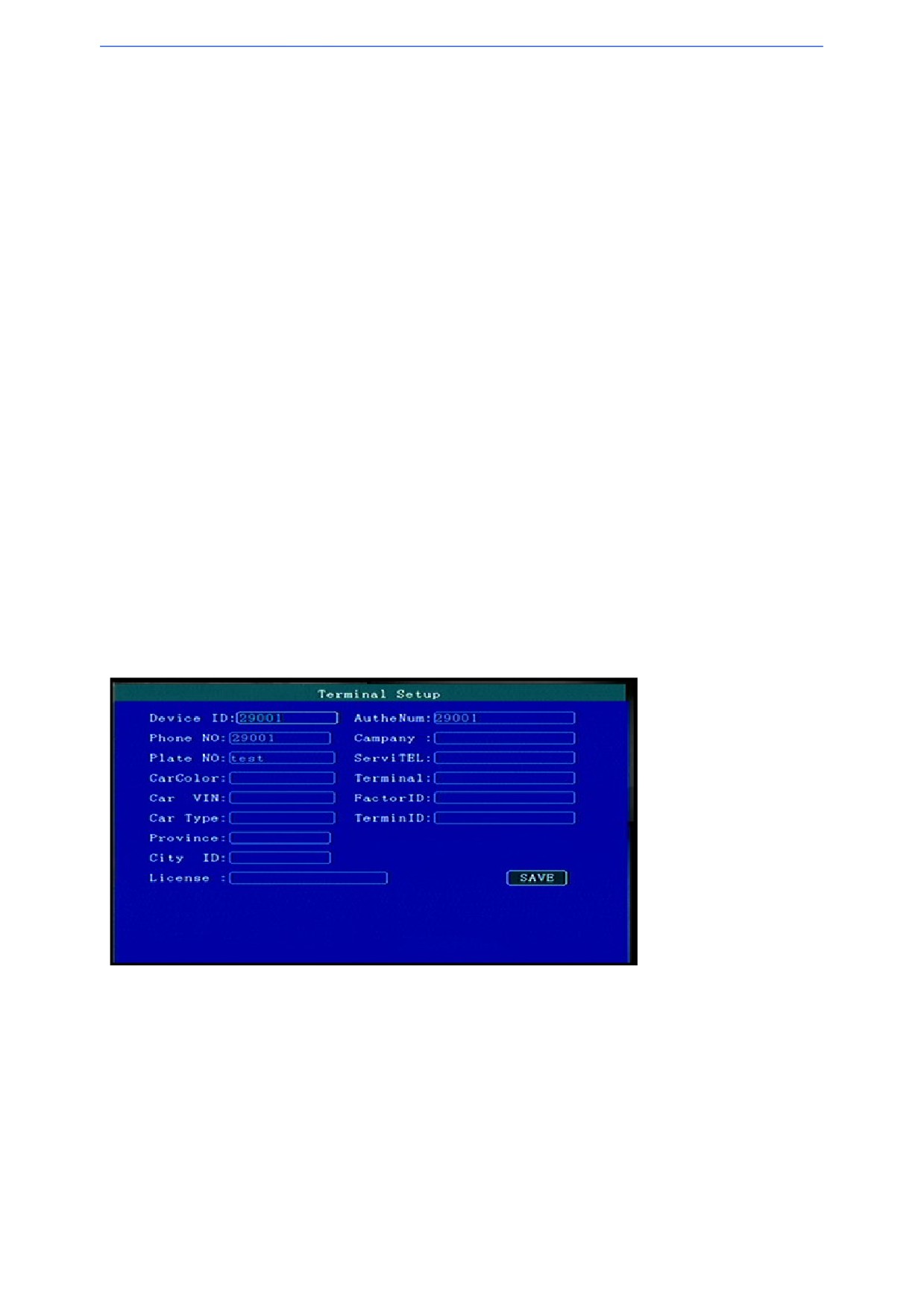

Описание подменю Настройки терминала (Терминал ("Terminal")) (см. рис.10.11)

возможно внести как основную, так и дополнительную информацию о смонтированном ви-

деорегистраторе, транспортном средстве (далее ТС), организации-владельце и прочее. Подменю

содержит следующие пункты внесения информации:

- Номер устройства ("Номер устр");

- Номер телефона ("Номер тел");

- Код страны ("Номер стр");

- Цвет транспортного средства ("Цвет ТС");

- Идентификационный номер ТС (" VIN код");

- Тип ТС ("Тип ТС);

- Регион ("Область");

- Код регистрации ("Код рег.");

- Лицензия ("Лицензия");

- Аунтентификатор ("Аутин");

- Компания ("Компания");

- Телефон сервиса ("Тел. сер");

- Терминал ("Терминал");

- Агент ("Агент");

- Терминал ("Терм.");

- Протокол ("Протокол");

- Сохранение настроек ("Сохр.").

Рис. 10.11 Вид окна* подменю "Настройки пользователя" ("Пользователь" ("User"))

* отличается на различных модификациях видеорегистраторов

10.4.5.2

Номер устройства ("Номер устр"). В данном пункте меню вносится индентификаци-

онный номер видеорегистратора (до 11 цифр).

10.4.5.3

Номер телефона ("Номер тел"). В данном пункте меню вносится контактный номер,

например, водителя (до 11 цифр).

10.4.5.4

Код страны ("Номер стр"). В данном пункте меню возможно внести буквен-

но-цифровую информацию о стране, например, регистрации ТС (до 12 символов). Для ввода

данных необходимо клавишами навигации на пульте ДУ выделить поле "Номер стр" и нажать

- 31 -

10.4.5.14 Терминал ("Терминал").

В данном пункте меню можно внести буквен-

но-цифровую информацию. о видеорегистраторе, например, его марку и модель (до 16 симво-

лов). Для ввода данных необходимо клавишами навигации на пульте ДУ выделить поле "Терми-

нал" и нажать кнопку "ОК". На открывшейся экранной клавиатуре с помощью кнопок навигации

и кнопки "ОК" наберите требуемую информацию. Для возврата в окно меню "Настройки терми-

нала" нажмите кнопку "Ecs".

10.4.5.15 Агент ("Агент"). В данном пункте меню можно внести буквенно-цифровую инфор-

мацию об агенте представляющего, например, интересы компании-владельца ТС (до 15 симво-

лов). Для ввода данных необходимо клавишами навигации на пульте ДУ выделить поле "Агент"

и нажать кнопку "ОК". На открывшейся экранной клавиатуре с помощью кнопок навигации

и кнопки "ОК" наберите требуемую информацию. Для возврата в окно меню "Настройки терми-

нала" нажмите кнопку "Ecs".

10.4.5.16 Терминал ("Терм.").В данном пункте меню можно внести дополнительную буквен-

но-цифровую информацию. о видеорегистраторе, например, его серийный номер (до 16 симво-

лов). Для ввода данных необходимо клавишами навигации на пульте ДУ выделить поле "Терм."

и нажать кнопку "ОК". На открывшейся экранной клавиатуре с помощью кнопок навигации

и кнопки "ОК" наберите требуемую информацию. Для возврата в окно меню "Настройки терми-

нала" нажмите кнопку "Ecs".

10.4.5.17 Протокол ("Протокол"). В данном пункте меню задается тип протокола - B, W, MIX.

10.4.5.18 Сохранение настроек ("Сохр."). После внесения необходимых параметров кнопками

навигации пульта ДУ переместитесь на поле "Сохр." для сохранения внесенной вами информа-

ции или нажмите кнопку "Ecs" для выхода в подменю.

10.5

ПОДМЕНЮ ЗАПИСЬ

10.5.1

Описание подменю Запись ("Запись") (см. рис.10.12 ). В подменю настраиваются

режимы записи, разрешение видеозаписи, режимы работы видеокамер, разрешение и иные

параметры сохраняемых изображений и т.д.. Подменю содержит следующие пункты:

- Параметры записи ("Параметры");

- Камеры ("Камеры");

- Отображение ("Отображ.");

- Параметры изображения ("Пар. изобр");

- Настройка записи по таймеру ("Зап по вр");

- Управление накопителями ("Диск").

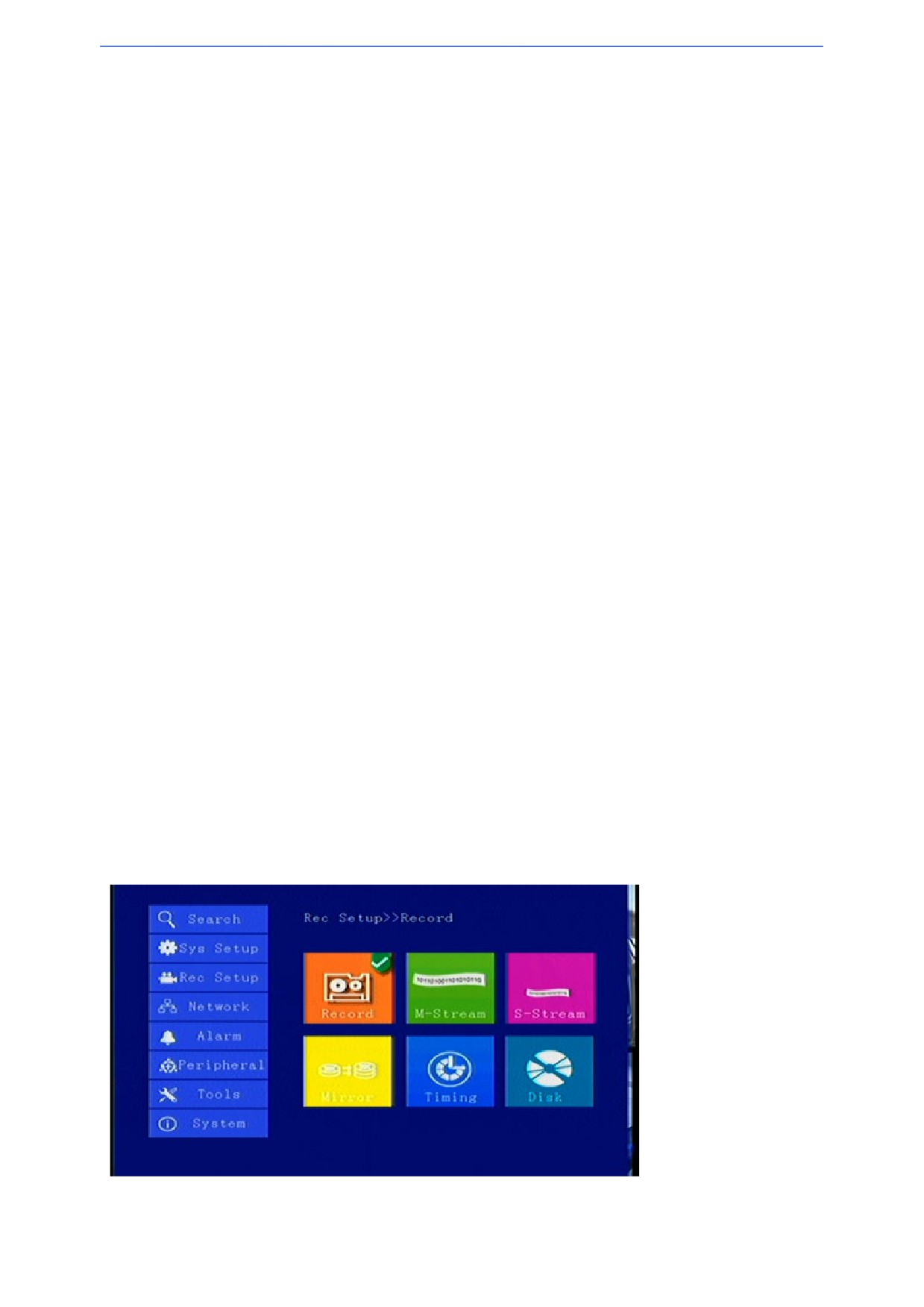

Рис. 10.12 Вид окна подменю "Запись"

- 33 -

10.5.2

Параметры записи ("Параметры") (см. рис. 10.13). В данном подменю задаются па-

раметры записи видео и аудио сигналов видеорегистратором. Подменю содержит следующие

пункты:

- Тип видео ("Тип видео");

- Режим записи ("Режим записи");

- Тип аудио ("Тип аудио");

- Усиление звука ("Усиление звука");

- Предварительная запись ("Пред. запись");

- Задержка сигнала тревоги ("Задержка тревог");

- Файл тревоги ("Файл тревоги");

- Тип камер ("Тип камер");

- Тип дисплея ("Тип дисплея");

- Сохранение настроек ("Сохр.").

Рис. 10.13 Вид окна подменю Параметры записи ("Параметры")

10.5.2.1

Тип видео ("Тип видео"). В данном пункте подменю задается система цветности за-

писываемого видеосигнала. Возможные выбрать одну из систем цветности - PAL либо NTSC.

10.5.2.2

Режим записи ("Режим записи"). В данном пункте меню задается способ начала

записи видео и аудиосигналов - "Авто" (Автоматическая - видеорегистратор сам определяет

момент начала записи событий), "Время" (Запись по расписанию), "Сигн. тре" (запись по сигналу

тревоги).

10.5.2.3

Тип аудио ("Тип аудио"). В данном пункте меню задается тип кодека. Доступен

единственный аудиокодек - G726.

10.5.2.4

Усиление звука ("Усиление звука"). В данном пункте меню возможно задать уро-

вень усиления входного аудиосигнала. Возможно задать один из уровней усиления от 1 до 20.

10.5.2.5

Предварительная запись ("Пред. запись"). В данном пункте меню задается время

предварительной записи аудио и видеосигнала. Возможно задать время предзаписи от 0 до 60

секунд.

10.5.2.6

Задержка сигнала тревоги ("Задержка тревог"). В данном пункте меню задается

время записи с момента возникновения тревожной ситуации. Возможно задать время продол-

жительности записи от 120 до 3600 секунд.

10.5.2.7

Файл тревоги ("Файл тревоги"). В данном пункте меню задается время хранения на

накопителе информации записанного файла тревоги. Возможно задать время хранения файла

в промежутке от 3 до 45 дней.

- 34 -

10.5.2.8

Тип камер ("Тип камер"). В данном меню указывается какой тип камер подключен

к видеорегистратору - стандартной ("Нормальной"), высокой ("AHD") четкости или камеры обоих

типов ("Смешанные").

10.5.2.9

Тип дисплея ("Тип дисплея"). В данном пункте меню задается разрешение кон-

трольного монитора. Можно выбрать одно из значений - "720х576", "1024х768" или "1280х720"

пикселей.

10.5.2.10 Сохранение настроек ("Сохр."). После внесения необходимых параметров кнопками

навигации пульта ДУ переместитесь на поле "Сохр." для сохранения внесенной вами информа-

ции

или нажмите кнопку "Ecs" для выхода в подменю.

10.5.3

Камеры ("Камеры") (см. рис. 10.14). В подменю "Камеры" настраиваются параметры

работы подключенных к видеорегистратору камер видеонаблюдения (до 4х штук). Доступны

следующие поля для настойки параметров (для каждой из 4х камер, кроме первого пункта):

- Выбор разрешения ("Выбор разр.");

- Сигнал ("Сигн");

- Разрешение ("Разр.");

- Частота формирования видеокадров ("К/с");

- Качество изображения ("Кач.");

- Звук ("Аудио");

- Сохранение настроек ("Сохр.").

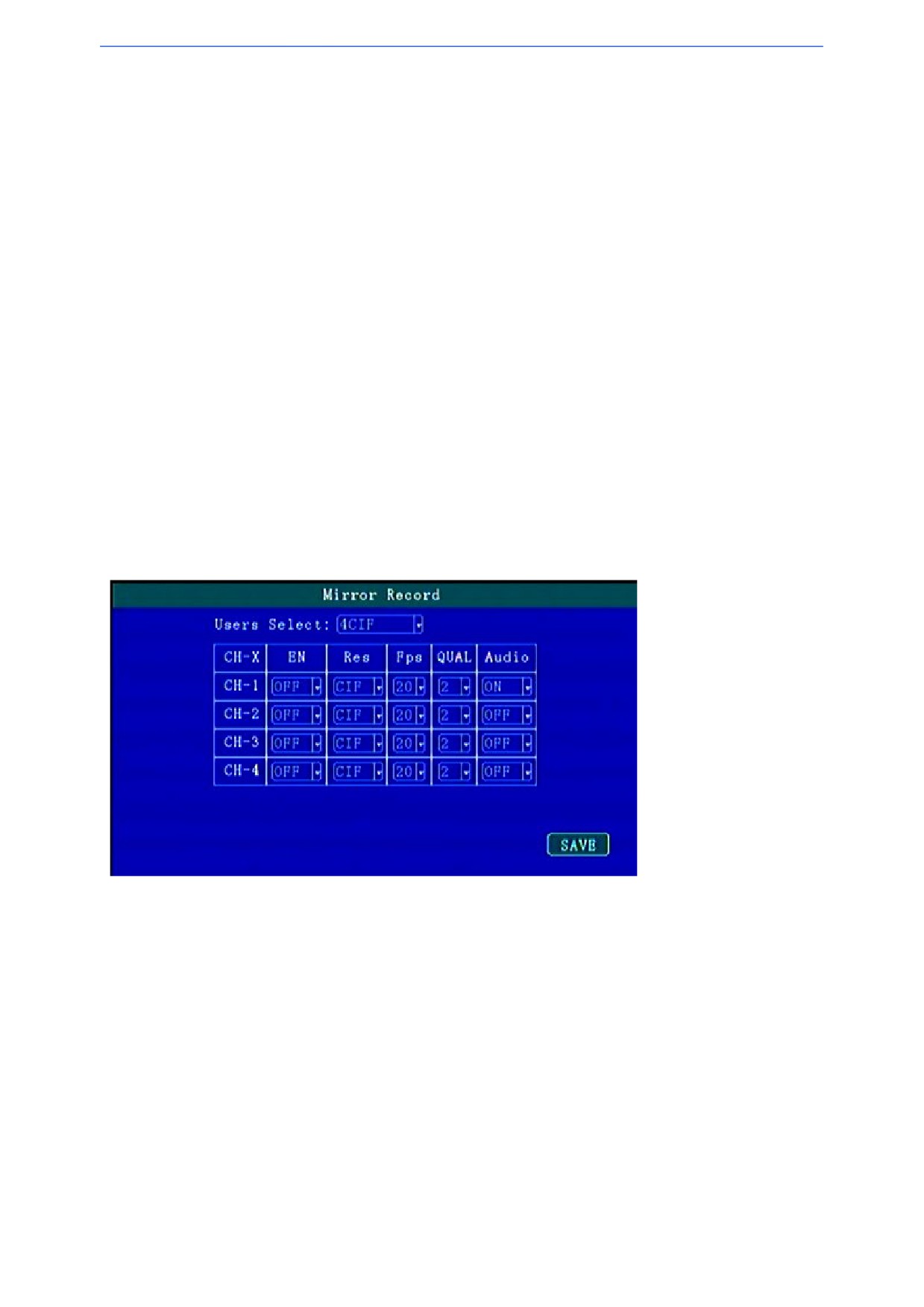

Рис. 10.14 Вид окна подменю Камеры ("Камеры")

10.5.3.1

Выбор разрешения ("Выбор разр."). В данном пункте подменю "Камеры" одновре-

менно задается разрешение видеосигнала для всех подключенных видеокамер. Возможно за-

дать одно из следующих значений - "4CIF", "4HD1", "4D1" или "4*720P".

10.5.3.2

Сигнал ("Сигн"). В данном столбце окна "Камеры" включаются и отключаются под-

ключенные камеры наблюдения (каждая камера отдельно). Возможно задать следующие состо-

яния каждой видеокамеры - Включено ("Вкл") или Отключено ("Выкл.").

10.5.3.3

Разрешение ("Разр."). В данном столбце окна "Камеры" задается разрешение запи-

сываемых видеокадров индивидуально для каждого из 4х видеоканалов. Возможно задать сле-

дующие разрешения для каждого из видеопотоков - "D1", "HD1", "CIF" или "720P".

10.5.3.4

Частота формирования видеокадров ("К/с"). В данном столбце задается частота

формирования видеокадров индивидуально для каждого из 4х видеоканалов. Возможно задать

любую частоту формирования кадров в диапазоне от 1 до 25 кадров в секунду включительно

для PAL-сигнала и от 1 до 30 кадров в секунду включительно для NTSC-сигнала.

- 35 -

10.5.3.5

Качество изображения ("Кач."). В данном столбце задается качество записываем-

мого изображения индивидуально для каждого из 4х видеоканалов. Возможно задать качество

записываемых изображений в диапазоне от 0 до 7 включительно для каждого из каналов.

10.5.3.6

Звук ("Аудио"). В данных полях столбца окна "Камеры" включается и отключается

звук сопровождения каждого видеоканала отдельно. Возможно задать следующие состояния

каждого микрофона - Включено ("Вкл") или Отключено ("Выкл.")

10.5.3.7

Сохранение настроек ("Сохр."). После установки необходимых значений кнопками

навигации пульта ДУ переместитесь на поле "Сохр." для сохранения внесенных вами изменений

настроек или нажмите кнопку "Ecs" для выхода в подменю.

10.5.4

Отображение ("Отображ.") (см. рис. 10.15). В данном окне задаются параметры ви-

деопотока передаваемого по сетям. В данном окне возможно настроить следущие параметры:

- Разрешение изображения ("Разр");

- Частота кадров ("К/с");

- Качество изображения ("Кач");

- Сохранение настроек ("Сохр.").

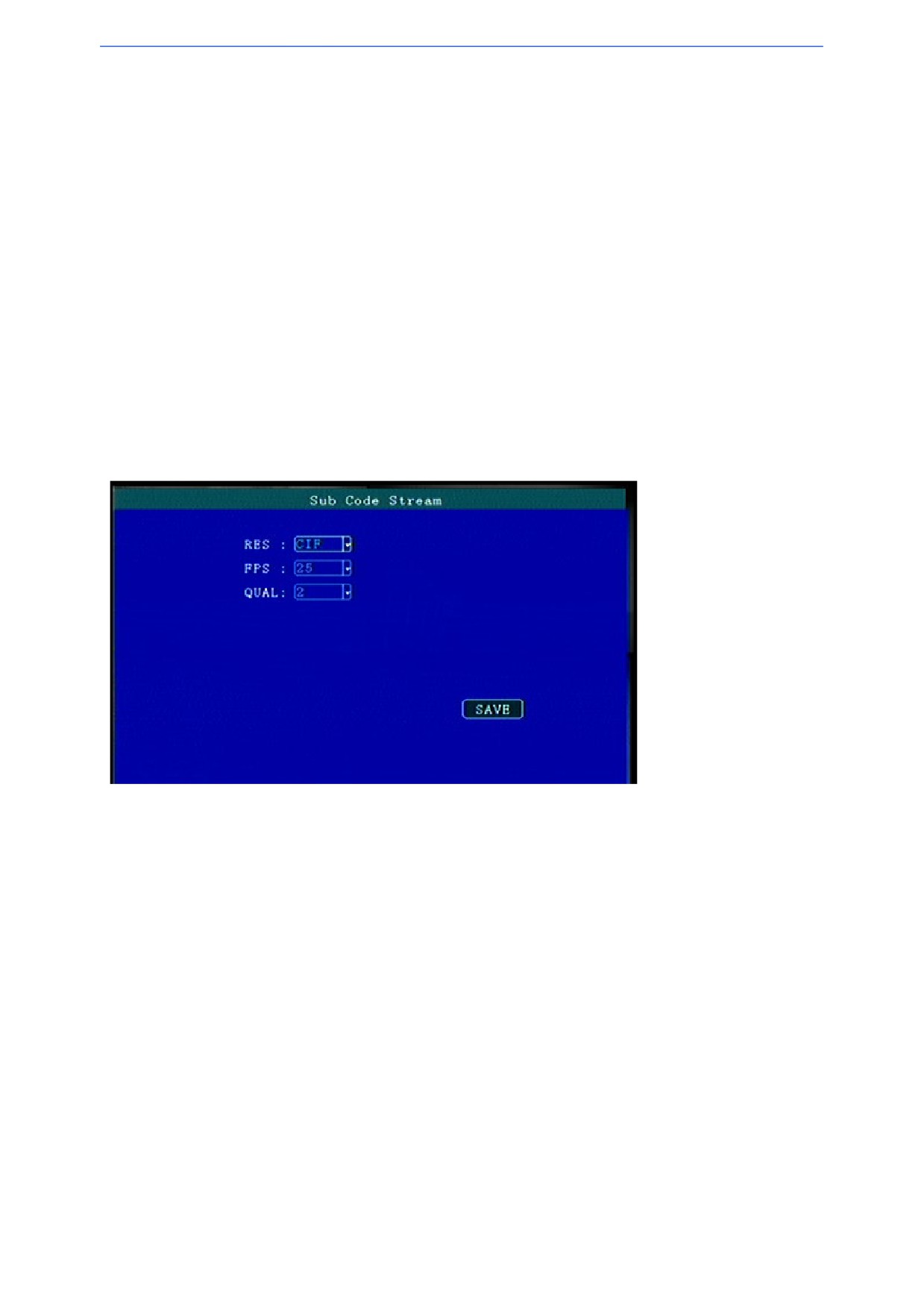

Рис. 10.15 Вид окна подменю Отображение ("Отображ.")

10.5.4.1

Разрешение изображения ("Разр"). В данном пункте меню выбирается одно из до-

ступных разрешений для передачи видео по сети - "D1", "HD1" или "CIF".

10.5.4.2

Частота кадров ("К/с"). В данном пункте меню выбирается одно из доступных зна-

чений частоты кадров в секунду для передачи видео по сети. Возможно задать любую частоту

передачи видеокадров в диапазоне от 1 до 25 кадров в секунду включительно для PAL и от 1 до

30 кадров включительно в секунду для NTSC-сигнала.

10.5.4.3

Качество изображения ("Кач"). В данном поле меню задается качество передавае-

мого видео по сети. Возможно задать уровень качества передаваемого видео по сети в диапа-

зоне от 0 до 7 единиц включительно.

10.5.4.4

Сохранение настроек ("Сохр."). После установки необходимых значений кнопками

навигации пульта ДУ переместитесь на поле "Сохр." для сохранения внесенных вами изменений

настроек или нажмите кнопку "Ecs" для выхода в подменю "Запись".

10.5.5

Параметры изображения ("Пар. изобр") (см. рис. 10.16). В подменю Параметры

изображения настраиваются параметры записи сохраняемых изображений с подключенных к

видеорегистратору камер видеонаблюдения (до

4х штук). Доступны следующие поля для

настойки параметров (для каждой из 4х камер, кроме первого пункта):

- 36 -

- Выбор разрешения ("Выбор разр.");

- Сигнал ("Сигн");

- Разрешение ("Разр.");

- Частота формирования кадров ("К/с");

- Качество изображения ("Кач.");

- Звук ("Аудио");

- Сохранение настроек ("Сохр.").

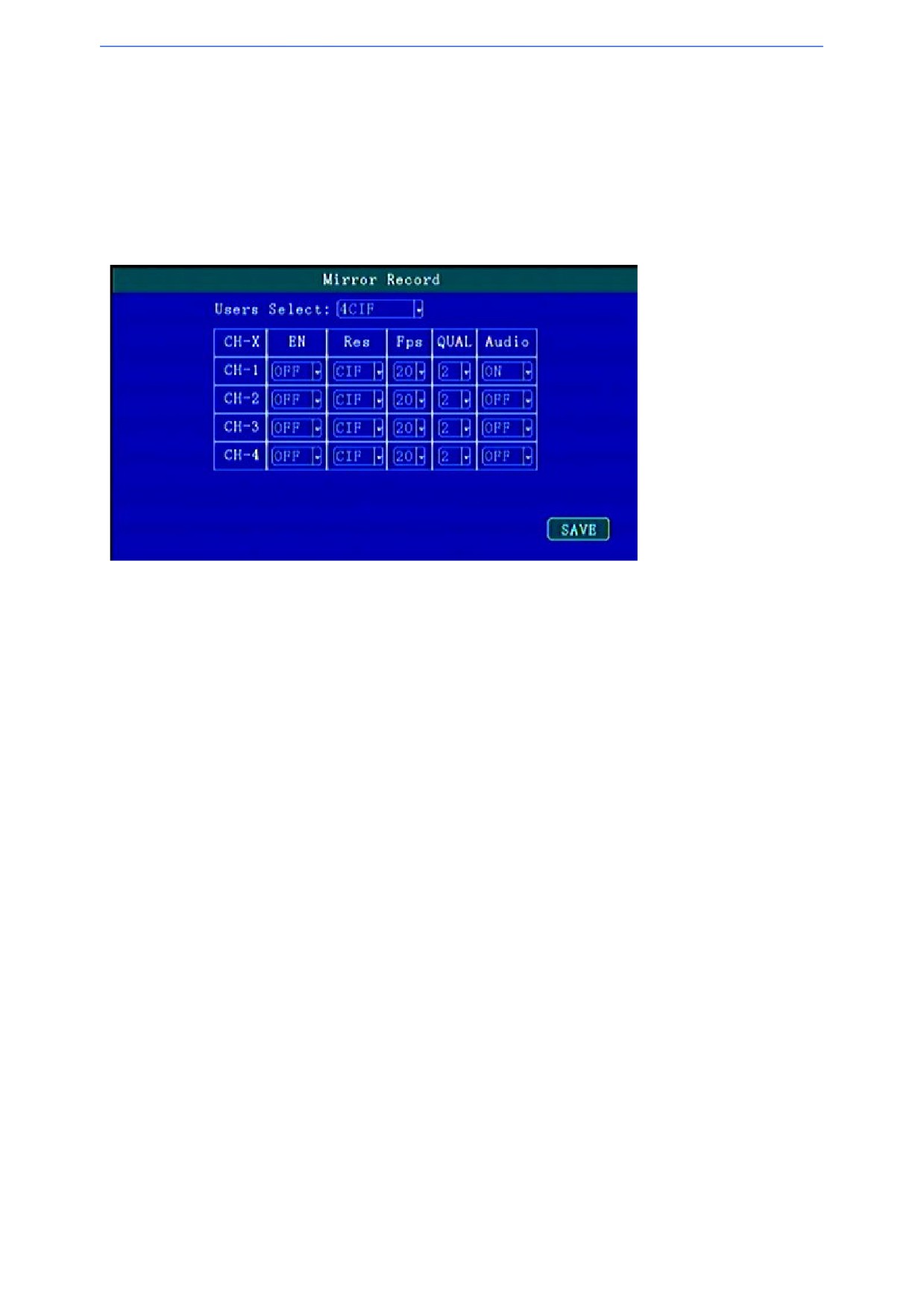

Рис. 10.16 Вид окна подменю Параметры изображения ("Пар. изобр")

10.5.5.1

Выбор разрешения ("Выбор разр."). В данном пункте подменю "Пар. изобр" одно-

временно задается разрешение сохраняемых изображений со всех подключенных видеокамер.

Возможно задать одно из следующих значений - "4CIF", "4HD1", "4D1" или "4*720P".

10.5.5.2

Сигнал ("Сигн"). В данном столбце окна "Пар. изобр" включаются и отключаются

возможность сохранения изображений с камер наблюдения (с каждой камеры отдельно). Воз-

можно задать следующие режимы работы сохранения изображений для каждой из 4х видеока-

мер - Включено ("Вкл") или Отключено ("Выкл.").

10.5.5.3

Разрешение ("Разр."). В данном столбце окна "Пар. изобр" задается разрешение

записываемых видеокадров индивидуально для каждого из 4х видеоканалов. Возможно задать

следующие разрешения для каждой камеры отдельно - "D1", "HD1", "CIF" или "720P".

10.5.5.4

Частота формирования видеокадров ("К/с"). В данном столбце задается частота

формирования видеокадров индивидуально для каждого из 4х видеоканалов. Возможно задать

любую частоту формирования в диапазоне от 1 до 25 кадров в секунду включительно для PAL

и от 1 до 30 кадров в секунду включительно для NTSC-сигнала.

10.5.5.5

Качество изображения ("Кач."). В данном столбце задается качество записываемых

изображений индивидуально для каждого из 4х видеоканалов. Возможно задать уровень каче-

ства записываемых изображений в диапазоне от 0 до 7 включительно для каждого из каналов.

10.5.5.6

Звук ("Аудио"). В данной модели видеорегистратора и его модификациях запись

звука к сохраняемым изображениям невозможна.

10.5.5.7

Сохранение настроек ("Сохр."). После установки необходимых значений кнопками

навигации пульта ДУ переместитесь на поле "Сохр." для сохранения внесенных вами изменений

настроек или нажмите кнопку "Ecs" для выхода в подменю.

10.5.6

Настройка записи по таймеру ("Зап по вр") (см.рис.10.17). В данном подменю воз-

можно настроить запись по времени, как индивидуально задать временной интервал на каждый

день по-отдельности, так и сразу на всю неделю с одинаковыми временными диапазонами

- 37 -

включения и выключения записи. Каждый день можно установить два периода записи изобра-

жения с камер наблюдения. Для задания временного интервала записи изображений с камер

наблюдения кнопками управления на пульте ДУ переместите курсор на нужное поле и нажмите

кнопку "OK", чтобы ввести время. Для ввода времени используйте цифровые кнопки на пульте

ДУ. Для перемещения в другое поле воспользуйтесь кнопками навигации на пульте ДУ. По

окончанию ввода временных интервалов перейдите на поле Сохранить "Сохр.". для отменны

введенных значений и (или) выхода в подменю "Запись" нажмите кнопку " Ecs".

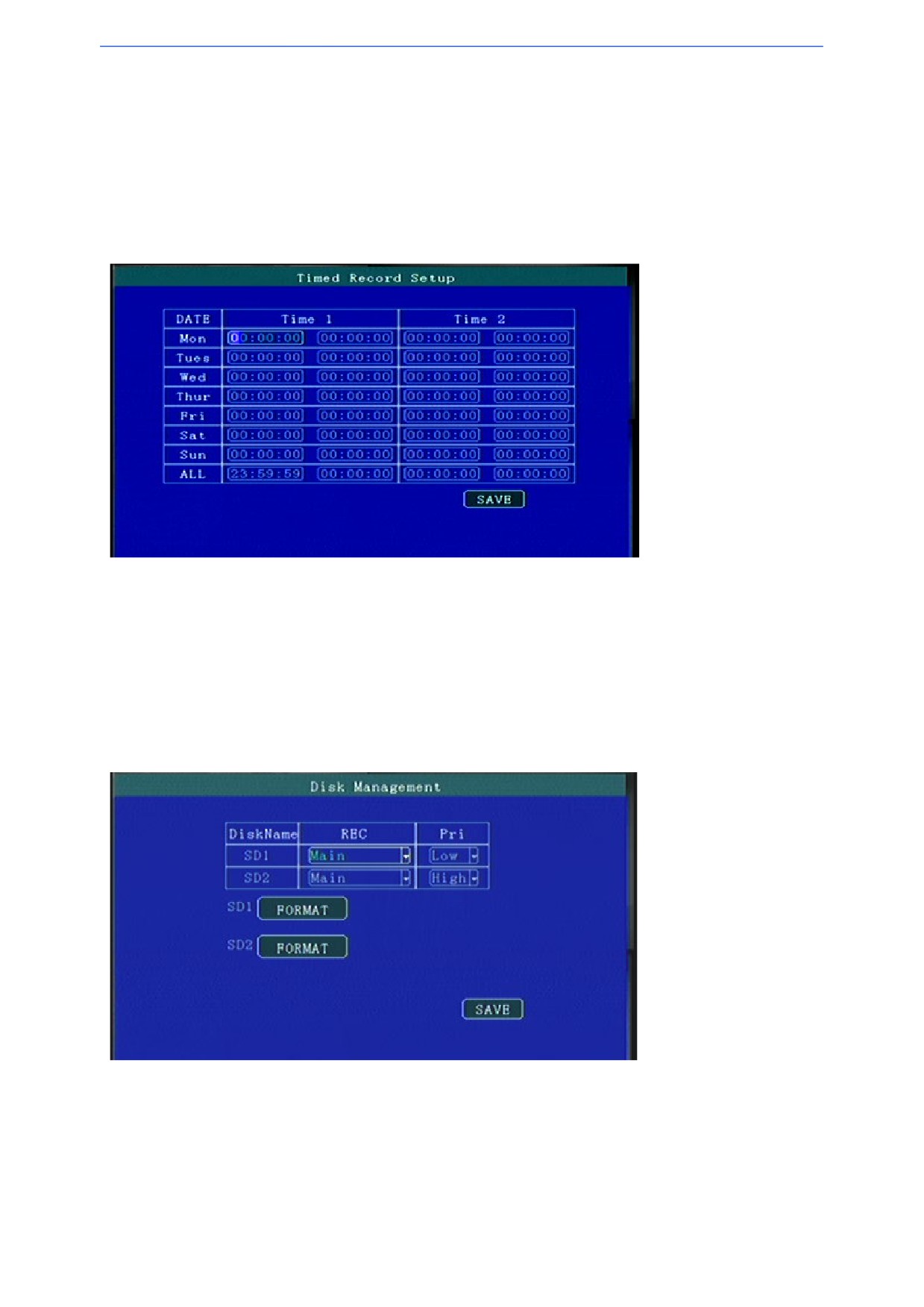

Рис. 10.17 Вид окна подменю Настройка записи по таймеру ("Зап по вр")

10.5.7

Управление накопителями ("Диск") (см.рис.10.18). Данное подменю позволяет

настроить режимы и очередность работы накопителей информации, если в видеорегистраторе

установлено несколько накопителей информации*.

* Зависит от модификации видеорегистратора. Так же возможно опциональное подключение

дополнительных накопителей.

Рис. 10.18 Вид окна* подменю Управление накопителями ("Диск")

* Зависит от модификации видеорегистратора.

10.5.7.1

Столбец Запись ("Запись"). В случае установки в вашем видеорегистраторе

нескольких накопителей информации, возможно задать ряд режимов работы накопителей:

- запрет записи информации на носитель ("Нет");

- 38 -

- использование носителя как основного накопителя информации ("Основной");

- использование носителя для параллельной записи информации ("Дублир");

- использование носителя для записи информации после заполнения основного накопителя

("Дополн").

10.5.7.2

Столбец Приоритет ("Приоритет"). В случае установки в вашем видеорегистраторе

нескольких накопителей информации для ряда режимов работы накопителей информации воз-

можно задать приоритет их работы. Например, для режимов "Основной" и "Дополн" возможно

задать последовательность включения накопителя информации в работу после заполнения

предыдущего накопителя информации. Выставляя приоритеты запуска накопителей информации

в работу можно организовать работу накопителей в режим "Цикл" ("Петля из нескольких нако-

пителей"). Для каждого из установленных накопителей информации возможно задать один

из приоритетов - низкий ("Низк"), средний ("Средн") или высокий ("Высок").

10.5.7.3

Сохранение ("Сохр."). После установки необходимых параметров кнопками навига-

ции пульта ДУ переместитесь на поле "Сохр." для сохранения внесенных вами изменений

настроек или нажмите кнопку "Ecs" для выхода в подменю.

10.6

ПОДМЕНЮ СЕТЬ*

10.6.1

Описание подменю СЕТЬ ("Сеть") (см. рис.10.19) настраиваются режимы подключе-

ния видеорегистратора к различными видами сетей. Подменю содержит следующие окна:

- Настройка сервера подключения ("Сервер"):

- Настройка локальной сети ("Сеть");

- Настройка работы в 3 / 4G сетях ("3 / 4G");

- Настройка Wi-Fi ("WIFI");

- Настройка обмена данными ("IPC");

- Настройка доступа к FTP-серверу ("FTP").

* Вид и список окон настройки может различаться в различных модификациях видеорегистрато-

ра.

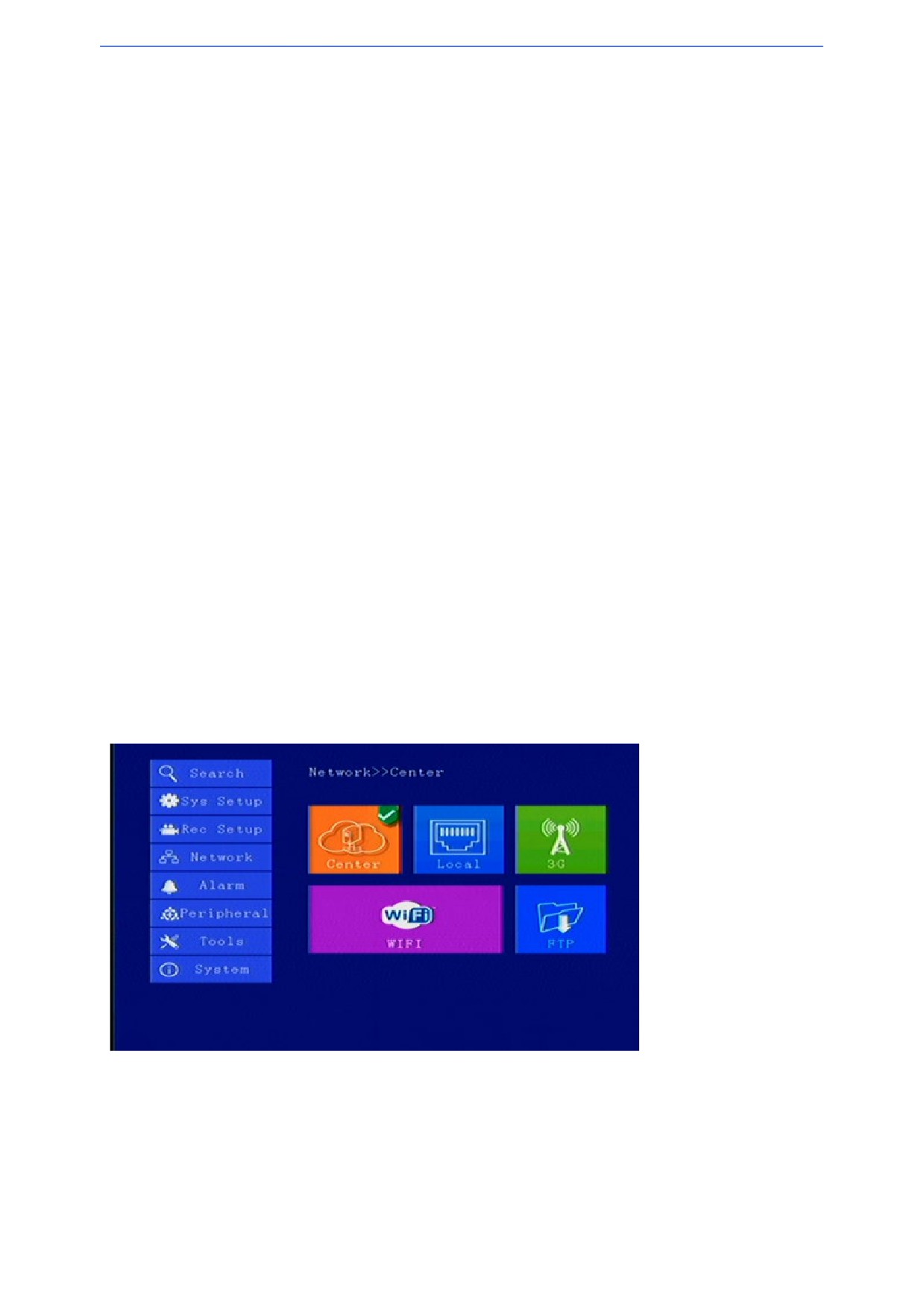

Рис. 10.19 Вид окна подменю Сеть ("Сеть")

10.6.2

Настройка сервера подключения ("Сервер") (см. рис.10.20). В данном окне подме-

ню "Сеть" настраиваются параметры подключения видеорегистратора к серверам передачи

данных и удаленного управления - основного ("Основной"), дополнительного ("ВВ") и двух ре-

зервных ("Зарезерв"). На каждом из 4х серверов возможно настроить следующие параметры:

- Тип сети ("Тип сети");

- 39 -

- Центр IP ("Центр IP");

- Номер порта ("Номер порта");

- Сохранение настроек ("Сохр.")

- Переход в следующее окно ("След.").

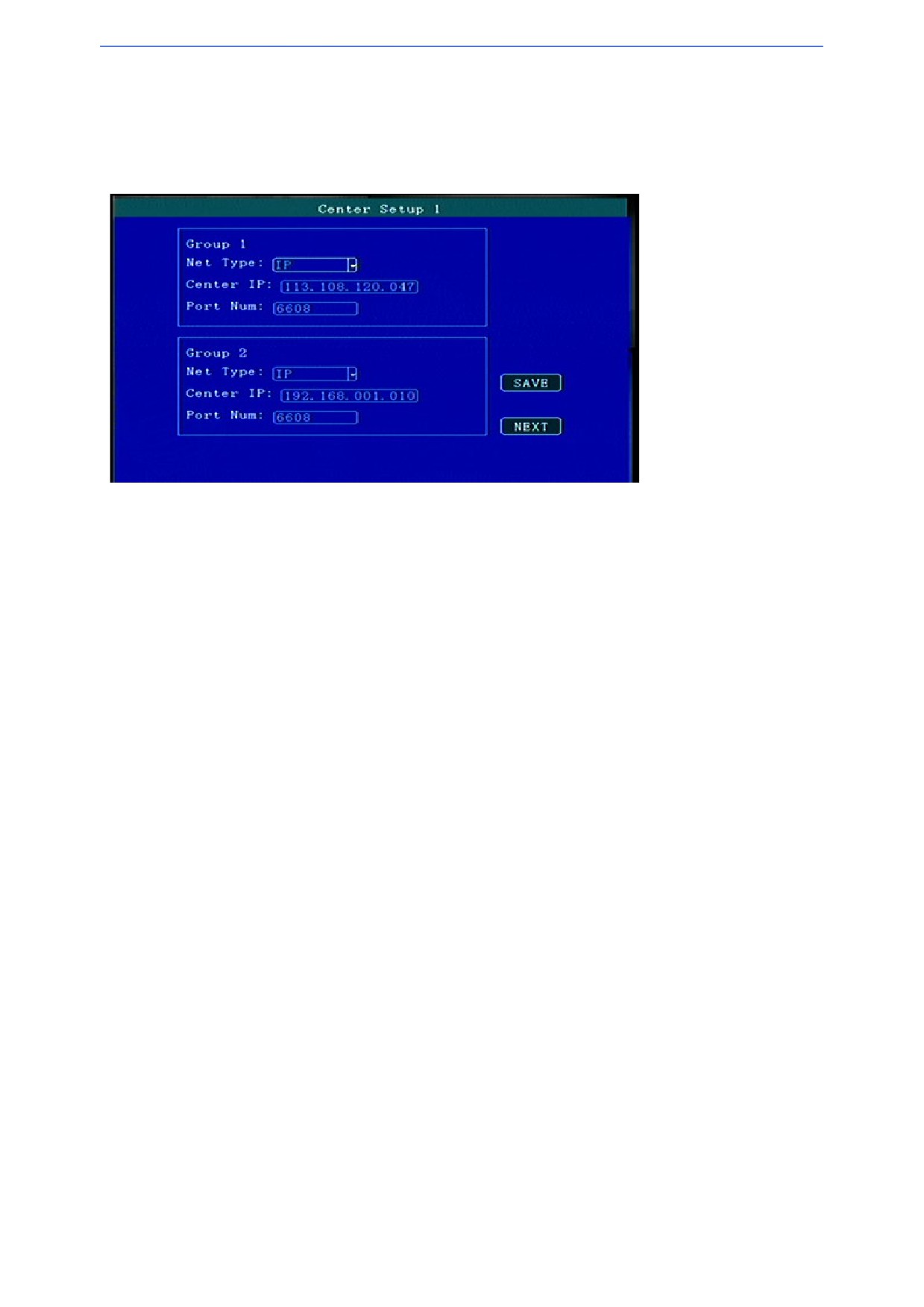

Рис. 10.20 Вид окна подменю Сервер ("Сервер")

10.6.2.1

Тип сети ("Тип сети"). В данном пункте меню задается тип подключения - по

IP-адресу ("IP") или по домену ("Домен"). Для изменения типа сети кнопками навигации на пуль-

те ДУ перейдите на поле Тип сети и нажмите кнопку "ОК", кнопками навигации измените тип се-

ти и снова нажмите кнопку "ОК" для подтверждения вашего выбора.

10.6.2.2

Центр IP ("Центр IP"). В данном поле задается IP-адрес сервера подключения, если

выбран тип сети "IP". Для задания IP-адреса сервера подключения кнопками навигации на пульте

ДУ перейдите на активное поле "Центр IP" и нажмите кнопку "ОК". Цифровыми кнопками

на пульте ДУ введите IP-адреса сервера подключения. Для перехода на другое поле воспользуй-

тесь кнопками направлений на пульте ДУ.

10.6.2.3

Домен ("Домен"). В данном поле адрес домена сервера подключения, если выбран

тип сети "Домен". Для задания домена сервера подключения кнопками навигации на пульте ДУ

перейдите на активное поле "Домен" и нажмите кнопку "ОК". В открывшемся окне экранной

клавиатуры введите домен сервера подключения (до 25 символов). По завершению ввода адре-

са сервера нажмите кнопку "Ecs". Для перехода на другое поле воспользуйтесь кнопками

направлений на пульте ДУ.

10.6.2.4

Номер порта ("Номер порта"). В данном поле окна "Сервер" указывается номер

коммуникационного порта сервера подключения. Номера портов подключения в данном меню

видеорегистратора и номера портов серверов подключения должны попарно совпадать с номе-

рами соответствующих серверов подключения - основного ("Основной"), дополнительного ("ВВ"),

двух резервных ("Зарезерв").

10.6.2.5

Сохранение ("Сохр.") и переход в Следующее окно ("След."). После внесения необ-

ходимых параметров кнопками навигации пульта ДУ переместитесь на поле "Сохр." для сохра-

нения внесенных вами изменений настроек. Для перехода в следующее окно меню перейдите

на поле Следующее окно ("След."). Для отмены выхода в подменю нажмите кнопку "Ecs".

10.6.3

Настройка локальной сети ("Сеть") (см.рис.10.21). Данное окно подменю "Сеть"

позволяет выбрать тип подключения видеорегистратора по локальной сети и настроить его. Окно

Настройка локальной сети содержит следующие параметры для настройки:

- Тип связи ("Тип связи");

- 40 -

- IP-адрес ("IP");

- Маска ("Скрытн");

- Шлюз ("Вход");

- DNS1 ("DNS1");

- DNS2 ("DNS2");

- MAC-адрес ("MAC");

- Сохранение настроек ("Сохр.").

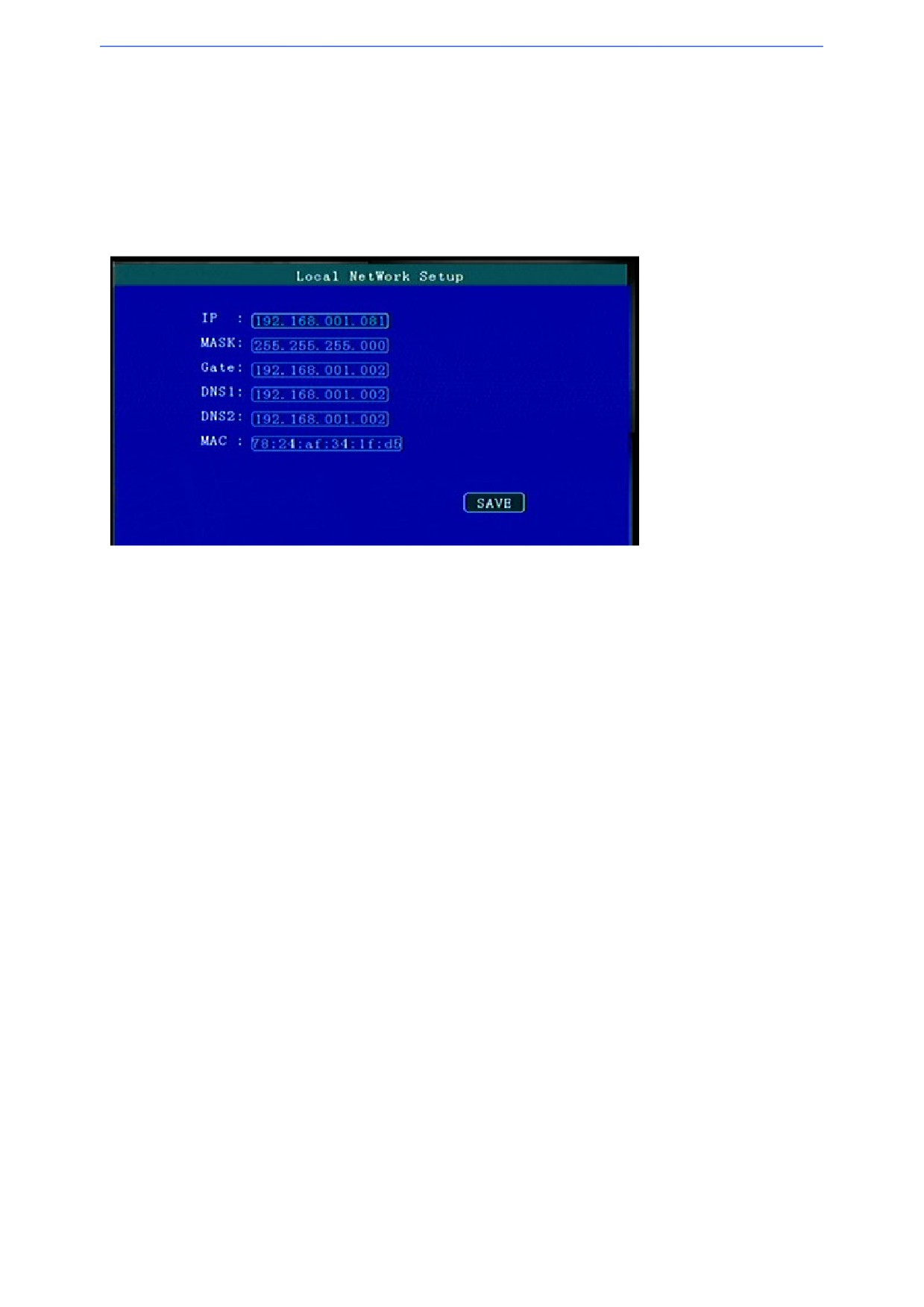

Рис. 10.21 Вид окна подменю Настройка локальной сети ("Сеть")

10.6.3.1

Тип связи ("Тип связи"). В данном поле окна "Сеть" выбирается тип связи подклю-

чения к локальной сети. Для выбора доступны - локальная ("Локал"), Wi-Fi ("WIFI") и перифери-

ческая ("Периферич").

10.6.3.2

IP-адрес ("IP"). В данном поле задается IP-адрес подключения.

10.6.3.3

Маска ("Скрытн"). В данном поле задается маска подключения.

10.6.3.4

Шлюз ("Вход"). В данном поле задается шлюз подключения.

10.6.3.5

DNS1 ("DNS1") и DNS2 ("DNS2"). В данном поле задаются DNS-адреса.

10.6.3.6

MAC-адрес ("MAC"). В данном поле задается MAC-адрес.

10.6.3.7

Сохранение настроек ("Сохр."). После установки необходимых параметров кноп-

ками навигации пульта ДУ переместитесь на поле "Сохр." для сохранения внесенных вами изме-

нений настроек или нажмите кнопку "Ecs" для выхода в подменю.

10.6.4

Настройка работы в 3/4G сетях ("3/4G")* (рис.10.22). В данном подменю настраива-

ется работа видеорегистратора в 3 / 4G сетях GSM. Возможно настроить следующие параметры:

- Работа модуля ("Разрешить");

- Тип сети ("Тип сети");

- Режим аутентификации ("Реж. аут.");

- Имя точки доступа ("APN");

- Команда подключения ("Центр");

- СМС центр ("СМС центр");

- Имя пользователя ("Имя польз");

- Пароль ("Пароль");

- Сохранение настроек ("Сохр.").

*Доступ к 3/4G сетям GSM возможен только видеорегистраторам со встроенным 3/4G модулем.

- 41 -

10.6.4.1

Работа модуля ("Разрешить"). В данном пункте меню включается и выключается

3/4G модуль видеорегистратора (см. 10.6.4). Возможно одно из двух состояний 3/4G модуля - вы-

ключен ("Выкл") и включен ("Вкл").

10.6.4.2

Тип сети ("Тип сети"). В данном пункте меню выбирается способ передачи и приема

данных в GSM сети. Возможно выбрать один способов - WCDMA ("WCDMA"), EVDO ("EVDO"),

TD-SCDMA ("TD-SCDMA"), TDDLTE ("TDDLTE"), FDDLTE - W ("FDDLTE - W"), FDDLTE - C ("FDDLTE - C")

или EVDO - T ("EVDO - T").

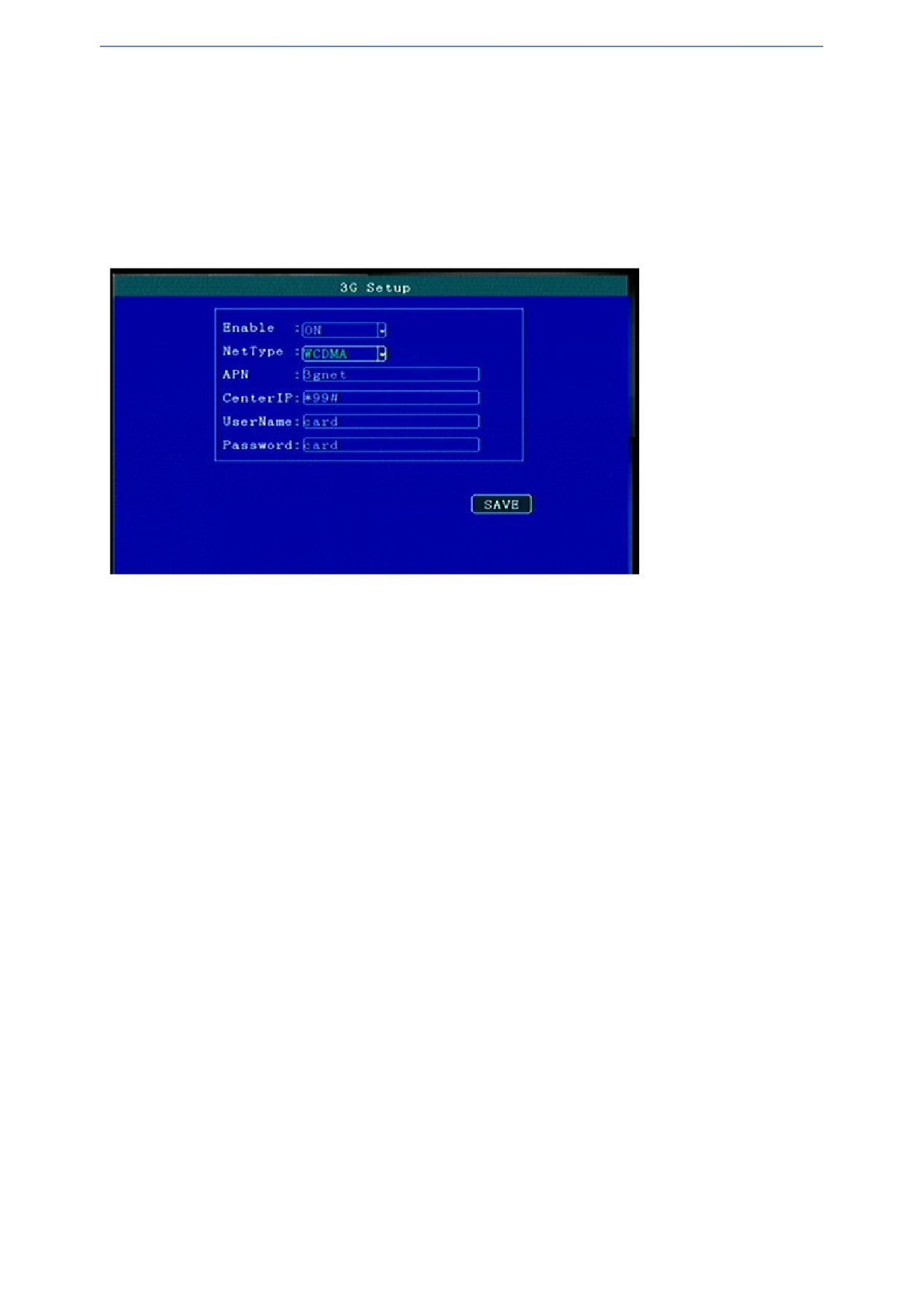

Рис. 10.22 Вид окна подменю Настройка подключения к 3 / 4G сети ("3 / 4G")

10.6.4.3

Режим аутентификации ("Реж. аут."). В данном пункте окна задается способ про-

верки и авторизации видеорегистратора в GSM-сети. Возможно задать один из режимов - CHAP

("CHAP") или PAP ("PAP").

10.6.4.4

Имя точки доступа ("APN"). В данном пункте меню задается имя точки доступа (до

28 символов).

10.6.4.5

Команда подключения ("Центр"). В данном пункте меню прописывается команда

доступа к GSM-сети. Обычно это *99# или *99***1#.

10.6.4.6

СМС центр ("СМС центр"). В данном поле задается номер СМС центра оператора

сим-карты, что установлена в 3/4G-модуле видеорегистратора.

10.6.4.7

Имя пользователя ("Имя польз"). В данном поле окна задается имя пользователя

(видеорегистратора). Возможно задать имя до 30 символов, применяя экранную клавиатуру.

10.6.4.8

Пароль ("Пароль"). В данном поле окна задается пароль. Возможно задать пароль

до 30 символов, используя экранную клавиатуру.

10.6.4.9

Сохранение настроек ("Сохр."). После установки необходимых параметров кнопка-

ми навигации пульта ДУ переместитесь на поле "Сохр." для сохранения внесенных вами изме-

нений настроек. Или нажмите кнопку "Ecs" для выхода в подменю.

10.6.5

Настройка Wi-Fi ("WIFI")* (см. рис.10.23). В данном подменю настраивается работа

видеорегистратора в Wi-Fi-сети. Возможно настроить следующие параметры:

- Задействовать WI-FI ("WIFI - разр");

- Шифрование ("Шифров");

- Режим аутентификации ("Реж. аут.");

- Тип шифрования ("Тип");

- Режим работы ("Режим раб");

- Протокол динамического конфигурирования хостов ("DHCP");

- 42 -

- Имя точки доступа ("SSID");

- Пароль ("Пароль");

- IP-адрес ("IP");

- Шлюз ("Вход");

- Маска ("Скрыть");

- Сохранение настроек ("Сохр.").

* при наличии в видеорегистраторе в Wi-Fi-модуля (опция).

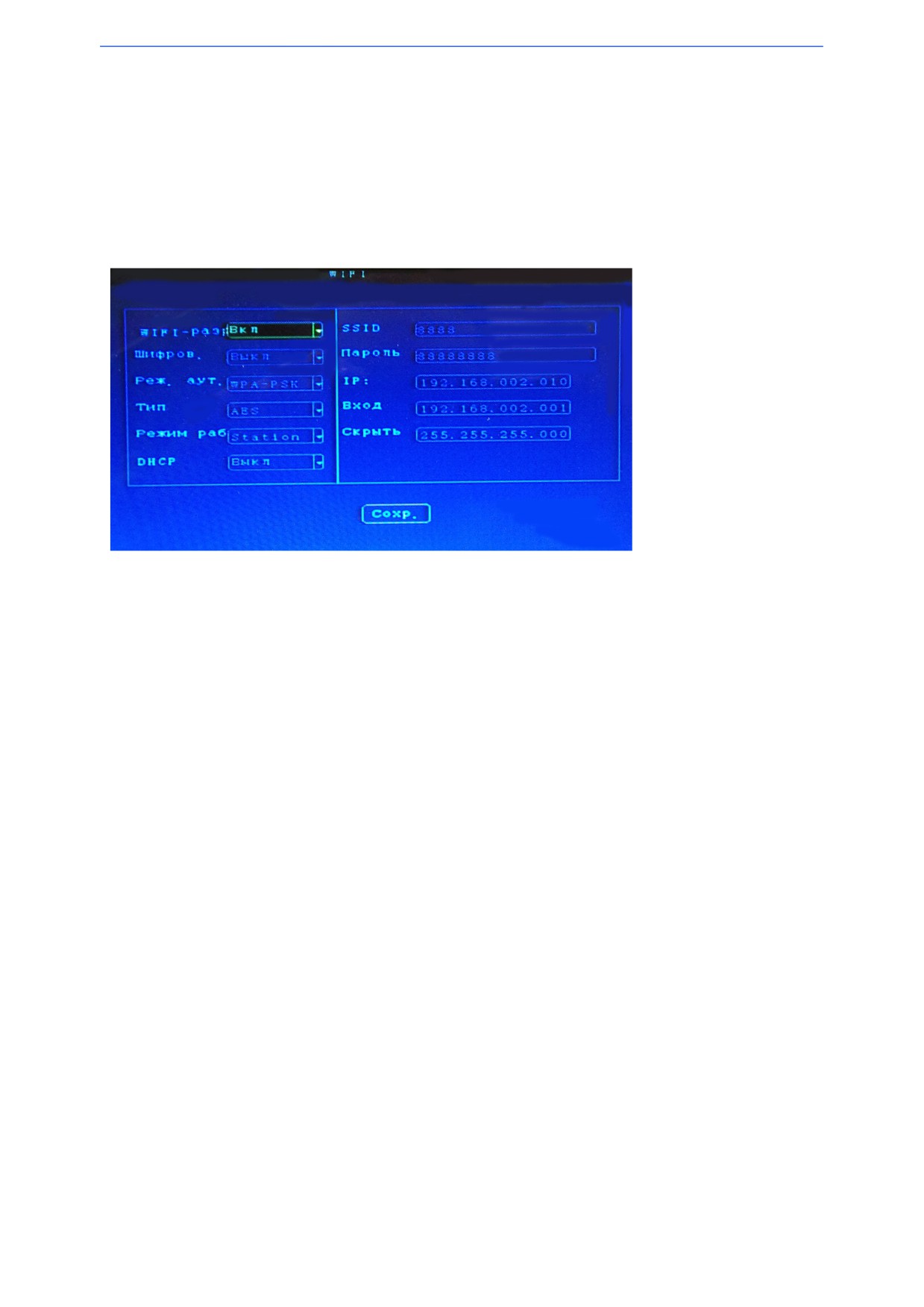

Рис. 10.23 Вид окна подменю Настройка Wi-Fi ("WIFI")

10.6.5.1

Задействовать WI-FI ("WIFI - разр"). В данном пункте меню включается и выключа-

ется WI-FI-модуль видеорегистратора. Возможно одно из двух состояний WI-FI модуля - выклю-

чен ("Выкл") и включен ("Вкл").

10.6.5.2

Шифрование ("Шифров"). В данном пункте меню включается и выключается шиф-

рование данных при работе видеорегистратора с WI-FI сетью. Возможно один из двух режимов

работы шифрования - выключено ("Выкл") и включено ("Вкл").

10.6.5.3

Режим аутентификации ("Реж. аут."). В данном пункте окна задается способ авто-

ризации видеорегистратора в сети WI-FI. Возможно выбрать один из режимов - "Открыть",

"Часть", "WPA" или "WPA-PSK". Режим аутентификации в настройках видеорегистратора должен

совпадать с настройкой режима аутентификации в вашем маршрутизаторе.

10.6.5.4

Тип шифрования ("Тип"). В данном пункте задается тип шифрования в сети WI-FI.

Возможно выбрать один из способов - "Не один", "WEP", "TKIP" или "AES".

Тип шифрования в настройках видеорегистратора должен совпадать с настройкой типа шифро-

вания сигнала в вашем маршрутизаторе.

10.6.5.5

Режим работы ("Режим раб"). В данном пункте окна "WI-FI" выбирается режим

работы WI-FI модуля. Возможно задать один из двух режимов - режим клиента "Station" или

режим точки доступа "AP".

10.6.5.6

Протокол динамического конфигурирования хостов ("DHCP"). В данном поле окна

включается и отключается протокол динамического конфигурирования хостов. Возможно задать

одно из состояний функции - выключен "Выкл" и включен "Вкл".

10.6.5.7

Имя точки доступа ("SSID"). В данном поле окна возможно задать имя точки доступа

(до 18 символов).

10.6.5.8

Пароль ("Пароль"). В данном поле окна задается пароль. Возможно задать пароль

до 18 символов, используя экранную клавиатуру.

10.6.5.9

IP-адрес ("IP"). В данном поле задается IP-адрес подключения.

10.6.5.10

Шлюз ("Вход"). В данном поле задается шлюз подключения.

10.6.5.11

Маска ("Скрыть"). В данном поле задается маска подключения.

- 43 -

10.6.5.12 Сохранение настроек ("Сохр."). После внесения необходимых параметров кнопками

навигации пульта ДУ переместитесь на поле "Сохр." для сохранения внесенных вами данных.

Или нажмите кнопку "Ecs" для выхода в подменю.

10.6.6

Настройка обмена данными ("IPC")*.

* Для MDR-210 (X) и его модификаций данное меню настроек недоступо.

10.6.7

Настройка доступа к FTP-серверу ("FTP") (см. 10.24). В данном подменю настраива-

ется доступ к FTP-серверу для беспроводного обновления программного обеспечения видеоре-

гистратора (по технологии ОТА) с FTP-сервера. Возможно настроить следующие параметры

- IP-адрес ("IP адрес");

- Номер порта ("Ном. порт");

- Имя пользователя ("Польз.");

- Пароль ("Пароль");

- Сохранение настроек ("Сохр.").

Рис. 10.24 Вид окна подменю Настройка передачи файлов по сети ("FTP")

10.6.7.1

IP-адрес

("IP адрес"). В данном пункте меню задается IP-адрес FTP-сервера.

По умолчанию 113.108.120.047.

10.6.7.2

Номер порта ("Ном. порт"). В данном пункте меню задается номер порта подклю-

чения к FTP-сервере. По умолчанию установлен 21й порт.

10.6.7.3

Имя пользователя ("Польз."). В данном пункте меню задается имя пользователя

для доступа к FTP-серверу.

10.6.7.4

Пароль

("Пароль"). В данном пункте меню вводится пароль для доступа

к FTP-серверу.

10.6.7.5

Сохранение настроек ("Сохр."). После внесения необходимых данных, кнопками

навигации на пульте ДУ переместитесь на поле "Сохр." для сохранения изменений. Или

нажмите кнопку "Esс" для выхода в подменю "Сеть".

10.7

ПОДМЕНЮ ДАТЧИКИ

10.7.1

Описание подменю Датчики ("Датчики") (см. рис.10.25) настраиваются режимы

работы видеорегистратора с различными видами датчиков. Подменю содержит следующие

окна:

- Датчики ("Датчики");

- Настройка датчиков скорости ("Скорость");

- 44 -

- Настройка термодатчика ("Темпер");

- Настройка датчика ускорения ("Акселером.");

- Настройка датчика напряжения ("Напряж.");

- Настройка датчиков движения ("Детекция").

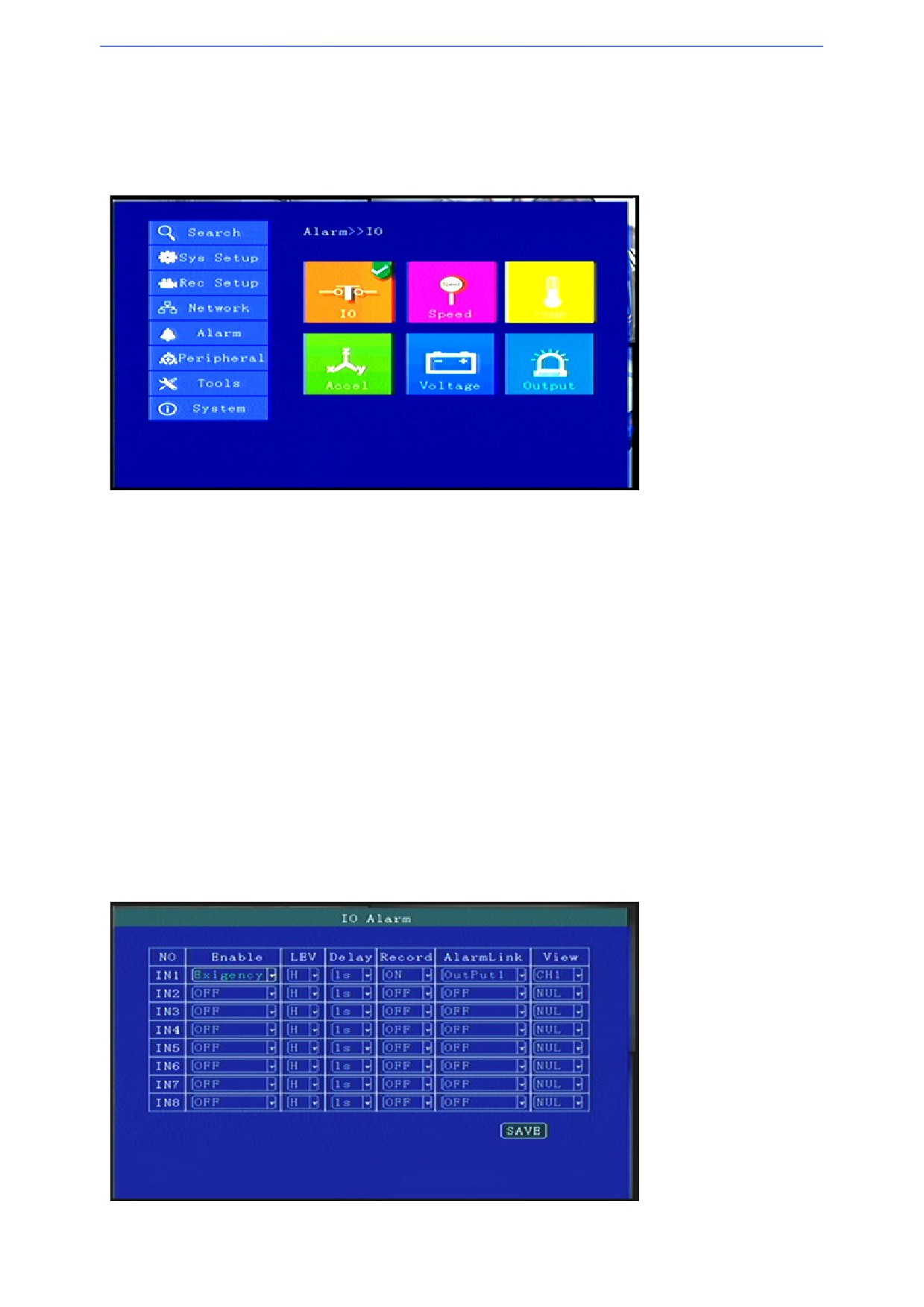

Рис. 10.25 Вид окна подменю Датчики

10.7.2

Датчики ("Датчики") (см. рис.10.26). В данном пункте меню настраиваются режимы

оповещения от различных подключенных к видеорегистратору датчиков, активация режима

записи и возможность просмотра тревожных событий. В данном окне подменю "Датчики" воз-

можно настроить следующие поля (для каждого из 8ми входов) по столбцам:

- Разрешить ("Разрешить");

- Уровень ("Уров");

- Задержка ("Задерж");

- Запись ("Запись");

- Выходной сигнал ("Вых. сигн");

- Просмотр ("Просм.").

А так же по одному полю для всех позиций:

- Удержание ("Удержание");

- Сохранение настроек ("Сохр.").

Рис. 10.26 Вид окна подменю Датчики ("Датчики")

- 45 -

10.7.2.7

Удержание ("Удержание"). В данном поле задается продолжительность оповещения

о событии при срабатывании датчика любого из 8ми тревожных входов. Возможно задать время

удержания от 1 до 9999.

10.7.2.8

Сохранение настроек ("Сохр."). После выбора необходимых параметров кнопками

навигации пульта ДУ переместитесь на поле "Сохр." для сохранения внесенных вами данных.

Или нажмите кнопку "Ecs" для выхода из подменю.

10.7.3

Настройка датчиков скорости ("Скорость") (см. рис.10.27). В данном пункте меню

настраиваются режимы работы датчиков скорости. В данном окне подменю "Датчики" возможно

настроить следующие поля:

- Источник данных ("Нач. скорость");

- Число импульсов ("Импульс");

- Единица измерений ("Ед. измер");

- Пробег ("Пробег");

- Разрешено ("Разр.");

- Предупреждение ("Пред");

- Время удержания ("Вр удер.");

- Запись ("Запись");

- Тревога ("Тревога");

- Сохранение настроек ("Сохр.").

Рис. 10.27 Вид окна* подменю Настройка датчиков скорости ("Скорость")

* может отличаться на различных модификациях видеорегистраторов

10.7.3.1

Источник данных ("Нач. скорость"). В данном поле выбирается источник данных

о скорости. Возможно выбрать - По сигналам GPS ("GPS"), По датчикам транспорта ("Транспорт")

или Смешанный ("Смешанный").

10.7.3.2

Число импульсов ("Импульс"). В данном поле задается число импульсов, если в ка-

честве источника данных в п.10.7.3.1 используете параметр "Транспорт". Возможно задать зна-

чение от 0 до 999999999.

10.7.3.3

Единица измерений ("Ед. измер"). В данном пункте окна задается система измере-

ний скорости ТС- километры в час (km/n) либо мили в час (MPH).

10.7.3.4

Пробег ("Пробег"). В данном пункте меню возможно задать величину пробега ТС,

по достижению которого видеорегистратор создаст уведомление. Возможно задать пробег

от 0 до 99990 км.

- 47 -

Включено ("Вкл") для каждого из пределов.

10.7.4.3

Предельная температура ("Предел"). В данном столбце задана температура ниж-

него (-20) и верхнего (60) температурных порогов.

10.7.4.4

Время удержания ("Вр удер."). В данном поле задается время задержки оповеще-

ния при достижения пороговой температуры. Возможно задать задержку от 0 до 999 секунд.

По умолчанию - 0 сек.

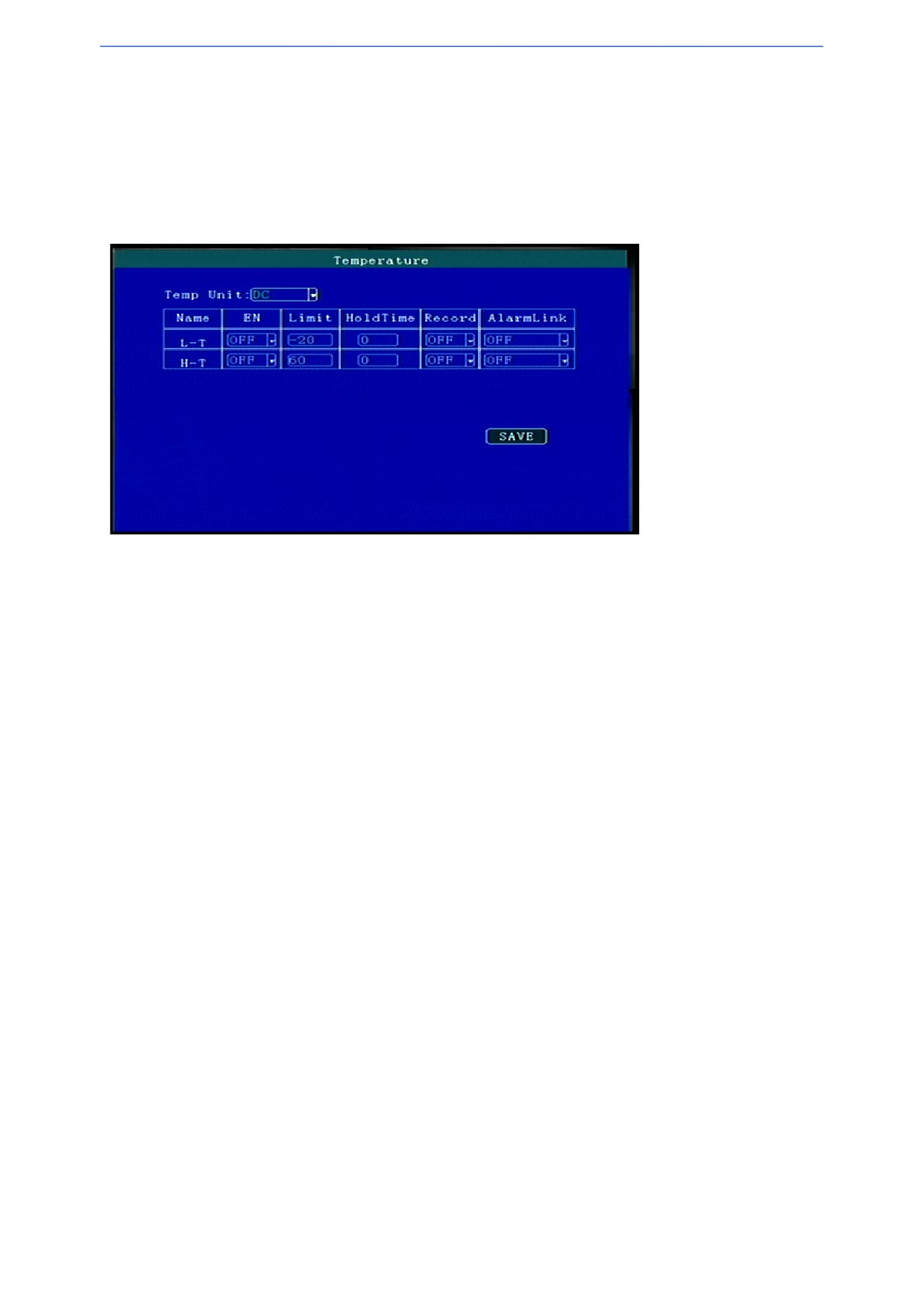

Рис. 10.28 Вид окна подменю Настройка термодатчика ("Темпер")

10.7.4.5

Запись ("Запись"). В данном столбце задается состояние режима записи видео

при достижении температуры пороговых значений. Для каждого из порогов (нижнего и верхне-

го)_возможно назначить одно из возможных состояний режима записи - Выключено ("Выкл")

или Включено ("Вкл").

10.7.4.6

Сигнал тревоги ("Сигн. трев."). В данном столбце задаются способы оповещения

о наступлении пороговой температуры. Возможно задать следующие варианты оповещения -

Выключено ("Выкл"), Выход1 ("Выход1"), Выход2 ("Выход2").

10.7.4.7

Сохранение настроек ("Сохр."). После внесения необходимых параметров кнопками

навигации на пульте ДУ переместитесь на поле "Сохр." для сохранения внесенных вами значений.

Или нажмите кнопку "Ecs" для выхода из подменю.

10.7.5

Настройка датчика ускорения

("Акселером.") (см. рис. 10.29). В данном под-

меню настраивается работа датчика ускорения по трем осям (X, Y, Z) и задаются режимы опове-

щения и записи при достижении на датчике ускорения пороговых значений. Окно подменю со-

держит следующие столбцы для настроек:

- Разрешено ("Разр");

- Предел значений ("Предел");

- Время удержания ("Вр удер.");

- Запись ("Запись");

- Сигнал тревоги ("Сигн. трев.").

Так же окно содержит поля:

- Моментальных значений ускорения и угла наклона ТС;

- Регулировки ("Регулир");

- Сохранение настроек ("Сохр.").

10.7.5.1

Разрешено ("Разр."). В данном столбце таблицы включаются и выключаются режи-

мы контроля и оповещения о достижении пороговых значений ускорения, импульсных переме-

- 49 -

щений и наклона ТС. Возможные состояния контроля перемещений - Выключено ( "Выкл") или

Включено ("Вкл") для каждого из перемещений.

10.7.5.2

Предел значений ("Предел"). В данном столбце задаются пороговые значения

ускорений по трем осям, порог импульсного ускорения и порог угла наклона ТС. По умолчанию

пороговые значения ускорений и порог импульсного ускорения равен 0,02G, а порог угла накло-

на ТС равен 3 градусам.

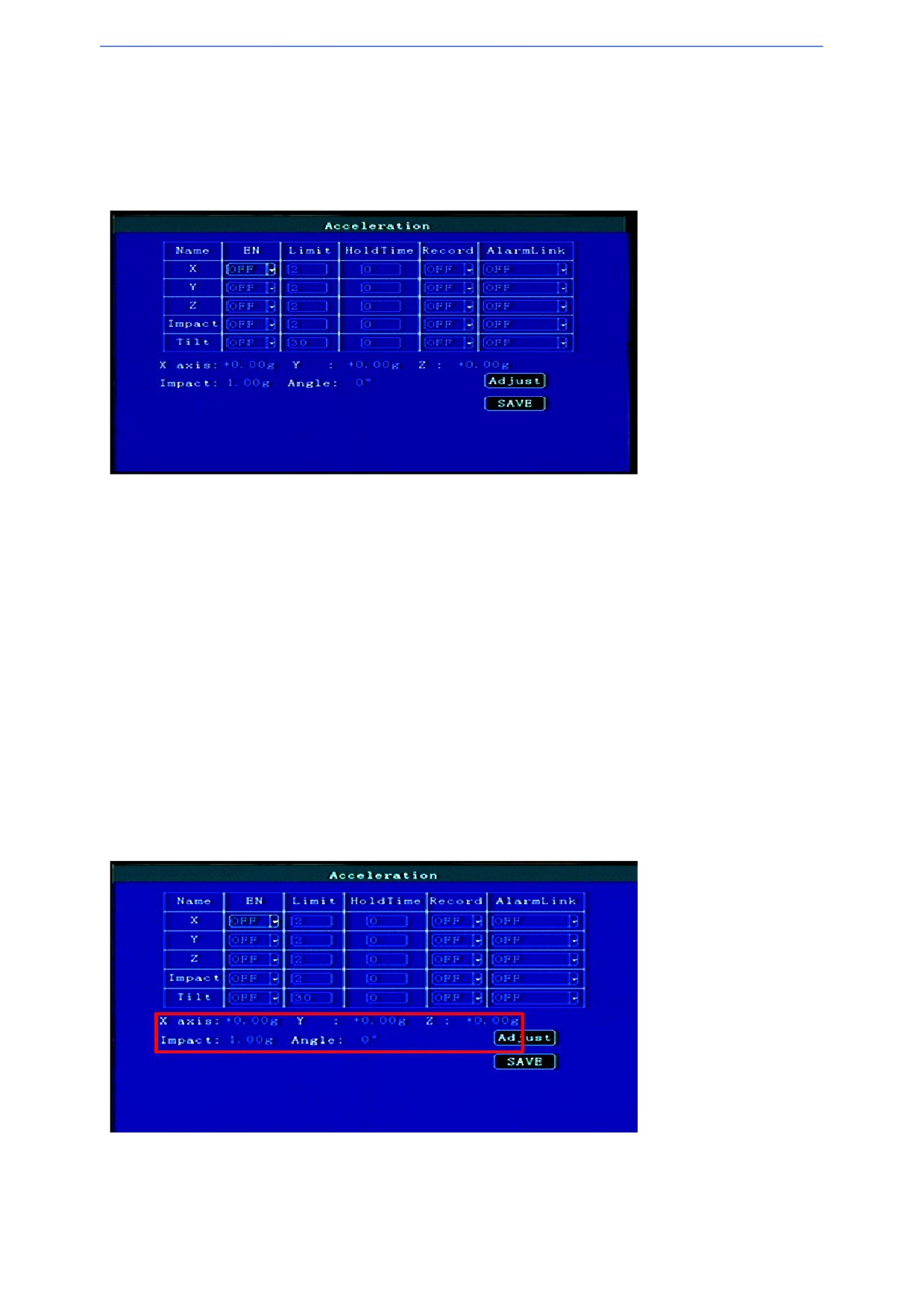

Рис. 10.29 Вид окна подменю Настройка датчика ускорения ("Акселером.")

10.7.5.3

Время удержания ("Вр удер."). В данном столбце задается время задержки опове-

щения при достижении порогового значения ускорения или угла наклона ТС. Возможно задать

задержку от 0 до 999 секунд. По умолчанию - 0 сек.

10.7.5.4

Запись ("Запись"). В данном столбце задается состояние режима записи видео

с камер наблюдения при достижении ТС пороговых значений ускорения или угла наклона. Для

каждого из порогов ускорения или возможно назначить одно из возможных состояний режима

записи - Выключено ("Выкл") или Включено ("Вкл").

10.7.5.5

Сигнал тревоги ("Сигн. трев."). В данном столбце задаются способы оповещения

о наступлении пороговых значений ускорений или наклона ТС. Возможно задать следующие

варианты оповещения - Выключено ("Выкл"), Выход1 ("Выход1"), Выход2 ("Выход2").

10.7.5.6

Моментальное значение ускорения и угла наклона ТС (см. рис.10.30). В данном по-

ле (на рис. 10.30 выделено красным прямоугольником) отображаются моментальные значения

ускорений по трем осям, импульсное значение ускорения и актуальный угол наклона ТС.

Рис. 10.30 Вид окна подменю Настройка датчика ускорения ("Акселером.")

Красным прямоугольником выделено поле моментальных значений: ускорения по трем осям,

импульсное значение ускорения и актуальный угол наклона ТС.

- 50 -

10.7.5.7

Регулировки ("Регулир"). В данное поле предназначено для входа в подменю сер-

висных настроек датчика ускорений и наклона. Для пользователей поле не доступно.

10.7.5.8

Сохранение настроек ("Сохр."). После внесения необходимых настроек, кнопками

навигации на пульте ДУ переместитесь на поле "Сохр." для сохранения внесенных вами значений.

Или нажмите кнопку "Ecs" для выхода из подменю.

10.7.6

Настройка датчика напряжения ("Напряж.") (см. рис. 10.31). В данном подменю

задаются время превышения лимитных значений напряжения, его нижнее и верхнее значения,

а так же режимы оповещения и состояния записи при достижении критических значений напря-

жения в сети ТС. Окно "Напряж" содержит следующие поля:

- Время превышения критического значения напряжения в сети ТС ("Напр ненорм");

- Разрешено ("Разр");

- Предельное напряжение ("Предел");

- Время удержания ("Вр удерж");

- Запись ("Запись");

- Сигнал тревоги ("Сигн трев");

- Сохранение настроек ("Сохр.").

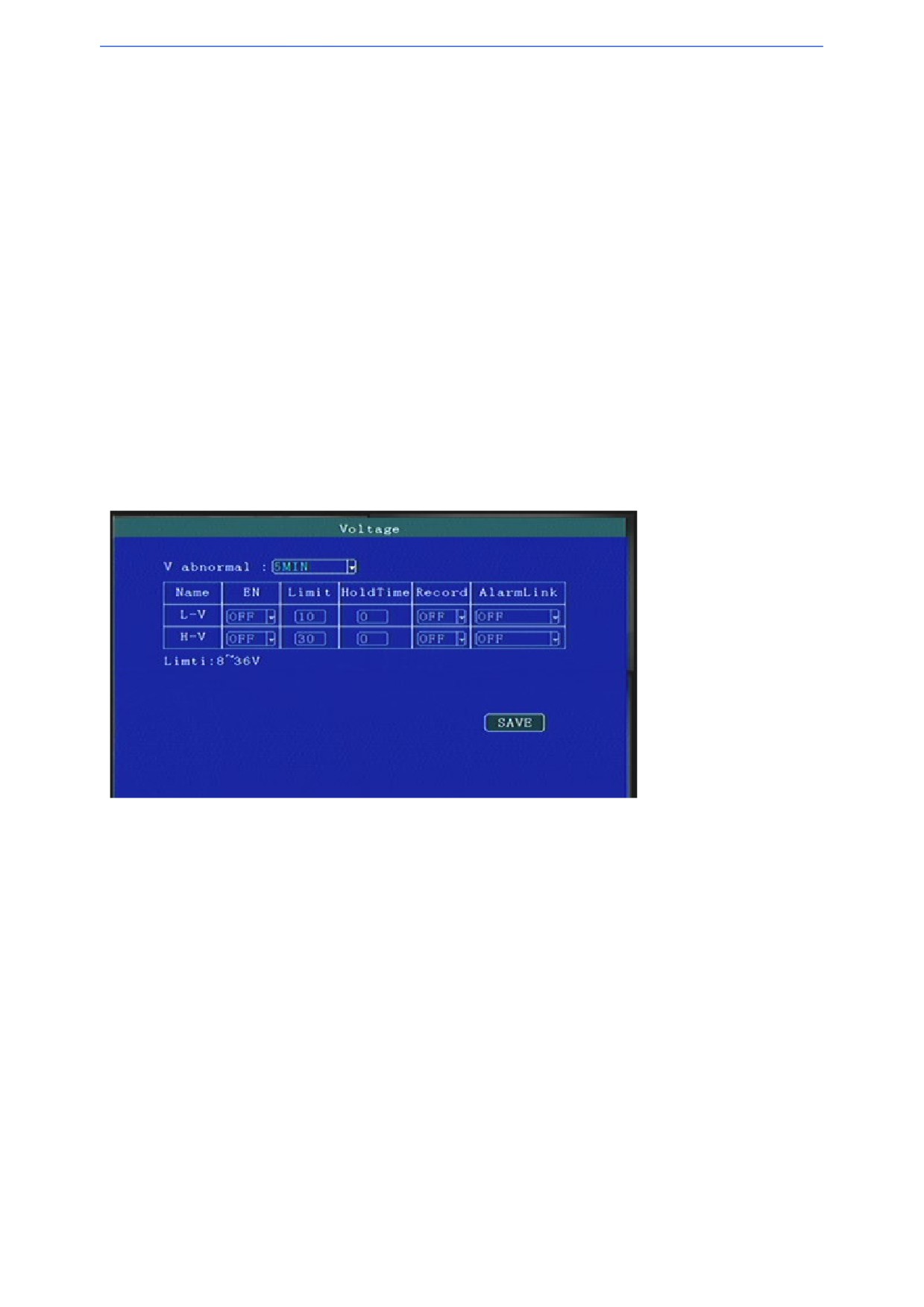

Рис. 10.31 Вид окна подменю Настройка датчика напряжения ("Напряж.")

10.7.6.1

Время превышения критического значения напряжения в сети ТС ("Напр ненорм").

В данном поле выбирается длительность превышения крайних значений напряжения в сети ТС,

по истечению которого будет сгенерировано оповещение о сверкритическом значении напря-

жения в сети ТС. Возможно установить одно из значений - моментальное оповещение ("Нет"),

1 минута ("1мин"), 5 минут ("5мин"), 10 минут ("10мин"), 20 минут ("20мин").

10.7.6.2

Разрешено ("Разр."). В данном столбце таблицы включаются и выключаются режи-

мы контроля и оповещения достижения пороговых значений напряжения: нижнего ("Н-Напр") и

верхнего ("В-Напр"). Возможные состояния режимов - Выключено ( "Выкл") или Включено ("Вкл")

для каждого из пределов.

10.7.6.3

Предельное напряжение ("Предел"). В данном столбце задается нижнее и верхнее

значения допустимого напряжения в бортовой сети ТС. Возможно задать целые значения

нижнего и верхнего пределов напряжения в сети ТС в диапазоне от 8 до 36В.

10.7.6.4

Время удержания ("Вр удер."). В данном поле задается время задержки оповеще-

ния о достижении порогового напряжения. Возможно задать задержку от 0 до 999 секунд.

По умолчанию - 0 сек.

10.7.6.5

Запись ("Запись"). В данном столбце задается состояние режима записи видео

- 51 -

значений. Или нажмите кнопку "Esс" для выхода из подменю.

10.8

НАСТРОЙКА ПЕРИФЕРИЙНЫХ УСТРОЙСТВ ("ДОП. НАСТР")

10.8.1

Описание подменю Периферийные устройства ("Доп. настр")

(см. рис.10.32)

настраиваются режимы работы видеорегистратора с периферийными устройствами: настройка

функций PTZ (панорамирование, изменение угла наклона, зуммирование) камер наблюдения,

датчика уровня топлива*, режимов работы последовательных интерфейсов RS-232 и RS-485.

Подменю содержит следующие окна:

- Настройка функций PTZ ("PTZ");

- Настройка датчика уровня топлива ("Топливо");

- Настройка последовательных интерфейсов ("Соединение").

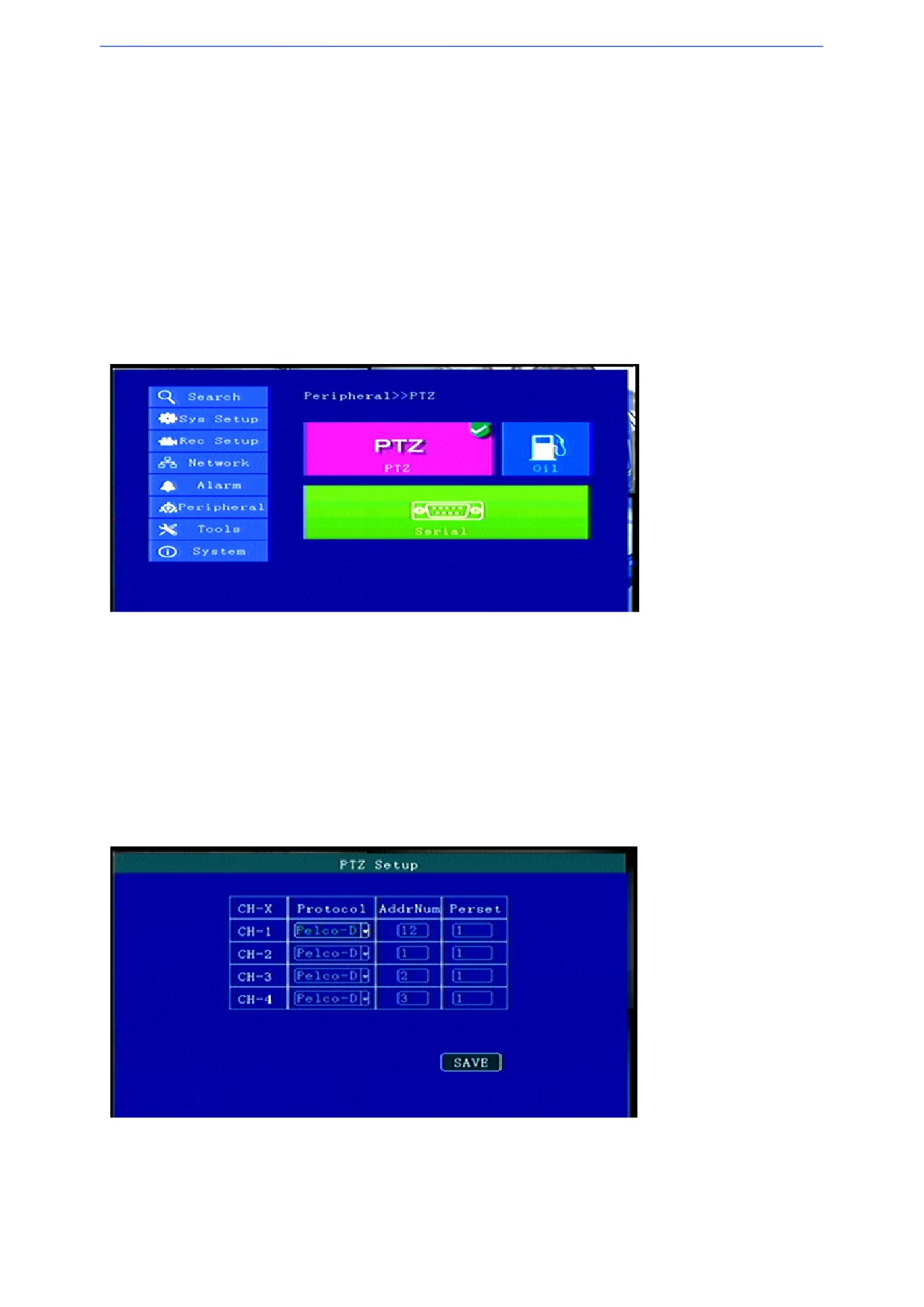

Рис. 10.32 Вид окна подменю Настройка периферийных устройств ("Доп. настр")

10.8.2

Настройка функций PTZ ("PTZ") (см. рис.10.33). В данном окне настраиваются сле-

дующие параметры функций PTZ и камер наблюдения для каждой из 4х камер видеонаблюдения

(если камеры поддерживают данную функцию):

- Протокол ("Протокол");

- Номер адреса ("Дополн");

- Предустановка ("Компл").

Рис. 10.33 Вид окна подменю Настройка функций PTZ ("PTZ")

- 53 -

10.8.2.1

Протокол ("Протокол"). В данном столбце выбираются протоколы управления

камерами, поддерживающих PTZ-функции. Возможно выбрать один из PTZ-протоколов для каж-

дой из 4х камер - Pelco-D ("Pelco-D") или Pelco-P ("Pelco-P").

10.8.2.2

Номер адреса ("Дополн"). В данном окне можно задать цифровой адрес для каж-

дой из 4х камер. Возможный диапазон адресов от 1 до 9.

10.8.2.3

Предустановка ("Компл"). В данном столбце возможно задать цифровой код пред-

варительной настройки камер наблюдения для каждой из 4х камер индивидуально. Поддержи-

ваемый диапазон цифровых кодов от 1 до 99.

10.8.3

Настройка датчика уровня топлива ("Топливо").*

* в данной версии ПО настройки датчика уровня топлива недоступны.

10.8.4

Настройка последовательных интерфейсов ("Соединение") (см. рис.10.34). В дан-

ном окне подменю "Доп. настр" настраиваются режимы работы портов последовательных

интерфейсов RS-232 и RS-485: "232_1", "485_1", "232_2" и "485_2". Для каждого из портов воз-

можно настроить следующие параметры:

- Периферия ("Вспом");

- Символьная скорость ("Бит");

- Разрядность данных ("Дата в");

- Стоповый бит ("Стоп в");

- Проверочный бит ("Пров в)";

- Управляющий бит ("Ctrl в");

- Сохранение настроек ("Сохр.").

Рис. 10.34 Вид окна подменю Настройка последовательных интерфейсов ("Соединение")

10.8.4.1

Периферия ("Вспом"). В данном столбце для каждого порта возможно выбрать один

из видов периферийных устройств:

- Выключено ("Выкл"),

- "UT";

- "PTZ";

- "LED-подсв";

- "TTS0";

- "TTS1";

- 54 -

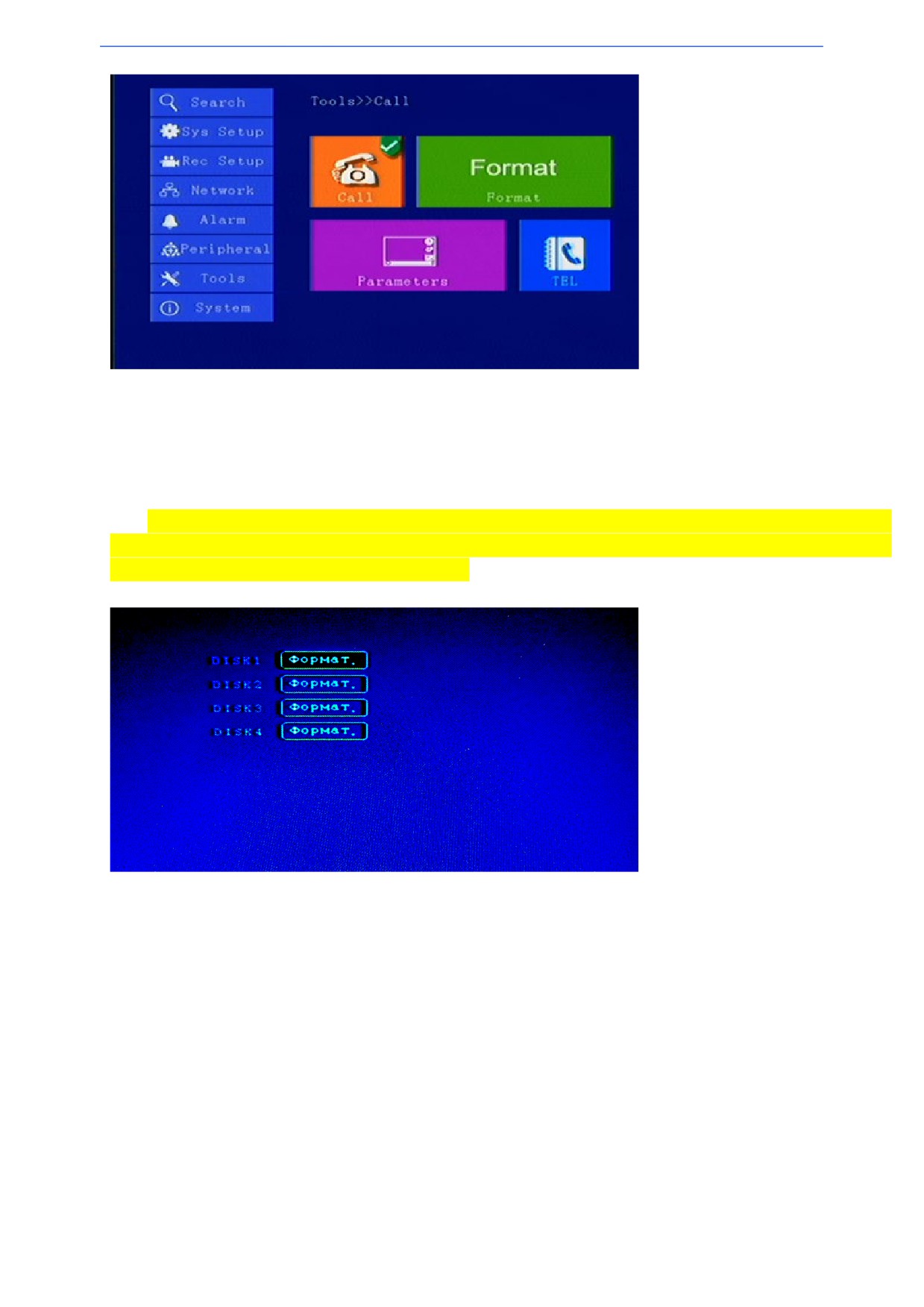

Рис. 10.35 Вид окна подменю Системные инструменты ("Инструм")

10.9.3

Форматирование накопителей ("Форматирование") (см. рис.10.36). В данном окне

подменю

Системные инструменты возможно произвести принудительное форматирование

накопителей информации установленных в видеорегистратор.

Обратите внимание! При установке нового накопителя в видеорегистратор, накопитель

информации будет автоматически отформатирован видеорегистратором с удалением всей

содержащейся на накопителе информации.

Рис. 10.36 Вид окна подменю Форматирование накопителей ("Форматирование")

10.9.4

Параметры импорта, экспорта и сброс системных настроек ("Параметры")

(см. рис.10.37). В данном окне меню Системные инструменты возможно произвести импорт,

экспорт и сброс системных настроек видеорегистратора. Окно содержит следующие поля:

- Импорт параметров ("Импорт параметров");

- Экспорт параметров ("Экспорт параметров");

- Заводские настройки ("Настройки по умолч").

10.9.4.1

Импорт параметров ("Импорт параметров"). Данная команда позволяет загрузить

с карты памяти в видеорегистратор системные настройки с другого видеорегистратора. После

считывания системных настроек видеорегистратор перезагрузится для применения считанных

системных настроек (примерно через 20-25 секунд после считывания).

10.9.4.2

Экспорт параметров

("Экспорт параметров"). Данная команда записывает

на SD-карту файлы системных настроек.

- 56 -

10.9.4.3

Заводские настройки ("Настройки по умолч"). Данная команда позволяет сбро-

сить настройки видеорегистратора на настройки по умолчанию (заводские).

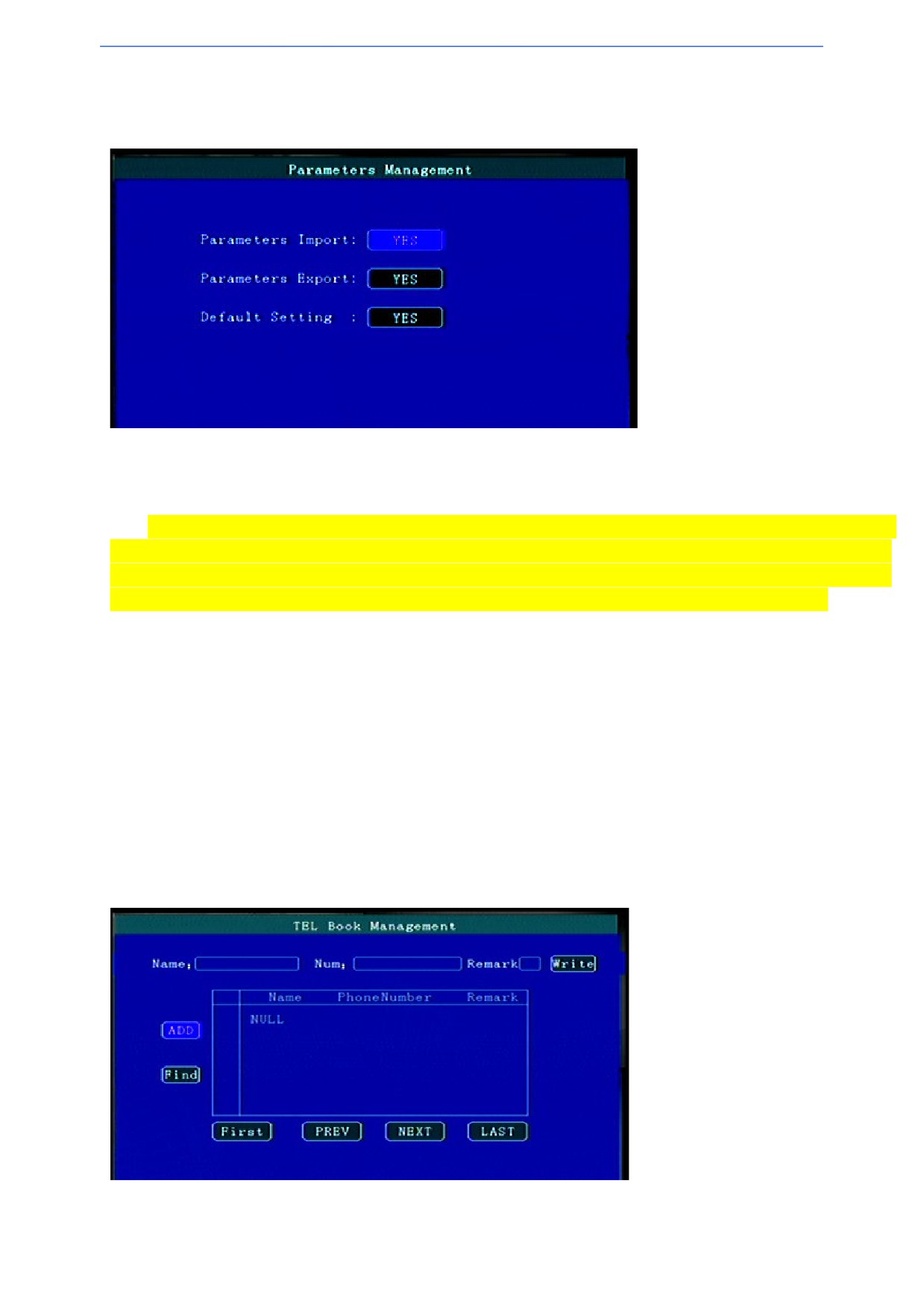

Рис. 10.37 Вид окна подменю Параметры импорта, экспорта и сброс системных настроек

("Параметры")

Внимание! Если используется несколько видеорегистраторов с одинаковыми настройками,

используйте команды меню - "Экспорт параметров" и "Импорт параметров" для настройки

нескольких устройств. После настройки одного устройства экспортируйте системные настройки

на SD-карту, а затем импортируйте в другие видеорегистраторы для быстрой настройки

10.9.5

Управление телефонной книгой ("Телефон") (см. рис.10.38). Данное окно подменю Си-

стемные инструменты позволяет внести, найти и отредактировать номера телефонов предна-

значенные для оповещения о наступлении тревожных событий. Данное окно подменю содержит

следующие опции:

- Страница ("Страница");

- Добавить ("Добав");

- Найти ("Найти");

- Первый ("Первый");

- Предыдущий ("Пред");

- Следующий ("След");

- Последний ("Послед").

Рис. 10.38 Вид окна подменю Управление телефонной книгой ("Телефон")

- 57 -

10.9.5.1

Страница ("Страница"). Данное поле позволяет отследить номер текущей страница

и общее число страниц в телефонной книге.

10.9.5.2

Добавить ("Добав"). Данное поле предназначено для внесения записей в телефон-

ную книгу.

10.9.5.3

Найти ("Найти"). Данное поле позволяет найти контакт по заданному имени или

номеру телефона.

10.9.5.4

Первый ("Первый"). Данное поле позволяет переместить выделение на первый

контакт в телефонной книге.

10.10

СИСТЕМНАЯ ИНФОРМАЦИЯ ("СИСТЕМА")

10.10.1

Описание подменю Системная информация ("Система") (см. рис.10.39) содержит

системную информацию о видеорегистраторе, телекоммуникационных подключениях терми-

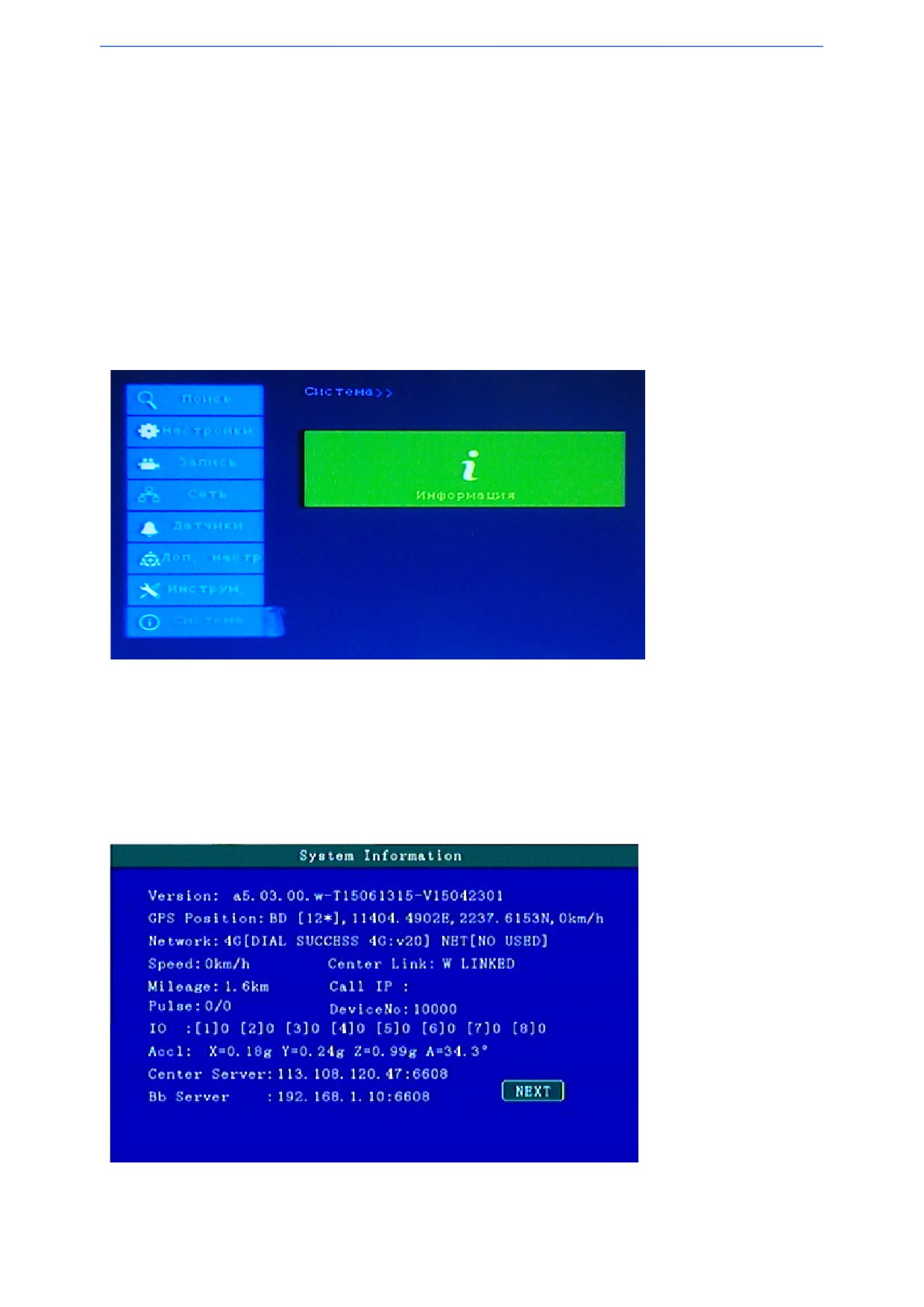

Рис. 10.39 Вид окна подменю Системная информация ("Система")

нала, информацию о моментальных скорости, текущем пробеге, ускорении, наклону ТС, состоя-

нию зажигания и напряжения в бортовой сети, о состоянии и статусе накопителей информации,

состоянию последовательных портов и прочее на 3х страницах подменю (см.рис. 10.40-10-42).

Информацию можно просмотреть через главное меню или нажатием кнопки "Info" на пульте ДУ.

Рис. 10.40 Вид окна подменю Системная информация ("Система"), стр.1

- 58 -

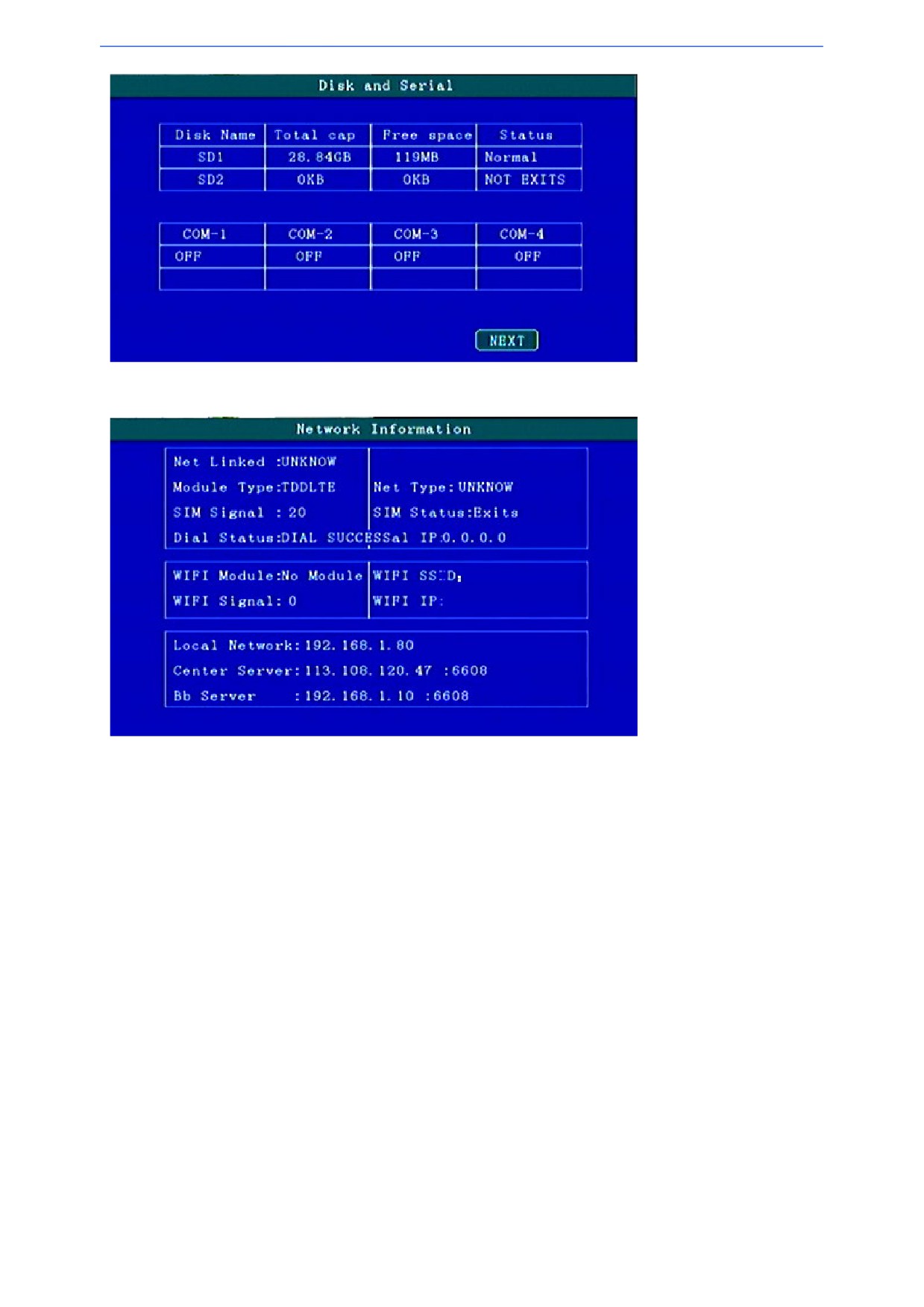

Рис. 10.41 Вид окна подменю Системная информация ("Система"), стр.2

Рис. 10.42 Вид окна подменю Системная информация ("Система"), стр.3

- 59 -

///////////////////////////////////////
