FNB Каталог насосов

Содержание каталога

О компании

Насосы с рабочим колесом двойного всасывания, двойным спиральным,

аксиально-разделенным корпусом Серия Альвео

Описание конструкции

Маркировка и рабочие характеристики

Многоступенчатые секционные центробежные насосы Серия Альтус

Технические характеристики

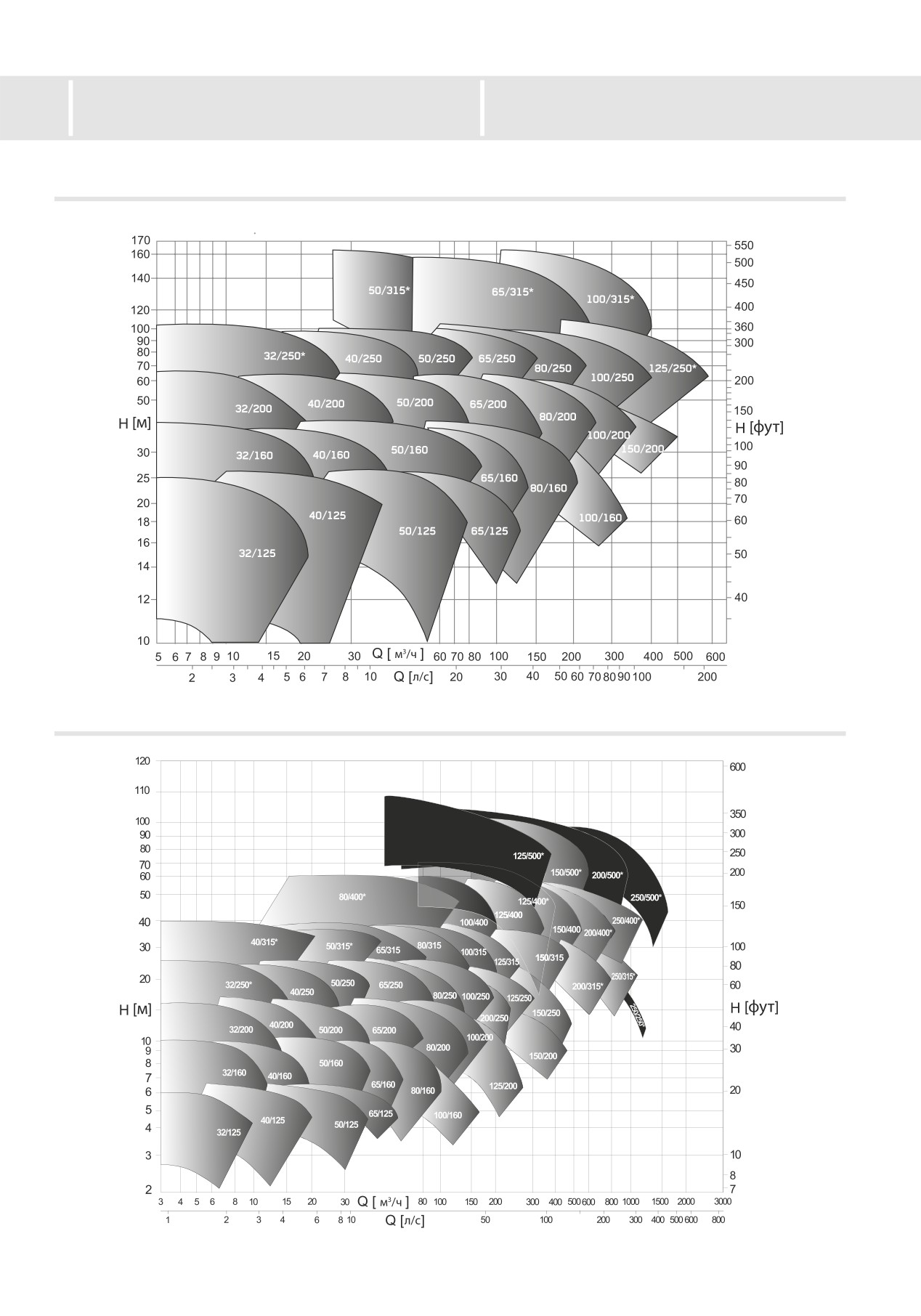

Область характеристик при частоте оборотов n = 1500 об/мин / n = 3000 об/мин

Особенности конструкции, модификации

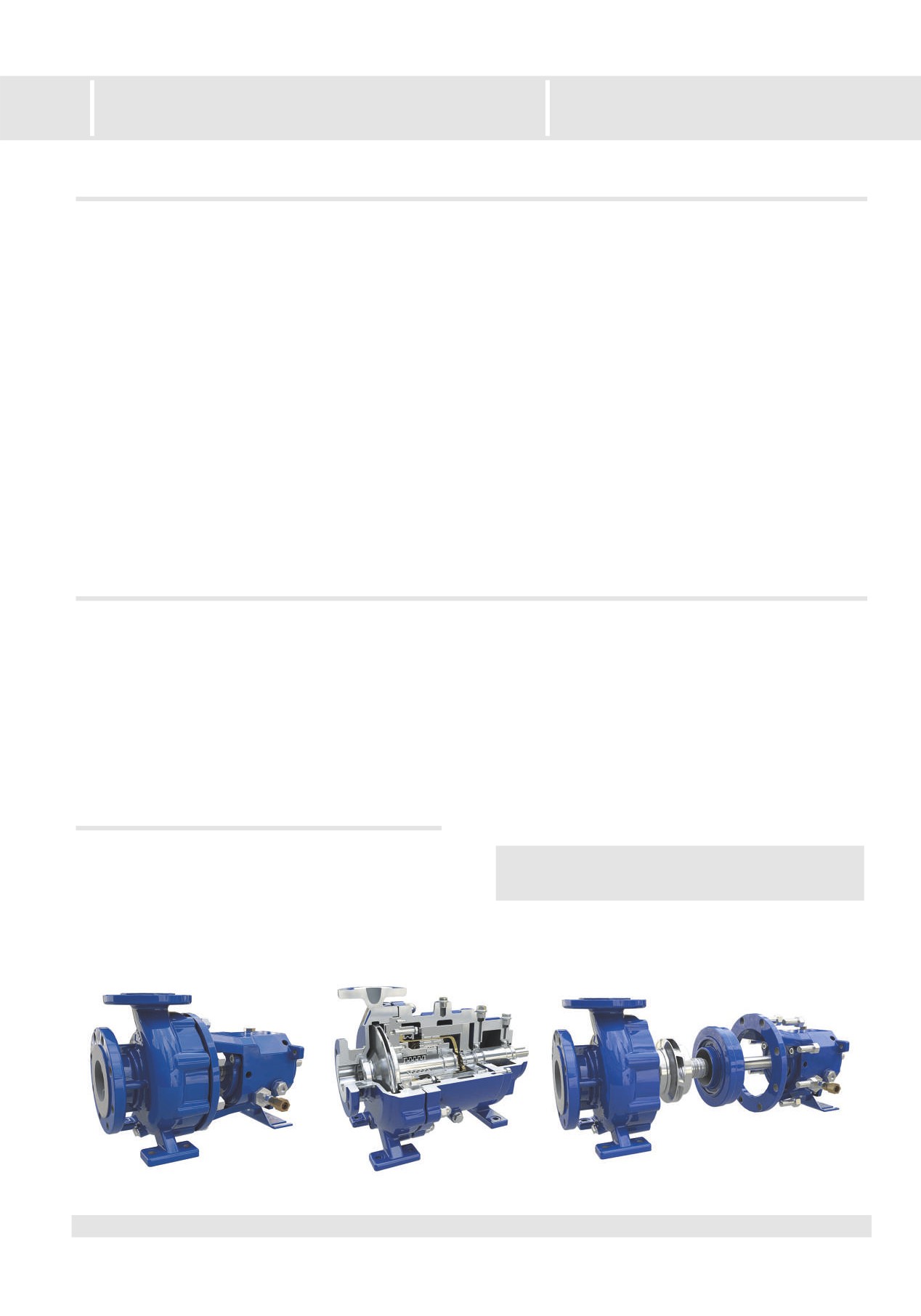

Химические одноступенчатые центробежные горизонтальные насосы Серия Олеум

Описание конструкции

Рабочие характеристики

Горизонтальные одноступенчатые консольные центробежные насосы Серия Амнис

Технические характеристики

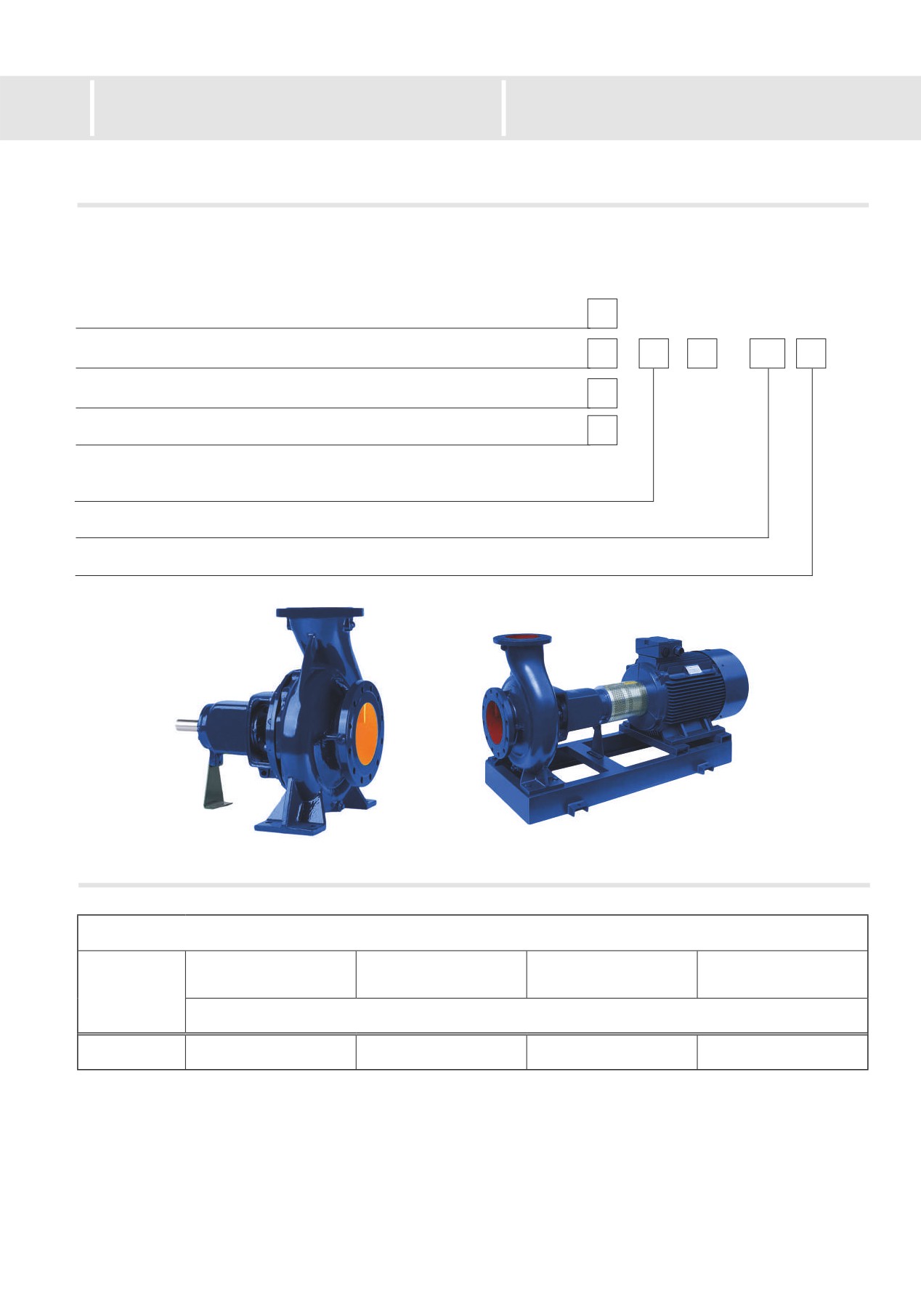

Обозначение насосов

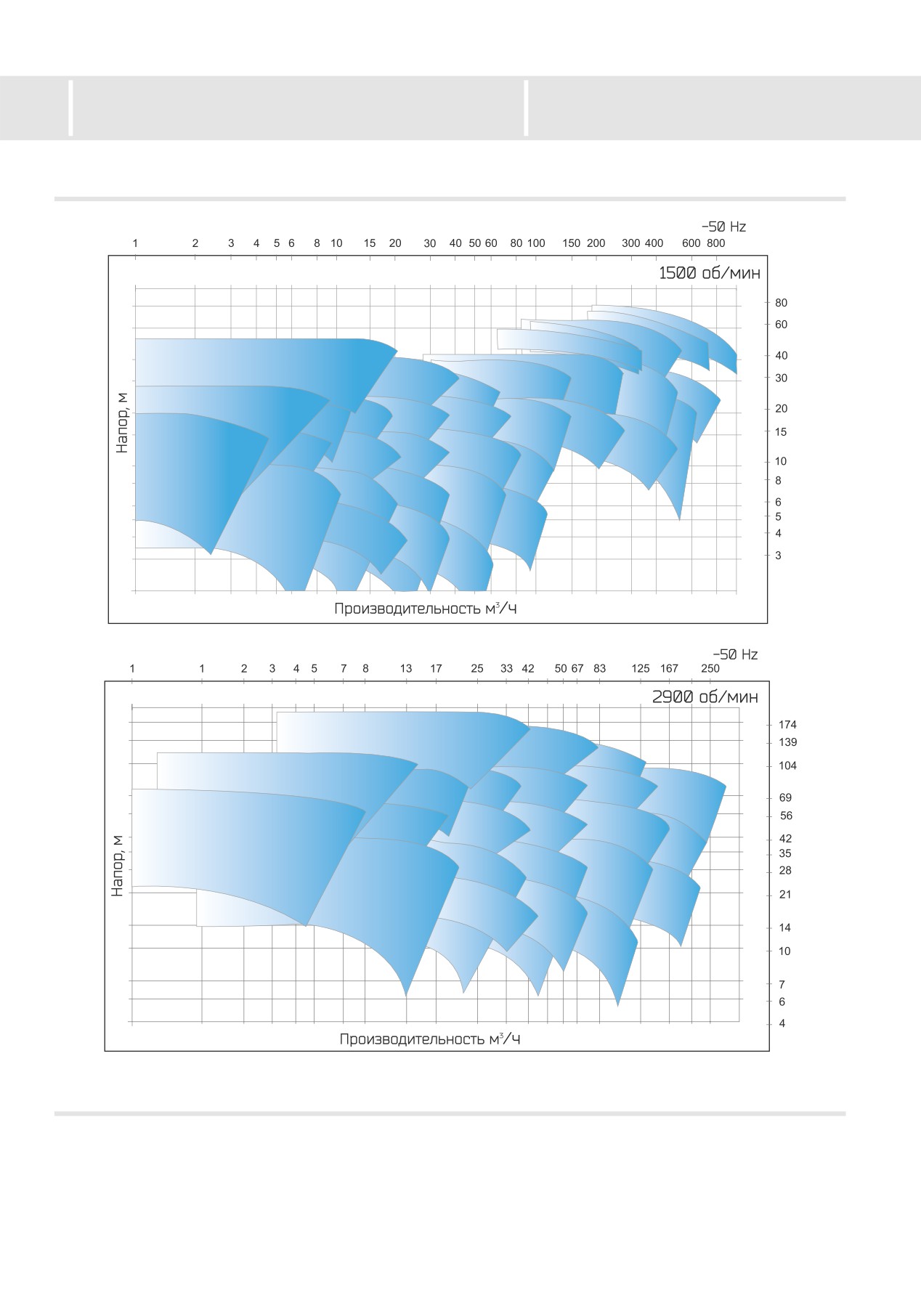

Область характеристик при частоте оборотов n = 2900 об/мин / n = 1450 об/мин

Область характеристик при частоте оборотов n = 950 об/мин

Электрические насосы для перекачки сточных вод Серия Атолло

Введение

Механические характеристики

Особенности гидравлики

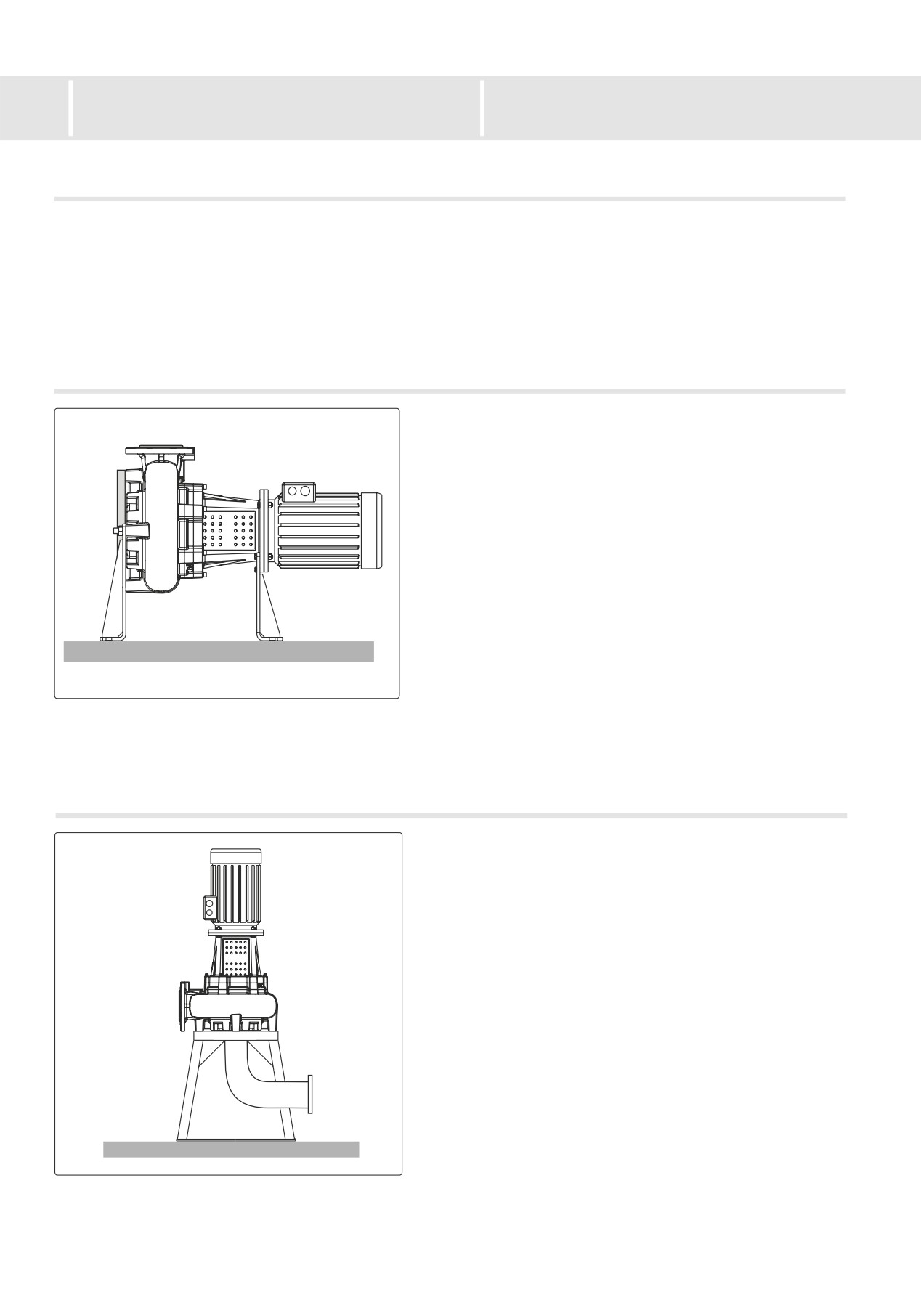

Возможные способы установки

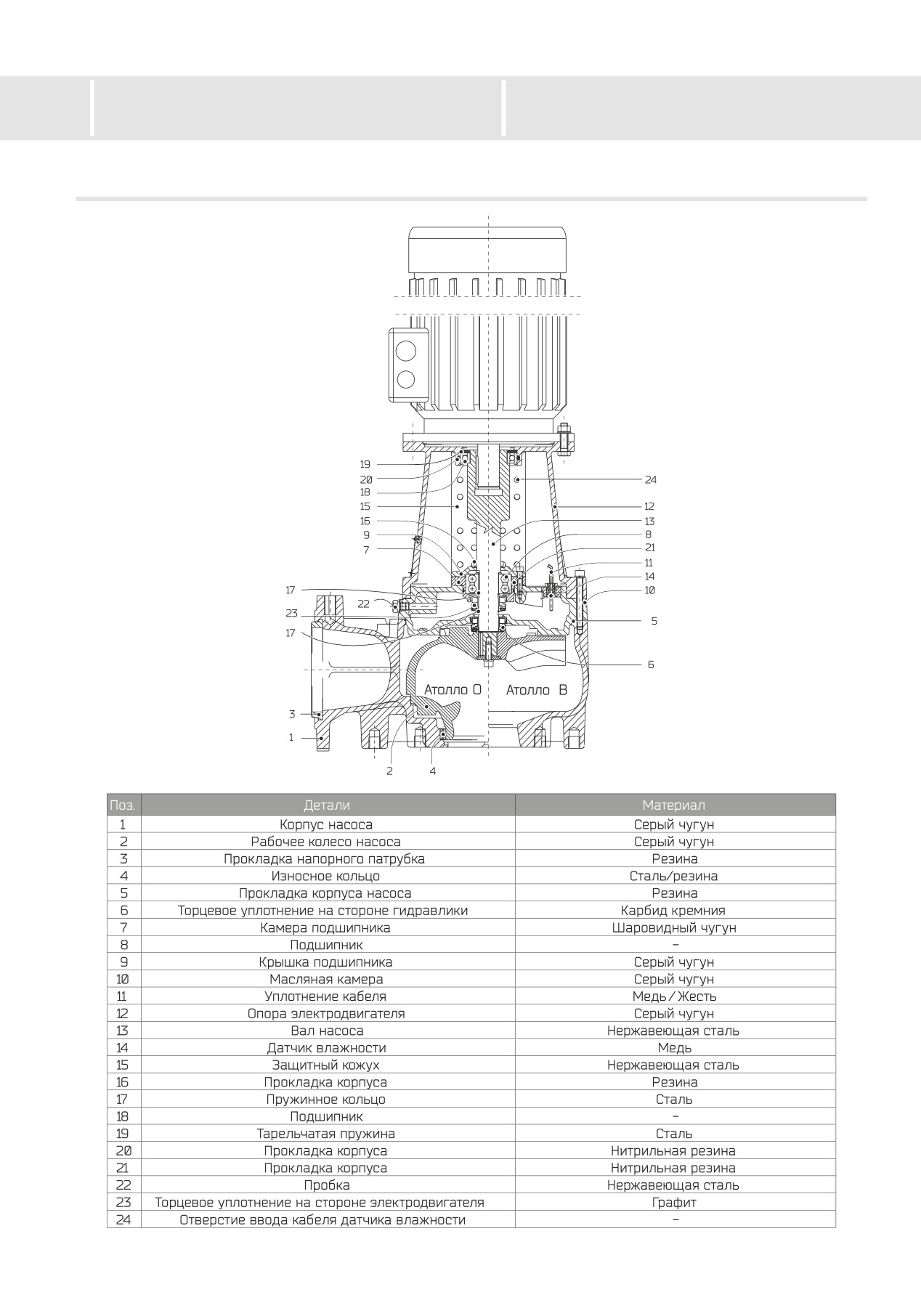

Конструкция и материалы

Одноступенчатые центробежные насосы Серия Монтис

Технические характеристики

Конструкция насоса и материалы

Общие габаритные размеры

Рабочие характеристики насосов

31-35

Насосы FNB по стандарту API 610

Нефтехимические насосы серии FNB-OH1

Нефтехимические насосы серии FNB-OH2

Одноступенчатые центробежные насосы двойного всасывания FNB-BB1

Центробежные двухопорные насосы с радиальным разъёмом корпуса FNB-BB2

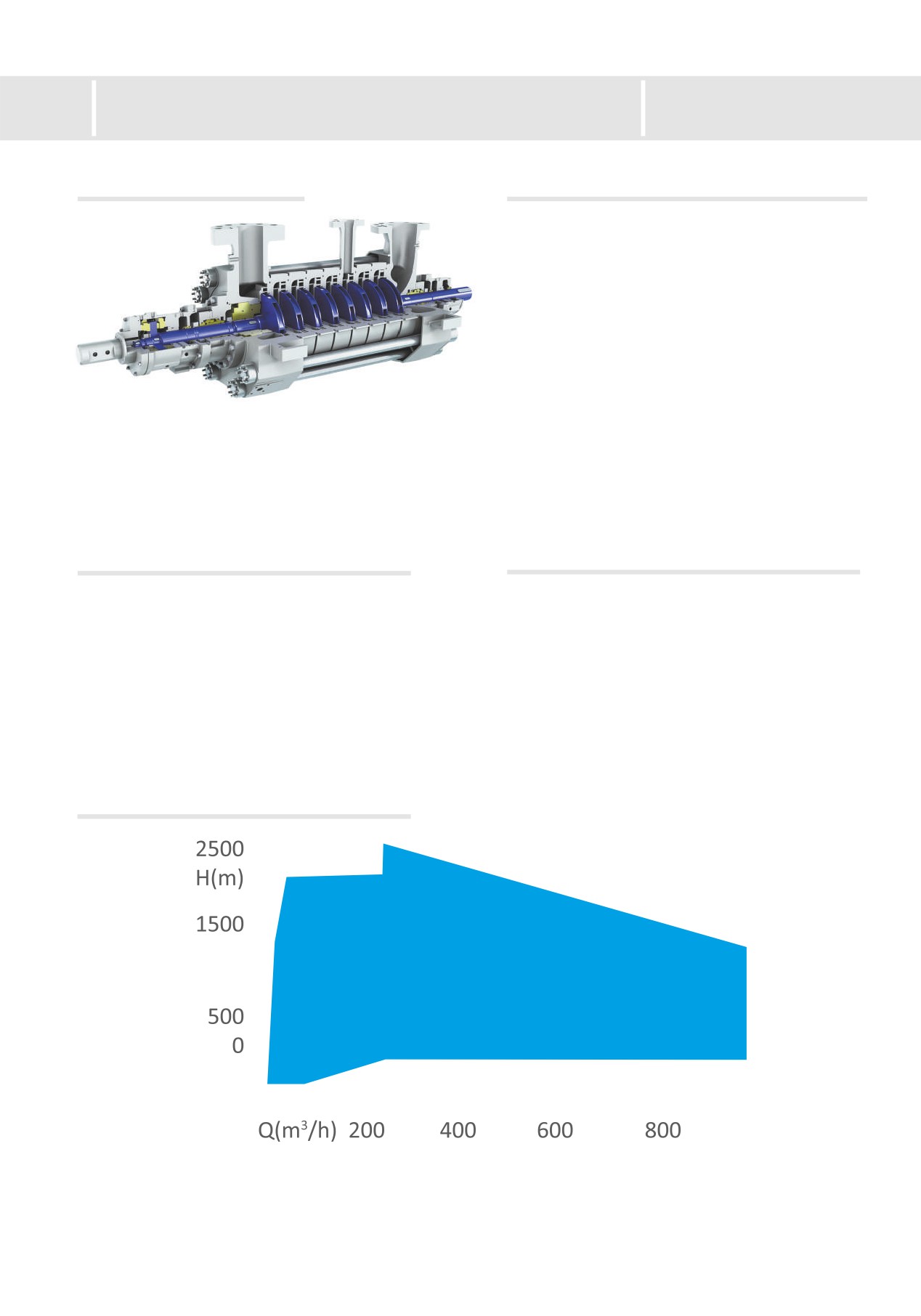

Горизонтальные многоступенчатые центробежные насосы с осевым разъёмом корпуса FNB-BB3

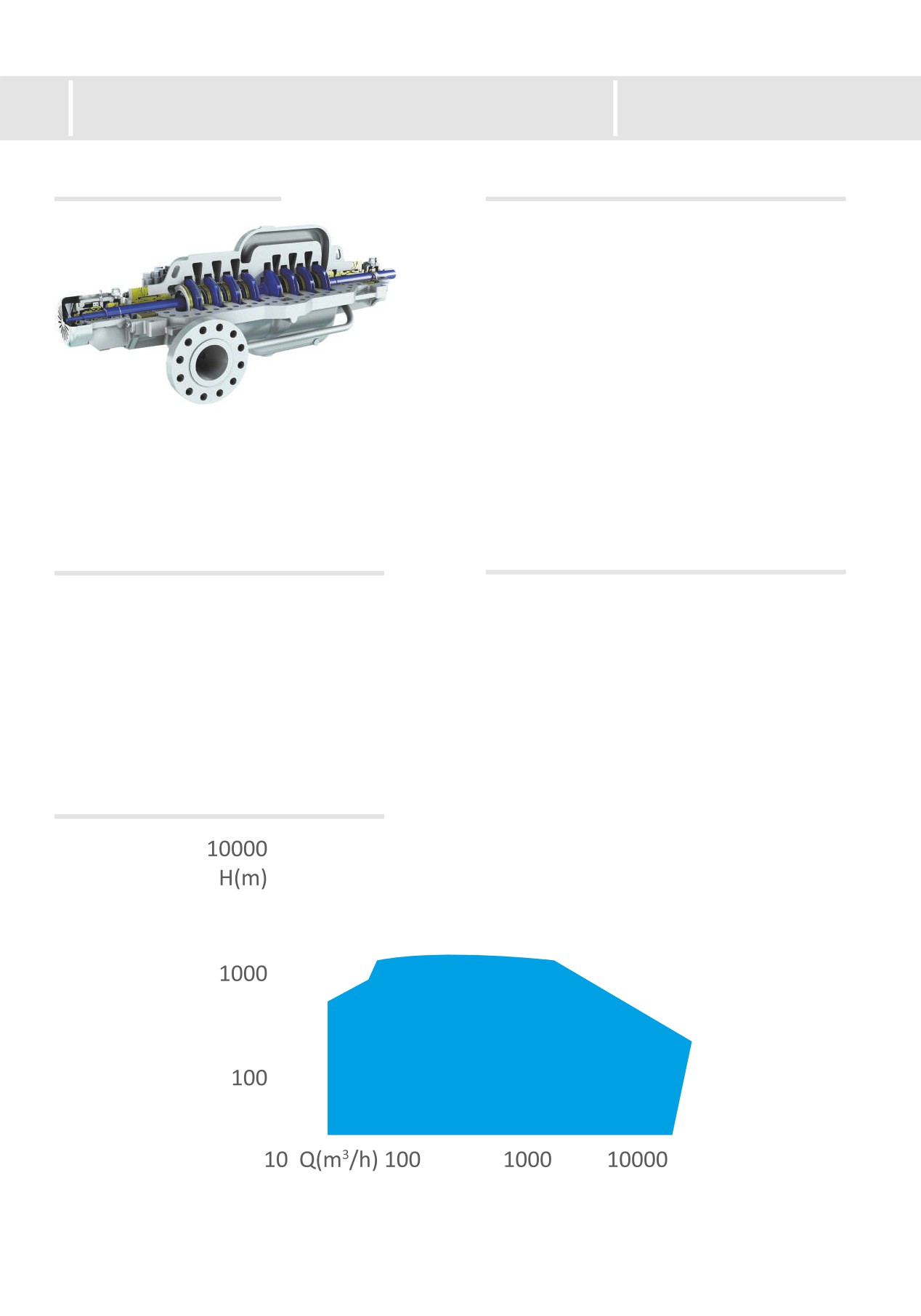

Горизонтальные многоступенчатые центробежные насосы с осевым разъёмом корпуса FNB-BB4

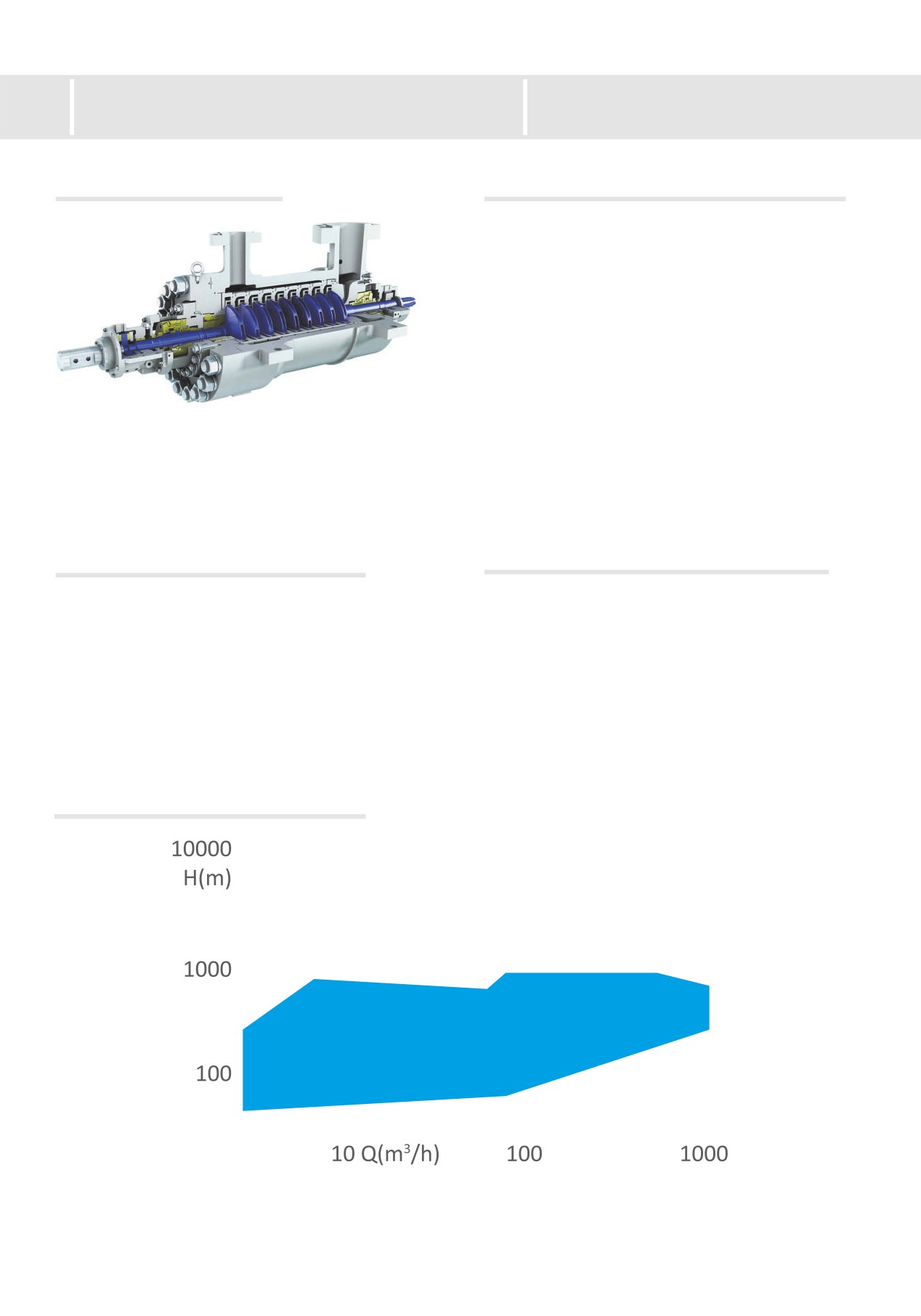

Горизонтальные двухкорпусные насосы серии FNB-BB5

Станции пожаротушения Серия Оптимус

Описание конструкции

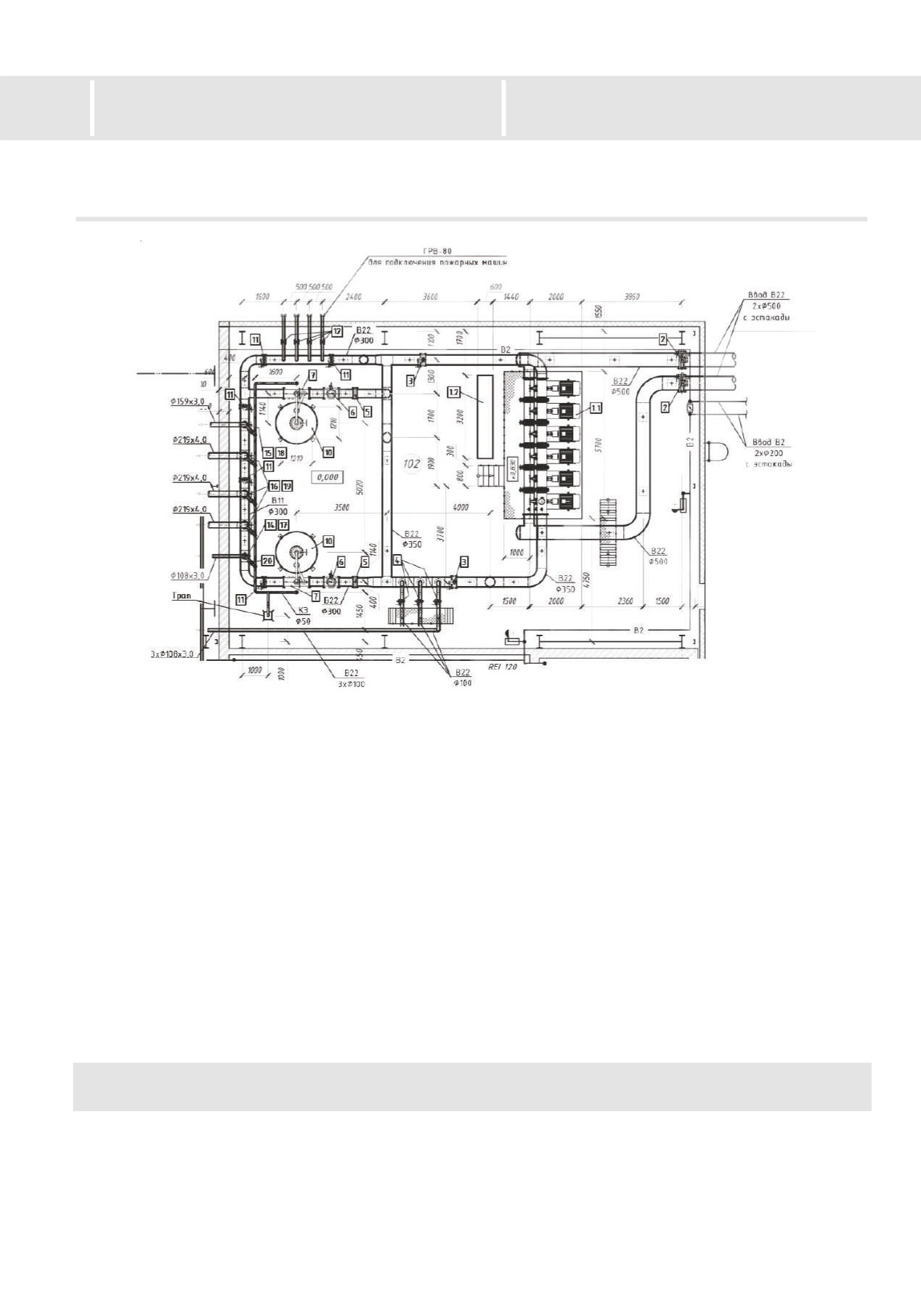

Пример эксплуатации основного оборудования и запорной арматуры

совмещенной станции пенно-водяного пожаротушения

О компании

Компания «F&B Engineering» специализируется на инжиниринге и автоматизации технологических

линий для широкого спектра предприятий промышленности и энергетики, объектов муниципаль-

ного и жилищно-коммунального хозяйства.

Ключевым направлением нашей деятельности является инжиниринг систем транспортирования

жидкостей, газов и сыпучих сред, что подразумевает предоставление заказчику полного комплекса

услуг, связанных с реализацией проектов различной сложности за счет рациональных и эффектив-

ных решений.

Насосное оборудование

ООО «ФНБ Инжиниринг» производит агрегатирование и поставку насосного оборудования высо-

кого качества по разумным ценам. Гарантией надежности наших насосных агрегатов служит опыт

мировых производителей насосов, а также специалистов нашей компании. Статус официального

партнера-дистрибьютора на территории России таких производителей, таких как: KSB AG (Герма-

ния), CAPRARI (Италия), КОМАК (Голландия), PENTAX (Италия), RUHRPUMPEN (Германия) , GORMAN-

RUPP (США), INDAR (Испания) позволяет ООО «ФНБ Инжиниринг» осуществлять прямые поставки

гидравлической части насосного агрегата, с последующим агрегатированием собственными

силами на территории РФ

Комплектация насосного агрегата производства ООО «ФНБ Инжиниринг»:

• Насос европейского производства;

• Рама российского производства;

• Электродвигатель российского производства (стандарт). Возможна комплектация

электродвигателями АВВ, Siemens, WEG;

• Пластинчатая муфта Flender или аналог;

• Торцевое уплотнение и обвязка КИП российского или европейского производства

(по согласованию с Заказчиком).

Преимущества

• Высокое качество и характеристики насосного агрегата за счет применения насосов ведущих

мировых производителей;

• Низкая стоимость агрегата вследствие использования качественных российских комплектующих

и агрегатирования на территории РФ;

• Быстрые сроки поставки агрегата и запчастей;

• Широкая номенклатура для решения любых задач;

• Стандартизация согласно ТР ТС;

• Сделано в России.

Системы управления дня насосных станций FNB CONTROL

ООО «ФНБ Инжиниринг», являясь официальным партнером и системным интегратором компании

Schneider Electric, имеет полный цикл производства шкафов и систем управления для автоматизации

предприятий в том числе шкафов управления насосными станциями. Наши шкафы управления стан-

дартизированы по ГОСТ Р 51321.1-2007 (МЭК 60439-1: 2004), ГОСТ 30804.6.2-2013,

ГОСТ 30804.6.4-2013, ГОСТ 30804.3.2-2013, ГОСТ 30804.3.3-2013.

Шкафы управления FNB CONTROL предназначены для насосных станций::

• Циркуляции

• Поддержания давления/температуры/расхода

• Пожаротушения

• Повышения давления

Насосы с рабочим колесом двойного всасывания,

двойным спиральным, аксиально-разделенным

Серия Альвео

корпусом

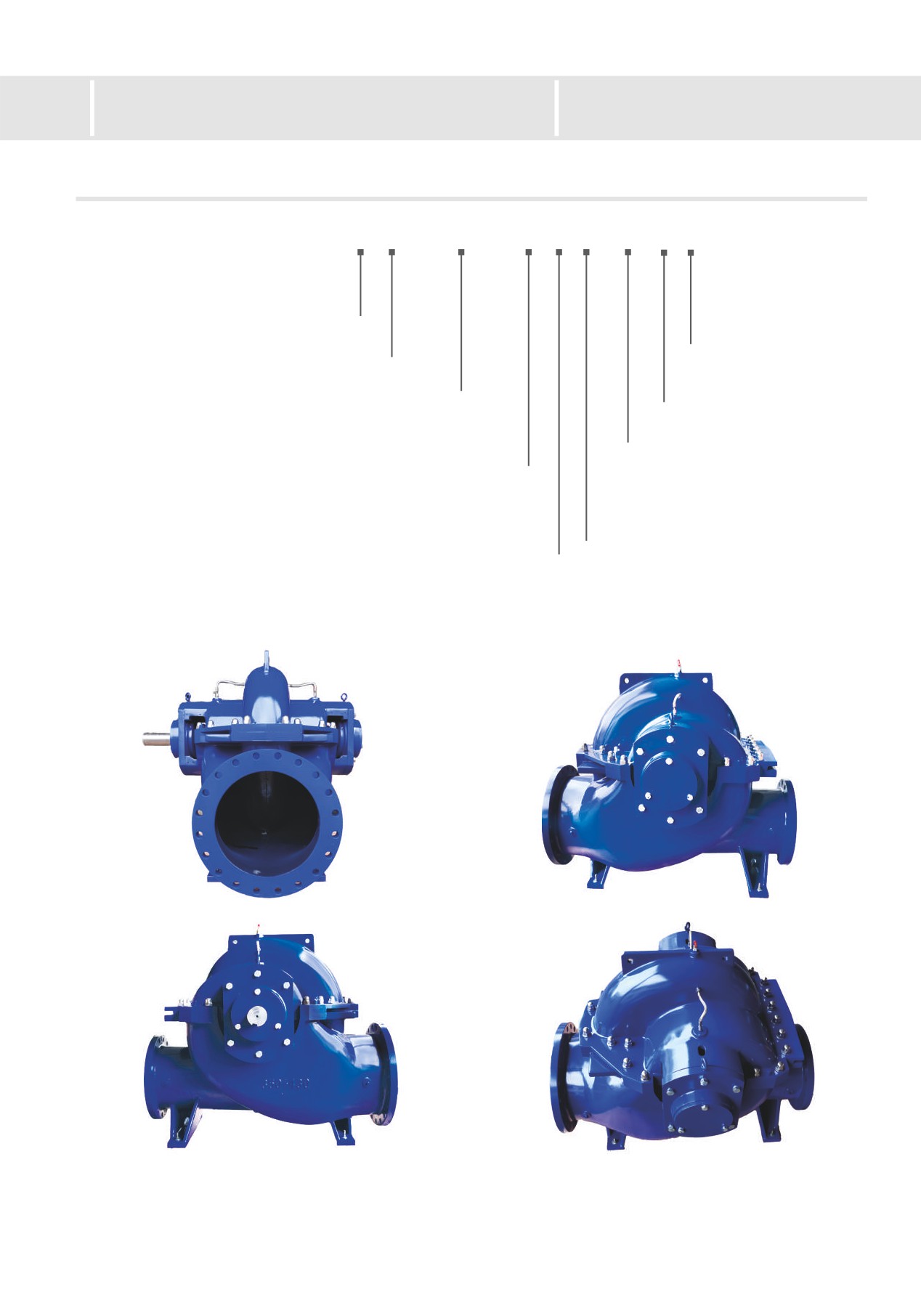

Описание конструкции

• Одноступенчатый или многоступенчатый горизонтальный центробежный насос

• Горизонтально разделенный корпус, одно-завитковый или двух-завитковый

минимизирует осевые нагрузки и позволяет работать в широком диапазоне

производительности

• Стандартные фланцевые соединения

• Закрытые рабочие колеса всего модельного ряда, обеспечивают

гидравлический баланс, исключающий осевые нагрузки

• Вращение по часовой стрелке или против часовой стрелки

• Подшипники жидкой либо консистентной смазки

• Наполнительная коробка обеспечивает возможность механического уплотнения

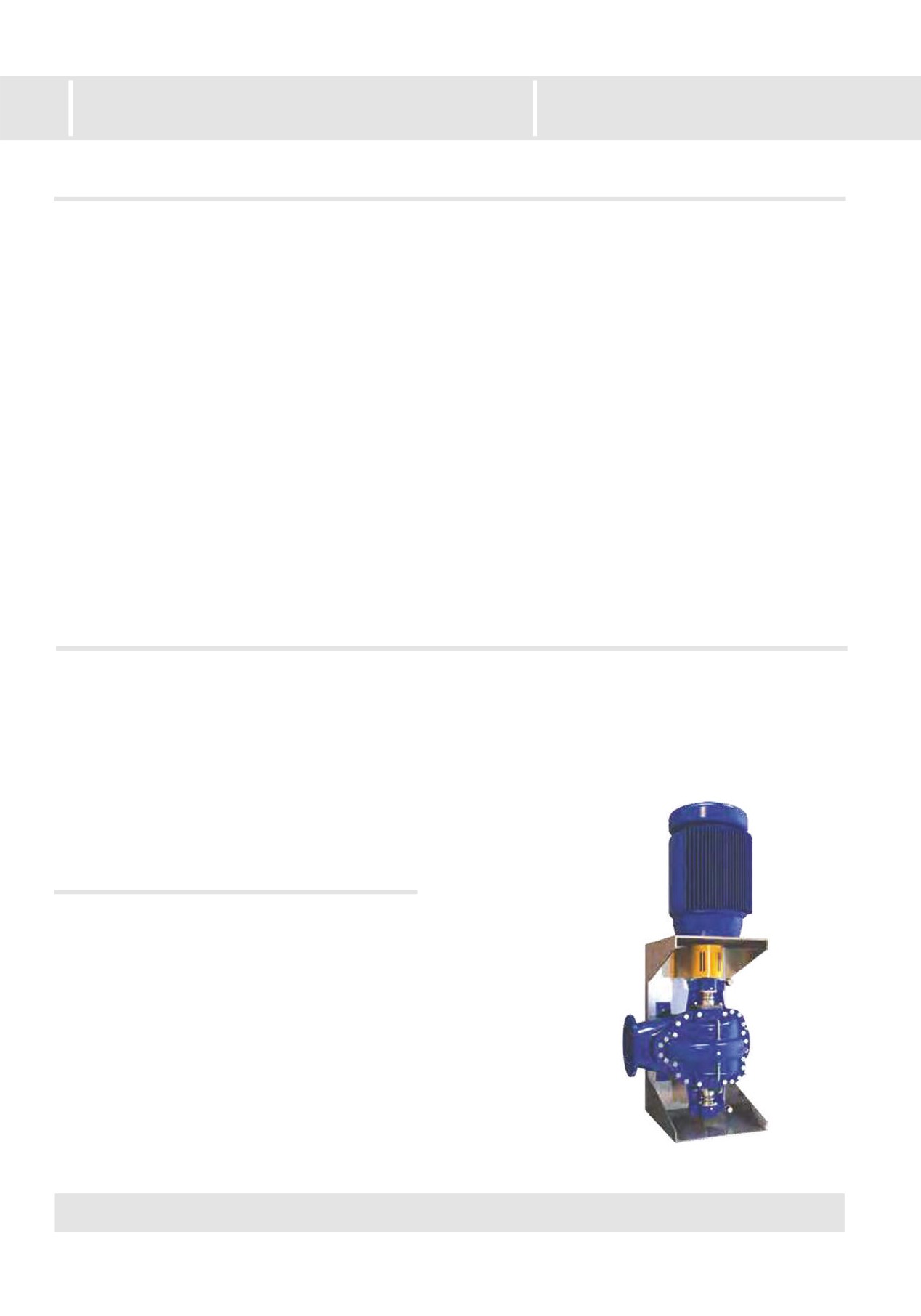

• Возможность горизонтального или вертикального монтажа

• Корпус насоса на опорных лапах

Насосы ООО «ФНБ Инжиниринг» модельного ряда Альвео являются одно- или многоступенчатыми

насосами, с рабочим колесом двойного всасывания, двойным спиральным, аксиально разделен-

ным корпусом. Всасывающий и нагнетательный патрубки расположены, на одной линии, в горизон-

тальной плоскости.

Широкий диапазон применения

• Градирни

• Сахарнаяпромышленность

• Муниципальное водоснабжение

• Бумажная промышленность

• Мелиорация

• Пожаротушение

• Горнорудное дело

• Магистральное водоснабжение

• Нефтехимическая промышленность

• Энергетика

Преимущества

Широкий модельный ряд под решение конкретной задачи;

Возможность специального «проектного» исполнения

насосов с расходом до 31800 м³/ч и напором до 340 м;

Вариации исполнения насосов по стандартам API610;

Изготовление насосных агрегатов по программе

импортозамещения.

Примечание: Подбор насосов серии Альвео осуществляется техническим специалистами

компании ООО «ФНБ Инжиниринг»

Насосы с рабочим колесом двойного всасывания,

двойным спиральным, аксиально-разделенным

Серия Альвео

корпусом

Обозначение насосов

АЛЬВЕО Д200 - 520 / СЧ. 1. 1. 150 4. X

Д - горизонтальный двустороннего входа

ДВ - вертикальный двустороннего входа

Специальное исполнение

(если требуется)

диаметр напорного патрубка

нормальный диаметр рабочего колеса

Число полюсов электродвигателя

материал корпуса насоса:

СЧ - серый чугун

ВЧ - высокопрочный чугун

Мощность электродвигателя

СТ - сталь углеродистая

НЖ - сталь нержавеющая

Материал рабочего колеса:

Тип уплотнения вала:

1 - серый чугун

1 - двойное сальниковое

2 - высокопрочный чугун

2 - одинарное торцевое

3 - нержавеющая сталь

3 - двойное торцевое

4 -бронза

Насосы с рабочим колесом двойного всасывания,

двойным спиральным, аксиально-разделенным

Серия Альвео

корпусом

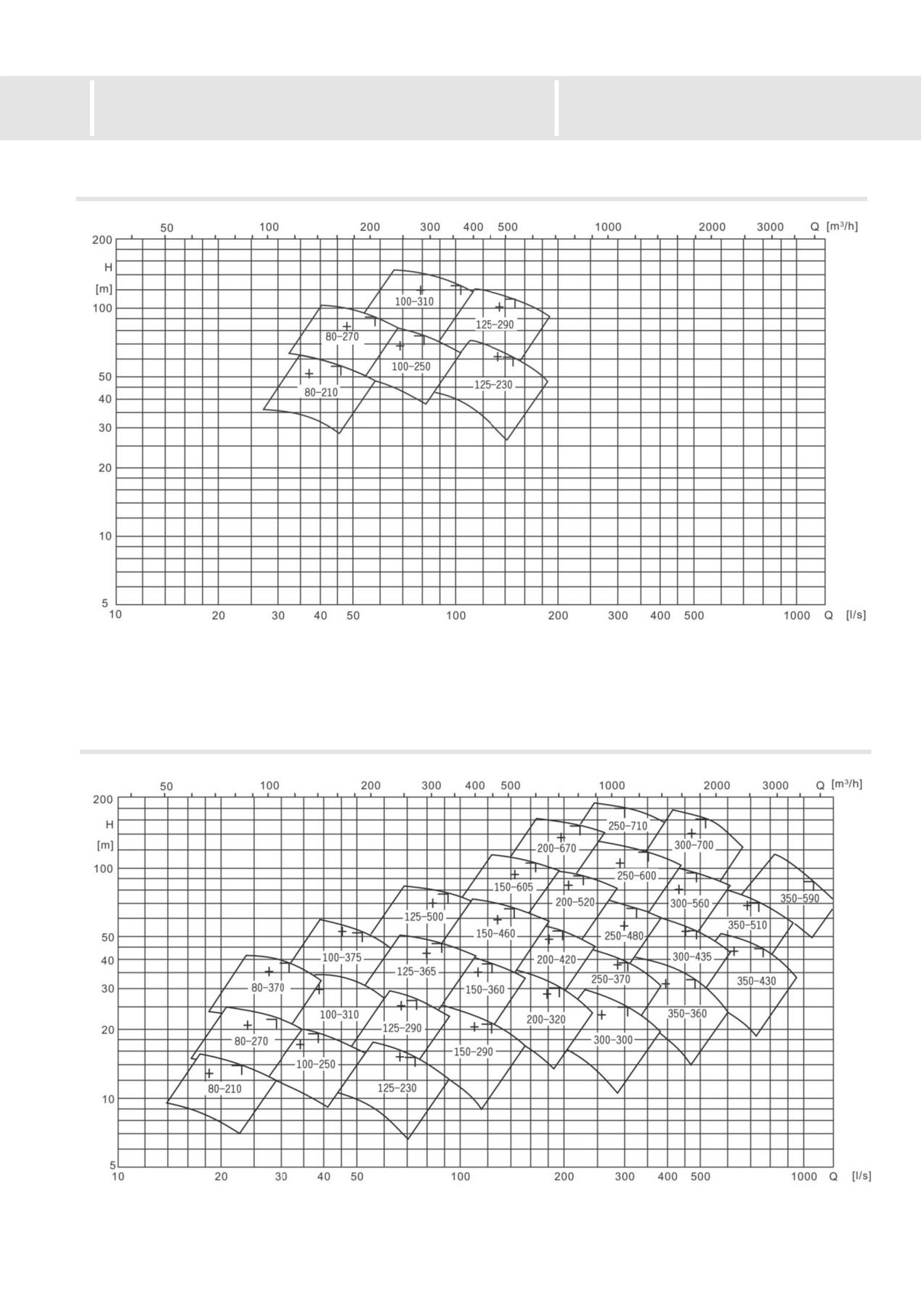

серия АЛЬВЕО насосов двустороннего входа горизонтальное исполнение на 1450 об/мин

мин. расход,

макс. расход,

минимальный напор,

максимальный напор,

маркировка

м³/ч

АЛЬВЕО Д80-210

122

АЛЬВЕО Д80-270

136

АЛЬВЕО Д80-370

148

АЛЬВЕО Д100-250

230

23,4

АЛЬВЕО Д100-310

230

АЛЬВЕО Д100-375

252

АЛЬВЕО Д125-230

340

АЛЬВЕО Д125-290

396

АЛЬВЕО Д125-365

440

АЛЬВЕО Д125-500

420

АЛЬВЕО Д150-290

108

610

АЛЬВЕО Д150-360

108

620

АЛЬВЕО Д150-460

119

650

АЛЬВЕО Д150-605

144

740

123

АЛЬВЕО Д200-320

150

930

АЛЬВЕО Д200-420

180

1000

АЛЬВЕО Д200-520

300

1100

103

АЛЬВЕО Д200-670

200

1000

166

АЛЬВЕО Д250-370

260

1500

АЛЬВЕО Д250-480

300

1650

АЛЬВЕО Д250-600

500

1700

135

АЛЬВЕО Д250-710

400

1700

203

АЛЬВЕО Д300-300

270

1500

АЛЬВЕО Д300-435

500

2500

АЛЬВЕО Д300-560

400

2500

114

АЛЬВЕО Д300-700

750

2300

183

АЛЬВЕО Д350-360

370

2400

АЛЬВЕО Д350-430

500

3500

АЛЬВЕО Д350-510

700

3600

АЛЬВЕО Д350-590

800

4700

120

АЛЬВЕО Д350-620

1000

2700

137

АЛЬВЕО Д400-540

700

3500

100

АЛЬВЕО Д400-620

1000

4200

132

Насосы с рабочим колесом двойного всасывания,

двойным спиральным, аксиально-разделенным

Серия Альвео

корпусом

серия АЛЬВЕО насосов двустороннего входа горизонтальное исполнение на 725 об/мин

мин.расход,

макс.расход,

минимальный напор,

максимальный напор,

маркировка

м³/ч

АЛЬВЕО Д800-740

3000

11000

АЛЬВЕО Д800-840

3000

11500

АЛЬВЕО Д800-970

3000

12000

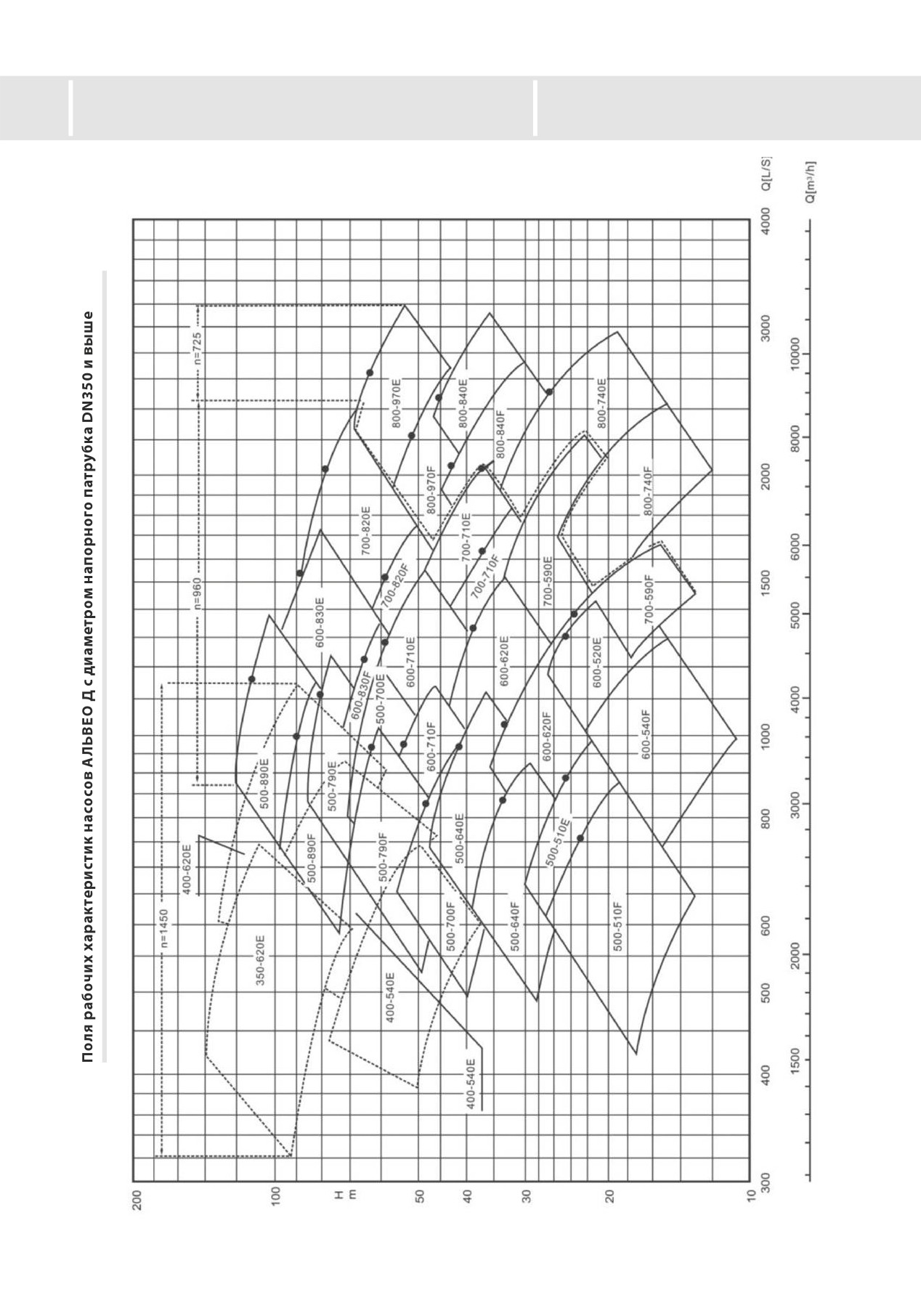

серия АЛЬВЕО насосов двустороннего входа горизонтальное исполнение на 960 об/мин

мин.расход,

макс.расход,

минимальный напор,

максимальный напор,

маркировка

м³/ч

АЛЬВЕО Д500-510

1000

4000

АЛЬВЕО Д500-640

1100

5000

АЛЬВЕО Д500-700

1300

5000

АЛЬВЕО Д500-790

1300

5300

АЛЬВЕО Д500-890

1500

5700

125

АЛЬВЕО Д600-540

2000

6000

АЛЬВЕО Д600-620

2000

6000

АЛЬВЕО Д600-710

2000

6100

АЛЬВЕО Д600-830

2200

7000

110

АЛЬВЕО Д700-590

2200

8000

АЛЬВЕО Д700-710

2200

8500

АЛЬВЕО Д700-820

3000

10000

серия АЛЬВЕО насосов двустороннего входа горизонтальное исполнение на 2900 об/мин

мин. расход,

макс. расход,

минимальный напор,

максимальный напор,

маркировка

м³/ч

АЛЬВЕО Д80-210

240

АЛЬВЕО Д80-270

260

109

АЛЬВЕО Д100-250

370

АЛЬВЕО Д100-310

450

147

АЛЬВЕО Д125-230

130

730

АЛЬВЕО Д125-290

135

675

125

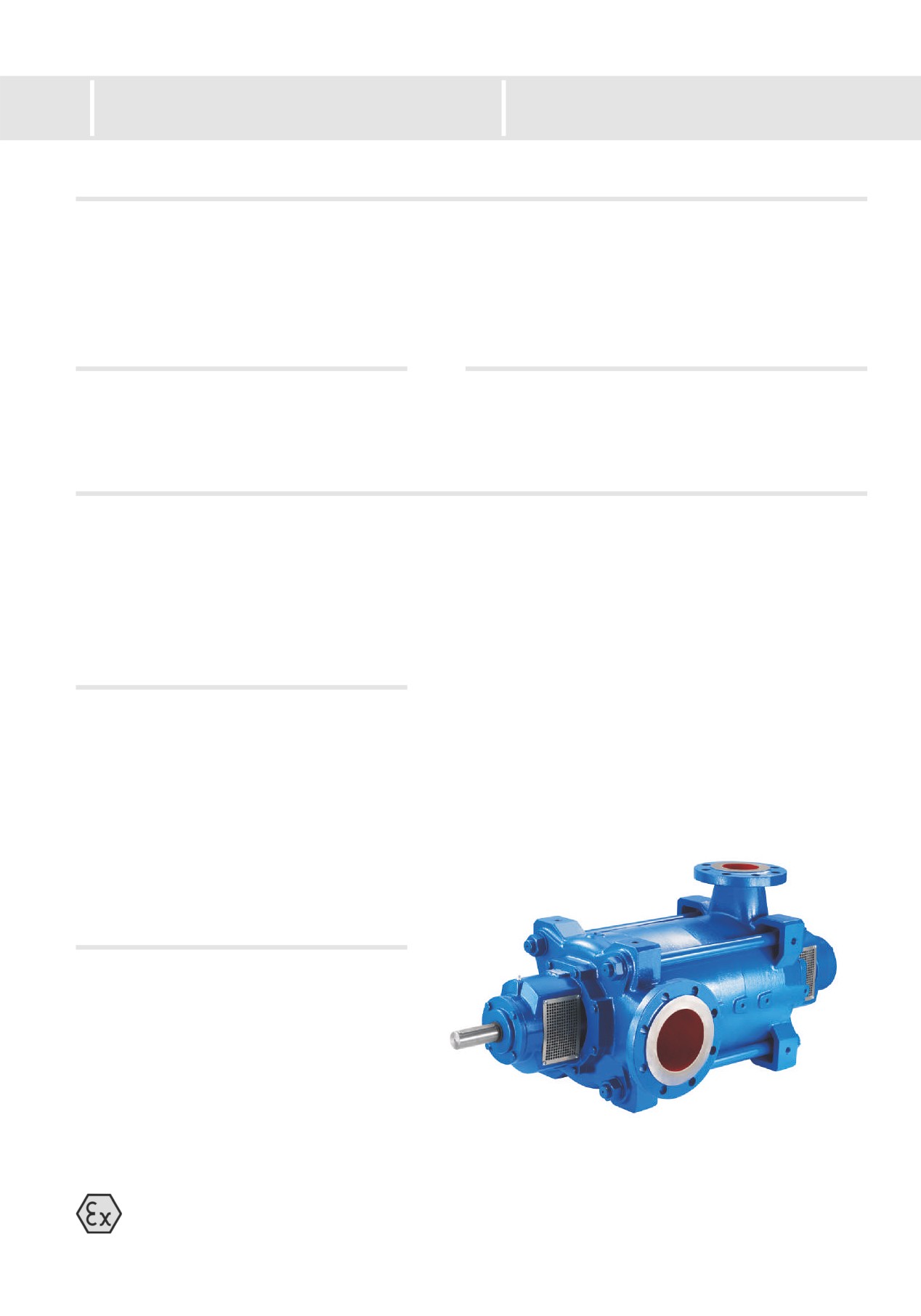

Многоступенчатые секционные

Альтус 50/60 Гц

центробежные насосы

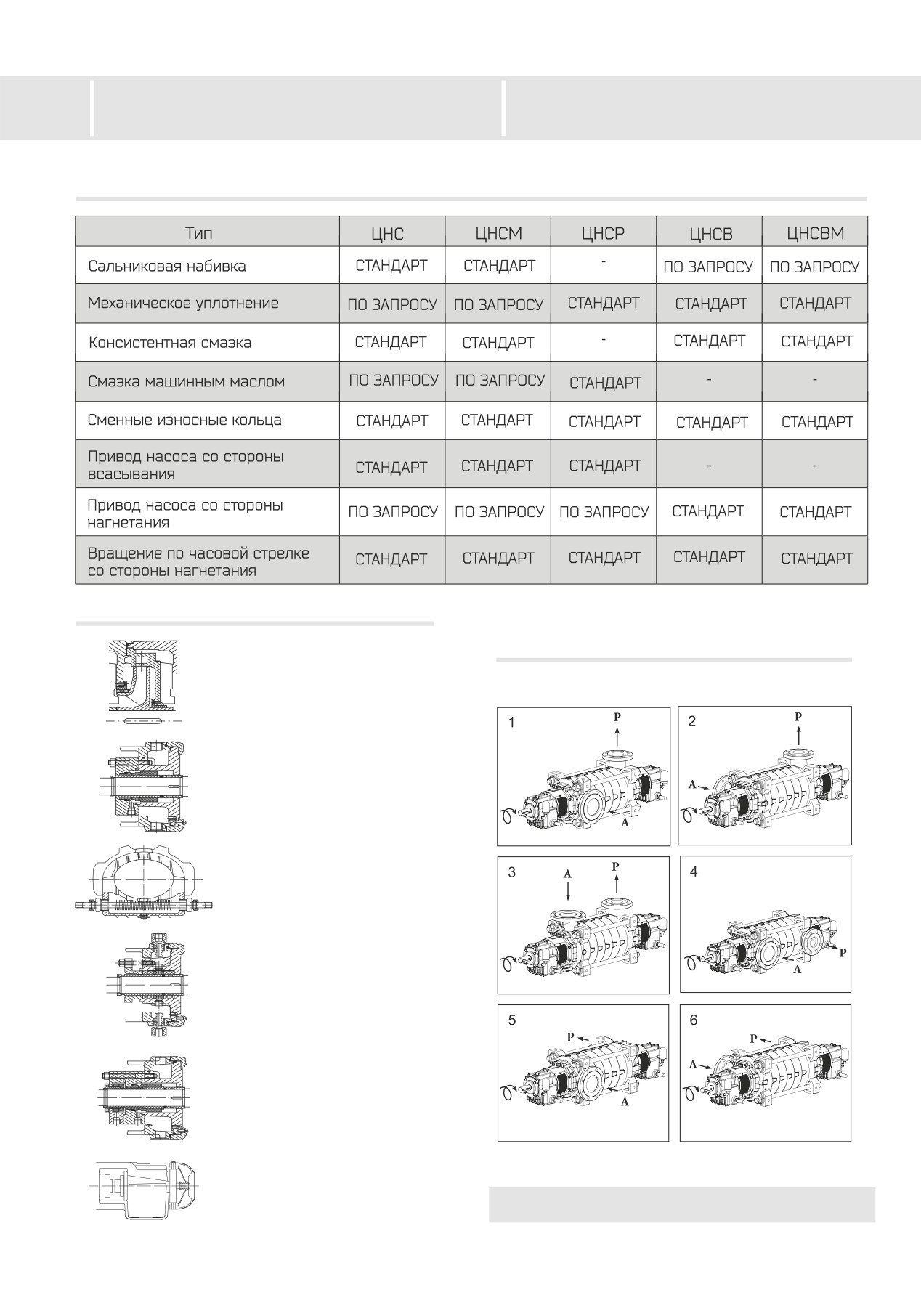

Особенности конструкции

• Многоступенчатые центробежные секционные насосы горизонтальной либо вертикальной

установки.

• Всасывающий и напорный патрубки с возможностью позиционирования для удобства монтажа

со стандартными UNI/DIN фланцами.

• Закрытые радиальные рабочие колеса и приемное рабочее колесо на всасе для наилучшего зна-

чения NPSH. Секции насоса надежно соединены болтами и уплотнены прокладками типа О-ринг.

Уплотнение вала насоса

Coupling connection

Регулируемая сальниковая набивка;

Соединение электродвигателя с наносом осущест-

Механическое уплотнение с подводом охлаж-

вляется через прочную муфту. Насос также может

дения либо без в соответствии с DIN 24960

быть присоединен к ДВС с помощью карданного

вала, либо через редуктор.

Осевые опоры из подшипников

Гидравлика насоса серии Альтус обеспечена симметричной двойной поддержкой на крупногабарит-

ных подшипниках и механизмом балансировки корпусного давления. В зависимости от конструкции,

подшипники снабжены консистентной смазкой, либо находятся в масляной ванне, подшипники рас-

положены по торцам насоса. К опорам подшипников может быть подведено снабжение (см. кон-

структивные варианты наполнения). Радиальная фиксация вала осуществлена с помощью роликовых

подшипников. Осевая фиксация вала осуществлена с помощью крупногабаритных подшипников.

Широкий диапазон применения

• Станции искусственного снега

•

Перекачка конденсата

• Ирригация

•

Повышение давления

• Кондиционирование

•

Водоснабжение

• Обратный осмос

•

Пожаротушение

• Котельные

Основной материал исполнения насосов: чугун

По запросу насос может быть произведен

из специальных комбинаций материалов.

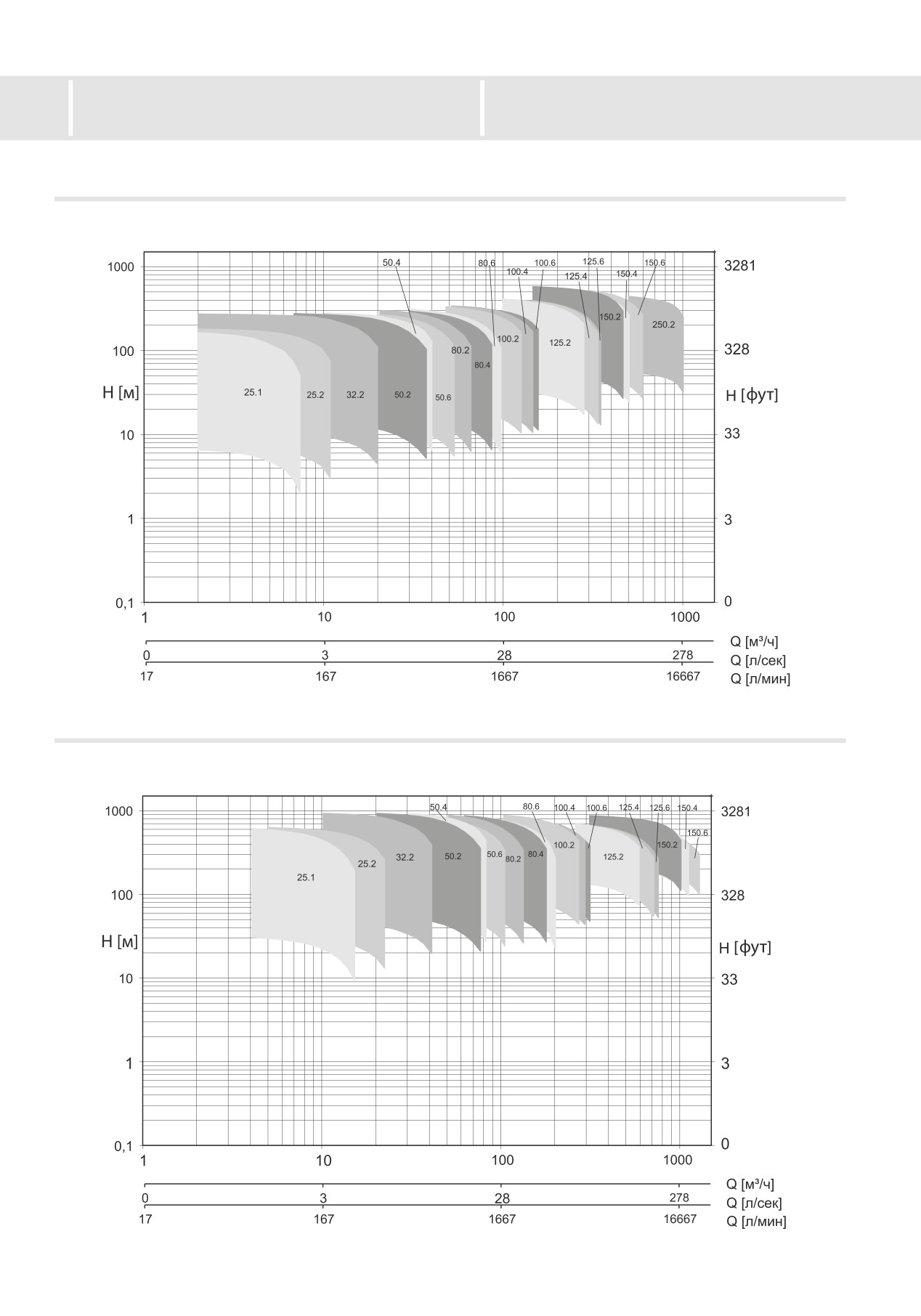

Рабочие характеристики

до 800 м³/ч (200 л/с)

до 1000 м

до 100 бар

от -20 °С до + 180 °С

Частота вращения

до 3600 об/мин

Стандартные фланцы

UNI/DIN

Ду на вcace

DN 40-250 PN 16-25

Ду на нагнетании

DN 25-150 PN 64-100

Макс. время работы на закрытую задвижку:

при Т жидкости 90 °С

0 мин

при Т жидкости 40 °С

1500 об/мин, 5 мин

3000 об/мин, 2 мин

Серии насосов Альтус могут быть изготовле-

Допуски характеристик согласно ISO 9906 - Степень 2.

ны в исполнении АТЕХ в соответствии с серти-

фикатом европейского стандарта 94/9/СЕ

Многоступенчатые секционные

Альтус 50/60 Гц

центробежные насосы

Особенности конструкции

Модификация конструкции насосов Альтус

Варианты модификации гидравлической

части насоса по расположению

напорного и всасывающего патрубков

Варианты исполнения износ-

ных колец: одинарное либо

двойное, на корпусе, рабочем

P: Напорный патрубок A: Всасывающий патрубок

колесе, диффузоре

Механическое уплотнение

с кожухом охлаждения

Водяное охлаждение масля-

ной камеры подшипников

Подвод контура

водяного охлаждения

к сальниковой набивке

Двойное механическое

уплотнение с кожухом ох-

лаждения

Воздушное охлаждение мас-

ляной камеры подшипников

Примечание: Подбор насосов серии Альтус осуществляется

техническими специалистами ООО «ФНБ Инжиниринг»

Химические одноступенчатые

Серия Олеум

центробежные горизонтальные насосы

Описание конструкции

• Радиально разделенный корпус с фланцевыми соединениями.

• Консольная конструкция, горизонтальный всасывающий патрубок и вертикальный патрубок

нагнетания.

• Закрытое рабочее колесо, вращение по часовой стрелке (см. со стороны электродвигателя).

• Высокий индекс отклонения L3 / 04.

• Стандарт ANSI В 73.1.

• Стандарт API 610

• Конструкция «Back pu11-out» позволяет производить демонтаж насоса без отсоединения

фланцев от трубопровода.

• Уплотнительная камера стандартного или увеличенного размера позволяет использовать как

сальниковую набивку,так и одинарные или двойные торцевые уплотнения любой конструкции.

• Все планы промывки системы ANSI доступны по запросу в различных конфигурациях.

• Также доступна опция C-Frame.

• В качестве опции, при высоких температурах среды, используется охладжающая рубашка

и охлаждающая катушка.

Широкий диапазон применения

• Энергетика

• Нефтехимия

• Фармацевтика

• Нефть & Газ

• Водоочистка

• Металлургия

• Целлюлозно-бумажная промышленность

• Автомобильная промышленность

• Горно-обогатительная промышленность

• Сельское хозяйство

• Текстильная промышленность

• Нефтехранилища

• Пищевая промышленность

• Химическая промышленность

Материалы конструкции

• Ковкий чугун / Нержавеющая сталь (CFBM)

Примечание: По запросу возможно исполнение

• Нержавеющая сталь (CFBM)

из других материалов, свяжитесь с техническим

специалистом ООО «ФНБ Инжиниринг».

• Дуплекс (CD4MCu)

• Сплав Аlloy 20 (C7NM)

Примечание: Подбор насосов серии Олеум осуществляется техническим специалистами компании «ФНБ Инжиниринг»

Горизонтальные одноступенчатые

Серия Амнис

консольные центробежные насосы

Технические характеристики

Горизонтальные одноступенчатые центробежные насосы консольного типа с основными размера-

ми и характеристиками в соответствии со стандартами EN733 (DIN 24255)

• Корпус насоса: спиральная форма отвода, фланцевые всасывающий и напорный патрубки

• Рабочее колесо: закрытого типа, сбалансированное по осевым нагрузкам, оптимального КПД

• Используемый материал: чугун и нержавеющая сталь AISI 316

• Вал и опорные подшипники: вал насоса выполнен из нержавеющей стали AISI 420, установлен

на два не обслуживаемых шариковых подшипника закрытого типа, обеспечивающих долгий срок

службы и высокую надежность насосного агрегата.

Конструкция и габаритные размеры втулки, опорных подшипников и вала за счет большого запаса

прочности, позволяют присоединять к насосу через муфту, как стандартные электродвигатели, так

и двигатели внутреннего сгорания.

• Уплотнение: механическое торцевое, не обслуживаемое, легко заменяемое.

• Соединение гидравлики насоса с двигателем: насосы серии Амнис могут быть присоединены

к стандартным электродвигателям класса IP55 с помощью крепления для электродвигателя

типа В3 с классом КПД EFF2. По запросу насосы могут быть изготовлены и смонтированы

с двигателями высокого класса КПД. Благодаря конструкции насоса Back Pull Out и разборной

муфты (поставляется по запросу) возможно вынуть вал с рабочим колесом для инспекции/замены

торцевого уплотнения без демонтажа всасывающего и напорного трубопроводов от насоса

и без демонтажа электродвигателя.

• Направление вращения: по часовой стрелке, определятся со стороны электродвигателя.

• Расположение патрубков: осевой всасывающий патрубок, радиальный напорный патрубок

направлен вверх.

Применение

Насосы серии Амнис сконструированы для различных применений, таких как пожаротушение,

промышленное водоснабжение, ирригация, для средних и крупных тепловых систем и систем

воздушного кондиционирования, водоснабжения для гражданских нужд.

Ограничения

• Максимальная температура перекачиваемой жидкости: + 90 °C

• Минимальная температура перекачиваемой жидкости: -10 °С

• Максимальное время работы на закрытую задвижку

при температуре жидкости + 90 °C: 30 секунд

• Номинальное рабочее давление: 16 бар

• Максимальная частота вращения: 2900 об/мин

• Насосы серии Амнис рассчитаны для перекачки жидкости по свойствам химически

и механически совместимойс материалами, из которых насос изготовлен.

Специальные версии могут быть изготовлены по запросу.

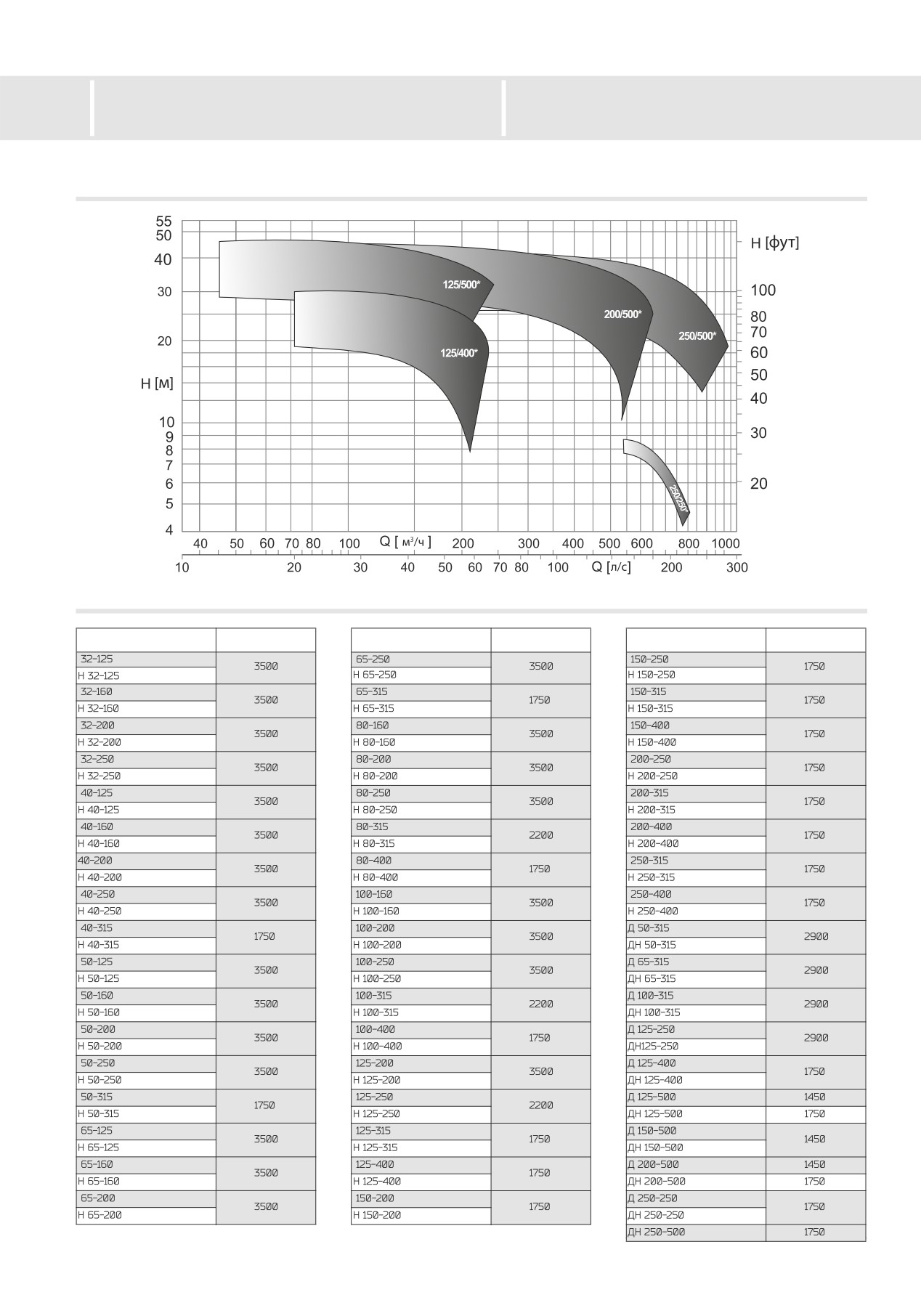

Горизонтальные одноступенчатые

Серия Амнис

консольные центробежные насосы

Обозначение насосов

Пример обозначения:

Ч 50-315 /. - Н 50-315 /. - Д50-315 /. - ДН 50-315 /.

Серия Амнис Ч (рабочее колесо из чугуна)

Серия Амнис Н (рабочее колесо из AISI316)

315

Серия Амнис Д (на высокое давление)

Серия Амнис ДН (на высокое давление, колесо из AISI316

ДН

Диаметр патрубка на нагнетании (мм)

Диаметр рабочего колеса (мм)

Специальное исполнение

Механическое уплотнение

Компоненты

Статичное седло

Tип

Пружина

Прокладки

Подвижное седло

уплотнения

Материал

Стандарт

AISI 316

EPDM

Карбид кремния

Перекачиваемая жидкость cоответствует DIN 24960 - ISO 3069.

Допуски. Рабочие параметры замерены для холодной воды (15 °C) при атмосферном давлении 1 бар.

Эти допуски гарантируются для насосов стандартной сборки в соответствии с UNI / ISO 9906 класс 3В.

Данные представленные в каталоге для жидкости с плотностью 1 кг/дм³ и кинематической вязкостью

не более 1 мм²/с.

По запросу насос может быть испытан в соответствии UNI / ISO 9906 класс 2В

Электрические насосы

Серия Атолло

для перекачки сточных вод

Введение

Серия электрических насосов Атолло для перекачки сточных фекальных вод - результат совмест-

ных разработок компании ООО «ФНБ Инжиниринг» и итальянской компании CAPRARI. Передовая

конструкция насосов серии Атолло - зто сочетание малых габаритов моноблочного насоса, универ-

сальности и надежности конструкции консольного муфтового насоса.

Насосы этой серии показывают высокие значения КПД при использовании как одно-канальных, так

и двухканальных рабочих колес. Открытое Утоплненное» рабочее колесо эффективно для пере-

качки жидкости с высоким содержанием твердых включений и длинноволокнистых частиц, а также

растворенных газов.

Установка насоса серии Атолло в сухой камере также имеет ряд значительных преимуществ.

Насосы этой серии возможно устанавливать, как горизонтально (на окрашенной стальной опоре),

так и вертикально (на гальванизированной стальной опоре, в комплекте с всасывающим патруб-

ком). Благодаря компактности принадлежностей для установки и малым габаритам насосы Атолло

занимают минимальное рабочее пространство при обоих вариантах монтажа.

Основная область применения для насосов Атолло - системы очистки и переработки сточных

фекальных вод. В частности, насосы Атолло могут быть использованы для: денитрификации, нитри-

фикации, рециркуляции шлама, промывки фильтров. Эти насосы можно применять на очистных

сооружениях в бумажной, текстильной, сталепрокатной, пищевой, кожевенной и других отраслях

промышленности.

Применение

Благодаря своей конструкции, насосы серии Атолло пригодны для перекачивания разнообразных

жидкостей, среди которых:

• чистая питьевая вода, речная вода, дождевая вода, смешанная вода, сточная вода с жесткими

частицами и волокнами, активированные стоки и автоклавные стоки, промышленные стоки и

грязные абразивные воды. Допустимое процентное содержание сухих веществ в перекачиваемой

жидкости, размеры и природа твердых частиц, степень агрессивности и/или абразивности явля-

ются параметрами, зачастую ограничивающими гидравлические или физические характеристики

насоса. Следовательно, насос для перекачки сточных вод должен выбираться в соответствии с

гидравлическими и конструкторскими характеристиками, а также в соответствии с материалами

самого насоса.

При подборе насосов Атолло консультируйтесь с техническими специалистами ООО «ФНБ Инжи-

ниринг» в случае использования насосов в экстремальных условиях или следуйте инструкциями

данного каталога.

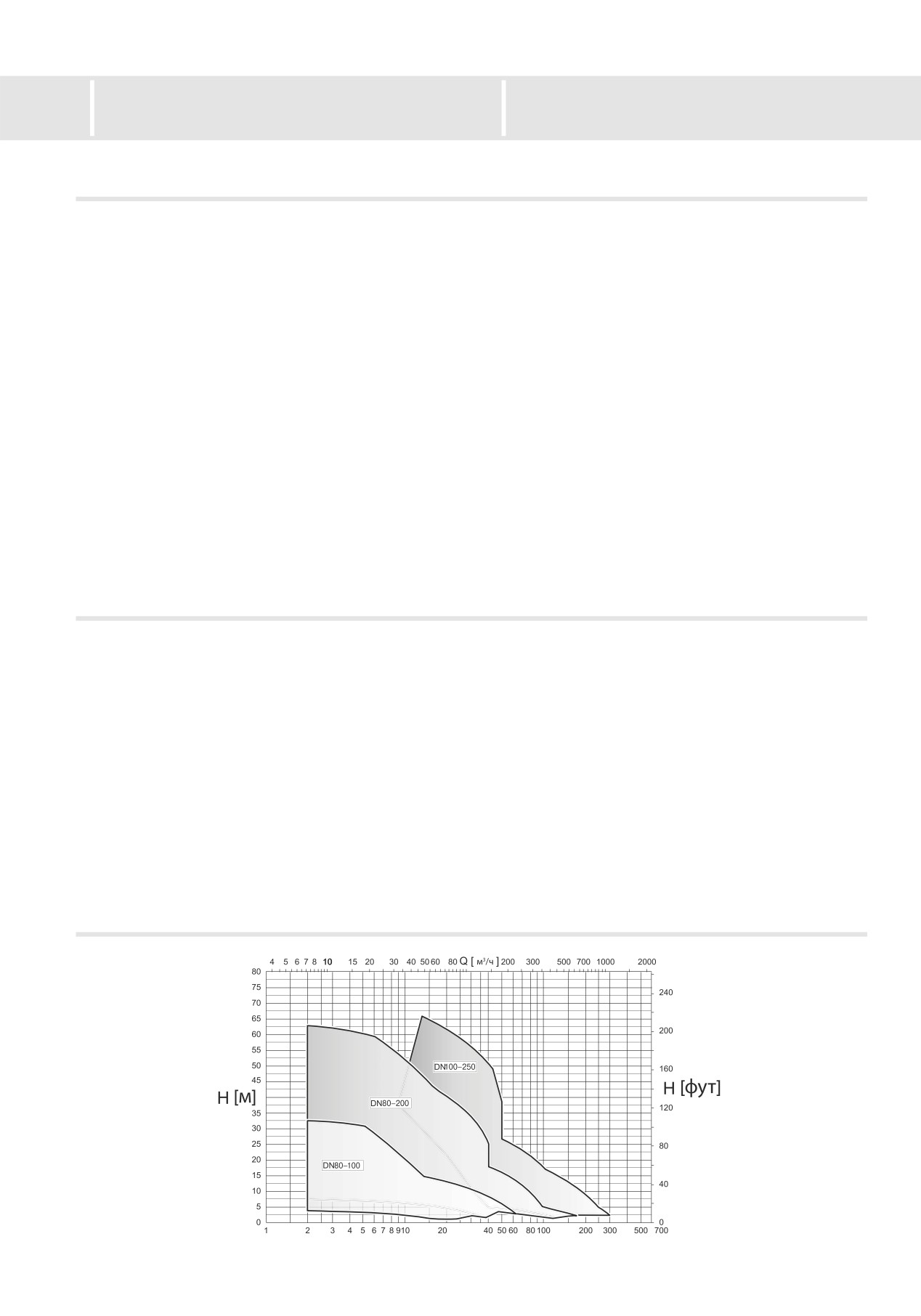

Область рабочих характеристик

Электрические насосы

Серия Атолло

для перекачки сточных вод

Механические характеристики

Электродвигатель

Асинхронный, трехфазный электродвигатель закрытого типа, охлаждается с помощью установлен-

ного на валу вентилятора, ротор - «беличья клетка», степень защиты IP55 , класс изоляции - F.

Опоры электродвигателя

Вал насоса, на котором установлено рабочее колесо, поддерживается двумя предварительно сма-

занными подшипниками, нижний из которых воспринимает осевую нагрузку. Гидравлическая часть

компактна, с коротким валом насоса, который снижает нагрузку на подшипники и гарантирует

надежность и долговечность насосного агрегата.

Торцевые уплотнения

Двойные механические уплотнения, установленные на каждом насосе серии Атолло, - это двой-

ная гарантия надежности насосной станции. Если уплотнение на стороне насоса вышло из строя,

установка не будет затоплена благодаря наличию второго уплотнения на стороне электродвигате-

ля. Эти уплотнения изготовлены из специальных материалов и способны противостоять высоким

нагрузкам. Уплотнение со стороны насоса изготовлено из абразивостойких материалов.

Безопасная эксплуатация

Датчик влажности, установленный в масляной камере, предупреждает о попадании жидкости

и передает соответствующий сигнал на панель управления. Датчик влажности дает информацию

о состоянии механического уплотнения на стороне гидравлики и предохраняет насос от протечек.

Технические и эксплуатационные характеристики

Асинхронный, трехфазный электродвигатель закрытой конструкции с охлаждением от встроенно-

го вентилятора, тип ротора - «беличья клетка», класс изоляции F (t° makc. +155 °C), степень защиты

Ip55.

• Продолжительный или прерывистый режим работы..

• Допуски электропитания: 220 В ± 10%; 400 В ± 10%.

• Максимальный дисбаланс мощности по фазам: +5%.

• Максимальная температура перекачиваемой жидкости: +60 °C.

• рН жидкости: 6-10.

• Если плотность перекачиваемой жидкости превышает 1 кг/дм³ и/или вязкость превышает

1 мм²/м (1 сСт), свяжитесь с техническим департаментом.

• Если процентное содержание сухих частиц в жидкости превышает 4%, необходимо рассчитать

изменение веса и вязкости жидкости.

• Уровень создаваемого насосом акустического давления в пределах области рабочих

характеристик указан для каждой конкретной модели в прилагаемой инструкции.

• Направление вращения: по часовой стрелке, если смотреть со стороны электродвигателя.

• Размер перекачиваемых частиц обусловленБ геометрией свободного прохода гидравлической

части насоса.

Электрические насосы

Серия Атолло

для перекачки сточных вод

Особенности гидравлики

Гидравлическая часть насоса состоит из рабочего колеса и корпуса насоса. Двойное механическое

уплотнение, установленное на насосах серии Атолло, защищает от попадания воды из гидравличе-

ской части в камеру электродвигателя.

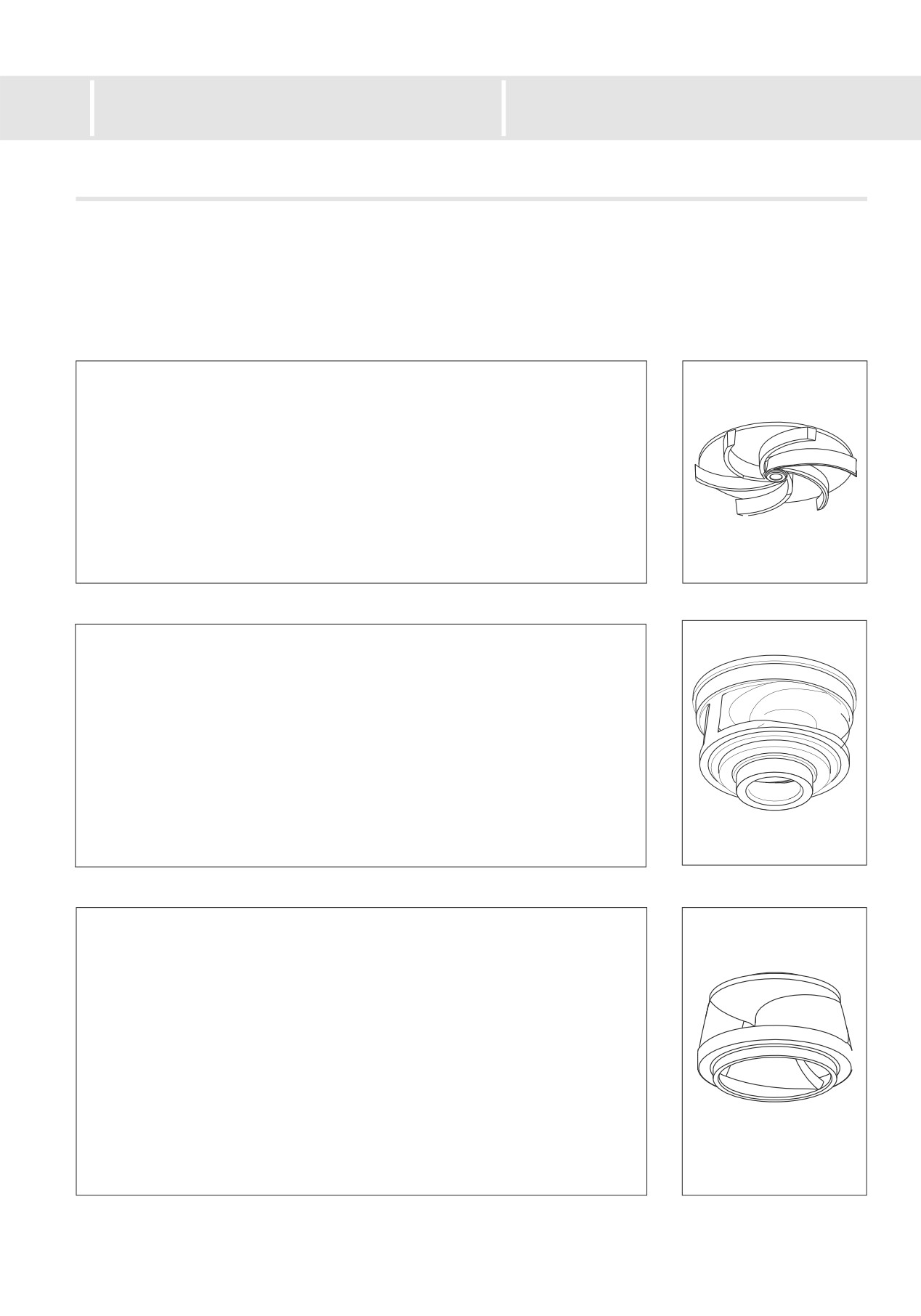

Насосы серии Атолло имеют следующие типы рабочих колес со следующими характеристиками:

Открытое «утопленное» рабочее колесо: В

Данное рабочее колесо устойчиво к засорам благодаря широким

межлопастным проходам. Имеет высокую сопротивляемость из-

носу благодаря использованию абразивоустойчивых материалов.

Рабочее колесо может быть уменьшено в размерах для получения

различных гидравлических характеристик. Предназначено для во-

ды, содержащей большое количество твердых и длинно-волокни-

стых частиц, сточных вод с большим содержанием газов и осадка.

Одноканальное рабочее колесо: О

Данное рабочее колесо имеет высокую устойчивость к засорам

благодаря широкому сечению прохода, высокую сопротивляе-

мость износу, низкое механическое воздействие на жидкость и вы-

сокий гидравлический КПД. Особенно удобны для чистой воды,

а также воды, содержащей твердые и волокнистые частицы, и для

фекальных вод. Используется для откачки стоков и осадка. Низкий

уровень вибрации достигается при помощи динамической балан-

сировки колеса данного типа.

Двухканальное рабочее колесо: Д

Данное рабочее колесо имеет высокую устойчивость к засорам

благодаря широкому сечению прохода, высокую сопротивляе-

мость износу, низкое механическое воздействие на жидкость

и высокий гидравлический КПД при высоких значениях произво-

дительности.

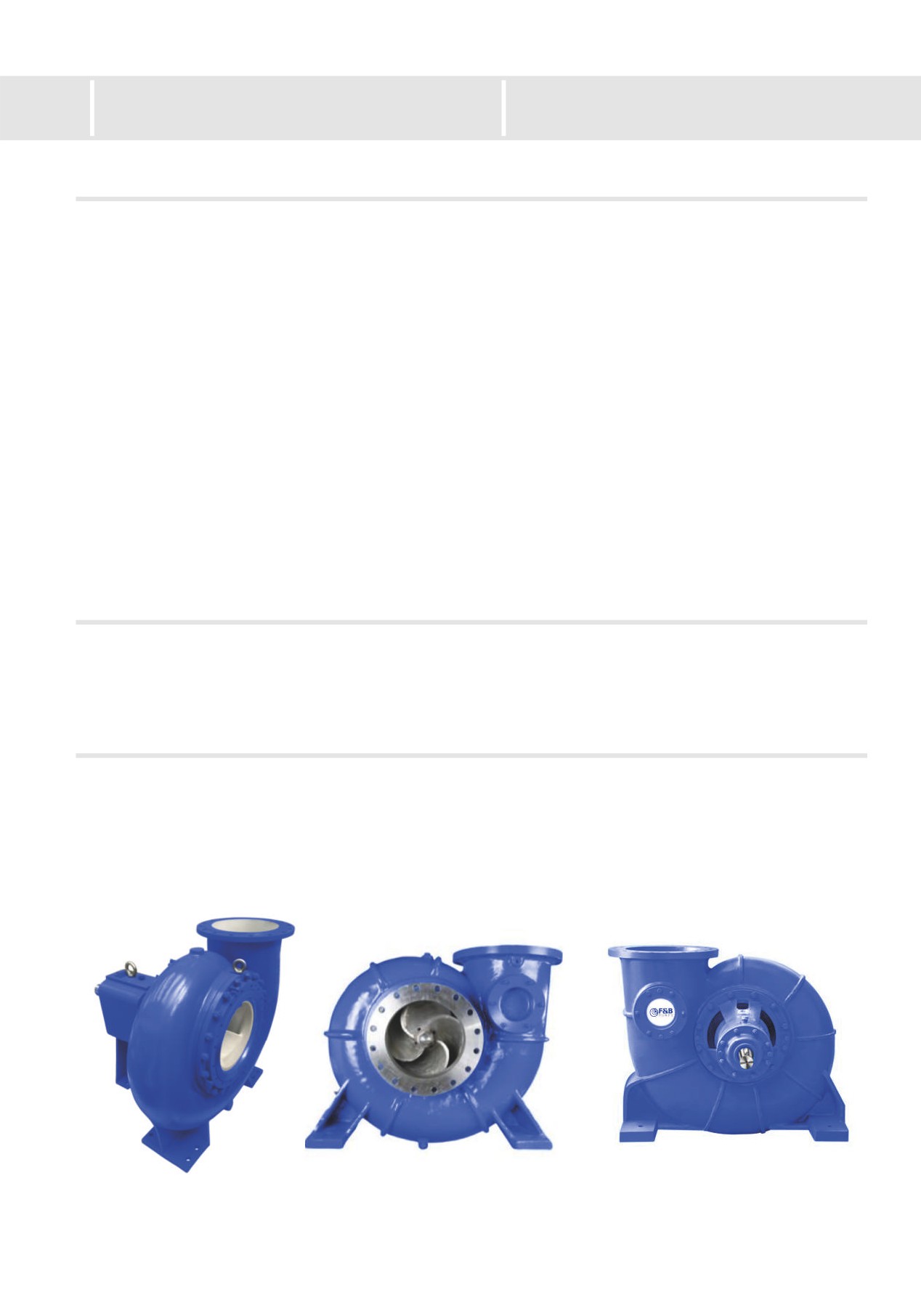

Двухканальное рабочее колесо хорошо подходит воды, содержа-

щей твердые и волокнистые частицы, а также для фекальных вод.

Используется для откачки стоков и осадка. Низкий уровень вибра-

ции достигается при помощи динамической балансировки колеса

данного типа.

Электрические насосы

Серия Атолло

для перекачки сточных вод

Возможные способы установки

Для вертикального и горизонтального размещения насосов серии Атолло рядом с накопительным

баком должна быть предусмотрена сухая насосная камера. Это обеспечивает удобство при монта-

же и обслуживании и гарантирует высокую надежность при работе насосов этой серии.

Вариант горизонтальной установки

Напорный патрубок насоса направлен вверх либо

в сторону. Электронасос зафиксирован на месте

опорными кронштейнами. Такой тип установки тре-

бует минимум дополнительных аксессуаров.

Вариант вертикальной установки

Напорный и всасывающий патрубки насоса на-

правлены горизонтально. Данный тип установки

насоса позволяет легко осуществлять проверки

и обслуживание. Для вертикальной установки

насосов серии Атолло в сухой камере требуется

минимум рабочего пространства.

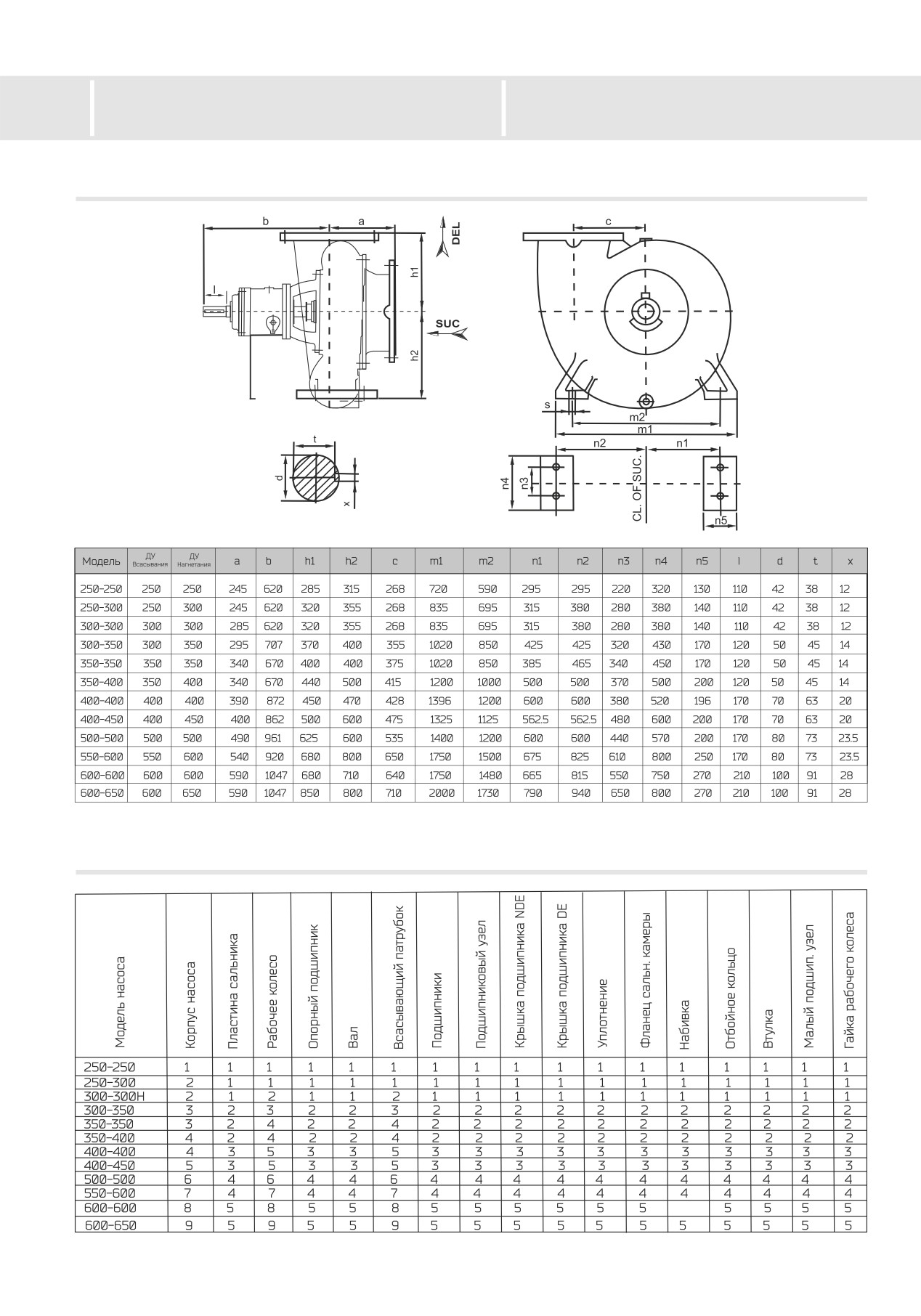

Одноступенчатые

Серия Монтис

центробежные насосы

Технические характеристики

Насосы серии Монтис представляют собой одноступенчатые центробежные насосы, предназна-

ченные для перекачки больших объемов чистых или загрязненных жидкостей. Эти насосы имеют

прочную конструкцию и длительный срок службы. Из-за высокого КПД эти насосы обладают низ-

ким энергопотреблением.

Вал насоса, прецизионной механической обработки, установлен на подшипниках жидкой либо

консистентной смазки, и защищен кожухом в области сальниковой коробки. Благодаря цельному

литому корпуса, силы воздействующие на напорный и всасывающий патрубок передаются непо-

средственно на фундамент через массивные лапы-опоры насоса, отсутствие лишней нагрузки

на валу насоса, обеспечивает оптимальный срок службы группы опорных подшипников. Направле-

ние вращения насоса - по часовой стрелке, если смотреть с ведомого конца вала.

В качестве привода может использоваться электродвигатель и дизельный двигатель, при исполь-

зовании дизельного двигателя направление вращения насоса против часовой стрелки от привод-

ного конца.

Основной материал исполнения насосов: чугун

По запросу насос может быть произведен из специальных комбинаций материалов.

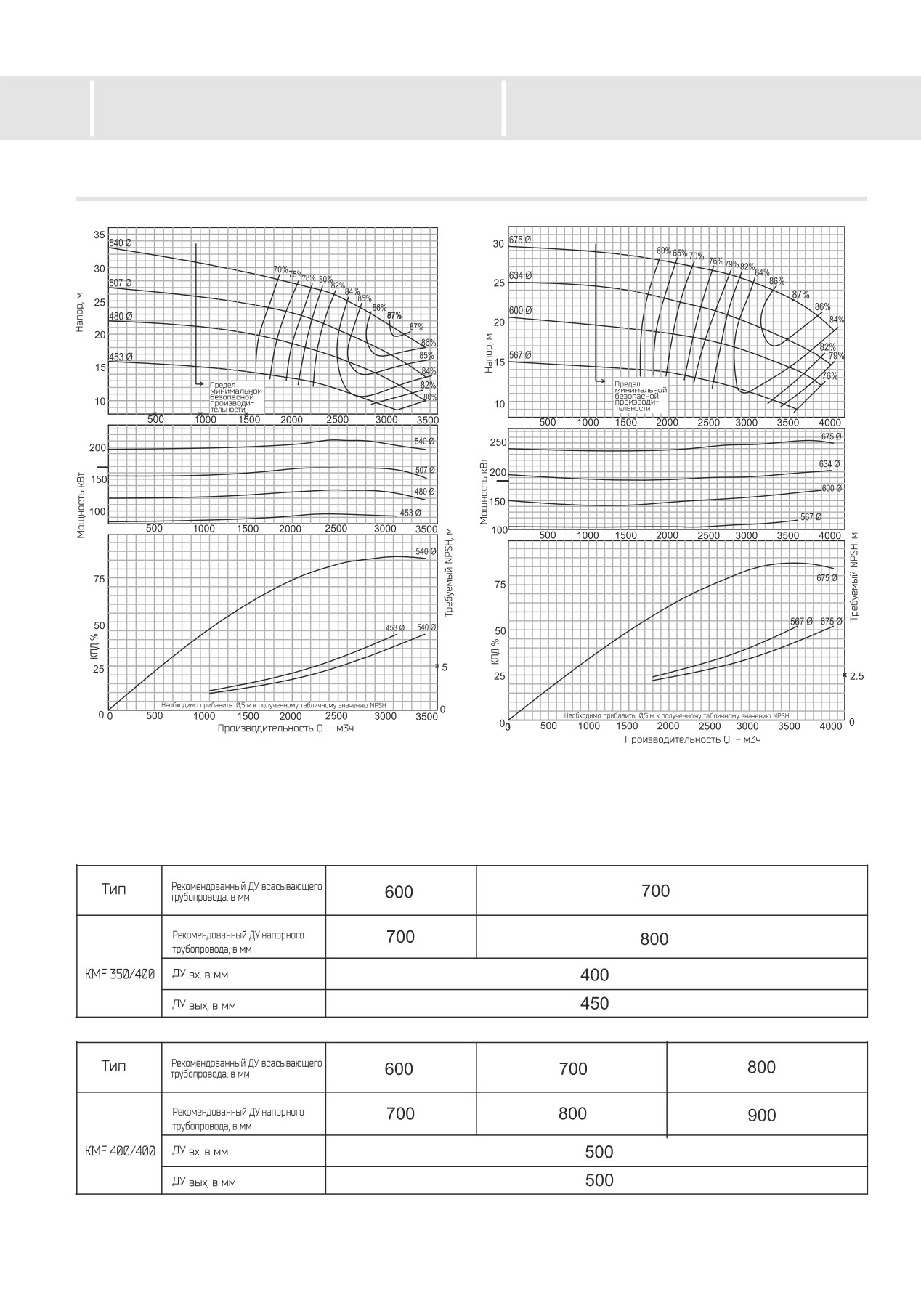

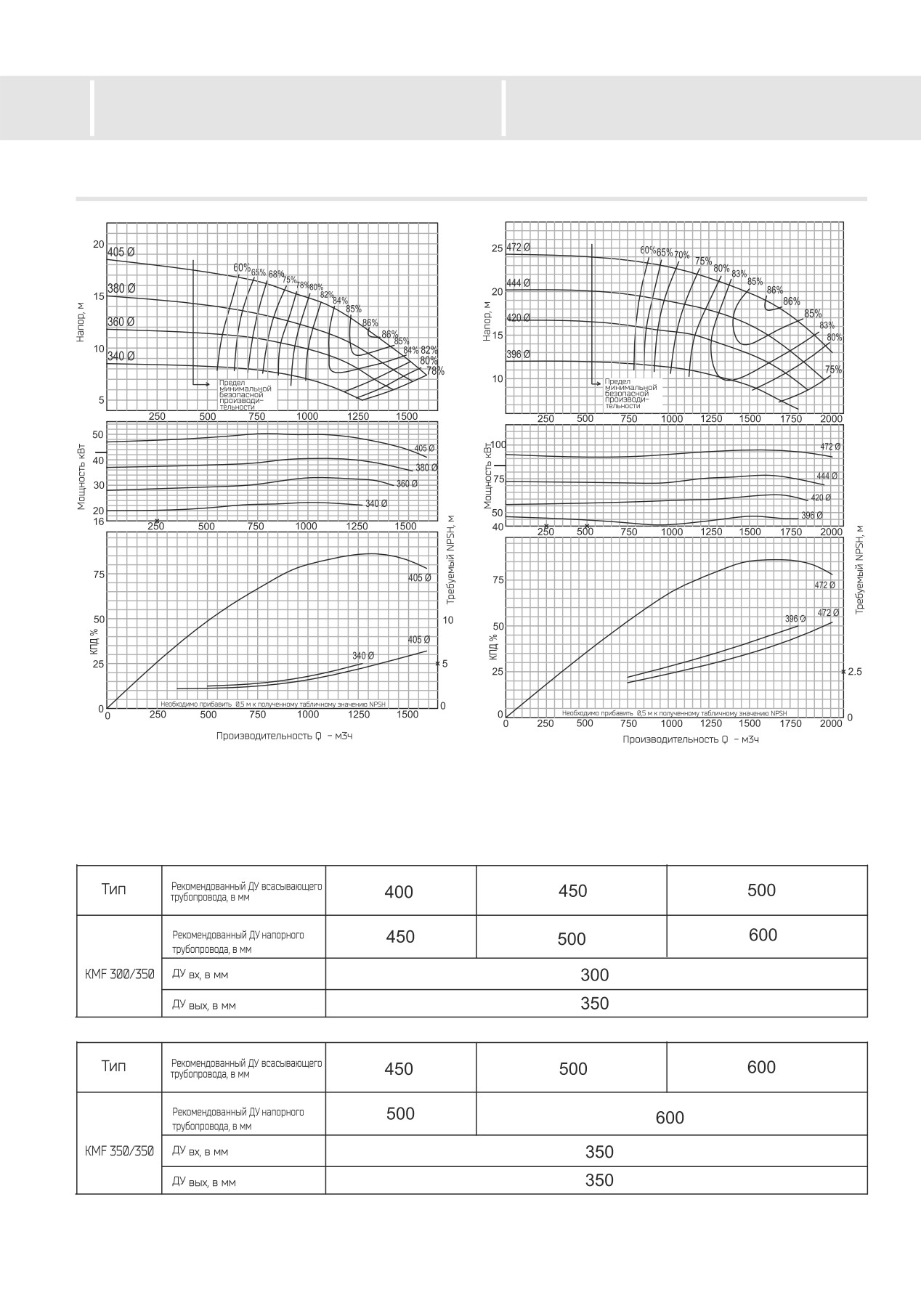

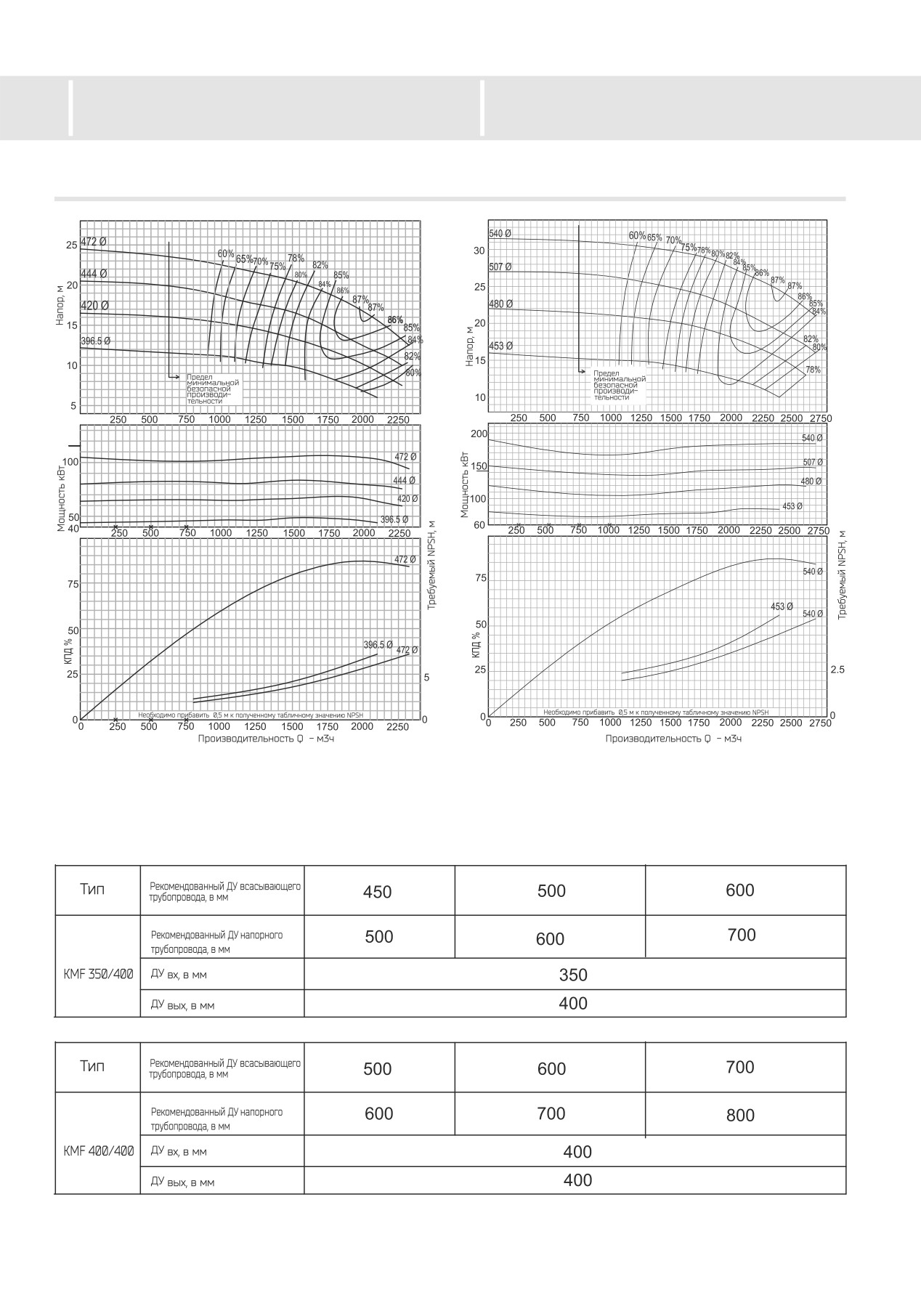

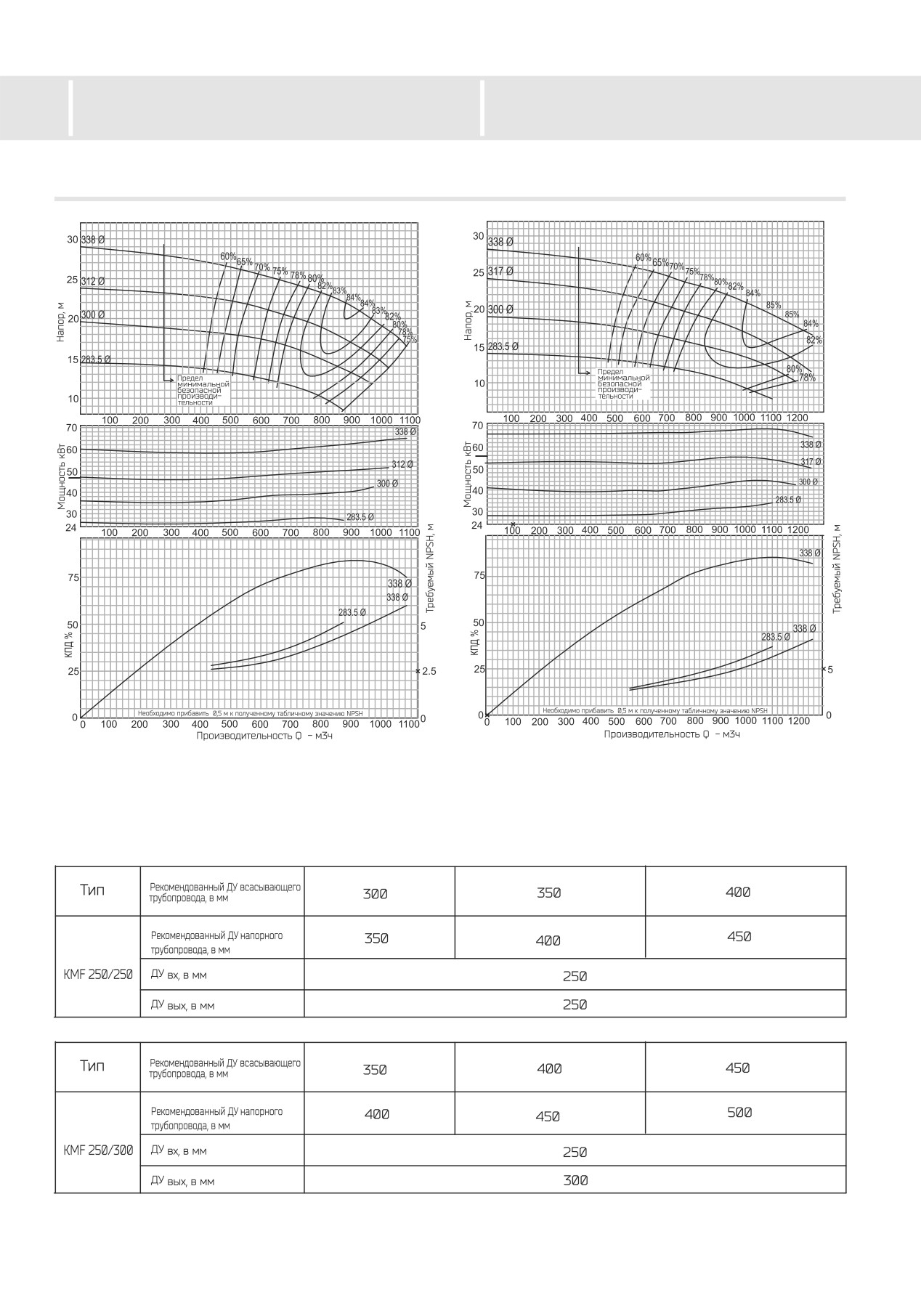

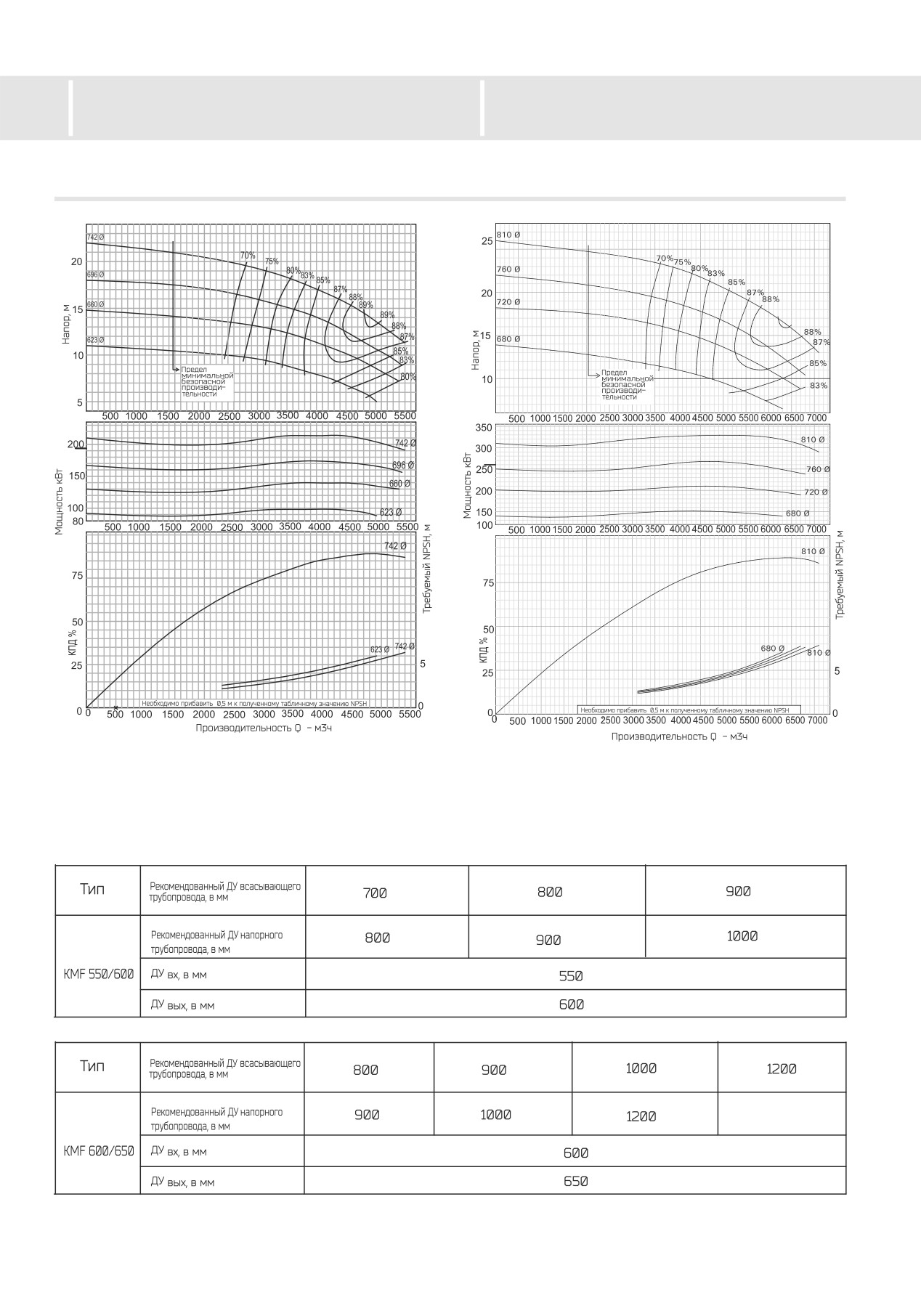

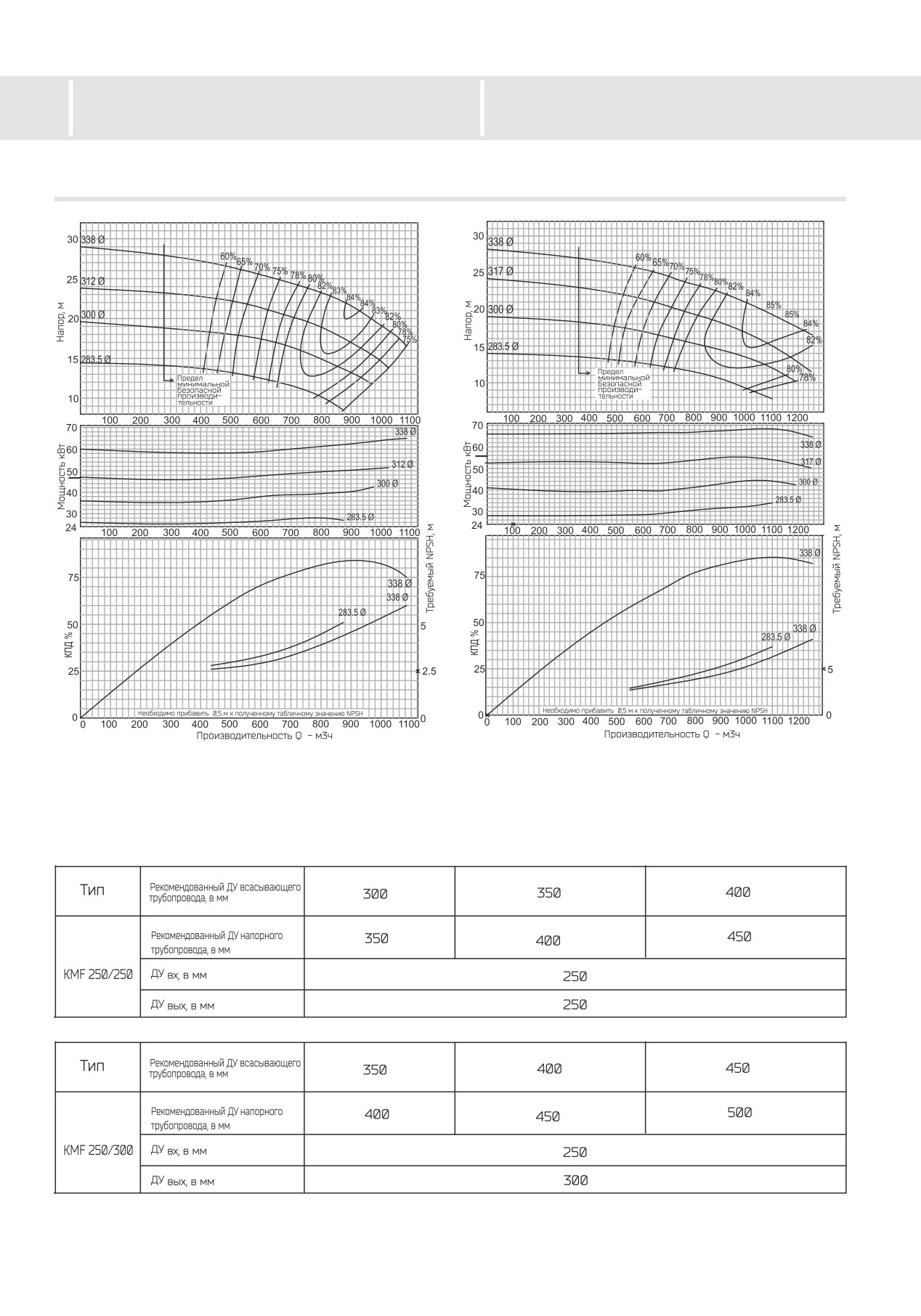

Область характеристик

Производительность - до 7000 м³/ч

Напор - до 45 м

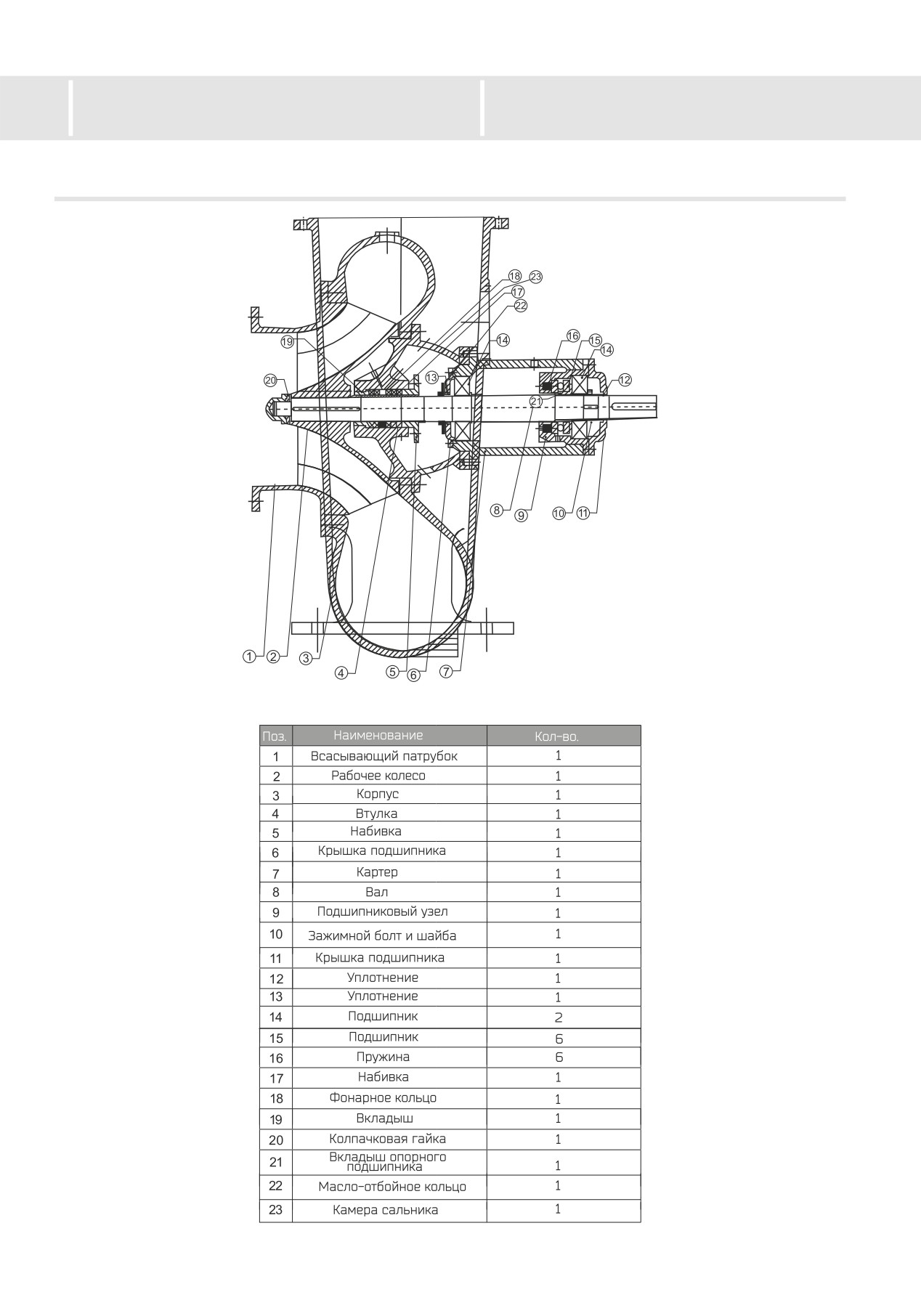

Особенности конструкции

• Закрытое или полу-открытое рабочее колесо

• Позиционирование патрубков насоса

• Вертикальный монтаж насоса

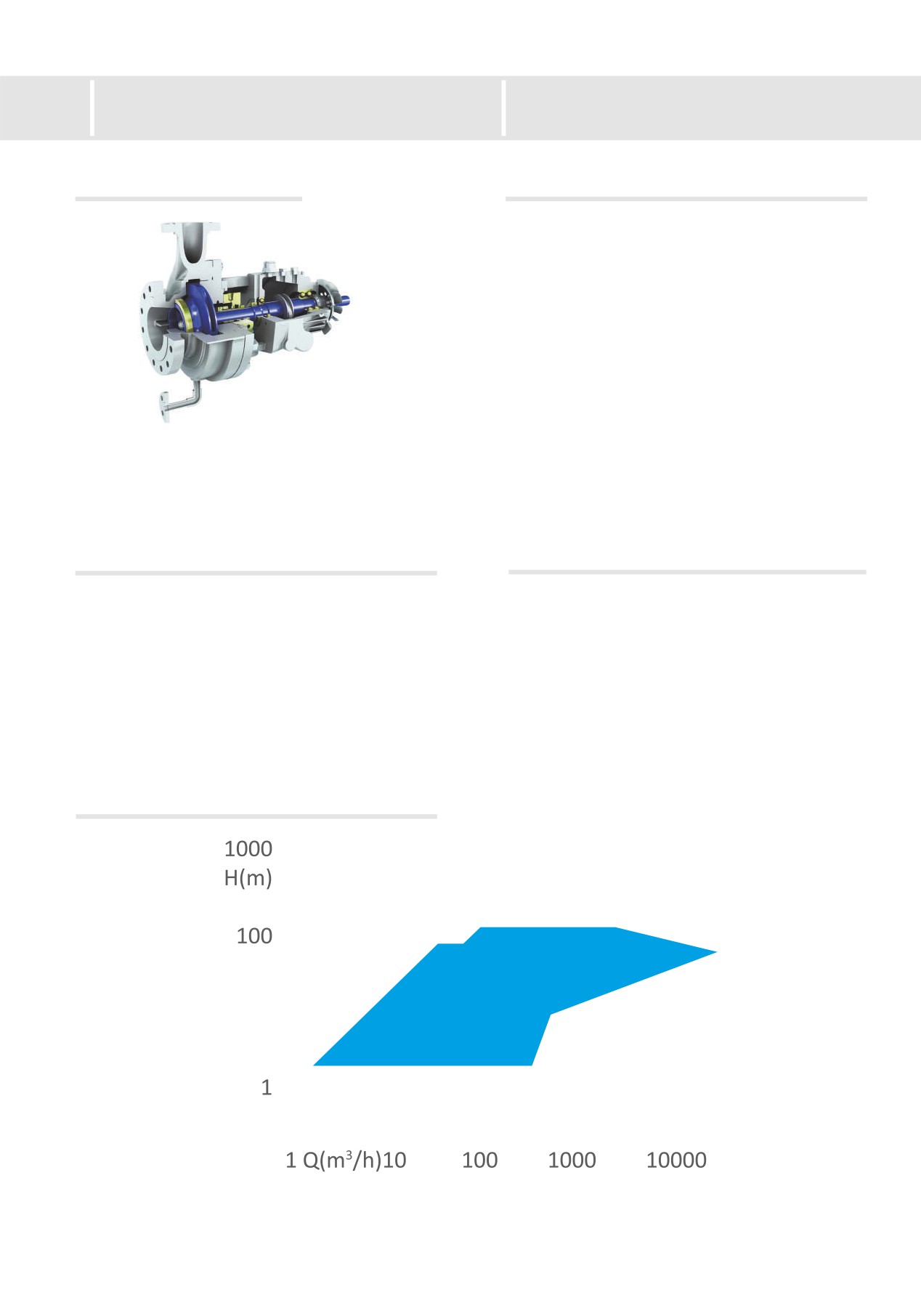

Нефтехимические насосы

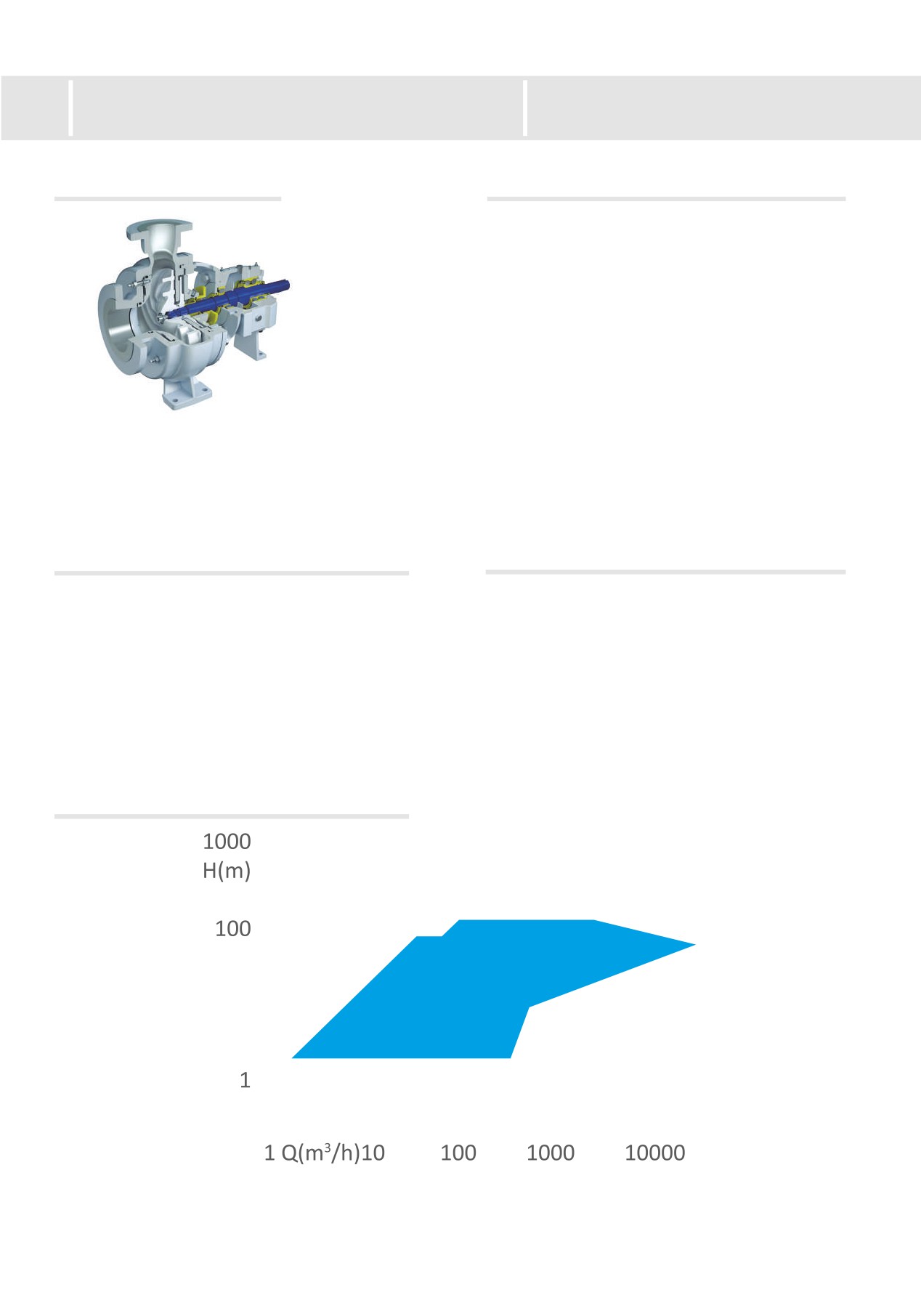

FNB-OH1

серии FNB-OH1

Тип: OH1 Стандарт: API 610

Конструкция

Горизонтальный одноступенчатый насос

с радиальным разъемом корпуса, с опорой

посередине, патрубок всасывания - осе-

вой, напорный патрубок - радиальный, тип

уплотнения согласно API 610/682, динами-

чески отбалансированные рабочие колеса

обеспечивают надежность и безотказную

работу насосов.

Технические характеристики

Область применения

• Подача: до 1500 м³/ч

Нефтехимическая промышленность, нефте-

• Напор: до 300 м

перерабатывающая промышленность, шель-

• Температура: -60 °C ~ +200 °C

фовая индустрия, энергетика и общепро-

• Давление: 100 бар

мышленное назначение.

Рабочие характеристики

Нефтехимические насосы

FNB-OH2

серии FNB-OH2

Тип: OH2 Стандарт: API 610

Конструкция

Горизонтальный одноступенчатый насос

с радиальным разъемом корпуса, с опорой

посередине, патрубок всасывания - осе-

вой, напорный патрубок - радиальный, тип

уплотнения согласно API 610/682, динами-

чески отбалансированные рабочие колеса

обеспечивают надежность и безотказную

работу насосов.

Технические характеристики

Область применения

• Подача: до 1500 м³/ч

Нефтехимическая промышленность, нефте-

• Напор: до 300 м

перерабатывающая промышленность, шель-

• Температура: -75 °C ~ +450 °C

фовая индустрия, энергетика и общепро-

• Давление: 100 бар

мышленное назначение.

Рабочие характеристики

Одноступенчатые центробежные

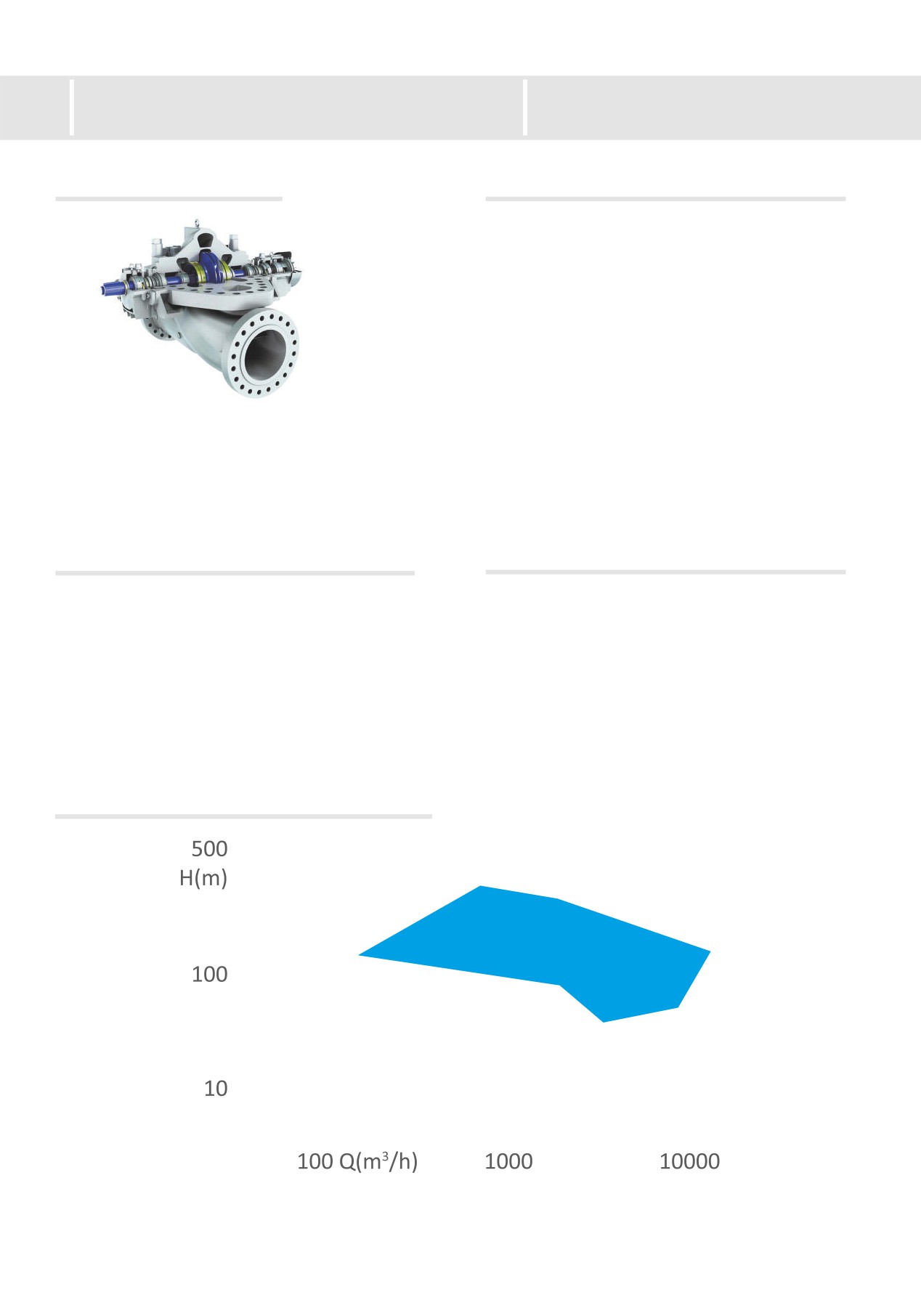

FNB-BB1

насосы двойного всасывания FNB-BB1

Тип: BB1 Стандарт: API 610

Конструкция

Горизонтальная конструкция с осевым разъ-

ёмом корпуса обеспечивает осевой баланс

насоса и снижает эксплуатационные затраты.

Разные конструкции подшипников позво-

ляют применять насосы в разнообразных

рабочих областях.

Технические характеристики

Область применения

• Подача: до 10000 м³/ч

Для перекачивания сырой нефти на большие

• Напор: до 240 м

расстояния, рафинированного масла и про-

• Температура: -60 °C ~ +200 °C

чих химических жидкостей.

• Давление: 25 бар

Рабочие характеристики

Центробежные двухопорные насосы

FNB-BB2

с радиальным разъёмом корпуса FNB-BB2

Тип: BB2 Стандарт: API 610

Конструкция

Горизонтальная конструкция с осевым разъ-

ёмом корпуса обеспечивает осевой баланс

насоса и снижает эксплуатационные затраты.

Разные конструкции подшипников позво-

ляют применять насосы в разнообразных

рабочих областях.

Технические характеристики

Область применения

• Подача: до 2270 м³/ч

Для перекачивания сырой нефти и неф-

• Напор: до 740 м

тепродуктов, а также прочих химических

• Температура: -80 °C ~ +450 °C

жидкостей.

• Давление: 100 бар

Рабочие характеристики

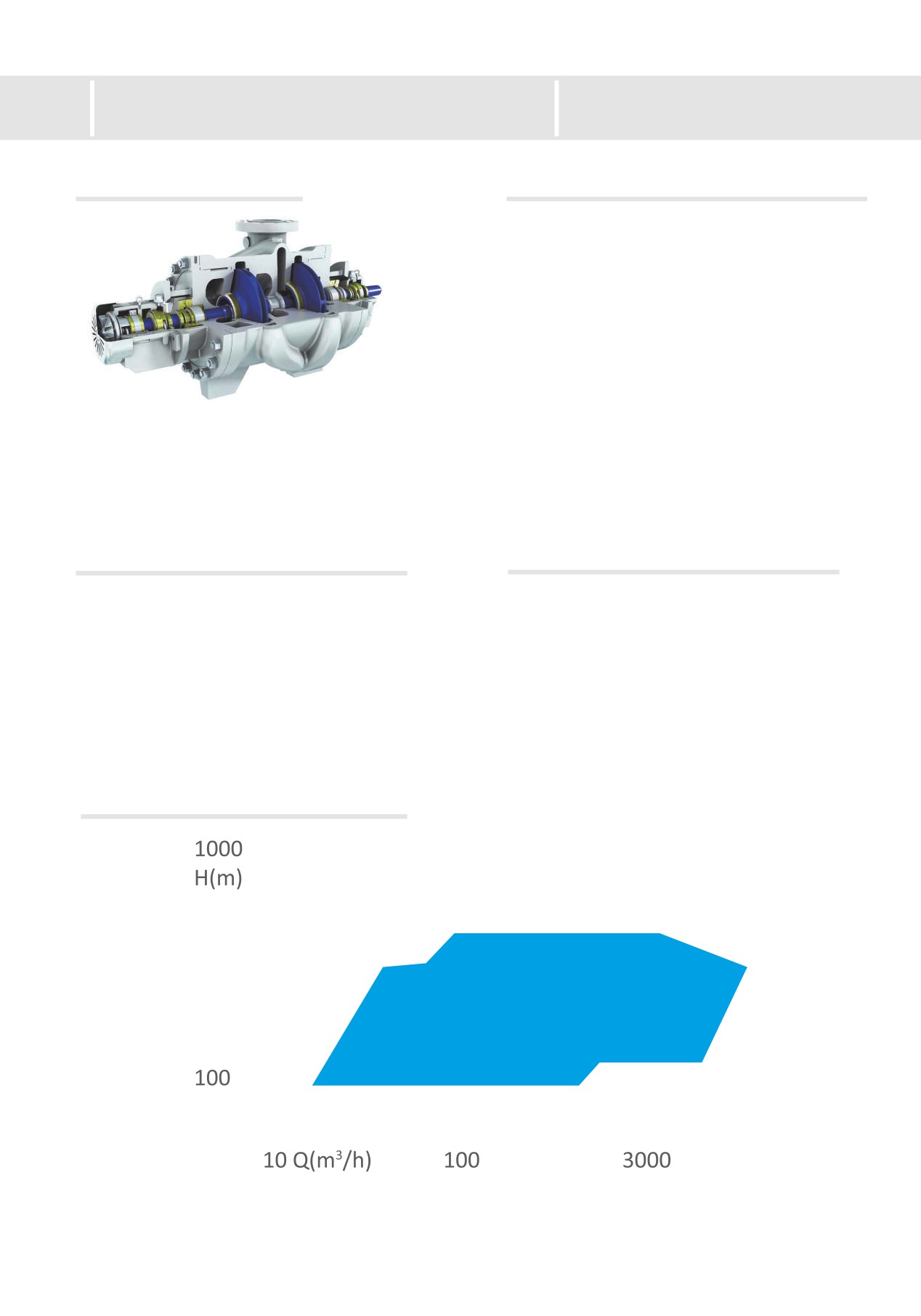

Горизонтальные многоступенчатые центробеж-

FNB-BB3

ные насосы с осевым разъёмом корпуса FNB-BB3

Тип: BB3 Стандарт: API 610

Конструкция

Насос данной серии является многосту-

пенчатым, конструкция корпуса с двойным

спиральным отводом, закрытое радиаль-

ное рабочее колесо одностороннего входа,

конструкция рассчитана на тяжёлые условия

эксплуатации, в соответствии с последним

изданием стандарта АРI610.

Технические характеристики

Область применения

• Подача: до 2700 м³/ч

Для нефтяных месторождений, транспорти-

• Напор: до 2600 м

ровки сырой нефти и нефтепродуктов, закач-

• Температура: -60 °C ~ +200 °C

ки воды под высоким давлением, опресне-

• Давление: 310 бар

ние морской воды и др.

Рабочие характеристики

Горизонтальные многоступенчатые центробеж-

FNB-BB4

ные насосы с осевым разъёмом корпуса FNB-BB4

Тип: BB4 Стандарт: API 610

Конструкция

Горизонтальный многоступенчатый центро-

бежный насос высокого давления в сек-

ционном исполнении серии SBD с двумя

вынесенными подшипниками. Все его узлы

изготовлены по стандартным размерам,

допускается применение различных типов

торцевых уплотнений вала от одинарного

и двойного торцевого уплотнения до патрон-

ного торцевого уплотнения и уплотнения

в виде сальниковой набивки.

Технические характеристики

Область применения

• Подача: до 850 м³/ч

Для системы водоподготовки, энергетиче-

• Напор: до 2400 м

ской промышленности, систем охлаждения

• Температура: -50 °C ~ +450 °C

и оборотного водоснабжения.

• Давление: 270 бар

Рабочие характеристики

Горизонтальные двухкорпусные

FNB-BB5

насосы серии FNB-BB5

Тип: BB5 Стандарт: API 610

Конструкция

Горизонтальный баррельный одноступенча-

тый или многоступенчатый центробежный

насос с радиальным разъёмом корпуса име-

ет высокую надежность и эффективность ра-

боты, баланс радиального давления обеспе-

чивается многопластинчатым диффузором,

балансировочный диск уменьшает осевую

нагрузку до оптимального уровня

и продлевает срок службы подшипника.

Размеры уплотнительной камеры полностью

соответствуют стандартам API 610, в которой

могут быть установлены любые типы стан-

дартизованных уплотнений согласно требо-

ваний API.

Технические характеристики

Область применения

• Подача: до 900 м³/ч

Для перекачивания чистых или загрязнен-

• Напор: до 2600 м

ных жидкостей, низкотемпературных или

• Температура: -50 °C ~ +450 °C

высокотемпературных, химически нейтраль-

• Давление: 300 бар

ных или коррозионных. Насосы широко

применяются в нефтеперерабатывающей

и химической промышленности, системах

охлаждения электростанций.

Рабочие характеристики

Насосные станции для систем

Серия Оптимус

пожаротушения

Конструкция и объем поставки

Насосные станции Оптимус предназначены для спринклерных и дренчерных систем пожаротуше-

ния, для совмещенных систем пенно-водяного пожаротушения промышленных объектов, а также

специального исполнения для совмещенных хоз-питьевых и пожарных систем. Совмещенная насо-

сная станция пенного-водяного пожаротушения поставляется полной заводской готовности

в комплекте с опорной рамой. Вода поступает от резервуаров противопожарного запаса необходи-

мого объема либо от напорного трубопровода. Раствор пенообразователя поступает из емкостей

хранилищ автоматически с помощью системы дозирования.

Конструкция НС соответствует требованиям СП 5.131302009;

Минимальный состав НС

1. Насосные агрегаты

2. Узел хранения и дозирования раствора пенообразователя

3. Опорная рама

4. Трубопроводная арматура, запорная и регулирующая

5. Трубопроводы обвязки оборудования

6. Кабельная продукция и кабель-несущие системы.

7. КИП, необходимые для контроля и управления рабочим процессом станции

8. Запасные части, запасные части КИП и системы управления, быстроизнашивающиеся узлы

и детали, для монтажа, пуска, наладки, ввода в эксплуатацию и на двухлетний срок эксплуатации.

Система автоматического управления (САУ)

В комплект поставки входит система автоматического управления (САУ) оборудованием узла хра-

нения и дозирования пенообразователя.

Система обеспечивает автоматический запуск установки по сигналу «Пожар» от автоматической

системы пожарной сигнализации (тип управляющего сигнала уточняется на этапе разработки уста-

новки), а также обеспечивает возможность ручного запуска по месту.

Насосные станции для систем

Серия Оптимус

пожаротушения

Пример эксплуатации основного оборудования и запорной арматуры совмещенной станции пенно-

водяного пожаротушения

1.1 Насосная установка пожаротушения

11 Затвор поворотный межфланцевый

1.2 Шкаф управления узел АУП и насосной станции

12 Клапан дренчерный

пожаротушения

13 Клапан дренчерный

2 Дисковый поворотный затвор

14 Клапан дренчерный

3 Дисковый поворотный затвор

15 Клапан дренчерный

4 Дисковый поворотный затвор

16 Клапан дренчерный

5 Клапан обратный межфланцевый

17 Затвор поворотный межфланцевый

6 Клапан дренчерный электрический

18 Затвор поворотный межфланцевый

7 Дозатор концентрата пенообразователя

19 Затвор поворотный межфланцевый

8 Расходомер-счётчик ультразвуковой

20 Затвор поворотный межфланцевый

9 Затвор поворотный межфланцевый

10 Вертикальный бак для хранения

концентрата пенообразователя

Подбор станции пожаротушения Оптимус осуществляется техническими специалистами

компании ООО «ФНБ Инжиниринг» по предоставляемому заказчику опросному листу.
