PSM-hydraulic: Нерегулируемые аксиально-поршневые насосы и гидромоторы (серия 310). Технический каталог (2017 год)
Содержание
Структурная схема обозначения насосов и гидромоторов
3
Технические характеристики
6
Определение номинального типоразмера насоса
7
Определение номинального типоразмера гидромотора
7
Требования к рабочим жидкостям
7
21012 Габаритно-присоединительные размеры
8
31012 Габаритно-присоединительные размеры
12
310228 Габаритно-присоединительные размеры
16
3103(4)56 Габаритно-присоединительные размеры
20
3103(4)112 Габаритно-присоединительные размеры
24
3103(4)160 Габаритно-присоединительные размеры
26
3103(4)250 Габаритно-присоединительные размеры
28
«
»
620100,
, .
,
, 1
.,
. 8 «
»
.: +7 (343) 229-92-98,
: +7 (343) 264-66-99
:
Тел.: +7 (343) 229-91-37
E-mail: tech.support@psmural.ru
:
Тел.: +7 (343) 229-91-13
Тел.: +7 (343) 229-92-04
Тел.: +7 (343) 254-34-70
Тел.: +7(343) 254-34-51
E-mail: sales@psmural.ru
2
Научно-популярное издание для преподавателей, студентов специальности 150802 «Гидравлические машины,
гидроприводы и гидропневмоавтоматика», специалистов по эксплуатации гидравлических машин, а также всех,
кто интересуется вопросами проектирования и эксплуатации гидравлики. Не является рекламным
изданием.
Не предназначено для продажи и коммерческого распространения.
Структурная схема обозначения насосов и гидромоторов 210 серии
А
В
C
D
E
F
G
H
L
М
• = производится серийно
о = возможное исполнение
2
1
0
- = нет
A - серия
код
обозначение
210
серия 210
- модель
код
обозначение
12
250
0
шарикоподшипники узла вала, латунный блок цилиндров
●
-
шарикоподшипники узла вала, чугунный блок цилиндров для 12 см3/об, конические подшипники,
4
●
●
стальной блок для 250 см3/об
- рабочий объем
код
обозначение
12
250
12
12 см3/об
●
-
250
250 см3/об
-
●
D - монтажный фланец
код
обозначение
12
250
0
ISO 3019/2, 4 отверстия
E - тип гидромашины, направление вращения и исполнение вала
код
обозначение
12
250
шлицевое по ГОСТ 6033-80 для 12 см3/об,
0
гидромотор
реверс
●
●
шлицевое по ГОСТ 1139-58 для 250 см3/об,
1
гидромотор
реверс.
шпоночное
●
-
3
насос
правое
шлицевое по ГОСТ 6033-80
●
-
4
насос
левое
шлицевое по ГОСТ 6033-80
●
-
5
насос
правое
шпоночное
●
-
6
насос
левое
шпоночное
●
-
F - встроенная гидроаппаратура и электроаппаратура
код
обозначение
12
250
0
отсутствует
●
-
1
регулируемый предохранительный клапан - слева
●
-
2
регулируемый предохранительный клапан - справа
●
-
3
нерегулируемый предохранительный клапан - слева
●
-
4
нерегулируемый предохранительный клапан - справа
●
-
А
встроенные предохранительные клапаны справа и слева
-
●
G - расположение и тип рабочих каналов
код
обозначение
12
250
0
2 резьбовых отверстия на торце (отвод под 25° к оси вала)
●
-
1
2 резьбовых отверстия на торце (отвод параллельно оси вала)
●
-
2
2 резьбовых отверстия на торце (отвод под 50° к оси вала)
●
-
3
2 резьбовых отверстия по бокам, 2 резьбовых отверстия на торце
●
-
5
1 резьбовое отверстие сбоку, 1 резьбовое отверстие на торце
●
-
6
2 фланца на торце
-
●
H - материал уплотнений вала
код
обозначение
12
250
В*
NBR
●
●
F
FKM
●
●
Е
«Ecoflon-2»
●
●
L - климатическое исполнение
код
обозначение
12
250
У1*
умеренный и холодный климат, размещение на открытом воздухе
●
●
ТВ1
тропический влажный климат, размещение на открытом воздухе
●
●
ОМ1
морской климат, размещение на открытом воздухе
●
●
* - базовое исполнение, при заказе допускается не указывать.
3
Структурная схема обозначения насосов и гидромоторов 310 серии
A
B
C
D
E
F
G
H
I
• = производится серийно
3
1
0
о = возможное исполнение
- = нет
A - серия
код
обозначение
310
Серия 310
В - модель
код
обозначение
12
28
56
80
112
160
250
2
шарикоподшипники узла вала, латунный блок цилиндров
●
●
●1)
-
●1)
-
-
3
конические подшипники узла вала, латунный блок цилиндров
-
-
●
●
●
●
●
конические подшипники узла вала, стальной блок цилиндров
4
●
●
●
●
●
●
●
для 12, 28 см3/об - шарикоподшипники узла вала
5
конические подшипники, чугунный корпус, чугунный блок цилиндров
-
●
-
-
-
-
-
С - рабочий объем
код
обозначение
12
28
56
80
112
160
250
12
12 см3/об
●
-
-
-
-
-
-
28
28 см3/об
-
●
-
-
-
-
-
56
56 см3/об
-
-
●
-
-
-
-
80
80 см3/об
-
-
-
●
-
-
-
112
112 см3/об
-
-
-
-
●
-
-
160
160 см3/об
-
-
-
-
-
●
-
250
250 см3/об
-
-
-
-
-
-
●
D - монтажный фланец
код
обозначение
12
28
56
80
112
160
250
0
ISO 3019/2, 4 отверстия
●
●
●
●
●
●
●
1
2 отверстия (картриджное исполнение)
●
●
●
●
●
●
●
E - тип гидромашины, направление вращения и исполнение вала
код
обозначение
12
28
56
80
112
160
250
шлицевое по ГОСТ 6033-51
-
●
-
-
-
-
-
0
гидромотор
реверс
шлицевое по ГОСТ 6033-80
●
-
●
●
●
●
●
1
гидромотор
реверс.
шпоночное
●
●
●
●
●
●
●
2
гидромотор
реверс.
вал-шестерня
-
-
●
-
-
-
-
шлицевое по ГОСТ 6033-51
-
●
-
-
-
-
-
3
насос
правое
шлицевое по ГОСТ 6033-80
●
-
●
●
●
●
●
шлицевое по ГОСТ 6033-51
-
●
-
-
-
-
-
4
насос
левое
шлицевое по ГОСТ 6033-80
●
-
●
●
●
●
●
5
насос
правое
шпоночное
●
●
●
●
●
●
●
6
насос
левое
шпоночное
●
●
●
●
●
●
●
7
гидромотор
реверс.
шлицевое по ГОСТ 6033-80
-
●
-
-
-
-
-
8
насос
правое
шлицевое по ГОСТ 6033-80
-
●
-
-
-
-
-
9
насос
левое
шлицевое по ГОСТ 6033-80
-
●
-
-
-
-
A
гидромотор
реверс.
шлицевое 1 1/2” 23Т 16/32DP ANSI B92.1a
-
-
-
-
●
-
-
B
гидромотор
реверс.
шлицевое 1 3/8” 21Т 16/32DP ANSI B92.1a
-
-
-
-
●
-
-
C
насос
правое
шлицевое 22х1,25х9g ГОСТ 6033-80
-
●
-
-
-
-
-
D
насос
левое
шлицевое 22х1,25х9g ГОСТ 6033-80
-
●
-
-
-
-
-
E
гидромотор
реверс.
шлицевое по DIN 5480 2)
-
-
●
●
●
●
-
F
гидромотор
реверс.
шлицевое по DIN 5480 3)
-
-
●
●
●
●
●
G
насос
правое
шлицевое по DIN 5480 2)
-
-
●
●
●
●
-
H
насос
правое
шлицевое по DIN 5480 3)
-
-
●
●
●
●
●
I
насос
левое
шлицевое по DIN 5480 2)
-
-
●
●
●
●
-
J
насос
левое
шлицевое по DIN 5480 3)
-
-
●
●
●
●
●
K
гидромотор
реверс.
шпоночное по DIN 68855)
-
-
-
●
-
-
-
L
насос
правое
шпоночное по DIN 6885 5)
-
-
-
●
-
-
-
M
насос
левое
шпоночное по DIN 6885 5)
-
-
-
●
-
-
-
N
насос
правое
шлицевое 0,625' 9Т 16/32 class 5 ANSI B92.1a
-
●
-
-
-
-
-
4
O
насос
левое
шлицевое 0,625' 9Т 16/32 class 5 ANSI B92.1a
-
●
-
-
-
-
-
F - встроенная гидроаппаратура и электроаппаратура
код
обозначение
12
28
56
80
112
160
250
0
отсутствует
●
●
●
●
●
●
●
1
регулируемый предохранительный клапан - слева
●
-
-
-
-
-
-
2
регулируемый предохранительный клапан - справа
●
-
-
-
-
-
-
3
нерегулируемый предохранительный клапан - слева
●
-
-
-
-
-
-
4
нерегулируемый предохранительный клапан - справа
●
-
-
-
-
-
-
5
обратно-предохранительные клапаны (ОПК)
-
-
●
●
●
-
●
6
обратно-предохранительные клапаны (ОПК), блок промывки (БП)
-
-
●
-
-
7
блок промывки (БП)
-
-
-
●
●
-
-
8
предохранительные клапаны (ПК), обратные клапаны (ОК)
-
-
●
-
-
●
-
9
датчик частоты вращения, гидроаппаратура отсутствует
●
●
-
-
●
-
-
встроенные предохранительные клапаны + обратные клапаны, дроссель, клапан
А
-
-
-
-
●
-
-
«ИЛИ»
встроенные предохранительный клапан со сливом на всасывание + обратный
B
-
-
-
-
●
-
-
клапан
встроенные предохранительный клапан со сливом в дренажную линию +
C
-
-
-
-
●
-
-
обратный клапан
D
датчик + блок промывки (БП)
-
-
-
-
●
-
-
E
пристыкованный блок тормозных клапанов привода хода
-
-
-
-
-
-
-
F
пристыкованный блок тормозных клапанов подъёма лебёдки
-
-
-
-
-
-
-
I
регулируемый предохранительный клапан слева + датчик частоты вращения
-
-
-
-
-
-
-
J
регулируемый предохранительный клапан справа + датчик частоты вращения
-
-
-
-
-
-
-
M
обратно-предохранительный клапан ОПК+ датчик частоты вращения
(PNP)
-
-
-
-
-
-
пристыкованный блок тормозных клапанов подъёма лебёдки + блок
P
-
-
-
-
-
-
«закольцовки» потока
G - расположение и тип рабочих каналов
код
обозначение
12
28
56
80
112
160
250
0
2 резьбовых отверстия на торце (отвод под 25о к оси вала)
●
●
-
-
-
-
-
1
2 резьбовых отверстия на торце (отвод параллельно оси вала)
●
●
-
-
-
-
-
2
2 резьбовых отверстия на торце (отвод под 50о к оси вала)
●
●
-
-
-
-
-
3
2 резьбовых отверстия по бокам, 2 резьбовых отверстия на торце
●
●
●
-
-
-
-
4
1 резьбовое отверстие сбоку, 1 фланец на торце
o
o
-
-
-
-
-
5
1 резьбовое отверстие сбоку, 1 резьбовое отверстие на торце
●
●
-
-
-
-
-
6
2 фланца на торце
-
-
●
●
●
●
●
7
1 фланец сбоку, 1 фланец на торце по SAE
-
-
-
-
-
-
-
2 фланца по бокам по SAE 6000psi
8
-
-
-
o
●
-
o
(для 310.4.112.0А.78 и 0В.78 - по SAE 3000psi)
9
2 резьбовых по бокам
-
-
●
-
-
-
-
А
2 фланца на торце по SAE
-
-
-
-
-
-
-
B
2 фланца по бокам по SAE 6000psi + БП
-
-
-
-
●
-
-
C
2 резьбовых отверстия на торце (отвод по 25° к оси вала)
●
-
-
-
-
-
-
D
2 резьбовых отверстия по бокам, 2 резьбовых на торце, М33х2
-
-
●
-
-
-
-
E
2 фланца под 90о к оси вала
-
-
-
●
-
●
-
F
2 резьбовых на торце, дренаж соединяется со всасыванием
●
-
-
-
-
-
-
H - материал уплотнений вала
код
обозначение
12
28
56
80
112
160
250
В4)
NBR
●
●
●
●
●
●
●
F
FKM
●
●
●
●
●
●
●
Е
«Ecoflon-2»
●
●
●
●
●
●
●
L - климатическое исполнение
код
обозначение
12
28
56
80
112
160
250
У14)
умеренный и холодный климат, размещение на открытом воздухе
●
●
●
●
●
●
●
ТВ1
тропический влажный климат, размещение на открытом воздухе
●
●
●
●
●
●
●
ОМ1
морской климат, размещение на открытом воздухе
●
●
●
●
●
●
●
1) - в новых разработках не использовать
2) - центрирование по боковым поверхностям
3) - центрирование по боковым поверхностям, уменьшенный диаметр
4) - базовое исполнение, при заказе допускается не указывать
5) - увеличенный шпоночный вал по DIN 6885
5
Технические характеристики.
Нерегулируемые аксиально-поршневые насосы
Типоразмер
12
28
56
80
112
160
250
Рабочий объем Vg, см3/об
11,6
28
56
80
112
160
250
Частота вращения вала n, об/мин
- минимальная nmin
400
400
400
400
400
400
400
- номинальная nnom
2400
1920
1800
1500
1200
1200
960
- максимальная nmax, при давлении на входе 0,08МПа
4000
3000
2500
2240
2000
1750
1500
- предельная npeak, при давлении на входе 0,2МПа
6000
4750
3750
3350
3000
2650
2100
Подача Q, л/мин
- минимальная Qmin
4,64
11,20
22,40
32,00
44,80
64,00
100,00
- номинальная Qnom
27,84
53,76
84,00
120,00
134,40
192,00
240,00
- максимальная Qmax
46,40
84,00
140,00
179,20
224,00
280,00
375,00
- предельная Qpeak
69,60
133,00
210,00
268,00
336,00
424,00
525,00
Давление нагнетания P, МПа
- номинальное Pnom
20
20
20
20
20
20
20
- максимальное рабочее Pmax для насосов типа 210, 310 3
32
32
35
35
35
35
35
- максимальное рабочее Pmax для насосов типа 310 4
-
-
40
40
40
40
40
Мощность потребляемая N, кВт
- номинальная Nnom (при nnom, Pnom)
15,46
28,00
46,66
59,73
74,66
93,33
125,00
- максимальная Nnom (при nnom, Pnom) для насосов типа 210, 310 3
24,74
44,80
81,66
104,56
130,66
163,33
218,75
- максимальная Nmax (при nmax, Pmax) для насосов типа 310 4
-
-
93,33
119,46
149,33
186,66
250,00
Крутящий момент приводной T, Нм
- номинальный Тnom (при Pnom)
38,86
93,82
187,63
278,58
375,27
536,10
837,65
- максимальный Tmax (при Pmax) для насосов типа 210, 310 3
62,19
150,11
328,36
469,08
656,73
938,18
1465,91
- максимальный Tmax (при Pmax) для насосов типа 310 4
-
-
375,38
536,10
750,54
1072,20
1675,32
Коэффициент подачи
0,95
0,95
0,95
0,95
0,95
0,95
0,95
Масса, кг
4
9
17
19
29
45
65
Нерегулируемые аксиально-поршневые гидромоторы
Типоразмер
12
28
56
80
112
160
250
Рабочий объем Vg, см3/об
11,6
28
56
80
112
160
250
Частота вращения вала n, об/мин
- минимальная nmin
50
50
50
50
50
50
50
- номинальная nnom
2400
1920
1800
1500
1200
1200
960
- максимальная nmax
6000
4750
3750
3350
3000
2650
2100
Расход Q, л/мин
- минимальный Qmin
0,58
1,40
2,80
4,00
5,60
8,00
12,50
- номинальный Qnom
27,84
53,76
84,00
120,00
134,40
192,00
240,00
- максимальный Qmax
69,60
133,00
210,00
268,00
336,00
424,00
525,00
Давление на входе P, МПа
- номинальное Pnom
20
20
20
20
20
20
20
- максимальное рабочее Pmax для гидромоторов типа 210, 310 3
32
32
35
35
35
35
35
- максимальное рабочее Pmax для гидромоторов типа 310 4
-
-
40
40
40
40
40
Мощность эффективная N, кВт
- номинальная Nnom (при nnom, Pnom)
9,28
17,92
33,60
40,00
44,80
64,00
80,00
- максимальная Nmax (при nmax, Pmax) для гидромоторов типа 210, 310 3
14,84
28,67
58,80
70,00
78,4
112,00
140,00
- максимальная Nmax (при nmax, Pmax) для гидромоторов типа 310 4
-
-
67,20
80,00
89,60
128,00
160,00
Давление дренажа максимальное, МПа
0,1
0,1
0,2
0,2
0,2
0,2
0,2
Крутящий момент эффективный T, Нм
- номинальный Тnom (при Pnom)
35
84,6
169,3
241,8
338,7
483,8
756
- максимальный Tmax (при Pmax) для гидромоторов типа 210, 310 3
56,1
135,5
296,3
423,3
592,7
846,7
1323
- максимальный Tmax (при Pmax) для гидромоторов типа 310 4
-
-
338,8
483,8
677,4
967,7
1512
Коэффициент расхода
0,95
0,95
0,95
0,95
0,95
0,95
0,95
Масса, кг
4
9
17
19
29
45
65
Крутящие моменты даны с учетом КПД=0 95
Значения остальных параметров приведены теоретические, без учета КПД
6
Определение номинального типоразмера насоса.
Vg • n • ηv
Подача Q=
л/мин
1000
Vg • ∆P
Крутящий момент Т=
Н•м
20 • π • ηmh
Q • ∆P
Мощность N=
кВт
612 • ηt
где:
Q
- подача насоса, л/мин
Т
- крутящий момент, потребляемый насосом, Н•м
N
- мощность, потребляемая насосом, кВт
Vg
- рабочий объем насоса, см3/об
n
- частота вращения вала, об/мин
∆P
- перепад давлений, кгс/см2
ηv
- КПД объемный
ηmh
- КПД гидромеханический
ηt= ηv • ηmh - КПД полный
Определение номинального типоразмера гидромотора.
Vg • n
Расход Q=
л/мин
1000 • ηv
Vg • ∆P • ηmh
Крутящий момент Т=
Н•м
20 • π
Q • ∆P • ηt
Мощность эффективная N=
кВт
612
Q • 1000 • ηv
Частота вращения n=
об/мин
Vg
где:
Q
- расход через гидромотор, л/мин
Т
- крутящий момент,создаваемый гидромотором, Н•м
N
- мощность,развиваемая гидромотором, кВт
Vg
- рабочий объем гидромотора, см3/об
n
- частота вращения вала, об/мин
∆P
- перепад давлений, кгс/см2
ηv
- КПД объемный
ηmh
- КПД гидромеханический
ηt
= ηv • ηmh - КПД полный
Требования к рабочим жидкостям.
Характеристика рабочей жидкости должна соответствовать параметрам,
указанным
в
Каталоге
рекомендуемых рабочих жидкостей и на сайте изготовителя - www.psm-hydraulics.ru.
Кинематическая вязкость рабочей жидкости:
оптимальная (постоянная)
20-35 мм2/с (сСт)
максимальная пусковая
1500 мм2/с (сСт)
минимальная кратковременная
10 мм2/с (сСт)
Чистота рабочей жидкости:
не хуже 12 класса по ГОСТ 17216-71
не хуже класса
17/14по ISO/DIN 4406
7

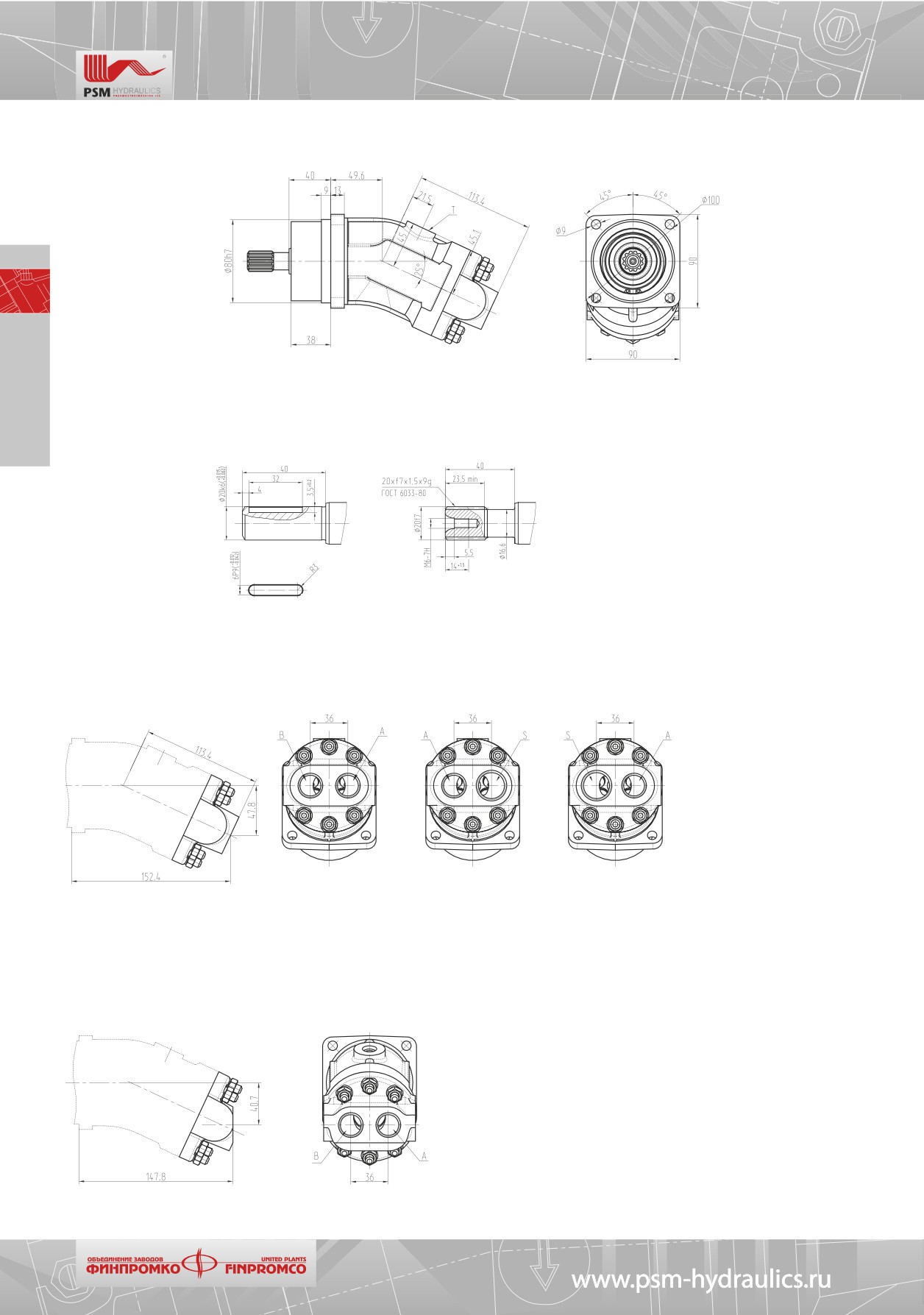

210.12 Габаритно-присоединительные размеры
Т - линия дренажа
М12х1,5-12 ГОСТ25064
Концы валов
Шпоночный вал
Шлицевый вал
Присоединение рабочих линий, встроенная аппаратура
210120[] 00
- 2 резьбовых отверстия на торце (отвод под 25° к оси вала)
гидромотор
насос правый
насос левый
А, В
- рабочие линии
М22х1 5-16, ГОСТ25065;
S
- линия всасывания
М27х2-16, ГОСТ25065
210120[] 01
- 2 резьбовых отверстия на торце (отвод параллельно оси вала)
А, В
- рабочие линии
М22х1 5-16, ГОСТ25065
8

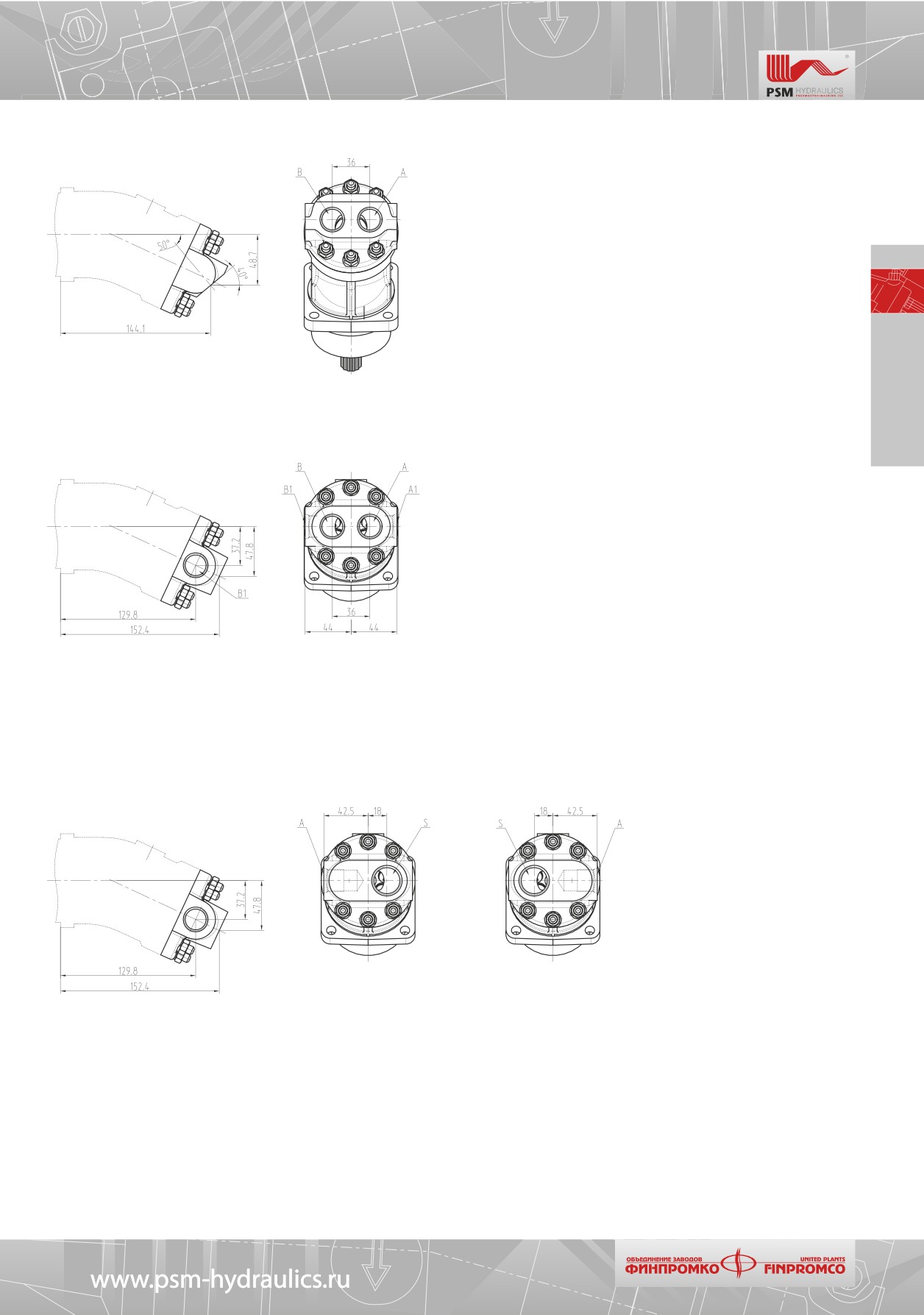

210120[] 02
- 2 резьбовых отверстия на торце (отвод под 50° к оси вала)
А, В
- рабочие линии
М22х1 5-16, ГОСТ25065
210120[] 03
- 2 резьбовых отверстия по бокам, 2 резьбовых отверстия на торце
А, А1, В, В1
- рабочие линии
М22х1 5-16, ГОСТ25065
210120[] 05
- 1 резьбовое отверстие сбоку, 1 резьбовое отверстие на торце
насос правый
насос левый
А - линия нагнетания М22х1 5-16, ГОСТ25065
S - линия всасывания М27х2-16, ГОСТ25065
9

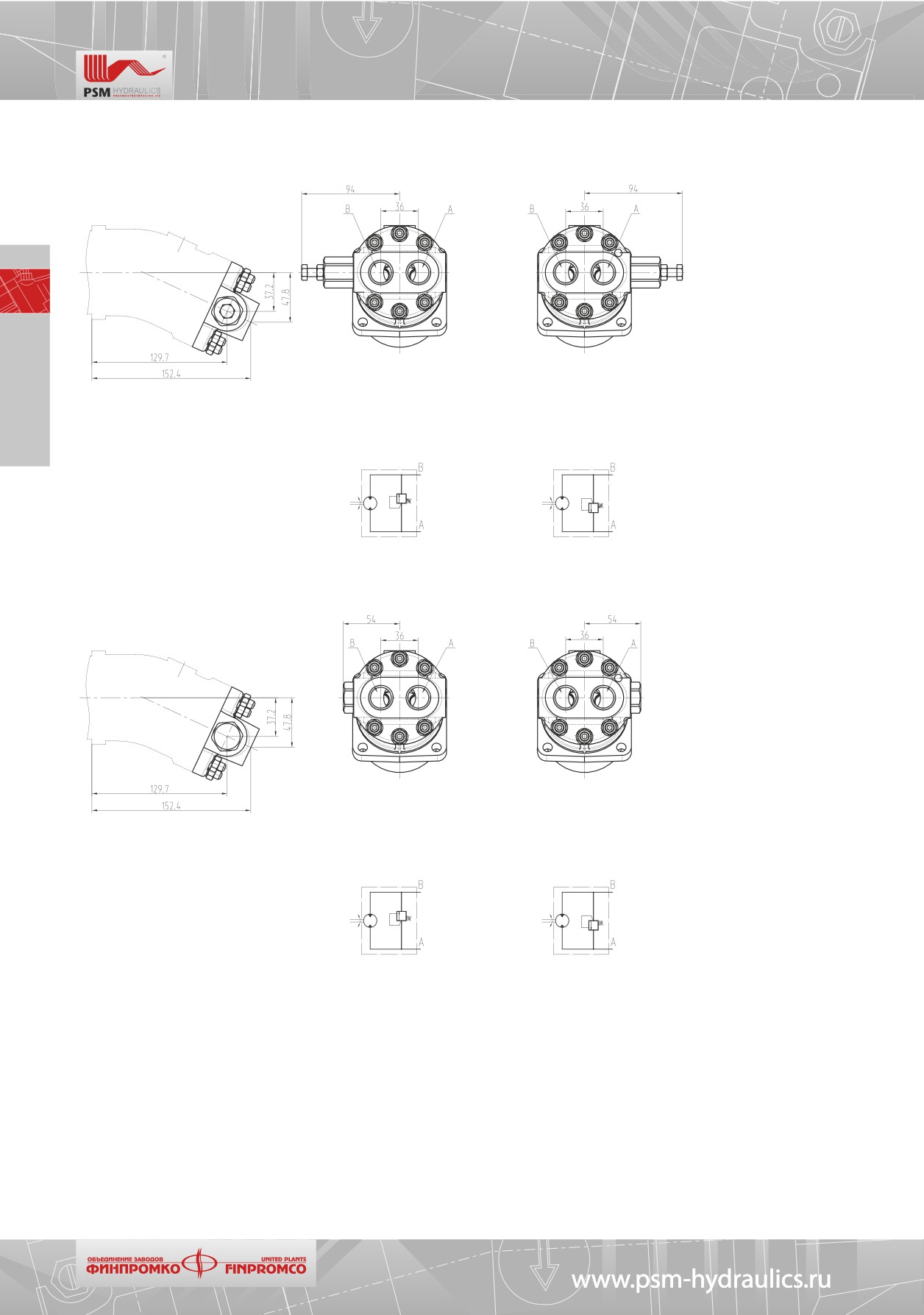

2 резьбовых отверстия на торце, встроенный регулируемый предохранительный клапан
210120[] 20
210120[] 10
А, B
- рабочие линии
М22х1 5-16, ГОСТ25065
Гидросхема
210120[] 20
210120[] 10
2 резьбовых отверстия на торце, встроенный нерегулируемый предохранительный клапан
210120[] 40
210120[] 30
А, B
- рабочие линии
М22х1 5-16, ГОСТ25065
Гидросхема
210120[] 40
210120[] 30
10

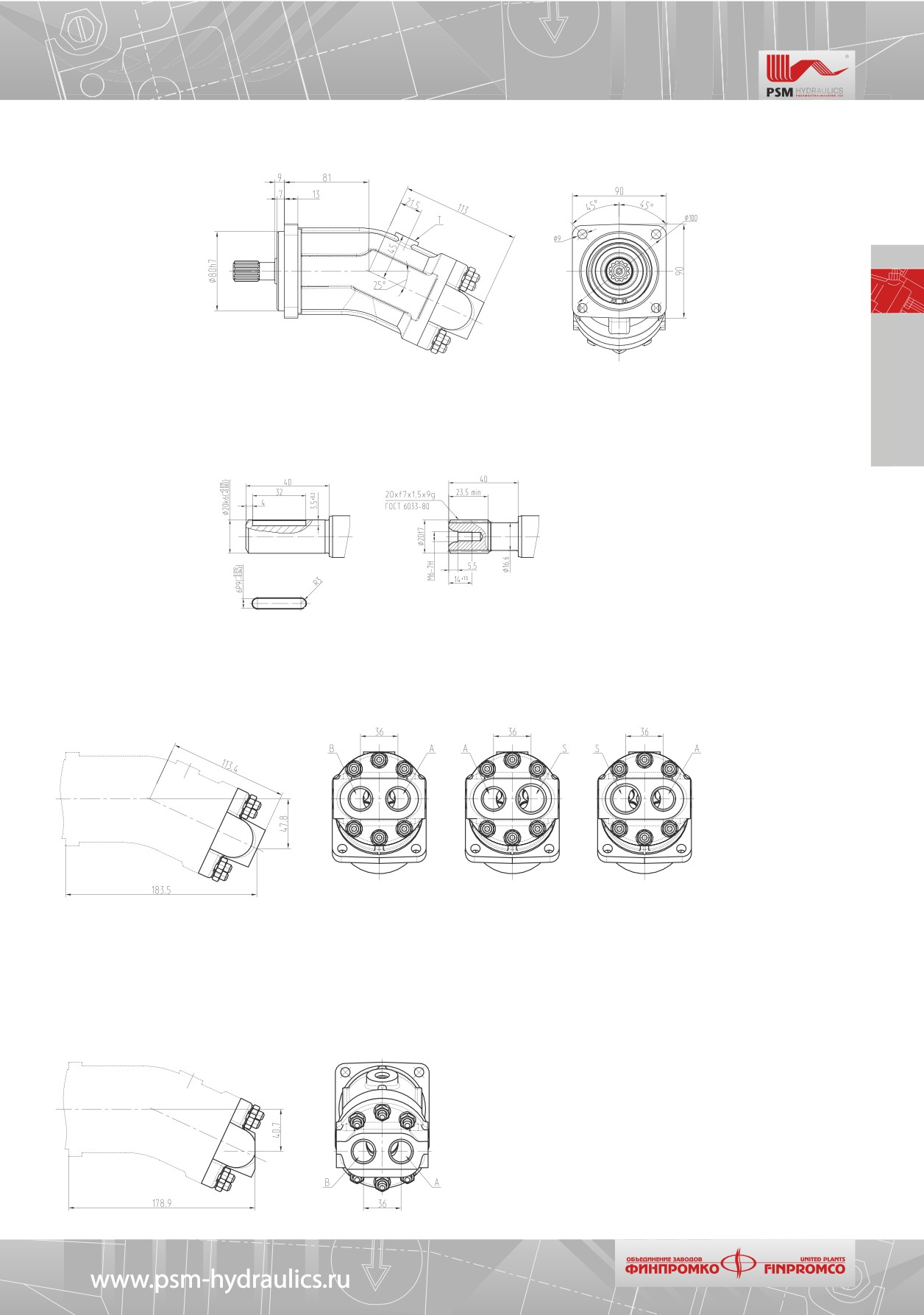

310.12 Габаритно-присоединительные размеры
Т - линия дренажа
М12х1,5-12 ГОСТ 25065
Концы валов
Шпоночный вал
Шлицевый вал
Присоединение рабочих линий, встроенная аппаратура
310120[] 00
- 2 резьбовых отверстия на торце (отвод под 25° к оси вала)
гидромотор
насос правый
насос левый
А, В
- рабочие линии
М22х1 5-16, ГОСТ25065
S
- линия всасывания
М27х2-16, ГОСТ25065
310120[] 01
- 2 резьбовых отверстия на торце (отвод параллельно оси вала)
А, B
- рабочие линии
М22х1 5-16, ГОСТ25065
11

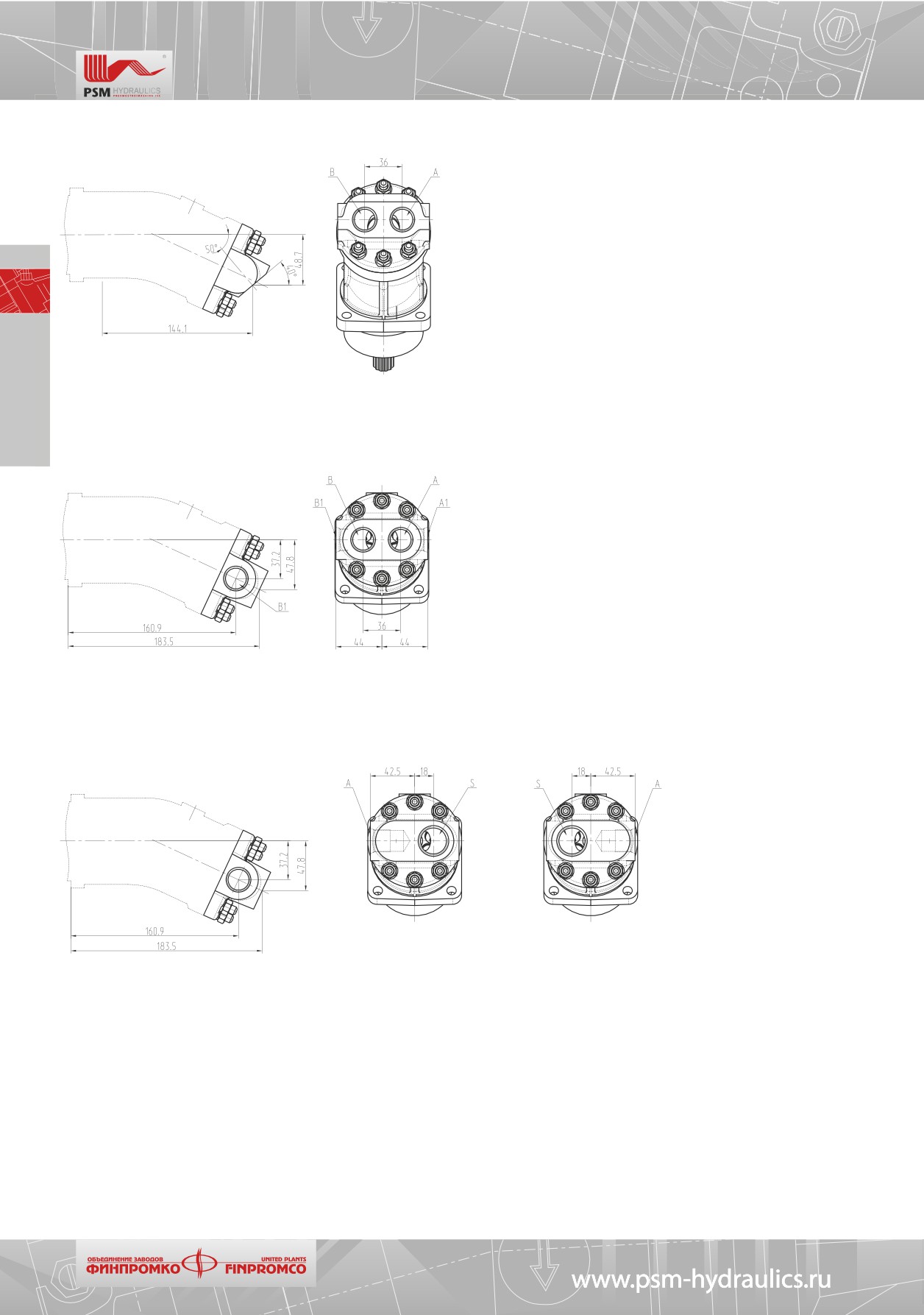

310120[] 02
- 2 резьбовых отверстия на торце (отвод под 50° к оси вала)
А, B
- рабочие линии
М22х1 5-16, ГОСТ25065
310120[] 03
- 2 резьбовых отверстия по бокам, 2 резьбовых отверстия на торце
А, A1, B, B1
- рабочие линии
М22х1 5-16, ГОСТ250
310120[] 05
- 1 резьбовое отверстие сбоку, 1 резьбовое отверстие на торце
насос правый
насос левый
А - линия нагнетания М22х1 5-16, ГОСТ25065
S - линия всасывания М27х2-16, ГОСТ25065
12

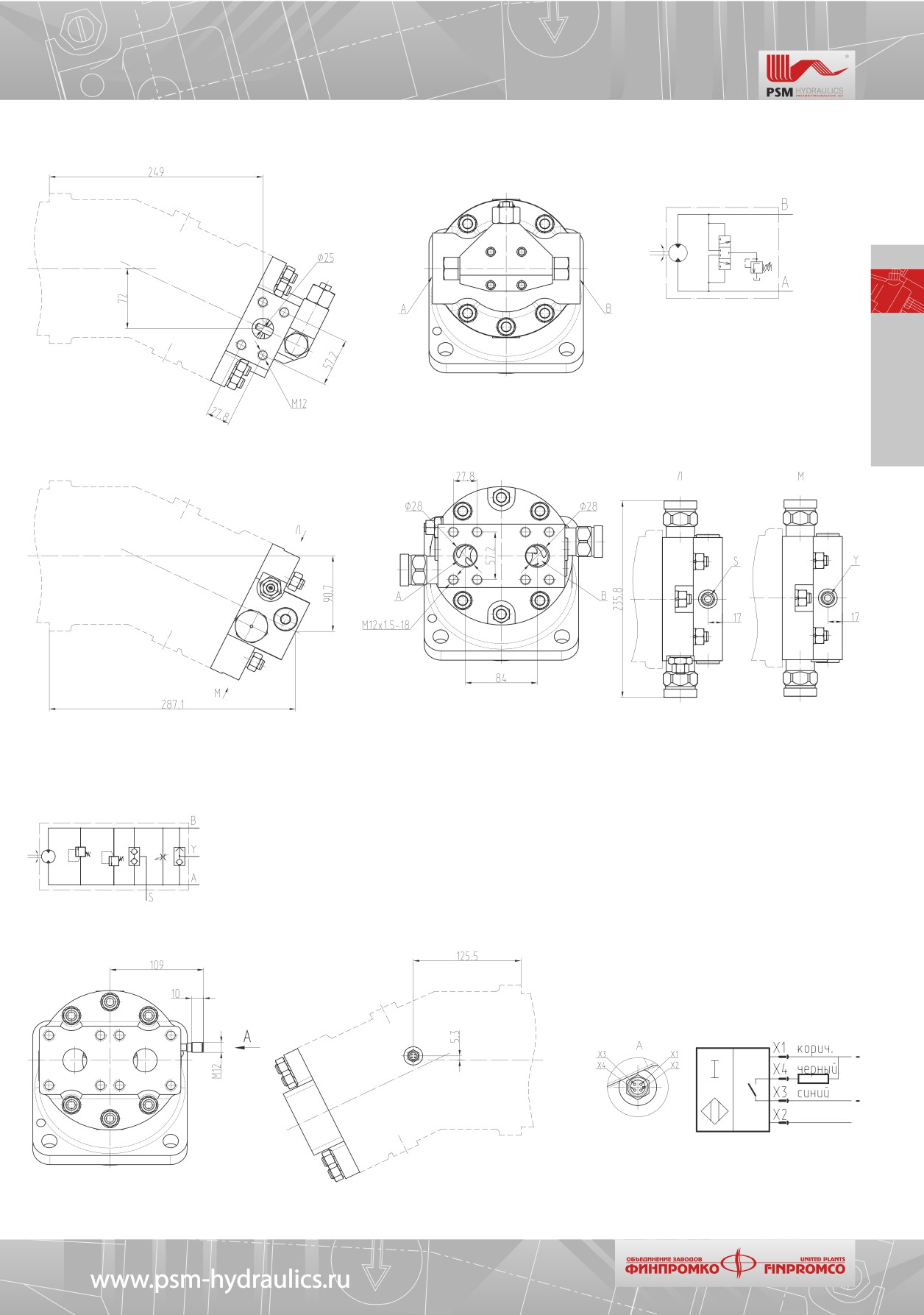

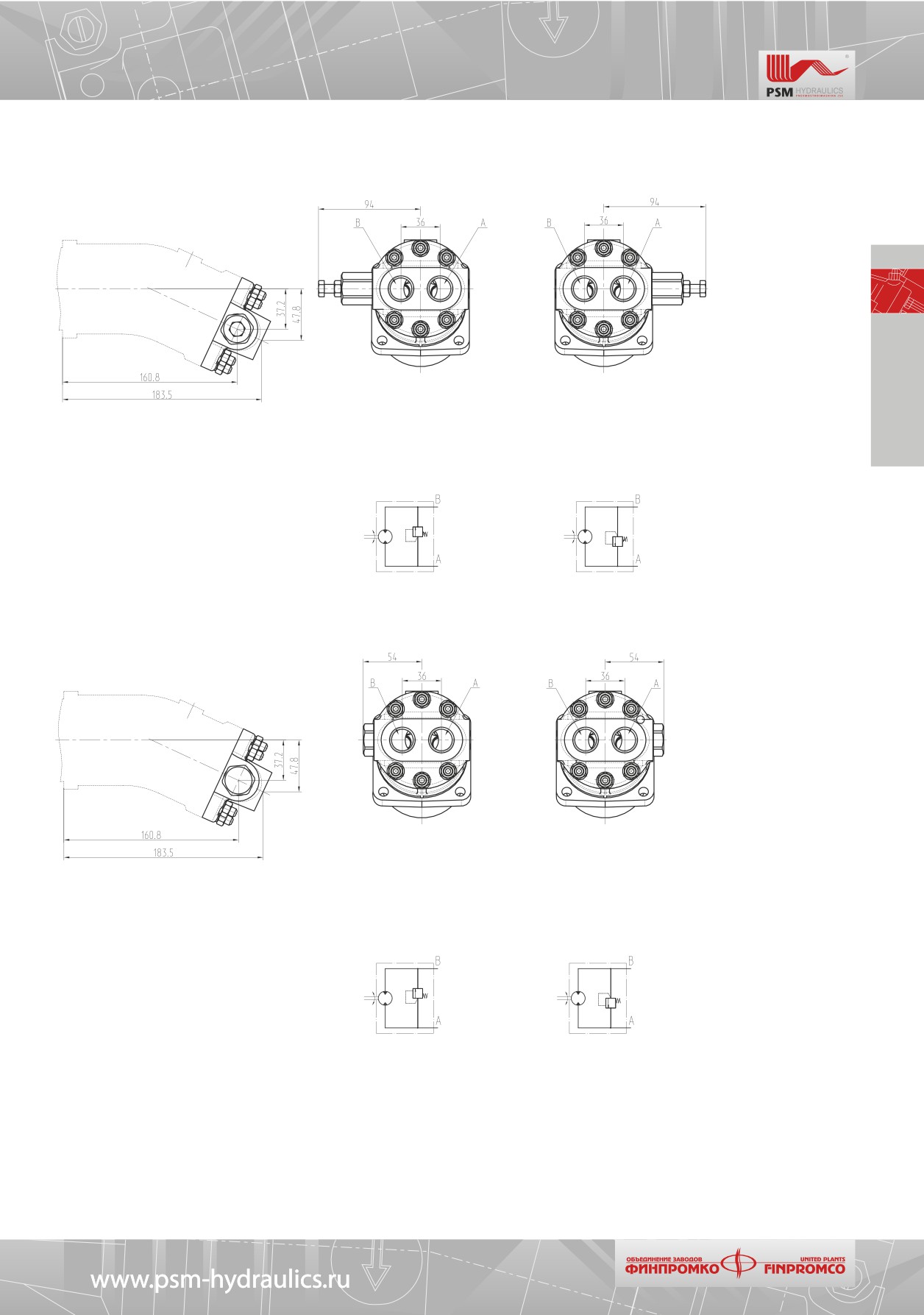

2 резьбовых отверстия на торце, встроенный регулируемый предохранительный клапан
310120[] 20
310120[] 10
А, B
- рабочие линии
М22х1 5-16, ГОСТ25065
Гидросхема
310120[] 20
310120[] 10
2 резьбовых отверстия на торце, встроенный нерегулируемый предохранительный клапан
310120[] 40
310120[] 30
А, B
- рабочие линии
М22х1 5-16, ГОСТ25065
Гидросхема
310120[] 40
310120[] 30
13

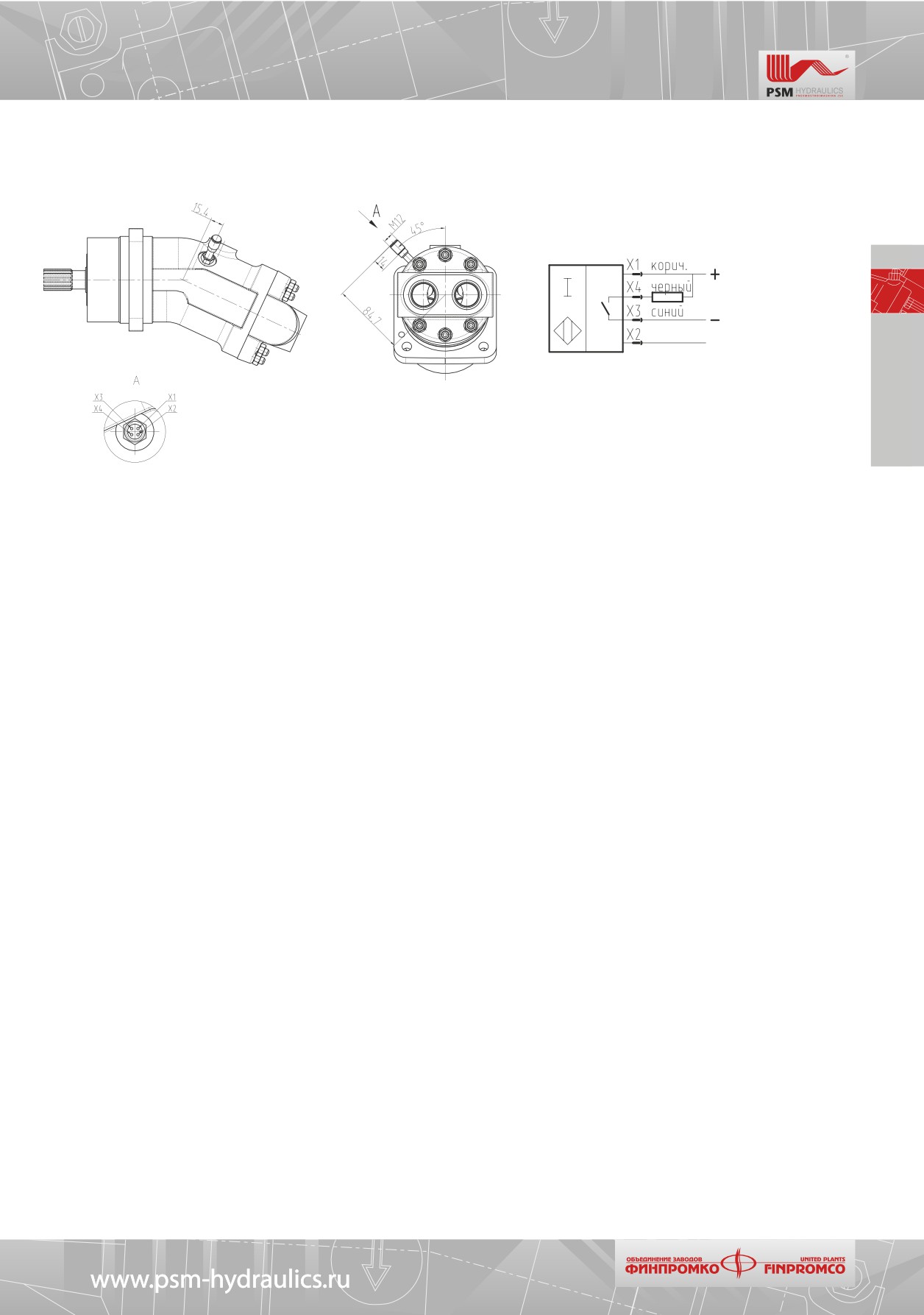

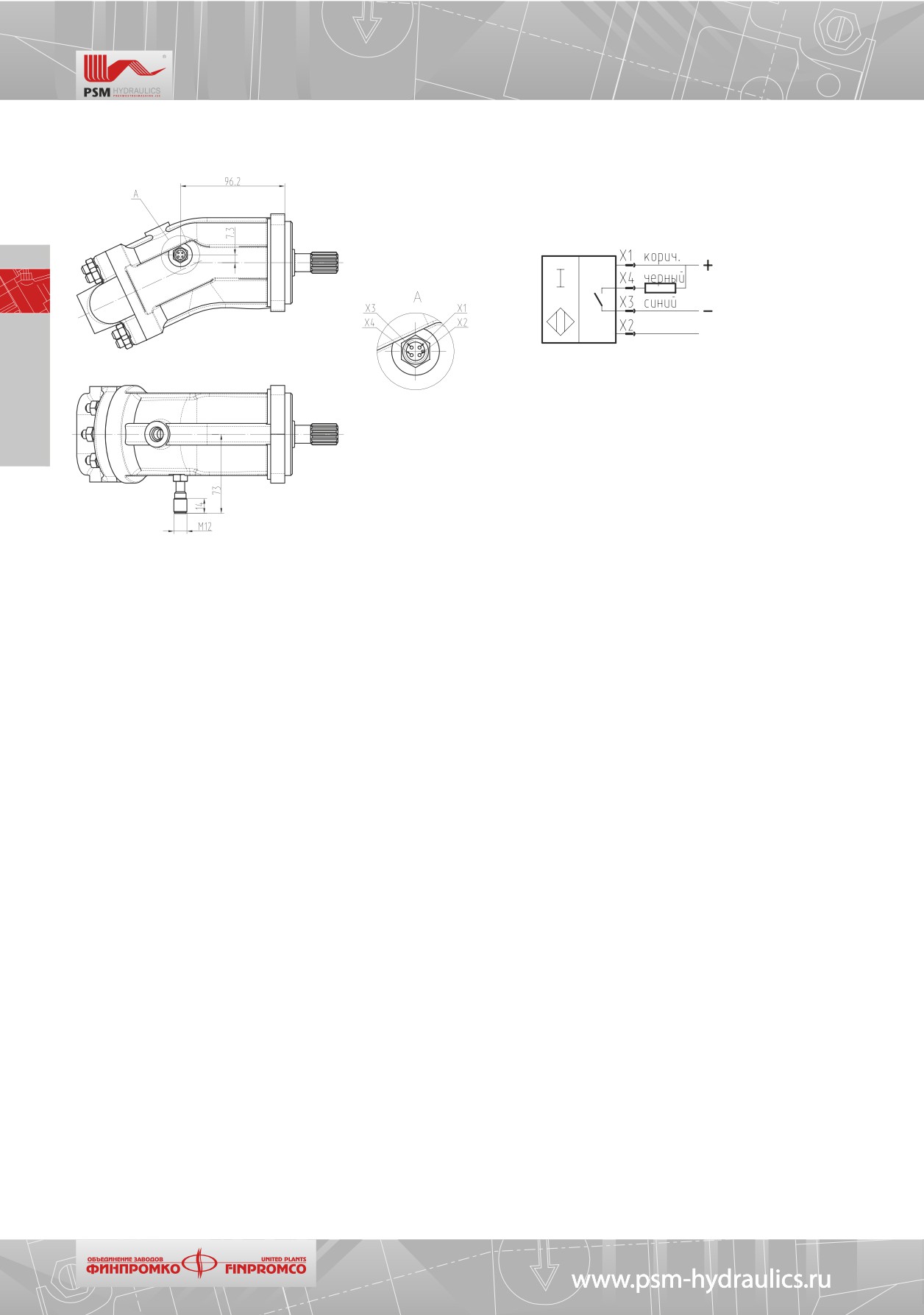

310120[] 90
- 2 резьбовых отверстия на торце (отвод под 25° к оси вала), встроенный датчик частоты вращения
Схема подключения
14

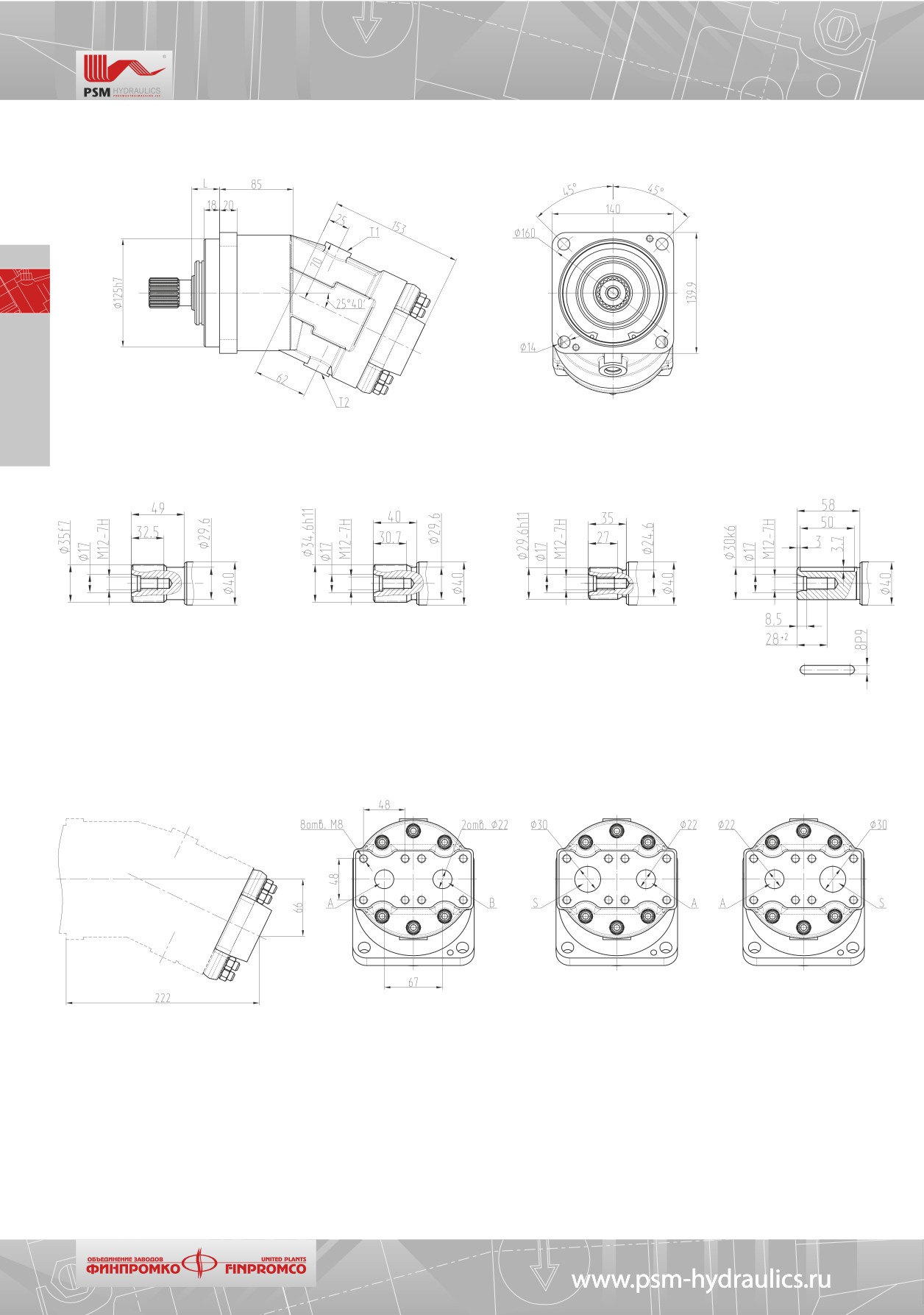

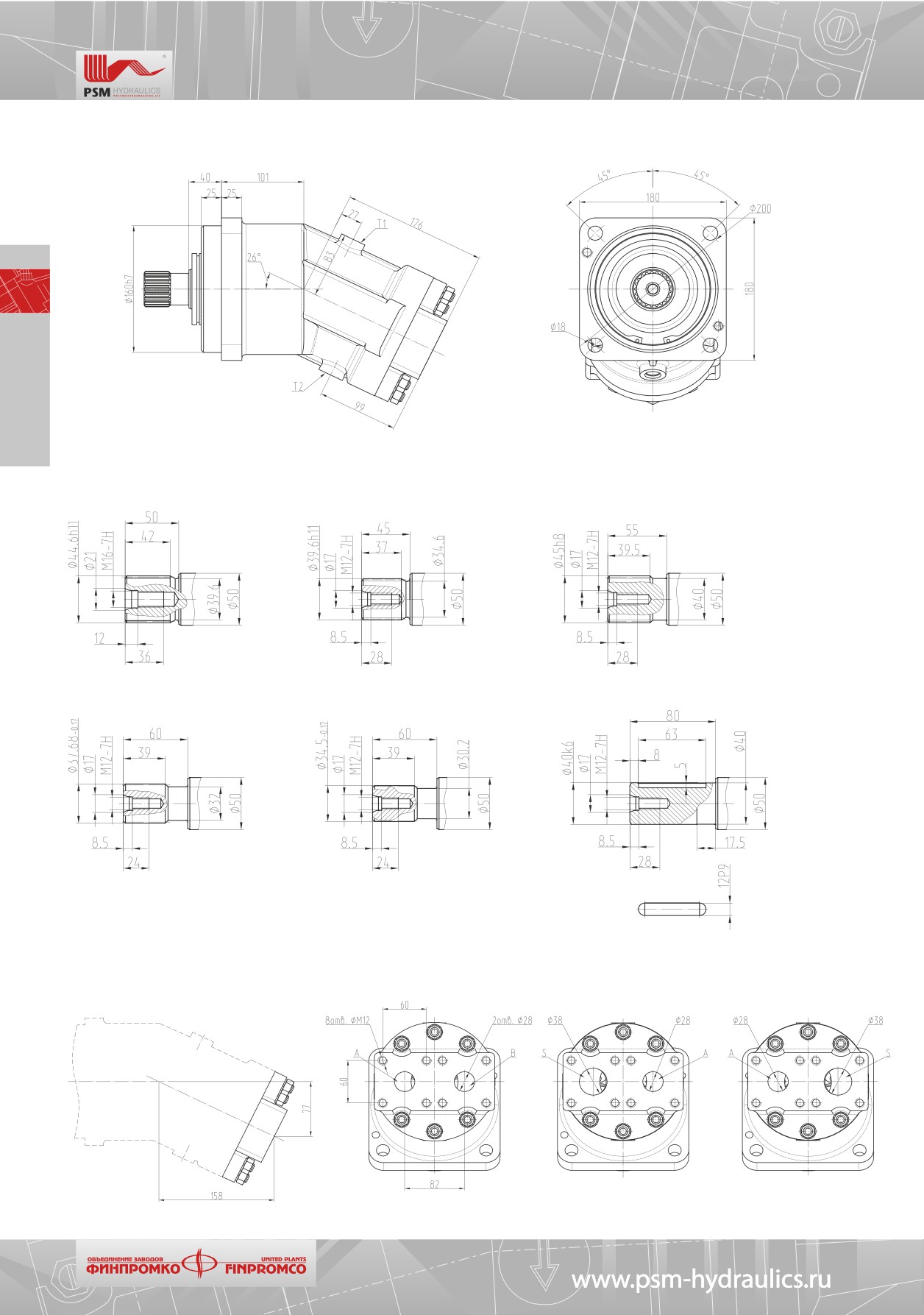

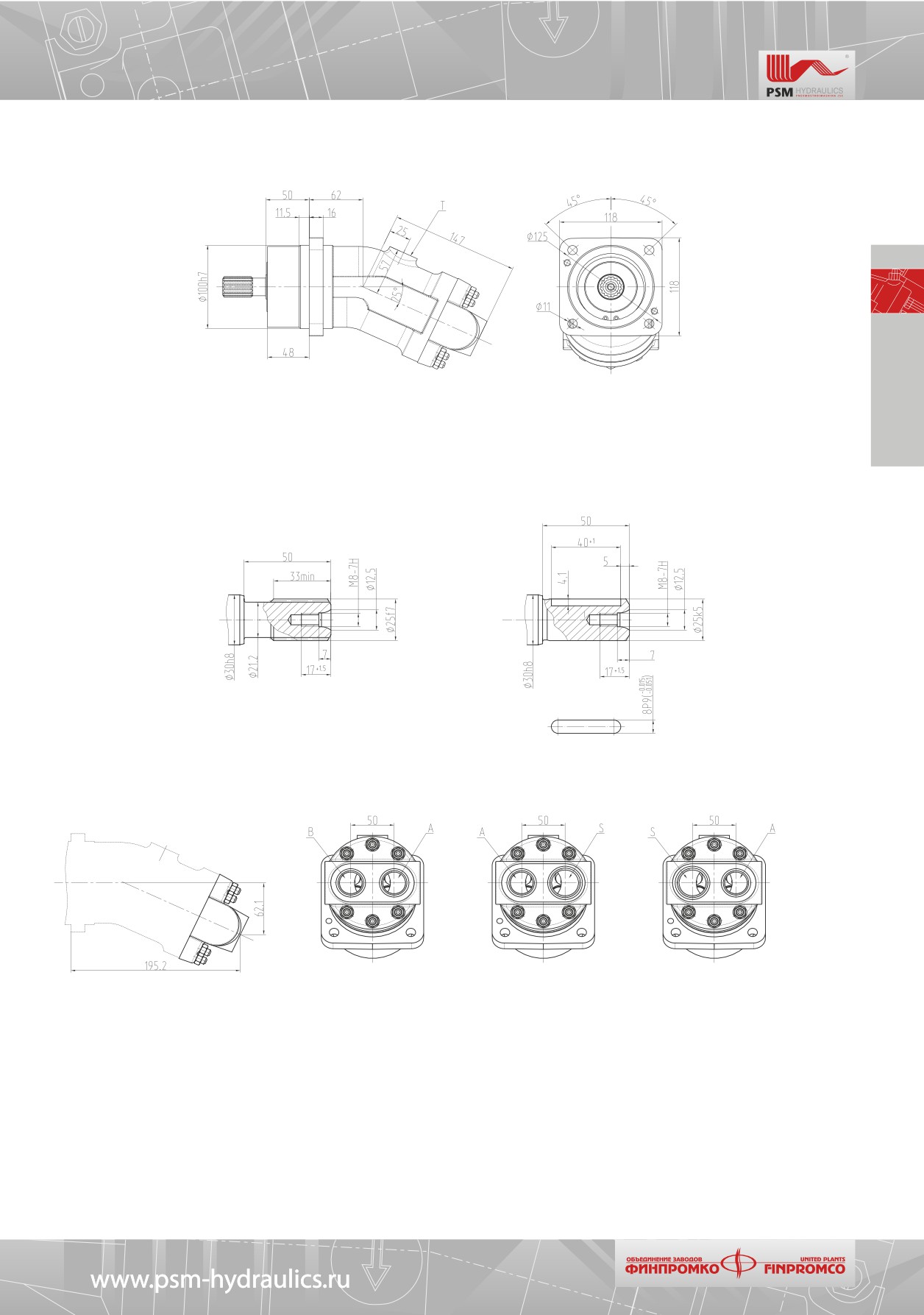

310.2.28 Габаритно-присоединительные размеры
Т - линия дренажа
М18х1,5-18 ГОСТ25065
Концы валов
Шлицевые валы
25хf7x1,5x9g ГОСТ 6033-80
Шпоночный вал
Эв 25x1,5x16S3aX ГОСТ 6033-51
Присоединение рабочих линий
3102280[] 00
- 2 резьбовых отверстия на торце (отвод под 25° к оси вала)
гидромотор
насос правый
насос левый
А, B
- рабочие линии
М27х2-24, ГОСТ25065
S
- линия всасывания
M33x2-24, ГОСТ25065
15
3102280[] 01
- 2 резьбовых отверстия на торце (отвод параллельно оси вала)
гидромотор
насос правый
насос левый
А, B
- рабочие линии
М27х2-20, ГОСТ25065
S
- линия всасывания
M33x2-20, ГОСТ25065

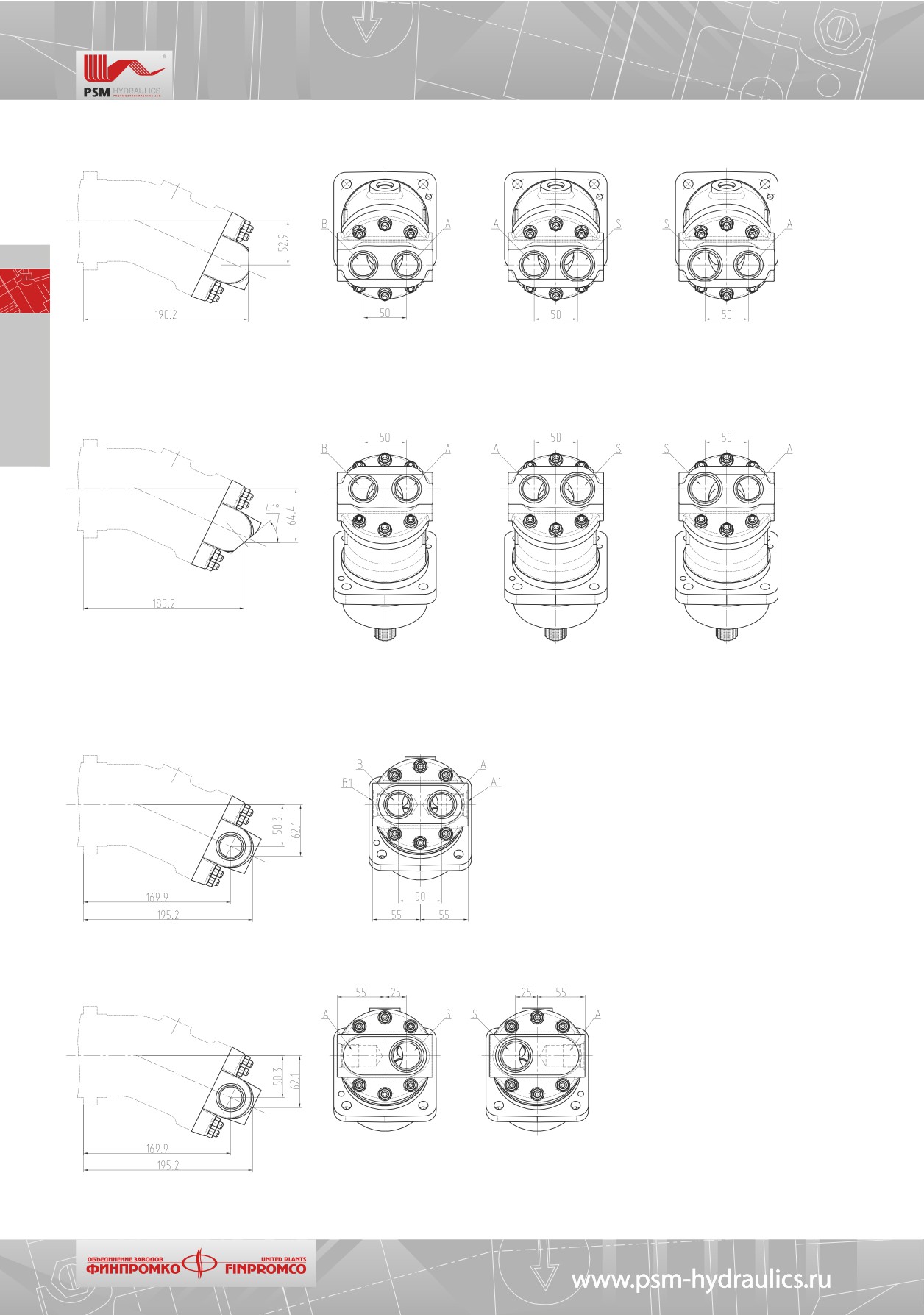

3102280[] 02
- 2 резьбовых отверстия на торце (отвод под 50° к оси вала)
гидромотор
насос правый
насос левый
А, B
- рабочие линии
М27х2-20, ГОСТ25065
S
- линия всасывания
M33x2-20, ГОСТ25065
3102280[] 03
- 2 резьбовых отверстия по бокам, 2 резьбовых отверстия на торце
А, А1, B, В1
- рабочие линии
М27х2-24, ГОСТ 25065
3102280[] 05
- 1 резьбовое отверстие сбоку, 1 резьбовое отверстие на торце
насос правый
насос левый
А - линия нагнетания М27х2-24, ГОСТ25065
16
S - линия всасывания M33x2-24, ГОСТ25065
3102280[] 90
- 2 резьбовых отверстия на торце (отвод под 25° к оси вала), встроенный датчик частоты вращения
Схема подключения
17

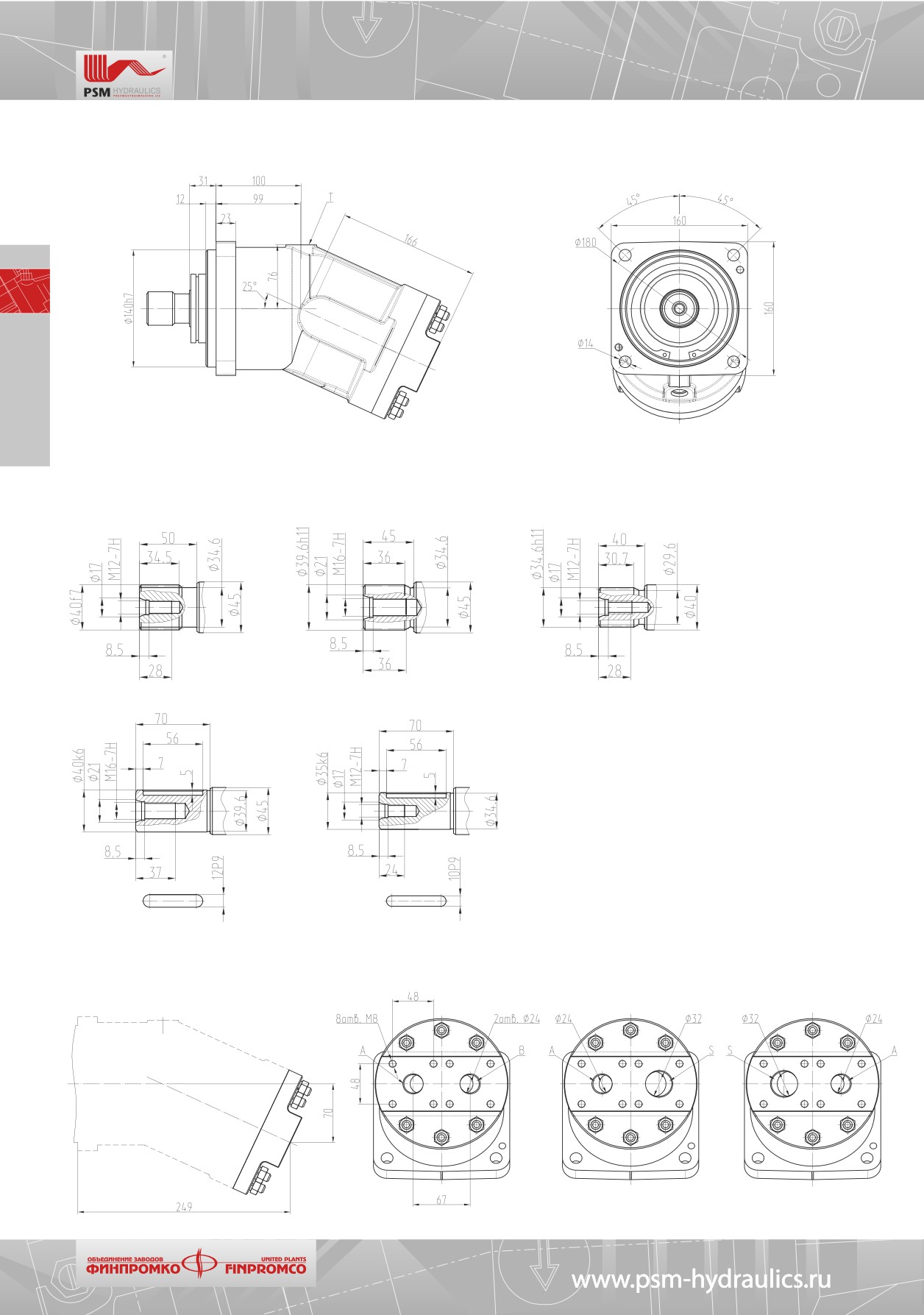

310.3(4).56 Габаритно-присоединительные размеры
L = 32мм для шлицевых валов по DIN, для остальных L = 33,5мм
Т1, Т2 - линия дренажа М18х1,5-18 ГОСТ25065
Концы валов
35xf7x2x9g ГОСТ6033
W35x2x30x16x9g DIN5480
W30x2x30x14x9g DIN5480
Шпоночный вал
Присоединение рабочих линий, встроенная аппаратура
3103(4)56 0[] 06
- 2 фланца на торце
гидромотор
насос левый
насос правый
18

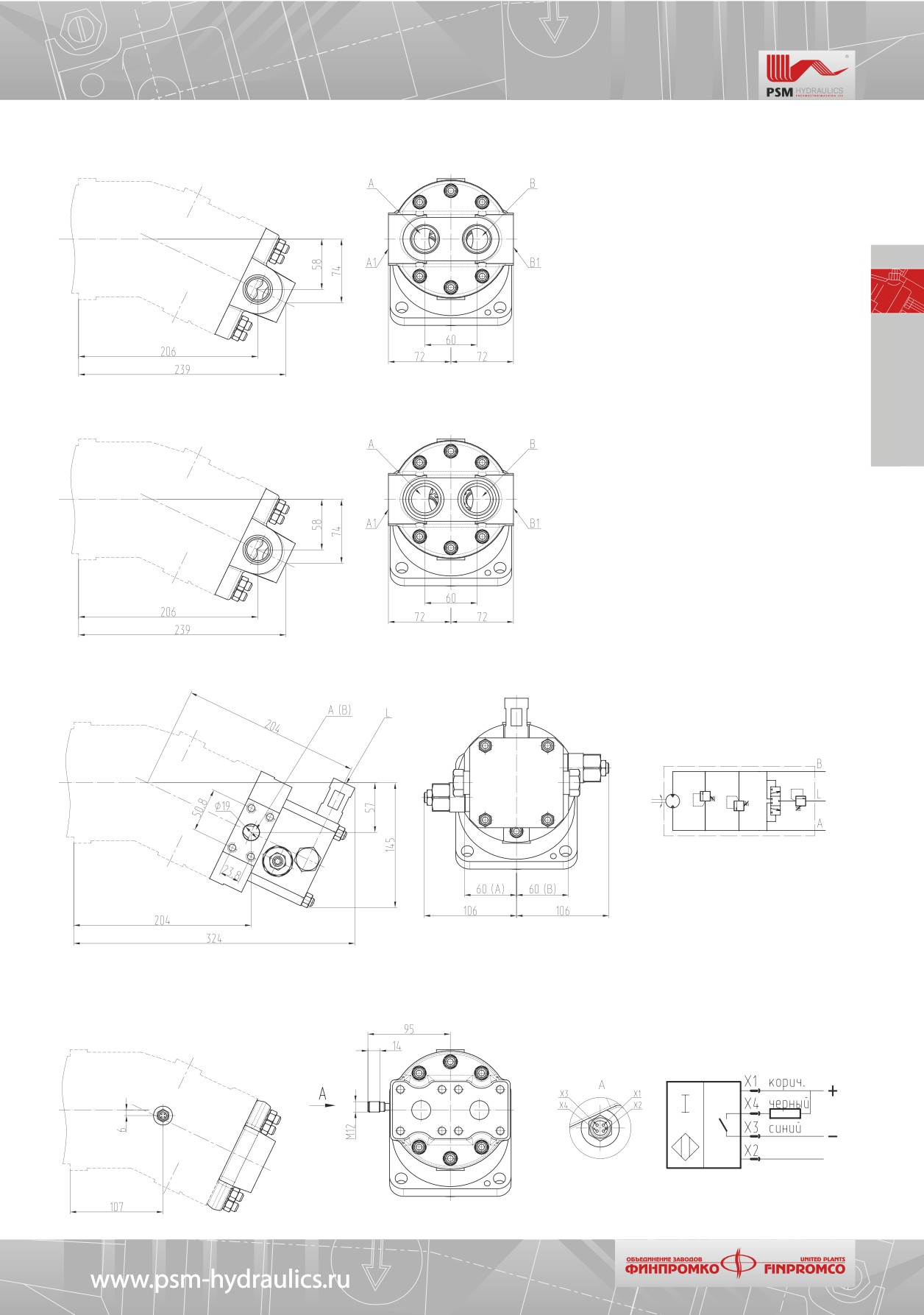

3103(4)56 0[] 03
- 2 резьбовых отверстия по бокам, 2 резьбовых отверстия на торце
А, А1, B, В1
- рабочие линии
М27х2-24, ГОСТ25065
3103(4)56 0[] 0D
- 2 резьбовых отверстия по бокам, 2 резьбовых отверстия на торце
А, А1, B, В1
- рабочие линии
М33х2-24, ГОСТ25065
3103(4)56 0[] 68
- 2 фланца по бокам по SAE, обратно-предохранительные клапаны, блок промывки
Гидросхема
3102280[] 96
- 2 фланца на торце, встроенный датчик частоты вращения
Схема подключения
19
2

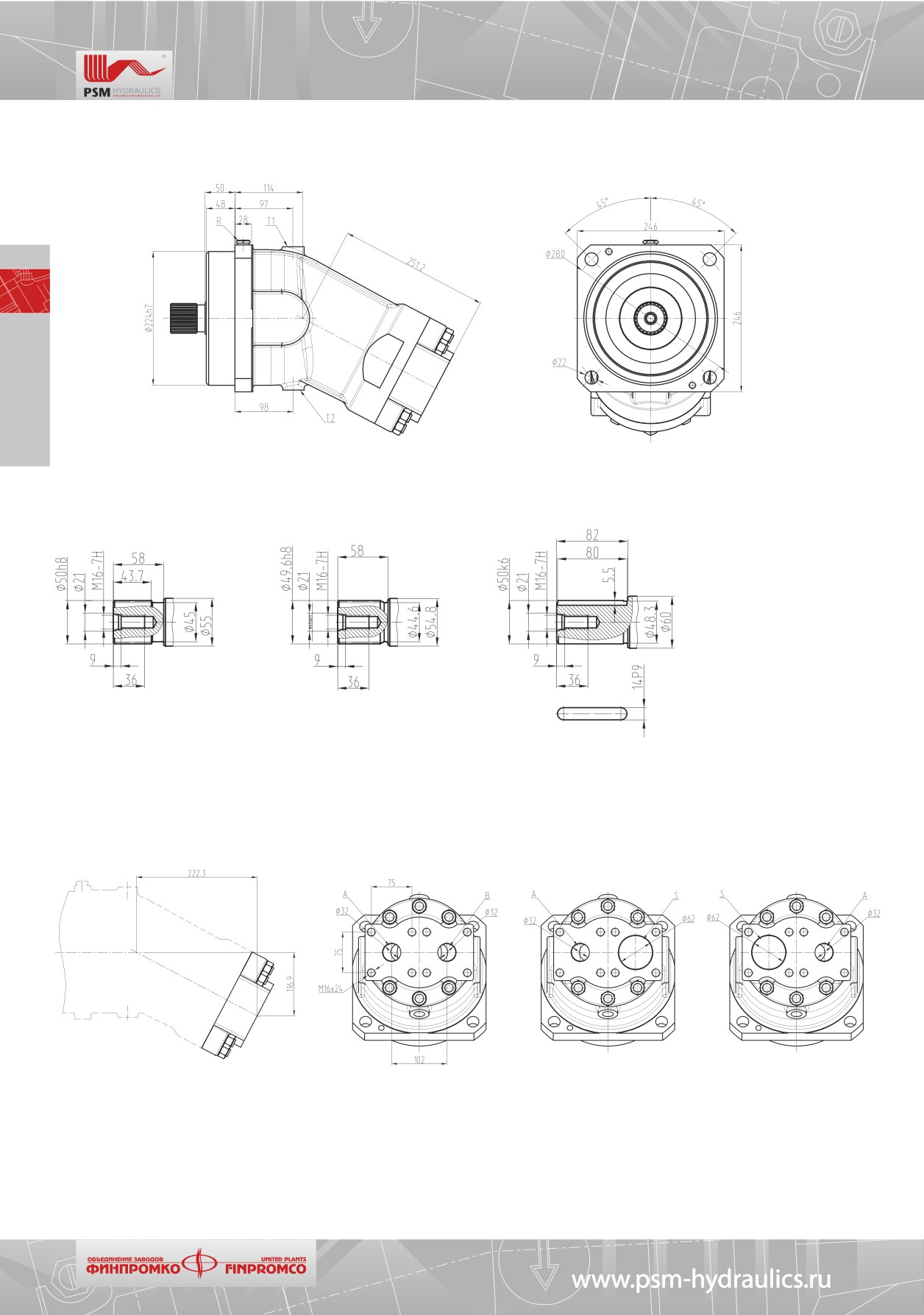

310.3(4).80 Габаритно-присоединительные размеры
Т - линия дренажа
М18х1,5-18 ГОСТ25065
Концы валов
40xf7x2x9g ГОСТ6033
W40x2x30x18x9g DIN5480
W35x2x30x16x9g DIN5480
Шпоночные валы
Присоединение рабочих линий, встроенная аппаратура
3103(4)80 0[] 06
- 2 фланца на торце
20
гидромотор
насос правый
насос левый
3103(4)80 0[] 08
- 2 фланца по бокам по SAE
3103(4)80 0[] 78
- 2 фланца по бокам по SAE, пристыкованный блок промывки
Гидросхема
21

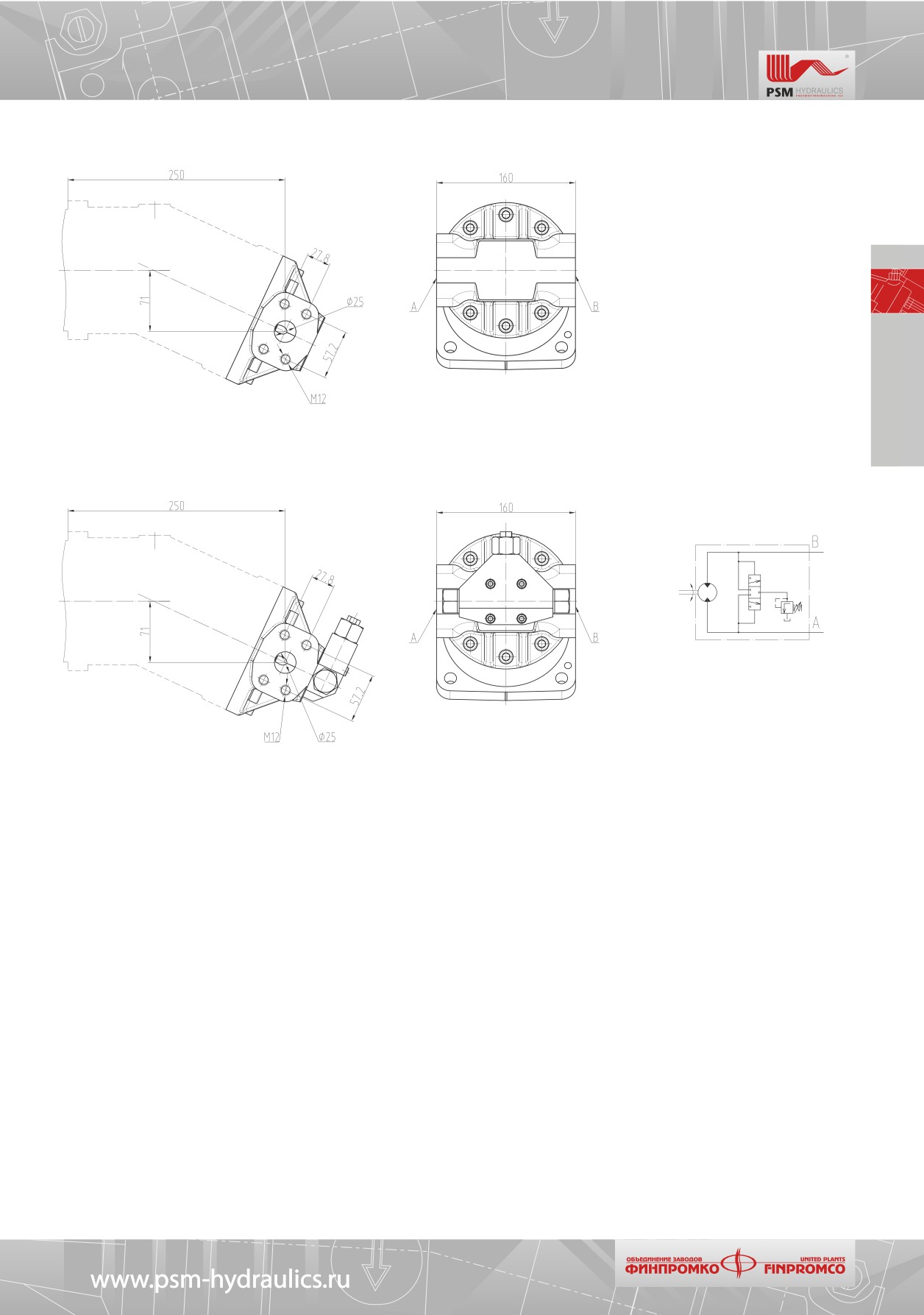

310.3(4).112 Габаритно-присоединительные размеры
Т1, T2 - линия дренажа М18х1,5-18 ГОСТ25065
Концы валов
W45x2x30x21x9g DIN5480
W40x2x30x18x9g DIN5480
45xh8x2x9g ГОСТ6033
1 1/2’ 23T 16/32DP ANSI B92
1 3/8’ 21T 16/32DP ANSI B92
Шпоночный вал
Присоединение рабочих линий, встроенная аппаратура
3103(4)112 0[] 06
- 2 фланца на торце
22
гидромотор
насос левый
насос правый
3103(4)112 0[] 78
- 2 фланца по бокам по SAE, пристыкованный блок промывки
Гидросхема
3103(4)112 0[] АА
- 2 фланца на торце по SAE, предохранительные клапаны, обратные клапаны
S - канал подпитки М14х1 5-14, ГОСТ25065
Y - канал клапана “или” М14х1 5-14, ГОСТ25065
Гидросхема
3103(4)112 0[] 96
- 2 фланца на торце, встроенный датчик частоты вращения
Схема подключения
2
23

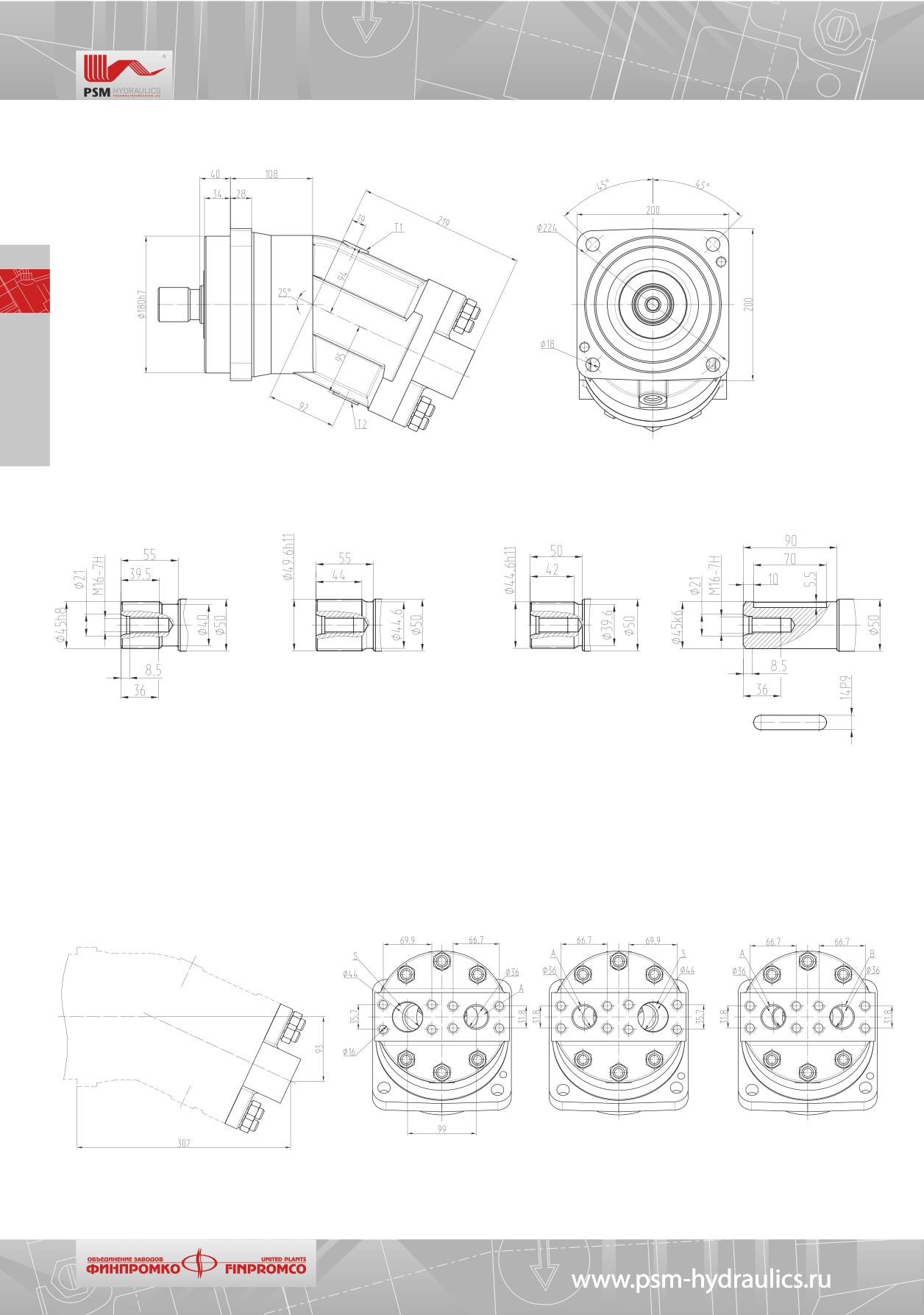

310.3(4).160 Габаритно-присоединительные размеры
Т1, T2 - линия дренажа М22х1,5-18 ГОСТ25065
Концы валов
45хh8x2x9g ГОСТ6033-80
W50x2x30x24x9g DIN5480
W45x2x30x21x9g DIN5480
Шпоночный вал
Присоединение рабочих линий, встроенная аппаратура
3103(4)160 0[] 06
- 2 фланца на торце
насос левый
насос правый
гидромотор
24

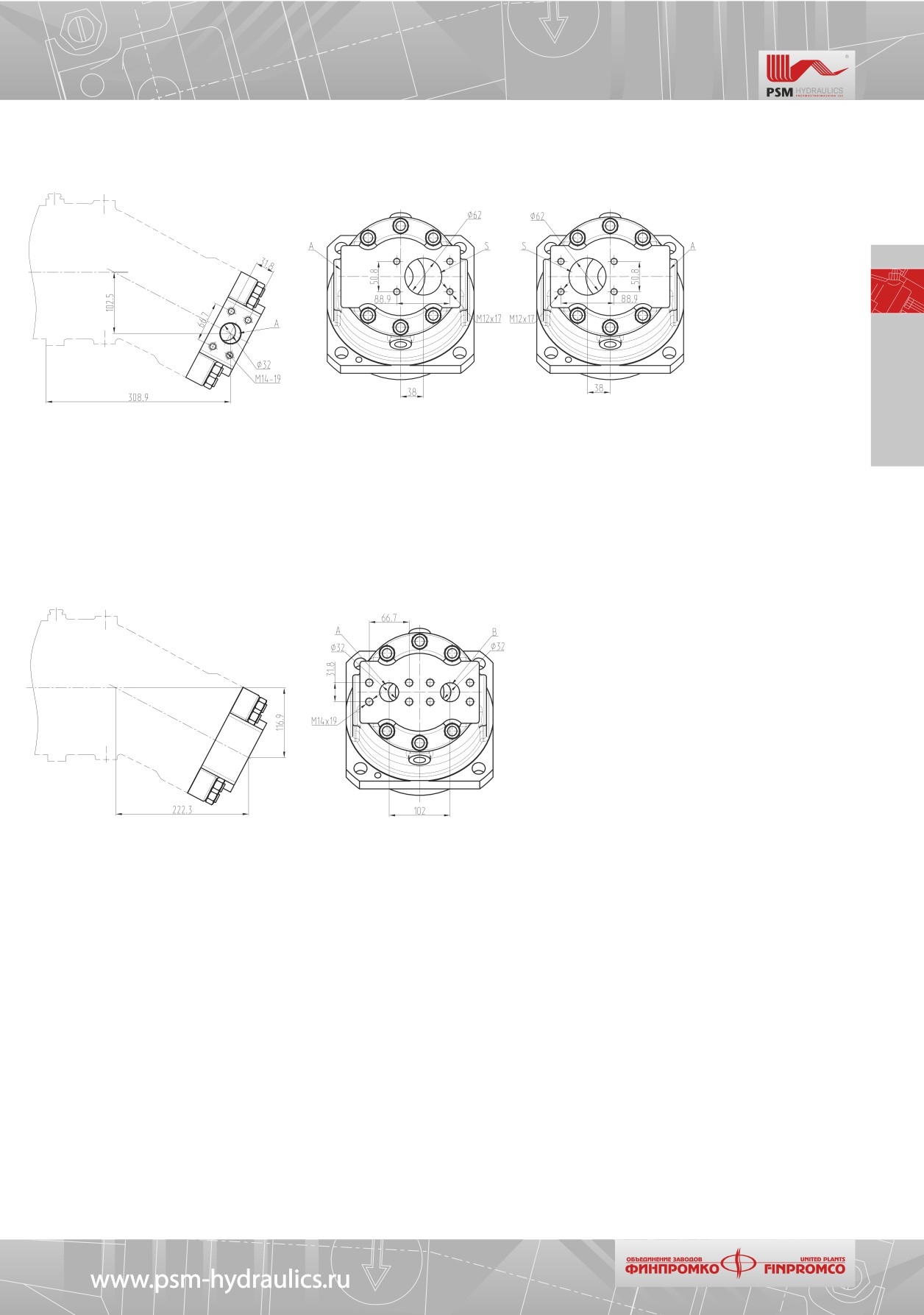

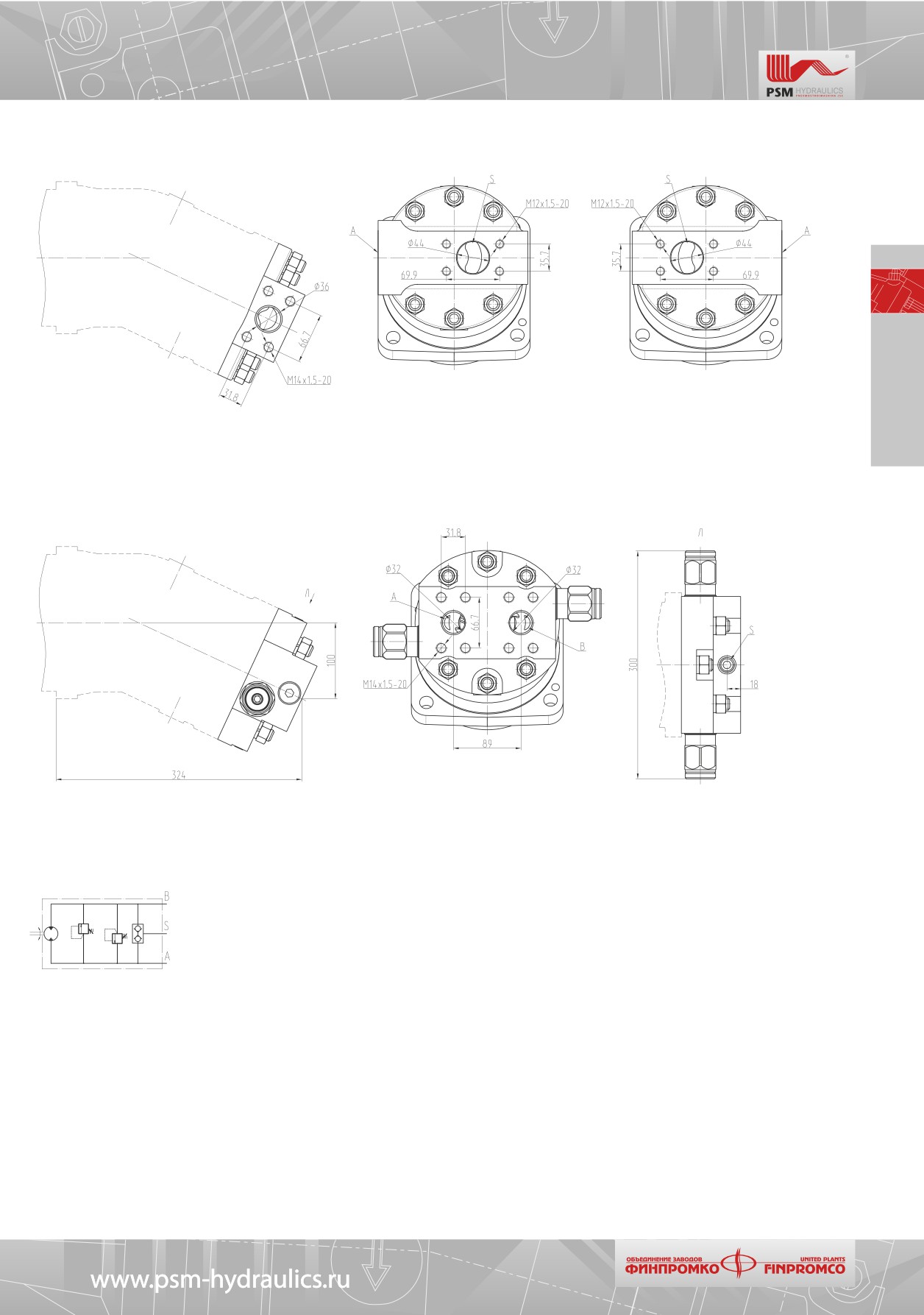

3103(4)160 0[] 07
- 1 фланец сбоку, 1 фланец на торце
насос правый
насос левый
3103(4)160 0[] 8А
- 2 фланца на торце по SAE, предохранительные клапаны,,обратные клапаны
S - канал подпитки М18x1 5-12, ГОСТ25065
Гидросхема
25
310.3(4).250 Габаритно-присоединительные размеры
Т1, T2 - линия дренажа М22х1,5-18 ГОСТ25065
R
- выпуск воздуха М14х1,5-15 ГОСТ25065
Концы валов
50хh8x2x9g ГОСТ6033
W50x2x30x24x9g DIN5480
Шпоночный вал
Присоединение рабочих линий
3103(4)250 0[] 06
- 2 фланца на торце
гидромотор
насос правый
насос левый
26
3103(4)250 0[] 07
- 1 фланец сбоку, 1 фланец на торце
насос правый
насос левый
3103(4)250 0[] 0А
- 2 фланца на торце по SAE
27
