Группа компаний «Римера» - нефтесервисный

дивизион Группы ЧТПЗ, объединяющий

предприятия по производству оборудования

для нефтедобычи и оказания сервисных

услуг компаниям топливно-энергетического

комплекса

КЛЮЧЕВЫЕ НАПРАВЛЕНИЯ ГРУППЫ КОМПАНИЙ «РИМЕРА»:

Производство оборудования

Сервис труб нефтяного сортамента

для нефтедобычи

и нефтепромыслового оборудования

АЛНАС

РИМЕРА-СЕРВИС

ИЖНЕФТЕМАШ

ГК «РИМЕРА» ОБЪЕДИНЯЕТ ВЕДУЩИЕ ПРЕДПРИЯТИЯ ОТРАСЛИ:

Завод «Алнас» (г. Альметьевск) — производство полнокомплектных установок электроцентробежных насосов для добычи

нефти.

Завод Ижнефтемаш (г. Ижевск) — производство нефтегазопромыслового оборудования для бурения, обустройства и ремонта

нефтяных и газовых скважин, добычи нефти.

Сервисная сеть «Римера-Сервис» — полный комплекс услуг по обслуживанию механизированного фонда скважин в круп-

нейших нефтедобывающих регионах РФ: Ханты-Мансийском и Ямало-Ненецком автономных округах, а также Поволжском

регионе.

Завод «Алнас» (с 2008 года входит в Группу компаний «Римера») - одно из крупнейших в России предприятий по производ-

ству оборудования для нефтедобычи. Доля Алнаса на российском рынке УЭЦН составляет 15%. Основными потребителями

продукции завода являются крупнейшие российские нефтедобывающие компании, а также нефтяные компании Индии, Казах-

стана, Азербайджана, Украины, Белоруссии, Узбекистана.

Продукция завода сертифицирована российскими и международными сертификационными органами. Производимое компа-

нией оборудование поставляется в комплектации, учитывающей индивидуальные требования заказчика.

ЗАВОД «АЛНАС» — ЭТО:

•

инновационные научно-исследовательские разработки;

•

производство полнокомплектных погружных установок (центробежный насос, газосепаратор, гидрозащита, электродви-

гатель, наземное электрооборудование);

•

подбор оборудования для различных условий эксплуатации скважин.

О КОМПАНИИ

ОБОРУДОВАНИЕ

СЕРВИСНЫЕ ПРЕДПРИЯТИЯ ОКАЗЫВАЮТ СЛЕДУЮЩИЕ УСЛУГИ:

Завод «Алнас» предлагает нефтедобывающим компаниям решения, базирующиеся на передовых технологиях с использованием

•

подбор и комплектация оборудования под условия эксплуатации скважины;

современного оборудования:

•

входной контроль наземного и компонентов погружного оборудования УЭЦН;

•

автоматические линии безопочной формовки и заливки DISA (Дания);

• запуск, вывод скважин на режим;

•

индукционные плавильные системы ABP (Германия);

•

монтаж, демонтаж наземного и компонентов погружного оборудования УЭЦН;

• стержневые машины PETERLE (Италия);

•

анализ работы эксплуатационного фонда скважин;

•

высокоскоростные штамповочные комплексы AIDA (Япония);

•

планово-предупредительный ремонт наземного оборудования;

•

токарный обрабатывающий центр Super NTX NAKAMURA-TOME (Япония);

•

текущий и капитальный ремонт наземного и узлов погружного оборудования УЭЦН;

•

токарные станки с ЧПУ HAAS и HARDRINGE (США);

• доставка и вывоз оборудования;

•

двухшпиндельный токарный вертикальный станок с ЧПУ VSC 200 DUO, EMAG (Германия);

•

предоставление УЭЦН во временное владение и пользование (прокат/лизинг) нефтяным компаниям — заказчикам;

•

роботизированные обрабатывающие центры HEINEMANN и HESSAPP (Германия).

• обучение персонала;

•

комплексное обслуживание и ремонт НКТ.

КАЧЕСТВО

На предприятии внедрена система менеджмента качества и экологического менеджмента:

•

cистема менеджмента качества (СМК) основана на требованиях стандарта ГОСТ Р ИСО 9001 «Системы менеджмента

качества. Требования»;

•

cистема менеджмента качества при производстве продукции для автомобильной промышленности (СМК-А) основана

на требованиях технической спецификации ИСО/ТУ 16949 «Системы менеджмента качества. Особые требования по

применению ИСО 9001:2008 для автомобильных производств и организаций, производящих соответствующие сервисные

части»;

•

cистема экологического менеджмента (СЭМ) основана на требованиях стандарта ГОСТ Р ИСО 14001 «Системы экологиче-

ского менеджмента. Требования и руководство по применению».

НАУКА

Инженерный центр завода «Алнас» - это единый научно-технический комплекс, который обеспечивает высокий уровень раз-

работок в сфере нефтяного машиностроения.

За последние годы разработано:

•

63 вида новых насосов;

•

38 новых погружных электродвигателей, модернизировано - 6;

•

15 вариантов гидрозащит, 2 новых диспергирующих входных модуля;

•

запатентовано свыше 30 новых технических решений.

СЕРВИСНОЕ СОПРОВОЖДЕНИЕ ПРОДУКЦИИ

ГК «Римера» применяет комплексный подход к заказчикам, который позволяет нефтяным компаниям максимально эффективно

эксплуатировать скважины и снижать себестоимость добычи нефти.

В состав ГК «Римера» входит сеть сервисных центров «Римера-Сервис» по обслуживанию оборудования для нефтедобычи

и полного сортамента насосно-компрессорных труб.

За счет отлаженного взаимодействия с заводами-производителями «Алнас» и «Ижнефтемаш», входящими в Группу компаний

«Римера», и работы квалифицированного персонала клиентам гарантируется высокое качество и оперативность сервиса.

Сервисные филиалы «Римера-Сервис» расположены в Ноябрьске, Нижневартовске, Губкинском, Муравленко, Нягани, Талинке,

Бугуруслане и Нефтеюганске.

ПОЛНОКОМПЛЕКТНЫЕ УСТАНОВКИ ЭЦН

•

микротвердость частиц по шкале Мооса для насосов, баллов:

- обычное;

ПОЛНОКОМПЛЕКТНЫЕ

- повышенной коррозионно-износостойкости, износостойкого, коррозионно-износостойкого исполнения — 7;

•

максимальное содержание свободного газа на приеме насоса — 25 % по объему, с применением газосепаратора в составе

установки — 55 %, с применением газосепаратора-диспергатора — 75 %, с применением модуля входного диспергирую-

УСТАНОВКИ ЭЦН

щего в составе установки — 30 %;

•

максимальная концентрация сероводорода для насосов, г/л (%):

- обычного, износостойкого исполнения — 0,01 (0,001);

- коррозионно-износостойкого исполнения,

- повышенной коррозионно-износостойкости — 1,25 (0,125);

•

максимальная температура откачиваемой жидкости, °С — 150;

•

максимальное гидростатическое давление в зоне подвески установки, МПа — 40;

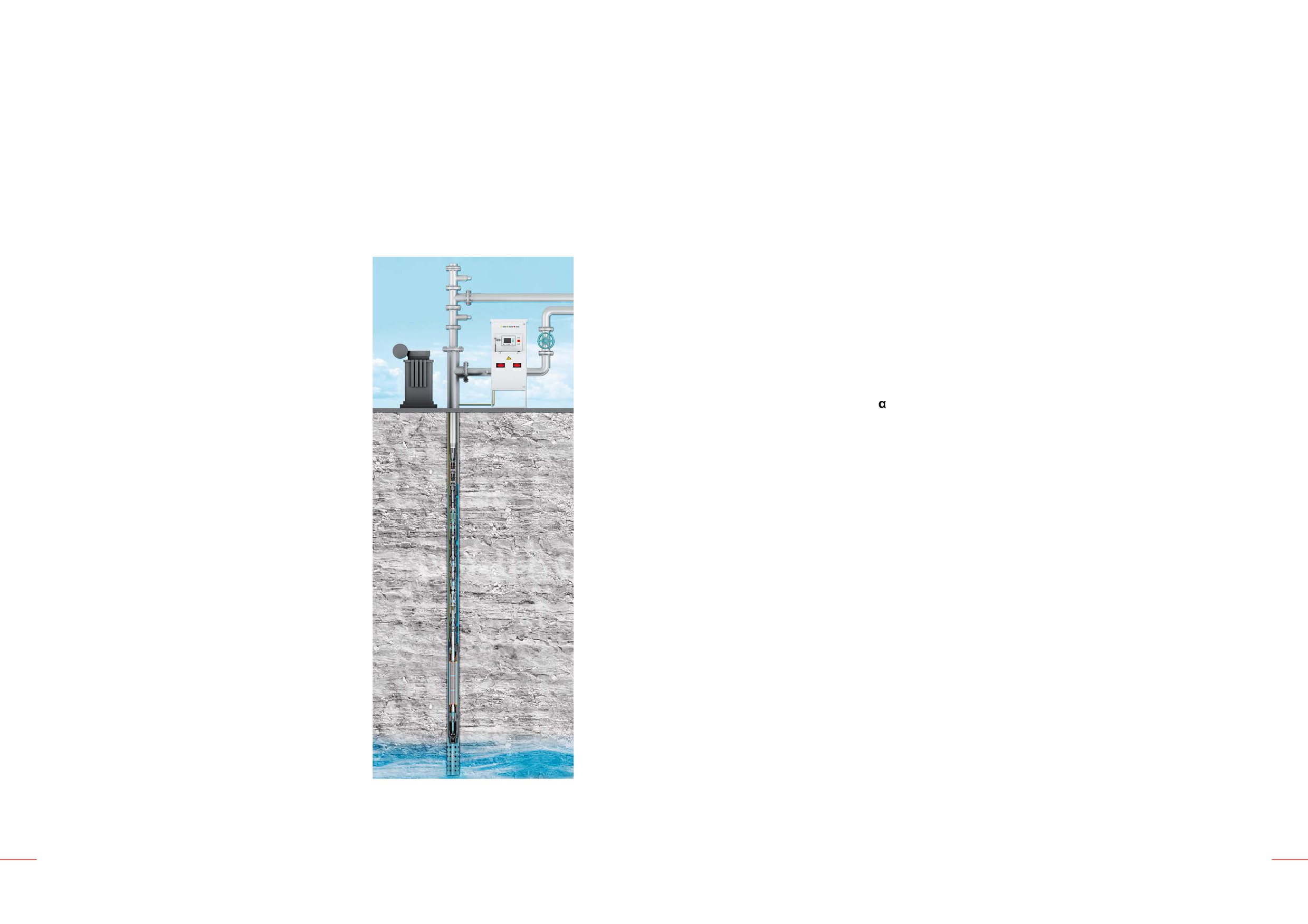

Установки погружных центробежных насосов завода «Алнас» (УЭЦНА)

для добычи нефти состоят из основных компонентов:

•

содержание агрессивных компонентов, не более:

•

погружной центробежный насос (в т. ч. обратного и спускного

- СО₂ - 0,15 г/л,

клапанов, модуля входного);

- НСО₃- - 1 г/л,

•

шламоуловитель (при заказе оговаривается отдельно);

- Cl^- - 20 г/л,

•

газосепаратор (при заказе оговаривается отдельно, при комплекта-

- Ca²⁺ - 2 г/л (УЭЦН повышенной коррозионно-износостойкости и коррозионно-износостойкого исполнений).

ции установки газосепаратором с приемной сеткой модуль входной

не поставляется);

Скважины, в которых эксплуатируются установки, должны соответствовать следующим условиям:

•

щелевой фильтр - входной модуль (при заказе оговаривается

•

максимальный темп набора кривизны ствола скважины — 2° на 10 м, а в зоне работы установки определяется по формуле:

отдельно, при комплектации установки ППФА модуль входной не

поставляется);

40 S

=2arcsin

(градусов на 10 м),

•

гидрозащита;

4S²+L²

•

погружной электродвигатель;

•

кабельная линия;

S — зазор между внутренним диаметром обсадной колонны и максимальным диаметральным габаритом установки, м;

•

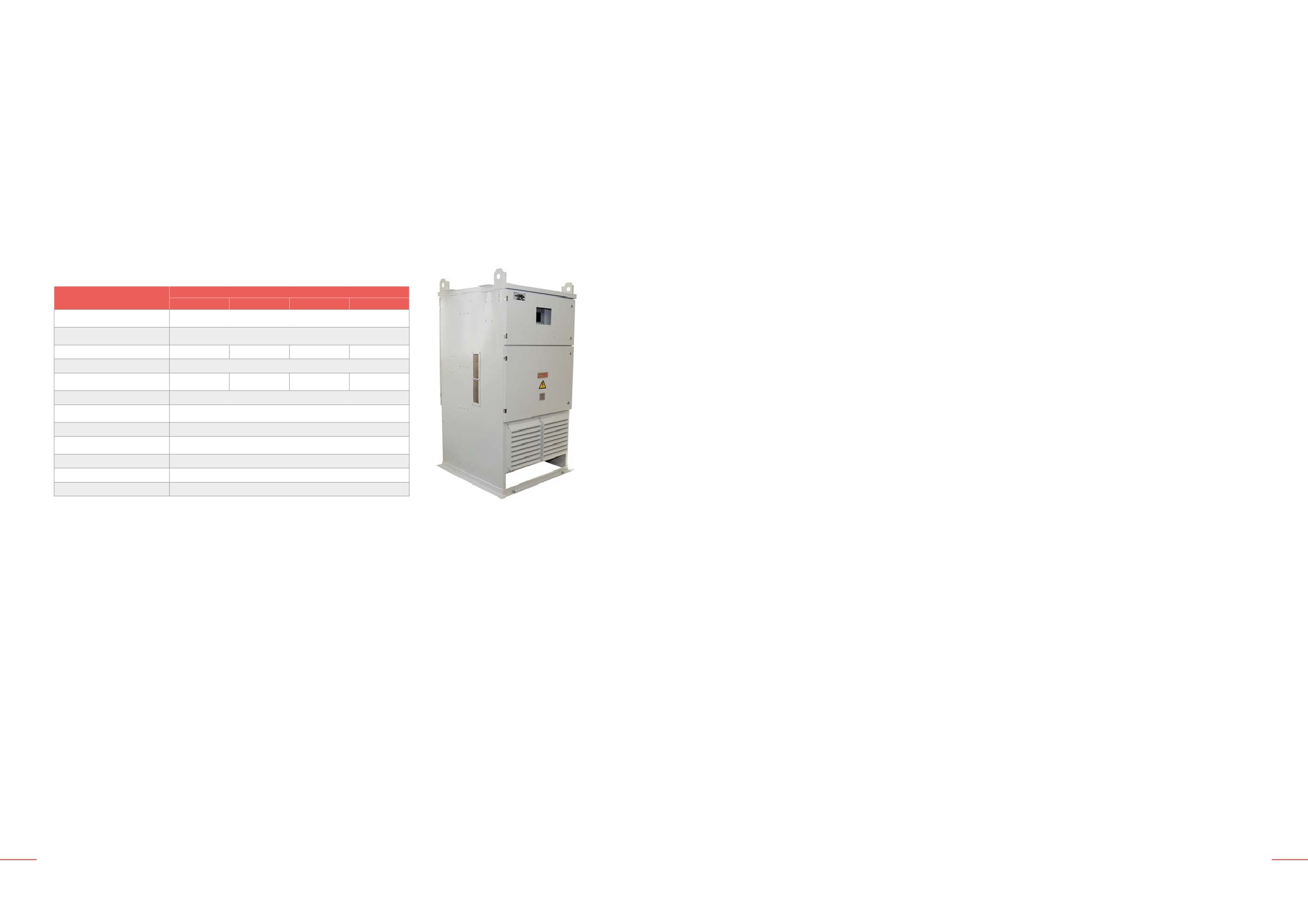

наземное оборудование (станция управления, трансформатор и др.);

L — длина установки от ее нижнего торца до верхнего торца ловильной головки насоса, м.

•

система телеметрии.

Установки разработаны ведущими институтами России и стран СНГ. Кон-

струкция установок базируется на технологиях мирового уровня, и при

ее изготовлении используются материалы, применяемые в оборонной и

космической технике.

Установки позволяют откачивать пластовую жидкость с производитель-

ностью от 10 до 1550 м³/сут. в скважинах с глубиной

до 3 600 м. Комплектуются под конкретные требования заказчика.

Пластовая жидкость — смесь нефти, попутной воды и попутного газа —

имеет следующие характеристики:

•

максимальное содержание попутной воды, % — 99;

•

водородный показатель попутной воды, рН — 5,0...8,5;

•

максимальная плотность жидкости, кг/м³ — 1400;

•

максимальная кинематическая вязкость однофазной жидкости, при

которой обеспечивается работа насоса без изменения напора и

КПД, мм²/с — 1;

•

максимальная концентрация твердых частиц для насосов, г/л (%):

- обычное исполнение — 0,1 (0,01);

- износостойкое, коррозионно-износостойкое исполнение — 0,5

(0,05);

- повышенной коррозионно-износостойкости — 1,0 (0,10);

- при комплектации насосов фильтром тонкой очистки — 3,0 (0,30);

НАСОСЫ

Погружные центробежные насосы (ЭЦНА)

НАСОСЫ ДВУХОПОРНОЙ КОНСТРУКЦИИ

НАСОСЫ

Применение ЭЦН с рабочими ступенями двухопорной конструкции позволяет эксплуатировать насос в сложных условиях

работы, связанных с повышенным содержанием механических примесей. Такая конструкция ступеней значительно увеличива-

ет наработку на отказ УЭЦНА.

Долговечность насоса двухопорной конструкции обусловлена значительным уменьшением нагрузки на единицу площади

Погружные центробежные насосы (ЭЦНА)

поверхности трения шайб рабочих колес (см. рис. на с. 8)

Ступицы рабочего колеса удлинены в обе стороны, что позволяет:

•

уменьшить вибрацию (повышается устойчивость рабочего колеса за счет кратно увеличенной длины посадки колеса на вал);

•

закрыть вал и обеспечить его защиту от гидроабразивного влияния пластовой жидкости;

Погружные центробежные насосы производства завода «Алнас» (ЭЦНА) применяются для подъема

•

исключить срез шпонки и проворачивание ступени к валу (длина шпоночного паза рабочего колеса кратно увеличена, что

пластовой жидкости, а также в системах поддержания пластового давления. Завод «Алнас» производит и

минимизирует нагрузку на шпонку).

поставляет центробежные погружные насосы в габаритных группах 3, 4, 5, 5А и 6 производительностью от

10 до 1550 м³/сут. и напором до 3600 м. Широкая номенклатура оборудования УЭЦН позволяет подобрать

Рабочие ступени,изготовленные из нирезиста или модифицированного (некоррозионно-стойкого) чугуна повышенной

насосы практически под любые условия эксплуатации.

износостойкости, предназначенные для работы в условиях гидроабразивного износа.

Насосы производства завода «Алнас» спроектированы по секционному принципу и состоят из верхней

По требованию заказчика возможна поставка комплекта необходимого для монтажа УЭЦН инструмента.

секции (с ловильной головкой для крепления насоса к НКТ), средних секций, входного модуля, газосепа-

ратора, обратного и спускного клапанов.

КОРРОЗИОННО-ИЗНОСОСТОЙКИЕ НАСОСЫ

Обратные клапаны имеют высокую герметичность, что позволяет потребителю производить опрессовку

Насосы серии 0215, 0615, 2215 являются новой линейкой высокоэффективных погружных центробежных насосов завода «Алнас».

насосно-компрессорных труб. Могут быть изготовлены обратные клапаны с запорным элементом тарель-

В конструкциях насосов применены новые ступени, позволяющие увеличить ресурс работы установки и снизить затраты

чатого или шарового типа (при заказе оговаривается отдельно).

на единицу объема добываемой нефти.

При высокой концентрации мехпримесей применяется фильтр погружной проволочный входной с тонко-

стью фильтрации 0,1 или 0,2 мм.

Конструктивные особенности

серия 0215, 0115

серия 2215, 2115

серия 0615

При высоком содержании газа в пластовой жидкости в состав насоса может быть включен газосепаратор.

В секции насоса отсутствует осевая опора вала

Верхние подшипники встроены в головку

Модуль-секции различной длины обеспечивают оптимальный подбор насоса к любой скважине. По всей

Нижние подшипники встроены в основание

длине каждой секции установлены промежуточные радиальные подшипники (см. рис.). Надежная продол-

Эвольвентное исполнение шлицевого соединения вала

жительная работа насосов в различных условиях эксплуатации обеспечивается оптимальным расположе-

Муфта вынесена в головку секции

нием радиальных опор.

Защитные ребра перенесены на головку

Высокопрочные валы насосов могут быть выполнены из нержавеющей стали или из сплава К-монель Alloy.

Радиальные подшипники унифицированной конструкции, оптимально расположенные по

всей длине секции

Материалы рабочих колес и направляющих аппаратов разработаны ведущими специализированными

Вал насоса находится в растянутом - выпрямленном состоянии

институтами:

Рабочие колеса жестко зафиксированы на валу

•

модифицированный серый чугун (насосы обычного исполнения типа ЭЦНА);

Оригинальная схема регулировки заглубления вала с помощью специального приспособления

(УМР), сокращающего время монтажа

•

модифицированный чугун повышенной износостойкости (насосы износостойкого исполнения типа

*(ЭЦНА)

Рабочие ступени изготовлены из: «Серый чугун»; «Нирезист»; «Твердый нирезист»

*(ЭЦНАКИ)

ЭЦНАИ);

0,2(ЭЦНА) или

Максимальная массовая концентрация твердых частиц, г/л

0,5

1,0

•

чугун типа нирезист (насосы коррозионно-стойкого исполнения типа ЭЦНАК, коррозионно-износо-

0,5(ЭЦНАКИ)

стойкого исполнения типа ЭЦНАКИ);

Новая линейка насосов имеет оптимальное расположение радиальных подшипников по всей длине секции в зависимости

•

твердый чугун типа нирезист с твердостью до 240 НВ (насосы повышенной коррозионноизносостой-

секция насоса 0215

от условий эксплуатации. Радиальные опоры в насосах производительностью 250м³/сут. и выше встроены в рабочую ступень,

кости);

что повышает напорность насосной секции. Ступени имеют двухопорную конструкцию (до 700м³/сут.) или одноопорную

•

полимерные материалы со специальными наполнителями (насосы типа 0315ЭЦНА(К,КИ)). Рабочие

конструкцию с удлиненной ступицей колеса (от 700м³/сут. и выше). Материал рабочих ступеней подбирается в зависимости

колёса — полимерные, аппараты направляющие — комбинированные (с полимерной проточной

от условий эксплуатации и требований заказчика. Валы в секциях эвольвентные и изготавливаются из высокопрочной нержа-

частью) или полностью металлические.

веющей стали. Защитные рёбра расположены в головке, что позволяет защитить кабель в верхней части секции при монтаже

установки.

ОСОБЕННОСТИ НАСОСОВ С ПЛАВАЮЩЕЙ СХЕМОЙ СБОРКИ СТУПЕНЕЙ С ОСЕВОЙ ОПОРОЙ ВАЛА В СЕКЦИЯХ

(СЕРИИ 2215 И 2115):

•

осевая опора вала из карбидо-кремниевой керамики в секциях насоса;

•

рабочие колёса на валу имеют возможность осевого перемещения на величину допустимого зазора, что упрощает сборку

насоса;

•

не требуется регулировки вылета вала.;

•

рекомендуется применять в скважинах с содержанием механических примесей до 0,5 г/л.

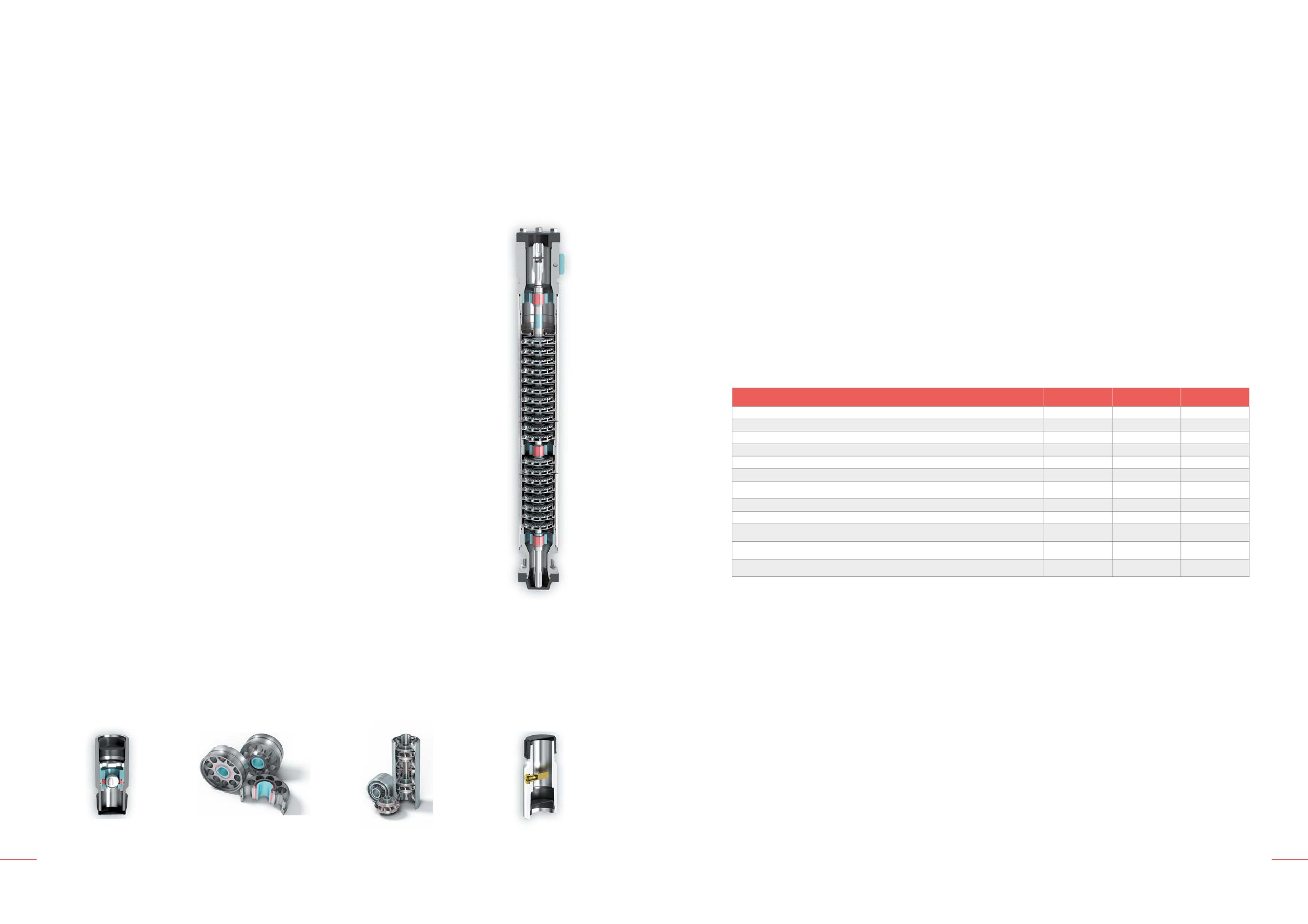

клапан обратный шариковый

радиальный подшипник

ступень секции насоса

спускной клапан

НАСОСЫ

Погружные центробежные насосы (ЭЦНА)

ОСОБЕННОСТИ НАСОСОВ С ПЛАВАЮЩЕЙ СХЕМОЙ СБОРКИ СТУПЕНЕЙ БЕЗ ОСЕВОЙ ОПОРЫ ВАЛА В СЕКЦИЯХ

КОНСТРУКТИВНЫЕ ИСПОЛНЕНИЯ НАСОСОВ:

(СЕРИИ 0215 И 0115):

0115

•

отсутствие осевой опоры вала в секциях увеличивает ресурс работы насоса и установки в целом за счет того, что упорный

0215

подшипник в гидрозащите воспринимает осевую нагрузку и защищен от воздействия абразива пластовой жидкости;

0315

0615

2215

•

0217

2217

насоса;

где первая цифра обозначает:

•

при сборке секций насоса заглубление вала в головку устанавливается равным вылету вала со стороны основания с помо-

щью регулировочного болта и шайб;

0 — узел осевой опоры в секциях отсутствует;

•

рекомендуется применять в скважинах с содержанием механических примесей:

2 — узел осевой опоры из износостойкого материала;

- обычное исполнение — до 0,2 г/л;

вторая цифра обозначает:

- коррозионно износостойкое исполнение — до 0,5 г/л.

1 — рабочие колеса одноопорной конструкции с удлиненной ступицей из чугуна типа нирезист;

2 — рабочие ступени двухопорной конструкции:

ОСОБЕННОСТИ НАСОСОВ КОМПРЕССИОННОЙ СХЕМЫ СБОРКИ СТУПЕНЕЙ ИСПОЛНЕНИЯ СЕРИЯ 0615:

•

из чугуна типа "Нирезист" для коррозионно-износостойкого исполнения (ЭЦНАКИ);

•

гидродинамическая осевая опора вала установлена в гидрозащите, имеет низкий коэффициент трения и не подвержена

•

из серого чугуна с отдельной защитной втулкой вала для обычного исполнения (ЭЦНА);

абразивному износу;

3 - рабочие колёса из полимерных материалов;

•

рабочие колёса стянуты гайкой в один пакет и жестко зафиксированы на валу от осевого перемещения;

6 - компрессионная схема сборки рабочих колес;

•

при монтаже насоса исключается трудоемкая операция шимсования. Контакт валов секций насоса достигается регулиро-

третья и четвертая цифры обозначают:

вочным болтом, который фиксируется муфтой от отворачивания. Регулировка болта при монтаже упрощена и осуществля-

15 — в составе насоса входной модуль, соединение секций типа «фланец — корпус» 6 винтами М12 × 1,25; головки и основания

ется специальным устройством без применения измерительных инструментов;

секций со встроенными радиальными подшипниками секций;

•

рекомендуется применять в скважинах с содержанием механических примесей до 1 г/л.

17 — в составе насоса входной модуль, соединение секций типа «фланец — корпус» 8 винтами М12 × 1,25 или шпильками с

гайками М12 × 1,25; головки и основания секций с встроенными радиальными подшипниками;

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НАСОСОВ ЭЦНА

19 — в составе насоса входной модуль, соединение секций типа «фланец — корпус» 8 винтами М10 × 1,0; головки и основания

Минимальный внутренний диаметр эксплуатационной колонны определяется в зависимости от диаметра корпуса насоса

секций со встроенными радиальными подшипниками;

и двигателя.

Все насосы имеют промежуточные подшипники.

Группа

5А

ЭЛЕКТРОЦЕНТРОБЕЖНЫЕ НАСОСЫ

Минимальный внутренний диаметр

102,0

112,0

121,3

124,3

130,7

144,0

148,3

Рекомендуемый

эксплуатационной колонны, мм

Габаритная

Диаметр корпуса

Номинальная подача,

Тип

Насос

рабочий диапазон

Диаметр корпуса насоса, мм

103

114

группа насоса

насоса, мм

м3/сут

ступени

м³/сут

об/мин

Диаметр корпуса электродвигателя

103

117

130

ЭЦНАКИ3-50ИТв

радиальная

37...63

4300

Максимальный диаметральный габарит установки

95,0

107,6

114,7

120,4

125,7

138,3

ЭЦНАКИ3-60ИТв

радиальная

45...75

4050

ЭЦНАКИ3-70ИТв

радиальная

52...88

4530

Cтруктура условного обозначения насоса при заказе:

ЭЦНАКИ3-80ИТв

радиальная

60...100

5170

ХХХХ(Р) ЭЦНА КИ ХХ - ХХХХ И Тв МХ-ХХХХ Э / ХХ* ТУ3631-025-21945400-97

ЭЦНАКИ3-100ИТв

100

радиальная

75...125

5820

1 — конструктивное исполнение («Р» — резьбовое соединение

ЭЦНАКИ4-20И

радиальная

12...27

секций насоса)

ЭЦНАКИ4-50И

радиальная

37,5...62,5

2910

2 — электроприводной центробежный насос, производства завода

ЭЦНАКИ4-80И

радиальная

60...100

«Алнас»

ЭЦНА(КИ)5-15И

радиальная

10...22,5

3 — коррозионно-износостойкое исполнение (при обычном ис-

ЭЦНАКИ5-20И

радиальная

12...25

полнении буквы не ставятся; при коррозионностойком исполне-

ЭЦНА(КИ)5-20ИМ1

радиальная

15...26

нии буква «И» не ставится, при износостойком исполнении буква

ЭЦНА(КИ)5-25И

радиальная

18...32

«К» не ставится)

ЭЦНА(КИ)5-30И

радиальная

18...38

4 — габаритная группа насоса

ЭЦНАКИ5-35И

радиальная

25...45

5 — номинальная производительность, м³/сут.

ЭЦНА5-45И

радиальная

35...55

6 — рабочие колёса с импеллерами (при обычном исполнении

2910

ЭЦНАКИ5-50ИМ1

радиальная

30...70

колес буква «И» не ставится)

ЭЦНА(КИ)5-60И

радиальная

40...75

7 — исполнение повышенной коррозионно-износостойкости (с

ЭЦНА(КИ)5-80И

радиальная

60...100

рабочими органами из чугуна типа нирезист повышенной твердо-

ЭЦНАКИ5-100И

100

радиальная

80...125

сти); для других исполнений буквы не ставятся

ЭЦНА(КИ)5-125И

125

радиальная

80...160

8 — обозначение модернизированных насосов (обозначение «М»

ЭЦНАКИ5-160

160

радиальная

120...200

и цифра порядкового номера модернизации насоса)

ЭЦНА(КИ)5-200М1

200

радиальная

130...230

9 — номинальный напор, м

ЭЦНАКИ5-280

280

диагональная

210...350

10 — эвольвентное шлицевое соединение валов (при прямобочном

шлицевом соединении буква «Э» не ставится)

11 — коррозионно-износостойкое исполнение корпуса насоса

(«КП» - коррозионно-износостойкое покрытие; «НЖ» - корпус из

нержавеющей стали; при обычном исполнении буквы не ставятся).

* Буквы не ставятся при отсутствии специального заказа.

НАСОСЫ

Погружные центробежные насосы (ЭЦНА)

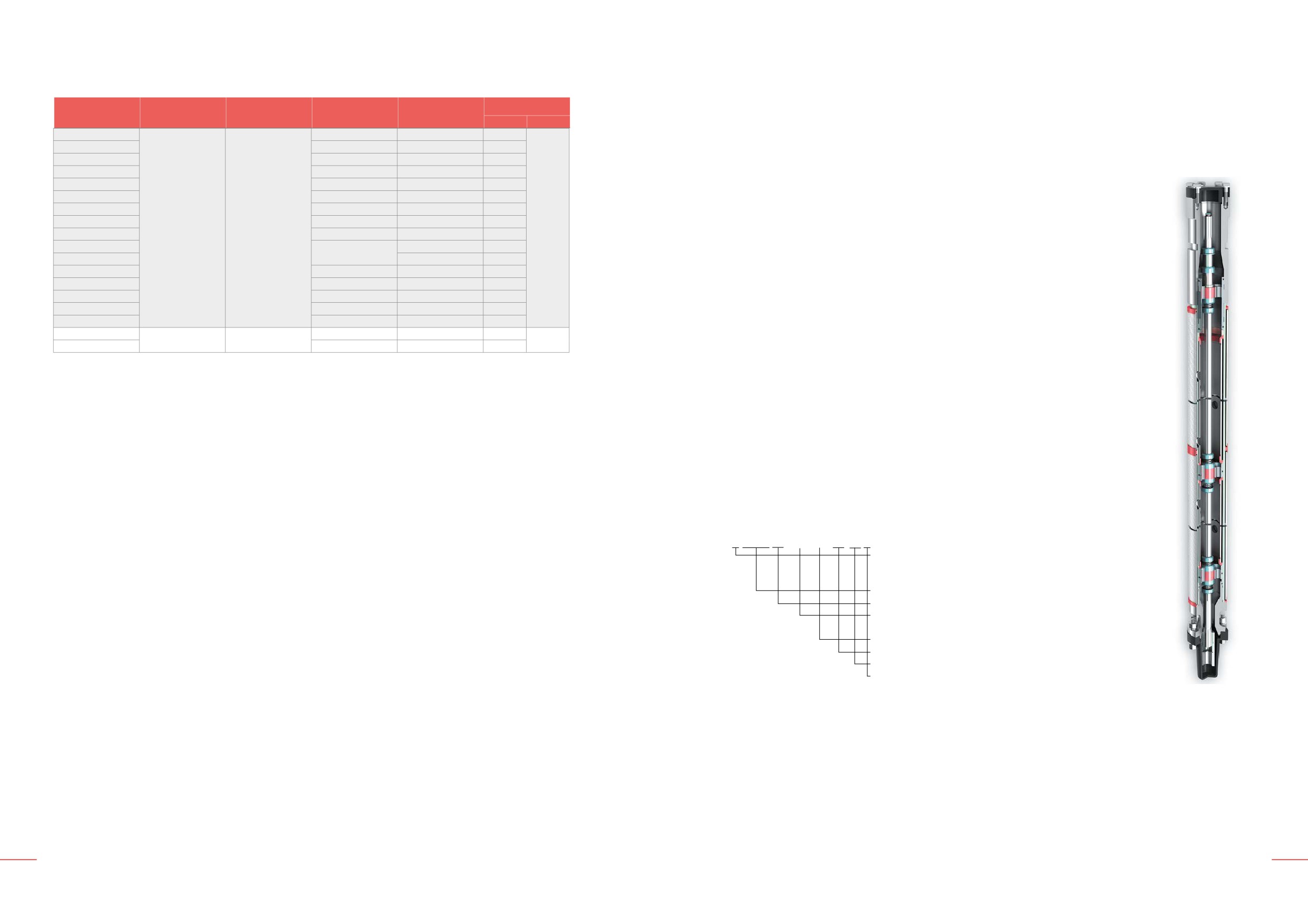

Погружной проволочный фильтр ППФА

Рекомендуемый

Габаритная

Диаметр корпуса

Номинальная подача,

Тип

рабочий диапазон

Насос

Погружной проволочный фильтр ППФА

группа насоса

насоса, мм

м³/сут

ступени

м³/сут

об/мин

ЭЦНАКИ5А-35И

радиальная

25...45

ЭЦНАКИ5А-50

радиальная

25...80

ЭЦНАКИ5А-60

радиальная

40...80

ЭЦНАКИ5А-80И

радиальная

60...100

НАЗНАЧЕНИЕ И ПРИНЦИП РАБОТЫ

ЭЦНАКИ5А-100И

100

радиальная

70...130

ЭЦНАКИ5А-125И

125

радиальная

75...175

Погружной проволочный фильтр ППФ предназначен для защиты погружных насосов от попадания

ЭЦНА(КИ)5А-160М1

160

радиальная

120...200

механических примесей, проппанта с поперечным сечением частиц более 0,1 мм, содержащихся в

ЭЦНА(КИ)5А-200М1

200

радиальная

125...250

пластовой жидкости (содержание КВЧ - до 3 г/л). Очистка осуществляется при фильтрации пласто-

5А

103

2910

ЭЦНАКИ5А-240М1

240

радиальная

180...300

вой жидкости через щелевые решетки фильтроэлемента. Под действием сил тяжести и вибрации

ЭЦНА(КИ)5А-250М1

радиальная

180...300

происходит самоочистка фильтра в процессе работы. Тонкость фильтрации определяется размером

250

ЭЦНА(КИ)5А-250

диагональная

190...340

щели. Подшипниковый узел содержит втулки, изготовленные из твердого сплава. На валу у подвиж-

ЭЦНАКИ5А-320

320

диагональная

240...380

ной втулки с двух сторон установлено устройство для принудительного охлаждения подшипнико-

ЭЦНА(КИ)5А-400

400

диагональная

300...500

вой пары, что исключает их перегрев.

ЭЦНА(КИ)5А-500М1

500

диагональная

375...650

Погружной проволочный фильтр ППФ состоит из одной или нескольких секций, их число

ЭЦНА(КИ)5А-700М3

700

диагональная

640...960

подбирается в зависимости от производительности насоса. ППФ устанавливается между

ЭЦНА(КИ)5А-800М3

800

диагональная

640...960

гидрозащитой и нижней секцией насоса либо между гидрозащитой и газосепаратором (без

ЭЦНАКИ6-800М1

800

диагональная

600...1000

114

2910

приемных отверстий).

ЭЦНАКИ6-1250М1

1250

диагональная

950...1550

ОСНОВНЫЕ ПРЕИМУЩЕСТВА:

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ НАСОСА

•

применение в составе УЭЦН;

0215ЭЦНАКИ5-20И-900Э ТУ3631-025-21945400-97 - насос коррозионноизно-состойкий («КИ»), 5-го габарита, производи-

•

ремонтопригодность;

тельностью 20 м³/сут., напором 900 метров, узел пяты в секциях отсутствует («0»), рабочие ступени двухопорной конструкции

(«2»), в составе насоса входной модуль, соединение секций типа «фланец - корпус», головки и основания секций со встро-

•

тонкость фильтрации 0,1 или 0,2 мм;

енными радиальными подшипниками («15»), рабочие колеса с импеллерами («И»), эвольвентное межсекционное соединение

•

высокая прочность и жесткость фильтра;

валов («Э»).

•

незасоряемость фильтрующих элементов, их самоочистка;

Средние и верхние секции насосов в зависимости от длины изготавливают следующих размеров: 1,0; 2,0; 2,5; 3,0; 3,5; 4,0; 4,5;

•

применение радиальных подшипников из твердого сплава;

5,0; 5,5 метра.

•

принудительное охлаждение подшипников.

По требованию заказчика могут быть изготовлены 6-метровые секции насосов, входные модули укороченного типа без сетки.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

ТИПЫ СОЕДИНЕНИЙ СЕКЦИЙ НАСОСОВ

Структура условного обозначения погружного проволочного фильтра ППФ при заказе:

Соединение «фланец — корпус»

Х ППФА XX - XX - XX - XX /X Э

Тип соединения фильтра

Соединение «фланец — корпус» 6 винтами М12 × 1,25 обеспечивает более высокую прочность межсекционного соединения

1 — 8-болтовое (шпилечное) М12 × 1,25;

по сравнению с соединением «фланец — фланец» (уменьшение концентраторов напряжения, увеличенная толщина стенки

2 — 8-болтовое (шпилечное) M10 × 1,0;

головки), вследствие чего достигается увеличение наработки на отказ УЭЦНА в целом.

Погружной проволочный фильтр

Шестивинтовое крепление.

Габаритная группа (5, 5А)

Условная общая длина фильтра, м

Фланцевое основание насоса (с большим радиусом галтели) было подвергнуто испытаниям на усталость при нормированной

(3, 4, 5, 6, 7, 8, 9, 10, 11, 12)

затяжке соединительных винтов М12 × 1,25 (6 шт). При нагрузке Р_max=200 кН и числе нагрузочных циклов не менее

Тонкость фильтрации, мм (01 — 0,1 мм, 02 — 0,2 мм)

N_сред.= 11 767 850 — разрушений не произошло, что говорит о высокой надежности данного вида межсекционного соединения.

Диаметр вала 20 или 22 мм

Применение восьмивинтового межсекционного соединения повышает надежность крепления модулей установки.

0 — для соединения с насосами типа 0…15, 2…15 ЭЦНАКИ;

Эвольвентное шлицевое соединение валов

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПОГРУЖНОГО ПРОВОЛОЧНОГО ФИЛЬТРА:

ППФА-5-6-02-20/0 — Погружной проволочный фильтр габаритной группы 5 общей длиной 6 м, тонкостью

фильтрации 0,20 мм (02), диаметром вала 20 мм (20), типом соединения 6-болтовым М12 × 1,25 для соединения

с насосами типа 0…15, 2…15.

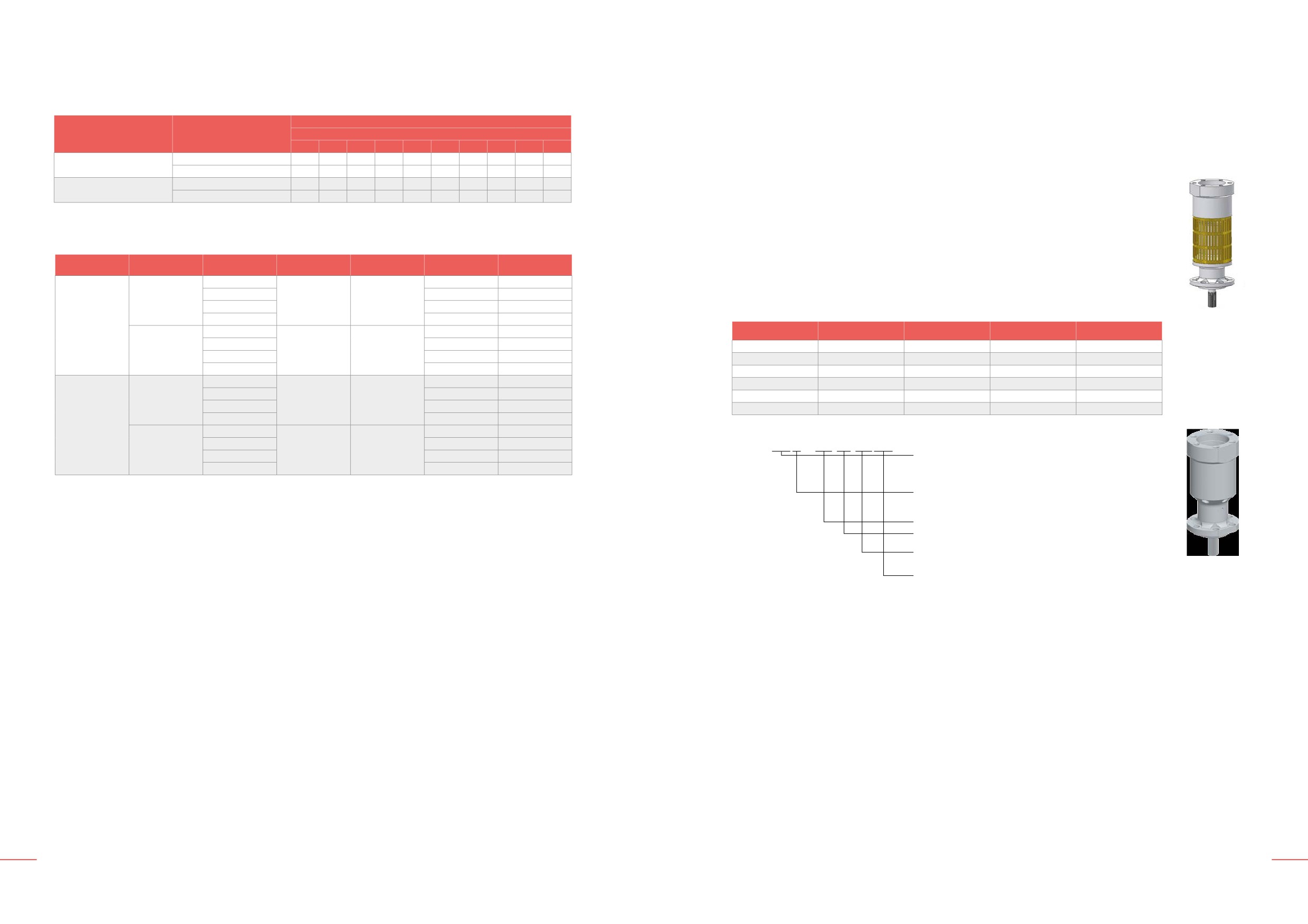

НАСОСЫ

Погружной проволочный фильтр ППФА

Модули входные

ПРОВОЛОЧНЫЕ ФИЛЬТРЫ ППФА

Модули входные

Максимальная производительность насоса, м³/сут.

Габаритная группа насоса

Тонкость фильтрации, мкм

Условная длина фильтра, м

100

120

145

175

200

220

240

265

290

200

115

150

180

220

260

300

330

360

400

440

100

105

130

160

185

210

235

260

290

320

Модуль входной предназначен для приема пластовой жидкости, для соединения насоса с протектором,

5А

200

120

160

200

240

280

320

360

400

440

480

передачи крутящего момента от вала двигателя к валам секций насоса.

Модуль входной состоит из корпуса с отверстиями для приема пластовой жидкости, имеет подшипники

скольжения в которых вращается вал. Снаружи на корпус креепится приемная сетка (по желанию заказ-

ХАРАКТЕРИСТИКИ МОДУЛЬ-СЕКЦИЙ ППФА

чика ее может не быть). Для соединения вала модуля входного с валом гидрозащиты устанавливается

шлицевая муфта. При помощи ресурсных шпилек или винтов входной модуль верхним концом крепится

Габаритная

Условная длина

Диаметр

Секция фильтра

Длина, м

Масса, кг

группа

фильтра, м

корпуса, мм

вала, мм

к средней секции насоса или к газосепаратору. Нижним фланцем входной модуль крепится к гидрозащите

3,367

двигателя с помощью шпилек и гаек.

4,367

102

Верхняя

5,367

129

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОДУЛЕЙ ВХОДНЫХ

6,367

156

модуль входной

3,332

Наименование

Диаметр вала, мм

Длина, мм

Диаметр корпуса, мм

Масса, кг

МВИ5-20Э

4,332

102

МВИ4-17Э

302

10,5

стандартного

Нижняя

5,332

129

МВИ5-20Э

302

103

12,8

типа

6,332

156

МВИ5-20М1Э

190

103

8,3

3,367

МВИ5А-25Э

302

108

14,1

4,367

117

МВИ5А-25М1Э

190

108

9,1

Верхняя

103

5,367

141

МВИ6-28Э

302

123

15,0

6,367

171

5А

3,332

Условное обозначение модулей входных:

4,332

117

ХМВИХ - ХХМ1Э ТУ3631-025-21945400-97

Нижняя

103

5,332

141

Тип соединения модуля

6,332

171

0 (не указывается) — 6-болтовое (шпилечное)

2 — 8-болтовое (шпилечное) М10х1.

Тип модуля

МВИ — модуль входной коррозионно-износостойкого

исполнения.

Габаритная группа (3, 4, 5, 5А, 6).

Диаметр вала, мм (17, 20, 22, 25, 28).

М1 — модернизированный укороченный модуль входной

(в обычном исполнении не ставится).

Э — эвольвентное шлицевое соединение валов.

модуль входной

МВИ5-20М1Э

укороченный

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ МОДУЛЯ ВХОДНОГО:

МВИ5-20Э - модуль входной габаритной группы 5, диаметром вала 20 мм, коррозионно-износостойкого

исполнения, тип соединения — 6-болтовое M12 . 1,25 с эвольвентным профилем шлицев.

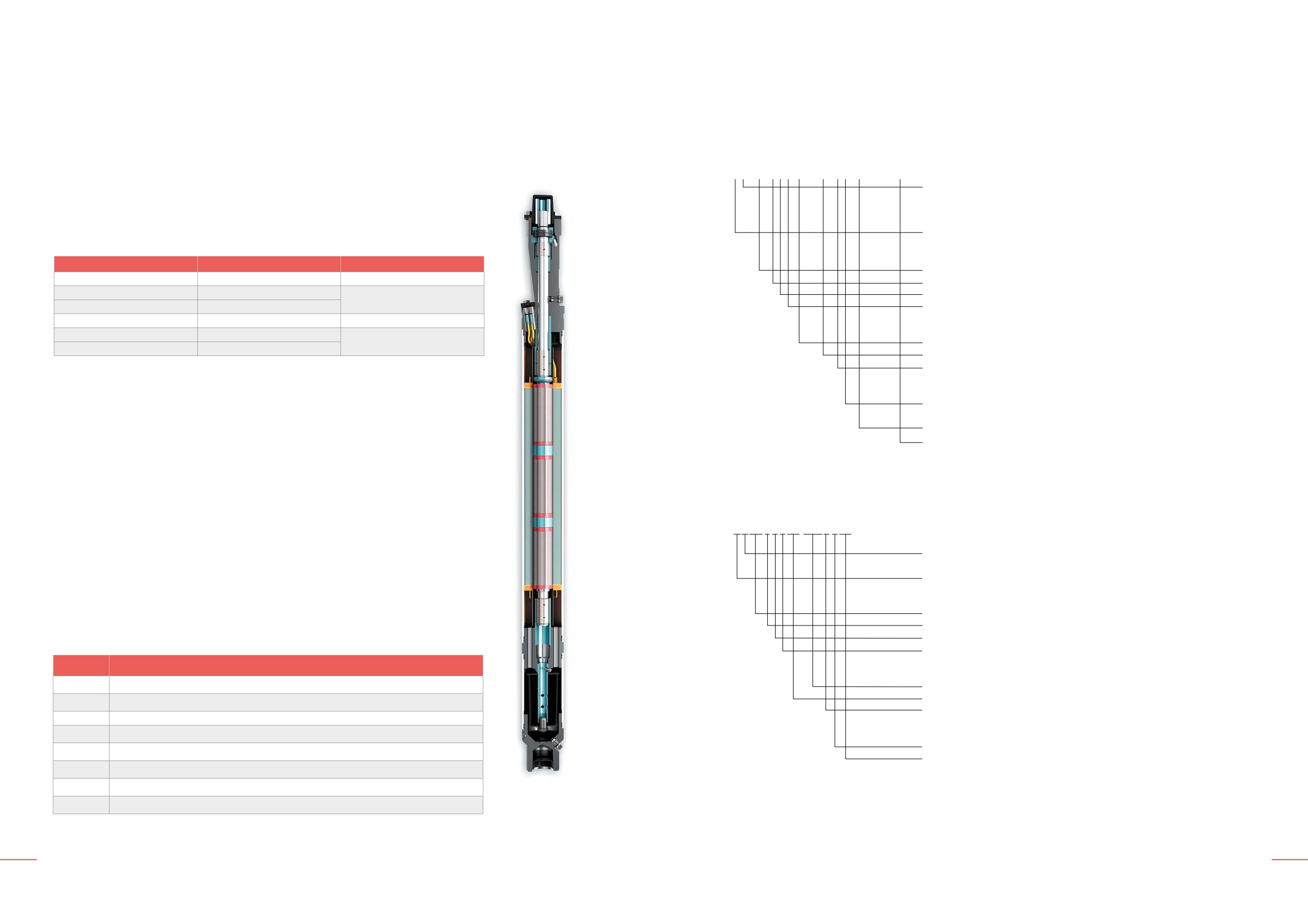

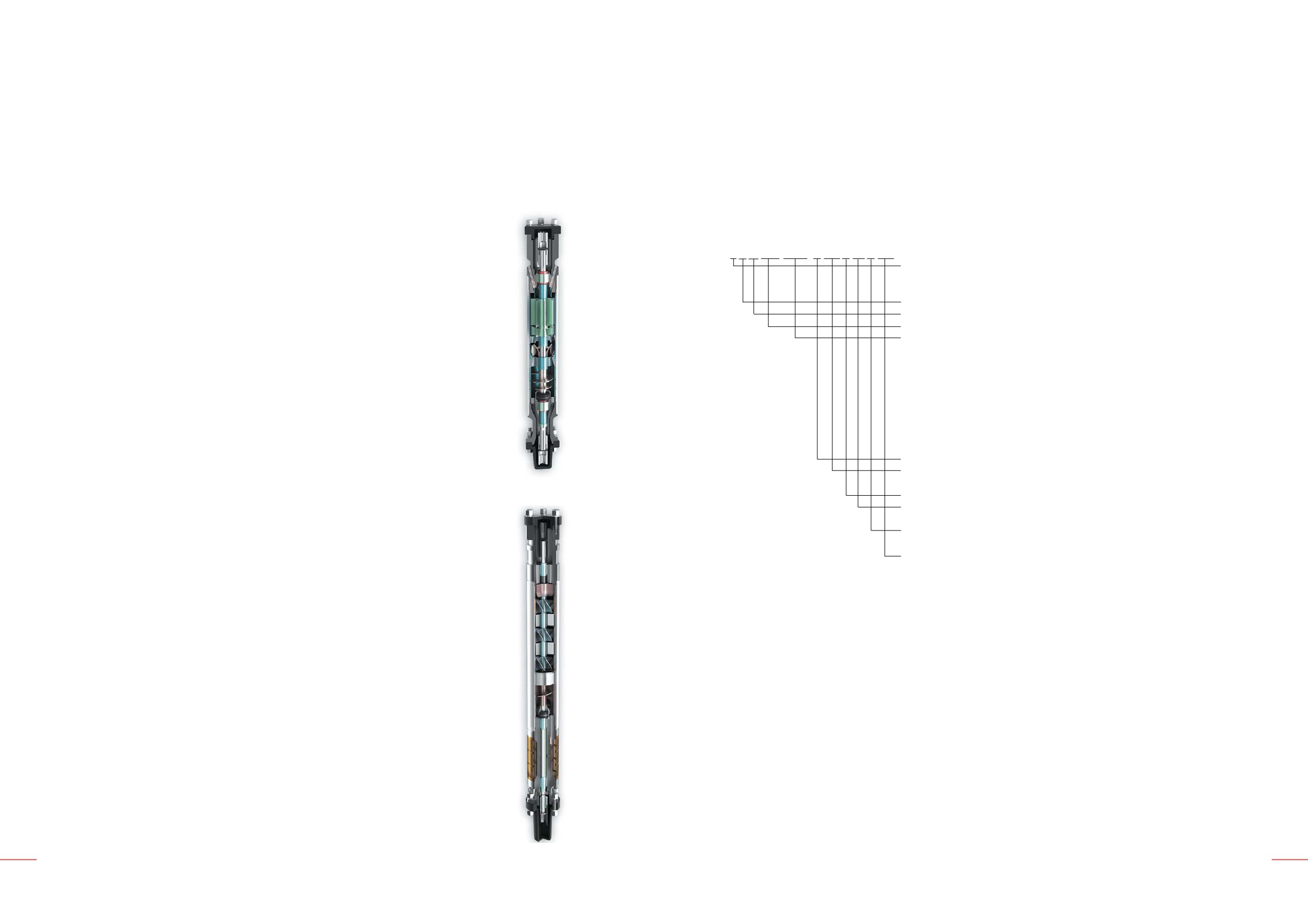

ГАЗОСТАБИЛИЗИРУЮЩИЕ УСТРОЙСТВА

Газосепараторы, диспергаторы, газосепараторы-диспергаторы

ОСОБЕННОСТИ КОНСТРУКЦИИ

ГАЗОСТАБИЛИЗИРУЮЩИЕ

Пары трения радиальных подшипников выполнены из твердого сплава. Осевая опора вала изготовлена из керамики. Концевые

детали и защитные гильзы корпусов для повышения сопротивляемости гидроабразивному износу изготовлены из коррозионно-

стойкой стали. Детали проточной части изделий изготовлены из коррозионностойкой стали и чугуна типа «нирезист» повышен-

ной коррозионной и износостойкости с твердостью до 190...240 НВ.

УСТРОЙСТВА

Все газостабилизирующие устройства выпускаются в коррозионно-износостойком исполнении.

Возможно изготовление газосепаратора с приемными отверстиями укороченного типа без приемной сетки.

Газосепараторы, диспергаторы,

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

Структура условного обозначения газосепаратора, газосепаратора-диспергатора при заказе:

газосепараторы-диспергаторы

2-Х ГС (Д)А (ХХОН) Х-ХХХ-Х МХ Э /ХХ* ТУ3631-025-21945400-97

Сдвоенный состоит из изделий, имеющих в составе два трубных корпуса,

последовательно соединенных между собой через промежуточный корпус

(при отсутствии шифра — изделие в одном корпусе).

Газосепараторы, диспергаторы и газосепараторы-диспергаторы предназначены для обеспечения устой-

Тип соединения газосепаратора (газосепаратора-дисперегатора).

чивой работы погружных центробежных насосов в скважинах с большим содержанием свободного газа.

Газосепаратор производства завода «Алнас»

Дисперегатор (при наличии буквы «Д»), выпускаемый заводом «Алнас».

Устанавливаются на входе насоса вместо входного модуля либо после газосепаратора без приемных

Конструктивное исполнение

отверстий. Завод «Алнас» производит и поставляет эффективные газосепараторы для различных условий

при наличии букв:

эксплуатации для всех типоразмеров насосов.

Ш — со сменными шнеками (номинальной производительностью

Принцип действия газосепаратора основан на использовании центробежной силы для удаления свобод-

50, 100, 200 м³/cут.);

ного газа. Газ удаляется в затрубное пространство, при этом исключается образование газовых пробок в

В — вихревого типа (при отсутствии «В» — роторного типа;

насосе, благодаря чему обеспечивается стабильная работа УЭЦНА и повышается наработка на отказ.

О — узел осевой опоры вала отсутствует (при наличии осевой опоры вала буква

«О» не указывается);

Принцип действия вихревого газосепаратора ГСАШВО(Н)5... основан на использовании эффекта сво-

Н — основание с приемными отверстиями (при наличии основания без приемных

бодного вихря, возникающего в вихревой камере и обеспечивающего разделение фаз под действием

отверстий необходимо использование газосепаратора

центробежных сил.

(дисперегатора) с модулем входным).

Вихревой газосепаратор ГСАШВО(Н)5... в меньшей степени подвержен циклическому круговому износу

Габаритная группа (5, 5А или 6)

защитной гильзы механическими примесями за счет отсутствия сепарационных барабанов.

Номинальная производительность, м³/cут.;

газосепаратор

(в обозначении может отсутствовать).

Диспергатор предназначен для измельчения газовых включений в пластовой жидкости, подготовки одно-

ГСА5-4М2

Вариант конструктивного обозначения

родной газожидкостной смеси и подачи ее на вход погружного центробежного насоса. При прохождении

Обозначение модернизации газосепараторов (буква «М» и цифра порядкового

потока газожидкостной смеси через диспергатор повышается ее однородность и степень измельченности

номера модернизации).

газовых включений, благодаря чему улучшается работа центробежного насоса: уменьшается его вибрация

Вал с эвольвентным профилем шлицев (при отсутствии буквы «Э» — вал с прямо-

и пульсация потоков в насосно-компрессорных трубах.

бочным профилем шлицев)

Газосепараторы-диспергаторы устанавливаются на входе насоса вместо газосепаратора или диспергатора

Коррозионно-стойкое исполнение корпуса и концевых деталей:

в скважинах с особо высоким газовым фактором, где применение газосепаратора или диспергатора не

КП — коррозионностойкое покрытие корпуса по специальному заказу;

обеспечивает стабильной работы погружного центробежного насоса.

НЖ — корпус из нержавеющей стали по специальному заказу;

ХС — корпус из хромированной стали 15Х5МФБ по специальному заказу.

*Буквы не ставятся при отсутствии

Концевые детали во всех случаях из коррозионностойкой стали

УСЛОВИЯ ПРИМЕНЕНИЯ

специального заказа.

Газосепараторы, диспергаторы, газосепараторы-диспергаторы (далее по тексту - изделия) рассчитаны на

Газосепараторы, газосепараторы-диспергаторы имеют следующие типы соединений:

применение в пластовой жидкости со следующими параметрами.

в составе газосепаратора головка с 6 отверстиями M12 × 1,25 для соединения с секцией насоса 6 винтами М12 × 1,25 или шпиль-

Максимальное содержание свободного газа на входе, %:

ками с гайками М12 × 1,25.

- газосепараторов

1 — в составе газосепаратора головка с 8 отверстиями М12 × 1,25 для соединения с секцией насоса 8 винтами М12 × 1,25 или

- диспергаторов

30...40

шпильками с гайками М12 × 1,25.

- газосепараторов-диспергаторов

Максимальная температура откачиваемой жидкости, °С

150

2 — в составе газосепаратора головка с 8 отвертиями М10 × 1 для соединения с секцией насоса 8 винтами М10 × 1.

Водородный показатель, Ph

5,0...8,5

Концентрация твердых частиц в пластовой жидкости, г/л

1,0

3 — в составе газосепаратора головка с 6 отверстиями М12 × 1,25 для соединения с секцией насоса 5 габарита 6 винтами

Микротвердость частиц по шкале Мооса, баллов, не более

М12 × 1,25 или шпильками с гайками М12 × 1,25.

Максимальная концентрация сероводорода, г/л

1,25

4 — в составе газосепаратора головка с 8 отверстиями М10 × 1 для соединения с секцией насоса 5 габарита 8 винтами М10 × 1.

Максимальное содержание попутной воды, %

Максимальная плотность жидкости, кг/м³

1400

Максимальная кинематическая вязкость однофазной

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ГАЗОСЕПАРАТОРА:

жидкости, при которой обеспечивается работа изделия

ГСАОН 5-250-5М1Э - Газосепаратор типа ГСА с головкой с 6 отверстиями М12 × 1,25 для соединения с секцией насоса 6 вин-

без изменения напора и КПД, мм²/с

тами М12 × 1,25, осевая опора вала отсутствует, с приемными отверстиями, габаритной группы 5, номинальной производитель-

ностью 250 м³/сут., вариант конструктивного исполнения 5, модернизации М1 (без суперкавитирующего колеса), эвольвентное

шлицевое соединение валов.эвольвентное соединение валов в технической и другой документации:

ГСАОН 5-250-5М1Э ТУ3631-025-21945400-97.

диспергатор

ДАН5

ГАЗОСТАБИЛИЗИРУЮЩИЕ УСТРОЙСТВА

Газосепараторы, диспергаторы, газосепараторы-диспергаторы

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

Тип

Cтруктура условного обозначения диспергатора при заказе:

соединения, мм

Д А (О,Н) Х - ХХХ - Х - Э /ХХ* ТУ3631-025-21945400-97

Наименование

Диспергатор, производства завода «Алнас».

В составе диспергатора:

при наличии букв:

О — узел осевой опоры вала отсутствует (при наличии осевой опоры вала буква «О»

не указывается);

ГСАШОН5-100Э

0,65

50...170

6 отв. М12 × 1,25; межцентр. Ø83

6 отв. Ø13; межцентр. Ø83

44±0,5

58±0,1

860

Н — основание с приемными отверстиями

2ГСАШОН5-100Э

0,65

50...170

8 отв. М10 × 1,0; межцентр. Ø83

6 отв. Ø13; межцентр. Ø83

44±0,5

58±0,1

860

(при наличии основания без приемных отверстий необходимо использование диспергатора

ГСАШОН5-50Э

0,75

8...60

6 отв. М12 × 1,25; межцентр. Ø83

6 отв. Ø13; межцентр. Ø83

44±0,5

58±0,1

860

с модулем входным).

2ГСАШОН5-50Э

0,75

8...60

8 отв. М10 × 1,0; межцентр. Ø83

6 отв. Ø13; межцентр. Ø83

44±0,5

58±0,1

860

Габаритная группа (5, 5А).

ГСАШО5-200Э

0,60

15...280

3,2

6 отв. М12 × 1,25; межцентр. Ø83

6 отв. Ø13; межцентр. Ø83

44±0,5

42±0,1

740

Номинальная производительность, м³/сут.

(в обозначении может отсутствовать).

2ГСАШО5-200Э

0,60

15...280

3,2

8 отв. М10 × 1,0; межцентр. Ø83

8 отв. Ø11; межцентр. Ø83

44±0,5

42±0,1

740

Вариант конструктивного исполнения

ГСАШО5-100Э

0,65

50...170

6 отв. М12 × 1,25; межцентр. Ø83

6 отв. Ø13; межцентр. Ø83

44±0,5

42±0,1

740

Вал с эвольвентным профилем шлицев

2ГСАШО5-100Э

0,65

50...170

8 отв. М10 × 1,0; межцентр. Ø83

8 отв. Ø11; межцентр. Ø83

44±0,5

42±0,1

740

(при отсутствии буквы — вал с прямобочным профилем шлицев)

ГСАШО5-50Э

0,75

8...60

6 отв. М12 × 1,25; межцентр. Ø83

6 отв. Ø13; межцентр. Ø83

44±0,5

42±0,1

740

Коррозионностойкое исполнение корпуса и концевых деталей*:

2ГСАШО5-50Э

0,75

8...60

8 отв. М10 × 1,0; межцентр. Ø83

8 отв. Ø11; межцентр. Ø83

44±0,5

42±0,1

740

КП — коррозионностойкое покрытие корпуса по специальному заказу;

ГСАШВОН5-200Э

0,50

15...280

2,5

6 отв. М12 × 1,25; межцентр. Ø83

6 отв. Ø13; межцентр. Ø83

44±0,5

58±0,1

860

НЖ — корпус из нержавеющей стали по специальному заказу;

2ГСАШВОН5-200Э

0,50

15...280

2,5

8 отв. М10 × 1,0; межцентр. Ø83

6 отв. Ø13; межцентр. Ø83

44±0,5

58±0,1

860

*Буквы не ставятся при отсутствии

ХС — корпус из хромированной стали 15Х5МФБ по специальному заказу.

специального заказа.

Концевые детали из коррозионностойкой стали.

ГСАШВОН5-100Э

0,55

50...170

6 отв. М12 × 1,25; межцентр. Ø83

6 отв. Ø13; межцентр. Ø83

44±0,5

58±0,1

860

2ГСАШВОН5-100Э

0,55

50...170

8 отв. М10 × 1,0; межцентр. Ø83

6 отв. Ø13; межцентр. Ø83

44±0,5

58±0,1

860

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ДИСПЕРГАТОРА:

ГСАШВОН5-50Э

0,65

8...60

6 отв. М12 × 1,25; межцентр. Ø83

6 отв. Ø13; межцентр. Ø83

44±0,5

58±0,1

860

ДАО5-250-5Э/КП - Диспергатор габаритной группы 5, узел осевой опоры вала отсутствует («О»), без приёмных отверстий, но-

2ГСАШВОН5-50Э

0,65

8...60

8 отв. М10 × 1,0; межцентр. Ø83

6 отв. Ø13; межцентр. Ø83

44±0,5

58±0,1

860

минальной производительностью 250 м./сут, вариант конструктивного исполнения 5, с эвольвентным профилем шлицев вала

ГСАШВО5-200Э

0,50

15...280

2,5

6 отв. М12 х 1,25; межцентр. Ø83

6 отв. Ø13; межцентр. Ø83

44±0,5

42±0,1

740

(Э), корпус имеет защитное коррозионностойкое покрытие, концевые детали из коррозионностойкой стали.

2ГСАШВО5-200Э

0,50

15...280

2,5

8 отв. М10 × 1,0; межцентр. Ø83

8 отв. Ø11; межцентр. Ø83

44±0,5

42±0,1

740

ГСАШВО5-100Э

0,55

50...170

6 отв. М12 × 1,25; межцентр. Ø83

6 отв. Ø13; межцентр. Ø83

44±0,5

42±0,1

740

2ГСАШВО5-100Э

0,55

50...170

8 отв. М10 × 1,0; межцентр. Ø83

8 отв. Ø11; межцентр. Ø83

44±0,5

42±0,1

740

ТЕХНИЧЕСКИЕ ДАННЫЕ

ГСАШВО5-50Э

0,65

8...60

6 отв. М12 × 1,25; межцентр. Ø83

6 отв. Ø13; межцентр. Ø83

44±0,5

42±0,1

740

Частота вращения (синхронная) вала изделий — 3000 об/мин. При исполнении изделия без осевой опоры вала его вал опирает-

2ГСАШВО5-50Э

0,65

8...60

8 отв. М10 × 1,0; межцентр. Ø83

8 отв. Ø11; межцентр. Ø83

44±0,5

42±0,1

740

ся на вал протектора. В случае применения изделия с основанием без приемной сетки в составе насоса следует использовать

+3,5

ГСА5А(Э)

0,5

25...600

2,2

6 отв. М12 × 1,25; межцентр. Ø83

6 отв. Ø13; межцентр. Ø83

45±5,3

-2,5

965

103

34,5

входной модуль. Прочие параметры газосепараторов, газосепараторов-диспергаторов и диспергаторов указаны в нижеприве-

+3,1

ГСАН5А(Э)

0,5

25...600

2,2

6 отв. М12 × 1,25; межцентр. Ø83

6 отв. Ø13; межцентр. Ø83

45±5,3

1094

103

38,8

денных таблицах.

-5,8

+3,1

2ГСАН5А(Э)

0,5

25...600

2,2

8 отв. М10 × 1,0; межцентр. Ø88

6 отв. Ø13; межцентр. Ø83

45±5,3

-5,8

1094

103

40,1

+3,1

ГАЗОСЕПАРАТОР

3ГСАН5А(Э)

0,5

25...600

2,2

6 отв. М12 × 1,25; межцентр. Ø83

6 отв. Ø13; межцентр. Ø83

45±5,3

-5,8

1094

103

38,4

+3,1

4ГСАН5А(Э)

0,5

25...600

2,2

6 отв. М12 × 1,25; межцентр. Ø83

6 отв. Ø13; межцентр. Ø83

45±5,3

-5,8

1094

103

38,4

ГСАО5А(Э)

0,5

25...600

2,2

6 отв. М12 × 1,25; межцентр. Ø88

6 отв. Ø13; межцентр. Ø88

29+2

23±0,1

965

103

35,5

Тип

соединения, мм

ГСАОН5А(Э)

0,5

25...600

2,2

6 отв. М12 × 1,25; межцентр. Ø88

6 отв. Ø13; межцентр. Ø83

29+2

58±0,1

1094

103

39,4

2ГСАОН5А(Э)

0,5

25...600

2,2

8 отв. М10 × 1,0; межцентр. Ø88

6 отв. Ø13; межцентр. Ø83

29+2

58±0,1

1094

103

41,5

Наименование

3ГСАОН5А(Э)

0,5

25...600

2,2

6 отв. М12 × 1,25; межцентр. Ø83

6 отв. Ø13; межцентр. Ø83

29+2

58±0,1

1094

103

39,4

4ГСАОН5А(Э)

0,5

25...600

2,2

6 отв. М12 × 1,25; межцентр. Ø88

6 отв. Ø13; межцентр. Ø88

29+2

58±0,1

1094

103

39,4

ГСАО5А-500-5М1Э

0,5

25...600

2,2

6 отв. М12 × 1,25; межцентр. Ø88

6 отв. Ø13; межцентр. Ø88

44±0,5

42±0,1

1005

103

2ГСАО5А-500-5М1Э

0,5

25...600

2,2

8 отв. М10 × 1,0; межцентр. Ø88

6 отв. Ø13; межцентр. Ø88

44±0,5

42±0,1

1005

103

ГСА5-4М2(Э)

0,50

15...280

1,5

6 отв. M12 × 1,25; межцентр. Ø83

6 отв. Ø13; межцентр. Ø83

45±5,3

830

ГСАОН5А-500-5М1Э

0,5

25...600

2,2

6 отв. М12 × 1,25; межцентр. Ø88

6 отв. Ø13; межцентр. Ø83

44±0,5

58±0,1

1134

103

2ГСА5-4М2(Э)

0,50

15...280

1,5

8 отв. М10 × 1,0; межцентр. Ø83

8 отв. Ø11; межцентр. Ø83

45±5,3

830

2ГСАОН5А-500-5М1Э

0,5

25...600

2,2

8 отв. М10 × 1,0; межцентр. Ø88

6 отв. Ø13; межцентр. Ø83

44±0,5

58±0,1

1134

103

ГСАН5-4М2(Э)

0,50

15...280

1,5

6 отв. М12 × 1,25; межцентр. Ø83

6 отв. Ø13; межцентр. Ø83

45±5,3

940

3ГСАОН5А-500-5М1Э

0,5

25...600

2,2

6 отв. М12 × 1,25; межцентр. Ø83

6 отв. Ø13; межцентр. Ø83

44±0,5

58±0,1

1134

103

2ГСАН5-4М2(Э)

0,50

15...280

1,5

8 отв. М10 × 1,0; межцентр. Ø83

6 отв. Ø13; межцентр. Ø83

45±5,3

940

4ГСАОН5А-500-5М1Э

0,5

25...600

2,2

6 отв. М12 × 1,25; межцентр. Ø83

6 отв. Ø13; межцентр. Ø83

44±0,5

58±0,1

1134

103

ГСАО5-4М2(Э)

0,50

15...280

1,5

6 отв. М12 × 1,25; межцентр. Ø83

6 отв. Ø13; межцентр. Ø83

25±0,5

23±0,1

830

34,5

ГСАОН5-4М2(Э)

0,50

15...280

1,5

6 отв. М12 × 1,25; межцентр. Ø83

6 отв. Ø13; межцентр. Ø83

25±0,5

58±0,1

940

ГСАО5-250-5М1Э

0,50

15...280

1,5

6 отв. М12 × 1,25; межцентр. Ø83

6 отв. Ø13; межцентр. Ø83

44±0,5

42±0,1

830

34,5

1ГСАО5-250-5М1Э

0,50

15...280

1,5

8отв. М12 × 1,25; межцентр. Ø81

8 отв. Ø13; межцентр. Ø81

44±0,5

42±0,1

830

34,5

2ГСАО5-250-5М1Э

0,50

15...280

1,5

8 отв. М10 × 1,0; межцентр. Ø83

8 отв. Ø11; межцентр. Ø83

44±0,5

42±0,1

830

34,5

ГСАОН5-250-5М1Э

0,50

15...280

1,5

6 отв. М12 × 1,25; межцентр. Ø83

6 отв. Ø13; межцентр. Ø83

44±0,5

58±0,1

940

2ГСАО5-250-5М1Э

0,50

15...280

1,5

8 отв. М10 × 1,0; межцентр. Ø83

6 отв. Ø13; межцентр. Ø83

44±0,5

58±0,1

940

ГСАШОН5-200Э

0,60

15...280

3,2

6 отв. М12 × 1,25; межцентр. Ø83

6 отв. Ø13; межцентр. Ø83

44±0,5

58±0,1

860

2ГСАШОН5-200Э

0,60

15...280

3,2

8 отв. М10 × 1,0; межцентр. Ø83

6 отв. Ø13; межцентр. Ø83

44±0,5

58±0,1

860

ГАЗОСТАБИЛИЗИРУЮЩИЕ УСТРОЙСТВА

ГИДРОЗАЩИТЫ

Газосепараторы, диспергаторы, газосепараторы-диспергаторы

ГАЗОСЕПАРАТОРЫ-ДИСПЕРГАТОРЫ

ГИДРОЗАЩИТЫ

Тип

соединения, мм

Наименование

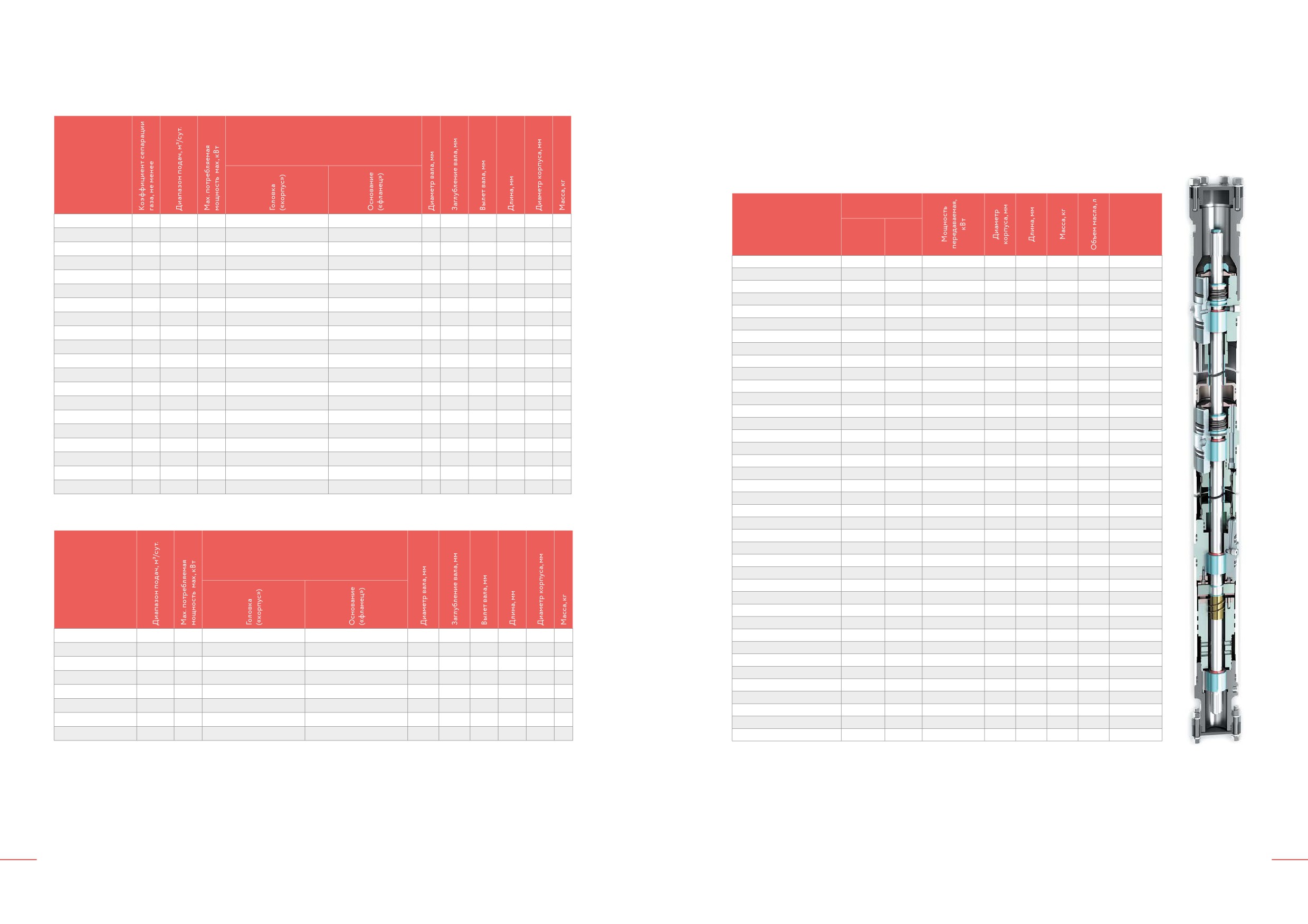

ОСНОВНЫЕ ПАРАМЕТРЫ ГИДРОЗАЩИТ

Мощность

Максимально

потребляемая, кВт

допустимая

ГСДАО5-250-5М1Э

0,5

15...280

2,2

6 отв. M12 × 1,25; межцентр. Ø83

6 отв. Ø13; межцентр. Ø83

44±0,5

42±0,1

1499

Тип гидрозащиты

осевая

без

при mах

1ГСДАО5-250-5М1Э

0,5

15...280

2,2

8 отв. M12 × 1,25; межцентр. Ø81

8 отв. Ø13; межцентр. Ø81

44±0,5

42±0,1

1499

нагрузка на

осевой

пяту, кг

нагрузки

нагрузке

2ГСДАО5-250-5М1Э

0,5

15...280

2,2

8 отв. М10 × 1,0; межцентр. Ø83

8 отв. Ø11; межцентр. Ø83

44±0,5

42±0,1

1609

ГСДАОН5-250-5М1Э

0,5

15...280

2,2

6 отв. М12 × 1,25; межцентр. Ø83

6 отв. Ø13; межцентр. Ø83

44±0,5

58±0,1

1609

Г(К)Т(1)МА3ЛДДЭ ОУ-6000

0,40

1,50

125

80,5

2758

1,7

2700

2ГСДАОН5-250-5М1Э

0,5

15...280

2,2

8 отв. М10 × 1,0; межцентр. Ø83

6 отв. Ø13; межцентр. Ø83

44±0,5

58±0,1

1609

Г(К)Т(1)МА4Л2Д(Э)

0,40

1,30

2740

4,5

700

Г(К)Т(1)МА4Л2Д(Э) ОУ

0,40

1,60

2740

4,5

2670

ГСДАОН5-250-5М2Э

0,5

15...280

2,2

6 отв. М12 × 1,25; межцентр. Ø83

6 отв. Ø13; межцентр. Ø83

44±0,5

58±0,1

1322

Г(К)Т(1)МА5ЛД(Э)

0,35

1,40

125

2155

3,7

750

ГСДАО5-250-5М2Э

0,5

15...280

2,2

6 отв. М12 × 1,25; межцентр. Ø83

6 отв. Ø13; межцентр. Ø83

44±0,5

42±0,1

1253

Г(К)Т(1)МА5ЛДД(Э)

0,45

1,40

125

3095

6,0

750

2ГСДАОН5-250-5М1Э

0,5

15...280

2,2

8 отв. М10 × 1,0; межцентр. Ø83

6 отв. Ø13; межцентр. Ø83

44±0,5

58±0,1

1322

Г(К)Т(1)МА5Л2Д(Э)

0,45

1,40

180

3095

6,0

750

2ГСДАО5-250-5М1Э

0,5

15...280

2,2

8 отв. М10 × 1,0; межцентр. Ø83

8 отв. Ø11; межцентр. Ø83

44±0,5

42±0,1

1253

Г(К)Т(1)МА5ЛДЭ ОУ

0,45

1,80

125

2155

3,7

3500

1ГСДАО5-250-5М1Э

0,5

15...280

2,2

8 отв. М12 × 1,25; межцентр. Ø81

8 отв. Ø13; межцентр. Ø81

44±0,5

42±0,1

1253

Г(К)Т(1)МА5ЛДД(Э) ОУ

0,45

1,80

125

3095

6,0

3500

+3,5

ГСДА5А

0,5

25...950

2,5

6 отв. М12 × 1,25; межцентр. Ø88

6 отв. Ø13; межцентр. Ø88

45±5,3

-2,5

1380

103

44,1

Г(К)Т(1)МА5Л2Д(Э) ОУ

0,45

1,80

180

3095

6,0

3500

ГСДАН5А

0,5

25...950

2,5

6 отв. М12 × 1,25; межцентр. Ø88

6 отв. Ø13; межцентр. Ø83

45±5,3

+3,1

1478

103

Г(К)Т(1)МА5АЛД(Э)

0,60

1,60

160

103

2195

4,9

800

-5,8

+1,6

Г(К)Т(1)МА5АЛДД(Э)

0,60

1,60

160

103

3136

110

8,0

800

ГСДАО5А-25Э

0,5

25...950

2,5

6 отв. М12 × 1,25; межцентр. Ø88

6 отв. Ø13; межцентр. Ø83

-2,95

58±0,1

1500

103

Г(К)Т(1)МА5АЛ2Д(Э)

0,60

1,60

360

103

3136

110

8,0

800

ГСДАО5А-25

0,5

25...950

2,5

6 отв. М12 × 1,25; межцентр. Ø88

6 отв. Ø13; межцентр. Ø83

29±0,5

58±0,2

1500

103

Г(К)Т(1)МА5АЛДД(Э) ОУ

0,60

2,00

160

103

3136

110

7,5

3500

ГСДАОН5А-500-5М1Э

0,5

25...950

2,5

6 отв. М12 × 1,25; межцентр. Ø88

6 отв. Ø13; межцентр. Ø83

44±0,5

58±0,1

1478

103

Г(К)Т(1)МА5АЛ2Д(Э) ОУ

0,60

2,00

360

103

3136

110

7,5

3500

ГСДАО5А-500-5М1Э

0,5

25...950

2,5

6 отв. М12 × 1,25; межцентр. Ø88

6 отв. Ø13; межцентр. Ø88

44±0,5

42±0,1

1349

103

Г(К)Т(1)МА6ЛД(Э)

0,80

1,80

360

114

2581

120

5,6

900

ГСДАОН6-1000-5Э

0,6

600...1550

6 отв. М12 × 1,25; межцентр. Ø100

6 отв. Ø13; межцентр. Ø83

44±0,5

58±0,1

1720

114

Г(К)Т(1)МА6ЛДД(Э)

0,80

1,80

360

114

3551

160

9,0

900

2ГСДАОН6-1000-5Э

0,6

600...1550

8 отв. М10 × 1,0; межцентр. Ø83

6 отв. Ø13; межцентр. Ø83

44±0,5

58±0,1

1720

114

Г(К)Т(1)МА6Л2Д(Э)

0,80

1,80

550

114

3551

160

9,0

900

ГСДАО6-1000-5Э

0,6

600...1550

6 отв. М12 × 1,25; межцентр. Ø100

6 отв. Ø13; межцентр. Ø83

44±0,5

42±0,1

1612

114

Г(К)Т(1)МА6ЛДД(Э) ОУ

0,80

2,40

360

114

3551

160

9,0

8160

2ГСДАО6-1000-5Э

0,6

600...1550

8 отв. М10 × 1,0; межцентр. Ø83

8 отв. Ø11; межцентр. Ø83

44±0,5

42±0,1

1612

114

Г(К)Т(1)МА6Л2ДЭ ОУ

0,80

2,40

550

114

3551

160

9,0

8160

Г(К)Т(1)МА8ДДЭ

1,50

2,50

750

159

2545

200

20,0

2000

Г(К)Т(1)МА8ЛДДЭ

1,50

2,50

750

159

3173

250

25,0

2000

ДИСПЕРГАТОРЫ

Г(К)Т(1)МА5АЛД-25(Э)

0,60

1,60

160

103

2195

4,9

800

Г(К)Т(1)МА5АЛДД-25(Э)

0,60

1,60

160

103

3136

110

8,0

800

Г(К)Т(1)МА5АЛ2Д-25(Э)

0,60

1,60

360

103

3136

110

8,0

800

Тип

соединения, мм

Г(К)Т(1)МА5ДД-(П8, П82, П6, П62)

0,45

1,40

125

2470

3,7

750

Г(К)Т(1)МА5Л2Д(Э) УБ

0,45

1,40

250

2695

5,2

750

Наименование

Г(К)Т(1)МА5ЛкДДЭ ОУ

0,45

1,80

125

2895

5,1

3500

Г(К)Т(1)МА5АЛ2Д ОУ

0,60

2,00

280

103

3136

110

7,5

3500

Г(К)Т(1)МА5ЛДДЭ УБ

0,45

1,40

125

3095

110

6,0

750

Г(К)ТМА5АЛДД-25Э ОУ

0,60

2,00

160

103

3136

110

8,0

3500

ДАО5-250-5Э

12...280

6 отв. M12 × 1,25; межцентр. Ø83

6 отв. Ø13; межцентр. Ø83

44±0,5

42±0,1

669

Г(К)ТМА5АЛ2Д-25Э ОУ

0,60

2,00

360

103

3136

110

8,0

3500

1ДАО5-250-5Э

12...280

8 отв. M12 × 1,25; межцентр. Ø81

8 отв. Ø13; межцентр. Ø81

44±0,5

42±0,1

669

Г(К)Т1МА5АЛДД-25Э ОУ

0,60

2,00

160

103

3136

110

8,0

3500

Г(К)Т1МА5АЛ2Д-25Э ОУ

0,60

2,00

360

103

3136

110

8,0

3500

2ДАО5-250-5Э

12...280

8 отв. М10 × 1,0; межцентр. Ø83

8 отв. Ø11; межцентр. Ø83

44±0,5

42±0,1

669

ТГКТ2МА5АЛДДЭ ОУ/117

0,60

2,00

250

103

6252

220

7000

ДАОН5-250-5Э

12...280

6 отв. М12 × 1,25; межцентр. Ø83

6 отв. Ø13; межцентр. Ø83

44±0,5

58±0,1

779

ТГКТ2МА5АЛДДЭ ОУ/130

0,60

2,00

250

103

6252

220

7000

2ДАОН5-250-5Э

12...280

8 отв. М10 × 1,0; межцентр. Ø83

6 отв. Ø13; межцентр. Ø83

44±0,5

58±0,1

779

ТГКТ2МА5АЛ2ДЭ ОУ/117

0,60

2,00

360

103

6252

220

7000

ДАН5А

25...600

1,5

6 отв. М12 × 1,25; межцентр. Ø83

6 отв. Ø13; межцентр. Ø83

45±5,3

805

103

29,5

ТГКТ2МА5АЛ2ДЭ ОУ/130

0,60

2,00

360

103

6252

220

7000

ДАОН5А-500-5Э

25...600

1,5

6 отв. М12 × 1,25; межцентр. Ø83

6 отв. Ø13; межцентр. Ø83

44±0,5

58±0,1

805

103

ТГКТ2МА5ЛДДЭ ОУ

0,45

1,80

125

6190

110

7000

ДАО5А-500-5Э

600

1,5

6 отв. М12 × 1,25; межцентр. Ø83

6 отв. Ø13; межцентр. Ø83

44±0,5

42±0,1

664

103

ТГКТ2МА5Л2ДЭ ОУ

0,45

1,80

180

6190

110

7000

гидрозащита

ГТМА

ГИДРОЗАЩИТЫ

Модульная гидрозащита

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ ГИДРОЗАЩИТ:

Пример условного обозначения гидрозащиты при температуре пластовой жидкости до 150 °С, модульного исполнения

в габарите 5А, завода «Алнас», конструктивного исполнения ЛДД, с усиленным узлом осевой опоры,

•

гидрозащиты изготовлены в моноблочном модульном исполнении;

при ее заказе: ГТ1МА5АЛДД ОУ ТУ 3381-055-00219454-2011.

•

совместимость гидрозащит c погружными электродвигателями (с правым вращением вала) других производителей;

Базовым исполнением является гидрозащита конструктивного исполнения ЛД. Гидрозащиты конструктивных исполнений

•

гидрозащита 5-го габарита может быть изготовлена с совмещенным входным модулем с приемной сеткой;

ЛДД и Л2Д образованы дополнительным присоединением к гидрозащите конструктивного исполнения ЛД одного модуля

•

гидрозащиты габаритов 5 и 5А могут быть изготовлены тандемного типа, состоящие из двух протекторов;

диафрагменной камеры. При этом в гидрозащите конструктивного исполнения ЛДД диафрагменные камеры разделены

между собой торцевым уплотнением и сдвоенными перепускными клапанами, образуя дополнительную степень защиты,

•

гидрозащита может быть изготовлена в коррозионностойком исполнении (К);

а в гидрозащите конструктивного исполнения Л2Д диафрагменные камеры сообщаются между собой напрямую. Гидрозащита

•

гидрозащита может быть изготовлена в высокотермостойком исполнении (Т1). Такие гидрозащиты работоспособны при

конструктивного исполнения ДД отличается отсутствием лабиринтного модуля. Необходимый тип гидрозащиты выбирается

температуре пластовой жидкости до 150 °С (по специальному запросу потребителя гидрозащиты изготавливаются с РТИ,

в зависимости от мощности электродвигателя и требуемого объема масла в нем.

работоспособными до 250 °C);

•

гидрозащита тандемного типа может быть изготовлена в супертермостойком исполнении (Т2) и быть работоспособной

при температуре пластовой жидкости до 180 °С);

Протектор

Габаритная группа насоса

Габарит ЭД, мм

•

в гидрозащитах применены торцевые уплотнения ведущих отечественных и зарубежных фирм (по специальному запросу

Г(К)Т(1)МА3ЛДДЭ ОУ-6000

заказчика гидрозащиты комплектуются торцовыми уплотнениями, работоспособными при температуре 250 °C);

Г(К)Т(1)МА4Л2Д(Э)

•

гидрозащиты оснащены перепускными обратными клапанами, обеспечивающими стравливание избыточного внутреннего

Г(К)Т(1)МА4Л2Д(Э) ОУ

давления и удаление свободной газовой фазы из масляной полости ПЭД в процессе работы УЭЦН;

Г(К)Т(1)МА5ЛД(Э)

5, 5А, 6

103, 117

•

в гидрозащитах применен упругий бандаж диафрагмы, обеспечивающий отвод газа и излишков масла из внутренней поло-

Г(К)Т(1)МА5ЛДД(Э)

5, 5А, 6

103, 117

сти двигателя в затрубное пространство, что позволяет отказаться от газоотводных клапанов;

Г(К)Т(1)МА5Л2Д(Э)

5, 5А, 6

103, 117

•

валы гидрозащит выполнены из нержавеющей стали высокой прочности;

Г(К)Т(1)МА5ЛДЭ ОУ

5, 5А, 6

103, 117

•

наличие в конструкции фильтра-холодильника, предназначенного для фильтрации и охлаждения масла в районе узла пяты;

Г(К)ТМА5ЛДД(Э) ОУ

5, 5А, 6

103, 117

•

усиленный узел пяты для восприятия осевой нагрузки от насоса.

Г(К)Т(1)МА5ЛДД(Э) ОУ

5, 5А, 6

103, 117

Г(К)Т(1)МА5Л2Д(Э) ОУ

5, 5А, 6

103, 117

Г(К)Т(1)МА5ДД-(П8, П82, П6, П62)

5, 5А, 6

103, 117

Г(К)Т(1)МА5ЛкДДЭ ОУ

5, 5А, 6

103, 117

Г(К)Т(1)МА5ЛДДЭ УБ

5, 5А, 6

103, 117

Г(К)Т(1)МА5Л2Д(Э) УБ

5А, 6

103, 117

Модульная гидрозащита

ТГКТ2МА5ЛДДЭ ОУ

5А, 6

103, 117

ТГКТ2МА5Л2ДЭ ОУ

5А, 6

103, 117

Г(К)Т(1)МА5АЛД(Э)

5, 5А, 6

117

Г(К)Т(1)МА5АЛДД(Э)

5, 5А, 6

117

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ МОДУЛЬНЫХ ГИДРОЗАЩИТ:

Г(К)Т(1)МА5АЛДД(Э) ОУ

5, 5А, 6

117

ХХХ

ОУ

/ХХ

УБ

-6000

Г(К)Т(1)МА5АЛД-25(Э)

5, 5А, 6

117

Г(К)Т(1)МА5АЛДД-25(Э)

5, 5А, 6

117

Г(К)ТМА5АЛДД-25Э ОУ

5, 5А, 6

117

Тандемная гидрозащита сдвоенная, состоит их двух протекторов (для остальных гидрозащит буква «Т» не ставится)

Гидрозащита

Г(К)Т1МА5АЛДД-25Э ОУ

5, 5А, 6

117

Коррозионная стойкость (отсутствует при обычном исполнении)

Г(К)Т(1)МА5АЛ2Д(Э) ОУ

5А, 6

117

Теплостойкость:

Г(К)Т(1)МА5АЛ2Д

5А, 6

117

Т— температура пластовой жидкости до 120 °С,

Т1 — температура пластовой жидкости до 150 °С,

Г(К)Т(1)МА5АЛ2ДЭ

5А, 6

117

Т2 — температура пластовой жидкости до 180 °С (может присутствовать только в гидрозащитах тандемного типа)

Г(К)Т(1)МА5АЛ2Д-25

5А, 6

117

Модульное исполнение

Г(К)Т(1)МА5АЛ2Д-25Э

5А, 6

117

Разработка завода «Алнас»

Г(К)Т(1)МА5АЛ2Д ОУ

5А, 6

117

Габаритная группа (3, 4, 5, 5А, 6, 8)

Конструктивное исполнение гидрозащиты (ЛД, ДД, ЛДД, Л2Д, ЛкДД):

Г(К)ТМА5АЛ2Д-25Э ОУ

5А, 6

117

ЛД — в составе гидрозащиты лабиринтный и диафрагменный модули;

Г(К)Т1МА5АЛ2Д-25Э ОУ

5А, 6

117

ДД — в составе гидрозащиты два диафрагменных модуля, соединенных последовательно (внутренние диафрагменные полости разделены торцо-

вым уплотнением и клапанами);

ТГКТ2МА5АЛДДЭ ОУ/117

5А, 6

117

ЛДД — в составе гидрозащиты лабиринтный и два диафрагменных модуля, соединенных последовательно (внутренние диафрагменные полости

ТГКТ2МА5АЛДДЭ ОУ/130

5А, 6

130

разделены торцовым уплотнением и клапанами);

Л2Д — в составе гидрозащиты лабиринтный и два диафрагменных модуля, соединенных параллельно (образуют единую внутреннюю диафрагмен-

ТГКТ2МА5АЛ2ДЭ ОУ/117

5А, 6

117

ную полость);

ТГКТ2МА5АЛ2ДЭ ОУ/130

5А, 6

130

ЛкДД — в составе гидрозащиты укороченный лабиринтный и два диафрагменных модуля, соединенных последовательно

Только для модульных гидрозащит габаритной группы 5А с диаметром вала 25 мм (для остальных гидрозащит цифры не ставятся)

Г(К)Т(1)МА6ЛД(Э)

5А, 6

130

Эвольвентное соединение валов (при прямобочном шлицевом соединении буква «Э» не ставится)

Г(К)Т(1)МА6ЛДД(Э)

5А, 6

130

Осевая опора усиленная ( в случае стандартной осевой опоры буквы «ОУ» не ставятся)

Г(К)Т(1)МА6ЛДД(Э) ОУ

5А, 6

130

Условное обозначение габарита электродвигателя для тандемных гидрозащит габаритной группы 5А:

Г(К)Т(1)МА6Л2Д(Э)

130

/117 — для комплектации с ЭД 117;

/130 — для комплектации с ЭД 130

Г(К)Т(1)МА6Л2ДЭ ОУ

130

(для остальных гидрозащит цифры не ставятся)

УБ - упругий бандаж диафрагмы, отсутствуют газоотводные клапаны (в случае отсутствия упругого бандажа диафрагмы и наличия газоотводных

ТГКТ2МА6Л2ДЭ ОУ

130

клапанов буквы «УБ» не ставятся)

Г(К)Т(1)МА8ДДЭ

180

6000 — частота вращения вала (об./мин) только для высокооборотных гидрозащит (для остальных гидрозащит цифры не ставятся)

Г(К)Т(1)МА8ЛДДЭ

180

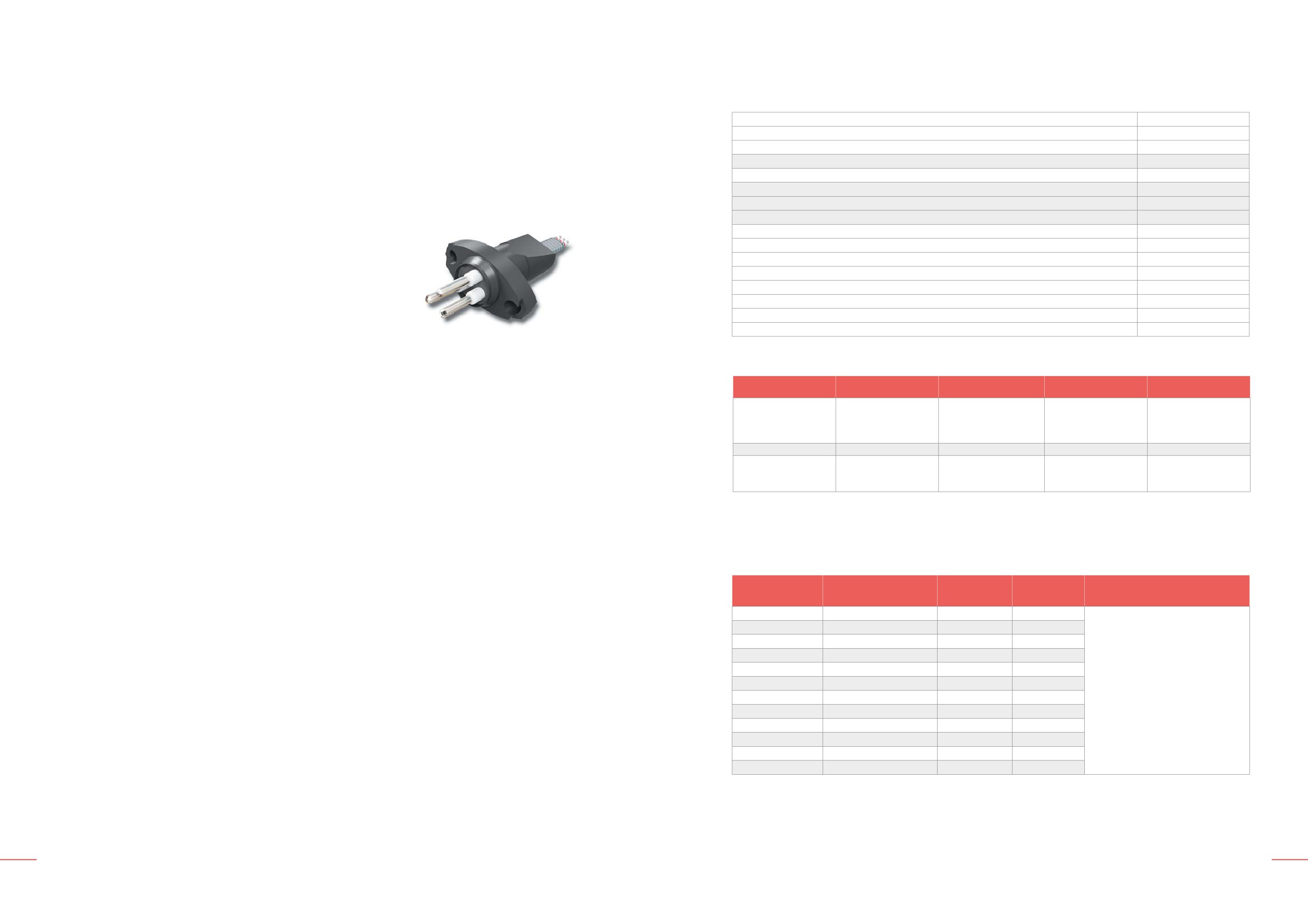

ЭЛЕКТРОДВИГАТЕЛИ

Пример условного обозначения односекционного погружного термостойкого двигателя под установку телеметрии

«ЭЛЕКТОН ТМС-3» мощностью 70 кВт, диаметром корпуса 103 мм, модернизации М1, климатического исполнения В,

ЭЛЕКТРОДВИГАТЕЛИ

категории размещения 5, при комплектовании гидрозащитой ГТМА5ЛДД при его заказе: 92ПЭДТ70-103М1В5

с ГТМА5ЛДД ТУ 3381-032-21945400-98, ТУ 3381-055-00219454-2011.

Структура условного обозначения электродвигателя с гидрозащитой:

Х Х ПЭД С К Х ХХ - ХХХ Х Х ХВ5 с ХХХХХХХХ

Электродвигатели завода «Алнас» применяются в качестве привода центробежных насосов для

Номер модификации (может отсутствовать):

откачки пластовой жидкости из нефтяных скважин с углом отклонения от вертикали не более 60 °.

1 — с пониженным напряжением питания

Электродвигатели (далее по тексту - ЭД) являются маслонаполненными, трехфазными двух (четырех)

Н — с повышенным напряжением питания

полюсными асинхронными машинами с короткозамкнутым ротором.

2 — без блока погружного (под ТМС, для установки блока погружного у

потребителя)

На заводе «Алнас» выпускаются электродвигатели следующих габаритных групп:

3, 5, 6, 7, 8 — с блоком погружным под основанием ЭД

4, 9 — с блоком погружным в основании ЭД

Габарит, мм

Мощность, кВт

Технические условия

Погружной двигатель

ТУ 27.11.25-044-00219454-2017

Секционный (может отсутствовать)

16…70

Коррозионностойкий (может отсутствовать)

ТУ 3381-032-21945400-98

103

16…180

Теплостойкость:

117

12…350

ТУ 3381-026-21945400-97

Т — температура пластовой жидкости до 120 °С

Т1 — температура пластовой жидкости до 150 °С

130

22…550

ТУ 3381-033-21945400-2011

Мощность, кВт (две или три цифры)

180

125…750

Диаметр корпуса, мм

Шифр модернизации М. Вместо М возможно указание ГР1, ГР2, ГР3, ГР4, ГР5,

Завод «Алнас» выпускает ЭД различной мощности, что позволяет подобрать двигатель для обеспечения

ГР5А, соответствующих группе исполнения по осложняющим факторам по

работы насосной установки с максимально возможным коэффициентом полезного действия.

требованиям ОАО «НГК «Славнефть»

Технология изготовления обеспечивает высокое качество и надежность погружных электродвигателей

Номер модернизации

производства завода «Алнас».

Исполнение вала. Э — эвольвентное, при отсутствии — прямобочное.

Климатическое исполнение и категория размещения

Применение специальных электротехнических материалов позволяет эксплуатировать двигатели при

Тип гидрозащиты

температуре пластовой жидкости до 120 °С (в обычном исполнении), в высокотермостойком исполнении

до 150 °С.

Пример условного обозначения трехсекционного термостойкого исполнения двигателя мощностью 300 кВт, диаметром

После сборки на специальных стендах все электродвигатели тестируются на испытательной станции в

корпуса 117 мм, модернизации М4, климатического исполнения В, категории размещения 5, с гидрозащитой ГТМА5АЛ2Д-25Э

условиях, приближенных к реальным, в том числе с нагревом до рабочих температур.

при его заказе: ПЭДСТ300-117М4ЭВ5 с ГТМА5АЛ2ДЭ ТУ3381-026-21945400-97, ТУ3381-055-00219454-2011.

Инженерным центром завода «Алнас» были разработаны электродвигатели серии НЭДТ с повышенным

напряжением питания, которые имеют большее количество проводников в пазу статора при меньшем

Cтруктура условного обозначения электродвигателя:

диаметре обмоточного провода по сравнению с традиционными ЭД. Это позволяет снизить номиналь-

Х Х ЭД С К Х ХХ-ХХХ Х Х XХ

ный рабочий ток электродвигателя, тем самым получить экономию электроэнергии за счёт снижения

Номер модификации (может отсутствовать):

тепловых потерь в кабельной линии.

1 — с пониженным напряжением питания

Н — с высоким напряжением питания

По требованиям заказчиков электродвигатели могут комплектоваться: валами и муфтами с эвольвент-

2 — без блока погружного (под ТМС)

ным профилем; центраторами, ввинчивающимися в основание электродвигателя и предотвращающими

3, 6, 7, 8 — с блоком погружным под основанием ЭД

соприкосновение корпуса электродвигателя с обсадной колонной.

4, 9 — с блоком погружным в основании ЭД

Электродвигатель

Секционный (может отсутствовать)

Коррозионностойкий (может отсутствовать)

ИСПОЛНЕНИЯ ЭЛЕКТРОДВИГАТЕЛЕЙ ПО НАЛИЧИЮ ТЕЛЕМЕТРИИ

Теплостойкость:

Номер

Т — температура пластовой жидкости до 120 °С

Отличительные особенности исполнения электродвигателей

модификации

Т1 — температура пластовой жидкости до 150 °С

Электродвигатель с телеметрией ТРИОЛ ТМ-01 производства ООО «Триолнефть», г. Москва. ТМСП встраивается

Мощность, кВт (две или три цифры)

под основание ЭД

Электродвигатель с системой скважинного контроля СКАД-2002В-СКС производства ООО «Нефтяные измери-

Диаметр корпуса, мм

тельные системы», г. Москва. Преобразователь скважинный многоканальный (ПСМ), встраивается в основание ЭД

Шифр модернизации М. Вместо М могут быть ГР1, ГР2, ГР3, ГР4, ГР5, ГР5А,

Электродвигатель с системой телеметрии производства ООО «НПО ЭТАЛОН», встраивается под основанием ЭД

соответствующие группе исполнения по осложняющим факторам

Электродвигатель с телеметрией ИРЗ ТМС производства ДООО «ИРЗ ТЭК», г. Ижевск. Блок погружной БП-103

по требованиям ОАО «НГК «Славнефть».

встраивается под основанием ЭД

Электродвигатель с телеметрией Римера Ижнефтемаш.

Номер модернизации

БПТ устанавливается под основание ЭД

Исполнение вала, Э — эвольвентное, при отсутствии — прямобочное

Электродвигатель с телеметрией ЭЛЕКТОН-ТМС-3 производства ЗАО «ЭЛЕКТОН»,

/В электродвигатель для привода УЭЦНАВ

г. Радужный. ТМСП встраивается под основание ЭД

Электродвигатель с телеметрией ЭЛЕКТОН-ТМС-3 производства ЗАО «ЭЛЕКТОН»,

г. Радужный. ТМСП встраивается в основание ЭД

Пример условного обозначения двухсекционного электродвигателя термостойкого исполнения мощностью 150 кВт,

Электродвигатель без установленного погружного блока (под ТМС) телеметрии СКАД-2002В-СКС или ЭЛЕК-

диаметром корпуса 103 мм, модернизации М3 при его заказе:ЭДСТ150-103М3Э ТУ 3381-032-21945400-97.

42, 62 или 92

ТОН-ТМСП-3 соответственно, подготовленный к установке погружной телеметрии

Пример условного обозначения односекционного электродвигателя термостойкого исполнения мощностью

200 кВт, диаметром корпуса 130 мм, модернизации М1 с телеметрией ЭЛЕКТОН ТМС-3-320 при его заказе:

9ЭДТ200 - 130М1Э с ТМС «ЭЛЕКТОН ТМС-3-320» ТУ 3381-033-21945400-2001.

ЭЛЕКТРОДВИГАТЕЛИ

Асинхронные электродвигатели

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОДВИГАТЕЛЕЙ ПРИ 50 ГЦ

ЭЛЕКТРОДВИГАТЕЛИ ЭД(С)Т12...350-117М(М6) ПО ТУ3381-026-21945400-97

ЭДТ12-117M

380

26,0

84,0

0,85

5,0

123,7

0,05

2110

132

0,20

ЭДТ16-117M

750

18,0

84,0

0,85

5,0

123,7

0,05

2490

162

0,20

ЭДТ20-117М

630

84,5

0,86

5,2

123,7

0,05

2870

190

0,35

ЭДТ22-117M

750

24,0

84,5

0,85

5,0

123,7

0,05

3250

228

0,35

ЭДТ24-117M

800

25,0

84,5

0,86

5,2

123,7

0,08

3250

218

0,35

ЭДТ28-117M

900

26,0

84,5

0,84

5,0

123,7

0,08

3620

246

0,40

ЭДТ32-117M

1000

26,0

85,0

0,86

5,0

123,7

0,08

4020

274

0,45

ЭЛЕКТРОДВИГАТЕЛИ ЭДТ16...40-96М ПО ТУ 3381-032-21945400-98

ЭДТ36-117M

1200

25,0

84,5

0,86

5,0

123,7

0,08

4390

302

0,50

ЭДТ16-96М

500

30,0

0,80

6,0

112

0,09

3353

170

0,20

ЭДТ40-117M

1280

84,5

0,86

5,2

123,7

0,08

4770

330

0,55

ЭДТ22-96М

645

31,5

0,80

6,1

112

0,09

4035

206

0,30

ЭДТ45-117M

1400

26,0

85,0

0,86

5,0

123,7

0,08

5150

358

0,60

ЭДТ28-96М

790

32,6

0,80

6,2

112

0,09

4722

245

0,30

ЭДТ50-117M

1400

28,0

84,5

0,86

5,2

123,7

0,12

5530

389

0,60

ЭДТ32-96М

750

38,0

0,81

6,0

112

0,10

5062

268

0,35

ЭДТ56-117M

1400

32,0

84,5

0,86

5,2

123,7

0,12

5910

418

0,70

ЭДТ36-96М

1000

33,0

0,80

6,7

112

0,09

5745

301

0,38

ЭДТ63-117M

2000

25,0

85,0

0,85

5,2

123,7

0,30

6670

471

0,80

ЭДТ40-96М

1150

32,5

0,80

6,4

112

0,09

6427

335

0,45

ЭДТ70-117M

1900

84,5

0,84

5,2

123,7

0,20

7050

498

0,80

ЭДСТ56-96М

1560

33,5

79,5

0,8

6,0

112

0,09

10620

563

0,52

ЭДТ80-117M6

2000

35,0

84,0

0,84

6,0

123,7

0,30

7090

508

0,60

ЭДСТ63-96М

1500

37,0

80,0

0,8

6,0

112

0,12

9936

500

0,70

ЭДСТ80-117M

2000

34,0

84,5

0,830

5,2

130

0,30

8471

573

1,0

ЭДСТ70-96М

1920

34,0

79,5

0,8

6,0

112

0,09

12666

671

0,90

ЭДТ90-117М

1900

84,5

0,84

5,2

123,7

0,30

7810

554

0,90

ЭЛЕКТРОДВИГАТЕЛИ ЭД(С)Т16..180-103М1(М3) ПО ТУ3381-032-21945400-98

ЭДСТ90-117M

2000

41,0

85,0

0,830

5,2

130

0,30

9231

629

1,2

ЭДТ16-103M1

530

25,6

81,0

0,84

5,8

121,7

0,07

3005

160

0,15

ЭДТ90-117M6

2300

34,0

84,0

0,84

6,0

123,7

0,30

7470

538

0,60

ЭДТ22-103M1

700

27,5

81,0

0,83

5,5

121,7

0,10

3685

200

0,25

ЭДТ100-117М

100

2100

84,5

0,86

5,2

123,7

0,30

8190

582

1,0

ЭДТ28-103M1

900

27, 0

81,0

0,82

5,8

121,7

0,10

4365

240

0,30

ЭДТ100-117M6

100

2500

34,0

84,0

0,84

6,0

123,7

0,30

7850

552

0,80

ЭДТ32-103M1

1000

27,5

81,0

0,83

5,9

121,7

0,10

4705

260

0,35

ЭДСТ100-117M

100

2000

41,0

85,0

0,850

5,2

130

0,30

9991

687

1,3

ЭДТ40-103M1

1200

30,0

81,5

0,84

5,8

121,7

0,15

5385

300

0,40

ЭДТ110-117M6

110

2300

40,0

84,0

0,84

6,0

123,7

0,30

8230

571

0,90

ЭДТ45-103M1

1400

28,0

81,0

0,83

5,4

121,7

0,15

6065

339

0,45

ЭДСТ110-117М

110

2300

40,0

84,5

0,860

5,2

130

0,30

9750

687

1,4

ЭДТ50-103M1

1400

32,0

81,0

0,83

6,0

121,7

0,20

6065

339

0,45

ЭДТ125-117M6

125

2400

44,0

83,5

0,85

6,2

123,7

0,30

8230

571

0,90

ЭДТ56-103М1

1600

32,0

81,0

0,83

6,0

121,7

0,30

6405

358

0,50

ЭДСТ125-117M

125

2400

45,0

84,5

0,830

5,2

130

0,30

10510

743

1,4

ЭДТ63-103M1

1750

32,0

81,0

0,83

6,0

121,7

0,35

6745

377

0,55

ЭДСТ140-117М

140

2600

45,5

84,5

0,860

5,2

130

0,50

12030

855

1,4

ЭДТ70-103M1

1900

30,2

82,0

0,83

6,5

121,7

0,35

7085

398

0,55

ЭДСТ160-117M

160

2300

61,0

84,5

0,840

5,2

130

0,50

13550

967

1,4

ЭДТ80-103М1

2050

36,0

80,0

0,83

7,2

121,7

0,30

8140

405

0,75

ЭДСТ180-117M4

180

2400

63,0

84,0

0,850

5,2

130

0,50

15311

1095

1,8

ЭДСТ90-103М3

2000

82,0

0,84

5,6

121,7

0,20

11184

660

0,70

ЭДСТ200-117M

200

2500

66,5

84,5

0,860

5,2

130

0,50

15830

1135

1,8

ЭДСТ100-103М3

100

2120

81,0

0,84

6,0

121,7

0,25

11184

680

0,75

ЭДСТ220-117M

220

2700

68,0

84,5

0,860

5,2

130

0,50

16590

1191

1,8

ЭДСТ110-103М3

110

2060

81,5

0,83

6,4

121,7

0,30

13222

700

1,00

ЭДСТ250-117M6

250

3200

68,0

82,0

0,830

6,5

130

0,80

16 145

1135

1,8

ЭДСТ125-103М3

125

2560

81,0

0,84

7,0

121,7

0,35

13904

730

0,90

ЭДСТ300-117M4

300

2880

90,0

83,0

0,830

5,8

130

1,10

19397

1373

2,4

ЭДСТ140-103М3

140

2500

81,0

0,83

6,5

121,7

0,30

15262

795

1,00

ЭДСТ350-117M4

350

3750

79,0

82,5

0,850

6,0

130

1,10

22772

1608

2,4

ЭДСТ150-103М3

150

3820

80,0

0,83

7,0

121,7

0,20

15262

795

1,00

ЭЛЕКТРОДВИГАТЕЛИ НЭДТ28...90-117М ПО ТУ 3381-026-21945400-97

ЭДСТ180-103М3

180

3150

80,5

0,83

6,5

121,7

0,20

19572

1060

1,2

НЭДТ 28-117М

1900

12,0

84,5

0,86

5,2

123,7

0,08

3630

251

0,40

ЭЛЕКТРОДВИГАТЕЛЬ НЭДТ28...70-103М1 ПО ТУ 3381-032-21945400-98

НЭДТ 32-117М

2210

12,0

84,5

0,86

5,2

123,7

0,08

4010

284

0,45

НЭДТ28-103М1

2100

12,5

79,5

0,83

7,2

121,7

0,1

4365

236

0,30

НЭДТ 40-117М

2050

16,5

84,5

0,86

5,2

123,7

0,50

4770

341

0,50

НЭДТ32-103М1

2350

12,5

79,5

0,83

7,2

121,7

0,1

4705

255

0,35

НЭДТ 45-117М

2250

16,5

84,5

0,86

5,2

123,7

0,08

5150

368

0,60

НЭДТ45-103М1

2400

79,5

0,83

7,2

121,7

0,15

6065

336

0,45

НЭДТ 56-117М

2730

17,0

84,5

0,86

5,2

123,7

0,12

5910

409

0,70

НЭДТ56-103М1

2750

79,5

0,83

7,2

121,7

0,3

6405

354

0,50

НЭДТ 63-117М

2700

19,5

84,5

0,86

5,2

123,7

0,30

6670

474

0,80

НЭДТ63-103М1

2500

79,5

0,83

7,2

121,7

0,35

7391

417

0,55

НЭДТ 70-117М

2700

21,5

84,5

0,86

5,2

123,7

0,30

7050

494

0,80

НЭДТ70-103М1

2580

25,5

79,5

0,83

7,2

121,7

0,35

8071

451

0,55

НЭДТ 80-117М

2730

25,0

84,5

0,86

5,2

123,7

0,30

7430

528

0,90

НЭДТ 90-117М

2990

25,0

84,5

0,86

5,2

123,7

0,30

7810

547

0,90

ЭЛЕКТРОДВИГАТЕЛИ

Асинхронные электродвигатели

Электродвигатели для горизонтальных скважин

Электродвигатели для горизонтальных

скважин

ЭЛЕКТРОДВИГАТЕЛИ ЭДТ22...32-117/4М ПО ТУ 3381-029-21948500-97 *

ЭДТ22-117/4М

650

0,78

11,0

123,7

0,08

4757,5

330

0,5

ЭЛЕКТРОДВИГАТЕЛИ ДЛЯ ГОРИЗОНТАЛЬНЫХ СКВАЖИН ПРИ 50 ГЦ*

ЭДТ28-117/4М

900

0,70

10,5

123,7

0,08

6277,5

445

0,6

ЭДТ32-117/4М

950

0,65

10,0

123,7

0,10

6277,5

445

0,5

ЭЛЕКТРОДВИГАТЕЛИ ЭД(С)Т22...550-130М ПО ТУ3381-033-21945400-2011

ЭДТ22-130M

800

0,84

5,5

144

0,6

2000

162

0,25

ЭДТ32-130M

1200

0,85

5,5

144

0,6

2495

191

0,40

ЭДТ40-130M

1300

0,85

5,5

144

0,6

2495

191

0,45

ЭДТ75-130M

1500

0,85

5,5

144

0,5

3980

378

0,60

Г-ЭДТ12...90-117М(6) ТУ 3381-026-21945400-97

ЭДТ90-130M

1600

0,84

5,0

144

0,6

4475

369

0,60

Г-ЭДТ12-117M

380

26,0

84,0

0,85

5,0

123,7

0,05

2110

132

0,20

ЭДТ125-130M

125

1800

0,84

5,0

144

0,6

6455

621

0,80

Г-ЭДТ16-117M

750

18,0

84,0

0,85

5,0

123,7

0,05

2490

162

0,20

ЭДТ150-130M

150

2700

0,85

5,8

144

0,6

7445

639

1,10

Г-ЭДТ22-117M

750

24,0

84,5

0,85

5,0

123,7

0,05

3250

228

0,35

ЭДТ180-130M

180

2400

0,84

6,0

144

0,6

7940

696

1,40

Г-ЭДТ28-117M

900

26,0

84,5

0,84

5,0

123,7

0,08

3630

246

0,40

ЭДCТ180-130M

180

2300

84,0

0,85

6,00

148,3

0,7

9703

866

1,4

Г-ЭДТ32-117M

1000

26,0

85,0

0,86

5,0

123,7

0,08

4010

274

0,45

ЭДCТ230-130M

230

2400

85,0

0,85

5,80

148,3

1,1

10691

946

2,2

Г-ЭДТ40-117M

1200

27,0

84,5

0,85

5,0

123,7

0,08

4390

302

0,50

ЭДCТ250-130M

250

2700

85,0

0,85

5,80

148,3

1,1

11681

1026

2,6

Г-ЭДТ45-117M

1400

26,0

85,0

0,86

5,0

123,7

0,08

5150

358

0,60

ЭДCТ300-130M

300

3000

85,7

0,82

5,00

148,3

1,1

15646

1415

2,8

Г-ЭДТ50-117M

1400

28,0

84,5

0,86

5,2

123,7

0,12

5530

389

0,60

ЭДCТ320-130M

320

2800

84,0

0,84

5,80

148,3

1,0

14 651

1310

2,6

Г-ЭДТ56-117M

1400

32,0

84,5

0,86

5,2

123,7

0,12

5910

418

0,70

ЭДCТ360-130M

360

3000

85,0

0,84

5,80

148,3

1,1

15641

1390

2,8

Г-ЭДТ63-117M

2000

25,0

85,0

0,85

5,2

123,7

0,30

6680

471

0,80

ЭДСТ400-130М

400

3000

105

83,0

0,84

5,80

148,3

2,8

16631

1470

2,8

Г-ЭДТ70-117M

2050

28,0

84,5

0,86

5,2

123,7

0,30

7050

498

0,90

ЭДСТ460-130М1

460

3200

115

85,0

0,88

5,00

148,3

1,1

21958

1931

4,2

Г-ЭДТ80-117М6

2000

35,0

84,0

0,84

6,0

123,7

0,30

7090

508

0,60

ЭДCТ500-130M1

500

3600

120

85,0

0,87

5,00

148,3

1,1

23430

2056

4,2

Г-ЭДТ90-117М6

2300

34,0

84,0

0,84

6,0

123,7

0,30

7470

538

0,60

ЭЛЕКТРОДВИГАТЕЛИ ОДНОСЕКЦИОННЫЕ ЭД(С)Т125... 750-180М ПО ТУ 3381-033-21945400-2011

ЭД125-180М

125

2300

89,5

0,88

2,5

205,7

0,3

3569

650

2,0

* Угол отклонения скважины по вертикали в зоне подвески УЭЦН до 90 градусов.

ЭД250-180М

250

2300

89,0

0,87

2,0

205,7

0,6

6059

1090

6,0

Особенностью электродвигателей для горизонтальных скважин является узел осевой опоры, обеспечивающий минимальное

ЭДСТ500-180М

500

2500

145

90,1

0,89

2,84

205,7

1,5

12526

2160

осевое перемещение пяты за счет зафиксированных в головке на определенном расстоянии друг от друга верхнего и нижнего

ЭДСТ750-180М

750

3200

171

91,0

0,86

3,00

205,7

1,5

13595

2350

подпятников.

*Синхронная частота вращения вала - 1500 об/мин.

Электродвигатели комплектуются серийной гидрозащитой ГТМА5ЛДД.

ЭЛЕКТРОДВИГАТЕЛИ

Вентильные электродвигатели

Кожухи к погружным электродвигателям для габаритов 103, 117

Вентильные электродвигатели

Кожухи к погружным электродвигателям

для габаритов 103, 117

Тип кожуха

Количество секций, шт.

Тип кожуха

Количество секций, шт.

КОЖУХИ КЭ103-5-124-05МВ...20МВ ИСПОЛЬЗУЮТСЯ ДЛЯ КОМПЛЕКТОВАНИЯ ЭЛЕКТРОДВИГАТЕЛЕЙ ГАБАРИТА 103 ММ

КЭ103-5-124-05МВ

КЭ103-5-124-13МВ

КЭ103-5-124-06МВ

КЭ103-5-124-14МВ

КЭ103-5-124-07МВ

КЭ103-5-124-15МВ

КЭ103-5-124-08МВ

КЭ103-5-124-16МВ

ВЭД-50-81-6000М ПО ТУ27.11.25-044-00219454-2017

КЭ103-5-124-09МВ

КЭ103-5-124-17МВ

ВЭД-50-81-6000М

1700

0,9

100

0,2

200

5478

189

0,5

КЭ103-5-124-10МВ

КЭ103-5-124-18МВ

КЭ103-5-124-11МВ

КЭ103-5-124-19МВ

Вентильные электродвигатели - обладают улучшенными энергетическими характеристиками по сравнению с асинхронными

КЭ103-5-124-12МВ

КЭ103-5-124-20МВ

электродвигателями.

КОЖУХИ КЭ117-5(А)-140-04Н...КЭ117-5(А)-140-42Н ИСПОЛЬЗУЮТСЯ ДЛЯ КОМПЛЕКТОВАНИЯ ЭЛЕКТРОДВИГАТЕЛЕЙ ГАБАРИТА 117ММ

В отличие от асинхронных электродвигателей вентильные имеют постоянные магниты в пакетах ротора и специальную схему

КЭ117-5(А)-140-04Н

КЭ117-5(А)-140-24Н

подачи питающего напряжения на обмотку статора.

КЭ117-5(А)-140-05Н

КЭ117-5(А)-140-25Н

Управление работой вентильного двигателя осуществляется с помощью электронных ключей (так называемых вентилей),

КЭ117-5(А)-140-06Н

КЭ117-5(А)-140-26Н

переключение которых выполняется станцией управления по специальному алгоритму. Станция управления формирует

КЭ117-5(А)-140-07Н

КЭ117-5(А)-140-27Н

регулируемую частоту питания ВЭД, от которой напрямую зависит скорость вращения и мощность вентильного двигателя.

КЭ117-5(А)-140-08Н

КЭ117-5(А)-140-28Н

КЭ117-5(А)-140-09Н

КЭ117-5(А)-140-29Н

КЭ117-5(А)-140-10Н

КЭ117-5(А)-140-30Н

КЭ117-5(А)-140-11Н

КЭ117-5(А)-140-31Н

КЭ117-5(А)-140-12Н

КЭ117-5(А)-140-32Н

КЭ117-5(А)-140-13Н

КЭ117-5(А)-140-33Н

КЭ117-5(А)-140-14Н

КЭ117-5(А)-140-34Н

КЭ117-5(А)-140-15Н

КЭ117-5(А)-140-35Н

КЭ117-5(А)-140-16Н

КЭ117-5(А)-140-36Н

КЭ117-5(А)-140-17Н

КЭ117-5(А)-140-37Н

КЭ117-5(А)-140-18Н

КЭ117-5(А)-140-38Н

КЭ117-5(А)-140-19Н

КЭ117-5(А)-140-39Н

КЭ117-5(А)-140-20Н

КЭ117-5(А)-140-40Н

КЭ117-5(А)-140-21Н

КЭ117-5(А)-140-41Н

КЭ117-5(А)-140-22Н

КЭ117-5(А)-140-42Н

КЭ117-5(А)-140-23Н

Кожухи предназначены для дополнительного охлаждения электродвигателя в тех скважинах, где при работе УЭЦН не обеспе-

чивается необходимое охлаждение. Применение кожуха увеличивает скорость потока жидкости вдоль электродвигателя и тем

самым обеспечивается дополнительное охлаждение.

Кожухи изготавливаются односеккционными и секционными.

Соединение сенкционных кожухов осуществляется с помощью резьбовых муфт.

Кожух к ЭД габарита 103 мм крепится с помощью резьбовых винтов к специальному входному модулю.

Кожух к ЭД габарита 117 мм крепится с помощью хомута к основанию нижней секции насоса.

Для обеспечения равномерного охлаждения ЭД кожух комплектуется центратором. Центратор устанавливается на основание

электродвигателя при монтаже. Оснастка для монтажа кожуха поставляется по отдельному заказу.

КАБЕЛЬНЫЕ ЛИНИИ И УДЛИНИТЕЛИ

УСЛОВИЯ ЭКСПЛУАТАЦИИ КАБЕЛЬНЫХ ЛИНИЙ И КАБЕЛЬНЫХ УДЛИНИТЕЛЕЙ:

Содержание сероводорода, г/л, не более

КАБЕЛЬНЫЕ ЛИНИИ

для кабелей с броней из стальной оцинкованной ленты

0,01

для кабелей с броней из коррозионно-стойкой стальной ленты

1,25

Газовый фактор, м²/кг, не более

0,5

И УДЛИНИТЕЛИ

Гидростатическое давление, МПа, не более

Максимальное номинальное напряжение:

российских производителей сечением 10; 13,3; 16; 21,15; 35; 50 мм²; B, не более

3300 или 4000

западных производителей сечением 10; 13,3; 16; 21,15 мм²; B, не более

4000 или 5000

Максимальный ток нагрузки для кабелей, А:

Завод «Алнас» производит кабельные линии и удлинители из кабеля российских

сечение 10 мм²

заводов и западных производителей.

сечение 13,3 мм²

Для изготовления кабельных линий и удлинителей применяются следующие марки

сечение 16 мм²

кабелей:

сечение 21,15 мм²

105

•

российских производителей на рабочую температуру +90 °С:

сечение 25 мм²

125

- КПБП ТУ16-505.129-2002, ТУ3542-009-10995863-2002 сечением 10; 16; 35; 50 мм²;

сечение 35 мм²

175

•

российских производителей на рабочую температуру +120 °С, в т. ч. с броней из

сечение 50 мм²

250

коррозионностойкой стали:

- КПсПБ(к)П сечением 10; 13,3; 16; 21,15 мм² по ТУ16К13-012-2002;

ПЕРЕЧЕНЬ ВЫПУСКАЕМЫХ УДЛИНИТЕЛЕЙ

- КПпБП сечением 10; 13,3; 16; 21,15 мм² по ТУ16.К71-293-2002, ТУ3542-008-10995863-2002;

- КПпБ(к)ПТ сечением 10; 13,3; 16 мм² по ТУ16.К09-119-2002;

Рабочая температура

Наименование удлинителя

Применяемый кабель

Изоляция кабеля

Оболочка кабеля

удлинителя, °С

•

российских производителей на рабочую температуру +130 °С, в т. ч. с броней из коррозионностойкой стали:

КПпБ(к)ПТ-120

- КПсПБ(к)П сечением 10; 13,3; 16; 21,15 мм² по ТУ16К13-012-2002;

КПпБП-120

Композиции полипропилена

У2 *

от -40 до 130

КПсПБ(к)П-120

- КПпТБП сечением 10; 13,3; 16 мм² по ТУ3542-097-04724019-2005;

Блок-сополимеры пропилена

КПпТБП-130

•

термостойкие кабели российских производителей и западных производителей с сечением 10; 13,3; 16; 21,15 мм²,

КПсПБ(к)П-130

У19 **

от -40 до 90

КПБП-90

Полиэтилен

на рабочую температуру до +230 °С.

ЭПОП, Pirelli, Reda lead,

Centrilift, KEPSBPT,

Коррозионностойкость брони кабеля обозначается буквой «К». Кабельный удлинитель предназначен для сращивания

У15 *

от -40 до 230

ЭПДМ

Свинец

КЭСБП-230, КЕСБП-230 Келаф,

с основным кабелем. Кабельный удлинитель состоит из кабельной муфты с круглым токовводом и плоского кабеля длиной

КИЭСБкП-230

от 20 до 100 метров. Кабельный удлинитель изготавливается из нефтепогружного плоского трехжильного бронированного

кабеля с сечением жил 10; 13,3; 16; 21,15; 35; 50 мм².

* Соединение с токовводом электродвигателя через наконечник.

Корпус кабельной муфты изготовлен из нержавеющей стали.

** Соединение с токовводом электродвигателя через гильзу.

Герметичность муфты при стыковке с головкой электродвигателя обеспечивается при помощи резинового уплотнительного

кольца по конической поверхности и по радиальной канавке корпуса муфты.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КАБЕЛЬНЫХ ЛИНИЙ

По требованию заказчика контакты разъемов могут иметь гальваническое или другое покрытие, включая серебрение. Вариант

Обозначение

Число и сечение

Условное

законцовки муфт может быть изменен.

Условное обозначение

конструкторской

жил основного

обозначение

Примечание

кабельной линии

документации

кабеля, мм²

удлинителя

Пример обозначения кабельного удлинителя при заказе в технической документации удлинителя из кабеля КПпБП-120

длиной 25 м и сечением жил 10 мм², имеющего уплотнение по конусному бурту: У2-25/10 ТУ 3542-031-21945400-97.

ААС.К.090.000

КП-10-ХХХХ-ХУХХ-L/10

3 × 10

ХУХХ-L/10

-01

КП-13,3-ХХХХ-ХУХХ-L/10

3 × 13,3

ХУХХ-L/10

Пример условного обозначения кабельного удлинителя из кабеля КПБП-90 длиной 25 м и сечением жил 35 мм², имеющего

-02

КП-13,3-ХХХХ-ХУХХ-L/13,3

3 × 13,3

ХУХХ-L/13,3

ХХХХ — длина основного кабеля устанавливается

уплотнение по конусному бурту и по радиальной канавке: 4У19-25/35 ТУ 3542-031-21945400-97.

по требованию заказчика от 50 до 3500 м.

-03

КП-16-ХХХХ-ХУХХ-L/10

3 × 16

ХУХХ-L/10

Допуск на длину ±3 %.

Пример условного обозначения удлинителя на 230 градусов из кабеля KEPSВPT длиной 30 м и сечением жил 16 мм², имеющего

-04

КП-16-ХХХХ-ХУХХ-L/13,3

3 × 16

ХУХХ-L/13,3

уплотнение по конусному бурту и по радиальной канавке: 2У15-30/16 ТУ 3542-031-21945400-97.

В маркировке удлинителя:

-05

КП-16-ХХХХ-ХУХХ-L/16

3 × 16

ХУХХ-L/16

первая Х — условное обозначение типа

-06

КП-21,15-ХХХХ-ХУХХ-L/16

3 × 21,15

ХУХХ-L/16

уплотнения при стыковке с двигателем,

Условное обозначение кабельной линии:

Условное обозначение удлинителя:

вторая ХХ — условное обозначение марки кабеля

К X - XX - ХХХХ - X У X - XX / XX

X - У - X - XX / XX

-07

КП-21,15-ХХХХ-ХУХХ-L/21,15

3 × 21,15

ХУХХ-L/21,15

удлинителя.

1 2

5 6 7

Устанавливаются по требованию заказчика.

-08

КП-25-ХХХХ-ХУХХ-L/16

3 × 25

ХУХХ-L/16

1 - кабельная линия

1 - условное обозначение типа уплотнения при стыковке

L — длина удлинителя по требованию заказчика.

-09

КП-25-ХХХХ-ХУХХ-L/21,15

3 × 25

ХУХХ-L/21,15

Допуск на длину ±0,5 м.

2 - конструкция кабеля: П - плоский, К - круглый

с двигателем:

-10

КП-50-ХХХХ-ХУХХ-L/35

3 × 50

ХУХХ-L/35

3 - сечение жил кабеля, мм²

0 - уплотнение по конусному бурту («0» перед «У»

-11

КП-50-ХХХХ-ХУХХ-L/50

3 × 50

ХУХХ-L/50

не ставится)

4 - длина кабеля, м

2 - уплотнение по бурту и кольцевой канавке

5 - условное обозначение типа уплотнения при стыковке

с двигателем

2 - удлинитель

6 - удлинитель

3 - условное обозначение кабеля удлинителя

7 - условное обозначение марки кабеля удлинителя

4 - длина удлинителя, м

8 - длина удлинителя, м

5 - сечение жил кабеля, мм²

9 - сечение жил кабеля удлинителя, мм²

СТАНЦИЯ УПРАВЛЕНИЯ

НЕСТАНДАРТНОЕ

Станция управления ИНМ-3-ЧР

ОБОРУДОВАНИЕ

Станции управления с преобразователем частоты ИНМ-3-ЧР предназначены для

Завод «Алнас» имеет успешный опыт создания под ключ современных полнофункциональных баз по ремонту и обслуживанию

управления электродвигателем электроцентробежного насоса.

нефтедобывающего оборудования.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ВИДЫ ПРОДУКЦИИ ПНО ЗАВОДА «АЛНАС»:

Значение

Параметры оборудования

1. Оборудование для ремонта и обслуживания погружного кабеля:

ИНМ-3-ЧР-250

ИНМ-3-ЧР-400

ИНМ-3-ЧР-630

ИНМ-3-ЧР-800

Номинальное напряжение,

•

линии ремонта кабеля.

380

В при 50 Гц

Диапазон отклонения напряжения

2. Кабеленаматыватель:

От -50 до 25

от номинального значения, %

•

кабеленаматыватель на санях с продольной загрузкой;

Номинальный ток, А

250

400

630

800

•

кабеленаматыватель на санях с боковой загрузкой;

Частота выходного напряжения, Гц

1...200

Мощность подключаемого ПЭД

•

кабеленаматыватель на колесном шасси.

125

180

250

при 50 Гц (кВт)

3. Оборудование для ремонта и обслуживания УЭЦН:

Типы подключаемых ПЭД

Асинхронный

Метод формирования выходного

•

линия разборки секций ЭЦН;

ШИМ, 3...6 кГц, характеристика U/F, 5 точек

напряжения

•

линия сборки секций ЭЦН;

Дополнительные модули

ТМС основных производителей, счетчик СЭТ-4ТМ, Меркурий GPRS-модем

RS-232 (2 шт.) RS-485 (2 шт.), USB, CAN (системный), GPRS, ModbusRTU,

•

стенд внутренней мойки секций ЭЦН;

Интерфейсы, протоколы

Регион-2000, Телескоп

•

стенд наружной мойки и механической очистки корпусов ПЭД и ЭЦН;

Выходной фильтр

Встроенный

•

машина моечная для мойки мелких и концевых деталей УЭЦН;

Опция «байпас на сеть»

Да

•

линия разборки ПЭД;

Температурный диапазон, °С

От -60 до 50

•

линия сборки ПЭД;

•

стенд шихтовки и расшихтовки статоров ПЭД;

ПРЕИМУЩЕСТВА:

•

стенд пайки ПЭД, ЭЦН и ГЗ;

•

простота и удобство управления - с помощью большого графического ЖКИ и клавиатуры станции управления можно

•

стенд сушки статоров ПЭД;

легко получить нужную информацию или настроить станцию управления;

•

стенд внутренней промывки статоров;

•

простота обслуживания - модульное построение станции управления даёт возможность обслуживания по месту эксплу-

атации;

•

стенд бандажирования диафрагм гидрозащиты;

•

поддержка ТМС и счетчика электроэнергии - станции управления совместимы с погружной телеметрии различных про-

•

стенд испытания диафрагм на герметичность;

изводителей и счетчиками электроэнергии СЭТ-4ТМ, Меркурий;

•

стенд испытания на герметичность обратных клапанов;

•

простота считывания информации - обеспечивается подключение к системам телемеханики Регион 2000 и Телескоп,

•

камера дробеструйной очистки деталей;

в том числе по GPRS. Ручное считывание архива работы станции с использованием обычной USВ Flаsh;

•

линия дробеструйной очистки труб;

•

простота модернизации - станции управления имеют возможность модернизации и расширения объема функциональ-

•

полуавтомат запрессовки шайб (6- и 12-местный);

ных параметров путем перепрограммирования контроллера станции управления на месте эксплуатации без демонтажа

•

стенд запрессовки и выпрессовки шайб ручной;

контроллеров;

•

стенд промывки валов;

•

соответствие ЕТТ №6 НК «РОСНЕФТЬ».

•

стенд рихтовки вала (ручной винтовой, пневматический и гидравлический);

•

стенд запрессовки шпонки;

•

стенд передвижной для опрессовки ПЭД и гидрозащиты;

и т. д.

CЕРВИС ОБОРУДОВАНИЯ

ДЛЯ НЕФТЕДОБЫЧИ

Сеть сервисных центров «Римера-Сервис» обслуживает оборудование для нефтедобычи и осуществляет сервис насосно-

компрессорных труб. Благодаря взаимодействию с заводами-производителями, входящими в Группу компаний «Римера»,

заказчику гарантируется высокое качество и оперативность сервиса.

ПРОКАТ УЭЦН

•

предоставление в прокат (лизинг) полнокомплектного погружного и наземного оборудования УЭЦН.

СЕРВИСНОЕ ОБСЛУЖИВАНИЕ УЭЦН

•

подбор и комплектация погружного и наземного оборудования с применением современных программных продуктов

(SubPump, Автотехнолог);

•

входной контроль, испытание узлов УЭЦН и наземного оборудования;

•

монтаж/демонтаж УЭЦН и наземного электрооборудования;

•

запуск УЭЦН и вывод на режим;

•

мониторинг УЭЦН в процессе эксплуатации, настройка режимов работы погружного и наземного оборудования;

•

консультации потребителей по правилам эксплуатации нефтепромыслового оборудования;

•

анализ работы, расследование причин отказов УЭЦН;

•

разработка и предоставление заказчику рекомендаций по оптимизации добычи нефти и повышению наработки на отказ;

•

проведение опытно-промысловых испытаний (ОПИ) образцов новых разработок узлов УЭЦН (насосы, электродвигатели,

гидрозащиты, газосепараторы, диспергаторы, фильтры и пр.);

•

текущий и капитальный ремонт погружного и наземного оборудования;

•

планово-предупредительный ремонт наземного электрооборудования (станция управления, ТМПН);

•

ремонт кабельных линий;

•

изготовление кабельных линий и удлинителей;

•

транспортные услуги - доставка оборудования на месторождение и вывоз демонтированного оборудования.

СЕРВИС ОБОРУДОВАНИЯ ДЛЯ НЕФТЕДОБЫЧИ

Сервис труб нефтяного сортамента

ПРОКАТ УШГН

Сервис труб нефтяного сортамента

•

подбор насосного оборудования с применением программы «Автотехнолог»;

•

проведение входного контроля оборудования;

•

предоставление в прокат (лизинг) установок штанговых глубинных насосов для добычи нефти (УШГН);

•

супервайзинг монтажа и спуска УШГН (опционно, согласно договору);

•

оказание комплекса услуг по сервисному обслуживанию УШГН;

РЕМОНТ, ПОДГОТОВКА К ЭКСПЛУАТАЦИИ, КОМПЛЕКТОВАНИЕ ТРУБ НЕФТЯНОГО СОРТАМЕНТА:

•

мониторинг и выдача рекомендаций по оптимизации работы скважины;

•

ремонт НКТ (насосно-компрессорных труб) по заданным параметрам;

•

дефектация узлов УШГН, согласно требованиям Заказчика;

•

мониторинг заводской НКТ (входной контроль);

•

совместно с Заказчиком внедрение новых технологий и технических решений для увеличения СНО и МРП;

•

сервисное обслуживание скважинного НПО (нефтепромыслового оборудования);

•

ремонт УШГН с проверкой герметичности клапанных пар и гидроиспытаний цилиндров ШГН;

•

подготовка, комплектование и централизованная поставка обсадных труб, компонентов трубных колонн;

•

контроль диаметров плунжеров УШГН с применением пневмоэлектронного длиномера «Аэротест»;

•

предоставление подвесок НКТ для ГРП (гидроразрыва пласта);

•

контроль усилия срыва замковой опоры и хода плунжера;

•

предоставление подвесок НКТ для технологических операций;

•

хранение узлов УШГН на специализированных стеллажах;

•

ремонт, инспекция обсадных труб.

•

проведение переконсервации узлов УШГН после длительного хранения;

•

транспортные услуги - доставка оборудования на месторождение и вывоз демонтированного оборудования.

ИЗГОТОВЛЕНИЕ ТРУБ НЕФТЯНОГО СОРТАМЕНТА, НКТ С ИЗНОСОСТОЙКИМИ ЗАМКАМИ ИЗ ТРУБНОЙ ЗАГОТОВКИ:

•

совместно с Заказчиком внедрение новых технологий и технических решений для увеличения СНО и МРП.

•

изготовление НКТ;

•

изготовление ОТ (обсадных труб).

СЕРВИС И РЕМОНТ НЕФТЕПРОМЫСЛОВОГО ОБОРУДОВАНИЯ (НПО)

•

капитальный ремонт АГЗУ;

РЕМОНТ, КОМПЛЕКТОВАНИЕ НАСОСНЫХ ШТАНГ И ШТАНГОВЫХ ГЛУБИННЫХ НАСОСОВ:

•

сервисное обслуживание и ремонт станков-качалок;

•

ремонт и сервисное обслуживание: насосных штанг, штанговых глубинных насосов, обратных и сбивных клапанов, ГПВЯ

•

ремонт и обслуживание компрессоров и вентиляторов;

(газопесочных вихревых якорей);

•

ремонт и обслуживание насосов ЦНС-60, 105, 180, 240, 300;

•

изготовление элементов технологической оснастки нефтепромыслового оборудования:

•

ремонт и обслуживание насосов центробежных (консольных и двухсторонних) марок Д, К, КМ;

- изготовление патрубков и переводников;

•

ремонт и обслуживание насосов буровых НБ-32, шламовых ВШН, 6Ш8;

- изготовление допускных труб.

•

текущий ремонт насосов плунжерных НД, шестеренчатых НШ;

•

мойка, ревизия и отбраковка насосных штанг;

УСЛУГИ ПО ПОГРУЗОЧНО-РАЗГРУЗОЧНЫМ РАБОТАМ И ХРАНЕНИЮ:

•

ремонт задвижек ЗМС, ЗКЛ;

•

приемка, складирование и хранение грузов;

•

ремонт планшайбы НКТ, устьевой арматуры, лубрикаторов устьевых, пакеров колонных и пр.;

•

централизованная доставка нефтепромыслового оборудования на месторождения;

•

ремонт, тарировка и испытание клапанов СППК;

•

погрузочно-разгрузочная деятельность на железнодорожном транспорте.

•

техническое обслуживание и ремонт грузоподъемных машин и механизмов (краны мостовые, тали и пр.);

•

изготовление запасных частей к нефтепромысловому оборудованию.

ПРОЧИЕ ВИДЫ УСЛУГ:

•

услуги супервайзинга;

•

заготовка, переработка и реализация лома черных металлов;

•

инструментальный, инспекционный контроль складских запасов.

ИНФОРМАТИВНЫЕ ТАБЛИЦЫ

КОЭФФИЦИЕНТЫ ПРЕОБРАЗОВАНИЯ ЕДИНИЦ ИЗМЕРЕНИЯ

ИНФОРМАТИВНЫЕ

Умножить

На

Получить

Умножить

На

Получить

Длина

Вес

фут

0,3048

метр

килограмм

2,205

фунт (тройский)

дюйм

25,4

миллиметр

тонна (длинная)

2240

фунт (тройский)

ТАБЛИЦЫ

Площадь

тонна (короткая)

2000

фунт (тройский)

тонна (метрическая)

1000

килограмм

квадратный дюйм

6,4516

кв. сантиметр

Вес погонной единицы длины

Объём

кг на метры

0,672

фунт на фут

7,48

галлон

фунт на фут

1,488

кг на метры

кубический фут

0,02832

куб. метр

Давление

кубический дюйм

16,387

куб. сантиметр

14,7

фунт на кв. дюйм

ВЕЛИЧИНЫ МАКСИМАЛЬНО ПЕРЕДАВАЕМОЙ МОЩНОСТИ ВАЛОВ ЭЦНА

5,615

куб. фут

баррель

101,32

килопаскаль

галлон (амер. галлон)

атмосфера

(амер. баррель)

29,92

дюйм ртутного столба

0,159

куб. метр

Допустимая мощность на валу, кВт

760

мм ртутного столба

Диаметр вала,

галлон (англ. галлон)

1,2

галлон (амер. галлон)

14,5

фунт на кв. дюйм

Класс прочности

с прямобочными шлицами

с эвольвентными шлицами

бар

мм

231

куб. дюйм

100

килопаскаль

128

унция (амер. галлон)

14,22

фунт на кв. дюйм

при 50 Гц

при 60 Гц

при 70 Гц

при 50 Гц

при 60 Гц

при 70 Гц

галлон (амер. галлон)

килограмм на кв. см.

пинта (амер. галлон)

98,1

килопаскаль

Т9

кварта (амер. галлон)

килопаскаль

0,145

фунт на кв. дюйм

Т10

куб. фут

35,31

фунт на кв. дюйм

6,895

килопаскаль

баррель (амер

Т11

кубический метр

6,289

0,433

фунт на кв. дюйм

баррель)

фут водяного столба

1000

2,99

килопаскаль

Т12

литр

1,422

фунт на кв. дюйм

баррель

метр водяного столба

Т13

тонна (метрическая) 36° сырой

7,452

(амер. баррель)

9,81

килопаскаль

Т14

Плотность

Объёмные соотношения

Т9

112

фунт на куб. фут

16,02

кг на куб. метр

куб. метров на куб. метр

5,615

куб. футов на баррель

фунт на куб. дюйм

27,68

грамм на куб. см.

Т10

106

108

126

Скорость

фунт на галлон

7,48

фунт на куб. фут

Т11

101

118

100

120

140

кг на куб. метр

0,06243

фунт на куб. фут

футов в секунду

0,3048

метров в секунду

Т12

110

129

110

132

154

Коэффициент продуктивности

футов в минуту

0,00508

метров в секунду

Т13

100

120

140

120

144

168

0,06805

баррель в сутки на фунт на кв. дюйм

метров в секунду

3,281

футов в секунду

баррель в сутки на атмосферу

0,001569

куб. метр в сутки на килопаскаль

Т14

108

130

151

130

156

182

метров в минуту

0,05468

футов в секунду

0,06895

баррель в сутки на фунт на кв. дюйм

баррель в сутки на бар

Т9

100

120

140

125

150

175

0,00159

куб. метр в сутки на паскаль

Объёмный расход

баррель в сутки на килограмм на

с 0,07031

баррель в сутки на фунт на кв. дюйм

Т10

110

132

154

140

168

196

0,1781

баррелей в сутки

куб. футы в сутки

кв. сантиметр

0,00162

куб. метр в сутки на паскаль

Т11

120

144

168

155

186

217

0,02832

куб. метров в сутки

6,895

баррель в сутки на фунт на кв. дюйм

1440

баррелей в сутки

баррель в сутки на килопаскаль

Т12

130

156

182

170

204

238

баррелей в минуту

0,159

куб. метр в сутки на паскаль

229

куб. метров в сутки

баррель в сутки на фунт на кв.

Т13

140

168

196

185

222

259

баррелей в сутки

0,02307

куб. метр в сутки на паскаль

баррелей в час

дюйм

3,816

куб. метров в сутки

Т14

150

180

210

200

240

280

0,4279

баррель в сутки на фунт на кв. дюйм

баррелей в сутки

0,159

куб. метров в сутки

куб. метр в сутки на атмосферу

0,00987

куб. метр в сутки на паскаль

Т9

150

180

210

185

222

259

34,29

баррелей в сутки

0,4336

баррель в сутки на фунт на кв. дюйм

Т10

165

198

231

205

246

287

галлонов в минуту

куб. метр в сутки на бар

5,451

куб. метров в сутки

0,01

куб. метр в сутки на паскаль

Т11

185

222

259

225

270

315

150,9

баррелей в сутки

куб. метров в сутки на фунт на

6,289

баррель в сутки на фунт на кв. дюйм

куб. метров в час

куб. метров в сутки

кв. дюйм

0,145

куб. метр в сутки на паскаль

Т12

200

240

280

245

294

343

куб. метров в сутки

6,289

баррелей в сутки

куб. метров в сутки на килограмм

0,4422

баррель в сутки на фунт на кв. дюйм

Т13

215

258

301

265

318

371

на кв. сантиметр

0,01019

куб. метр в сутки на паскаль

Температура

Т14

230

276

322

285

342

399

куб. метр в сутки на килопаскаль

43,35

баррель в сутки на фунт на кв. дюйм

Градусов Цельсия + 17, 78

1,8

Градусов Фаренгейта

Т9

220

264

308

270

324

378

Мощность

Градусов Цельсия + 273

Градусов Кельвина

Т10

245

294

343

300

360

420

Лошадиная сила

0,745

киловатт

Градусов Фаренгейта - 32

0,5555

Градусов Цельсия

Т11

270

324

378

330

396

462

Градусов Фаренгейта + 460

Градусов Ранкина

Т12

295

354

413

360

432

504

Крутящий момент

Т13

315

378

441

390

468

546

Фунт -фут

1,356

Ньютон-метр

Т14

340

408

476

420

504

588

Т9

290

348

406

370

444

518

Т10

320

384

448

410

492

574

Т11

350

420

490

450

540

630

Т12

380

456

532

485

582

679

Т13

410

492

574

520

624

728

Т14

430

516

602

560

672

784

ИНФОРМАТИВНЫЕ ТАБЛИЦЫ

ИНФОРМАЦИЯ ДЛЯ ПОДБОРА НАСОСНЫХ УЭЦНА

ТРУБЫ ГЛАДКИЕ И МУФТЫ К НИМ, ГОСТ 633-80

Размеры труб

Наружный

Фамилия

Компания

Условный диаметр

Наружный диаметр,

Толщина стенки,

Внутренний диаметр,

диаметр муфты,

Адрес

трубы

Шаг резьбы, мм

мм

№ скважины

Куст

Месторождение

33,4

3,5

26,4

42,2

Расположение скважины (страна, регион)

42,2

3,5

35,2

52,2

Установка новая

или заменяется

48,3

4,0

40,3

55,9

Питающее напряжение

В,

фаз,

Гц

60,3

5,0

50,3

2,54

73,0

Пласт

73,0

5,5

62,0

88,9

Тип пласта (известняк, песчаник, другое)

73,0

7,0

59,0

88,9

6,5

75,9

108,0

102

101,6

6,5

88,6

120,6

ДАННЫЕ ПО СКВАЖИНЕ

3,175

114

114,3

7,0

100,3

132,1

Диаметр обсадной колонны (внутренний)

мм, до глубины

Диаметр лайнера (внутренний)

мм, до глубины

Глубина скважины: измеренная

м, по вертикали

ТРУБЫ С ВЫСАЖЕННЫМИ НАРУЖУ КОНЦАМИ И МУФТЫ К НИМ, ГОСТ 633-80

Интервал перфорации

от

м,

до

Диаметр НКТ (внутренний)

мм, резьба

Размеры труб

Наружный

Условный диаметр

Наружный диаметр,

Толщина стенки,

Внутренний диаметр,

диаметр муфты,

трубы

Шаг резьбы, мм

мм

ДАННЫЕ ПО МЕСТОРОЖДЕНИЮ

26,7

3,0

20,7

42,2

Производительность

м³/сут

33,4

26,4

48,3

3,5

2,54

Статическое (забойное) давление

Атм

42,2

35,2

55,9

Статический уровень (от поверхности)

48,3

4,0

40,3

63,5

Гидродинамическое давление на глубине

Атм при

м³/сут

60,3

5,0

50,3

77,8

5,5

62,0

Динамический уровень (от поверхности)

при

м³/сут

73,0

93,2

7,0

59,0

Газовый фактор (GOR):

м³(газа)/м³(жидкости)

6,5

75,9

3,175

Давление насыщения

Атм на глубине

88,9

114,3

8,0

72,9

Водный фактор

102

101,6

6,5

88,6

127,0

Плотность нефти

кг/м³

114

114,3

7,0

100,3

141,3

Плотность попутной воды

кг/м³

Плотность газов

кг/м³

Индекс производительности

м³/сут/атм

Забойная температура

°C

Вязкость нефти

сP. при

°C при

Атм

сP. при

°C при

Атм

Вязкость пластовой жидкости

сP. при

°C при

Атм

Пластовый фактор

GOR

Объемный фактор

Атм

GOR

Объемный фактор

Атм

Содержание H2S

%, CO₂

%, N₂

Содержание механических примесей

мг/л, микротвердость частиц по Моосу

ед.

СПЕЦИФИКАЦИИ ДЛЯ НАСОСОВ

Требуемая производительность насоса

м³/сут (жидкость) или

м³/сут (нефть)

Глубина спуска насоса

Требуемое давление на входе насоса

Атм

Требуемое давление на устье скважины

Атм

Газовый фактор в насосе

Обсадная колонна подсоединена: в атмосферу

, к трубопроводу

, ни к чему

Напряжение питания

Гц

Требуемый тип насоса (конструкция)

Давление на устье скважины

Атм

Особые проблемы: ПЕСОК

, ОТЛОЖЕНИЯ

, КОРРОЗИЯ

, ПАРАФИН

, H2S
