EBARA: EVMS 1-90 - Вертикальные многоступенчатые насосы. Каталог продукции
Создано как Ката а
Катана - это японское оружие, которое изготавливается по традиционной
технологии с 300г. до нашей эры. Катана изготавливается с высочайшей точностью и
тщательностью. Только на основе многолетнего опыта можно накопить знания
для создания шедевра.
Именно таков наш подход к изготовлению насосов. Опыт
производства насосов, накопленный в Японии более чем за 100 лет,
лежит в основе проектирования и изготовления высококачественных,
надежных, высокотехнологичных механических деталей.
Мы смотрим в будущее, не забывая о прошлом.
Новая линейка вертикальных многоступенчатых
насосов EVMS компании EBARA производится по
высочайшим стандартам качества для обеспечения
надежных рабочих характеристик за счет применения
строгих критериев технической оценки и программ
контроля на всех этапах производственного процесса.
Мы прислушиваемся к рынку. Наша
конструкция уникальна. Насосы
серии EVMS обладают
исключительными показателями за
счет передовых решений, наилучшим
образом отвечающих вашим
потребностям.
EBARA Pumps Europe
Инновационные гидравлические решения
Любой двигатель, в любом месте.
• На все модели насосов могут быть установлены любые
промышленные двигатели без изменений благодаря низкой осевой
нагрузке насоса
• Продолжительный срок службы подшипников двигателя
• Высокая производительность насоса с индексом
производительности MEI > 0.7 как наиболее эффективные модели
• Ожидается выдача патента
Удобное расположение пробок
Пробка
Пробка
Фиттинг
Измерения
Две заливные пробки расположены
воздушной
заполнения
промышленного
для
на обоих сторонах основания
вентиляции
водой
датчика
всасывания
двигателядля EVMS32-90.
и сенсора
на входе и
Вентиляционная пробка объединена
выходе / слив
с заливной пробкой
Стяжки из нержавеющей стали
Стяжки из EN 1.4057 (AISI 431) как стандарт.
Варианты соединения
• Возможны различные соединения с трубами, в зависимости от применения
• Внешние размеры можно подобрать в широком диапазоне для замены существующего насоса
Материал
Круглый фланец
Круглый
Овальный
Victaulic®
Хомут
DIN
свободный фланец
фланец
(вкл. ANSI в зависимости
DIN
от моделей)
(вкл. ANSI в зависимости
от моделей)
AISI304/
AISI316L
ASTM CF8/
ASTM CF8M
Чугун
6
EBARA Pumps Europe
Уплотнения вала
• Материал уплотнения вала:
B: Пропитанный смолой угольный графит
Q: Спеченный карбид кремния
Qg: Карбид кремния с угольным графитом
Углеродные или графитовые включения
в карбид кремния могут использоваться
в качестве сухой смазки для снижения
Простота обслуживания
трения.
• Уплотнение вала патронапозволяет
• Соответствует EN12756 (прошл. DIN
проводить замену пробокуплотнения
24960)
вала без разборки основания двигателя
• Распорная
муфта
позволяет
проводить легкое техобслуживание
без необходимости снятия усиленных
двигателей выше 5.5кВт.
Стандартные решения EBARA для двигателя
• Класс эффективности IE3 для работы в 50 и 60Гц, согласно стандарту IEC 60034-30.
• ETM двигатели доступны от 0.75 до 11 кВт для 50 и 60 Гц**
• ПТК датчики (терморезисторы) стандартные от 1,5 кВт и выше для защиты двигателя при 150°C
• Незакрепляемые винты и уплотения стандартные для креплений концевой муфты от 0,75кВт и выше.
• Стойкая установка инвертора на кожухе вентилятора из штампованной стали
* IE3 для 60Гц зависит от размера и напряжения двигателя.
** Все другие размеры, включая однофазные двигатели, доступны со стандартными промышленными двигателями IEC
7
EBARA Pumps Europe
Надежность создают
цифры
1
2
3
миллион
Раза
Раза
Циклов испытаний
Более высокие критерии
Меньше осевая
на усталостную
испытаний, чем нормальные
нагрузка, чем у обычных
прочность*
рабочие условия*
насосов
* для основных элементов

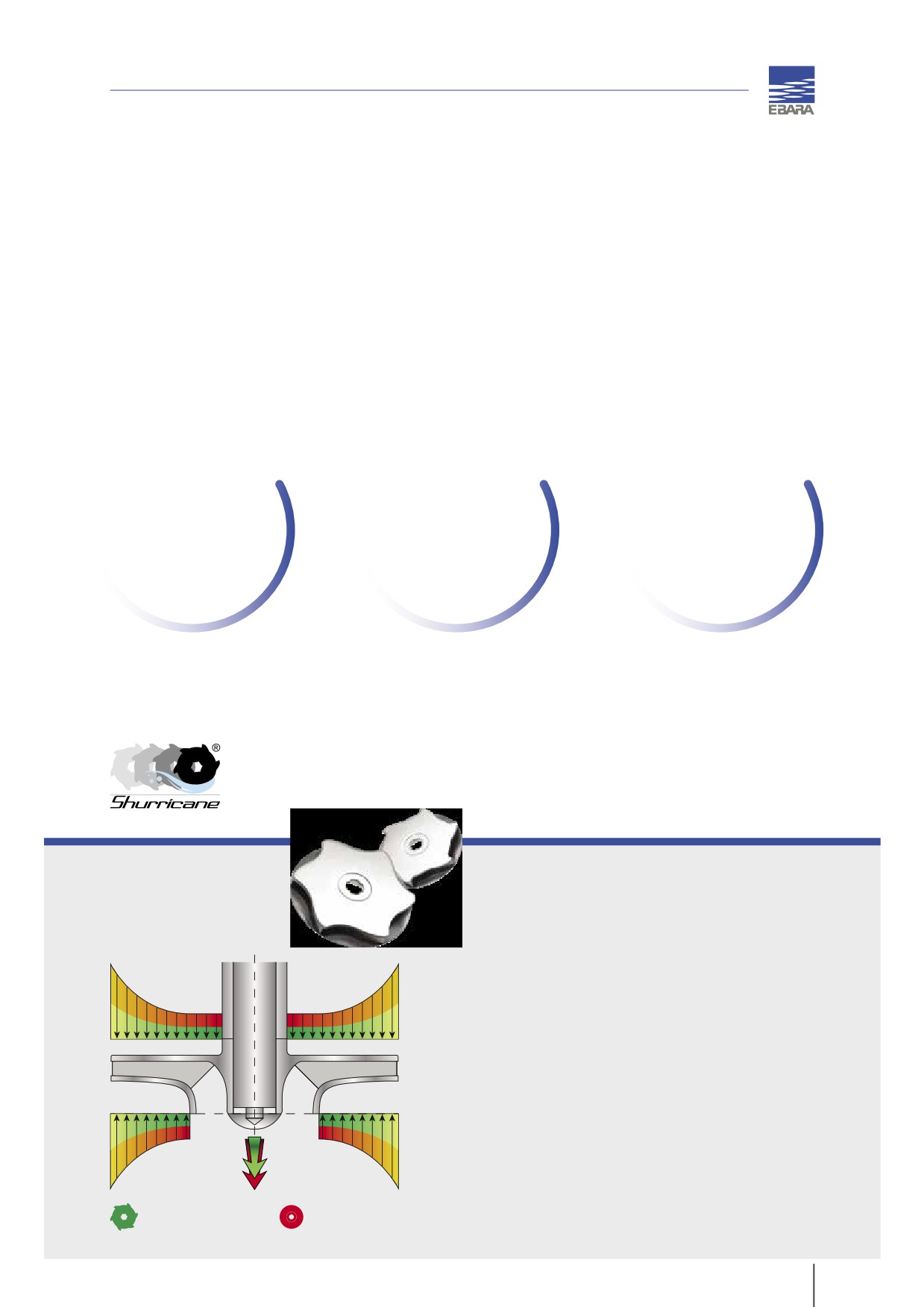

Решение
Ударная осевая нагрузка насоса вызвана дисбалансом
статического давления между передним и задним
для осевой
дисками рабочего колеса. Эта всегда приводит к
нагрузки
сокращению срок службы подшипника двигателя.
Обычные методы работы с осевой нагрузкой следующие.
• Увеличение размера подшипника двигателя или
использование улучшенных подшипников двигателя.
• Установка дополнительных шариковых подшипников
на основание двигателя.
Известно, что такие меры приводят к созданию сложных
механических конструкций.
Новое рабочее колесо
«Shurricane» компании
EBARA может снизить осевую нагрузку насоса при
высоком КПД насоса с помощью инновационного метода
гидравлического расчета.
EVMS может использоваться с промышленными
двигателями без изменений, обеспечивая увеличенный
интервал техобслуживания подшипников двигателя.
Рабочее колесо
Нормальное
Shurricane
рабочее колесо
Любой двигатель, в любом месте.
9
Области применения
ПРОМЫШЛЕННОСТЬ
СИСТЕМЫ ЗДАНИЙ
•
Водоподготовка
• Повышение давления
Обратный осмос
Повышение давления для построек
Ультра-фильтрация
Повышение давления в высотных зданиях /гостиницах
Очистка воды
• Системы орошения
Микро-фильтрация
• Противопожарные системы
Системы умягчения, ионизации и деминерализации
Насос жокей
Плавательные бассейны
• Системы центрального отопления
Сепараторы
• Теплообменники / тепловентиляторы
•
Питание котла
• Системы кондиционирования воздуха
Системы пара
• Системы отопления
Системы конденсата
•
Промывка и очистка
Системы мойки машин
Мойка промышленных деталей
Системы прачечных
Подача жидкостей с кислотами и щелочами
ВОДОСНАБЖЕНИЕ
Подача химических жидкостей
•
Охлаждение
• Водоподготовка
Перекачка хладагента для охлаждения
Фильтрация установок водоподготовки
Системы терморегулирования
Перекачка установок водоподготовки
Промышленное охлаждение
• Повышение давления
Охлаждение лазеров
Перекачка от установок водоподготовки (магистралей)
•
Станочные инструменты
• Ирригация
Подача СОЖ для металлорежущих станков
Ирригация полей для гольфа / спортивных арен
•
Повышение давления
• Сельское Хозяйство
Повышение давления в промышленных целях
Орошение дождеванием
•
Пищевая промышленность
Капельное орошение
Системы мойки продуктов
Системы мойки бутылок
•
Фармацевтическая отрасль
•
Судростроительная промышленность
Питьевая вода, мытье палубы, распыление воды для
защиты от огня и пожаротушения на судах
10
Центры обслуживания EBARA
в разных странах мира
Европа
Азия
Ближний Восток
Северная Америка
Юго-Восточная Азия
Южная Америка
Африка
Океания
см. список контактов на стр.17
11
EVMS — Вертикальные многоступенчатые насосы

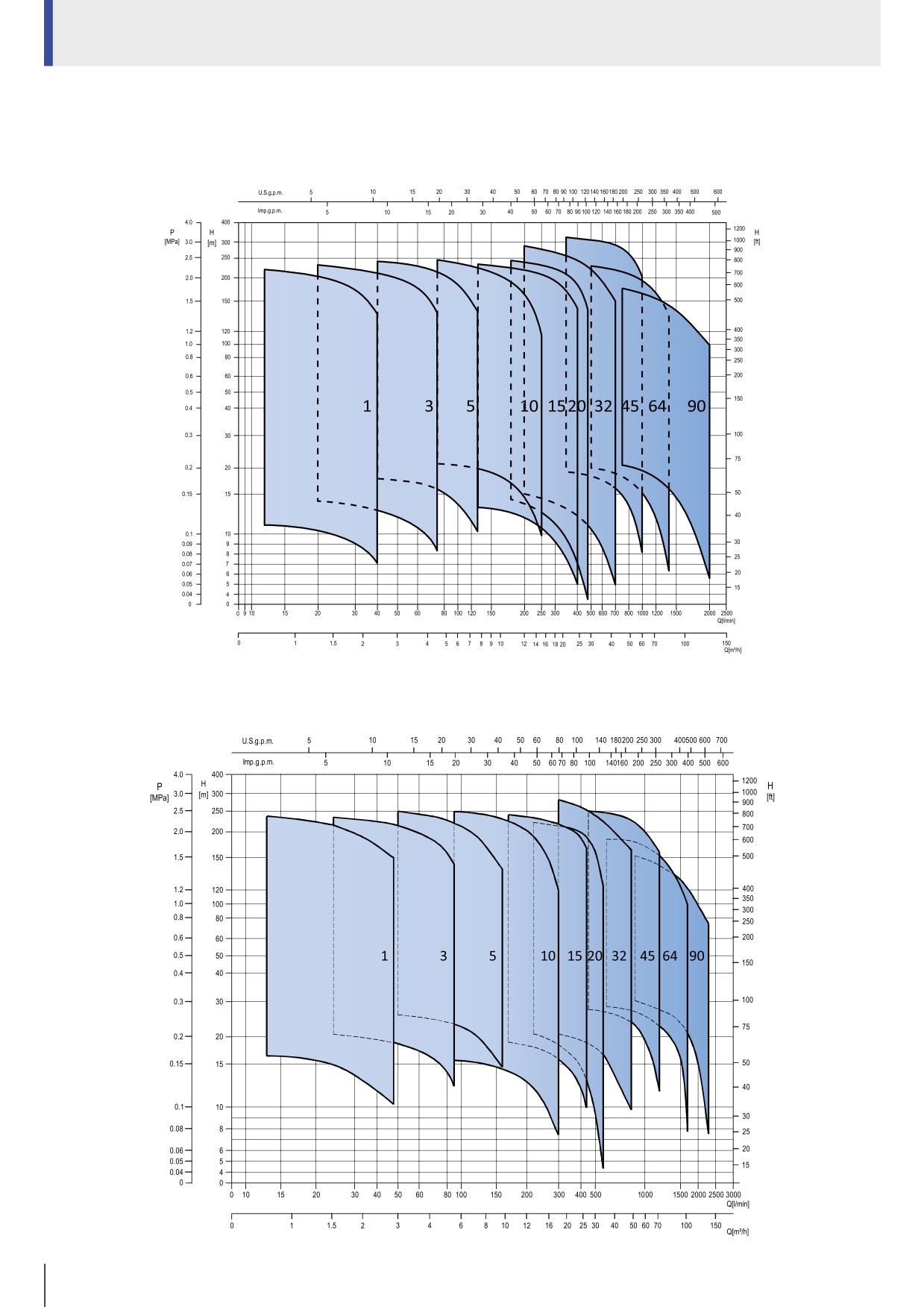

Рабочий диапазон
50 Гц
60 Гц
12

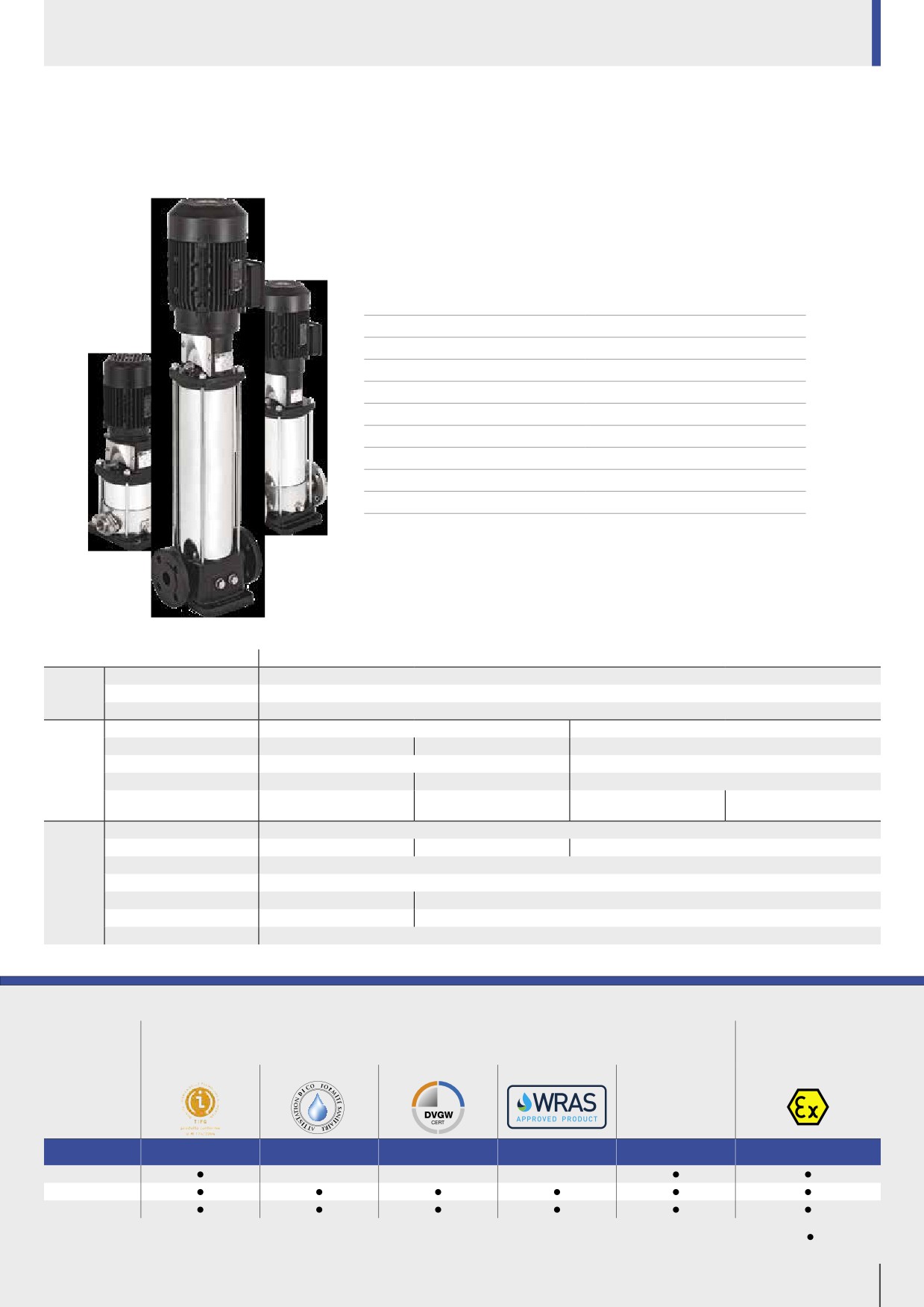

EVMS — Вертикальные многоступенчатые насосы
Общая
информация
Коэффициент минимальной эффективности (MEI)
Тип насоса
MEI
EVMS(.)1
> 0.70
EVMS(.)3
> 0.70
EVMS(.)5
> 0.70
EVMS(.)10
> 0.70
EVMS(.)15
> 0.70
EVMS(.)20
> 0.70
EVMS(.)32
> 0.70
EVMS(.)45
> 0.70
EVMS(.)64
> 0.70
EVMS(.)90
> 0.70
Версия
EVMS (AISI 304), EVMSL(AISI 316L), EVMSG (Чугун/AISI 304)
Номинальный расход
1, 3, 5, 10, 15, 20, 30, 32, 45, 64, 90 м3/ч
Рабочий
Макс рабочее давление
1.6, 2.5, 3.0, 3.5 MПа (16, 25, 35 бар)
диапазон
Макс. диапазон температур
-30ºC до 140ºC
Частота
50 Гц
60 Гц
Фаза
Одна фаза
Три фазы
Три фазы
Источник
Номинальная скорость вращения
~ 2900 мин-1
~ 3500 мин-1
питания
Номинальная мощность
0.37 ÷ 2.2 кВт
0.37 ÷ 45 кВт
0.37 ÷ 45 кВт
230/400В±10% (до 4кВт)
460В±10% (до 4кВт)
460В±10% (выше 5.5кВт)
Напряжение
230В±10%
400/690В±10% (выше 5.5кВт)
220/380В±10%-5% (до 4кВт)
380/660В±10%-5% (выше 5.5кВт)
Тип
Электрический — закрытого типас вентиляторным охлаждением
Класс эффективности
-
IE3 (выше 0.75 кВт)
IE2/IE3 (выше 0.75 кВт)
К-во полюсов
2
Тип
Степень защиты
IP55 (до 11кВт), IP56 (выше 15кВт)
двигателя
Класс изоляции
F
F (класс повышения температуры B)
Тепловая защита
-
PTC-термистор как стандарт для мощности выше 1,5 кВт
Крепление фланца (IEC двигателя)
IM B14 (до 4 кВт), IM B5 (выше 5.5 кВт)
Сертификат для
Сертификат для использования в системах питьевой воды
использования во
взрывоопасных атмосферах*
DM174/2004
ACS
DVGW**
WRAS*
ATEX 2014/34/UE
N
PZH
ACS
нет HK/W/0394/01/2017
Торцовое
Карбид Кремния/
Карбид Кремния/
Все варианты с
Карбид Кремния/
Все варианты с
Все варианты
уплотнение
Углерод_EPDM
Углерод_EPDM
EPDM на странице 14-15
Углерод_EPDM
EPDM на странице 14-15
на странице 14-15
EVMSG
-
-
-
EVMS
EVMSL
Примечание:
* Доступно только для EVMS 1-20
** DVGW W270 сертифицирован для эластомеров Рег Ном. DW-5253CR0217
Доступно
KTW сертифицирован для органич.компонентов.
13
EVMS — Вертикальные многоступенчатые насосы

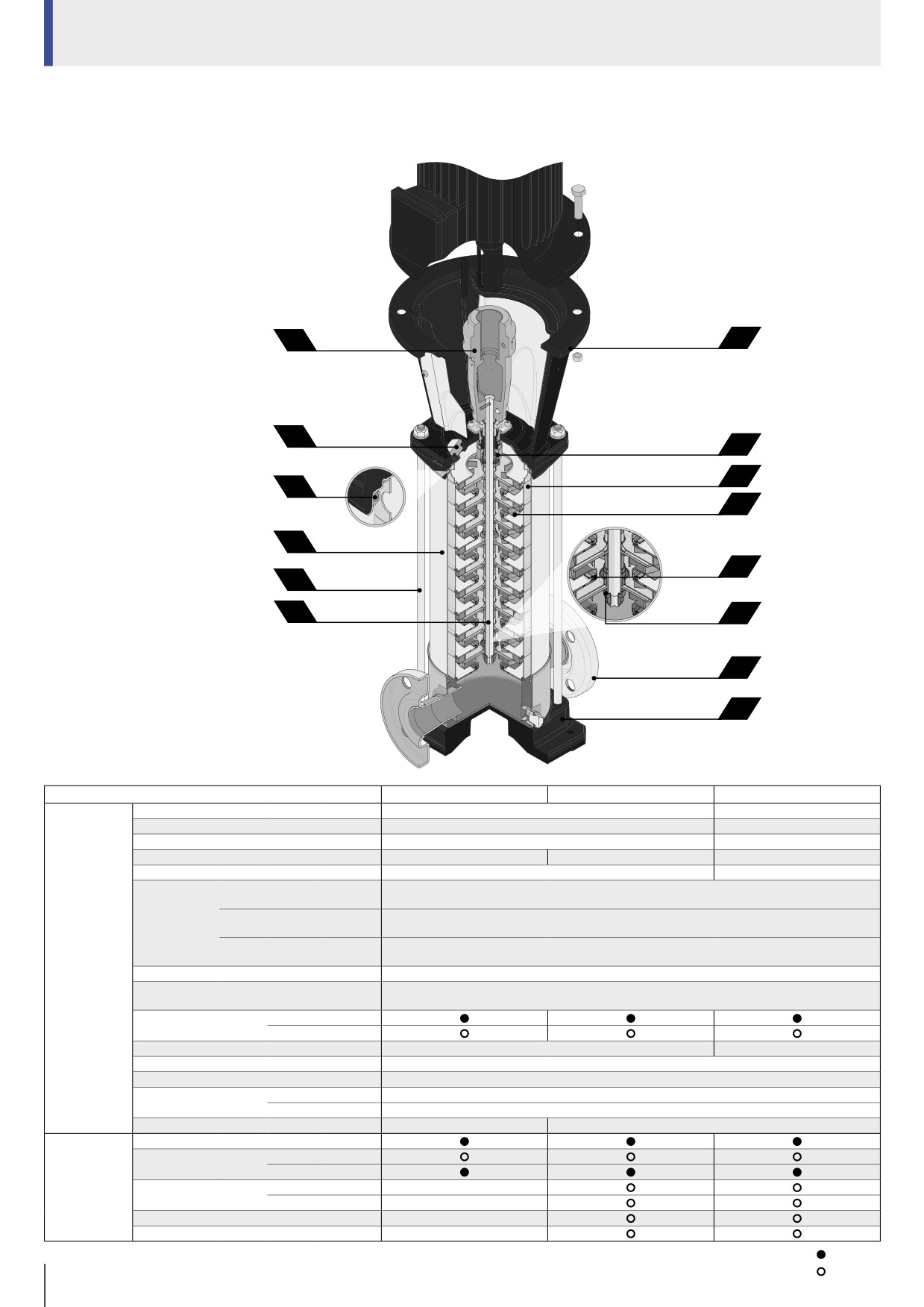

Конструкция
EVMS 1-3-5-10-15-20
13
11
5
8
2
9
1
10
3
12
6
7
4
14
Версия
EVMSG
EVMS
EVMSL
1 Рабочее колесо
EN 1.4301 (AISI 304)
EN 1.4404 (AISI 316L)
2 Промежуточный корпус
EN 1.4301 (AISI 304)
EN 1.4404 (AISI 316L)
3 Кольцо-прокладка
EN 1.4301 (AISI 304) + PPS
EN 1.4404 (AISI 316L) + PPS
4 Нижняя часть
Чугун ENGJL-250 EN1551
EN 1.4301 (AISI 304)
EN 1.4404 (AISI 316L)
5 Крышка корпуса
EN 1.4301 (AISI 304)
EN 1.4404 (AISI 316L)
EVMS(G) 1-3-10
EN 1.4301 (AISI 304)
EVMSG 5-15-20 (в зависимости от модели)
EVMSL 1-3-10
6 Вал
EN 1.4404 (AISI 316L)
EVMSL 5-15-20 (в зависимости от модели)
Материал
EN 1.4460 (AISI 329A)
EVMS(G)(L) 5-15-20 (в зависимости от модели)
Основных
7 Подшипник втулки вала
Карбид вольфрама
элементов
Карбид Кремния/Углерод/EPDM или FPM
8 Уплотнение вала
Графит Карбид Кремния/Карбид Кремния//EPDM или FPM
9 Уплотнительное
EPDM
кольцо
FPM
10 Наружный корпус
EN 1.4301 (AISI 304)
EN 1.4404 (AISI 316L)
11 Основание двигателя
Чугун ENGJL-200 EN1561
12 Стяжка
EN 1.4057 (AISI 431)
до 4 кВт
Штампованный Алюминий EN AB-AISI11 Cu2 (Fe)
13 Муфта
от 5,5 кВт
Чугун EN GJL250 EN 1561
14 Основание
Чугун ENGJL-250 EN1551
Штампованный Алюминий EN AB-AISI11 Cu2 (Fe)
Овальный фланец
до 16 бар
Круглый фланец DIN
до 16 бар
(EVMS(L)1-3-5 DIN/ANSI) от 16 бар до 25 бар
Трубное
Круглый свободный фланец до 16 бар
Соединение
DIN (EVMS(L)1-3-5 DIN/ANSI) от 16 бар до 25 бар
Victaulic®
до 25 бар
Захват
до 25 бар
Маркировка: Доступно
14
Опции
EVMS — Вертикальные многоступенчатые насосы

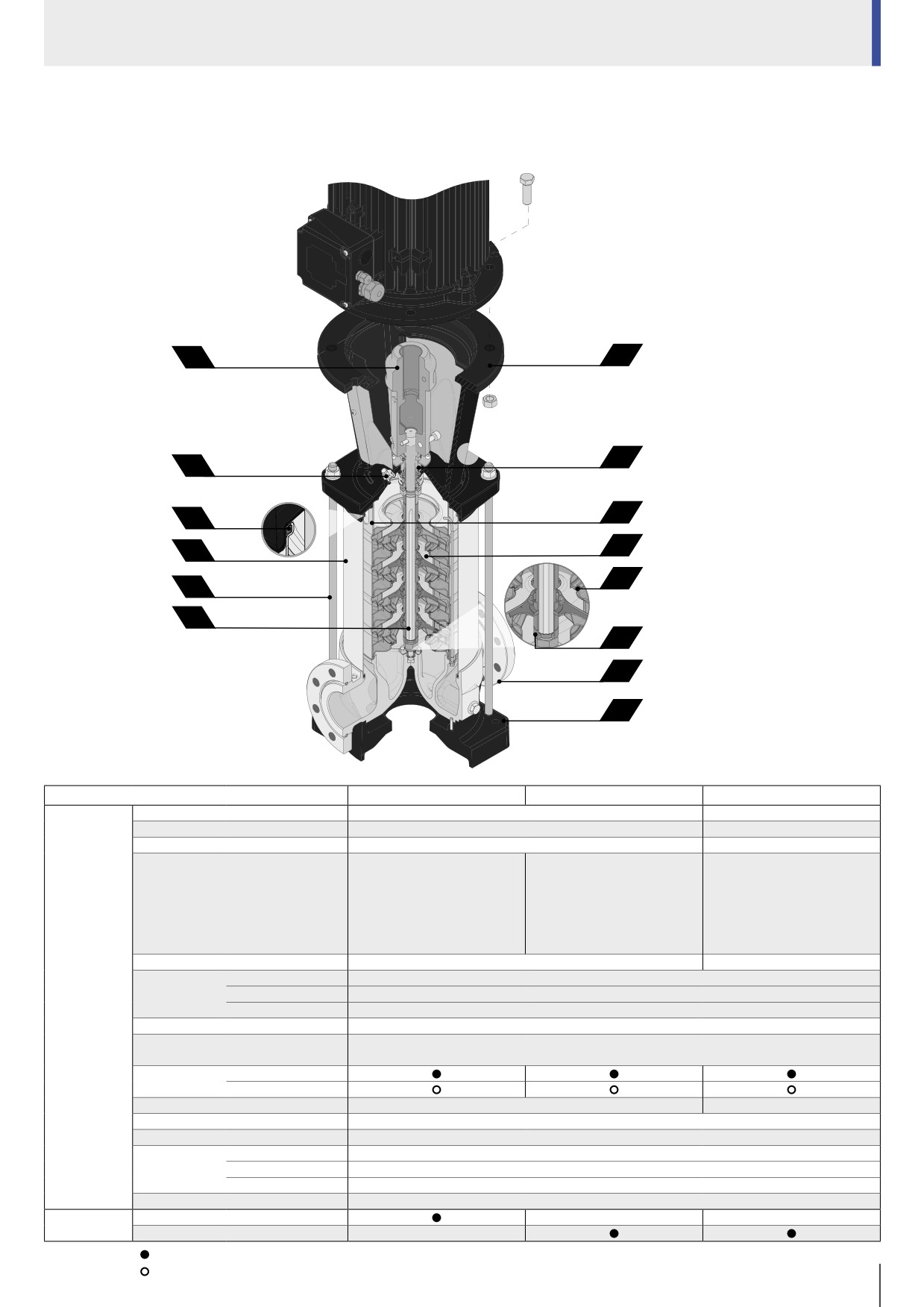

Конструкция
EVMS 32-45-64-90
13
11
8
5
2
9
1
10
3
12
6
7
4
14
Версия
EVMSG
EVMS
EVMSL
1 Рабочее колесо
EN 1.4301 (AISI 304)
EN 1.4404 (AISI 316L)
2 Промежуточный корпус
EN 1.4301 (AISI 304)
EN 1.4404 (AISI 316L)
3 Кольцо-прокладка
EN 1.4301 (AISI 304) + PPS
EN 1.4404 (AISI 316L) + PPS
Чугун EN GJL-250 EN 1561
(для EVMSG32-90 до 16 бар)
4 Нижняя часть
EN 1.4308 (ASTM CF8)
EN 1.4408 (ASTM CF8M)
Чугун EN GJS 400-15 EN 1563
(для EVMSG45-90 выше 25 бар)
5 Крышка корпуса
EN 1.4301 (AISI 304)
EN 1.4404 (AISI 316L)
EN 1.4301 (AISI 304)
EVMSG / EVMS 32-45-64-90 (в зависимости от модели)
Материал
6 Вал
EN 1.4404 (AISI 316L)
EVMSL 32-45-64-90 (в зависимости от модели)
Основных
EN 1.4460 (AISI 329A)
EVMSG / EVMS / EVMSL 32-45-64-90 (в зависимости от модели)
элементов
7 Подшипник втулки вала
Карбид вольфрама
Карбид Кремния/Углерод/EPDM или FPM
8 Уплотнение вала
Графит Карбид Кремния/Карбид Кремния//EPDM или FPM
9 Уплотнительное EPDM
кольцо
FPM
10 Наружный корпус
EN 1.4301 (AISI 304)
EN 1.4404 (AISI 316L)
11 Основание двигателя
Чугун EN GJS 400-15 EN 1563
12 Стяжка
EN 1.4057 (AISI 431)
до 4.0 кВт
Штампованный Алюминий EN AB-AISI11 Cu2 (Fe)
13 Муфта
от 5.5 кВт до 30 кВт
Чугун EN GJL250 EN 1561
выше 37 кВт
Углеродистая сталь
14 Основание
Чугун EN GJL200 EN 1561
Трубное
Круглый Фланец DIN/ANSI
соединение
Незатянутый Фланец DIN/ANSI
Маркировка: Доступно
Опции
15
