IMPPUMPS. МНОГОСТУПЕНЧАТЫЕ НАСОСЫ (ТЕХНИЧЕСКИЕ ДАННЫЕ). Каталог (2018 год)
ОБЩАЯ ИНФОРМАЦИЯ
ВСЯ ПРОДУКЦИЯ И
КОМПЛЕКТУЮЩИЕ ИЗГОТАВЛИВАЮТСЯ ИЗ ЭКОЛОГИЧЕСКИ ЧИСТЫХ
МАТЕРИАЛОВ
ПРИ УТИЛИЗАЦИИ НЕОБХОДИМО СОБЛЮДАТЬ ДЕЙСТВУЮЩИЕ В СТРАНЕ ПОЛОЖЕНИЯ
ПРИРОДООХРАННОГО ЗАКОНОДАТЕЛЬСТВА
ПОДРОБНАЯ ИНФОРМАЦИЯ ПО ВСЕМ МОДЕЛЯМ НАСОСОВ И ИХ ТЕХНИЧЕСКИМ ХАРАКТЕРИСТИКАМ
ПРЕДСТАВЛЕНА НА САЙТЕ WWW.IMP-PUMPS.COM
КОММЕРЧЕСКИЕ УСЛОВИЯ СОВЕРШЕНИЯ СДЕЛОК И ПОРЯДОК РАСЧЁТОВ СОГЛАСОВЫВАЮТСЯ С
ГЕНЕРАЛЬНОЙ ШТАБ-КВАРТИРОЙ КОМПАНИИ IMP PUMPS И В ОФИЦИАЛЬНЫХ ПРЕДСТАВИТЕЛЬСТВАХ
IMP PUMPS, ПЕРЕЧЕНЬ КОТОРЫХ ПРЕДСТАВЛЕН НА САЙТЕ
ВСЕ ИЛЛЮСТРАЦИИ В КАТАЛОГЕ ПРИВЕДЕНЫ ИСКЛЮЧИТЕЛЬНО ДЛЯ НАГЛЯДНОСТИ. ТЕХНИЧЕСКИЕ
КОРРЕКТИРОВКИ И ПОПРАВКИ В КОНСТРУКЦИЮ НАСОСОВ НЕВОЗМОЖНЫ
О КОМПАНИИ
КОМПАНИЯ СЕГОДНЯ
IMP PUMPS - производитель насосов и насосных систем,
IMP PUMPS реализует свою продукцию и услуги на различных
располагается в городе Коменда (Словения).
мировых рынках: в Восточной и Западной Европе, в Азии,
Компания проектирует, производит и проводит техническое
Северной Америке и Австралии. Кроме того, компания является
обслуживание насосов и насосных систем. Благодаря
членом Европейской ассоциации изготовителей насосного
собственным инновационным разработкам, IMP PUMPS
оборудования EUROPUMP. При разработке насосов основное
предлагает своим клиентам лучшие комплексные решения.
внимание уделяется совершенствованию энергоэффективности
Опыт и экспертные знания сотрудников компании позволяют
оборудования. Превосходным примером этого является насосы
быстро и эффективно находить правильные решения в вопросах
серии NMT, оборудованные двигателями на постоянных
перемещения жидких сред. Благодаря этому продукцию IMP
магнитах.
PUMPS удобно использовать не только в домашних целях, но
Компания IMP PUMPS - одна из немногих среди европейских
и для создания оптимальных условий работы промышленных
производителей, кто за последние несколько лет разработал
предприятий. За последние три года компания IMP PUMPS
и вывел на рынок новое поколение насосов с погружными
увеличила свою прибыль на 60 %. Свыше 95 % продукции
двигателями на электронном управлении. Это одна из основных
реализуется более чем в 60 странах мира. Компания выступает
причин, по которой IMP PUMPS считается лидером в области
настоящим новатором в сфере производства двигателей с
передовых технологий в Европе.
мокрым ротором на электронном управлении и является
обладателем сертификата качества ISO 9001:2008.
ПЕРСПЕКТИВЫ
Сотрудники компании IMP PUMPS осознают себя частью
ИСТОРИЯ
глобального научно-технического прогресса и понимают
свою ответственность за сохранение окружающей среды.
IMP PUMPS была основана в 1947 году и до конца 1980-х
Поэтому продукция IMP PUMPS отличается высокой
годов входила в состав компании IMP. Предприятие успешно
энергоэффективностью и экологической безопасностью.
пережило изменения в экономической системе и кризис 1990-х
В компании постоянно ведётся работа по усовершенствованию
годов, прочно встав на ноги. В 1997 и 1999 годах организация
и созданию новой, эффективной продукции, повышению
была приватизирована, а в 2000 году - реструктурирована и
её рентабельности, с использованием цифровых и
переименована в IMP PUMPS d.o.o. Вступление Словении в ЕС
телекоммуникационных технологий. В дальнейшем, компания
стало для компании ещё одним толчком к активному освоению
планирует расширить свои позиции на зарубежных рынках
быстро меняющегося европейского рынка
- как через
и укрепить статус одного из крупнейших европейских
собственную торговую сеть, так и через деловых партнёров.
производителей циркуляционных насосов.
Одновременно были сделаны значительные инвестиции в
Следуя девизу
«Достойный продукт по разумной цене»,
перспективные разработки, маркетинг, информационные
компания IMP PUMPS предлагает своим клиентам оперативное
технологии и развитие электронной коммерции.
обслуживание и высокотехнологичную продукцию неизменно
высокого качества по привлекательным ценам.
3
Обзор продукции
Основное направление производства IMP PUMS - циркуляционные насосы для систем отопления,
циркуляции ГВС, вентиляции, охлаждения
и кондиционирования (ОВик/ HVAC&R), в соответствии с
директивой VDI 2035. Насосы могут
быть фланцевыми, резьбовыми, одинарными или сдвоенными,
с бронзовым или чугунным корпусом. Катафорезное покрытие корпуса всех насосов.
Циркуляционные насосы с
мокрым ротором
NMT (эн
нология ECM, в том числе исполнение
для систем циркуляции
ГВС)
SAN -
GHN (3- скоростные насосы)
Циркуляционные насосы с сухим ротором
CL, CV, PV, NR
(ин-лайн, блочные,
В том числе с
преобразователем частоты)
4
Вертикальные многоступенчатые центробежные насосы
КАТАЛОГ ЭЛЕКТРОНАСОСОВ С ЧАСТОТОЙ ПИТАЮЩЕЙ СЕТИ 50 ГЦ
5
Расшифровка обозначения модели
BL
32
2
2
R
R: исполнение для горячей воды; для исполнения для холодной воды
маркировка отсутствует.
Количество малых рабочих колес
Количество рабочих колес
Номинальный расход, м3/ч
Серия насоса
Обзор характеристик изделия
Многоступенчатый центробежный насос серии BL с корпусом из нержавеющей стали отличается высокой
производительностью, низким уровнем шума и стабильностью работы. Вертикальная конструкция без
самовсасывания компактна и проста в установке, эксплуатации и обслуживании.
Диапазоны рабочих параметров
•
Температура рабочей среды: стандартное исполнение: 0-68 °C, исполнение для горячей воды: 0-120 °C
•
Температура окружающей среды: +40 °C
•
Макс. атм. давление: 1,0 МПа
•
Если плотность или вязкость среды выше, чем у воды, рекомендуется использовать более мощный двигатель.
•
pH: 5-8
Сферы применения
Водоснабжение
BL
Фильтрация и транспортировка воды на объектах водоснабжения
Водораспределение
Нагнетание давления в сетях водоснабжения
Повышение давления в системах водоснабжения высотных зданий
Повышение давления в промышленных системах водоснабжения
Промышленность
Повышение давления
Системы технологического водоснабжения
Системы мойки и чистки
Тоннельные автомойки
Системы пожаротушения
Транспортировка жидкостей
Системы ОВК
Системы питания котлов и отведения конденсата
Системы подачи смызывающе-охлаждающей жидкости в машинной обработке
Рыбоводческие хозяйства
Транспортировка жидкостей
Масла и спирты
Гликоли и охлаждающие жидкости
6
Водоподготовка
Системы ультратонкой фильтрации
Системы обратного осмоса
Системы умягчения, ионизации и деминерализации
Системы дистилляции
Сепараторы
Бассейны
Системы орошения
Орошение полей
Спринклерное орошение
Капельное орошение
Сертификация
маркировка
Электромотор
•
Стандартный двухполюсный вентилируемый двигатель в закрытом корпусе
•
Степень защиты: IP55
•
Класс изоляции F
•
Стандартное напряжение однофазной сети 220 В 50 Гц, стандартное напряжение трёхфазной сети 380/400 В 50 Гц
Стандартная энергоэффективность двигателя: 11 кВт - 45 кВт: IE3, другие:IE2, Удельные величины
энергоэффективности см. в таблице ниже
Стандарт по энергоэффективности IEC 60034
Мощность, кВт
КПД (2P, IE2)
КПД (2P, IE3)
0.75
77.4
80.7
1.1
79.6
82.7
1.5
81.3
84.2
2.2
83.2
85.9
3
84.6
87.1
4
85.8
88.1
5.5
87
89.2
7.5
88.1
90.1
11
89.4
91.2
15
90.3
91.9
18.5
90.9
92.4
22
91.3
92.7
30
92
93.3
37
92.5
93.7
45
92.9
94
7

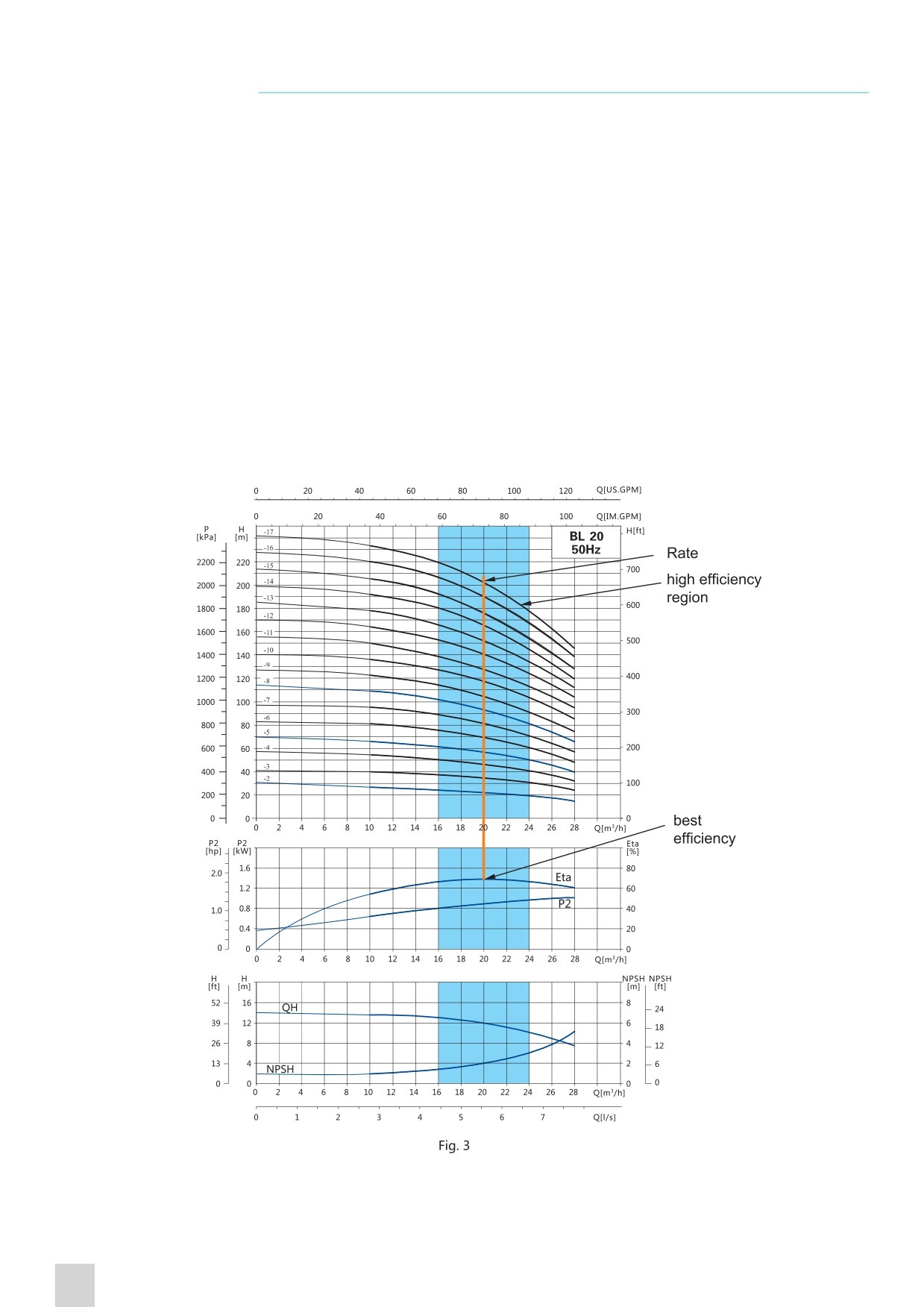

1. Рабочая точка насоса:
3. КПД насоса:
Рабочая точка насоса определяется на основе
Прежде чем рассчитать оптимальный КПД насоса,
кривых производительности и технических
необходимо определить режим его работы. Если насос
характеристик.
планируется эксплуатировать в соответствии с его
рабочей точкой, рекомендуется выбрать насос модели
2. Технические параметры:
BL с рабочей точкой, соответствующей оптимальному
При определении параметров насоса необходимо
КПД насоса.
учитывать следующие условия:
Если размер насоса определяется на основании
• Необходимый расход и рабочее давление.
максимально возможного расхода, необходимо, чтобы
• Потери давления из-за разности высот.
рабочая точка насоса всегда располагалась по правую
• Потери давления на трение по длине трубопроводе
сторону кривой КПД для обеспечения высокого КПД при
(Hf) (см. рис.1).
снижении расхода.
• Максимальный КПД в расчетной рабочей точке.
• Значение NPSH.
• Для расчета значения NPSH см. соответствующие
графики.
8
4. Материал корпуса насоса:
Тип материала необходимо выбирать в зависимости
от типа перекачиваемой жидкости.
Смачиваемые детали насоса модели BL выполнены
из стали AISI304 Корпус насоса модели BLT выполнен
из чугуна, а Смачиваемые детали изготовлены из
нержавеющей стали марки AISI304.
5. Типы соединений насоса
Выбор типа соединения насоса зависит от номинального давления и трубопровода.
Для насоса предлагается широкий ассортимент соединений:
• Трубная резьба;
• Овальный фланец;
• DIN-фланец;
• Другие типы соединений по запросу.
6. Таблицы-конфигураторы широко используемых герметизирующих уплотнений
Тип
Конфигурация
Область применения
Примечание
Уплотнение картриджного типа
1. Нормальные условия эксплуатации,
температура жидкости: 0 °C - 68 °C, без
(E), твердосплавное подвижное
содержания взвешенных частиц и примесей
масел.
кольцо (U), неподвижное
EUBV
2. Нормальные условия эксплуатации,
Стандарт
графитовое кольцо (B),
температура жидкости: 68 °C - 90° C, без
содержания взвешенных частиц, с примесью
фторкаучук (V)
масел.
Уплотнение картриджного
Условия эксплуатации: температура жидкости
типа (E), подвижное и
90 °C - 120 °C, с низким содержанием
неподвижное кольцо из
EQQE
Стандарт
взвешенных частиц, без примесей масел.
карборунда (Q), СКЭП (E)
1. pH = 5-7, кислотная среда.
Уплотнение картриджного
2. pH = 7-9, щелочная среда.
типа (E), подвижное и
3. Условия эксплуатации:
температура жидкости 68 °C - 90 °C,
EQQV
неподвижное кольцо из
По заказу
с низким содержанием взвешенных
карборунда (Q), фторкаучук (V)
частиц, без примесей масел.
4. Жидкости с примесью масел.
Уплотнение картриджного
1. Температура жидкости 0 °C.
типа (E), подвижное и
2. Жидкости с примесью
кристаллизованной щелочи.
неподвижное кольцо (U),
EUUE
3. Жидкости с примесью гранул.
По заказу
твердосплавное уплотнение
4. Давление более 2 МПа.
(U), СКЭП (E)
5. Жидкости без примеси масел.
9
Максимальное рабочее давление
Модель
№ кривой
BL 2,4
2
BL 8,12,16,20
3
BL 32-2-2~BL 32-7
1
BL 32-8-2~BL 32-12
4
BL 32-13~BL 32-15-2
5
BL 45-2-2~BL 45-6
1
BL 45-7-2~BL 45-9
4
BL 45-10-2~BL 45-13-2
5
BL 64-2-2~BL 64-5-2
1
BL 64-5-1~BL 64-8
4
BL 90-2-2~BL 90-4-2
1
BL 90-4~BL 90-6
4

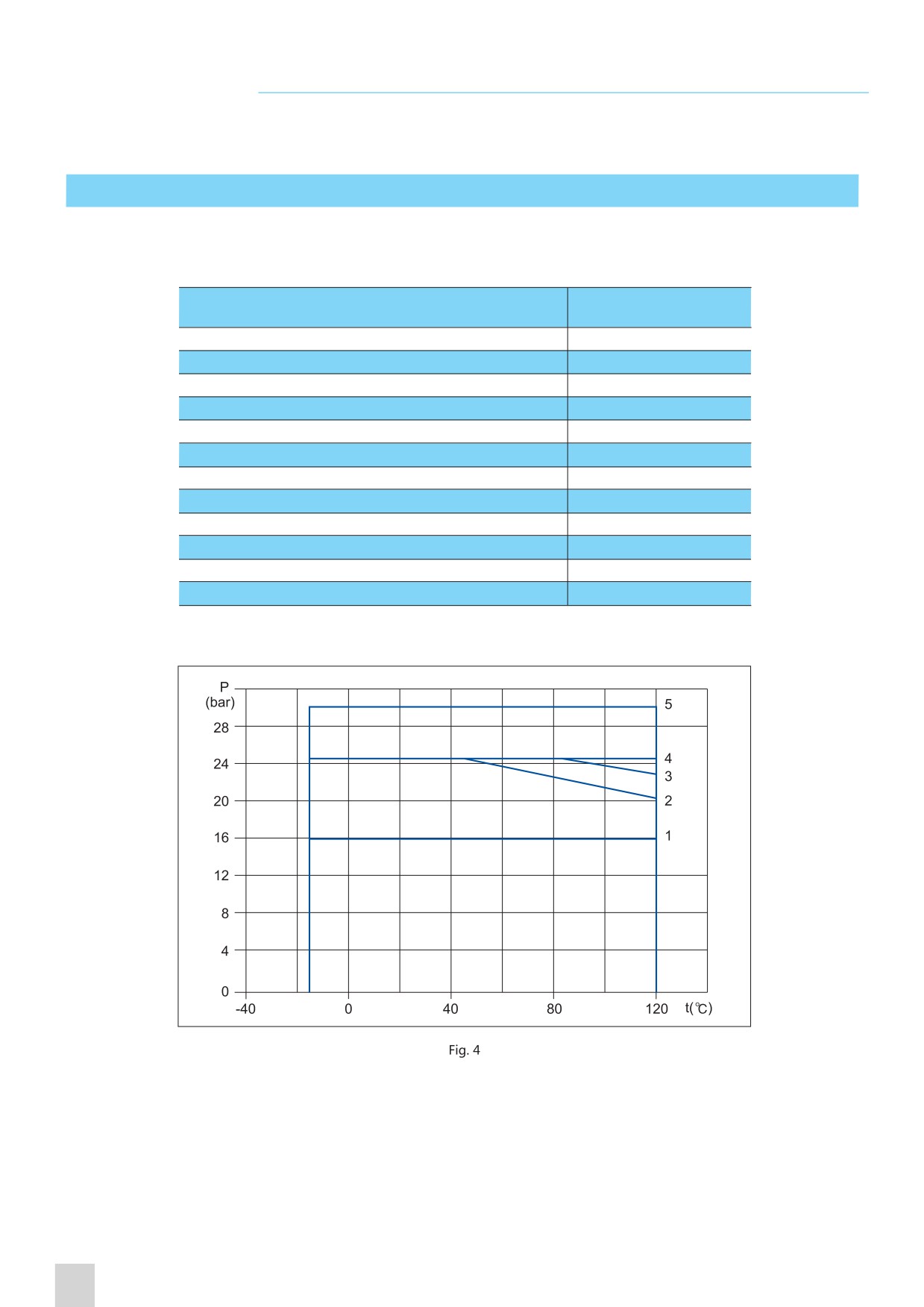

Допустимые значения давления и температуры показаны на рис. 4.
10

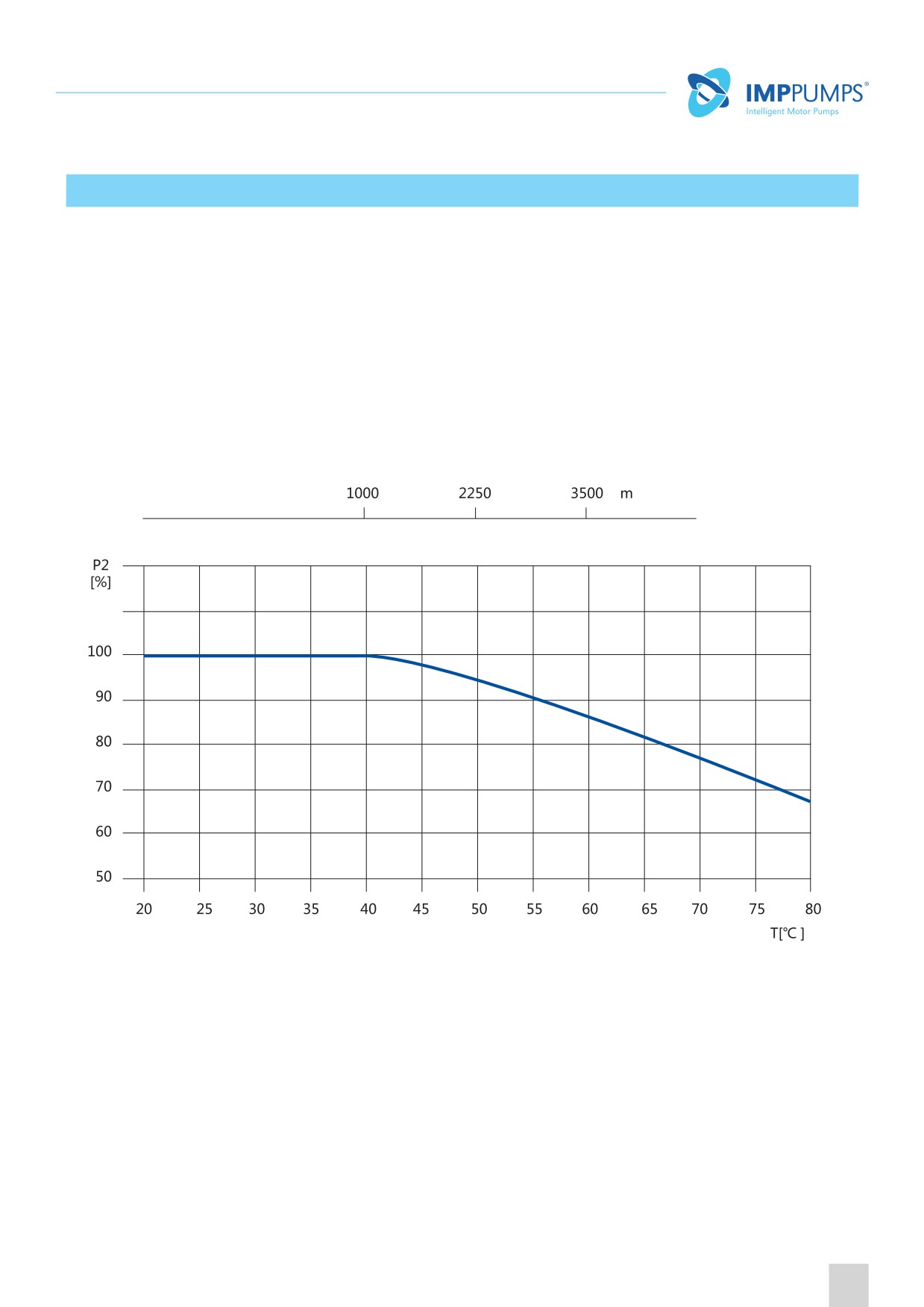

Максимальная температура окружающей среды
Если насос используется для работы при температуре выше 40 °C или на высоте более 1000 м над
уровнем моря, выходная мощность двигателя Р2 может существенно снизиться из-за недостаточного
охлаждения по причине низкой плотности воздуха. В таком случае вертикальный насос необходимо
оборудовать более мощным двигателем.
11

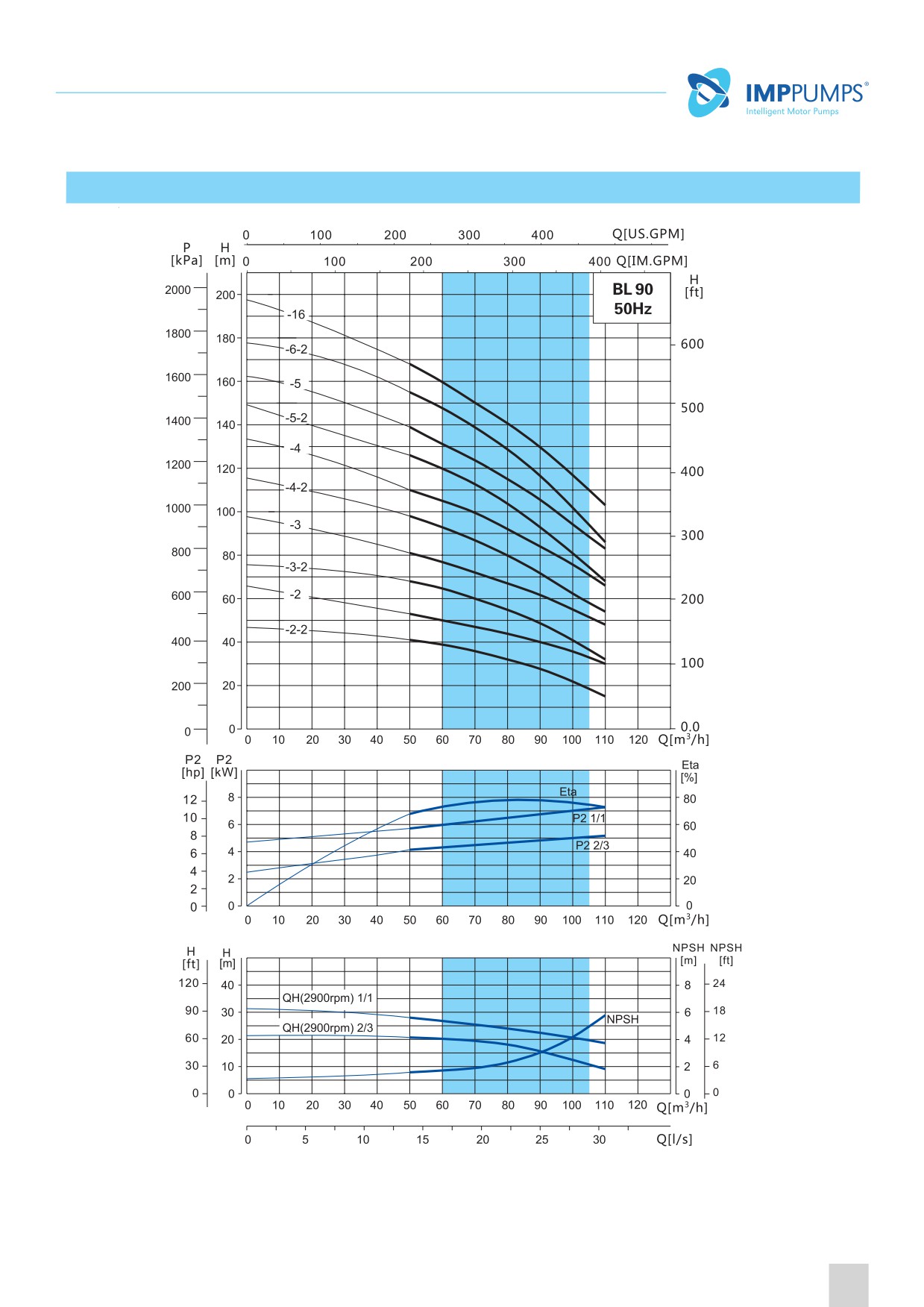

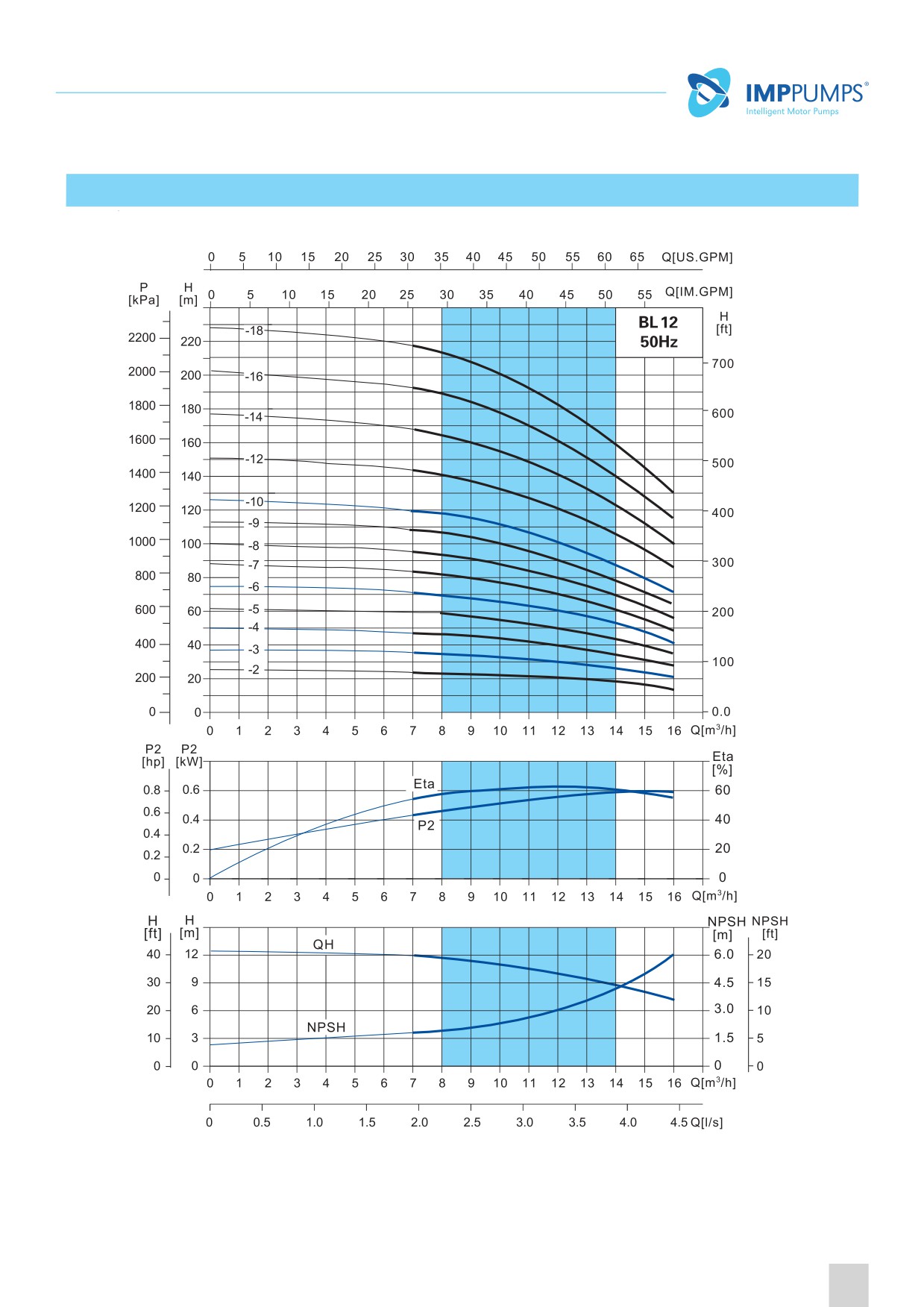

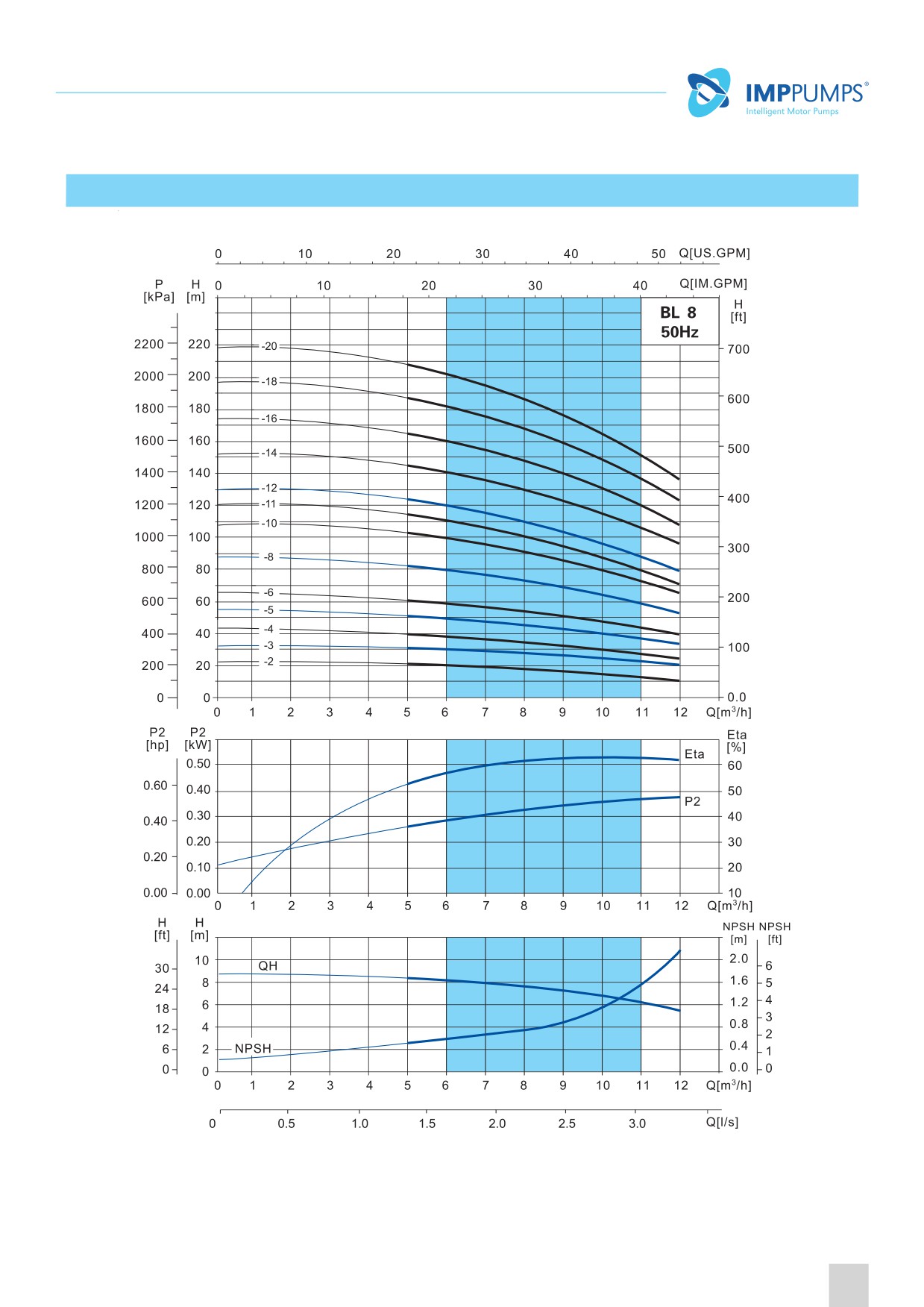

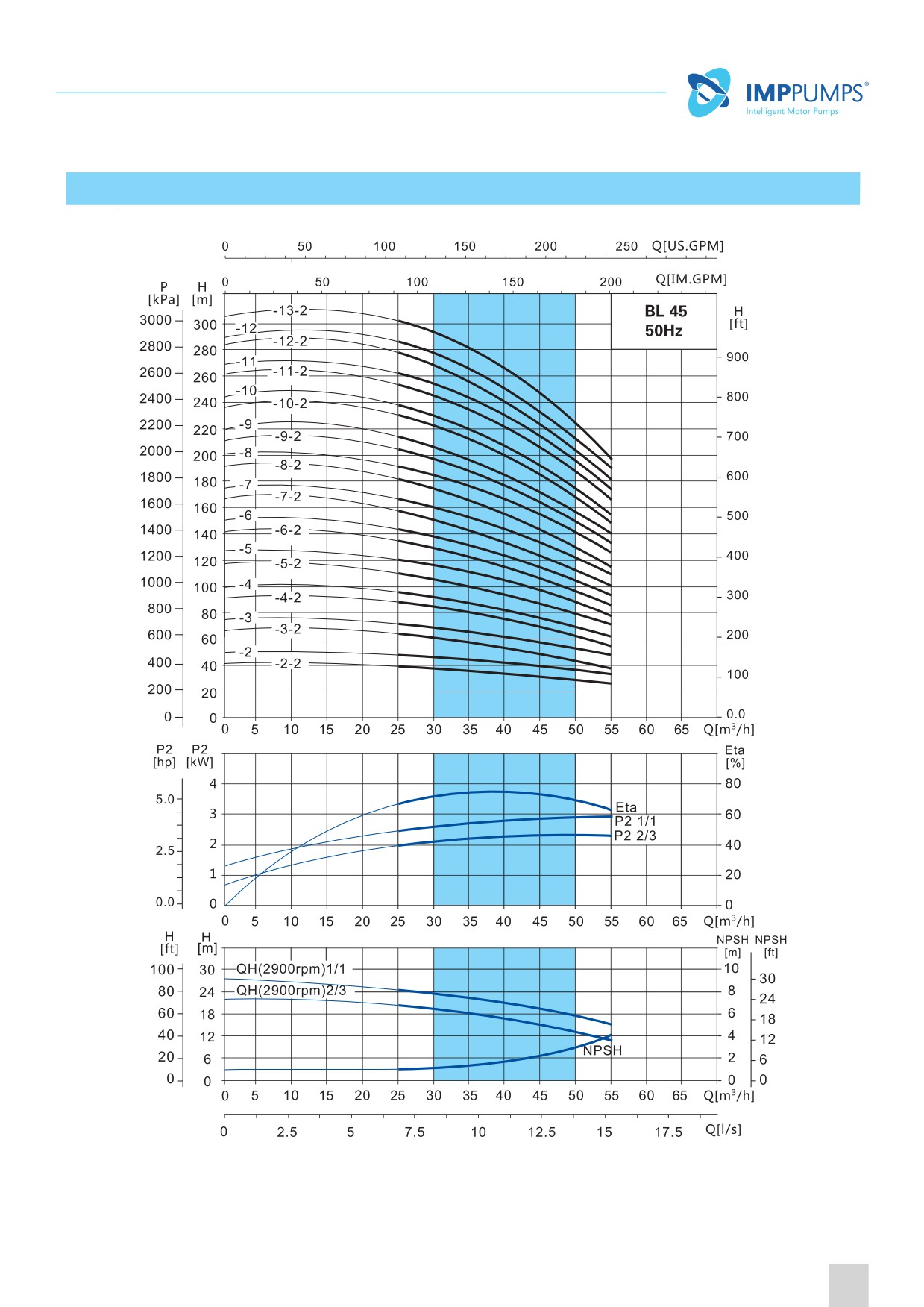

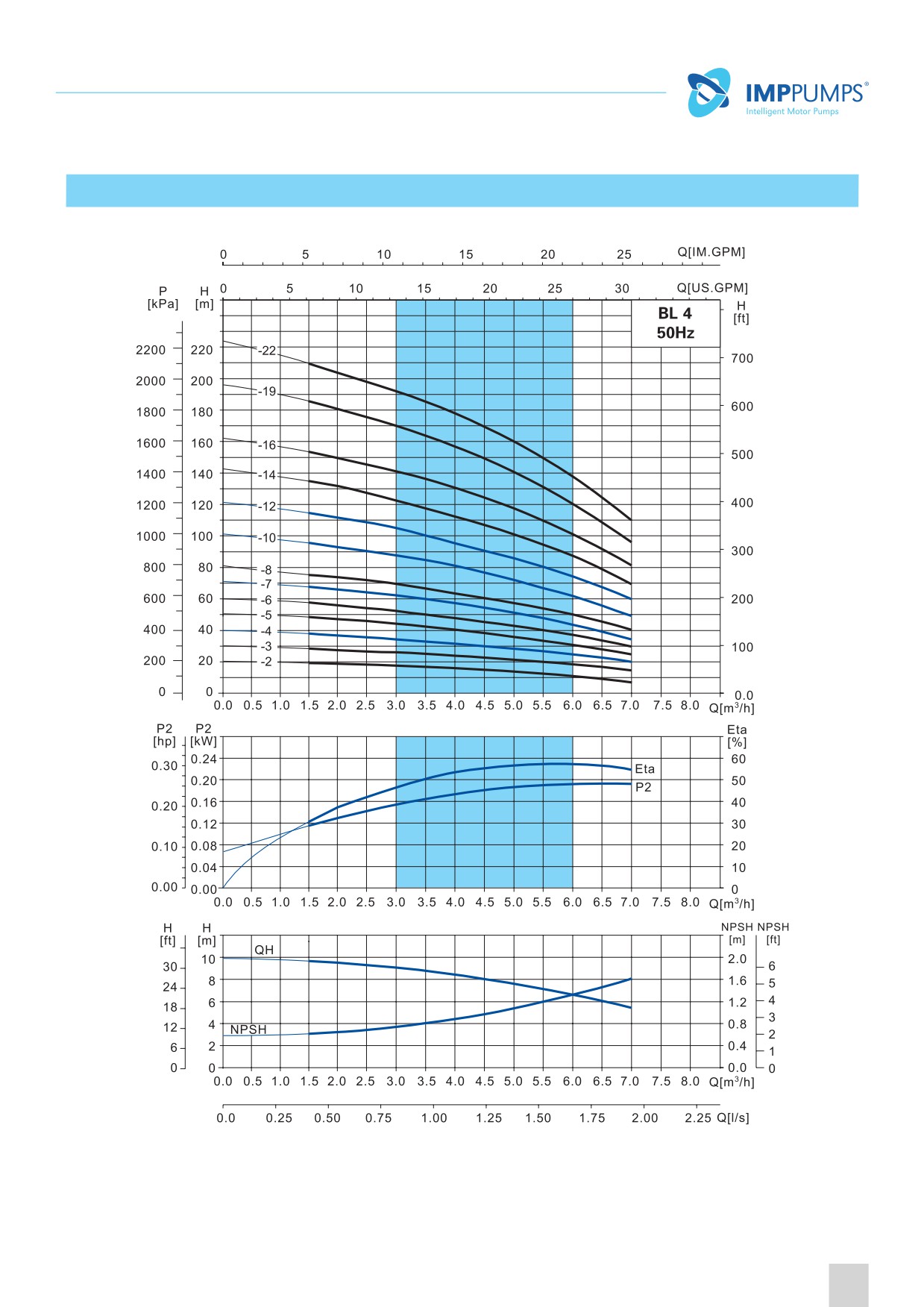

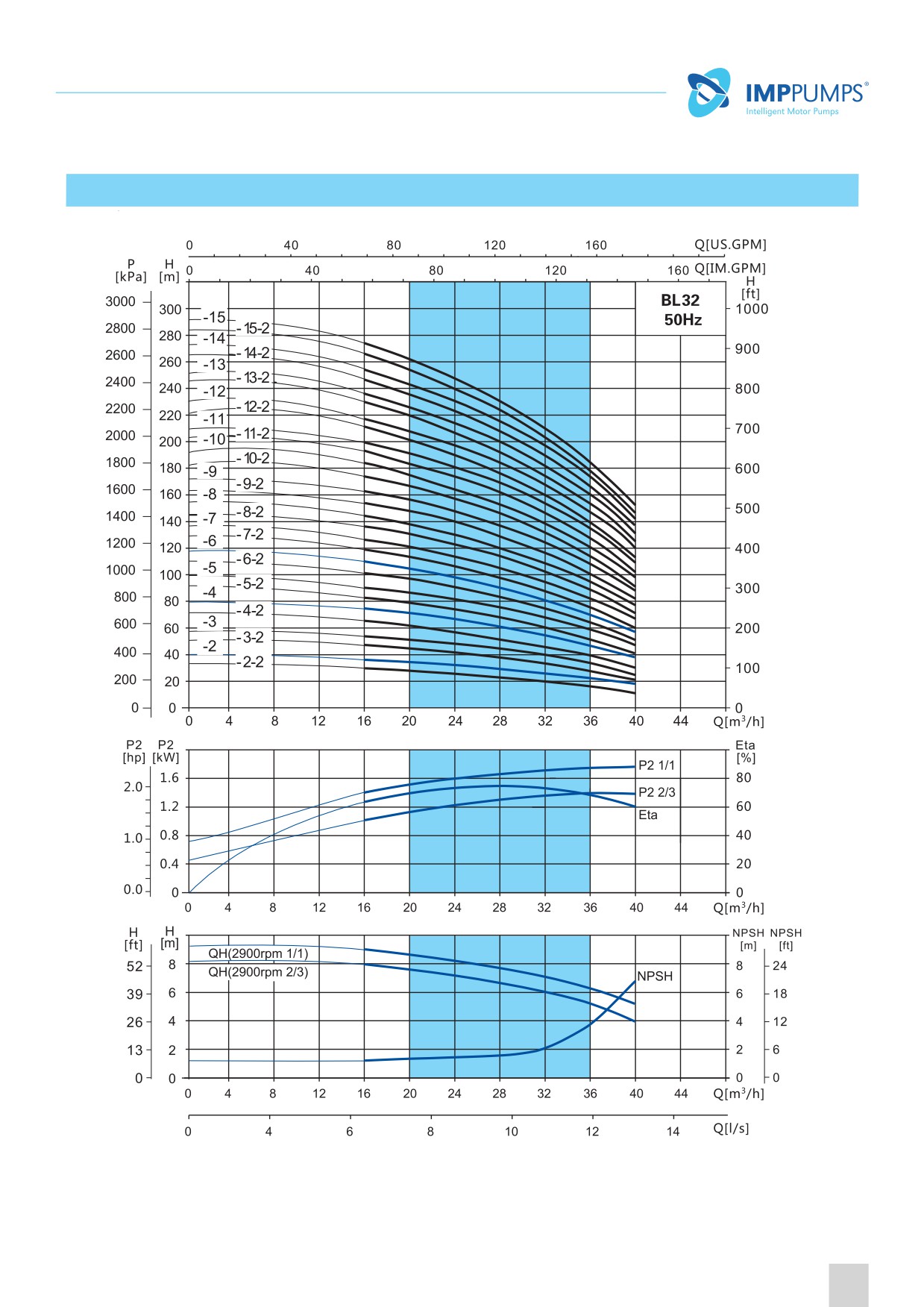

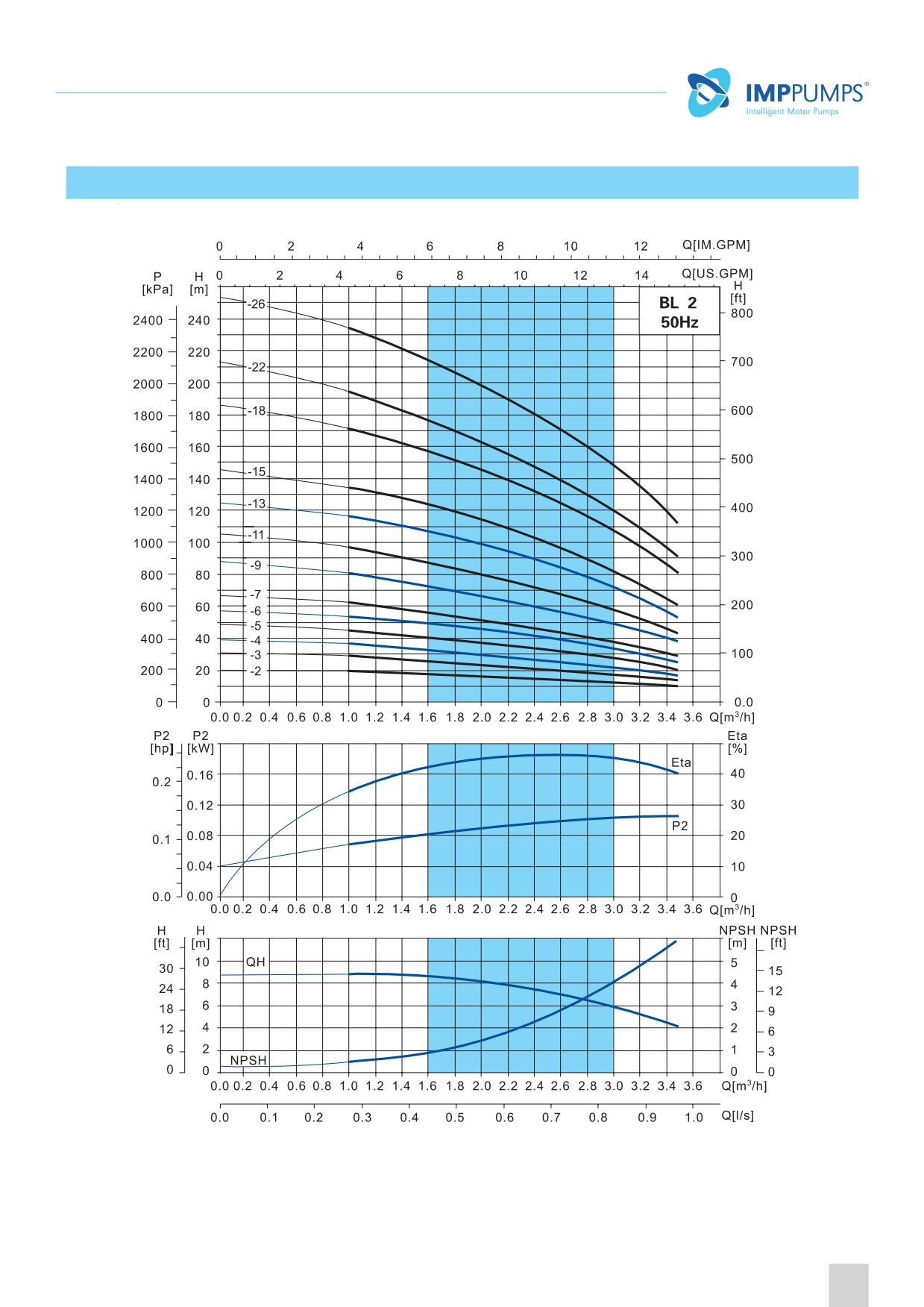

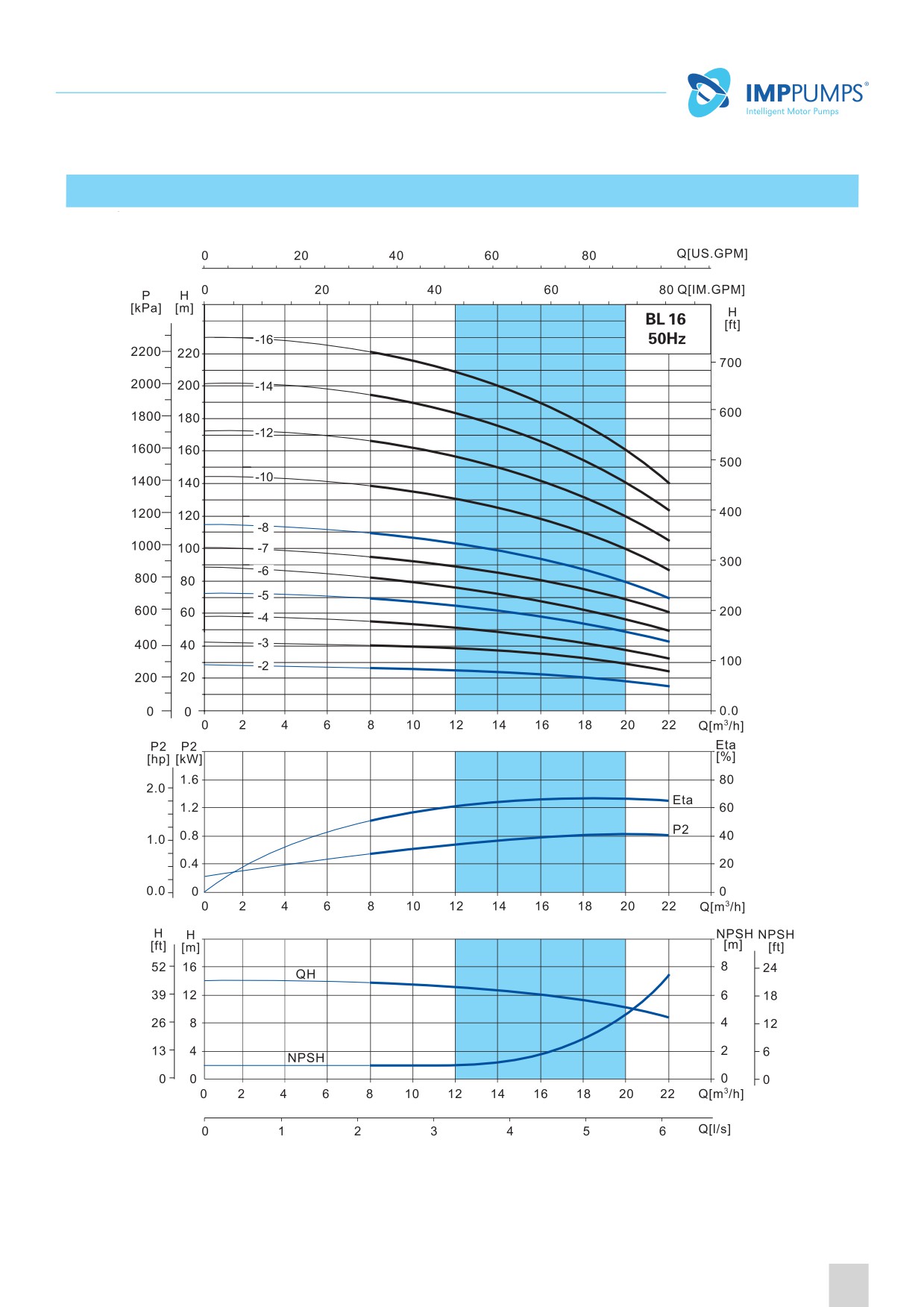

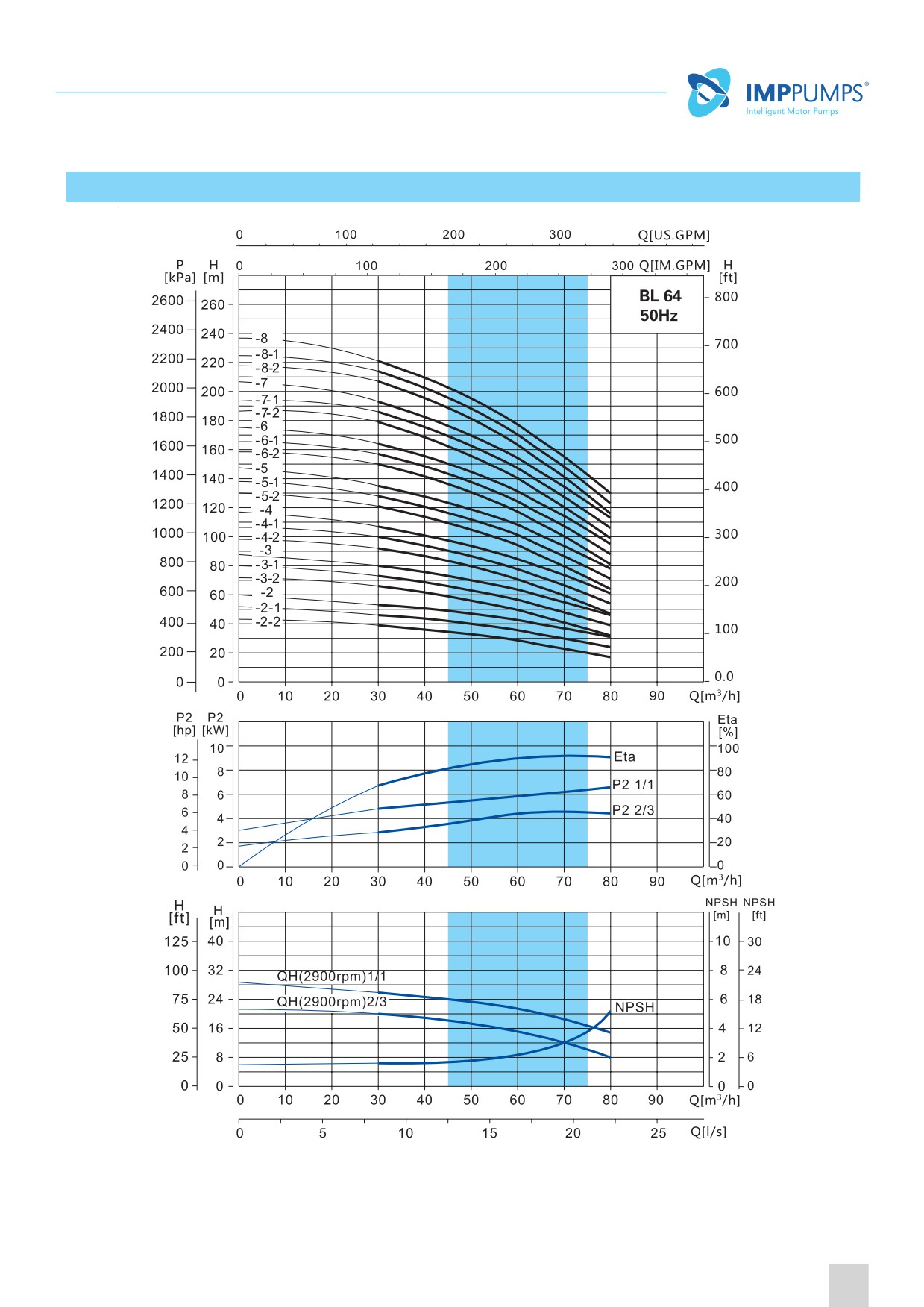

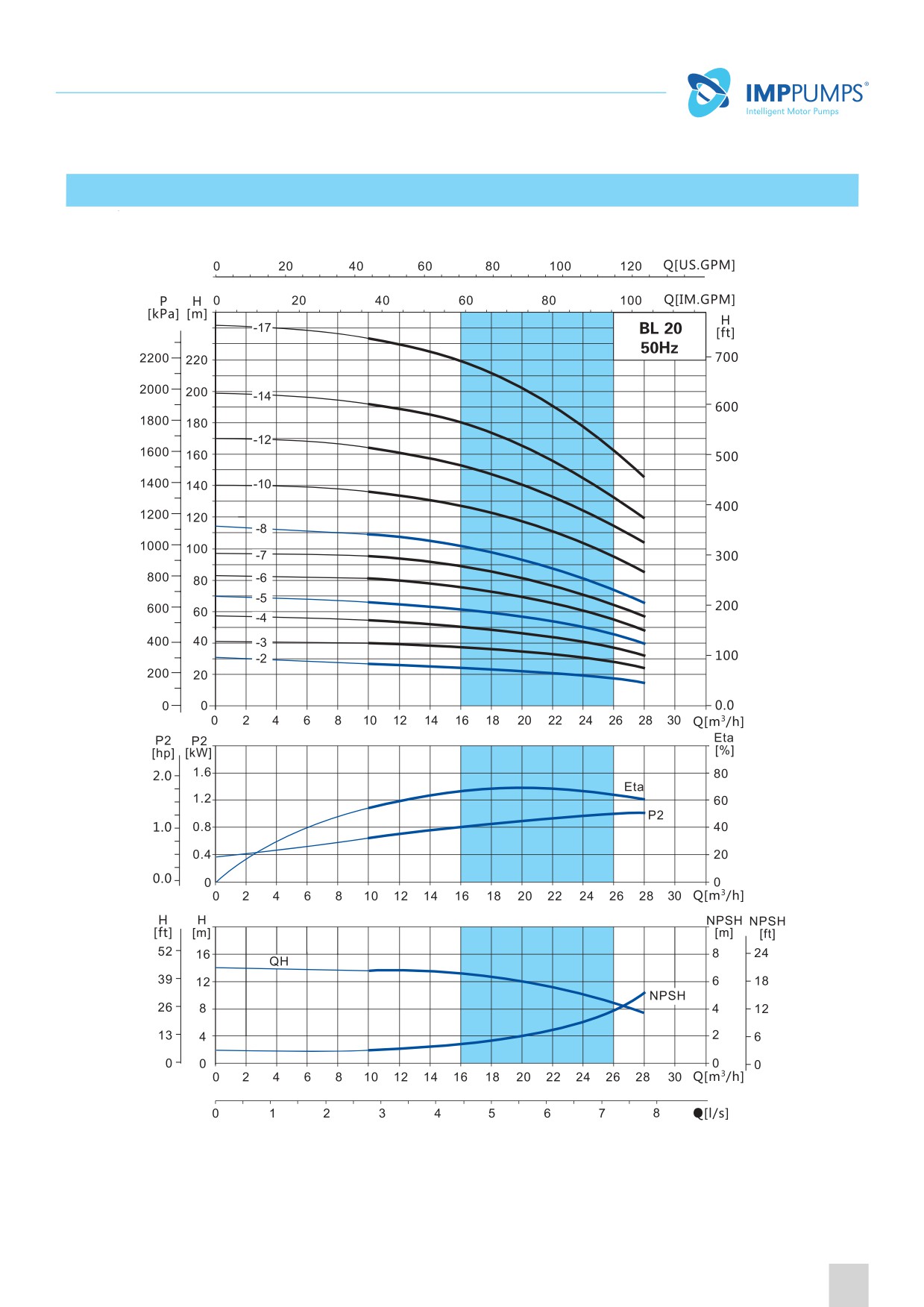

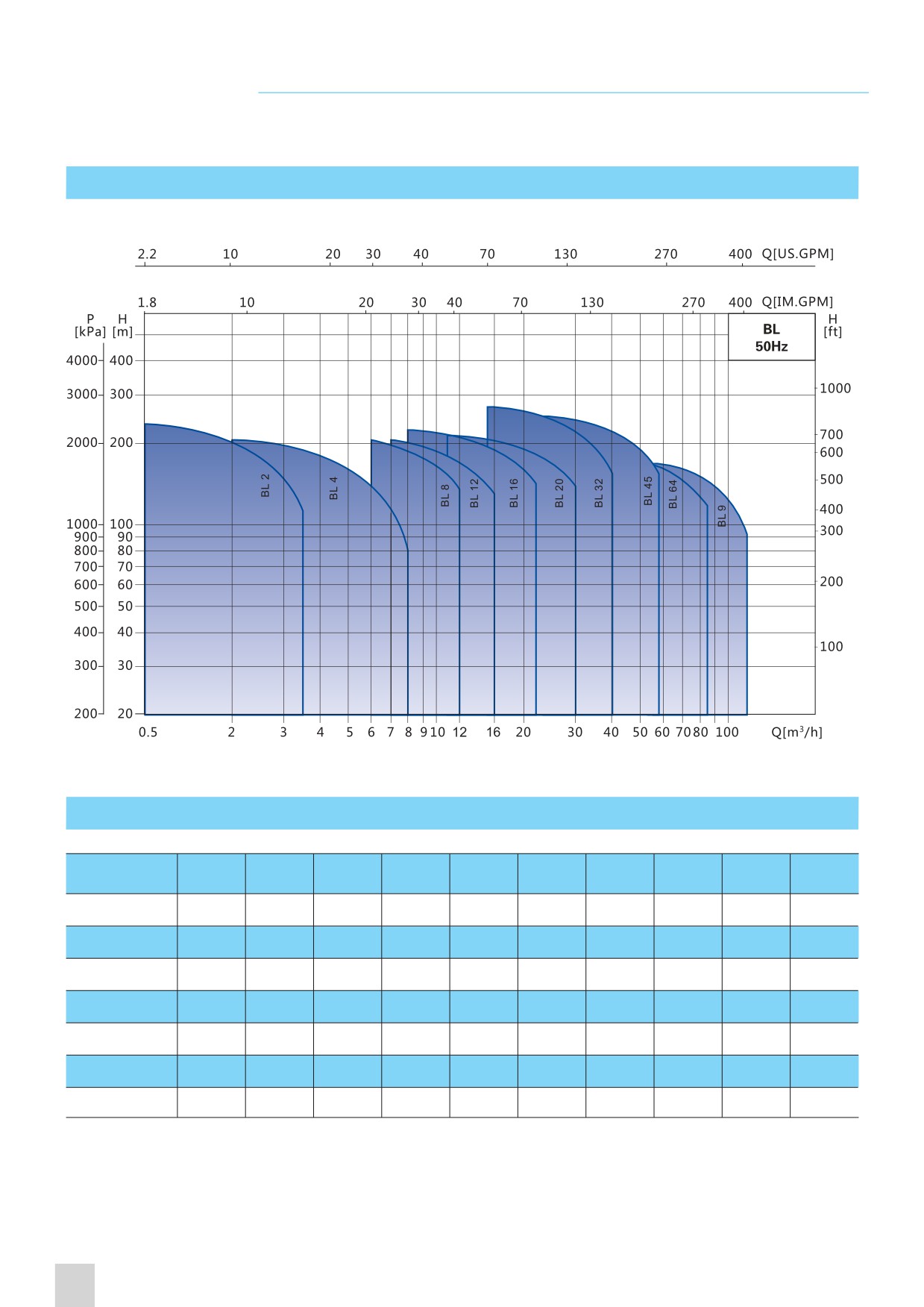

Кривая производительности
Модели
Модель
BL 2
BL 4
BL 8
BL 12
BL 16
BL 20
BL 32
BL 45
BL 64
BL 90
Номинальный
2
4
8
12
16
20
32
45
64
90
расход (м3/ч)
Диапазон
1~3.2
1.5~6
5~11
7~14
8~20
10~26
16~36
25~50
30~70
50~100
расхода (м3/ч)
Макс. давление,
23
21
21
22
23
23
28
30
23
17
бар
Мощность
0.37~3
0.37~4
0.75~7.5
1.5~11
2.2~15
2.2~18.5
3~30
5.5~45
7.5~45
11~45
двигателя, кВт
Макс. КПД
46
57
62
63
66
69
73
75
76
77
(%)
DIN-фланец
DN25
DN32
DN40
DN50
DN50
DN50
DN65
DN80
DN100
DN100
Трубная резьба
R211
/4
R211
/4
Rc2
Rc2
Rc2
Rc2
12
Кривая производительности - BL 2
Рекомендуется использовать в пределах высоты подъёма
13
Таблица эксплуатационных характеристик
Мощность
Q
Диапазон
Модель
1
1.2
1.6
2
2.4
2.8
3.2
кВт
л. с.
м3/ч
напора (м)
BL 2-2
0.37
0.5
18
17
16
15
13
12
10
10~18
BL 2-3
0.37
0.5
27
26
24
22
20
18
15
15~27
BL 2-4
0.55
0.75
36
35
33
30
26
24
20
20~36
BL 2-5
0.55
0.75
45
43
40
37
33
30
24
24~45
BL 2-6
0.75
1
53
52
50
45
40
36
30
30~53
BL 2-7
0.75
1
63
61
57
52
47
41
35
35~63
H
BL 2-9
1.1
1.5
80
78
73
67
61
54
45
45~80
(м)
BL 2-11
1.1
1.5
98
95
89
82
73
64
54
54~98
BL 2-13
1.5
2
116
114
106
98
89
78
65
65~116
BL 2-15
1.5
2
134
130
123
112
100
90
73
73~134
BL 2-18
2.2
3
161
157
148
136
121
108
91
91~161
BL 2-22
2.2
3
197
192
180
165
148
130
110
110~197
BL 2-26
3
4
232
228
214
198
179
158
130
130~232

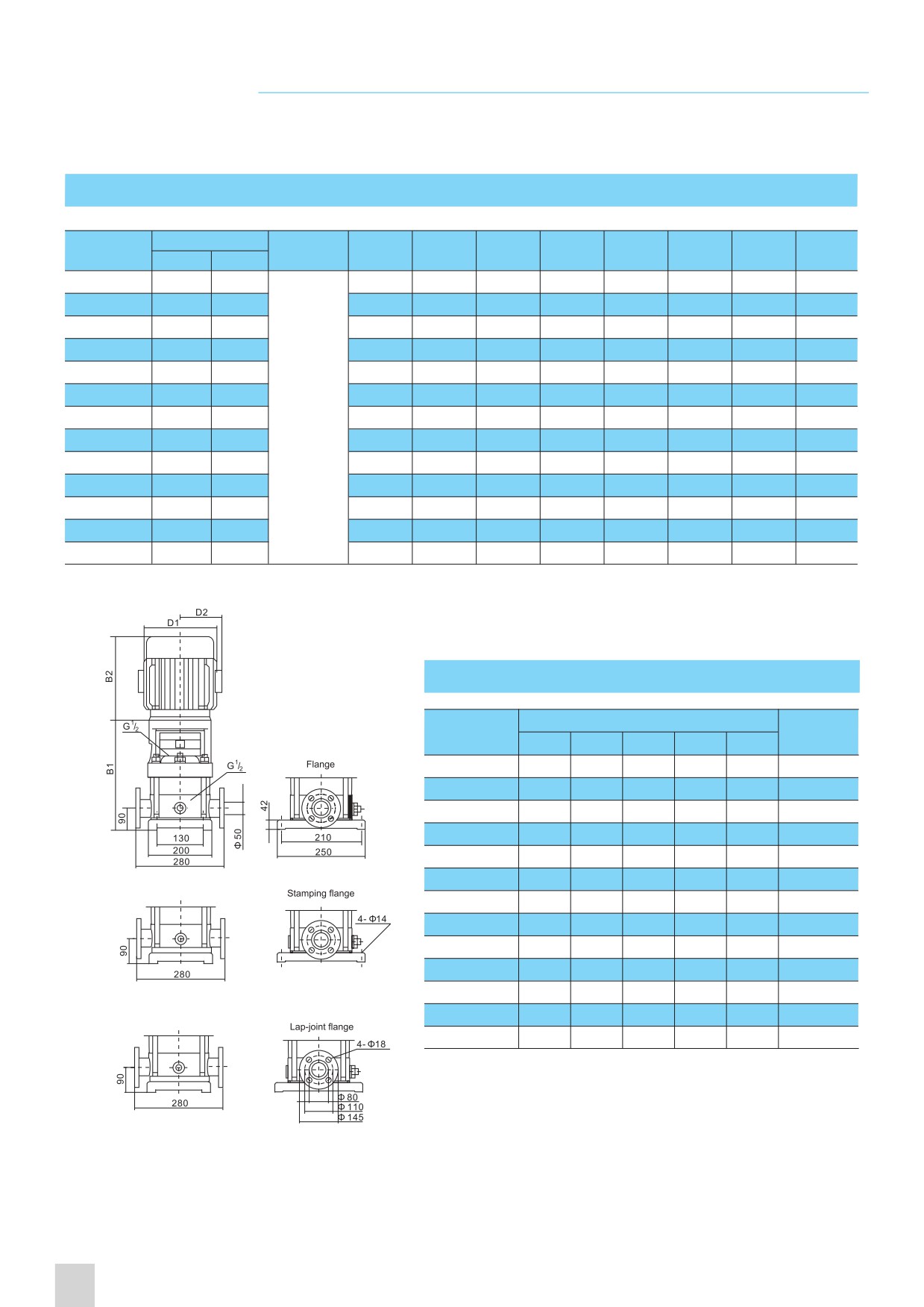

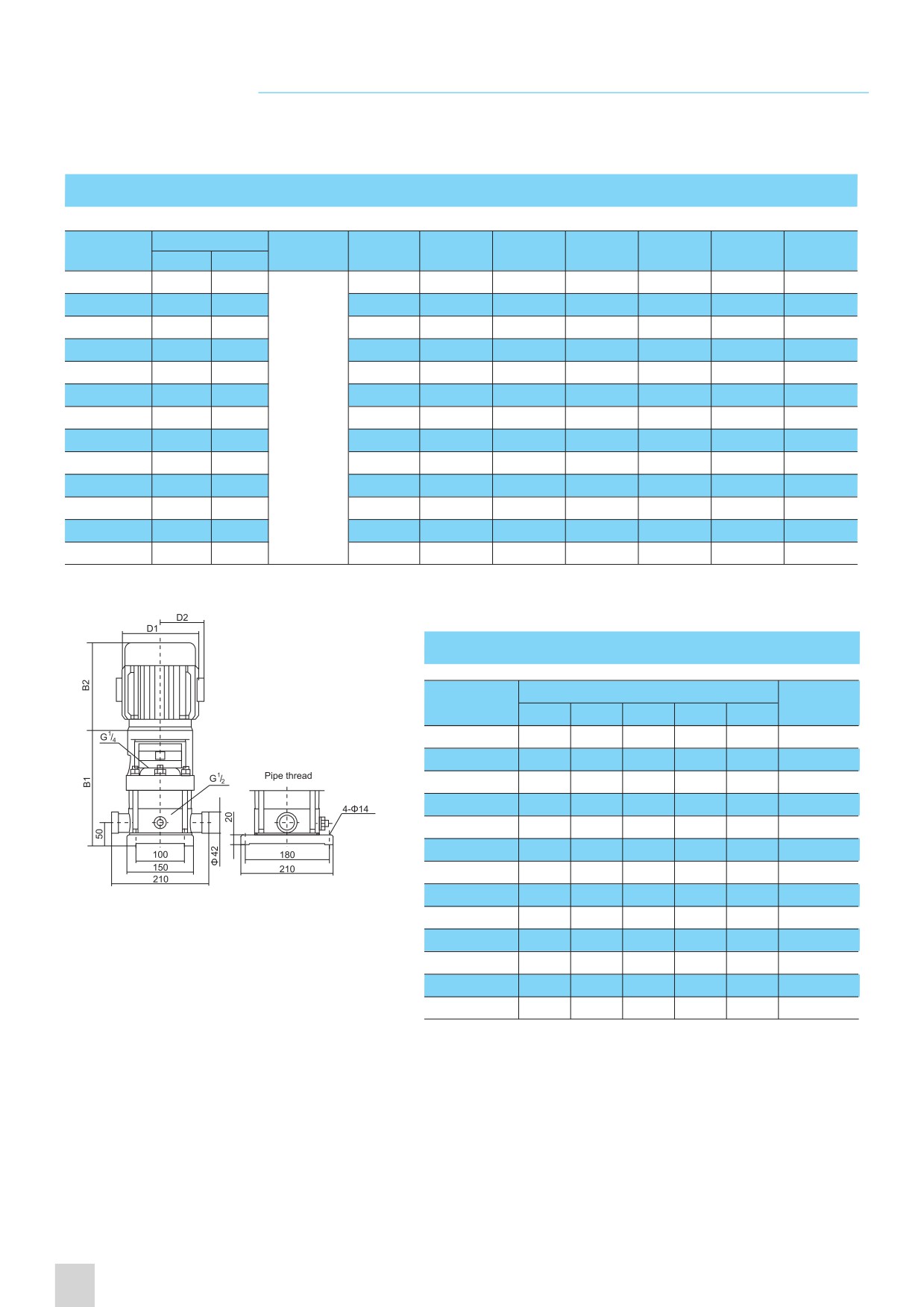

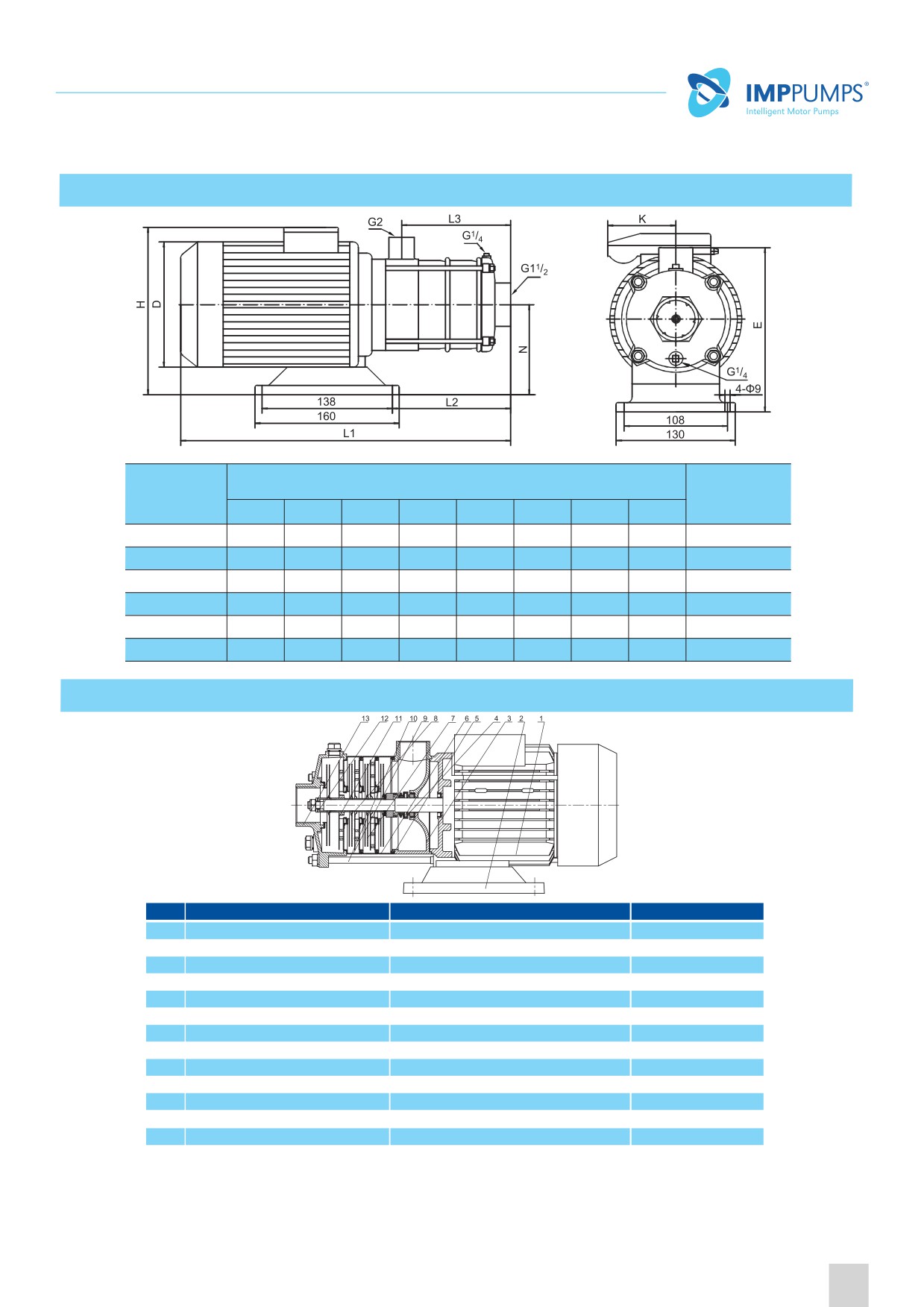

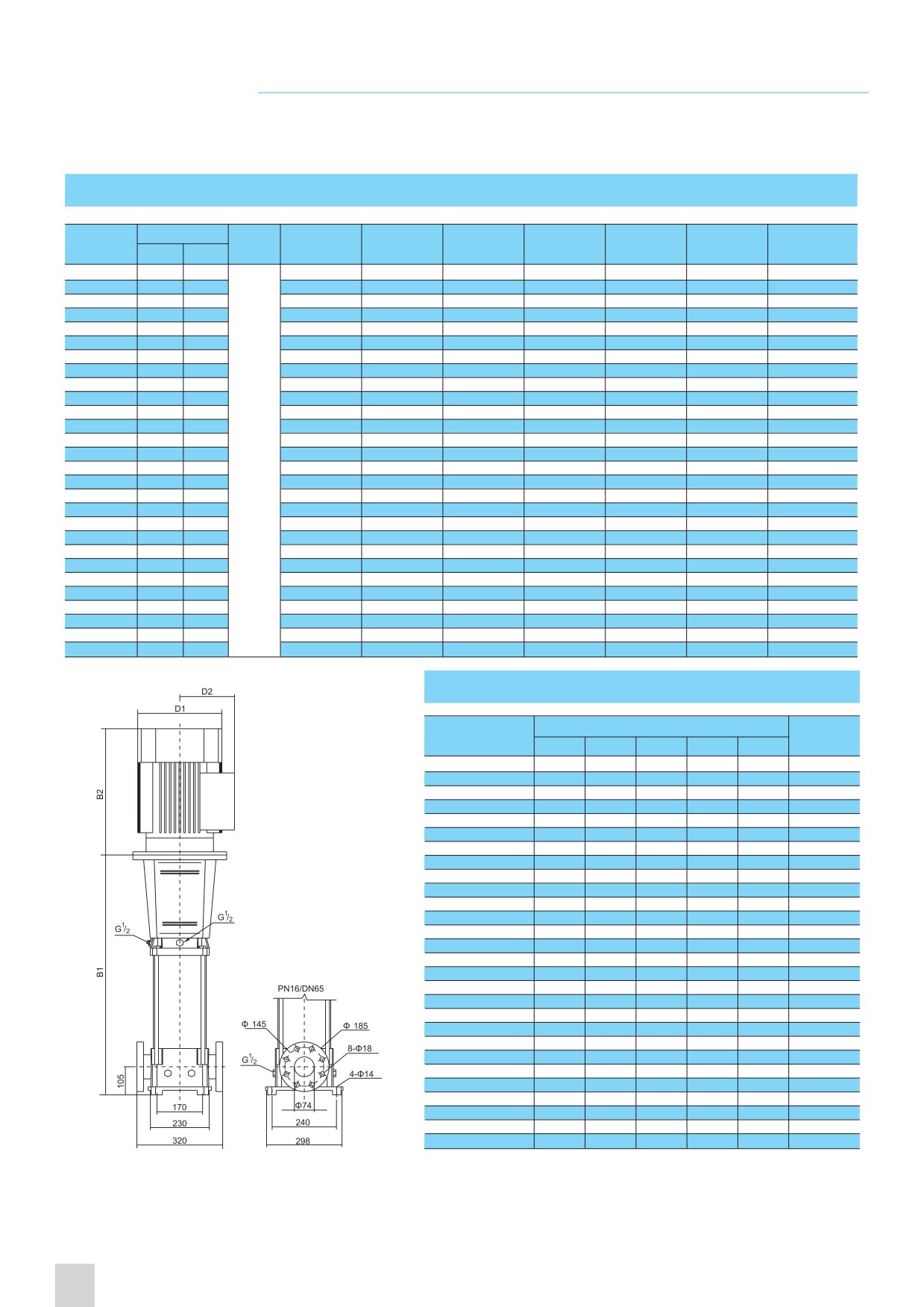

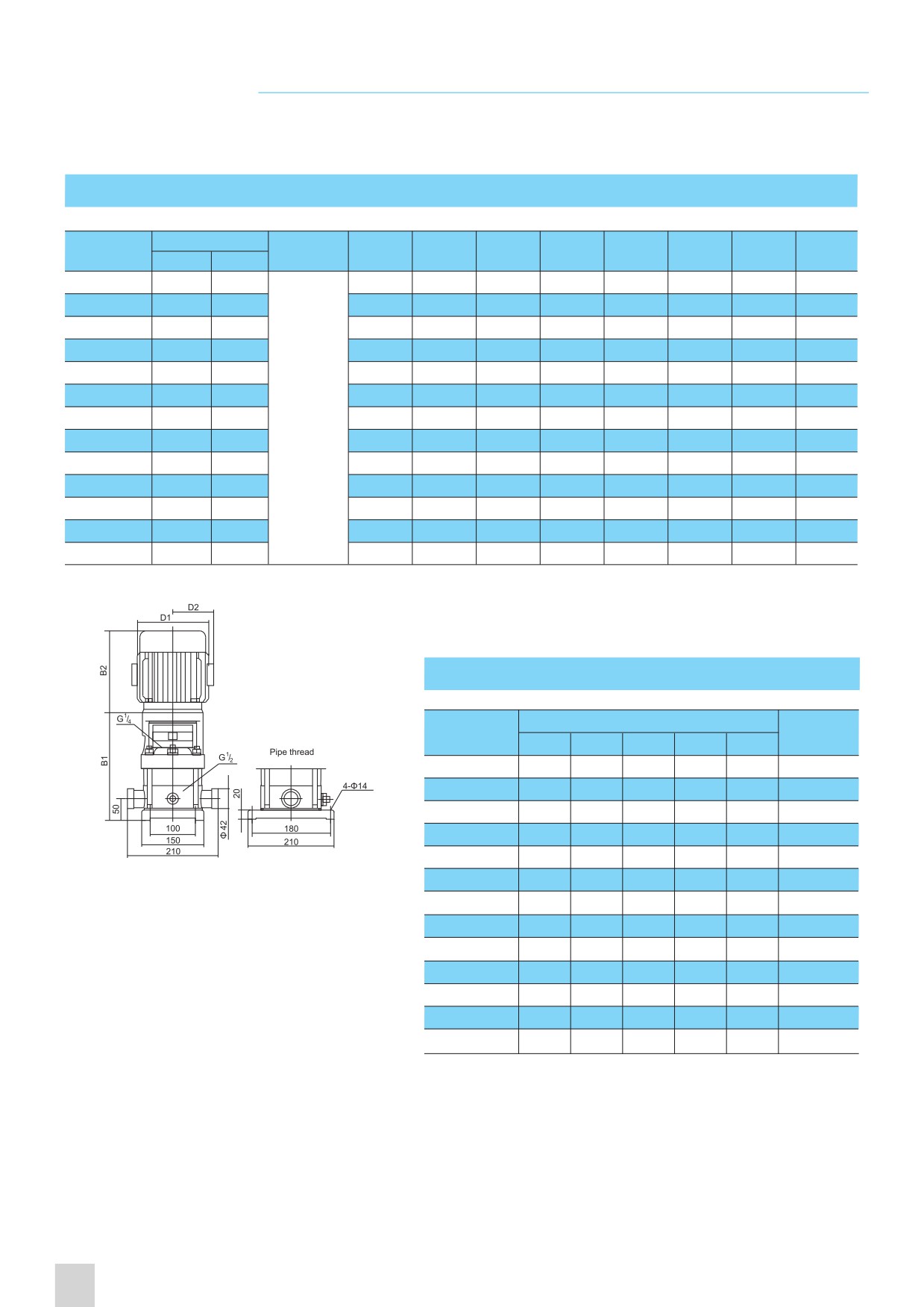

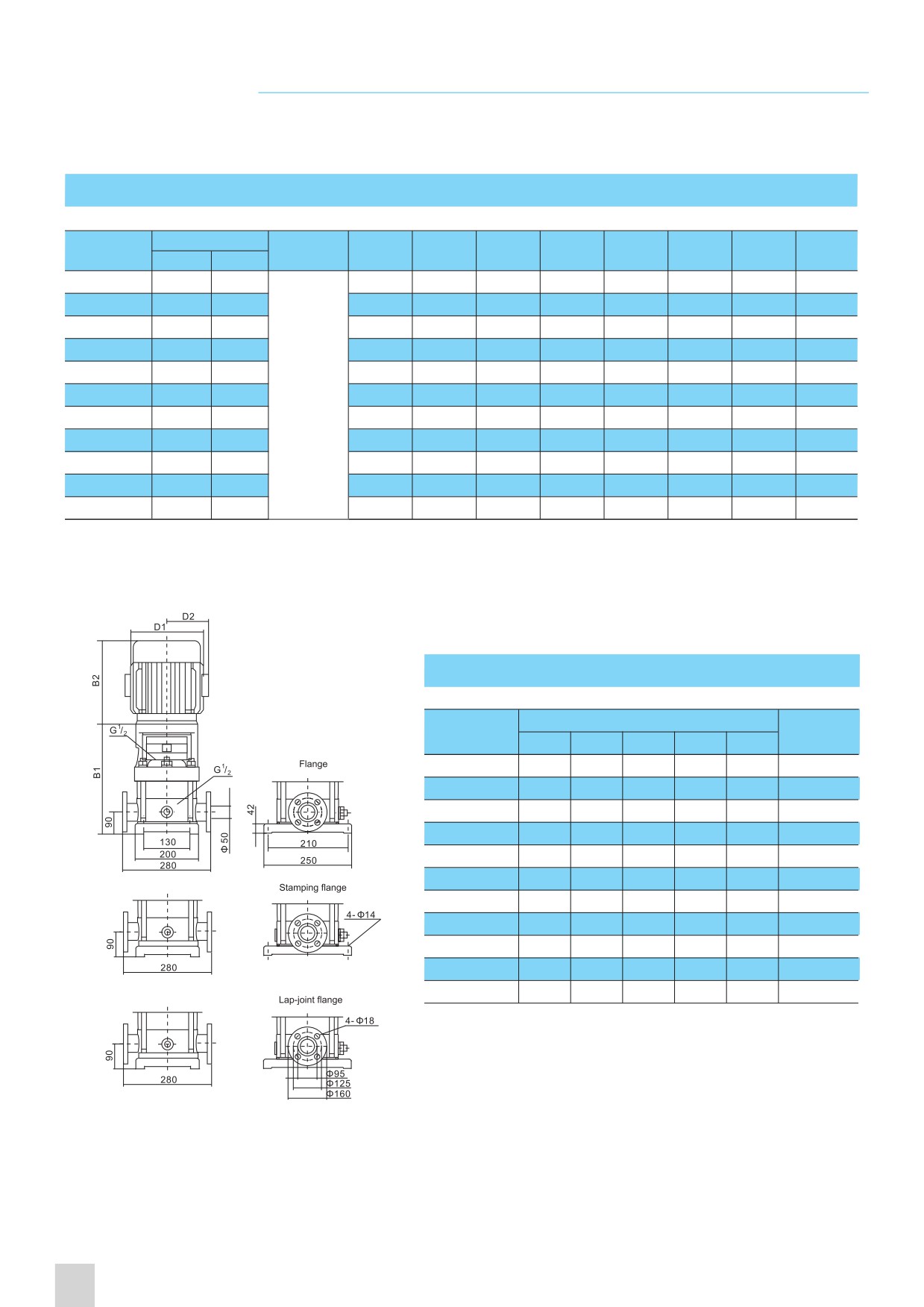

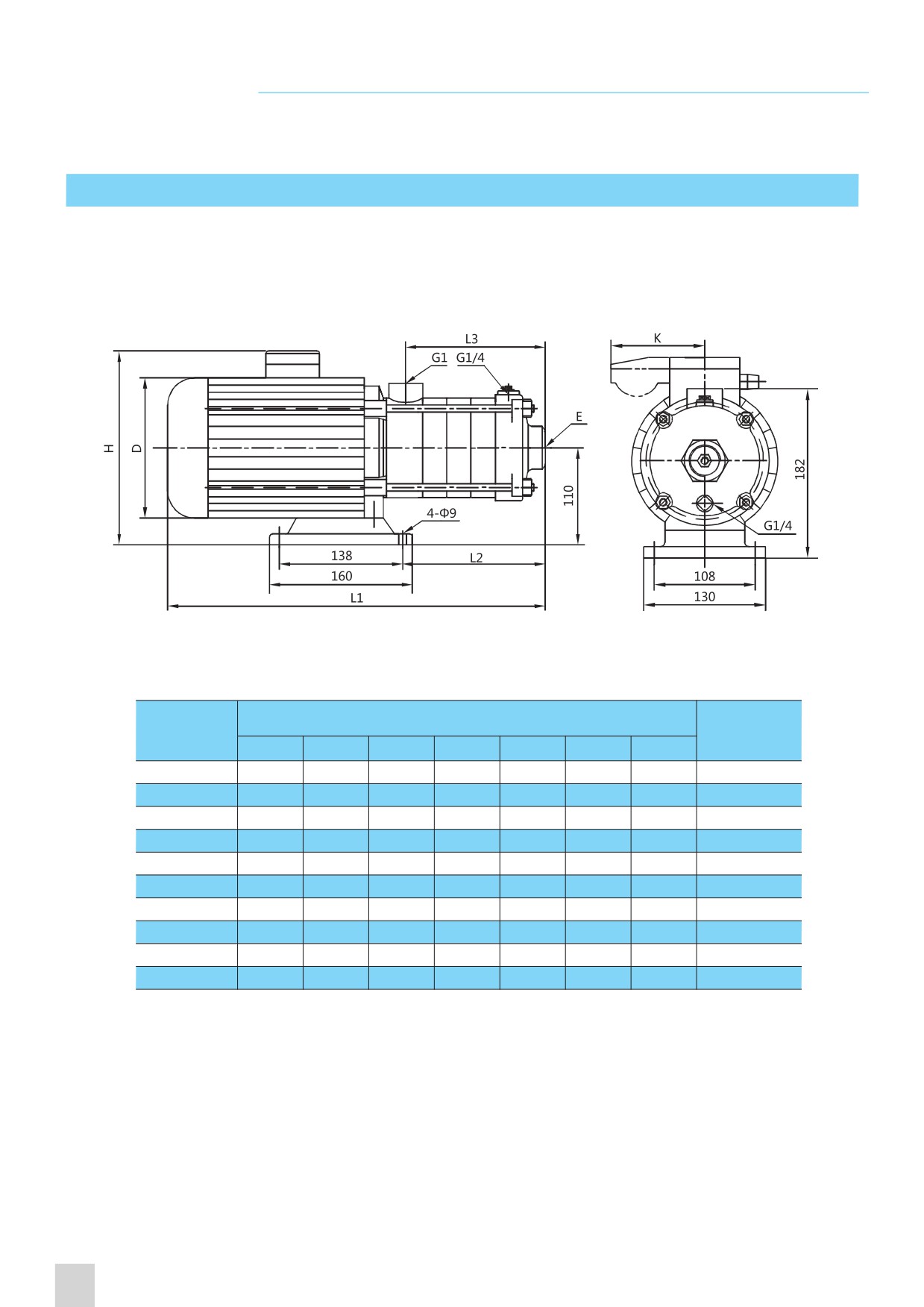

Размеры и масса
Размеры, мм
Модель
Масса, кг
B1
B2
B1+B2
D1
D2
BL 2-2
278
220
498
135
86
22/26
BL 2-3
278
220
498
135
86
22/26
BL 2-4
296
220
516
135
86
24/28
BL 2-5
314
220
534
135
86
24/28
BL 2-6
340
255
595
148
96
28/32
BL 2-7
358
255
613
148
96
28/32
BL 2-9
394
255
649
148
96
31/35
BL 2-11
430
255
685
148
96
32/36
BL 2-13
479
300
779
166
115
35/40
BL 2-15
515
300
815
166
115
36/40
BL 2-18
569
300
869
166
115
40/45
BL 2-22
641
300
941
166
115
42/46
BL 2-26
722
325
1047
191
128
50/55
14
Кривая производительности - BL 4
Рекомендуется использовать в пределах высоты подъёма
15
Таблица эксплуатационных характеристик
Мощность
Q
Диапазон
Модель
1.5
2
3
4
5
6
кВт
л. с.
м3/ч
напора (м)
BL 4-2
0.37
0.5
19
18
17
15
13
10
10~19
BL 4-3
0.55
0.75
28
27
26
24
20
18
18~28
BL 4-4
0.75
1
38
36
34
32
27
24
24~38
BL 4-5
1.1
1.5
47
45
43
40
34
31
31~47
BL 4-6
1.1
1.5
56
54
52
48
41
37
37~56
BL 4-7
1.5
2
66
63
61
56
48
43
43~66
H
BL 4-8
1.5
2
74
72
70
64
55
50
50~74
(м)
BL 4-10
2.2
3
96
90
87
81
71
62
62~96
BL 4-12
2.2
3
114
108
104
95
85
75
75~114
BL 4-14
3
4
136
126
122
112
101
89
89~136
BL 4-16
3
4
152
144
140
129
115
101
101~152
BL 4-19
4
5.5
183
171
168
153
137
122
122~183
BL 4-22
4
5.5
211
200
192
178
160
138
138~211
Размеры и масса
Размеры, мм
Модель
Масса, кг
B1
B2
B1+B2
D1
D2
BL 4-2
278
220
498
135
86
22/28
BL 4-3
305
220
525
135
86
25/30
BL 4-4
340
255
595
148
96
28/33
BL 4-5
367
255
622
148
96
30/35
BL 4-6
394
255
649
148
96
31/36
BL 4-7
434
300
734
166
115
34/40
BL 4-8
461
300
761
166
115
35/40
BL 4-10
515
300
815
166
115
39/44
BL 4-12
569
300
869
166
115
40/46
BL 4-14
632
325
957
191
140
48/53
BL 4-16
686
325
1011
191
140
49/54
BL 4-19
767
355
1122
212
163
58/63
BL 4-22
848
355
1203
212
163
60/65
16
Кривая производительности - BL 8
Рекомендуется использовать в пределах высоты подъёма
17
Таблица эксплуатационных характеристик
Мощность
Q
Диапазон
Модель
5
6
7
8
9
10
11
кВт
л. с.
м3/ч
напора (м)
BL 8-2
0.75
1
20
19.5
19
18
17
16
14
14~20
BL 8-3
1.1
1.5
30
29.5
28.5
27
25
24
21
21~30
BL 8-4
1.5
2
41
39.5
38
36
34
32
28
28~41
BL 8-5
2.2
3
52
50
48
45
42
40
36
36~52
BL 8-6
2.2
3
62
60
57
54
51
48
43
43~62
BL 8-8
3
4
83
80
77
73
69
65
58
58~83
H
BL 8-10
4
5.5
104
100
97
92
87
81
73
73~104
(м)
BL 8-11
4
5.5
114
110
106
101
95
86
80
80~114
BL 8-12
5.5
7.5
124
120
116
111
104
92
87
87~124
BL 8-14
5.5
7.5
145
141
136
130
122
113
102
102~145
BL 8-16
5.5
7.5
166
161
156
148
139
130
118
118~166
BL 8-18
7.5
10
187
182
175
167
157
146
134
134~187
BL 8-20
7.5
10
208
202
195
186
175
163
150
150~208
Размеры и масса
Размеры, мм
Модель
Масса, кг
B1
B2
B1+B2
D1
D2
BL 8-2
375
247
622
155
124
36/43
BL 8-3
405
247
652
155
124
38/45
BL 8-4
440
260
700
175
137
42/49
BL 8-5
470
285
755
175
137
46/53
BL 8-6
500
285
785
175
137
47/54
BL 8-8
570
232
893
195
151
55/63
BL 8-10
630
341
971
219
169
65/72
BL 8-11
660
341
1001
219
169
66/73
BL 8-12
715
395
1110
258
188
84/92
BL 8-14
774
395
1169
258
188
86/94
BL 8-16
834
395
1229
258
188
89/96
BL 8-18
894
395
1289
258
188
95/102
BL 8-20
954
395
1349
258
188
97/104
18
Кривая производительности - BL 12
Рекомендуется использовать в пределах высоты подъёма
19

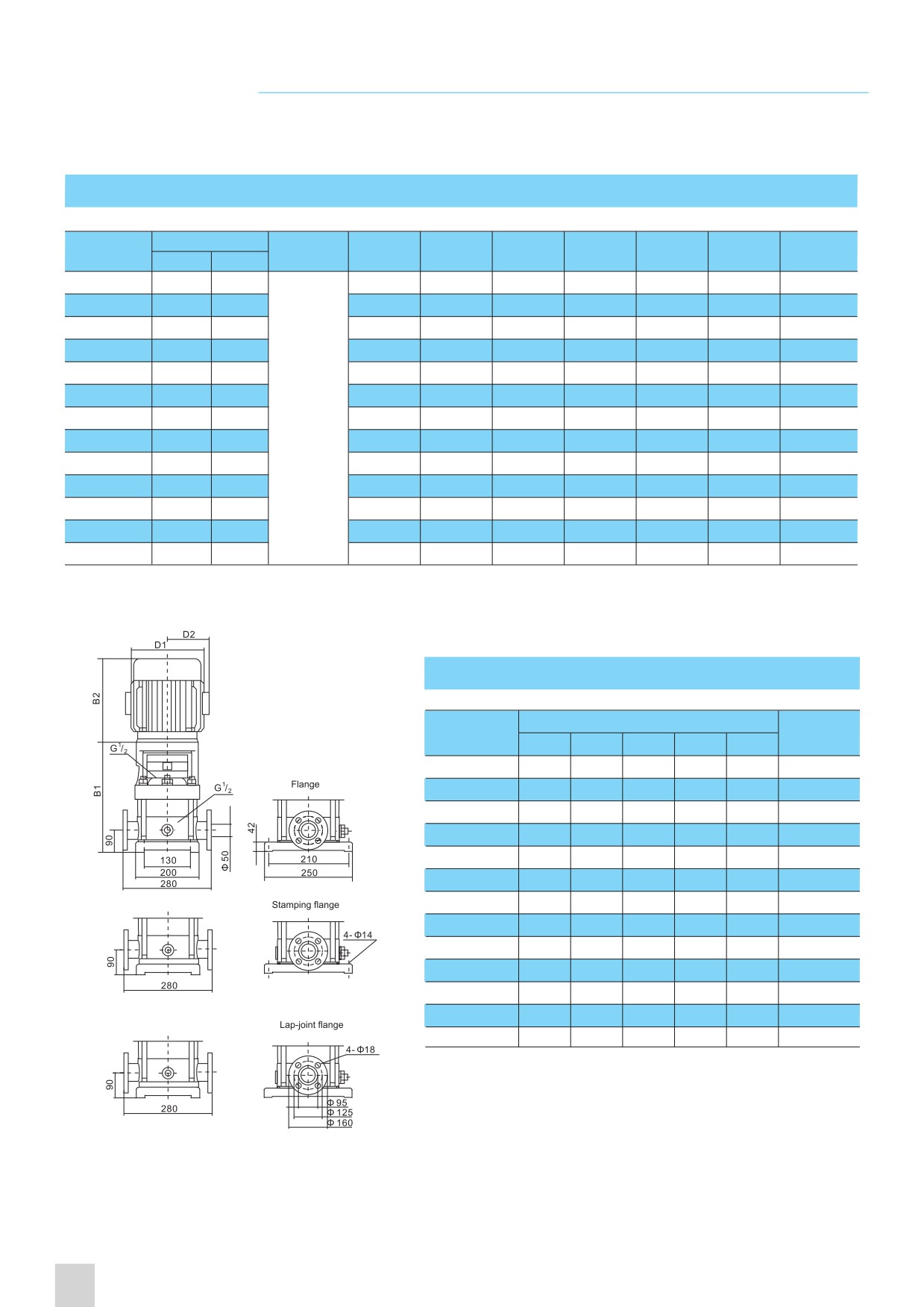

Таблица эксплуатационных характеристик
Мощность
Q
Диапазон
Модель
7
8
10
12
14
15
кВт
л. с.
м3/ч
напора (м)
BL 12-2
1.5
2
23.5
23
22
20
17
15
15.5~23.5
BL 12-3
2.2
3
35.5
35
33
30
26
23
23.5~35.5
BL 12-4
3
4
47
46
44
40
34
31
31~47
BL 12-5
3
4
59.5
58
55
50
43
39
39~59.5
BL 12-6
4
5.5
71.5
70
66
60
52
47
47~71.5
BL 12-7
5.5
7.5
83.5
82
77
70
61
55
55~83.5
H
BL 12-8
5.5
7.5
95.5
94
88
80
70
63
63~95.5
(м)
BL 12-9
5.5
7.5
108
106
100
91
79
71
71.5~108
BL 12-10
7.5
10
120
118
111
101
88
80
80~120
BL 12-12
7.5
10
143.5
141
133
121
106
96
96~143.5
BL 12-14
11
15
168
165
155
141
124
112
112~168
BL 12-16
11
15
192.5
189
178
162
142
128
128.5~192.5
BL 12-18
11
15
217
213
202
183
160
145
145~217
Размеры и масса
Размеры, мм
Модель
Масса, кг
B1
B2
B1+B2
D1
D2
BL 12-2
383
300
683
166
115
42/49
BL 12-3
415
300
715
166
115
45/52
BL 12-4
456
325
781
191
128
50/58
BL 12-5
488
325
813
191
128
51/59
BL 12-6
519
355
874
212
140
57/64
BL 12-7
575
395
970
258
163
75/83
BL 12-8
606
395
1001
258
163
76/85
BL 12-9
638
395
1033
258
163
78/86
BL 12-10
669
395
1064
258
163
83/91
BL 12-12
733
395
1128
258
163
86/93
BL 12-14
825
498
1323
315
251
165/173
BL 12-16
888
498
1386
315
251
168/176
BL 12-18
951
498
1449
315
251
170/178
20
Кривая производительности - BL 16
Рекомендуется использовать в пределах высоты подъёма
21
Таблица эксплуатационных характеристик
Мощность
Q
Диапазон
Модель
8
10
12
14
16
18
20
кВт
л. с.
м3/ч
напора (м)
BL 16-2
2.2
3
27
26
25
24
22
21
19
19~27
BL 16-3
3
4
41
40
38
37
34
32
29
29~41
BL 16-4
4
5.5
54
53
52
49
46
43
38
38~54
BL 16-5
5.5
7.5
68
67
65
62
58
54
48
48~68
BL 16-6
5.5
7.5
H
82
80
78
74
70
64
58
58~82
BL 16-7
7.5
10
(м)
96
95
91
87
82
76
68
68~96
BL 16-8
7.5
10
110
108
104
99
94
86
77
77~110
BL 16-10
11
15
138
136
131
125
118
109
97
97~138
BL 16-12
11
15
166
162
157
150
141
130
116
116~166
BL 16-14
15
20
194
190
184
175
166
152
136
136~194
BL 16-16
15
20
222
217
210
200
189
174
156
156~222
Размеры и масса
Размеры, мм
Модель
Масса, кг
B1
B2
B1+B2
D1
D2
BL 16-2
410
300
710
166
115
45/53
BL 16-3
465
325
790
191
128
52/60
BL 16-4
510
355
865
212
140
61/69
BL 16-5
581
395
976
258
163
79/88
BL 16-6
626
395
1021
258
163
81/90
BL 16-7
671
395
1066
258
163
84/95
BL 16-8
716
395
1111
258
163
86/97
BL 16-10
837
498
1335
315
251
164/173
BL 16-12
927
498
1425
315
251
167/176
BL 16-14
1017
498
1515
315
251
181/189
BL 16-16
1107
498
1605
315
251
184/192
22
Кривая производительности - BL 20
Рекомендуется использовать в пределах высоты подъёма
23

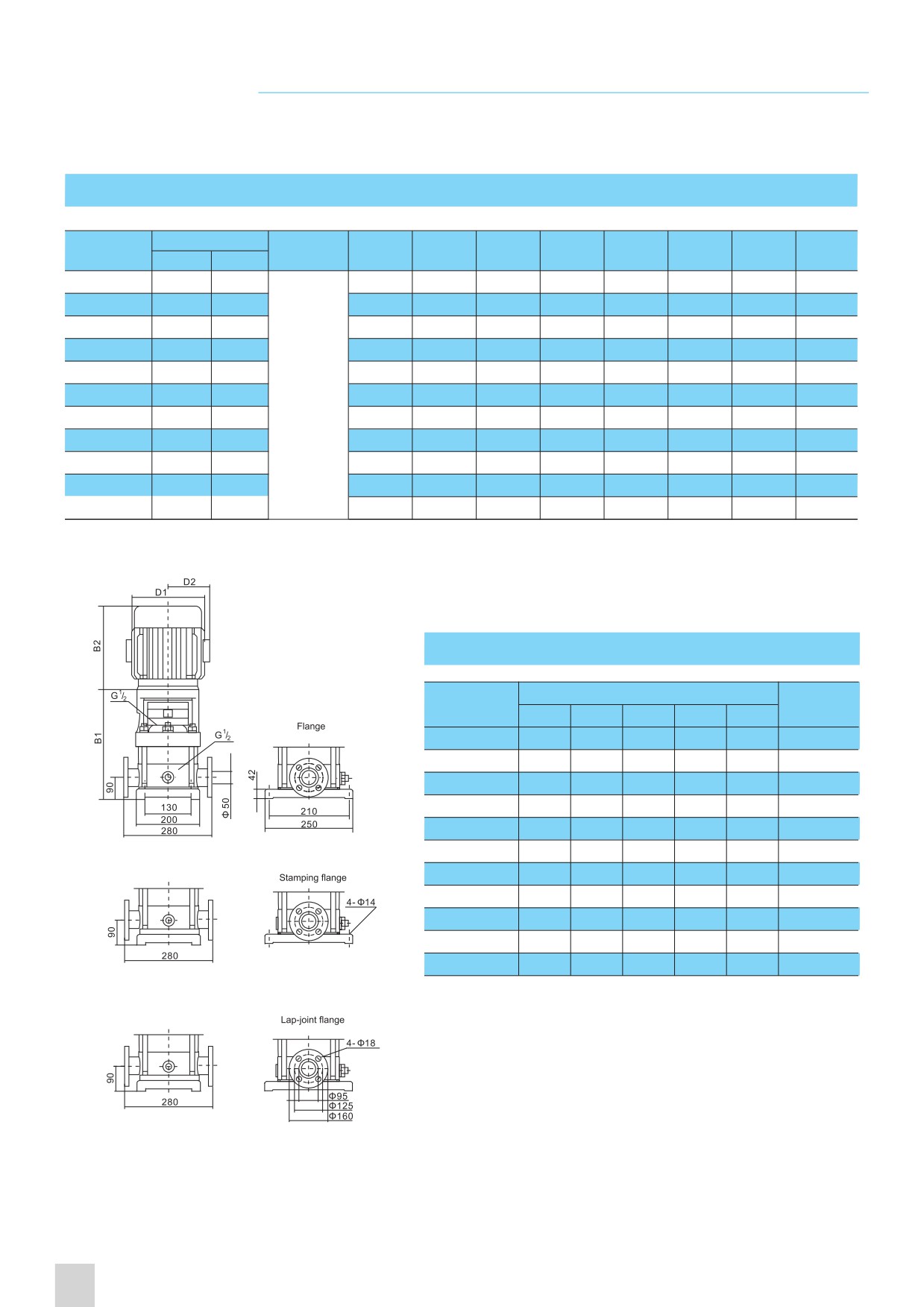

Таблица эксплуатационных характеристик
Мощность
Q
Диапазон
Модель
14
16
18
20
22
24
26
м3/ч
напора (м)
кВт
л. с.
BL 20-2
2.2
3
27
25
24
23
22
20
18
18~27
BL 20-3
4
5.5
40
38
37
35
33
30
27
27~40
BL 20-4
5.5
7.5
54
51
49
47
44
41
37
37~54
BL 20-5
5.5
7.5
67
62
60
58
55
50
45
45~67
BL 20-6
7.5
10
H
81
75
73
70
66
61
55
55~81
BL 20-7
7.5
10
(м)
95
89
86
82
77
71
65
65~95
BL 20-8
11
15
109
102
99
94
89
82
75
75~109
BL 20-10
11
15
136
128
124
118
111
103
95
95~136
BL 20-12
15
20
164
154
149
142
133
124
114
114~164
BL 20-14
15
20
192
180
174
166
156
145
133
133~192
BL 20-17
18.5
25
234
219
212
202
190
177
162
162~234
Размеры и масса
Размеры, мм
Модель
Масса, кг
B1
B2
B1+B2
D1
D2
BL 20-2
410
300
710
166
115
46/53
BL 20-3
465
355
800
212
140
61/68
BL 20-4
536
395
931
258
163
79/87
BL 20-5
581
395
976
258
163
81/88
BL 20-6
626
395
1021
258
163
84/94
BL 20-7
671
395
1066
258
163
86/95
BL 20-8
747
498
1245
315
251
162/170
BL 20-10
837
498
1335
315
251
165/173
BL 20-12
927
498
1425
315
251
180/186
BL 20-14
1017
498
1515
315
251
183/189
BL 20-17
1152
542
1694
315
251
203/211
24
Кривая производительности - BL 32
Рекомендуется использовать в пределах высоты подъёма
25
Таблица эксплуатационных характеристик
Мощность
Q
Диапазон
Модель
16
20
24
28
32
36
кВт
л. с.
м3/ч
напора (м)
BL 32-2-2
3
4
29
28
26
23
20
16
16~29
BL 32-2
4
5.5
36
34
32
29
27
23
23~36
BL 32-3-2
5.5
7.5
47
44
41
38
33
28
28~47
BL 32-3
5.5
7.5
54
51
48
44
40
35
35~54
BL 32-4-2
7.5
10
65
62
58
53
46
40
40~65
BL 32-4
7.5
10
72
69
65
59
53
47
47~72
BL 32-5-2
11
15
83
79
74
68
60
52
52~83
BL 32-5
11
15
90
86
81
74
67
59
59~90
BL 32-6-2
11
15
101
97
90
83
74
65
65~101
BL 32-6
11
15
108
104
97
90
81
72
72~108
BL 32-7-2
15
20
119
114
107
98
88
78
78~119
BL 32-7
15
20
126
121
113
105
95
85
85~126
H
BL 32-8-2
15
20
136
131
123
114
102
90
90~136
(м)
BL 32-8
15
20
144
138
130
120
109
97
97~144
BL 32-9-2
18.5
25
154
148
140
129
117
102
102~154
BL 32-9
18.5
25
162
156
147
136
124
109
109~162
BL 32-10-2
18.5
25
175
166
157
146
131
115
115~175
BL 32-10
18.5
25
182
173
164
152
138
122
122~182
BL 32-11-2
22
30
193
184
173
164
146
128
128~193
BL 32-11
22
30
200
191
180
168
153
135
135~200
BL 32-12-2
22
30
211
201
189
178
160
140
140~211
BL 32-12
22
30
218
208
196
184
167
147
147~218
BL 32-13-2
30
40
230
218
206
193
174
153
153~230
BL 32-13
30
40
237
225
213
200
181
160
160~237
BL 32-14-2
30
40
247
235
222
210
189
165
165~247
BL 32-14
30
40
255
242
229
216
196
172
172~255
BL 32-15-2
30
40
266
253
239
224
203
178
178~266
BL 32-15
30
40
274
260
246
231
210
185
185~274
Размеры и масса
Размеры, мм
Модель
Масса, кг
B1
B2
B1+B2
D1
D2
BL 32-2-2
634
325
959
191
140
74/78
BL 32-2
634
355
989
212
163
81/85
BL 32-3-2
724
395
1119
258
163
100/104
BL 32-3
724
395
1119
258
163
100/104
BL 32-4-2
794
395
1189
258
163
106/110
BL 32-4
794
395
1189
258
163
106/110
BL 32-5-2
894
498
1392
315
251
185/189
BL 32-5
894
498
1392
315
251
185/189
BL 32-6-2
964
498
1462
315
251
189/193
BL 32-6
964
498
1462
315
251
189/193
BL 32-7-2
1034
498
1532
315
251
203/207
BL 32-7
1034
498
1532
315
251
203/207
BL 32-8-2
1104
498
1602
315
251
207/211
BL 32-8
1104
498
1602
315
251
207/211
BL 32-9-2
1174
542
1716
315
251
228/232
BL 32-9
1174
542
1716
315
251
228/232
BL 32-10-2
1244
542
1786
315
251
232/236
BL 32-10
1244
542
1786
315
251
232/236
BL 32-11-2
1314
578
1892
355
267
278/282
BL 32-11
1314
578
1892
355
267
278/282
BL 32-12-2
1384
578
1962
355
267
281/286
BL 32-12
1384
578
1962
355
267
281/286
BL 32-13-2
1454
669
2123
397
299
361/365
BL 32-13
1454
669
2123
397
299
361/365
BL 32-14-2
1524
669
2193
397
299
364/369
BL 32-14
1524
669
2193
397
299
364/369
BL 32-15-2
1594
669
2263
397
299
368/373
BL 32-15
1594
669
2263
397
299
368/373
26

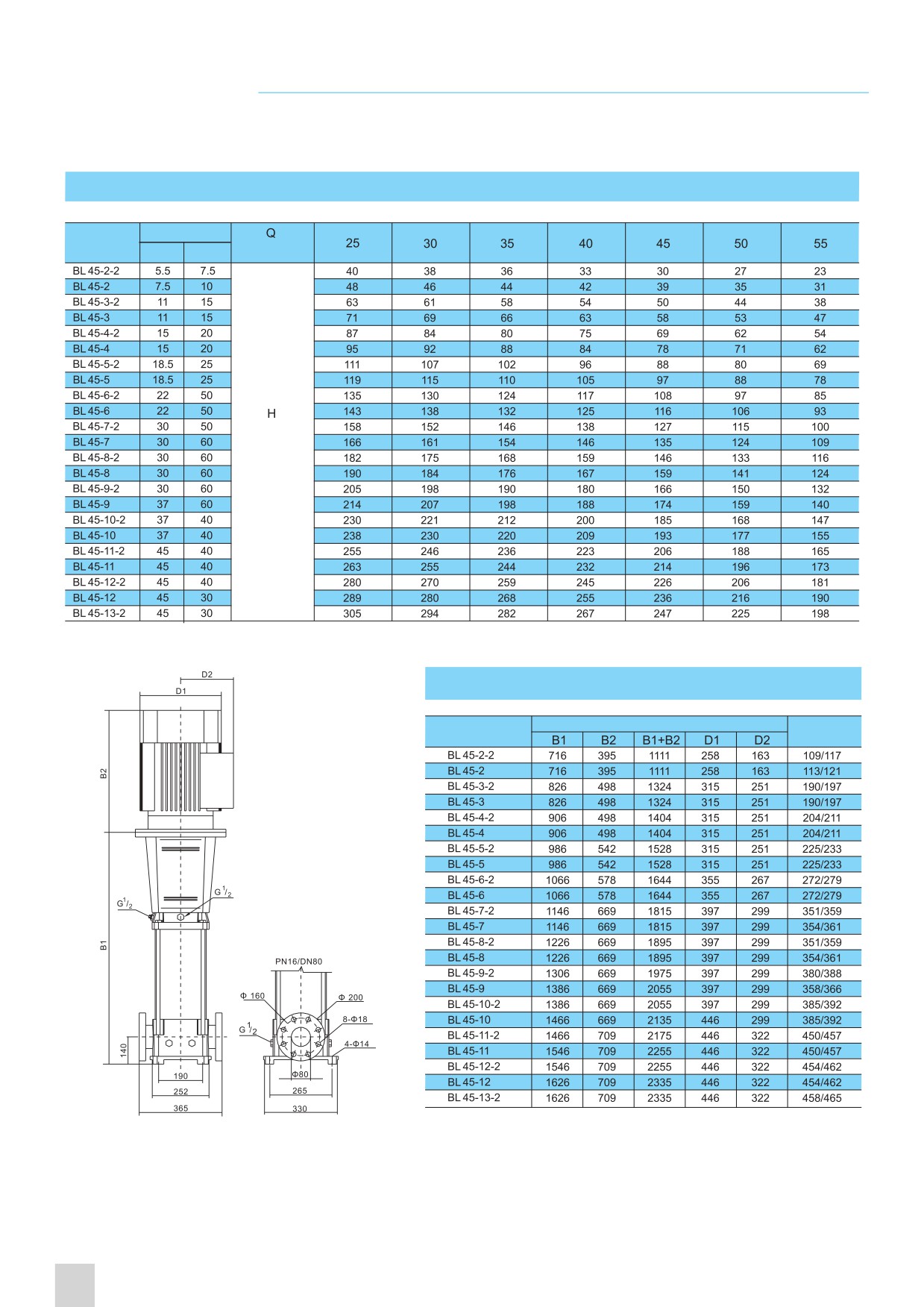

Кривая производительности - BL 45
Рекомендуется использовать в пределах высоты подъёма
27
Таблица эксплуатационных характеристик
Мощность
Модель
кВт
кВт
м3/ч
(м)
Размеры и масса
Размеры, мм
Модель
Масса, кг
28

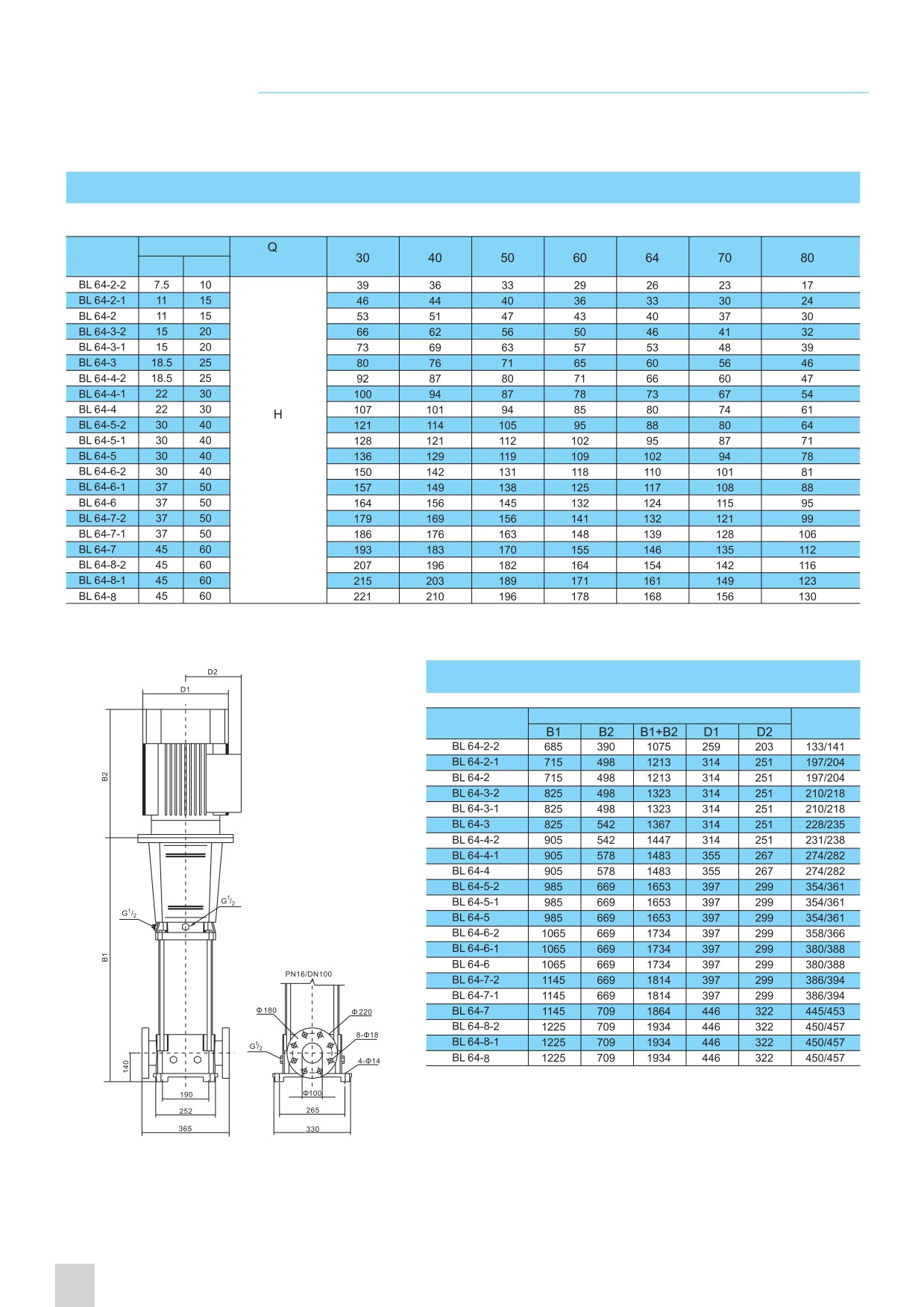

Кривая производительности - BL 64
Рекомендуется использовать в пределах высоты подъёма
29
Таблица эксплуатационных характеристик
Мощность
Модель
кВт
кВт
м3/ч
(м)
Размеры и масса
Размеры, мм
Модель
Масса, кг
30
Кривая производительности - BL 90
Рекомендуется использовать в пределах высоты подъёма
31

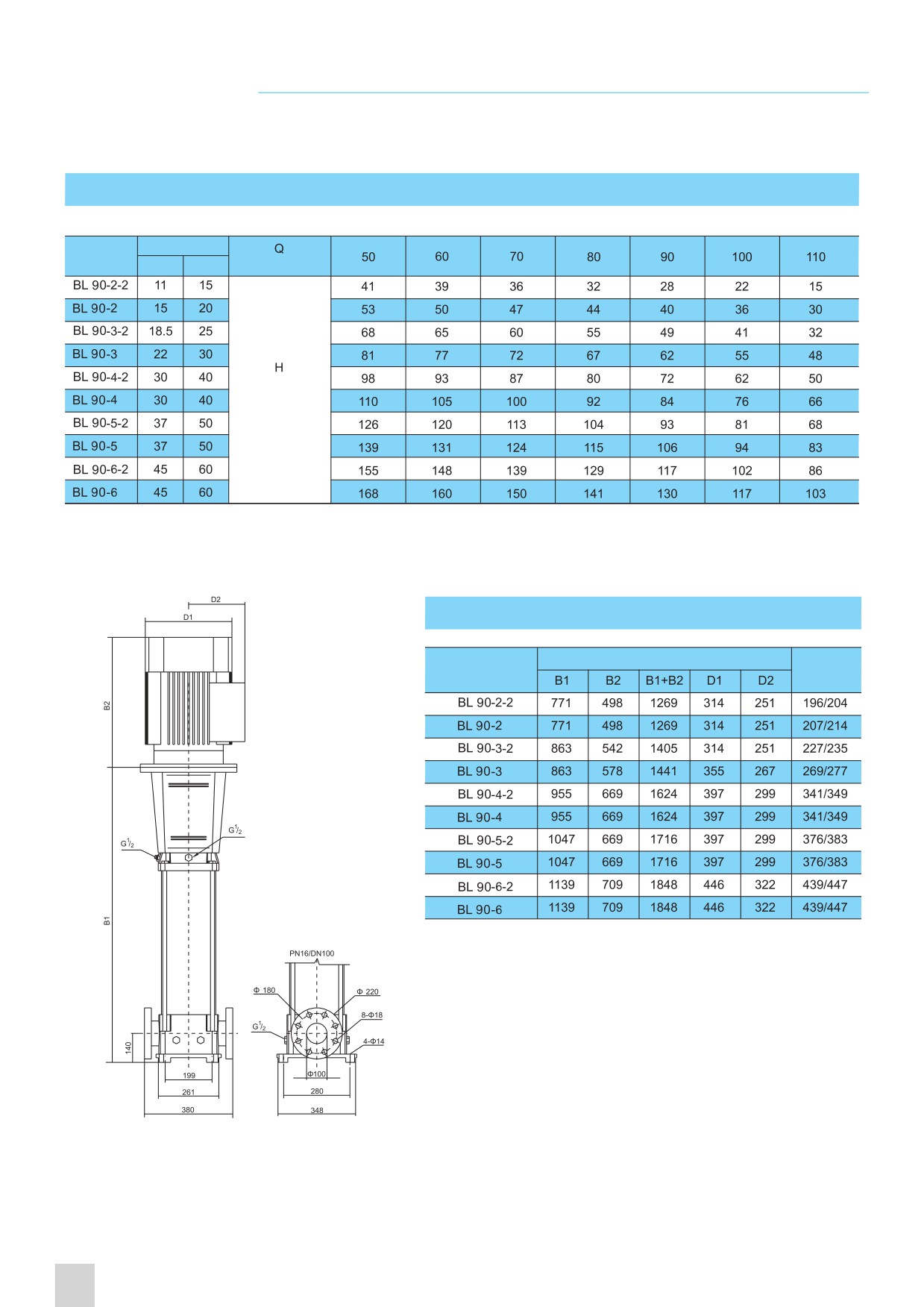

Таблица эксплуатационных характеристик
Мощность
Модель
кВт
кВт
м3/ч
(м)
Размеры и масса
Размеры, мм
Модель
Масса, кг
32

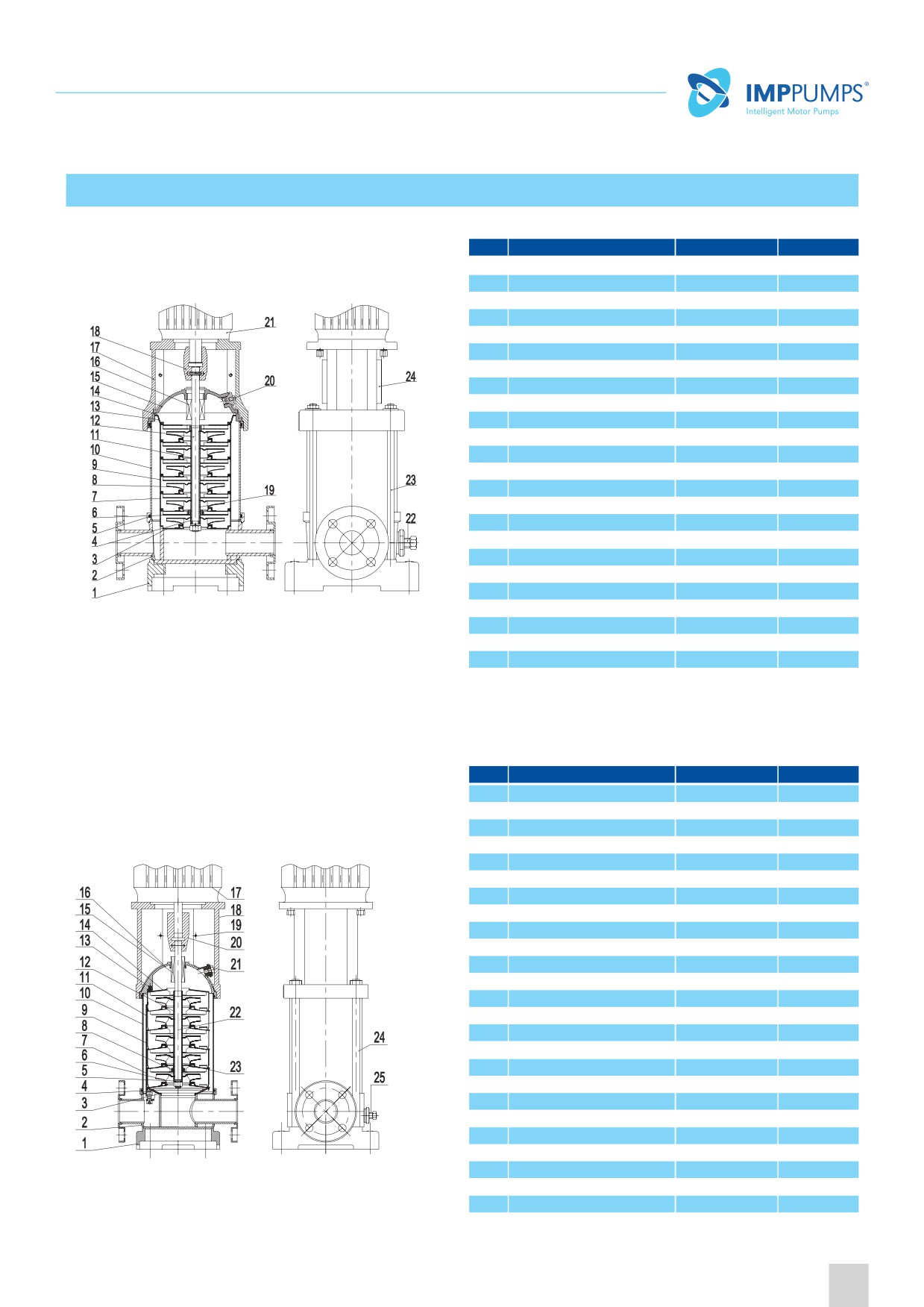

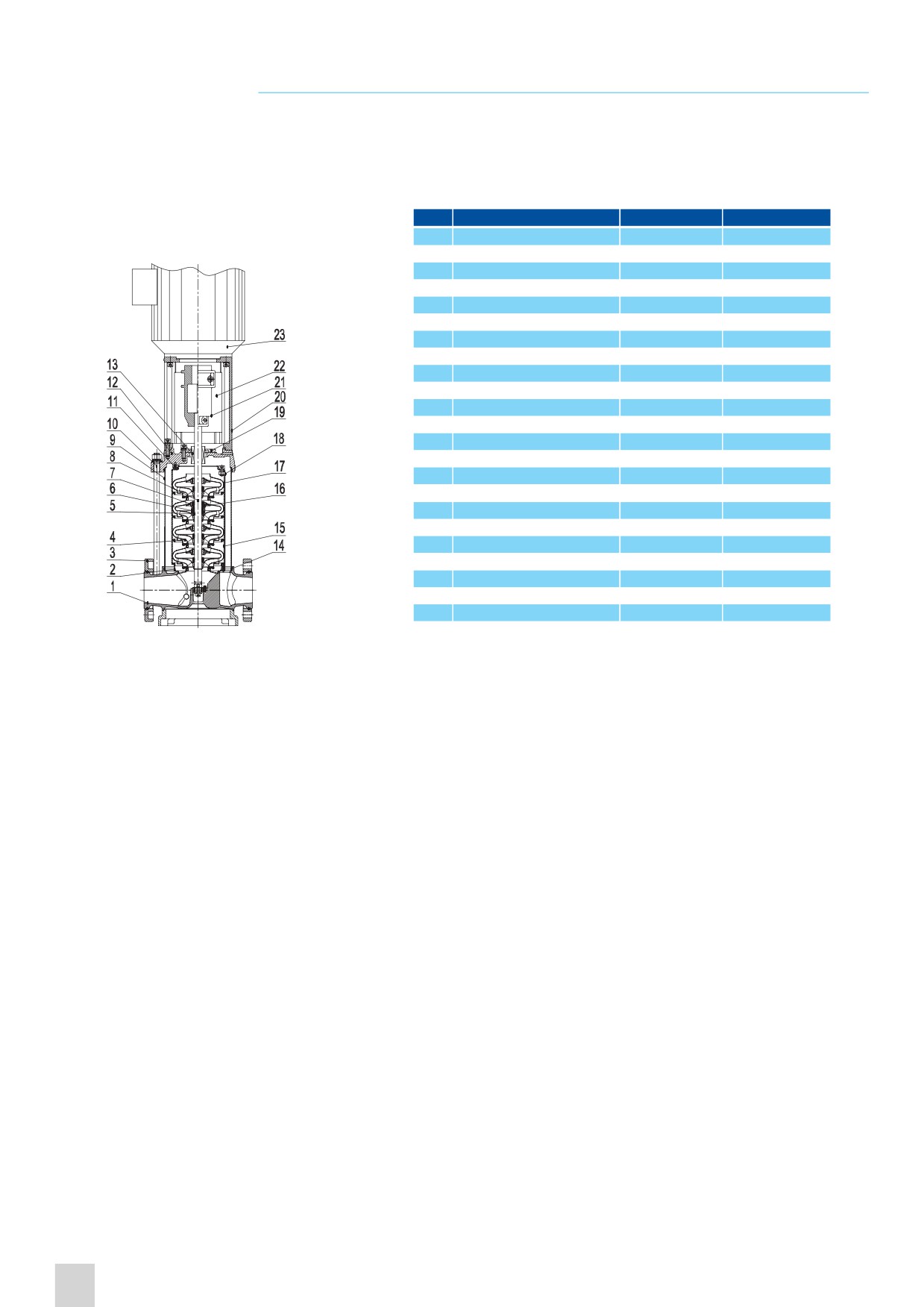

Детали и материалы
№ Деталь
Материал AISI/ASTM
1
Опорная плита
HT200
ASTM35B
BL2 BL4
2
Основание насоса
SUS304
AISI304
3
Направляющая потока на входе
SUS304
AISI304
4
Футеровка
SUS304
AISI304
5
Кольцевое уплотнение
FPM
6
Подшипник
YG 8
7
Направляющая потока с подшипниками
SUS304
AISI304
8
Рабочее колесо
SUS304
AISI304
9
Направляющая потока
SUS304
AISI304
10
Внешний цилиндр
SUS304
AISI304
11
Длинная втулка
SUS304
AISI304
12
Вал насоса
SUS304
AISI304
13
Направляющая потока на выходе
SUS304
AISI304
14
Волновая пружина
SUS304
AISI304
15
Футеровка крышки насоса
SUS304
AISI304
16
Герметизирующее уплотнение
YG6, FPM
17
Основание двигателя
HT200
ASTM35B
18
Муфта
F0212J
19
Короткая втулка
SUS304
AISI304
20
Воздушный клапан
SUS304
AISI304
21
Двигатель
Стандартный двигател
22
Регулирующий винт
SUS304
AISI304
23
Тяга
Сталь 45#
24
Протектор
SUS304
AISI304
BL8 BL12 BL16 BL20
№ Деталь
Материал AISI/ASTM
1
Опорная плита
HT200
ASTM35B
2
Основание насоса
SUS304
AISI304
3
Направляющая потока на входе
SUS304
AISI304
4
Кольцевое уплотнение
FPM
5
Футеровка
SUS304
AISI304
6
Рабочее колесо
SUS304
7
Направляющая потока с подшипниками
SUS304
AISI304
8
Подшипник
YG8
9
Направляющая потока
SUS304
AISI304
10
Внешний цилиндр
SUS304
AISI304
11
Тяга
SUS304
AISI304
12
Длинная втулка
SUS304
AISI304
13
Подпружиненный штифт
FPM
14
Направляющая потока на выходе
SUS304
AISI304
15
Герметизирующее уплотнение
YG6, FPM
16
Футеровка крышки насоса
SUS304
AISI304
17
Двигатель
Стандартный двигател
18
Основание двигателя
HT200
ASTM35B
19
Протектор
SUS304
AISI304
20
Муфта
QT 500
AISI304
21
Воздушный клапан
SUS304
AISI304
22
Вал насоса
SUS304
AISI304
23
Короткая втулка
SUS304
AISI304
24
Тяга
Сталь 45#
25
Регулирующий винт
SUS304
AISI304
33
BL 32-90
№ Деталь
Материал
AISI/ASTM
1
Основание насоса
SUS304/HT250
SUS304/ASTM40B
2
Направляющая потока на входе
SUS304
AISI304
3
Подвижный фланец
SUS304
AISI304
4
Рабочее колесо
SUS304
AISI304
5
Разрывная коническая втулка
SUS304
AISI304
6
Гайка разрывной конической втулки
SUS304
AISI304
7
Рабочее колесо/Подшипник
YG8, SUS304
8
Вал насоса
SUS304
AISI304
9
Внешний цилиндр
SUS304
AISI304
10
Тяга
Сталь 45#
11
Подпружиненный штифт
FPM
12
Крышка насоса
SUS304/HT250
SUS304/ASTM40B
13
Герметизирующее уплотнение
YG6, FPM
14
Кольцевое уплотнение
FPM
15
Направляющая потока
SUS304
AISI304
16
Направляющая потока с подшипниками
SUS304
AISI304
17
Направляющая потока на выходе
SUS304
AISI304
18
Выдвижная пластина
SUS304
AISI304
19
Механический сальник
SUS304
AISI304
20
Основание двигателя
HT250
ASTM40B
21
Муфта
QT500
22
Протектор
SUS304
AISI304
23
Двигатель
Стандартный двигатель
34
Горизонтальные многоступенчатые центробежные насосы
КАТАЛОГ ЭЛЕКТРОНАСОСОВ С ЧАСТОТОЙ ПИТАЮЩЕЙ СЕТИ 50 ГЦ
35
Расшифровка обозначения модели
BW J
8
3
R
исполнение для горячей воды (для исполнения для холодной воды маркировка отсутствует)
Количество ступеней насоса
Номинальный расход (м3/ч)
«J» - секционный тип; без «J» - цилиндрический тип
BW - Маломощный горизонтальный многоступенчатый центробежный насос из
нержавеющей стали
Обзор характеристик изделия
BWJ горизонтальные многоступенчатые центробежные насосы из нержавеющей стали являются
несамовсасывающими насосами с усовершенствованной технологией всасывания. Они подразделяются на
два типа: цилиндрические и секционные. Такие насосы имеют горизонтальный двигатель и механические
уплотнения из металлических сплавов, что значительно упрощает процедуру замены. Корпус насоса выполнен
из нержавеющей стали марки 304, позволяющей перекачивать слабо агрессивную коррозионную среду.
Благодаря высокому КПД, энергоэффективной производительности, надежному качеству и широкому диапазону
использования, наши продукты обрели большую популярность после выпуска на рынок.
Диапазоны рабочих параметров
•
Температурный диапазон среды: стандартное исполнение: от 0 до +68 °C, исполнение для
горячей воды: от 0 до +120 °C
•
Максимальная температура окружающей среды 40 °C
•
Максимальное рабочее давление: 10 бар
•
Если плотность или вязкость перекачиваемой жидкости превышает плотность/вязксоть
воды, то необходимо выбрать приводной двигатель большей мощности.
•
pH: 6,5 - 8,5
Сферы применения
•
Система кондиционирования
•
Промышленная очистка
•
Подготовка воды (очистка воды)
воздуха
•
Природоохранные применения
•
Системы полива
•
Рыбоводческое хозяйство
•
Другие специальные применения
•
Система охлаждения
Сертификация
Опции по заказу
•
Стандартный двухполюсный вентилируемый двигатель в закрытом корпусе
•
Степень защиты: IP55
•
Класс изоляции F
•
Стандартное напряжение (50 Гц): Однофазное 220 В Трехфазное:380 В или 220 В
36

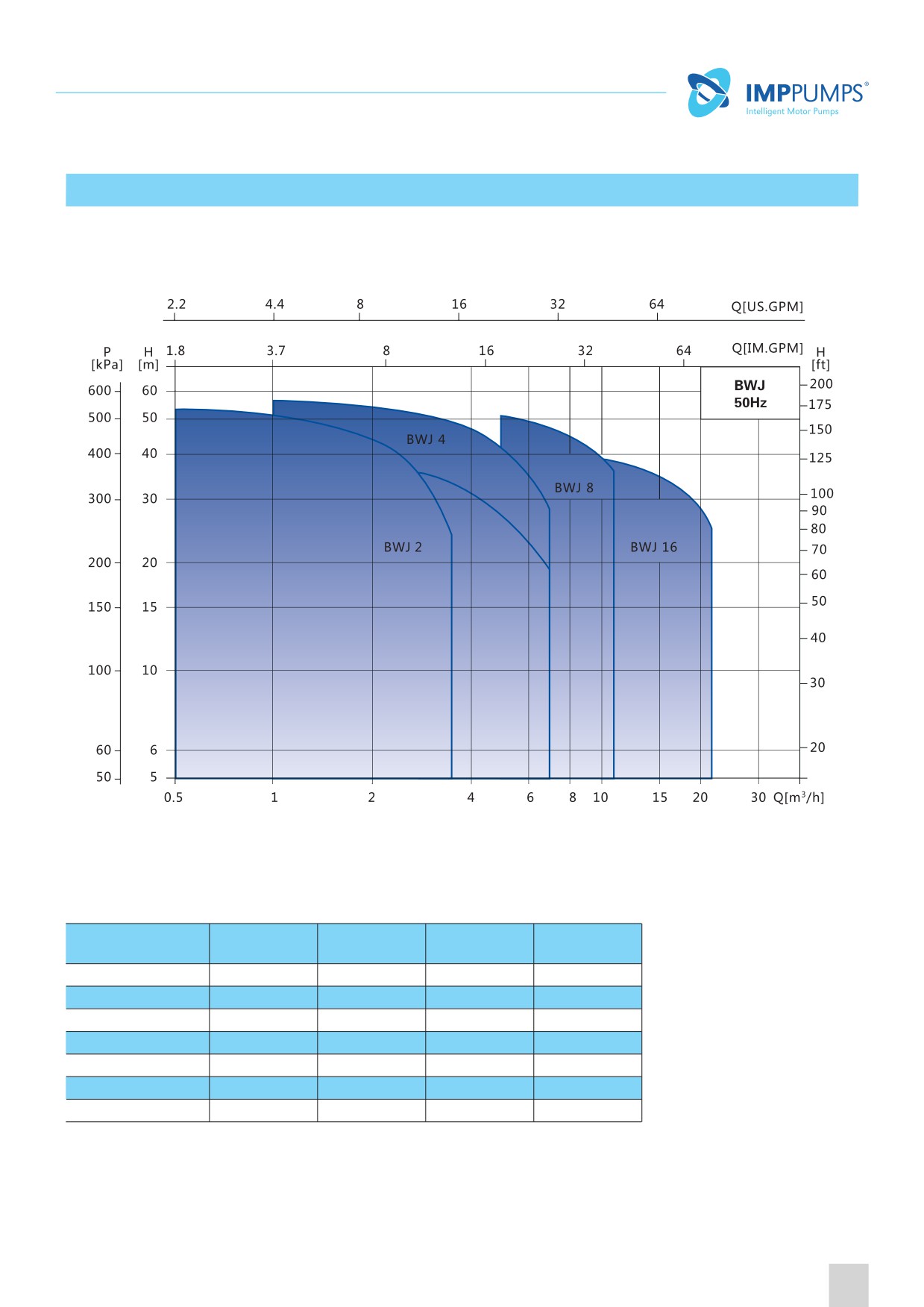

Кривая производительности
Модель
BWJ 2
BWJ 4
BWJ 8
BWJ 16
Номинальный расход (м3/ч)
2
4
8
16
Диапазон расхода (м3/ч)
0.5~3
1~6
5~10
8~20
Макс. давление (бар)
5.5
4
5
4
Мощность двигателя (кВт)
0.37~0.75
0.55~1.1
0.75~2.2
2.2~3
Макс. КПД (%)
45
59
64
70
Впуск
G1
G1 1/4
G1 1/2
G1 1/2
Выпуск
G1
G1
G1 1/4
G1 1/4
37

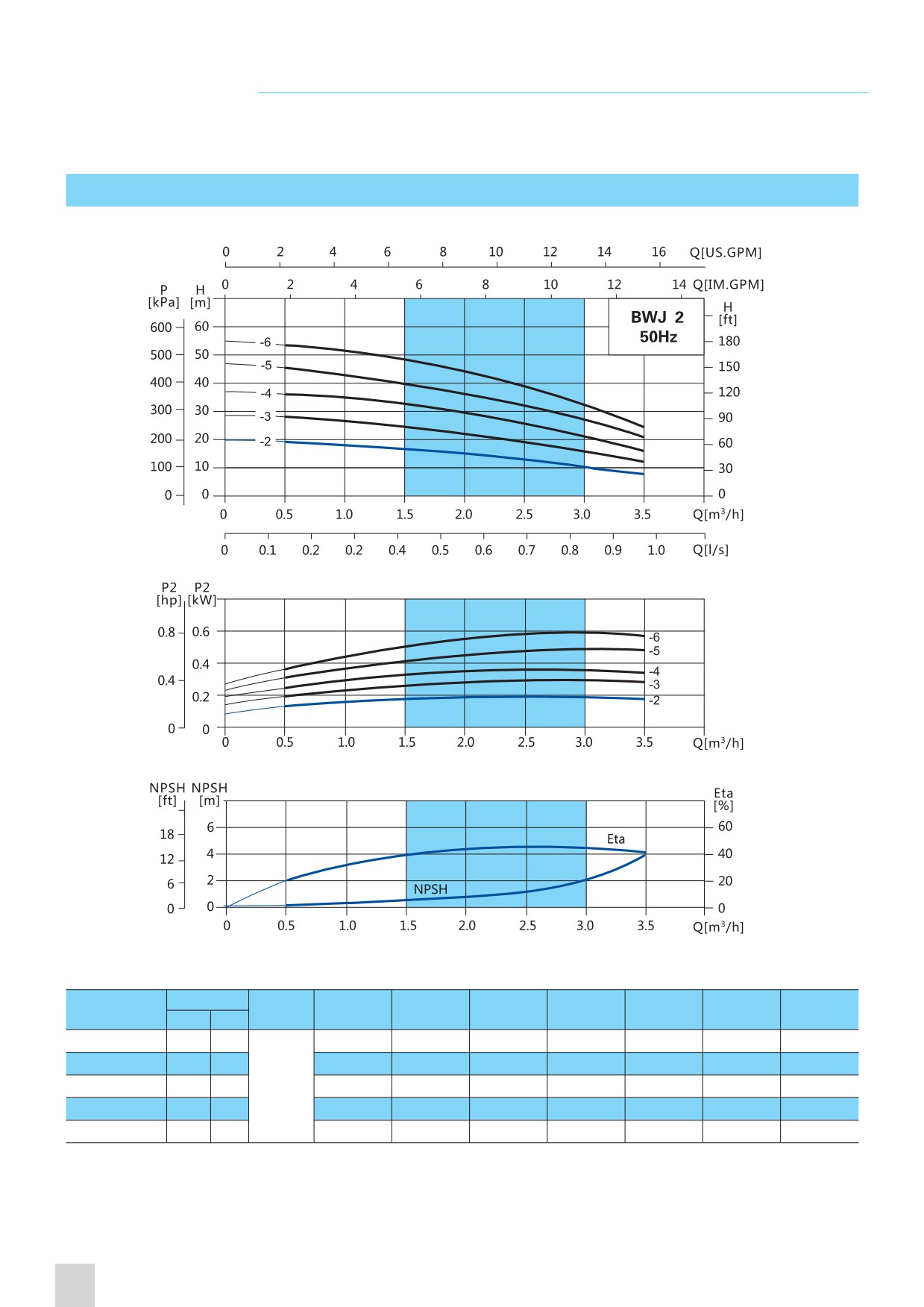

Данные о производительности-BWJ 2
Рекомендуется использовать в пределах высоты подъёма
Мощность
Диапазон
Модель
Qм3/ч
0.5
1.0
1.5
2.0
2.5
3.0
кВт
л. с.
напора (м)
BWJ 2-2
0.37
0.5
19
18
16.5
15
13
10
10~19
BWJ 2-3
0.37
0.5
28
26.5
24.5
22
19
15.5
15.5~28
H
BWJ 2-4
0.55
0.75
(м)
36
34.5
33
29
25
20.5
20.5~36
BWJ 2-5
0.55
0.75
45.5
43
40
36
31.5
26.5
26.5~45.5
BWJ 2-6
0.75
1
53.5
51
48
44
39
32
32~53.5
38

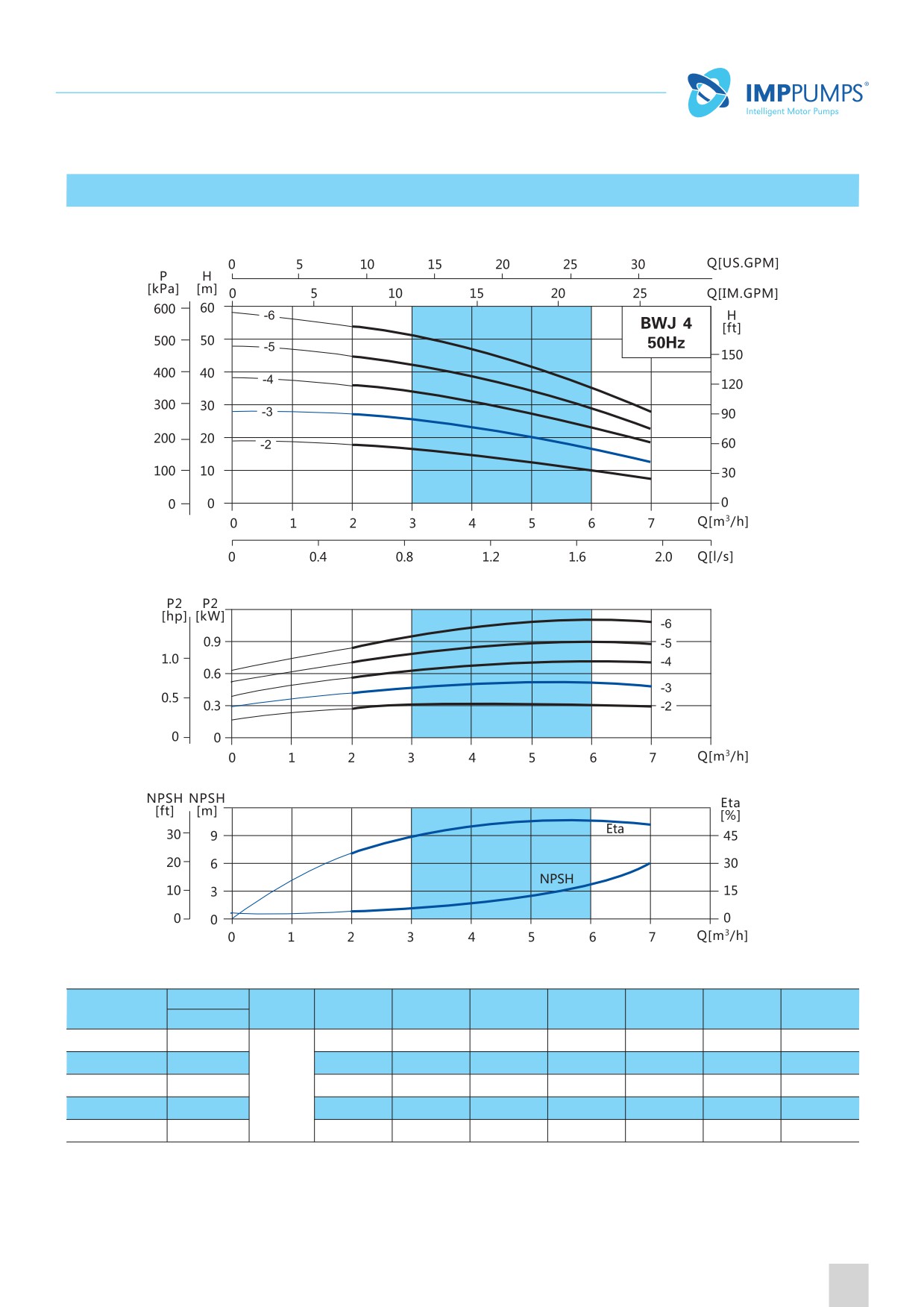

Данные о производительности-BWJ 4
Рекомендуется использовать в пределах высоты подъёма
Мощность
Диапазон
Модель
Qм3/ч
1
2
3
4
5
6
кВт л. с.
напора (м)
BWJ 4-2
0.37
0.5
19
18
17
15
12.5
10
10~19
BWJ 4-3
0.55
0.75
28
27
26
23.5
20.5
18
18~28
H
BWJ 4-4
0.75
1
(м)
37.5
36
34
31
27
25
25~37.5
BWJ 4-5
1.1
1.5
47
45
42.5
39
34
29
29~47
BWJ 4-6
1.1
1.5
56
54
51
47
41.5
35.5
35.5~56
39
Размеры и масса
Размеры, мм
Масса, кг
Модель
L1
L2
L3
D
E
H
K
BWJ 2-2
317
77
88
137
G1
215/230
9.3
BWJ 2-3
335
95
105
137
G1
215/230
9.8
BWJ 2-4
353
113
124
137
G1
215/230
10.6
BWJ 2-5
371
131
142
137
G1
215/230
11
BWJ 2-6
445
151
160
156
G1
225/245
/100
15.6
BWJ 4-2
335
95
105
137
G11/4
215/230
9.8
BWJ 4-3
362
122
133
137
G11/4
215/230
10.8
BWJ 4-4
445
151
160
156
G11/4
225/245
/100
14.3
BWJ 4-5
472
178
187
156
G11/4
225/245
/100
17.6
BWJ 4-6
499
232
214
156
G11/4
225/245
/100
18.3
40

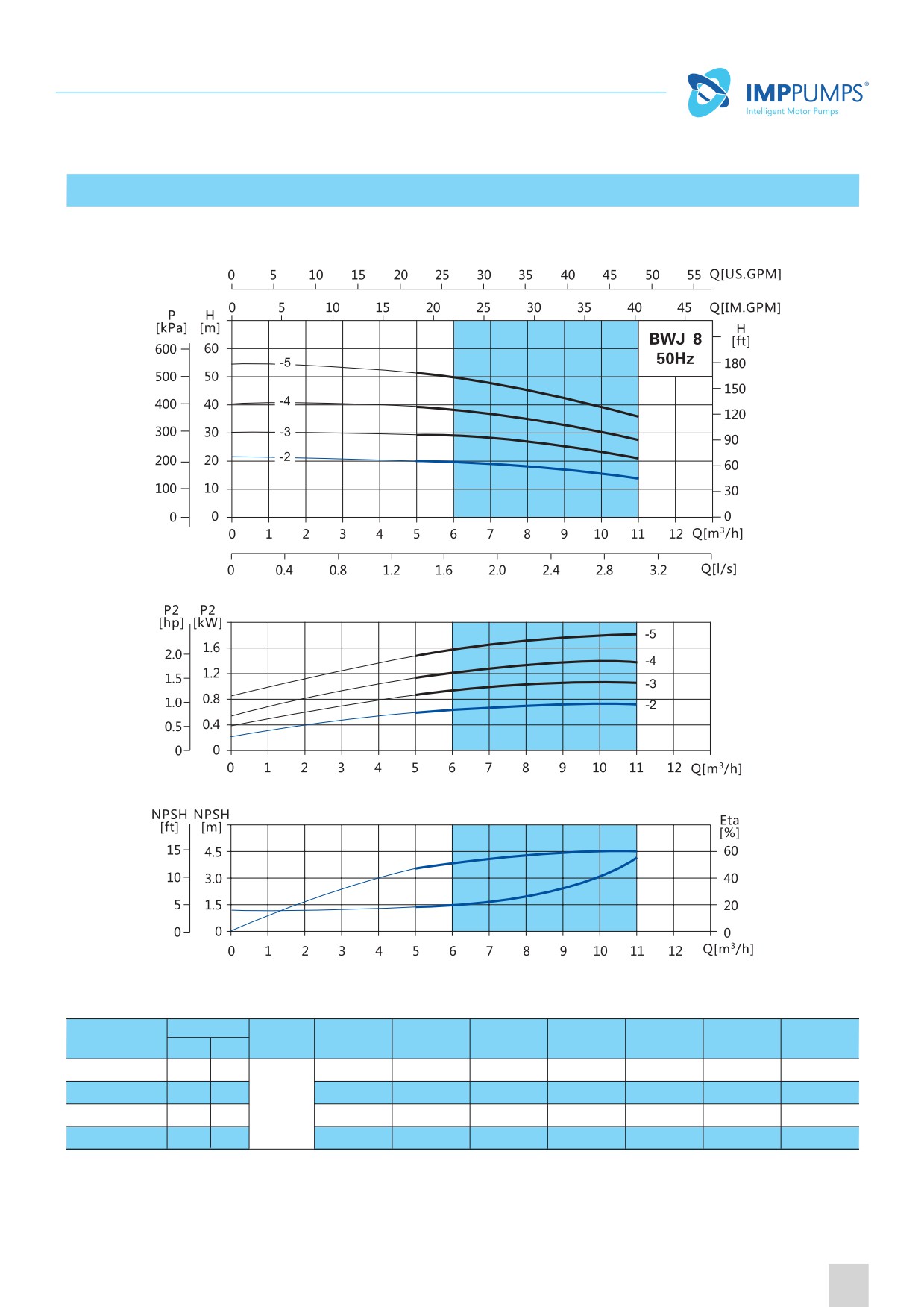

Данные о производительности-BWJ 8
Рекомендуется использовать в пределах высоты подъёма
Мощность
Диапазон
Модель
Qм3/ч
5
6
7
8
9
10
кВт
л. с.
напора (м)
BWJ 8-2
0.75
1
20
19.5
19
18
17
15.5
15.5~20
BWJ 8-3
1.1
1.5
29.5
29
28
27
25
23
23~29.5
H
BWJ 8-4
1.5
2
(м)
39
38
37
35
33
30.5
30.5~39
BWJ 8-5
2.2
3
51
49.5
47.5
45
42.5
39.5
39.5~51
41

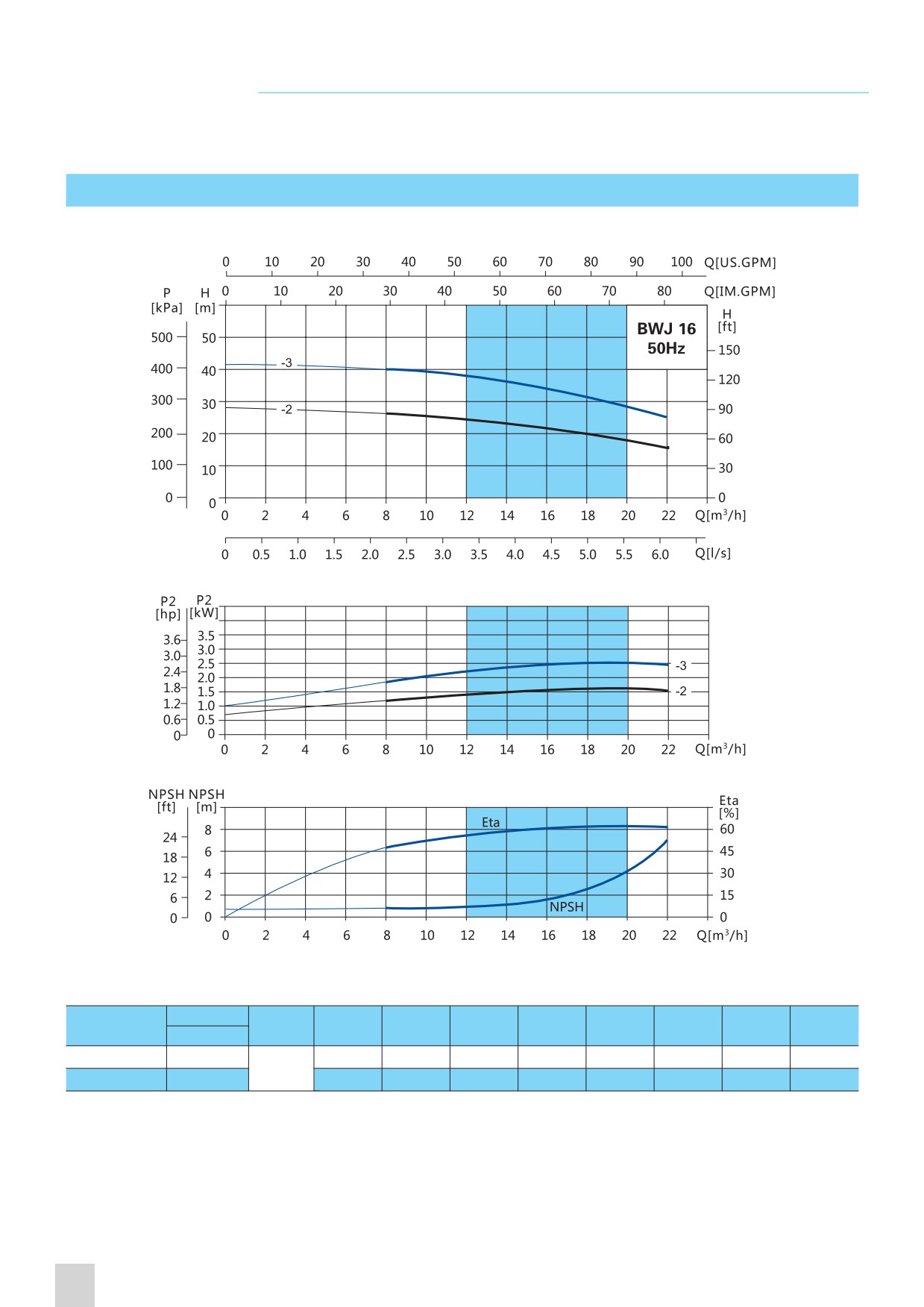

Данные о производительности-BWJ 16
Рекомендуется использовать в пределах высоты подъёма
Мощность
Диапазон
Модель
Qм3/ч
8
10
12
14
16
18
20
кВт л. с.
напора (м)
BWJ 16-2
2.2
3
26
25
24
23
21.7
20
18
18~26
H
BWJ 16-3
3
4
(м)
40
39
38
36
34
31.5
29
29~40
42
Размеры и масса
Размеры, мм
Масса, кг
Модель
L1
L2
L3
H
D
E
N
K
BWJ 8-2
376
111
107
230/265
156
219
114
/100
17.9
BWJ 8-3
406
141
137
230/265
156
219
114
/100
20
BWJ 8-4
503
171
167
240/270
169
223
118
/100
24.5
BWJ 8-5
533
201
197
240/270
169
223
118
/100
27.1
BWJ 16-2
467
125
122
240/270
169
223
118
/100
25.4
BWJ 16-2
524
171
167
270
194
235
130
29.1
Детали и материалы
№ Деталь
Материал
AISI/ASTM
1
Двигатель
Горизонтальный двигатель (удлинительный вал)
2
Основание
HT200
ASTM35B
3
Корпус выходного патрубка
SUS304/HT200
AISI304/ASTM35B
4
Герметизирующее уплотнение
SIC FPM
5
Уплотнительная прокладка
Бутадиен-нитрильный каучук
6
Направляющая потока
SUS304
AISI304
7
Рабочее колесо
SUS304
AISI304
8
Длинная втулка
SUS304
AISI304
9
Направляющая потока с подшипниками
SUS304
AISI304
10
Тяга
Сталь 45#
11
Подшипник
YG 8
12
Футеровка
SUS304
AISI304
13
Корпус входного патрубка
SUS304/HT200
AISI304/ASTM35B
43
