Shantui Двигатель WD10 для бульдозера SD16. Каталог запчастей (2007 год)
符号及说明
Обозначение и объяснение

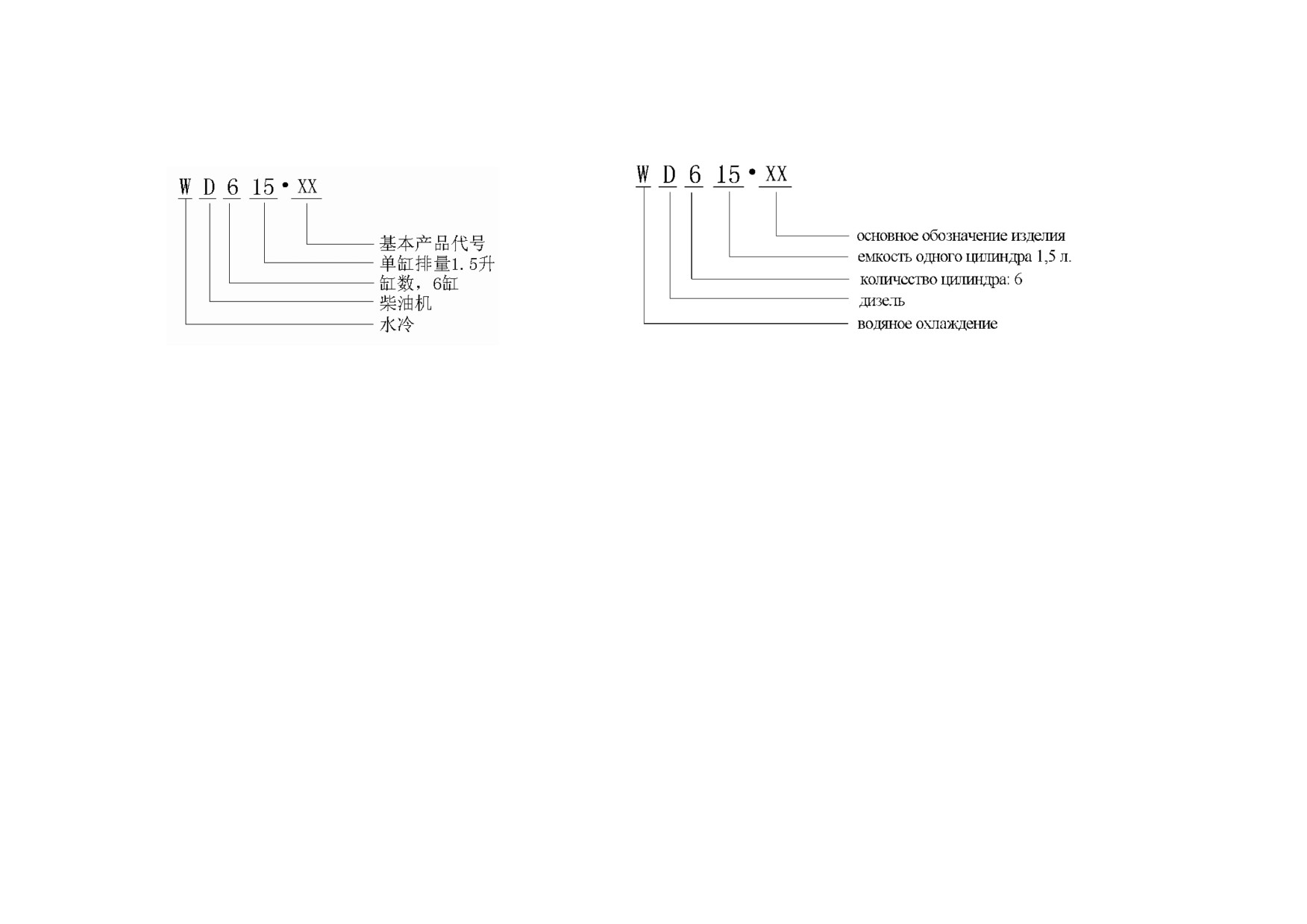

1. 本图册的机型为：
DHD10G0185
1. В настоящем сборнике рисунков прилагаются нижеследующие 1 моделей:
DHD10G0185
2. DIN 德国标准
2. DIN по немецкому стандарту
3. N05 斯太尔企业标准
3. N05 по стандарту завода-изготовителя Стара
目 录
Содержание
前言
предисловие
为使wD615欧Ⅱ系列柴油机在使用、维护等工作上的方便，特汇编本图册，以使用户在使用中查阅参考。由于时间仓促，篇幅有限，本图册只汇编
了该系列的基本型和产量较大的机型，其它机型亦可参考本图册。
Настоящий сборник рисунков напечатан в целях удобства в работе и обслуживании серийного дизеля WD615 по Европейскому стандарту Ⅱ для
справочника потребителя. В настоящем сборнике рисунков включаются лишь основные модели в этой серии и модели со сравнительной большой
продукцией, и все остальные модели могут быть руководствоваться настоящим сборником рисунков.
图册基本上按零件的相互位置关系绘制而成，明细栏中有零件件号、件数、适用的柴油机设计号、标准件的规格标准、中文名称、英文名称。
В сборнике рисунков нарисовано по принципу взаимного местоположения деталей, в графиках таблице приложены номер детали, количества, номер
проектирования дизеля для работы, габаритный размер шаблона, наименование на китайском языке и наименование на английском языке.
用户购得本机型后，应谨记该产品的机型、订货号与出厂编号。因为今后在维修更换柴油机零部件时，查询、核对本台柴油机所装零部件会需要。
Потребитель должен запомнить информации по модели изделия, номеру заказ и номеру завод-изготовителя после закупки настоящего дизеля, эти
информации считаются необходимыми при дальнейшей замене детали и узла на дизеле, поиске и сверке.
随着产品的开发、改进与新产品的不断投产，本图册的内容可能会有所滞后，用户(或销售商)为获得最新产品信息，应访问潍柴www.weichai.com网
站，同时，欢迎用户对产品提出进一步改进的建议与意见。
Настоящий сборник может быть являться остальным по причине разработке изделия, модификации и непрерывного выпуска нового изделия, поэтому
потребитель должен обращаться к сайту компании www.weichai.com для получения последней информации изделия, при этом мы рады получать ваши
мнения и замечания по дальнейшей модификации изделия.
二OO九．六
Июнь 2007 года

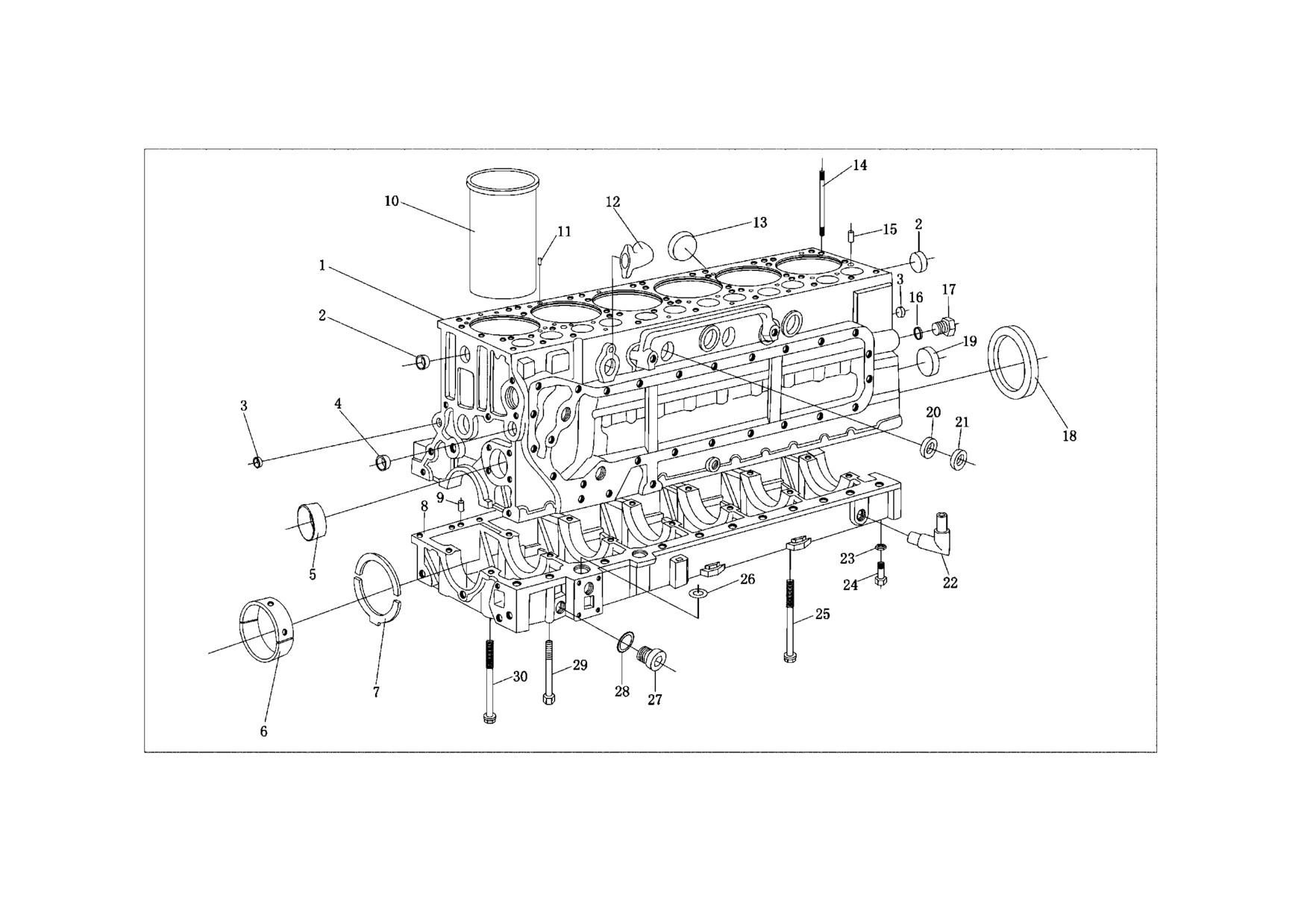

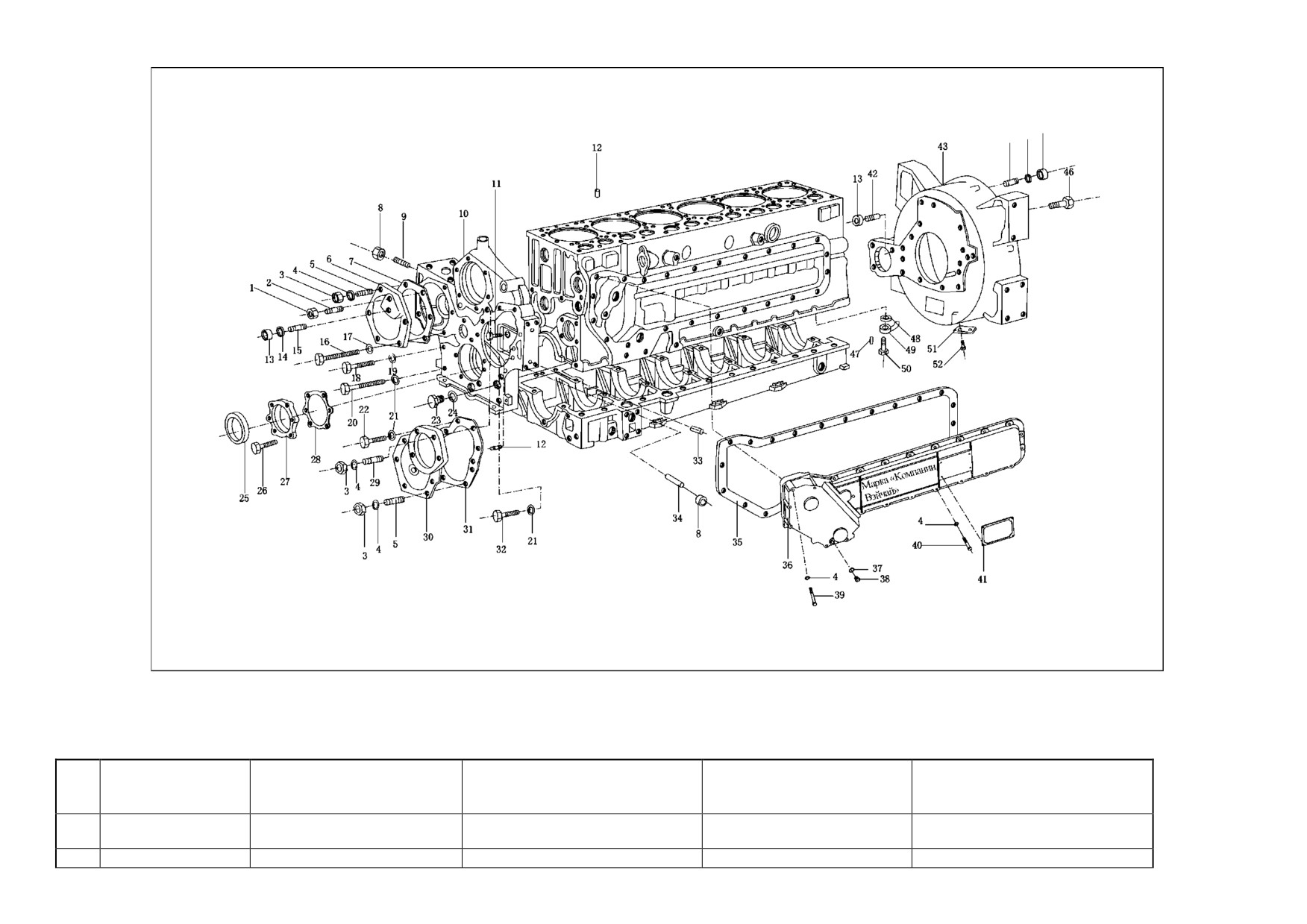

气缸体（一）
корпус цилиндра, часть 1
气缸体（一）
корпус цилиндра, часть 1
序号
图号
件数
规格标准
中文名称
俄文名称
П.П
№ рис.
количество дизеля
габаритный размер
наименование на китайском языке
наименование на русском языке
1
612600010837
1
气缸体
цилиндр
2
90003982121
4
45/12 N5564
碗型塞
манжета
3
90003989480
2
17/8 N5564
碗型塞
манжета
4
90003989204
1
28/12 N5560
碗型塞
манжета
5
612600010990
1
凸轮轴衬套
втулка кулачкового вала
6
81500010046
7
主轴瓦（付）
Основной вкладыш (пара)
7
81500010125
2
止推片（付）
Упорная прокладка (пара)
8
61500010366
1
曲轴箱
коробка коленчатого вала
9
90003901604A
3
12m6x26 D00007
圆柱销
цилиндрический штифт
10
612630010015
6
气缸套
втулка цилиндра
11
90003909626
6
6x 12 D1481
弹性圆柱销
пружиный цилиндрический штифт
12
61420000002
1
通风弯管
вентиляционная гибкая труба
13
90003989210
6
75/14 N5564
碗型塞
манжета
14
61500010185
7
气缸盖螺栓
болт головки цилиндра
61500010185S
7
气缸盖螺栓
болт головки цилиндра
15
90003901604
6
12m6x20 DIN7
圆柱销
цилиндрический штифт
16
90003098086
1
密封垫圈
герметичное уплотнение
задняя заглушка основной топливной
17
61460070011
1
主油管后螺塞
трубы
18
61500010100
1
后油封
задний сальник
19
90003989288
1
65/14 N5564
碗型塞
манжета
20
90003989289
4
40/12 MSN5564
碗型塞
манжета
21
90003989215
3
45/12 N5564
碗型塞
манжета
气缸体（一）
корпус цилиндра, часть 1
序号
图号
件数
规格标准
中文名称
俄文名称
П.П
№ рис.
количество дизеля
габаритный размер
наименование на китайском языке
наименование на русском языке
22
612600070107
1
回油弯管
гибкая труба откачки
23
188250083
22
自锁垫圈
Самоконтровочная шайба
винт
с внутренней шестигранью и
24
90003862428
22
M8x25DIN912
圆柱头内六角螺钉
цилиндрической головкой
25
614010217
1
主轴承螺栓
болт основного поршня
26
81400010032
2
密封圈
герметичное уплотнение
27
90003962050
1
M30x 1.5 D00908
内六角螺塞
пробка с внутренней шестигранью
28
90003098086
1
AKM N 05125
密封垫圈
герметичная шайба
29
90003802493
2
M8x 110DIN933
六角头螺栓
болт с внутренней шестигранью
30
614010114
13
主轴承螺栓
болт основного поршня
气缸体（二）
корпус цилиндра, часть 2
气缸体（二） корпус цилиндра, часть 2
序号П.
图号
件数
规格标准
中文名称
俄文名称
П
№ рис.
количество дизеля
габаритный размер
наименование на китайском языке
наименование на русском языке
Металлическая гайка с шестигранью второго
1
90003888451
2
VM8 D00980
2型金属六角头螺母
типа
2
90003813470
3
M8 x 60 D00939
双头螺柱
Двухголовый винт
Металлическая гайка с шестигранью первого
3
90003871352
16
M8 D00934
1型六角头螺母
типа
4
90003902023
41
B8D00137
波形弹簧性垫圈
Волнистая пружинная прокладка
5
90003813429
12
M8 x 22 D00939
双头螺柱
Двухголовый винт
6
1
41
Крышка шестерен воздушного компрессора
Прокладка крышки шестерен воздушного
7
1
компрессора
Металлическая
контровая
гайка
с
8
90003888453
8
VM12D00980
2型金属六角头锁紧螺母
шестигранью второго типа
9
90003813638
2
M12x35 D00939
双头螺柱
Двухголовый винт
10
612600011783
1
正时齿轮室
Коробка распределительных шестерен
11
90003802523
3
M10x25 D00933
六角形螺栓
Шестиграний болт
12
90003901507
4
10m6x 16D00007
圆柱销
Цилиндрический штифт
Металлическая
контровая
гайка
с
13
90003888452
5
VM10D00980
2型金属六角头锁紧螺母
шестигранью второго типа
14
90003930012
1
10.5 D07340
垫圈
прокладка
15
90003811531
1
M10x30D00835
双头螺柱
16
90003802576
1
M10x90 D00933
六角头螺栓
Шестиграний болт
17
90003932024
1
B10D00137
波形弹性垫圈
Волнистая пружинная прокладка
18
90003802561
6
M10x75 D00933
六角头垫圈
Шайба с шестиграней головкой
19
90003931122
21
B10D00127
六角头垫圈
Шайба с шестиграней головкой
20
90003800571
1
M10x80 D009311
六角头垫圈
Шайба с шестиграней головкой
21
90003932025
2
A10D00137
鞍型弹性垫圈
Пружинная седловатая шайба
22
90003862524
1
M10x20 D00921
内六角圆柱形螺钉
Цилиндрический винт с внутренней гранью
气缸体（二）
корпус цилиндра, часть 2
序号П.
图号
件数
规格尺寸
中文名称
俄文名称
П
№ рис.
количество дизеля
габаритный размер
наименование на китайском языке
наименование на русском языке
23
90003962051
1
CM30x 1.5 D07604
六角头螺栓
Болт с шетигранной головкой
24
90003098086
1
A30×36 D07603 или AKMN05125
密封垫圈
Герметичная прокладка
Ответное
уплотнение
переднего
25
61500010037
1
前油封接受圈
сальника
Цилиндрический винт с внутренней
26
90003862327
6
内六角圆柱头螺钉
шестигранной головкой
27
612600010928
1
前油封座
Основание переднего сальника
28
612600010934
1
前油封垫片
Прокладка переднего сальника
29
90003813443
1
M8 × 30 D00939
双头螺柱
Двухголовый винт
Сбор крышки шестерен кулачкового
30
61500010008A
1
凸轮轴齿轮盖总成
вала
Прокладка
крышки
шестерен
31
614010070
1
凸轮轴齿轮盖垫片
кулачкового вала
Цилиндрический винт с внутренней
32
90003862532
1
M10×30 D00912
内六角圆柱头螺钉
шестигранной головкой
33
90003909626
6
Q5280612
弹性圆柱销
Цилиндрический пружинный штифт
34
90003813628
6
Ml2×30 D00939
双头螺柱
Двухголовый винт
Крышка охладительной установки
35
612600013135
1
机油冷却器盖
масла
Прокладка крышки охладительной
36
614010084B
1
机油冷却器盖垫片
установки масла
37
90003098014
1
A14× 18 D07603
密封垫圈
Герметичная прокладка
38
90003962020
1
A14×1.5 D07604
六角头螺栓
Шестигранный болт
39
90003800467
5
M8×75 DIN931
六角头螺栓
Шестигранный болт
90003800465
1
M8×80 DIN931
六角头螺栓
Шестигранный болт
40
90003802424
19
M8×25 D00933
六角头螺栓
Шестигранный болт
41
612630010306
1
铭牌
знак
42
90003813527
3
MlO× 28 D00939
双头螺栓
Двухголовый болт
43
612600012851
1
SAEI飞轮壳
Картер маховика SAEI
气缸体（二）
корпус цилиндра, часть 2
序号П
图号
件数
规格标准
中文名称
俄文名称
.П
№ рис.
количество дизеля
габаритный размер
наименование на китайском языке
наименование на русском языке
双头螺柱
Двухголовый винт
44
90003813537
12
M10×35 D00939
45
90003871305
12
M10D00934
1型六角螺母
Шестигранная гайка первого типа
飞轮壳螺栓
Болт картера маховика
46
61500010101
7
飞轮壳螺栓
Болт картера маховика
61500010062
6
弹性圆柱销
Пружинный цилиндрический штифт
47
90003909603
6
3×8 D01481
密封垫圈
Герметичная шайба
48
90003098015
6
A14×20DIN 7603
喷嘴组件
Блок форсунки
49
61560010047
6
50
90003962621
6
空心螺栓
Пустотелый болт
观察孔盖
Наблюдательное отверстие
51
61567G3-5010001
1
A8 D07623
六角头螺栓
Шестигранный болт
52
90003802511
2
MlO× 18D00933
气缸体（三）
корпус цилиндра, часть 3
气缸体（三）
корпус цилиндра, часть 3
序号П
图号
件数
规格标准
中文名称
俄文名称
.П
№ рис.
количество дизеля
габаритный размер
наименование на китайском языке
наименование на русском языке
1
612600010489
1
加油管盖组件
Блок крышки заправочной трубы
2
612600010478
1
加油管组件
Блок заправочной трубы
3
90003888451
Полнометаллическая контровая гайка с
1
VM8 D00980
2型全金属六角头锁紧螺母
шестигранью второго типа
4
90003989306
2
38154N5074
软管卡箍
Хомут шланги
5
61500010079
1
带纤维夹层橡胶软管
Резиновая шланга с волокнистым слоем
6
61560010028
1
加油短管组件
Блок заправочных патрубок
7
90003802321
2
M6×16D00933
六角螺栓
Шестигранный болт
8
90003931082
2
B6D00127
弹簧垫圈
Пружинная шайба
9
614010086
1
加油短管垫片
Прокладка заправочного патрубка
10
612600010639
1
支撑块
Поддерживающийся упор
11
612600010647
1
单管夹片
Зажим одной трубы
12
612600010638
1
橡胶管箍
Хомут резиновой трубы
13
90003802411
1
六角头螺栓
Болт с шестигранной головкой
14
612600011263
1
油标尺
щуп
15
612600011549
1
油尺管上组件
Верхний блок щупа
16
612600011615
1
机油尺管下组件
Нижний блок щупа
17
612600010447
1
单管夹子
Зажим одной трубы
18
612600011616
1
机油标尺橡胶软管
Резиновая шланга щупа

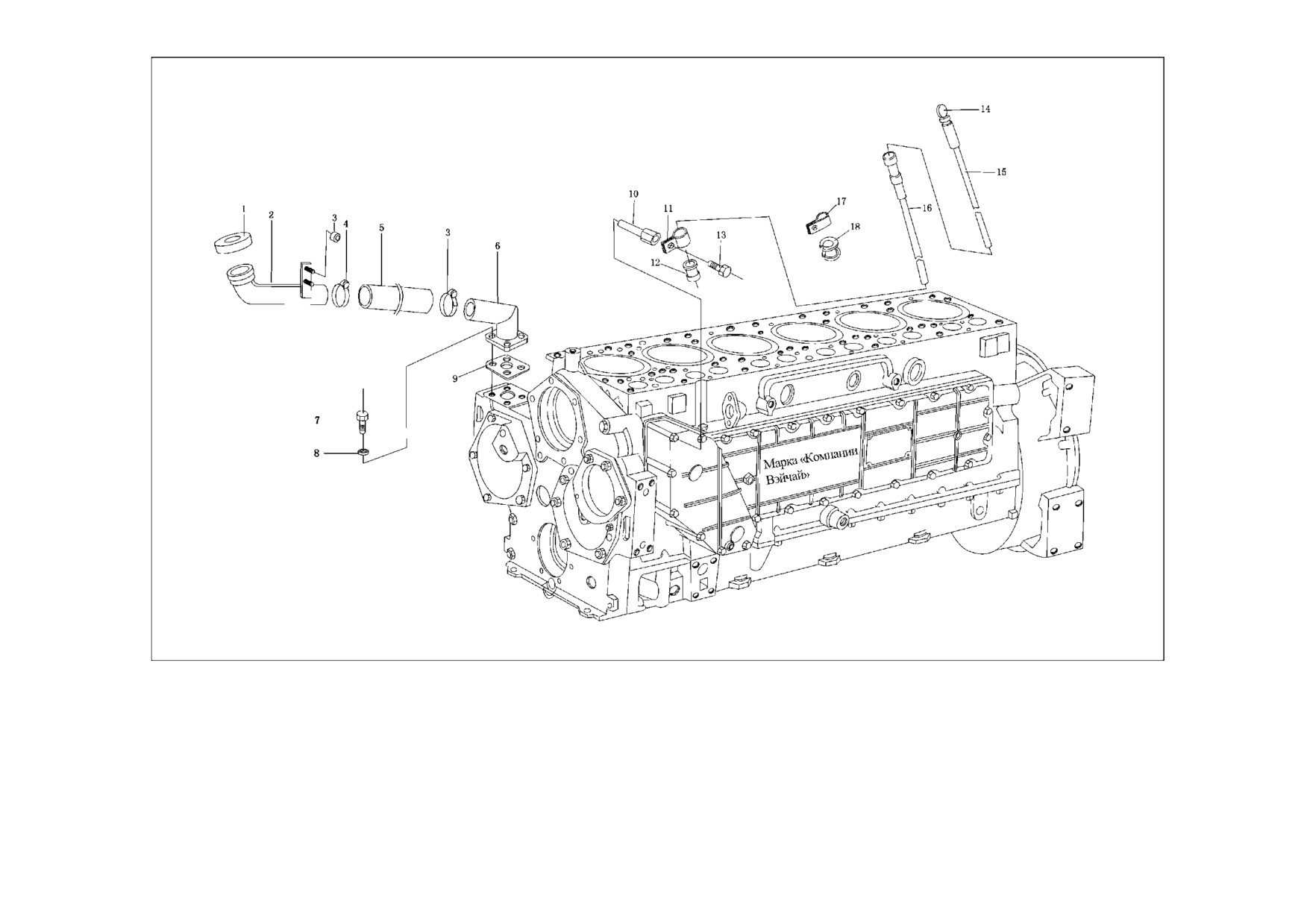

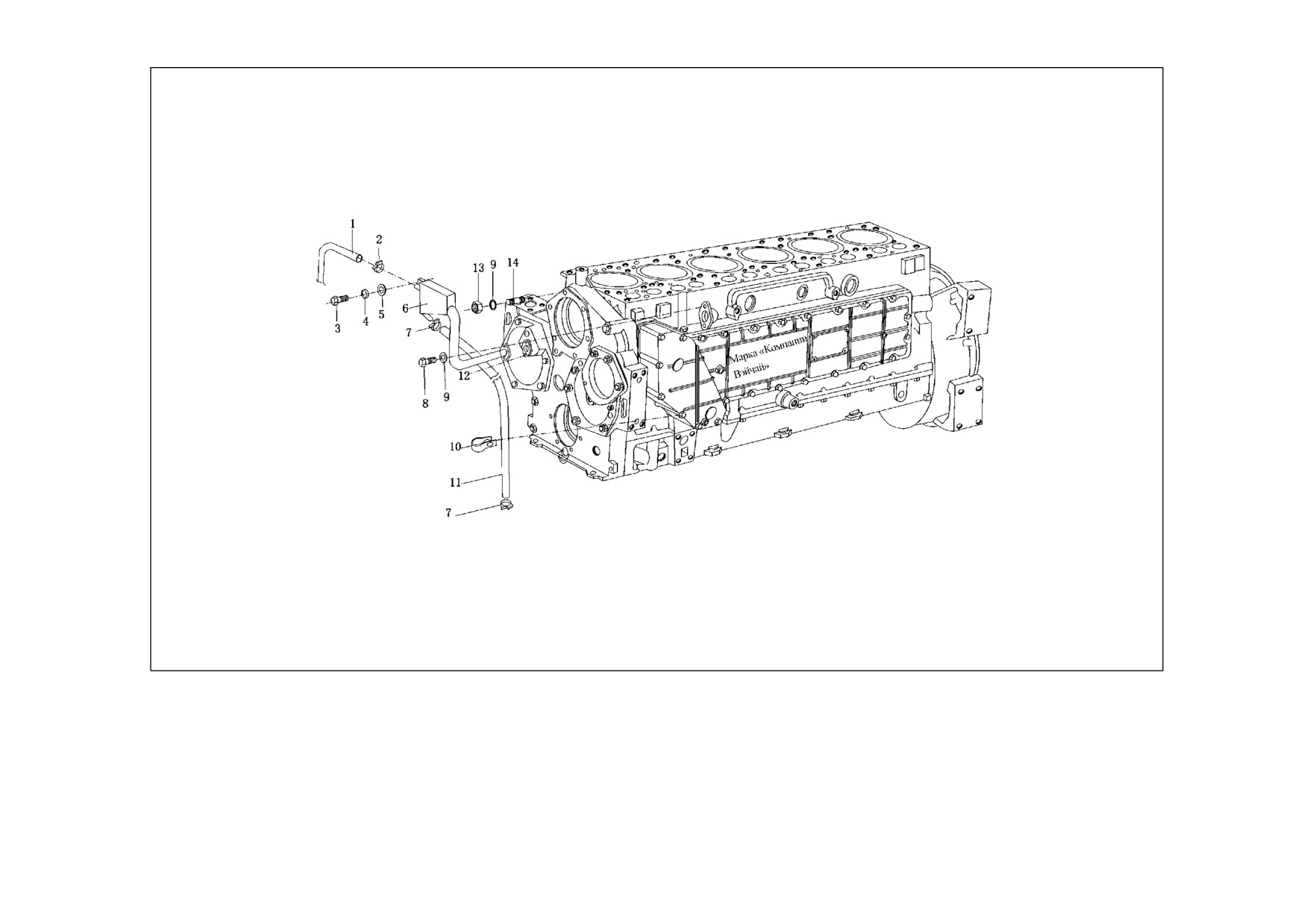

气缸体（四）
корпус цилиндра, часть 4
气缸体（四）
корпус цилиндра, часть 4
序号П
图号
件数
标准规格
中文名称
俄文名称
.П
№ рис.
количество дизеля
габаритный размер
наименование на китайском языке
наименование на русском языке
1
612G00040038
1
带夹层纤维橡胶软管
Резиновая шланга с волокнистым слоем
2
90003989336
1
22/16 N05074
软管卡箍
Хомут шланги
3
90003802321
1
M6×16D00933
六角头螺栓
Болт с шестигранной головкой
4
90003931082
1
B6 D 00127
弹簧垫圈
Пружинная шайба
5
90003936101
1
A6.4 D09021
大垫圈
Шайба большого размера
6
612600013168
1
油气分离器组件
Блок сепаратора топлива-газа
7
90003989336
2
22/16 N05074
软管卡箍
Хомут шланги
Цилиндрический винт с внутренней
8
90003862427
2
M8×20D00912
圆柱头内六角螺钉
шестигранной головкой
9
90003932023
8
B8 DIN 137
波形弹性垫圈
Волнистая пружинная шайба
10
609E100049
1
固定板
Козырек фиксации
11
6126000111
1
无纤维夹层橡胶软管
Резиновая шланга без волокнистого слоя
12
90003069303
1
30×53× 1 D71511
垫片
Прокладка
13
90003871252
6
M8 DIN 934
1型六角螺母
Шестигранная гайка первого типа
14
90003813447
1
M8 × 35 D00939
双头螺柱
Двухголовый винт
90003813470
2
M8 × 60 D00939
双头螺柱
Двухголовый винт
90003813429
3
M8 × 22 D00939
双头螺柱
Двухголовый винт

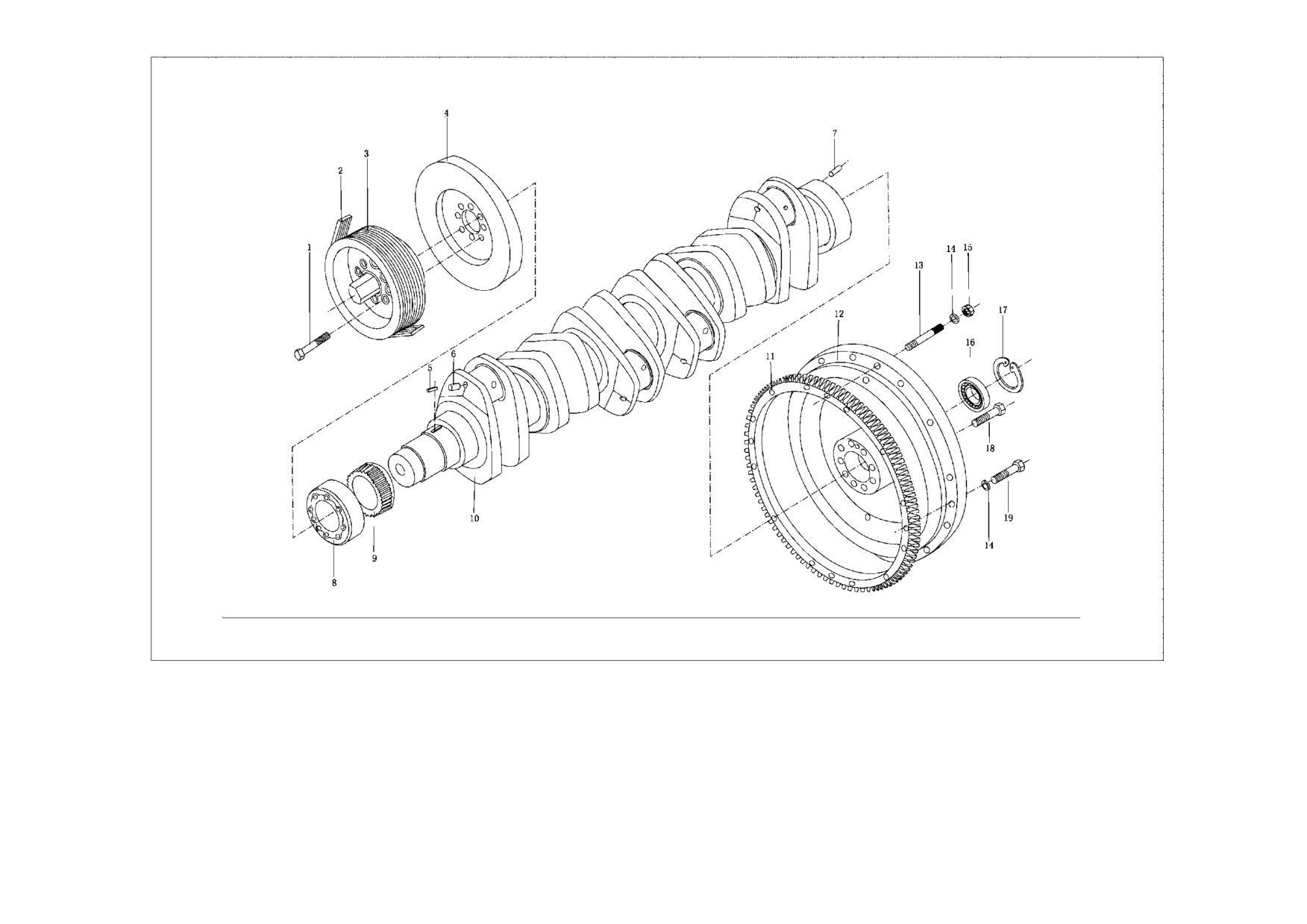

曲轴飞轮маховик коленчатого вала
曲轴飞轮
маховика коленчатого вала
序号
图号
件数
规格尺寸
中文名称
俄文名称
П.П.
№ рис.
количество дизеля
габаритный размер
наименование на китайском языке
наименование на русском языке
1
90003802558
8
M10x70
六角头螺栓
Болт с шестигранной головкой
2
61200090186
2
三角皮带
Многоклиновая лента автомашины
612600100048
2
三角皮带
3
612600020730
1
皮带轮
Шкив
4
61560020010
1
O280
减震器
Демпфер
5
612600020040
1
A8 x 7 x 28
普通平健
Обыкновенный клавиш
6
90003961504
6
10/28 x 10
圆柱销
Цилиндрический штифт
612600020311
6
堵塞
Заглушка
7
90003901418
1
8m6x 18
圆柱销
Цилиндрический штифт
8
612600020608
1
法兰
фланец
9
612600020723
1
曲轴齿轮
Шестерни коленчатого вала
10
612600020039
1
曲轴总成
Сбор коленчатого вала
11
612600020208
1
飞轮尺圈
Колецо маховика
12
612600020636
1
飞轮总成
Маховик
13
90003813571
2
M10x90
双头螺柱
Двухголовый винт
14
90003932024
12
BIO
波形弹性垫圈
Волнистая пружинная шайба
15
90003871305
2
M10D0934
1型六角螺母
Шестигранная гайка первого типа
16
90H003311416
1
6305 2RS D00625
向心球轴承
Центростремительный шариковый подшипник
17
90003934310
1
62x2
孔用弹性挡面
Пружинная поверхность для отверстия
18
61500020046
9
六角头螺栓
Болт с шестигранной головкой
19
90003800579
10
M10×85
六角头螺栓
Болт с шестигранной головкой

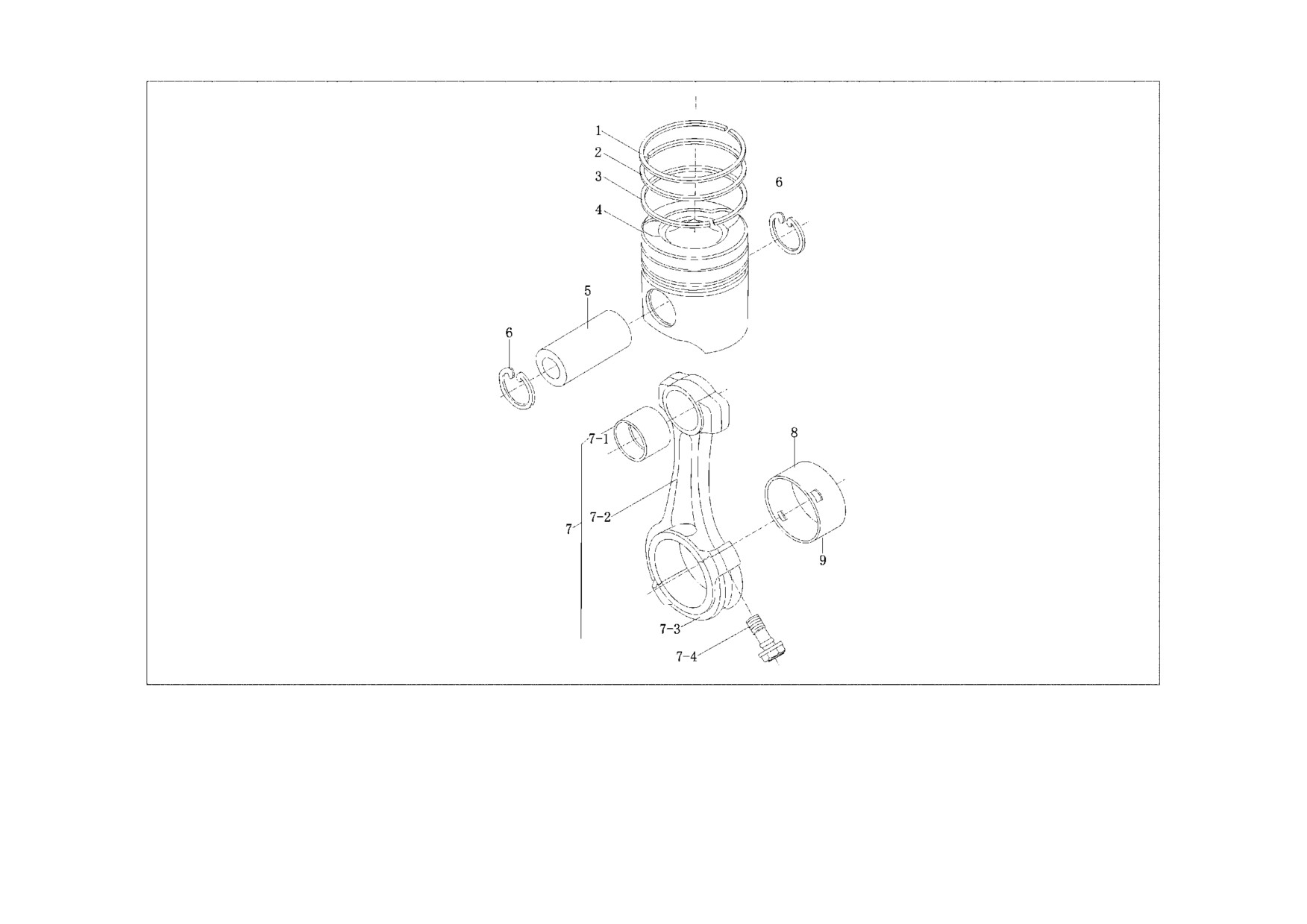

连杆和活塞 шток и поршень
连杆和活塞шток и поршень
序 号 П.
图号
件数
标准规格
中文名称
俄文名称
П.
№ рис.
количество дизеля
габаритный размер
наименование на китайском языке
наименование на русском языке
1
61560030047
6
梯形环
трапециевидное уплотнение
2
612600030019
6
扭曲锥面环
Коническое уплотнение
3
油环
Масляное уплотнение винтовой
61560030045
6
рессоры
4
612600030010
6
活塞
Поршень
5
61560030013
6
活塞销
Штифт поршня
6
81560030012
12
活塞销挡圈
Упор штифта поршня
7
61500030009
6
连杆总成
Сбор штока
7-1
6
Втулка штока
7-2
6
Корпус штока
7-3
6
Головка штока
7-4
12
Болт штока
8
612600030020
6
连杆上瓦
Верхний вкладыш штока
9
61560030033
6
连杆下瓦
Нижний вкладыш штока

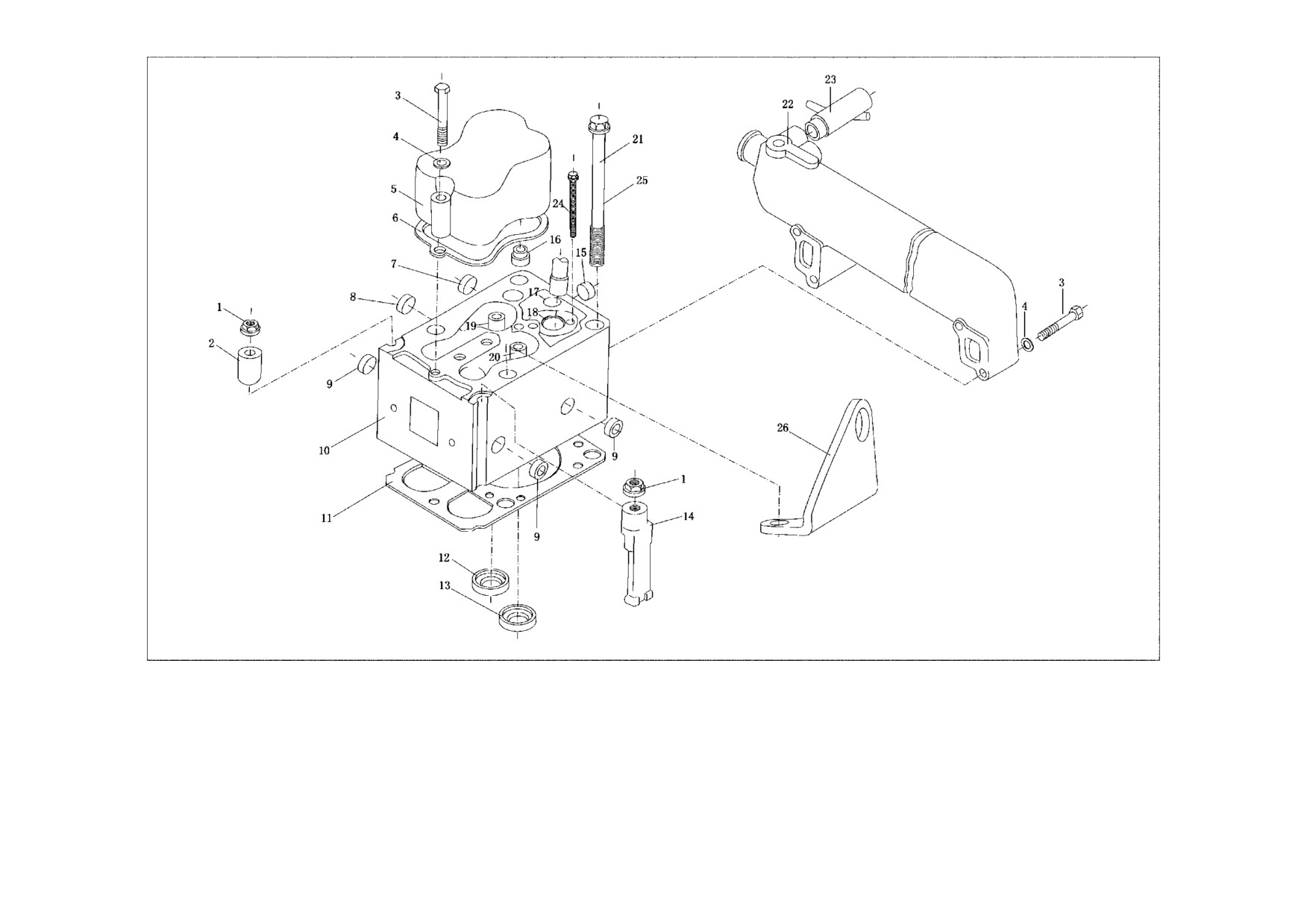

气缸盖总成 сбор головки цилиндра
气缸盖总成 сбор головки цилиндра
中文名称
序 号 П.
图号
件数
规格标准
俄文名称
наименование на китайском
П.
№ рис.
количество дизеля
габаритный размер
наименование на русском языке
языке
1
61200040034
7
带肩螺母
Гайка с плечами
2
61200040023
5
夹紧块
Зажимный упор
3
90003800466
24
M8x60D00931
六角头螺栓
Болт с шестигранной головкой
4
90003932023
24
B8 D00137
波形弹性垫圈
Волнистая пружинная гайка
5
614040065
6
气缸盖罩
Капот головки цилиндра
6
614040021
6
气缸盖罩衬垫
Втулка капота головки цилиндра
7
90003989277
6
12/8 N05564
碗形塞片
Манжетная пробка
8
90003989721
6
22/8 N05564
碗形塞片
Манжетная
9
90003989294
24
30/8 N05564
碗形塞片
Манжетная
10
61560040040B
6
气缸盖
Головка цилиндра
11
612600040355
6
气缸盖衬垫
Втулка головки цилиндра
12
61560040057
6
进气门座
Основание впускного клапана
13
81560040037
6
排气门座
Основание выпускного клапана
14
61200040027
3
24
夹紧块
Зажимный упор
15
90003989725
6
25/8 N05564
碗型塞
Манжетная пробка
16
612600040114
12
气门阀杆密封套
Герметичное уплотнение штока дросселя
17
406060010
6
环状密封圈
Кольцевое уплотнение
18
612600040099
6
可选
喷油器衬套
Втулка установки впрыскивания
19
612600040113
12
气门导管
Трубопровод дросселя
20
61500040014
6
排起门弹簧下座
Нижнее пружинное основание выхлопа
气缸盖总成 сбор головки цилиндра
图号
件数
规格标准
中文名称
俄文名称
序号П.
П.
№ рис.
количество дизеля
габаритный размер
наименование на китайском языке
наименование на русском языке
气缸盖主螺栓
Основной болт головки цилиндра
21
612600040452
20
22
612600040526
1
出水管
Труба для сброса воды
管接头组件
Блок соединителей трубы
23
61564D040010
1
六角头螺栓
Болт с шестигранной головкой
24
612600080383
12
吊板
Подвесная планка
26
612600040238
2

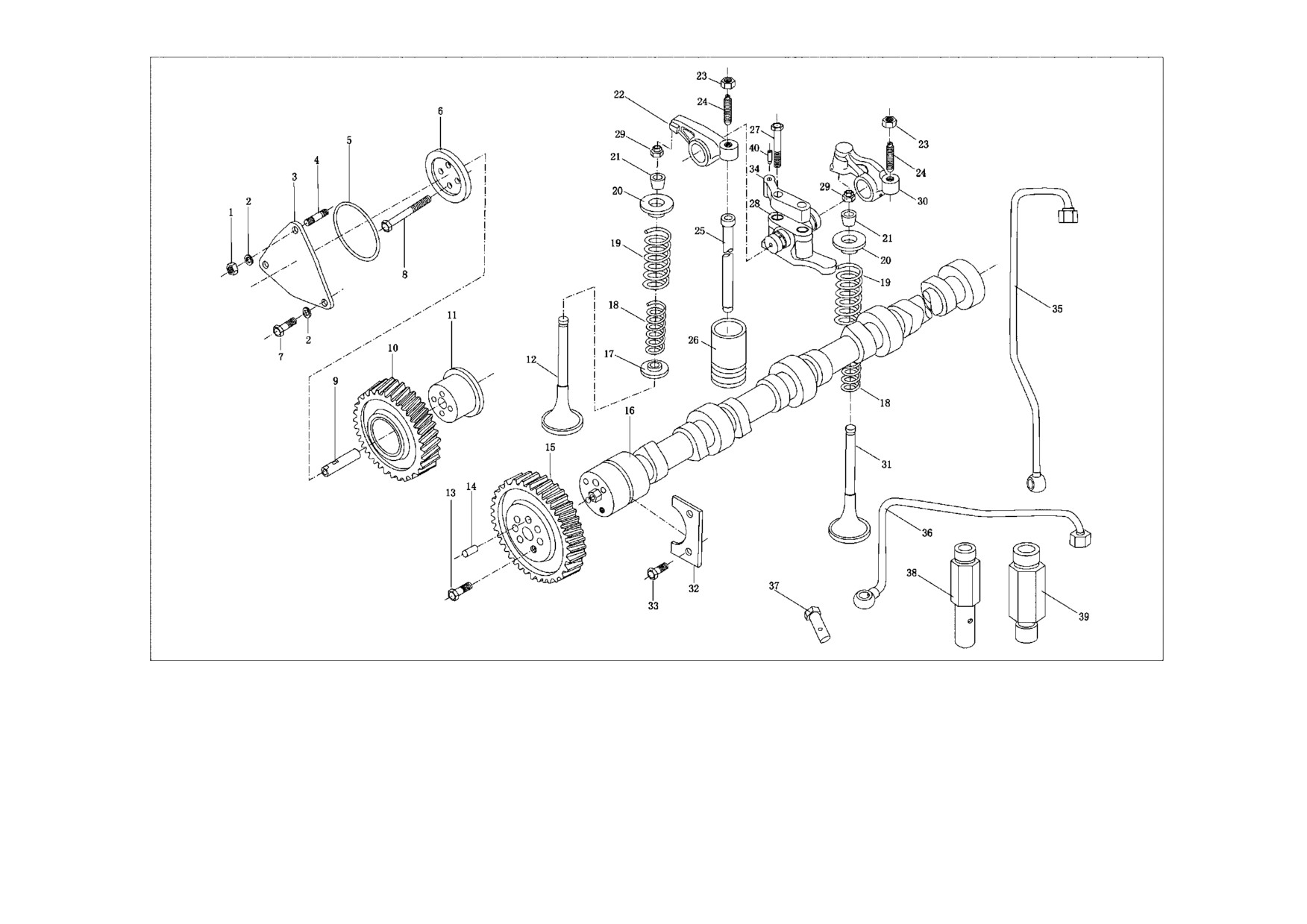

配气机构 механизм подачи воздуха
配气结构 механизм подачи воздуха
序 号 П.
图号
件数
规格标准
中文名称
俄文名称
П.
№ рис.
количество дизеля
габаритный размер
наименование на китайском языке
наименование на русском языке
1
90003871252
2
1型六角螺母
Шестигранная гайка первого типа
2
90003932023
3
波形弹性垫圈
Волнистая пружинная шайба
3
61560050046A
1
盖板
Накладка
4
90003813414
2
双头螺柱
Двухголовый винт
5
90003120602
1
密封圈
Герметичное уплотнение
6
61560050045
1
垫片
Прокладка
Цилиндрический
болт
с
внутренней
7
90003862419
1
圆柱头内六角螺栓
шестигранью
8
61560050059
4
M8×20 DlN933-10.9Zn
六角头螺栓
Болт с шестигранной головкой
9
61560050058
1
8m6×12D1N7
轴
Вал
10
612600050176
1
中间齿轮总成
Сбор промежуточных шестерен
11
61560050044
1
中间齿轮轴
Вал промежуточных шестерен
12
612600050073
6
进气门
Впускной клапан
13
90003802443
4
六角头螺栓
Болт с шестигранной головкой
14
90003901409
1
圆柱销
Цилиндрический штифт
Распределительные шестерни кулачкового
15
612600050174
1
凸轮轴正时齿轮
вала
16
612600050085
1
凸轮轴
Кулачковый вал
Пружинное нижнее основание впускного
17
614050017
6
进气门弹簧下座
клапана
18
61500050001
12
气门内弹簧
Внутренняя пружина клапана
19
61500050002
12
气门外弹簧
Наружная пружина клапана
20
61500050109
12
气门弹簧上座
Верхнее пружинное основание клапана
21
61500050025
24
气门锁夹
Зажим клапана
22
612600050177
24
进气门摇臂总成
Рычаг впускного клапана
配气结构 механизм подачи воздуха
序号П.
图号
件 数
规格标准
中文名称
俄文名称наименование на русском языке
П.
№ рис.
количество дизеля
габаритный размер
наименование на китайском языке
6
气门间隙调整螺母
Тарировочная гайка зазора клапанов
24
6
气门间隙调整螺钉
Тарировочный винт зазора клапанов
25
81500050070
12
气门推杆总成
Сбор штока клапана
26
61500050032
12
气门挺柱
стойка клапана
M12x 100 DIN933-
27
90011350067
12
六角头螺栓
Болт с шестигранной головкой
10.9Zn
28
614050119
6
气门摇臂座总成
Сбор оснований рычагов клапанов
29
61500050105
12
气门帽
Заглушка клапана
30
612600050178
6
排气门摇臂
Сбор рычагов выпускного клапана
31
612600050025
6
排气门
Выпускной клапан
32
614050133
1
凸轮轴止推片
Упорная прокладка кулачкового вала
33
90003802411
2
M8x 16DlN933-88Zn
六角头螺栓
Болт с шестигранной головкой

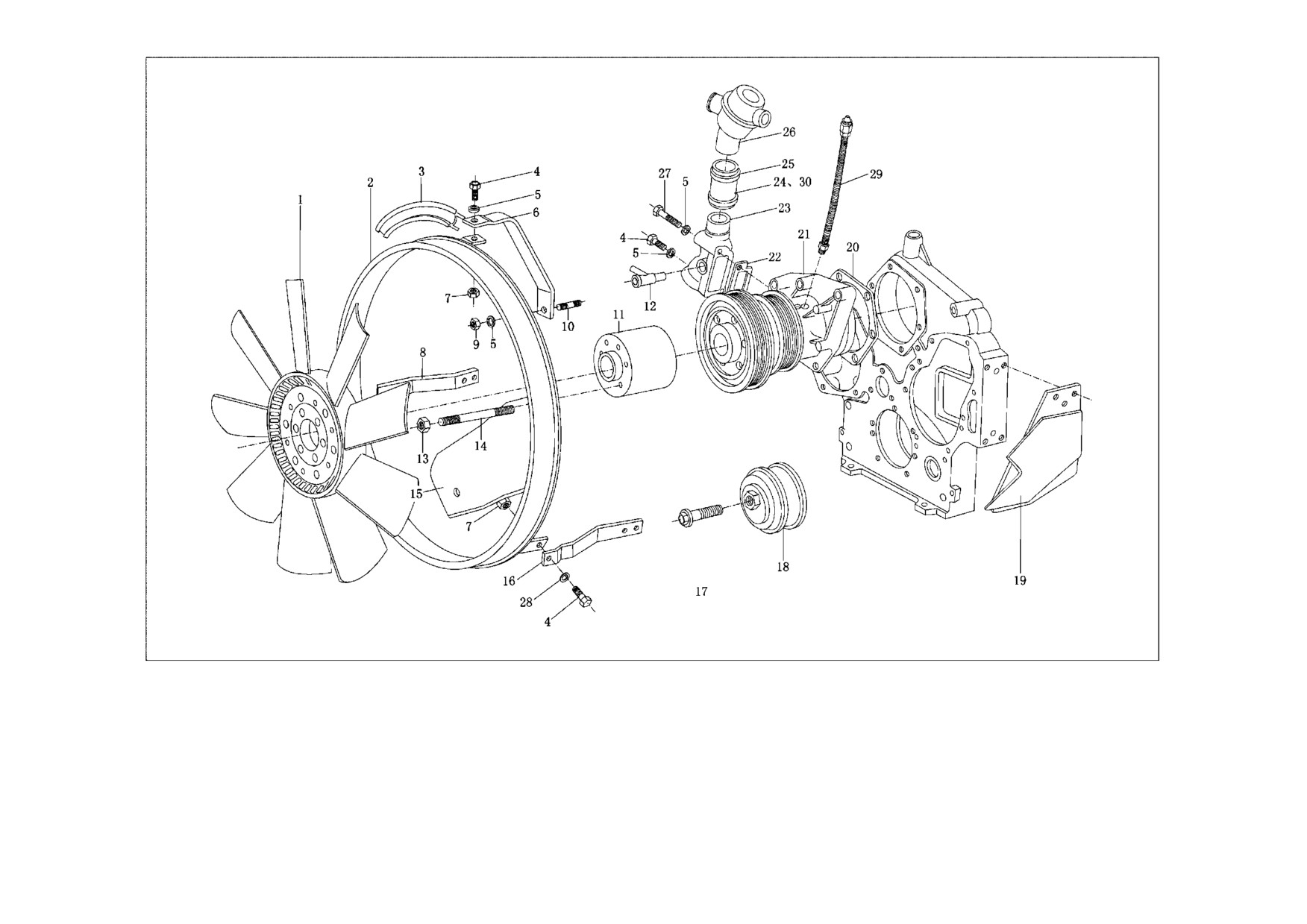

水泵和风扇 водяной насос и вентилятор
水泵和风扇 водяной насос и вентилятор
序号П.П
图 号
件数
规格标准
中文名称
俄文名称
№ рис.
количество дизеля
габаритный размер
наименование на китайском языке
наименование на русском языке
1
612600100050
1
风扇组件
Вентилятор сцепления смазок силиция
2
612600100143
1
风扇托架总成
Сбор капота защиты ветра
3
1
4
90003802424
6
M8 × 25 DIN933
六角头螺栓
Болт с шестигранной головкой
5
90003932023
3
B8 DINl37
波形弹性垫圈
Волнистая пружинная прокладка
6
612600100143
1
风扇托架总成
Кронштейн
2型全金属六角锁紧螺母
Полнометаллическая контровочная
гайка
с
7
90003888470
5
VM8 DIN980
шестигранью второго типа
8
61560060010
1
支架
кронштейн
9
90003871252
1
M8 DIN934
1型六角螺母
Шестигранная гайка первого типа
10
90003811420
1
M8 × 18 DIN9398
双头螺柱
Двухголовый винт
11
612600061035
1
风扇联接盘
Промежуточный фланец
12
AZl560060001
1
管接头组件
Блок соединителей труб
2型全金属六角锁紧螺母
Полнометаллическая контровочная
гайка
с
13
90003888452
6
VMl0 DIN980
шестигранью второго типа
14
90003810020
6
M10×120 DIN939-88
双头螺柱
Двухголовый винт
15
99100590006
1
左支架
Левый кронштейн
16
61560060011
1
支架
кронштейн
17
90011400001
1
六角法兰面螺栓
Шестигранный болт фланца
18
612600061256
1
皮带张紧轮
Сбор растяжных колес
19
99100590009
1
右支架
Правый кронштейн
20
614060008
1
水泵密封垫
Герметичная прокладка водяного насоса
21
612600061258
1
水泵总成
Сбор водяного насоса
22
615G00060001
1
水管接头垫片
Прокладка соединителя водяной трубы
水泵和风扇 водяной насос и вентилятор
序号
图 号
件数
规格标准
中文名称
俄文名称
П.П.
№ рис.
количество дизеля
габаритный размер
наименование на китайском языке
наименование на русском языке
23
612600060400
1
水管接头
Соединитель водяной трубы
冷却水软管
Шланга охлаждающей воды
24
612600060518
1
软管卡箍
Хомут шланги
25
90003989301
4
38／54 N05074
节温器总成
Сбор регулятора температуры
26
615G00060016
1
六角头螺栓
Болт с шестигранной головкой
27
90003800467
1
M8 × 75 DIN931
垫圈
Прокладка
28
90003937283
3
9KN0688
Устройство для заправки смазок в водяной насос
1
30
61000060276
1
橡胶管(带纤维夹层)
Резиновая труба с волокнистым слоем

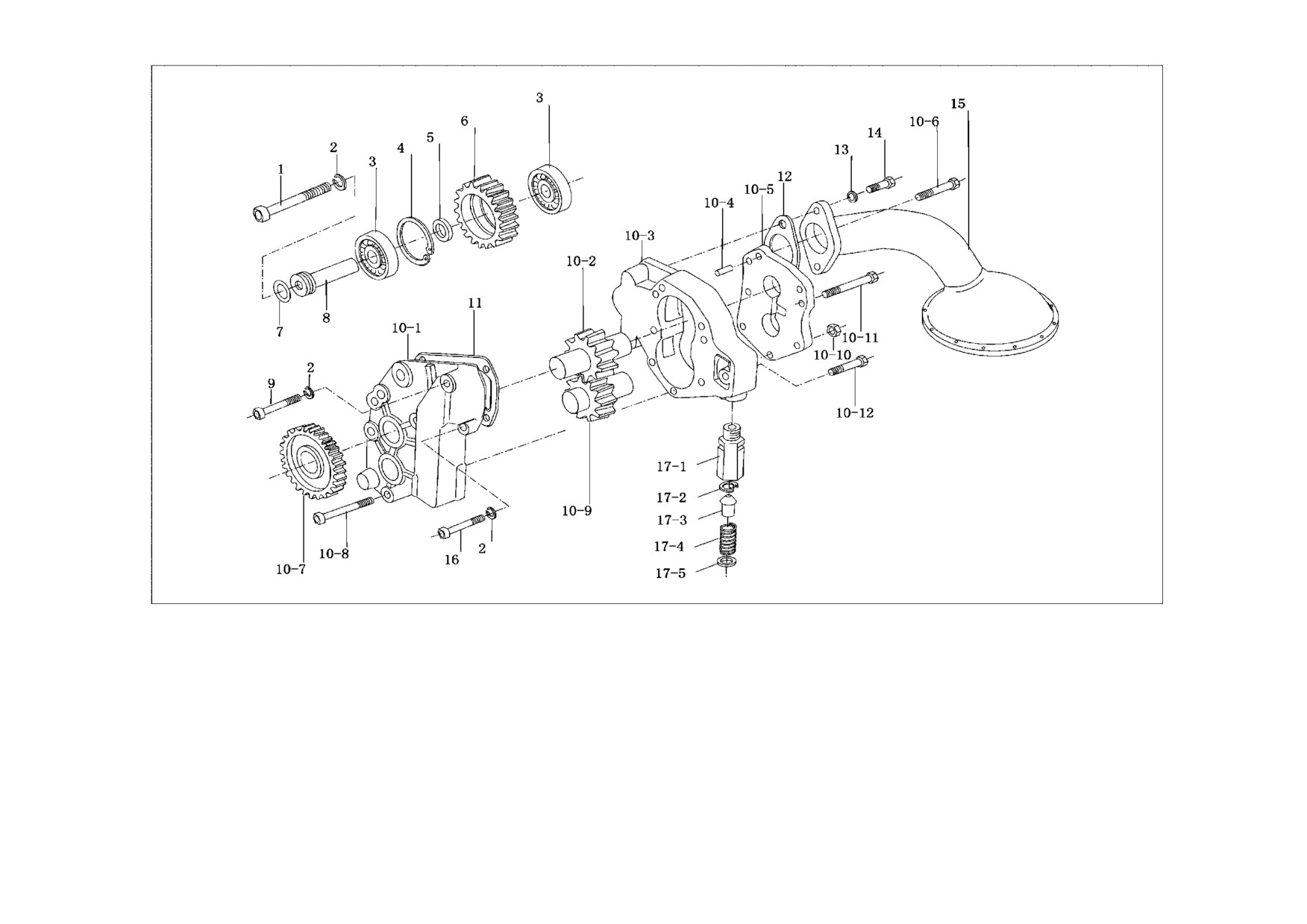

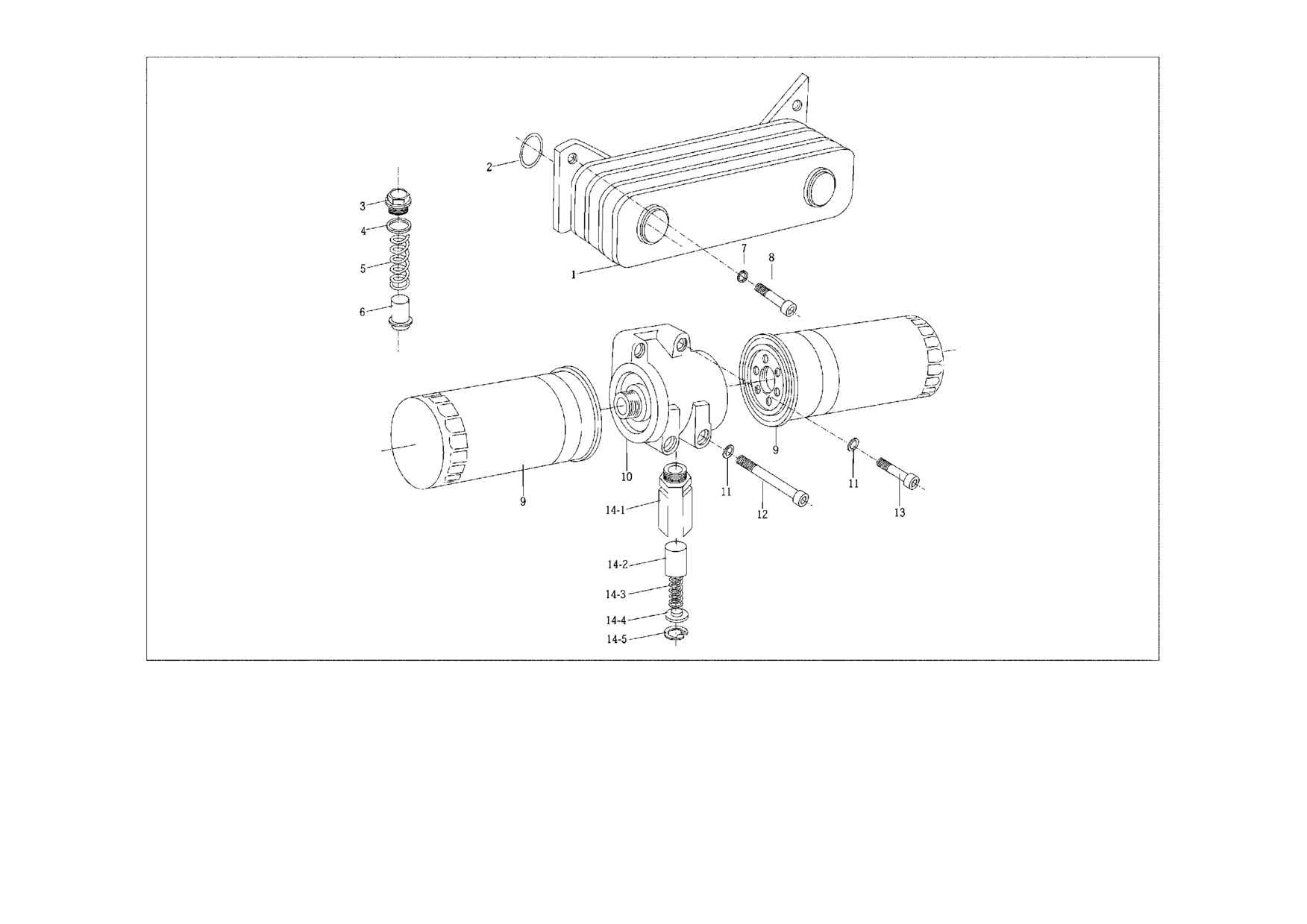

机油泵和机油滤清器（一）топливный насос и топливный фильтр, часть 1
机油泵和机油滤清器（一）топливный насос и топливный фильтр, часть 1
序号
图 号
件数
规格标准
中文名称
俄文名称
П.П.
№ рис.
количество дизеля
габаритный размер
наименование на китайском языке
наименование на русском языке
1
90003802578
1
M10×95 DIN933
六角头螺栓
Болт с шестигранной головкой
2
90003931122
2
B10 DINl27
弹簧垫圈
Пружинная прокладка
3
900033114lO
2
6303 DIN625C3
向心球轴承
Центростремительный шариковый подшипник
4
90003934732
1
47× 1.75 DIN984
带凸齿的孔用挡圈
Упор для отверстия с кулачковыми зубьями
5
6140749
1
中间隔圈
Промежуточная диафрагма
6
612600070348
1
机油泵中间齿轮
Промежуточные шестерни топливного насоса
7
614070155
1
密封圈
Герметичное уплотнение
8
6140756
1
中间齿轮轴
Вал промежуточных шестерен
9
90003800551
1
M10× 55 DIN931
六角头螺栓
Болт с шестигранной головкой
10
61500070030
1
双级机油泵
Расширенный топливный насос 48 мм
10—1
1
Передний капот насоса масла
10—2
1
Сбор шестерен насоса масла
10—3
1
Корпус масляного насоса
10—4
90003901420
4
8m6× 20 DIN7
圆柱销
Цилиндрический штифт
10—5
1
Задняя крышка масляного насоса
Q218B1070
Цилиндрический винт с внутренней шестигранной
10—6
1
головкой
10—7
614070060
1
机油泵驱动齿轮
Шестерня привода масляного насоса
10—8
90003802569
1
Q150 81085
六角头螺栓
Болт с шестигранной головкой
10—9
AZl500070020A
1
机油泵齿轮总成
Сбор шестерен масляного насоса
10—10
90012210003
1
MIO DIN934
1型六角螺母
Шестигранная гайка первого типа
10—11
90003800458
4
4M8 × 70DIN931
六角头螺栓
Болт с шестигранной головкой
10—12
90003800441
1
M8 ×45 DIN931
六角头螺栓
Болт с шестигранной головкой
机油泵和机油滤清器（一）топливный насос и топливный фильтр, часть 1
序号
图 号
件数
规格标准
中文名称
俄文名称
П.П.
№ рис.
количество дизеля
габаритный размер
наименование на китайском языке
наименование на русском языке
11
614070055
1
机油泵垫片
Шайба масляного насоса
12
614070078
1
垫片
Шайба
13
90003930271
2
Q40110
平垫圈
Плоская шайба
14
90003802523
2
M10×25 DIN933
六角头螺栓
Болт с шестигранной головкой
15
61500070082
1
集滤器总成
Сбор фильтров сбора
16
90003802527
1
M10×30 DIN933
六角头螺栓
Болт с шестигранной головкой
机油泵限压阀总成
Сбор клапана регулировки давления
17
61500070099
1
масляного клапана
17—1
61500070098
1
限压阀体
Корпус клапана регулировки давления
17—2
AZ9003930011
1
Q43019
孔用弹性挡圈
Пружинный упор для отверстия
17—3
614070130
1
限压阀
Корпус регулировки давления
17—4
614070131
1
弹簧
Пружина
17—5
681270027
1
垫片
прокладка
机油泵和机油滤清器（二）топливный насос и топливный фильтр, часть 2
机油泵和机油滤清器（二）
топливный насос и топливный фильтр, часть 2
序号
图 号
件数
规格标准
中文名称
俄文名称
П.П.
№ рис.
количество дизеля
габаритный размер
наименование на китайском языке
наименование на русском языке
1
61500010334
1
机油冷却器芯总成
Сбор элементов охлаждающей установки масла
Герметичное уплотнение
2
81400010032
2
密封圈
3
90003962051
1
CM30×1.5DIN7604—5．8Zn
六角头螺塞
Пробка с шестигранной головкой
4
612600010735
1
复合垫圈
Комбинированная прокладка
5
614070068
1
安全阀弹簧
Пружина предохранительного клапана
6
614070069
1
安全阀
Предохранительный клапан
Волнистая пружинная шайба
7
90003932023
4
Q41808
波形弹性垫圈
Цилиндрический винт с внутренней шестигранной
Q218B0816
内六角圆柱头螺钉
8
90003802419
4
головкой
旋转式机油滤芯总成
Сбор вращающихся фильтрующих элементов
9
61000070005
2
фильтра масла
Блок основания
10
612600070031
1
滤清器座组件
11
90003932023
4
B8 DIN 137Zn
波形弹性垫圈
Волнистая пружинная шайба
内六角圆柱头螺钉
Цилиндрический винт с внутренней шестигранной
12
90003862482
2
M8×90 DIN912-8．8Zn
головкой
Цилиндрический винт с внутренней шестигранной
内六角圆柱头螺钉
13
90003862443
2
M8×40 DIN912-8．8Zn
головкой
14
AZ1500070097
1
主油道压阀总成
Сбор клапана давления основной магистрали масла
Корпус клапана
14—1
AZl500070096
1
阀体
Клапан
14-2
614070069
1
阀
Пружинное основание клапана давления основной
主油道限压阀弹簧座
14-3
407070034
1
магистрали масла
主油道限压阀弹簧
Пружина клапана давления основной магистрали
14-4
614070068
1
масла
Пружинный упор для отверстия
14-5
AZ90003930012
1
孔用弹性挡圈

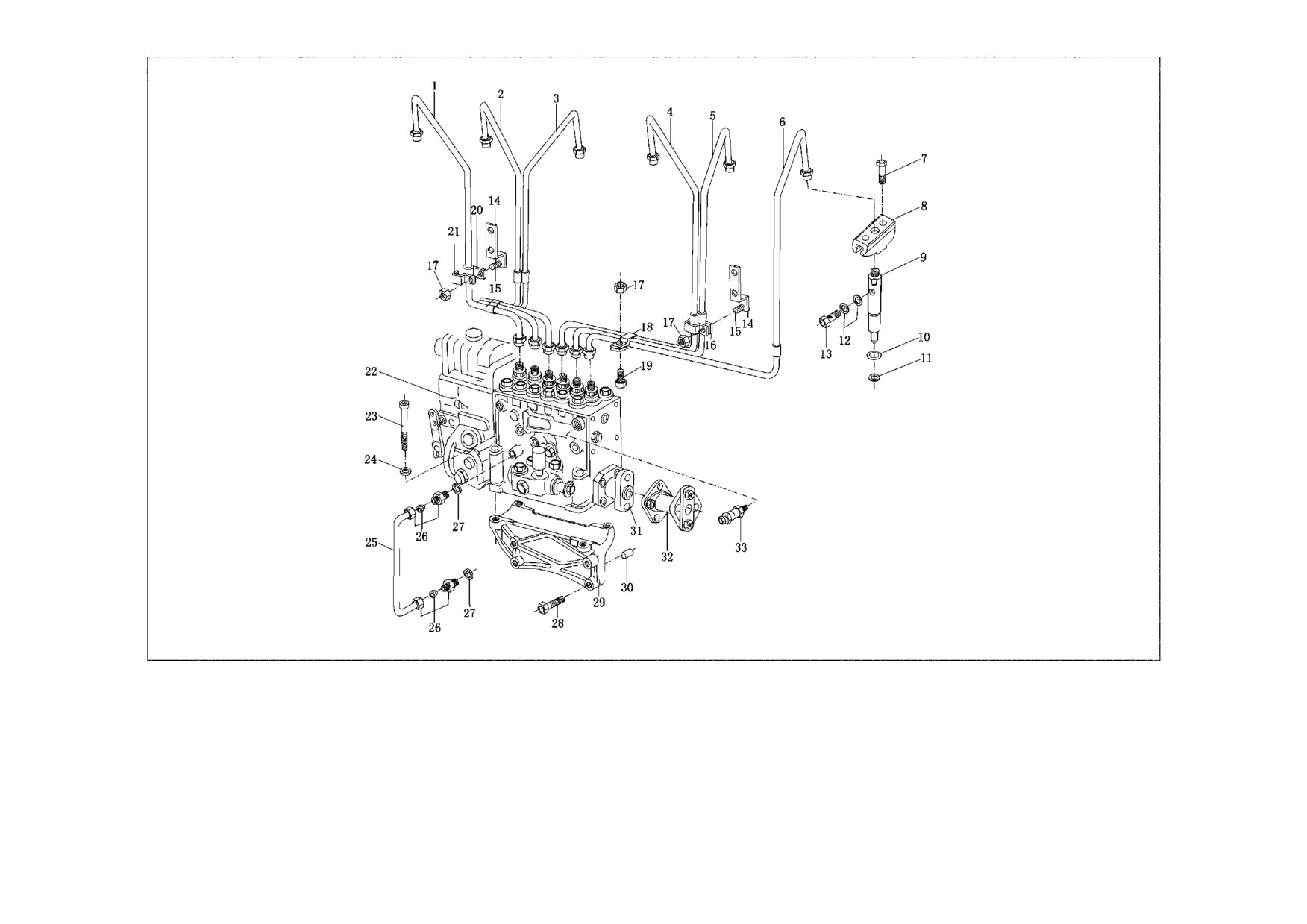

喷油泵高压油管
трубы высокого давления насоса впрыскивания
喷油泵高压油管
топливные трубы высокого давления насоса впрыскивания
序号
图 号
件数
规格标准
中文名称
俄文名称
П.П.
№ рис.
количество дизеля
габаритный размер
наименование на китайском языке
наименование на русском языке
1-6
612600082202
1
高压油管组
Блок топливных труб высокого давления
7
612600080383
12
M8×55 DIN933
六角头螺栓
Болт с шестигранной головкой
8
61500080094A
6
紧固压板
Зажимная планка крепления
9
61560080305
6
喷油器总成
Сбор установки впрыскивания
10
609070080
6
密封垫圈
Герметичное уплотнение
11
614080082
6
垫圈
шайба
12
90003098018
12
A6.5 × 9．5DIN7603
密封垫圈
Герметичное уплотнение
13
61500080090
6
空心螺栓
Пустотелый болт
14
61560080172
4
支承架
Кронштейн
15
90003802321
4
M6×16 DIN933
六角头螺栓
Болт с шестигранной головкой
16
61560080174
2
管夹片
Прокладка зажима проводов
17
90003871232
6
M6 DIN934
1型六角螺母
Шестигранная гайка первого типа
Прокладка для внешних поверхностей
18
61560080173
2
管皮片
труб
19
90003802312
2
六角头螺栓
Болт с шестигранной головкой
20
614080061
2
管夹下片
Нижний зажим труб

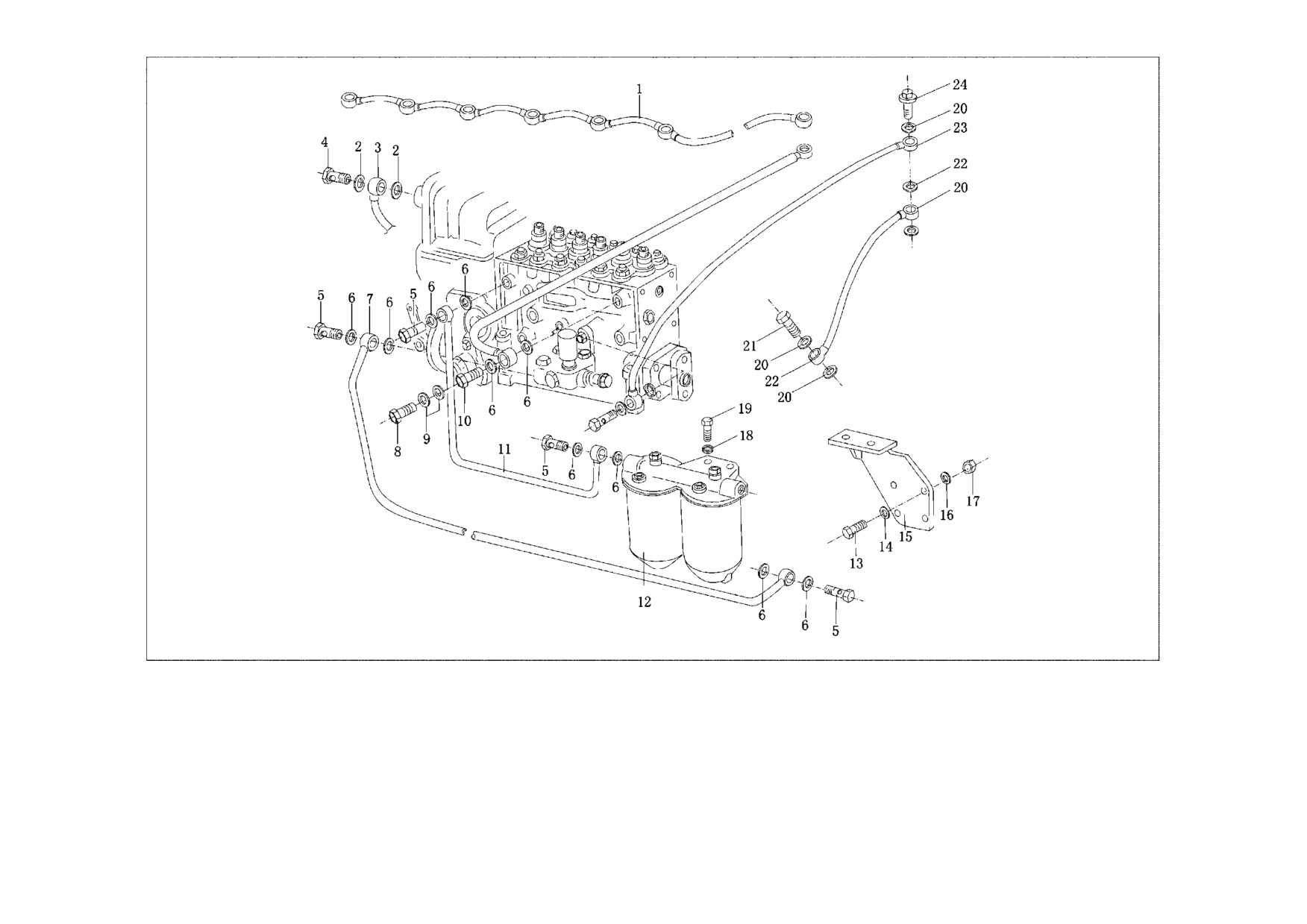

喷油泵高压油管
топливные трубы высокого давления насоса впрыскивания
序号
图 号
件数
规格标准
中文名称
俄文名称
П.П.
№ рис.
количество дизеля
габаритный размер
наименование на китайском языке
наименование на русском языке
Верхний зажим труб
21
614080060
2
管夹上片
Насос впрыскивания с регулятором скорости типа к
612601080591
EP9喷油泵调速器总成
22
1
по всему ходу в системе электрического распыления
топлива
90003862566
W10 X 80 DIN912
内六角圆柱头螺钉
Цилиндрический винт с внутренней шестигранной
23
4
головкой
A10．5 D00125
平垫圈
Плоская шайба
24
90003930271
4
25
612600082372
1
润滑油管总成
Сбор труб откачки масла
26
AZ1560070025
2
管接头
Соединитель труб
密封垫圈
Герметичное уплотнени
27
90003098015
2
28
90003802650
4
六角头螺栓
Болт с шестигранной головкой
喷油泵托架
Поддержка насоса впрыскивания с системой
29
612600082094
1
электронным распылением топлива
30
90003901600
2
圆柱销
Цилиндрический штифт
法兰
фланец
31
612600082057
1
32
1
33
612600080213
1
单向阀
обратный клапан

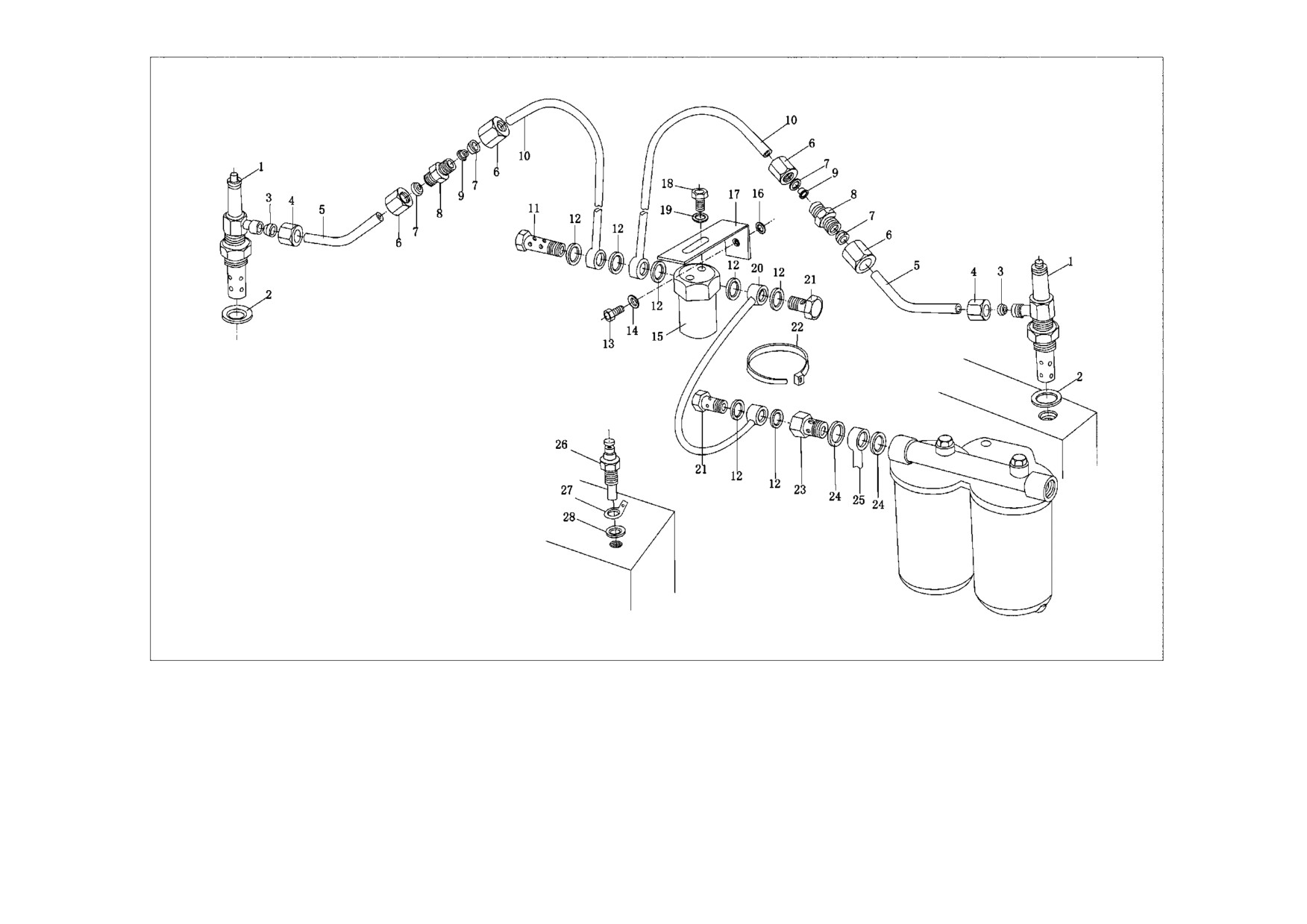

油管
топливные трубы
油管
топливные трубы
序号
图 号
件数
规格标准
中文名称
俄文名称
П.П.
№ рис.
количество дизеля
габаритный размер
наименование на китайском языке
наименование на русском языке
1
612600081329
1
回油管总成
Сбор труб откачки
A12X 15．5 DIN7603
密封垫圈（波许系)
Герметичное
уплотнение
(система
2
90003098012
4
электрического распыления топлива)
3
61560080159
1
空气管总成
Сбор воздушных проводов
A6D07623
空心螺栓(波许系)
Пустотелый болт
(система электрического
4
90003962612
2
распыления топлива)
A8D07623
空心螺栓(波许系)
Пустотелый болт
(система электрического
5
90003962621
4
распыления топлива)
6
90003098010
10
密封垫圈
Герметичное уплотнение
7
612600081880
1
燃油管总成
Топливные трубы
8
90003962621
1
A3 DIN7623
空心螺栓
Пустотелый болт
9
90003098015
2
A8X 11．5
可选по
密封垫圈
Герметичное уплотнение
90003098015
2
DIN7603
заказу
密封垫圈
Герметичное уплотнение
10
90003962621
1
空心螺栓
Пустотелый болт
燃油管（波许系)
Топливные трубы
(система электрического
11
AZl560080018
1
распыления топлива)
12
612600081333
1
燃油管滤清器总成
Сбор фильтра топливной трубы
612600081495
除水放心滤总成
13
90003802523
2
M10X25 DIN933
六角头螺栓
Болт с шестигранной головкой
90003802527
2
M10X 30DIN933
六角头螺栓(波许系)
Болт с шестигранной головкой
14
90003932024
2
B10D00137
波形弹性垫圈
Волнистая пружинная прокладка
15
612600081836
1
柴滤托架组件
Блок кронштейна дизельного фильтра
16
90003930012
2
10．5 DIN7349
垫圈
шайба
VMl0DIN980
2型全金属六角锁紧螺母
Полнометаллическая контровочная гайка с
17
90003888452
2
шестигранью второго типа
18
90003932016
2
B12DINl37
波形弹性垫圈
Волнистая пружинная прокладка
19
90003802627
2
M12X 30DIN933
六角头螺栓(波许系)
Болт с шестигранной головкой
20
90003098010
7
A10X 13．5 D07603
密封垫圈
Герметичное уплотнение
油管
топливные трубы
序号
图 号
件数
规格标准
中文名称
俄文名称
П.П.
№ рис.
количество дизеля
габаритный размер
наименование на китайском языке
наименование на русском языке
Пустотелый болт
21
90003962607
2
4AD07623
空心螺栓
22
61560070011A
1
润滑油进油管总成
Сбор труб подачи масла
23
61560070012A
1
润滑油进油管总成
Сбор труб подачи масла
Пустотелый болт
24
Z61560070012
1
空心螺栓

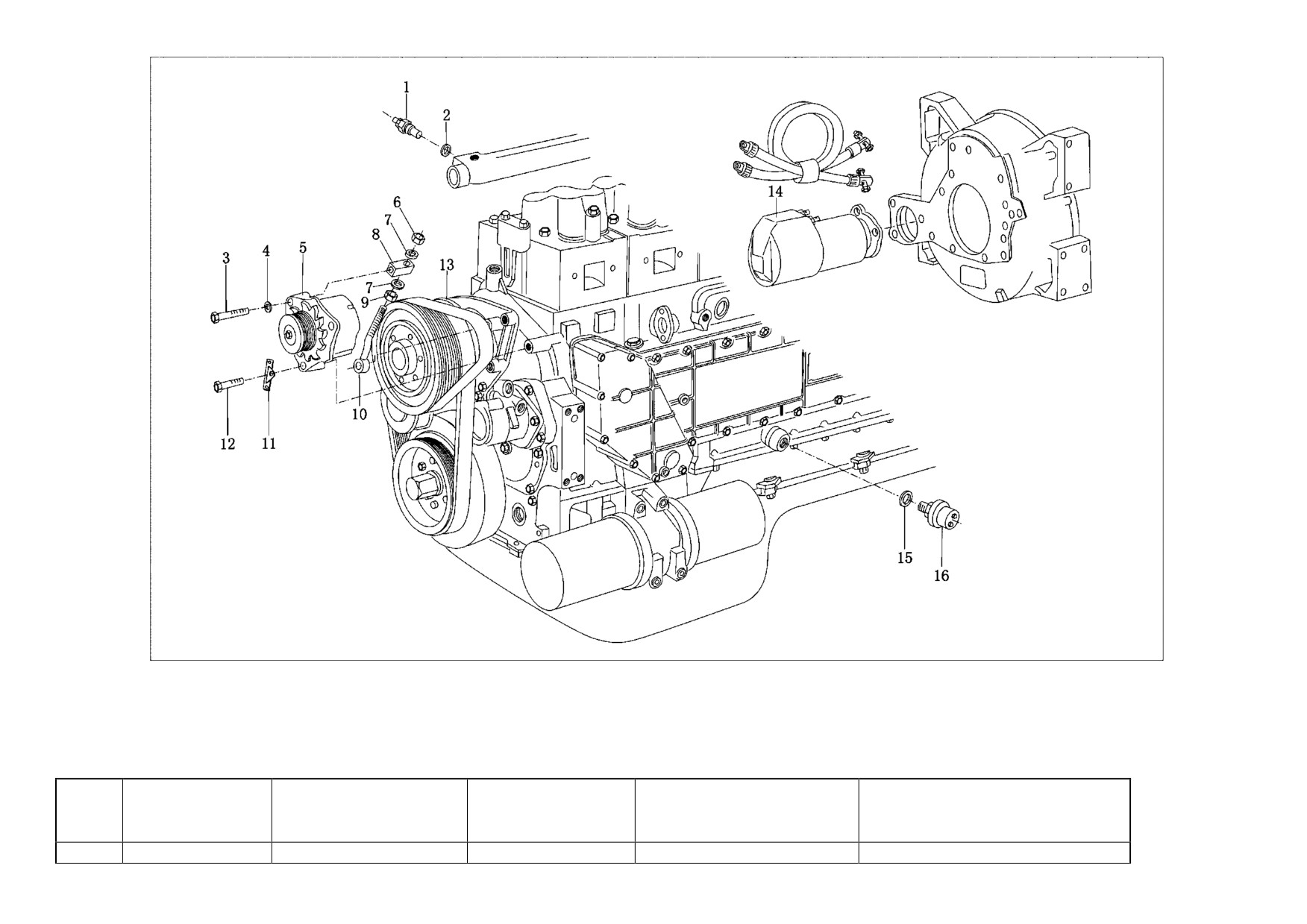

电机装置
электрическое устройство
电机装置
электрическое устройство
序号
图 号
件数
规格标准
中文名称
俄文名称
П.П.
№ рис.
количество дизеля
габаритный размер
наименование на китайском языке
наименование на русском языке
1
614090067
1
水温表传感器(带报警)
Датчик указателя температуры воды
(со
сигналом предупреждения)
2
90003098044
1
A14 × 18 DIN7603
密封垫圈
Герметичное уплотнение
3
90003800564
1
M10 × 70 D00931.8.8
六角头螺栓
Болт с шестигранной головкой
4
90003932025
1
A10 D1N137
鞍形弹性垫圈
Седловидная пружинная шайба
5
612600090705
1
1．5KW
交流发电机(多楔带)
Генератор переменного тока (с многоклинами )
6
90003871305
1
M10DN9348
1型六角螺母
Шестигранная гайка первого типа
7
90003935125
2
11DINl37
平垫圈
Плоская шайба
8
612600090641
1
拉紧块
Зажим растяжения
1型全金属六角锁紧螺母
Полнометаллическая контровочная гайка с
9
90003888452
1
VMlO DIN00980.8
шестигранью первого типа
10
612600090257
1
拉紧螺栓
Стяжной болт
11
612600090442
1
固定板
Планка крепления
12
90003800571
1
M10 × 80 DIN931
六角头螺栓
Болт с шестигранной головкой
13
612600100069
1
8PK790
汽车多楔带
Многоклиновая лента автомобиля
612600100070
1
汽车多楔带
Многоклиновая лента автомобиля
14
612600090561
1
起动机
Стартер
15
612600080275
1
A18 ×22DIN7603
密封垫圈
Герметичное уплотнение
压力传感器(带报警)
Датчик
давления
(со
сигнализацией
16
61500090051
1
предупреждения)
火焰预热起动系统
система запуска предварительного зажигания пламени
火焰预热起动系统
система запуска предварительного зажигания пламени
序号
图 号
件数
规格标准
中文名称
俄文名称
П.П.
№ рис.
количество дизеля
габаритный размер
наименование на китайском языке
наименование на русском языке
火焰预热电热塞
Электронагревательная
свеча
1
61200090162
2
предварительного зажигания пламени
2
90003098029
2
密封垫圈
Герметичное уплотнение
3
90003059557
2
卡套
Втулка
4
90003559506
2
联接螺母
Соединительная гайка
5
81560080327
2
管
Провод
6
90003559516
4
管接头用螺母
Гайка на соединении проводов
7
90003559561
4
卡套
Втулка
卡套式直接接头体
Корпус непосредственного соединения типа
8
90003559462
2
втулки
9
90014280016
2
衬套
Втулка
10
612600081880
2
燃油管总成
Сбор топливных труб
11
81560080212
1
空心螺栓
Пустотелый болт
12
90003098010
4
密封垫圈
Герметичное уплотнение
13
90003802415
1
六角头螺栓
Болт с шестигранной головкой
14
90003932023
1
波形弹性垫圈
Волнистая пружинная шайба
15
61200090163
1
电磁阀
Электромагнитный клапан
16
90003930261
1
A8.4D00125A3C
平垫圈
Плоская шайба
17
99012360441
1
角形支架
Угольный кронштейн
18
90003802307
2
六角头螺栓
Болт с шестигранной головкой
19
90003931082
2
B6D0127—A3C
轻型弹性垫圈
Легкая пружинная шайба
20
AZl500080159
1
燃油管总成
Сбор топливных труб
21
90003962607
2
A4DIN7623-6S—3AC
空心螺栓
Пустотелый болт
22
90003171697
4
A5×180 N05199
塑料紧固带
Пластмассовая лента крепления
火焰预热起动系统
система запуска предварительного зажигания пламени
序号
图 号
件数
规格标准
中文名称
俄文名称
П.П.
№ рис.
количество дизеля
габаритный размер
наименование на китайском языке
наименование на русском языке
联接螺栓
Соединительный болт
23
609E110070
1
24
90003098015
2
密封垫圈
Герметичное уплотнение
燃油管
Топливные трубы
25
AZl500080155
1
温度传感器
Датчик температуры
26
AZl500090132
1
扁形插头
Плоская вилка
27
79000770116
1
密封垫圈
Герметичное уплотнение
28
90003098010
1

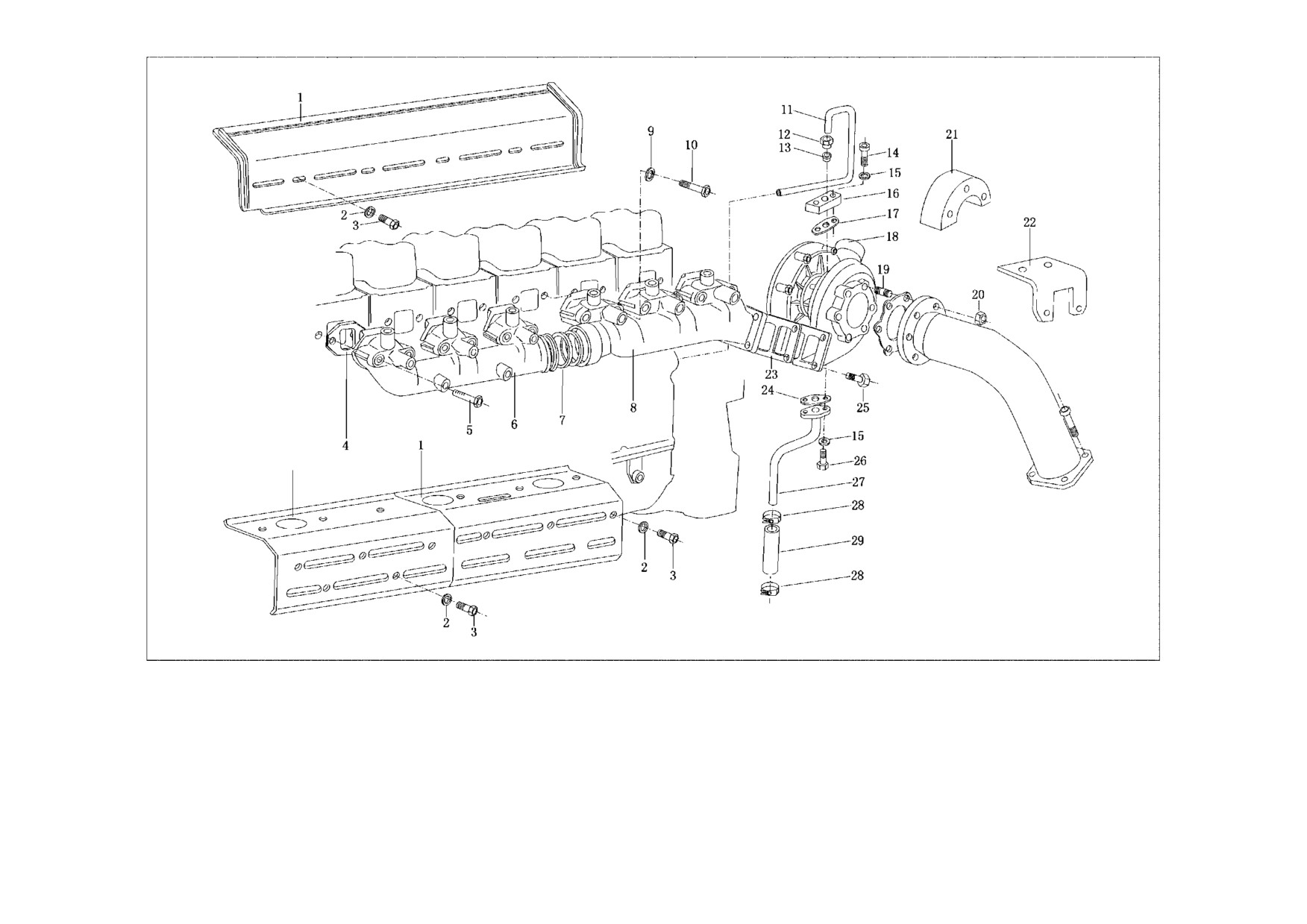

进排气管（一）
проводы подачи воздуха и выхлопа, часть 1
进排气管（一）
проводы подачи воздуха и выхлопа, часть 1
中文名称
序号
件数
规格标准
俄文名称
图 号№ рис.
наименование на китайском
П.П.
количество дизеля
габаритный размер
наименование на русском языке
языке
1
612600110856
1
前隔热罩
Передний теплозащитный капот
612600110857
1
后隔热罩
Задний теплозащитный капот
2
90014320002
14
小垫圈
Малогабаритная шайба
3
612600110961
14
螺栓
болт
4
61560110242
6
排气管垫片
Пробка трубы выхлопа
5
61560110104
11
排气管紧固螺栓
Болт крепления трубы выхлопа
6
615T1110123
1
左排气歧管
Передний патрубок выхлопа
615T1110122
1
中排气歧管
Передний патрубок выхлопа
8
615T1110121
1
右排气歧管
задний патрубок выхлопа
7
61260110162
4
排气管密封环
Герметичное уплотнение трубы выхлопа
9
609070067
1
止推垫圈
Упорная шайба
10
61560110104
1
排气管紧固螺栓
Болт крепления трубы выхлопа
11
61560070001
1
进油管
Трубы подачи топлива
12
90003559513
2
ALl2 D03871
管接头螺母
Гайка соединения труб
13
90003559563
2
卡套
Втулка
Цилиндрический винт с внутренней цилиндрической
14
90003862428
2
M8×25 DIN912
内六角圆柱头螺钉
головкой
15
188250083
4
自锁垫圈
Самоконтрящаяся шайба
16
1
Фланец трубы подачи топлива
17
609E110050
1
进油管垫片
Пробка трубы подачи топлива
18
612601111069
1
废气涡轮增压器
Турбинный нагнетатель отработанного газа
进排气管（一）
проводы подачи воздуха и выхлопа, часть 1
序号
图 号
件数
规格标准
中文名称
俄文名称
П.П.
№ рис.
количество дизеля
габаритный размер
наименование на китайском языке
наименование на русском языке
19
81560110187
6
双头螺柱
Двуголовый винт
Полнометаллическая контровочная гайка с
20
90003888470
6
2型全金属六角锁紧螺母
шестигранью второго типа
21
612600112344
1
隔热罩
Теплозащитный кожух
22
612600110871
1
支架
Кронштейн
23
615T1110056
1
增压器垫片
Прокладка нагнетателя
24
61260110048
1
回油管法兰垫片
Прокладка фланца трубы откачки топлива
25
61560110241
4
六角头螺栓
Болт с шестигранной головкой
26
61460070014
2
回油管螺栓
Болт трубы откачки топлива
27
612600070110
1
回油管
Трубы откачки топлива
28
90003989340
2
22／29 N05074
软管卡箍
Хомут шланги
29
612600070071
1
增压器回油用软管
Шланга для откачки топлива нагнетателя

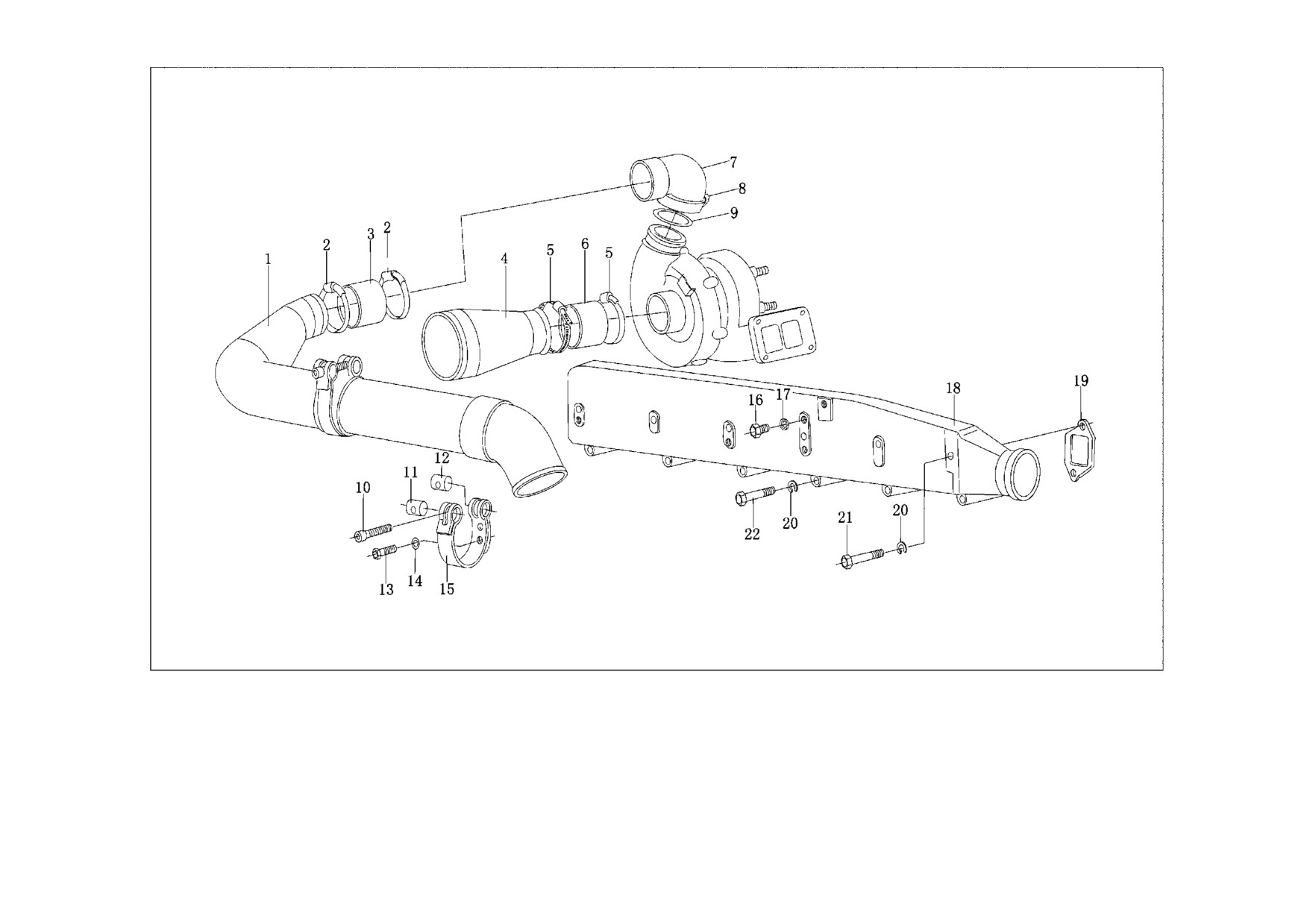

进排气管（二）
проводы подачи воздуха и выхлопа, часть 2
进排气管（二）
проводы подачи воздуха и выхлопа, часть 2
序号П.
图 号
件数
规格标准
中文名称
俄文名称
П.
№ рис.
количество дизеля
габаритный размер
наименование на китайском языке
наименование на русском языке
1
61560110051B
1
管子总成
Сбор труб
2
90003989312
2
70／89 N05074
软管卡箍
Хомут шланги
3
612600110824
1
带纤维夹层橡胶软管
Резиновая шланга с волокнистым слоем
612600111543
1
任选一种по заказу
带纤维夹层橡胶软管
Резиновая шланга с волокнистым слоем
4
612600110435
1
压气机进气管
Трубы подачи воздуха компрессора
5
90003989315
2
95／114 N05074
软管卡箍
Хомут шланги
6
81560110220
1
胶管
Резиновая труба
7
61560110165
1
连接弯管
Гибкая труба соединения
8
61560110226
1
夹子
Зажим
9
90320035
1
密封圈
Герметичное уплотнение
Цилиндрический винт с внутренней шестигранной
10
90003862462
2
M8 × 60 DIN912
内六角圆柱头螺钉
головкой
11
209190017
2
拉紧销
Стяжной палец
12
1700550013
2
张紧销
Натяжной палец
13
90003802415
1
M8 × 18 DIN933
六角头螺栓
Болт с шестигранной головкой
14
609E110036
3
调整垫圈
Контровочная шайба
15
61560110021
2
卡箍带
Лента хомута
16
90003962014
1
AMl0 × 1 DIN2604
六角头螺塞
Пробка с шестигранной головкой
17
90003098010
1
A10× 13.5 DIN7603
密封垫圈
Герметично уплотнение
18
612600113444
1
进气管总成
Сбор труб подачи воздуха
19
61500110024
6
进气管垫片
Пробка труб подачи воздуха
20
90003932023
14
波形弹性垫圈
Волнистая пружинная шайба
进排气管（二）
проводы подачи воздуха и выхлопа, часть 2
中文名称
序号
图 号
件数
规格标准
俄文名称
наименование на
П.П.
№ рис.
количество дизеля
габаритный размер
наименование на русском языке
китайском языке
Крепежный болт труб подачи воздуха
21
614110064
4
进气管紧固螺栓
Болт с шестигранной головкой
90003800497
2
M8× 160 DIN931
六角头螺栓
22
90003800465
6
M8× 80 DIN931
六角头螺栓
Болт с шестигранной головкой
612600113863
空滤器
612600112966
消声器
612600111518
废气引射管废气引射管

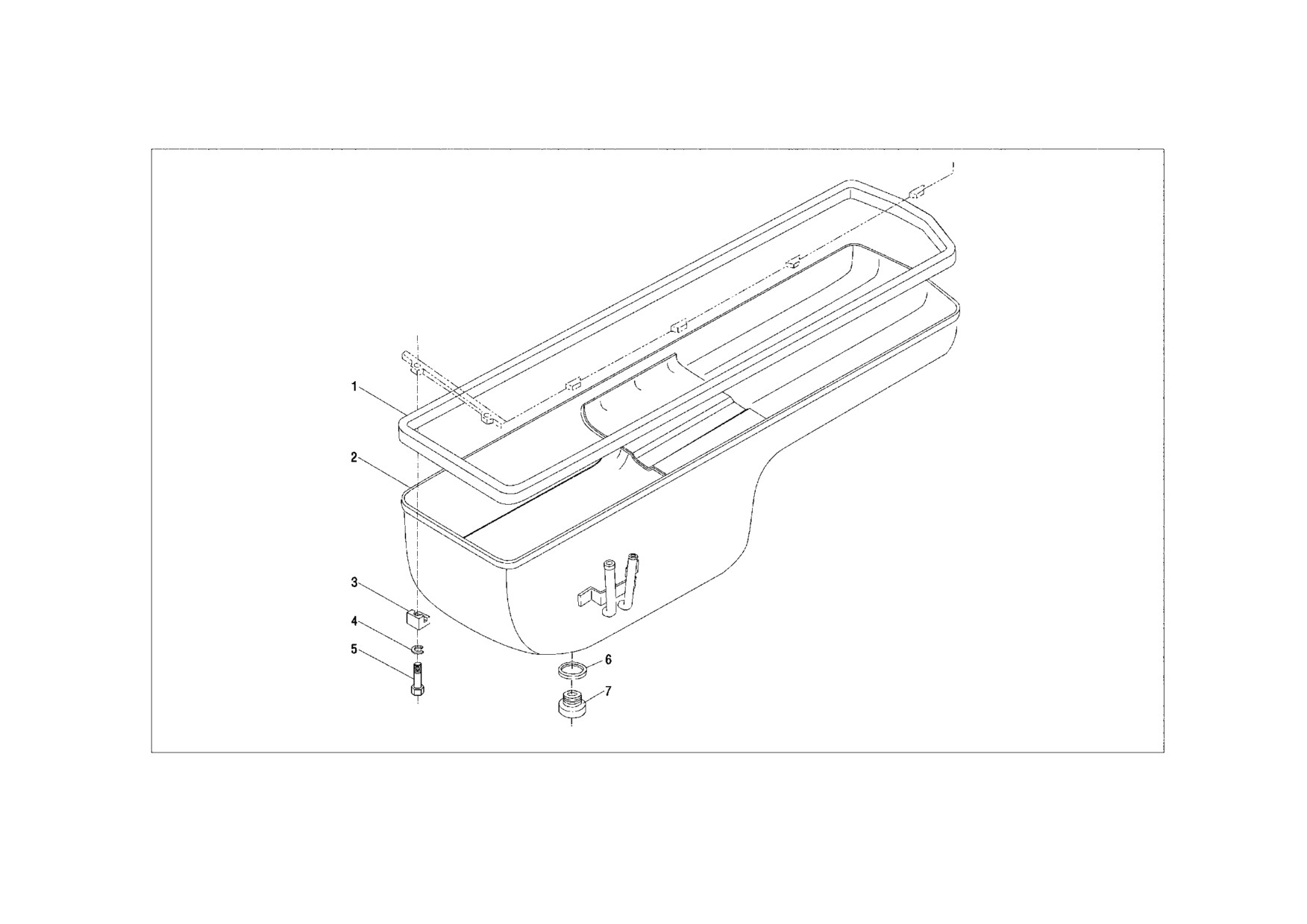

615 油底壳
картер 615
615 油底壳
картер 615
序号
图 号
件数
规格标准
中文名称
俄文名称
П.П.
№ рис.
количество дизеля
габаритный размер
наименование на китайском языке
наименование на русском языке
1
614150004
1
密封垫
Герметичное уплотнение
2
612600150331
1
油底壳总成
Сбор картера
3
614150046
12
油底壳托块
Поддержка масляного картера
4
90003930261
12
A8.4 DINl25—SFA3C
平垫圈
Плоская шайба
5
90003802442
12
M8×40 D00933
六角头螺栓
Болт с шестигранной головкой
6
160A.22.36
1
密封垫
Герметичное уплотнение
7
90003960005
1
磁性螺塞总成
Сбор магнитной пробки
DHD10G0185欧Ⅱ系列柴油机零件图册
Сборник рисунков деталей дизелей серии DHD10G0185 по Европейскому стандарту Ⅱ
