Shantui SL30W Фронтальный погрузчик. Каталог запчастей

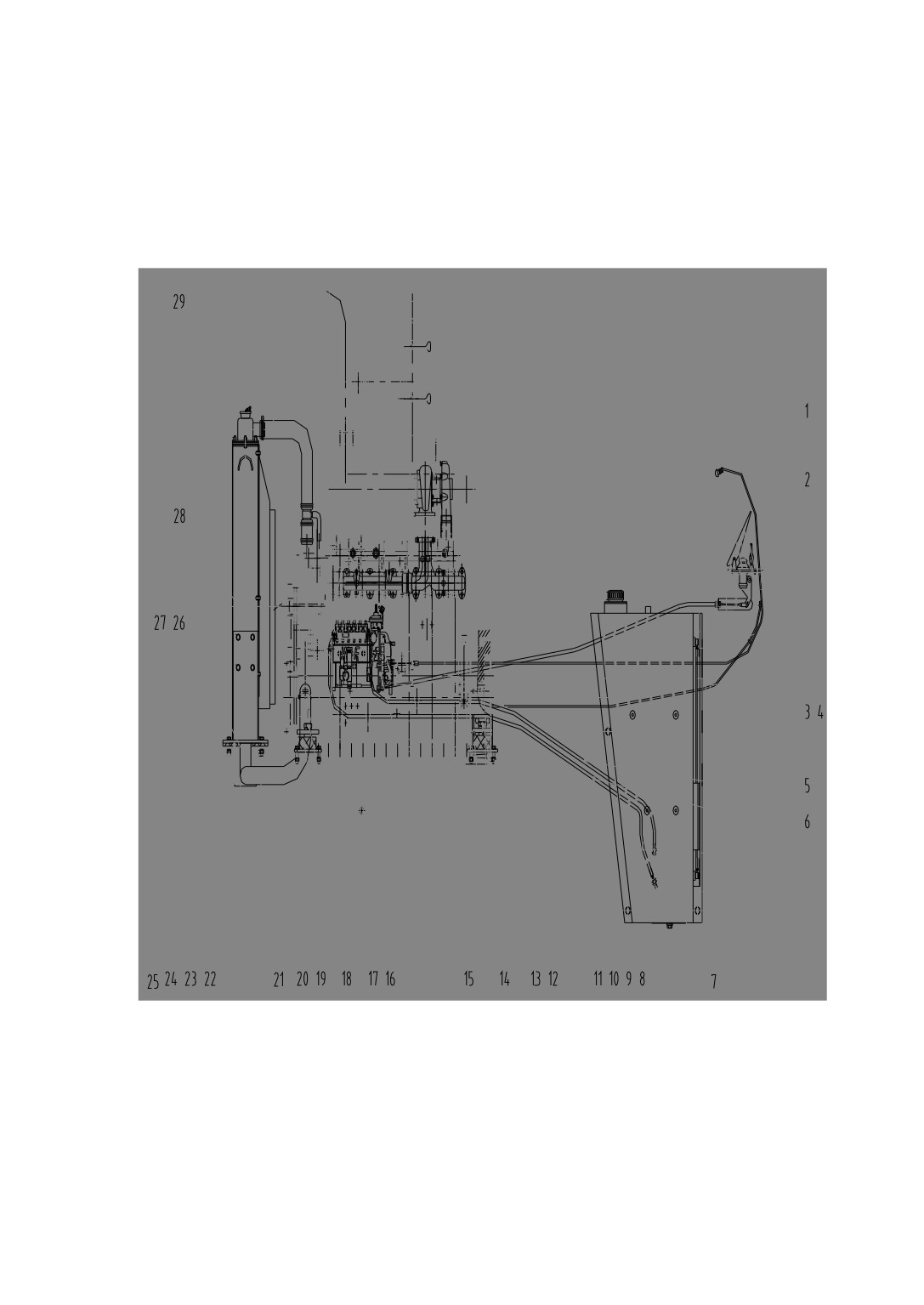

第 01 图 发动机装置
FIG.01 ENGINE MOUNT
2
发动机装置
ENGINE MOUNT
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
01－1
CA10B
熄火软轴
Extinguishing cable
1
2
XZ(QZ)1129001
油门操纵阀
Accelerator control valve
1
3
ZL30G-12025
锥堵接头
Fitting
1
4
ZL30E-01032C
油管
Fuel tube
1
5
ZL30E-01013B
燃油回油管
Return fuel tube
1
6
GB3452-83
燃油吸油管
Suction fuel tube
1
7
ZL30E-01200
燃油箱
Fuel tank
1
8
GB6170-86
螺母 M14
Nut
12
9
GB93-87
垫圈 14
Washer
12
10
GB95-85
垫圈 14
Washer
12
11
GB5781-86
螺栓 M14×50
Blot
12
12
GB5783-86
螺栓 M24×55
Blot
2
13
GB93-87
垫圈 24
Washer
2
14
EA-300
减振器
Damping pad
2
15
TD226B
柴油机
Diesel engine
1
16
GB5783-86
螺栓 M22×55
Blot
2
17
GB93-87
垫圈 22
Washer
2
18
EA-220
减振器
Damping pad
2
19
胶管
Tube
1
20
双钢丝卡箍 57-
Clamp
8
62
21
ZL30E-01019
胶垫
Damping space
2
22
GB5781-86
螺栓 M12×55
Blot
4
23
GB93-87
垫圈 12
Washer
4
24
GB6170-86
螺母 M12
Nut
4
25
GB95-85
垫圈 12
Washer
4
26
DG930B-01018D
胶管
Tube
1
27
钢管总成
Steel tube assembly
1
28
水箱
Radiator
1
29
DG930B-01021D
胶管
Tube
1

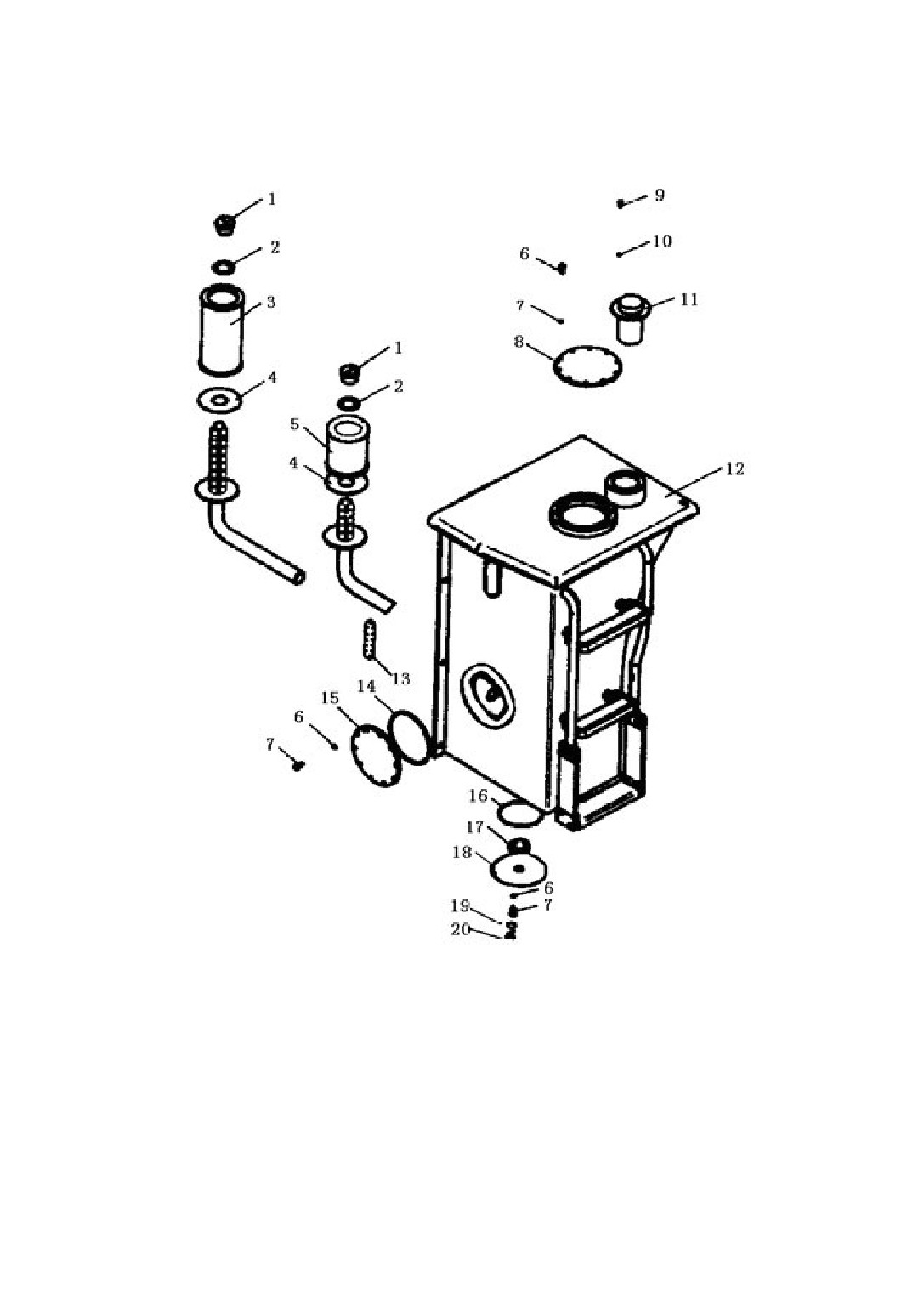

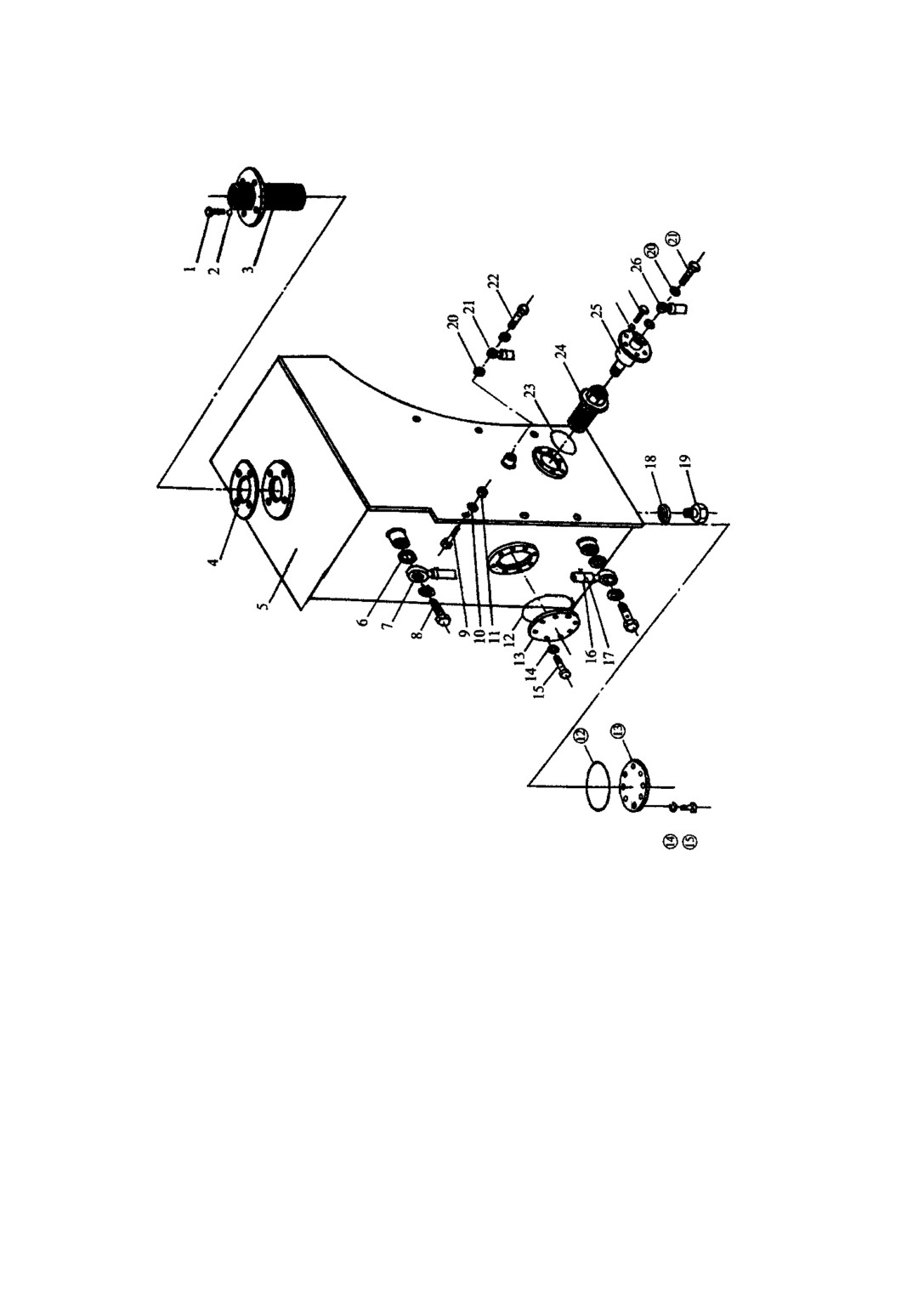

第 02 图
燃油箱总成
FIG.02 FUEL TANK ASSEMBLY
3
4
燃油箱总成
FUEL TANK ASSEMBLY
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
GB5783-86
螺栓 M8×15
Blot
4
02—1
GB93-87
垫圈 8
Washer
4
2
11A-80um
加油滤清器
Oil-filling strainer
1
3
ZL30G-01202
垫
Spacer
1
4
ZL30G-01201
燃油箱体
Fuel tank
1
5
JB982-77
组合垫圈 10
Lock washer
4
6
ZL30G-01208
铰接接头体
Fitting
2
7
ZL30G-01207
铰接螺栓
Pipe-fitting bolt
2
8
GB5782-86
螺栓 M16×50
Blot
6
9
GB93-87
垫圈 16
Washer
6
10
GB6170-86
螺母 M16
Nut
6
11
5
12
GB1235-76
O 形圈 φ180×5.7
O-ring
2
13
ZL30G-01211
盖
Cap
2
14
GB93-87
垫圈 10
Washer
31
15
GB5783-86
螺栓 M10×25
Blot
30
16
ZL30G-01209
卡箍
Clamp
2
17
ZL30G-01210
透明塑料胶管
Plastic hose
1
18
JB982-77
组合垫圈 27
Lock washer
1
19
JB1000-77
螺塞
Screw plug
1
20
JB982-77
组合垫圈 14
Lock washer
4
21
ZL30E-01013B
回油胶管
Oil-return tube
1
22
ZL30G-01205
铰接螺栓
Pipe-fitting bolt
2
23
GB1235-76
O 形圈 φ65×3.1
O-ring
1
24
Wu25×100-J
滤清器
Oil-filling
1
25
ZL30G-01206
吸油管法兰
Suction pipe flange
1
26
GB3452-83
燃油吸油管
Suction fuel tube
1

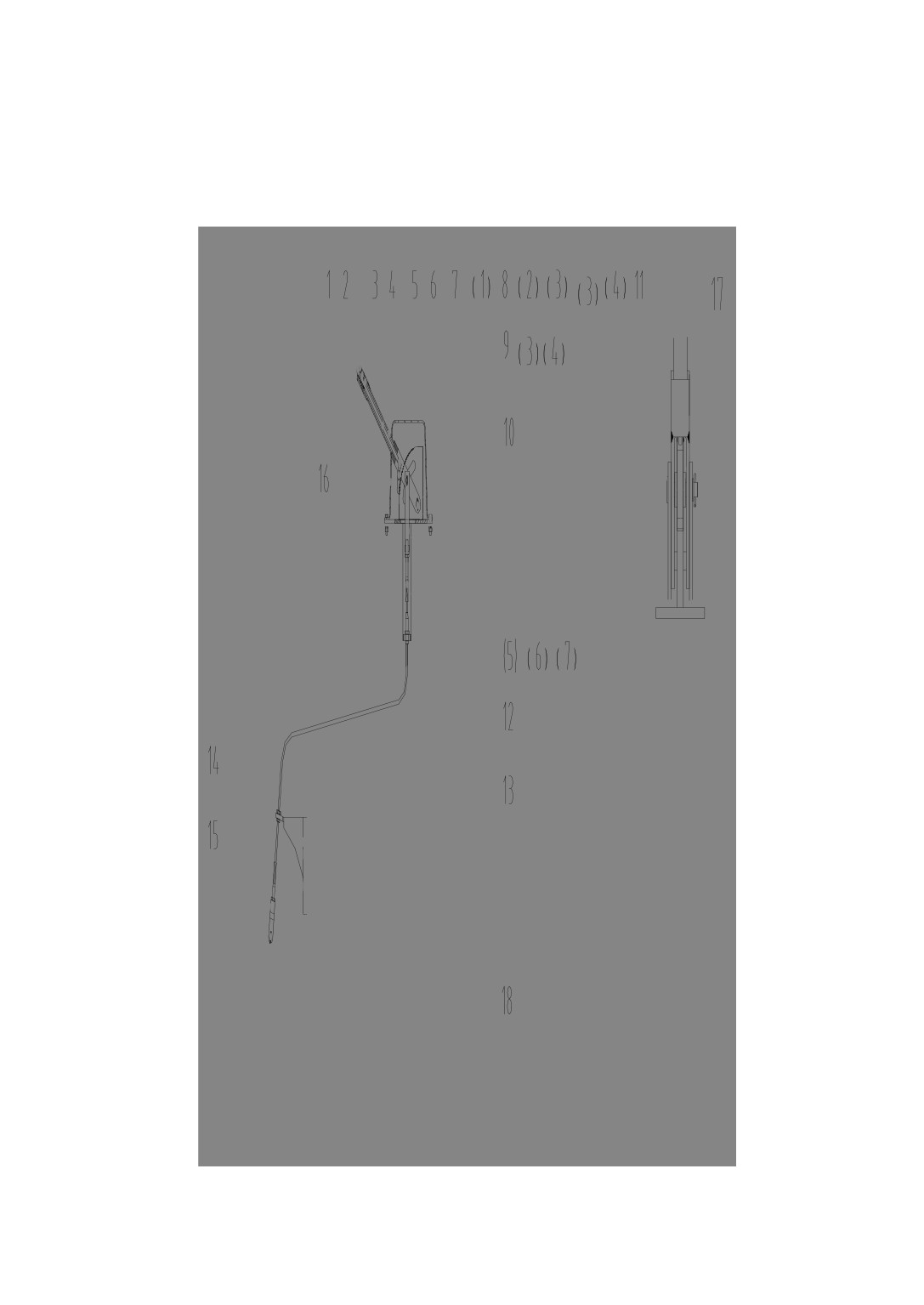

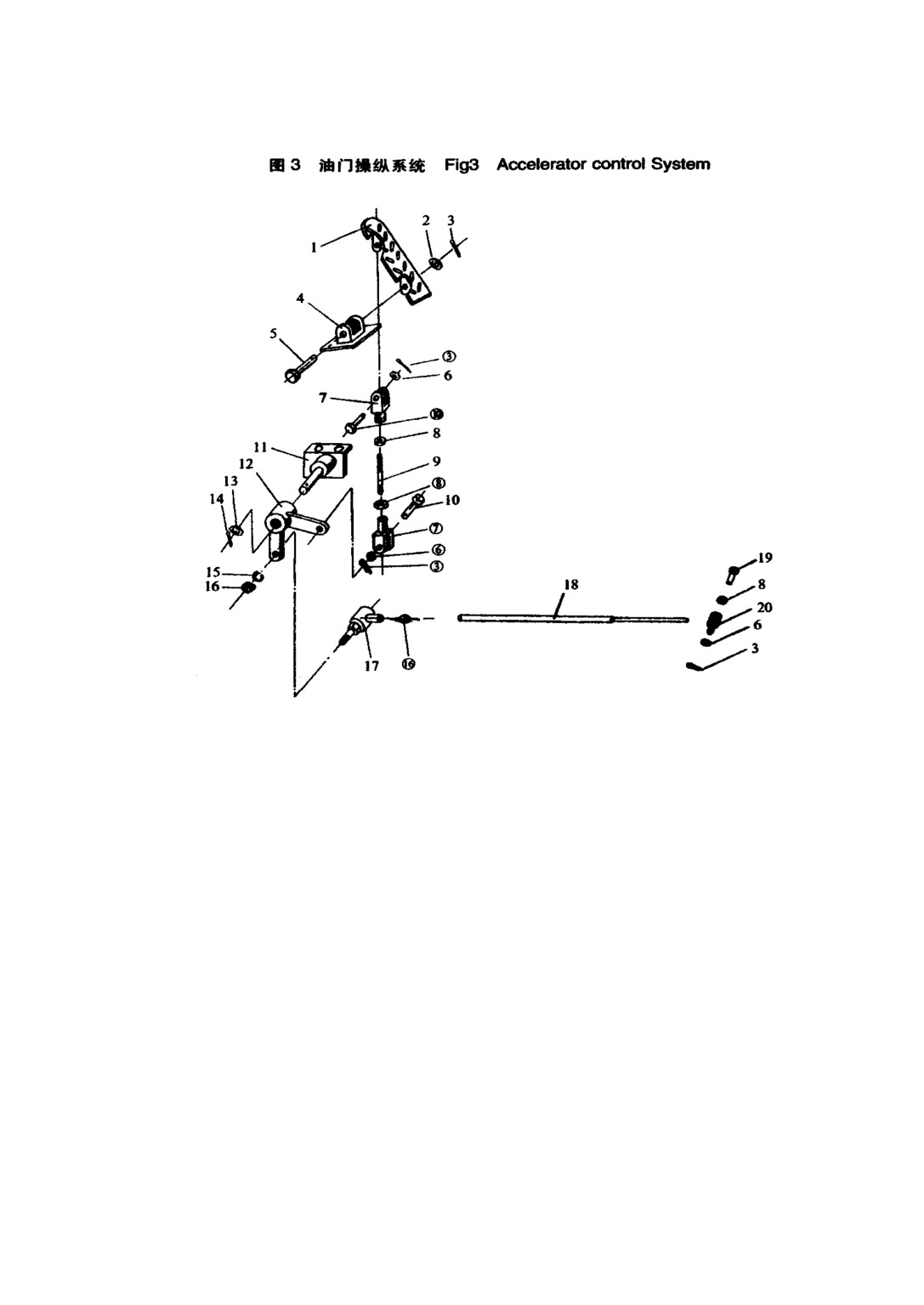

第 03 图
油门操纵系统
FIG.03 ACCELERATOR CONTROL SYSTEM
6
7
油门操纵系统
ACCELERATOR CONTROL SYSTEM
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
ZL30E-01003
油门踏板
Accelerator pedal
1
03—1
GB95-86
垫圈 8
Washer
1
2
GB91-86
开口销 2×20
Pin
4
3
ZL30E-01008
踏板支架
Bracket
1
4
ZL30E-01007
销轴
Pin
3
5
GB95-86
垫圈 6
Washer
2
6
ZL30E-01005
联接叉
Clevis
3
7
GB6170-86
螺母 M6
Nut
1
8
ZL30E-01006
拉杆
Pull rod
2
9
ZL30E-01004
销轴
Pin
1
10
ZL30E-01001
摇臂支架
Bracket of rocket arm
1
11
ZL30E-01002
摇臂
Rocket arm
1
12
GB95-86
垫圈 12
Washer
1
13
GB91-86
开口销 3×30
Pin
2
14
GB93-87
垫圈 8
Washer
4
15
GB6170-86
螺母 M8
Nut
2
16
ZL30E-01007A
球铰总成
Ball pivot assembly
1
17
ZL30E-01015A
拉杆
Pull rod
1
18
19
GB5781-86
螺栓 M6×50
Blot
1
20
ZL30E-01033B
联接轴
Connect shaft
1
8

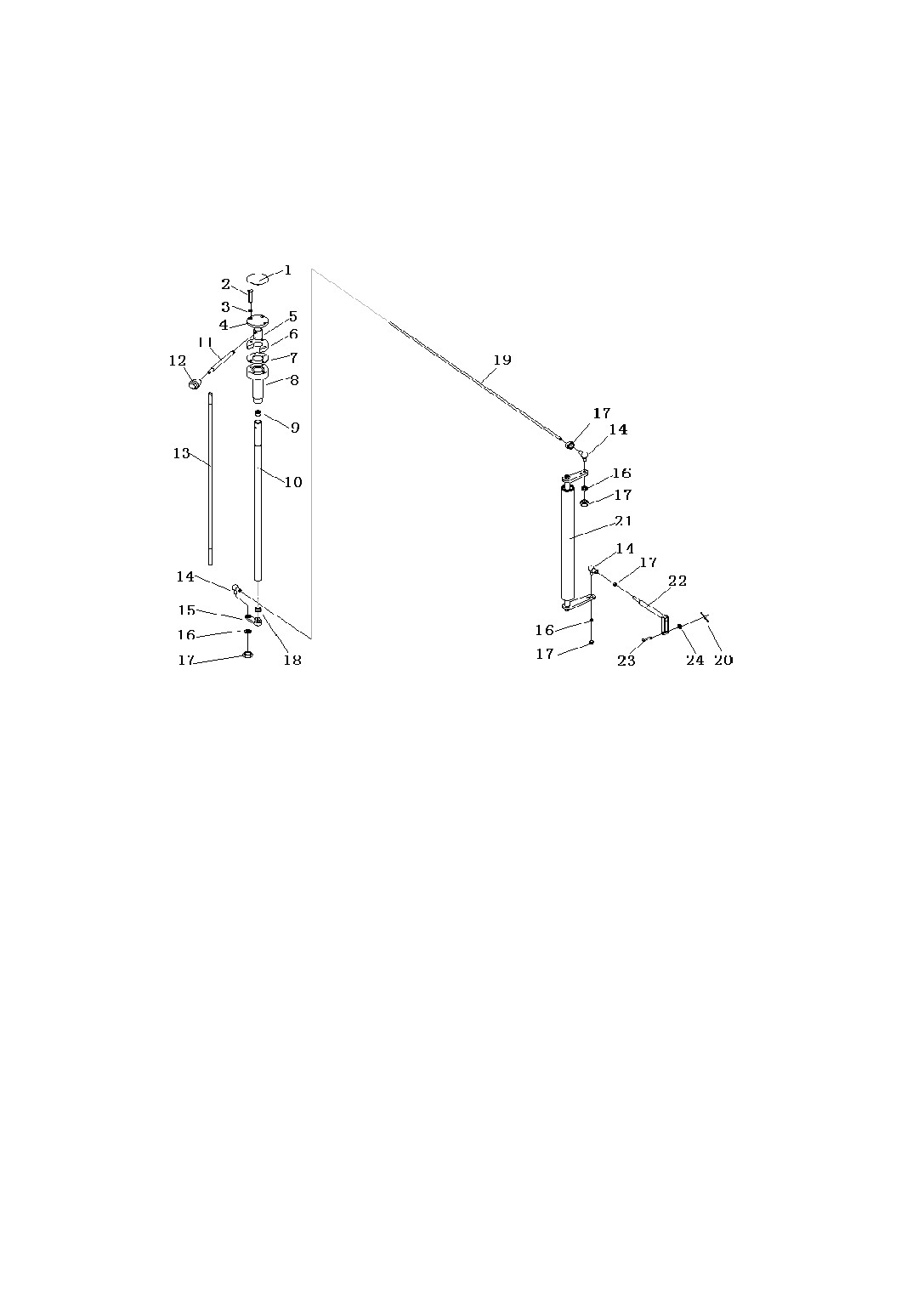

第 04 图
变速操纵系统
FIG.04 TRANSMISSION CONTROL SYSTEM
9
变速操纵系统
TRANSMISSION CONTROL SYSTEM
序号
件 号
名
称
数量
Index No.
Part No.
Description
Q’ty
ZL30GⅡ-03113
盖
Cover
1
04—1
GB67-85
螺钉 M5×35
Screws
3
2
GB93-87
垫圈 5
Washer
3
3
ZL30GⅡ-03111
上盖
Superior cover
1
4
ZL30GⅡ-03112
手柄座
Handle block
1
5
ZL30GⅡ-03114
扇形块
Fan-shaped block
1
6
ZL30GⅡ-03115
垫
Mat
1
7
ZL30GⅡ-03116
座
Block
1
8
ZL30GⅡ-03110
衬套
Bushing
1
9
ZL30GⅡ-03107
套管
Pipe covering
1
10
ZL30GⅡ-03104
手柄
Handle
1
11
ZL30GⅡ-03105
手柄套
Handle sleeve
1
12
ZL30GⅡ-03117
操纵杆
Control shank
1
13
SR8-RS
球铰总成
Ball pivot assembly
3
14
ZL30GⅡ-03102
摇臂
Rocket arm
1
15
GB93-87
垫圈 8
Washer
4
16
GB6170-86
螺母 M8
Nut
6
17
ZL30GⅡ-03101
衬套
Bushing
1
18
ZL30GⅡ-03124
丝杆
Thread rod
1
19
GB91-86
开口销 2×25
Pin
1
20
ZL30GⅡ-03122
摇架管
Bracket arm pipe
1
21
ZL30GⅡ-03123
拉杆
Pull rod
1
22
ZL30GⅡ-03103
销轴
Pin
1
23
GB95-87
垫圈 8
Washer
1
24
10

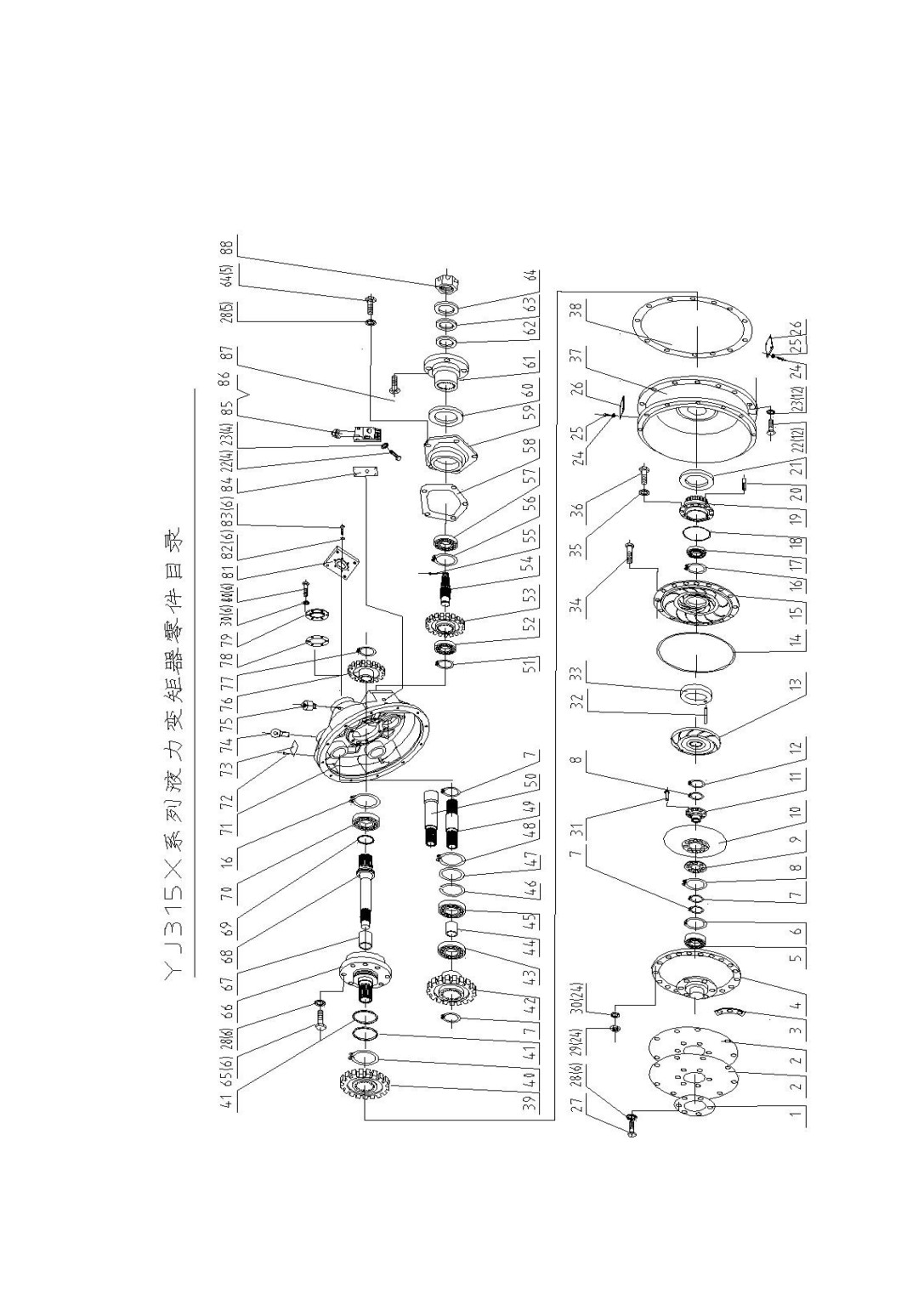

第 05 图
变矩器
FIG.05 TORQUE CONVERTER
11
变 矩 器
TORQUE CONVERTER
序 号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
YJ315Y-00018
圆垫板
Gasket
1
05－1
YJ315Y-00002
弹性板
Elasticity board
1
2
YJ315Y-30000
弹性板总成
Elasticity board assembly
1
3
YJ315X-00002
罩轮
Cover wheel
1
4
GB289-64
滚针轴承 4074106
needle bearing
1
5
04065-05520
挡圈 55
Snap ring
1
6
04064-03015
挡圈 30
Snap ring
5
7
04064-03818
挡圈 38
Snap ring
2
8
ZL30D-11-29
垫板
Gasket
1
9
ZL30D-11-37
涡轮
Runner
1
10
ZL30D-11-28
涡轮座
Runner seat
1
11
04064-06020
挡圈 60
Snap ring
1
12
ZL30D-11-27
导轮
Stator
1
13
GB/3452.1-92
O 型圈 φ338×3.55
O-Ring
1
14
YJ315X-00003
泵轮
Impeller
1
15
GB893.1-86
孔用挡圈 110
Snap ring for vent
2
16
GB276-89
轴承 212
Bearing
1
17
GB1235-76
O 型圈 φ130×3.1
O-Ring
1
18
ZL30D-11-21
泵轮座
Impeller seat
1
19
ZL30D-11-22
定位销
Place pin
4
20
ZL30D-11-54
骨架油封
Skeleton
1
21
01010-51030
螺栓 M10×30
Blot
16
22
01602-21030
垫圈 10
Spring washer
16
23
01010-50610
螺栓 M6×10
Blot
12
24
01602-20619
垫圈 6
Spring washer
12
25
YJ315X-00004
盖
Cap
2
26
01010-51225
螺栓 M12×25
Blot
8
27
01602-21236
垫圈 12
Spring washer
17
28
01508-10806
螺母 M8
Nut
24
29
01602-20825
垫圈 8
Spring washer
24
30
04400-00830
铆钉 8×30
Rivet
1
31
04025-00620
销 6×20
Pin
1
32
ZL30D-11-24
隔环
Separate ring
1
33
01010-50835
螺栓 M8×35
Blot
24
34
01010-50822
螺栓 M8×22
Blot
8
35
GB859-87
轻型弹簧垫圈 8
Spring washer
8
36
YJ315X-00001
飞轮壳中节
Flywheel shell burl
1
37
ZL30D-11-38
垫片
Gasket
1
38
ZL30D-11-20
驱动油泵主动齿轮
rive oil pump initiative gear
1
39
12
04064-01030
挡圈 100
Snap ring
1
40

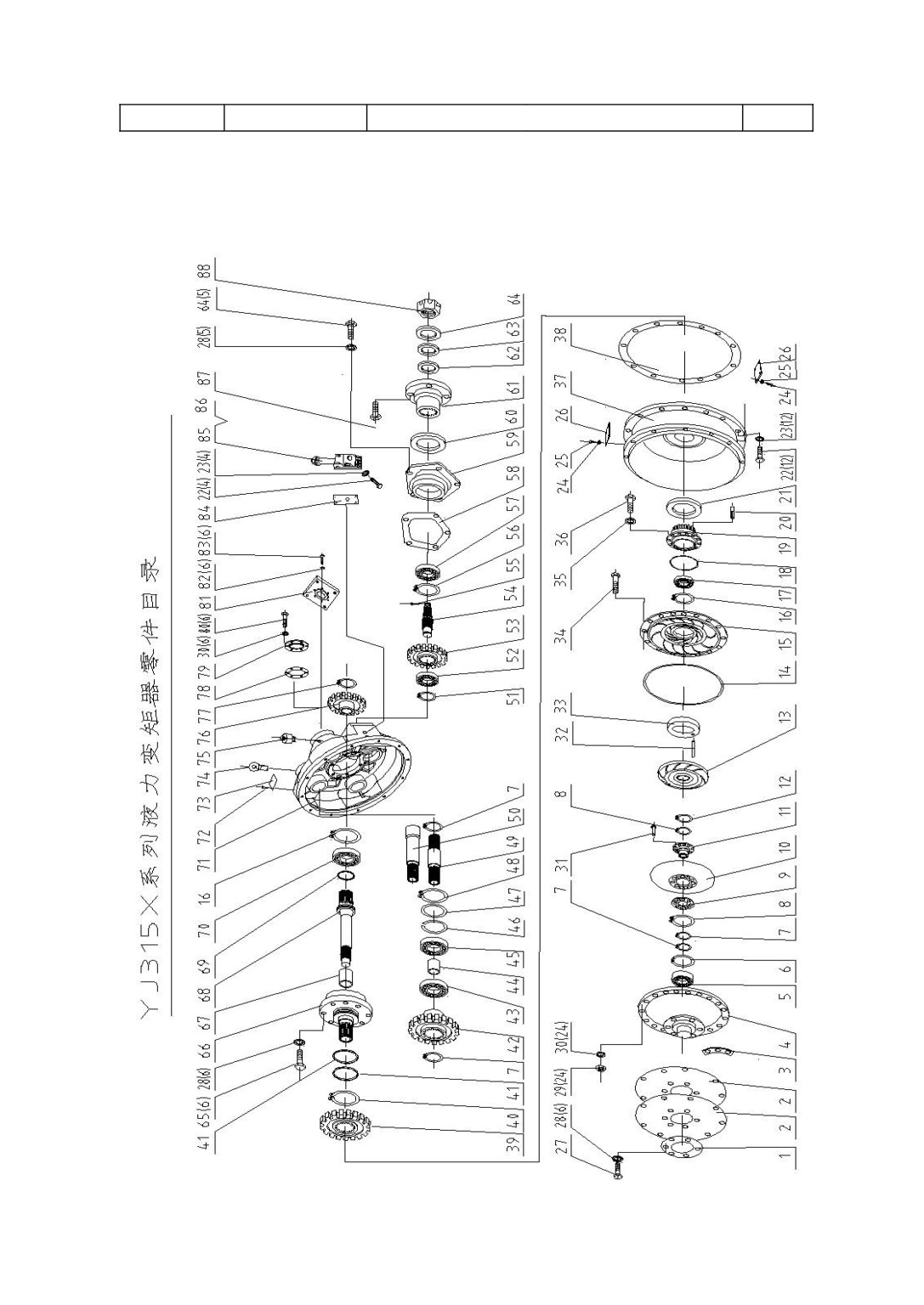

第 05 图
变矩器
FIG.05 TORQUE CONVERTER
13
变矩器
TORQUE CONVERTER
序号
件 号
名
称
数量
Index No.
Part No.
Description
Q’ty
05－41
ZL30D-11-19
密封环 80
Seal ring
2
42
ZL30D-11-39
驱动油泵被动齿轮
Drive oil pump passivity gear
3
43
GB276-89
轴承 206
Bearing
3
44
ZL30D-11-40
套
sleeve
3
45
GB277-64
轴承 50206
Bearing
3
46
ZL30D-11-04
止动环
Stop ring
3
47
ZL30D-11-03
垫片
Gasket
3
48
04065-06825
挡圈 68
Snap ring
3
49
ZL30D-11-02
驱动油泵轴
Drive oil pump shaft
3
51
04064-03515
挡圈 35
Snap ring
1
52
GB276-89
轴承 307
Bearing
1
53
ZL30D-11-18
被动齿轮
passivity gear
1
54
ZL30D-11-15
输出轴
Export shaft
1
55
GB91-86
开口销 5×45
Pin
1
56
04065-09030
挡圈 90
Snap ring
1
57
GB276-89
轴承 308
Bearing
1
58
ZL30D-11-07
密封垫
Gasket
1
59
ZL30D-11-11
油封法兰
Oil seal flange
1
60
07012-20055
油封 55×78×12
Oil seal
2
61
ZL30D-11-12
输出法兰
Export seal
1
62
ZL30D-11-13
垫圈
Spring washer
1
63
ZL30D-11-17
密封垫
Gasket
1
64
ZL30D-11-16
垫圈
Spring washer
1
65
01010-51230
螺栓 M12×30
Blot
11
66
ZL30D-11-05
导轮座
Stator seat
1
67
ZL30D-11-10
套
sleeve
1
68
ZL30D-11-09
主动轴
Initiative shaft
1
69
ZL30D-11-08
密封环 60
Seal ring
1
70
GB276-89
轴承 310
Bearing
1
71
ZL30D-11-01
变矩器壳体
TORQUE CONVERTER shell
1
72
04418-03060
铆钉 3×6
River
4
73
09607-05080
标牌
scutcheon
1
76
ZL30D-11-06
主动齿轮
Initiative gear
1
77
GB/T894-86
挡圈 48
Snap ring
1
84
YJ315X-00009
密封垫
Gasket
1
85
YJ320-01000Z
减压阀
Decompression valve
1
86
ZL30D-11-47
螺塞
Conical plug
1
87
YJ315X-00008
螺栓 M12×40
Blot
4
14
88
ZL30D-11-14
六角槽形螺母
Nut
1

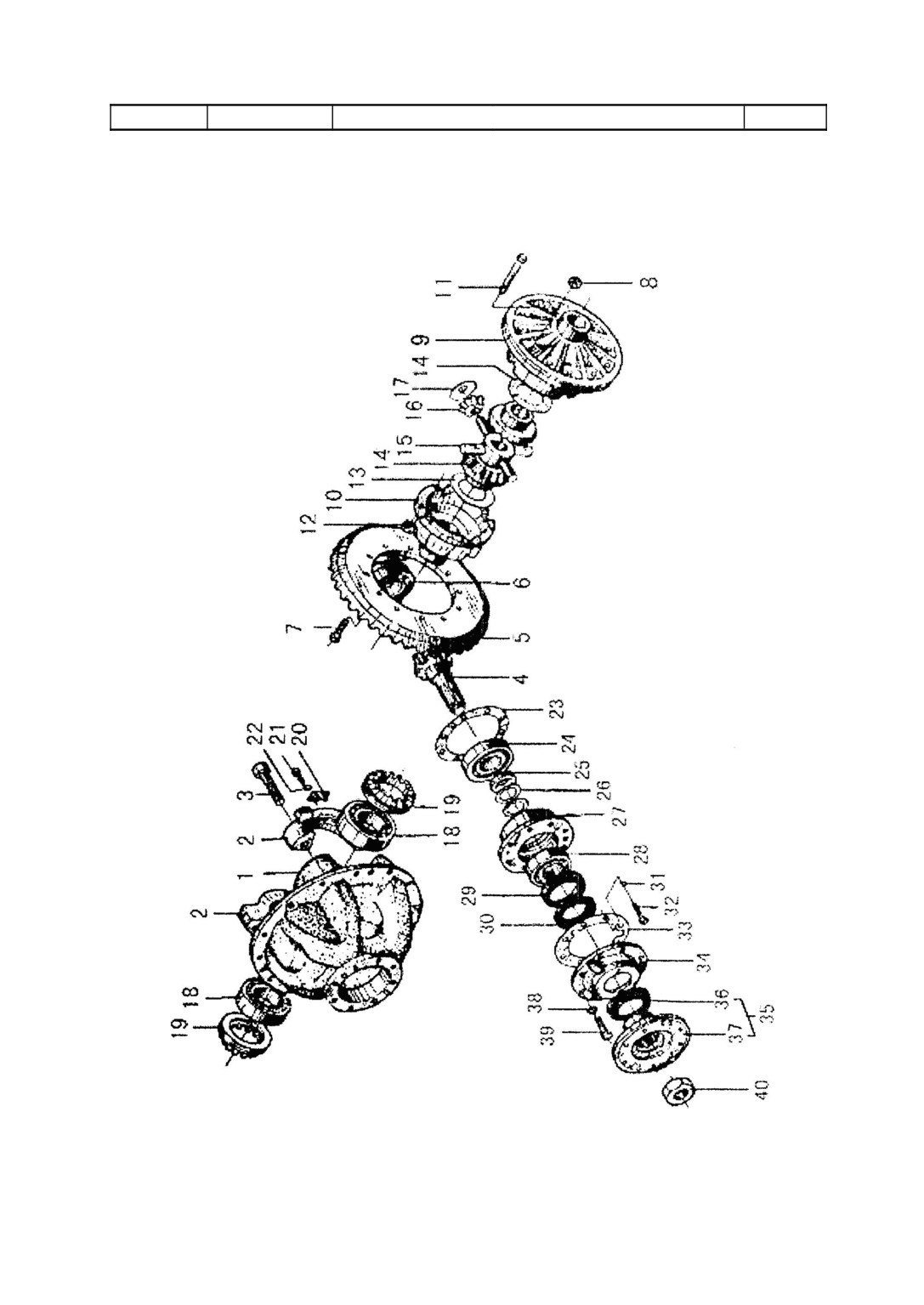

第 06 图 主减速器总成
FIG.06 CARRIER ASSEMBLY
15
主减速器总成
CARRIER ASSEMBLY
序号
件 号
名
称
数量
Index No.
Part No.
Description
Q’ty
06—1
ZL30-Q.3-3
主减速器壳
Carrier
1
2
75200033
轴承盖
Cover
2
3
75502600
螺栓 M22×90
Bolt
4
4
ZL30-QA.3-2
主动螺旋伞齿轮(前桥)
Pinion gear(front axle)
1
5
ZL60-HA.2-2
主动螺旋伞齿轮(后桥)
Pinion gear(rear axle)
1
6
75201829D
大螺伞(前桥)
Ring gear(front axle)
1
7
75201829C
大螺伞(后桥)
Ring gear(rear axle)
1
8
75600311
轴承
Bearing
1
9
75500003
螺栓
Bolt
12
10
GB/T6187-2000
螺母 M14×1.5
Nut
8
11
CZQ320.1.1-4
差速器大半壳
Case half
1
12
CZQ320.1.1-3
差速器小半壳
Case half
1
13
75501980
凸缘螺栓
Bolt
8
14
GB/T6187-2000
螺母 M14×1.5
Nut
8
15
CZQ320.1.1-2
半轴齿轮垫片
Thrust washer
2
16
CZQ320.1.1-1
半轴齿轮
Side gear
2
17
75201607
行星齿轮垫片
Thrust washer
4
18
GB/T297-1994
轴承 30215
Bearing
2
19
ZL30-Q.3-4
差速器螺母
Diff. nut
2
20
75200053A
锁紧片
Lock plate
2
21
GB/T32.1-1998
螺栓 M10×20
Bolt
2
22
GB/T93-1987
垫圈 10
Washer
2
23
404325
调整垫片
Washer
1组
24
GB/T297-1994
轴承 30311
Bearing
1
25
ZL30-Q.3-1
轴承隔套
Bearing sleeve
1
26
75200036
垫片
Washer
1组
27
ZL30-Q.3-2
轴承座
Bearing seat
1
28
GB/T297-1994
轴承 30310
Bearing
1
29
ZL30G-05101
接线盖
Operating cover
1
30
GB/T9877.1-1997
油封 FB80×100×10F
Oil seal
1
31
GB/T9877.1-1997
油封 FB80×100×10F
Oil seal
1
32
GB/T93-1987
垫圈 12
Washer
1
33
75500006
螺栓
Bolt
1
34
75200040
衬垫
Washer
1
35
82050401
法兰总成
Flange assembly
1
36
75200046
防尘罩
Dust cover
1
37
82050402
法兰
Flange
1
38
GB/T93-1997
垫圈 14
Washer
7
39
75500005
螺栓
Bolt
7
40
GB/T889.2-2000
螺母 M30×1.5
Nut
1
16

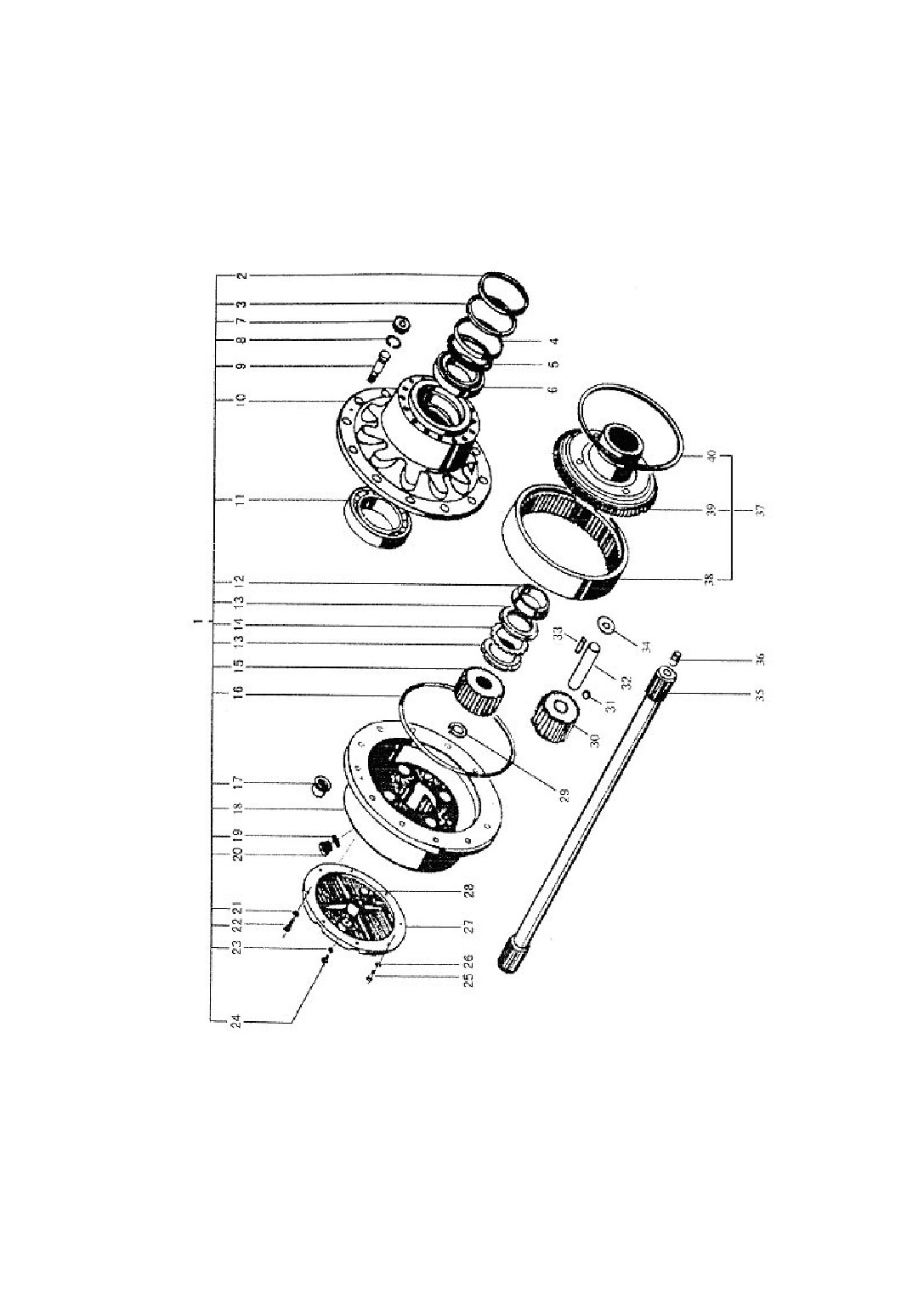

第 07 图
轮边总成
FIG.07 WHEEL END ASSEMBLY
17
轮边总成
WHEEL END ASSEMBLY
序号
件 号
名
称
数量
Index No.
Part No.
Description
Q’ty
07—1
CZQ320.3
轮边总成
Wheel end assembly
2
2
79500813A
油封座
Oil seal seat
1
3
GB/T9877.1-1997
油封 FB150×180×15-D
Oil seal
1
4
GB/T9877.1-1997
油封 FB150×180×15-D
Oil seal
1
5
79500823
挡油板
Plate
1
6
GB/T297-1994
轴承 32024
Bearing
1
7
GB/T6171-2000
螺母 M20×1.5
Nut
12
8
GB/T93-1987
垫圈 20
Washer
12
9
75502317A
轮辋螺栓
Rim bolt
12
10
83020502
轮辋
Hub
1
11
GB/T297-1994
轴承 32026
Bearing
1
12
76101041
锥套
Sleeve
1
13
75501646
螺母 M85×2
Nut
2
14
GB/T858-1998
止动垫圈 85
Washer
1
15
CZQ320.3-1
太阳轮
Sun gear
1
16
75501707C
密封圈
Seal ring
1
17
ZL30E3-3
轮辋螺母
Rim nut
12
18
CZQ320.3-3
行星轮架
Spider
1
19
JB/T972-1977
组合垫圈 24
Washer
1
20
75500195A
螺塞 M24×1.5
Oil seal plug
1
21
GB/T93-1987
垫圈 10
Washer
1
22
GB/T5786-2000
螺栓 M10×1.25×25
Bolt
1
23
JB/T972-1977
组合垫圈 12
Washer
1
24
75500842
螺塞 M12×1.25
seal plug
1
25
GB/T5786-2000
螺栓 M12×1.25×25
Bolt
5
26
GB/T93-1987
垫圈 12
Washer
5
27
79001544B
盖
Cover
1
28
73520042
限位块
Block
1
29
GB/T894-1-1986
挡圈 42
Ring
1
30
CZQ320.3-2
行星轮
Planet gear
3
31
GB/T308-2002
钢球 3/8″
Steel ball
3
32
CZQ320.3-4
行星轮轴
Planet pin
3
33
GB/T309-2000
滚针 Ф6×50
Roll bearing
63
34
75600456B
挡板
Plate
6
35
CZQ320-2
半轴
Shaft
1
36
77000044
调整支柱
Adjust pin
1
37
CZQ320.3.1
齿圈支承总成
Ring gear carrier assembly
1
38
CZQ320.3-1
齿圈
Ring gear
1
39
CZQ320.3-2
齿圈支承
Ring gear carrier
1
40
76101033A
卡环
Thrust ring
1
18

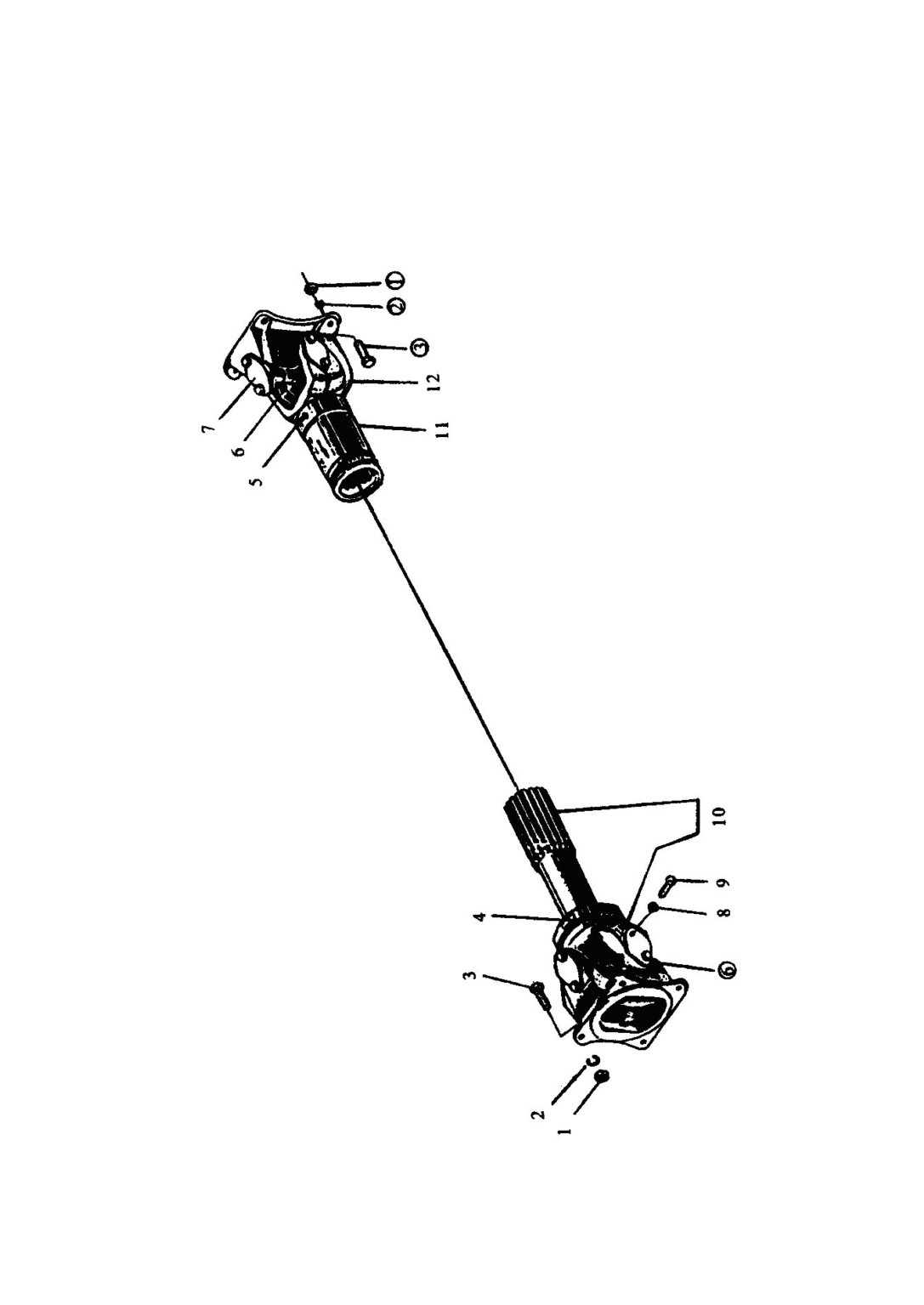

第 08 图 主传动轴
FIG.08 MAIN DRIVE SHAFT
19
主传动轴
MAIN DRIVE SHAFT
序号
件 号
名
称
数量
Index
Part No.
Description
Q’ty
No.
08—1
ZL30C-04003
螺母
Nut
8
2
GB93-87
垫圈 12
Spring washer
8
3
ZL30C-04004
螺栓
Bolt
8
4
30-2203072
平衡片
Balance plate
1
5
油杯
Oil cup
1
6
凸缘叉
Flange fork
2
7
支撑片
Support washer
8
8
GB93-87
垫圈 8
Spring washer
16
9
螺栓 M8×10
Bolt
16
10
万向节及花键轴总成 gimbal & spline shaft assembly
1
11
万向节滑动叉总成 gimbal sleeve fork assembly
1
12
万向节十字头总成 gimbal turnning assembly
2
20

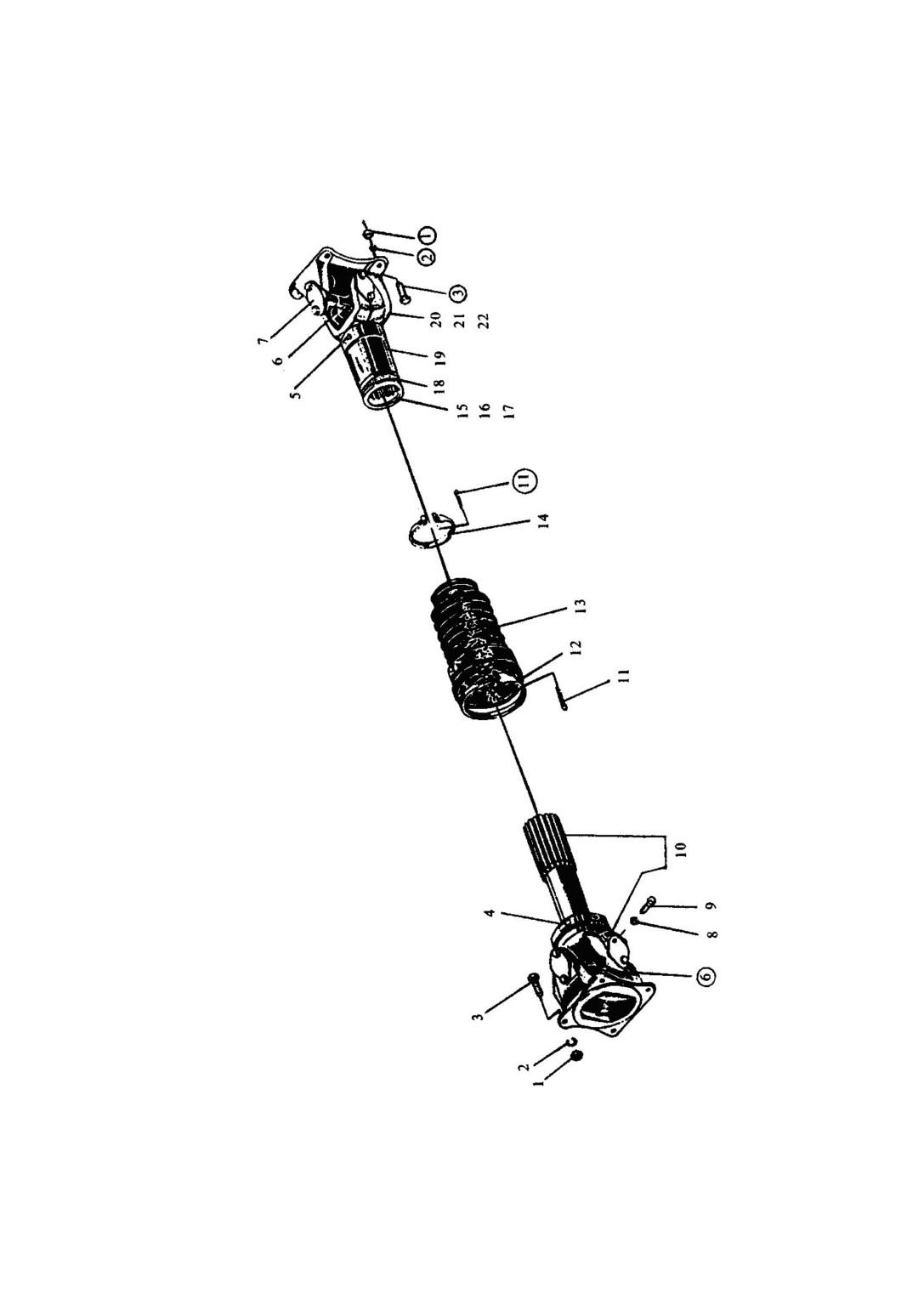

第 09 图 后传动轴
FIG.09 REAR DRIVE SHAFT
21
后传动轴
REAR DRIVE SHAFT
序号
件 号
名
称
数量
Index No.
Part No.
Description
Q’ty
ZL30C-04001
螺母
Nut
8
09—1
GB93-87
垫圈 12
Spring washer
8
2
ZL30C-04005
螺栓
Bolt
8
3
平衡片
Balance plate
1
4
油杯
Oil cup
1
5
120-2201023
凸缘叉
Flange fork
2
6
120-2201050B
支撑片
Support washer
8
7
GB93-87
垫圈 8
Spring washer
16
8
螺栓 M8×10
Bolt
16
9
万向节及花键轴总成
gimbal & spline shaft assembly
1
10
开口销
Pin
2
11
卡箍
Clamp
1
12
120-2201066
防护罩
Dust cap
1
13
卡箍
Clamp
1
14
120-2201065
盖
Cap
1
15
120-2201088
填密圈
Washer
1
16
120-2201089
垫圈
Washer
1
17
卡箍
Clamp
2
18
120-2201047
万向节滑动叉总成
gimbal sleeve fork assembly
1
19
120-2201026
万向节十字头总成
gimbal turnning assembly
2
20
120-2201044
万向节滚针轴承总成
gimbal needle bearing assembly
8
21
120-2201051B
锁片
Lock plate
8
22
22

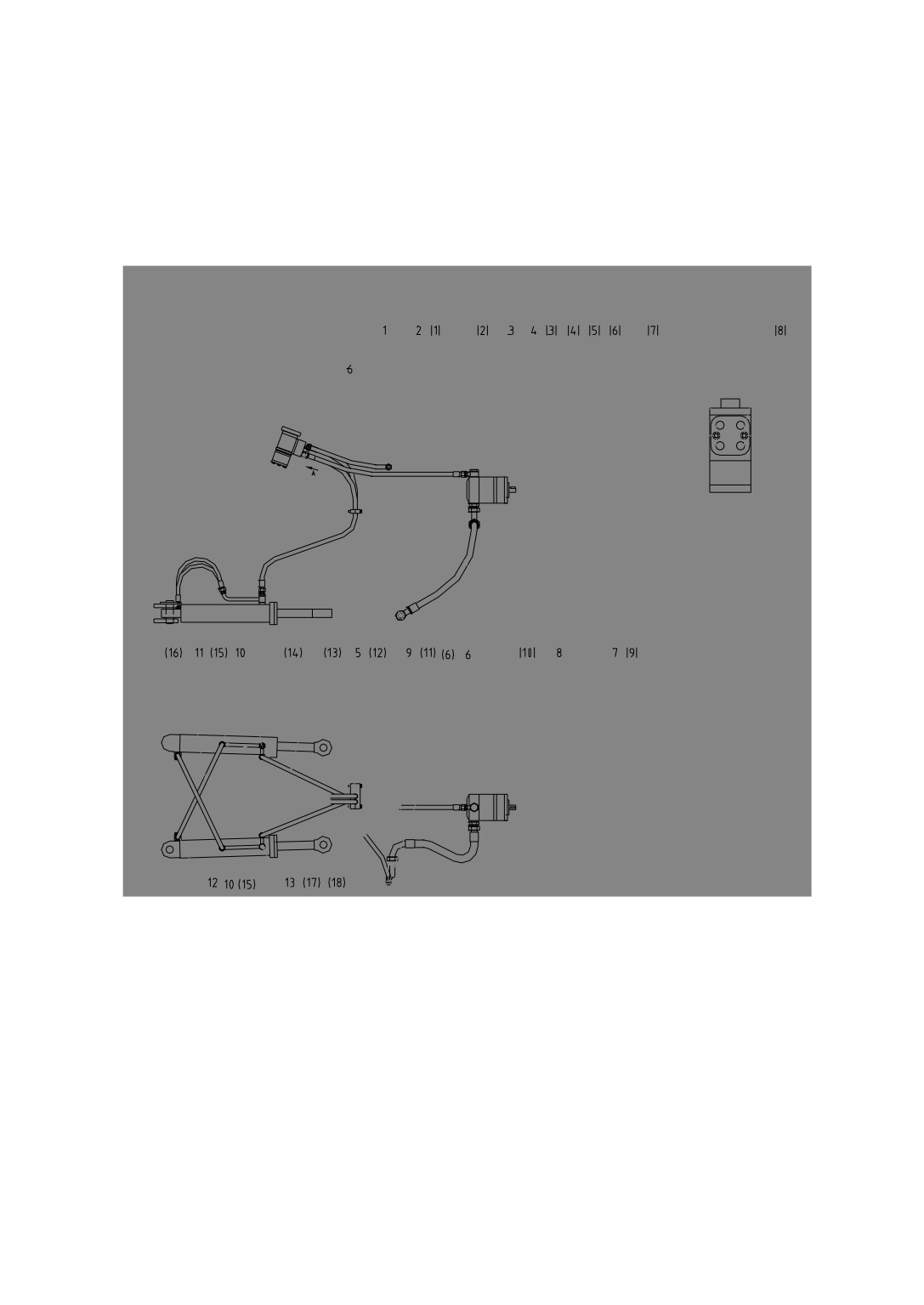

第 10 图
转向液压系统
FIG.10 STEERING HYDRAULIC SYSTEM
23
转向液压系统
STEERING HYDRAULIC SYSTEM
序号
件 号
名 称
数量
No.
Part No.
Description
Q’ty
DG930B-05100
方向机总成
Steering gear assembly
1
10—1
DG930B-05001
回油胶管
Oil return hose
1
2
ZL30E-05002
接头总成
Fitting assembly
1
3
ZL30E-05003
铰接螺栓
Articulation blot
1
4
DG930B-05004
接头体
Fitting
3
5
DG930B-05005
接头体
Fitting
2
6
ZL30E-05006
接头体
Fitting
1
7
ZL30E-05007
接头总成
Fitting assembly
1
8
ZL30E-05008
接头体
Fitting
1
9
DG930A-05009
管卡
Clamp for tube
2
10
ZL30E-05010
铰接螺栓
Articulation blot
3
11
ZL30E-05011
钢管总成
Steel tube assembly
2
12
ZL30E-05012
接头总成
Fitting assembly
2
13
(1)
双钢丝卡箍(26~30)
Clamp
4
(2)
JF100-81
高压胶管 13
Hose fitting
1
(3)
JB982-77
组合垫圈 27
Lock washer
2
(4)
CB-FE40FL
齿轮泵
Gear pump
1
(5)
GB5783-86
螺栓 M10×30
Bolt
2
(6)
GB93-87
垫圈 10
Spring washer
4
(7)
BZZ-400
转向器
Redirector assembly
1
(8)
FK-10/16
组合阀块
Combination valve block
1
(9)
JB982-77
组合垫圈 33
Lock washer
1
(10)
JF100-81
高压胶管 25
Hose fitting
1
(11)
GB5780-86
螺栓 M10×65
Bolt
2
(12)
JB982-77
组合垫圈 20
Lock washer
5
(13)
JF100-81
高压胶管 13
Hose fitting
2
(14)
HSGF※80/45BE-EG
液压缸
Steering cylinder
2
(15)
JB982-77
组合垫圈 18
Lock washer
8
(16)
JF100-81
高压胶管 13
Hose fitting
2
(17)
JB982-77
组合垫圈 14
Lock washer
1
(18)
JB1000-77
螺塞 M14×1.5
Plug
1

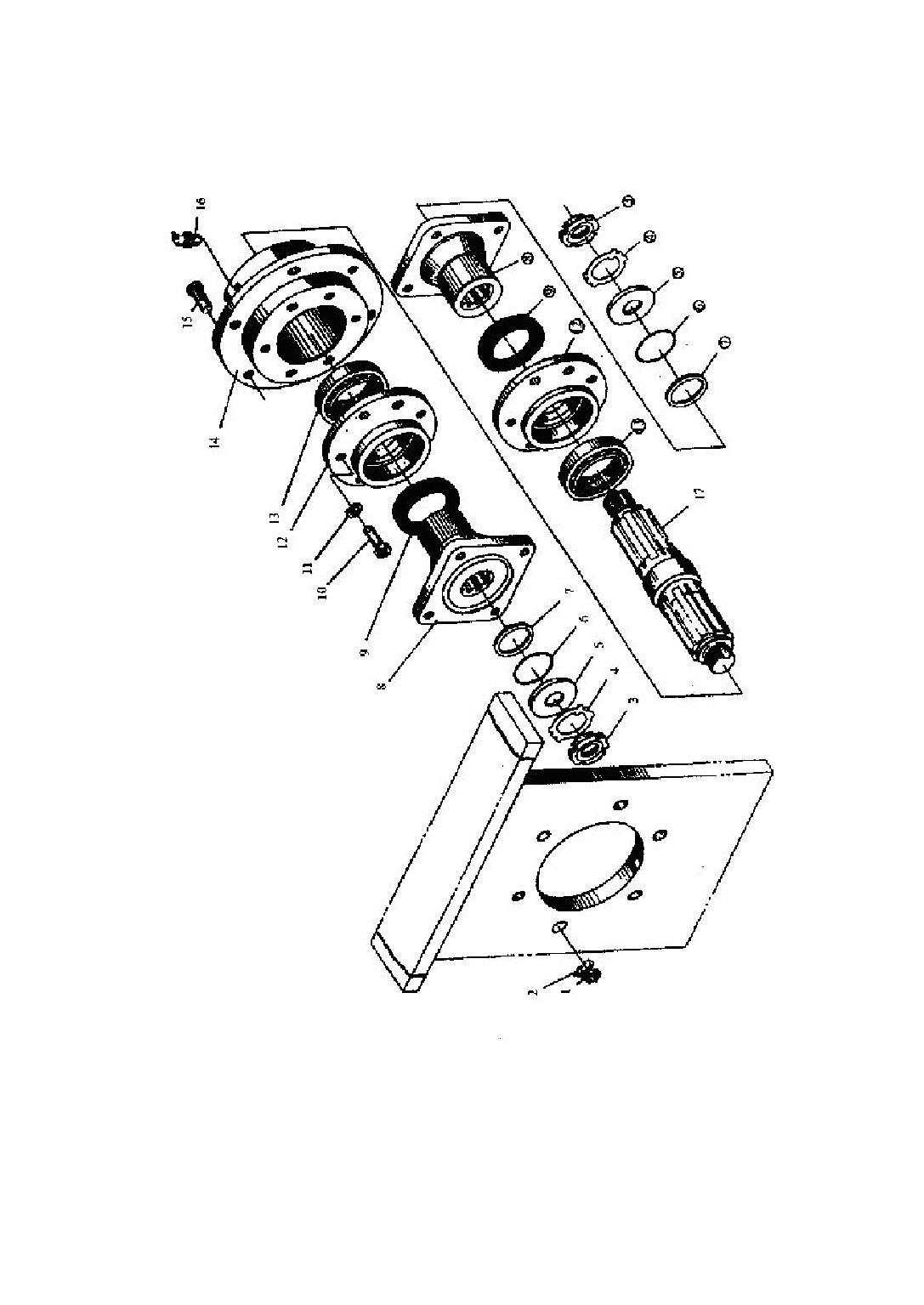

第 11 图
中间轴承座
FIG.11 INTERMEDIATE BEARING CASE
24
25
中间轴承座
INTERMEDIATE BEARING CASE
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
11—1
GB6170-86
螺母 M12
Nut
6
2
01643-31232
垫圈 12
Spring washer
6
3
GB812-67
圆螺母 M27×1.5
Round nut
2
4
GB858-88
垫圈 27
Lock washer
2
5
ZL30C-04301
垫圈
Washer
2
6
ZL30C-04308
O 型密封圈
O-ring
2
7
ZL30C-04309
纸垫
Gasket
2
8
ZL30C-04305
凸缘
Plange
2
9
HG4-692-67
油封 SG60×80×12
Oil seal
2
10
GB5783-86
螺栓 M10×35
Bolt
12
11
GB93-87
垫圈 10
Spring washer
12
12
ZL30C-04303
轴承端盖
Bearing cover
2
13
GB/T272-94
轴承 7210C/P6
Bearing
2
14
ZL30C-04304
轴承座
Bearing seat
1
15
01010-51255
螺栓 M12×55
Bolt
6
16
GB1153-79
油杯 M10×1
Oil cup
1
17
ZL30C-04302
轴
Shaft
1

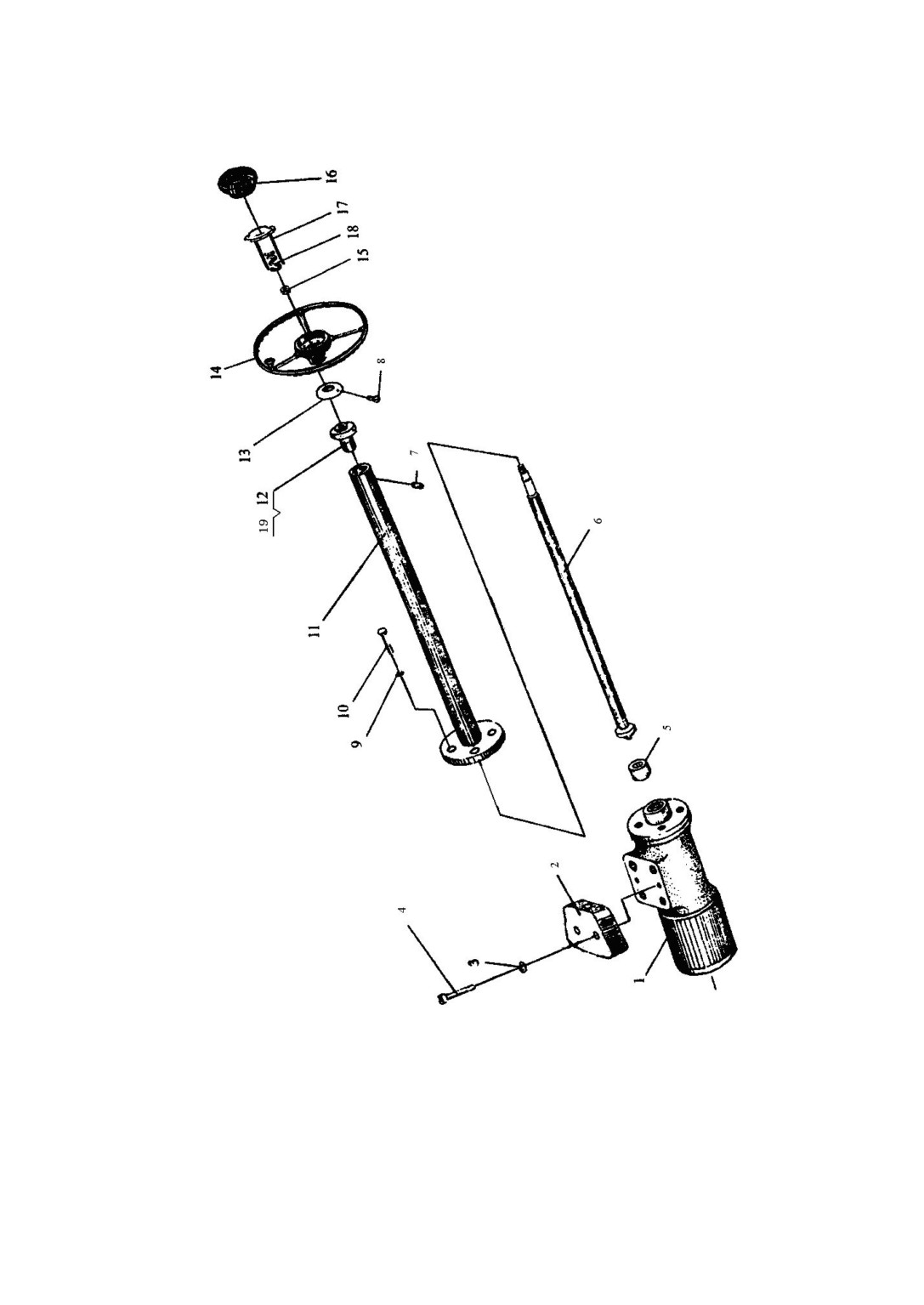

第 12 图
方向机总成
FIG.12 STEERING GEAR ASSEMBLY
26
27
方向机总成
STEERING GEAR ASSEMBLY
序号
件 号
名
称
数量
Index No.
Part No.
Description
Q’ty
BZZ-400
转向阀总成
Steering gear assembly
1
12—1
FK-10/16
阀块
Valve block
1
2
GB93-87
垫圈 12
Washer
2
3
GB70-85
螺钉
Screw
2
4
联接块
Coupling block
1
5
ZL30G-05103
转向轴
Steering shaft
1
6
GB71-85
螺钉 M8×10
Screw
1
7
GB67-85
螺钉 M5×8
Screw
2
8
GB93-87
垫圈 10
Washer
4
9
GB70-85
螺栓 M10×25
Bolt
4
10
ZL30G-05104
转向轴套
Steering column
1
11
ZL30G-05102
支承套
Sleeve
1
12
ZL30G-05101
接线盖
Operating cover
1
13
方向盘总成
Steering wheel assembly
1
14
GB6173-86
螺母 M16×1.5
Nut
1
15
喇叭按钮盖
Cover of horn button
1
16
搭铁盘
Grounding disk
1
17
弹簧
Spring
1
18
GB276-89
轴承 1000804
Bearing
1
19

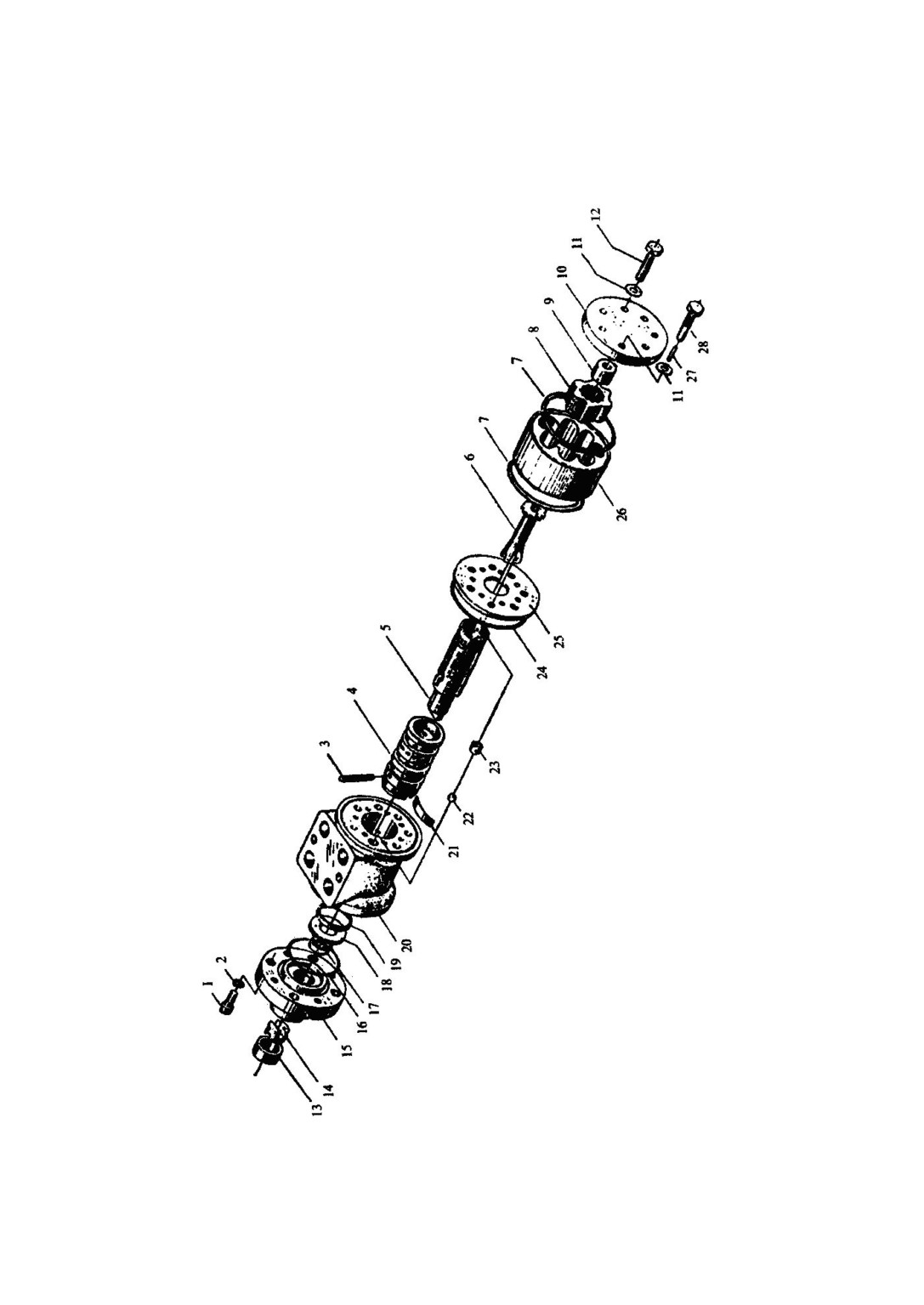

第 13 图 转向器
28
FIG.13 STEERING GEAR
29
转向器
STEERING GEAR
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
螺栓
Bolt
4
13—1
垫圈
Spring washer
4
2
拔销
Cotter pin
1
3
阀套
Valve sleeve
1
4
阀芯
Valve core
1
5
联动轴
Shaft
1
6
O 型圈 95×1.9
O-Ring
2
7
转子
Rotor
1
8
限位柱
Locating stud
1
9
后盖
Rear cover
1
10
铜垫圈
Copper washer
7
11
螺栓
Bolt
6
12
套
Sleeve
1
13
联接块
Connecting block
1
14
前盖
Frout cover
1
15
O 型圈 60×3.1
O-Ring
1
16
O 型圈 20×2.4
O-Ring
1
17
轴承
Bearing
1
18
挡圈
Retaining ring
1
19
阀体
Valve body
1
20
弹簧片
Spring pieces
6
21
钢球
Steel ball
1
22
螺套
Screw sleeve
1
23
O 型圈 90×3.1
O-Ring
1
24
隔盘
Seperating plate
1
25
定子
Stator sleeve
1
26
限位销
Locating pin
1
27
限位螺栓
Locating bolt
1
28
30

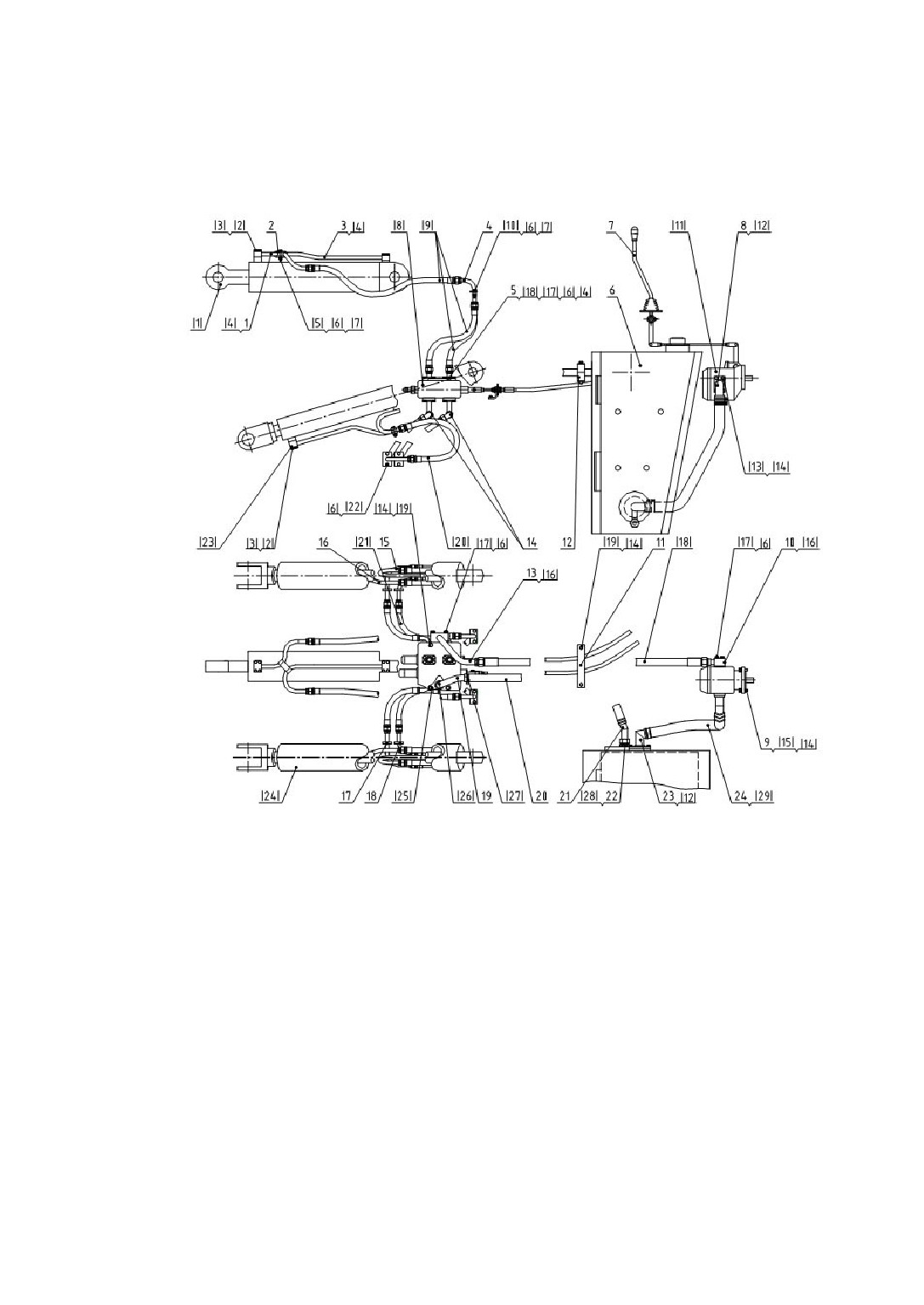

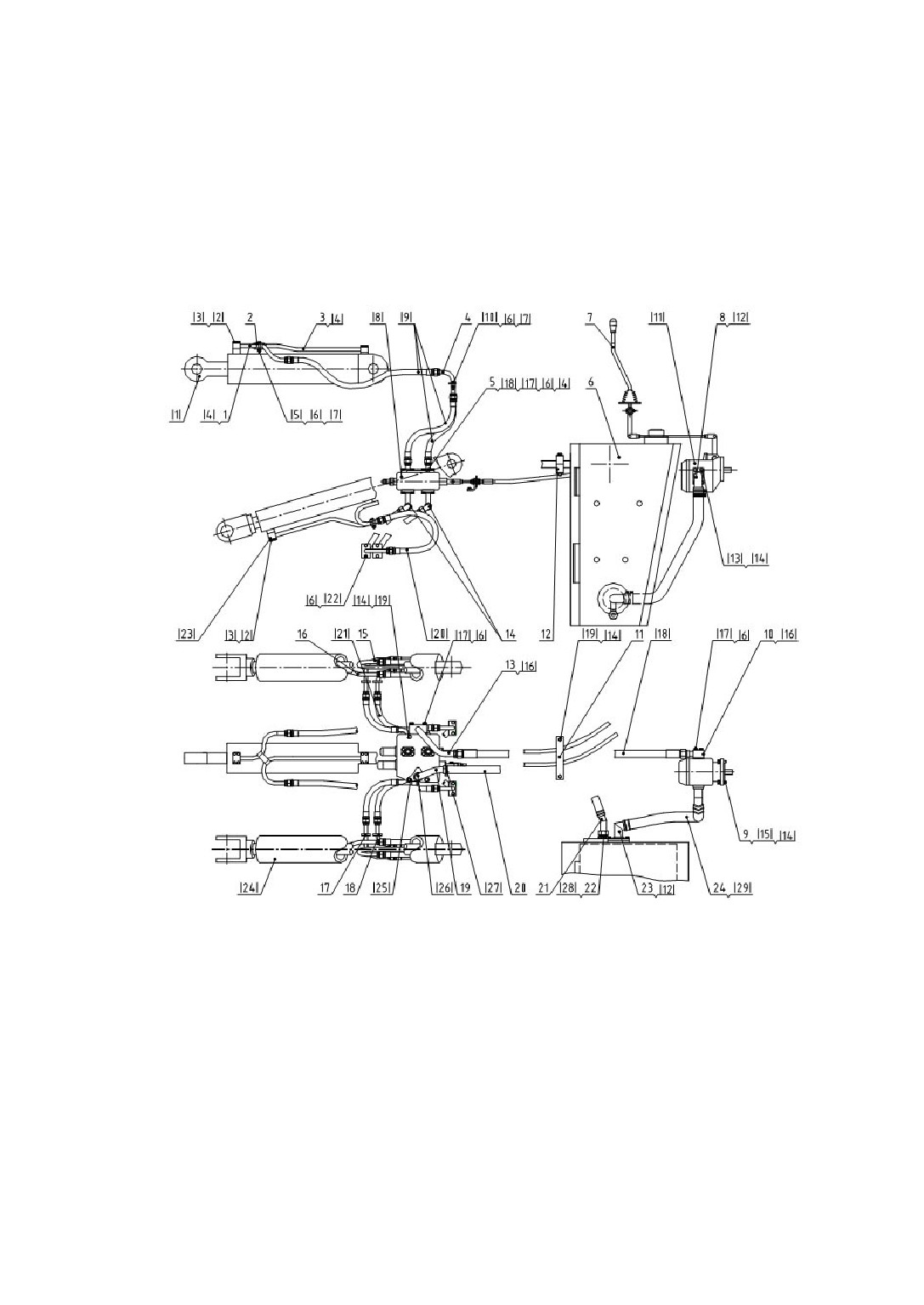

第 14 图
工作液压系统
FIG.14 WORK DEVICE HYDRAULIC SYSTEM
31
工作液压系统
WORK DEVICE HYDRAULIC SYSTEM
序号
件 号
名
称
数量
Index No.
Part No.
Description
Q’ty
ZL30E-06001
钢管总成
Steel tube assembly
1
14—1
ZL30E-06002
管卡
Clamp for tube
6
2
ZL30E-06003
钢管总成
Steel tube assembly
1
3
ZL30E-06005
钢管总成
Steel tube assembly
2
4
ZL30E-06004
接头总成
Fitting assembly
1
5
DG930A-06200
液压油箱
Hydraulic tank
1
6
ZL30GⅡ-06100
工作液压操纵系统
Work device hydraulic control system
1
7
ZL30E-06011
接头总成
Fitting assembly
1
8
ZL30E-06023
双头螺柱
Bolt
4
9
ZL30E-06013
接头总成
Fitting assembly
1
10
ZL30E-06006
管卡
Clamp for tube
1
11
ZL30E-06006A
管卡
Clamp for tube
1
12
ZL30E-06019
钢管总成
Steel tube assembly
1
13
ZL30E-06001A
接头总成
Fitting assembly
2
14
ZL30E-06021
钢管总成
Steel tube assembly
2
15
ZL30E-06022
钢管总成
Steel tube assembly
2
16
ZL30E-06002A
钢管总成
Steel tube assembly
2
17
ZL30E-06003A
钢管总成
Steel tube assembly
2
18
ZL30E-06018
钢管总成
Steel tube assembly
1
19
ZL30E-06017
高压胶管
Hose fitting
1
20
ZL30E-06016
接头总成
Fitting assembly
1
21
ZL30E-06015
接头体
Fitting
1
22
ZL30GⅡ-06025A
钢管总成
Steel tube assembly
1
23
ZL30GⅡ-06009
吸油胶管
Oil inlet hose
1
24
第 14 图
工作液压系统
32
FIG.14 WORK DEVICE HYDRAULIC SYSTEM
33
工作液压系统
WORK DEVICE HYDRAULIC SYSTEM
序号
件 号
名
称
数量
Index No.
Part No.
Description
Q’ty
14—（1）
HSGF※
140/80B-E-EG
翻斗油缸
Steering bucket cylinder
1
（2）
GB5783-86
螺栓 M8×45
Bolt
24
（3）
GB93-87
垫圈 8
Spring washer 8
24
（4）
GB3452.1-1992
O 形圈 28×3.55
O-ring
6
（5）
GB5781-86
螺栓 M10×55
Bolt
3
（6）
GB93-87
垫圈 10
Spring washer
46
（7）
GB6170-86
螺母 M10
Nut
7
（8）
DF25-2C
多路阀
Distribution valve
1
（9）
JF100-81
高压胶管 19
Hose fitting
4
（10）
GB5783-86
螺栓 M10×30
Bolt
20
（11）
CBGj2100、CBGq2100
齿轮泵
Tandem gear pump
1
（12）
GB3452.1-1992
O 形圈 42.5×3.55
O-ring
2
（13）
GB5781-86
螺栓 M12×35
Bolt
4
（14）
GB93-87
垫圈 12
Spring washer
14
（15）
GB6170-86
螺母 M12
Nut
8
（16）
GB3452.1-1992
O 形圈 φ37.5×3.55
O-ring
2
（17）
GB5783-86
螺栓 M10×60
Bolt
8
（18）
JF100-81
高压胶管 25
Hose fitting
1
（19）
GB5780-86
螺栓 M12×120
Bolt
4
（20）
JF100-81
高压胶管 19
Hose fitting
4
（21）
JF100-81
高压胶管 19
Hose fitting
4
（22）
GB5781-86
螺栓 M10×25
Bolt
15
（23）
GB3452.1-1992
O 形圈 22.4×3.55
O-ring
4
（24）
HSGF※ 110/63A-E-EG
举升油缸
Lifting cylinder
2
（25）
GB5780-86
螺栓 M12×140
Bolt
2
（26）
GB1235-76
O 形圈 φ50×3.1
O-ring
1
（27）
双钢丝卡箍(43-48)
Clamp
4
（28）
GB982-77
组合垫 42
Lock washer
1
（29）
双钢丝卡箍(57-62)
Clamp
2
第 15 图
液压油箱总成
FIG.15 HYDRAULIC TANK ASSEMBLY
34
35
液压油箱总成
HYDRAULIC TANK ASSEMBLY
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
ZL30G-06202
螺帽
Screw hat
2
15—1
ZL30G-06211
垫
Washer
2
2
ZL30G-06204
滤清器
Oil-filling
1
3
ZL30G-06212
垫
Washer
2
4
ZL30G-06203
滤清器
Oil-filling
1
5
GB5781-86
螺栓 M10×25
Blot
28
6
GB93-87
垫圈 10
Washer
28
7
ZL30G-06205
盖
Cap of oil fiuer
1
8
GB5781-86
螺栓 M8×15
Blot
4
9
GB93-87
垫圈 8
Washer
4
10
11A-80um
加油滤清器
Oil-filling strainer
1
11
ZL30G-06201
液压油箱体
Fuel tank
1
12
YWZ-127
液位计
Level gauge
1
13
GB1235-76
O 形圈 φ180×5.7
O-ring
1
14
ZL30G-06205
盖
Cap of oil fiuer
1
15
GB1235-76
O 形圈 φ140×3.1
O-ring
2
16
ZL30G-06206
磁铁
Magnet
1
17
ZL30G-06207
盘
Disk
1
18
JB982-77
组合垫圈 27
Lock washer
1
19
JB1000-77
螺塞 M27×2
Plug
1
20
36

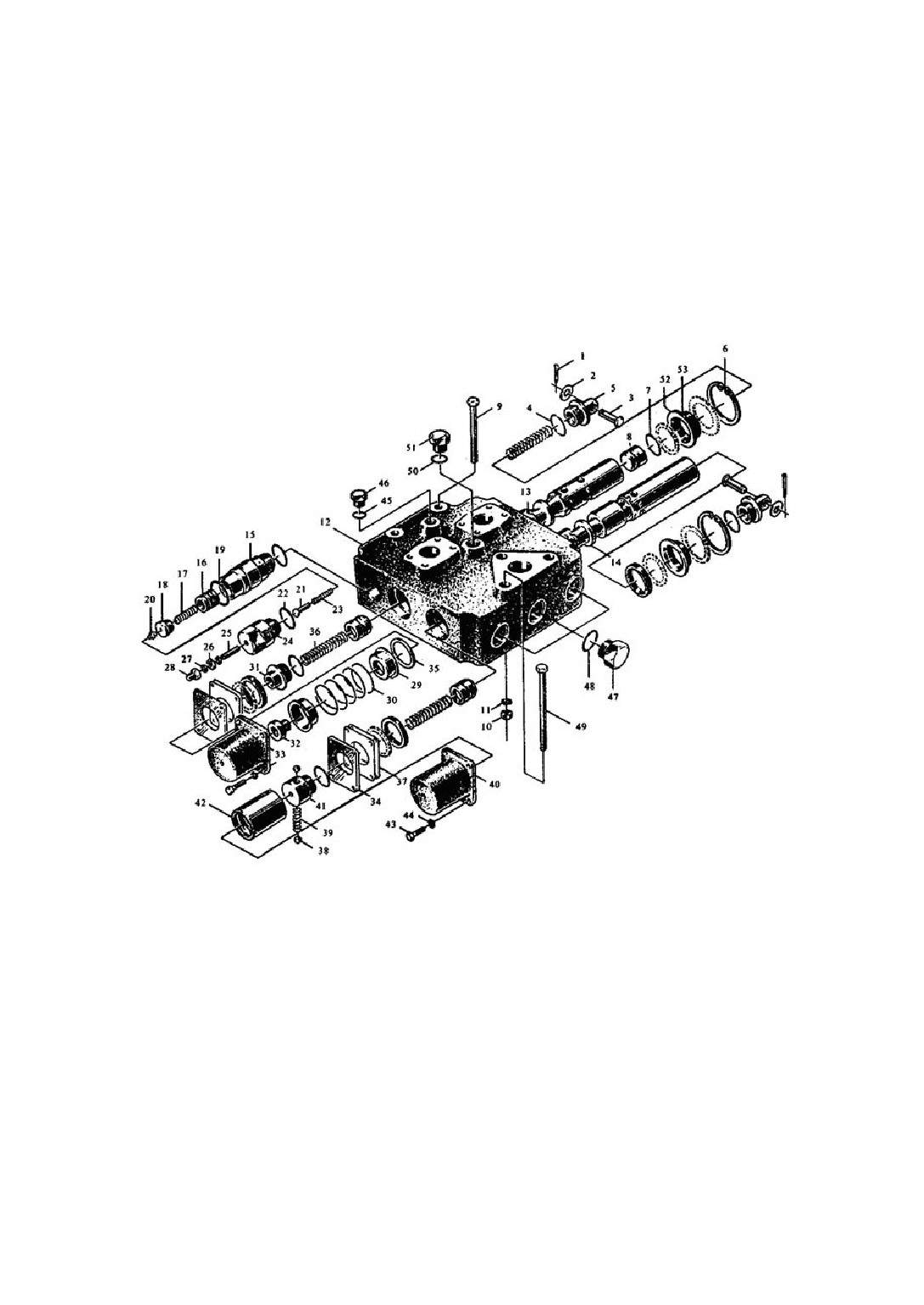

第 16 图
分配阀
FIG.16 DISTRIBUTOR VALVE
37
分配阀
DISTRIBUTOR VALVE
序 号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
16—1
GB91-86
销 4×20
Pin
2
2
GB97.1-86
垫圈 12
Washer
2
3
FPF32-1
销
Pin
2
4
GB1235-76
O 型密封圈 3.5×3.1
O-ring
4
5
FPF32-2
弹簧座
Spring seat
2
6
GB893.1-86
挡圈 65
Snap ring
2
7
GB3452.1-82
O 型密封圈 40×3.55
O-ring
4
8
FPF32-4
单向阀
Check valve
3
9
GB5782-86
螺栓 M12×120
Bolt
2
10
GB6170-86
螺母
Nut
4
11
GB93-87
垫圈 12
Washer
4
12
FPF32-5
阀体
Valve body
1
13
FPF32-6
转斗滑阀
Tilt spool
1
14
FPF32-7
动臂滑阀
Lift spool
1
15
FPF32.1-11
主阀套
Sleeve
1
16
FPF32.1-10
主阀芯
Main spool
1
17
FPF32.1-9
主阀弹簧
Main spool spring
1
18
FPF32.1-8
阀座
Valve seat
1
19
GB3452.1-82
O 型密封圈 37.5×3.55
O-ring
1
20
FPF32.1-7
导阀
Relief poppet
1
21
FPF32.1-6
弹簧座
Spring seat
1
22
GB3452.1-82
O 型密封圈 30×2.65
O-ring
2
23
FPF32.1-5
弹簧
Spring
1
24
FPF32.1-4
导阀体
Relief poppet body
1
25
FPF32.1-3
调压丝杆
Adjusting screw
1
26
GB6173-86
螺母 M10×1
Nut
1
27
FPF32.1-2
垫片
Gasket
2
28
FPF32.1-1
锁紧螺母
Lock not
1
29
FPF32-8
弹簧压座
Spring retainer
2
30
FPF32-9
复位弹簧
Back spring
1
31
FPF32-10
弹簧座
Spring seat
1
32
FPF32-11
座
Seat
1
33
FPF32-12
转斗回位套
Tilt return sleeve
1
34
FPF32-15
挡板
Pad
2
35
FPF32-14
垫圈
Washer
1
36
FPF32-13
单向阀弹簧
Check valve spring
3
37
垫
Washer
4
38
GB308-77
钢球 Φ11
Steel ball
2
39
FPF32-16
弹簧
Spring
1
40
FPF32-17
弹簧回位套
Lift return sleeve
1
38

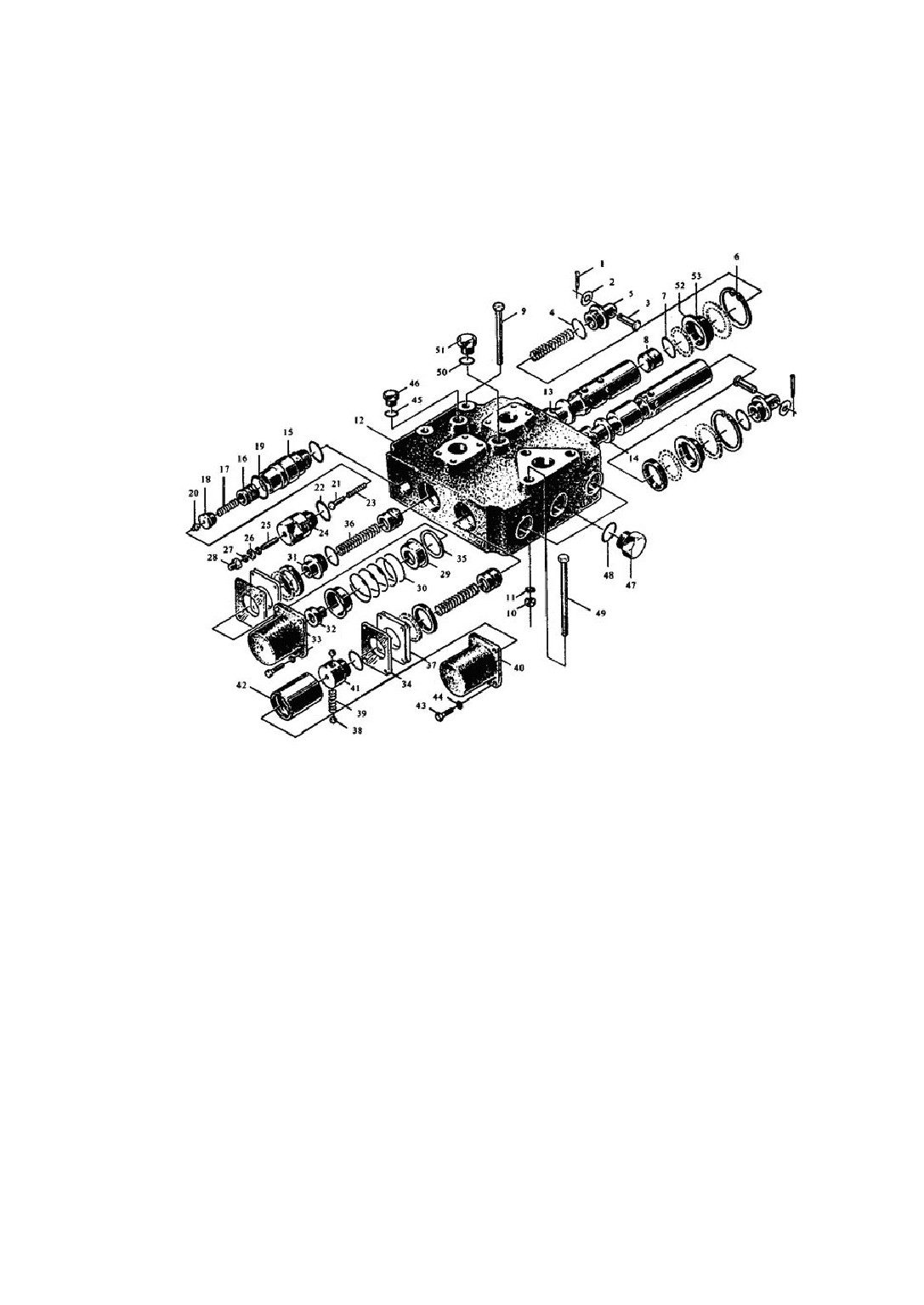

第 16 图
分配阀
FIG.16 DISTRIBUTOR VALVE
39
分 配 阀
DISTRIBUTOR VALVE
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
FPF32-18
弹簧座
Spring seat
1
16—41
FPF32-19
定位套
Sleeve
1
42
GB5782-86
螺栓 M8×25
Bolt
8
43
GB93-87
垫圈 8
Washer
8
44
GB1235-76
O 型密封圈 32×3.1
O-ring
3
45
FPF32-20
螺塞
Screw
1
46
FPF32-21
螺塞
Screw
3
47
GB1235-76
O 型密封圈 32×3.1
O-ring
3
48
FPF32-23
螺栓 M12×140
Bolt
2
49
GB1235-76
O 型密封圈 22×2.4
O-ring
1
50
FPF32-22
螺塞
Screw
1
51
FPF32-3
套
Sleeve
2
52
Q/ZB336-77
防尘圈 40
Dust ring
2
53

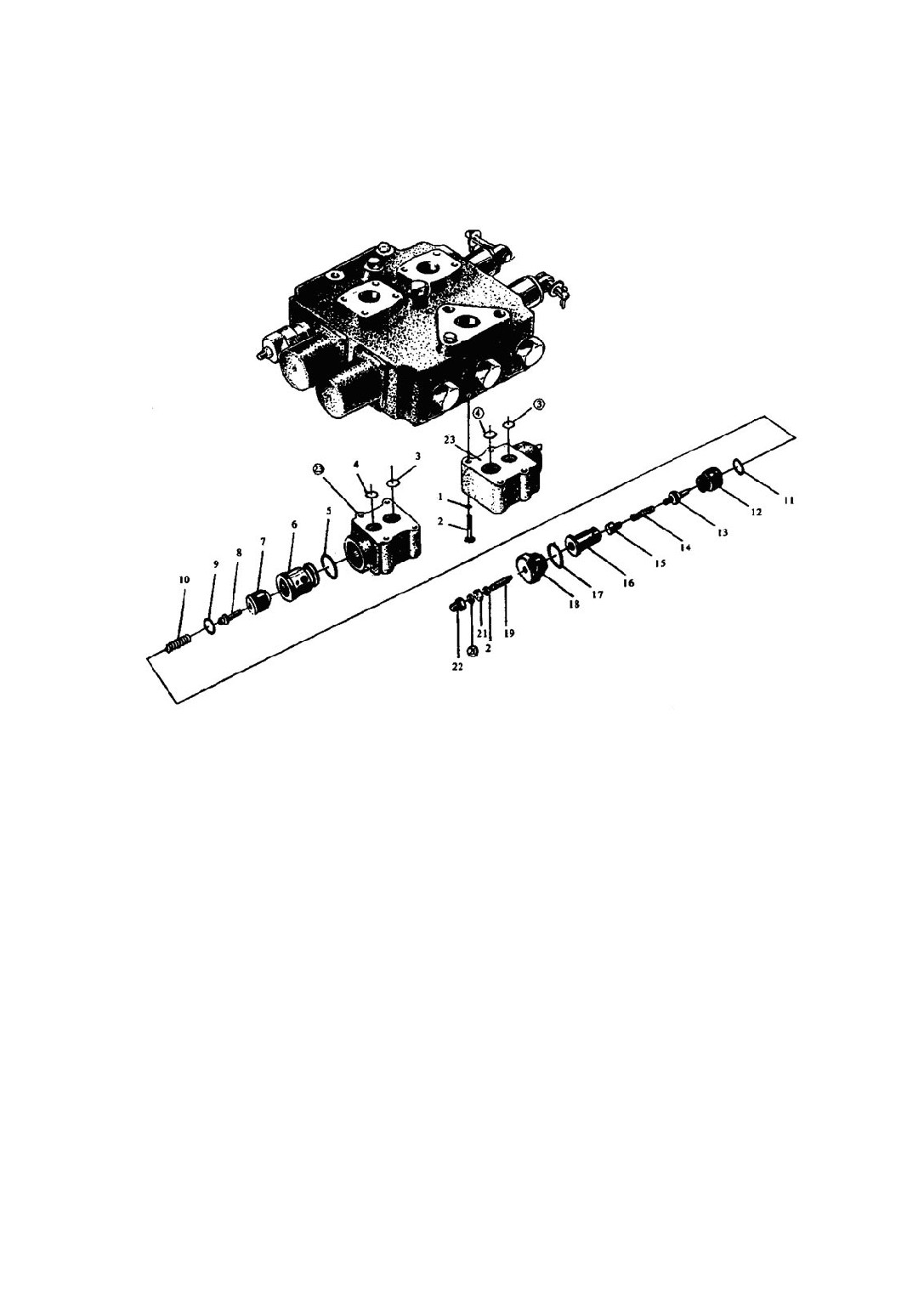

第 17 图 大小腔双作用安全阀
40
FIG.17 DUALACTION SAFELY VALVE
41
大小腔双作用安全阀
DUALACTION SAFELY VALVE
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
GB93-87
弹簧垫圈
Spring washer
8
17—1
GB5782-86
螺栓
Bolt
8
2
GB1235-76
O 型密封圈
O-ring
2
3
GB1235-76
O 型密封圈
O-ring
2
4
GB1235-76
O 型密封圈
O-ring
1
5
套
Bushing
1
6
主阀芯
Main spool
1
7
滑阀
Spool
1
8
GB1235-76
O 型密封圈
O-ring
1
9
主阀弹簧
Main spring
1
10
GB1235-76
O 型密封圈
O-ring
1
11
阀座
Valve seat
1
12
先导阀阀芯
Pilot valve spool
1
13
调压弹簧
Adjusting spring
1
14
调压弹簧座
Adjusting spring seat
1
15
先导阀阀套
Bushing of pilot valve
1
16
GB1235-76
O 型密封圈
O-ring
1
17
螺塞
Screw
1
18
调压螺栓
Adjusting bolt
1
19
垫片
Gasket
2
20
螺母
Nut
1
21
锁紧螺母
Lock not
1
22
阀体
Valve body
2
23
42

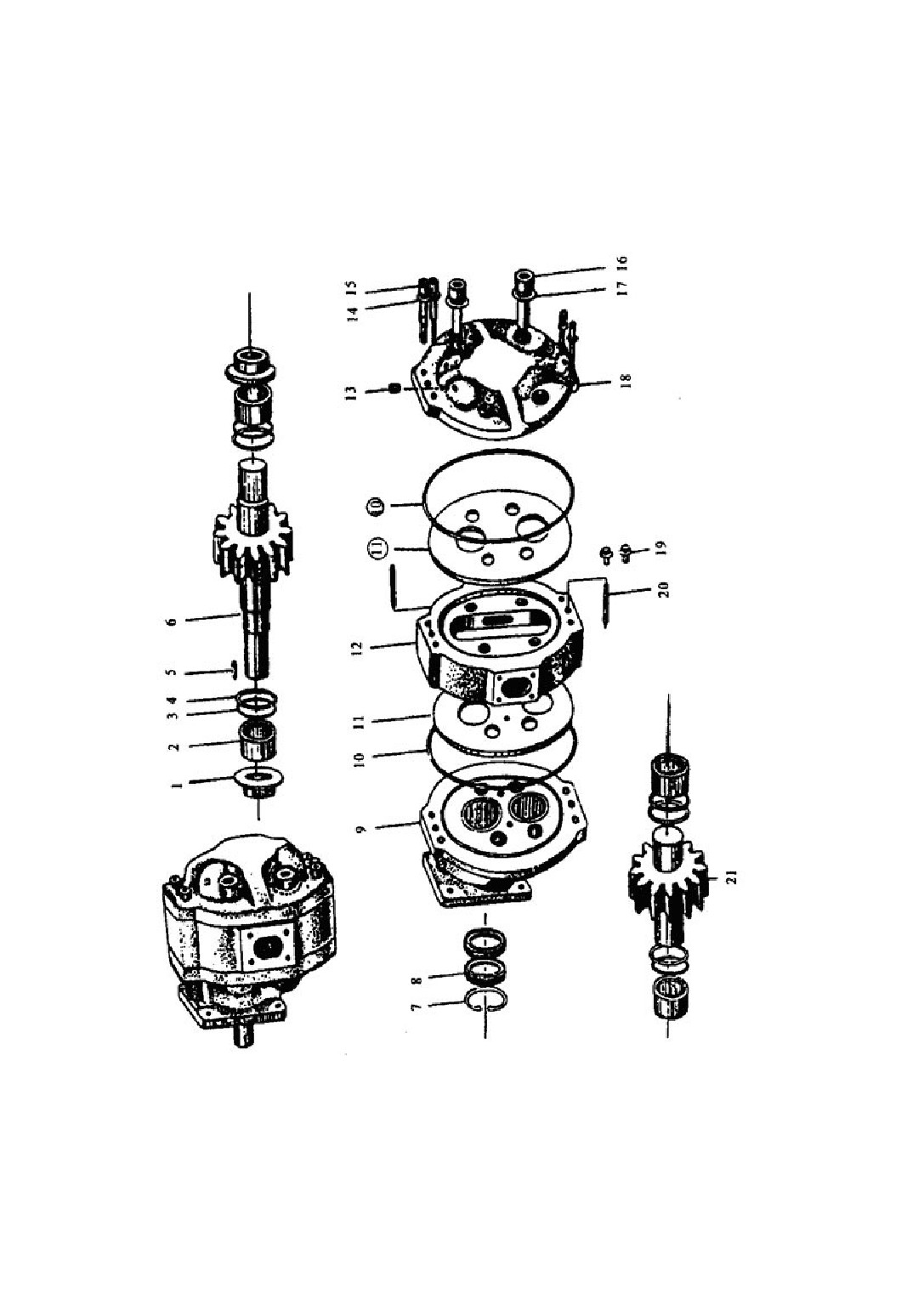

第 18 图
齿轮泵
FIG.18 STEERING GEAR PUMP
43
齿轮泵
STEERING GEAR PUMP
序号
件 号
名
称
数量
Index No.
Part No.
Description
Q’ty
密封套
Sleeve
2
18—1
轴承
Bearing
4
2
GB1235-76
O 型密封圈
O-ring
4
3
垫片
Gasket
4
4
键
Key
1
5
主动齿轮
Driving gear
1
6
GB893.1-86
孔用挡圈
Snap ring
1
7
骨架油封 SG38×58×12
Skeleton
2
8
前泵盖
Front cover
1
9
HG4-692-67
O 型密封圈
O-ring
2
10
侧板
Side plate
2
11
泵体
Pump body
1
12
螺塞 ZG1/8″
Plug
1
13
GB1235-76
弹簧垫圈
Spring washer
4
14
GB93-87
螺栓
Bolt
4
15
GB5782-86
螺栓
Bolt
4
16
GB5782-86
铜垫
Copper gasket
4
17
后泵盖
Rear cover
1
18
螺钉
Screw
2
19
GB119-86
销
Pin
2
20
从动齿轮
Driven gear
1
21

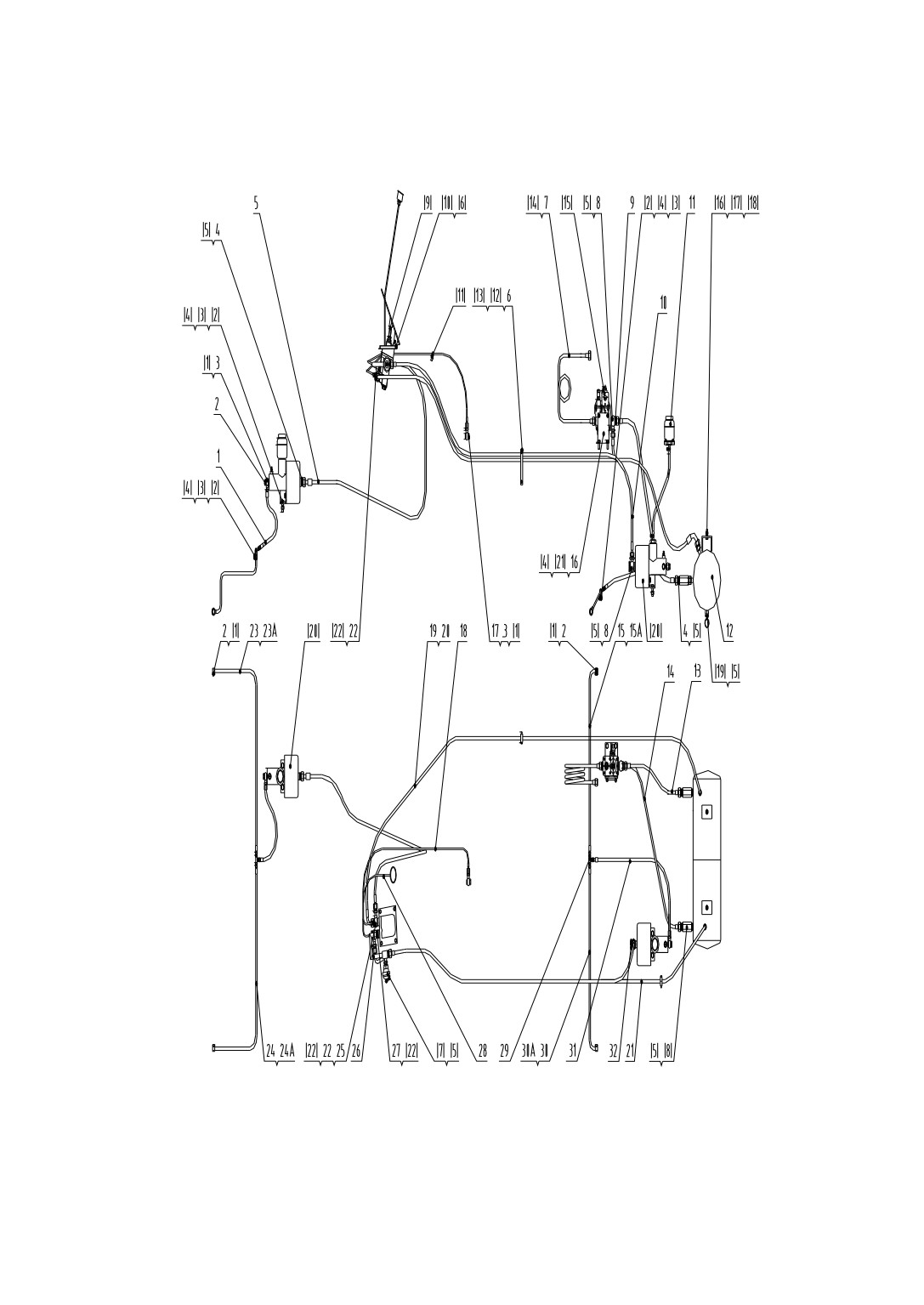

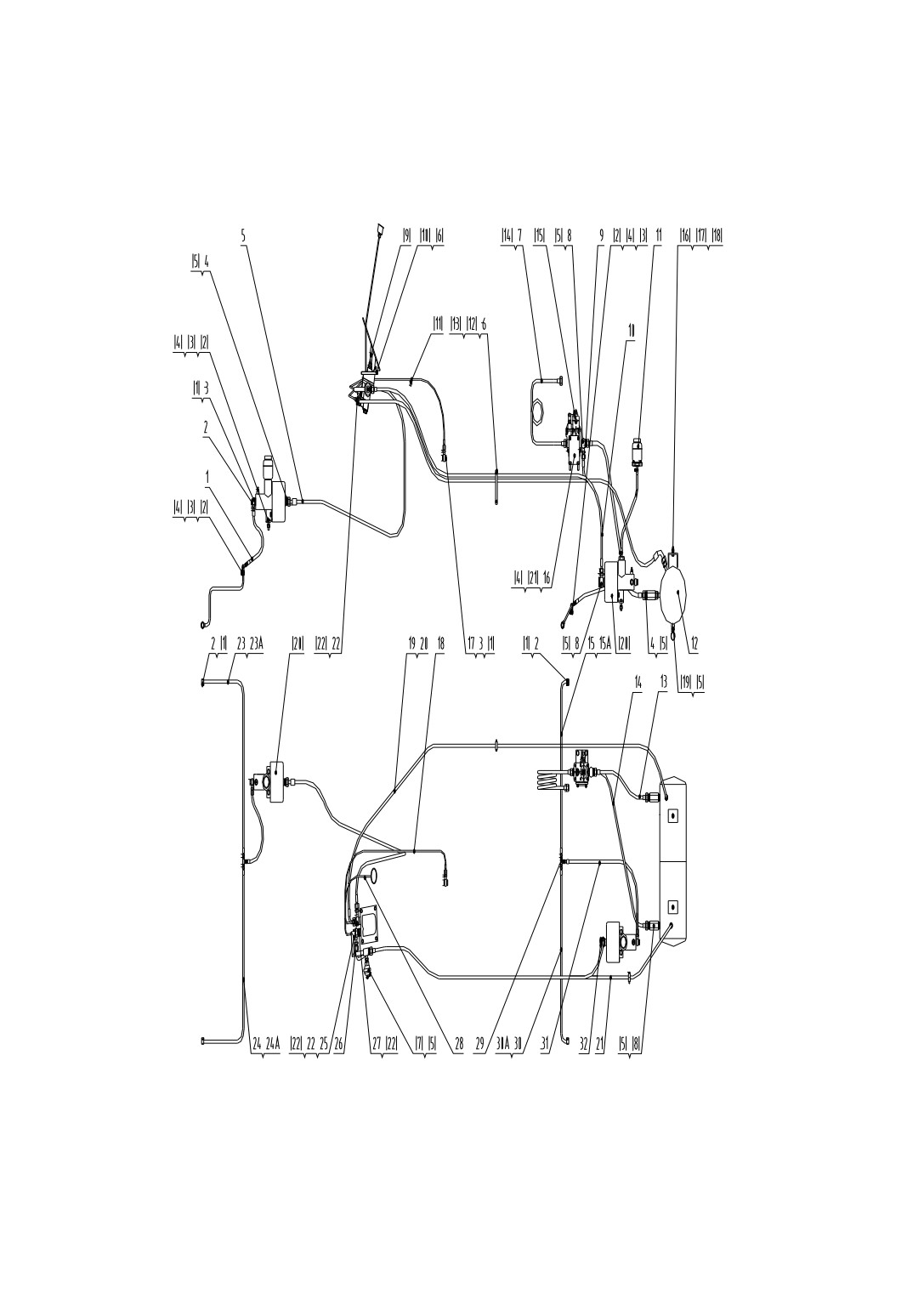

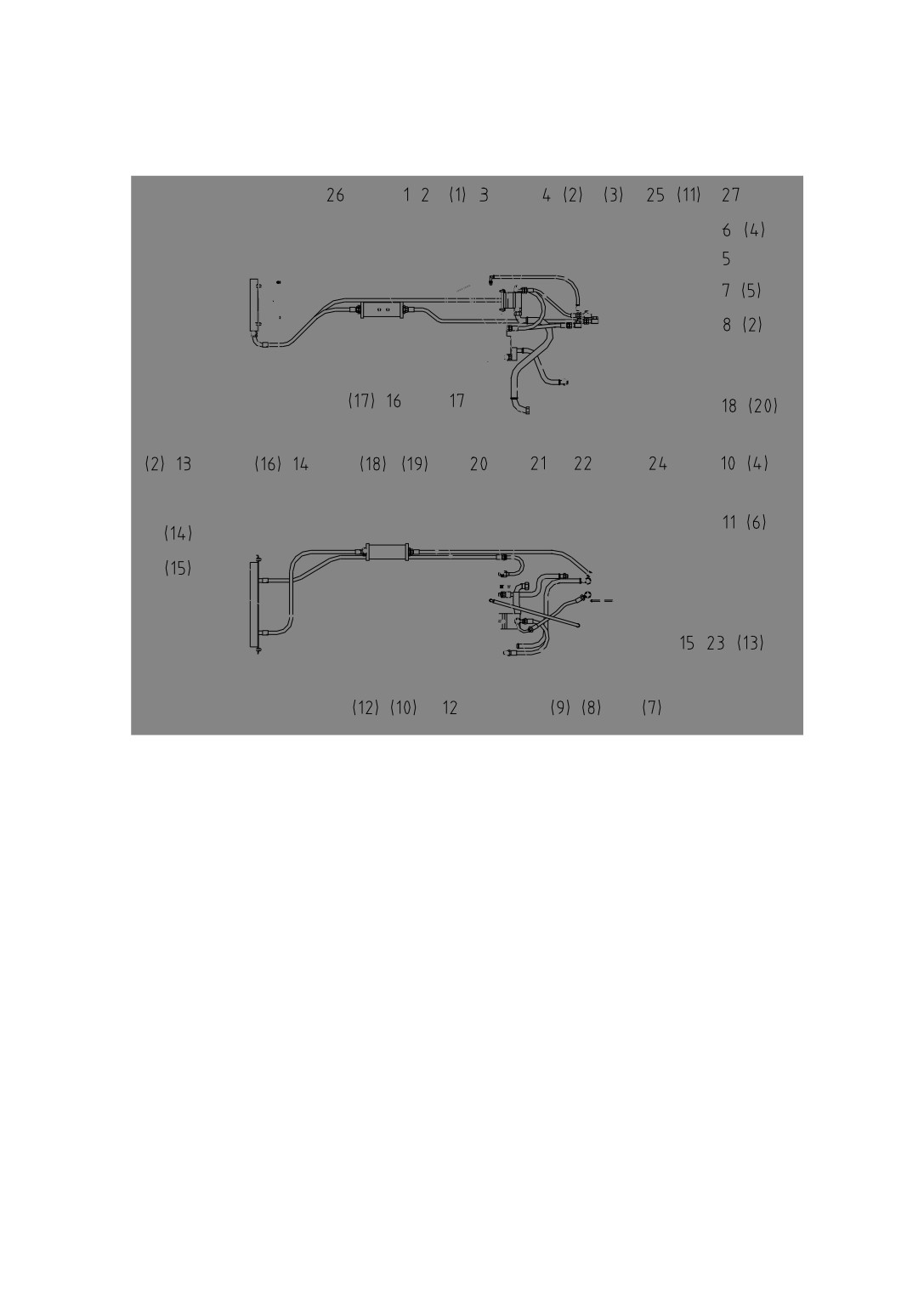

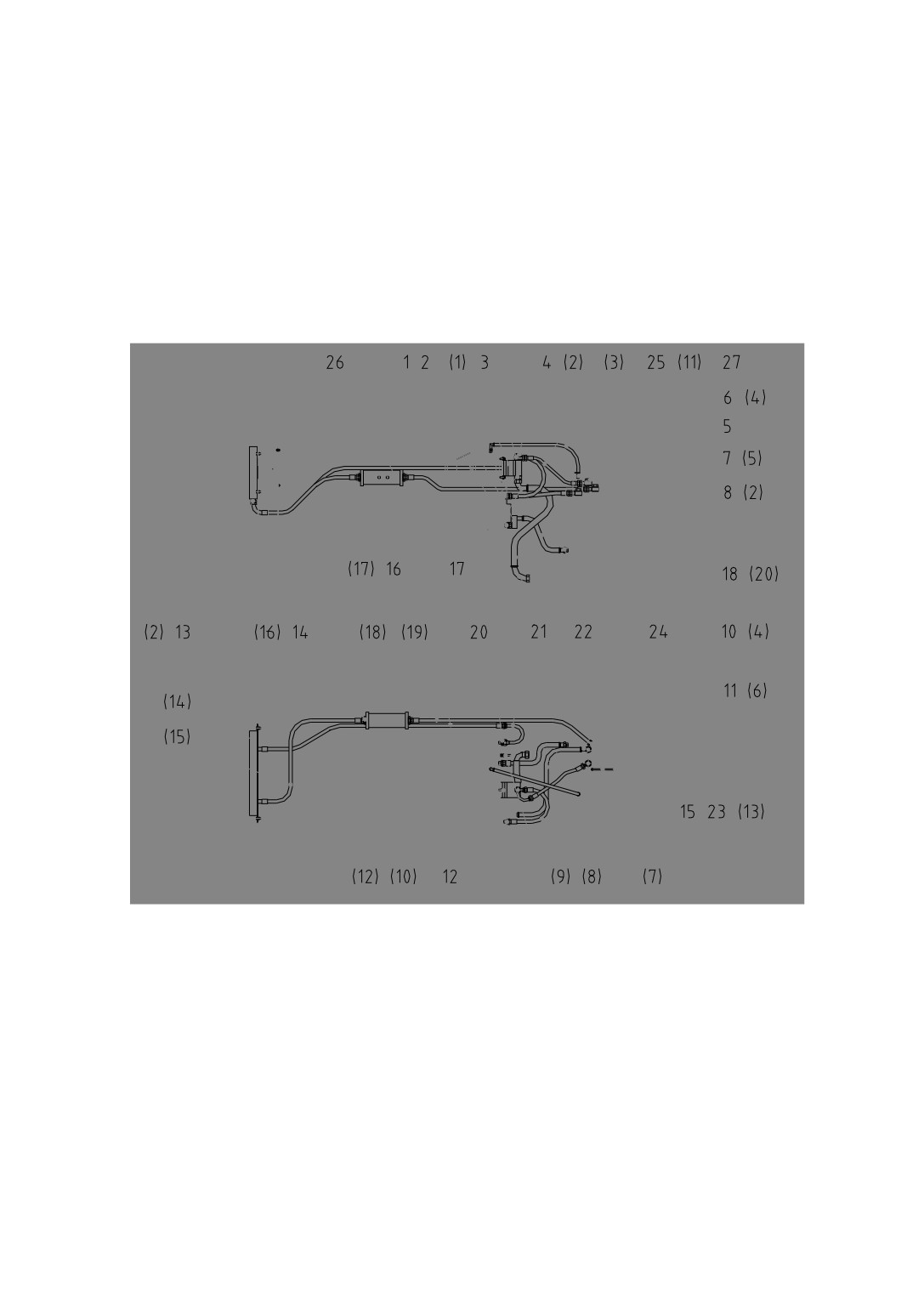

第 19 图 行车制动系统
44
FIG.19 AIR BRAKE SYSTEM
45
行车制动系统
AIR BRAKE SYSTEM
序号
件 号
名
称
数量
Index No.
Part No.
Description
Q’ty
19—1
DG930A-07001
前桥制动软管
Hose front alxe brake
1
2
DG930A-07002
铰接螺栓
Articulation blot
6
3
DG930A-07003
接头总成
Fitting assembly
3
4
DG930A-07004
接头体
Fitting
3
5
DG930A-07005
进气管
Air inlet hose
1
6
DG930A-07006
管卡
Clamp for tube
3
7
DG930A-07007
出气管
Air outlet pipe
1
8
DG930A-07008
接头总成
Fitting assembly
2
9
DG930A-07009
铰接螺栓
Articulation blot
1
10
DG930A-07010
进气管
Air inlet hose
1
11
ZL30E-07050
加油杯总成
Oil-nipple assembly
1
12
DG930A-07012
储气筒总成
Air reservoir assembly
1
13
DG930A-07013
进气管
Air inlet hose
1
14
DG930A-07014
进气管
Air inlet hose
1
15
DG930A-07015
后桥刹车管
Oil pipe rear alxe brake
1
16
DG930A-07016
支架
Fixing bracket
1
17
ZL30E-07026
铰接螺栓
Articulation blot
1
18
DG930B-07018
出气管
Air outlet pipe
1
19
DG930A-07019
出气管
Air outlet pipe
1
20
DG930A-07034
接头体
Fitting
1
21
DG930A-07033
进气管
Air inlet hose
1
22
DG930A-07022
铰接螺栓
Articulation blot
2
23
DG930A-07023
前桥刹车管
Oil pipe front alxe brake
1
24
DG930A-07024
前桥刹车管
Oil pipe front alxe brake
1
25
DG930A-07025
接头总成
Fitting assembly
2
26
DG930A-07026
过渡接头
Fitting
1
27
ZL30E-07032
接头体
Fitting
1
28
DG930A-07028
进气管
Air inlet hose
1
29
DG930A-07029
三通接头
“T”Connector
2
30
DG930A-07030
后桥刹车管
Oil pipe rear alxe brake
1
31
DG930A-07031
后桥制动软管
Hose,rear alxe brake
1
32
DG930A-07032
铰接螺栓
Articulation blot
1
15A
DG930A-07015A
后桥刹车管
Oil pipe rear alxe brake
1
23A
DG930A-07023A
前桥刹车管
Oil pipe front alxe brake
1
24A
DG930A-07024A
前桥刹车管
Oil pipe front alxe brake
1
30A
DG930A-07030A
后桥刹车管
Oil pipe rear alxe brake
1
46
第 19 图 行车制动系统
FIG.19 AIR BRAKE SYSTEM
47
行车制动系统
AIR BRAKE SYSTEM
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
19—（1）
JB982-77
组合垫圈 12
Lock washer
14
（2）
GB5781-86
螺栓 M12×30
Bolt
6
（3）
GB6170-86
螺母 M12
Nut
6
（4）
GB93-87
垫圈 12
Spring washer
8
（5）
JB982-77
组合垫圈 22
Lock washer
10
（6）
01643-30823
垫圈 8
Spring washer
4
（7）
JN150-3720001
制动灯开关
Brake lamp switch
1
（8）
MQPs-3525001
单向阀
Check valve
2
（9）
JN161BK-3514001
气制动阀
Air brake valve
1
（10）
01010-50820
螺栓 M8×20
Bolt
4
（11）
ZD200×8
扎带
Clip
1
（12）
GB5781-86
螺栓 M6×40
Bolt
6
（13）
GB93-87
垫圈 6
Spring washer
6
（14）
JB982-77
组合垫圈 14
Lock washer
1
（15）
SH380A-3511002
油水分离器组合
Combined valve of water
1
阀
（16）
GB 6170-86
螺母 M10
Nut
2
（17）
GB 93-87
垫圈 10
Spring washer
2
（18）
GB 5781-86
螺栓 M10×25
Bolt
2
（19）
STR-3533002
手动放水阀
Manually controlled drain valve
2
（20）
ZL20A
空气加力泵
Air boosting pump
2
（21）
GB 5781-86
螺栓 M12×20
Bolt
2
（22）
JB982-77
组合垫圈 18
Lock washer
6

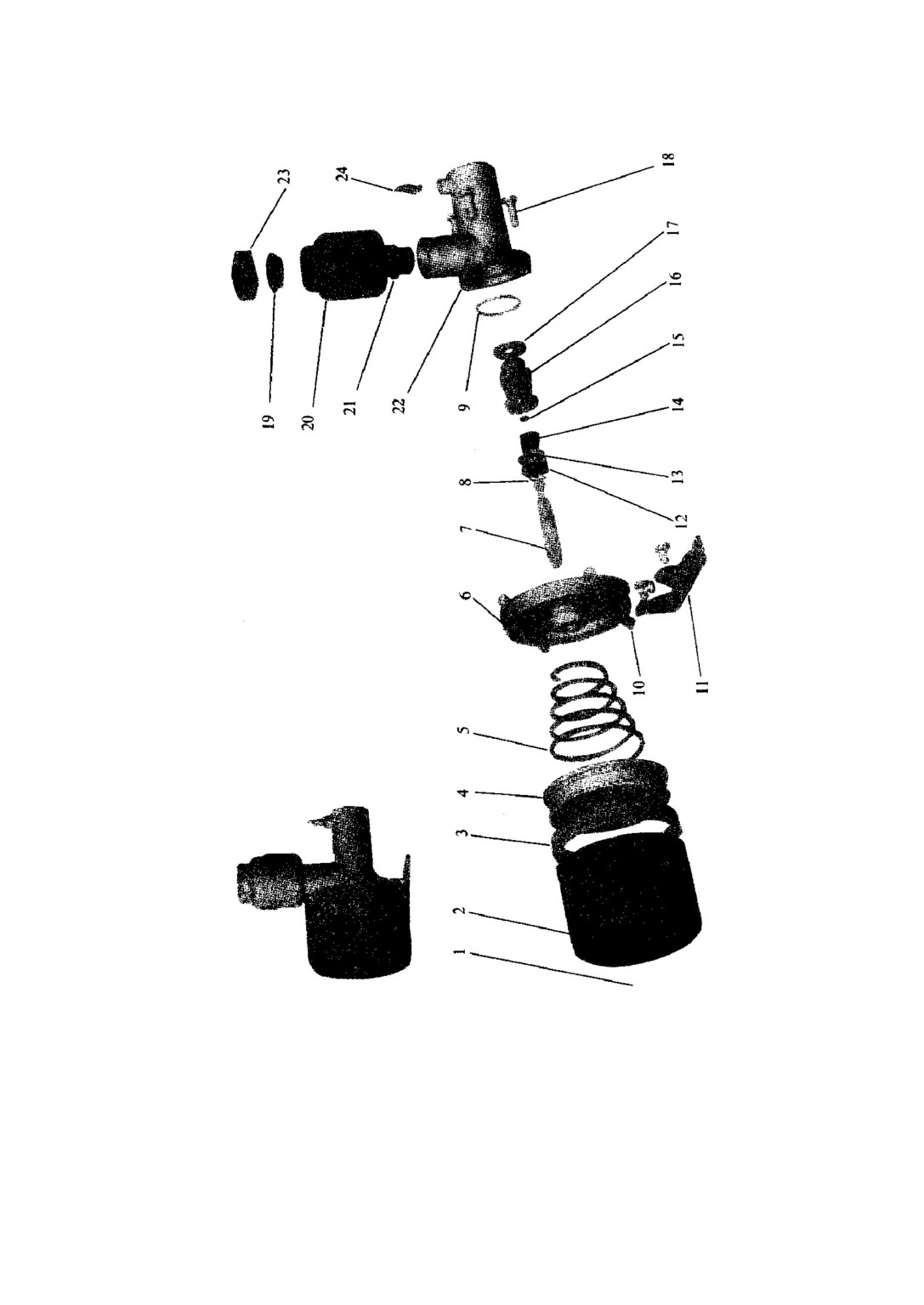

第 20 图 空气加力泵
FIG.20 AIR BOOSTER
48
49
空气加力泵
AIR BOOSTER
序号
件 号
名
称
数量
Index No.
Part No.
Description
Q’ty
150-3519014
焊接螺母
Welding nut
1
20—1
ZL20A-3510011
气缸体
Cylinder tube
1
2
ZL20A-3410021
活塞皮圈
Piston ring
1
3
ZL20A-3510022
气活塞
Air piston
1
4
XM60-3510035
回位弹簧
Back spring
1
5
ZL20A-3510033
联接盖
Coupling cover
1
6
ZL20A-3510023
推杆
Impulsing rod
1
7
GB3452.1-92
O 型圈
O-ring
1
8
ZL20A-3510034
O 型圈
O-ring
1
9
GB5783-86
螺栓
Bolt
6
10
XM60-3510081
安装支架
Fixing bracket
1
11
ZL20A-3510031
中心密封圈
Central ring
1
12
GB893.1-86
孔用挡圈
Snap ring for vent
1
13
XM60-3510071
推杆座
Impulsing seat
1
14
980S-3510115
进油阀门
Oil -inlet valve
1
15
ZL20A-3510042
液压活塞
Cylinder piston
1
16
ZL20A-3510041
液压皮圈
Cylinder ring
1
17
GB5783-86
螺栓
Bolt
3
18
XM60-3510044
滤网
Filter net
1
19
XM60-3510043
油杯
Oil cup
1
20
XM60-3510041
油杯螺塞
Plug
1
21
ZL20A-3510035
液压缸体
Cylinder tube
1
22
XM60-3510045
油杯盖
Cover
1
23
TD50A-D-3510037
放气螺钉
Screw
1
24

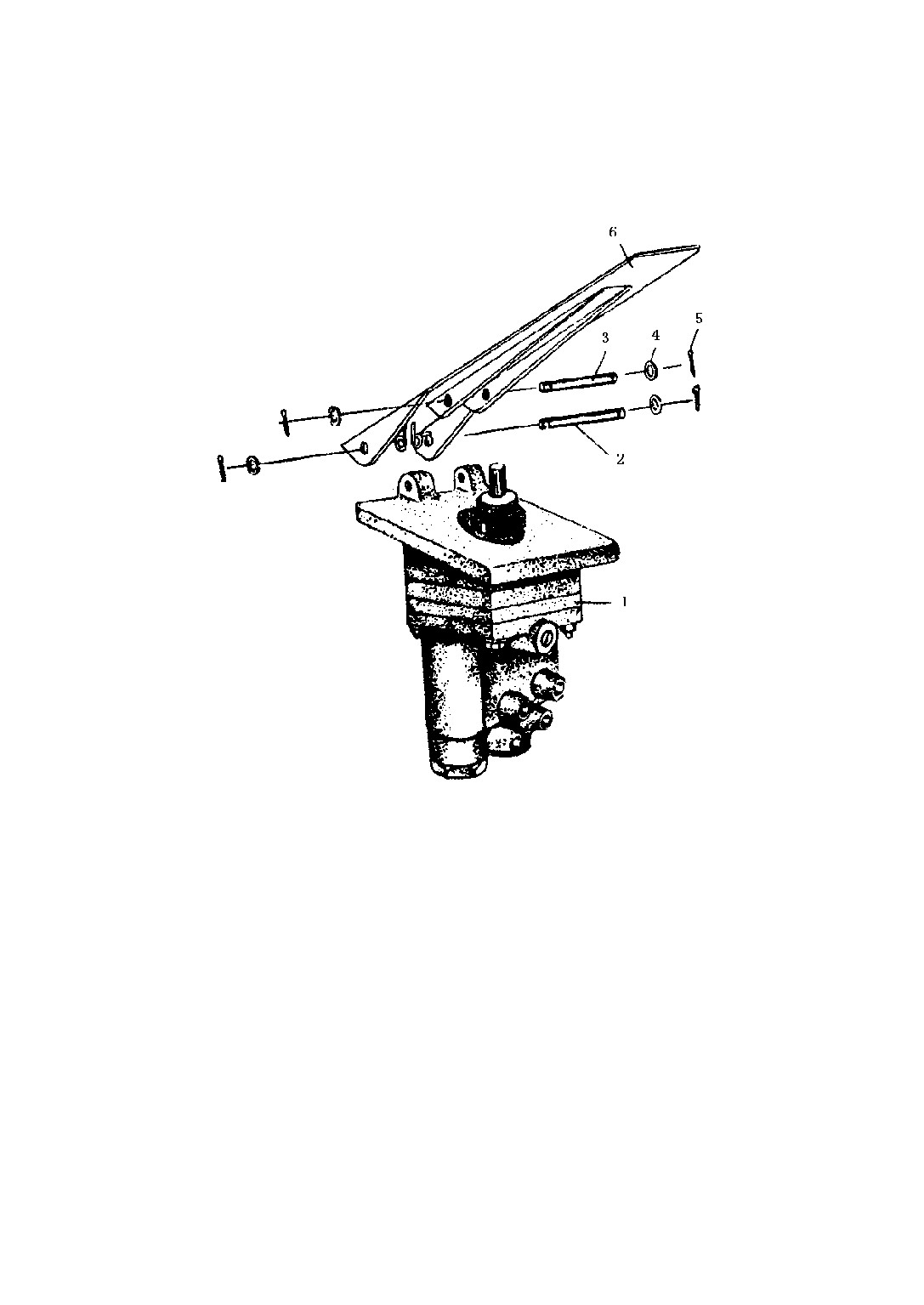

第 21 图 气制动阀
50
FIG.21 BRAKE VALVE
51
气制动阀
BRAKE VALVE
序号
件 号
名
称
数量
Index
Part No.
Description
Q’ty
No.
21—1
N161BK-3514001
双腔气制动阀 Tow-circuit master
1
brake valve
2
销轴
Pin
1
3
销轴
Pin
1
4
GB95-85
垫圈
Washer
4
5
GB91-86
开口销 Φ2×20
Pin
4
6
制动踏板
Brake pedal
1
52
第 22 图
手制动系统
FIG.22 HAND BRAKE SYSTEM
53
手制动系统
HAND BRAKE SYSTEM
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
ZL30F-08001
螺母
Nut
1
22—1
ZL30F-08002
螺帽
Nut cap
1
2
ZL30F-08003
弹簧
Spring
1
3
ZL30F-08004
弹簧座
Spring seat
1
4
ZL30F-08005
杆
Shank
1
5
ZL30F-08006
操纵杆
Control arm
1
6
ZL30F-08007
止动爪
Brake claw
1
7
ZL30F-08008
销轴
Pin
1
8
ZL30F-08009
销轴
Pin
1
9
ZL30F-08010
支架
Bracket
1
10
ZL30F-08011
销轴
Pin
1
11
ZL30F-08012
联接叉
Clevis
1
12
ZL30F-08013
软轴总成
Cable assembly
1
13
ZL30F-08015
联接叉
Clevis
1
14
ZL30F-08016
销轴
Pin
1
15
ZL30F-08100
罩
Cover
1
16
ZL30F-08017
套
Trap
2
17
ZL30F-08018
支架
Bracket
1
18
(1)
GB863.1-86
铆钉
Rivet
1
(2)
GB95-85
垫圈 6
Washer
1
(3)
GB91-86
开口销 2.5×25
Pin
3
(4)
GB95-85
垫圈 10
Washer
2
(5)
GB 6170-86
螺母 M8
Nut
4
(6)
GB5781-86
螺栓 M8×30
Bolt
4
(7)
GB93-87
垫圈 8
Spring washer
4

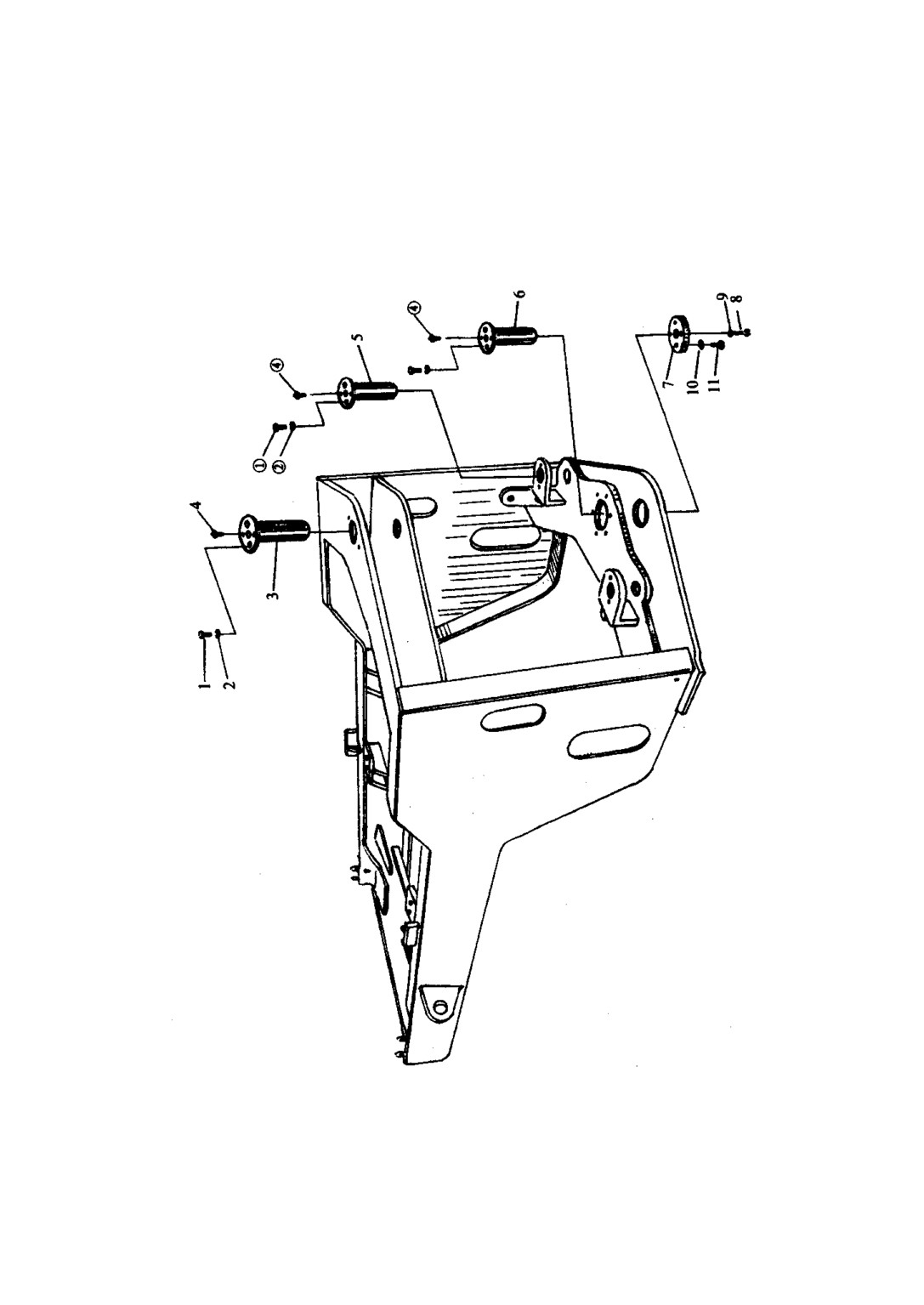

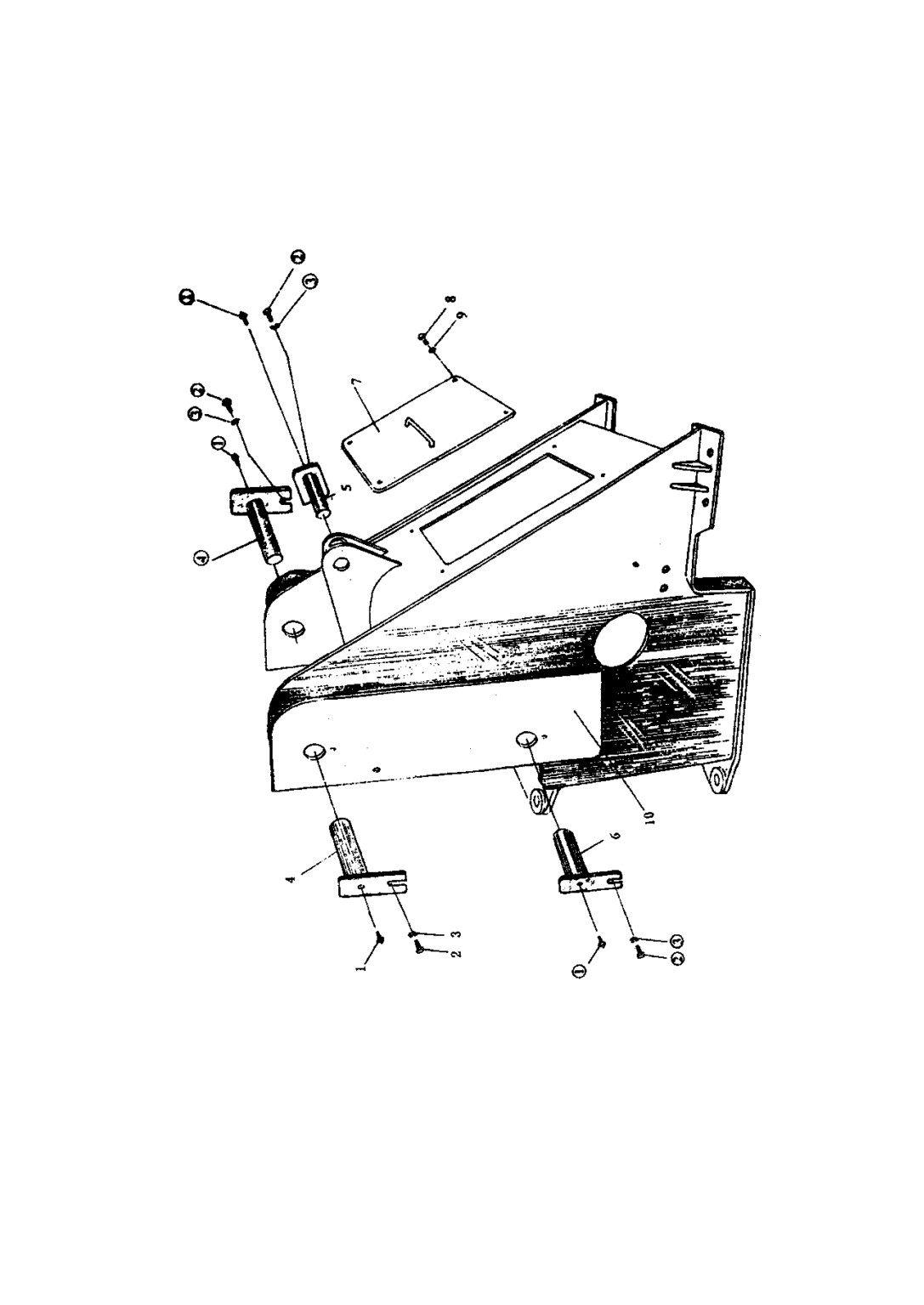

第 23 图
前车架总成
54
FIG.23 FRONT FRAME ASSEMBLY
55
前车架总成
FRONT FRAME ASSEMBLY
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
GB1152-79
油杯 M10×1
Oil cup
9
23—1
01016-51635
螺栓 M16×35
Bolt
5
2
01643-31645
垫圈 16
Washer
5
3
DG930A-09300
轴
Pin
2
4
DG930A-09400
轴
Pin
1
5
DG930A-09500
轴
Pin
2
6
DG930A-09200
前盖板
Front cover
1
7
01010-51020
螺栓 M10×20
Bolt
4
8
01643-31032
垫圈 10
Washer
4
9
DG930A-09100
前车架
Front frame
1
10
56
第 24 图
后车架总成
FIG.24 REAR FRAME ASSEMBLY
57
后车架总成
REAR FRAME ASSEMBLY
序号
件 号
名
称
数量
Index No.
Part No.
Description
Q’ty
01010-51225
螺栓 M12×25
Bolt
6
24—1
01643-31232
垫圈 12
Washer
6
2
DG930A-09600
轴
Pin
1
3
GB1152-79
油杯 M10×1
Oil cup
4
4
DG930A-09700
轴
Pin
2
5
DG930A-09009
轴
Pin
1
6
DG930A-09011
圆盘
Disc
1
7
GB9457-88
开槽螺母 M36×2
Nut
1
8
GB93-87
垫圈 36
Washer
1
9
01010-51035
螺栓 M10×35
Bolt
4
10
01643-31032
垫圈 10
Washer
4
11
58

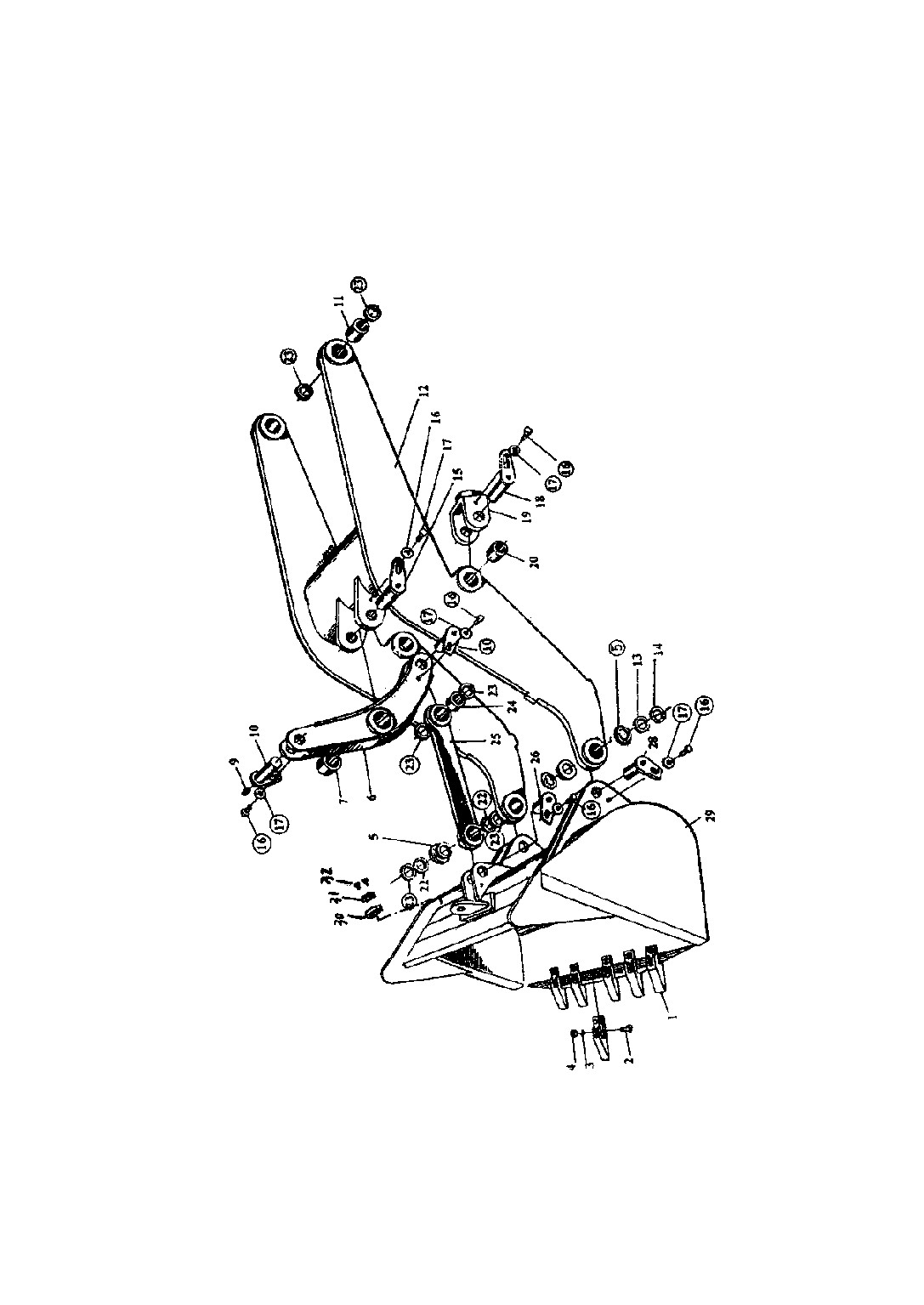

第 25 图
工作装置总成
FIG.25 WORK IMPLEMENT ASSEMBLY
59
工作装置总成
WORK IMPLEMENT ASSEMBLY
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
ZL30GB-11100-1
斗齿
Teeth
6
25—1
ZL30GB-11100-2
角斗齿
Corner bucket teeth
2
2
GB8-88
螺栓 M20×65
Bolt
16
3
GB93-87
垫圈 20
Washer
16
4
GB56-86
螺母 M20
Nut
16
5
GB304.5-81
关节轴承 GE60ES
Knuckle bearing
1
6
ZL30GⅡ-11300
摇臂
Rocker arm
1
7
ZL30GⅡ-11001
轴套
Bush
1
8
GB1152-79
油杯 M10×1
Oil cup
8
9
ZL30GⅡ-11500
轴
Pin
2
10
ZL30GⅡ-11007
轴套
Bush
2
11
ZL30GⅡ-11400
动臂
Lift arm
1
12
ZL30GⅡ-11002
挡盖
Retainer
4
13
SJM03-1
防尘圈 60
Dust bust
6
14
ZL30GⅡ-11900
轴
Pin
1
15
GB93-87
垫圈 16
Washer
16
16
GB5783-86
螺栓 M16×30
Bolt
8
17
ZL30GⅡ-11600
轴
Pin
2
18
19
ZL30GⅡ-11005
连接叉
Clevis
2
20
ZL30GⅡ-11004
轴套
Bush
2
22
ZL30GⅡ-11003
挡盖
Retainer
2
23
GB1235-76
O 型密封圈 65×3.1
O-ring
2
24
ZL30GⅡ-11006
轴套
Bush
1
25
ZL30GⅡ-11200
连杆
Link assembly
1
26
ZL30GⅡ-11700
轴
Pin
1
28
ZL30GⅡ-11800
轴
Pin
2
29
ZL30GⅡ-11100
铲斗
Bucket
1
30
ZL30GⅡ-11009
调整垫
Adjusting waster
1组
31
ZL30GⅡ-11010
压板
Pressure plate
6
32
GB5783-86
螺栓 M16×45
Bolt
8
第 26 图 变矩器传动液压系统
FIG.26 TORQUE CONVERTER SYSTEM
60
61
变矩器传动液压系统
TORQUE CONVERTER SYSTEM
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
ZL30G-12001
接头体
Fitting
1
26—1
ZL30G-12002
回油接头
Oil retune terminal
1
2
ZL30G-12003
铰接接头总成
Joint assembly
1
3
ZL30G-12004
铰接螺栓
Joint bolt
1
4
ZL30G-12005
铰接接头总成
Joint assembly
1
5
ZL30G-12006
铰接螺栓
Joint bolt
2
6
ZL30G-12007
回油管 φ25
Oil return hose
1
7
ZL30G-12008
回油接头
Oil retune terminal
1
8
ZL30G-12009
聚氨脂管总成
Polyester outlet hose
1
9
ZL30G-12010
接头体
Fitting
1
10
ZL30G-12011
淋油胶管 φ10
Pour oil hose
1
11
ZL30G-12012
接头体
Fitting
1
12
ZL30G-12013
接头体
Fitting
2
13
ZL30G-12014
接头体
Fitting
2
14
ZL30G-12015
聚氨脂管总成
Polyester outlet hose
1
15
ZL30G-12016
接头体
Fitting
1
16
ZL30G-12017
钢管总成
Steel tube assembly
1
17
ZL30G-12018
吸油胶管
Inlet oil hose
1
18
ZL30G-12019
接头体
Fitting
1
19
ZL30G-12020
接头体
Fitting
1
20
ZL30G-12021
钢管总成
Steel tube assembly
1
21
ZL30G-12022
过渡接头
Connector
1
22
ZL30G-12023
防震垫
Fuel tank
2
23
ZL30G-12024
铰接接头总成
Joint assembly
1
24
ZL30G-12025
接头体
Fitting
1
25
ZL30G-12026
滤清器
Oil-filling
1
26
ZL30G-12027
接头体
Fitting
1
27
62
第 26 图 变矩器传动液压系统
FIG.26 TORQUE CONVERTER SYSTEM
63
变矩器传动液压系统
TORQUE CONVERTER SYSTEM
序 号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
26—（1）
CBFE-31.5
齿轮泵
Working pump
1
（2）
JB982-77
组合垫圈 27
Lock washer
5
（3）
JF100-81
胶管接头 10
Fitting assembly
1
（4）
JB982-77
组合垫圈 22
Lock washer
5
（5）
卡箍 34-38
Clamp
2
（6）
卡箍 26-30
Clamp
2
（7）
JF100-81
胶管接头 16
Fitting assembly
1
（8）
JB982-77
组合垫圈 14
Lock washer
1
（9）
油温表总成
Oil temp assembly
1
（10）
GB5783-86
螺栓 M10×30
Bolt
2
（11）
卡箍 20-24
Clamp
2
（12）
GB93-87
垫圈 10
Washer
10
（13）
密封垫圈
Gasket
1
（14）
DG936
机油冷却器
Oil cooler
1
（15）
JF100-81
胶管接头 19
Fitting assembly
1
（16）
JB982-77
组合垫圈 42
Lock washer
2
（17）
JB982-77
组合垫圈 33
Lock washer
1
（18）
JF100-81
胶管接头 19
Fitting assembly
1
（19）
JF100-81
胶管接头 19
Fitting assembly
1
（20）
卡箍 45-50
Clamp
2

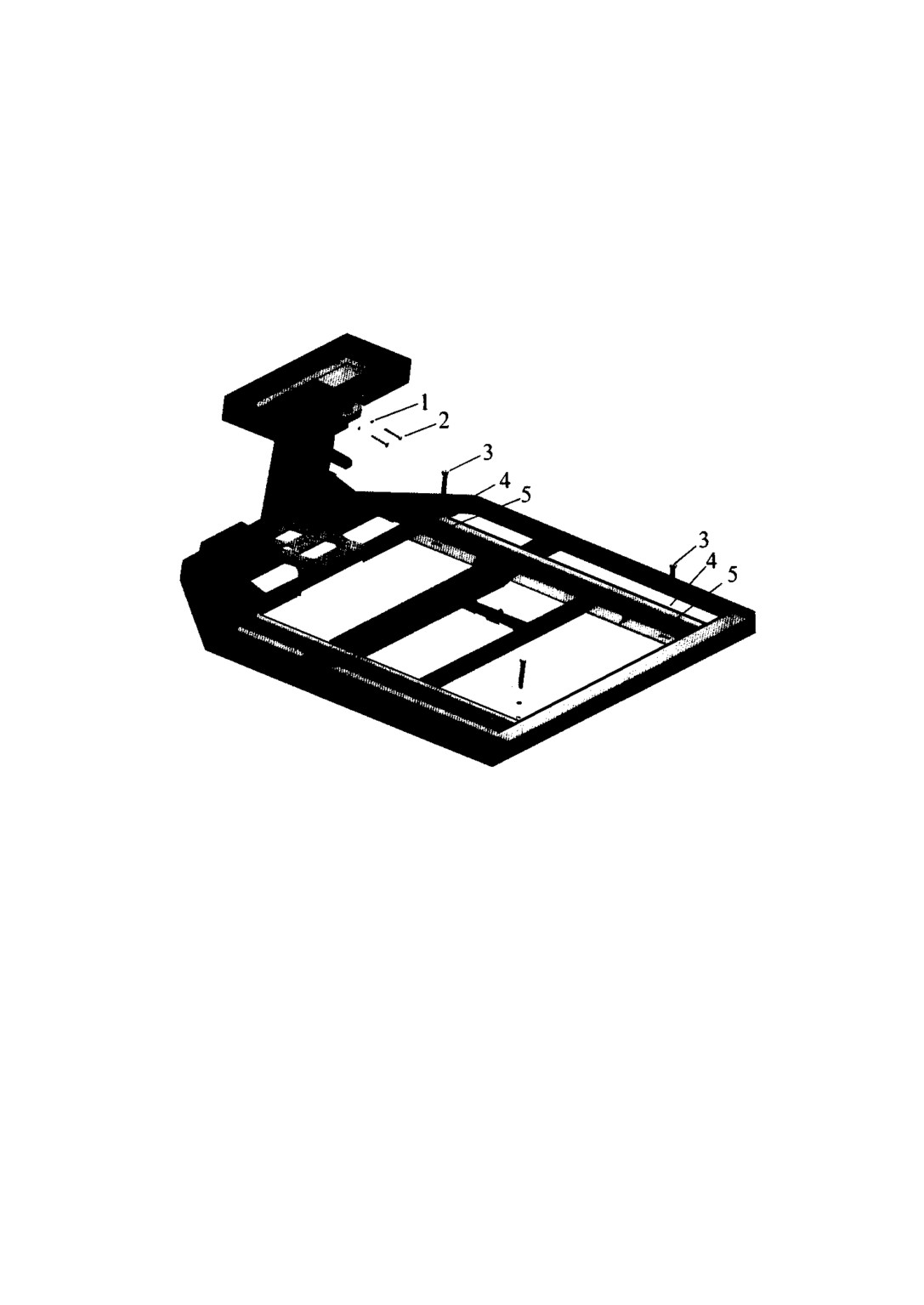

第 27 图
台架总成
FIG.27 PLATFORM ASSEMBLY
64
65
台架总成
PLATFORM ASSEMBLY
序号
件 号
名
称
数量
Index No.
Part No.
Description
Q’ty
GB93-87
垫圈 10
Spring washer
27—1
2
GB5781-86
螺栓 M10×45
Bolt
2
2
GB5782-86
螺栓 M20×100
Bolt
3
4
GB93-87
垫圈 20
Spring washer
4
4
GB889-86
螺母 M20
Nut
5
4
66

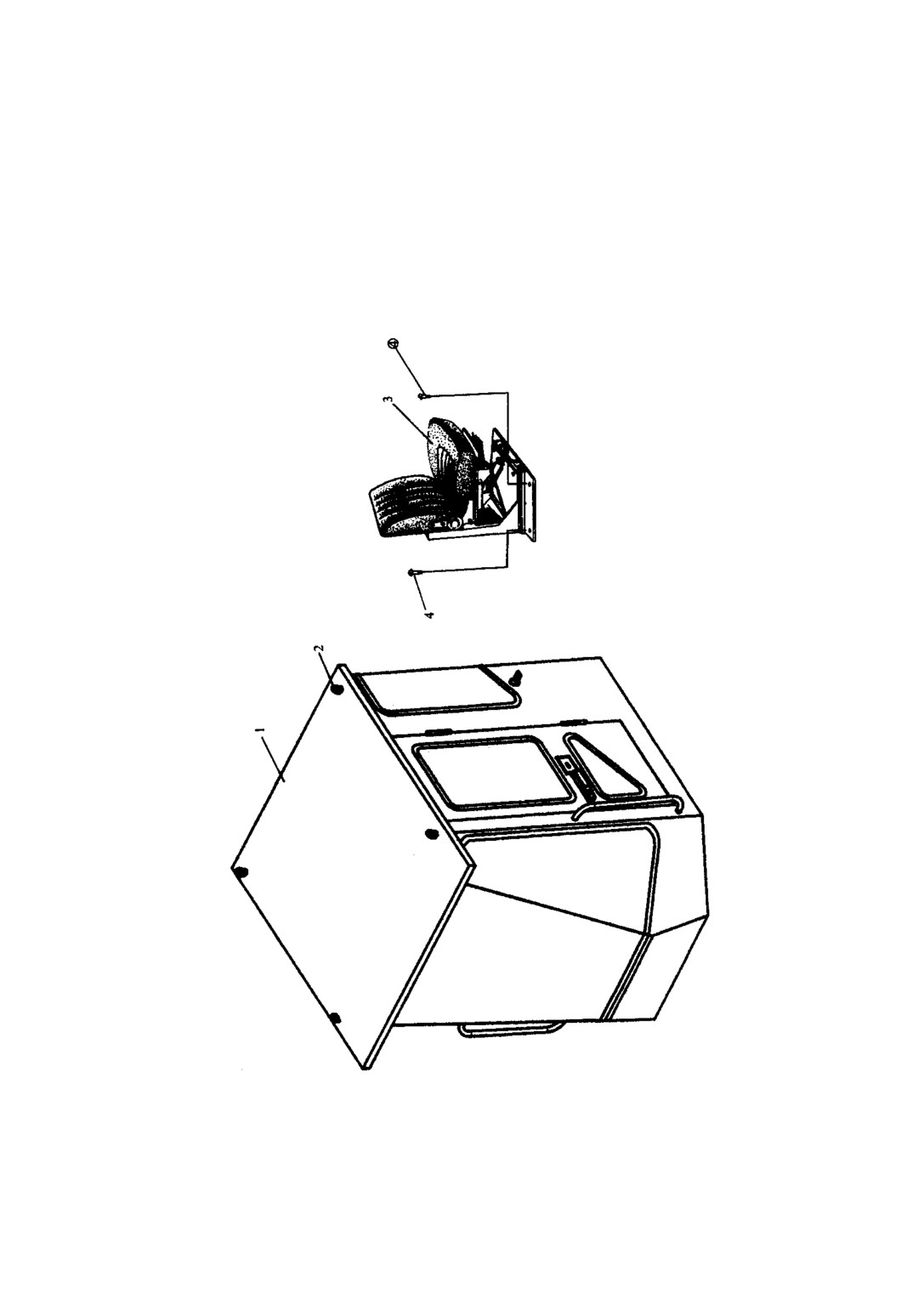

第 28 图 驾驶室
FIG.28 DRIVER’S CAB
67
驾驶室
DRIVER’S CAB
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
28—1
驾驶室
Driver′s cab
1
2
GB825-86
吊环螺栓 M12
Bolt
4
3
驾驶室座椅
Driver′s seat
1
4
GB5782-86
螺栓 M10×25
Bolt
4
68

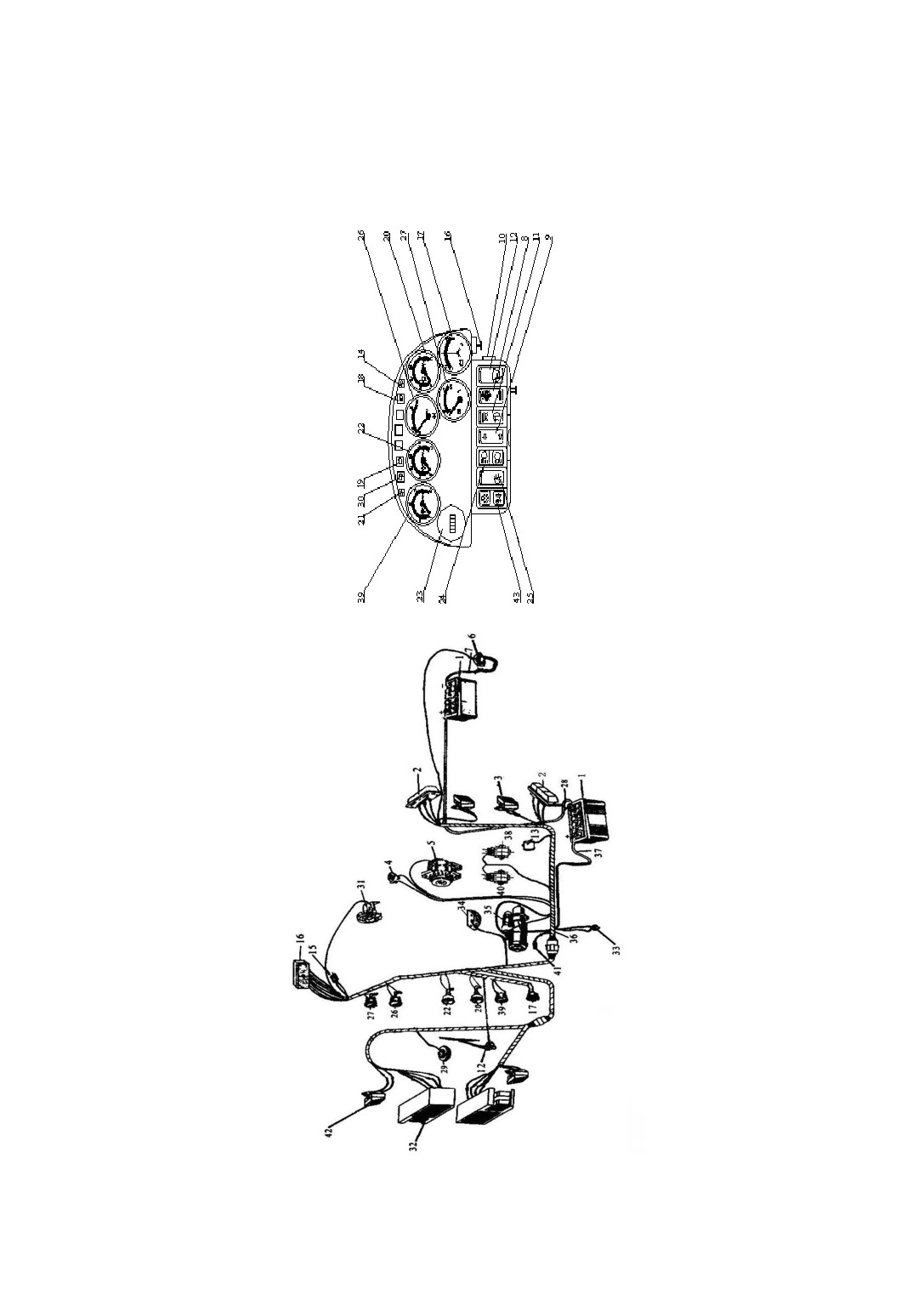

第 29 图
电器系统
FIG.29 ELECTRIC WIRING SYSTEM
69
电器系统
ELECTRIC WIRING SYSTEM
序号
件 号
名
称
数量
Index
Part No.
Description
Q’ty
No.
29—1
N200S
蓄电池
Storage battery
2
2
633
后组合大灯
Combined rear signai lamps
2
3
HG
后大灯
Rear illuminating lamps
2
4
JN150-3720001
刹车开关
Stopping switch
1
5
发电机总成
Alternator
1
6
DK2312
电源开关
General power switch
1
7
ZL30G-15002
搭铁线
Ground wire
1
8
JK932-148
风扇,暖风开关
Warm wind 、fan switch
1
9
JK932-148
转向开关
Steering switch
1
10
JK406C
点火开关
Start-up switch
1
11
JK932-002
顶灯开关
Top light switch
1
12
ZD2232
刮水器总成
Wiper assembly
1
13
DJ221B
倒车报警器
Reversing warning buzzer
1
14
8SQS.359
右转向指示灯
Right steering indicator
1
15
SG224C
闪光器
Flasher
1
16
BX506
保险丝盒
Fuse box
1
17
DL922-2A
电流表
Charge and discharge ammeter
1
18
JK932-002
工作灯开关
Working light switch
1
19
8SQS.359
充电指示灯
Charge indicator
1
20
YY04-02
气压表
Brake system barometer
1
21
8SQS.359
左转向指示灯
Left steering indicator
1
22
YY04-02
发动机油压表
Engine oil pressure gauge
1
23
工时表
Man-hour table
1
24
JK932-026
前大灯开关
Front big lamp switch
1
25
JK932-002
后灯开关
Rear big lamp switch
1
26
SW242-2A
发动机水温表
Engine water thermometer
1
27
SW242-2B
变矩器油温表
Torque-converter oil temperature
1
28
ZL30G-15003
连接线
Connection wire
1
29
DL51A, 24V
电喇叭总成
Horn assembly
1
30
刹车指示灯
Indicator light of brake
31
6” 24V
电风扇总成
Fan assembly
1
32
HG
前大灯
Front illuminating lamps
2
33
JK613BG
倒车报警开关
Reversing warning switch
1
34
Z-216
顶灯总成
Ceiling lamp assembly
1
35
起动机
Starting generator
1
36
ZL30G-15005D
主线束
Main wire batch
1
37
ZL30G-15004
电瓶线
Battery wire
1
38
JD26C
起动继电器
Starting relay
1
39
YY04-04
变速箱油压表
Gear-box oil pressure gauge
1
40
JD26C
预热继电器
Warm-up relay
1
70

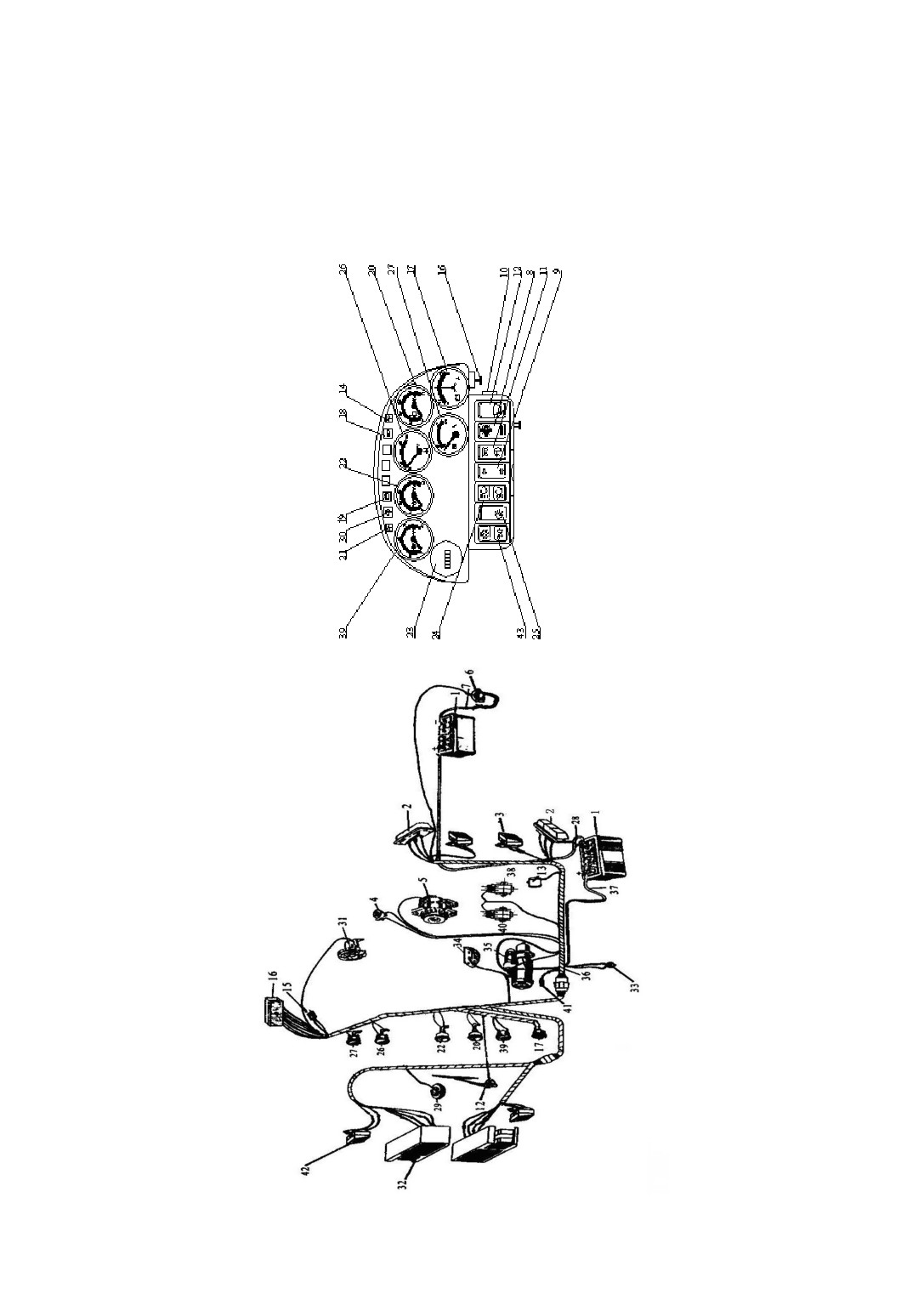

第 29 图
电器系统
FIG.29 ELECTRIC WIRING SYSTEM
71
电器系统
ELECTRIC WIRING SYSTEM
序号
件 号
名
称
数量
Index
Part No.
Description
Q’ty
No.
29－41
WDG1371
温度传感器
Coolant temperature sensor
2
42
HG
工作灯总成
Work lamp assembly
2
JK932-002
小灯/仪表灯开关
Instrument light、small light switch
1
43
72
