Уважаемые клиенты, коллеги и друзья,

Перед Вами каталог, в котором содержится ценная и полезная информация о производственной деятельности и высококачественной продукции одной из ведущих в мире фирм по производству подъемно-транспортных систем.

Фирма „Балканско ехо” уникальна своими тремя обособленными самостоятельными заводами, имеющими общую производственную площадь свыше 20 ООО т2, оснащенными более 600 металообрабатывающими машинами, и с персоналом, насчитывающим более 550 высококвалифицированных специалистов. Все это позволяет фирме быть независимой от внешних субподрядчиков и кооперированных поставок.

Фирма проектирует, конструирует, производит и осуществляет монтаж и сервисную деятельность:

- канатных злектротельферов, талей серии „Т” и „МТ”, грузоподъемностью до 501 и высотой подъема до 120 т, которые отличаются своей высокой надежностью и долговечностью;

- цепных злектротельферов грузоподъемностью от 0,1251 до 21;

- мостовых электрических одно- и двухбалочных кранов с управлением из кабины и с пола грузоподъемностью до 1001;

- консольных электрических кранов грузоподъемностью от 11 до 101 и длиной стрелы Ют;

- асинхронных конусных тельферных одно- и двухскоростных электродвигателей со встроенным тормозом и термозащитой от 0,12 kW до 30 kW;

- асинхронных однофазных и трехфазных цилиндрических электродвигателей от 0,55 kW до 37 kW;

- моторредукторов для привода ходовых механизмов подъемно-транспортных систем;

- ограничителей грузоподъемности для всех видов злектротельферов, а также и для крановых подъемно-транспортных

систем;

- полной гаммы резервных частей для всех изделий.

Все изделия фирмы производятся в общепромышленном, пожаробезопасном и во взрывозащищенном исполнении, причем они могут работать в различных климатических зонах, а также и в химически агрессивной среде.

Фирменная система управления и контроля качества сертифицирована TUV Rheinland по ISO 9001:2008.

Продукция фирмы сертифицирована в соответствии с требованиями стран, в которых она эксплуатируется.

До конца 2010 г., „Балканско ехо” произвела и реализовала свыше 20 000 злектротельферов, в том числе более 5000 во взрывозащищенном исполнении, более 600 кранов и более 50 000 электродвигателей в общепромышленном и во взрывозащищенном исполнении.

Продукция „Балканско ехо” ежедневно доказывает свои высокотехнологические качества, прочность и надежность в различных странах: Россия, Казахстан, Беларусь, Украина, Чехия, Словакия, Турция, Иран и другие, причем наши издепия единственые во всем мире, которые получают гарантию на 36 месяцев.

Основной целью этого каталога является наше желание вызвать Ваш интерес к изделиям, которые мы производим с огромной ответственностью.

При помощи этого каталога мы хотим обратиться к Вам, нашим клиентам, и заявить о своей готовности выпустить самое подходящее изделие для Вашего производства и заверить Вас, что, если Вы окажете нам это доверие, Ваш выбор будет самым лучшим.

Для круглосуточного контакта с нами, звоните по следующим телефонам: +35967302220; +359885000555 и +359888223344 или пишите нам: balkanskoeho@abv.bg.
ЭЛЕКТРОТЕЛЬФЕРЫ
Канатные электротельферы серии МТ являются продолжением самой известной в мире серии канатных злектротельферов Т. Сохраняя основные технические параметры, благодаря использованию новой конструкции корпуса, современных стальных канатов, крюков и др., мы предоставляем своим клиентам серию злектротельферов с гораздо большими возможностями: грузоподъемность, скорость подъема и скорость передвижения. Все это создает новые возможности для более эффективной эксплуатация наших изделий.

Технические данные

Напряжение: 380—400V (специальные исполнения - по заказу)

Частота: 50Hz (специальные исполнения - по заказу)

Оперативное напряжение: 24 V, (42 V)

Класс защиты IP54 (EN 60529)

Условия эксплуатации.*

- климат - нормальный, тропический или морской;

- нормальная или химически агрессивная среда;

- температура окружающей среды

1) нормальная: от -25°С до +40°С;

2) низкая: от -40°С до +40°С;

- относительная влажность воздуха - 80% при 20°С;

- в закрытых помещениях или на открытом месте под навесом при нормальной пожароопасности. * специальное исполнение при конкретном заказе

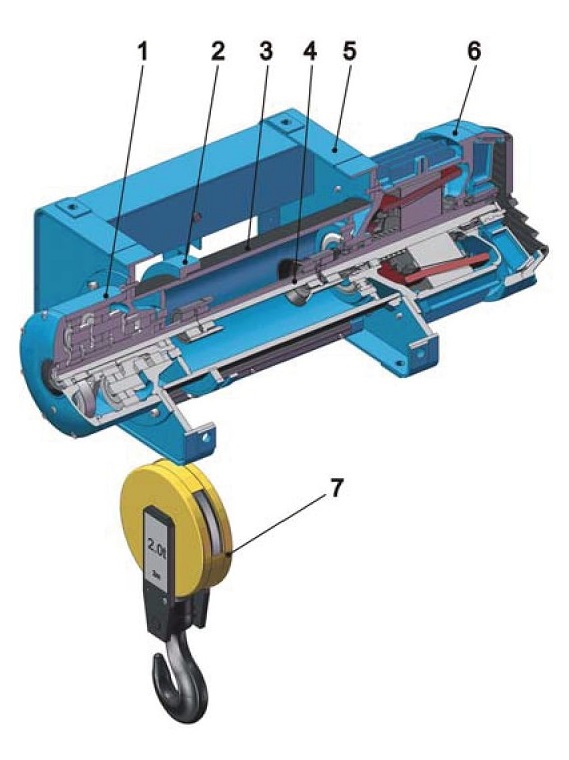

УСТРОЙСТВО
Электротельферы разработаны на базе модульной конструкции, состоящей из следующих узлов:

1. РЕДУКТОР

Двух- и трехступенчатый планетарный редуктор расположен вне барабана или корпуса электротельфера. Компактная конструкция обеспечивает надежную передачу момента нагрузки к барабану машины. Использование высококачественных материалов при производстве редуктора гарантирует его надежную работу. Расположение редуктора позволяет легкое обслуживание в период эксплуатации.

2. КАНАТОУКЛАДЧИК

Обеспечивает правильную укладку и ведение каната в винтовом канале барабана, а также и его нормальный сход с барабана. Служит еще и для приведения в действие выключателей подъемного механизма, фиксирующих конечное верхнее и конечное нижнее положение крюка.

3. БАРАБАН

Размещен соосно редуктору и электродвигателю. Установлен на шариковых подшипниках на передних щитах электродвигателя и редуктора. Конструктивно производится с винтовым каналом для укладки каната, в соответствии с DIN 15020.

4. МУФТА ЗУБЧАТАЯ

Конструкция, позволяющая надежную передачу двигательного момента от вала двигателя к валу редуктора, с достаточно хорошей возможностью для аксиальной и угловой компенсации, что гарантирует нормальную и безаварийную работу машины.

5. КОРПУС

Стальная сварная конструкция призматической формы изготовлена из изогнутых профилей. Конструкция обеспечивает достаточную прочность и позволяет реализовать различные по своему виду полиспастные системы, различные типы подвески и исполнения без применения дополнительных элементов.

6. ПОДЪЕМНЫЙ ЭЛЕКТРОДВИГАТЕЛЬ

Трехфазный асинхронный двигатель с конусным ротором со встроенным конусным тормозом. Характеризируется простотой конструкции, обеспечивающей высокую степень надежности и ремонтнопригодности. Полностью автоматический тормоз, позволяющий обеспечить надежную остановку груза. Простота при обслуживании и наладки в процессе эксплуатации.

Класс защиты тормоза IP 54 , IP22 (EN 60529), класс изоляции F (Н - по договоренности с клиентом). Предлагаются и в двухскоростном исполнении с соотношением: микроскорость : основная скорость: -1:4;1:6, а также бесступенчато по заказу.

Все электродвигатели оснащены защитой от перегрева обмоток.

В клемной коробке электродвигателя размещен встроенный ограничитель конечных положений крюка.

7. КРЮК

Конструкция крюка и роликового блока полиспаста согласована с требованиями DIN 15400.

БЛОК УПРАВЛЕНИЯ

Оформлен в виде шкафа с электроаппаратурой, обеспечивающей все требования безопасности и защиты элементов. Разработан в основном на базе контакторного управления электродвигателей, с возможностью для реализации радио или частотного управления. Класс защиты IP 54.

ПУЛЬТ УПРАВЛЕНИЯ

Современный дизайн, материалы обеспечивающие высокую степень безопасности, возможность для бесступенчатого управления, класс защиты IP65.

МОНОРЕЛЬСОВЫЙ ХОДОВОЙ МЕХАНИЗМ

Исполнения с нормальной и уменьшенной строительной высотой. Приводятся в действие электродвигателями с конусным ротором и автоматическим конусным тормозом, одно- и друхскоростные (соотношение 1:3, а также бесступенчато по заказу), степень защиты IP54, класс изоляции F. Возможность для движения как по прямолинейным участкам, так и по изгибам, по монорельсовым путям шириной 90...300 mm.

ДВУХРЕЛЬСОВАЯ КРАНОВАЯ ТЕЛЕЖКА

Исполнения в широкой гамме грузоподъемности, приводимые в действие одной или двумя моторредукторными группами, укомплектованными электродвигателями с конусным ротором и автоматическим конусным тормозом, одно- и двухскоростные (соотношение 1:3, а также и бесступенчато по заказу), степень защиты IP54, класс изоляции F. Широкая гамма межрельсового расстояния (1000-2800 mm).

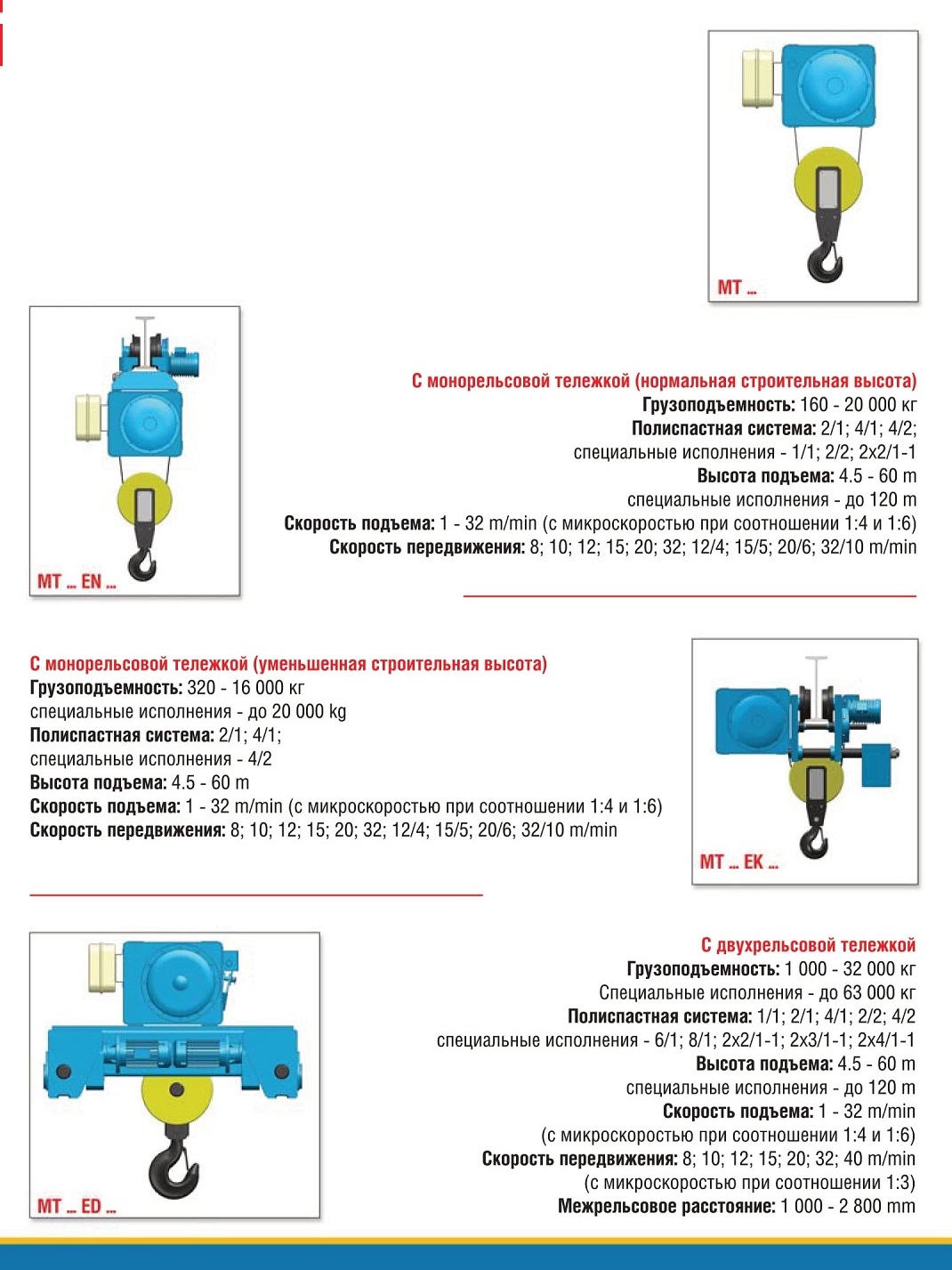

СТАНДАРТНЫЕ ИСПОЛНЕНИЯ
Стационарный

Грузоподъемность: 160 -32 000 кг

специальные исполнения - до 63 000 кг Полиспастная система: 1/1; 2/1; 4/1; 2/2; 4/2 специальные исполнения - 6/1; 8/1; 2x2/1-1; 2x3/1-1; 2x4/1-1 Высота подъема: 4.5 -104 m

Скорость подъема: 1 - 32 m/min (с микроскоростью при соотношении 1:4 и 1:6)

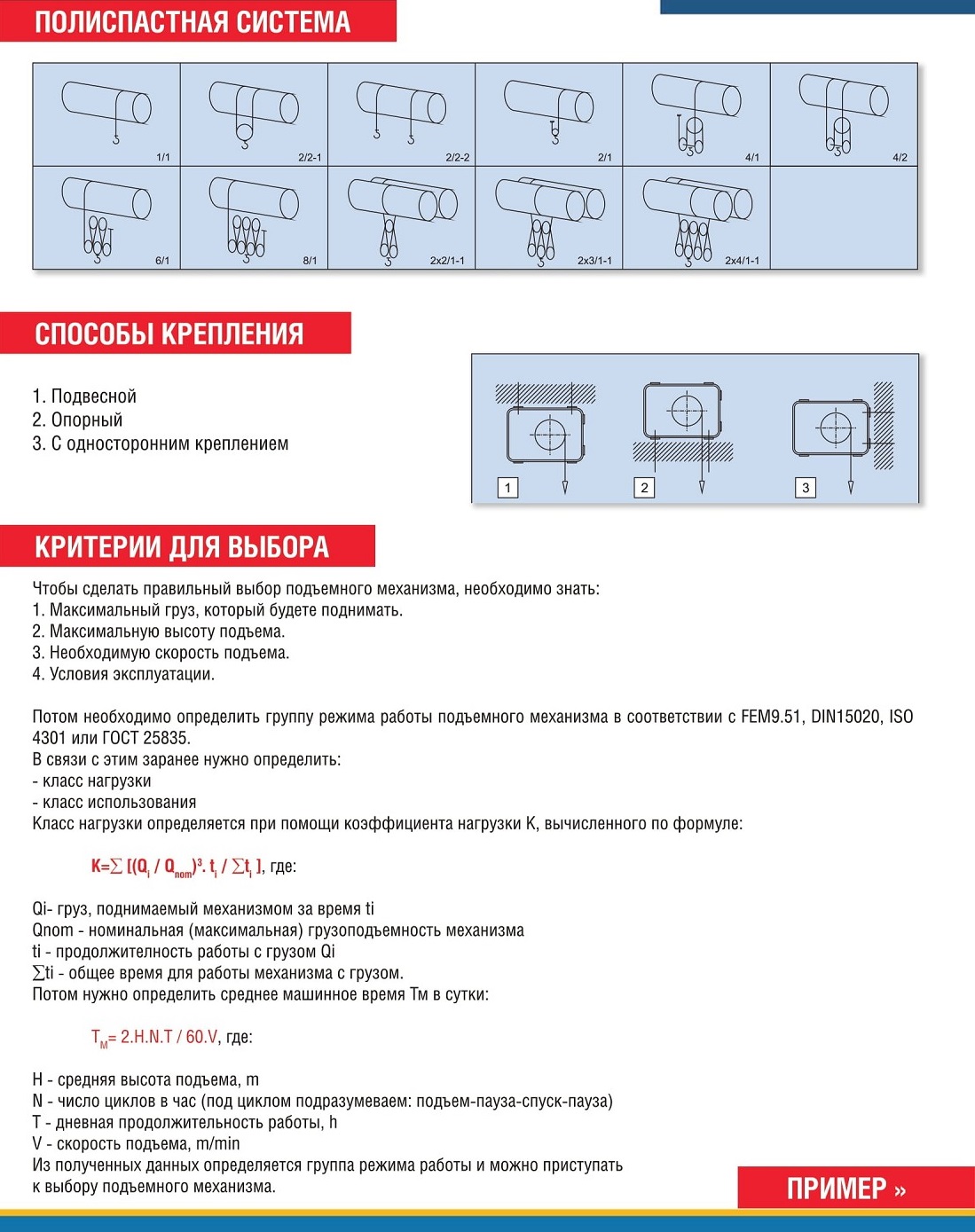

ПОЛИСПАСТНАЯ СИСТЕМА

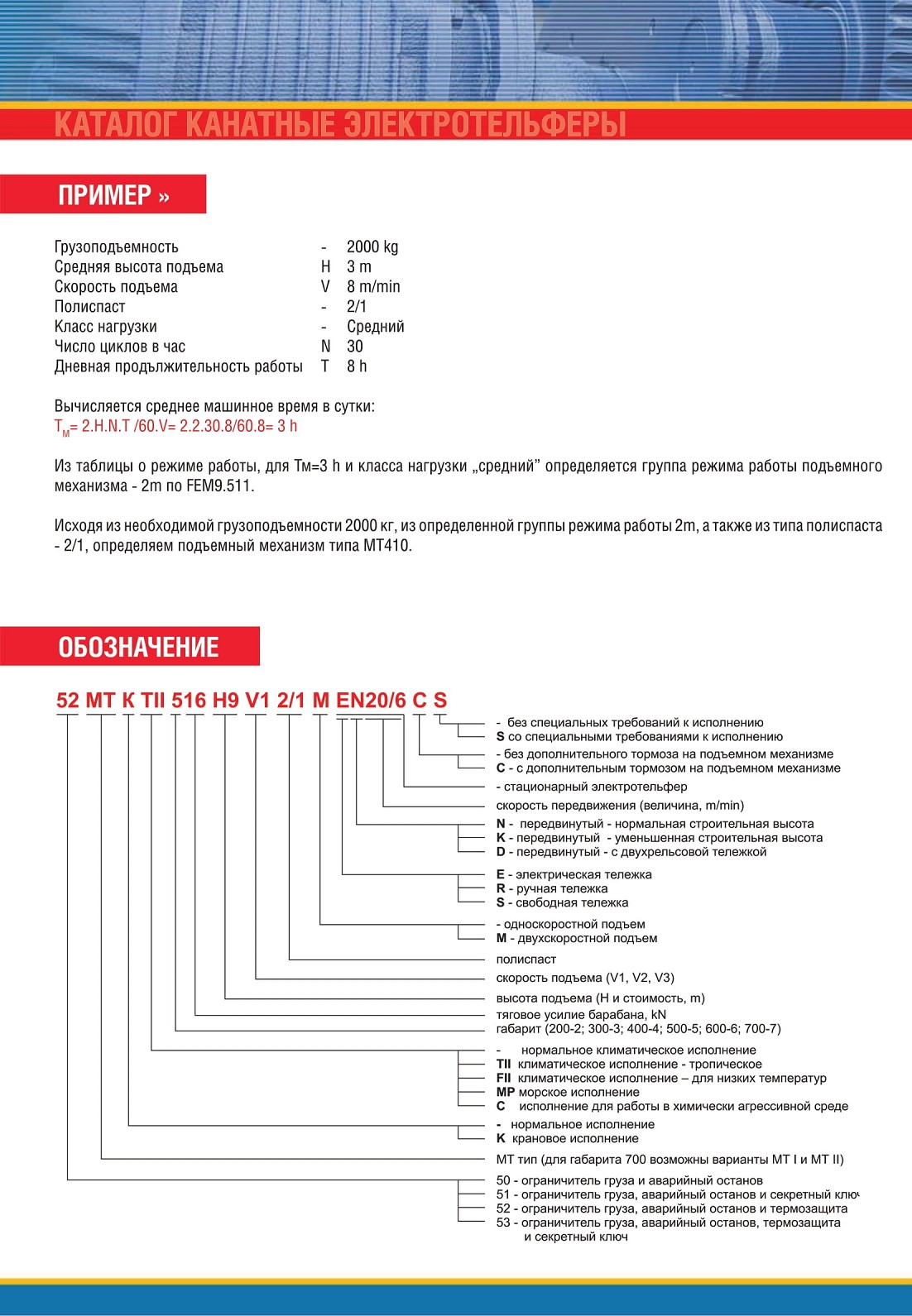

КАТАЛОГ КАНАТНЫЕ ЭЛЕКТРОТЕЛЬФЕРЫ

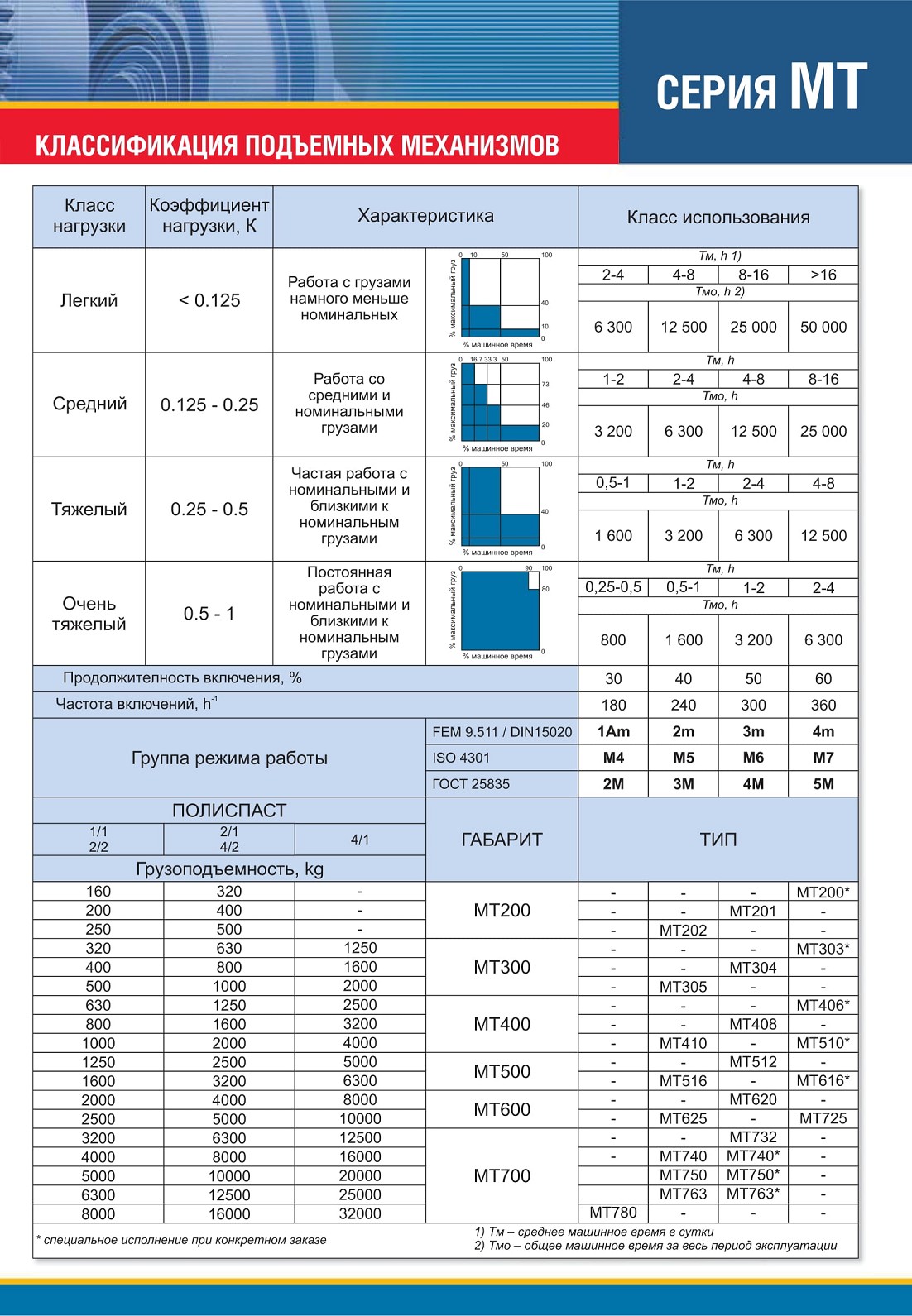

КЛАССИФИКАЦИЯ ПОДЪЕМНЫХ МЕХАНИЗМОВ

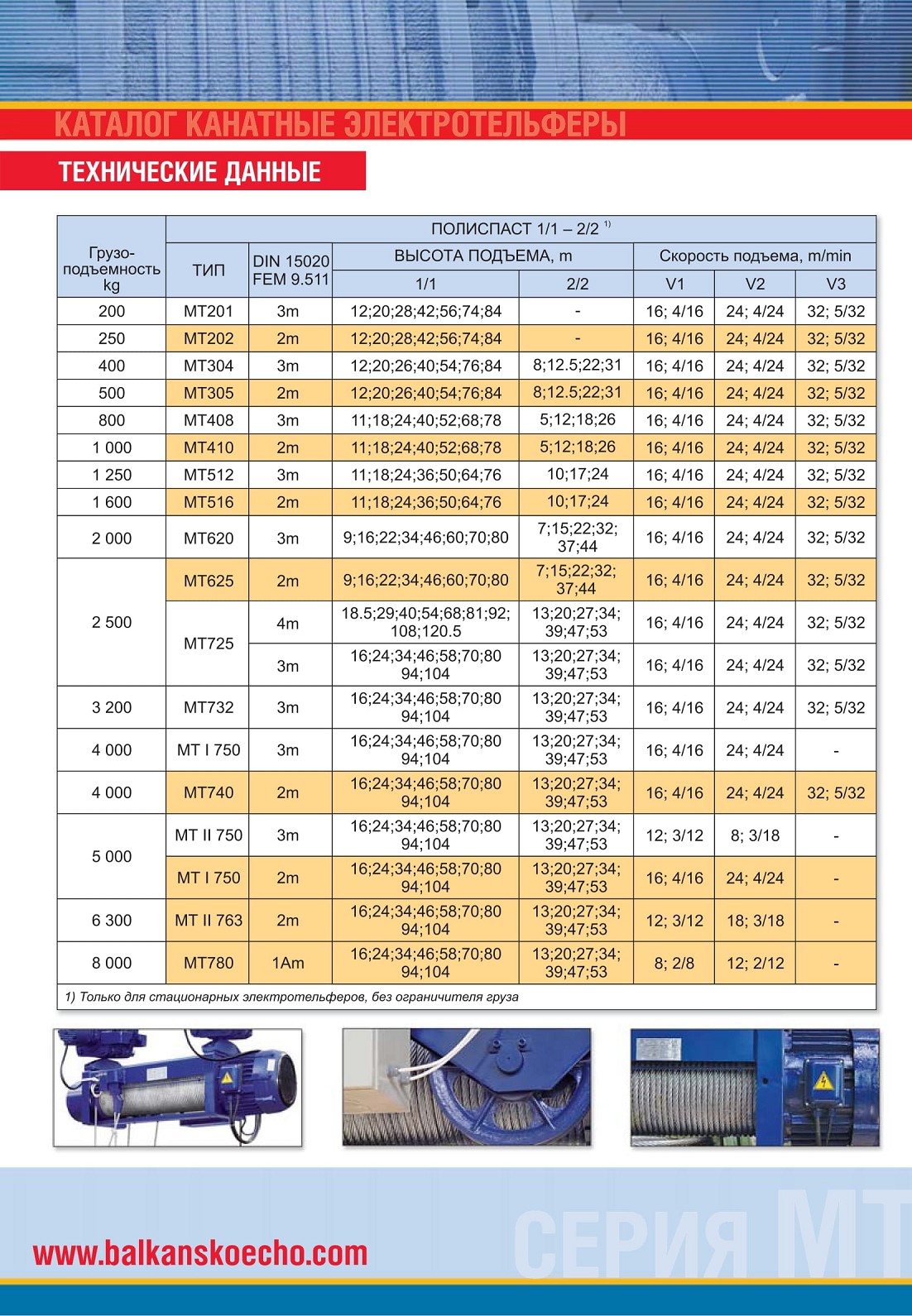

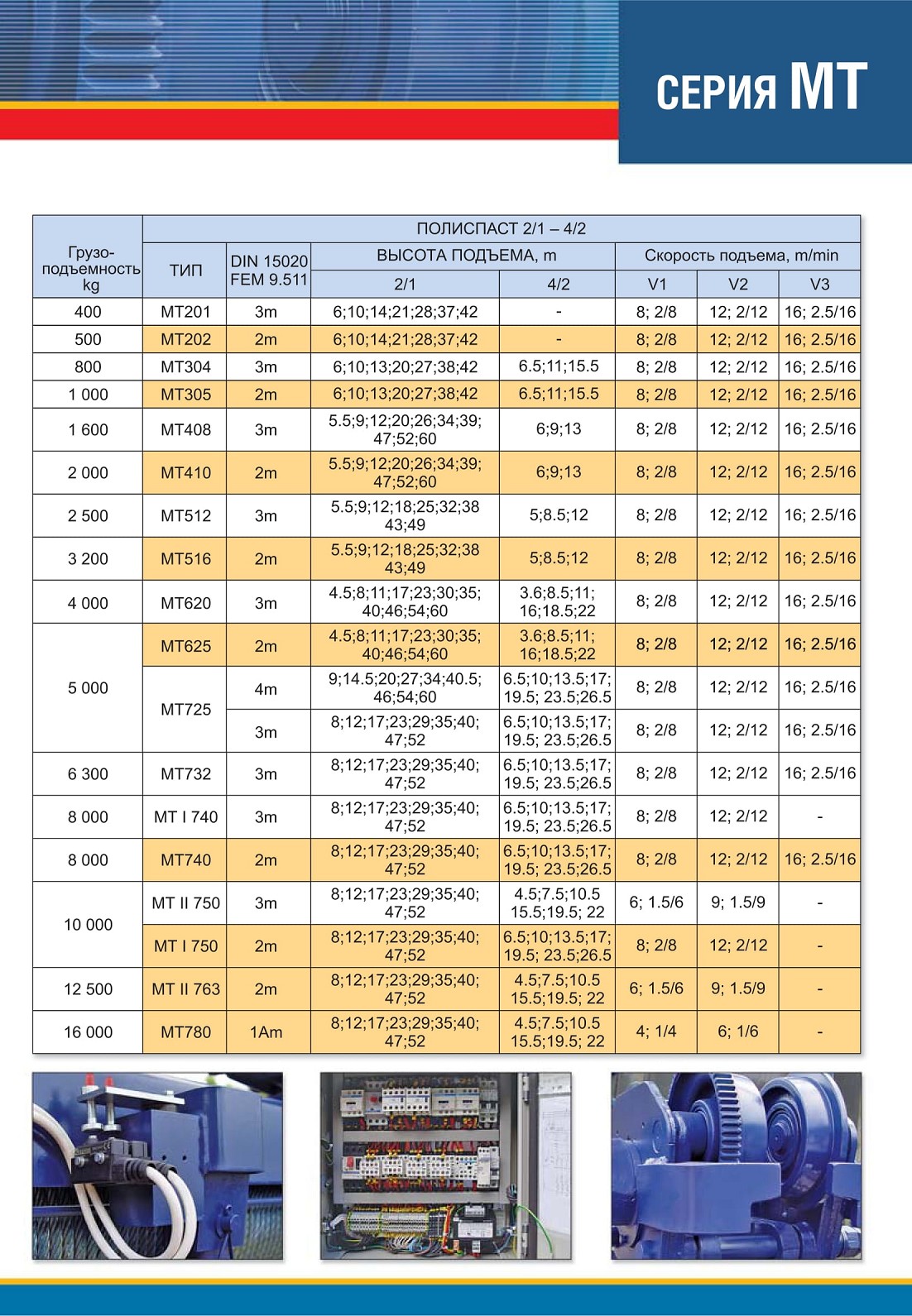

ТЕХНИЧЕСКИЕ ДАННЫЕ

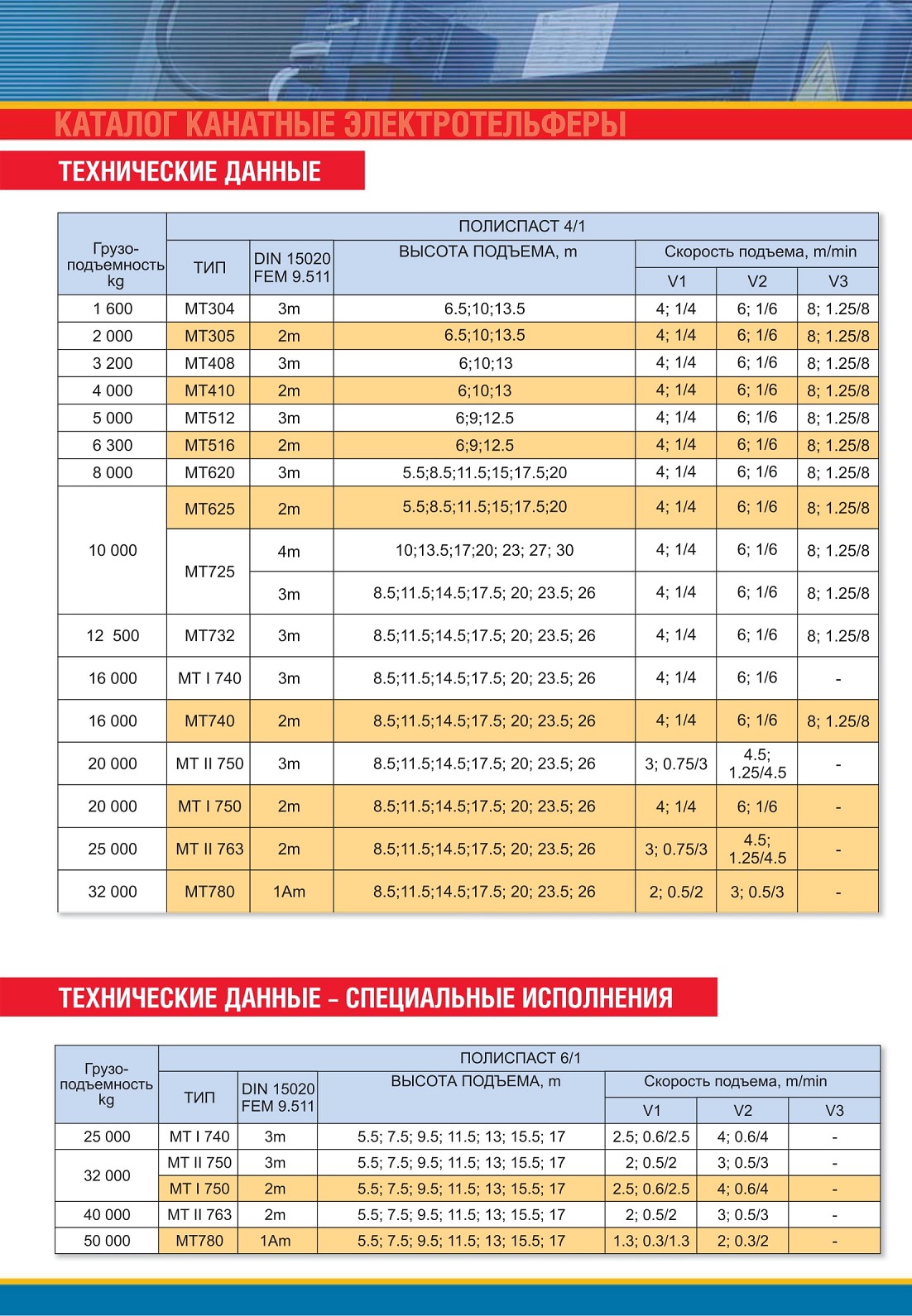

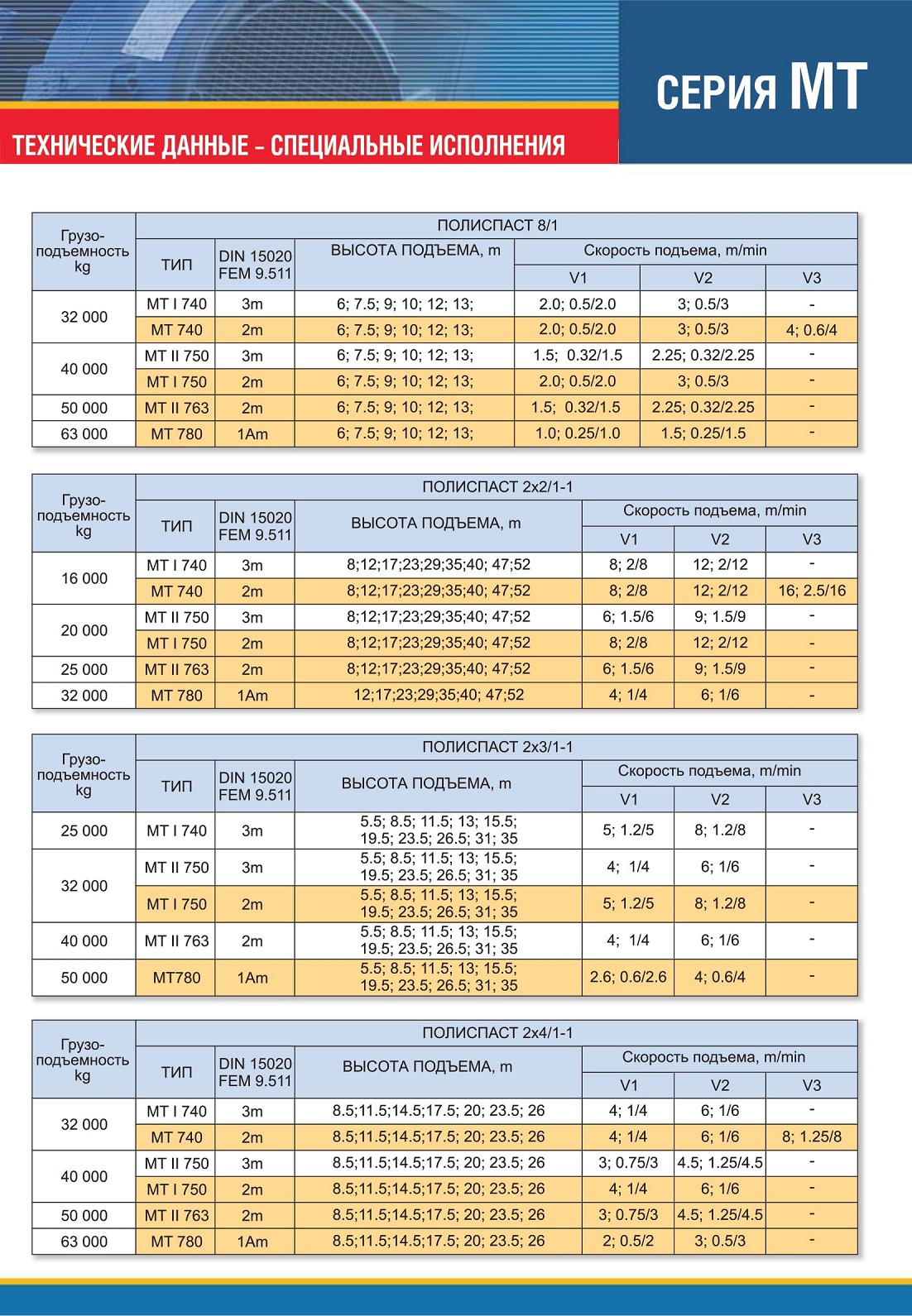

ТЕХНИЧЕСКИЕ ДАННЫЕ - СПЕЦИАЛЬНЫЕ ИСПОЛНЕНИЯ

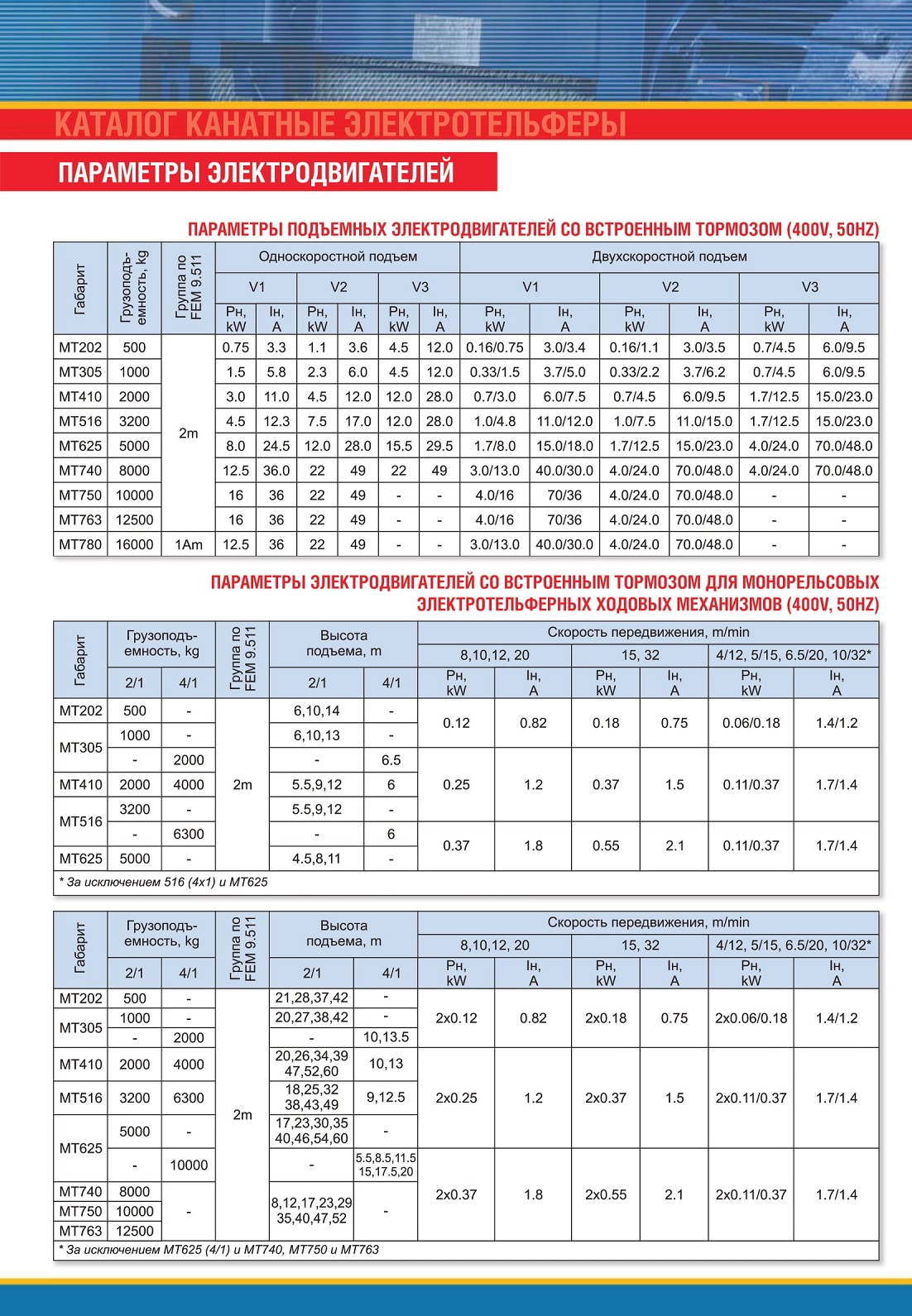

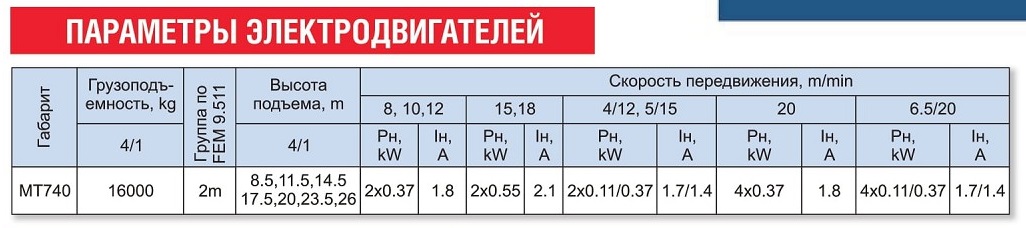

ПАРАМЕТРЫ ЭЛЕКТРОДВИГАТЕЛЕЙ
ПАРАМЕТРЫ ПОДЪЕМНЫХ ЭЛЕКТРОДВИГАТЕЛЕЙ СО ВСТРОЕННЫМ ТОРМОЗОМ (400V, 50HZ

ПАРАМЕТРЫ ЭЛЕКТРОДВИГАТЕЛЕЙ

МЫ ТАКЖЕ ВЫПУСКАЕМ
Т - КАНАТНЫЕ ЭЛЕКТРОТЕЛЬФЕРЫ

Канатные электротельферы серии Т - самые известные и самые продаваемые электротельферы в мире. Уже выпущено более 1 800 ООО шт., которые реализованы в более чем 40 странах. Основные их преимущества - это высокая надежность, долговечность, простота обслуживания. Эти преимущества в сочетании с богатым спектром грузоподъемности, скорости подъема и передвижения, конструктивных исполнений, возможности для эксплуатации в различных режимах, делают электротельферы этой серии более популярными чем остальные, несмотря на то, что у них уже 30-летняя история.

ВТ - ВЗРЫВОЗАЩИЩЕННЫЕ КАНАТНЫЕ ЭЛЕКТРОТЕЛЬФЕРЫ

Используя основные конструктивные решения злектротельферов серии Т и сохраняя ее технические показатели, серия взрывозащищенных злектротельферов ВТ предназначена для работы в потенциально взрывоопасной среде.

Электрооборудование, которое входит в комплект этого изделия, включает: электродвигатели, шкаф с электроаппаратурой, пульт управления, конечные выключатели и др. выполнено в так называемом “взрывонепроницаемом исполнении" с маркировкой (Ex) d MB Т5 и (Ex) d ПС Т5.

ВМТ - ВЗРЫВОЗАЩИЩЕННЫЕ КАНАТНЫЕ ЭЛЕКТРОТЕЛЬФЕРЫ

Канатные электротельферы серии ВМТ разработаны на базе основных технических решений, применяемых в сериях ВТ и МТ. Основываясь на более высоких технических параметрах серии МТ и на доказанных в серии ВТ технических решениях, имеющих отношение к взрывной защите, получаем взрывозащищенный канатный электротельфер с гораздо лучшими эксплуатационными показателями, а именно: грузоподъемность, скорость подъема и скорость передвижения. Электрооборудование идентично серии ВТ, что само по себе предопределяет и идентичность взрывозащищенного исполнения и маркировку: (Ex) d IIB Т5 и (Ex) d НС Т5.

АСИНХРОННЫЕ ЭЛЕКТРОДВИГАТЕЛИ

1. С встроенными тормозами, для главного подъема канатных и цепных злектротельферов и других ходовых механизмов - от 0.75 до 30 kW. Возможность для взрывозащищенного исполнения.

2. С встроенными тормозами, для главного подъема канатных и цепных злектротельферов и других ходовых механизмов - от 0.12 до 3 kW. Возможность для взрывозащищенного исполнения.

3. Электродвигатели общего предназначения, исполнения IM ВЗ, IM В5, IM В35, IM В14 и др., с и без встроенного тормоза - от 0.55 до 37 kW.

ГРУЗОПОДЪЕМНЫЕ КРАНЫ

1. Однобалочные подвесные мостовые краны - грузоподъемность от 1 до 161 и длина пролета от 3 до 25 т.

2. Однобалочные мостовые опорные краны (кран-балка) - грузоподъемность от 1 до 161 и длина пролета от 4.5 до 25.5 т.

3. Двухбалочные мостовые опорные краны - грузоподъемность от 5 до 1001 и длина пролета от 10.5 до 50 т.

4. Консольные опорные и настенные краны - грузоподъемность от 1 до 101 и размах стрелы от 3 до 10 т.

Управление с пола и из кабины. Возможность для взрывозащищенного исполнения.

КОМПОНЕНТЫ ДЛЯ КРАНОВ

1. Редукторы и моторредукторные группы - предназначены для привода ходовых механизмов мостовых кранов и других грузоподъемных сооружений. Они имеют богатый набор исходящих оборотов и моментов. Привода электродвигателей оборудованы встроенными конусными тормозами. Возможность для взрывозащищенного исполнения.

2. Торцевые балки для опорных мостовых кранов - диаметры ходовых колес от 160 до 400 mm, нагрузка на ходовое колесо от 4000 до 19 500 kg, скорость передвижения от 8 до 32 m/min. Возможность для взрывозащищенного исполнения.

3. Канатные тележки - предназначены для переноса кабелей питания и оперативных канатов мостовых кранов. Исполнения для передвижения по профилю или по натянутому стальному тросу. Возможность для взрывозащищенного исполнения.

///////////////////////////////////////
