Powermatic 3520C токарный станок по дереву. Инструкция по эксплуатации



  Главная      Книги - Разные



поиск по сайту            правообладателям





















Powermatic 3520C токарный станок по дереву. Инструкция по эксплуатации





3520C
Токарный станок по дереву
Оригинал:
GB
Operating Instructions
Перевод:
D
Gebrauchsanleitung
F
Mode d´emploi
RUS
Инструкция по
эксплуатации
Артикул: 1353001-RU
JPW Tools AG, Tämperlistrasse 5, CH-8117 Fällanden, Switzerland
Phone
+41 44 806 47 48
Fax
+41 44 806 47 5
Уважаемый покупатель,
Большое спасибо за доверие, которое Вы оказали нам, купив оборудование марки POWERMATIC. Данная инструкция была
составлена для владельцев и пользователей токарного станка 3520С производства компании POWERMATIC, чтобы
обеспечить безопасность во время установки, работы и технического обслуживания станка. Пожалуйста, внимательно
прочтите и уясните для себя информацию инструкции и прилагаемых документов.
Данная инструкция предоставлена компанией Powermatic и содержит информацию по технике безопасности при
эксплуатации и техническом обслуживании токарного станка модели 3520С. В нее входят указания по установке, правила
техники безопасности, общие принципы работы, инструкции по техническому обслуживанию и схема расположения узлов
станка. При соблюдении правил эксплуатации, изложенных в данной инструкции, будет обеспечена долгая и надежная
работа станка.
Данная инструкция не является исчерпывающим руководством по токарной обработке древесины, выбору заготовок,
использованию дополнительно приобретаемого оборудования и т.д. Дополнительные сведения можно узнать из торговых
статей или от опытных пользователей станка. Независимо от вида производимых на станке работ личная безопасность
должна иметь первостепенное значение.
Если вы хотите задать вопрос или оставить комментарий, пожалуйста, свяжитесь с поставщиком в вашем регионе либо с
компанией JET. Также вы можете посетить сайт Powermatic: www.powermatic.ru
Сохраните инструкцию для дальнейшего использования. При передаче станка в собственность другому лицу, инструкцию
следует передавать вместе со станком.
7.
Перед началом работы снимите галстук, кольца,
часы, другие украшения и закатайте рукава выше
локтей. Не надевайте свободную одежду. Спрячьте
длинные
волосы.
Рекомендуем
надеть
нескользящую обувь и положить на пол
2.0 Техника безопасности
противоскользящие полосы. Не работайте в
перчатках.
ПЕРЕД ИСПОЛЬЗОВАНИЕМ СТАНКА ПРОЧТИТЕ ВСЕ
ИНСТРУКЦИИ.
8.
Если уровень шума превышает безопасный,
используйте средства защиты органов слуха
ВНИМАНИЕ - чтобы снизить риск получения травмы:
(беруши или наушники).
1.
Внимательно изучите всю инструкцию перед сборкой
9.
ВНИМАНИЕ: в результате сверления, распила,
или работой на станке.
шлифования и прочей обработки древесины
2.
Внимательно изучите правила техники безопасности,
образуется пыль и другие вещества, способные
размещенные на табличках станка и в данной
вызывать онкологические
заболевания.
Во
инструкции.
избежание вдыхания древесной пыли используйте
маску или другие средства защиты.
3.
Замените таблички с правилами техники
безопасности на станке, если они были сняты, или
10.
Древесина содержит химические вещества,
текст на них стал нечитаемым.
вызывающие врожденные болезни и другие
нарушения репродуктивной функции.
4.
Станок предназначен для использования только
специально обученным и квалифицированным
11.
Не работайте на станке, если вы устали или
персоналом. Приступайте к работе на станке только
находитесь под воздействием наркотиков, алкоголя
после прохождения соответствующей подготовки и
или лекарственных препаратов.
приобретения знаний о правилах эксплуатации
12.
Прежде чем подключить станок к питающей сети,
токарного станка и технике безопасности при работе
убедитесь, что выключатель станка установлен в
с ним.
положение
«OFF»
(«Выключено»).
Перед
5.
Эксплуатация станка не по назначению запрещена.
отсоединением станка от сети отключите все органы
В этом случае компания Powermatic отказывается от
управления.
гарантийных обязательств и снимает с себя
13.
Убедитесь, что станок правильно заземлен.
ответственность за травмы, которые могут быть
Подключайте станок только к надлежащим образом
получены в результате такого использования.
заземленной розетке. Смотрите раздел «Инструкции
6.
При работе на станке всегда используйте средства
по заземлению».
защиты глаз. Защитные очки с боковыми щитками
14.
Настройку и техническое обслуживание производите
должны быть ударопрочными и соответствовать
только при отключенном питании станка.
стандарту
ANSI
Z87.1.
Использование
несоответствующих данному стандарту средств
15.
Прежде, чем включить станок, уберите с него ключи
защиты глаз может привести к тяжелым травмам
и регулировочный инструмент. Возьмите за правило
вследствие их поломки.
(Повседневные очки,
перед включением станка проверять, убраны ли с
имеющие только ударопрочные линзы, не являются
него ключи и регулировочный инструмент.
защитными очками.)
16.
Во время работы со станком все защитные
или мусора с помощью щетки или сжатого воздуха.
приспособления должны находиться на своих
Не убирайте стружку или мусор руками.
местах. Если защитные приспособления сняты для
27.
Не вставайте на станок. Если станок опрокинется, вы
проведения технического обслуживания, будьте
можете получить серьезные травмы.
предельно осторожны и установите защитные
приспособления на место сразу после завершения
28.
Используйте соответствующий удлинительный
работ.
провод. Удостоверьтесь, что он находится в
исправном состоянии, а его сечение достаточно для
17.
Проверьте все детали станка на наличие
потребляемой силы тока. Если площадь сечения
повреждений. При обнаружении повреждений каких-
будет недостаточной, может произойти потеря
либо деталей или защитных приспособлений перед
мощности и перегрев провода.
запуском станка тщательно проверьте их на предмет
исправной работы и выполнения предусмотренных
29.
Для качественной и безопасной обработки
функций. Проверьте центровку и отсутствие
содержите резцы в чистоте и следите, чтобы они
заедания подвижных деталей, отсутствие поломок
были хорошо заточены. Правильно располагайте
деталей, правильность их установки и прочие
инструмент относительно заготовки.
условия, которые могут повлиять на работу станка.
30.
Никогда не оставляйте работающий станок без
Отремонтируйте или замените поврежденные
присмотра. Перед уходом с рабочего места
детали или защитные приспособления.
выключите станок и дождитесь полной его
18.
Обеспечьте достаточное рабочее пространство
остановки.
вокруг станка и безбликовое верхнее освещение.
31.
Прежде чем запустить станок, уберите из рабочей
19.
Пол вокруг станка должен содержаться в чистоте,
зоны все ненужные заготовки и незакрепленные
очищайте его от обрезков, масла и загрязнений.
предметы.
20.
Посетителям следует находиться на безопасном
32.
Не эксплуатируйте станок в опасной окружающей
расстоянии от рабочей зоны. Не допускайте в
среде. Не работайте в сырых и влажных
рабочую зону детей.
помещениях, не подвергайте станок воздействию
дождя. Рабочее место должно быть хорошо
21.
Сделайте рабочее помещение недоступным для
освещено.
детей с помощью навесных замков, центральных
выключателей или путем съема пусковой кнопки.
33.
Проверьте заготовку на наличие трещин, сучков и
других неровностей, которые могут повлиять на
22.
Сосредоточьте все внимание на работе. Отвлечение
безопасность обработки.
от работы, разговоры и баловство на рабочем месте
расцениваются как небрежное отношение к работе и
34.
Установите подручник в удобное положение и
могут стать причиной серьезных травм.
отрегулируйте его высоту. Прокрутите заготовку
вручную и убедитесь, что она не касается
23.
Работайте в устойчивом положении так, чтобы не
подручника.
упасть на шпиндель и прочие подвижные элементы.
Не перенапрягайтесь и не прикладывайте излишние
35.
Подберите подходящую частоту вращения
усилия при работе на станке.
шпинделя, чтобы вам было удобно держать
инструмент в руках. Запустите станок на низких
24.
Используйте
только
рекомендуемые
оборотах и постепенно увеличивайте частоту
принадлежности; использование неподходящих
вращения до рабочей величины.
принадлежностей может быть опасным.
36.
Запрещается
останавливать
вращающуюся
25.
Внимательно относитесь к проведению технического
заготовку рукой.
обслуживания инструмента. Соблюдайте инструкции
по смазке и замене комплектующих.
37.
При
приклеивании
заготовки
используйте
высококачественный клей подходящего для данной
26.
Перед очисткой выключите станок и отсоедините его
заготовки
вида.
от источника питания. Очищайте станок от стружки
Ознакомьтесь со следующими обозначениями, используемыми в данной инструкции:
Несоблюдение правил, отмеченных этим значком, может привести к незначительным травмам
и/или возможной поломке станка.
Несоблюдение правил, отмеченных этим значком, может привести к серьезным травмам,
возможен летальный исход.
3.0 Содержание
1.0 Описание инструкции
2.0 Техника безопасности
2
3.0 Содержание
4
4.0 Технические характеристики
5
5.0 Распаковка
7
5.1 Содержимое транспортировочного контейнера
7
6.0 Сборка
8
6.1 Инструмент для сборки
8
6.2 Полка для инструмента
8
6.3 Кронштейны
8
6.4 Защитное ограждение (дополнительная комплектация)
9
6.5 Набор для удлинения станины (дополнительная комплектация)
9
6.6 Полка под станком (изготавливается заказчиком)
10
7.0 Подключение к электросети
11
8.0 Регулировка
11
8.1 Перемещение передней/задней бабки
11
8.2 Подручник
12

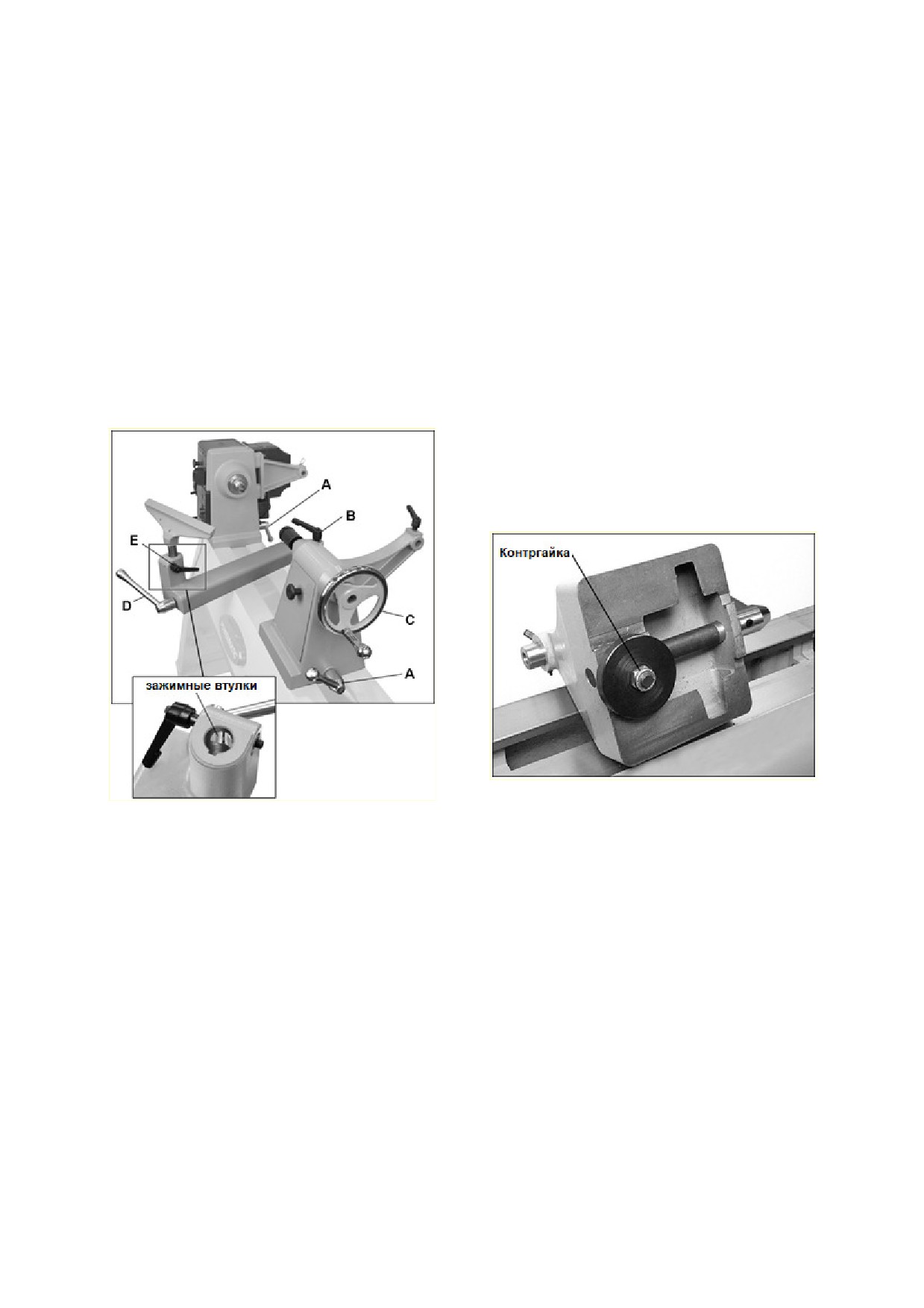

8.3 Регулировка зажимного эксцентрика
12
8.4 Запорные рукоятки
12
8.5 Подвижный центр на шарикоподшипниковой опоре
12
8.6 Делительное приспособление
13

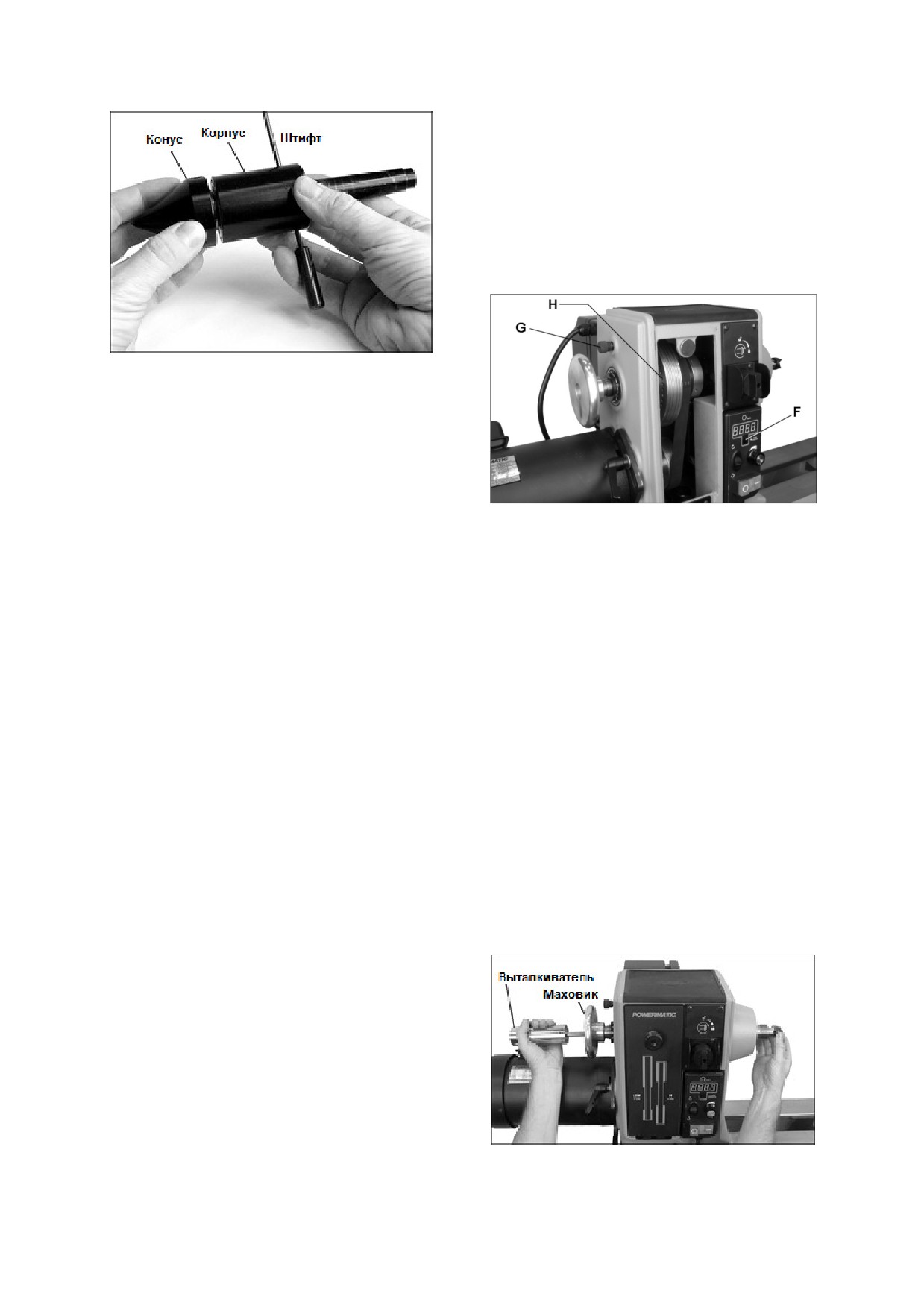

8.7 Установка и демонтаж центров
13

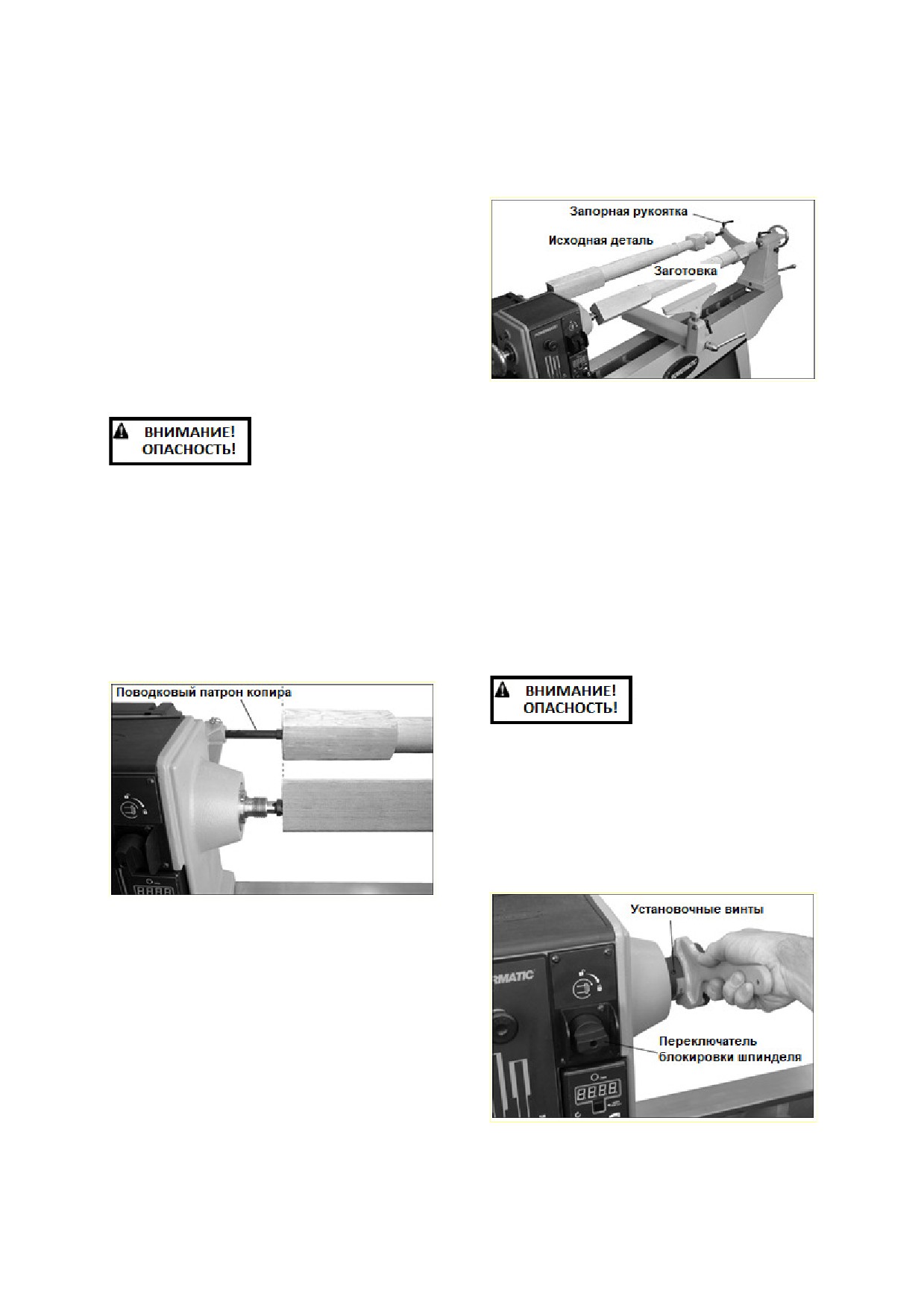

8.8 Копир
14
8.9 Установка и демонтаж планшайбы
14
8.10 Регулятор частоты вращения
15

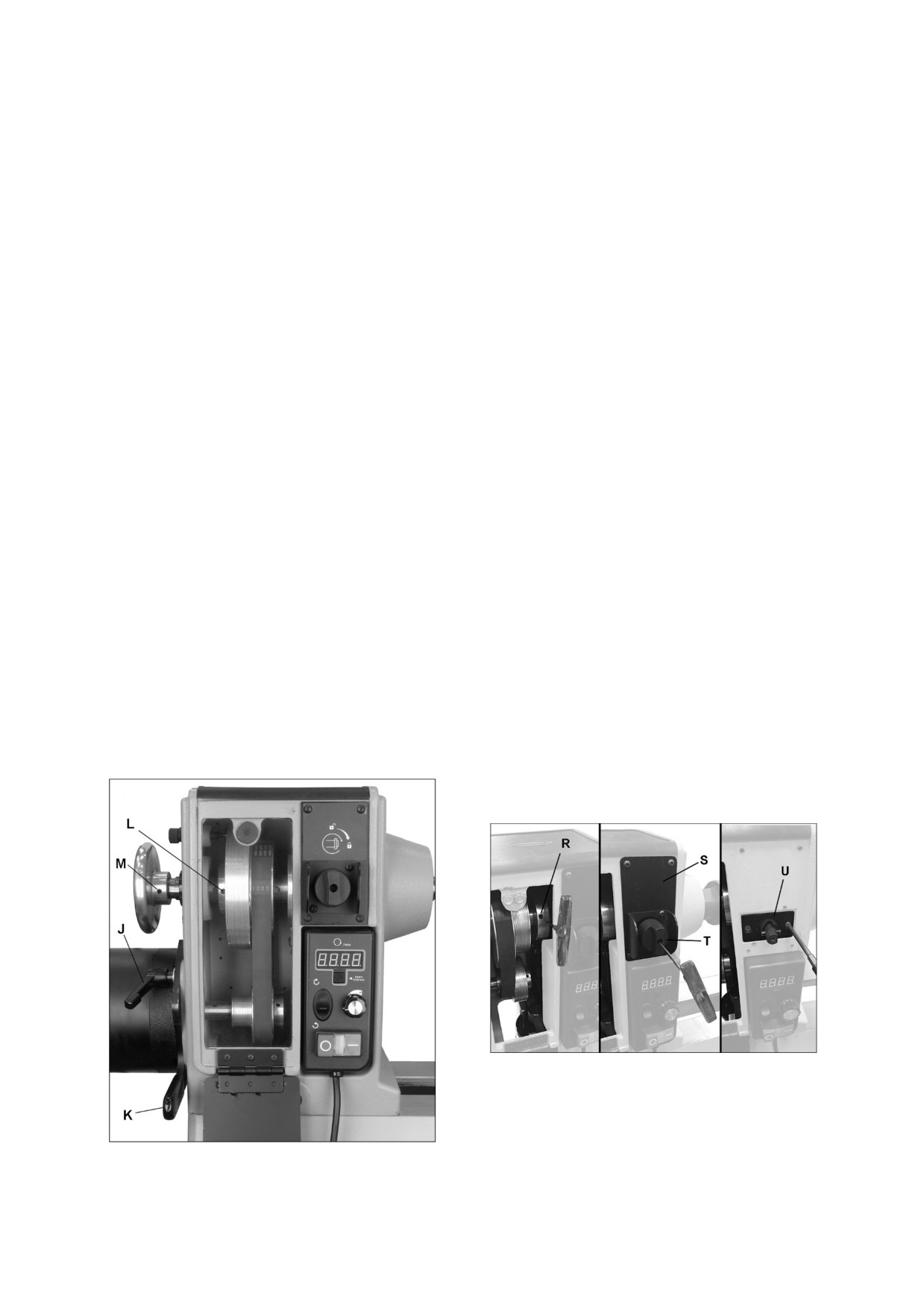

8.11 Выравнивание ремня и шкивов
15
8.12 Замена приводного ремня/шкива
15
8.13 Проверка люфта шпинделя
16

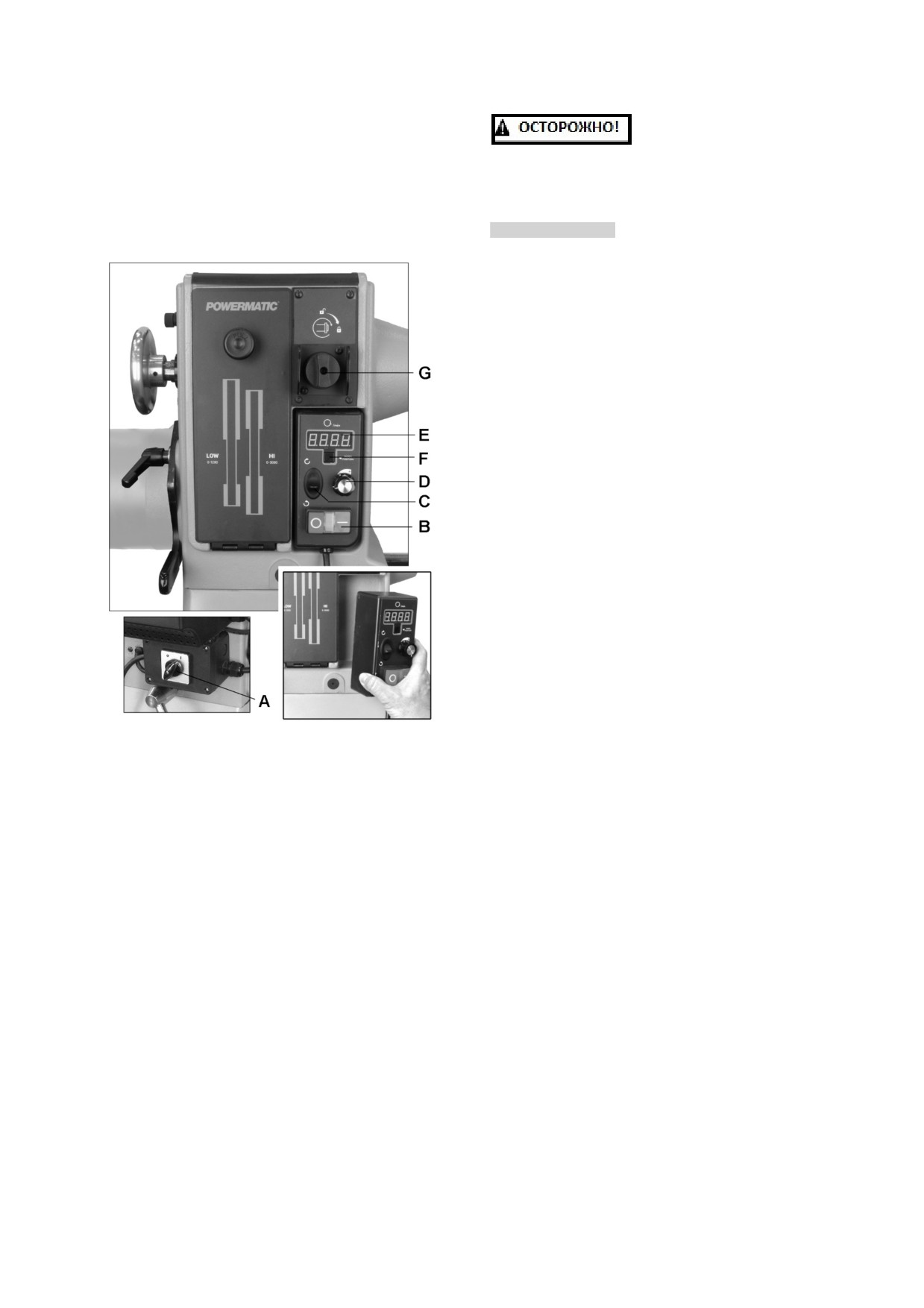

9.0 Органы управления
16
10.0 Эксплуатация
17
10.1 Проверка
17

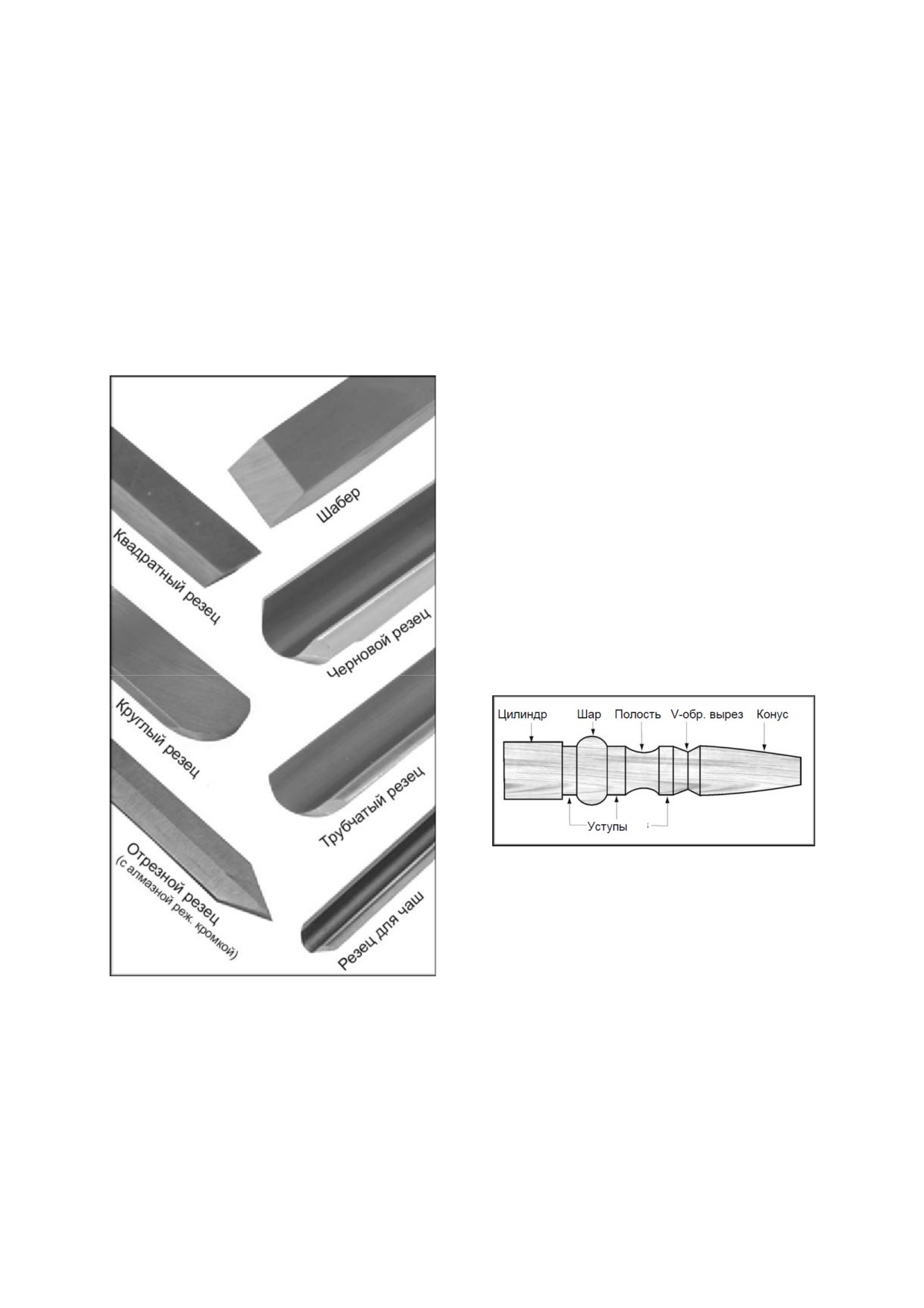

10.2 Выбор инструмента
17
10.3 Точение между центрами
18

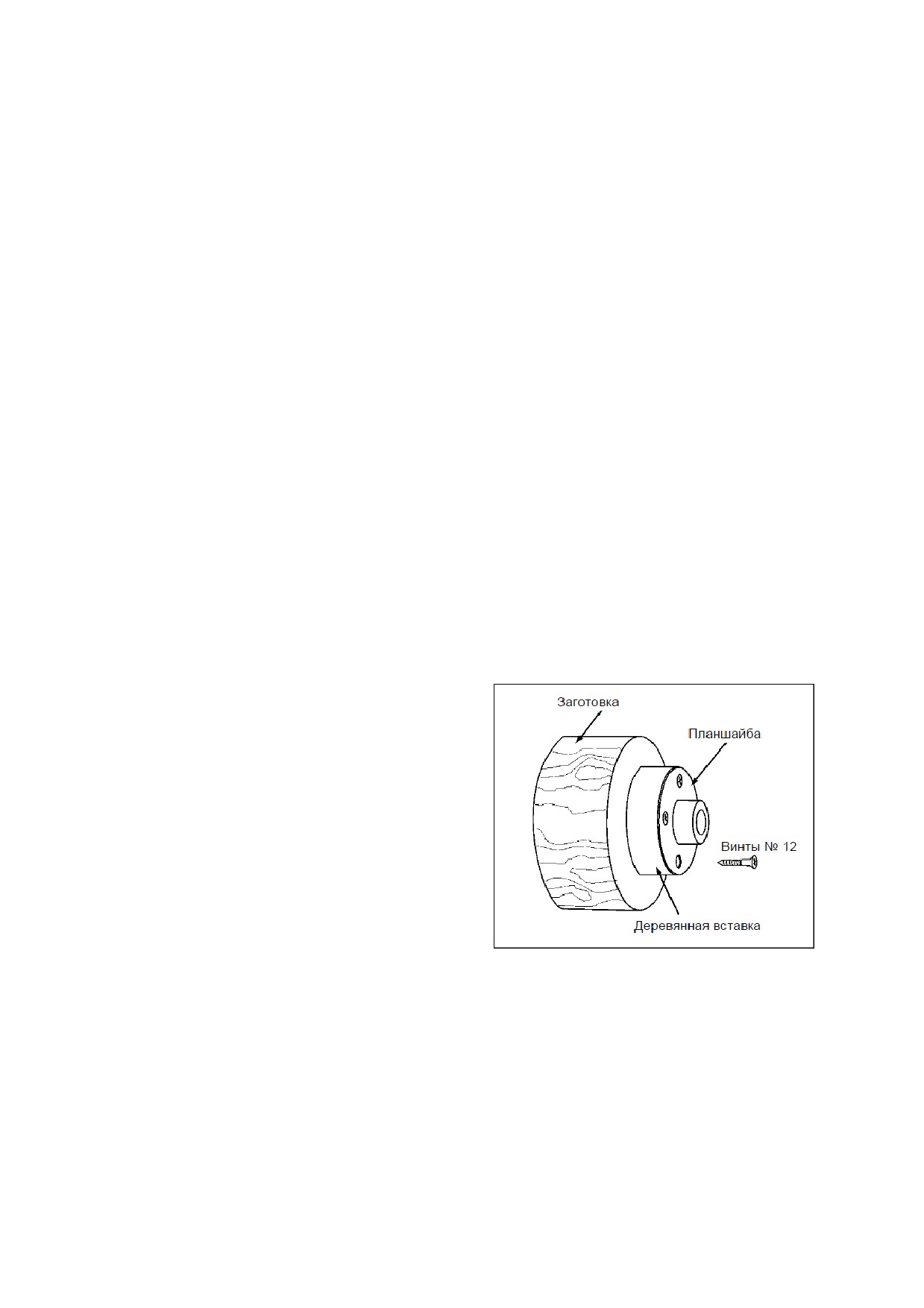

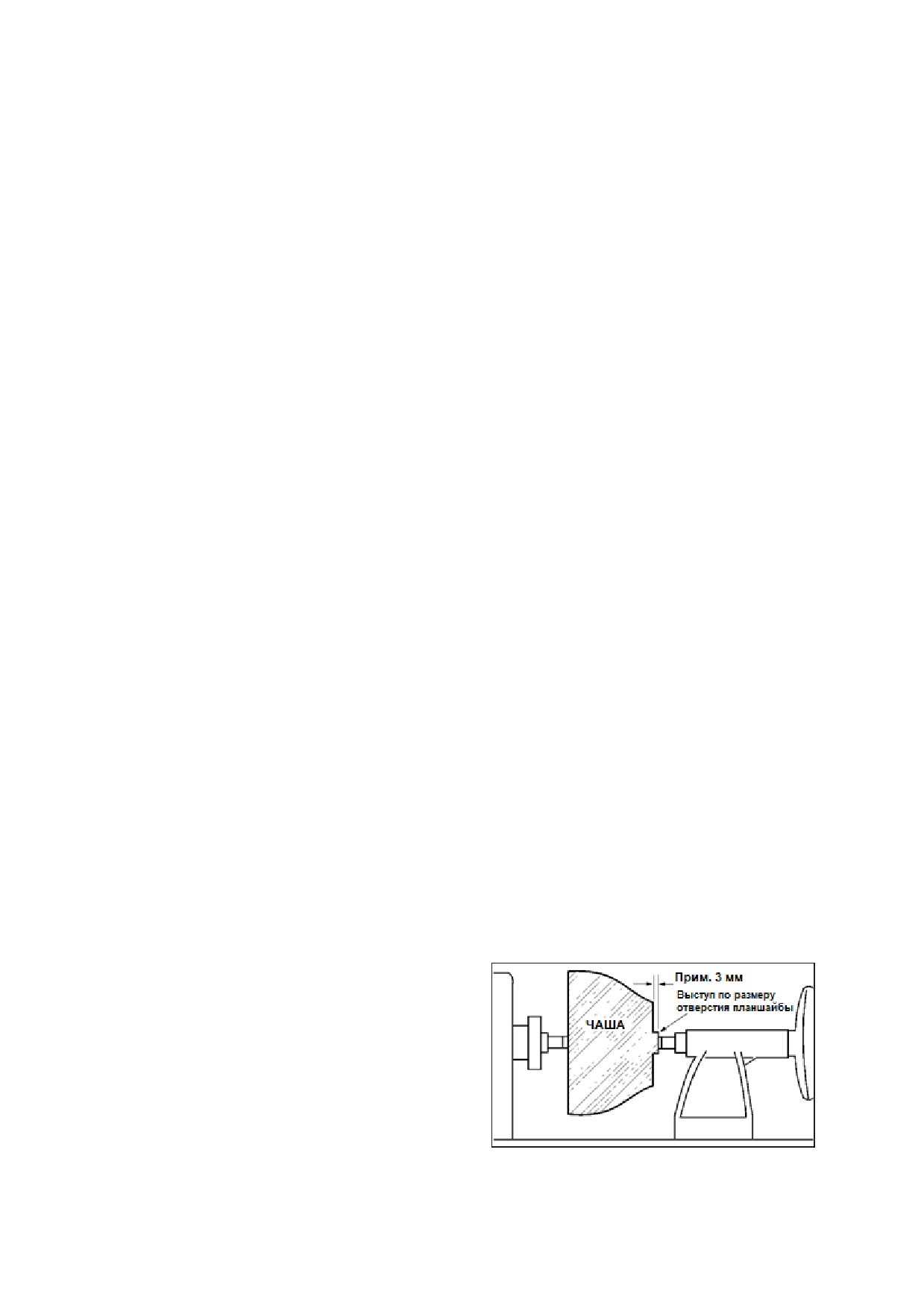

10.4 Планшайба и обработка чаш
21
11.0 Техническое обслуживание
24
11.1 Дополнительное обслуживание
24
12.0 Дополнительные принадлежности
24
13.0 Устранение неисправностей
25
14.0 Рекомендуемая частота вращения шпинделя (в зависимости от диаметра заготовки)
26
15.0 Подключение к электросети
27

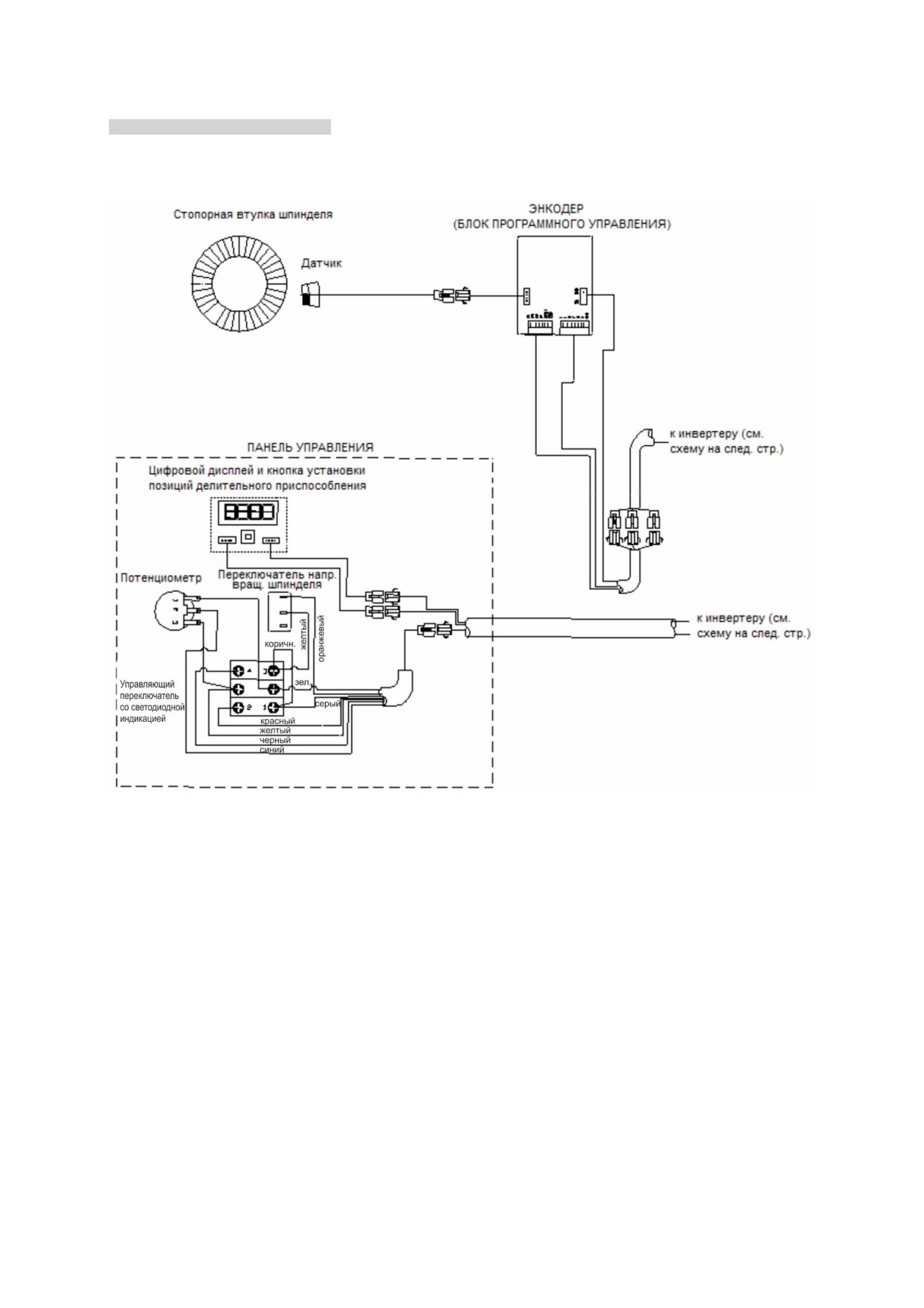

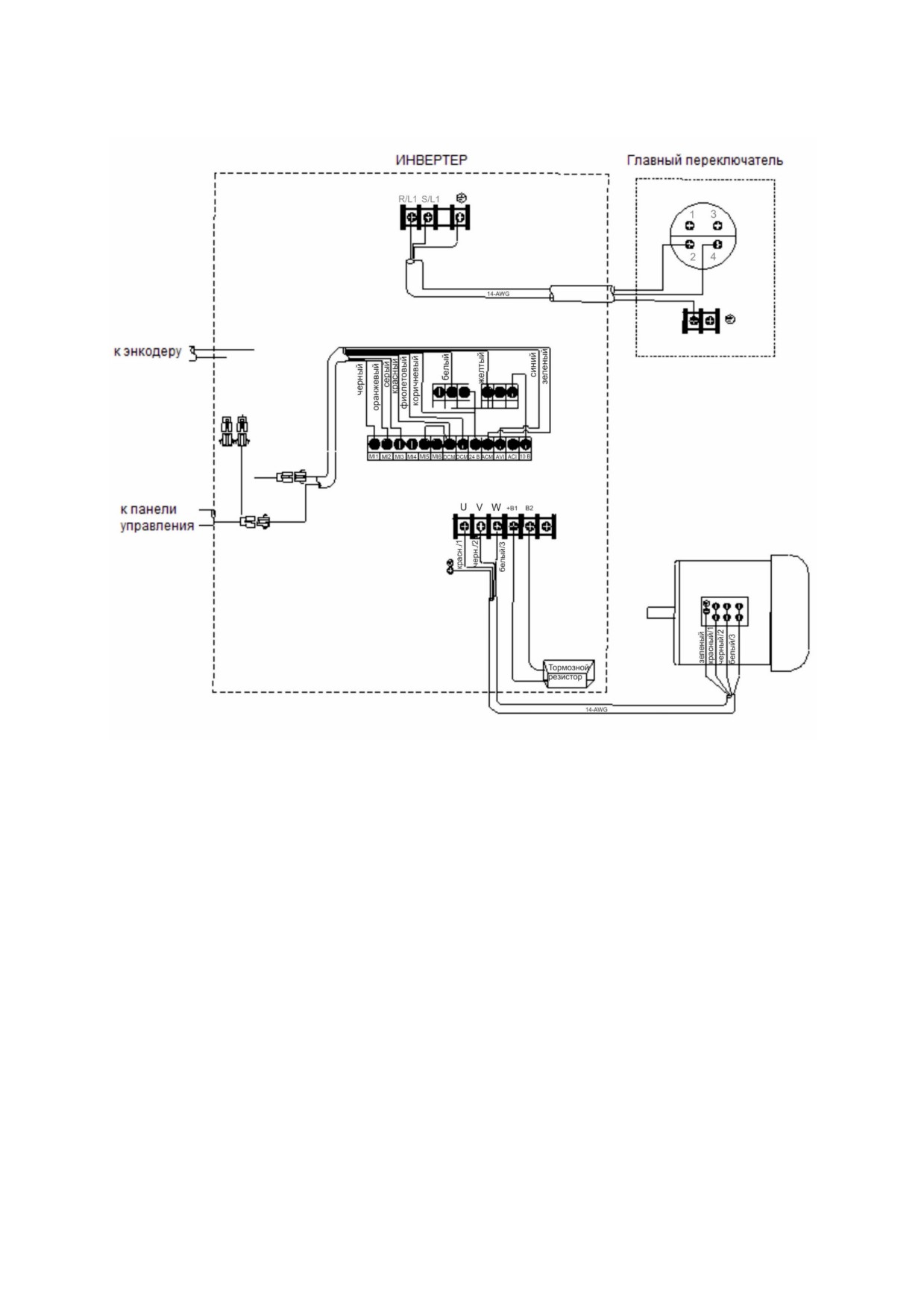

15.1 Электрическая схема 1
27
15.2 Электрическая схема 2
28
4
4.0 Технические характеристики
Таблица 1
Модель
3520C
Артикул
1353001-RU
Двигатель и электрооборудование
полностью закрытый, охлаждаемый
Тип электродвигателя
воздухом, асинхронный
Потребляемая (выходная) мощность
2,6 (1,5) кВт
Кол-во фаз двигателя
3
Напряжение
230 В
Частота
50 Гц
Поликлиновой ремень, инвертер типа Е, 2-
Привод
ступенчатый шкив
Уровень шума без нагрузки 2
78 дБ на расстоянии 500 мм от двигателя
Функциональные возможности
Межцентровое расстояние
910 мм
Межцентровое расстояние при удлинении станины на 508 мм
1420 мм
Макс. расстояние от переднего торца шпинделя до пиноли
1030 мм
задней бабки
Диаметр вращения над станиной
508 мм
Диаметр вращения над основанием подручника
400 мм
Максимальная длина заготовки при обработке вне станка
965 мм
(опционное удлинение станины находится в нижнем
положении)
Передняя бабка и шпиндель
Частота вращения шпинделя
Низкий диапазон 15-1200 об/мин; высокий
диапазон 40-3200 об/мин
Размер резьбы шпинделя
М33 х 3,5
Направление вращения шпинделя
Прямой ход/Реверс
Конус шпинделя
Конус Морзе №2
Диаметр отверстия шпинделя передней бабки
16 мм
Позиции делительного приспособления
48
Планшайба
76 мм
Задняя бабка
Конус пиноли задней бабки
Конус Морзе №2
Отверстие задней бабки
9,5 мм
Ход пиноли задней бабки
114 мм
Подручник
Ширина подручника
356 мм
Фиксатор подручника
Втулка
Материалы
Передняя бабка
Чугун
Станина
Чугун
Опорные ножки
Чугун
Подручник
Ковкий чугун, FCD45
Основание подручника
Чугун
Кронштейн копира
Чугун
Планшайба
Чугун
Размеры
Габаритные размеры в собранном состоянии (ДхШхВ)
2050 x 920 x 1190 мм
+100 мм проставочная плита
Расстояние от пола до оси шпинделя (регулируется с
1030 мм + 100 мм проставочная плита
помощью ножек)
Выемка в станине
63,5 мм
Занимаемая площадь
1315 х 610 мм
5
Диаметр стойки подручника
25,4 мм
Высота проставочной плиты
102 мм
Масса
Масса нетто
330 кг
Масса в упаковке
350 кг
1 В соответствии с местными/национальными правилами по установке электрооборудования.
2 Приведенные значения относятся к уровню издаваемого шума и не являются необходимым уровнем для безопасной
работы. Так как условия рабочего места могут меняться, данная информация предназначена только для оценки
опасности и связанных с ней рисков.
Д = длина, Ш = ширина, В = высота
Технические характеристики, указанные в данной инструкции, были актуальны на момент ее издания, но в рамках
политики постоянного улучшения продукции компания Powermatic оставляет за собой право изменения
характеристик в любое время без предварительного уведомления потребителя и каких-либо обязательств.
6
Внимательно изучите
всю инструкцию перед
настройкой станка и
работой
на
нем!
Несоблюдение данных предписаний может
привести к серьезным травмам.
5.0 Распаковка
Откройте контейнер и проверьте все детали
станка на предмет возможных повреждений при
транспортировке. При обнаружении повреждений
немедленно сообщите об этом поставщику и
экспедитору. Не выбрасывайте упаковку до
окончания сборки станка и его проверки на
предмет надлежащей работы.
Сравните содержимое контейнера с перечнем
деталей и убедитесь, что все детали в наличии.
Некоторые детали могут быть упакованы в
отдельные коробки рядом со станком. Если какие-
либо детали отсутствуют, сообщите об этом
вашему поставщику. Внимательно
изучите
инструкцию
по
сборке,
техническому
обслуживанию и технике безопасности.
5.1 Содержимое транспортировочного
контейнера
См. Рис. 5-1.
4 регулируемые ножки - А
2 центра для копирования - В
1 поводковый патрон 25,4 мм - C
1 подвижный центр на шарикоподшипниковой
опоре - D
1 выталкиватель - Е
1 штифт вращающегося центра - F
1 планшайба 76 мм - G
1 подручник 356 мм - H
1 ключ для планшайбы - I
1 полка для инструмента - J
1 кронштейн защитного ограждения - K
1 кронштейн копира - L
2 запорные рукоятки - L1
2 опоры - M
2 проставочные плиты - N
1 станина с передней бабкой, задней бабкой и
основанием подручника - O
1 инструкция по эксплуатации (не показана)
1 регистрационный талон (не показан)
Крепеж:
4 винта с шестигранной головкой, 12 мм - HP1
Рис. 5-1: содержимое транспортировочного
4 пружинные шайбы, 12 мм - HP2
контейнера (не в масштабе)
4 плоские шайбы, 12 мм” - HP3
8 винтов с внутренним шестигранником, 10 x 45
мм - HP4
6 винтов с внутренним шестигранником, 10 x 30
мм - HP5
14 пружинных шайб, 10 мм - HP6
10 плоских шайб, 10 мм - HP7
1 запорная ручка - HP8
7
6. Закрутите регулируемые ножки (A, Рис. 6-1) в
6.0 Сборка
отверстия проставочных плит (или опор, если
проставочные плиты не используются). Ножки
6.1 Инструмент для сборки
можно отрегулировать позднее. Притяните
шестигранные гайки к нижней части
14 мм гаечный ключ с открытым зевом
(для
проставочных плит или опор, чтобы
проставочных плит и регулируемых ножек)
зафиксировать выставленную высоту.
8 мм шестигранный ключ (для опор и полки для
инструмента)
7. Воспользовавшись помощью, поднимите
станину и поставьте ее на опоры.
Во время сборки
8. Токарный станок должен быть установлен в
станок должен быть
сухом месте на твердой поверхности и с
отключен от питающей
достаточным освещением рабочей зоны.
сети. Поднимать узлы
Обеспечьте вокруг станка достаточное
станка следует с использованием подъемного
пространство для работы и технического
механизма либо с помощью другого человека.
обслуживания.
1. Выкрутите винты и снимите хомуты,
фиксирующие детали токарного станка при
9. Открытые металлические поверхности станка,
транспортировке, полностью распакуйте
такие как направляющие станины и шпиндель,
детали станка. Коробки с опорами и
покрывают защитной смазкой на заводе-
комплектующими расположите рядом со
изготовителе. Удалите ее мягкой тканью с
станком.
очистителем-обезжиривателем.
Очистите
участки станины под передней и задней
2. Перед установкой станины на опоры
бабкой и основанием подручника. Не
уменьшите ее вес следующим образом:
используйте для очистки абразивные
выкрутите стопорные винты с каждого конца
вещества
и
избегайте
попадания
станины и снимите с нее переднюю бабку,
растворителей на окрашенные поверхности и
заднюю бабку и основание подручника
пластмассовые детали.
(пояснения см. в разделе 8.1).
10. Установите переднюю бабку, основание
Поднимать узлы
подручника, заднюю бабку и стопорные винты.
станка следует с
использованием
6.2 Полка для инструмента
подъемного
механизма либо с помощью другого
Полка для инструмента
(Рис.
6-2) может быть
человека.
установлена как с правой, так и с левой стороны
станка. Как правило, удобнее расположить ее
3. Переверните станину вверх дном на
слева около передней бабки. Прикрутите полку к
транспортировочной паллете (убедитесь, что
опоре станка с помощью винтов и шайб (HP5/6/7).
под станиной не находятся никакие
посторонние предметы, которые могут
поцарапать направляющие станины).
4. Прикрутите опоры к станине с помощью
винтов и шайб (HP4/6/7, Рис.
6-1). Плотно
затяните винты.
Рис. 6-2: установка полки для инструмента
Полка
предназначена
для
хранения
выталкивателя, центров, поводкового патрона и
ключа для планшайбы.
Эти принадлежности также можно хранить внутри
задней бабки.
6.3 Кронштейны
Рис. 6-1: установка опор и проставочных плит
1. Прикрутите кронштейн защитного ограждения
5. Если необходима установка проставочных
(K, Рис. 6-3) к передней бабке.
плит, прикрутите их к опорам с помощью
2. Прикрутите кронштейн копира (L, Рис. 6-3) к
винтов и шайб (HP1/2/3, Рис. 6-1).
задней бабке. Отверстия для крепления
кронштейна копира выполнены удлиненными
8
для его выравнивания с кронштейном
положение) или откинуть назад для установки
защитного ограждения.
заготовки (Рис. 6-5).
3. Установите запорную рукоятку (L1, Рис. 6-3).
5. Потяните подпружиненный штифт и отведите
ограждение, затем отпустите штифт. Когда
Дополнительная информация приведена в
ограждение занимает одну из двух позиций,
разделе 8.8 «Копир».
штифт защелкивается.
Рис. 6-5: защитное ограждение отведено назад
Рис. 6-3: установка кронштейнов
6.5 Набор для удлинения станины
6.4 Защитное ограждение (дополнительная
(дополнительная комплектация)
комплектация)
К данному станку можно дополнительно
К данному станку можно дополнительно
приобрести набор для удлинения станины на 508
приобрести защитное ограждение, артикул
мм, артикул
1353002
(обратитесь к дилеру
6294728
(обратитесь к дилеру компании
компании JET). Порядок установки набора для
Powermatic). Порядок установки ограждения:
удлинения станины:
1. Ослабьте установочный винт наружного
1. Отодвиньте заднюю бабку от края станины.
кольца ограждения (Рис. 6-4) с помощью 4 мм
2. Воспользовавшись помощью ассистента,
шестигранного ключа. Снимите кольцо с
установите
удлинение
встык с торцом
опорного стержня ограждения.
станины. Вставьте в резьбовые отверстия
станка четыре винта с внутренним
шестигранником 10 x 45 мм с пружинными и
плоскими
шайбами
(поставляются
с
удлинением) через отверстия и пазы
удлинения. См. Рис. 6-6.
Рис. 6-4: установка защитного ограждения
2. Вставьте опорный стержень в кронштейн,
расположенный на задней стенке передней
бабки (Рис. 6-4). Чтобы завести стержень в
Рис. 6-6: дополнительное удлинение станины на
кронштейн,
необходимо
поднять
508 мм
подпружиненный
штифт, как показано на
рисунке. Отпустите штифт, он защелкнется,
3. Отрегулируйте
положение
удлинения,
как только вы продвинете опорный стержень
максимально выровняв поверхности станины
внутрь.
и удлинения,
а также внутренних
направляющих. Закрутите винты, но не
3. Установите наружное кольцо и закрутите
затягивайте их полностью.
установочный винт.
4. Установите заднюю бабку над местом
4. Защитное ограждения можно установить в
соединения станины и удлинения так, чтобы
одно из двух положений: закрыть (рабочее
9
зажимная гайка располагалась по линии стыка
Положите две доски 50x150 мм на внутренние
(Рис.
6-6). Заблокируйте заднюю бабку с
выступы опор. Оптимальная длина досок 1255 мм,
помощью запорной рукоятки; это позволит
но допустима длина 1245 мм. Либо возьмите доску
выровнять удлинение и станину между собой.
длиной 1220 мм, а на выступы опор положите
прокладочные бруски, чтобы не допустить
ВАЖНО:
чтобы
задняя
бабка
смещения доски.
беспрепятственно проходила через стык
станины и удлинения, их поверхности, а также
Способ 2 (Рис. 6-9)
внутренние направляющие необходимо
Положите две доски 50x100 мм (или 50х150 мм) на
выровнять.
внешние выступы опор. Оптимальная длина досок
5. Плотно затяните винты.
1255 мм, но допустима длина 1245 мм.
6. Разблокируйте заднюю бабку и подвигайте ее
Отрежьте
2 куска фанеры и прикрутите их к
вперед и назад, чтобы проверить плавность
верхним граням досок.
(Один кусок фанеры
хода над стыком.
длиной
1245 мм не пройдет между опорами
станка, поэтому требуется как минимум два куска).
7. Выкрутите стопорный винт из станины станка
Соберите полку так, чтобы края фанеры были
(Рис. 6-6) и закрутите его в отверстие на конце
расположены вровень с внешними краями досок.
удлинения.
При точении вне станка, когда передняя бабка
смещается к его противоположному концу для
закрепления крупных заготовок, удлинение можно
установить с помощью четырех нижних отверстий
в станине станка. Установите опору для
увеличения высоты подручника (поставляется с
удлинением станины) в основание подручника.
См. Рис. 6-7.
Для обработки крупных заготовок вне станка
можно приобрести опору для точения вне станка
(артикул 6294732).
Рис. 6-8
Рис. 6-7: принадлежности для точения вне
станка
6.6 Полка под станком (изготавливается
заказчиком)
Рис. 6-9
Парные выступы на внутренней стороне опор
Способ 3: (Рис. 6-10)
токарного станка могут служить подставкой для
полки (в комплект станка не входит). На полке
Полка-корзина собирается из двух досок 50x150
удобно хранить большие предметы, имея к ним
мм и стержней. Преимущество такой конструкции
свободный доступ.
в том, что стружка проваливается сквозь полку, не
скапливаясь на ней.
На рисунках 6-8, 6-9, 6-10 показаны 3 способа
сборки полки из обычных пиломатериалов с
Необходимые материалы:
помощью стандартных инструментов.
2 доски 50x150 мм (оптимальная длина 1255 мм,
ОБРАТИТЕ ВНИМАНИЕ: маловероятно, что
допустимая длина 1245 мм).
полностью собранная полка пройдет между
8 деревянных стержней длиной
100 мм,
опорами токарного станка. Поэтому необходимо
диаметром 16 мм.
установить детали полки на опоры по отдельности
и только после этого скрепить их винтами.
1. Отметьте центры отверстий вдоль доски с
Способ 1 (Рис. 6-8)
шагом 50 мм. Расположите отверстия так,
10
чтобы плоскость, проходящая через верхние
полосками или без полосок)
- это провод
точки стержней, совпадала с верхним краем
заземления.
При ремонте или замене
выступов на опорах станка. При этом первый
электрического кабеля или вилки не подключайте
и последний стержни должны располагаться
провод заземления к контакту под напряжением.
на одинаковом расстоянии от опор станка.
Если инструкции по заземлению не до конца
2.
Зажмите в патрон сверлильного станка или
понятны, или
у вас возникли сомнения в
ручной дрели
16 мм перовое сверло.
правильности
заземления
станка,
Просверлите сквозные отверстия в доске,
проконсультируйтесь с квалифицированным
которая будет располагаться с задней
электриком или ремонтным персоналом.
стороны станка.
Поврежденный или износившийся кабель
3.
В другой доске просверлите глухие отверстия
электропитания
необходимо
немедленно
достаточной глубины для крепкой фиксации
отремонтировать или заменить.
концов стержней. Эта доска будет
Силовой кабель не входит в комплект поставки
располагаться с передней стороны станка,
станка. Станок должен быть постоянно подключен
чтобы станок красиво выглядел спереди.
к электрической системе в соответствии с
4.
После того, как все отверстия будут
национальными правилами
по установке
просверлены, установите доски на внешних
электрооборудования и любыми другими
выступах опор станка.
действующими
государственными и местными
стандартами и нормами. Со станком не
5.
Укоротите стержни ножовкой или на
рекомендуется использовать удлинительные
торцовочном станке так, чтобы после сборки
провода. Если вы не уверены в том, как правильно
полки их концы не выступали из доски с
подключить станок к электрической системе
задней стороны станка.
здания, обратитесь к квалифицированному
6.
Вставьте стержни в отверстия задней доски,
электрику.
как показано на Рис. 6-10.
Станок необходимо подключить к однофазной
7.
Чтобы закрыть отверстия и предотвратить
сети напряжением 230 В. Проложите питающий
выпадение стержней, к задней доске можно
кабель (не поставляется) от источника питания к
прикрутить деревянную планку.
главному блоку переключателя за
передней
бабкой.
(Рис.
7-1). Во время подключения
токарного станка удостоверьтесь, что в сети сняты
плавкие
предохранители
и
отключен
автоматический
выключатель.
Поместите
предупреждающий плакат на держатель плавкого
предохранителя либо на автоматический
выключатель, чтобы предотвратить включение во
время подключения станка к сети.
Станок рекомендуется подключать к сети с
допустимой нагрузкой не менее 20 А, в которой
установлен автоматический выключатель либо
плавкий предохранитель с задержкой на
срабатывание. Местные электротехнические
нормы и правила имеют приоритет над
Рис. 6-10
рекомендациями в инструкции.
7.0 Подключение к электросети
Подключение
к
электросети
должно
производиться
квалифицированным
электриком в соответствии со всеми нормами
и правилами. Во избежание поражения
электрическим
током
и
возможной
смертельной травмы станок необходимо
надлежащим образом заземлить.
Рис. 7-1: главный блок переключателя
В случае нарушения нормальной работы станка
или его поломки, заземление создает для тока
8.0 Регулировка
путь наименьшего сопротивления, тем самым
снижая риск поражения электрическим током.
8.1 Перемещение передней/задней бабки
Неправильное подключение провода заземления
Чтобы передвинуть переднюю или заднюю бабку,
может привести к поражению электрическим
поверните запорную рукоятку (А, Рис. 8-1) вперед
током. Провод зеленого цвета
(с желтыми
или назад так, чтобы бабка могла свободно
11
перемещаться. После установки передней/задней
8.3 Регулировка зажимного эксцентрика
бабки в нужное положение плотно затяните
Если передняя, задняя бабка или основание
запорную рукоятку.
подручника не фиксируются должным образом на
Чтобы снять со станка переднюю/заднюю бабку
станине, когда запорная рукоятка затянута, тогда
или основание подручника, выкрутите стопорный
может понадобиться ее/его регулировка. В
винт с любого конца станка
(Рис.
6-6).
качестве примера на Рис. 8-2 приведена задняя
ПРИМЕЧАНИЕ: после очередной установки
бабка.
данных узлов на токарный станок снова закрутите
1. Выкрутите стопорный винт и снимите заднюю
стопорный винт.
бабку со станины.
Для большинства токарных операций, кроме
2. Поверните заднюю бабку на бок и с помощью
точения вне станины, переднюю бабку следует
гаечного ключа затяните контргайку. См. Рис.
устанавливать с левого конца станины, а для
8-2.
размещения заготовки следует передвигать
только заднюю бабку.
3. Установите заднюю бабку на станину и
проверьте регулировку. По завершении
Ослабьте запорную рукоятку (В, Рис. 8-1), чтобы
регулировки закрутите на место стопорный
выдвинуть или задвинуть пиноль задней бабки с
помощью вращения маховика (С). Снова затяните
винт.
рукоятку (В).
8.4 Запорные рукоятки
Запорные рукоятки, такие как В, Рис. 8-1, можно
повернуть в более удобное для оператора
положение. Просто поднимите рукоятку и
прокрутите вокруг оси, затем отпустите,
убедившись, что она осталась на оси.
Рис. 8-2: регулировка зажимного эксцентрика
Рис. 8-1: передняя бабка, задняя бабка, подручник
8.5 Подвижный центр на
8.2 Подручник
шарикоподшипниковой опоре
Станок оснащен 356 мм подручником. Конструкция
Конус вращающегося центра, показанный на Рис.
подручника позволяет производить его настройку
8-3, ввинчивается в корпус центра по часовой
по высоте, перемещать по станине и
стрелке.
поворачивать для удобства работы.
Чтобы снять конус с вращающегося центра,
Ослабьте запорную рукоятку на основании
сначала вставьте штифт в отверстие корпуса
подручника
(D, Рис.
8-1), чтобы перемещать
центра, как показано на Рис.
8-3. Если штифт
основание вперед-назад или поворачивать. Перед
сразу не вставляется, проверните конус, чтобы
работой на станке плотно затяните рукоятку.
штифт вошел в отверстие. Теперь конус можно
снять, удерживая корпус при его вывинчивании.
Ослабьте малую рукоятку (Е, Рис. 8-1). Убедитесь,
что зажимные втулки (выносной вид, Рис.
8-1)
достаточно разведены, чтобы установить
удлинительную стойку подручника.
Отрегулируйте высоту и угол поворота
подручника. Перед началом работы затяните
рукоятку (Е).
12
Пример: если необходимо проточить
6
равноудаленных друг от друга канавок по всей
окружности заготовки, используйте позиции 0, 8,
16, 24, 32 и 40.
ВАЖНО: по завершении работы с
делительным
приспособлением
перед
включением шпинделя выкрутите стопорный
штифт!
Дисплей вернется в режим установки частоты
вращения шпинделя.
Рис. 8-3: откручивание конуса вращающегося
центра
8.6 Делительное приспособление
На делительном приспособлении просверлены 48
отверстий, расположенных на одной окружности
вокруг шпинделя на равном расстоянии друг от
друга. Делительное приспособление применяется
для создания на заготовке равноудаленных друг
Рис. 8-4
от друга конструктивных элементов при
заблокированном шпинделе станка. Например,
точение канавок на заготовке при помощи
8.7 Установка и демонтаж центров
фасонного резца, в то время как заготовка зажата
8.7.1 Центр передней бабки
между центрами. Когда станок включен, выставить
1.
Отключите станок от электросети.
правильные
положения
делительного
приспособления можно с помощью цифрового
2.
Для установки вращающегося центра или
дисплея.
четырехзубцового
поводкового
патрона
(патрон сначала нужно установить на
1.
Включите находящийся за передней бабкой
заготовку, подробнее см. раздел
10.3),
переключатель питания. При этом шпиндель
сначала очистите конус центра и внутренний
должен быть отключен.
конус шпинделя, затем установите центр в
2.
Нажмите кнопку установки положения
шпиндель.
делительного приспособления (F, Рис. 8-4).
3.
Для демонтажа вращающегося центра или
Режим установки частоты вращения
поводкового патрона, сначала снимите
шпинделя на дисплее сменится на режим
заготовку со станка. Затем вставьте
установки
положений
делительного
выталкиватель
(Рис.
8-5) в отверстие
приспособления.
маховика и с силой вытолкните конус
3.
Проверните заготовку вручную до нужного
вращающегося центра. Подвижное кольцо на
положения, затем вставьте стопорный штифт
выталкивателе
помогает
создать
(G, Рис.
8-4) и слегка покрутите заготовку,
необходимый толчок без использования
чтобы штифт вошел в отверстие.
молотка.
4.
Закрутите стопорный штифт (G) в переднюю
ВАЖНО: придерживайте патрон по его
бабку, чтобы заблокировать шпиндель.
внешнему диаметру большим и указательным
пальцами, либо обмотайте его тканью. При
5.
Проточите первую канавку.
падении патрон может повредиться.
6.
Нажмите кнопку установки положения
делительного приспособления
(F), чтобы
установить его в начальную точку.
7.
Выкрутите стопорный штифт
(G), чтобы
разблокировать
шпиндель,
затем
поворачивайте заготовку, пока на дисплее не
отобразится номер следующего нужного
отверстия.
8.
Установите стопорный штифт и проточите
вторую канавку. Аналогичным способом
установите делительное приспособление для
протачивания остальных канавок.
Рис. 8-5: демонтаж вращающегося центра
13
8.7.2 Центр задней бабки
ПРИМЕЧАНИЕ: исходную деталь нужно
1. Вставьте центр в пиноль задней бабки.
устанавливать только после закрепления
заготовки и проведения всех настроек задней
2. Для его демонтажа ослабьте запорную
бабки и пиноли. По завершении точения
рукоятку
(В, Рис.
8-1) и задвиньте пиноль,
снимите сначала исходную деталь.
вращая маховик против часовой стрелки до
тех пор, пока центр не отсоединится
самостоятельно. Предотвратите падение
центра, так как он может повредиться.
8.8 Копир
Шпиндельный копир состоит из двух центров,
закрепленных в кронштейнах с задней стороны
станка. Копир используется для установки
исходной детали
(уже обработанной или
эталонной модели), с которой нужно снимать
размеры для копирования. Новая делать
вытачивается
по
Рис. 8-7: копир (показан с дополнительным
размерам исходной.
удлинением станины на 508 мм)
При использовании
копира
установить
8.9 Установка и демонтаж планшайбы
защитное
ограждение
невозможно. При работе без защитного
1. Отключите станок от электросети.
ограждения станка будьте осторожны и
2. Установите заготовку на планшайбу.
наденьте защитную маску.
3. Поверните
переключатель
блокировки
1.
Установите вращающийся четырехзубцовый
шпинделя
(Рис.
8-8) и слегка поверните
поводковый патрон копира в кронштейн
маховик, чтобы фиксатор вошел в шпиндель.
защитного ограждения, подняв фиксатор и
вставив патрон так, чтобы его конец был на
4. Установите планшайбу на резьбу передней
одном
уровне
с
концом
центра,
бабки и закрутите ее вручную по часовой
установленного в передней бабке. См. Рис. 8-
стрелке. При включении
станка
(прямое
6. Фиксатор в кронштейне должен войти в
вращение), вращательное усилие еще
одно из отверстий центра копира в этой
больше завинтит планшайбу.
позиции.
При реверсе шпинделя
убедитесь, что два
установочных винта в
планшайбе затянуты!
Один из этих винтов изображен на Рис. 8-8. В
противном случае
планшайба может
выкрутиться из шпинделя.
5. Для демонтажа планшайбы ослабьте два
установочных винта
(Рис.
8-8). Поверните
переключатель блокировки шпинделя и
выкрутите планшайбу против часовой стрелки
при помощи ключа для планшайбы, как
показано на рисунке.
Рис. 8-6: копир
2.
Установите неподвижный центр копира в
кронштейн задней бабки и затяните запорную
рукоятку. См. Рис. 8-7.
3.
Установите вращающийся четырехзубцовый
поводковый патрон в заготовку. Ослабьте
запорную рукоятку задней бабки и установите
заднюю бабку так, чтобы вращающийся центр
располагался на расстоянии около 25 мм от
заготовки.
Затем затяните
рукоятку.
Выдвиньте вращающийся центр при помощи
маховика задней бабки, пока он не
зафиксируется в заготовке.
Рис. 8-8: планшайба
4.
Установите исходную деталь между центрами
копира, как показано на Рис. 8-7.
14
8.10 Регулятор частоты вращения
8.12 Замена приводного ремня/шкива
1. Отключите станок от электросети.
ВАЖНО: Замена ремня или шкива шпинделя
может вызвать затруднения. Если вы не уверены,
2. Откройте дверцу на передней бабке.
что сможете заменить ремень или шкив, отвезите
3. Ослабьте ручку фиксации
(J, Рис.
8-9) и
переднюю бабку в официальный сервисный центр
поднимите рукоятку натяжения (K, Рис. 8-9),
компании Powermatic.
чтобы приподнять двигатель. Затяните ручку
1.
Отключите станок от электросети.
(J, Рис. 8-9), чтобы зафиксировать двигатель в
этом положении.
2.
Ослабьте ручку фиксации
(J, Рис.
8-9) и
поднимите рукоятку натяжения (K, Рис. 8-9),
4. Ремень должен быть достаточно ослаблен,
чтобы приподнять двигатель.
чтобы его можно было переместить на другие
ступени шкива. На табличке, расположенной
3.
Затяните ручку
(J), чтобы зафиксировать
на дверце, показаны нужные положения
двигатель в этом положении. Снимите ремень
ремня.
со шкивов.
5. Ослабьте ручку фиксации
(J, Рис.
8-9) и
4.
При помощи шестигранного ключа ослабьте
опустите двигатель, чтобы натянуть ремень.
два установочных винта на маховике (M, Рис.
Убедитесь, что ручьи поликлинового ремня
8-9) и снимите его со шпинделя.
точно расположились в канавках шкива. Не
5.
Открутите зажимную гайку подшипника
(O,
перетягивайте ремень. Чтобы предотвратить
Рис. 8-10) и многолапчатую шайбу (N, Рис. 8-
проскальзывание ремня, достаточно слегка
12).
опустить рукоятку натяжения (K, Рис. 8-9).
6.
Ослабьте два установочных винта на кольце
6. Затяните ручку фиксации двигателя (J, Рис. 8-
датчика (R, Рис. 8-10).
9).
7.
Снимите пластину
(S,
Рис.
8-10) и
8.11 Выравнивание ремня и шкивов
переключатель блокировки шпинделя (Т, Рис.
8-10). Выньте внутреннюю пластину (U, Рис. 8-
Шкивы двигателя и шпинделя выровнены
10), заведите шестигранный ключ в отверстие
относительно друг друга на заводе-изготовителе.
и ослабьте установочный винт в стопорном
Если в ходе технического обслуживания
кольце шпинделя (Рис. 8-11).
выравнивание шкивов было нарушено, их
взаимное расположение необходимо снова
8.
Слегка выдвиньте шпиндель из передней
отрегулировать. Для этого при помощи
бабки, чтобы снять шкив или ремень.
шестигранного ключа ослабьте два установочных
ПРИМЕЧАНИЕ: чтобы сдвинуть шпиндель,
винта на шкиве шпинделя
(L, Рис.
8-9) и
возможно, придется стукнуть по его концу
передвиньте шкив в нужное положение. Затяните
через
деревянную колодку.
(Стучать
установочные винты.
стальным молотком непосредственно по
шпинделю запрещается).
Когда шкивы и ремень выровнены правильно,
необычный пульсирующий звук или шум от ремня
9.
При замене шкива шпинделя, ослабьте два
отсутствуют.
установочных винта (L, Рис. 8-9), и сдвиньте
шкив со шпинделя. Установите новый шкив,
слегка затянув два установочных винта.
Убедитесь, что шкив расположен правильно.
Рис. 8-10: кольцо датчика и стопорное кольцо
шпинделя
Рис. 8-9: выравнивание шкива/ремня
15
Рис. 8-11: ослабьте стопорное кольцо шпинделя
Рис. 8-12: устранение люфта шпинделя
10. Задвиньте шпиндель на место. Установите
стопорное кольцо шпинделя и кольцо датчика
4. Зажимная гайка подшипника должна быть
и затяните установочные винты.
затянута ровно настолько, чтобы устранить
люфт, а шпиндель должен по-прежнему легко
ВАЖНО: при неправильной установке кольца
вращаться. Включите станок на некоторое
датчика цифровой дисплей работать не будет.
время и проверьте подшипники на предмет
11. Установите многолапчатую шайбу и зажимную
перегрева. Если подшипники нагреваются,
гайку подшипника (N/O, Рис. 8-12). Проверьте
зажимная гайка затянута слишком туго, ее
люфт шпинделя в осевом направлении (см.
необходимо ослабить.
раздел 8.13).
5. После того, как зажимная гайка (О, Рис. 8-12)
12. Установите на место маховик и затяните
была отрегулирована, аккуратно загните на
установочные винты (М, Рис. 8-9).
место лапки на шайбе (N, Рис. 8-12).
13. Установите
на место
пластины и
9.0 Органы управления
переключатель блокировки шпинделя (Рис. 8-
10).
См. Рис. 9-1.
14. Выровняйте новый шкив
(см. раздел
8.11),
(А) Переключатель питания: подаёт питание к
затем плотно затяните на нем два
инвертеру и двигателю.
установочных винта (L, Рис. 8-9).
(В) Переключатель шпинделя
(ВКЛ./ВЫКЛ.):
15. Ослабьте ручку фиксации двигателя
(J) и
зеленая кнопка служит для включения шпинделя,
дайте ему опуститься. Не перетягивайте
красная - для выключения.
ремень.
Чтобы
предотвратить
проскальзывание ремня, достаточно слегка
ПРИМЕЧАНИЕ:
в
случае
отключения
опустить рукоятку натяжения (K).
электроэнергии во время работы станка, его
перезагрузка после восстановления питания не
16. Снова затяните ручку фиксации (J).
выполняется.
Для
перезагрузки
станка
последовательно выключите и включите станок.
8.13 Проверка люфта шпинделя
(С) Переключатель направления вращения
Подшипник шпинделя устанавливается на заводе-
шпинделя: направление можно менять во время
изготовителе. Люфта или ослабления в осевом
работы шпинделя. Перед сменой направления
направлении быть не должно. Если произошло
вращения
шпиндель
ослабление, его можно устранить осторожным
замедлится
и
затягиванием зажимной гайки подшипника на
остановится.
шпинделе следующим образом.
Перед
тем,
как
1. При помощи отвертки аккуратно отогните
изменить направление
лапки на шайбе
(N, Рис.
8-12), которые
вращения шпинделя при работе с планшайбой,
фиксируют гайку подшипника (О, Рис. 8-12).
убедитесь, что оба установочных винта на ней
затянуты (см. Рис. 8-8). В противном случае
2. Вставьте конец отвертки с плоским шлицем в
планшайба может выкрутиться из шпинделя
один из пазов на зажимной гайке (О, Рис. 8-
передней бабки.
12).
(D) Регулятор скорости вращения: всегда
3. Стукните по ручке отвертки молотком так,
запускайте станок на низких оборотах, когда
чтобы зажимная гайка
(О, Рис.
8-12)
регулятор повернут до конца против часовой
затянулась по часовой стрелке. Закручивайте
стрелки.
зажимную гайку подшипника примерно на 1,5
мм за раз.
(Е) Цифровой дисплей: отображает частоту
вращения шпинделя или позиции делительного
Не
перетяните
приспособления.
зажимную
гайку,
иначе подшипники
шпинделя перегреются.
16
(F)
Установка
позиций
делительного
Удар молнии или скачок
приспособления: нажмите, чтобы обнулить. См.
напряжения
могут
раздел 8-6.
повредить инвертер.
Когда токарный станок не используется,
(G) Фиксация блока управления.
отключите его из розетки или отключите 3-х
Блок управления съемный. Он крепится к станку с
полюсные выключатели.
помощью магнитного основания. См. выносной
вид, Рис. 9-1. Отсоедините блок и прикрепите его
10.0 Эксплуатация
на любую металлическую поверхность станка.
Приведенная ниже информация носит общий
характер и не является полным курсом обучения
деревообработке. Ничто не заменит опыт,
полученный
при
личном
общении
с
квалифицированным
мастером-
деревообработчиком, или информацию из книг,
статей и интернет-форумов. Прежде всего, для
получения навыков в этом ремесле актуален
простой метод проб и ошибок.
10.1 Проверка
Перед началом работы на станке убедитесь, что
все его узлы исправно работают:
1. Чтобы уменьшить вибрацию, выровняйте
станок с помощью регулируемых ножек.
2. Проверьте подшипники; отрегулируйте их,
только если есть люфт в осевом направлении.
3. Проверьте ремень: он должен сидеть плотно,
но при этом не быть перетянутым.
4. Направляющие: содержите их в чистоте, для
удаления пятен ржавчины используйте
металлическую мочалку, для предотвращения
распространения ржавчины применяйте
восковую пасту.
5. Подручник: для удаления повреждений
используйте напильник.
Рис. 9-1: органы управления
6. Конусы шпинделя: для правильной посадки
конусы должны быть чистые, без пыли и
Инвертер переменного тока
(установлен
на
стружки.
задней стороне передней бабки)
7. Задняя бабка: очистите и смажьте пиноль и
Для бесступенчатого переключения скоростей
фиксатор.
шпинделя в пределах указанных диапазонов в
токарном станке 3520C используются новейшие
8. Освещение: правильное освещение очень
технологии в области инверторных приводов
важно для исключения затененных участков
переменного тока. Инвертер контролирует
рабочей зоны и снижения нагрузки на глаза.
скорость двигателя, изменяя частоту питающего
его напряжения. Инвертер обеспечивает плавный
10.2 Выбор инструмента
пуск электродвигателя, а также уменьшает время
По возможности выбирайте только качественный
вращения двигателя по инерции после
токарный инструмент из быстрорежущей стали.
выключения станка.
Такой инструмент дольше сохраняет остроту
Двигатель мощностью
1,5 кВт специально
режущей кромки и форму наконечника, чем
предназначен для использования в приводе с
инструмент из обычной углеродистой стали. С
инвертером и сбалансирован для снижения шума
приобретением опыта в токарной обработке вы
и уменьшения вибрации.
сможете использовать все многообразие
специального инструмента для различных
Инвертер не требует никакого программирования,
применений. Приведенный ниже инструмент
он предварительно настраивается на заводе-
является основным для большинства токарных
изготовителе.
Для
управления
станком
операций (см. Рис. 10-1):
используйте только кнопки и переключатели на
передней бабке. Если Вы сомневаетесь в
Шабер - 38 мм и 25 мм или 32 мм, используется
исправности инвертера или в правильности его
для чистовой обработки.
настроек, обратитесь в службу технической
Большой черновой резец - от 25 мм до 32 мм,
поддержки Powermatic по тел.: 1-800-274-6846.
используется для снятия стружки.
17
Трубчатый резец
-
6 мм,
10 мм и
13 мм,
Для наилучшего результата
используйте
используется для точения шарообразных деталей,
низкоскоростной шлифовальный станок
(1800
полостей и проч. элементов.
об/мин) с алюмооксидными кругами с размером
зерна 60 (для придания формы) и с размером
Резец для чаш с глубоким желобом - 6 мм, 10
зерна 100 (для окончательной заточки и доводки).
мм и 13 мм, используется для изготовления чаш и
Шлифовальный станок должен быть расположен
тарелок.
рядом с токарным станком на удобной высоте.
Квадратный резец (Бедан) - 10 мм или 13 мм,
Для правки шлифовального круга и устранения его
используется для обработки квадратных выступов.
засаливания используйте алмазный карандаш.
Большой круглый резец - 38 мм, используется
Следите, чтобы токарный инструмент
не
для срезания неровностей на внутренней
застревал на шлифовальном круге, в противном
поверхности чаш, закругленных краях чаш и т.д.
случае слегка подтолкните его.
Отрезной резец
-
3 мм, используется для
Инструмент из углеродистой стали легко
выскабливания, отрезания или для получения
перегревается, поэтому его необходимо часто
нужного диаметра.
остужать. Если кромка инструмента окрасилась в
синий цвет, она теряет свои свойства, и ее
необходимо сточить дальше синей области.
Инструменты из быстрорежущей стали обычно не
перегреваются, но могут быть повреждены, если
раскалятся
докрасна.
Инструменты
из
быстрорежущей стали не требуется опускать в
воду для охлаждения. Правка алмазным бруском
или оселком обеспечит сохранение формы и
остроту кромки.
10.3 Точение между центрами
При точении между центрами заготовка
зажимается между двумя центрами токарного
станка. Для этого используются четырехзубцовый
поводковый патрон передней бабки и
вращающийся или неподвижный центр задней
бабки..
На Рис. 10-2 показаны основные формы профилей
при точении между центрами.
Рис. 10-2
10.3.1 Выбор заготовки
Заготовка для точения между центрами должна
быть с прямыми волокнами, без трещин, сучков и
других
дефектов.
Заготовку
необходимо
обработать так, чтобы ее диаметр был на 3-6 мм
больше, чем требуемый диаметр детали, и может
понадобиться чуть большая, чем необходимо,
Рис. 10-1: основные виды токарного
длина заготовки с последующим обрезанием
инструмента
концов. У больших заготовок срежьте углы, чтобы
Для более эффективной и безопасной работы
получился восьмигранник, т.к. из него проще
следите, чтобы инструмент всегда был
выточить цилиндр.
заточенным. Если инструмент останавливается
при резании или режет только при сильном
1. С помощью комбинированного угольника или
надавливании, заточите его. Несмотря на то, что в
пластмассового устройства для определения
продаже
имеется
множество
различных
центра, промаркируйте центр на каждом торце
приспособлений для заточки инструмента,
заготовки. При полном обтачивании заготовки
деревообработчик должен уметь затачивать
точность разметки центров не имеет особого
инструмент вручную.
значения, но очень важна, если на заготовке
будут оставлены участки с квадратным
18
сечением. Сделайте углубления в центрах на
торцах заготовки с помощью шила или гвоздя,
или используйте пружинный автоматический
керн.
2. Для заготовок из дерева особо твердых пород
может возникнуть необходимость сделать
пропилы на конце заготовки со стороны
установки
поводкового
патрона
или
вращающегося центра с помощью ленточной
пилы (Рис. 10-3).
Рис. 10-4
8. С помощью маховика выдвиньте шпиндель
задней бабки так, чтобы подвижный центр
вошел в заготовку. Крепко зажмите заготовку
между центрами, чтобы она не вылетела при
обработке, но не пережимайте ее.
9. Затяните запорную рукоятку шпинделя.
Шток задней бабки
может слишком сильно
давить на заготовку и
Рис. 10-3
переднюю бабку. Давление должно быть не
3.
Загоните поводковый патрон в заготовку
более, чем достаточным для закрепления
примерно на
6 мм, постучав по нему
заготовки. Слишком большое давление может
деревянным молотком или молотком с
привести к перегреву подшипников центров, а
резиновым набалдашником, как показано на
также повреждению станка и заготовки.
Рис.
10-4. Будьте осторожны, не расколите
10. Установите подручник в рабочее положение.
заготовку. Не стучите стальным молотком
Расположите его параллельно заготовке чуть
по поводковому патрону и не насаживайте
ниже линии центров и на расстоянии
заготовку
на поводковый патрон,
примерно 3-6 мм от углов заготовки, чтобы
установленный на шпинделе станка.
она могла поворачиваться, как показано на
4.
Убедитесь, что передняя бабка закреплена на
Рис.
10-5.
Зафиксируйте
основание
станине станка.
подручника на станине.
5.
Очистите конус поводкового патрона и
11. Провернув заготовку рукой, проверьте, чтобы
внутренний конус шпинделя передней бабки.
она свободно вращалась.
6.
Вставьте
поводковый
патрон
12. Включите станок на самой низкой скорости и
присоединенной к нему заготовкой) в
постепенно выведите его на требуемое число
шпиндель.
оборотов
(в зависимости от размера
заготовки). Отслеживайте частоту вращения
7.
Поддерживая заготовку, передвиньте заднюю
на цифровом дисплее передней бабки.
бабку так, чтобы она располагалась на
расстоянии
25 мм от конца заготовки.
Зафиксируйте ее положение на станине.
Рис. 10-5
10.3.2 Технология токарной обработки
19
Черновая обработка
резца. Поворачивайте резец в направлении
резания.
1. Начните обработку большим черновым
резцом. Поместите резец на основание
Обработка полостей
подручника так, чтобы при этом "пятка" резца
1. Возьмите трубчатый резец. Протачивайте
касалась обрабатываемой поверхности.
заготовку краем резца, повернув желоб на 90°
2. Медленно и осторожно поднимайте рукоятку
к заготовке и двигаясь по направлению к
резца, пока режущая кромка не упрется в
нижней точке полости. См. Рис.
10-7.
заготовку.
Закончите обработку в нижней точке;
попытка обработки из глубины к
3. Начните протачивать заготовку примерно в 50
поверхности заготовки может привести к
мм от ее края со стороны задней бабки,
застреванию резца.
поворачивая желоб резца (вогнутая сторона)
в направлении резания. См. Рис.
10-6.
2. Уберите резец, как только добьетесь
Произведите черновое обтачивание заготовки
требуемой ширины полости.
до цилиндра, делая длинные широкие резы
3. Аналогично
(начиная с п.1) обработайте
при непрерывном движении резца.
трубчатым резцом другую сторону полости.
Закончите обработку в нижней точке.
Рис. 10-6: черновая обработка
4. Обеспечьте максимальный контакт скошенной
кромки резца с заготовкой, чтобы обеспечить
Рис. 10-7: обработка полостей
управляемость и избежать застревания резца.
"V"-образный вырез
ПРИМЕЧАНИЕ: всегда режьте под уклон или
от большего диаметра к меньшему. Всегда
1.
Для обработки используйте длинный край
работайте в направлении к краю заготовки, не
шабера. (ПРИМЕЧАНИЕ: не вдавливайте край
начинайте обработку от края заготовки.
шабера в заготовку, это может привести к
5. После окончания чернового обтачивания
прожиганию древесины или выкрашиванию
заготовки до цилиндра, сгладьте неровности
древесных волокон с обеих сторон шабера).
на ней большим шабером. Держите рукоятку
2.
Слегка наметьте центр выреза кончиком
шабера перпендикулярно шпинделю и
шабера.
используйте только центральную треть
режущей кромки при длительном сглаживании
3.
Сместите конец шабера вправо на половину
заготовки (более плотный контакт шабера с
ширины выреза.
вращающейся заготовкой может привести к
4.
Обработайте скошенной кромкой правую
его застреванию и повреждению заготовки).
половину выреза, поднимите рукоятку резца и
6. Выточите на заготовке остальные элементы с
заглубите резец в заготовку на требуемую
помощью шабера, отрезного, квадратного,
глубину, как показано на Рис. 10-8.
круглого или трубчатого резцов.
Обработка шарообразных деталей
1. Отрежьте часть заготовки требуемого размера
для изготовления шара. Поместите резец на
основание подручника и пододвигайте резец,
пока режущая кромка полностью не упрется в
заготовку. Осторожно поднимайте рукоятку
резца, чтобы сделать рез требуемой глубины.
2. Аналогично обработайте вторую сторону
заготовки.
3. Начиная от центра между двумя резами,
обточите каждую сторону заготовки с
помощью маленького шабера или трубчатого
Рис. 10-8: "V"-образный вырез
20
5. Аналогично обработайте левую половину
3. Выровняйте одну поверхность заготовки для
выреза. Два выреза должны сойтись в нижней
закрепления в планшайбе.
точке, обеспечив ровный "V"- образный вырез.
4. Используя планшайбу в качестве шаблона,
6. Для расширения или углубления выреза
отметьте расположение крепежных отверстий
можно
произвести
дополнительную
на заготовке, и просверлите направляющие
обработку.
отверстия соответствующего размера. В
планшайбе просверлены отверстия для
Отрезание
винтов
№ 12. (Винты с крестообразным и
1. Возьмите отрезной резец.
квадратным шлицем держат лучше, чем винты
с плоским шлицем. Винты по металлу имеют
2. Для
отрезания
заготовки
установите
более глубокую и острую резьбу, чем винты
минимальную частоту вращения шпинделя.
по дереву.)
3. Поместите резец на основание подручника,
Если крепление к планшайбе на винты мешает
для начала резания поднимите рукоятку и
обработке заготовки, используйте клей или
продолжайте обработку по направлению к
деревянную вставку между заготовкой и
центру заготовки.
планшайбой:
4. Перед
окончанием реза
придержите
5. Изготовьте деревянную вставку того же
отрезаемую заготовку рукой.
диаметра, что и планшайба, Рис.
10-9.
Поверхности вставки и заготовки для
Шлифование и финишная обработка
склеивания должны быть ровными.
Ровное обтачивание деталей позволит уменьшить
6. Склейте
вставку
и
заготовку.
Не
объем шлифовальных работ. Снимите подручник,
прокладывайте между ними газетную или
установите минимальную частоту вращения
оберточную бумагу. Это может сработать при
шпинделя и начните обработку поверхности
обработке плоскими резцами, но даже при
заготовки наждачной бумагой (зернистость 120 и
небольшом застревании в заготовке резца
выше). Более грубая наждачная бумага оставит
для чаш, они могут разъединиться.
глубокие царапины, которые трудно удалить.
Постепенно уменьшайте зернистость бумаги, не
ПРИМЕЧАНИЕ: при использовании деревянной
пропуская ни одного размера (н-р, не переходите с
вставки уделите внимание выбору клея. Заготовки
бумаги зернистостью
120
на бумагу с
из сухой древесины могут быть склеены обычным
зернистостью 220). Наденьте наждачную бумагу
клеем ПВА, но для лучшего сцепления их
на подложку; не наматывайте ее на палец или на
необходимо прижать. Для заготовок из сырой
заготовку. Для финишной обработки заготовку
древесины требуется цианакриловый клей или
можно оставить закрепленной в станке.
аналогичный.
Выключите станок и нанесите финишную
грунтовку с помощью кисти или бумажной
салфетки. Удалите излишки финишной грунтовки
перед следующим запуском станка. Высушите
заготовку прежде, чем снова обработать ее
наждачной бумагой с зернистостью 320 или 400.
Нанесите дополнительный слой финишной
грунтовки и отполируйте.
10.4 Планшайба и обработка чаш
Обработка с использованием планшайбы обычно
производится на внутренней стороне передней
бабки над станиной. Заготовки больших размеров
обрабатываются снаружи (снимите заднюю бабку
и основание подручника, и сдвиньте переднюю
бабку на противоположный конец станины - см.
Рис. 6-7).
Рис. 10-9: закрепление заготовки на планшайбе
10.4.1 Закрепление заготовки
10.4.2 Что выбрать: планшайбу или патрон?
Использование
планшайбы
-
наиболее
распространенный метод закрепления деревянной
Использование планшайбы - самый простой и
болванки для изготовления чаш и дисков:
надежный способ закрепления заготовки, но для
этого также можно использовать патроны. Так как
1. Выберите заготовку как минимум на 3-6 мм
существует множество различных видов патронов,
больше размеров готовой детали по всем
деревообработчик должен рассмотреть разные
измерениям.
варианты, изучить информацию, пообщаться с
2. Всегда необходимо выбирать наибольший
более опытными токарями.
возможный для обрабатываемой заготовки
Использование патрона не обязательно, но
диаметр планшайбы.
удобно при одновременной работе с несколькими
21
заготовками. Вместо выкручивания винтов вы
Большой трубчатый резец также может
просто разжимаете патрон и меняете заготовку.
использоваться для обработки внутренней
поверхности чаши. Слегка касаясь детали чуть
Самый популярный
- четырехкулачковый
наклоненным резцом, можно срезать неровности,
спиральный патрон с разными кулачками для
оставшиеся после обработки резцом для чаш.
закрепления
выступов разных размеров.
Большинство из них также поставляются с
10.4.7 Технология обработки чаш
винтовым патроном.
Обработка внешней стороны чаши:
10.4.3 Выбор заготовки
1.
Заготовки, имеющие наплывы, сучки и другие
Топливная древесина является самой дешевой и
неравномерности структуры древесины,
доступной, поэтому хорошо подходит для
требуют специальной обработки перед
обучения обработке чаш. Используйте ее для
закреплением в патрон или на планшайбу.
отработки навыков токарной обработки. Прежде
Снимите кору, если она есть, с
чем начать обрабатывать детали, научитесь
предполагаемого центра будущей чаши.
работать с каждым резцом. Лучше начать с
2.
Загоните поводковый патрон в вершину
обработки сухой древесины, тогда не придется
заготовки, постучав по нему деревянным
беспокоиться о сушке или искривлении деталей.
молотком или молотком с резиновым
После освоения токарной обработки, попробуйте
набалдашником.
поработать с сырой древесиной, она очень легко
режется. С опытом токарь начинает видеть
3.
Вставьте патрон в конус шпинделя передней
необычную структуру и форму наплывов, сучков и
бабки и установите заднюю бабку с
вкраплений коры.
вращающимся или неподвижным центром в
рабочее положение. Зафиксируйте заднюю
бабку на станине и переместите шпиндель
10.4.4 Трещины в древесине
задней бабки так, чтобы он вошел в заготовку
в центре чаши. Затяните запорную рукоятку
При высыхании сырая древесина может
шпинделя.
потрескаться.
Для
достижения
лучших
результатов
используйте
пиломатериал
4.
Прокрутив заготовку рукой, убедитесь, что она
максимальной длины, которую вы сможете
надежно установлена и может свободно
удерживать. По мере того, как материал начинает
вращаться.
сохнуть, на концах заготовки будут появляться
5.
Запустите станок на минимальной частоте
трещины. Отрежьте 50-80 мм материала, далее
вращения и постепенно увеличьте ее до
древесина будет более качественной. Также
максимально допустимой для данного
разрежьте заготовку пополам вдоль сердцевины,
размера заготовок с точки зрения
чтобы избежать возникновения трещин в
безопасности (см. раздел 13.0). Если станок
обработанной детали. Большинство трещин
вибрирует, снизьте скорость до прекращения
расходится от сердцевины.
вибрации.
При точении чаш из сырой древесины следите,
6.
Произведите черновую обработку наружной
чтобы толщина стенок была одинаковой по всей
поверхности чаши с помощью 13 мм резца
детали. Если толщина стенок будет сильно
для чаш, крепко удерживая рукоятку резца и
отличаться,
древесина может высохнуть
упирая ее в бедро. Для облегчения
неравномерно и потрескаться.
управления резцом работайте всем телом,
10.4.5 Искривление
чтобы провести резец по всей заготовке.
Проблема искривления обработанных деталей
7.
После придания чаше требуемой формы
актуальна для деталей из сырой древесины.
обработайте ее низ (со стороны задней бабки)
Степень искривления зависит от вида дерева. Как
для последующего крепления к планшайбе.
правило, наиболее подвержена искривлению
8.
Выточите короткий выступ (длиной примерно
древесина фруктовых деревьев. Также степень
3 мм) по размеру отверстия планшайбы. См.
искривления зависит от времени года, когда было
Рис.
10-10. Это позволит отцентрировать
спилено дерево, и условий хранения древесины.
заготовку на планшайбе.
10.4.6 Инструмент для обработки чаш
Резец для чаш с глубоким желобом является
основным и универсальным инструментом для
обработки большинства чаш и тарелок. Резец для
чаш тяжелее и более прост в управлении, чем
другие виды резцов. Кроме того, он позволяет
срезать древесину намного быстрее и с меньшей
вибрацией. Большинство чаш средних размеров
можно выточить с помощью 10 мм или 13 мм
резца для чаш. 6 мм резец лучше подходит для
небольших чаш и легкой финишной обработки.
Более крупные 19 мм и 25 мм резцы используются
только для очень больших заготовок.
Рис. 10-10
22
9.
(ПРИМЕЧАНИЕ: если для закрепления
(ПРИМЕЧАНИЕ: попробуйте очень легко
заготовки вы собираетесь использовать
провести инструментом одним движением от
патрон, выточите выступ, подходящий по
кромки чаши до
нижней части, чтобы
размерам для установки в патрон.)
убедиться в том, что поверхность заготовки
чистая, с плавным закруглением. При
10. Остановите станок, извлеките заготовку и
обнаружении небольших неровностей срежьте
закрепите ее на планшайбу или в патрон (см.
их легким движением большого круглого
раздел 10.4.1 Закрепление заготовки).
резца.)
Поверхности заготовки
7. Установите толщину стенок на краю чаши и
и планшайбы должны
поддерживайте ее при движении резца вглубь
плотно прилегать друг
чаши
(если толщина стенок уменьшается
к другу.
вглубь, в дальнейшем вы не сможете убрать
11. Произведите финишную обработку наружной
толщину только с краев
чаши). После
поверхности чаши 10 мм или 13 мм резцом
окончания обработки внутренней поверхности
для чаш. Оставьте часть лишней древесины в
чаши, сдвиньте подручник к внешнему краю,
основании чаши для ее закрепления при
чтобы обработать дно чаши. (Общее правило:
обработке внутренней поверхности чаши. Ее
основание чаши должно составлять примерно
срезают по окончании обработки
1/3 от ее диаметра).
Обработка внутренней стороны чаши:
8. Обработайте участок заготовки вокруг
планшайбы или патрона 6 мм резцом для
1.
Остановите станок и отодвиньте заднюю
чаш.
бабку. (Из нее можно вынуть центр, чтобы не
удариться об него локтем.)
9. Начните отрезать лишнюю часть от основания
чаши с помощью отрезного резца, но не
2.
Установите подручник с передней стороны
срезайте ее полностью.
чаши чуть ниже средней линии под прямым
углом к поверхности направляющих станка.
10.4.8 Шлифование и финишная обработка
3.
Прокрутив заготовку рукой, убедитесь, что она
1.
Снимите подручник
и установите частоту
надежно установлена и может свободно
вращения шпинделя примерно
500 об/мин.
вращаться.
Высокая скорость
увеличит трение при
шлифовании, что может привести к
4.
Вырежьте верхнюю часть чаши, производя
образованию на детали термических трещин.
легкие резы от краев к центру.
2.
Начните обработку поверхности заготовки
5.
Установите
13 мм резец для чаш на
наждачной бумагой
(зернистость
120),
подручнике в центре заготовки так, чтобы
постепенно уменьшая
зернистость бумаги.
желобок был повернут к верхней точке чаши.
Сила нажима должна быть небольшой. Более
Рукоятка должна быть расположена под углом
грубая наждачная бумага оставит глубокие
30° к горизонту, как показано на Рис. 10-11.
царапины,
которые
трудно
удалить.
Применяйте
преимущественно
механизированные
шлифовальные
инструменты, чтобы избежать образования
концентрических
канавок.
Избегайте
закругления краев и основания чаши
наждачной бумагой; постарайтесь сохранить
контуры детали. Закончите обработку бумагой
с зернистостью 220.
3.
Удалите пыль от шлифовки с помощью
обтирочной ткани или сжатого воздуха,
выключите станок и нанесите первый слой
финишной грунтовки. Оставьте на несколько
минут, а затем удалите излишки грунтовки.
Рис. 10-11
Высушите заготовку прежде, чем снова
обработать ее наждачной бумагой с
6.
Левой рукой контролируйте режущий край
зернистостью 320 или 400.
резца, в то время как правая рука подтягивает
ручку инструмента по направлению к
4.
Включите станок и начните отрезать лишнюю
туловищу (Рис. 10-11). Для получения гладкой
часть заготовки от основания чаши. Оставьте
изогнутой поверхности желобок резца должен
разрез незаконченным примерно на 75 мм и
двигаться от вершины наружного края чаши,
отрежьте остаток пилой с мелкими зубьями.
поворачиваясь кверху так, чтобы смещаться
5.
Нанесите дополнительный слой финишной
вглубь чаши. По мере заглубления резца в
грунтовки и высушите изделие перед
заготовку постепенно поворачивайте его к
полировкой.
краю. Возможно, после углубления заготовки
подручник придется повернуть.
23
11.0 Техническое обслуживание
опилки не оседали на ремнях и шкивах. Также
сдувайте мусор, который скапливается на
инвертере. Не снимайте инвертер для чистки!
Перед началом работ
Периодически очищайте конусы Морзе на
по
техническому
передней и задней бабке. Для этого существуют
обслуживанию станка,
специальные инструменты для очистки конусов.
отключите
его
от
электрической сети, выдернув вилку из
розетки
либо выключением главного
11.1 Дополнительное обслуживание
переключателя.
Несоблюдение данных
Дополнительное техническое обслуживание
предписаний может привести к серьезным
производится представителем официального
травмам.
сервисного центра.
Техническое обслуживание станка 3520C должно
проводиться через равные промежутки времени,
чтобы убедиться, что станок должным образом
отрегулирован и исправно работает, а весь крепеж
затянут. Осмотр и техническое обслуживание
станка должны проводиться минимум два раза в
год или чаще при условии непрерывной
эксплуатации.
Очищайте и смазывайте направляющие так, чтобы
передняя бабка, задняя бабка и подручник легко
скользили по ним. Очищайте пятна ржавчины,
которые могут появиться на направляющих,
используя средства для удаления ржавчины.
Для очистки внутренней части передней бабки
используйте сжатый воздух, чтобы стружка и
12.0 Дополнительные принадлежности
Ниже представлены принадлежности, которыми можно укомплектовать токарный станок 3520C. Данные
позиции поставляются отдельно. Для получения более подробной информации свяжитесь с дилером
Powermatic в вашем регионе.
6294721 - Поворотный кронштейн для отведения
1353002 - Набор для удлинения станины на 508
мм
задней бабки
24
13.0 Устранение неисправностей
Неисправность
Возможная причина
Метод устранения
Двигатель не работает
Электрическая сеть перегружена.
Снизьте нагрузку на сеть.
на полную мощность.
Недостаточный размер сечения
Используйте провода большего
проводов питания.
сечения.
Инвертер неисправен.
Обратитесь в сервисный центр
компании Powermatic.
Износ двигателя.
Замените двигатель.
Двигатель или
Слишком глубокое резание.
Уменьшите глубину резания.
шпиндель
Неправильно отрегулирован ремень,
останавливается или
Отрегулируйте или замените ремень.
ремень износился или порвался.
не запускается.
Неправильное охлаждение двигателя.
Выдуйте опилки из корпуса
вентилятора двигателя.
Износ подшипников шпинделя.
Замените подшипники.
Износ двигателя.
Замените двигатель.
Слишком большая
Заготовка деформирована, не круглой
Устраните неполадку, обстругав и
вибрация.
формы, имеет серьезный изъян или
подпилив заготовку или используйте
неправильно подготовлена к
другую заготовку.
обработке.
Износ подшипников шпинделя.
Замените подшипники.
Износ ремня двигателя.
Замените ремень двигателя.
Ослаблена ручка фиксации двигателя.
Затяните ручку.
Станок установлен на неровном полу.
Выровняйте станок с помощью
регулируемых ножек.
Станок работает
Потенциометр неисправен.
Замените потенциометр.
только на одной
Электронный инвертор переменного
Для устранения неполадки свяжитесь
скорости.
тока неправильно запрограммирован,
со службой технической поддержки
неисправен или ослаблена проводка.
Powermatic; тел. 800-274-6846.
Инструмент
Инструмент затупился.
Заточите инструмент.
застревает в
Подручник установлен слишком низко.
Отрегулируйте положение подручника
заготовке.
по высоте.
Подручник установлен слишком далеко
Установите подручник ближе к
от заготовки.
заготовке.
Используется неподходящий
Подберите подходящий инструмент.
инструмент.
Передняя бабка
Передняя бабка не закреплена на
Затяните запорную рукоятку передней
смещается под
станине.
бабки.
давлением задней
Слишком большое давление задней
Сдвиньте переднюю бабку к левому
бабки.
бабки (более 2,2 кН).
краю станка и зажмите заготовку с
помощью задней бабки. Давление
должно быть достаточным для
надежного закрепления заготовки, но
не превышенным.
Задняя бабка
Не затянута запорная рукоятка.
Затяните рукоятку.
смещается под
Необходима регулировка контргайки
Затяните контргайку зажимного
давлением.
зажимного эксцентрика.
эксцентрика.
Грязные или жирные поверхности
Снимите заднюю бабку и очистите
контакта станины и задней бабки.
поверхности с помощью средства для
очистки/обезжиривателя. Повторно
нанесите тонкий слой масла на
поверхность станины.
Таблица 2
25
14.0 Рекомендуемая частота вращения шпинделя (в зависимости от диаметра заготовки)
Черновая обработка
Основная обработка
Финишная обработка
Диаметр заготовки
об/мин
об/мин
об/мин
До 50 мм
1520
3000
3000
50-100 мм
760
1600
2290
100-150 мм
510
1080
1500
150-200 мм
380
810
1125
200-250 мм
300
650
900
250-300 мм
255
540
750
300-350 мм
220
460
640
350-400 мм
190
400
560
400-500 мм
175
325
450
500-600 мм
175
260
375
Таблица 3
26
15.0 Подключение к электросети
15.1 Электрическая схема 1
27
15.2 Электрическая схема 2
28





















//////////////////////////////////////////
