Лабораторная работа № 1



Геометрические и физические характеристики зерна и его примесей

Цель работы:

Ознакомиться с методом определения геометрических и физических характеристик зерна и его примесей с подбором сит и схем сортирования для эффективной очистки и разделения зерна.

Задание:

1. Провести сортирование нескольких образцов зерна с различной засоренностью на рассеве-анализаторе.

2. Построить полигон разделения зерна по крупности и определить состав примесей в каждой фракции.

Порядок выполнения работы

Навеску зерна массой 100-200 г просеивают на рассеве-анализаторе, в котором установлены сита с отверстиями в зависимости от анализируемой культуры.

Полученные фракции взвешивают, и каждый сход разбирают на нормальное зерно и примеси. Примеси взвешивают и выражают в %. Количество нормального зерна определяют как разность между массой фракции и количеством примесей.

Анализируемая культура ячмень.

Таблица 1 – Результаты рассева



Вывод: Изучили метод определения геометрических и физических характеристик зерна с различной засоренностью на рассеве-анализаторе. Построили полигон разделения зерна по крупности и определили состав примесей в каждой фракции.



Лабораторная работа № 2



Влияние крупности зерна на выход и качество муки

Цель работы: определить выравненность зерна в исследуемой партии

Оборудование: рассевный анализатор, набор сит, весы.

Задание:

1. Провести сортирование нескольких образцов зерна с различной засоренностью на рассеве-анализаторе.

2. Набрать по 100 г зерна на ситах (3,0*20)/(2,5*20) (крупная фракция), (2,0*20)/(1,7*20) (мелкая фракция).

3. Произвести размол исходного зерна и двух фракций. Определить сорт муки на приборе Р3БПЛ.

Проводя рассев зерна, получили фракции:



Поддон – 10,77 г



Наберём по 100 г зерна на ситах 3,0*20 / 2,5*20  -(крупная фракция),

2,0*20/1,7*20  (мелкая фракция).

Произведём размол исходного зерна и  двух фракций. Определим сорт муки на приборе Р3БПЛ.

Результаты исследований занесём в таблицу 2.

Таблица 2 – Результаты исследований

Таблица 3 - Белизна сортовой муки

Вывод: пользуясь результатами таблицы 2 и таблицы 3 можно сделать вывод о влиянии крупности зерна на выход и качество муки.

Чем крупнее зерно, следовательно, в нем будет больше эндосперма, значит, белизна крупного зерна будет выше. Это мы видим из наших результатов исследования. В лабораторных условиях мы получили муку 2 сорта (крупная фракция) и обойную (мелкая фракция и исходное зерно).



Лабораторная работа № 3



Расчет состава помольных партий зерна

Цель работы. Освоение методики расчета состава помольной пар­тии заданного качества при сортовых помолах пшеницы.

Основные теоретические положения

Поступающие на мельницу партии зерна различаются по ряду качественных показателей: стекловидности, содержанию клейкови­ны, зольности и т.п., что обусловлено сортовыми особенностями зерна, почвенно-климатическими условиями выращивания и другими факторами. Переработка таких разнокачественных партий зерна при­ведет к получение муки, не соответствующей требованиям стандар­та. Особенно это касается партий зерна пониженного качества.

Обеспечить стабильность качества муки можно путем предвари­тельного смешивания нескольких партий зерна, находящихся на ме­льничном элеваторе. Формируя помольную партию, можно смешивать различные составные части по одному показателю, например, по стекловидности или по клейковине. Следует подчеркнуть, что стекловидность наиболее верно выражает технологическую, биохимичес­кую и энергетическую характеристику зерна. Этот показатель в известной степени обусловливает выбор режима кондиционирования, выхода крупок «в драном процессе», выход муки и ее качество, а также удельный расход энергии на помол. К тому же на мельницах, оснащенных высокопроизводительным комплектным оборудованием, для каждой секции требуется помольная партия определенной стекловидности.

Рецептуру помольной партии составляют предварительно за 10-15 дней до начала помола с тем, чтобы в период декадной» оста­новки технолог мог внести определенные коррективы е технологи­ческую схему подготовки и размола зерна.

Обычно помольную партию составляют из двух или трех компонентов.

Обозначим :

 - средневзвешенное значение принятого для расчета, пока­зателя качества зерна, которое определяется по формуле:

(1)



 х1,х2,х3- конкретные значения принятого показателя качества для зерна каждого из трех компонентов;

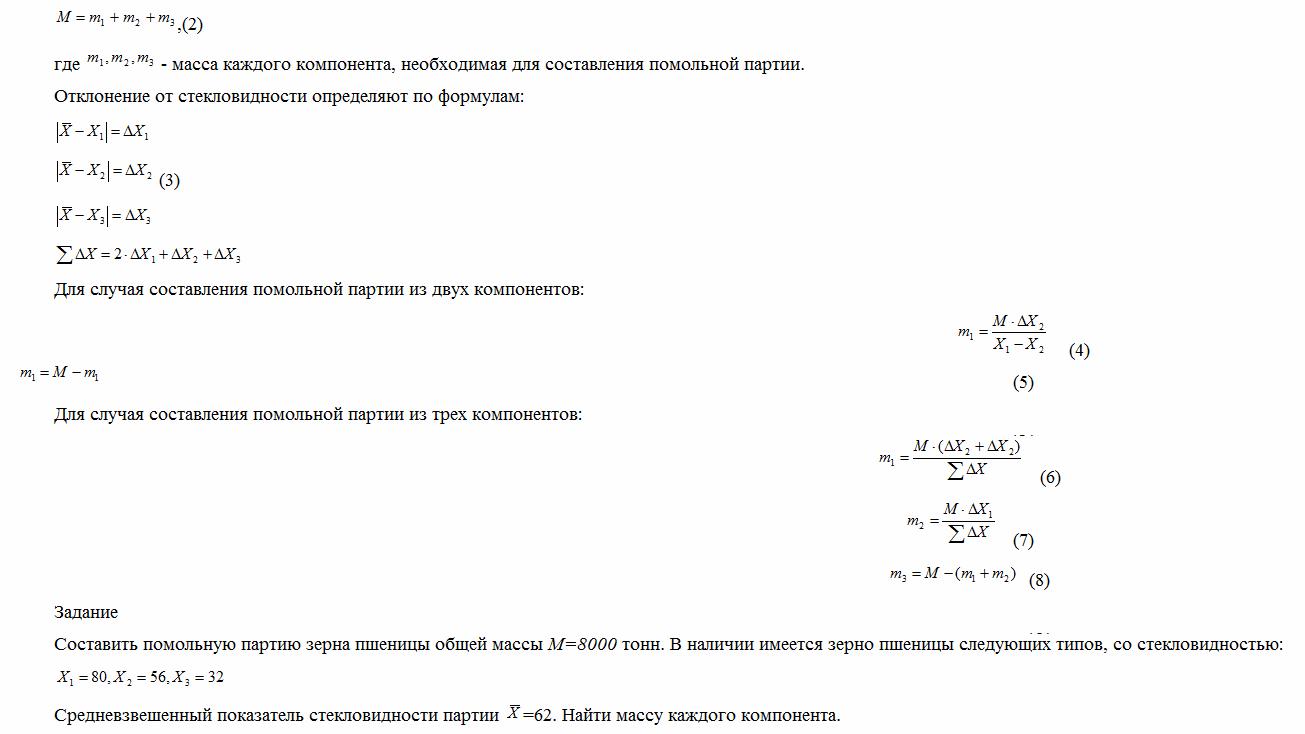

Суммарная масса помольной партии определяется по формуле:

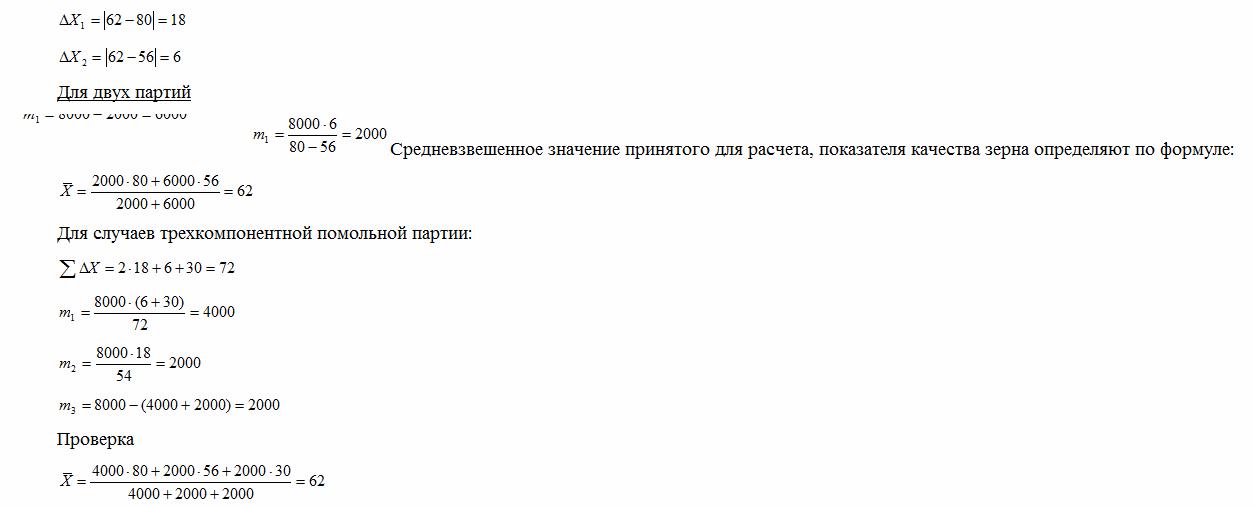

Решение



Для определения количества зерна каждой составной части зерновой смеси можно также воспользоваться правилами обратной пропорции, а для проверки получаемых решений  - правилами смешивания.

Таблица 4 – Расчет методом обратной пропорции

Вывод: изучили методику расчета состава помольной пар­тии заданного качества при сортовых помолах пшеницы.



Лабораторная работа № 4



Определение технологической эффективности работы сепаратора

Цель работы. Изучение процесса выделения примесей из зерновой массы и определение эффективности сепарирования многокомпонентной смеси.

Основные теоретические положения

Исходные партии зерна, несмотря на предварительную очистку в хозяйствах и на элеваторах, содержат в своей массе значительное количество различных примесей минерального и органического происхождения. Таким образом, зерновая масса, поступающая в переработку представляет собой смесь, состоящую из зерна основной культуры и других компонентов. При подготовке зерна к помолу такая смесь должна быть разделена с целью выделения только зерен основной культуры.

Процесс механического разделения смесей на их составные, более однородные фракции, называется сепарированием.

Для анализа и оценки технологического процесса сепарирования сыпучих смесей, к которым относятся и зерновые смеси, служат методы позволяющие получать наиболее объективные показатели эффекта разделения исходной смеси на составляющие ее компоненты.

Прежде, чем перейти к определению показателей технологического эффекта сепарирования, следует ввести некоторые термины и понятия.

Исходная смесь - зерновая смесь, состоящая из одного или нескольких компонентов и предназначенная для разделения в сепараторе.

Фракция - часть смеси, выделенная на сепараторе. Фракция может состоять из одного или нескольких компонентов, входящих в исходную смесь.

Чистота фракции - относительное содержание основного компонента в данной фракции в долях или процентах от выхода.

Выход фракции - отношение количества материала фракции  к количеству исходной смеси,  выраженной в долях или процентах от количества исходной смеси.

Степень извлечения отношение количества компонента во фракции к количеству того же компонента в исходной смеси.

Общая закономерность процесса разделения заключается в том, что исходная смесь в результате сепарирования разделяется на части / новые смеси/, которые качественно отличаются от исходной смеси. Новые смеси / фракции / по своему составу отличаются большей однородностью по тем признакам, которые положены в основу разделения смеси / длина, ширина, толщина и др. /, причем, чем одно­роднее полученные фракции по данному признаку, тем выше эффект разделения.

Качество процесса сепарирования оценивается полнотой выделения каждого из компонентов в чистом виде.

Задачей очистки является отделение от зерновой массы худшего компонента/примесей/ с целью обогащения лучшего компонента /зерна /при наименьших потерях последнего в отходы.

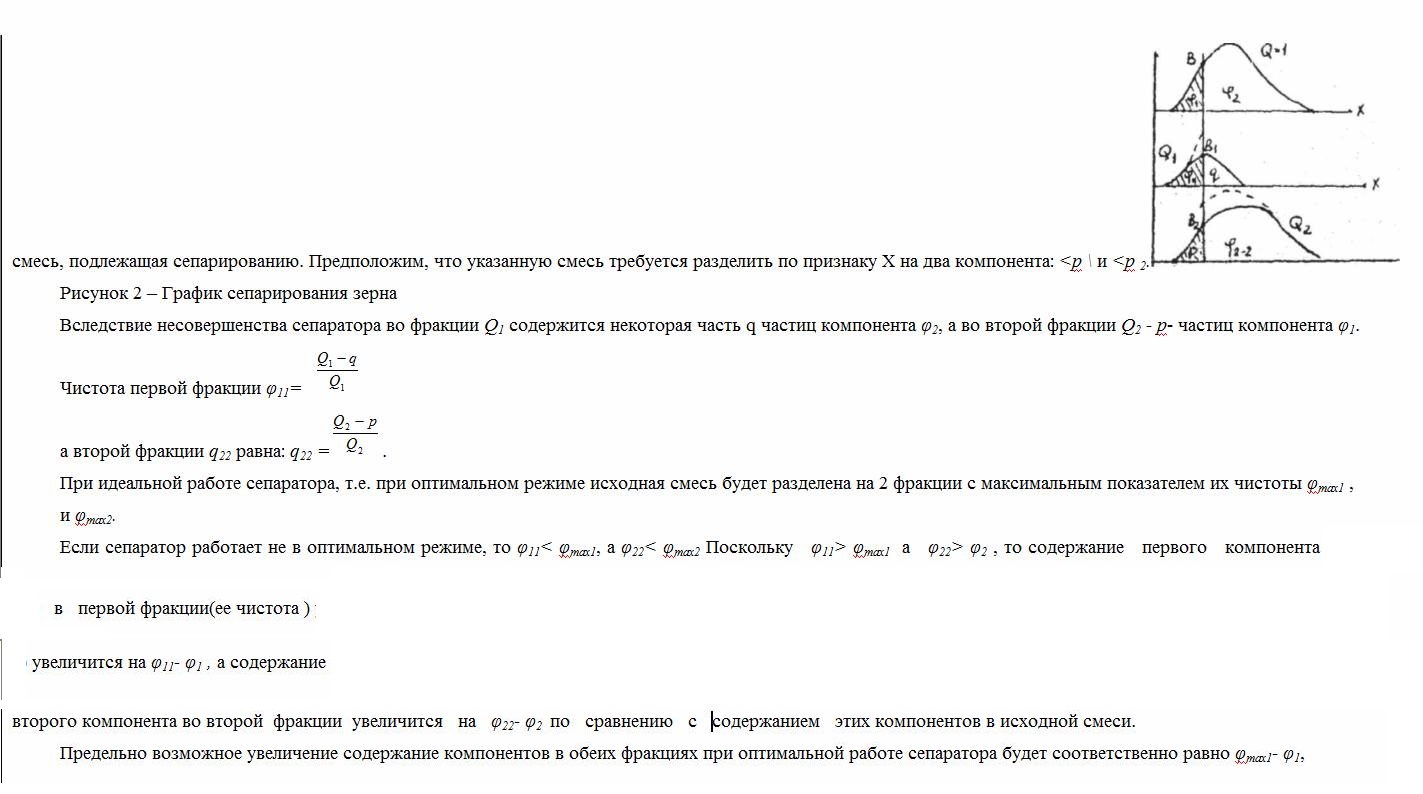

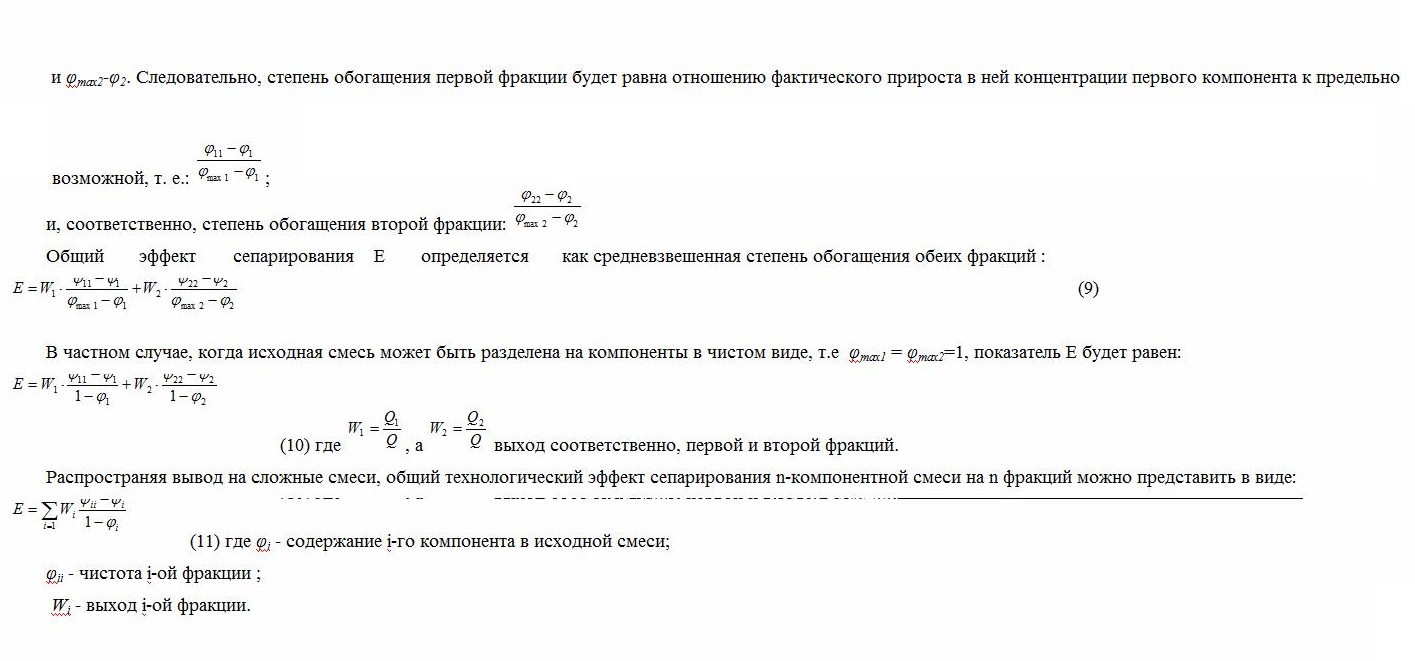

Критерием эффекта сепарирования служит показатель Е. Физическая сущность этого показателя теоретически обоснована на примере сортирования двухкомпонентной смеси на две фракции /рис 1 /.Пусть Q = 1 - исходная













Описание лабораторной установки

Работа выполняется на лабораторном сепараторе. Сепаратор состоит из станины, ситового корпуса и приемного бункера с питателем.

 Ситовой корпус совершает 200 колебаний в минуту с помощью эксцентрикового механизма на приводном валу, вращающемся от электродвигателя.

Рисунок 3 – Принципиальная схема сепаратора



Второе сито с круглыми отверстиями 0,5 мм для выделения крупных примесей, прошедших через приемное сито.

Третье сито с прямоугольными отверстиями размерам 2,2x20 мм для выделения крупного зерна.

Четвертое подсевное сито размером 1,7x20 мм для выделения мелких примесей. Сходом с этого сита получают мелкое зерно.

Таким образом, основной компонент /зерно/ выделяется проходом через сито диаметром 5 мм и сходом с сита 1,7x20 мм. Второй компонент / крупные примеси / выделяется сходом с первых двух сит с отверстиями 6x6. мм и диаметром 5 мм. Третий компонент /мелкие примеси/ - проходом через сито с отверстиями размером 1,7x20 мм. 4. Порядок выполнения работы.

Из предназначенной к очистке партии зерна выделяют две навески : одна /50г/ для анализа, вторая /2 кг/ для очистки на сепараторе.

Первую навеску подвергают техническому анализу на содержание удаляемых примесей в зерне до машины, т.е. определение содержания компонентов φ₁ , φ₂ и φ₃ в долях единицы или процентах.

Вторую навеску пропускают через сепаратора до полного освобождения сит от сходового продукта. Полученные три фракции взвешивают на весах. Результаты    взвешивания,    выраженные    в    процентах    в    исходной    смеси, рассматривают как выход каждой фракции W_], W₂ и W₃.

Из каждой излученной после сепарирования фракции отбирают навески по 50 г для определения чистоты фракции по содержанию в них основных компонентов, а именно φ₁₁ , φ₂₂  и φ₃₃.

Таблица 5 – Результаты первого сепарирования

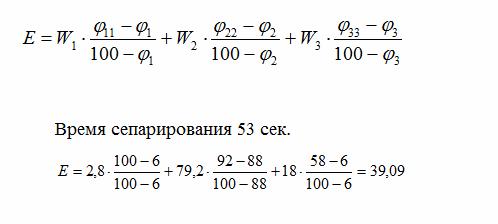

На основании полученных результатов, определить эффективность сепарирования исходной смеси по формуле:





Производительность равна 67,92 кг/ч.

Таблица 6 – Результаты второго сепарирования



Время сепарирования 10 сек.





Производительность равна 360 кг/ч.

Вывод: чем выше режим работы сепаратора, тем ниже эффективность работы сепаратора.
