M324D2 MH Колесный перегружатель - Техническое описание

M324D2 MH

Колесный перегружатель

Двигатель

Cat

C7.1 ACERT

™

128,8 кВт

173 hp

Модель двигателя
Мощность – ISO 14396

Масса

Эксплуатационная масса с навесным оборудованием

23 570-26 660 кг

Рабочие зоны

12 480 мм
13 300 мм

Максимальный вылет (палец рукояти)
Максимальная высота (палец рукояти)

Привод

Максимальная скорость хода

25 км/ч

Введение

Когда дело касается оборудования для
перемещения материалов, ваш успех
зависит от высокой производительности
и надежной работы. Модель M324D2 MH
является компромиссным решением,
сочетающим маневренность,
универсальность и производительность
колесного экскаватора с устойчивостью,
эффективностью и мощностью,
необходимыми для работы в суровых
условиях и выполнения сложных
промышленных задач по переработке
металлолома и отходов и перемещению
сыпучих материалов. Для этого требуются
безопасные, качественные и надежные
машины, позволяющие владельцу
снизить эксплуатационные расходы.

Содержание

Новая модель M324D2 MH создана, чтобы помочь вам справиться с широким спектром

повседневных задач с легкостью и удовольствием.

Полная отдача во всех отношениях

Мощность и производительность,
которые вам необходимы

Двигатель Cat соответствует требованиям стандартов на
выбросы загрязняющих веществ Nonroad III (Китай), UN/ECE
R96 Stage IIIA и стандартов, эквивалентных Tier 3 Агентства
по охране окружающей среды США/Stage IIIA ЕС, и
обеспечивает максимальную полезную мощность
(в соответствии с ISO 14396) на уровне 128,8 кВт при
номинальной частоте вращения 2000 об/мин.

Топливная эффективность

Топливная система с общей топливораспределительной рампой и топливный насос

Данная комбинация обеспечивает невероятно низкое потребление топлива как во время работы, так и при перемещении транспортного средства.

Система охлаждения с автоматическим вентилятором

Гидромотор с электронным управлением приводит в движение вентилятор с регулируемой частотой вращения, что способствует снижению расхода топлива.

Кнопка включения пониженных оборотов холостого хода

Автоматическое управление частотой вращения коленчатого вала двигателя снижает обороты двигателя, если нагрузка отсутствует, что также позволяет
сократить расход топлива и уровень шума.

Экономичный режим и рабочие режимы

•

Использование экономичного режима позволит вам существенно сократить расход топлива

•

Ходовой режим оптимизирует показатели производительности трансмиссии при одновременной экономии топлива

•

Режим мощности обеспечивает оптимальное соотношение производительности и топливной эффективности двигателя

Двигатель

Мощность, надежность и экономия топлива

Эффективная конструкция, продуманная

и быстрая

•

Отдельный насос контура поворота

– закрытый контур

гидросистемы предназначен только для поворотной рамы.
Благодаря разделению насосов (один для поворотной рамы
и другой для остальных функций) перемещения при
одновременном использовании разных функций
выполняются быстрее и плавнее.

•

Контур рукояти

повышает эффективность и улучшает

управляемость для более высокой производительности.

•

Гидравлические демпферы стрелы, рукояти и
подъемника кабины

поглощают ударные нагрузки, снижают

уровень шума и увеличивают долговечность гидроцилиндров.

Лучшая управляемость

•

Режим работы с тяжелыми грузами

обеспечивает

максимальную производительность за счет повышения
грузоподъемности на 7%.

•

Регулируемая чувствительность гидросистемы

позволяет оператору регулировать чувствительность
машины в соответствии с выполняемой работой.

•

Система управления рабочим оборудованием

позволяет выбирать до 10 заранее запрограммированных
типов навесного оборудования на мониторе.
Двунаправленный пропорциональный поток идеально
подходит для поворота оборудования при помощи
ползунковых переключателей на джойстике и обеспечивает
модулируемое управление навесным оборудованием.

Гидросистема

Быстрая, точная, гибкая

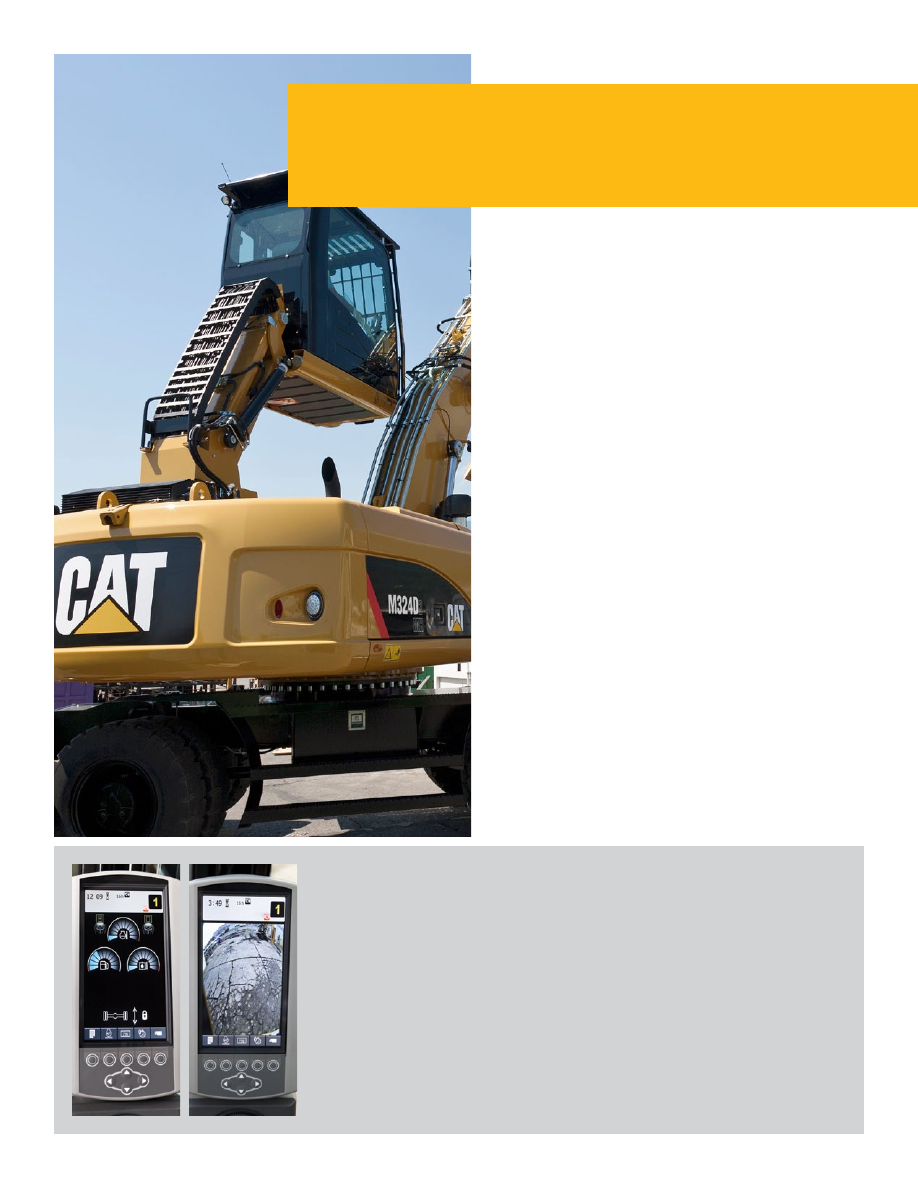

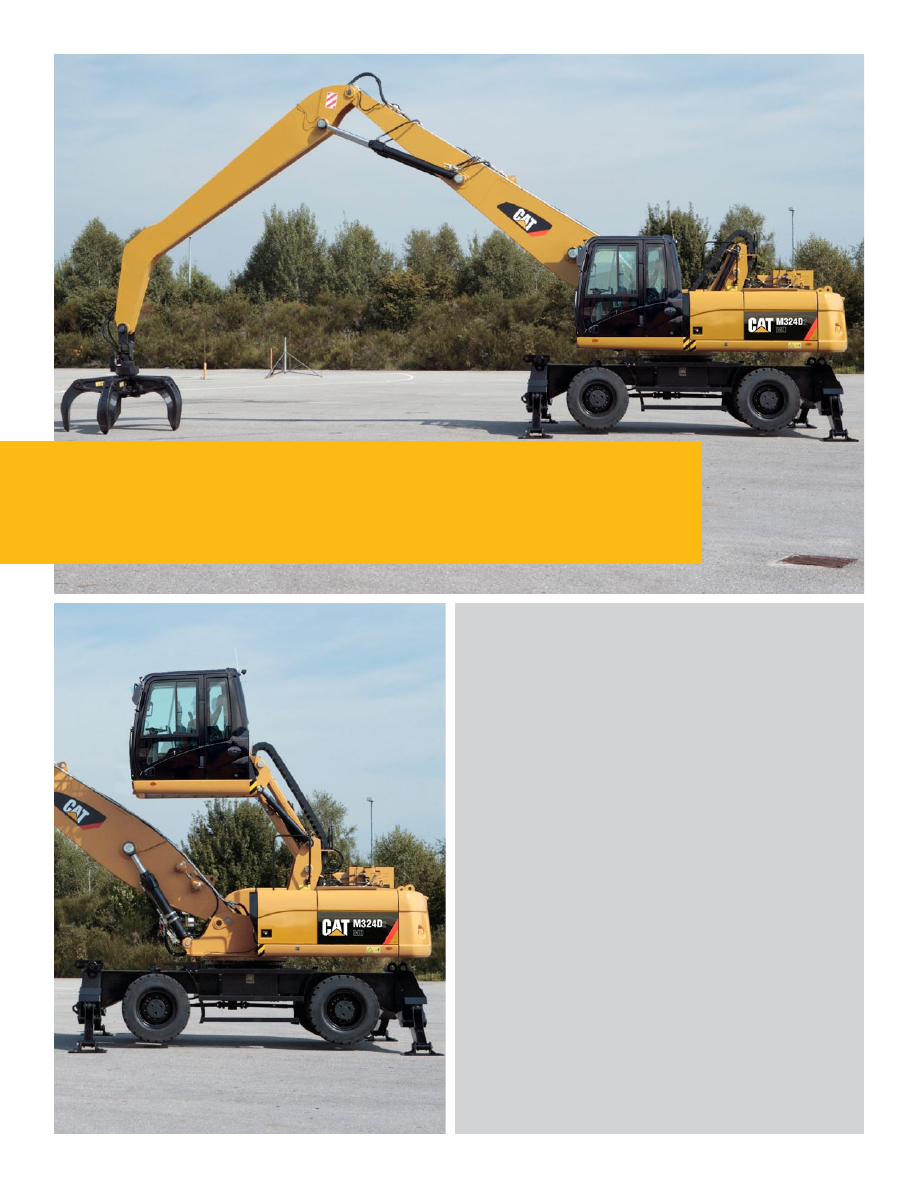

Хорошая обзорность – кабина, поднятая на 2400 мм

Гидравлический подъемник кабины обладает следующими преимуществами:

•

устойчивость – широкие стрелы, коробчатая конструкция, прочные верхние
и нижние соединения и раздвижные гидроцилиндры, используемые для
подъема кабины, гарантируют повышенную устойчивость;

•

быстрота – два гидроцилиндра для тяжелых условий эксплуатации
обеспечивают быстрое и контролируемое перемещение вверх-вниз;

•

комфорт – ножничная конструкция соединений обеспечивает
горизонтальность кабины в любых режимах движения.

•

Перемещение кабины дополнительно замедляется при приближении к
верхнему положению, исключая неожиданные рывки при пуске и останове.

•

Безопасность – кабину можно опустить с помощью рычага в кабине или
на раме у земли в случае неисправности гидравлического механизма.

Конструкция – поднятая кабина и рама

Прочность, универсальность, маневренность

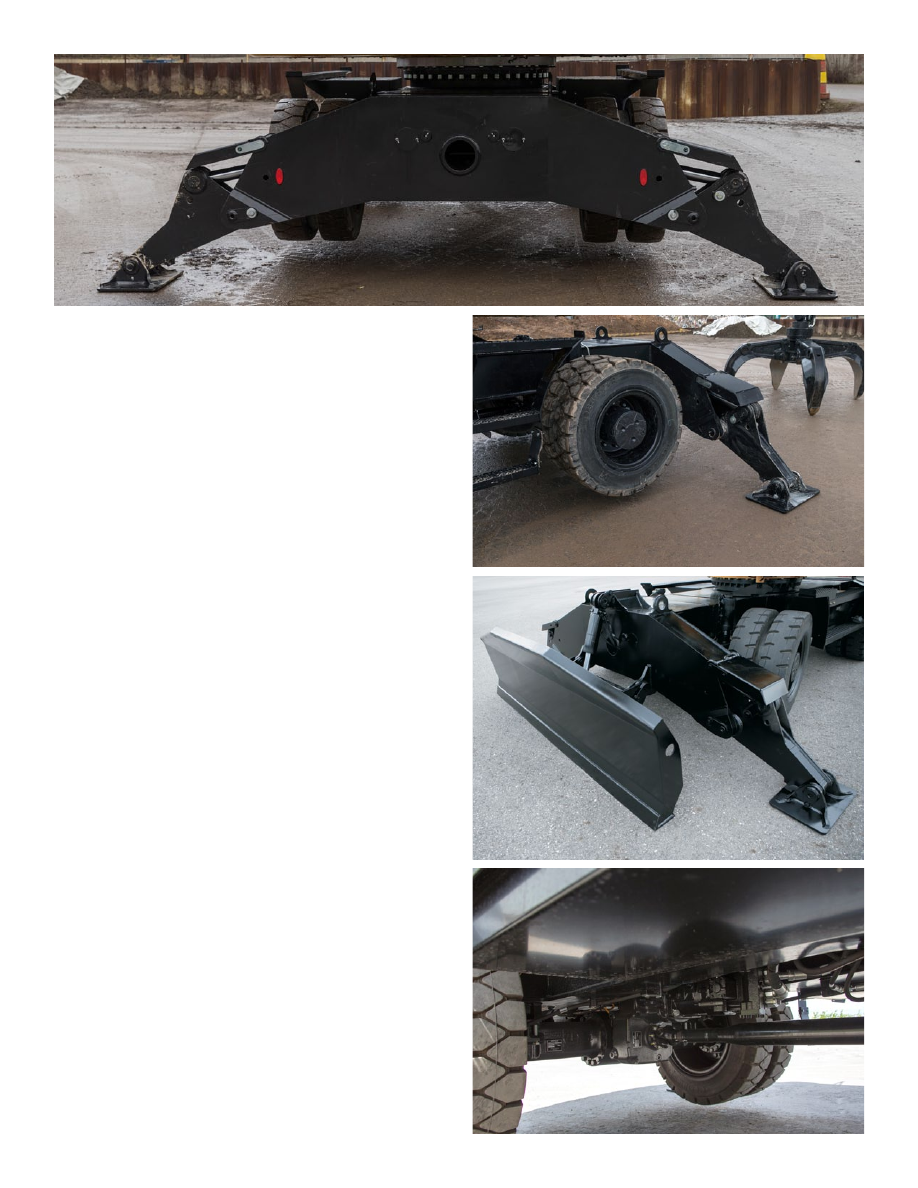

Варианты исполнения ходовой части

Благодаря оптимальному размещению гидравлических трубопроводов, защите
коробки передач и усиленным мостам ходовая часть является идеальным
вариантом для использования на погрузочно-разгрузочных машинах.

Три различных типа ходовой части обеспечивают устойчивость машины,
необходимую при разных типах работ.

•

Погрузочно-разгрузочная комплектация – ходовая часть для погрузки/разгрузки
материалов с четырьмя сварными выносными опорами прекрасно подходит
для областей применения, в которых требуется дополнительная устойчивость.

•

Погрузочно-разгрузочная комплектация с бульдозерным отвалом – заказная
модификация ходовой части для погрузки/разгрузки материалов, описанной
выше; дополнительный бульдозерный отвал устанавливается перед передними
опорами для перемещения материала. Такая модификация обычно
используется при работе с отходами и на складах лесоматериалов.

•

Стандартная комплектация – стандартная ходовая часть оснащена отвалом
спереди и выносными опорами сзади.

Мосты для тяжелых условий эксплуатации

Передний мост имеет увеличенные углы качания и поворота колес. Коробка
передач установлена непосредственно на задний мост, что обеспечивает
ее защиту и увеличенный дорожный просвет.

Усовершенствованная тормозная система с дисковыми тормозами

Дисковые тормоза воздействуют непосредственно на ступицу, а не на приводной
вал. Это позволяет предотвратить появление люфтов в планетарной передаче.
Данное конструктивное решение предотвращает раскачивание машины, когда
она опирается только на колеса.

Традиции знаменитых колесных перегружателей Cat

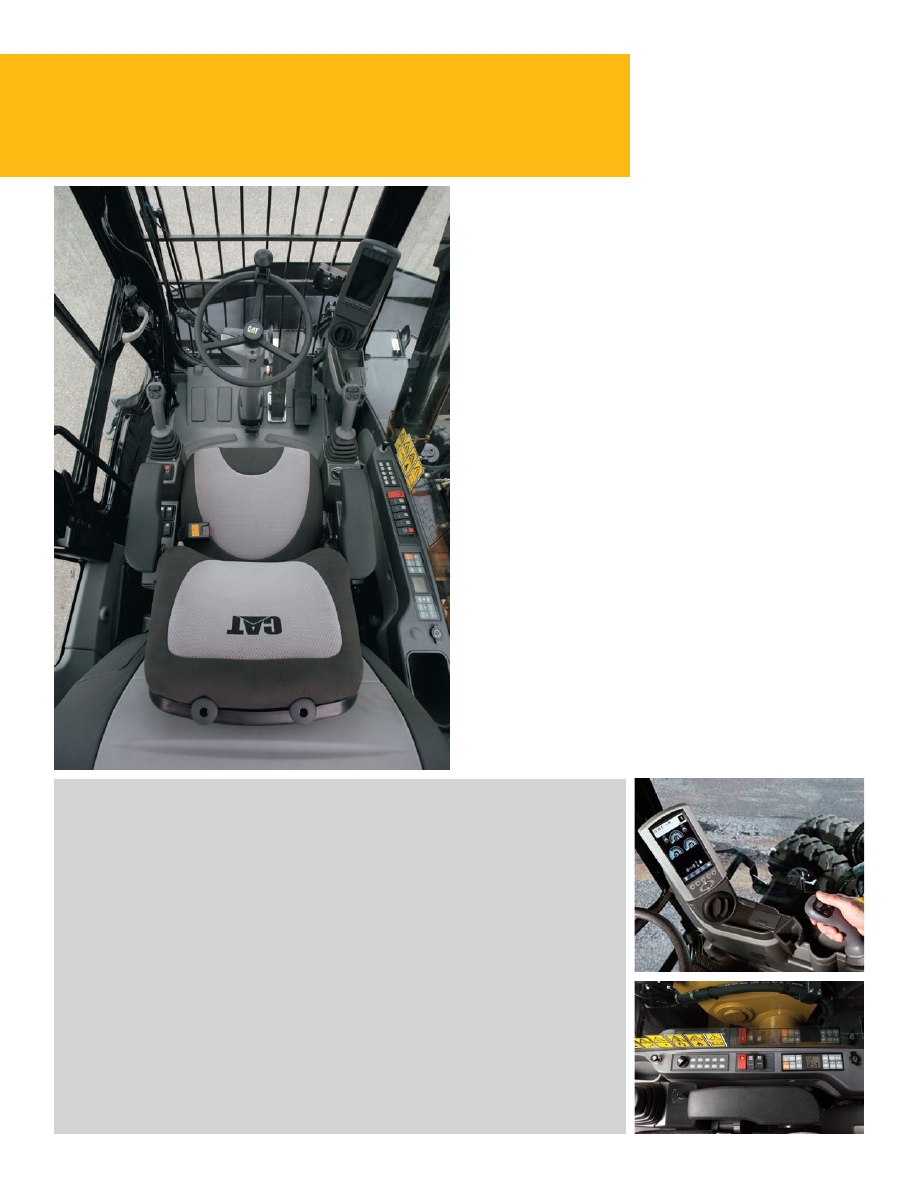

Наши кабины уникальны и разработаны для удобства операторов

Эргономичное расположение

•

Часто используемые переключатели сгруппированы и расположены рядом
с джойстиками, а их количество сведено к минимуму.

•

Отсеки для хранения полезны, когда спроектированы грамотно. В отсеке для
контейнера с едой достаточно места для хранения защитной каски. Также
имеются отсеки для напитков, телефона и держателей ключей.

Варианты сидений с высоким уровнем комфортности

Наши сиденья достаточно комфортны, чтобы работать в них весь день. Сиденье
повышенной комфортности оснащено системой пассивного климат-контроля и
пневматической подвеской, которая регулируется в зависимости от массы оператора.

Автоматическая система климат-контроля

Простота регулировки температуры воздуха в кабине с функцией фильтрации воздуха.

Важные детали

Взгляните на кабину и поймете, что удовольствие от управления складывается из деталей.

Продуманное управление снижает утомляемость

•

Такие функции, как SmartBoom или джойстик управления поворотом, позволят вам повысить производительность.

•

Педали двустороннего действия, предназначенные для управления ходовым и вспомогательным
контурами, имеют более компактное расположение. Благодаря этому уменьшается количество движений
ног при работе.

Подключайте и заряжайте свои устройства, а также воспроизводите музыку с них.

•

Разъем питания 12 В, 7 А удобно расположен для зарядки вашего ноутбука или планшета.

•

Также доступен радиоприемник CD/MP3 с динамиками и USB-портом.

Максимальный комфорт

Высокая производительность оператора в течение всей смены

Кабина для вас – полный диапазон регулировки

•

Подлокотники сидений, по высоте и углу

•

Регулировка рулевой колонки вперед/назад и по высоте

•

Чувствительность гидравлики для повышения/снижения
скорости реакции машины

•

Автоматическое кондиционирование воздуха

Низкий уровень шума, снижение утомляемости

Установленная на резиновых элементах кабина оснащена толстостенной
стальной трубой. В сочетании с удобным сиденьем с пневмоподвеской это
позволяет снизить уровень вибраций и шума, воздействующих на оператора.

Великолепная обзорность: почувствуйте разницу!

•

Передние галогеновые фонари для движения по дорогам и фонари
рабочего освещения.

•

Светодиодные задние фары для движения по дорогам.

•

Все стекла крепятся непосредственно к кабине, что устраняет
необходимость использования оконных рам.

•

Переднее ветровое стекло открывается по схеме 70/30 (70 и 30% площади),
причем верхнюю часть можно убрать вверх так, чтобы она не мешала оператору.

•

Большой потолочный люк обеспечивает превосходный верхний обзор
и оснащается противосолнечным козырьком. Система параллельных
стеклоочистителей полностью охватывает переднее ветровое стекло.

Простота и функциональность

Для удобства работы

Стандартная камера заднего вида

В сочетании с великолепным передним и боковым обзором камера заднего вида обеспечивает безопасную
работу машины.

Большой цветной монитор

Цветной ЖК-монитор с высоким разрешением, удобно читаемой схемой вывода данных и возможностью
выбора вашего языка позволит вам всегда иметь в распоряжении всю необходимую информацию. Кнопки
быстрого доступа обеспечивают возможность быстрого выбора наиболее часто используемых функций.
Функция выбора навесного оборудования позволяет выбрать один из 10 предварительно заданных типов
гидравлического навесного оборудования и обеспечить их быструю смену.

Вы знаете, что машина для погрузочно-разгрузочных работ выполняет работы настолько хорошо, насколько
способен ее передний рычажный механизм. Стрелы и рукояти M324D2 MH специально разработаны для
нагрузок при погрузке-разгрузке материалов. Рукояти снабжены выступающими боковыми пластинами
для улучшения защиты гидравлических магистралей.

Стрела для погрузочно-разгрузочных работ (MH)

Стрелы MH включают гидравлические магистрали высокого давления для открывания и закрывания
и магистрали среднего давления для поворота рабочего оборудования.

Рукояти для погрузочно-разгрузочных работ (MH)

Рукояти MH оборудованы вспомогательными магистралями высокого и среднего давления. Рукояти с
опущенным оголовком длиной 4900 и 5900 мм обеспечивают вылет и грузоподъемность, необходимые
для стандартных областей применения MH, а прямая рукоять длиной 4800 мм является оптимальным
решением для применения с дополнительным навесным оборудованием.

Специальные работы

Машина M324D2 MH позволяет сочетать гидравлический подъемник кабины со стандартным передним
рычажным механизмом экскаватора. Такое сочетание хорошо зарекомендовало себя на перевалочных
станциях для отходов, в горнодобывающей промышленности и на складах лесоматериалов.

Передний рычажный механизм

Прочность – без компромиссов

SmartBoom

™

Позвольте оператору полностью сконцентрироваться на выполнении работы.

Уникальная функция Cat SmartBoom значительно повышает комфорт и производительность оператора
за счет снижения механических напряжений и вибраций, передаваемых на машину. За счет того что
время обратного цикла сократилось, а при опускании стрелы не используется подача масла от насоса,
погрузка стала более производительной и уменьшился расход топлива.

Безопасность

Безопасность превыше всего

Машина оснащена интеллектуальными устройствами
для обеспечения максимальной безопасности для
операторов и соблюдения ими правил безопасности.

•

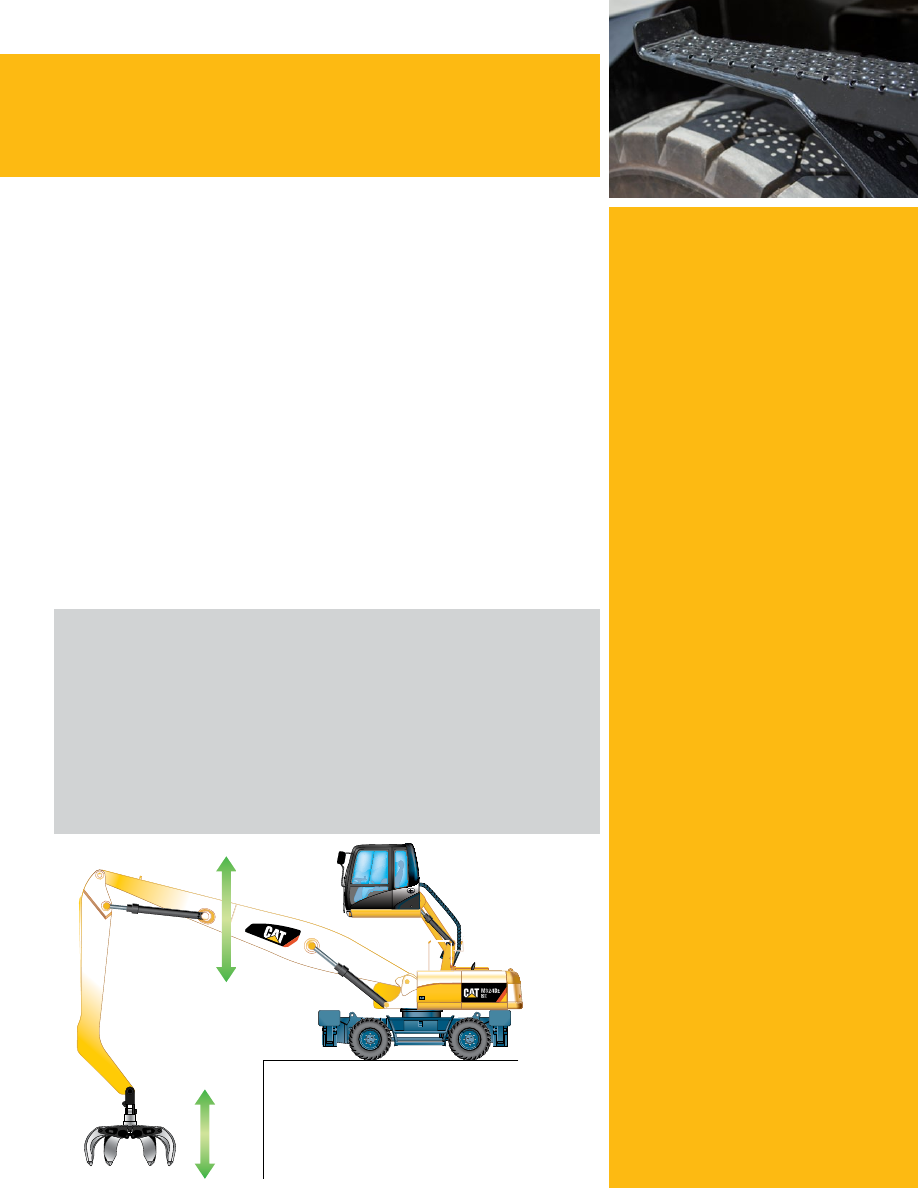

Увеличенные поручни и ступени облегчают
вход и выход оператора из машины.

•

Противоскользящие накладки на всех платформах
и ступенях снижают опасность поскальзывания,
не допуская накопления грязи, повышая чистоту
машины, а также безопасность оператора
и технического персонала.

•

Задние светодиодные фонари улучшают обзорность.

•

Ремень безопасности

•

Аварийный выключатель двигателя
и выключатель "массы".

•

Обратные клапаны опускания

•

Камера заднего вида входит в стандартную
комплектацию и гарантирует обзор рабочей
зоны позади машины при помощи монитора.

•

Противоугонная система (MSS) предотвращает
несанкционированное использование машины.

Интеллектуальные функции

Когда работа становится простой и приятной

Джойстик управления поворотом

Джойстики позволяют одновременно управлять рабочим оборудованием и движением машины.
Более высокая скорость выполнения точных работ.

Рабочие режимы

Максимальное использование мощности двигателя и гидросистемы, а также поддержание оптимальной
топливной эффективности.

•

Экономичный режим

– для точной работы с материалом и его погрузки при минимальном расходе топлива.

•

Режим мощности

– для областей применения, требующих быстрой погрузки и перемещения больших

объемов материала.

Автоматический ходовой режим

Автоматически включается при нажатии педали хода; в этом режиме обеспечивается максимальная скорость,
усилие на сцепном устройстве и лучшая в данном классе топливная эффективность.

Соответствующая мощность

Установите соответствующее гидравлическое навесное оборудование на свою машину Cat и получите максимальную пользу от
стандартного встроенного программного обеспечения. Возможность настройки на мониторе 10 параметров расхода и давления
для гидравлического насоса. Это устраняет необходимость регулировки гидравлики при каждой смене навесного оборудования.
Смена навесного оборудования проще, чем когда-либо!

Навесное оборудование

Больше материала, больший объем работ

Решения по навесному оборудованию для переработки металлолома и работы с

сыпучими материалами

Когда требуется производительность, надежность и стабильность, навесное оборудование Cat является
идеальным решением для модели M324D2 MH. Выберите подходящее оборудование для вашей машины
Cat, чтобы обеспечить максимальную производительность.

Производительность и идеальная совместимость

Загрузка и разгрузка являются основополагающими операциями для достижения необходимой производительности.
Грейферы имеют подходящий размер для машины M324D2 MH. Они обеспечивают превосходное внедрение в отвал
материала. Для быстрого раскрытия/закрытия челюстей и мощного усилия при закрытии челюстей используется
полная мощность вашей машины. Системы с полным вращением на 360° обеспечивают точную укладку. Машина
M324D2 MH в сочетании с грейфером Cat позволяет перемещать большой объем материала с минимальными
затратами времени и усилий.

Созданы для сложных материалов

Грейферы Cat созданы для работы с материалом, который вы перемещаете. Компоненты гидросистемы
защищены от повреждений и легко доступны для планового обслуживания. Части оборудования для
копания и проникновения в материал изготовлены из высококачественного износостойкого материала
для поддержания их в рабочем состоянии. Подвижные и поворотные детали разработаны в соответствии
с последними стандартами для обеспечения долгого срока службы. Грейферы Cat служат долго и
способствуют получению прибыли.

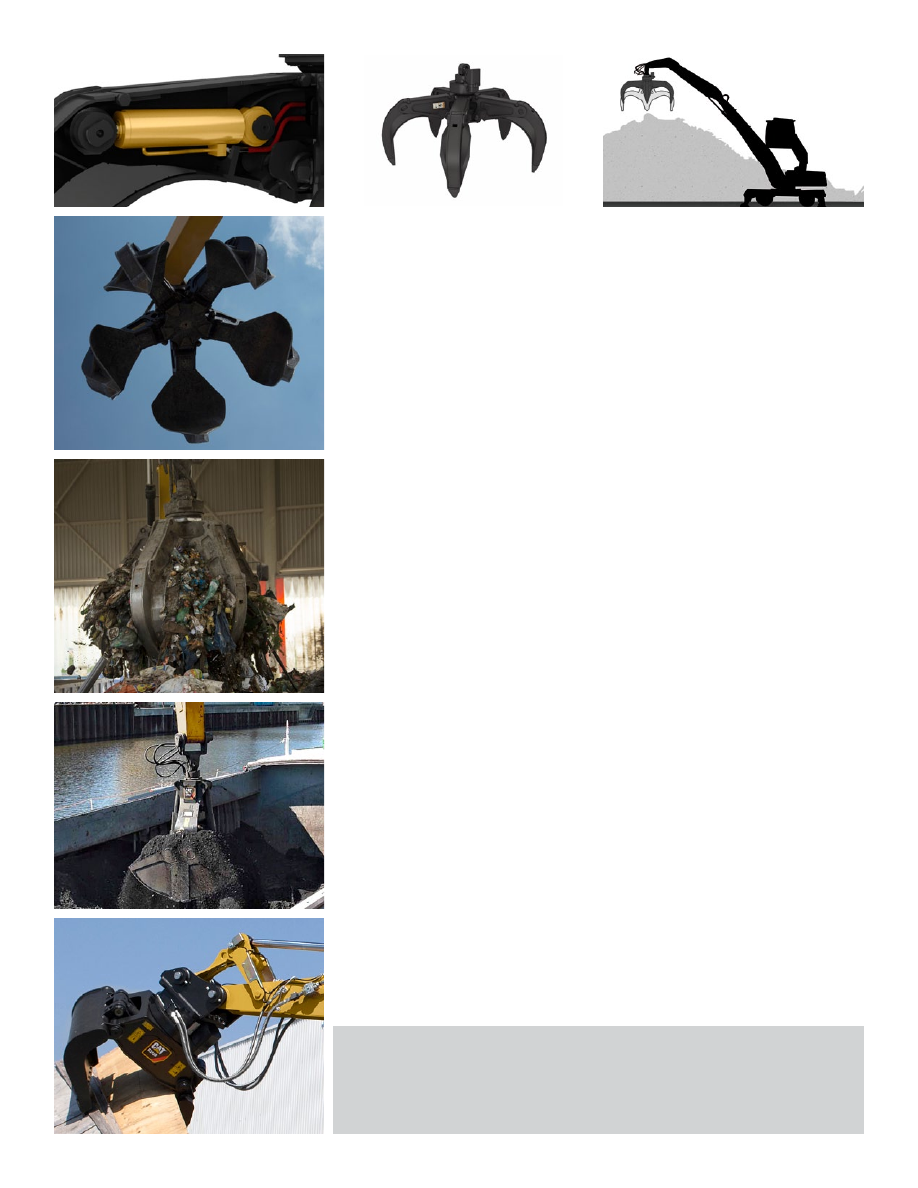

Многочелюстные грейферные захваты

Идеальное решение для свалок, перерабатывающих заводов и перевалочных станций. Данные грейферные
захваты доступны в исполнениях с 4 или 5 зубьями и обладают объемом от 750 до 1000 л. Несколько
вариантов челюстей обеспечивают возможность адаптации грейфера в соответствии с особенностями
материала, с которым вы работаете.

Грейферы с ковшами

Идеальное решение для загрузки и транспортировки большого объема сыпучих материалов, например
зерна, угля, песка и гравия. Для данных грейферов доступны несколько вариантов ковшей разного объема
в соответствии с вашими потребностями.

Обратитесь к региональному дилеру Cat, чтобы получить более подробную информацию о вариантах
грейферов, доступных в вашем регионе.

УПРАВЛЕНИЕ

ОБОРУДОВАНИЕМ

ПРОИЗВОДИТЕЛЬНОСТЬ

БЕЗОПАСНОСТЬ

CAT

CONNECT

УСТОЙЧИВОЕ РАЗВИТИЕ

Решения Cat Connect обеспечивают интеллектуальное использование
технологии и обслуживания в целях повышения эффективности выполнения
работ на площадке. Использование данных, полученных с машин, оснащенных
высокотехнологичным оборудованием, обеспечивает непревзойденную
информированность и контроль оборудования и его функционирования.

Технологии Cat Connect обеспечивают улучшения в следующих ключевых областях:

УПРАВЛЕНИЕ

ОБОРУДОВАНИЕМ

Управление оборудованием

– увеличение времени полезной

работы и уменьшение эксплуатационных расходов.

ПРОИЗВОДИ

ТЕЛЬНОСТЬ

Производительность

– контроль производительности

и управление эффективностью работы на площадке.

БЕЗОПАСНОСТЬ

Безопасность

– повышение информированности на рабочей

площадке, обеспечивающей безопасность персонала и оборудования.

Представленные технологии Cat Connect включают в себя:

Связь

Технологии Link обеспечивают беспроводную двустороннюю передачу
информации, собираемой расположенными на машине датчиками,
модулями управления и другими технологиями Cat Connect.

Дистанционное управление вашей машиной

Cat Product Link

™

является системой, глубоко интегрированной

в систему мониторинга машины для устранения сомнений при
управлении оборудованием. Система отслеживает местоположение,
часы работы, расход топлива, производительность, время простоя
и диагностические коды и передает эту информацию с помощью
VisionLink

, чтобы помочь вам максимально увеличить эффективность,

повысить производительность и снизить эксплуатационные расходы.

Интегрированные технологии

Это полезно знать

Топливная эффективность и сниженный уровень токсичности

выхлопных газов

Двигатель Cat C7.1 соответствует требованиям стандартов на выбросы загрязняющих веществ
Nonroad III (Китай), UN/ECE R96 Stage IIIA и стандартов, эквивалентных Tier 3 Агентства по охране
окружающей среды США/Stage IIIA ЕС, и выполняет тот же объем работы, что и предыдущая модель.

Уменьшенное количество утечек и проливаний

Конструкция наливных горловин и сливных отверстий, торцевых уплотнительных колец Cat,
шлангов и гидроцилиндров Cat XT

™

позволяет предотвратить утечки эксплуатационных

жидкостей, которые могут привести к снижению производительности машины.

Биоразлагаемое гидравлическое масло

Дополнительное масло Cat Bio HYDO Advanced HEES

™

полностью разлагается микроорганизмами

почвы и воды и является более экологичной альтернативой минеральным маслам.

Полное обслуживание клиентов

Дилер Cat окажет вам непревзойденную поддержку

Устойчивое развитие

Забота о будущих поколениях во всех аспектах

Вы можете рассчитывать на нашу поддержку

Дилеры Cat обеспечивают полный спектр высококачественных услуг, начиная
с помощи в выборе машины и заканчивая ее послепродажной поддержкой.

•

Наилучший вариант для долгосрочных инвестиций

с разными схемами

финансирования и предоставления услуг

•

Продуктивность работы

благодаря использованию программ обучения

•

Программы профилактического технического обслуживания

и договоры

на техническое обслуживание с гарантией

•

Техническая готовность обеспечивается

лучшей в отрасли доступностью

запасных частей

•

Ремонт, восстановление или замена?

Ваш дилер поможет вам оценить

и выбрать оптимальный вариант.

Простое техническое обслуживание с уровня земли.

Наши экскаваторы разрабатывались с учетом удобства операторов и технического
персонала. Двери открываются с помощью газовых пружин.

Передний отсек

– доступ с земли к аккумуляторным батареям, промежуточному

охладителю наддувочного воздуха, конденсатору системы кондиционирования
воздуха и фильтру воздухоочистителя.

Откидной конденсатор системы кондиционирования воздуха

позволяет

выполнять очистку с обеих сторон и обеспечивает доступ к промежуточному
охладителю наддувочного воздуха.

Моторный отсек

– продольная конструкция обеспечивает доступ ко всем

компонентам с уровня земли.

Удобство технического обслуживания

Когда важна техническая готовность

Увеличение интервалов технического обслуживания

для снижения расходов

•

Программа планового взятия проб масла S

O·S

позволяет

повысить производительность и долговечность оборудования.
Она позволяет спрогнозировать возникновение потенциальных
неисправностей и увеличить интервалы между заменами
гидравлического масла до 6000 часов.

•

Моторное масло (малозольное)

– применение моторного масла

Cat является более целесообразным с экономической точки зрения
и обеспечивает самую высокую производительность оборудования
в своем классе. Интервал замены моторного масла может быть
увеличен до 500 часов.

•

Капсульный фильтр

– возвратный фильтр гидросистемы

предотвращает загрязнение масла при замене.

•

Топливные фильтры и водоотделитель –

новая система фильтрации

подходит для сложных условий эксплуатации даже при использовании
топлива низкого качества. Новый фильтр грубой очистки отличается
повышенной очистительной способностью и используется в комбинации
с водоотделителем. Топливные фильтры предназначены для работы в
течение до 500 часов (250 часов в условиях использования топлива
очень низкого качества). Топливный фильтр грубой очистки оснащен
топливоподкачивающим насосом, реле уровня воды и визуальным
индикатором засора.

•

Вынесенные блоки смазки

– централизованные или сгруппированные

точки для смазки труднодоступных и критически важных мест.

Комплектация для работы с отходами

Эта комплектация, специально созданная для машин,
работающих в условиях повышенной запыленности, прошла
множество испытаний, и наши клиенты могут положиться на
нее. Данная комплектация включает следующие компоненты.

•

Автоматический реверсивный вентилятор с гидроприводом, который
обеспечивает обратный поток воздуха через определенный интервал
времени (2-60 минут), настраиваемый вручную с помощью дисплея.

•

Специальный кожух из мелкоячеистой проволочной сетки для
системы охлаждения, который предотвращает засорение радиатора.

•

Необслуживаемый фильтр предварительной очистки воздуха
для турбины с боковым эжектором пыли, обеспечивающий
подачу очищенного воздуха к воздушному фильтру двигателя.

•

Воздушный фильтр новой конструкции.

•

Специальная мелкоячеистая сетка, закрывающая
отверстия воздухозаборника.

•

Новые уплотнения по периметру переднего капота.

На машинах в комплектации для работы с отходами кожухи
переднего капота имеют перфорацию.

Двигатель

Модель двигателя

Cat C7.1 ACERT

Номинальные характеристики

2000 об/мин

Мощность – ISO 14396

128,8 кВт 173 hp

Мощность – ISO 9249 при 2000 об/мин

122 кВт

164 hp

Мощность – 80/1269/EEC

122 кВт

164 hp

Диаметр цилиндра

105 мм

Ход поршня

135 мм

Рабочий объем двигателя

7,01 л

Гидроцилиндры

Максимальный крутящий момент при 1400 об/мин 868 Н·м
• Соответствует требованиям стандартов на выбросы

загрязняющих веществ Nonroad III (Китай), UN/ECE R96

Stage IIIA и стандартов на выбросы загрязняющих веществ,

эквивалентных Tier 3 Агентства по охране окружающей среды

США и Stage IIIA ЕС.

• Заявленная полезная мощность – это мощность, доступная на

маховике, когда двигатель оборудован воздухоочистителем,

модулем непрерывного контроля выбросов (CEM, Continious

Emissions Monitoring) с системой доочистки выхлопных газов,

генератором и вентилятором системы охлаждения, работающим

на средней скорости.

• При работе на высоте до 4500 м над уровнем моря не происходит

снижения номинальной мощности двигателя. Автоматическое

снижение мощности происходит на высоте более 4500 м.

Гидросистема

Объем бака

225 л

Система

405 л

Максимальное давление

Контур рабочего оборудования

Нормальный режим

35 000 кПа

Режим подъема тяжелых грузов

37 500 кПа

Ходовой контур

35 000 кПа

Вспомогательный контур

Высокое давление

35 000 кПа

Среднее давление

20 500 кПа

Механизм поворота платформы

34 000 кПа

Максимальная производительность

Контур рабочего оборудования/контур хода

350 л/мин

Вспомогательный контур

Высокое давление

250 л/мин

Среднее давление

40 л/мин

Механизм поворота платформы

112 л/мин

Масса

Эксплуатационная масса*

23 570-24 890 кг

Стрела для погрузочно-разгрузочных работ (MH)

Ходовая часть MH, прямая рукоять**

25 600 кг

Ходовая часть MH, рукоять с опущенным оголовком 25 300 кг
Стандартная ходовая часть, прямая рукоять**

25 250 кг

Моноблочная стрела

Передний отвал, задние выносные опоры,

рукоять длиной 2,5 м**

24 520 кг

Рукояти***

Для копания, средняя (2500 мм)

950 кг

Для копания, удлиненная (2900 мм)

1 025 кг

Прямая (4800 мм)

1 380 кг

С опущенным оголовком (4900 мм)

940 кг

С опущенным оголовком (5900 мм)

1 100 кг

Отвал MH

675 кг

Бульдозерный отвал

850 кг

Сплошные шины (delta истандартные шины)

950 кг

Противовес

5400 кг

Эксплуатационная масса рассчитывается с учетом сплошных

шин, массы противовеса (5400 кг), оператора и полного

топливного бака, ходовой части с четырьмя выносными

опорами и навесного оборудования (1400 кг). Значение

массы зависит от комплектации.

** Масса машины с учетом массы противовеса (5400 кг), оператора,

полного топливного бака, навесного оборудования (1400 кг),

со сплошными шинами, без устройства для быстрой смены

навесного оборудования.

*** Включает гидроцилиндр, рычажный механизм ковша, пальцы

и стандартные гидравлические трубопроводы.

Механизм поворота платформы

Скорость поворота платформы

9 об/мин

Момент, развиваемый приводом поворота платформы 53 кН·м

Коробка передач

Передний/задний ход

1-я передача

7 км/ч

2-я передача

25 км/ч

Скорость в режиме медленного перемещения

1-я передача

3 км/ч

2-я передача

9 км/ч

Тяговое усилие

124 кН

Максимальный преодолеваемый подъем

56%

Технические характеристики колесного перегружателя M324D2 MH

Варианты шин

10.00-20 (сдвоенные сплошные резиновые)

11.00-20 (сдвоенные пневматические)

Ходовая часть

Дорожный просвет

360 мм

Максимальный угол поворота

35°

Угол качания моста

± 5°

Минимальный радиус поворота

Ходовая часть SA со сдвоенными пневматическими шинами

Наружная сторона шины

6800 мм

По оголовку моноблочной стрелы 9300 мм

Отвал

Тип отвала

Радиальные

Высота отвала

920 мм

Ширина отвала

2990 мм

Устойчивое развитие

Стандарты на выбросы

загрязняющих веществ

Соответствует требованиям

стандартов на выбросы

загрязняющих веществ

Nonroad III (Китай),

UN/ECE R96 Stage IIIA

и стандартов на выбросы

загрязняющих веществ,

эквивалентных Tier 3

Агентства по охране

окружающей среды

США и Stage IIIA ЕС.

Эксплуатационные жидкости (дополнительно)

Cat Bio HYDO™ Advanced

Полностью биоразлагаемое

с экологической

сертификацией EU Flower

Возможность использования

дизельного биотоплива до B20

Соответствие стандартам

EN14214 или ASTM D6751

при использовании

стандартного минерального

дизельного топлива EN590

или ASTM D975

Уровень вибрации

Максимальное воздействие на руку/кисть

Стандарт ISO 5349:2001

<2,5 м/с

Максимальный уровень вибрации, воздействующий на оператора

Стандарт ISO/TR 25398:2006

<0,5 м/с

Коэффициент передачи вибрации сиденьем

ISO 7096:2000 – спектральная

плотность класса EM5

<0,7

Соответствие стандартам

OPS

В соответствии

с требованиями

стандартов 2006/42/EC

к конструкциям OPS

Конструкция защиты оператора от

падающих предметов (FOPS)

FOPS (конструкция

защиты от падающих

предметов) соответствует

требованиям к

FOPS стандартов

ISO 10262:1998

и SAE J1356:2008

Уровень шума в кабине

Соответствует

применимым стандартам,

упомянутым ниже

Вместимость заправочных емкостей

Объем топливного бака

385 л

Система охлаждения

37 л

Картер двигателя

15 л

Картер заднего моста (дифференциал)

14 л

Передний управляемый мост (дифференциал) 11 л
Бортовой редуктор

2,5 л

Коробка передач с переключением

под нагрузкой

2,5 л

Уровень шума

Уровень шума, воздействующий на оператора

2008/14/EC, GB 16710-2010

71 дБ(А)

Внешний уровень шума

2008/14/EC, GB 16710-2010

103 дБ(А)

• Уровень шума, воздействующий на оператора, – это уровень

шума, измеренный по методике ISO 6396:2008, для правильно

установленной и обслуживаемой кабины Caterpillar при

закрытых дверях и окнах.

• Внешний уровень шума – уровень шума, воздействующий

на внешнего наблюдателя и измеренный в соответствии

с методикой и условиями ISO 6395:2008.

• При продолжительной работе вне кабины или в кабине, не

подвергавшейся правильному техническому обслуживанию,

а также при открытых окнах или дверях оператору могут

потребоваться средства защиты органов слуха.

Технические характеристики колесного перегружателя M324D2 MH

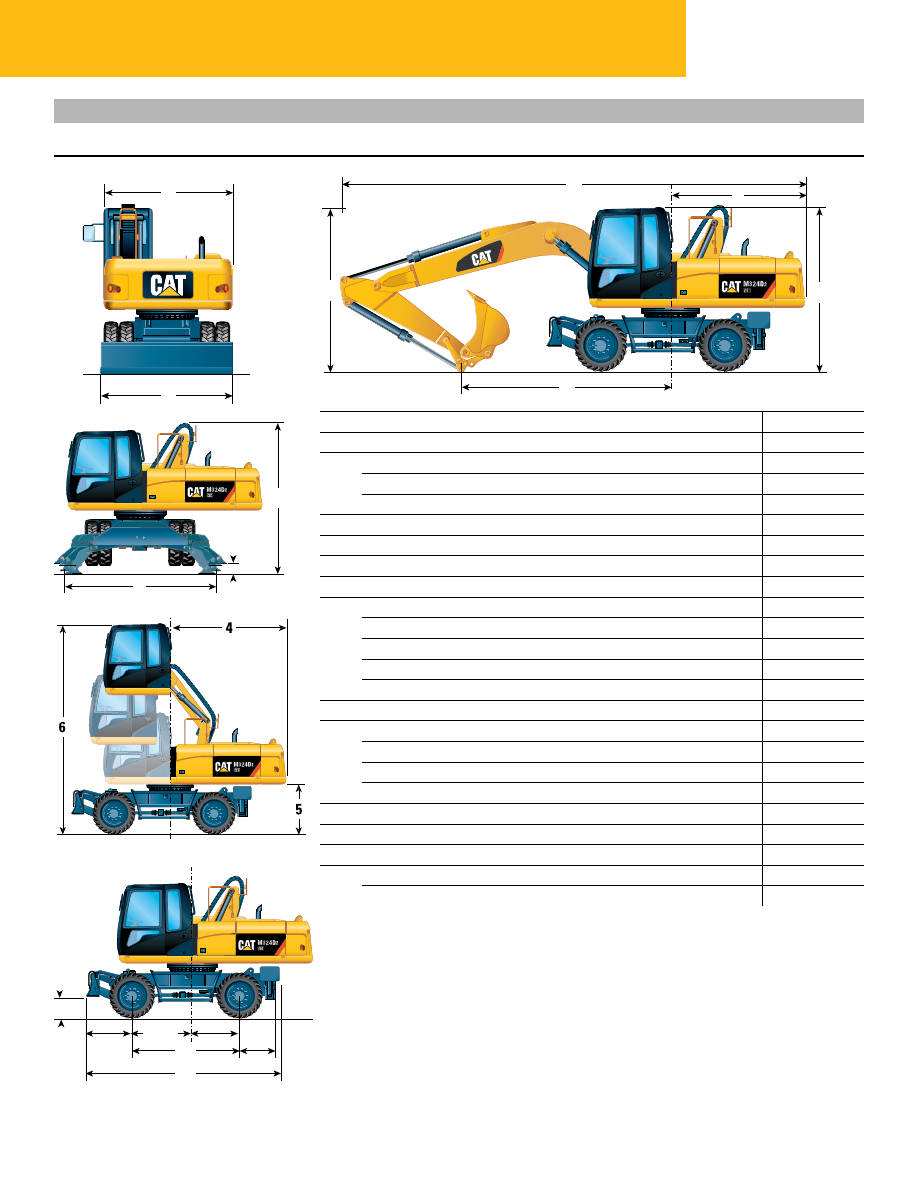

Размеры – со стандартной ходовой частью

Все размеры указаны приблизительно.

Тип стрелы

Моноблочная стрела

Длина рукояти

2,5 м

2,9 м

Транспортная высота (с установленными стрелой и рукоятью)

по стреле

мм 3350

3350

по верхней точке гибкого кабелепровода подъемника кабины

мм 3350

3350

Транспортная длина

мм 9720

9720

Точка опоры

мм 3720

3440

Вылет задней части при повороте платформы

мм 2820

2820

Дорожный просвет под противовесом

мм 1310

1310

Габаритная высота по крыше кабины

Кабина опущена, без защитного устройства от падающих предметов мм 3230

3230

Кабина опущена, с защитным устройством от падающих предметов мм 3360

3360

Кабина поднята, без защитного устройства от падающих предметов мм 5630

5630

Кабина поднята, с защитным устройством от падающих предметов

мм 5760

5760

Ширина верхней рамы

мм 2670

2670

Ширина ходовой части

Ширина с выносными опорами, опущенными на землю

мм 3930

3930

Ширина с поднятыми выносными опорами

мм 2750

2750

Ширина с отвалом

мм 2750

2750

Высота до верхней точки гибкого кабелепровода

мм 3350

3350

Максимальная глубина выносных опор

мм

120

Колесная база

мм 2750

2750

Длина ходовой части

С 1 комплектом выносных опор и поднятым отвалом

мм 5175

5175

Примечание: приведенные значения действительны при использовании пневматических шин. Для машин, оборудованных сплошными

шинами, размеры 1, 5, 6 и 9 необходимо уменьшить на 35 мм, размер 10 необходимо увеличить на 35 мм.

800

мм

1300

мм

1350

мм

495

мм

1450

мм

Ходовая часть, оснащенная 1 комплектом

выносных опор и отвалом

Технические характеристики колесного перегружателя M324D2 MH

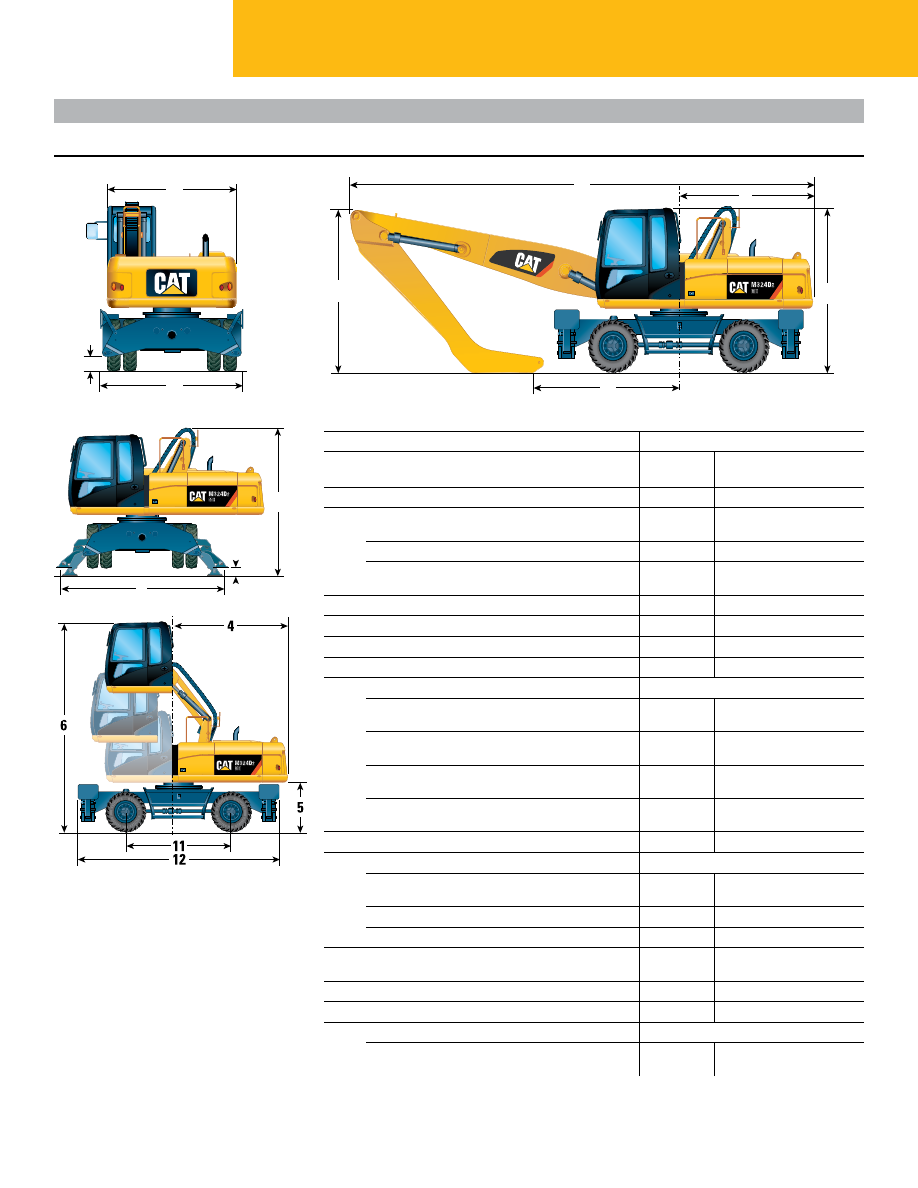

Размеры – с ходовой частью MH

Все размеры указаны приблизительно.

Тип стрелы

Стрела для погрузочно-разгрузочных работ (MH)

Тип рукояти

Прямая

рукоять

Рукоять с опущенным

оголовком

Длина рукояти

4,8 м

4,9 м

5,9 м

Транспортная высота (с установленными

стрелой и рукоятью)

по стреле

мм

3 350

3 600

3350*/5285

по верхней точке гибкого

кабелепровода подъемника кабины

мм

3 350

3350

Транспортная длина

мм

10 090

10 040

9930*/9520

Точка опоры

мм

3 080

3 250

3020

Вылет задней части при повороте платформы

мм

2 820

2820

Дорожный просвет под противовесом

мм

1 310

1310

Габаритная высота по крыше кабины

Кабина опущена, без защитного

устройства от падающих предметов

мм

3 230

3230

Кабина опущена, с защитным

устройством от падающих предметов

мм

3 360

3360

Кабина поднята, без защитного

устройства от падающих предметов

мм

5 630

5630

Кабина поднята, с защитным

устройством от падающих предметов

мм

5 760

5760

Ширина верхней рамы

мм

2 670

2670

Ширина ходовой части

С выносными опорами, опущенными

на землю

мм

4 360

4360

С поднятыми выносными опорами

мм

2 990

2990

С отвалом

мм

2 990

2990

Высота до верхней точки

гибкого кабелепровода

мм

3 350

3350

Максимальная глубина выносных опор

мм

Колесная база

мм

2 750

2750

Длина ходовой части

С 2 комплектами выносных

опор в поднятом положении

мм

5 250

5250

*Со снятой рукоятью
Примечание: приведенные значения действительны при использовании пневматических шин. Для машин, оборудованных

сплошными шинами, размеры 1, 5, 6 и 9 необходимо уменьшить на 35 мм, размер 10 необходимо увеличить на 35 мм.

290

мм

Технические характеристики колесного перегружателя M324D2 MH

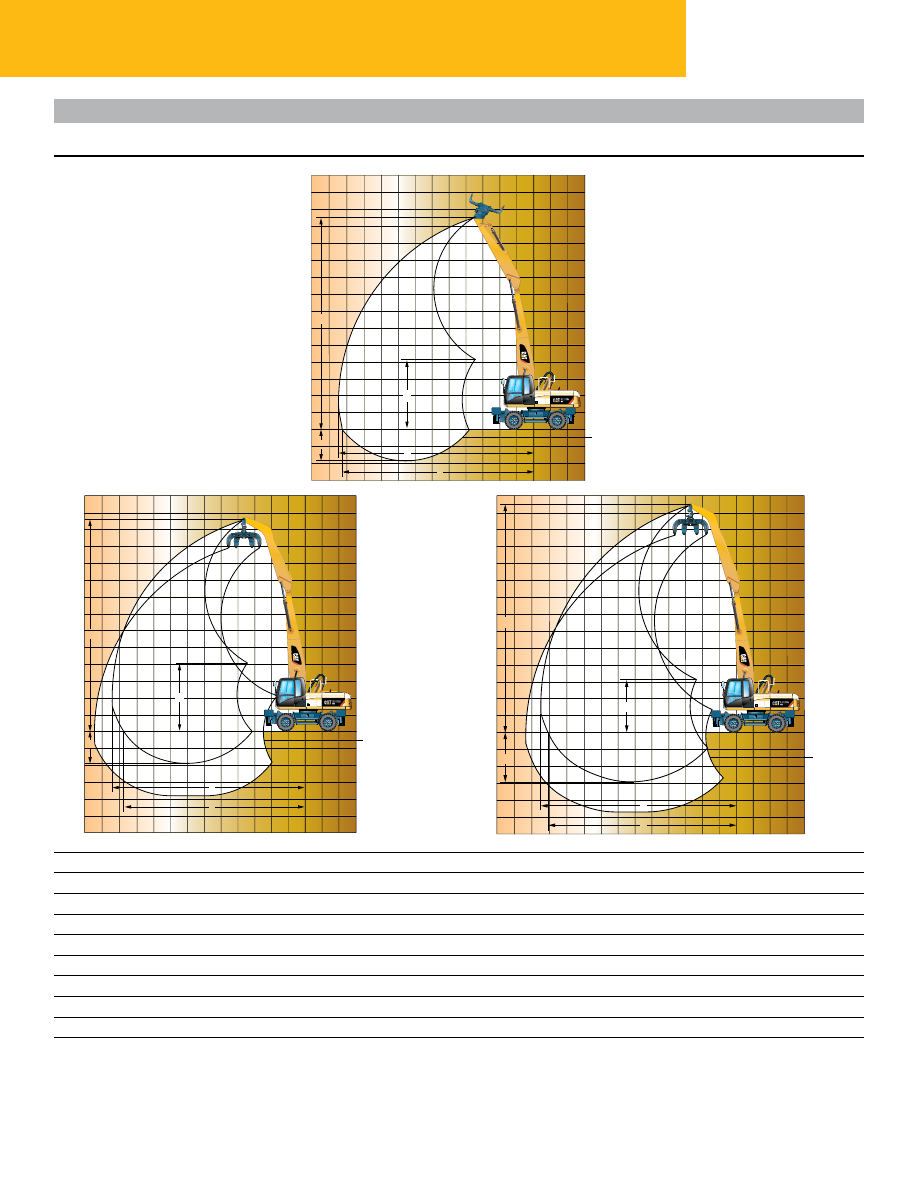

Рабочие зоны

Все размеры указаны приблизительно.

Погрузка и разгрузка материалов ходовой частью
Тип стрелы

Длина стрелы

6800 мм

Тип рукояти

Прямая

С опущенным оголовком С опущенным оголовком

Длина рукояти

4 800 мм

4 900 мм

5 900 мм

Максимальная высота

мм

12 430

12 500

13 300

Минимальная высота загрузки

мм

4 120

4 030

3 090

Максимальный вылет

мм

11 430

11 530

12 480

Максимальный вылет на уровне земли

мм

11 280

10 850

12 050

Глубина копания

мм

1 820

1 920

2 920

Все размеры относятся к шарниру головной части рукояти, со сплошными шинами. Размеры не зависят от типа ходовой части.

4900 мм

5900

мм

4800

мм

Технические характеристики колесного перегружателя M324D2 MH

Совместимое навесное оборудование

Стрела

6800 мм

Ходовая часть

Стандартная

Без устройства для быстрой

смены навесного оборудования

Длина рукояти (мм)

4900

5900

4800

4900

5900

4800

360° поворотные ножницы*

S325B, S340B

Многоцелевые грейферные захваты

G315B

D, R

Многочелюстные грейферные захваты (5 зубьев)

GSH15B

400, 500, 600
800

GSH20B

600
800

1000

Многочелюстные грейферные захваты (4 зуба)

GSH15B

400, 500, 600
800

GSH20B

600
800
1000

С устройством быстрой смены навесного оборудования

Устройства для быстрой смены
навесного оборудования

CW-30, 30S

CW-40, 40S

Многоцелевые грейферные захваты

G315B

D, R

* Устанавливаемые на стреле

Рабочая зона – 360°

Подбор устройств быстрой смены навесного оборудования

Несовместимы

Максимальная плотность материала 1800 кг/м3

Максимальная плотность материала 1200 кг/м3

Технические характеристики колесного перегружателя M324D2 MH

Грузоподъемность

Все значения приведены в килограммах. Значение массы указано для машины без навесного оборудования и устройства для быстрой

смены навесного оборудования, с противовесом (5400 кг) и в комплектации для подъема тяжелых грузов.

Высота точки приложения нагрузки

При вылете стрелы вперед

При вылете стрелы назад

При вылете стрелы в сторону

Грузоподъемность при максимальном вылете (на оголовке

рукояти/шарнире ковша)

Ходовая часть

Стрела

Рукоять

Стандартная

6800 мм

5900 мм

Конфигурация

ходовой части

3,0 м

4,5 м

6,0 м

7,5 м

9,0 м

12,0 м

2 комплекта опор опущены

*7 450

*7450

*5700

7,09

Задний отвал поднят

7 050

5 850

5000

5300

4350

3750

Задний отвал опущен

*7 450

5550

*5700

4150

Отвал и опора опущены

*7 450

*7450

*5700

10,5 м

2 комплекта опор опущены

*7250

6500

*4950

4800

8,91

Задний отвал поднят

5050

4150

3600

3700

3050

2600

Задний отвал опущен

*7250

4000

*4950

2900

Отвал и опора опущены

*7250

5550

*4950

4100

9,0 м

2 комплекта опор опущены

*7500

6550

6700

5900

4850

*4600

3900

10,18

Задний отвал поднят

5100

4250

3650

3750

3100

2650

3000

2400

2050

Задний отвал опущен

*7500

4050

5850

2950

*4600

2300

Отвал и опора опущены

*7500

5650

6400

4150

*4600

3300

7,5 м

2 комплекта опор опущены

*7550

6550

6700

5900

4850

*4400

4100

3350

11,11

Задний отвал поднят

5100

4200

3600

3750

3100

2650

2550

2050

1750

Задний отвал опущен

*7550

4050

5850

2950

4050

1950

Отвал и опора опущены

*7550

5600

6400

4150

*4400

2850

6,0 м

2 комплекта опор опущены

*7750

6400

6650

5800

4800

4250

3750

3050

11,76

Задний отвал поднят

5000

4100

3550

3700

3000

2600

2300

1850

1550

Задний отвал опущен

*7750

3950

5750

2900

3650

1750

Отвал и опора опущены

*7750

5500

6350

4100

4050

2600

4,5 м

2 комплекта опор опущены

*9 550

8950

*8050

7650

6250

6500

5700

4650

3950

3500

2850

12,20

Задний отвал поднят

6 850

5 650

4800

3950

3350

3600

2900

2500

2150

1700

1400

Задний отвал опущен

*9 550

5350

7650

3750

5650

2800

3400

1600

Отвал и опора опущены

*9 550

7600

*8050

5350

6250

4000

3800

2400

3,0 м

2 комплекта опор опущены

*13 400 *13 400 *13 400 *10 300 *10 300

8500

*8400

7400

6000

6350

5550

4500

3800

3350

2700

12,43

Задний отвал поднят

10 150

8 200

6850

6 450

5 250

4400

4600

3700

3150

3450

2800

2350

2050

1600

1300

Задний отвал опущен

*13 400

7750

*10 300

5000

7350

3550

5500

2650

3300

1500

Отвал и опора опущены

*13 400

11 400

*10 300

7200

8150

5100

6100

3850

3650

2300

1,5 м

2 комплекта опор опущены

*14 700 *14 700

12 800 *10 850

10 150

8050

8250

7100

5750

6200

5400

4350

3750

3300

2700

12,48

Задний отвал поднят

9 200

7 350

6000

6 000

4 800

4000

4350

3500

2900

3300

2650

2200

2000

1550

1300

Задний отвал опущен

*14 700

6850

10 200

4550

7100

3300

5350

2500

3250

1500

Отвал и опора опущены

*14 700

10 450

*10 850

6700

7850

4850

5900

3700

3600

2250

0,0 м

2 комплекта опор опущены

*4050

*4050 *14 700 *14 700

12 000 *10 800

9 700

7600

8000

6900

5500

6050

5250

4250

Задний отвал поднят

*4050

8 500

6 650

5350

5 600

4 450

3650

4100

3250

2700

3200

2500

2100

Задний отвал опущен

*4050

*14 700

6200

9 750

4200

6850

3100

5200

2400

Отвал и опора опущены

*4050

*14 700

9700

*10 800

6350

7600

4600

5800

3550

-1,5 м

2 комплекта опор опущены

*10 450 *10 450 *10 450 *10 000

9 400

7350

7800

6700

5350

5950

5150

4150

Задний отвал поднят

8 100

6 250

5000

5 350

4 200

3450

3950

3100

2550

3100

2400

2000

Задний отвал опущен

*10 450

5850

9 450

3950

6650

2950

5050

2300

Отвал и опора опущены

*10 450

9250

*10 000

6050

7400

4450

5650

3450

* Ограничивается параметрами гидросистемы, а не опрокидывающей нагрузкой.
Значения грузоподъемности основаны на стандарте ISO 10567:2007, они не превышают 87% подъемного усилия гидросистемы или 75% опрокидывающей нагрузки. Точка приложения нагрузки расположена на оси пальца крепления ковша к рукояти. Мост с независимой

подвеской должен быть заблокирован. Значения грузоподъемности приведены для машины, стоящей на прочной ровной поверхности. Для вычисления грузоподъемности машины, оснащенной ковшом и/или устройством быстрой смены навесного оборудования

необходимо вычесть массу данного оборудования из приведенных выше значений. Использование навесного оборудования для перемещения/подъема объектов может снизить подъемную эффективность машины.
Информация о продукте приведена в соответствующем руководстве по эксплуатации и техническому обслуживанию.

Продолжение на следующей странице

Технические характеристики колесного перегружателя M324D2 MH

Грузоподъемность

(продолжение)

смены навесного оборудования, с противовесом (5400 кг) и в комплектации для подъема тяжелых грузов.

Высота точки приложения нагрузки

При вылете стрелы вперед

При вылете стрелы назад

При вылете стрелы в сторону

Грузоподъемность при максимальном вылете (на оголовке

рукояти/шарнире ковша)

Ходовая часть

Стрела

Рукоять

Стандартная

6800 мм

5900 мм

Конфигурация

ходовой части

10,5 м

12,0 м

12,0 м

2 комплекта опор опущены

*5700

7,09

Задний отвал поднят

5300

4350

3750

Задний отвал опущен

*5700

4150

Отвал и опора опущены

*5700

10,5 м

2 комплекта опор опущены

*4950

4800

8,91

Задний отвал поднят

3700

3050

2600

Задний отвал опущен

*4950

2900

Отвал и опора опущены

*4950

4100

9,0 м

2 комплекта опор опущены

*4600

3900

10,18

Задний отвал поднят

3000

2400

2050

Задний отвал опущен

*4600

2300

Отвал и опора опущены

*4600

3300

7,5 м

2 комплекта опор опущены

5150

4550

3700

*4400

4100

3350

11,11

Задний отвал поднят

2850

2300

1950

2550

2050

1750

Задний отвал опущен

4450

2200

4050

1950

Отвал и опора опущены

4950

3200

*4400

2850

6,0 м

2 комплекта опор опущены

5150

4500

3700

4250

3750

3050

11,76

Задний отвал поднят

2850

2300

1950

2300

1850

1550

Задний отвал опущен

4450

2200

3650

1750

Отвал и опора опущены

4950

3150

4050

2600

4,5 м

2 комплекта опор опущены

5050

4450

3650

4100

3600

2900

3950

3500

2850

12,20

Задний отвал поднят

2800

2250

1900

2200

1750

1450

2150

1700

1400

Задний отвал опущен

4400

2150

3500

1650

3400

1600

Отвал и опора опущены

4850

3100

3900

2450

3800

2400

3,0 м

2 комплекта опор опущены

5000

4400

3550

4050

3550

2900

3800

3350

2700

12,43

Задний отвал поднят

2700

2150

1800

2150

1700

1400

2050

1600

1300

Задний отвал опущен

4300

2050

3450

1650

3300

1500

Отвал и опора опущены

4800

3050

3900

2450

3650

2300

1,5 м

2 комплекта опор опущены

4900

4300

3450

4000

3500

2850

3750

3300

2700

12,48

Задний отвал поднят

2650

2100

1750

2150

1650

1400

2000

1550

1300

Задний отвал опущен

4200

2000

3450

1600

3250

1500

Отвал и опора опущены

4700

2950

3850

2400

3600

2250

0,0 м

2 комплекта опор опущены

4800

4200

3400

3950

3450

2800

Задний отвал поднят

2550

2000

1650

2100

1650

1350

Задний отвал опущен

4100

1900

3400

1550

Отвал и опора опущены

4600

2850

3800

2350

-1,5 м

2 комплекта опор опущены

4750

4150

3350

Задний отвал поднят

2500

1950

1600

Задний отвал опущен

4050

1850

Отвал и опора опущены

4550

2800

Технические характеристики колесного перегружателя M324D2 MH

Грузоподъемность

смены навесного оборудования, с противовесом (5400 кг) и в комплектации для подъема тяжелых грузов.

Высота точки приложения нагрузки

При вылете стрелы вперед

При вылете стрелы назад

При вылете стрелы в сторону

Грузоподъемность при максимальном вылете (на оголовке

рукояти/шарнире ковша)

Ходовая часть

Стрела

Рукоять

Стандартная

6800 мм

4900 мм

Конфигурация

ходовой части

4,5 м

6,0 м

7,5 м

9,0 м

10,5 м

10,5 м

2 комплекта опор опущены

*9 200

9100

*6350

6250

*6350

6250

7,50

Задний отвал поднят

7 000

5 800

4950

4800

3950

3350

4800

3950

3350

Задний отвал опущен

*9 200

5500

*6350

3750

*6350

3750

Отвал и опора опущены

*9 200

7750

*6350

5300

*6350

5300

9,0 м

2 комплекта опор опущены

*9 300

9200

*8100

7800

6350

*5750

5750

4700

8,98

Задний отвал поднят

7 100

5 900

5050

4950

4050

3500

3600

2950

2500

Задний отвал опущен

*9 300

5600

7750

3900

5650

2800

Отвал и опора опущены

*9 300

7850

*8100

5450

*5750

4000

7,5 м

2 комплекта опор опущены

*9 350

9150

*8050

7800

6350

6550

5750

4750

*5450

4800

3950

10,02

Задний отвал поднят

7 050

5 850

5000

4950

4050

3500

3650

3000

2550

3050

2450

2050

Задний отвал опущен

*9 350

5550

7750

3900

5700

2850

4750

2350

Отвал и опора опущены

*9 350

7800

*8050

5450

6300

4050

5250

3350

6,0 м

2 комплекта опор опущены

*9 700

9000

*8200

7700

6250

6500

5700

4700

5050

4450

3650

4850

4300

3500

10,74

Задний отвал поднят

6 900

5 700

4850

4000

3400

3600

2950

2500

2800

2250

1900

2700

2150

1800

Задний отвал опущен

*9 700

5400

7650

3800

5650

2800

4400

2150

4200

2050

Отвал и опора опущены

*9 700

7650

*8200

5350

6250

4000

4850

3100

4700

3000

4,5 м

2 комплекта опор опущены

*13 150

*10 300

8650

*8450

7500

6100

6450

5650

4600

5050

4450

3600

4500

4000

3250

11,22

Задний отвал поднят

10 400

8 500

7 100

6 600

5 400

4550

4700

3800

3250

3550

2850

2450

2750

2200

1850

2450

1950

1650

Задний отвал опущен

*13 150

8 000

*10 300

5150

7450

3650

5550

2750

4350

2100

3900

1900

Отвал и опора опущены

*13 150

11 700

*10 300

7350

8250

5200

6150

3950

4850

3100

4350

2750

3,0 м

2 комплекта опор опущены

*14 550

13 250

*10 850

10 400

8250

8400

7300

5900

6300

5500

4500

4950

4350

3550

4350

3800

3100

11,47

Задний отвал поднят

9 600

7 750

6 400

6 200

5 050

4250

4500

3650

3050

3400

2750

2300

2700

2150

1800

2350

1850

1550

Задний отвал опущен

*14 550

7 250

10 450

4800

7250

3450

5450

2650

4300

2050

3750

1800

Отвал и опора опущены

*14 550

10 850

*10 850

6950

8000

5000

6050

3800

4750

3000

4150

2650

1,5 м

2 комплекта опор опущены

*15 050

12 400

*11 050

9 950

7850

8150

7050

5650

6150

5400

4350

4900

4300

3500

4250

3750

3050

11,52

Задний отвал поднят

8 850

7 000

5 700

5 850

4 700

3900

4300

3450

2850

3300

2650

2200

2650

2100

1750

2300

1800

1500

Задний отвал опущен

*15 050

6 550

10 000

4450

7000

3250

5300

2500

4200

2000

3700

1750

Отвал и опора опущены

*15 050

10 050

*11 050

6550

7750

4800

5900

3700

4700

2950

4100

2600

0,0 м

2 комплекта опор опущены

*10 200

*10 550

9 600

7550

7950

6850

5500

6050

5300

4250

4850

4250

3450

Задний отвал поднят

8 350

6 550

5 250

5 550

4 400

3650

4100

3250

2700

3200

2550

2100

2600

2050

1700

Задний отвал опущен

*10 200

6 100

9 700

4150

6800

3100

5200

2400

4150

1950

Отвал и опора опущены

*10 200

9 550

*10 550

6300

7600

4600

5800

3600

4650

2900

-1,5 м

2 комплекта опор опущены

*9 150

7400

*7250

6750

5400

Задний отвал поднят

5 400

4 250

3500

4000

3150

2600

Задний отвал опущен

*9 150

4000

6700

3000

Отвал и опора опущены

*9 150

6150

*7250

4500

Технические характеристики колесного перегружателя M324D2 MH

Грузоподъемность

смены навесного оборудования, с противовесом (5400 кг) и в комплектации для подъема тяжелых грузов.

Высота точки приложения нагрузки

При вылете стрелы вперед

При вылете стрелы назад

При вылете стрелы в сторону

Грузоподъемность при максимальном вылете (на оголовке

рукояти/шарнире ковша)

Ходовая часть

Стрела

Рукоять

Стандартная

6800 мм

4800 мм

Конфигурация

ходовой части

4,5 м

6,0 м

7,5 м

9,0 м

10,5 м

10,5 м

2 комплекта опор опущены

*8 900

8800

*6200

6100

7,35

Задний отвал поднят

6 700

5 500

4650

3750

3150

Задний отвал опущен

*8 900

5200

*6200

3550

Отвал и опора опущены

*8 900

7450

*6200

5200

9,0 м

2 комплекта опор опущены

*9 050

8900

*7750

7500

6050

*5550

5550

4500

8,86

Задний отвал поднят

6 800

5 600

4750

4600

3750

3150

3400

2700

2250

Задний отвал опущен

*9 050

5300

7450

3550

5500

2550

Отвал и опора опущены

*9 050

7550

*7750

5150

*5550

3800

7,5 м

2 комплекта опор опущены

*9 100

8850

*7750

7450

6050

6250

5450

4400

5250

4550

3700

9,91

Задний отвал поднят

6 750

5 550

4700

4600

3750

3150

3350

2650

2200

2750

2150

1800

Задний отвал опущен

*9 100

5250

7450

3550

5400

2500

4500

2050

Отвал и опора опущены

*9 100

7500

*7750

5150

5950

3700

5000

3100

6,0 м

2 комплекта опор опущены

*9 400

8650

*7900

7350

5950

6200

5400

4350

4750

4150

3300

4600

4050

3250

10,64

Задний отвал поднят

6 550

5 350

4500

3650

3050

3300

2600

2200

2450

1900

1550

2400

1850

1500

Задний отвал опущен

*9 400

5100

7350

3450

5350

2500

4050

1800

3950

1750

Отвал и опора опущены

*9 400

7300

*7900

5050

5950

3700

4550

2750

4400

2700

4,5 м

2 комплекта опор опущены

*12 900

*9 950

8300

*8100

7150

5750

6100

5300

4250

4700

4100

3300

4250

3700

2950

11,12

Задний отвал поднят

10 050

8 100

6 700

6 250

5 050

4200

4350

3500

2900

3200

2500

2100

2450

1900

1550

2150

1650

1350

Задний отвал опущен

*12 900

7 650

*9 950

4800

7150

3300

5250

2400

4000

1800

3600

1550

Отвал и опора опущены

*12 900

11 350

*9 950

7000

7900

4850

5800

3600

4500

2750

4100

2450

3,0 м

2 комплекта опор опущены

*14 150

12 800

*10 450

10 000

7900

8050

6900

5550

5950

5150

4150

4650

4050

3200

4050

3550

2800

11,38

Задний отвал поднят

9 200

7 300

5 950

5 850

4 650

3850

4100

3250

2700

3050

2400

1950

2350

1800

1450

2050

1550

1250

Задний отвал опущен

*14 150

6 850

10 100

4400

6900

3100

5100

2300

3950

1700

3450

1450

Отвал и опора опущены

*14 150

10 450

*10 450

6550

7650

4650

5700

3450

4450

2700

3900

2350

1,5 м

2 комплекта опор опущены

*14 550

11 900

*10 600

9 550

7450

7800

6700

5300

5800

5050

4000

4550

3950

3150

4000

3450

2750

11,43

Задний отвал поднят

8 350

6 500

5 200

5 450

4 300

3500

3900

3050

2500

2950

2300

1850

2300

1750

1400

2000

1500

1200

Задний отвал опущен

*14 550

6 050

9 600

4050

6650

2900

4950

2150

3900

1650

3400

1400

Отвал и опора опущены

*14 550

9 550

*10 600

6150

7400

4400

5550

3350

4350

2600

3800

2300

0,0 м

2 комплекта опор опущены

*9 650

*10 000

9 200

7150

7600

6500

5100

5700

4900

3900

4500

3900

3100

Задний отвал поднят

7 850

6 050

4 800

5 150

4 000

3200

3750

2900

2350

2850

2200

1750

2250

1700

1350

Задний отвал опущен

*9 650

5 600

9 250

3750

6450

2700

4850

2050

3800

1600

Отвал и опора опущены

*9 650

9 050

*10 000

5850

7200

4250

5450

3250

4300

2550

-1,5 м

2 комплекта опор опущены

*8 550

6950

*6700

6350

5000

Задний отвал поднят

5 000

3 850

3050

3600

2800

2250

Задний отвал опущен

*8 550

3600

6300

2600

Отвал и опора опущены

*8 550

5700

*6700

4100

Технические характеристики колесного перегружателя M324D2 MH

Ходовая часть

Стрела

Рукоять

Специального назначения

6800 мм

5900 мм

Конфигурация ходовой части

3,0 м

4,5 м

6,0 м

7,5 м

9,0 м

10,5 м

12,0 м

12,0 м

Все выносные опоры подняты

7000

5400

5300

4050

7,09

Все выносные опоры опущены

*7450

*5700

10,5 м

Все выносные опоры подняты

5000

3900

3700

2850

8,91

Все выносные опоры опущены

*7250

*4950

9,0 м

Все выносные опоры подняты

5100

3950

3750

2900

3000

2250

10,18

Все выносные опоры опущены

*7500

*6750

5700

*4600

4600

7,5 м

Все выносные опоры подняты

5050

3950

3750

2900

2850

2150

2550

1950

11,11

Все выносные опоры опущены

*7550

*6700

5700

5350

4400

*4400

4000

6,0 м

Все выносные опоры подняты

4950

3850

3700

2850

2150

2300

1700

11,76

Все выносные опоры опущены

*7750

7550

*6800

5650

5350

4400

*4300

3600

4,5 м

Все выносные опоры подняты

6 800

5 200

4800

3650

3600

2750

2800

2100

2200

1650

2150

1600

12,20

Все выносные опоры опущены

*9 550

*8050

7350

6750

5500

5250

4300

4250

3500

4150

3400

3,0 м

Все выносные опоры подняты

9 950

7 400

6 400

4 850

4550

3450

2600

2700

2000

2200

1600

2050

1500

12,43

Все выносные опоры опущены

*13 400

*10 300

10 200

*8400

7100

6600

5350

5200

4250

4200

3450

4000

3250

1,5 м

Все выносные опоры подняты

9 050

6 600

5 950

4 400

4300

3200

3300

2450

2650

1950

2150

1550

2000

1450

12,48

Все выносные опоры опущены

*14 700

*10 850

9 700

8500

6850

6400

5200

5100

4150

3400

3950

3200

0,0 м

Все выносные опоры подняты

*4050

8 350

5 950

5 550

4 050

4100

3000

3200

2350

2550

1850

2100

1500

Все выносные опоры опущены

*4050

*14 700

*10 800

9 250

8250

6600

6250

5050

5000

4050

*4050

3350

-1,5 м

Все выносные опоры подняты

7 950

5 600

5 300

3 850

3950

2850

3100

2250

2500

1800

Все выносные опоры опущены

*10 450

*10 000

8 950

*7850

6450

6150

4950

*4800

4000

Грузоподъемность

смены навесного оборудования, с противовесом (5400 кг) и в комплектации для подъема тяжелых грузов.

Высота точки приложения нагрузки

При вылете стрелы вперед

При вылете стрелы назад

При вылете стрелы в сторону

Грузоподъемность при максимальном вылете (на оголовке

рукояти/шарнире ковша)

Технические характеристики колесного перегружателя M324D2 MH

Ходовая часть

Стрела

Рукоять

Специального назначения

6800 мм

4900 мм

Конфигурация ходовой части

4,5 м

6,0 м

7,5 м

9,0 м

10,5 м

10,5 м

Все выносные опоры подняты

6 950

5 350

4800

3700

4800

3700

7,50

Все выносные опоры опущены

*9 200

*6350

9,0 м

Все выносные опоры подняты

7 000

5 450

4900

3800

3600

2750

8,98

Все выносные опоры опущены

*9 300

*8100

7500

*5750

5550

7,5 м

Все выносные опоры подняты

7 000

5 400

4900

3800

3650

2800

3050

2300

10,02

Все выносные опоры опущены

*9 350

*8050

7500

6800

5550

*5450

4650

6,0 м

Все выносные опоры подняты

6 800

5 250

4800

3700

3600

2750

2800

2100

2700

2000

10,74

Все выносные опоры опущены

*9 700

*8200

7400

6750

5550

5250

4300

5050

4150

4,5 м

Все выносные опоры подняты

10 250

7 650

6 550

5 000

4650

3550

2700

2750

2100

2500

1850

11,22

Все выносные опоры опущены

*13 150

*10 300

*8450

7200

6650

5450

5200

4300

4700

3850

3,0 м

Все выносные опоры подняты

9 450

6 950

6 150

4 650

4450

3350

3400

2600

2700

2050

2350

1750

11,47

Все выносные опоры опущены

*14 550

*10 850

9 950

8650

7000

6550

5300

5150

4200

4500

3700

1,5 м

Все выносные опоры подняты

8 700

6 300

5 800

4 300

4250

3200

3300

2450

2650

1950

2300

1700

11,52

Все выносные опоры опущены

*15 050

*11 050

9 500

8450

6800

6400

5200

5100

4150

*4450

3650

0,0 м

Все выносные опоры подняты

8 250

5 850

5 550

4 050

4100

3050

3200

2350

2600

1900

Все выносные опоры опущены

*10 200

*10 550

9 200

*8250

6600

6300

5100

*5000

4100

-1,5 м

Все выносные опоры подняты

5 400

3 900

4000

2950

Все выносные опоры опущены

*9 150

9 000

*7250

6500

Грузоподъемность

смены навесного оборудования, с противовесом (5400 кг) и в комплектации для подъема тяжелых грузов.

Высота точки приложения нагрузки

При вылете стрелы вперед

При вылете стрелы назад

При вылете стрелы в сторону

Грузоподъемность при максимальном вылете (на оголовке

рукояти/шарнире ковша)

Технические характеристики колесного перегружателя M324D2 MH

Ходовая часть

Стрела

Рукоять

Специального назначения

6800 мм

4800 мм

Конфигурация ходовой части

4,5 м

6,0 м

7,5 м

9,0 м

10,5 м

10,5 м

Все выносные опоры подняты

6 600

5050

4600

3500

7,35

Все выносные опоры опущены

*8 900

*8900

*6200

9,0 м

Все выносные опоры подняты

6 750

5150

4600

3500

3350

2500

8,86

Все выносные опоры опущены

*9 050

*9050

*7750

7200

*5550

5350

7,5 м

Все выносные опоры подняты

6 700

5100

4600

3450

3300

2450

2750

2000

9,91

Все выносные опоры опущены

*9 100

*9100

*7750

7200

6450

5250

*5250

4400

6,0 м

Все выносные опоры подняты

6 500

4900

4500

3400

3300

2450

1750

2400

1700

10,64

Все выносные опоры опущены

*9 400

*9400

*7900

7050

6400

5200

4900

4000

4800

3900

4,5 м

Все выносные опоры подняты

9 850

7 300

6 200

4650

4300

3200

2350

2450

1750

2150

1550

11,12

Все выносные опоры опущены

*12 900

*9 950

*9950

*8100

6900

6300

5100

4900

3950

4450

3550

3,0 м

Все выносные опоры подняты

9 050

6 550

5 800

4250

4100

3000

3050

2250

2350

1700

2050

1450

11,38

Все выносные опоры опущены

*14 150

*10 450

9550

*8300

6650

6200

4950

4800

3900

4250

3400

1,5 м

Все выносные опоры подняты

8 250

5 800

5 400

3900

2800

2950

2100

2300

1600

2000

1400

11,43

Все выносные опоры опущены

*14 550

*10 600

9100

8050

6400

6050

4850

4750

3800

*4100

3350

0,0 м

Все выносные опоры подняты

7 750

5 350

5 100

3600

3700

2650

2850

2000

2250

1550

Все выносные опоры опущены

*9 650

*10 000

8750

*7750

6200

5900

4750

*4500

3750

-1,5 м

Все выносные опоры подняты

4 950

3450

3600

2550

Все выносные опоры опущены

*8 550

*8550

*6700

6100

Грузоподъемность

смены навесного оборудования, с противовесом (5400 кг) и в комплектации для подъема тяжелых грузов.

Высота точки приложения нагрузки

При вылете стрелы вперед

При вылете стрелы назад

При вылете стрелы в сторону

Грузоподъемность при максимальном вылете (на оголовке

рукояти/шарнире ковша)

Стандартное оборудование модели M324D2 MH

ЭЛЕКТРООБОРУДОВАНИЕ

•

Генератор, 85A

•

Необслуживаемые аккумуляторные батареи

для тяжелых условий эксплуатации

•

Осветительные приборы

–

Фонарь рабочего освещения стрелы

–

Две фары для движения по дорогам

–

Два задних светодиодных фонаря для

движения по дорогам

–

Фонари рабочего освещения, установленные

на кабине (передние и задние)

–

Внутреннее освещение кабины

•

Главный выключатель

•

Звуковой сигнал/предупреждающая сирена

ДВИГАТЕЛЬ

•

Автоматическое управление частотой

вращения коленчатого вала двигателя

•

Автоматическая система облегчения

запуска двигателя

•

Двигатель Cat C7.1 с технологией ACERT

•

Соответствует требованиям стандартов

на выбросы загрязняющих веществ

Nonroad III (Китай), UN/ECE R96 Stage

IIIA и стандартов, эквивалентных Tier 3

Агентства по охране окружающей среды

США и Stage IIIA ЕС

•

Водоотделитель топливной системы

с индикатором уровня

•

Комплектация системы охлаждения

для работы при температурах до 52 °C.

ГИДРАВЛИКА

•

Контуры управления (стандартный и

дополнительный, в зависимости от выбора

стрелы/рукояти/рычажного механизма):

–

Двусторонний контур среднего давления

для работы с вращающимся и наклонным

навесным оборудованием

•

Режим работы с тяжелыми грузами

•

Гидросистема с регулированием мощности

в зависимости от нагрузки

•

Ручные режимы работы (экономичный

режим, режим высокой мощности)

•

Отдельный насос контура поворота

•

Дополнительные органы управления

и трубопроводы

•

Устройства управления опусканием

стрелы и рукояти

КАБИНА ОПЕРАТОРА

•

Регулируемые подлокотники

•

Регулируемая чувствительность гидросистемы

•

Система кондиционирования воздуха,

нагреватель, оттаиватель и автоматический

климат-контроль

•

Подстаканник

•

Возможность установки верхней/передней

защиты с болтовым креплением

•

Бутылкодержатель

•

Система параллельных стеклоочистителей

с нижним креплением, обеспечивающих

очистку верхнего и нижнего ветровых стекол.

•

Установленная на противовесе камера с

выводом изображения на монитор в кабине

•

Крючок для одежды

•

Моющийся напольный коврик

и отсек для хранения

•

Полностью регулируемое подрессоренное

сиденье, включая подголовник

•

Гидравлический подъемник кабины,

2400 мм в поднятом состоянии

•

Панель приборов и указателей,

графический цветной дисплей

–

Вывод информации и предупреждений

на местном языке

–

Указатели уровня топлива, температуры

охлаждающей жидкости и температуры

гидравлического масла

–

Индикатор интервалов замены фильтров

и эксплуатационных жидкостей

–

Контрольные лампы фар, указателей

поворота, низкого уровня топлива,

настроек двигателя

–

Часы с резервным питанием от сменной

батареи в течение 10 дней

•

Многослойное ветровое стекло

•

Левая наклонная консоль с возможностью

блокировки всех органов управления

•

Отсек для документации позади сиденья

•

Держатель для документации

в правой консоли

•

Держатель для мобильного телефона

•

Стояночный тормоз

•

Система нагнетающей вентиляции

с фильтрацией воздуха

•

Электропитание, 12 В-7 А

•

Заднее окно, аварийный выход

•

Ремень безопасности с

инерционной катушкой

•

Потолочный люк

•

Сдвижные окна дверей

•

Рулевая колонка с возможностью

регулировки угла наклона

•

Отсек для хранения контейнера с едой

•

Солнцезащитные козырьки на ветровом

стекле и потолочном люке

ХОДОВАЯ ЧАСТЬ

•

Усиленные мосты, усовершенствованный

ходовой гидромотор, регулируемое

усилие торможения

•

Передний мост с независимой подвеской

и вынесенными точками смазки

•

Ящики для инструментов, левый и правый,

в ходовой части

•

Двухскоростная гидростатическая

коробка передач

•

Шины, 11.00-20 16 PR, сдвоенные

пневматические, с распорными кольцами

ПРОЧЕЕ ОБОРУДОВАНИЕ

•

Автоматический тормоз

механизма поворота

•

Противовес, 5400 кг

•

Зеркала заднего вида на раме и кабине

•

Система Product Link

•

Клапаны для быстрого взятия проб

моторного и гидравлического масел,

а также охлаждающей жидкости по

программе S·O·S

Стандартное оборудование

Состав стандартного оборудования может изменяться. За подробными сведениями по этому вопросу обращайтесь к вашему дилеру Cat.

Дополнительное оборудование модели M324D2 MH

ДОПОЛНИТЕЛЬНЫЕ ОРГАНЫ

УПРАВЛЕНИЯ И ТРУБОПРОВОДЫ

•

Вспомогательные трубопроводы

стрелы и рукояти

•

Контуры управления (стандартный и

дополнительный, в зависимости от выбора

стрелы/рукояти/рычажного механизма):

–

Контур управления

навесным оборудованием /

многофункциональный контур

•

Контур высокого давления с

однонаправленным и двунаправленным

потоком для работы с гидромолотом

или открывания и закрывания

навесного оборудования.

•

Возможность программирования

расхода и давления для 10 типов

навесного оборудования – для

выбора через монитор

–

Управление устройством для быстрой

смены навесного оборудования

•

Биоразлагаемое гидравлическое масло

Cat BIO HYDO Advanced HEES

•

SmartBoom

•

Генератор с клапаном

и функцией приоритетности

ПЕРЕДНИЙ РЫЧАЖНЫЙ МЕХАНИЗМ

•

Моноблочная стрела (5650 мм):

–

Прямая рукоять (2500, 2900 мм)

•

Стрела для перемещения материала (6800 мм):

–

Рукоять MH с опущенным оголовком

(4900, 5900 мм)

–

Прямая рукоять MH (4800 мм)

•

Гидравлическое устройство для быстрой

смены навесного оборудования

•

Шарнирные механизмы навески ковша

ЭЛЕКТРООБОРУДОВАНИЕ

•

Звуковой сигнал заднего хода

с тремя режимами

•

Вращающийся проблесковый

маячок на крыше кабины

•

Топливозаправочный насос

КАБИНА ОПЕРАТОРА

•

Защита от падающих объектов

•

Джойстик управления поворотом

•

Регулируемое сиденье с высокой спинкой

–

Механическая подвеска

–

Вертикальная пневматическая подвеска

•

Радиоприемник CD/MP3 (12 В) в задней

части кабины, оснащенный динамиками

и преобразователем 12 В

•

Дождевые щитки

•

Ветровое стекло

–

Цельное, неподвижное, ударопрочное

–

Раздельное (70 и 30% площади),

открывающееся

•

Блокировка скорости хода

ХОДОВАЯ ЧАСТЬ

•

Ходовая часть MH с четырьмя сварными

выносными опорами

•

Ходовая часть MH с четырьмя сварными

выносными опорами и передним отвалом

•

Стандартная ходовая часть

с отвалом (передним) и

выносными опорами (задними)

•

Шины, 10.00-20, сплошные резиновые,

с распорными кольцами

ПРОЧЕЕ ОБОРУДОВАНИЕ

•

Противоугонная система машины Cat

•

Комплектация для работы с отходами

(максимальная рабочая температура

окружающей среды 43 °С)

Дополнительное оборудование

Состав оборудования, устанавливаемого по дополнительному заказу, может изменяться. За подробными сведениями по этому вопросу обращайтесь к вашему дилеру Cat.

//////////////////////////
