Колесный перегружатель Sennebogen 835E - Техническое описание

об/мин

1800 ECO

об/мин

1400

об/мин

800

0 с

5 с

8 с

5 мин

Работа

Холостой ход

Останов

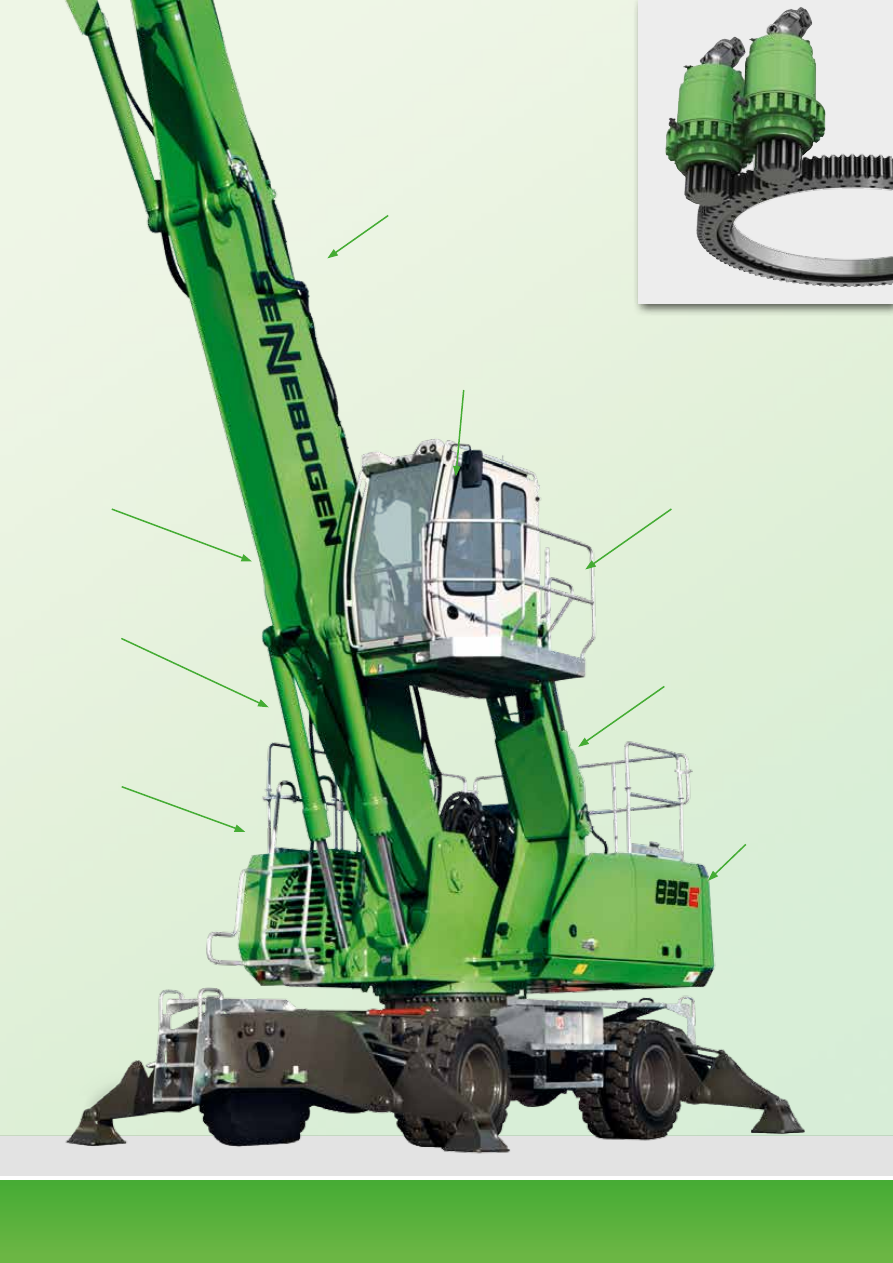

Серия E. В двух словах.

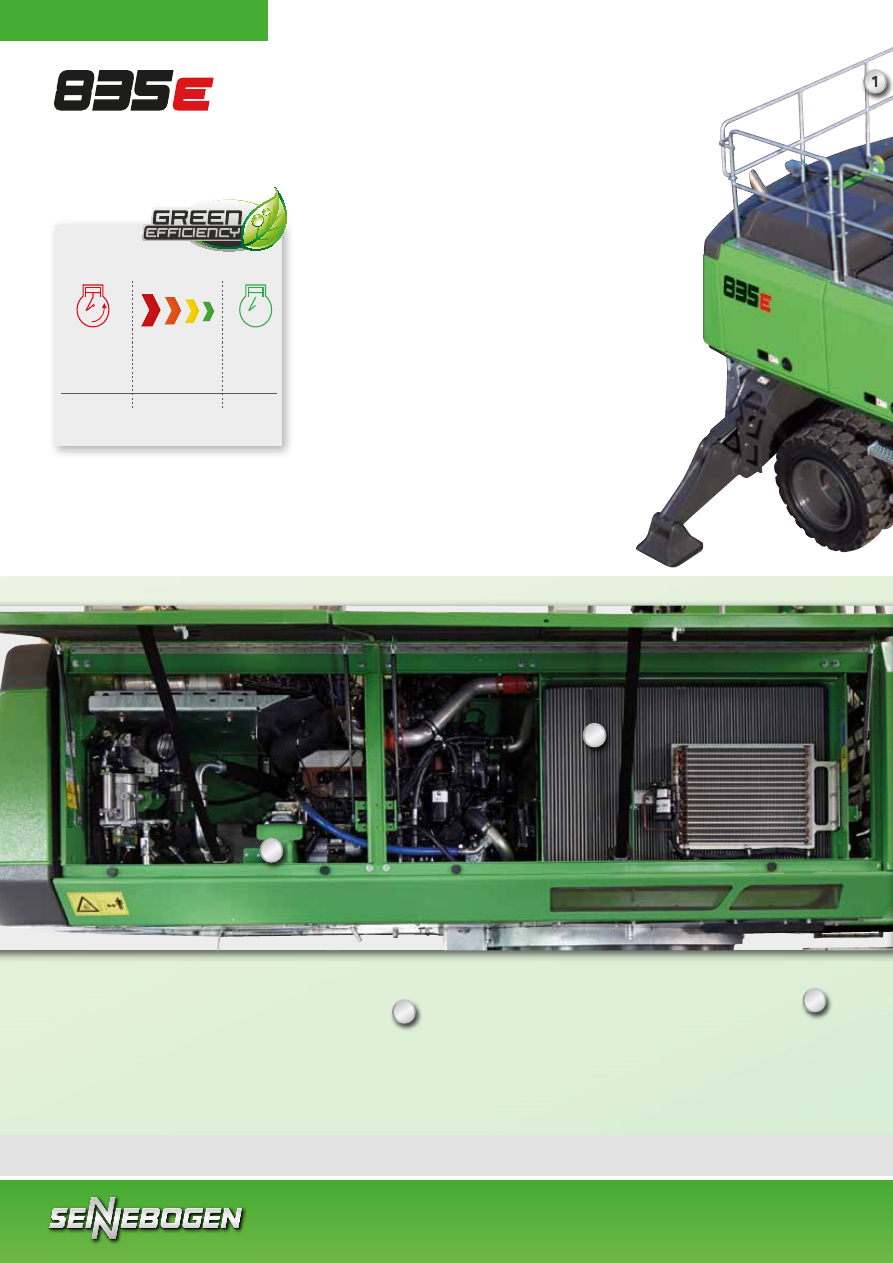

Постоянное и надежное охлаждение благодаря

большим и долговечным вентиляторам и радиаторам

Водяные и масляные радиаторы с оптимальным КПД

благодаря управлению через аксиально-поршневой насос

и двигатель, термостатическое регулирование расхода

Охладитель наддувочного воздуха с механическим

приводом

Высокая мощность охлаждения

Экономия до 20 %: при эксплуатации в режиме Eco

Mode на пониженных оборотах двигателя

Автоматический регулятор холостого хода сни-

жает число оборотов двигателя до 40 % рабочего

значения

Система автоматического останова отключает

двигатель, если отсутствует отбор мощности

Оптимальная регулировка двигателя, снижение

удельного рас хода топлива, современные техно-

логии очистки выхлопных газов

4-кратная экономия топлива

Пониженный уровень шума при работе

Стабильно низкий уровень шума обеспечивается

изолированной подвеской двигателя и

шумозащитными матами на дверях

Снижение уровня шума на величину до 4,5 дБ; уровень

звуковой мощности на величину до 2 дБ ниже

требуемого стандартом 2007/14/ЕС

Высокопроизводительная гидравлическая система

Высокопроизводительные насосы с резервом мощности

Оптимальный КПД благодаря гидроклапанам и шлангам

большого размера

Очень большие интервалы между сроками замены масла

(до 4 000 моточасов) благодаря первой заправке маслом

HVLPD, имеющим увеличенный срок службы при исполь-

зовании системы SENNEBOGEN Hydro Clean*

Интеллектуальная система охлаждения

В серийной комплектации: автоматический,

скоростной и мощный реверс вентиляторов для

обдува радиаторов и поддержания мощности охлаждения

Последовательное (side-by-side) расположение радиато-

ров, легкодоступная и чистая система охлаждения

Экономия топлива благодаря оптимальной

работе вентиляторов

Нескользящая поверхность рабочих

площадок

перилами по периметру *

2 камеры обзора зоны справа и сзади

Помост с перилами рядом с раздвижной

дверью кабины

Максимальная безопасность

* Опция

Серия E. Комфорт в чистом виде.

Наглядное меню

Определение текущих пара-

метров без дополнительных

измерительных приборов

Быстрый поиск ошибок благо-

даря подробным сообщениям

SENCON

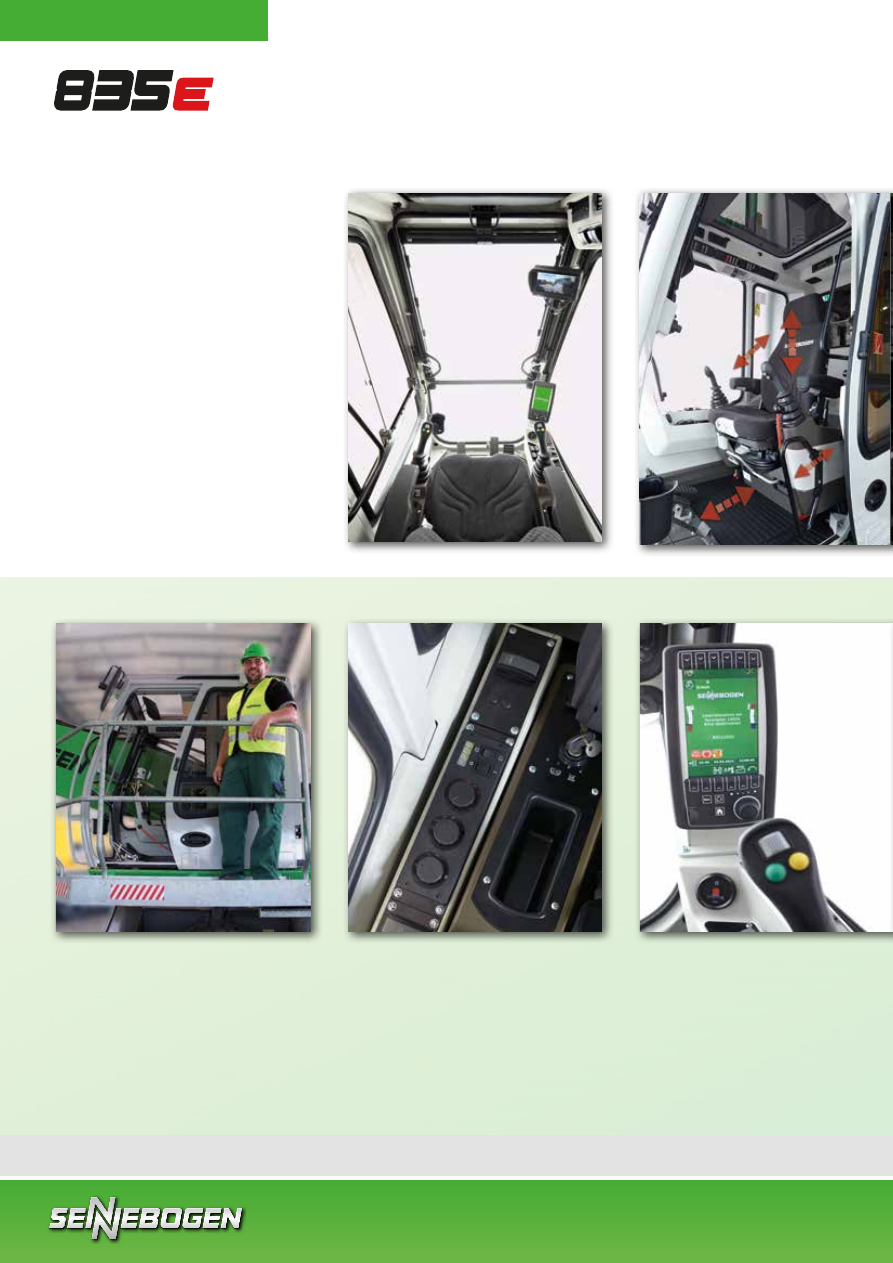

Всегда приятные условия рабо-

ты благодаря 10 равномерно

распределенным вентиляцион-

ным соплам

Простое управление с помощью

центральных элементов управ-

ления

Климат-контроль

Безопасный подъем в кабину

и спуск из нее

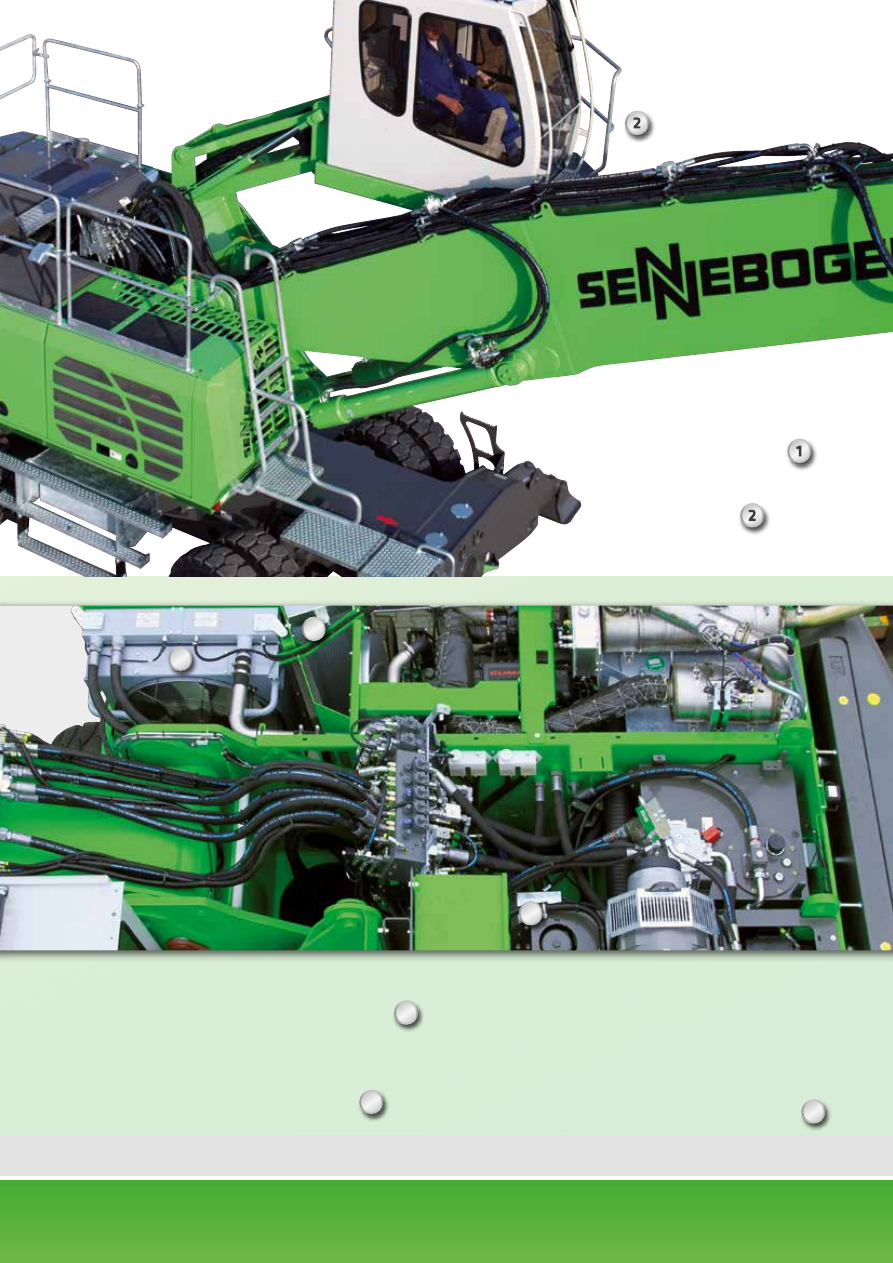

Раздвижная дверь облегчает без-

опасный вход и выход

Помост с перилами

Удобное сиденье водителя с пневмати-

ческой подвеской и подогревом

Удобное управление с помощью джой-

стика

Выставляемое лобовое стекло

Раздвижная дверь, помост перед каби-

ной

Цветной монитор камер обзора рабо-

чих зон справа и сзади

SENNEBOGEN Optimode:

разнообразные режимы для оптими

зации мощности

Комфортабельная кабина Maxcab

* Опция

Техническое обслуживание

и сервис — проще простого

Максимальная защита компонен-

тов гидравлической системы бла-

годаря фильтру тонкой очистки

с размером ячеек 3 мкм

Гидравлическое масло более

высокой степени очистки, увели-

ченный срок службы масла

Hydro Clean*

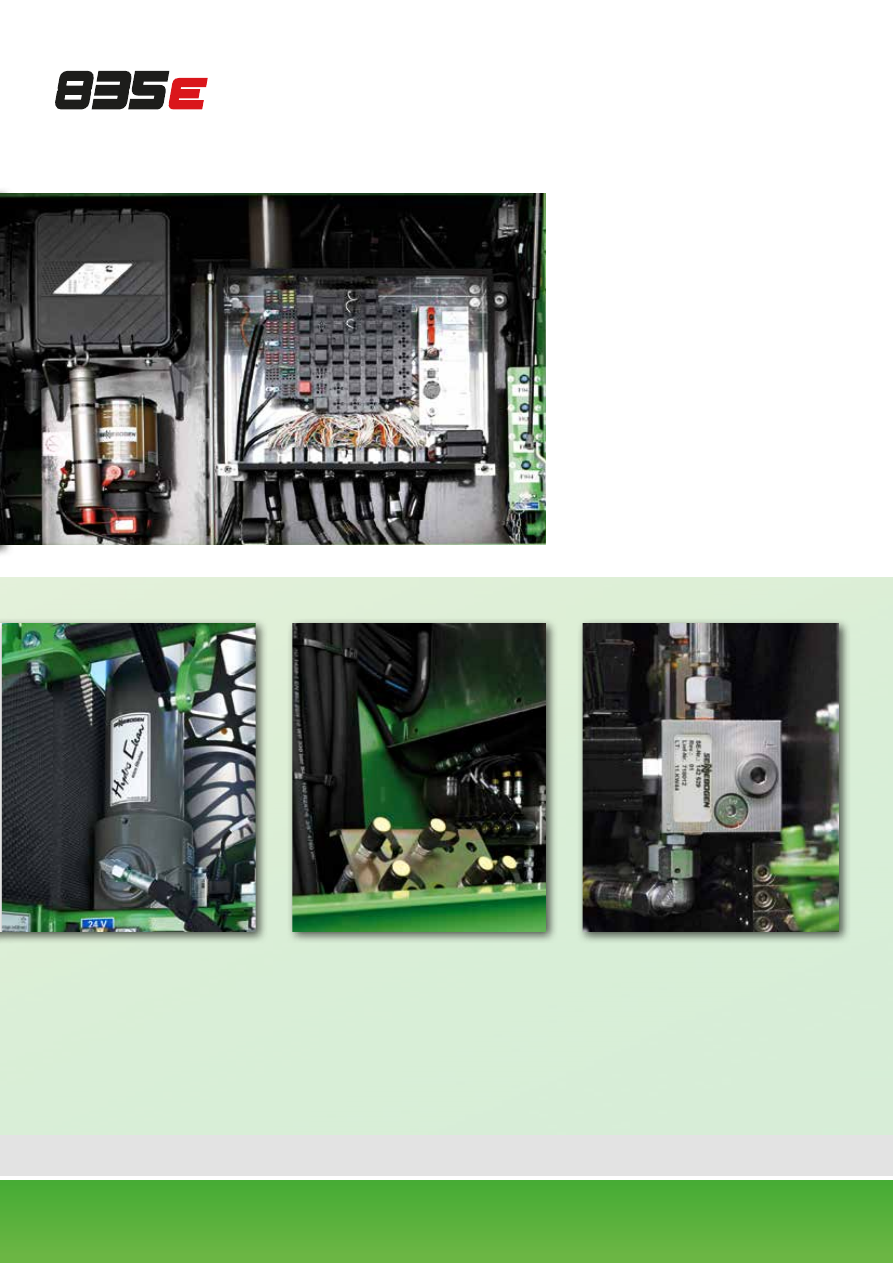

Легкодоступные централизо-

ванные точки замера

Быстрая проверка всей ги-

дравлической системы

Централизованные точки

замера

Обозначение всех деталей

определенными номерами

Простой и надежный заказ за-

пасныхчастей

Понятная маркировка

Повышенное удобство

технического обслуживания

Простая и быстрая диагностика

благодаря наглядному испол-

нению и понятной маркировке

центрального распределительно-

го щита

Простой доступ ко всем сервис-

ным точкам машины

Автоматическая централизован-

ная система смазки для оснастки

и круга катания

K16

K18

B18

K16 ULM

* Дополнительную информацию о вариантах гусеничной ходовой части см. в отдельном проспекте 835 R серия E.

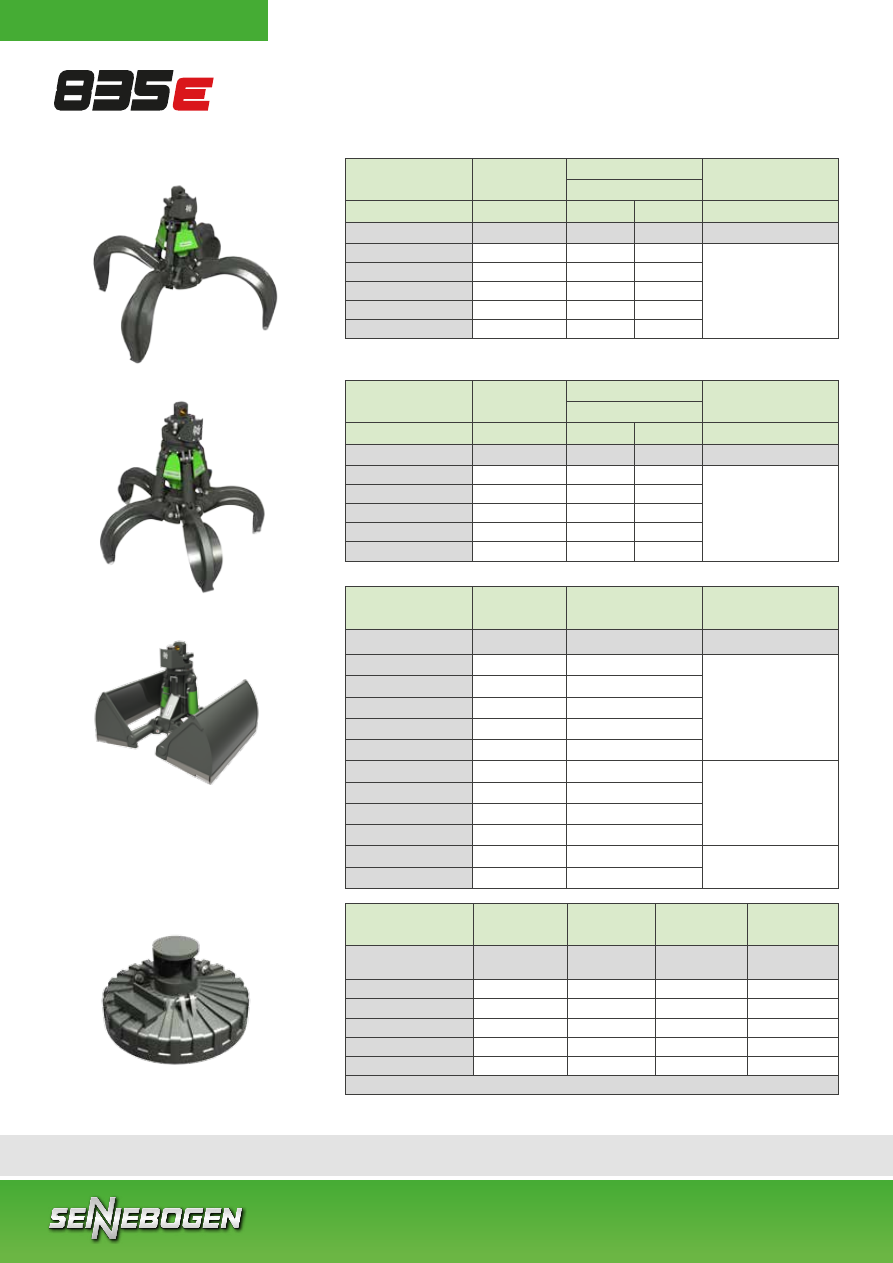

Многочелюстной грейфер

Двухчелюстной грейфер

Магнитный диск

Гидроножницы для скрапа

E270 с Maxcab

E300/260 с Maxcab

Навесное оборудование

Оснастка (другие варианты — по запросу)

Кабины/возвышения кабины

Поворотная

платформа

Варианты ходовой части

Колесное

шасси M

Колесное

шасси M

максимально

2,5 м

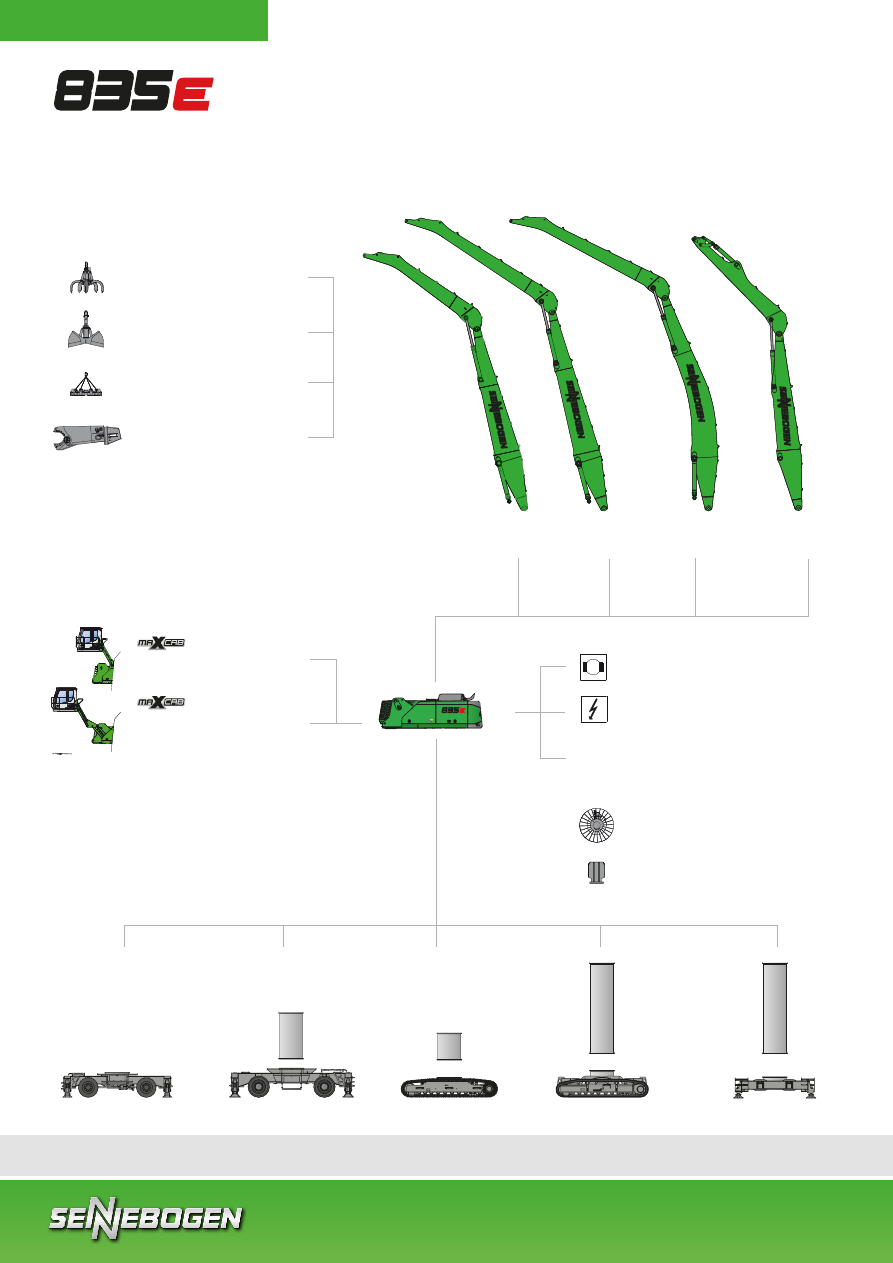

Модульная конструкция —

многофункциональные решения

Дизель-гидравлический

привод
Электро-гидравлический

привод

Кабельный барабан с электро-

приводом

Трансформатор

Опции

Магнитоэлектрический

генератор

Гусеничное

осóбенно*

максимально

4,5 м

максимально

1,5 м

максимально

4,5 м

Гусеничное

осóбенно*

4-Punkt-Untergestell*

Многочелюстной грейфер

Двухчелюстной грейфер

Магнитный диск

Гидроножницы для скрапа

Мы оставляем за собой право внесения технических изменений.

Технические характеристики, оснащение

ПРИВОД ВРАЩЕНИЯ

Редуктор

Компактный планетарный редуктор

с гидродвигателем с наклонным блоком,

встроенные тормозные клапаны

Стояночный

тормоз

Дисковый тормоз, приводимый в действие

пружинами

Круг катания

Круг катания с наружными зубьями, с защитой

от поворота на 360° и смазкой зубьев шестерни

Скорость

вращения

0—8 об/мин,

бесступенчатая регулировка

ПОВОРОТНАЯ ПЛАТФОРМА

Конструкция

Устойчивая к кручению модульная конструкция

прецизионной обработки, стальные втулки для шар-

нира стрелы

Концепция, обеспечивающая простоту в обслужи-

вании, двигатель, установленный в продольном

направлении

Централизованная

система смазки

Автоматическая централизованная система смаз-

ки для оснастки и круга катания

Электрика

Центральный распределительный щит, разъедини-

тельный выключатель аккумуляторной батареи

Система охла-

ждения

3-контурная система охлаждения высокой мощно-

сти, приводы вентиляторов масляного и водяного

радиаторов регулируются термостатом, с возмож-

ностью осмотра вентиляторов для очистки

Опции

Ножная педаль тормоза поворотного механизма

Перила по периметру поворотной платформы

для обеспечения большей безопасности

Приборы освещения со светодиодами для увеличе-

ния срока службы

Огнетушитель

Лакокрасочное покрытие, устойчивое к воздействию

морского климата, в качестве защиты от коррозии

Электрический подогрев гидравлического бака

при температурах ниже -20 °C

Низкотемпературный пакет для работы в темпера-

турных условиях ниже -20 °C

ГИДРАВЛИЧЕСКАЯ СИСТЕМА

Гидравлическая система с обратной связью/с не зависимым

от нагрузки распределением расхода, сервоуправление рабочими

функциями, регулирование предельной нагрузки
Тип насоса

Регулируемый поршневой насос с наклонным

диском, независимое от нагрузки распределение

потока для синхронного независимого управления

рабочими функциями

Регулировка

насоса

Регулирование подачи по давлению, управление

потоком в зависимости от расхода — насосы под-

ают столько масла, сколько фактически расходу-

ется, отсечка подачи по давлению, регулирование

предельной нагрузки

Подача

максимально 740 л/мин

Рабочее давление

до 350 бар

Фильтры

Высокоэффективные фильтры с длительным

сроком службы

Гидравлический

бак

500 л

Управление

Чувствительное управление рабочими

перемещениями с пропорциональной подачей

рабочей жидкости, 2 гидравлических серво-

джойстика для выполнения рабочих функций,

управление дополнительными функциями

с помощью выключателей и педалей

Безопасность

Гидравлические контуры оснащены

предохранительными клапанами, аварийное

опускание оснастки при неработающем

двигателе, предохранительные клапаны

на случай прорыва трубопроводов

для подъемного цилиндра и цилиндра рукояти

Опции

Экологичная заправка биотопливом

Tool Сontrol для программирования давления/

расхода для 10 или менее инструментов

Гидравлическая система для гидроножниц

Предупреждение о грузовом моменте

с индикацией загруженности

Отключение при перегрузке

Напорный фильтр 60

мкм для навесных агрегатов

Фильтр тонкой очистки SENNEBOGEN

HydroClean, размер ячеек 3 мкм

ДВИГАТЕЛЬ

Мощность

224 кВт/304 л. с. при 2000

об/мин

Модель

Cummins QSL 9-C300 класс IV

Непосредственный впрыск, турбонаддув, охлажде-

ние наддувочного воздуха, сниженное количество

выбросов, Eco Mode, автоматический регулятор

холостого хода, система автоматического останова,

подогрев топлива

Охлаждение

Водяное охлаждение, изменяемое направление

вращения охлаждающего вентилятора

Фильтр для ди-

зельного топлива

С водоотделителем и обогревом

Воздушный

фильтр

Сухой фильтр со встроенным предварительным

отстойником, автоматической выгрузкой пыли,

основным и защитным элементом, индикацией

уровня загрязнения

Топливный бак

625 л

Электр.

установка

24 В

Батареи

2 x 150 А·ч

, разъединительный выключатель

аккумуляторной батареи

Опции

Предварительный подогрев моторного отсека

при температурах ниже -20 °C

Электрический топливозаправочный насос

ТИП МАШИНЫ

Модель (тип)

835

Опции

Магнитоэлектрический генератор 15 кВт/20 кВт

с гидравлическим приводом

Мы оставляем за собой право внесения технических изменений.

Технические характеристики, оснащение

РАБОЧАЯ ОСНАСТКА

Конструкция

Многолетний опыт, самые современные

методы компьютерного моделирования,

максимум устойчивости, большой срок службы,

большие постели подшипников с минимумом

необходимого технического обслуживания,

специальные герметичные корпуса подшипников

точной обработки,

быстросъемные муфты

разъемов для грейфера (открывание/

закрывание/поворот)

Цилиндры

Гидравлические цилиндры

с высококачественными уплотнениями

и направляющими, торможение в конце хода,

герметичные опоры

Опции

Шаровые краны на гидравлических трубопроводах

грейфера для открывания/закрывания/поворота

Кинематическая позиция II для больших рабочих

глубин

Лакокрасочное покрытие, устойчивое к воздейст-

вию морского климата

Все цилиндры с покрытием, устойчивым

к воздействию морского климата, никелированием

и хромированием

Плавающая позиция оснастки над подъемным

цилиндром

Регулируемый ограничитель подъема/рукояти

для настройки упора, например, при работе в цеху

SENNEBOGEN

Тип кабины

Кабина E270 с гидравлическим устройством подъема

Оснащение

кабины

Раздвижная дверь, великолепная эргономика, кли-

мат-контроль, подогрев сиденья, удобное сиденье

с пневматической подвеской, фильтр свежего/

циркулирующего воздуха, управление при помощи

джойстика, разъемы 12 В/24 В, SENCON

Опции

Кабина E300/260 с гидравлическим устройством

подъема (до 300 см) и регулировки положения

(до 260 см)

Постоянное расположение кабины на высоте

1,00 м

Автономная система отопления с таймером

Фильтр с активированным углем для внутреннего/

наружного воздуха кабины — идеален при выпол-

нении работ с вторичным сырьем

Управление рулевым колесом с регулируемой

рулевой колонкой

Раздвижные окна в дверце водителя

Ветровое стекло из бронированного стекла —

обеспечение повышенной безопасности

Слуховое окно из бронированного стекла — обес-

печение повышенной безопасности

Безопасное остекление боковой стенки

Смотровой люк в полу для лучшей обзорности

Солнцезащитная шторка для слухового окна

Защитная потолочная решетка

Защитная потолочная решетка FOPS

Защитная решетка для ветрового стекла

Магнитола и CD-плейер с динамиками

Увеличенная промышленная кабина с цельным

бронированным ветровым стеклом

ХОДОВАЯ ЧАСТЬ

Конструкция

Колесная ходовая часть с 4 встроенными

опорными лапами, управляемая ось в виде

разрезного моста с гидравлической блокировкой,

цилиндр моста с предохранительными

клапанами на случай прорыва трубопроводов

типа MP41 E

Привод

Полный привод от регулируемого гидродвигателя

с непосредственно встроенным автоматическим

тормозным клапаном и двухступенчатой

коробкой передач, переключаемой под нагрузкой

Планетарные оси со встроенным цилиндром

гидроусилителя рулевого привода, рабочий

тормоз в 2-контурном исполнении

Стояночный

тормоз

Дисковый тормоз, приводимый в действие

пружинами

Шины

12.00-20

, 8 шт., опция:

12.00-24

, 8 шт.

Скорость

0—5,4 км/ч

ступень I

, 0—20 км/ч

ступень II

Опции

Раздельное управление откидными опорами

для надежной установки на неровном грунте

Отвал (спереди и сзади) в дополнение

к 4 откидным опорам Защита привода ходовой

части/фаркопа

ЭЛЕКТРОПРИВОД

Опция

Мощность:

160 кВт / 400 В / 50 Гц

Общая подключаемая мощность 270 кВА,

предохранитель (со стороны заказчика) на 355 А

при 400 В — пуск двигателя переключением

со звезды на треугольник

Мощность:

200 кВт / 400 В / 50 Гц

Общая подключаемая мощность 340 кВА,

предохранитель (со стороны заказчика) на 425 А

при 400 В — пуск двигателя переключением

со звезды на треугольник

Преимущества: минимальные эксплуатацион-

ные затраты, низкий уровень шума и вибрации

при работе, длительный срок службы компонентов

гидравлической системы

ЭКСПЛУАТАЦИОННЫЙ ВЕС

Масса

Указание

Около 45 500 кг

Базовая машина 835 M

с рабочей оснасткой K18

и многочелюстным

грейфером 600 л

Эксплуатационный вес

зависит от исполнения.

835E K16 KA 9,1m ST 6,9m KIN I 06.03.2011

9 10 11 12 13 14 15 16 17 18 19 20

-1

-2

-3

-4

-5

-6

-7

-8

-9

-10

TabellenwerteinTonnen

@tD nachISO10567

HStand:Mai1993

L- 75%statischeKipplastbzw.87%hydraulischeHubkraft.

Gültigfürebenen,festenUntergrund360°schwenkbar.KlammerwertegeltennurinLängsrichtungzumUnterwagen

LiftcapacitiesstatedinmetrictonsbasedonISO10567

HMay1993

L- 75%statictippingloade.g.87%hydraulicliftcapacity.

Validforfirmandlevelsupportinggroundwithin360°.Liftcapacitiesinparenthesesonlyvalidlongitudinaltoundercarriage

835.M.KA10.1ST7.9
TabelleNr.:835D

- PROSPEKT04_2008K169,1

+ 6,9Abgestützte...I.16042008153741

Bearbeiter:gueai
Datum:16.4.2008

[12.6]

[13.0]

[11.9]

[10.8]

[9.9]

[9.3]

[8.9]

[8.8]

[7.7]

[9.0]

[9.8]

[10.0]

[10.1]

[9.8]

[9.3]

[8.7]

[8.1]

[7.5]

[7.1]

[6.8]

[6.7]

[5.8]

[7.7]

[7.8]

[7.6]

[7.4]

[7.1]

[6.7]

[6.3]

[5.9]

[5.6]

[5.4]

[5.3]

[5.9]

[6.0]

[5.9]

[5.8]

[5.6]

[5.3]

[5.1]

[4.8]

[4.6

[4.5]

[4.4]

[4.7]

[4.8]

[4.7]

[4.6]

[4.5]

[4.3]

[4.2]

[4.0]

[3.9]

[3.8]

[3.7]

[3.8]

[3.7]

[3.6]

[3.5]

[3.4]

[3.3]

[3.2]

[3.1]

[3.0]

[2.9]

[2.8]

12.6

13.6

14.8

15.6

15.8

10.2

8.9

8.8

7.7

9.0

9.8

10.0

10.2

10.6

11.1

11.7

12.2

12.3

11.9

11.0

9.5

5.8

7.8

8.8

8.9

9.1

9.4

9.7

9.9

10.0

9.7

9.0

8.0

5.9

7.6

7.8

7.9

8.0

8.2

8.3

8.4

8.3

8.0

7.5

6.6

5.5

7.0

7.1

7.2

7.1

6.8

6.3

5.4

6.2

6.3

6.2

6.0

5.7

5.1

4.3

5.4

5.3

5.0

4.5

3.9

14.2

20.1

13.5

5.3

4.6

5.0

7.3

[14.2]

[18.1]

[13.5]

[5.3]

[4.6]

[5.0]

[7.3]

I.24072008141131

[I.24072008150547]

Ходовая часть

MP41E

Компактная стрела

9,1 m

Погрузочный ствол

6,9 m

Кабина

Maxcab E270

с гидравлическим подъемником

K16

Все параметры грузоподъемности указаны в тоннах (т) для окончания ствола, без рабочего инструмента, при расположении на прочном ровном основании. Рабочий инструмент

(грейфер, магнит, грузовой крюк и тому подобное) в приведенных параметрах грузоподъемности учтен. Указанные значения составляют 75 % статистической опрокидывающей

нагрузки и 87 % гидравлической подъемной силы в соответствии с требованиями ISO 10567. В соответствии с требованиями европейского стандарта EN 474/5 все перегружатели

должны быть оснащены предохранительными устройствами на случай прорыва гидравлических трубопроводов подъемных цилиндров и системой предупреждения о перегруз-

ке, если они эксплуатируются как грузоподъемные механизмы. Указанные параметры грузоподъемности действительны при установке машины на 4 опорные лапы и для рабо-

чего сектора 360°. Указанные в скобках [ ] параметры действительны при заблокированном разрезном мосте, без опорных лап, на свободном пространстве, для сектора 360°.

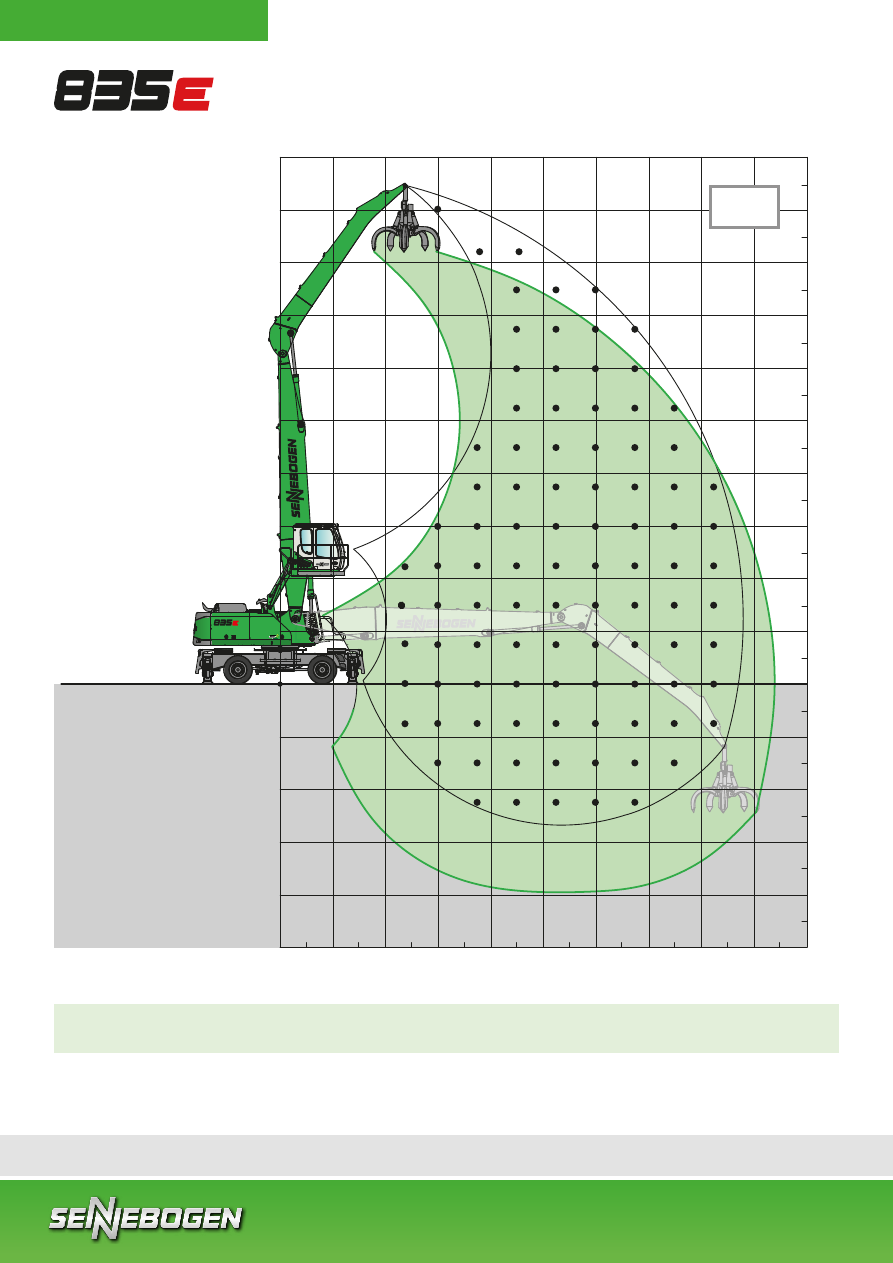

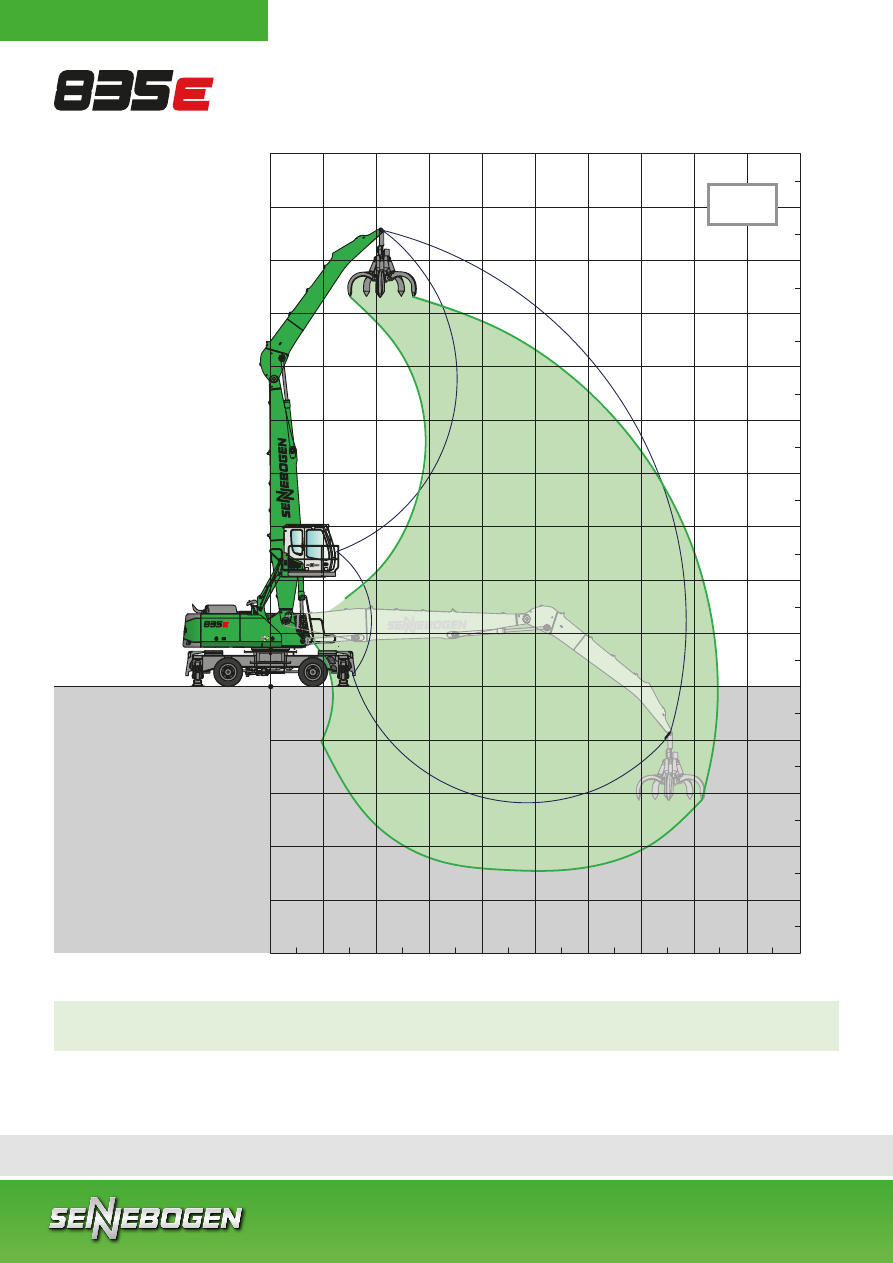

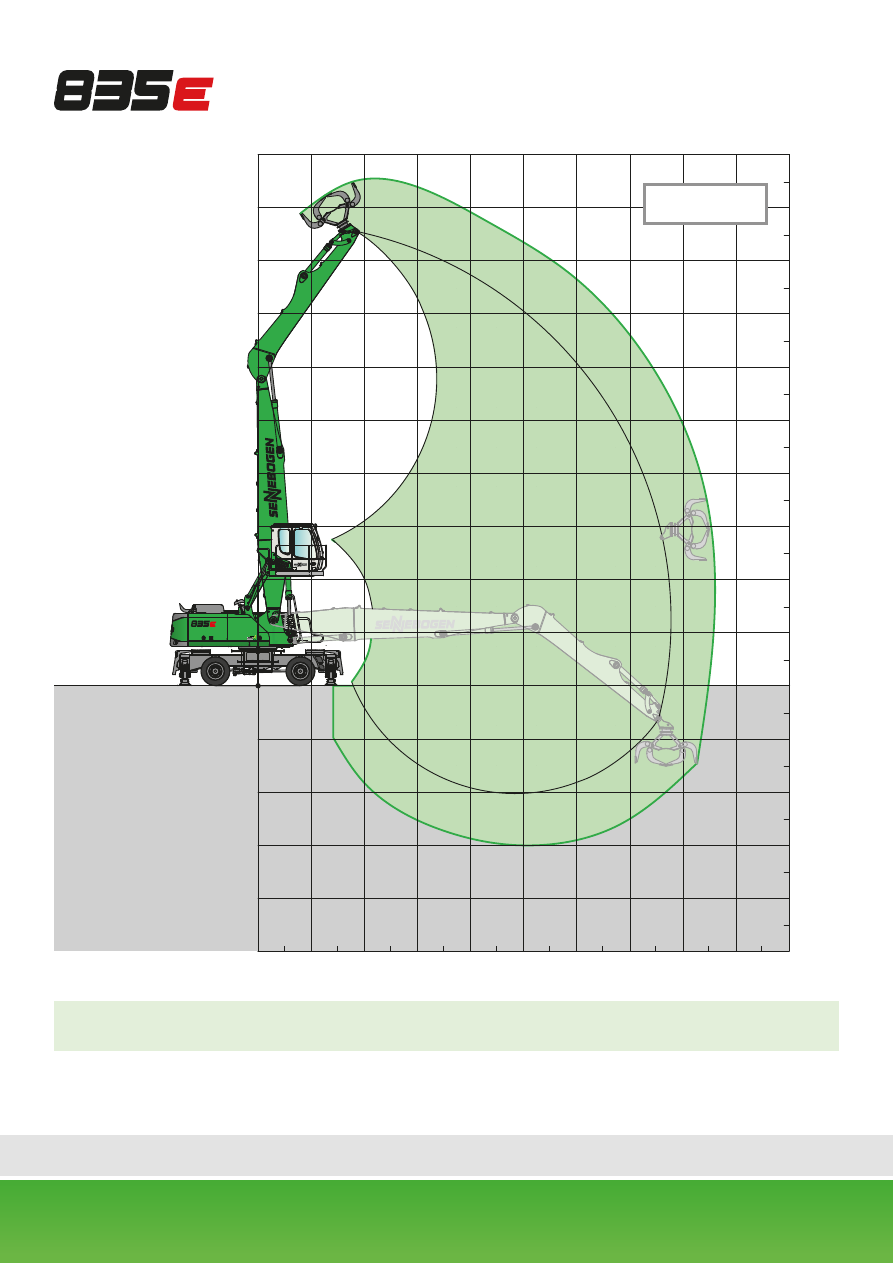

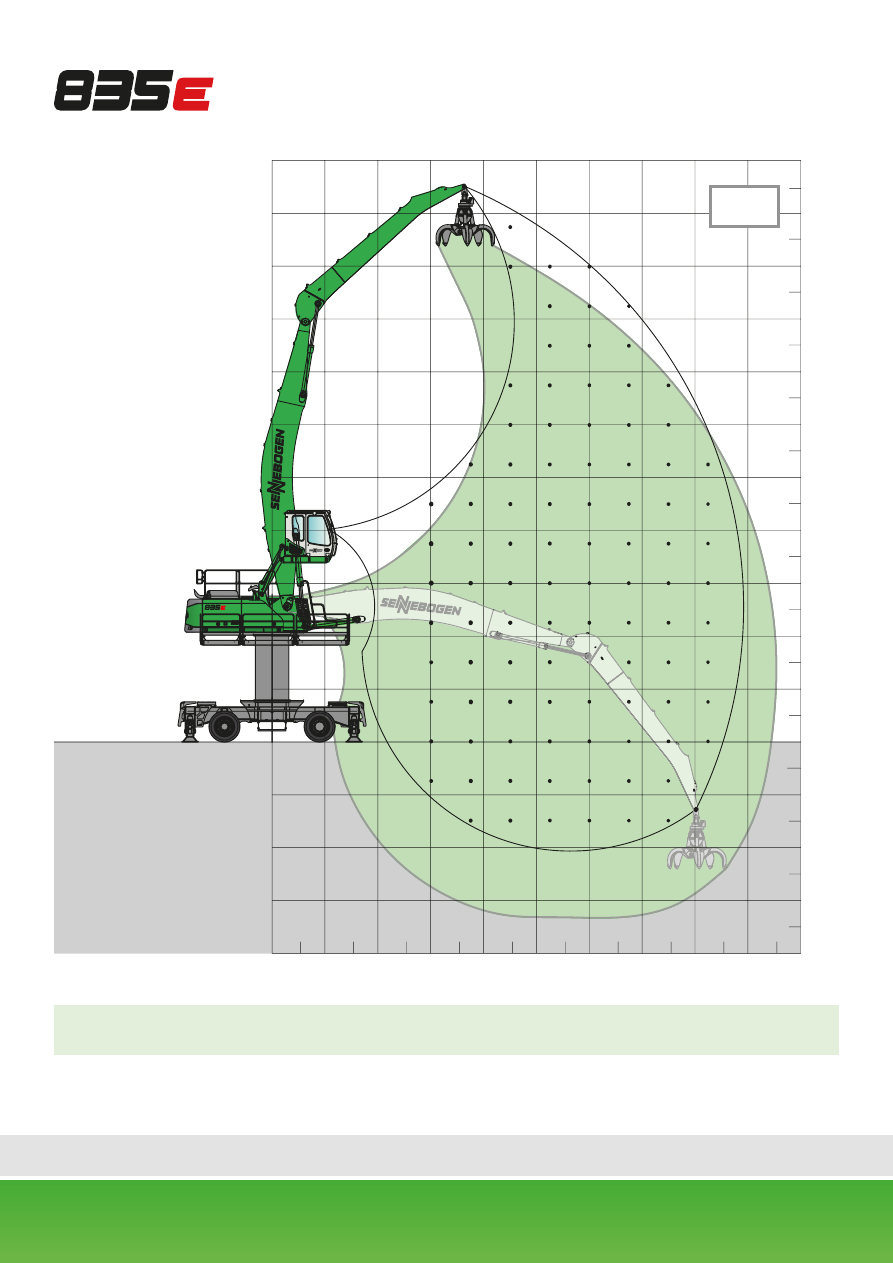

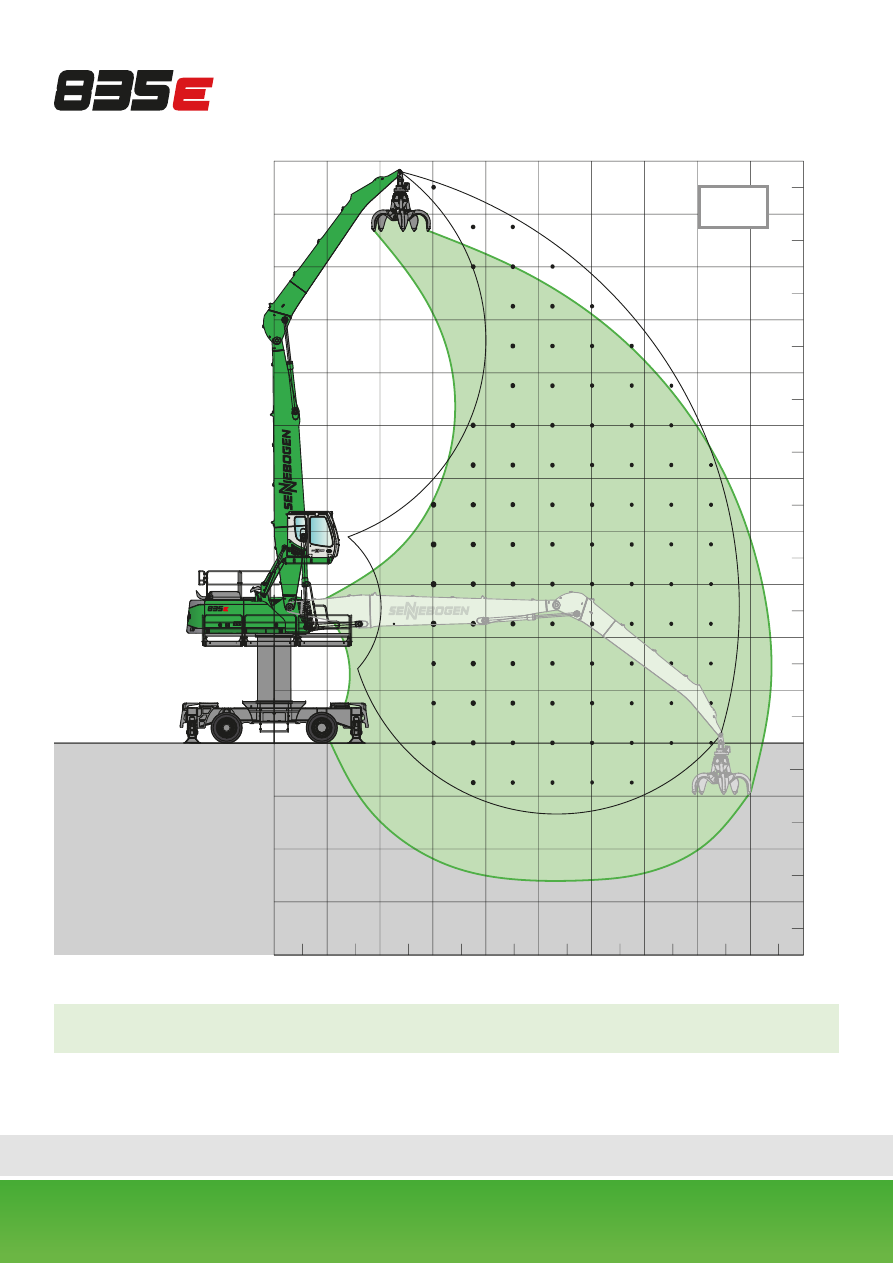

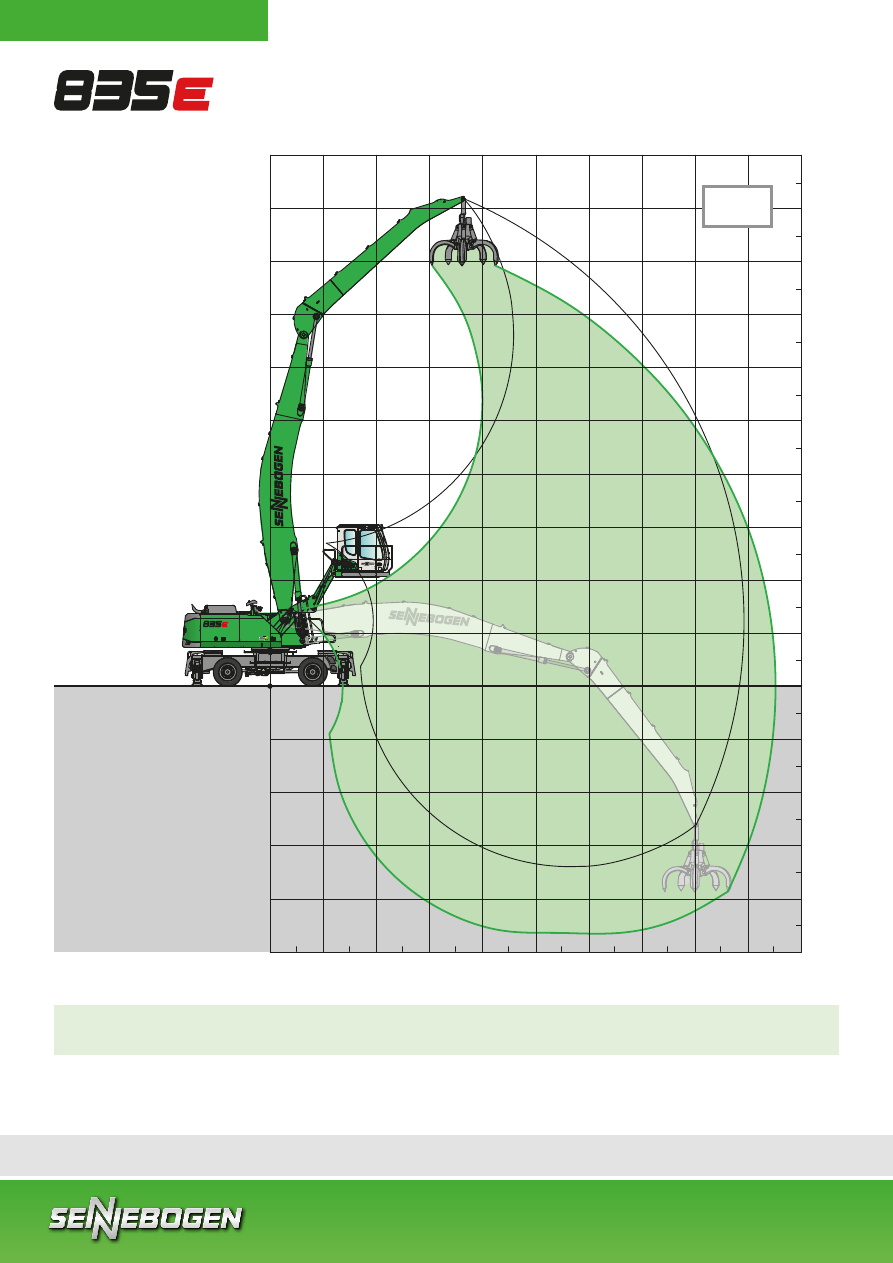

Значения грузоподъемности

Мы оставляем за собой право внесения технических изменений и изменения размеров.

Машина изобра-

жена в зеркаль-

ном отражении

Кинемат. позиция I

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

835E K16 KA 9,1m ST ULM 6,6m KIN I 06.03.2011

-1

-2

-3

-4

-5

-6

-7

-8

-9

-10

TabellenwerteinTonnen

@tD nachISO10567

HStand:Mai1993

L- 75%statischeKipplastbzw.87%hydraulischeHubkraft.

Gültigfürebenen,festenUntergrund360°schwenkbar.KlammerwertegeltennurinLängsrichtungzumUnterwagen

LiftcapacitiesstatedinmetrictonsbasedonISO10567

HMay1993

L- 75%statictippingloade.g.87%hydraulicliftcapacity.

Validforfirmandlevelsupportinggroundwithin360°.Liftcapacitiesinparenthesesonlyvalidlongitudinaltoundercarriage

835.M.KA10.1ST7.9
TabelleNr.:835D

- PROSPEKT04_2008K16ULM9,1

+ 6,6Abgestütz...I.17042008093915

Bearbeiter:gueai
Datum:17.4.2008

8.8

12.1

13.0

14.0

14.6

12.8

8.3

7.6

7.4

8.7

9.3

9.5

9.9

10.4

10.8

11.2

11.1

10.6

9.5

8.0

7.4

8.0

8.1

8.3

8.6

8.8

8.9

8.5

7.7

6.6

6.2

7.0

7.1

7.3

7.4

7.3

6.9

6.3

5.3

5.6

6.2

6.0

5.7

5.1

4.2

5.4

5.3

5.2

4.9

4.6

3.9

4.5

4.4

4.2

3.9

3.4

[8.8]

[12.1]

[11.9]

[10.8]

[9.6]

[8.7]

[8.1]

[7.6]

[7.4]

[8.7]

[9.3]

[8.9]

[8.4]

[7.7]

[7.0]

[6.4]

[6.0]

[5.8]

[5.7]

[6.9]

[7.0]

[6.9]

[6.8]

[6.5]

[6.2]

[5.8]

[5.4]

[5.0]

[4.7]

[4.5]

[4.4]

[5.1]

[5.2]

[5.1]

[5.0]

[4.7]

[4.5]

[4.2]

[3.9]

[3.7]

[3.6]

[3.5]

[3.9]

[4.0]

[3.9]

[3.8]

[3.7]

[3.5]

[3.3]

[3.1]

[3.0]

[2.9]

[3.0]

[2.9]

[2.8]

[2.7]

[2.5]

[2.4]

[2.3]

[2.2]

[2.1]

[2.0]

14.4

19.5

7.5

3.3

3.2

3.9

[14.4]

[16.6]

[7.5]

[3.3]

[3.2]

[3.9]

I.25072008105903

[I.25072008114153]

Ходовая часть

MP41E

Кабина

Maxcab E270

с гидравлическим подъемником

Компактная стрела

9,1 m

Погрузочный ствол

6,6

m ULM

K16 ULM

Значения грузоподъемности

Мы оставляем за собой право внесения технических изменений и изменения размеров.

Машина изобра-

жена в зеркаль-

ном отражении

Кинемат. позиция I

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

835E K18 KA 10,1m ST 7,9m KIN I 06.03.2011

-1

-2

-3

-4

-5

-6

-7

-8

-9

-10

TabellenwerteinTonnen

@tD nachISO10567

HStand:Mai1993

L- 75%statischeKipplastbzw.87%hydraulischeHubkraft.

Gültigfürebenen,festenUntergrund360°schwenkbar.KlammerwertegeltennurinLängsrichtungzumUnterwagen

LiftcapacitiesstatedinmetrictonsbasedonISO10567

HMay1993

L- 75%statictippingloade.g.87%hydraulicliftcapacity.

Validforfirmandlevelsupportinggroundwithin360°.Liftcapacitiesinparenthesesonlyvalidlongitudinaltoundercarriage

835.M.KA10.1ST7.9
TabelleNr.:835D

- PROSPEKT04_2008K1810,1

+ 7,9Abgestützte...I.11042008081813

Bearbeiter:gueai
Datum:11.4.2008

[13.0]

[11.8]

[10.4]

[9.3]

[7.4]

[6.5]

[9.8]

[9.9]

[9.3]

[8.6]

[7.8]

[7.1]

[6.5]

[6.2]

[6.0]

[7.3]

[8.0]

[8.1]

[8.0]

[7.8]

[7.4]

[7.0]

[6.6]

[6.1]

[5.6]

[5.2]

[5.0]

[4.8]

[4.7]

[6.1

[6.2]

[6.0]

[5.8]

[5.5]

[5.2]

[4.9]

[4.5]

[4.3]

[4.1]

[3.9]

[4.5]

[4.9]

[4.8]

[4.6]

[4.4]

[4.2]

[4.0]

[3.8]

[3.6]

[3.4]

[3.3]

[3.9]

[3.8]

[3.6]

[3.5]

[3.3]

[3.1]

[3.0]

[2.9]

[2.8]

[3.2]

[3.1]

[3.0]

[2.9]

[2.8]

[2.7]

[2.6]

[2.5]

[2.4]

[2.3]

[2.2]

13.2

14.2

14.9

11.7

7.4

6.5

9.8

10.2

10.7

11.2

11.6

11.3

10.5

9.2

7.6

7.3

8.0

8.2

8.4

8.7

8.9

9.2

9.4

9.2

8.6

7.8

6.6

7.2

7.3

7.4

7.5

7.7

7.8

7.9

7.7

7.2

6.6

5.6

5.5

6.0

6.5

6.6

6.7

6.8

6.7

6.5

6.1

5.5

4.7

5.3

5.7

5.9

5.8

5.5

5.2

4.6

3.8

4.9

5.3

5.2

5.1

4.9

4.7

4.3

3.7

4.5

4.6

4.5

4.4

4.2

3.9

3.4

7.3

6.2

[17.9]

[9.5]

[3.9]

[3.4]

[3.8]

[7.2]

[7.3]

[6.2]

19.5

9.5

3.9

3.4

3.8

7.2

I.24072008101522

[I.24072008130847]

Ходовая часть

MP41E

Компактная стрела

10,1 m

Погрузочный ствол

7,9 m

Кабина

Maxcab E270

с гидравлическим подъемником

K18

Значения грузоподъемности

Мы оставляем за собой право внесения технических изменений и изменения размеров.

Машина изобра-

жена в зеркаль-

ном отражении

Кинемат. позиция I

Traglastnummer:

20140416072456

7,0

12 ,8

13 ,9

14 ,6

14 ,3

2,5 m

6,5

6,4

7,1

7,9

9,7

10 ,0

10 ,5

11 ,0

11 ,4

11 ,5

11 ,2

10 ,5

9,3

7,8

6,6

7,1

7,8

8,1

8,2

8,3

8,5

8,8

9,1

9,3

9,1

8,6

7,8

6,7

6,8

7,0

7,2

7,3

7,4

7,6

7,7

7,8

7,7

7,6

7,2

6,6

5,7

6,0

6,4

6,5

6,6

6,7

6,6

6,4

6,1

5,5

4,7

5,7

5,8

5,7

5,5

5,1

4,6

3,9

4,9

5,2

5,1

5,0

4,9

4,6

4,3

3,7

4,3

4,5

4,4

4,3

4,1

3,8

3,4

0 1

2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

16
15
14
13
12

6
5
4
3
2

-1

-2
-3

-4

-5

-6

-7

-8

835E K18 (10,1+7,9); KIN I; MP42E mit 2,5m Pylon

20140416072456

Ходовая часть

MP42E

Пилон

2,5 m

Компактная стрела

10,1 m

Погрузочный ствол

7,9 m

Кабина

Maxcab E270

с гидравлическим подъемником

K18

Значения грузоподъемности

Мы оставляем за собой право внесения технических изменений и изменения размеров.

Машина изобра-

жена в зеркаль-

ном отражении

Кинемат. позиция I

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

835E B18 10,8+7,9 06.03.2011

-1

-2

-3

-4

-5

-6

-7

-8

-9

-10

TabellenwerteinTonnen

@tD nachISO10567

HStand:Mai1993

L- 75%statischeKipplastbzw.87%hydraulischeHubkraft.

Gültigfürebenen,festenUntergrund360°schwenkbar.KlammerwertegeltennurinLängsrichtungzumUnterwagen

LiftcapacitiesstatedinmetrictonsbasedonISO10567

HMay1993

L- 75%statictippingloade.g.87%hydraulicliftcapacity.

Validforfirmandlevelsupportinggroundwithin360°.Liftcapacitiesinparenthesesonlyvalidlongitudinaltoundercarriage

835.M.KA10.1ST7.9
TabelleNr.:835D

- PROSPEKT04_2008BA1810,8

+ 7,9Abgestützte...I.17042008125946

Bearbeiter:gueai
Datum:17.4.2008

[11.6]

[11.3]

[9.7]

[8.0]

[6.1]

[5.7]

[6.0]

[8.7]

[9.2]

[8.3]

[7.4]

[6.6]

[6.0]

[5.6]

[5.4]

[5.3]

[7.0]

[7.2]

[7.4]

[6.9]

[6.4]

[5.8]

[5.2]

[4.8]

[4.5]

[4.3]

[4.2]

[5.8]

[6.1]

[6.2]

[6.1]

[5.8]

[5.4]

[5.1]

[4.6]

[4.3]

[4.0]

[3.7]

[3.5]

[3.4]

[4.4]

[5.0]

[4.8]

[4.6]

[4.4]

[4.1]

[3.8]

[3.5]

[3.3]

[3.1]

[3.0]

[2.9]

[4.0]

[3.9]

[3.7]

[3.5]

[3.3]

[3.1]

[2.9]

[2.8]

[2.6]

[2.5]

[3.2]

[3.1]

[3.0]

[2.9]

[2.8]

[2.6]

[2.5]

[2.4]

[2.2]

[2.1]

[2.5]

[2.4]

[2.3]

[2.2]

[2.1]

[2.0]

[1.9]

11.6

12.6

13.4

8.0

6.1

5.7

6.0

8.7

9.3

9.8

10.3

10.5

10.4

9.6

8.7

8.3

7.0

7.2

7.4

7.8

8.1

8.3

8.5

8.2

7.8

7.1

6.1

6.2

6.3

6.5

6.7

6.9

7.0

7.1

6.9

6.6

6.0

5.3

5.5

5.6

5.7

5.8

6.0

6.1

6.0

5.9

5.6

5.2

4.5

4.6

5.0

5.1

5.2

5.3

5.2

5.1

4.8

4.4

3.8

4.6

4.7

4.6

4.5

4.4

4.1

3.7

4.0

4.2

4.1

3.9

3.7

3.4

5.8

5.2

15.5

17.6

5.3

3.3

3.7

5.2

6.8

5.2

[15.5]

[16.7]

[5.3]

[3.3]

[3.7]

[5.6]

[6.8]

[4.3]

Ходовая часть

MP41E

Компактная стрела

10,8 m Banana

Погрузочный ствол

7,9 m

Кабина

Maxcab E300/260, гидравлический

подъем и выдвижение вперед (опция)

I.25072008075300 1

[I.25072008071330]

B18

Машина изобра-

жена в зеркаль-

ном отражении

Значения грузоподъемности

Мы оставляем за собой право внесения технических изменений и изменения размеров.

3,3

0 1

2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

16
15
14
13
12

6
5
4
3
2

-1

-2
-3

-4

-5

-6

-7

-8

835E B18 (10,8+7,9); KIN I; MP42E 2,5m Pylon

Traglastnummer:

20140415153121

11,3

12,2

13,0

9,0

6,3

5,7

5,9

8,6

9,1

9,6

10,0

10,3

10,2

9,9

8,8

8,3

7,1

6,0

6,5

6,9

7,0

7,3

7,6

7,9

8,2

8,3

8,1

7,7

7,0

6,2

6,0

6,1

6,0

6,1

6,2

6,3

6,5

6,7

6,9

6,8

6,5

6,0

5,3

5,0

5,4

5,5

5,6

5,7

5,8

5,9

5,8

5,5

5,1

4,5

4,8

4,9

5,0

5,1

5,2

5,1

4,7

4,3

3,8

4,5

4,6

4,5

4,4

4,3

4,0

3,6

4,1

4,0

3,9

3,7

3,4

6 9

5 9

5,0

8 3

20140415153121

Ходовая часть

MP42E

Пилон

2,5 m

Компактная стрела

10,8 m Banana

Погрузочный ствол

7,9 m

Кабина

Maxcab E270

с гидравлическим подъемником

B18

Машина изобра-

жена в зеркаль-

ном отражении

Значения грузоподъемности

Мы оставляем за собой право внесения технических изменений и изменения размеров.

Конструкция/типо-

размер

Объем грей-

фера

Bec

Максимальная

грузоподъемность

Форма лепестка

SGM

400.40

400

1820

1920

8,0

600.40

600

1910

2035

800.40

800

1960

2140

1000.40

1000

2040

2290

1250.40

1250

2180

2415

Конструкция/типо-

размер

Объем грей-

фера

Bec

Максимальная грузо-

подъемность

SGZ

1500.50

1500

1989

8,0

2000.50

2000

2246

2500.50

2500

2345

3000.50

3000

2532

4000.50

4000

2880

3000.50 L

3000

2140

8,0

3500.50 L

3500

2260

4000.50 L

4000

2480

4500.50 L

4500

2600

1500.50 HD

1500

2240

8,0

2000.50 HD

2000

2535

Типоряд/модель

Мощность

Собственный

вес

Усилие от-

рыва

Грузоподъем-

ность в кг

WOKO

Слиток

(

коэффици-

ент безопасности 2)

S-RSL 15

12,2

1950

360

1800

S-RSL 17

17,0

2500

460

2300

S-RLB 13,5

10,0

1700

300

15000

S-RLB 15

11,7

2400

380

19000

S-RLB 17

17,8

3300

640

32000

Магнитоэлектрический генератор

: 20 kW

Конструкция/типо-

размер

Объем грей-

фера

Вес

Максимальная

грузоподъемность

Форма лепестка

SGM

400.40-4

400

1570

1720

8,0

600.40-4

600

1600

1790

800.40-4

800

1685

1930

1000.40-4

1000

1755

2085

1250.40-4

1250

1850

2200

) Вес указан без учета подвески грейфера,

пальца погрузочного ствола, разводки

шлангов.

) Полуоткрытый захват — пластины челюсти

шириной 400 мм, начиная с объема 1250 л

ширина пластины захвата — 500 мм.

*) По запросу

Размеры в [мм]

Дополнительную техническую информацию о грейферах, в том числе для перегрузки древесины, быстросъемных

системах и остальном навесном оборудовании см. в проспекте «Навесное оборудование».

Рекомендации по выбору грейфера

Многочелюстной грейфер

(5 лепестков)

Двухчелюстной грейфер SGZ

Магнитные диски

Многочелюстной грейфер

(4 лепестка)

3000

4150

5400

6160

3000

9140

6500

5050

300

315

5065
5590

3480

2,5 m

3600
6825

4465

3000

4880

290

120

3000

3675

3450

2650

6100

3295

1250

1490

410

3200

5500

6025

3495

3000

6495

2600

3295

835E 06.03.2011

675

265

4465

3000

4880

290

120

3000

3675

3450

2650

6100

3295

1250

1490

410

3200

5500

6025

3495

3000

6495

2600

3295

835E 06.03.2011

675

265

835 M

с частью MP41 и кабиной типа E270 с гидравлическим подъемником

835 M

с частью MP41 и кабиной типа E300/260

с гидравлическим подъемом и выдвижением вперед

835 M

с частью MP42 и кабиной типа E300/260

с гидравлическим подъемом и выдвижением вперед

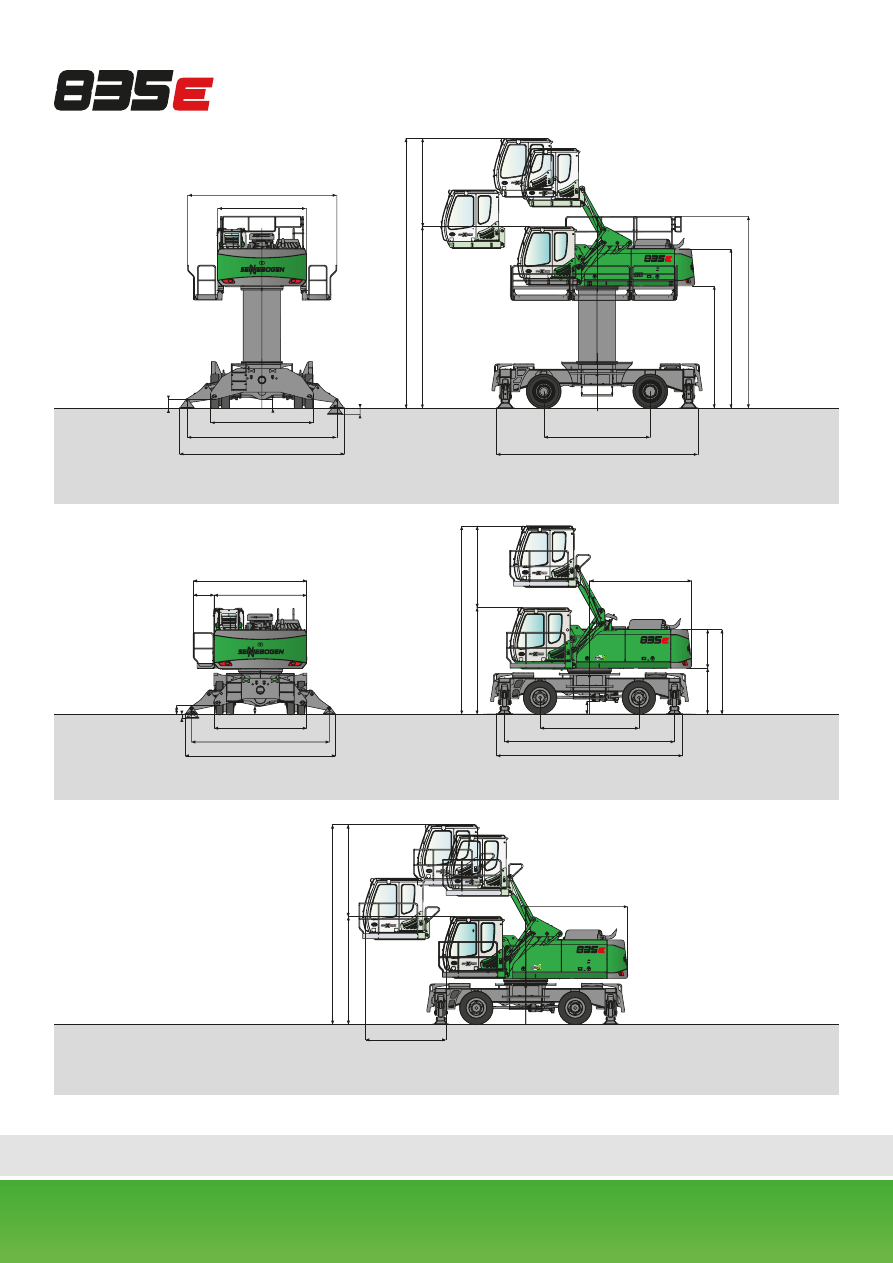

Габариты

Мы оставляем за собой право внесения технических изменений и изменения размеров.

Ширина

при

транспортировке

3000 mm

Грузовая стрела Штанга грейфера

Длина

в транспортном

положении (L)

Высота

в транспортном

положении (H)

K16

9,1 m

6,9 m

13,5 m

3,45 m

K18

10,1 m

7,9 m

14,5 m

3,45 m

B18

10,8 m Banana

7,9 m

15,0 m

3,45 m

K16 ULM

9,1 m

6,6 m

13,5 m

3,45 m

Transport-Maße

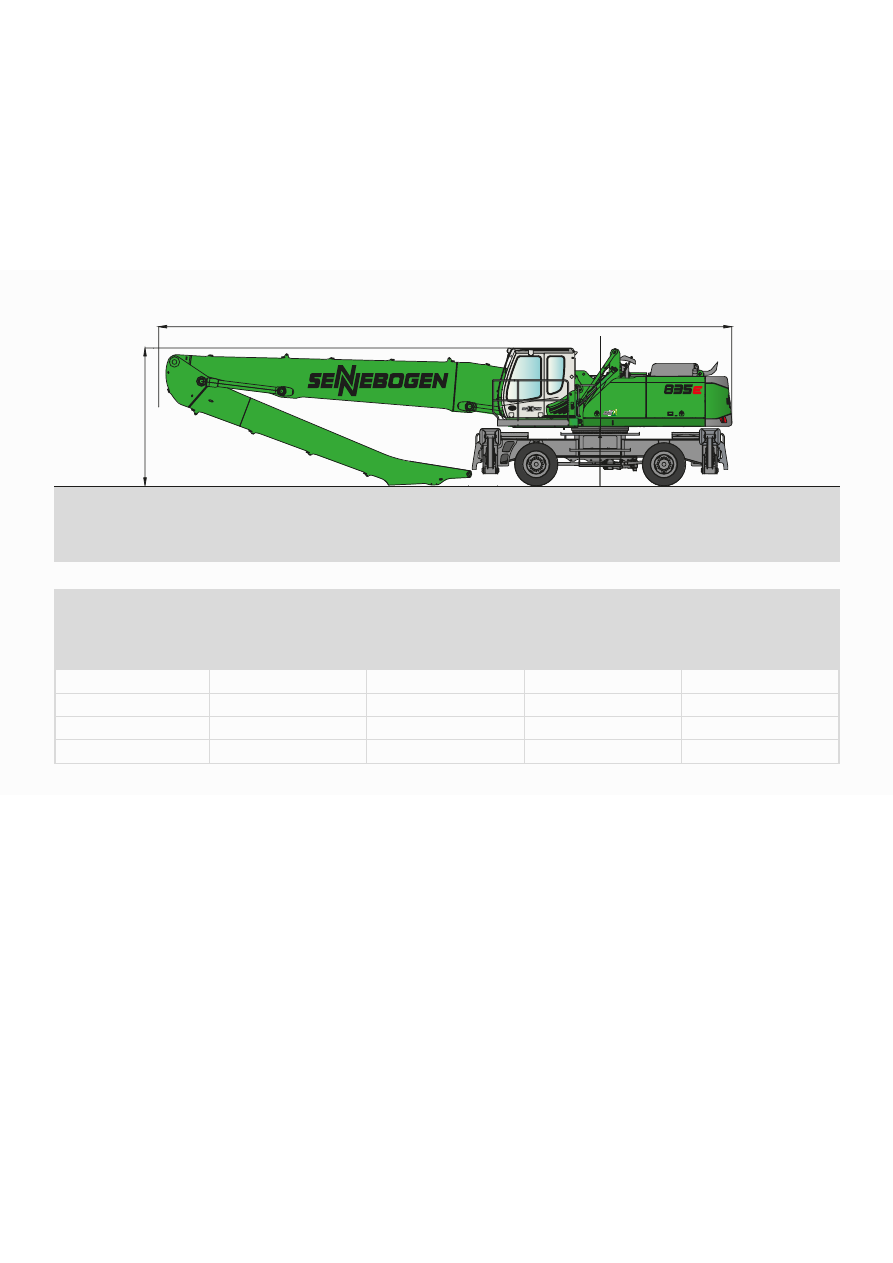

Размеры 835 M в транспортном положении с ходовой частью типа

MP41E

В данном каталоге содержится описание моделей машин, вариантов оснащения отдельных моделей и возможностей конфигурации (серийное и специальное оснащение)

машин, поставляемых заводом SENNEBOGEN Maschinenfabrik. Изображения агрегатов могут включать в себя специальное и дополнительное оснащение. В зависимости

от страны, в кото-рую осуществляется поставка машин, оснащение может отличаться, в особенности серийное и специальное оснащение.

Все используемые обозначения изделий могут являться торговыми марками завода SENNEBOGEN Maschinenfabrik GmbH или других компаний-поставщиков. Использование их

третьими лицами в своих интересах может нарушить права владельцев.

Проконсультируйтесь относительно доступных вариантов оснащения у своего местного партнера SENNEBOGEN по сбыту. Все желаемые технические характеристики оборудо-

вания являются обязательными, только если они однозначно согласованы при заключении договора. Мы сохраняем за собой право на возможность поставки и технические

изменения. Все приведенные данные не являются гарантированными характеристиками. Мы сохраняем за собой право на изменение оснащения и модернизацию.

SENNEBOGEN Maschinenfabrik GmbH, Straubing, Германия.
