Вертикальный обрабатывающий центр ABAMET модели VF–3SM/3SM50. Инструкция по предпусковой подготовке (V2.0)

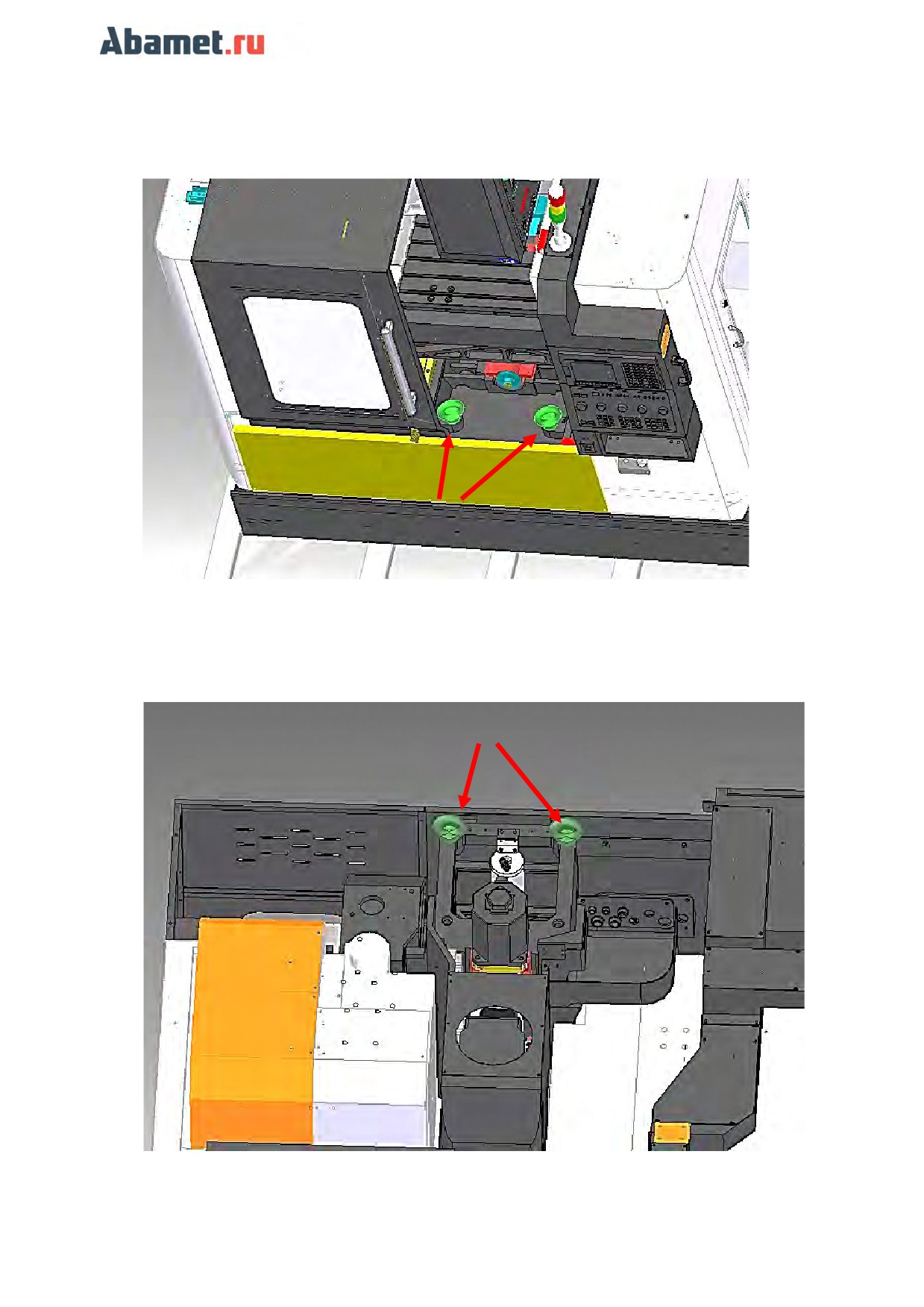

3. Установите рым-болты M30 в крепежное отверстие на станине как показано на

рисунке 1.

Место установки рым-болтов

Рис. 1

4. Установите рым-болты M30 в крепежные отверстия с обеих сторон колонны как

показано на рисунке 2.

Место установки рым-болтов

Рис. 2

3

5. Снимите переднюю крышку шпиндельной бабки.

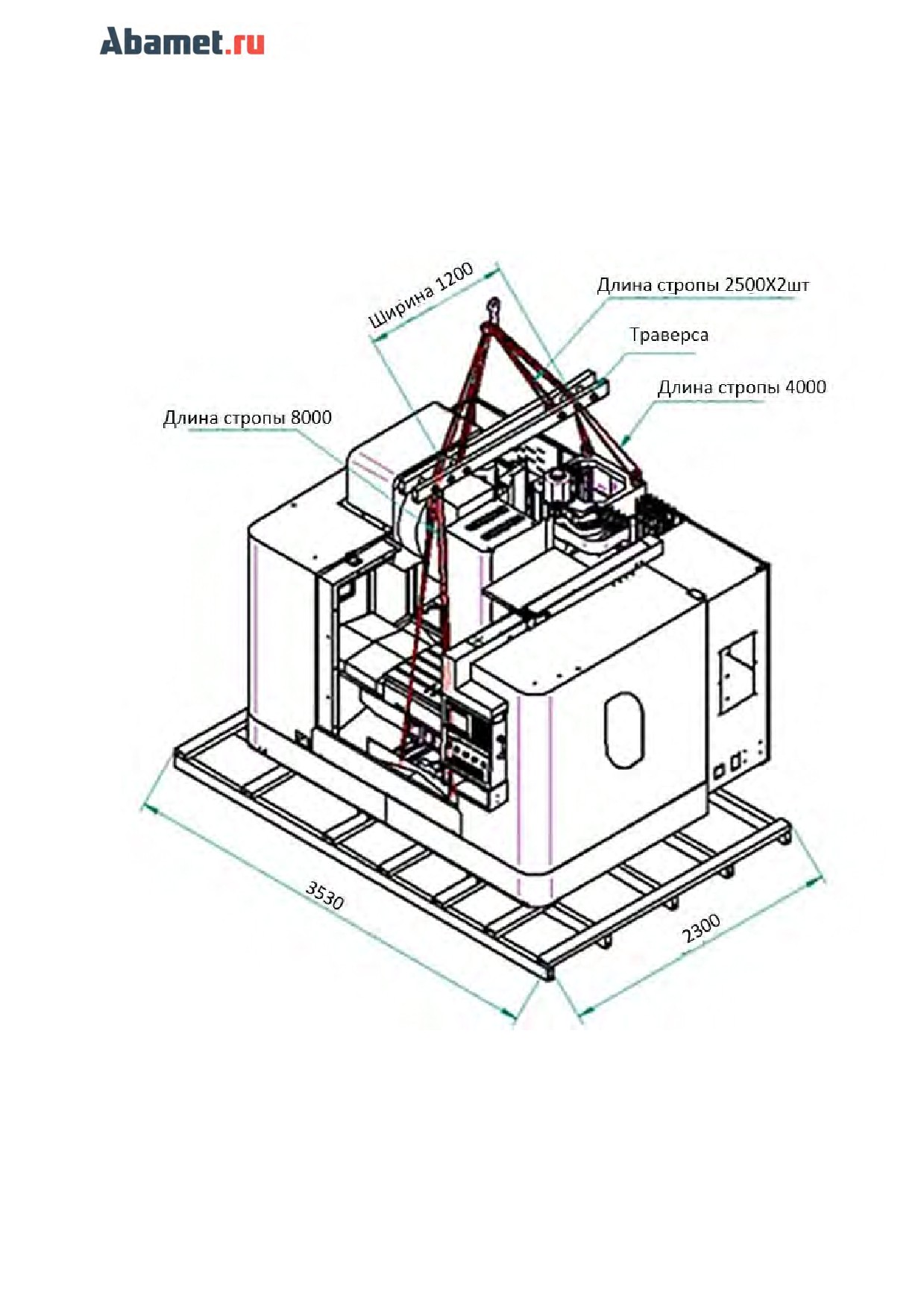

6. Закрепите стропы в точках подъема на станине станка как показано на рис. 3.

Рис 3

4

Разгрузка при помощи вилочного погрузчика

Для разгрузки требуется вилочный погрузчик грузоподъемностью от 10 тонн

(предоставляется заказчиком).

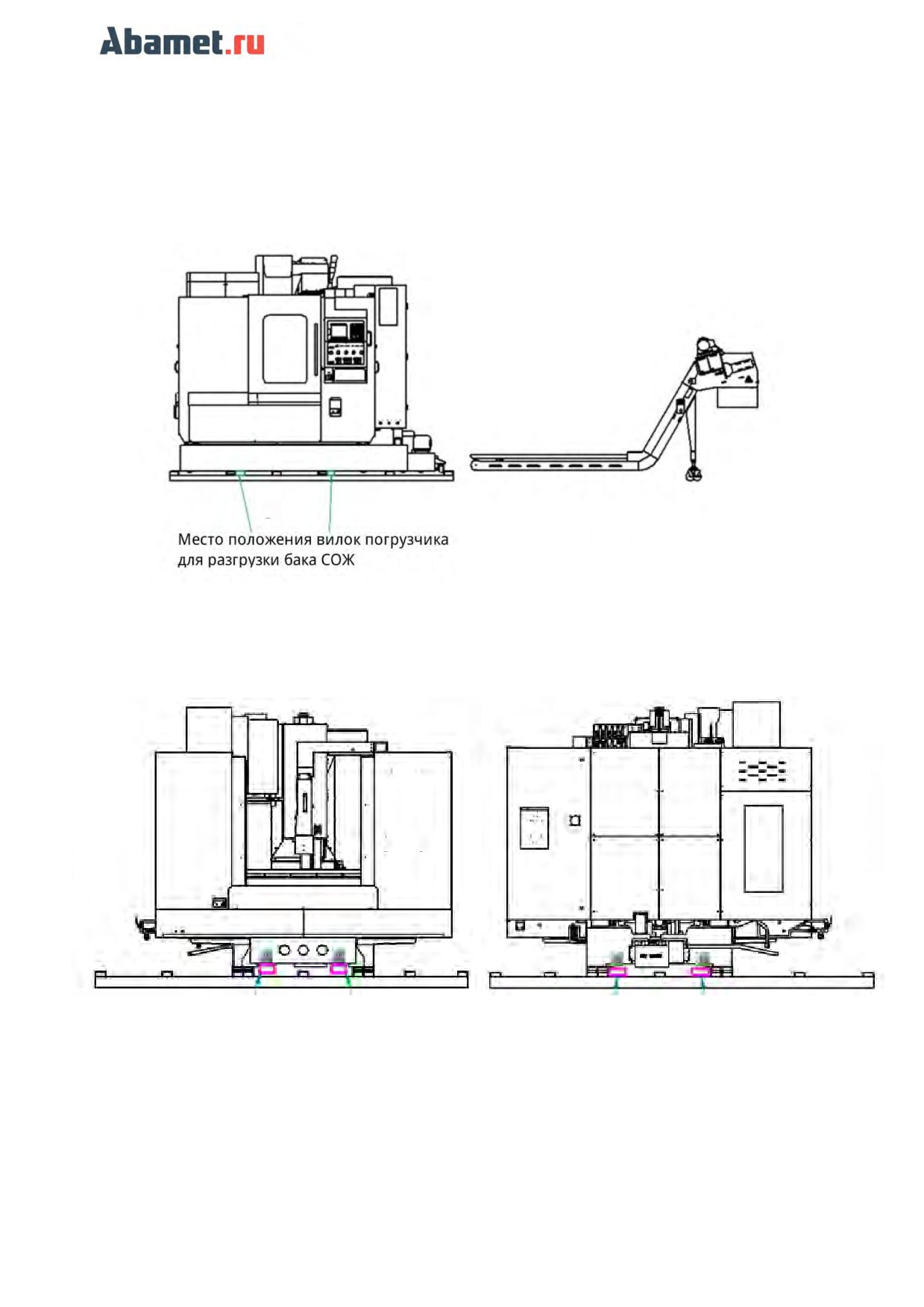

1. Как показано на рис. 4, выгрузите конвейер для стружки с помощью вилочного

погрузчика, а затем выгрузите резервуар для воды.

Рис 4

2. Снимите станок с грузовика установив вилки погрузчика, как показано на рисунках 5

или 6.

Положение вилок спереди станка

Положение вилок сзади станка

Рис 5

Рис 6

5

Фундамент

1. Фундамент должен подготавливаться заранее, не менее чем за 28 дней до

установки на него оборудования.

2. Фундамент должен быть залит в соответствии с требованиями чертежа

производителя. Невыполнение этого требования приведет к нестабильной

работе и станка и потери точности обработки.

3. Производитель не несет ответственности за любые неисправности станка во

время его эксплуатации, вызванные отклонениями в изготовлении фундамента.

4. Толщина фундамента должна быть не менее 400мм армированного бетона марки

М350.

5. Запрещено устанавливать пресс на двух разных фундаментных плитах, так как

они могут неравномерно сместиться, что отрицательно скажется на геометрии и,

в результате, на точности станка.

6. Отклонение поверхности фундамента не должно превышать 3 мм/м, но не более

10мм по всей поверхности.

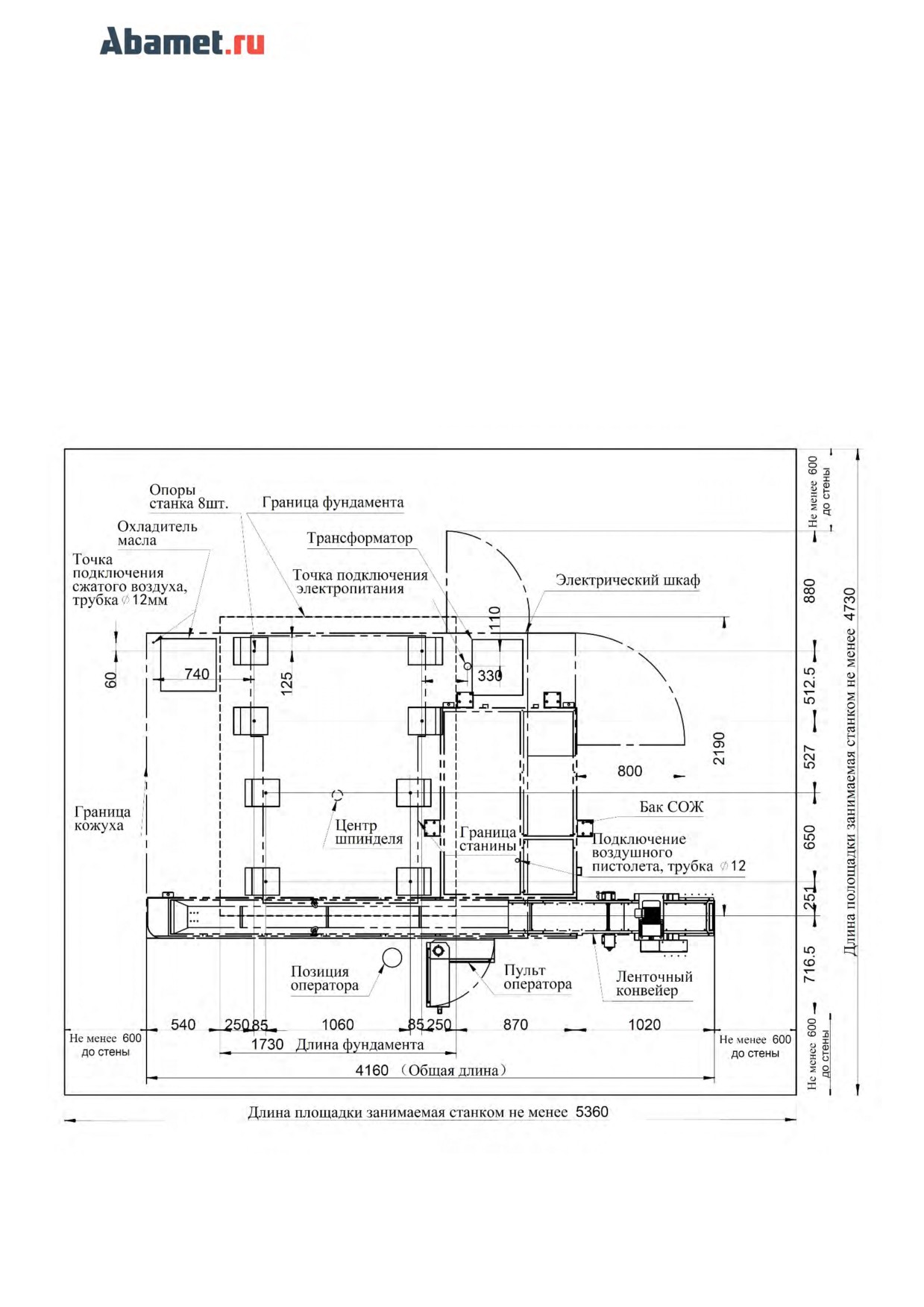

Чертеж фундамента

7

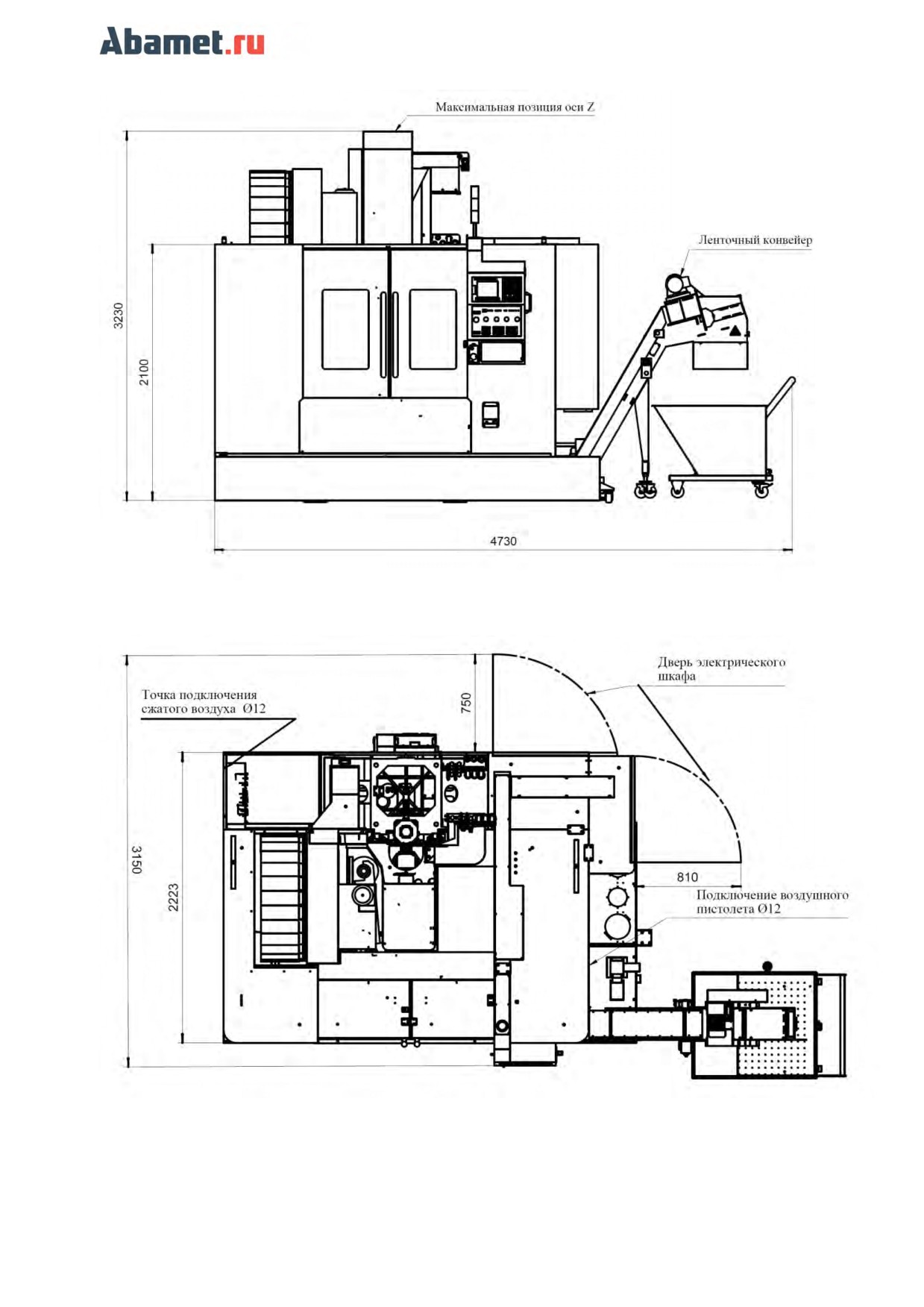

Расположение элементов и габариты станка

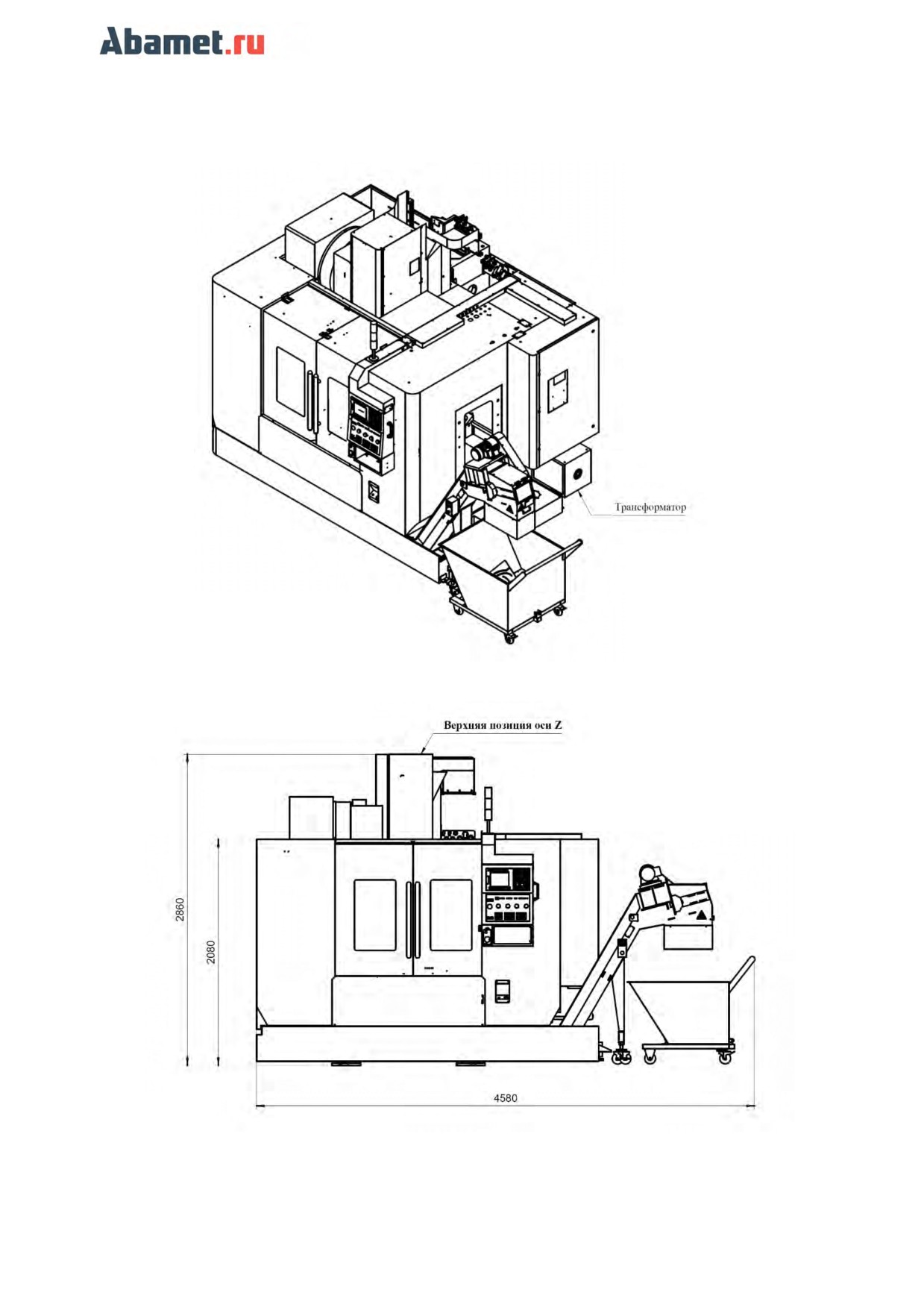

VF-3SM

Общий вид

Вид спереди

8

Вид сверху

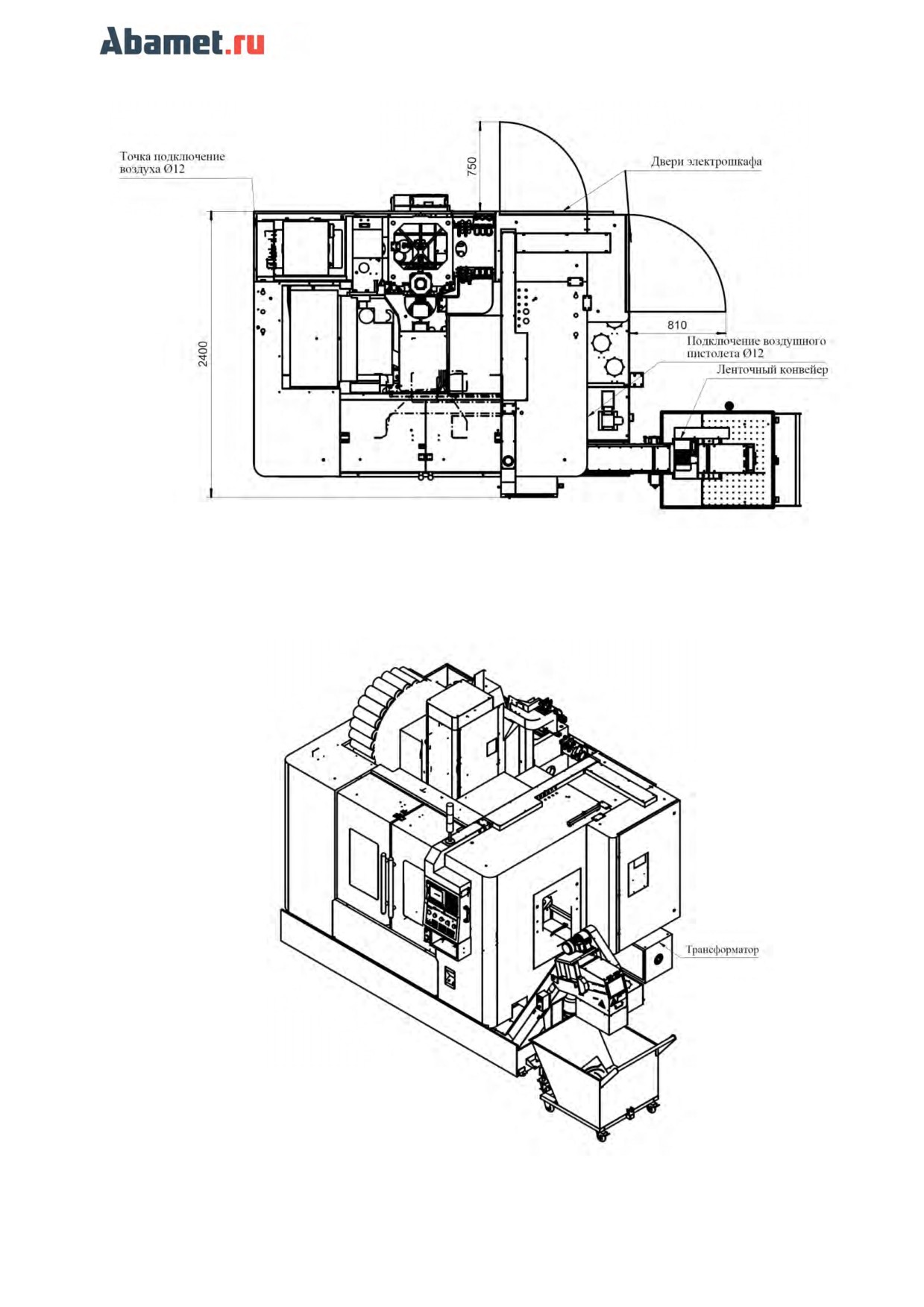

VF-3SM50

Общий вид

9

Вид спереди

Вид сверху

10

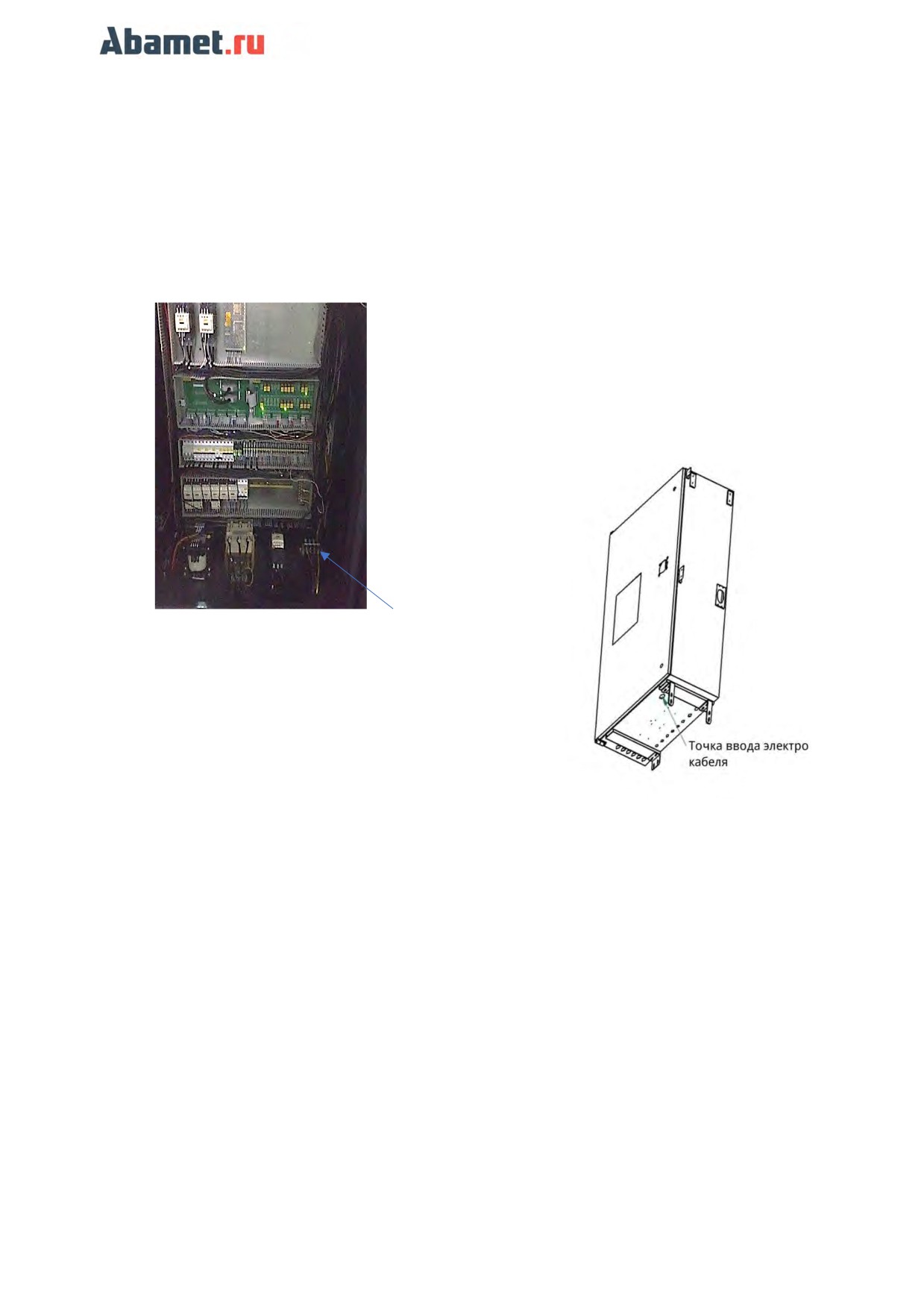

Требование к подключению электропитания

Электрические соединения должен выполнять только квалифицированный, прошедший

обучение персонал Покупателя, имеющий соответствующий допуск к работе с

электроустановками, только в соответствии с электрической схемой станка и в

присутствии инженера сервисной службы поставщика. Кабельный ввод находится в

нижней части электрического шкафа. Кабель должен быть четырехжильный - три фазы

(L1, L2, L3) и нулевой заземляющий проводник (PE).

клемма подключения

кабеля

Параметры подключения:

- напряжение питания - переменное, 3 фазы, 380 В (±10%), 50Гц±1%;

- входной автомат: 63A;

- подключаемая мощность: 30 кВа;

- кабель - медный, многожильный, минимальное сечение: 4x10 мм2;

11

Требование к подключению воздуха

Станок имеет две точки подключения сжатого воздуха: основная (для работы узлов

станка), подключение пистолета (для обдува заготовок)

Давление сжатого воздуха, не менее

0,6 кг/см2

Наружный диаметр трубопровода

12 мм

Расход (не включая расход на воздушный пистолет для обдува)

200л/мин

Подаваемый воздух должен быть чистым и сухим, степень фильтрации 40 мкм

Условия эксплуатации

Температура эксплуатации: +5͙+40 ºС.

Относительная влажность: 30%...95% (без конденсата)

Атмосферное давление: 86͙106 kpa

Влажность: ≤75%

12
