Вертикальный обрабатывающий центр ABAMET модель VF–2SM. Инструкция по предпусковой подготовке (V2.0)
Вертикальный
обрабатывающий центр
ABAMET
модель VF - 2SM
Инструкция по предпусковой
подготовке
Январь 2023
V2.0
Оглавление
Технические параметры
2
Разгрузка станка
2
Разгрузка при помощи крана
2
Разгрузка при помощи вилочного погрузчика
5
Разгрузка вспомогательных элементов
6
Разгрузка ленточного конвейера
6
Разгрузка трансформатора
6
Фундамент
7
Расположение элементов станка
8
Требование к подключению электропитания
9
Требование к подключению воздуха
10
Условия эксплуатации
10
1
Технические параметры
Объем бака СОЖ
л
280
Объем колбы смазки
воздушной
л
0.2
тип 32# гидравлическое масло
магистрали
Объем бачка
тип 68# масло для
л
4
системы смазки
направляющих и ШВП
Объем системы
л
15
32# гидравлическое масло
охлаждения масла
Вес
кг
5400
Напряжения питания
В
3Х380
Потребляемая
кВа
20
мощность
Давление воздуха
кг/см2
0.6
Габариты ДхШхВ
мм
3150х2300х2400
Разгрузка станка
Разгрузка при помощи крана
Требование к подъемным механизмам (предоставляется заказчиком):
- Кран, грузоподъемностью не менее 10т
- Две стропы длиной не менее 10м, грузоподъемностью не менее 4Т каждая.
- Серьга, для крепления строп
Подготовка станка:
1. Выверните крепежные винты переднего телескопического кожуха оси Y и
вручную переместите его в положение минимального сжатия.

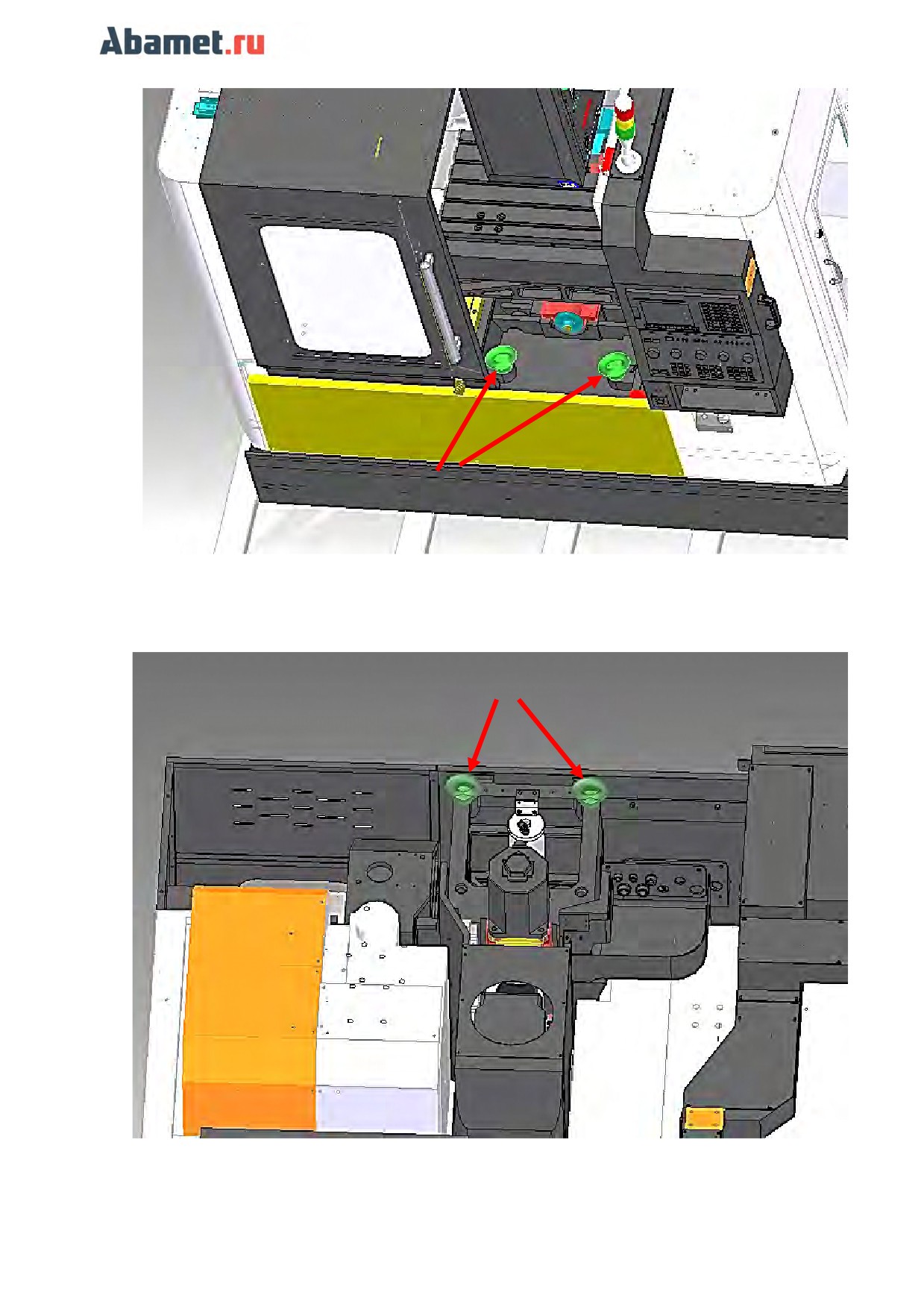

2. Установите рым-болты M30 в крепежное отверстие на станине как показано на
рисунке 1 (поставляются в комплекте со станком.
2
Место установки рым-болтов
Рис. 1
3. Установите рым-болты M30 в крепежные отверстия с обеих сторон колонны как
показано на рисунке 2.
Место установки рым-болтов
Рис. 2
3
4. Снимите переднюю крышку шпиндельной бабки.

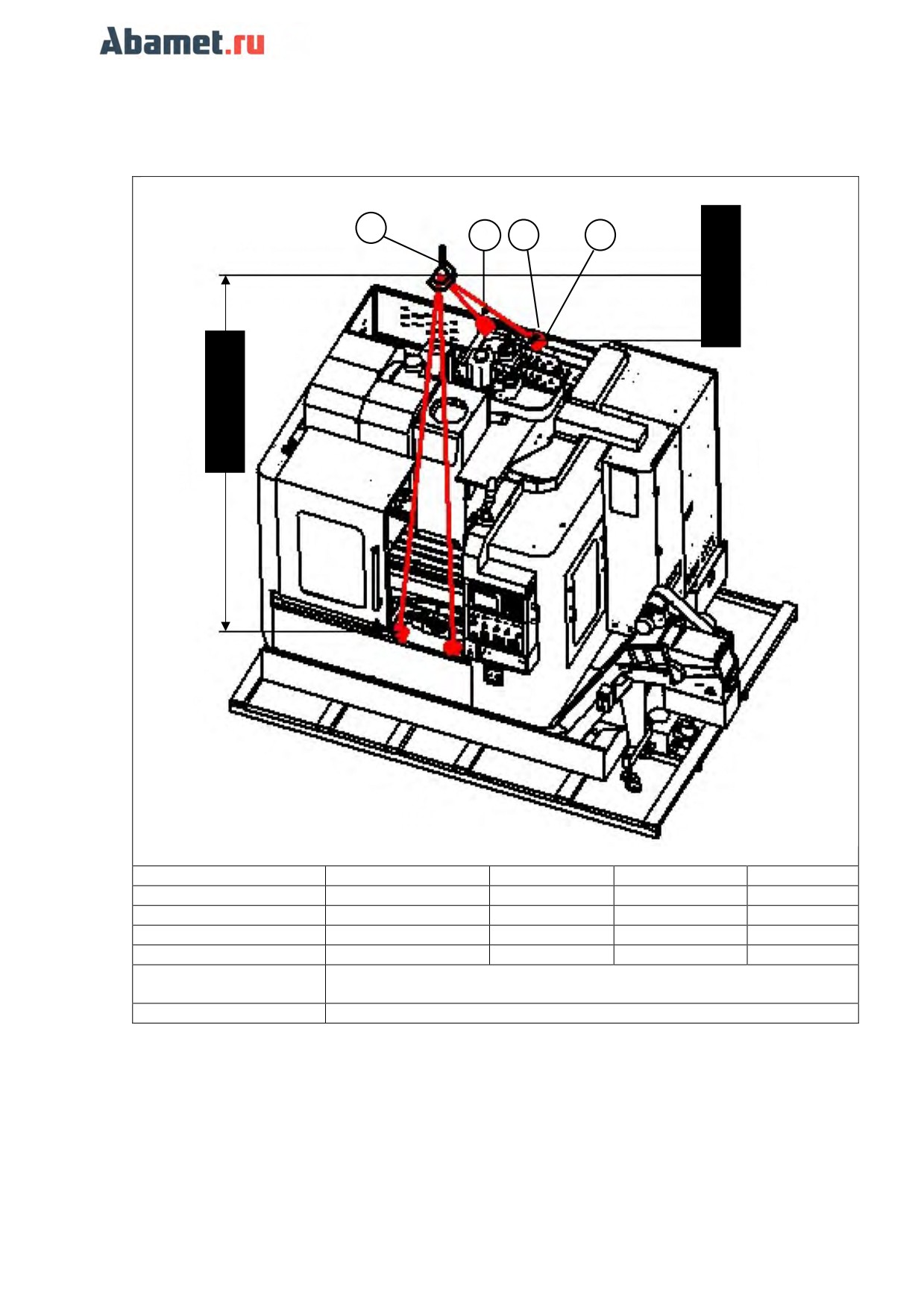

5. Закрепите стропы в точках подъема на станине станка как показано на рис. 3.
1
2
3
4
1
2
3
4
Наименование
Подъемный крюк
Чалки
Рымболт
Серьга
Тип
10Т
10м/шт.
М30
-
Количество
-
2
4
4
Единицы
-
шт.
шт.
шт.
Усилие на чалках (для
4000кг
каждой)
Вес станка
5400кг
Рис 3
4
Разгрузка при помощи вилочного погрузчика
Для разгрузки требуется вилочный погрузчик грузоподъемностью от 10 тонн
(предоставляется заказчиком).

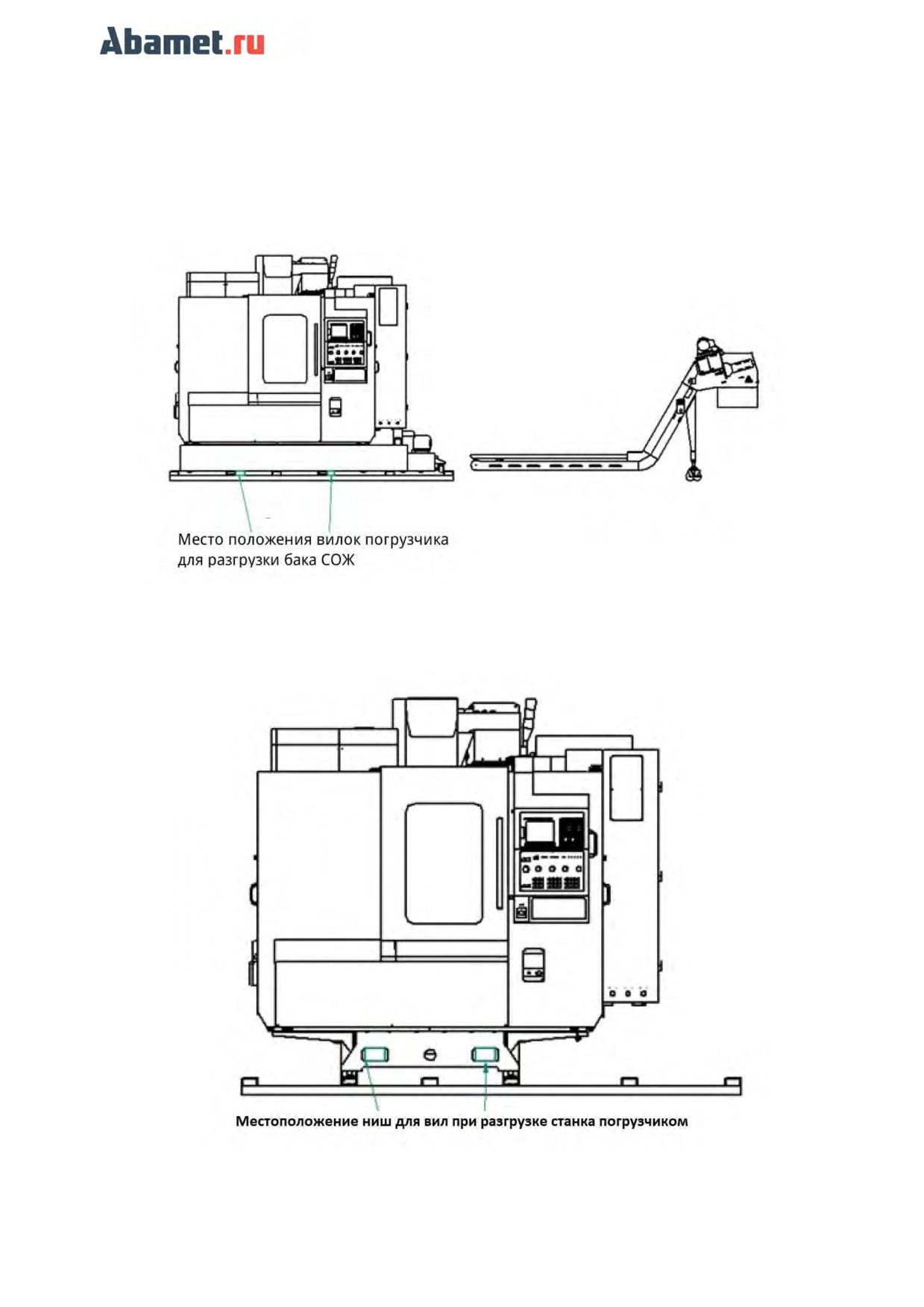

1. Как показано на рис. 4, выгрузите конвейер для стружки с помощью вилочного
погрузчика, а затем выгрузите резервуар для воды.
Рис 4
2. Снимите станок с грузовика установив вилы погрузчика, как показано на рисунке 3.
Рис 5
5
Разгрузка вспомогательных элементов
Разгрузка ленточного конвейера
Вес ленточного конвейера - 200кг (примерно)
Требуемые материалы для разгрузки:
- Кран или погрузчик (предоставляются клиентом)
- Стропы 2шт, длина не менее 2.5 каждая, для нагрузки 200кг
Высота размещения: нижняя часть находится примерно на 350 мм над фундаментом,
размещается над баком СОЖ.
Схема строповки
Разгрузка трансформатора
Вес трансформатора - 100кг (примерно)
Требуемые материалы для разгрузки (предоставляются
клиентом):
- Кран или погрузчик
- Стропа 1шт, длина не менее 2.5м, для нагрузки 100кг
Размещение под электрошкафом станка.
6
Фундамент
1. Фундамент должен подготавливаться заранее, не менее чем за 28 дней до
установки на него оборудования.
2. Фундамент должен быть залит в соответствии с требованиями чертежа
производителя. Невыполнение этого требования приведет к нестабильной
работе и станка и потери точности обработки.
3. Производитель не несет ответственности за любые неисправности станка во
время его эксплуатации, вызванные отклонениями в изготовлении фундамента.
4. Толщина фундамента должна быть не менее 400мм армированного бетона марки
М350.
5. Запрещено устанавливать пресс на двух разных фундаментных плитах, так как
они могут неравномерно сместиться, что отрицательно скажется на геометрии и,
в результате, на точности станка.
6. Отклонение поверхности фундамента не должно превышать 3 мм/м, но не более
10мм по всей поверхности.

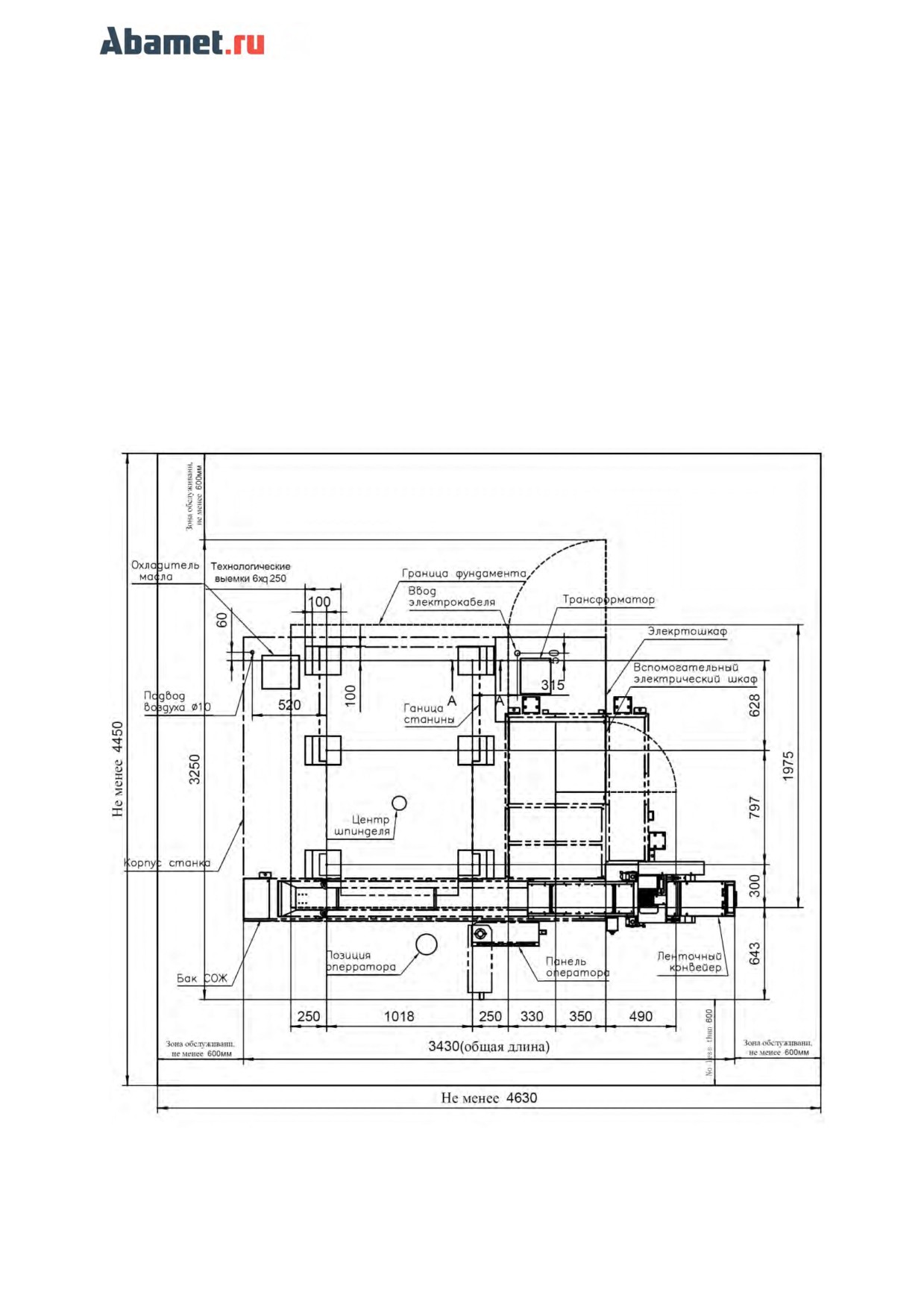

Чертеж фундамента
7

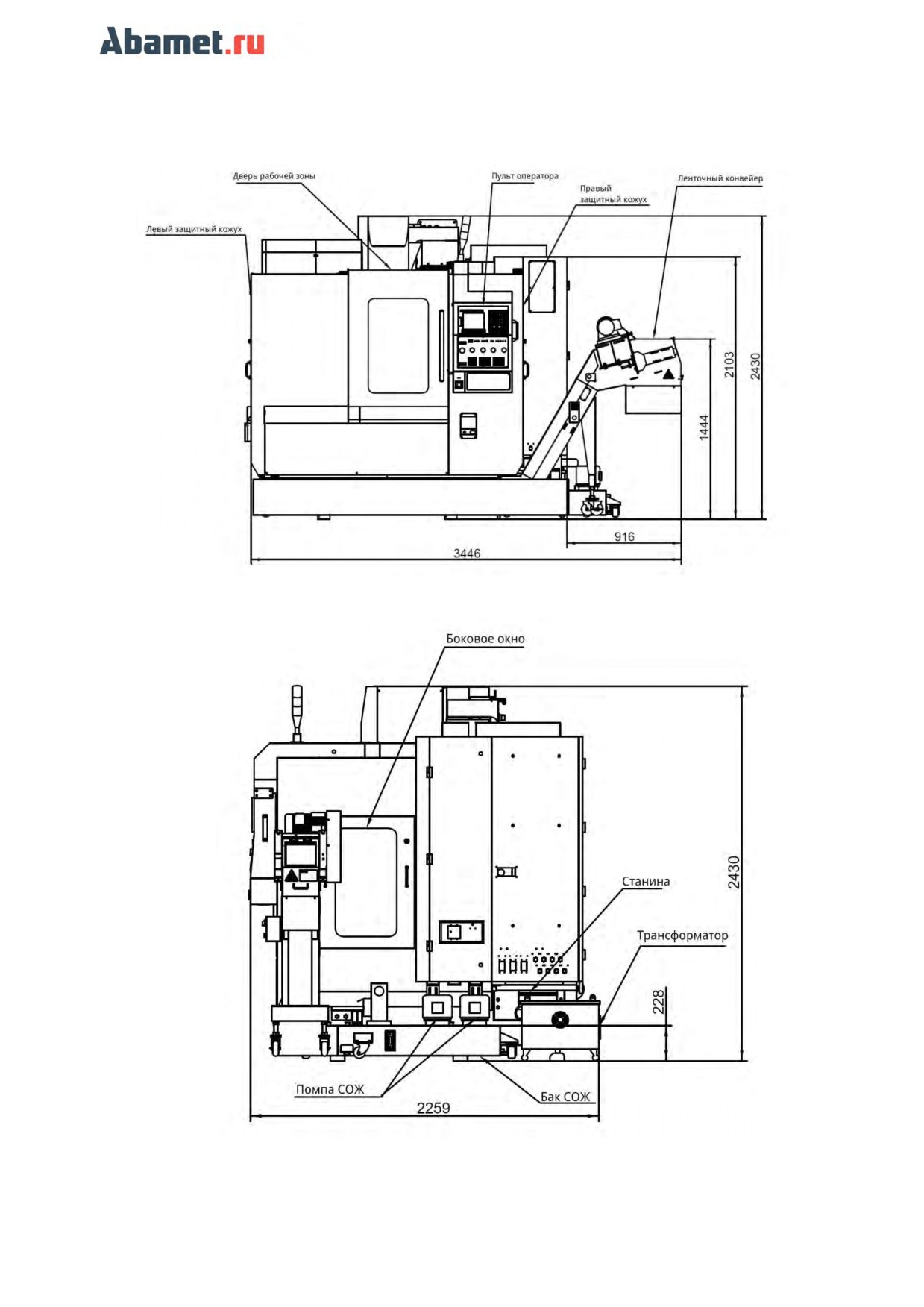

Расположение элементов станка
Вид спереди
Вид справа
8

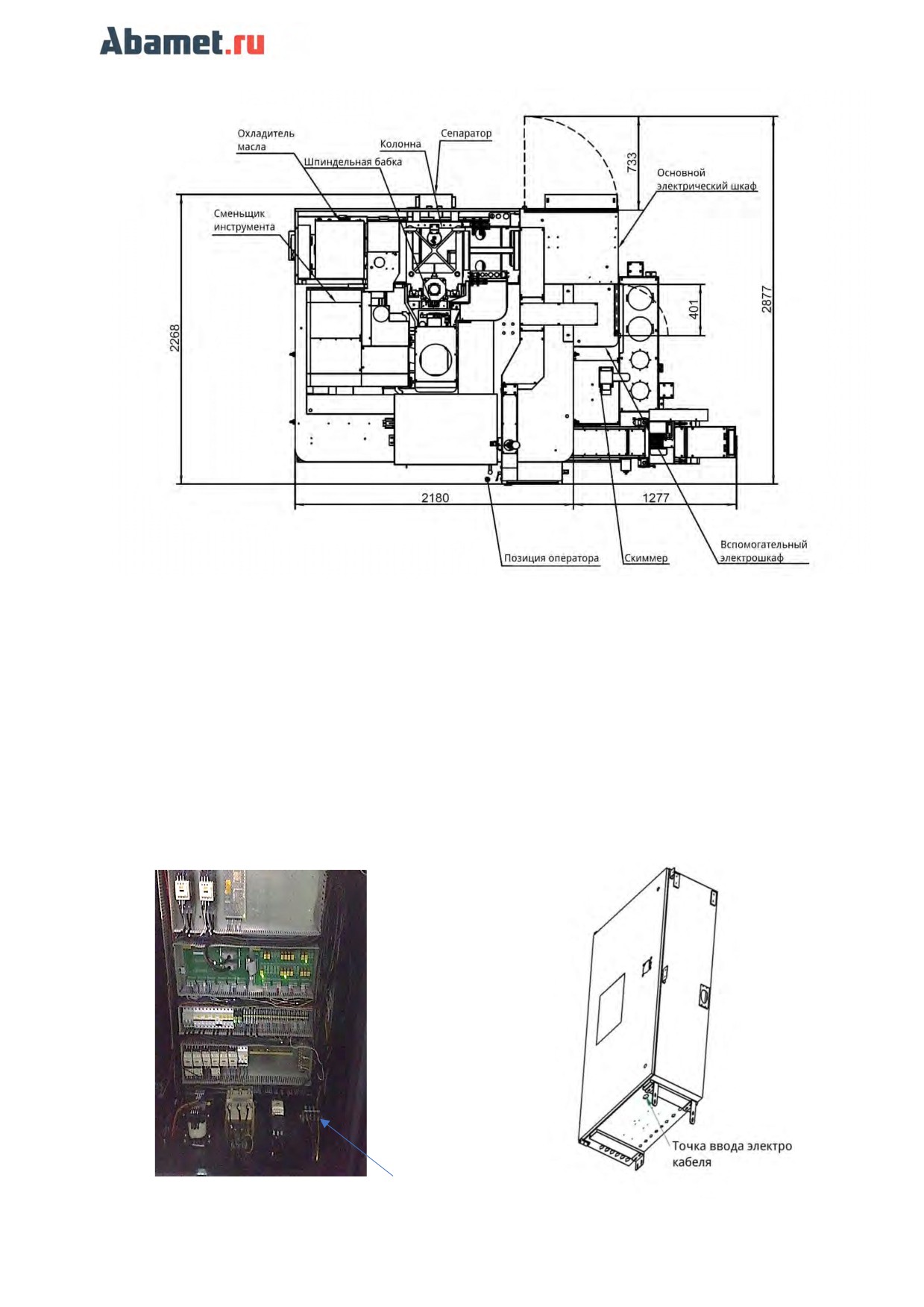

Вид сверху
Требование к подключению электропитания
Электрические соединения должен выполнять только квалифицированный, прошедший
обучение персонал Покупателя, имеющий соответствующий допуск к работе с
электроустановками, только в соответствии с электрической схемой станка и в
присутствии инженера сервисной службы поставщика. Кабельный ввод находится в
нижней части электрического шкафа. Кабель должен быть четырехжильный - три фазы
(L1, L2, L3) и нулевой заземляющий проводник (PE).
клемма подключения
кабеля
9
Параметры подключения:
- напряжение питания - переменное, 3 фазы, 380 В (±10%), 50Гц±1%;
- входной автомат: 50A;
- подключаемая мощность: 20 кВа;
- кабель - медный, многожильный, минимальное сечение: 4x8 мм2;
Требование к подключению воздуха
Станок имеет две точки подключения сжатого воздуха: основная (для работы узлов
станка), подключение пистолета (для обдува заготовок)
Давление сжатого воздуха, не менее
0,6 кг/см2
Наружный диаметр трубопровода
12 мм
Расход (не включая расход на воздушный пистолет для обдува)
200л/мин
Подаваемый воздух должен быть чистым и сухим, степень фильтрации 40 мкм
Точка подключения
воздуха для
воздушного пистолет
Условия эксплуатации
Температура эксплуатации: +5͙+40 ºС.
Относительная влажность: 30%...95% (без конденсата)
Атмосферное давление: 86͙106 kpa
Влажность: ≤75%
10
