IRONMAN 500 AC-DC-PULSE. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

СОДЕРЖАНИЕ

1. Содержание.....................................................................................................................1

2. Меры предосторожности..................................................................................................2

3. Описание аппарата...........................................................................................................6

4. Таблица технических параметров.....................................................................................7

5. Панель управления..........................................................................................................8

6. Инструкция по установке..................................................................................................9

7. Инструкция по эксплуатации............................................................................................11

8. Техническая поддержка....................................................................................................13

9. Перед проверкой..............................................................................................................13

10. Заметки и меры безопасности.........................................................................................14

11. Часто задаваемые вопросы............................................................................................15

12. Устранение возможных неисправностей..........................................................................16

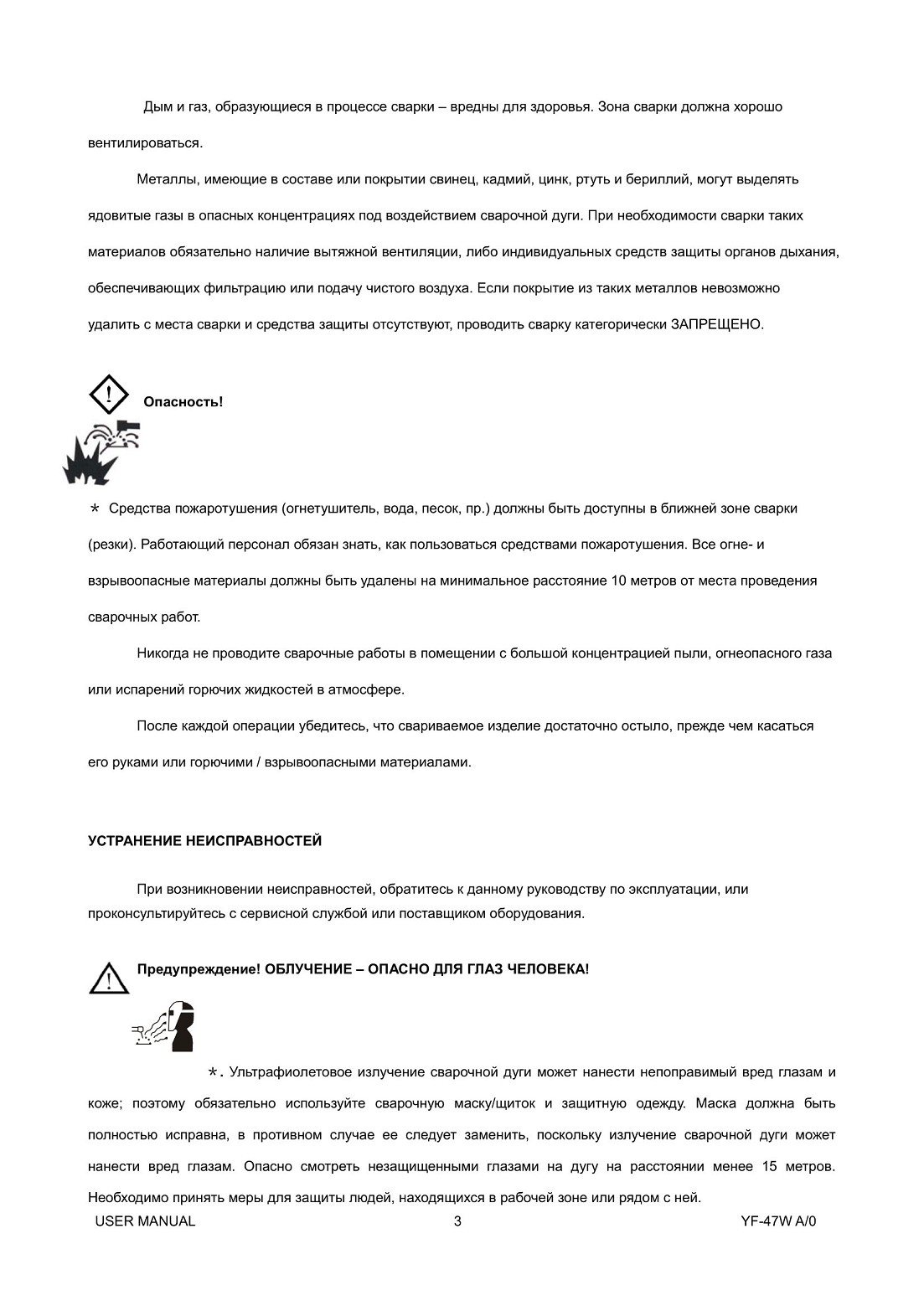

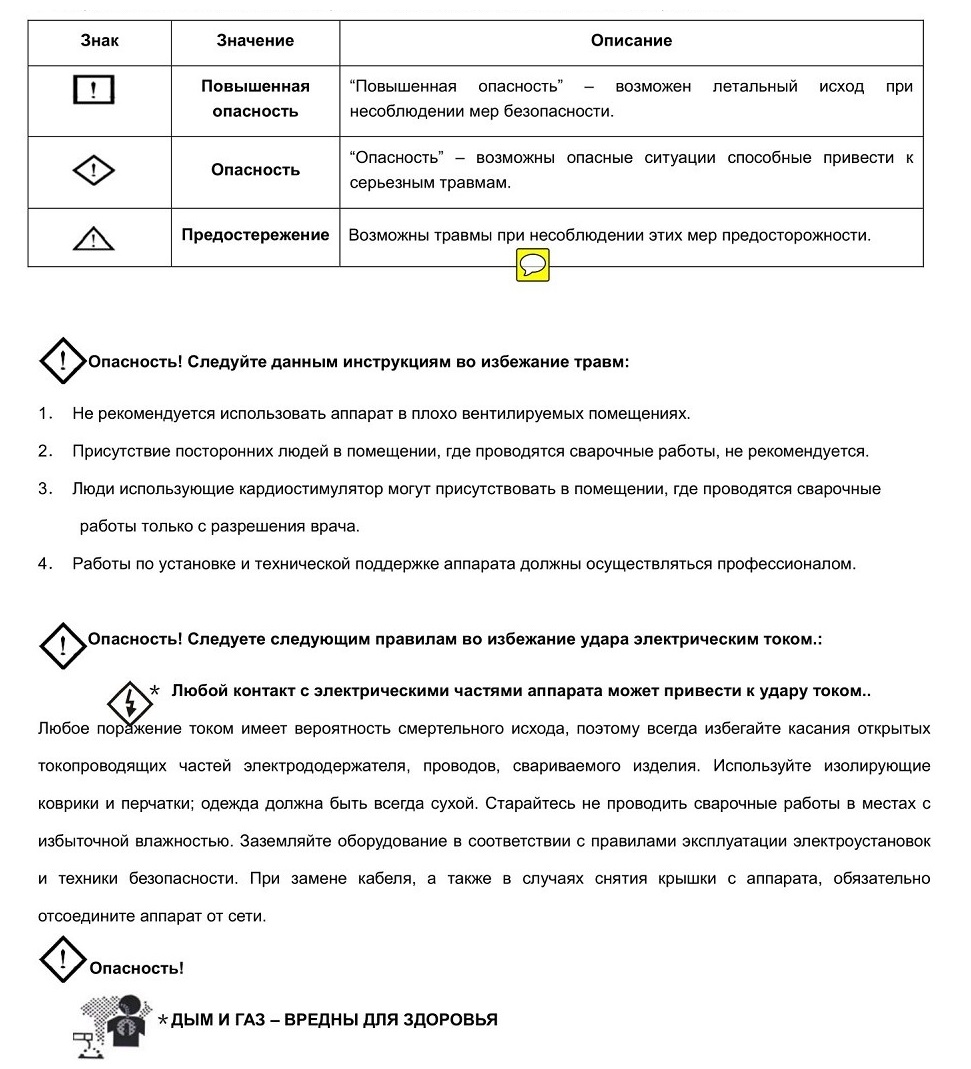

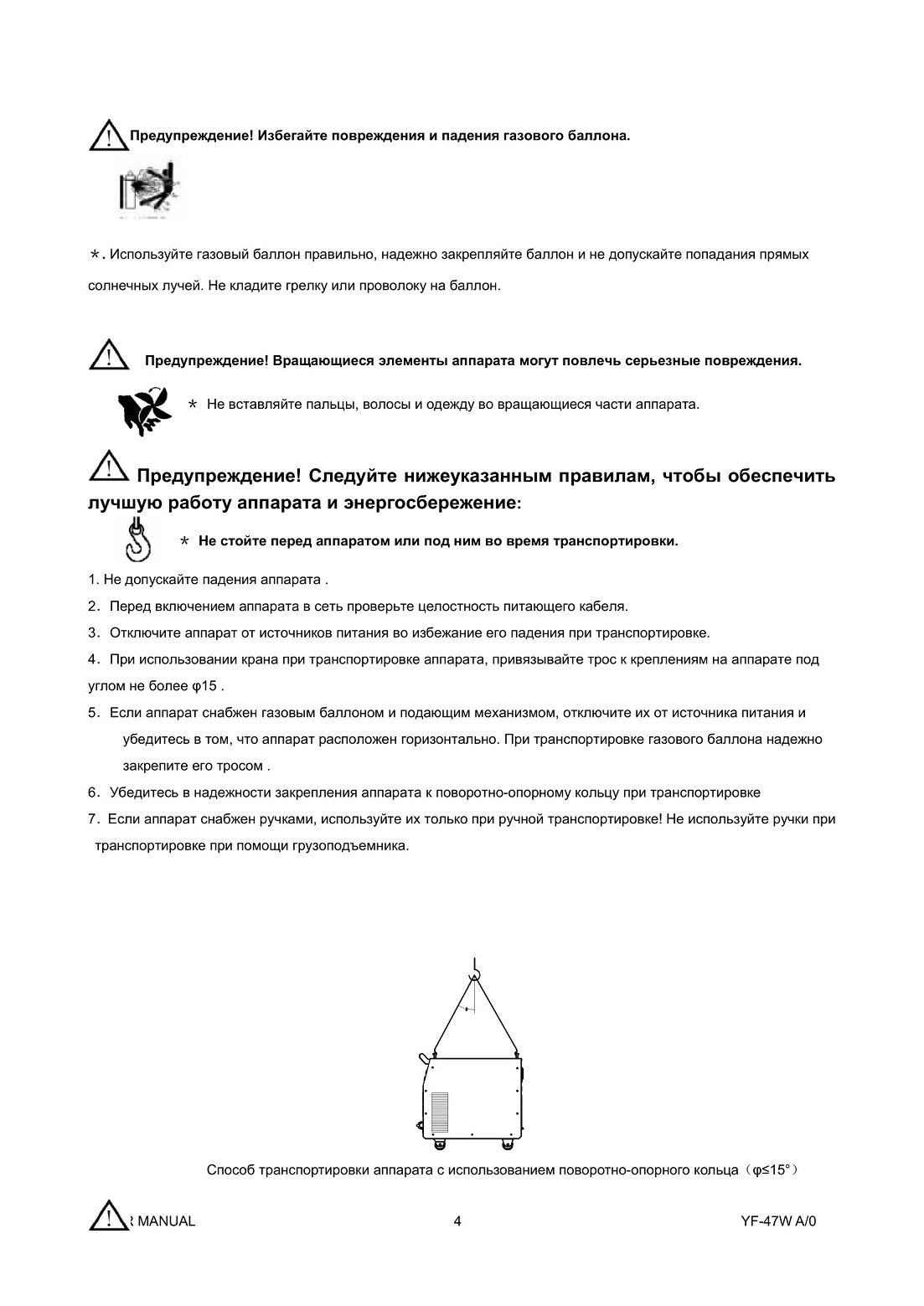

МЕРЫ ПРЕДОСТОРОЖНОСТИ
• Внимательно прочите инструкцию перед использованием аппарата.

• Меры предосторожности описанные здесь помогут правильно пользоваться аппаратом и предостеречь
пользователя от возможных повреждений.

• Неправильное использование аппарата может повлечь за собой опасные повреждения.

Предупреждение: исключите источников электромагнитного излучения в зоне сварки

1.При использовании аппарата в отдельно взятых помещениях могут понадобиться дополнительные меры предосторожности.

2. Перед установкой аппарата убедитесь в том, что в зоне сварки отсутствуют источники электромагнитного излучения:

a) Некоторое сварочное оборудование, кабели.

b) Беспроводные устройства.

c) Компьютер и другие устройства.

d) Устройства безопасности, устройства слежения

e) Наличие особых устройств у людей в помещении: кардиостимулятор, слуховой аппарат

f) Регулирующие и измерительные приборы*.

д) Совместимость других устройств против помех с элементами аппарата.

3. Пользователь должен соблюдать следующие меры предосторожности, чтобы уменьшить воздействия радиоволн:

a) Подсоединяйте аппарат к линиям подачи энергии.

b) Регулярно оказывайте техническую поддержку аппарата..

c) Рабочая поверхность должны быть заземлена.

ОПИСАНИЕ АППАРАТА
Данный аппарат изготовлен на базе самых продвинутых инверторных технологий в мире.

Принцип инвертирования в преобразовании сетевого напряжения частоты в 50/60Гц в высоко частотное напряжение в 15-16кГц при прохождении этого напряжения через фильтр - мощное устройство IGBT, а затем падении напряжения и коммутации с источником прямого тока через модулятор ширины пульса (PWM).

Благодаря применению инверторной технологии потребляемая аппаратом мощность, а также его габариты становятся меньше, в то время как его эффективность возрастает более чем на 30%.

Аппараты серии AC/DC это аппараты постоянного/переменного тока с режимами: режим TIG DC, режим TIG АС

режим ММА, что является инновацией нашей компании. Преимущество данного аппарата в том, что на постоянном токе он может варить нержавеющую и углеродистую сталь, медь и другие цветные металлы, а на переменном токе аппарат может варить алюминий и его сплавы.

В аппаратах серии AC/DC применены высокочастотные инверторные технологии. По сравнению с

традиционными аппаратами, наши аппараты компактные, легкие, портативные, энергосберегающие. По

сравнению с другими импортными аппаратами, наши аппараты имеют более привлекательную цену и

адаптируются к большинству источников питания. Более того, в аппарате использованы новейшие инверторные

технологии, позволяющие выдавать характеристики гарантирующие качественные сварочные работы.

Благодарим вас за использование наших аппаратов. Если у вас есть какие-то предложения по

улучшению качества работы наших аппаратов, вы можете обращаться к нам.
А Предупреждение!
Аппарат предназначен в основном для промышленного использования. Он может излучать радиоволны в закрытом пространстве, так что пользователь должен принять все меры предосторожности

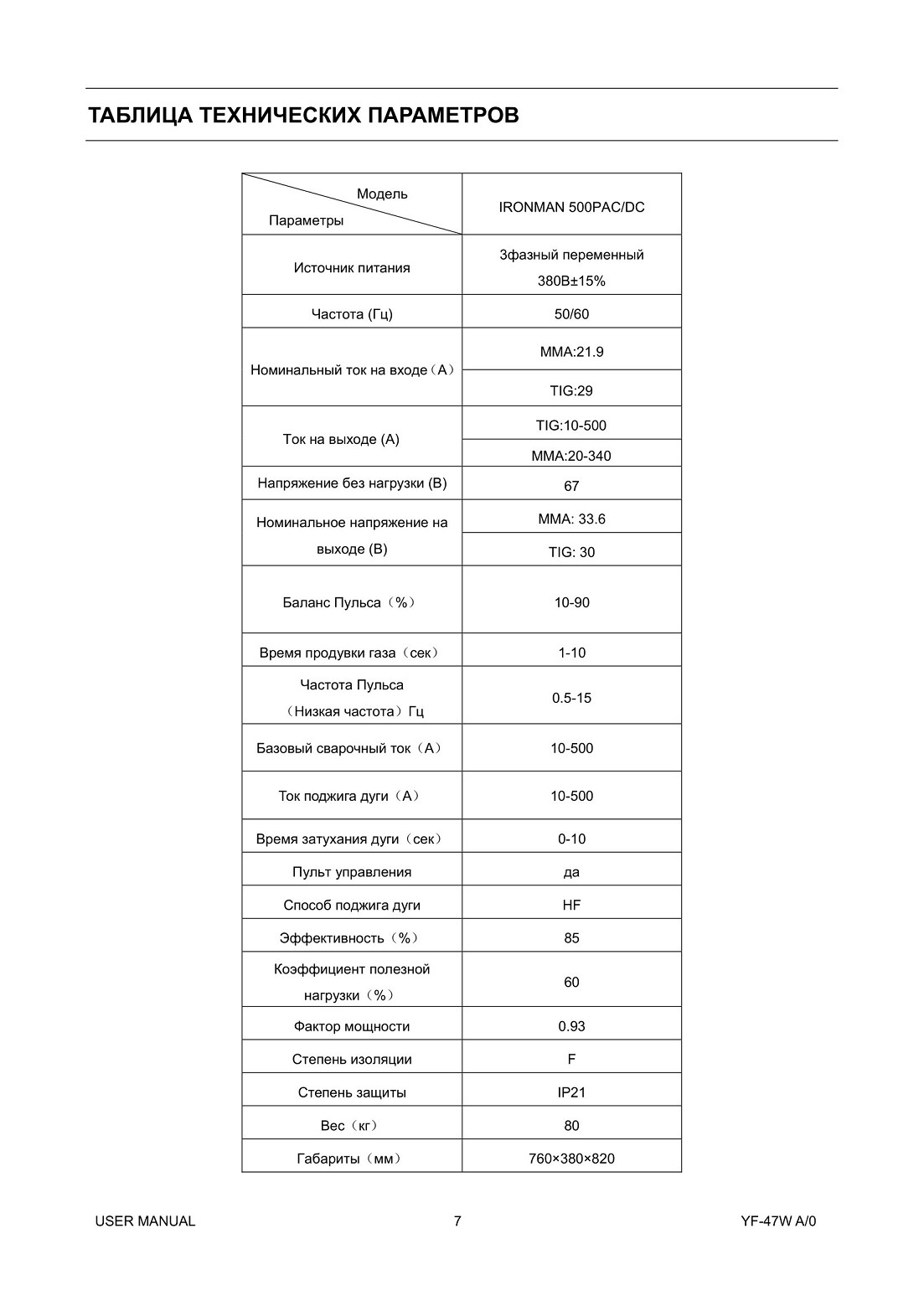

ТАБЛИЦА ТЕХНИЧЕСКИХ ПАРАМЕТРОВ

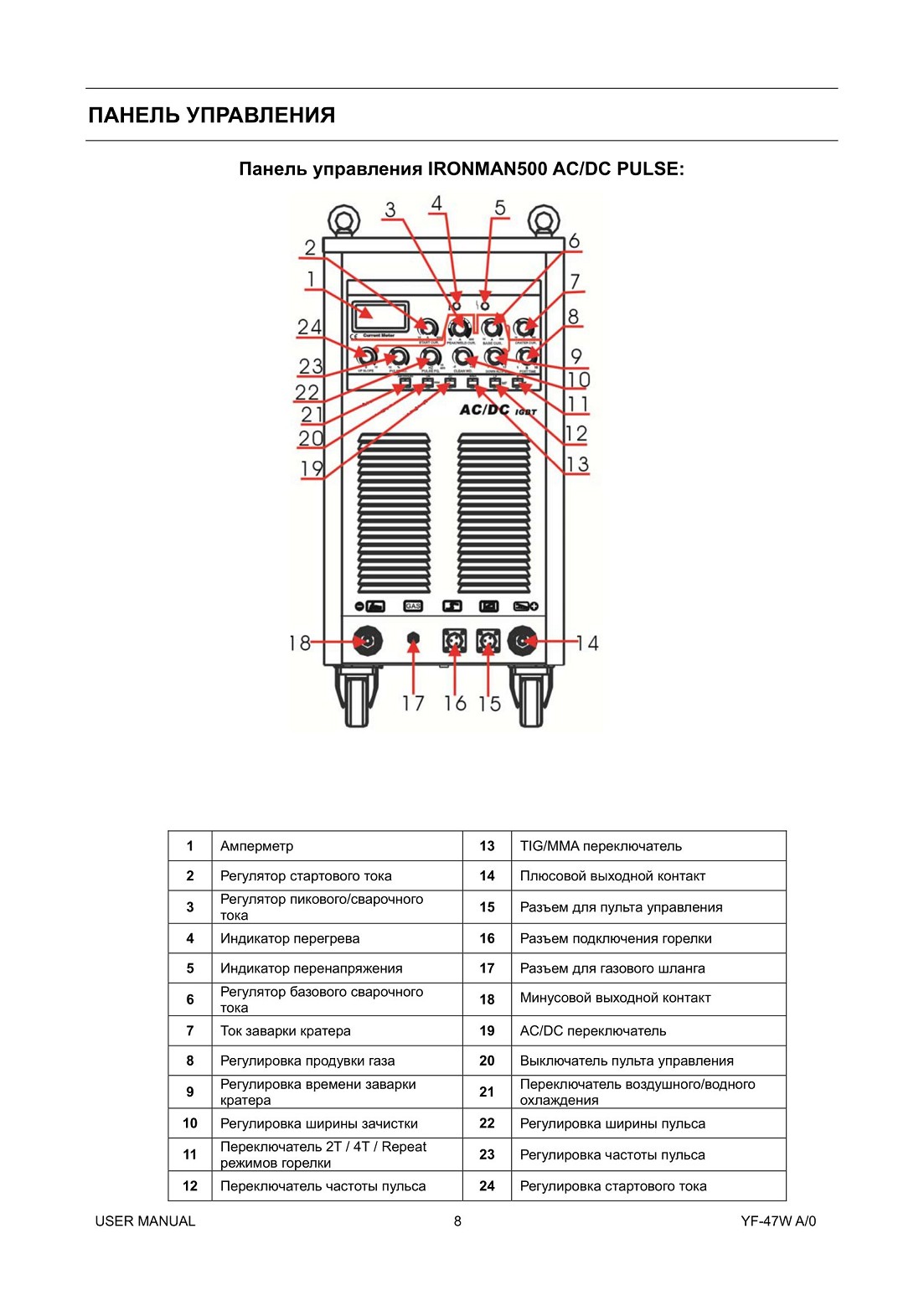

ПАНЕЛЬ УПРАВЛЕНИЯ

Панель управления IRONMAN5QO AC/DC PULSE:

ИНСТРУКЦИЯ ПО УСТАНОВКЕ
Аппарат снабжен устройством защиты от колебаний сети. Аппарат продолжает работать нормально при колебаниях сети ±15% от номинального напряжения.

В случае использования длинного кабеля, во избежание падения напряжения, используйте кабель с большим поперечным сечением. Если кабель слишком длинный, это может повлиять на качество сварки, поэтому используйте рекомендуемую длину кабеля.

1. Убедитесь, что вентилятор не накрыт, чтобы не нарушить систему охлаждения.

2. Соедините газовый баллон с впускным отверстием на аппарате при помощи воздушного шланга.

3. Вставьте кабель заземления, площадь сечения которого не менее 6 мм2, в контакт заземления на задней панели аппарата

4. Вставьте обратный кабель в плюсовой контакт, закрепите, затем подсоедините зажим на массу его к рабочей поверхности.

5. При использовании педали дистанционного управления, подключите педаль к аппарату.

6. Подключайте аппарат к сети в соответствии с заявленным в параметрах напряжением на входе. Убедитесь, что напряжение сети не превышает заявленных показателей. После проделывания данных шагов аппарат готов к использованию.

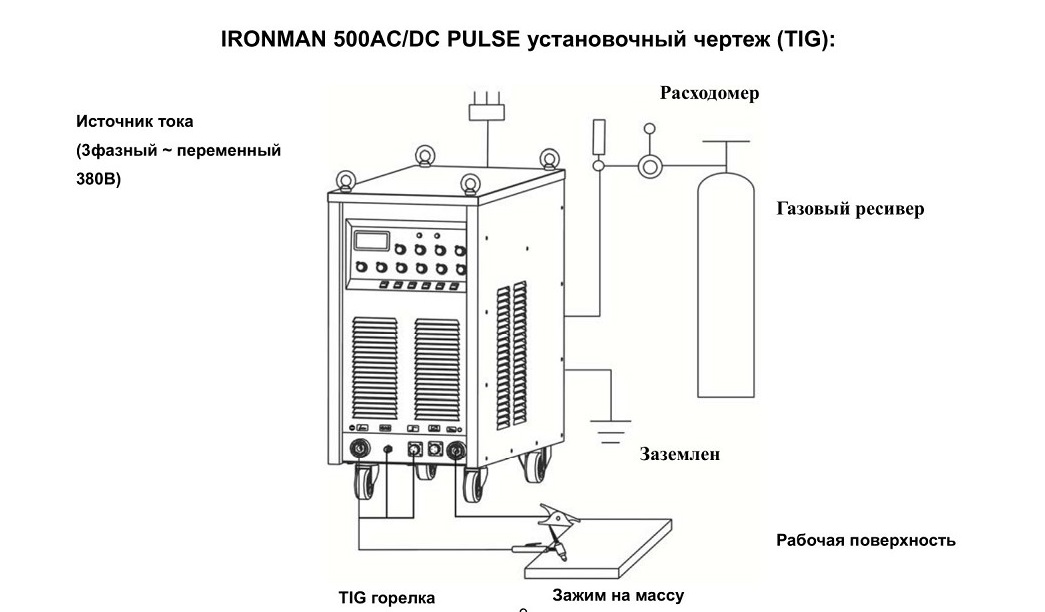

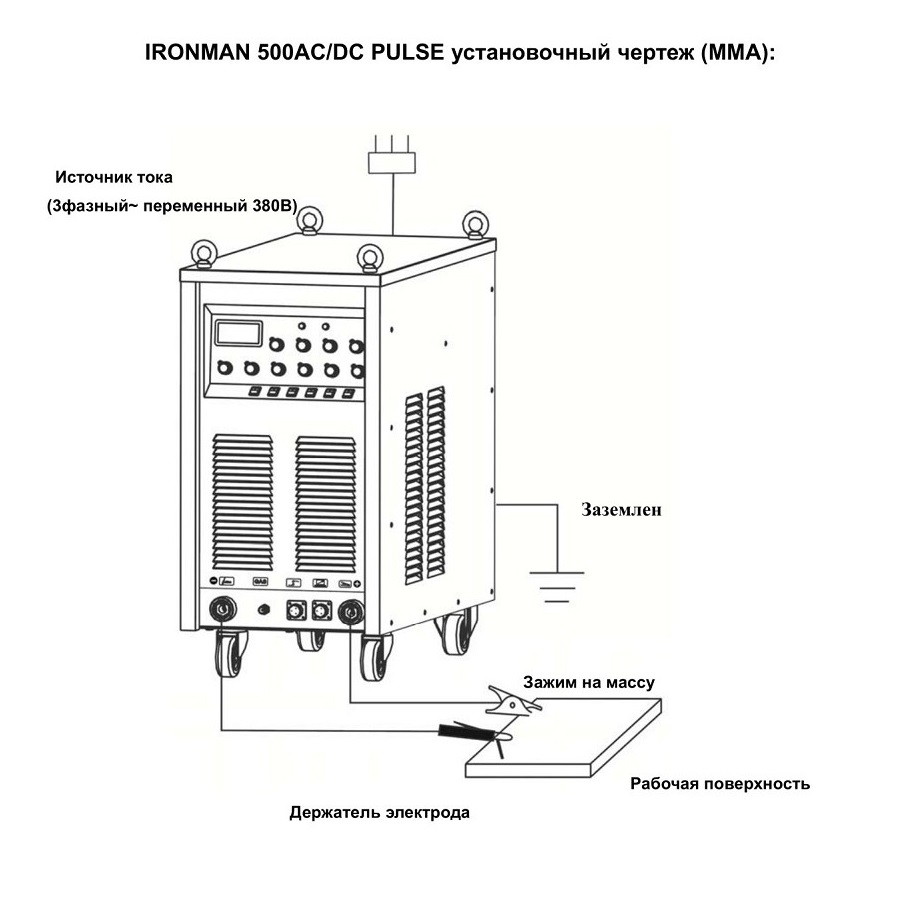

IRONMAN 500AC/DC PULSE установочный чертеж (ММА):

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Сварка на постоянном токе

1. Включите аппарат, вентилятор начинает работать.

2. Откройте газовый баллон, отрегулируйте редуктор на рабочее давление.

3. Переключив регулятор в положение “DC”, вы задаете поджиг дуги на постоянном токе. В данном режиме можно варить нержавеющую сталь, медь и др. материалы.

4. Установите регулятор ручного/педального управления в нужное положение. “OFF” положение - значит, ток регулируется вручную, “ON” положение - педалью.

5. Регулятор “Pulse”. Когда он находится в нижнем положении, режим пульса неактивен, в то время как в

верхнем положении, это режим пульса на низком токе. Для регулировки частоты пульса используйте

«регулятор частоты PULSE».

6. Отрегулируйте баланс пульса.

7. Отрегулируйте ток и время поджига и затухания дуги

8. Установите пиковую силу тока и самый низкий показатель тока в соответствии с толщиной изделия (когда

регулятор «Pulse» в нижнем положении, тока нет).

9. В момент нажатия кнопки на горелке слышится звук высокочастотного поджига дуги, через пару секунд в горелку поступает газ.

10. Держите электрод на расстоянии 2-4мм от изделия, нажмите кнопку на горелке, звук высокочастотного поджига горелки исчезает, можно начинать работу.

11. После окончания сварки, отрегулируйте кнопку продувки газом, во избежание повреждений изделия.

12. В режиме TIG , во время долгой или точечной сварки вы можете выбрать 2х или 4х тактный режим управления

горелкой. В 2х тактном режиме, функция регулировки тока поджига и затухания дуги не активна, работает только

функция регулировки сварочного тока.

13. В 4х тактном режиме нажмите кнопку горелки, пойдет стартовый ток, отпустите кнопку - пойдет сварочный ток. Вновь зажмите кнопку горелки - пойдет ток заварки кратера, и отпустите кнопку - работа закончена.

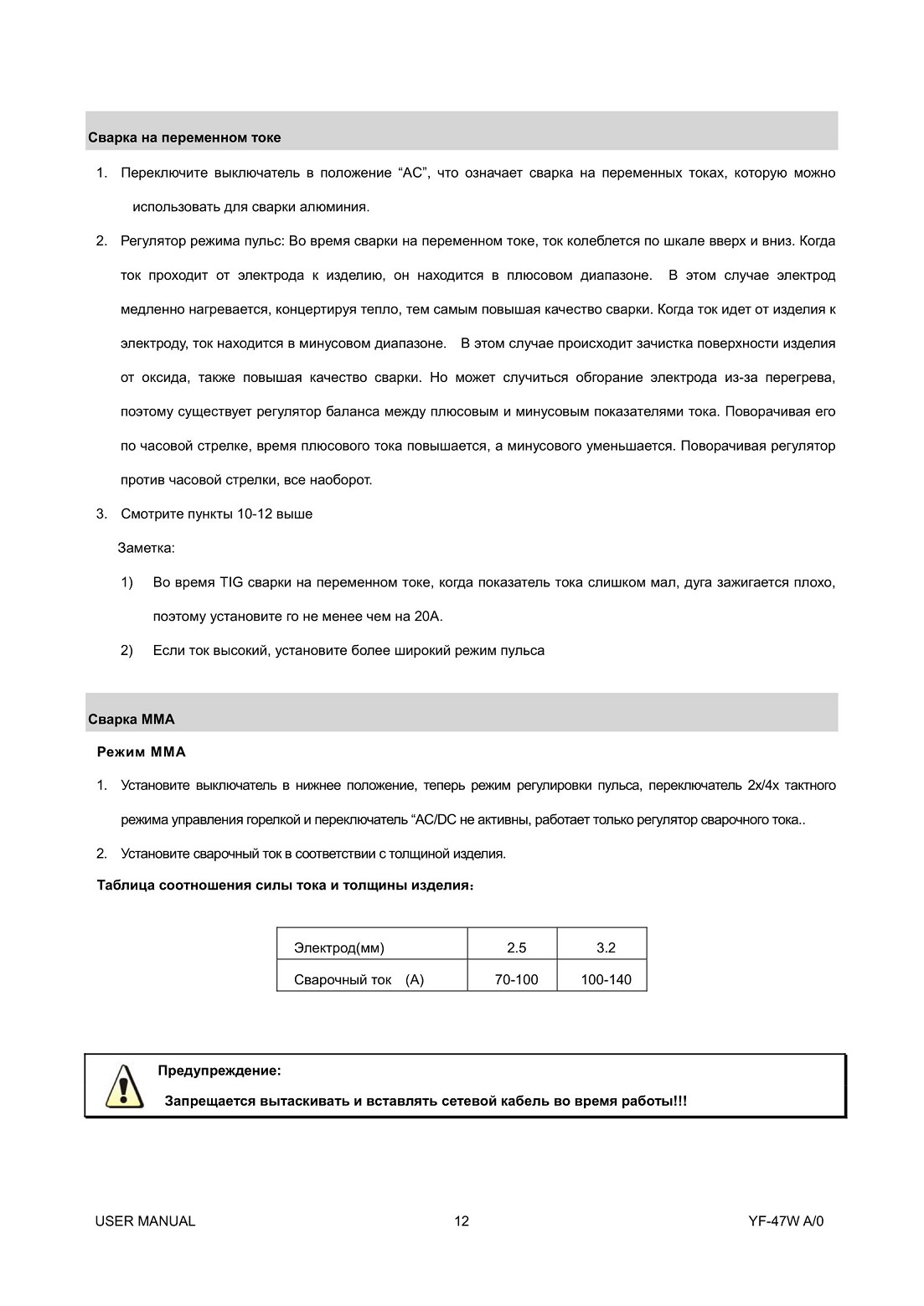

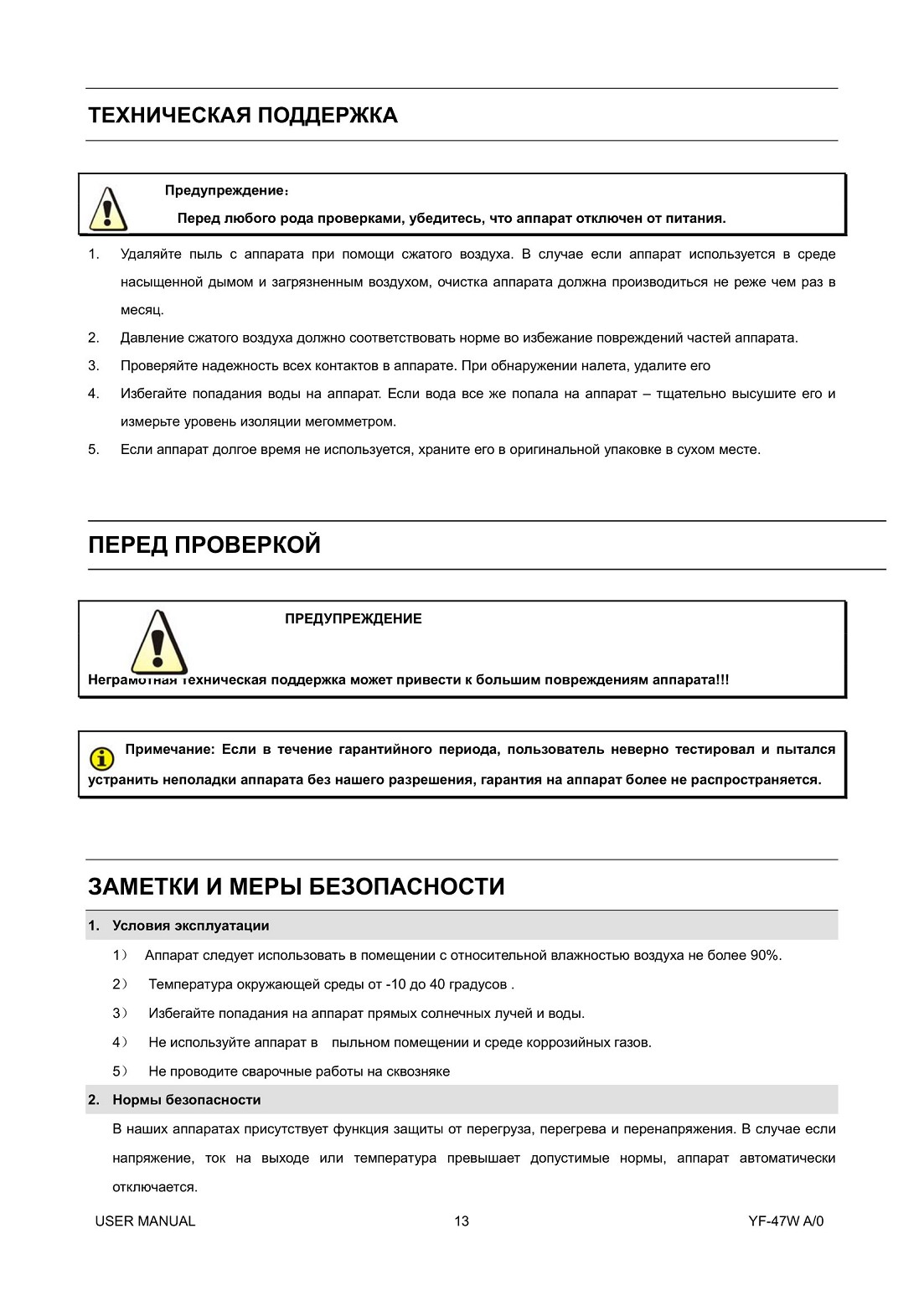

ТЕХНИЧЕСКАЯ ПОДДЕРЖКА

1) Рабочее пространство должно хорошо проветриваться!

Наши аппараты - высокомощные установки, которым требуется специальное охлаждения, так как естественное проветривание не является достаточным. Поэтому аппарат снабжен вентилятором. Перед началом работ убедитесь, что входное отверстие не заблокировано, а расстояния от аппарата до предметов в рабочем пространстве не менее 0.3 метра.

2) Не перегружайте аппарат!

Пользователь должен помнить о соблюдении максимального тока нагрузки (относительно коэффициенту полезной нагрузки). Максимальный ток не должен превышать норму, перегруз аппарата может привести к его поломке.

3) Не допускайте перенапряжения!

Допустимые показатели напряжения можно найти в основных технических параметрах. Механизм автоматической защиты от перепадов сети обеспечит поддержание напряжения на нужном уровне. Если напряжение превышает норму, это может привести к поломке деталей аппарата.

4) На задней панели аппарата разъем заземления, со значком заземления. Перед началом работ, убедитесь что рабочая деталь надежно подсоединена к кабелю заземления, поперечное сечение которого должно быть около 6 кв. мм., чтобы избежать статического электричества.

5) Если время сварки превышает номинальный рабочий цикл, аппарат автоматически выключается. Если аппарат перегревается и поэтому температурный индикатор загорается красным и мигает “ON”. В такой ситуации не выключайте аппарат из розетки, дайте вентилятору охладить аппарат. Когда температурный индикатор погаснет, температура понижается и можно снова работать.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

A. Неудовлетворительное качество сварки

-Свариваемые изделия не защищены от окисления, поэтому пользователь должен принять следующие

меры:

1. Убедитесь, что клапан газового баллона открыт и давление нормальное

2. Убедитесь, что расходометр исправен. Пользователь может установить расход газа на нужный ему показатель в зависимости от сварочного тока. Следите также, чтобы расход газа не был слишком мал, рекомендуемый расход 5л/мин.

3. Проверьте горелку

4. Убедитесь в герметичности газового шланга.

B. Плохой поджиг дуги

1. Проверьте качество электрода.

Конец электрода должен быть заточен иначе дуга будет плохо поджигаться и будет нестабильна.

C. Ток на выходе не соответствует заявленному значению:

Если напряжение на выходе не соответствует номинальным показателям, ток на выходе будет также не совпадать с номинальным. Если напряжение на выходе меньше заявленного, максимальный ток на выходе будет ниже номинального показателя.

D. Нестабильность тока во время работы с аппаратом:

1. Изменилось напряжение сети.

2. Электрический кабель поврежден.

Электрод прогорает:

Баланс пульса слишком высок, что приводит к перегреву электрода

F. Во время сварки алюминия, оксидный налет не счищается:

1. Выставлены неверные параметры сварки

2. Баланс пульса слишком низкий

3. Платы IGBT неисправны.

G. Горит индикатор неисправности сети:

1. Данный индикатор загорается при наличии неисправностей во внутренних компонентах аппарата. В данной ситуации отключите аппарат, подождите, пока индикатор погаснет, затем включите аппарат. Если аппарат исправен, можно работать дальше.

2. Если индикатор неисправности сети все еще горит, обратитесь за помощью к профессионалам.

УСТРАНЕНИЕ ВОЗМОЖНЫХ НЕИСПРАВНОСТЕЙ

Неисправность	Решение
Вентилятор не работает, дисплей ничего не отображает, сварка не начинается.	1. Убедитесь, что аппарат подключен к сети 2. Убедитесь, что на сетевом кабеле нет повреждений 3. Какие-то компоненты плат неисправны, обратитесь к дилеру. 4. Трансформатор не исправен, обратитесь к дилеру.
Вентилятор работает, индикатор неисправности сети не горит, не слышен звук высокочастотного поджига дуги, дуга не поджигается.	1. Проверьте надежность всех контактов. 2. Платы управления неисправны, свяжитесь с дилером. 3. Кабель горелки поврежден
Индикатор неисправности сети не горит, слышен звук высокочастотного поджига дуги, сварка не начинается	1. Кабель горелки поврежден 2. Кабель заземления либо поврежден, либо не подсоединен к рабочей поверхности 3. Ненадежное соединения плюсового контакта, ненадежное соединение контакта для горелки.
Индикатор неисправности сети не горит, не слышно звука высокочастотного поджига дуги, дуга поджигается.	1. Ненадежный контакт первичного кабеля трансформатора. Обратитесь к дилеру. 2. Наконечник покрыт оксидным налетом, либо расположен слишком далеко от изделия. Зачистите го и держите на расстоянии 1мм от изделия. 3. Переключатель sticking/argon-arc welding поврежден, обратитесь к дилеру 4. Какие-то компоненты цепи высокочастотного поджига дуги повреждены, требуется заменить их. Обратитесь к дилеру
Индикатор неисправности сети горит, амперметр показывает ток, вентилятор работает, сварка не начитается	1. Платы IGBT неисправны 2. Выпрямитель сломан 3. Платы управления неисправны 4. Цепь обратной связи неисправна.
Электрод выгорает	Регулировка баланса тока слишком высока
Во время сварки алюминия оксидный налет не счищается	1. Установлены неверные показатели сварки. 2. Регулировка баланса тока слишком мала 3. Инверторные платы IGBT повреждены.

//////////////////////////
