Alpha Value Line КОНИЧЕСКИЙ РЕДУКТОР. Каталог
alpha
Basic Line
КОНИЧЕСКИЙ РЕДУКТОР
CPK / CPSK
Конические редукторы alpha Basic Line также достигают вы-
сокой удельной мощности за счет специально разработанного
зацепления, что позволяет оптимально сочетать преимущества
планетарного редуктора с угловой передачей. Очень компакт-
ная конструкция дает возможность применения даже в условиях
ограниченного монтажного пространства.
52
CPK / CPSK - Geared up to Fit

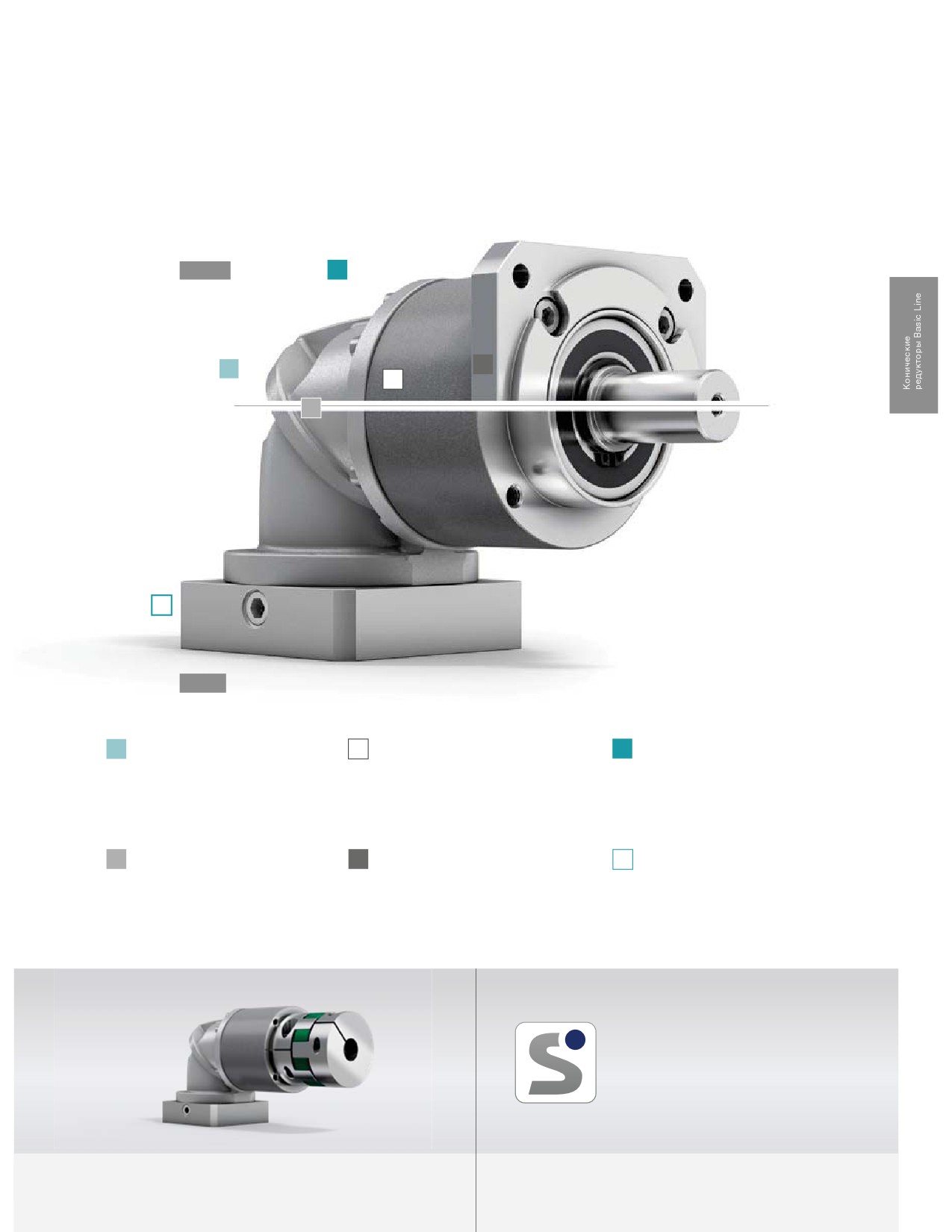

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
ПРОДУКТА
Высокая гибкость
Различные варианты выхода
предлагают возможности
конструирования с учетом Ваших
индивидуальных требований.
CPK
Максимальная экономическая
эффективность
Редукторы серии alpha Basic
Line очень экономичны и имеют
непревзойденную эффективность
работы.
Высокая удельная мощность
Редукторы обеспечивают высокую
удельную мощность в ограниченном
монтажном пространстве.
Быстрый подбор
Эффективное определение параметров
онлайн в программе подбора SIZING
ASSISTANT в течение нескольких
Экономичность по соседству. Угловые редукторы
секунд на основании параметров
alpha Basic Line специально разработаны для при-
применения или двигателя.
менений со средним уровнем требований к точности
позиционирования. Очень компактная конструкция
конической ступени дает возможность применения
даже в условиях ограниченного монтажного про-
странства.
CPSK — конические редукторы со сменным выходным фланцем B5
CPSK — конические редукторы с длинным посадочным диаметром
54
CPSK*
C
E
A
B
D
F
CPSK
* CPSK со сменным выходным фланцем B5
A
Разнообразие типоразмеров
B
Высокая вариативность
C
Дизайн
передаточных отношений
- CPK доступен в пяти различных
- Стильный дизайн подчеркивает динамику
типоразмерах (005-045)
- Большое количество передаточных
редуктора и устанавливает новые стан-
отношений (от i = 3 до i = 100)
дарты на рынке
- CPSK доступен в трех различных
типоразмерах (015-035)
- Доступно с основными бинарными
передаточными отношениями
D Компактность
E
Различные варианты соединения
F
Гибкое соединение с двигателем
с применением
- Компактно выполненная угловая
- Как и в планетарных редукторах alpha
передача дает возможность
- Сокращенное монтажное пространство
Basic Line, соединение со всеми распростра-
применения даже в условиях
и максимальная компактность благодаря
ненными серводвигателями осуществляется
ограниченного монтажного
длинному посадочному диаметру
через прикрученную переходную плиту
пространства
- Крепление фланца для типа монтажа B5
- Большой выбор присоединяемых диаметров
валов серводвигателей
SIZING ASSISTANT
YOUR GEARBOX WITHIN SECONDS
CPK — конические редукторы с эластомерной муфтой
Эффективный расчет параметров редуктора за несколько секунд
в режиме онлайн и без регистрации
55
CPK 005 MF 2-ступенчатый
2-ступенчатый
Передаточное отношение
i
4
5
7
8
10
Макс. крутящий момент a) b) e)
T2α
Н·м
14
17
21
20
20
Макс. момент ускорения e)
T
Н·м
6,8
8,5
12
13
13
(макс.1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
17
21
26
26
26
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
3800
3800
3800
3800
3800
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
5000
5000
5000
5000
5000
Средний момент холостого хода b)
T
Н·м
0,25
0,25
0,25
0,25
0,25
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 17
Н·м/
Жесткость на кручение b)
0,5
0,5
0,5
0,5
0,5
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
240
Макс. поперечная сила c) f)
F
Н
170
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
4
КПД при полной нагрузке
η
%
95
Срок службы
Lh
ч
> 20000
Масса
m
кг
0,86
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 68
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
редуктора
Температура окружающей среды
°C
от 0 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 64
Муфта из эластомера
ELC-0005BA010,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 004,000 - 012,700
со стороны применения
Момент инерции масс
(применительно ко входу редуктора)
B
11
J1
kgcm2
0,13
0,13
0,13
0,13
0,13
Диаметр зажимной втулки [мм]
Для детального подбора пожалуйста используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
При рассчете обратите внимание на макс. допустимый опрокидывающий
d) Для более высокой температуры окружающей среды
момент от двигателя M1KMot - см. схему подбора
необходимо уменьшить скорость
e) Действительно для: гладкий вал
f) При повышенных поперечных силах - см. глоссарий

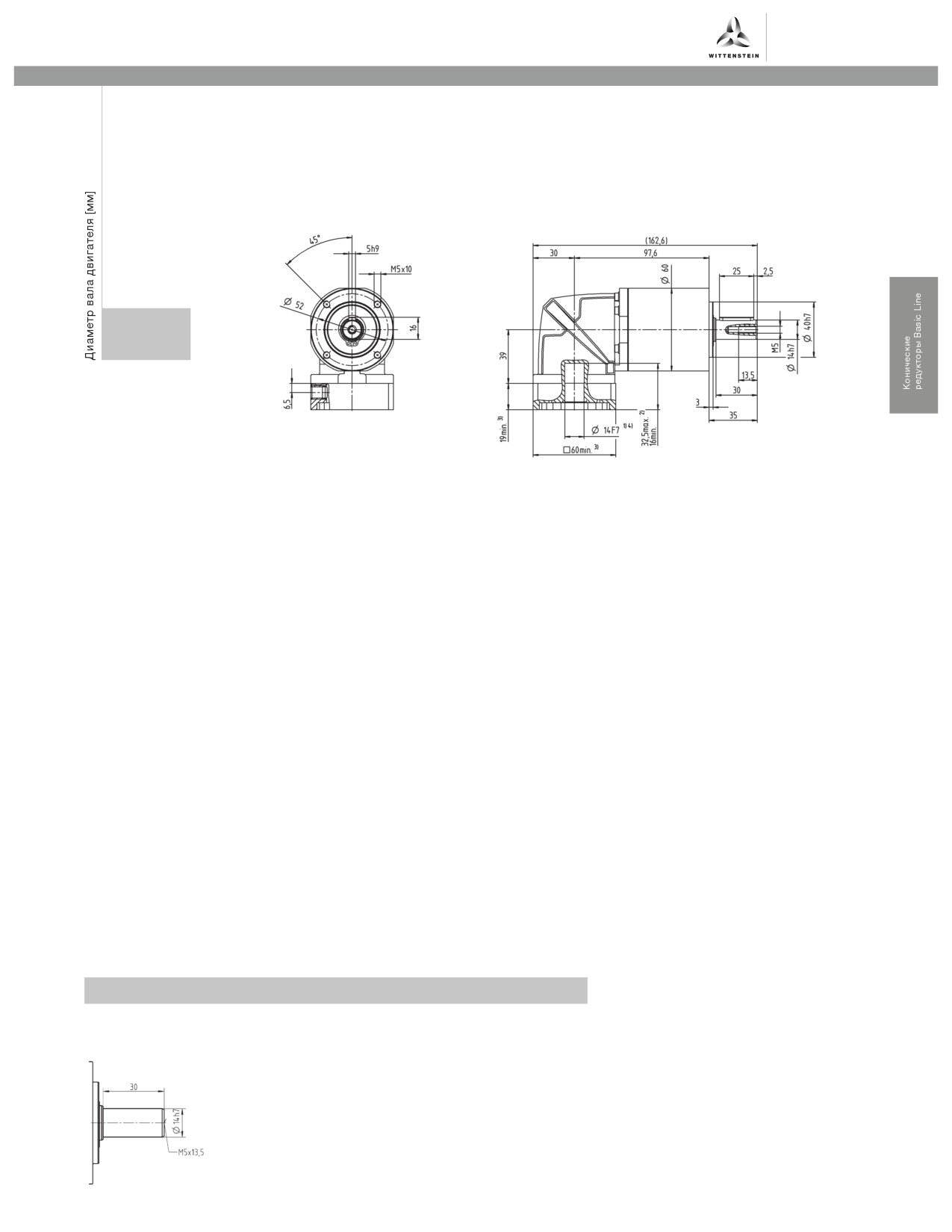

56

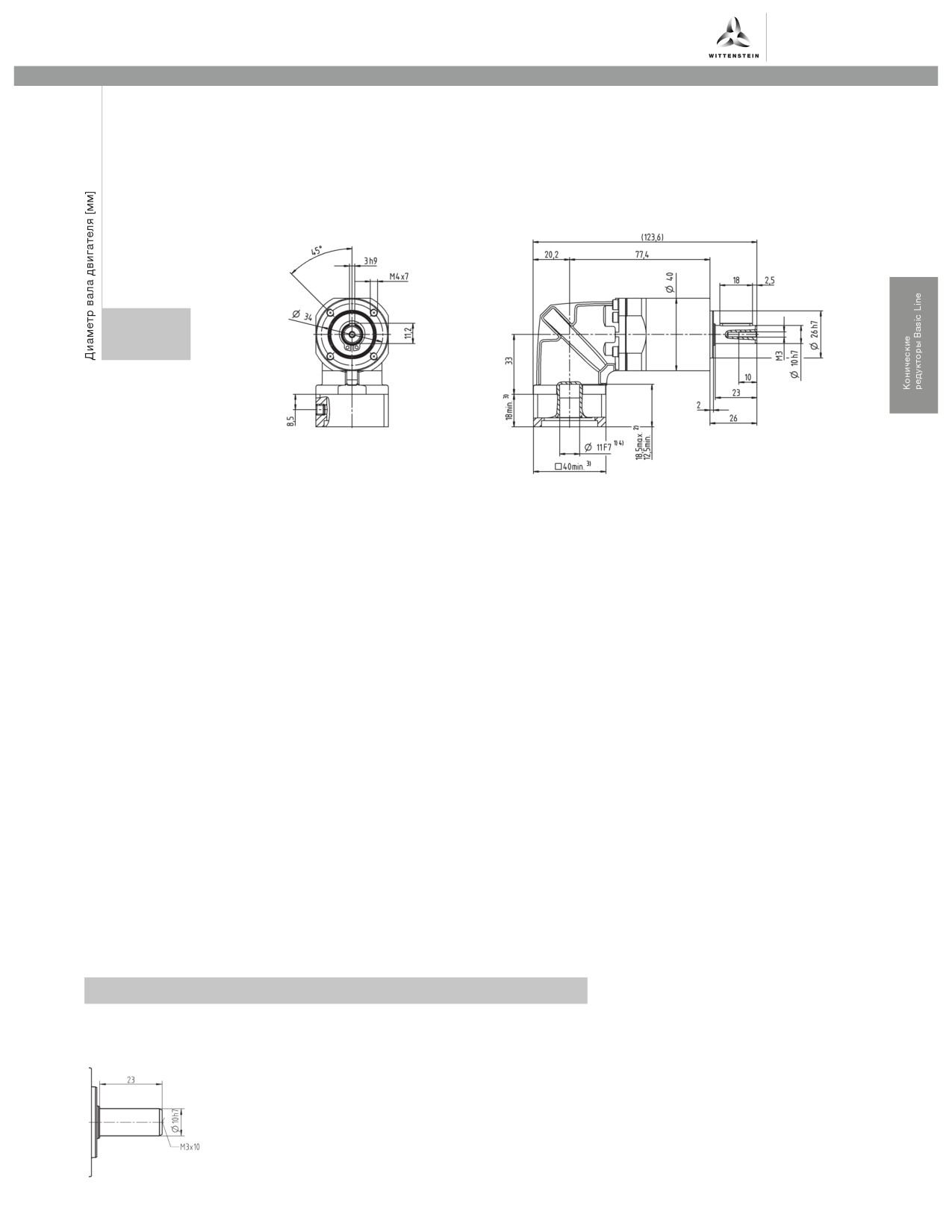

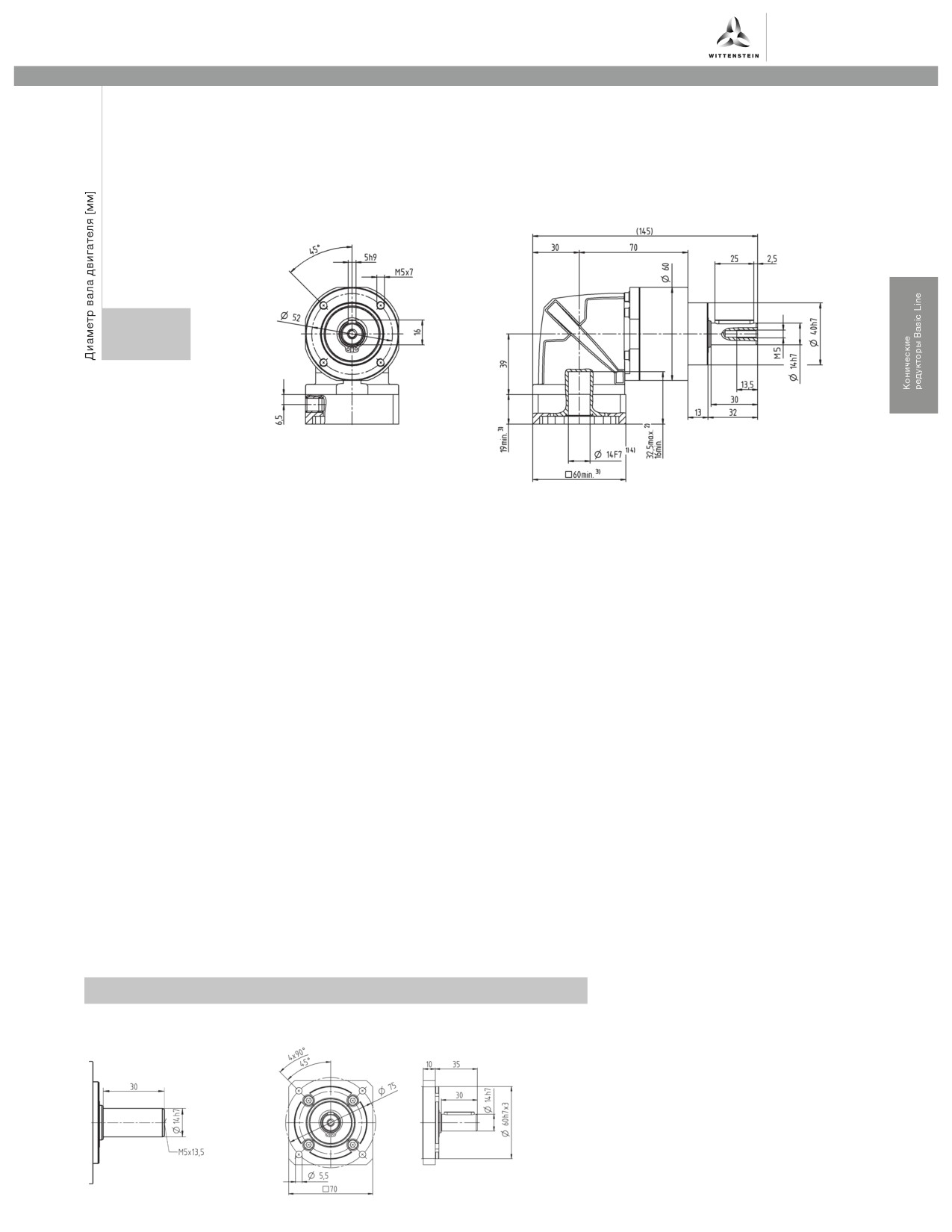

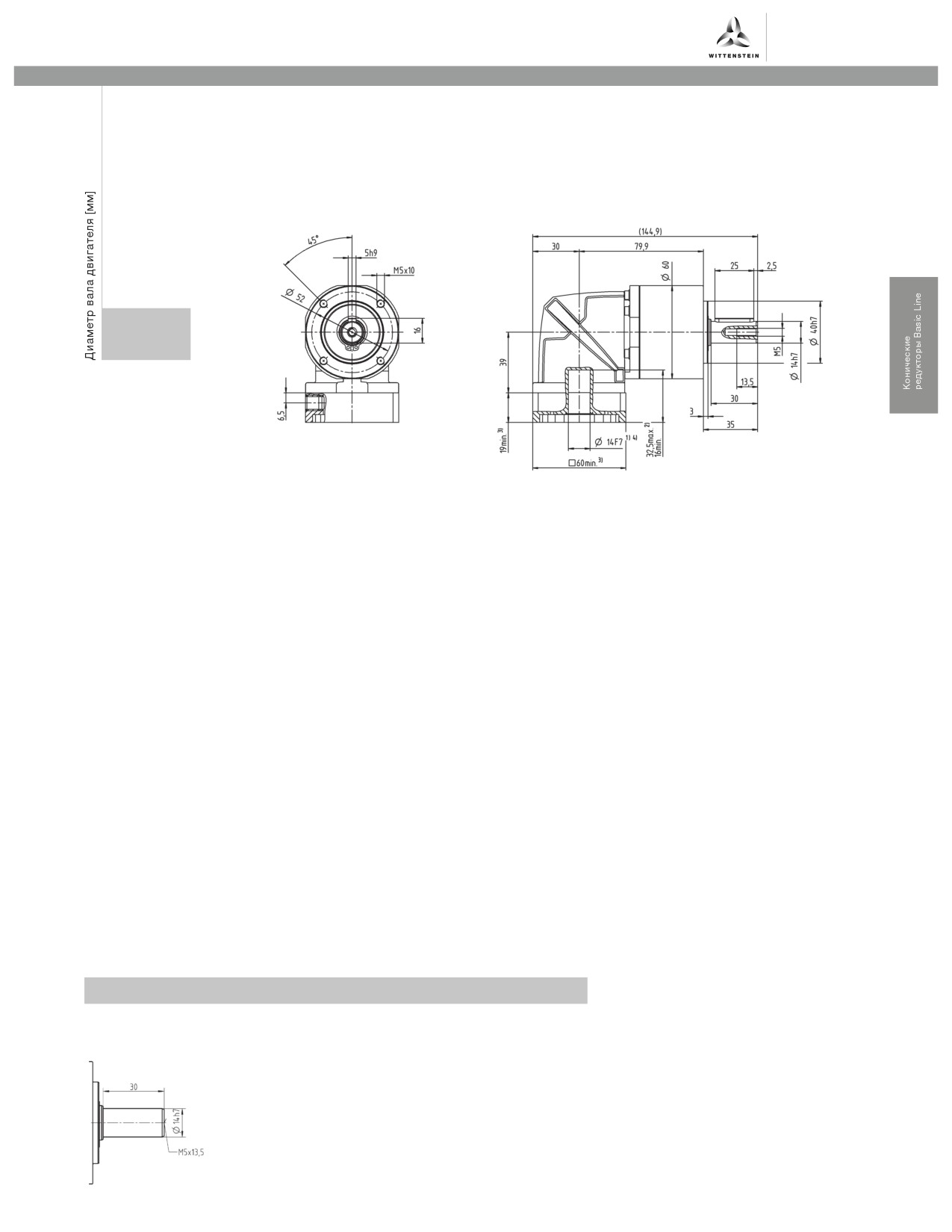

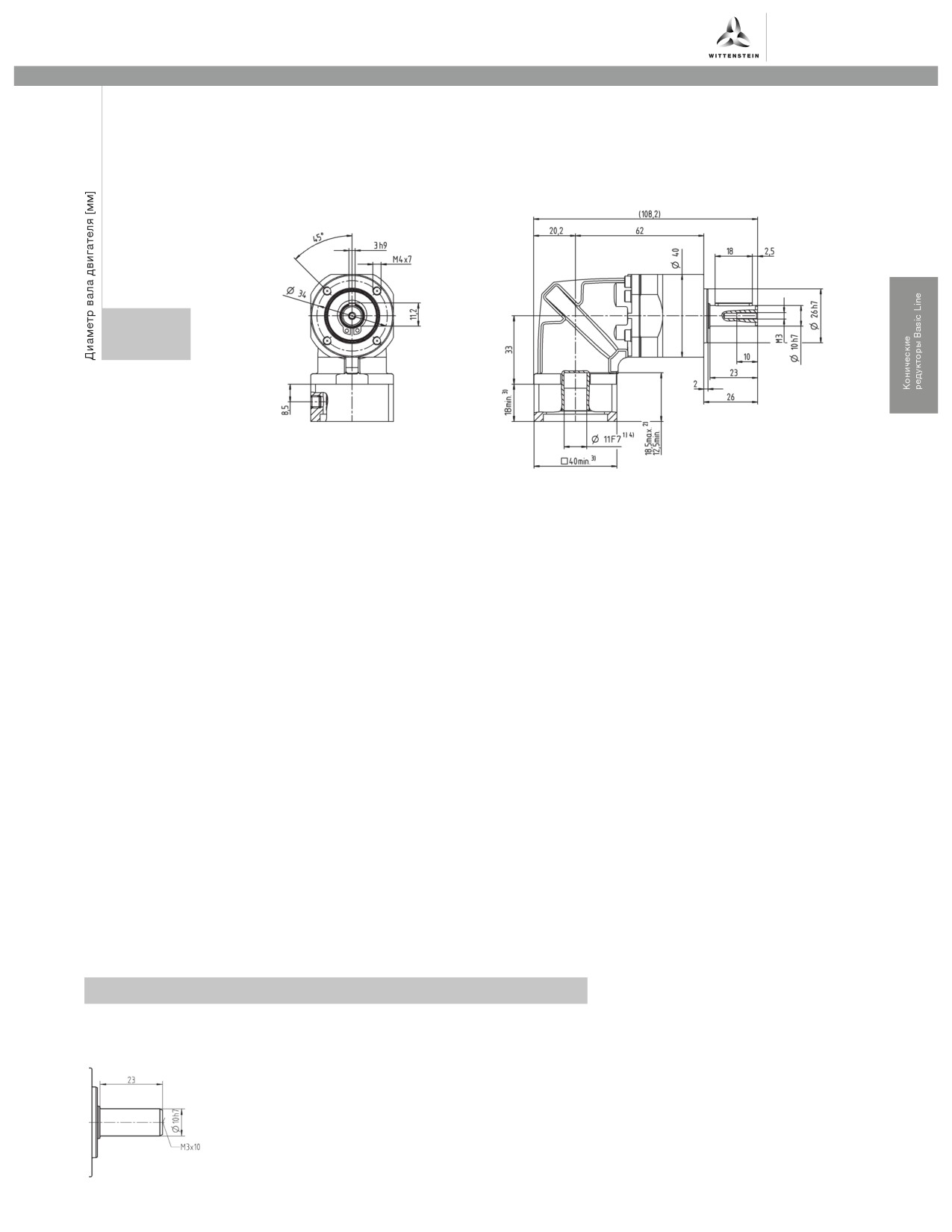

alpha
2-ступен-
чатый
до 11 4) (B) 5)
Диам. зажим.
втулки
Другие варианты выходных валов
Гладкий вал
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
57
CPK 005 MF 3-ступенчатый
3-ступенчатый
Передаточное отношение
i
16
20
25
28
35
40
50
70
100
Макс. крутящий момент a) b) e)
T2α
Н·м
17
17
21
17
21
17
21
21
20
Макс. момент ускорения e)
T
Н·м
11
11
14
11
14
11
14
14
13
(макс.1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
26
26
26
26
26
26
26
26
26
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
3800
3800
3800
3800
3800
3800
3800
3800
3800
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
5000
5000
5000
5000
5000
5000
5000
5000
5000
Средний момент холостого хода b)
T
Н·м
0,27
0,27
0,27
0,27
0,27
0,27
0,27
0,27
0,27
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 20
Н·м/
Жесткость на кручение b)
0,57
0,57
0,57
0,57
0,57
0,57
0,57
0,57
0,57
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
240
Макс. поперечная сила c) f)
F
Н
170
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
4
КПД при полной нагрузке
η
%
94
Срок службы
Lh
ч
> 20000
Масса
m
кг
0,92
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 68
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
редуктора
Температура окружающей среды
°C
от 0 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 64
Муфта из эластомера
ELC-0005BA010,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 004,000 - 012,700
со стороны применения
Момент инерции масс
(применительно ко входу редуктора)
B
11
J1
kgcm2
0,13
0,13
0,13
0,13
0,13
0,13
0,13
0,13
0,13
Диаметр зажимной втулки [мм]
Для детального подбора пожалуйста используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
При рассчете обратите внимание на макс. допустимый опрокидывающий
d) Для более высокой температуры окружающей среды
момент от двигателя M1KMot - см. схему подбора
необходимо уменьшить скорость
e) Действительно для: гладкий вал
f) При повышенных поперечных силах - см. глоссарий
58

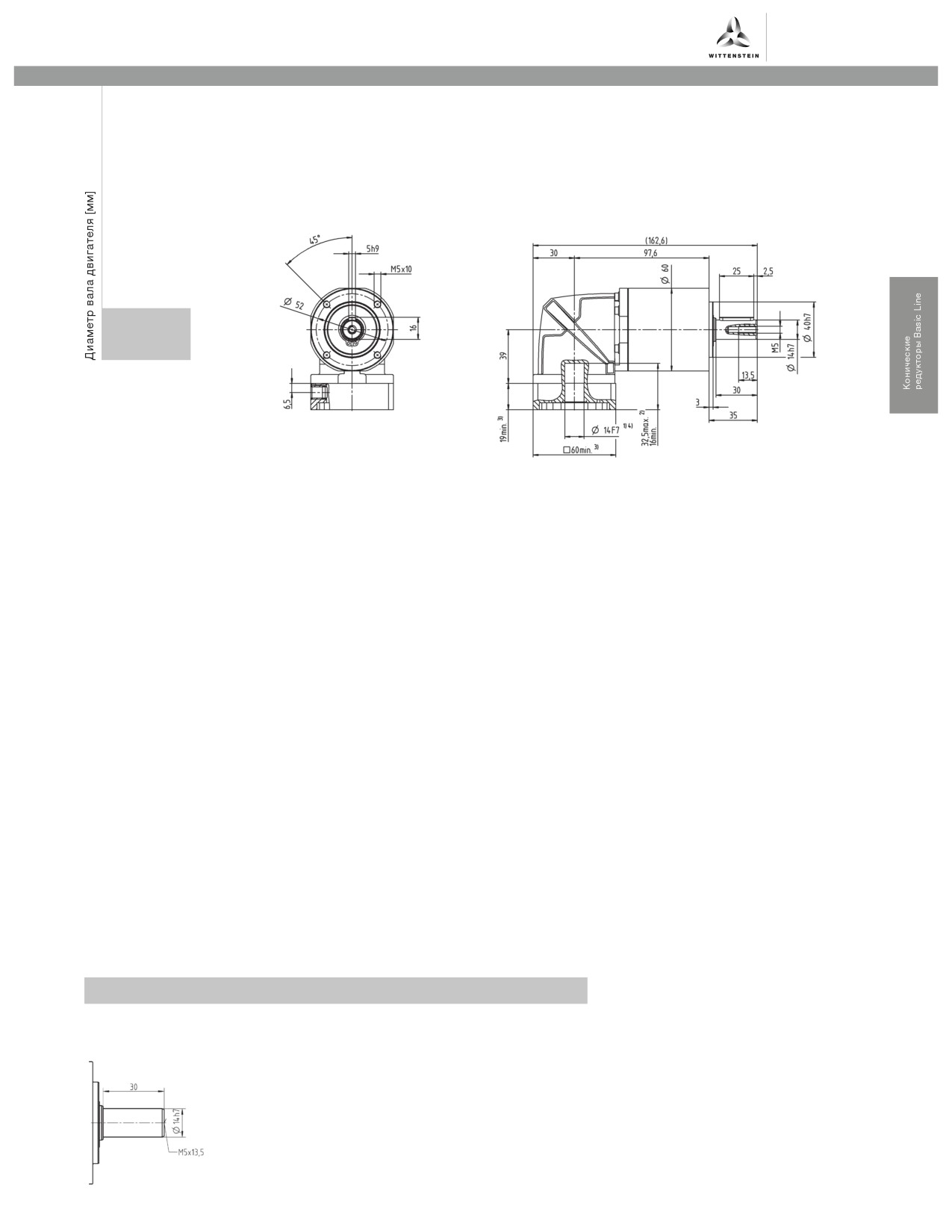

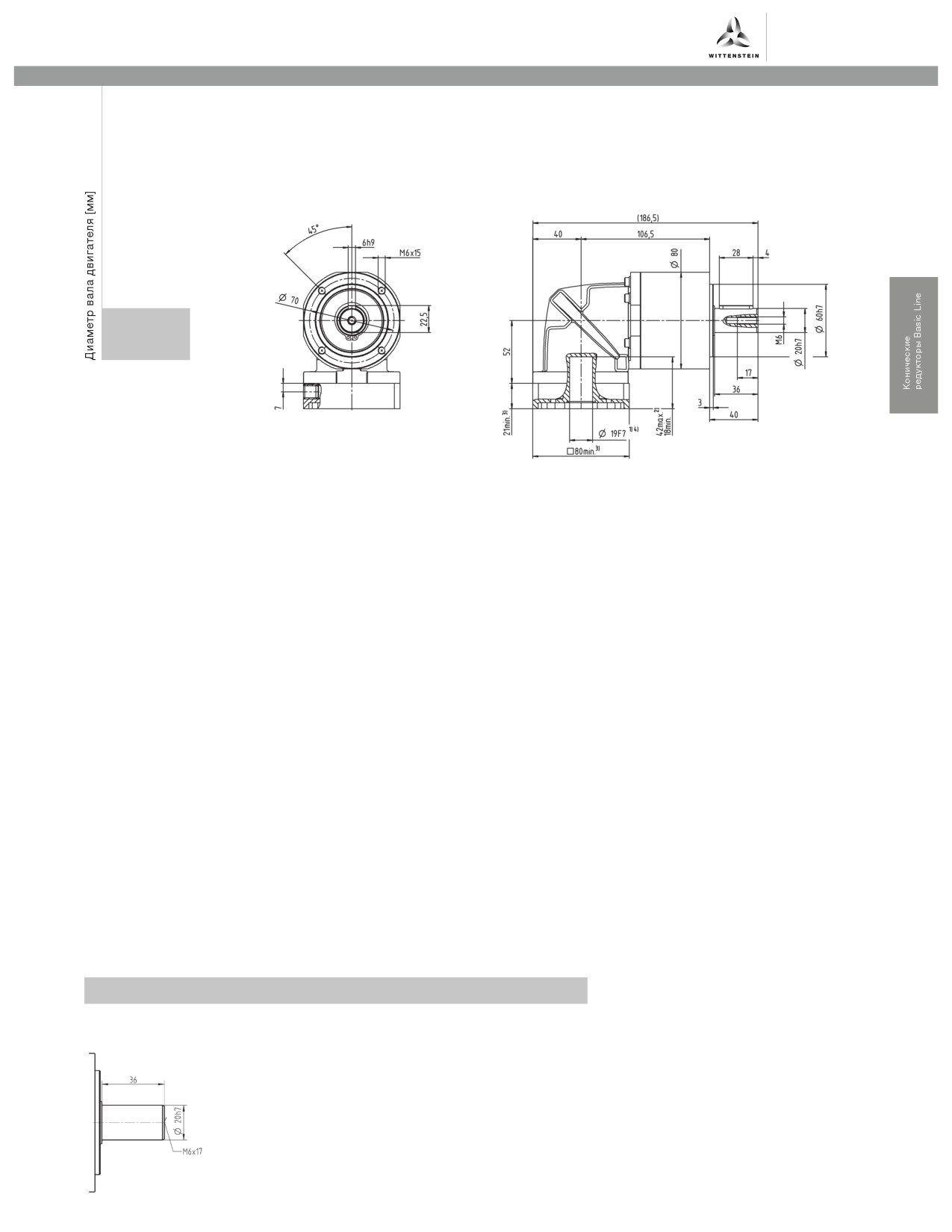

alpha
3-ступен-
чатый
до 11 4) (B) 5)
Диам. зажим.
втулки
Другие варианты выходных валов
Гладкий вал
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
59
CPK 015 MF 2-ступенчатый
2-ступенчатый
Передаточное отношение
i
3
4
5
7
8
10
Макс. крутящий момент a) b) e)
T2α
Н·м
33
44
55
58
56
56
Макс. момент ускорения e)
T
Н·м
16
21
27
37
35
35
(макс.1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
41
55
69
75
75
75
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
3300
3300
3300
3300
3300
3300
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
5000
5000
5000
5000
5000
5000
Средний момент холостого хода b)
T
Н·м
0,55
0,55
0,55
0,55
0,55
0,55
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 17
Н·м/
Жесткость на кручение b)
1,7
1,7
1,7
1,7
1,7
1,7
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
750
Макс. поперечная сила c) f)
F
Н
500
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
17
КПД при полной нагрузке
η
%
95
Срок службы
Lh
ч
> 20000
Масса
m
кг
1,6
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 70
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
редуктора
Температура окружающей среды
°C
от 0 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 64
Муфта из эластомера
ELC-0020BA014,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 008,000 - 025,000
со стороны применения
Момент инерции масс
(применительно ко входу редуктора)
C
14
J1
kgcm2
0,3
0,3
0,3
0,3
0,3
0,3
Диаметр зажимной втулки [мм]
Для детального подбора пожалуйста используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
При рассчете обратите внимание на макс. допустимый опрокидывающий
d) Для более высокой температуры окружающей среды
момент от двигателя M1KMot
- см. схему подбора
необходимо уменьшить скорость
e) Действительно для: гладкий вал
f) При повышенных поперечных силах - см. глоссарий
60

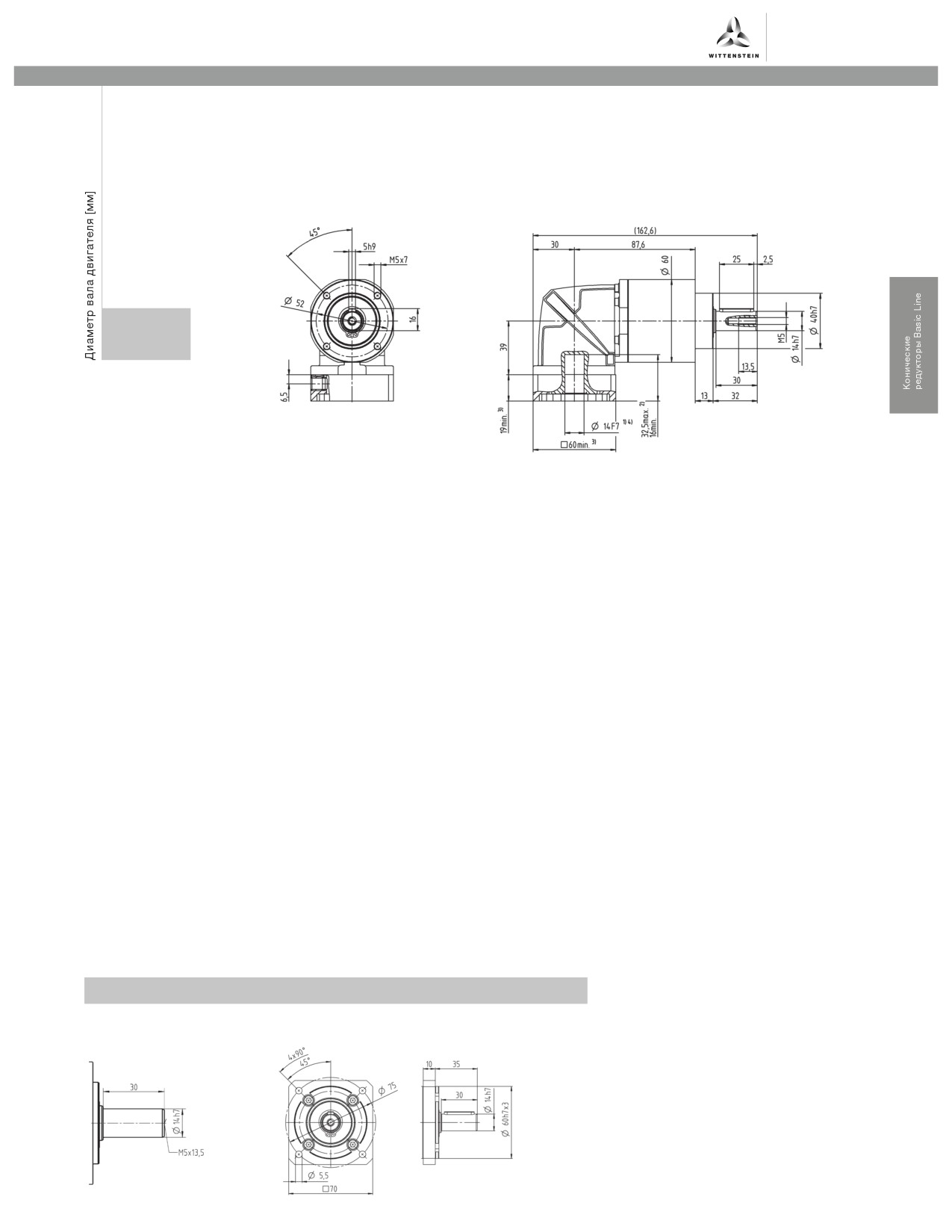

alpha
2-ступен-
чатый

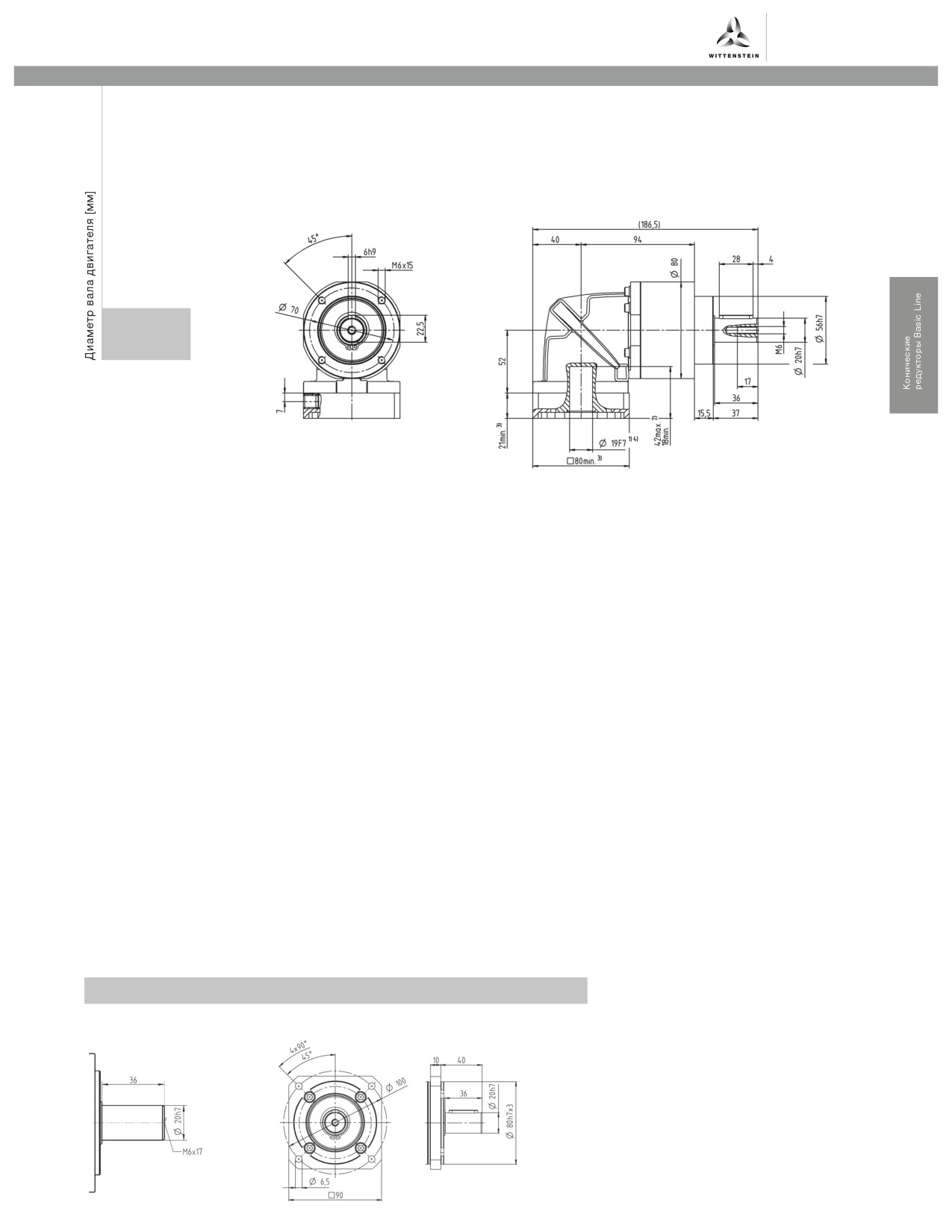

до 14 4) (C) 5)
Диам. зажим.
втулки
Другие варианты выходных валов
Гладкий вал
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
61
CPK 015 MF 3-ступенчатый
3-ступенчатый
Передаточное отношение
i
9
12
15
16
20
25
28
30
35
40
50
70
100
Макс. крутящий момент a) b) e)
T2α
Н·м
48
48
48
56
56
58
56
48
58
56
58
58
56
Макс. момент ускорения e)
T
Н·м
30
30
30
35
35
40
35
30
40
35
40
40
35
(макс.1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
75
75
75
75
75
75
75
75
75
75
75
75
75
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
3300
3300
3300
3300
3300
3300
3300
3300
3300
3300
3300
3300
3300
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
5000
5000
5000
5000
5000
5000
5000
5000
5000
5000
5000
5000
5000
Средний момент холостого хода b)
T
Н·м
0,63
0,63
0,63
0,63
0,63
0,63
0,63
0,63
0,63
0,63
0,63
0,63
0,63
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 17
Н·м/
Жесткость на кручение b)
2,1
2,1
2,1
2,1
2,1
2,1
2,1
2,1
2,1
2,1
2,1
2,1
2,1
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
750
Макс. поперечная сила c) f)
F
Н
500
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
17
КПД при полной нагрузке
η
%
94
Срок службы
Lh
ч
> 20000
Масса
m
кг
1,8
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 70
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
редуктора
Температура окружающей среды
°C
от 0 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 64
Муфта из эластомера
ELC-0020BA014,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 008,000 - 025,000
со стороны применения
Момент инерции масс
(применительно ко входу редуктора)
C
14
J1
kgcm2
0,31
0,31
0,31
0,31
0,31
0,31
0,31
0,31
0,31
0,31
0,31
0,31
0,31
Диаметр зажимной втулки [мм]
Для детального подбора пожалуйста используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
При рассчете обратите внимание на макс. допустимый опрокидывающий
d) Для более высокой температуры окружающей среды
момент от двигателя M1KMot - см. схему подбора
необходимо уменьшить скорость
e) Действительно для: гладкий вал
f) При повышенных поперечных силах - см. глоссарий
62
alpha
3-ступен-
чатый
до 14 4) (C) 5)
Диам. зажим.
втулки
Другие варианты выходных валов
Гладкий вал
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
63
CPK 025 MF 2-ступенчатый
2-ступенчатый
Передаточное отношение
i
3
4
5
7
8
10
Макс. крутящий момент a) b) e)
T2α
Н·м
60
80
100
140
144
144
Макс. момент ускорения e)
T
Н·м
35
47
58
82
90
90
(макс.1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
90
120
150
187
187
187
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
3000
3000
3000
3000
3000
3000
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
5000
5000
5000
5000
5000
5000
Средний момент холостого хода b)
T
Н·м
0,98
0,98
0,98
0,98
0,98
0,98
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 17
Н·м/
Жесткость на кручение b)
4,5
4,5
4,5
4,5
4,5
4,5
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
N
1600
Макс. поперечная сила c)
F
N
1200
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
54
КПД при полной нагрузке
η
%
95
Срок службы
Lh
ч
> 20000
Масса
m
кг
4,2
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 73
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
редуктора
Температура окружающей среды
°C
от 0 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 64
Муфта из эластомера
ELC-0060BA020,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 012,000 - 032,000
со стороны применения
Момент инерции масс
(применительно ко входу редуктора)
E
19
J1
kgcm2
0,86
0,86
0,86
0,86
0,86
0,86
Диаметр зажимной втулки [мм]
Для детального подбора пожалуйста используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
При рассчете обратите внимание на макс. допустимый опрокидывающий
d) Для более высокой температуры окружающей среды
момент от двигателя M1KMot - см. схему подбора
необходимо уменьшить скорость
e) Действительно для: гладкий вал
64

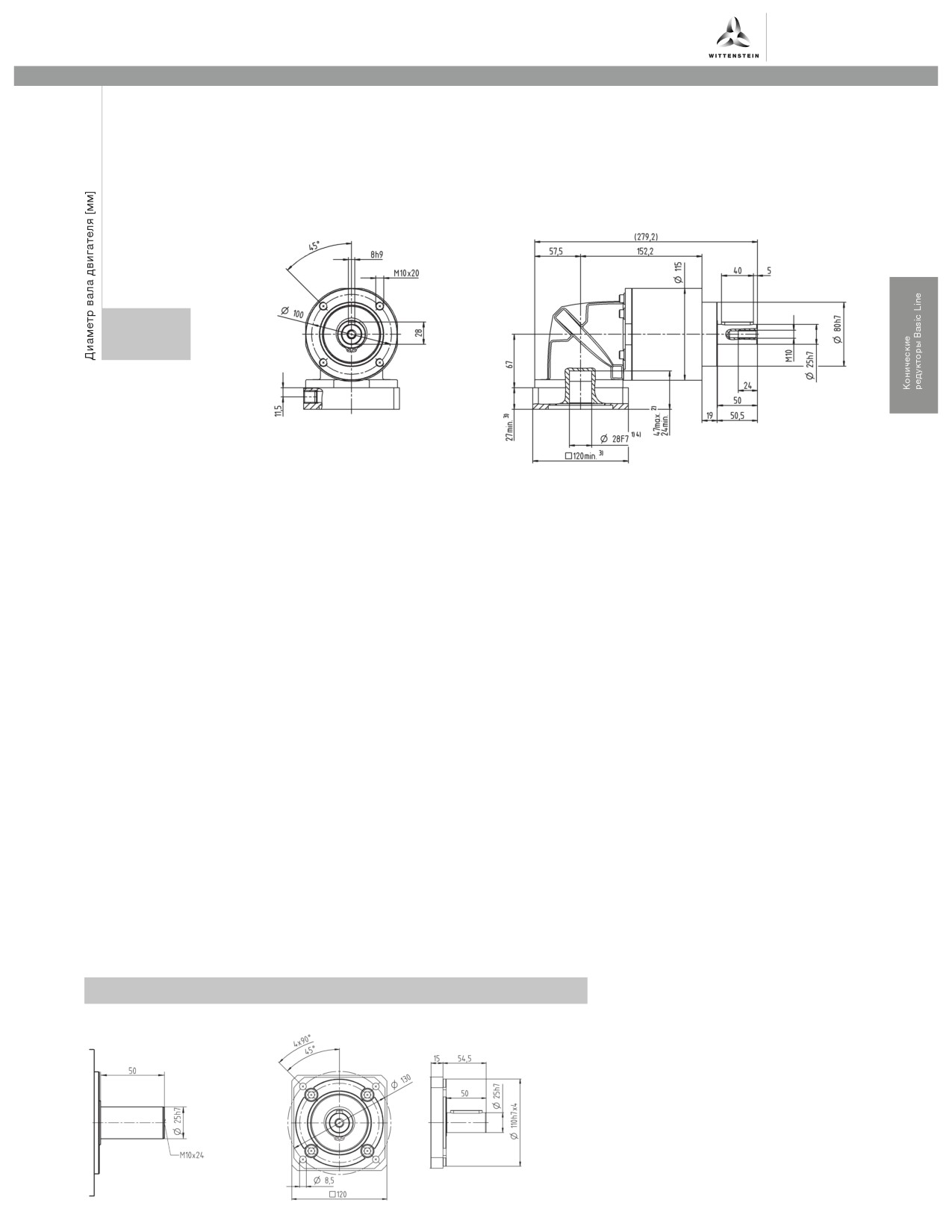

alpha
2-ступен-
чатый
до 19 4) (E) 5)
Диам. зажим.
втулки
Другие варианты выходных валов
Гладкий вал
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
65
CPK 025 MF 3-ступенчатый
3-ступенчатый
Передаточное отношение
i
9
12
15
16
20
25
28
30
35
40
50
70
100
Макс. крутящий момент a) b) e)
T2α
Н·м
112
112
112
150
150
150
150
112
150
150
150
150
144
Макс. момент ускорения e)
T
Н·м
70
70
70
95
95
95
95
70
100
95
100
100
90
(макс.1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
187
187
187
187
187
187
187
187
187
187
187
187
187
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
3000
3000
3000
3000
3000
3000
3000
3000
3000
3000
3000
3000
3000
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
5000
5000
5000
5000
5000
5000
5000
5000
5000
5000
5000
5000
5000
Средний момент холостого хода b)
T
Н·м
1,1
1,1
1,1
1,1
1,1
1,1
1,1
1,1
1,1
1,1
1,1
1,1
1,1
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 18
Н·м/
Жесткость на кручение b)
5,9
5,9
5,9
5,9
5,9
5,9
5,9
5,9
5,9
5,9
5,9
5,9
5,9
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
1600
Макс. поперечная сила c)
F
Н
1200
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
54
КПД при полной нагрузке
η
%
94
Срок службы
Lh
ч
> 20000
Масса
m
кг
4,5
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 73
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
редуктора
Температура окружающей среды
°C
от 0 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 64
Муфта из эластомера
ELC-0060BA020,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 012,000 - 032,000
со стороны применения
Момент инерции масс
(применительно ко входу редуктора)
E
19
J1
kgcm2
0,92
0,92
0,92
0,92
0,92
0,92
0,92
0,92
0,92
0,92
0,92
0,92
0,92
Диаметр зажимной втулки [мм]
Для детального подбора пожалуйста используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
При рассчете обратите внимание на макс. допустимый опрокидывающий
d) Для более высокой температуры окружающей среды
момент от двигателя M1KMot - см. схему подбора
необходимо уменьшить скорость
e) Действительно для: гладкий вал
66

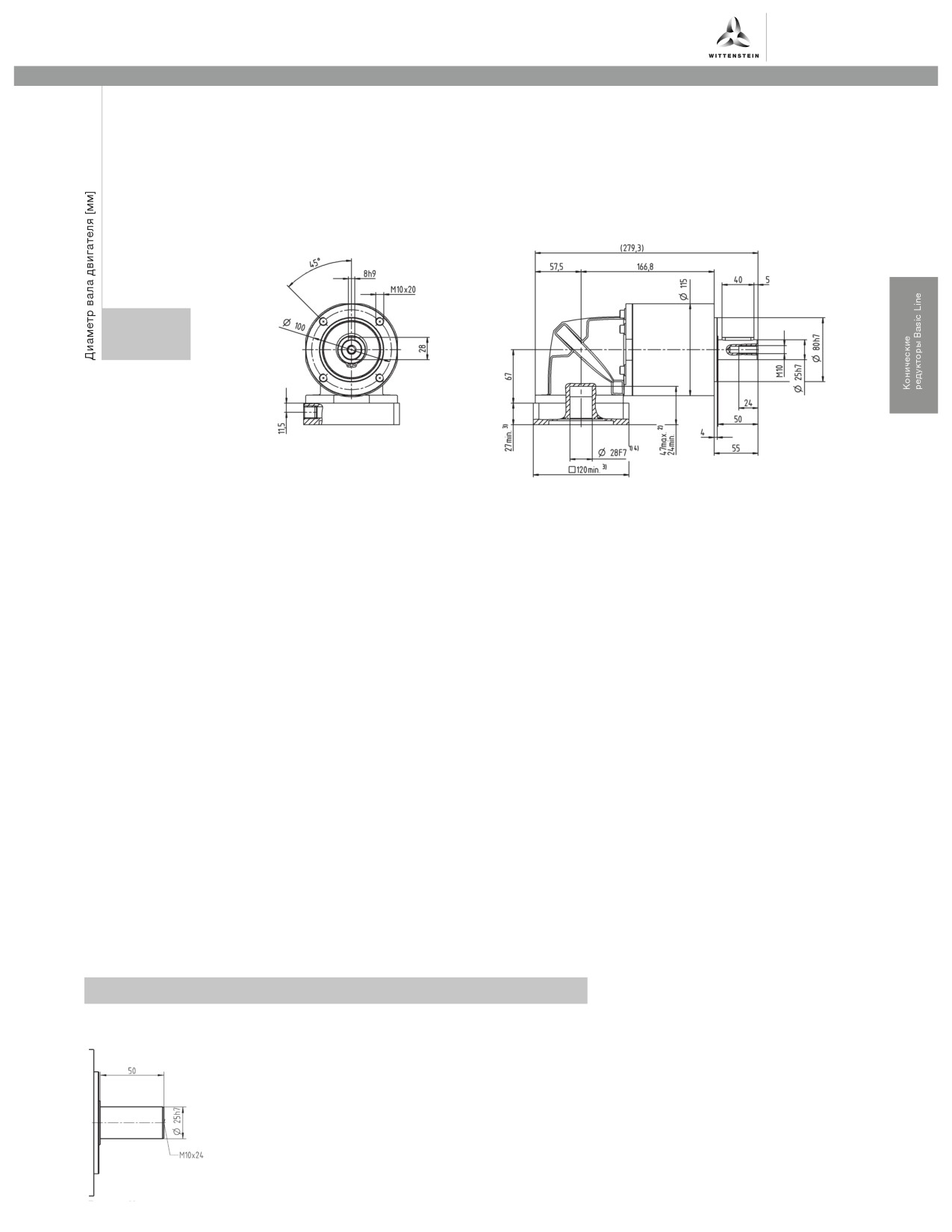

alpha
3-ступен-
чатый
до 19 4) (E) 5)
Диам. зажим.
втулки
Другие варианты выходных валов
Гладкий вал
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
67
CPK 035 MF 2-ступенчатый
2-ступенчатый
Передаточное отношение
i
3
4
5
7
8
10
Макс. крутящий момент a) b) e)
T2α
Н·м
150
200
250
272
272
272
Макс. момент ускорения e)
T
Н·м
93
124
155
217
220
220
(макс.1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
238
318
397
480
477
480
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
2000
2000
2000
2000
2000
2000
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
4500
4500
4500
4500
4500
4500
Средний момент холостого хода b)
T
Н·м
3,5
3,5
3,5
3,5
3,5
3,5
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 15
Н·м/
Жесткость на кручение b)
13
13
13
13
13
13
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
2500
Макс. поперечная сила c)
F
Н
1750
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
98
КПД при полной нагрузке
η
%
95
Срок службы
Lh
ч
> 20000
Масса
m
кг
8,8
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 74
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
редуктора
Температура окружающей среды
°C
от 0 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 64
Муфта из эластомера
ELC-0150BA025,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 019,000 - 036,000
со стороны применения
Момент инерции масс
(применительно ко входу редуктора)
H
28
J1
kgcm2
6,1
6,1
6,1
6,1
6,1
6,1
Диаметр зажимной втулки [мм]
Для детального подбора пожалуйста используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
При рассчете обратите внимание на макс. допустимый опрокидывающий
d) Для более высокой температуры окружающей среды
момент от двигателя M1KMot - см. схему подбора
необходимо уменьшить скорость
e) Действительно для: гладкий вал
68
alpha
2-ступен-
чатый
до 28 4) (H) 5)
Диам. зажим.
втулки
Другие варианты выходных валов
Гладкий вал
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
69
CPK 035 MF 3-ступенчатый
3-ступенчатый
Передаточное отношение
i
9
12
15
16
20
25
28
30
32
35
40
50
64
70
100
Макс. крутящий момент a) b) e)
T2α
Н·м
272
272
272
272
272
272
272
272
272
272
272
272
272
272
272
Макс. момент ускорения e)
T
Н·м
175
175
175
255
255
250
255
175
255
250
255
250
220
250
220
(макс.1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
480
480
480
480
480
480
480
315
480
480
480
480
477
480
480
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
2000
2000
2000
2000
2000
2000
2000
2000
2000
2000
2000
2000
2000
2000
2000
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
4500
4500
4500
4500
4500
4500
4500
4500
4500
4500
4500
4500
4500
4500
4500
Средний момент холостого хода b)
T
Н·м
3,8
3,8
3,8
3,8
3,8
3,8
3,8
3,8
3,8
3,8
3,8
3,8
3,8
3,8
3,8
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 17
Н·м/
Жесткость на кручение b)
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
2500
Макс. поперечная сила c)
F
Н
1750
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
98
КПД при полной нагрузке
η
%
94
Срок службы
Lh
ч
> 20000
Масса
m
кг
10
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 74
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
редуктора
Температура окружающей среды
°C
от 0 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 64
Муфта из эластомера
ELC-0150BA025,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 019,000 - 036,000
со стороны применения
Момент инерции масс
(применительно ко входу редуктора)
H
28
J1
kgcm2
6,3
6,3
6,3
6,3
6,3
6,3
6,3
6,3
6,3
6,3
6,3
6,3
6,3
6,3
6,3
Диаметр зажимной втулки [мм]
Для детального подбора пожалуйста используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
При рассчете обратите внимание на макс. допустимый опрокидывающий
d) Для более высокой температуры окружающей среды
момент от двигателя M1KMot - см. схему подбора
необходимо уменьшить скорость
e) Действительно для: гладкий вал
70
alpha
3-ступен-
чатый
до 28 4) (H) 5)
Диам. зажим.
втулки
Другие варианты выходных валов
Гладкий вал
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
71
CPK 045 MF 2- / 3-ступенчатый
2-ступенчатый
3-ступенчатый
Передаточное отношение
i
5
8
10
25
50
100
Макс. крутящий момент
a) b) e)
T
Н·м
500
640
640
700
700
640
2α
Макс. момент ускорения e)
T
Н·м
399
400
400
500
500
400
(макс.1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
1000
1000
1000
1000
1000
1000
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе
d)
n1N
мин-1
1600
1600
1600
2000
2000
2000
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
4000
4000
4000
4500
4500
4500
Средний момент холостого хода b)
T
Н·м
6,9
6,9
6,9
3,6
3,6
3,6
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 13
≤ 16
Н·м/
Жесткость на кручение
b)
C
48
48
48
54
54
54
t21
угл.Мин
Макс. осевое усилие
c)
F
Н
6000
6000
2AMax
Макс. поперечная сила
c)
F
Н
8000
8000
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
704
704
КПД при полной нагрузке
η
%
95
94
Срок службы
Lh
ч
> 20000
> 20000
Масса
m
кг
24
21
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 74
≤ 78
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
+90
редуктора
Температура окружающей среды
°C
от 0 до +40
от 0 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 64
Муфта из эластомера
ELC-0300BA040,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 020,000 - 045,000
со стороны применения
Момент инерции масс
H
28
J1
kgcm2
-
-
-
6,8
6,8
6,8
(применительно ко входу редуктора)
Диаметр зажимной втулки [мм]
K
38
J1
kgcm2
17
17
17
-
-
-
Для детального подбора пожалуйста используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
При рассчете обратите внимание на макс. допустимый опрокидывающий
d) Для более высокой температуры окружающей среды
момент от двигателя M1KMot - см. схему подбора
необходимо уменьшить скорость
e) Действительно для: гладкий вал
72

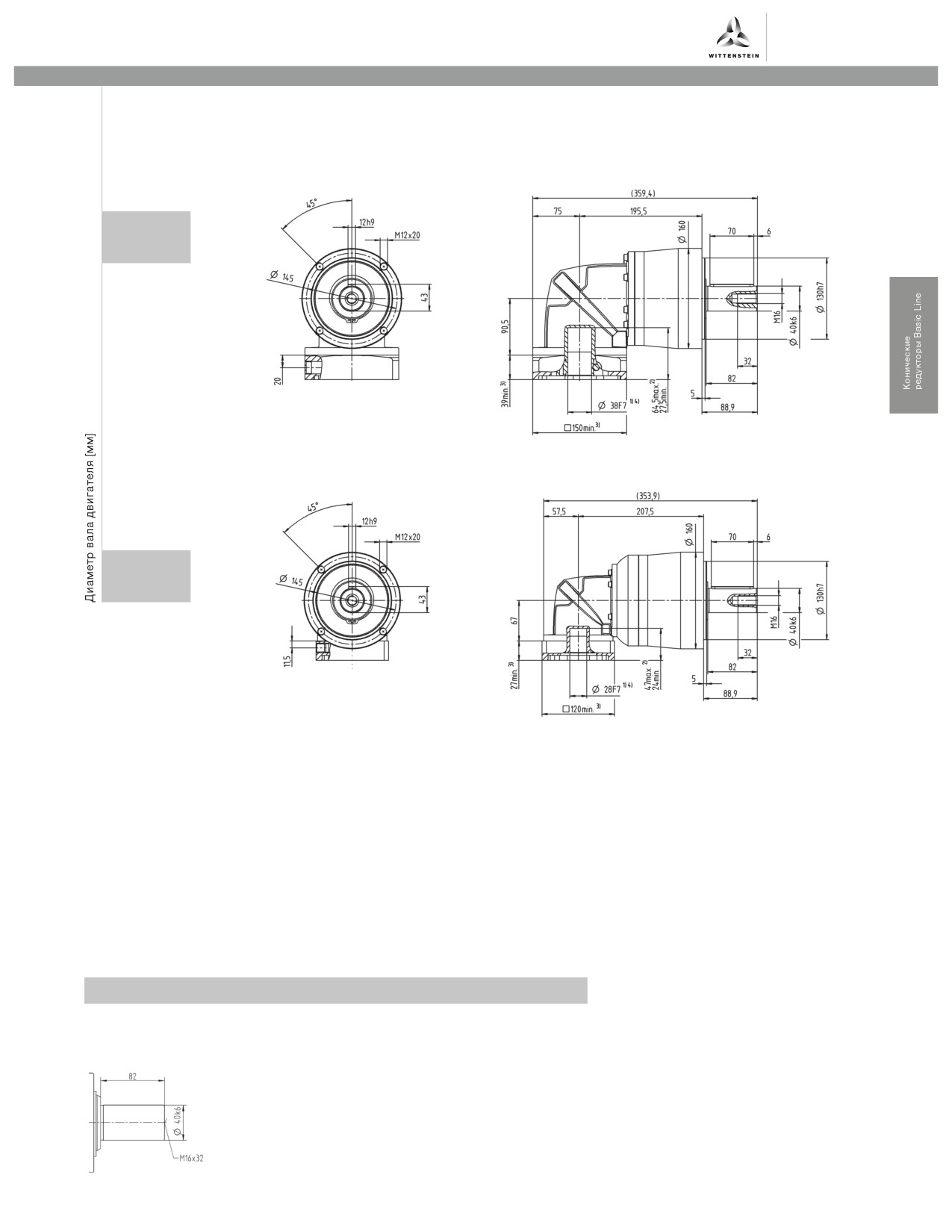

alpha
2-ступен-
чатый
до 38 4) (K) 5)
Диам. зажим.
втулки
3-ступен-
чатый
до 28 4) (H) 5)
Диам. зажим.
втулки
Другие варианты выходных валов
Гладкий вал
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
73
CPSK 015 MF 2-ступенчатый
2-ступенчатый
Передаточное отношение
i
3
4
5
7
8
10
Макс. крутящий момент a) b) e)
T2α
Н·м
33
44
55
58
56
56
Макс. момент ускорения e)
T
Н·м
16
21
27
37
35
35
(макс.1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
41
55
69
75
75
75
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
3300
3300
3300
3300
3300
3300
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
5000
5000
5000
5000
5000
5000
Средний момент холостого хода b)
T
Н·м
0,55
0,55
0,55
0,55
0,55
0,55
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 17
Н·м/
Жесткость на кручение b)
1,7
1,7
1,7
1,7
1,7
1,7
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
750
Макс. поперечная сила c
F
Н
500
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
17
КПД при полной нагрузке
η
%
95
Срок службы
Lh
ч
> 20000
Масса
m
кг
1,6
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 70
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
редуктора
Температура окружающей среды
°C
от 0 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 64
Муфта из эластомера
ELC-0020BA014,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 008,000 - 025,000
со стороны применения
Момент инерции масс
(применительно ко входу редуктора)
C
14
J1
kgcm2
0,3
0,3
0,3
0,3
0,3
0,3
Диаметр зажимной втулки [мм]
Для детального подбора пожалуйста используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
При рассчете обратите внимание на макс. допустимый опрокидывающий
d) Для более высокой температуры окружающей среды
момент от двигателя M1KMot
- см. схему подбора
необходимо уменьшить скорость
e) Действительно для: гладкий вал
74
alpha
2-ступен-
чатый
до 14 4) (C) 5)
Диам. зажим.
втулки
Другие варианты выходных валов
Гладкий вал
Cъемный выходной фланец типа В5
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
75
CPSK 015 MF 3-ступенчатый
3-ступенчатый
Передаточное отношение
i
9
12
15
16
20
25
28
30
35
40
50
70
100
Макс. крутящий момент a) b) e)
T2α
Н·м
48
48
48
56
56
58
56
48
58
56
58
58
56
Макс. момент ускорения e)
T
Н·м
30
30
30
35
35
40
35
30
40
35
40
40
35
(макс.1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
75
75
75
75
75
75
75
75
75
75
75
75
75
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
3300
3300
3300
3300
3300
3300
3300
3300
3300
3300
3300
3300
3300
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
5000
5000
5000
5000
5000
5000
5000
5000
5000
5000
5000
5000
5000
Средний момент холостого хода b)
T
Н·м
0,63
0,63
0,63
0,63
0,63
0,63
0,63
0,63
0,63
0,63
0,63
0,63
0,63
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 17
Н·м/
Жесткость на кручение b)
2,1
2,1
2,1
2,1
2,1
2,1
2,1
2,1
2,1
2,1
2,1
2,1
2,1
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
750
Макс. поперечная сила c)
F
Н
500
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
17
КПД при полной нагрузке
η
%
94
Срок службы
Lh
ч
> 20000
Масса
m
кг
1,8
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 70
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
редуктора
Температура окружающей среды
°C
от 0 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 64
Муфта из эластомера
ELC-0020BA014,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 008,000 - 025,000
со стороны применения
Момент инерции масс
(применительно ко входу редуктора)
C
14
J1
kgcm2
0,31
0,31
0,31
0,31
0,31
0,31
0,31
0,31
0,31
0,31
0,31
0,31
0,31
Диаметр зажимной втулки [мм]
Для детального подбора пожалуйста используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
При рассчете обратите внимание на макс. допустимый опрокидывающий
d) Для более высокой температуры окружающей среды
момент от двигателя M1KMot
- см. схему подбора
необходимо уменьшить скорость
e) Действительно для: гладкий вал
76
alpha
3-ступен-
чатый
до 14 4) (C) 5)
Диам. зажим.
втулки
Другие варианты выходных валов
Гладкий вал
Cъемный выходной фланец типа В5
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
77
CPSK 025 MF 2-ступенчатый
2-ступенчатый
Передаточное отношение
i
3
4
5
7
8
10
Макс. крутящий момент a) b) e)
T2α
Н·м
60
80
100
140
144
144
Макс. момент ускорения e)
T
Н·м
35
47
58
82
90
90
(макс.1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
90
120
150
187
187
187
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
3000
3000
3000
3000
3000
3000
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
5000
5000
5000
5000
5000
5000
Средний момент холостого хода b)
T
Н·м
0,98
0,98
0,98
0,98
0,98
0,98
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 17
Н·м/
Жесткость на кручение b)
4,5
4,5
4,5
4,5
4,5
4,5
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
1600
Макс. поперечная сила c)
F
Н
1200
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
54
КПД при полной нагрузке
η
%
95
Срок службы
Lh
ч
> 20000
Масса
m
кг
4,2
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 73
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
редуктора
Температура окружающей среды
°C
от 0 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 64
Муфта из эластомера
ELC-0060BA020,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 012,000 - 032,000
со стороны применения
Момент инерции масс
(применительно ко входу редуктора)
E
19
J1
kgcm2
0,86
0,86
0,86
0,86
0,86
0,86
Диаметр зажимной втулки [мм]
Для детального подбора пожалуйста используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
При рассчете обратите внимание на макс. допустимый опрокидывающий
d) Для более высокой температуры окружающей среды
момент от двигателя M1KMot - см. схему подбора
необходимо уменьшить скорость
e) Действительно для: гладкий вал
78
alpha
2-ступен-
чатый
до 19 4) (E) 5)
Диам. зажим.
втулки
Другие варианты выходных валов
Гладкий вал
Cъемный выходной фланец типа В5
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
79
CPSK 025 MF 3-ступенчатый
3-ступенчатый
Передаточное отношение
i
9
12
15
16
20
25
28
30
35
40
50
70
100
Макс. крутящий момент a) b) e)
T2α
Н·м
112
112
112
150
150
150
150
112
150
150
150
150
144
Макс. момент ускорения e)
T
Н·м
70
70
70
95
95
95
95
70
100
95
100
100
90
(макс.1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
187
187
187
187
187
187
187
187
187
187
187
187
187
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
3000
3000
3000
3000
3000
3000
3000
3000
3000
3000
3000
3000
3000
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
5000
5000
5000
5000
5000
5000
5000
5000
5000
5000
5000
5000
5000
Средний момент холостого хода b)
T
Н·м
1,1
1,1
1,1
1,1
1,1
1,1
1,1
1,1
1,1
1,1
1,1
1,1
1,1
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 18
Н·м/
Жесткость на кручение b)
5,9
5,9
5,9
5,9
5,9
5,9
5,9
5,9
5,9
5,9
5,9
5,9
5,9
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
1600
Макс. поперечная сила c)
F
Н
1200
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
54
КПД при полной нагрузке
η
%
94
Срок службы
Lh
ч
> 20000
Масса
m
кг
4,5
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 73
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
редуктора
Температура окружающей среды
°C
от 0 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 64
Муфта из эластомера
ELC-0060BA020,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 012,000 - 032,000
со стороны применения
Момент инерции масс
(применительно ко входу редуктора)
E
19
J1
kgcm2
0,92
0,92
0,92
0,92
0,92
0,92
0,92
0,92
0,92
0,92
0,92
0,92
0,92
Диаметр зажимной втулки [мм]
Для детального подбора пожалуйста используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
При рассчете обратите внимание на макс. допустимый опрокидывающий
d) Для более высокой температуры окружающей среды
момент от двигателя M1KMot - см. схему подбора
необходимо уменьшить скорость
e) Действительно для: гладкий вал
80
alpha
3-ступен-
чатый
до 19 4) (E) 5)
Диам. зажим.
втулки
Другие варианты выходных валов
Гладкий вал
Cъемный выходной фланец типа В5
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
81
CPSK 035 MF 2-ступенчатый
2-ступенчатый
Передаточное отношение
i
3
4
5
7
8
10
Макс. крутящий момент a) b) e)
T2α
Н·м
150
200
250
272
272
272
Макс. момент ускорения e)
T
Н·м
93
124
155
217
220
220
(макс.1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
238
318
397
480
477
480
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
2000
2000
2000
2000
2000
2000
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
4500
4500
4500
4500
4500
4500
Средний момент холостого хода b)
T
Н·м
3,5
3,5
3,5
3,5
3,5
3,5
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 15
Н·м/
Жесткость на кручение b)
13
13
13
13
13
13
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
2500
Макс. поперечная сила c)
F
Н
1750
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
98
КПД при полной нагрузке
η
%
95
Срок службы
Lh
ч
> 20000
Масса
m
кг
8,8
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 74
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
редуктора
Температура окружающей среды
°C
от 0 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 64
Муфта из эластомера
ELC-0150BA025,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 019,000 - 036,000
со стороны применения
Момент инерции масс
(применительно ко входу редуктора)
H
28
J1
kgcm2
6,1
6,1
6,1
6,1
6,1
6,1
Диаметр зажимной втулки [мм]
Для детального подбора пожалуйста используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
При рассчете обратите внимание на макс. допустимый опрокидывающий
d) Для более высокой температуры окружающей среды
момент от двигателя M1KMot - см. схему подбора
необходимо уменьшить скорость
e) Действительно для: гладкий вал
82
alpha
2-ступен-
чатый
до 28 4) (H) 5)
Диам. зажим.
втулки
Другие варианты выходных валов
Гладкий вал
Cъемный выходной фланец типа В5
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
83
CPSK 035 MF 3-ступенчатый
3-ступенчатый
Передаточное отношение
i
9
12
15
16
20
25
28
30
35
40
50
70
100
Макс. крутящий момент a) b) e)
T2α
Н·м
272
272
272
272
272
272
272
272
272
272
272
272
272
Макс. момент ускорения e)
T
Н·м
175
175
175
255
255
250
255
175
250
255
250
250
220
(макс.1000 циклов в час)
2B
Крутящий момент аварийного
выключения a) b) e)
T2Not
Н·м
480
480
480
480
480
480
480
315
480
480
480
480
480
(допускается 1000 раз в течение срока службы редуктора)
Допустимое среднее число оборотов
на входе d)
n1N
мин-1
2000
2000
2000
2000
2000
2000
2000
2000
2000
2000
2000
2000
2000
(при T2N и 20 °С окружающей среды)
Макс. скорость на входе
n1Max
мин-1
4500
4500
4500
4500
4500
4500
4500
4500
4500
4500
4500
4500
4500
Средний момент холостого хода b)
T
Н·м
3,8
3,8
3,8
3,8
3,8
3,8
3,8
3,8
3,8
3,8
3,8
3,8
3,8
(при n1 = 3000 об/мин и 20 °C температуре редуктора)
012
Макс. угловой люфт
jt
угл. мин
≤ 17
Н·м/
Жесткость на кручение b)
16
16
16
16
16
16
16
16
16
16
16
16
16
Ct21
угл.Мин
Макс. осевое усилие c)
F2AMax
Н
2500
Макс. поперечная сила c)
F
Н
1750
2QMax
Макс. опрокидывающий момент
M2KMax
Н·м
98
КПД при полной нагрузке
η
%
94
Срок службы
Lh
ч
> 20000
Масса
m
кг
10
(включая стандартную адаптационную плиту)
Уровень шума при работе
(при референсных передаточном отношении и
LPA
дБ(A)
≤ 74
числе оборотов. Специфические для передаточного
отношения значения в cymex®)
Макc. температура корпуса
°C
+90
редуктора
Температура окружающей среды
°C
от 0 до +40
Смазка
Смазка на весь срок службы
Направление вращения
Вход и выход в одном направлении
Класс защиты
IP 64
Муфта из эластомера
ELC-0150BA025,000-X
(рекомендованный тип продукта - проверьте подбор
в cymex®)
Диаметр отверстия муфты
мм
X = 019,000 - 036,000
со стороны применения
Момент инерции масс
(применительно ко входу редуктора)
H
28
J1
kgcm2
6,3
6,3
6,3
6,3
6,3
6,3
6,3
6,3
6,3
6,3
6,3
6,3
6,3
Диаметр зажимной втулки [мм]
Для детального подбора пожалуйста используйте нашу программу cymex® -
a) Действительно только для нагрузки крутящим моментом
b) Действительно для стандартного диаметра зажимной втулки
c) Относительно середины вала/фланца на выходе
При рассчете обратите внимание на макс. допустимый опрокидывающий
d) Для более высокой температуры окружающей среды
момент от двигателя M1KMot - см. схему подбора
необходимо уменьшить скорость
e) Действительно для: гладкий вал
84
alpha
3-ступен-
чатый
до 28 4) (H) 5)
Диам. зажим.
втулки
Другие варианты выходных валов
Гладкий вал
Cъемный выходной фланец типа В5
Размеры без установленных допусков —
номинальные размеры
1) Проверить посадку вала двигателя
2) Мин. / макс. допустимые длины вала двигателя
Возможно использование двигателей с более
длинными валами, при необходимости обращайтесь.
3) Размеры зависят от двигателя
4) Меньшие диаметры вала двигателя можно
подгонять с помощью переходной втулки с
минимальной толщиной стенки 1 мм
5) Стандартный диаметр зажимной втулки
85
