TP+ Компактные мощные планетарные редукторы с выходным фланцем. Каталог
TP+ 004 MF одноступенчатый
одноступенчатый
Передаточное число a)
i
4
5
7
10
Оптимизированный cymex® момент
T2Bcym
Нм
60
62
60
-
ускорения (для определения параметров свяжитесь с alpha)
Макс. момент ускорения
T2B
Нм
55
55
55
35
(макс.1000 циклов в час)
Номин. крутящий момент на выходе
T
Нм
28
28
28
18
(при n1N )
2N
Момент аварийного выключения
T2Not
Нм
100
100
100
100
(Допускается 1000 раз в течение срока службы редуктора)
Допуст. сред. частота вращения привода
n1N
мин-1
3300
3300
4000
4000
(при T2N и температуре окружающей среды 20°C) b)
Макс. частота вращения привода
n
мин-1
6000
6000
6000
6000
1Max
Средний момент холостого хода
T012
Нм
0,95
0,80
0,60
0,45
(при n1 = 3000 мин-1 и температуре редуктора 20°C) c)
Макс. угловой люфт
jt
угл.мин.
Стандартный ≤ 4 / Пониженный ≤ 2
Нм/угл.
Жесткость при крученииc)
Ct21
12
12
11
8
мин.
C2K
Нм/угл.
Жесткость против опрокид.
-
мин.
Макс. осевое усилие
d)
F
2AMax
Н
1630
Макс. опрокидывающий момент
M2KMax
Нм
110
КПД при полной нагрузке
η
%
97
Срок эксплуатации
Lh
ч
> 20000
(Расчет см. в главе „Информация“)
Вес со стандартной переходной плитой
m
кг
1,4
Уровень шума
LPA
дБА
≤ 58
(при i=10 и n1 = 3000 мин-1 без нагрузки)
Макс. допустимая температура корпуса
°C
+90
Температура окружающей среды
°C
от -15 до +40
Смазка
Смазка на весь срок эксплуатации
Лакокрасочное покрытие
Синего цвета RAL 5002
Направление вращения
Приводной и выходной вал в одном направлении
Степень защиты
IP 65
Момент инерции масс
B
11
J1
кгсм2
0,17
0,14
0,11
0,09
(относительно привода)
Диаметр отверстия
зажимной втулки [мм]
C
14
J1
кгсм2
0,25
0,21
0,18
0,17
E
19
J1
кгсм
2
0,57
0,54
0,51
0,49
По запросу возможно исполнение с пониженной инерцией масс.
a) Дополнительные значения передаточного числа по запросу
b) При более высокой температуре окружающей среды снизить частоту
вращения
c) Для зажимной втулки диаметром 14 мм
d) Относительно середины выходного вала / фланца
30
Вид А
Вид В
B
A
TP+
до 11 4) (B)
Диам. зажим.
втулки
B
A
до 14 4) (C)
Диам. зажим.
втулки
B
A
до 19 4) (E)
Диам. зажим.
втулки
Не указанные предельные отклонения размеров ±1 мм
1) Проверить пригонку вала двигателя.
2) Мин./макс. допустимая длина вала двигателя. Если требуются валы
большей длины, проконсультируйтесь с нашими специалистами.
3) Размеры зависят от двигателя.
4) Подгонку диаметра вала двигателя можно выполнить с помощью
распорной втулки с толщиной стенки мин. 1 мм .
!
Монтаж двигателя согласно руководству по эксплуатации
31
TP+ 004 MF двухступенчатый
двухступенчатый
Передаточное число a)
i
16
20
21
25
28
31
35
40
50
61
70
91
100
Оптимизированный cymex® момент
T2Bcym
Нм
60
60
-
62
60
-
62
62
62
-
60
-
-
ускорения (для определения параметров свяжитесь с alpha)
Макс. момент ускорения
T2B
Нм
55
55
40
55
55
40
55
55
55
45
55
32
35
(макс.1000 циклов в час)
Номин. крутящий момент на выходе
T
Нм
40
40
30
40
40
30
40
40
40
30
40
15
18
(при n1N )
2N
Момент аварийного выключения
T2Not
Нм
100
100
100
100
100
100
100
100
100
100
100
100
100
(Допускается 1000 раз в течение срока службы редуктора)
Допуст. сред. частота вращения привода
n1N
мин-1
4000
4000
4000
4000
4000
4000
4000
4000
4800
5500
5500
5500
5500
(при T2N и температуре окружающей среды 20°C) b)
Макс. частота вращения привода
n
мин-1
6000
6000
6000
6000
6000
6000
6000
6000
6000
6000
6000
6000
6000
1Max
Средний момент холостого хода
T012
Нм
0,55
0,45
0,45
0,45
0,35
0,35
0,30
0,25
0,25
0,20
0,20
0,20
0,20
(при n1 = 3000 мин-1 и температуре редуктора 20°C) c)
Макс. угловой люфт
jt
угл.мин.
Стандартный ≤ 4 / Пониженный ≤ 2
Нм/угл.
Жесткость при крученииc)
Ct21
12
12
10
12
12
9
12
11
12
9
11
7
8
мин.
C2K
Нм/угл.
Жесткость против опрокид.
-
мин.
Макс. осевое усилие
d)
F
2AMax
Н
1630
Макс. опрокидывающий момент
M2KMax
Нм
110
КПД при полной нагрузке
η
%
94
Срок эксплуатации
Lh
ч
> 20000
(Расчет см. в главе „Информация“)
Вес со стандартной переходной плитой
m
кг
1,5
Уровень шума
LPA
дБА
≤ 58
(при i=100 и n1 = 3000 мин-1 без нагрузки)
Макс. допустимая температура корпуса
°C
+90
Температура окружающей среды
°C
от -15 до +40
Смазка
Смазка на весь срок эксплуатации
Лакокрасочное покрытие
Синего цвета RAL 5002
Направление вращения
Приводной и выходной вал в одном направлении
Степень защиты
IP 65
Момент инерции масс
B
11
J
кгсм2
0,078
0,070
0,074
0,068
0,062
0,072
0,061
0,057
0,057
0,058
0,056
0,057
0,056
1
(относительно привода)
Диаметр отверстия
зажимной втулки [мм]
2
C
14
J1
кгсм
0,17
0,17
0,17
0,16
0,16
0,17
0,16
0,15
0,15
0,15
0,15
0,15
0,15
По запросу возможно исполнение с пониженной инерцией масс.
a) Дополнительные значения передаточного числа по запросу
b) При более высокой температуре окружающей среды снизить частоту
вращения
c) Для зажимной втулки диаметром 11 мм
d) Относительно середины выходного вала / фланца
32
Вид А
Вид В
B
A
TP+
до 11 4) (B)
Диам. зажим.
втулки
B
A
до 14 4) (C)
Диам. зажим.
втулки
Не указанные предельные отклонения размеров ±1 мм
1) Проверить пригонку вала двигателя.
2) Мин./макс. допустимая длина вала двигателя. Если требуются валы
большей длины, проконсультируйтесь с нашими специалистами.
3) Размеры зависят от двигателя.
4) Подгонку диаметра вала двигателя можно выполнить с помощью
распорной втулки с толщиной стенки мин. 1 мм .
!
Монтаж двигателя согласно руководству по эксплуатации
33
TP+ 010 MF одноступенчатый
одноступенчатый
Передаточное число a)
i
4
5
7
10
Оптимизированный cymex® момент
T2Bcym
Нм
150
162
162
-
ускорения (для определения параметров свяжитесь с alpha)
Макс. момент ускорения
T2B
Нм
143
143
143
105
(макс.1000 циклов в час)
Номин. крутящий момент на выходе
T
Нм
75
75
75
60
(при n1N )
2N
Момент аварийного выключения
T2Not
Нм
250
250
250
250
(Допускается 1000 раз в течение срока службы редуктора)
Допуст. сред. частота вращения привода
n1N
мин-1
2600
2900
3100
3100
(при T2N и температуре окружающей среды 20°C) b)
Макс. частота вращения привода
n
мин-1
6000
6000
6000
6000
1Max
Средний момент холостого хода
T012
Нм
1,6
1,3
1,0
0,7
(при n1 = 3000 мин-1 и температуре редуктора 20°C) c)
Макс. угловой люфт
jt
угл.мин.
Стандартный ≤ 3 / Пониженный ≤ 1
Нм/угл.
Жесткость при крученииc)
Ct21
32
33
30
23
мин.
C2K
Нм/угл.
Жесткость против опрокид.
225
мин.
Макс. осевое усилие
d)
F
2AMax
Н
2150
Макс. опрокидывающий момент
M2KMax
Нм
270
КПД при полной нагрузке
η
%
97
Срок эксплуатации
Lh
ч
> 20000
(Расчет см. в главе „Информация“)
Вес со стандартной переходной плитой
m
кг
3,8
Уровень шума
LPA
дБА
≤ 59
(при i=10 и n1 = 3000 мин-1 без нагрузки)
Макс. допустимая температура корпуса
°C
+90
Температура окружающей среды
°C
от -15 до +40
Смазка
Смазка на весь срок эксплуатации
Лакокрасочное покрытие
Синего цвета RAL 5002
Направление вращения
Приводной и выходной вал в одном направлении
Степень защиты
IP 65
Момент инерции масс
C
14
J1
кгсм2
0,78
0,62
0,48
0,40
(относительно привода)
Диаметр отверстия
зажимной втулки [мм]
E
19
J1
кгсм2
0,95
0,79
0,64
0,57
G
24
J1
кгсм
2
2,32
2,16
2,02
1,94
По запросу возможно исполнение с пониженной инерцией масс.
a) Дополнительные значения передаточного числа по запросу
b) При более высокой температуре окружающей среды снизить частоту
вращения
c) Для зажимной втулки диаметром 19 мм
d) Относительно середины выходного вала / фланца
34

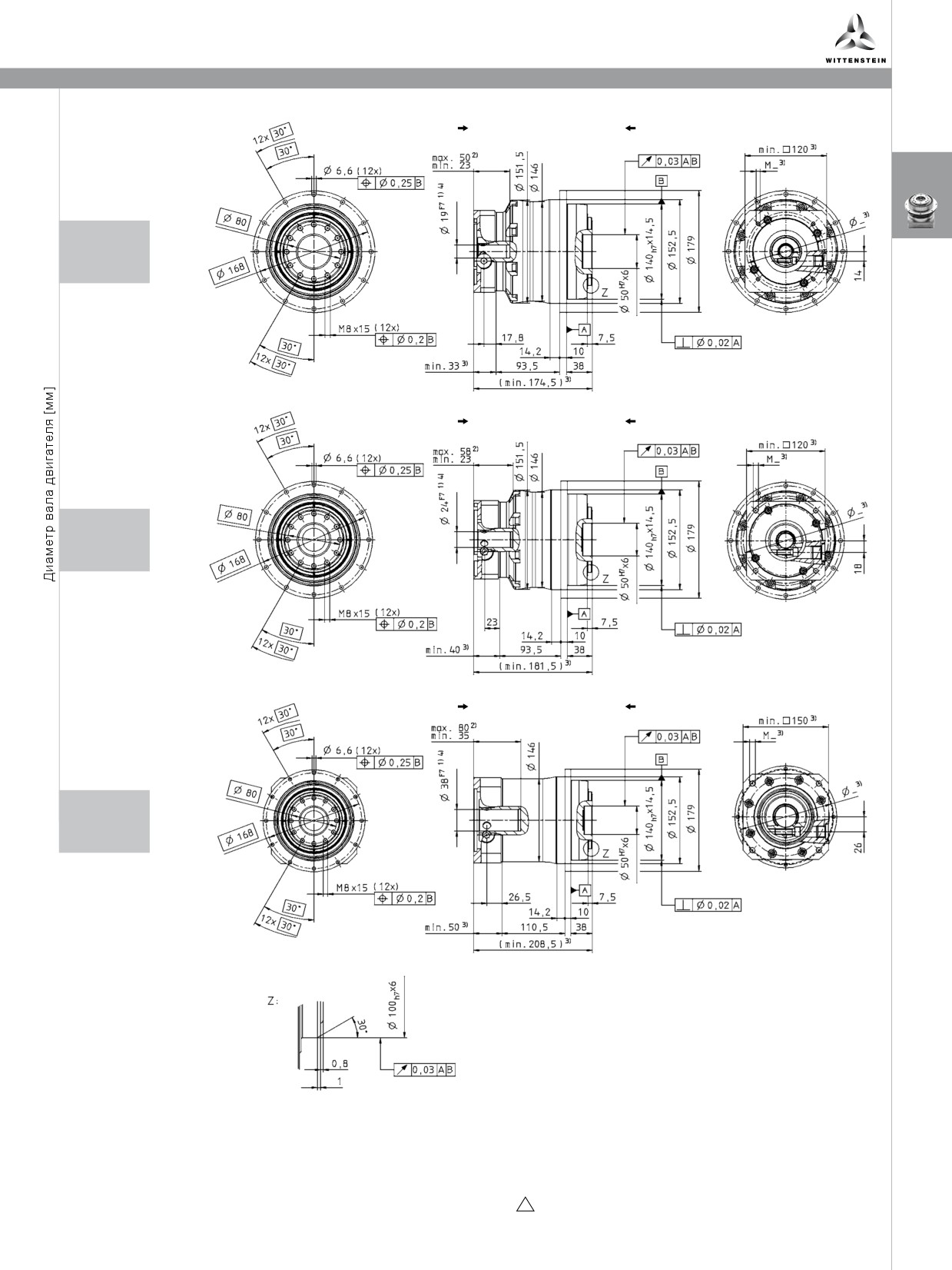

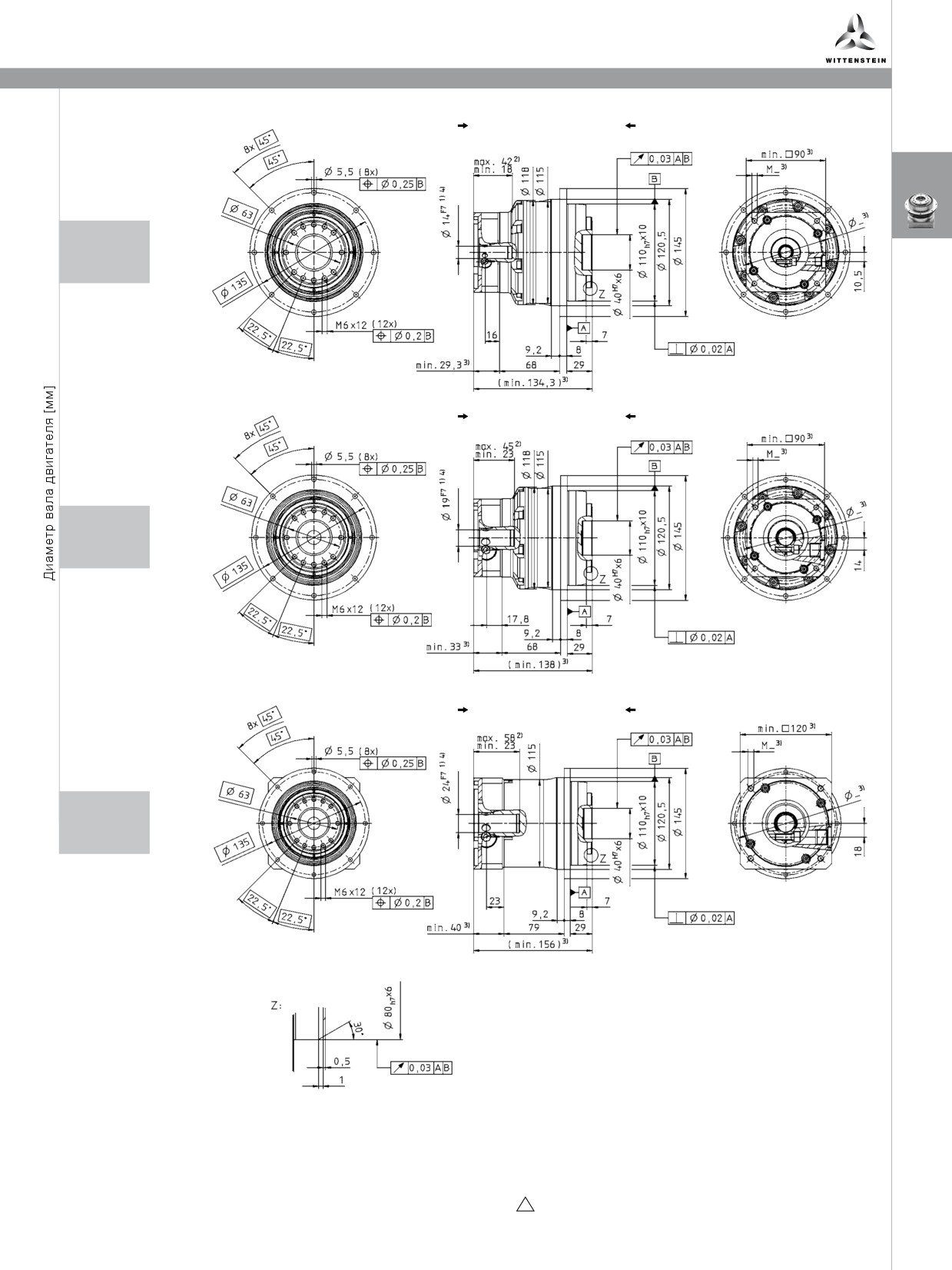

Вид А
Вид В
B
A
TP+
до 14 4) (C)
Диам. зажим.
втулки
B
A
до 19 4) (E)
Диам. зажим.
втулки
B
A
до 24 4) (G)
Диам. зажим.
втулки
Не указанные предельные отклонения размеров ±1 мм
1) Проверить пригонку вала двигателя.
2) Мин./макс. допустимая длина вала двигателя. Если требуются валы
большей длины, проконсультируйтесь с нашими специалистами.
3) Размеры зависят от двигателя.
4) Подгонку диаметра вала двигателя можно выполнить с помощью
распорной втулки с толщиной стенки мин. 1 мм .
!
Монтаж двигателя согласно руководству по эксплуатации
35
TP+ 010 MF двухступенчатый
двухступенчатый
Передаточное число a)
i
16
20
21
25
28
31
35
40
50
61
70
91
100
Оптимизированный cymex® момент
T2Bcym
Нм
162
162
-
162
162
-
162
-
162
-
162
-
-
ускорения (для определения параметров свяжитесь с alpha)
Макс. момент ускорения
T2B
Нм
143
143
100
143
143
110
143
140
143
110
143
80
105
(макс.1000 циклов в час)
Номин. крутящий момент на выходе
T
Нм
90
90
80
90
90
70
90
80
90
70
90
35
60
(при n1N )
2N
Момент аварийного выключения
T2Not
Нм
250
250
250
250
250
250
250
250
250
250
250
250
250
(Допускается 1000 раз в течение срока службы редуктора)
Допуст. сред. частота вращения привода
n1N
мин-1
3500
3500
3500
3500
3500
3500
3500
3500
3800
4500
4500
4500
4500
(при T2N и температуре окружающей среды 20°C) b)
Макс. частота вращения привода
n
мин-1
6000
6000
6000
6000
6000
6000
6000
6000
6000
6000
6000
6000
6000
1Max
Средний момент холостого хода
T012
Нм
0,90
0,75
0,70
0,65
0,55
0,50
0,50
0,40
0,35
0,35
0,35
0,30
0,30
(при n1 = 3000 мин-1 и температуре редуктора 20°C) c)
Макс. угловой люфт
jt
угл.мин.
Стандартный ≤ 3 / Пониженный ≤ 1
Нм/угл.
Жесткость при крученииc)
Ct21
32
32
26
32
31
24
32
30
30
24
28
21
22
мин.
C2K
Нм/угл.
Жесткость против опрокид.
225
мин.
Макс. осевое усилие
d)
F
2AMax
Н
2150
Макс. опрокидывающий момент
M2KMax
Нм
270
КПД при полной нагрузке
η
%
94
Срок эксплуатации
Lh
ч
> 20000
(Расчет см. в главе „Информация“)
Вес со стандартной переходной плитой
m
кг
3,6
Уровень шума
LPA
дБА
≤ 59
(при i=100 и n1 = 3000 мин-1 без нагрузки)
Макс. допустимая температура корпуса
°C
+90
Температура окружающей среды
°C
от -15 до +40
Смазка
Смазка на весь срок эксплуатации
Лакокрасочное покрытие
Синего цвета RAL 5002
Направление вращения
Приводной и выходной вал в одном направлении
Степень защиты
IP 65
Момент инерции масс
B
11
J1
кгсм2
0,17
0,14
0,15
0,13
0,11
0,13
0,10
0,09
0,09
0,09
0,09
0,09
0,09
(относительно привода)
Диаметр отверстия
зажимной втулки [мм]
C
14
J1
кгсм2
0,24
0,21
0,22
0,20
0,18
0,21
0,18
0,17
0,17
0,17
0,16
0,16
0,16
E
19
J1
кгсм
2
0,56
0,53
0,55
0,53
0,51
0,53
0,50
0,49
0,49
0,49
0,49
0,49
0,49
По запросу возможно исполнение с пониженной инерцией масс.
a) Дополнительные значения передаточного числа по запросу
b) При более высокой температуре окружающей среды снизить частоту
вращения
c) Для зажимной втулки диаметром 14 мм
d) Относительно середины выходного вала / фланца
36

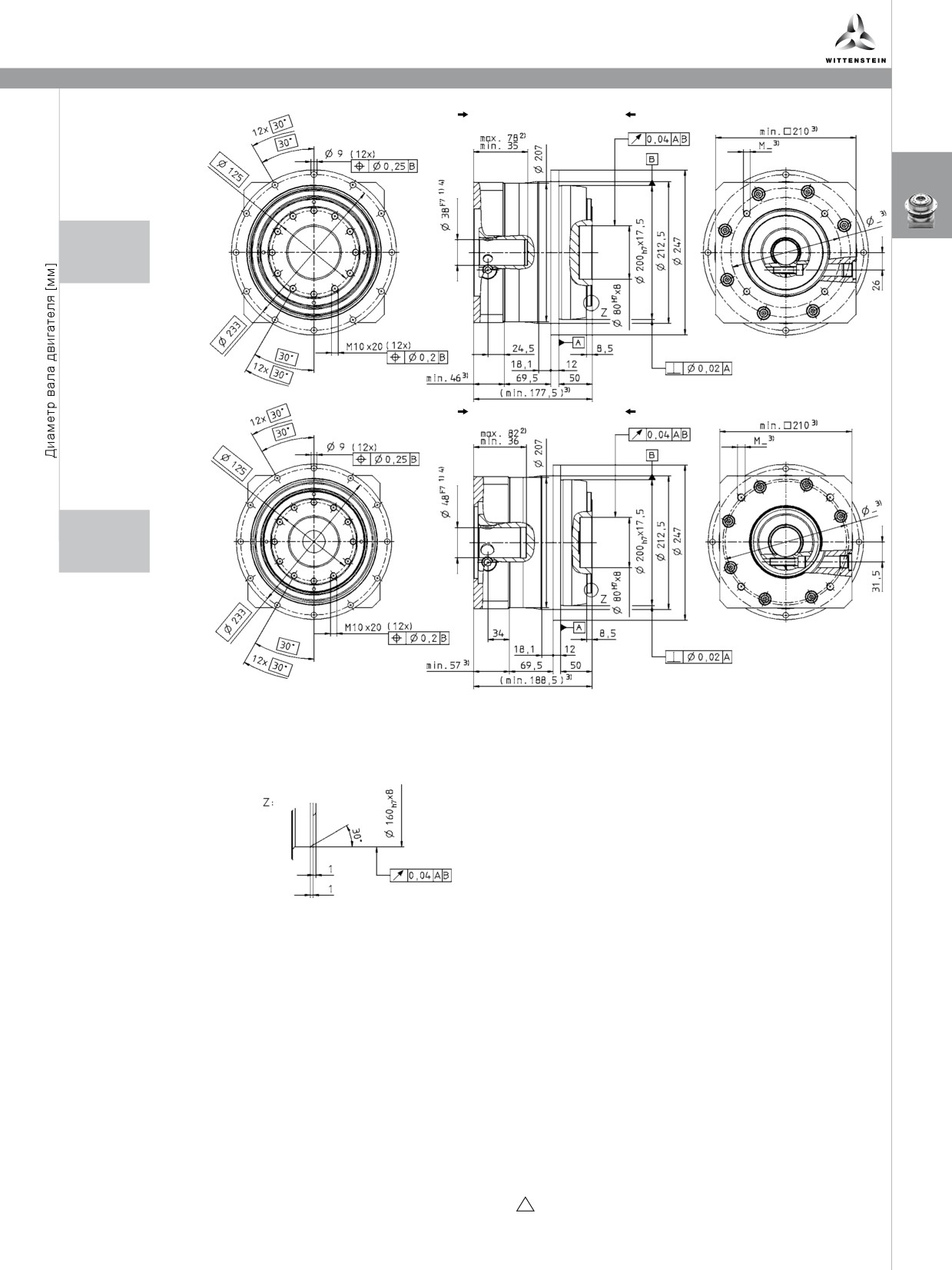

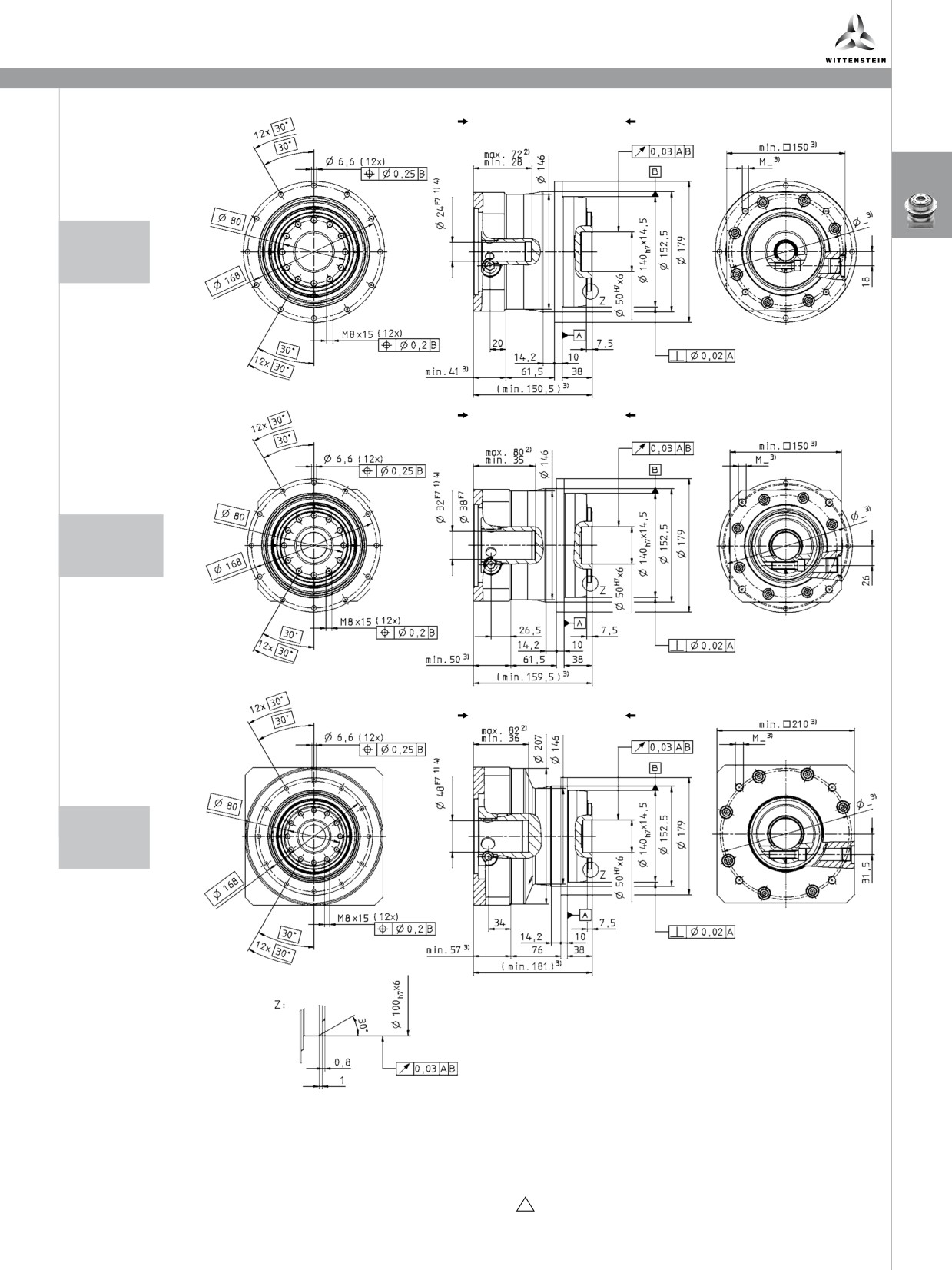

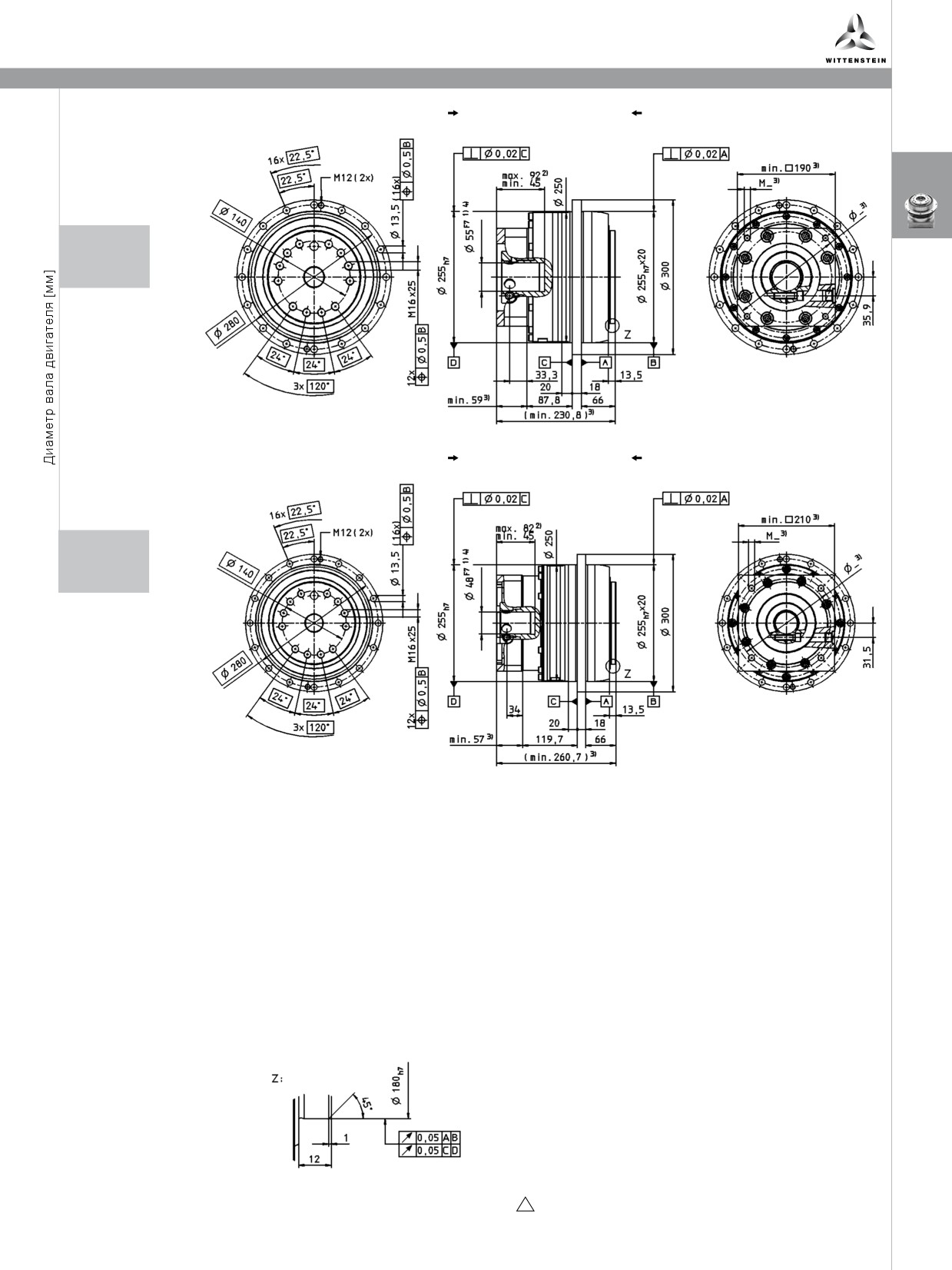

Вид A
Вид B
B
A
TP+
до 11 4) (B)
Диам. зажим.
втулки
B
A
до 14 4) (C)
Диам. зажим.
втулки
B
A
до 19 4) (E)
Диам. зажим.
втулки
Не указанные предельные отклонения размеров ±1 мм
1) Проверить пригонку вала двигателя.
2) Мин./макс. допустимая длина вала двигателя. Если требуются валы
большей длины, проконсультируйтесь с нашими специалистами.
3) Размеры зависят от двигателя.
4) Подгонку диаметра вала двигателя можно выполнить с помощью
распорной втулки с толщиной стенки мин. 1 мм .
!
Монтаж двигателя согласно руководству по эксплуатации
37
TP+ 010 MA High Torque®
двухступенчатый
трехступенчатый
Передаточное число a)
i
22
27,5
38,5
55
88
110
154
220
Макс. момент ускорения
T2B
Нм
230
230
230
230
230
230
230
230
(макс.1000 циклов в час)
Номин. крутящий момент на выходе
T2N
Нм
150
150
180
110
180
180
180
180
(при n1N )
Момент аварийного выключения
T
Нм
525
525
525
525
525
525
525
525
(Допускается 1000 раз в течение срока службы редуктора)
2Not
Допуст. сред. частота вращения привода
n1N
мин-1
4000
4000
4000
4000
4500
4500
4500
4500
(при T2N и температуре окружающей среды 20°C) b)
Макс. частота вращения привода
n1Max
мин-1
6000
6000
6000
6000
6000
6000
6000
6000
Средний момент холостого хода
T
Нм
0,60
0,50
0,45
0,35
0,35
0,35
0,30
0,30
(при n1 = 3000 мин-1 и температуре редуктора 20°C) c)
012
Макс. угловой люфт
jt
угл.мин.
≤ 1
≤ 1
Ct21
Нм/угл.
Жесткость при крученииc)
43
43
43
42
42
42
42
42
мин.
C
Нм/угл.
Жесткость против опрокид.
2K
225
225
мин.
Макс. осевое усилие
d)
F
2AMax
Н
2150
2150
Макс. опрокидывающий момент
M2KMax
Нм
400
400
КПД при полной нагрузке
η
%
94
92
Срок эксплуатации
Lh
ч
> 20000
> 20000
(Расчет см. в главе „Информация“)
Вес со стандартной переходной
m
кг
3,2
3,6
плитой
Уровень шума
L
дБА
≤ 60
≤ 60
(при n1 = 3000 мин-1 без нагрузки)
PA
Макс. допустимая температура
°C
+90
корпуса
Температура окружающей среды
°C
от -15 до +40
Смазка
Смазка на весь срок эксплуатации
Лакокрасочное покрытие
Синего цвета RAL 5002
Направление вращения
Приводной и выходной вал в одном направлении
Степень защиты
IP 65
Момент инерции масс
C
14
J
1
кгсм2
0,21
0,18
0,16
0,14
0,16
0,15
0,14
0,13
(относительно привода)
Диаметр отверстия
зажимной втулки [мм]
E
19
J1
кгсм
2
0,52
0,50
0,47
0,46
-
-
-
-
По запросу возможно исполнение с пониженной инерцией масс.
a) Дополнительные значения передаточного числа по запросу
b) При более высокой температуре окружающей среды снизить частоту
вращения
c) Для зажимной втулки диаметром 14 мм
d) Относительно середины выходного вала / фланца
38

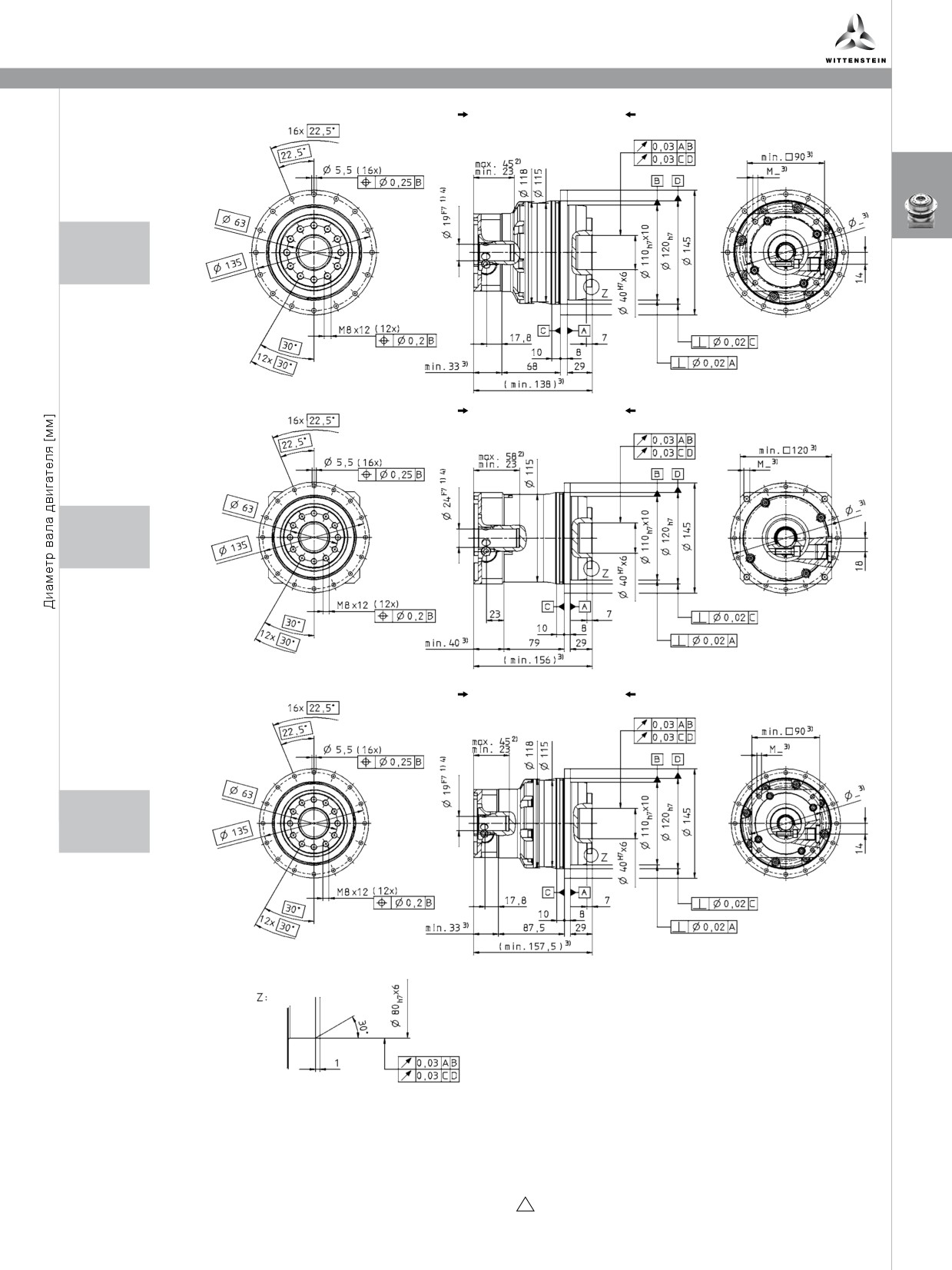

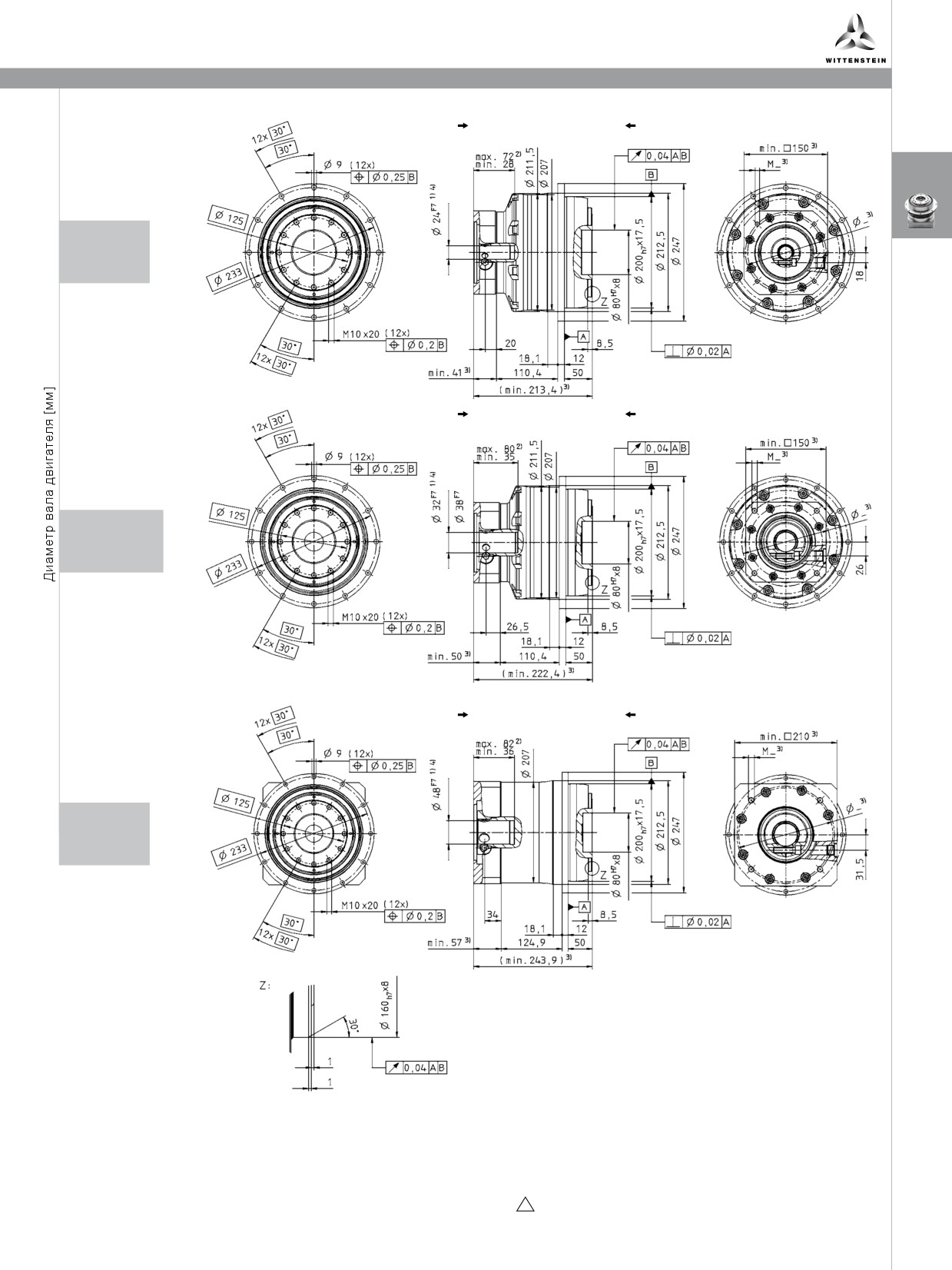

Вид A
Вид B
B
A
двухступенчатый:
TP+
до 14 4) (C)
Диам. зажим.
втулки
B
A
до 19 4) (E)
Диам. зажим.
втулки
B
A
трехступенчатый:
до 14 4) (C)
Диам. зажим.
втулки
Не указанные предельные отклонения размеров ±1 мм
1) Проверить пригонку вала двигателя.
2) Мин./макс. допустимая длина вала двигателя. Если требуются валы
большей длины, проконсультируйтесь с нашими специалистами.
3) Размеры зависят от двигателя.
4) Подгонку диаметра вала двигателя можно выполнить с помощью
распорной втулки с толщиной стенки мин. 1 мм .
!
Монтаж двигателя согласно руководству по эксплуатации
39
TP+ 025 MF одноступенчатый
одноступенчатый
Передаточное число a)
i
4
5
7
10
Оптимизированный cymex® момент
T2Bcym
Нм
390
420
350
275
ускорения (для определения параметров свяжитесь с alpha)
Макс. момент ускорения
T2B
Нм
350
380
330
265
(макс.1000 циклов в час)
Номин. крутящий момент на выходе
T
Нм
170
170
170
120
(при n1N )
2N
Момент аварийного выключения
T2Not
Нм
625
625
625
625
(Допускается 1000 раз в течение срока службы редуктора)
Допуст. сред. частота вращения привода
n1N
мин-1
2300
2500
2500
2500
(при T2N и температуре окружающей среды 20°C) b)
Макс. частота вращения привода
n
мин-1
4500
4500
4500
4500
1Max
Средний момент холостого хода
T012
Нм
3,3
2,7
2,0
1,4
(при n1 = 3000 мин-1 и температуре редуктора 20°C) c)
Макс. угловой люфт
jt
угл.мин.
Стандартный ≤ 3 / Пониженный ≤ 1
Нм/угл.
Жесткость при крученииc)
Ct21
80
86
76
62
мин.
C2K
Нм/угл.
Жесткость против опрокид.
550
мин.
Макс. осевое усилие
d)
F
2AMax
Н
4150
Макс. опрокидывающий момент
M2KMax
Нм
440
КПД при полной нагрузке
η
%
97
Срок эксплуатации
Lh
ч
> 20000
(Расчет см. в главе „Информация“)
Вес со стандартной переходной плитой
m
кг
6,5
Уровень шума
LPA
дБА
≤ 64
(при i=10 и n1 = 3000 мин-1 без нагрузки)
Макс. допустимая температура корпуса
°C
+90
Температура окружающей среды
°C
от -15 до +40
Смазка
Смазка на весь срок эксплуатации
Лакокрасочное покрытие
Синего цвета RAL 5002
Направление вращения
Приводной и выходной вал в одном направлении
Степень защиты
IP 65
Момент инерции масс
E
19
J1
кгсм2
2,59
2,11
1,69
1,45
(относительно привода)
Диаметр отверстия
зажимной втулки [мм]
G
24
J1
кгсм2
3,28
2,80
2,38
2,14
H
28
J1
кгсм2
2,89
2,41
1,99
1,75
K
38
J1
кгсм
2
10,3
9,87
9,45
9,21
По запросу возможно исполнение с пониженной инерцией масс.
a) Дополнительные значения передаточного числа по запросу
b) При более высокой температуре окружающей среды снизить частоту
вращения
c) Для зажимной втулки диаметром 24 и 28 мм
d) Относительно середины выходного вала / фланца
40

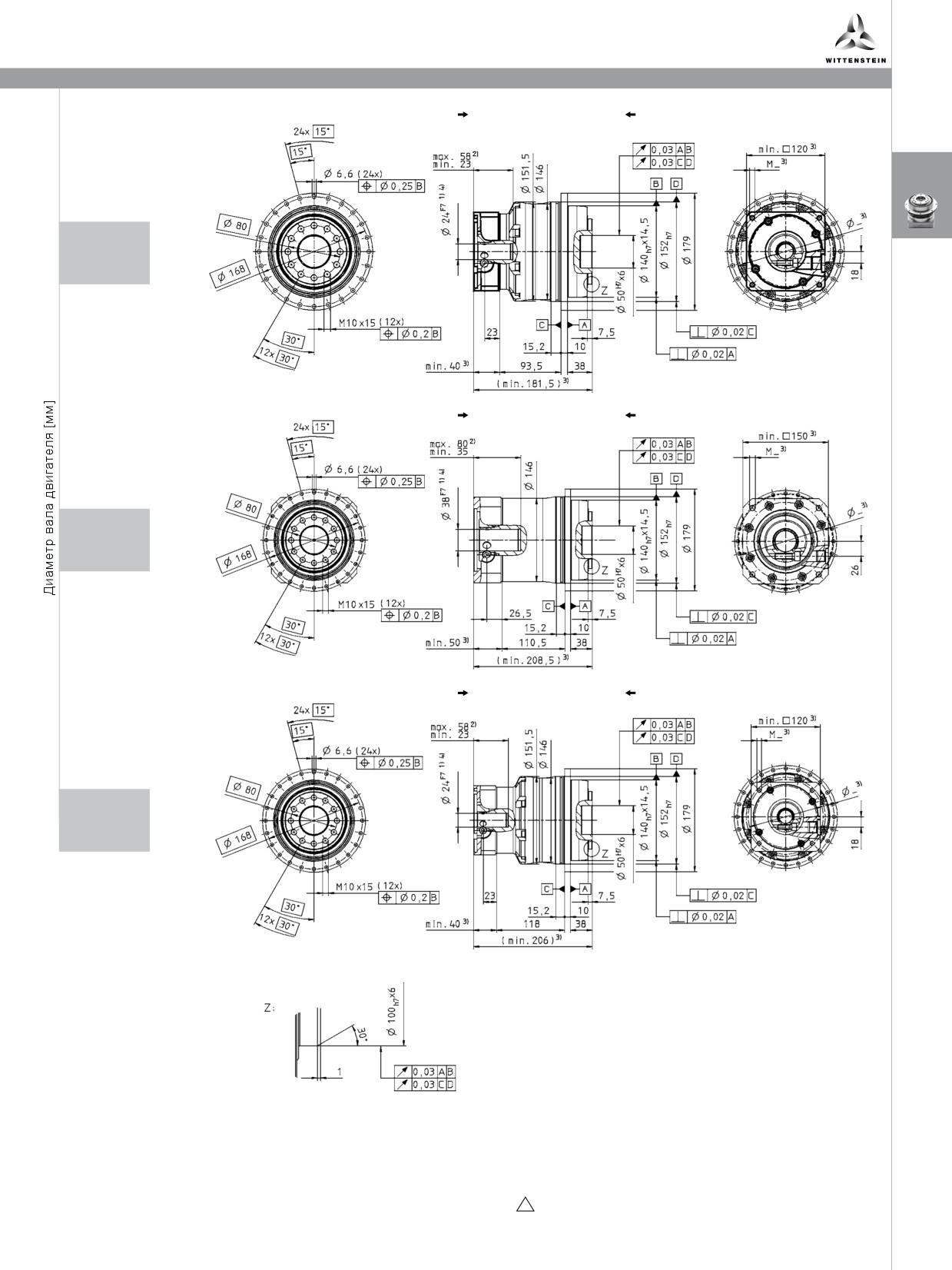

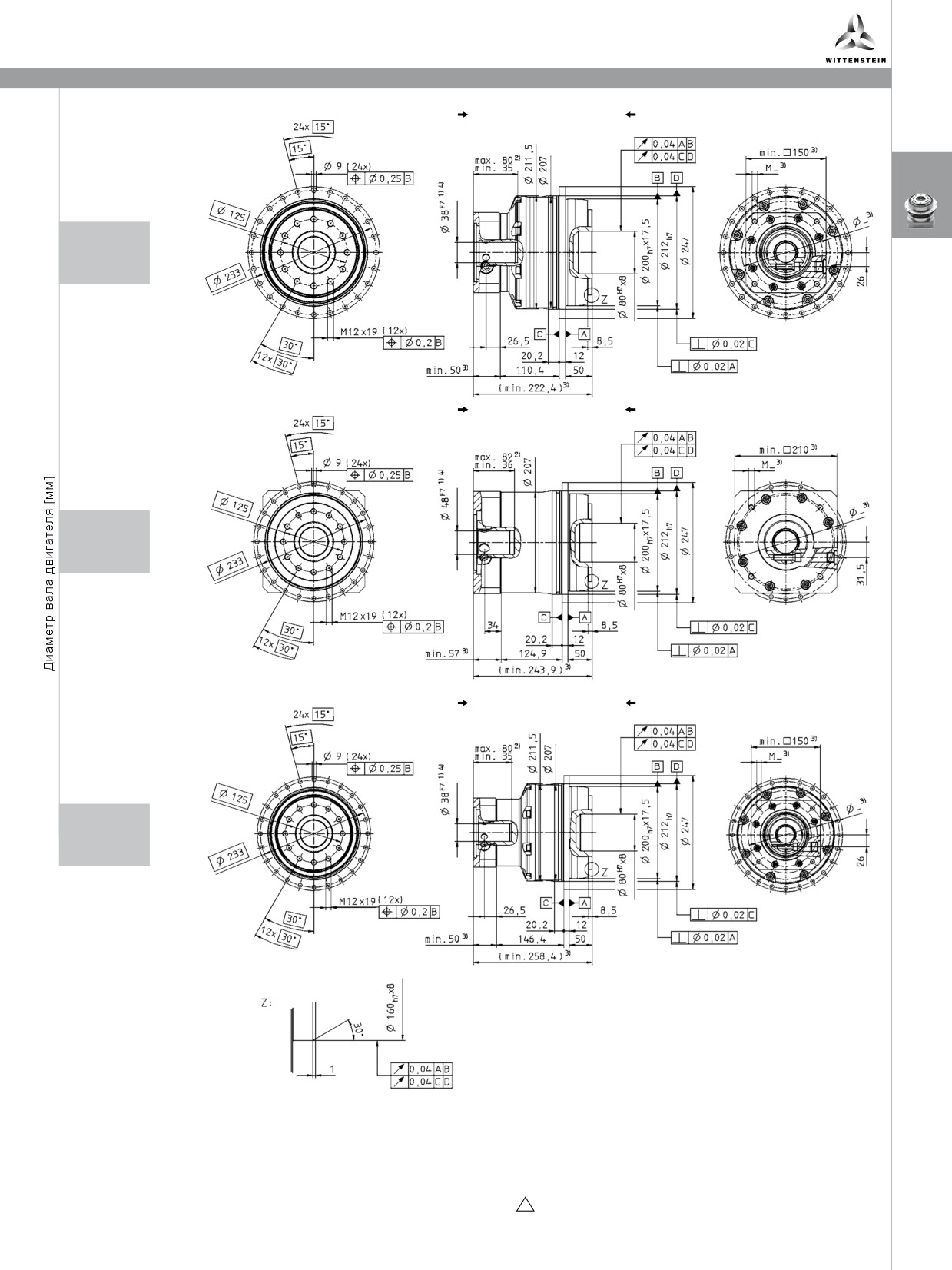

Вид A
Вид B
B
A
TP+
до 19 4) (E)
Диам. зажим.
втулки
B
A
до 24/28 4) (G/H)
Диам. зажим.
втулки
B
A
до 38 4) (K)
Диам. зажим.
втулки
Не указанные предельные отклонения размеров ±1 мм
1) Проверить пригонку вала двигателя.
2) Мин./макс. допустимая длина вала двигателя. Если требуются валы
большей длины, проконсультируйтесь с нашими специалистами.
3) Размеры зависят от двигателя.
4) Подгонку диаметра вала двигателя можно выполнить с помощью
распорной втулки с толщиной стенки мин. 1 мм .
!
Монтаж двигателя согласно руководству по эксплуатации
41
TP+ 025 MF двухступенчатый
двухступенчатый
Передаточное число a)
i
16
20
21
25
28
31
35
40
50
61
70
91
100
Оптимизированный cymex® момент
T2Bcym
Нм
390
390
-
420
390
-
420
390
420
-
350
-
275
ускорения (для определения параметров свяжитесь с alpha)
Макс. момент ускорения
T2B
Нм
350
350
300
380
350
300
380
350
380
280
330
250
265
(макс.1000 циклов в час)
Номин. крутящий момент на выходе
T
Нм
200
210
170
200
210
190
220
200
220
170
200
100
120
(при n1N )
2N
Момент аварийного выключения
T2Not
Нм
625
625
625
625
625
625
625
625
625
625
625
625
625
(Допускается 1000 раз в течение срока службы редуктора)
Допуст. сред. частота вращения привода
n1N
мин-1
2800
2800
2800
2800
2800
2800
2800
2800
3100
3500
3500
4200
4200
(при T2N и температуре окружающей среды 20°C) b)
Макс. частота вращения привода
n
мин-1
6000
6000
6000
6000
6000
6000
6000
6000
6000
6000
6000
6000
6000
1Max
Средний момент холостого хода
T012
Нм
1,8
1,5
1,4
1,4
1,1
1,1
1,0
0,8
0,8
0,7
0,7
0,6
0,6
(при n1 = 3000 мин-1 и температуре редуктора 20°C) c)
Макс. угловой люфт
jt
угл.мин.
Стандартный ≤ 3 / Пониженный ≤ 1
Нм/угл.
Жесткость при крученииc)
Ct21
81
81
70
83
80
54
82
76
80
61
71
55
60
мин.
C2K
Нм/угл.
Жесткость против опрокид.
550
мин.
Макс. осевое усилие
d)
F
2AMax
Н
4150
Макс. опрокидывающий момент
M2KMax
Нм
440
КПД при полной нагрузке
η
%
94
Срок эксплуатации
Lh
ч
> 20000
(Расчет см. в главе „Информация“)
Вес со стандартной переходной плитой
m
кг
6,7
Уровень шума
LPA
дБА
≤ 60
(при i=100 и n1 = 3000 мин-1 без нагрузки)
Макс. допустимая температура корпуса
°C
+90
Температура окружающей среды
°C
от -15 до +40
Смазка
Смазка на весь срок эксплуатации
Лакокрасочное покрытие
Синего цвета RAL 5002
Направление вращения
Приводной и выходной вал в одном направлении
Степень защиты
IP 65
Момент инерции масс
C
14
J1
кгсм2
0,66
0,55
0,60
0,53
0,44
0,55
0,43
0,38
0,38
0,39
0,37
0,38
0,37
(относительно привода)
Диаметр отверстия
зажимной втулки [мм]
E
19
J1
кгсм2
0,83
0,71
0,77
0,69
0,61
0,72
0,60
0,55
0,54
0,55
0,54
0,54
0,54
G
24
J1
кгсм
2
2,20
2,08
2,14
2,06
1,98
2,09
1,97
1,92
1,92
1,92
1,91
1,92
1,91
По запросу возможно исполнение с пониженной инерцией масс.
a) Дополнительные значения передаточного числа по запросу
b) При более высокой температуре окружающей среды снизить частоту
вращения
c) Для зажимной втулки диаметром 19 мм
d) Относительно середины выходного вала / фланца
42

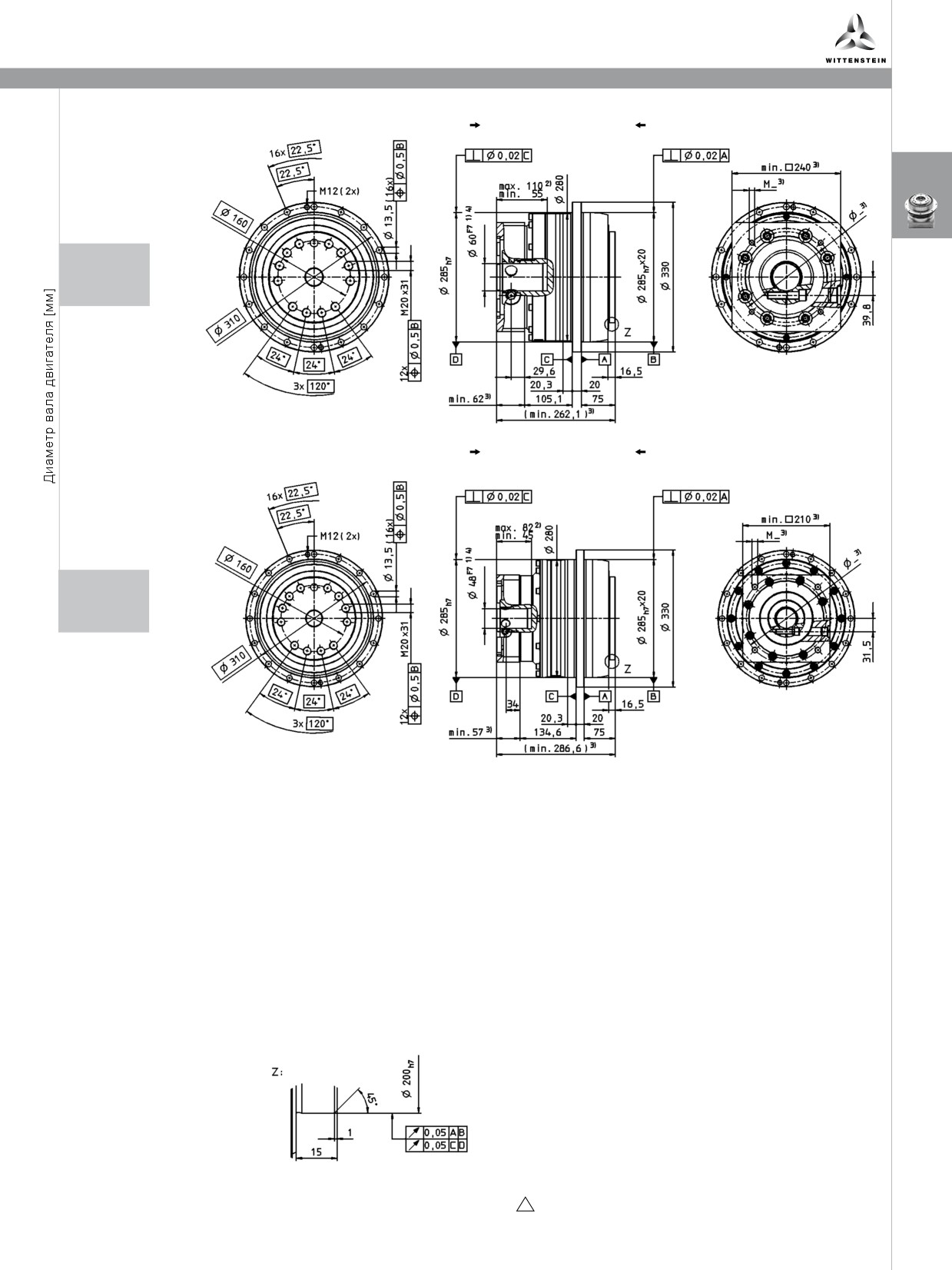

Вид A
Вид B
B
A
TP+
до 14 4) (C)
Диам. зажим.
втулки
B
A
до 19 4) (E)
Диам. зажим.
втулки
B
A
до 24 4) (G)
Диам. зажим.
втулки
Не указанные предельные отклонения размеров ±1 мм
1) Проверить пригонку вала двигателя.
2) Мин./макс. допустимая длина вала двигателя. Если требуются валы
большей длины, проконсультируйтесь с нашими специалистами.
3) Размеры зависят от двигателя.
4) Подгонку диаметра вала двигателя можно выполнить с помощью
распорной втулки с толщиной стенки мин. 1 мм .
!
Монтаж двигателя согласно руководству по эксплуатации
43
TP+ 025 MA High Torque®
двухступенчатый
трехступенчатый
Передаточное число a)
i
22
27,5
38,5
55
66
88
110
154
220
Макс. момент ускорения
T2B
Нм
530
530
530
530
480
480
480
480
480
(макс.1000 циклов в час)
Номин. крутящий момент на выходе
T2N
Нм
320
350
375
375
260
260
260
260
260
(при n1N )
Момент аварийного выключения
T
Нм
1200
1200
1200
1200
1200
1200
1200
1200
1200
(Допускается 1000 раз в течение срока службы редуктора)
2Not
Допуст. сред. частота вращения привода
n1N
мин-1
3500
3500
3500
3500
4000
4000
4000
4000
4000
(при T2N и температуре окружающей среды 20°C) b)
Макс. частота вращения привода
n1Max
мин-1
6000
6000
6000
6000
6000
6000
6000
6000
6000
Средний момент холостого хода
T
Нм
1,1
1,0
0,8
0,6
0,7
0,7
0,6
0,4
0,4
(при n1 = 3000 мин-1 и температуре редуктора 20°C) c)
012
Макс. угловой люфт
jt
угл.мин.
≤ 1
≤ 1
Ct21
Нм/угл.
Жесткость при крученииc)
105
105
105
100
95
95
95
95
95
мин.
C
Нм/угл.
Жесткость против опрокид.
2K
550
550
мин.
Макс. осевое усилие
d)
F
2AMax
Н
4150
4150
Макс. опрокидывающий момент
M2KMax
Нм
550
550
КПД при полной нагрузке
η
%
94
92
Срок эксплуатации
Lh
ч
> 20000
> 20000
(Расчет см. в главе „Информация“)
Вес со стандартной переходной
m
кг
5,6
6,1
плитой
Уровень шума
L
дБА
≤ 62
≤ 62
(при n1 = 3000 мин-1 без нагрузки)
PA
Макс. допустимая температура
°C
+90
корпуса
Температура окружающей среды
°C
от -15 до +40
Смазка
Смазка на весь срок эксплуатации
Лакокрасочное покрытие
Синего цвета RAL 5002
Направление вращения
Приводной и выходной вал в одном направлении
Степень защиты
IP 65
Момент инерции масс
E
19
J
1
кгсм2
0,87
0,70
0,60
0,55
0,63
0,56
0,53
0,51
0,50
(относительно привода)
Диаметр отверстия
зажимной втулки [мм]
G
24
J1
кгсм
2
2,39
2,22
2,12
2,07
-
-
-
-
-
По запросу возможно исполнение с пониженной инерцией масс.
a) Дополнительные значения передаточного числа по запросу
b) При более высокой температуре окружающей среды снизить частоту
вращения
c) Для зажимной втулки диаметром 19 мм
d) Относительно середины выходного вала / фланца
44

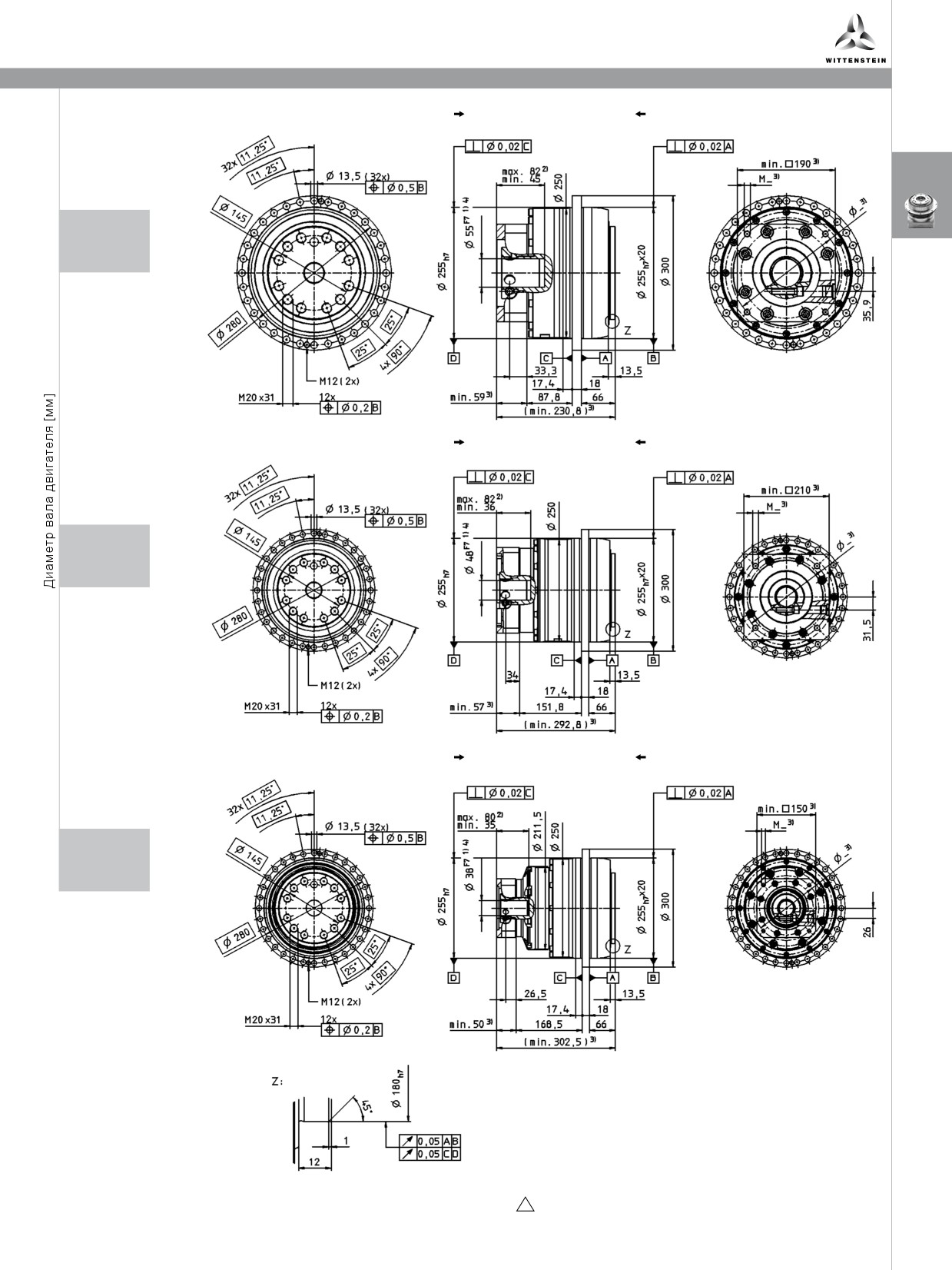

Вид A
Вид B
B
A
двухступенчатый:
TP+
до 19 4) (E)
Диам. зажим.
втулки
B
A
до 24 4) (G)
Диам. зажим.
втулки
B
A
трехступенчатый:
до 19 4) (E)
Диам. зажим.
втулки
Не указанные предельные отклонения размеров ±1 мм
1) Проверить пригонку вала двигателя.
2) Мин./макс. допустимая длина вала двигателя. Если требуются валы
большей длины, проконсультируйтесь с нашими специалистами.
3) Размеры зависят от двигателя.
4) Подгонку диаметра вала двигателя можно выполнить с помощью
распорной втулки с толщиной стенки мин. 1 мм .
!
Монтаж двигателя согласно руководству по эксплуатации
45
TP+ 050 MF одноступенчатый
одноступенчатый
Передаточное число a)
i
4
5
7
10
Оптимизированный cymex® момент ускорения
T2Bcym
Нм
750
800
-
600
(для определения параметров свяжитесь с alpha)
Макс. момент ускорения
T2B
Нм
700
700
700
540
(макс.1000 циклов в час)
Номин. крутящий момент на выходе
T
Нм
370
370
370
240
(при n1N )
2N
Момент аварийного выключения
T2Not
Нм
1250
1250
1250
1250
(Допускается 1000 раз в течение срока службы редуктора)
Допуст. сред. частота вращения привода
n1N
мин-1
1900
2000
2500
2500
(при T2N и температуре окружающей среды 20°C) b)
Макс. частота вращения привода
n
мин-1
4000
4000
4000
4000
1Max
Средний момент холостого хода
T012
Нм
8,1
6,6
4,8
3,5
(при n1 = 3000 мин-1 и температуре редуктора 20°C) c)
Макс. угловой люфт
jt
угл.мин.
Стандартный ≤ 3 / Пониженный ≤ 1
Нм/угл.
Жесткость при крученииc)
Ct21
190
187
159
123
мин.
C2K
Нм/угл.
Жесткость против опрокид.
560
мин.
Макс. осевое усилие
d)
F
2AMax
Н
6130
Макс. опрокидывающий момент
M2KMax
Нм
1335
КПД при полной нагрузке
η
%
97
Срок эксплуатации
Lh
ч
> 20000
(Расчет см. в главе „Информация“)
Вес со стандартной переходной плитой
m
кг
14,0
Уровень шума
LPA
дБА
≤ 65
(при i=10 и n1 = 3000 мин-1 без нагрузки)
Макс. допустимая температура корпуса
°C
+90
Температура окружающей среды
°C
от -15 до +40
Смазка
Смазка на весь срок эксплуатации
Лакокрасочное покрытие
Синего цвета RAL 5002
Направление вращения
Приводной и выходной вал в одном направлении
Степень защиты
IP 65
Момент инерции масс
G
24
J1
кгсм2
9,47
7,85
6,39
5,54
(относительно привода)
Диаметр отверстия
зажимной втулки [мм]
I
32
J1
кгсм2
12,6
11,0
9,55
8,71
K
38
J1
кгсм2
13,7
12,1
10,6
9,78
M
48
J1
кгсм
2
28,3
26,7
25,3
24,4
По запросу возможно исполнение с пониженной инерцией масс.
a) Дополнительные значения передаточного числа по запросу
b) При более высокой температуре окружающей среды снизить частоту
вращения
c) Для зажимной втулки диаметром 32 и 38 мм
d) Относительно середины выходного вала / фланца
46

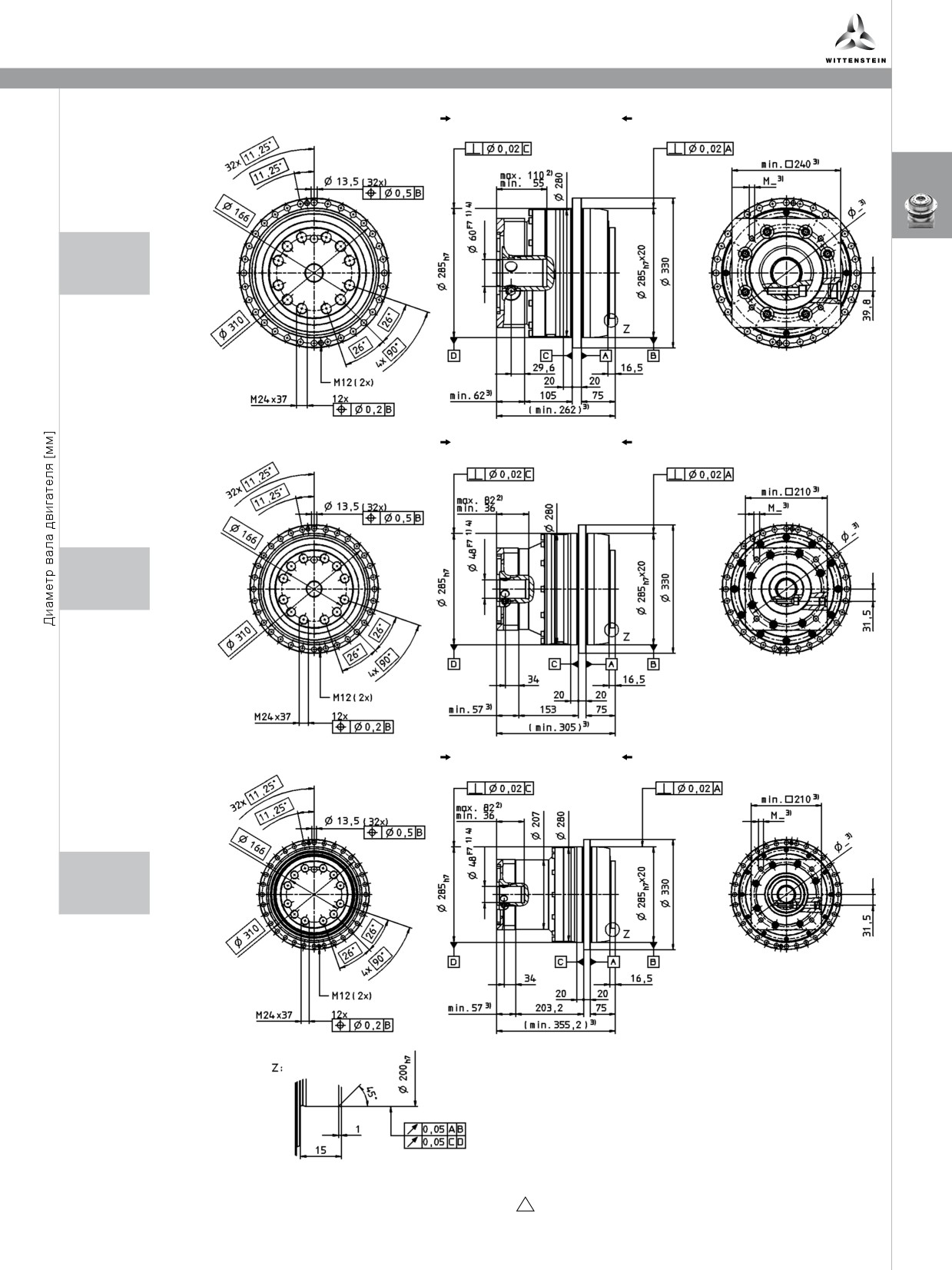

Вид A
Вид B
B
A
TP+
до 24 4) (G)
Диам. зажим.
втулки
B
A
до 32/38 4) (I/K)
Диам. зажим.
втулки
B
A
до 48 4) (M)
Диам. зажим.
втулки
Не указанные предельные отклонения размеров ±1 мм
1) Проверить пригонку вала двигателя.
2) Мин./макс. допустимая длина вала двигателя. Если требуются валы
большей длины, проконсультируйтесь с нашими специалистами.
3) Размеры зависят от двигателя.
4) Подгонку диаметра вала двигателя можно выполнить с помощью
распорной втулки с толщиной стенки мин. 1 мм .
!
Монтаж двигателя согласно руководству по эксплуатации
47
TP+ 050 MF двухступенчатый
двухступенчатый
Передаточное число a)
i
16
20
21
25
28
31
35
40
50
61
70
91
100
Оптимизированный cymex® момент
T2Bcym
Нм
800
800
-
800
800
-
800
800
800
-
-
-
600
ускорения (для определения параметров свяжитесь с alpha)
Макс. момент ускорения
T2B
Нм
750
750
600
750
750
620
750
750
750
550
700
500
540
(макс.1000 циклов в час)
Номин. крутящий момент на выходе
T
Нм
400
400
350
400
400
400
400
400
400
350
400
220
240
(при n1N )
2N
Момент аварийного выключения
T2Not
Нм
1250
1250
1250
1250
1250
1250
1250
1250
1250
1250
1250
1250
1250
(Допускается 1000 раз в течение срока службы редуктора)
Допуст. сред. частота вращения привода
n1N
мин-1
2900
2900
2900
2900
2900
2900
2900
2900
3200
3200
3200
3900
3900
(при T2N и температуре окружающей среды 20°C) b)
Макс. частота вращения привода
n
мин-1
5000
5000
5000
5000
5000
5000
5000
5000
5000
5000
5000
5000
5000
1Max
Средний момент холостого хода
T012
Нм
4,2
3,4
3,3
3,1
2,5
2,4
2,3
1,8
1,7
1,5
1,5
1,4
1,3
(при n1 = 3000 мин-1 и температуре редуктора 20°C) c)
Макс. угловой люфт
jt
угл.мин.
Стандартный ≤ 3 / Пониженный ≤ 1
Нм/угл.
Жесткость при крученииc)
Ct21
180
185
145
180
180
130
175
175
175
123
145
100
115
мин.
C2K
Нм/угл.
Жесткость против опрокид.
560
мин.
Макс. осевое усилие
d)
F
2AMax
Н
6130
Макс. опрокидывающий момент
M2KMax
Нм
1335
КПД при полной нагрузке
η
%
94
Срок эксплуатации
Lh
ч
> 20000
(Расчет см. в главе „Информация“)
Вес со стандартной переходной плитой
m
кг
14,1
Уровень шума
LPA
дБА
≤ 63
(при i=100 и n1 = 3000 мин-1 без нагрузки)
Макс. допустимая температура корпуса
°C
+90
Температура окружающей среды
°C
от -15 до +40
Смазка
Смазка на весь срок эксплуатации
Лакокрасочное покрытие
Синего цвета RAL 5002
Направление вращения
Приводной и выходной вал в одном направлении
Степень защиты
IP 65
Момент инерции масс
E
19
J1
кгсм2
2,53
2,07
2,30
2,01
1,67
2,12
1,64
1,44
1,42
1,46
1,41
1,43
1,40
(относительно привода)
Диаметр отверстия
зажимной втулки [мм]
G
24
J1
кгсм2
3,22
2,77
2,99
2,70
2,36
2,81
2,33
2,13
2,12
2,15
2,10
2,12
2,09
K
38
J1
кгсм
2
10,3
9,83
10,1
9,77
9,43
9,88
9,40
9,20
9,18
9,22
9,17
9,19
9,16
По запросу возможно исполнение с пониженной инерцией масс.
a) Дополнительные значения передаточного числа по запросу
b) При более высокой температуре окружающей среды снизить частоту
вращения
c) Для зажимной втулки диаметром 24 мм
d) Относительно середины выходного вала / фланца
48
Вид A
Вид B
B
A
TP+
до 19 4) (E)
Диам. зажим.
втулки
B
A
до 24 4) (G)
Диам. зажим.
втулки
B
A
до 38 4) (K)
Диам. зажим.
втулки
Не указанные предельные отклонения размеров ±1 мм
1) Проверить пригонку вала двигателя.
2) Мин./макс. допустимая длина вала двигателя. Если требуются валы
большей длины, проконсультируйтесь с нашими специалистами.
3) Размеры зависят от двигателя.
4) Подгонку диаметра вала двигателя можно выполнить с помощью
распорной втулки с толщиной стенки мин. 1 мм .
!
Монтаж двигателя согласно руководству по эксплуатации
49
TP+ 050 MA High Torque®
двухступенчатый
трехступенчатый
Передаточное число a)
i
22
27,5
38,5
55
66
88
110
154
220
Макс. момент ускорения
T2B
Нм
950
950
950
950
950
950
950
950
950
(макс.1000 циклов в час)
Номин. крутящий момент на выходе
T2N
Нм
575
600
650
675
675
675
675
675
675
(при n1N )
Момент аварийного выключения
T
Нм
2375
2375
2375
2375
2375
2375
2375
2375
2375
(Допускается 1000 раз в течение срока службы редуктора)
2Not
Допуст. сред. частота вращения привода
n1N
мин-1
3000
3000
3000
3000
3500
3500
3500
3500
3500
(при T2N и температуре окружающей среды 20°C) b)
Макс. частота вращения привода
n1Max
мин-1
5000
5000
5000
5000
5000
5000
5000
5000
5000
Средний момент холостого хода
T
Нм
3,7
2,9
2,0
1,7
2,0
1,6
1,4
0,9
0,7
(при n1 = 3000 мин-1 и температуре редуктора 20°C) c)
012
Макс. угловой люфт
jt
угл.мин.
≤ 1
≤ 1
Ct21
Нм/угл.
Жесткость при крученииc)
220
220
220
220
205
205
205
205
205
мин.
C
Нм/угл.
Жесткость против опрокид.
2K
560
560
мин.
Макс. осевое усилие
d)
F
2AMax
Н
6130
6130
Макс. опрокидывающий момент
M2KMax
Нм
1335
1335
КПД при полной нагрузке
η
%
94
92
Срок эксплуатации
Lh
ч
> 20000
> 20000
(Расчет см. в главе „Информация“)
Вес со стандартной переходной
m
кг
12,5
13,4
плитой
Уровень шума
L
дБА
≤ 64
≤ 64
(при n1 = 3000 мин-1 без нагрузки)
PA
Макс. допустимая температура
°C
+90
корпуса
Температура окружающей среды
°C
от -15 до +40
Смазка
Смазка на весь срок эксплуатации
Лакокрасочное покрытие
Синего цвета RAL 5002
Направление вращения
Приводной и выходной вал в одном направлении
Степень защиты
IP 65
Момент инерции масс
G
24
J
1
кгсм2
3,76
3,32
3,01
2,82
2,61
2,42
2,22
2,12
2,07
(относительно привода)
Диаметр отверстия
зажимной втулки [мм]
K
38
J1
кгсм
2
10,7
10,3
9,92
9,73
-
-
-
-
-
По запросу возможно исполнение с пониженной инерцией масс.
a) Дополнительные значения передаточного числа по запросу
b) При более высокой температуре окружающей среды снизить частоту
вращения
c) Для зажимной втулки диаметром 24 мм
d) Относительно середины выходного вала / фланца
50
Вид A
Вид B
двухступенчатый:
B
A
TP+
до 24 4) (G)
Диам. зажим.
втулки
B
A
до 38 4) (K)
Диам. зажим.
втулки
B
A
трехступенчатый:
до 24 4) (G)
Диам. зажим.
втулки
Не указанные предельные отклонения размеров ±1 мм
1) Проверить пригонку вала двигателя.
2) Мин./макс. допустимая длина вала двигателя. Если требуются валы
большей длины, проконсультируйтесь с нашими специалистами.
3) Размеры зависят от двигателя.
4) Подгонку диаметра вала двигателя можно выполнить с помощью
распорной втулки с толщиной стенки мин. 1 мм .
!
Монтаж двигателя согласно руководству по эксплуатации
51
TP+ 110 MF одноступенчатый
одноступенчатый
Передаточное число a)
i
4
5
7
10
Оптимизированный cymex® момент
T2Bcym
Нм
1900
2000
1900
1500
ускорения (для определения параметров свяжитесь с alpha)
Макс. момент ускорения
T2B
Нм
1600
1600
1600
1400
(макс.1000 циклов в час)
Номин. крутящий момент на выходе
T
Нм
700
750
750
750
(при n1N )
2N
Момент аварийного выключения
T2Not
Нм
2750
2750
2750
2750
(Допускается 1000 раз в течение срока службы редуктора)
Допуст. сред. частота вращения привода
n1N
мин-1
1400
1500
2000
2000
(при T2N и температуре окружающей среды 20°C) b)
Макс. частота вращения привода
n
мин-1
3500
3500
3500
3500
1Max
Средний момент холостого хода
T012
Нм
15,6
12,7
9,4
7,0
(при n1 = 3000 мин-1 и температуре редуктора 20°C) c)
Макс. угловой люфт
jt
угл.мин.
Стандартный ≤ 3 / Пониженный ≤ 1
Нм/угл.
Жесткость при крученииc)
Ct21
610
610
550
445
мин.
C2K
Нм/угл.
Жесткость против опрокид.
1452
мин.
Макс. осевое усилие
d)
F
2AMax
Н
10050
Макс. опрокидывающий момент
M2KMax
Нм
3280
КПД при полной нагрузке
η
%
97
Срок эксплуатации
Lh
ч
> 20000
(Расчет см. в главе „Информация“)
Вес со стандартной переходной плитой
m
кг
30,0
Уровень шума
LPA
дБА
≤ 66
(при i=10 и n1 = 3000 мин-1 без нагрузки)
Макс. допустимая температура корпуса
°C
+90
Температура окружающей среды
°C
от -15 до +40
Смазка
Смазка на весь срок эксплуатации
Лакокрасочное покрытие
Синего цвета RAL 5002
Направление вращения
Приводной и выходной вал в одном направлении
Степень защиты
IP 65
Момент инерции масс
K
38
J
кгсм2
44,5
34,6
25,5
20,6
1
(относительно привода)
Диаметр отверстия
зажимной втулки [мм]
2
M
48
J1
кгсм
51,8
41,9
32,9
28,0
По запросу возможно исполнение с пониженной инерцией масс.
a) Дополнительные значения передаточного числа по запросу
b) При более высокой температуре окружающей среды снизить частоту
вращения
c) Для зажимной втулки диаметром 48 мм
d) Относительно середины выходного вала / фланца
52
Вид A
Вид B
B
A
TP+
до 38 4) (K)
Диам. зажим.
втулки
B
A
до 48 4) (M)
Диам. зажим.
втулки
Не указанные предельные отклонения размеров ±1 мм
1) Проверить пригонку вала двигателя.
2) Мин./макс. допустимая длина вала двигателя. Если требуются валы
большей длины, проконсультируйтесь с нашими специалистами.
3) Размеры зависят от двигателя.
4) Подгонку диаметра вала двигателя можно выполнить с помощью
распорной втулки с толщиной стенки мин. 1 мм .
!
Монтаж двигателя согласно руководству по эксплуатации
53
TP+ 110 MF двухступенчатый
двухступенчатый
Передаточное число a)
i
16
20
21
25
28
31
35
40
50
61
70
91
100
Оптимизированный cymex® момент
T2Bcym
Нм
2000
2000
-
2000
2000
-
2000
1800
1800
-
1800
-
1500
ускорения (для определения параметров свяжитесь с alpha)
Макс. момент ускорения
T2B
Нм
1600
1600
1400
1600
1600
1600
1600
1600
1600
1400
1600
1300
1400
(макс.1000 циклов в час)
Номин. крутящий момент на выходе
T
Нм
980
980
850
1050
1050
1250
1250
850
1050
1100
900
700
800
(при n1N )
2N
Момент аварийного выключения
T2Not
Нм
2750
2750
2750
2750
2750
2750
2750
2750
2750
2750
2750
2750
2750
(Допускается 1000 раз в течение срока службы редуктора)
Допуст. сред. частота вращения привода
n1N
мин-1
2500
2500
2500
2500
2500
2500
2500
2500
2900
3200
3200
3400
3400
(при T2N и температуре окружающей среды 20°C) b)
Макс. частота вращения привода
c)
n
мин-1
4500
4500
4500
4500
4500
4500
4500
4500
4500
4500
4500
4500
4500
1Max
Средний момент холостого хода
T012
Нм
6,9
5,6
5,5
5,0
4,1
3,9
3,7
3,0
2,7
2,5
2,4
2,2
2,2
(при n1 = 3000 мин-1 и температуре редуктора 20°C) c)
Макс. угловой люфт
jt
угл.мин.
Стандартный ≤ 3 / Пониженный ≤ 1
Нм/угл.
Жесткость при крученииc)
Ct21
585
580
465
570
560
440
560
520
525
415
480
360
395
мин.
C2K
Нм/угл.
Жесткость против опрокид.
1452
мин.
Макс. осевое усилие
d)
F
2AMax
Н
10050
Макс. опрокидывающий момент
M2KMax
Нм
3280
КПД при полной нагрузке
η
%
94
Срок эксплуатации
Lh
ч
> 20000
(Расчет см. в главе „Информация“)
Вес со стандартной переходной плитой
m
кг
34,0
Уровень шума
LPA
дБА
≤ 66
(при i=100 и n1 = 3000 мин-1 без нагрузки)
Макс. допустимая температура корпуса
°C
+90
Температура окружающей среды
°C
от -15 до +40
Смазка
Смазка на весь срок эксплуатации
Лакокрасочное покрытие
Синего цвета RAL 5002
Направление вращения
Приводной и выходной вал в одном направлении
Степень защиты
IP 65
Момент инерции масс
G
24
J1
кгсм2
8,51
8,21
8,98
7,82
6,57
8,09
6,37
5,63
5,54
5,63
5,44
5,50
5,39
(относительно привода)
Диаметр отверстия
зажимной втулки [мм]
I
32
J1
кгсм2
11,7
11,4
12,1
11,0
9,73
11,3
9,54
8,80
8,70
8,79
8,61
8,67
8,56
K
38
J1
кгсм2
12,7
12,5
13,2
12,1
10,8
12,3
10,6
9,87
9,77
9,87
9,68
9,74
9,63
M
48
J1
кгсм
2
27,4
27,1
27,8
26,7
25,4
26,9
25,3
24,5
24,4
24,5
24,3
24,4
24,3
По запросу возможно исполнение с пониженной инерцией масс.
a) Дополнительные значения передаточного числа по запросу
b) При более высокой температуре окружающей среды снизить частоту
вращения
c) Для зажимной втулки диаметром 32 и 38 мм
d) Относительно середины выходного вала / фланца
54
Вид A
Вид B
B
A
TP+
до 24 4) (G)
Диам. зажим.
втулки
B
A
до 32/38 4) (I/K)
Диам. зажим.
втулки
B
A
до 48 4) (M)
Диам. зажим.
втулки
Не указанные предельные отклонения размеров ±1 мм
1) Проверить пригонку вала двигателя.
2) Мин./макс. допустимая длина вала двигателя. Если требуются валы
большей длины, проконсультируйтесь с нашими специалистами.
3) Размеры зависят от двигателя.
4) Подгонку диаметра вала двигателя можно выполнить с помощью
распорной втулки с толщиной стенки мин. 1 мм .
!
Монтаж двигателя согласно руководству по эксплуатации
55
TP+ 110 MA High Torque®
двухступенчатый
трехступенчатый
Передаточное число a)
i
22
27,5
38,5
55
66
88
110
154
220
Макс. момент ускорения
T2B
Нм
3100
3100
3100
2000
2600
2600
2600
2600
2600
(макс.1000 циклов в час)
Номин. крутящий момент на выходе
T2N
Нм
1570
1600
1650
1400
1600
1750
1750
1750
1750
(при n1N )
Момент аварийного выключения
T
Нм
6500
6500
6500
6500
6500
6500
6500
6500
6500
(Допускается 1000 раз в течение срока службы редуктора)
2Not
Допуст. сред. частота вращения привода
n1N
мин-1
2500
2500
2500
2500
3000
3000
3000
3000
3000
(при T2N и температуре окружающей среды 20°C) b)
Макс. частота вращения привода
n1Max
мин-1
4500
4500
4500
4500
4500
4500
4500
4500
4500
Средний момент холостого хода
T
Нм
8,0
5,5
4,5
4,0
5,0
4,0
3,5
2,0
1,8
(при n1 = 3000 мин-1 и температуре редуктора 20°C) c)
012
Макс. угловой люфт
jt
угл.мин.
≤ 1
≤ 1
Ct21
Нм/угл.
Жесткость при крученииc)
730
725
715
670
650
650
650
650
650
мин.
C
Нм/угл.
Жесткость против опрокид.
2K
1452
1452
мин.
Макс. осевое усилие
d)
F
2AMax
Н
10050
10050
Макс. опрокидывающий момент
M2KMax
Нм
3280
3280
КПД при полной нагрузке
η
%
94
92
Срок эксплуатации
Lh
ч
> 20000
> 20000
(Расчет см. в главе „Информация“)
Вес со стандартной переходной
m
кг
33,1
35,4
плитой
Уровень шума
L
дБА
≤ 66
≤ 66
(при n1 = 3000 мин-1 без нагрузки)
PA
Макс. допустимая температура
°C
+90
корпуса
Температура окружающей среды
°C
от -15 до +40
Смазка
Смазка на весь срок эксплуатации
Лакокрасочное покрытие
Синего цвета RAL 5002
Направление вращения
Приводной и выходной вал в одном направлении
Степень защиты
IP 65
Момент инерции масс
K
38
J
1
кгсм2
16,6
15,2
13,9
13,1
13,8
10,2
9,77
9,47
9,16
(относительно привода)
Диаметр отверстия
зажимной втулки [мм]
M
48
J1
кгсм
2
31,4
29,9
28,7
28,0
-
-
-
-
-
По запросу возможно исполнение с пониженной инерцией масс.
a) Дополнительные значения передаточного числа по запросу
b) При более высокой температуре окружающей среды снизить частоту
вращения
c) Для зажимной втулки диаметром 38 мм
d) Относительно середины выходного вала / фланца
56
Вид A
Вид B
B
A
двухступенчатый:
TP+
до 38 4) (K)
Диам. зажим.
втулки
B
A
до 48 4) (M)
Диам. зажим.
втулки
B
A
трехступенчатый:
до 38 4) (K)
Диам. зажим.
втулки
Не указанные предельные отклонения размеров ±1 мм
1) Проверить пригонку вала двигателя.
2) Мин./макс. допустимая длина вала двигателя. Если требуются валы
большей длины, проконсультируйтесь с нашими специалистами.
3) Размеры зависят от двигателя.
4) Подгонку диаметра вала двигателя можно выполнить с помощью
распорной втулки с толщиной стенки мин. 1 мм .
!
Монтаж двигателя согласно руководству по эксплуатации
57
TP+ 300 MF 1-/двухступенчатый
одноступенчатый
двухступенчатый
Передаточное число a)
i
5
7
10
20
21
25
31
35
50
61
70
91
100
Макс. момент ускорения
T2B
Нм
3500
3300
1900
3500
3400
3500
3500
3500
3000
2800
3300
2800
2800
(макс.1000 циклов в час)
Номин. крутящий момент на выходе
T2N
Нм
2200
1800
1000
2300
2100
2400
2200
2500
1900
1600
1800
1600
1600
(при n1N )
Момент аварийного выключения
T
Нм
8750
8750
8750
8750
8750
8750
8750
8750
8750
8750
8750
8750
8750
(Допускается 1000 раз в течение срока службы редуктора)
2Not
Допуст. сред. частота вращения привода
n1N
мин-1
1000
1400
1700
2000
2000
2000
2000
2000
2300
2400
2400
2500
2500
(при T2N и температуре окружающей среды 20°C) b)
Макс. частота вращения привода
n1Max
мин-1
2500
2500
2500
3500
3500
3500
3500
3500
3500
3500
3500
3500
3500
Средний момент холостого хода
T
Нм
23
17
11
10
9,5
9,0
7,0
6,0
5,0
4,0
4,0
3,5
3,5
(при n1 = 2000 мин-1 и температуре редуктора 20°C)
012
Стандартный ≤ 3 /
Макс. угловой люфт
jt
угл.мин.
Стандартный ≤ 3 / Пониженный ≤ 2
Пониженный ≤ 1
Ct21
Нм/угл.
Жесткость при кручении
1000
900
700
850
800
950
750
900
800
700
800
600
650
мин.
C
Нм/угл.
Жесткость против опрокид.
2K
5560
мин.
Макс. осевое усилие
c)
F
2AMax
Н
33000
Макс. опрокидывающий момент
M2KMax
Нм
3900
5900
КПД при полной нагрузке
η
%
95
93
Срок эксплуатации
Lh
ч
> 20000
(Расчет см. в главе „Информация“)
Вес со стандартной переходной
m
кг
60
58,5
плитой
Уровень шума
L
дБА
≤ 64
(при i=10 и n1 = 2000 мин-1 без нагрузки)
PA
Макс. допустимая температура
°C
+90
корпуса
Температура окружающей среды
°C
от -15 до +40
Смазка
Смазка на весь срок эксплуатации
Лакокрасочное покрытие
Синего цвета RAL 5002
Направление вращения
Приводной и выходной вал в одном направлении
Степень защиты
IP 65
Момент инерции масс
M
48
J
1
кгсм2
-
-
-
27,5
27,0
25,9
25,6
22,4
21,5
21,4
21,3
21,2
21,2
(относительно привода)
Диаметр отверстия
зажимной втулки [мм]
N
55
J1
кгсм
2
82,6
61,2
49,5
-
-
-
-
-
-
-
-
-
-
По запросу возможно исполнение с пониженной инерцией масс.
a) Дополнительные значения передаточного числа по запросу
b) При более высокой температуре окружающей среды снизить частоту
вращения
c) Относительно середины выходного вала / фланца
58
Вид A
Вид B
одноступенчатый:
B
A
TP+
до 55 4) (N)
Диам. зажим.
втулки
двухступенчатый:
B
A
до 48 4) (M)
Диам. зажим.
втулки
Не указанные предельные отклонения размеров ±1 мм
1) Проверить пригонку вала двигателя.
2) Мин./макс. допустимая длина вала двигателя. Если требуются валы
большей длины, проконсультируйтесь с нашими специалистами.
3) Размеры зависят от двигателя.
4) Подгонку диаметра вала двигателя можно выполнить с помощью
распорной втулки с толщиной стенки мин. 1 мм .
!
Монтаж двигателя согласно руководству по эксплуатации
59
TP+ 300 MA High Torque®
1-ступен.
двухступенчатый
трехступенчатый
Передаточное число a)
i
5,5
22
27,5
38,5
55
66
88
110
154
220
Макс. момент ускорения
T2B
Нм
4600
5500
5500
5500
3900
5500
5500
5500
5500
5500
(макс.1000 циклов в час)
Номин. крутящий момент на выходе
T2N
Нм
2200
3500
3500
3500
2500
3500
3500
3500
3500
3500
(при n1N )
Момент аварийного выключения
T
Нм
8750
13250
13250
13250
13250
13250
13250
13250
13250
13250
(Допускается 1000 раз в течение срока службы редуктора)
2Not
Допуст. сред. частота вращения привода
n1N
мин-1
1000
2000
2000
2000
2000
2000
2000
2000
2000
2000
(при T2N и температуре окружающей среды 20°C) b)
Макс. частота вращения привода
n1Max
мин-1
2500
3500
3500
3500
3500
3500
3500
3500
3500
3500
Средний момент холостого хода
T
Нм
22
12
10
9,0
7,0
6,5
4,5
4,0
3,0
2,0
(при n1 = 2000 мин-1 и температуре редуктора 20°C)
012
Стандарт. ≤
Максимальный угловой люфт
jt
угл.мин.
2 / Понижен.
Стандартный ≤ 3 / Пониженный ≤ 1,5
≤ 1
Ct21
Нм/угл.
Жесткость при кручении
1400
1200
-
-
-
-
-
1200
-
-
мин.
C2K
Нм/угл.
Жесткость против опрокид.
5560
мин.
Максимальное осевое усилие
c)
F
Н
2AMax
33000
Макс. опрокидывающий момент
M2KMax
Нм
3900
6500
КПД при полной нагрузке
η
%
95
93
Срок эксплуатации
Lh
ч
> 20000
(Расчет см. в главе „Технические основы““)
Вес со стандартной переходной
m
кг
55
64
67
плитой
Уровень шума
LPA
дБА
≤ 68
≤ 67
≤ 66
(при n1 = 2000 мин-1 без нагрузки)
Максимально допустимая температура
°C
+90
корпуса
Температура окружающей среды
°C
от -15 до +40
Смазка
Смазка на весь срок эксплуатации
Лакокрасочное покрытие
Синего цвета RAL 5002
Направление вращения
Приводной и выходной вал в одном направлении
Степень защиты
IP 65
K
38
J
кгсм2
-
-
-
-
-
16,6
12,9
11,6
10,3
9,50
1
Момент инерции масс
(относительно привода)
M
48
J1
кгсм2
-
30,8
27,6
24,9
23,0
-
-
-
-
-
Диаметр отверстия
зажимной втулки [мм]
2
N
55
J1
кгсм
129
-
-
-
-
-
-
-
-
-
По запросу возможно исполнение с пониженной инерцией масс.
a) Дополнительные значения передаточного числа по запросу
b) При более высокой температуре окружающей среды снизить частоту
вращения
c) Относительно середины выходного вала / фланца
60
Вид A
Вид B
одноступенчатый:
B
A
TP+
до 55 4) (N)
Диам. зажим.
втулки
двухступенчатый:
B
A
до 48 4) (M)
Диам. зажим.
втулки
трехступенчатый:
B
A
до 38 4) (K)
Диам. зажим.
втулки
Не указанные предельные отклонения размеров ±1 мм
1) Проверить пригонку вала двигателя.
2) Мин./макс. допустимая длина вала двигателя. Если требуются валы
большей длины, проконсультируйтесь с нашими специалистами.
3) Размеры зависят от двигателя.
4) Подгонку диаметра вала двигателя можно выполнить с помощью
распорной втулки с толщиной стенки мин. 1 мм .
!
Монтаж двигателя согласно руководству по эксплуатации
61
TP+ 500 MF 1-/двухступенчатый
одноступенчатый
двухступенчатый
Передаточное число a)
i
5
7
10
20
21
25
31
35
50
61
70
91
100
Макс. момент ускорения
T2B
Нм
6000
5000
3400
6000
5000
6000
6000
6000
4500
4800
5000
4800
4800
(макс.1000 циклов в час)
Номин. крутящий момент на выходе
T2N
Нм
3250
2800
1700
3350
3200
3800
3700
3800
2900
2900
2800
2900
2900
(при n1N )
Момент аварийного выключения
T
Нм
15000
15000
15000
15000
15000
15000
15000
15000
15000
15000
15000
15000
15000
(Допускается 1000 раз в течение срока службы редуктора)
2Not
Допуст. сред. частота вращения привода
n1N
мин-1
900
1300
1500
1500
1500
1500
1500
1500
2000
2100
2100
2200
2200
(при T2N и температуре окружающей среды 20°C) b)
Макс. частота вращения привода
n1Max
мин-1
2500
2500
2500
3500
3500
3500
3500
3500
3500
3500
3500
3500
3500
Средний момент холостого хода
T
Нм
30
22
14
13
12
10
8,0
7,0
6,0
5,0
5,0
4,5
4,5
(при n1 = 2000 мин-1 и температуре редуктора 20°C)
012
Макс. угловой люфт
jt
угл.мин.
Стандартный ≤ 3 / Понижен. ≤ 1
Стандартный ≤ 3 / Пониженный ≤ 2
Ct21
Нм/угл.
Жесткость при кручении
1450
1300
1100
1400
1200
1450
1200
1400
1300
1100
1250
950
1050
мин.
C
Нм/угл.
Жесткость против опрокид.
2K
9480
мин.
Макс. осевое усилие
c)
F
2AMax
Н
50000
Макс. опрокидывающий момент
M2KMax
Нм
5500
8800
КПД при полной нагрузке
η
%
95
93
Срок эксплуатации
Lh
ч
> 20000
(Расчет см. в главе „Информация“)
Вес со стандартной переходной
m
кг
82
77,5
плитой
Уровень шума
L
дБА
≤ 66
(при i=10 и n1 = 2000 мин-1 без нагрузки)
PA
Макс. допустимая температура
°C
+90
корпуса
Температура окружающей среды
°C
от -15 до +40
Смазка
Смазка на весь срок эксплуатации
Лакокрасочное покрытие
Синего цвета RAL 5002
Направление вращения
Приводной и выходной вал в одном направлении
Степень защиты
IP 65
Момент инерции масс
M
48
J
1
кгсм2
-
-
-
32,3
37,6
31,1
32,8
25,1
23,2
23,6
23,2
23,0
22,7
(относительно привода)
Диаметр отверстия
зажимной втулки [мм]
O
60
J1
кгсм
2
175,5
137,0
115,8
-
-
-
-
-
-
-
-
-
-
По запросу возможно исполнение с пониженной инерцией масс.
a) Дополнительные значения передаточного числа по запросу
b) При более высокой температуре окружающей среды снизить частоту
вращения
c) Относительно середины выходного вала / фланца
62
Вид A
Вид B
одноступенчатый:
B
A
TP+
до 60 4) (O)
Диам. зажим.
втулки
B
A
двухступенчатый:
до 48 4) (M)
Диам. зажим.
втулки
Не указанные предельные отклонения размеров ±1 мм
1) Проверить пригонку вала двигателя.
2) Мин./макс. допустимая длина вала двигателя. Если требуются валы
большей длины, проконсультируйтесь с нашими специалистами.
3) Размеры зависят от двигателя.
4) Подгонку диаметра вала двигателя можно выполнить с помощью
распорной втулки с толщиной стенки мин. 1 мм .
!
Монтаж двигателя согласно руководству по эксплуатации
63
TP+ 500 MA High Torque®
1-ступен.
двухступенчатый
трехступенчатый
Передаточное число a)
i
5,5
22
27,5
38,5
55
66
88
110
154
220
Макс. момент ускорения
T2B
Нм
8000
10000
10000
10000
7200
10000
10000
10000
10000
10000
(макс.1000 циклов в час)
Номин. крутящий момент на выходе
T2N
Нм
3500
6000
4600
4600
4700
6000
6000
6000
6000
6000
(при n1N )
Момент аварийного выключения
T
Нм
15000
25000
25000
25000
25000
25000
25000
25000
25000
25000
(Допускается 1000 раз в течение срока службы редуктора)
2Not
Допуст. сред. частота вращения привода
n1N
мин-1
900
1500
1500
1500
1500
1500
1500
1500
1500
1500
(при T2N и температуре окружающей среды 20°C) b)
Макс. частота вращения привода
n1Max
мин-1
2500
3500
3500
3500
3500
3500
3500
3500
3500
3500
Средний момент холостого хода
T
Нм
28
18
14
12
9,0
8,5
6,5
6,0
5,0
4,0
(при n1 = 2000 мин-1 и температуре редуктора 20°C)
012
Станд. ≤ 2 /
Макс. угловой люфт
jt
угл.мин.
Понижен. ≤ 1
Стандартный ≤ 3 / Пониженный ≤ 1,5
Ct21
Нм/угл.
Жесткость при кручении
1650
2000
-
-
-
-
-
1500
-
1800
мин.
C
Нм/угл.
Жесткость против опрокид.
2K
9480
мин.
Макс. осевое усилие
c)
F
2AMax
Н
50000
Макс. опрокидывающий момент
M2KMax
Нм
6600
9500
КПД при полной нагрузке
η
%
95
93
Срок эксплуатации
Lh
ч
> 20000
(Расчет см. в главе „Технические основы““)
Вес со стандартной переходной
m
кг
80
89
плитой
Уровень шума
L
дБА
≤ 68
≤ 67
(при n1 = 2000 мин-1 без нагрузки)
PA
Макс. допустимая температура
°C
+90
корпуса
Температура окружающей среды
°C
от -15 до +40
Смазка
Смазка на весь срок эксплуатации
Лакокрасочное покрытие
Синего цвета RAL 5002
Направление вращения
Приводной и выходной вал в одном направлении
Степень защиты
IP 65
Момент инерции масс
M
48
J1
кгсм2
-
43,8
36,9
30,5
27,0
32,7
28,3
26,7
25,2
24,4
(относительно привода)
Диаметр отверстия
зажимной втулки [мм]
O
60
J1
кгсм
2
175,0
-
-
-
-
-
-
-
-
-
По запросу возможно исполнение с пониженной инерцией масс.
a) Дополнительные значения передаточного числа по запросу
b) При более высокой температуре окружающей среды снизить частоту
вращения
c) Относительно середины выходного вала / фланца
64
Вид A
Вид B
одноступенчатый:
B
A
TP+
до 60 4) (O)
Диам. зажим.
втулки
двухступенчатый:
B
A
до 48 4) (M)
Диам. зажим.
втулки
трехступенчатый:
B
A
до 48 4) (M)
Диам. зажим.
втулки
Не указанные предельные отклонения размеров ±1 мм
1) Проверить пригонку вала двигателя.
2) Мин./макс. допустимая длина вала двигателя. Если требуются валы
большей длины, проконсультируйтесь с нашими специалистами.
3) Размеры зависят от двигателя.
4) Подгонку диаметра вала двигателя можно выполнить с помощью
распорной втулки с толщиной стенки мин. 1 мм .
!
Монтаж двигателя согласно руководству по эксплуатации
65
