Rexroth Frequency Converter Fe – экономичный преобразователь частоты для универсальных применений (2011 год)
3
4
Frequency Converter Fe -
простой, масштабируемый и
экономичный
5
Выгоды, которые убеждают -
также в Вашей отрасли
6
Простота в использовании
7
Настройка за пять шагов
8
Типовой код
9
Функциональность
10
Технические характеристики
11

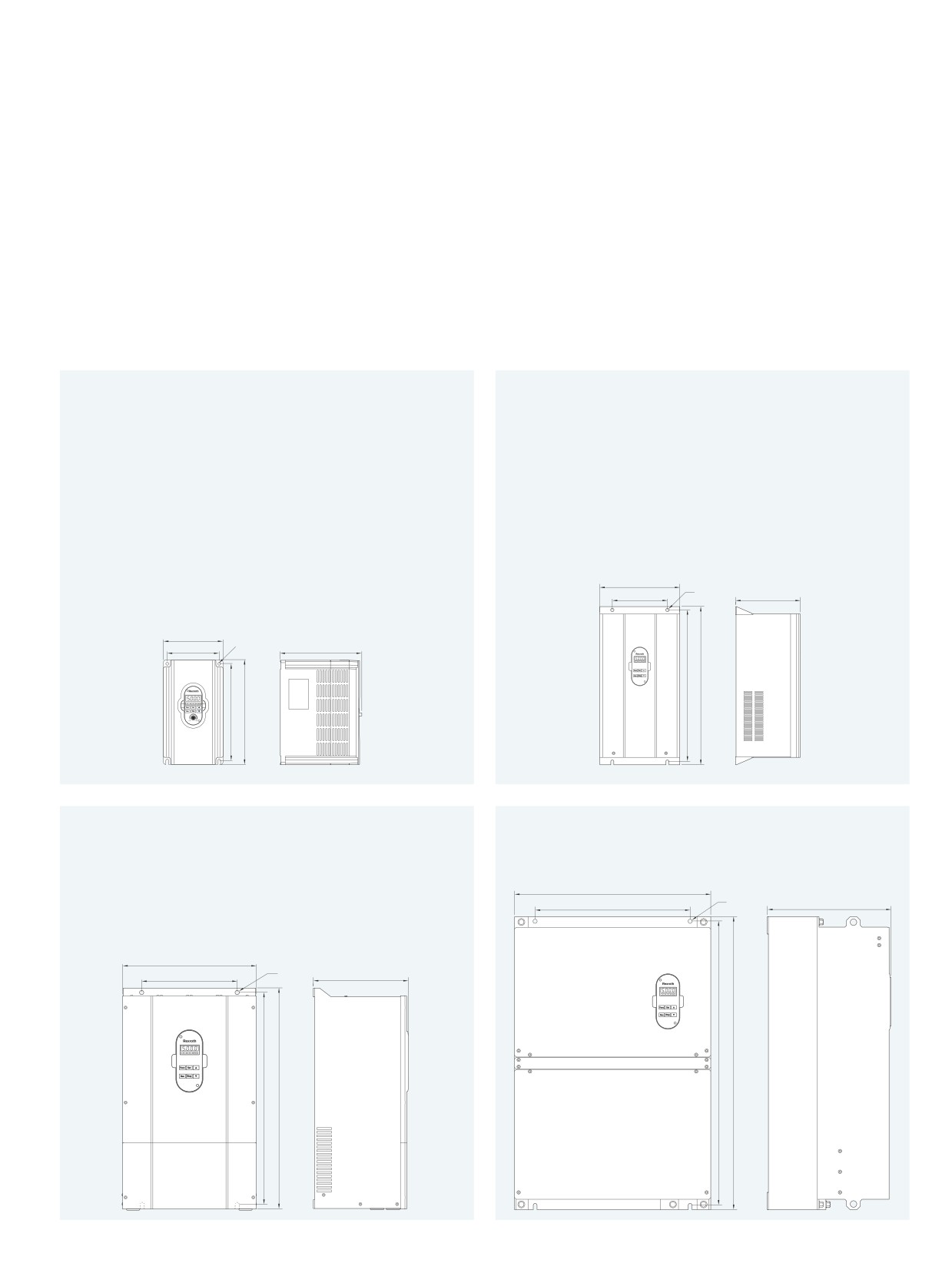

Габаритные чертежи
Bosch Rexroth AG
Мировой лидер во всех областях
12
Описание подключения
технологий приводов, систем
13

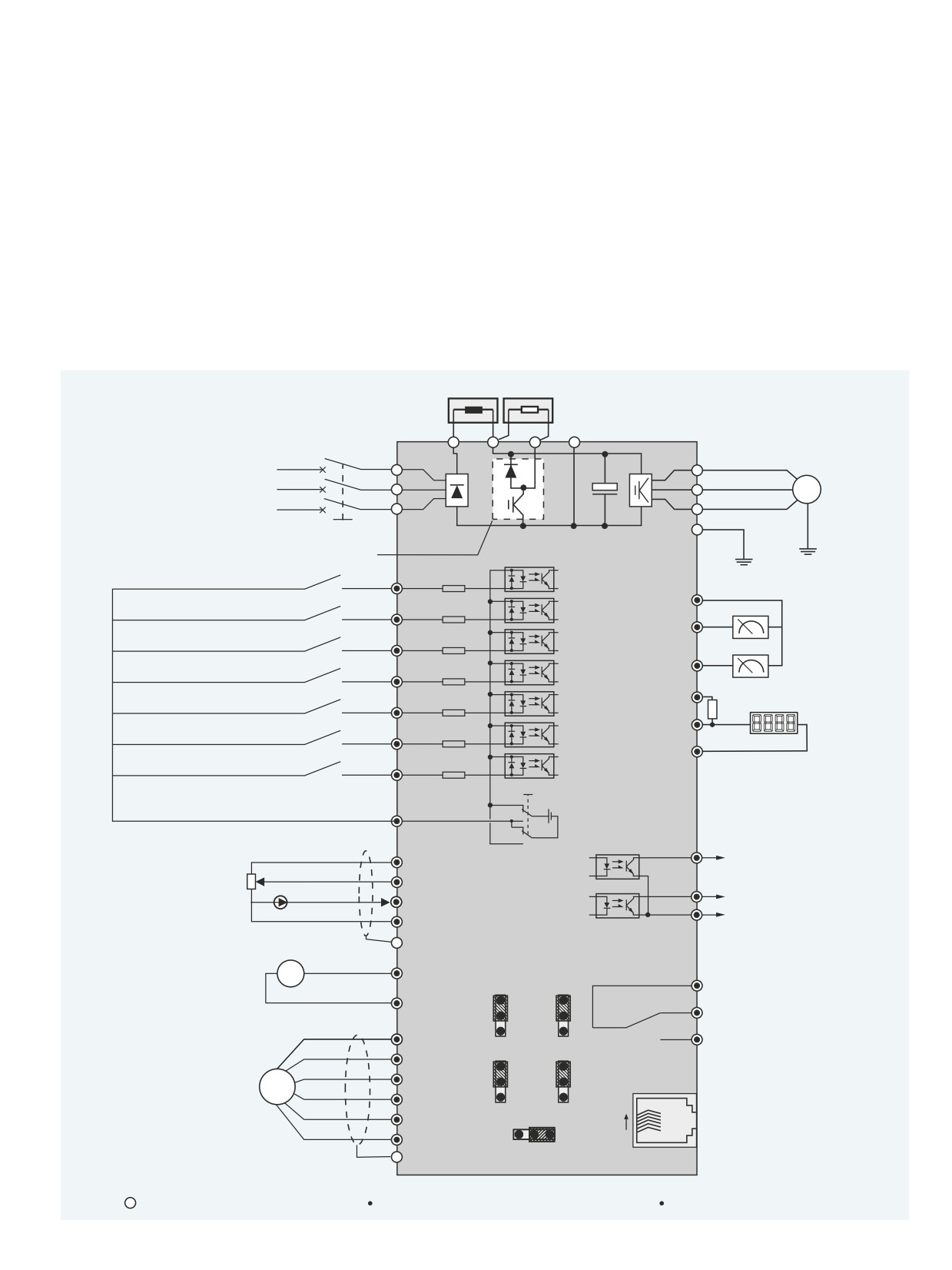

Схема устройства
управления и систем управления
движением -
14

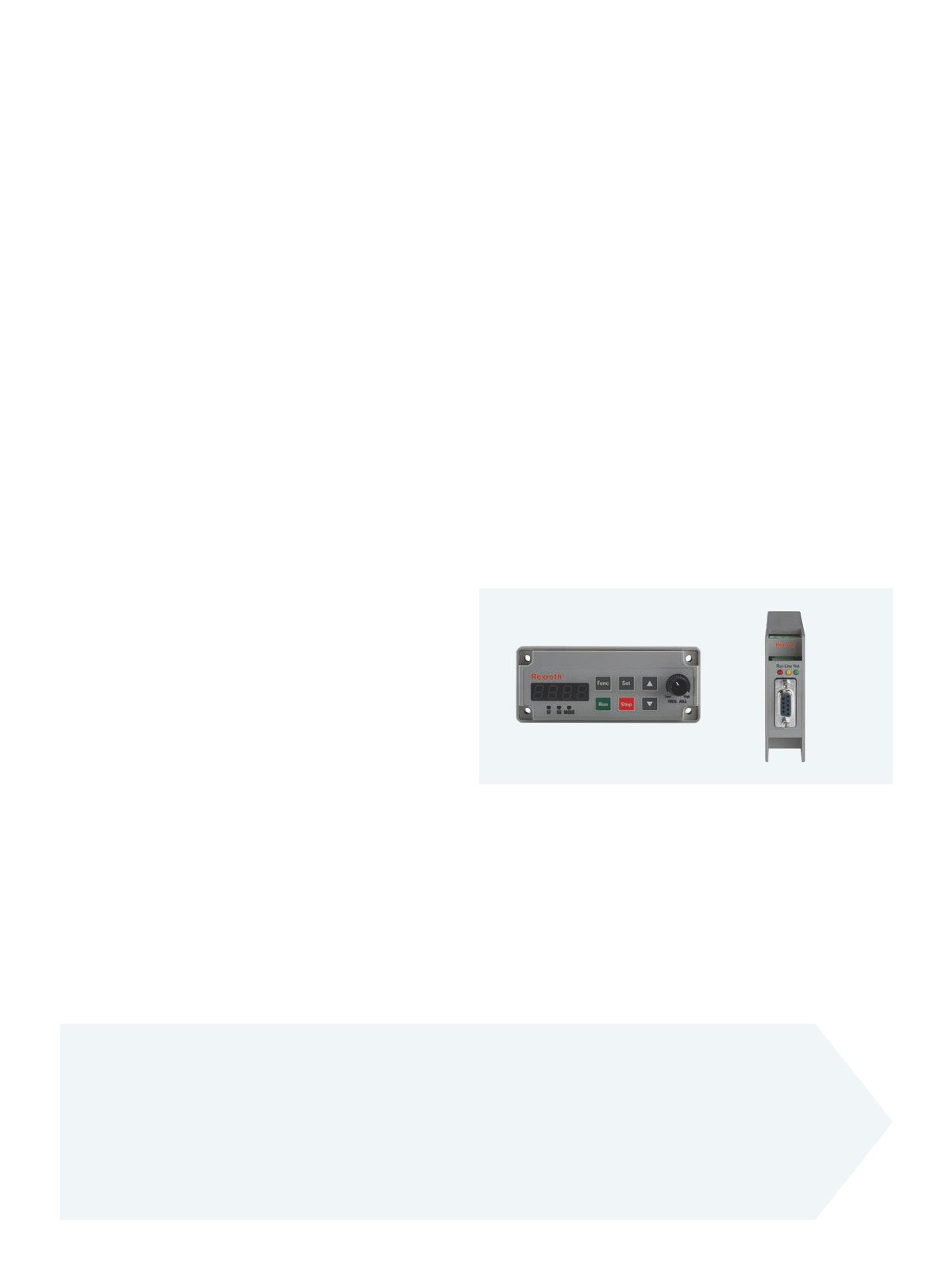

Принадлежности
со специализированными
17
Bosch Rexroth -
отраслевыми решениями в
компетенция в вопросах
автоматизации и инновационными
автоматизации
компонентами систем управления и
приводов.
18
Информация/Заметки
4
Frequency Converter Fe -
Простой, масштабируемый и
экономичный
Rexroth Frequency Converter Fe это новая, экономичная серия
преобразователей из Control City - столицы техники автоматического
управления. Эти стандартные преобразователи частоты с их
компактными корпусами покрывают весь диапазон мощности от 0,75
кВт до 160 кВт. Frequency Converter Fe с выдающимся соотношением
цена-производительность, простым обслуживанием и обширными
базовыми функциями устанавливает новый стандарт в своем классе.
Простой
Встроенный пульт управления позволяет быстро
Стандартизированные крепежные отверстия у всех
выполнять настройку и диагностику.
типоразмеров облегчают монтаж в шкаф управления, а
винтовые зажимы для всех соединений облегчают
Масштабируемый
подключение. Благодаря тому, что преобразователи
Frequency Converter Fe покрывает полностью диапазон
частоты обладают одинаковым и единым встроенным
мощности от 0,75кВт до 160 кВт. Связь с системой
программным обеспечением (прошивкой) и структурой
управления вышестоящего уровня происходит через
меню, запуск и обслуживание одинаково для всех
ModBus или опционально по PROFIBUS.
приборов.
Для оптимального применения в соответствующих
станках или оборудовании имеется два варианта
исполнения Frequency Converter Fe: G-Серия - для
применений в областях с более высокой перегрузочной
способностью, например ленточные конвейеры,
транспортеры, мешалки или экструдеры. P-Серия - для
применений с более высокой длительной нагрузочной
способностью в насосах, вентиляторах или дробилках.
Экономичный
Frequency Converter Fe был разработан для
использования в тяжелых промышленных условиях в
применениях с разомкнутым контуром (Open-Loop).
Все печатные платы покрыты слоем лака, что защищает
электронику от агрессивных внешних воздействий
(влияния окружающей среды), таких например как пыль
или пар, и значительно увеличивает срок службы
оборудования. Перед поставкой каждый привод
проверяется в реальных условиях на работоспособность
и надежность - это качество от Rexroth.
5
Выгоды, которые убеждают -
также в Вашей отрасли
Frequency Converter Fe предоставляет Вам следующие
выгоды:
отсутствие дополнительных периферийных устройств
благодаря встроенному пульту управления для
простого и быстрого ввода в эксплуатацию
экономия на внешних тормозных модулях за счет
встроенного блока торможения в приводах до 15 кВт
длительный срок службы приводов благодаря
покрытию печатных плат слоем лака, защищающим от
опасных внешних воздействий
значительная экономия энергии и более
продолжительный срок службы двигателя с помощью
свободно конфигурируемой U/f-кривой,
согласованной с характеристикой нагрузки
максимальная энергоэффективность и минимальные
шумы двигателя благодаря бесступенчатому
регулированию несущей частоты модуляции
отсутствие затрат на дополнительные интерфейсы
связи за счет простой синхронизации
преобразователей частоты по встроенным цифровым
входам/выходам
Используйте выгоды Frequency Converter Fe в Вашей
отрасли:
Строительная техника
Пищевое и упаковочное оборудование
Общая автоматизация
Металлообрабатывающее оборудование
Переработка бумаги и печатные машины
Оборудование для обработки полимерных материалов
Насосы, экологическое и очистное оборудование
Текстильные машины
Транспортное, складское и подъемно-транспортное
оборудование
Вентиляторы и оборудование кондиционирования
воздуха
Деревообрабатывающее оборудование
6
Frequency Converter Fe -
Прост в использовании

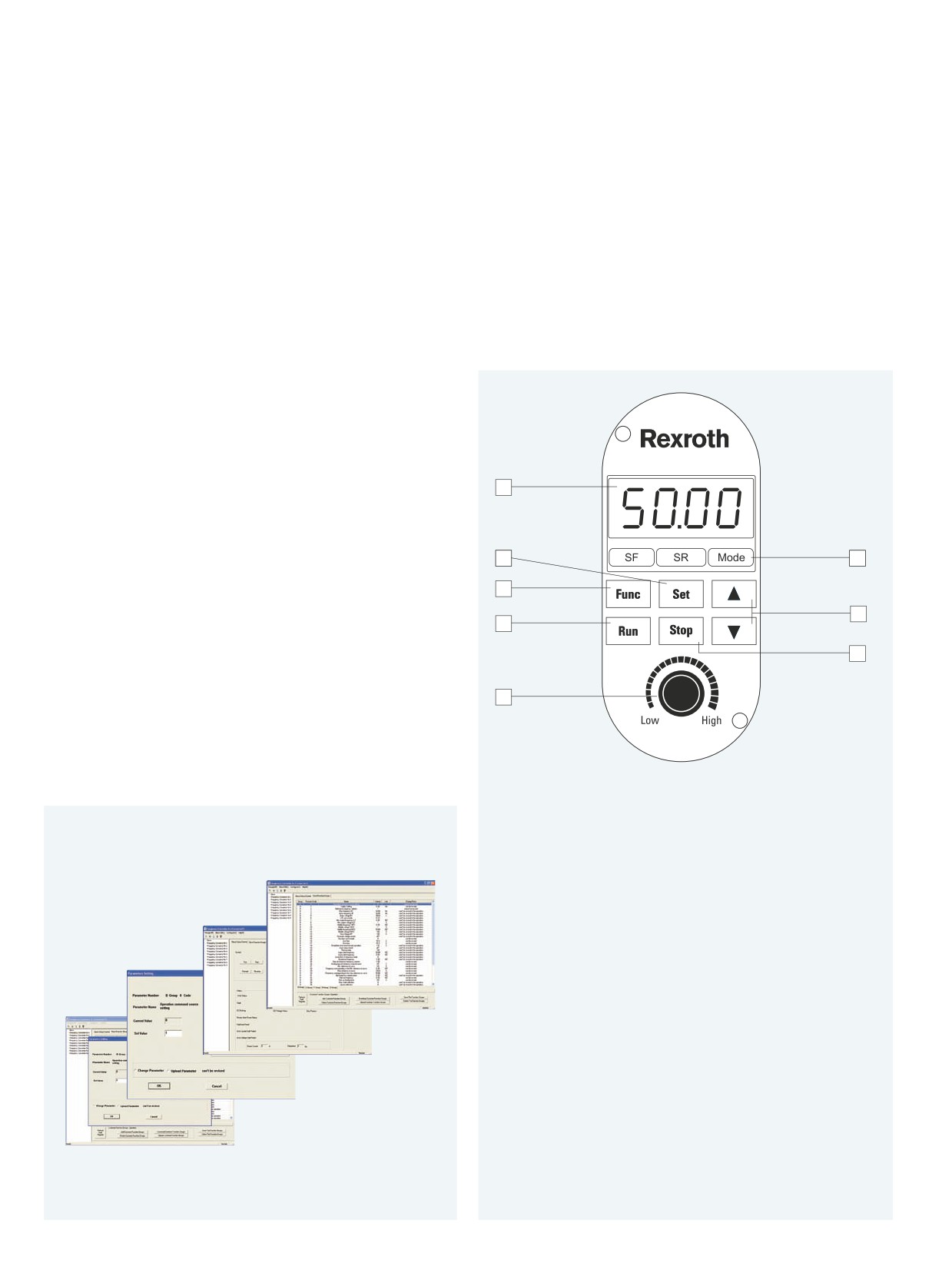

Встроенный пульт управления - это все, что необходимо Вам
для быстрого ввода в эксплуатацию и простого обслуживания
Frequency Converter Fe.
Ввод всех значений параметров производится с помощью
надежных сенсорных клавиш. Отображаются параметры
наглядно и понятно 4-разрядным светодиодным индикатором.
1
Прилагаемое “Руководство по быстрому запуску” описывает
процедуру параметрирования шаг за шагом и поясняет
логическую структуру меню.
Утомительные дни ввода в эксплуатацию преобразователей
2
6
частоты в прошлом, и для этого теперь Вам даже не потребуется
ПК или дополнительные устройства программирования.
3
Для конфигурирования нескольких преобразователей частоты с
7
4
одинаковыми или схожими настройками Вы можете
использовать ПК с инженерным программным обеспечением.
8
Для этого создайте конфигурацию с помощью ПК и записывайте
по последовательному RS485-интерфейсу настройки в такое
5
количество Frequency Converter Fe, какое Вы пожелаете.
Понятная структура меню и интуитивный удобный интерфейс
были основными целями при разработке программного
обеспечения - это упрощает использование и
ускоряет процесс разработки.
1
|
Светодиодный индикатор
преобразователей частоты
Выходная частота
до 7,5 кВт
Значения параметров
Задание частоты
Коды ошибок
6
|
Индикаторы состояния
2
|
Клавиша установки
преобразователя частоты
Переход на более низкий
SF: Двигатель вращается
уровень меню
вперед
Подтверждение значения
SR: Двигатель вращается назад
параметра
Mode: Параметрирование
Выбор режима наблюдения
7
|
Кнопки со стрелками
(индикации)
Выбор параметров
3
|
Функциональная клавиша
Изменение значений
Переход на более высокий
параметров
уровень меню
8
|
Клавиша - Стоп
4
| Клавиша Пуск
Остановка преобразователя
Запуск преобразователя
частоты
частоты
Сброс ошибки
5
|
Потенциометр у
7
Frequency Converter Fe -

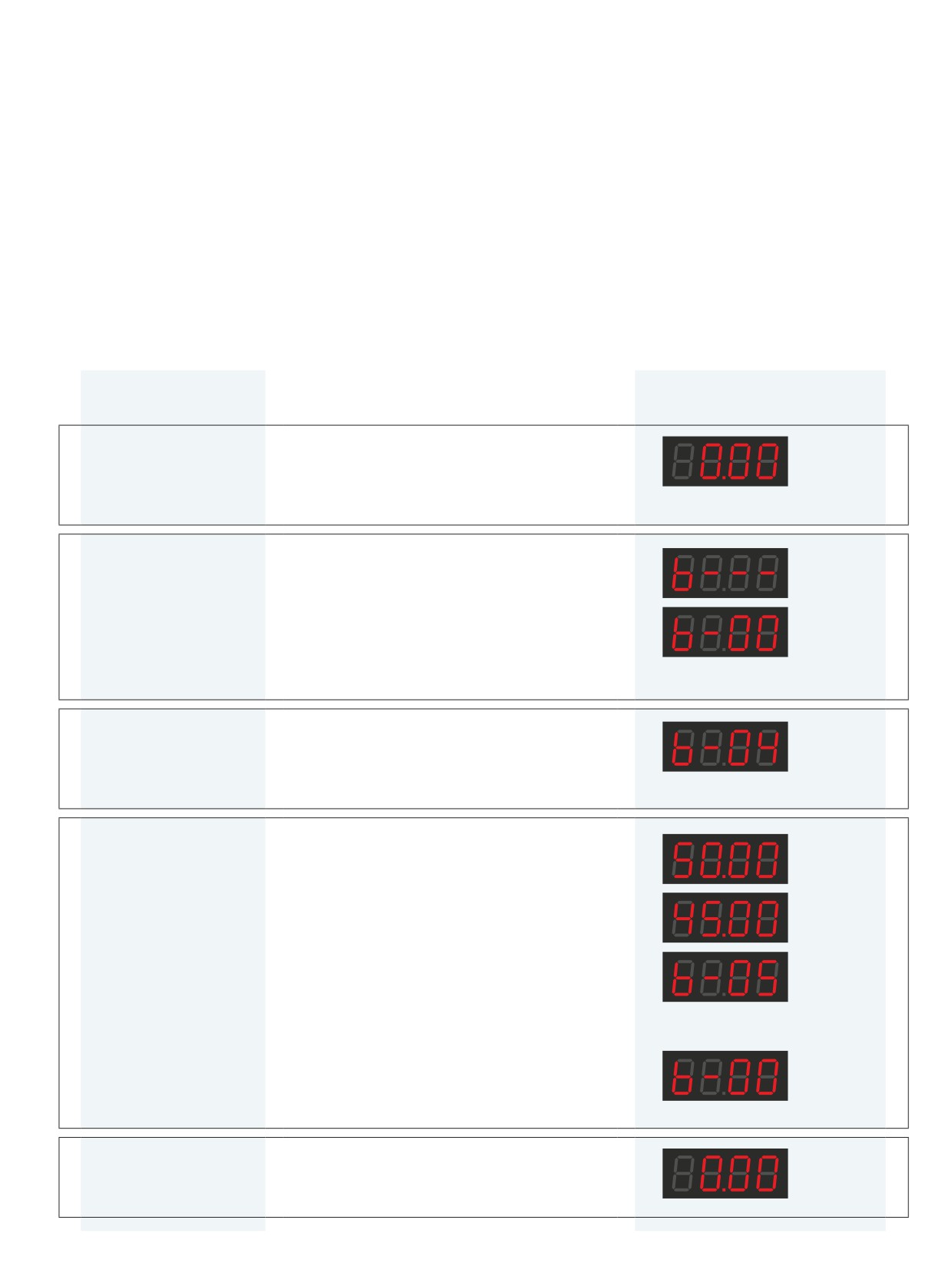

Настройка за пять шагов
Шаг
Пример:
Индикация
Изменение базовой частоты двигателя
1
Приведение привода
Включите преобразователь частоты, или остановите
в исходное
работающий привод нажатием клавиши [Stop]
состояние
2
Переход и выбор
Нажмите дважды клавишу [Func]: Открытие меню
группы меню
выбора группы
Клавиши [p] [q]: Переход между группами меню
(b, E, P, H, d)
Нажмите один раз клавишу [Set]: Переход в группу
меню > в данном случае в группу меню b-00
„Базовые параметры b“
3
Выбор параметра
Клавиши [p] [q]: Перемещение по Базовым
параметрам
> в данном случае b-04 „Базовая частота двигателя“
4
Переход и
Нажмите один раз клавишу [Set]: Выбор данного
изменение
параметра
параметра
> Отображение текущего значения параметра на
индикаторе (например, 50 Гц)
Клавиши [p] [q]: Установка нового значения
параметра (например, 45 Гц)
Нажмите один раз клавишу [Set]: Сохранение
нового значения параметра и переход к
следующему параметру
> в данном случае к b-05 „Базовое напряжение
двигателя“
При необходимости изменения других параметров
> повторить последовательность начиная с Шага 3
Если не требуется дальнейшего изменения
параметров
> нажмите один раз клавишу [Func] для возврата к
группе меню b-00 „Базовые параметры b“
5
Окончание
Нажмите один раз клавишу [Func]: Возврат к
параметрирования и
исходному состоянию привода
возврат к исходному
состоянию
8

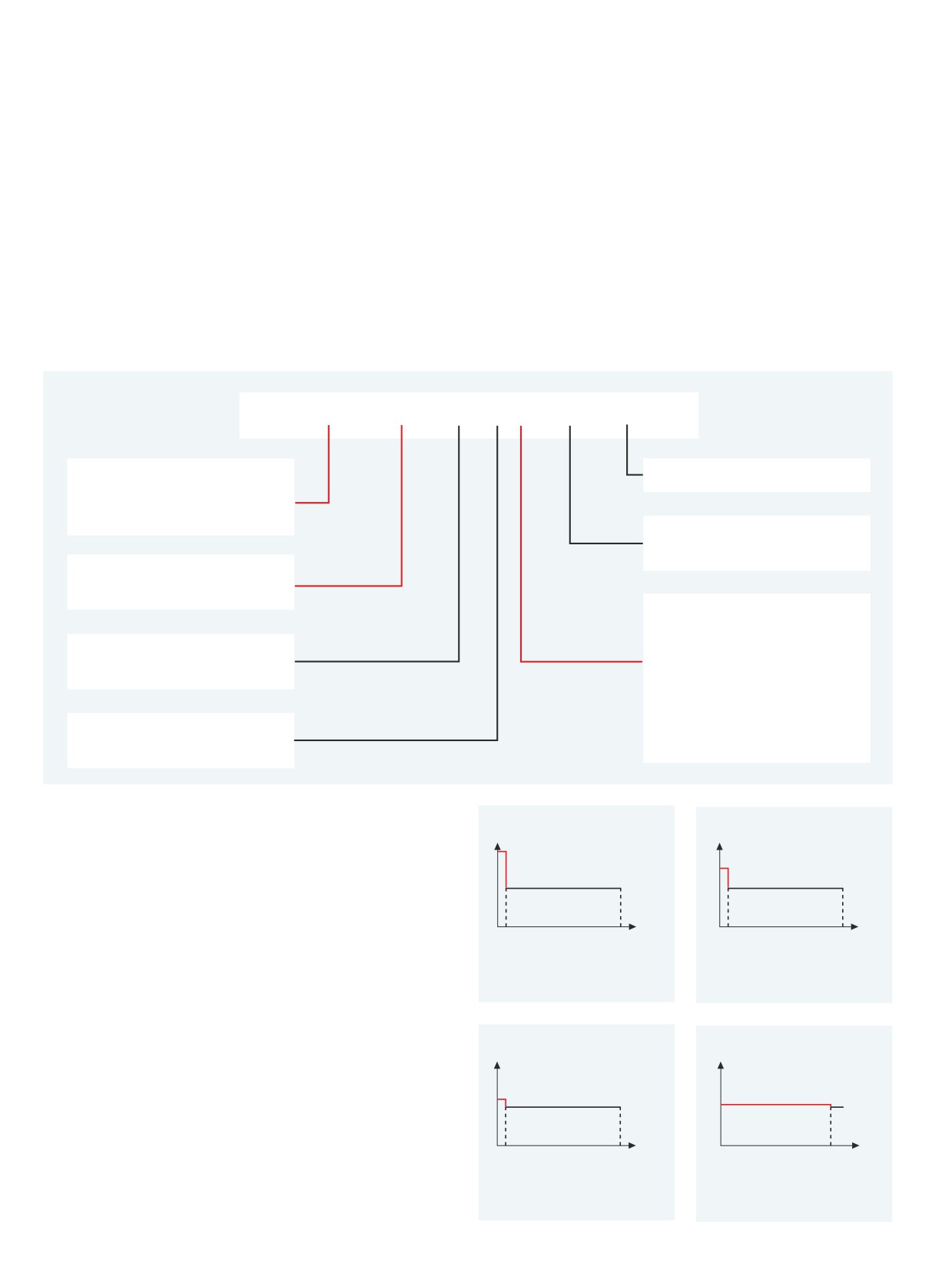

Frequency Converter Fe -
Типовой код
FEC G 02.1-7K50-3P 400-A-SP-MODB-01V01
Application
Встроенное ПО
G = общ. автоматизация
P = насосы, вентиляторы
Интерфейс
MODB = ModBus
Макс. мощность
например: 7K50 = 7,5 кВт
Пульт управления
SP = малый пульт управления с
Напряжение питания
потенциометром (до 7,5
3P400 = 3 x 380 - 480 В
кВт)
BN = большой пульт
управления без
Степень защиты
потенциометра (от 11 кВт)
A = IP20
Для оптимального использования в применениях
G-Серия
Frequency Converter Fe производится в двух
2.0 x IN
исполнениях:
I
I
1.5 x I
N
1.0 x IN
1.0 x IN
G-Серия для высокой перегрузочной способности
при необходимости обеспечения высокого пускового
1 sec.
19 sec.
t
1 min.
9 min.
t
момента
2-х кратная перегрузка в
1,5 кратная перегрузка в течение
в области номинальной скорости вращения снижается
течение 1 с при длительности
1 мин при длительности цикла
цикла 20
с
10
мин
требуемый вращающий момент
например, при «холодном» пуске оборудования, как в
сборочных линиях, конвейерах или мешалках
P-Серия
P-Серия с высокой длительной нагрузочной
I
I
1.2 x IN
способностью
1.0 x IN
1.05 x IN
1.0 x IN
для запуска почти не требуется вращающего момента
с возрастанием скорости вращения требуемый
1 min.
9 min.
t
60 min.
t
момент также возрастает
1,2 кратная перегрузка в течение
1,05 кратная перегрузка в течение
например, для применений в вентиляторах и насосах
1 мин при длительности цикла
60 мин
10 мин
9
Frequency Converter Fe -
Функциональность
Подключение к сети
Напряжение питания
3 фазы 380 - 480 В (-15 %/+10 %)
Частота сети
50 - 60 Гц (±5 %)
Номинальная мощность двигателя
0,75 to 160 кВт
Подключение двигателя
Номинальное напряжение двигателя
3 фазы, от 0 В до напряжения питания
Выходная частота
0 - 650 Гц
Функции
Тип регулирования
U/f характеристика
Перегрузочная способность
G-Серии
2 x I
N
для 1 с
1.5 x I
N
для 60 с
P-Серии
1.2 x I
N
для 1 мин
1.05 x I
N
для 60 мин
Широтноимпульсная модуляция (ШИМ) для
с 0,75 до 7,5 кВт
1 to 15 kHz, continuously adjustable in 1 kHz steps
преобразователей
11 до 45 кВт
1 до 8 кГц, плавное регулирование
55 до 160 кВт
1 до 6 кГц, плавное регулирование
Встроенный тормозной модуль
стандартное исполнение со встроенным модулем до 15 кВт
Способ модуляции
ШИМ модуляция магнитного потока
Диапазон регулирования скорости вращения
1:100
Пусковой вращающий момент
Пусковой момент максимум 150 % при 5 Гц (при включенной компенсации
момента и скольжения)
Разрешающая способность по частоте
цифровая
0.01 Гц
аналоговая
максимальная частота x 0,1 %
U/f-характеристика
свободно программируемая
Рампы
линейная, S-кривая
Торможение постоянным током
Стартовая частота
0 - 60 Гц
Время торм
0 - 10 с
Автоматическая функция экономии электроэнергии
подстройка U/f-кривой в зависимости от нагрузки
Автоматическое регулирование напряжения (АРН)
слишком высокое сетевое напряжение будет автоматически уменьшено на
выходе питания двигателя
Автоматическая подстройка несущей частоты ШИМ
регулирование частоты ШИМ в зависимости от нагрузки
Встроенное управление
встроенный ПЛК, пульт управления
Сообщение о состоянии по многофункциональным выходным сигналам
в/выше/ниже диапазона частоты, готовность и т.д.
Сетевой интерфейс
ModBus
PROFIBUS (опционально)
Условия окружающей среды
Температура окружающей сети
-10 до +40 °C (от 40 до 50 °C требуется учитывать снижение мощности)
Макс. высота использования
до 1,0 м без снижения мощности, макс. 4,0 м выше у.м. снижение мощности до 80 %
Относительная влажность воздуха
< 90 %
Степень защитного исполнения
IP20
10
Frequency Converter Fe -
Технические характеристики
Тип
FECG02.1-
FECG02.1- или FECP02.1-
Технические данные
Напряжение питания
В
3 AC 380 - 480 В (-15 %/+10 %)
Частота сети
Гц
50 - 60 (±5 %)
Номинальная
кВт
0.75
1.5
2.2
4
5.5
7.5
11
15
18.5
22
30
37
45
55
75
90
110
132
160
мощность двигателя
Длительный
A
2.5
4
6
10
13
17
24
33
39
44
60
75
95
110
152
183
223
265
325
номинальный ток
Выходное
В
0 до напряжения питания
напряжение
Выходная частота
Гц
0 - 650
Перегрузочная
G-Серия
2 x I
N
для 1 с или 1,5 x I
N
для 1 мин
способность
P-Серия
-
1,2 x I
N
для 1 мин или 1,05 x I
N
для 60 мин
Тормоз
Тормозной модуль
внутренний
внешний
Тормозное сопротивление
внешнее
Габаритные
размеры
Типоразмер
1
2
3
4
5
6
7
Ширина
W
мм
125
220
275
290
364
455
570
w
мм
109
180
200
200
260
375
450
Высота
H
мм
220
392
463
574
602
682
850
h
мм
204
372
443
550
576
650
825
Глубина
D
мм
176
218
218
236
260
290
360
Монтажное
G
мм
6
9.5
9.5
11
11
12
11
отверстие
Масса
кг
3.0
3.2
3.5
10.7
10.9
16.2
16.9
21.5
22
33.2
33.8
50.9
52.5
96.5
100
102
11
Frequency Converter Fe -
Габаритные чертежи
Типоразмер 1
Типоразмер 2, 3, 4
W
ØG
w
D
W
ØG
w
D
h
H
h
H
Типоразмер 5, 6
Типоразмер 7
W
ØG
w
D
W
ØG
w
D
h
H
h
H
12
Frequency Converter Fe -
Описание подключения
Клеммная
Категория
Функции сигнала
Параметры сигналов
колодка
Цифровые входы
E-Stop
Аварийный останов
В зависимости от установки переключателя NPN/
PNP
RST
Сброс ошибки
SF
Сброс ошибки
SR
Назад/Стоп
X1, X2, X3
Многофункциональные входы
SC
Общий для +24 V/COM-общий для подключения цифровых входов
Аналоговые
+10 В
Источник питания для внешнего задатчика уставки частоты
10 В (макс. ток 10 мА)
входы
VRC
Внешний аналоговый задатчик уставки частоты
Перемычка 5, положение 1-2:
• Диапазон входного напряжения: 0 до 5 В
• Входное сопротивление: 50 кОм
• Разрешающая способность: 1:2.000
Перемычка 5, положение 2-3:
• Диапазон входного напряжения: 0 до 10 В
• Входное сопротивление: 100 кОм
• Разрешающая способность: 1:2.000
+I
• Входной ток: 4 до 20 мА
• Входное сопротивление: 165 Ом
• Разрешающая способность: 1:1.000
FB
Аналоговый сигнал обратной связи
• Диапазон входного напряжения: 0 до 5 В
• Входное сопротивление: 100 кОм
• Разрешающая способность: 1:1.000
GND
GND Потенциал корпуса (0 В)
-
Цифровые
OUT1/CME
Выход типа открытый коллектор 1
Изолированные оптопарами выходы типа откр. коллектор:
выходные
• макс. диапазон выходного напряжения: 24 В пост. тока
OUT2/CME
Выход типа открытый коллектор 2
сигналы
• макс. выходной ток: 50 мА
DO/COM
Генератор импульсов Выход
Изолированные оптопарами выходы типа откр. коллектор:
• макс. диапазон выходного напряжения: 24 В пост. тока
• макс. выходная частота: 50 кГц
+24 В
Общее питание +24В для под ключения цифровых выходов
+24 В пост. тока
Ta
Релейные переключающиеся контакты
Нагрузочная способность контактов:
• 250 В переменного тока, 3 А
Tc
• 30 В пост. тока, 3 А
Tb
Общий контакт реле
Аналоговые
FM1/GND
Аналоговый многофункциональный выход 1
Выходное напряжение/ток (в зависимости от
выходные
положения Перемычки 3 для FM1 и Перемычки 4 для FM2):
FM2/GND
Аналоговый многофункциональный выход 2
сигналы
• Выходное напряжение: от 0 или от 2 до 10 В
Энкодерный
PGP/COM
Напряжение питания +24 В пост. тока
Макс. выходной ток: 100 мА
интерфейс
A+
Энкодерный сигнал А
• Напряжение подключаемых сигналов: от 8 до 24 В
• макс. входная частота: 50 кГц
A-
B+
Энкодерный сигнал В
B-
Коммуникации
485+
RS485-Интерфейс
-
485-
13
Frequency Converter Fe -
Схема устройства
Внешний сетевой дроссель
Внешний
для промежуточного контура
тормозной резистор
P1
(+)
PB
(—)
Силовой выключатель
L1
U
3 A 3 AC 380 до 480 В L1
(50/60 Гц)
L2
V
M
L2
3~
L3
W
L3
PE
Тормозной модуль
(прерыватель)
Аварийный стоп
E-stop
GN D
Сброс
R ST
FM1
Аналоговые
Вперед/Стоп
SF
многофункциона
выходы
FM2
Назад/Стоп
SR
Цифровой много-
24 V
функциональный вход 1
X1
10k
Цифровой много-
Выход -
DO
функциональный вход 2
X2
генератор
Цифровой много-
COM
импульсов
функциональный вход 3
X3
SW
Общий для входов +24 V/COM
(в зависимости от переключателя)
SC
+ —
O UT1
NPN /P NP
+10 V
Переключатель
Выходы типа
Внешний аналоговый
0 — 10 В
VR C
открытый коллектор
задатчик уставки
O UT2
4 — 20 мА
по частоте
+I
CM E
GND
PE
— +
FB
Аналоговый сигнал
Tb
перем. 5
перем. 4
обратной связи
1
1
Tc
Релейные
для регулирова
-
GND
в замкнутом контуре
2
2
выходы
Ta
3
3
PG P
перем. 2
перем. 3
COM
1
1
Последовательный
A+
2
2
RS485-интерфейс
Интерфейс
G
внешнего энкодера
A-
3
3
1, 6: не используется
1
B+
перем.1
2: GND
3: R S485—
B-
6
4: R S485+
1 2
3
PE
5: +5 V
Силовое соединение
0,75 до 7,5 кВт: отсутствуют выводы P1- и (-)
18,5 до 37 кВт: отсутствуют выводы P1 и
14
Frequency Converter Fe -
Принадлежности
Тормозной модуль (прерыватель)
PROFIBUS-адаптер
Доступен в исполнении 30 кВт и 45 кВт.
PROFIBUS-адаптер преобразовывает RS485-интерфейс Fre-
Габаритные размеры:
Ширина = 103 мм
quency Converter Fe к стандарту PROFIBUS и позволяет
Высота = 187 мм
осуществлять связь с вышестоящей системой управления
Глубина = 158 мм
станка.
Масса = 2,6 кг
Монтаж адаптера осуществляется простым защелкиванием на
DIN-рейку.
Сетевой дроссель
Габаритные размеры: Ширина = 25 мм
При совместном использовании с сетевым дросселем
Высота = 82 мм
достигается более высокая длительная мощность
Глубина = 111 мм
промежуточного звена. Сетевой дроссель снижает
высокочастотные гармоники сетевого тока, защищает
преобразователь частоты от негативных воздействий сети и
препятствует обратному влиянию преобразователя на
питающую сеть. Благодаря этому
обеспечивается соблюдение допустимых параметров ЭМС
для промышленных сетей соответствующих EN 61800-3.
ЭМС-фильтр
ЭМС-фильтр обеспечивает соблюдение требований по ЭМС и
подавляет токи утечки, вызванные емкостью проводников.
В сочетании с экранированным кабелем подключения
двигателя достигается режим работы без помех
соответствующий EN 61800-3 1. «Окружающие условия
Выносной пульт управления
(жилые зоны)» и 2. «Окружающие условия (промышленные
Благодаря отдельному выносному пульту управления возможно
зоны)».
удобное обслуживание преобразователей частоты, находящихся
в закрытом шкафу управления.
* Получить дополнительные материалы и оформить заказ на
Для подключения имеются кабели длиной 1 м и 3 м.
сетевые дроссели и ЭМС-фильтры вы можете в локальных
Габаритные размеры: Ширина = 133 мм
представительствах Бош Рексрот.
Высота = 55 мм
Глубина = 18 мм
Приведенная ниже таблица содержит информацию об оптимальных комбинациях преобразователей частоты,
тормозных модулей и тормозных сопротивлений, а также их количество для работы преобразователя частоты в
зависимости от желаемого тормозного коэффициента ПВ.
Каждая из трех позиции в целевом значении (x/x/x) соответствует определенному тормозному коэффициенту:
1. Позиция ~ ПВ = 10 %
2. Позиция ~ ПВ = 20 %
3. Позиция ~ ПВ = 40 %
Каждое указанное в позиции значение (1, 2, 3 или 4) является необходимым количеством компонентов для
соответствующего требуемого режима работы преобразователя частоты.
15
Преобразователь частоты
FECG02.1-
FECG02.1- или FECP02.1-
0K75
1K50
2K20
4K00
5K50
7K50
11K0
15K0
18K5
22K0
30K0
37K0
45K0
55K0
75K0
90K0
110K
Тормозной модуль
FELB02.1N-30K0-NNONE-A-560-NNNN
1/1/-
1/1/-
1/-/2
-/-/-
-/2/-
2/-/-
-/-/-
-/-/-
-/-/-
FELB02.1N-45K0-NNONE-A-560-NNNN
-/-/1
-/-/1
-/1/-
1/1/2
1/-/2
-/2/3
2/3/4
3/3/4
3/3/-
Тормозное сопротивление
FELR01.1N-0080-N750R-D-560-NNNN
1/-/-
FELR01.1N-0150-N700R-D-560-NNNN
-/1/-
FELR01.1N-0260-N250R-D-560-NNNN
1/-/-
FELR01.1N-0260-N400R-D-560-NNNN
1/-/-
FELR01.1N-0390-N150R-D-560-NNNN
1/-/-
FELR01.1N-0500-N550R-D-560-NNNN
-/-/1
FELR01.1N-0520-N100R-D-560-NNNN
1/-/-
FELR01.1N-0520-N230R-D-560-NNNN
-/1/-
FELR01.1N-0520-N350R-D-560-NNNN
-/1/-
FELR01.1N-0780-N075R-D-560-NNNN
1/-/-
FELR01.1N-0780-N140R-D-560-NNNN
-/1/-
FELR01.1N-0800-N275R-D-560-NNNN
-/-/1
FELR01.1N-1K04-N050R-D-560-NNNN
1/-/-
FELR01.1N-1K04-N090R-D-560-NNNN
-/1/-
FELR01.1N-01K2-N180R-D-560-NNNN
-/-/1
FELR01.1N-01K5-N068R-D-560-NNNN
-/2/-
FELR01.1N-01K5-N150R-D-560-NNNN
-/-/2
FELR01.1N-1K56-N040R-D-560-NNNN
1/-/-
FELR01.1N-1K56-N070R-D-560-NNNN
-/1/-
FELR01.1N-02K0-N047R-D-560-NNNN
-/1/-
FELR01.1N-02K0-N110R-D-560-NNNN
-/-/1
FELR01.1N-04K5-N055R-A-560-NNNN
-/-/1
FELR01.1N-04K8-N27R2-A-560-NNNN
1/-/-
FELR01.1N-04K8-N032R-A-560-NNNN
1/-/-
FELR01.1N-06K0-N020R-A-560-NNNN
1/-/-
2/-/-
3/-/-
3/-/-
FELR01.1N-06K0-N040R-A-560-NNNN
-/-/1
FELR01.1N-08K0-N027R-A-560-NNNN
-/-/1
FELR01.1N-09K6-N13R6-A-560-NNNN
1/-/-
2/-/-
FELR01.1N-09K6-N016R-A-560-NNNN
1/-/-
FELR01.1N-10K0-N022R-A-560-NNNN
-/-/1
-/1/-
-/-/2
-/-/4
-/-/4
FELR01.1N-10K0-N024R-A-560-NNNN
-/2/-
FELR01.1N-10K0-N27R2-A-560-NNNN
-/-/2
FELR01.1N-10K0-N028R-A-560-NNNN
-/1/-
FELR01.1N-10K0-N032R-A-560-NNNN
-/2/-
FELR01.1N-12K5-N017R-A-560-NNNN
-/1/-
FELR01.1N-12K5-N018R-A-560-NNNN
-/-/1
-/-/2
-/2/-
FELR01.1N-12K5-N020R-A-560-NNNN
-/3/-
-/3/-
-/3/-
FELR01.1N-12K5-N022R-A-560-NNNN
-/-/3
16

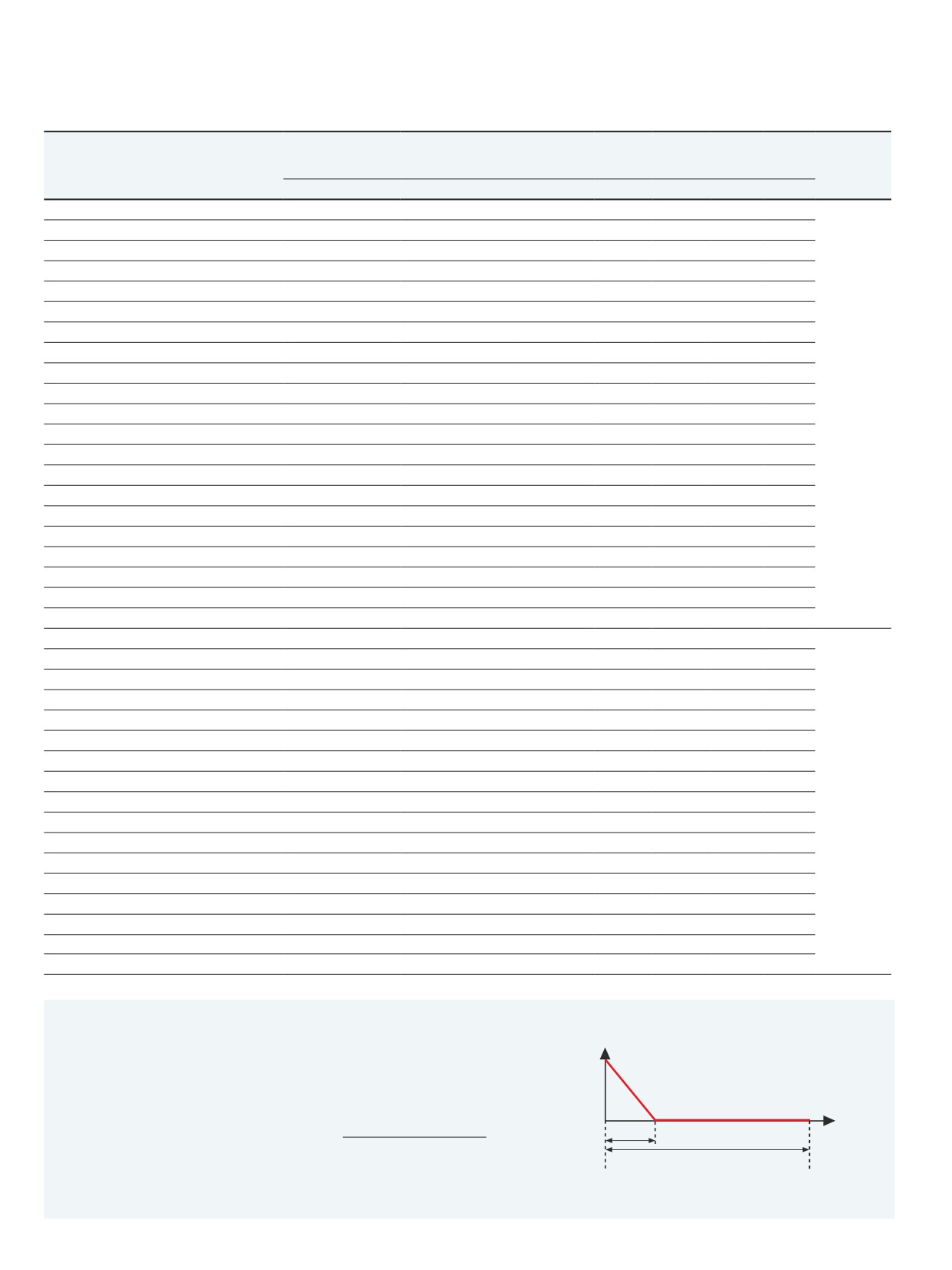

Тормозное сопротивления
Продол-
Длительная
Сопротив-
Ширина
Высота
Глубина
Масса
Конструк-
жительность
мощность
ление
В
H
Т
тивное
включения (ПВ)
торможения
исполнение
%
кВт
Ом
мм
мм
мм
кг
FELR01.1N-0080-N750R-D-560-NNNN
10
0.08
750
140
20
40
0.20
Алюми-
ниевый
FELR01.1N-0150-N700R-D-560-NNNN
20
0.15
700
215
20
40
0.32
корпус
FELR01.1N-0260-N250R-D-560-NNNN
10
0.26
250
215
30
60
0.62
FELR01.1N-0260-N400R-D-560-NNNN
10
0.26
400
215
30
60
0.62
FELR01.1N-0390-N150R-D-560-NNNN
10
0.39
150
265
30
60
0.80
FELR01.1N-0500-N550R-D-560-NNNN
40
0.50
550
335
30
60
1.03
FELR01.1N-0520-N100R-D-560-NNNN
10
0.52
100
335
30
60
1.03
FELR01.1N-0520-N230R-D-560-NNNN
20
0.52
230
335
30
60
1.03
FELR01.1N-0520-N350R-D-560-NNNN
20
0.52
350
335
30
60
1.03
FELR01.1N-0780-N075R-D-560-NNNN
10
0.78
140
400
59
61
2.20
FELR01.1N-0780-N140R-D-560-NNNN
20
0.78
150
400
59
61
2.20
FELR01.1N-0800-N275R-D-560-NNNN
40
0.80
275
400
59
61
2.20
FELR01.1N-1K04-N050R-D-560-NNNN
10
1.04
50
400
107
50
3.60
FELR01.1N-1K04-N090R-D-560-NNNN
20
1.04
90
400
107
50
3.60
FELR01.1N-01K2-N180R-D-560-NNNN
40
1.20
180
450
107
50
4.00
FELR01.1N-01K5-N068R-D-560-NNNN
20
1.50
68
485
107
50
4.35
FELR01.1N-01K5-N150R-D-560-NNNN
40
1.50
150
485
107
50
4.35
FELR01.1N-1K56-N040R-D-560-NNNN
10
1.56
40
485
107
50
4.35
FELR01.1N-1K56-N070R-D-560-NNNN
20
1.56
70
485
107
50
4.35
FELR01.1N-02K0-N047R-D-560-NNNN
20
2.00
47
550
107
50
4.90
FELR01.1N-02K0-N110R-D-560-NNNN
40
2.00
110
550
107
50
4.90
FELR01.1N-04K5-N055R-A-560-NNNN
40
4.50
55
340
600
145
12.00
Ящик
сопротив-
FELR01.1N-04K8-N27R2-A-560-NNNN
10
4.80
27.2
340
600
145
12.00
лений
FELR01.1N-04K8-N032R-A-560-NNNN
10
4.80
32
340
600
145
12.00
FELR01.1N-06K0-N020R-A-560-NNNN
10
6.00
20
340
600
145
14.00
FELR01.1N-06K0-N040R-A-560-NNNN
40
6.00
40
340
600
145
14.00
FELR01.1N-08K0-N027R-A-560-NNNN
40
8.00
27
410
685
145
16.50
FELR01.1N-09K6-N13R6-A-560-NNNN
10
9.60
13.6
410
685
145
18.50
FELR01.1N-09K6-N016R-A-560-NNNN
10
9.60
16
410
685
145
18.50
FELR01.1N-10K0-N022R-A-560-NNNN
20
10.00
22
410
685
145
18.50
FELR01.1N-10K0-N024R-A-560-NNNN
20
10.00
24
410
685
145
18.50
FELR01.1N-10K0-N27R2-A-560-NNNN
40
10.00
27.2
410
685
145
18.50
FELR01.1N-10K0-N028R-A-560-NNNN
20
10.00
28
410
685
145
18.50
FELR01.1N-10K0-N032R-A-560-NNNN
20
10.00
32
410
685
145
18.50
FELR01.1N-12K5-N017R-A-560-NNNN
20
12.50
17
410
685
145
20.50
FELR01.1N-12K5-N018R-A-560-NNNN
20
12.50
18
410
685
145
20.50
FELR01.1N-12K5-N020R-A-560-NNNN
20
12.50
20
410
685
145
20.50
FELR01.1N-12K5-N022R-A-560-NNNN
40
12.50
22
410
685
145
20.50
Правильное соответствие преобразователей частоты и тормозных модулей смотреть в таблице выше.
Тормозное сопротивление
Для поглощения энергии торможения от преобразователей частоты в генераторных
P
режимах доступны на выбор тормозные сопротивления с различными допустимыми
потребляемыми мощностями.
Время торможения (tB)
tB
t
Продолжительность включения (ПВ)
=
tC
Время цикла (tC)
17
Bosch Rexroth -
Компетенция в вопросах
автоматизации
Благодаря расширенному набору продуктов и услуг мы можем быстро и гибко реагировать на все
Ваши требования - начиная с разработки и производства и далее до продажи и сервиса. Работая
совместно с Вами, клиентами, мы находим идеальное решение для каждого применения. Наши
продукты и наша высокая компетенция в вопросах консультаций предоставляют Вам решающие
конкурентные преимущества и минимизируют Ваши технические и финансовые затраты. А
благодаря близкому расположению к клиентам во всем мире мы можем постоянно и повсеместно
удовлетворять возрастающие потребности наших клиентов к качеству продукции и неизменно
увеличивать выгоды от использования нашего оборудования.
Рексрот предлагает комплексные решения
в следующих областях:
Электроприводы и системы управления
Промышленная гидравлика
Мобильная гидравлика
Техника линейных перемещений
Монтажная техника
Пневматика
Рексрот уникален. Никакая другая марка на мировом рынке не
сотрудничества и расположению по соседству с нашими
предлагает ее клиентам все без исключения технологии
клиентами. Как предприятие, Бош Рексрот может оглядываться
приводов и систем автоматического управления.
на свои более чем 200-летние традиции. Как 100%-но дочерняя
Специализированные, равно как и интегрированные.
компания Robert Bosch GmbH мы являемся частью одного
Когда речь идет об области приводов, систем управления и
всемирного технологического концерна. Все это
систем управления движением мы пользуемся авторитетом как
для нас одновременно обязательство и стимул.
всемирный эталон. Наше технологическое превосходство ставит
И является неповторимым. Как Бош Рексрот. The Drive & Control
перед нами новые вызовы снова и снова. В более чем в 80
Company.
странах и 35.300 сотрудников во всем мире. Это возможно
благодаря инфраструктуре, последовательному развитию
