Rexroth Frequency Converter Fe Экономичный преобразователь частоты для универсальных применений
3
Откройте неограниченные
возможности Control City!
Столица техники автоматического
управления объединяет все
компоненты систем управления и
приводов для оптимальных решений
в области Автоматизации -
и с этим максимум перспективы.
Содержание
Bosch Rexroth - компетенция в вопросах автоматизации
Страница 4 - 5
Frequency Converter Fe - простой, масштабируемый и экономичный
Страница 6
Выгоды, которые убеждают - также в Вашей отрасли
Страница 7
Простота в использовании
Страница 8

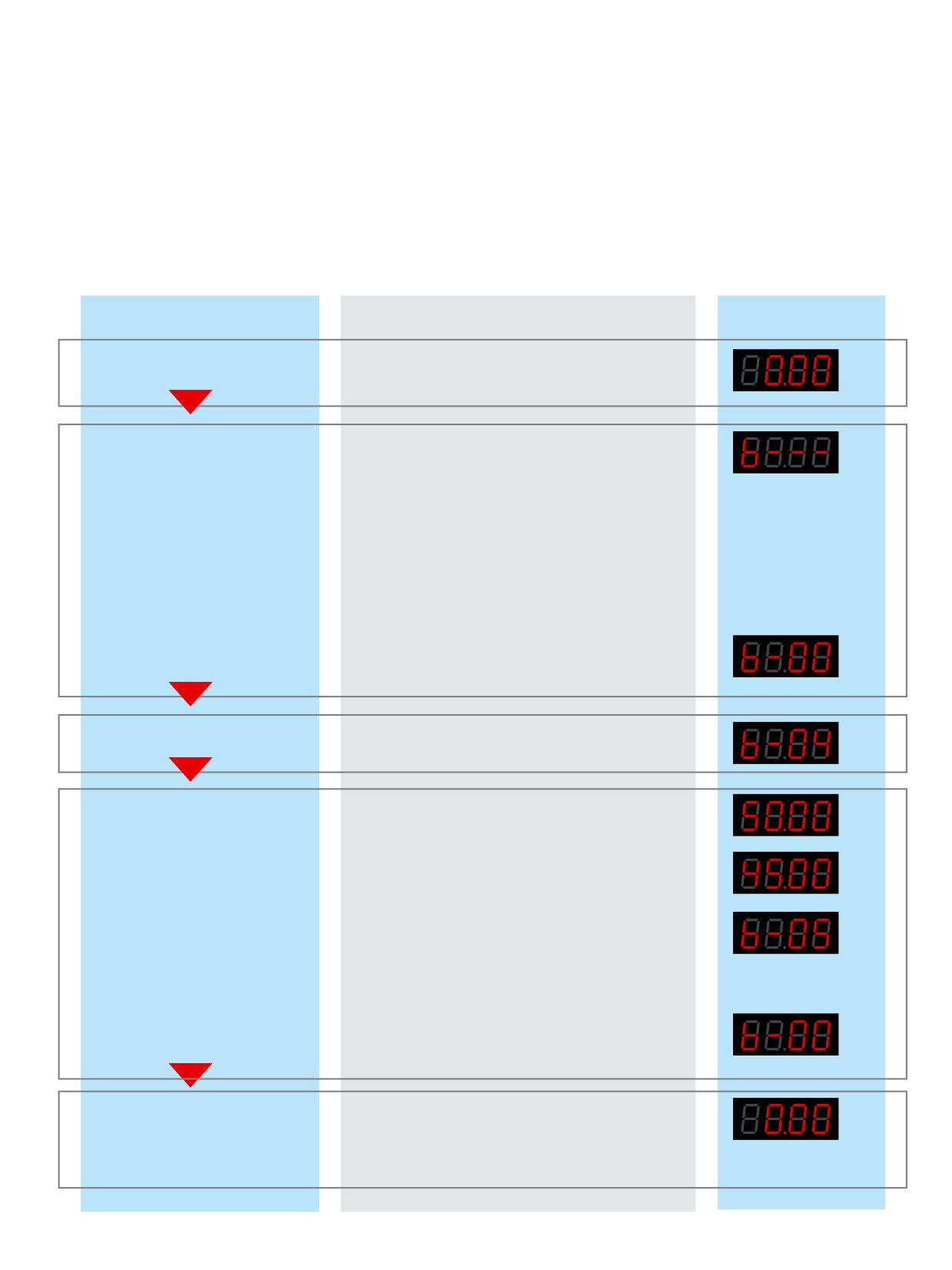

Настройка за пять шагов
Страница 9

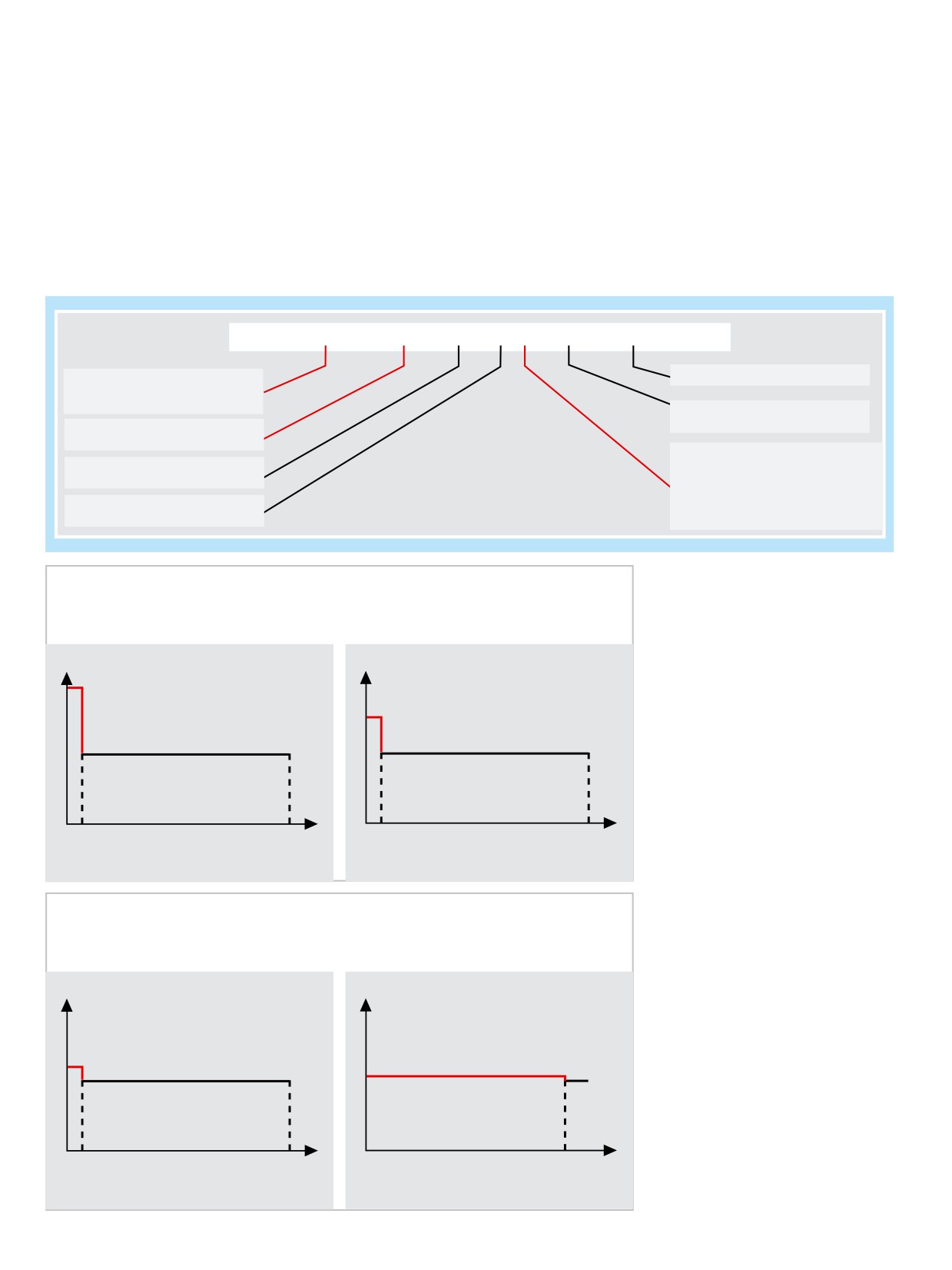

Типовой код
Страница 10
Функциональность
Страница 11
Bosch Rexroth AG
Технические характеристики
Страница 12
Мировой лидер во всех областях
технологий приводов, систем
управления и систем управления

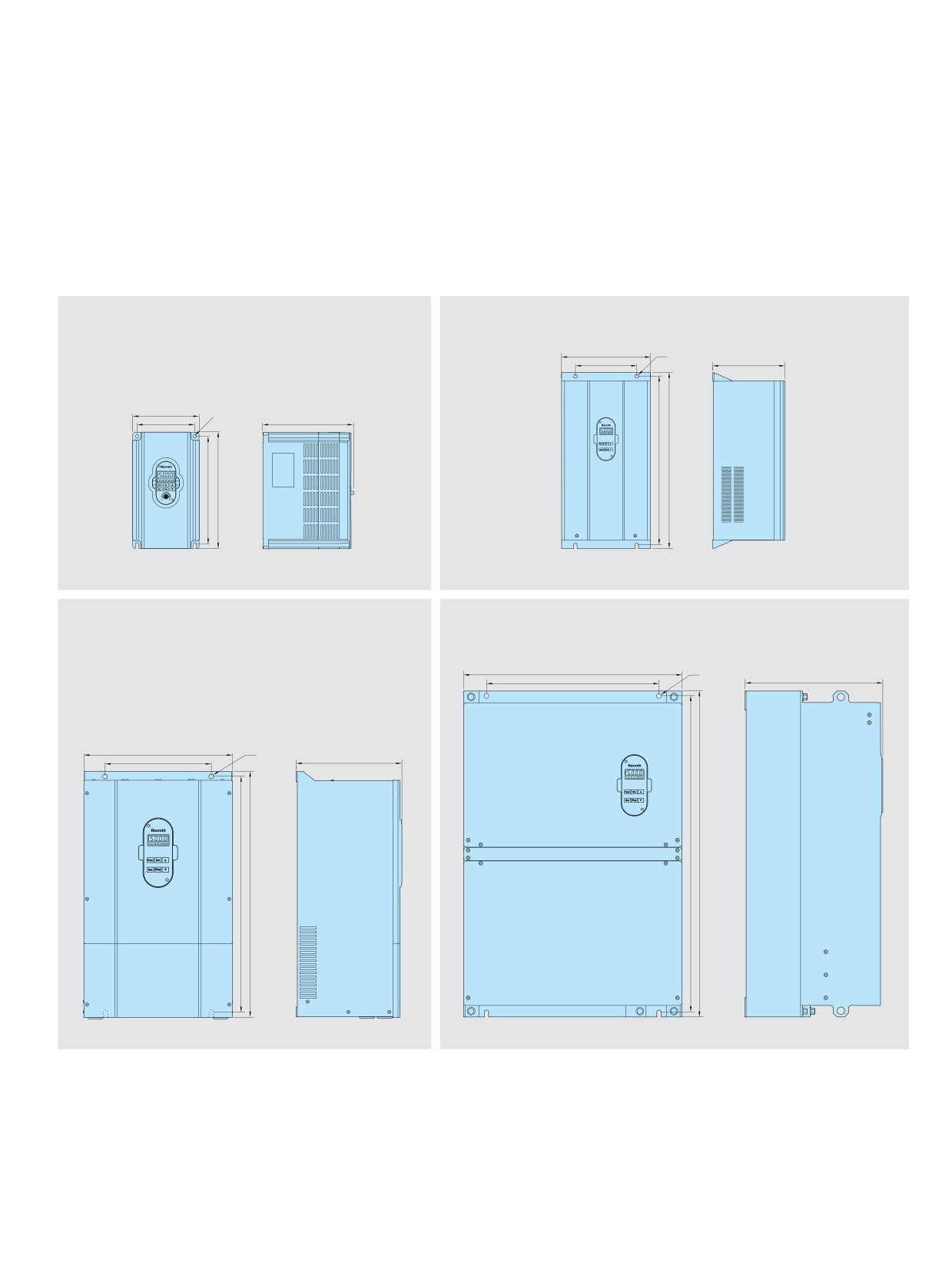

Габаритные чертежи
Страница 13
движением - со специализированными
отраслевыми решениями в
Описание подключения
Страница 14
автоматизации и инновационными
компонентами систем управления и
приводов.

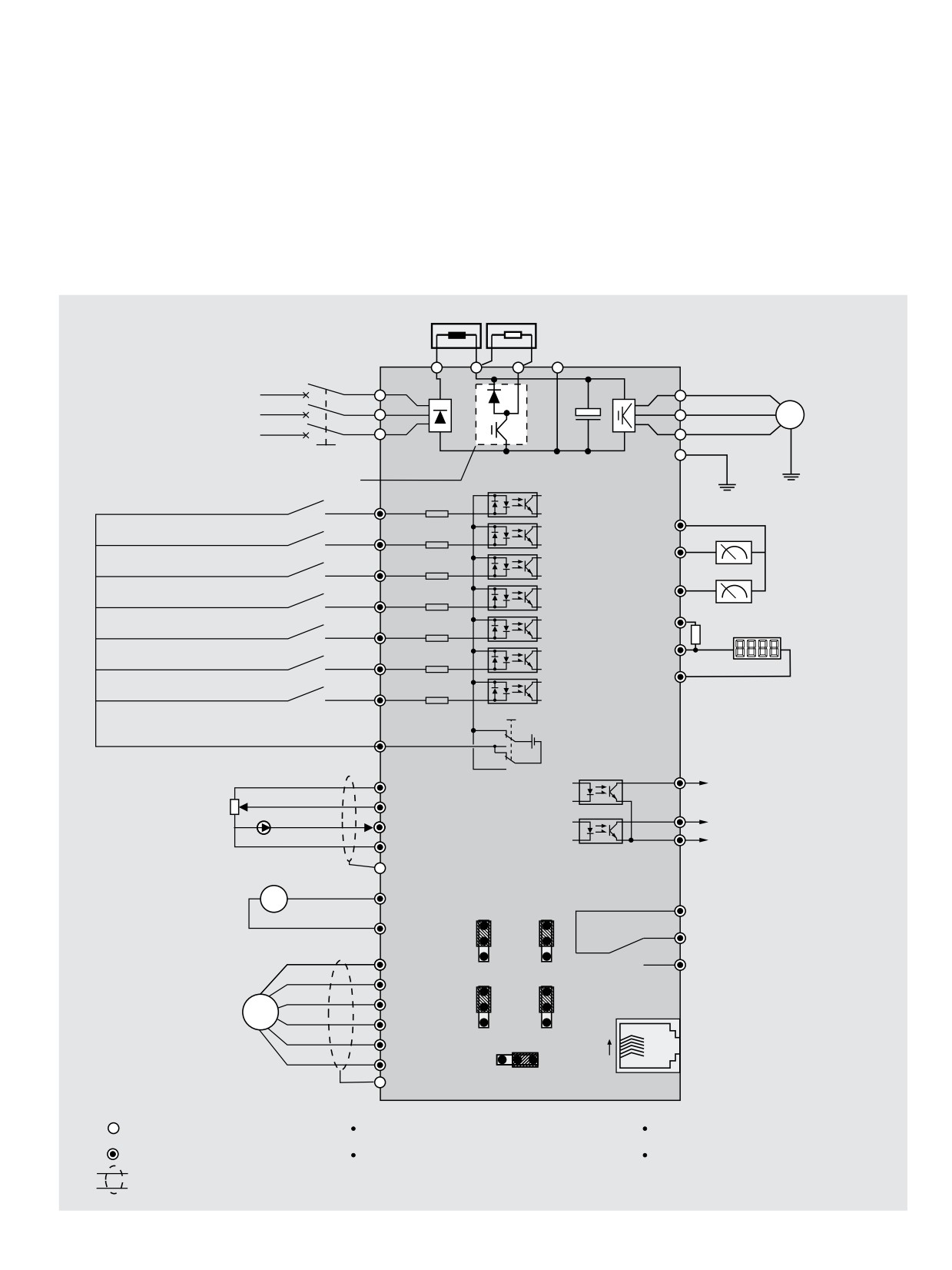

Схема устройства
Страница 15

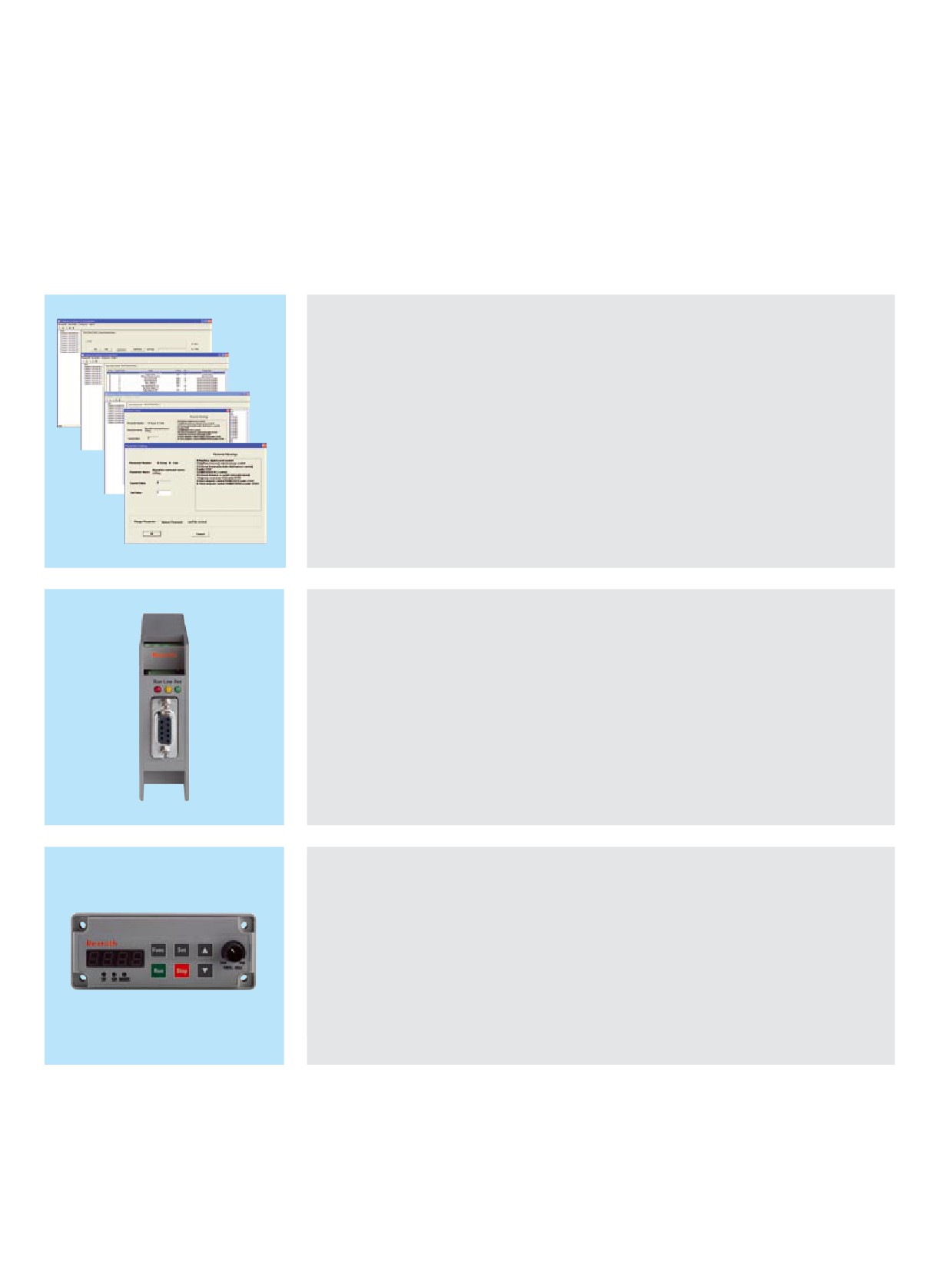

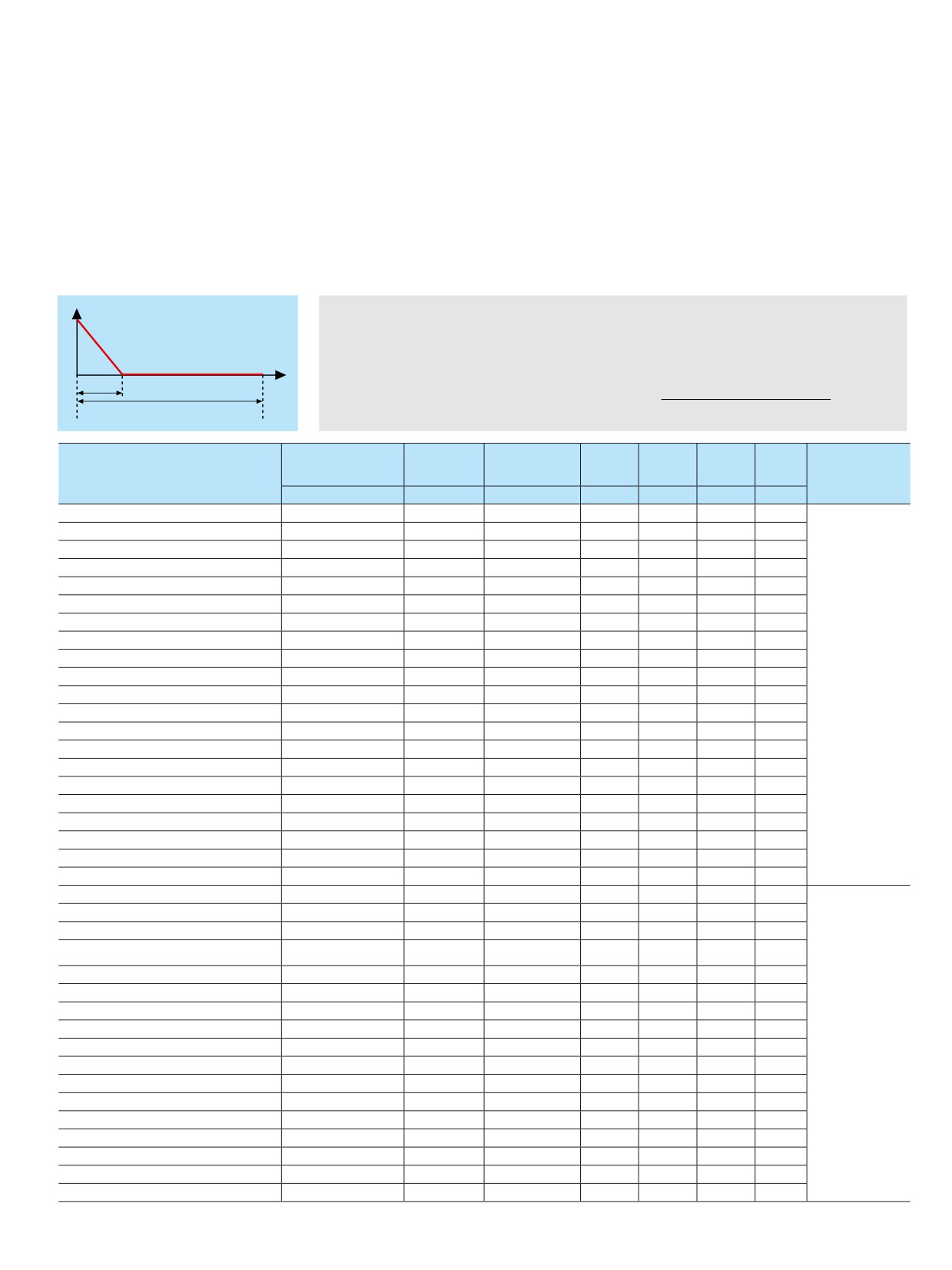

Принадлежности
Страница 16 - 19
Лист заказа
Страница 20 - 21
Информация/Заметки
Страница 22 - 23
Подробная информация: www.boschrexroth.com/fe
4
Bosch Rexroth -
Компетенция в вопросах автоматизации
Благодаря расширенному набору продуктов и услуг мы можем быстро и гибко реагировать на все Ваши требования -
начиная с разработки и производства и далее до продажи и сервиса. Работая совместно с Вами, клиентами, мы находим
идеальное решение для каждого применения. Наши продукты и наша высокая компетенция в вопросах консультаций
предоставляют Вам решающие конкурентные преимущества и минимизируют Ваши технические и финансовые затраты. А
благодаря близкому расположению к клиентам во всем мире мы можем постоянно и повсеместно удовлетворять
возрастающие потребности наших клиентов к качеству продукции и неизменно увеличивать выгоды от использования
нашего оборудования.
Rexroth уникален. Никакая другая марка на мировом рынке не предлагает
ее клиентам все без исключения технологии приводов и систем
автоматического управления. Специализированные, равно как и
интегрированные.
Когда речь идет об области приводов, систем управления и систем
управления движением мы пользуемся авторитетом как всемирный эталон.
Наше технологическое превосходство ставит перед нами новые вызовы
снова и снова. В более чем в 80 странах и 35.300 сотрудников во всем мире.
Это возможно благодаря инфраструктуре, последовательному развитию
сотрудничества и расположению по соседству с нашими клиентами. Как
предприятие, Bosch Rexroth может оглядываться на свои более чем 200-
летние традиции. Как 100%-но дочерняя компания Robert Bosch GmbH мы
являемся частью одного всемирного технологического концерна. Все это
для нас одновременно обязательство и стимул.
И является неповторимым. Как Bosch Rexroth. The Drive & Control Company.
5
Электроприводы и системы управления
Техника линейных перемещений
В области электроприводов и систем управления Rexroth
Техника линейных перемещений от Rexroth применяется
представляет специализированные отраслевые системы для
везде, где требуется точность и высокая нагрузочная
эффективной автоматизации технологических процессов.
способность в автоматизированном производстве.
Control City - столица техники автоматического управления,
Профильные и цилиндрические направляющие, ШВП или
объединяет идеально согласованные друг с другом системы
линейные модули - это лишь некоторые примеры таких
управления, приводы и программные решения для реализации
продуктов, которые являются особенно важными связующими
масштабируемых, комплексных и открытых системных
элементами между неподвижными и подвижными деталями
решений. Универсальные преобразователи частоты,
машин
модульные системы затяжки и запрессовки, а также
комплектные системные решение для контактной сварки
Монтажная техника
дополняют обширную линейку продуктов.
Поддерживать, монтировать, сооружать, защищать - задачи,
решаемые монтажной техникой настолько же разнообразны,
Промышленная гидравлика
насколько и области их применения. Благодаря многообраз-
В технологической области промышленной гидравлики
ным универсальным базовым механическим элементам и
предложение от Rexroth охватывает гидравлические приводы и
устанавливаемым на них модульным системам, с Rexroth
системы управления для промышленного использования.
можно выполнить любое требования заказчика, будь то
ромышленная гидравлика имеет обширную область
создание MPS (рабочих мест), решение задач монтажа, или
применений. Гидравлические компоненты и системы Rexroth
транспортировки. Все равно, является ли это гибкой цепной
используются в общем машиностроении, в таких областях,
транспортной системой для перемещения деталей между
например, как технологические производства, кораблестро-
станками, монтажная или упаковочная машина - Rexroth
ение, горная промышленность.
предлагает подходящее решение.
Также их можно найти в станкостроении, обработке пластмасс
и литейном оборудовании, в области автомобилестроения,
Пневматика
деревообработки и бумажной промышленности,
В области пневмоавтоматики, Rexroth предлагает полную
транспортировочных технологий и гидротехники.
гамму стандартизованного и выполненного по внутренним
техническим условиям пневмооборудования, начиная от
Мобильная гидравлика
подготовки сжатого воздуха, управляющих пневмораспре-
Мобильная гидравлика находит широкое применение в
делителей, монтажной арматуры, заканчивая исполни-
строительно-дорожных машинах, сельскохозяйственной
тельными органами - пневмоцилиндрами. Также программа
технике, в погрузочно-разгрузочных транспортных средствах,
поставок включает в себя широкую гамму пневматических
грузовых автомобилях и в ряде специализированных
продуктов и специальных решений, разработанных по требо-
транспортных средствах.
ваниям заказчиков из разных отраслей промышленности.
Для этих применений Rexroth предлагает rомплектные,
Поставляются как отдельные компоненты, так и и комплектные
согласованные системы, включающие в себя решения и для
пневматические системы и установки. Интегрирование
гидравлических приводов исполнительных рабочих
электрических систем регулирования и управления в
механизмов, и для приводов передвижения (ходовой части),
пневмооборудование открывает особые перспективы в
включая насосы и двигатели, трансмиссии, приводную технику,
различных отрослях промышленности. Более того, подраз-
системы управления и электронику.
деление пневматики включает в себя электрические и
пневматические системы дистанционного управления
судовыми двигательными установками, а также транспор-
тирующие и приводные зубчатые цепи.
6
Frequency Converter Fe -
Простой, масштабируемый и
экономичный
Rexroth Frequency Converter Fe это новая, экономичная серия
преобразователей из Control City - столицы техники автоматического
управления.
Эти стандартные преобразователи частоты с их компактными корпусами
покрывают весь диапазон мощности от 0,75 кВт до 110 кВт.
Frequency Converter Fe с выдающимся соотношением цена-производительность,
простым обслуживанием и обширными базовыми функциями устанавливает
новый стандарт в своем классе.
Для оптимального применения в
соответствующих станках или
оборудовании имеется два варианта
исполнения Frequency Converter Fe:
• G-Серия - для применений в
областях с более высокой
перегрузочной способностью,
например ленточные конвейеры,
транспортеры, мешалки или
экструдеры
• P-Серия - для применений с более
высокой длительной нагрузочной
способностью в насосах,
вентиляторах или дробилках.
Экономичный
Frequency Converter Fe был
разработан для использования в
тяжелых промышленных условиях в
применениях с разомкнутым
контуром (Open-Loop).
Все печатные платы покрыты слоем
лака, что защищает электронику от
Простой
для всех приборов.
агрессивных внешних воздействий
Стандартизированные крепежные
Встроенный пульт управления поз-
(влияния окружающей среды), таких
отверстия у всех типоразмеров
воляет быстро выполнять
например как пыль или пар, и
облегчают монтаж в шкаф
настройку и диагностику.
значительно увеличивает срок
службы обо-рудования.
управления, а винтовые зажимы
для всех соединений облегчают
Масштабируемый
Перед поставкой каждый привод
подключение.
Frequency Converter Fe покрывает
проверяется в реальных условиях
Благодаря тому, что преобразова-
полностью диапазон мощности от
на работоспособность и надежность
тели частоты обладают
0,75кВт до 110 кВт. Связь с
- это качество от Rexroth.
одинаковым и единым встроенным
системой управления
программным обеспечением
вышестоящего уровня происходит
(прошивкой) и структурой меню,
через ModBus или опционально по
запуск и обслуживание одинаково
PROFIBUS.
7
Выгоды, которые убеждают -
также в Вашей отрасли
Frequency Converter Fe
шумы двигателя благодаря бесступен-
Используйте выгоды
предоставляет Вам следующие
чатому регулированию несущей
Frequency Converter Fe в Вашей
выгоды:
частоты модуляции
отрасли:
• отсутствие дополнительных
• отсутствие затрат на дополнительные
• Общая автоматизация
периферийных устройств
интерфейсы связи за счет простой
• Строительная техника
благодаря встроенному пульту
синхронизации преобразователей
• Деревообрабатывающее
управления для простого и
частоты по встроенным цифровым
оборудование
быстрого ввода в эксплуатацию
входам/выходам
• Оборудование для обработки
• экономия на внешних тормозных
полимерных материалов
модулях за счет встроенного
• Вентиляторы и оборудование
блока торможения в приводах до
кондиционирования воздуха
15 кВт
• Пищевое и упаковочное
• длительный срок службы
оборудование
приводов благодаря покрытию
• Переработка бумаги и печатные
печатных плат слоем лака,
машины
защищающим от опасных
• Насосы, экологическое и очистное
внешних воздействий
оборудование
• значительная экономия энергии и
• Текстильные машины
более продолжительный срок
• Транспортное, складское и подъемно-
службы двигателя с помощью
транспортное оборудование
свободно конфигурируемой U/f-
• Металлообрабатывающее
кривой, согласованной с харак-
оборудование
теристикой нагрузки
• максимальная энергоэф-
фективность и минимальные
8
Frequency Converter Fe -
Прост в использовании

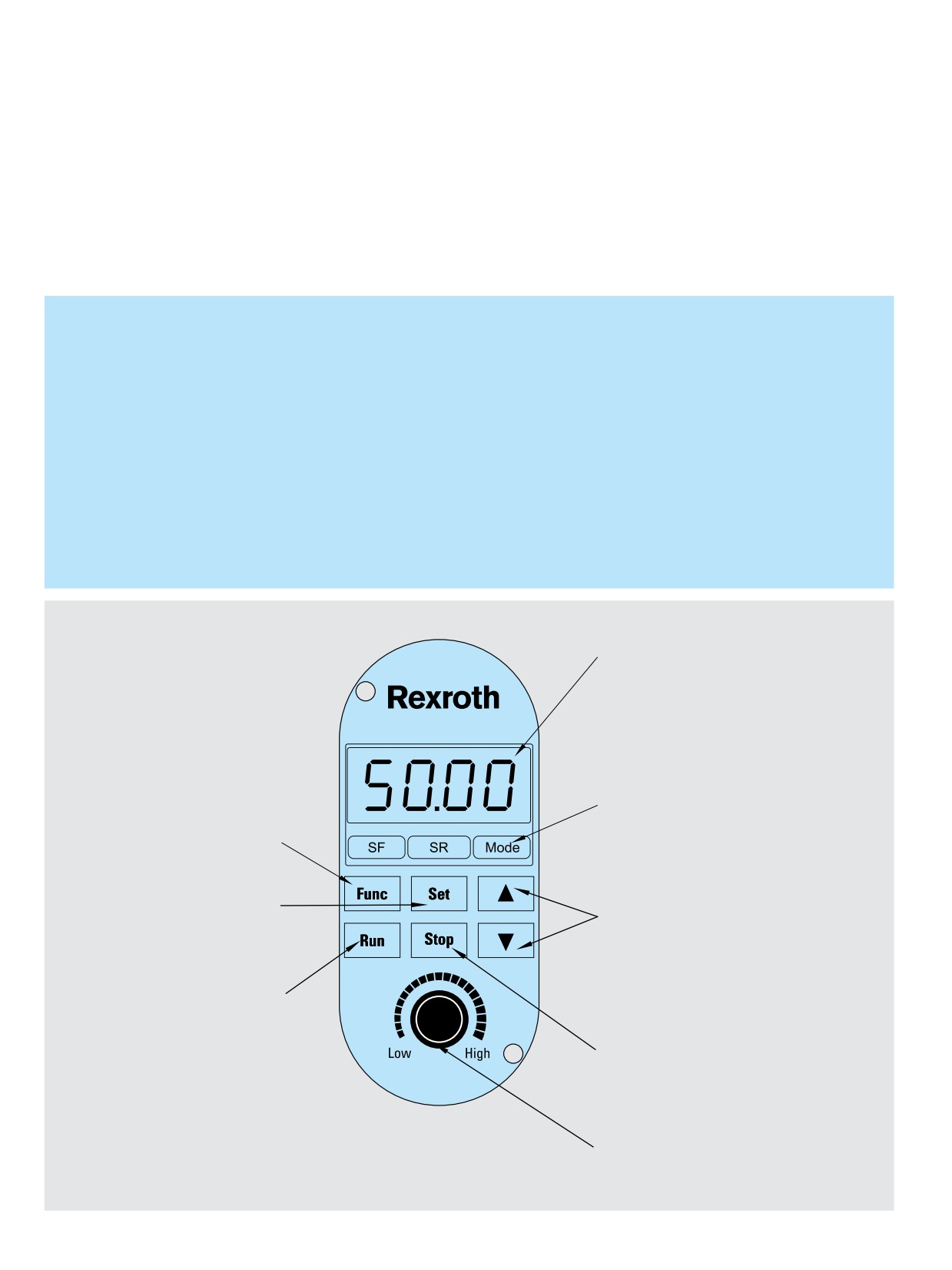

Встроенный пульт управления -
структуру меню. Утомительные дни
помощью ПК и записываете по
это все, что необходимо Вам для
ввода в эксплуатацию
последовательному RS485-
быстрого ввода в эксплуатацию
преобразователей частоты в
интерфейсу настройки в такое
и простого обслуживания
прошлом, и для этого теперь Вам
количество Frequency Converter Fe,
Frequency Converter Fe.
даже не потребуется ПК или
какое Вы пожелаете. Понятная
Ввод всех значений параметров
дополнительные устройства
структура меню и интуитивный
производится с помощью надежных
программирования.
удобный интерфейс были
сенсорных клавиш.
основными целями при разработке
Отображаются параметры наглядно
Для конфигурирования нескольких
программного обеспечения
и понятно 4-разрядным
преобразователей частоты с
- это упрощает использование и
светодиодным индикатором.
одинаковыми или схожими
ускоряет процесс разработки.
Прилагаемое "Руководство по
настройками Вы можете
быстрому запуску" описывает
использовать ПК с инженерным
процедуру параметрирования шаг
программным обеспечением.
за шагом и поясняет логическую
Для этого создайте конфигурацию с
Светодиодный индикатор
• Выходная частота
• Значения параметров
• Коды ошибок
Индикатор-состояние
Функциональная клавиша
Состояние преобразователя частоты
Переход на более высокий
уровень меню
Клавиша установки
• Переход на более низкий
уровень меню
Кнопки со стрелками
• Подтверждение значения
• Выбор параметров
параметра
• Изменение значений параметров
• Выбор режима наблюдения
(индикации)
Клавиша Пуск
Запуск преобразователя
частоты
Клавиша - Стоп
• Останов преобразователя частоты
• Сброс ошибки
Потенциометр у преобразователей частоты
до 7,5 кВт
Задание частоты
9
Frequency Converter Fe -
Настройка за пять шагов
Шаг
Пример: Изменение базовой частоты двигателя
Индикация
Приведение привода в исходное
Включите преобразователь частоты, или остановите
1
состояние
работающий привод нажатием клавиши [Stop]
Переход и выбор группы меню
Нажмите дважды клавишу [Func]: Открытие меню выбора
2
группы
Клавиши [p] [q]: Переход между группами меню (b, E, P,
H, d)
Нажмите один раз клавишу [Set]: Переход в группу меню >
в данном случае в группу меню b-00 „Базовые параметры b“
Клавиши [p] [q]: Перемещение по Базовым параметрам
> в данном случае b-04 „Базовая частота двигателя“
Нажмите один раз клавишу [Set]: Выбор данного параметра
> Отображение текущего значения параметра на
индикаторе (например, 50 Гц)
Выбор параметра
Клавиши [p] [q]: Установка нового значения параметра
3
(например, 45 Гц)
Переход и изменение параметра
Нажмите один раз клавишу [Set]: Выбор данного параметра
4
> Отображение текущего значения параметра на
индикаторе (например, 50 Гц)
Клавиши [p] [q]: Установка нового значения параметра
(например, 45 Гц)
Нажмите один раз клавишу [Set]: Сохранение нового
значения параметра и переход к следующему параметру >
в данном случае к b-05 „Базовое напряжение двигателя“
• При необходимости изменения других параметров >
повторить последовательность начиная с Шага 3
• Если не требуется дальнейшего изменения параметров
> нажмите 1 x Клавиша [Func] для возврата к группе меню
b-00 „Базовые параметры b“
Окончание параметрирования и
Нажмите 1 x Клавиша [Func]: Возврат к исходному состоянию
5
возврат к исходному состоянию
привода
10
Frequency Converter Fe -
Типовой код
FEC G 02.1-7K50-3P 400-A-SP-MODB-01V01
Встроенное ПО
Исполнение
G = общ. автоматизация
P = насосы, вентиляторы
Интерфейс
Макс. мощность
MODB = ModBus
например: 7K50 = 7,5 кВт
Пульт управления
Напряжение питания
SP = малый пульт управления с
3P400 = 3 x 380 - 480 В
потенциометром (до 7,5 кВт)
BN = большой пульт управления
Степень защиты
без потенциометра (от 11
A = IP20
кВт)
Для оптимального использования в
G-Серия
применениях Frequency Converter
2-х кратная перегрузка в течение 1 с при
1,5 кратная перегрузка в течение 1 мин
Fe производится в двух
исполнениях:
длительности цикла 20 с
при длительности цикла 10 мин
G-Серия для высокой
2,0 x IN
перегрузочной способности
I
I
• при необходимости обеспечения
1,5 x IN
высокого пускового момента
• в области номинальной скорости
1,0 x IN
1,0 x IN
вращения снижается требуемый
вращающий момент
• например, при «холодном» пуске
оборудования, как в сборочных
линиях, конвейерах или мешалках
1с
19 с
t
1 мин
9 мин
t
P-Серия с высокой длительной
нагрузочной способностью
• для запуска почти не требуется
вращающего момента
P-Серия
• с возрастанием скорости
1,2 кратная перегрузка в течение 1 мин
1,05 кратная перегрузка в течение 60 мин
вращения требуемый момент
при длительности цикла 10 мин
также возрастает
• например, для применений в
вентиляторах и насосах
I
I
1,2 x IN
1,0 x IN
1,05 x IN
1,0 x IN
1 мин
9 мин
t
60 мин
t
11
Frequency Converter Fe -
Функциональность
Подключение к сети
Напряжение питания
3 фазы 380 до 480 В (-15 %/+10 %)
Частота сети
50 до 60 Гц (±5 %)
Подключение двигателя
Номинальное напряжение двигателя
3 фазы, от 0 В до напряжения питания
Номинальная мощность двигателя
0,75 до 110 кВт
Выходная частота
0 до 650 Гц
Функции
Тип регулирования
U/f характеристика
Перегрузочная способность
G-Серии
2 x IN для 1 с
1,5 x IN для 60 с
P-Серии
1,2 x IN для 1мин
1,05 x IN для 60 мин
Широтноимпульсная модуляция (ШИМ) для
с 0,75 до 7,5 кВт
1 до 15 кГц, плавное регулирование
преобразователей
11 до 22 кВт
1 до 8 кГц, плавное регулирование
30 до 45 кВт
1 до 6 кГц, плавное регулирование
55 до 110 кВт
1 до 4 кГц, плавное регулирование
Встроенный тормозной модуль
стандартное исполнение со встроенным модулем до 15 кВт
Способ модуляции
ШИМ модуляция магнитного потока
Диапазон регулирования скорости вращения
1:100
Пусковой вращающий момент
Пусковой момент максимум 150 % при 5 Гц (при включенной компенсации
момента и скольжения)
Разрешающая способность по частоте
цифровая
0,01 Гц
аналоговая
максимальная частота x 0,1 %
U/f-характеристика
свободно программируемая
Рампы линейные
S-кривая
Торможение постоянным током
Стартовая
0 до 60 Гц
частота
Время
0 до 10 с
торможения
Автоматическая функция экономии
подстройка U/f-кривой в зависимости от нагрузки
электроэнергии
Автоматическое регулирование напряжения (АРН)
слишком высокое сетевое напряжение будет автоматически уменьшено на
выходе питания двигателя
Автоматическая подстройка несущей частоты ШИМ
регулирование частоты ШИМ в зависимости от нагрузки
Встроенное управление
встроенный ПЛК, пульт управления
Сообщение о состоянии по многофункциональным выходным сигналам
в/выше/ниже диапазона частоты, готовность и т.д.
Сетевой интерфейс
ModBus
PROFIBUS (опционально)
Условия окружающей среды
Температура окружающей сети
-10 до +40 °C (от 40 до 50 °C требуется учитывать снижение мощности)
Макс. высота использования
до 1.000 м без снижения мощности, макс. 4.000 м выше у.м. снижение мощности
до 80 %
Относительная влажность воздуха
> 90 %
Степень защитного исполнения
IP20
12
Frequency Converter Fe -
Технические характеристики
Тип
FECG02.1-
FECG02.1- или FECP02.1-
Технические данные
Напряжение питания
В
3 AC 380 - 480 В (-15 %/+10 %)
Частота сети
Гц
50 до 60 (±5 %)
Номинальная мощность
кВт
0,75
1,5
2,2
4
5,5
7,5
11
15
18,5
22
30
37
45
55
75
90
110
двигателя
Длительный номинальный
A
2,5
4
6
10
13
17
24
33
39
44
60
75
95
110
152
183
223
ток
Выходное напряжение
В
0 до напряжения питания
Выходная частота
Гц
0 до 650
Перегрузочная
G-Серия
2 x IN для 1 с или 1,5 x IN для 1 мин
способность
P-Серия
-
1,2 x IN для 1 мин или 1,05 x IN для 60 мин
Тормоз
Тормозной модуль
внутренний
внешний
Тормозное сопротивление
внешнее
Габаритные
размеры
Типоразмер
1
2
3
4
5
6
7
Ширина
B
мм
125
220
275
290
364
455
570
b
мм
109
180
200
200
260
375
450
Высота
H
мм
220
392
463
574
602
682
850
h
мм
204
372
443
550
576
650
825
Глубина
T
мм
176
218
218
236
260
290
360
Монтажное
G
мм
6
9,5
9,5
11
11
12
11
отверстие
Масса
кг
3,0
3,2
3,5
10,7
10,9
16,2
16,9
21,5
22
33,2
33,8
50,9
52,5
96,5
13
Frequency Converter Fe -
Габаритные чертежи
Типоразмер 1
Типоразмер 2, 3, 4
B
flG
b
T
B
flG
b
T
h H
h H
Типоразмер 5, 6
Типоразмер 7
B
flG
b
T
B
flG
b
T
h H
h
H
14
Frequency Converter Fe -
Описание подключения
Клеммная
Категория
Функции сигнала
Параметры сигналов
колодка
Цифровые входы
EMS
Аварийный останов
RST
Сброс ошибки
SF
Вперед/Стоп
В зависимости от установки переключателя NPN/
SR
Назад/Стоп
PNP
X1, X2, X3
Многофункциональные входы
SC
Общий для +24 V/COM-общий для подключения
цифровых входов
Аналоговые
+10 В
источник питания для внешнего задатчика уставки
10 В (макс. ток 10 мА)
входы
частоты
Перемычка 5, положение 1-2:
• Диапазон входного напряжения: 0 до 5 В
• Входное сопротивление: 50 кОм
• Разрешающая способность: 1:2.000
VRC
Внешний аналоговый задатчик уставки частоты
Перемычка 5, положение 2-3:
• Диапазон входного напряжения: 0 до 10 В
• Входное сопротивление: 100 кОм
• Разрешающая способность: 1:2.000
• Входной ток: 4 до 20 мА
+I
• Входное сопротивление: 165 Ом
• Разрешающая способность: 1:1.000
• Диапазон входного напряжения: 0 до 5 В
FB
Аналоговый сигнал обратной связи
• Входное сопротивление: 100 кОм
• Разрешающая способность: 1:1.000
GND
GND Потенциал корпуса (0 В)
-
Цифровые
OUT1/CME
Выход типа открытый коллектор 1
Изолированные оптопарами выходы типа открытый
выходные
коллектор:
сигналы
• макс. диапазон выходного напряжения: 24 В пост.
OUT2/CME
Выход типа открытый коллектор 2
тока
• макс. выходной ток: 50 мА
Изолированные оптопарами выходы типа открытый
коллектор:
DO/COM
Генератор импульсов Выход
• макс. диапазон выходного напряжения: 24 В пост.
тока
• макс. выходная частота: 50 кГц
+24 В
Общее питание +24В для под ключения цифровых выходов
+24 В пост. тока
Ta
Нагрузочная способность контактов:
Релейные переключающиеся контакты
Tc
• 250 В переменного тока, 3 А
• 30 В пост. тока, 3 А
Tb
Общий контакт реле
Аналоговые
Выходное напряжение/ток (в зависимости от
выходные
FM1/GND
Аналоговый многофункциональный выход 1
положения Перемычки 3 для FM1 и Перемычки 4
сигналы
для FM2):
• Выходное напряжение: от 0 или от 2 до 10 В
FM2/GND
Аналоговый многофункциональный выход 2
• Выходной ток: от 0 или от 4 до 20 мА
Энкодерный
PGP/COM
Напряжение питания +24 В пост. тока
Макс. выходной ток: 100 мА
интерфейс
A+
Энкодерный сигнал А
A-
• Напряжение подключаемых сигналов: от 8 до 24 В
B+
• макс. входная частота: 50 кГц
Энкодерный сигнал В
B-
Коммуникации
485+
RS485-Интерфейс
-
485-
15
Frequency Converter Fe -
Схема устройства
Внешний сетевой дроссель
Внешний
для промежуточного контура
тормозной резистор
P1
(+)
PB
(—)
Силовой выключатель
L1
U
3 A 3 AC 380 до 480 В L1
(50/60 Гц)
L2
V
M
L2
3~
L3
W
L3
Тормозной модуль
PE
(прерыватель)
Аварийный стоп
EM S
GN D
Сброс
R ST
Аналоговый
FM1
многофункциональный в
Вперед/Стоп
SF
FM2
Назад/Стоп
SR
Цифровой много-
24 V
функциональный вход 1
X1
10k
Цифровой много-
DO
Релейные
X2
функциональный вход 2
выходы
Цифровой много-
COM
X3
функциональный вход 3
SW
Общий для входов +24 V/COM
SC
+ —
(в зависимости от переключателя)
O UT1
NPN /P NP
+10 V
Выходы типа
Переключатель
Внешний аналоговый
0 — 10 V
открытый коллектор
задатчик уставки
VR C
O UT2
4 — 20 mA
по частоте
+I
CM E
GND
PE
— +
FB
Tb
Аналоговый сигнал
перем. 5
перем. 4
обратной связи
для регулирова
-
GND
1
1
Tc
2
2
Выход - генератор импульсов
в замкнутом контуре
3
3
Ta
PG P
перем. 2
перем. 3
COM
последовательный
1
1
A+
2
2
RS485-интерфейс
Интерфейс
G
внешнего энкодера
A-
3
3
1, 6: не используется
1
2: GND
B+
перем.1
3: R S485—
B-
6
4: R S485+
1 2
3
5: +5 V
PE
Силовое соединение
0,75 до 7,5 кВт: отсутствуют выводы P1- и (-)
18,5 до 37 кВт: отсутствуют выводы P1 и PB
Соединение управляющих цепей
11 до 15 кВт: отсутствует вывод P1
45 до 110 кВт: отсутствует вывод PB
Необходимо экранирование линии
16
Frequency Converter Fe -
Принадлежности
Программное обеспечение для технических разработок
Rexroth Converter PC 4 - интуитивно понятное программное
обеспечение для более простого и быстрого параметрирования и
ввода в эксплуатацию нескольких Frequency Converter Fe одинаковой
или схожей конфигурации. Параметры задаются при помощи ПК, после
чего записываются в преобразователь частоты по последовательному
RS485-интерфейсу.
Программное обеспечение доступно на DVD или для загрузки с сайта:
PROFIBUS-адаптер
PROFIBUS-адаптер преобразовывает RS485-интерфейс Frequency
Converter Fe к стандарту PROFIBUS и позволяет осуществлять
связь с вышестоящей системой управления станка.
Монтаж адаптера осуществляется простым защелкиванием на DIN-
рейку.
Габаритные размеры: Ширина = 25 мм
Высота = 82 мм
Глубина = 111 мм
Выносной пульт управления
Благодаря отдельному выносному пульту управления возможно
удобное обслуживание преобразователей частоты, находящихся в
закрытом шкафу управления.
Для подключения имеются кабели длиной 1 м и 3 м.
Габаритные размеры: Ширина = 133 мм
Высота = 55 мм
Глубина = 18 мм
17
Frequency Converter Fe -
Принадлежности
P
Тормозное сопротивление
Для поглощения энергии торможения от преобразователей частоты в генераторных
режимах доступны на выбор тормозные сопротивления с различными допустимыми
потребляемыми мощностями.
tB
t
tZ
Время торможения (tт)
Продолжительность включения (ПВ) =
х 100 %
Время цикла (tц)
Тормозное сопротивления
Продолжительность
Длительная
Сопротивление
Ширина
Высота
Глубина
Масса
Конструктивное
включения (ПВ)
мощность
B
H
T
исполнение
торможения
%
кВт
Ом
мм
мм
мм
кг
FELR01.1N-0080-N750R-D-560-NNNN
10
0,08
750
140
20
40
0,20
FELR01.1N-0150-N700R-D-560-NNNN
20
0,15
700
215
20
40
0,32
FELR01.1N-0260-N250R-D-560-NNNN
10
0,26
250
215
30
60
0,62
FELR01.1N-0260-N400R-D-560-NNNN
10
0,26
400
215
30
60
0,62
FELR01.1N-0390-N150R-D-560-NNNN
10
0,39
150
265
30
60
0,80
FELR01.1N-0500-N550R-D-560-NNNN
40
0,50
550
335
30
60
1,03
FELR01.1N-0520-N100R-D-560-NNNN
10
0,52
100
335
30
60
1,03
FELR01.1N-0520-N230R-D-560-NNNN
20
0,52
230
335
30
60
1,03
FELR01.1N-0520-N350R-D-560-NNNN
20
0,52
350
335
30
60
1,03
FELR01.1N-0780-N075R-D-560-NNNN
10
0,78
140
400
59
61
2,20
Алюминиевый
FELR01.1N-0780-N140R-D-560-NNNN
20
0,78
150
400
59
61
2,20
корпус
FELR01.1N-0800-N275R-D-560-NNNN
40
0,80
275
400
59
61
2,20
FELR01.1N-1K04-N050R-D-560-NNNN
10
1,04
50
400
107
50
3,60
FELR01.1N-1K04-N090R-D-560-NNNN
20
1,04
90
400
107
50
3,60
FELR01.1N-01K2-N180R-D-560-NNNN
40
1,20
180
450
107
50
4,00
FELR01.1N-01K5-N068R-D-560-NNNN
20
1,50
68
485
107
50
4,35
FELR01.1N-01K5-N150R-D-560-NNNN
40
1,50
150
485
107
50
4,35
FELR01.1N-1K56-N040R-D-560-NNNN
10
1,56
40
485
107
50
4,35
FELR01.1N-1K56-N070R-D-560-NNNN
20
1,56
70
485
107
50
4,35
FELR01.1N-02K0-N047R-D-560-NNNN
20
2,00
47
550
107
50
4,90
FELR01.1N-02K0-N110R-D-560-NNNN
40
2,00
110
550
107
50
4,90
FELR01.1N-04K5-N055R-A-560-NNNN
40
4,50
55
340
600
145
12,00
FELR01.1N-04K8-N27R2-A-560-NNNN
10
4,80
27,2
340
600
145
12,00
FELR01.1N-04K8-N032R-A-560-NNNN
10
4,80
32
340
600
145
12,00
FELR01.1N-06K0-N020R-A-560-NNNN
10
6,00
20
340
600
145
14,00
FELR01.1N-06K0-N040R-A-560-NNNN
40
6,00
40
340
600
145
14,00
FELR01.1N-08K0-N027R-A-560-NNNN
40
8,00
27
410
685
145
16,50
FELR01.1N-09K6-N13R6-A-560-NNNN
10
9,60
13,6
410
685
145
18,50
FELR01.1N-09K6-N016R-A-560-NNNN
10
9,60
16
410
685
145
18,50
Ящик
FELR01.1N-10K0-N022R-A-560-NNNN
20
10,00
22
410
685
145
18,50
сопротивлений
FELR01.1N-10K0-N024R-A-560-NNNN
20
10,00
24
410
685
145
18,50
FELR01.1N-10K0-N27R2-A-560-NNNN
40
10,00
27,2
410
685
145
18,50
FELR01.1N-10K0-N028R-A-560-NNNN
20
10,00
28
410
685
145
18,50
FELR01.1N-10K0-N032R-A-560-NNNN
20
10,00
32
410
685
145
18,50
FELR01.1N-12K5-N017R-A-560-NNNN
20
12,50
17
410
685
145
20,50
FELR01.1N-12K5-N018R-A-560-NNNN
20
12,50
18
410
685
145
20,50
FELR01.1N-12K5-N020R-A-560-NNNN
20
12,50
20
410
685
145
20,50
FELR01.1N-12K5-N022R-A-560-NNNN
40
12,50
22
410
685
145
20,50
Правильное соответствие преобразователей частоты и тормозных модулей Вы можете найти в таблице выбора в конце данной главы.
18
Frequency Converter Fe -
Принадлежности
Тормозной модуль
Ширина
Высота
Глубина
Масса
Тормозной модуль (прерыватель)
B
H
T
Необходим в преобразователях частоты с
мм
мм
мм
кг
номинальной мощностью более 15 кВт для
FELB02.1N-30K0-NNONE-A-560-NNNN
103
187
158
2,6
управления тормозным сопротивлением.
FELB02.1N-45K0-NNONE-A-560-NNNN
103
187
158
2,6
Сетевой дроссель
При совместном использовании с сетевым дросселем достигается более высокая длительная мощность промежуточного
звена. Сетевой дроссель снижает высокочастотные гармоники сетевого тока, защищает преобразователь частоты от
негативных воздействий сети и препятствует обратному влиянию преобразователя на питающую сеть. Благодаря этому
обеспечивается соблюдение допустимых параметров ЭМС для промышленных сетей соответствующих EN 61800-3.
ЭМС-фильтр
ЭМС-фильтр обеспечивает соблюдение требований по ЭМС и подавляет токи утечки, вызванные емкостью проводников.
В сочетании с экранированным кабелем подключения двигателя достигается режим работы без помех соответствующий
EN 61800-3 1. «Окружающие условия (жилые зоны)» и 2. «Окружающие условия (промышленные зоны)».
Фильтр dU/dt
Крутые фронты сигналов выходного напряжения в современных преобразователях в сочетании с длинным кабелем
подключения двигателя часто приводят к переходным процессам, вызывающим перенапряжения на клеммах
двигателя. Благодаря установке фильтра dU/dt на выходе преобразователя удается уменьшить данный эффект а
также снизить токи утечки в кабеле двигателя.
Более подробную информацию по продуктам и их заказу на сетевые дроссели, ЭМС-фильтры и фильтры dU/dt можно
найти по адресу:
Приведенная ниже таблица содержит информацию об оптимальных комбинациях преобразователей частоты, тормозных
модулей и тормозных сопротивлений,
а также их количество для работы преобразователя частоты в зависимости от желаемого тормозного коэффициента ПВ.
Каждая из трех позиции в целевом значении (x/x/x) соответствует определенному тормозному коэффициенту:
1. Позиция ~ ПВ = 10 %
2. Позиция ~ ПВ = 20 %
3. Позиция ~ ПВ = 40 %
• Каждое указанное в позиции значение (1, 2, 3 или 4) является необходимым количеством компонентов для
соответствующего требуемого режима работы преобразователя частоты.
19
Frequency Converter Fe -
Помощь в подборе принадлежностей
Преобразователь частоты
FECG02.1-
FECG02.1- bzw. FECP02.1-
0K75
1K50
2K20
4K00
5K50
7K50
11K0
15K0
18K5
22K0
30K0
37K0
45K0
55K0
75K0
90K0
110K
Тормозной модуль
FELB02.1N-30K0-NNONE-A-560-NNNN
1/1/-
1/1/-
1/-/2
-/-/-
-/2/-
2/-/-
-/-/-
-/-/-
-/-/-
FELB02.1N-45K0-NNONE-A-560-NNNN
-/-/1
-/-/1
-/1/-
1/1/2
1/-/2
-/2/3
2/3/4
3/3/4
3/3/-
Тормозное сопротивление
FELR01.1N-0080-N750R-D-560-NNNN
1/-/-
FELR01.1N-0150-N700R-D-560-NNNN
-/1/-
FELR01.1N-0260-N250R-D-560-NNNN
1/-/-
FELR01.1N-0260-N400R-D-560-NNNN
1/-/-
FELR01.1N-0390-N150R-D-560-NNNN
1/-/-
FELR01.1N-0500-N550R-D-560-NNNN
-/-/1
FELR01.1N-0520-N100R-D-560-NNNN
1/-/-
FELR01.1N-0520-N230R-D-560-NNNN
-/1/-
FELR01.1N-0520-N350R-D-560-NNNN
-/1/-
FELR01.1N-0780-N075R-D-560-NNNN
1/-/-
FELR01.1N-0780-N140R-D-560-NNNN
-/1/-
FELR01.1N-0800-N275R-D-560-NNNN
-/-/1
FELR01.1N-1K04-N050R-D-560-NNNN
1/-/-
FELR01.1N-1K04-N090R-D-560-NNNN
-/1/-
FELR01.1N-01K2-N180R-D-560-NNNN
-/-/1
FELR01.1N-01K5-N068R-D-560-NNNN
-/2/-
FELR01.1N-01K5-N150R-D-560-NNNN
-/-/2
FELR01.1N-1K56-N040R-D-560-NNNN
1/-/-
FELR01.1N-1K56-N070R-D-560-NNNN
-/1/-
FELR01.1N-02K0-N047R-D-560-NNNN
-/1/-
FELR01.1N-02K0-N110R-D-560-NNNN
-/-/1
FELR01.1N-04K5-N055R-A-560-NNNN
-/-/1
FELR01.1N-04K8-N27R2-A-560-NNNN
1/-/-
FELR01.1N-04K8-N032R-A-560-NNNN
1/-/-
FELR01.1N-06K0-N020R-A-560-NNNN
1/-/-
2/-/-
3/-/-
3/-/-
FELR01.1N-06K0-N040R-A-560-NNNN
-/-/1
FELR01.1N-08K0-N027R-A-560-NNNN
-/-/1
FELR01.1N-09K6-N13R6-A-560-NNNN
1/-/-
2/-/-
FELR01.1N-09K6-N016R-A-560-NNNN
1/-/-
FELR01.1N-10K0-N022R-A-560-NNNN
-/-/1
-/1/-
-/-/2
-/-/4
-/-/4
FELR01.1N-10K0-N024R-A-560-NNNN
-/2/-
FELR01.1N-10K0-N27R2-A-560-NNNN
-/-/2
FELR01.1N-10K0-N028R-A-560-NNNN
-/1/-
FELR01.1N-10K0-N032R-A-560-NNNN
-/2/-
FELR01.1N-12K5-N017R-A-560-NNNN
-/1/-
FELR01.1N-12K5-N018R-A-560-NNNN
-/-/1
-/-/2
-/2/-
FELR01.1N-12K5-N020R-A-560-NNNN
-/3/-
-/3/-
-/3/-
FELR01.1N-12K5-N022R-A-560-NNNN
-/-/3
20
Компания
Отдел
Frequency Converter Fe
Фамилия
Город
-
Почтовый индекс
Адрес
Лист запроса для
Телефон
Факс
E-Mail
заказа
Скопируйте, заполните, отправьте.
Адреса торговых партнеров смотрите на последней странице.
Количество
Преобразователь частоты (G-Серия) для общей
Номер заказа
Описание
автоматизации
FECG02.1-0K75-3P400-A-SP-MODB-01V01
R912001235
0,75 кВт, 3 AC 380 - 480 В, 50/60 Гц, 2,5 A
FECG02.1-1K50-3P400-A-SP-MODB-01V01
R912001236
1,5 кВт, 3 AC 380 - 480 В, 50/60 Гц, 4 A
FECG02.1-2K20-3P400-A-SP-MODB-01V01
R912001237
2,2 кВт, 3 AC 380 - 480 В, 50/60 Гц, 6 A
FECG02.1-4K00-3P400-A-SP-MODB-01V01
R912001238
4 кВт, 3 AC 380 - 480 В, 50/60 Гц, 10 A
FECG02.1-5K50-3P400-A-SP-MODB-01V01
R912001239
5,5 кВт, 3 AC 380 - 480 В, 50/60 Гц, 13 A
FECG02.1-7K50-3P400-A-SP-MODB-01V01
R912001240
7,5 кВт, 3 AC 380 - 480 В, 50/60 Гц, 17 A
FECG02.1-11K0-3P400-A-BN-MODB-01V01
R912001241
11 кВт, 3 AC 380 - 480 В, 50/60 Гц, 24 A
FECG02.1-15K0-3P400-A-BN-MODB-01V01
R912001242
15 кВт, 3 AC 380 - 480 В, 50/60 Гц, 33 A
FECG02.1-18K5-3P400-A-BN-MODB-01V01
R912001243
18,5 кВт, 3 AC 380 - 480 В, 50/60 Гц, 39 A
FECG02.1-22K0-3P400-A-BN-MODB-01V01
R912001244
22 кВт, 3 AC 380 - 480 В, 50/60 Гц, 44 A
FECG02.1-30K0-3P400-A-BN-MODB-01V01
R912001245
30 кВт, 3 AC 380 - 480 В, 50/60 Гц, 60 A
FECG02.1-37K0-3P400-A-BN-MODB-01V01
R912001246
37 кВт, 3 AC 380 - 480 В, 50/60 Гц, 75 A
FECG02.1-45K0-3P400-A-BN-MODB-01V01
R912001247
45 кВт, 3 AC 380 - 480 В, 50/60 Гц, 95 A
FECG02.1-55K0-3P400-A-BN-MODB-01V01
R912001248
55 кВт, 3 AC 380 - 480 В, 50/60 Гц, 110 A
FECG02.1-75K0-3P400-A-BN-MODB-01V01
R912001249
75 кВт, 3 AC 380 - 480 В, 50/60 Гц, 152 A
FECG02.1-90K0-3P400-A-BN-MODB-01V01
R912001250
90 кВт, 3 AC 380 - 480 В, 50/60 Гц, 183 A
FECG02.1-110K-3P400-A-BN-MODB-01V01
R912001251
110 кВт, 3 AC 380 - 480 В, 50/60 Гц, 223 A
Количество
Преобразователь частоты (P- Серия) для насосов и
Номер заказа
Описание
вентиляторов
FECP02.1-5K50-3P400-A-SP-MODB-01V01
R912001257
5,5 кВт, 3 AC 380 - 480 В, 50/60 Гц, 13 A
FECP02.1-7K50-3P400-A-SP-MODB-01V01
R912001258
7,5 кВт, 3 AC 380 - 480 В, 50/60 Гц, 17 A
FECP02.1-11K0-3P400-A-BN-MODB-01V01
R912001259
11 кВт, 3 AC 380 - 480 В, 50/60 Гц, 24 A
FECP02.1-15K0-3P400-A-BN-MODB-01V01
R912001260
15 кВт, 3 AC 380 - 480 В, 50/60 Гц, 33 A
FECP02.1-18K5-3P400-A-BN-MODB-01V01
R912001261
18,5 кВт, 3 AC 380 - 480 В, 50/60 Гц, 39 A
FECP02.1-22K0-3P400-A-BN-MODB-01V01
R912001262
22 кВт, 3 AC 380 - 480 В, 50/60 Гц, 44 A
FECP02.1-30K0-3P400-A-BN-MODB-01V01
R912001263
30 кВт, 3 AC 380 - 480 В, 50/60 Гц, 60 A
FECP02.1-37K0-3P400-A-BN-MODB-01V01
R912001264
37 кВт, 3 AC 380 - 480 В, 50/60 Гц, 75 A
FECP02.1-45K0-3P400-A-BN-MODB-01V01
R912001265
45 кВт, 3 AC 380 - 480 В, 50/60 Гц, 95 A
FECP02.1-55K0-3P400-A-BN-MODB-01V01
R912001266
55 кВт, 3 AC 380 - 480 В, 50/60 Гц, 110 A
FECP02.1-75K0-3P400-A-BN-MODB-01V01
R912001267
75 кВт, 3 AC 380 - 480 В, 50/60 Гц, 152 A
FECP02.1-90K0-3P400-A-BN-MODB-01V01
R912001268
90 кВт, 3 AC 380 - 480 В, 50/60 Гц, 183 A
FECP02.1-110K-3P400-A-BN-MODB-01V01
R912001269
110 кВт, 3 AC 380 - 480 В, 50/60 Гц, 223 A
Количество
Программное обеспечение для разработок
Номер заказа
Описание
FSWA-FEC*GL-PC*-CON-04V01-NN-CD650
R912001310
Инженерное программное обеспечение
Количество
Адаптер интерфейсов
Номер заказа
Описание
FEAA02.1-MODB*-PROFI-NNNN-NN
R912001501
PROFIBUS-Адаптер
FEAA01.1-RS485-RS232-NNNN-NN
R912001656
RS232/RS485-Адаптер
FRKB0001/001,0
R912001756
Кабель для подключения PROFIBUS-адаптера, 1 м
FRKB0002/005,0
R912001757
Кабель для подключения RS232/RS485-адаптера, 5 м
Количество
Пульт управления
Номер заказа
Описание
FECC02.1T-R-STD-POTI-NNNN
R912001498
Выносной пульт управления
FECC02.1T-B-STD-POTI-NNNN
R912001481
Пульт управления с потенциометром для
преобразователей от 11 кВт
FRKS0001/001,0
R912001754
Кабель для подключения выносного пульта управления, 1 м
FRKS0002/003,0
R912001755
Кабель для подключения выносного пульта управления, 3 м
21
Компания
Отдел
Frequency Converter Fe
Фамилия
Город
-
Почтовый индекс
Адрес
Лист запроса для
Телефон
Факс
E-Mail
заказа
Скопируйте, заполните, отправьте.
Адреса торговых партнеров смотрите на последней странице.
Количество
Тормозное сопротивление
Номер заказа
Описание
FELR01.1N-0080-N750R-D-560-NNNN
R912001618
Тормозное сопротивление,
0,08 кВт, 750 Ом
FELR01.1N-0150-N700R-D-560-NNNN
R912001619
Тормозное сопротивление,
0,15 кВт, 700 Ом
FELR01.1N-0260-N250R-D-560-NNNN
R912001623
Тормозное сопротивление,
0,26 кВт, 250 Ом
FELR01.1N-0260-N400R-D-560-NNNN
R912001624
Тормозное сопротивление,
0,26 кВт, 400 Ом
FELR01.1N-0390-N150R-D-560-NNNN
R912001627
Тормозное сопротивление,
0,39 кВт, 150 Ом
FELR01.1N-0500-N550R-D-560-NNNN
R912001631
Тормозное сопротивление,
0,5 кВт, 550 Ом
FELR01.1N-0520-N100R-D-560-NNNN
R912001632
Тормозное сопротивление,
0,52 кВт, 100 Ом
FELR01.1N-0520-N230R-D-560-NNNN
R912001633
Тормозное сопротивление,
0,52 кВт, 230 Ом
FELR01.1N-0520-N350R-D-560-NNNN
R912001634
Тормозное сопротивление,
0,52 кВт, 350 Ом
FELR01.1N-0780-N075R-D-560-NNNN
R912001637
Тормозное сопротивление,
0,78 кВт, 75 Ом
FELR01.1N-0780-N140R-D-560-NNNN
R912001638
Тормозное сопротивление,
0,78 кВт, 140 Ом
FELR01.1N-0800-N275R-D-560-NNNN
R912001639
Тормозное сопротивление,
0,8 кВт, 275 Ом
FELR01.1N-1K04-N050R-D-560-NNNN
R912001652
Тормозное сопротивление,
1,04 кВт, 50 Ом
FELR01.1N-1K04-N090R-D-560-NNNN
R912001653
Тормозное сопротивление,
1,04 кВт, 90 Ом
FELR01.1N-01K2-N180R-D-560-NNNN
R912001620
Тормозное сопротивление,
1,2 кВт, 180 Ом
FELR01.1N-01K5-N068R-D-560-NNNN
R912001621
Тормозное сопротивление,
1,5 кВт, 68 Ом
FELR01.1N-01K5-N150R-D-560-NNNN
R912001622
Тормозное сопротивление,
1,5 кВт, 150 Ом
FELR01.1N-1K56-N040R-D-560-NNNN
R912001654
Тормозное сопротивление,
1,56 кВт, 40 Ом
FELR01.1N-1K56-N070R-D-560-NNNN
R912001655
Тормозное сопротивление,
1,56 кВт, 70 Ом
FELR01.1N-02K0-N047R-D-560-NNNN
R912001625
Тормозное сопротивление,
2 кВт, 47 Ом
FELR01.1N-02K0-N110R-D-560-NNNN
R912001626
Тормозное сопротивление,
2 кВт, 110 Ом
FELR01.1N-04K5-N055R-A-560-NNNN
R912001628
Тормозное сопротивление,
4,5 кВт, 55 Ом
FELR01.1N-04K8-N27R2-A-560-NNNN
R912001630
Тормозное сопротивление,
4,8 кВт, 27,2 Ом
FELR01.1N-04K8-N032R-A-560-NNNN
R912001629
Тормозное сопротивление,
4,8 кВт, 32 Ом
FELR01.1N-06K0-N020R-A-560-NNNN
R912001635
Тормозное сопротивление,
6 кВт, 20 Ом
FELR01.1N-06K0-N040R-A-560-NNNN
R912001636
Тормозное сопротивление,
6 кВт, 40 Ом
FELR01.1N-08K0-N027R-A-560-NNNN
R912001640
Тормозное сопротивление,
8 кВт, 27 Ом
FELR01.1N-09K6-N13R6-A-560-NNNN
R912001642
Тормозное сопротивление,
9,6 кВт, 13,6 Ом
FELR01.1N-09K6-N016R-A-560-NNNN
R912001641
Тормозное сопротивление,
9,6 кВт, 16 Ом
FELR01.1N-10K0-N022R-A-560-NNNN
R912001643
Тормозное сопротивление,
10 кВт, 22 Ом
FELR01.1N-10K0-N024R-A-560-NNNN
R912001644
Тормозное сопротивление,
10 кВт, 24 Ом
FELR01.1N-10K0-N27R2-A-560-NNNN
R912001647
Тормозное сопротивление,
10 кВт, 27,2 Ом
FELR01.1N-10K0-N028R-A-560-NNNN
R912001645
Тормозное сопротивление,
10 кВт, 28 Ом
FELR01.1N-10K0-N032R-A-560-NNNN
R912001646
Тормозное сопротивление,
10 кВт, 32 Ом
FELR01.1N-12K5-N017R-A-560-NNNN
R912001648
Тормозное сопротивление,
12,5 кВт, 17 Ом
FELR01.1N-12K5-N018R-A-560-NNNN
R912001649
Тормозное сопротивление,
12,5 кВт, 18 Ом
FELR01.1N-12K5-N020R-A-560-NNNN
R912001650
Тормозное сопротивление,
12,5 кВт, 20 Ом
FELR01.1N-12K5-N022R-A-560-NNNN
R912001651
Тормозное сопротивление,
12,5 кВт, 22 Ом
Количество
Тормозной модуль
Номер заказа
Описание
FELB02.1N-30K0-NNONE-A-560-NNNN
R912001499
Тормозной модуль с длительной мощностью торможения до
30 кВт
FELB02.1N-45K0-NNONE-A-560-NNNN
R912001500
Тормозной модуль с длительной мощностью торможения до
45 кВт
Количество
Документация
Номер заказа
Описание
DOK-RCON01-FE﹡﹡﹡﹡﹡﹡﹡﹡﹡-IB04-DE-P
R912001313
Техническая документация английский
DOK-RCON01-FE﹡﹡﹡﹡﹡﹡﹡﹡﹡-IB04-EN-P
R912001311
Техническая документация немецкий
DOK-RCON01-FE﹡﹡﹡﹡﹡﹡﹡﹡﹡-IB04-ZH-P
R912001312
Техническая документация китайский
