Тормозная система Bosch
3
4

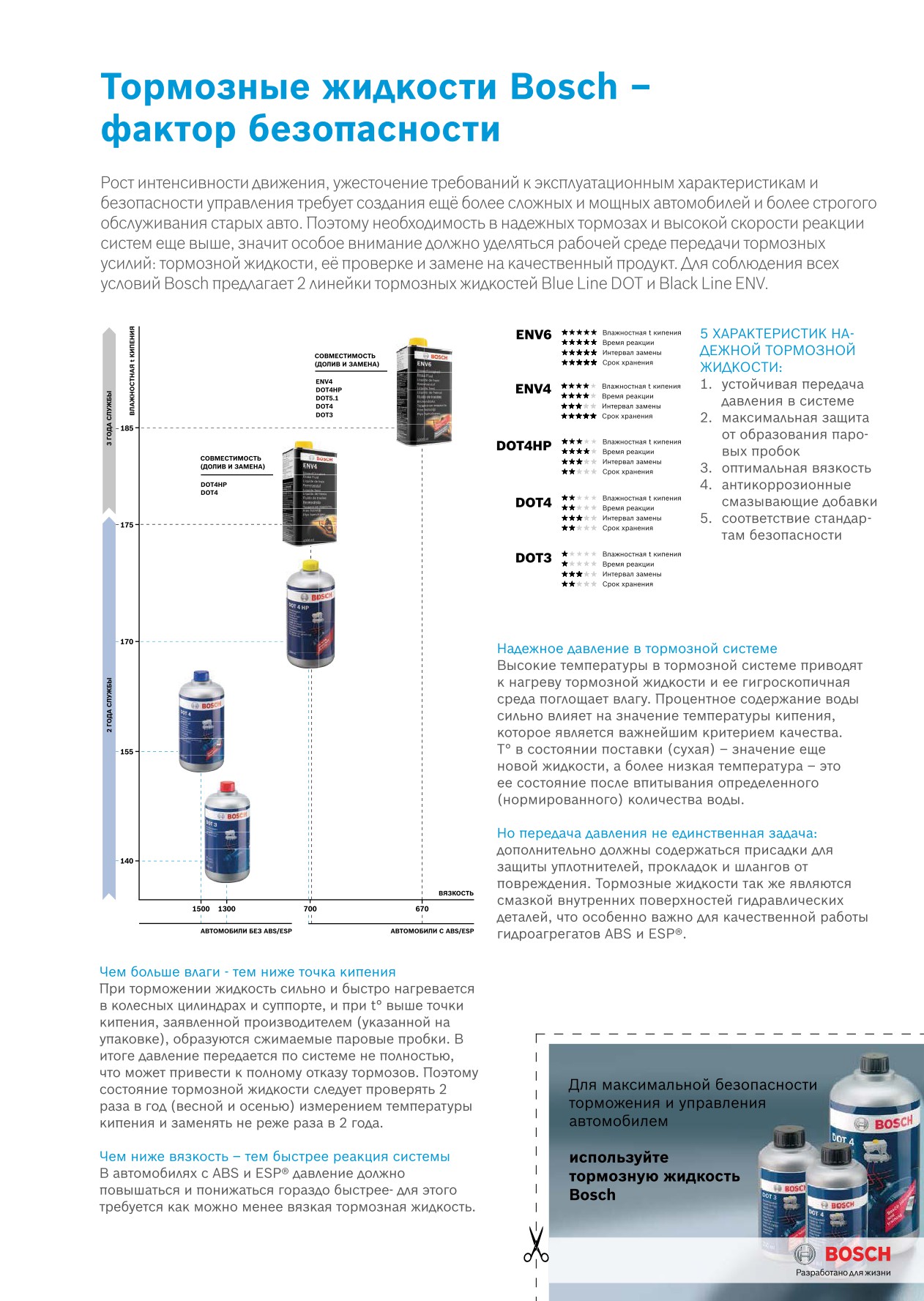

Трмозные жидкости Bosch Blue Line DOT
V
высокое качество - вне всяких сомнении
Bosch DOT З - большей частью используется в старых автомобилях,
и некоторых современных моделях французских и японских
автопроизводителей. - может смешиваться только с жидкостями, которые
соответствуют стандарту SAE Jl 703, IS04925, FMVSS §571.116 D0T3, если
иное не указано автопроизводителем. Запрещается смешивать с D0T4
Сухая точка кипения 215°
1987479100-0,25л
Влажная точка кипения 142°
1987479101-0,50л
Вязкость при -40° С 1500 мм2/сек
Bosch DOT 4 - высокая точка кипения дя автомобилей с 1990 года с ABS
первых поколений (примерно до 2010 года) и без ESP®, - можно смешивать с
любыми с жидкостями, которые соответствуют стандарту SAE J1704, IS04925
Class 4, FMVSS §571.116 D0T4, если иное не указано автопроизводителем.
Смешивание с DOT 3 приводит к повреждениям резиновых частей системы
-
Сухая точка кипения 230° Влажная
1987479105-0,25л
точка кипения 155°
1987479106-0,50л
Вязкость при -40° С1800 мм2 /сек
1987479107-1,ООл
1987479108-5,ООл
1987479109-20,Ол
1987479110-30,Ол
1987479111-60,Ол
Bosch DOT 4НР - высокоэффективная тормозная жидкость с низкой
вязкостью специально для автомобилей с любыми электронными системами
ABS и систем ESP® первых поколений (примерно до 2016 года)
Можно смешивать с любыми с жидкостями, которые соответствуют стандарту
SAE J1704, IS04925 Class 6, FMVSS §571.116 D0T4, если иное не указано
-
автопроизводителем. Смешивание с DOT 3 приводит к повреждениям
резиновых частей системы. Смешивание с D0T4 высокой вязкости может
привести к некорректной работе электронных систем безопасности
Сухая точка кипения 260° Влажная
1987479112-0,50л
точка кипения 170°
1987479113-1,ООл
Вязкость при -40° С700 мм2/сек
1987479114-5,ООл
1987479115-20,Ол
1987479116-30,Ол
1987479117-60,Ол
- -------------------- ,
Оптимальные параметры вязкости обеспечивают безопасные
Тормозная жидкость Bosch DOT _ ENV _
уровни давления
Низкая вязкость необходима в современных системах
Последняя замена _________ км
электронного управления ESP® и ABS нового поколения.
Дата ________________
Следующая замена __________ км
Bosch DOT4HP обеспечивает быстрое нагнетание и выпуск
давления, создаёт быстродействующий контур управления
или дата
(ранее наступившее)
с увеличенным количеством циклов дя дополнительной
D Нет нерастворимых загрязнений
безопасности и комфорта.
D Жидкость прозрачна
D Точки кипения соответствуют нормам
6
0 BOSCH
1
Разработано для жизни
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Диагностика и оценка повреждений:
на что следует обратить внимание при
замене дисковых тормозных колодок
Существует множество причин вибрации и шума, появляющихся при торможении и не
всегда они происходят из-за тормозных колодок. Поэтому тормозные колодки следует
проверять регуярно, чтобы найти истинные причины проблем при торможении
Износ только одной стороны
Конический износ· вертикальный или горизонтальный
Причина:
Причина:
Заедание тормозного суппорта и/или поршня тормозного
Изношены уплотнения и/или пружина тормозного суппорта
суппорта
Чрезмерный рабочий зазор суппорта
Направляющая тормозного суппорта работает не на
ежащим
Резульат:
образом
Преждевременный износ тормозных колодок
Результат:
Шум при торможении
При торможении автомобиль уводит в сторону.
Рекомендация:
Ускоренный и/или неравномерный износ тормозных колодок
Проверить тормозной суппорт и при необходимости провести
Рекомендация:
капитальный ремонт или заменить его
Проверить тормозной суппорт и при необходимости провести
Заменить тормозные колодки
капитальный ремонт или заменить его
Заменить тормозные колодки
Канавки и борозды на поверхности фрикционного
Трещины или разруwение краев фрикционного
материала
материала
Причина:
Причина:
Чрезмерное выделение тепла из-за постоянного контакта
Попаание пыли или металлических частиц на контактную
тормозной колодки и тормозного диска
поверхность тормозной колодки или тормозного диска
Изгиб несущей плиты колодки
Царапины на поверхности тормозного диска
Заедание тормозного суппорта и/или поршня тормозного
суппорта
Результат:
Шум при торможении
Резульат:
Вибрация при торможении
Шум при торможении
Нена
ежащая эффективность торможения
При торможении автомобиль уводит в сторону
Перегрев на одном колесе
Рекомендация:
Неравномерный износ тормозных колодок
Проверить тормозной диск и при необходимости заменить его
Рекомендация:
Заменить тормозные колодки
Проверить тормозной суппорт и при необходимости заменить его
Заменить тормозные колодки

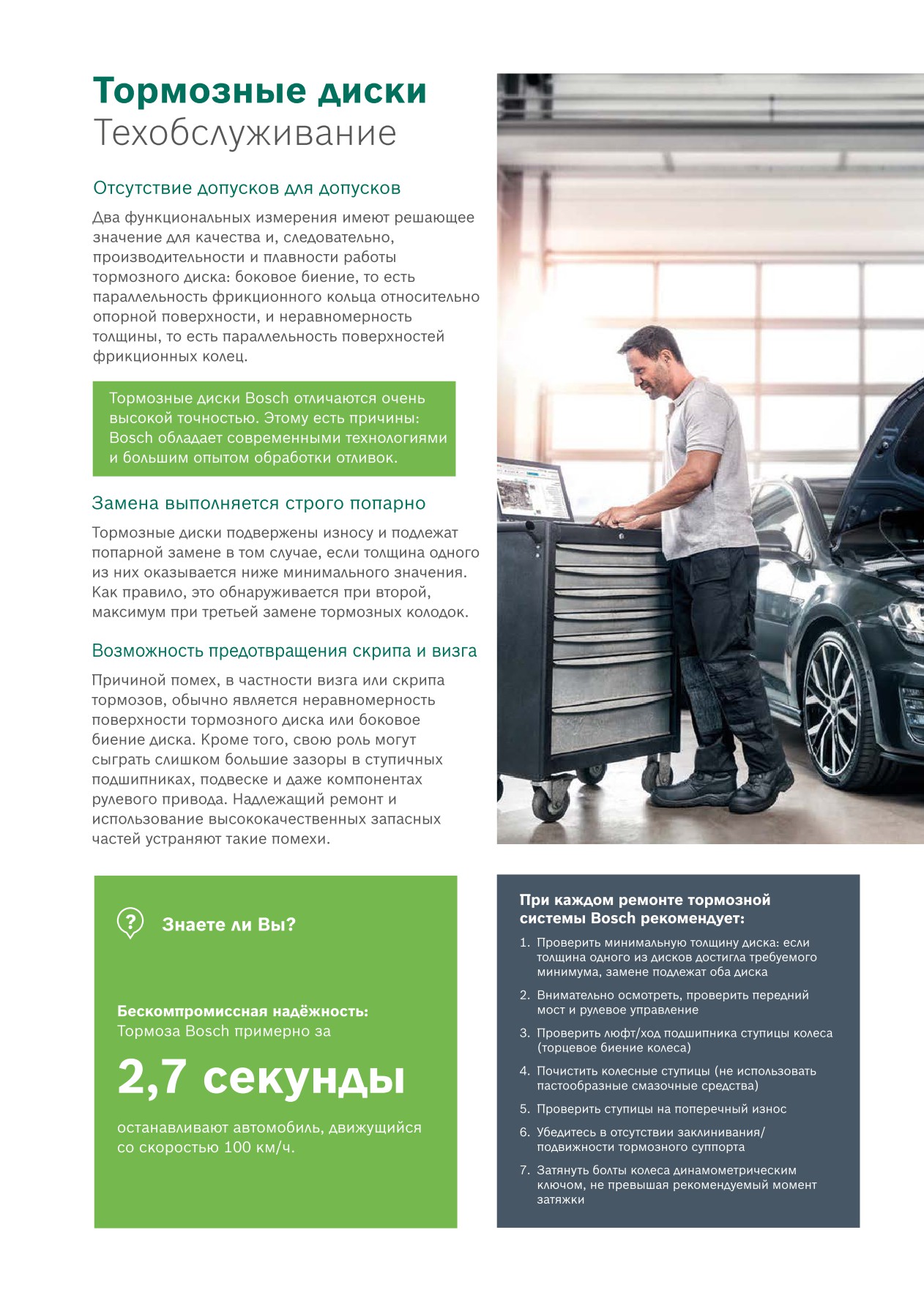

При каждом ремонте тормозной системы Bosch
рекомендет:
1. Проверить минимальную толщину диска: если толщина
одного из дисков достигла требуемого минимума, замене
подежат оба диска
2. Внимательно осмотреть, проверить передний мост и
рулевое управление
3. Проверить люфт/ход подшипника ступицы колеса
(торцевое биение колеса)
4. Почистить колесные ступицы (не использовать
пастообразные смазочные средства)
5. Проверить ступицы на поперечный износ
6. Убедитесь в отсутствии заклинивания/подвижности
тормозного суппорта
7. Затянуть болты колеса динамометрическим ключом, не
превышая рекомендуемый момент затяжки
21
Автомобильные фильтры:
Модельный ряд
Bosch - надежный поставщик фильтров
Удовлетворенность заказчика, простое хранение
и снабжение, постоянное использование
новейших технологий - фильтры Bosch
обладают большим количеством уникальных
преимуществ:
▶ Безопасность благодаря высокому качеству
продукции
▶ Полный ассортимент из одних рук( свыше 2
500 фильтров)
▶ Охват рынка - 95%
▶ Обновляемый ассортимент продукции: свыше
200 новых наименований ежегодно
▶ Наша продукция представлена более чем в 100
странах по всему миру
▶ Стратегический партнер на будущее: регулярно
проводятся учебные курсы и семинары
▶ Надежный бренд, которому доверяют клиенты
Надежный бренд
Читатели немецкого
автомобильного журнала
«Auto, Motor und Sport» 15 раз
подряд выбирали компанию
Bosch лучшим брендом в
категории «Фильтры».
Топливные фильтры
Масляные фильтры
Топливные фильтры Bosch защищают систему
Масляные фильтры Bosch защищают двигатель. Они
впрыска. Они надежно отделяют твердые частицы и
надежно удаляют сажу и металлические частицы из
воду от топлива и способствуют оптимальной работе
моторного масла.
двигателя.
22
Воздушные фильтры
Салонные фильтры
Воздушные фильтры Bosch защищают
Салонные фильтры Bosch защищают пассажиров от
двигатель. Они надежно удаляют загрязнения из
воздействия пыльцы, мелких частиц пыли, а также
поступающего воздуха, способствуя
вредных газов и неприятных запахов. Новый продукт
оптимальной работе двигателя.
FILTER+ обеспечивает дополнительную защиту здоровья
внутри автомобиля, особенно для аллергиков.
23
Топливные фильтры Bosch в сравнении:
Качество окупается
Фильтры от Bosch не продаются по низким
ценам, потому что они объединяют в себе
высококачественные материалы, тщательную
разработку и высококлассное производство.
Лабораторные тесты показывают разницу
между качественными фильтрами от Bosch и
дешевыми аналогами.
Эффективность
Отделение воды
Низкая эффективность дешевых фильтров
Отделение воды не соответствует нормативным требованиям
В систему впрыска топлива попадает в 6 раз больше
Риск возникновения коррозии в системе впрыска топлива!
посторонних частиц!!
100
100
85
70
90
55
80
40
25
70
10
60
5
3-5
5-10
10-15
15-20
20-25
>30
10
20
30
40
50
60
Частицы (мкм)
Время (мин)
▶ Стандарт (ISO TR 13353)
▶ Низкокачественный
▶ Требования стандарта
▶ Низкокачественный
(ISO/TR 16332)
фильтр
▶ Высококачественный
фильтр
фильтр, например, Bosch
▶ Высококачественный
фильтр, например, Bosch
Сегодня - дешево, завтра - дорого
Желание сэкономить на топливных фильтрах
может привести к серьезным поломкам такого
дорогостоящего оборудования, как форсунки и
насосы высокого давления. Только качественные
фильтры заслуживают своей цены. И они держат
свои обещания.
Соотношение цен
Фильтр
Насос высокого
Набор
Система впрыска
Bosch
давления
форсунок
топлива
24
Дизельные фильтры Bosch:
Индивидуальные решения на каждый случай
Назначение дизельных фильтров:
▶ Защита двигателя и системы впрыска от
попадания частиц грязи, воды и примесей в
топливе
Проводите регулярную замену дизельного
фильтра в соответствии с требованиями
автопроизводителя!
К чему может привести забитый фильтр:
▶ Потеря мощности даже на холостом ходу
▶ Ослабление или остановка подачи топлива
▶ Коррозионное действие по отношению к
▶ Ослабление подачи топливного насоса или
эластомерам и герметикам
короткое замыкание
▶ «Омыление» топлива из-за реакций с
▶ Внутренняя коррозия компонентов двигателя
определенными материалами: засорение
форсунок инжекторов
▶ Повышенное содержание воды в топливе:
Идеальны для биотоплива: дизельные фильтры
Пониженная сепарация воды в обычных
Bosch
дизельных фильтрах и риск возникновения
Произведенное в соответствии со стандартами
коррозии в элементах систем впрыска
ЕС, биотопливо (FAME = сложный метиловый эфир
жирной кислоты) состоит из растительного масла
▶ Повышенный рост микроорганизмов
или животного жира, добавленного в обычное
минеральное дизельное топливо. В Европе такая
Благодаря использованию стойких материалов
добавка составляет до 7% содержания топлива (в
корпуса и уплотнений, высокоэффективному
соотв. с EN590). Особые свойства биотоплива:
фильтрующему элементу и улучшенному
сепарированию воды, дизельные фильтры Bosch
являются идеальным решением - даже при
использовании биотоплива.
Кратко о пользе продукта
Преимущества для заказчика
Особенности изделия
Высокий уровень сепарации
Многослойный микропористый фильтрующий материал
частиц пыли и воды
Высокая пылеёмкость и низкое
Большая площадь фильтрующей поверхности
сопротивление потоку
Влагостойкость и высокая
Фильтрующий элемент пропитан специальной смолой
прочность при растяжении
100% внутренняя и внешняя
Высококачественная обработка и стойкие к агрессивному
целостность
воздействию материалы
25
Бензиновые фильтры Bosch:
Эффективная фильтрация самых маленьких
частиц
Назначение бензиновых фильтров:
▶ Защита двигателя и системы впрыска от
попадания посторонних частиц и
примесей в топливе
Проводите регулярную замену бензинового
фильтра в соответствии с требованиями
tBOSCH
изготовителя транспортного средства!
К чему может привести забитый фильтр:
▶ Потеря мощности, даже остановка двигателя
▶ Ослабление или остановка подачи топлива
▶ Нарушение работы топливного насоса или
короткое замыкание
Кратко о пользе продукта
Преимущества для заказчика
Особенности изделия
Продолжительный срок службы,
Многослойный микропористый фильтрующий элемент
высокая скорость сепарации частиц
Высокая пылезадерживающая
способность и низкое
Большая площадь фильтрующей поверхности
сопротивление потоку
Влагостойкость и высокая
Фильтрующий элемент пропитан специальной смолой
прочности при растяжении
100% внутренняя и внешняя
Высококачественная обработка и стойкие к агрессивному
целостность
воздействию материалы
26
Масляные фильтры Bosch:
Для безотказной работы двигателя
Предназначение масла
▶ Минимизация износа и истирания
▶ Отвод тепла
▶ Прецизионное уплотнение и защита от коррозии
▶ Очистка камеры сгорания от продуктов сгорания
Предназначение масляных фильтров:
▶ Защита двигателя от содержащихся в масле
примесей, таких как пыль, частицы металла,
остаточных продуктов сгорания или твердых
частиц в выхлопных газах
Движение в городском цикле негативно
сказывается на качестве масла
Поездки на короткие дистанции и частый
холодный запуск приводят к избыточному
количеству топлива в горючей смеси и
увеличению конденсата.
Поэтому:
Проводите регулярную замену масляных
фильтров в соответствии с требованиями
▶ масло загрязняется несгоревшими
изготовителя транспортного средства!
углеводородами и конденсатом, приводя к
преждевременному старению масла
К чему может привести забитый фильтр:
▶ при высокой температуре двигателя данные
компоненты испаряются в масляном контуре,
▶ Преждевременный износ или поломка двигателя
еще сильнее снижая качество смазки
▶ Снижение рабочих характеристик двигателя
▶ Повышенный расхода масла
Следовательно: использование
высококачественного моторного масла вместе с
качественными фильтрами Bosch предотвращает
преждевременное старение масла.
Кратко о пользе продукта
Преимущества для заказчика
Особенности изделия
Долгий срок службы как фильтра,
Микропористый фильтрующий элемент со специальной
так и моторного масла
пропиткой
Высокая пылеулавливающая
Большая площадь фильтрующей поверхности
способность
Высокая эффективность
Специально разработанные и хорошо
фильтрации
сбалансированным фильтрующим компонентам
Надежная смазка двигателя при
любой температуре и давлении
Встроенный перепускной и обратный клапаны
масла
Уплотнения, сделанные из специальной резины, а также
Нет протечек масла
устойчивые к коррозии материалы корпуса
27
Воздушные фильтры Bosch:
Последняя преграда на пути
любых посторонних частиц
Назначение воздушных фильтров
Проводите регулярную замену
воздушных фильтров в соответствии с
▶ Защита двигателя от проникновения частиц грязи
требованиями автопроизводителя!
во всасываемом воздухе
▶ Защита двигателя от износа
К чему может привести забитый фильтр:
▶ Защита воздуха, подаваемого для приготовления
▶ Дефицит притока воздуха и, как следствие,
воздушно-топливной смеси
снижение КПД двигателя и увеличение грязных
выбросов
▶ Повышение расхода топлива
▶ Проблемы с запуском двигателя
▶ Преждевременное старение моторного масла
Кратко о пользе продукта
Преимущества для заказчика
Особенности изделия
Долгий срок службы, высокая эффективность
Микропористый фильтрующий элемент со
сепарации частиц, влагостойкость и предел
специальной пропиткой
прочности при растяжении
Высокая пылеулавливающая способность и
Большая площадь фильтрующей поверхности
низкое сопротивление потоку
Фильтрующий элемент со специальным
Прочная геометрия складок
тиснением
Точные размеры и высококачественные
Идеальная посадка
уплотнительные материалы
28
Салонные фильтры Bosch:
Правильный фильтр для соблюдения любых
требований
Назначение салонных фильтров:
▶ Защищает пассажиров от пыльцы, пыли и
загрязняющих веществ
▶ Дополнительная защита от вредных и неприятно
пахнущих газов при использовании фильтра из
активированного угля
▶ При установке Filter+ вам гарантирован
дополнительный антиаллергенный и
антибактериальный эффект
▶ Защищает систему кондиционирования воздуха
Выполняйте замену салонных фильтров
каждые 15 000 км или раз в год!
К чему может привести забитый фильтр:
▶ Ухудшение видимости из-за запотевших окон,
что отрицательно влияет на безопасность
▶ Увеличение концентраций загрязняющих
веществ внутри салона автомобиля
▶ Возникновению аллергических реакций,
например, чихания
▶ Частичное ограничение работы системы
р
кондиционирования воздуха из-за осадка
на испарителе
Фильтр c
Функция
Filter+
Стандартный фильтр
активированным углём
Нейтрализует аллергены и бактерии
a
Очищает от мелкой пыли (до 99%
a
ПМ2,5 мкм)
Очищает от неприятных запахов и
a
a
вредных газов (смог, выхлопные газы)
Отделяет пыльцу и мелкую
a
a
a
пыль (до 100% ПМ10 мкм)
Защищает системы кондиционирования
a
a
a
воздуха
Снижает блики на лобовом стекле
a
a
a
29
Отсутствие компромиссов для грузовых
автомобилей:
Качественные фильтры Bosch
Дорогостоящие простои
Грузовой автомобиль зарабатывает деньги каждый
Именно поэтому двигатели и системы впрыска
день. Но вышедшие из строя автомобили стоят
топлива нуждаются в надежной защите —
своему оператору от 2 000 до 3 000 евро в день. Еще
высококачественных фильтрах от Bosch.
хуже ситуация с внезапной поломкой двигателя с
повреждением системы охлаждения, которая может
привести к необходимости компенсации расходов
за испорченные товары.
@ воsсн
Дизельные фильтры с сепараторами воды
Воздушные фильтры
Из-за высокой скорости расхода в грузовые
Для воздушных фильтров грузовых автомобилей
автомобили часто встраиваются сепараторы
требуется степень сепарации 99,9%, в то время как
воды для предварительной фильтрации воды и
для пассажирских автомобилей достаточно 99,8%.
крупных частиц. Однако основной задачей
Таким образом, поток пыли, поступающей в
дизельного фильтра является тонкая фильтрация
грузовые автомобили, должен быть урезан
топлива.
наполовину. Это достигается за счет работы мелких
пор в наполнителе фильтра. Строительные
Проводите регулярную замену дизельного
автомобили обычно оснащаются дополнительными
фильтра в соответствии с требованиями
фильтрами очистки воздуха, наподобие вторичных
изготовителя транспортного средства!
фильтрующих элементов и циклонных фильтров.
Проводите регулярную замену воздушного фильтра
в соответствии с требованиями производителя
транспортного средства!
Высокий рыночный
потенциал
Ежегодно около
13,4 млн
грузовых автомобилей с полной массой
более 6 тонн выполняют дальние
грузоперевозки по европейским дорогам.
Суммарное пройденное расстояние таких
автомобилей составляет 145 000 км.
30
@ВОSСН
Масляные фильтры
Салонные фильтры
В дополнение к фильтру основного потока,
Грузовые автомобили - это рабочие зоны. Таким
полностью фильтрующему масло при каждом цикле,
образом, основное внимание должно быть
в грузовые автомобили часто устанавливается
сосредоточено на защите здоровья водителей.
байпасный (обходной) фильтр. Он поддерживает
Свежий воздух в автомобиле обеспечивается
эффект фильтра основного потока, отделяющего
салонными фильтрами с активированным углем
очень мелкие частицы.
- даже в тоннелях или пробках:
▶ Фильтрация дурно пахнущих и вредных газов
Зачем использовать байпасную фильтрацию
масла?
▶ Эффективно фильтруют мелкую пыль,
Со временем очень мелкие частицы - в основном
сажу и пыльцу
частицы сажи - накапливаются в масле, и их
▶ Повышенная видимость за счет сниженного
становится трудно отделить только фильтром
количества бликов на лобовом стекле
основного потока.
Bosch рекомендует замену салонного
фильтра через каждые 10 000 - 15 000 км.
Последствия:
▶ Масло также перестает смазывать
▶ Оно становится более вязким и неспособно
Знаете ли вы, что:
проникнуть в места, требующие смазки
▶ Повышенный износ двигателя
Технические требования, предъявляемые
к фильтрам грузовых автомобилей, в
Проводите регулярную замену масляного фильтра
в соответствии с требованиями изготовителя
транспортного средства!
2-3 раза
выше, чем для автомобильных фильтров
- например, относительно устойчивости к
вибрации, пылеулавливающейивающей
способности и интервалов для замены.
31
Фильтры для грузовых автомобилей:
Модельный ряд
Когда дело доходит до коммерческого транспорта,
компромиссам нет места.
Именно поэтому Bosch предоставляет полный
ассортимент для многих современных типов
коммерческих транспортных средств и двигателей.
▶ Системная компетенция:
Bosch разрабатывает и производит системы
дизельного впрыска и Denoxtronic и поэтому
знает, как их защитить.
▶ Безопасность благодаря высокому качеству
продукции. Высококачественные материалы,
аккуратная и точная обработка и четкие правила
проверки качества - на протяжении 90 лет
▶ Полный модельный ряд у одного производителя:
Низкий уровень складских запасов и усилий при
заказе благодаря широкому, постоянно
обновляемому ассортименту продукции
▶ Высокая доступность товара:
Bosch обеспечивает быструю доступность
своих запчастей благодаря международной сети
продаж и отлаженной логистике.
▶ Стратегический партнер на будущее:
Подходящие решения для диагностики и
тренинги для дилеров и мастерских
1
вн
Дизельные фильтры
Масляные фильтры
Воздушные фильтры
Дизельные фильтры Bosch
Масляные фильтры Bosch
Воздушные фильтры Bosch
защищают системы впрыска
защищают двигатель. Они
защищают двигатель. Они
топлива. Они надежно отделяют
надежно отделяют сажу и
надежно отделяют частицы
твердые частицы и воду от топлива
металлические частицы
от всасываемого воздуха и
и способствуют оптимальной
от моторного масла.
способствуют оптимальной
работе двигателя.
работе двигателя.
32
Успех с фильтрами Bosch
Пятикратный чемпион
European Truck Racing Йохен
Хан доверяет фильтрам
Bosch
1 воsсн
@BOSCH
овоsсн
Салонные фильтры
Фильтры Denoxtronic
Специальные фильтры
Салонные фильтры Bosch
Фильтры Bosch Denoxtronic
Особые фильтры для особых
защищают пассажиров
защищают систему впрыска
задач: от картриджей осушителя
от пыльцы, мелкой пыли, а
Denoxtronic. Они надежно
воздуха и охлаждающей жидкости
также вредных и неприятно
удаляют загрязнения из AdBlue®,
до фильтров тормозной жидкости и
пахнущих газов.
способствуя оптимальному
маслоочистителей.
дозированию.
33
Фильтры Bosch Denoxtronic:
Информация о продукте
Назначение фильтров Denoxtronic
Что такое AdBlue®?
AdBlue® - это раствор карбамидофосфорной
▶ Дозирующая система Denoxtronic AdBlue® и
кислоты, содержащий до 32,5% мочевины и до
каталитические нейтрализаторы SCR уменьшают
67,5% деминерализованной воды. Эта жидкость
выбросы оксида азота
впрыскивается в поток выхлопных газов, вызывая
▶ Фильтры Denoxtronic встроены в модуль подачи.
так называемое селективное каталитическое
Они защищают инжектор, поддерживая при этом
восстановление (SCR). Она превращает оксид
правильную дозировку жидкости AdBlue®
азота и аммиак в воду и азот.
Рекомендуемый интервал между заменами
Благодаря высокому содержанию воды, AdBlue®
В зависимости от условий применения, фильтры
замерзает и расширяется при температурах от -11,5
Denoxtronic должны подвергаться замене каждые
°C. В данном случае сжимаемые компенсационные
120 000-320 000 км.
элементы предотвращают повреждение как
Пожалуйста, проверьте технические требования
фильтра, так и модуля подачи.
производителя транспортного средства!
Краткий обзор коммерческих доводов
Преимущества для заказчика
Особенности изделия
Наполнитель фильтра из микроволокна,
Высокая скорость сепарации частиц
пропитанный специальной смолой
Высокая пылеулавливающая способность
Большая площадь поверхность фильтра
Использование высококачественных
Устойчивость к агрессивной жидкости AdBlue®
материалов
Морозостойкость
Сжимаемые компенсационные элементы
34
Фильтры охлаждающей жидкости Bosch:
Превосходная защита системы охлаждения
@BOSCH
Назначение охлаждающей жидкости
Последствия недостаточной фильтрации
охлаждающей жидкости
▶ Поглощение тепла, создаваемого во
время работы двигателя
▶ Точечная коррозия (внутри системы охлаждения)
▶ Преждевременный износ насоса охлаждающей
Назначение фильтров охлаждающей жидкости
жидкости
Фильтры охлаждающей жидкости Bosch защищают
тонкие каналы системы охлаждения от отложений,
▶ Отложения кальция и магния
надежно удаляя частицы и другие остатки.
▶ Окисление и рост количества бактерий
▶ Остатки частиц в системе охлаждения
Рекомендуемый интервал между заменами
Фильтр охлаждающей жидкости необходимо
регулярно заменять вместе с масляным фильтром.
Краткий обзор коммерческих доводов
Преимущества для заказчика
Особенности изделия
Наполнитель фильтра пропитан специальной
Высокая пылезадерживающая способность
смолой
Устойчивый к коррозии корпус, устойчивые
Продолжительный срок службы
к воздействию охлаждающей жидкости
уплотнители
Предотвращает рост бактерий и окисление*
Легко растворимые химические добавки
* В случаях с пластиной стабилизатора
35
Картриджи осушителя воздуха Bosch:
Сухой и чистый сжатый воздух в
грузовых автомобилях
t
V
о
a
®
Назначение картриджей осушителя воздуха
Рекомендуемый интервал между заменами:
Картридж осушителя воздуха должен подвергаться
▶ Картриджи осушителя воздуха Bosch защищают
замене раз в год!
пневматическую систему грузовых автомобилей.
Они осушают сжатый воздух и надежно удаляют
Последствия неполного удаления влаги из
частицы и капельки масла
сжатого воздуха
При сжатии воздух нагревается и поглощает
Использование сжатого воздуха в грузовых
водяной пар, конденсируемый при его охлаждении
автомобилях
до комнатной температуры:
Использование сжатого воздуха в грузовых
автомобилях для выполнения нескольких функций:
▶ Риск поломки клапанов из-за замерзшей воды -
при холодной погоде
▶ Системы рабочего и стояночного тормозов
▶ Коррозия в воздушных резервуарах, а также на
▶ Тормозная система трейлеров
клапанах и цилиндрах
▶ Пневматическая подвеска
▶ Разрушение пленки из масляной смазки на
▶ Работа двери, например на автобусах
компонентах тормозной системы
▶ Антипробуксовочная система
Краткий обзор коммерческих доводов
Преимущества для заказчика
Особенности изделия
Использование высококачественных гранул
Большой резерв по поглощению воды
осушителя воздуха
Высокая устойчивость к пульсации и давлению
Высококачественная надежная обработка
разрыва
Еще более долгий срок службы гранул осушителя
Встроенный маслоотделитель
воздуха
36
Маслоотделители Bosch:
Необходимы для двигателя, полезны для
окружающей среды
Назначение маслоотделителей картера
Отделение масла: защита двигателя и
окружающей среды
▶ Маслоотделители Bosch защищают впускной канал
До того, как впервые были разработаны стандарты
двигателя. Они надежно очищают возвратные,
по выбросам загрязняющих веществ, чтобы
прорвавшиеся в картер двигателя газы, разделяя
предотвратить опасное увеличение давления в
масляный туман и частицы.
картере, просочившиеся газы просто сбрасывались
в атмосферу. Сегодняшнее законодательство
Как формируются просачивающиеся газы?
требует их возврата во впускной канал двигателя.
Когда двигатель работает, газы выходят из
Возникающие при этом проблемы: первыми
камеры сгорания через отверстия в конструкции
отделяются масло и другие газосодержащие
между поршнем и стенкой цилиндра и попадают
частицы. В противном случае они загрязнят
в картер. Даже при оптимальном уплотнении
и повредят турбокомпрессоры, расходомеры
такие просочившиеся газы составляют от 0,5%
воздуха, интеркулеры, клапаны и каталитические
до 2% от общего объема газа внутри цилиндров.
нейтрализаторы. Маслоотделители надежно
Просочившиеся газы содержат остатки топлива,
выполняют эту задачу.
частицы сажи и масляный туман.
Рекомендуемый интервал между заменами
В случае, когда автомобиль часто ездит на короткие
дистанции, и в случае с распределительным
транспортом, маслоотделители картера должны
подвергаться замене каждые 40 000 км; в случае,
когда автомобиль совершает преимущественно
длинные поездки, они должны заменяться каждые
80 000 км.
Преимущества
маслоотделителей Bosch
▶ Эффективное отделение масляного
тумана из просочившихся газов
▶ Эффективная фильтрация и сбор
аэрозолей
▶ Содействие соблюдению норм
выбросов
выбросов
37
Фильтры гидравлической жидкости Bosch:
Фильтры, которые не испугать давлением
Назначение гидравлической жидкости
Свойства гидравлической жидкости
Гидравлическая жидкость используется для
▶ Передача очень высоких давлений в
распределения давления в гидравлической
гидравлических системах - например, для
системе. Такие давления достигают до 400 бар,
подъема кузова
поэтому гидравлические жидкости должны
соответствовать жестким требованиям:
Назначение фильтров гидравлической
жидкости
▶ Низкотемпературная чувствительность
к вязкости (текучести)
▶ Защита гидравлической системы от
загрязнителей, таких как пыль, металлические
▶ Низкий коэффициент сжатия
частицы и вода
▶ Низкая склонность к образованию пены
Рекомендуемый интервал между заменами:
▶ Высокая устойчивость к сдвигу, то есть
Фильтры гидравлической жидкости должны
отсутствие разрыва смазочной пленки - даже
подвергаться замене каждые 500-1 000
если они подвержены высоким механическим
часов работы и/или не более чем после года
деформациям
использования.
Преимущества
фильтров
гидравлической
жидкости Bosch:
▶
Защита гидравлической системы
▶ Высокая пылезадерживающая
способность
▶ Длительные интервалы замены
38
S5/S4/S3 с PowerFrame®
Ассортимент продукции и описание
0 воsсн
1 воsсн
.s
ri-
S5
S4
S3
Первоклассное качество и широкий ассортимент для любых требований и автомобилей.
Запатентованная решетка PowerFrame® имеет серьезное значение для производительности и
надежности
Технология
Свинцово-кислотные АКБ:аккумуляторы с технологией PowerFrame®(1) и крышкой-лабиринт(2)
Применяемость
Подержаные автомобили с
Автомобили бизнес-класса
Большинство а/м, включая
меньшим количеством
азиатские
электрических потребителей
Срок службы
Ток холодного пуска
Устойчивость к
глубокому разряду
Количество
энергопотребителей
Пригодность для
коротких расстояний
Стандарт
Абсолютная необслуживаемость Абсолютная необслуживаемость
Абсолютная необслуживаемость
необслуживаемости
Установка внутри
Да
Да
Нет
автомобиля
Угол установки
0°
0°
0°
Срок гарантии
24 месяца
24 месяца
24 месяца
(1) PowerFrame®: запатентованная технология производства положмтельной решетки, структура решетки оптимизирована для прохождения тока,
уменьшена вероятность коррозии, увеличен срок службы
(2) Крышка-лабиринт: возвращает конденсат обратно в батарею; встроенный центральный газоотвод, защита от обратного воспламенения и
дополнительное уплотнительное кольцо обеспечивают высокую эксплуатационную безопасность
Краткий обзор преимуществ
Превосходная пусковая мощность и
Абсолютная необслуживаемость: двойная
продолжительный срок службы: запатентованная
крышка-лабиринт возвращает конденсат
обратно в батарею, тем самым снижая
технология PowerFrame® оптимизирована для
потребление воды, а также предотвращает
прохождения тока и уменьшения вероятности
утечку электролита при наклоне АКБ
коррозии, что поддерживает высокие значения тока
холодного пуска
Высокая безопасность: достигается защитой
от обратного воспламенения и встроенного
Высокая устойчивость к коррозии:
центрального газоотвода
обеспечивается благодаря оптимизации
производственных процессов
Ассортимент продукции и описание | S5/S4/S3 с технологией PowerFrame®
39
S5/S4/S3 с технологией PowerFrame®
Описание
Специальная конструкция крышки для
большей безопасности
Двойная крышка-лабиринт гарантирует, что
конденсат останется внутри батареи. Благодаря
Группа пластин с укрепленными
этому батарея абсолютно необслуживаема и
соединениями
герметична.
Центральное расположение
разъемов между положительными
Защитные крышки
и отрицательными пластинами
для клемм
обеспечивает дополнительную
защита от коротких
виброустойчивость
замыканий.
Эргономичные ручки
Легкая транспортировка
и установка.
Ионопроницаемый сепаратор
конвертного типа
Технология изготовления решеток
Предотвращает контакт между
PowerFrame® для оптимального прохождения
положительной и отрицательной
тока и уменьшения вероятности коррозии:
Универсальный адаптер по днищу
пластинами для увеличения срока
Структура решетки PowerFrame®
корпуса
службы и повышения пусковой
оптимизированная для оптимального
Для безопасной и точной установки
мощности.
прохождения тока гарантирует неизменно
высокую пусковую мощность и длительный срок
службы. Также обеспечивается высокая
коррозионная стойкость и значительно более
низкий саморазряд.
Напряжение аккумулятора
Знаете ли вы, что:
большинства автомобилей
Эксперт в области
15,0
14,5
аккумуляторов
14,0
с 1922 года
13,5
13,0
0
Первый аккумулятор
производства Bosch
был выпущен в
График: запуск автомобиля с
1922 г. в Штутгарте-
последующей подзарядкой аккумулятора
Фейербах
Технология | PowerFrame®
40

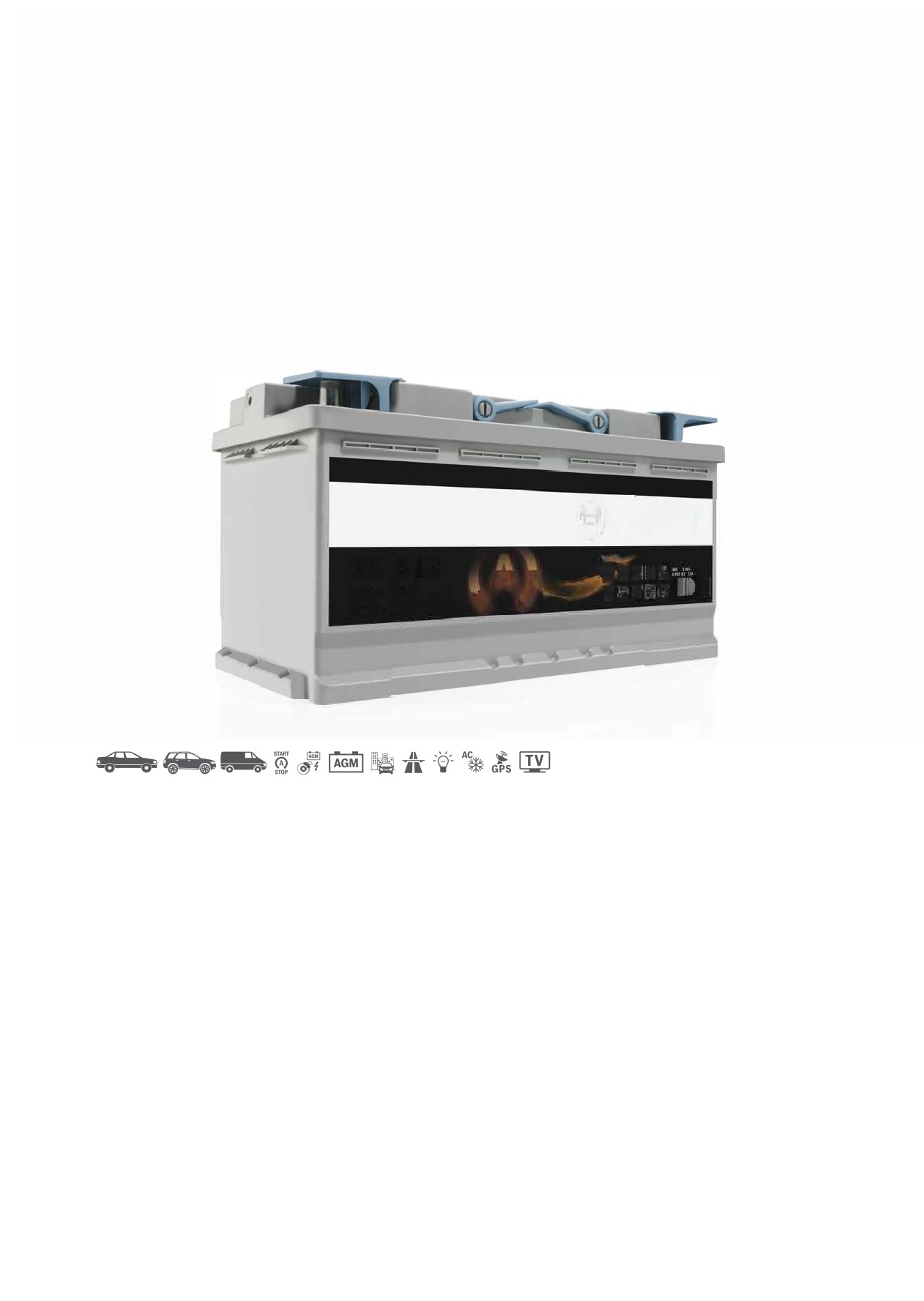

S5 A с технологией AGM и PowerFrame®
Описание продукта
Премиальный аккумулятор Bosch с технологией AGM обеспечивает
максимальная мощность для автомобилей с системой Старт/Стоп и с системой
рекуперации энергии торможения. Может использоваться в автомобилях с высоким
уровнем энергопотребления.
( воsсн
55 д13 JJ
!l ',
850А (EN)
6
,
_ .cд__J]I
95Ah 12V
(1) AGM (Absorbent Glass Mat): электролит абсорбирован микростекловолокном
(2) PowerFrame®: запатентованная технология производства положительной решетки, структура решетки оптимизирована для прохождения тока, уменьшена
вероятность коррозии, увеличен срок службы
Краткий обзор преимуществ
Постоянная мощность даже для коротких
Превосходная способность к приему заряда:
поездок, пробок и высокого потребления
запатентованная технология PowerFrame®
энергии при простоях: электролит
оптимизирована для прохождения тока и
абсорбирован микростекловолокном, что
уменьшения вероятности коррозии, что
способствует лучшему прохождения энергии
поддерживает высокие значения тока
холодного пуска
Более долгий срок службы и до 4х раз более
высокая устойчивость к циклическим
Высокая коррозионная стойкость:
нагрузкам чем у стандартных стартерных
обеспечивается оптимизированными
АКБ: в случае технологии AGM, электролит
производственными процессами
абсорбирован микростекловолокном, чем
Абсолютная необслуживаемость:
досигается низкий уровень саморазряда
двойная крышка-лабиринт возвращает конденсат
Надежный запуск даже при экстремальных
обратно в батарею, тем самым снижая
температурах и с несколькими
потребление воды, а также предотвращает
потребителями электроэнергии:
утечку электролита при наклоне АКБ
обеспечивается равномерное распределение
электролита, предотвращающее расслоение
Описание продукта | S5 A с технологией AGM и PowerFrame®
41

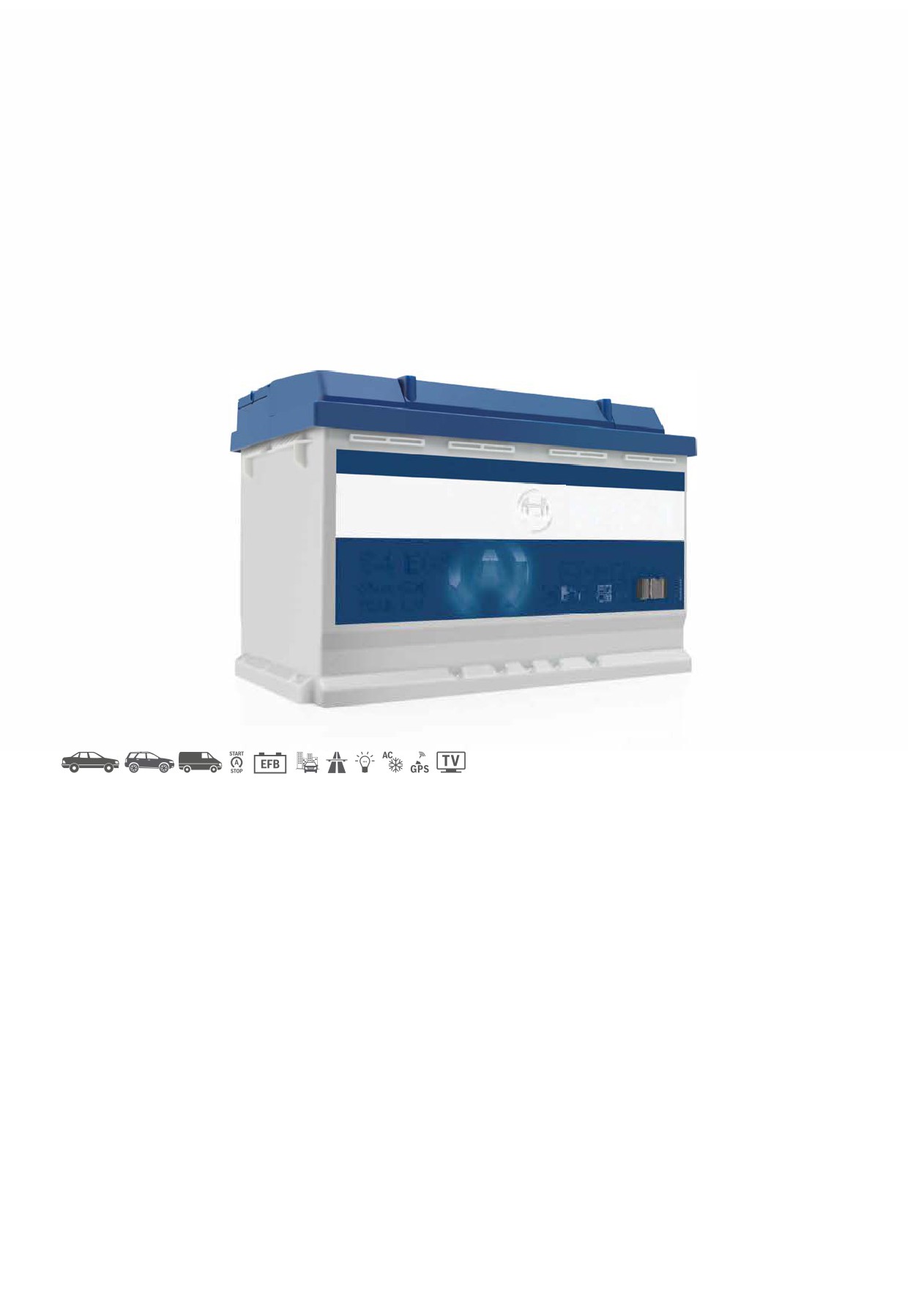

S4 E с технологией EFB и PowerFrame®
Описание продукта
Мощный аккумулятор Bosch с технологией EFB: Надежное энергообеспечение
автомобилей с системой Старт/Стоп и с большим количеством электрокомпонентов.
( воsсн
54 ЕО8 AJ ВВ [;: :·;.
650А (EN)
6'
@illE 1
70Ah 12V
'
(1) EFB (Enhanced Flooded Battery): положительная пластина покрыта дополнительной пленкой из полиэстра, что обеспечивает удержание активной
массы и высокую циклическую устойчивость
(2) PowerFrame®: запатентованная технология производства положительной решетки, структура решетки оптимизирована для прохождения тока,
уменьшена вероятность коррозии, увеличен срок службы
Краткий обзор преимуществ
Более долгий срок службы и до 2х раз более
Высокая коррозионная стойкость:
высокая устойчивость к циклическим нагрузкам
обеспечивается оптимизированными
чем у стандартных стартерных АКБ:
производственными процессами
положительная пластина покрыта дополнительной
Абсолютная необслуживаемость:
пленкой из полиэстера, что
двойная крышка-лабиринт возвращает конденсат
обеспечивающей дополнительное удержание
обратнов батарею, тем самым снижая
активного материала, таким образом поддерживая
потребление воды,а также предотвращает утечку
низкий уровень саморазряда
электролита при наклоне АКБ
Надежный запуск даже при экстремальных
температурах и с несколькими потребителями
электроэнергии: благодаря оптимизированной
активной массе
Превосходная способность к приему заряда:
запатентованная технология PowerFrame®
оптимизирована для прохождения тока и
уменьшения вероятности коррозии, что
поддерживает высокие значения тока холодного
пуска
Описание продукта | S4 Е с технологией EFB и PowerFrame®
4442

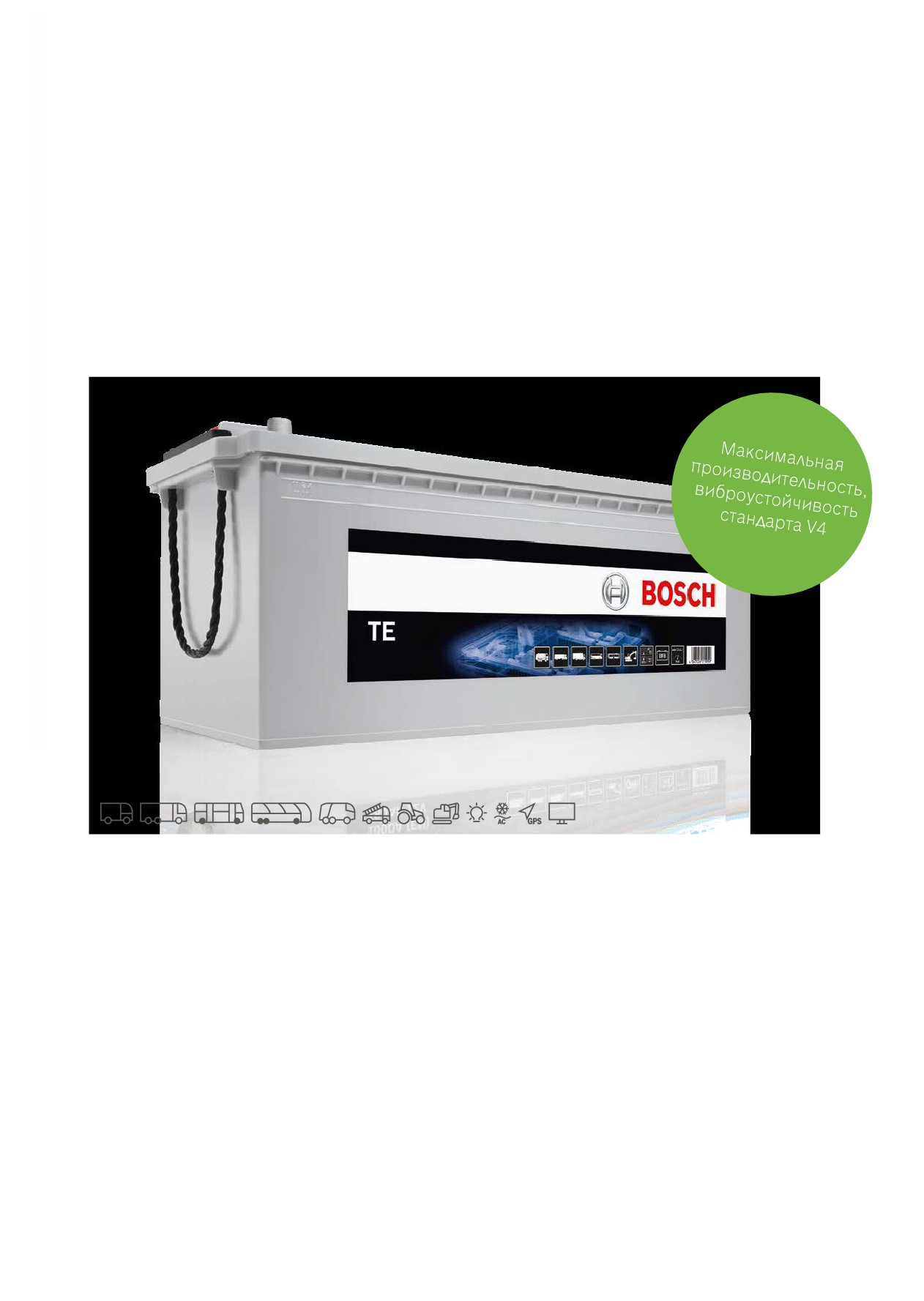

Аккумуляторы для грузовых
автомобилей:
EFB (Enhanced Flooded Batterie)
Описание продукта
Необычайно мощный и виброустойчивый аккумулятор с технологией EFB для
грузовых автомобилей - разработан, чтобы справиться с высокими потребностям в
энергии при поездках на длинные расстояния. Он надежно обеспечивает энергией всё
дополнительное оборудование автомобиля даже в тяжёлых условиях эксплуата-
ции, как например работа систем в режиме отеля при стоянке автомобиля.
Очевидные преимущества
▶ Самый мощный аккумулятор для грузовых
обеспечивает удержание активной массы,
автомобилей в линейке Bosch - для
а дополнительная фиксация пластин в
экстремально высокой потребности в энер-гии
ячейках делают аккумулятор очень
для питания дополнительного оборудования в
виброустойчивым.
тяжёлых условиях:EFB (Enhanced Flooded
▶ Срок службы и пусковая мощность: выше
Battery -усовершенствованная батарея с
среднего: качество материала и стандарты
жидким электролитом) технология гарантирует в
производства соответствуют тем, что ис-
два раза большую устойчивость к циклическим
пользуются в оригинальных запчастях
нагрузкам по сравнению с обычными
аккумуляторами - аккумулятор намного лучше
▶ Абсолютно необслуживаемый и полно-
справляется с частыми разрядами и зарядами
стью защищенный от протечек аккумуля-
тор: Используемая крышка-лабиринт слу-
▶ Особенно виброустойчив и подходит для
жит для сохранения жидкости внутри акку-
безопасной установки на заднюю ось, для
мулятора, таким образом снижая потребле-
тяжёлой строительной и внедорожной техники,
ние воды.
соответствуя при этом стандарту V4:
специально нанесённая дополнительная плёнка
Описание продукта | Аккумулятор TE EFB для грузовых автомобилей
3
EFB (Enhanced Flooded Battery) -
усовершенствованная батарея с жидким электролитом.
Технология
Запатентованная решётка
Крышка-лабиринт
PowerFrame с дизайном для
Двойная крышка с дизайном в форме
оптимального прохождения тока
лабиринта возвращает водяной
Специальная технология штамповки
конденсат в аккумулятор. В результате
пластин делает этот аккумулятор
аккумуляторы TE EFB совершенно не
особенно устойчивым к коррозии и
требуют обслуживания и герметичны, и
долговечным.
почти не потребляют воду. Встроенный
Решётка с дизайном для опти-
центральный пламегаситель, центральный
мального прохождения тока
канал для отвода
гарантирует постоянно высокую
газов и дополнительные предо-
пусковую мощность, что
хранительные пробки обеспечивают
обеспечивает низкие показатели
высокую безопасность при эксплуатации.
саморазряда.
Максимальная
виброустойчивость
Благодаря укреплению
токоотводов горячим
компаундом и допол-
нительной фиксации
полюсных мостиков
аккумуляторы Bosch TE EFB
соответствуют стандарту V4
шивающие элементы
Технология EFB (Enhanced Flooded Battery) At
ивают электролит,
В технологии EFB (Enhanced Flooded Battery -
отвращая его расслоение -
усовершенствованная батарея с жидким
м образом повышается срок
электролитом) положительная пла-
бы и улучшается устойчивость к
стина покрывается дополнительной плёнкой из
ическим нагрузкам.
полиэстера и специальным ворсистым полотном.
Они обеспечивают дополнительное удержание
активной массы на пластинах аккумуля-
тора, а также надежно фиксируют на месте сами
пластины, что в два раза улучшает устойчивость к
циклическим нагрузкам по сравнении с
обычными аккумуляторами.
Нагрузка на аккумуляторы из-за частых запусков и остановок,
а также большого количества потребителей энергии на борту
Частые циклы остановки и начала движения
Имея высокую мощность, аккумуляторы Bosch TE EFB
при езде по городу и большое кол-во
лучше справляются с частой частыми циклами
разрядки и зарядки. В результате этого
потребителей на борту часто негативно
энергоэффективность, например, при движении в
сказываются на состоянии аккумулятора.
городском трафике, значительно улучшается. Высокая
устойчивость к циклическим нагрузкам является
14.0
особенно полезным преимуществом для тяжёлых
грузовиков. Ведь в таких автомобилях аккумуляторы
13.5
обеспечивают большое количество вспомогательного
13.0
оборудования. В результате аккумуляторы Bosch TE
12.5
EFB гарантируют длительную и надежную работу
12.0
автомобиля.
0
Описание продукта | Аккумулятор TE EFB для грузовых автомобилей
4444
Аккумуляторы для грузовых автомобилей
Ассортимент продуктов
T5
T4
T3
Необычайно мощный и
Продвинутый аккумулятор для
Надежный стартерный
устойчивый к циклическим
грузовых автомобилей с
аккумулятор для грузо-
нагрузкам аккумулятор для
патентованной технологией
вых автомобилей - идеа-
грузовых автомобилей - для
штампованной решётки
лен для автомобилей с низ-
высокого энергопотребления при
PowerFrame для оптимального
ким энергопотреблением
длительных поездках
прохожения тока - для
транспортных средств
с нормальным расходом
энергии
Технология
Свинцово-кислотный Аккумулятор- SLI (Starting-Lighting-Ignition):
аккумуляторы с технологией PowerFrame
Область применения
А\м для междугородних перевозок
А\м для междугородних пере-
Развозные грузовики
со спальным отсеком, развозные
возок со спальным отсеком,
с гидроподъемниками,
грузовики с гидроодъемниками,
развозные грузовики с гидро-
фургоны
строительная и внедорожная
подъемниками, строительная и
техника, туристические и город-
внедорожная техника,
ские автобусы, городской тран-
туристические автобусы
спорт, двигающийся в условиях
пробок, и пожарные автомобили,
сельскохозяйственная техника
Срок службы
Ток холодного
пуска
Устойчивость
циклическим
нагрузкам
Количество
дополнительного
оборудования
Виброустойчивость
V3/EN-50342-1
V3/EN-50342-1
V2 или V3 (зависит от типа)/
EN-50342-1
Обслуживание и
Абсолютная необслуживаемость -
Абсолютная необслуживаемость -
Может потребоваться
экономия на расходах на обслу-
экономия на расходах на обслужива
потребление
долив воды
живание автопарка Очень низкое
ние автопарка. Очень низкое
воды
потребление воды благодаря
потребление воды
крышке-лабиринт
благодаря крышке-лабиринт
Установка внутри
Yes
Yes
No
кабины
Угол установки
0°
0°
0°
* Зависит от типа/ используется гибридная решётка - при необходимости возможен долив воды
Ассортимент продуктов | Аккумуляторы для грузовых автомобилей
5
Н
46
Новый дизайн пластин для оптимального
прохождения тока. Технология
Крыwка·Аабиринт
Двойная крышка с дизайном в форме ла
биринта возвращает водяной конденсат в
Реwётка с дизайном ААЯ оптимаАьного
аккумулятор. В резульате аккумуляторы
прохождения тока
Bosch совершенно не требуют обслужива
СпециаАьная техноАоrия штамповки
ния и герметичны, и почти не потребляют
пластин делает этот аккумулятор особенно
воду. Встроенный центральный пламегаси
устойчивым к коррозии и долговечным.
тель, центральный канал для отвода газов и
Решётка с дизайном для оптимального
дополнительные предохранительные пробки
прохождения тока гарантирует постоянно
обеспечивают высокую безопасность при
высокую пусковую мощность, что
эксплуатации.
гарантирует низкие показатели
саморазряда.
Ионопроницаемый сепаратор
конвертного типа
Предотвращает короткие
замыкания, повышая срок
эксплуатации и пусковую
мощность.
47
Аккумулятор для грузовых автомобилей:
Т4 Описание продукта и технологии
Продвинутый аккумулятор для грузовых автомобилей - для транспортных средств с
нормальным расходом энергии, даже при выключенном двигателе и в случае частых
Запатентованная решётка PowerFrame с дизайном
для оптимального прохождения тока
Специальная технология штамповки пластин делает этот
аккумулятор особенно устойчивым к коррозии и
долговечным. Решётка с дизайном для оптимального
прохождения тока гарантирует постоянно высокую
пусковую мощность, что гарантирует низкие показатели
саморазряда.
Очевидные преимущества
▶ Длительный срок эксплуатации и надежная
А вы знали?
пусковая мощность: Специальная технология
изготовления пластин для оптимального
прохождения тока и уменьшения вероятности
коррозии
Эксперт по вопросам
▶ Высокая виброустойчивость: благодаря
аккумуляторов
продуманному дизайну, препятствующему
изменениям в механической структуре,
с 1922 го
аккумуляторы T5 соответствуют стандарту
виброустойчивости V3
В 1922 году Bosch
▶ Абсолютно необслуживаемый и полностью
выпустил свой перв
защищенный от протечек аккумулятор:
аккумулятор в
Используемая крышка-лабиринт служит для
г. Штуттгарт-Феерб
сохранения жидкости внутри аккумулятора,
таким образом снижая потребление воды.
Описание продукта и технологии| Аккумулятор T4 для грузовых автомобилей
48

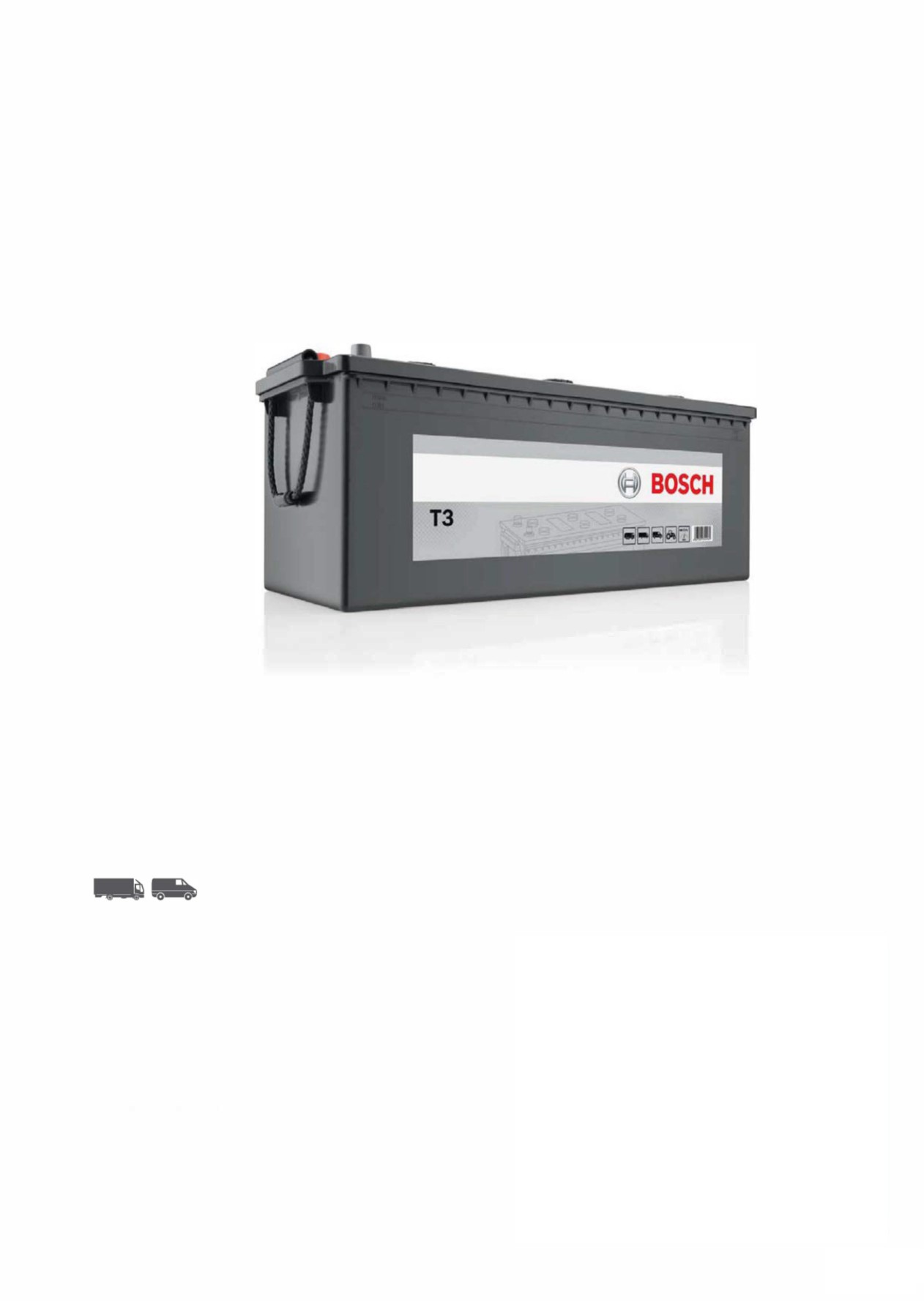

Аккумуятор для грузовых автомобилей: ТЗ
Описание продукта
Надежный стартерный аккумумтор АЯ rруэовых автомобилей - идеален для автомобилей
с низким энергопотреблением
Очевидные треимущества
ДитеАьный срок экспАуатации и надежная пуско·
вая мощность: Стециальная технология изготовления
тластин дя оттимального трохожения тока и умень
шения вероятности коррозии
Виброустойчивость: ТЗ аккумуляторы соответствуют
стандарту виброустойчивости Vl
Низкие требования к обСАуиванию: через тробки
возможен долив воды
49
Надежный бренд
Читатели немецкого
автомобильного журнала
«Auto, Motor und Sport» 15 раз
подряд выбирали компанию
Bosch лучшим брендом в
категории «Щетки».
50
51
Aerotwin
52
53
54
55
56
57
Читательская аудитория журнала «Auto, Motor and Sport»
признала свечи зажигания Bosch лучшими уже в 16-й раз.
Лучшим брендом были признаны также тормозные системы,
АКБ, фильтры, щетки стеклоочистителей и сеть СТО Бош
Авто Сервис.
58
Свечи зажигания
с высокими
показателями работы
Технология
Читательская,
аудитория журнала
Оптимизированная конструкция
«Auto, Motor and
изолятора
Sport» признала свечи
зажигания Bosch
лучшими уже в 16-й раз.
Особый керамический материал
с высокой диэлектрической
прочностью
Новейшая конструкция
головки изолятора
Центральный электрод из
исключительно чистого благородного
металла, сваренный с использованием
технологии сварки лазером
Центрированный сварной боковой
непрерывного излучения
электрод для надежного зажигания
Q
Чашеобразная клемма
Двигатели уменьшенного объема или с
меньшим числом цилиндров и повышенным
давлением турбона
ува требуют применения
систем зажигания с
повышенным напряжением.
Для таких двигателей
Bosch разработала свечи
зажигания с изолятором
увеличенной длины для
повышения стойкости к
поверхностному пробою.
Для компенсации длины
эти свечи оснащены так
называемой чашеобразной
клеммой.
59
60
60
61
662
63
Свечи накала
Обзор
Дизельные технологии Bosch и свечи накала - отличное сочетание! Это мнение
разделяют международные производители автомобилей, оснащающие свои
автомобили свечами накала Bosch. Ноу-хау, полученное при производстве
деталей для заводской сборки автомобилей, реализуется и в ассортименте
запчастей Bosch.
Высокое качество для специалистов
Инновационные технологии
автомастерских
Свечи накала для современных дизельных
Всесторонний опыт работы с дизельными
двигателей не только поддерживают холодный
двигателями Bosch напрямую влияет на каждую
запуск за счет предварительного нагрева, они
деталь свечей накала Bosch. Они
также имеют функцию последующего накала,
разрабатываются в сотрудничестве с
которая обеспечивает плавную работу и
производителями автомобилей и подходят для
комфорт во всех диапазонах нагрузок.
каждого типа двигателя. Таким образом,
Современные дизельные двигатели работают с
автомастерские, использующие свечи накала
настолько низкой степенью сжатия, что им
Bosch, получают все преимущества высокого
требуется последующий накал. Bosch
качества деталей Bosch.
предлагает свечи накала, подходящие именно
для этой цели и отличающиеся длительным
Ассортимент, не имеющий равных
сроком службы и высокой надежностью. Они
Автомастерские имеют возможность выбирать из
обеспечивают бесперебойную работу, низкое
обширного ассортимента свечей накала Bosch,
потребление и, следовательно, снижение
который включает запчасти практически для
выбросов.
любого дизельного автомобиля, в том числе для
старых моделей.
Хороший выбор для производителей
автомобилей
Более 95 лет опыта работы со свечами накала
Международные производители автомобилей
Будучи мировым лидером в разработке систем
доверяют качеству свечей накала Bosch при
впрыска, Bosch обладает множеством ноу-хау в
изготовлении компонентов своих
области дизельных приводов. Именно поэтому
автомобилей.
многие международные производители
автомобилей полагаются на инновационные
системы накала Bosch.
Обзор | Свечи накала
64
Свечи накала
Ассортимент и
характеристики
Duraterm
Duraterm High Speed
DuraSpeed
Запатентованная Bosch
В дизельных двигателях
Благодаря запатентованной
свеча накала на 11 В с
эта надежная
конструкции Bosch эта свеча
коротким
низковольтная свеча
накала отличается особой
предварительным
накала - больше, чем
прочностью. Форма
нагревом и
просто средство помощи
керамического нагревательного
увеличенным временем
при запуске (функция
элемента и его расположение
последующего накала.
предварительного нагрева).
внутри защитной трубки снижают
Благодаря возможности
риск поломки даже при
промежуточного накала и
приложении поперечной силы.
последующего накала она
Благодаря своей способности
способствует повышению
промежуточного и последующего
эффективности и,
накала эта свеча накала способствует
следовательно, снижению
повышению эффективности и,
выбросов.
следовательно, снижению выбросов.
Область применения
Нагревательный элемент
Металлический
Металлический
Керамический
Напряжение
11 В
от 4.4 до 5 В
7 В
Нагрев
850 °C < 4 с
1 000 °C < 3 с
1 000 °C < 2 с
Макс. температура накала
950 °C
1 030 °C
1 350 °C
Время последующего накала
3 мин
6 мин
15 мин
Основные преимущества
▶ Комфорт при
▶ Комфорт при запуске
▶ Комфорт при запуске
запуске
▶ Простота
▶ Простота
использования
использования
бортового источника
бортового источника
питания во время
питания во время
запуска
запуска
▶ Регенеративный
накал
Упаковки, ориентированные
Этикетка с кодом "KeySecure"
на автомастерские
Свечи накала Bosch
Этикетка с защитным кодом
выпускаются в упаковках по
"KeySecure" способствует защите от
1 штуке и по 10 штук.
ии.
Специальная запечатывающая этикетка
обеспечивает целостность упаковки.
Ассортимент и характеристики | Свечи накала
65
Свечи накала
Технологии
Устройство Duraterm High Speed
Устройство DuraSpeed
Контактный вывод
Контактный вывод
(или резьба)
(или резьба)
Изоляционная шайба
Центральный электрод
Корпус
Корпус
Центральный электрод
Защитная трубка
Нагревательная спираль
Керамический нагревательный элемент
Duraterm High Speed
А Вы знали?
Вот так в настоящее время можно
Керамические свечи накала DuraSpeed
определить надежность и длительный
достигают максимальной температуры
срок службы: свечи накала Duraterm
High Speed зарекомендовали себя
миллионы раз. Они начинают
функционировать менее чем за
1 350 °C
3 секунды.
менее чем за 2 секунды - даже при очень
низкой температуре окружающей среды.
Технологии | Свечи накала
66
Свечи накала
Функции
Гораздо большее, чем просто помощь при запуске: Современные свечи накала не
только прогревают двигатель во время запуска, но и продолжают нагревать после. То
есть они продолжают функционировать, хотя двигатель уже работает. Таким образом,
они обеспечивают эффективную работу двигателя и экономию топлива даже при
частых остановках или при движении в городских условиях.
Системы запуска
Регенерация сажевых фильтров
Системы запуска используются для
Дизельные сажевые фильтры практически
автомобилей с дизельным двигателем с макс.
полностью собирают частицы сажи из
объемом 1 литр на цилиндр. Эти системы
выхлопных газов. Чтобы предотвратить
повышают температуру внутри камеры
засорение фильтра, необходимо
сгорания. Для надежного холодного запуска
периодически сжигать отсепарированные
требуется температура свечей накала не менее
частицы сажи. Эту функцию поддерживают
850 ° C - это тесно связано с конструкцией и
современные системы накала, которые
состоянием двигателя, а также с температурой
нагревают фильтр за счет регенеративного
окружающей среды.
накала.
Последующий накал
Инновационные дизельные двигатели
отличаются более низким уровнем сжатия. В
результате дизельно-воздушная смесь больше
не воспламеняется при холодном двигателе.
Таким образом, требуется система
последующего накала. Она функционирует,
даже если двигатель уже работает, что
обеспечивает эффективную работу двигателя
и экономию топлива даже при частых
остановках или при движении в городских
условиях.
Зависимые от температуры
IDI двигатели
DI двигатели
пусковые характеристики
Проблемы при
запуске с...
температуры ниже °C
Пусковые характеристики двигателей IDI и
При температурах
выше -5 °C DI
DI очень зависят от температуры.
двигатели могут
Большинство проблем с запуском возникает
запускаться даже
в холодное время года при неисправности
без
использования
свечей зажигания.
свечей накала.
Из-за одной неисправной свечи накала у
IDI двигателей могут возникнуть проблемы с
При температурах
запуском при температурах ниже 5 °C.
ниже 5 °C одна
Таким образом, автомастерские должны
неисправная свеча
вовремя предупреждать своих клиентов об
накала может
вызвать проблемы с
этой проблеме.
запуском.
Функции | Свечи накала
67
Свечи накала
Регулярная проверка
Свечи накала - изнашиваемые детали.
Поэтому их работоспособность следует
проверять через каждые 80 000 - 100 000 км.
Осторожно! Послушайте!
Индикаторами неисправности свечей накала
могут быть различные сбои:
▶ Повышенное дымообразование при холодном
запуске
▶ Сильный шум сгорания до достижения
рабочей температуры
▶ Неравномерно работающий прогретый
двигатель
▶ Потеря мощности
▶ Повышенный расход топлива
Безопасное и точное функциональное
тестирование
Порядок измерения
▶ Сопротивление мультиметра должно быть
▶ менее 100 мОм
▶ Очистите контакты, удалив масло, пыль и
ржавчину.
▶ Определите собственное сопротивление
(смещение) мультиметра: подключите оба
измерительных электрода и считайте значение
▶ Точки измерения установленных свечей
накала (двигатель выключен): поместите
электроды измерительного прибора на
коннектор свечи накала и на корпус
двигателя.
▶ Сопротивление свечи накала = измеренное
Совет автомастерской
значение минус собственное сопротивление
(смещение) мультиметра.
Проводите измерения только
Оценка
омметром или мультиметром
Сопротивление ∞ Ω: неисправность:
неисправная свеча накала
Для функционального тестирования
сопротивление свечей накала следует
Сопротивление < 0.2 Ω: неисправность:
измерять только омметром или
неисправная свеча накала
мультиметром. Он защищает свечи
Сопротивление > 0.2 Ω и < 5 Ω: свеча накала в
накала от перегрева от постоянного
порядке
напряжения аккумулятора, а
автомастерские - от возможных
последствий.
Обслуживание | Свечи накала
68
Свечи накала
Простая замена
Экономия времени благодаря
подходящим методам установки и снятия
▶ Выберите подходящую свечу накала из
каталога свечей накала
▶ Вкрутите свечу накала вручную - до касания
уплотнением головки блока цилиндров.
Затем затяните ее, соблюдая момент
затяжки (см. таблицу).
Моменты затяжки для свечей накала Bosch
Резьба
Момент затяжки
M 8
6-10 Nm
M 9
6-10 Nm
M 10
10-15 Nm
M 12
15-25 Nm
M 14
20-35 Nm
Если спецификации производителя автомобиля отличаются, то
применяйте их.
Предотвращение заедания и коррозии
При большом пробеге свечи накала могут
подвергнуться коррозии в головке блока
цилиндров или заедать из-за высоких
температур, которые они постоянно
испытывают. В обоих случаях они могут
сломаться из-за чрезмерного усилия,
приложенного при попытке ослабить их, в
результате чего часть свечи накала останется
внутри резьбового отверстия в головке
цилиндров.
Совет автомастерской
Результат: Потребовалось бы долго разбирать
головку блока цилиндров.
Заменяйте сразу весь комплект
Следовательно: Даже если не требуется
Свечи накала обычно быстро
замена, обслуживание должно включать
изнашиваются. Опыт показал, что
небольшое ослабление свечей накала и их
замена всего комплекта свечей накала
повторную затяжку, чтобы предотвратить
обходится дешевле, чем замена их по
заедание и коррозию.
очереди. Причина: соединительные
линии и токопроводящие шины
необходимо снимать при каждой
замене. Это отнимает много времени.
Замена | Свечи накала
69
Движимые эффективностью
Технологии Bosch используются во всем мире практически во всех
автомобилях. Люди и обеспечение их мобильности - вот на чем мы
сосредоточены.
Поэтому мы посвятили последние 125 лет новаторству и опыту в
исследованиях и производстве для достижения этой цели.
Мы продолжаем работать над уникальным сочетанием решений для
запасных частей, диагностических устройств, оборудования и услуг для
автомастерских:
▶ Решения для эффективного ремонта автомобилей.
▶ Инновационное оборудование и программное обеспечение для
автомастерских.
▶ Один из самых обширных в мире ассортиментов новых и запасных
частей.
▶ Большая сеть оптовых покупателей для быстрой и надежной поставки
запчастей.
▶ Компетентная поддержка по горячей линии.
▶ Комплексные предложения по обучению и тренингам.
▶ Адресная поддержка продаж и маркетинга.
Для получения дополнительной информации
посетите сайт:
Нами движет Ваше вдохновение
ООО «Роберт Бош»
Автомобильные запчасти
и диагностическое
оборудование
141400, Московская
Разработано для жизни
область,
г. Химки, Вашутинское
шоссе, 24
+7 (495) 560-9500
70
71
72
74
75
76
77
78
79
80
