Rexroth EFC 3600 – преобразователь частоты для более рационального использования энергии и эффективного управления технологическими процессами

Rexroth EFC 3600 -

преобразователь частоты для более

рационального использования

энергии и эффективного управления

технологическими процессами

Эффективное использование

энергии

Рост стоимости электроэнергии, увеличение энергопотребления и повышение

спроса на экологически чистые технологии представляют серьезный вызов для

промышленности. Конечные потребители нуждаются в энергоэффективных маши-

нах и оборудовании для снижения энергозатрат и сокращения выбросов СО₂ - все

это относится и к приводной технике. Экономичные и простые в использовании

преобразователи частоты серии Rexroth EFC 3600 позволяют достичь оптимальных

энергозатрат в различных областях применения.

Большую часть электрической энергии в промыш

ленности потребляют электродвигатели. Но лишь малая

часть установленных электродвигателей имеет возмож-

ность работать с переменной скоростью, хотя использо-

вание преобразователей частоты приводит к более низ-

кому энергопотреблению, а так же к значительному

сокращению затрат на техническое обслуживании. Более

того, современные частотно-регулируемые привода улуч-

шают управление технологическими процессами, сни-

жают износ оборудования и позволяет уменьшить его

габариты.

Преобразователи частоты Rexroth EFC 3600 вносят значи-

тельный вклад в экономию энергии.

Удобство в эксплуатации, обширные базовые функции,

низкая стоимость, легкость монтажа, высокий уровень

обслуживания — всё это делает Rexroth EFC 3600 привле-

кательным решением.

Rexroth EFC 3600 - Энергоэффективное решение

для любых отраслей промышленности:

Машины по производству строительных

материалов

Строительная техника

Инженерно-экологические сооружения

Пищевое оборудование и линии розлива

Общая автоматизация

Транспортное, складское оборудование

Станки

Упаковочные машины

Применения

Rexroth EFC 3600:

Деревообрабатывающее оборудование

Подъемно-транспорт-

Оборудование для обработки полимерных

ное оборудование:

материалов

конвейеры, рольганги

Строительная техника:

Текстильные машины

смесители, мешалки,

Деревообрабатывающее оборудование

центрифуги

Насосы, компрессоры

Вентиляторы

Идеальная интеграция

в различные применения

Простота монтажа, подключения и использования: преобразователи частоты

Rexroth EFC 3600 отвечают техническим требованиям и пожеланиям пользовате-

лей, обеспечивая оптимальное соотношение простоты в использовании с полно-

той и проработкой до малейших деталей. Они являются убедительными, интеллек-

туальными и компактными решениями для различнейших применений: в насосах,

компрессорах, вентиляторах, транспортировочных устройствах, упаковочных

машинах и во многих других областях.

Передняя панель:

разъемное соединение

для периферии

Обзор преимуществ Rexroth EFC 3600

Значительная экономия энергии и более продолжи-

тельный срок эксплуатации двигателей благодаря

свободно программируемой кривой U/f, позволяющей

подстройку характеристики напряжение-частота в

зависимости от нагрузки

Плавная подстройка частоты коммутации обеспечи-

вает максимальную энергоэффективность и снижает

уровень шума двигателя

Снижение затрат на внешние компоненты за счет

встроенного тормозного модуля и сетевого фильтра

Благодаря встроенной панели управления для

быстрого и простого запуска более не требуются

дополнительные периферийные устройства

Простота монтажа с помощью разъемных соединений

Электрические характеристики

AC (220 В, 0,4 - 2,2 кВт), 3 AC (400 В, 0,4 - 4 кВт)

Высокая перегрузочная способность: 150 % для 60 с,

200 % для 1 с

Высокий начальный момент: 100 % при 1,5 Гц,

150 % при 3 Гц

Температура окружающей среды 50° C без снижения

характеристик

Встроенный тормозной модуль

Встроенный сетевой фильтр (EN 61800-3 C3)

Защита от перенапряжения

Мониторинг температуры двигателя (NTC, PTC)

Механические характеристики

Возможен монтаж вплотную без зазоров для экономии

пространства

Дополнительное покрытие плат для защиты от загрязне-

ний и повреждений

Разъемные соединения Вх/Вых

Для замены вентилятора не требуются инструменты

(устройства до 0,75 кВт не оснащены вентилятором)

Программные возможности

Простая структура программы и ввода параметров

Идентичные параметры во всей серии устройств

Съемная панель управления с функцией памяти для

копирования и быстрого переноса параметров

Четкое отображение с помощью 4-х разрядного 7-ми

сегментного светодиодного индикатора

Потенциометр для задания уставки по скорости

Встроенный ПИД-регулятор

Съемная панель

Встроенная последовательная система управления

управления с функцией

(8 шагов)

памяти для быстрого

Встроенная функция счетчика

переноса параметров

Цифровые входы и выходы

Аналоговые входы и выход

Интерфейс Modbus или PROFIBUS

Безупречный сервис

Длительный срок доступности компонентов

Для замены вентилятора не требуются инструменты

Быстрая и простая замена устройства

Доступность запасных частей по всему миру

Ремонт и возможность обслуживания на месте по всему

миру

Простота эксплуатации

Концепция “easy to use”

Оборудование Рексрот разработано для простого внедрения и использования.

Интегрированная панель управления включает в себя всё необходимое для

быстрого ввода в эксплуатацию и удобного использования Rexroth EFC 3600. Ввод

в эксплуатацию по-настоящему прост и не требует наличия ПК или иного устройст

ва-программатора. Функция копирования, доступная на панели управления, может

быть использована для настройки нескольких преобразователей с идентичными,

либо сходными параметрами.

Быстрый и удобный: значения всех параметров задаются

с помощью защищенных клавиш. 4-разрядный светодиод-

ный дисплей даёт возможность представить все параме-

тры в понятном виде. Документация содержит пошаговое

описание процедуры параметризации и структуры меню.

Функция копирования, доступная на съёмной панели

управления, экономит время при настройке нескольких

преобразователей частоты и замене устройства.

Панель управления: входы, функции и индикация

7-сегментный

▶ Выходная частота

светодиодный

▶ Значения параметров

индикатор

▶ Коды ошибок

Светодиод статуса

▶ FWD: Двигатель вращается вперёд

▶ REV: Двигатель вращается в

обратном напр

▶ Run: Рабочий режим

Клавиша Func

▶ Переход по меню на уровень выше

Клавиша Run

▶ Пуск преобразователя частоты

Потенциометр

▶ Для задания уставки по скорости

Клавиши со стрелками

▶ Для выбора значений параметров

▶ Для изменения значений параметров

Клавиша Stop

▶ Останов преобразователя частоты

▶ Сброс ошибки

Клавиша Set

▶ Для подтверждения введённых

значений

Rexroth EFC 3600

Функциональность и технические

характеристики

Функции

Тип регулирования

U/f

Диаазон регулирования скорости вращения

1 : 50

Пусковой вращающий момент

100 % при 1,5 Гц; 150 % при 3 Гц

Широтноимпульсная модуляция (ШИМ)

1 до 15 кГц , плавная регулировка с шагом в 1кГц

Тормозной модуль

Встроенный тормозной модуль

Разрешающая способность по частоте

Цифровая: 0,01 Гц

Аналоговая: максимальная частота x 0,1 %

U/f-характеристика

Свободно программируемая

Рампы

Линейная, S-кривая

Автоматическая подстройка несущей частоты ШИМ

Регулирование частоты ШИМ в зависимости от нагрузки

Сообщение о состоянии по многофункциональным сигналам

в /выше / ниже диапазона частоты, готовность и т.д..

Сетевые интерфейсы

Modbus, PROFIBUS (опционально)

Технические данные

Тип

0k40-

0k75-

1k50-

2k20-

0k40-

0k75-

1k50-

2k20-

4k00-

1P2-MDA-7P

3P4-MDA-7P

Рабочие характеристики

Напряжение питания

1 AC 200 - 240 В (-10 %/+10 %)

3 AC 380 - 480 В (-15 %/+10 %)

Частота сети

Гц

50 - 60 (±5 %)

Номинальная мощность

кВ

0,4

0,75

1,5

2,2

0,4

0,75

1,5

2,2

Длительный номинальный ток

2,3

3,9

7,0

9,7

1,2

2,1

3,7

5,1

8,8

Выходное напряжение

0 В до напряжения питания

Выходная частота

Гц

0 - 400

Перегрузочная способность

200 % для 1 с, каждые 20 с или 150 % для 60 с, каждые 10 мин

Тормоз

Тормозной модуль

Внутренний

Тормозное сопротивление

Внешнее

Длина кабеля двигателя

Встр. ЕМС фильтр C3

Встр. ЕМС фильтр C4

Габаритные размеры

Типоразмер

Ширина A

мм

120

Высота B

мм

135

145

185

210

145

185

210

Глубина C

мм

105

120

125

130

120

125

130

Масса

кг

0,96

1,24

1,61

2,35

1,18

1,26

1,52

2,25

2,36

Условия окружающей среды

Окружающая температура

от -10 до +50 °C без снижения мощности

Макс. высота использования

1000 м (максимальная — 4000 м над уровнем моря со снижением мощности 20 %)

Относительная влажность

< 90 %

Степень защиты

IP20

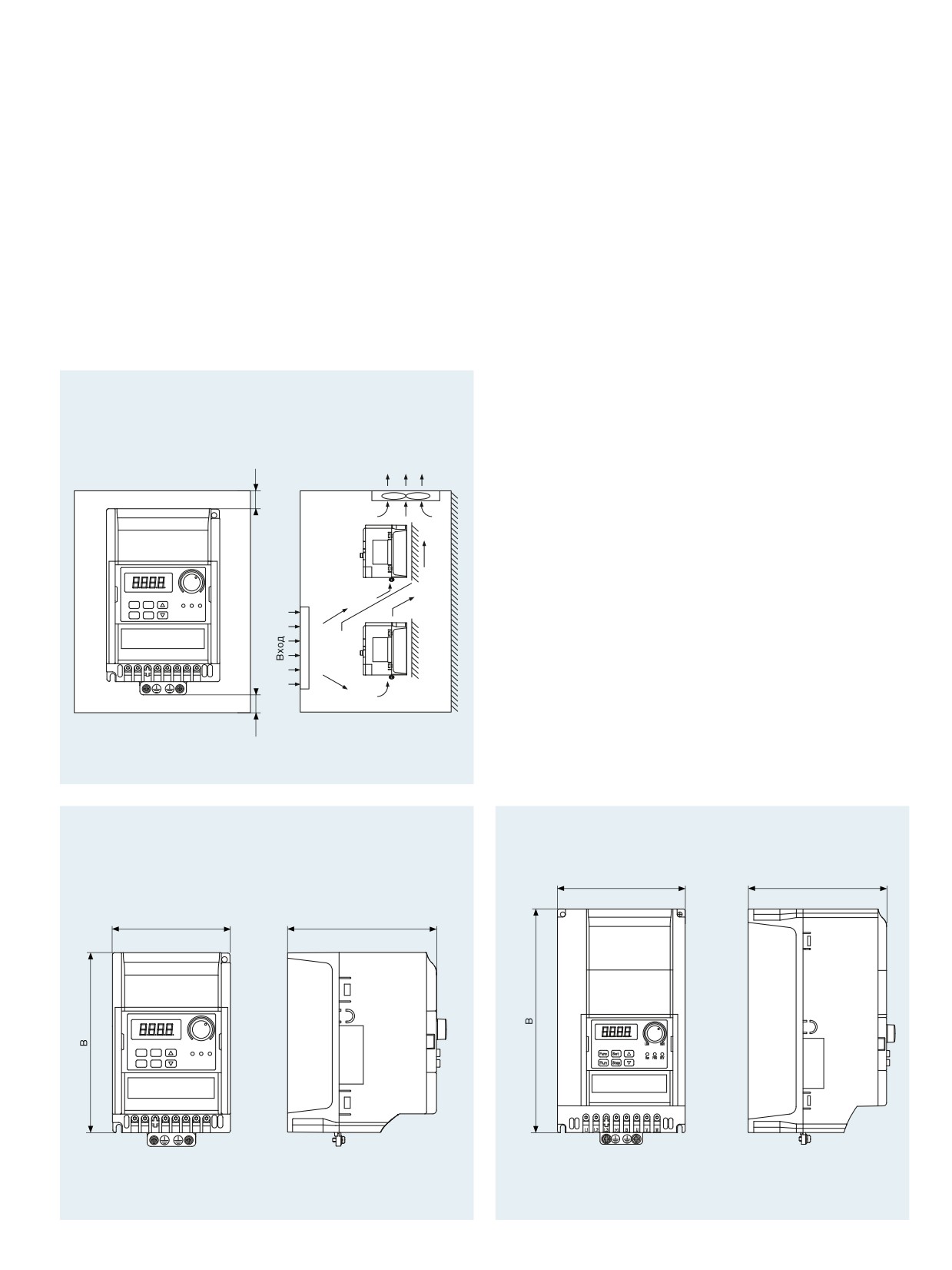

Rexroth EFC 3600

Расположение в шкафу управления и

габаритные чертежи

Оптимальный монтаж

Вариант установки

Отсутствие в преобразователях частоты Rexroth EFC 3600

боковых вентиляционных отверстий позволяет осущест-

влять их монтаж вплотную друг к другу. Это экономит

150 мм

Выход

пространство шкафа управления и упрощает охлаждение.

Разделитель

LOW

HIGH

Func

Set

потоков воздуха

Run FWD REV

Run

Stop

(+) B

U V W

150 мм

Типоразмер A, B, C

Типоразмер D

LOW

HIGH

Func

Set

Run FWD REV

Run

Stop

(+) B U V W

Rexroth EFC 3600

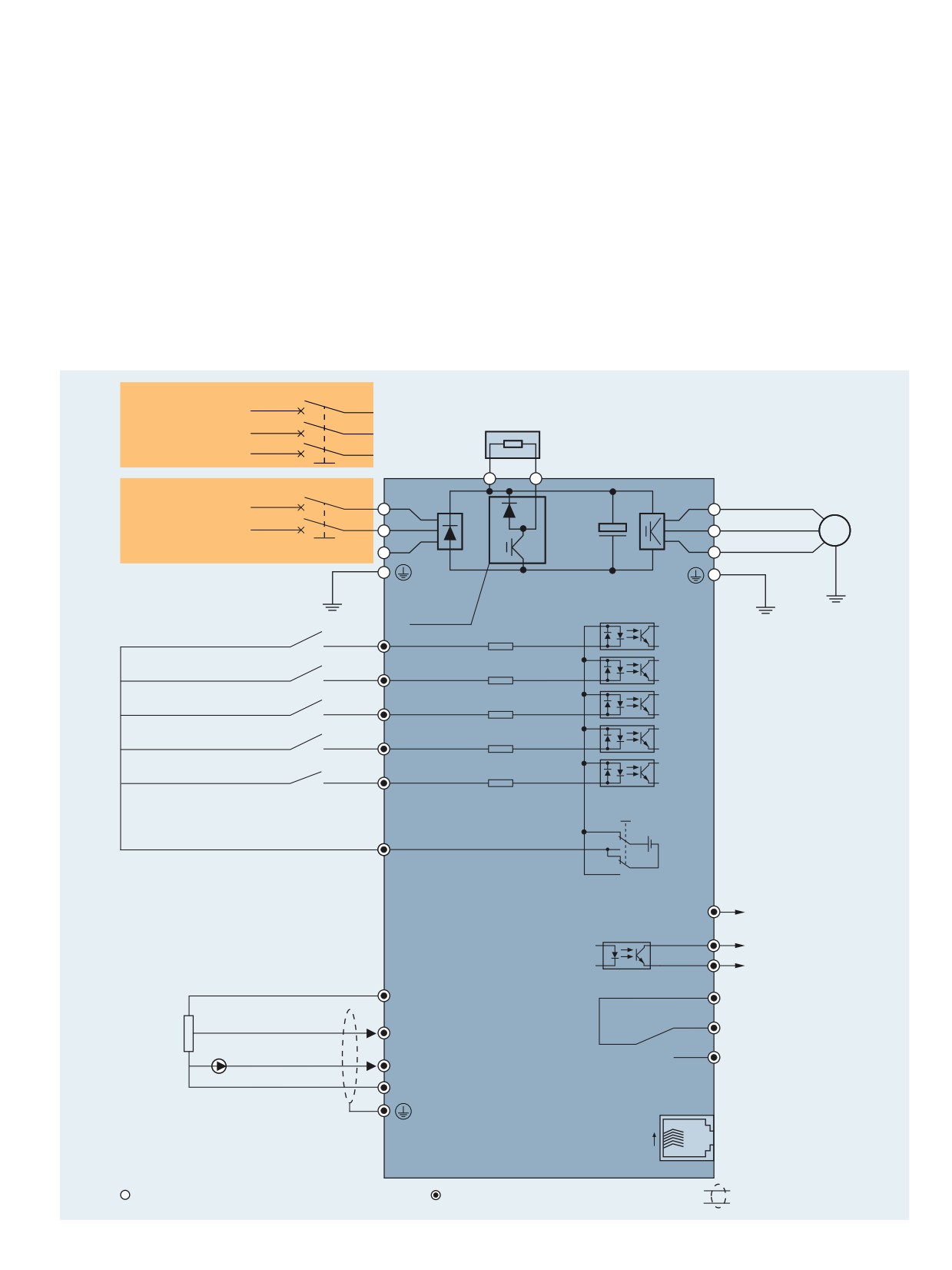

Схема устройства

3 AC 380 - 480 В

Силовой включатель

(50/60 Гц)

Внешнее тормозное сопротивление

(+)

1 AC 200 - 240 В

Силовой включатель

(50/60 Гц)

3∼

Тормозной

модуль

Цифровой

многофункциональный вход 1

Цифровой

многофункциональный вход 2

Цифровой

многофункциональный вход 3

Цифровой

многофункциональный вход 4

Цифровой

многофункциональный вход 5

Общий вход цифровых сигналов

(NPN/PNP)

переключатель

Аналоговый

FM1

многофункциональный

выход 0 - 10 В

OUT1

Выход типа

CME

открытый коллектор

+10 V

Внешний

0 - 10 В

Релейный выход

аналоговый

VR1

задатчик

уставки по

4 - 20 мА

частоте

GND

Последовательный

RS485 интерфейс

1, 5, 6: не используется

2: GND

3: RS485-

4: RS485+

Силовое соединение

Подача сигнала

Требуются экранированные

кабели

//////////////////////////////////////////
