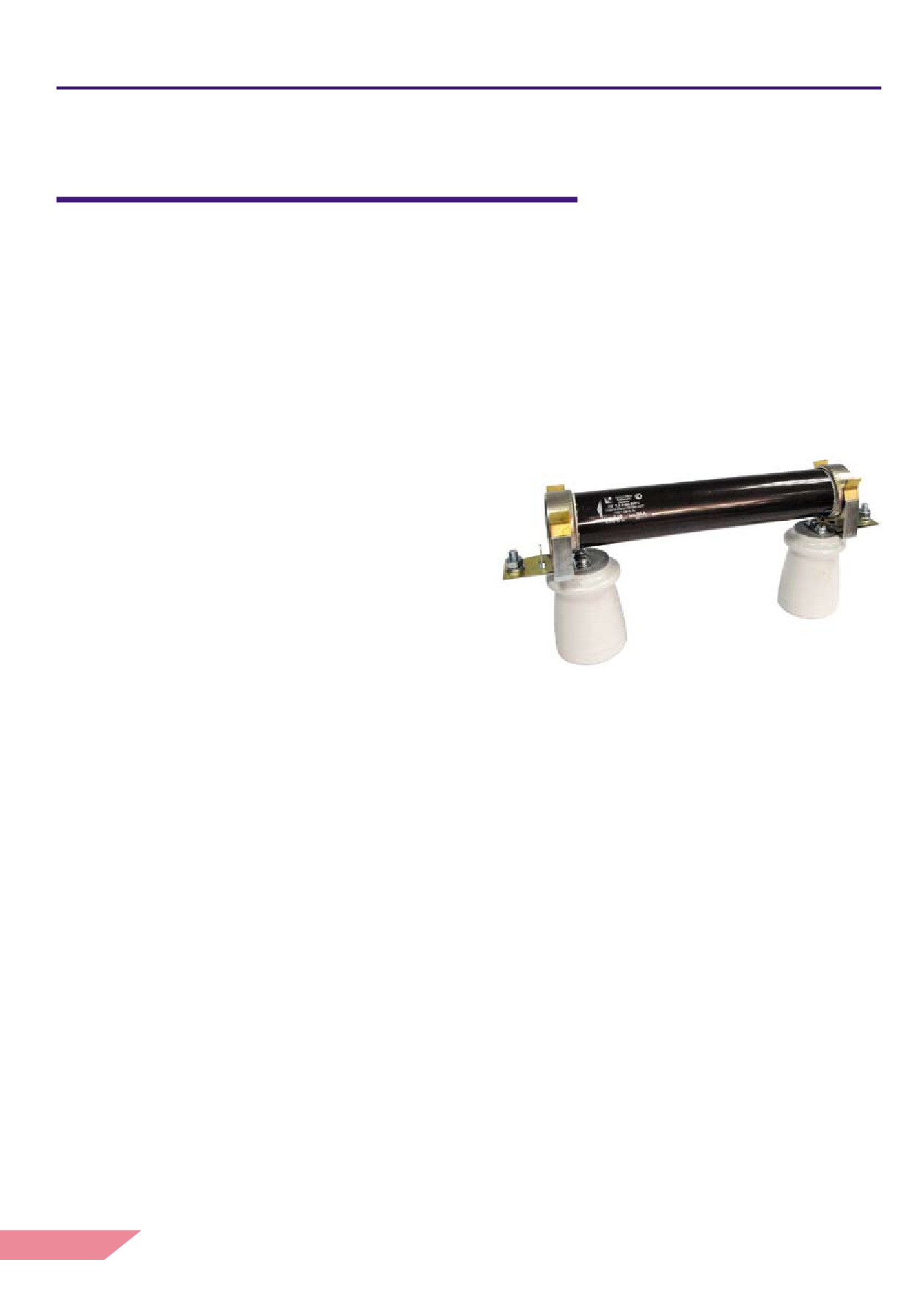

ПРЕДОХРАНИТЕЛИ высоковольтные серии ПКТ, ПКНи токоограничивающие ПАТРОНЫ типа ПТ, ПН
Предохранители ПКТ по ГОСТ 2213-79
ПРЕДОХРАНИТЕЛИ высоковольтные серии ПКТ, ПКН
и токоограничивающие ПАТРОНЫ типа ПТ, ПН
2 А - 315 А
6 кВ, 10 кВ, 35 кВ
ТУ3414-016-05755766-2007
Сертифицированы на соответствие ГОСТ 2213-79
Назначение
Предохранители высоковольтные серии ПКТ предназначены для использования в трехфазных сетях пере-
менного тока напряжением от 6 до 35 кВ частоты 50 и 60 Гц для защиты силовых трансформаторов, воздушных и
кабельных линий от сверхтоков при перегрузках и коротких замыканиях.
Предохранители высоковольтные серии ПКН предназначены для защиты трансформаторов напряжения в сетях
трехфазного переменного тока напряжением от 6 до 35 кВ частоты 50 и 60 Гц. Предохранители типа ПКН001-10 мо-
гут быть использованы для защиты силовых трансформаторов мощностью 1,25 кВА с номинальным напряжением
6 кВ. Допустимое значение тока в длительном режиме для предохранителей ПКН001 не должно быть более 0,5А.
Области применения
▪ Подстанции трансформаторные комплектные КТП
- для городских электрических сетей;
- для сельского хозяйства;
- для нужд железной дороги;
- общепромышленного назначения;
- нефтедобывающая промышленность;
- горнодобывающая промышленность;
- металлургия
▪ Камеры сборные одностороннего обслуживания серии КСО
▪ Комплектные распределительные устройства серии КРУ
▪ Комплектные распределительные устройства серии КРУН
▪ Передвижные комплектные трансформаторные подстанции
▪ Главные распределительные щиты ГРЩ
▪ Шкафы ввода и распределения
ПРЕИМУЩЕСТВА ПРЕДОХРАНИТЕЛЕЙ СЕРИИ ПКТ, ПКН В ЭКСПЛУАТАЦИИ
▪ Корпус патрона изготовлен из высококачественного термоустойчивого
фарфора, покрытого влагонепроницаемой глазурью.
▪ Кварцевый песок высокой степени очистки, технология засыпки
позволяет достичь высокой плотности заполнения, что обеспечивает
эффективное гашение электрической дуги внутри предохранителя при его срабатывании.
▪ Плавкий элемент выполнен из электротехнической меди М1 уникальной конструкции, что
позволяет обеспечить надежную защиту от сверхтоков при перегрузках и коротких замыканиях.
▪ Патроны ПТ выпускаются как с указателем срабатывания и ударным устройством, так и без указателя срабаты-
вания или ударного устройства.
Гарантийный срок эксплуатации - два года со дня ввода в эксплуатацию.
Срок службы - не мене 20 лет (ГОСТ 2213-79).
Средний срок службы предохранителей между средними ремонтами - не менее 5 лет.
146
АО «НВА»

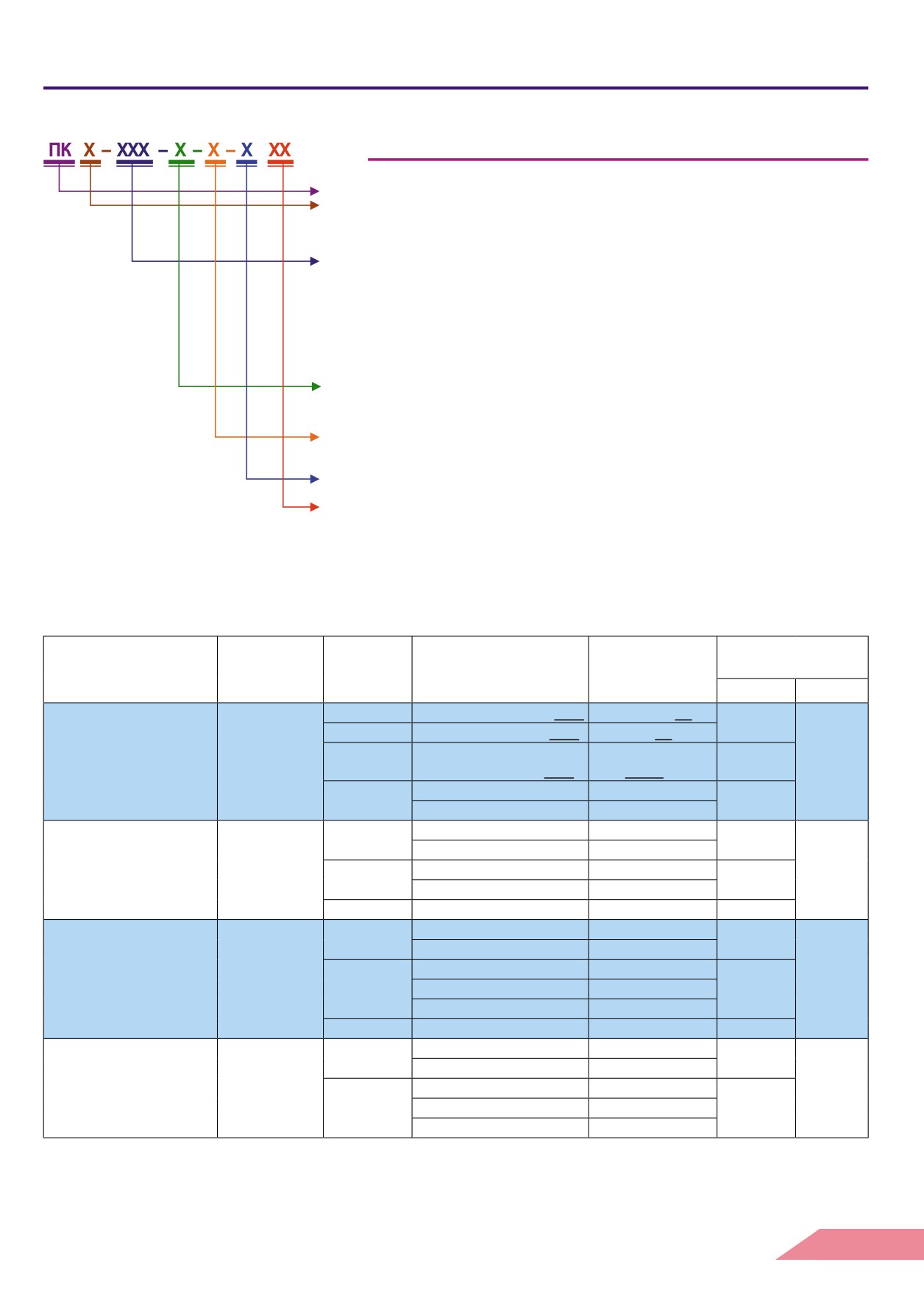

Структура идентификационного обозначения предохранителя
ПК - предохранитель с кварцевым наполнителем
Т - для защиты силовых трансформаторов, воздушных и кабельных
линий;
Н - для защиты трансформаторов напряжения;
трехзначное число, обозначение конструктивного исполнения
для ПКТ-101; 102; 103; 104;
для ПКН-001
Предохранители нормально поставляются на фарфоровых
изоляторах, полимерный опорный изолятор (П) для
предохранителей 6, 10 кВ климатического исполнения У и категории
размещения 3, должен быть оговорен в заказе;
номинальное напряжение, кВ (соответствует наибольшему рабочему
напряжению предохранителя):
6 (7,2); 10 (12);
35 (40,5);
номинальный ток, А:
2; 3.2; 5; 8; 10; 16; 20; 25; 31,5; 40; 50; 80;
100; 160; 200; 315;
номинальный ток отключения, кА:
значения в соответствии с таблицей технических характеристик;
климатическое исполнение и категория размещения
по ГОСТ 15150-69: У1, У3
Технические характеристики
Обозначение
Типоиспол-
Размеры
предохранителя
нение
Uном. кВ
I ном. А
I откл. кА
патрона*, мм
патрона
L
D
6 У3
(2;3.2;5;8;10;16;20);31,5
(20; 40); 20
312
6 У1
2;3.2;5;8;10;16;20;31,5
40;20
10У3
(2;3.2;5;8;10;16;20);31,5
(12,5;31,5);12,5;
ПКТ-101
ПТ 1.1
412
10 У1
2;3.2;5;8;10;16;20;31,5
12,5; 20
Ø 55
2;3.2;5;8;
8
35 У3,У1
612
10
3,2
31,5;40;50
31,5
6 У3,У1
360
80
40
ПКТ-102
ПТ 1.2
31,5;40
31,5
Ø 72
10 У3,У1
460
50;63;80
12,5
35 У3,У1
10;16;20
8
664
80;100
31,5
6 У3,У1
360
160
20
50
31,5
Ø 72
ПКТ-103
ПТ 1.3
10 У3,У1
80
20
460
(2 шт.)
100;160
12,5
35 У3,У1
31,5;40
8
664
160;200
31,5
6 У3,У1
360
315
20
Ø 72
ПКТ-104
ПТ 1.4
100
31,5
(4 шт.)
10 У3,У1
160
20
460
200
12,5

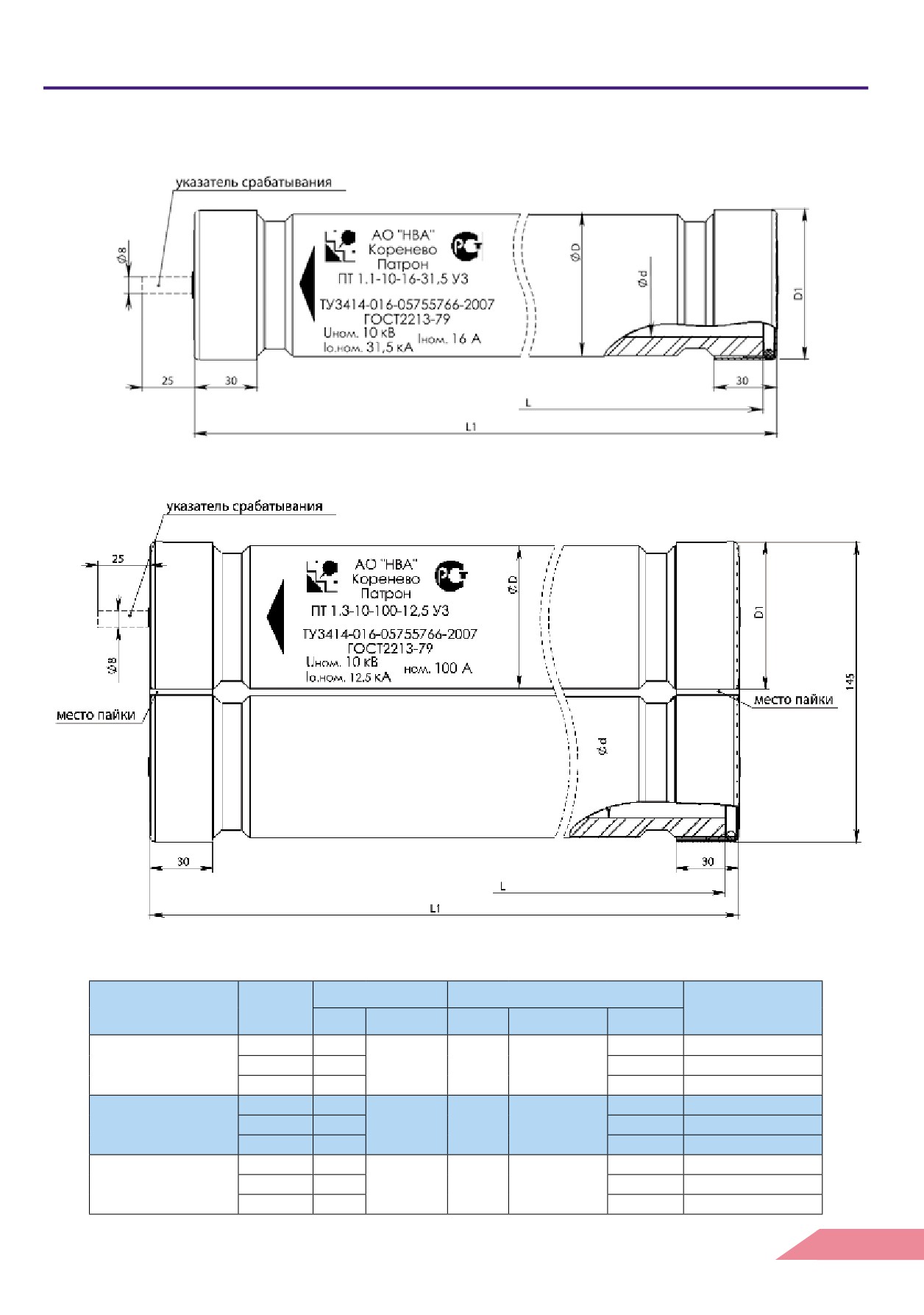

* габаритные, установочные и присоединительные размеры патронов представлены на стр. 157.
147
Предохранители ПКТ по ГОСТ 2213-79
Технические данные для ПКН001
Наименование параметра
ПКН001-10
ПКН001-35
Номинальное напряжение, кВ
10
35
Наибольшее рабочее напряжение, кВ
12
40,5
Номинальный ток отключения
Не нормируется
Время плавления:
при токе 1,25 А, с, более
10
при токе 2,5 А, с, менее
10
Электрическое сопротивление заменяемого
элемента при температуре 20˚С, Ом:
нижнее значение
47,25
142,2
верхнее значение
57,75
173,6
Климатическое исполнение и категория размещения
УЗ, У1
Примечание. Предохранители типа ПКН001-10 могут применяться для цепей с номинальным напряжением 3 и 6 кВ.
Наличие указателя срабатывания и ударного устройства
Патроны ПТ предусматривают наличие указателя срабатывания и ударного устройства с силой нажатия 50Н.
Параллельно плавкому элементу подсоединена металлическая нить с высоким электрическим сопротивлением,
прикрепленная с одной стороны к пружинному ударному механизму. При перегорании основного плавкого элемента
перегорает натянутая нить и срабатывает ударный механизм. Ударный боек имеет функцию индикатора, а также
может привести в действие коммутационный аппарат, включаемый последовательно с предохранителем.

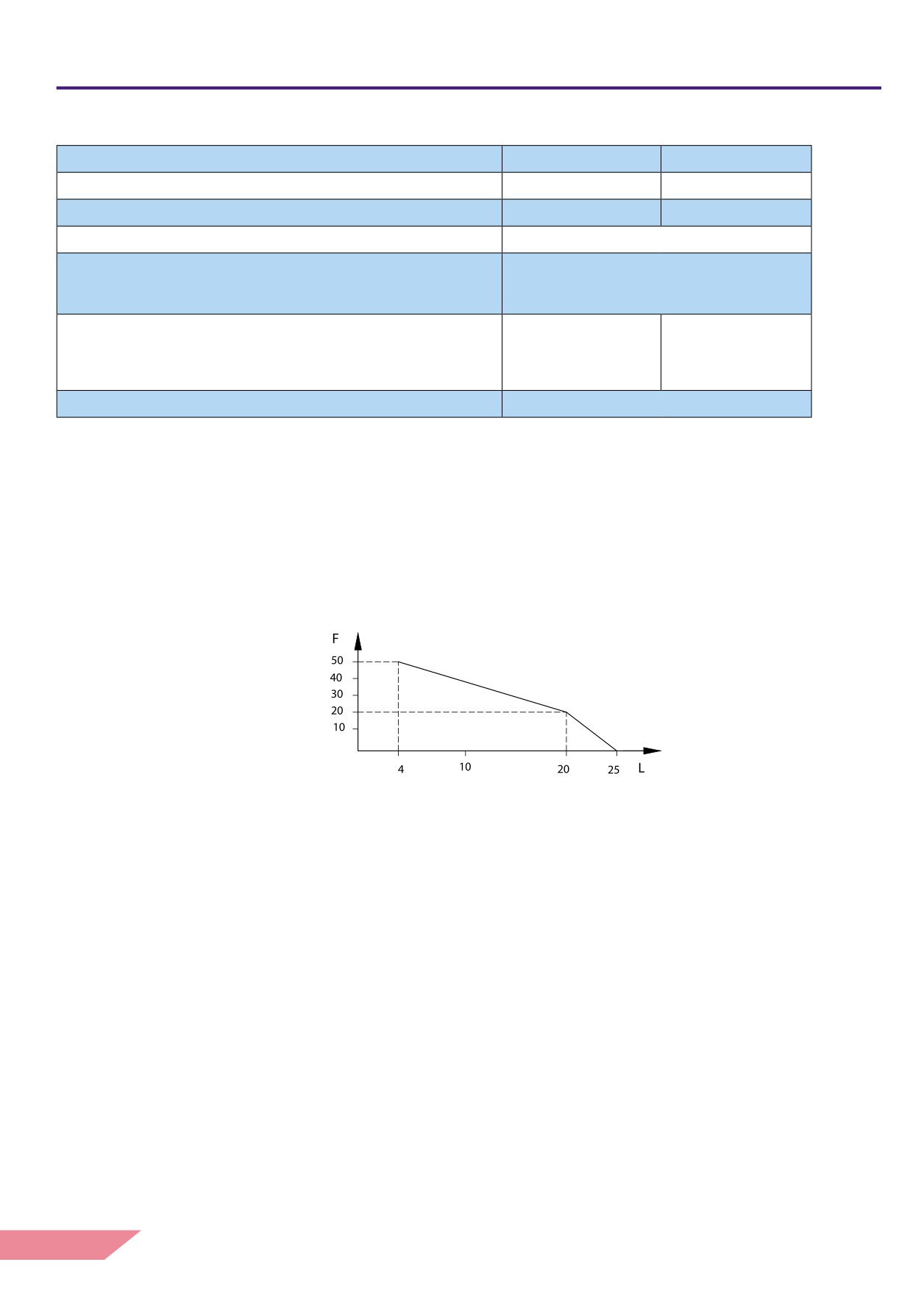

График работы ударного устройства предохранителей серии ПКТ
F - сила ударного устройства, Н
L - перемещение бойка, мм
Формулирование заказа
В заказе должно быть указано:
- конструктивное исполнение предохранителя в соответствии со структурой идентификационного исполнения;
- номинальный ток патрона;
- номинальное напряжение;
- обозначение технических условий.
ПРИМЕРЫ:
1. Предохранитель серии ПКТ, конструктивного исполнения - 101 на номинальное напряжение 10 кВ, номиналь-
ный ток 20 А, номинальный ток отключения 20 кА, климатического исполнения У категории размещения 1:
«Предохранитель ПКТ-101-10 -20- 20 У1, ТУ3414-016-05755766-2007».
2. Предохранитель серии ПКТ, конструктивного исполнения - 104 на номинальное напряжение 10 кВ, номиналь-
ный ток 160 А, номинальный ток отключения 20 кА, климатического исполнения У категории размещения 3:
«Предохранитель ПКТ-104-10- 160- 20 У3, ТУ3414-016-05755766-2007».
3. Предохранитель серии ПКТ, конструктивного исполнения - 001 (без указателя срабатывания и ударного
устройства) на номинальное напряжение 10 кВ, номинальный ток 20А, номинальный ток отключения 20 кА, клима-
тического исполнения У категории размещения 1:
«Предохранитель ПКТ-001-10-20 -20 У1, ТУ3414-016-05755766-2007».
4. Предохранитель серии ПКТ, конструктивного исполнения - 101, на полимерных изоляторах, на номинальное
напряжение 10 кВ, номинальный ток 31,5 А, номинальный ток отключения 12,5 кА, климатического исполнения У
категории размещения 3:
«Предохранитель ПКТ-101(П)-10-31,5-12,5 У3, ТУ3414-016-05755766-2007».
148
АО «НВА»
Потери мощности предохранителей серии ПКТ
Обозначение
Потери
Тип патрона
Uном. кВ
Iном. А
предохранителя
мощности, Вт
2
5
3.2
6
5
8
8
13
ПКТ-101
ПТ 1.1
6
10
14
16
30
20
35
31.5
58
2
7
3.2
9
5
10
8
18
ПТ 1.1
10
ПКТ-101
10
19
16
40
20
45
31.5
75
2
25
3.2
30
ПКТ-101
ПТ 1.1
35
5
38
8
57
10
60
31.5
40
40
55
ПКТ-102
ПТ 1.2
6
50
70
63
90
80
120
31.5
50
40
67
ПКТ-102
ПТ 1.2
10
50
90
63
120
80
140
10
60
ПКТ-102
ПТ 1.2
35
16
100
20
120
80
110
ПКТ-103
ПТ 1.3
6
100
135
160
240
50
90
80
145
ПКТ-103
ПТ 1.3
10
100
180
160
280
31.5
200
ПКТ-103
ПТ 1.3
35
40
240
Условия эксплуатации
● Номинальное значение климатических факторов внешней среды - У1, У3 по ГОСТ 15150 и ГОСТ 15543.1.
Температура окружающего воздуха от минус 45 °С до плюс 40 °С;
● Номинальные значения механических факторов по ГОСТ 17516.1, группа М1;
● Окружающая среда - невзрывоопасная, не содержащая токопроводящей пыли агрессивных газов и паров в
концентрациях, изменяющих параметры предохранителей в недопустимых пределах;
● Атмосфера по коррозионной активности должна соответствовать типу II по ГОСТ 15150;
● Высота установки над уровнем моря - не более 1000 м;
● Патроны должны быть защищены от резких толчков, ударов и вибраций;
● Конструкция контактов предохранителя обеспечивает сейсмостойкость при землетрясении до 7 баллов
Рихтера при том, что высота установки их над поверхностью земли не превышает 10 м.
149
Предохранители ПКТ по ГОСТ 2213-79

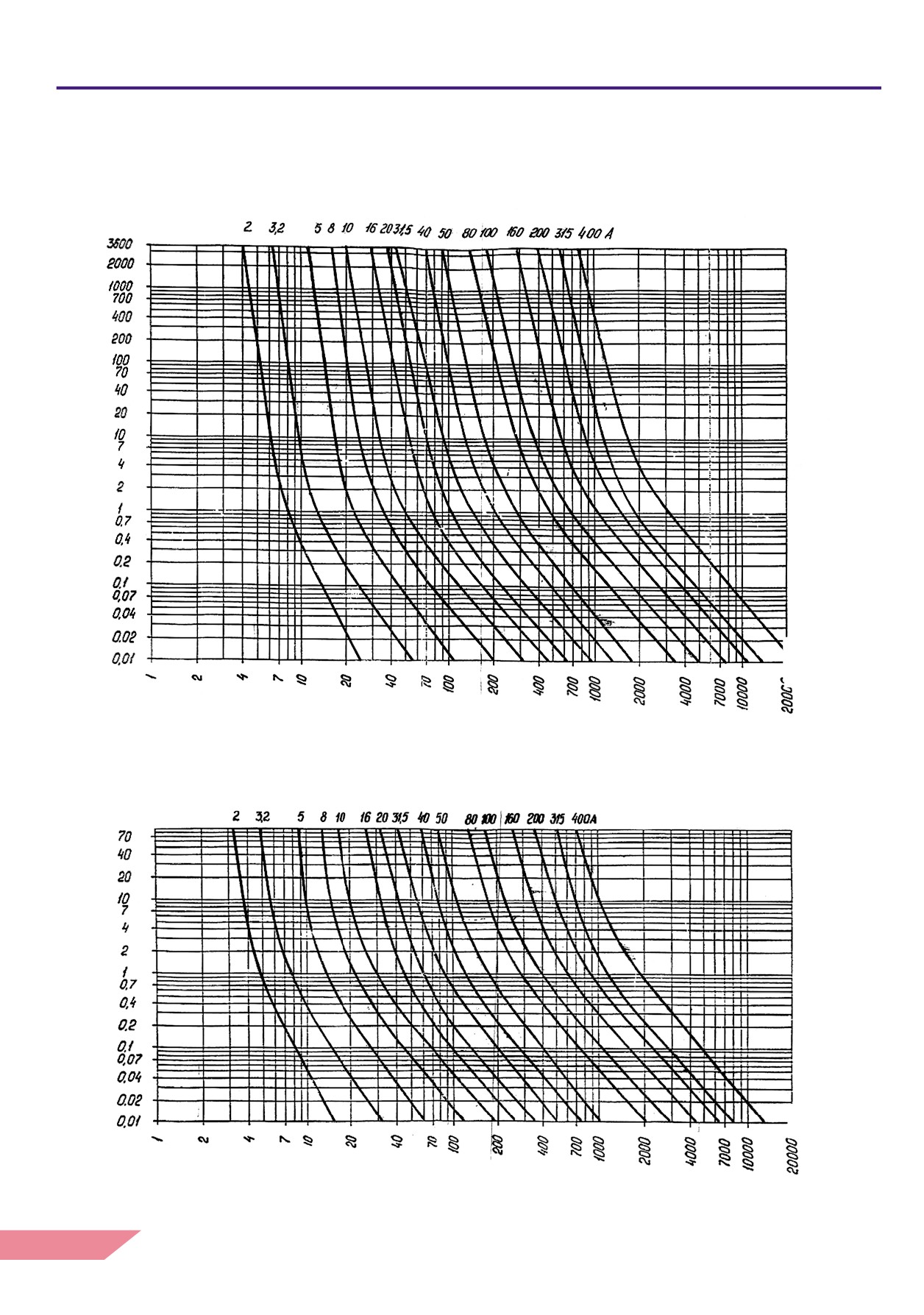

Времятоковые характеристики плавления и
характеристики предельно допустимых перегрузок
предохранителей на номинальные токи 2-315 А,
номинальное напряжение 6 кВ
tэк.пд, с
Iож,п А
tэк.пд - эквивалентное преддуговое время, с;
Iож, п - действующее значение периодической составляющей ожидаемого тока, А
tэк.пг, с
Iож,п А
tэк. пг - эквивалентное время предельно допустимой перегрузки, с;
Iож, п - действующее значение периодической составляющей ожидаемого тока, А
150
АО «НВА»

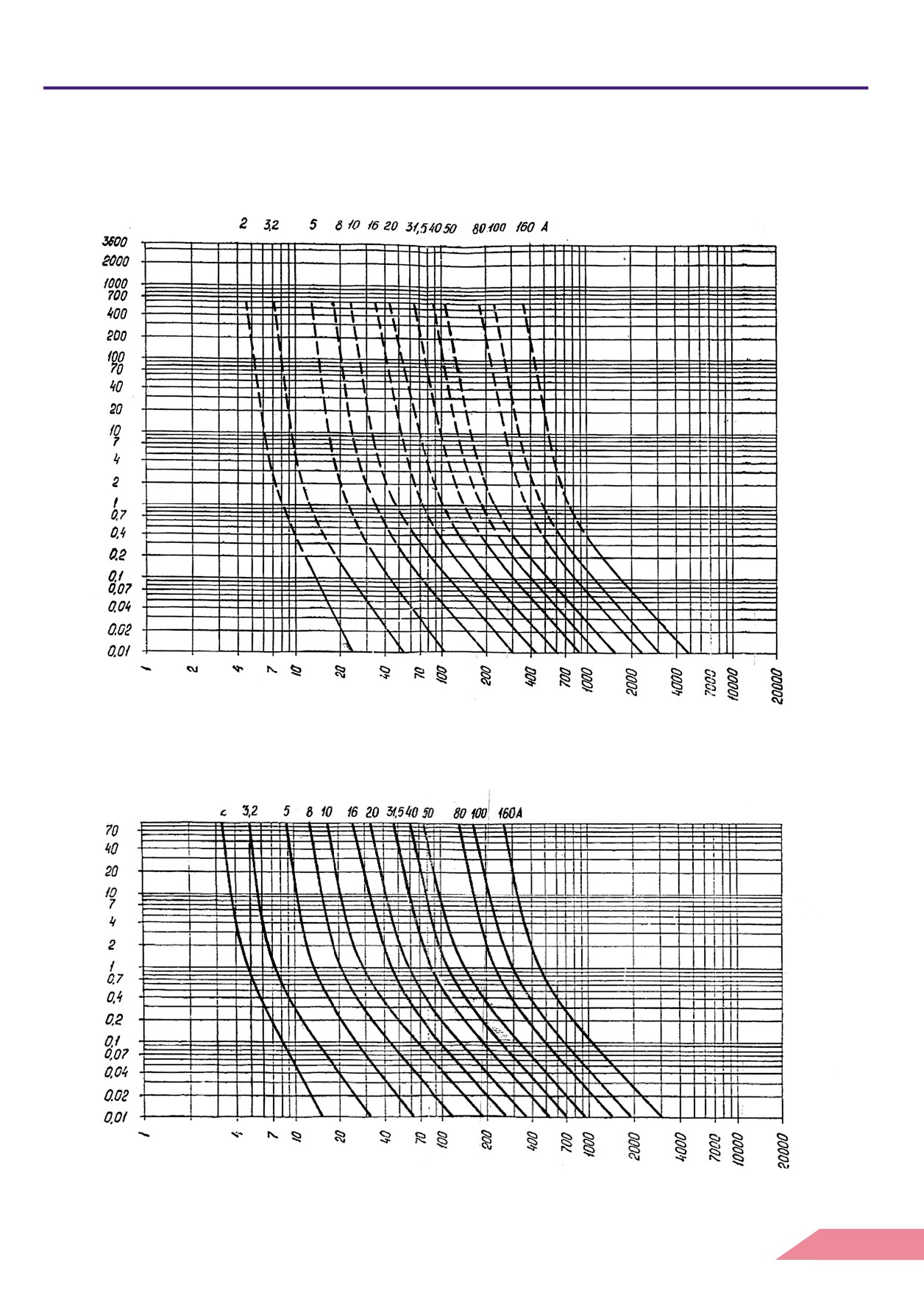

Времятоковые характеристики плавления и
характеристики предельно допустимых перегрузок
предохранителей на номинальные токи 2-160 А,
номинальное напряжение - 10 кВ, 20 кВ и 35 кВ.
tэк.пд, с
Iож,п А
tэк. пд - эквивалентное преддуговое время, с;
Iож, п - действующее значение периодической составляющей ожидаемого тока, А
tэк.пг, с
Iож,п А
tэк. пг - эквивалентное время предельно допустимой перегрузки, с;
Iож, п - действующее значение периодической составляющей ожидаемого тока, А
151
Предохранители ПКТ по ГОСТ 2213-79
Таблица подбора предохранителей для трансформаторных подстанций
При выборе предохранителей нужно соблюдать следующие условия:
Предохранитель должен выдержать номинальный ток трансформатора Iнt и возможные перегрузки трансфор-
матора 1,3-1,4 Iнt;
Ток включения обычно 8-12 IНt не должен расплавить плавкий элемент быстрее 0,1 с;
Ток короткого замыкания должен быть меньше максимального тока отключения и ток короткого замыкания дол-
жен быть больше минимального тока отключения предохранителя.
Исходя из этих условий и номинальной мощности трансформатора в таблице приведены рекомендуемые зна-
чения номинального тока предохранителя.
6 кВ
10 кВ
35 кВ
Мощность
защищаемого
Номинальный
Номинальный
Номинальный
Номинальный
ток предохранителя, А
Номинальный
ток предохранителя, А
Номинальный
тр-ра, кВА
ток предохранителя, А
ток тр-ра, А
ток тр-ра, А
ток тр-ра, А
К1=2,2
К1=2,75
К1=2,2
К1=2,75
К1=2,2
К1=2,75
25
2,4
5
8
1,44
3,2
4
-
-
-
40
3,82
8
(12,5)
2,3
5
(6,3)
-
-
-
63
6,04
(12,5)
16
3,64
8
10
1,05
-
3,2
100
9,63
20
(25)
5,8
10
16
1,65
(4)
5
125
11,95
(25)
31,5
7,2
16
20
2,05
5
(6,3)
160
15,27
31,5
40
9,2
20
(25)
2,63
(6,3)
8
200
19,09
40
50
11,5
(25)
31,5
3,29
8
10
250
23,9
50
(63)
14,4
31,5
40
4,11
10
(12,5)
315
30,21
(63)
80
18,2
40
50
5,2
(12,5)
16
400
38,18
80
100
23
50
(63)
6,57
16
20
500
48,14
100
(125)
29
(63)
80
8,29
20
(25)
630
60,59
(125)
160
36,5
80
100
10,43
(25)
31,5
800
76,69
160
200
46,2
100
(125)
13,2
31,5
40
1000
95,94
200
250
57,8
(125)
160
16,51
40
(63)
К1=Iном.пр./Iном.тр.
Цифры, заключенные в скобках, означают, что данный номинал не разработан.
152
АО «НВА»

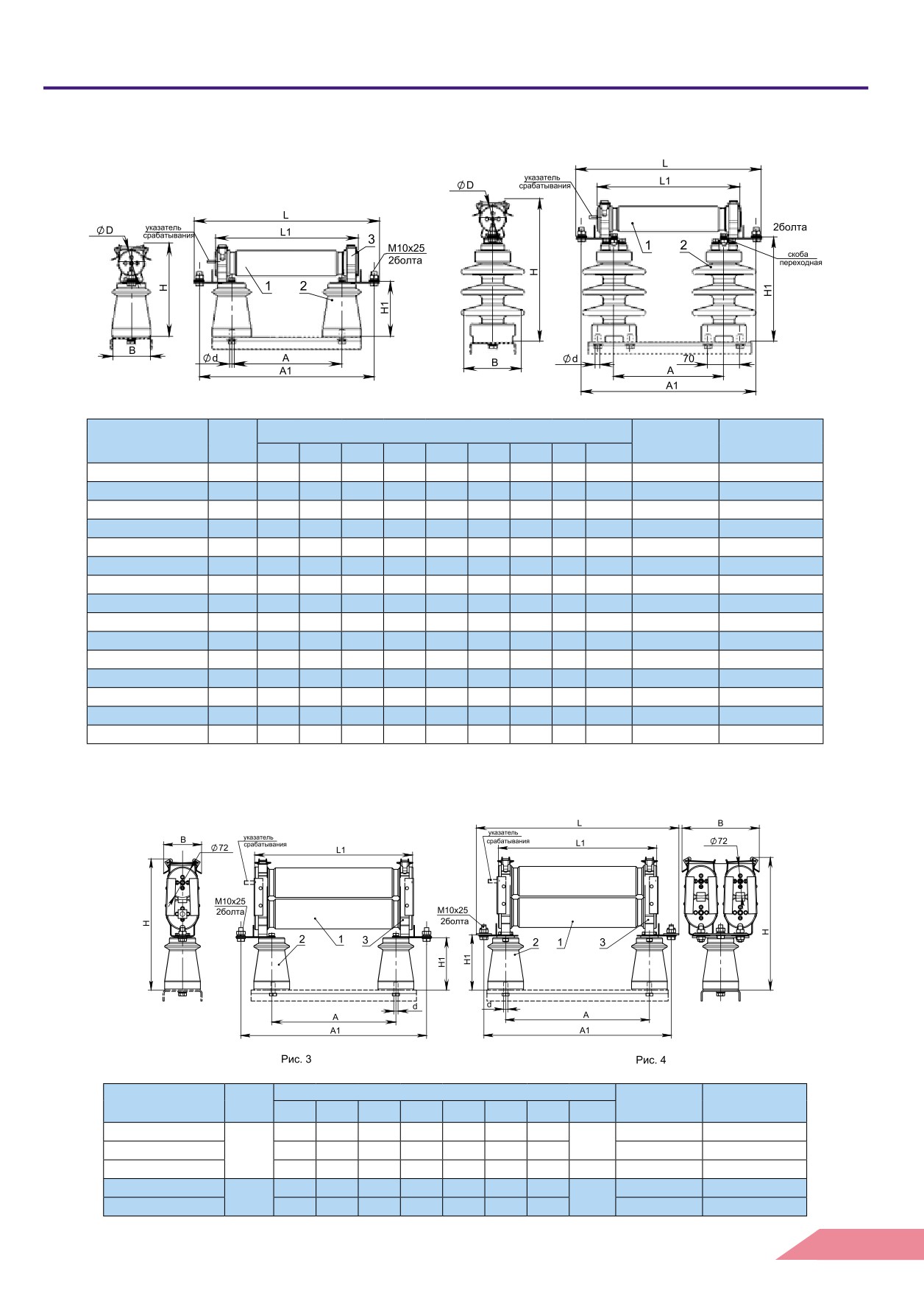

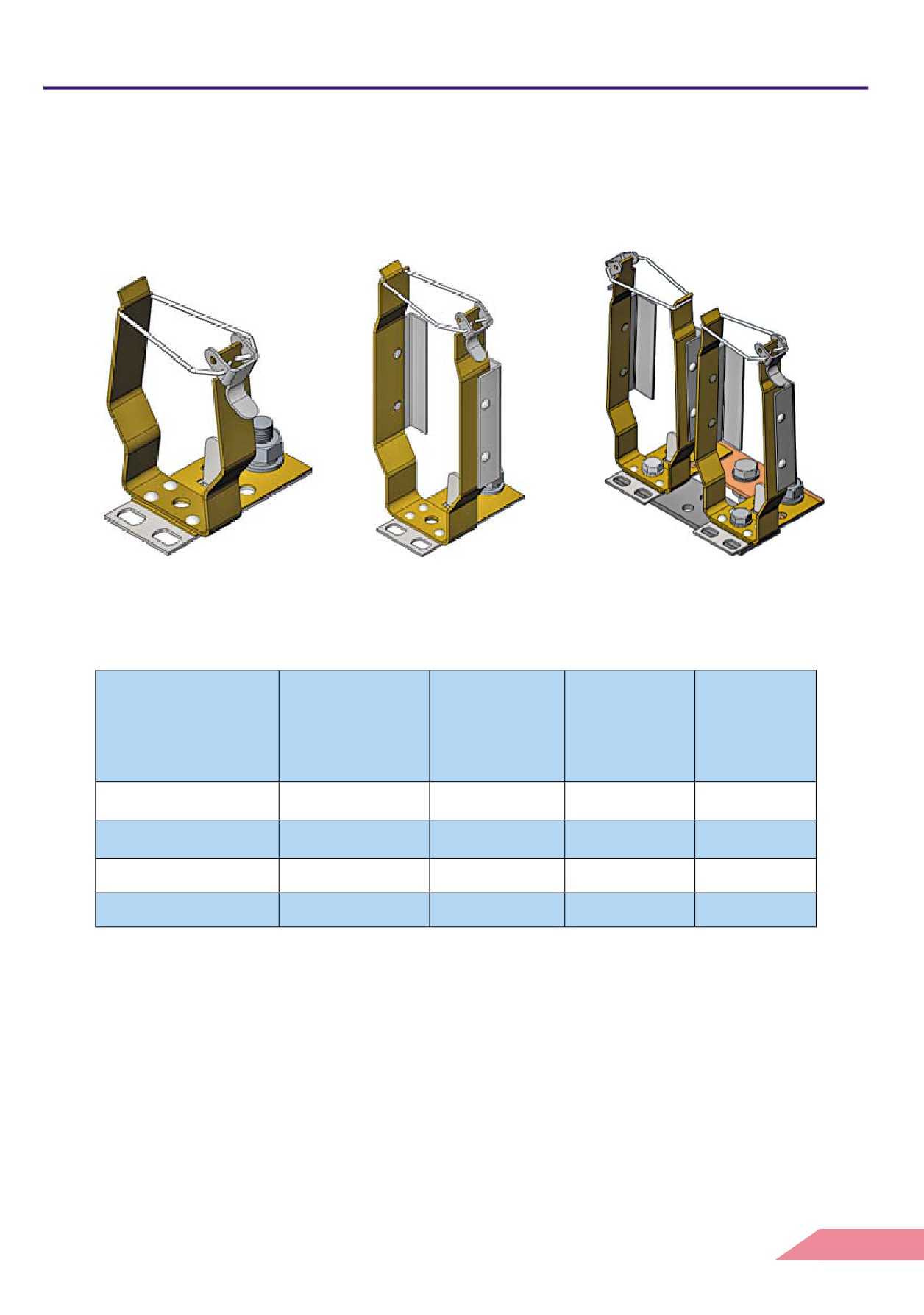

Габаритные, установочные и присоединительные размеры предохранителей
ПКТ-101, ПКТ-102, ПКН, масса предохранителей и патронов
Рис. 1
Рис. 2
Размеры, мм
Масса
Обозначение
Рис.
Масса, кг
патрона, кг
А
А1
L
L1
Н
Н1
В
D
d
ПКТ-101-6 У3
1
240
385
405
312
205
120
84
55
М12
4
1,3
ПКТ-101-6 У1
2
240
385
405
312
302
227
135
55
М10
6,9
1,3
ПКТ-101-10 У3
1
340
485
505
412
205
120
84
55
М12
4,4
1,8
ПКТ-101-10 У1
2
340
485
505
412
302
227
135
55
М10
7,4
1,8
ПКТ-101-35 У3
1
540
685
705
612
448
372
110
55
М16
17
2,8
ПКТ-101-35 У1
2
540
685
705
612
558
440
148
55
М12
24,5
2,8
ПКТ-102-6 У3
1
285
430
450
360
230
120
84
72
М12
5,3
2,5
ПКТ-102-6 У1
2
285
430
450
360
335
227
135
72
М10
8,3
2,5
ПКТ-102-10 У3
1
385
530
550
460
230
120
105
72
М12
6,0
3,25
ПКТ-102-10 У1
2
385
530
550
460
335
227
135
72
М10
9,0
3,25
ПКТ-102-35 У3
1
585
730
750
664
448
372
110
72
М16
18,4
4,6
ПКН001-10 У3
1
140
285
305
212
196
120
84
55
М12
4
0,9
ПКН001-10 У1
2
240
385
405
312
302
227
135
55
М10
7,7
1,5
ПКН001-35 У3
1
540
685
705
612
448
372
110
55
М16
17
2,8
ПКН001-35 У1
2
540
685
705
612
558
440
148
55
М12
24,5
2,8
Габаритные, установочные и присоединительные размеры
предохранителей ПКТ-103, ПКТ-104, масса предохранителей и патронов
Размеры, мм
Масса
Обозначение
Рис.
Масса,кг
А
А1
L
L1
H
H1
B
d
патрона, кг
ПКТ-103-6 У3
285
430
450
364
300
120
85
8,0
5
М12
ПКТ-103-10 У3
3
385
530
550
464
300
120
85
9,5
6,5
ПКТ-103-35 У3
585
730
750
664
552
372
110
М16
22,6
9,2
ПКТ-104-6 У3
330
430
465
364
300
120
175
14,5
10
4
М12
ПКТ-104-10 У3
430
530
565
464
300
120
175
17,5
13
153
153
Предохранители ПКТ по ГОСТ 2213-79
Комплектность
В комплект поставки высоковольтного предохранителя входят:
● патрон (один, два или четыре);
● два опорных изолятора;
● два контакта;
● эксплуатационные документы: паспорт и руководство по эксплуатации по одному экземпляру на
партию предохранителей одного типоисполнения, отправляемых в один адрес.
Комплектация предохранителей ПКТ-101, ПКТ-102, ПКН 001
Патрон
Опорный
Контакт
Обозначение
Рис.
предохранителя
изолятор
патрона
ИО 10-3,75 II У3
ПКТ-101-6 У3
1
КО6-01 У3
ПТ 1.1-6
ИОЛп-10-4-57 УХЛ2
ПКТ-101-6 У1
2
С4-80 II УХЛ 1
КО6-01 У1
ИО 10-3,75 II У3
ПКТ-101-10 У3
1
КО6-01 У3
ПТ 1.1-10
ИОЛп-10-4-57 УХЛ2
ПКТ-101-10 У1
2
С4-80 II УХЛ1
КО6-01 У1
ПКТ-101-35 У3
1
ИО 35-3,75 У3
КО6-01 У3
ПТ 1.1-35
ПКТ-101-35 У1
2
С4-195 II УХЛ, Т1
КО6-01 У1
ИО 10-3,75 II У3
ПКТ-102-6 У3
1
КО7-01 У3
ПТ 1.2-6
ИОЛп-10-4-57 УХЛ2
ПКТ-102-6 У1
2
С4-80 II УХЛ1
КО7-01 У1
ИО 10-3,75 II У3
ПКТ-102-10 У3
1
КО7-01 У3
ПТ 1.2-10
ИОЛп-10-4-57 УХЛ2
ПКТ-102-10 У1
2
С4-80 II УХЛ1
КО7-01 У1
ПКН001-10 У3
1
ИО 10-3,75 II У3
КО6-01 У3
ПН01-10
ПКН001-10 У1
2
С4-80 II УХЛ1
КО6-01 У1
ПКН001-35 У3
1
ИО 35-3,75 У3
КО6-01 У3
ПН01-35
ПКН001-35 У1
2
С4-195 II УХЛ, Т1
КО6-01 У1
Комплектация предохранителей ПКТ-103, ПКТ-104
Патрон
Кол.
Контакт
Кол.
Обозначение
Рис.
Опорный изолятор
предохранителя
шт.
патрона
шт.
ПТ 1.2-6-У3
1
ПКТ-103-6 У3
ПТ 0.2-6-У3
1
ИО-10-3,75 II У3
ПТ 1.2-10-У3
1
ПКТ-103-10 У3
3
КО8-01
2
ПТ 0.2-10-У3
1
ПТ 1.2-35-У3
1
ПКТ-103-35 У3
ИО-35-3,75 II У3
ПТ 0.2-35-У3
1
ПКТ-104-6 У3
ПТ 1.3-6-У3
2
4
ИО-10-3,75 II У3
КО4
2
ПКТ-104-10 У3
ПТ 1.3-10-У3
2
● По желанию потребителя предохранители могут поставляться в любой комплектации.
Возможно изготовление предохранителей на номинальное напряжение 6/10 кВ с полимерными изоляторами
ИОЛп-10.
154
АО «НВА»
Контакты к высоковольтным предохранителям ПКТ
Контакты КО предназначены для комплектации токоограничивающих
предохранителей типа ПКТ, ПКН, ПКЭ, ПКЭН, ПКЖ.
КО6-01, КО7-01
КО8-01
КО4
Таблица 1
Диаметр
Межосевое
установочных
расстояние
Диаметр
Обозначение
отверстий для
для крепления
колпака
Масса, кг
контакта
крепления
на опорный
патрона, мм
на опорный
изолятор, мм
изолятор, мм
КО6-01
9
18-23
55
0,139
аналог КО1-01
КО7-01
9
18-23
72
0,204
аналог КО2-01
КО8-01
9
18-23
72х2
0,317
КО4
8,5
18
72х4
0,989
● Усилие, необходимое для извлечения из контактов заменяемого элемента, не должно превышать 150 Н.
Гарантийный срок эксплуатации - два года со дня ввода в эксплуатацию.
Формулирование заказа продукции
В заказе должно быть указано:
- конструктивное исполнение контакта в соответствии с таблицей 1.
- обозначение технических условий.
ПРИМЕР:
Контакт типа КО, конструктивного исполнения - КО6-01:
«Контакт КО6-01, ТУ3414-016-05755766-2007».
155
Предохранители ПКТ по ГОСТ 2213-79
Токоограничивающие патроны ПТ
Высоковольтные патроны ПТ - это заменяемые элементы высоковольтных предохранителей ПКТ.
Патроны ПТ являются токоограничивающими и применяются для защиты силовых трансформаторов, воздуш-
ных и кабельных линий на номинальное напряжение от 3 до 35 кВ.
Высоковольтные патроны ПТ 1.1, ПТ 1.2, ПТ 1.3 являются частью комплекта высоковольтного предохрани-
теля ПКТ 101, ПКТ 102, ПКТ 103, ПКТ 104 соответственно и могут поставляться как отдельно, так и в комплекте
высоковольтного предохранителя.
Высоковольтные патроны ПТ категории размещения 1 отличаются от патронов категории размещения 3 на-
личием в патроне дополнительных деталей, герметизирующих внутреннюю полость патрона.
Не допускается использование патронов ПТ в сетях с низким напряжением, меньшим номинального напряже-
ния высоковольтного патрона.

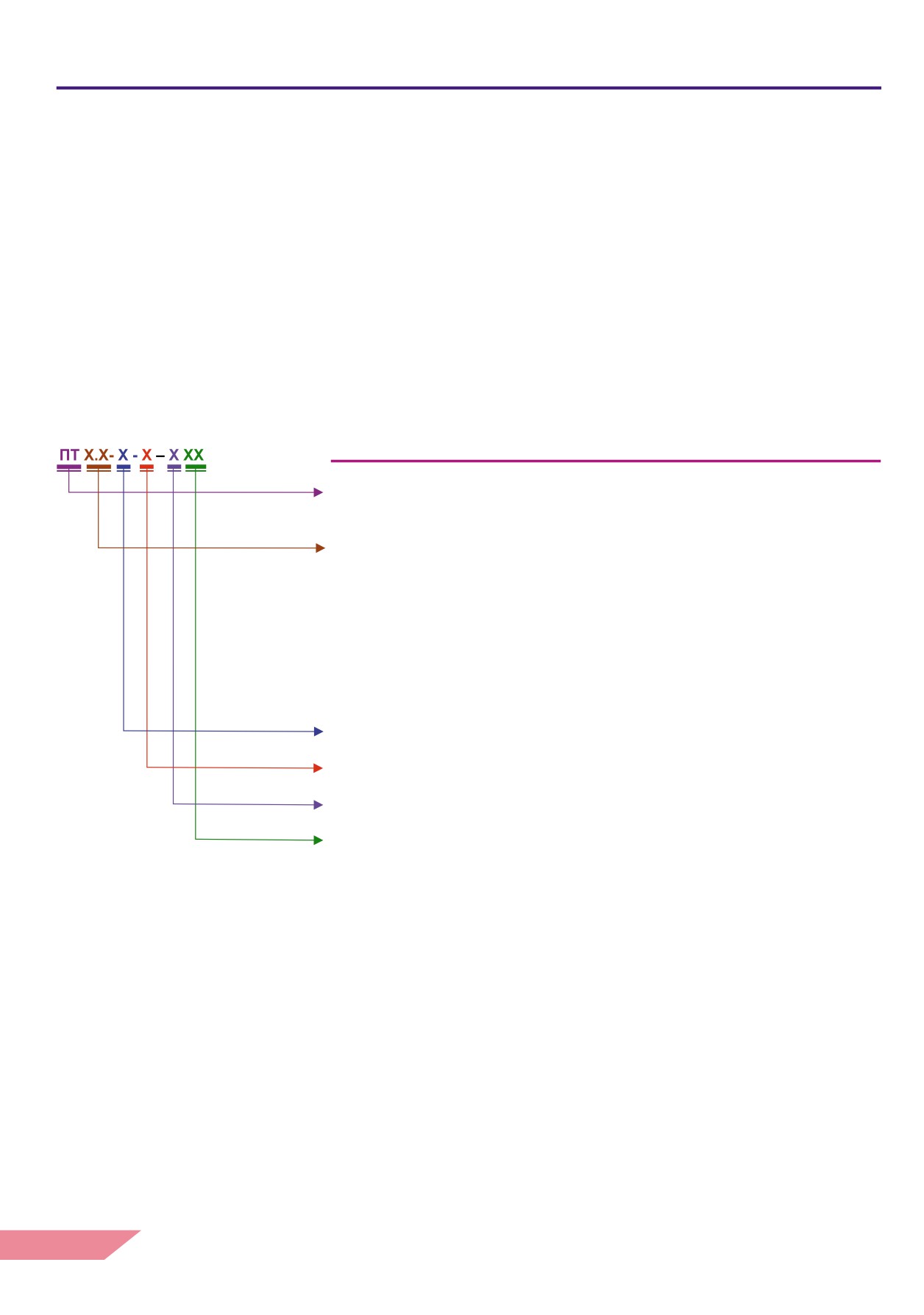

Структура идентификационного обозначения патрона
ПТ - патрон токоограничивающий
для защиты трансформаторов,
воздушных и кабельных линий;
конструктивное исполнение:
I цифра:
0 - без указателя срабатывания;
1 - с указателем срабатывания и
ударным механизмом силой 50 Н;
II цифра:
1 - патрон Ø 55 мм;
2 - патрон Ø 72 мм;
3 - патрон Ø 72 мм (2 шт);
номинальное напряжение, кВ:
6; 10; 35;
номинальный ток, А:
2; 3.2; 5; 8; 10; 16; 20; 25; 31,5; 40; 50; 80; 100; 160; 200; 315;
номинальный ток отключения, кА:
8;12,5;20;31,5;40 (см. значения в соответствии с таблицей технических характеристик)
климатическое исполнение и категория размещения по ГОСТ 15150-69: У1, У3
Формулирование заказа продукции
В заказе должно быть указано:
- конструктивное исполнение патрона в соответствии со структурой идентификационного исполнения;
- номинальный ток патрона, А;
- номинальное напряжение предохранителя, кВ;
- обозначение технических условий.
ПРИМЕРЫ:
1. Патрон типа ПТ с указателем срабатывания и ударным механизмом, конструктивного исполнения - 1.1 на
номинальное напряжение 10 кВ, номинальный ток 16 А, номинальный ток отключения
31,5 кА, климатического
исполнения У категории размещения 3:
«Патрон ПТ1.1-10 - 16 - 31,5 У3, ТУ3414-016-05755766-2007».
2. Патрон типа ПТ без указателя срабатывания, конструктивного исполнения - 01 на номинальное напряжение
10 кВ, номинальный ток 16 А, номинальный ток отключения 31,5 кА, климатического исполнения У категории раз-
мещения 1:
«Патрон ПТ0.1-10 - 16 - 31,5 У1, ТУ3414-016-05755766-2007».
156
АО «НВА»
Габаритные, установочные и присоединительные размеры,
масса патрона ПТ и размеры трубки ТРФ
Рис. 1
Рис. 2
Размеры, мм
Размеры трубки ТРФ, мм
Типоисполнение
Uном.,
Масса патрона,
патрона
кВ
не более, кг
L1
D1
D
d
L
6 У3
312
300
1,3
ПТ 1.1
10 У3
412
55
53
35
400
1,8
Рис.1
35 У3
612
600
2,8
6 У3
364
350
2,5
ПТ 1.2
10 У3
464
72
68
50
450
3,25
Рис.1
35 У3
664
650
4,6
6 У3
364
350
5
ПТ 1.3
72
10 У3
464
68
50
450
6,5
Рис. 2
(2 шт.)
35 У3
664
650
8,3
157
