АО «Элеконд». Суперконденсаторы и модули на их основе. Каталог (2023 год)

Акционерное общество «элеконд»

Акционерное общество

«Элеконд» является ведущим российским разработчиком и

производителем алюминиевых, танталовых конденсаторов, суперконденсаторов и модулей

на их основе. Сегодня это современное высокотехнологичное предприятие с полным про-

изводственным циклом изготовления электролитических конденсаторов. В настоящее время

на предприятии выпускается 76 типов конденсаторов и модулей. За последние 10 лет разра-

ботано и производится 36 новых типов изделий, производственные мощности предприятия

составляют более 5,5 млн. штук конденсаторов в год.

Наши изделия отличаются высоким уровнем технических характеристик, надежностью,

стойкостью к внешним воздействующим факторам, длительным сроком службы, широким диа-

пазоном рабочих температур. Предприятие имеет обширную географию поставок. Продук-

ция реализуются по всей территории РФ. Конденсаторы используются в радиоэлектронной,

приборостроительной, авиационной промышленности, РЖД, средствах связи, нефтегазовой

отрасли, силовой электронике и другой аппаратуре специального и общепромышленного

назначения.

Новым перспективным направлением нашего предприятия является разработка и

производство суперконденсаторов и модулей на их основе. За последние годы разработаны

и серийно выпускаются 12 новых серий изделий данного типа.

Конструкция и принцип работы суперконденсаторов

Суперконденсаторы - это отдельный тип нехимических накопителей электрической энергии.

В сравнении с химическими накопителями электрической энергии (аккумуляторами) отличи-

тельными особенностями суперконденсаторов являются высокая удельная мощность, бы-

страя перезарядка, наработка до 500 000 циклов, длительный срок службы до 25 лет,

широкий температурный диапазон от минус 50(60) до +65°С, необслуживаемость,

невосприимчивость к уровню заряда.

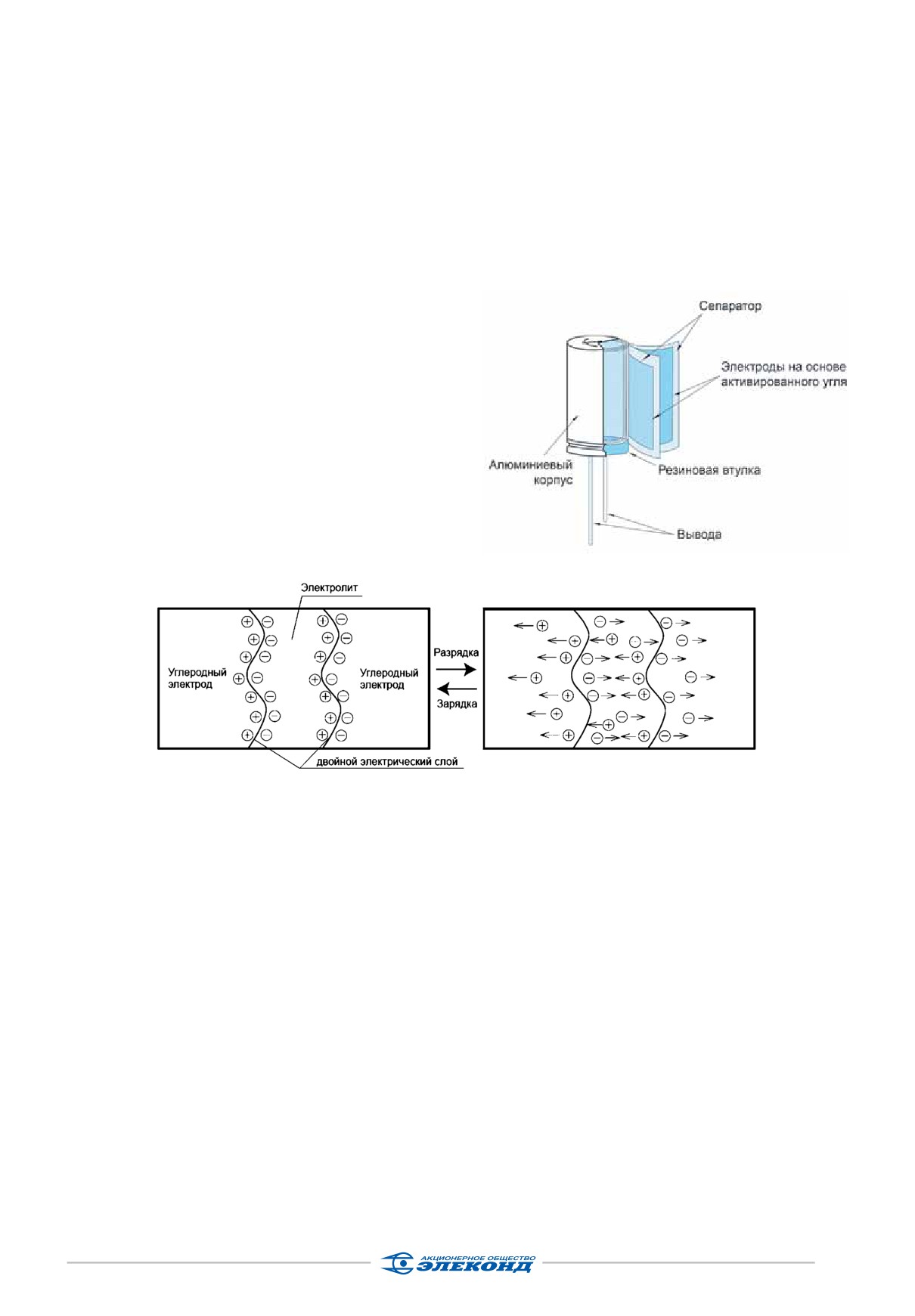

Суперконденсаторы по принципу действия и конструкции представляют собой электро-

литические конденсаторы с высокой удельной емкостью и энергией. Электроды суперкон-

денсаторов выполнены из алюминиевой фольги

с нанесенным на нее специальным углеродным

материалом. Электроды разделены сепаратором,

пропитанным органическим электролитом.

Накопление электрического заряда в супер-

конденсаторе происходит за счет образования

двойного электрического слоя на границе раз-

дела сред электрода и электролита. При зарядке

суперконденсатора случайно распределенные

ионы в электролите перемещаются к поверхно-

сти электрода противоположной полярности.

Таким образом, двойной электрический слой

образуется на границе раздела электролита и

электродов.

- при зарядке-разрядке суперконденсаторов нет химических реакций (электростатический

принцип работы), этим обусловлена их высокая мощность, способность быстро заряжаться,

большая наработка и длительный срок службы в сравнении с химическим источниками тока.

- другой важной особенностью работы суперконденсатора является отсутствие диэлектри-

ка как в традиционном конденсаторе. Диэлектриком в суперконденсаторе служит граница раз-

дела двойного электрического слоя, толщина которой порядка 10^-9 м. Благодаря сверхмалому

расстоянию между противоположными зарядами, а также применению в качестве электродов

углеродного материала, имеющего высокоразвитую структуру с большой площадью поверх-

ности, суперконденсаторы имеют в 1000 раз большую емкость в сравнении с традиционными

электролитическими конденсаторами.

Характеристики и особенности суперконденсаторов

Применение суперконденсаторов в аппаратуре определяется их основными особенностя-

ми и характеристиками.

Основные преимущества суперконденсаторов:

1) Суперконденсаторы способны быстро и эффективно заряжаться от любого источника тока;

2) Запасаемой электрической энергии суперконденсаторов достаточно для кратковремен-

ной работы исполнительных механизмов и радиоэлектронной аппаратуры;

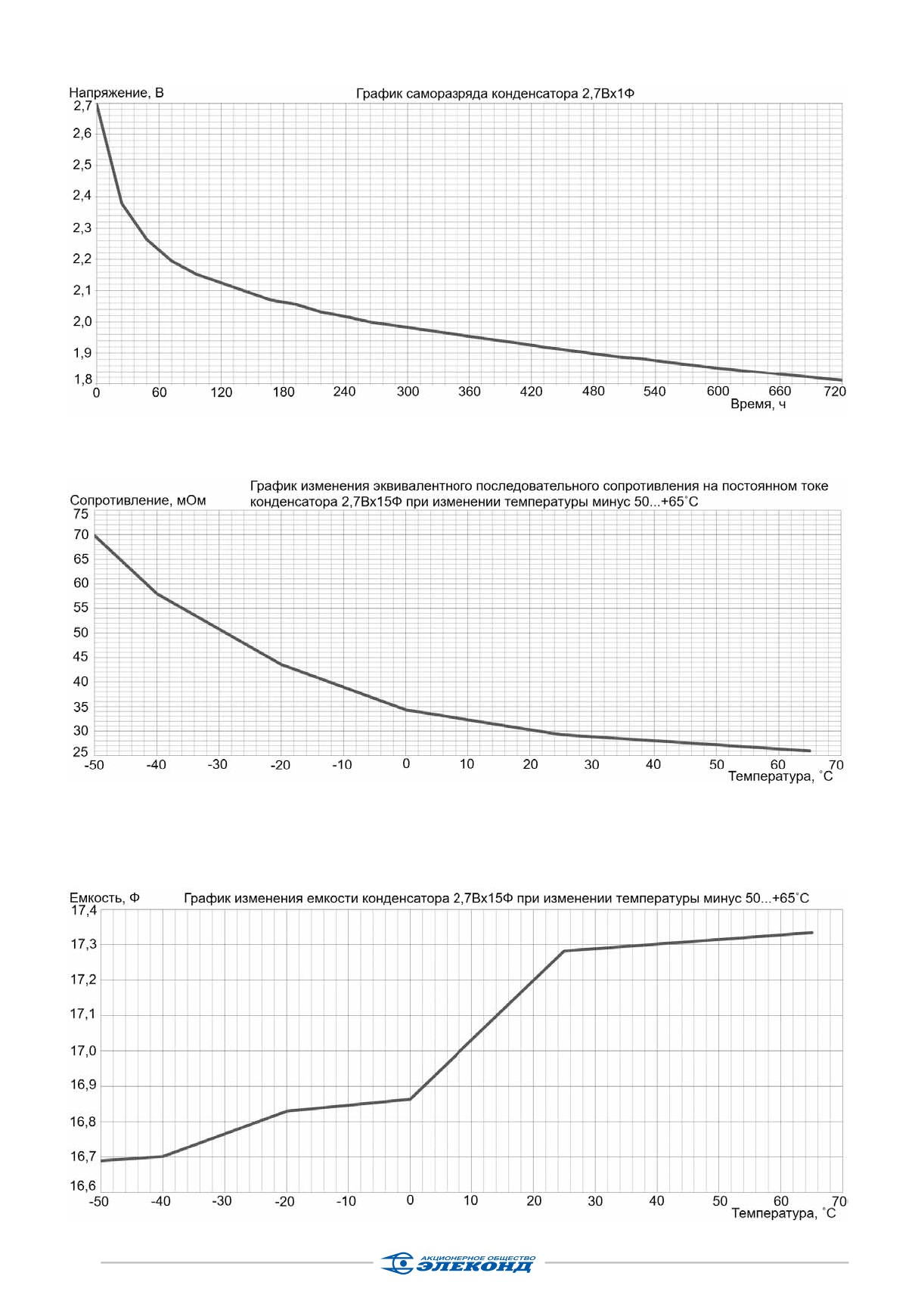

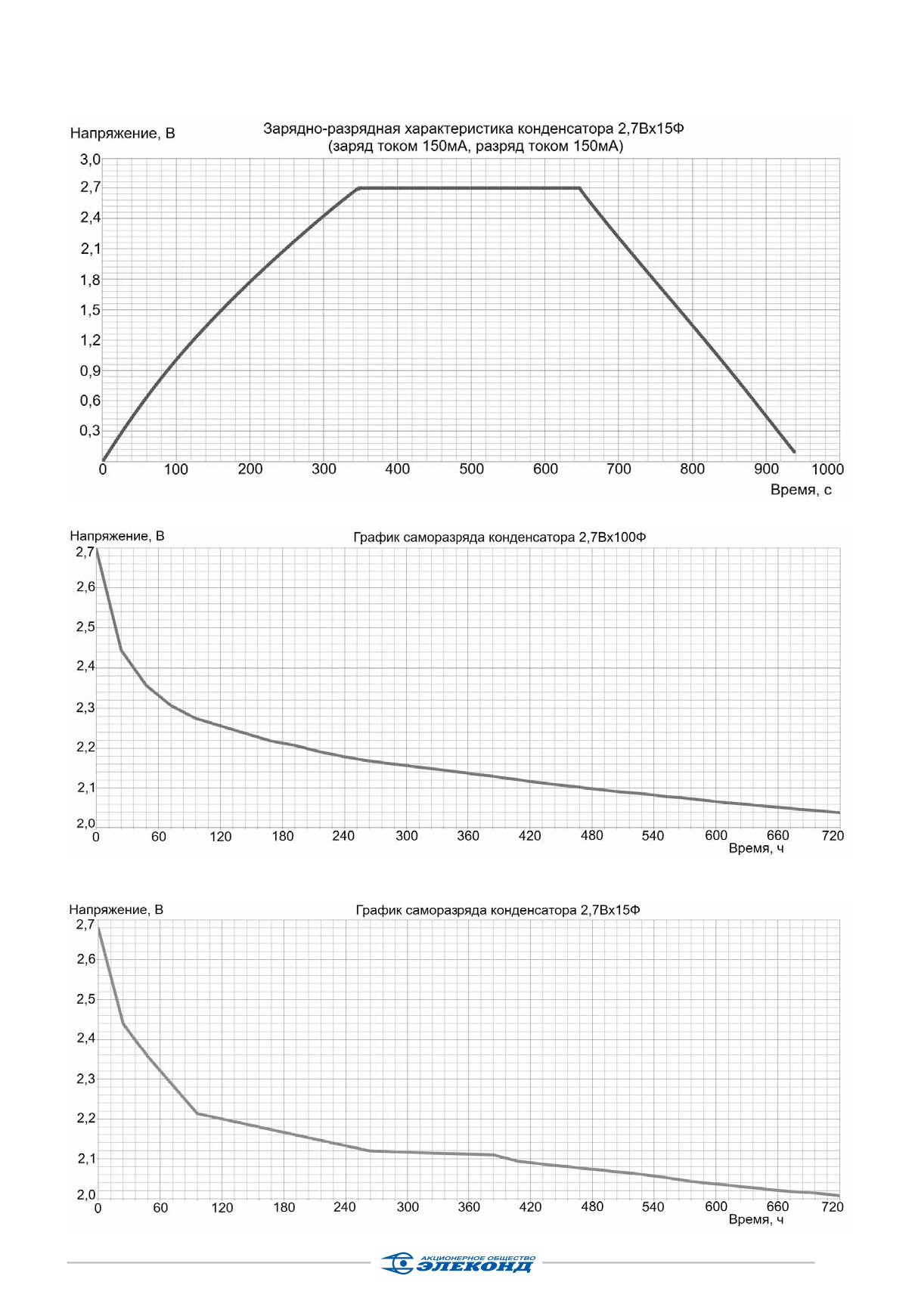

3) Суперконденсаторы способны длительно сохранять электрический заряд, наибольшие по-

тери происходят в первые 720 часов - не более 30%, далее потери заряда значительно снижаются;

4) Суперконденсаторы имеют низкие значения эквивалентное последовательное сопро-

тивление (ЭПС), поэтому способны разряжаться большими токами до сотен ампер, имеют высо-

кую удельную мощность;

5) В суперконденсаторах нет химических реакций, поэтому они нечувствительны к уровню

заряда, глубокому разряду, не требуют обслуживания, имеют длительный срок службы, боль-

шую наработку и широкий температурный диапазон.

С другой стороны, суперконденсаторы имеют и ряд недостатков:

1) Падение напряжения на суперконденсаторах при их разряде происходит линейно, также

при разряде происходит падение напряжения за счет ЭПС суперконденсатора.

Решение: для поддержания заданного уровня напряжения на выходе модулей суперкон-

денсаторов необходим повышающий преобразователь напряжения, также в качестве дополни-

тельной меры при возможности необходимо иметь запас по напряжению.

2) Суперконденсаторы имеют рабочее напряжение 2,7В.

Решение: на основе суперконденсаторов нами разработаны различные модули с диапазо-

ном напряжений от 5 до 48В, также разрабатываются и выпускаются модули по индивидуаль-

ным требованиям заказчиков;

3) Суперконденсаторы имеют максимальную рабочую температуру +65°С

Решение: Для работы суперконденсаторов при более высоких температурах необходимо

снизить их рабочее напряжение до 2,3В.

4) Суперконденсаторы в составе модуля необходимо балансировать по напряжению.

При последовательном соединении суперконденсаторов необходимо учитывать, что

напряжение на конденсаторах будет распределено в соответствии с фактическими значениями

их емкостей. На конденсаторах с меньшей емкостью может возникнуть перенапряжение, что при

длительном воздействии приведет к деградации электролита и выходу конденсатора из строя.

Решение: с целью предупреждения перенапряжения на суперконденсаторах необходимо:

- обеспечить запас по напряжению для суперконденсаторов в составе модулей;

- использовать пассивную схему балансировки в качестве устройства выравнивания напря-

жений при низких зарядных токах и относительно редком срабатывании;

- использовать активную схему балансировки для исключения перенапряжения на супер-

кондесаторах.

Во всех модулях нашего производства используется активная схема балансировки, которая

значительно снижает вероятность перенапряжения на конденсаторах.

5) Суперконденсаторы чувствительны к высоким температурам.

Решение: необходимо учитывать данную особенность при построении больших мощных

систем на основе суперконденсаторов, а также при использовании суперконденсаторов при

температурах выше рабочих. В данных условиях требуется применение систем принудительно-

го охлаждения, а также снижение номинального напряжения на каждом суперконденсаторе.

Применение суперконденсаторов и модулей

1. Суперконденсаторы применяются для кратковременного обеспечения резервного пита-

ния различной аппаратуры при провалах напряжения или отключении основного источника

питания, при замене АКБ. Суперконденсаторы кратковременно обеспечивают работу испол-

нительных механизмов (заслонки, задвижки, краны, приводы и др.), позволяют сохранить или

отправить данные, произвести штатное завершение работы аппаратуры.

2. Также суперконденсаторы широко применяются совместно с различными аккумулятор-

ными батареями. Преимущества совместного использования химических источников тока и

суперконденсаторов:

- суперконденсаторы компенсируют провалы напряжения на АКБ при разрядке большими

токами, обеспечивая стабильную работу аппаратуры и увеличивая срок службы аккумулятора;

- суперконденсаторы способны зарядиться от разряженного источника и обеспечить тре-

буемый уровень выдаваемой мощности;

- суперконденсаторы позволяют экономить пространство в технике и снизить ее массу.

Для обеспечения требуемого уровня мощности химический источник заменяется на источник

меньшего размера и суперконденсатор;

3. Другим направлением применения суперконденсаторов является обеспечение мощно-

го импульсного питания аппаратуры. В сравнении с аккумуляторами суперконденсаторы обе-

спечивают большую удельную мощность, имеют шире температурный диапазон и являются бо-

лее стойкими к большим разрядным токам.

4. Во всех случаях суперконденсаторы служат быстроперезаряжаемыми накопителями

электрической энергии, с относительно низким уровнем саморазряда и токов утечек.

Области применения суперконденсаторов

и модулей на их основе

Наземная техника

•

Резервное питание бортовой электроники.

•

Демпфирование бортовой сети техники в случаях кратковременно-

го отключения электропитания или спада напряжения.

•

Система накопителей электрической энергии для запуска двигате-

лей внутреннего сгорания.

•

Система накопителей электрической энергии для применения в

тяговом приводе электротранспорта.

•

Системы управления воружением.

•

Обеспечение пиковых нагрузок в системах связи.

Авиация, радиолокационные системы, аэродромная техника

•

Система электропитания на основе суперконденсаторов для элек-

тростартерного запуска двигателей воздушного судна.

•

Демпфирование бортовой сети воздушного судна в случаях кратко-

временного отключения электропитания или спада напряжения.

•

Источник бесперебойного питания аэродромного оборудования.

Электроэнергетика

•

Источник электропитания катушек включения выключателей с элек-

тромагнитными приводами постоянного тока.

•

Резервный источник электропитания катушек включения выключа-

телей с электромагнитными приводами постоянного тока.

•

Обеспечение гарантированной автономности работы системы ав-

томатического повторного включения после отключения электро-

энергии на подстанции при аварии на линии электропередач.

Речная и морская техника

•

Питание систем аварийного освещения при нештатных ситуациях.

•

Демпфирование бортовой сети судна в случаях кратковременного

отключения электропитания или спада напряжения.

•

Источник бесперебойного питания радиолокационного и радио-

передающего оборудования.

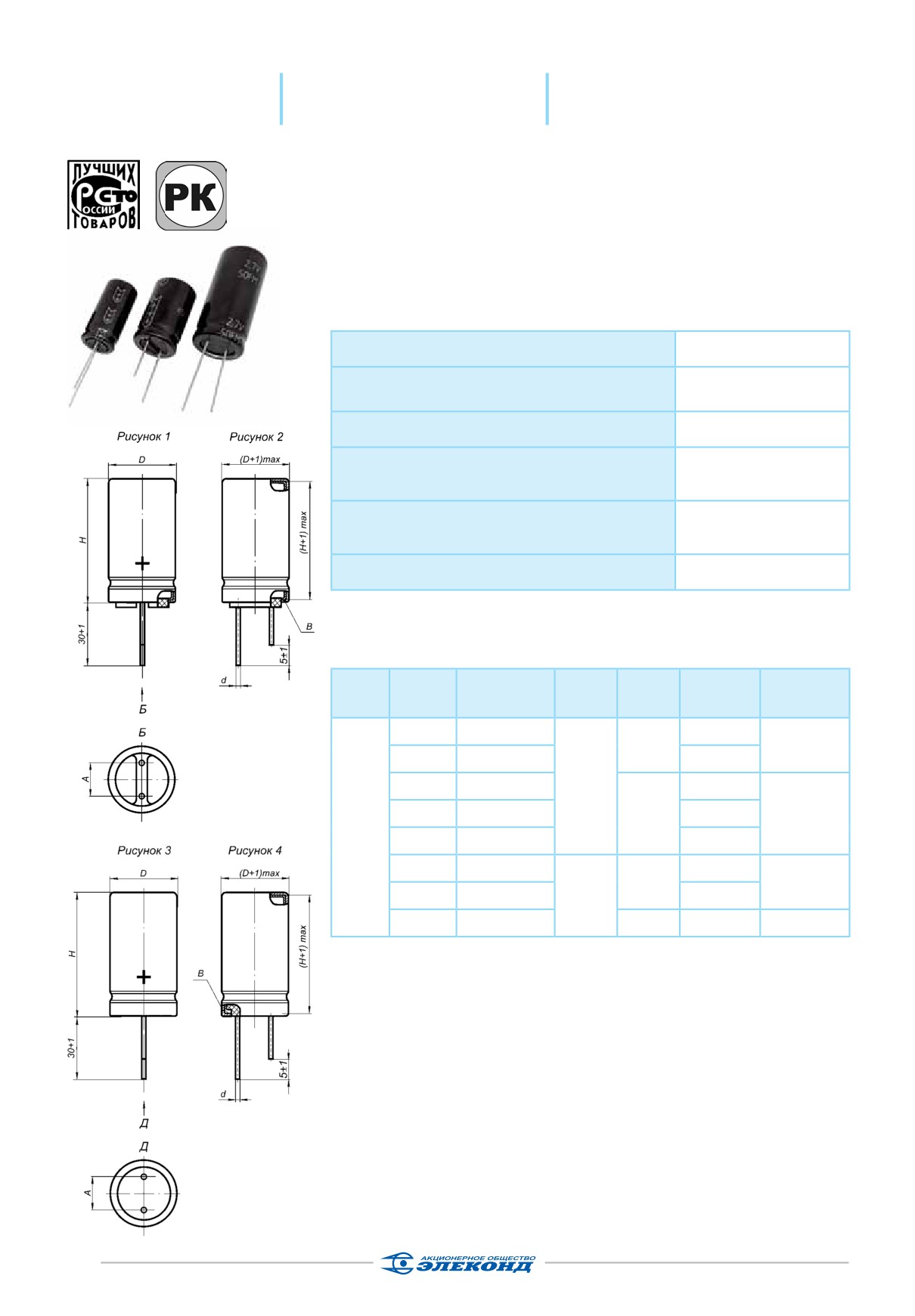

ЕВАЯ.673811.006ТУ

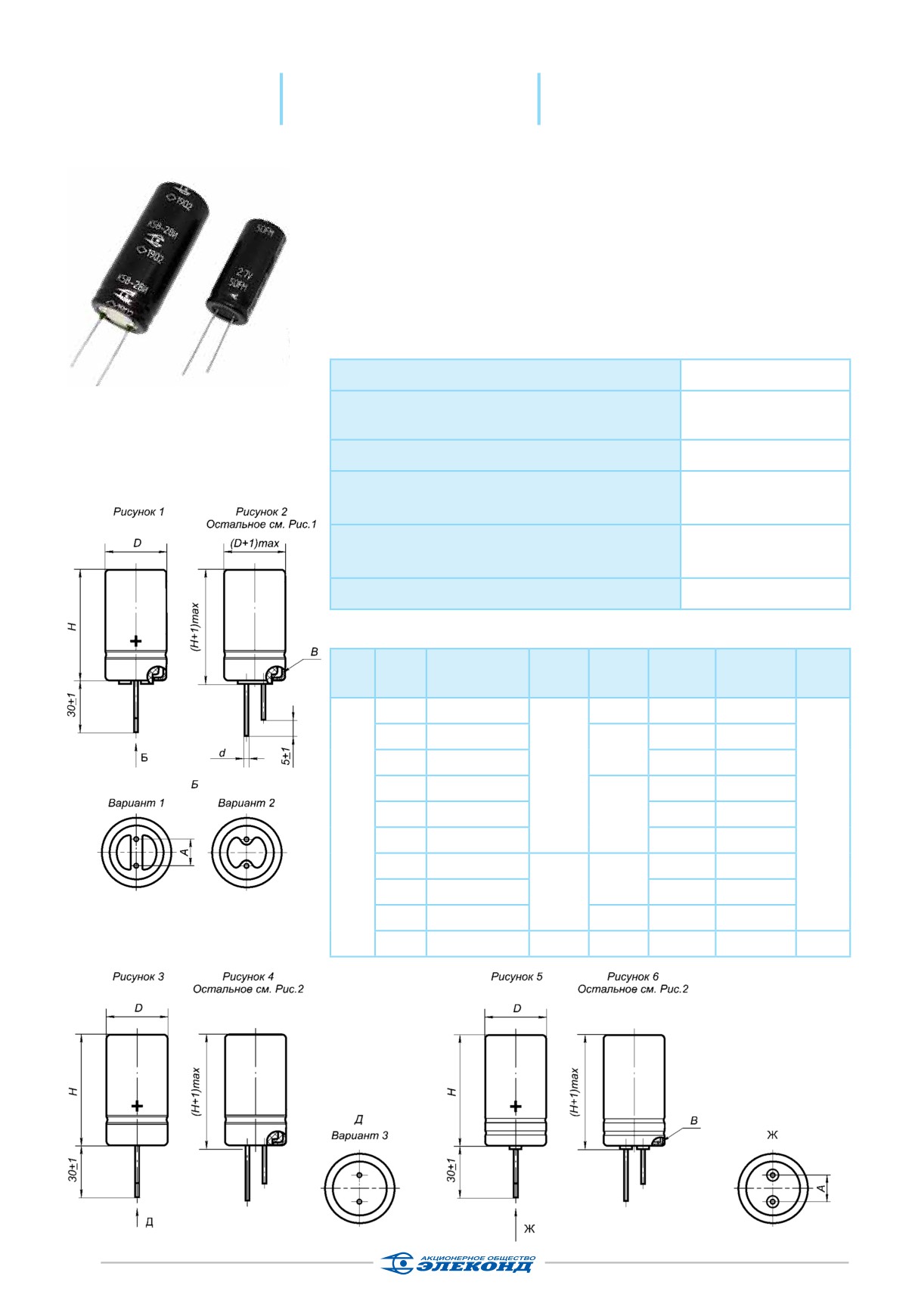

Конденсаторы с двойным

K58-26

приёмка ОТК

электрическим слоем

Малогабаритные суперконденсаторы общепромышлен-

ного назначения. Полностью соответствуют зарубежным

аналогам по электрическим параметрам, габаритным и присо-

единительным размерам.

Заменяемые зарубежные аналоги: серия СКФ (Феникс),

серия VEC (VinaTech), серия HV (Eaton), серия VSCS (Vitzrocell),

серия BCAP (Maxwell), серия SCC (AVX).

Номинальное напряжение, U_ном, В

2,7

1; 3; 5; 10;

Номинальная емкость, С_ном, Ф

15; 25; 50; 100

Допускаемое отклонение емкости, %

+50…-20; ±20

Повышенная температура среды Т_окр,

максимальное значение при эксплуатации, °С

Пониженная температура среды Т_окр,

минус 50

минимальное значение при эксплуатации, °С

Предельно-допустимое перенапряжение, В

2,85

Габаритные размеры и масса конденсаторов

Габарит

Вариант

U_ном, В

С_ном, Ф

d, мм

А, мм

Масса, г

D x Н, мм

втулки

8 х 13

1,6

4,0

Рис. 3

8 х 20

2,5

10 х 20

0,6

3,5

10 х 30

5,5

4,5

Рис. 1

2,7

12,5 х 25

4,9

16 х 25

9,6

7,5

Рис. 3

18 х 40

0,8

19,0

100

20 х 40

10,0

24,0

Рис. 1

Варианты климатических исполнений

Поверхность В

Очехление

Обозна-

Климатическое исполнение

Покрытие

Рисунок

трубкой

чение

лаком

изолирующей

Конденсаторы, предназначенные для внутреннего монтажа

1; 3

с требованиями стойкости к повышенной влажности воздуха 98%

при температуре 25 °С

2; 4

Конденсаторы, предназначенные для внутреннего монтажа

с требованиями стойкости к повышенной влажности воздуха 98%

2; 4

ИВ

при температуре 35 °С

Значения электрических параметров конденсаторов

Предельно-

R_{экв. пост},

допустимый зарядный

I_УТ, мкА

постоянному

Габарит

и разрядный ток, А,

U_ном, В

С_ном, Ф

25°С, 72 ч

току, мОм,

D x Н, мм

(разрядка в течение 1 с

25°С

от U_ном до ½ U_ном)

не более

не менее

8 х 13

200

1,0

0,001

0,63

2733,75

8 х 20

3,0

0,003

1,22

6362,18

10 х 20

4,5

0,005

1,45

5554,29

10 х 30

10,0

0,010

2,25

5554,29

2,7

12,5 х 25

12,5

0,015

3,10

4354,41

16 х 25

20,0

0,025

2,64

3375,00

18 х 40

160

36,5

0,051

2,66

2877,63

100

20 х 40

200

51,0

0,101

4,22

2430,00

Требования надежности

l, 1/ч,

Режимы и условия эксплуатации

, ч

, цикл

не более

Предельно-допустимый режим и условия эксплуатации (U_ном, Т_окр=65°С)

1 500

5·10^-4

Предельно-допустимый режим и условия эксплуатации

30 000

3·10^-5

(заряд до U_ном, разряд до ½ U_ном, Т_окр=65°С)

Типовые режимы и условия эксплуатации (U_ном, Т_окр=25°С)

30 000

3·10^-5

Типовые режимы и условия эксплуатации

500 000

3·10^-6

(заряд до U_ном, разряд до ½ U_ном, Т_окр=25°С)

Гамма-процентный срок сохраняемости конденсаторов Т_сγ при γ=95%, 25 лет

Пример условного обозначения при заказе:

Конденсатор К58-26 - 2,7В - 1Ф ±20% ЕВАЯ.673811.006ТУ

Запрос

Конденсатор К58-26 - 2,7В - 3Ф ±20% - И - ЕВАЯ.673811.006ТУ

опытных

образцов

Конденсатор К58-26 - 2,7В - 1Ф (+50…-20)% - В - ЕВАЯ.673811.006ТУ

Конденсатор К58-26 - 2,7В - 10Ф (+50…-20)% - И - В - ЕВАЯ.673811.006ТУ, где

В - всеклиматическое исполнение (покрытие лаком);

И - очехление трубкой изолирующей;

ИВ - очехление трубкой изолирующей и покрытие лаком

АЖЯР.673623.005ТУ

Конденсаторы с двойным

K58-27

электрическим слоем

Малогабаритные суперконденсаторы специального назначения:

- большие зарядно-разрядные токи до 65А;

- низкий уровень ЭПС;

- большая наработка 90 000 часов;

- номинал с емкостью 100Ф выполнен в двух исполнениях:

18х60 и 20х40.

Заменяемые зарубежные аналоги: серия СКФ (Феникс),

серия VEC (VinaTech), серия HV (Eaton), серия VSCS (Vitzrocell),

серия BCAP (Maxwell), серия SCC (AVX).

Номинальное напряжение, U_ном, В

2,5

1; 3; 5; 10;

Номинальная емкость, С_ном, Ф

15; 25; 50; 100

Допускаемое отклонение емкости, %

+50…-20; ±20

Повышенная температура среды Т_окр,

максимальное значение при эксплуатации, °С

Пониженная температура среды Т_окр,

минус 50

минимальное значение при эксплуатации, °С

Предельно-допустимое перенапряжение, В

2,85

Габаритные размеры и масса конденсаторов

Габарит

Вариант

U_ном, В

С_ном, Ф

d, мм

А, мм

Масса, г

Рис.

D x Н, мм

втулки

8 х 13

2,5

2; 3

3,5

8 х 20

3,5

2; 3

10 х 20

0,6

4,5

10 х 30

5,0

6,5

1; 2;

2,5

12,5 х 25

10,5

3; 4

16 х 25

15,0

1; 3

18 х 40

7,5

25,0

1; 3

0,8

18 х 60

45,0

1; 3

100

20 х 40

10,0

45,0

5; 6

Варианты климатических исполнений

Поверхность В

Очехление

Обозна-

Климатическое исполнение

Покрытие

Рисунок

трубкой

чение

лаком

изолирующей

Конденсаторы, предназначенные для внутреннего монтажа

1; 3; 5

с требованиями стойкости к повышенной влажности воздуха 98%

2; 4; 6

при температуре 25 °С

Конденсаторы, предназначенные для внутреннего монтажа

с требованиями стойкости к повышенной влажности воздуха 98%

2; 4; 6

при температуре 35 °С

ИВ

Значения электрических параметров конденсаторов

Предельно-

R_{экв. пост},

допустимый зарядный

I_УТ, мкА

постоянному

Габарит

и разрядный ток, А,

U_ном, В

С_ном, Ф

25°С, 72 ч

току, мОм,

D x Н, мм

(разрядка в течение 1 с

25°С

от U_ном до ½ U_ном)

не более

не менее

8 х 13

200

1,1

0,001

0,41

1749,60

8 х 20

3,4

0,003

0,87

4544,42

10 х 20

5,7

0,005

1,13

5554,29

10 х 30

10,3

0,010

1,56

4486,15

2,5

12,5 х 25

14,0

0,015

1,45

2777,14

16 х 25

20,7

0,025

1,69

2332,80

18 х 40

37,0

0,051

2,03

2187,00

100

18 х 60

260

61,0

0,101

2,25

1620,00

100

20 х 40

200

65,0

0,101

2,25

1944,00

Требования надежности

l, 1/ч,

Режимы и условия эксплуатации

, ч

, цикл

не более

Предельно-допустимый режим и условия эксплуатации (U_ном, Т_окр=65°С)

1 500

5·10^-4

Предельно-допустимый режим и условия эксплуатации

30 000

3·10^-5

(заряд до U_ном, разряд до ½ U_ном , Т_окр=65°С)

Типовые режимы и условия эксплуатации (U_ном, Т_окр=25°С)

90 000

1·10^-5

Типовые режимы и условия эксплуатации

500 000

3·10^-6

(заряд до U_ном, разряд до ½ U_ном , Т_окр=25°С)

Гамма-процентный срок сохраняемости конденсаторов Т_сγ при γ=95%, 25 лет

Пример условного обозначения при заказе:

Конденсатор К58-27 - 2,5 В - 1 Ф (+50. . . - 20) % - (8×13) АЖЯР.673623.005ТУ

Запрос

Конденсатор К58-27 - 2,5 В - 5 Ф ±20 % - (10×20) - И АЖЯР.673623.005ТУ

опытных

Конденсатор К58-27 - 2,5 В - 100 Ф (+50. . . - 20) % - (18×60) - В АЖЯР.673623.005ТУ

образцов

Конденсатор К58-27 - 2,5 В - 100 Ф (+50. . . - 20) % - (20×40) - ИВ АЖЯР.673623.005ТУ,

где В - всеклиматическое исполнение (покрытие лаком);

И - очехление трубкой изолирующей;

ИВ - очехление трубкой изолирующей и покрытие лаком

АЖЯР.673623.006ТУ

Конденсаторы с двойным

K58-28

электрическим слоем

Малогабаритные суперконденсаторы специального назначения:

- стандартная серия 2,7В;

- низкий уровень ЭПС;

- номинал с емкостью 1Ф выполнен в двух исполнениях: 6,3х14

и 8х13;

- дополнительный номинал 2,7Вх200Ф.

Заменяемые зарубежные аналоги: серия СКФ (Феникс),

серия VEC (VinaTech), серия HV (Eaton), серия VSCS (Vitzrocell),

серия BCAP (Maxwell), серия SCC (AVX).

Номинальное напряжение, U_ном, В

2,7

1; 3; 5; 10;

Номинальная емкость, С_ном, Ф

15; 25; 50; 100; 200

Допускаемое отклонение емкости, %

+50…-20; ±20

Повышенная температура среды Т_окр,

максимальное значение при эксплуатации, °С

Пониженная температура среды Т_окр,

минус 50

минимальное значение при эксплуатации, °С

Предельно-допустимое перенапряжение, В

2,85

Габаритные размеры и масса конденсаторов

U_ном,

С_ном,

Габарит

Масса,

Вариант

d, мм

А, мм

Рис.

D x Н, мм

втулки

6,3 х 14

2,3

2,5

8х13

2,5

2; 3

3,5

8 х 20

3,5

2; 3

0,6

10 х 20

4,5

1; 2;

10 х 30

5,0

6,5

2,7

3; 4

12,5 х 25

10,5

16 х 25

15,0

1; 3

7,5

18 х 40

0,8

25,0

1; 3

100

20 х 40

10,0

45,0

1; 3

200

25 х 60

1,0

12,5

90,0

5; 6

Варианты климатических исполнений

Поверхность В

Очехление

Обозна-

Климатическое исполнение

Покрытие

Рисунок

трубкой

чение

лаком

изолирующей

Конденсаторы, предназначенные для внутреннего монтажа

1; 3; 5

с требованиями стойкости к повышенной влажности воздуха 98%

при температуре 25 °С

2; 4; 6

Конденсаторы, предназначенные для внутреннего монтажа

с требованиями стойкости к повышенной влажности воздуха 98%

2; 4; 6

ИВ

при температуре 35 °С

Значения электрических параметров конденсаторов

Предельно-

R_{экв. пост},

допустимый зарядный

I_УТ, мкА

постоянному

Габарит

и разрядный ток, А,

U_ном, В

С_ном, Ф

25°С, 72 ч

току, мОм,

D x Н, мм

(разрядка в течение 1 с

25°С

от U_ном до ½ U_ном)

не более

не менее

6,3 х 14

200

0,55

0,001

0,46

1988,18

8х13

200

0,55

0,001

0,41

1749,60

8 х 20

1,70

0,003

0,87

4544,42

10 х 20

2,85

0,005

1,13

4320,00

10 х 30

5,15

0,010

1,56

3845,27

2,7

12,5 х 25

7,00

0,015

1,45

2032,06

16 х 25

10,35

0,025

1,69

2160,00

18 х 40

160

18,50

0,051

2,03

2187,00

100

20 х 40

200

32,50

0,101

2,25

1296,00

200

25 х 60

700

35,00

0,203

2,25

810,00

Требования надежности

l, 1/ч,

Режимы и условия эксплуатации

, ч

, цикл

не более

Предельно-допустимый режим и условия эксплуатации (U_ном, Т_окр=65°С)

1 500

5·10^-5

Предельно-допустимый режим и условия эксплуатации

30 000

3·10^-6

(заряд до U_ном, разряд до ½ U_ном , Т_окр=65°С)

Типовые режимы и условия эксплуатации (U_ном, Т_окр=25°С)

30 000

1·10^-6

Типовые режимы и условия эксплуатации

500 000

3·10^-7

(заряд до U_ном, разряд до ½ U_ном , Т_окр=25°С)

Гамма-процентный срок сохраняемости конденсаторов Т_сγ при γ=95%, 25 лет

Пример условного обозначения при заказе:

Конденсатор К58-28 - 2,7 В - 1 Ф (+50. . . - 20)% - (6,3×14) АЖЯР.673623.006ТУ

Запрос

Конденсатор К58-28 - 2,7 В - 1 Ф (+50. . . - 20)% - (8×13) - И АЖЯР.673623.006ТУ

опытных

образцов

Конденсатор К58-28 - 2,7 В - 25 Ф (+50. . . - 20)% - (16×25) - В АЖЯР.673623.006ТУ

Конденсатор К58-28 - 2,7 В - 200 Ф ±20% - (25×60) - ИВ АЖЯР.673623.006ТУ, где

В - всеклиматическое исполнение (покрытие лаком);

И - очехление трубкой изолирующей;

ИВ - очехление трубкой изолирующей и покрытие лаком

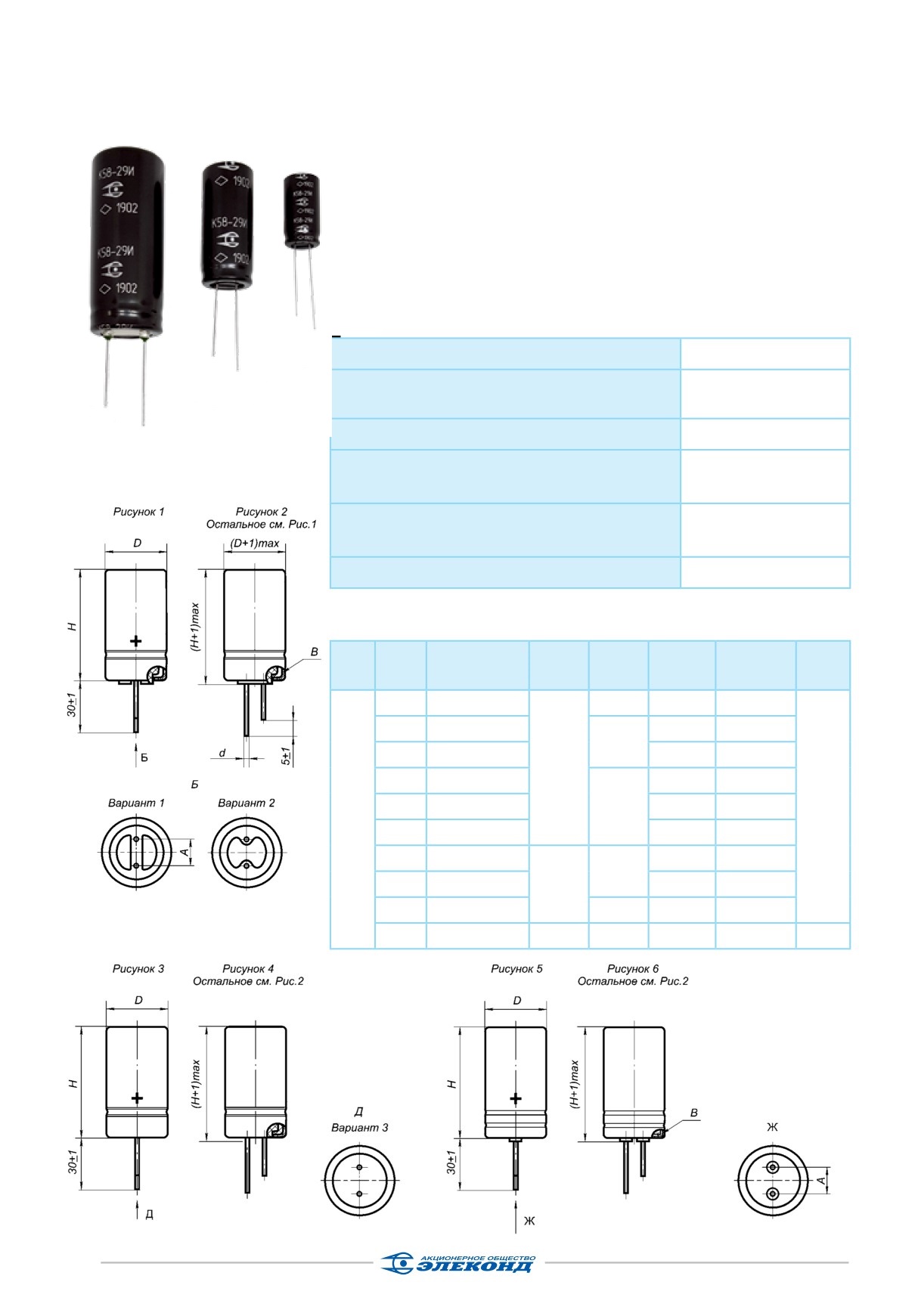

АЖЯР.673623.007ТУ

Конденсаторы с двойным

K58-29

электрическим слоем

Малогабаритные суперконденсаторы специального назначения:

- низкотемпературная серия до минус 60°С;

- номинал с емкостью 1Ф выполнен в двух исполнениях: 6,3х14

и 8х13;

- дополнительный номинал 2,7Вх200Ф.

Заменяемые зарубежные аналоги: серия СКФ (Феникс),

серия VEC (VinaTech), серия HV (Eaton), серия VSCS (Vitzrocell),

серия BCAP (Maxwell), серия SCC (AVX).

Номинальное напряжение, U_ном, В

2,7

1; 3; 5; 10;

Номинальная емкость, С_ном, Ф

15; 25; 50; 100; 200

Допускаемое отклонение емкости, %

+50…-20; ±20

Повышенная температура среды Т_окр,

максимальное значение при эксплуатации, °С

Пониженная температура среды Т_окр,

минус 60

минимальное значение при эксплуатации, °С

Предельно-допустимое перенапряжение, В

2,85

Габаритные размеры и масса конденсаторов

U_ном,

С_ном,

Габарит

Масса,

Вариант

d, мм

А, мм

Рис.

D x Н, мм

втулки

6,3 х 14

2,3

2,5

8 х 13

2,5

2; 3

3,5

8 х 20

3,5

2; 3

0,6

10 х 20

4,5

1, 2,

10 х 30

5,0

6,5

2,7

3, 4

12,5 х 25

10,5

16 х 25

15,0

1; 3

7,5

18 х 40

0,8

25,0

1; 3

100

20 х 40

10,0

45,0

1; 3

200

25 х 60

1,0

12,5

90,0

5, 6

Варианты климатических исполнений

Поверхность В

Очехление

Обозна-

Климатическое исполнение

Покрытие

Рисунок

трубкой

чение

лаком

изолирующей

Конденсаторы, предназначенные для внутреннего монтажа

1; 3; 5

с требованиями стойкости к повышенной влажности воздуха 98%

при температуре 25 °С

2; 4; 6

Конденсаторы, предназначенные для внутреннего монтажа

с требованиями стойкости к повышенной влажности воздуха 98%

2; 4; 6

ИВ

при температуре 35 °С

Значения электрических параметров конденсаторов

Предельно-

R_{экв. пост},

допустимый зарядный

I_УТ, мкА

постоянному

Габарит

и разрядный ток, А,

С_ном, Ф

25°С, 72 ч

току, мОм,

ном, В

D x Н, мм

(разрядка в течение 1 с

25°С

от U_ном до ½ U_ном)

не более

не менее

6,3 х 14

400

0,50

0,001

0,41

874,80

8 х 13

400

0,50

0,001

0,41

874,80

8 х 20

110

1,50

0,003

0,87

2272,21

10 х 20

2,50

0,005

1,13

2160,00

10 х 30

5,00

0,010

1,56

1922,64

2,7

12,5 х 25

6,50

0,015

1,45

980,17

16 х 25

8,50

0,025

1,69

1080,00

18 х 40

240

10,10

0,051

2,03

1093,50

100

20 х 40

300

12,50

0,101

2,25

648,00

200

25 х 60

1050

14,00

0,203

2,25

405,00

Требования надежности

l, 1/ч,

Режимы и условия эксплуатации

, ч

, цикл

не более

Предельно-допустимый режим и условия эксплуатации (U_ном, Т_окр=65°С)

1 500

5·10^-5

Предельно-допустимый режим и условия эксплуатации

30 000

3·10^-6

(заряд до U_ном, разряд до ½ U_ном , Т_окр=65°С)

Типовые режимы и условия эксплуатации (U_ном, Т_окр=25°С)

30 000

1·10^-6

Типовые режимы и условия эксплуатации

500 000

3·10^-7

(заряд до U_ном, разряд до ½ U_ном , Т_окр=25°С)

Гамма-процентный срок сохраняемости конденсаторов Т_сγ при γ=95%, 25 лет

Пример условного обозначения при заказе:

Конденсатор К58-29 - 2,7 В - 1 Ф (+50. . . - 20)% - (6,3×14) АЖЯР.673623.007ТУ

Запрос

Конденсатор К58-29 - 2,7 В - 1 Ф (+50. . . - 20)% - (8×13) - И АЖЯР.673623.007ТУ

опытных

образцов

Конденсатор К58-29 - 2,7 В - 25 Ф (+50. . . - 20)% - (16×25) - В АЖЯР.673623.007ТУ

Конденсатор К58-29 - 2,7 В - 200 Ф ±20% - (25×60) - ИВ АЖЯР.673623.007ТУ, где

В - всеклиматическое исполнение (покрытие лаком);

И - очехление трубкой изолирующей;

ИВ - очехление трубкой изолирующей и покрытие лаком

Рекомендации по применению

малогабаритных суперконденсаторов

Термины и определения

Емкость конденсатора - величина, которая характеризует способность конденсатора

накапливать электрический заряд (измерение проводится кулонометрическим методом по

времени разряда конденсатора определенной плотностью тока).

Номинальная емкость конденсатора - емкость, на которую рассчитан и сконструирован

конденсатор.

Допускаемое отклонение емкости конденсатора - максимально-допустимая разность меж-

ду значениями измеренной и номинальной емкости конденсатора, выраженная в абсолютных

единицах, или указанная разность, отнесенная к номинальному значению емкости, выраженная

в процентах.

Номинальное напряжение конденсатора - постоянное напряжение, которое может быть

приложено к конденсатору продолжительное время в диапазоне рабочих температур.

Предельно-допустимое перенапряжение (перенапряжение) - максимальное напряжение,

превышающее номинальное, которое одноразово в течение 1с может подаваться на конденса-

тор при любой температуре из рабочего диапазона температур;

Эквивалентное последовательное сопротивление постоянному току - активная составляю-

щая полного сопротивления конденсатора постоянному току.

Саморазряд - значение падения напряжения на контактных выводах конденсатора после

процесса заряда на протяжении заданного временного периода при отсутствии нагрузки.

Ток утечки конденсатора - сила тока, проходящая через конденсатор после заряда в тече-

ние определенного периода времени.

Руководство по пайке

Минимальное расстояние от корпуса конденсатора до места пайки выводов должно

быть 5 мм.

При монтаже конденсаторов в аппаратуру выводы конденсаторов допускают возможность

трехкратного соединения пайкой. Рекомендуется применять припой марок ПОССУ 61-0,5;

ПОС-61 ГОСТ 21930 и теплоотвод в виде пинцета с медными губками шириной от 3 до 5 мм.

Температура припоя (260 ±5) °С. Применяемый флюс состоит из 25 % по массе канифоли

ГОСТ 19113 и на 75 % по массе изопропилового ГОСТ 9805 или этилового ГОСТ Р 55878 спирта.

Время пайки - не более 4 с.

Допускается при монтаже в аппаратуру изгиб вывода на расстоянии не менее 2,5 мм от

выступа втулки (крышки) при радиусе изгиба, равном не менее полутора диаметрам вывода.

Безопасность

При эксплуатации суперконденсаторов не допускается подключение конденсаторов в

обратной полярности. Несоблюдение полярности ведет к ухудшению технических характери-

стик и уменьшению срока службы.

Зарядка конденсаторов напряжением выше номинального в течение более чем 1 с,

не допускается.

Суперконденсаторы пожаробезопасные

(трудногорючие). Не допускается разбирать,

вскрывать, применять конденсаторов вблизи открытого пламени.

Суперконденсаторы не токсичны, однако имеют в своем составе вещества, относящиеся

к третьему классу опасности по ГОСТ 12.1.007-76.

Измерение емкости суперконденсаторов

Измерение проводить при нормальных климатических условиях. Испытываемые конденса-

торы должны быть полностью разряжены.

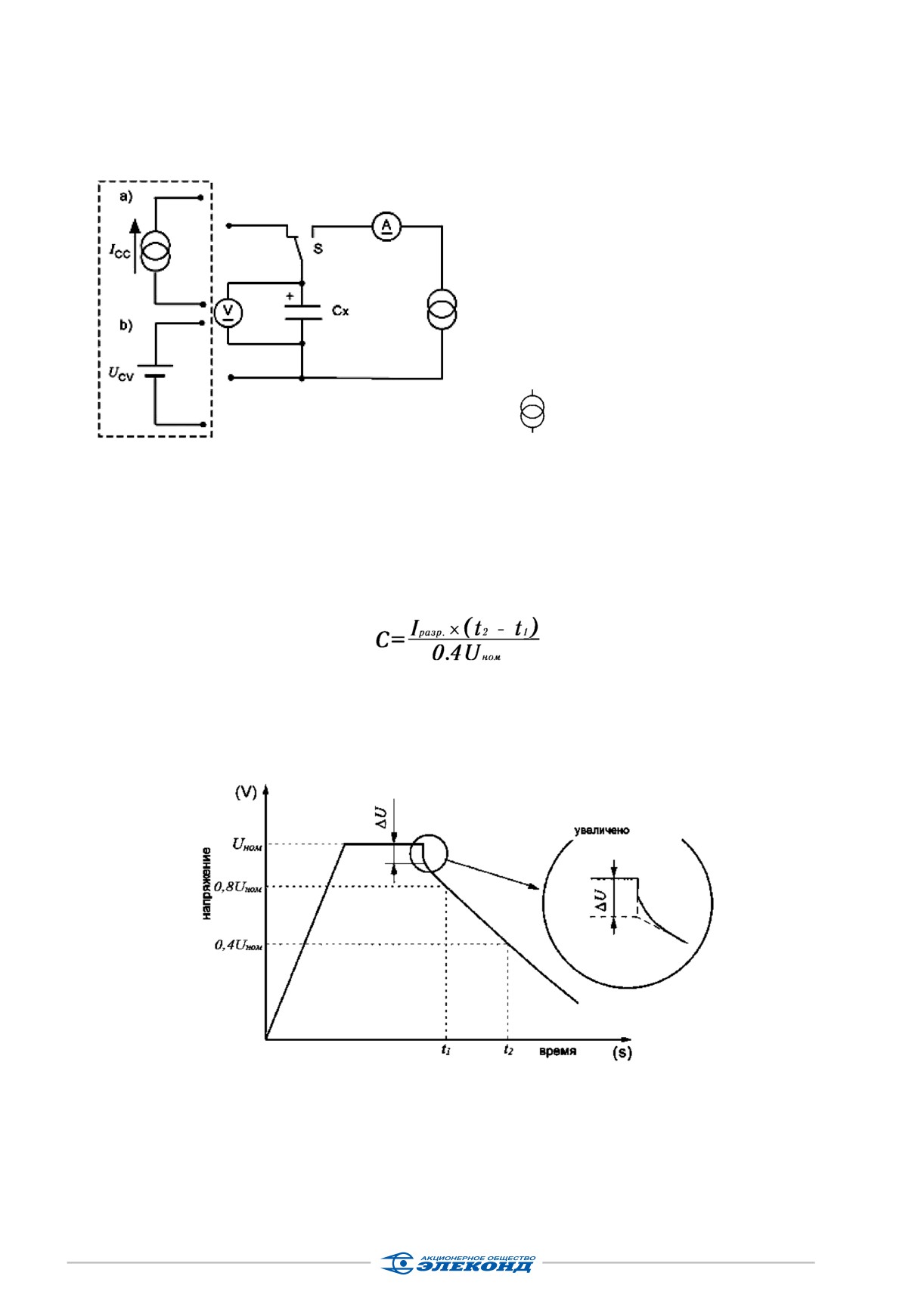

Собрать схему согласно рис. 1.

C_X

- испытываемый конденсатор;

- вольтметр;

- амперметр;

- переключатель;

I_CC

- ток источника зарядного тока;

- напряжение источника

U_CV

зарядного напряжения;

- стабилизатор тока разряда.

Рисунок 1 - Электрическая схема измерений

В соответствии с номиналом конденсатора выбрать ток заряда и разряда из расчета 10 мА

на 1Ф. Произвести заряд выбранным током до U_ном. Выдержать при U_ном 300 с. Затем произвести

разряд конденсатора с U_ном до 0,1U_ном. Во время разряда конденсатора зафиксировать значения

t₁ и t₂ при уровне 0,8U_ном и 0,4U_ном соответственно. Используя полученные значения, рассчитать

емкость конденсатора по формуле:

где С - емкость, Ф;

I_разр - ток разряда, А;

U_ном- номинальное напряжение, В;

t₁ - время между началом разряда и моментом достижения напряжения 0,8U_ном, с;

t₂ - время между началом разряда и моментом достижения напряжения 0,4U_ном, с.

Рисунок 2 - Вольт-секундная характеристика конденсатора

U_ном- номинальное напряжение;

0,8U_ном - начальное напряжение измерения;

0,4U_ном - конечное напряжение измерения;

t₁ - время между началом разряда и моментом достижения напряжения 0,8U_ном;

t₂ - время между началом разряда и моментом достижения напряжения 0,4U_ном;

ΔU - падение напряжения.

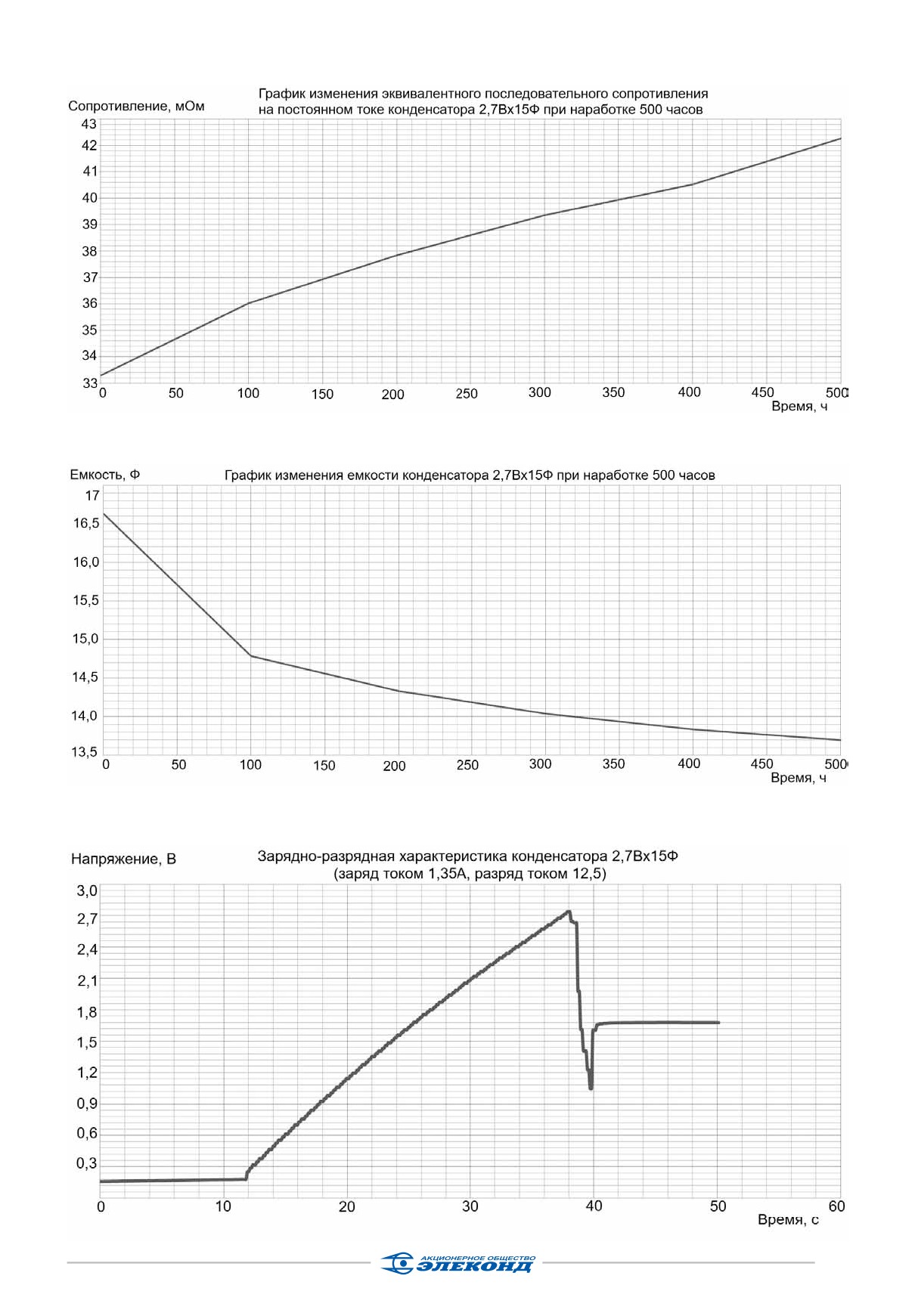

Измерение эквивалентного последовательного сопротивления

постоянному току

Измерение проводить при нормальных климатических условиях. Испытываемые конденса-

торы должны быть полностью разряжены.

Собрать схему согласно рис. 1.

В соответствии с номиналом конденсатора выбрать ток заряда из расчета 10 мА на 1 Ф и ток

разряда из расчета 20 мА на 1 Ф при номинальной емкости конденсатора до 100 Ф включительно,

а при номинальной емкости 200 Ф ток заряда и ток разряда - из расчета 10 мА на 1 Ф. Произве-

сти заряд выбранным током до U_ном. Выдержать при U_ном 300 с. Затем произвести разряд конден-

сатора с U_номдо 0,1U_ном. На полученной вольт-секундной характеристике (рис. 2) из точки начала

разряда провести перпендикулярную линию на ось времени, далее достроить дополнительную

линию, продолжающую прямолинейный участок кривой разряда, до пересечения с перпендику-

лярной линией. В результате можно измерить ΔU, данным значением будет являться разница меж-

ду U_номи точкой пересечения проведенных линий. Используя полученные значения, рассчитать

эквивалентное последовательное сопротивление постоянному току конденсатора по формуле:

где R_{экв.пост} - эквивалентное последовательное сопротивление постоянному току, Ом;

ΔU - падение напряжения, В;

I_разр - ток разряда, А.

Измерение эквивалентного последовательного сопротивления

переменному току

Собрать схему согласно рис. 3.

Измерение проводить при нормальных климатических условиях.

Эквивалентное последовательное сопротивление конденсаторов переменному току кон-

тролируют по разделу 5 (п. 5.8) ГОСТ Р МЭК 60384 1.

Частота измерения - 1 кГц.

Измерительное напряжение - 0,1 В.

Подключение щупов измерительного оборудования к выводам конденсатора производит-

ся на расстоянии не более 5 мм от торца конденсатора.

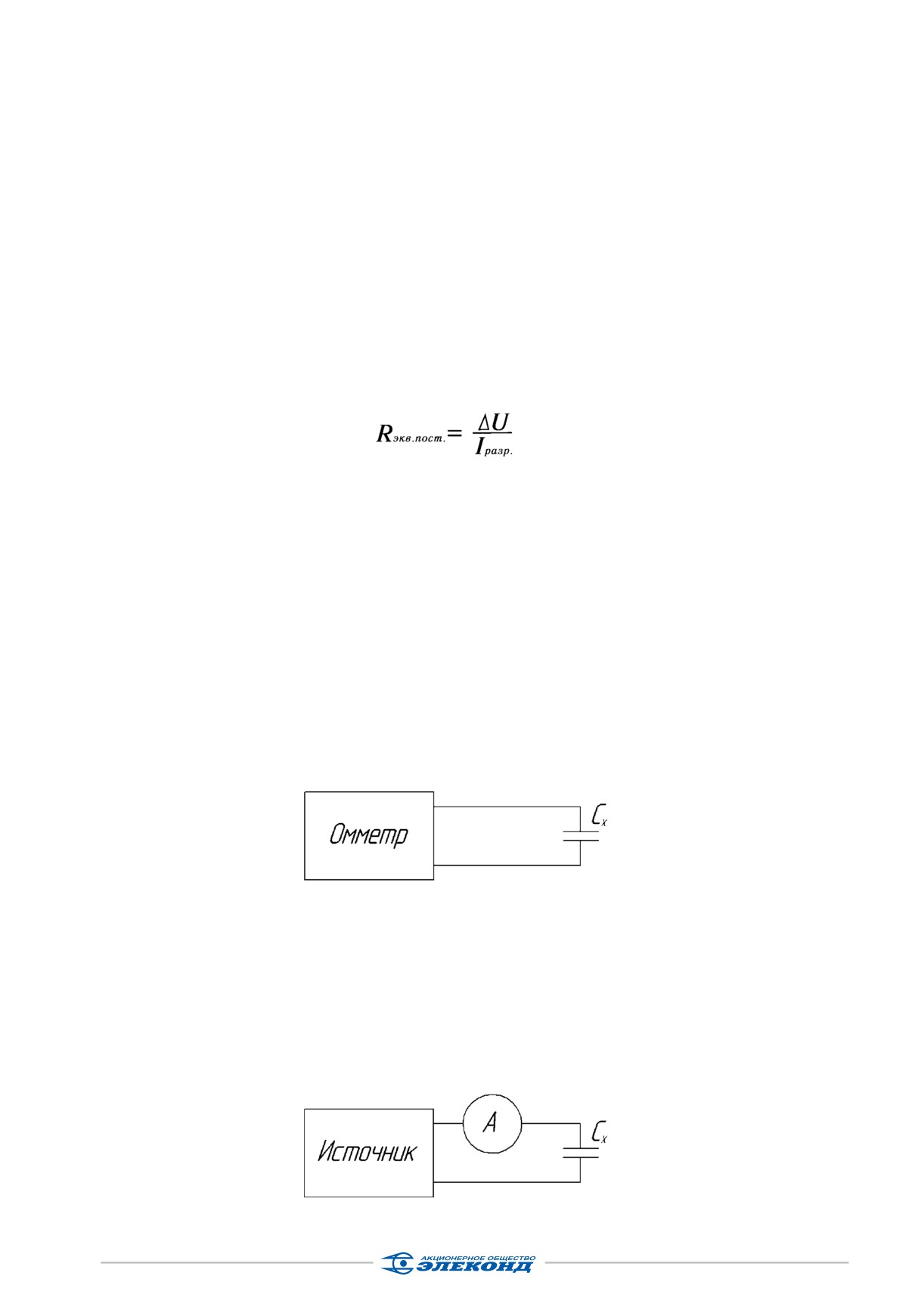

Рисунок 3 - Схема измерения эквивалентного последовательного

сопротивления переменному току

Измерение тока утечки суперконденсаторов

Собрать схему согласно рис. 4.

Измерение проводить при нормальных климатических условиях.

Ток утечки конденсаторов контролируют по разделу 4 (п. 4.9) ГОСТ 28896.

Произвести отсчет тока утечки после подачи на конденсатор измерительного напряжения

через (72 ± 0,5) ч.

Рисунок 4 - Схема измерения тока утечки

АЖЯР.673623.008ТУ

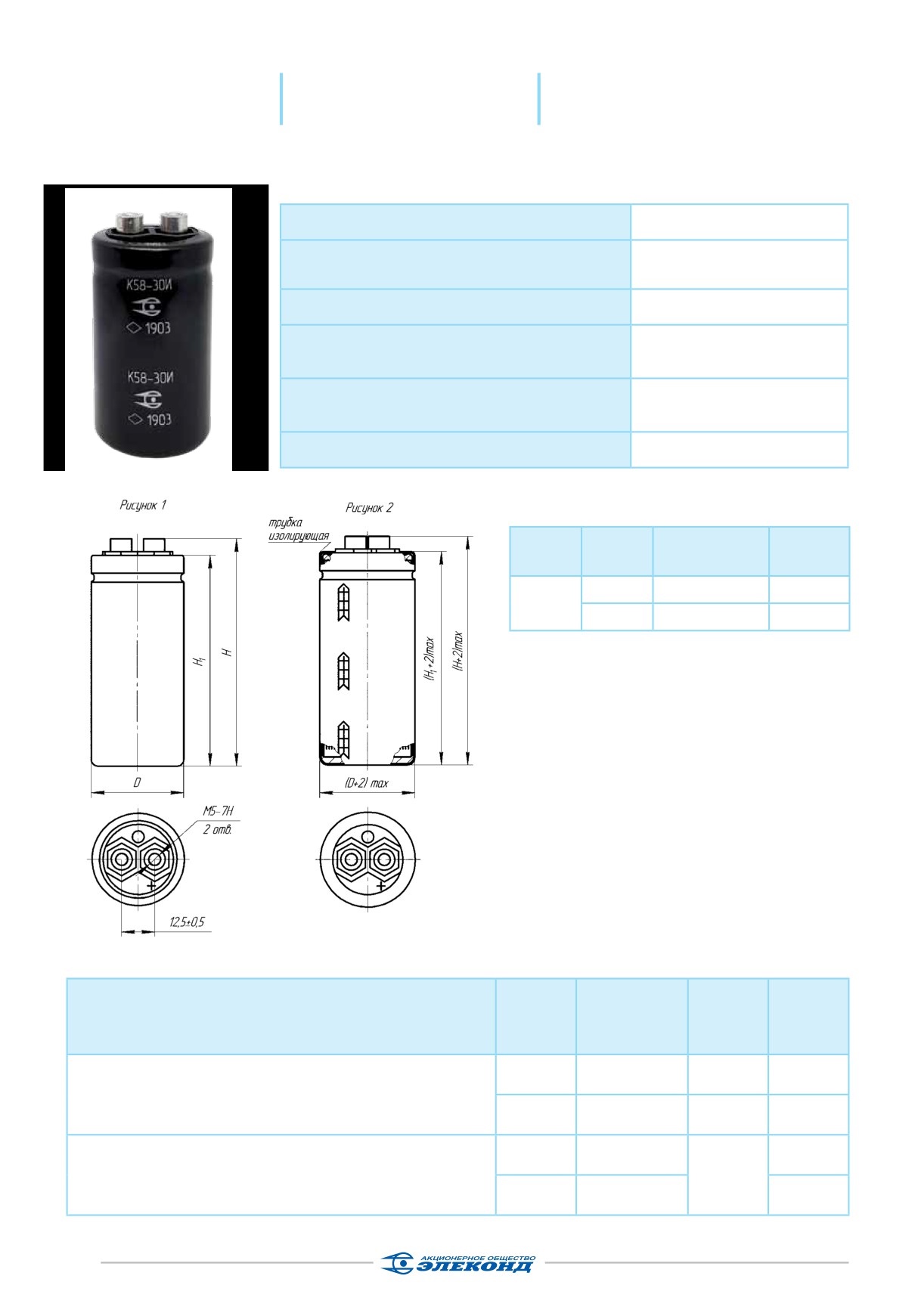

Конденсаторы с двойным

K58-30

электрическим слоем

Среднегабаритные суперконденсаторы специального назначе-

ния совмещают компактные размеры и большие емкости.

Номинальное напряжение, U_ном, В

2,7

Номинальная емкость, С_ном, Ф

330; 470

Допускаемое отклонение емкости, %

+50…-20; ±20

Повышенная температура среды Т_окр,

максимальное значение при эксплуатации, °С

Пониженная температура среды Т_окр,

минус 60

минимальное значение при эксплуатации, °С

Предельно-допустимое перенапряжение, В

2,85

Габаритные размеры и масса конденсатора

Габарит

U_ном, В

С_ном, Ф

Масса, г

D x Н, мм

330

35 х 66

2,7

470

35 х 86

100

Варианты климатических исполнений

Очехление

Покрытие

Обозна-

Климатическое исполнение

трубкой

Рисунок

лаком

чение

изолирующей

Конденсаторы, предназначенные для внутреннего монтажа

с требованиями стойкости к повышенной влажности воздуха 98%

при температуре 25 °С

Конденсаторы, предназначенные для внутреннего монтажа

с требованиями стойкости к повышенной влажности воздуха 98%

при температуре 35 °С

ИВ

Значения электрических параметров конденсаторов

Предельно-

допустимый

зарядный и

Удельная

I_УТ, мА

разрядный

Запасаемая

Габарит

запасаемая

полезная

ток, А,

U_ном, В

С_ном, Ф

25°С, 72 ч

энергия,

D x Н, мм

энергия,

мощность,

(разрядка

Вт•ч

Вт•ч/кг

Вт/кг

в течение 1 с

от U_ном до ½ U_ном)

не более

не менее

330

35 х 66

2,0

0,334

4,18

266,71

2,7

470

35 х 86

2,5

0,476

4,76

243,00

Требования надежности

l, 1/ч,

Режимы и условия эксплуатации

, ч

, цикл

не более

Предельно-допустимый режим и условия эксплуатации (U_ном, Т_окр=65°С)

1 500

5·10^-5

Предельно-допустимый режим и условия эксплуатации

30 000

3·10^-6

(заряд до U_ном, разряд до ½ U_ном , Т_окр=65°С)

Типовые режимы и условия эксплуатации (U_ном, Т_окр=25°С)

90 000

1·10^-6

Типовые режимы и условия эксплуатации

500 000

3·10^-7

(заряд до U_ном, разряд до ½ U_ном , Т_окр=25°С)

Гамма-процентный срок сохраняемости конденсаторов Т_сγ при γ=95%, 25 лет

Пример условного обозначения при заказе:

Конденсатор К58-30 - 2,7 В - 330 Ф (+50. . . - 20)% - АЖЯР.673623.008ТУ

Запрос

Конденсатор К58-30 - 2,7 В - 470 Ф ±20% - И АЖЯР.673623.008ТУ

опытных

Конденсатор К58-30 - 2,7 В - 330 Ф ±20% - В АЖЯР.673623.008ТУ

образцов

Конденсатор К58-30 - 2,7 В - 470 Ф (+50. . . - 20)% - ИВ АЖЯР.673623.008ТУ, где

В - всеклиматическое исполнение (покрытие лаком);

И - очехление трубкой изолирующей;

ИВ - очехление трубкой изолирующей и покрытие лаком

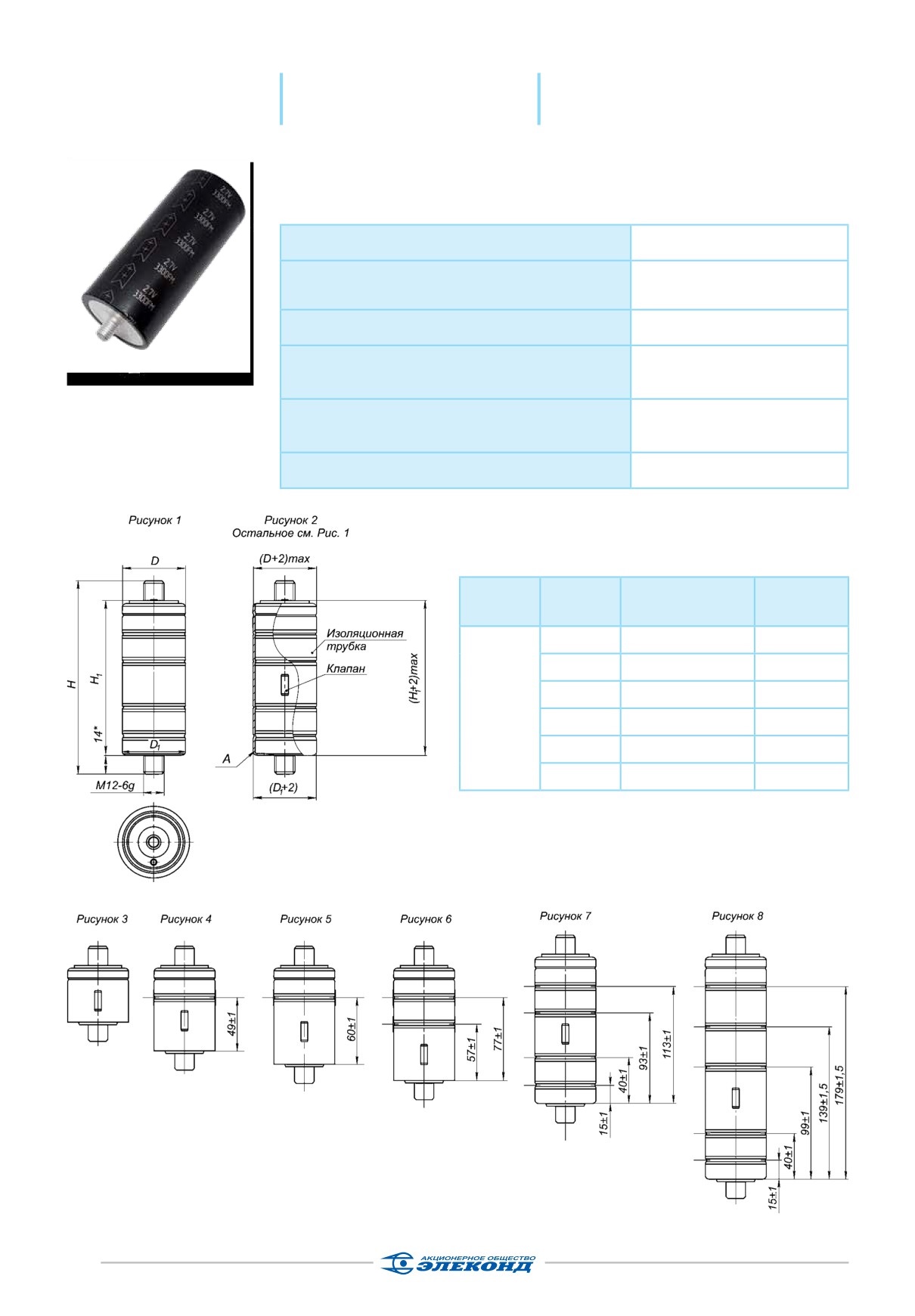

Варианты климатических исполнений

Очехление

Покрытие

Обозна-

Климатическое исполнение

трубкой

Рисунок

лаком

чение

изолирующей

Конденсаторы, предназначенные для внутреннего монтажа

с требованиями стойкости к повышенной влажности воздуха 98%

при температуре 25 °С

Конденсаторы, предназначенные для внутреннего монтажа

с требованиями стойкости к повышенной влажности воздуха 98%

при температуре 35 °С

ИВ

Значения электрических параметров конденсаторов

Предельно-

допустимый

зарядный и

Удельная

I_УТ, мА

разрядный

Запасаемая

Габарит

ток, А,

запасаемая

полезная

U_ном, В

С_ном, Ф

25°С, 72 ч

энергия,

D x Н, мм

(разрядка

энергия,

мощность,

Вт•ч

в течение 1 с

Вт•ч/кг

Вт/кг

от U_ном до ½ U_ном)

не более

не менее

680

60,8х80

2,7

0,689

2,46

111,58

1000

60,8х102

3,0

1,013

2,98

122,52

1500

60,8х113

4,2

1,519

3,80

121,50

2,7

2200

60,8х130

6,0

2,228

4,46

124,97

3300

60,8х166

10,0

500

3,341

5,57

145,80

4700

60,8х232

20,0

500

4,759

5,95

136,69

Требования надежности

l, 1/ч,

Режимы и условия эксплуатации

, ч

, цикл

не более

Предельно-допустимый режим и условия эксплуатации (U_ном, Т_окр=65°С)

1 500

5·10^-5

Предельно-допустимый режим и условия эксплуатации

30 000

3·10^-6

(заряд до U_ном, разряд до ½ U_ном , Т_окр=65°С)

Типовые режимы и условия эксплуатации (U_ном, Т_окр=25°С)

90 000

1·10^-6

Типовые режимы и условия эксплуатации

500 000

3·10^-7

(заряд до U_ном, разряд до ½ U_ном , Т_окр=25°С)

Гамма-процентный срок сохраняемости конденсаторов Т_сγ при γ=95%, 25 лет

Пример условного обозначения при заказе:

Конденсатор К58-31 - 2,7 В - 3300 Ф (+50; - 20)% - АЖЯР.673623.009ТУ

Запрос

Конденсатор К58-31 - 2,7 В - 4700 Ф ±20% - И АЖЯР.673623.009ТУ

опытных

образцов

Конденсатор К58-31 - 2,7 В - 3300 Ф ±20% - В АЖЯР.673623.009ТУ

Конденсатор К58-31 - 2,7 В - 4700 Ф (+50;- 20)% - ИВ АЖЯР.673623.009ТУ, где

В - всеклиматическое исполнение (покрытие лаком);

И - очехление трубкой изолирующей;

ИВ - очехление трубкой изолирующей и покрытие лаком

ЕВАЯ.673623.025ТУ

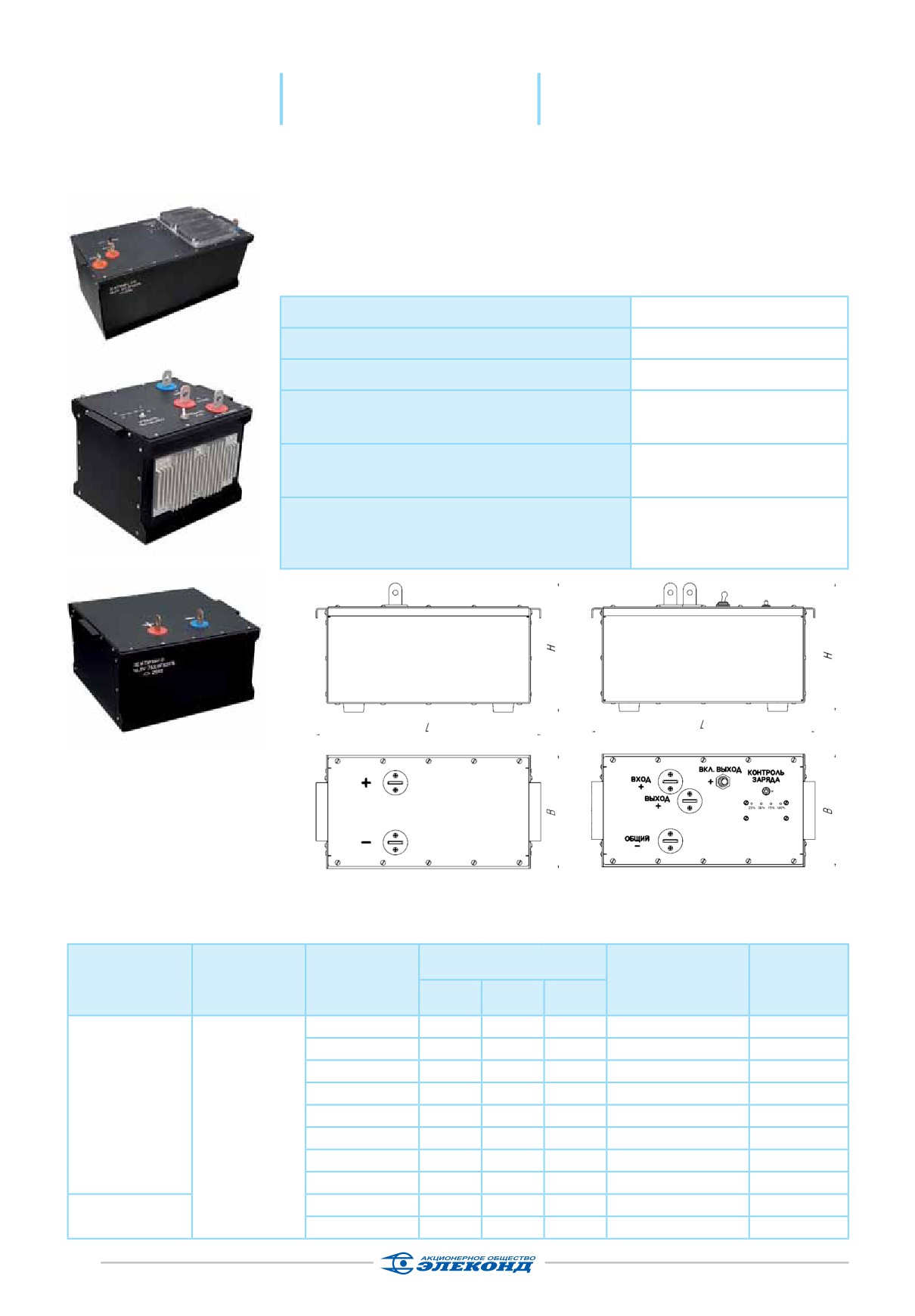

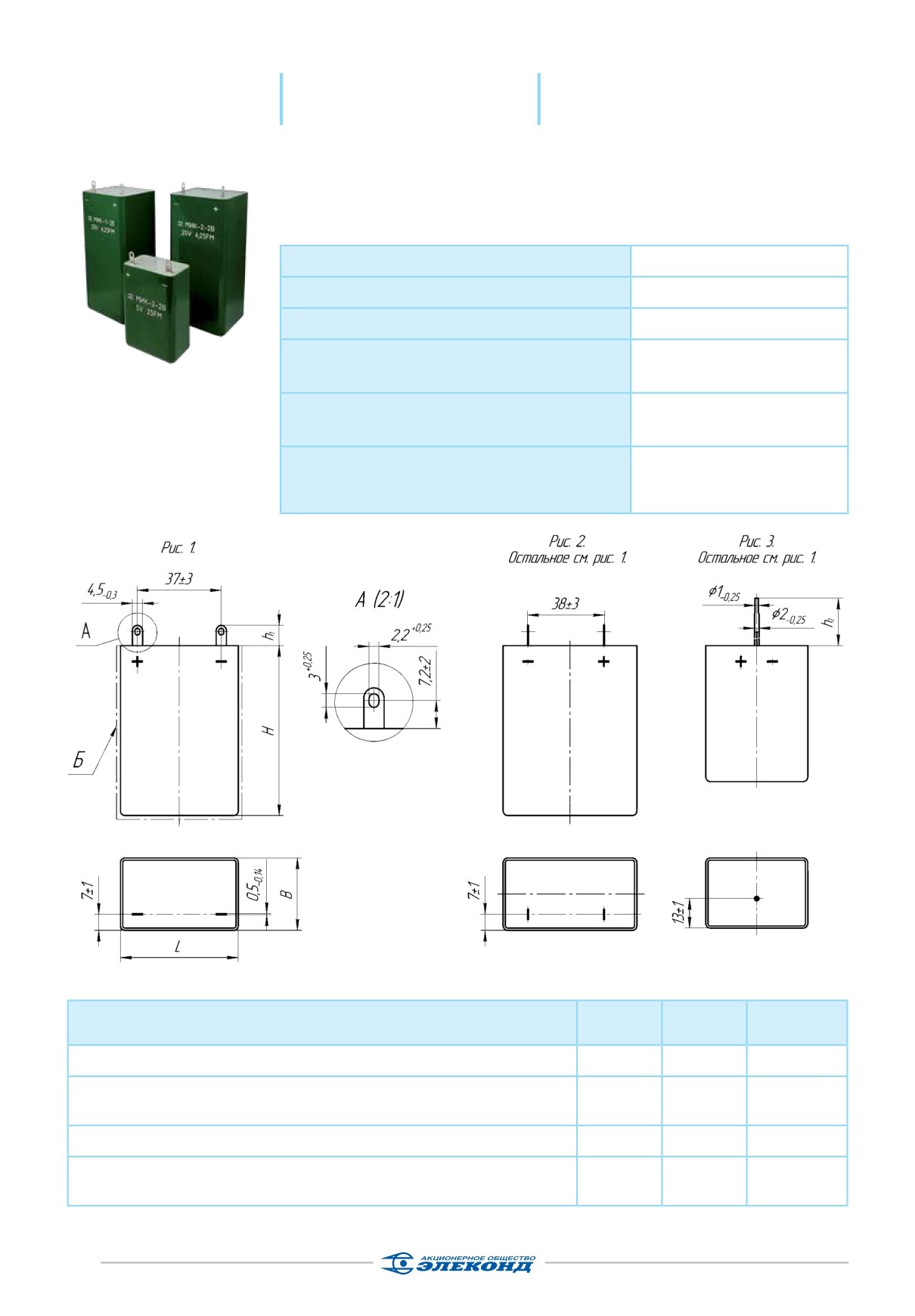

МОДУЛИ ИОНИСТОРНЫЕ

МИК

КОРПУСИРОВАННЫЕ

Малогабаритные модули в металлическом прямоугольном корпусе,

выполненные на основе мощностных суперконденсаторов с номиналь-

ным напряжением 2,7 В, защищенных от перенапряжения электрон-

ными схемами балансировки и системами пассивной балансировки.

Номинальное напряжение, U_ном, В

5…30

Номинальная емкость, С_ном, Ф

4,16…25

Допускаемое отклонение емкости, %

±20; +50…- 20

Повышенная температура среды Т_окр,

максимальное значение при эксплуатации, °С

Пониженная температура среды Т_окр,

Тип-1 минус 50

минимальное значение при эксплуатации, °С

Тип-2 минус 60

Активная,

Схема балансировки

с непрерывным

контролем напряжения

Требования надежности

l, 1/ч,

Режимы и условия эксплуатации

, ч

, цикл

не более

Предельно-допустимый режим и условия эксплуатации (U_ном, Т_окр=65°С)

1 500

5·10^-4

Предельно-допустимый режим и условия эксплуатации

30 000

5·10^-5

(заряд до U_ном, разряд до ½ U_ном , Т_окр=65°С)

Типовые режимы и условия эксплуатации (U_ном, Т_окр=25°С)

90 000

2·10^-5

Типовые режимы и условия эксплуатации

500 000

2·10^-7

(заряд до U_ном, разряд до ½ U_ном , Т_окр=25°С)

Гамма-процентный срок сохраняемости конденсаторов Т_сγ при γ=95%, 25 лет

Основные габаритные размеры и масса модулей ионисторных корпусированных МИК

Размеры, мм

МИК 5,0Вх7,5Ф

5,0

7,5

100

МИК 5,0Вх25Ф

5,0

25,0

75,5

160

МИК 7,5Вх5,0Ф

7,5

5,00

100

МИК 7,5Вх16,66Ф

7,5

16,66

101,5

235

МИК 10Вх12,5Ф

12,50

128

290

МИК 12,5Вх10,0Ф

12,5

10,00

145

350

МИК 15Вх8,33Ф

8,33

181

500

МИК 20Вх6,25Ф

6,25

128

580

МИК 25Вх5,0Ф

5,00

154

700

МИК 30Вх4,16Ф

4,16

181

880

МИК 5,0Вх7,5Ф

5,0

7,5

100

МИК 5,0Вх25Ф

5,0

25,0

75,5

160

МИК 7,5Вх5,0Ф

7,5

5,00

100

МИК 7,5Вх16,66Ф

7,5

16,66

101,5

235

МИК 10Вх12,5Ф

12,50

128

290

МИК 12,5Вх10,0Ф

12,5

10,00

145

350

МИК 15Вх8,33Ф

8,33

181

500

МИК 20Вх6,25Ф

6,25

128

580

МИК 25Вх5,0Ф

5,00

154

700

МИК 30Вх4,16Ф

4,16

181

880

ТИП-1 - с пониженным эквивалентным последовательным сопротивлением (ЭПС), пониженным током утечки, с диапазо-

ном температуры среды при эксплуатации - минус 50…+65 °С (МИК-1-1, МИК-1-2);

- ТИП-2 - с расширенным диапазоном температуры среды при эксплуатации - минус 60…+65 °С (МИК-2-1, МИК-2-2).

** исполнение 1 - модули уплотненные в неизолированном металлическом прямоугольном корпусе, с проводными одно-

направленными выводами, полярными, для внутреннего монтажа с требованиями стойкости к повышенной влажности

воздуха 98% при температуре 25 °С и 35 °С

- исполнение 2 - модули уплотненные в неизолированном металлическом прямоугольном корпусе, с радиальными (одно-

направленными) выводами (лепестки по ГОСТ 22376), полярными, для внутреннего монтажа с требованиями стойкости к

повышенной влажности воздуха 98% при температуре 25 °С и 35 °С.

Значения электрических параметров модулей МИК ТИП-1

Наименование параметра, буквенное обозначение параметра,

Номинал модуля

единица измерения (режим и условия измерения)

Допускаемое

ЭПС

Предельно

Ток утечки,

отклонение емкости

постоянному току,

допустимый зарядно-

I_ут, мкА (72 часа),

U_ном, В

С_ном, Ф

от номинальной,

R_{экв.пост}, мОм,

разрядный ток, А (разрядка

при Т = (25±1) °С

ΔС, %

при Т = (25±1) °С

в течение 1 с от U_ном до ½ U_ном)

не более

не менее

7,5

5,0

25,0

160

18,5

5,00

123

7,5

16,66

12,50

+20…-20;

12,5

10,00

+50…-20

8,33

160

18,5

6,25

128

5,00

160

4,16

192

Значения электрических параметров модулей МИК ТИП-2

Наименование параметра, буквенное обозначение параметра,

Номинал модуля

единица измерения (режим и условия измерения)

Допускаемое

ЭПС

Предельно

Ток утечки,

отклонение емкости

постоянному току,

допустимый зарядно-

I_ут, мкА (72 часа),

U_ном, В

С_ном, Ф

от номинальной,

R_{экв.пост}, мОм,

разрядный ток, А (разрядка

при Т = (25±1) °С

ΔС, %

при Т = (25±1) °С

в течение 1 с от U_ном до ½ U_ном)

не более

не менее

7,5

170

6,5

5,0

25,0

240

10,1

5,00

255

6,5

7,5

16,66

12,50

+20…-20;

128

12,5

10,00

+50…-20

160

8,33

240

192

10,1

6,25

256

5,00

320

4,16

384

Пример условного обозначения при заказе:

Запрос

Модуль МИК-1-2 - 20В - 6,25 Ф- М ЕВАЯ.673623.025ТУ

опытных

Модуль МИК-2-1 - 5,0В - 7,5 Ф- S - В ЕВАЯ.673623.025ТУ, где

образцов

М - отклонение по ёмкости ±20%;

S - отклонение по ёмкости +50 -20%;

В - всеклиматическое исполнение (покрытие лаком)

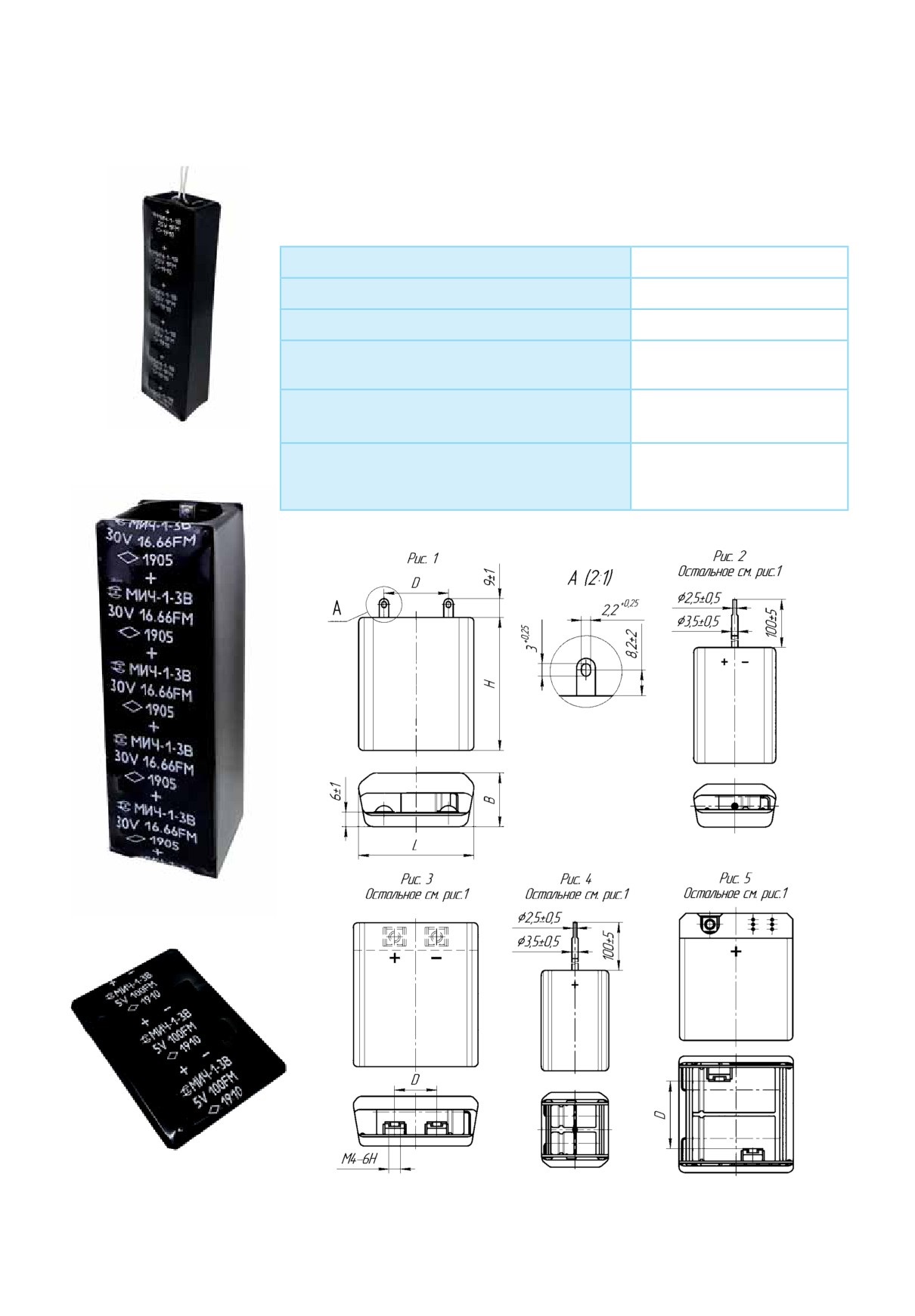

Основные габаритные размеры и масса модулей ионисторных очехленных МИЧ

Размеры, мм

Наименование

МИЧ 5Вх0,5Ф

0,5

МИЧ 5Вх0,5Ф

0,5

МИЧ 5Вх1,5Ф

1,5

60,5

МИЧ 5Вх2,5Ф

2,5

71,5

5,0

МИЧ 5Вх5,0Ф

5,0

43,5

МИЧ 5Вх12,5Ф

12,5

130

МИЧ 5Вх50,0Ф

50,0

140

МИЧ 5Вх100Ф

100

100,5

240

МИЧ 7,5Вх0,33Ф

0,33

85,5

МИЧ 7,5Вх0,33Ф

0,33

85,5

МИЧ 7,5Вх1,0Ф

1,0

33,5

85,5

МИЧ 7,5Вх1,66Ф

1,66

7,5

МИЧ 7,5Вх3,3Ф

3,3

43,5

МИЧ 7,5Вх8,33Ф

8,33

160

МИЧ 7,5Вх33,33Ф

33,33

111

200

МИЧ 7,5Вх66,66Ф

66,66

133,5

350

МИЧ 10Вх2,5Ф

2,5

43,5

124,5

МИЧ 10Вх25,0Ф

25,0

141

260

МИЧ 10Вх50Ф

50,0

166,5

455

МИЧ 12,5Вх2,0Ф

12,5

2,0

43,5

150

МИЧ 15Вх1,66Ф

1,66

43,5

161

102

МИЧ 20Вх0,62Ф

0,62

122,5

146

МИЧ 20Вх1,25Ф

1,25

43,5

122,5

178

МИЧ 25Вх0,5Ф

0,5

148

178

МИЧ 25Вх1,0Ф

1,0

43,5

150

210

МИЧ 30Вх0,08Ф

0,08

174

175

МИЧ 30Вх0,08Ф

0,08

174

178

МИЧ 30Вх0,41Ф

0,41

173,5

178

МИЧ 30Вх0,83Ф

0,83

43,5

175,5

210

МИЧ 30Вх8,33Ф

8,33

215

790

МИЧ 30Вх16,66Ф

16,66

232,5

1390

Размеры, мм

Наименование

МИЧ 5Вх0,5Ф

0,5

МИЧ 5Вх0,5Ф

0,5

МИЧ 5Вх1,5Ф

1,5

60,5

МИЧ 5Вх2,5Ф

2,5

71,5

5,0

МИЧ 5Вх5,0Ф

5,0

43,5

МИЧ 5Вх12,5Ф

12,5

130

МИЧ 5Вх50,0Ф

50,0

140

МИЧ 5Вх100Ф

100

100,5

240

МИЧ 7,5Вх0,33Ф

0,33

85,5

МИЧ 7,5Вх0,33Ф

0,33

85,5

МИЧ 7,5Вх1,0Ф

1,0

33,5

85,5

МИЧ 7,5Вх1,66Ф

1,66

7,5

МИЧ 7,5Вх3,3Ф

3,3

43,5

МИЧ 7,5Вх8,33Ф

8,33

160

МИЧ 7,5Вх33,33Ф

33,33

111

200

МИЧ 7,5Вх66,66Ф

66,66

133,5

350

МИЧ 10Вх2,5Ф

2,5

43,5

124,5

МИЧ 10Вх25,0Ф

25,0

141

260

МИЧ 10Вх50Ф

50,0

166,5

455

МИЧ 12,5Вх2,0Ф

12,5

2,0

43,5

150

МИЧ 15Вх1,66Ф

1,66

43,5

161

102

МИЧ 20Вх0,62Ф

0,62

122,5

146

МИЧ 20Вх1,25Ф

1,25

43,5

124,5

178

МИЧ 25Вх0,5Ф

0,5

148

178

МИЧ 25Вх1,0Ф

1,0

43,5

150

210

МИЧ 30Вх0,08Ф

0,08

174

175

МИЧ 30Вх0,08Ф

0,08

174

178

МИЧ 30Вх0,41Ф

0,41

173,5

178

МИЧ 30Вх0,83Ф

0,83

43,5

175,5

210

МИЧ 30Вх8,33Ф

8,33

215

790

МИЧ 30Вх16,66Ф

16,66

232,5

1390

* ТИП-1 - с пониженным эквивалентным последовательным сопротивлением (ЭПС), пониженным током утечки, с диапазоном

температуры среды при эксплуатации - минус 50…+65 °С (МИЧ-1-1, МИЧ-1-2, МИЧ-1-3);

- ТИП-2 - с расширенным диапазоном температуры среды при эксплуатации - минус 60…+65 °С (МИЧ-2-1, МИЧ-2-2, МИЧ-2-3).

** - исполнение 1 - модули без корпуса, на печатной плате, с проводными однонаправленными выводами, полярными, для

внутреннего монтажа, оформленные в термоусадочный чехол с требованиями стойкости к повышенной влажности воз-

духа 98% при температурах 25 °С и 35 °С;

- исполнение 2 - модули без корпуса, на печатной плате, с радиальными (однонаправленными) выводами (лепестки), по-

лярными, для внутреннего монтажа, оформленные в термоусадочный чехол с требованиями стойкости к повышенной

влажности воздуха 98% при температурах 25 °С и 35 °С;

- исполнение 3 модули без корпуса, на печатной плате, с клеммами с винтовым зажимом (проходники силовые), полярны-

ми, для внутреннего монтажа, оформленные в термоусадочный чехол с требованиями стойкости к повышенной влажности

воздуха 98% при температурах 25 °С и 35 °С.

Значения электрических параметров модулей МИЧ ТИП-1

Наименование параметра, буквенное обозначение параметра,

Номинал модуля

единица измерения (режим и условия измерения)

Допускаемое

ЭПС

Предельно

Ток утечки,

отклонение емкости

постоянному току,

допустимый зарядно-

ут, мкА (72 часа),

от номинальной,

R_{экв.пост}, мОм,

разрядный ток, А (разрядка

, В

С_ном, Ф

ном

при Т = (25±1) °С

ΔС, %

при Т = (25±1) °С

в течение 1 с от U_ном до ½ U

)

ном

не более

не менее

0,5

400

0,55

0,5

400

0,55

1,5

110

1,7

2,5

2,85

5,0

5,15

12,5

10,35

50,0

200

32,5

100

700

0,33

600

0,55

0,33

600

0,55

1,0

165

1,7

1,66

135

2,85

7,5

3,3

105

5,15

8,33

10,35

33,33

200

32,5

+20…-20;

66,66

700

+50…-20

2,50

140

5,15

25,00

200

32,5

700

32,5

12,5

2,00

175

5,15

1,66

210

5,15

0,62

360

2,85

1,25

280

5,15

0,50

450

2,85

1,00

350

5,15

0,08

2400

0,55

0,08

2400

0,55

0,41

540

2,85

0,83

420

5,15

8,33

200

180

32,5

16,66

700

144

Требования надежности

l, 1/ч,

Режимы и условия эксплуатации

, ч

, цикл

не более

Предельно-допустимый режим и условия эксплуатации (U_ном, Т_окр=65°С)

1 500

5·10^-4

Предельно-допустимый режим и условия эксплуатации

30 000

5·10^-5

(заряд до U_ном, разряд до ½ U_ном , Т_окр=65°С)

Типовые режимы и условия эксплуатации (U_ном, Т_окр=25°С)

90 000

2·10^-5

Типовые режимы и условия эксплуатации

500 000

2·10^-5

(заряд до U_ном, разряд до ½ U_ном , Т_окр=25°С)

Гамма-процентный срок сохраняемости конденсаторов Т_сγ при γ=95%, 25 лет

Значения электрических параметров модулей МИЧ ТИП-2

Наименование параметра, буквенное обозначение параметра,

Номинал модуля

единица измерения (режим и условия измерения)

Допускаемое

ЭПС

Предельно

Ток утечки,

отклонение емкости

постоянному току,

допустимый зарядно-

ут, мкА (72 часа),

от номинальной,

R_{экв.пост}, мОм,

разрядный ток, А (разрядка

, В

С_ном, Ф

ном

при Т = (25±1) °С

ΔС, %

при Т = (25±1) °С

в течение 1 с от U_ном до ½ U

)

ном

не более

не менее

0,5

800

0,5

800

0,5

1,5

220

1,5

2,5

180

2,5

5,0

140

5,0

12,5

108

8,5

50,0

300

12,5

100

1050

0,33

1200

0,5

0,33

1200

0,5

1,0

330

1,5

1,66

270

2,5

7,5

3,3

210

5,0

8,33

162

8,5

33,33

300

12,5

+20…-20;

66,66

1050

+50…-20

2,50

280

5,0

25,00

300

120

12,5

1050

12,5

2,00

350

5,0

1,66

420

5,0

0,62

720

2,5

1,25

560

5,0

0,50

900

2,5

1,00

700

5,0

0,08

4800

0,5

0,08

4800

0,5

0,41

1080

2,5

0,83

840

5,0

8,33

300

360

12,5

16,66

1050

288

Пример условного обозначения при заказе:

Модуль МИЧ-1-2 - 5,0В - 12,5 Ф - M ЕВАЯ.673623.026ТУ

Запрос

опытных

Модуль МИЧ-2-3 - 7,5В - 33,33 Ф - S - В ЕВАЯ.673623.026ТУ

образцов

Модуль МИЧ-1-1 - 30В - 0,83 Ф - M - В ЕВАЯ.673623.026ТУ

Модуль МИЧ-2-1 - 30В - 0,83 Ф - S - L ЕВАЯ.673623.026ТУ, где

М - отклонение по ёмкости ±20%;

S - отклонение по ёмкости +50 -20%;

В - всеклиматическое исполнение (покрытие лаком);

L - обозначение модулей типономиналами 5,0Вх0,5Ф, 7,5Вх0,33Ф,

30Вх0,08Ф миниатюрные

на основе суперконденсаторов 2,7Вх1Ф, с габаритными размерами d=603мм и h=14мм, а ее

отсутствие обозначает модули типономиналами 5,0Вх0,5Ф, 7,5Вх0,33Ф, 30Вх0,08Ф на основе

суперконденсаторов 2,7Вх1Ф с габаритными размерами d=8,0мм и h=13мм

ЕВАЯ.673851.001ТУ

ИСТОЧНИК ТОКА

ИТИ

ИОНИСТОРНЫЙ

Крупногабаритные источники тока в металлическом прямо-

угольном корпусе, оснащенные системой контроля остатка заряда и

встроенными DC/DC на входе или выходе, выполненные на основе

мощностных конденсаторов с номинальным напряжением 2,7 В,

защищенных от перенапряжения электронными схемами баланси-

ровки и системами пассивной балансировки.

Номинальное напряжение, U_ном, В

16; 32; 48

Номинальная емкость, С_ном, Ф

18,3…783

Допускаемое отклонение емкости, %

±20

Повышенная температура среды Т_окр,

максимальное значение при эксплуатации, °С

Пониженная температура среды Т_окр,

минус 60

минимальное значение при эксплуатации, °С

Активная,

Схема балансировки

с непрерывным

контролем напряжения

Конструкция источника:

а) исполнения 0;

б) исполнения 1 и 2

а)

б)

Электрические параметры, габаритные размеры и масса источников

Номинальное

Номинальная

Размеры, мм

Наименование

Конструктивное

Масса, кг,

напряжение,

емкость,

источника

исполнение

не более

U_ном, В

С_ном, Ф

L±3

В±3

H±3

55,0

346

175

199

0; 1; 2

78,3

346

175

219

0; 1; 2

113,3

311

240

275

0; 1; 2

166,7

311

240

275

0; 1; 2

ИТИ16Ц

250,0

311

240

275

0; 1; 2

366,7

311

240

275

0; 1; 2

550,0

311

240

313

0; 1; 2

783,0

311

240

378

0; 1; 2

22,5

550,0

400

298

260

ИТИ16Н

783,0

400

338

260

Номинальное

Номинальная

Размеры, мм

Наименование

Конструктивное

Масса, кг,

напряжение,

емкость,

источника

исполнение

не более

U_ном, В

С_ном, Ф

L±3

В±3

H±3

27,5

346

310

199

0; 1; 2

39,2

346

310

219

0; 1; 2

56,7

451

300

275

0; 1; 2

83,3

451

300

275

0; 1; 2

ИТИ32Ц

125,0

451

300

275

0; 1; 2

183,3

451

300

275

0; 1; 2

275,0

451

300

313

0; 1; 2

391,0

451

300

378

0; 1; 2

275,0

400

298

404

ИТИ32Н

391,0

400

338

404

18,3

451

340

199

0; 1; 2

26,1

451

340

219

0; 1; 2

37,8

654

302

275

0; 1; 2

55,6

654

302

275

0; 1; 2

ИТИ48Ц

83,3

654

302

275

0; 1; 2

122,2

654

302

275

0; 1; 2

183,3

654

302

313

0; 1; 2

261,0

654

302

378

0; 1; 2

183,3

400

298

557

ИТИ48Н

261,0

400

338

557

Предельно допустимые и номинальные значения зарядного и разрядного тока источников

Наименование параметра, буквенное обозначение параметра,

Номинал источника

единица измерения (режим и условия измерения)

Наиме-

Предельно

Номинальный постоянный ток, I_пост, А

нование

допустимый зарядный

источника

зарядный/

и разрядный ток¹⁾, А

потребле-

разряд-

(разрядка в течение 1 с

разряд-

ния³⁾

ный⁴⁾

или от U_ном до ½U_ном)

ный²⁾

55,0

3,3

1,96

78,3

4,7

2,78

113,3

6,8

4,03

166,7

10,0

5,93

ИТИ16Ц

14,1

6,6

250,0

15,0

8,89

366,7

22,0

13,04

550,0

500

33,0

19,56

783,0

500

47,0

27,84

550,0

500

33,0

19,56

ИТИ16Н

783,0

500

47,0

27,84

27,5

3,3

3,91

39,2

4,7

5,58

56,7

6,8

8,06

83,3

10,0

11,85

ИТИ32Ц

7,8

3,1

125,0

15,0

17,78

183,3

22,0

26,07

275,0

500

33,0

39,11

391,0

500

47,0

55,61

275,0

500

33,0

39,11

ИТИ32Н

391,0

500

47,0

55,61

Наименование параметра, буквенное обозначение параметра,

Номинал источника

единица измерения (режим и условия измерения)

Наиме-

Предельно

Номинальный постоянный ток, I_пост, А

нование

допустимый зарядный

источника

зарядный/

и разрядный ток¹⁾, А

потребле-

разряд-

(разрядка в течение 1 с

разряд-

ния³⁾

ный⁴⁾

или от U_ном до ½U_ном)

ный²⁾

18,3

3,3

5,86

26,1

4,7

8,35

37,8

6,8

12,10

55,6

10,0

17,79

ИТИ48Ц

6,5

4,0

83,3

15,0

26,66

122,2

22,0

39,10

183,3

500

33,0

58,66

261,0

500

47,0

83,52

183,3

500

33,0

58,66

ИТИ48Н

261,0

500

47,0

83,52

П р и м е ч а н и я

1 Значение предельно допустимого зарядного тока для источников исполнения 0 и 2, для источников исполнения

1 - без использования DC/DC преобразователя; значение предельно допустимого разрядного тока для источников испол-

нения 0 и 1, для источников исполнения 2 - без использования DC/DC преобразователя.

2 Значение номинального постоянного зарядного и разрядного тока для источников исполнения 0, для источников испол-

нения 1 и 2 - без использования DC/DC преобразователя.

3 Значение номинального постоянного тока потребления для источников исполнения 1 через DC/DC преобразователь.

4 Значение номинального постоянного разрядного тока для источников исполнения 2 через DC/DC преобразователь.

5 Определяется по формуле P_S = ½ • C • U² / 3600.

Требования надежности

l, 1/ч,

Режимы и условия эксплуатации

, ч

, цикл

не более

Предельно-допустимый режим и условия эксплуатации (U_ном, Т_окр=65°С)

1 500

Предельно-допустимый режим и условия эксплуатации

5·10^-4

25 000

(заряд до U_ном, разряд до ½ U_ном , Т_окр=65°С)

Типовые режимы и условия эксплуатации (U_ном, Т_окр=25°С)

4 500

Типовые режимы и условия эксплуатации

3·10^-5

80 000

(заряд до U_ном, разряд до ½ U_ном , Т_окр=25°С)

Гамма-процентный срок сохраняемости конденсаторов Т_сγ при γ=95%, 25 лет

Пример условного обозначения при заказе:

Источник тока ионисторный ИТИ16Н-0-16В-783Ф±20%-В ЕВАЯ.673851.001ТУ

Источник тока ионисторный ИТИ32Ц-1-32В-125Ф±20%-И ЕВАЯ.673851.001ТУ

Источник тока ионисторный ИТИ48Ц-2-48В-261Ф±20%-В-И ЕВАЯ.673851.001ТУ, где

Ц - конструктивное исполнение «цилиндрическое»;

Н - конструктивное исполнение «низкопрофильное»;

цифра «0» - источники исполнения 0;

цифра «1» - источники исполнения 1;

цифра «2» - источники исполнения 2;

В - всеклиматическое исполнение (покрытие лаком);

И - источники оснащены системой контроля остатка заряда

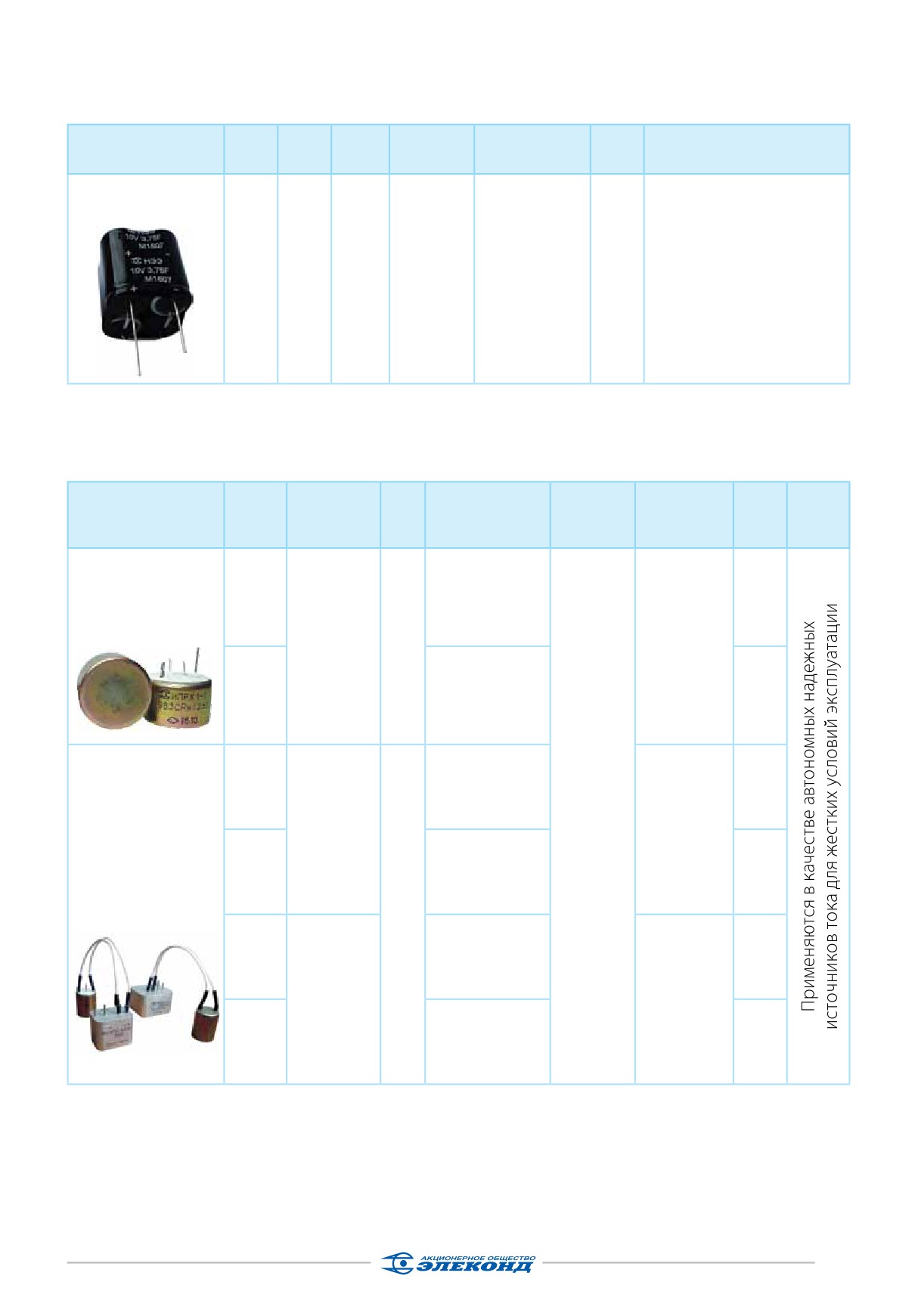

Накопители электрической энергии специального назначения

на основе модульной сборки суперконденсаторов

U_ном,

С_ном,

ЭПС_пост.,

Т_{ср.экспл.},

Габарит.

Серия

Масса

Применение

мОм

˚С

размеры, мм

НЭЭ 10Вх3,75Ф

ЕВАЯ.673623.005 ТУ

Применяются

в качестве надежных

3,75

125

-40...+50

26,5х26,5х27

кратковременных

источников тока

Специализированные химические источники тока,

в том числе с применением суперконденсаторов

Габарит.

Испол-

U_ном, В

Способ

Т_{ср.экспл.},

Приме-

раб.,

Серия

размеры,

Масса

нение

(на нагруз.)

˚С

активации

˚С

нение

мм

Источник питания

задействование

резервный

ИПРХ

от электро-

химический

1-1

воспламенителя

6-9

ЕВАЯ.563149.001 ТУ

(2±0,1)

31х20

задействование

Ом

ИПРХ

от продуктов

1-2

сгорания

пороха

задействование

ИПРХН

от электро-

170

Источник питания

1-1

Источник

7-20

воспламенителя

-50...+65

тока: 26х32

резервный

(1000±50)

химический

задействование

+ Накопитель:

Ом

накопительный

ИПРХН

от продуктов

30,5х47,5х42

175

ЕВАЯ.565111.001 ТУ

1-2

сгорания

пороха

200

задействование

ИПРХН

от электро-

105

2-1

Источник

7-10

воспламенителя

тока: 26х32

(1000±50)

задействование

+ Накопитель:

Ом

ИПРХН

от продуктов

30,5х37х27,5

110

2-2

сгорания

пороха

Отпечатано в типографии «Алмаз-Принт»

(ИП Насыйрова Е.В., ИНН 182702767164)

Удмуртская Республика, г. Сарапул, ул. Амурская, 17.

Тел. 8-922-693-22-02 E-mail: zakaz@almaz-print.com

Заказ № 031-2023 г. Тираж 500 экз.
